轻舟XDR6088拆机，双2.5G网口的无线路由器

你们等的是XDR6088的拆机呢还是等XDR6088的D点速度呀？小米11手机今天好像吃了鸡屎藤一样充满了元气。不曾想过拆TP-LINK的无线路由器也需要用到斜口钳。不然这篇文章不用等到深夜才发出来了。

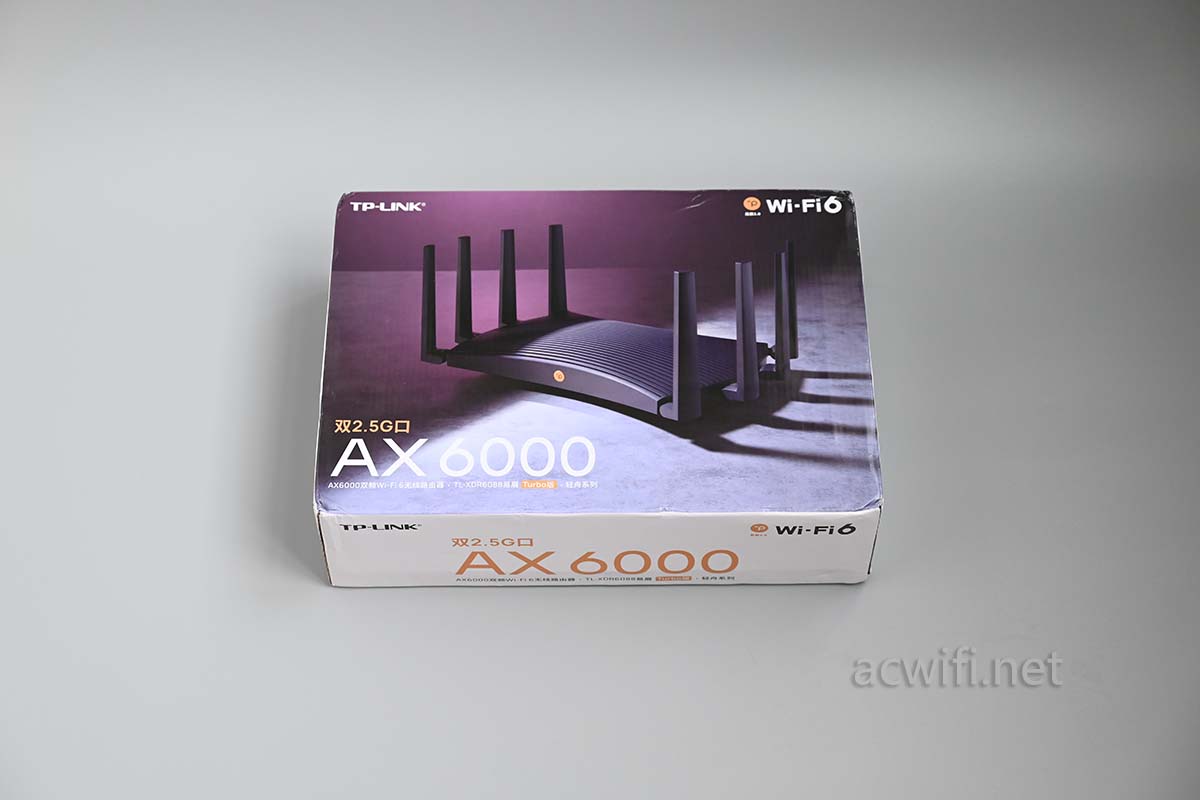

XDR6088的外包装：（外包装是有封塑的，拆机之前就拿出来测试了一翻，不然拆坏了就要时光倒流了。）

紫气东来呀，我那台小米11也是紫色（烟紫），所以有个乎应使得小米11测速发了癫似的。

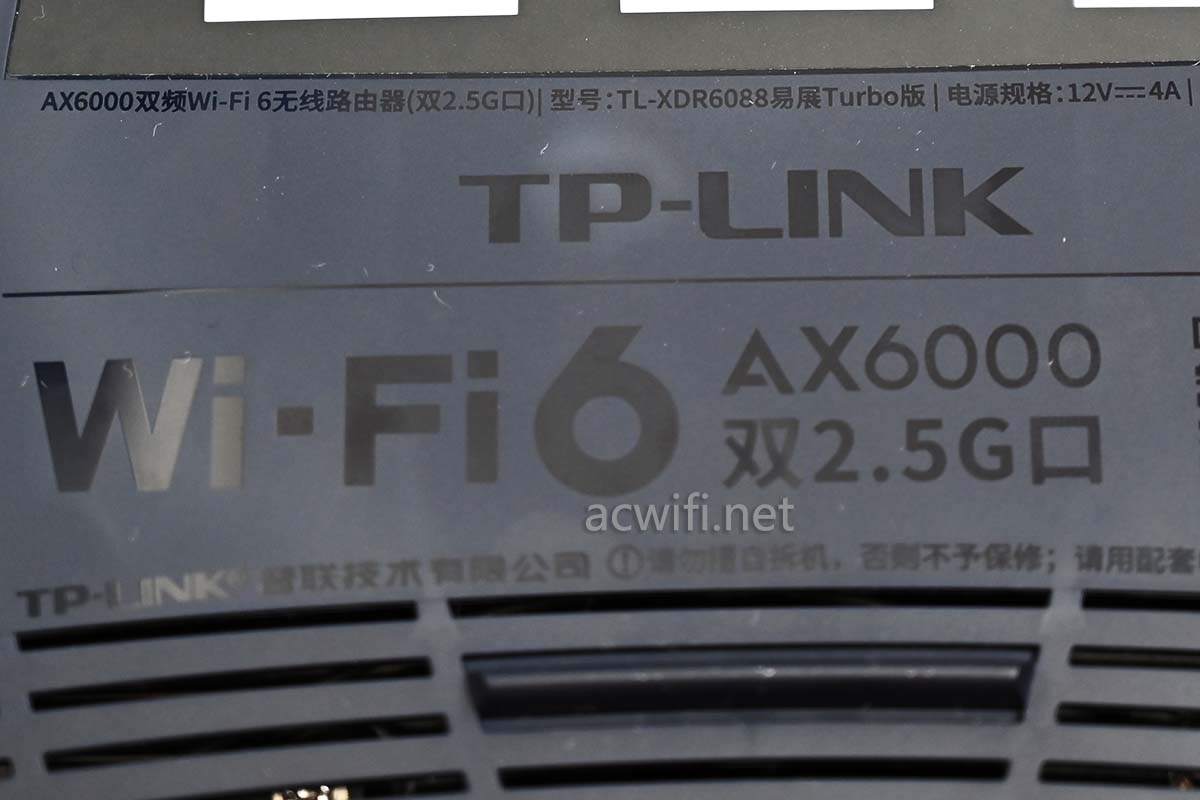

卖点印在包装盒上了：双2.5G口

不到千元就有双2.5G网口，目前零售的就只有轻舟XDR6088了。

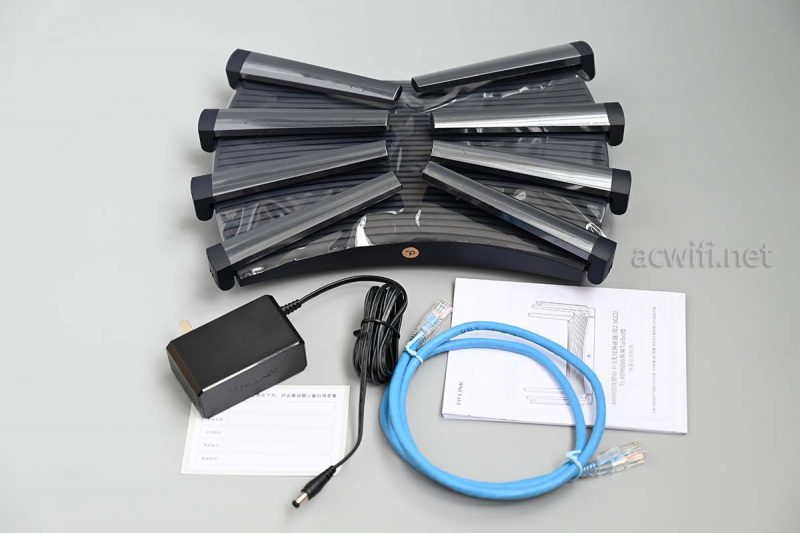

机身和配件 ：

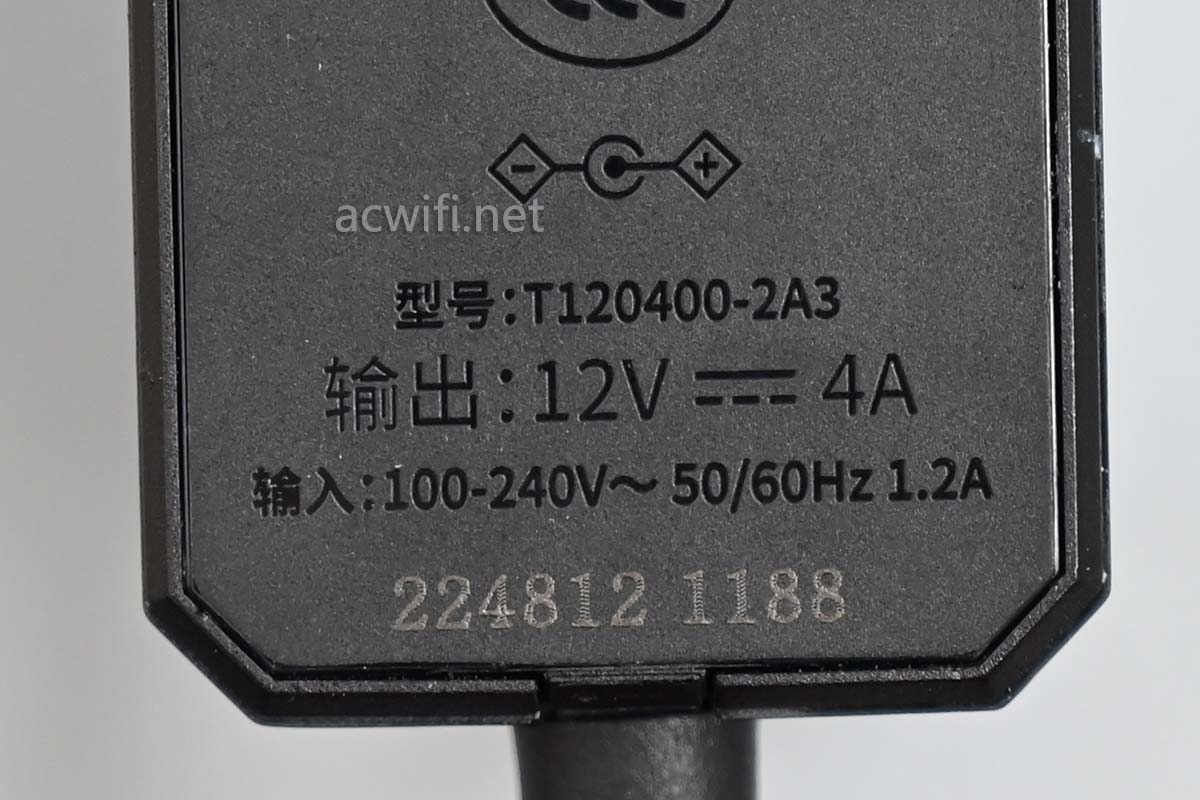

电源输出规格是12V/4A，实测待机功率是8.4W，怎么说呢，以双频8流且有8颗FEM，双2.5G网口，这个功率算低了。如果你想更低，可以选择XDR6020（5.6W）。

机身是以前出现过了，XDR5470和XDR6070也是这个样子。不过XDR6088的机身颜色不是全黑，而是带有一点蓝色的黑，是迟来的一种蓝色忧郁。

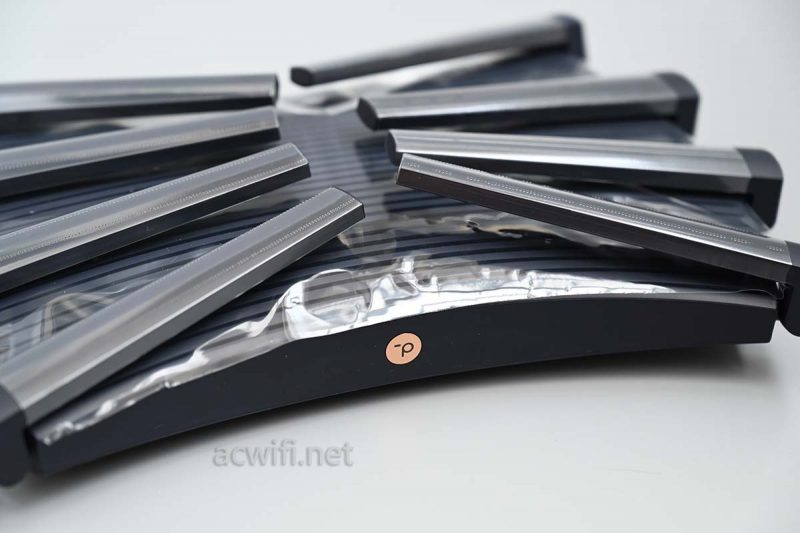

前脸中间位置有一颗金色实体按键，是易展组网用的。

我撕掉机部的塑料膜吧，不然拍照好难看。

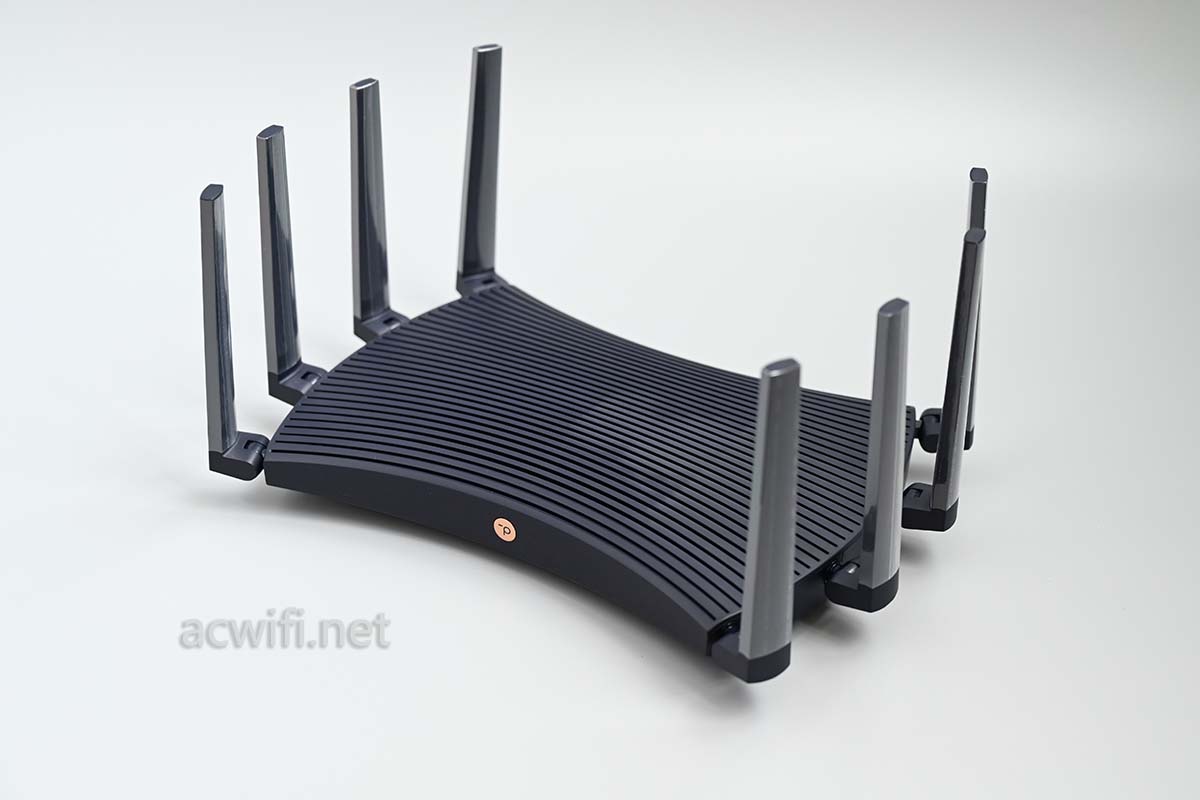

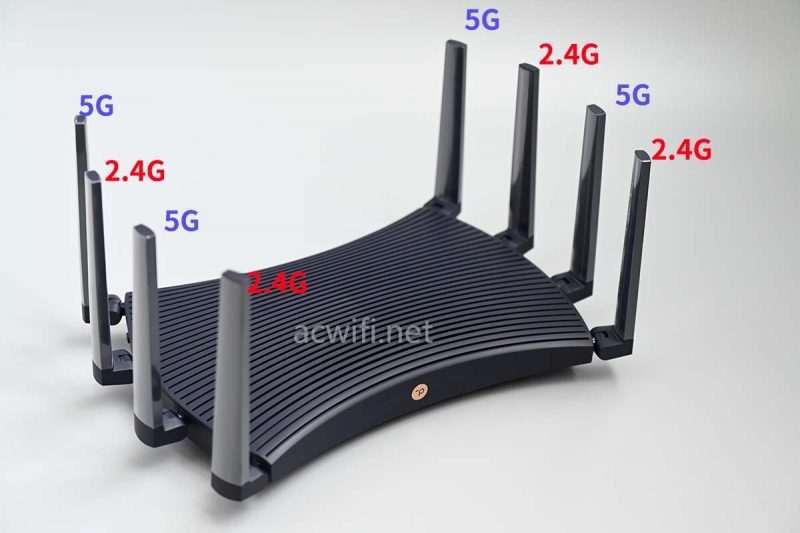

8根外置天线的布局如下图：

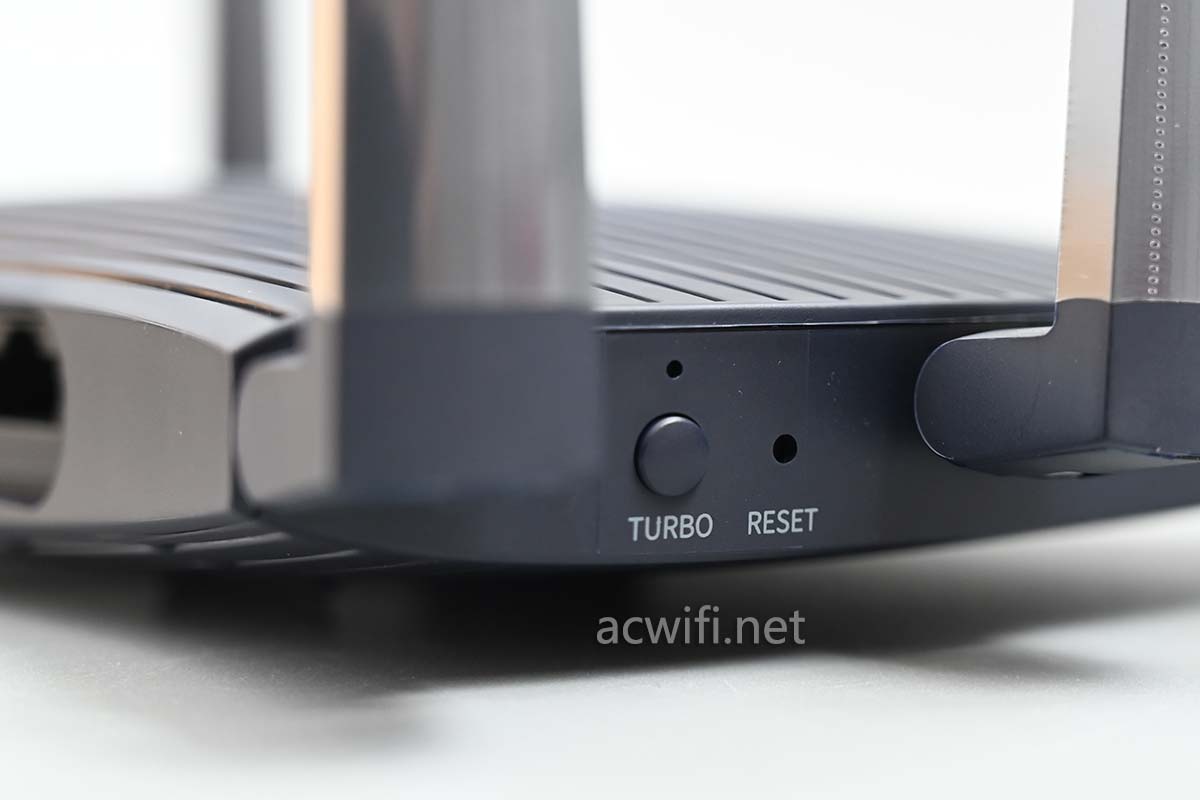

Trubo键和REST键在机身侧面，而且Turbo键是有指示灯的，方便查看开与关的状态。默认是开启的。

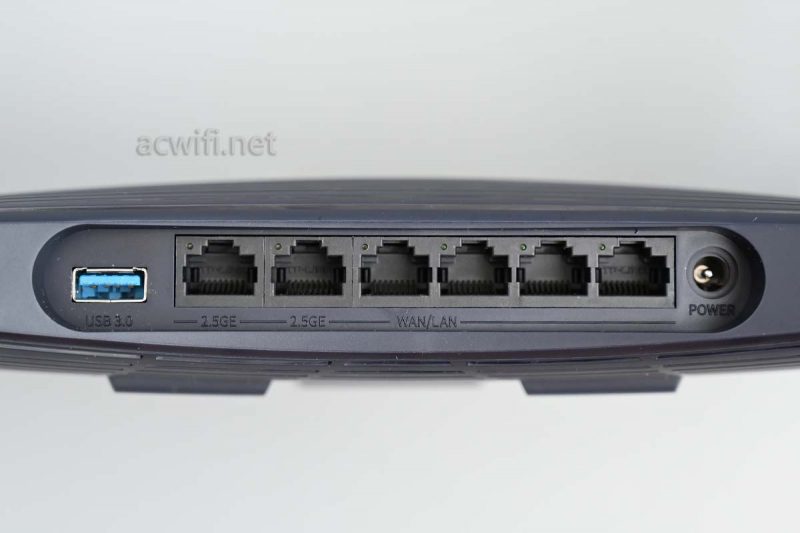

背面的接口：XDR6088一共有6个网口，靠近USB3.0的两个是2.5G网口，其余4个是千兆口。

双WAN的设置里面，可以随便选择哪两个网口；

端口聚众也可以随便选择哪两个网口，选择2个2.5G网口聚合也可以，同速率就行。

这种随心所欲的网口选择才能满足用户的需求，不然像小米那样双WAN就绑死了2.5G网口。

最后面才写USB3.0测速。

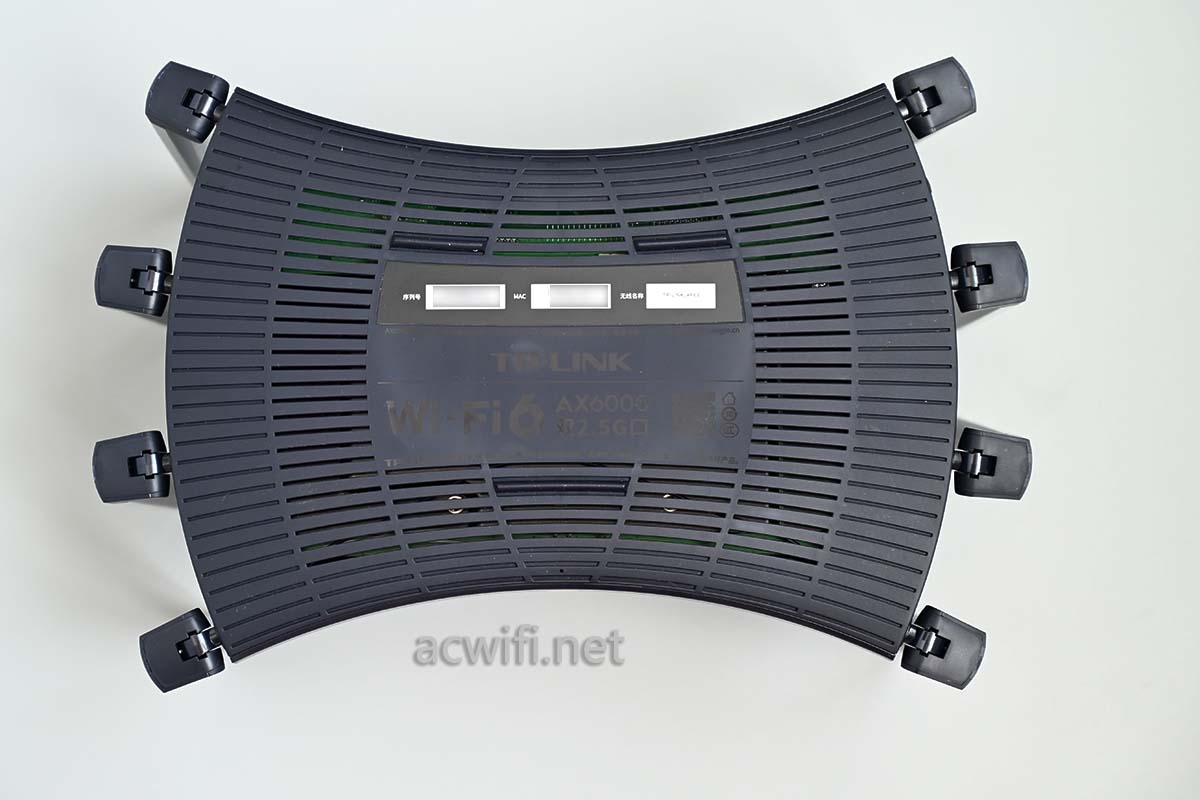

XDR6088的机身底部有好多散热孔，只有中间位置没有。

散热良好，摸机身底部没有烫手的感觉，它为的热量主要从顶部散出了。

型号：TL-XDR6088易展Turbo版

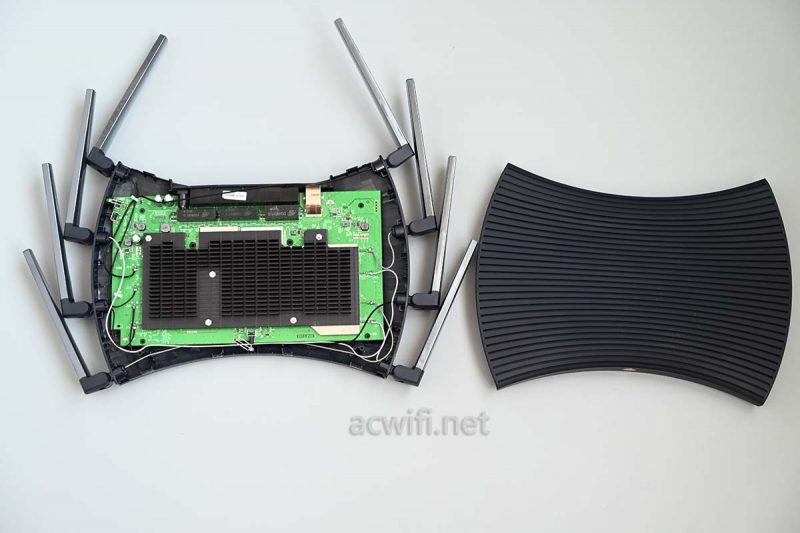

开拆了，标签撕开后有两颗螺丝，拧出来之后就可以慢慢撬开外壳了：

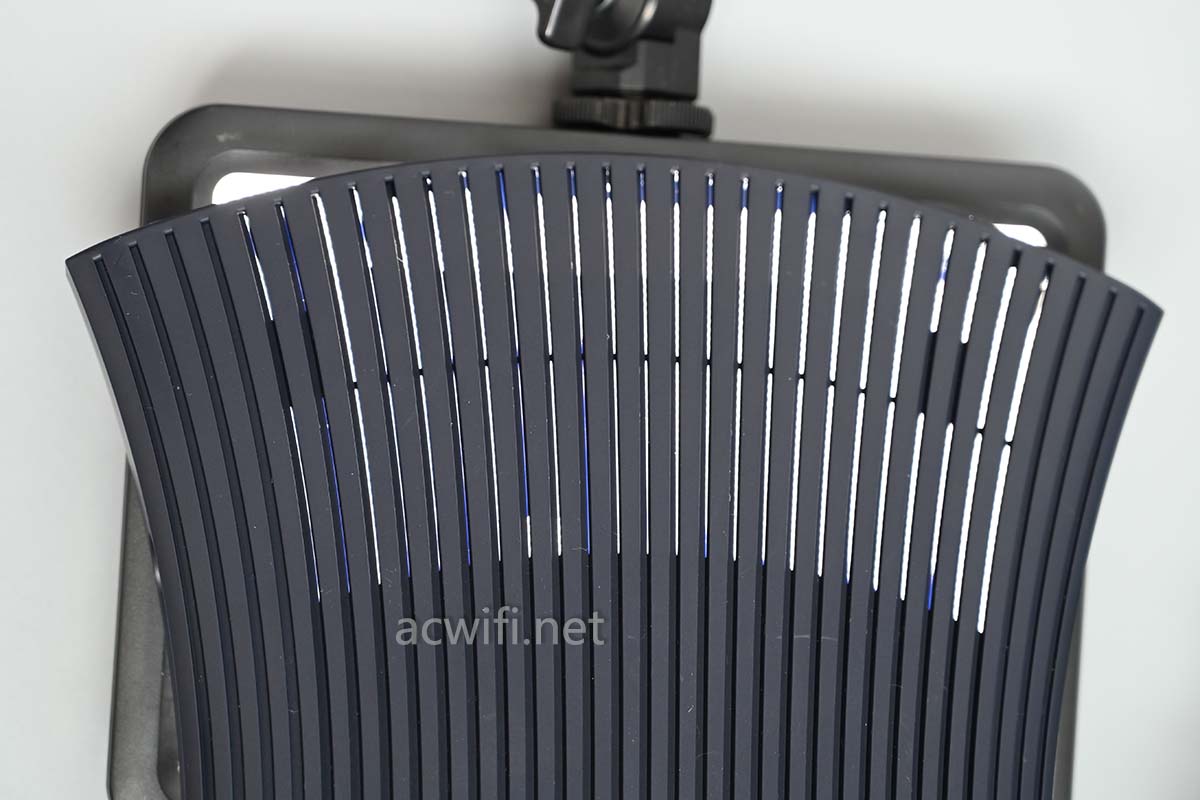

顶盖的两侧是有很多散热孔的，把LED灯放在下面，这样就可以看得很清晰了：

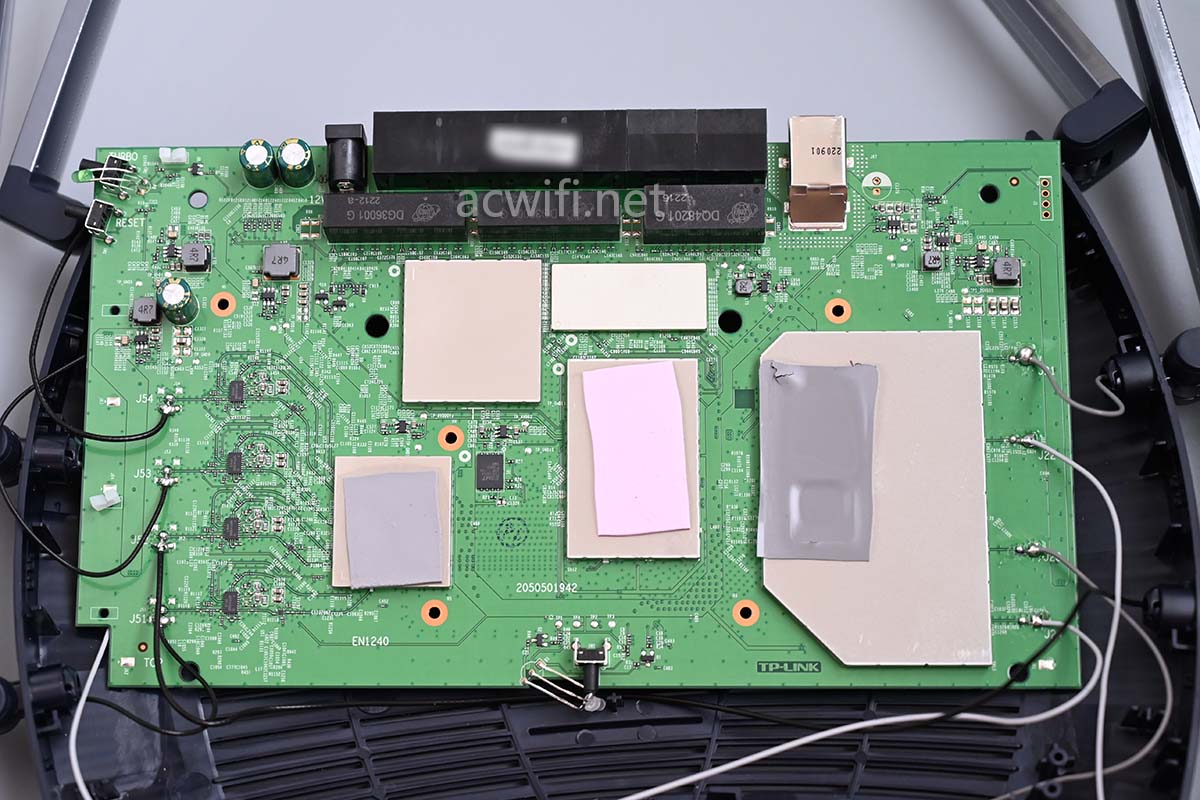

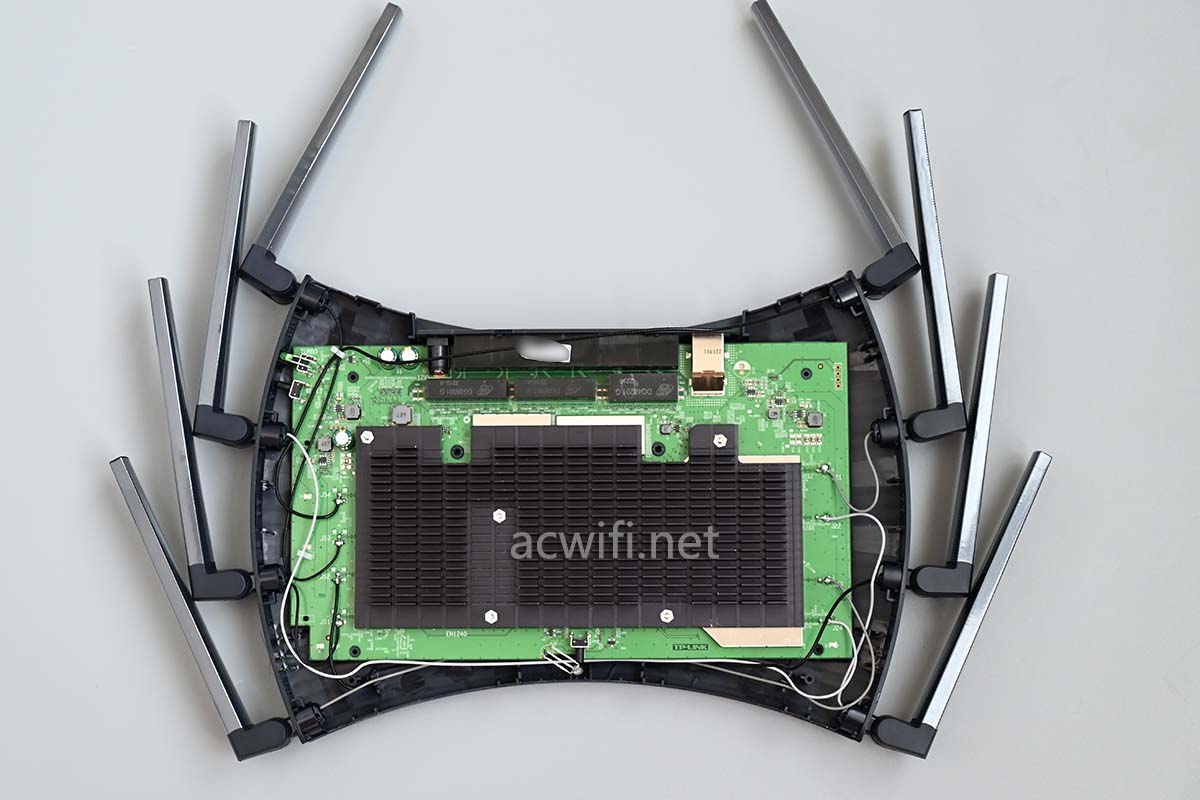

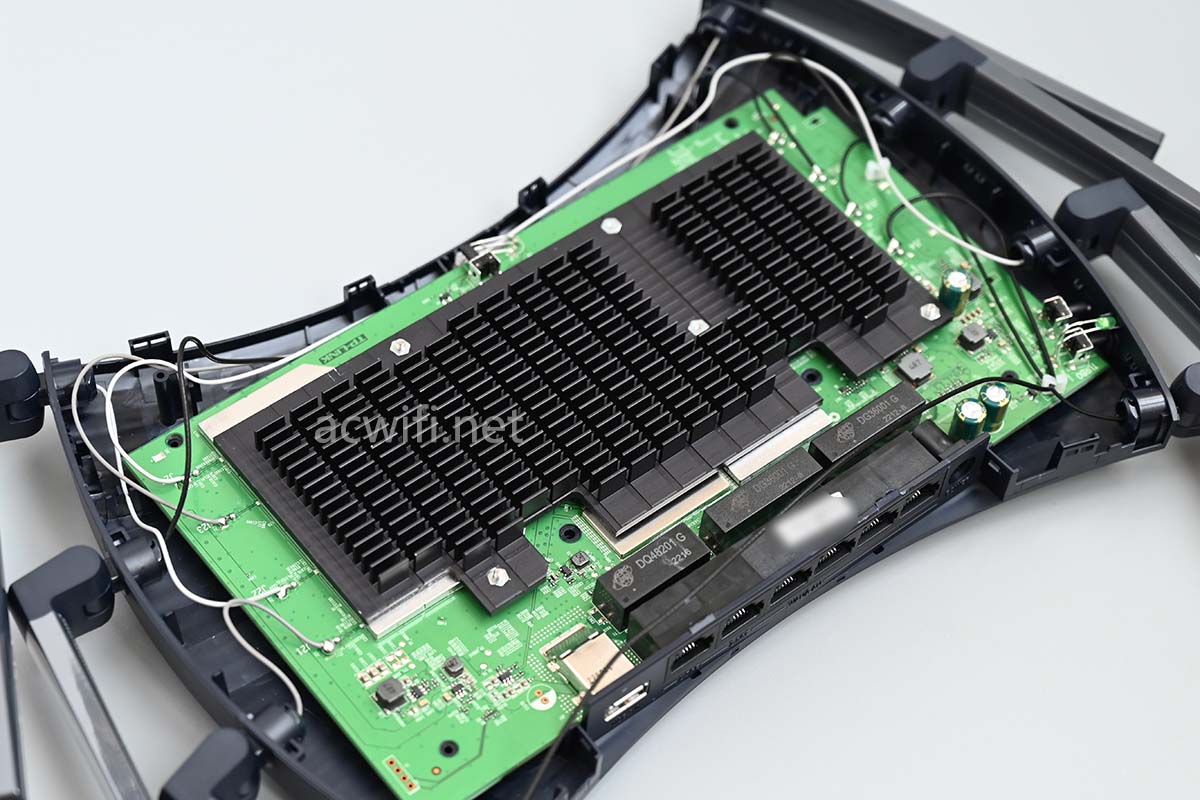

主板上有大片散热器，主板尺寸也挺大的。

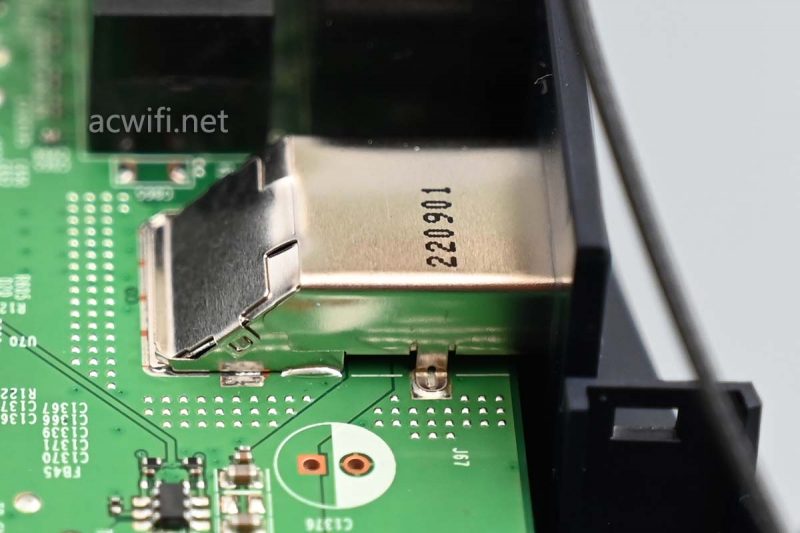

USB3.0接口做了屏蔽：

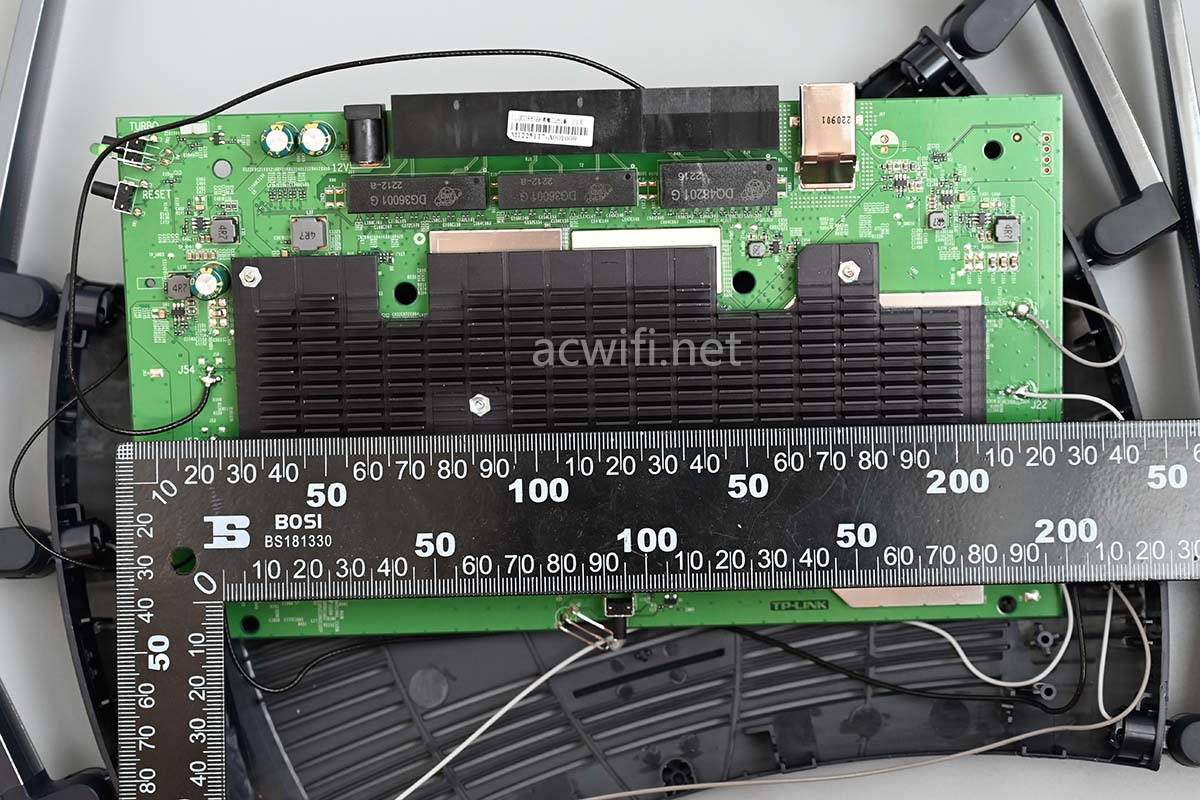

主板长22.5cm左右：

8根馈线都焊接在主板上，要让主板翻个身不容易呀。

想过焊下一根2.4G的，不过多试几次后也能完全翻转主板：

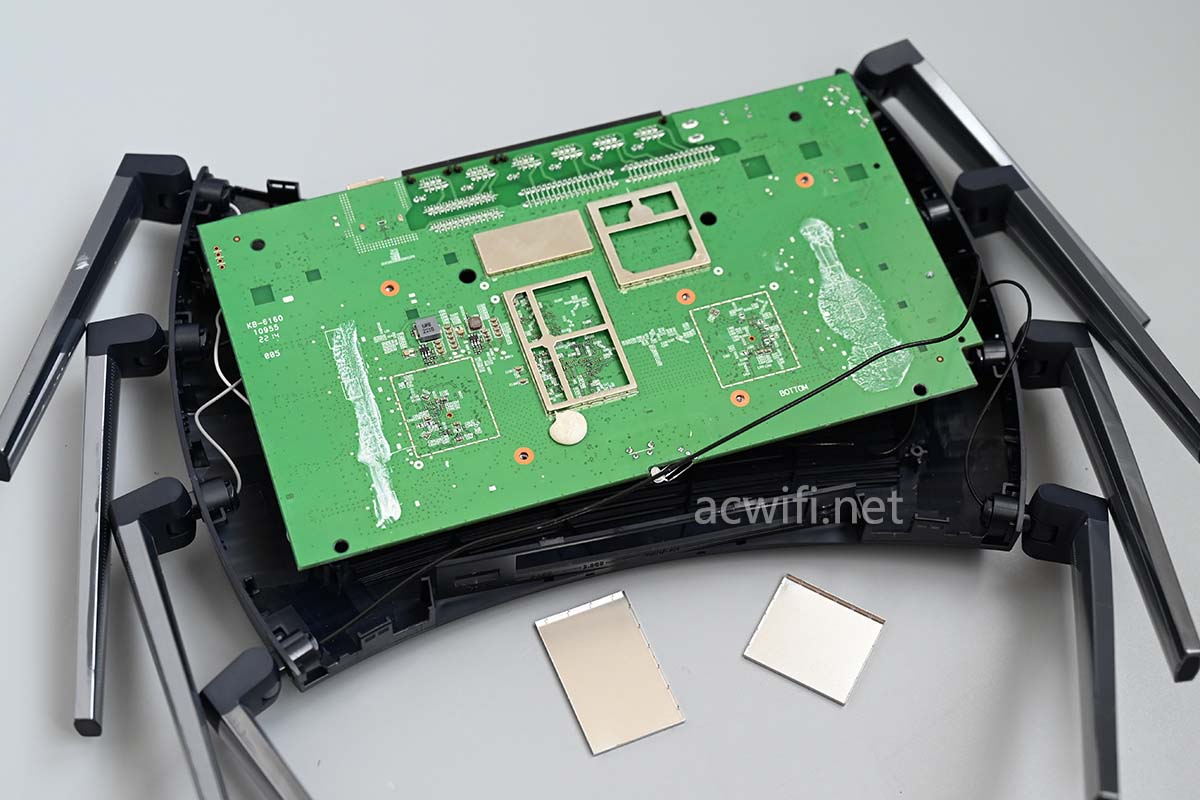

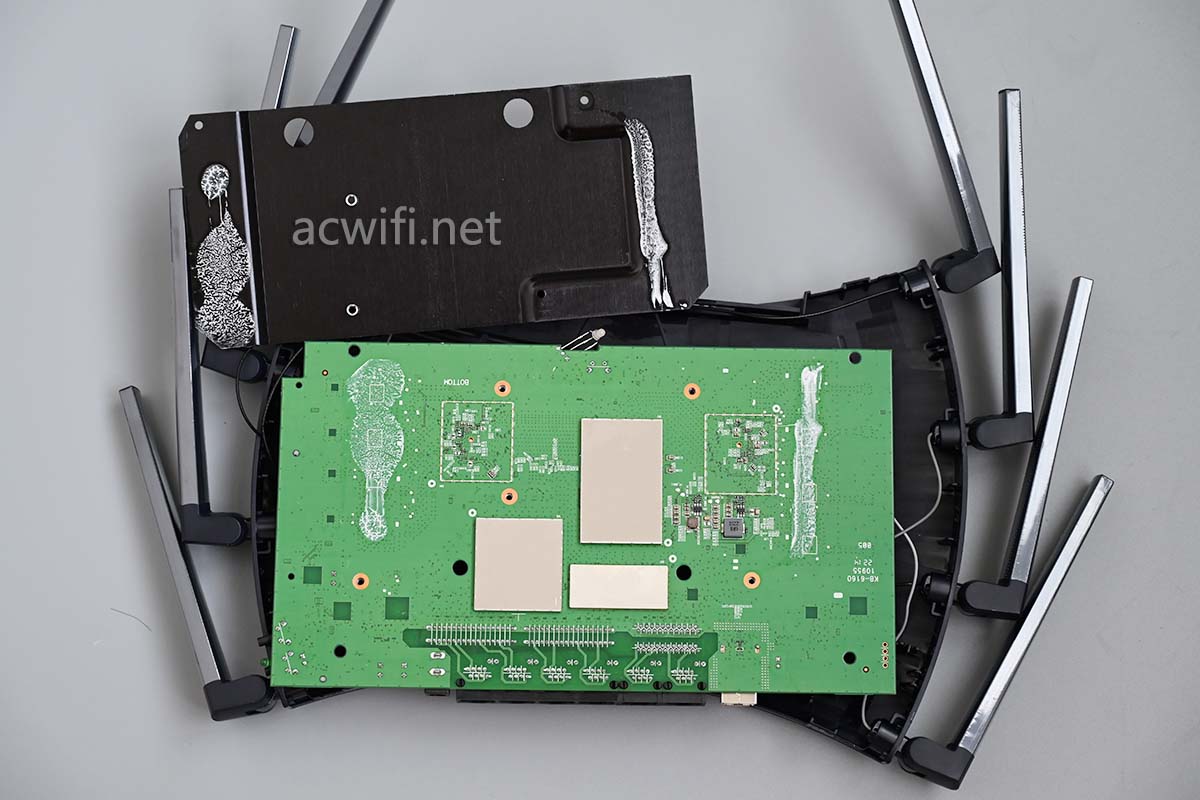

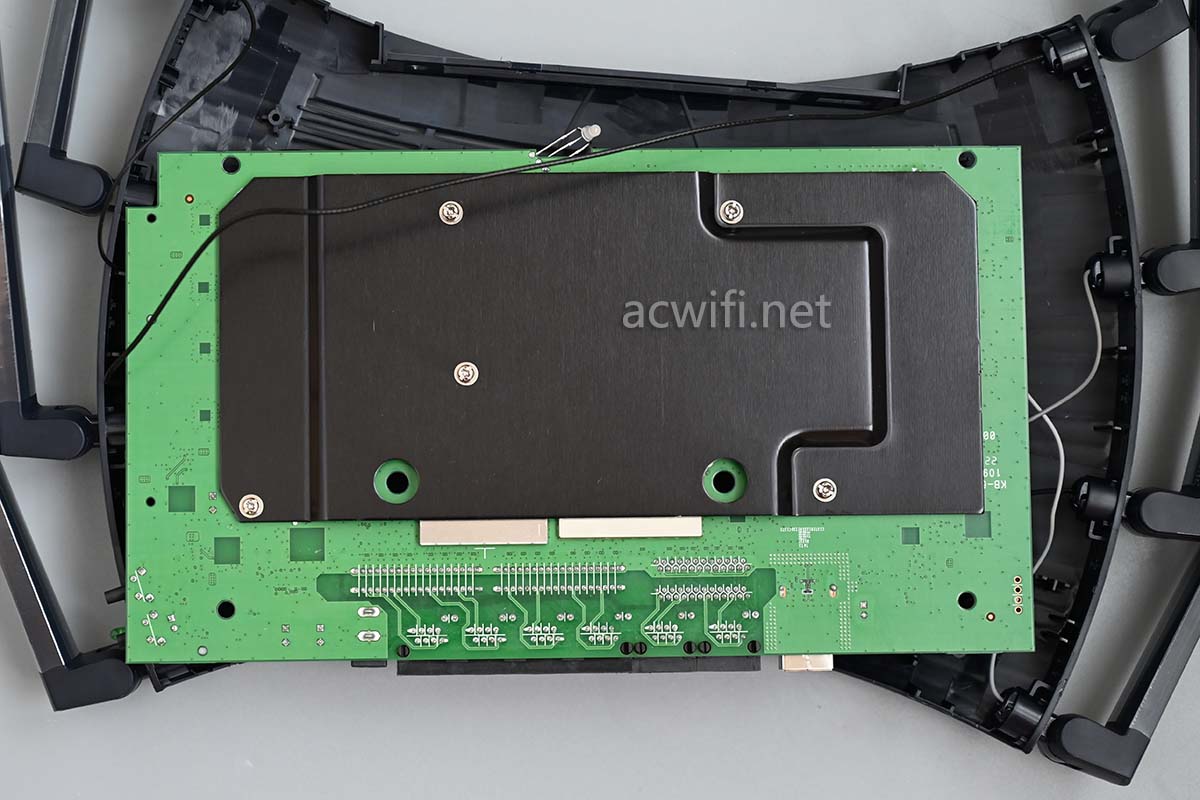

主板底部有一大片散热铝板，上面有5颗固定螺线，拆下来后看见有三片屏蔽罩：

只能撬开两片屏，有一片长条形的是焊接，不能撬开：

为什么要焊死它呢：

主板背面什么看了：

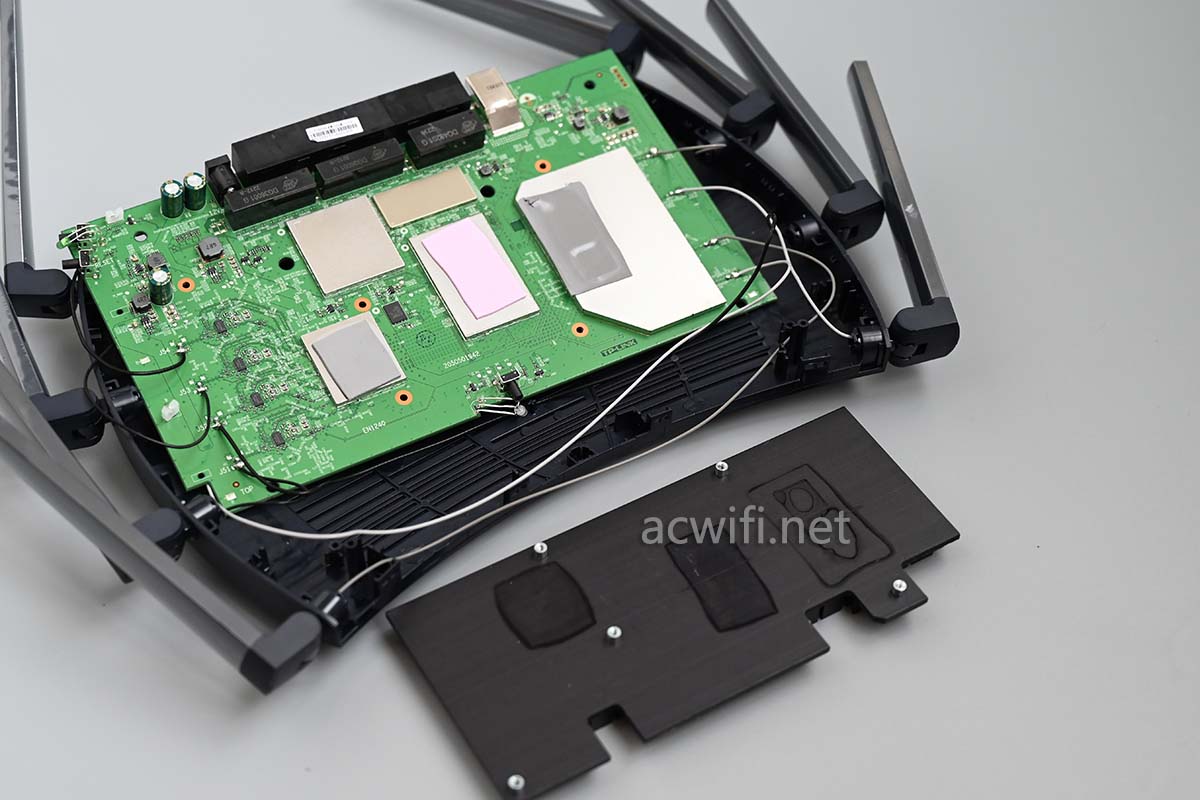

回到主板正面，卸下它的散热器：

这个散热器绝对散热给力：

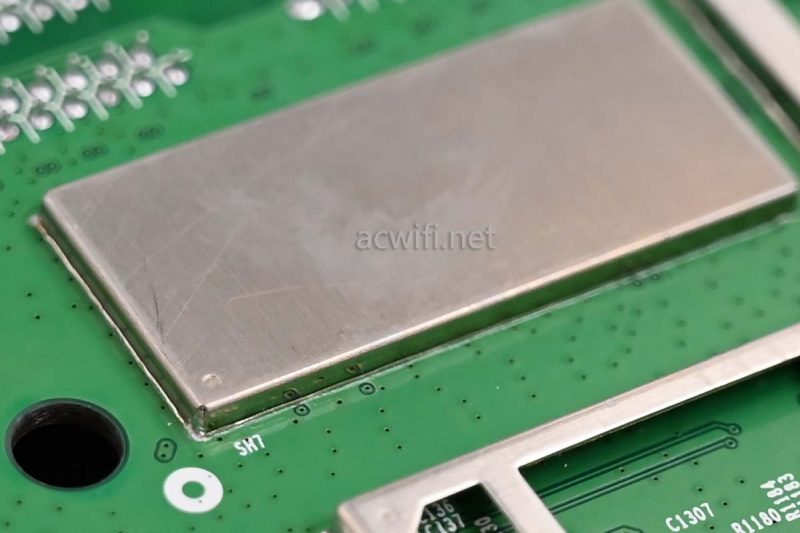

主板正面也有一长条屏蔽罩，有种不好的预感，估计也是焊接的：

不多说，节省时间呀。

拿走都能拿的屏蔽罩，除非拿不走，是的，没错，那长条的就是焊接的。

先不管那个焊接的屏蔽罩：

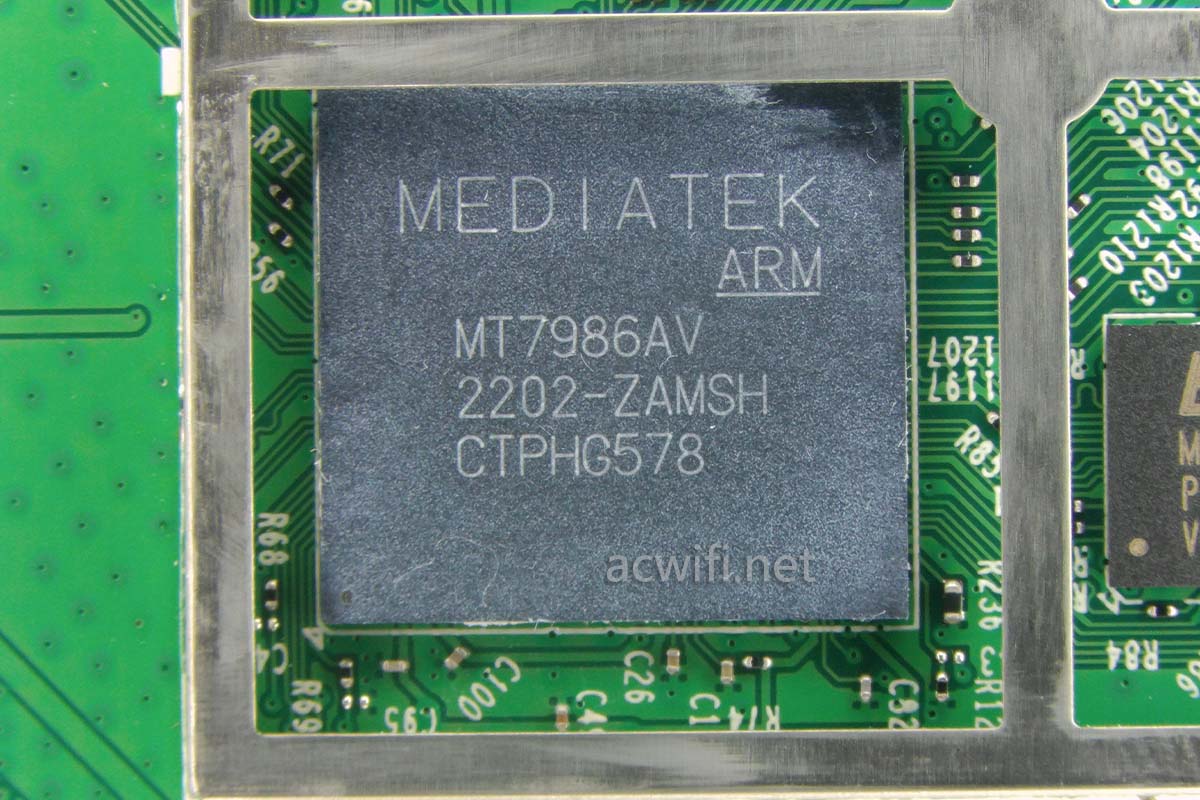

XDR6088的CPU型号MT7986A，四核A53，频率2.0GHz，制程12nm，红米AX6000也是用它。

MT7986A集成了2.4G和5G的无线基带（BB）和MAC。

2.4G支持4x4MIMO，在40MHz频宽下最高速率1147Mbps；

5G支持4x4MIMO，在160MHz频宽下最高速率4804Mbps。

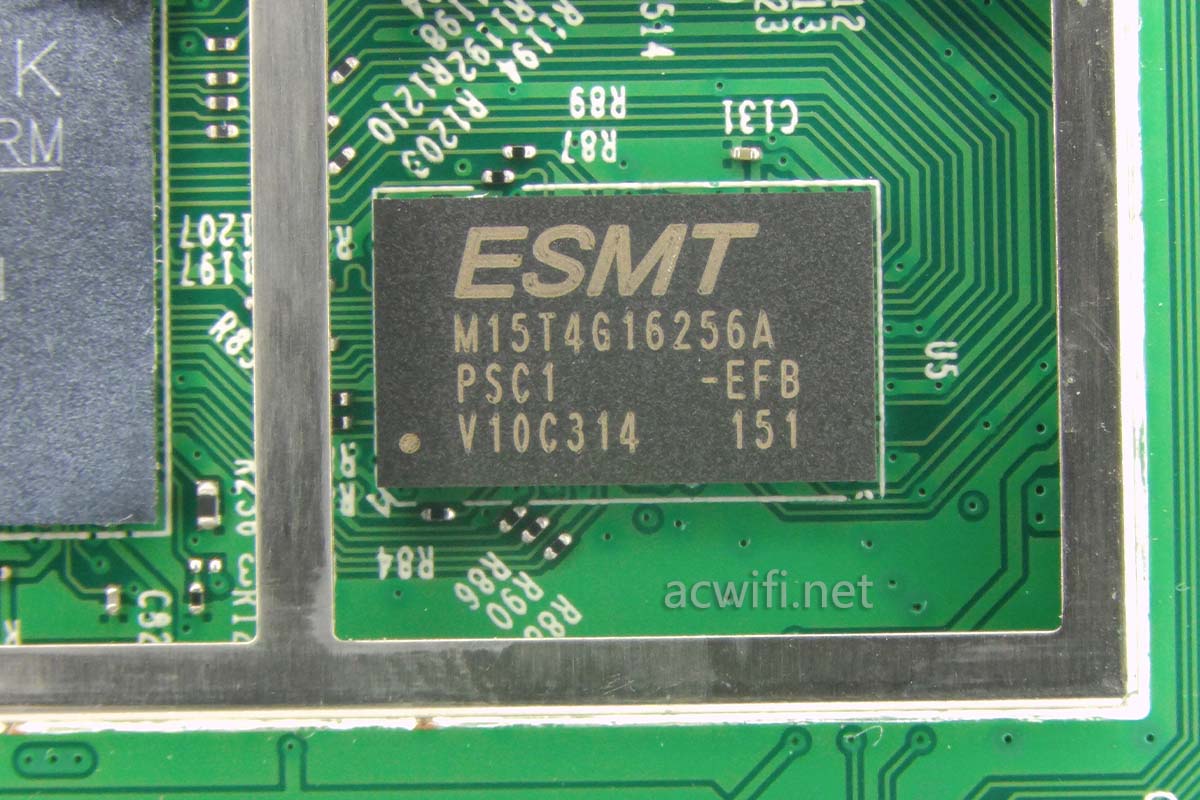

内存芯片型号是M15T4G16256A-，容量512MB:

CPU和内存的位置关系 ：

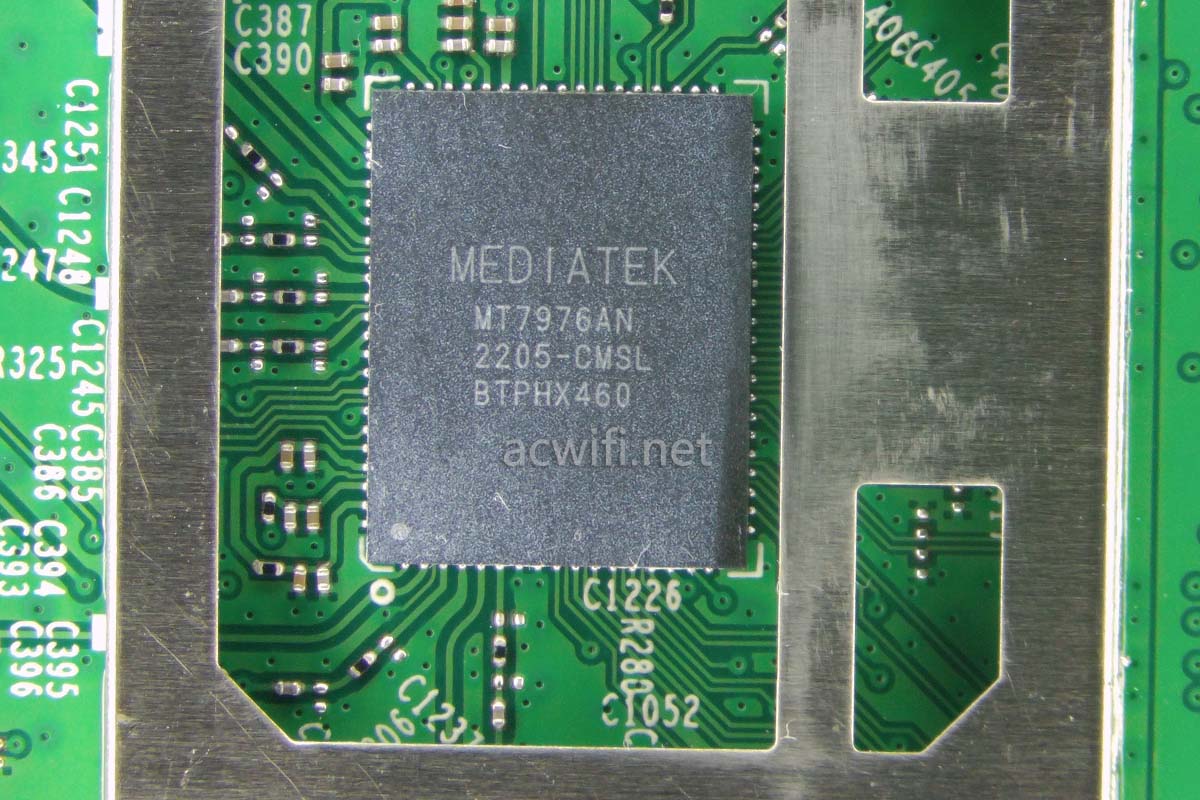

XDR6088的5G RF芯片是MT7976AN：

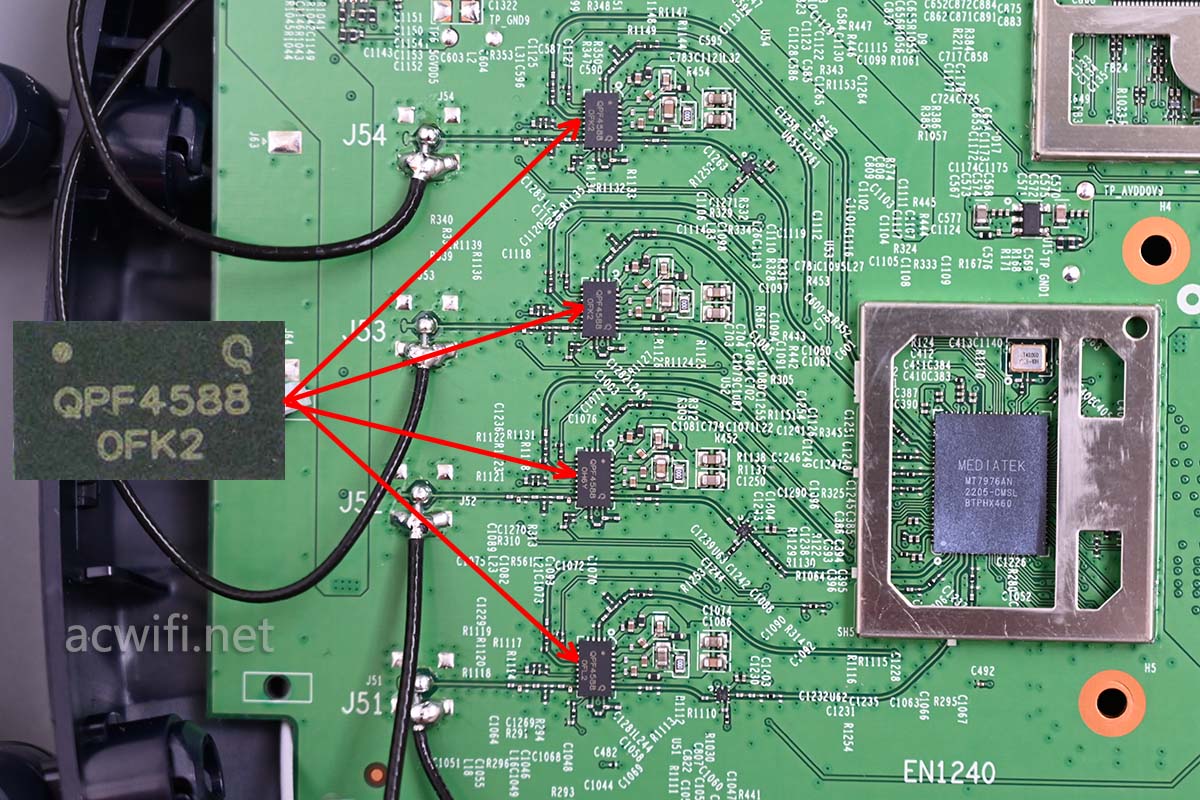

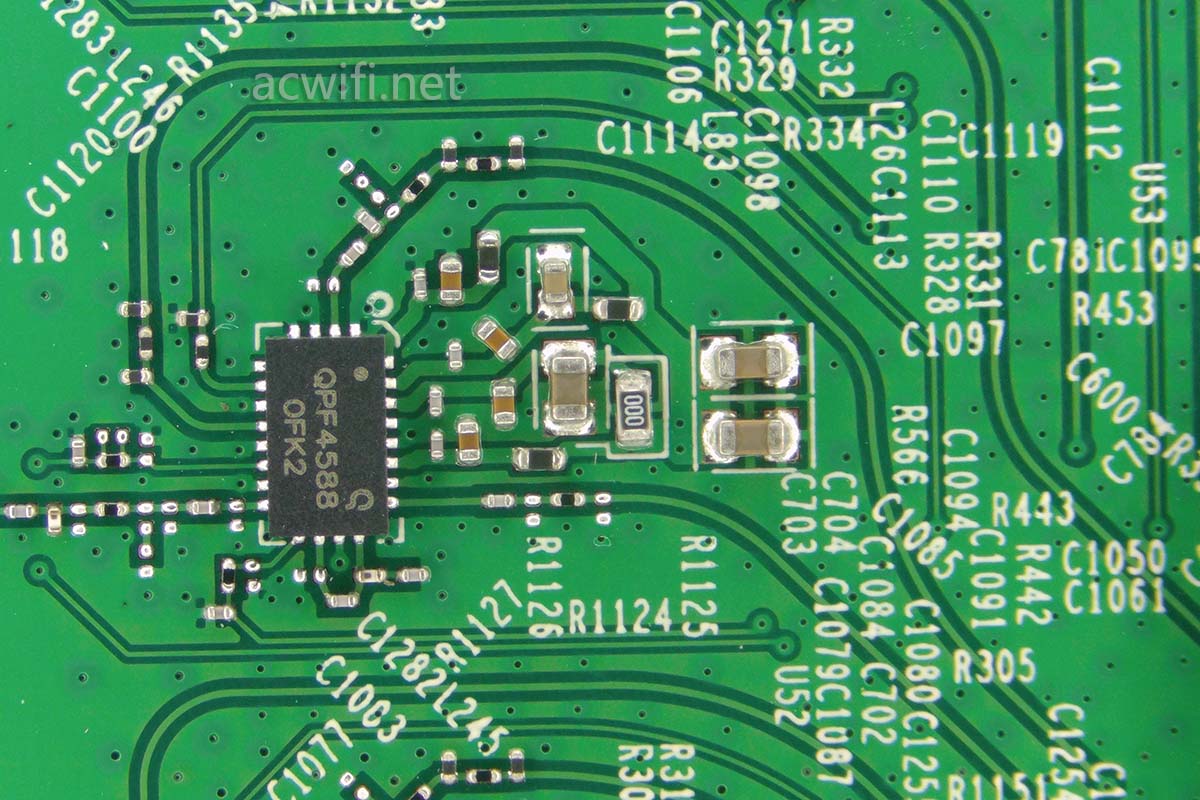

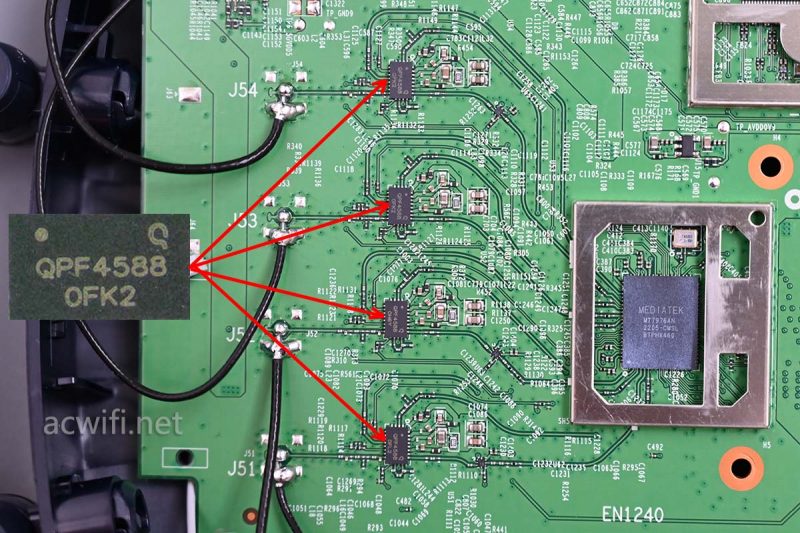

5G外置了四颗FEM芯片，型号是QPF4588，高功率芯片：

5G射频电路如下：

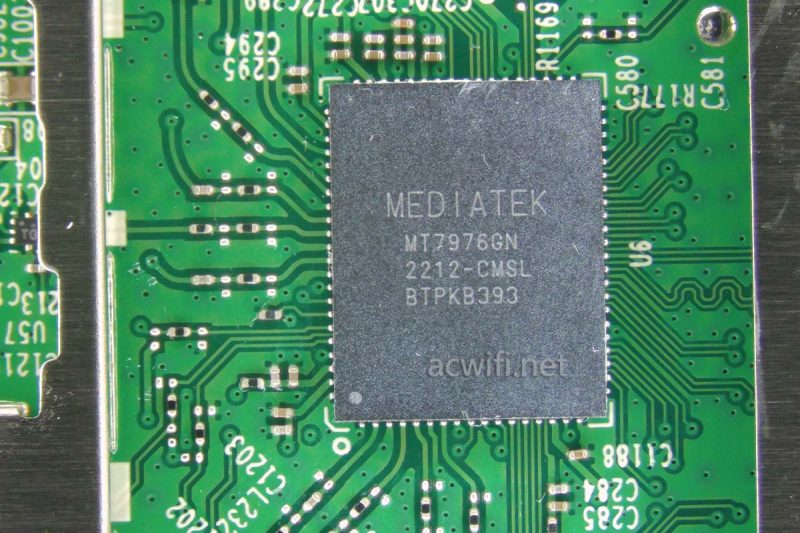

XDR6088的2.4G RF芯片型号是

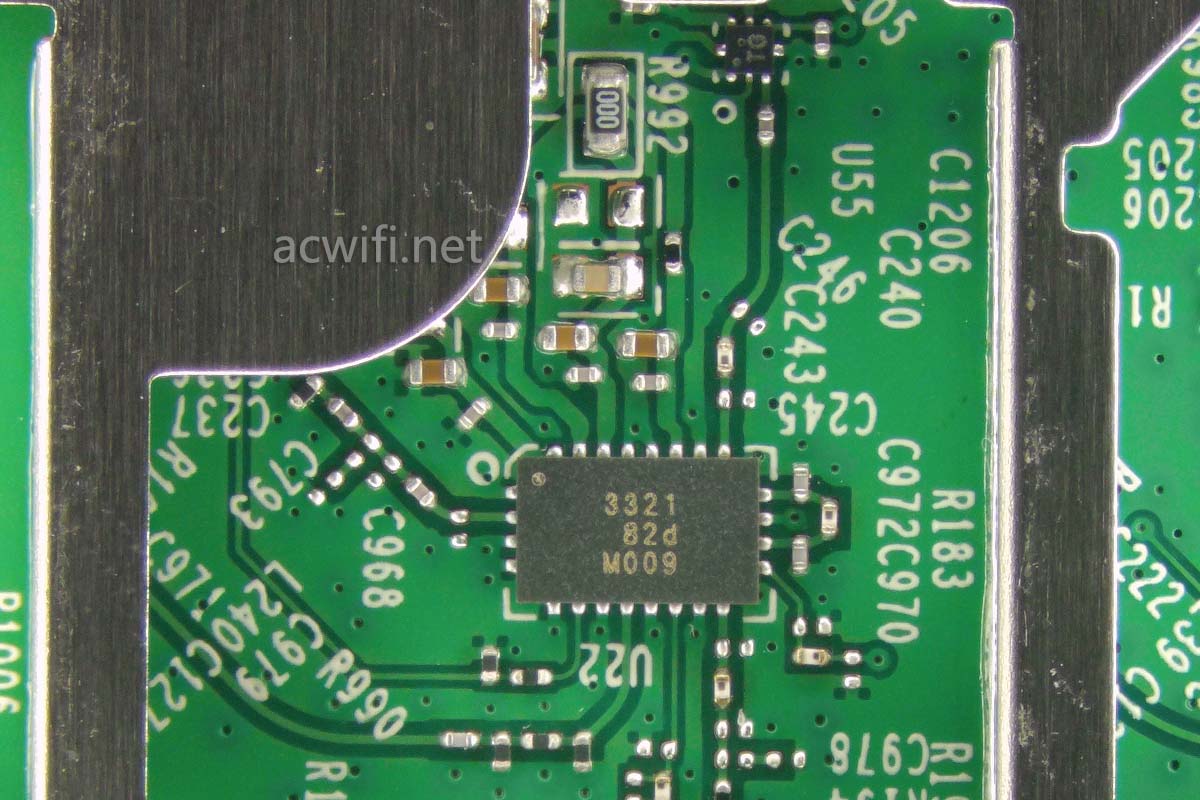

2.4G外置了四颗FEM芯片，型号是不知道，上面丝印着“3321 82d M009”，以后查到了再补充 。

2.4G射频电路如下：

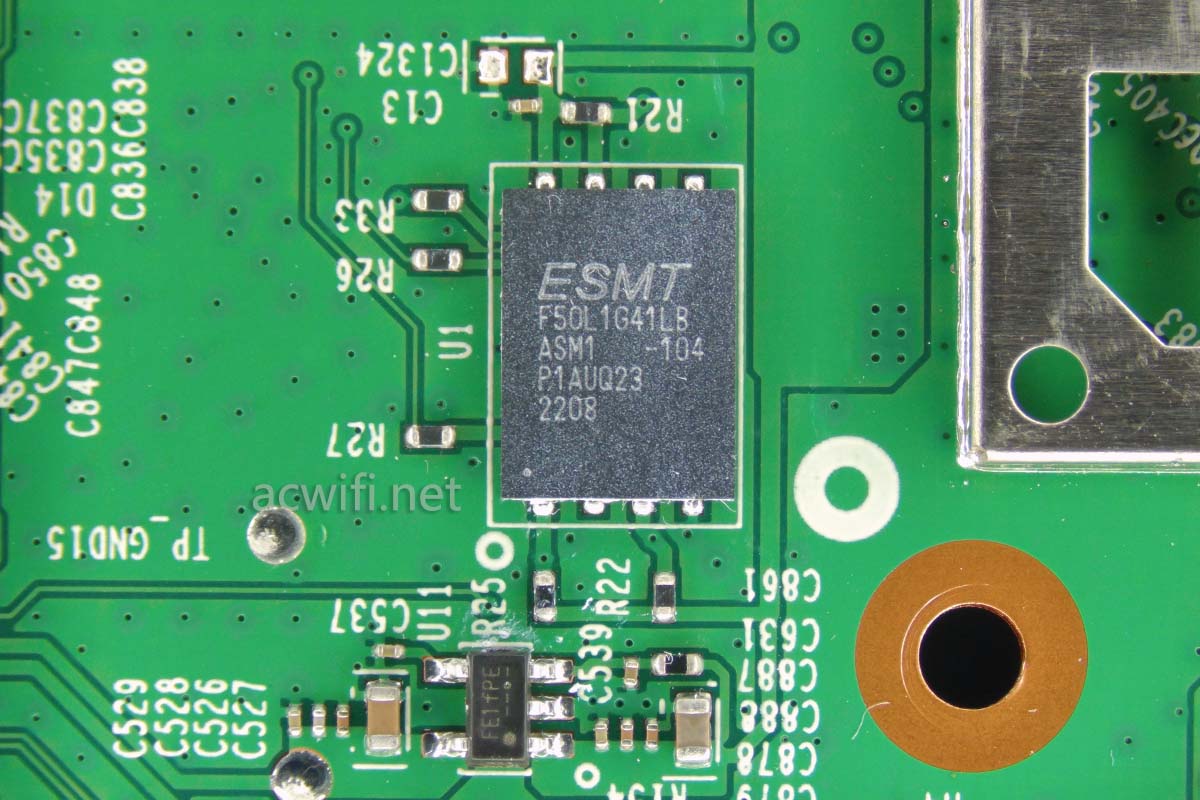

闪存芯片型号是F50L1G41LB，容量128MB：

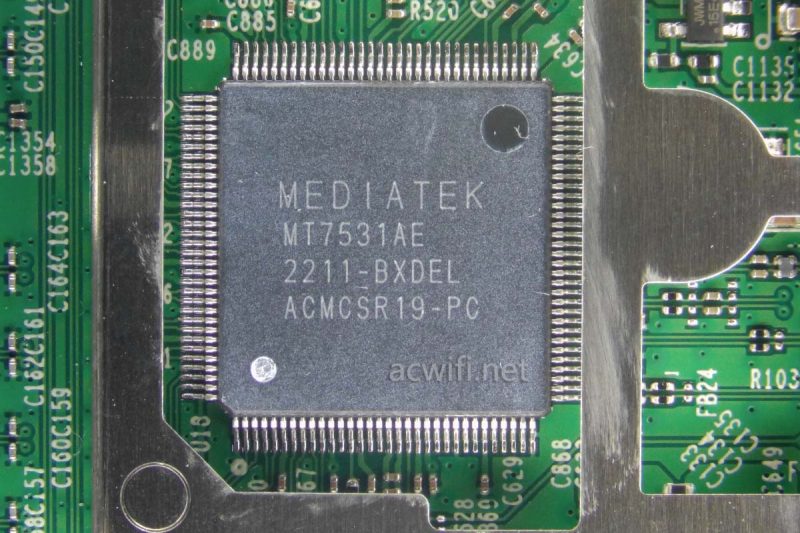

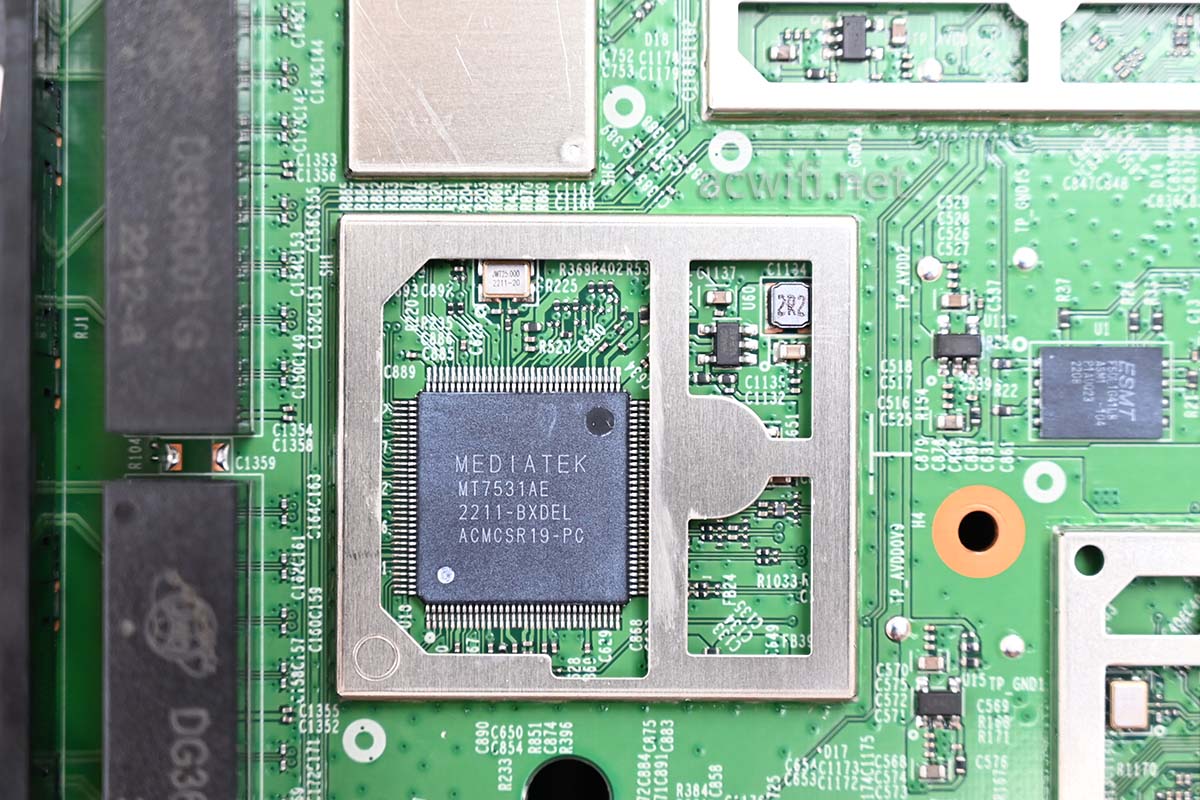

千兆交换芯片型号是MT7531A：

那么焊接的屏蔽罩里面的就是2.5G PHY芯片了。因为在网络变压器旁边嘛。

这个屏蔽罩的周围很难有着力点， 我都打算放弃了，先接个TTL看看启动信息里有没有PHY芯片的资料，发现没有。

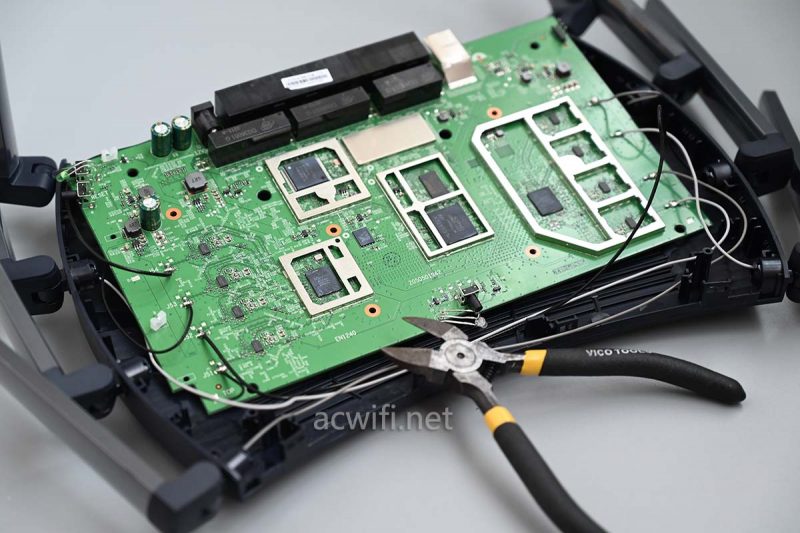

算了吧，还是要出动它：

做事情要有个仪式感才好，对不？ 买来没用过两次的高温胶带贴上吧，虽然不是用热风枪。也可以防止手滑而误把小贴片元件铲飞呀。

先从一角开始突破，慢慢地剪呀撬呀。

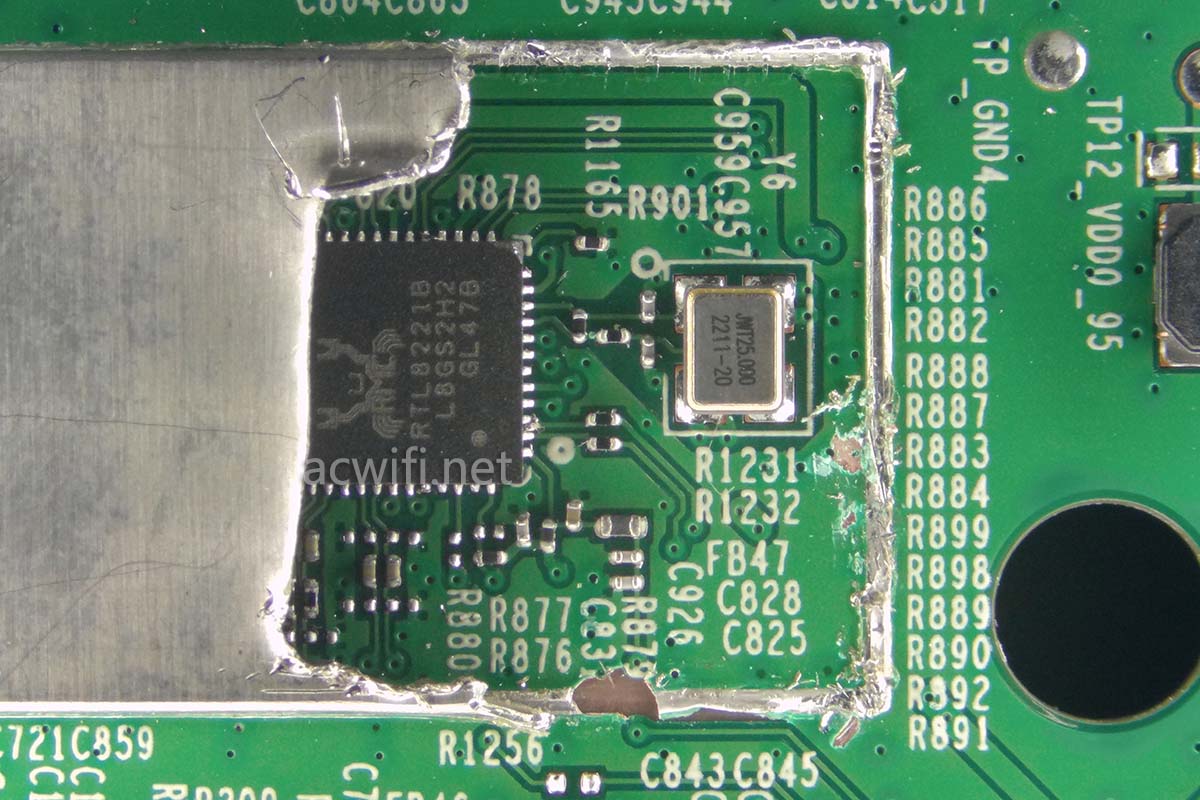

终于从计算好的位置剪开了，丝毫没有误差：

主板上有破洞，没事的：

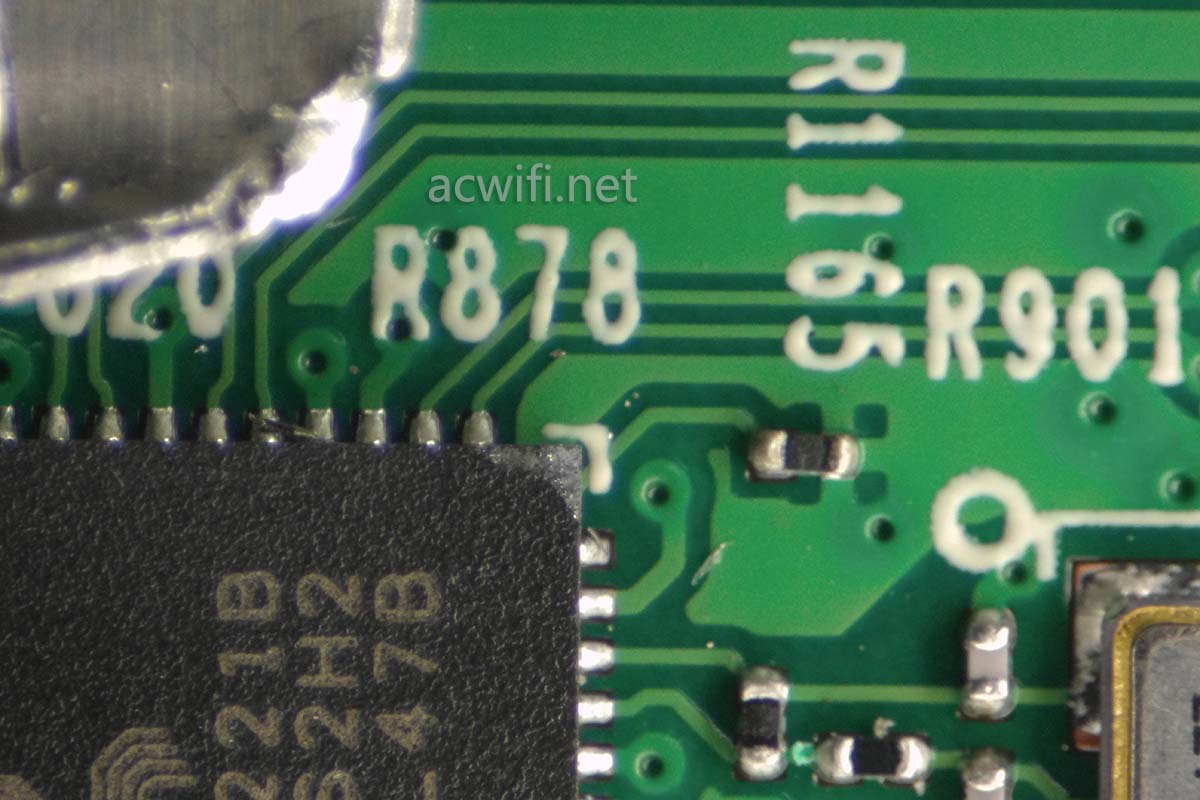

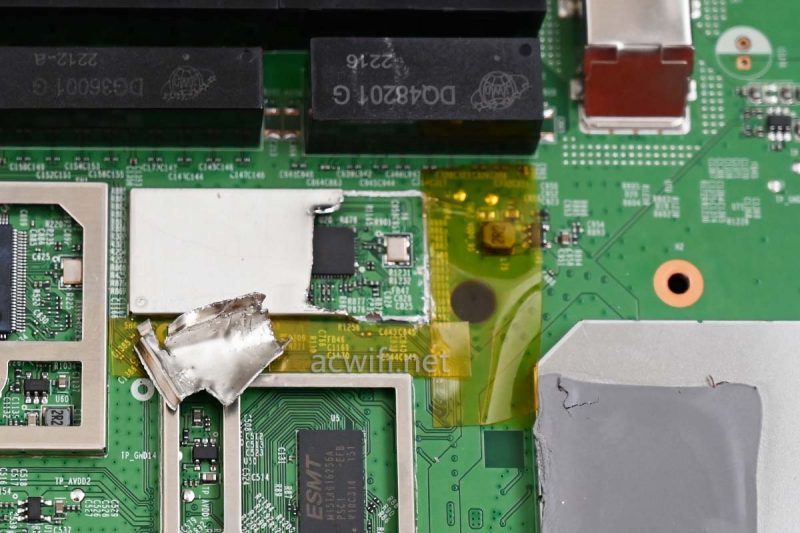

更大的事在这里，一不小心划了芯片的一角，破角了：

吓得我装回机器后马上测试wan to lan 双2.5G口，跑了1分钟，没事，满速的。

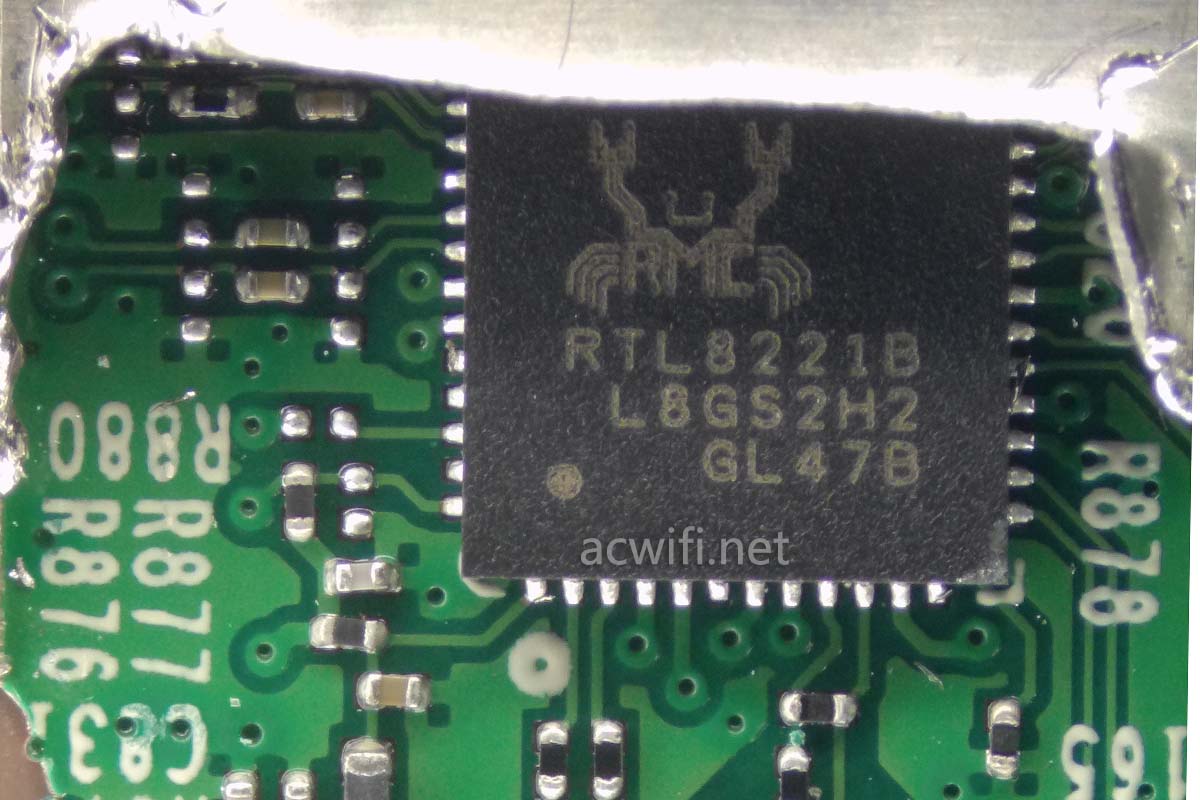

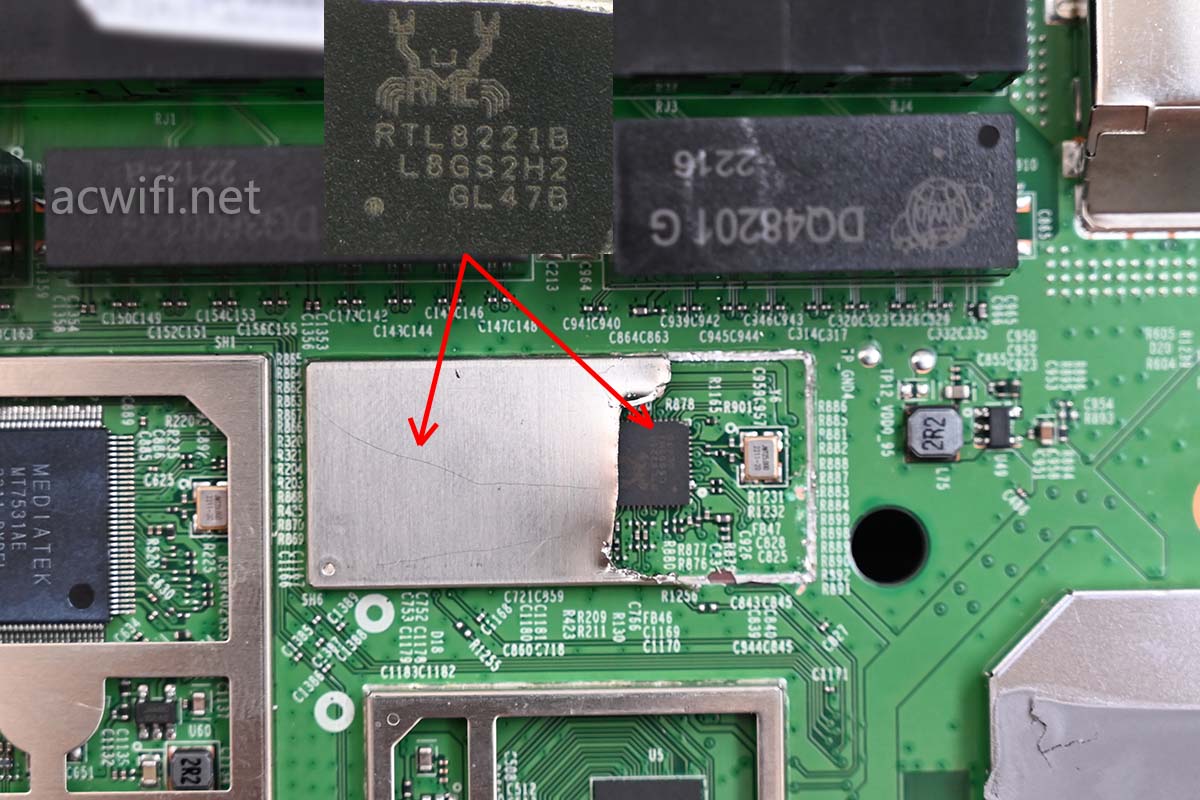

XDR6088的2.5G PHY芯片型号是RTL8221B，一共有两颗，还有一颗，我不敢再撕开见它，怕整颗芯片都铲飞了。

为什么确定有两颗？ 因为有两个2.5G网口呀，每个网口对应一颗PHY：

HSGMII的工作频率是3.125GHz，这跟它旁边的2.4G RF芯片和USB3.0接口造成干扰，所以要把屏蔽做得最彻底才行。我估计是这样的原因！

那么，我这样剪开了，又不能有效补上全屏蔽，那岂不是67了？？？

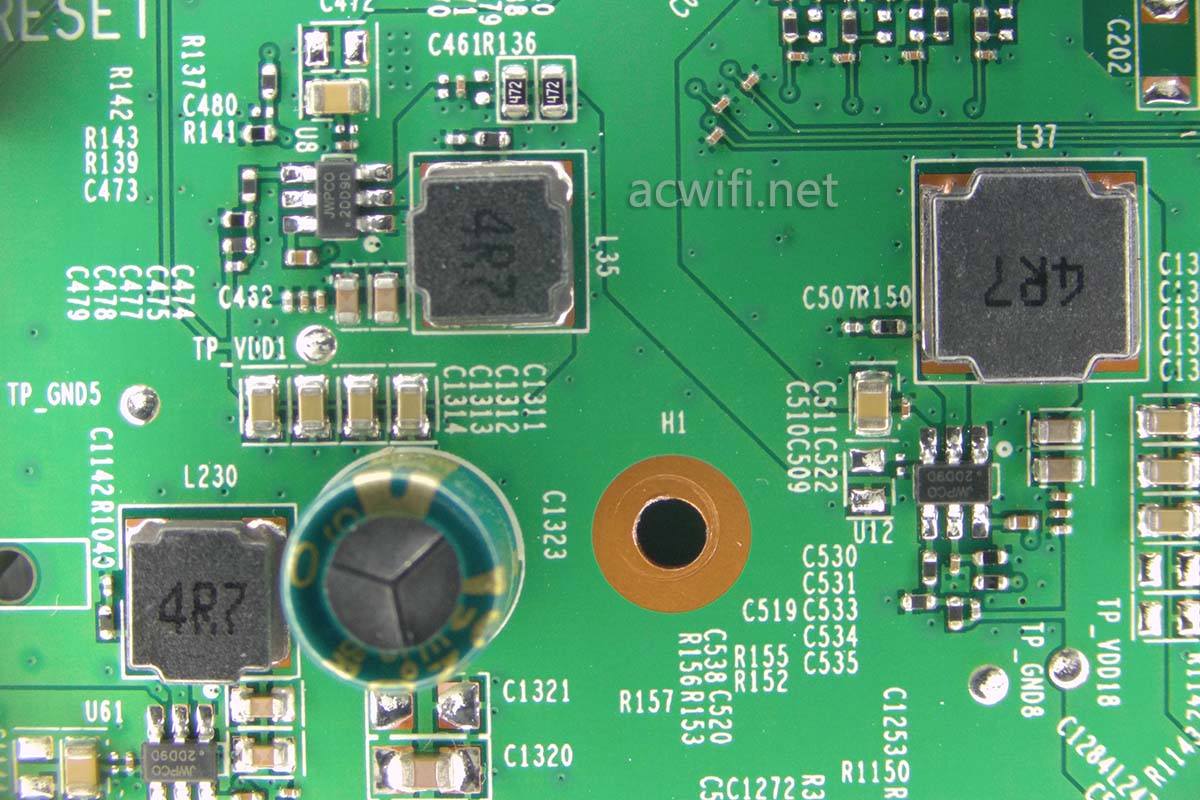

电源输入口附近的电路：

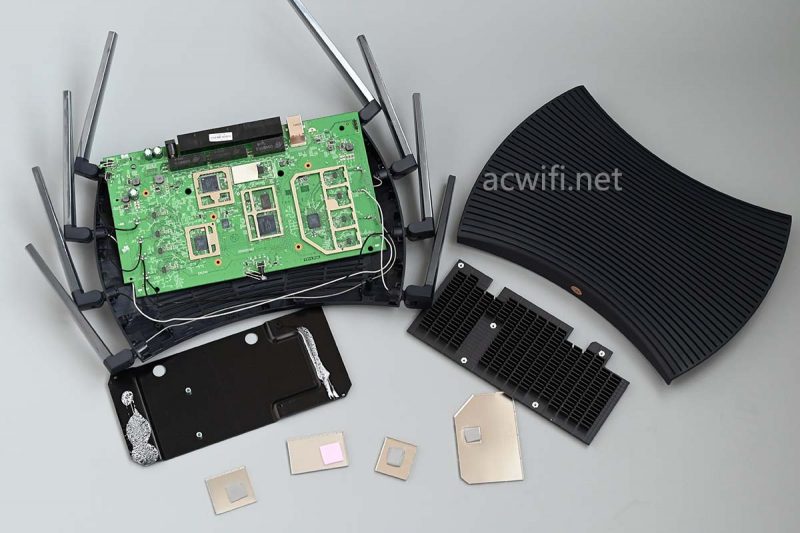

好了，这款轻舟XDR6088拆机完成了：

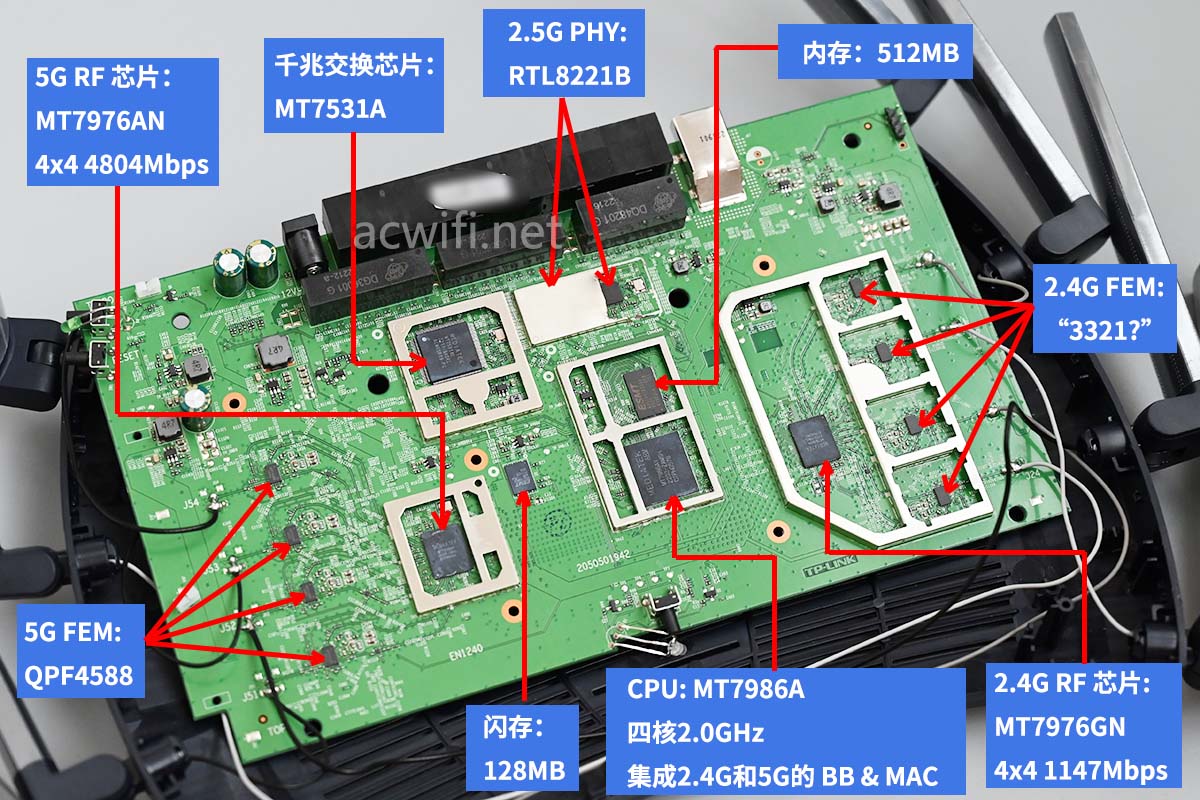

XDR6088的所有芯片型号汇总图如下：

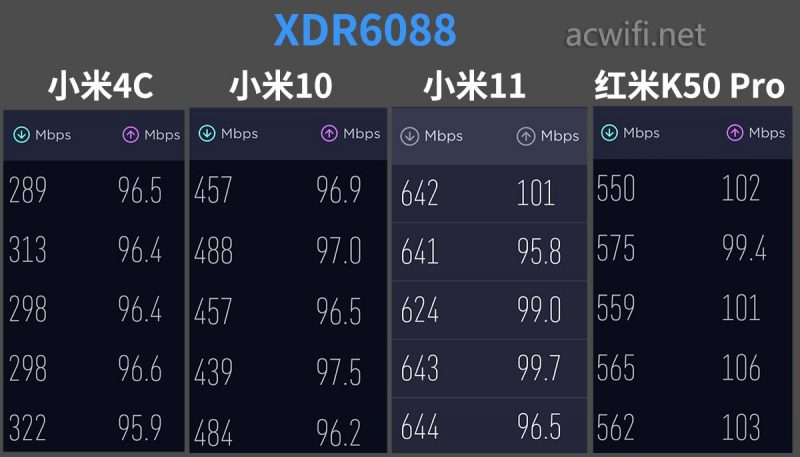

在楼下D点的测速结果：

小米11测速很高。

看信号强弱可以从小米4C的测速可以看出，超过300兆就算很强了；小米10接近500兆，也很强了，红米K50 Pro的测速结果不算很快，有500多兆。

跟XDR5480比，可能差一点，已经明显比XDR6020强，比红米AX6000也强。

具体情况还要经常详细测试才知道。D点的情况就是这样。

以后我不会再用手机做详细评测，只会用无线网卡，这样误差就保持最低，2张网卡测信号强度，4张网卡测无线速度。我看行！也效率，重点是我脖子可以不那么累。哈哈！

XDR6088，双2.5G网口，都关心它的小包转发性能对吧，看64byte能不能跑满2.5G口的线速。

测试仪用的是MiniSMB，连接路由器的2.5G  WAN 和 2.5G LAN，显示链路是2500Mbps了：

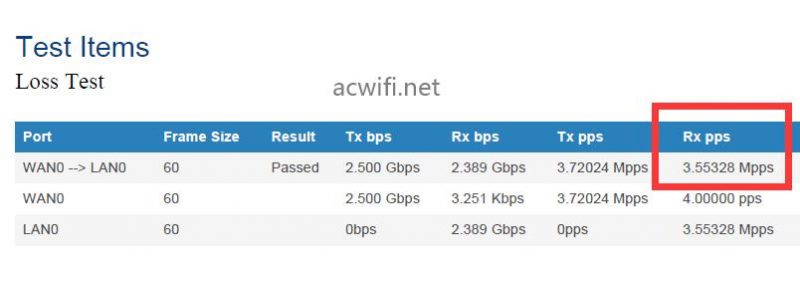

wan to lan的小包转发率是3.553Mpps，已经满跑了。

双向转发就跑不满，wan to lan是1.776Mpps，lan to wan 是1.605pps。如下图红框所示：

小包能单向跑满2.5G口线速，算不错了！

关于USB3.0的速度，我用普通的U盘（读写350MB/秒，exFAT格式）插在XDR6088的USB3.0接口上，电脑2.5G网卡接在它的2.5G LAN口上，用ftp软件打开U盘，读行读写操作。

读取速度是281MB/秒，我真想不到会有这个速度，如果有10G网口，可能还不止这个速度。

USB3.0的写入速度是171MB/秒：

写入速度也真不错。

用小米11手机连接5G Wi-Fi，手机安装ES文件浏览器，用打开FTP共享文件夹，进行读写操作。使用拖动就计时的手动方式计算。

得出手机无线读取XDR6088的USB3.0速度是158MB/秒，写入速度是40MB/秒，无线写入速度偏低了些。

以下是截图：

（如果U盘是其它格式，速度可能会不同。）

2.5G LAN到其它千兆口的速度测试，我习惯地以为只有3个LAN口，所以只测了3个的总和：2190Mpbs，没有1G瓶颈。由于时间关系，我不复测4个LAN口的总和。

以下是双向的：2180bps

双向总和跟单向总和差不多。

小米11连接5G Wi-Fi，随便放在XDR6088的旁边，然后用自建speedtest测速看看：

速度正常（用这个测速会比IxChariot偏高一些的，不能直接跟用IxChariot测速相比，图它方便快捷嘛）

怎么说呢。如果就要信号很强的，你可以考虑更便宜的XDR5480，或差不多价位的XDR6080，不用纠结的。

这款XDR6088的信号也很强，CPU强，又有双2.5G网口，还有高速的USB3.0，799元，还想怎样呢？

目前最便宜双2.5G网口的AX6000无线路由器了吧？

我希望以后有更多类似XDR6088这样配置的产品出现，最紧要便啦吾使讲野！

XDR6088京东购买链接

忘记了说：现在没有Docker功能。
