XAP5400GC拿在手里比XAP6000GC轻多了,外观是一样的。这款AX5400的吸顶AP有不少人想了解的,毕竟与XAP6000相差一倍的价格,这台显得特别有性价比,如果5G信号差不多的话。本篇文章不会写特别详细,感冒了几天,好难受,咳嗽痰多,别人说财多才会身子弱,想不到路由器多也会身子弱。为了更新给你们看,没办法都是牺牲晚上的时间。

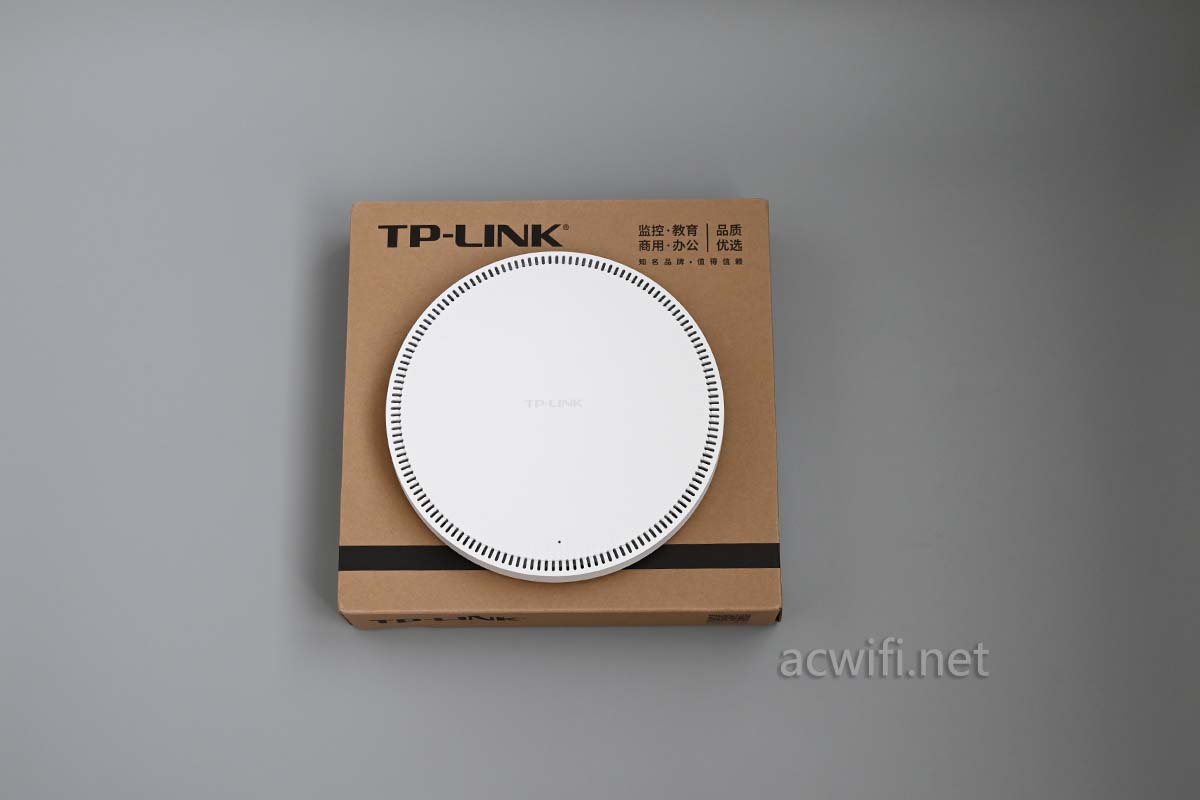

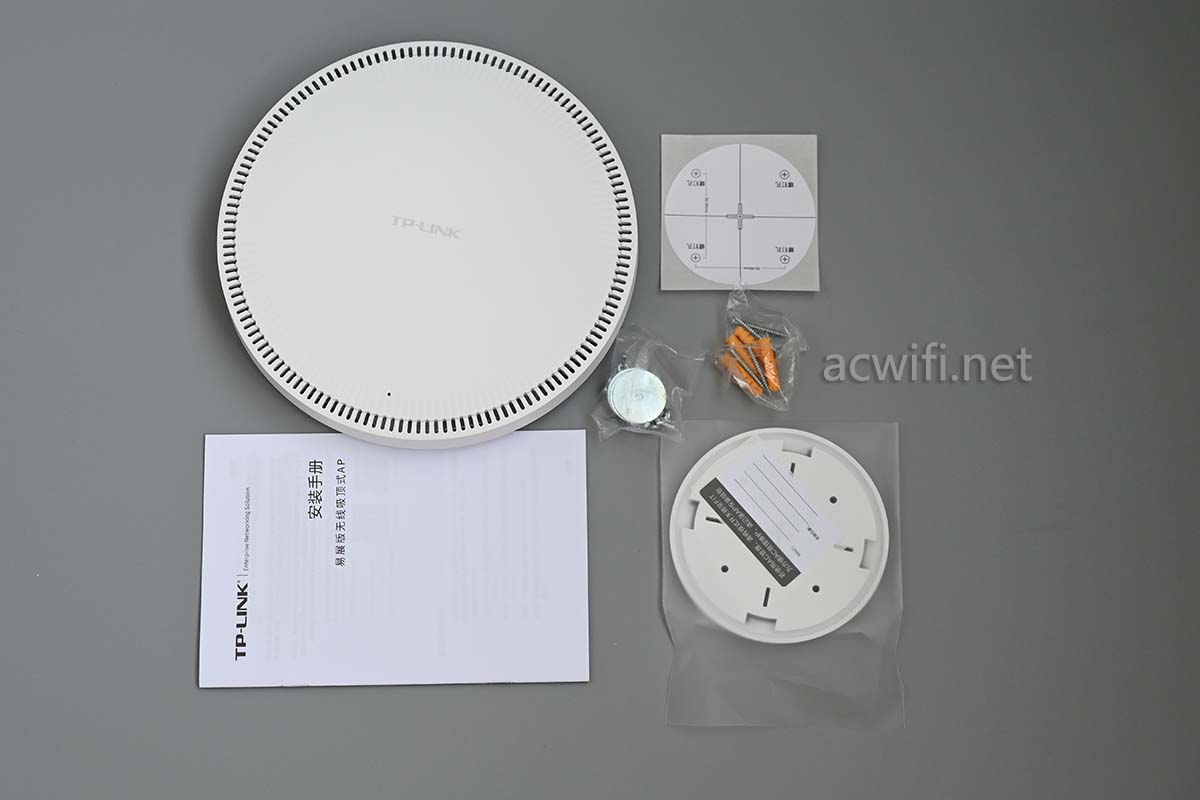

包装配件:

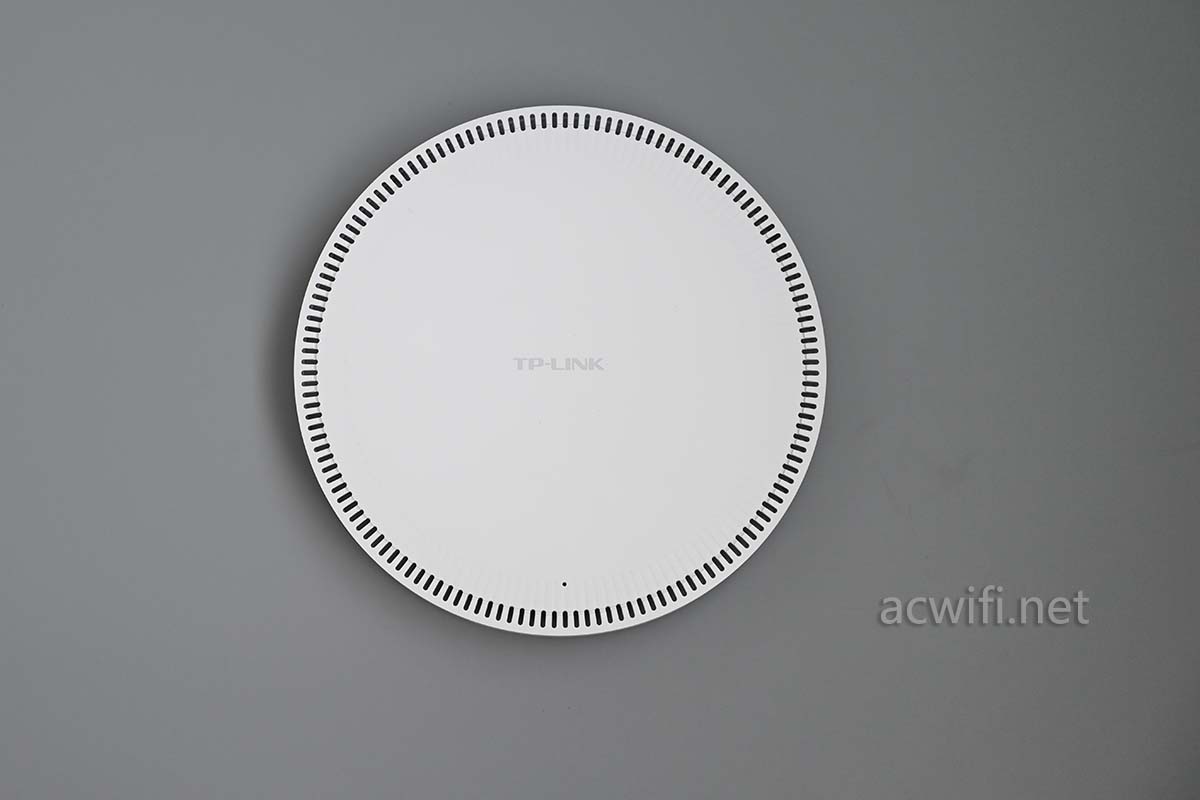

这款XAP5400GC也是非常地圆:

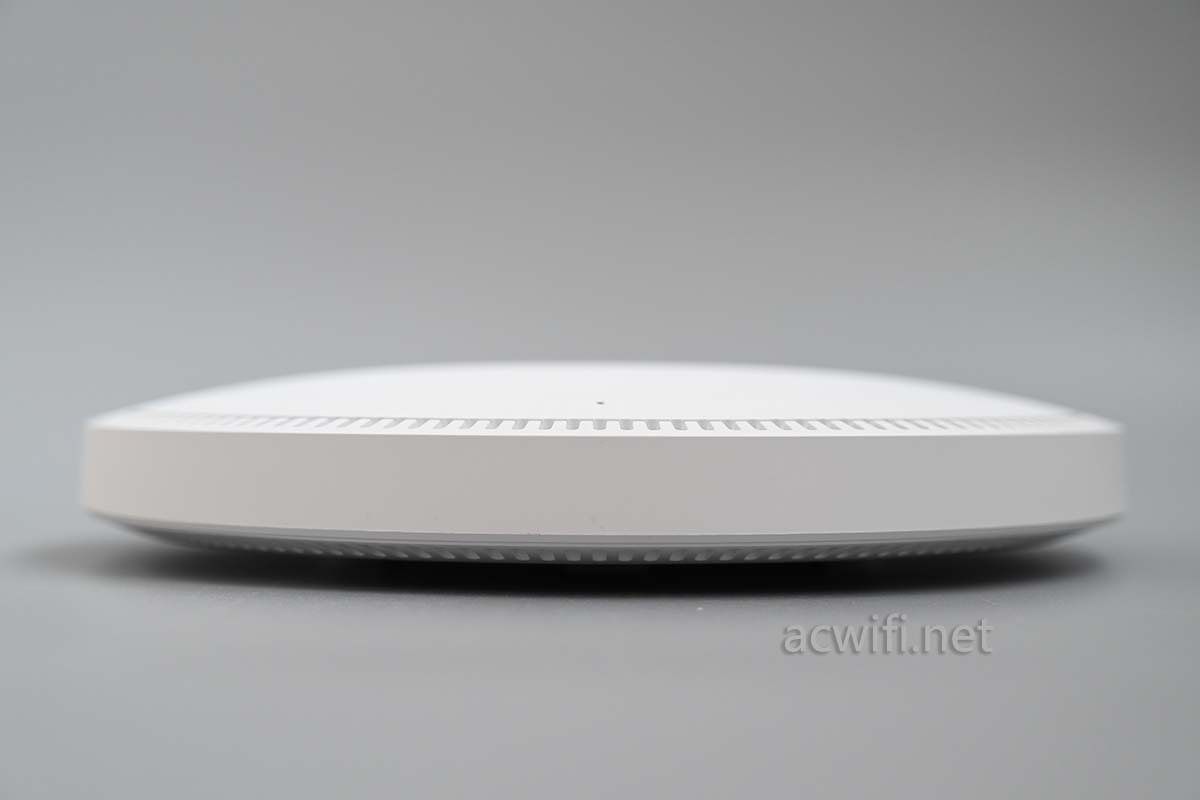

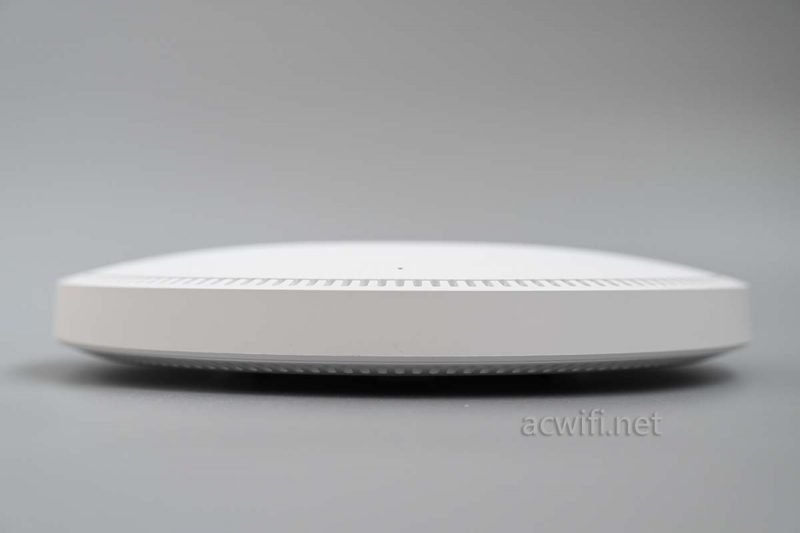

也很薄:

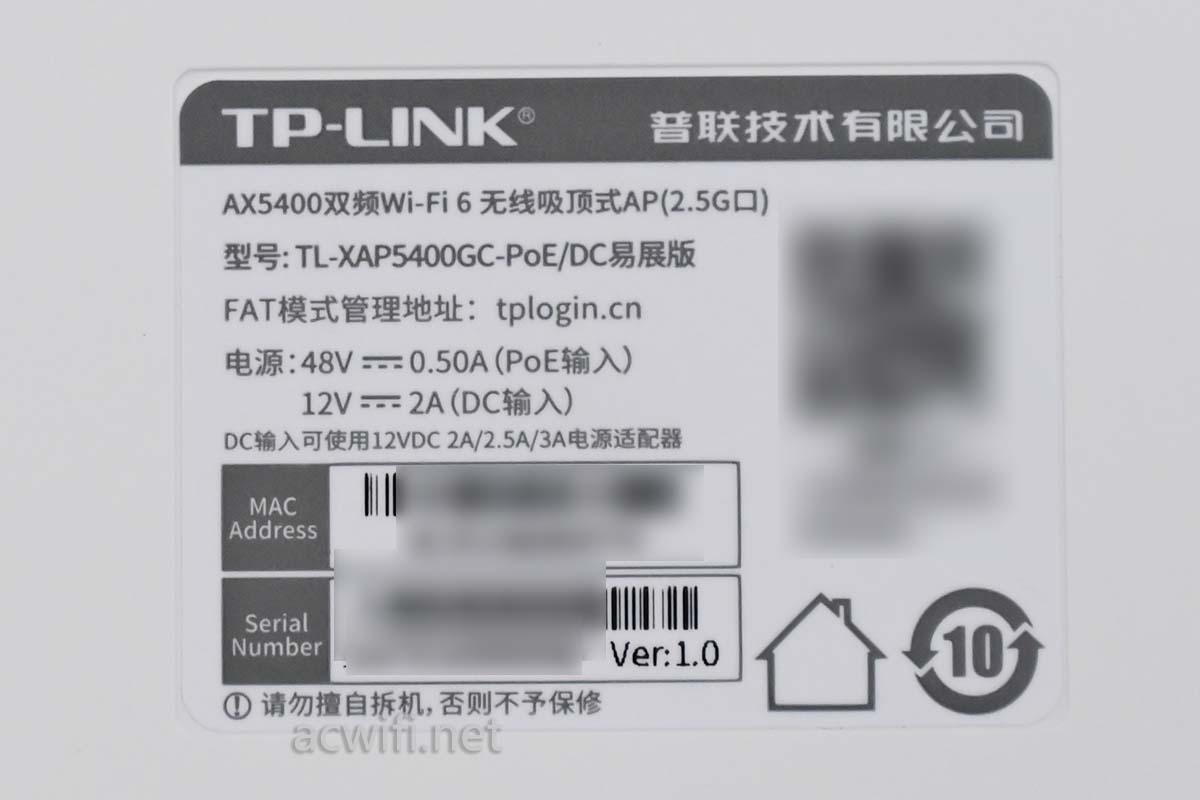

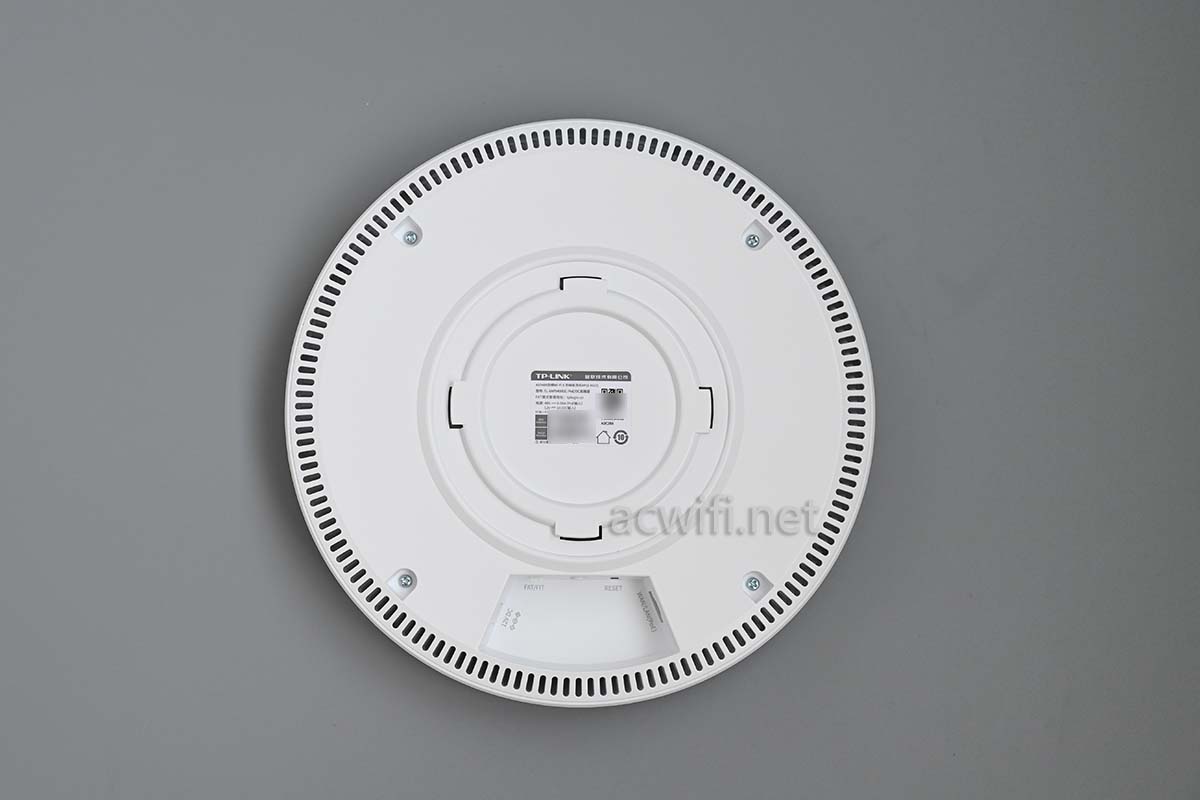

底部:
DC输入规格是12V/2A;
PoE输入规格是48V/0.5A;
接入5408PE的2.5G PoE口,实测待机功率是9.5W。

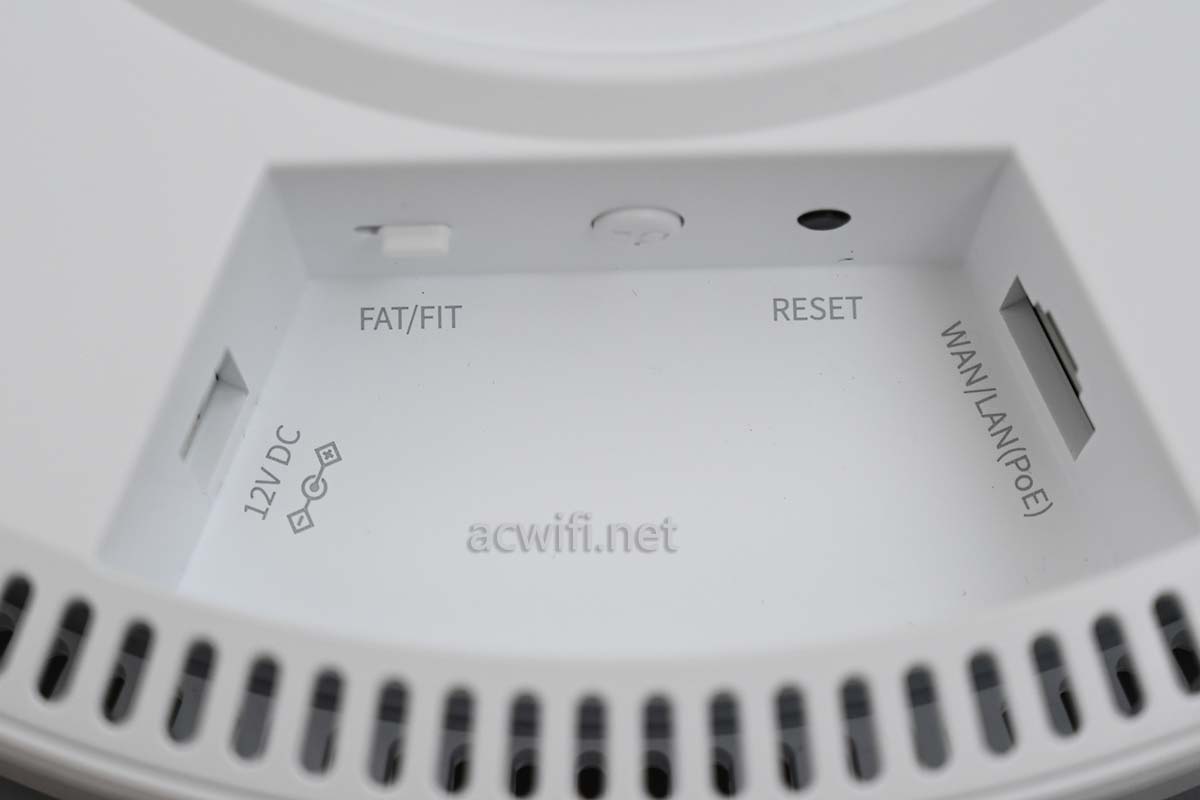

接口有:
12V DC电源输入、FAT/FIT模式切勿、易展键、RESET键、2.5G网口:

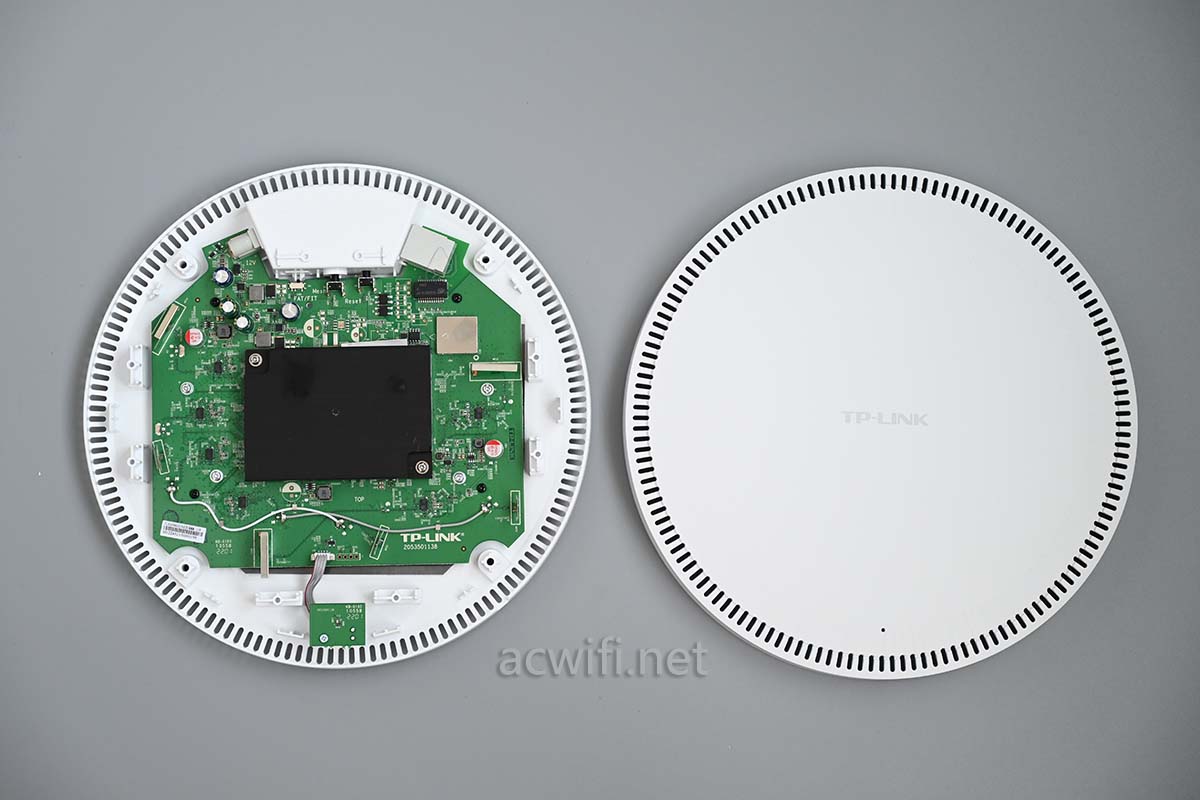

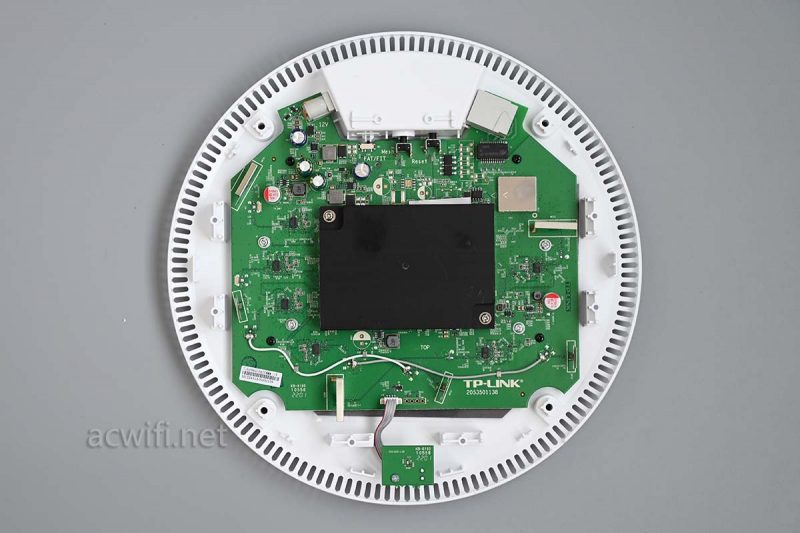

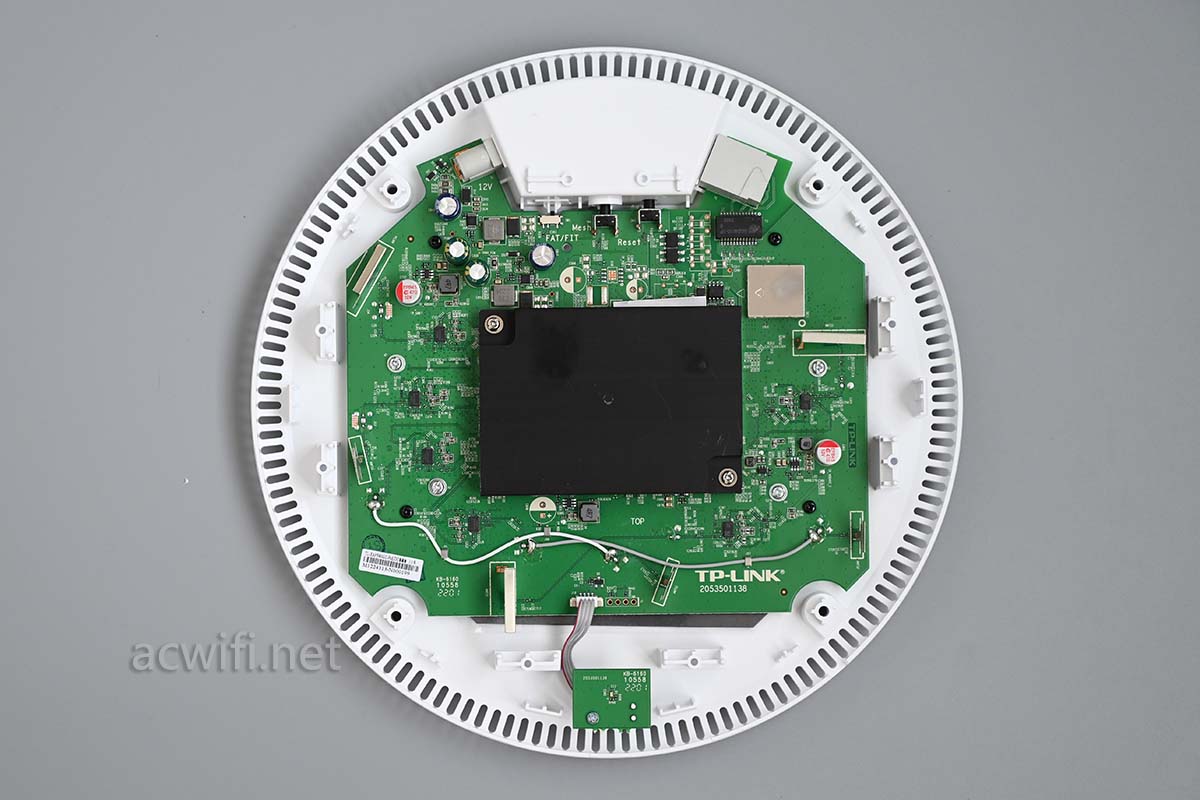

拆开外壳:

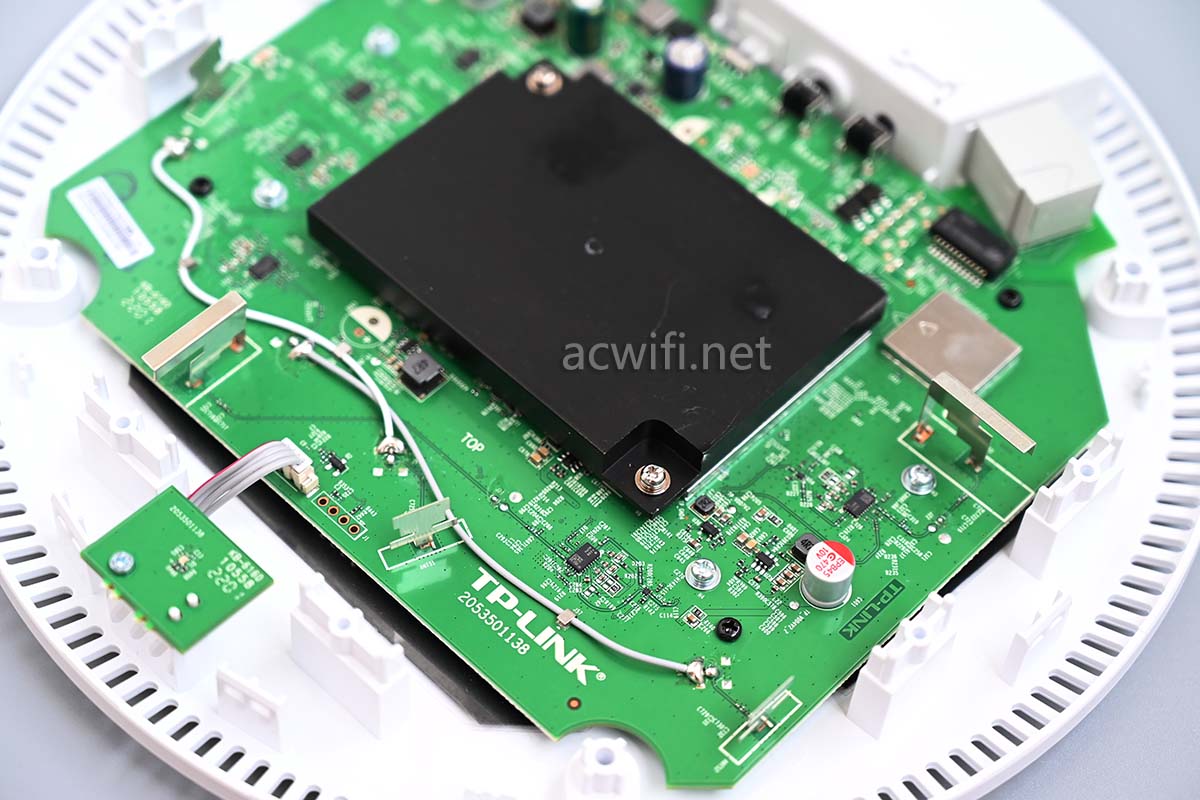

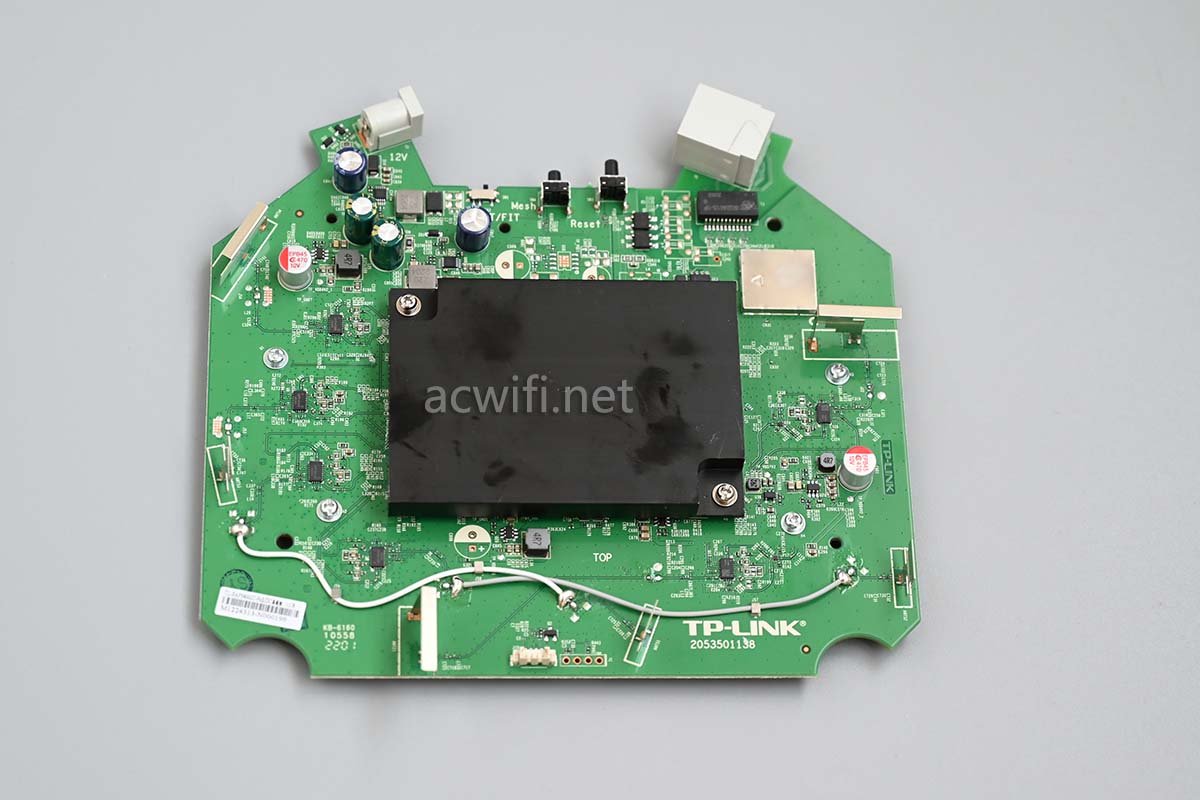

主板正中间位置有一长方形实心铝散热器:

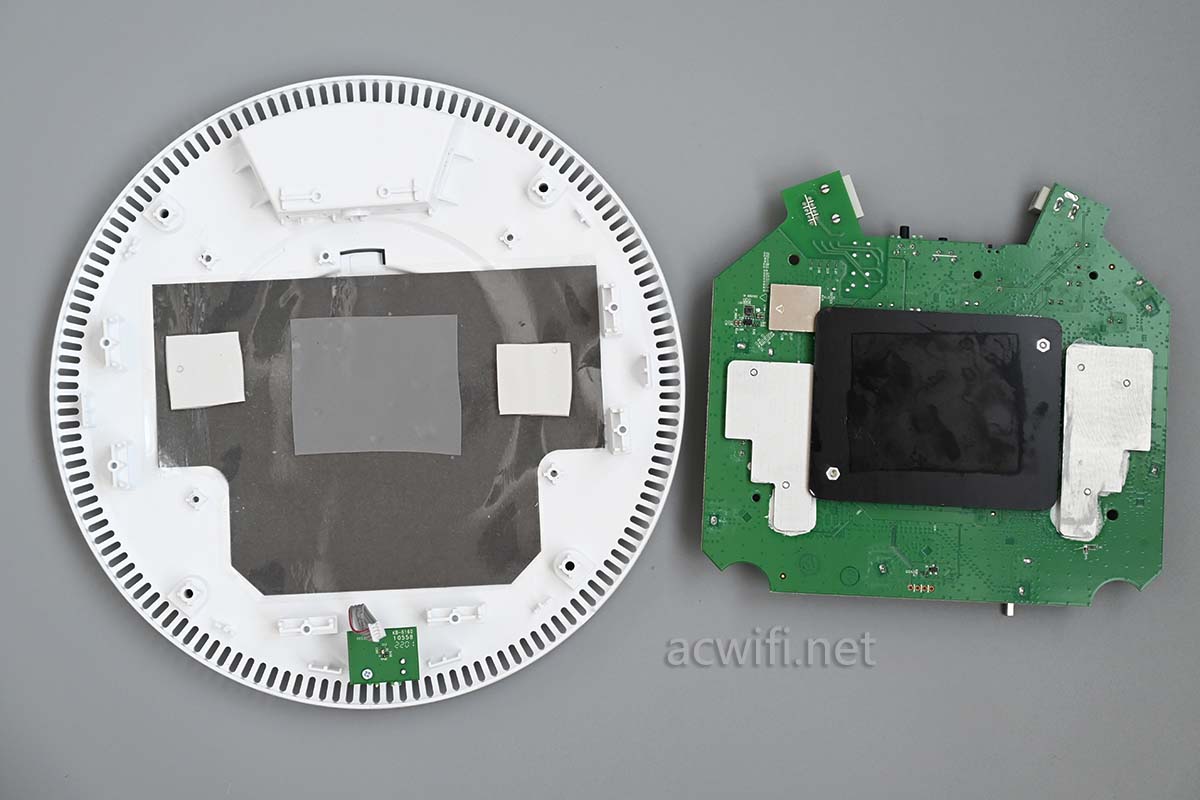

黑色的固定螺线,把主板与底壳连接,拧出来之后,取出主板:

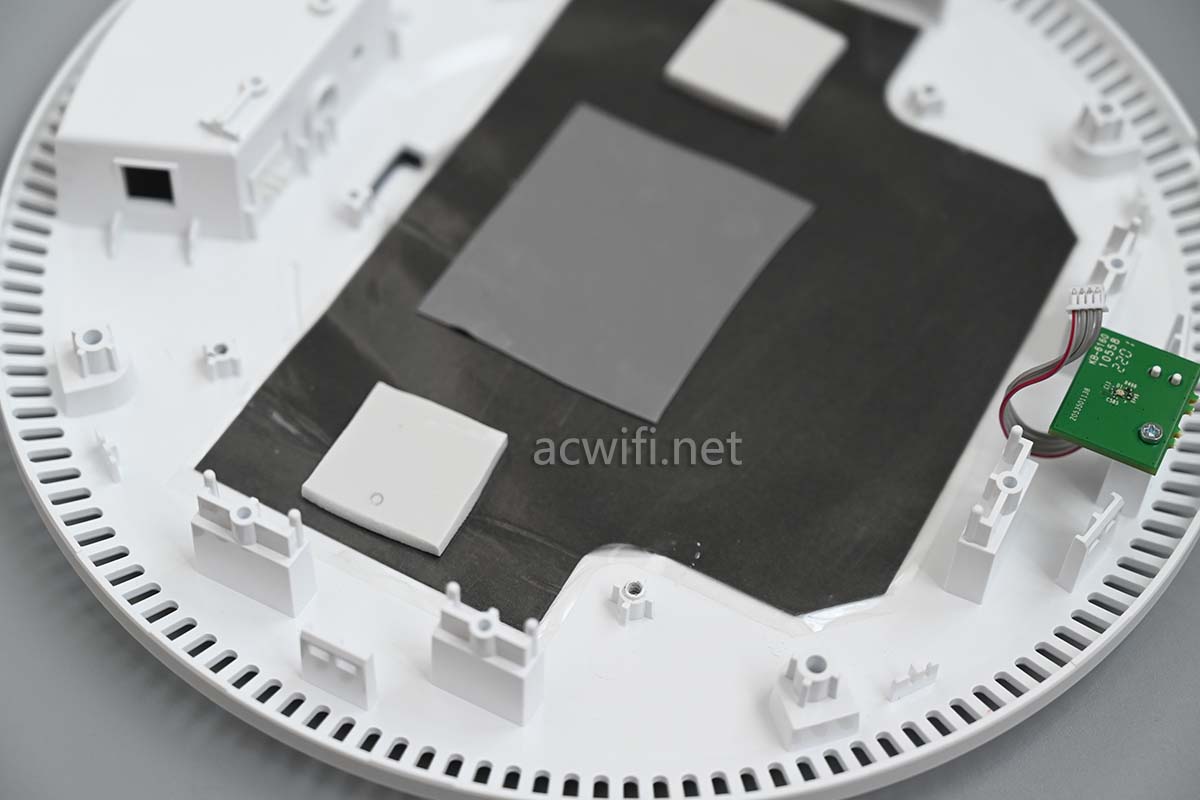

底部灰色的一片不知是什么物质,起散热又起屏蔽的效果吧。
长时间运行之后摸它的底部,还是明显有些热的,塑料外壳嘛,散热效果没有铝的好。不过它的体积大,而且外壳有一圈散热孔,不用担心。

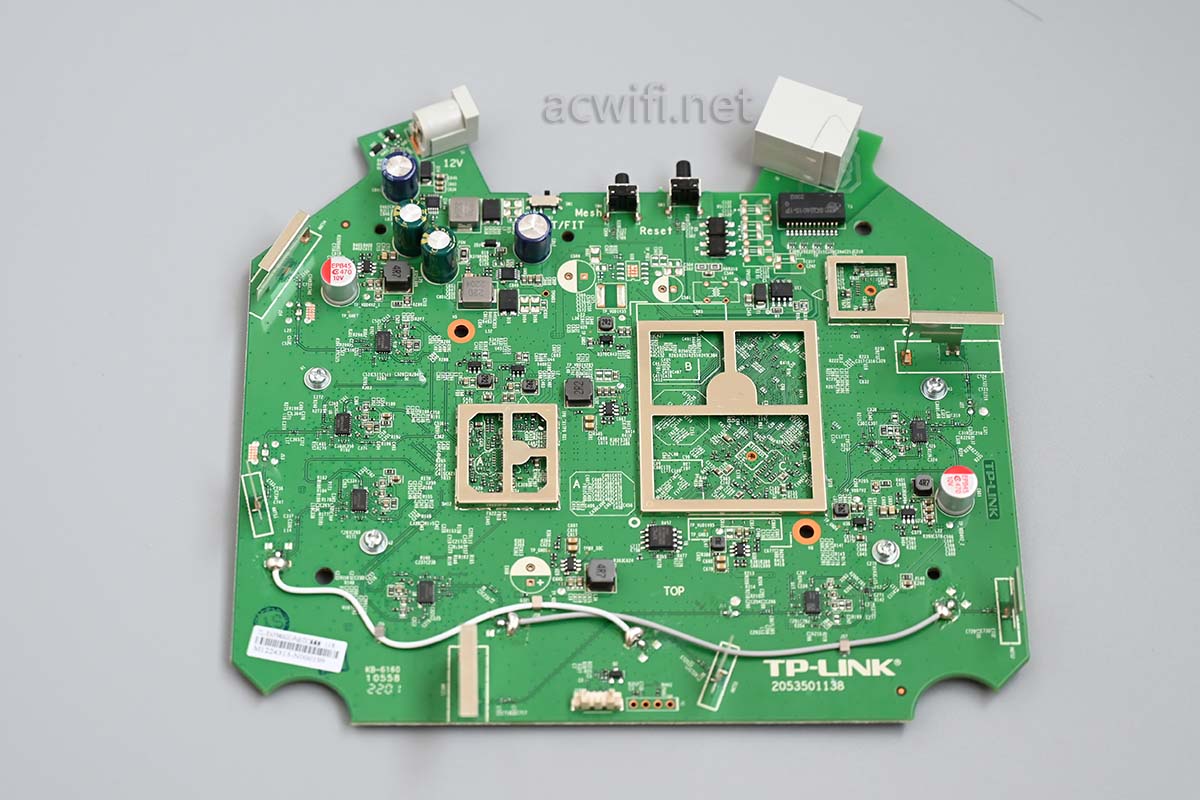

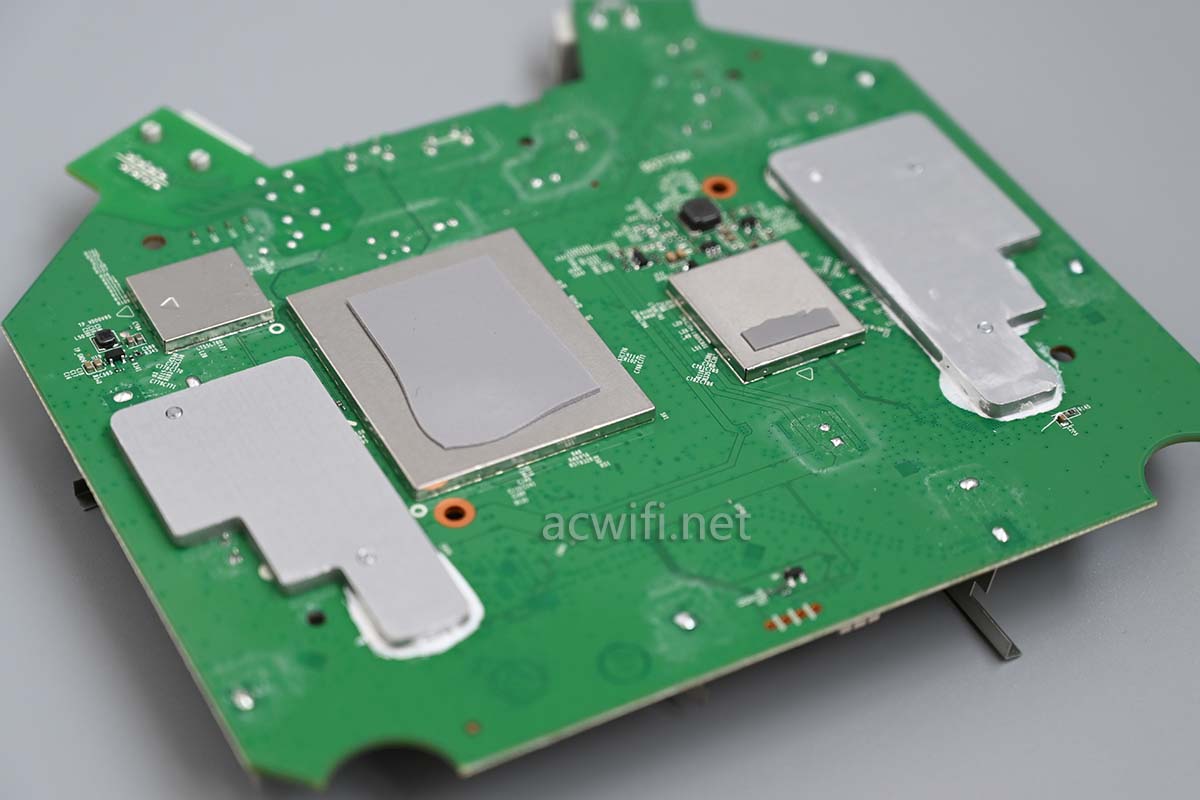

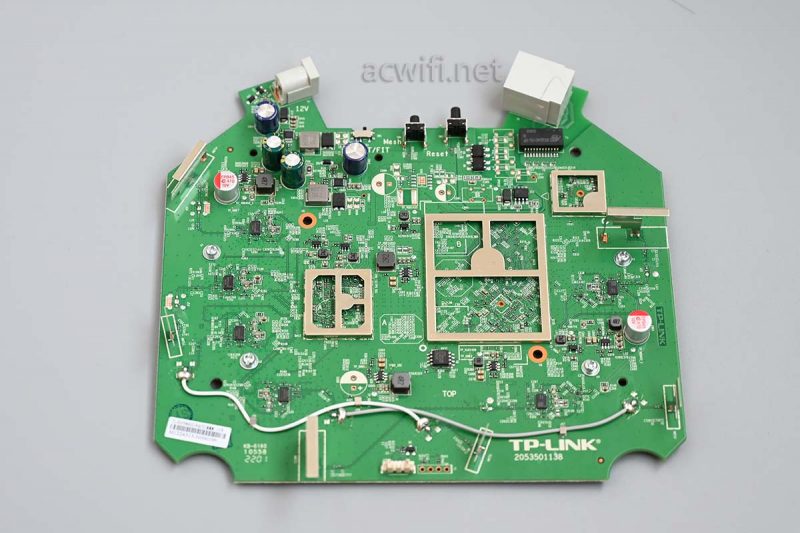

翻过去主板正面:

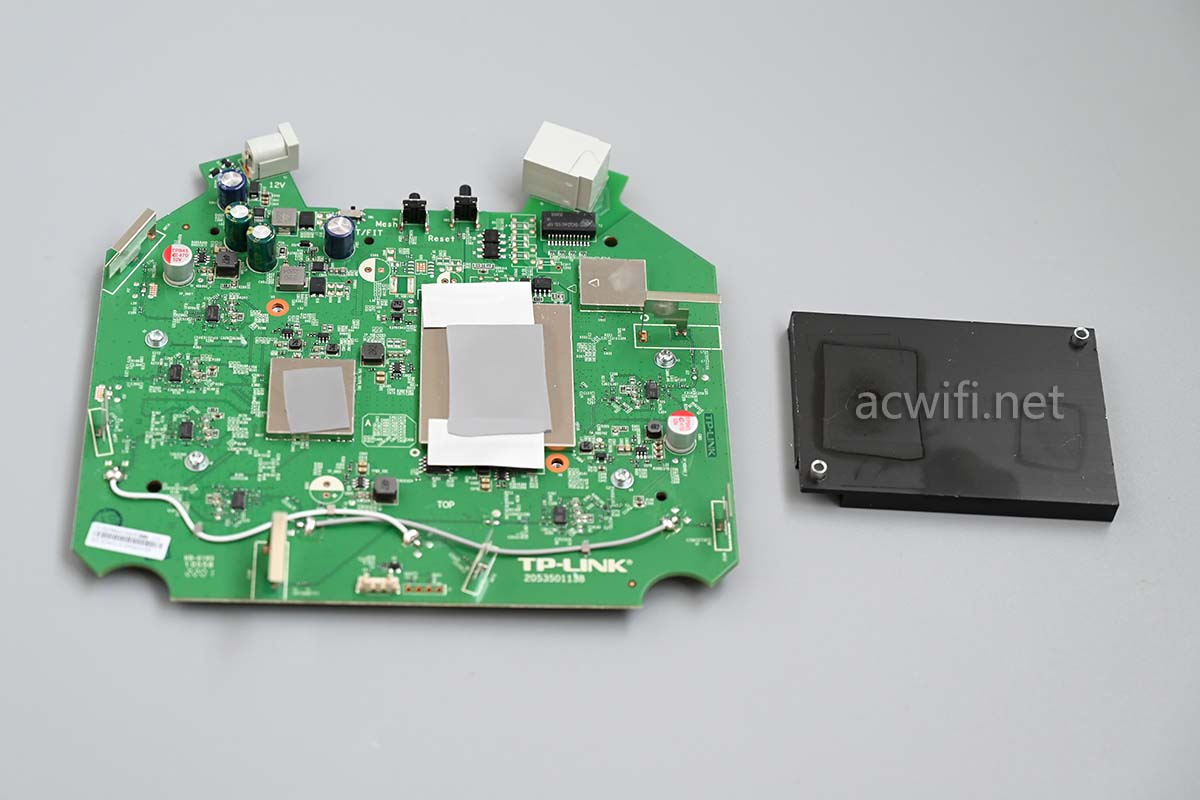

拆下散热块:

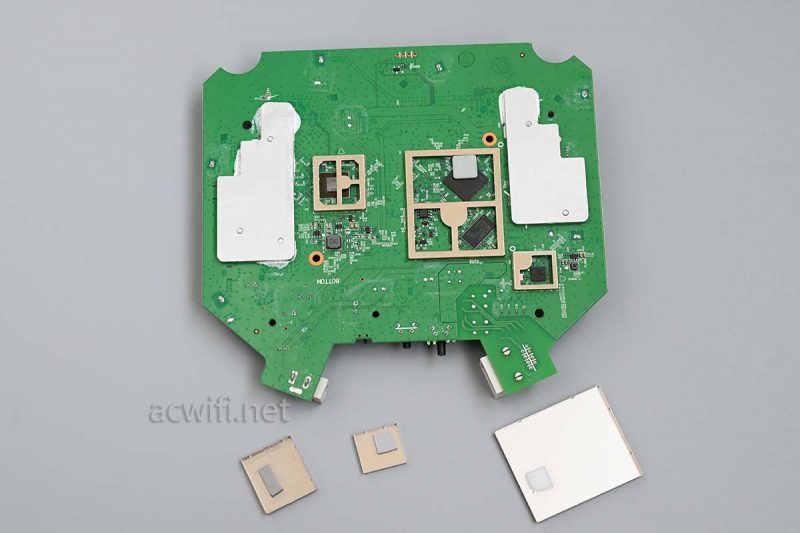

撬开三片屏蔽罩:(2个小的被我踢一边去了,没拍上)
这一面只有闪存和FEM芯片。

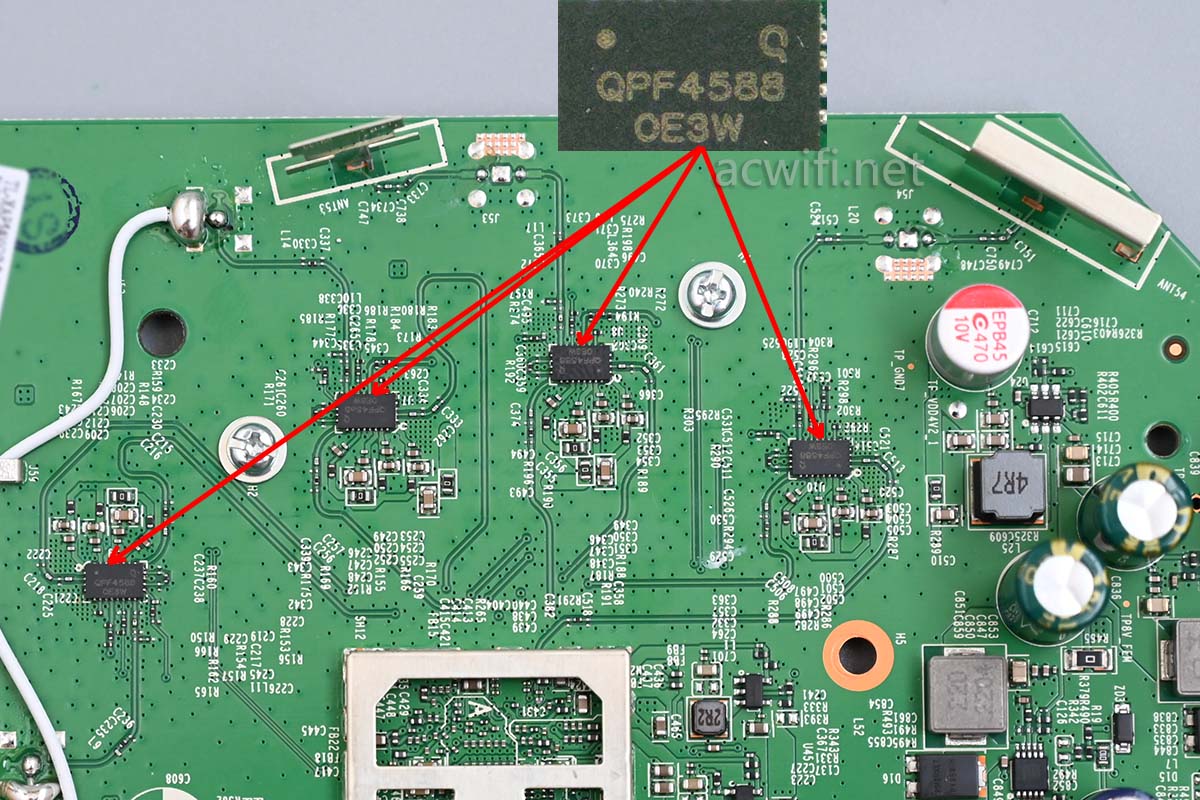

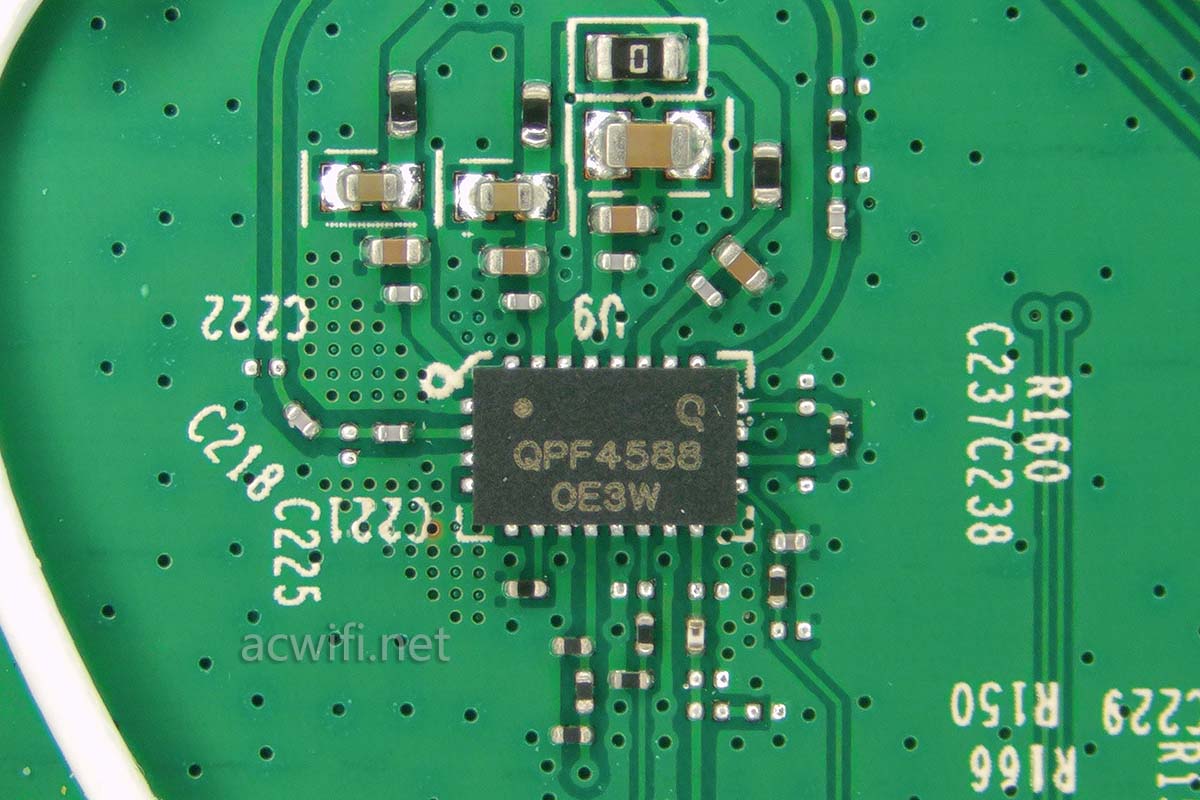

5G FEM芯片型号是QPF4588,大家都熟悉了,高功率芯片:
一共有四颗,因为它的5G是4条空间流嘛。

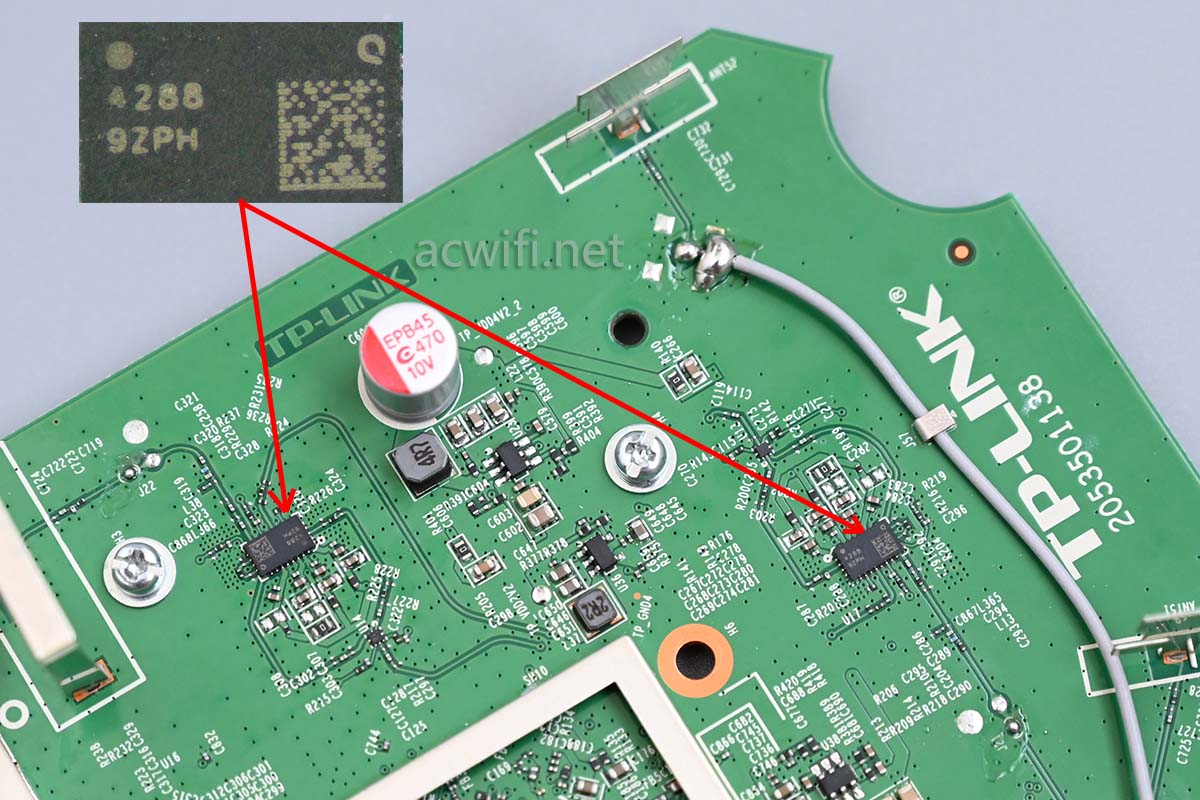

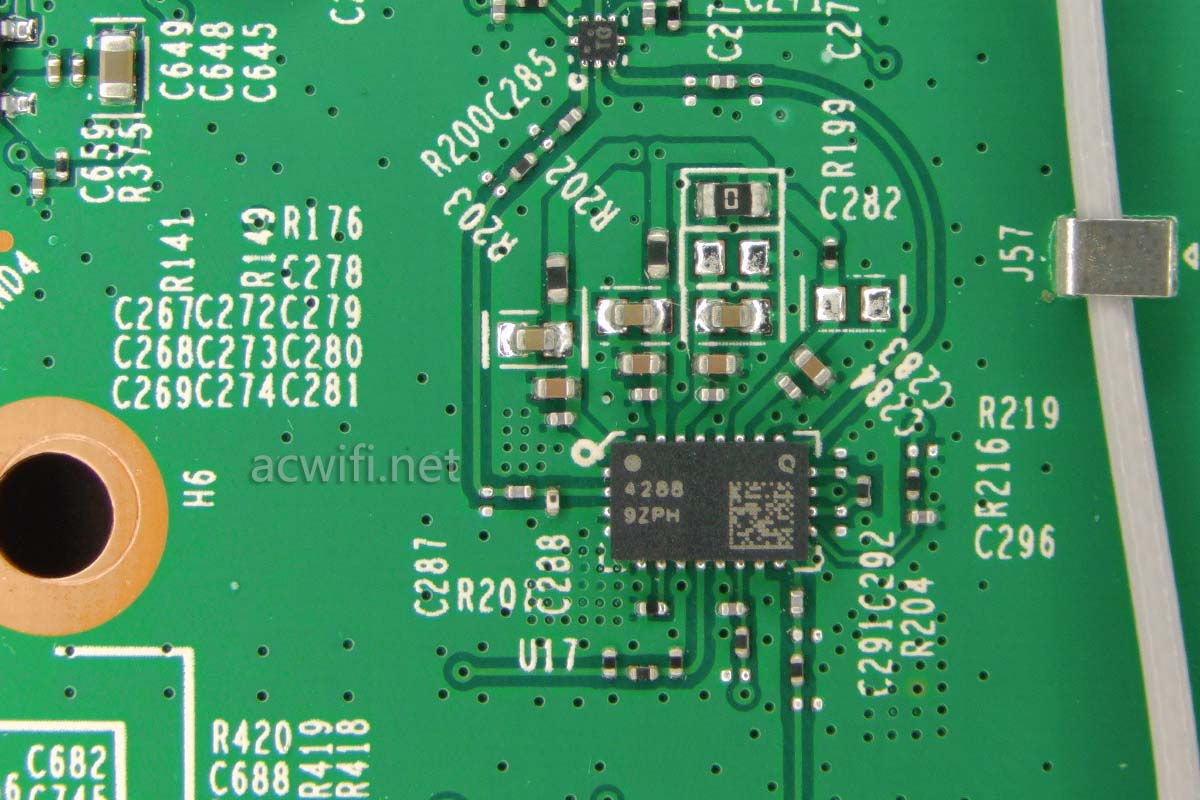

2.4G FEM芯片型号是QPF4288,
一共有两颗:

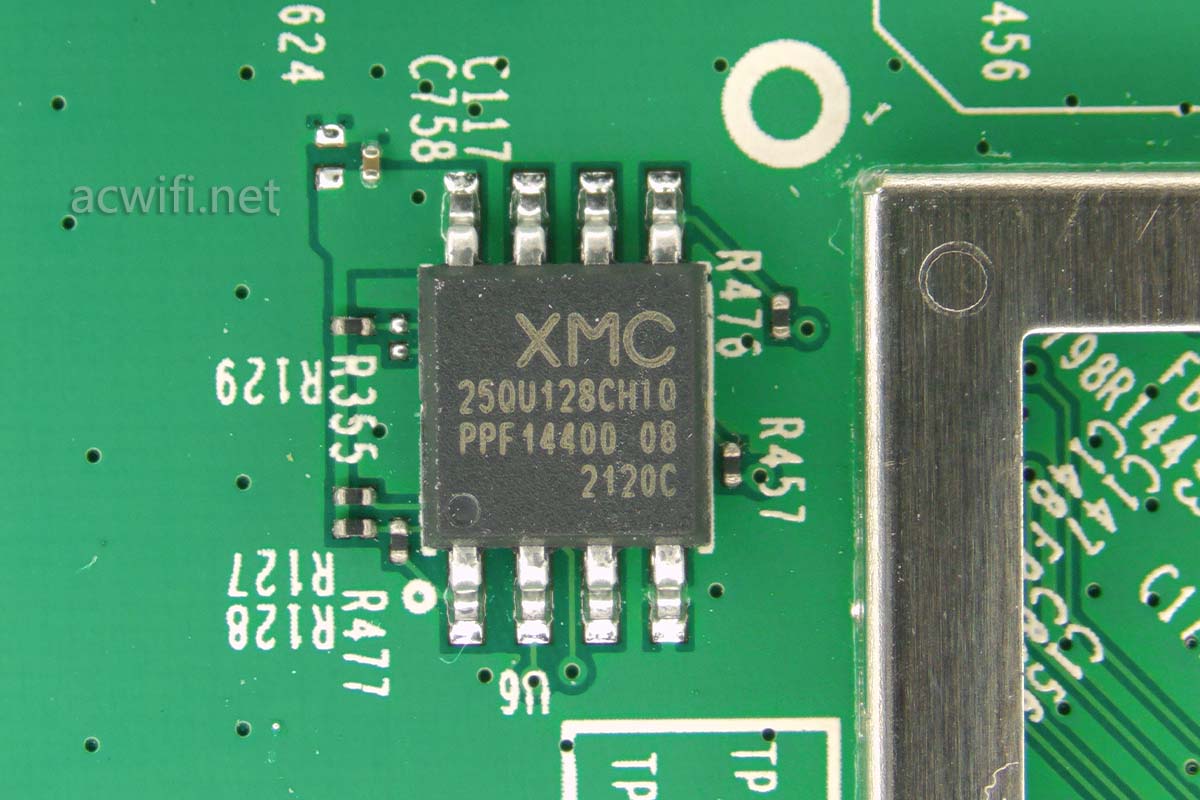

闪存容量16MB:

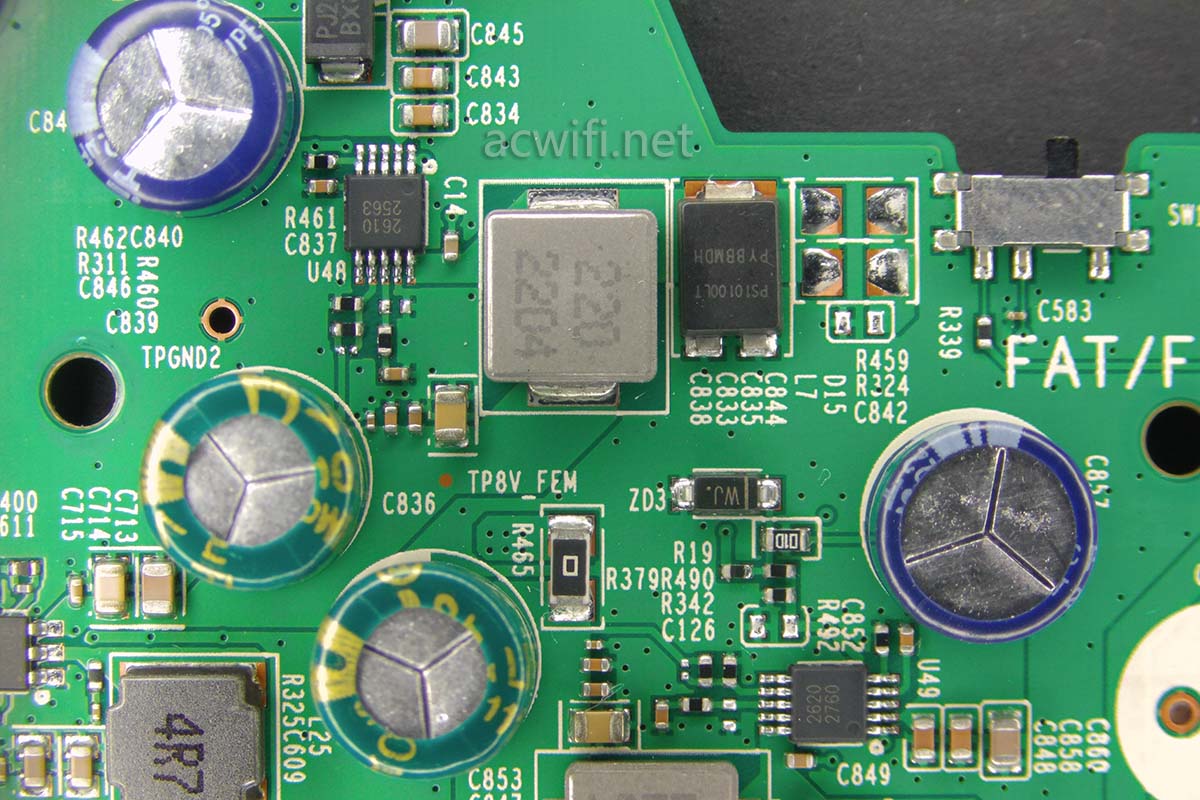

DC电源输入口附近的电路:

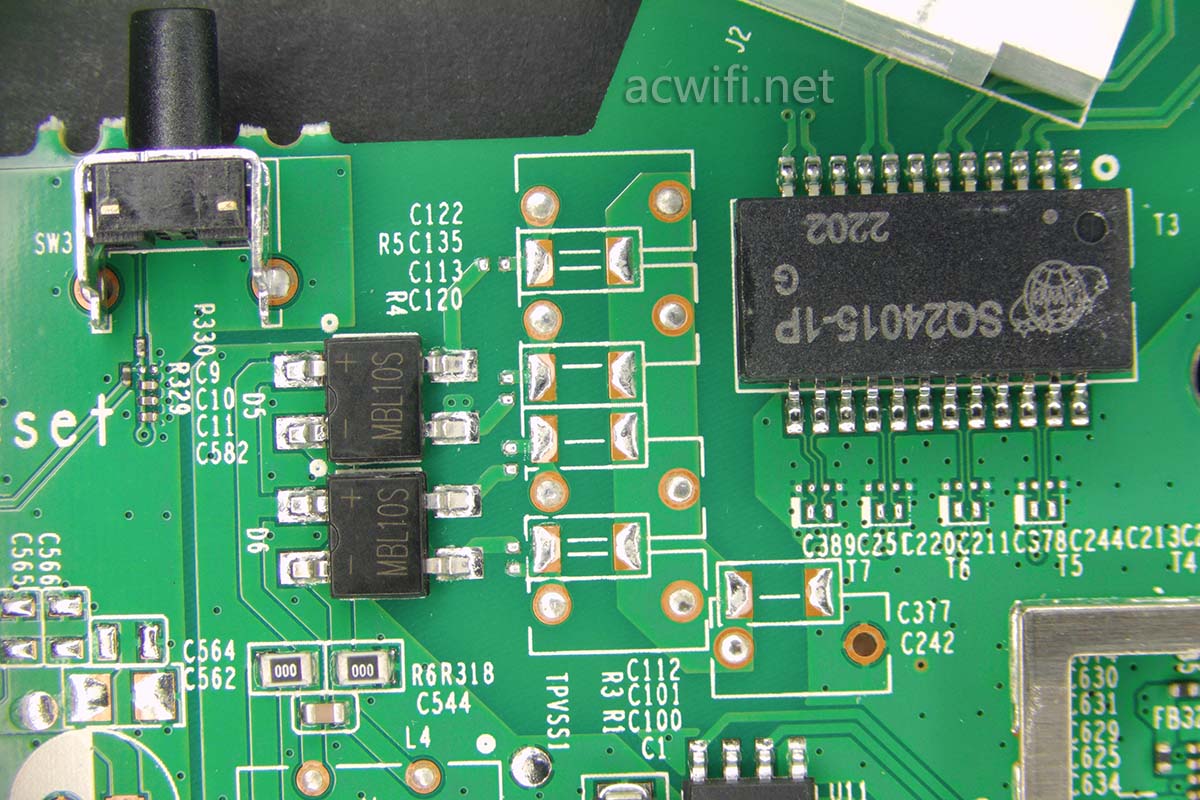

2.5G网口附近的电路:

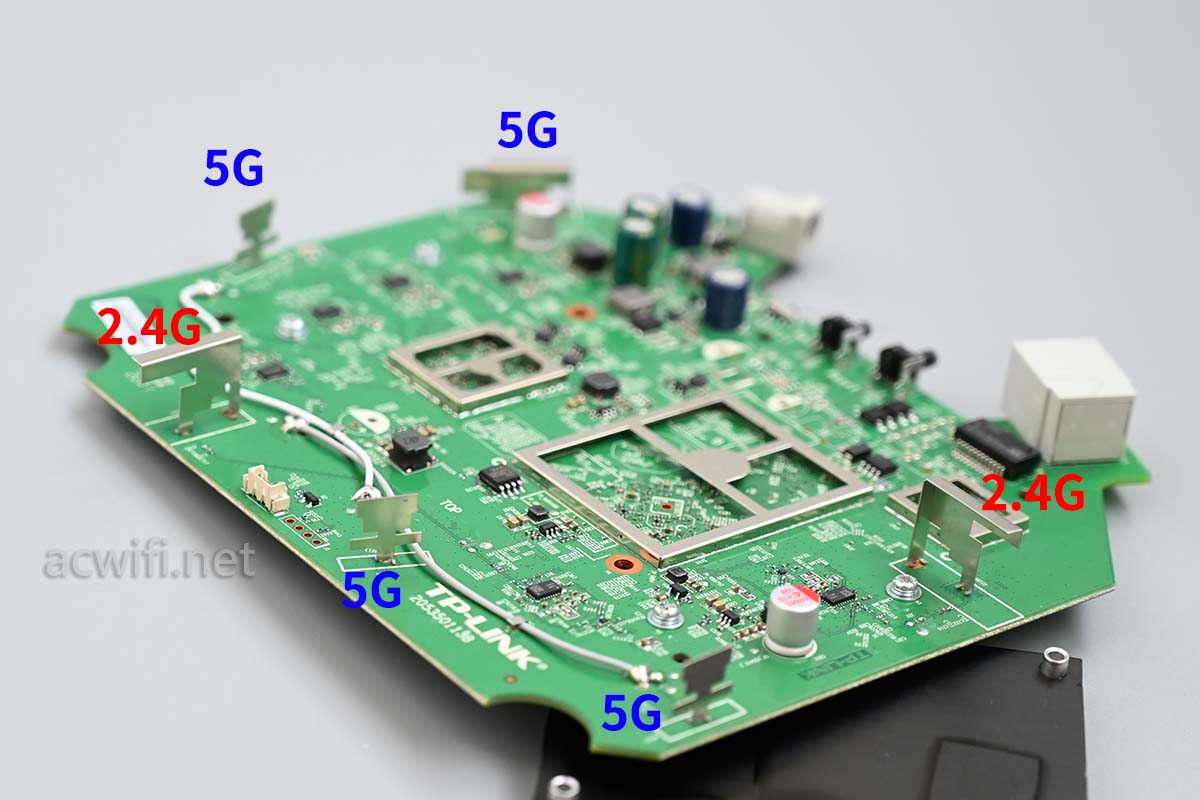

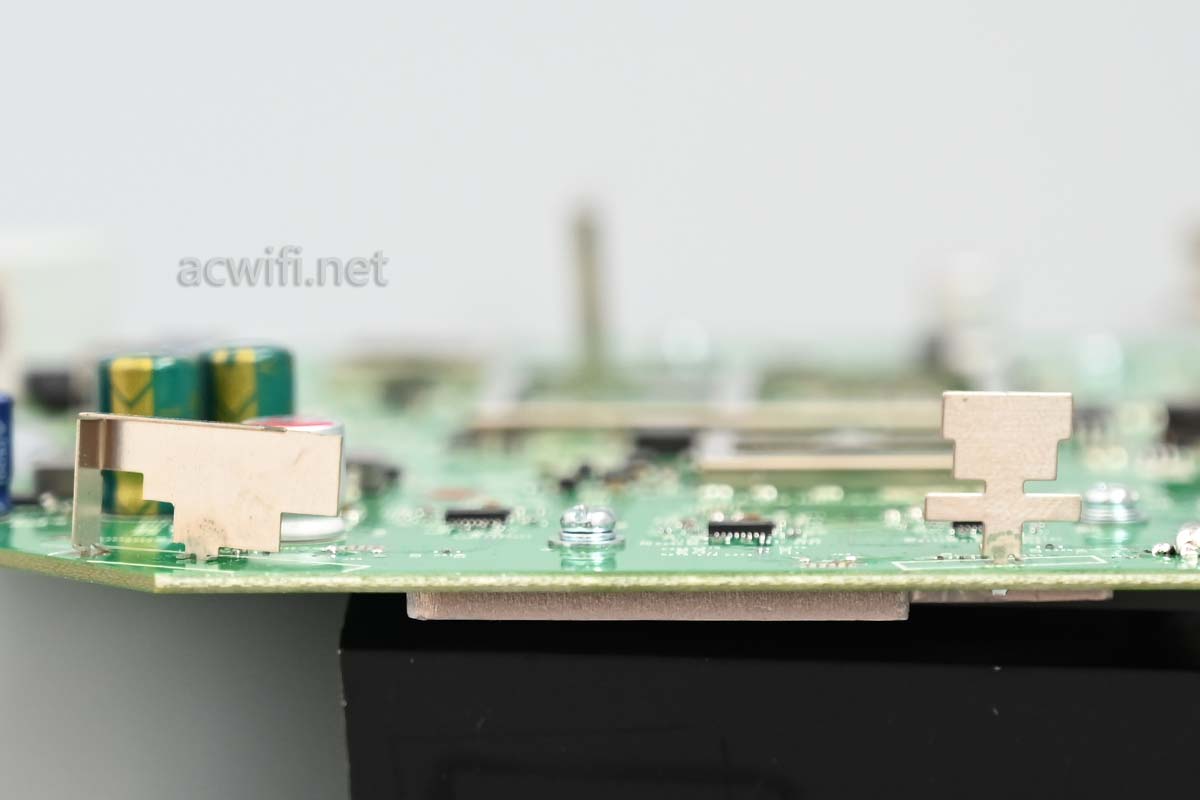

天线挺有意思,布局如何下:
有意思的是有一片5G天线与其它三片不一样,下图左右两边的天线均是5G,左边的形状与别不同。
这一面看完了,稍后一起做个芯片型号汇总图吧。

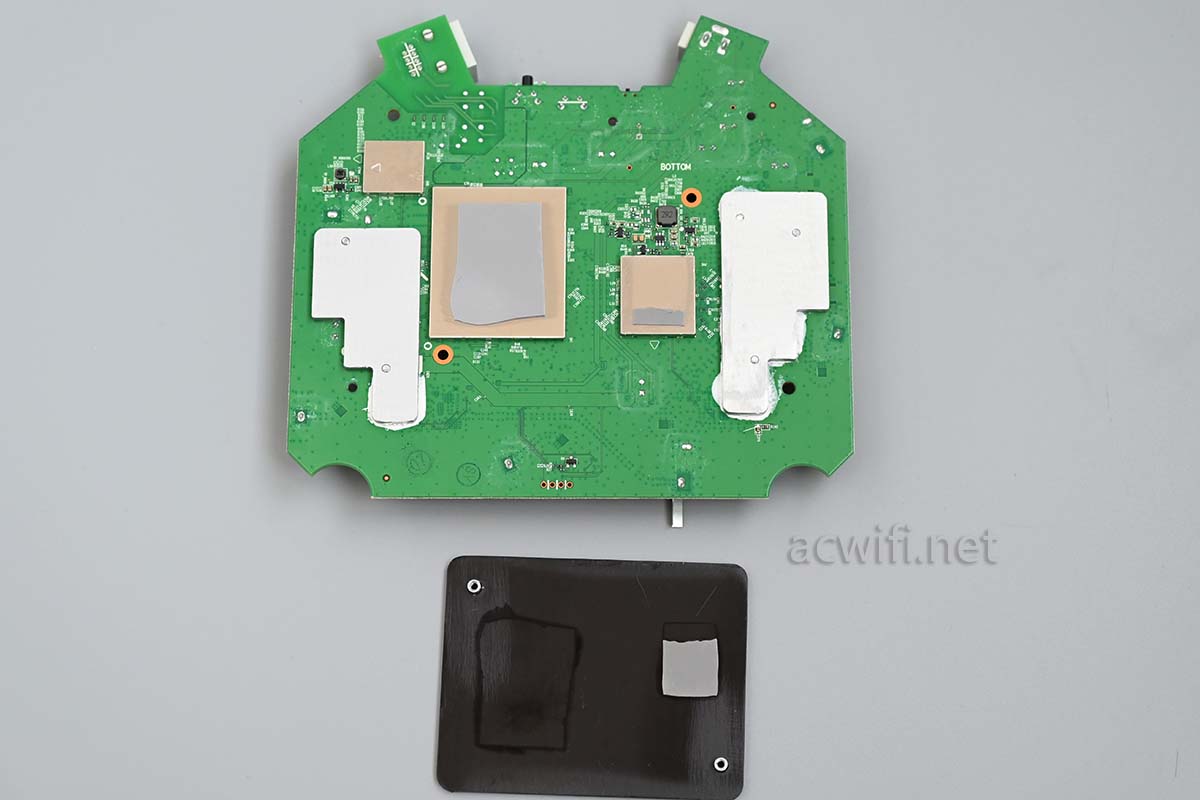

它两侧各有一片铝散热片,用了螺丝紧固,让它紧贴着电路板,我就不拆下来了,因为有硅脂,怕弄脏了手和背景布。

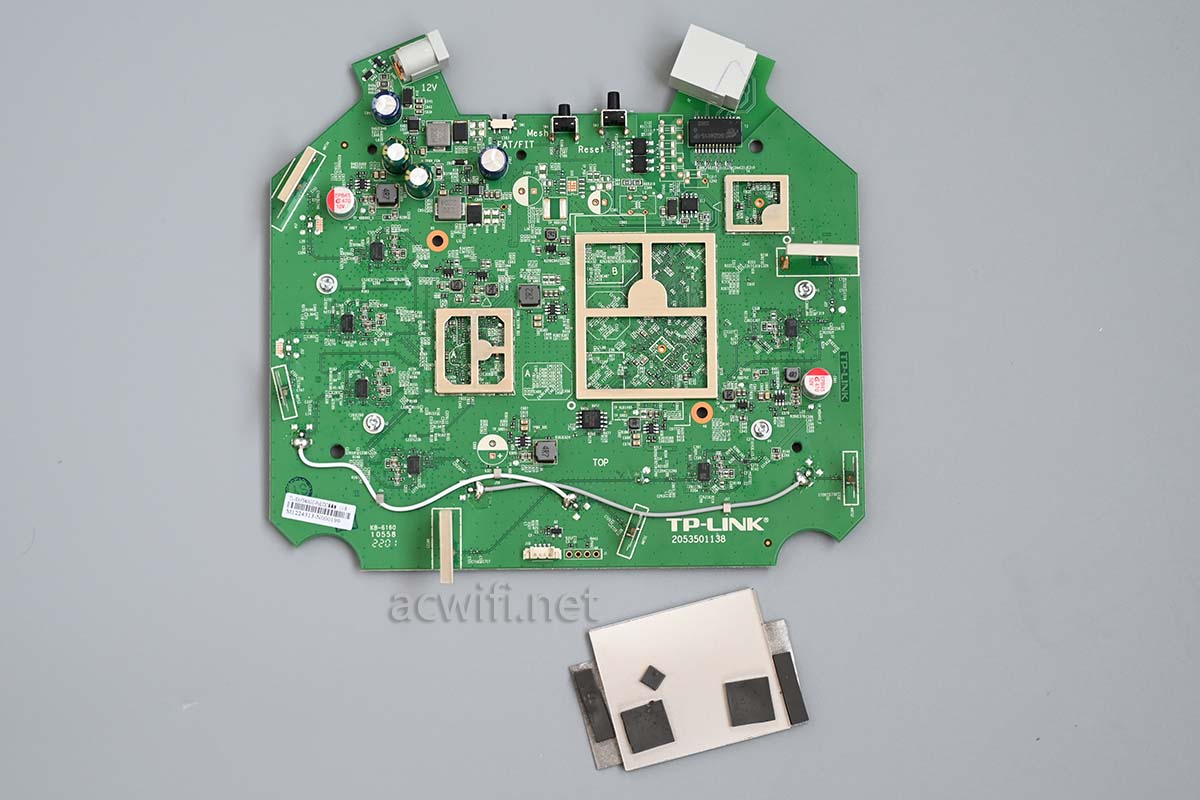

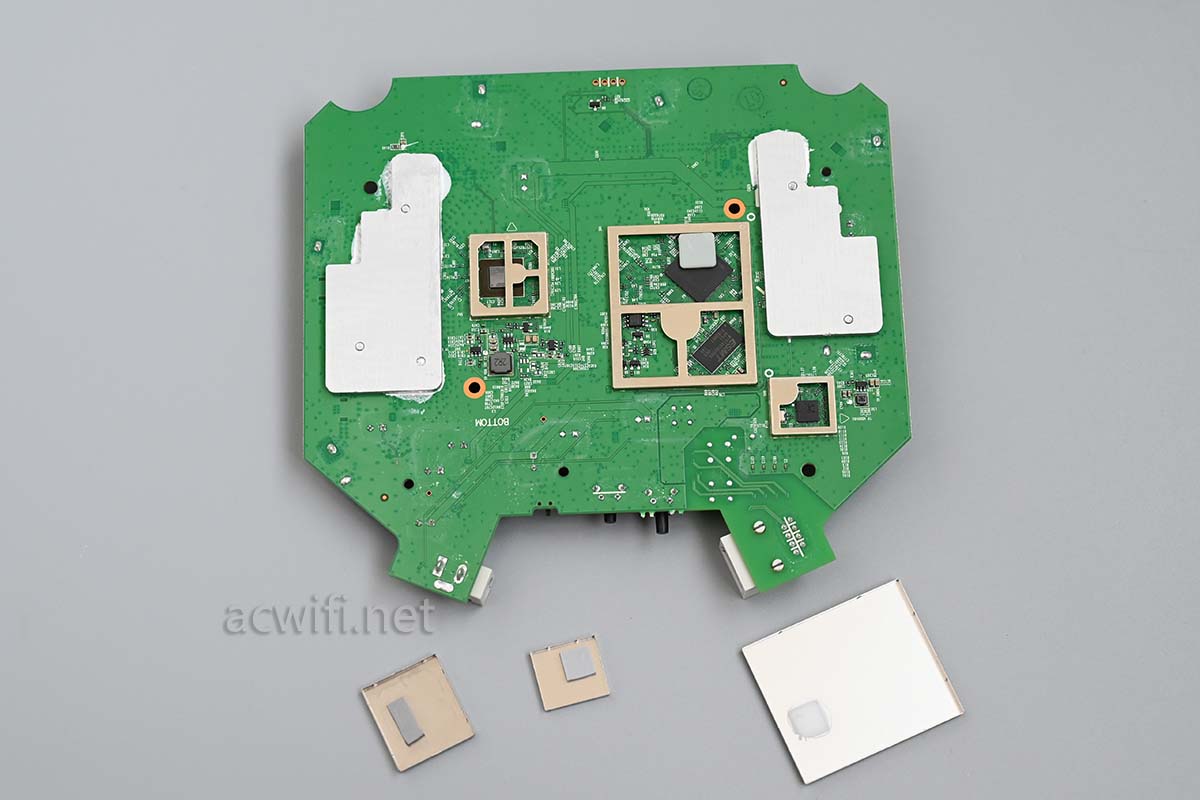

取下屏蔽罩:

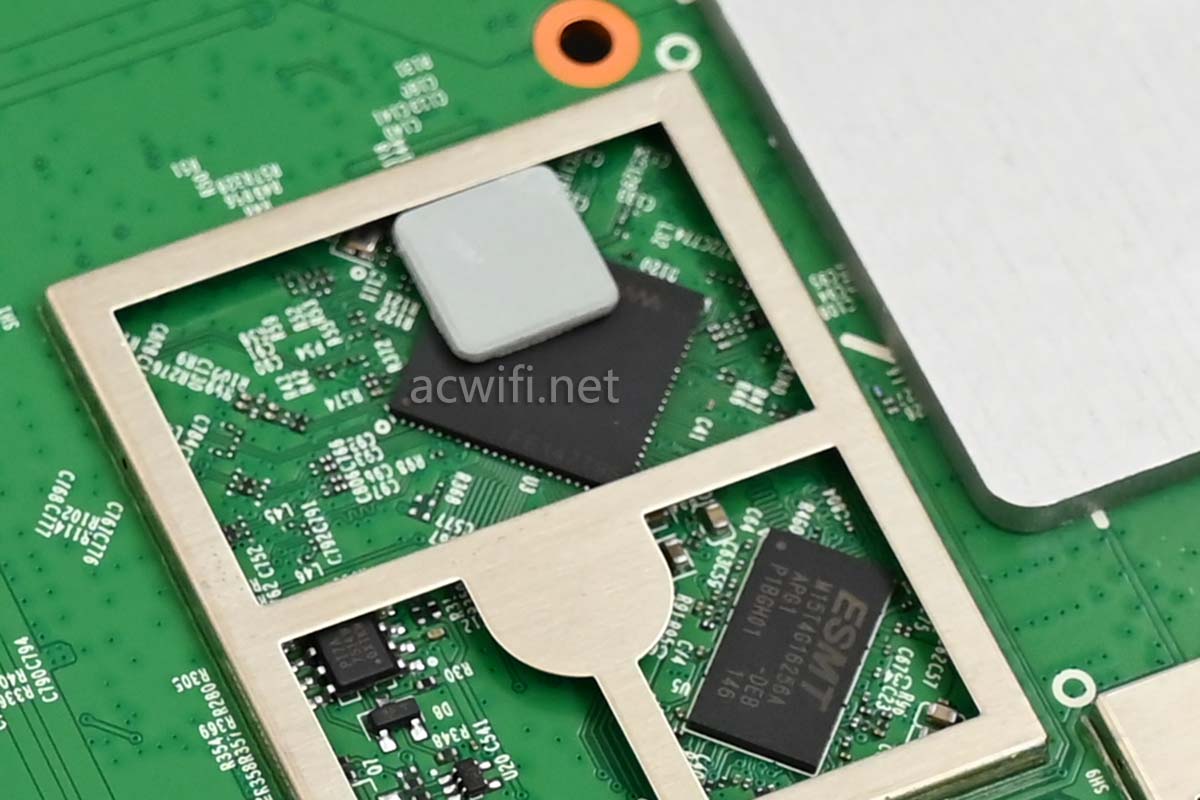

CPU上一小片陶瓷散热片:

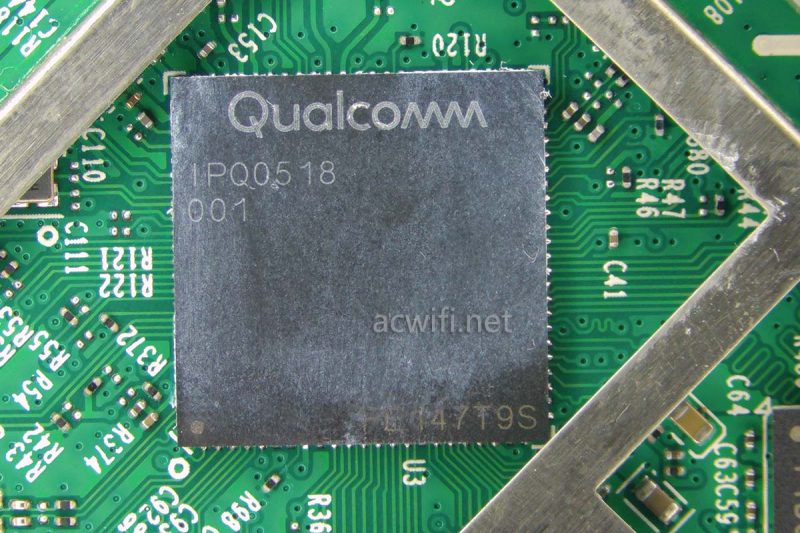

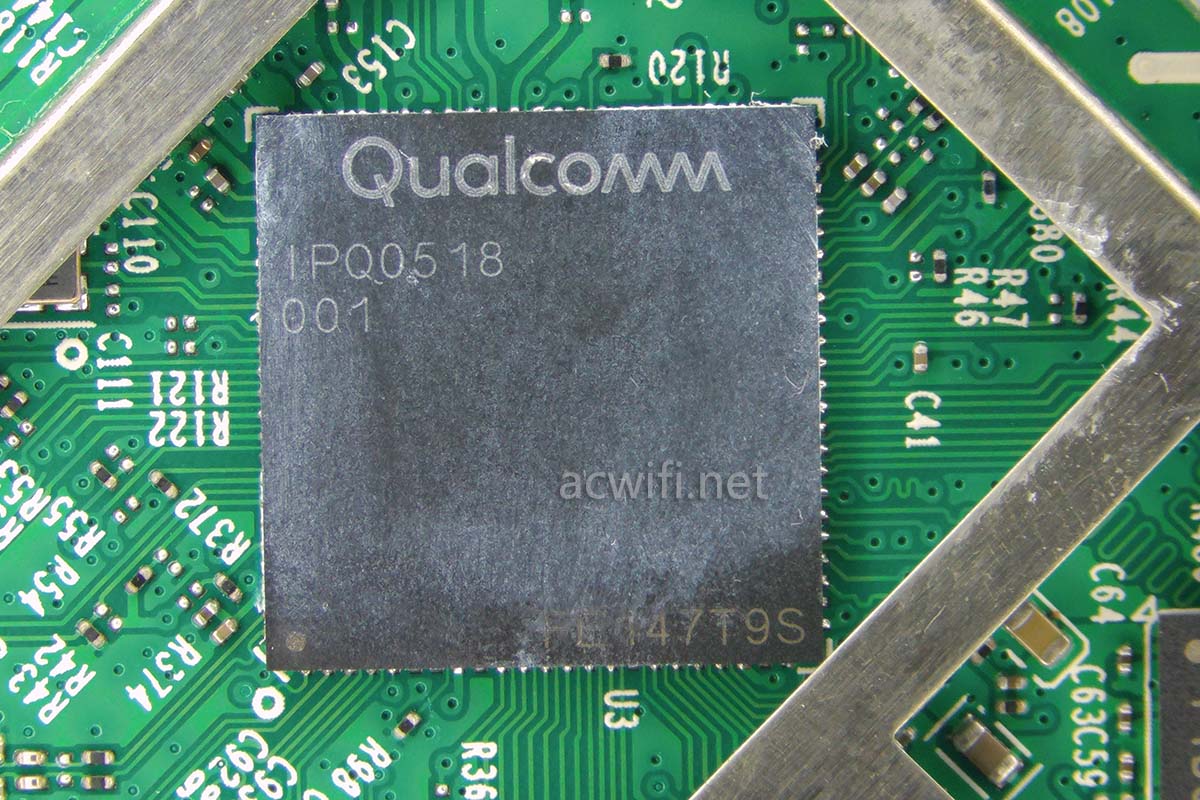

XAP5400GC的CPU型号是IPQ0518,等于IPQ5018,双核1GHz,集成了2.4G Wi-Fi 6,最高速率574Mbps:

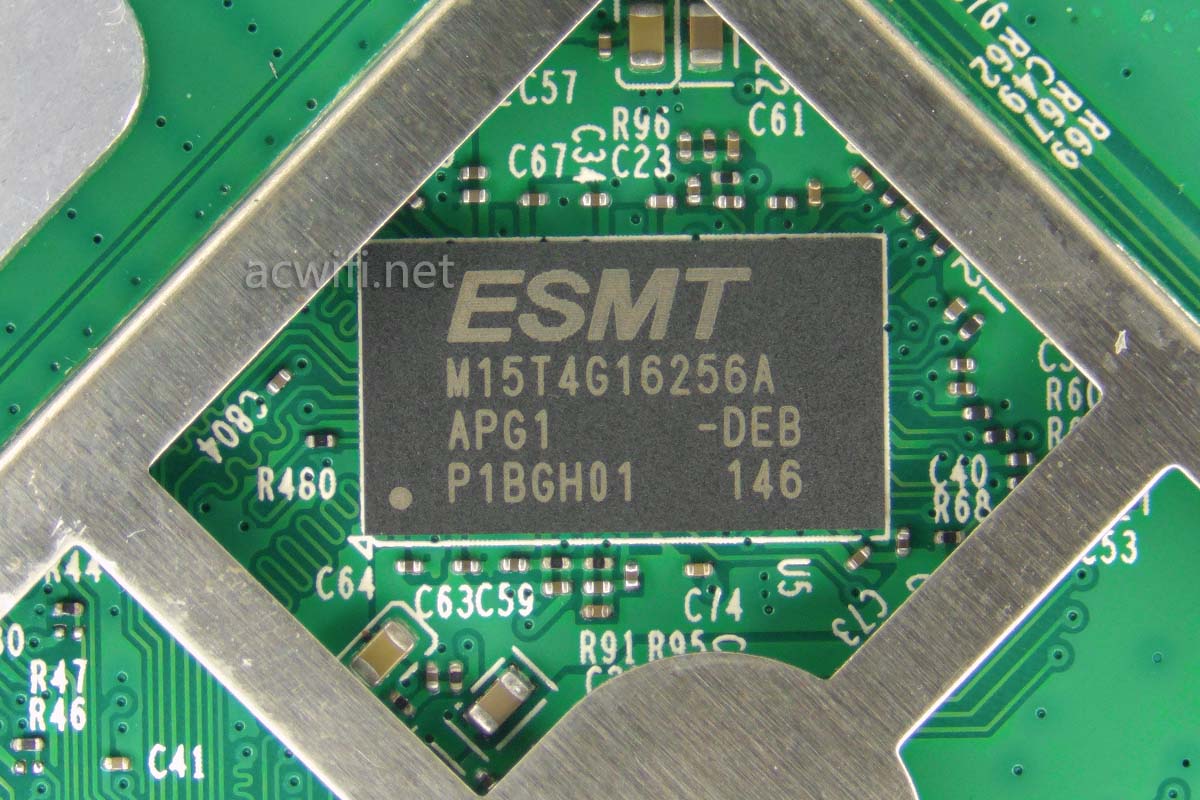

内存芯片型号是M15T4G16256A,容量512MB:

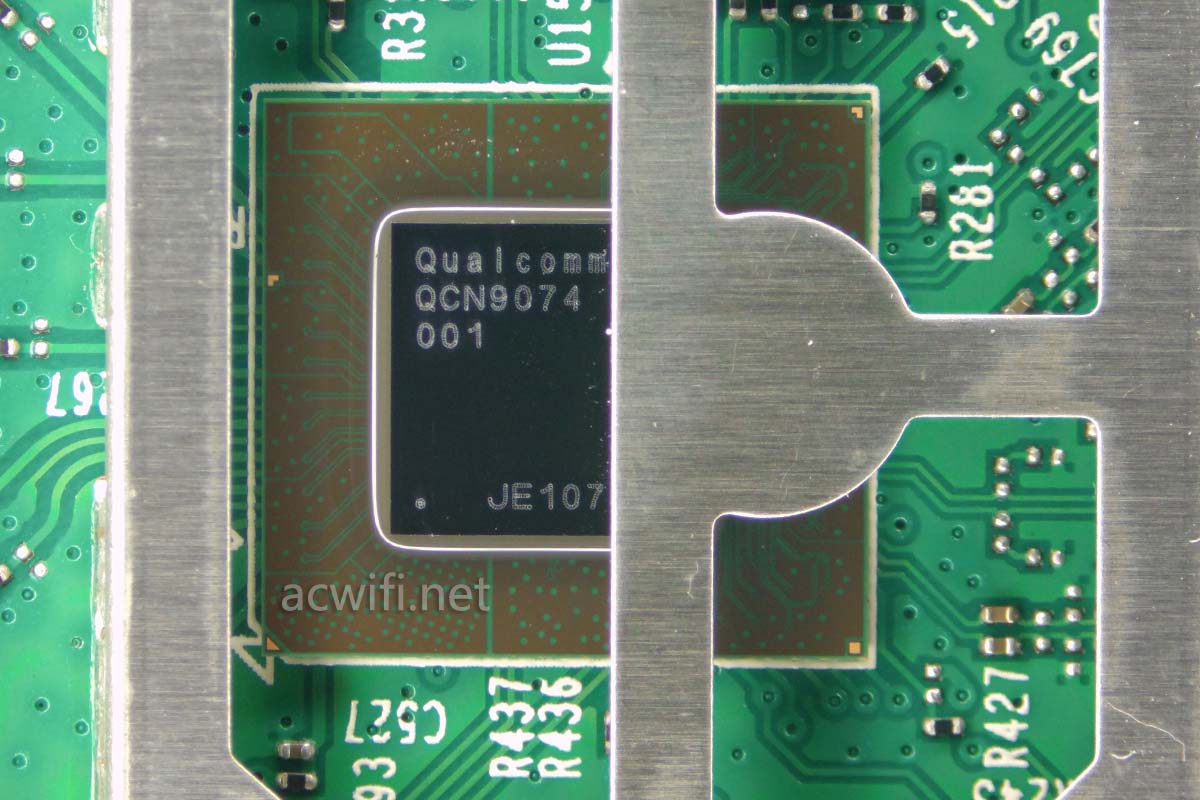

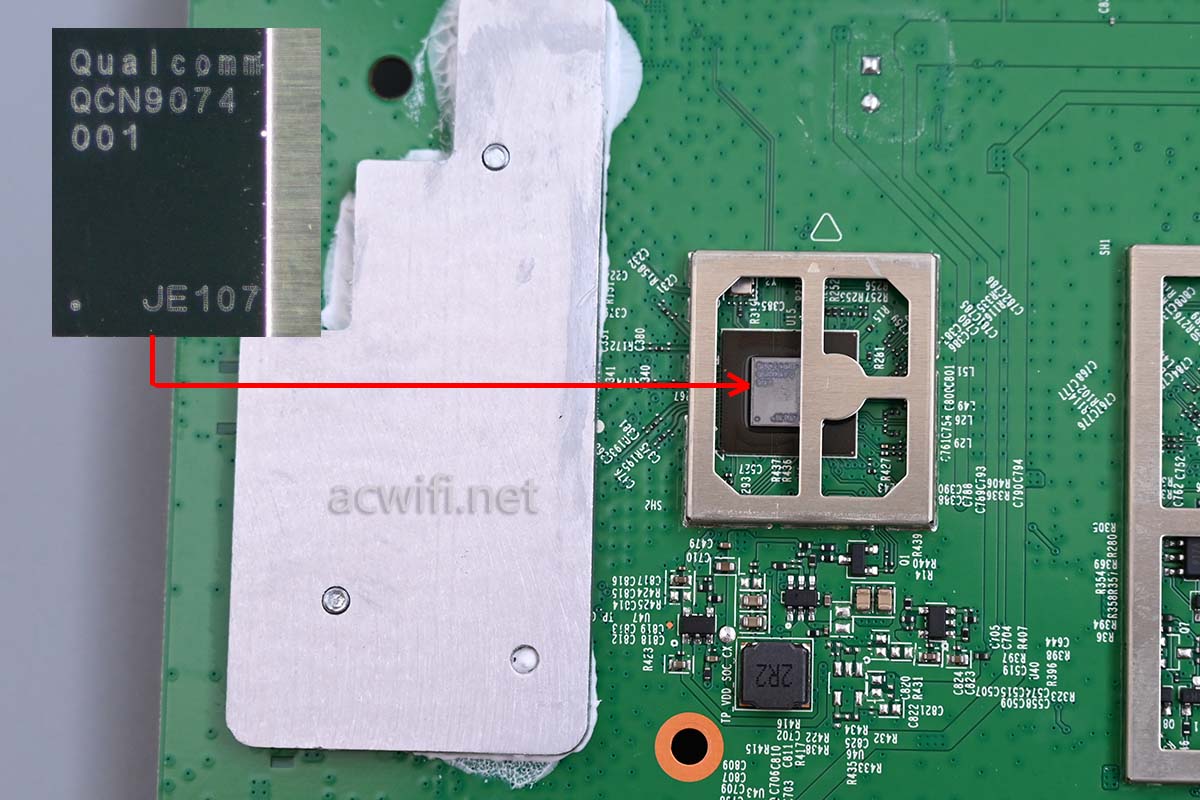

5G无线芯片是QCN9074,4x4MIMO,最高速率4804Mbps,在2x2MIMO下能支持4096-QAM,这时在2x2MIMO下最高速率达到2882Mbps,比如小米11就是。

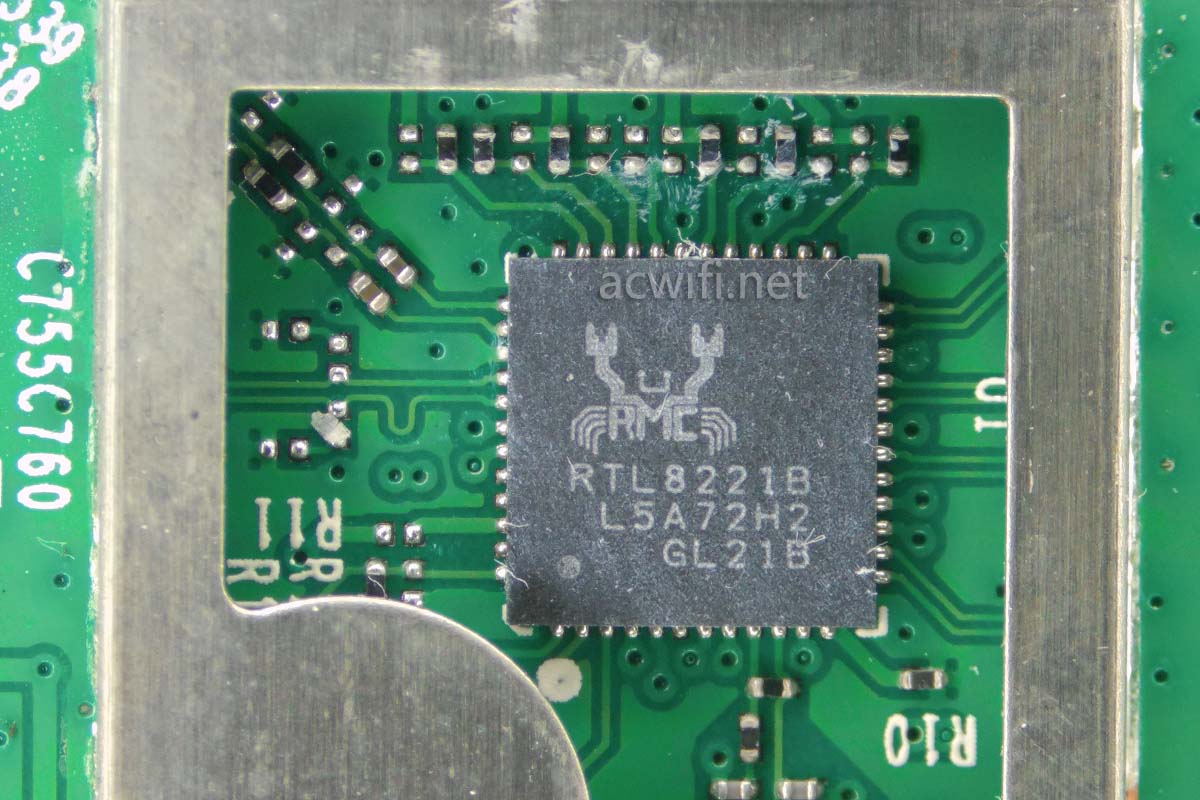

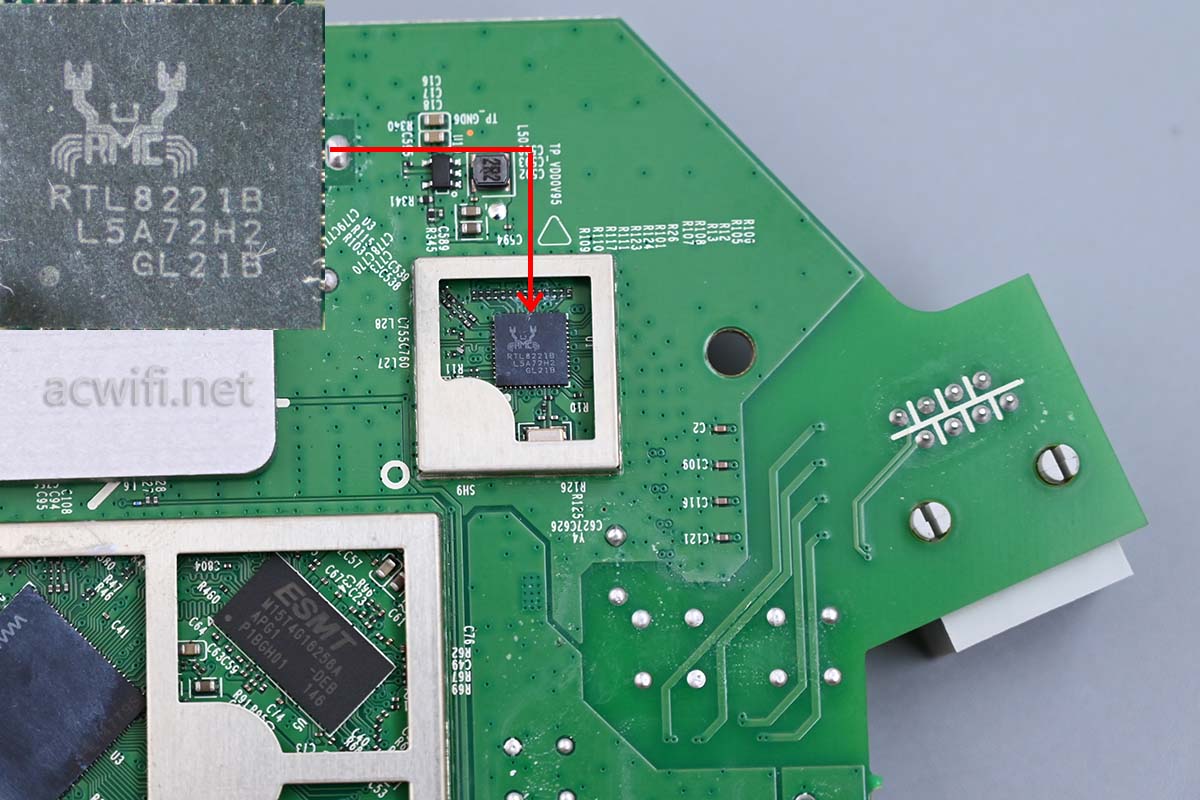

2.5G PHY芯片型号是RTL8221B

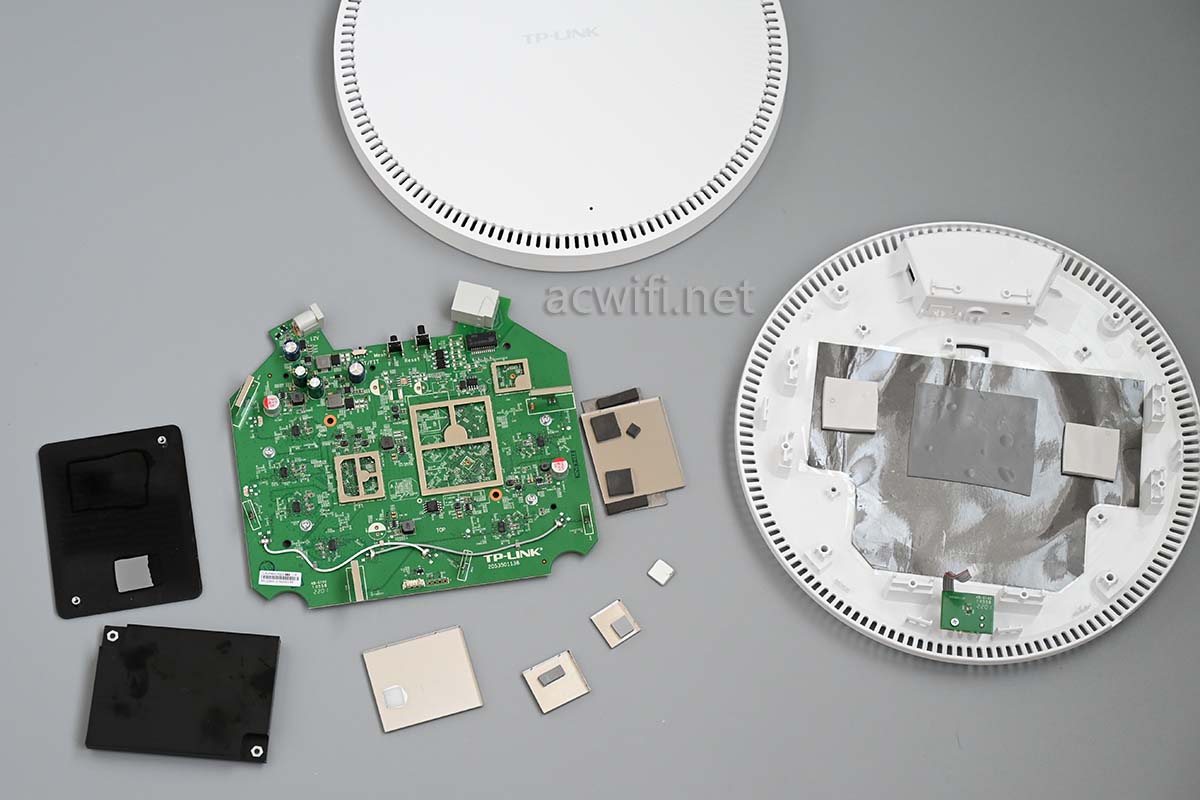

拆完了:

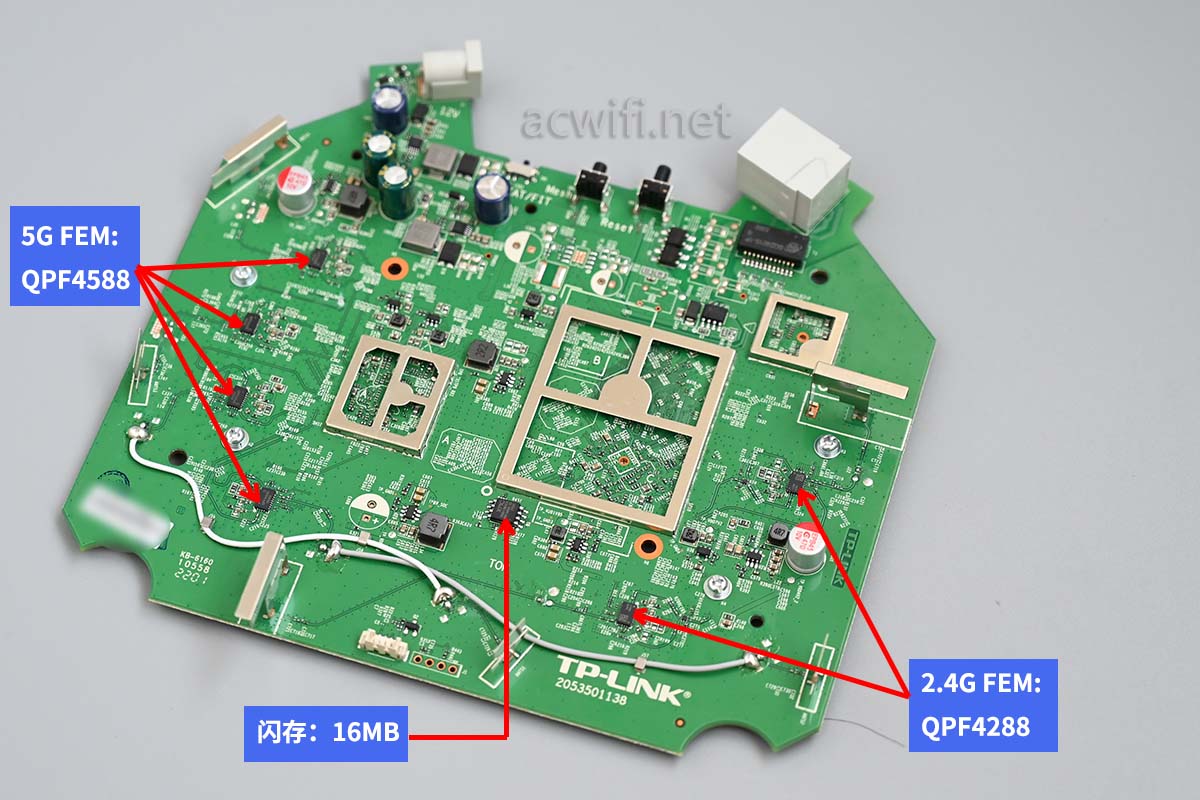

主板背面的芯片型号汇总图如下:

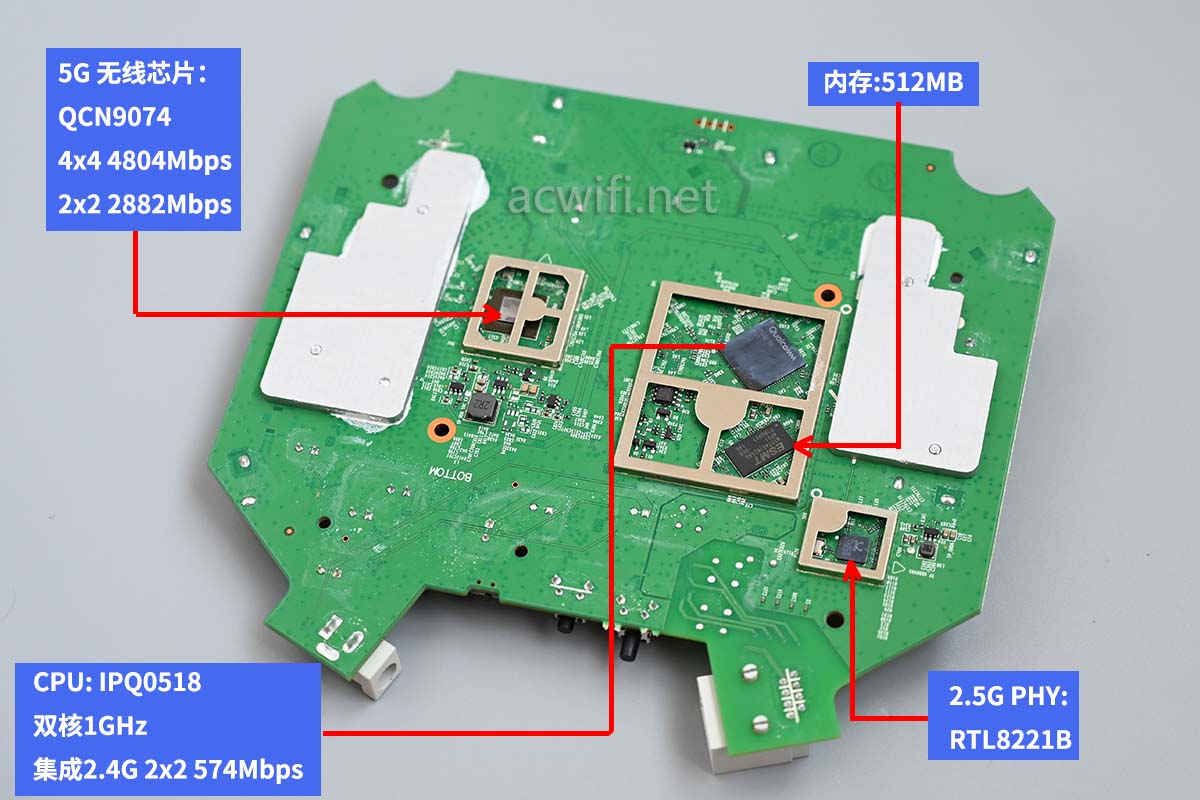

主板正面的芯片型号汇总图如下:

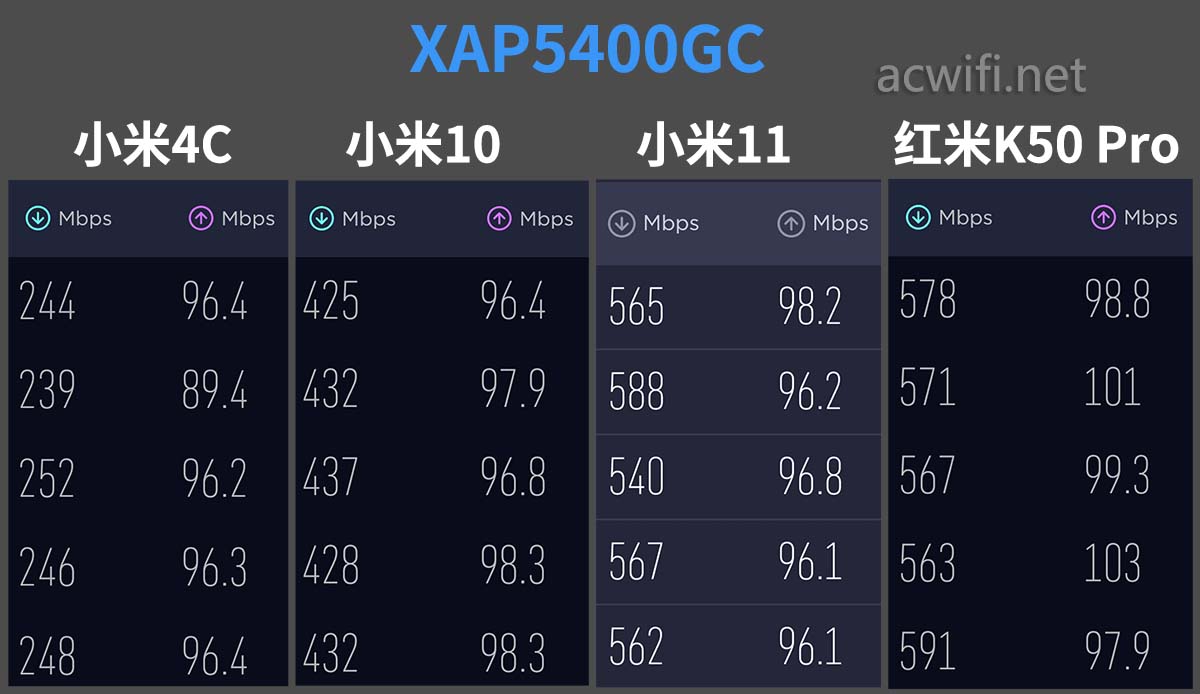

在楼下D点的测速如下:
奇怪小米11和红米K50 Pro这么接近的。
XAP5400GC相比XAP6000GC在D点的测速是低了一些,但也很强了。

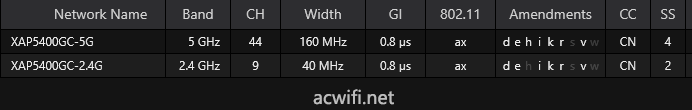

支持k、v、r:

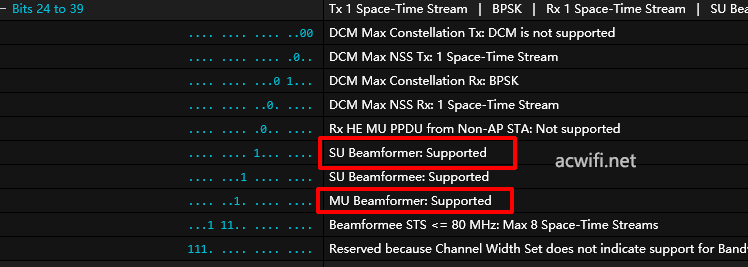

支持波束成形和MU-MIMO:

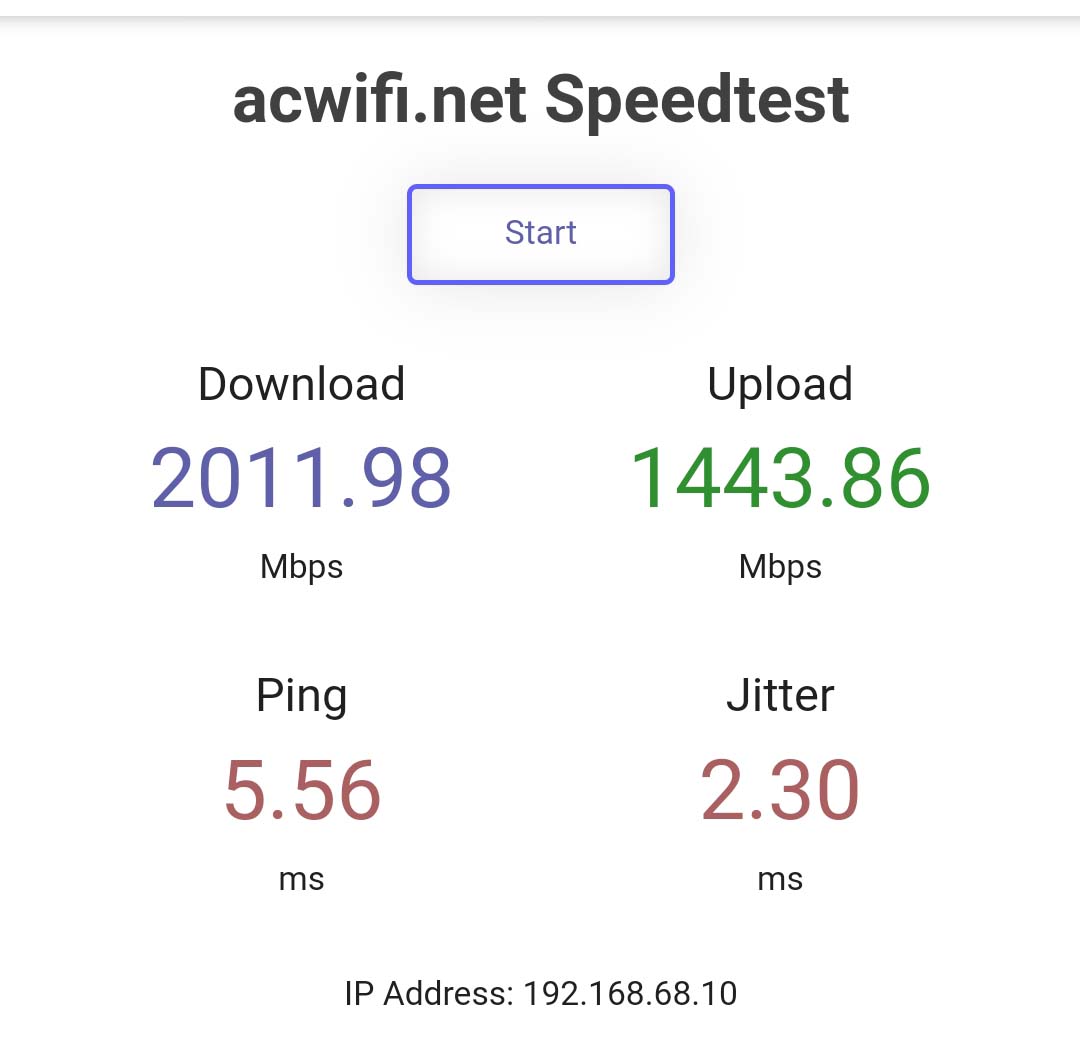

随手把小米11放在XAP5400GC的旁边,连接它的5G Wi-Fi,用自建speedtest测速服务器测速,随便一测的结果如下:
对于我来说这种速度很常见,不用见怪。除非不正常!
850元,比XAP6000GC便宜一半,5G信号是相对弱些,相对,是相对XAP6000GC来说的。显得更有性价比了,如果预算充足,入手XAP6000GC更好啦!
好累。先到这吧。
