华硕小旋风TUF-AX3000v2拆机,MU-MIMO和1G瓶颈

749元的华硕AX3000v2,虽然问的人很少,还是买来拆机看看吧,在拆机之前进行了一些简单测试,所以拍照时没有封膜了:

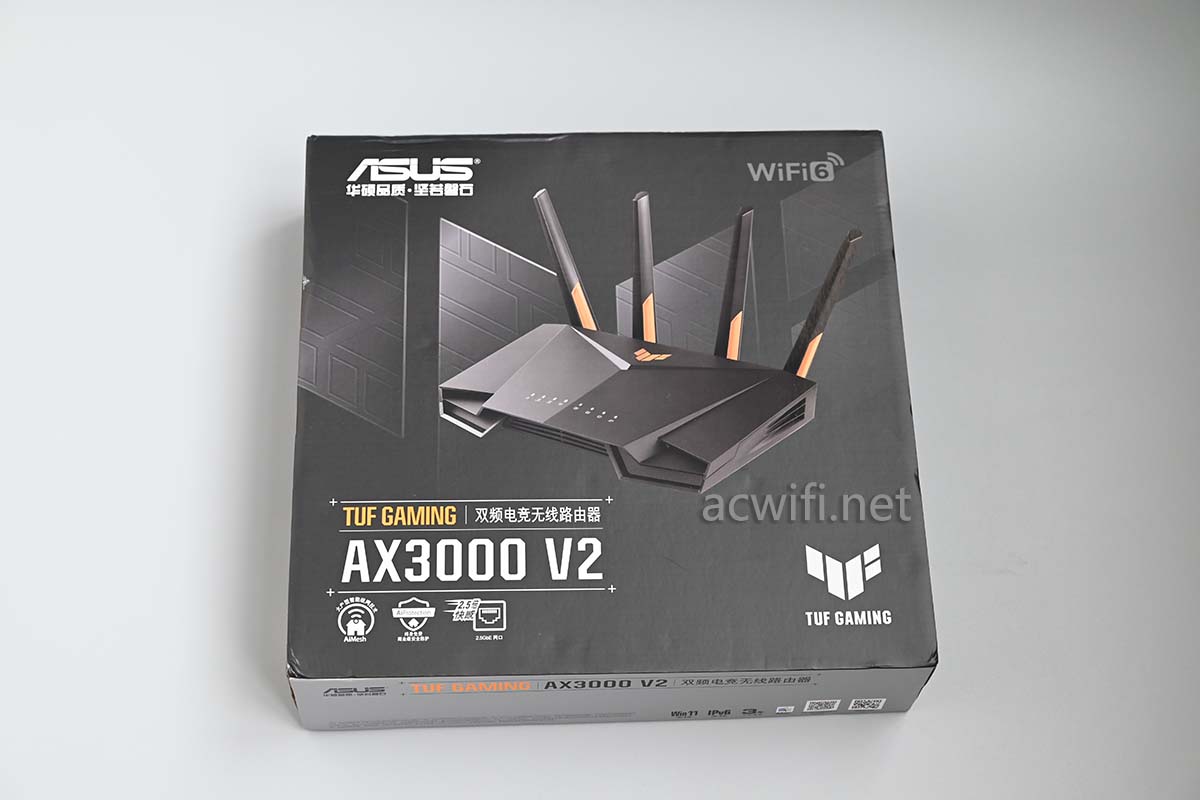

外包装上很大的型号”AX3000 V2“。写了2.5GbE,这是它的卖点,旧款可是没有2.5G网口,不过它的2.5G网口只能当做WAN口,做不了LAN口。

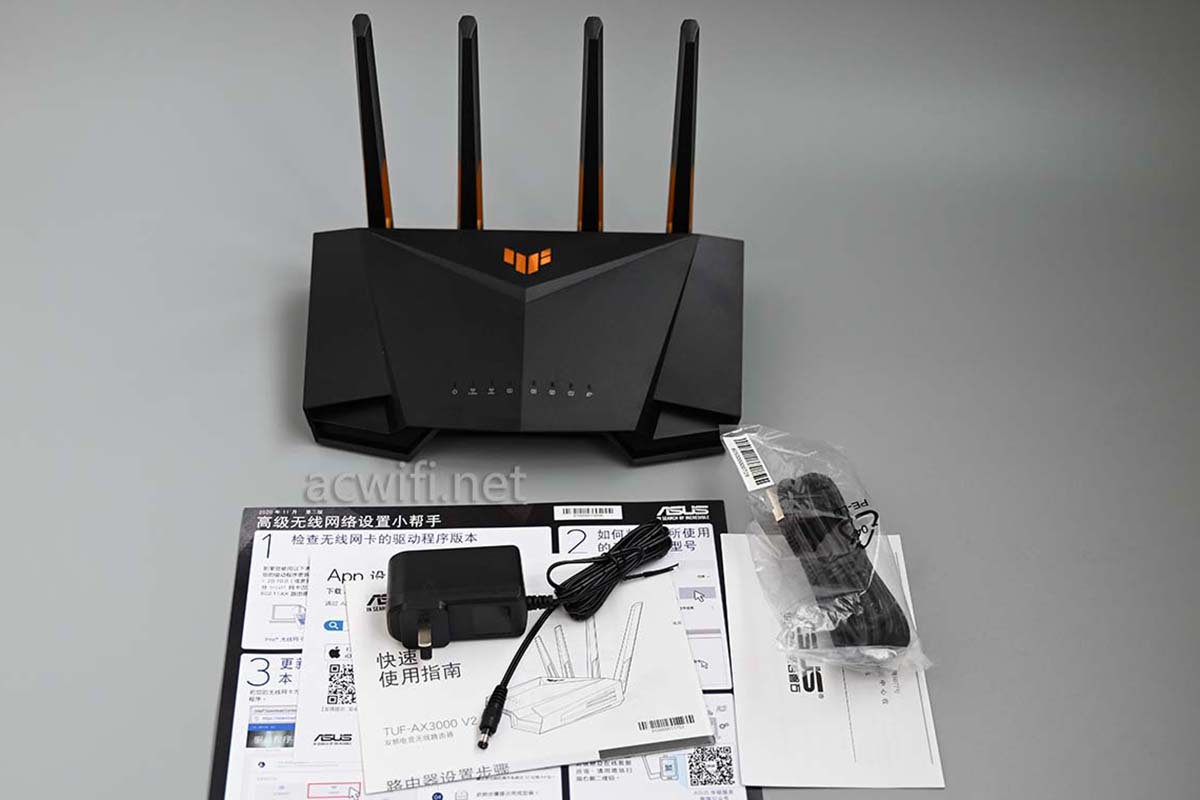

机身和配件:

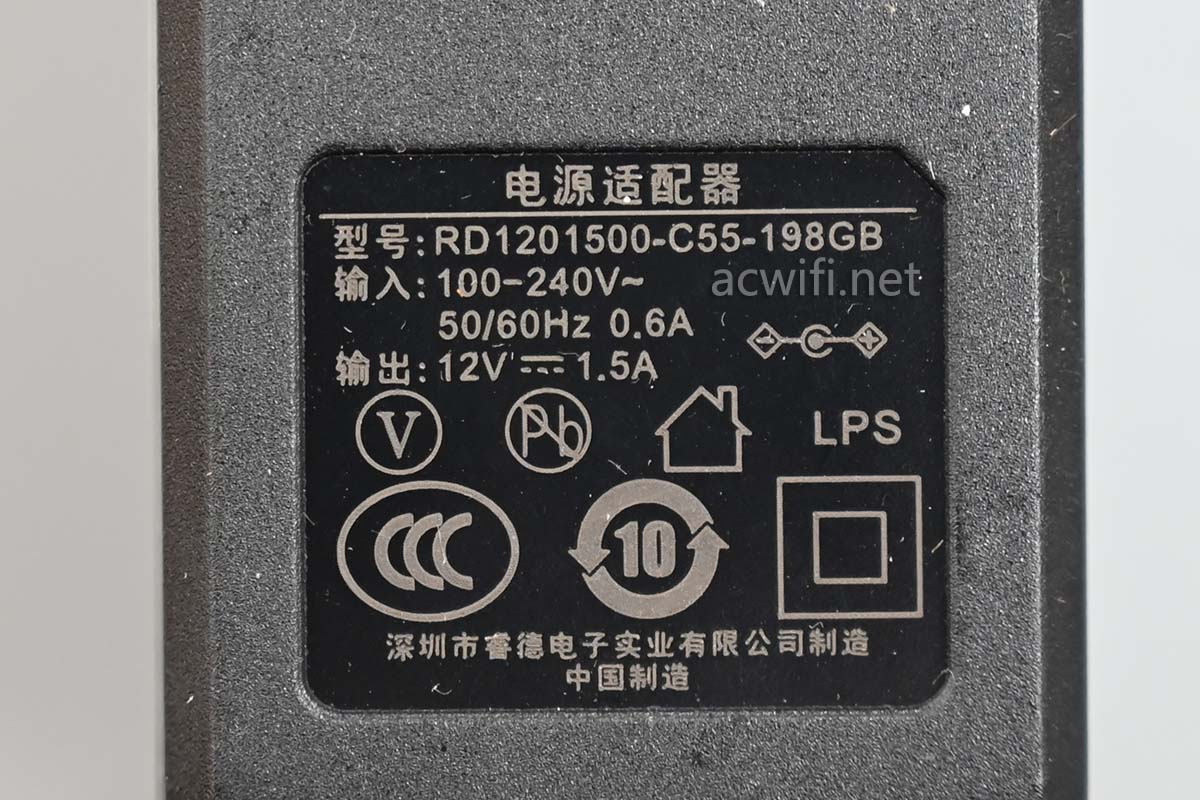

电源输出规格是12V/1.5A,因为有USB3.0接口,所以多给了0.5A,本来1A就足够。接上网络后实测待机功率是6.6W,不算高。

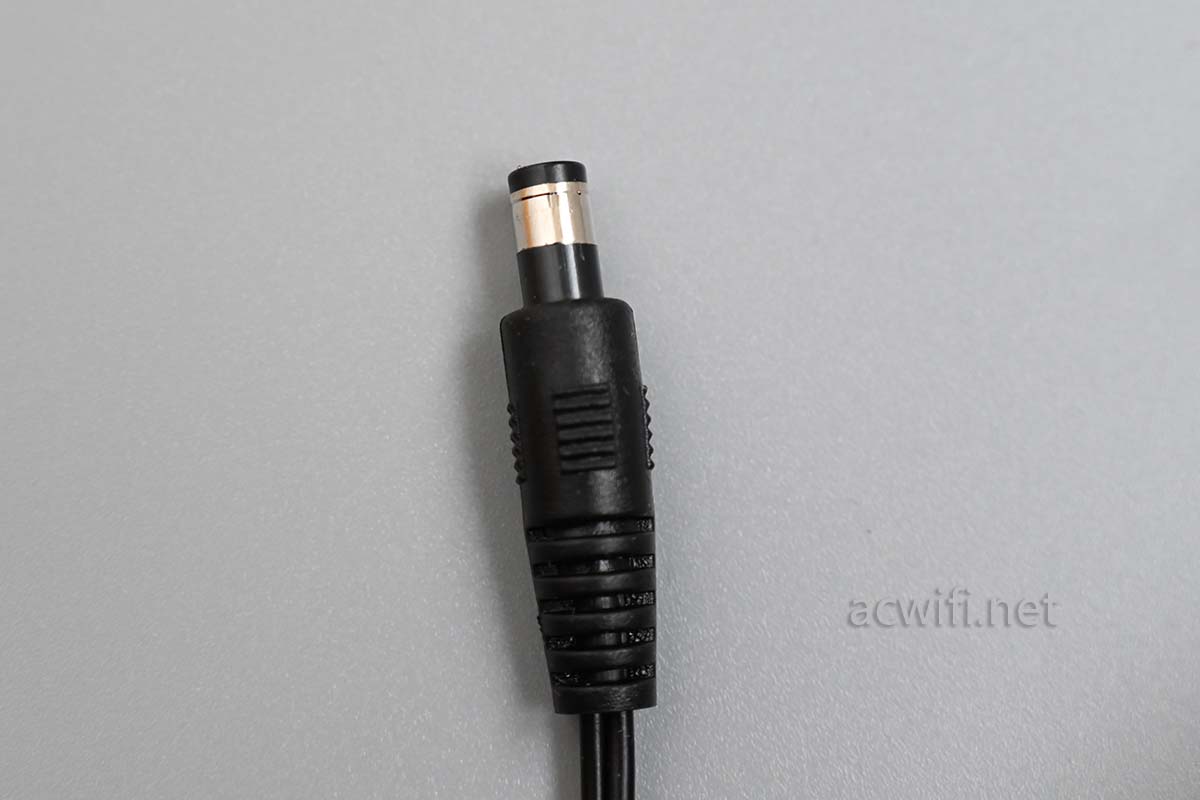

DC插头规格是5.5/2.1mm:

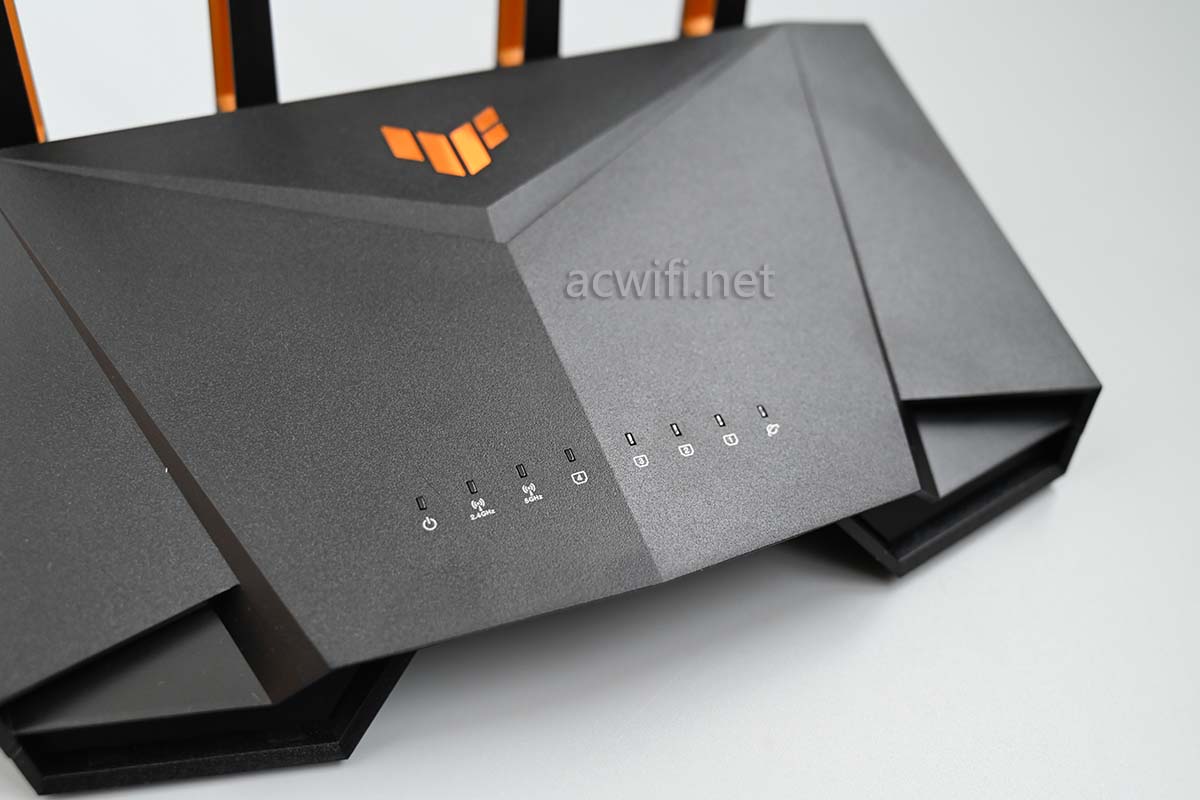

机身的塑料感比较强:

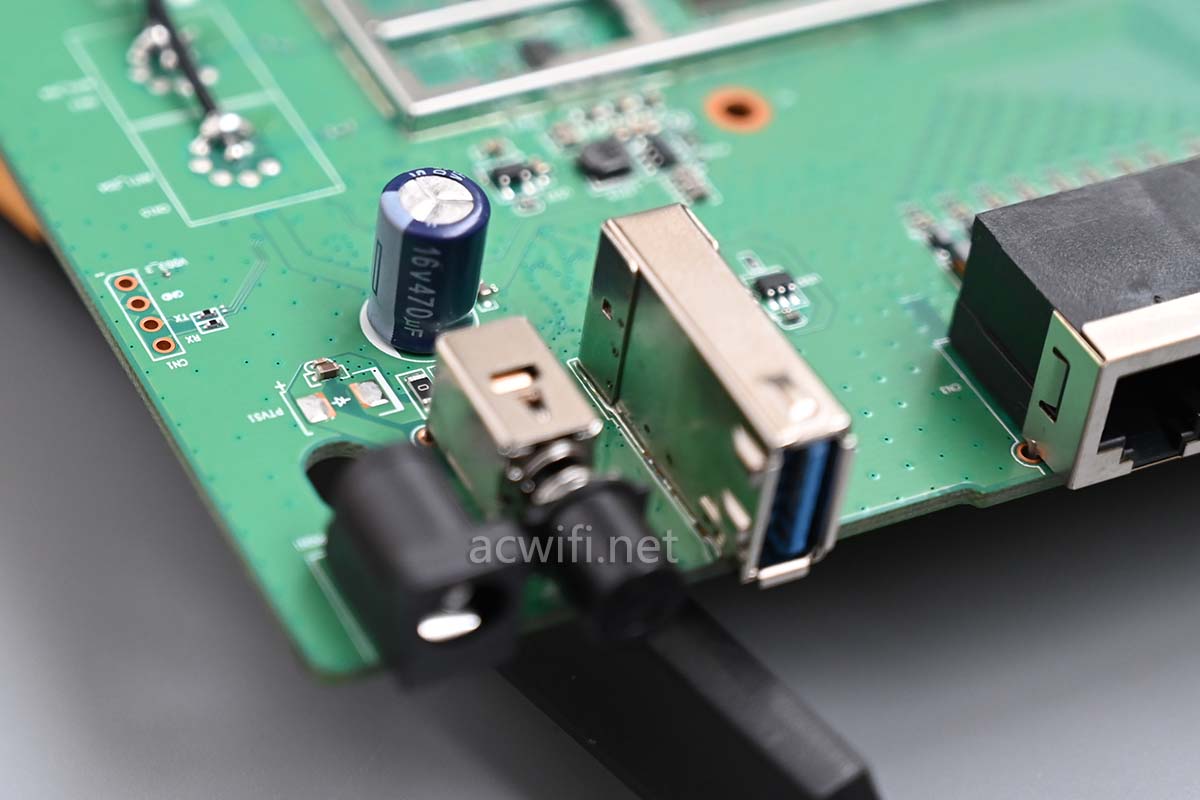

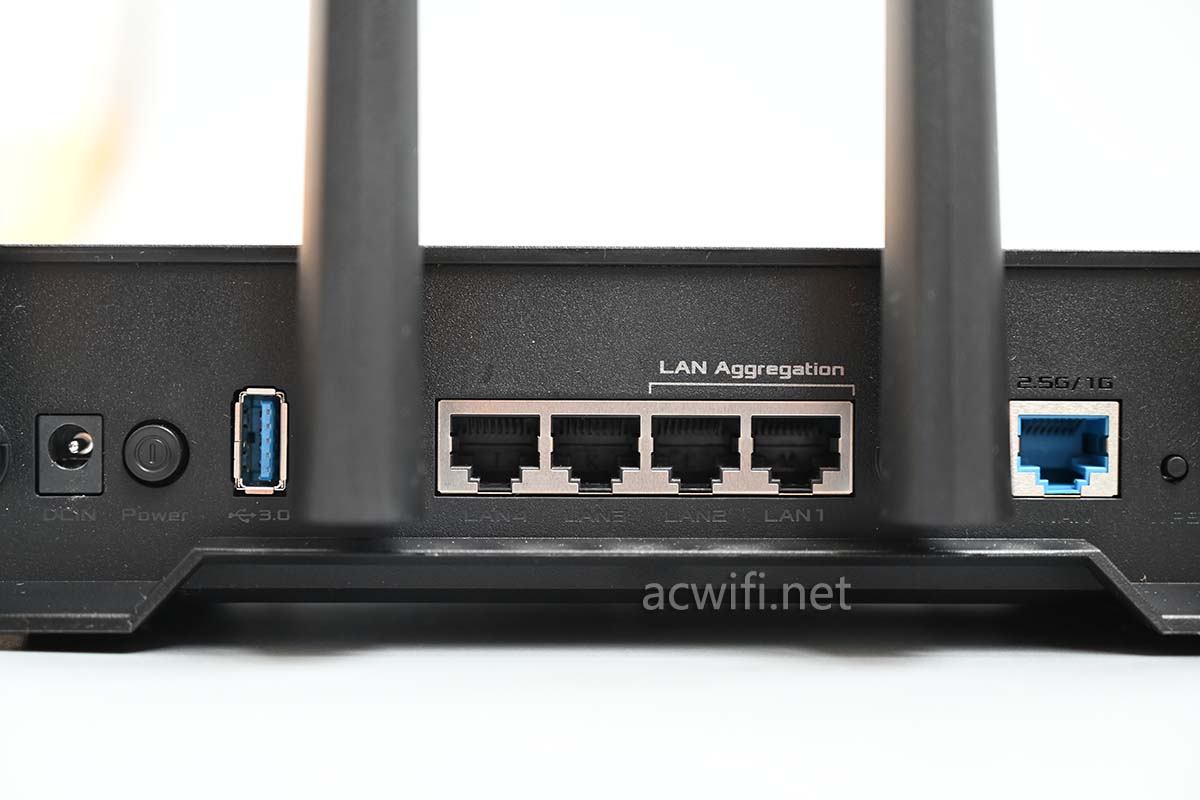

背面的接口,有一个USB3.0接口,中间四个千兆网口,右边一个蓝色的2.5G WAN口。如果要用它做普通网口,就要设置成AP模式,这样所有网口都变成LAN口。

电脑插LAN口对USB3.0进行读写,实测读取速度99MB/s,写入速度62MB/s。

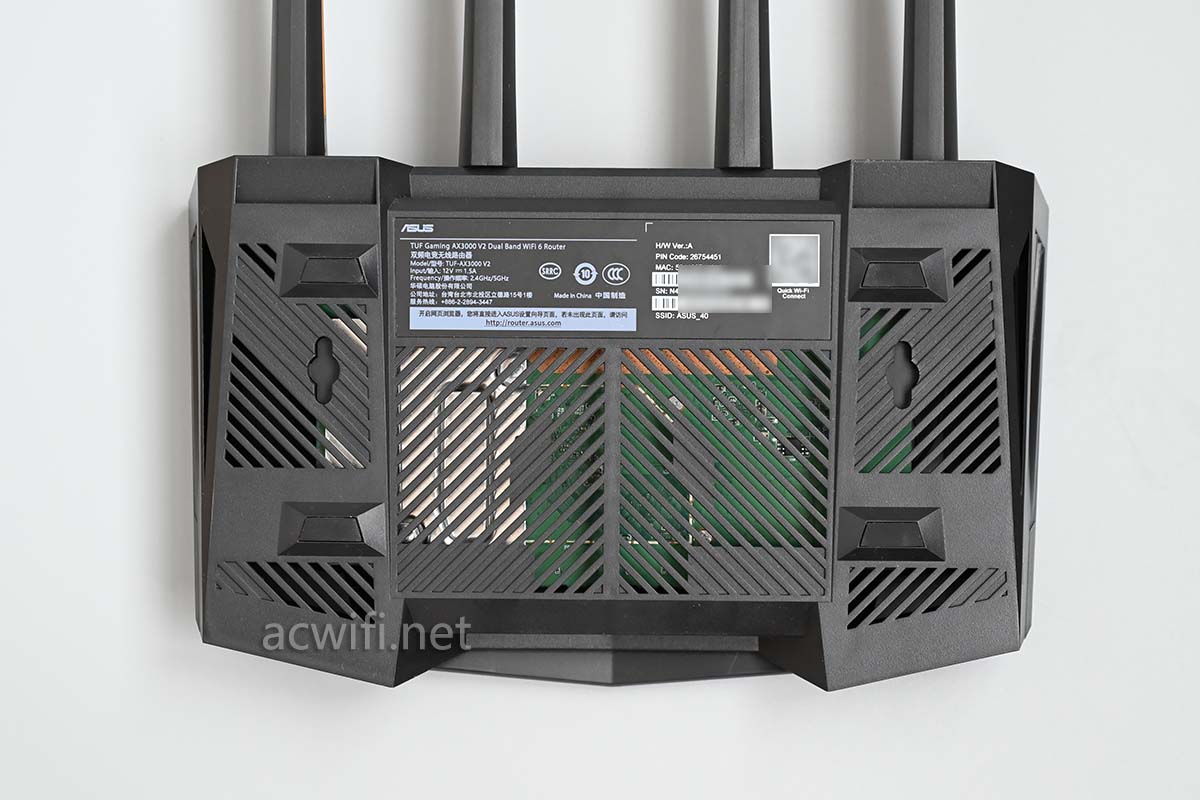

机身底部好多散热孔:

功耗低,散热孔也多,所以这个机身发热低,没啥温感。

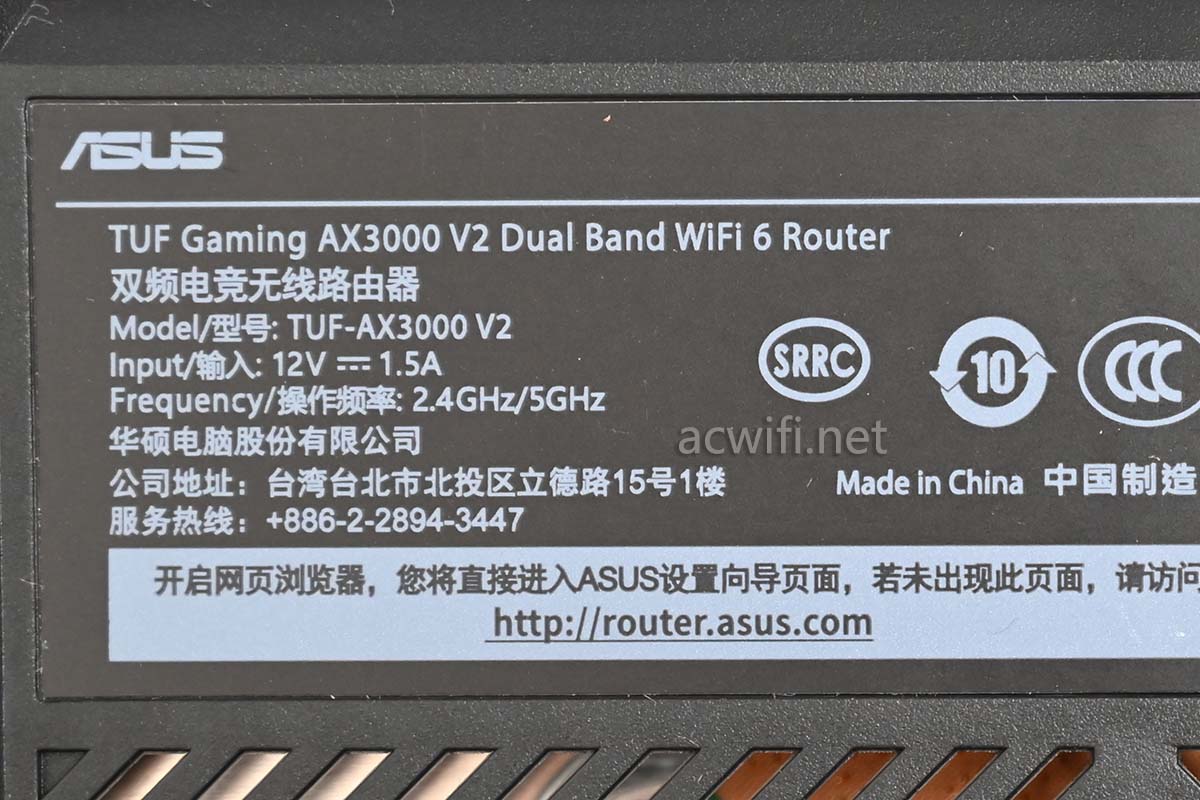

型号:TUF-AX3000 V2

底部四个脚垫撕下来,就看见了螺丝,有一颗螺丝粘有易碎标签。

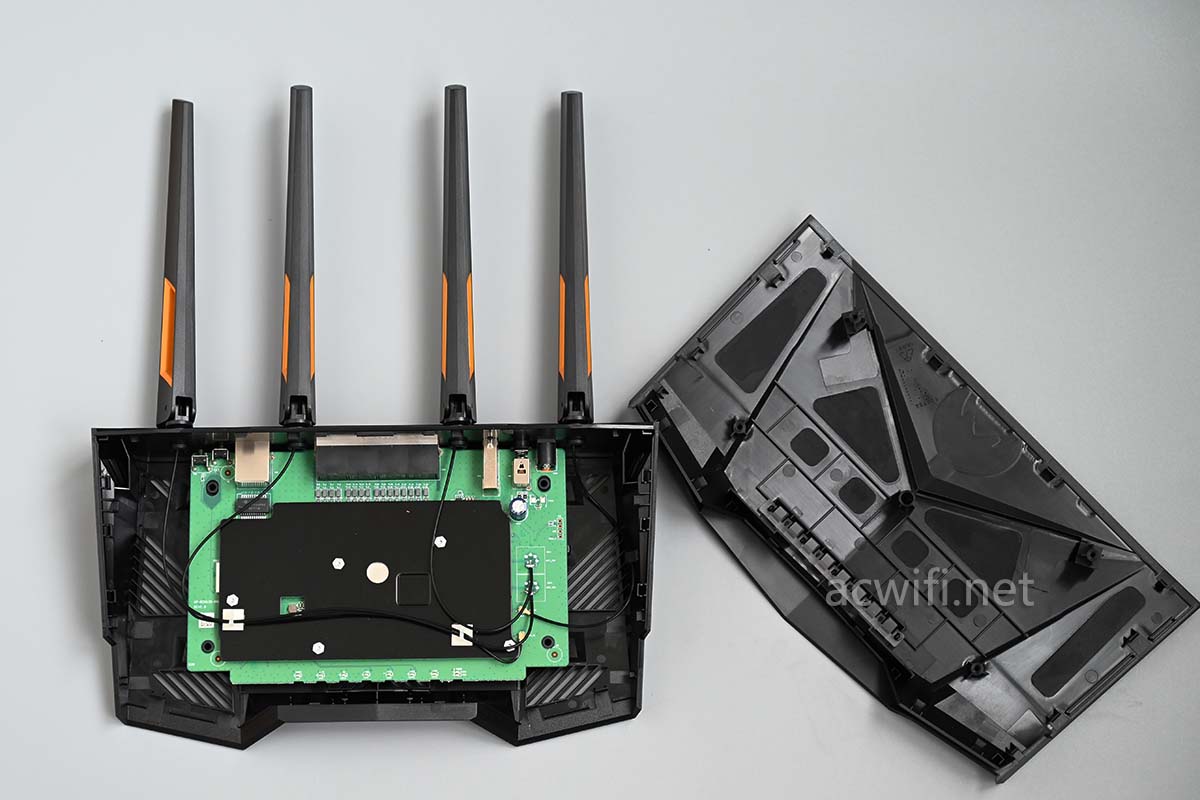

外壳很好撬开,用一个着力点已经能分离了:

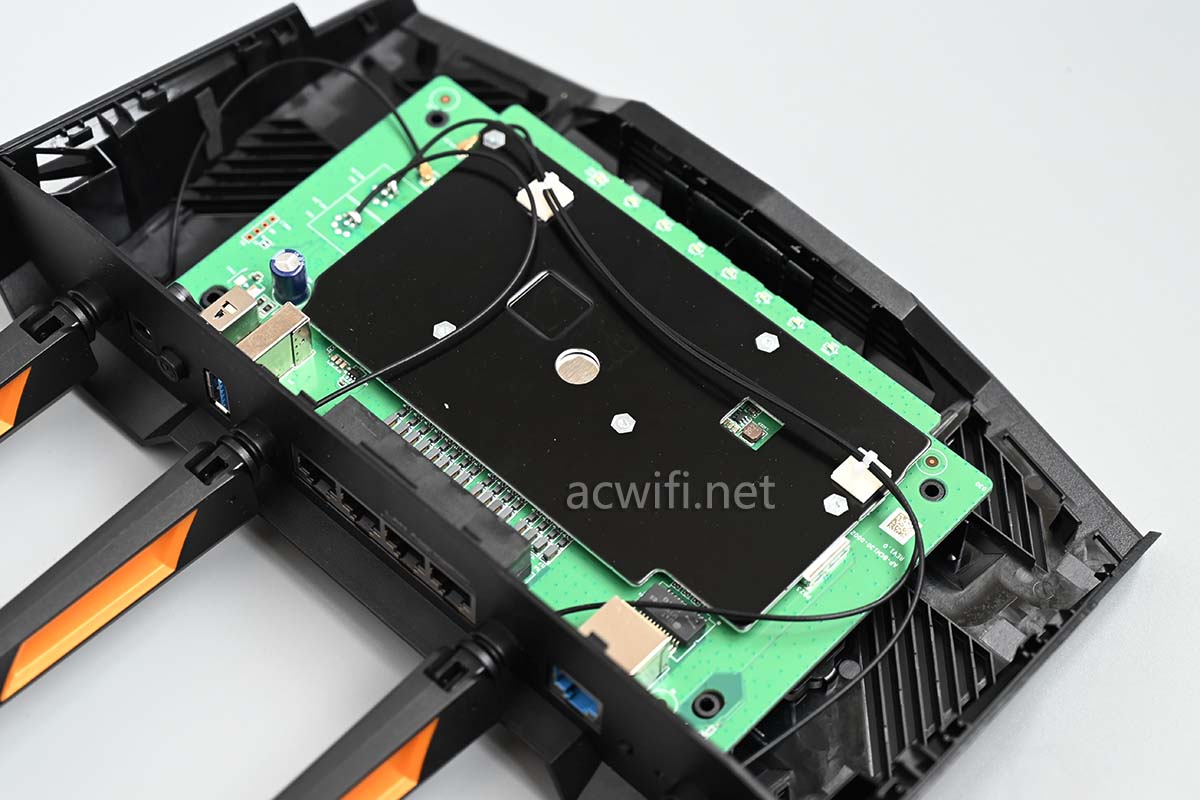

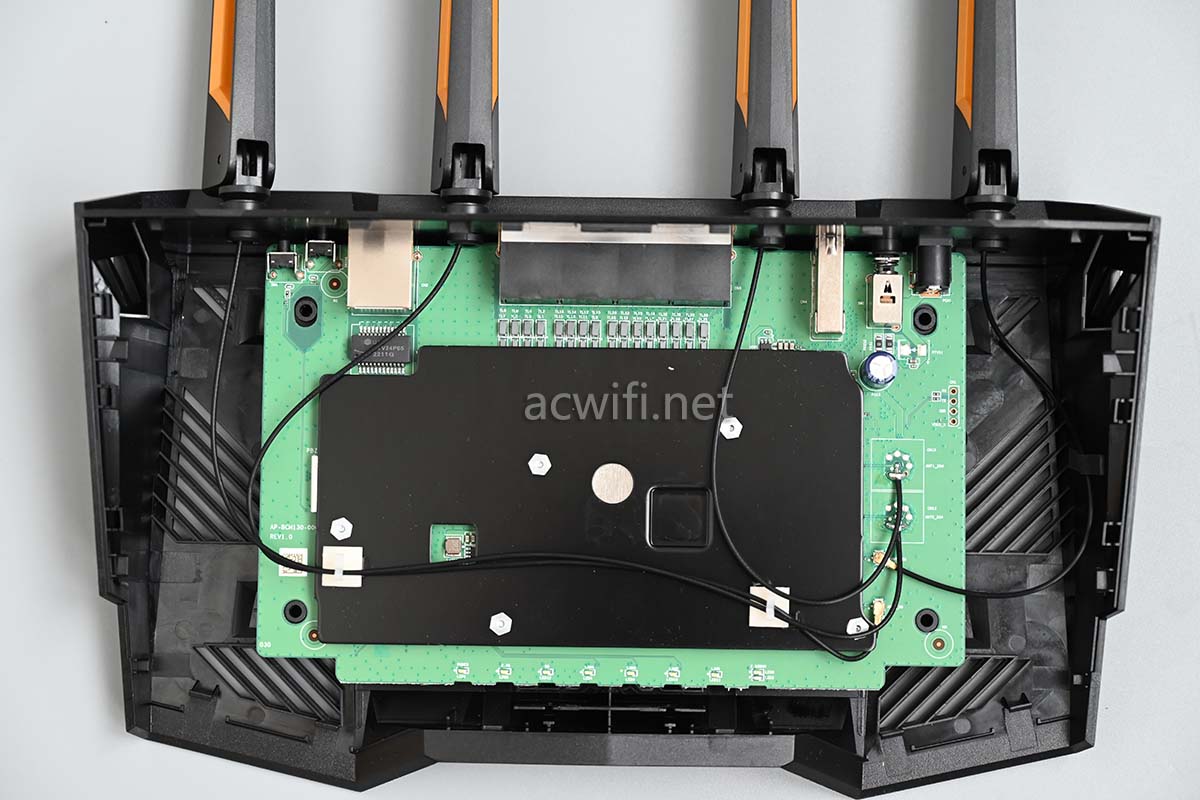

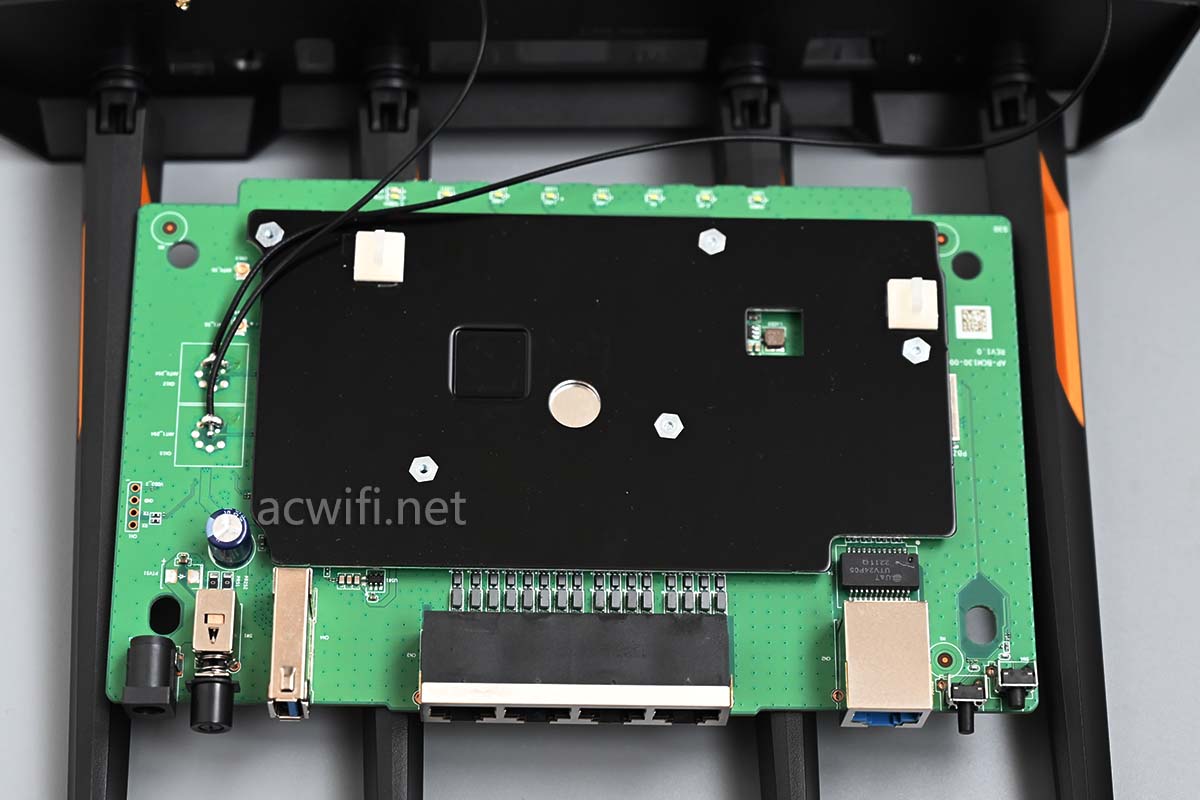

一片黑色的平整的铝散热板:

在2x2mimo的产品里,它的主板面积算大的。

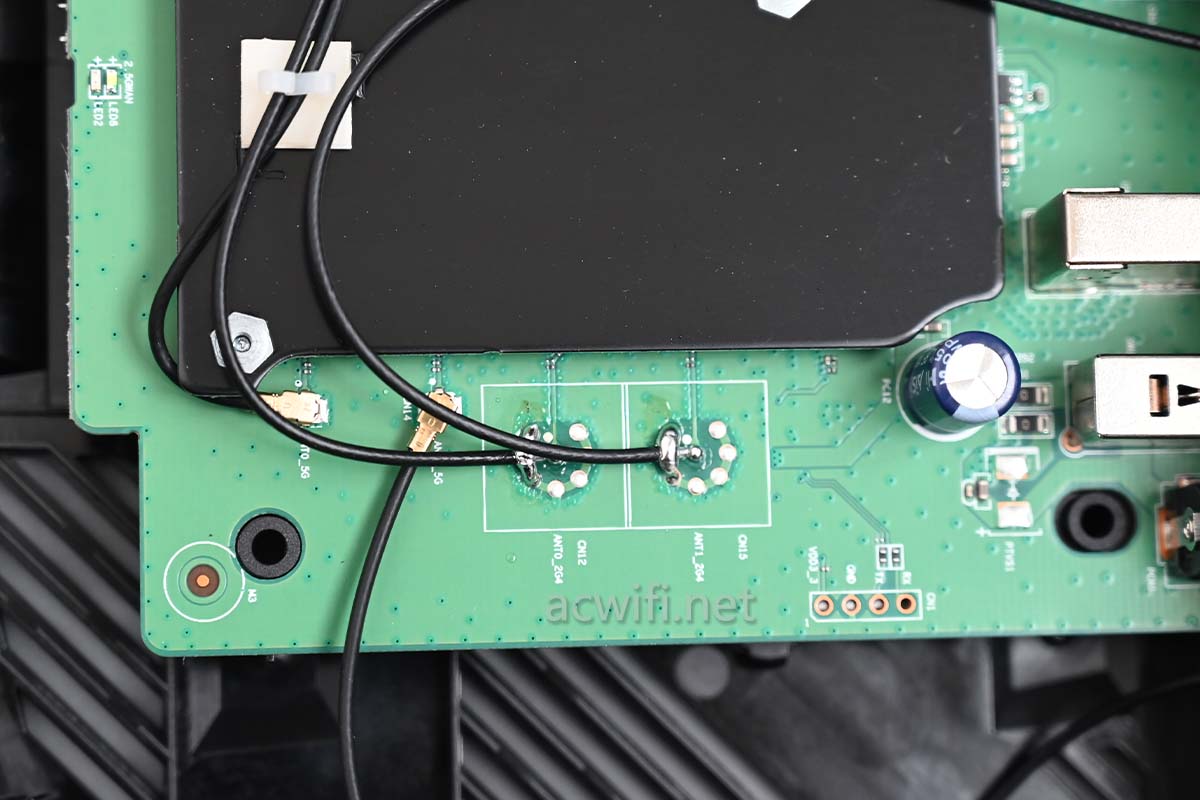

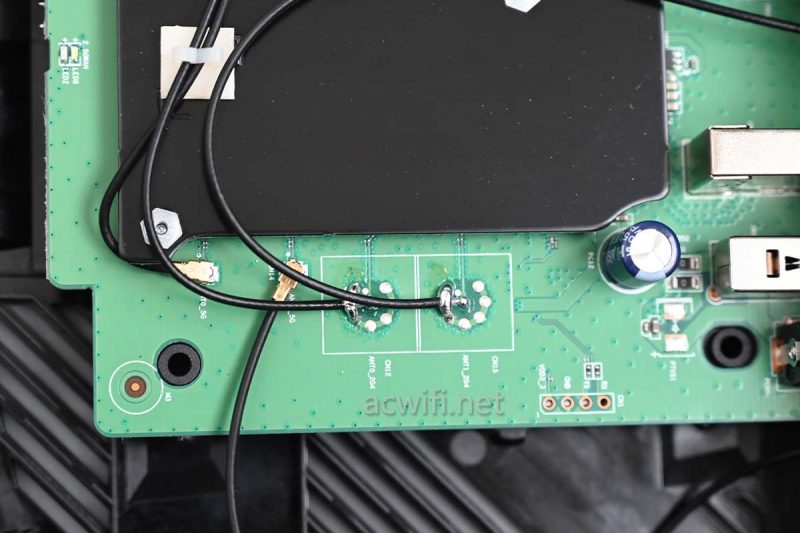

2.4G焊接,5G可拆:

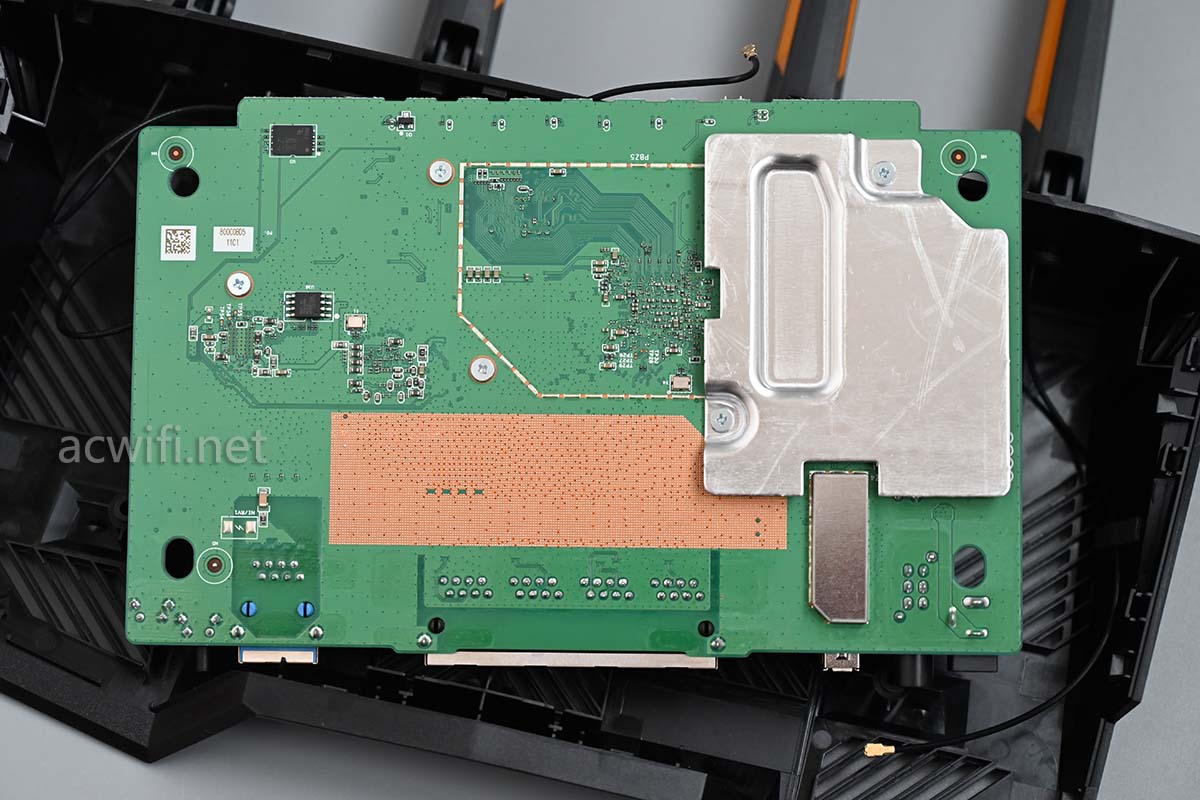

把主板翻转,看主板背面。右侧有一片较小的铝散热板。

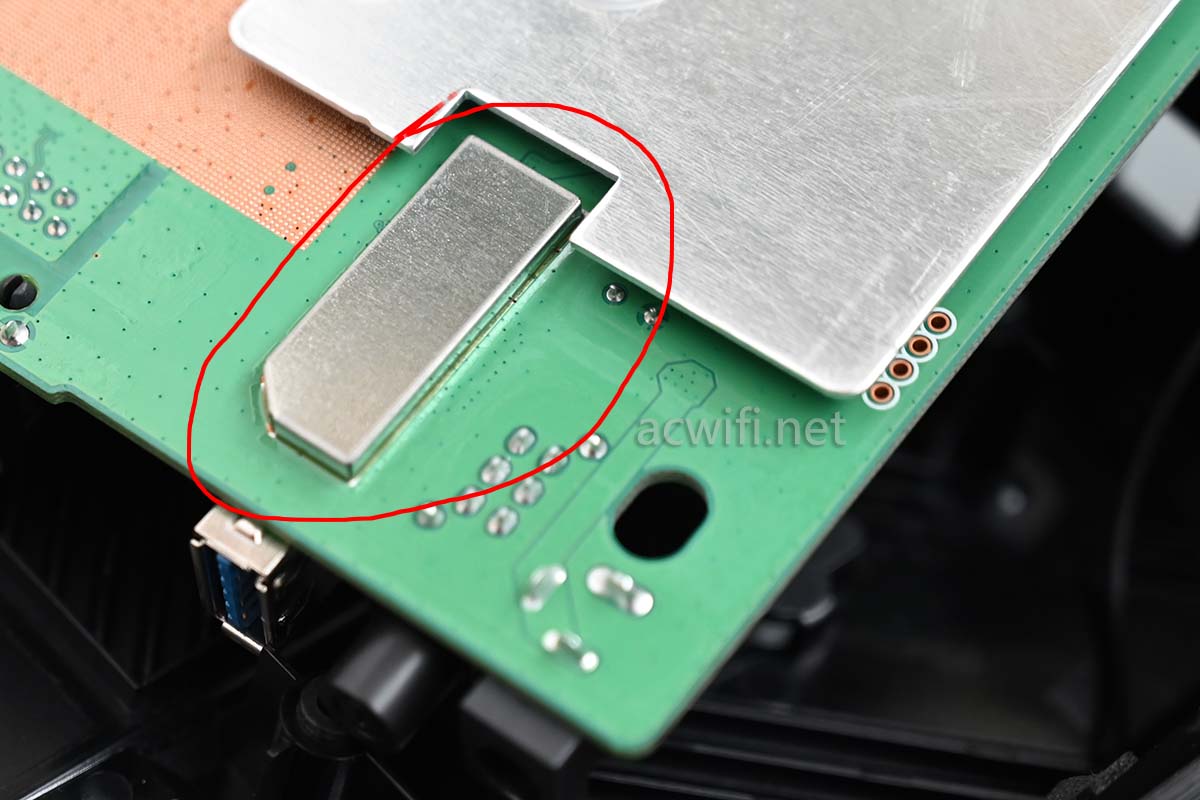

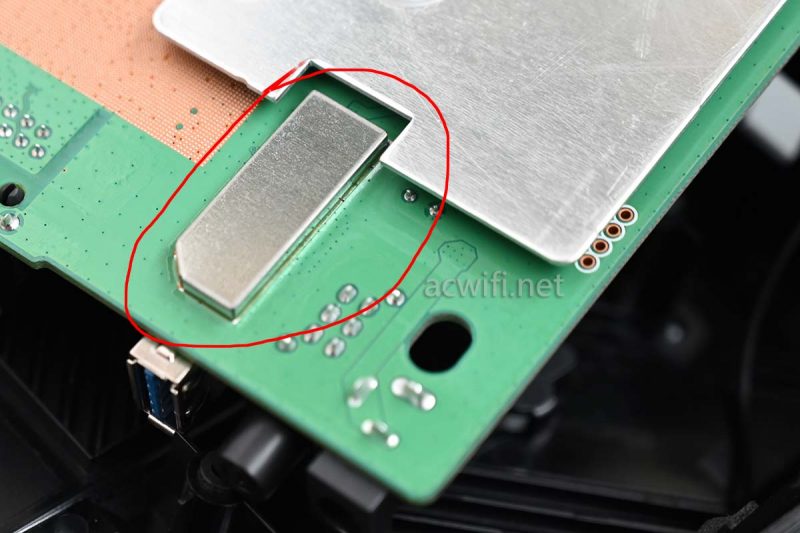

这里有一片长方形的屏蔽罩,焊接的不可拆,是位于USB电路的背面,为USB3.0电路做屏蔽,若屏蔽做得不好,影响2.4G和蓝牙设备。

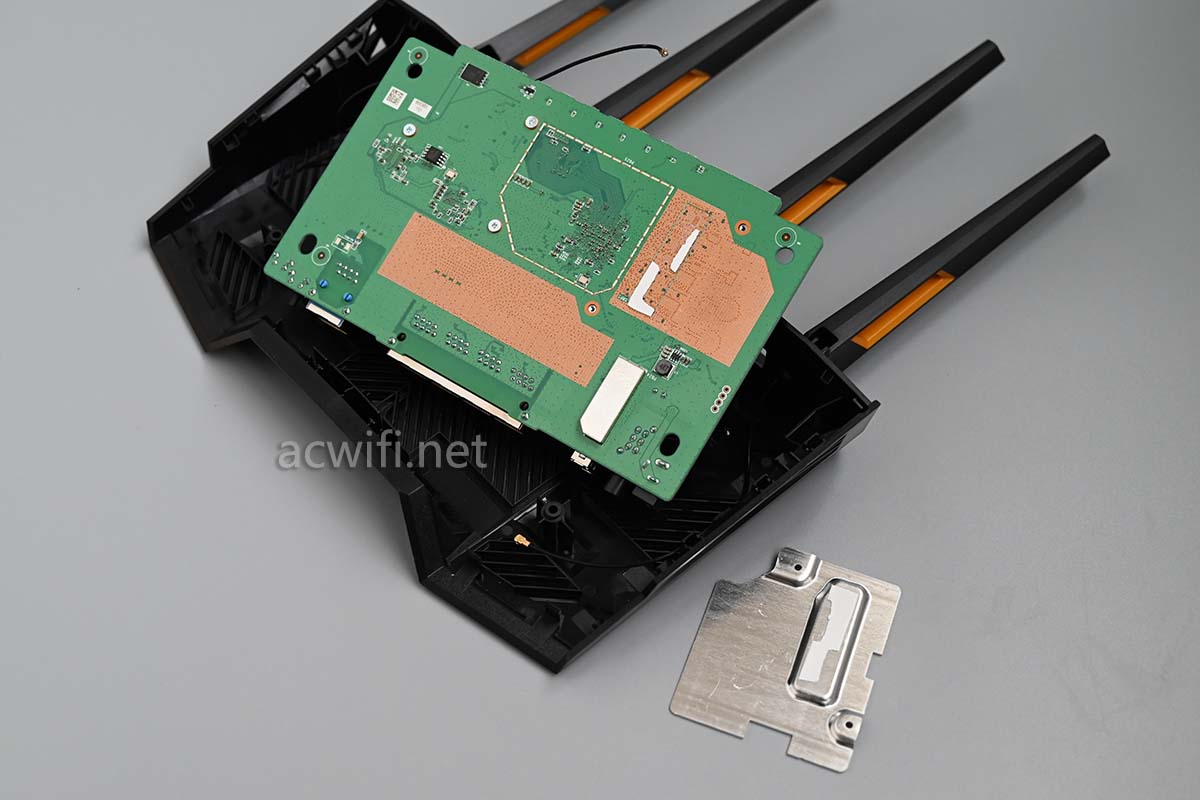

散热板用螺丝固定,拧出螺丝,散热板就取下来了,它是帮助主板正面上的FEM芯片导热的。

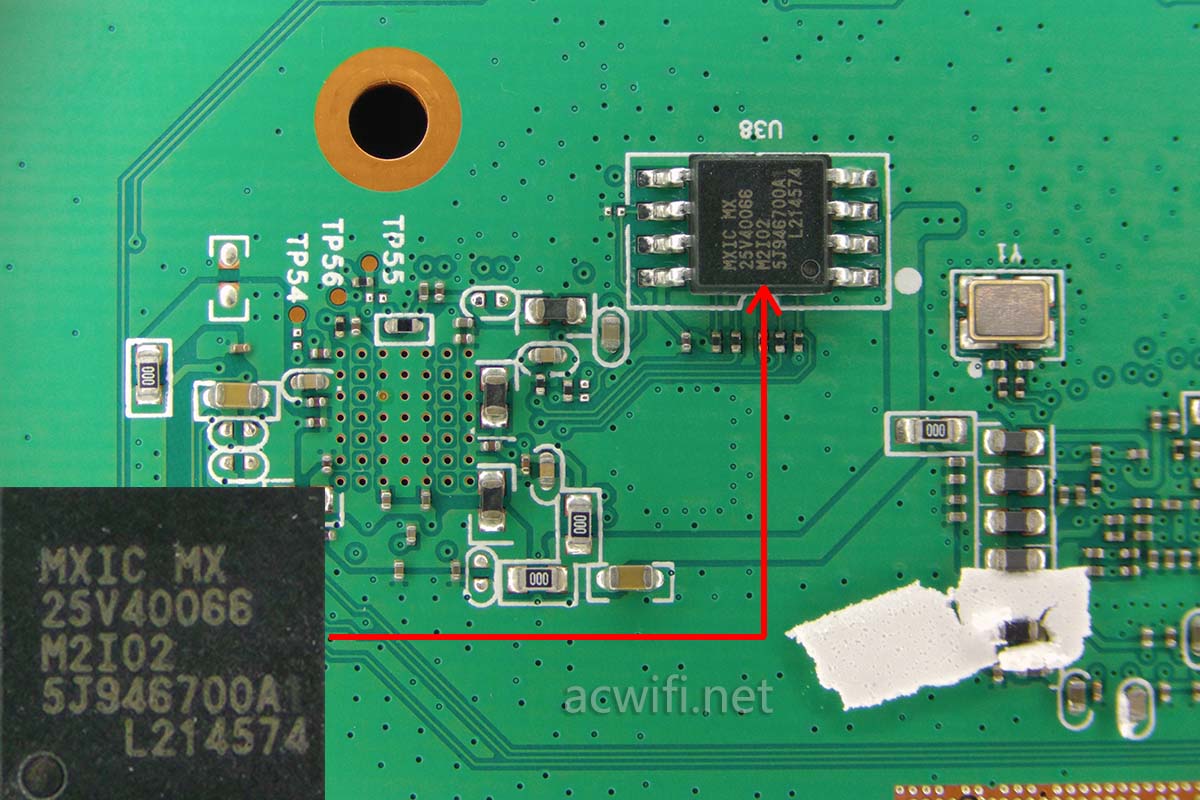

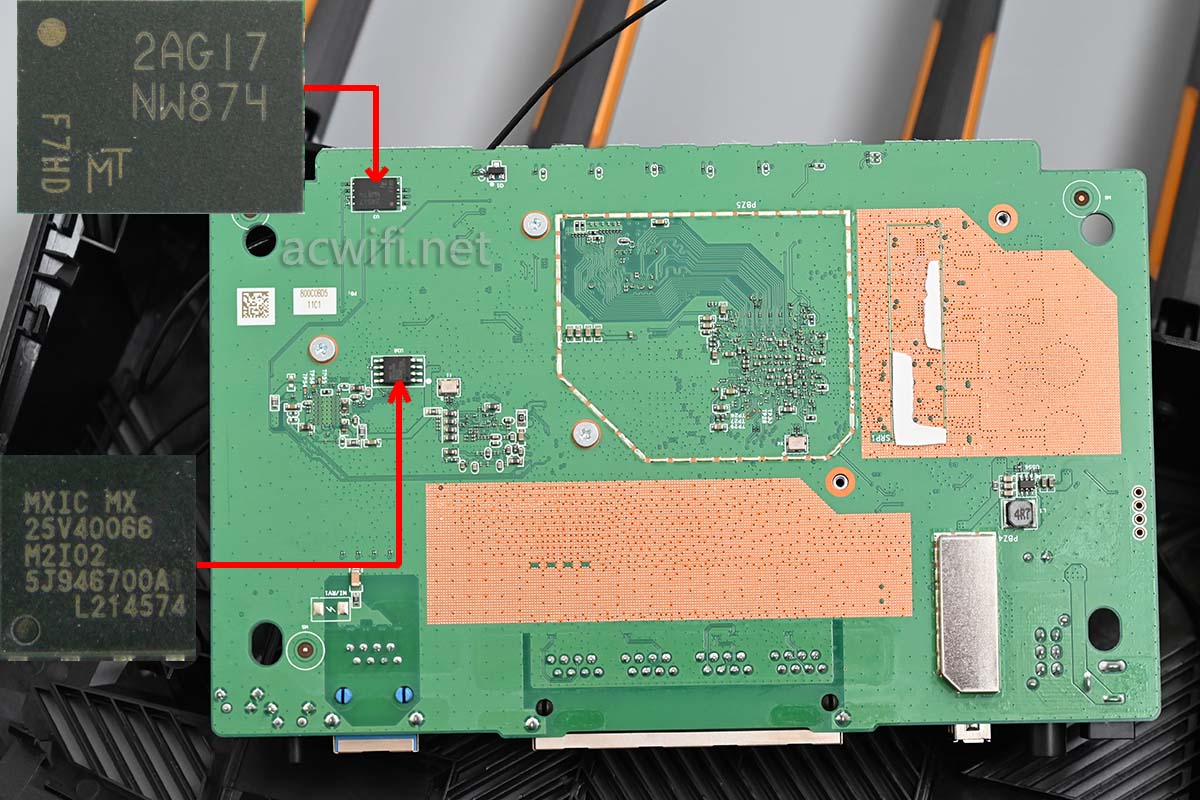

主板背面有两颗闪存,有一颗较小的位于2.5G PHY芯片的背面附近,型号是旺宏MX25V40066,容量是512KB,PHY寄存器,不需要多大的容量。

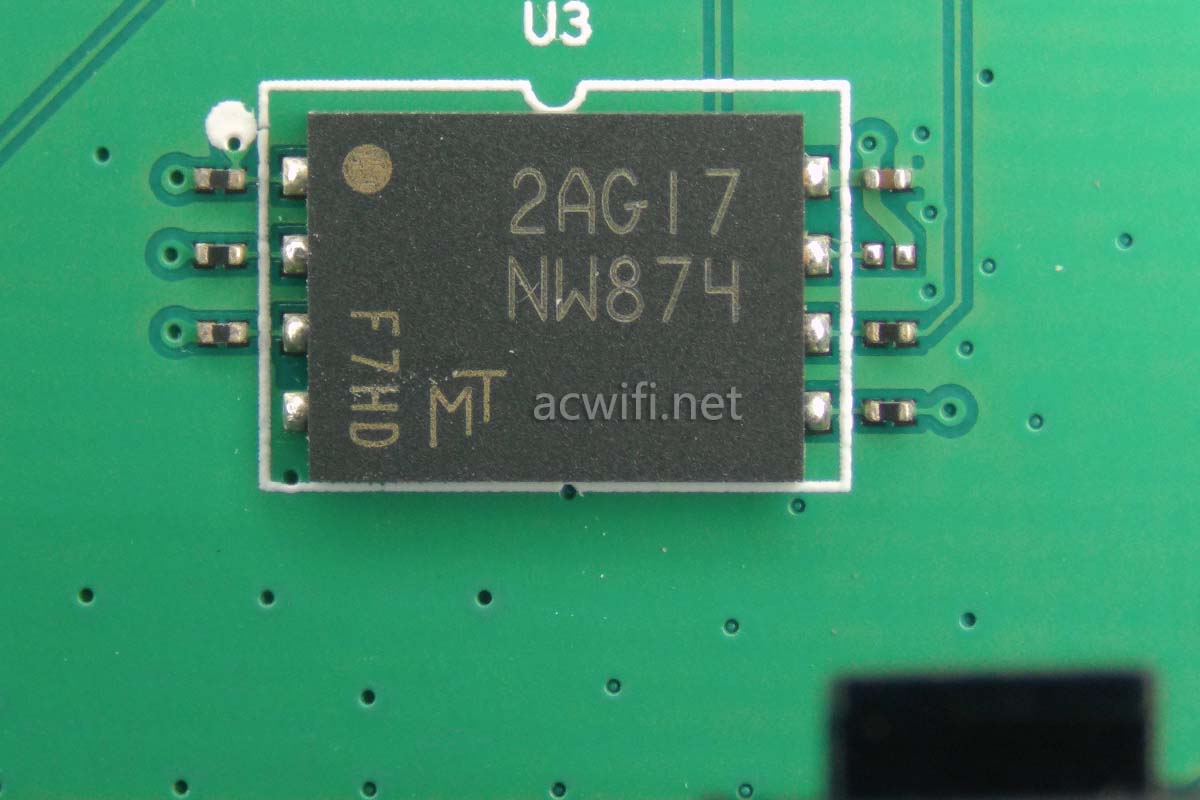

另一颗较大的闪存,从丝印NW874可以查出具体型号是MT29F2G01ABAGDWB-IT:G,SPI闪存容量256MB:

主板背面看完了:

回到主板正面:

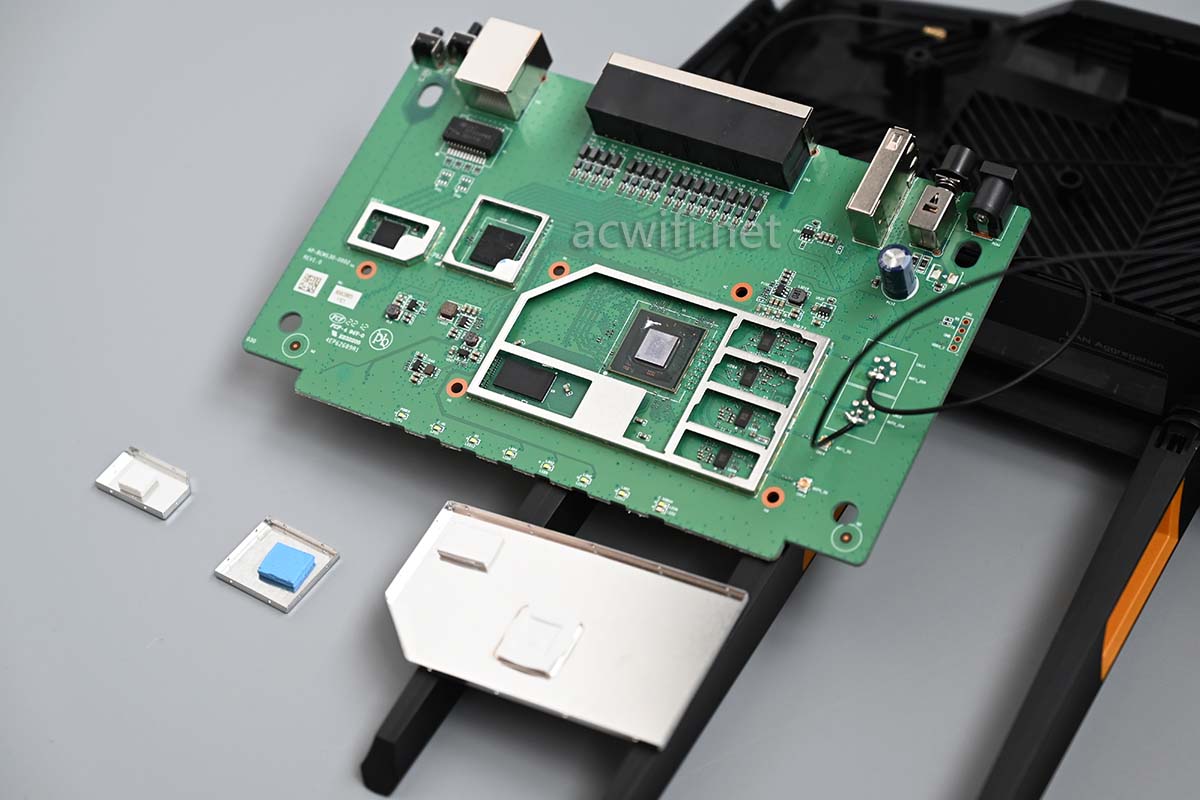

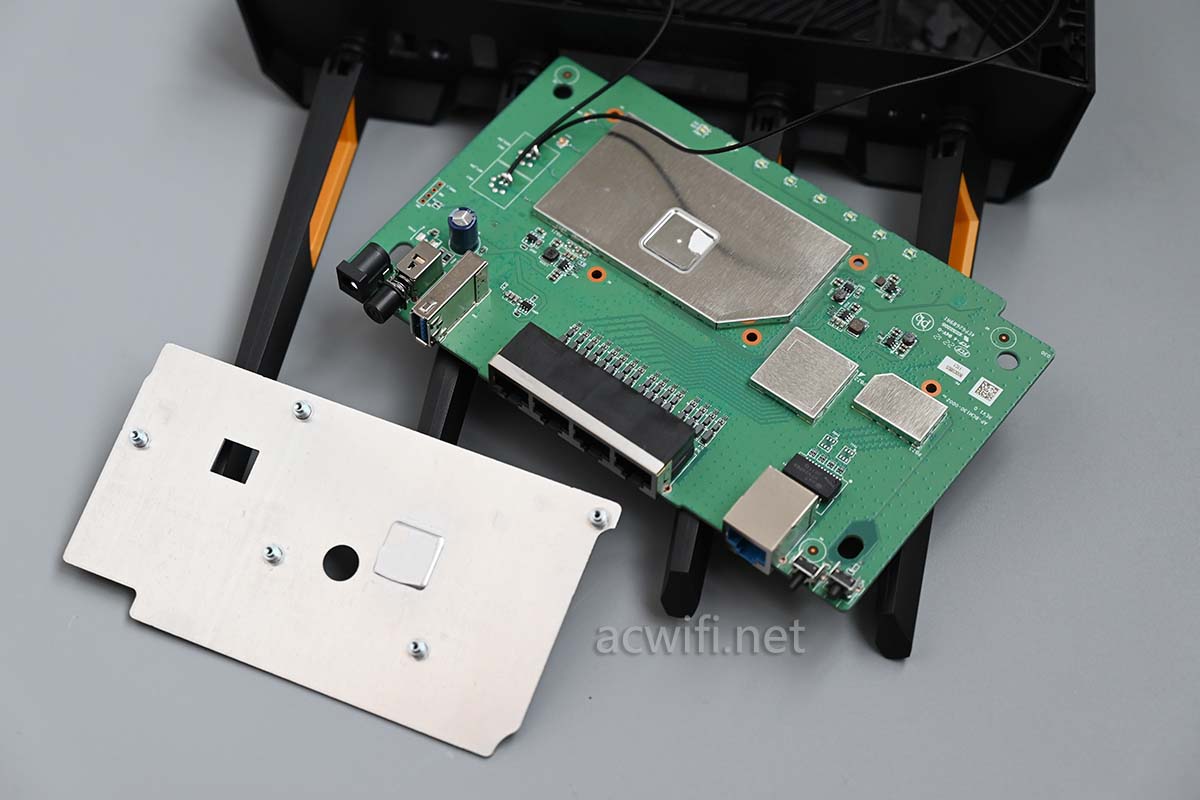

主板背面还有三颗固定散热板的螺丝,拧出来之后,就可以取下散热板了:

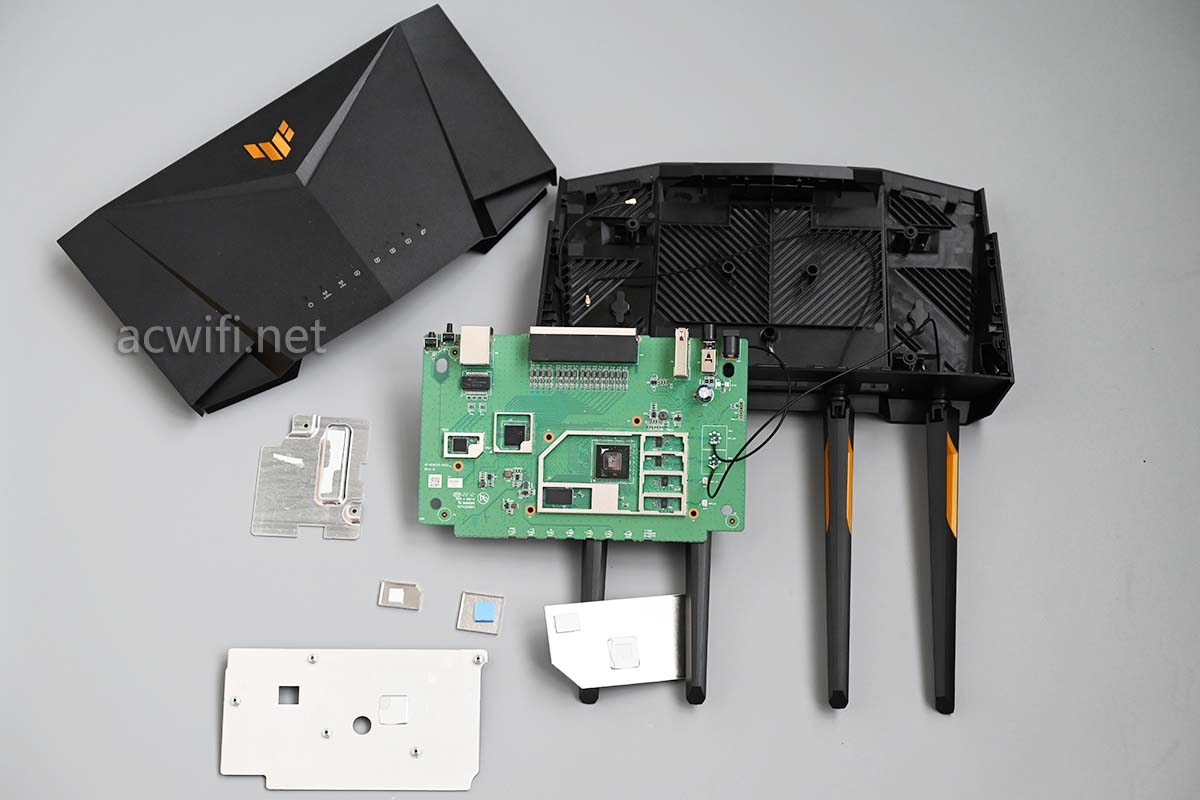

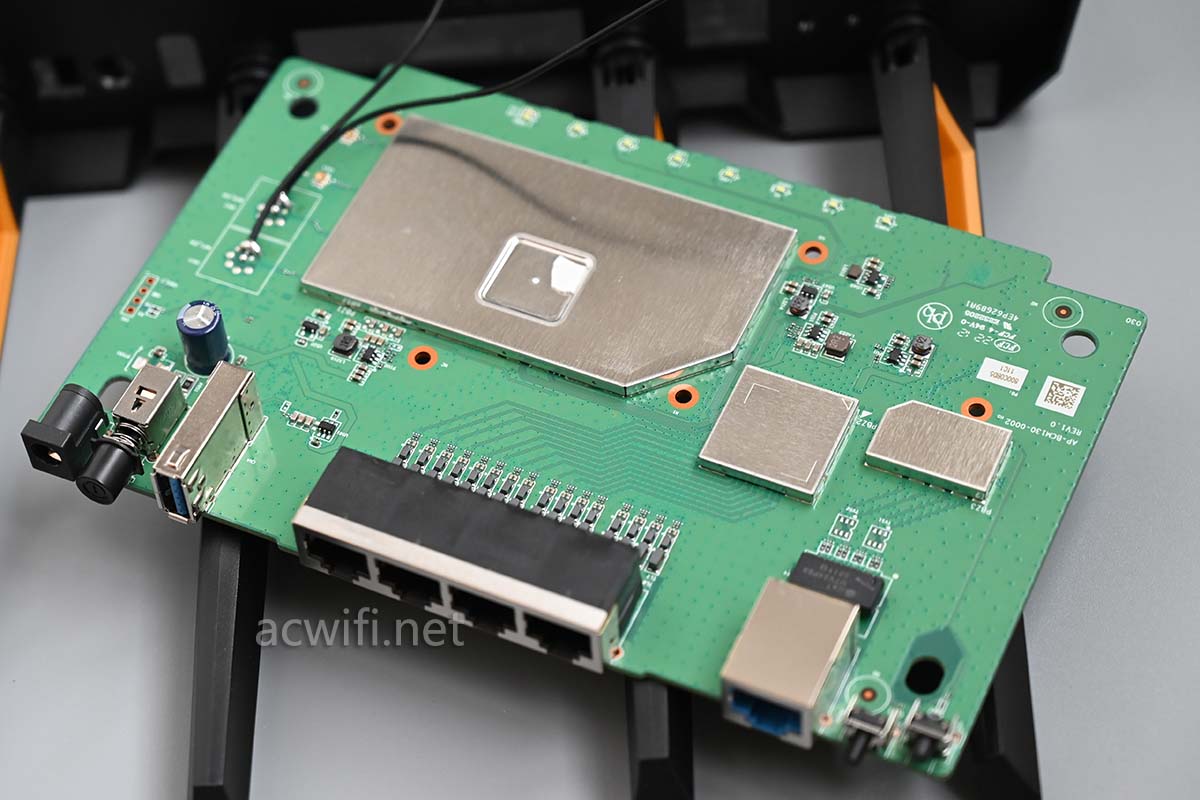

一共有三片屏蔽罩:

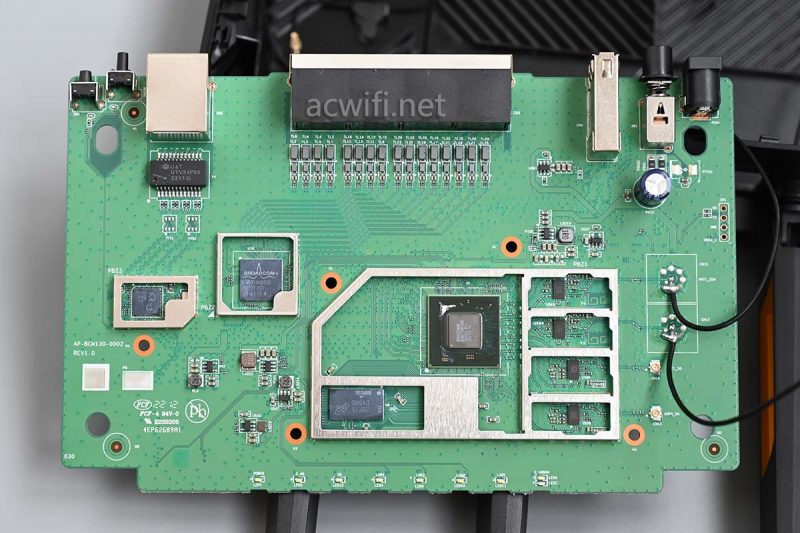

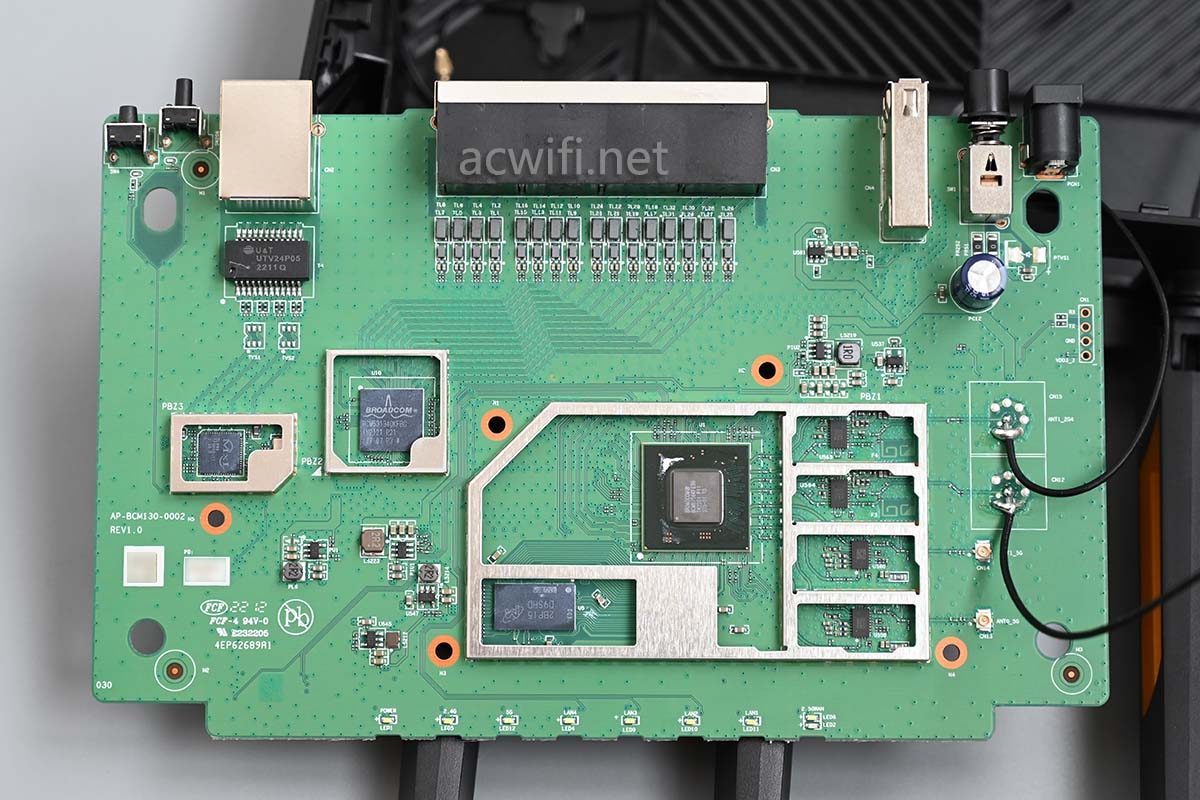

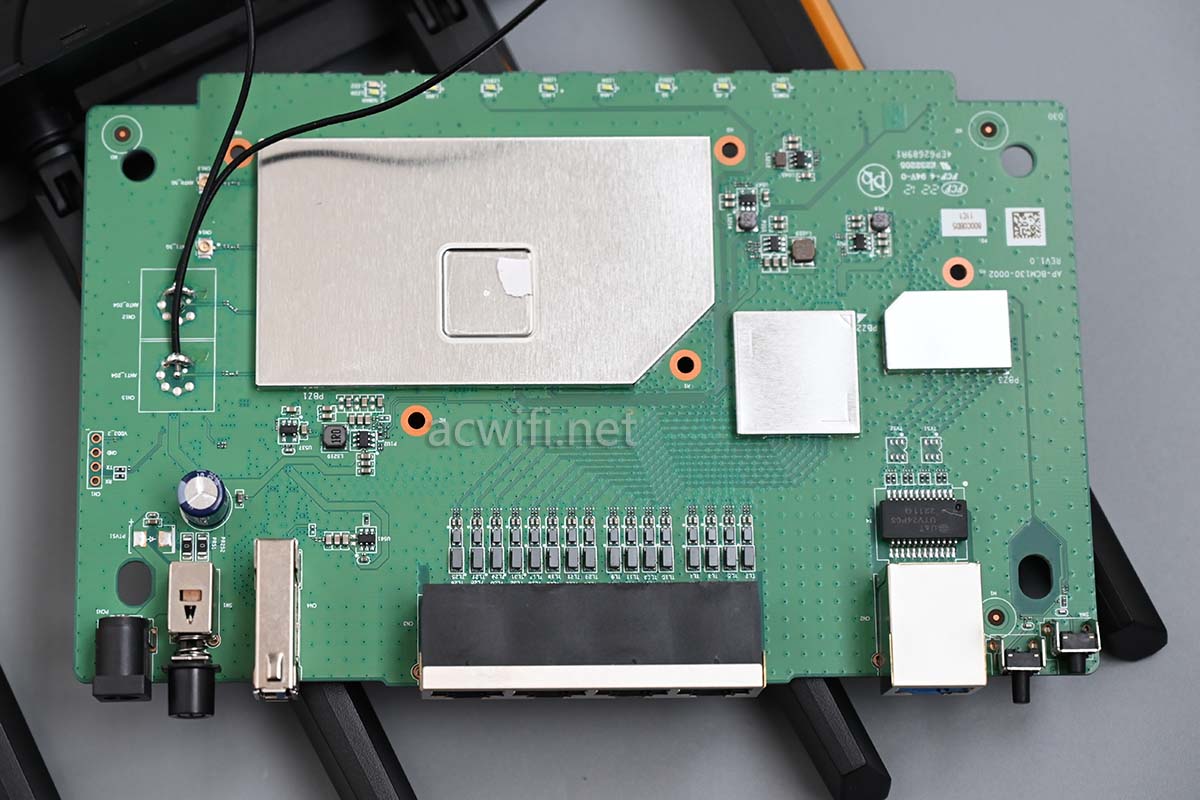

主板相对较大,所以显得元件比较少。

撬开屏蔽罩:

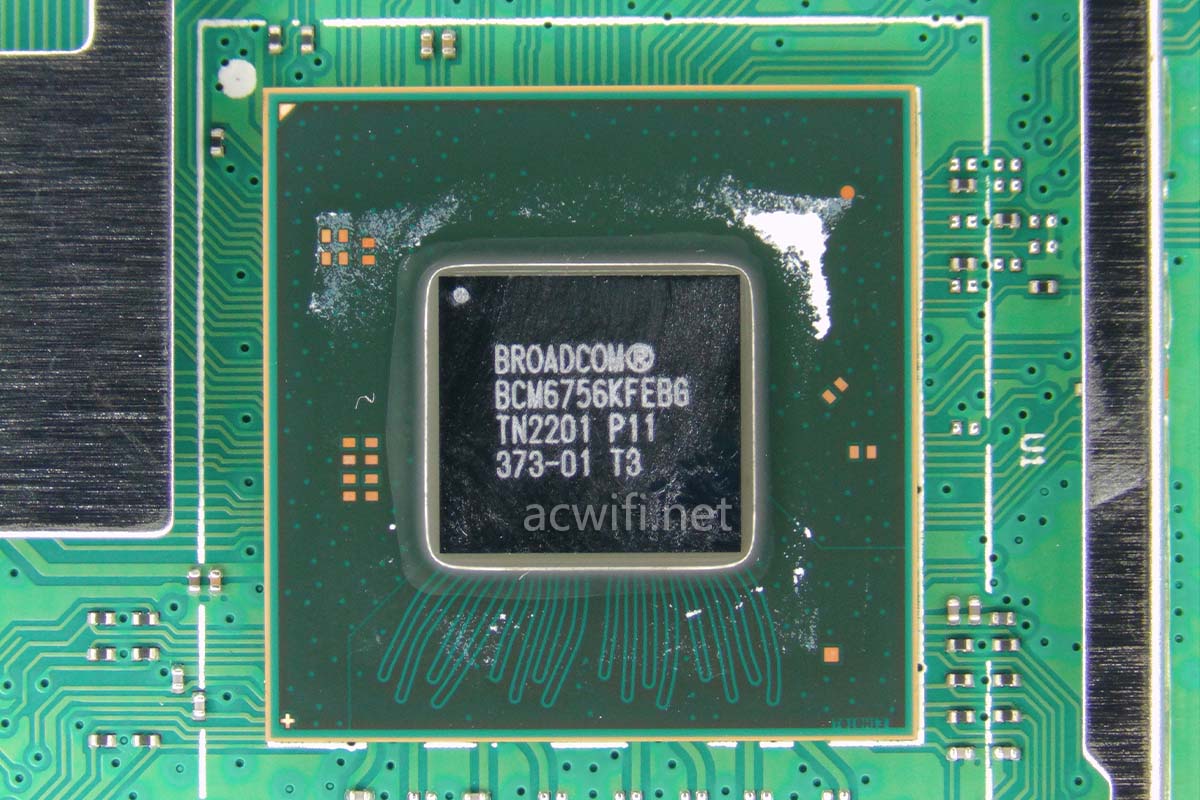

华硕TUF-AX3000 v2的CPU型号是BCM6756,四核A7,频率1.7GHz,集成2×2的DBDC(双频并发),可以是2.4G+5G也可以是5G+5G。这里用了2.4G+5G模式,2.4G最高速率574Mbps,5G支持160MHz频宽所以在2x2MIMO下速率最高2402Mbps。

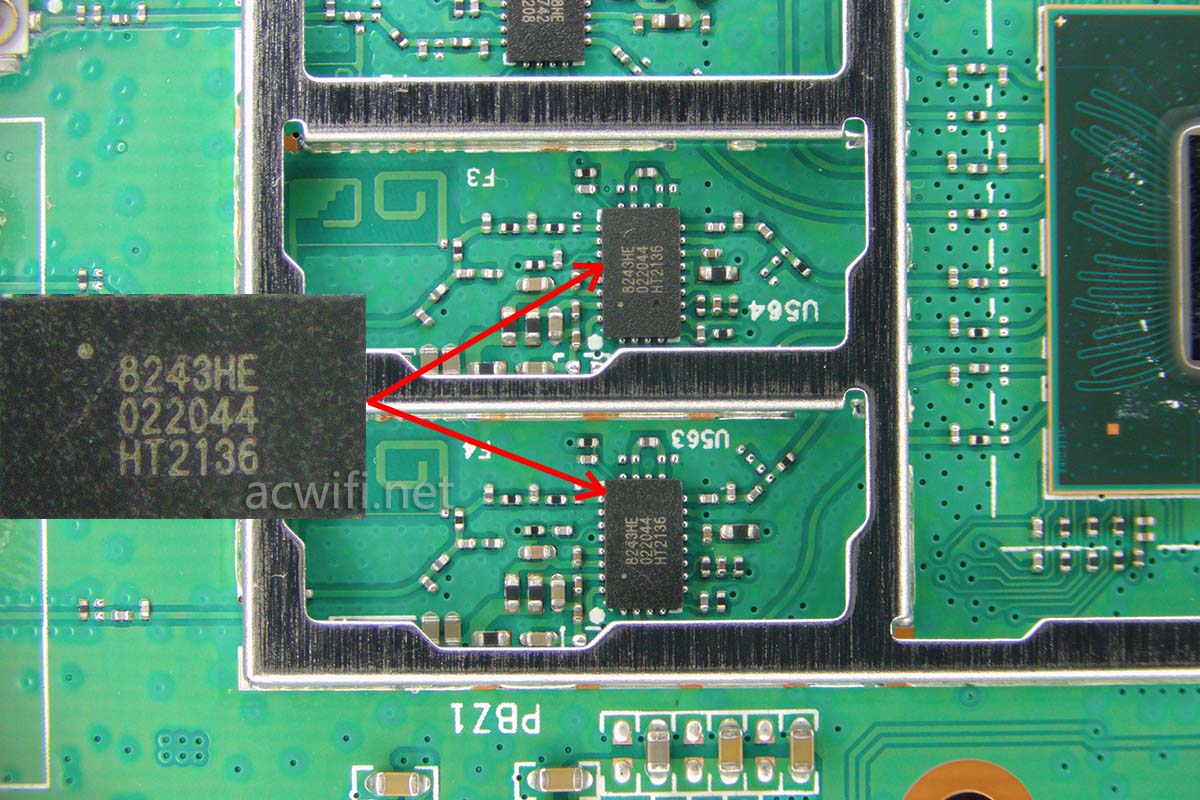

2.4G有外置独立的FEM芯片,型号是KCT8243HE,是康希通信科技(上海)有限公司的产品。它的尺寸是3x5mm,FEM里面最大的尺寸,通常这种尺寸的FEM都不会差,越大的体积能容下更多的”DIE“,”DIE“就是钱。

KCT8243HE的参数如下:
Integrated high performance 2.4GHz PA, LNA with bypass, and T/R switch
Fully-matched input and output
Integrated Power Detector
Transmit gain: 33.5dB at 5V
Receive gain: 15dB at 5V
Noise Figure: 1.5dB at 5V
Output power:
+21.5dBm @DEVM=-43dB, HE40/MCS11, 5V
+22.5dBm @DEVM=-40dB, HE40/MCS11, 5V
+24.5dBm @DEVM=-35dB, VHT40/MCS9, 5V
+25.5dBm @DEVM=-30dB, HT20/MCS7, 5V
ESD protection circuitry on all PINs
Minimal External Components Required
Package: QFN-24L, 3×5×0.75mm (MSL3, 260 oC per JEDEC J-STD-020)
ROHS and REACH Compliant

在256-QAM下跟QPF4288一样,在1024-QAM下比QPF4288低一点点。也算是比较强的!

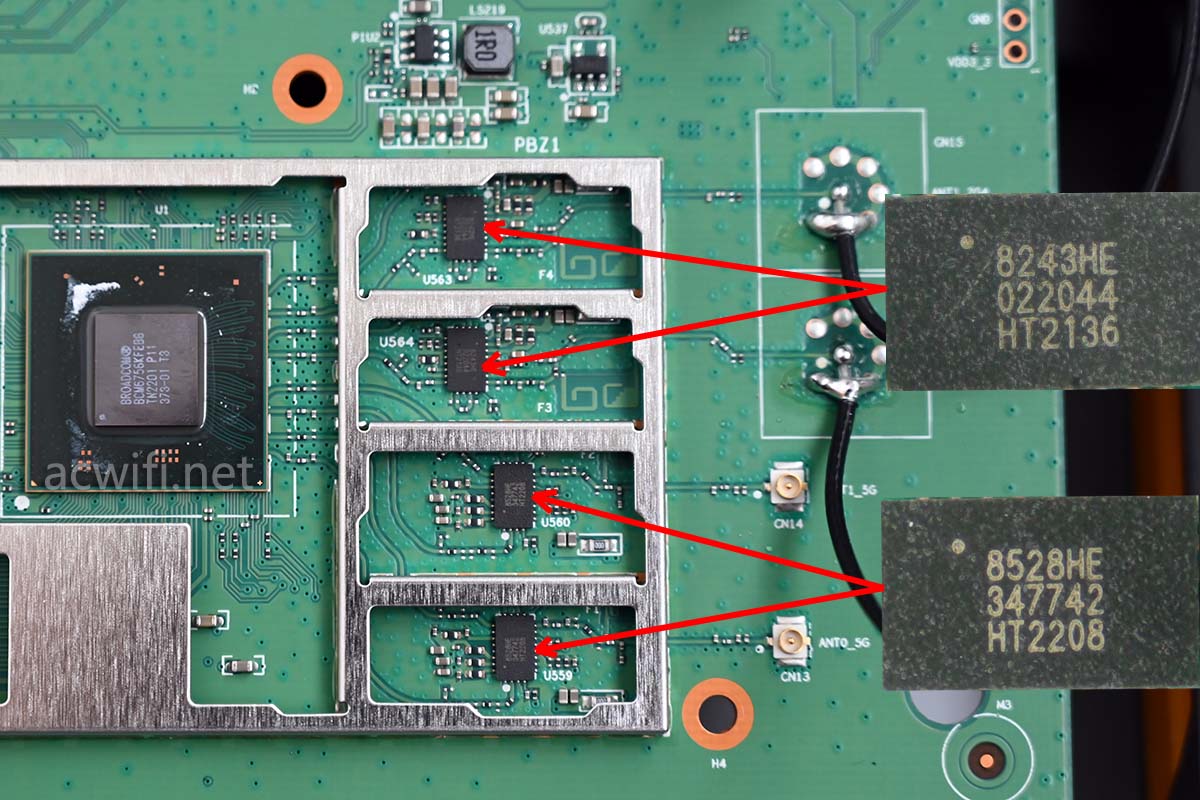

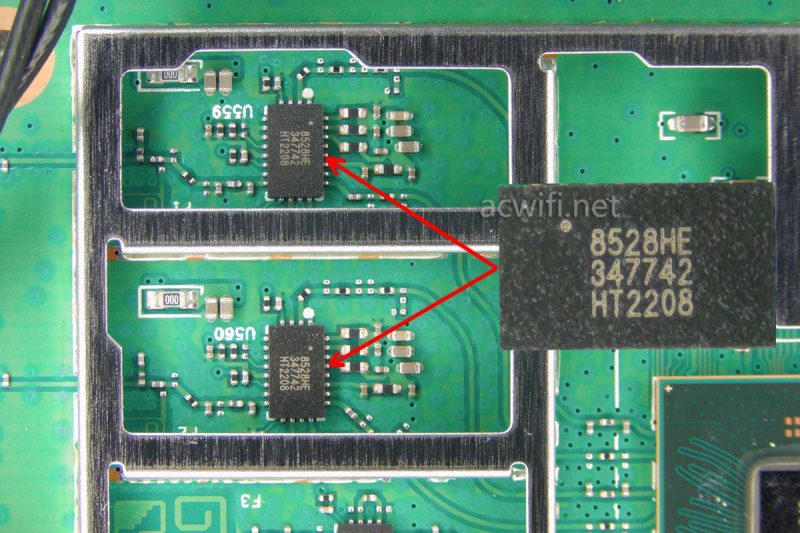

5G也外置了独立的FEM芯片,型号是KCT8528HE,3x5mm尺寸,也是康希通信科技(上海)有限公司的产品。

KCT8528HE的参数如下:
Integrated high performance 5GHz PA, LNA with bypass, and T/R switch
Fully-matched input and output
Integrated power detector
Transmit gain: 31.5dB at 5V
Receive gain: 16.0dB at 5V
Noise Figure: 1.7dB at 5V
Output power:
+21.0dBm @ -40dB DEVM, HE160/MCS11, 5V
+23.5dBm @ -35dB DEVM, VHT80/MCS9, 5V
+24.5dBm @ -30dB DEVM, HT20/MCS7, 5V
ESD protection circuitry on all PINs
Minimal external components required
Small package: QFN-24L, 3mm × 5mm × 0.75mm (MSL3, 260oC per JEDEC J-STD-020)
RoHS and REACH Compliant

这5G FEM也属于高功率的芯片。

双频射频电路:

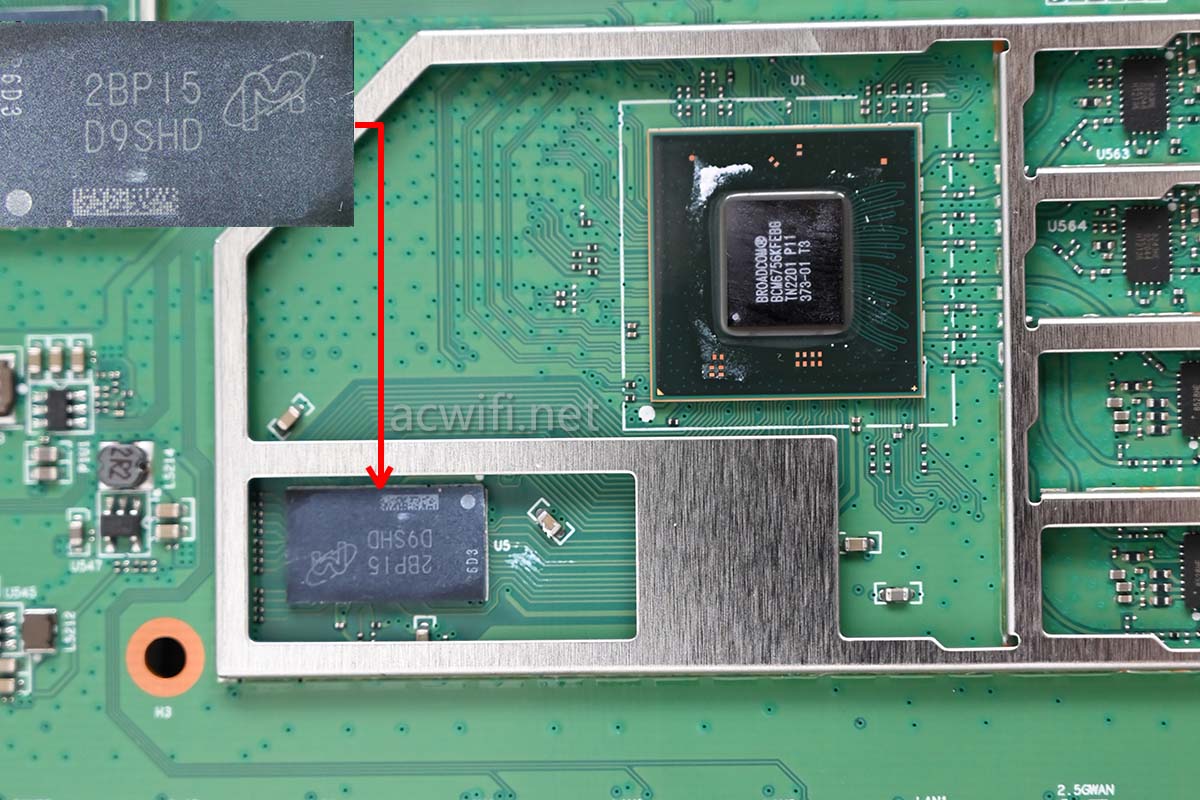

CUP旁边的内存芯片上面丝印着D9SHD,从中可以查出开是MT41K256M16TW-107:P, DDR3内存,容量512MB。

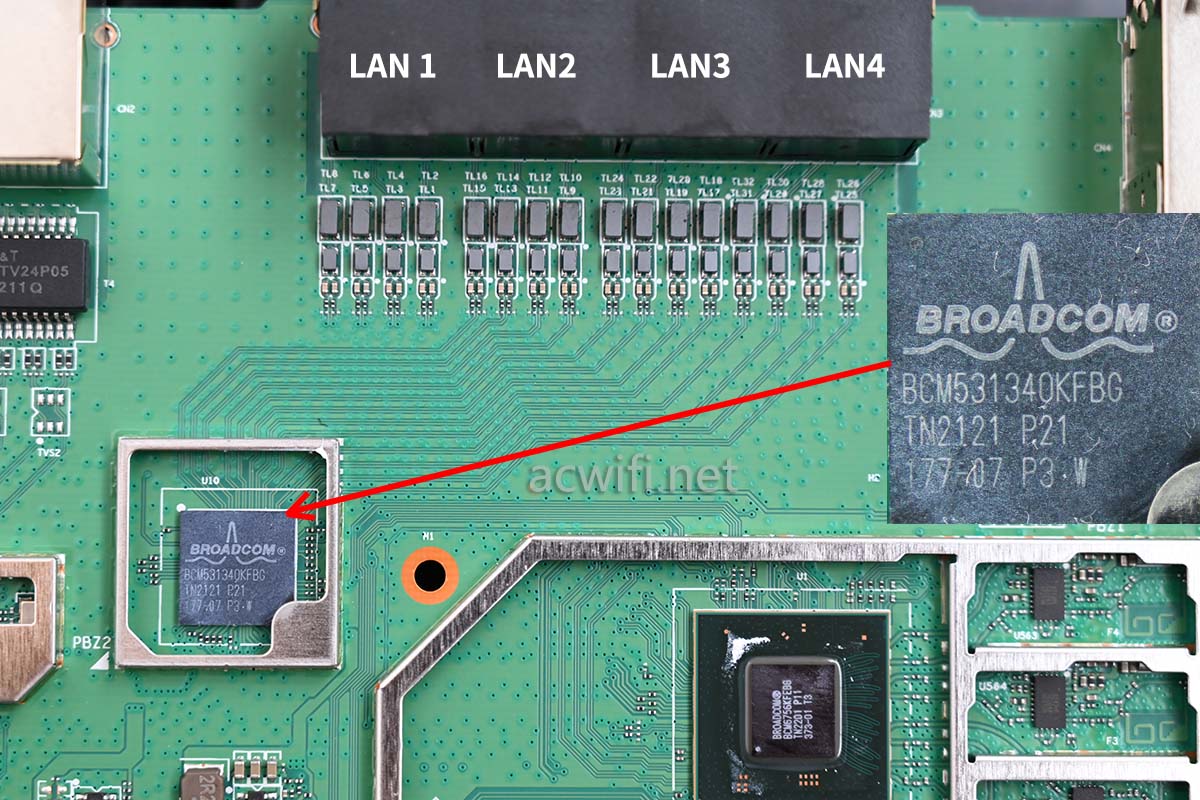

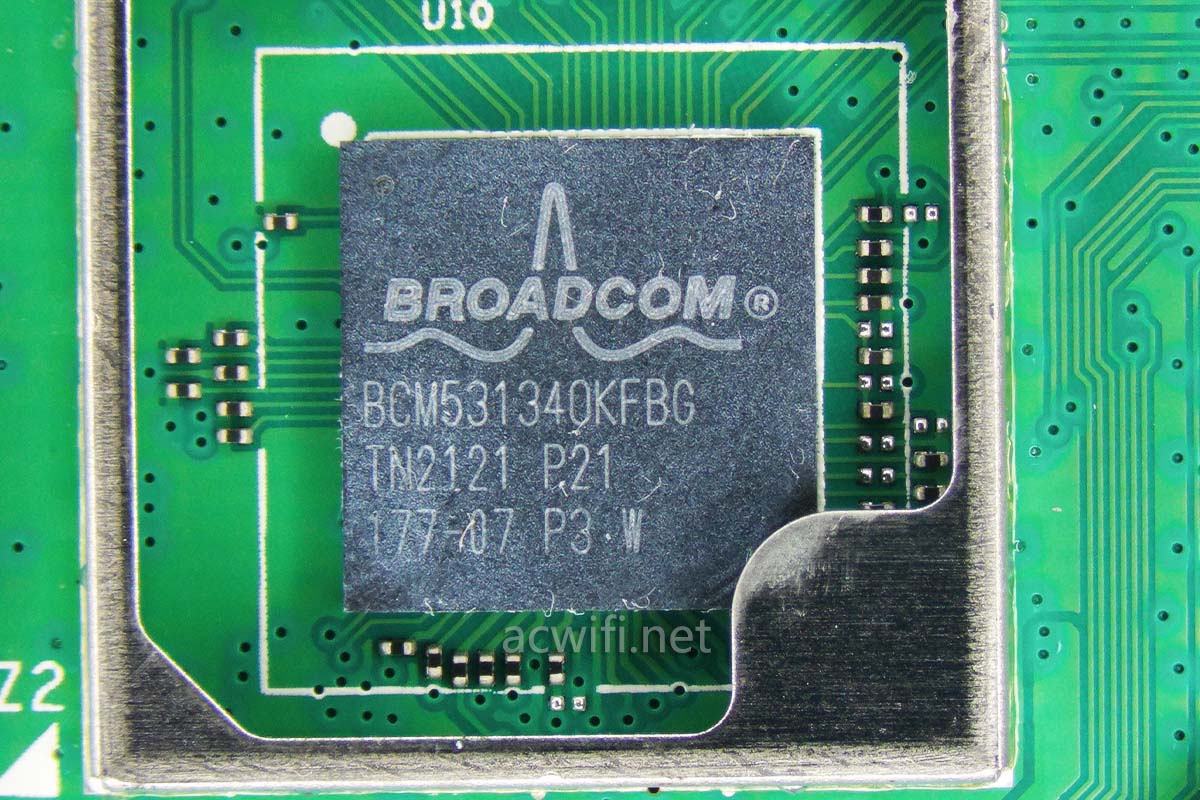

然后看LAN口下方的千兆交换芯片,型号是BCM53134O,集成4个千兆PHY。

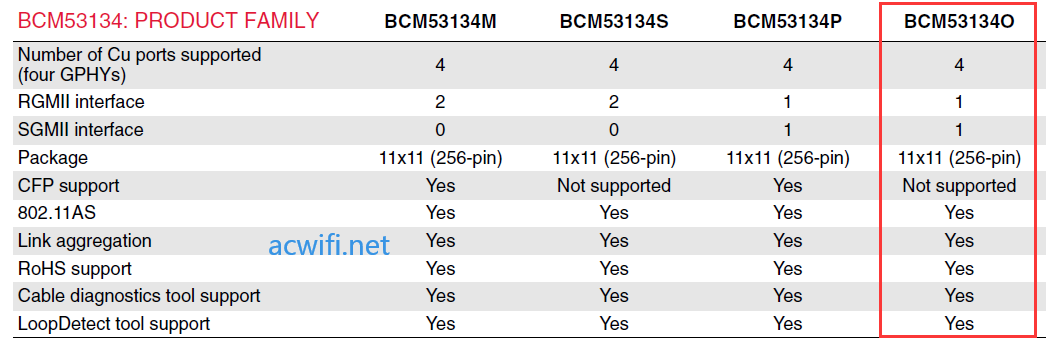

BCM53134一共有4个型号,不同型号有不同的扩展性。BCM53134O细看下图最右边的内容:

BCM53134O有一个2.5Gbps速率的SGMII和一个1Gbps速率的RGMII。

从主板上的走线来看,4个LAN口里有3个口接到了BCM53134O上面,LAN1口并没有连接千兆交换芯片,我猜是接去了CPU的1G PHy里。

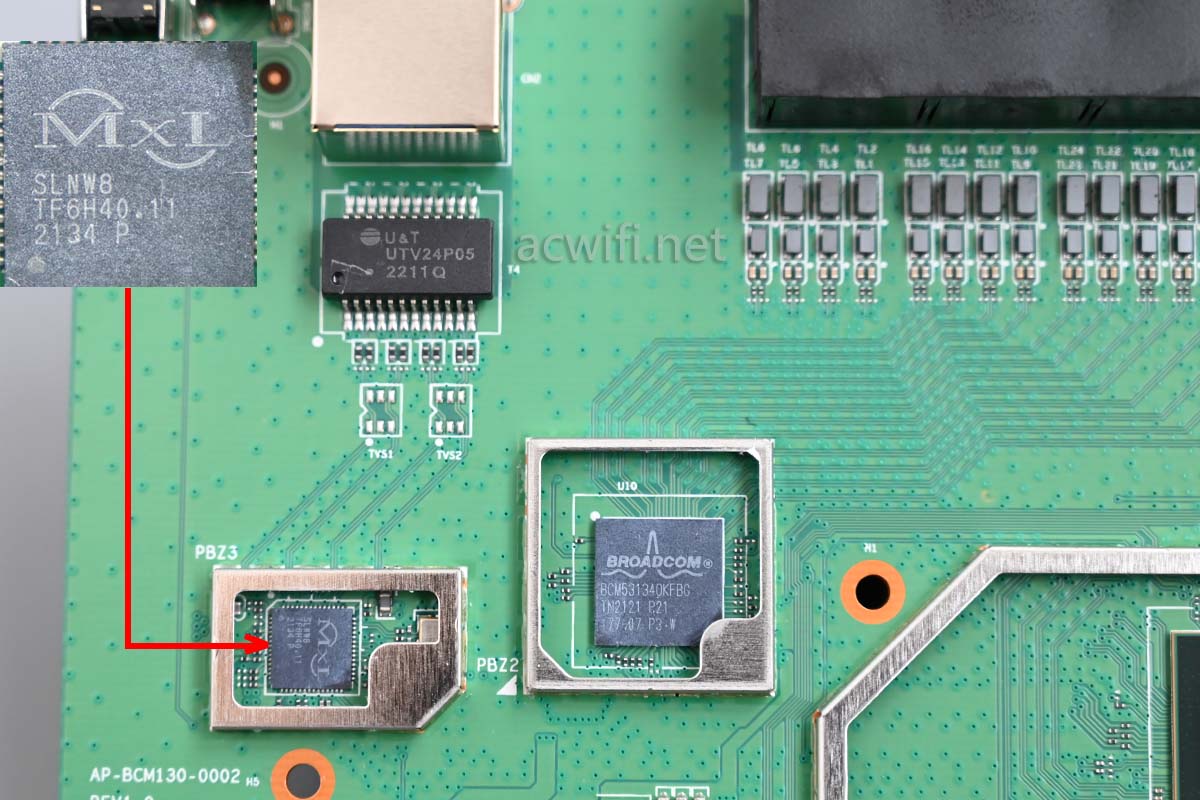

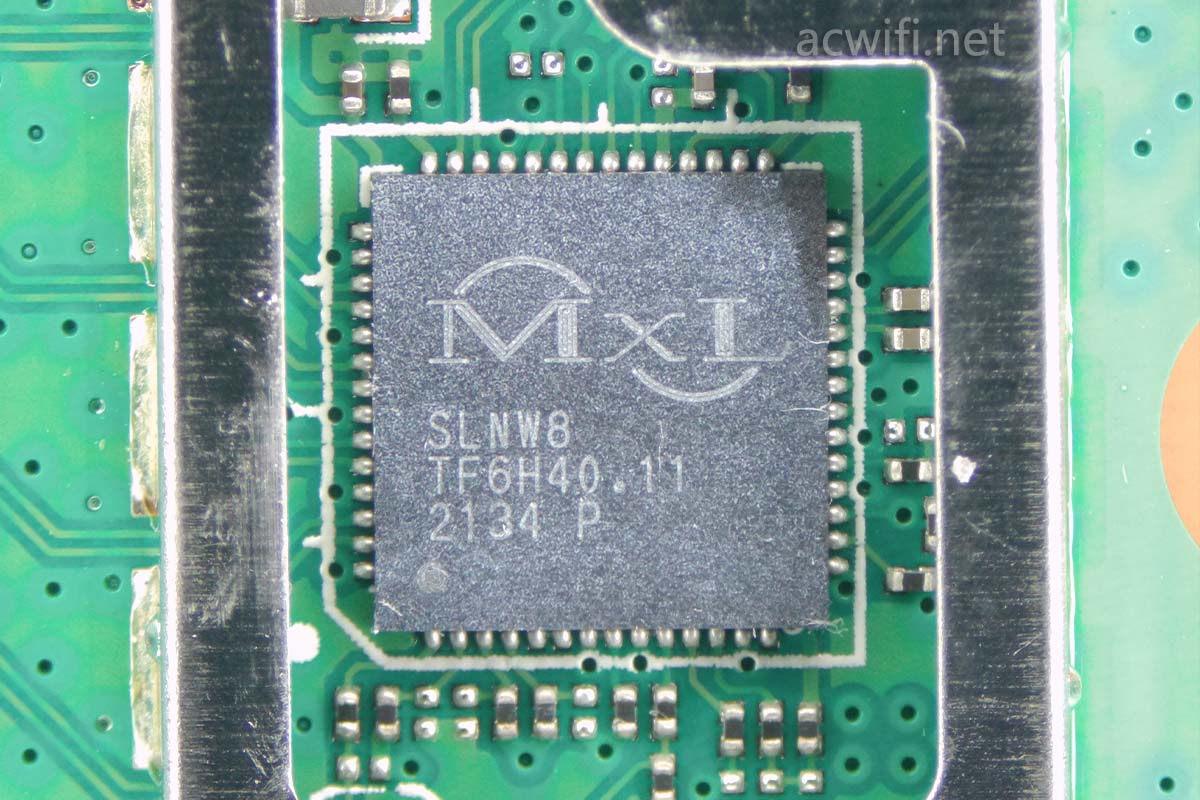

接着看2.5GbE网口连接着的PHY芯片,上面丝印着熟悉的一串代号”SLNW8“,很像Intel芯片的味道对不? Intel之前的家用网关SOC芯片被MaxLinear收购了。也可以说是Intel卖出了这个部门!

华硕TUF-AX3000v2的2.5G PHY芯片型号是GPY211:

(Full and half-duplex modes for 10BASE-T(e), 100BASE-T, 1000BASE-T, and 2.5GBASE-T)

千兆交换芯片、2.5G PHY芯片、CPU,这三者是怎样的连接关系呢?

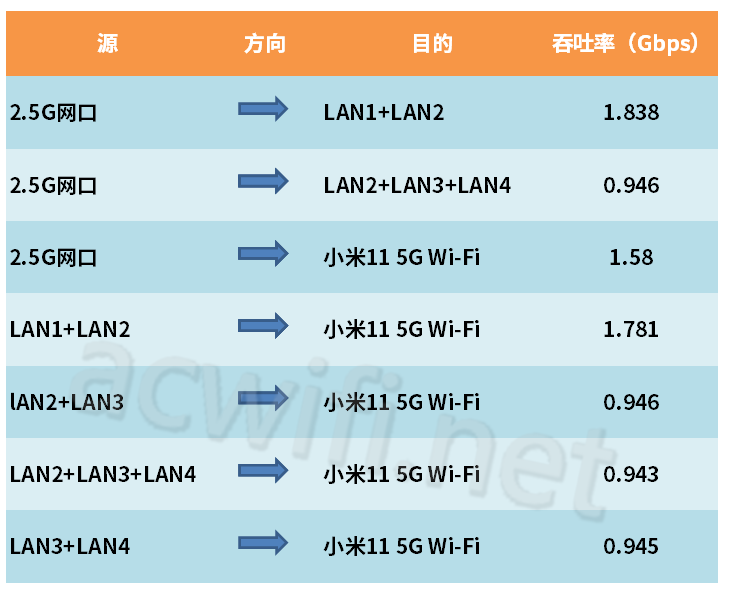

我利用各端口到各终端的吞吐率测试,比如2.5G网口到多个LAN口、2.5G到5G Wi-Fi以及多个LAN口到5G Wi-Fi,所有测试结果如下表格:

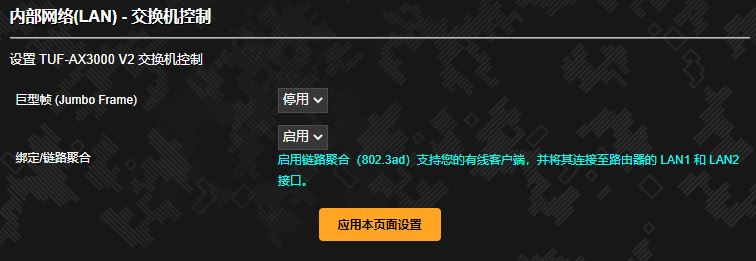

2.5G与2个可以聚合的网口,即LAN1+LAN2之是没有1G瓶颈的,LAN1和LAN2到无线也没有1G瓶颈。

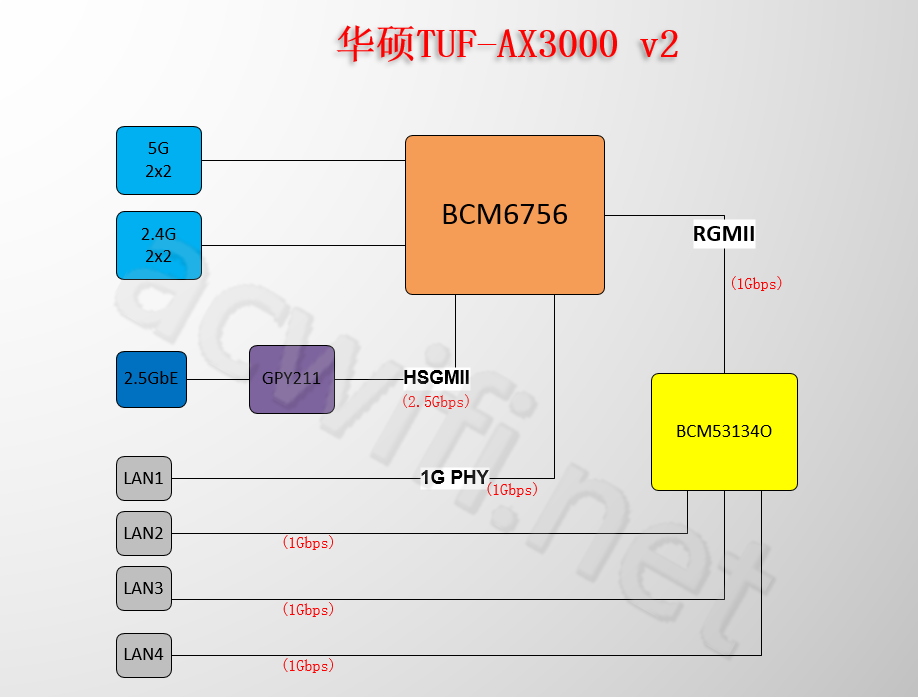

根据1G瓶颈出现的地方,我画了以下连接示意图:

不确定是否正确,也不清楚这样的话,LAN1接在了CPU上,怎么能跟交换芯片上的LAN2形成链路聚合呢?

没办法呀,这整个BCM53134系列都没有两个支持2.5G速率的SerDer。不像红米AX6000用的EN8850DHE和TP常用RTL8367SC,这两者有两个HSGMII,可以避免出现1G瓶颈。

其它没什么可看的了,以下是USB3.0口附近的电路:

至此,华硕TUF-AX3000v2拆机完成。

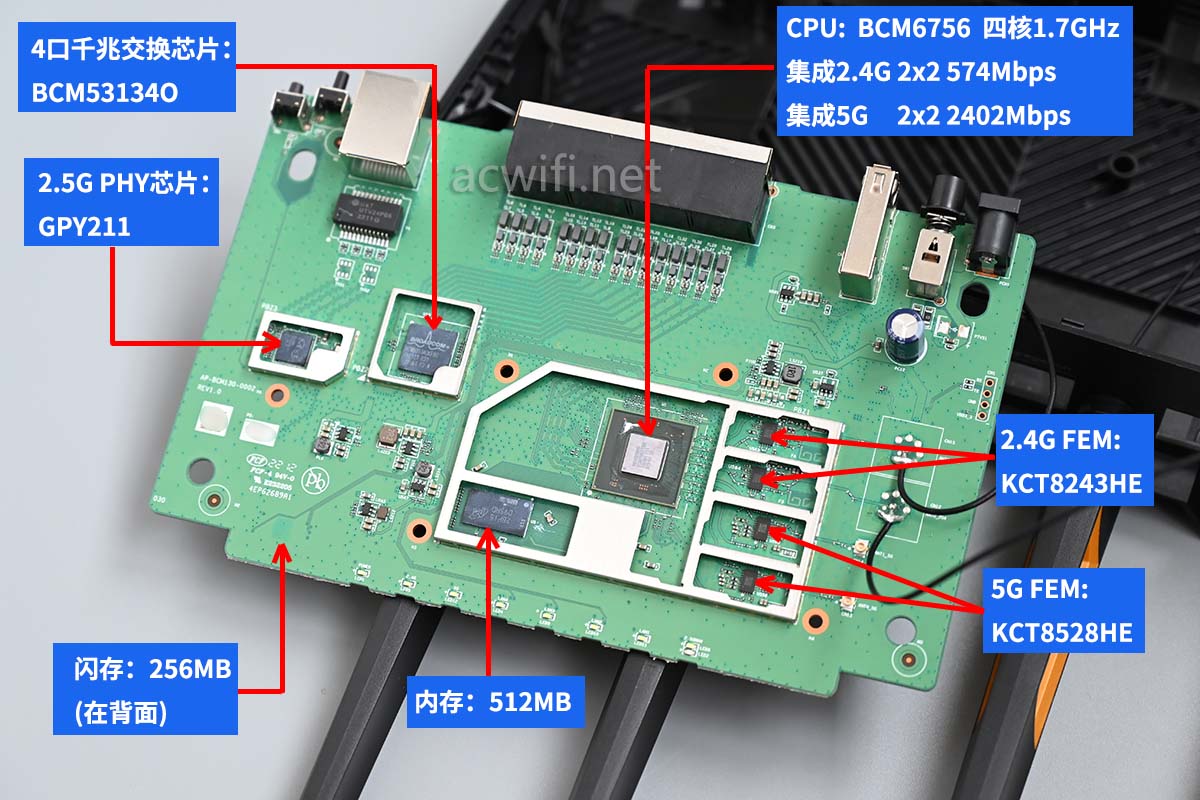

所有芯片型号汇总如下图:

拿4台手机站在楼下D点测速看看。华硕TUF-AX3000v2放在下图中的”WIFI“位置

宽带是电信1000下行100上行,只测5G,设置信道44,在无线专业设置把地区设置为澳大利亚。(免得有些人叫我设置澳大利亚地区再测一次)

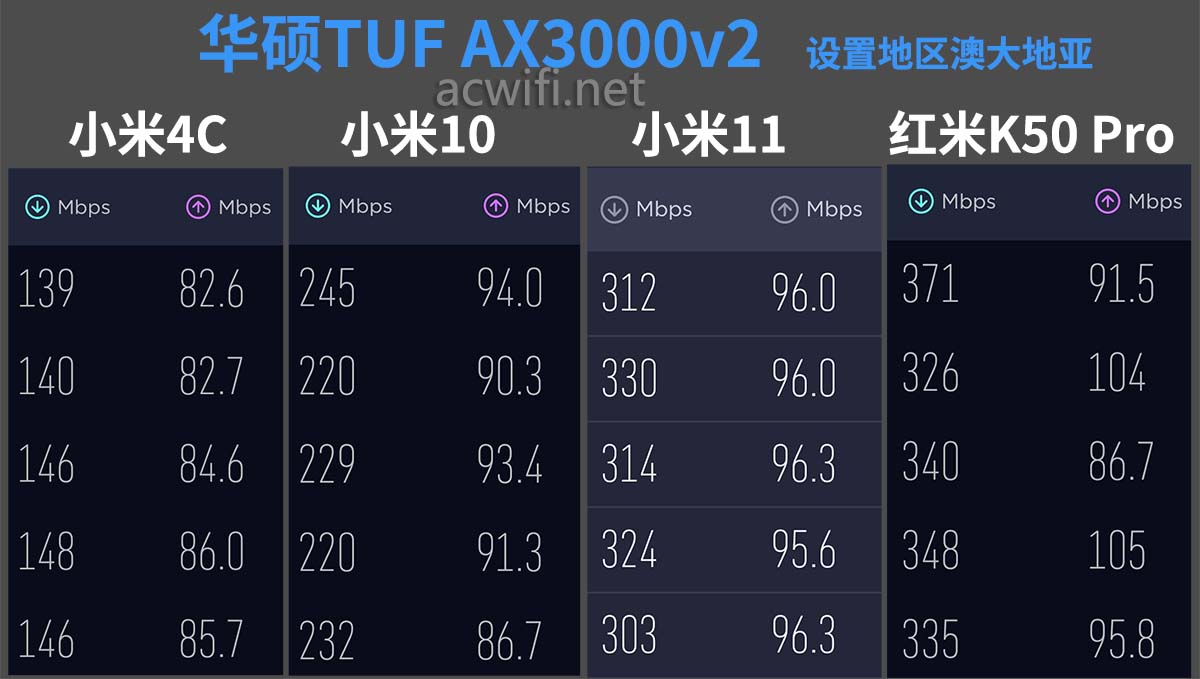

对于2x2MIMO的5G来说,除了小米4C测速一般之外,其它三台手机测速都还不错,小米11和红米K50 Pro均超过300兆。

默认支持802.11k和802.11v:

最后说一下关于2x2MIMO的无线路由器支持MU-MIMO的问题,我一直以来都说没什么用的,因为现时多数手机均支持2x2MIMO,从好早之前实测MU-MIMO时就感觉到了。想不到从这台华硕TUF-AX3000v2身上得到一个印证。

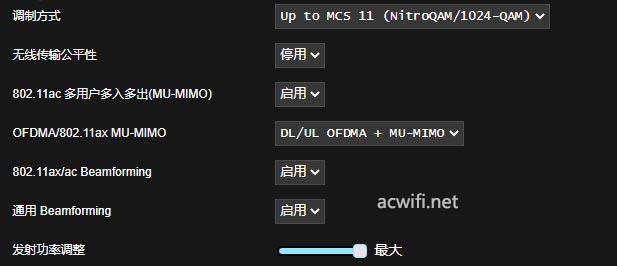

默认就开启了Wi-Fi 6下的MU-MIMO:

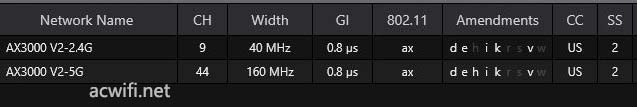

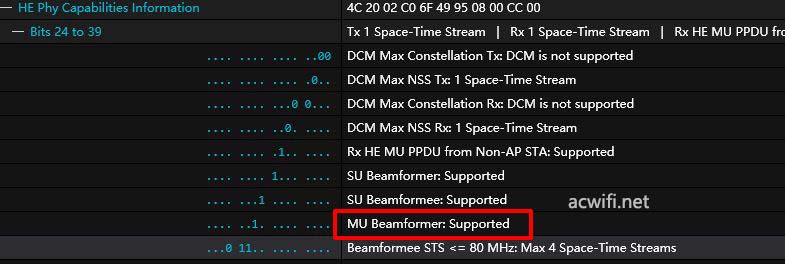

用winfi这软件查看在”HE Phy Capabilities Information”字段内的MU Beamformer是支持的,即支持MU-MIMO。

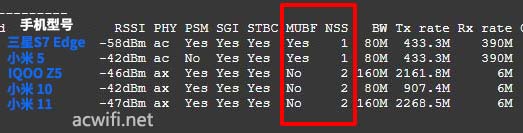

在华硕的系统后台是可以查看无线终端的无线属性,比如“MUBF”就是MU-MIMO是否支持,即“MU Beamformee”的简写,它右边的NSS就是空间流,即对应的MIMO数量,1就是1x1MIMO,2就是2x2MIMO。我把5台不同型号的手机接入了它的5G Wi-Fi里面,后台的截图如下:(我PS加入了手机型号)

大家熟知的小米11和小米10是可以支持MU-MIMO的,但在华硕TUF-AX3000v2下,它俩都不支持MU-MIMO;

IQOO Z5它本身就不支持,所以在这里不支持是正常的;

小米5是Wi-Fi 5,但可以支持MU-MIMO,以实也是作为实测机型,但它只是1x1MIMO,即NSS为1,在这台华硕路由下可以支持MU-MIMO;

重点看三星S7 Edge,这是支持2x2MIMO的Wi-Fi 5手机,为了让它支持MU-MIMO,S7 Edge手机自身把空间流由2条变成1条,即NSS为1,也就是1x1MIMO。

所以呢,对于这些2x2MMO的无线路由器来说,不必纠结是否支持MU-MIMO。

总结一下:

作为AX3000的机型来说,Wi-Fi 6的无线还不错的(设置澳大利亚地区);因为千兆交换芯片的限制,使得LAN2、LAN3、LAN3到2.5G口的总带宽只有1Gbps,如有两台电脑的请接在LA1和LAN2口,不过这一点其实对绝大多数用户来说是没有影响的;最大的影响是2.5G口竟然不能设置为LAN口使用。

想要更强的无线体现,请选择4x4MIMO的无线路由器,更何况这个价格可以挑的产品太多了,除非你真的爱死了华硕。
