华为AX6拆机，简单测试一下无线问题

感谢京东帅哥不到10点就送来了，我说有个急用能否提前给我派送。在拆机前先做一些简单而又关键的测试，但这些又要花多些时间，为了赶紧拆机给你们看，就越早收到越好！

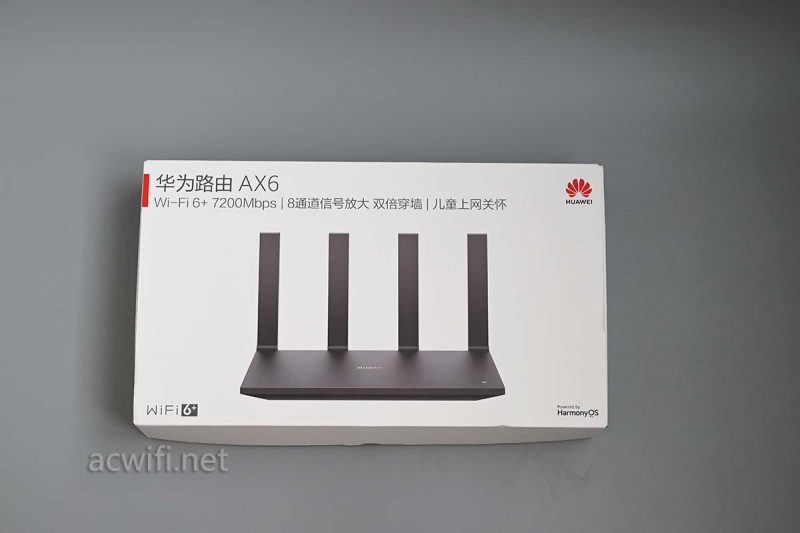

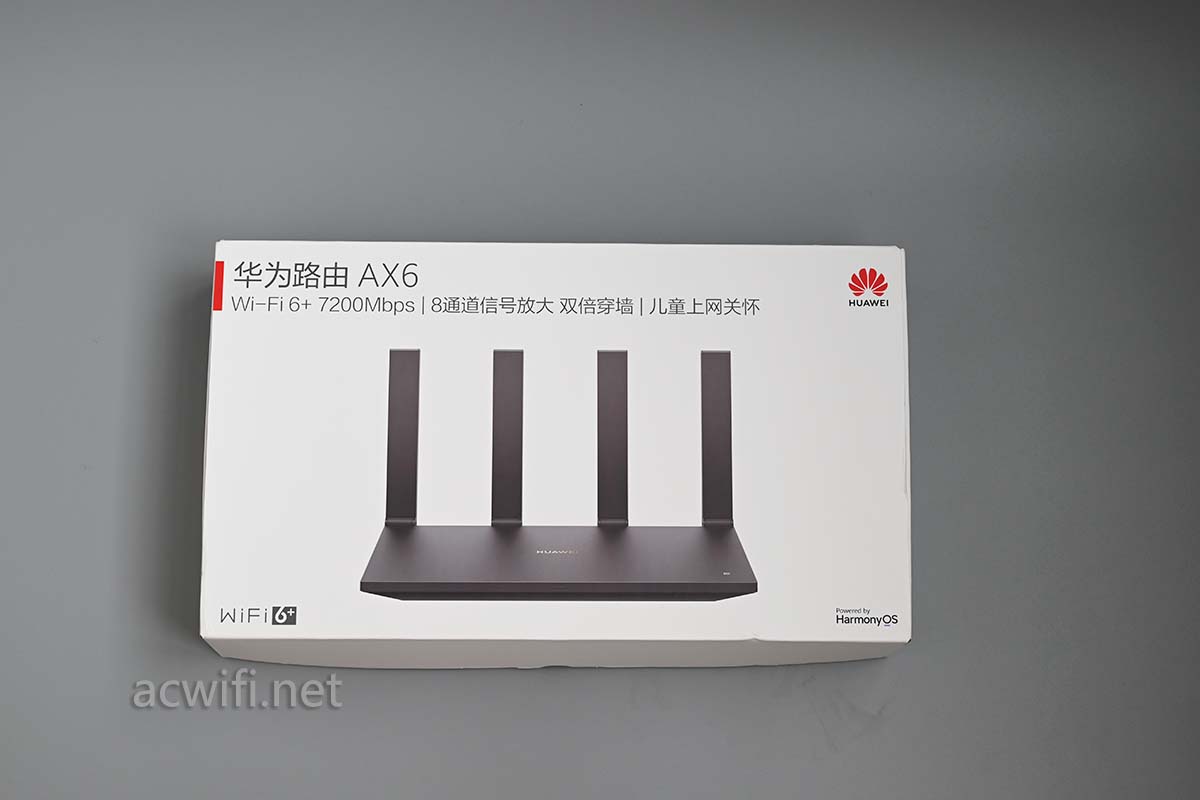

华为AX6外包装：

华为的路由器因为屏蔽罩总有焊接的，所以拆华为的东西就要有不怕拆坏的决心，不破罩乃能现形。虽然我的网站没什么人看，每天只有7000多访客，公众号也只有6万多粉丝，只要有人感兴趣看，我就感兴趣折腾。为了节省时间我中午饭都没吃，拿了个粽吃了。小时候还会把粽子挂在腰间去上学，当早餐吃。

粽子的灵魂是中间的五花肉和咸蛋黄，可以是黄豆和红豆，但我偏爱红豆，一口咬下去，满嘴的肥油和豆香，香得欲罢不能。

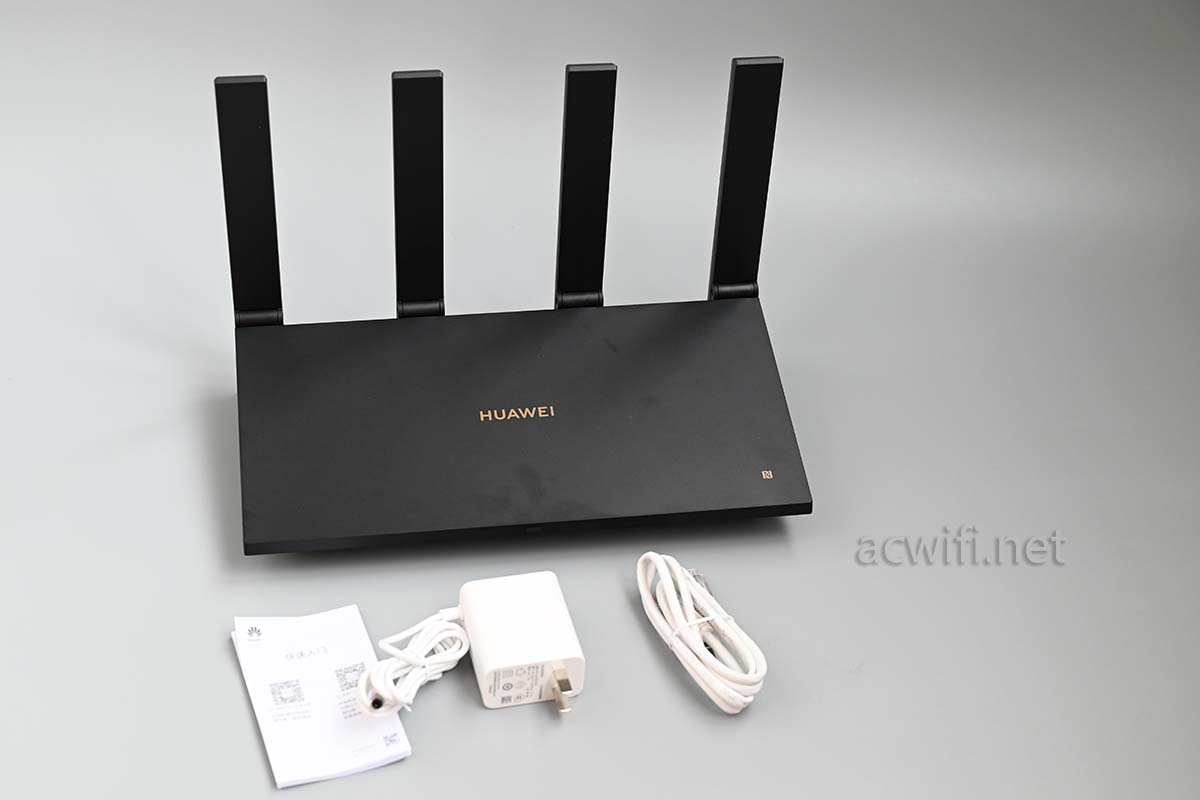

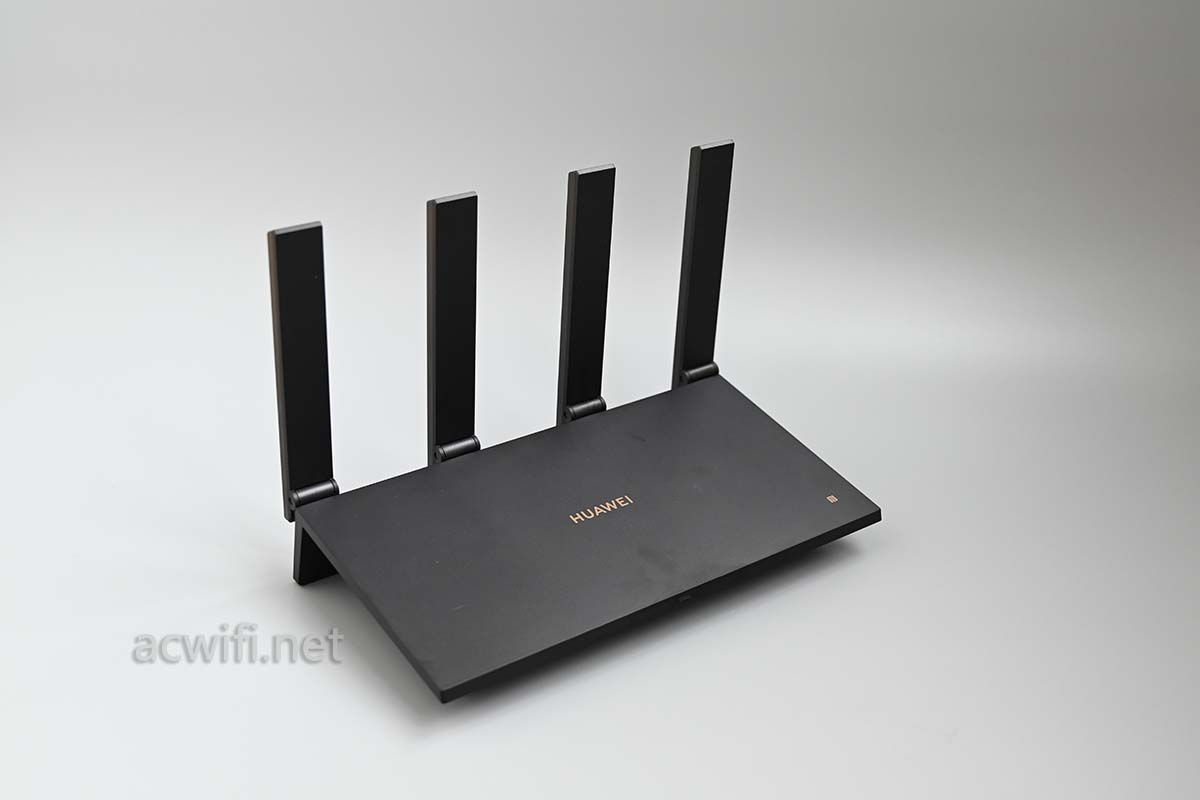

拿出机身和配件：

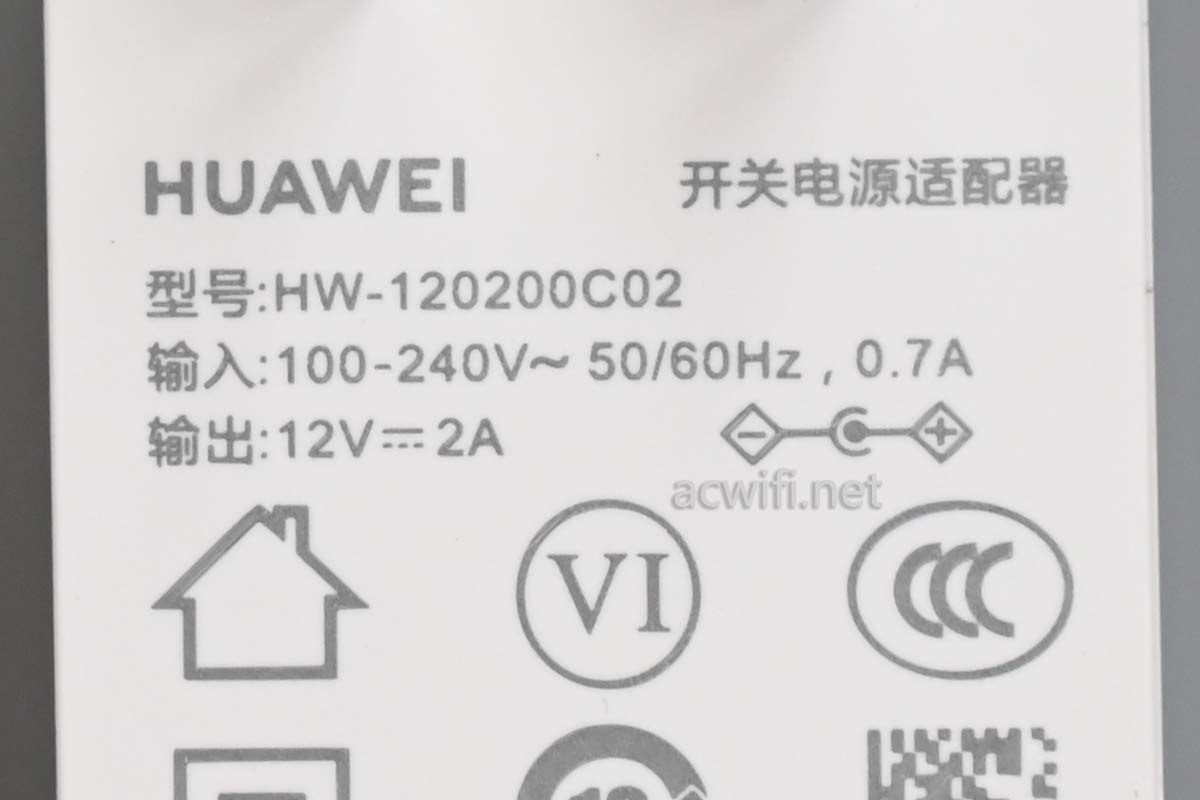

电源输入规格是12V/2A，接上网络之后实测待机功率是8.3W，对于AX6000的无线路由器来说不算高。用手机连接它的5G进行高速传输时，功率会飙到14W。

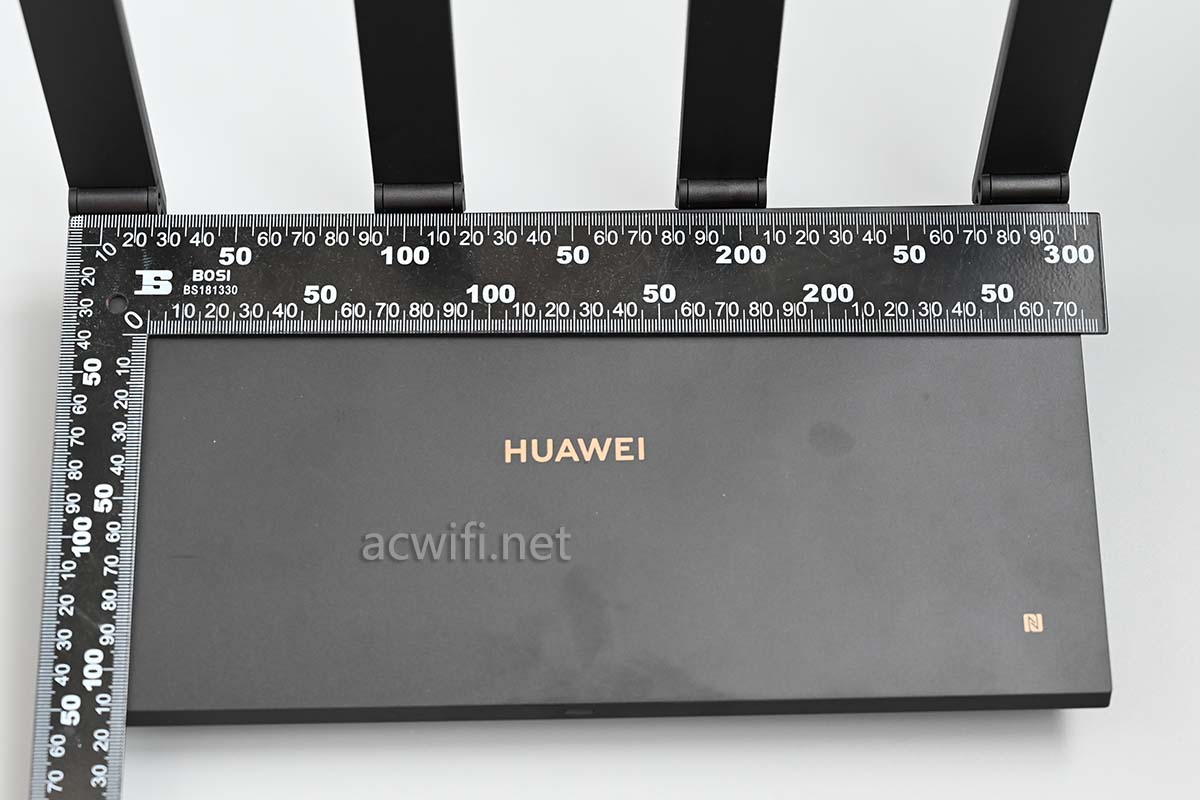

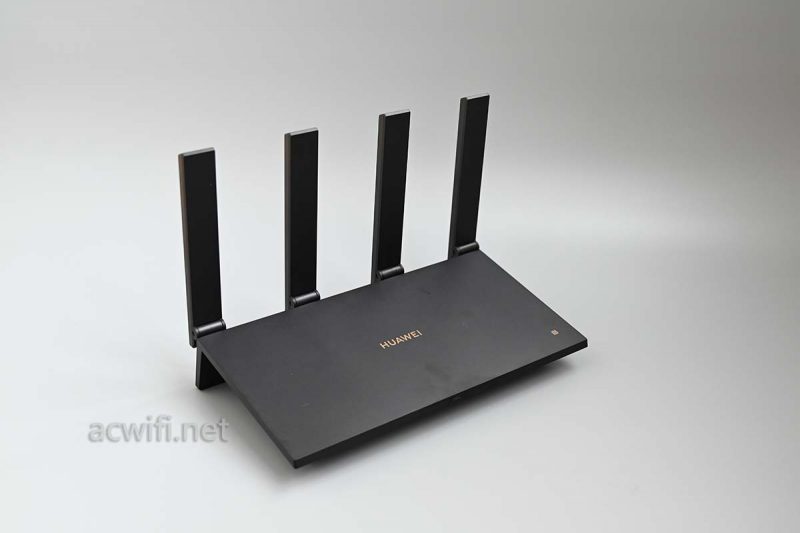

华为AX6的机身会比AX3大一圈，简直就是”牛乸甘大“的机身，长度接近30CM，比较占地方。机身大的好处就是好散热，不会觉得烫，而这款华为AX6的机身温度不高，不烫。

怎么为烫？？打发奶泡的时候手摸奶缸，直到2秒内就要松手就是很烫，这时温度60度左右。如果温感能让你大叫”67“，这时的温度就是67度。不偏不倚！不信的你可以试试。

华为AX6的不烫除了跟用了牛乸甘大的机身之外，还与它的CPU有关的。下面会说说！

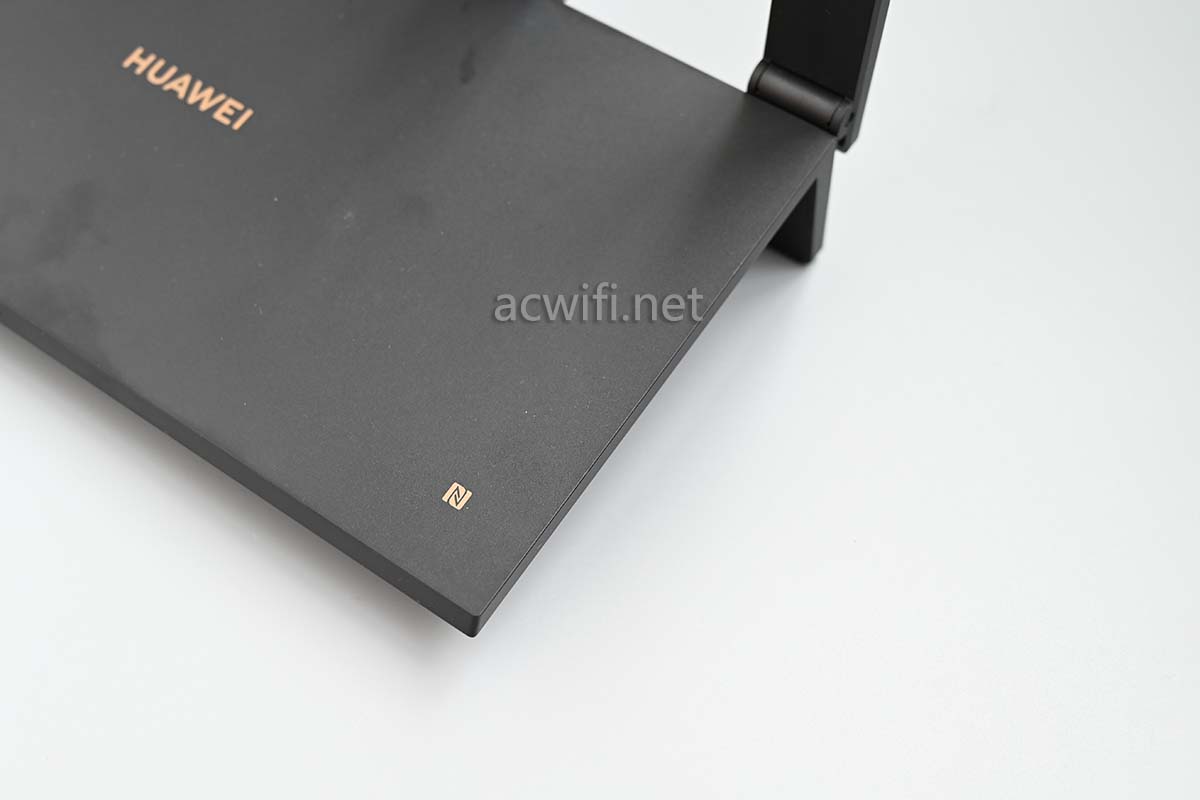

机身的右下角会有个NFC天线，在这里把手机扔上去就会有弹出连接2.4G Wi-Fi的提示，为什么我强调2.4G  Wi-Fi？ 这功能整整一年了，还只停留着连2.4G Wi-Fi的能力，怎么不能设置连接5G Wi-Fi，中兴和中国移动的RX3都可以碰一碰连2.4G Wi-Fi。想用NFC连接5G Wi-Fi的，建议打开5G优先，即双频合一。

后侧面：

前侧面：

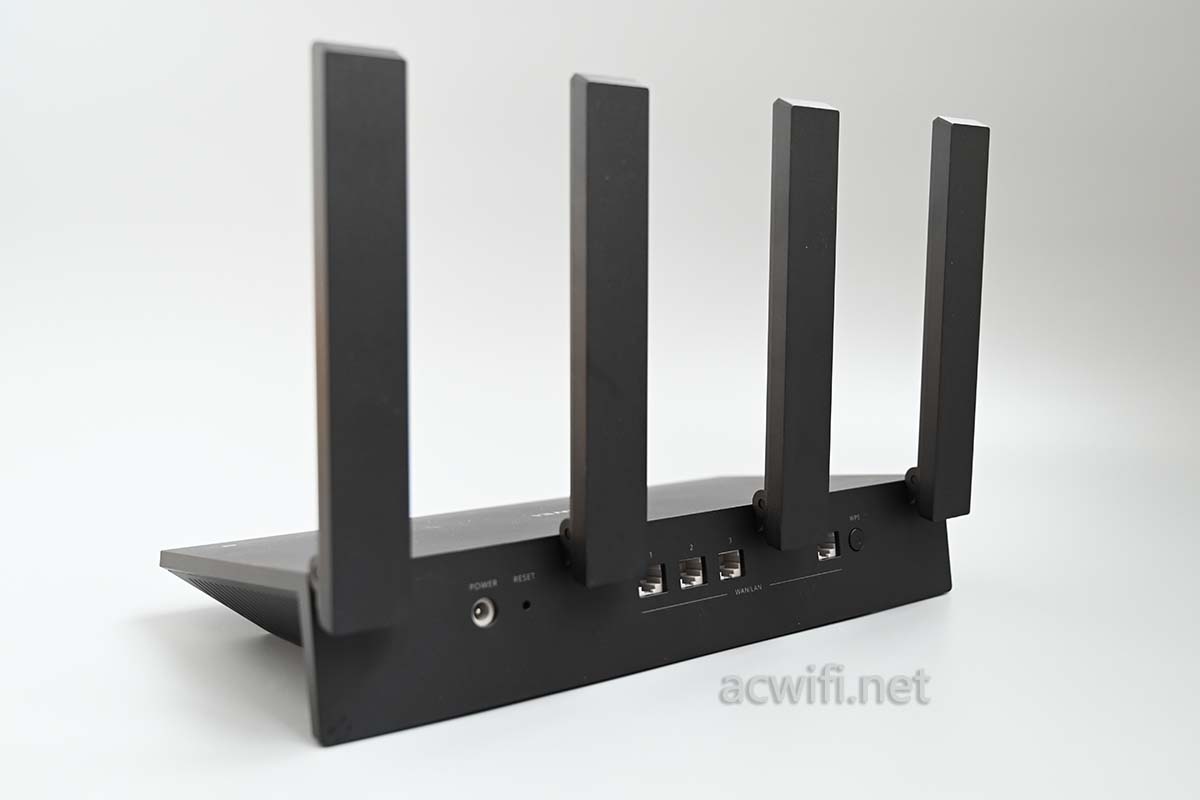

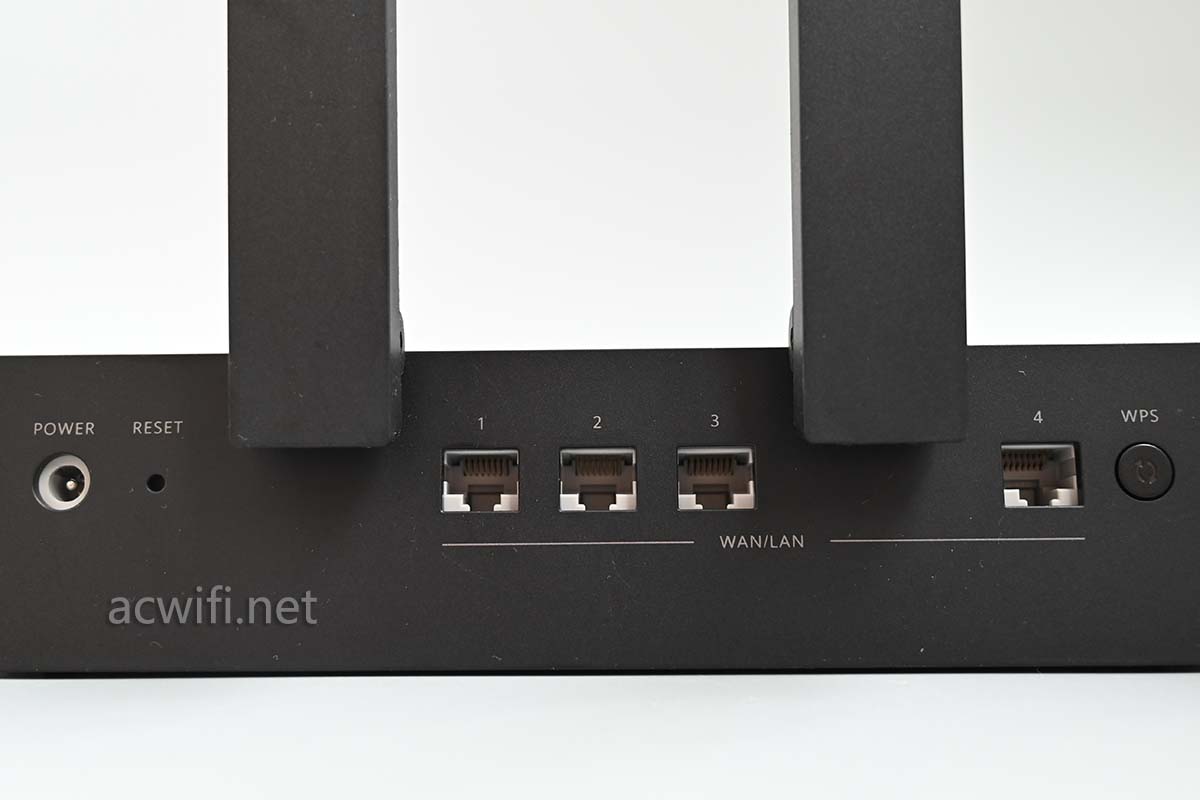

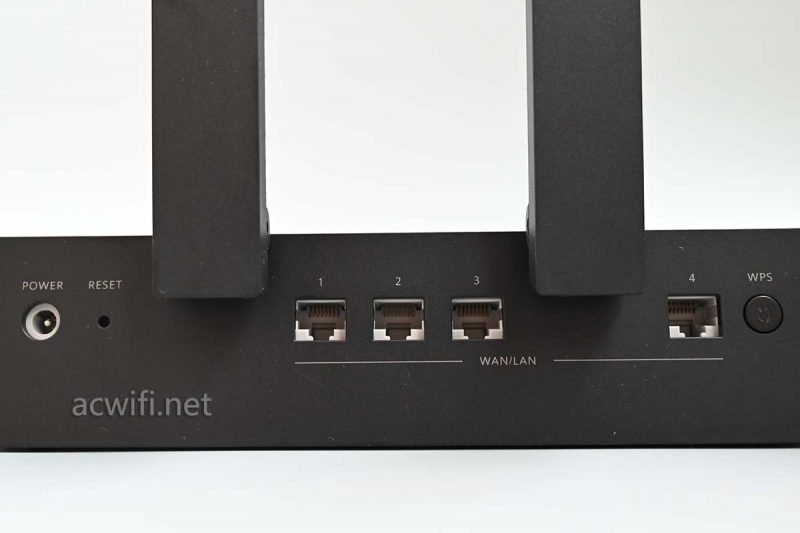

背面有四个全千兆网口：

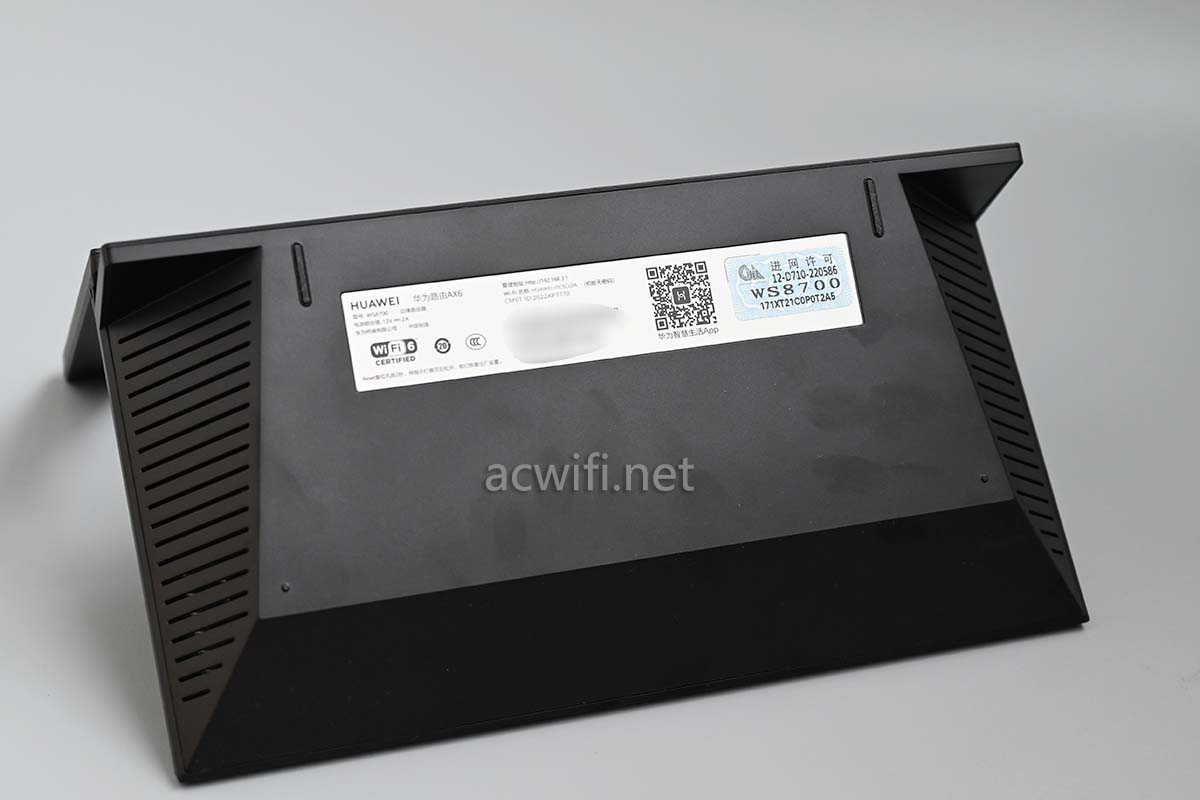

底面：

可见机身底部是平整的，如果你觉得热可以在底部直接垫个铝散热器，淘宝链接

我认为华为AX6不需要再加强解热了！

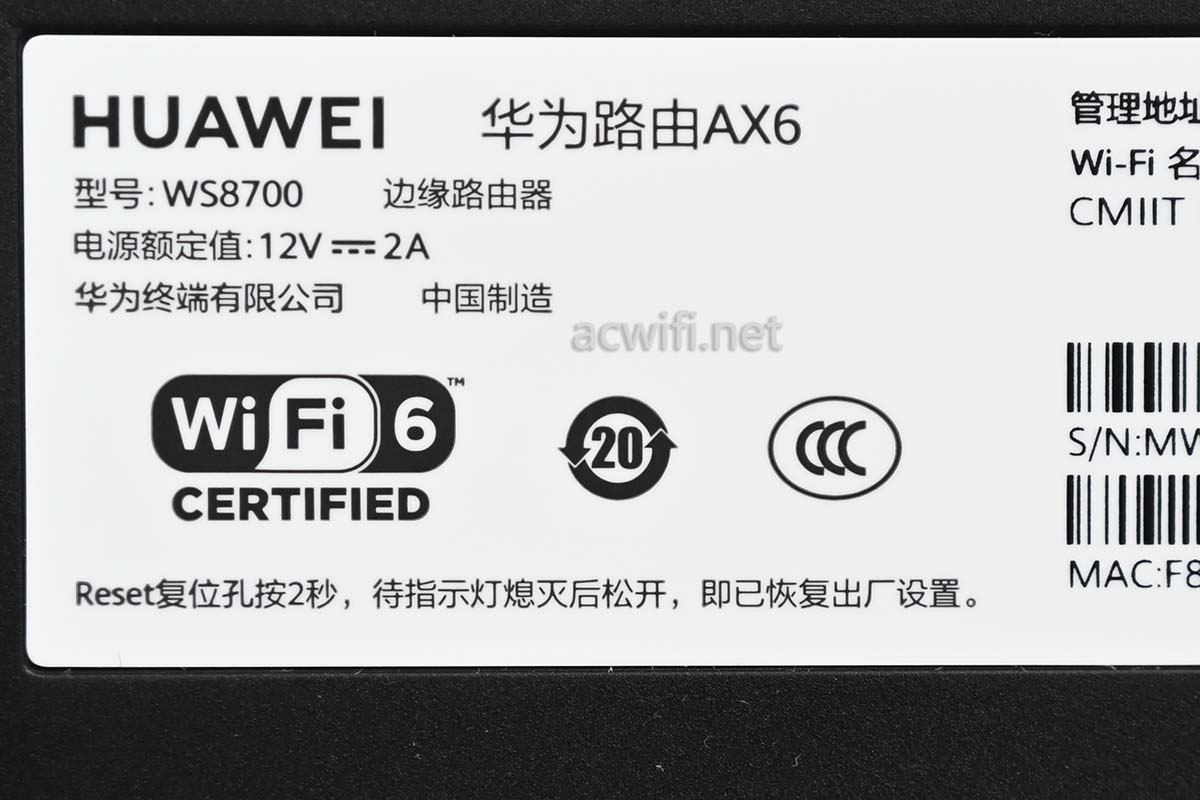

标签内容：

型号：WS8700

标签底下有2颗螺丝，拧出来之后就可以撬开外壳了：

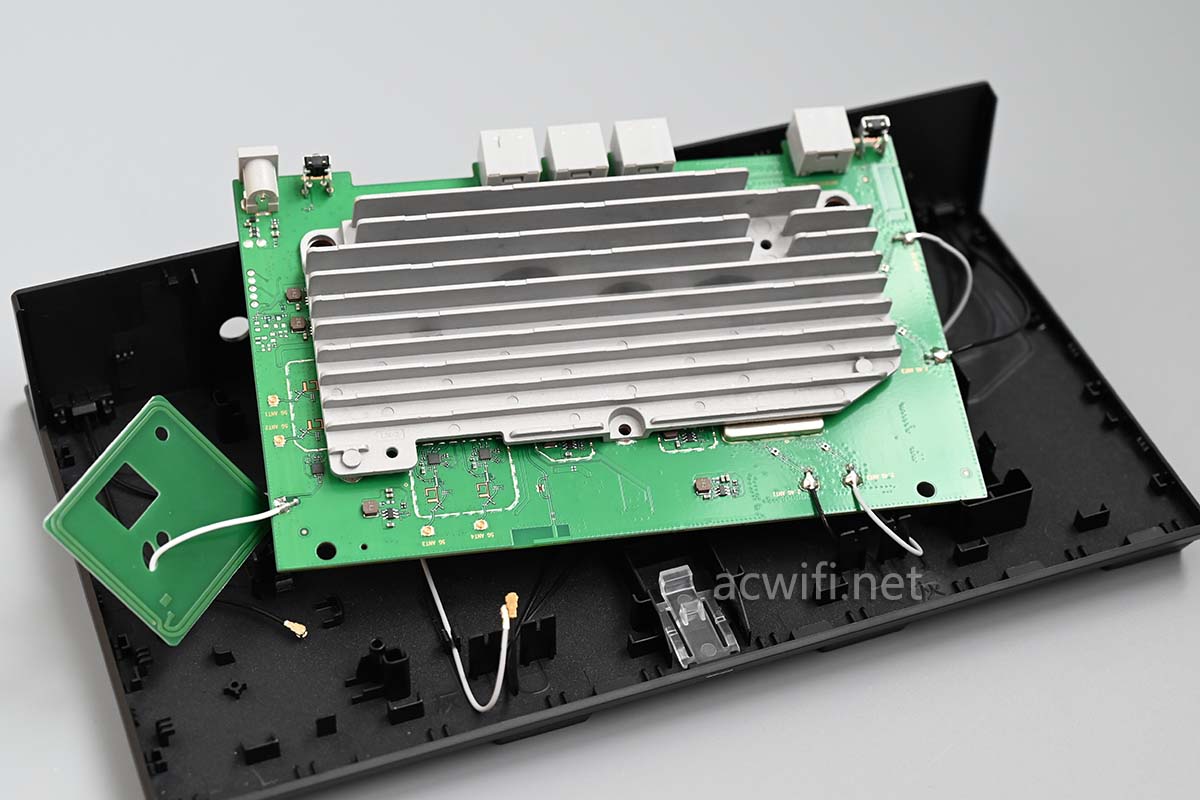

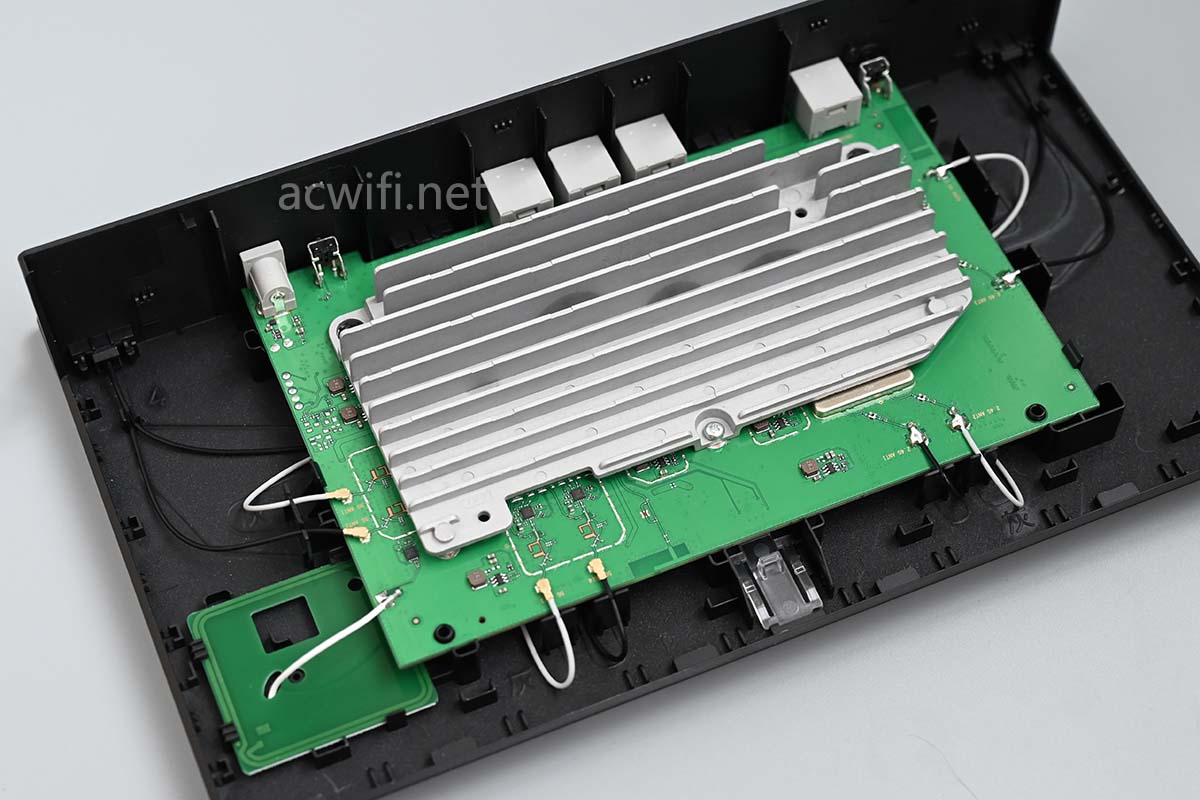

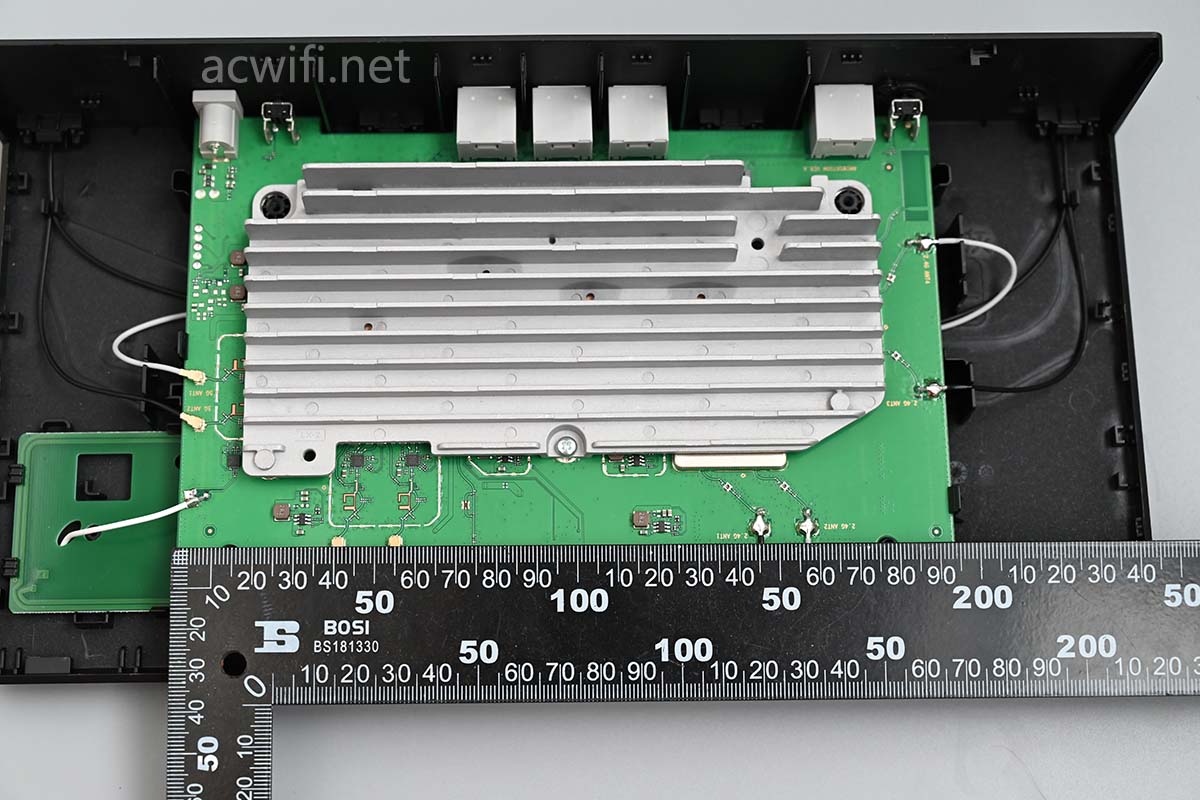

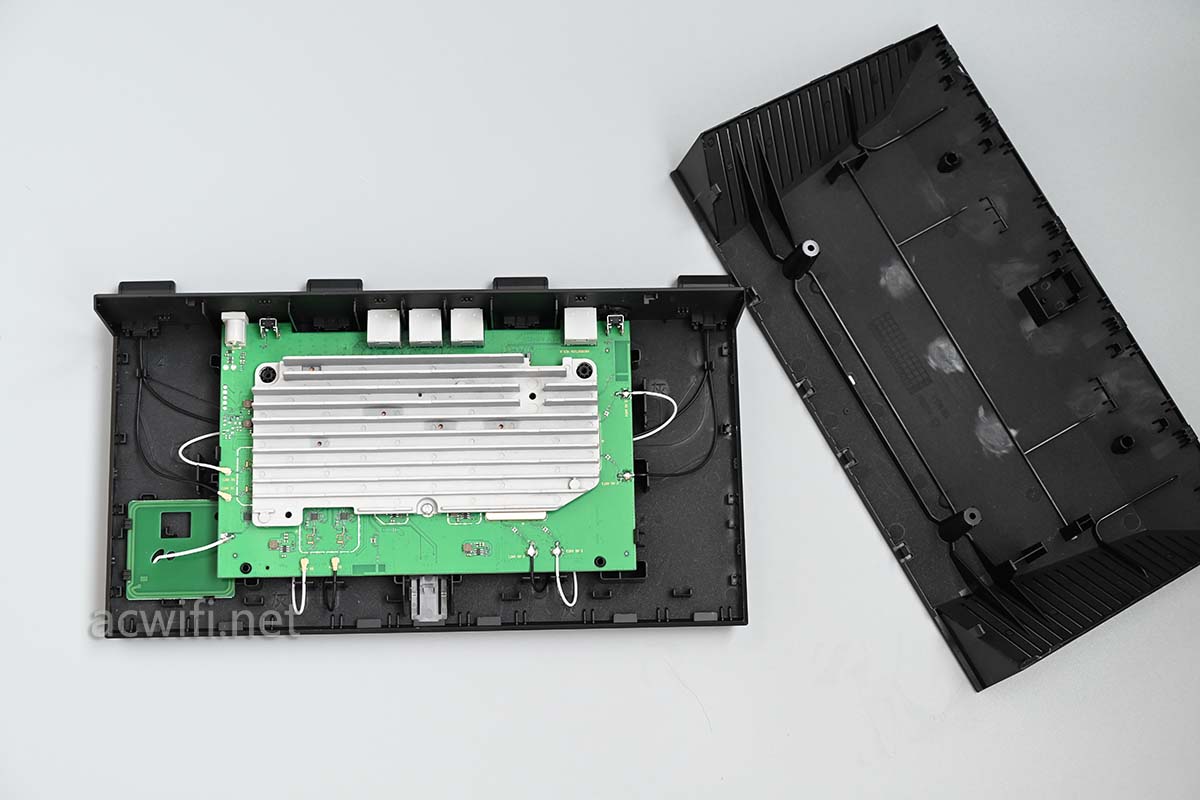

看见主图上有片比较大的铝散热器。主板尺寸也不小，长度19.5CM：

左下角正方形的是NFC天线：

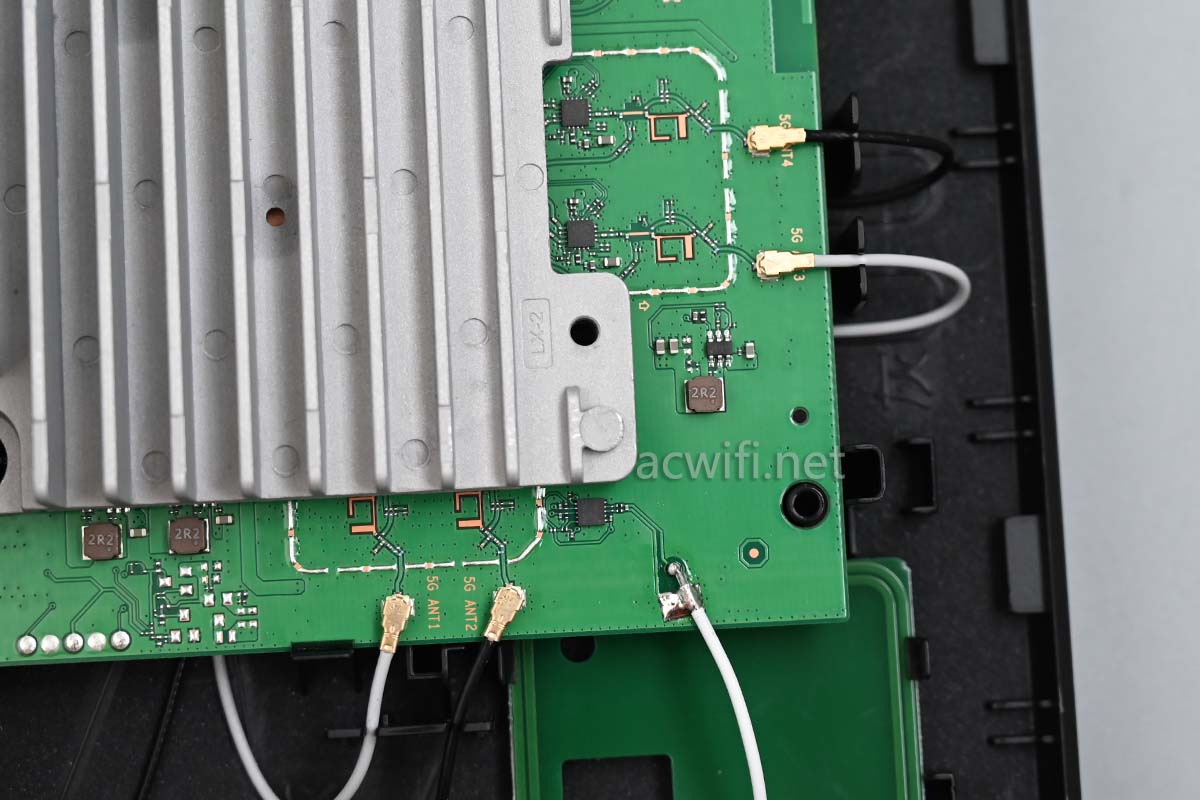

看见5G FEM芯片了，但是体积不大，盲猜功率不高的。

松开NFC天线，取下5G天线接头，还有一颗螺丝把散热器和主板一起固定在上盖外壳，所以拧走这颗螺丝后可以松绑主板了：

松开固定馈线的位置，翻过来看主板背面：

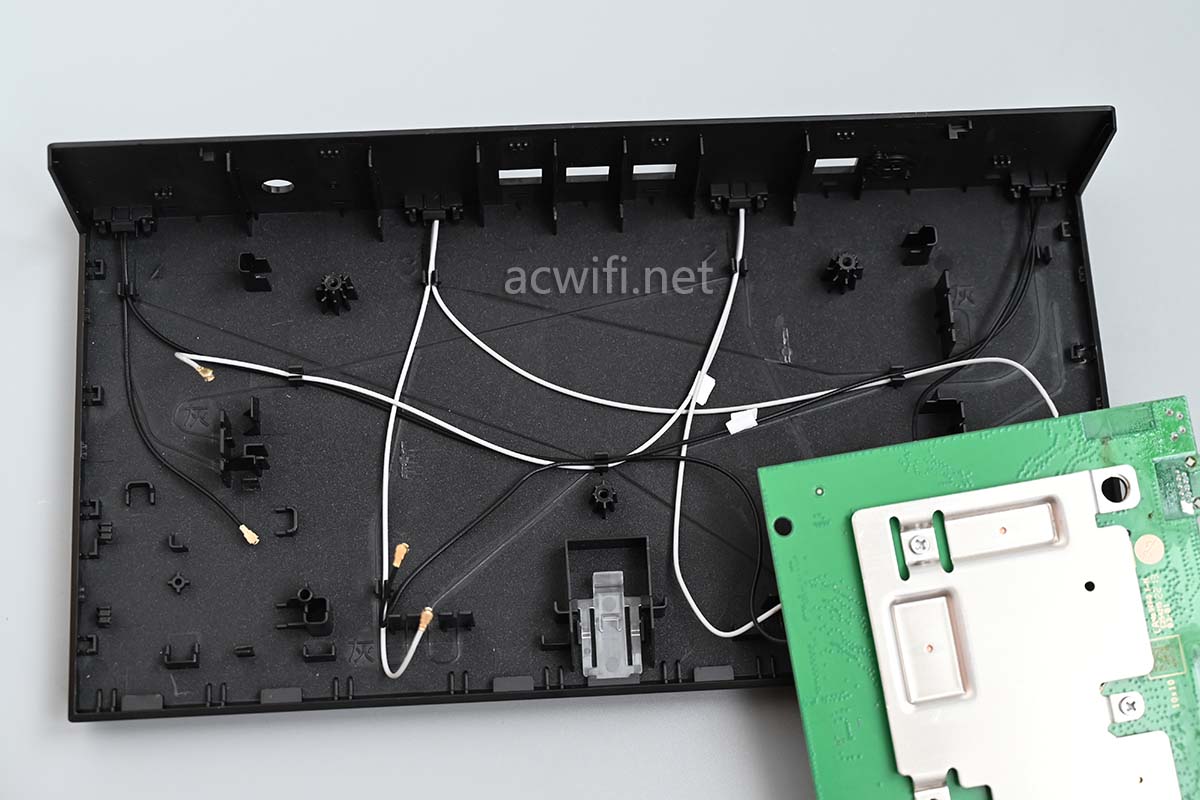

因为双频8流，双频天线没有做合路，所以一共有8根馈线，在松开这些馈线之前，拍照记录，回装的时候要依照这些线的位置布好，否则有可能影响无线质量。怎么走线，人家是设计好的。万一我没有拆坏主板，它就可以继续服役而不会影响无线质量。

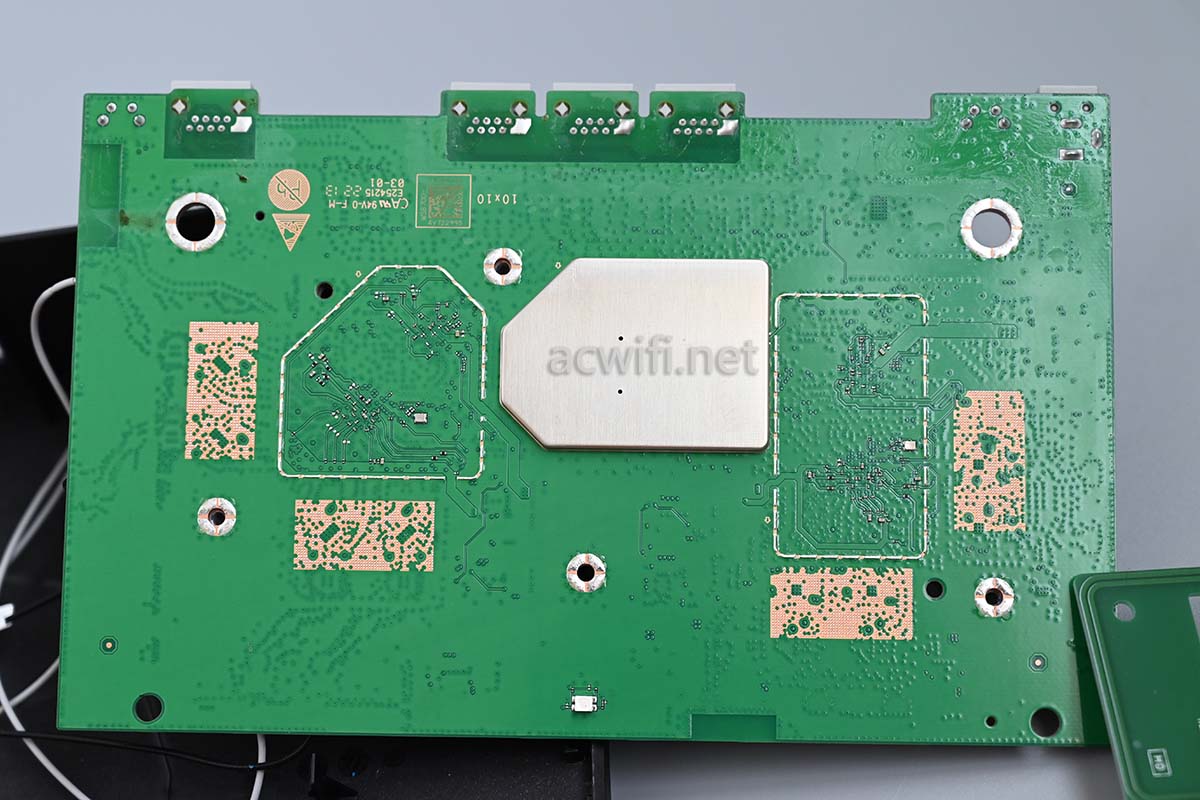

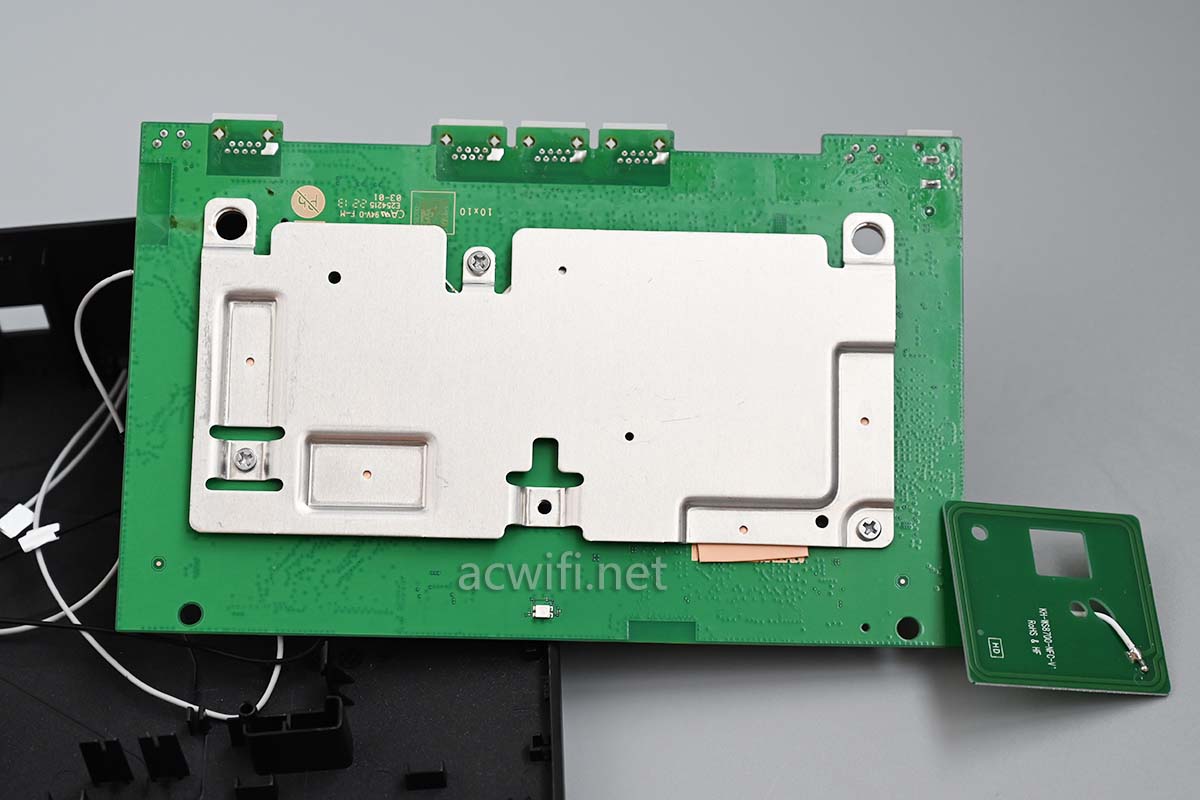

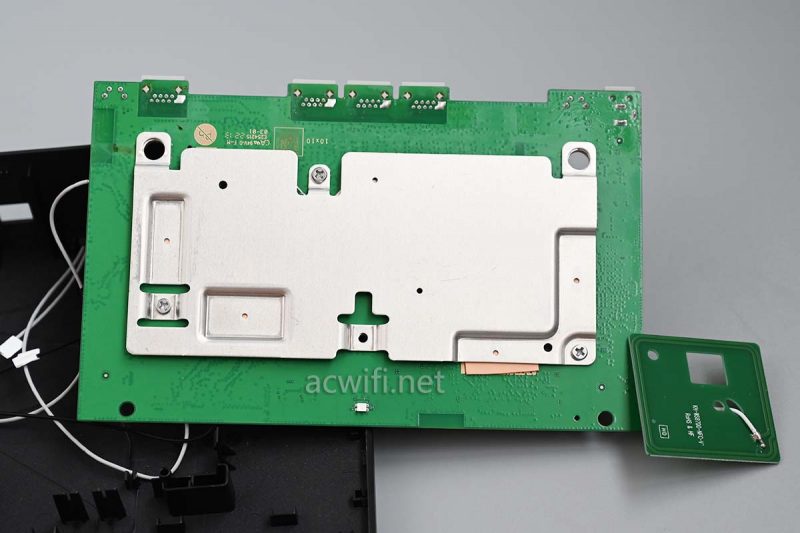

主板背面是这样的：

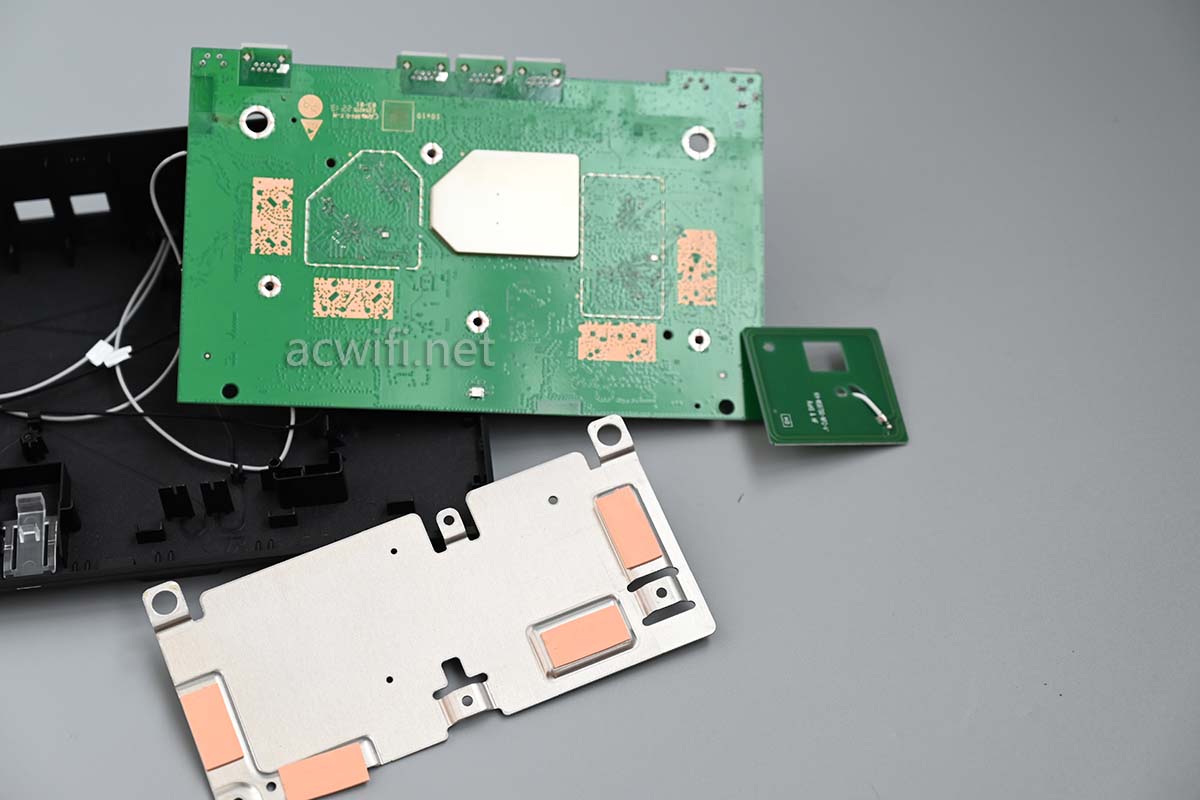

这背面的散热片有熟悉的味道，是放大版的AX3 Pro散热板。有三颗螺丝，拧出来之后，可以分开它了：

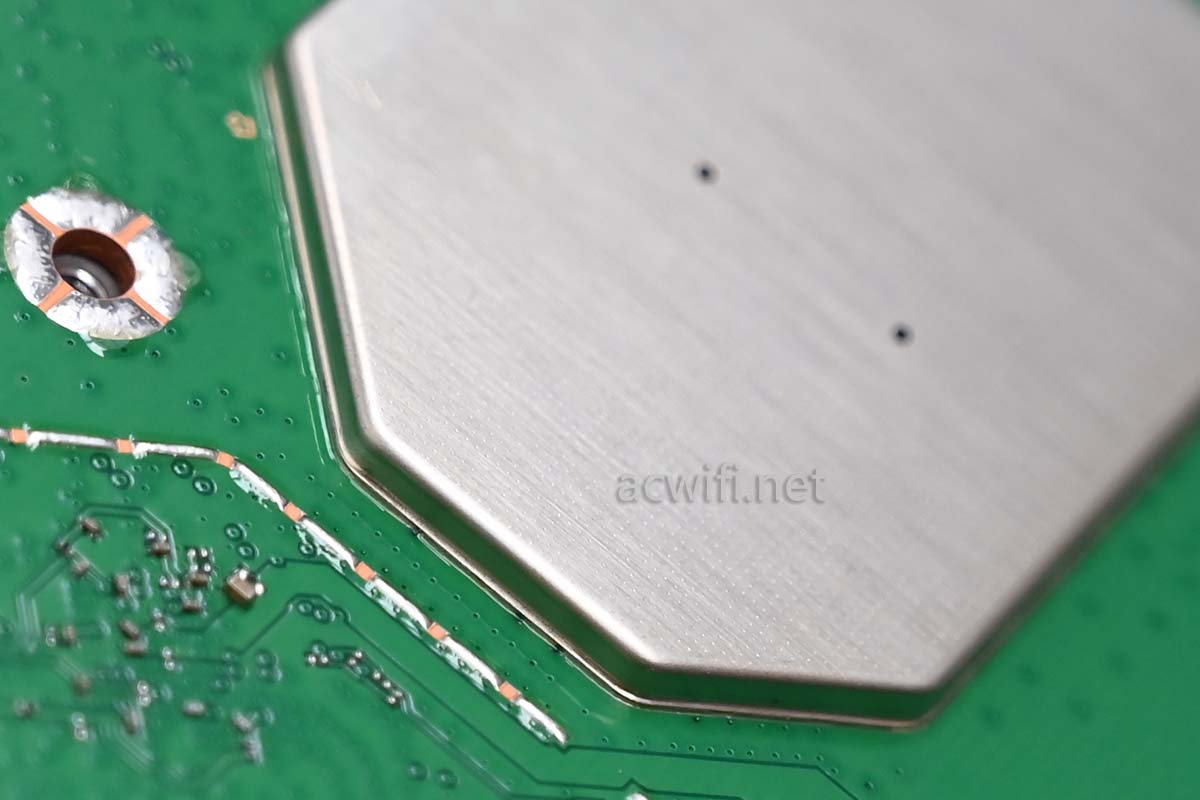

背面没芯片，中间有一个屏蔽罩，是焊接的，拆不了，应该是给CPU和内存电路做屏蔽用的：

覆铜的这些位置都有用上导热硅脂垫片，把主板上的热量传递到散热板。

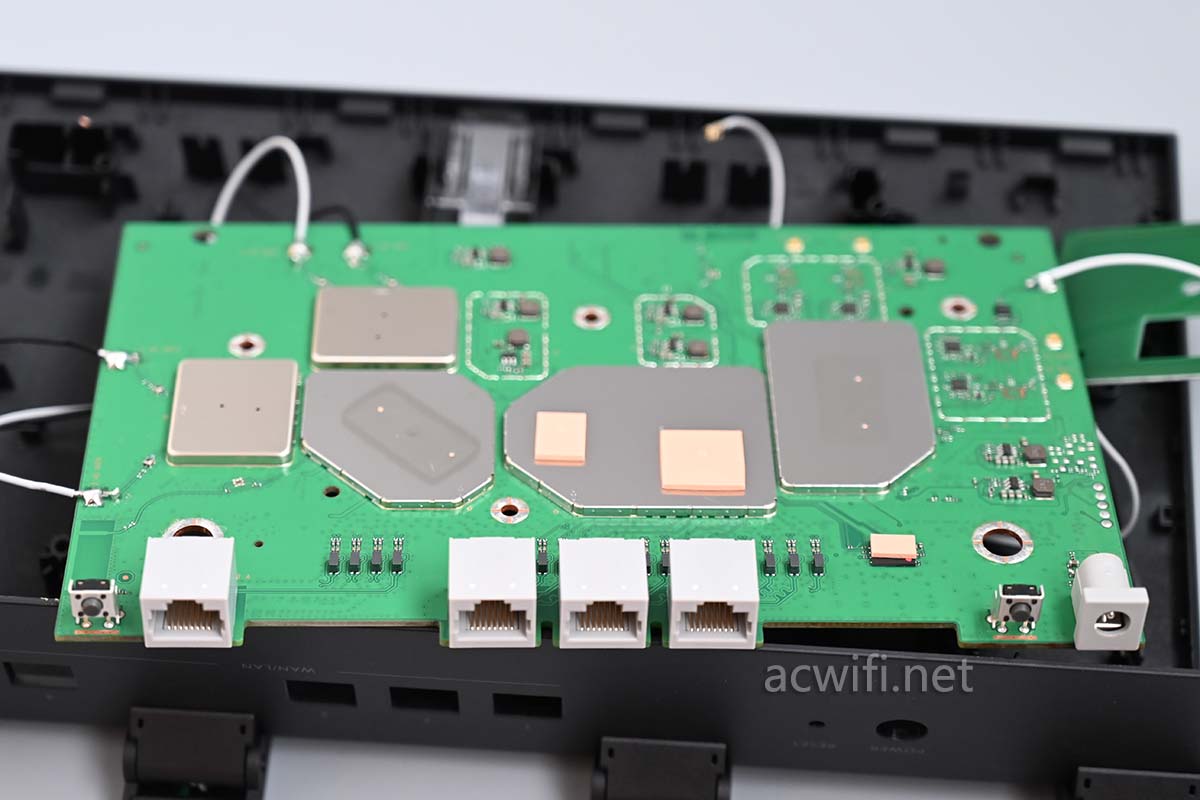

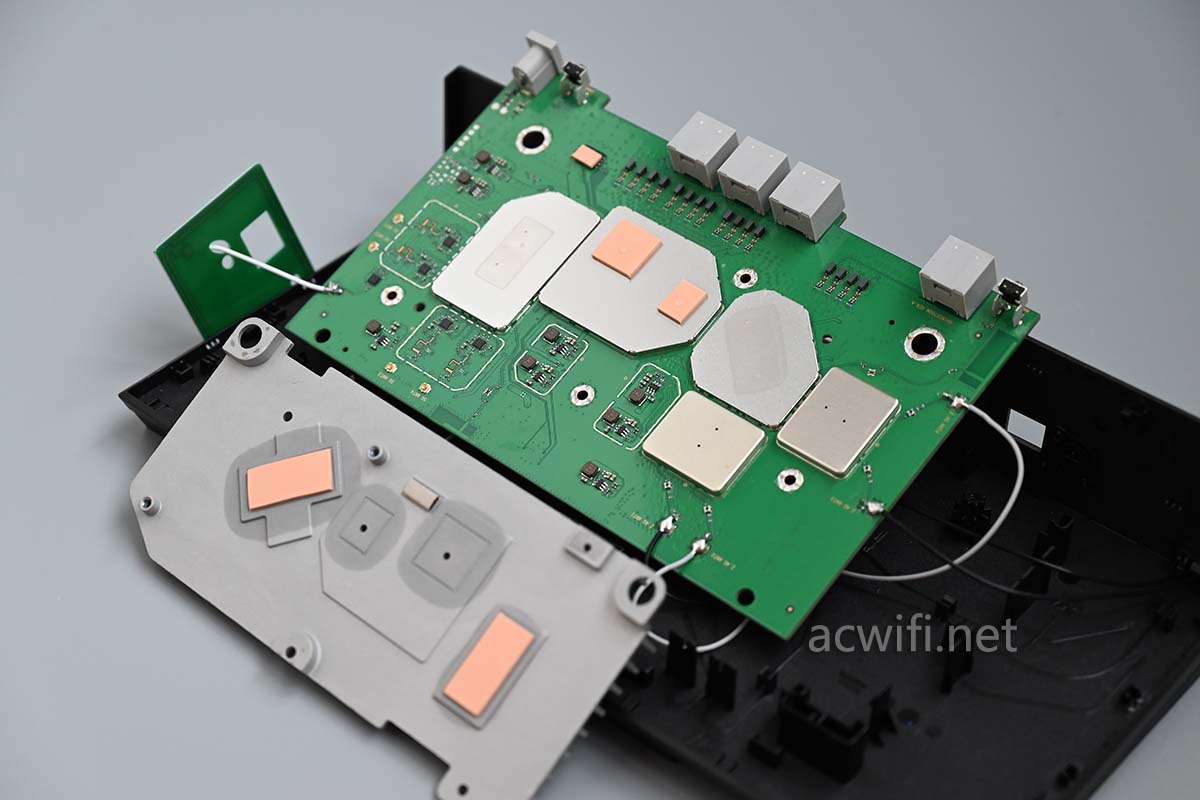

回到主板正面来，因为螺丝的拧出，所以正面的散热器也松脱了下来，散热器上有2个长条导热硅脂垫片，帮助无线芯片导热。CPU和内存的位置也有垫片：

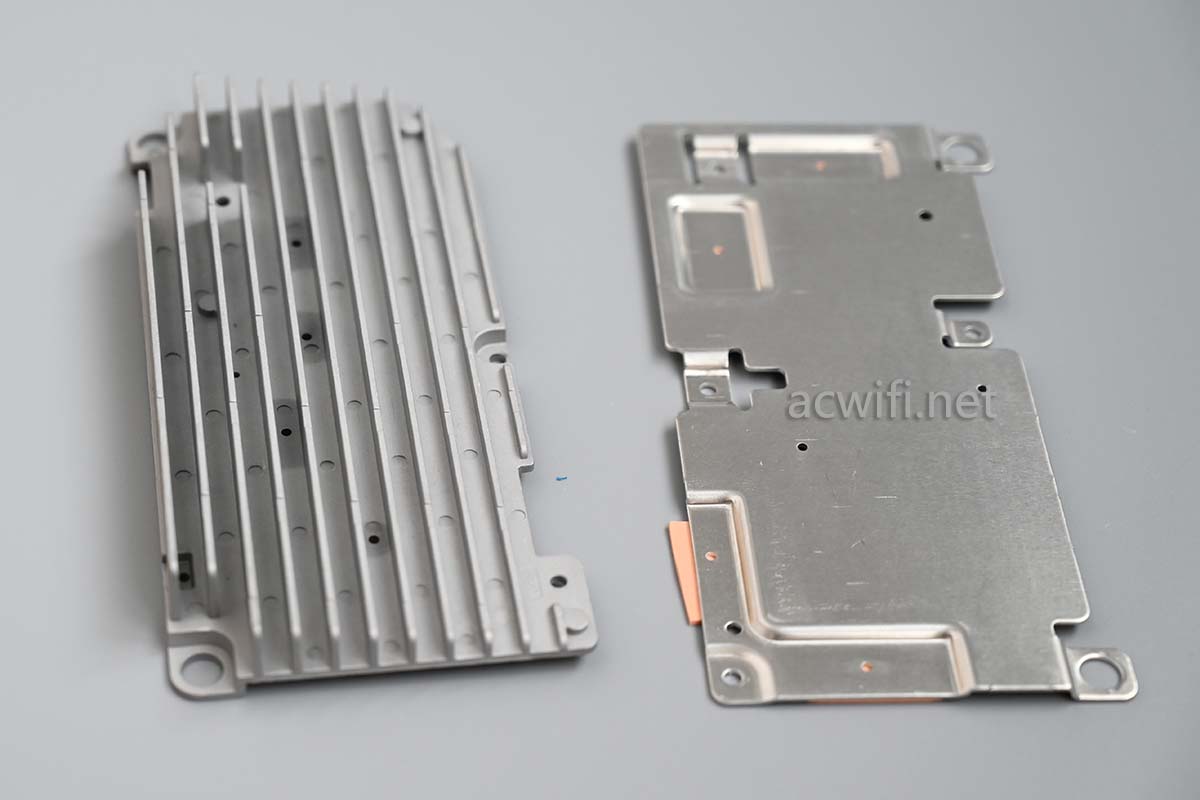

散热器：

有些屏蔽罩可拆，有些焊死，先撬开能拆的，最后再看看不能拆的。

是主板大而显得元件稀少吧。

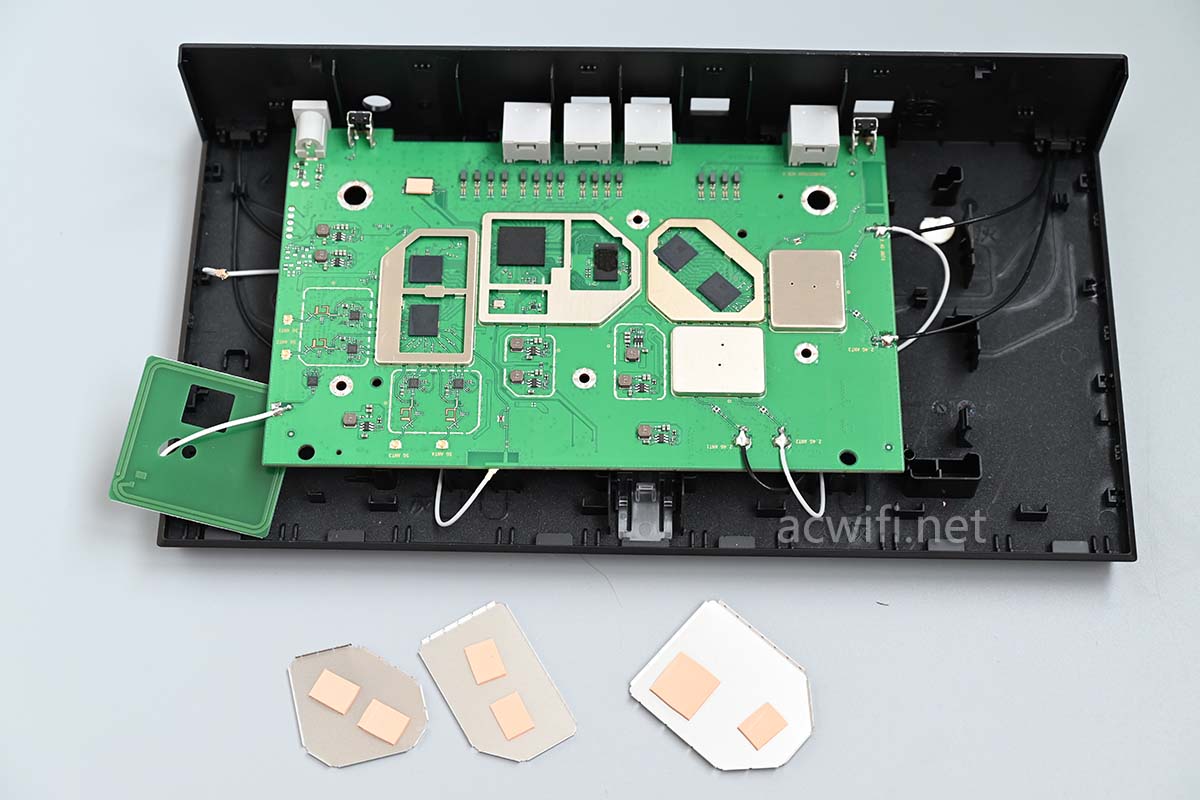

撬开三片屏蔽罩，每片屏蔽罩底下均有2片导热硅脂垫片：

先看CPU吧。

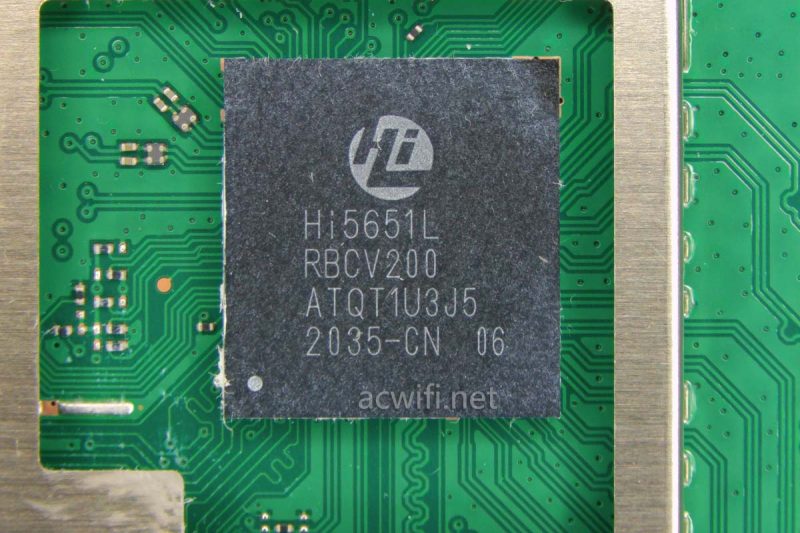

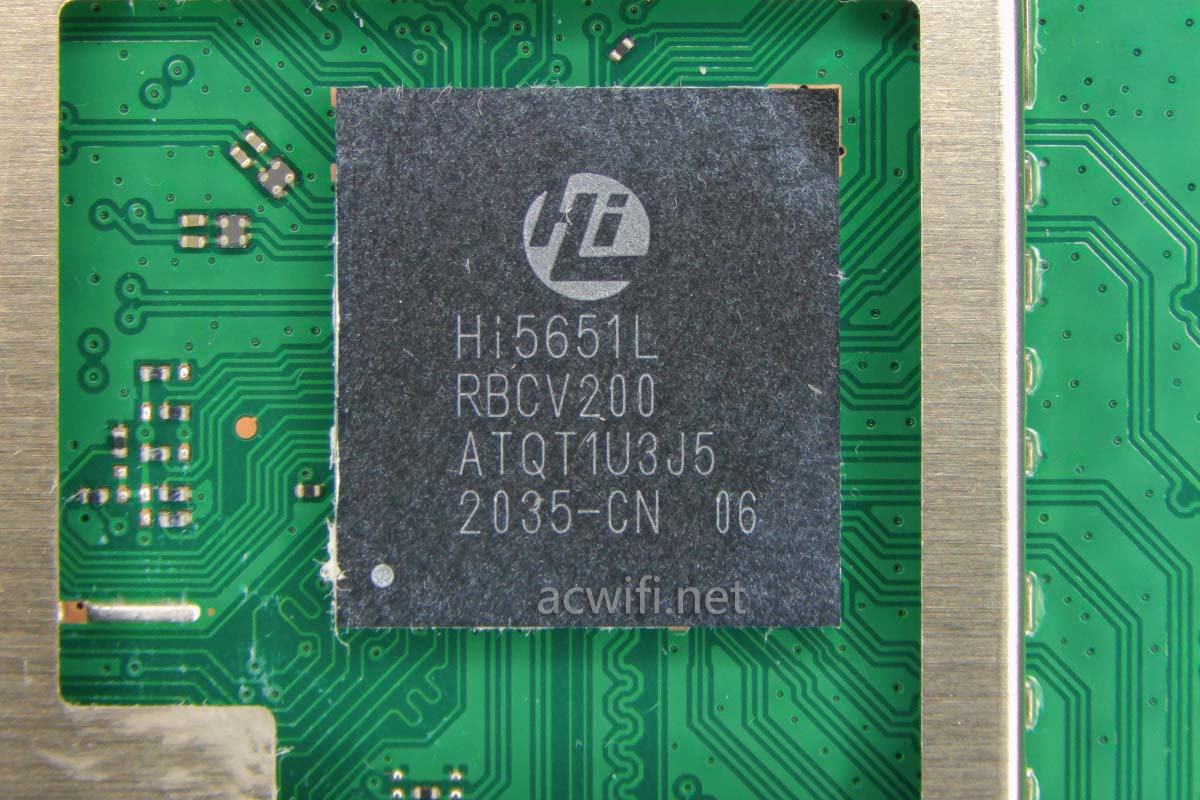

华为AX6的CPU型号是Hi5651L，下面一行是V200，之前拆过的都是V110，不知两者有何分别。双核1.2GHz，没有集成NPU。集成四个千兆网口，所以只给了4个千兆口，即那么大的主板。

我以为用的是四核1.4GHz的Hi5651T，有点失望！怪不得这么款机身发热这么低。

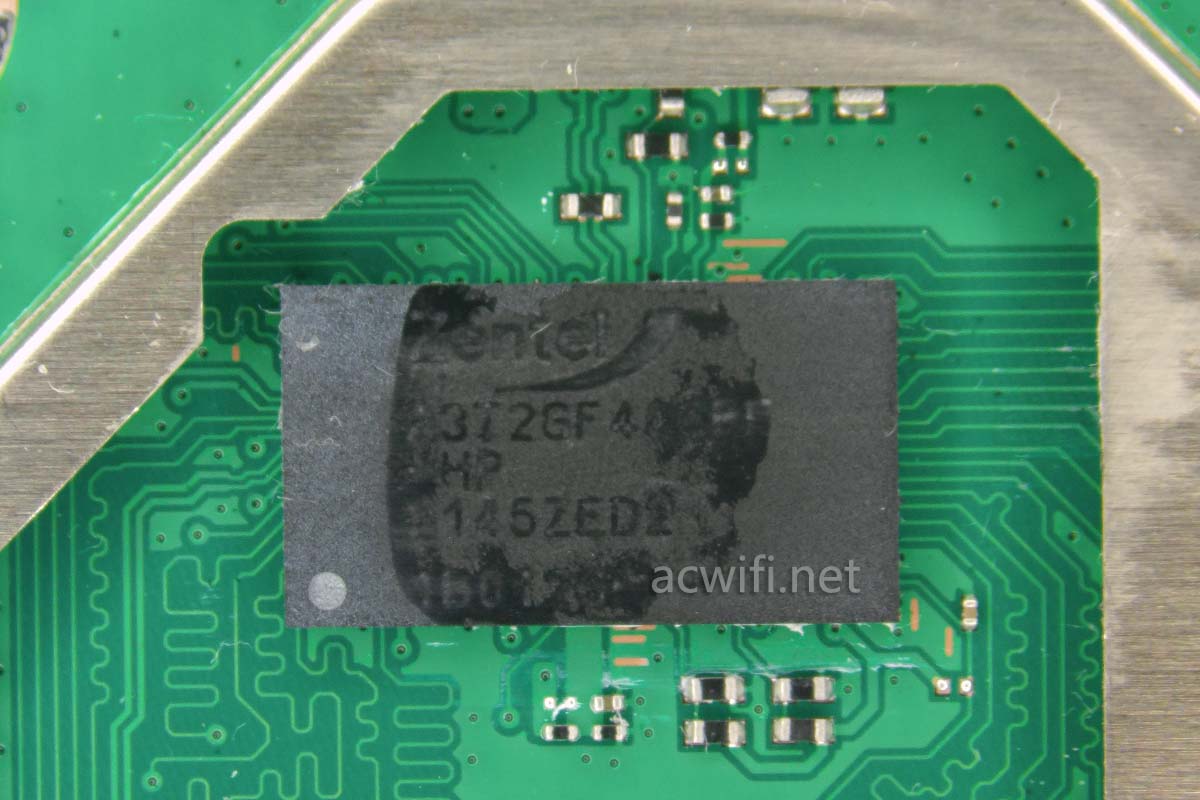

CPU旁边的是内存芯片，表面涂有了一层类似石墨粉的东西，可以割下来一些黑色粉末，这样就难以看清楚型号，这是力积电子的A3T2GF340CBFF，DDR3，容量256MB：

真的是256MB内存就可以了。

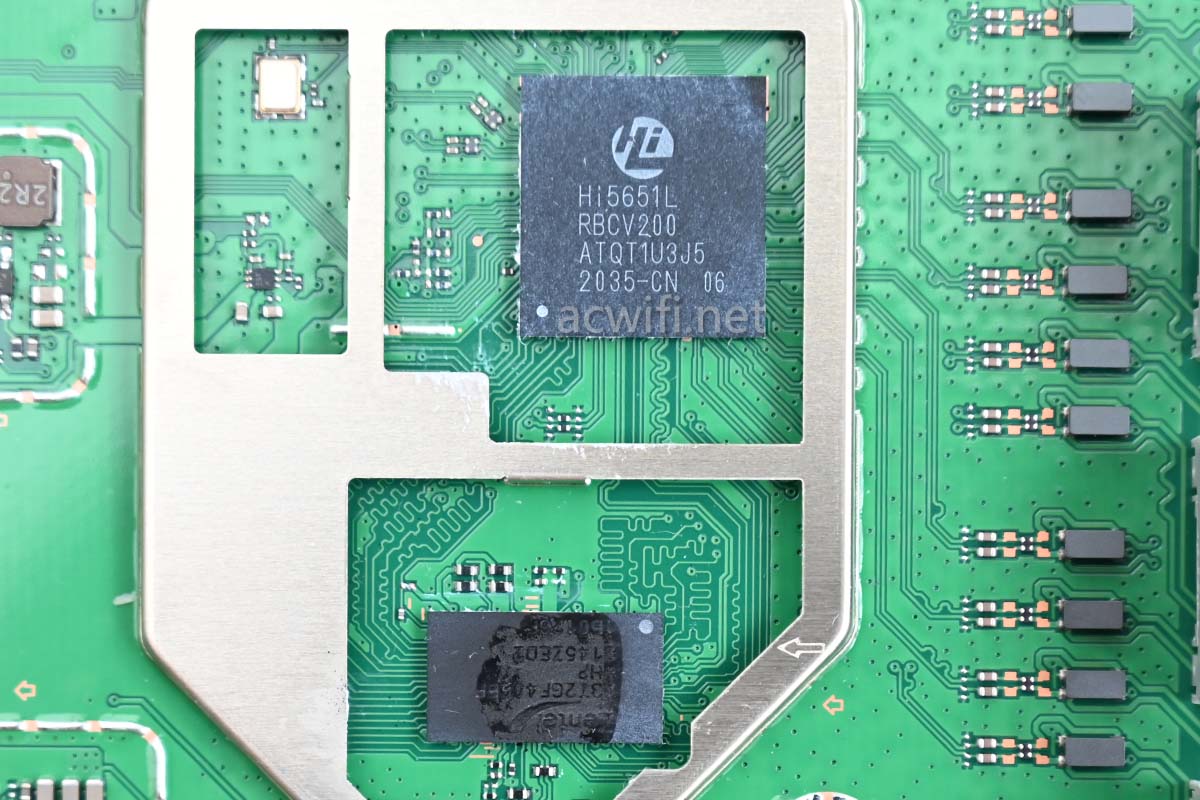

CPU和内存的位置关系：

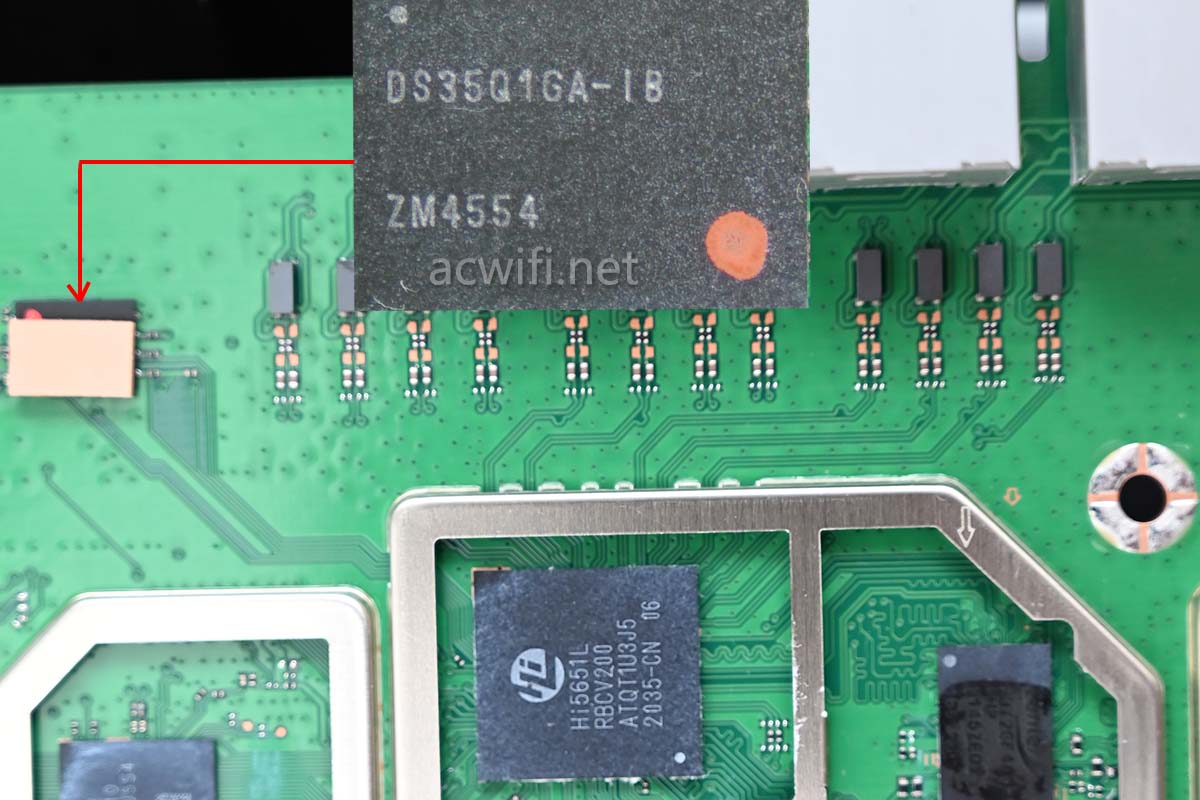

闪存芯片我一直忽视了，最初看不见它，拆到最后才发现它的存在，所以拍照时一直被硅脂垫片覆盖着。冷艳型号是DS35Q1GA，这是东芯电子的 SPI NAND FLASH，容量128MB。

华为AX6的5G无线芯片分成两部分，一颗是MAC和无线基带（BB），另一颗是RF芯片。

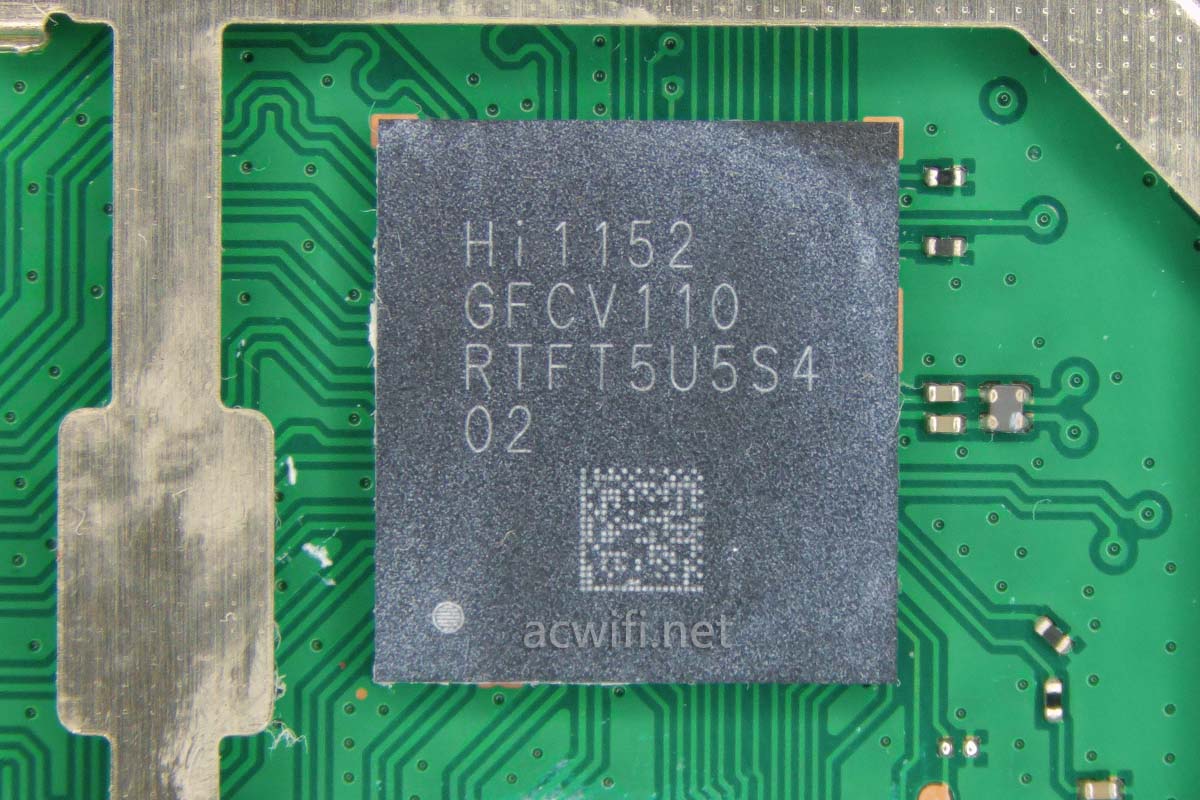

5G MAC & BB芯片型号是海思的Hi1152（V110），后期可能会有V200的版本。因为现时这颗芯片与高通的4K-QAM不兼容。对的。小米11连接华为AX6的5G只是2401Mbps，而不是2882Mbps，连接它的2.4G也只是573Mbps，而不是688Mbps。V200是我瞎猜的。

海思的AX3000里用的是Hi1152 V100，它是一颗集成了无线基带和无线射频的完事的无线芯片，且双频双发。把它四路射频都用在2.4G或5G上，就成了单频4x4MIMO的无线规格了。

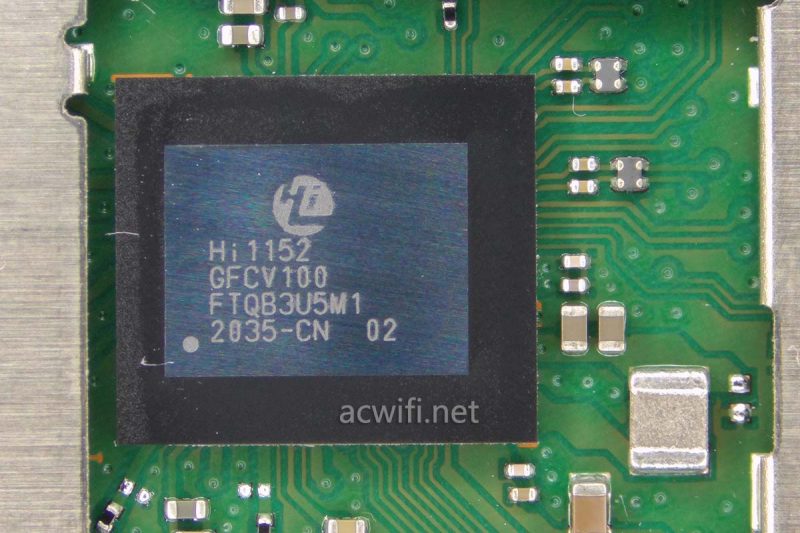

下图是AX3000里无线芯片：

继续。

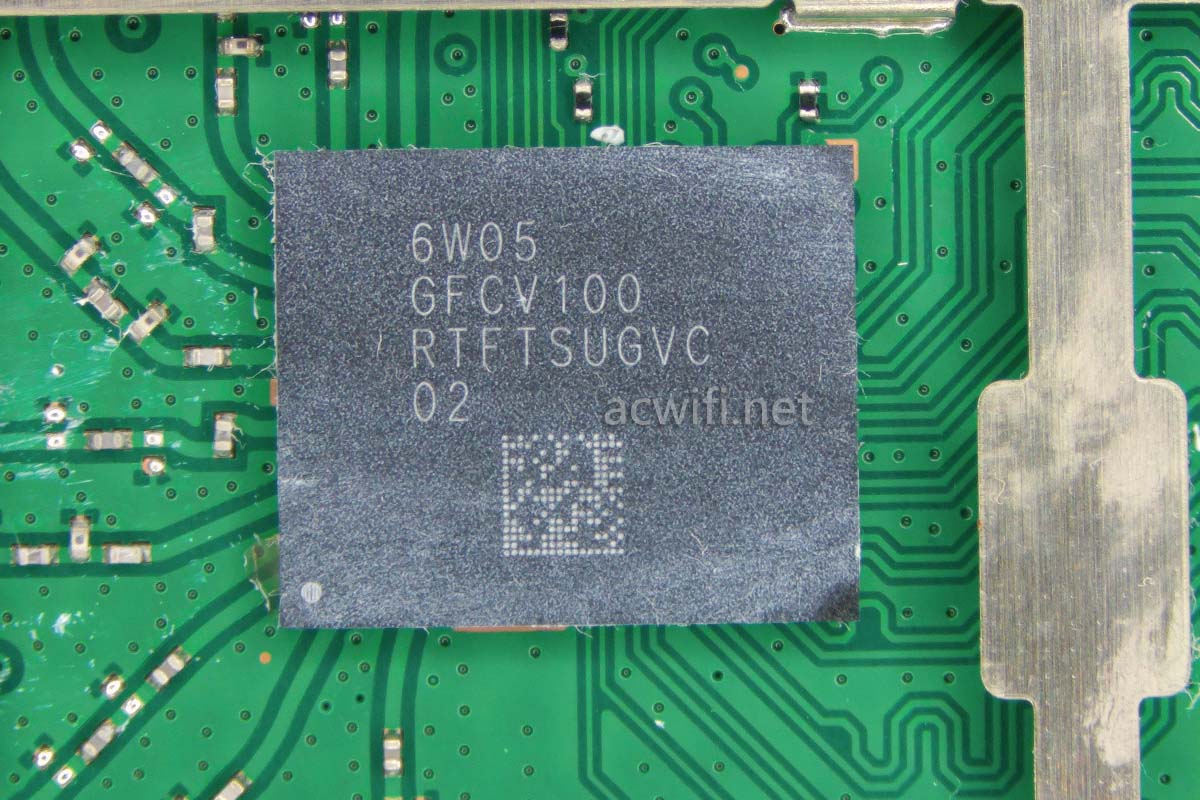

华为AX6的5G RF芯片是6W05 V100。这型号很有海思的味道！

以后可能6W05也有V110或V200，那就是集成了FEM的版本，是的华为最后缺的FEM芯片也要自产自给了，未来可期！（也有可能这颗RF芯片已经集成了功放芯片呢）

5G无线规格是4x4MIMO，在4096-QAM和160MHz频宽下最高连接速率是多少来的？5765Mbps，在1024-QAM下最高速率4804Mbps。

因为4096-QAM在Wi-Fi 6里没有强制认证，所以呢。不用所以了，总之高通的芯片与它4096-QAM不兼容。那就等华为手机自己配上支持4096-QAM的Wi-Fi模块再看看吧。

不过，既然支持又怎样，现时这个AX6的无线速度有明显瓶颈呀，所以，所以，所以它只给你全千兆口，如果给你2.5G网口，而这颗Hi5651L V200会让无线吞吐率扑街的。拆完再说这个无线速度。

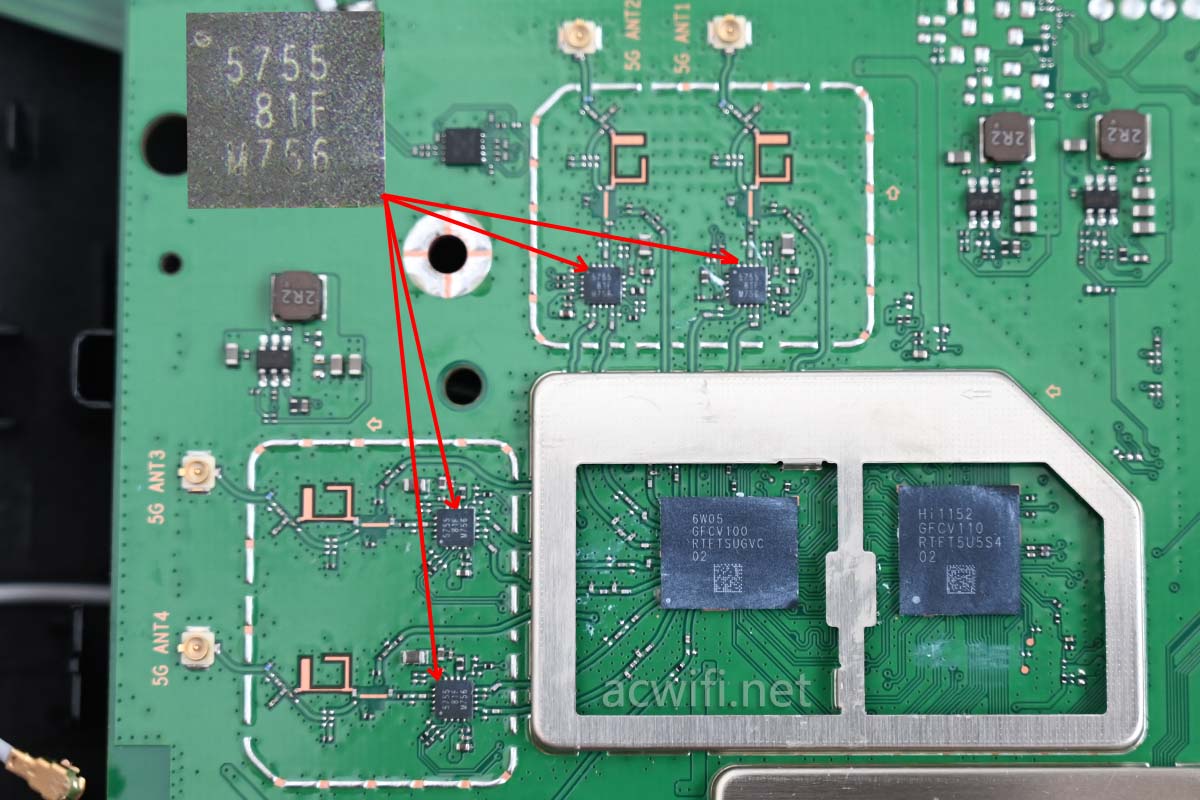

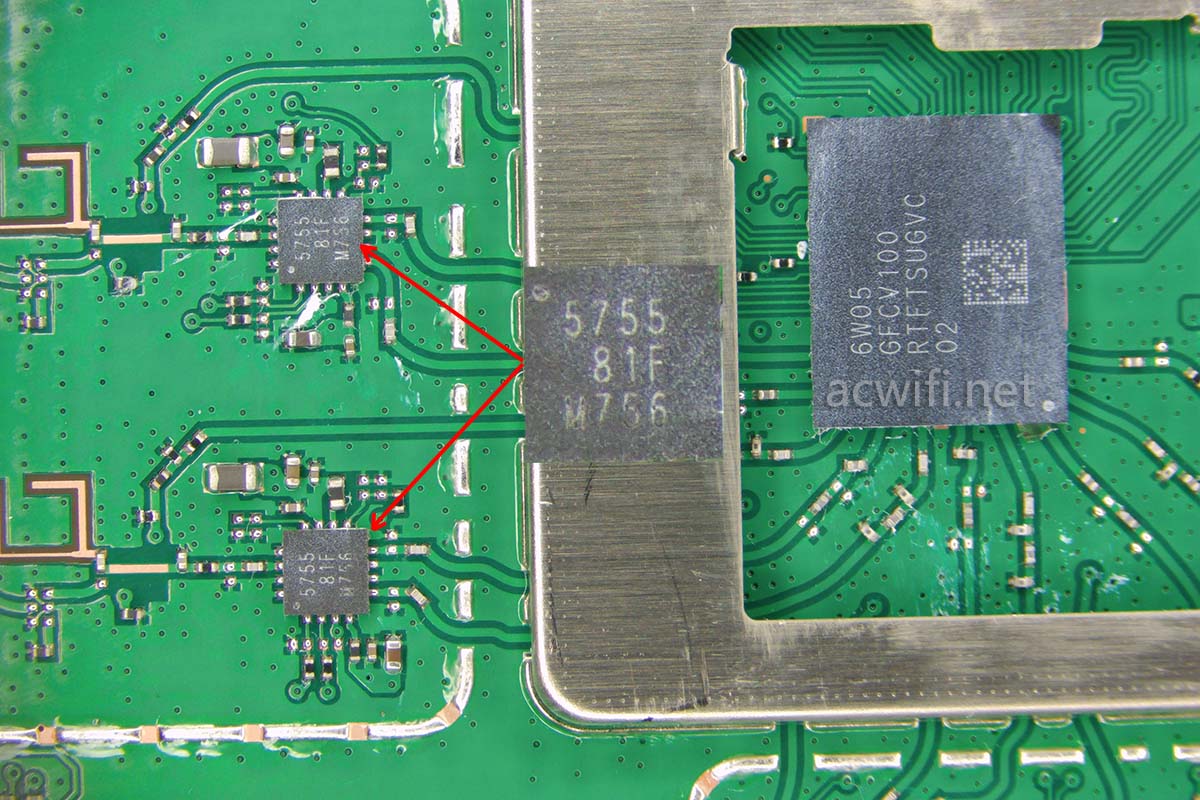

外置了四颗5G FEM芯片，型号是VC5755，它在高通版的AX3 Pro（WS7206）上也有使用。

VC5755的参数如下：
Frequency range: 5.15GHz~5.85GHz
Linear output power of 20dBm for IEEE802.11ax MCS11 HE80
Linear output power of 22dBm for IEEE802.11ac MCS9 VHT80
Transmit gain: 31dB
LNA gain: 15dB
Noise Figure : 2.0dB
5V operation
Integrated RX notch filter @2.4~2.5GHz
Full integrated chip, good input/output match with an integrated logarithmic power detector
Small footprint LGA (16-pin,3.0*3.0*0.684mm package)

一般般。

5G射频电路全貌：

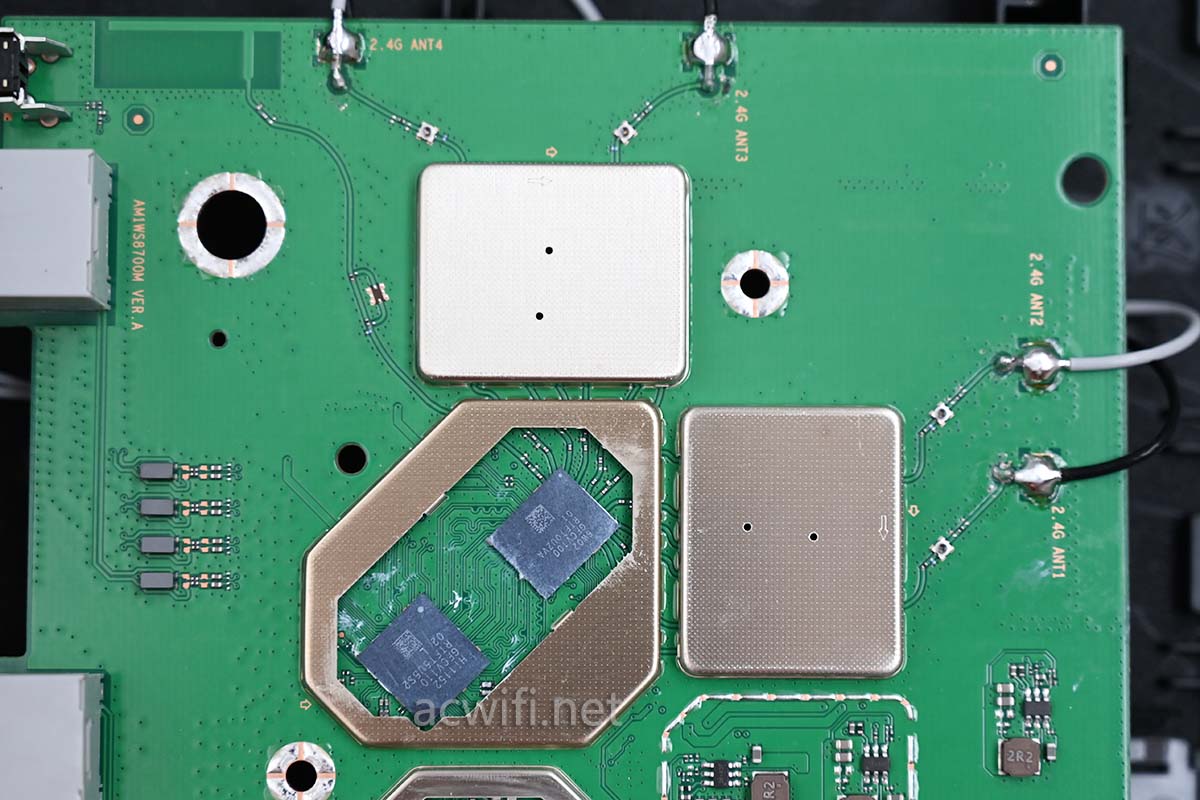

另一侧是2.4G射频电路，不能拆的2个屏蔽罩下方就是放着2.4G FEM芯片。

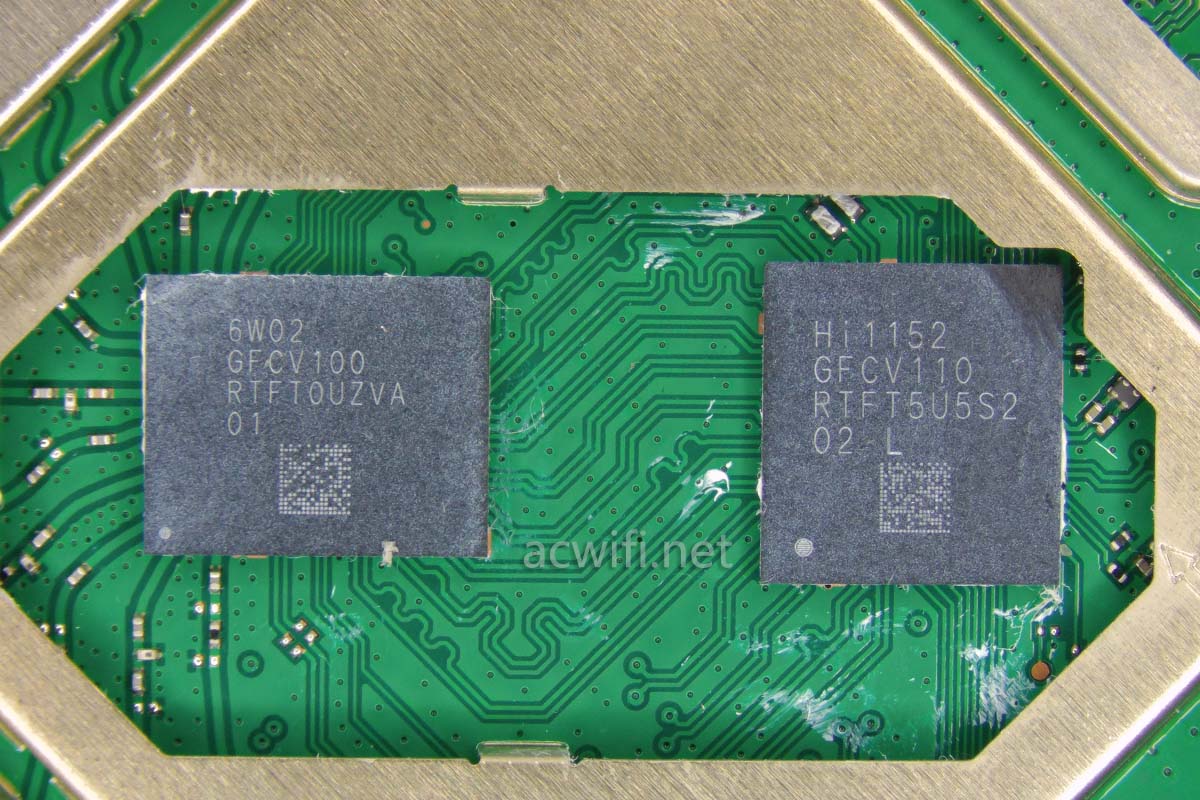

华为AX6的2.4G无线基带芯片是Hi1152 V110，跟5G用的一样，因为这颗可以2.4G也可以工作在5G频宽，将来也可能工作在6GHz频段；

2.4G无线射频芯片是6W02 V100（5G是6W05）。

2.4G支持4×4 MIMO，在1024-QAM下最高速率1147Mbps，在4096-QAM下最高速率1376Mbps。

1376+5765=7141，所以华为AX6是AX7200的双频无线路由器

每个屏蔽罩下有两颗2.4G FEM芯片，想控制亏损，就只能拆开其中一个屏蔽罩，因为里面的东西是一样的，看一颗FEM型号就可以了。

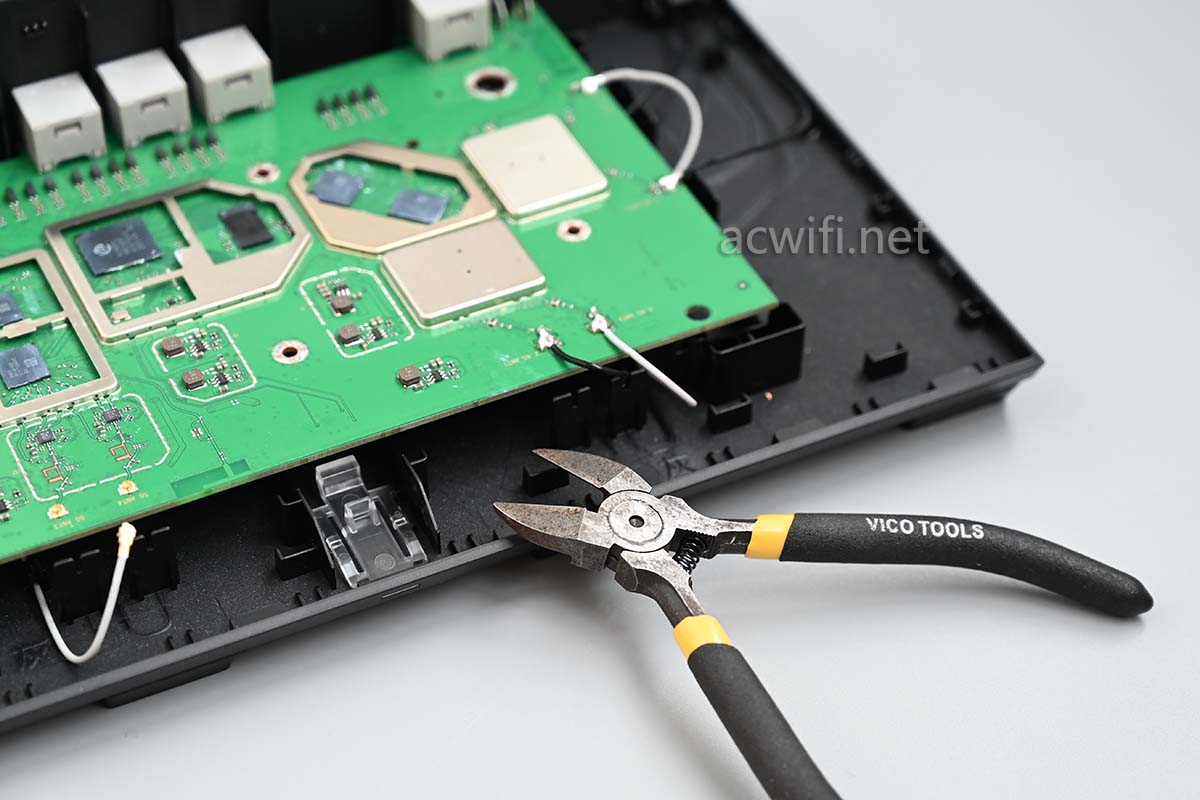

拆开焊接的屏蔽罩有两个方法，一是用嘴撕，二是用斜口钳撕。热风枪我是不敢用了，损坏的机率接近100%。

上次拿出来的时候还是长满了铁锈的，当时除锈扣就涂上了一层特级初榨橄榄油，到现在还有一阵芬芳的香气，而且还有不错的防锈效果，可吃可秀（秀防锈能力）

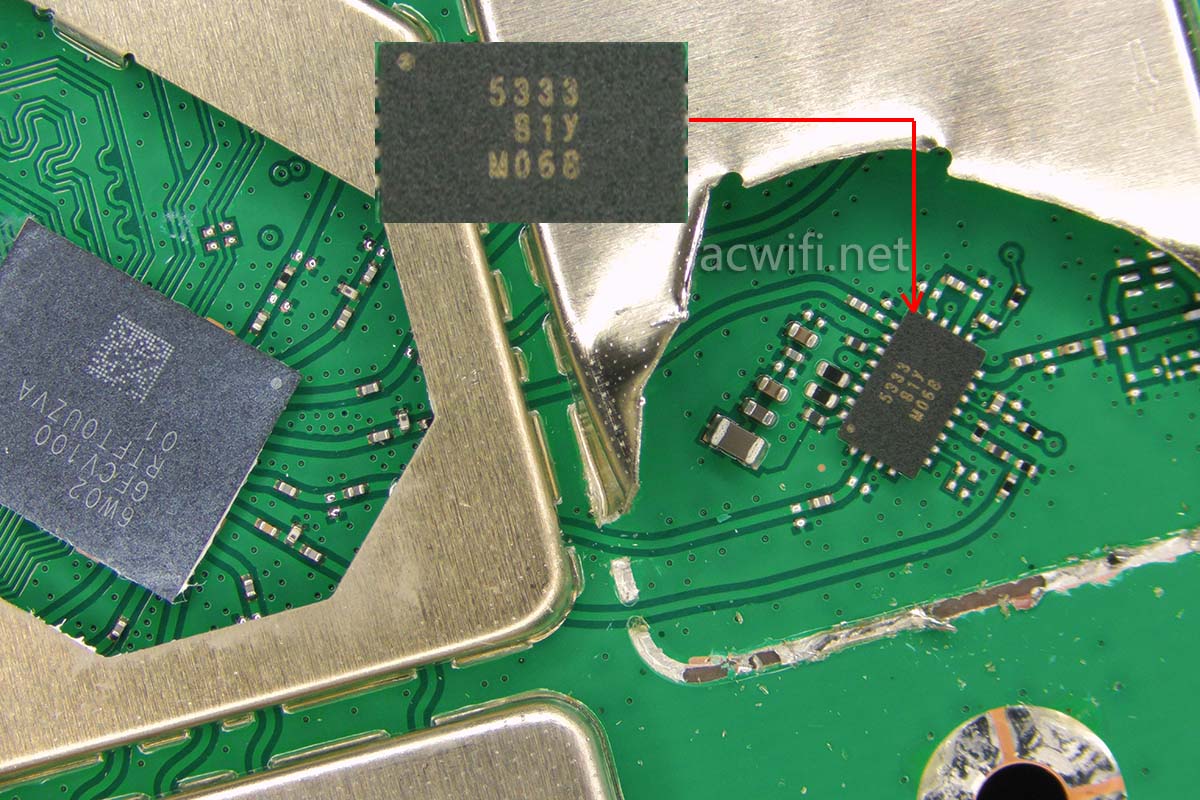

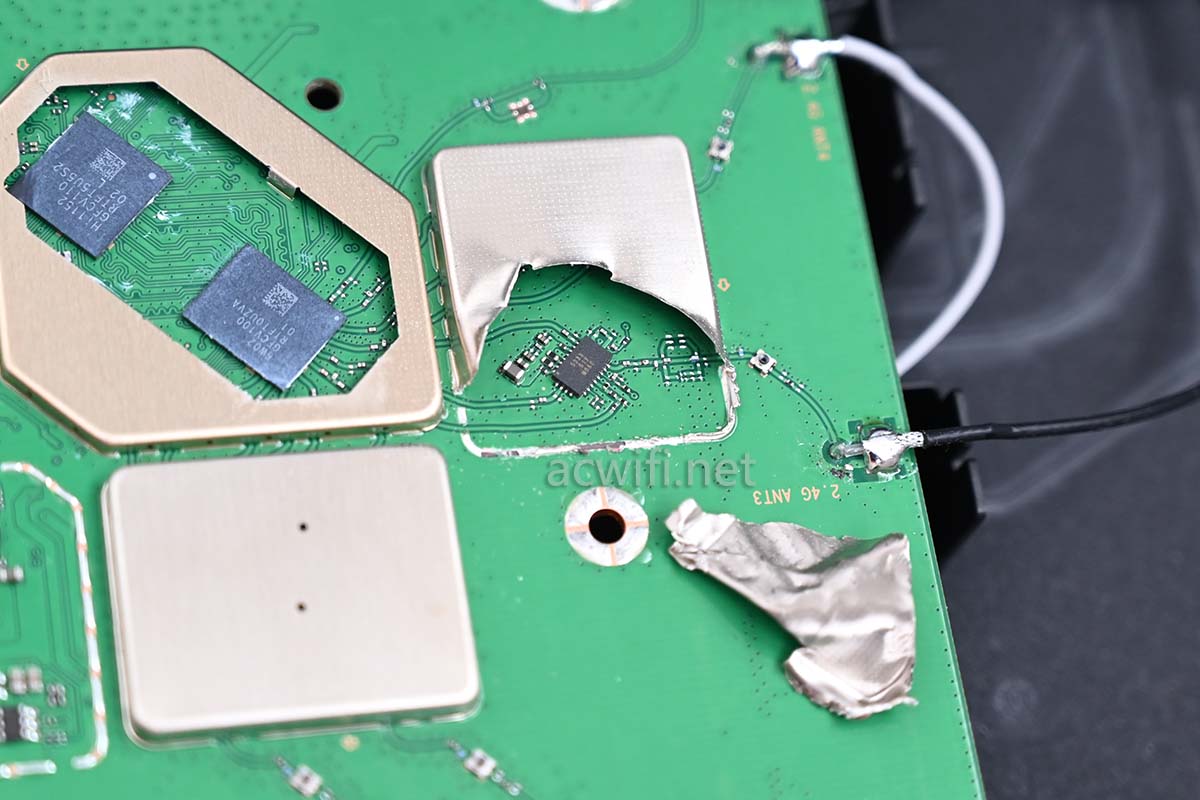

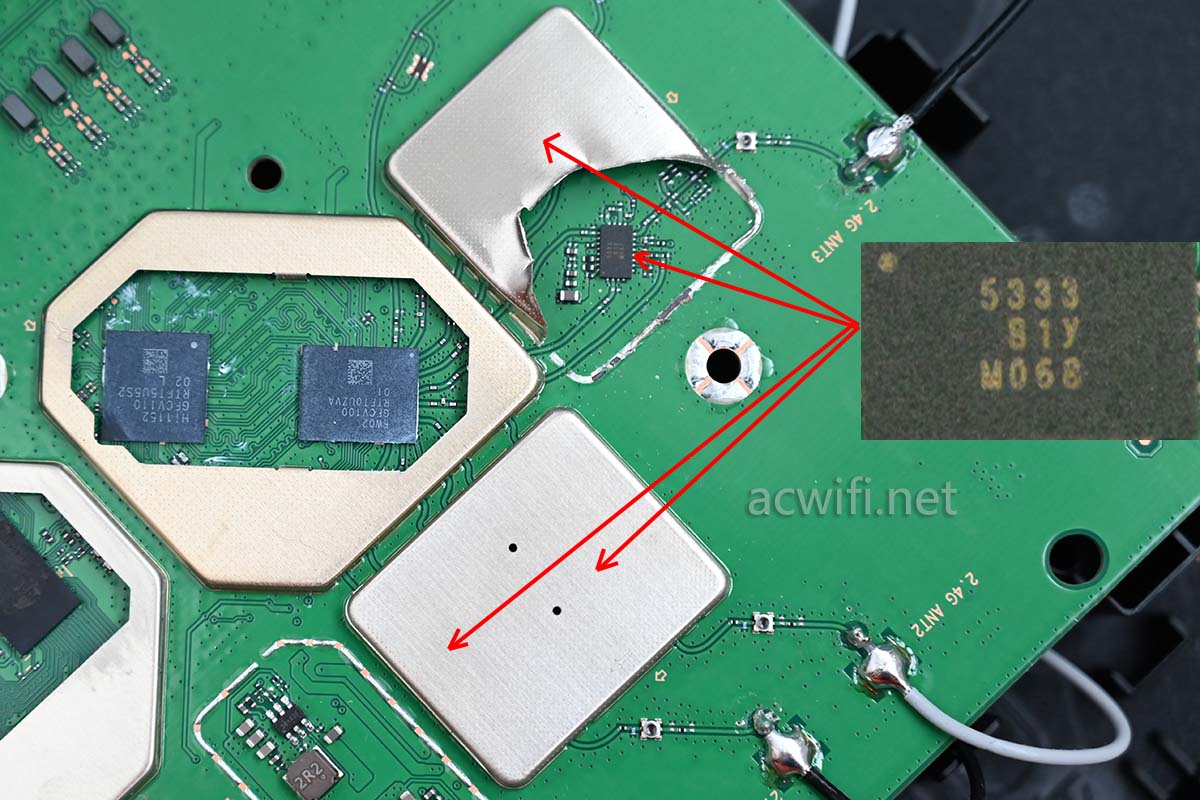

经过复杂的熟练的手工艺之后，终于看见一颗2.4G FEM芯片了：

这次很成功，基板没有受到破坏。

2.4G FEM芯片型号是VC5333，也是唯捷创芯（Vanchip）的产品。

VC5333的参数如下：
Frequency range: 2.4GHz~2.5GHz
Linear output power of 19dBm for IEEE802.11ax MCS11 HE40, EVM < -43 dB@5V
Linear output power of 23dBm for IEEE802.11n MCS7 VHT40, EVM < -30 dB@5V
Transmit gain: 34dB
Receive gain: 14dB
Integrated 5GHz Rx Rejection
5V operation
Superior gain flatness
Full integrated chip, good input/output match with an integrated logarithmic power detector
Small footprint LGA (24-pin,3.0*5.0mm package)

从体积上来看已经感觉不错了。大就是好！你说是不！

我来示范什么叫乱指一通：

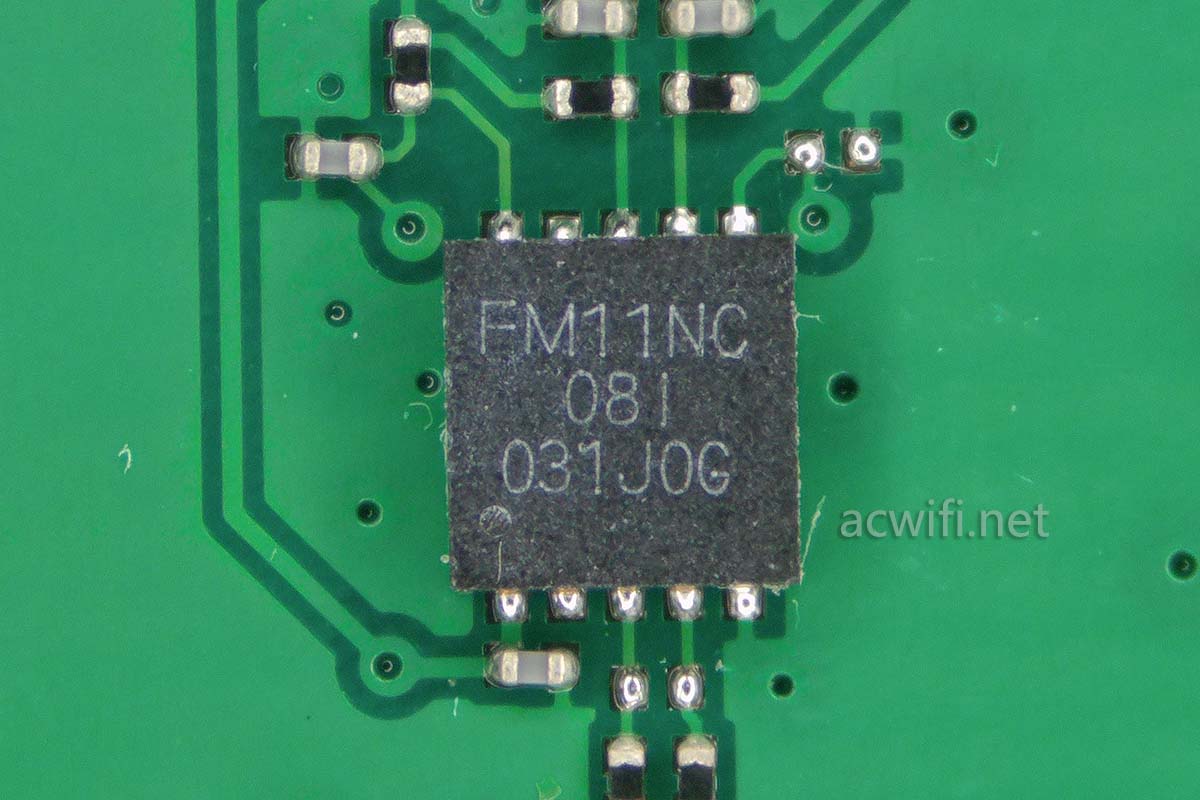

最后是一颗NFC芯片，丝印着FM11NC08：

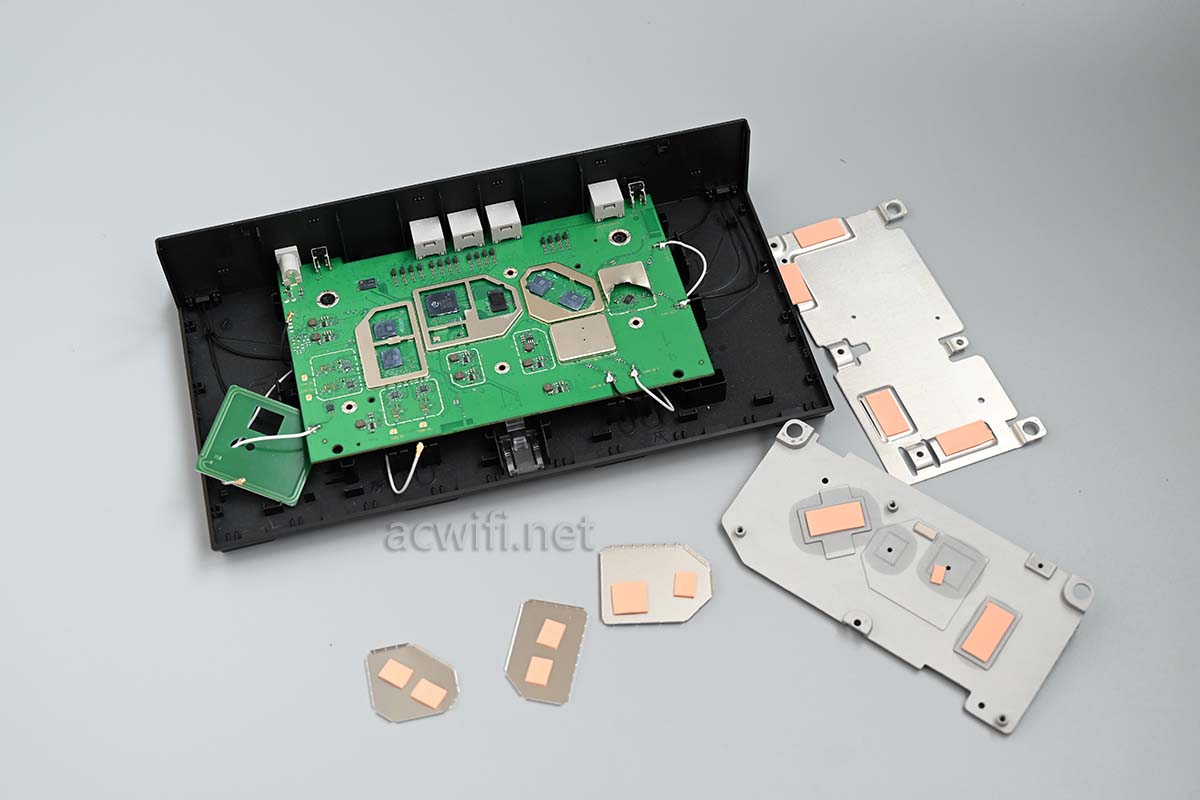

至此，华为AX6拆机完成了：

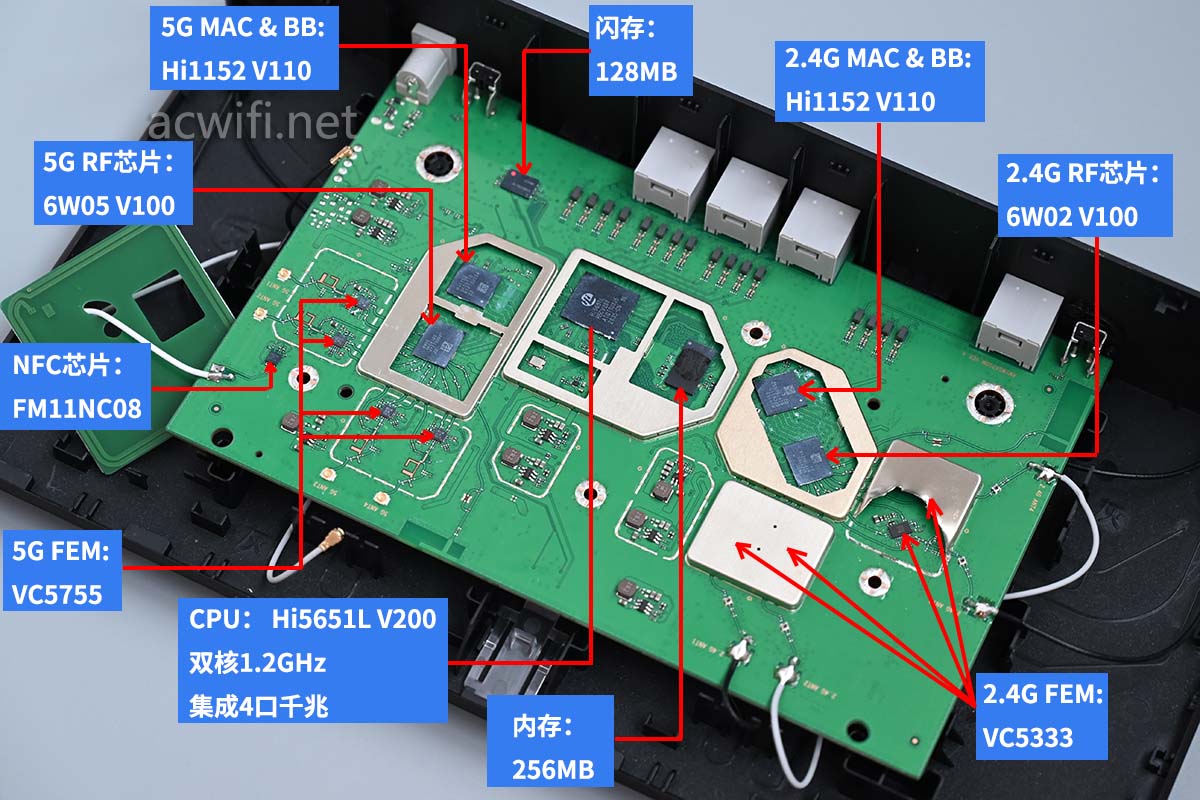

以下是华为AX6的芯片型号汇总图：

（以上芯片型号不一定全对）

在楼下D点位置测速看看吧。电信1000下行100上行，只测5G，信道44，开160MHz频宽。华为AX6路由器放在下图中的WIFI位置。

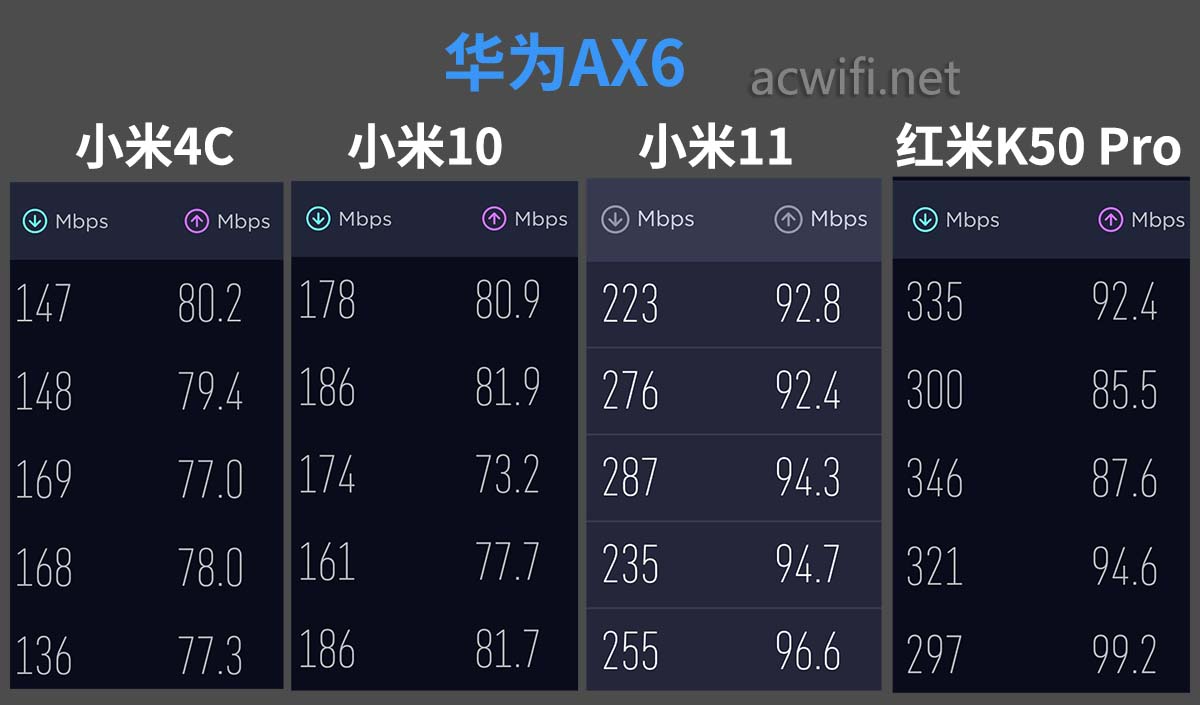

四台手机的speedtest测速结果如下：

从结果来看，速度是比较差的，在4x4mimo的机型里，这结果真的算是差的。这只是2x2mimo的表现。

可能这颗VC5755真的一般般吧。跟华为AX3 Pro高通版本的结果差不多呀。郁闷！

简单测试一下有没有1G瓶颈，顺便也测试一下5G的无线吞吐率有多少。

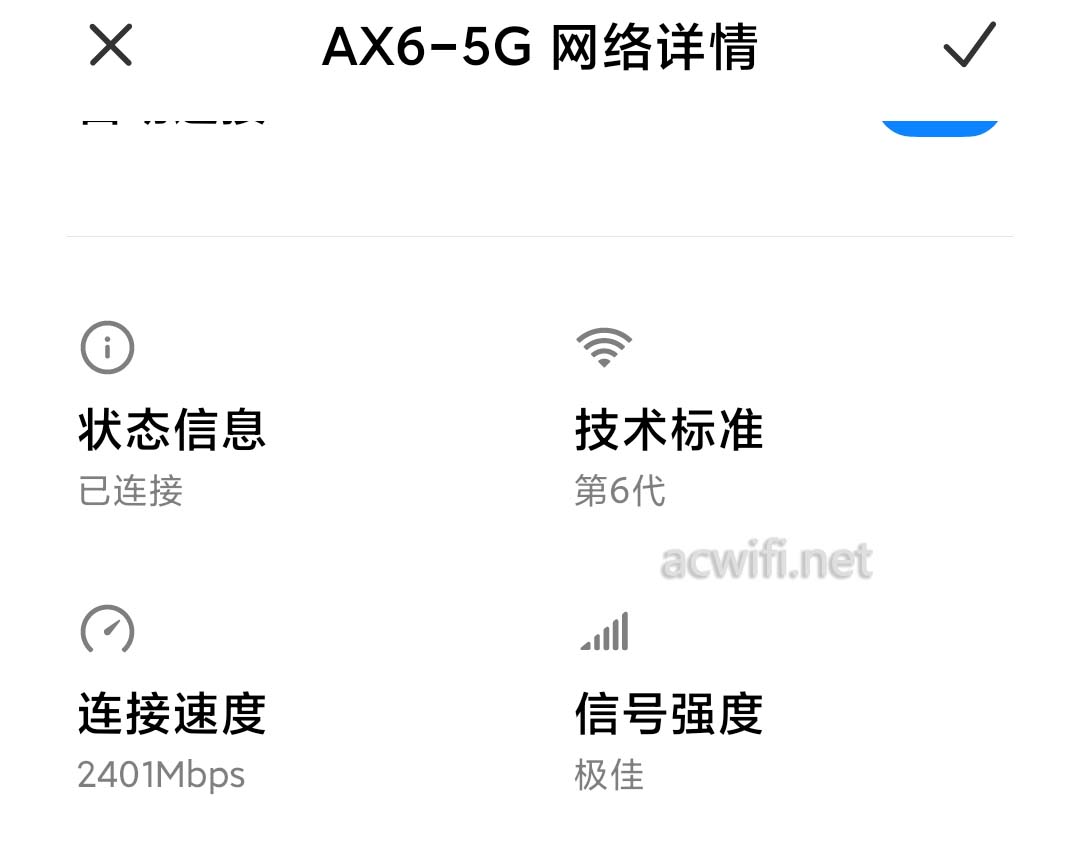

小米11连接它的速率是2401Mbps：

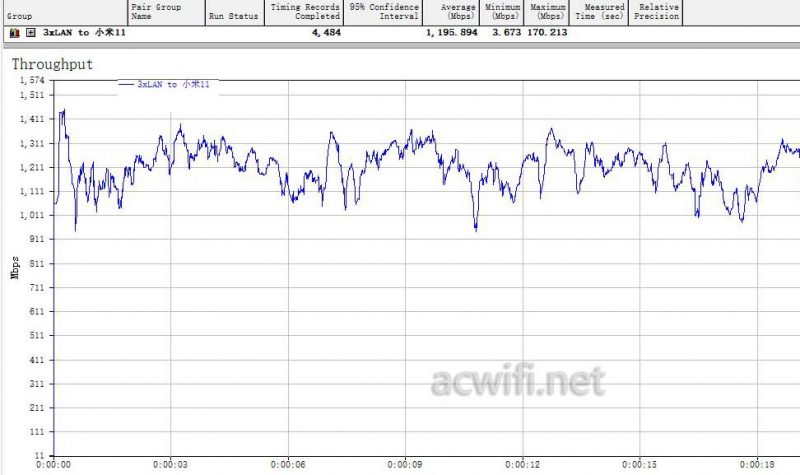

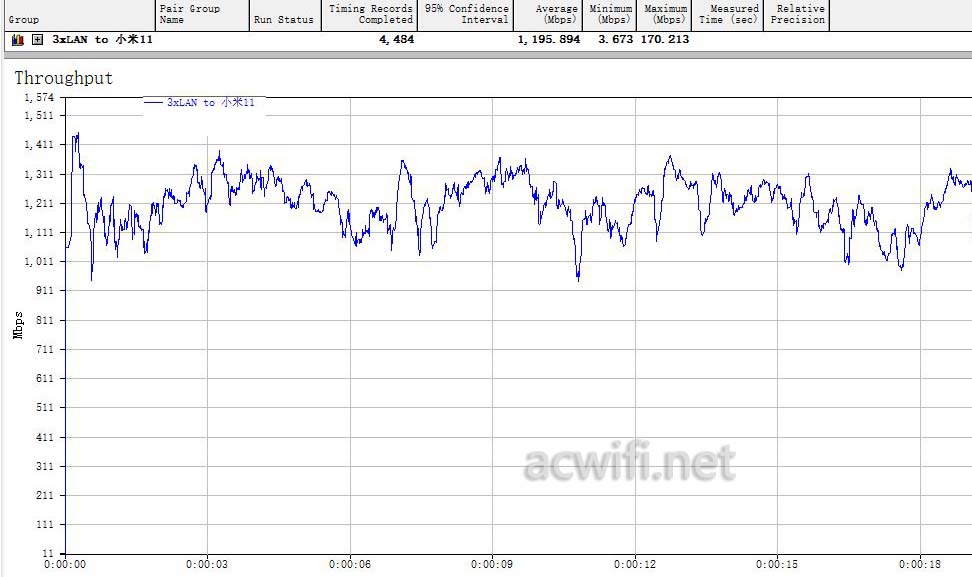

然后3个LAN口同时向小米11发送数据，测速只有1200Mbps：

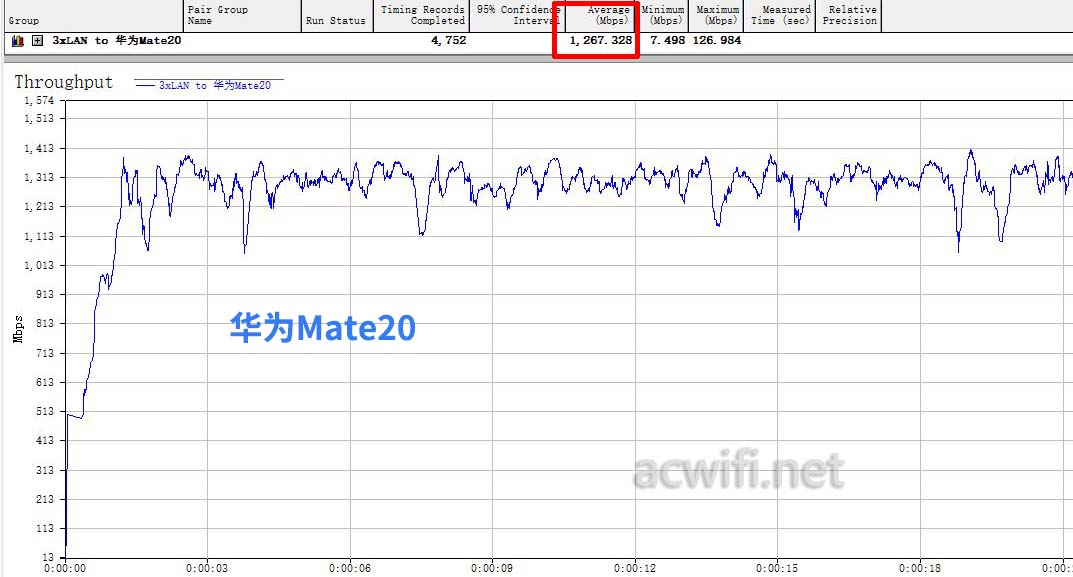

然后拿出MATE20、红米K50 Pro、MT7922、AX200来测试，结果都是1200多Mbps：

可能是这个CPU Hi5651L的性能限制了。不过全千兆口，这个没关系了。如果是2.5G口的还用这个CPU就真是扑街了。

（我用相同CPU的TC7102也测了，结果也是1200多Mbps。看来就是CPU的问题。）

可以开启802.11r的，所以kvr都支持全了：

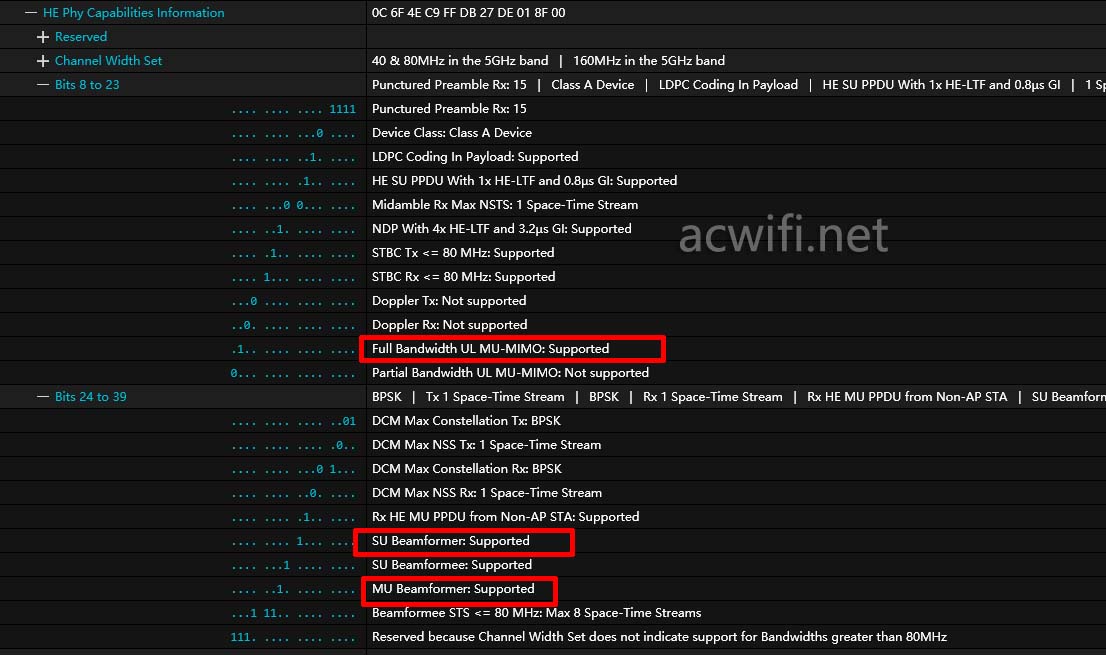

MU-MIMO虽然没有开关，但默认是支持波束成形和MU-MIMO的。（用wifni软件查看的，如果找不以下载和使用不正常，可在公众号发送winfi，即可自动回复下载地址）

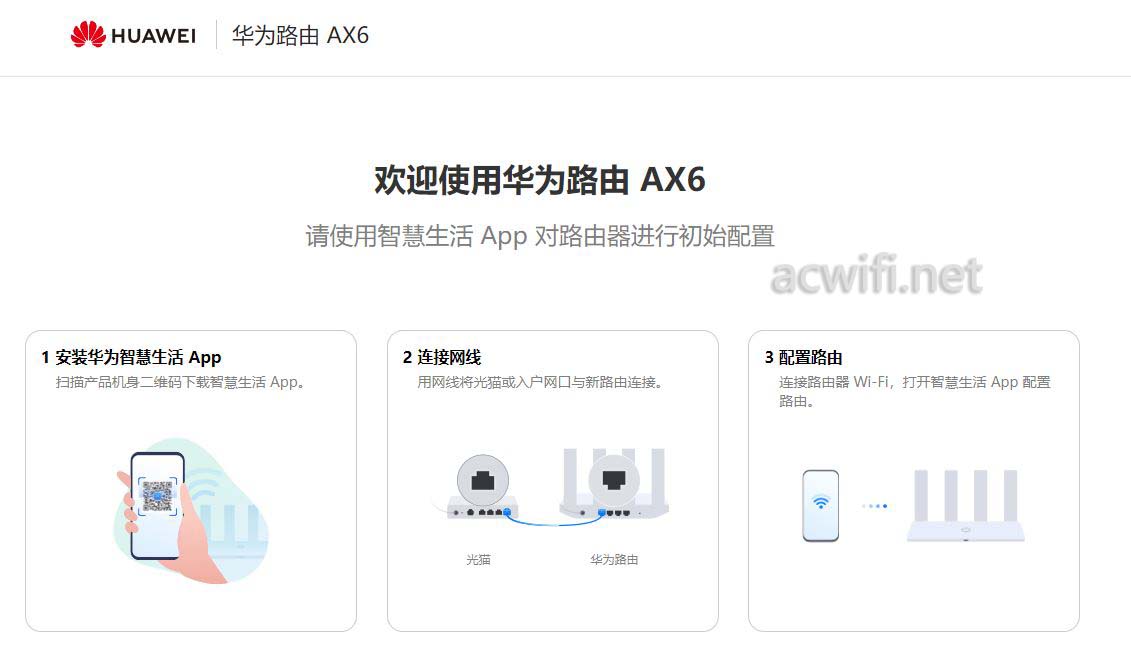

首次开机配置，一定要用手机设置一下，能用用电脑进入WEB设置。对我而方，这是好鬼死黑人憎的设计：

上图这个界面没任何可以点击的地方，就是提示你要用智慧生活APP，幸好我手机是mate20，本身有这个APP了。

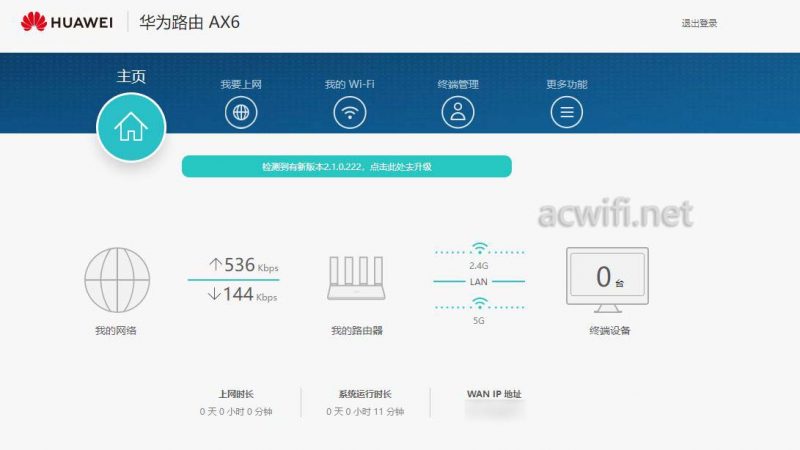

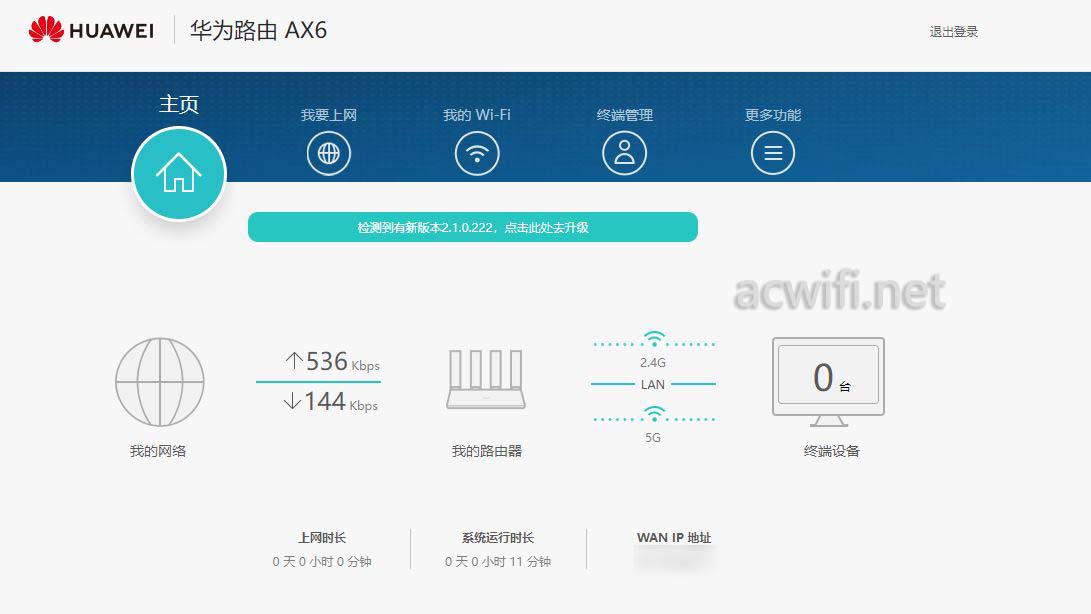

系统界面：

开机就提示有固件更新，我是升级了固件才进行的D点测速，测速完才拆的机，不是拆机后的测速。

装回去一切正常，闻一下，怎么有种粽味的味道呢。

单从D点5G测速来看，让我想起了网件RAX50和中国移动的RX3 Pro。

华为AX6给我带的喜悦是终于能有家用的4x4MIMO产品，但失望的是4096-QAM不兼容高通，居然不用更强的CPU：Hi5651T，D点测速有点差！

买不买看需求了。
