烽火R1S拆机,又一款博通AX3000

烽火R1S在京东偶尔279元,加上满250减12的全品券,267元到手。有人留言说这款是博通的,我才知道的,且是512MB内存,你们不都是喜欢大吗,我指的是内存内存。

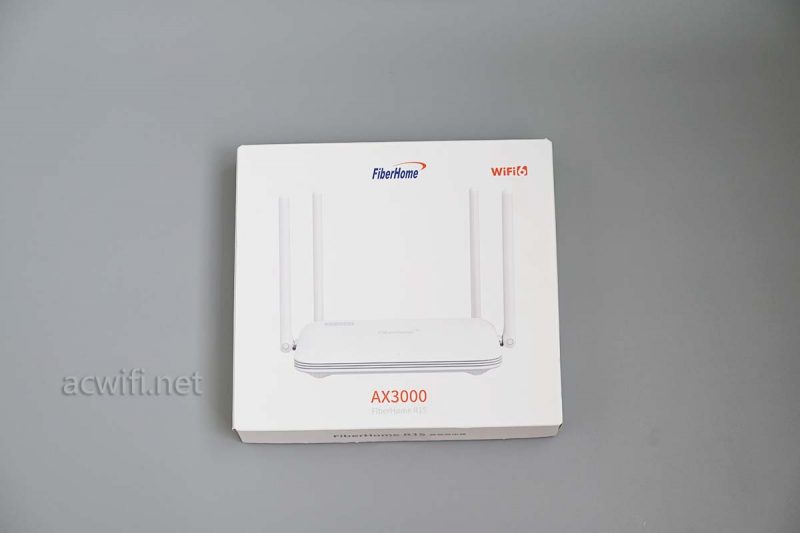

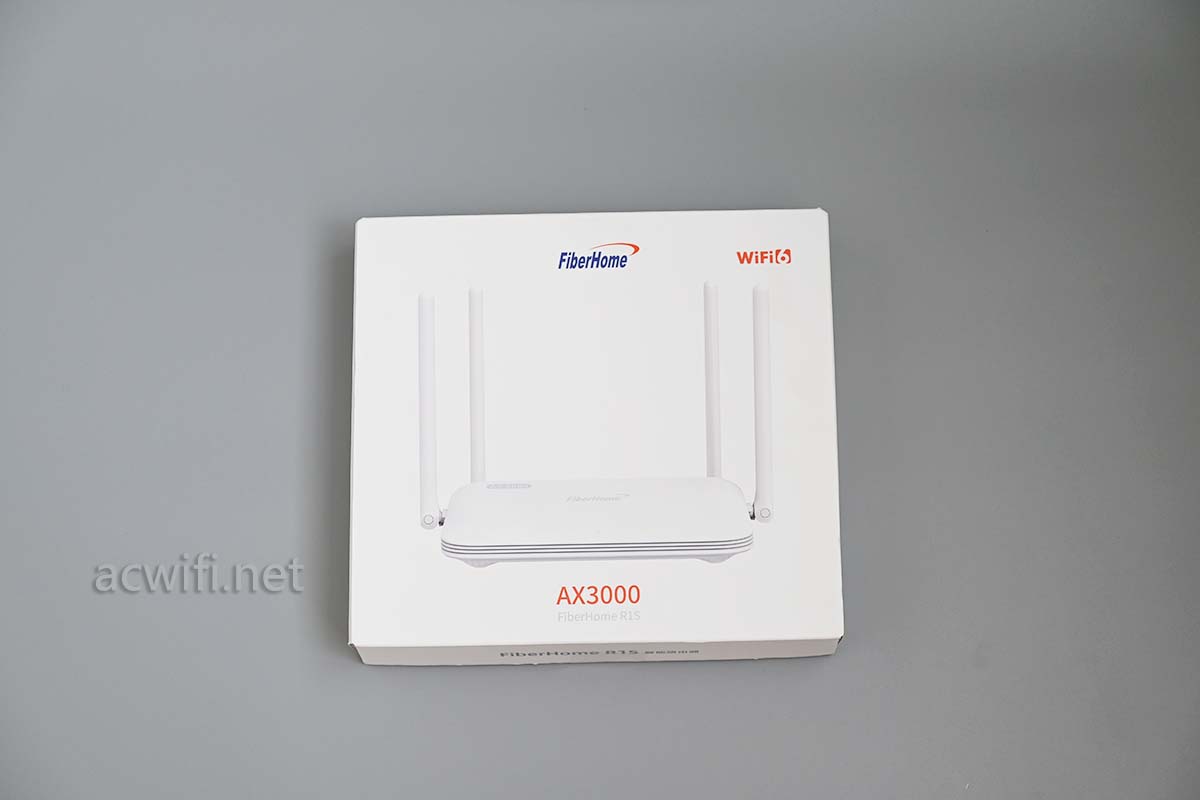

外包装:

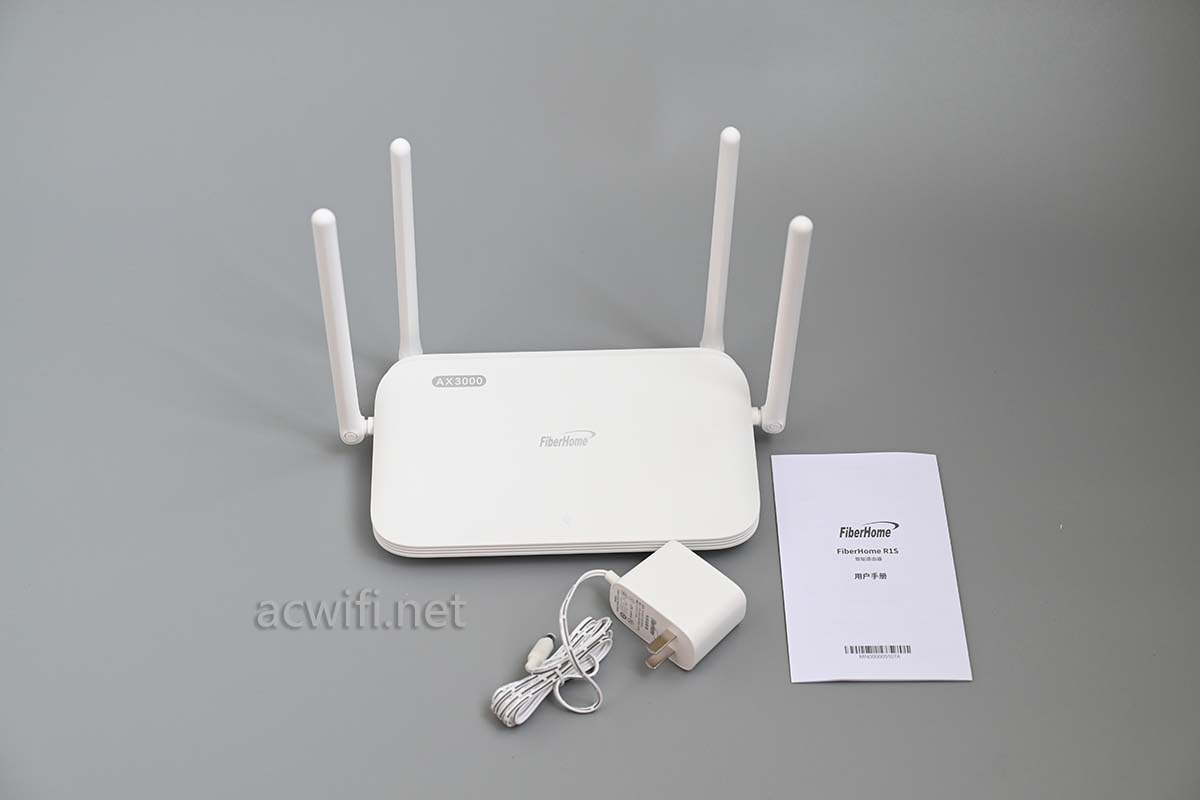

取出机身和配件:

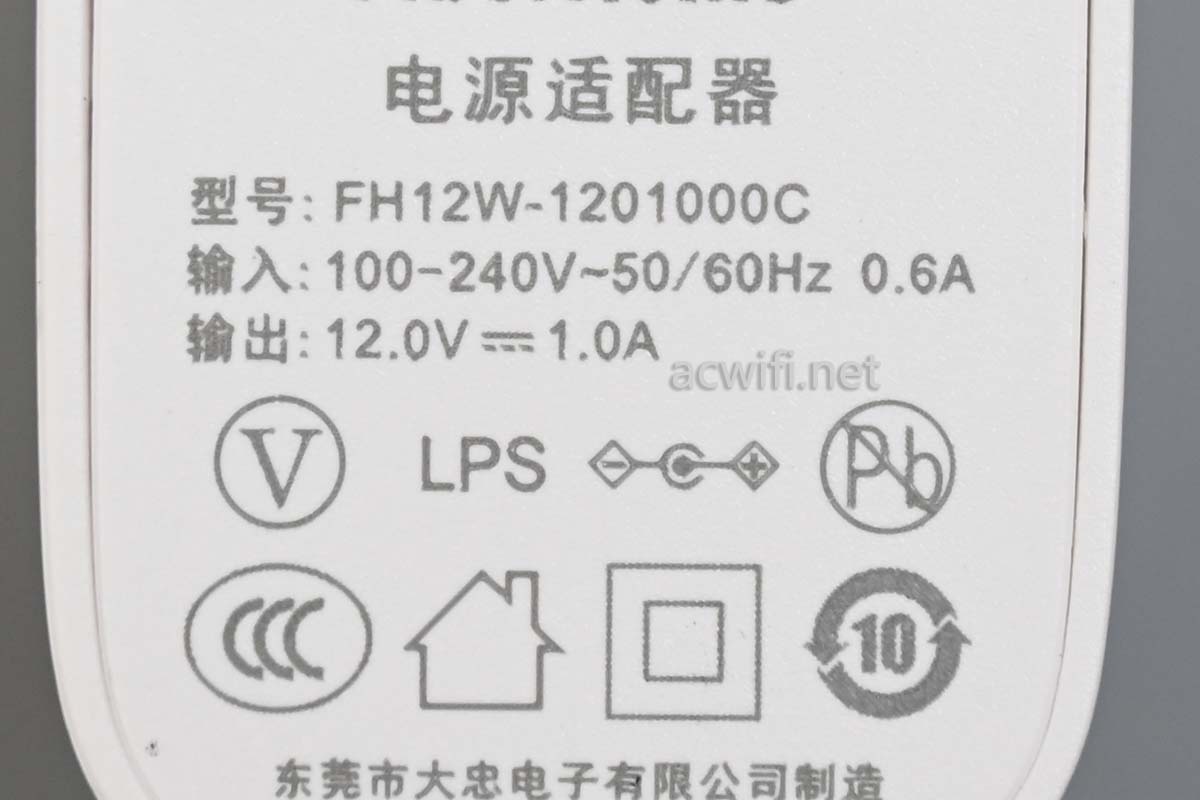

电源输出规格是12V/1A,实测待机功率5W,发热不大。

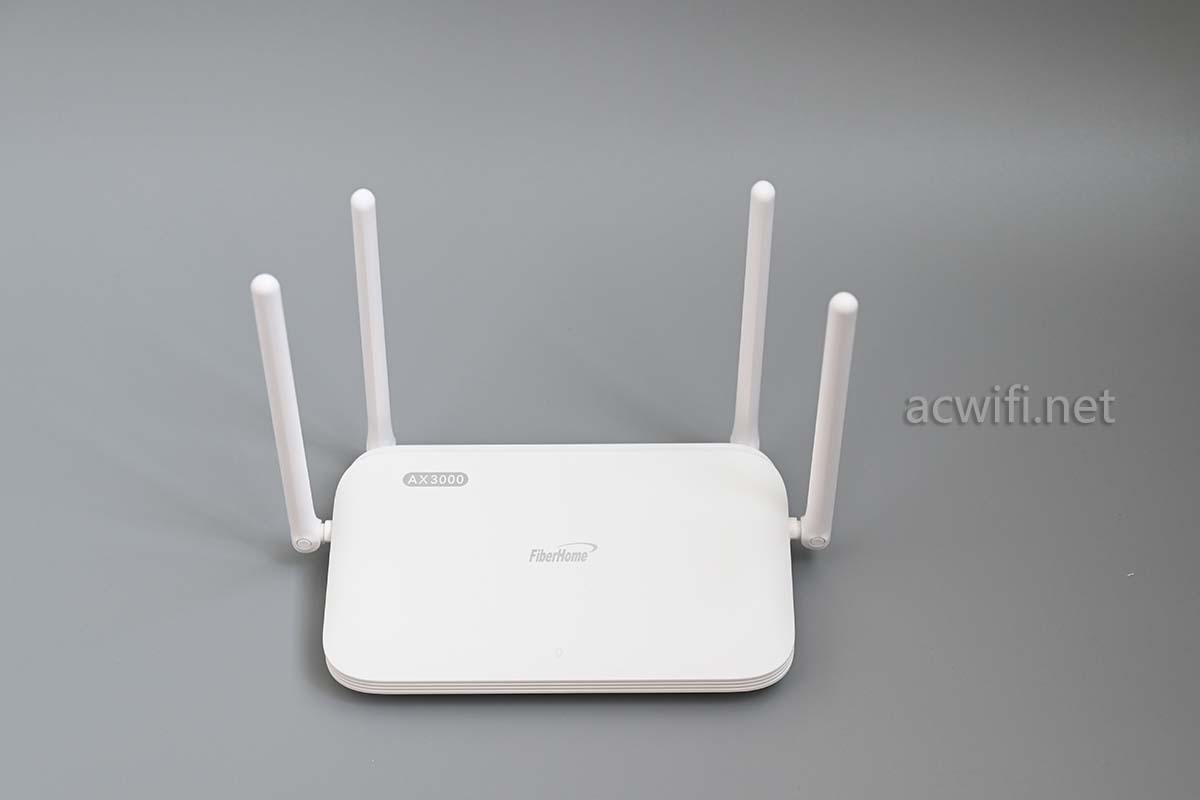

机身正面:

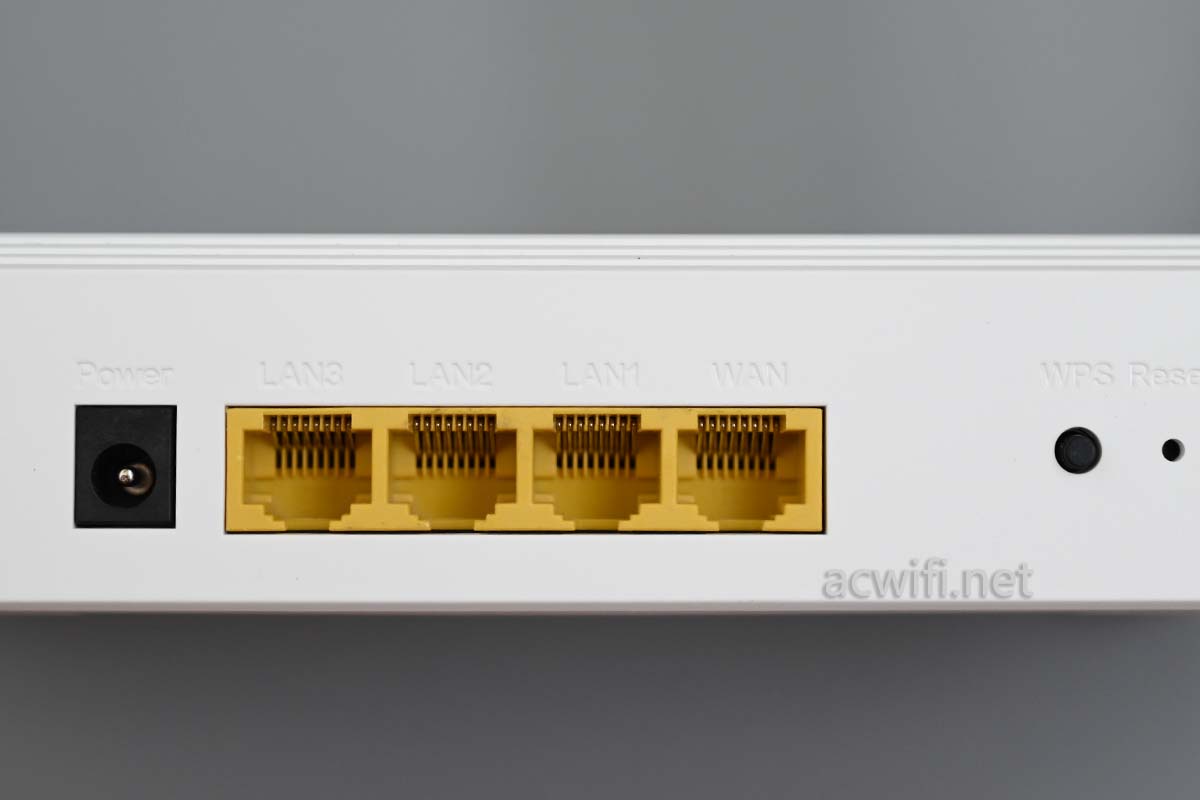

背面的接口:

右边是WAN口,WAN口没有用特别的颜色做标高。

机身底部好多散热小孔:

这款烽火R1S发热不明显,温温的。

如果你的路由器怕热,可以在底部垫个散热器,淘宝链接。

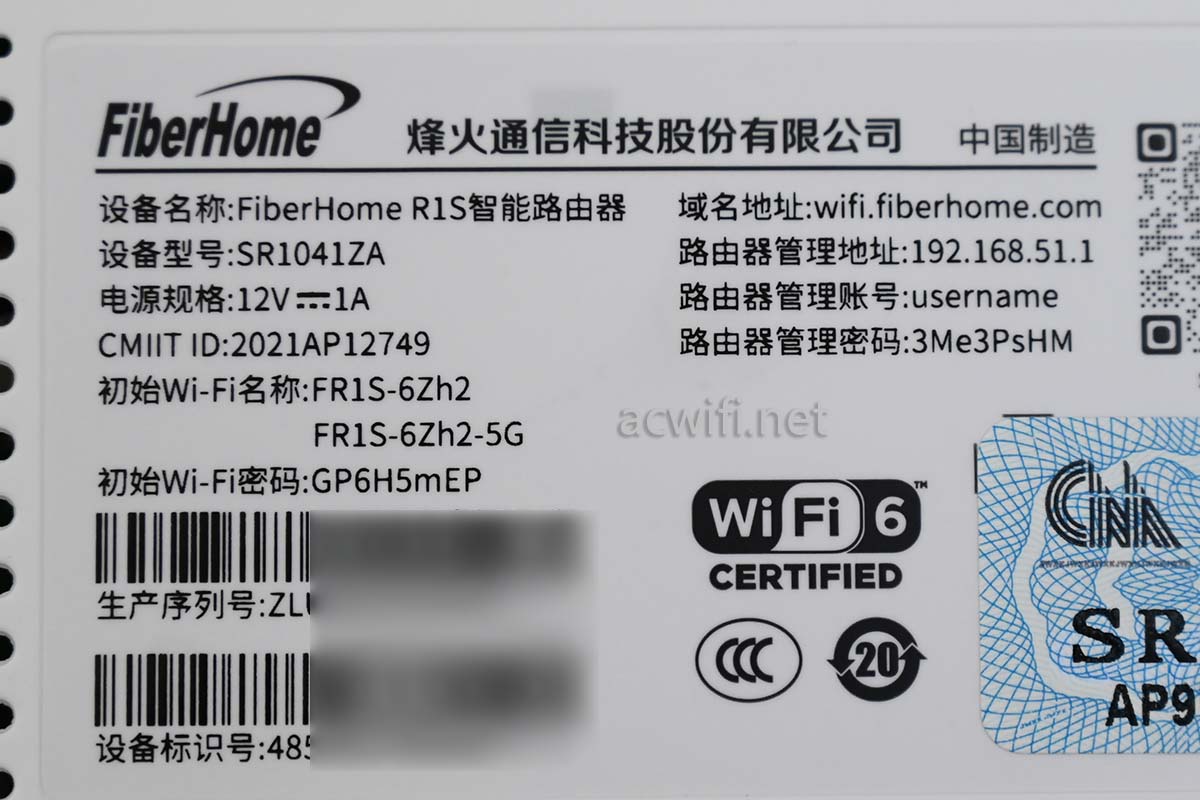

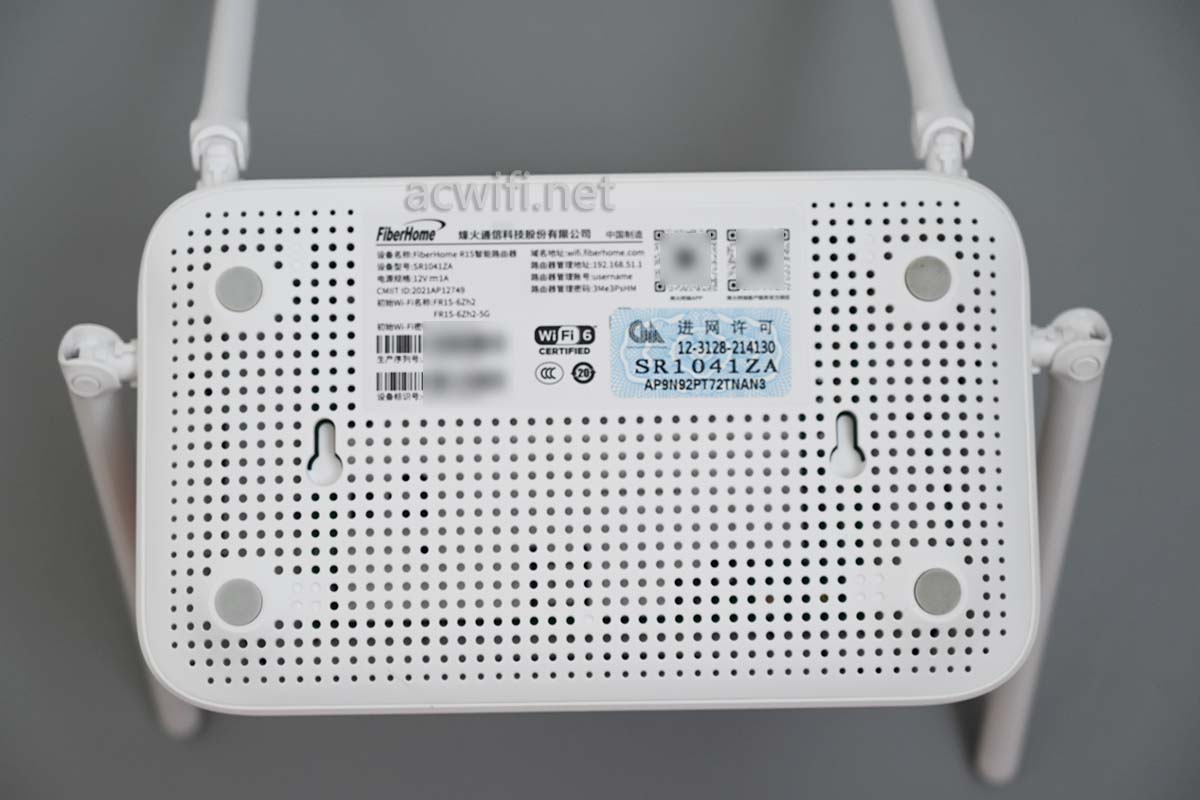

底部的标签:

设备型号:SR1041ZA

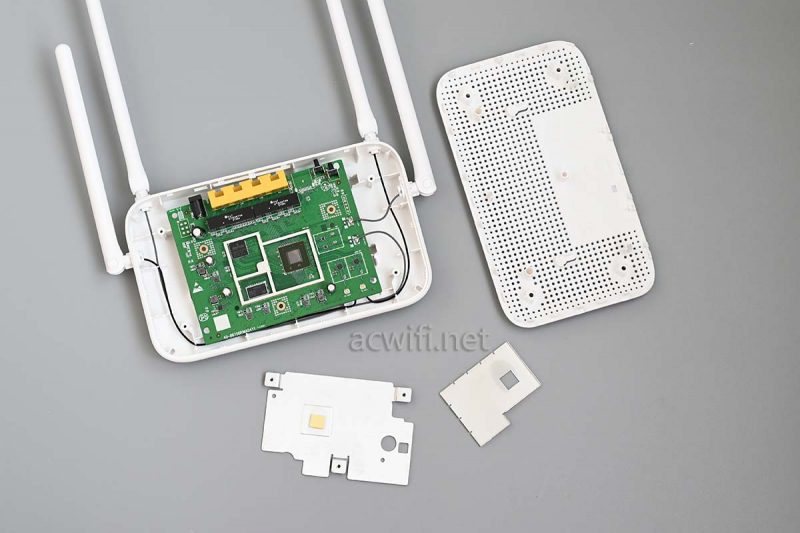

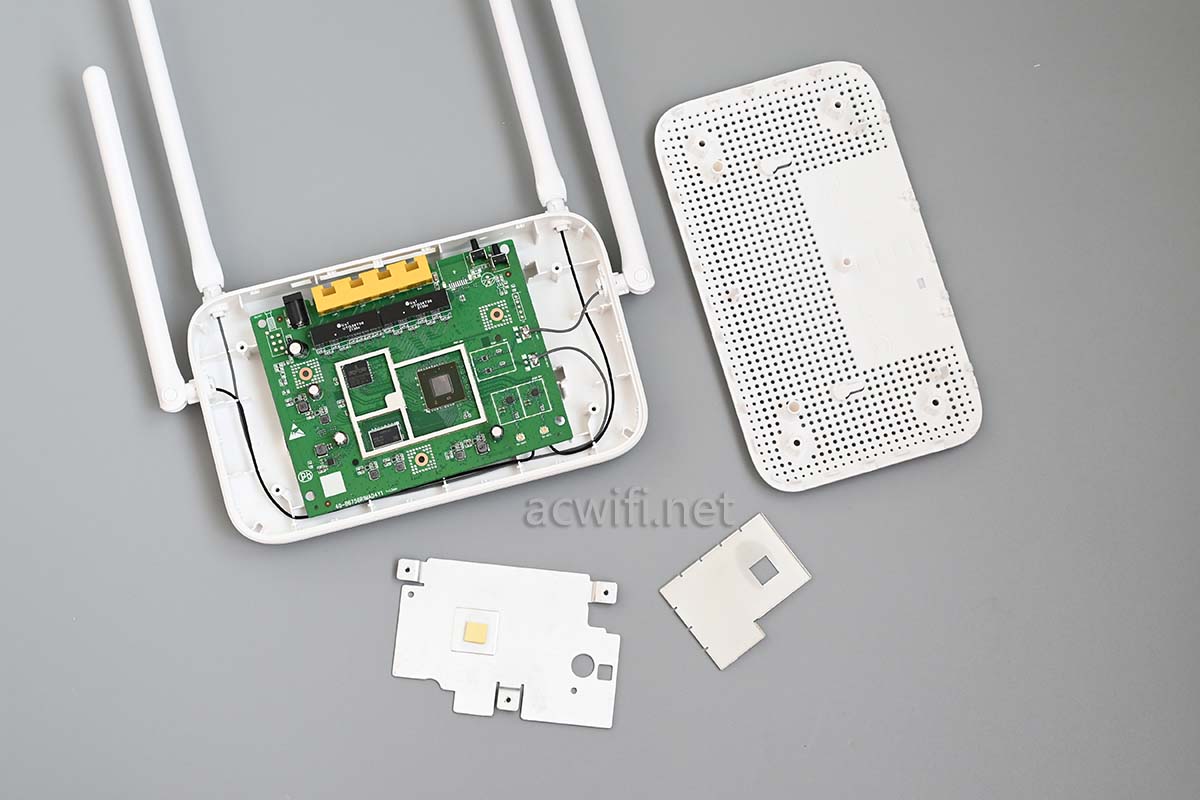

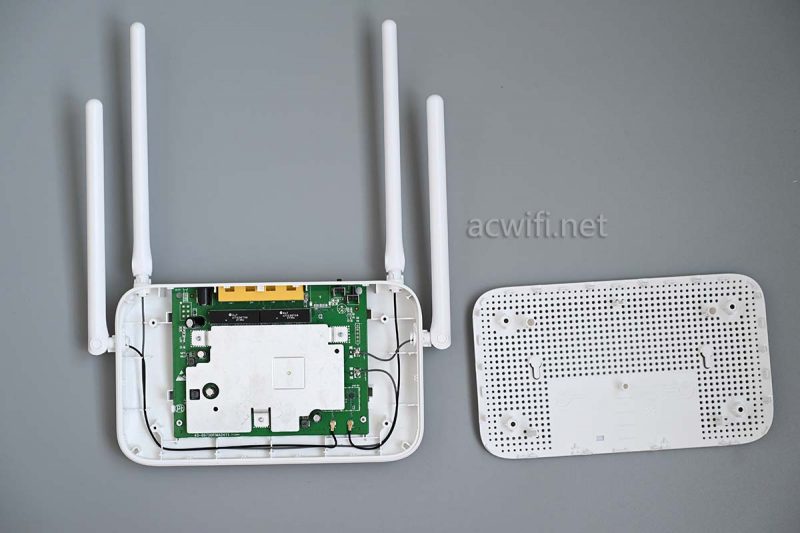

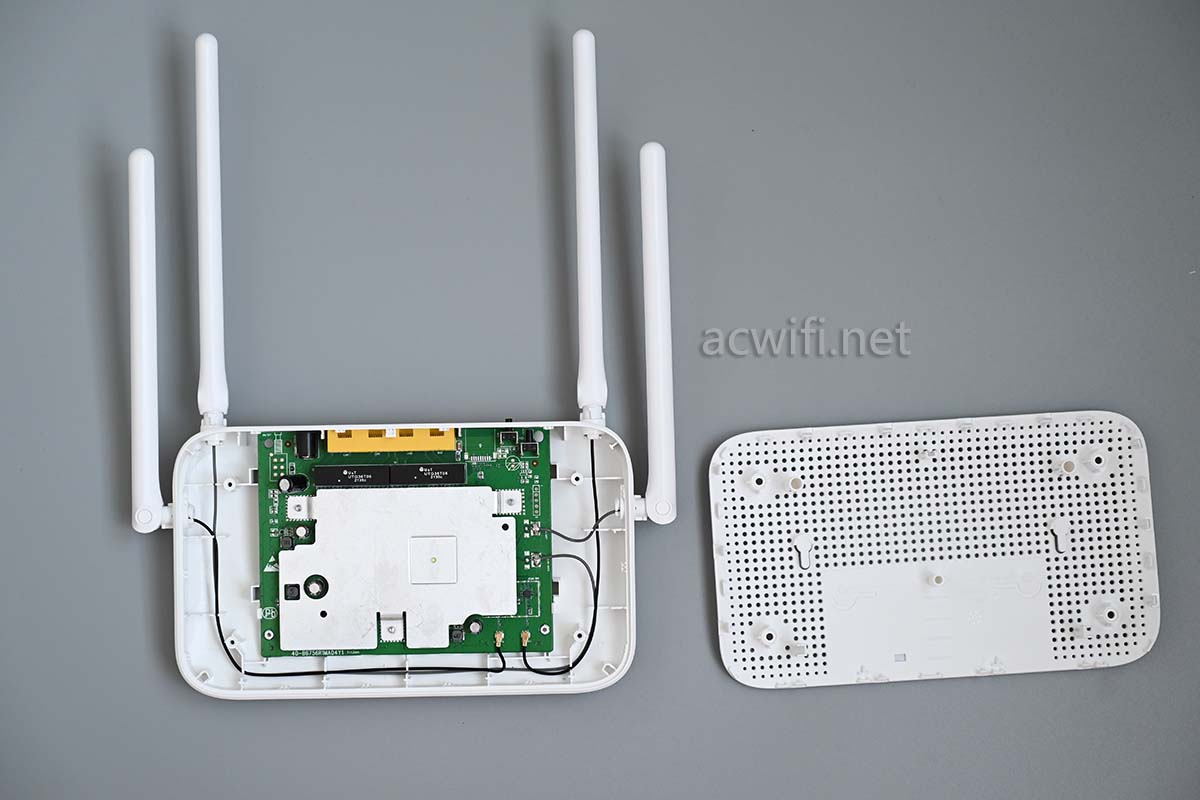

拆开外壳:

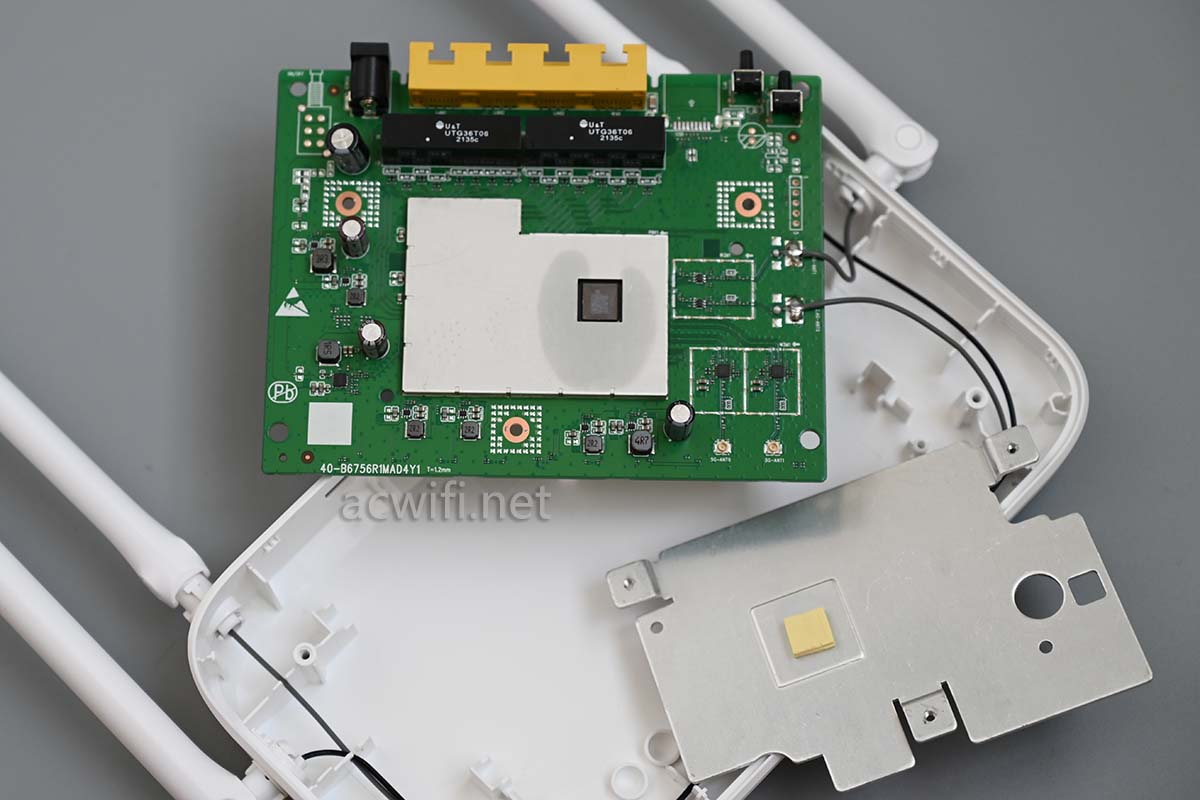

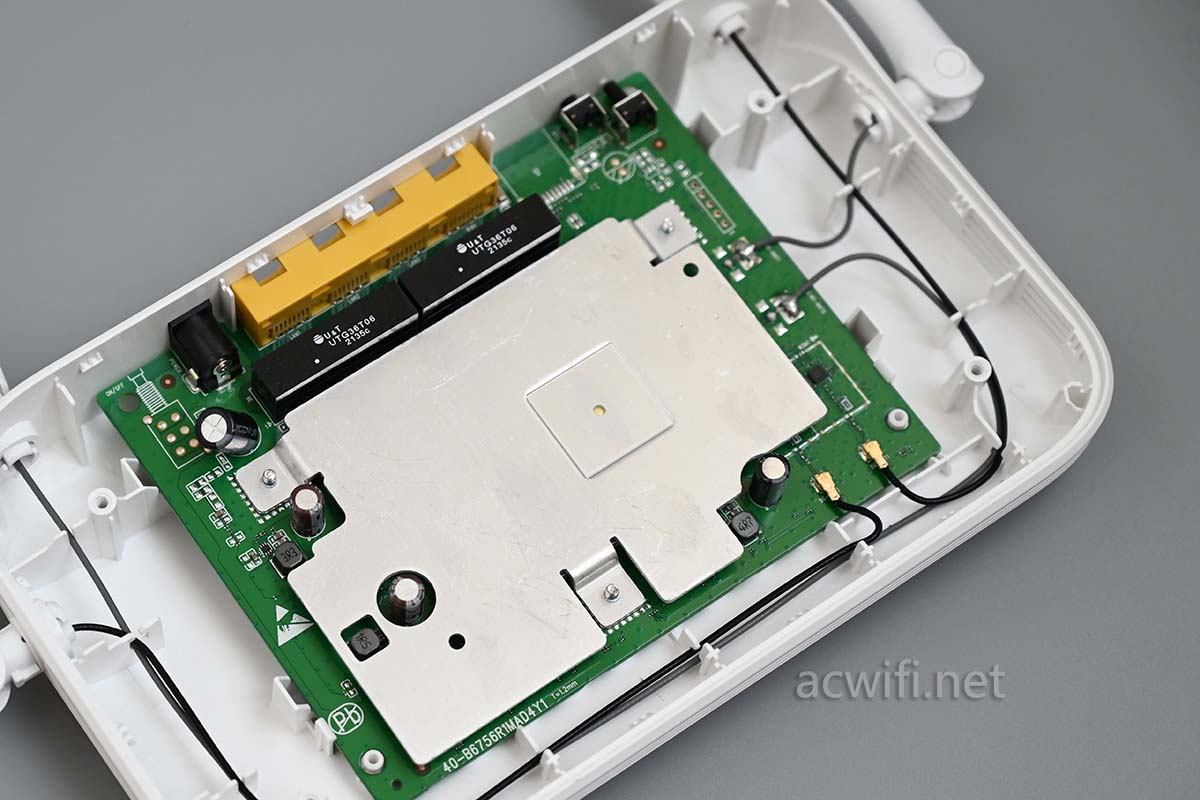

有一片散热铝板:

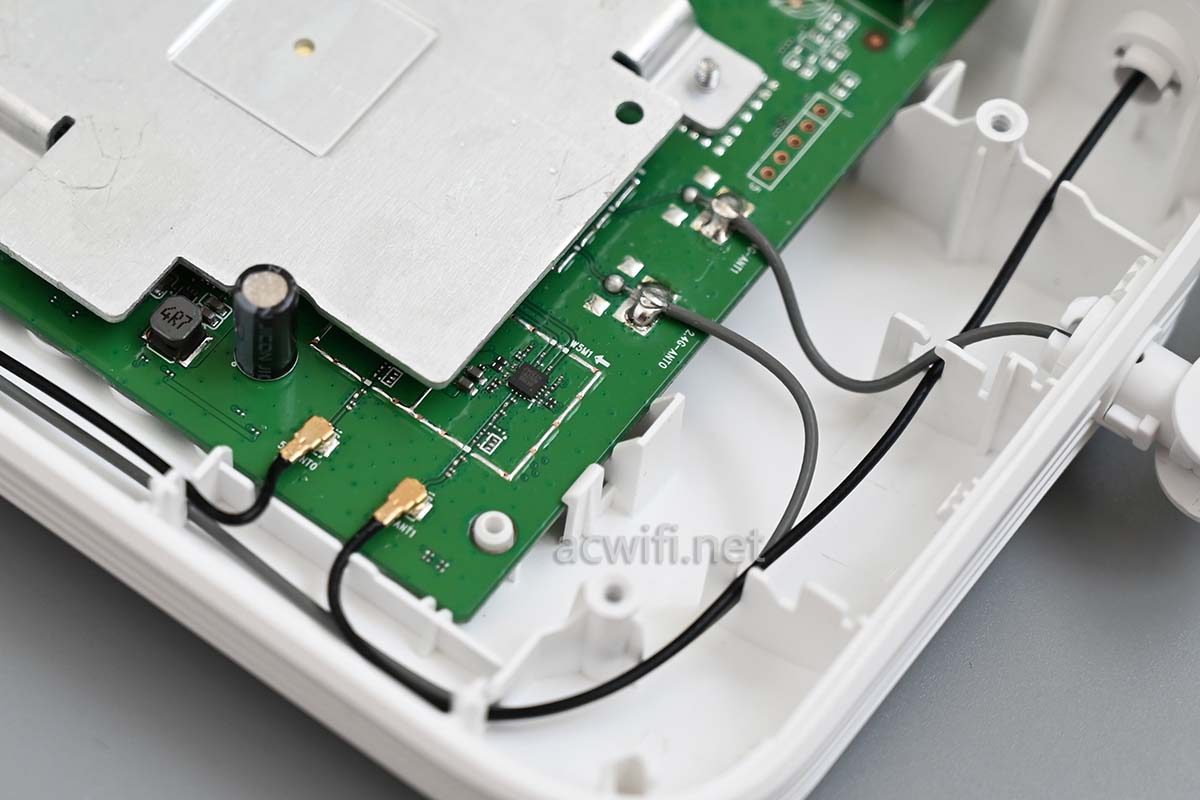

如果有焊接也有可拆的,可拆的就一定是5G天线:

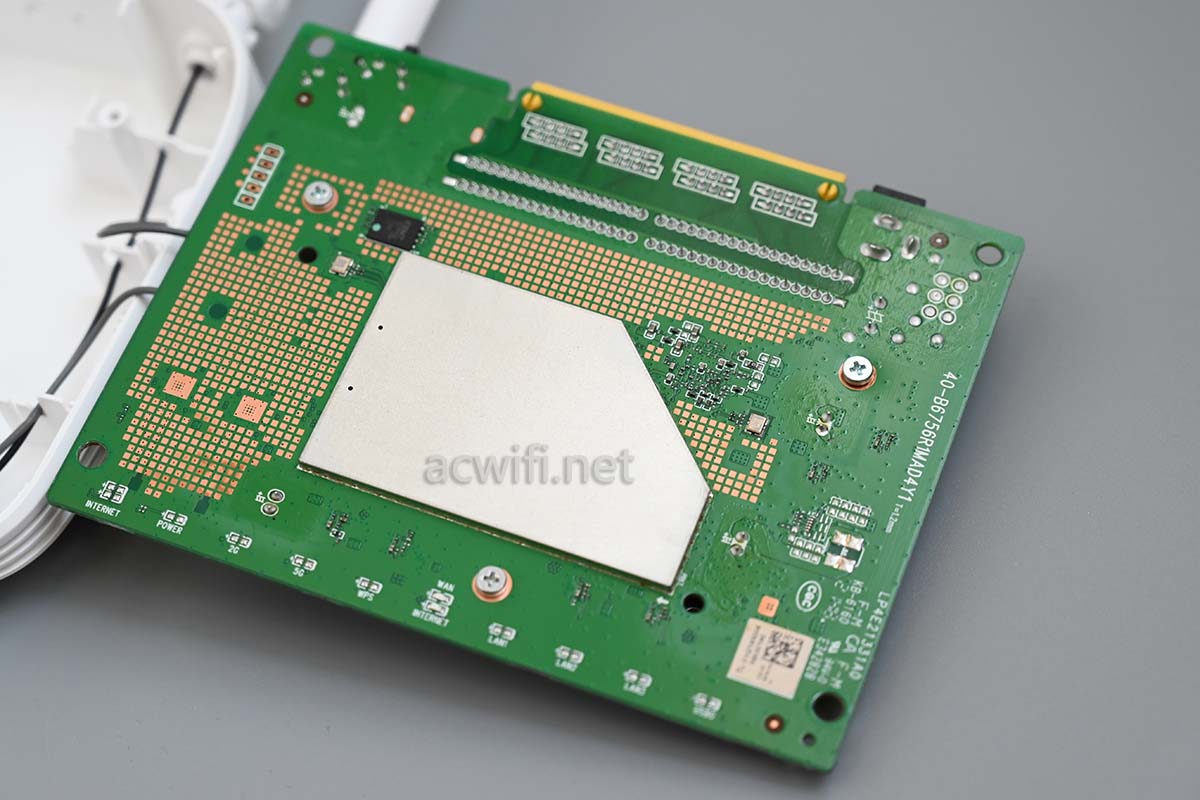

翻转主板看背面,中中间位置有一个较大的屏蔽罩:

只是呢,它是直接焊在主板上的,我拆不了,里面多数空的,我不想剪烂它,因此放过它一马,以后山水好相蓬。

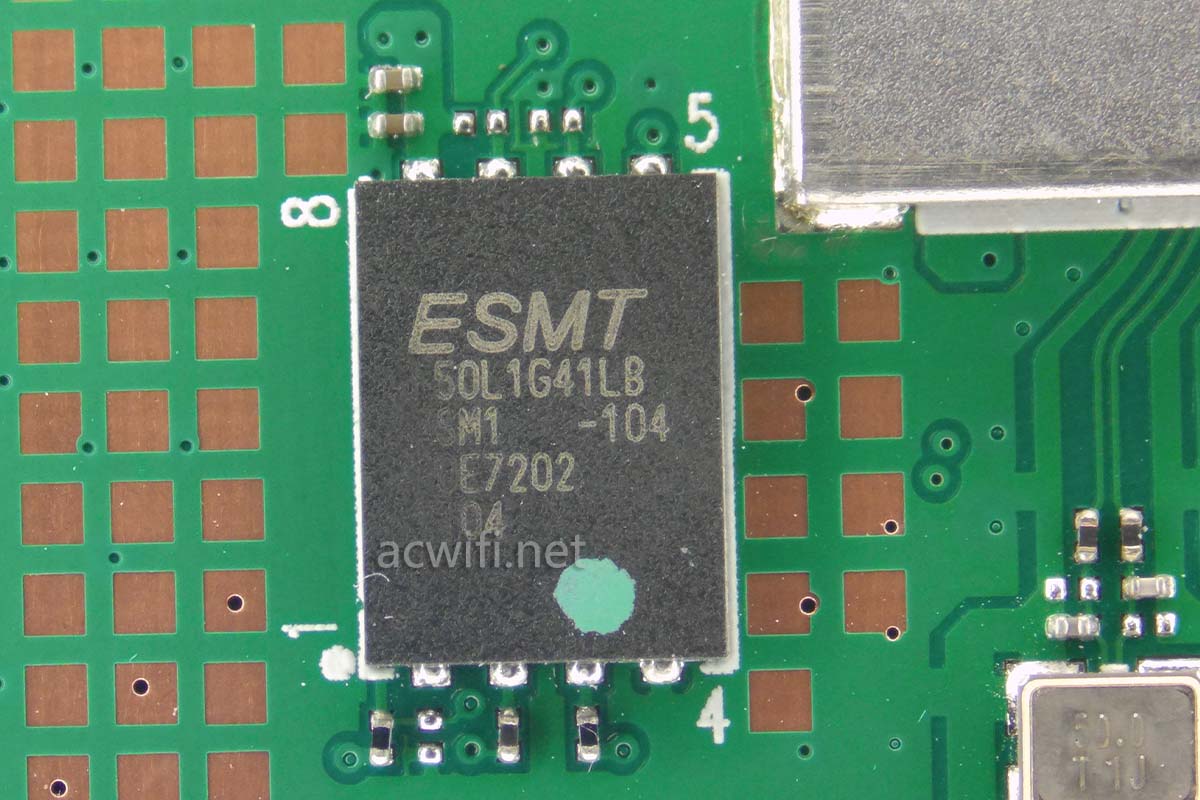

屏蔽罩的一角有一颗闪存芯片,型号是F50L1G41LB,容量128MB。

背面看完了,是的看完了。

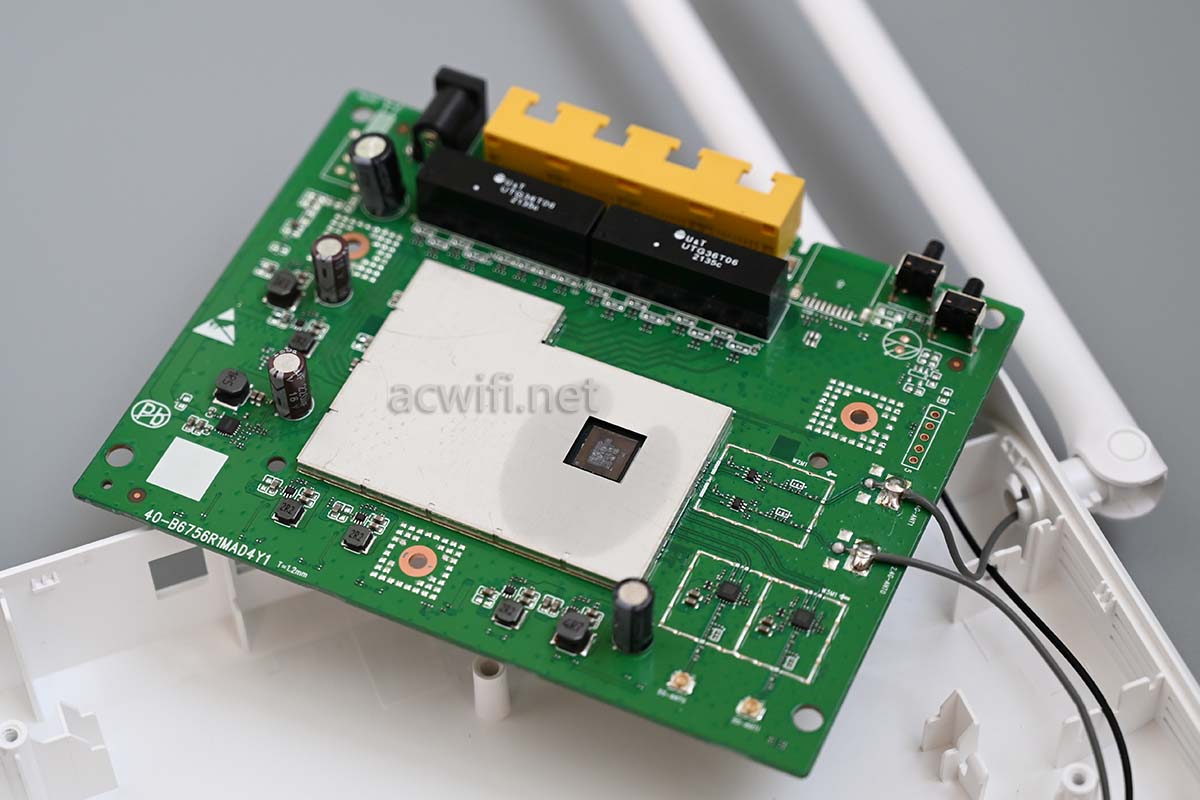

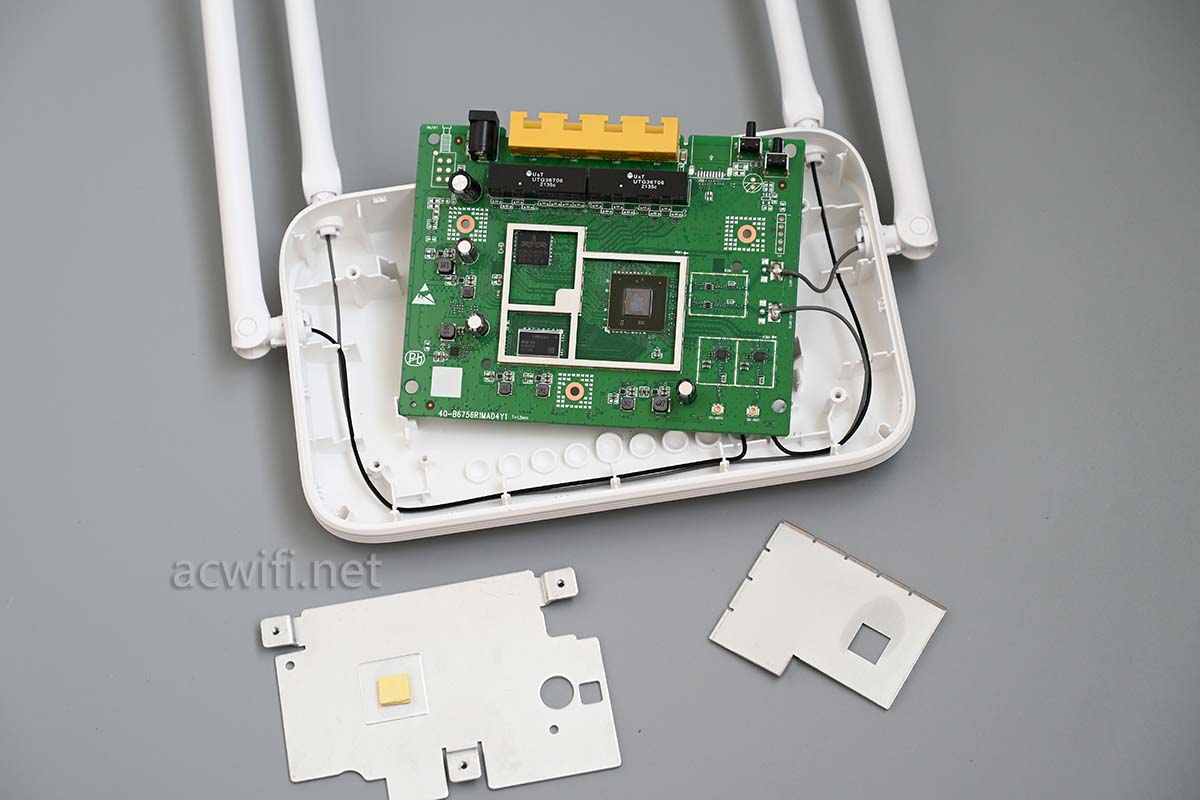

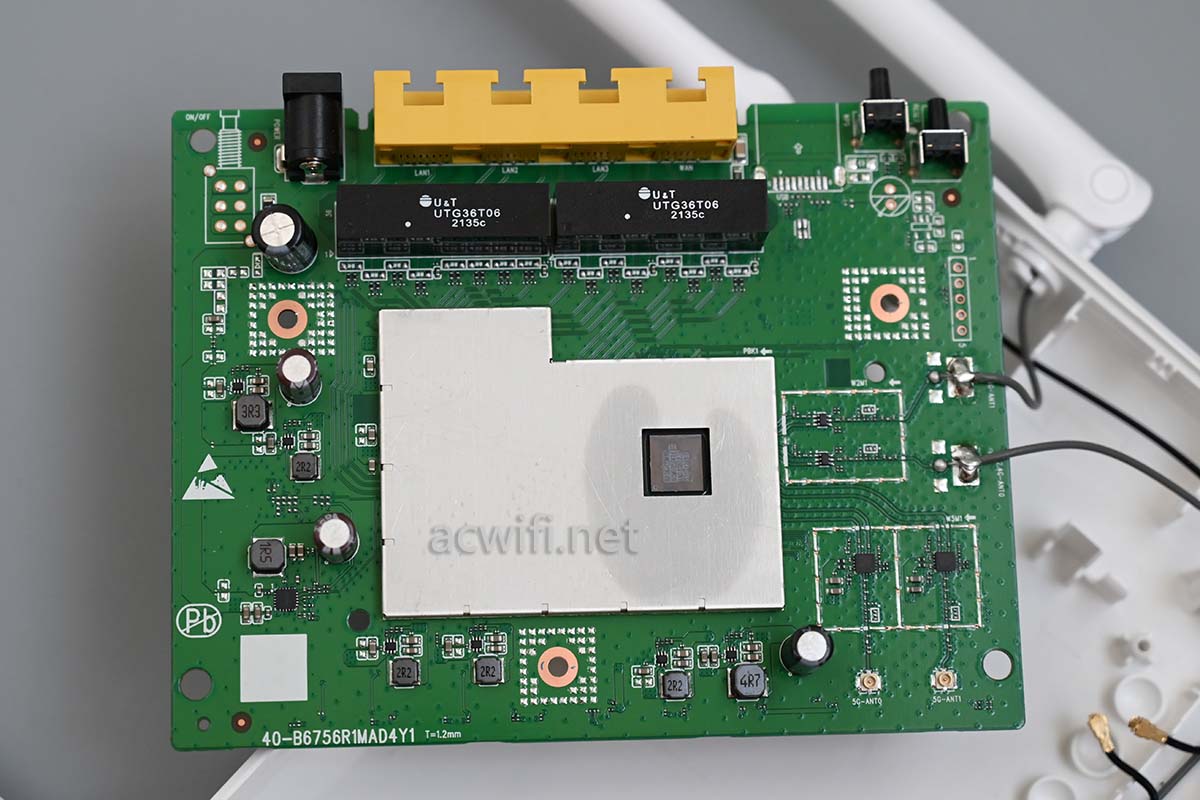

翻过来主板正面,卸下它的散热铝片呀,板呀,器呀,随便 了都是一个意思。

隐约地看见5G有独立功放,而2.4G没有。

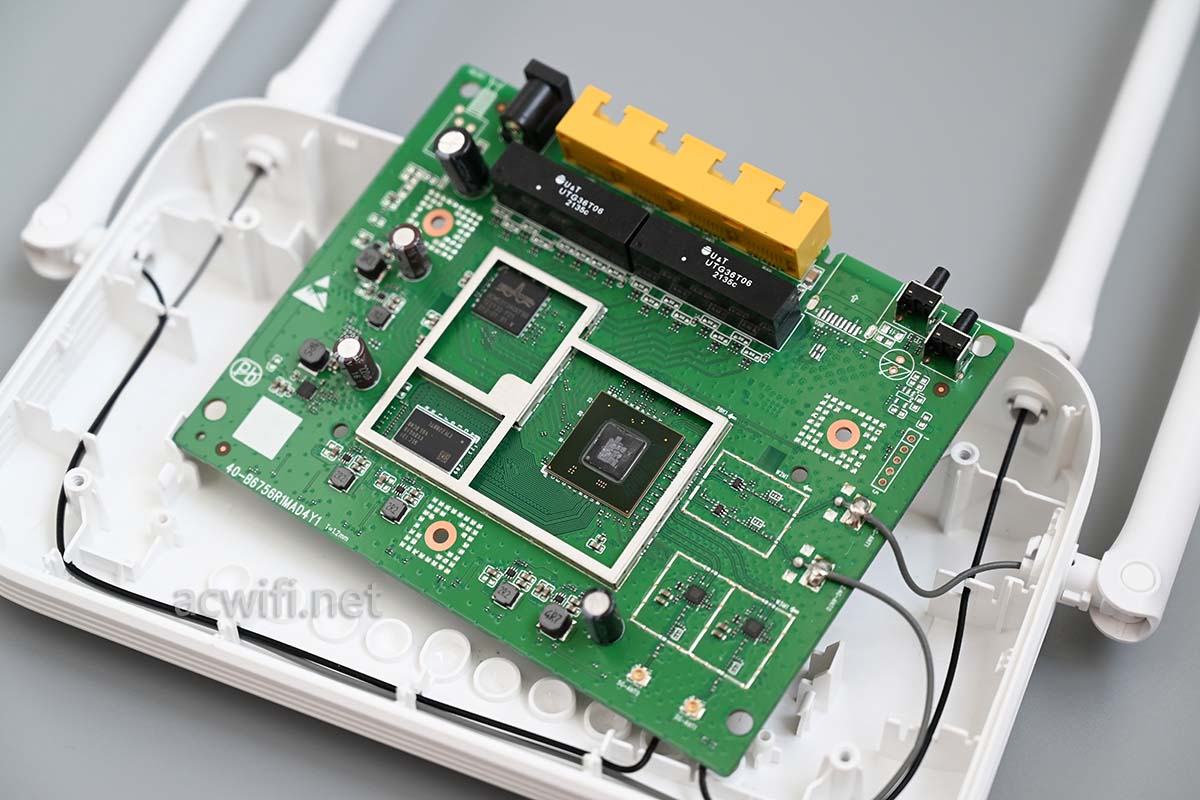

用一成功力的一阳指把屏蔽罩打飞:

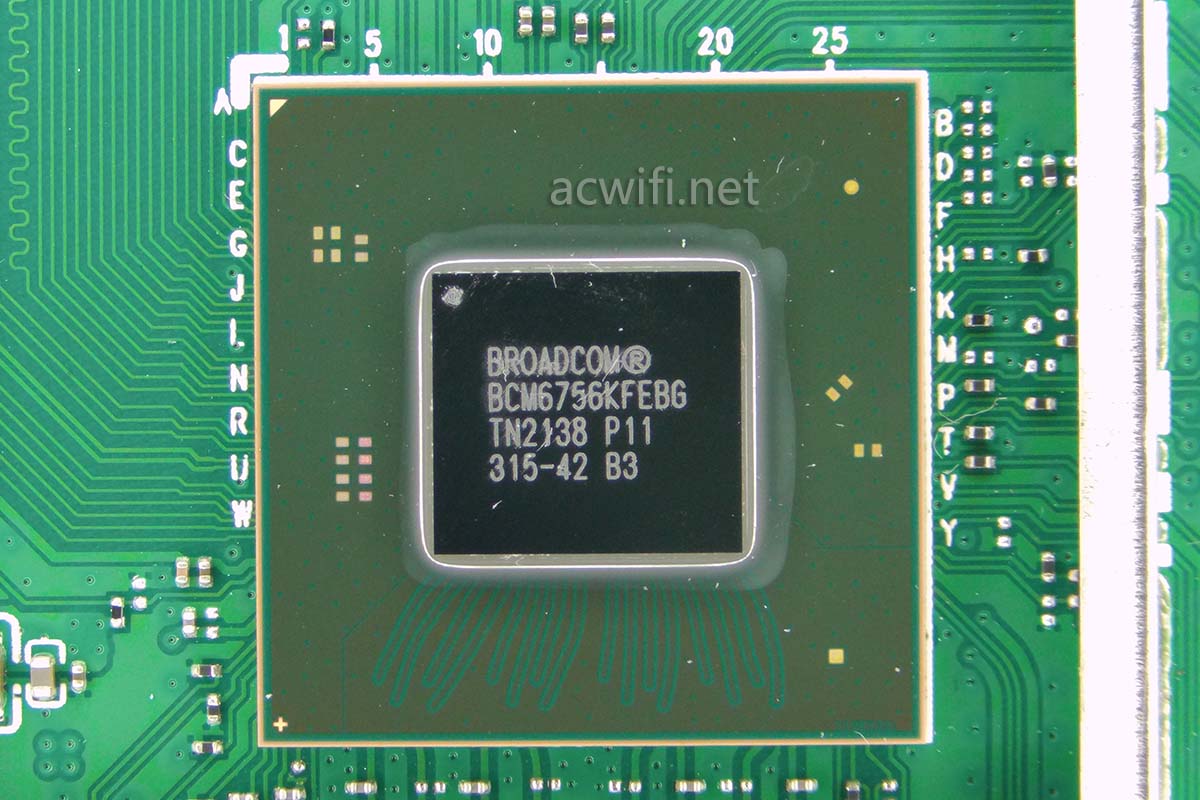

烽火R1S(听说把型号打完整了有利于百度SEO,会多些流量)的CPU型号是

BCM6756是四核1.7GHz,A7架构。同时内置了双频DBDC,均支持2x2MIMO,2.4G最高速率574Mbps,5G最高速率2402Mbps。

这样的绿色的板子才好看嘛,走线清晰可见。

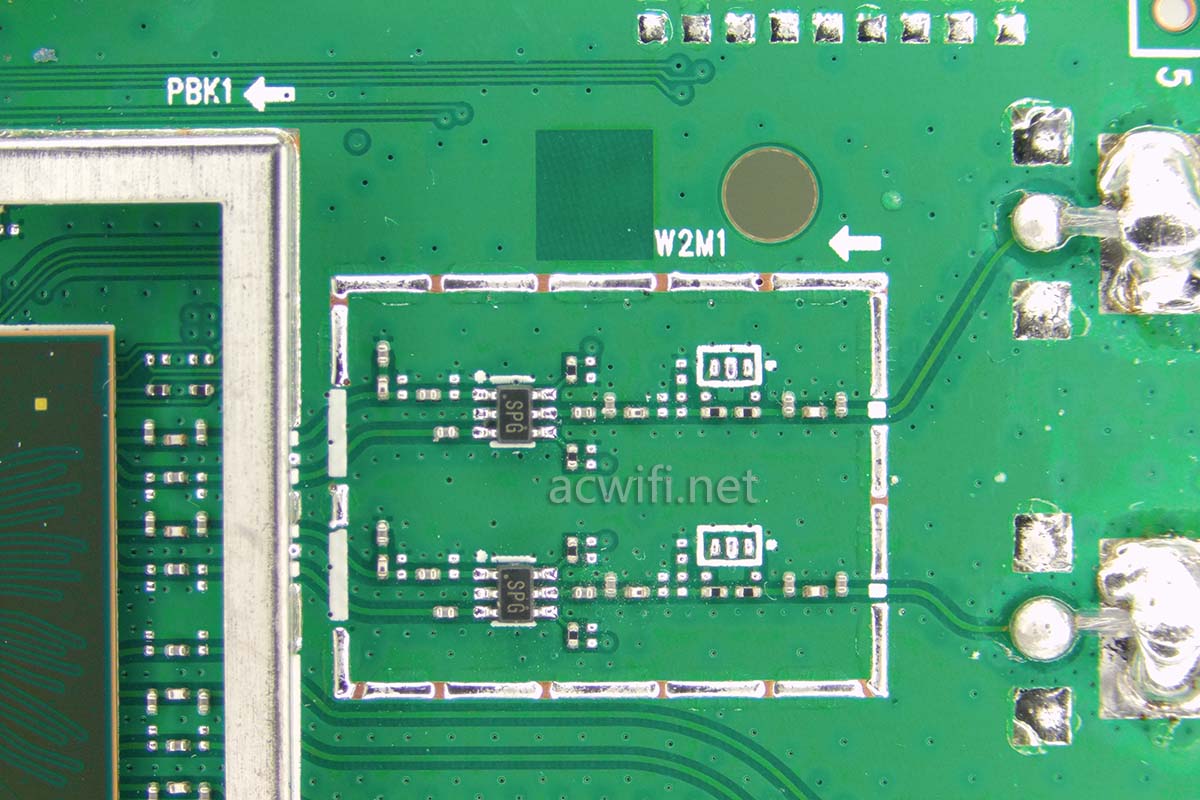

2.4G没有用外置FEM芯片,你看见的只是收/发切换开关。

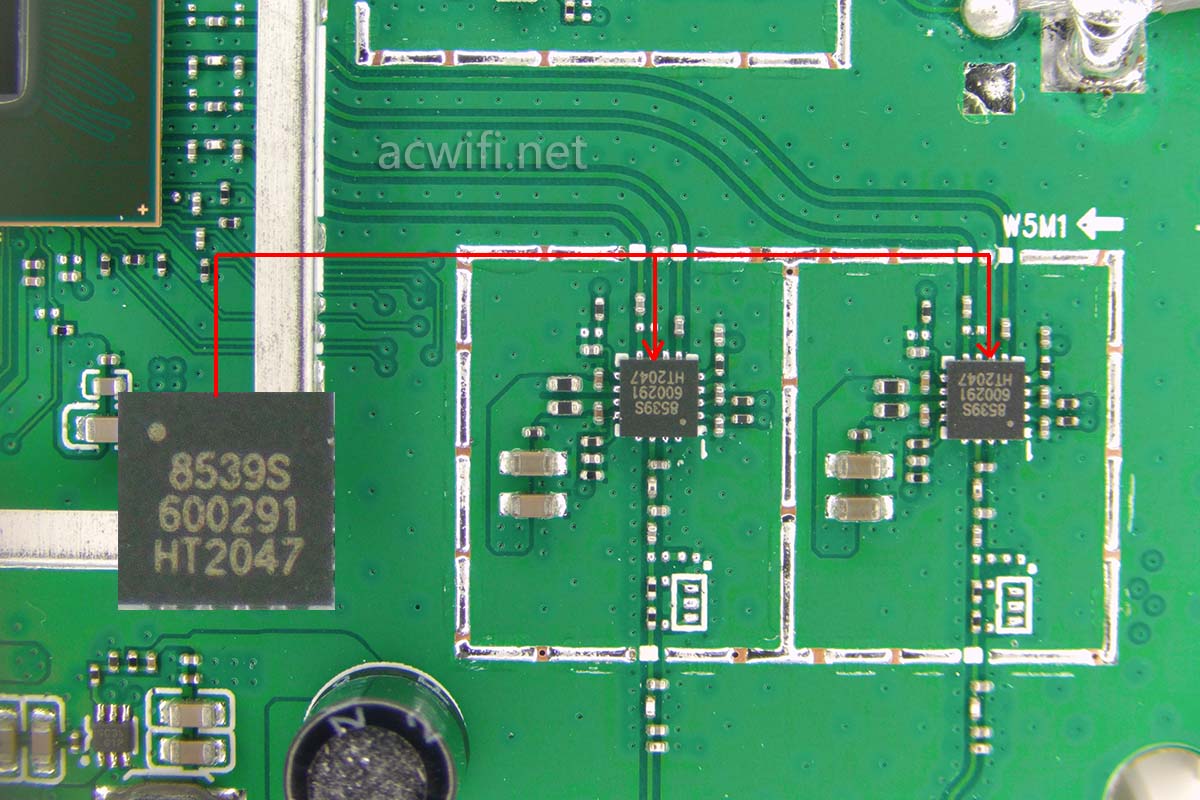

5G就有外置FEM芯片,型号是KCT8539S,上海康希通信科技公司的产品。

KCT8539S的参数如下:
Integrated 802.11ax 5GHz PA, LNA with bypass and T/R switch
Fully-matched input and output
Integrated power detector
Transmit gain: 30dB at 5V
Receive gain: 14dB at 5V
Noise Figure: 2.6dB at 5V
Output power:

17dBm @  -43dB EVM, HE160/MCS11, 5V
20dBm @ -40dB EVM, HE160/MCS11, 5V
21.5dBm @ -35dB EVM, VHT80/MCS9, 5V
22.5dBm @ -30dB EVM, HT20/MCS7, 5V
ESD protection circuitry on all PINs
Minimal external components required
Small package: LGA-16L 3mmx3mmx0.85mm (MSL3, 260 oC per JEDEC J-STD-020)
RoHS and REACH Compliant

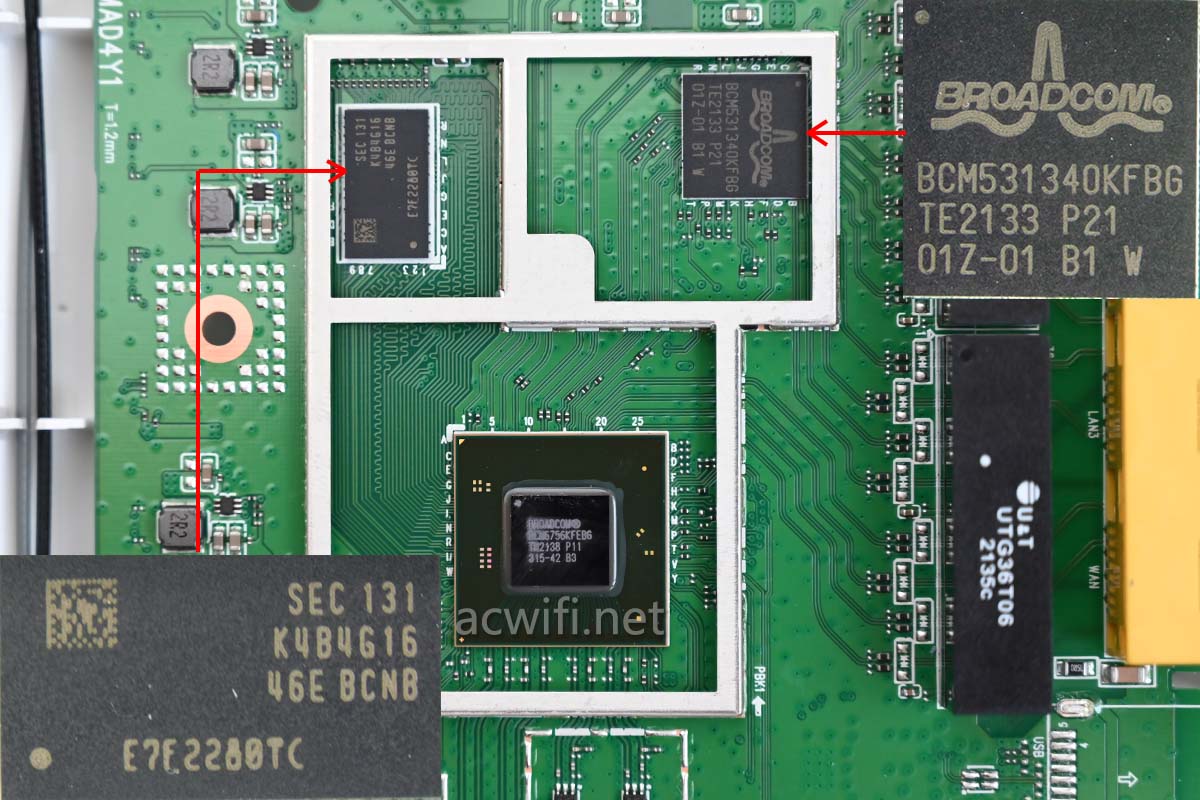

CPU旁边的内存芯片,型号是K4B4G1646E-BCNB,三星DDR3,容量512MB。还真是512MB内存。

靠近网口的是BCM53134O,末位是字母O,不是数字0,但看着又像是0,但BCM53134O和BCM53134P才有2.5G速率的SGMII,实测3个LAN口到小米11 5G的速度随便测得1799Mbps,所以没有1G瓶颈。它就不会是不带2.5Gbps SGMII的BCM53134M和BCM53134S。

从上图可见WAN口是接在BCM6756上的,CPU集成的1G PHY就是这么用的。

好了,这款烽火R1S拆机完成啦,其它没啥好看了

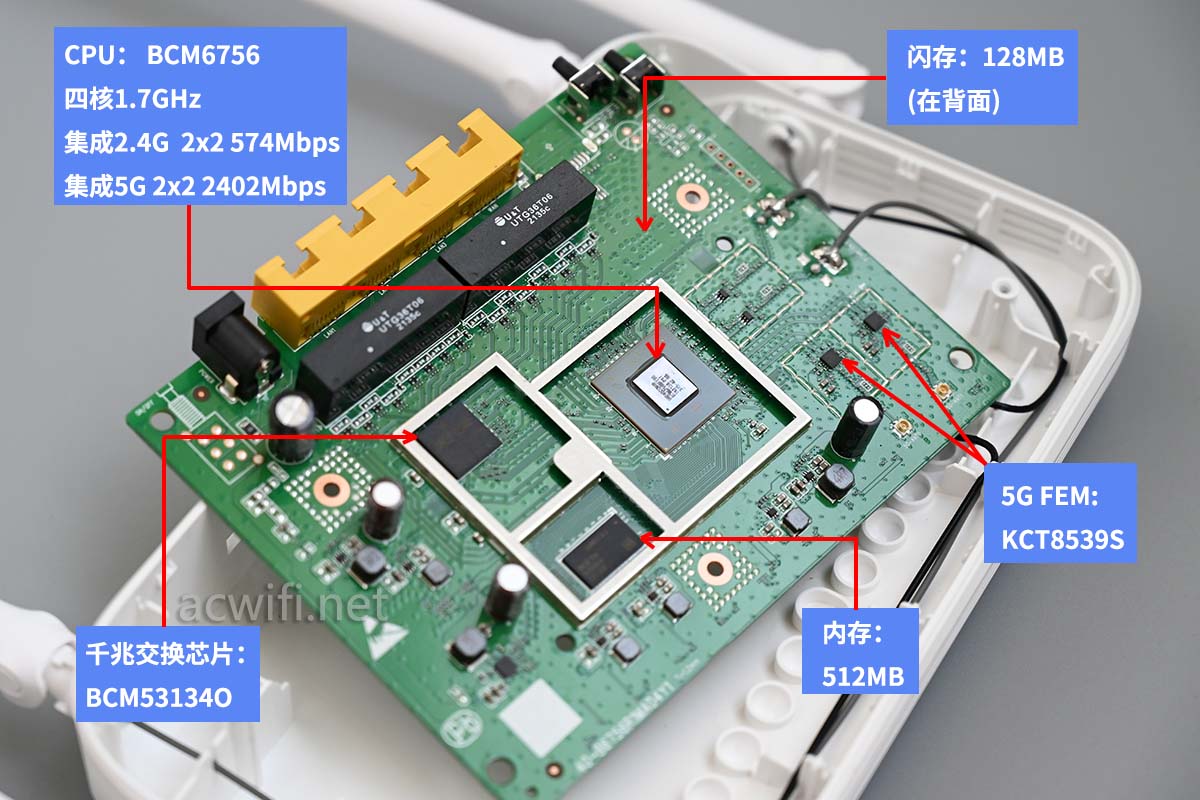

烽火R1S各芯片型号汇总图如下:

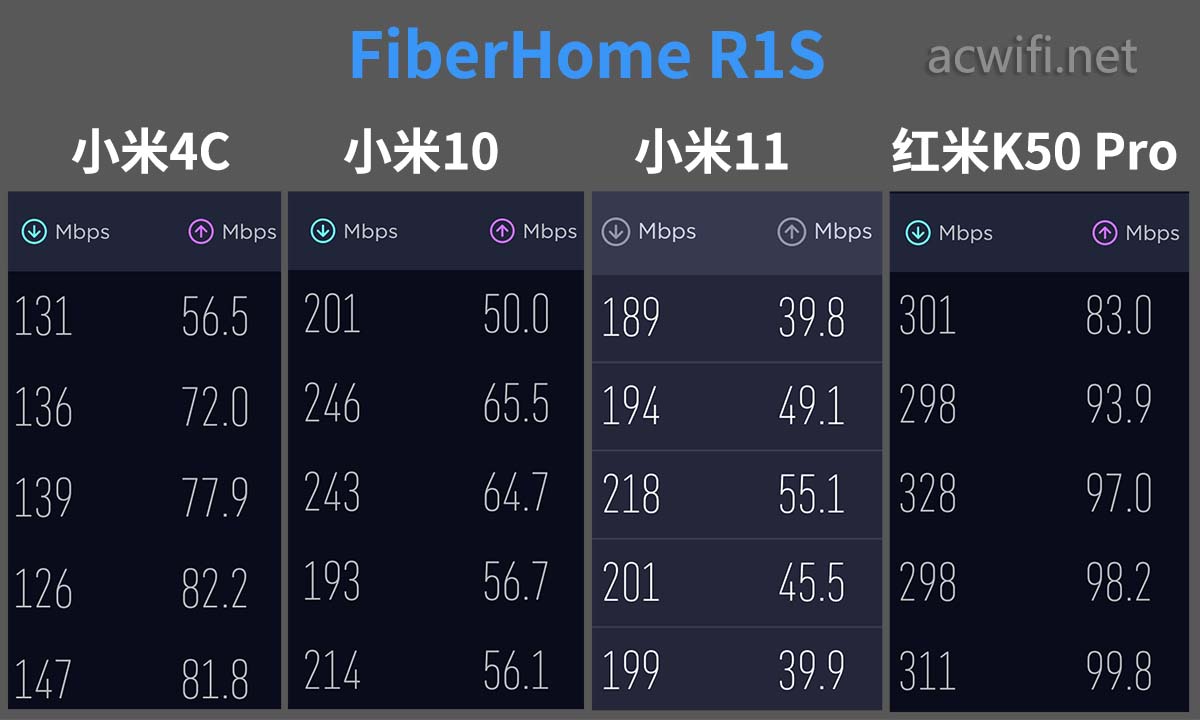

在楼下D点位置测速看看:

不算很强。但比同方案不同FEM的天邑TY-6261M好些。

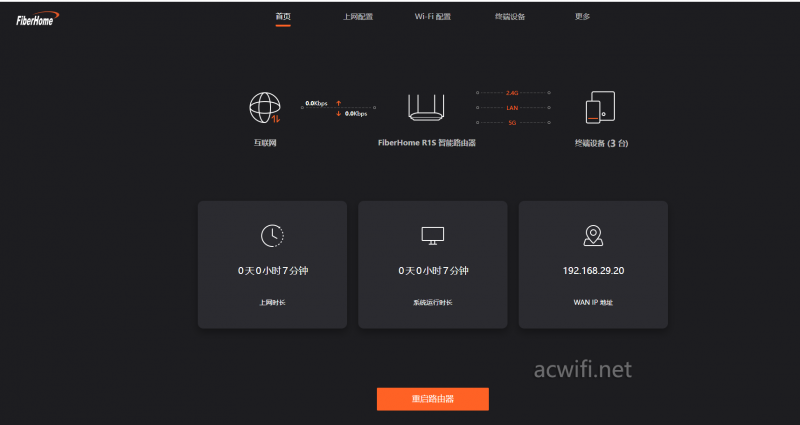

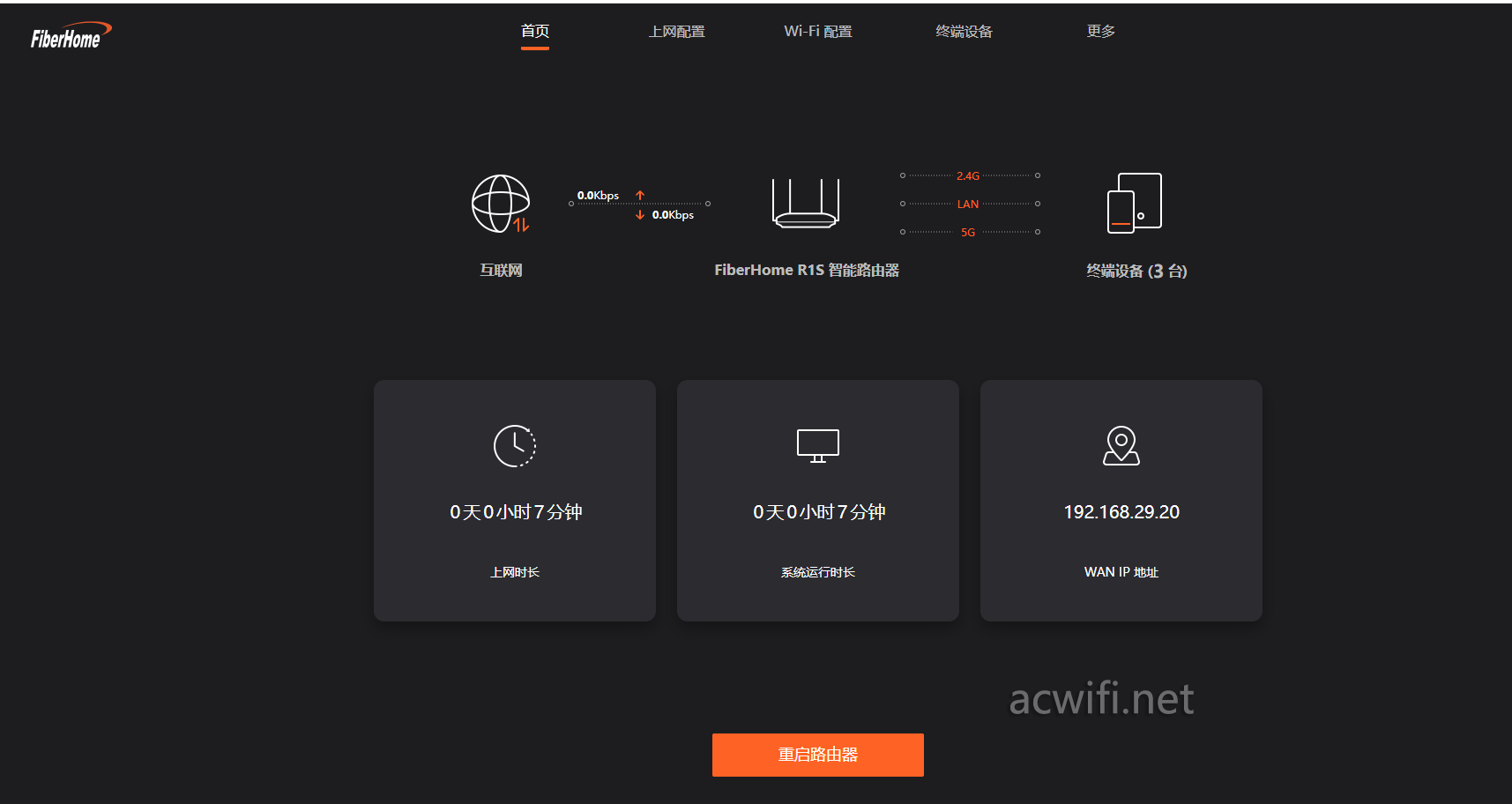

主界面:

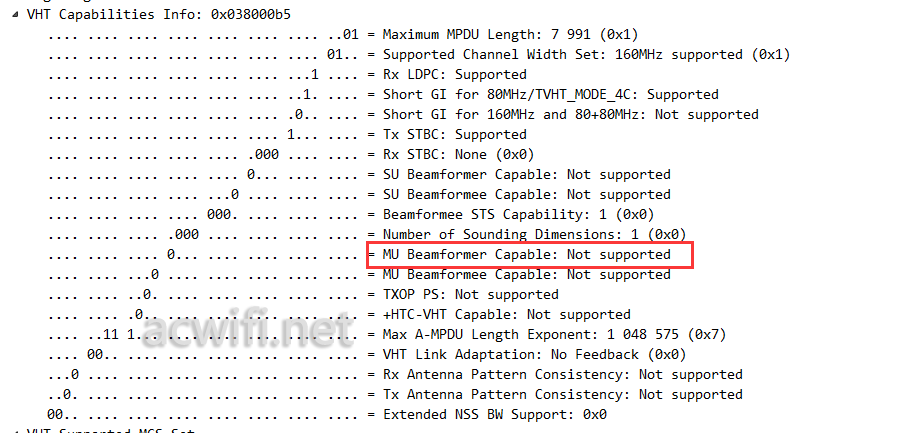

通过抓包可以看出这台无线路由器不支持MU-MIMO,商品页里说明可以支持,估计是以后通过固件更新来支持吧。

如下图Wi-Fi 5信息

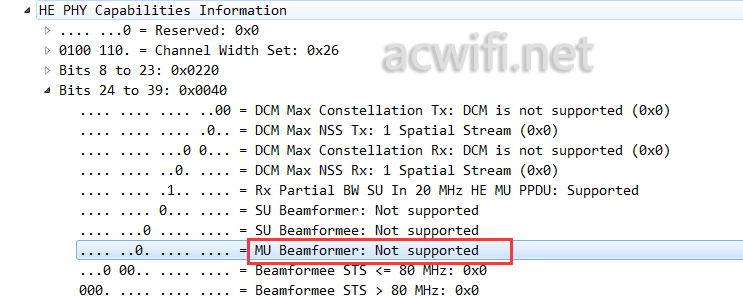

Wi-Fi 6里的信息:

如果能支持MU-MIMO也就是能支持多用户波束成形,也必然支持单用户波束成形(SU Beamformer),在中远距离的无线质量会提高一些。

只是2条空间流的波束成形能力没有4条空间流的提升明显,比如在不同空间流下的每个子载波的角度数量是大不同的。所以绝大多数4x4MIMO的芯片会比2x2MIMO的芯片在不同方位和距离容易获得高速。

从抓包里也可以看出支持802.11k、802.11v、802.11r的情况。

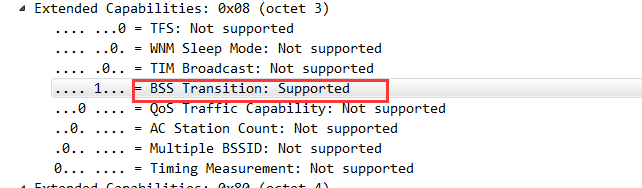

这是支持BSS Transition,即802.11v

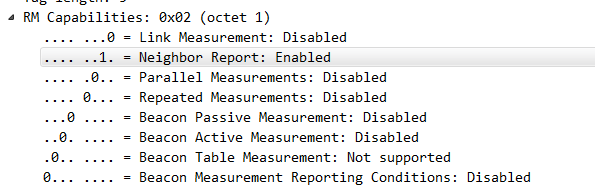

支持Neighbor Report,即802.11k

搜索Mobility Domain,并有看见有这一项,通常里面会包含”Fast Transition “字眼,或”FS Transition “,就这是802.11r。这台不支持,通常不支持了,因为我主观认为802.11r越来越不重要。有k和v就行了。这样你不管组不组mesh,手机都可以自动切换(老手机除外)。通常这叫做被动漫游,主动漫游需要有弱信号剔除,意思就是”走你“。如果不支持”走你“的手机,会犯傻:走还是不走!

够了,口水了一堆!

这些博通方案的AX3000,适合恐惧发热的和讨厌1G瓶颈而又喜欢512MB内存的。
