红米AX6000拆机,最便宜的四核2.0GHz

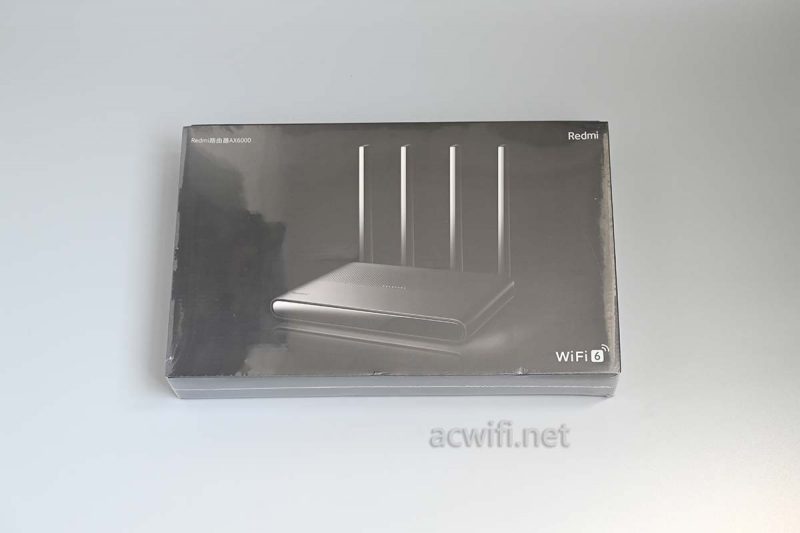

红米AX6000外包装:

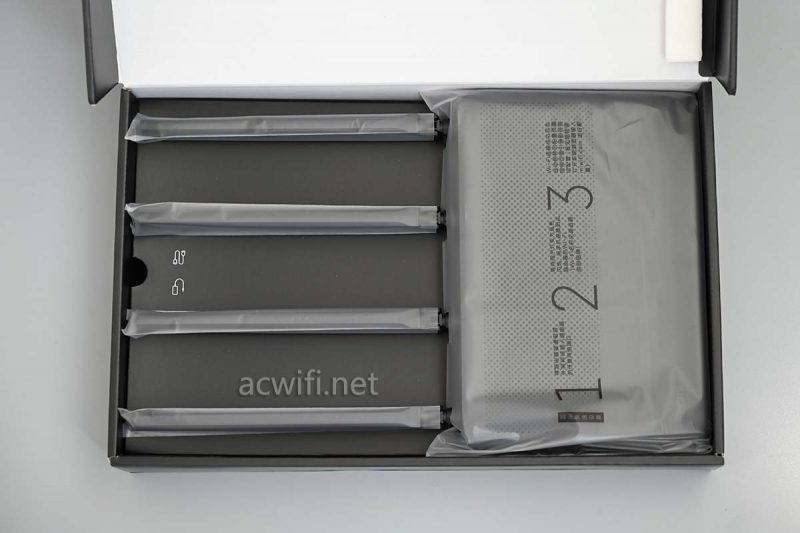

打开包装:

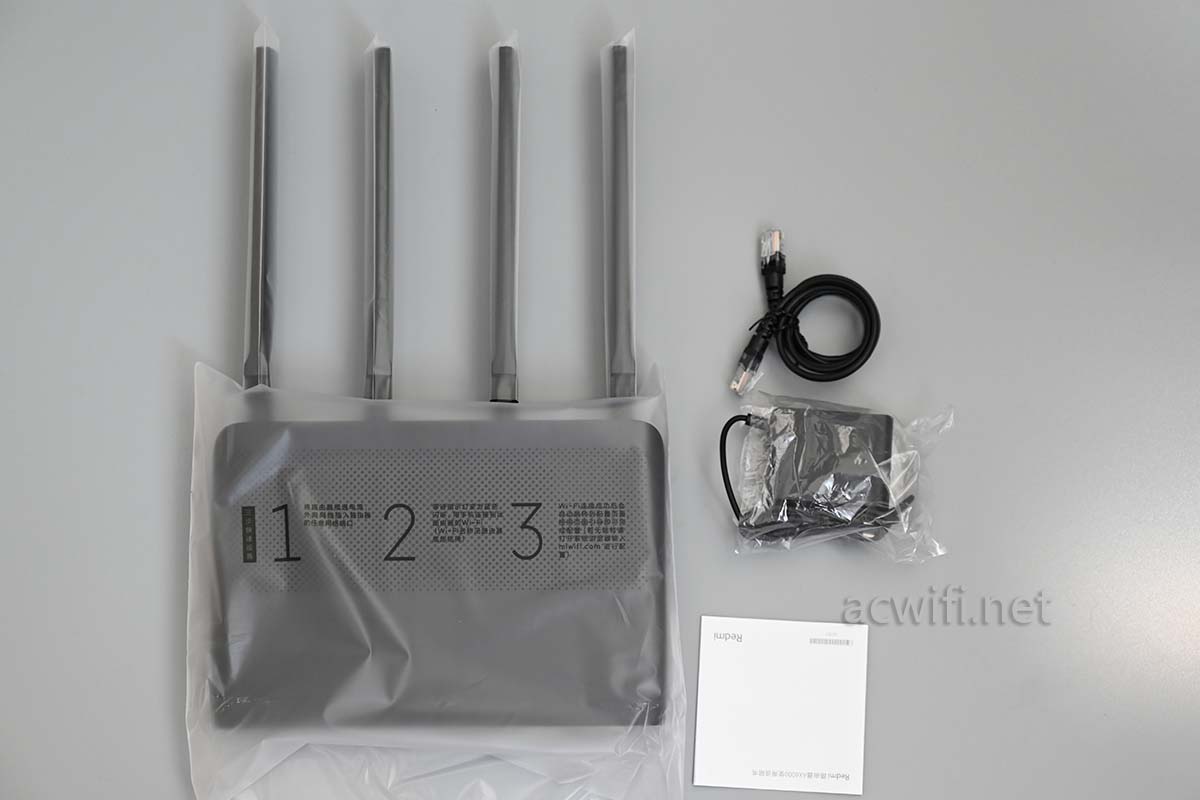

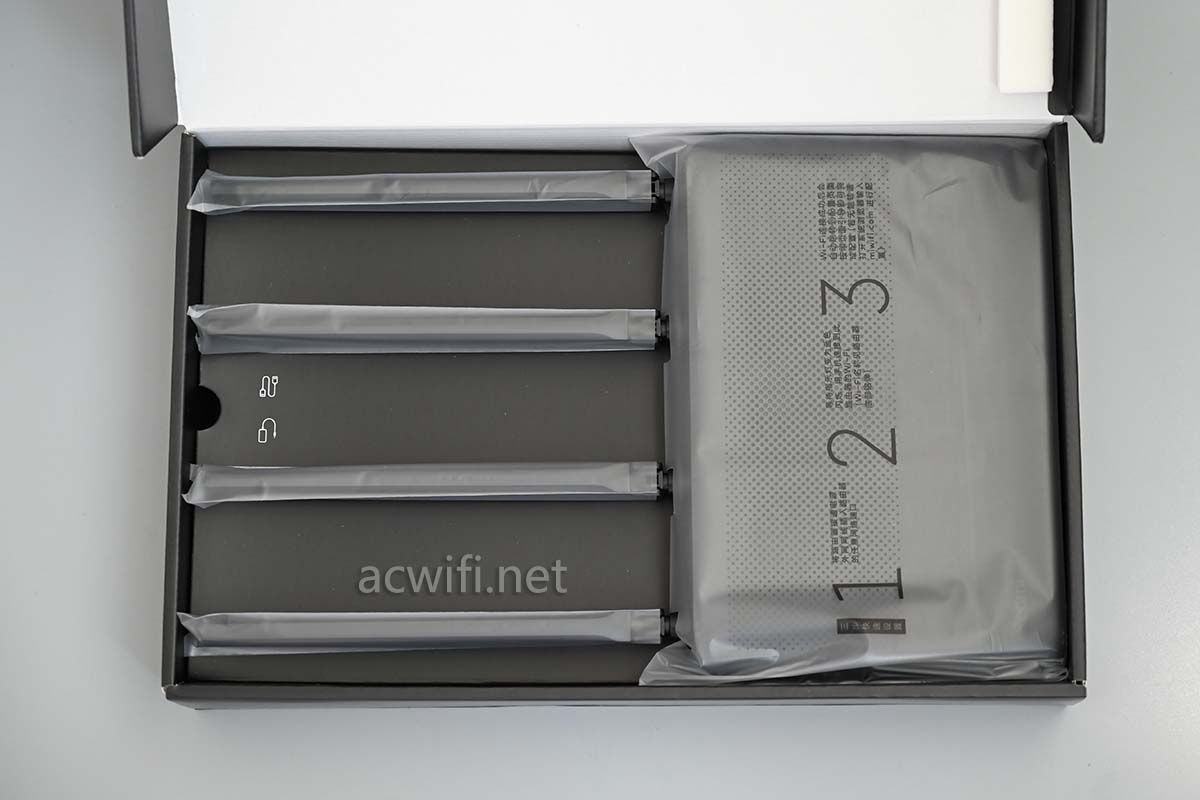

取出机身和配件:

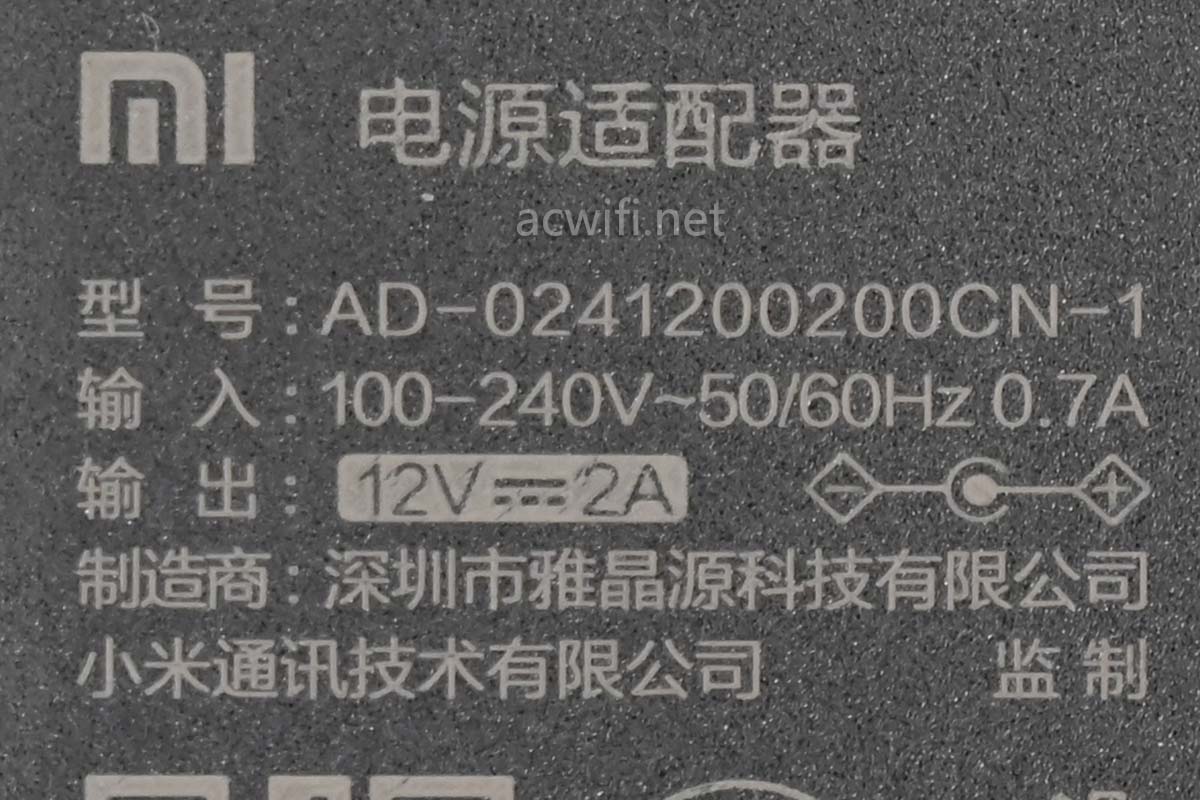

电源输出规格是12V/2A,DC插头尺寸是4.0/1.7mm,小米红米路由器都是这个尺寸。

连接宽带后实测待机功率是7.4W,比XDR6020的高出1.8W左右,CPU频率高了,所以待机功率也高些,而且还有8颗独立的FEM芯片,只是高出的功率也不多,这FEM功率高极都有限。

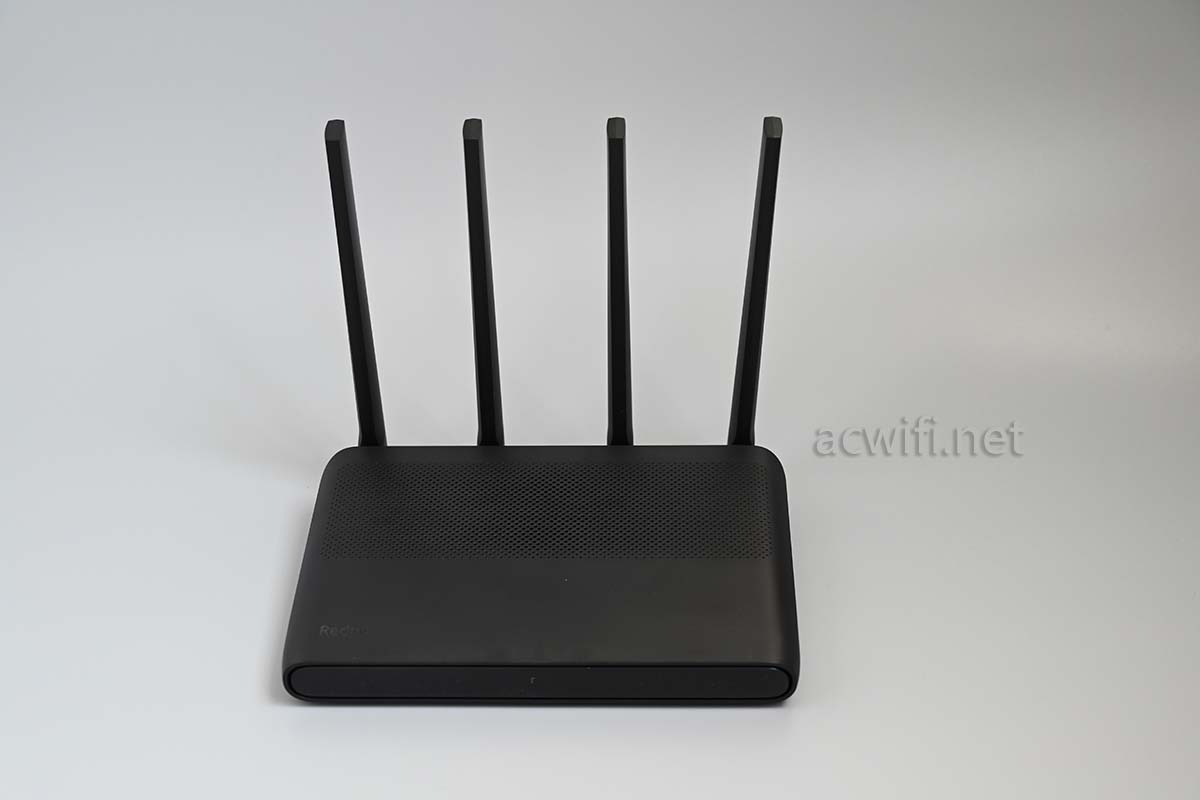

机身是全新的模具,全黑的,不带一丝云彩,就如一碗香滑的芝麻糊:

中午才收到京东快递,经过测D点位置,拆过,读TTL,现已近黄昏,想快些发文给你看,有一些细节我就不谈了。

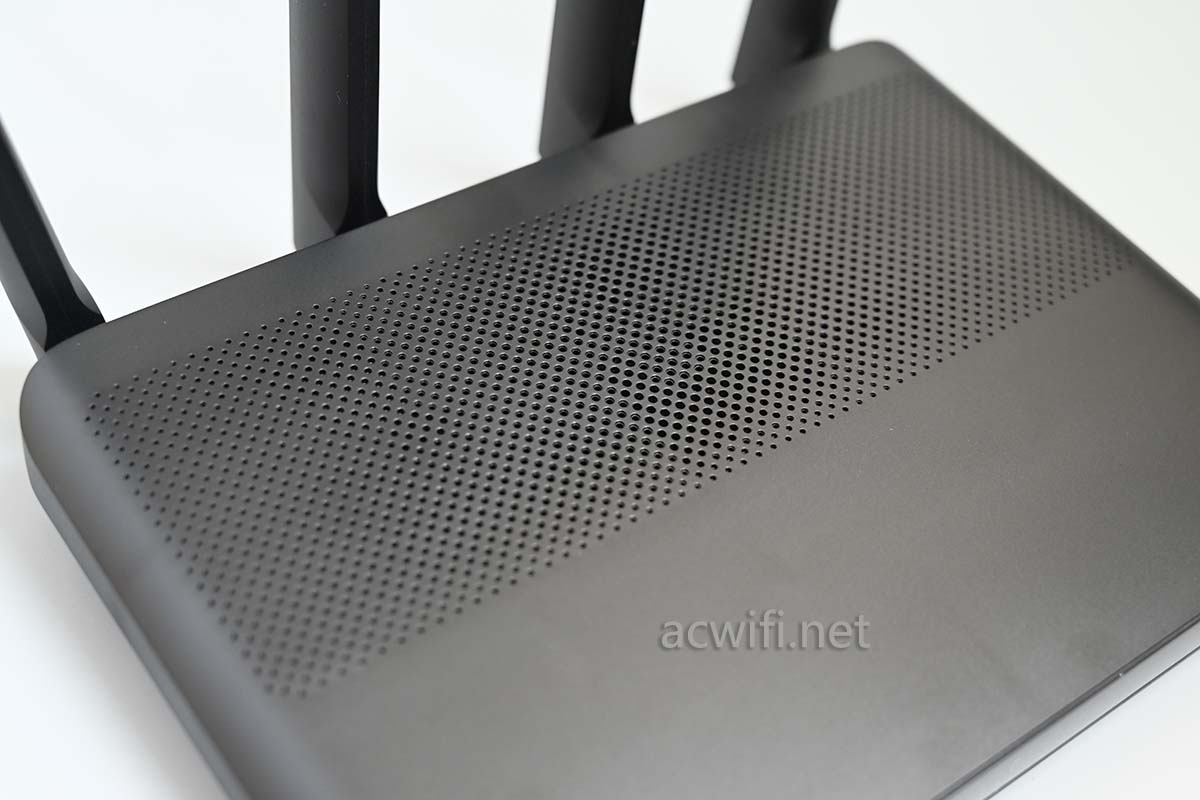

机身顶盖有一半布了散热孔:

运行2小时之后,摸散热孔位置有明显热量的,而没有散热孔的位置是没啥温度,室温29度。

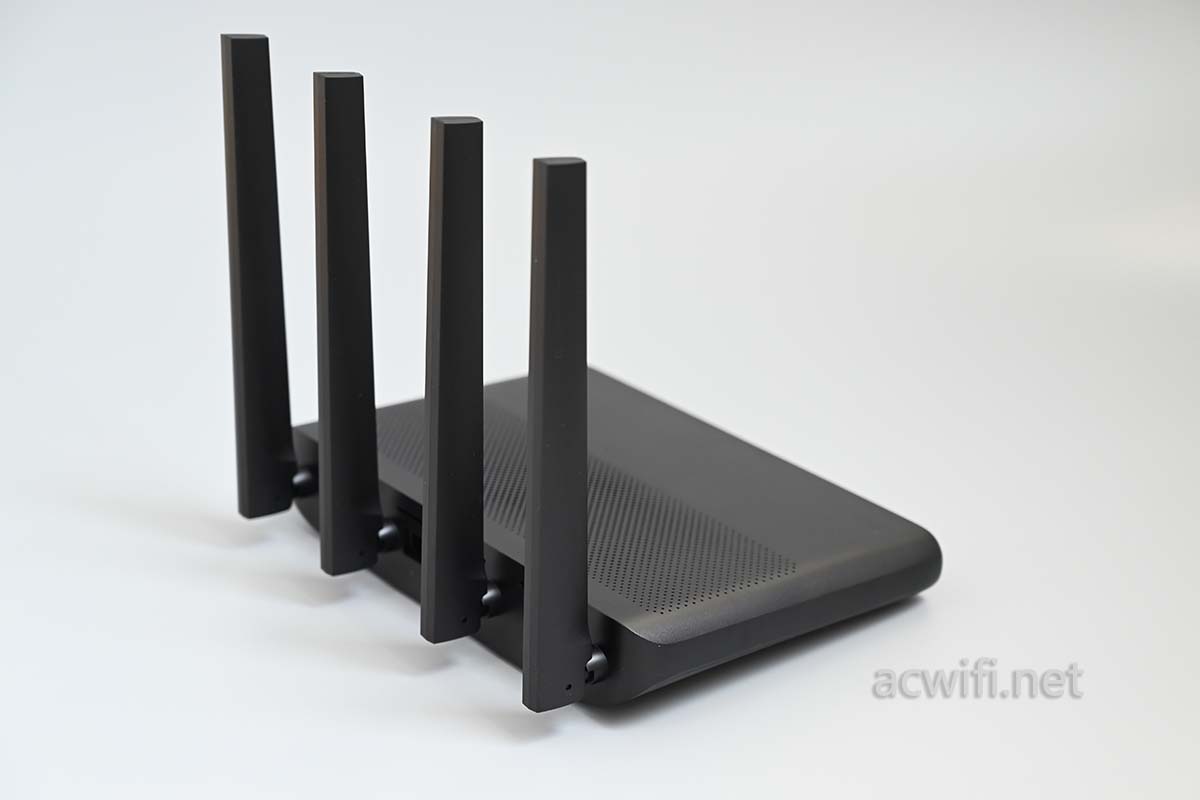

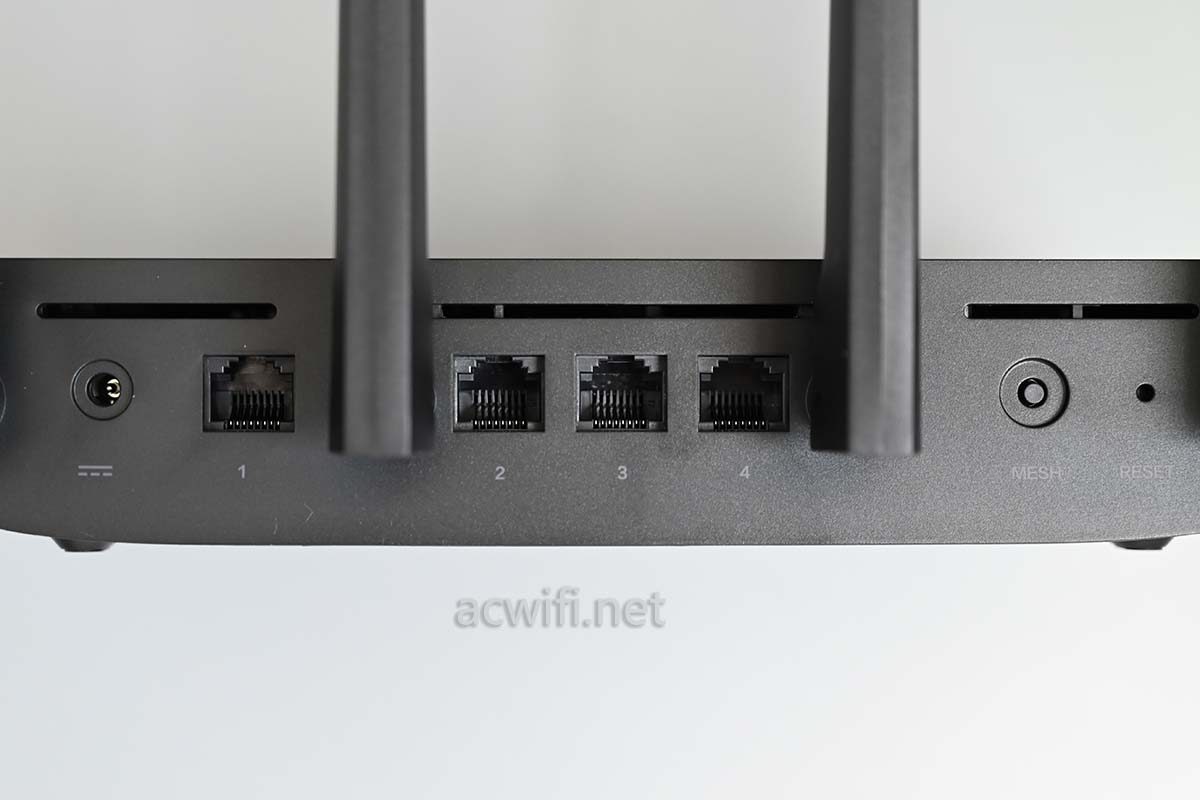

机身不小呀,不该只给4个网口。

侧面:

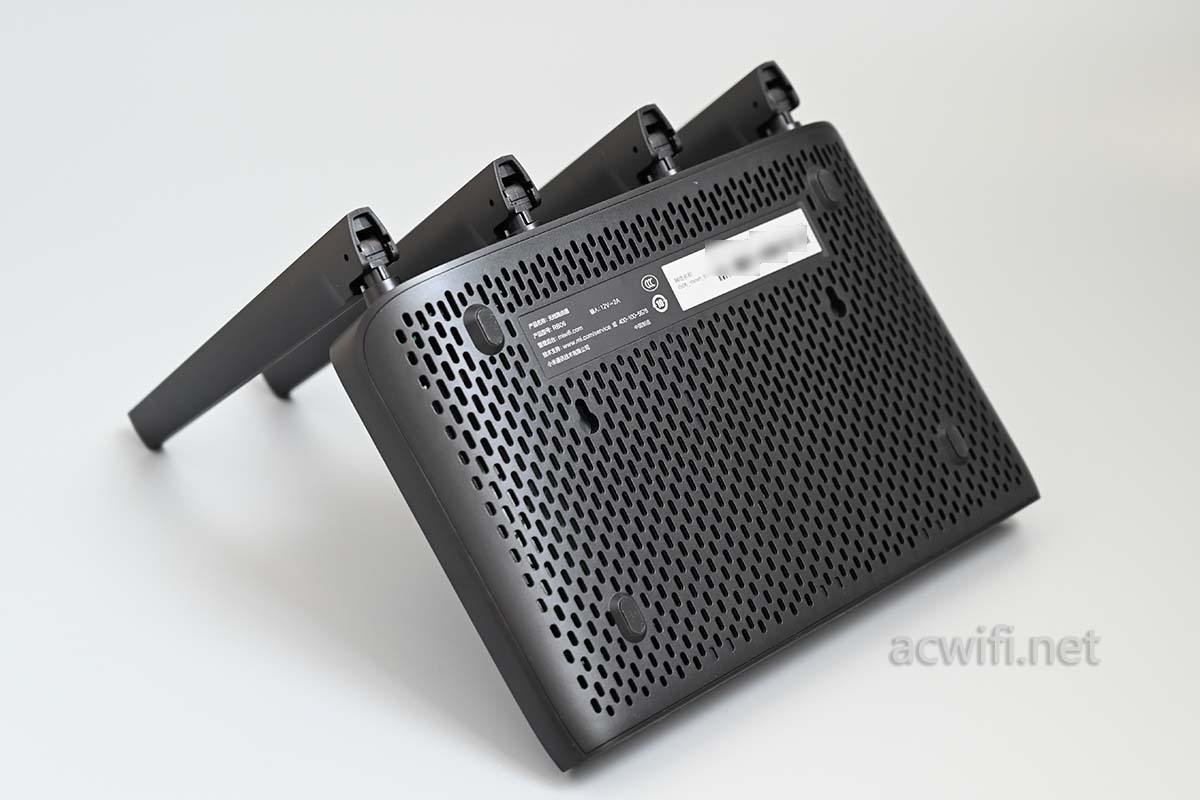

机身底部有更多的散热孔:

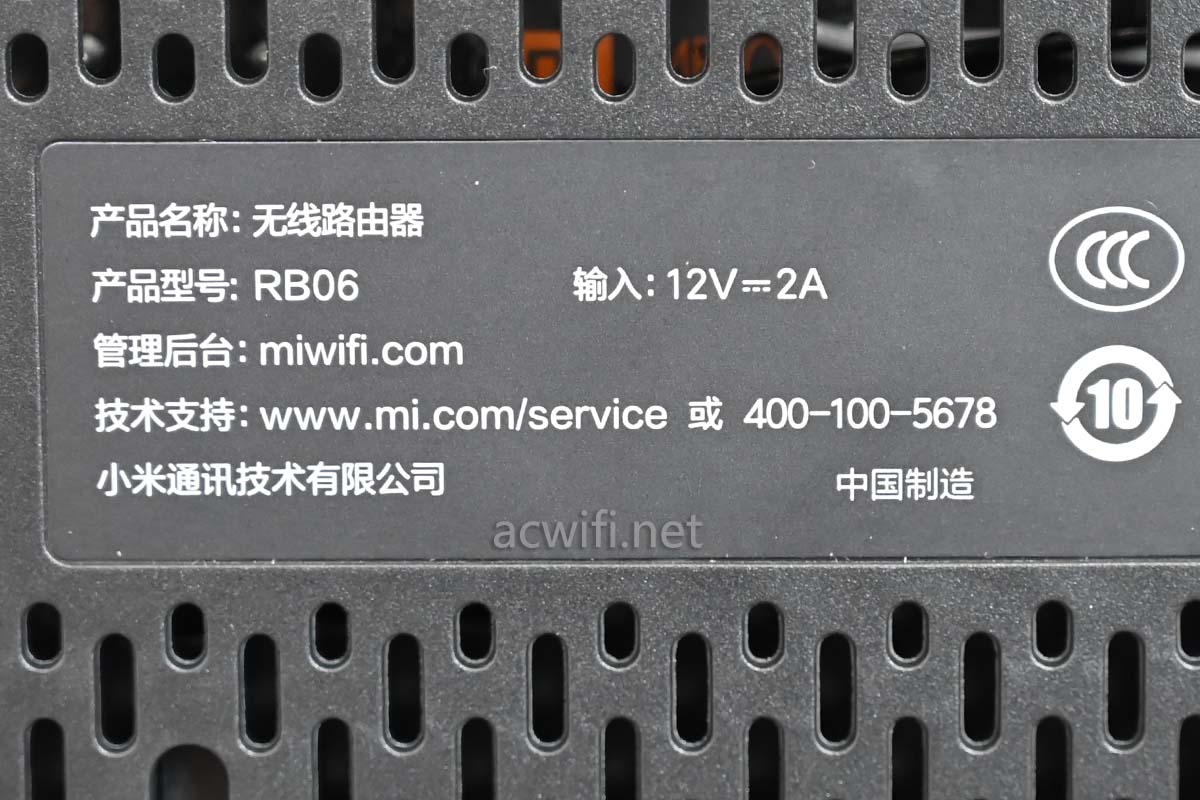

标签上的产品型号是:RB06.

四个脚垫下有螺线,拧出来之后即可撬开外壳。

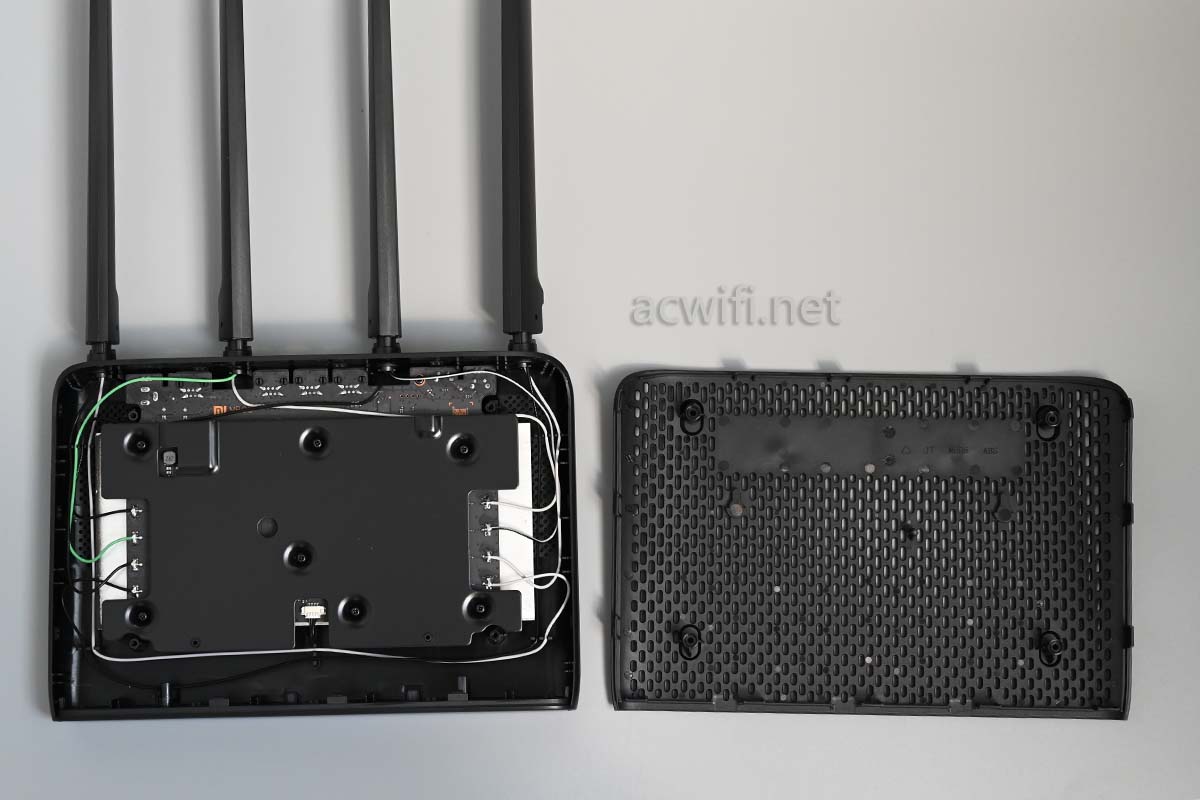

把底壳拿走:

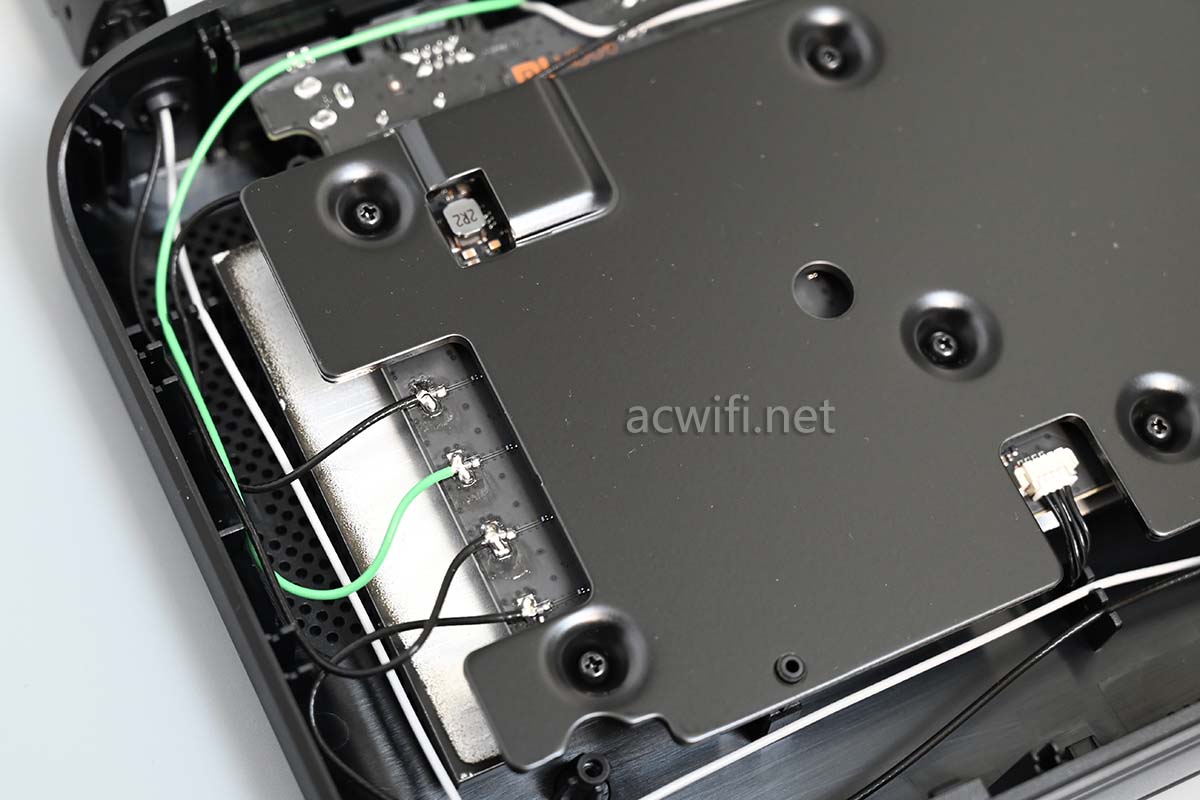

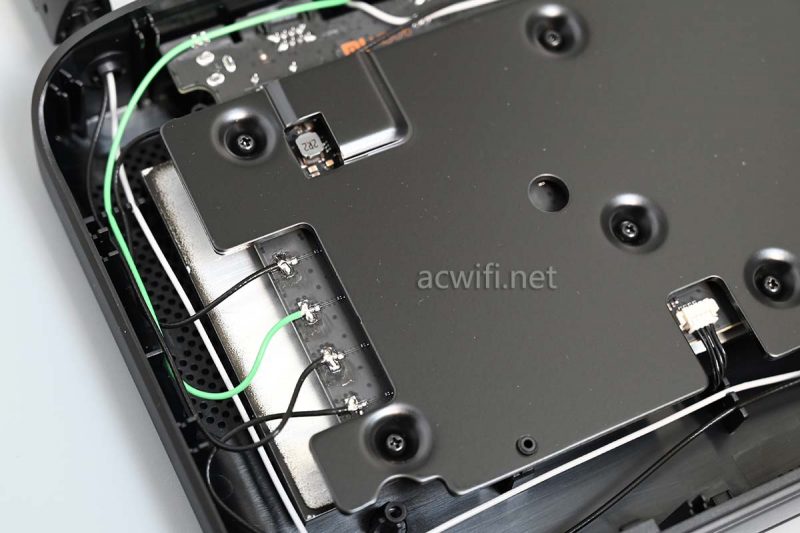

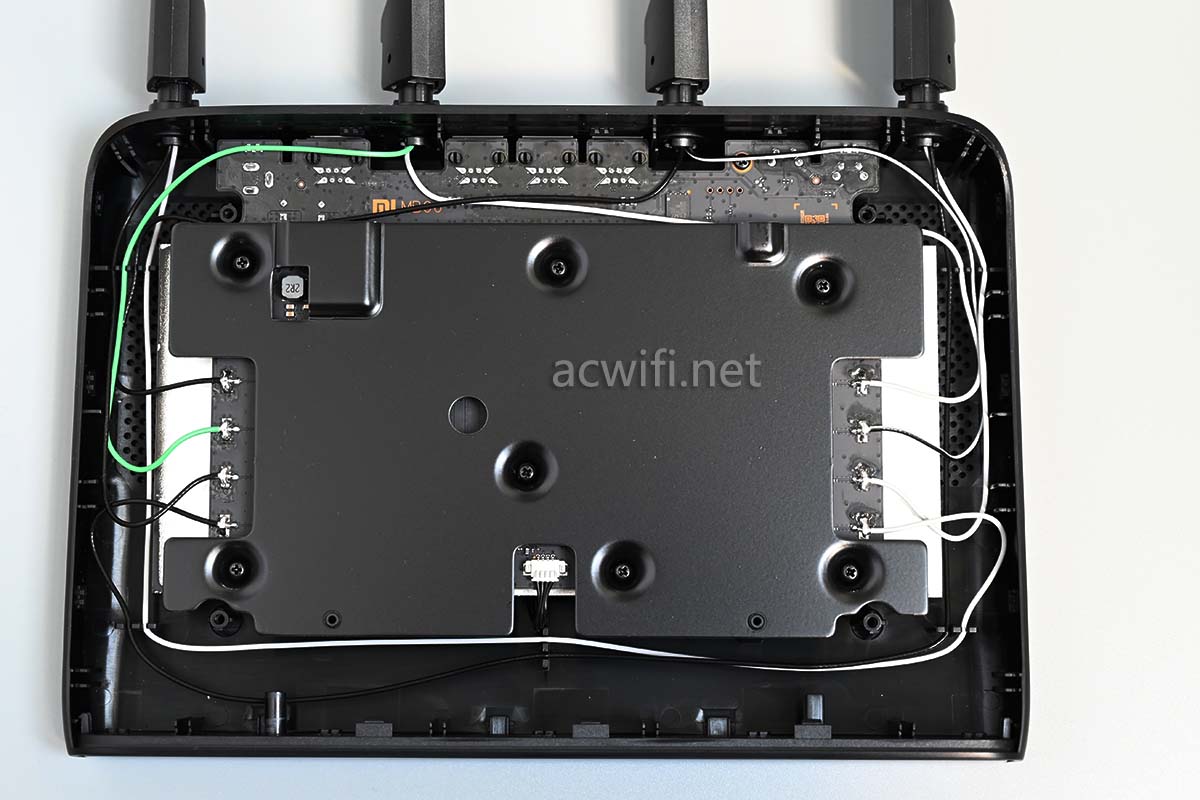

主板上覆盖了一大把散热铝板,百度是2.5mm。8根天线馈线全部焊接在主板上:

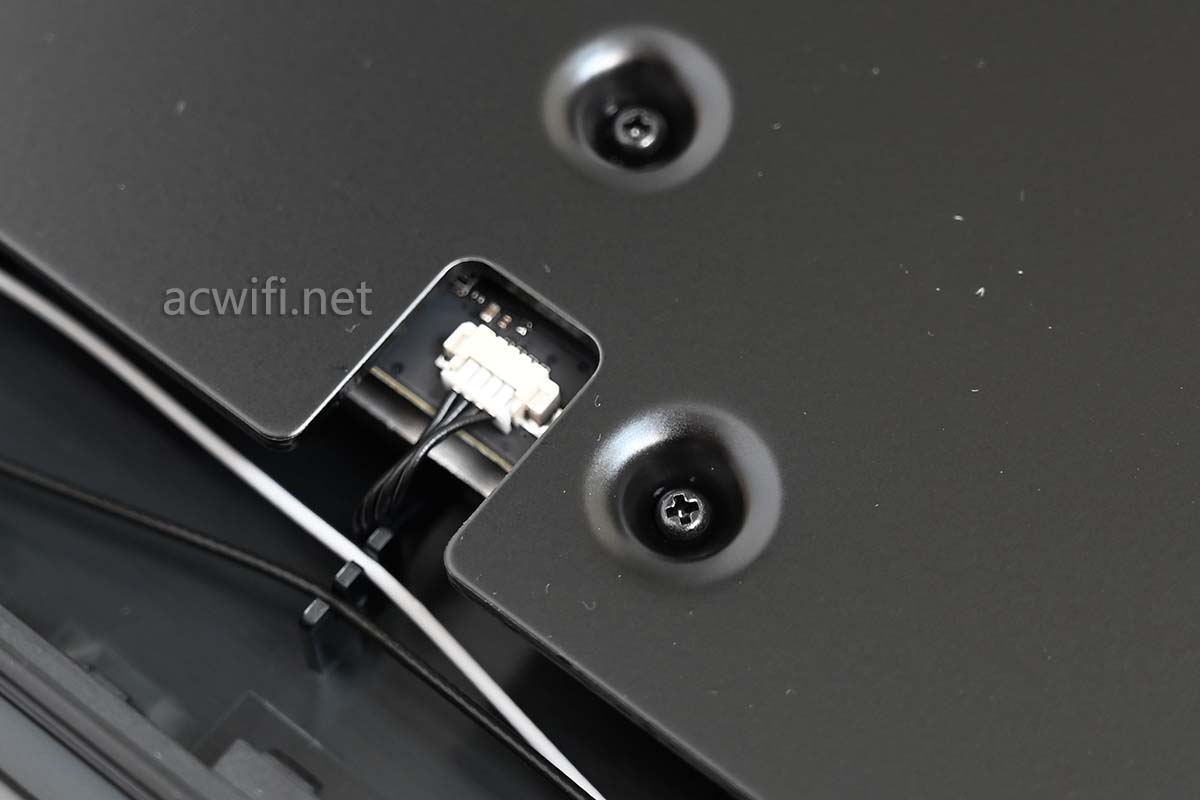

LED指示灯与主板的插头:

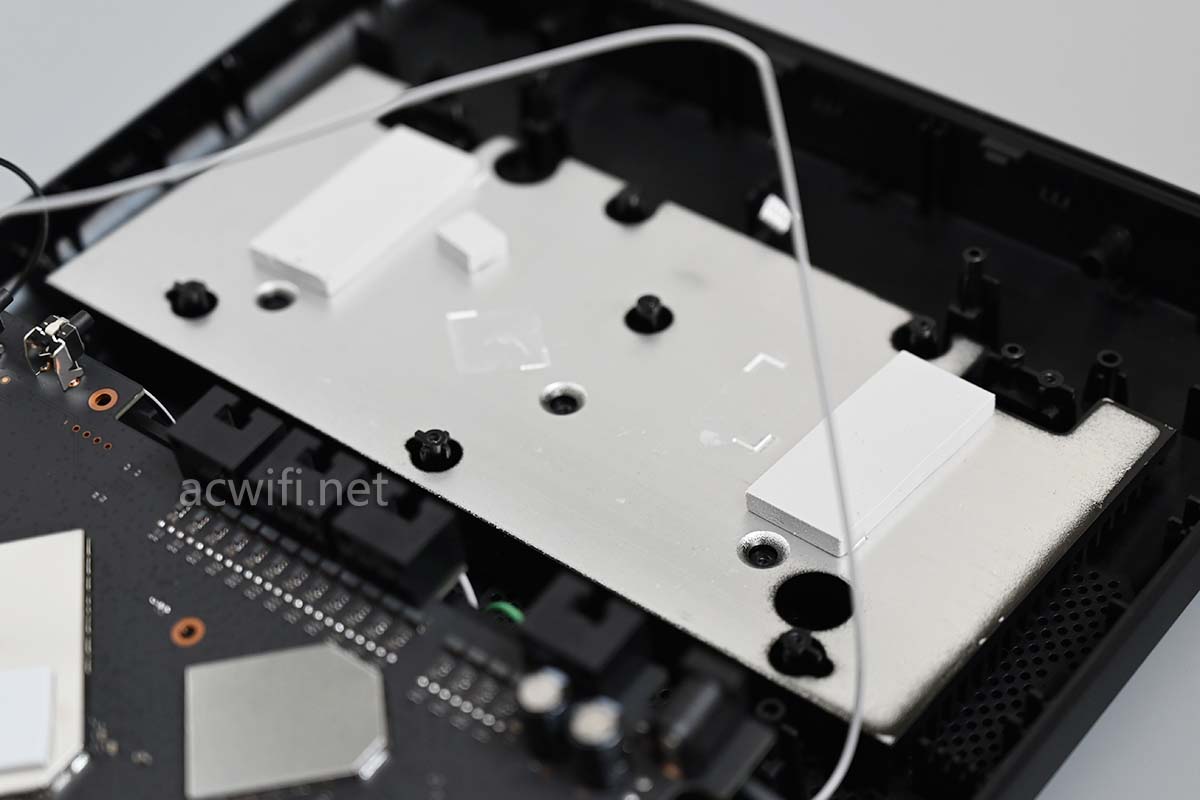

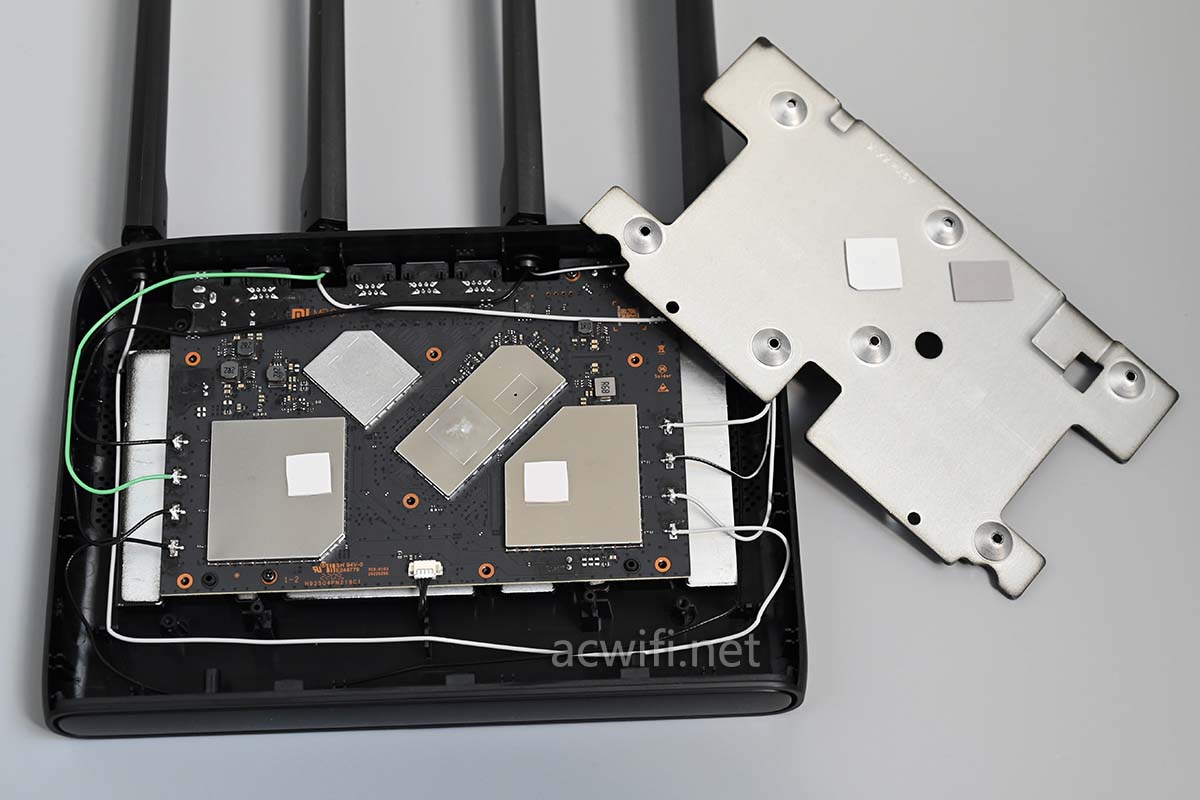

拆开这片散热板:

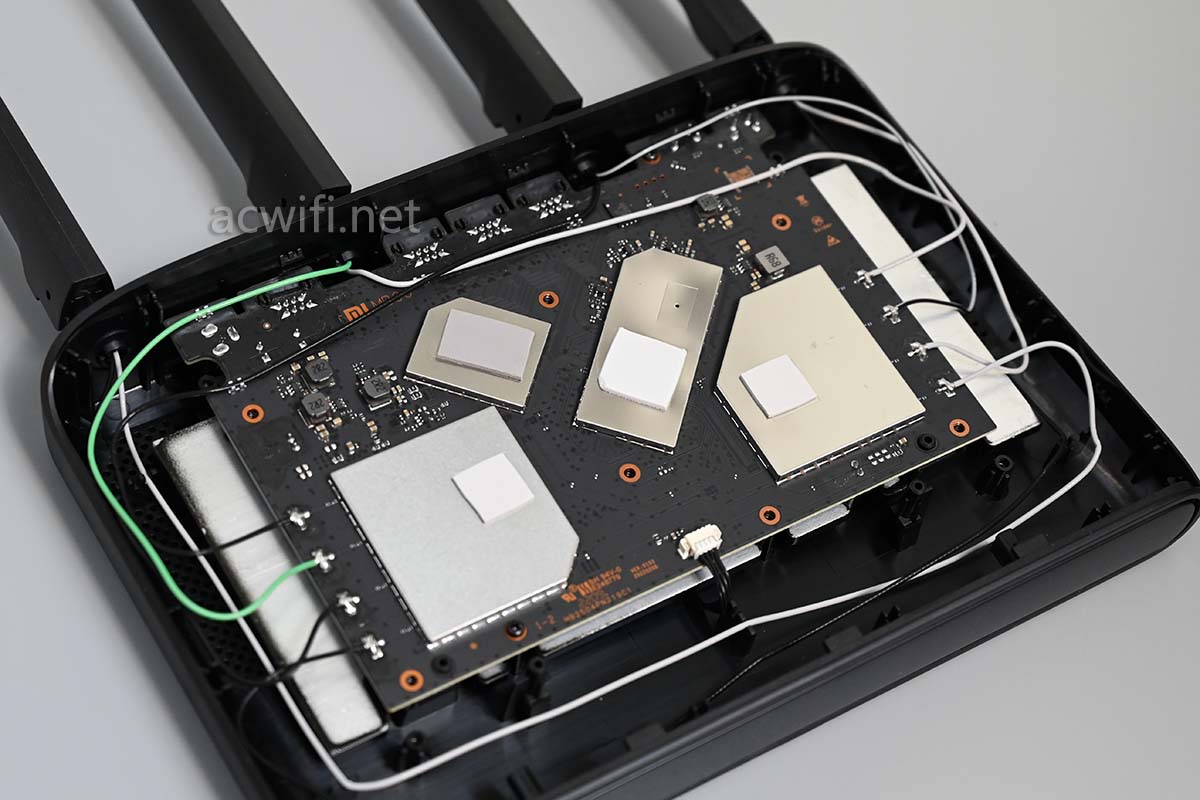

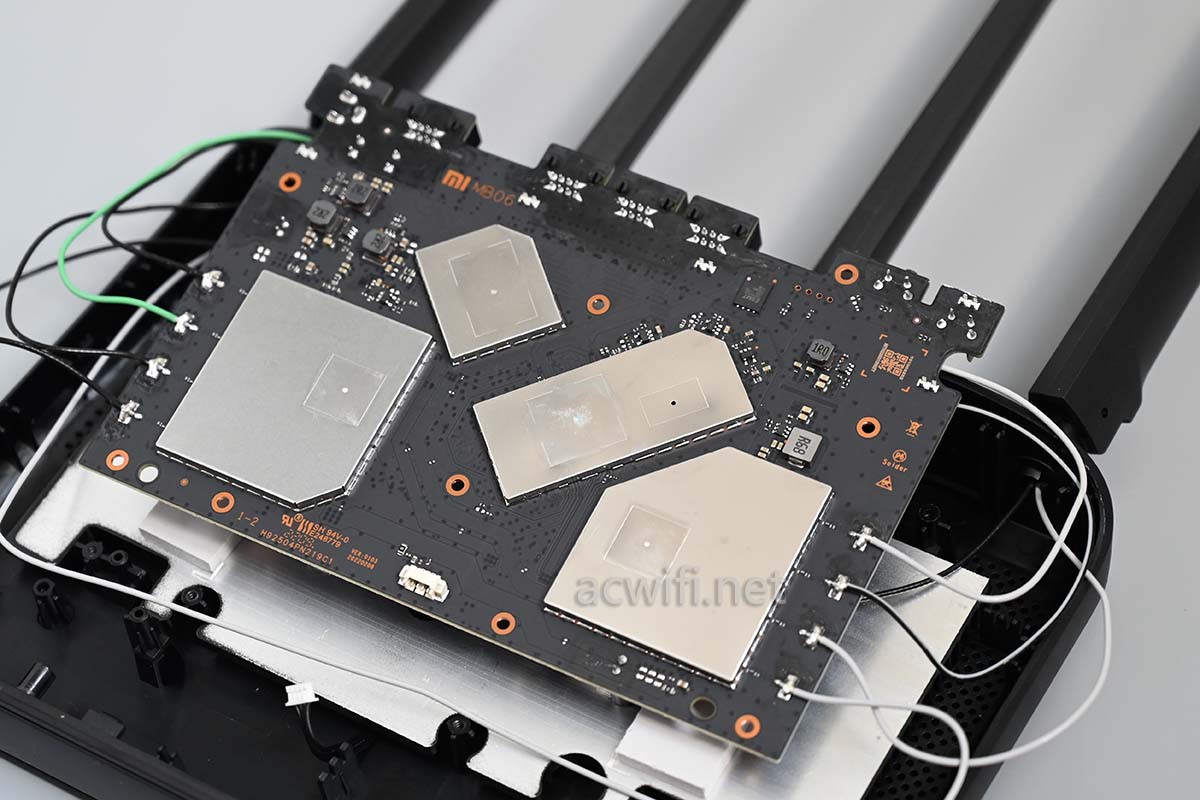

有四片屏蔽罩,表面均有导热硅脂垫片:

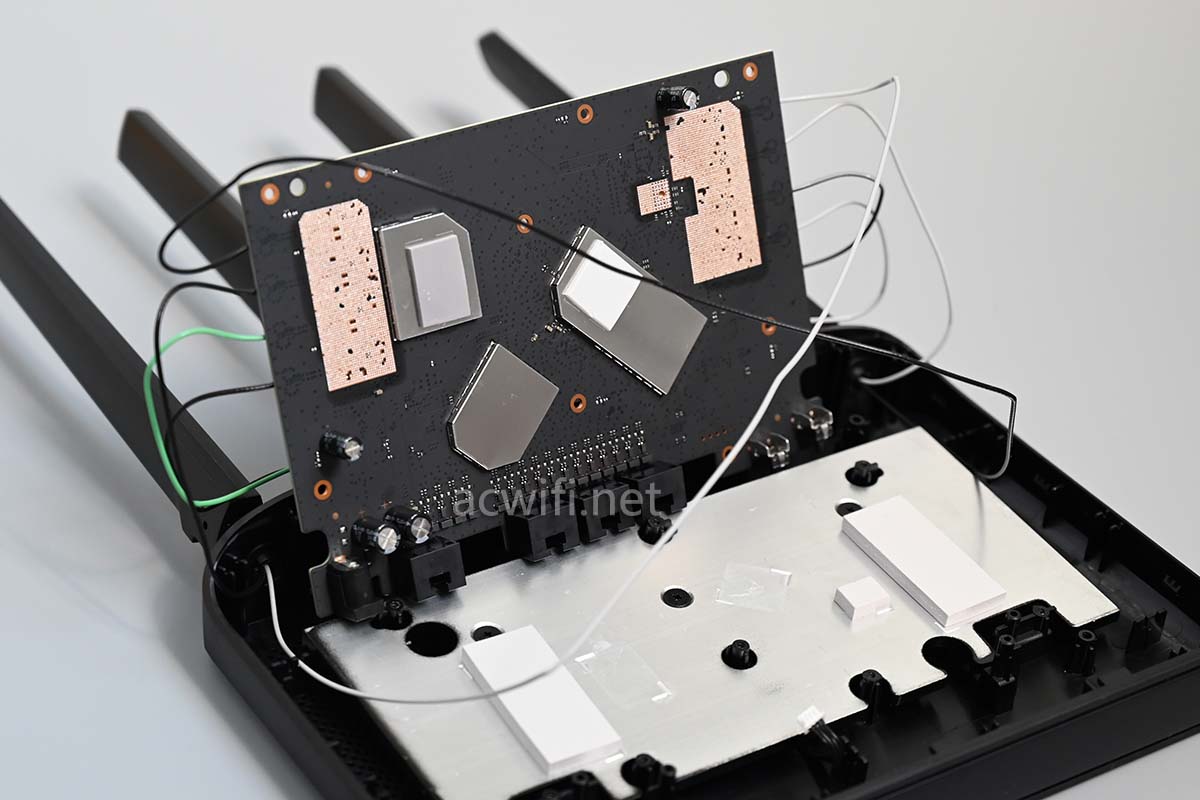

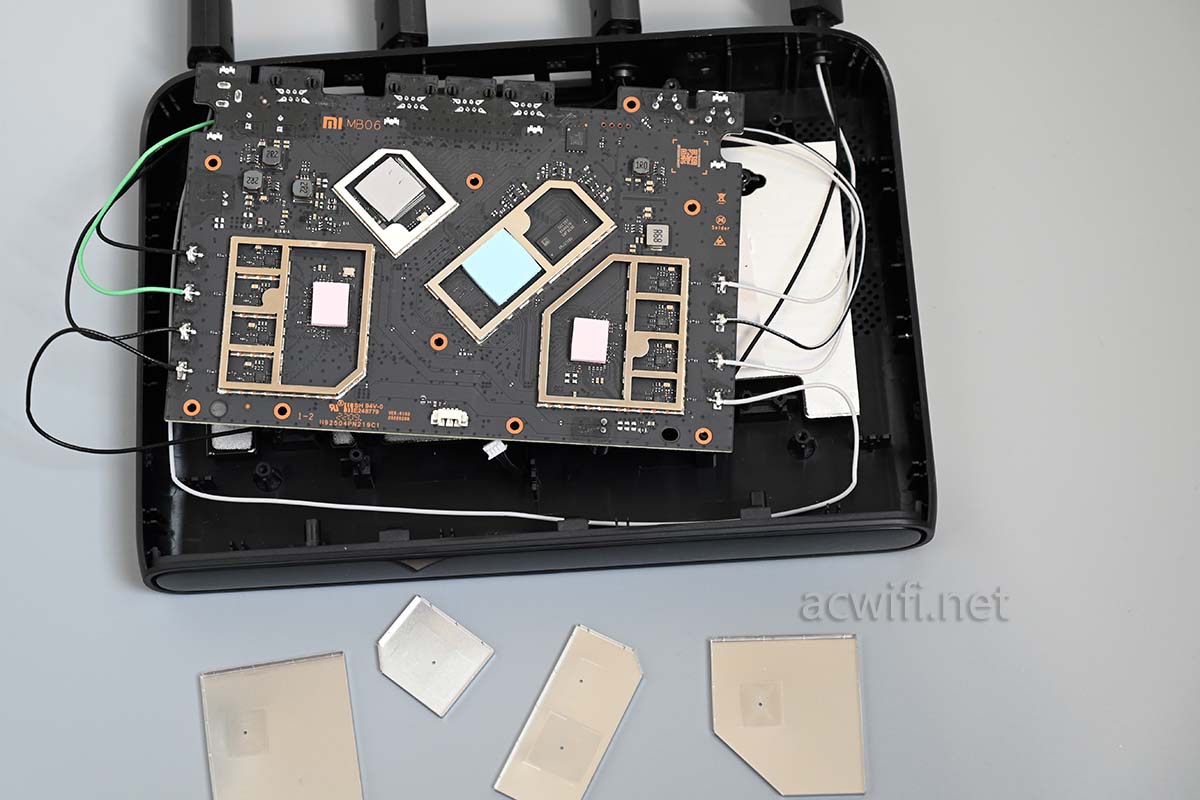

有两螺丝把主板固定在外壳上,拧出来之后掀开主板:

我看见的是散热器是粘在机身顶盖下方,我拧开螺丝后也取不出来散热器,没办法。机身有一半重量来自于它。

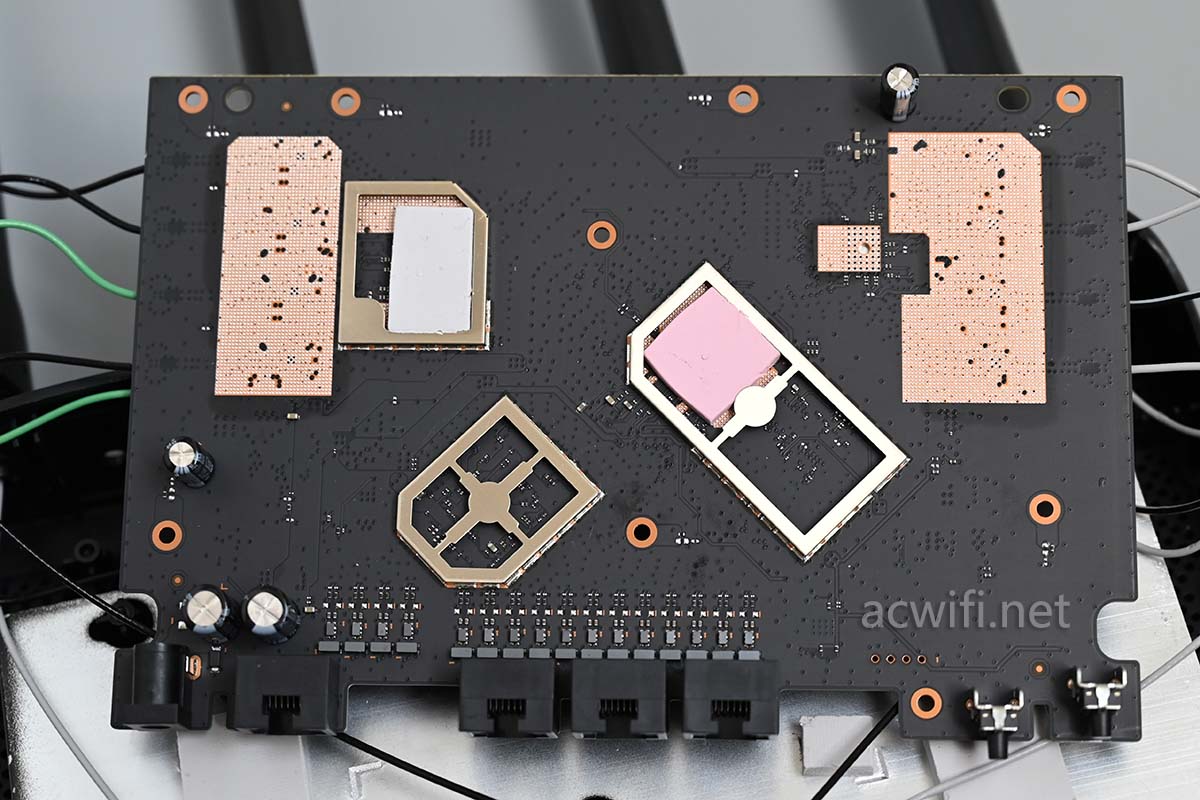

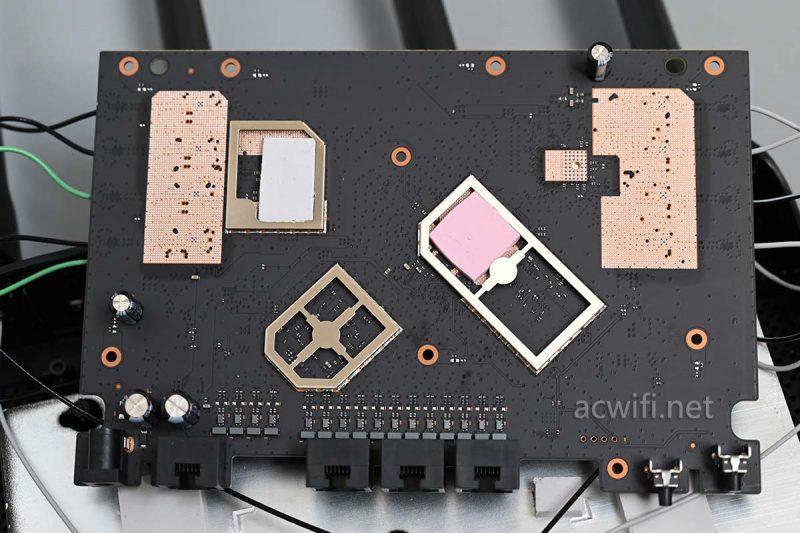

这一面能看见网口,所以我定义为主板正面:

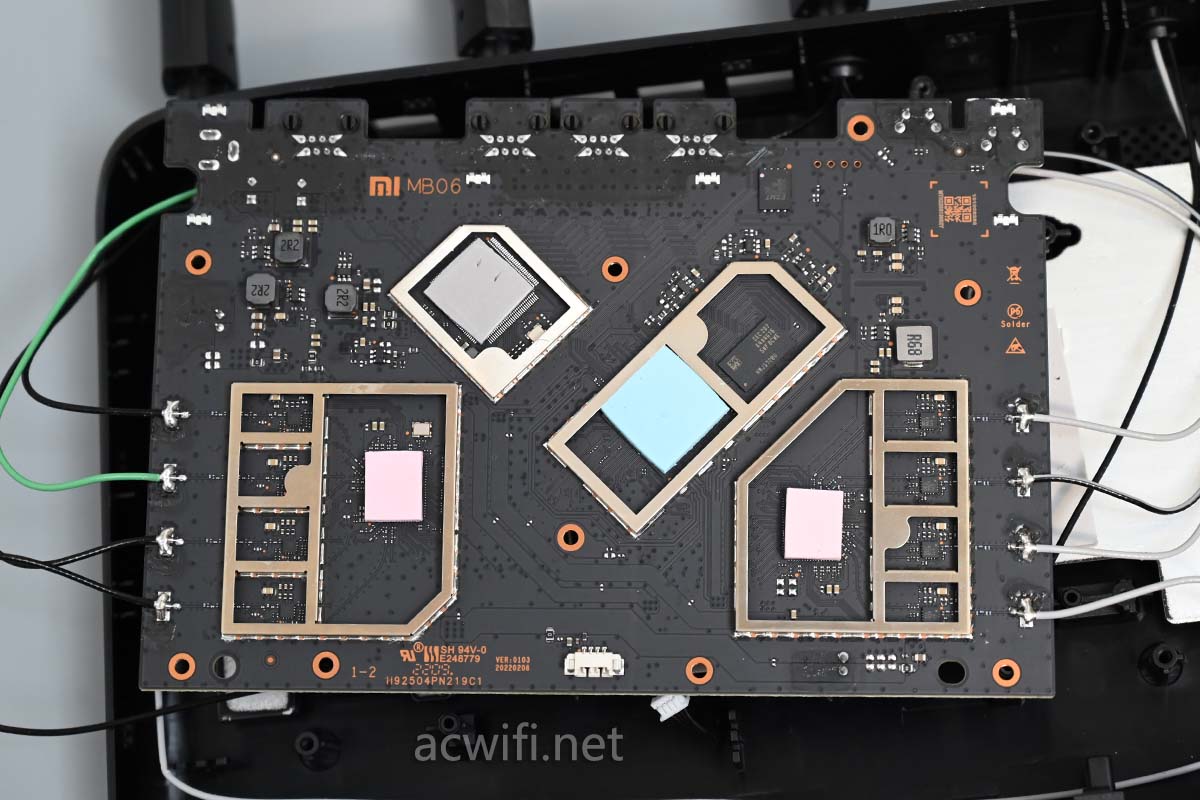

撬开三片屏蔽罩,空的,没有芯片,屏蔽作用。

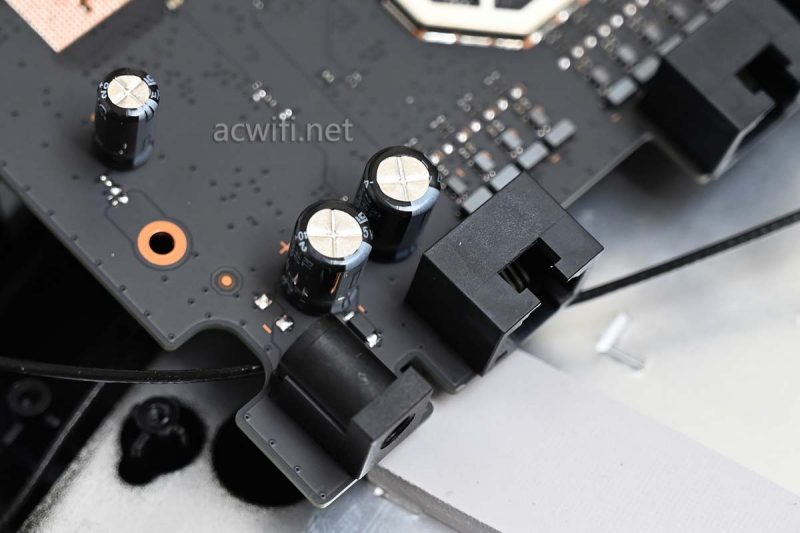

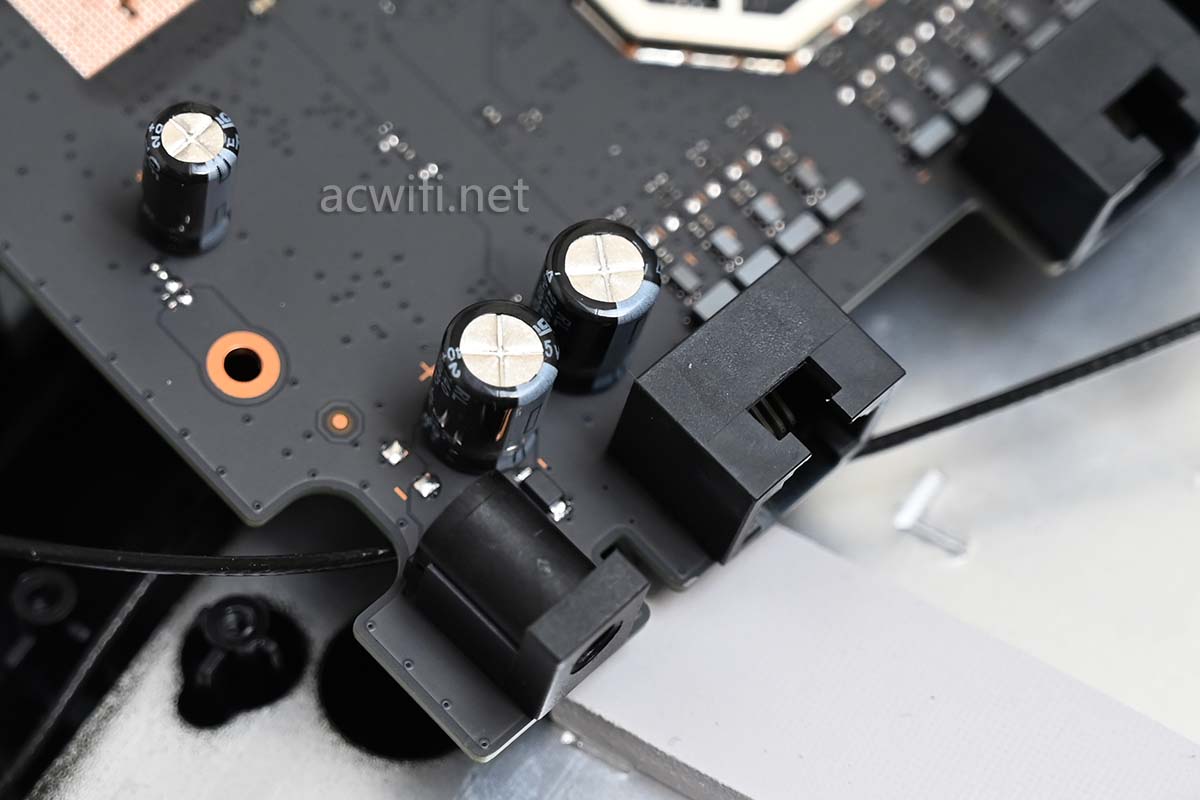

DC输入电路上的3颗电容,忘记看参数了。

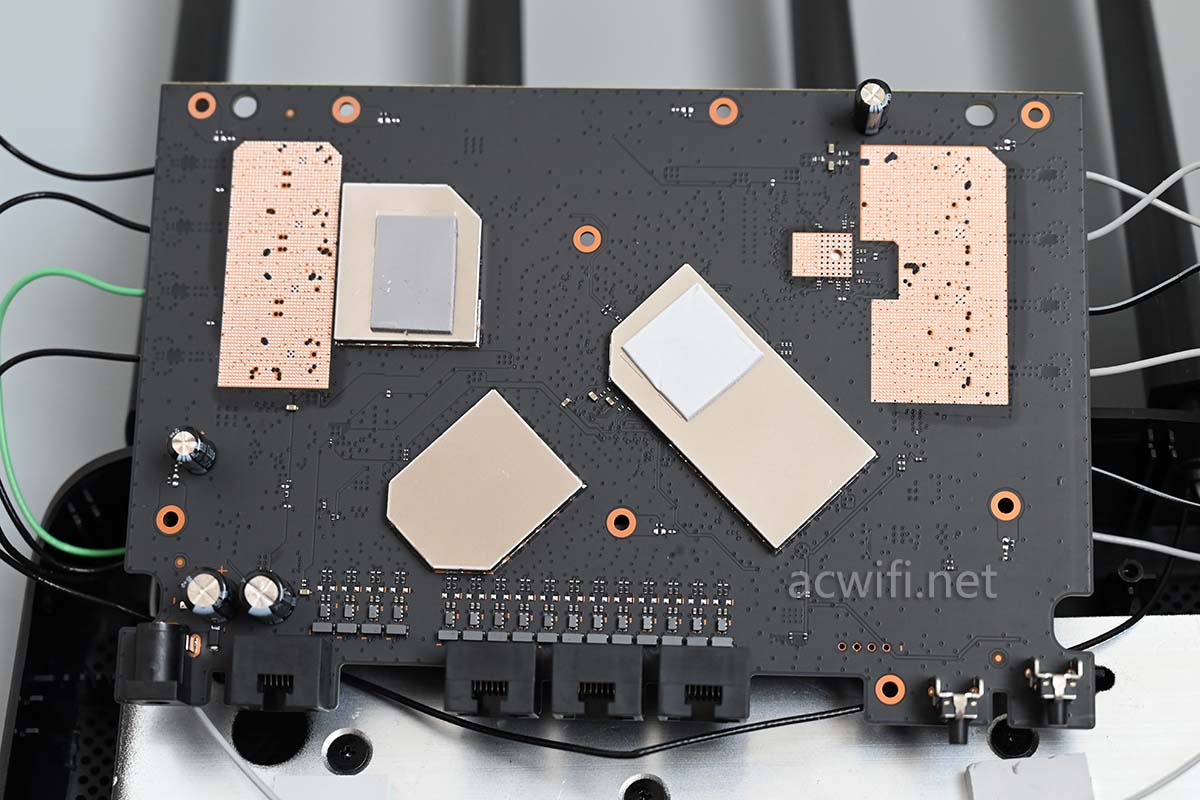

翻过去看主板背面:

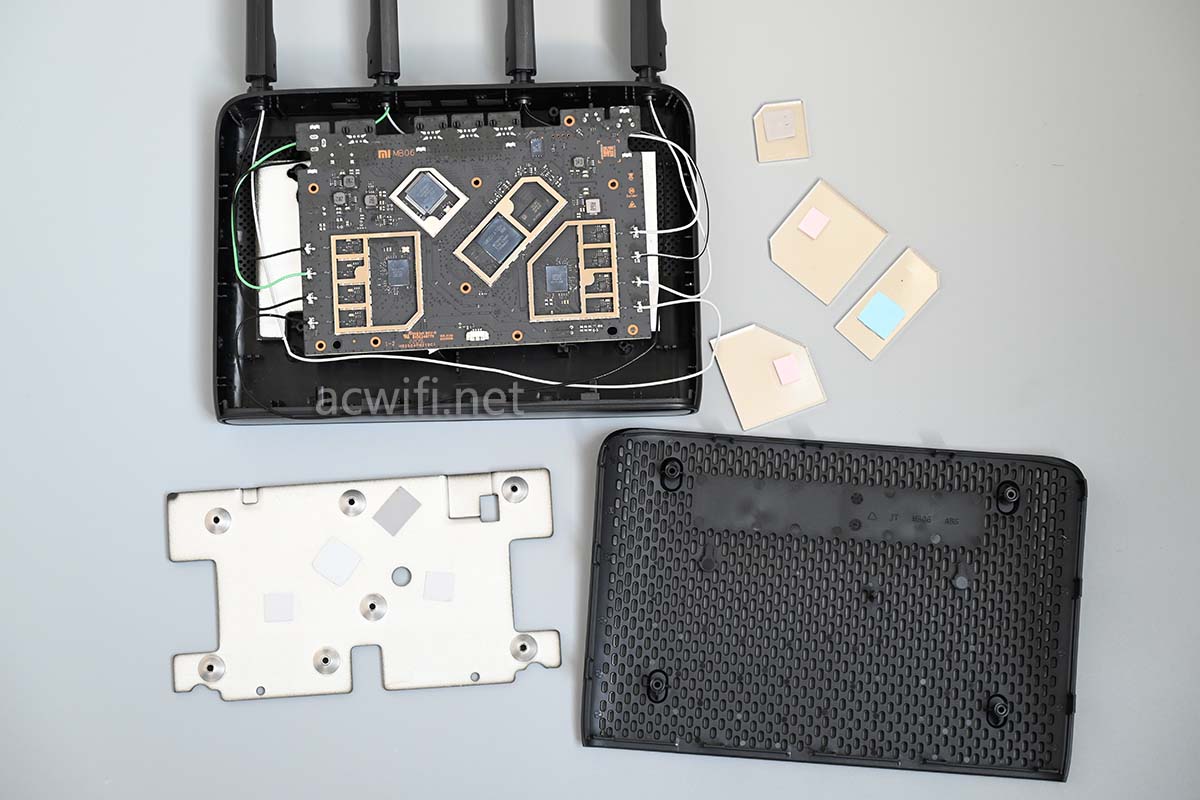

撬开所有屏蔽罩:

CPU、无线芯片、千兆交换芯片均有导热硅脂垫片:

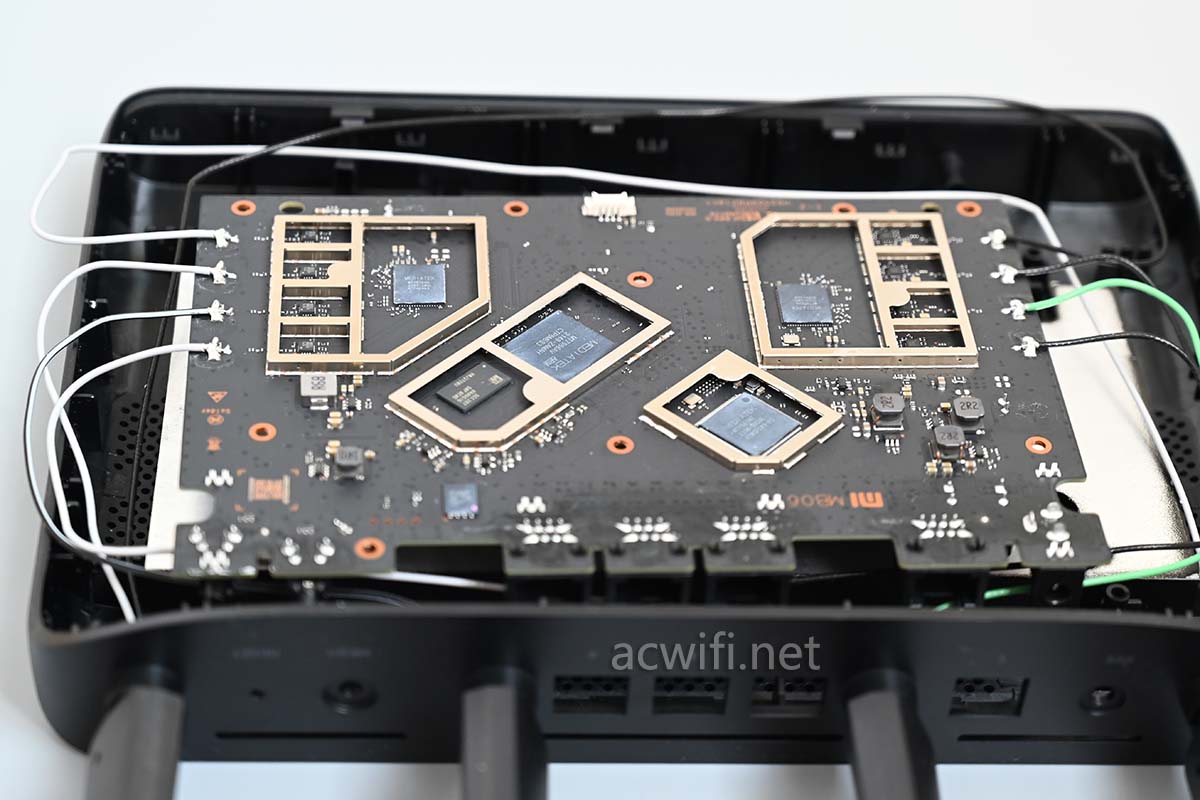

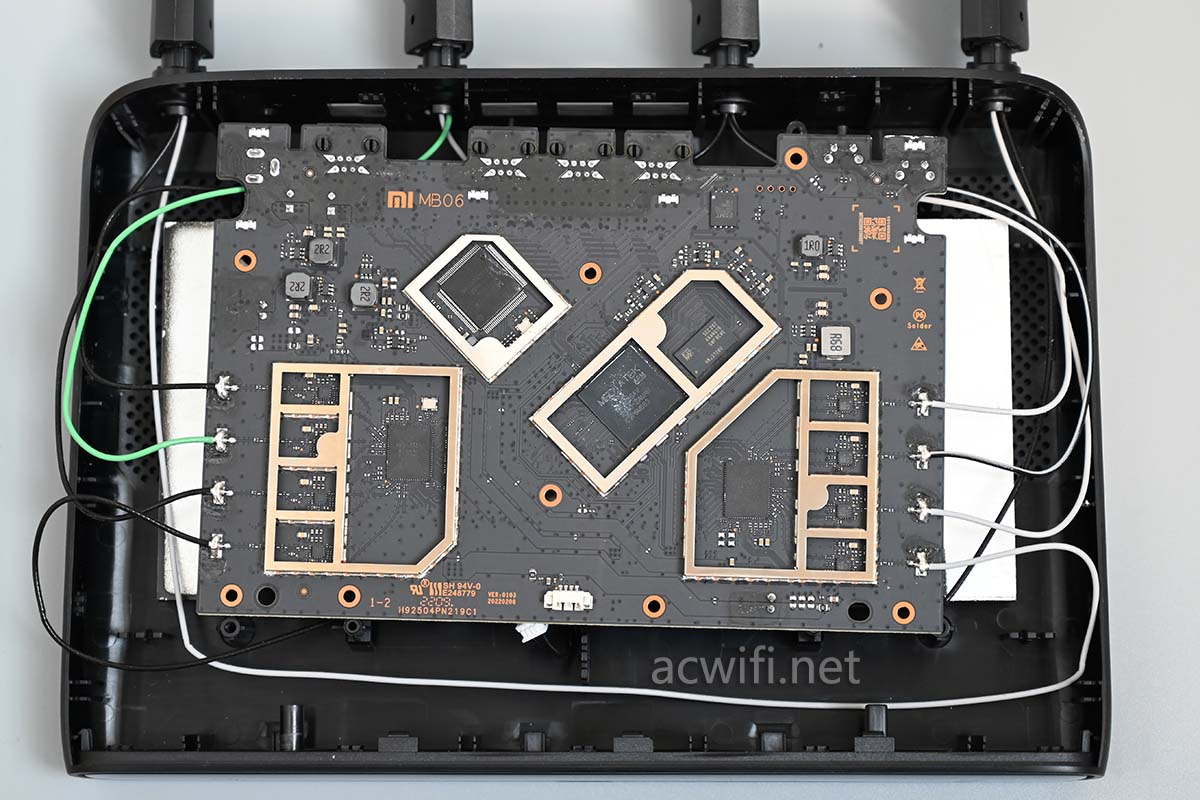

露出所有芯片:

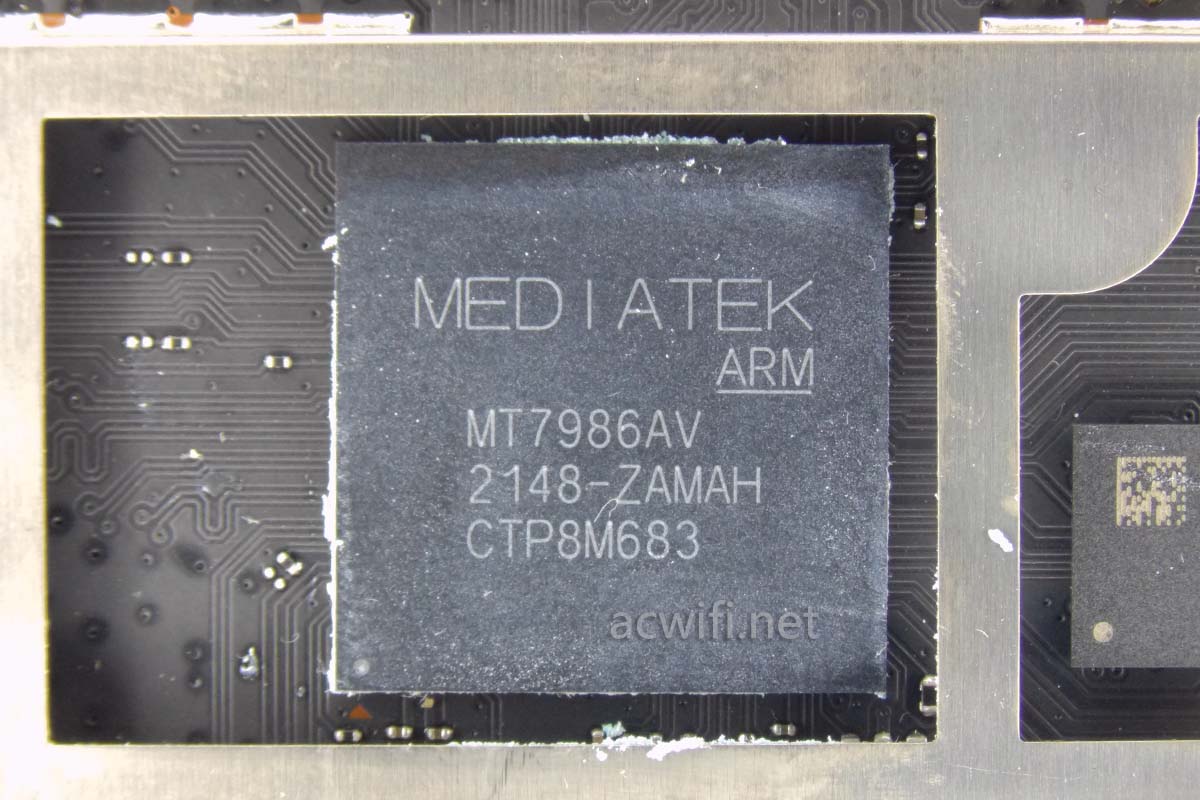

先看红米AX6000的CPU型号吧!! 不用看吧,商品详情页里都写明了是MT7986A,A53架构,四核2.0GHz,重点是12nm制程,使得发热量不大。

7986B是四核1.6GHz,且集成了DDR3内存;

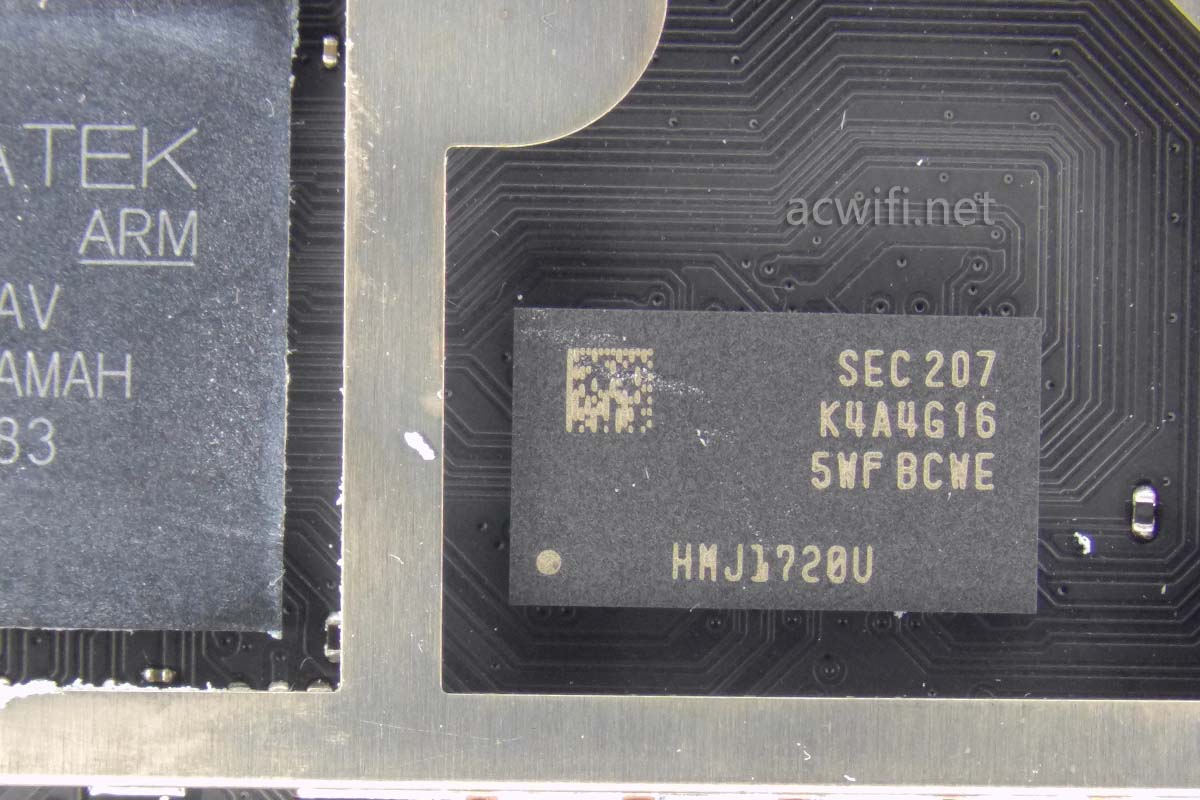

7986A是四核2GHz,没有集成内存,可以外接DDR3或DDR4内存,比如红米AX6000就用了DDR4的内存,型号是K4A4G165WF-BCWE,容量512MB,频率是3200MHz。

7986A和7986B都集成了两个2.5G MAC,也集成了2.4G和5G的MAC和无线基带,双频均支持4x4MIMO,2.4G最高速率1147Mbps,5G最高速率4804Mbps。2.4G最高支持8个OFDMA用户,而5G最高支持16个OFDMA用户,无线带机量是256台,跟QCN9024差不多(除了不支持4K-QAM)。

两款型号最大的差别只在频率和内存的支持上了,其它大同,我认为的。

频率的差异导致了”算力“的不同,两者相差20%,而内置的HNAT我估计一样,除非等到哪天两款均有2.5G网口,测一测才能明确。

有人说红米AX6000没有NPU,是真的,它没有NPU,因为它不是高通呀,高通的才叫NPU。MTK的叫做HNAT,不叫NPU。

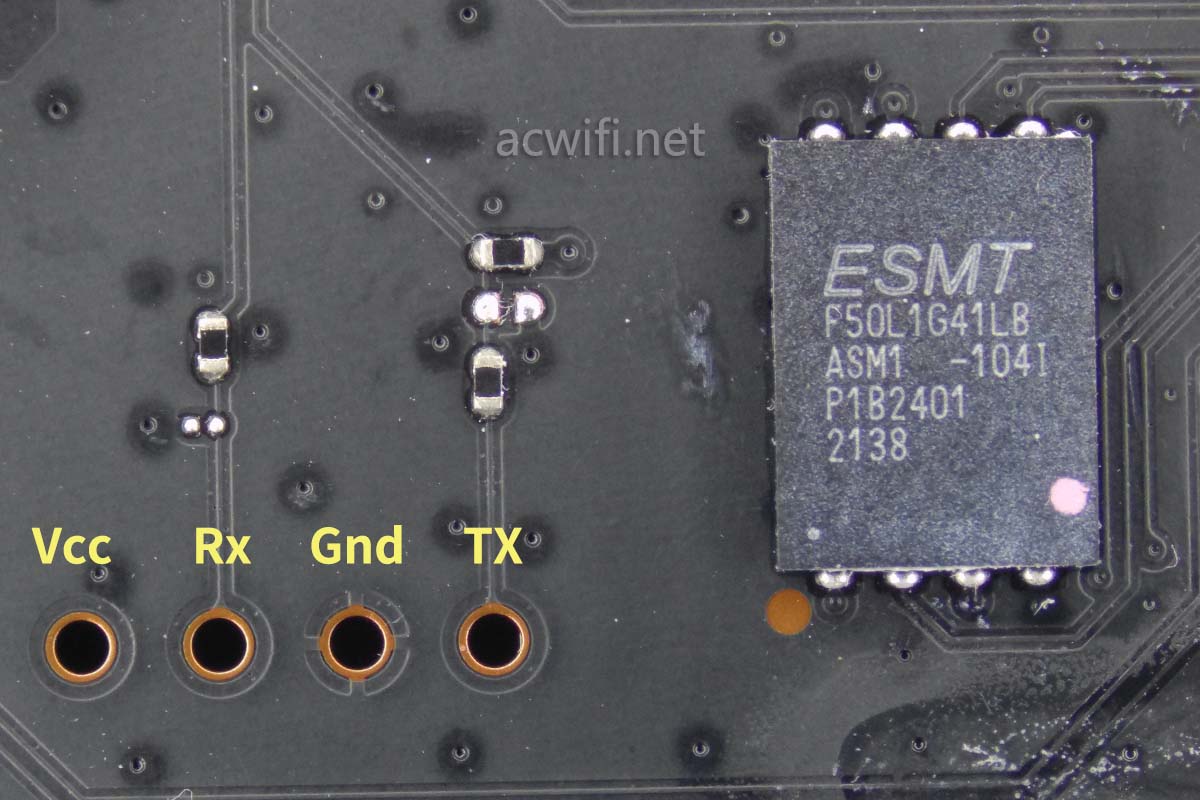

闪存芯片型号是F50L1G41LB,容量128MB。旁边的TTL针脚定义如下图:

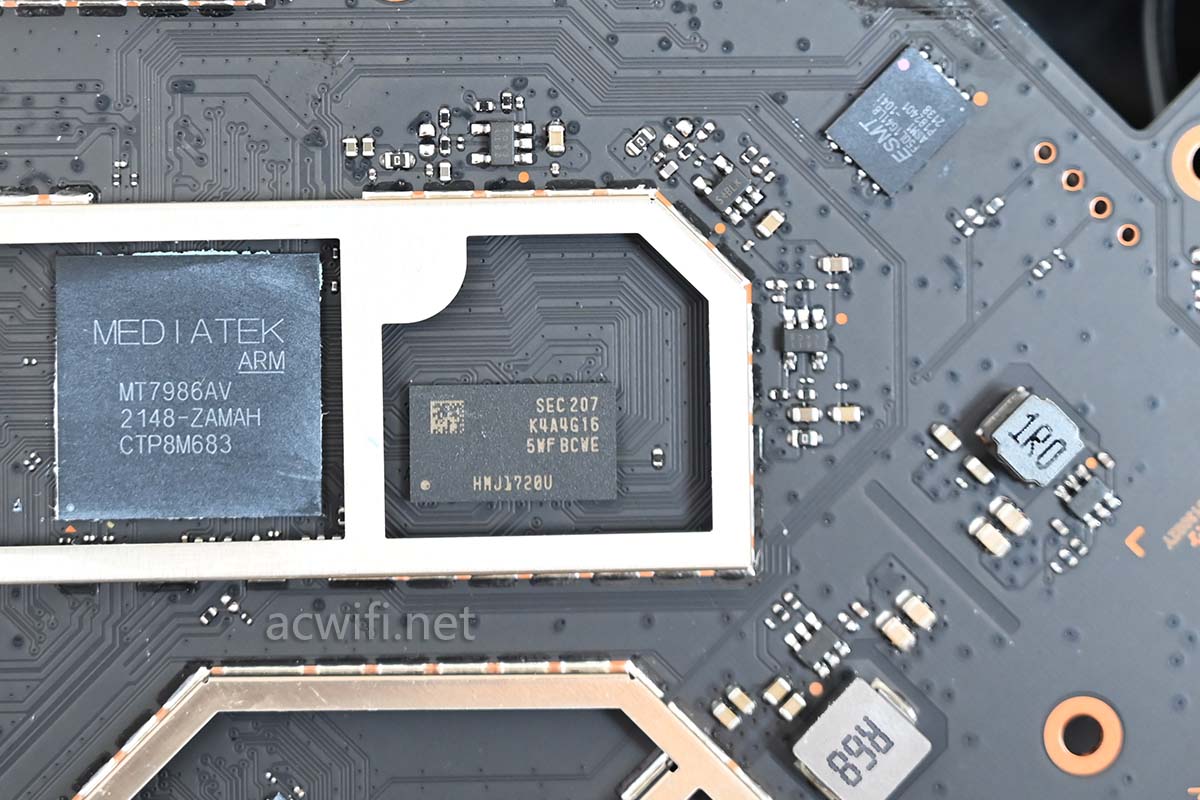

CPU、内存、闪存三者的位置:

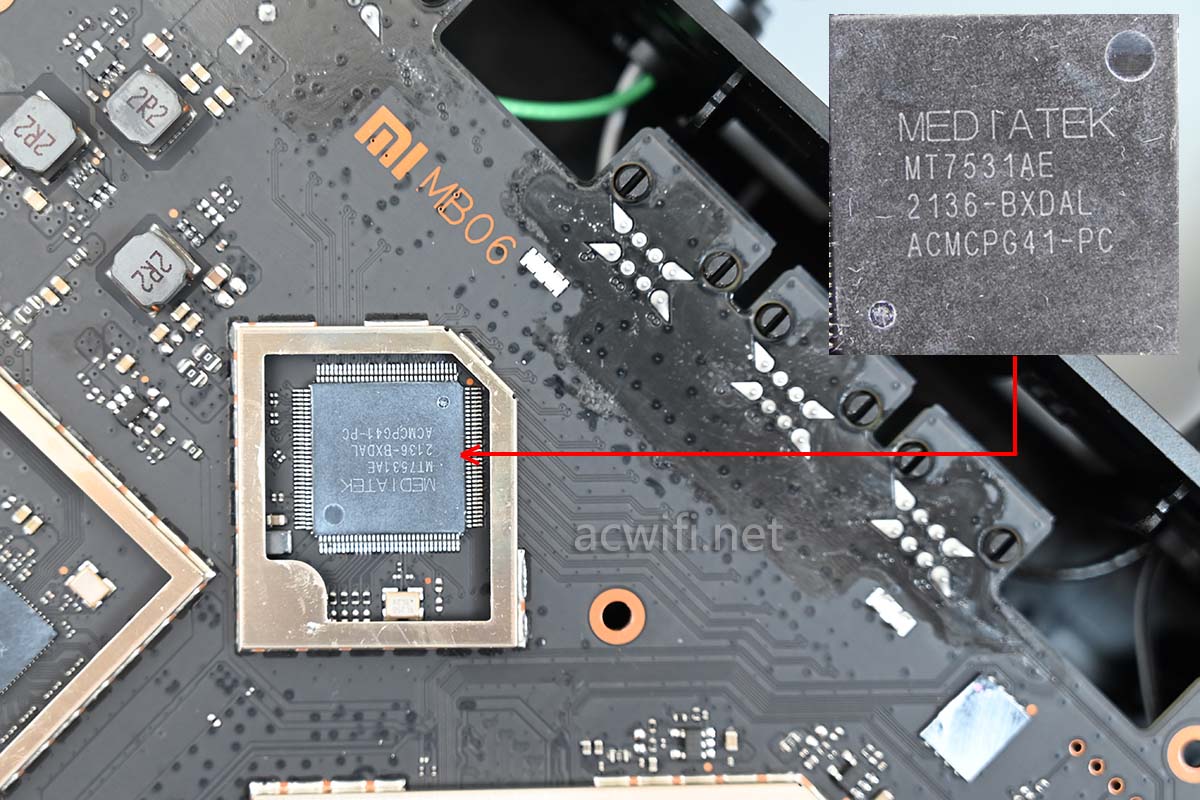

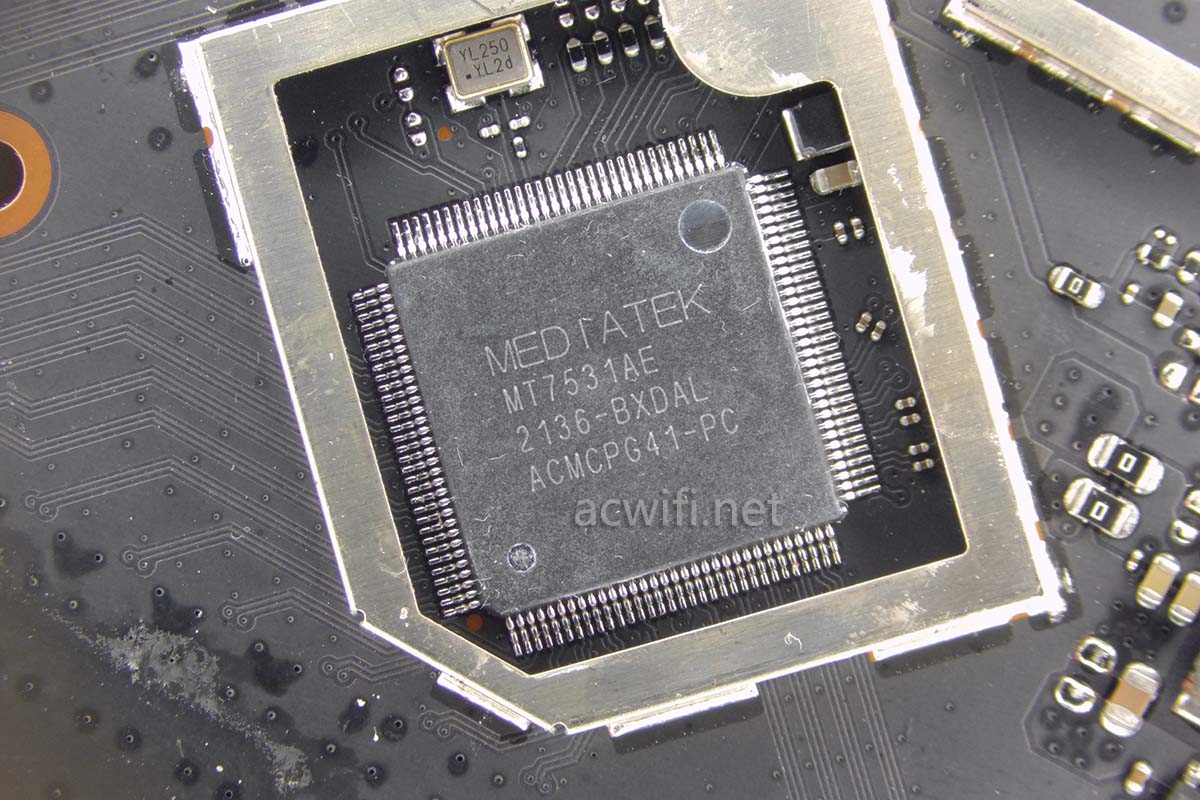

红米AX6000用的千兆交换芯片型号是MT7531A,它与MT7531B的区别是多了一个HSGMII。这货加两颗2.5G PHY芯片就能做出两个2.5G网口来。如果做出2.5G网口来,红米AX5400电竞版和小米AX6000卖鬼去!

MT7531A等同于红米AX5400电竞版所用的ECONET EN8850DHE。

现来说射频电路。

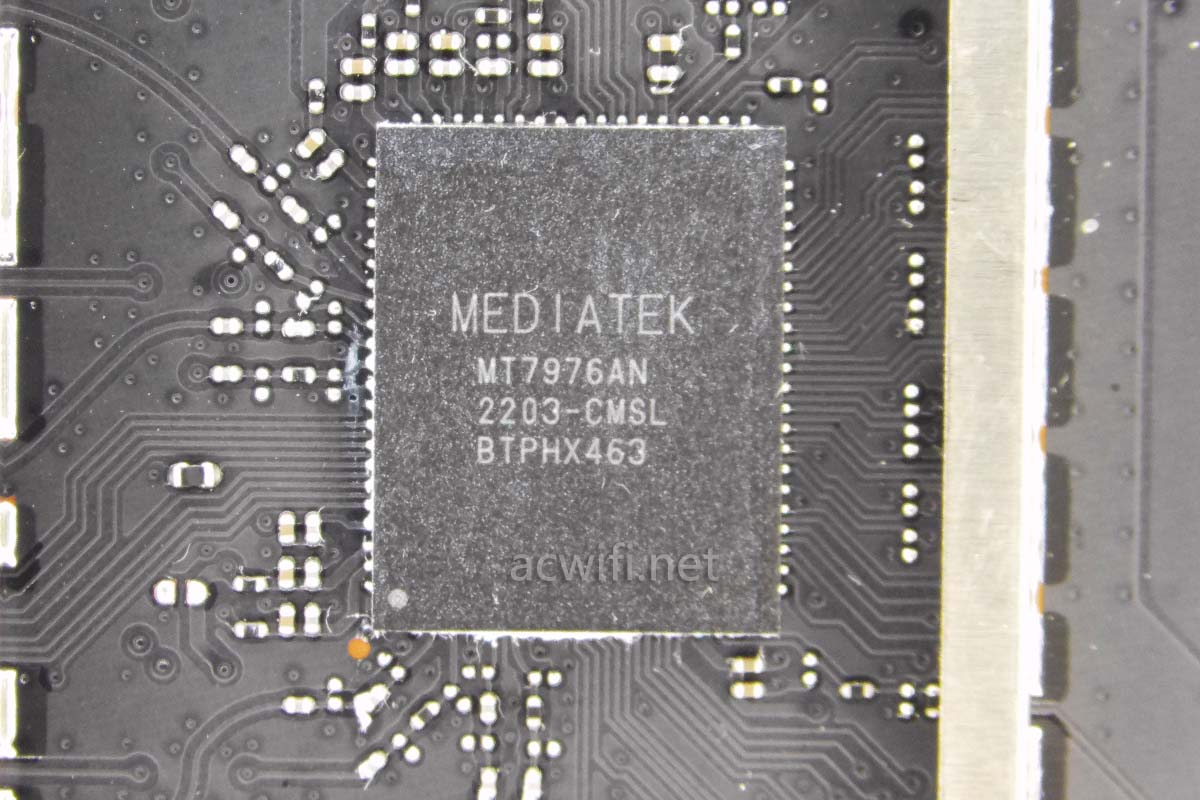

红米AX6000的5G RF芯片是MT7976AN,通过”IQ“与MT7986A连接,支持4x4MIMO的Wi-Fi 6,在160MHz频宽和1024-QAM下,最高速率4804Mbps。

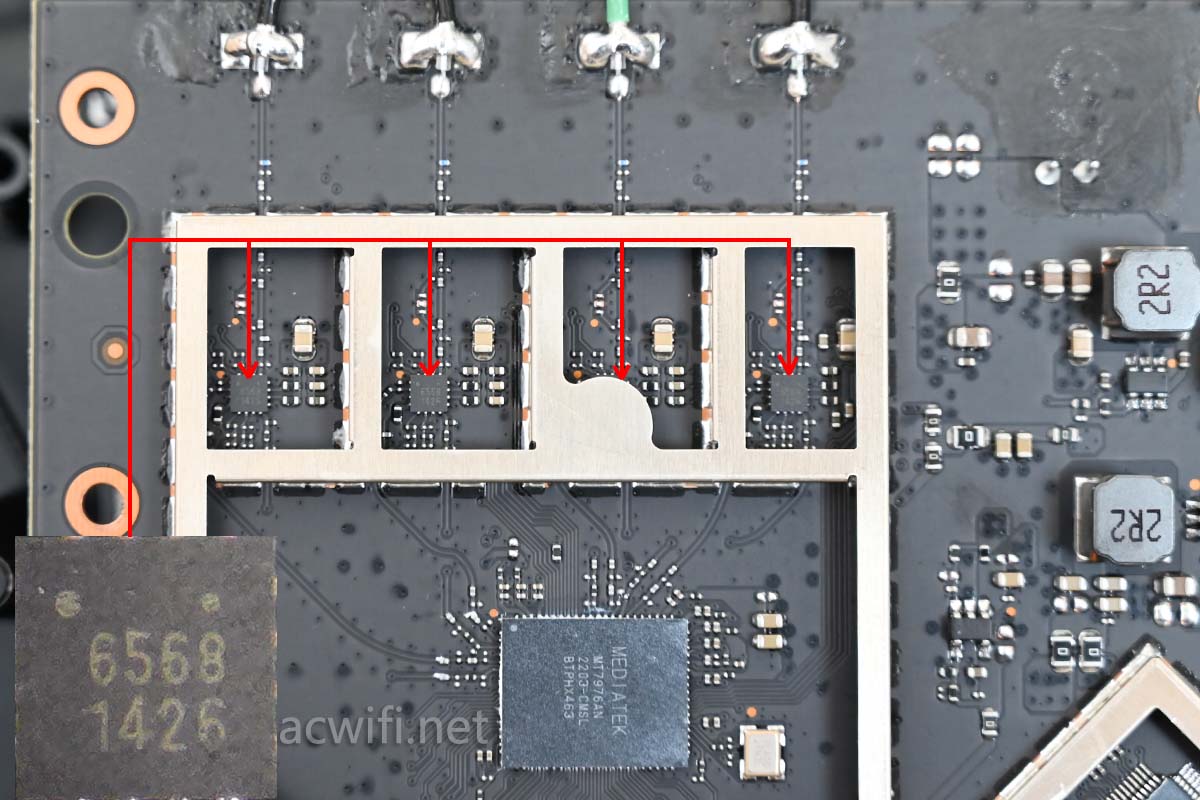

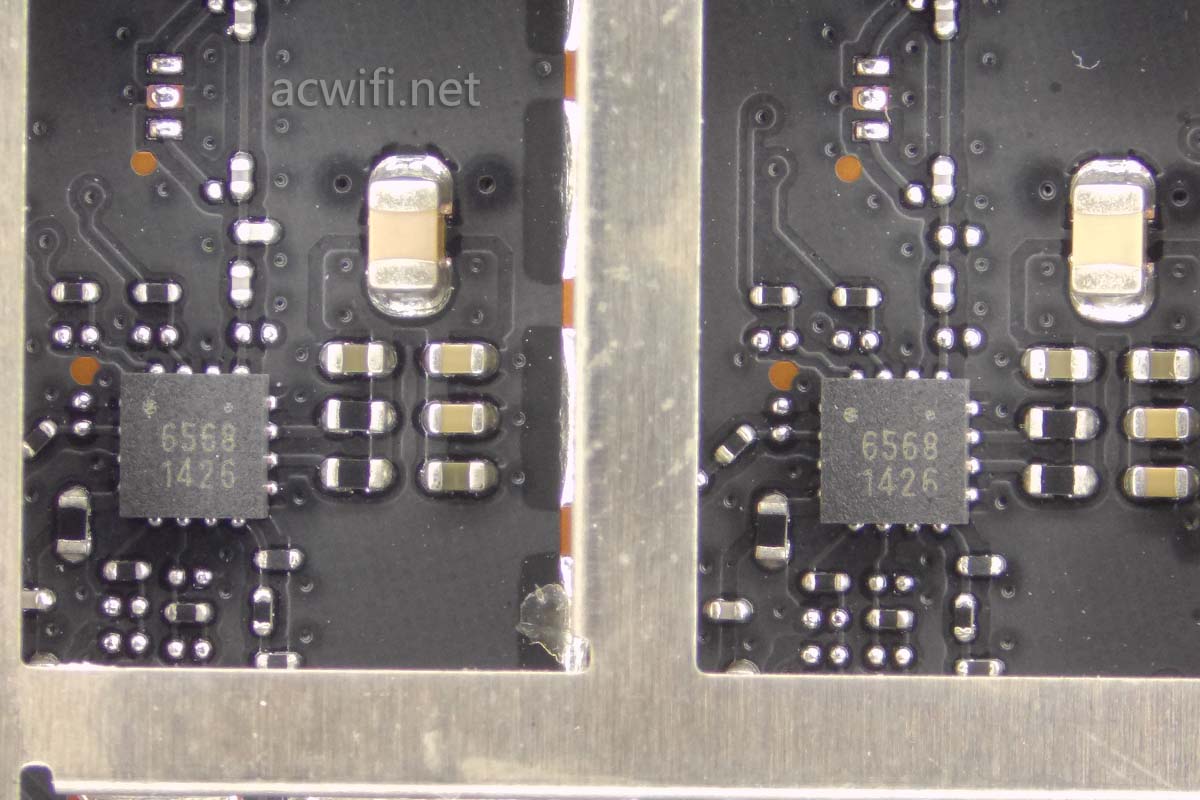

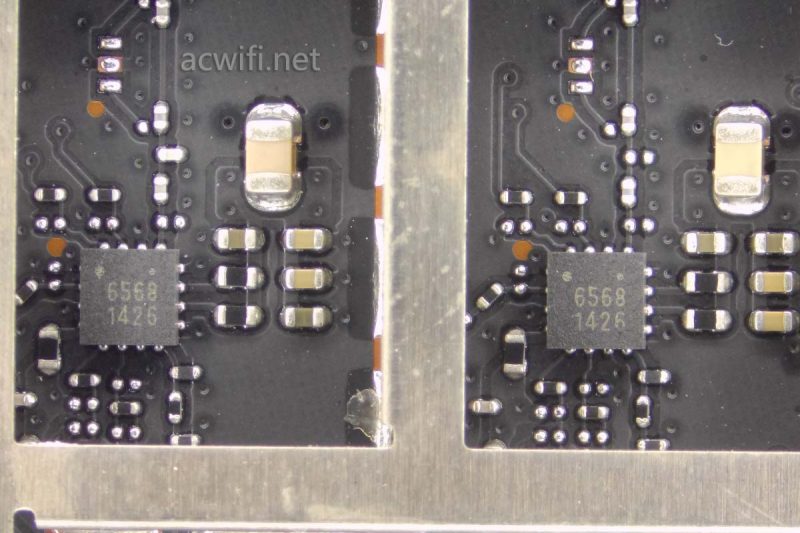

5G外置了四颗FEM芯片,型号是RTC66568:

在它的官网上可以看见这个型号:

RTC66568

上图红框里就是它的放大功率参数,分别对应着:

20 dBm @ –40 dB DEVM, HE80/160, MCS11

21.5 dBm @ –35 dB DEVM, VHT80, MCS9

没有 –43dB DEVM的数据。

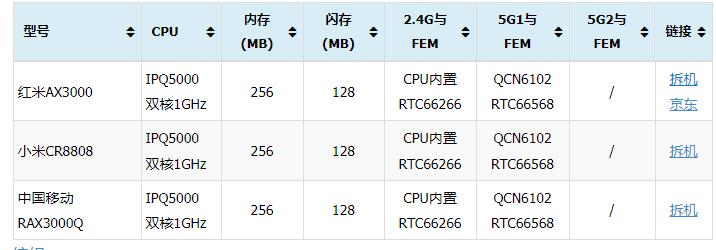

红米AX3000和小米CR8808也是用了RTC66568:

上图中的三款型号从D点测速来看都不算好。489元的红米AX6000也不可能给你更强的FEM。

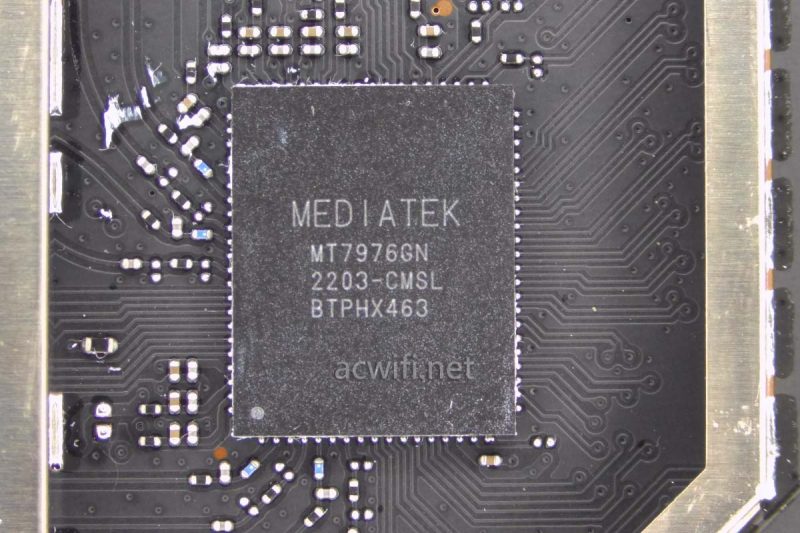

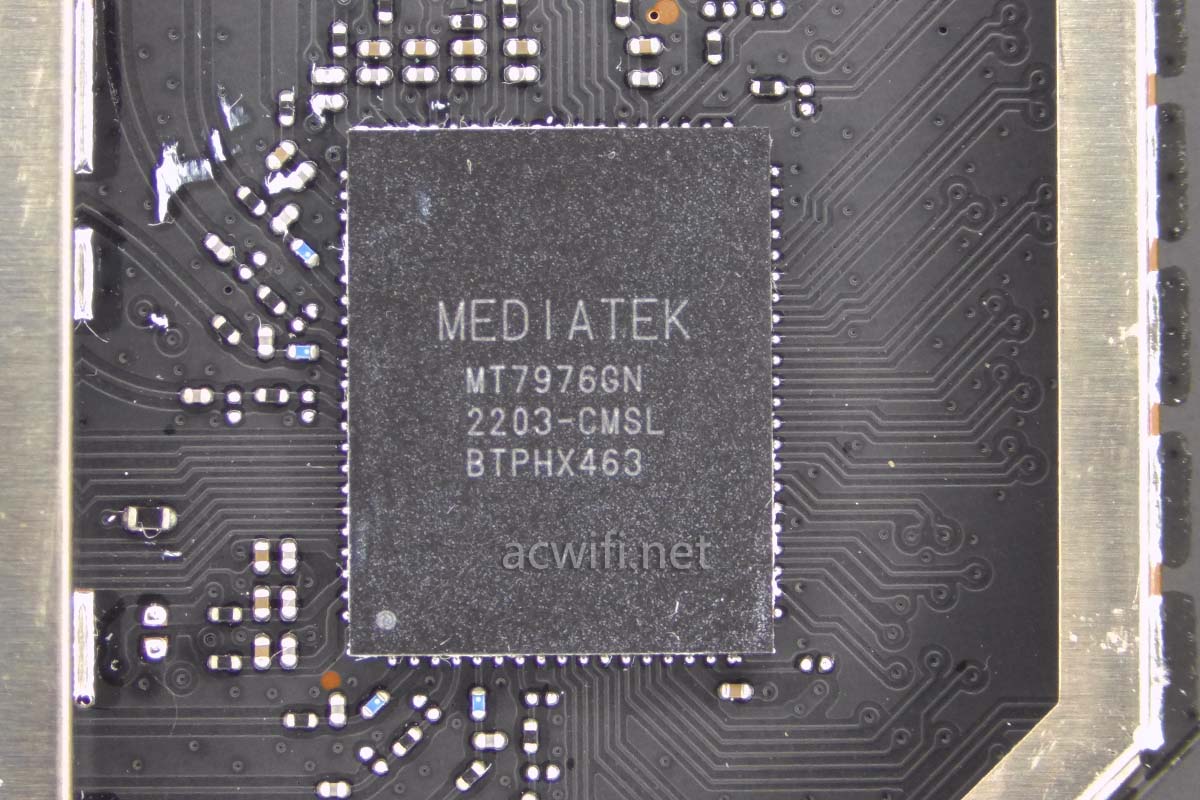

2.4G RF芯片型号是MT7976GN,通过”IQ“与MT7986A连接,支持4x4MIMO的Wi-Fi 6,在40MHz频宽和1024-QAM,最高速率1147Mbps。

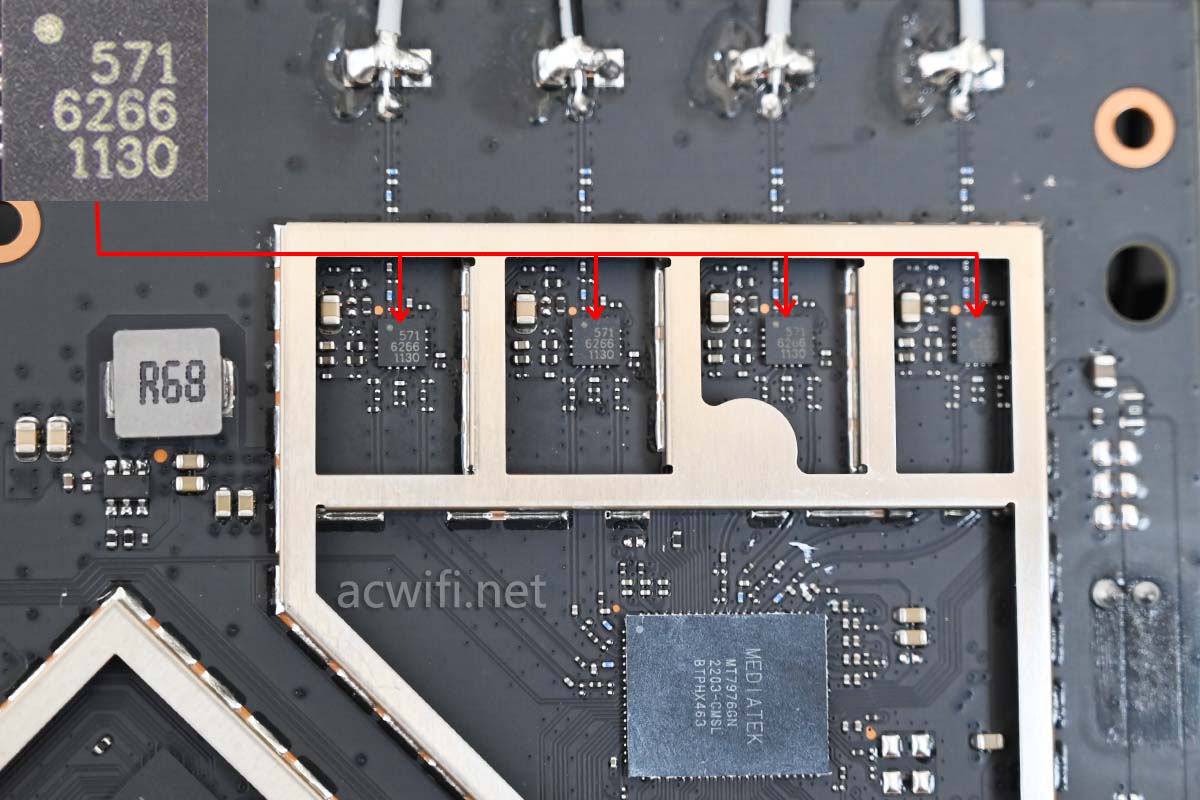

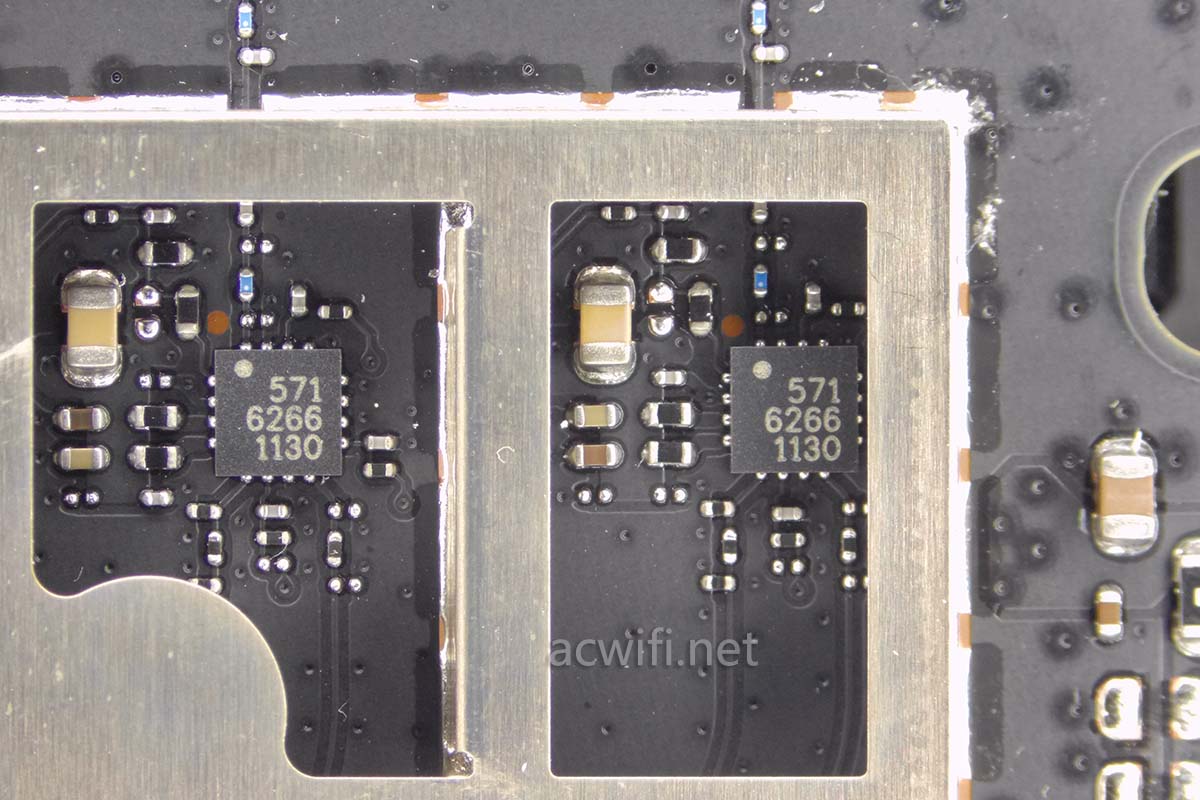

2.4G外置了四颗FEM芯片,型号是RTC66266:

具体参数不详,在官网上能看见一部分参数。

输出功率是这样的:

20.5 dBm @ –40 dB DEVM, HE40, MCS11;

23.5 dBm @ –35 dB DEVM, HE40, MCS11;

至此,红米AX6000拆机完成了。

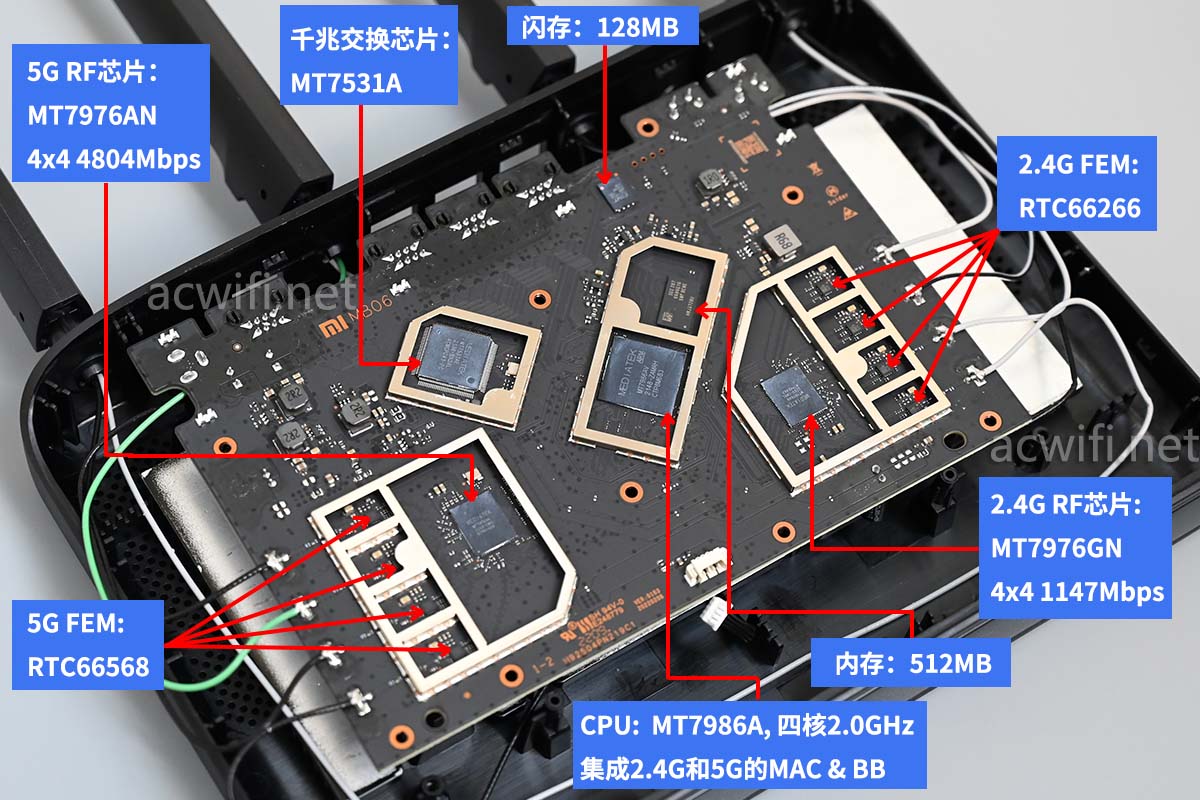

红米AX6000各芯片型号汇总图如下:

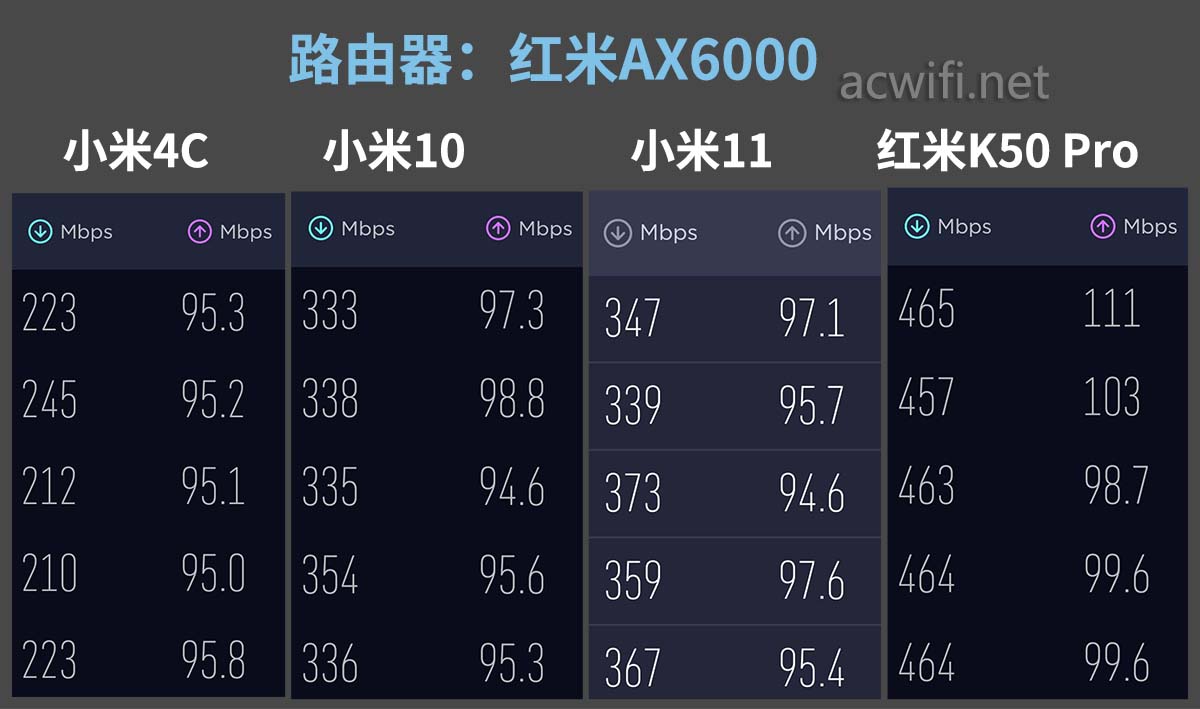

在楼下D点测速看看:

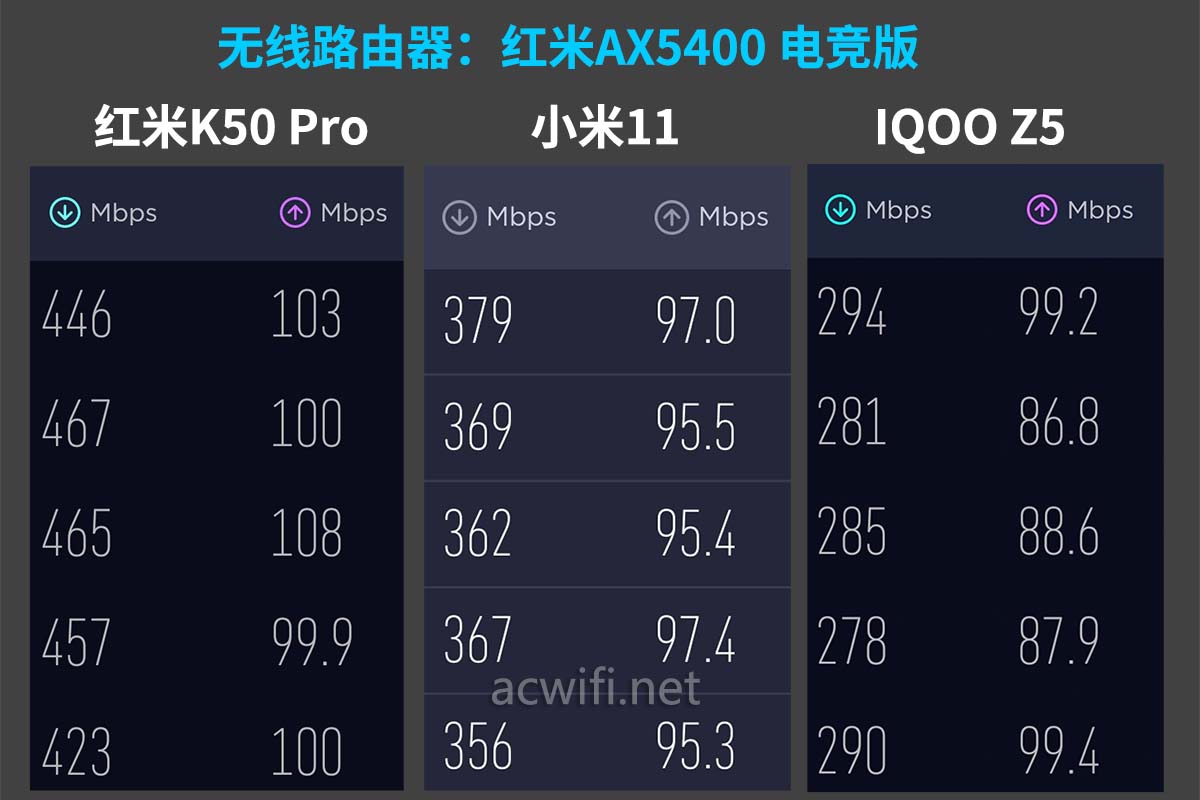

红米遇上红米,有最高的速度。信号还算不错呀,跟红米AX5400电竞版有得一拼,且比红米AX5400千兆版强一些。功放芯片规格虽然不高,但实速D点速度还不错,可能MT7976AN本来就强。

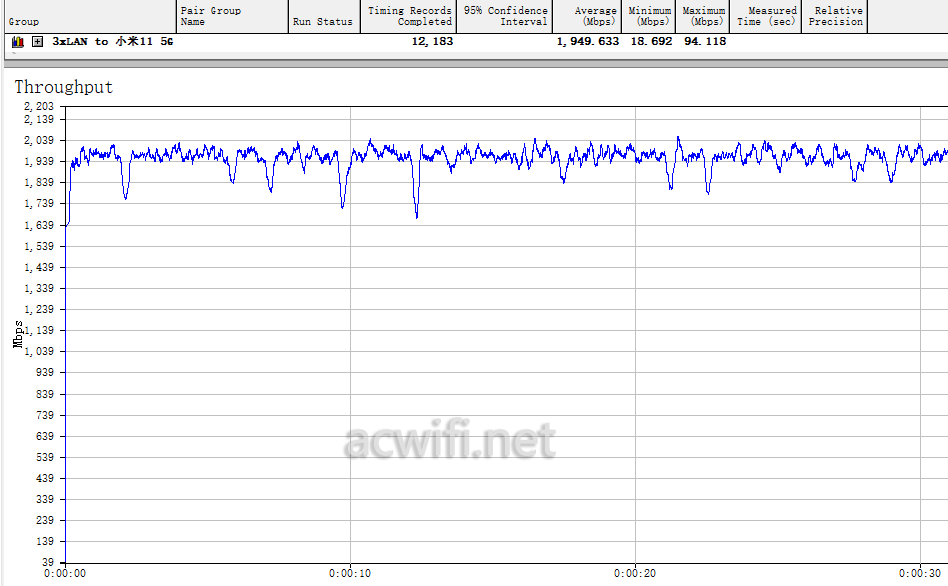

测试一下红米AX6000的5G最高速度,电脑多个网口同时插在路由器3个LAN口,同时向小米11(连接速率2402Mbps)发送数据。经过10多次的调整角度与距离,挑出最高的速度为1949Mbps:

这个数值就可以证明没有1G瓶颈了,也不可能有,硬件决定了。

不支持双WAN,没有2.5G网口,如果你需求这些,这台不适合,如果只求单台有较好的覆盖能力,还要求有较强的处理器,它就适合。其它的缺点,暂时没发现,有了再补充,现在手腕好累。

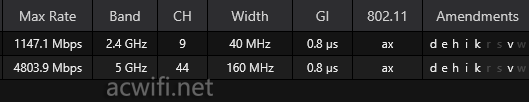

忘记说了,红米AX6000默认就有k和v了,不必双频合一。

这样才叫有进步嘛,别老是要双频合一或组mesh后才出来k和v,否则就不利于通用性呀!
