XAP3002GI薄款拆机

XAP30002GI薄款经常有人问,可能都喜欢薄的吧。

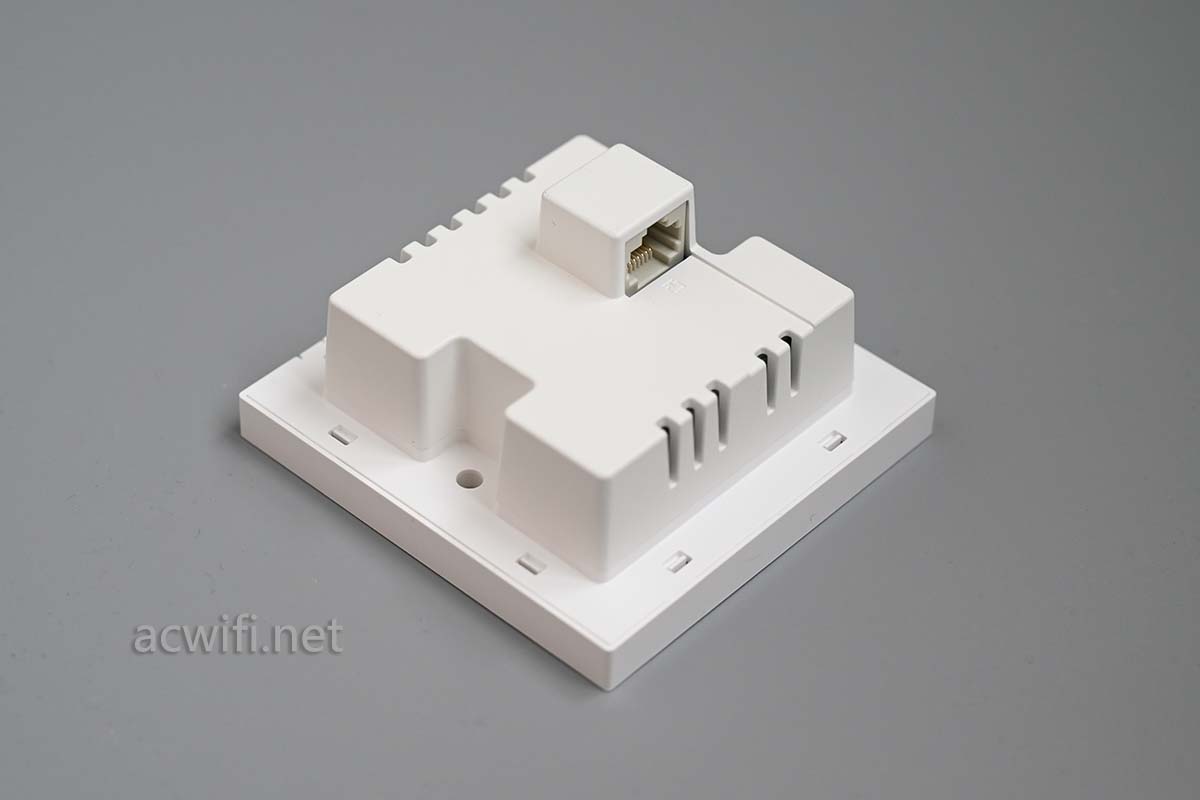

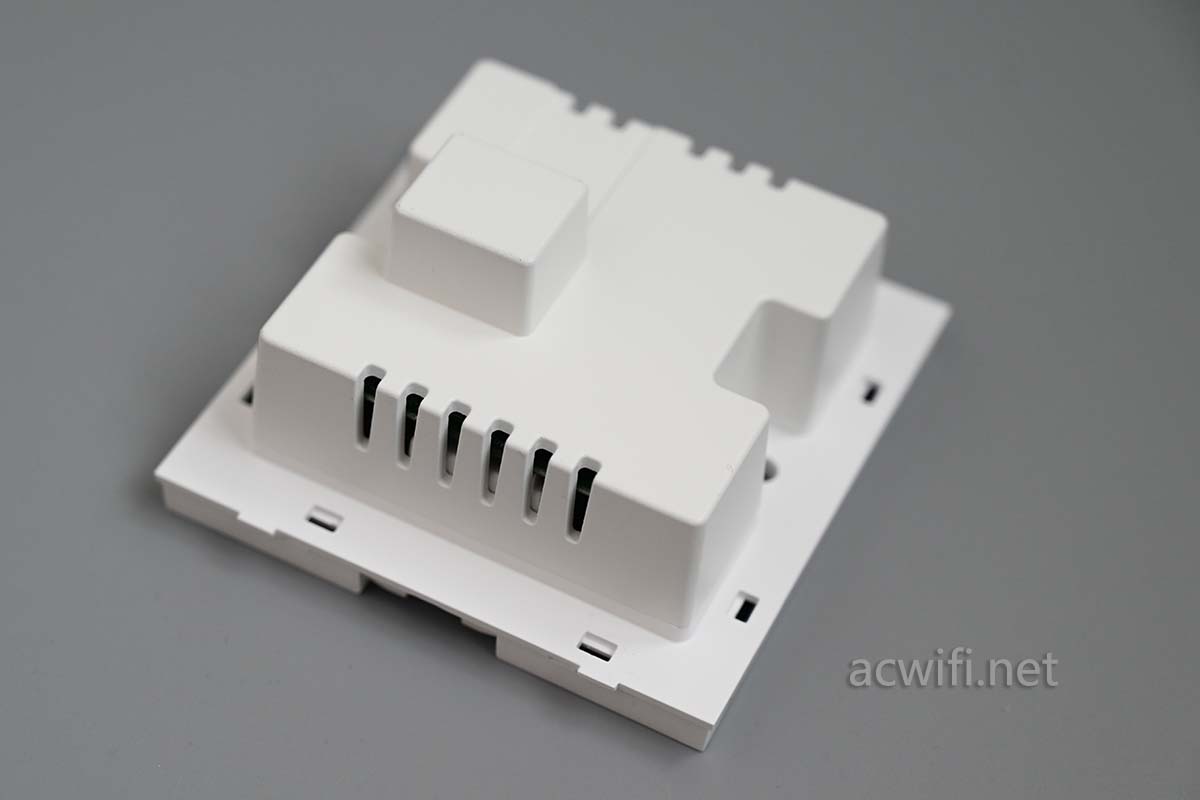

是相对薄一些:

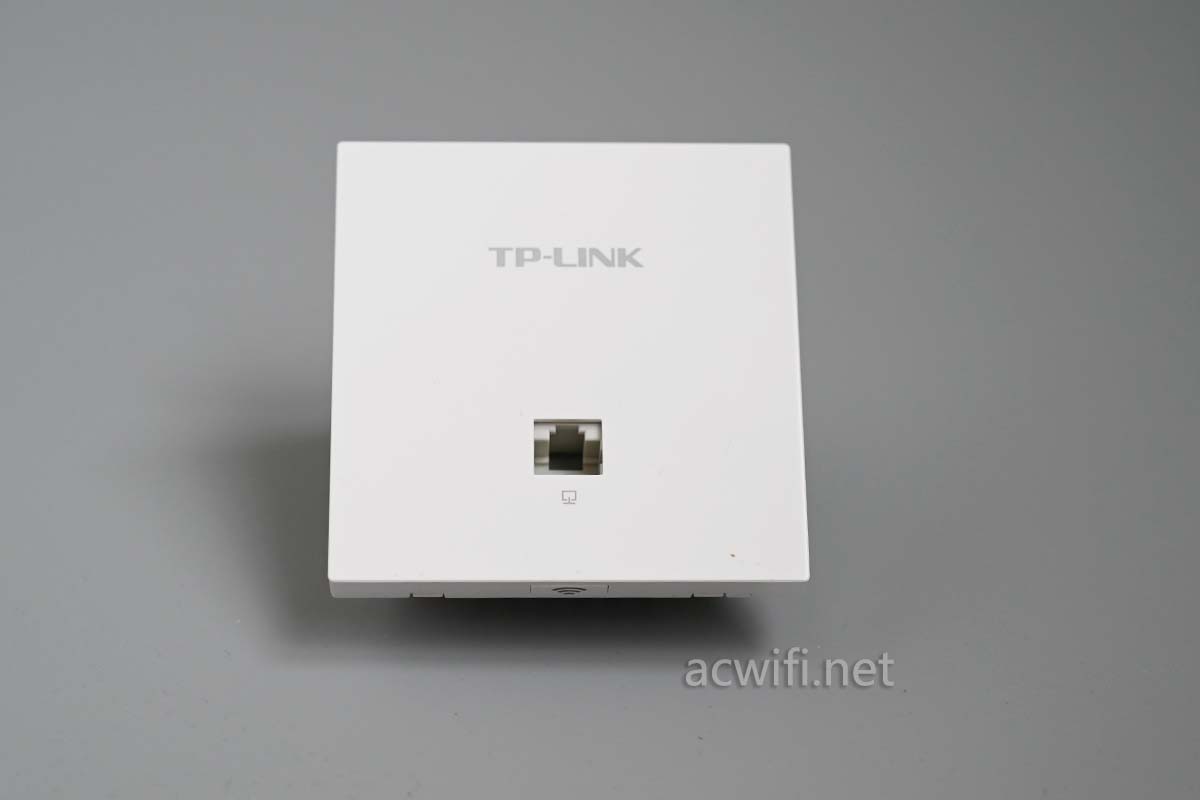

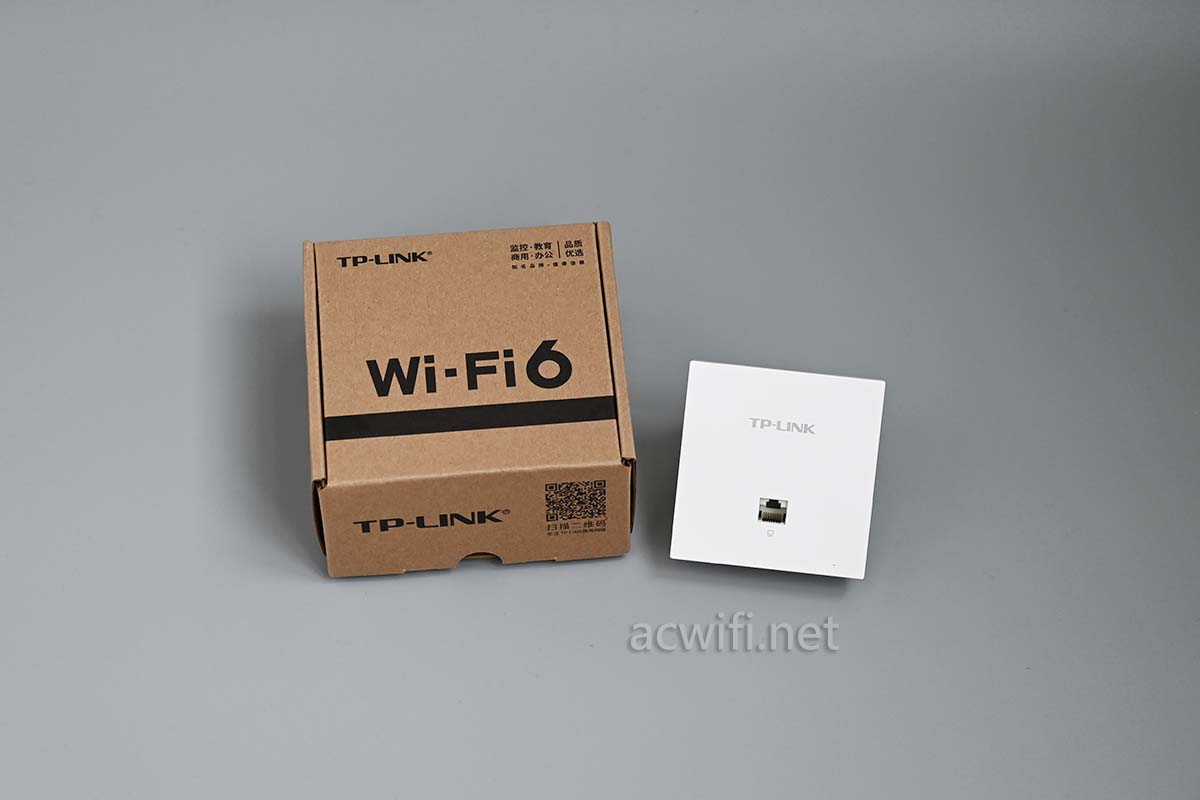

正面:

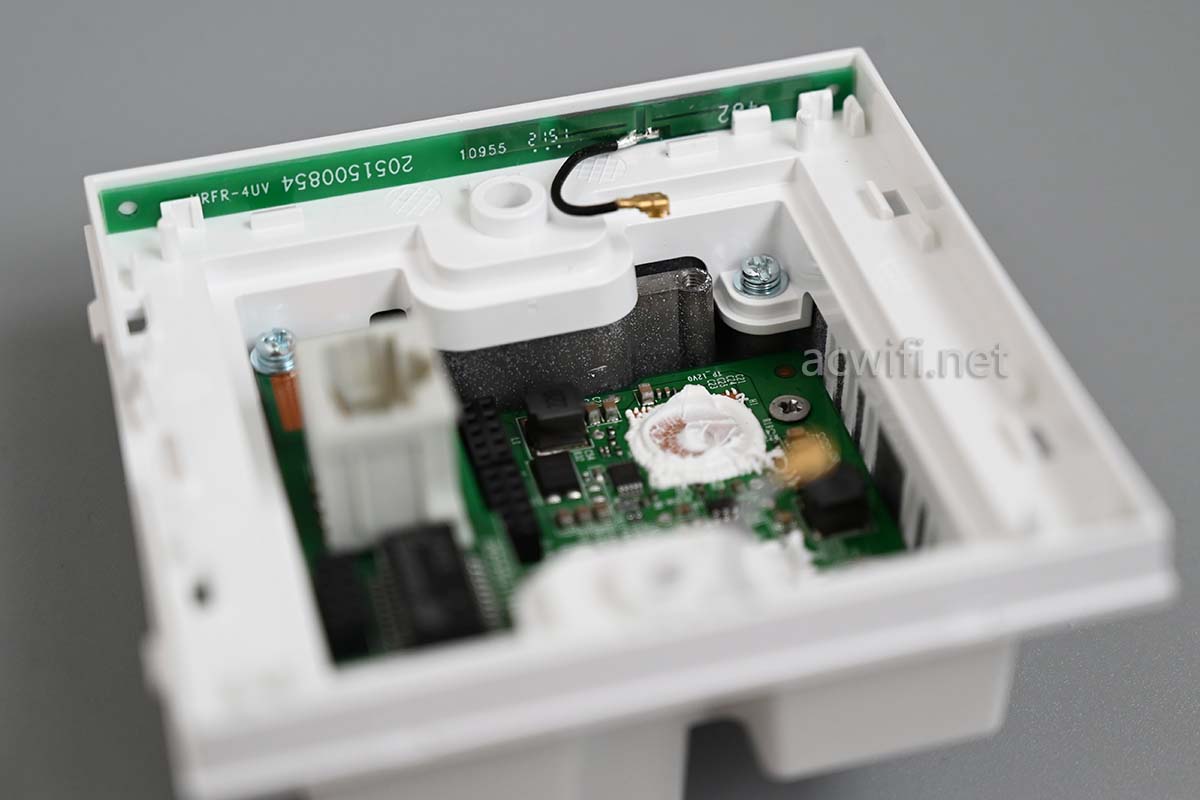

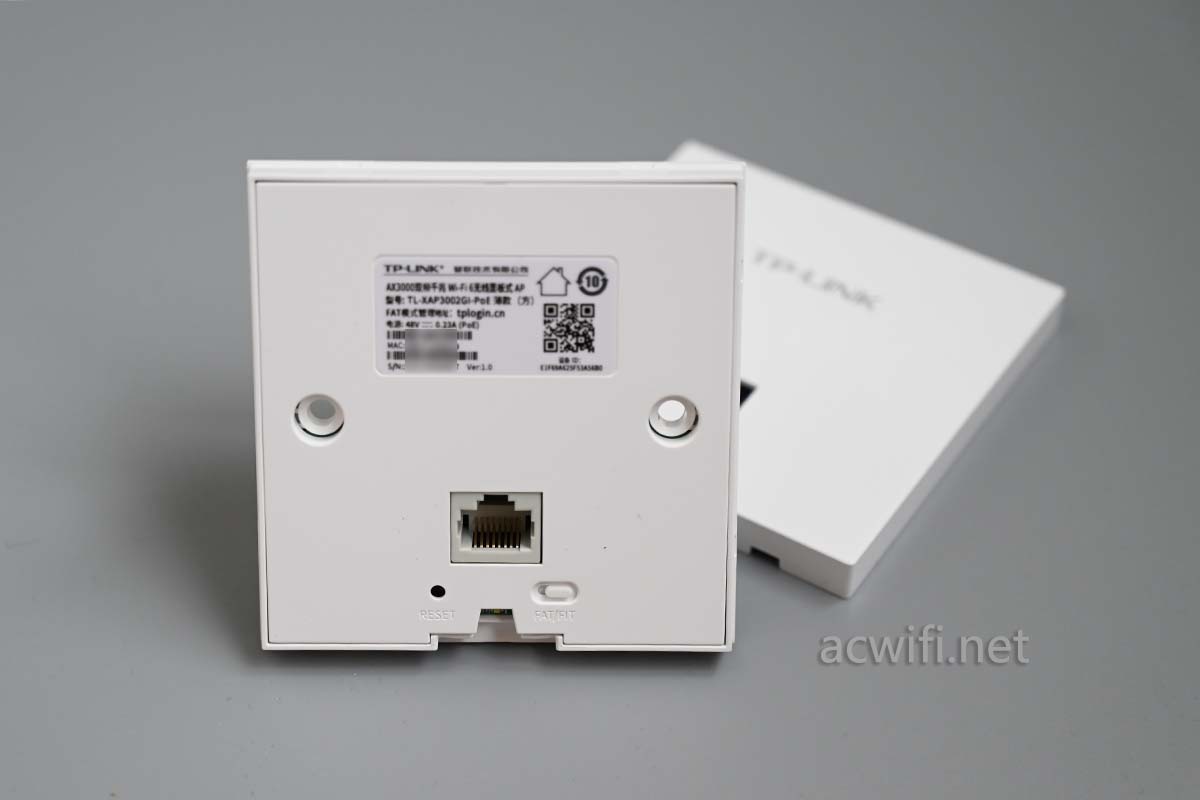

掀开面盖:

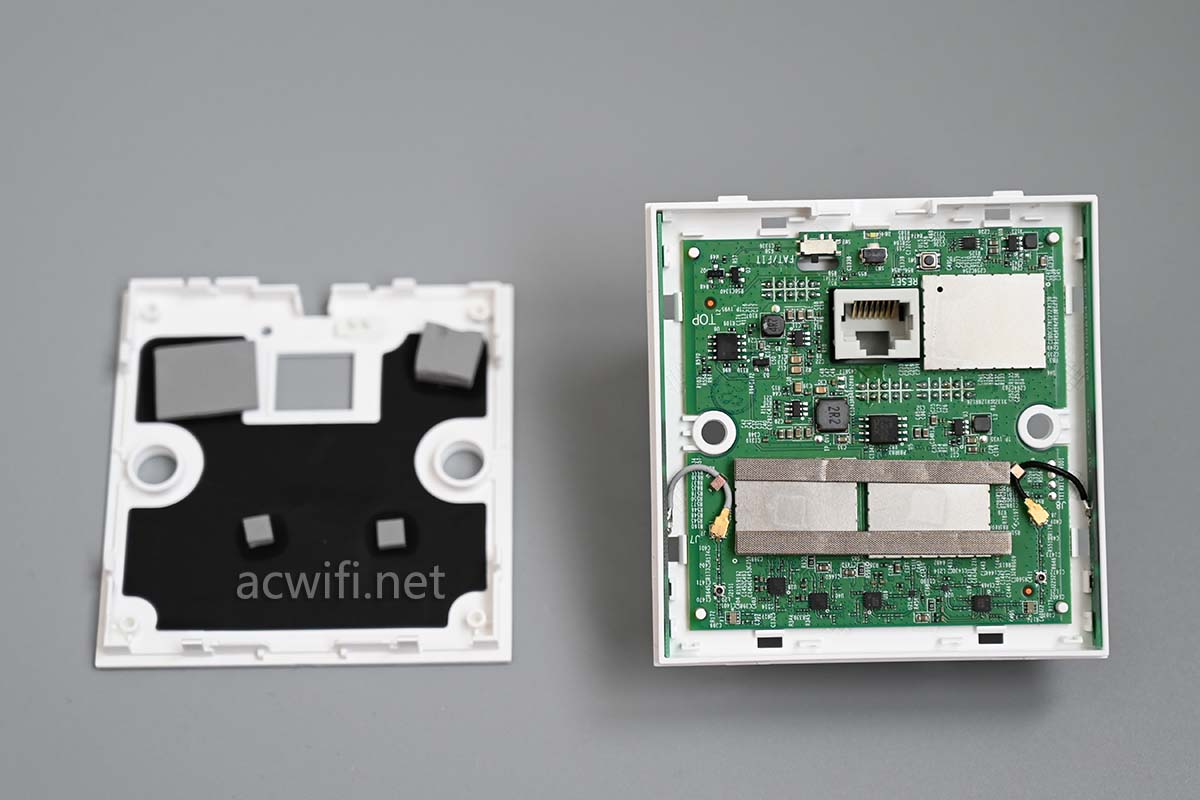

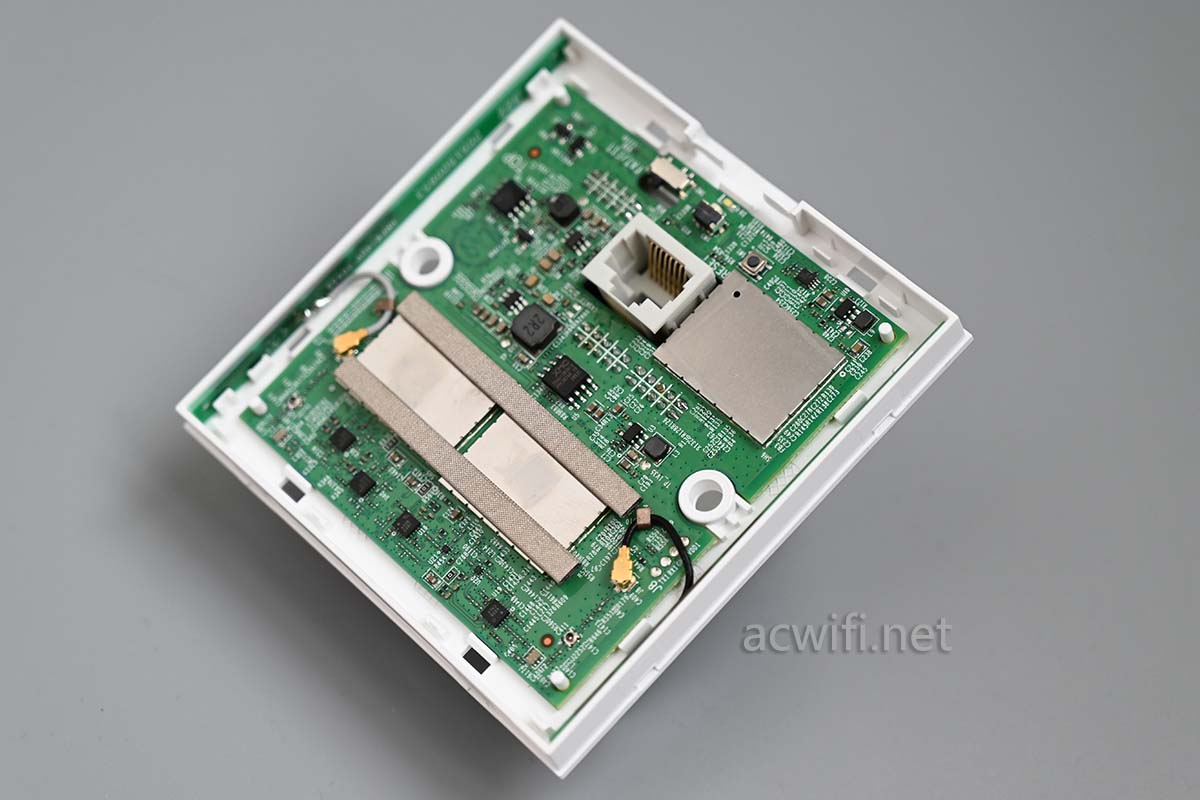

拆开外壳:

我之前以为薄款是没有功放芯片的,事实是颗粒饱满,双频均有独立FEM芯片。

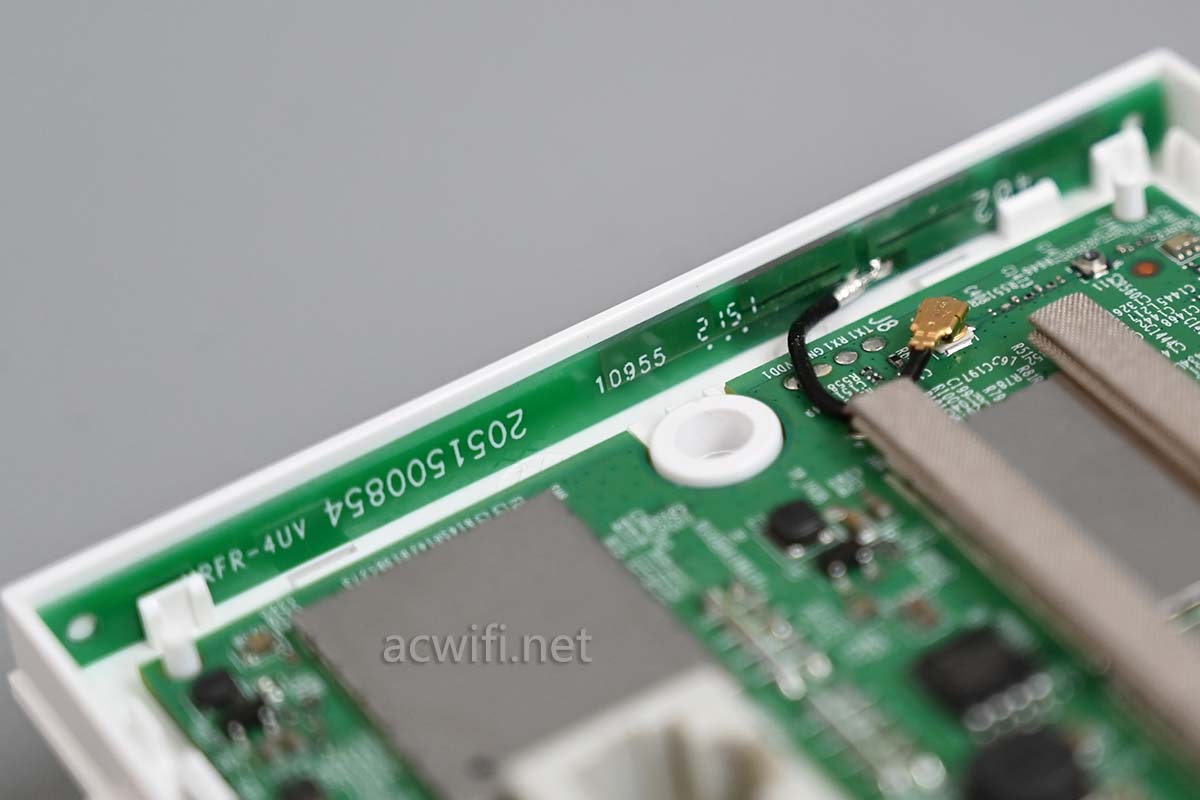

两侧的双频天线:

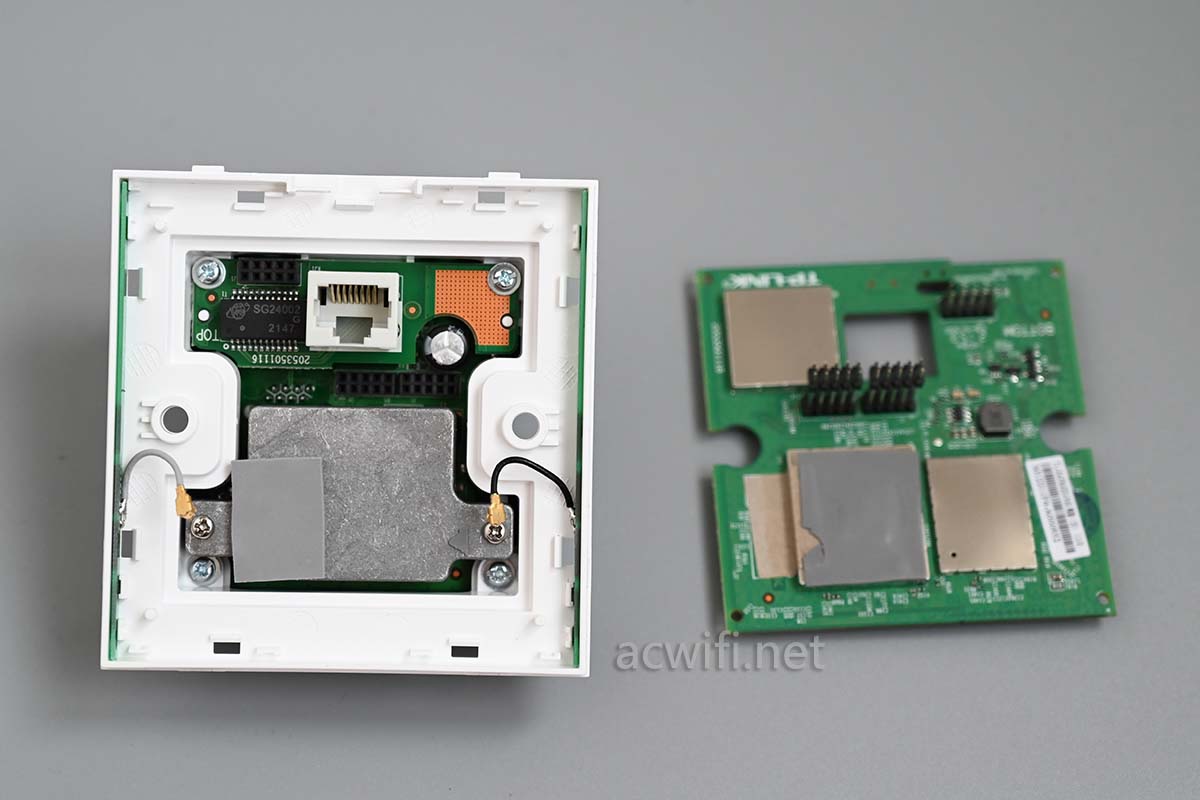

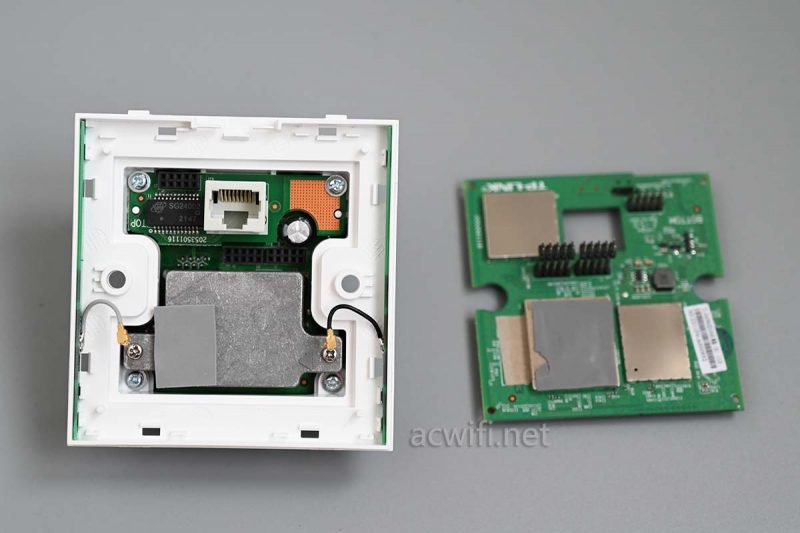

把主板分离出来:

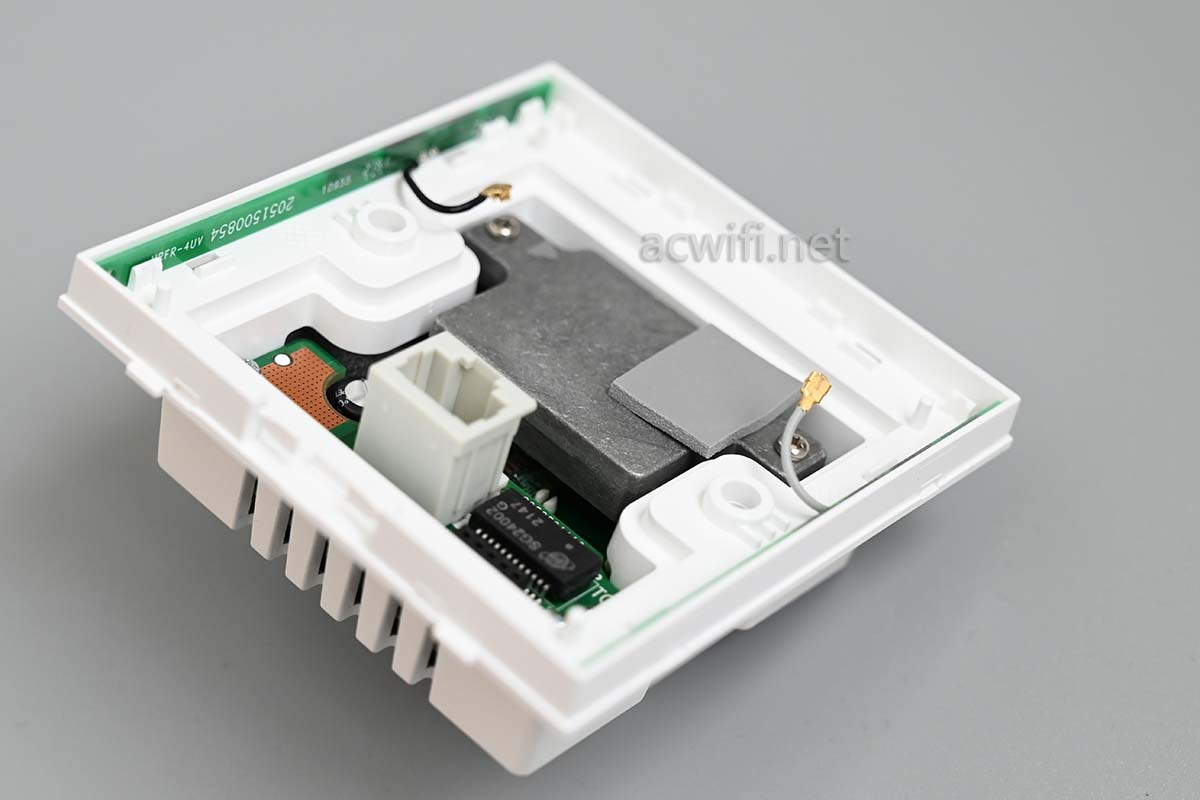

底下有铝块,帮助把主板热量导热到底部:

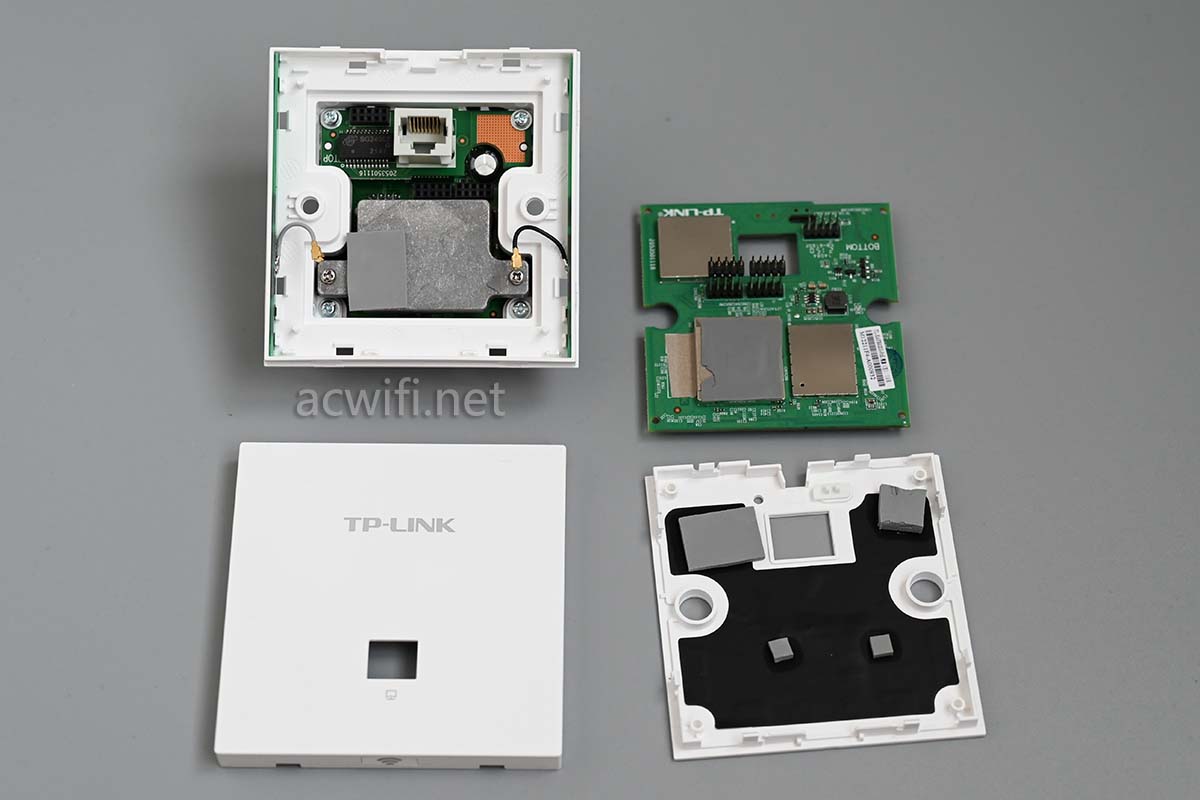

暂时拆开的四件:

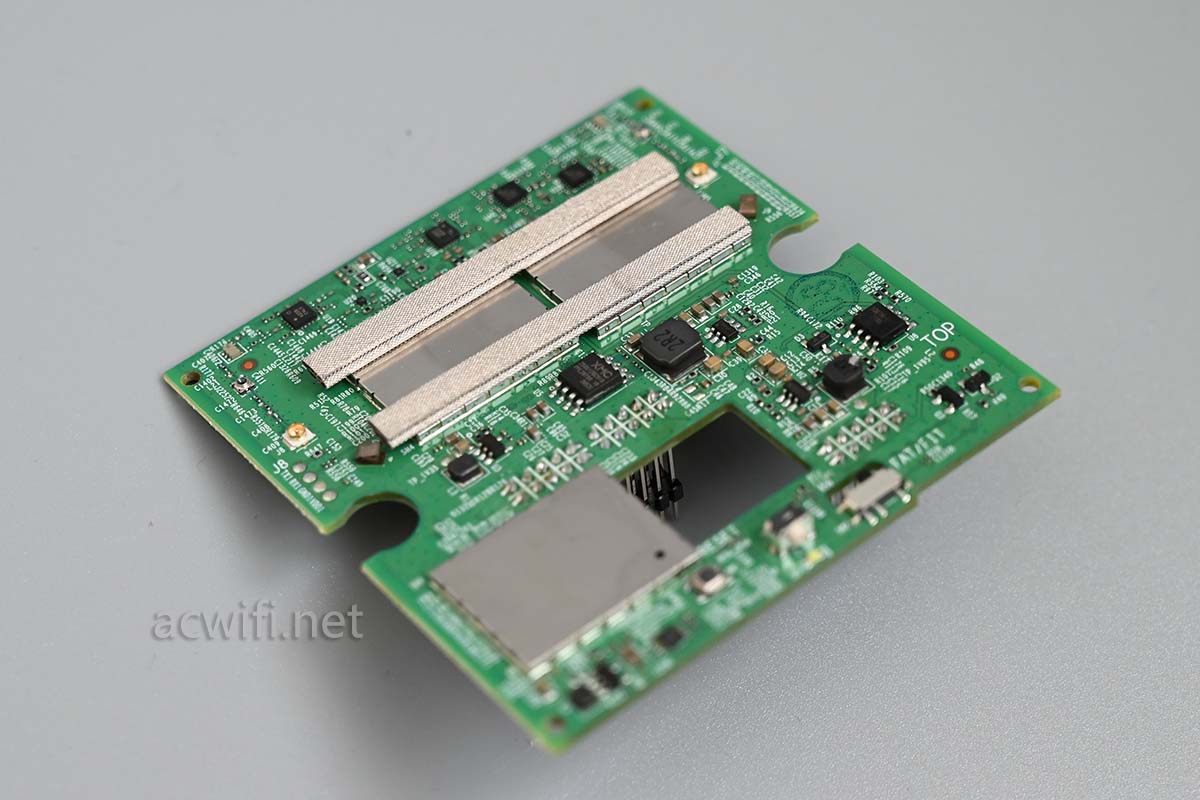

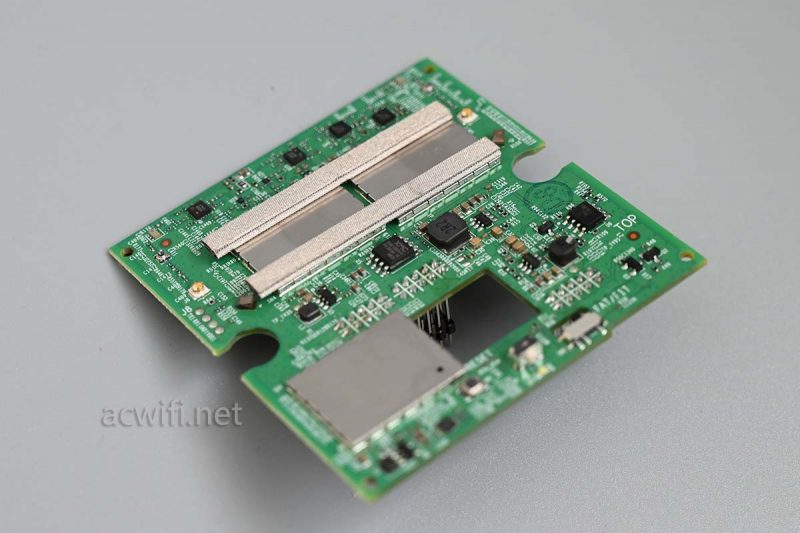

先看看这片主板吧:

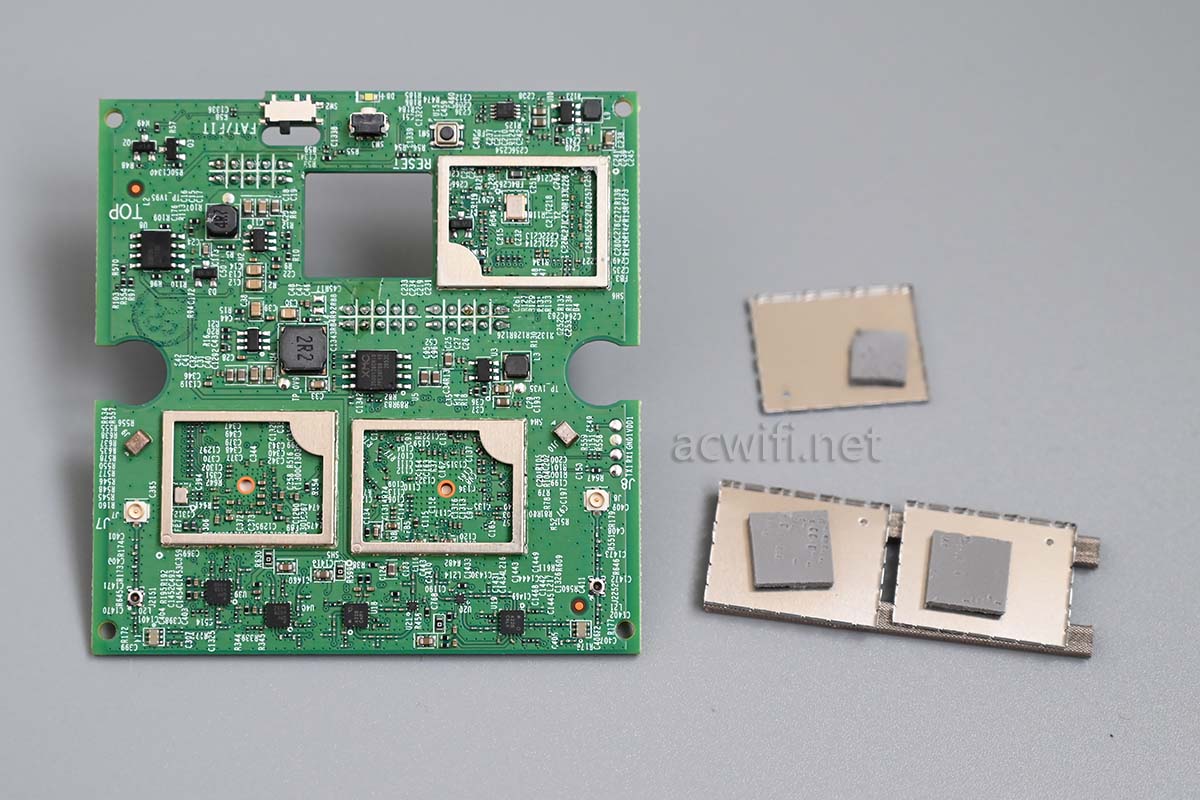

撬开屏蔽罩:

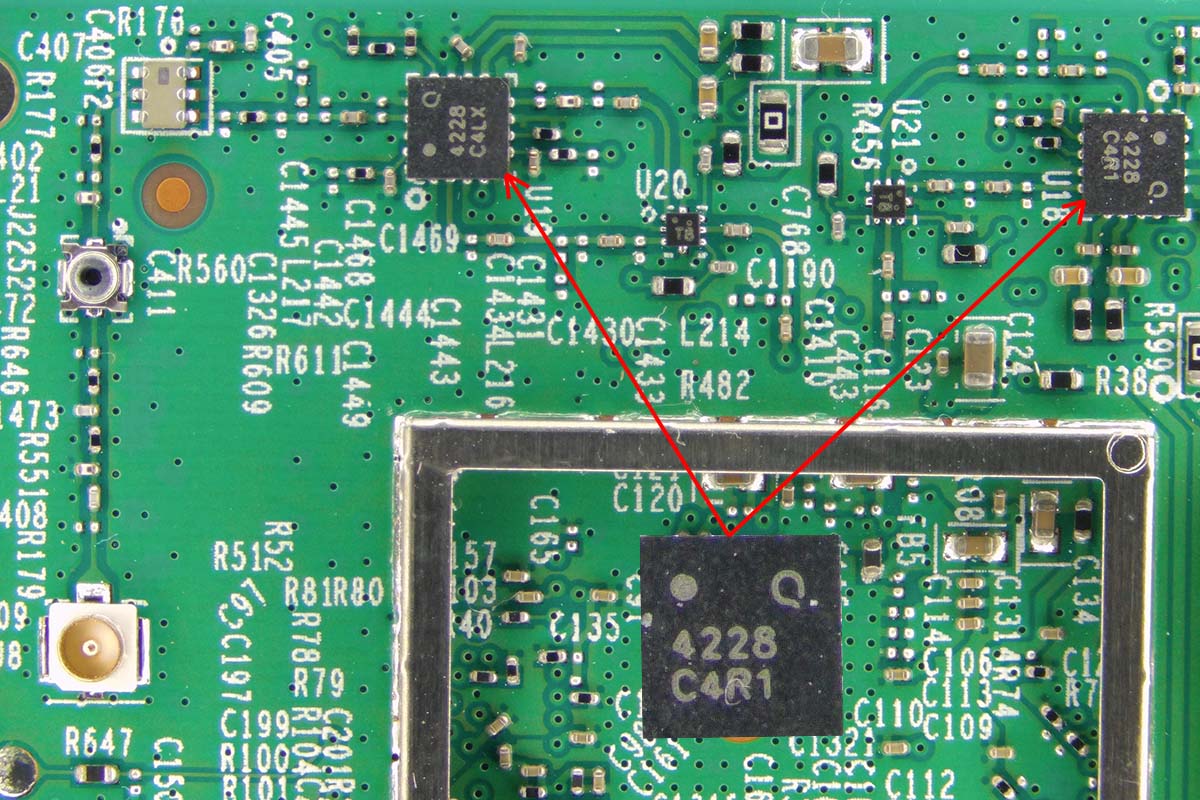

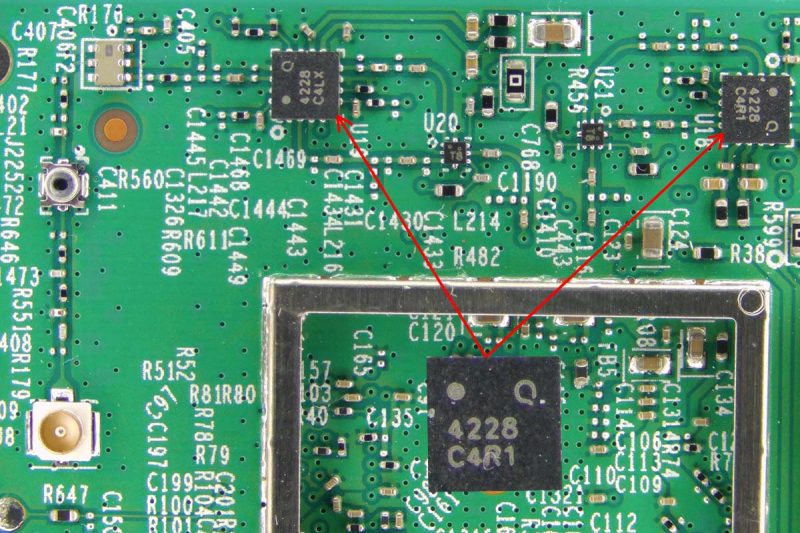

2.4G FEM芯片型号是QPF4228:

QPF4228的参数如下:
2412-2484 MHz
POUT = +14dBm MCS11 HE40 -43dB Dynamic EVM
POUT = +17dBm MCS9 VHT40 -35dB Dynamic EVM
POUT = +18dBm MCS7 HT20/40 -30dB Dynamic EVM
POUT = +21dBm MCS0 HT20 Spectral Mask Compliance
Optimized for +3.3V Operation
0.5W Power Consumption at POUT = +17.5dBm
33dB Tx Gain
2.2dB Noise Figure
15dB Rx Gain & 7dB Bypass Loss
15dB 5GHz Rejection on Rx Path
Integrated RF Power Detector Coupler as well as DC Power Detector

放大功率一般。

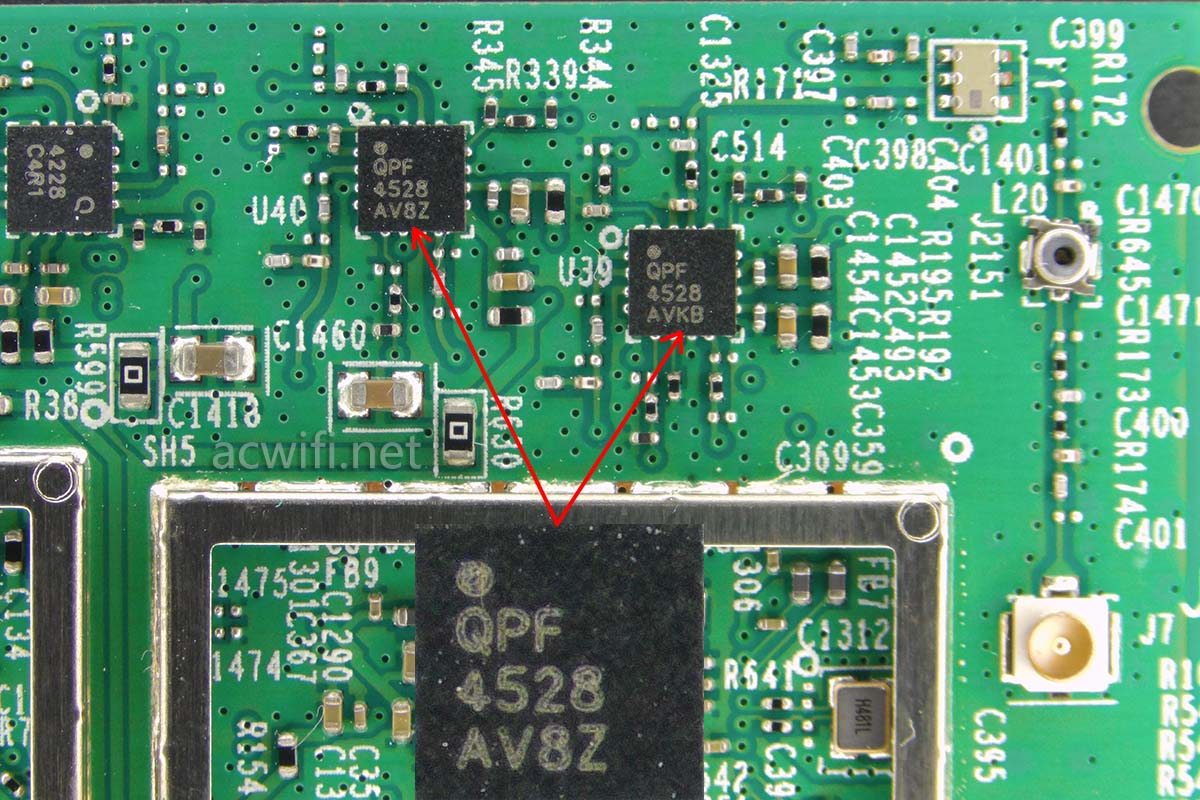

5G FEM芯片型号是QPF4528:

QPF4528的参数如下:
5150 – 5925 MHz
POUT = +12.5dBm MCS11 HE80 -47dB Dynamic EVM
POUT = +15dBm MCS11 HE80 -43dB Dynamic EVM
POUT = +18dBm MCS9 VHT80 -35dB Dynamic EVM
POUT = +19dBm MCS7 HT20/40 -30dB Dynamic EVM
POUT = +21dBm MCS0 HT20 Spectral Mask Compliance
Optimized for +3.3 V Operation
0.5W Power Consumption at POUT +17dBm
30 dB Tx Gain
2 dB Noise Figure
15 dB Rx Gain & 7 dB Bypass Loss
35 dB 2.4 GHz Rejection on Rx Path
Integrated RF Coupler as well as DC Power Detector

放大功率一般。

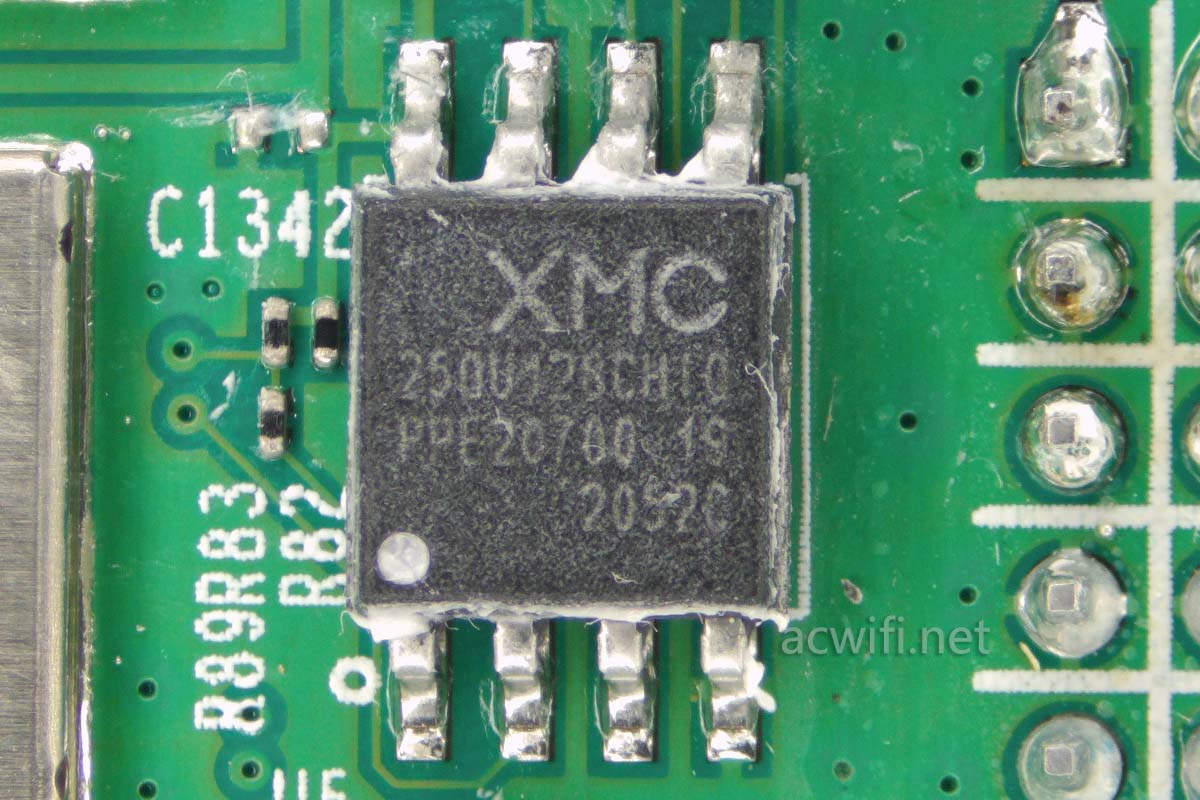

闪存容量16MB:

以上这一面的芯片型号汇总图如下:

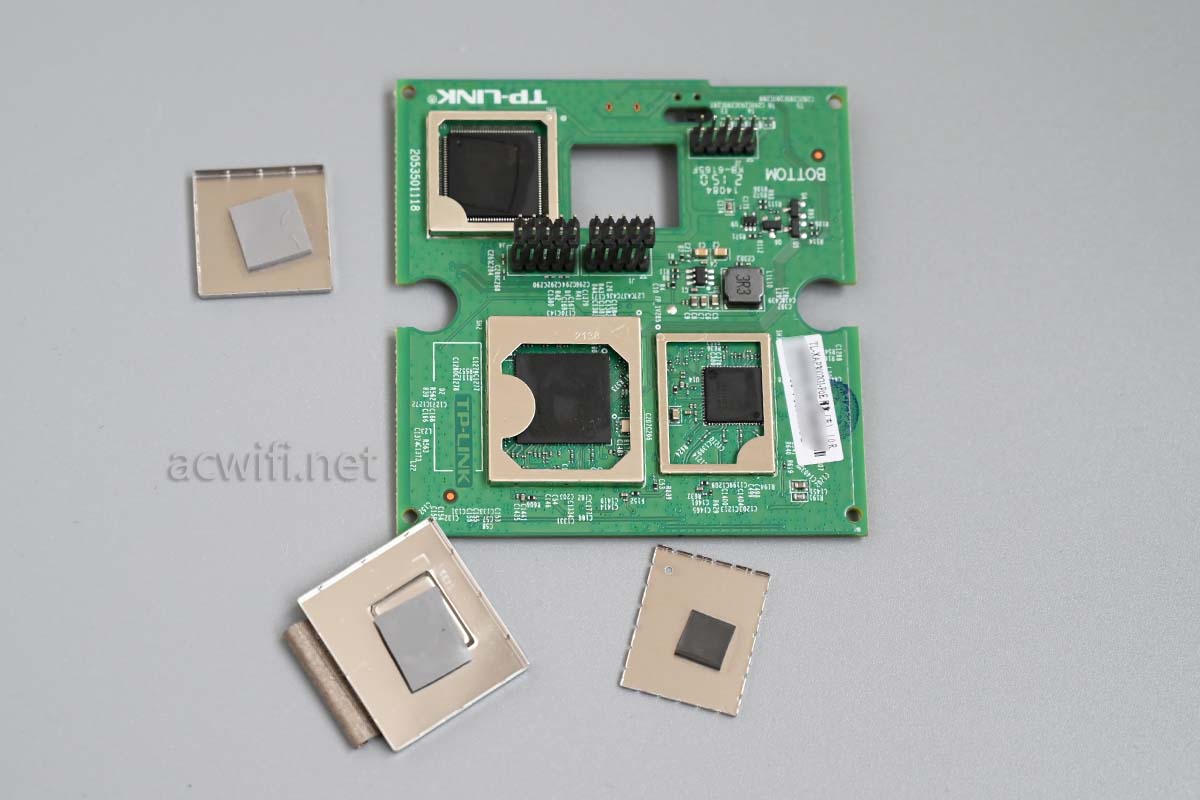

翻过来且拆开屏蔽罩:

先看CPU吧。

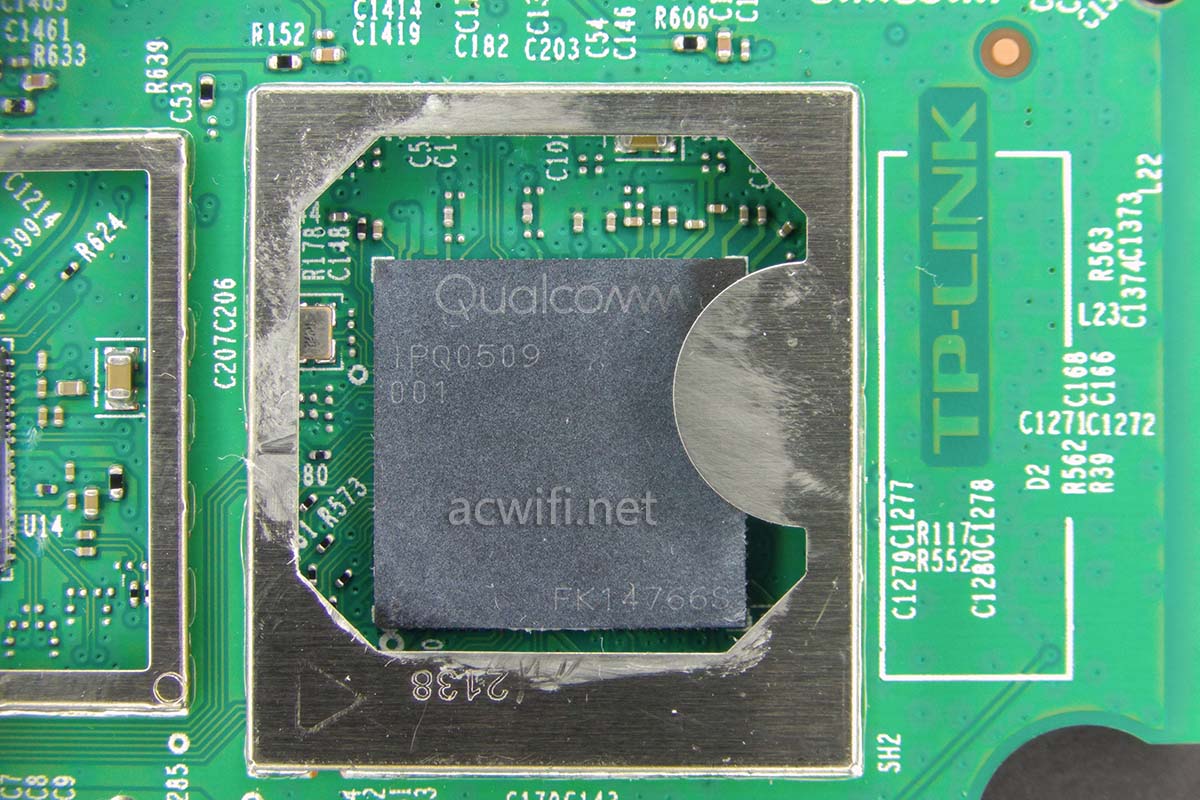

XAP30002GI薄款的CPU型号是IPQ0509,也就是IPQ0510,双核1GHz,集成1GHz NPU,集成b256MB内存,集成了2.4G Wi-Fi 6,速率 574Mbps:

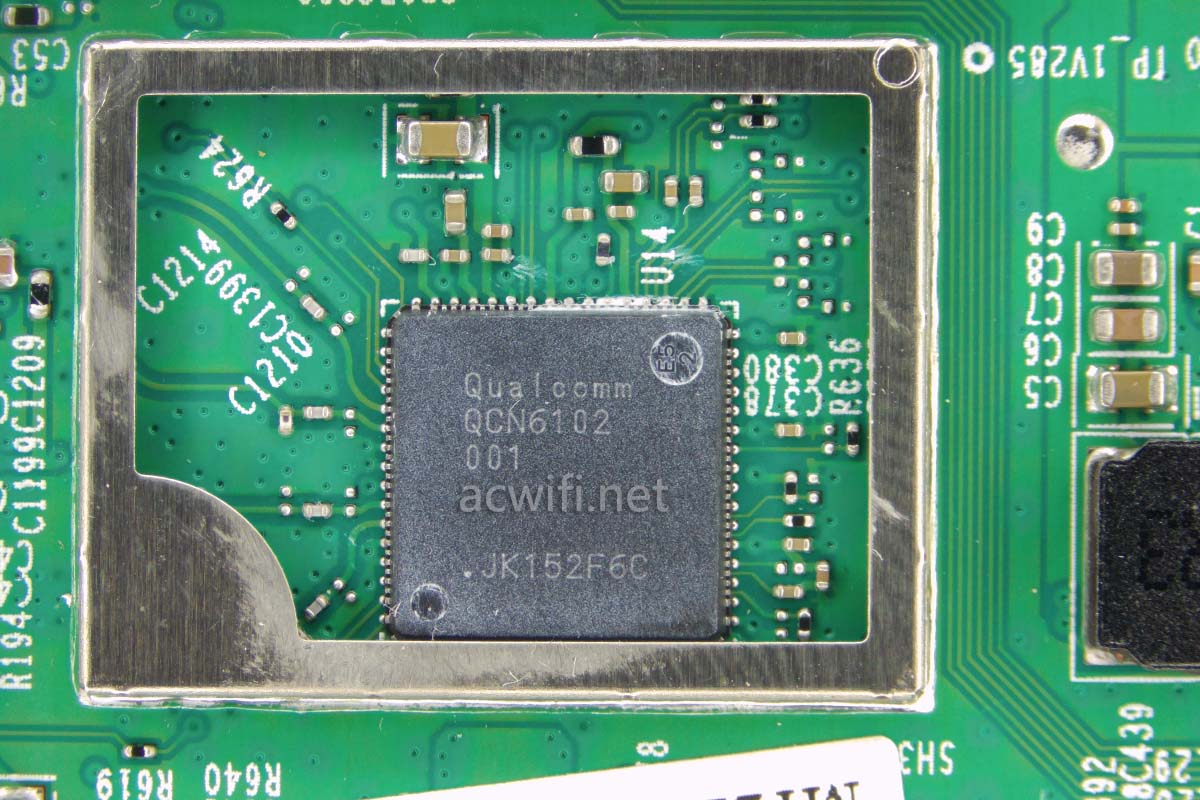

5G无线芯片型号是QCN6102,支持160MHz频宽,最高速率2402Mbps:

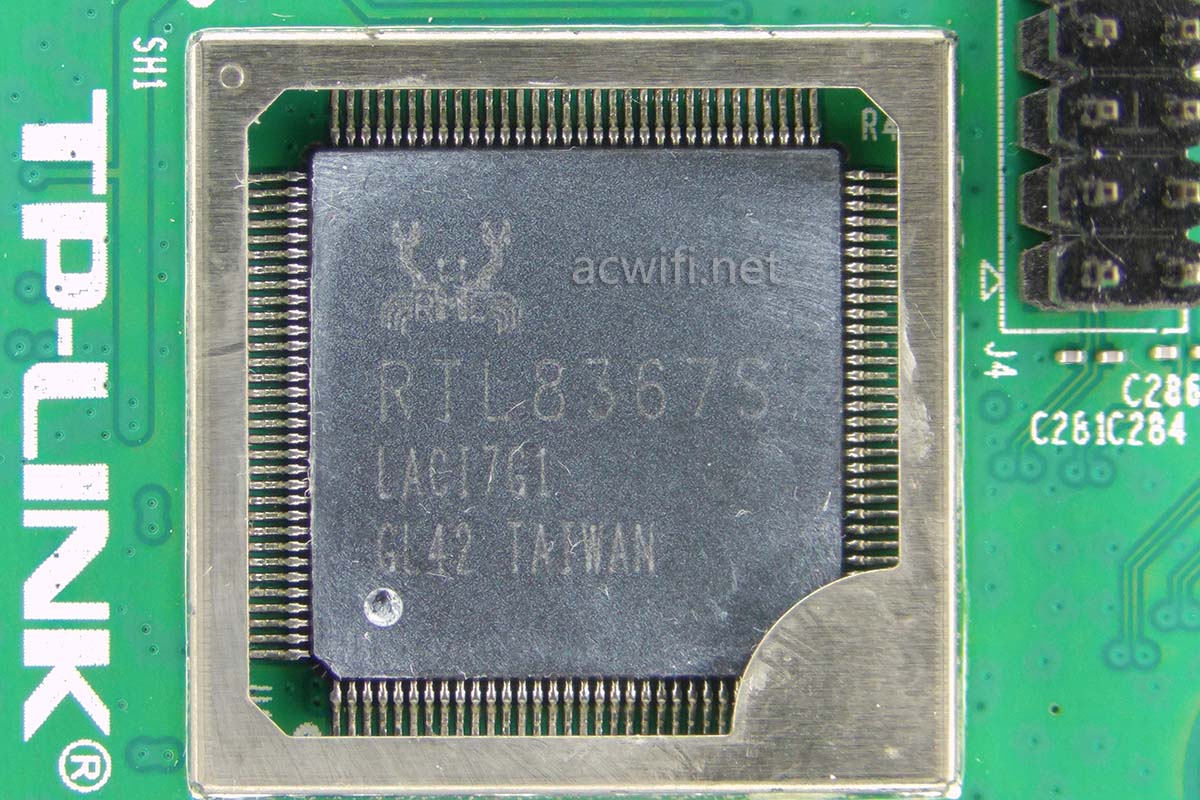

交换芯片型号是RTL8367S:

芯片型号汇总图如下:

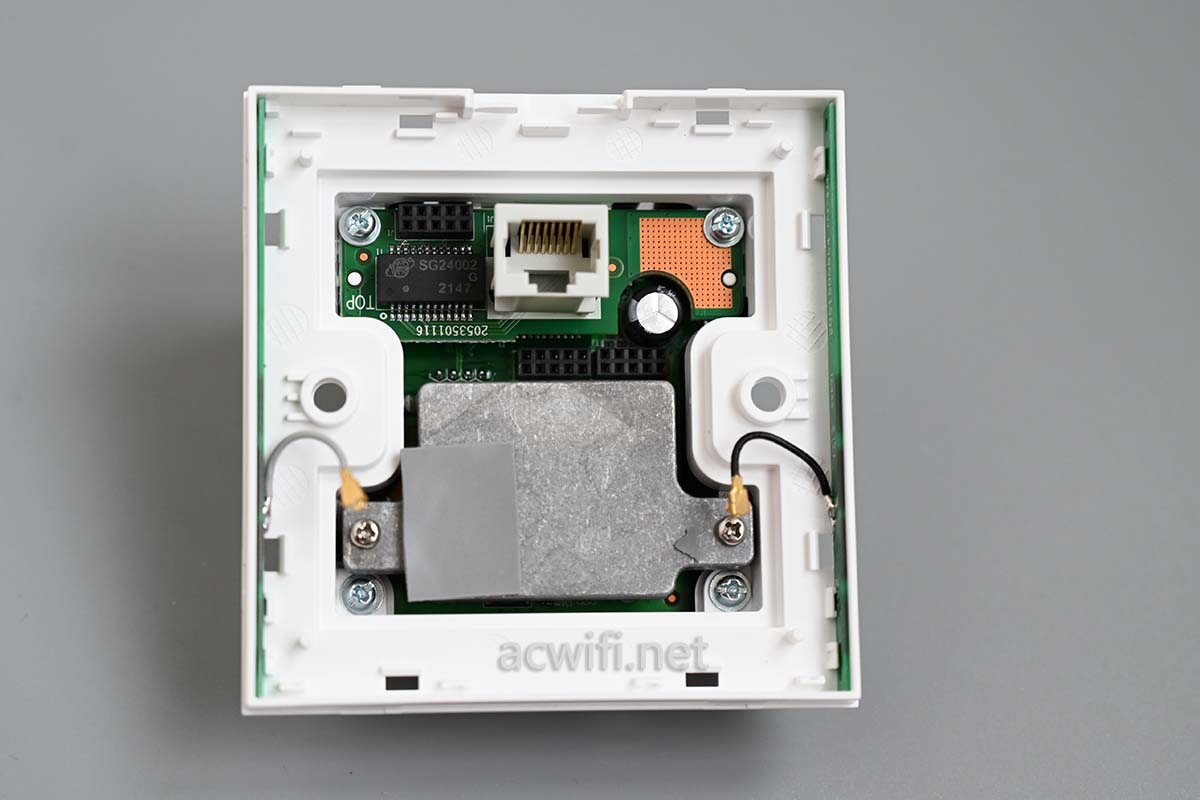

继续拆这个底座:

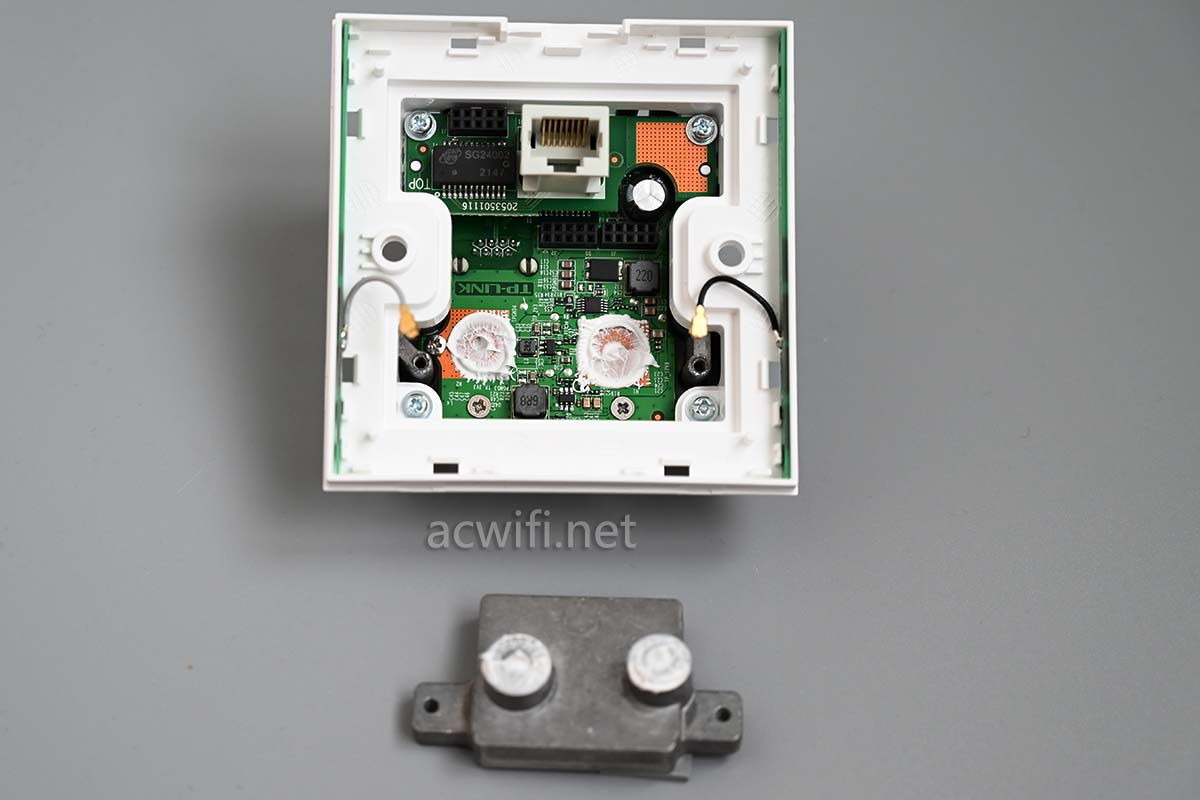

拿走铝块:

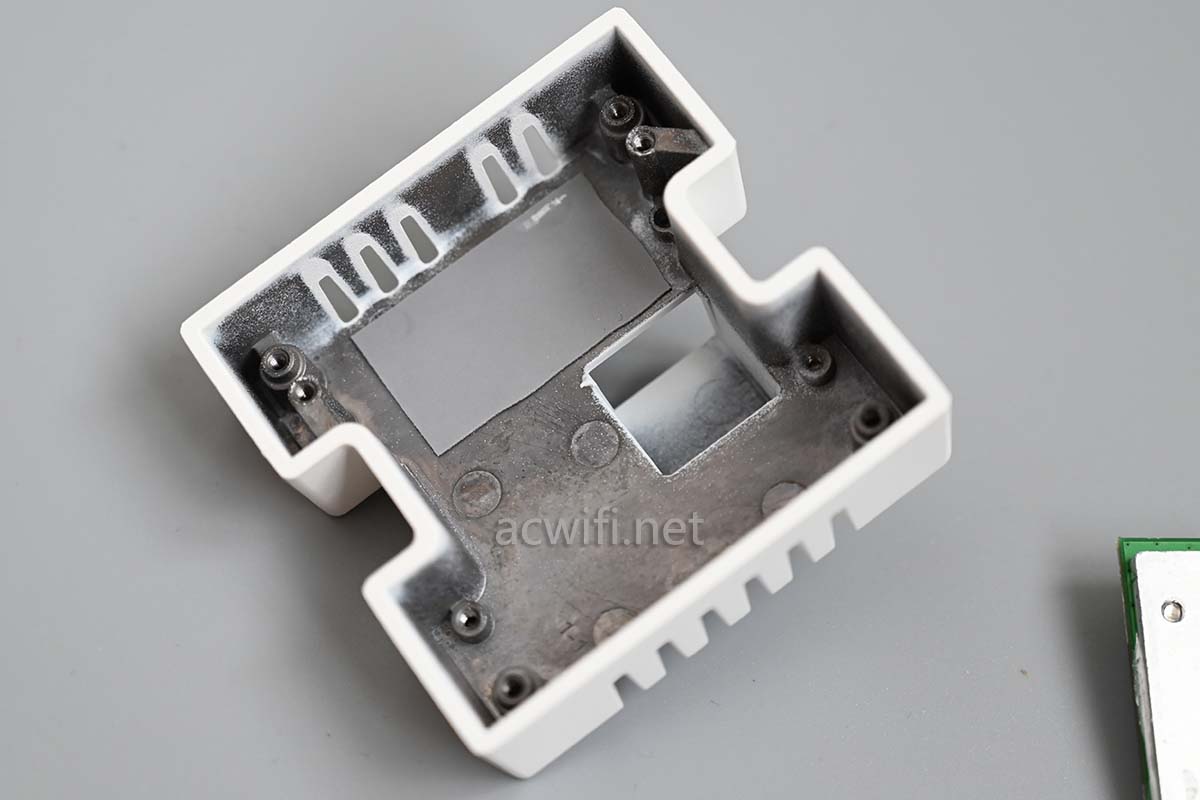

从里面没有喷漆的位置就可以看出来最底部其实是铝材质:

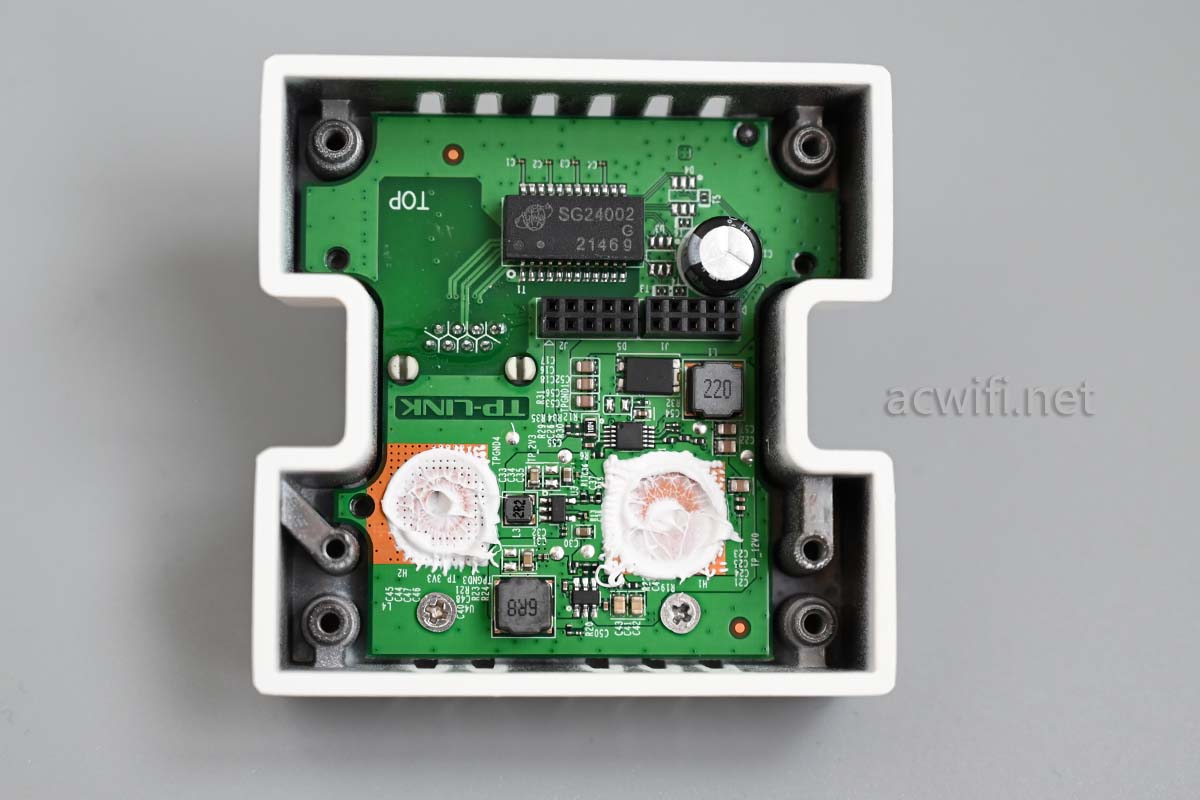

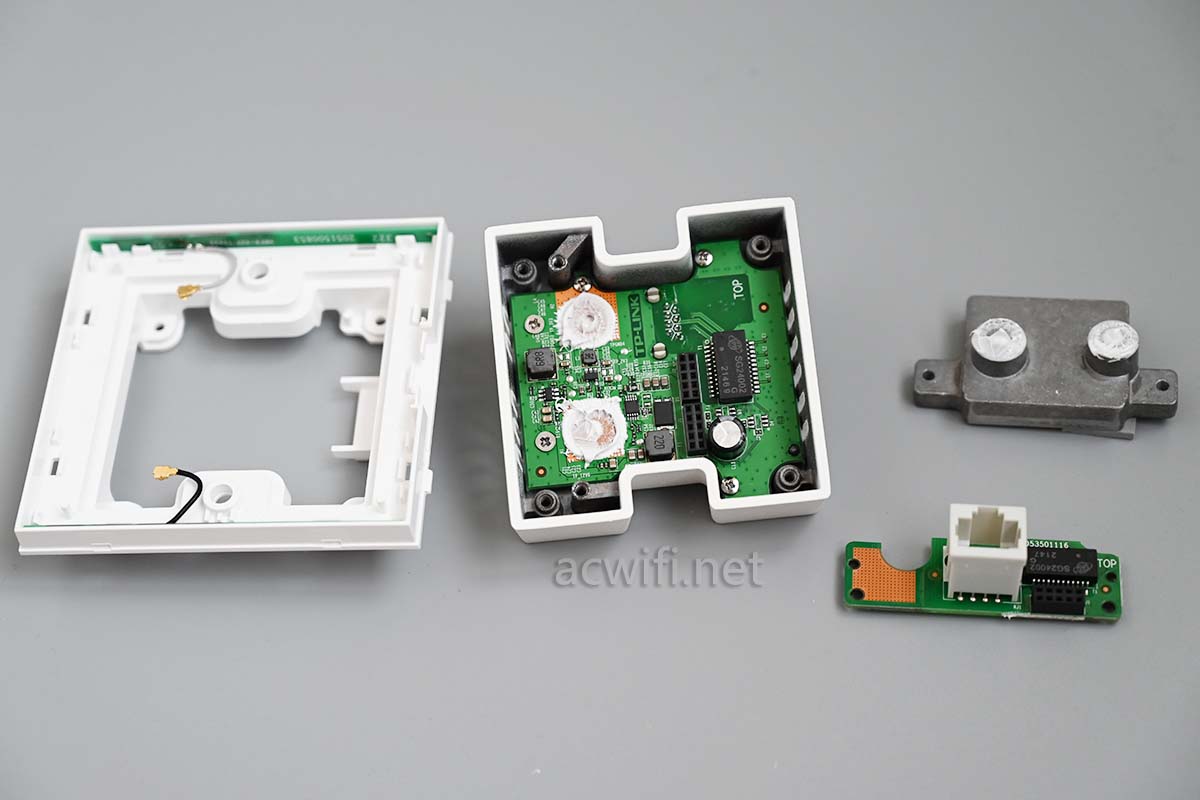

卸下四颗螺丝,即可分离塑料框架和铝底座:

一体铝底座呈工字形:

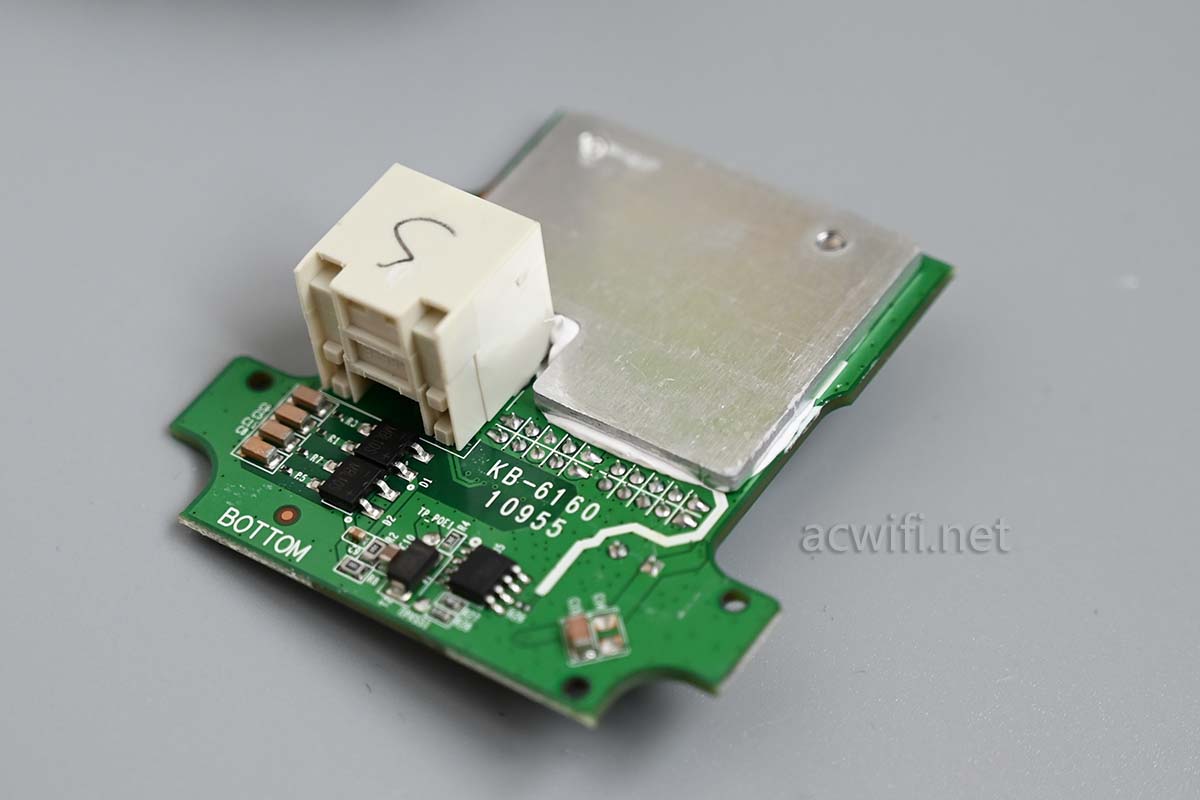

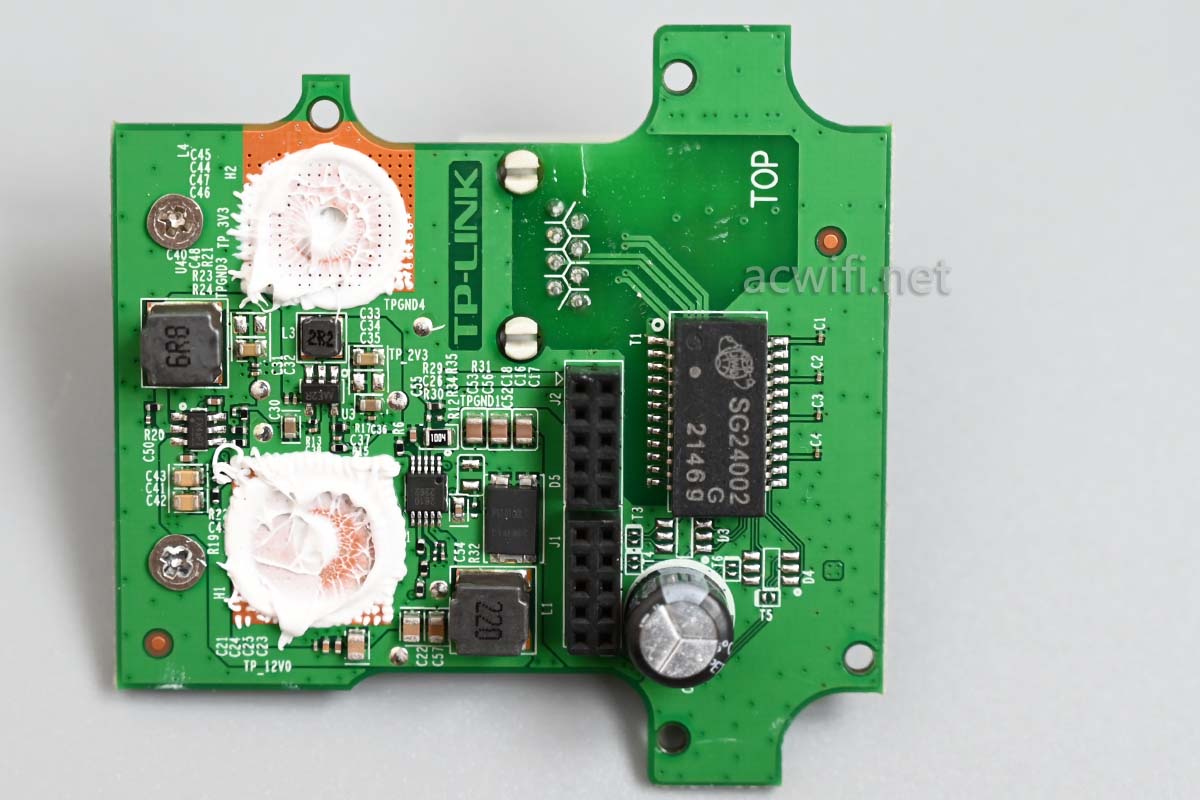

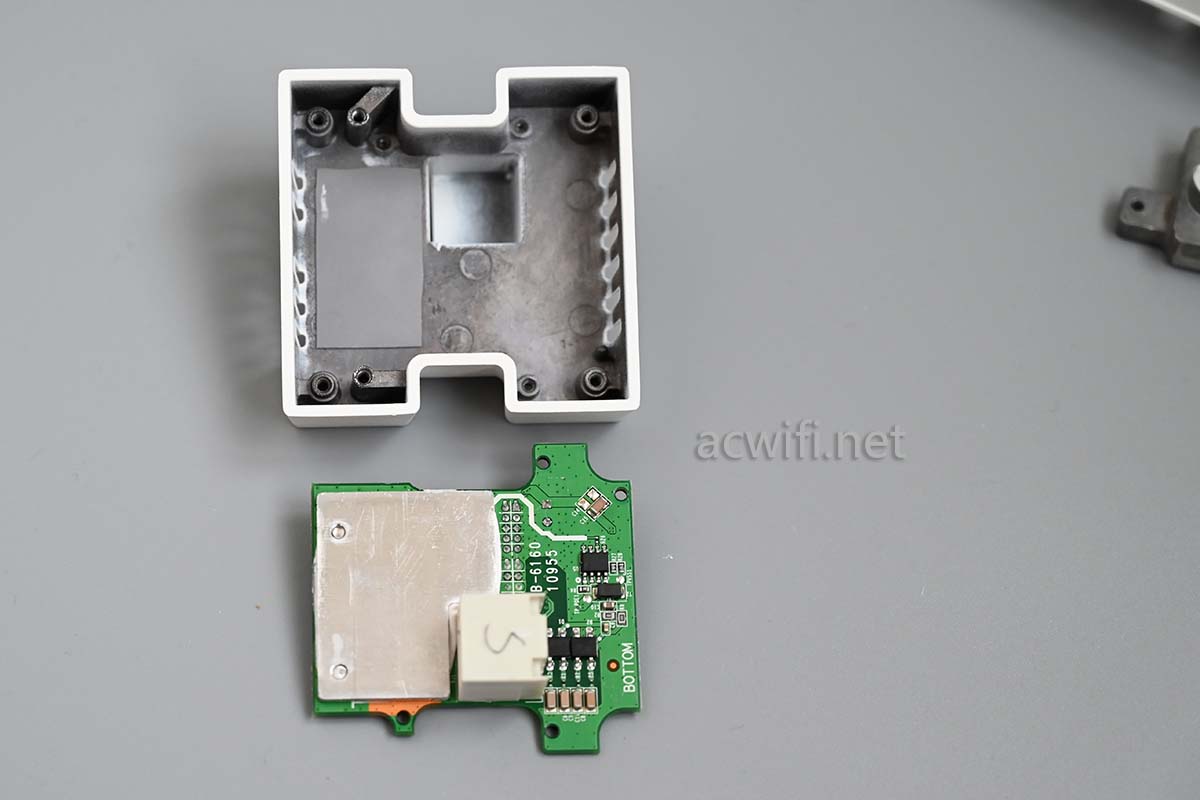

把这片板子撬起来:

有一片长方形导热硅脂垫片:

电路板上面还有一片铝板紧粘着,我就不拿开了,否则满手都是硅脂,弄脏我价值20多元的背景布就不值得了。

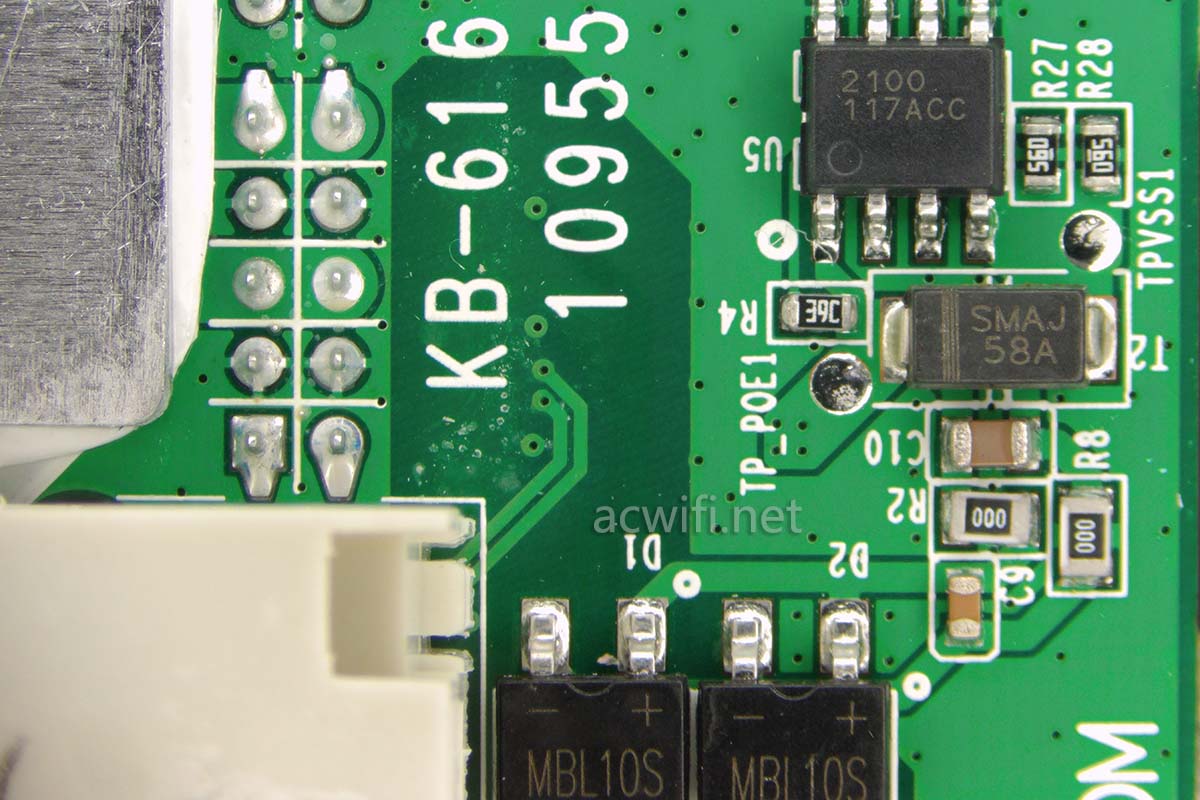

不懂这些是啥元件:

翻过去

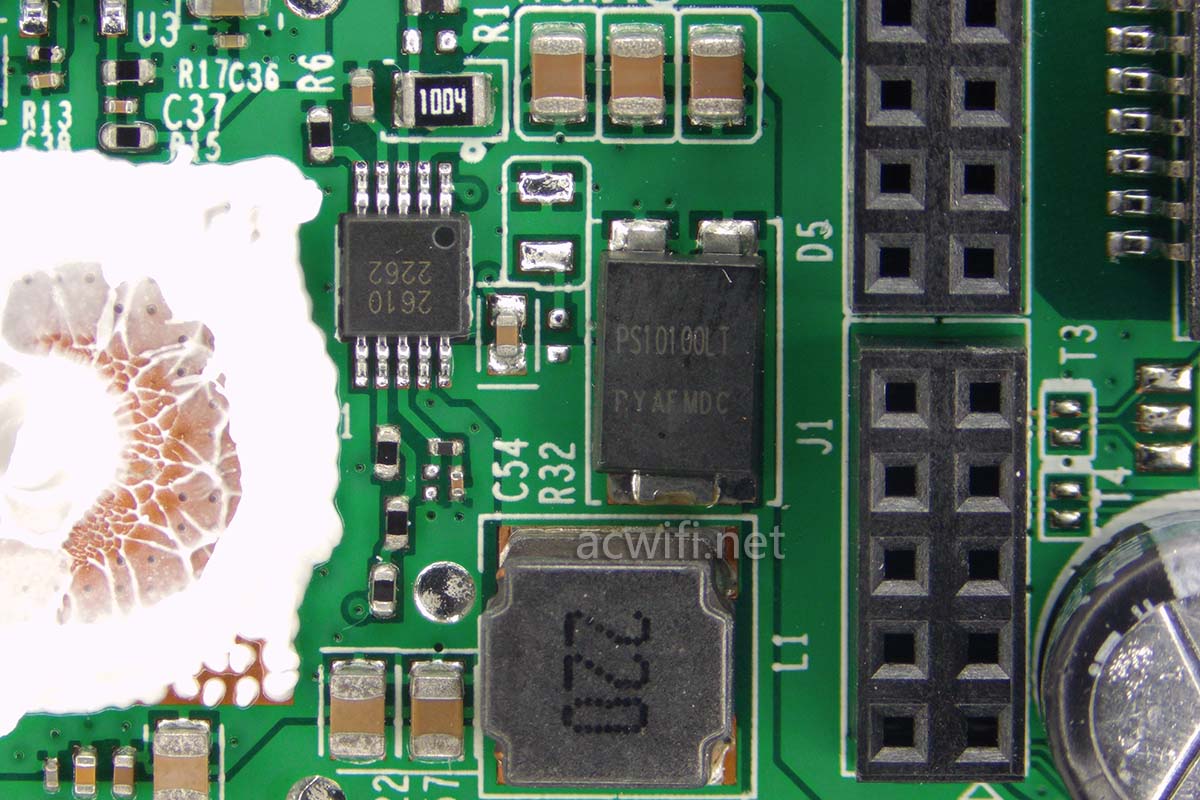

只看得得懂PS10100LT肖特基二极管:

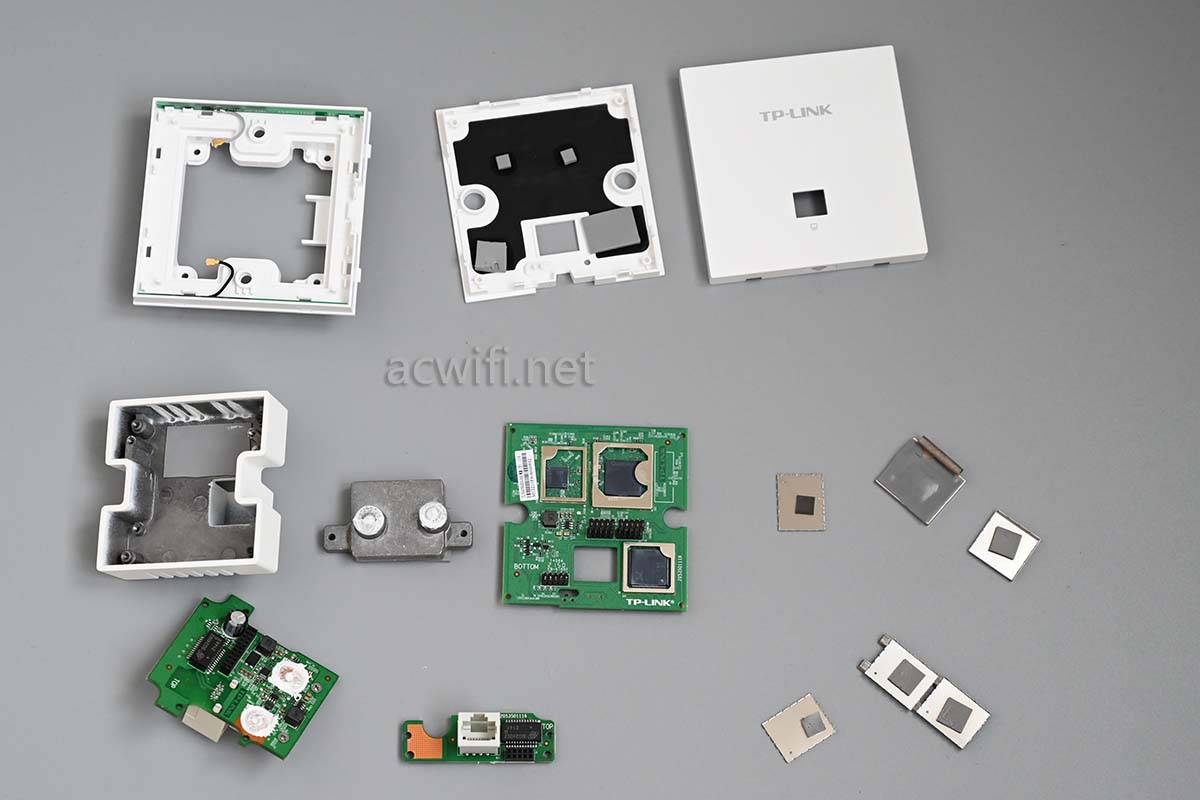

至此XAP30002GI薄款拆机完成:

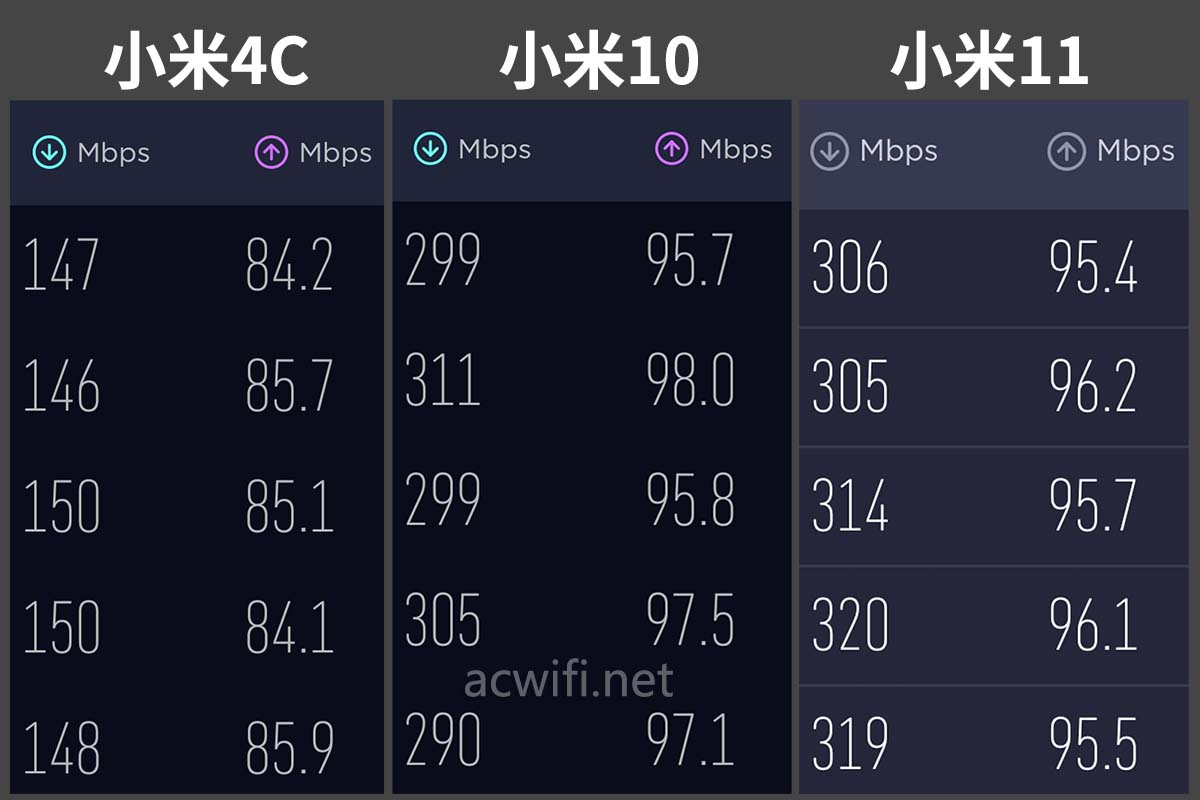

在D点测速结果如下:(电信1000下行100上行,只测5G 44信道,瘦AP模式,连接5408PE一体机)

这结果简直了,有点意外呀,信号不错。比一些无线路由器也的表现还也要好!

用WinFi软件查看,这款AP可支持KVR(支持是正常的吧,不支持才怪):

(在我公众号里回复winfi即可自动回复该软件的下载地址,只有WIN10版本)

我之前说易展AP只能与易展路由无线组网,一插网线就会断开组网。。。。。其实不是的,可以有线与易展路由组网,比如XD3040:

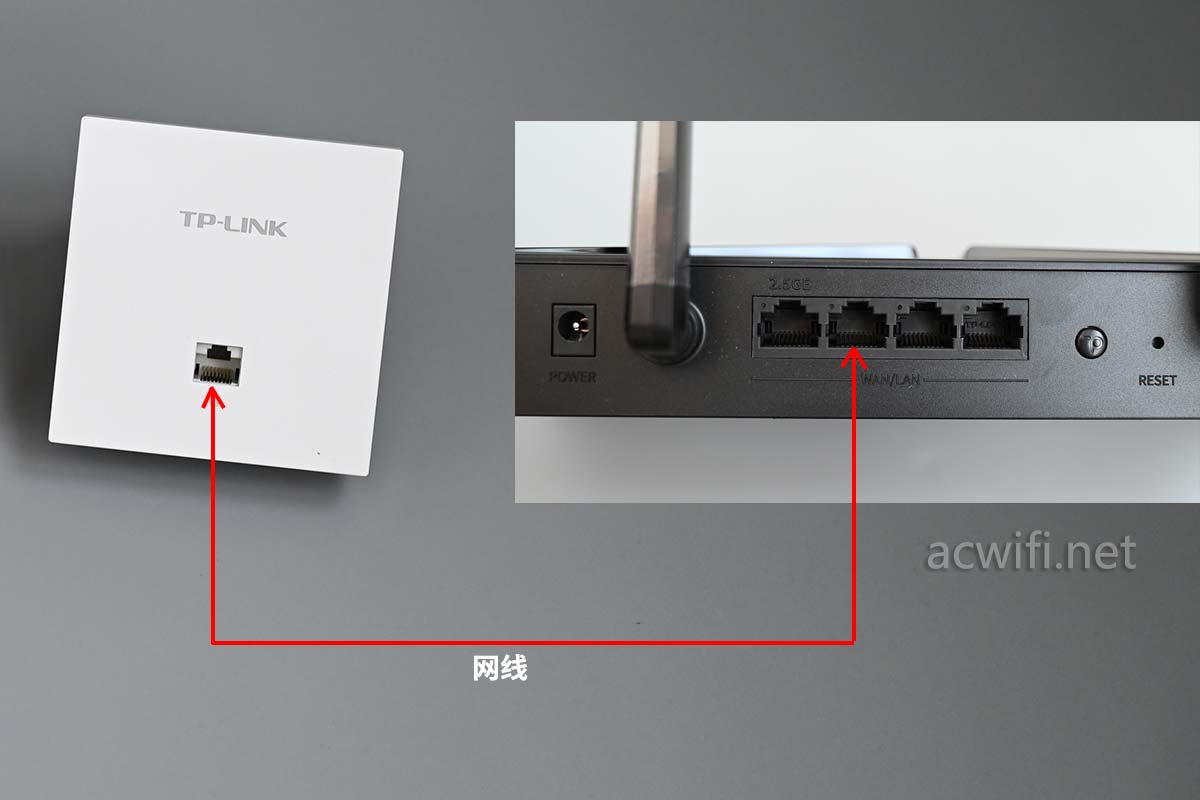

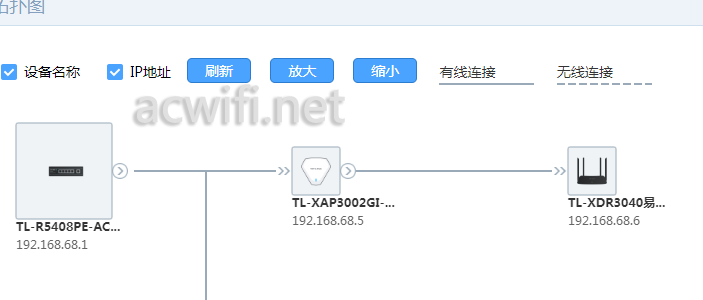

可是呢,有点傻,只能插面板输出口,而不能直接连接一体机的网口,有线组网的连接示意图如下:

所以呢我认为这种有线组网方式本身没有任何意义。

易展路由器本身是不支持漫阀值控制、弱信号剔除、802.11r这些功能,因此与易展AP组网后也不会拥有这些功能,我相信有些朋友会有这种误会。

易展路由与哪台AP有强或无线组网,易展路由的无线SSID和密码就如哪个AP自动同步。

关于热量问题,这套方案的AP就没有不热的(待机功率是5.8W),幸好座底是铝的。
