BGW320-500拆机，三频AX11000带5G网口卖388元

BGW320-500是洋垃圾，有人留言告诉我有这样的东西，大概知道是3颗BCM43684和有一个5G口，无线规格是AX11000，于是在闲鱼388元买了一台。拆机后觉得388元也是钱呀。

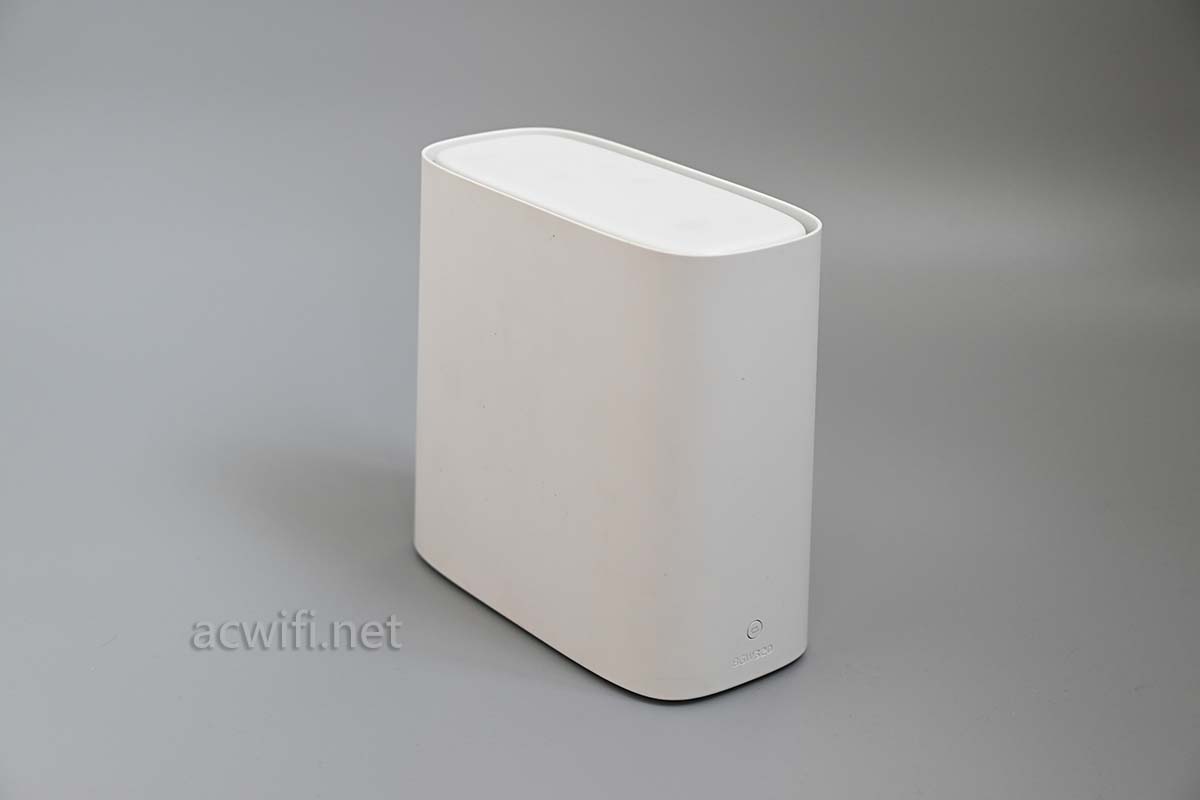

它的外观跟华硕AX6600白色版本有些相似，但这台很重很重很重。

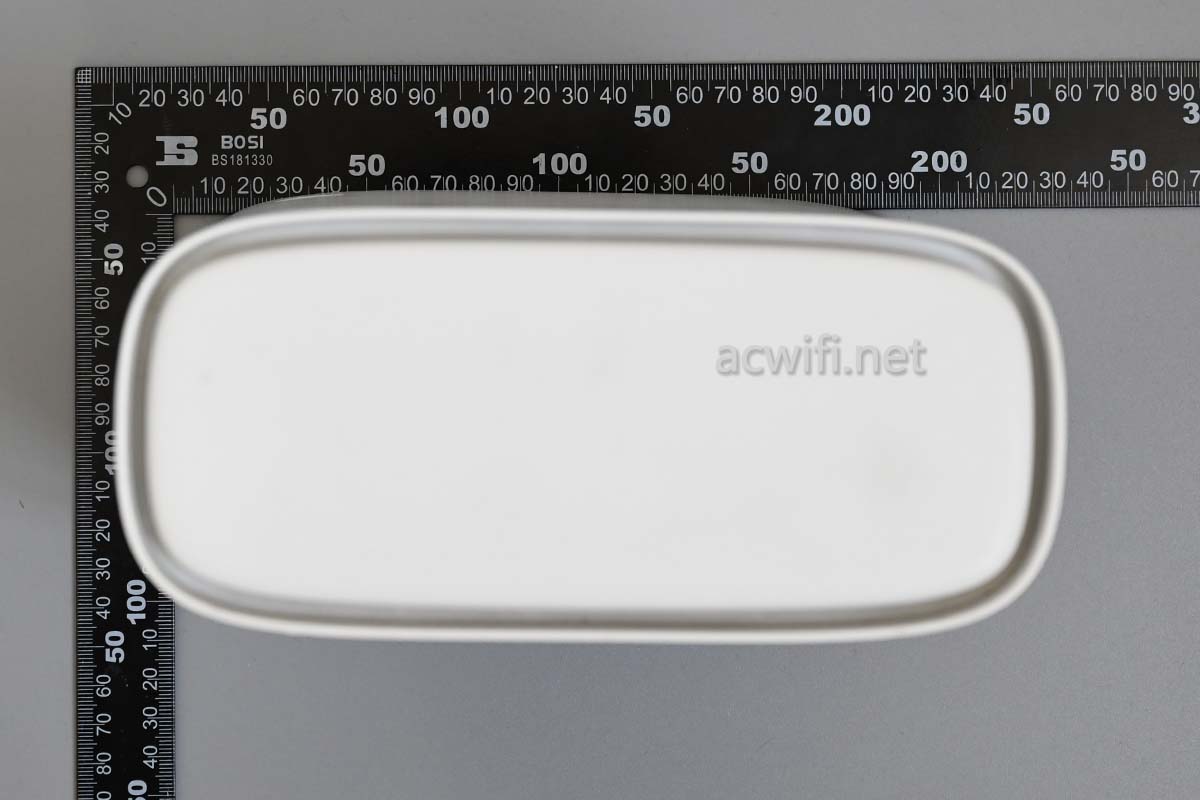

20cmx9cm的样子：

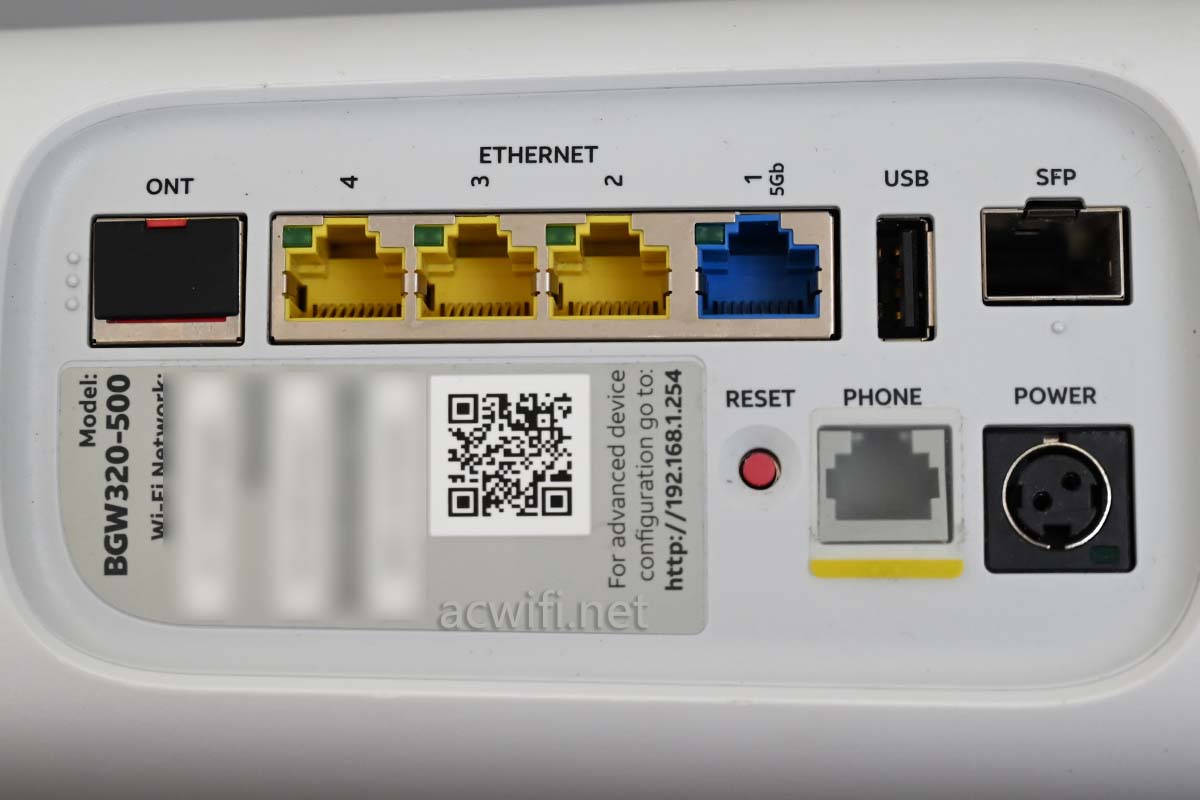

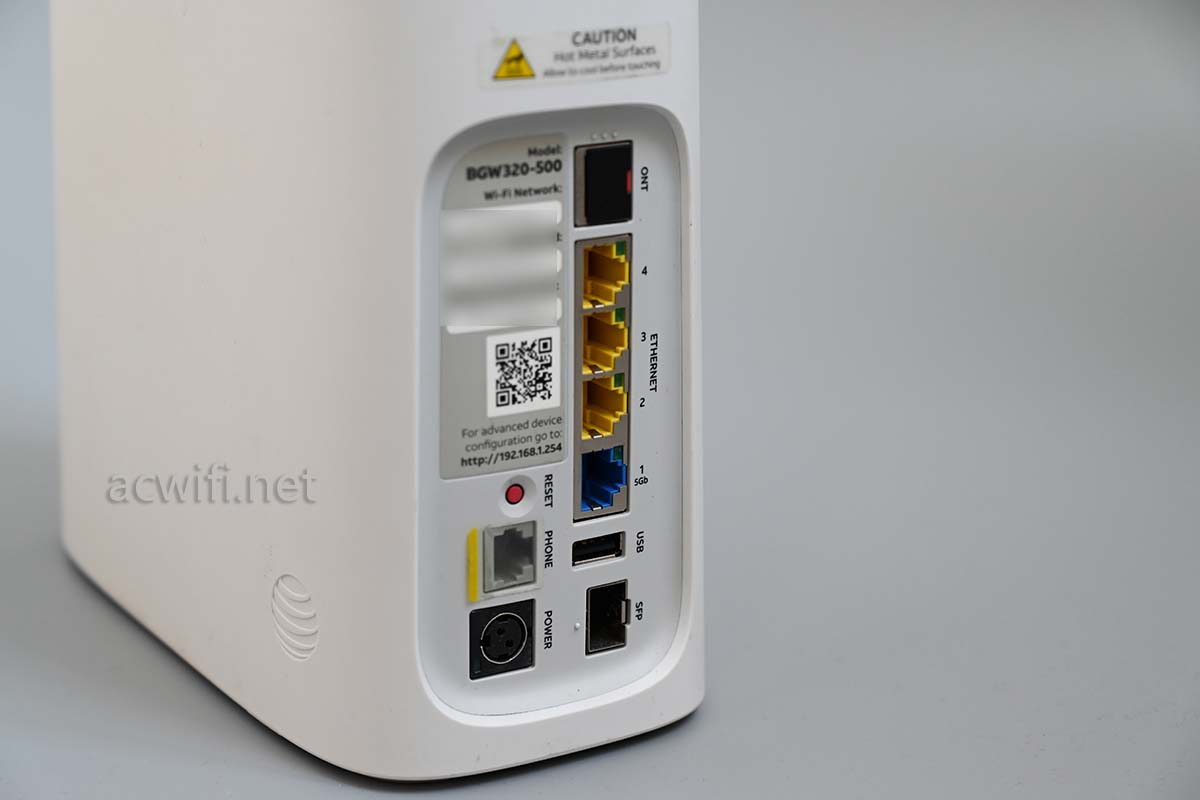

背面接口：

这是运营定制机（AT&T），有两个版本，一个是诺基亚做的，还有一个是韩国厂商做的。网上有的拆机图是诺基亚的版本，它的功放芯片是sky85734，而我这款。。。。。。也不差的，用的是Qorvo，只是这台在D点测速比较差。后面再详细说说吧。

1号蓝色的LAN口可以支持5Gbps速率，三个黄色LAN口是1Gbps速率。这台默认是关DHCP，可以当无线AP用。集成了光猫功能，所以有个ONT接口还有个电话口，但在国内是用不上的！

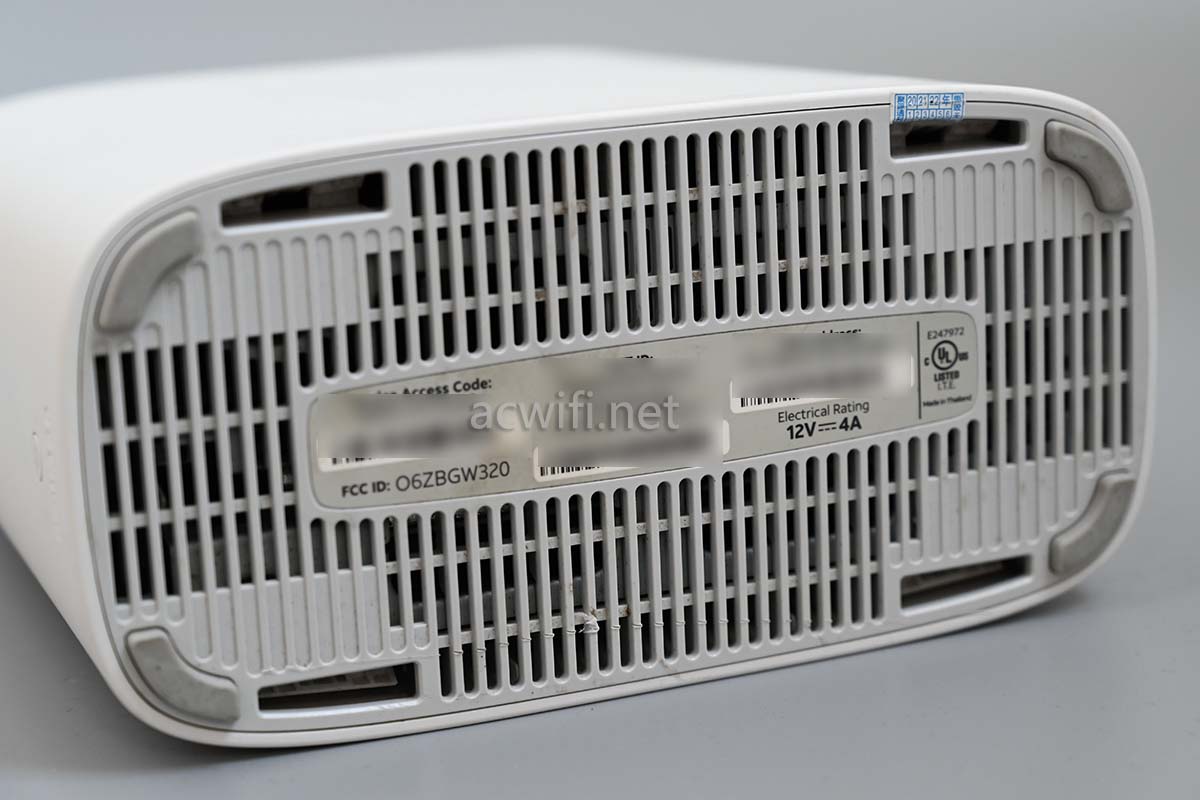

底部：

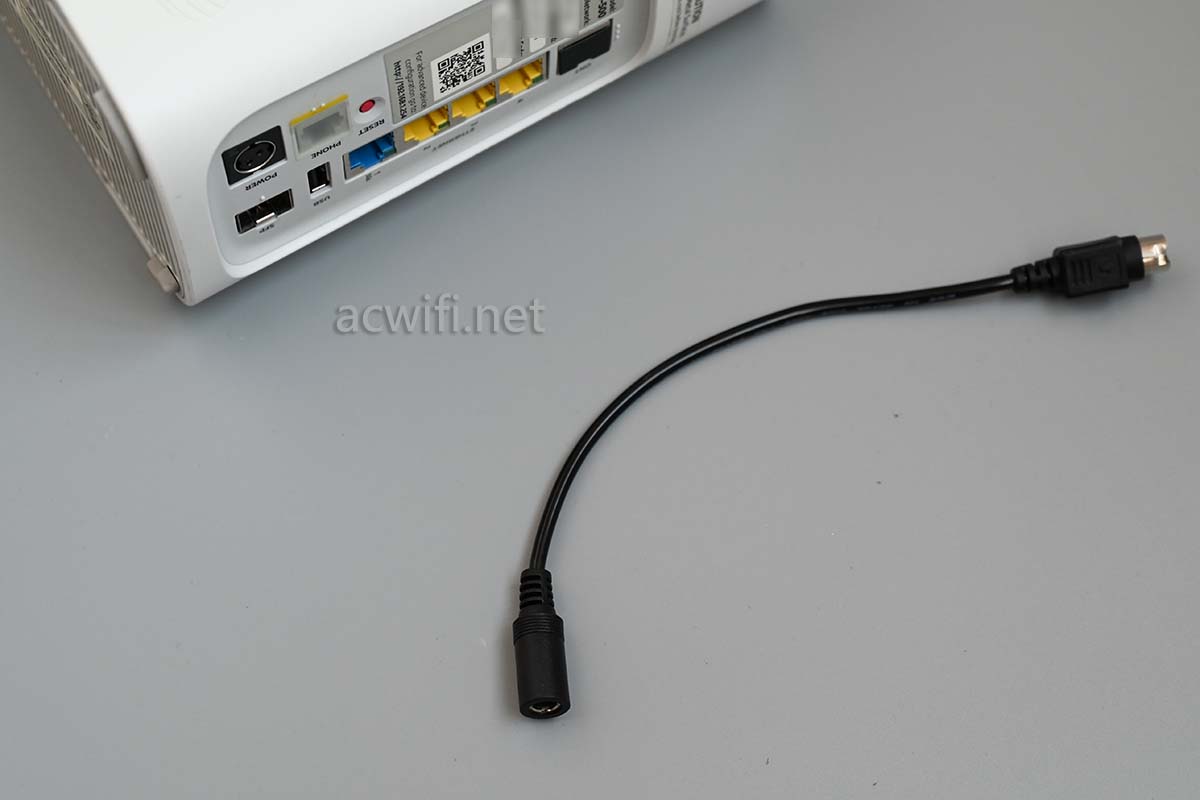

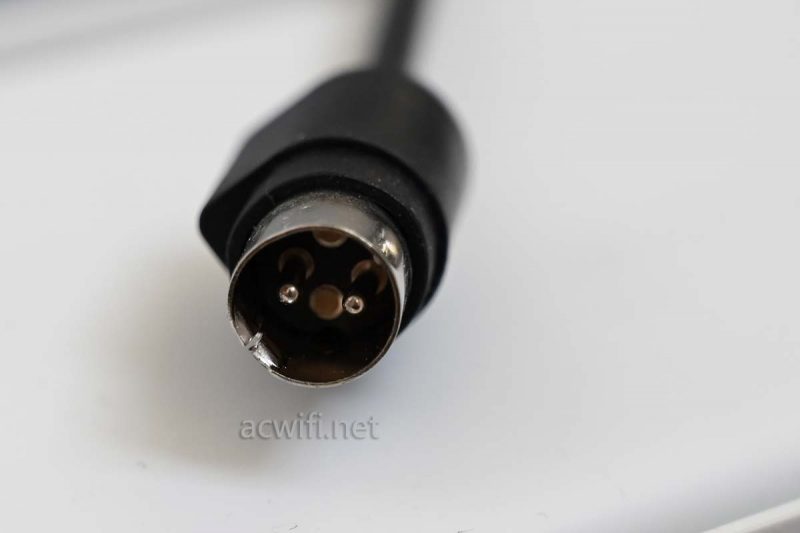

机身标注的电源规格是12V/4A，没有原装电源，卖家配了12V/5A的电源和转接线，电源接口不是常规的DC5521，我也不清楚这叫什么接口：

实测待机功率13W左右，三频并发时可达到27W。对，这是一款三频的无线AP。为啥不叫无线路由器呢？ 因为它没有WAN口呀。。没有路由功能。

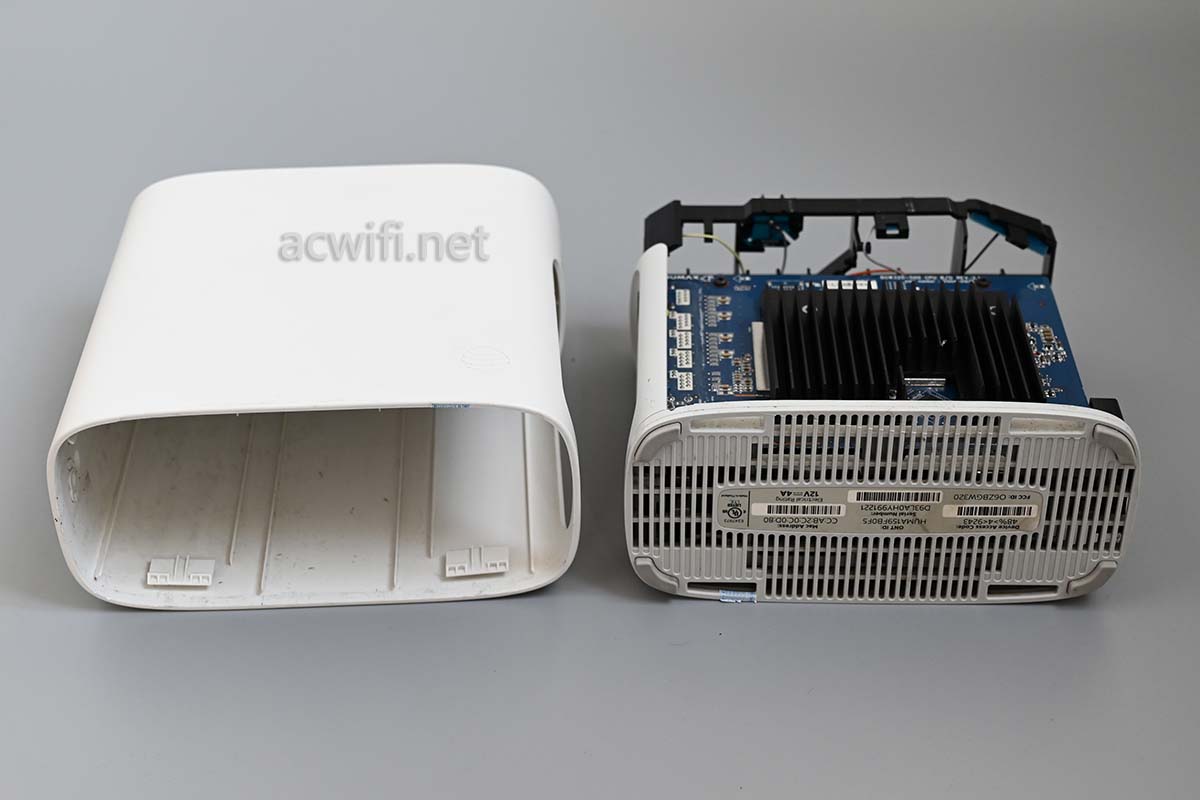

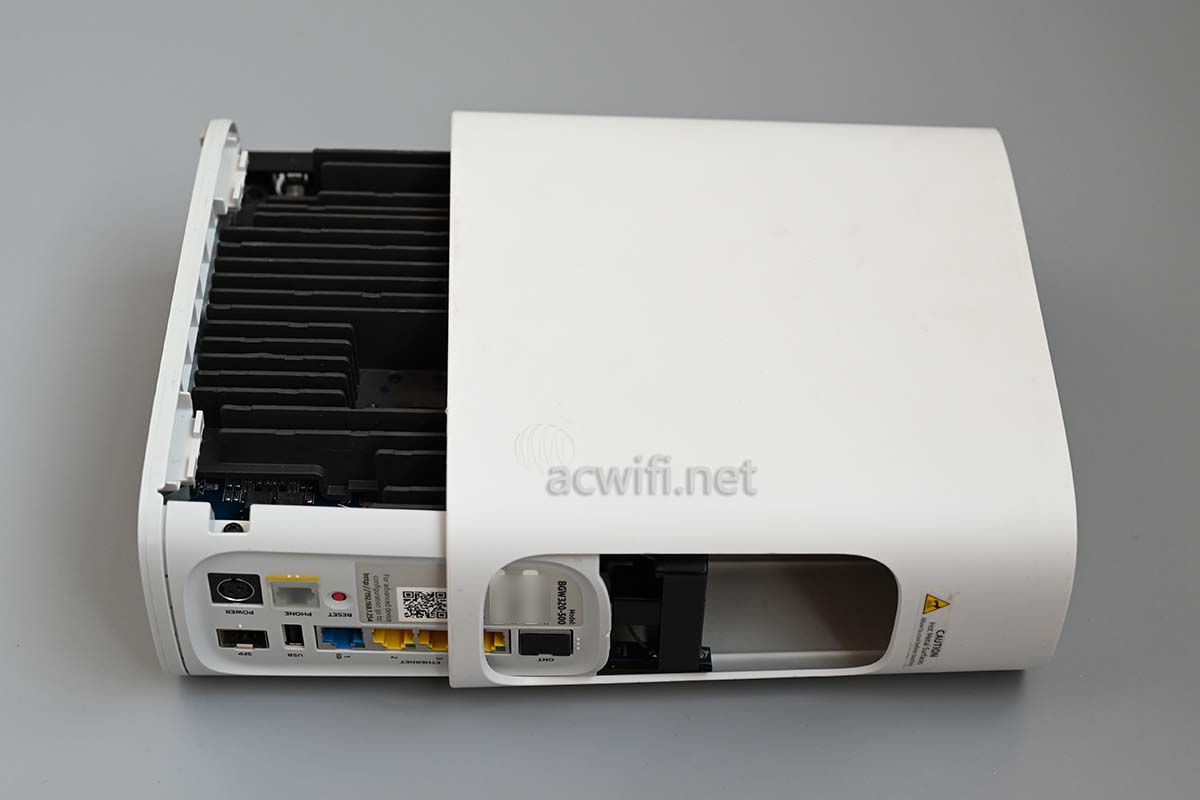

好奇怪，机身底部并没有螺丝，直接从边上开始撬开就可以抽出来：

壳子里面有好多灰，脏脏的，垃圾嘛，我特别不喜欢拆比较脏的东西，好影响心情的，还会弄脏布景布。从里面还有一对小昆虫的翅膀，希望没有虫卵，否则引入了不知明的生物就67了。

机身没有什么异味，否则我扔掉不拆了。

有一片牛那么大的散热器，怪不得机身那么重了：

另一面：

从上图中的散热器可以看见有好多灰。

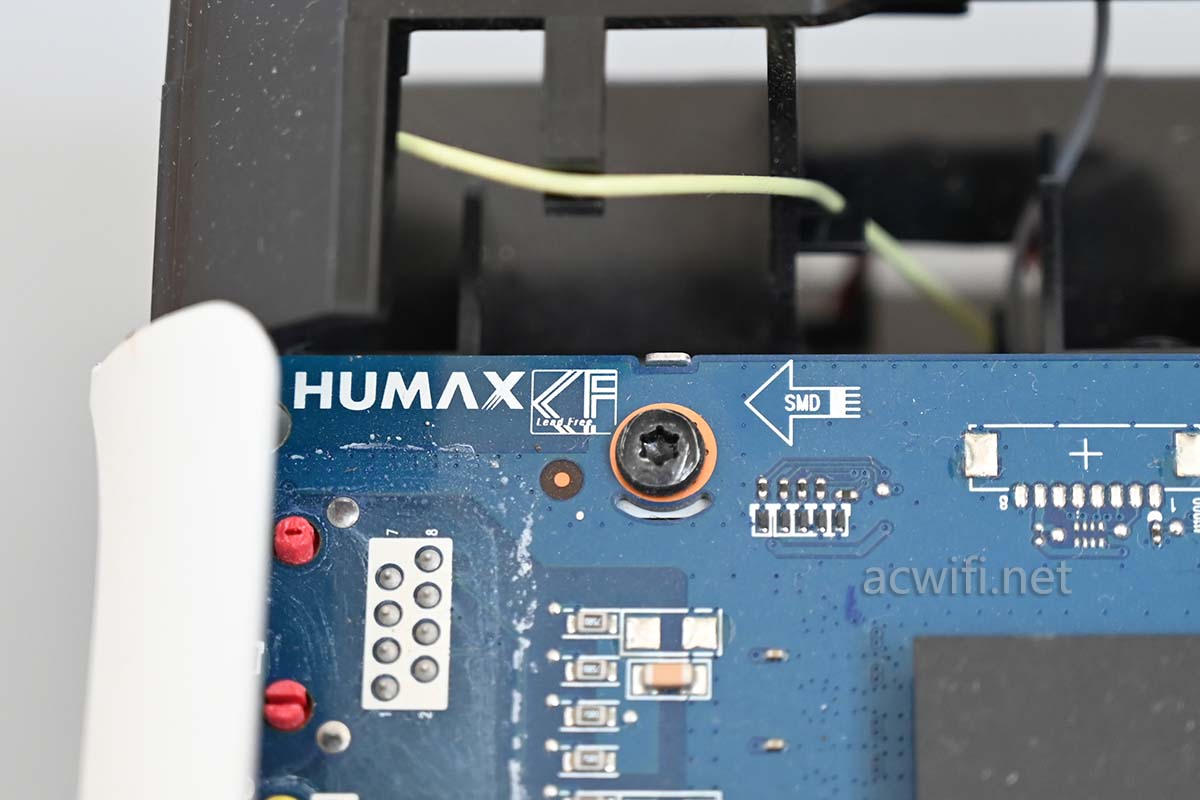

主板上丝印了”HUMAX“：Humax (휴맥스) is a consumer electronics company. Founded in South Korea in 1989。

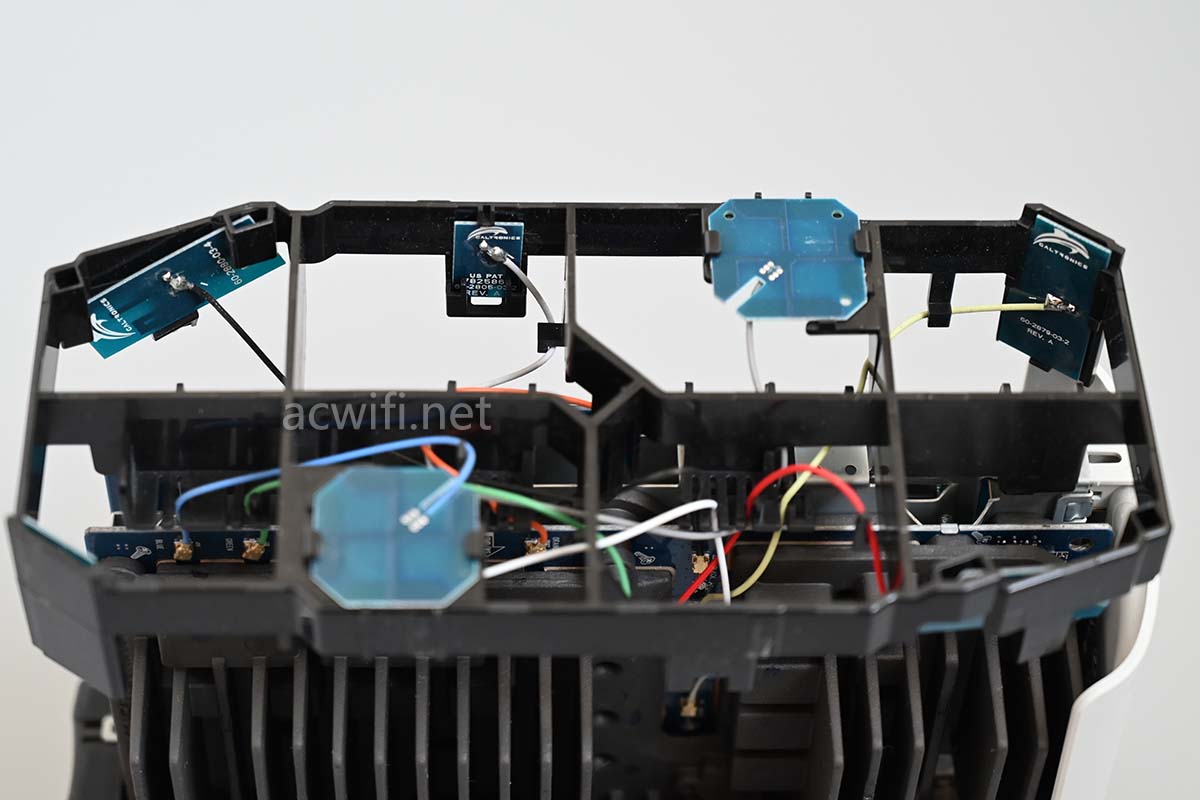

顶部的天线一共有8片，四个角分别有四片双频天线，负责2.4G和5G2，中间的四片天线是5G1，详细的布局就不作说明了。

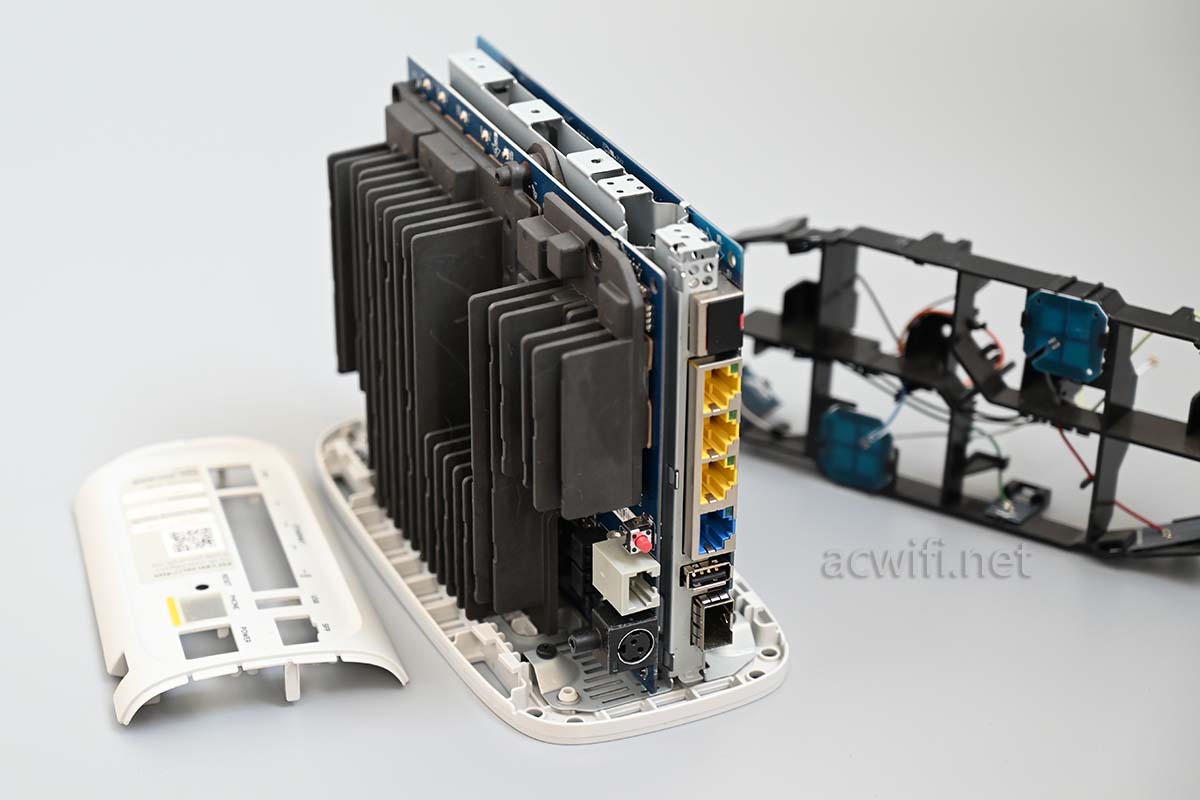

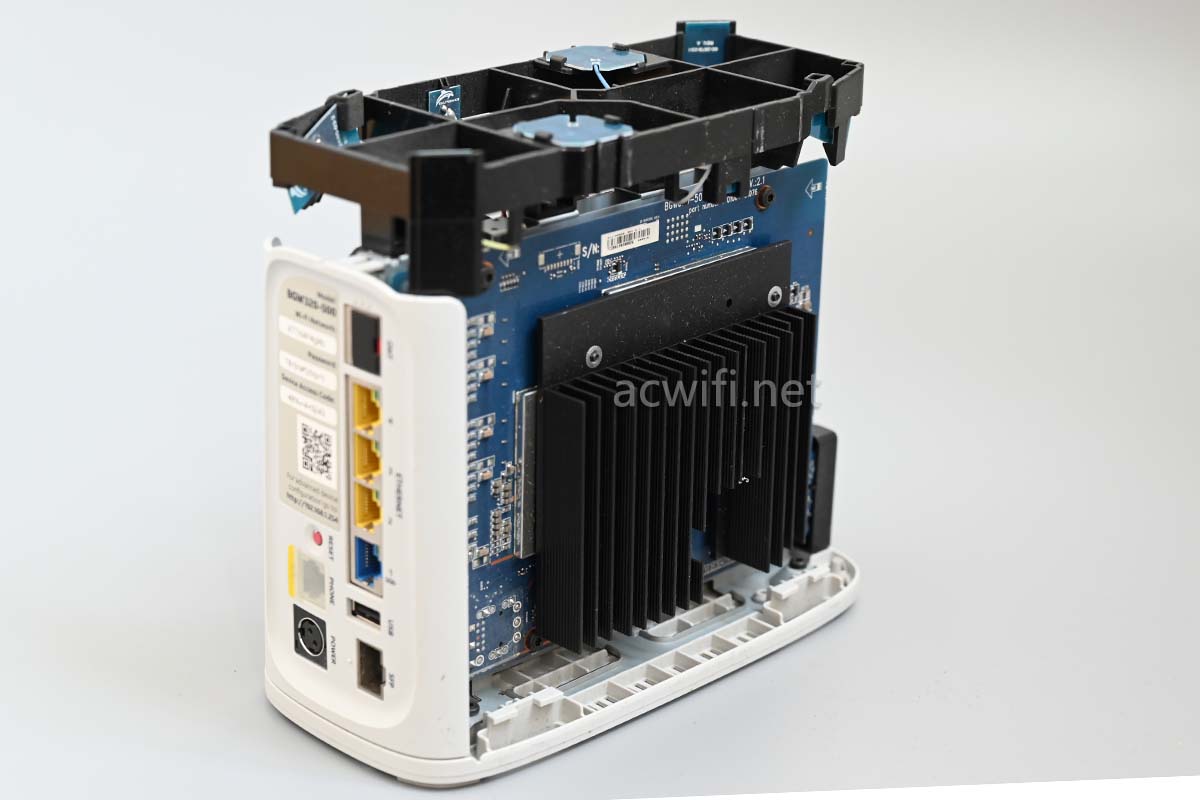

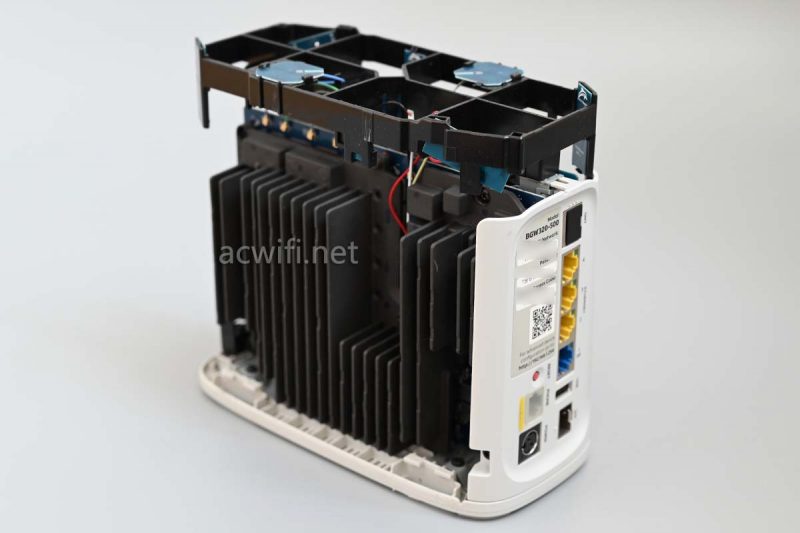

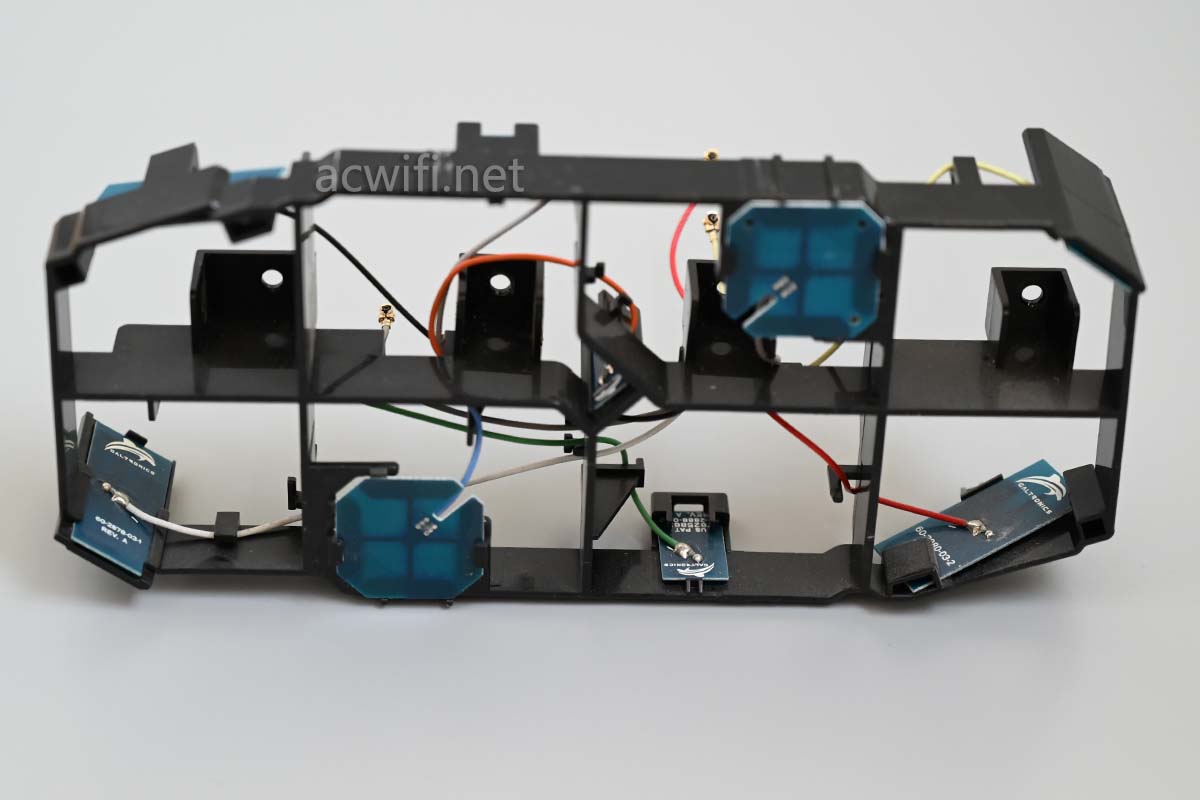

先取下天线支架：

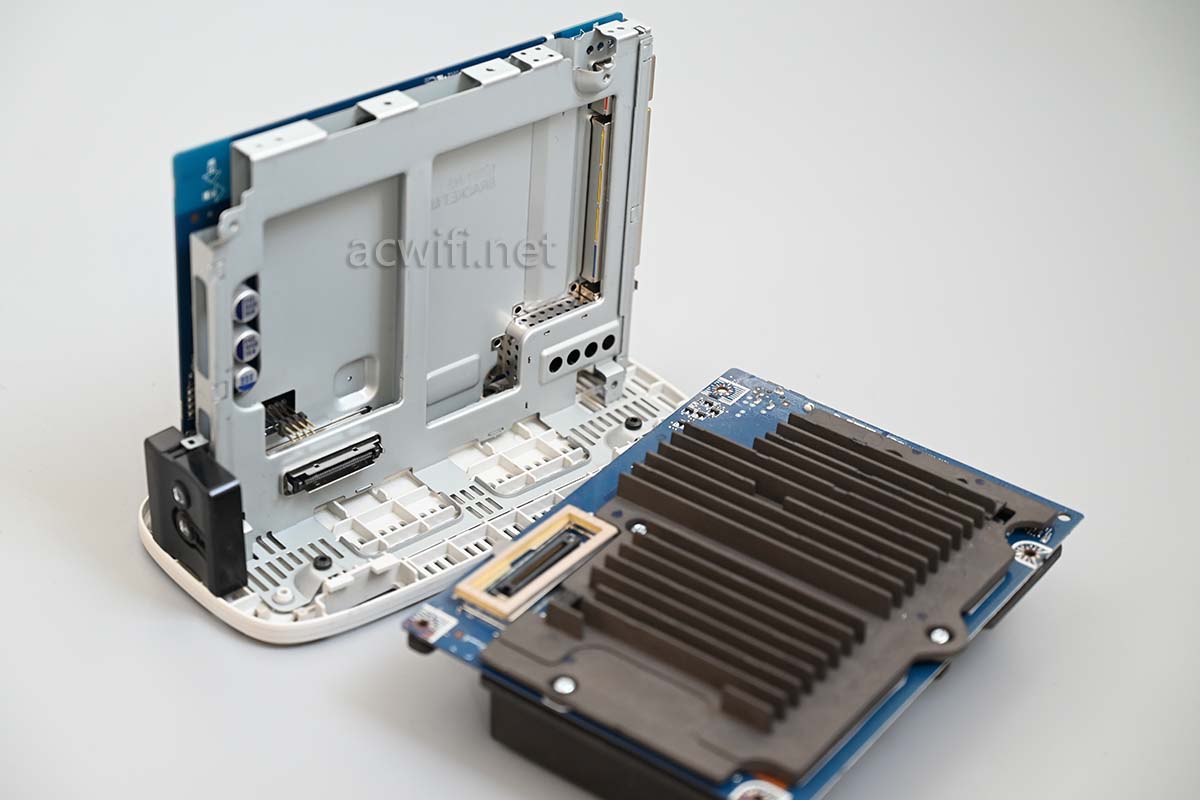

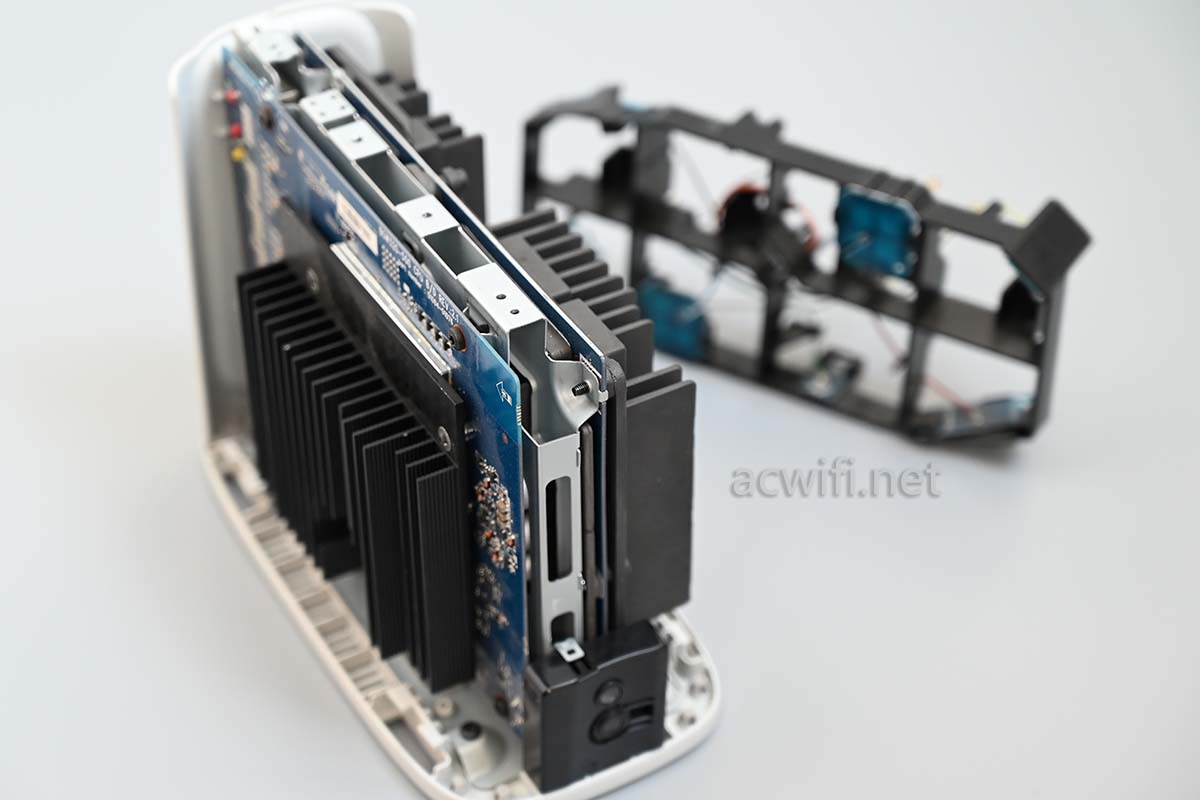

可见由两片主板连接组成：

接口面板也卸下来：

因定螺丝取下，拿下一片主板：

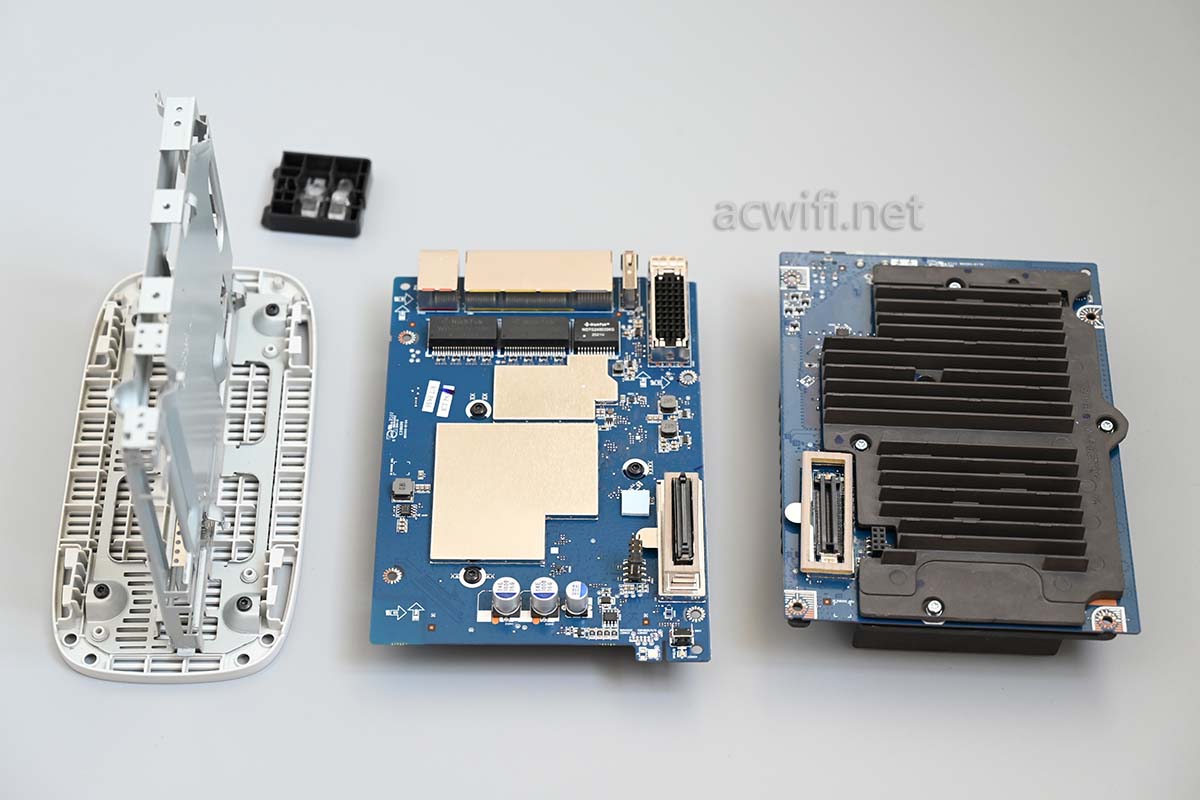

另一片主板也拆下来：

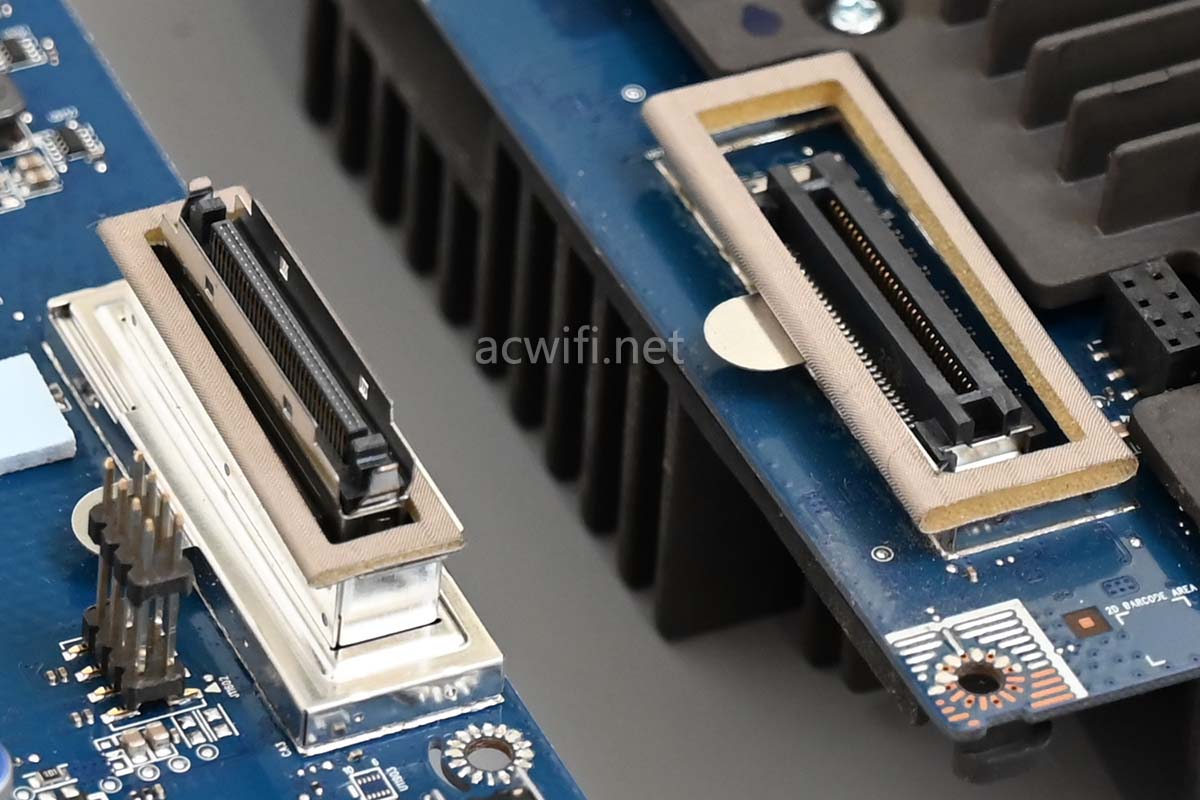

连接两片主板的接口做了相应的屏蔽：

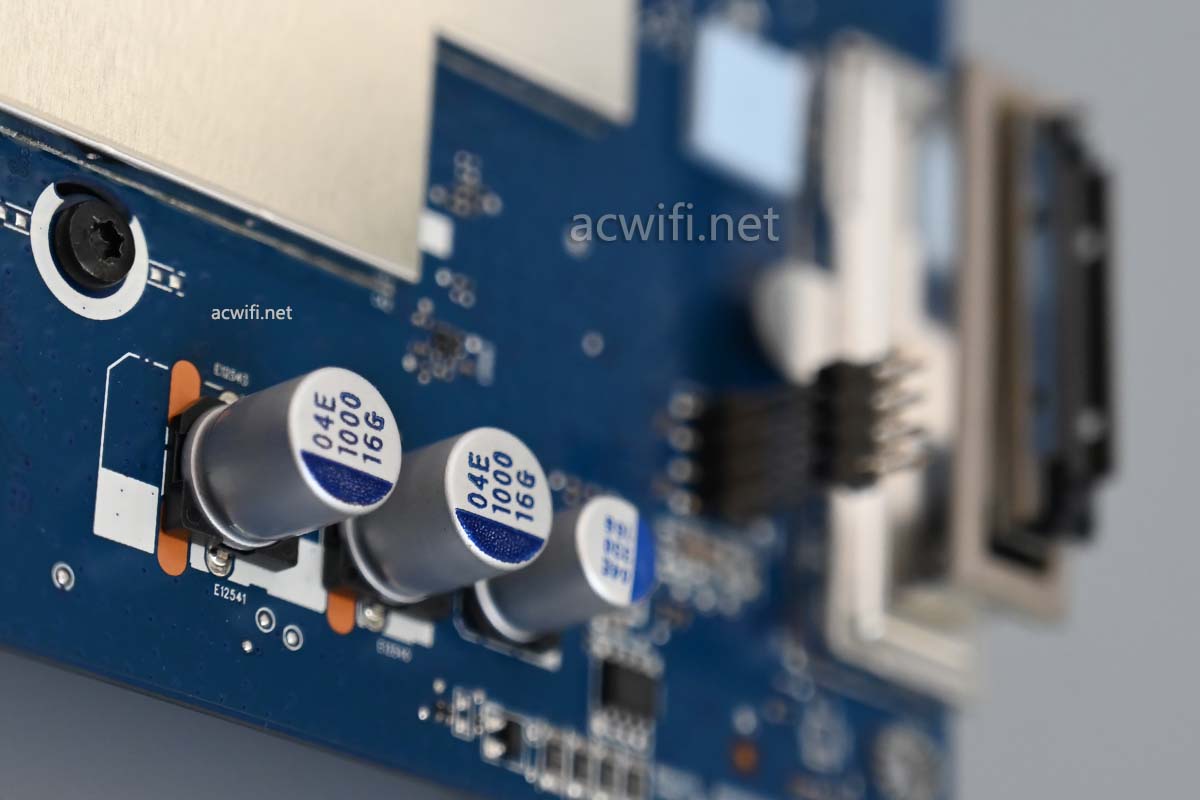

两颗16V 1000μf电容：

先从有牛那么大的散热器的那片主板开始走起。

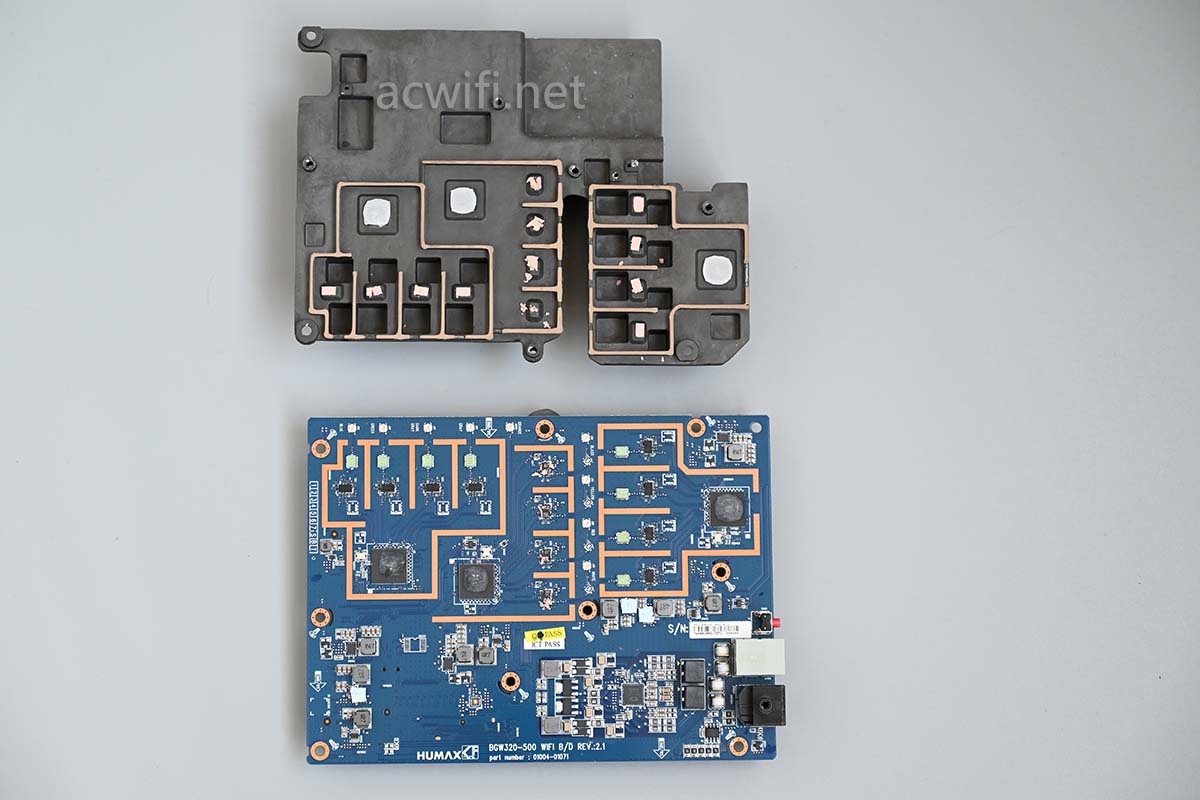

撬开牛那么大的散热器的样子：

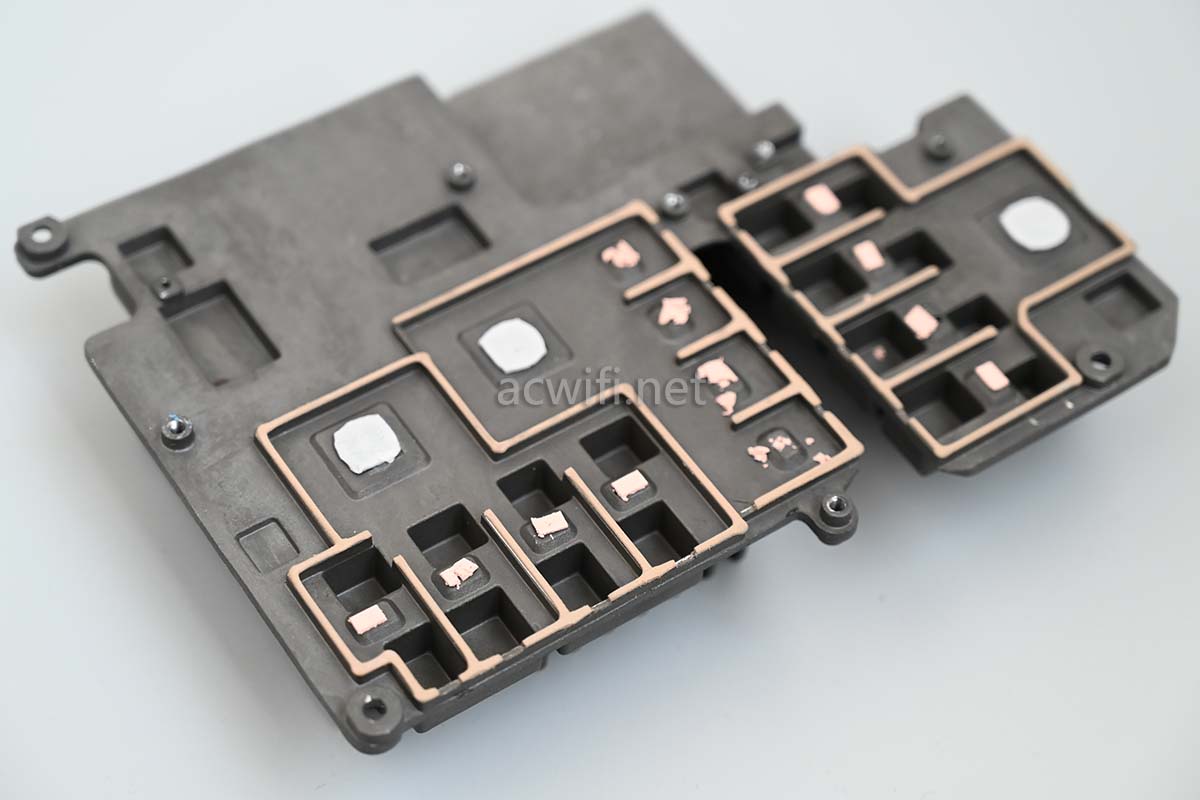

散热器也兼容了屏蔽罩的作用：

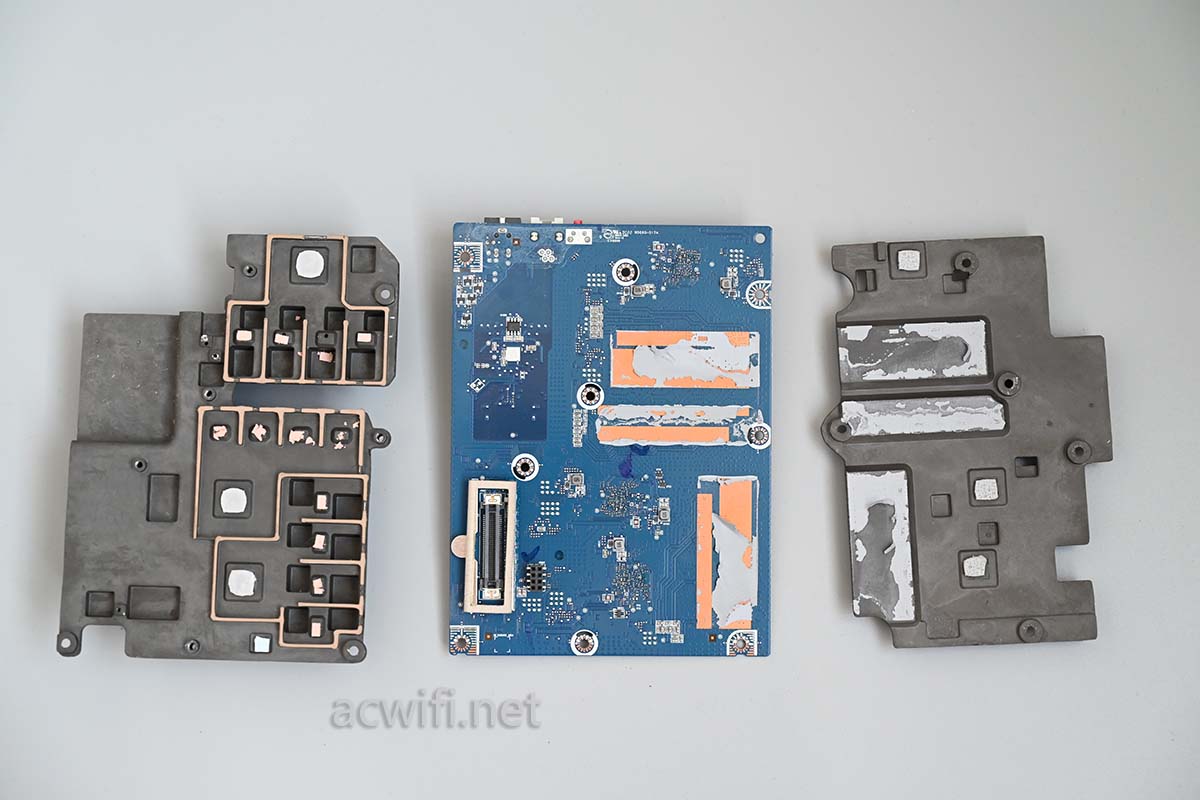

主板另一面还有一片羊那么大的散热器，也拿下来：

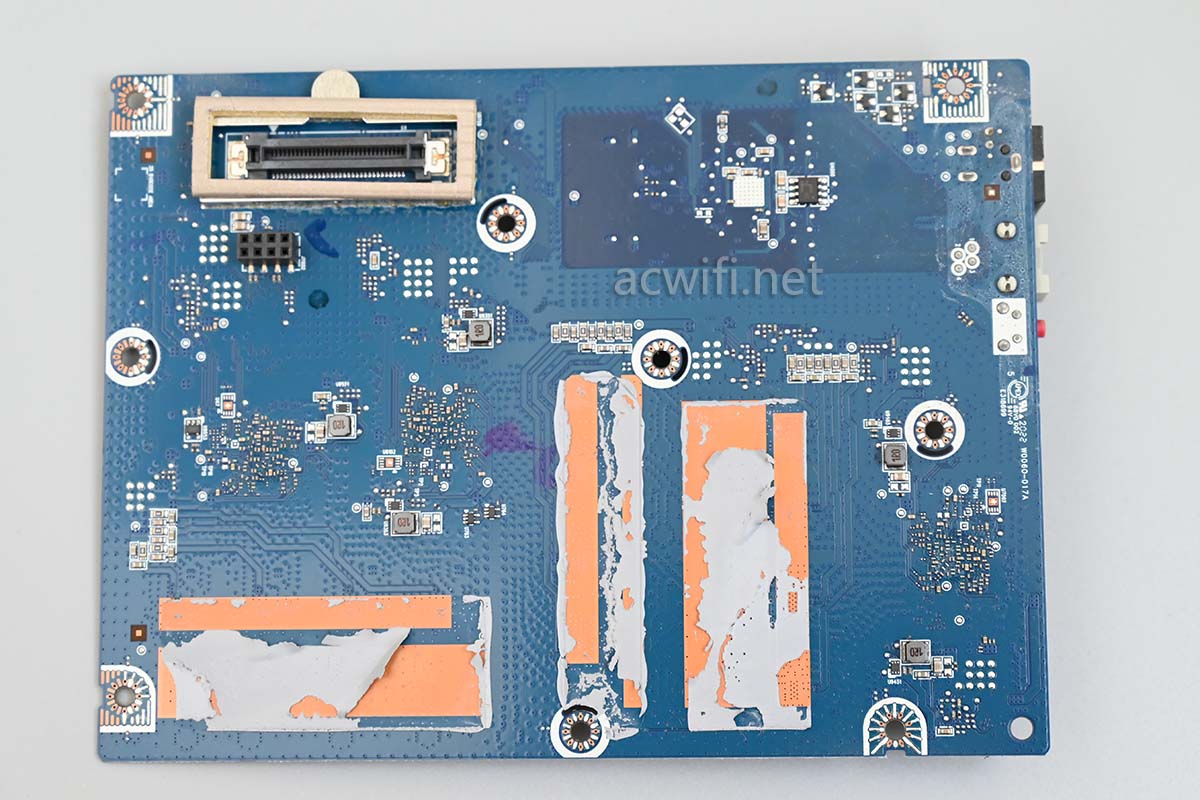

这一面没啥芯片：

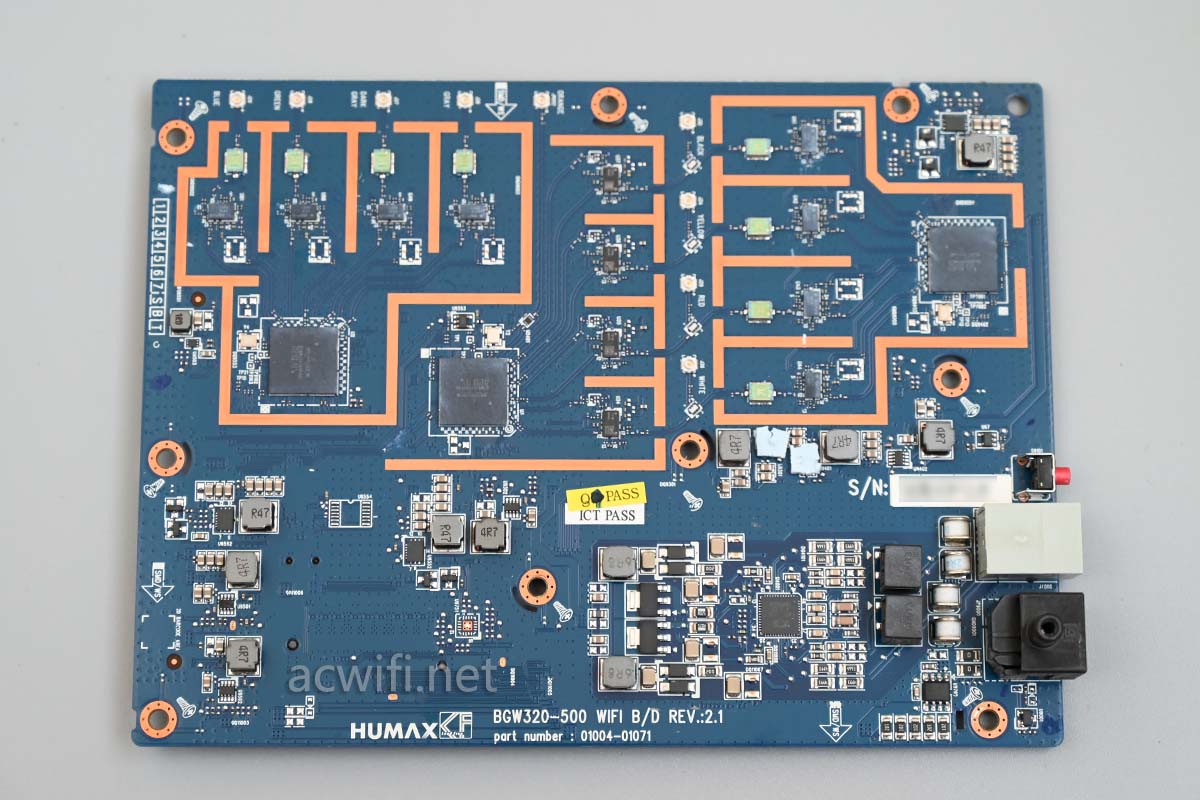

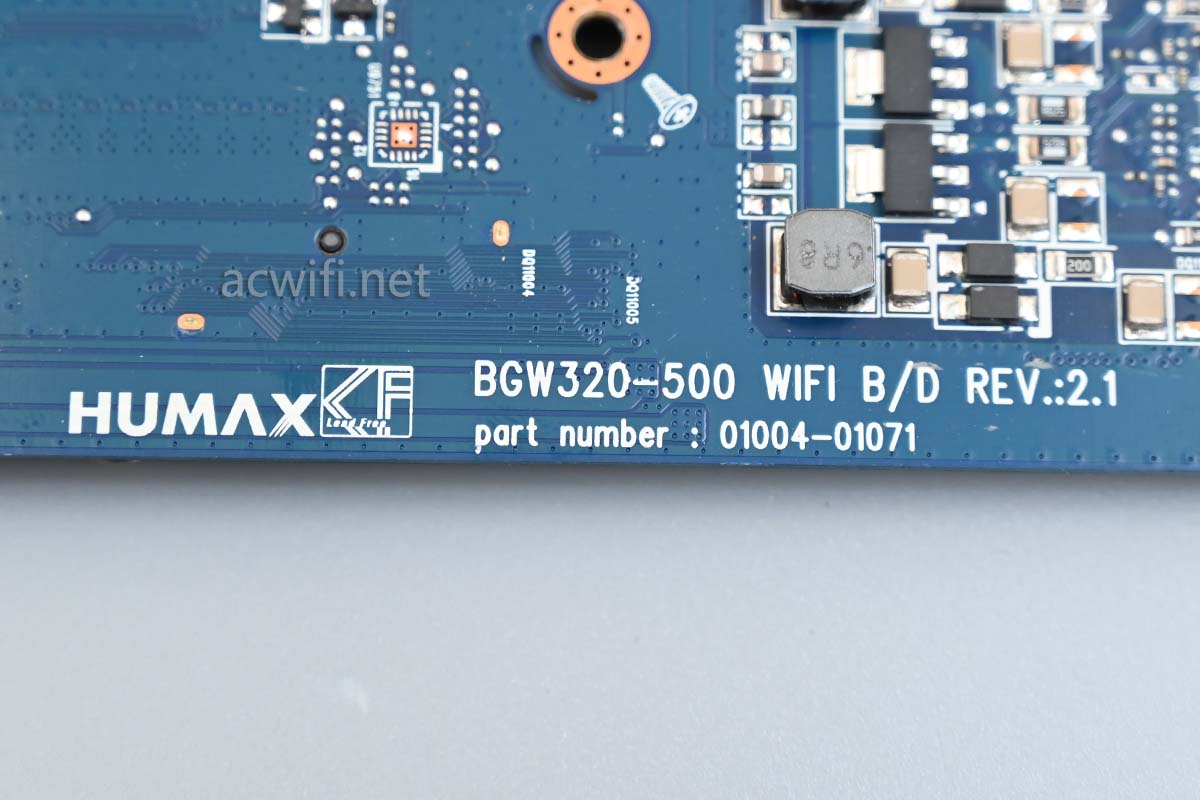

翻过来，主板上面的丝印：HUMAX BGW320-500 WIFI B/D REV 2.1

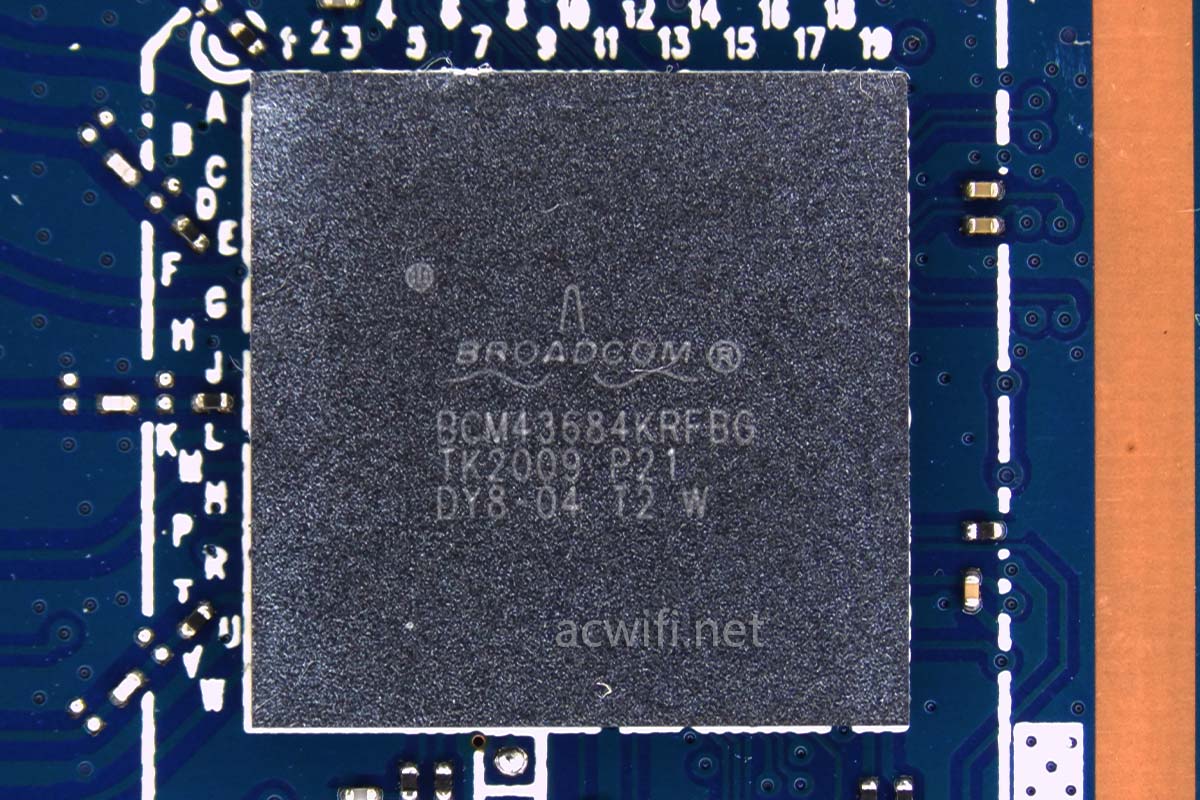

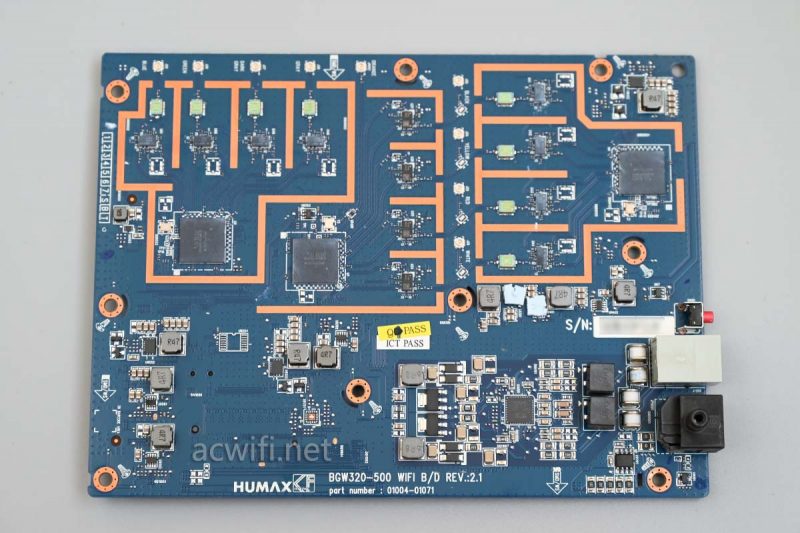

主板上面有三颗BCM43684，一颗负责2.4G，一颗负责5G1，一颗负责5G2：

BCM43684支持4x4MIMO，2.4G最高速率1147Mbps，5G最高速率4804Mbps，3颗嘛，所以一共AX11000。

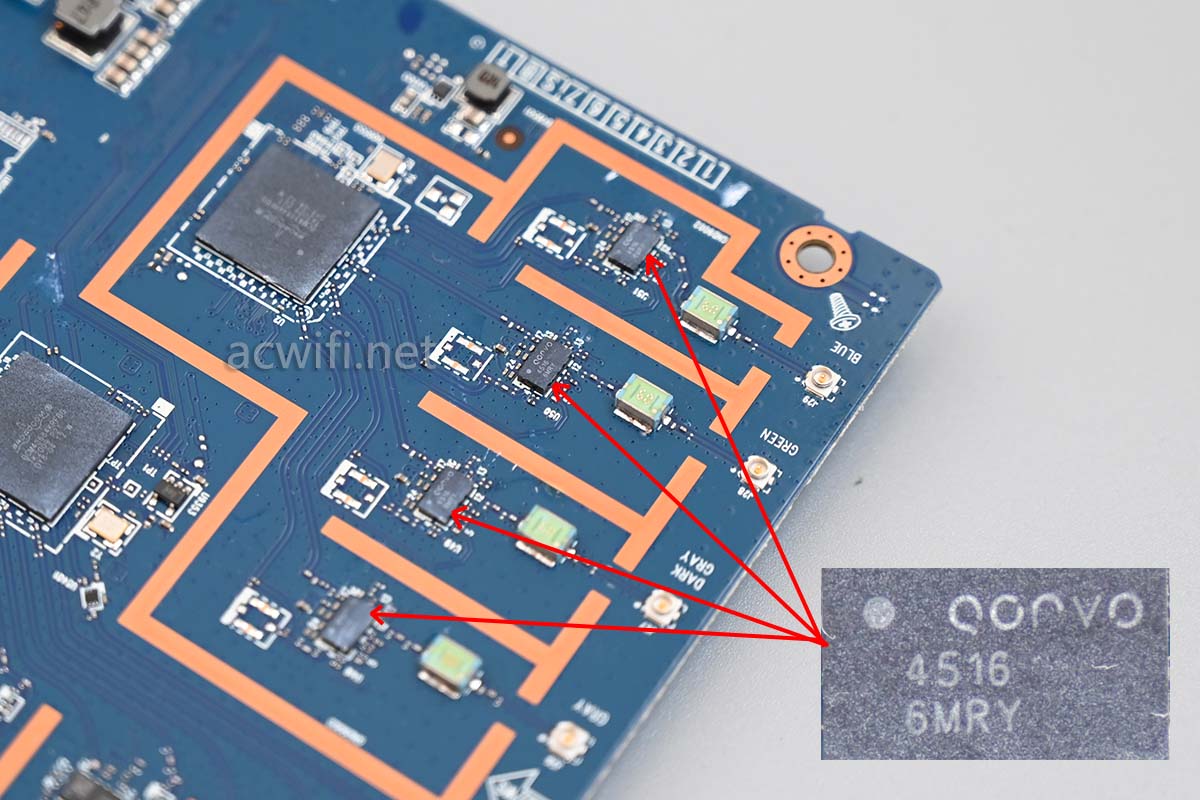

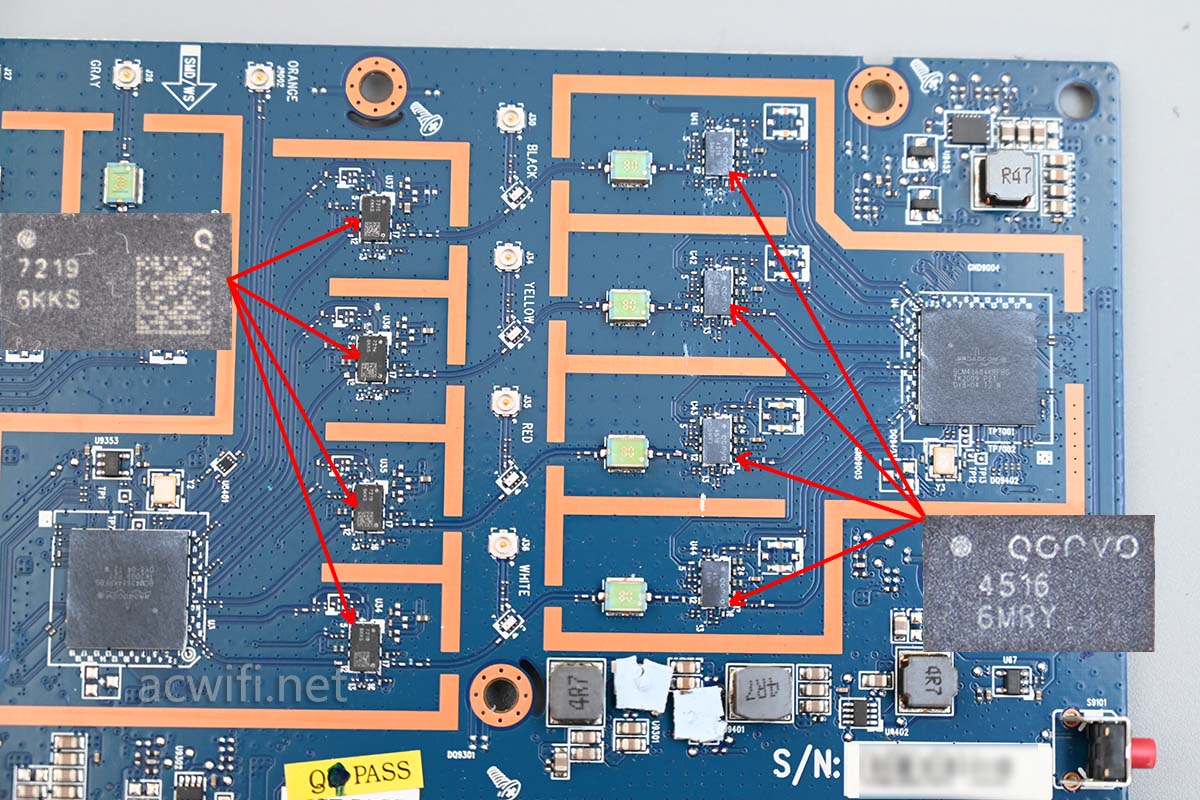

以下是5G1射频电路，外置了四颗5G FEM芯片，型号是QPF4516，在acwifi拆过的机型里面，有使用这款FEM的型号有XDR6060、网件RAX50、华硕AX65U热血版，均是博通方案。

2.4G FEM是QPF7219，5G2 FEM是QPF4516：

QPF7219第一次见，

QPF4219的参数如下：
2402-2472 MHz
POUT = +25 dBm FCC Restricted Bandedge Compliance
POUT = +20 dBm MCS11 HE40 -43 dB Dynamic EVM
POUT = +22.5 dBm MCS9 VHT40 -35 dB Dynamic EVM
POUT = +23.5 dBm MCS7 HT20/40 -30 dB Dynamic EVM
POUT = +25 dBm MCS0 HT20 Spectral Mask Compliance
Optimized for +5 V Operation
31 dB Tx Gain
2 dB Noise Figure
15.5 dB Rx Gain & 6.5 dB Bypass Loss

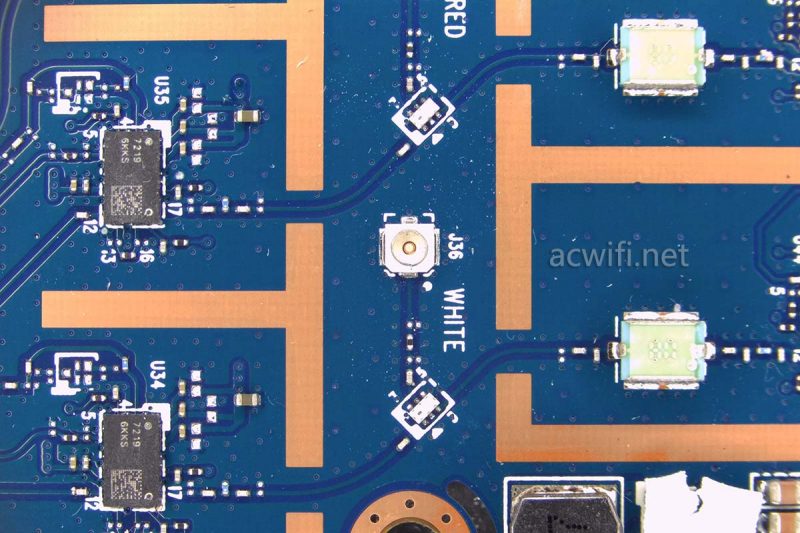

2.4G和5G2通过双工器进行合路，连接一片双频PCB天线：

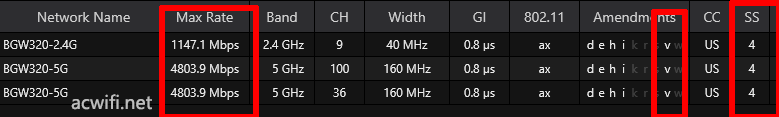

用WinFi查看三频的速率：

一共是10755Mbps，每一个频段的空间流数量是4，但是呢，只有802.11v，没有802.11k，按了组网键没反应。调不出来k ！

上图还有其它问题可以看得出来的：

看见两个5G是相同的名称吧？ 我也不想呀，我从来都是分对合一的，能设置分开的都尽量分开 ，这台呢，两个5G名称只能用一样的；

还有呀，看见没，低频5G信道36，，，我一直用44信道，为啥是36？ 不是我喜欢孙子兵法呀， 而是它的5G信道不可设置，是自动分配的信道；

就因为5G信道是自动，使得5G2只能工作在100信道呀，有时开机是112信道，总之呢不会工作在149以上信道，意思是5G2我们用不了了；

5G2，国产手机认不了就算了，你好歹给我个无经中继用用呀，这样可以发挥三频组网的优势，没有，没有无线中继/无线桥接。

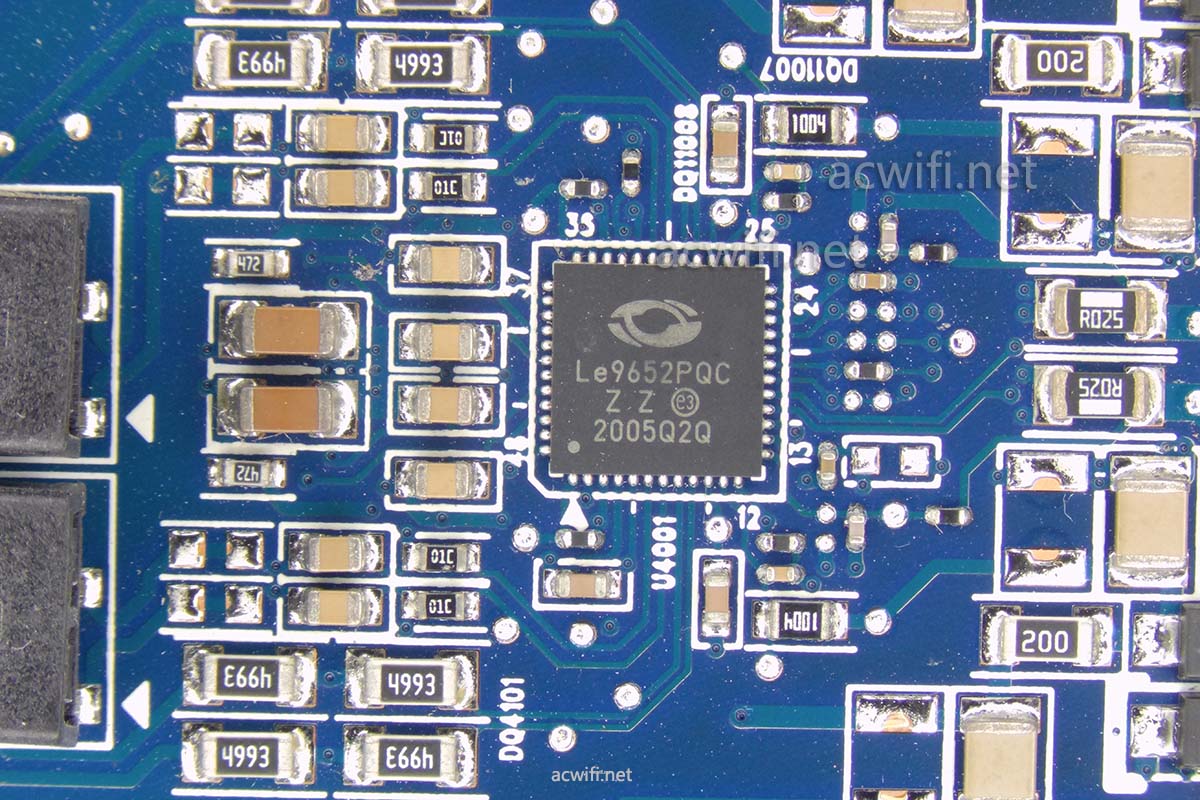

这颗芯片Le9652，负责电话语音的？”The miSLICTM Series Line Circuits together with a VoIP processor or SoC, provides an economical turn-key solution for derived voice applications. The miSLIC devices are controlled by a VoIP processor or SoC through a simple, single serial interface.“

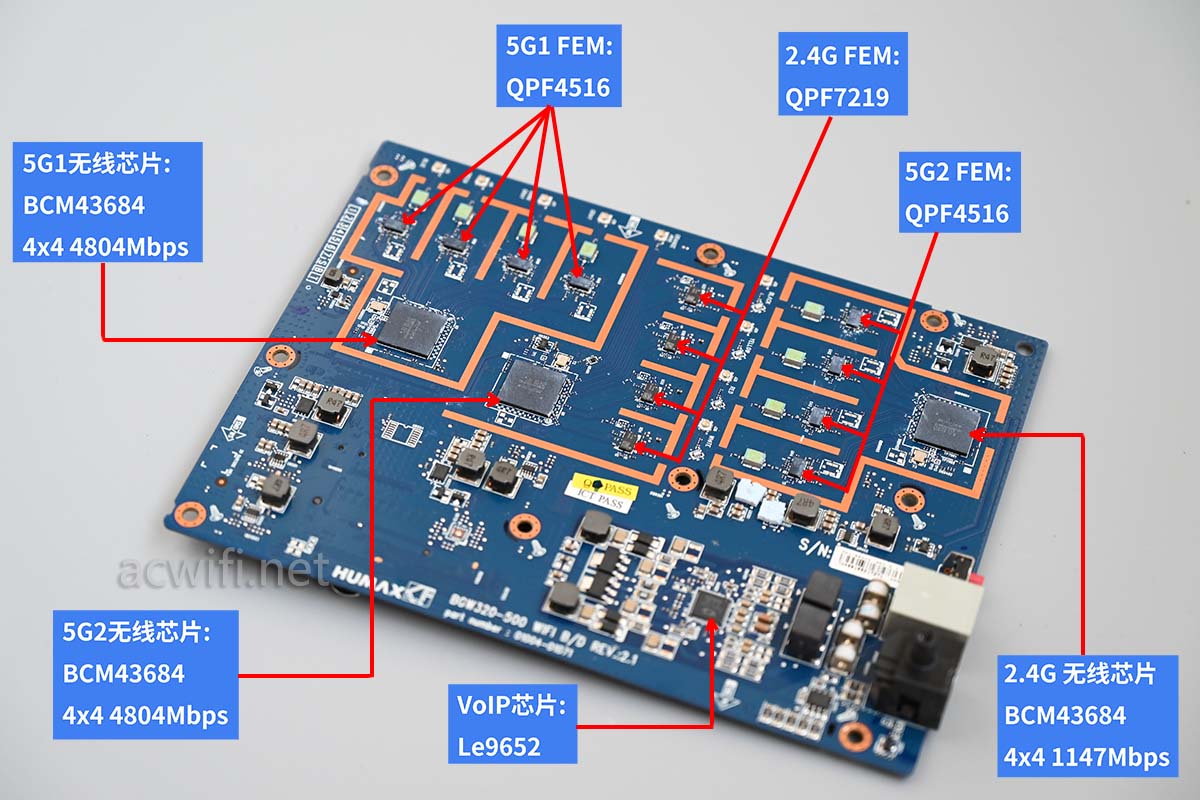

这片主板上的芯片型号汇总一下：

为啥没CPU？因为在另一片主板下呀。

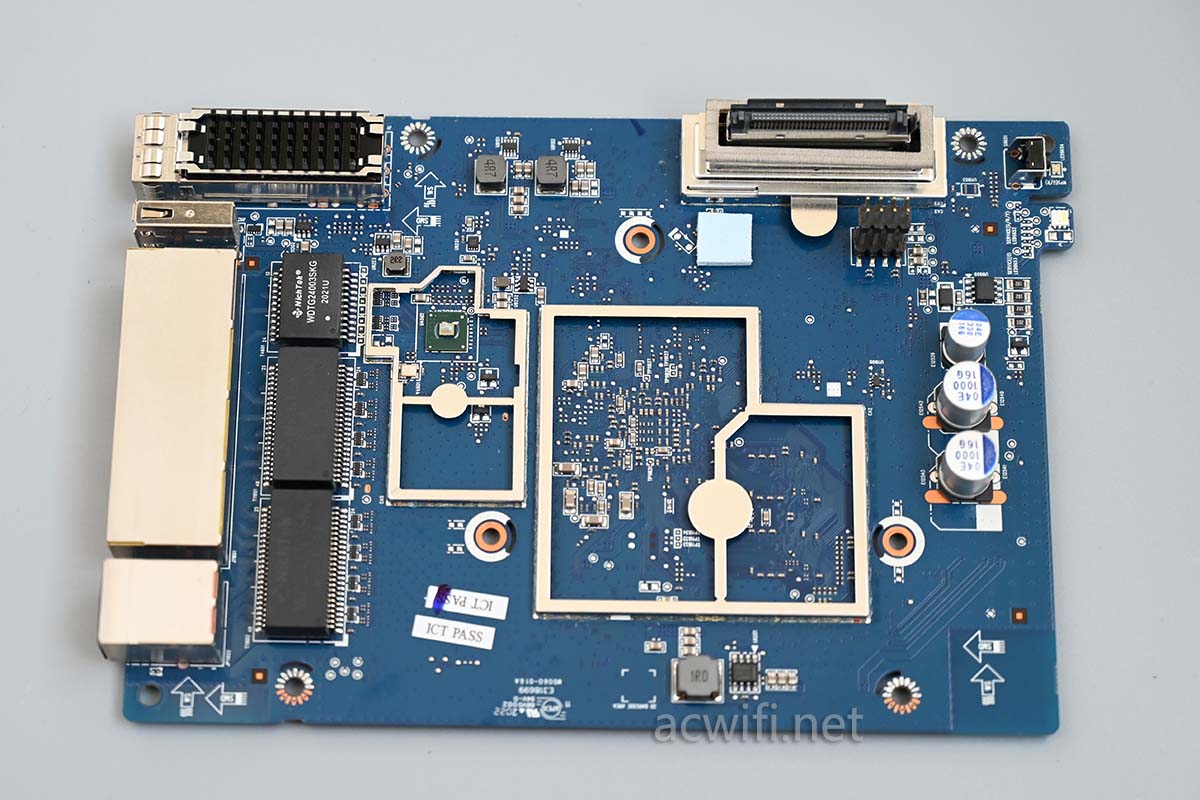

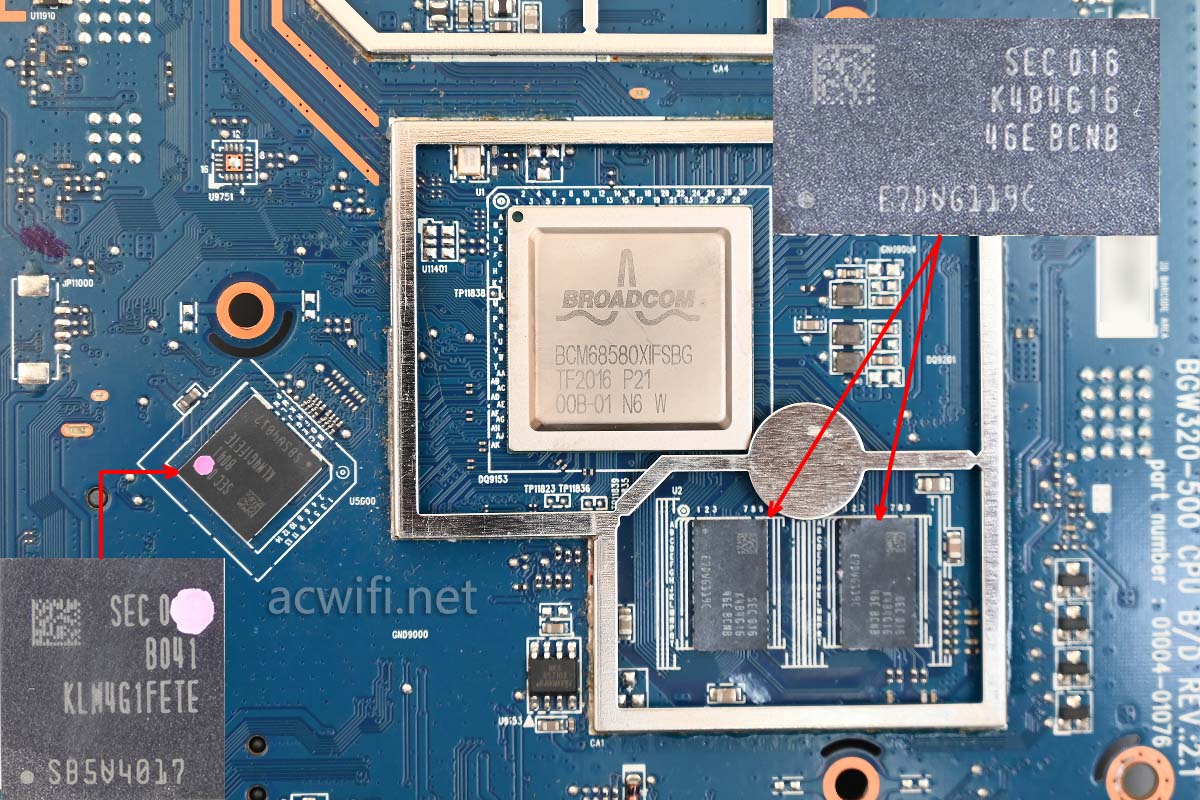

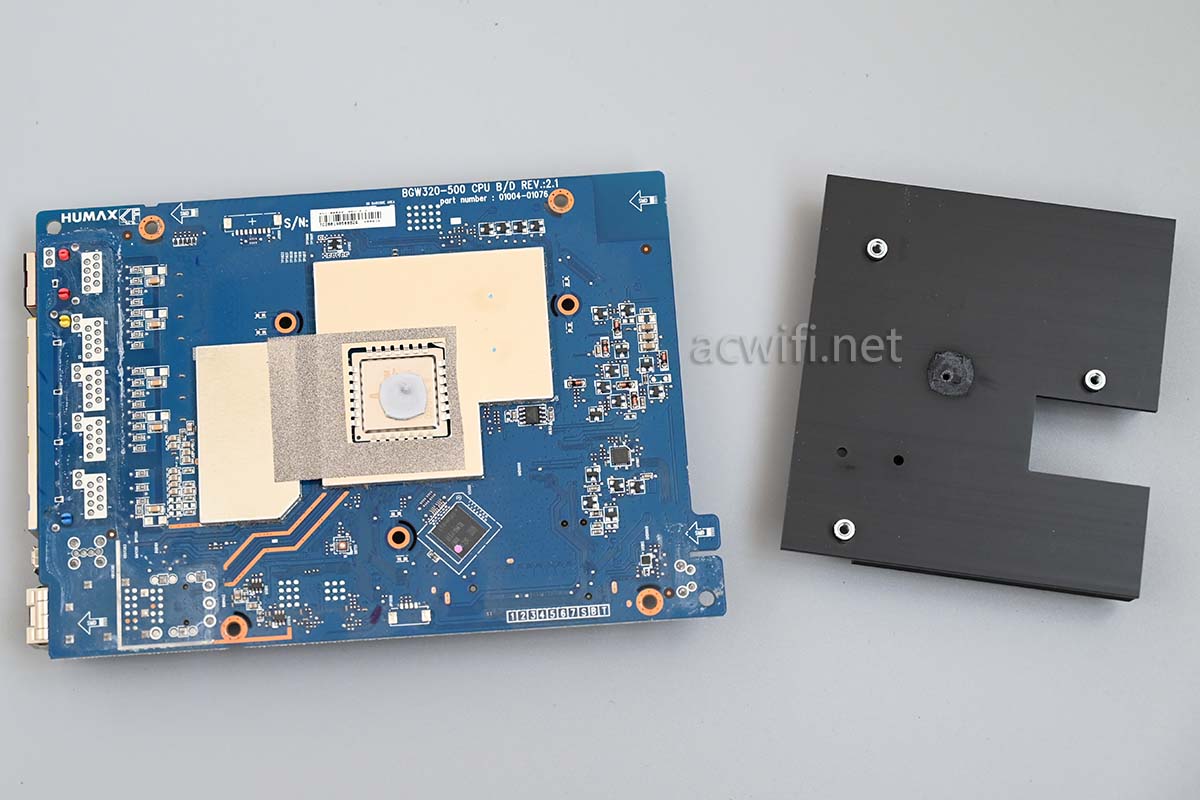

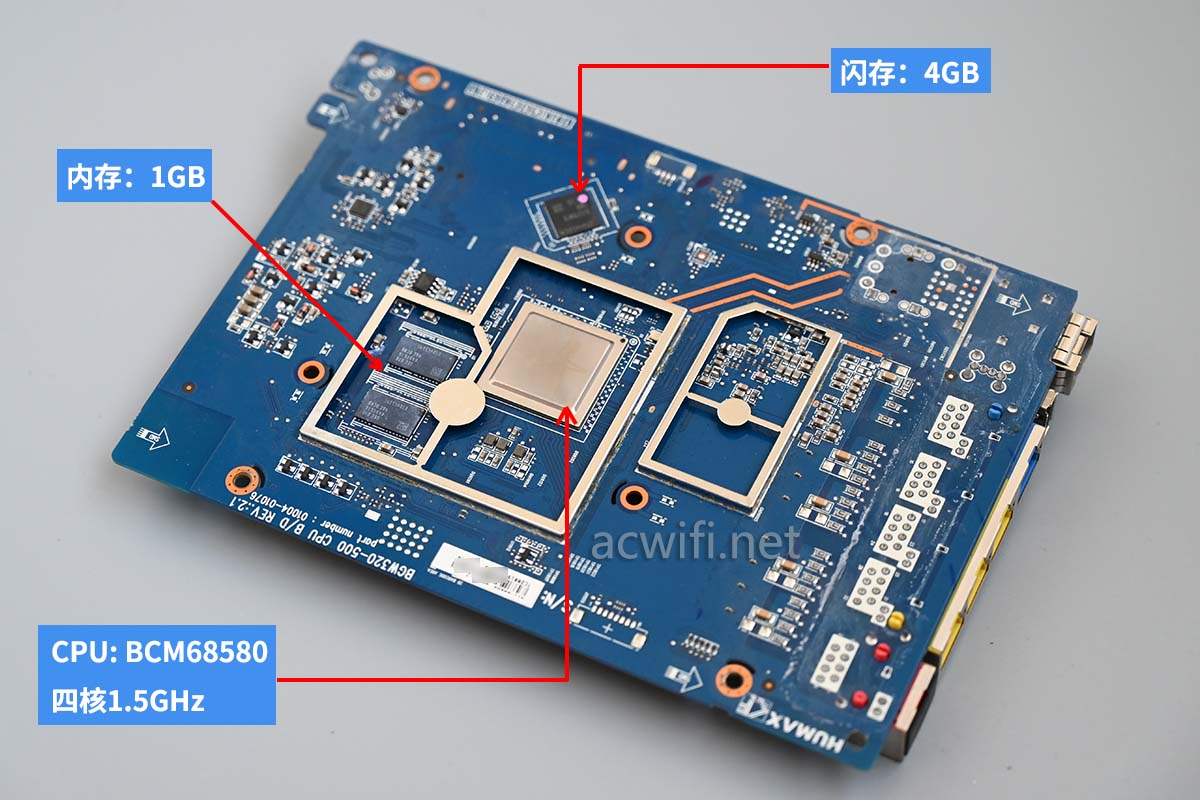

散热器拿走就看见CPU了：

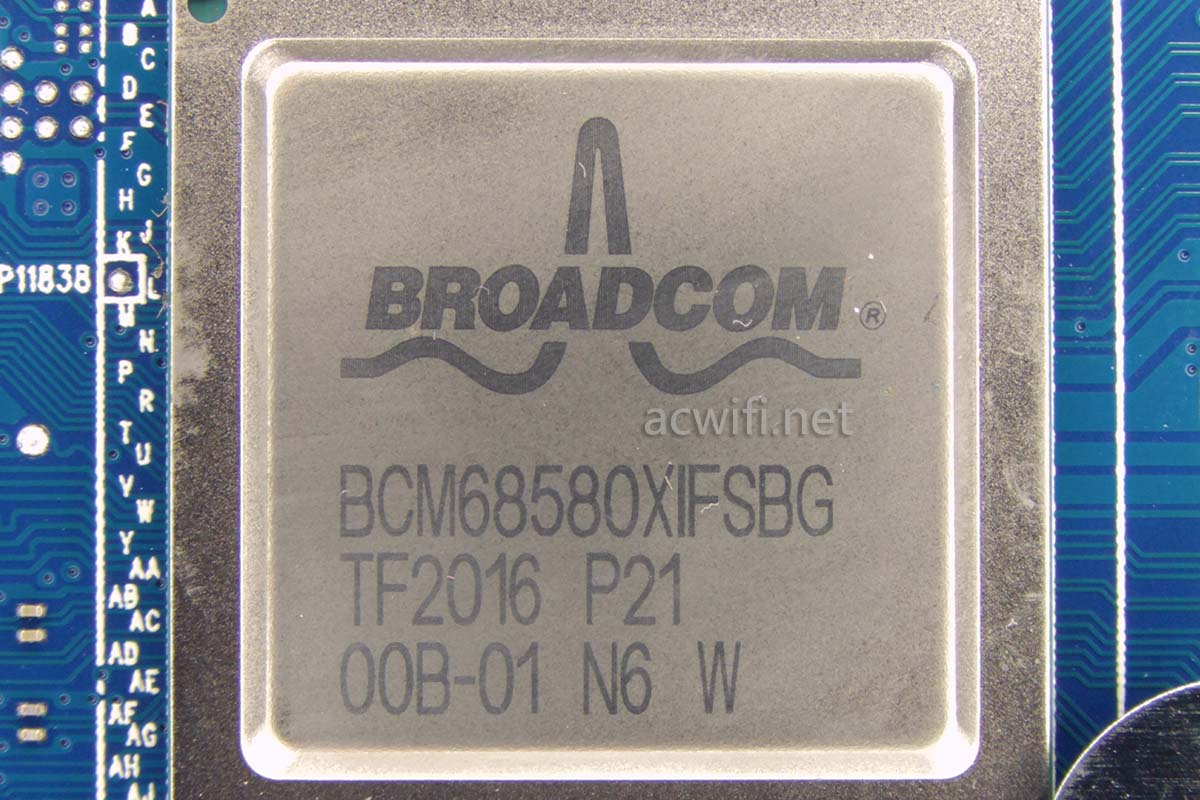

BGW320-500的CPU型号是BCM68580，四核1.5GHz，博通的A53架构。。。。。叫B53？？

集成一个10G XFI，集成四个1G PHY，三条PCIe，两个USB口：

CUP旁边有两颗内存芯片，型号是K4B4G1646E-BCNB，单颗容量512MB，两颗组成1GB内存。

闪存型号是KLM4G1FETE-B041，容量4GB。

这一面的芯片型号汇总：

上面这片主板翻过来，拿走屏蔽罩：

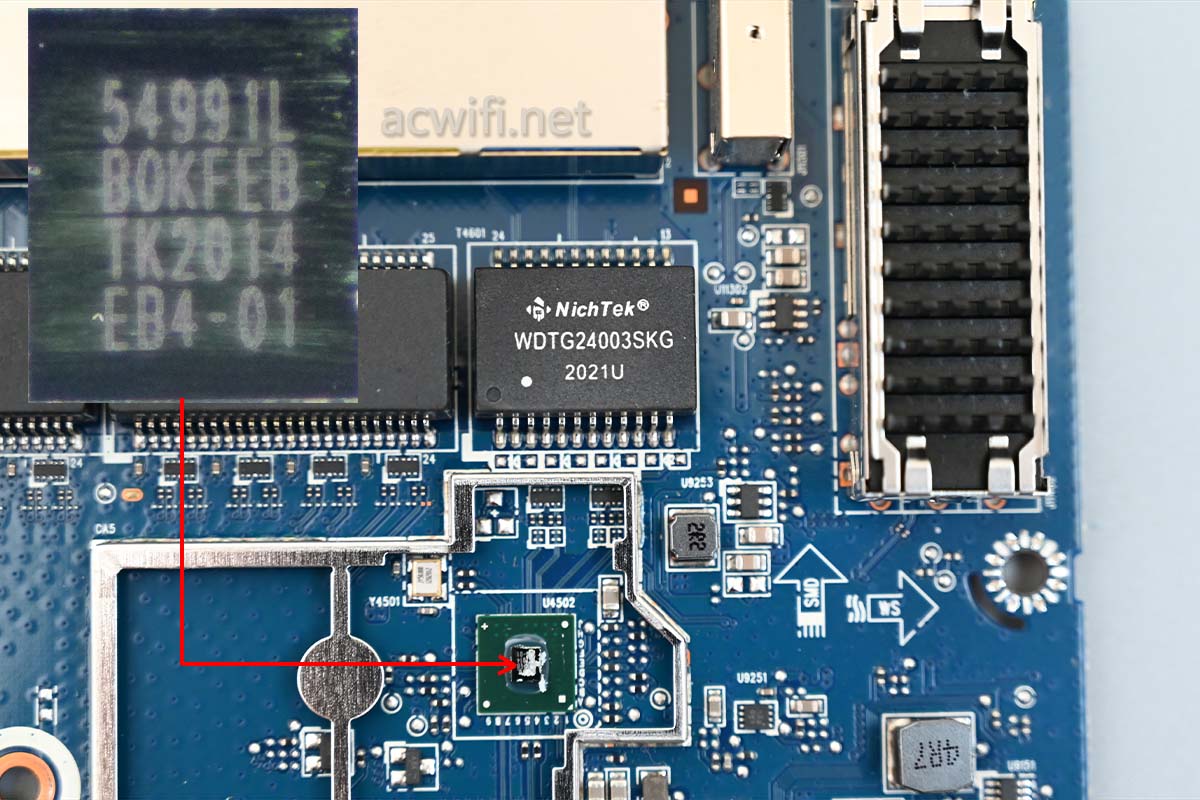

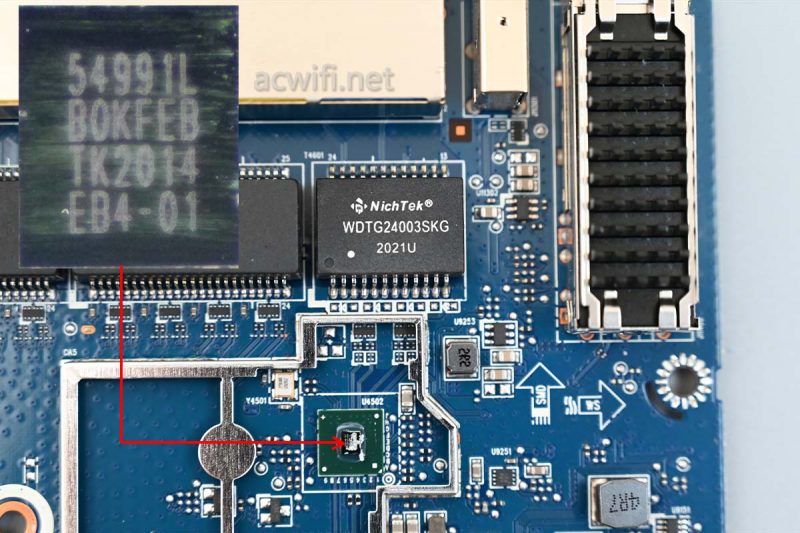

有一颗5G PHY芯片，型号是BCM54991L。（The Broadcom® BCM54991L is a single-port 5GBASE-T/2.5GBASE-T/1000BASE-T/100BASE-TX Ethernet CMOS transceiver.）

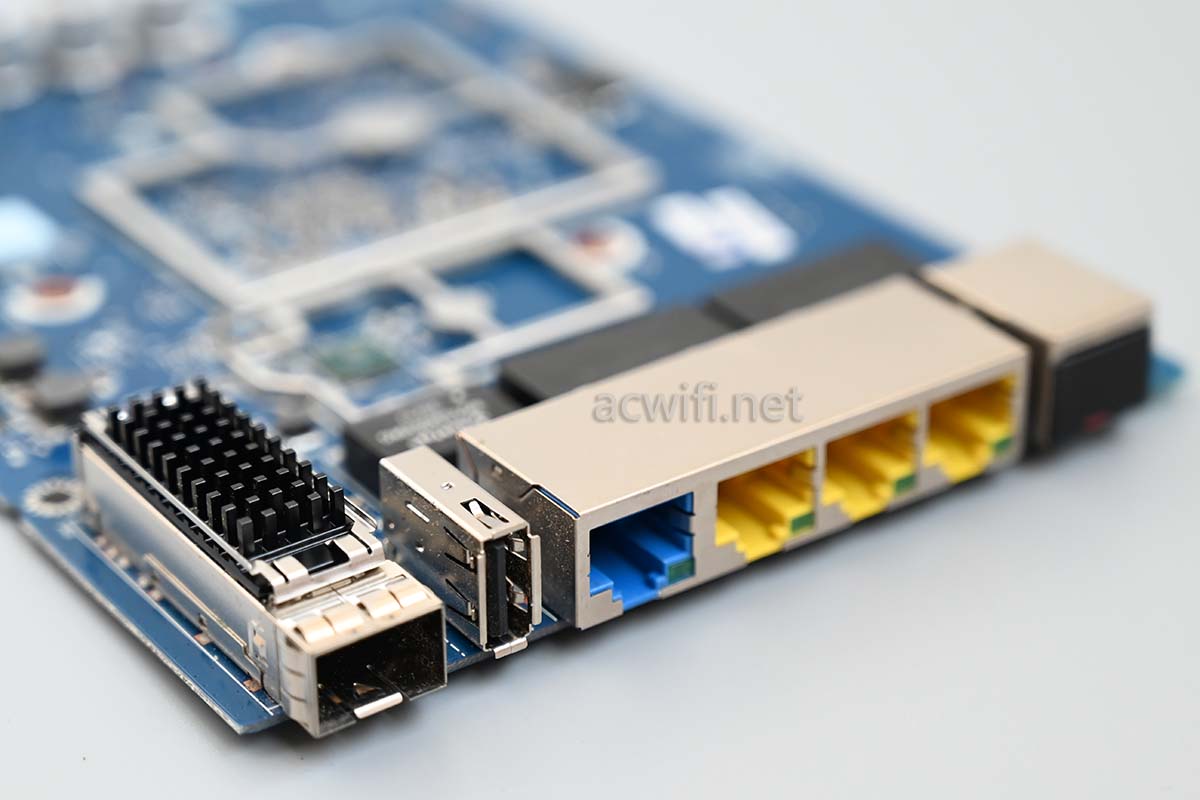

SFP接口上面有片散热器：

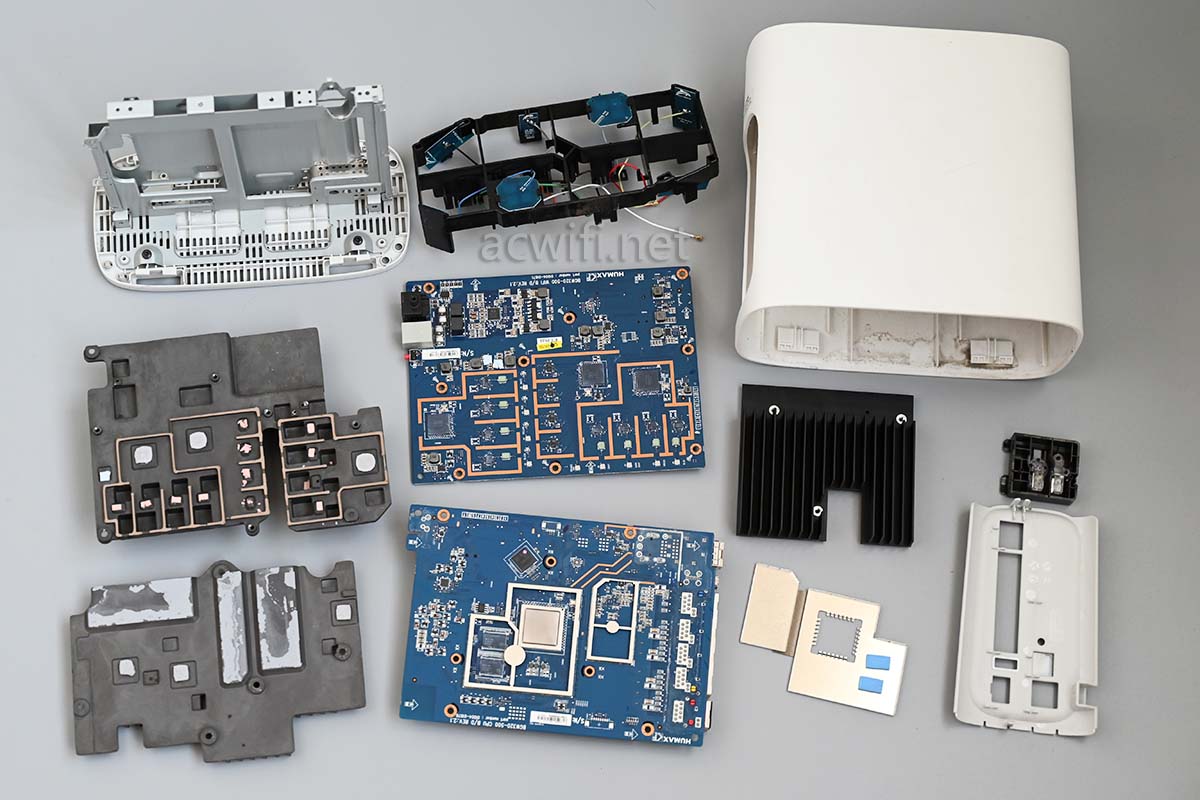

至此，这款BGW320-500拆机完成啦。

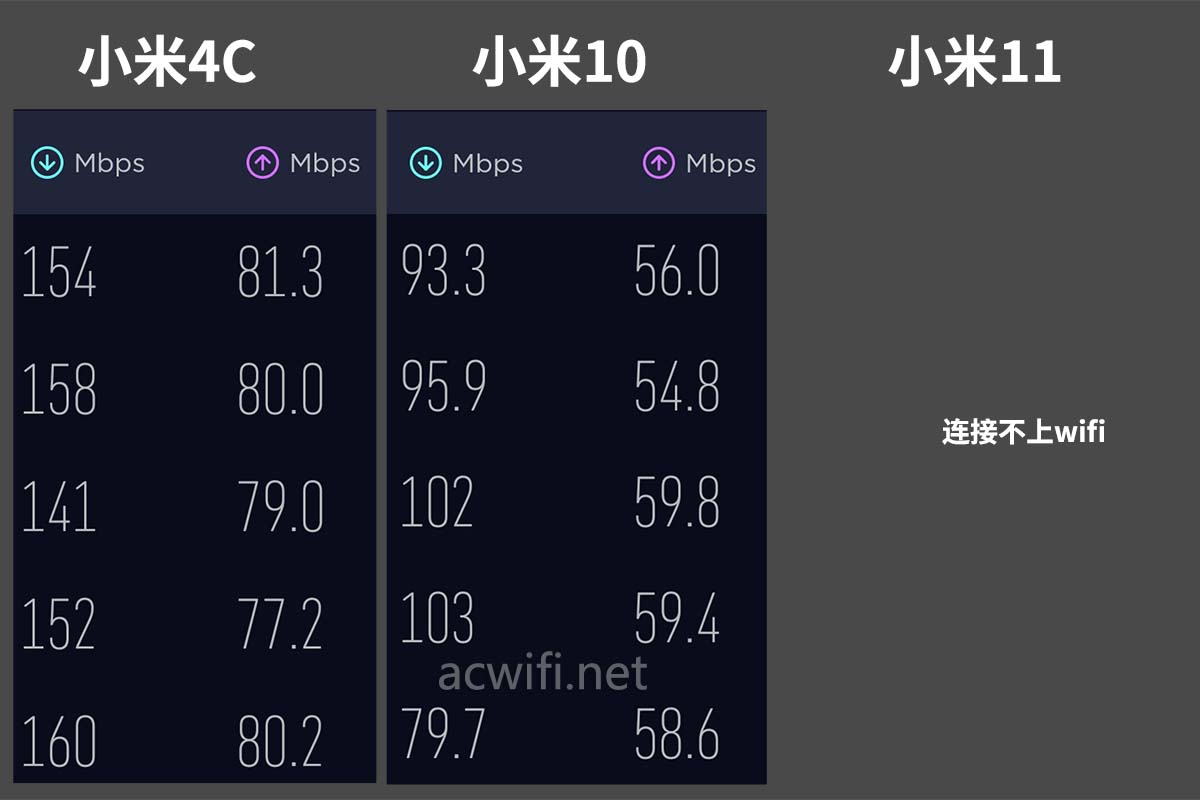

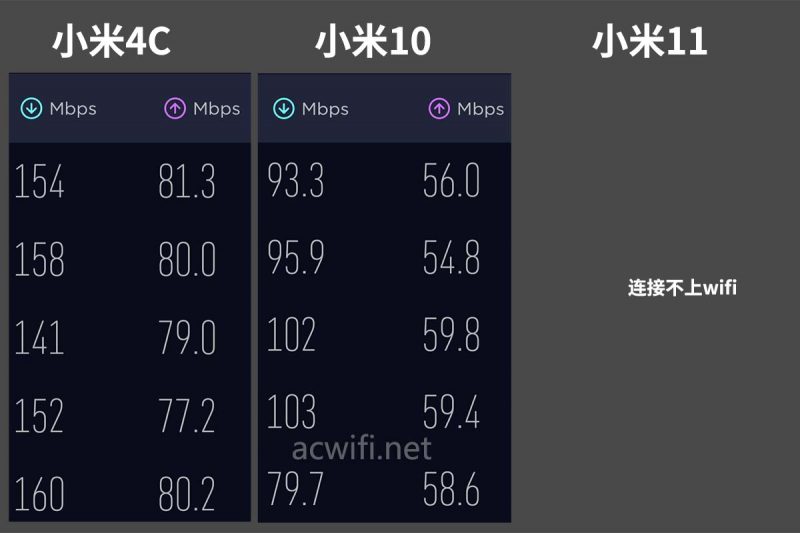

在楼下D点位置测速看看吧。（电信1000下行/100上行，5G信道36，没办法固定信道）

小米11连接不上，小米11连接不上，信号非常弱。

这个测速结果对不起4x4mimo。差劲！可能另一个5G才会功率高点。但我国产手机是不认100信道。

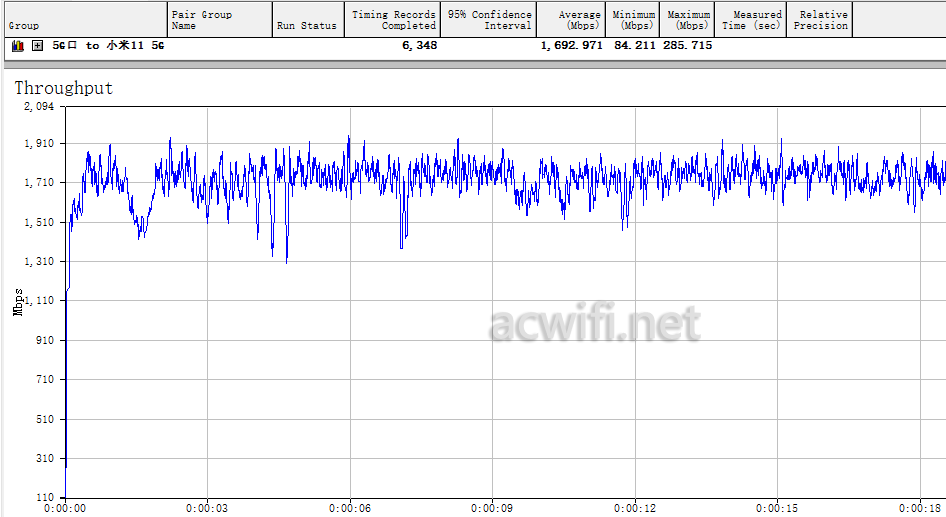

5G口也测一下，近距离用5G口 to 小米11的5G看看：（5G 36信道）

结果只有1692Mbps，这已是多次调速角度和摆放位置的最佳结果。与我理想中的1900Mbps还有200Mbps的距离呀！

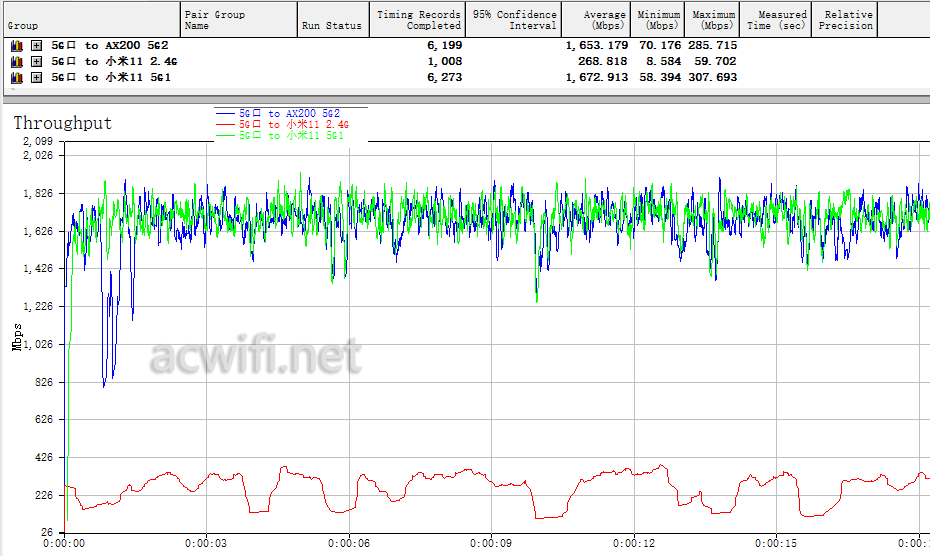

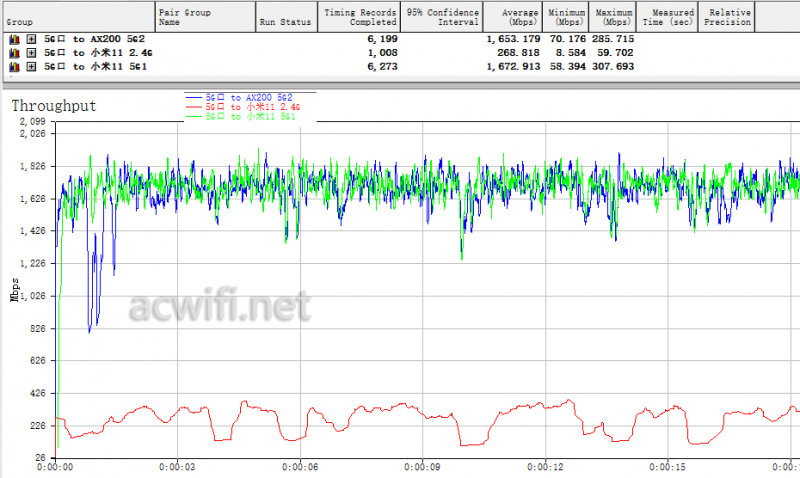

三频并发测试一下，努力连接几次，AX200是可以接到5G2上的，用5G口三频并发测试结果：

三频无线传输速度之和是3594Mbps。

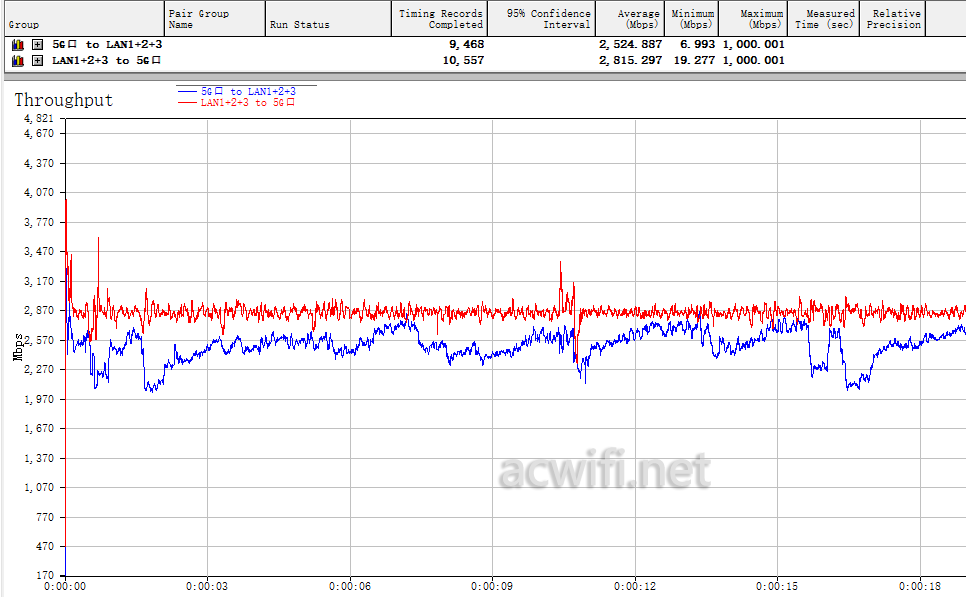

5G网骂号三个千兆网口之间的双向测速如下：

有一个方向满，有一个方向差一点点。若只测单向，都是可以达到2.8Gbps。

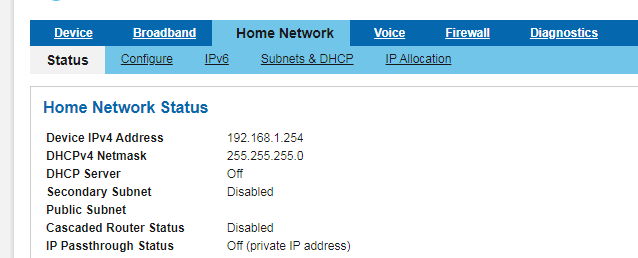

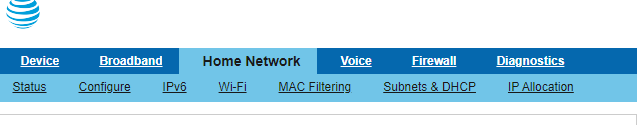

拆完装机之后，丢失了Wi-Fi信号，但能进系统设置，不过HomE Network菜单里同缺少了Wi-Fi菜单，本来有的。

我想可能是两片主板之间的接口没有接实，所以重新拆开，把两片主板分开重新接合压紧一点，开机后Wi-Fi 信号回来了：

菜单里也回来了Wi-FI 菜单

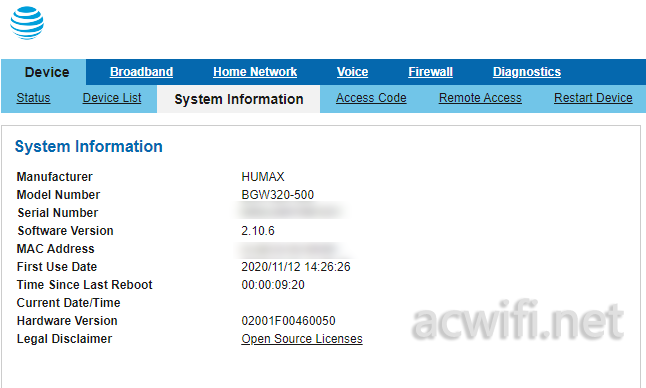

固件版本号：2.10.6

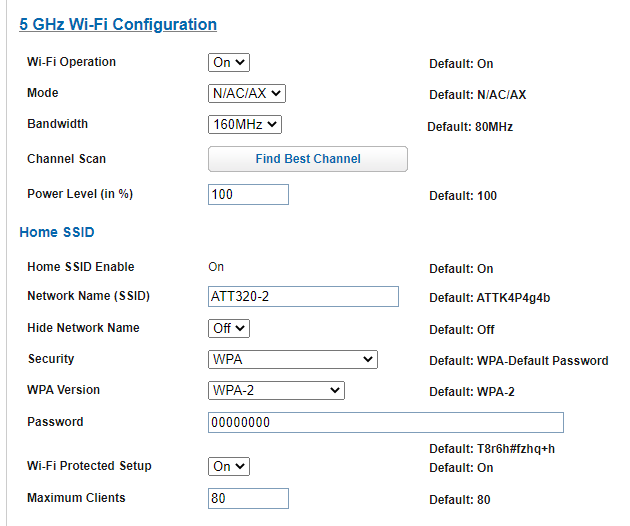

5G 设置项：

看上图，是不是说明了BCM43684的无线带机量是80个呀？？？

缺点在前面说过了，再加上D点的表现，还只有802.11v，所以388元的这款我觉得不值得入手。

洋垃圾没保修，浪费钱浪费时间。我为啥还买来拆？

因为我替你们踩坑呀！
