红米AX5400电竞版拆机,没1G瓶颈啦

拆机之前已经简单地测试了一下,本身有封膜的。红米AX5400的外包装比较好看:

包装背面:

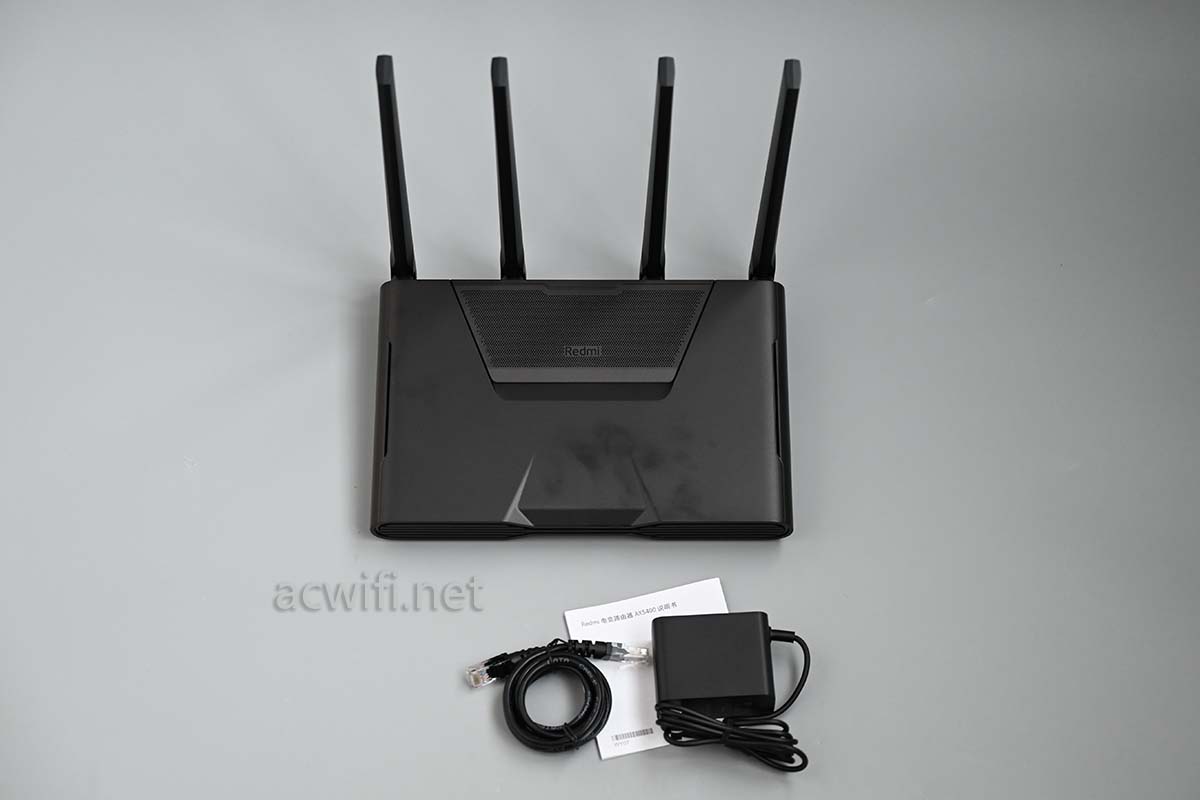

机身和配件 :

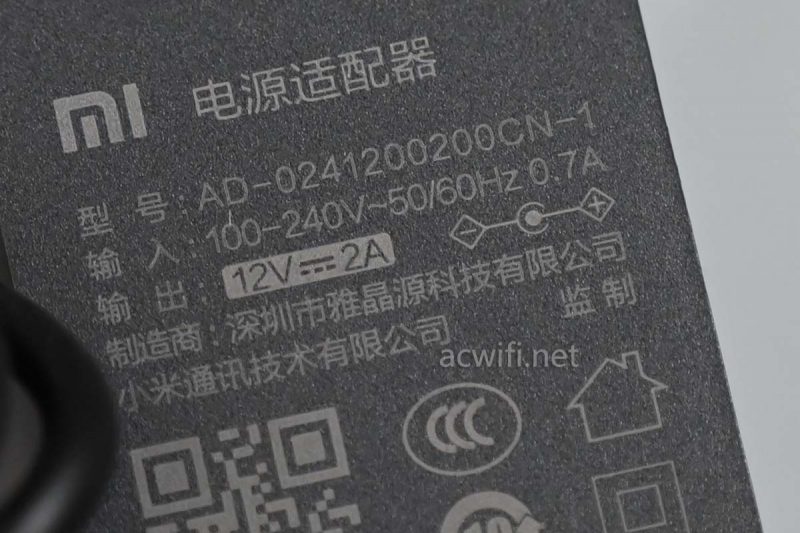

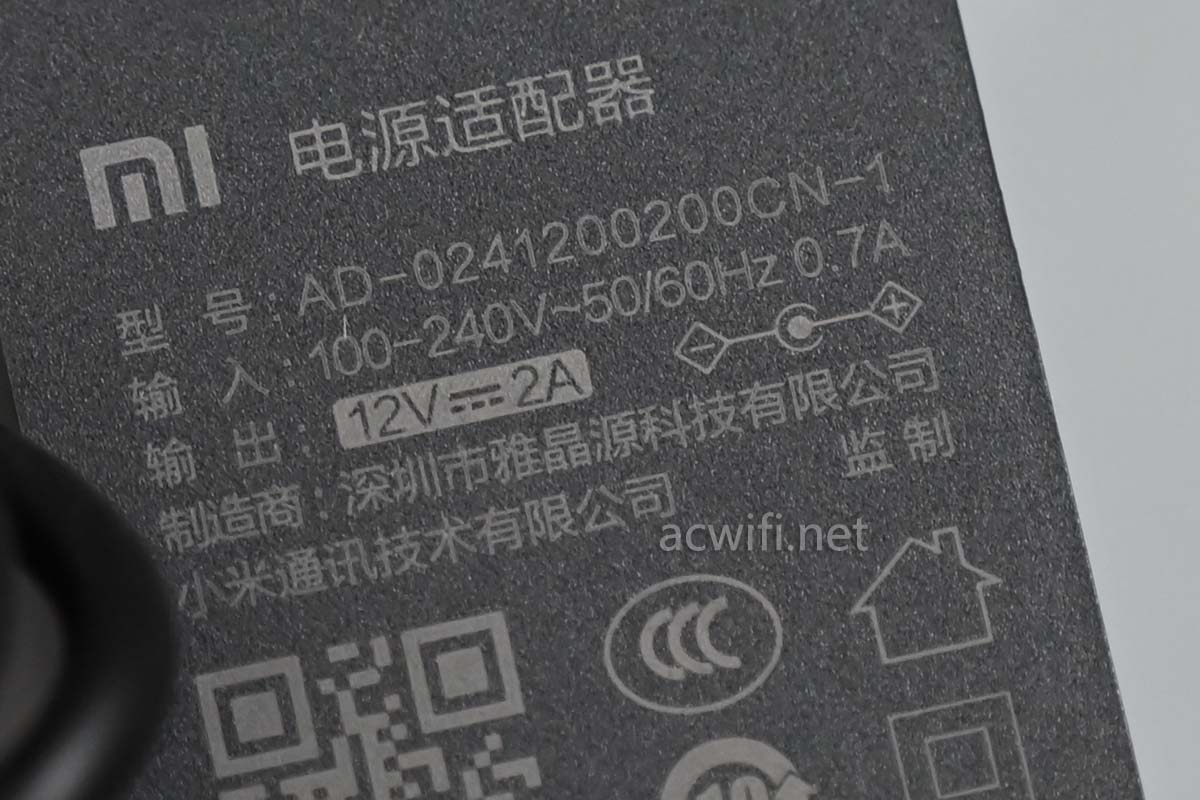

电源输出规格是12V/2A,实测待机功率是8.6W左右。

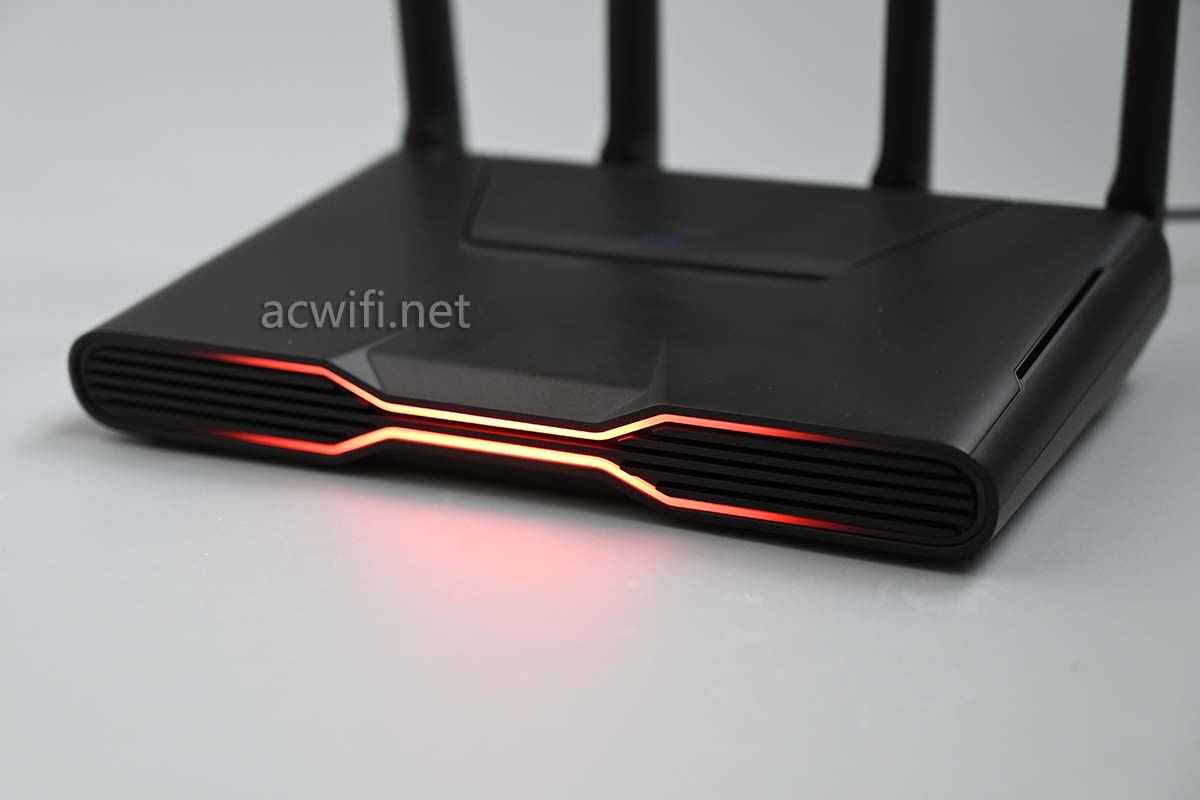

这款红米AX5400拿在手上很沉,估计用了很大的散热器。它有的前脸有RGB效,所以我拿了移动电源接上电拍照给你们看看。

“红中带黄,黄中带一点橙,好像在生气为什么兄弟姐妹这么少, 要自己和小米AX6000孤军作战。”

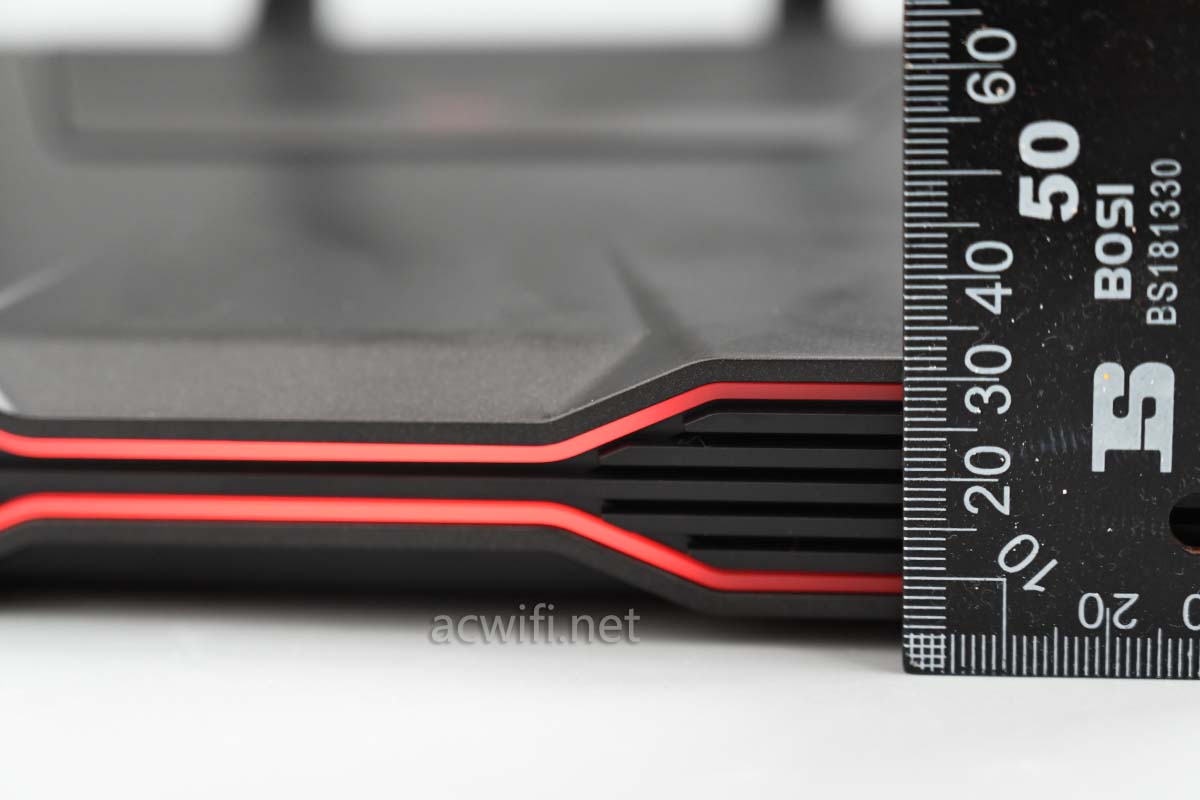

机身前面的高度是3cm,厚度适中:

我也经常要卖家切3CM厚,这样煎出来的牛排很少会失败的,可控性高。

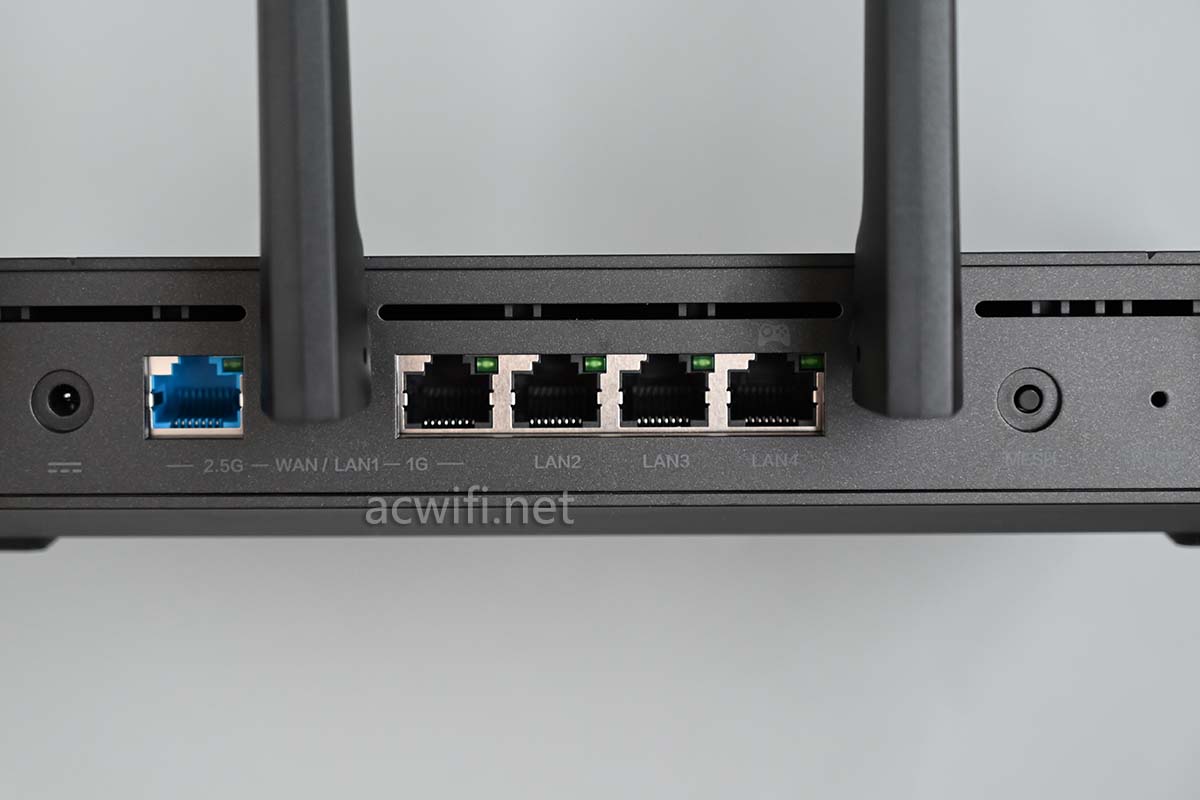

背面的接口如下图,蓝色网口支持2.5GE,可WAN可LAN,右边四个千兆网口,左边第一个千兆网口也可以做WAN或LAN,当设置使用WAN之后,蓝色的2.5GE口和左边第一个LAN口便是WAN1和WAN2,不能自定双WAN接口,所以使用双WAN功能之后,就没有了2.5G LAN了。这是一个挺不好的设计,希望以后能通过固件更新来解决这个“BUG”,否则有点不香了。

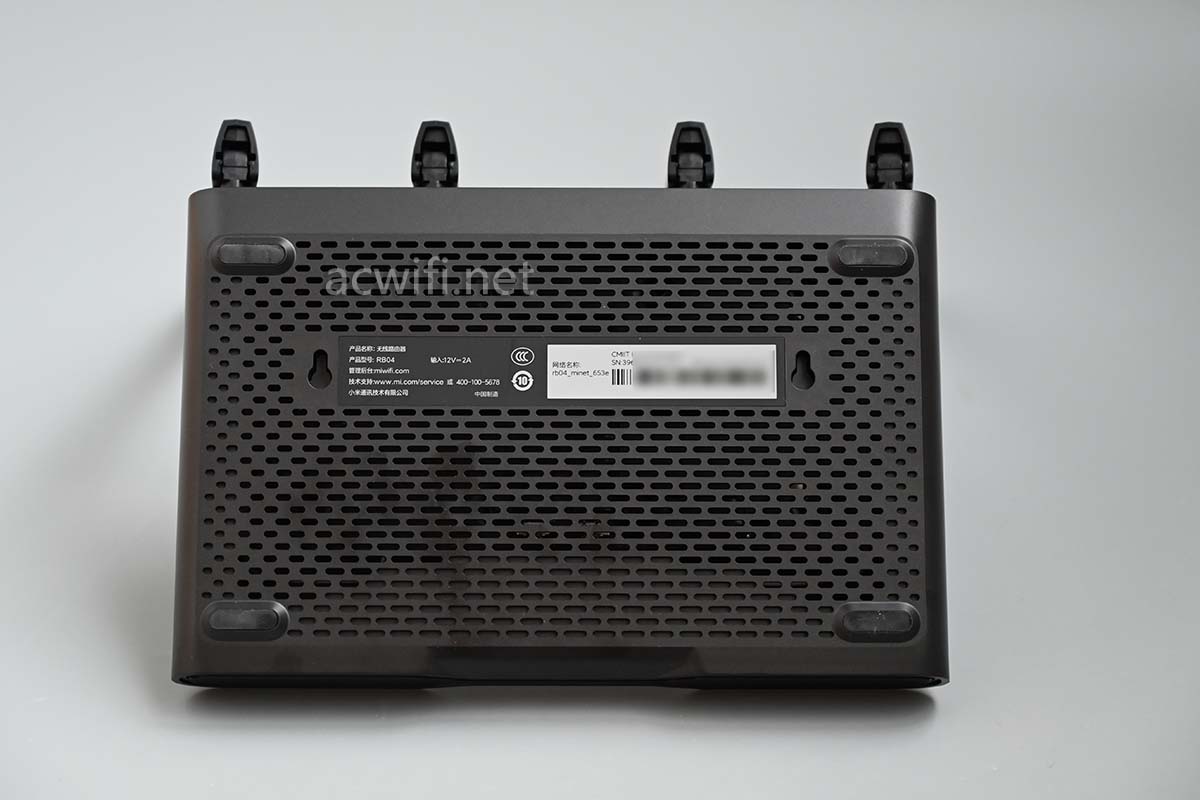

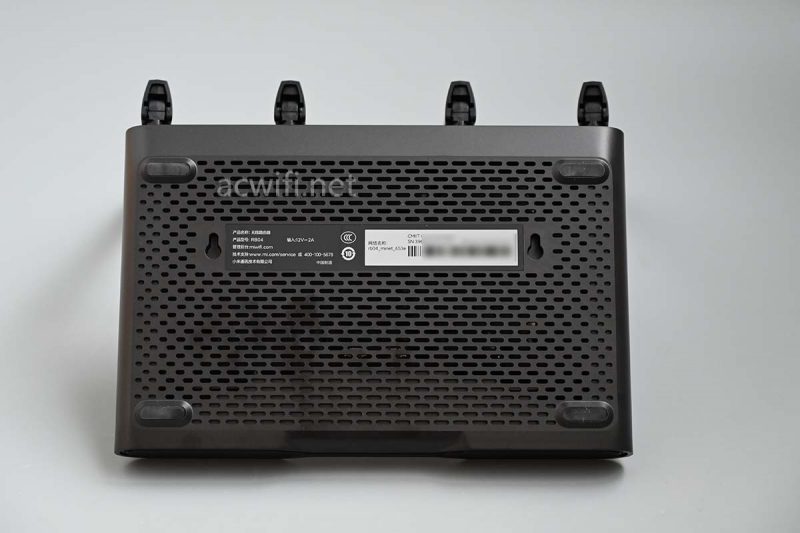

机身底部:

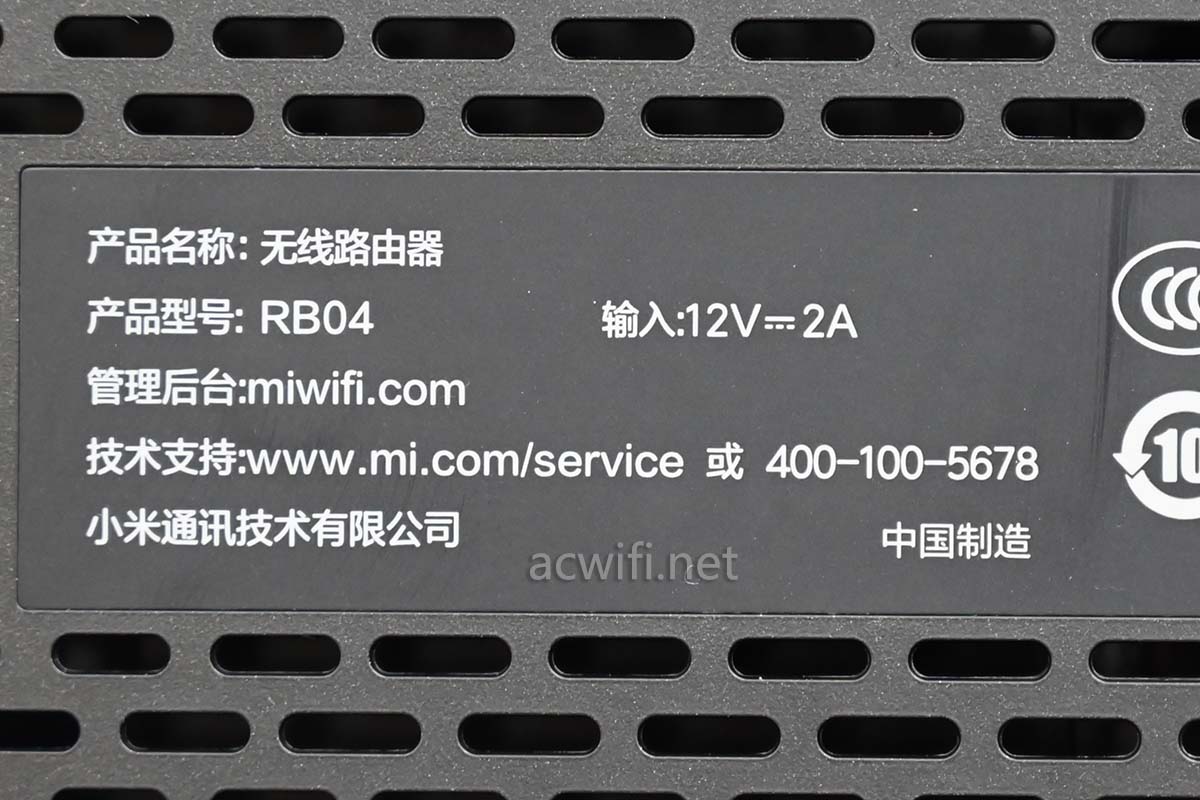

产品型号:RB004

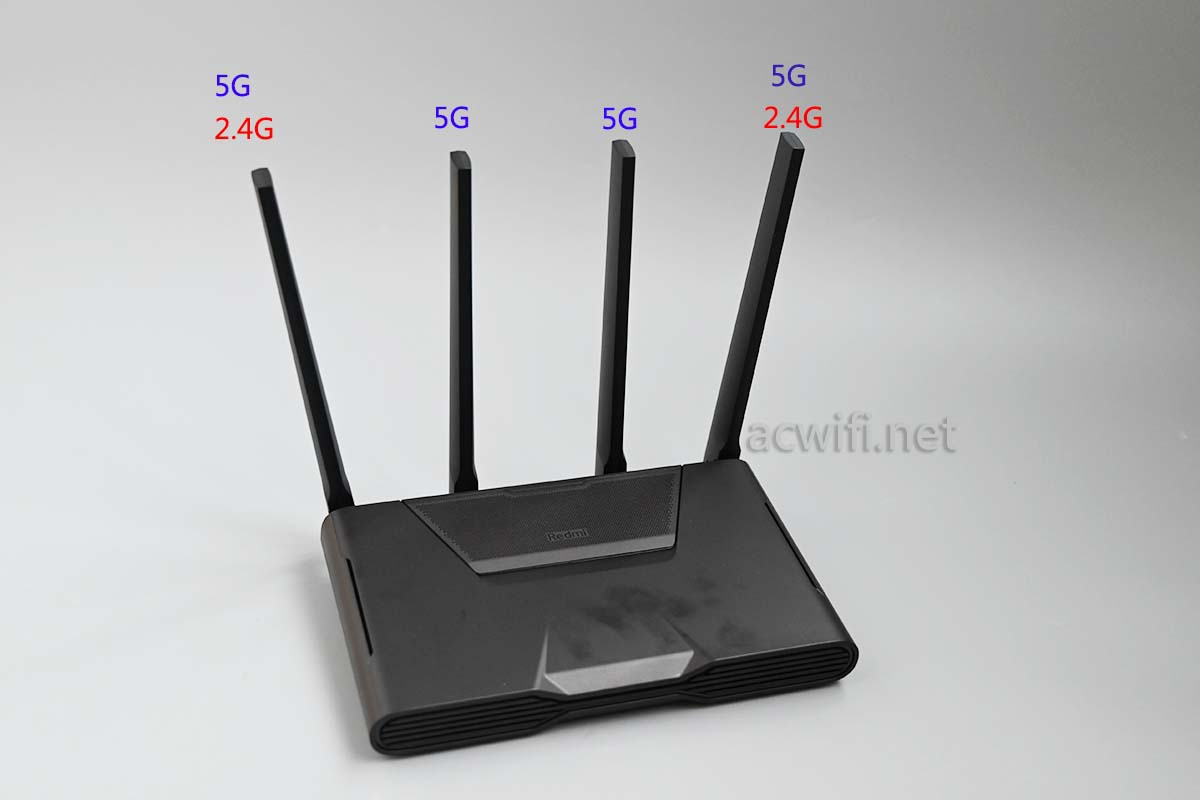

天线布局:

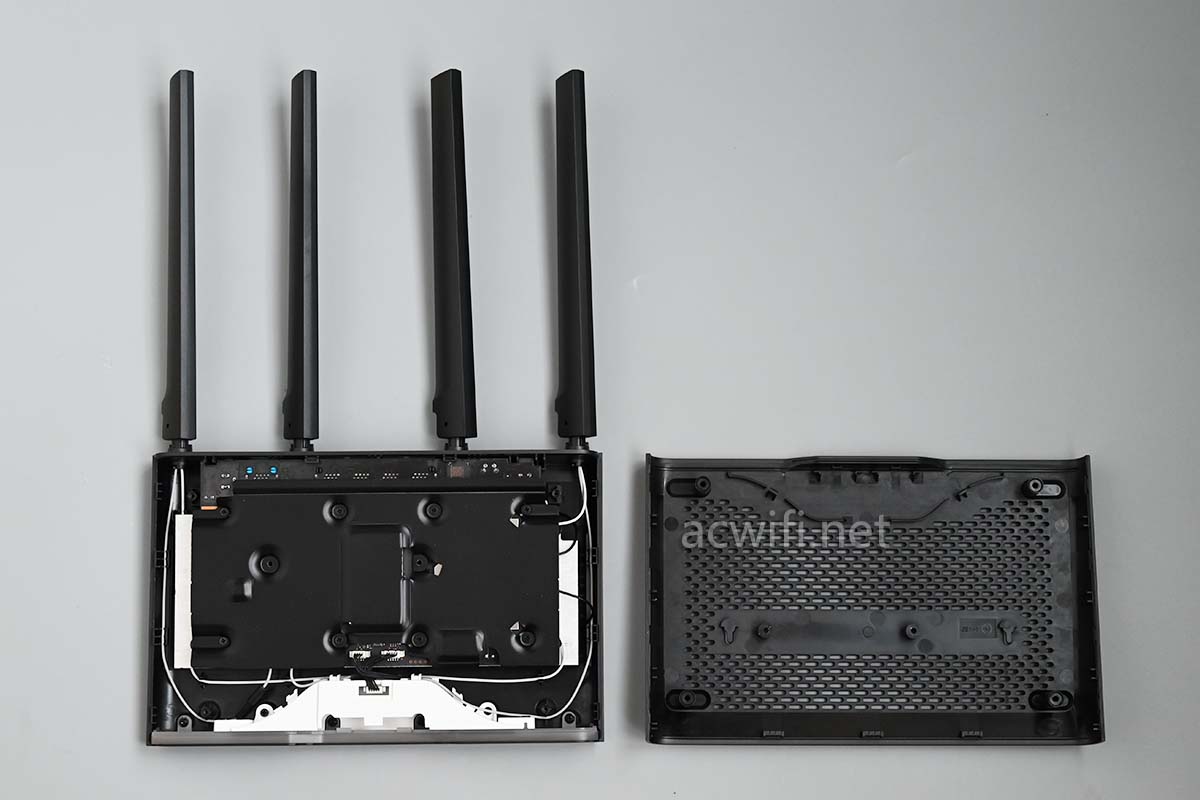

底部脚垫有四颗螺丝,标签底下两颗螺丝,拆开:

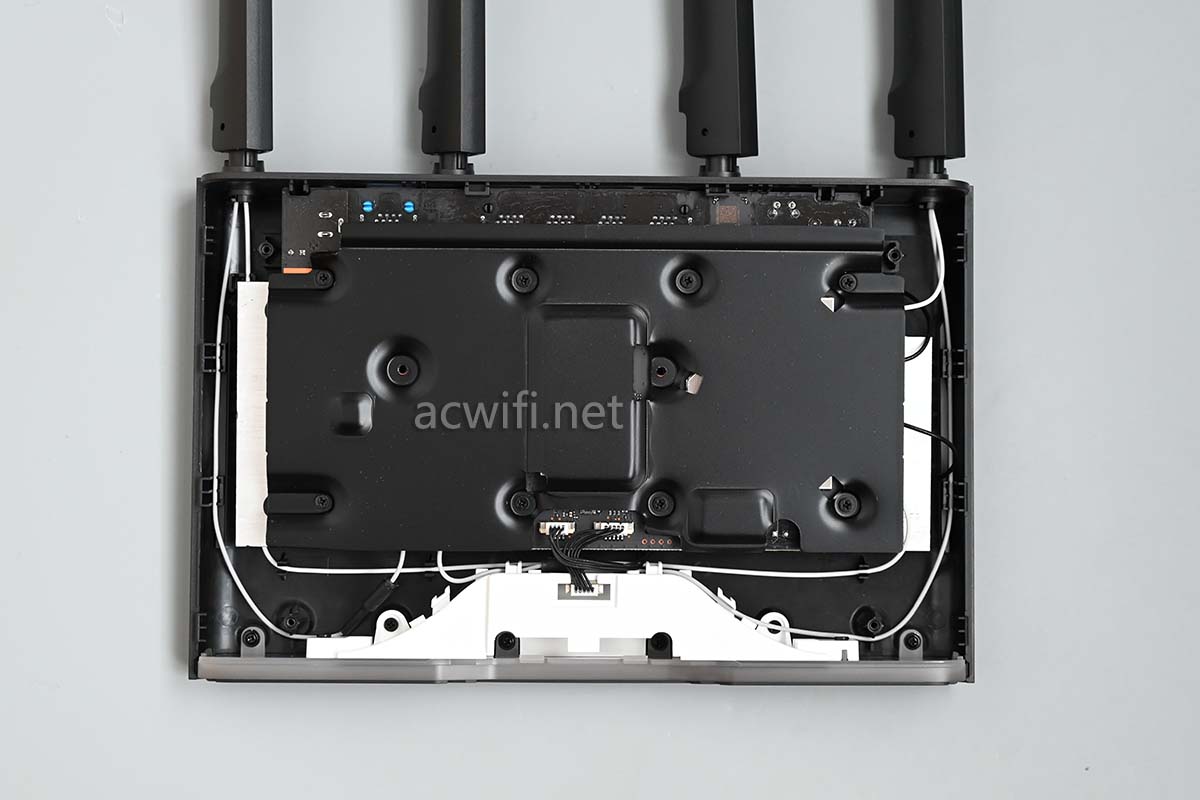

拆开底壳之后迎面扑来一块大面积铝散热板:

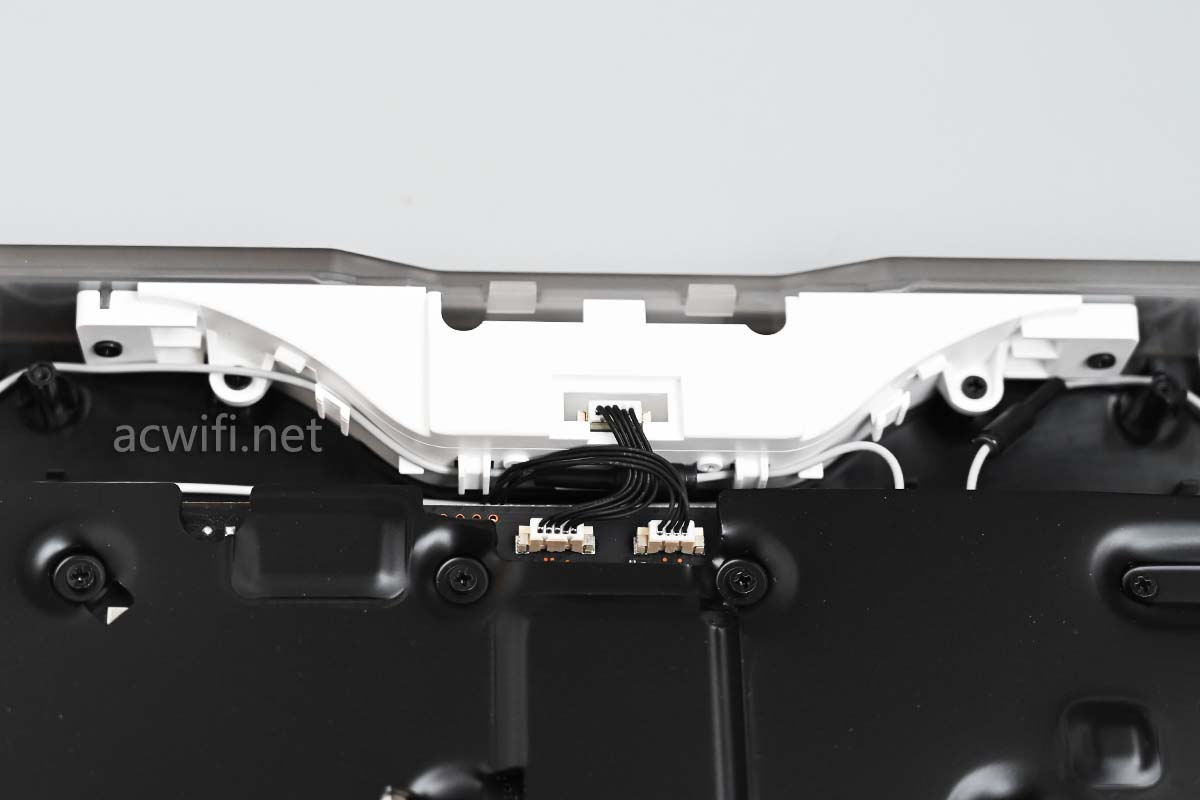

RGB灯罩:

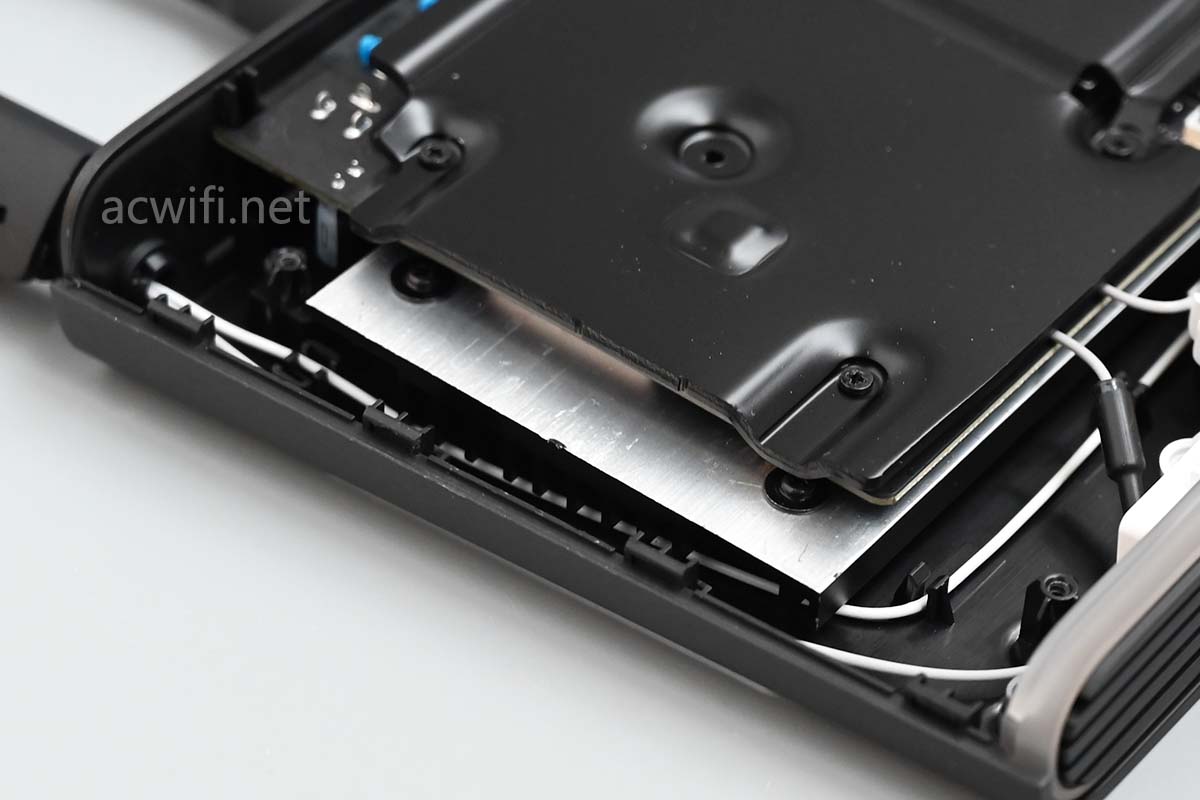

重量肯定不是来自于刚才看见的散热板,底部还有一块更大更厚的:

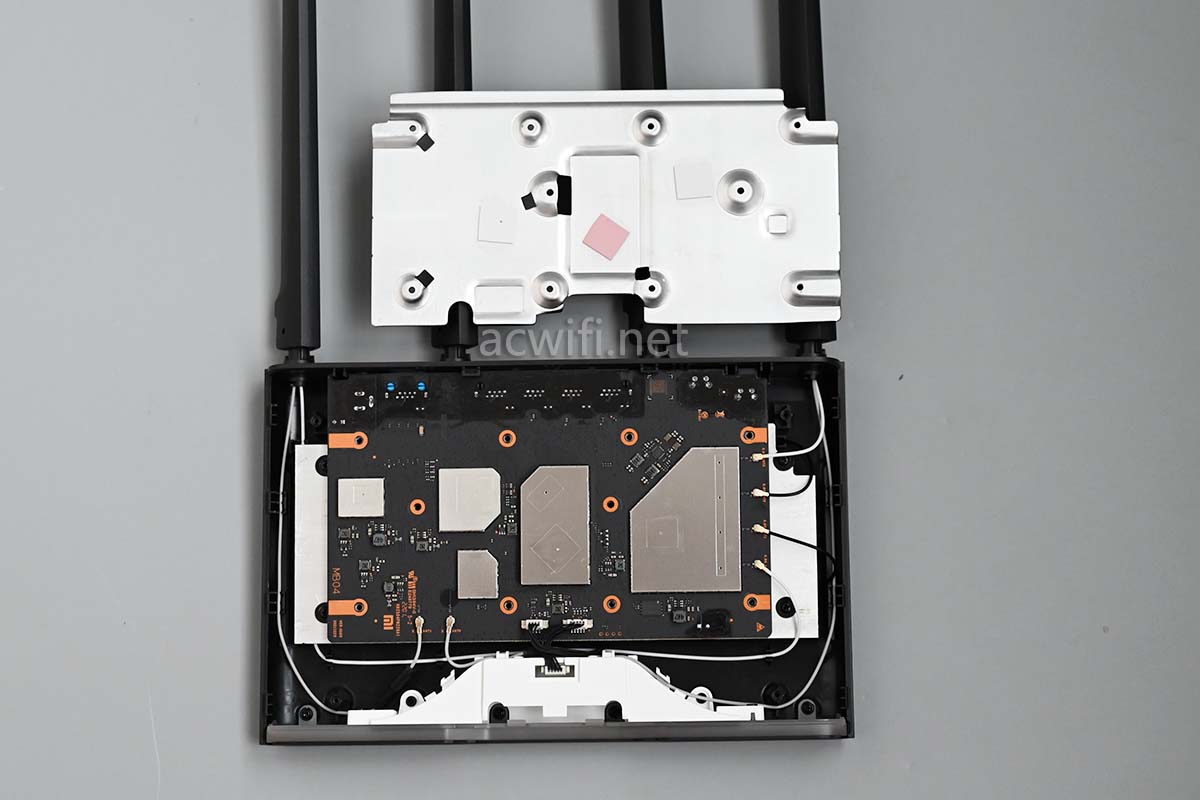

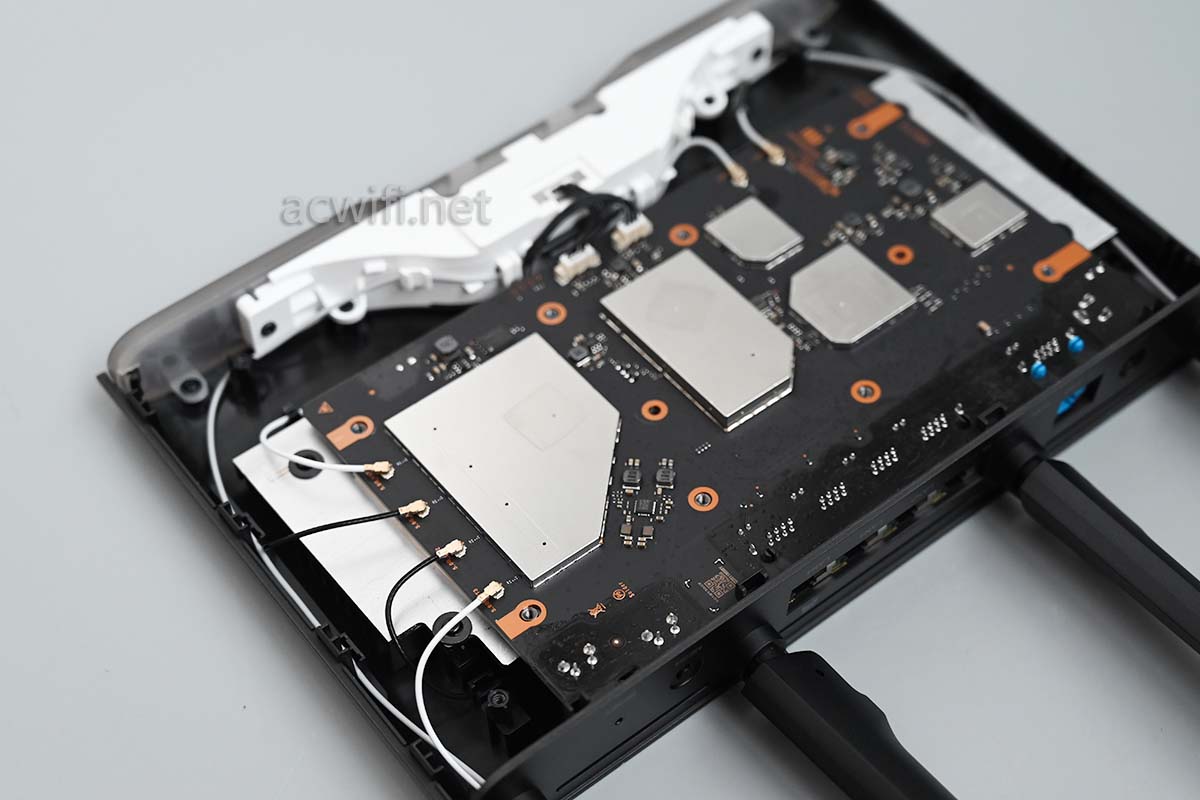

先拆下上面的螺线,取下散热板:

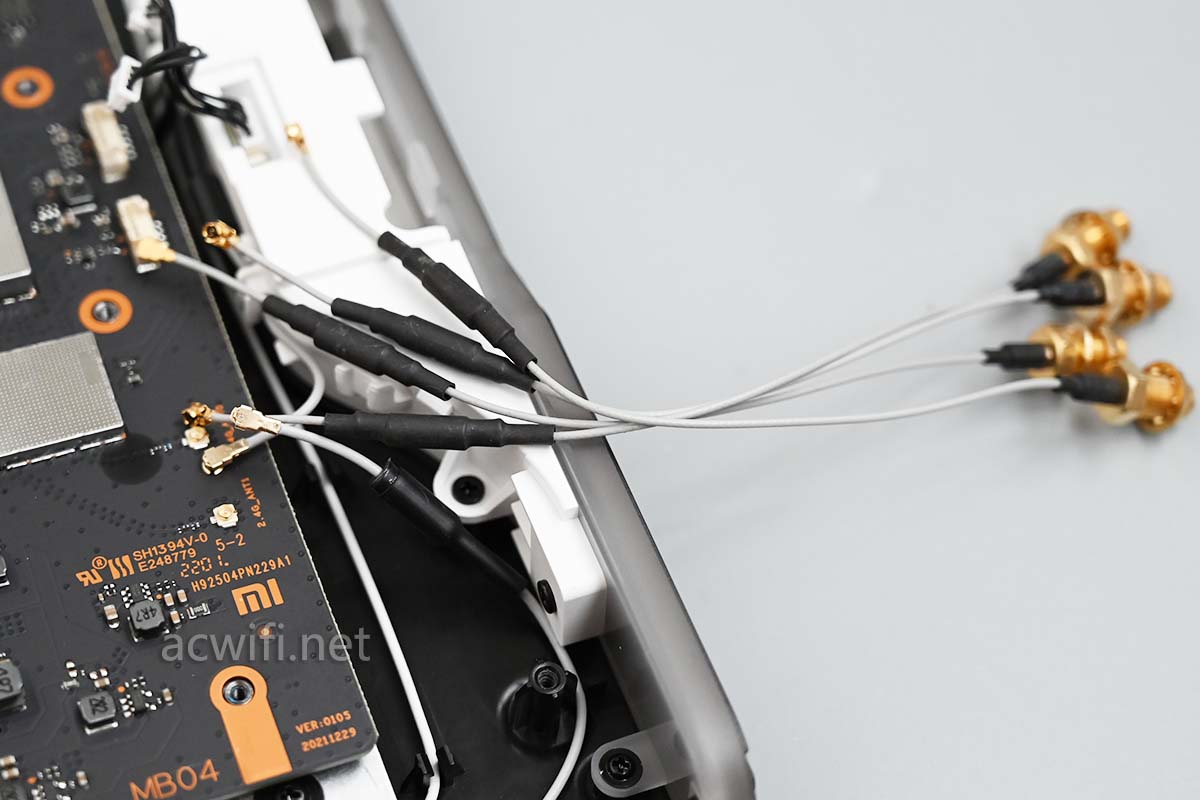

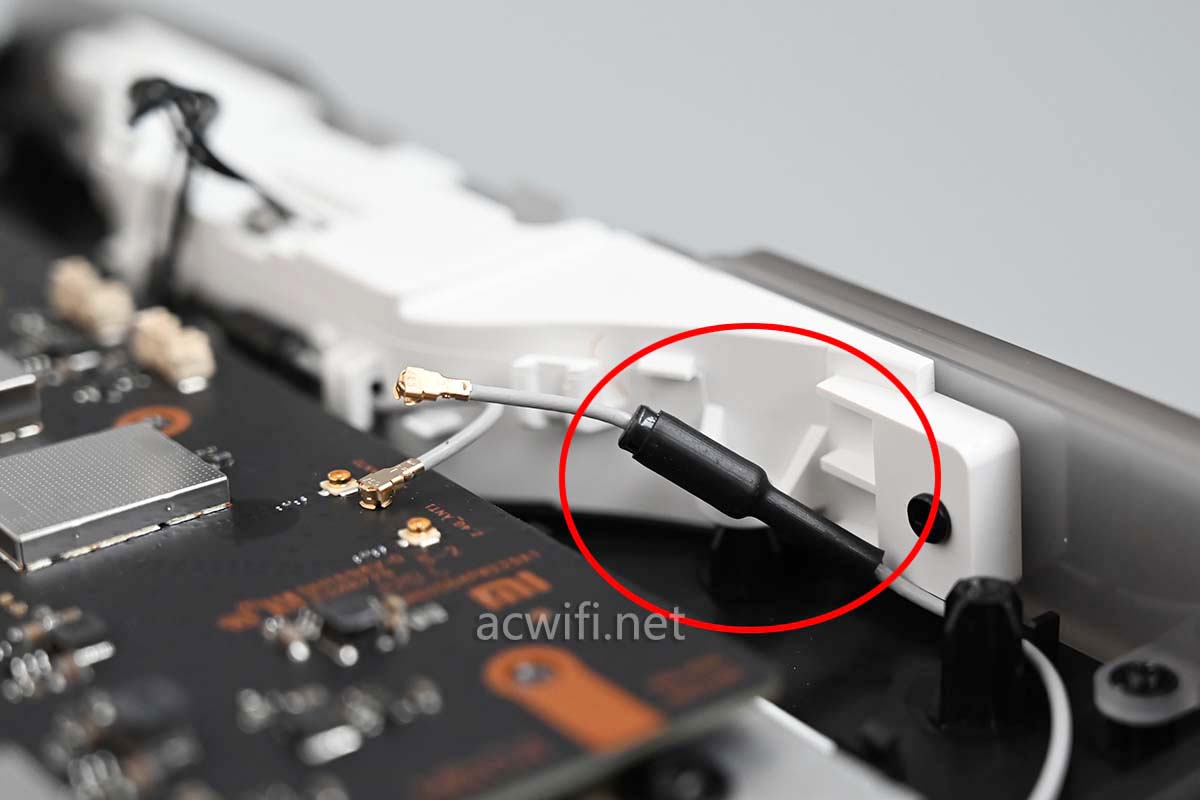

留意两根2.4G天线,带有防干扰磁环的:

为啥我会知道,因为我买过,哈哈!有没有效果我不清楚。

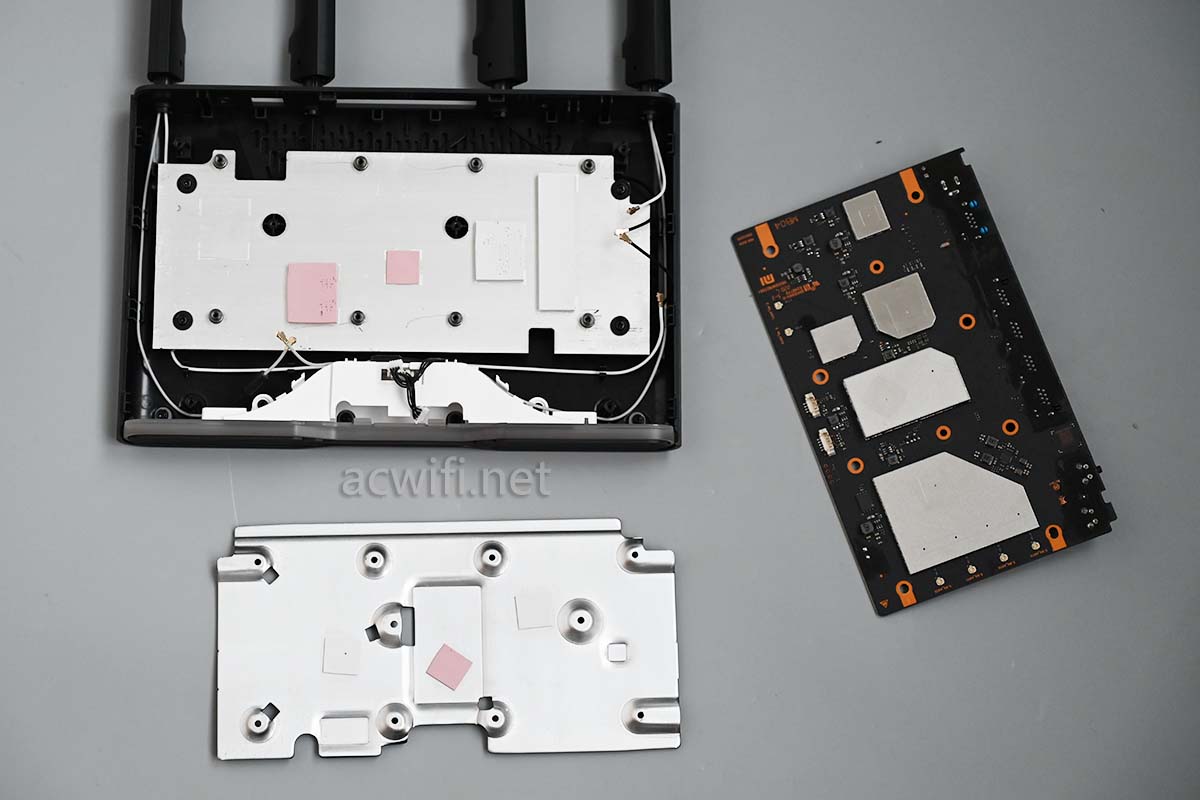

拆出主板,底下有更大的散热:

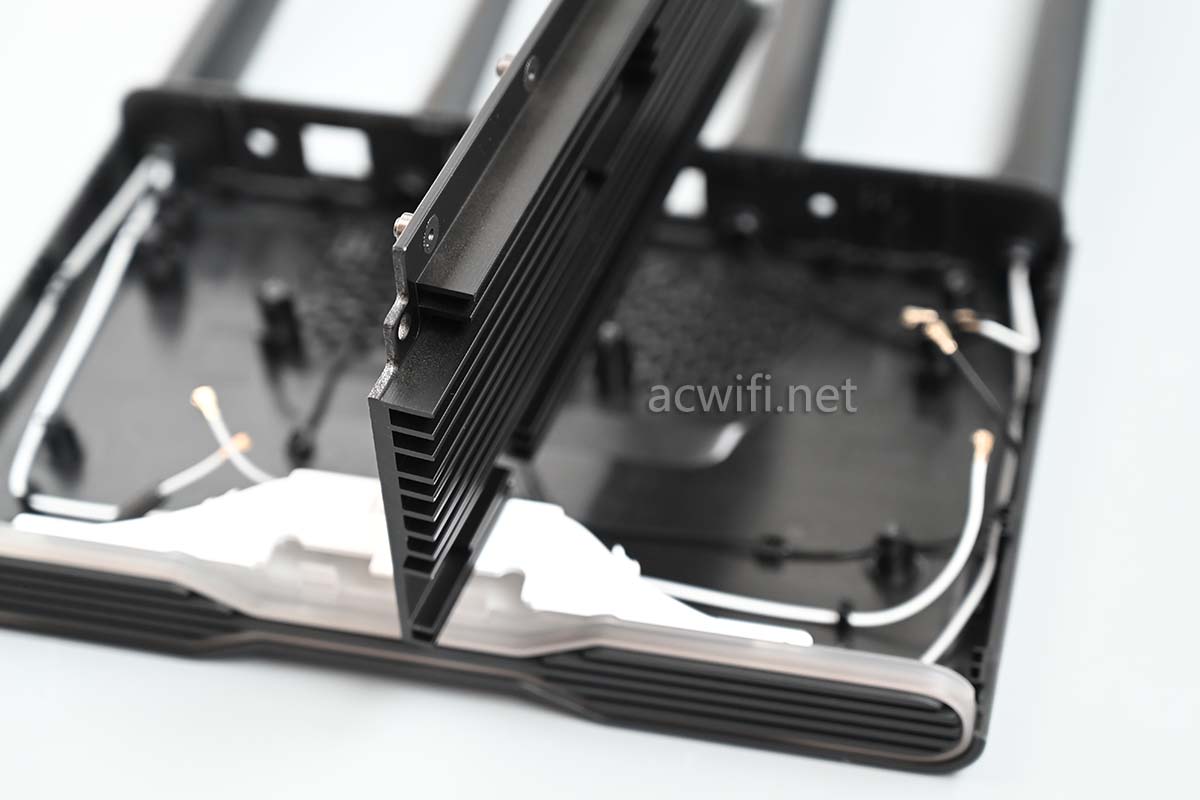

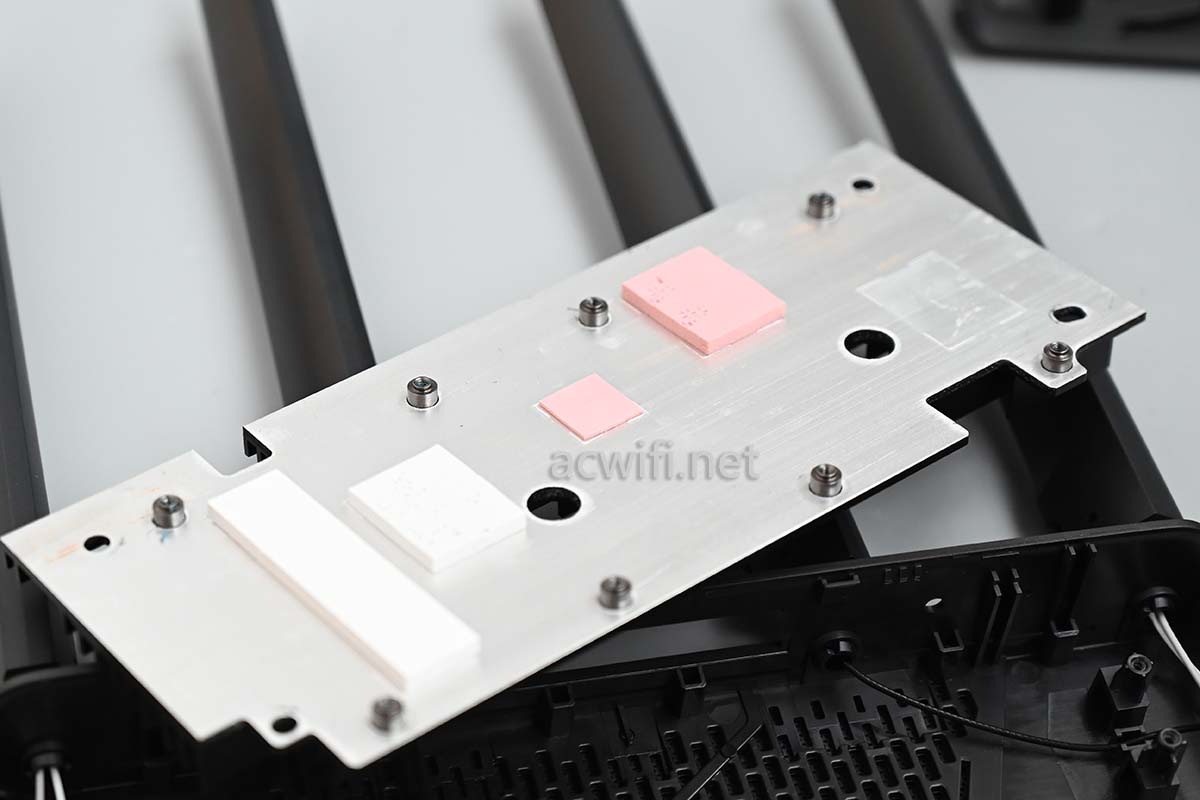

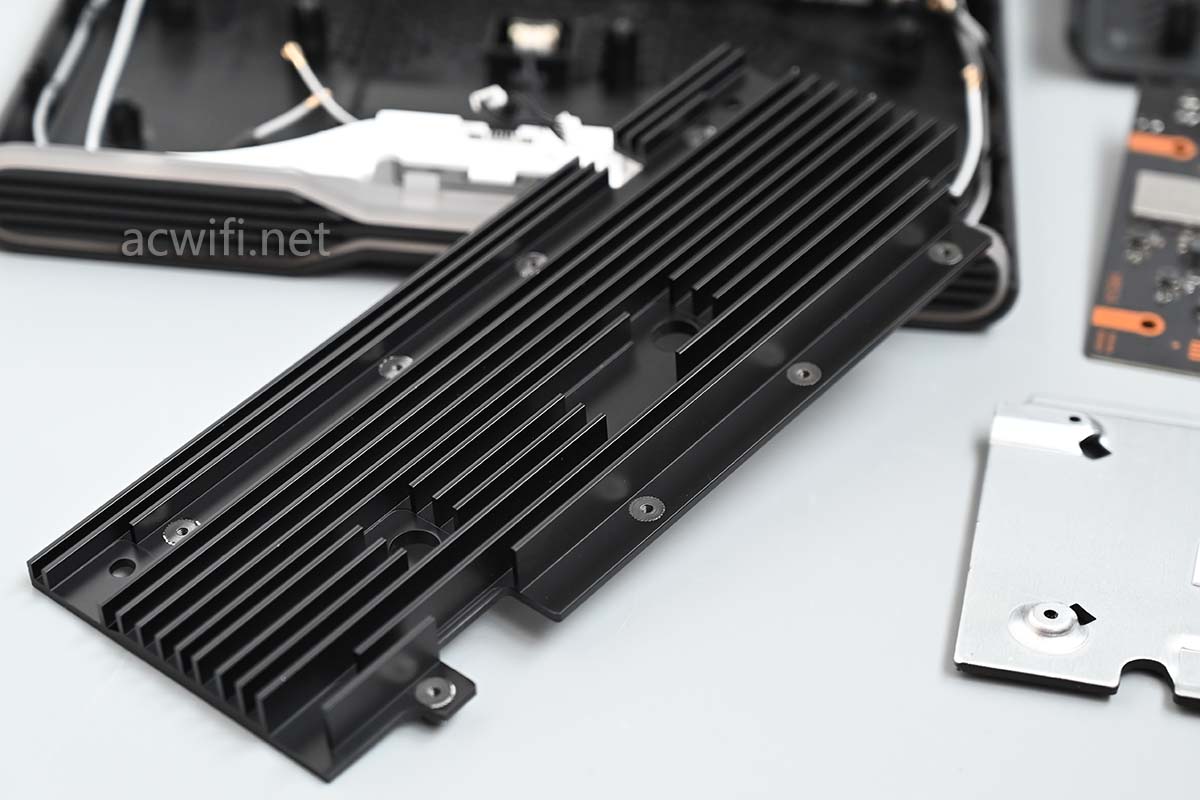

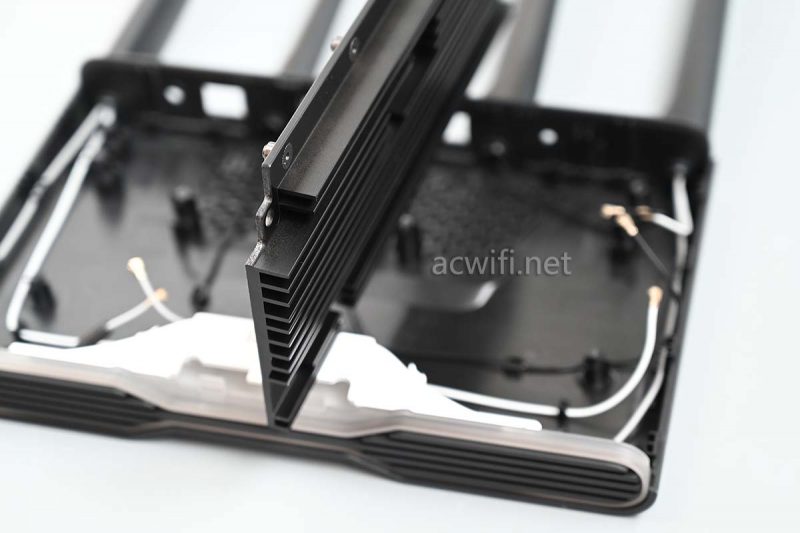

底部的散热器用螺丝固定在外壳上,拧下螺丝后拆出这硕大的铝散热器:

主板就是固定在这个散热器上的,然后散热器再固定在外壳上。

看完了,把散热器安装回去吧。

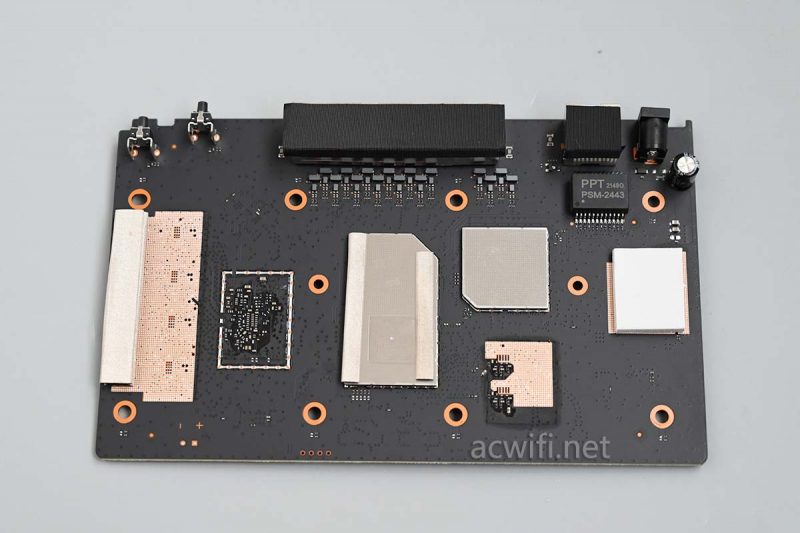

主板这一面看不见网口,我定义为主板背面:

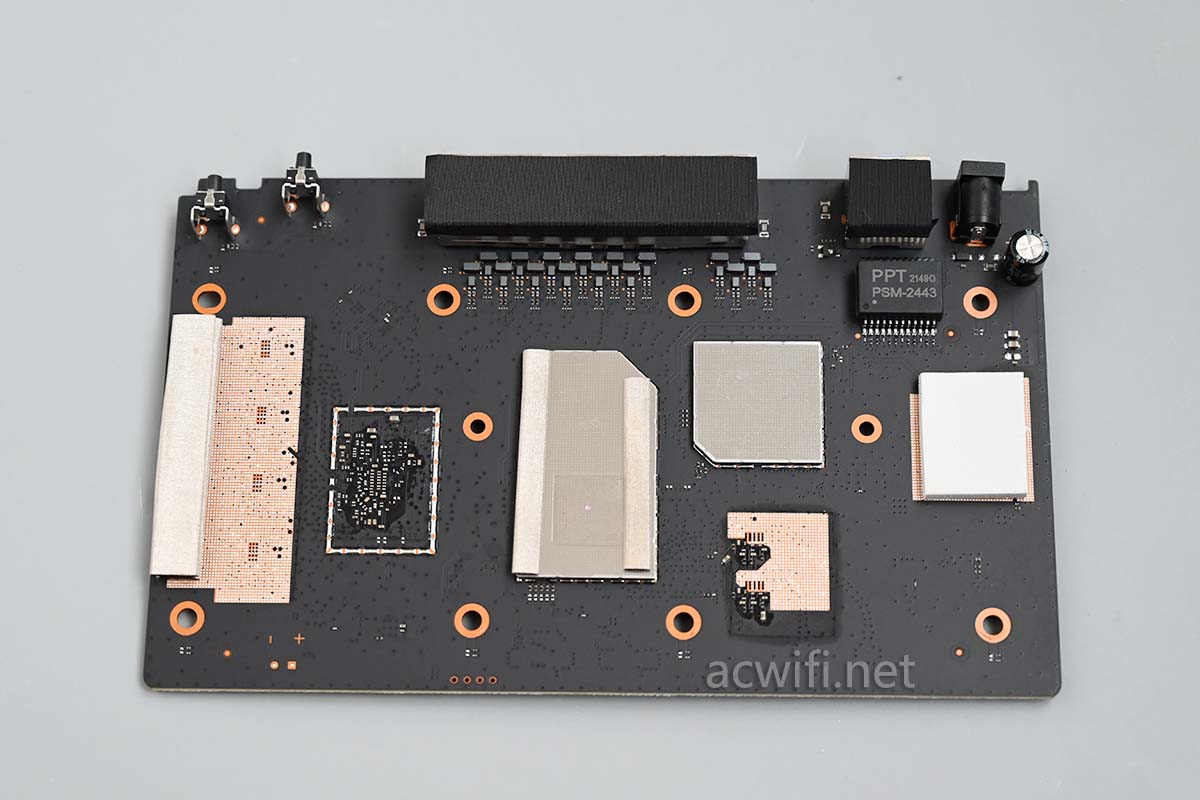

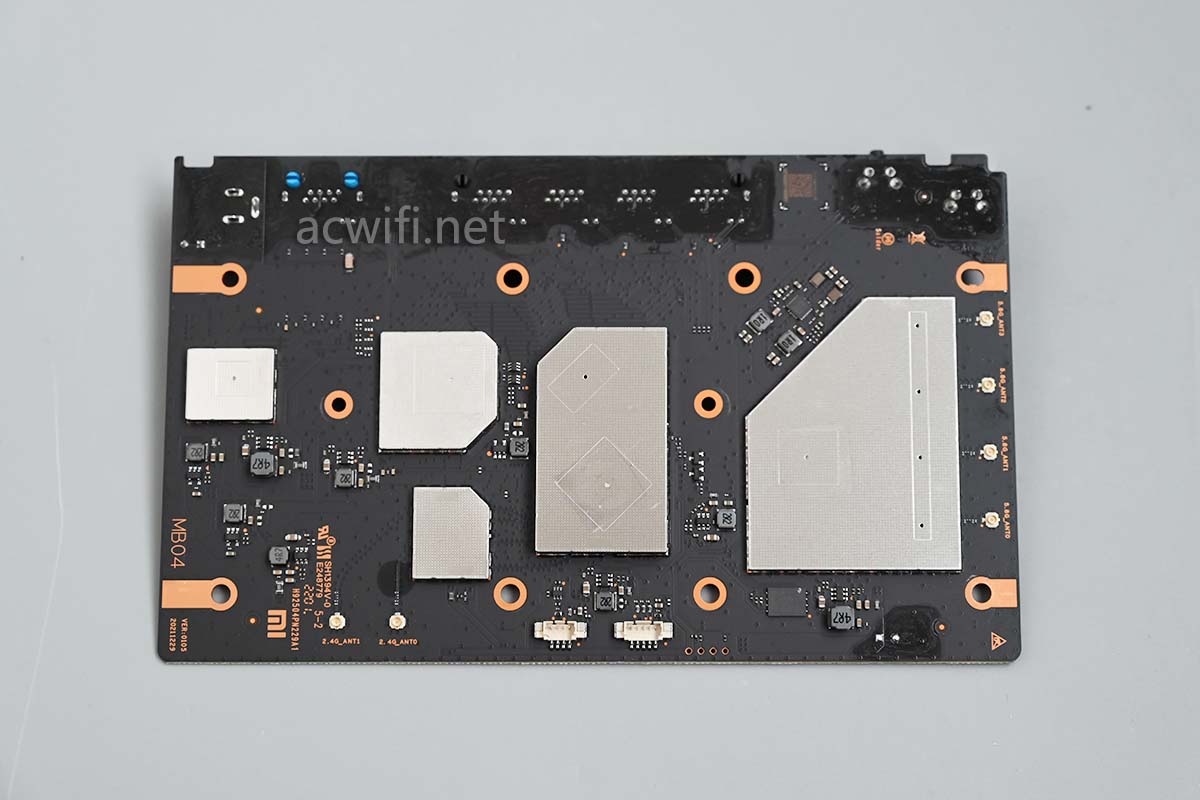

主板正面:(这一面是朝向路由器上盖的。)

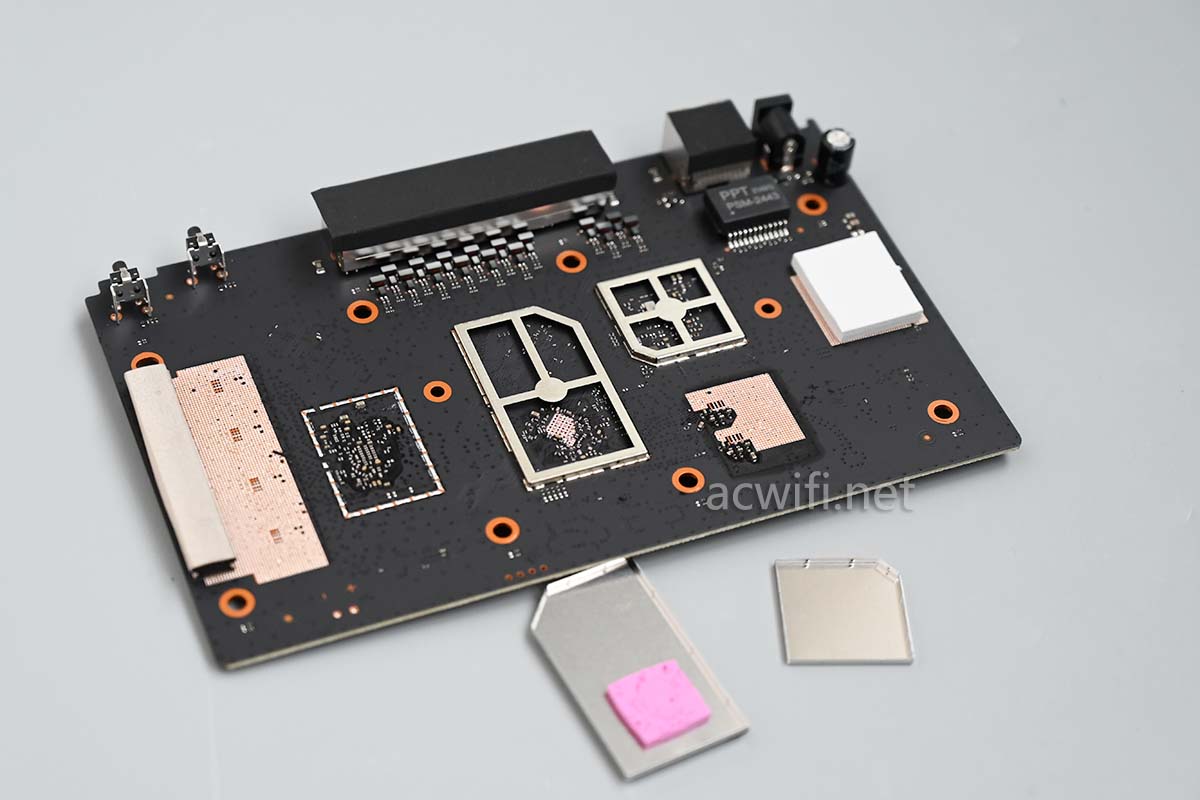

撬开屏蔽罩,空的:

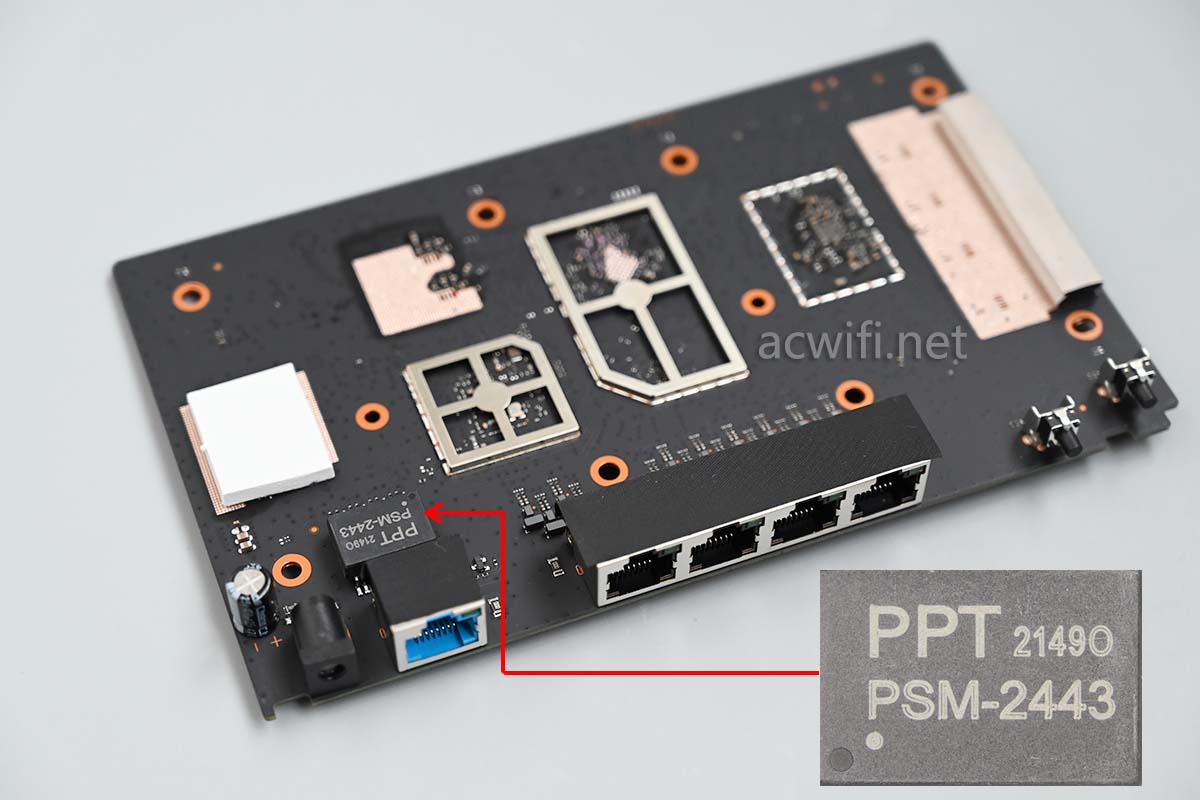

2.5GE网络变压器:

网口带屏蔽:

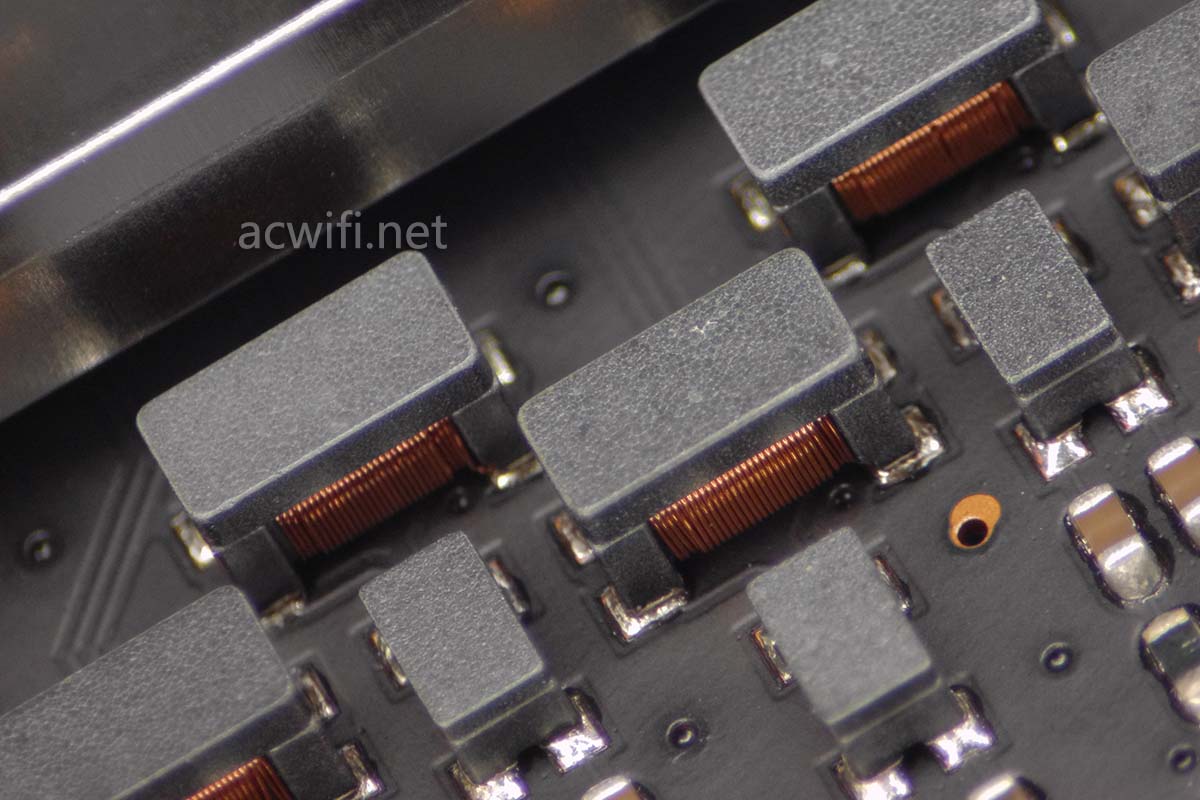

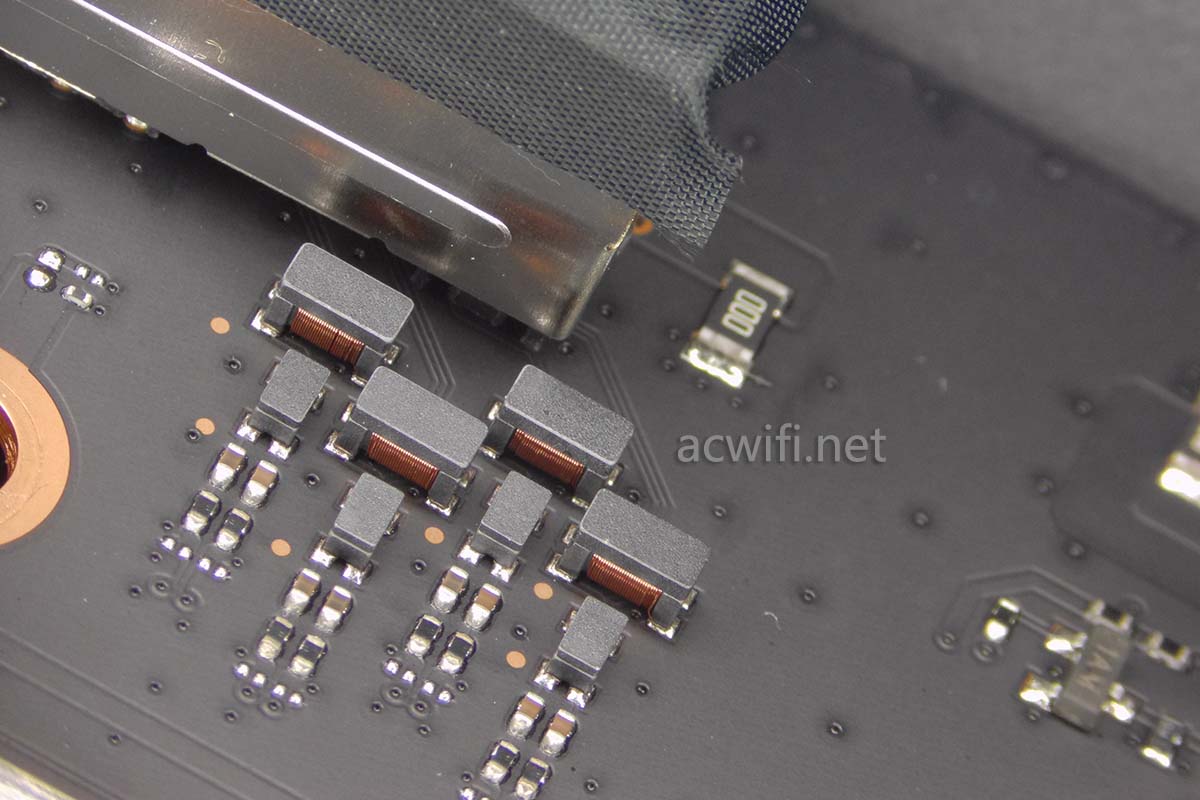

下图是千兆口的网络变压器:(越来越多采用这种分离式网络变压器,也称为新型片式网络变压器,主要是因为成本低些,且产量更高,交货其更短)

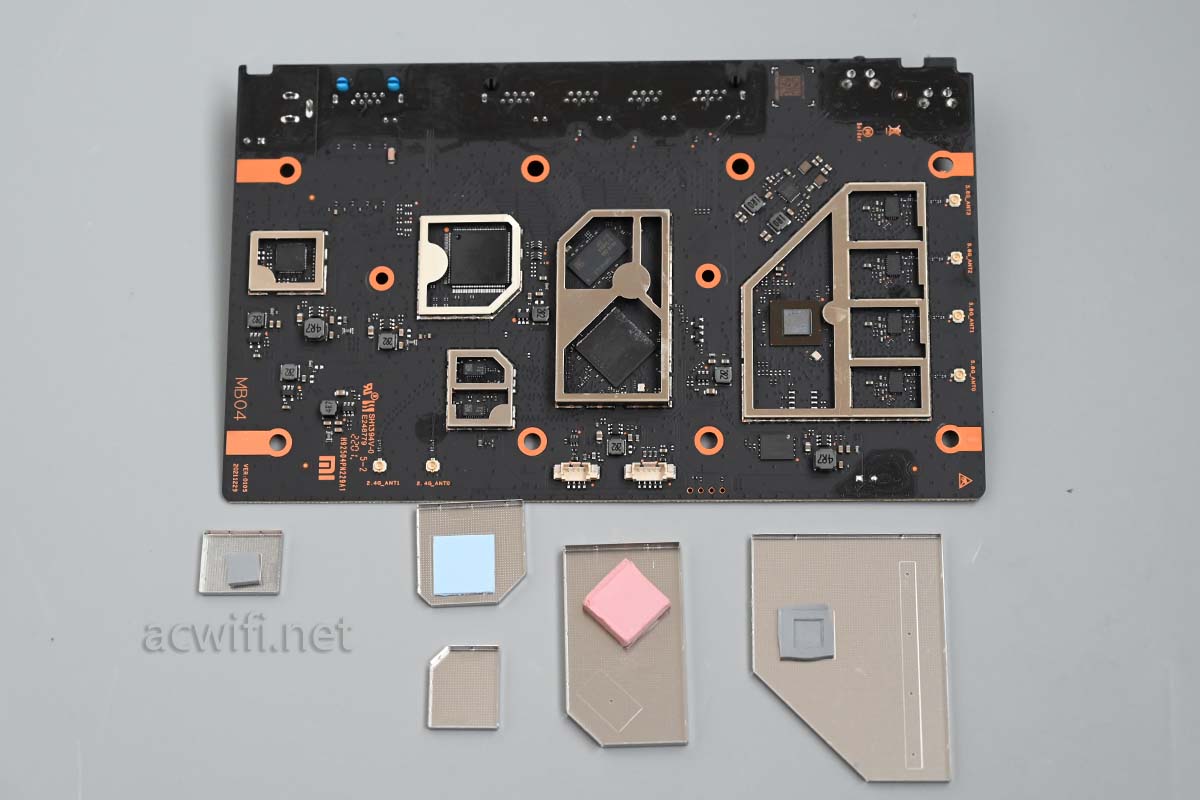

翻过去主板背面,并把所有屏蔽罩撬开:

先看CPU吧。

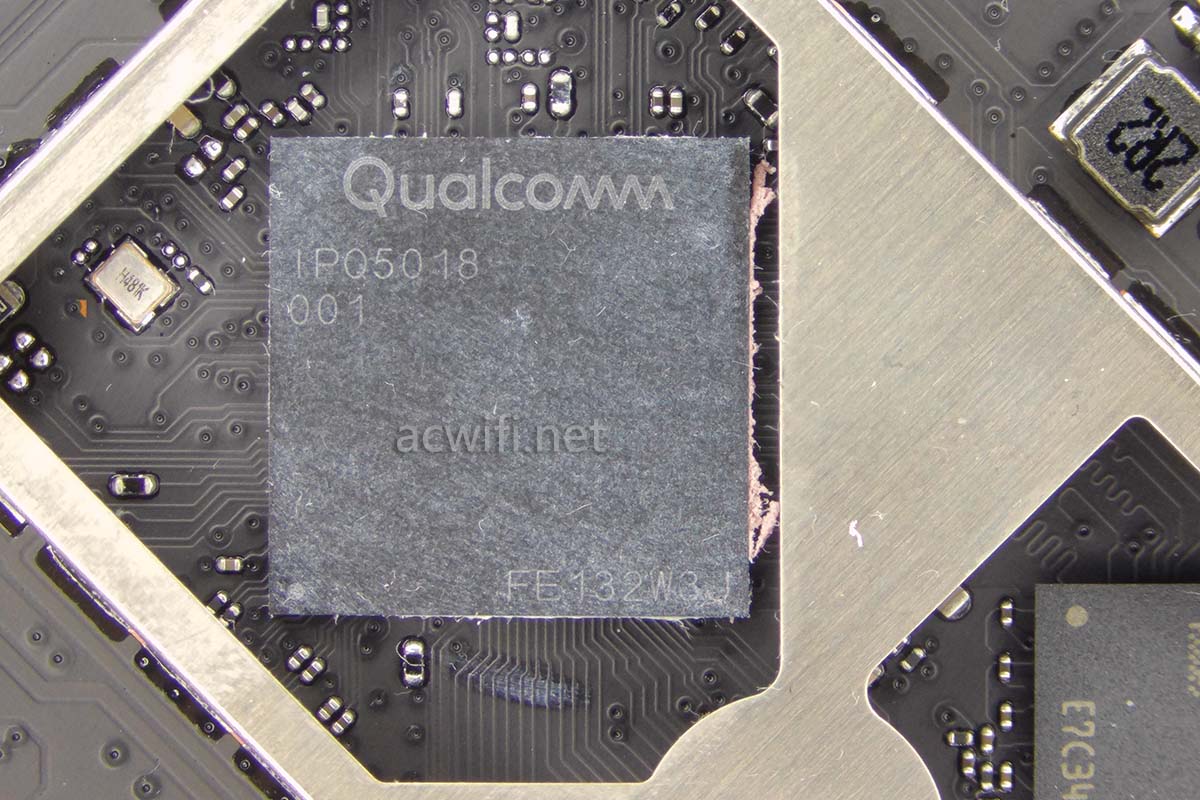

红米AX5400的CPU型号是IPQ5018,跟小米AX6000一样,双核1GHz,集成单核1GHz的NPU,集成2.4G Wi-Fi 6,速率是574Mbps:

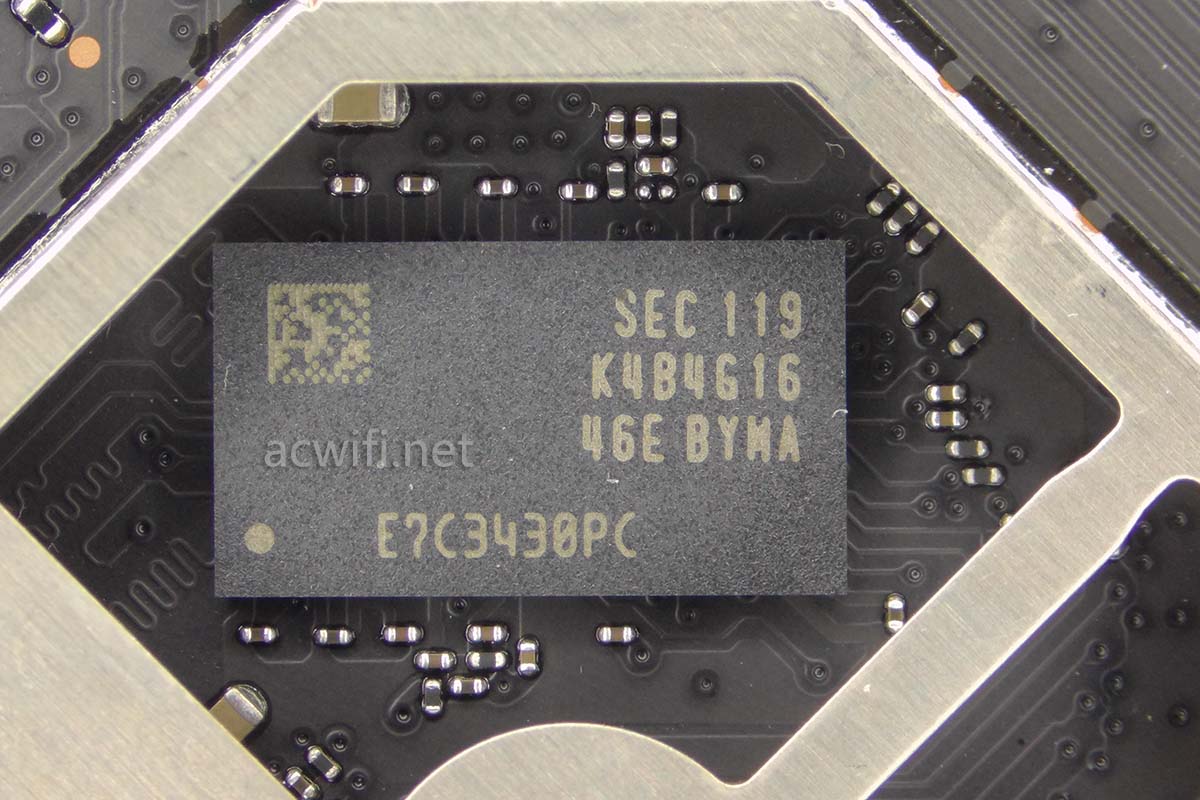

CPU旁边的内存芯片,K4B4G1646E-BYMA,容量512MB:

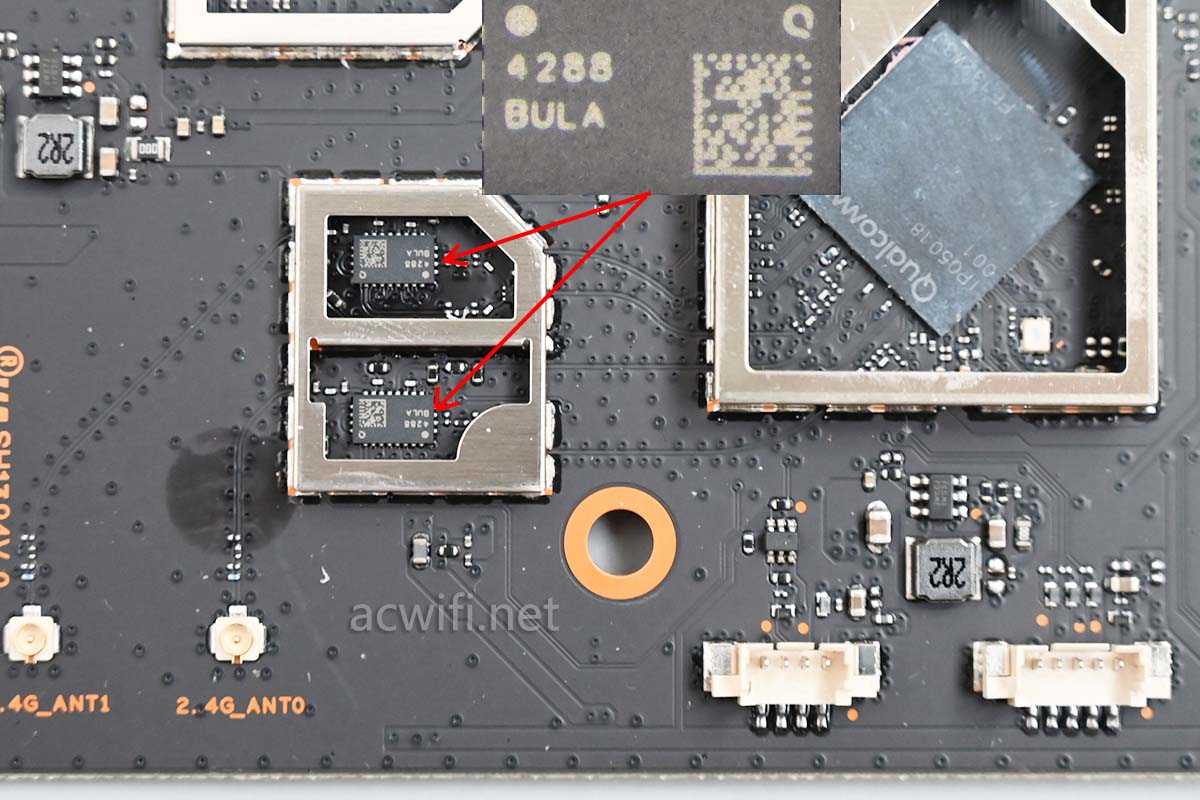

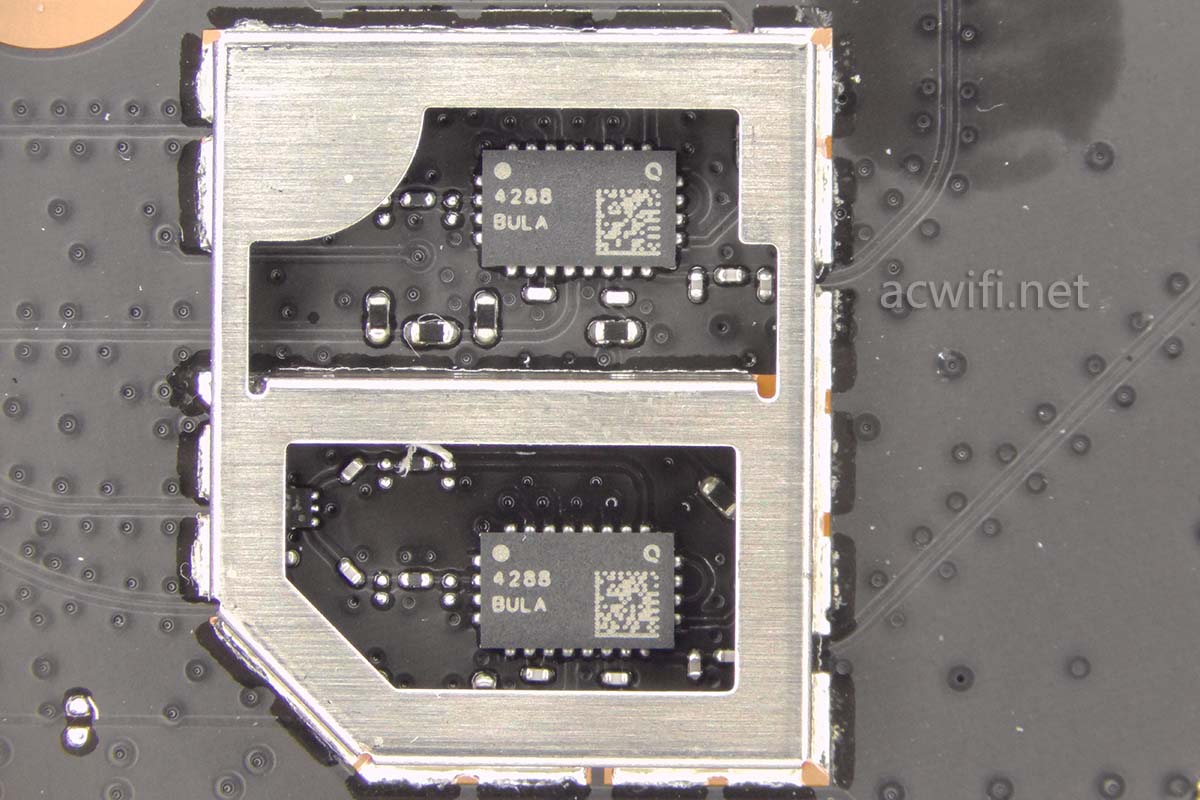

2.4G外置了两颗FEM芯片,型号是QPF4288,属于高功率芯片。

QPF4288的功率放大参数如下:
2400-2500 MHz
POUT = +17 dBm HE40 -47dB Dynamic EVM
POUT = +22 dBm HE40 -43dB Dynamic EVM
POUT = +24.5 dBm MCS9 HT40 -35dB Dynamic EVM
POUT = +26 dBm MCS7 HT20/40 -30dB Dynamic EVM
POUT = +28 dBm MCS0 HT20 Spectral Mask Compliance
Optimized for +5 V Operation
33 dB Tx Gain
1.7 dB Noise Figure
15.5 dB Rx Gain & 7 dB Bypass Loss
>10dB 5 GHz Rejection on Rx Path

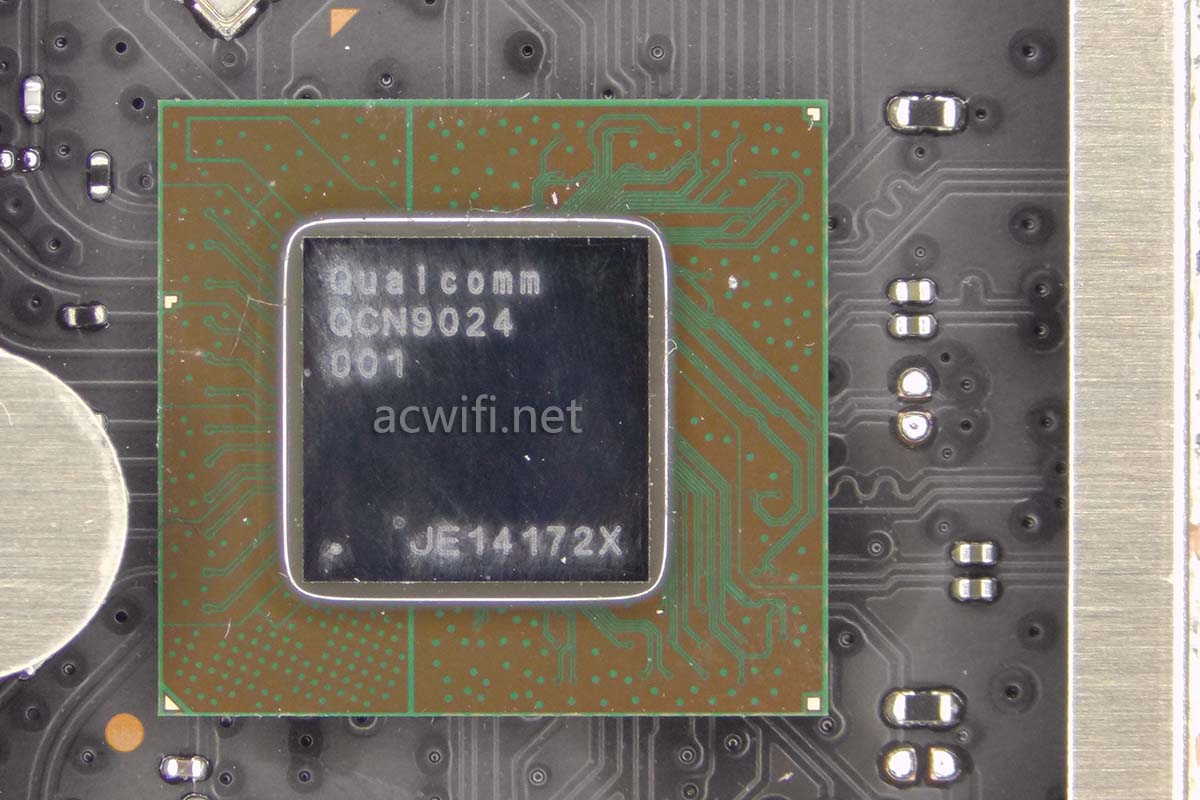

红米AX5400的5G无线芯片型号是QCN9024,小米在商品详情页里也说出了这颗无线芯片的参数了,带机量256台,最多16个FODMA用户数量,支持4K-QAM。支持4×4 MIMO,在160MHz频宽下最高速率4804Mbps,在2×2 MIMO、4096-QAM和160MHz频宽下最高速率2882Mbps。

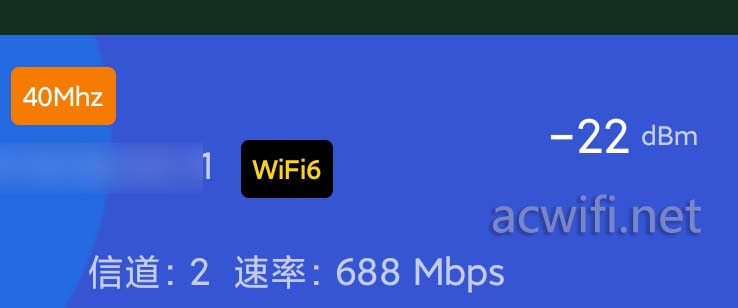

如果它用在2.4G频段,2.4G也是可以支持4096-QAM的,这样就会带来很吉利的数字:688Mbps。小米11连接XDR6080的2.4G就是如此(2.4G用的QCN9074),如下图:

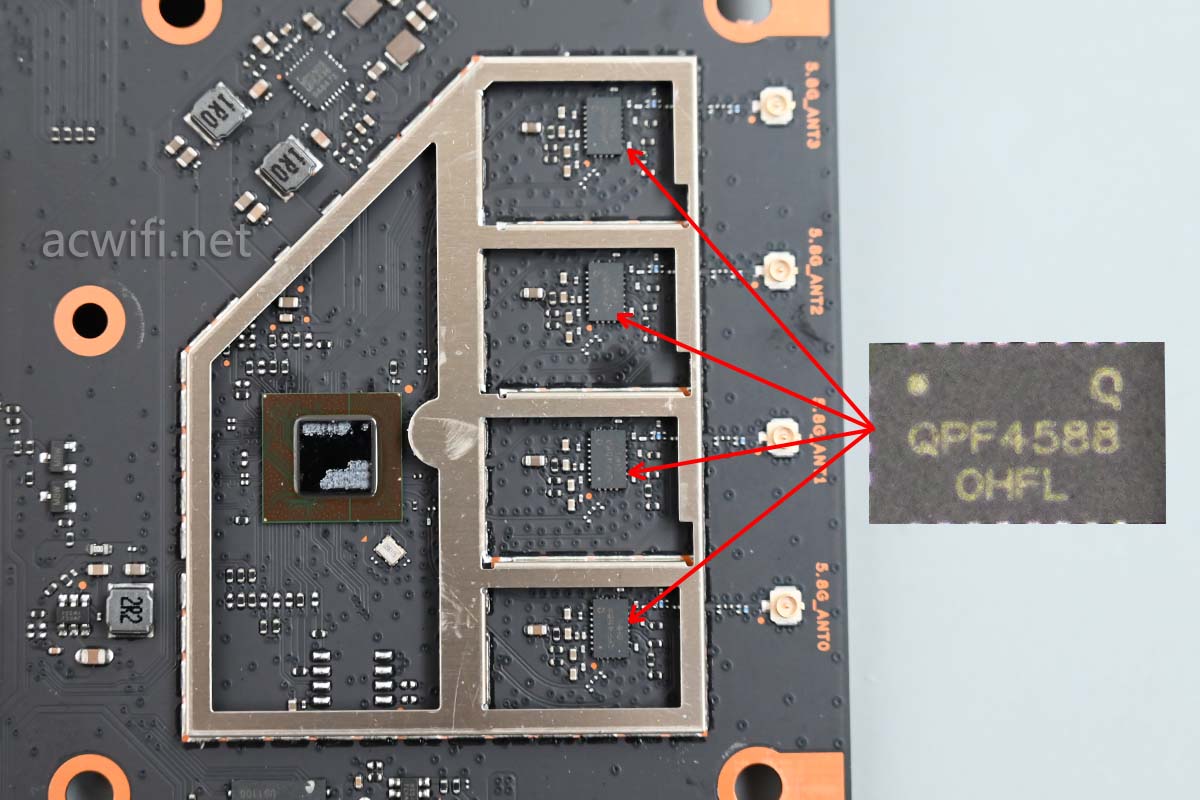

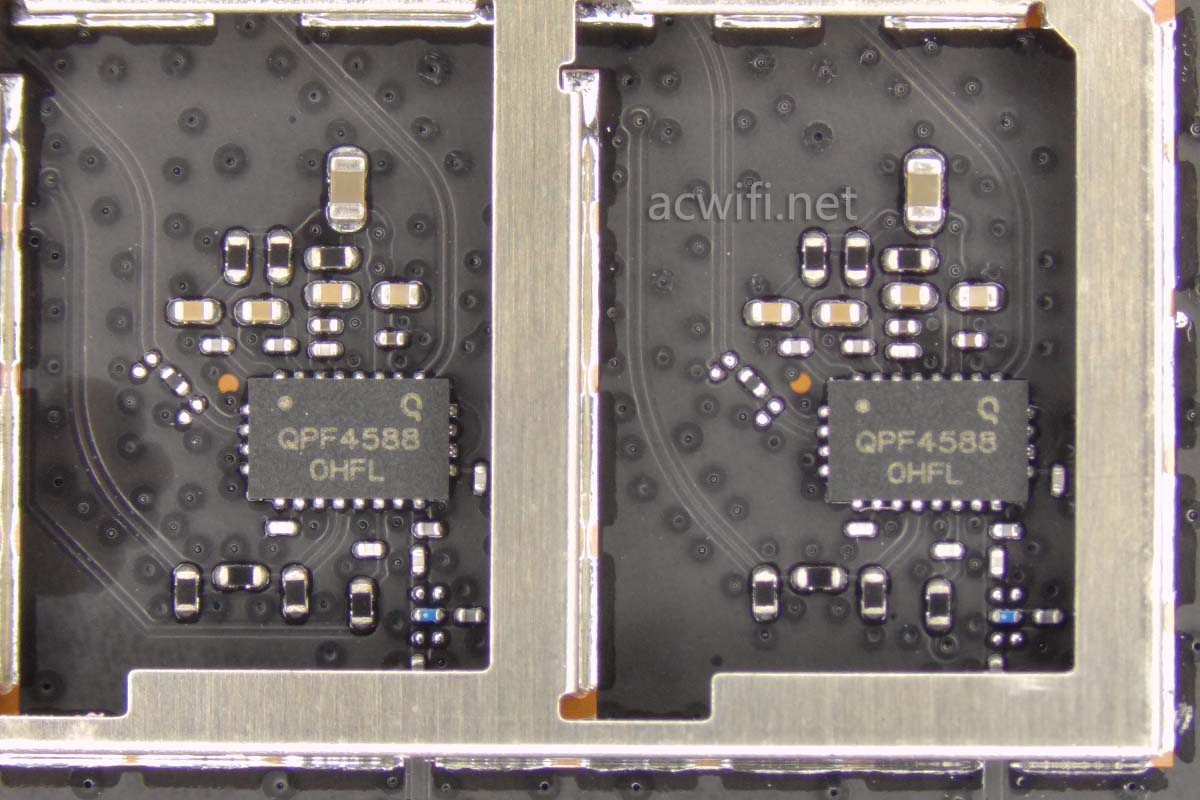

5G外置了四颗FEM芯片,型号是QPF4588:

QPF4588的功率放大参数如下:
5150 – 5925 MHz
POUT = +16dBm MCS11 HE80 -47dB Dynamic EVM
POUT = +18dBm MCS11 HE80 -43dB Dynamic EVM
POUT = +23dBm MCS9 VHT80 -35dB Dynamic EVM
POUT = +24dBm MCS7 HT20/40 -30dB Dynamic EVM
POUT = +26dBm MCS0 HT20 Spectral Mask Compliance
Optimized for +5 V Operation
33 dB Tx Gain
2 dB Noise Figure
16 dB Rx Gain & 7 dB Bypass Loss
30 dB 2.4 GHz Rejection on Rx Path

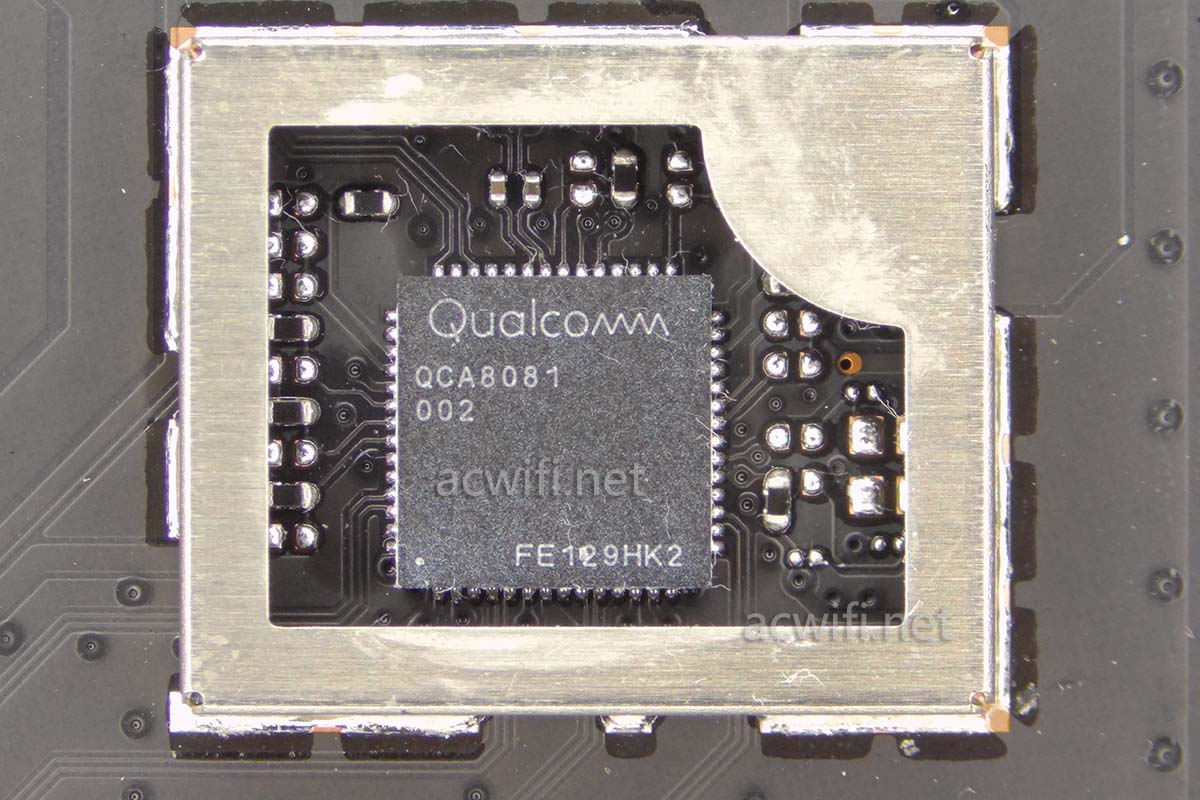

下面这颗是2.5G PHY芯片,型号是QCA8081,有它才有了2.5GE网口。

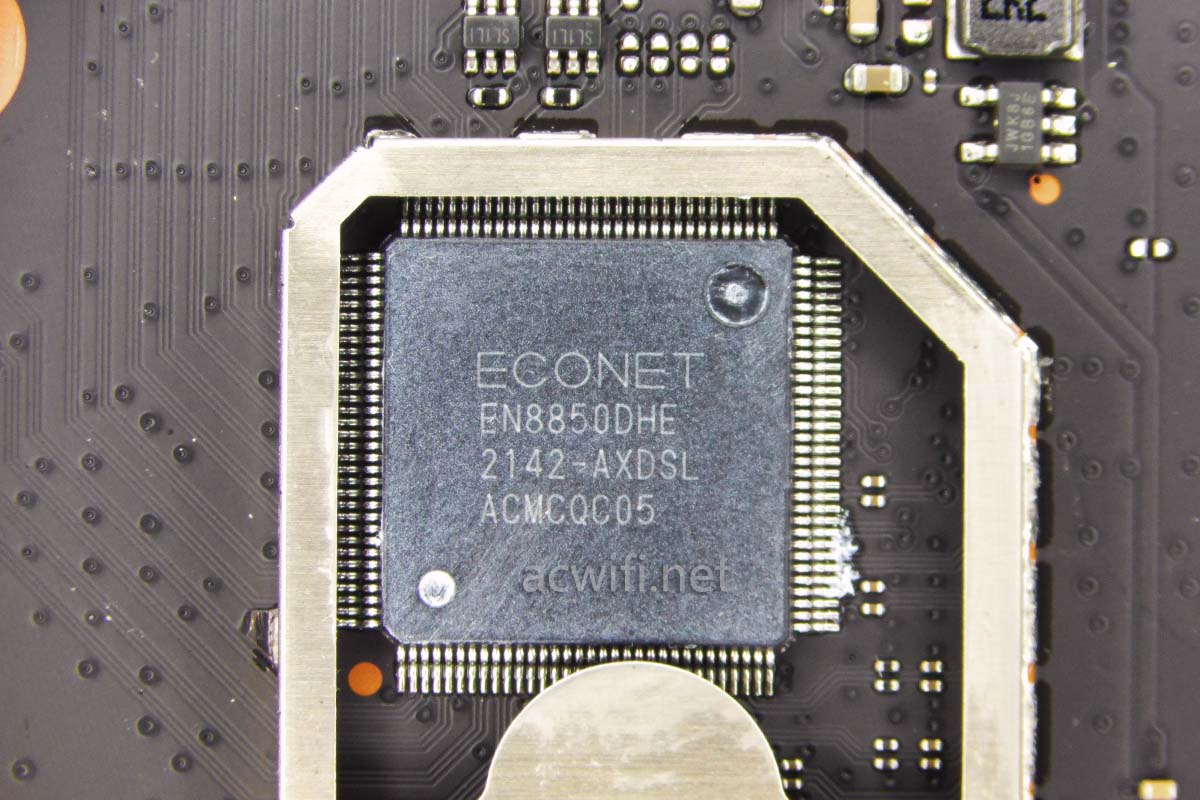

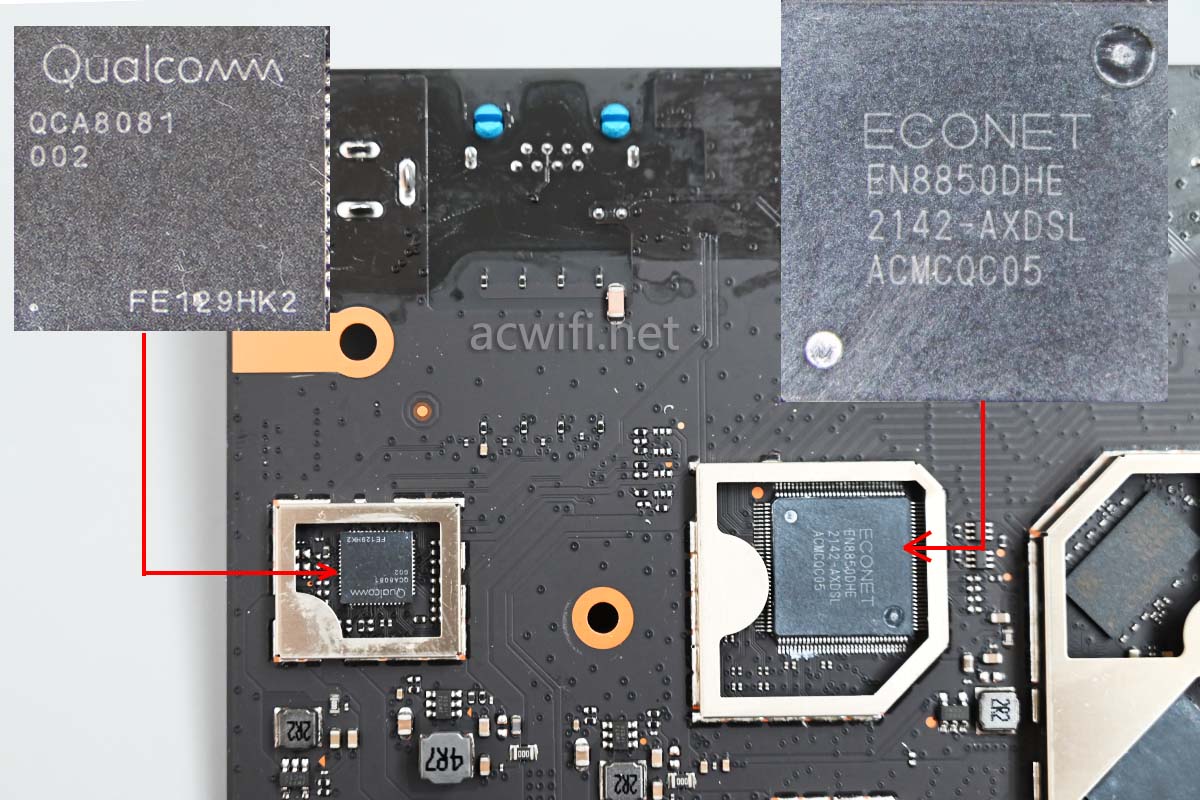

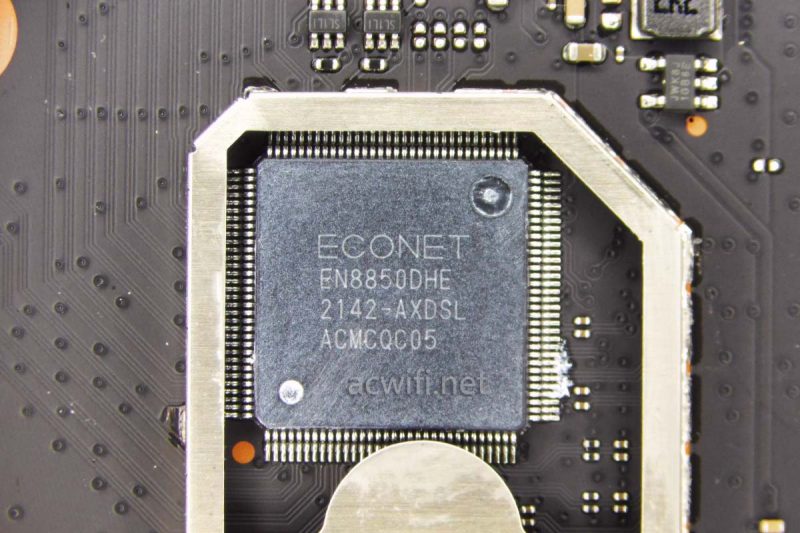

以下是千兆交换芯片,ECONET EN8850DHE,等同于MT7531,一款五口千兆交换芯片,支持最多3组网口聚合,每组最多2个端口。支持2个HSGMII(2.5Gbps),一个HSGMII接IPQ5018,一个接QCA8081。

这颗交换芯片决定了红米AX5400不像小米AX6000那样有1Gbps瓶颈。(CPU与多个千兆网口之间的总带宽)

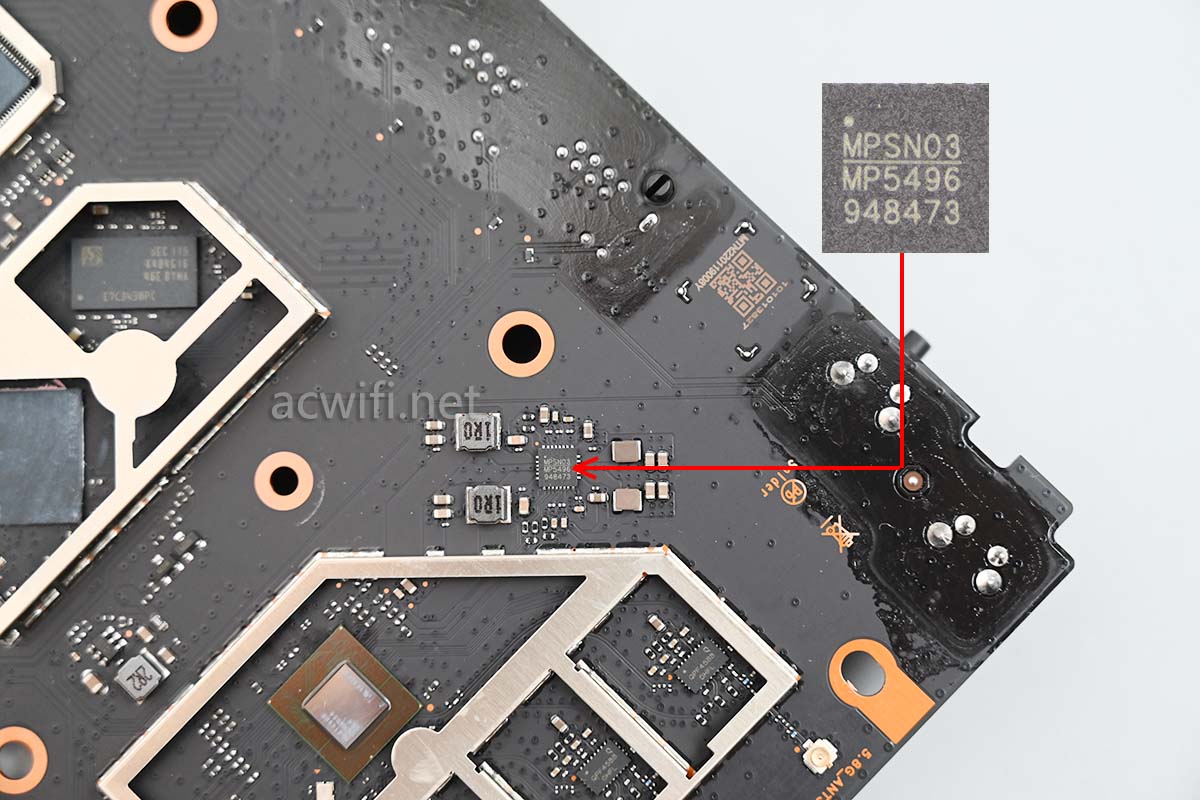

电源管理IC:MP5496。

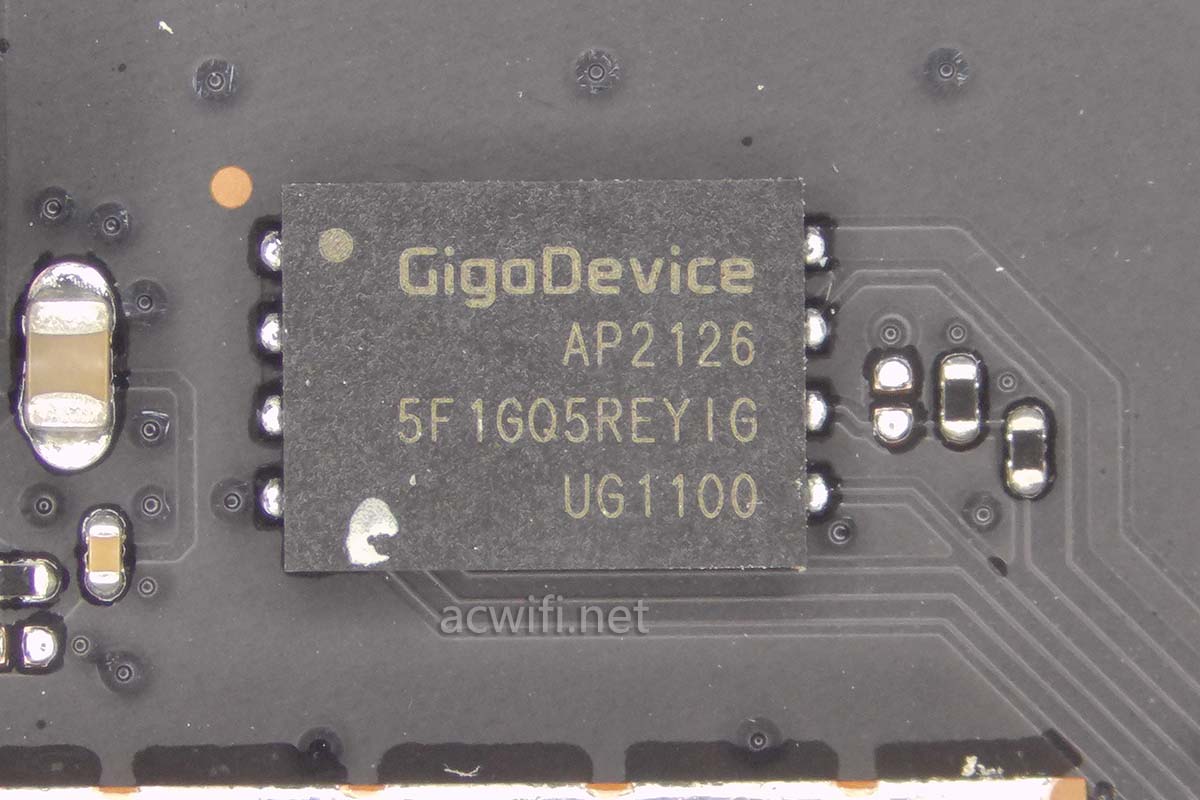

闪存容量128MB:

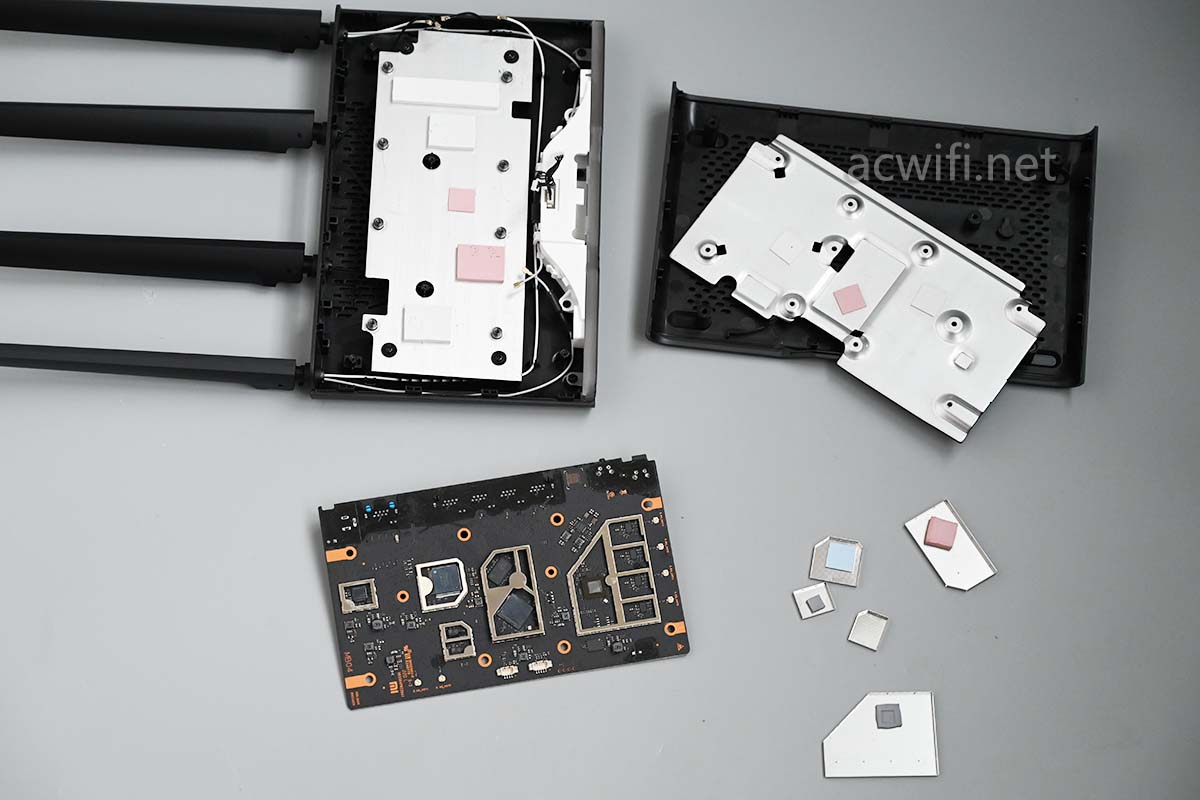

红米AX5400拆机完成啦:

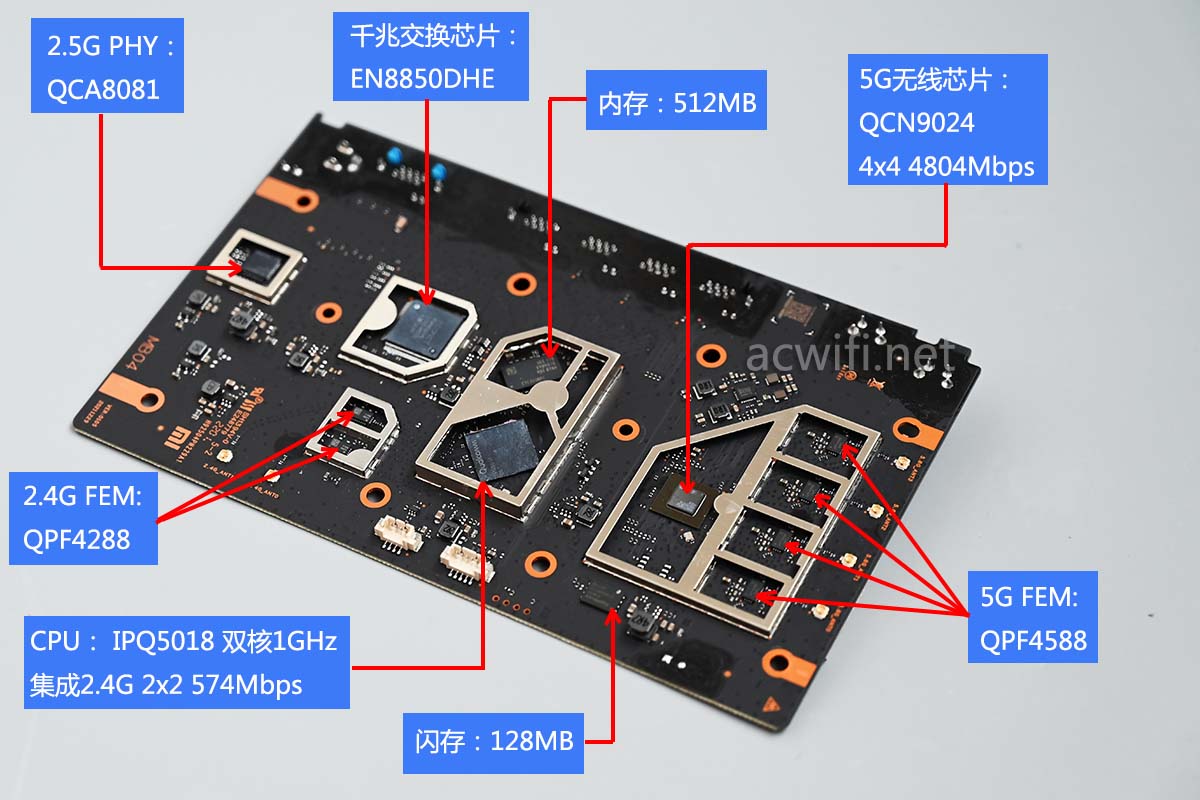

各芯片型号汇总图如下:

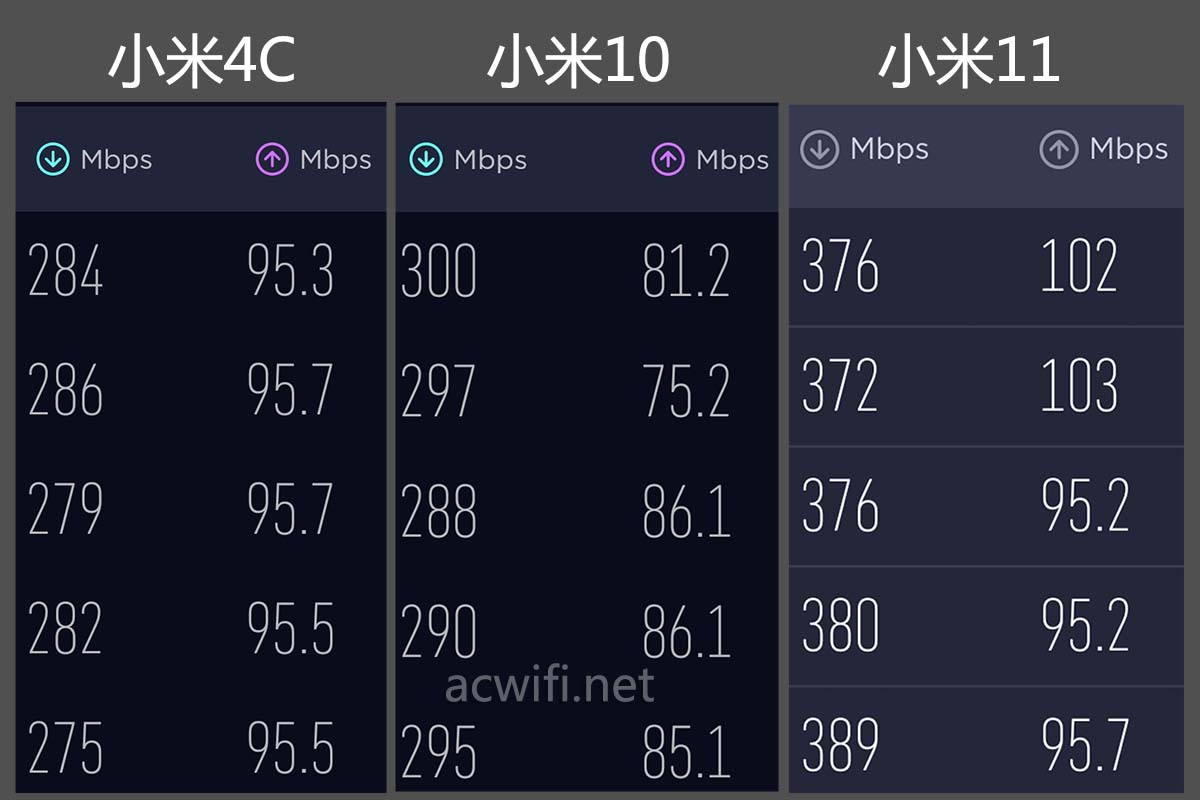

D点测速结果如下:

信号很不错的的。

D点测速与小米AX6000对比,还有红米AX5400的小包转发性能测试、多个网口的测试在如下的文章里面:

红米AX5400 D点测速、小包和LAN口瓶颈测试

少个RGB灯,卖499元就挺好的嘛。。红米与小米一样价,不太合逻辑呀。

这款发热最挺低的,可能跟今天寒冷有关,但散热器的确做得很足。又下雨又寒冷,室外8度了,阴公,不总结了,好冷,手震震。
