XTR7890的包装盒很大，就像XVR5400L一样大。

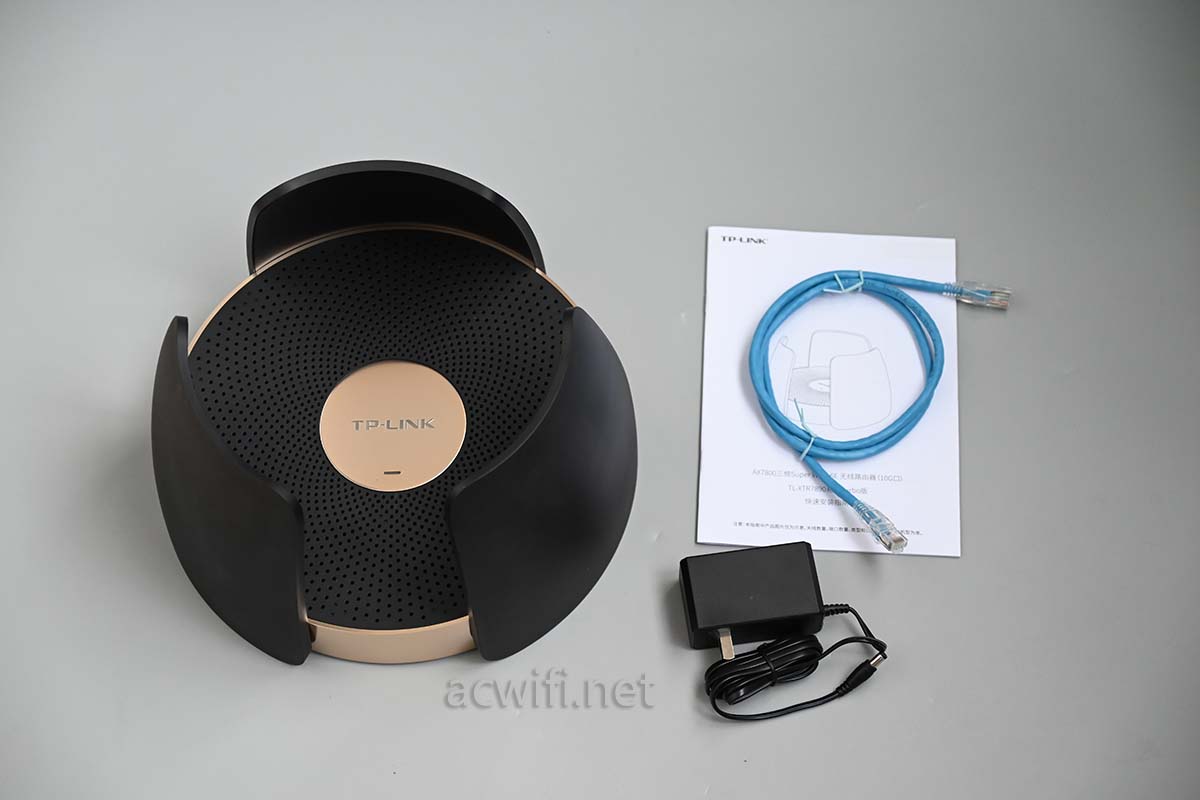

机身和配件：

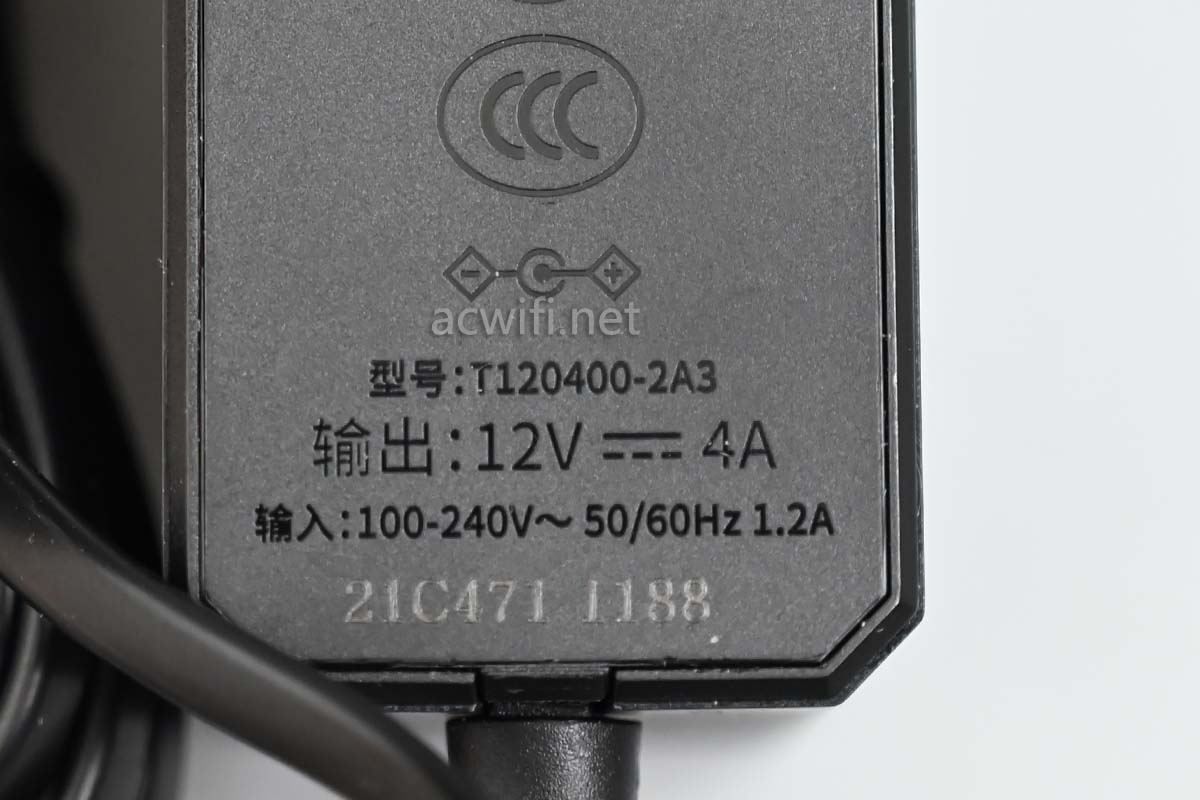

附送的网线是六类；电源输出规格是12V/4A，电源真给力。实测待机功率是12W，插上电口模块和接上10G网口后待机功率是14.5W。

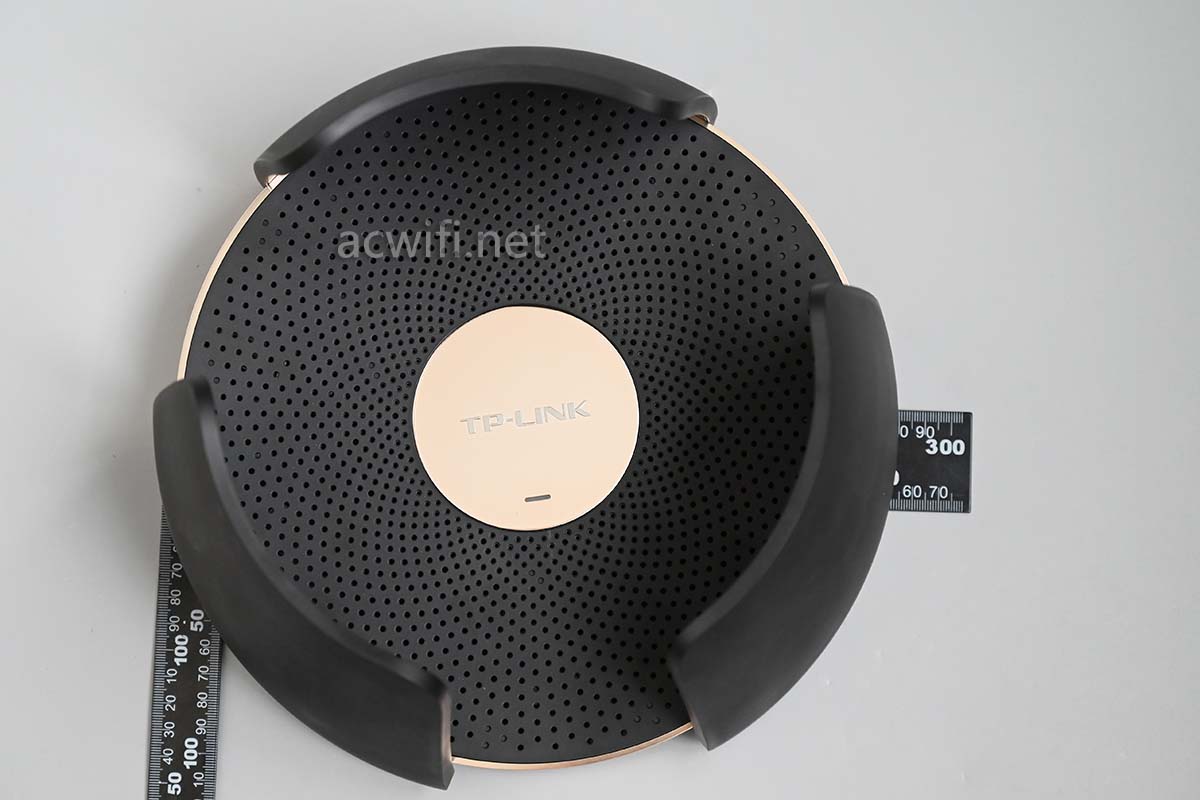

机身圆形底座的直径约28CM：

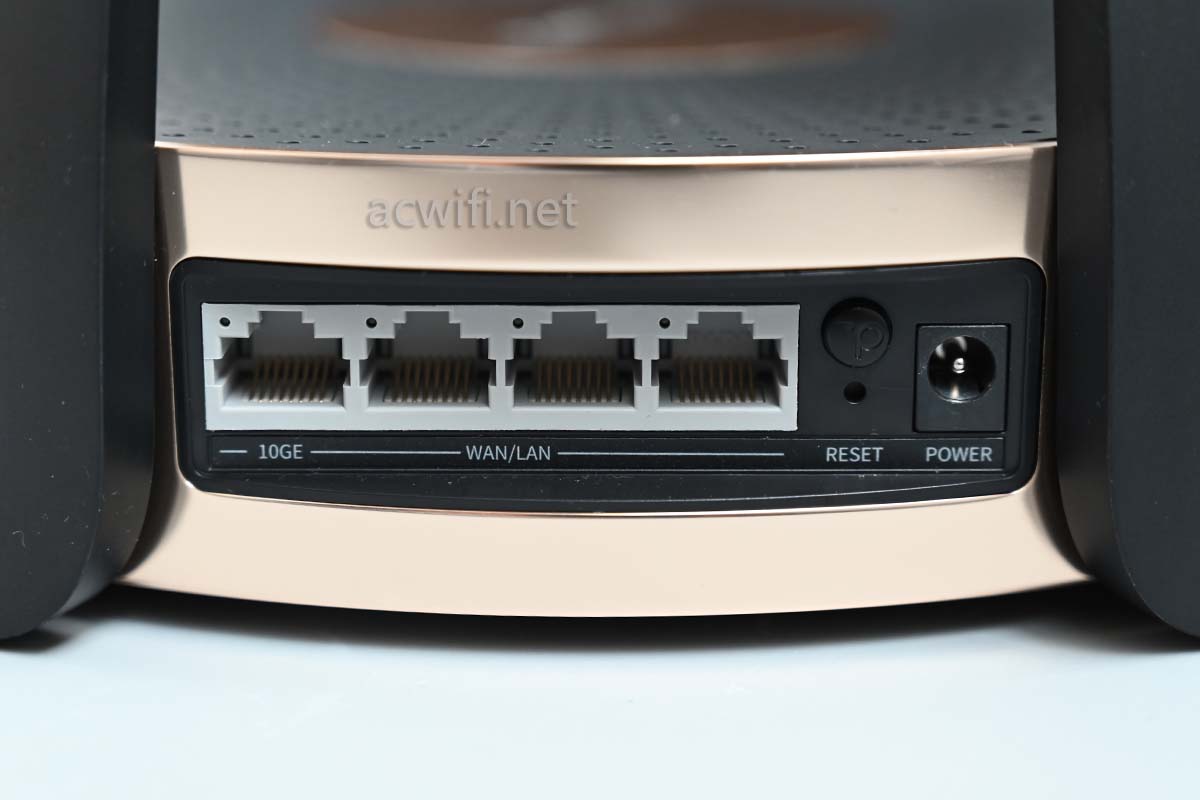

接口有两组，以下是其一：最左边是10GE网口，支持10Gbps，右边三个是全千兆网口，“RESET”针孔上方是“易展”按键。

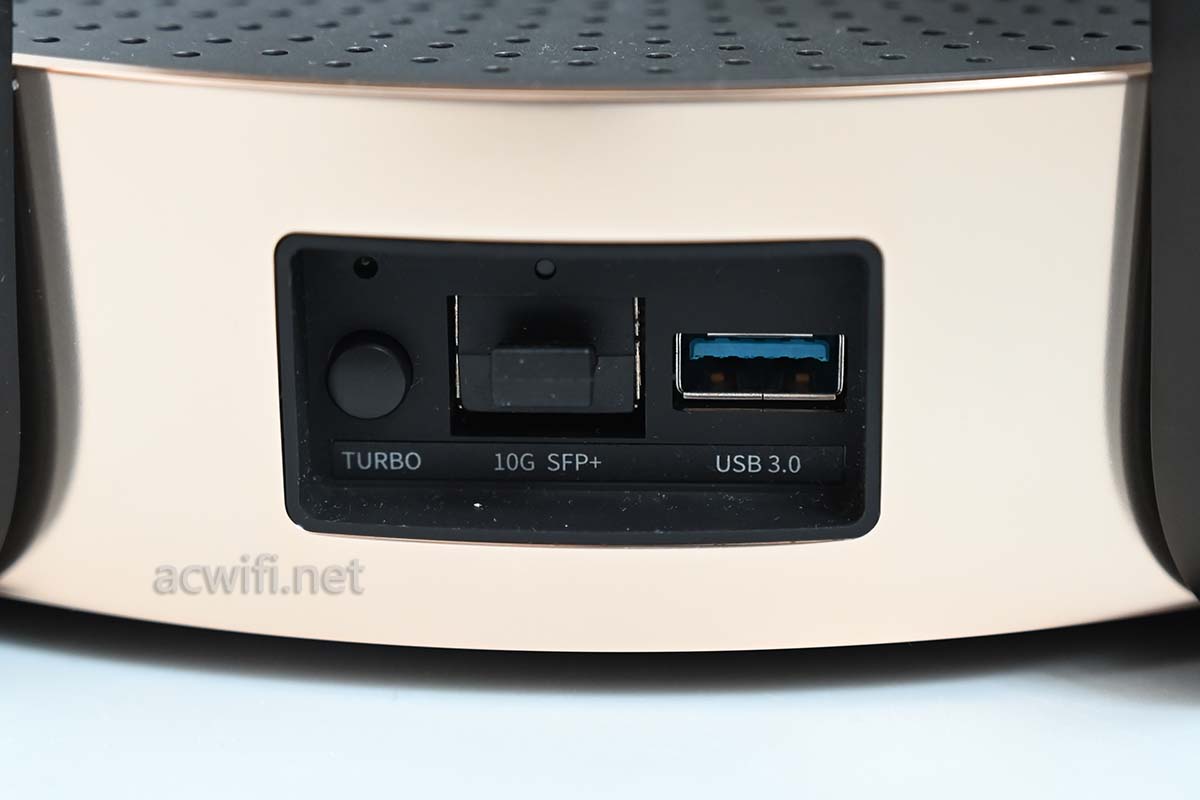

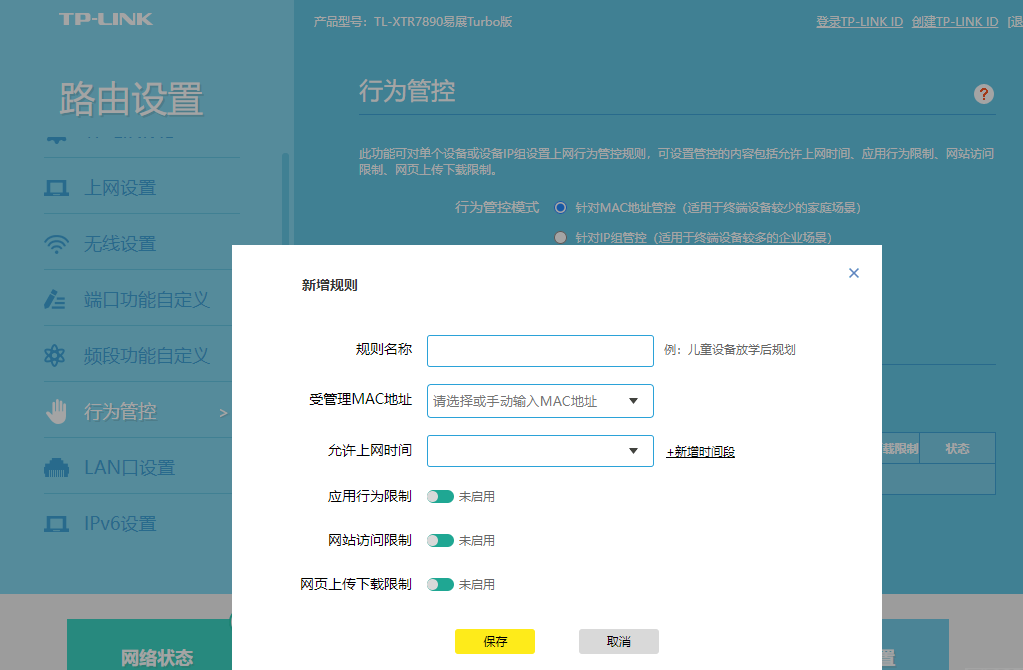

另一个组接口如下：最左边是TURBO键，默认是开启的，按一下就信号变弱，在应用管理里也可以设置；中间一个10G SFP+口，可以接光口模块，也可以插电口模块（插网线）；一个USB3.0口。

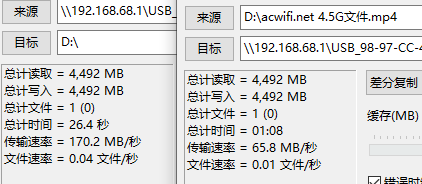

USB3.0在win10下测带如下：（电脑连接10G网口），基本跟XTR10890的差不多：

读取很快，但写入不算很快。路由器的USB3.0速度除了跟CPU有直接关系之外，厂商购买的第三方加速授权也成正比关系的。

机身底部布满了散热孔，底部也有三个软胶脚垫，通常体积越大的路由器越不需要担心散热问题。

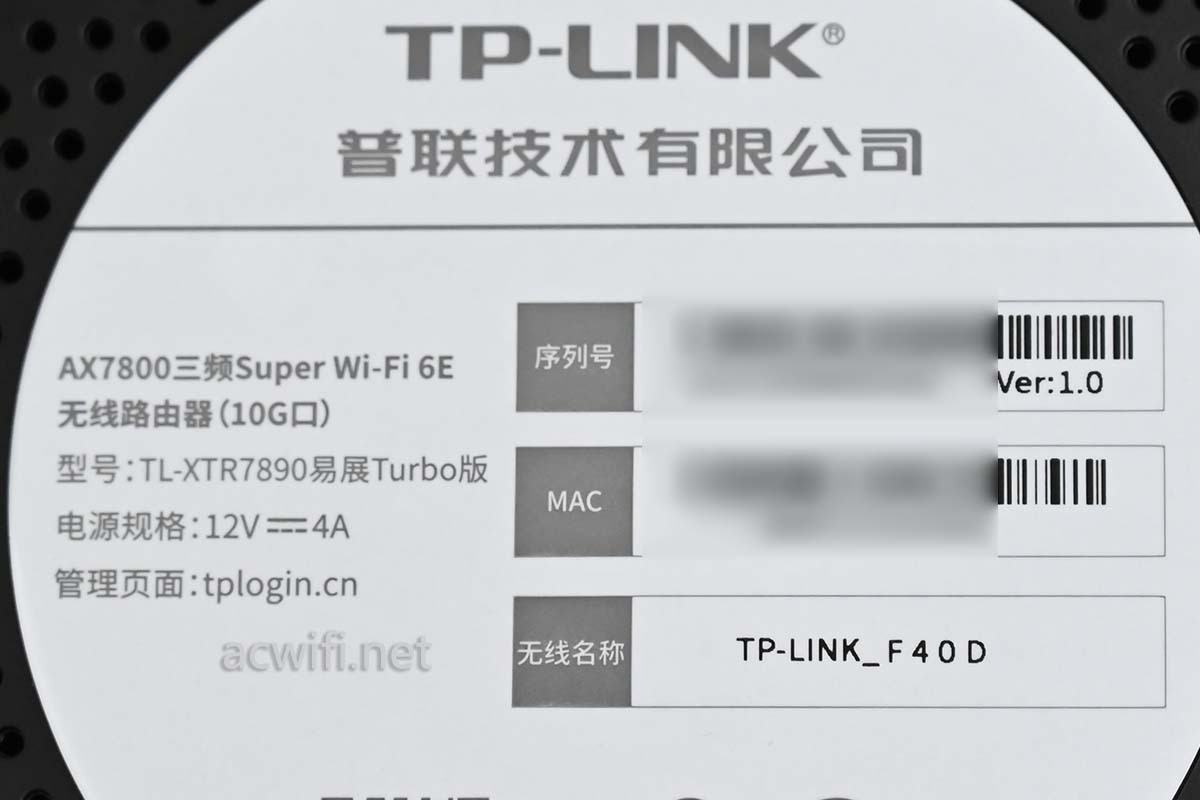

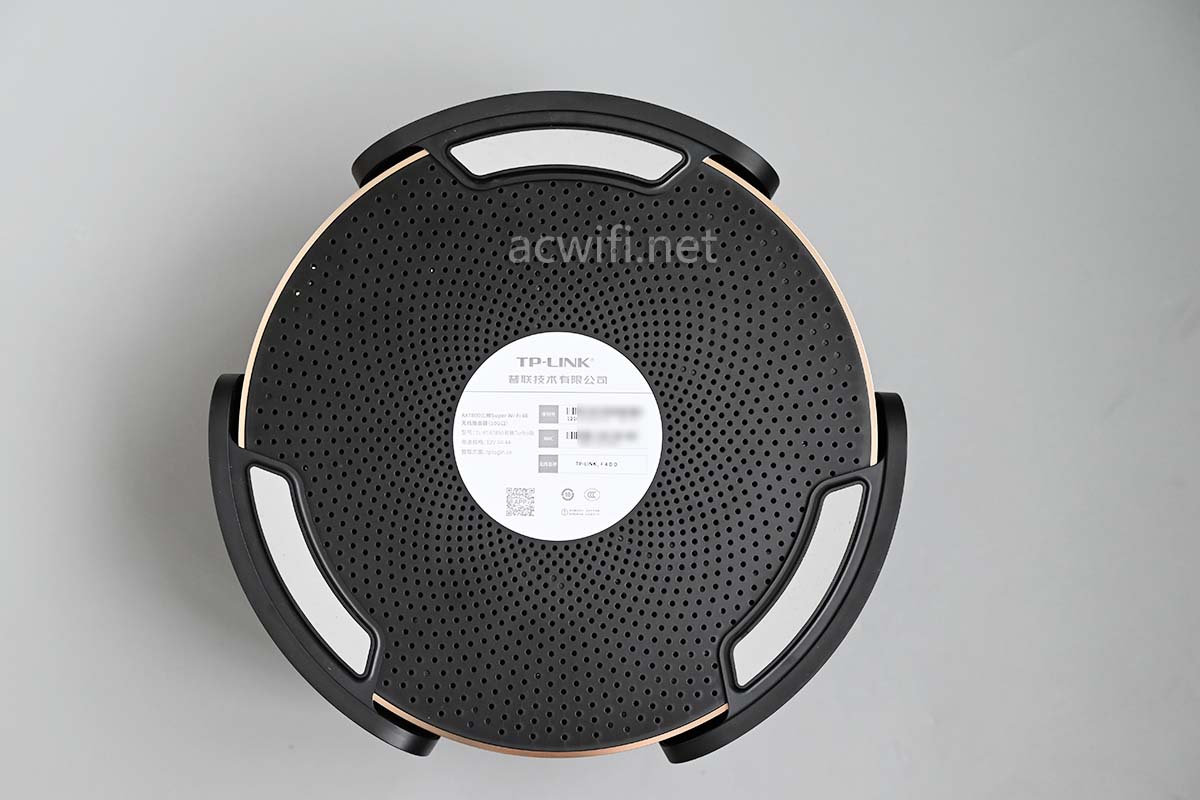

底部标签：

型号：TL-XTR7890易展Turbo版。

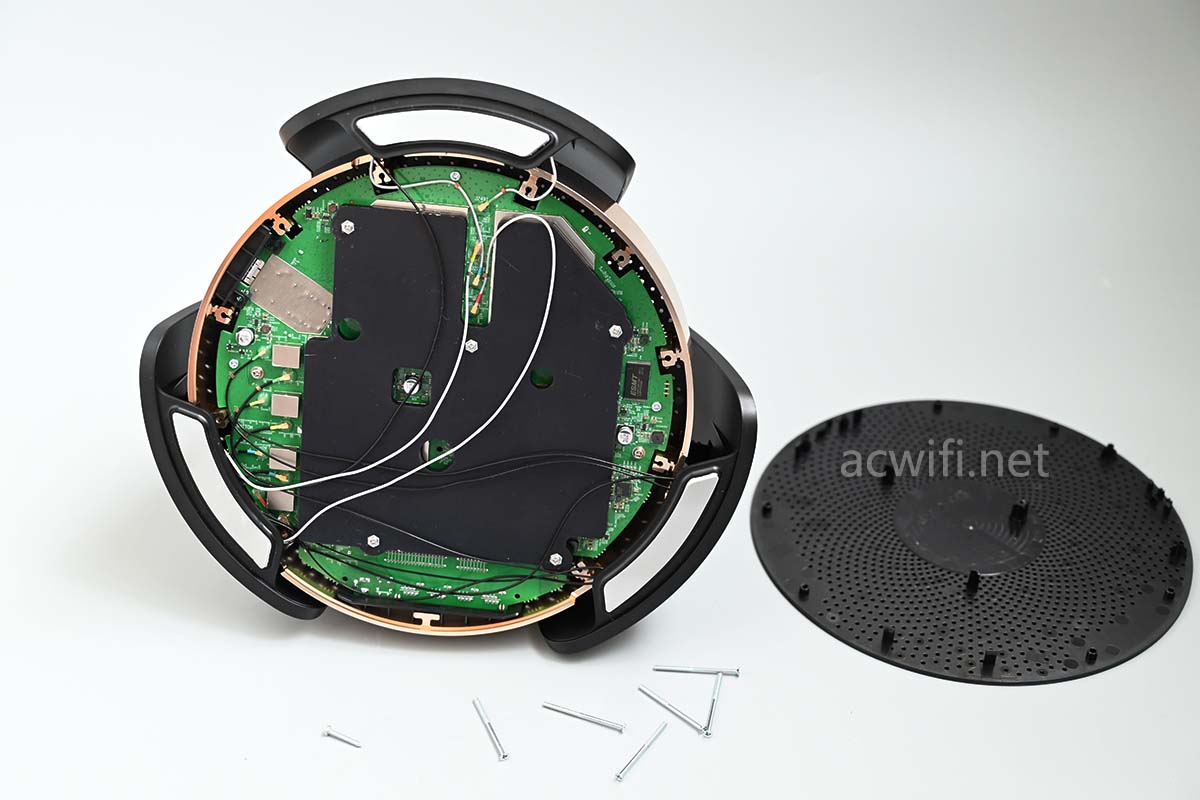

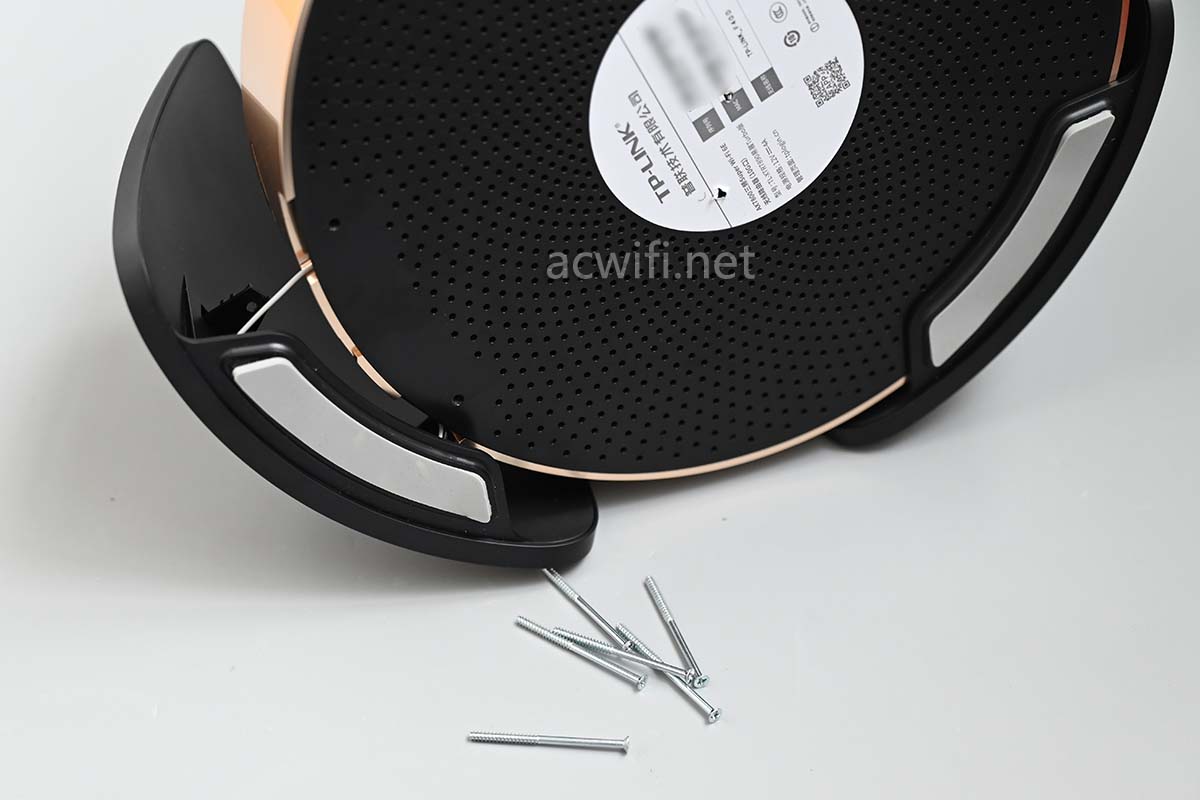

看见脚垫底下有两颗螺丝，就随便拆出来看看了，天线也随之松开。看见细长的螺丝没有，拧出来的时候明显感觉出来是两面式的，经过了两段螺牙，幸好用的是电动起子，否则这么长的用手动很费时费力。

我感觉从底部开拆不太对的样子，但已经洗湿了头，不想吃回头草，继续拆吧。（标签底下还有一颗较短的螺丝，必须拧出来才能打开底壳）

看见那么多根天线馈线，真是怕怕，一共12根。其中四根灰色，八根黑色，为了方便回装，我把黑色天线都巾上标签，免得插错位置。

既然天线必须掉下来，就把天线打开看看是什么样子吧，因为分析这些天线，浪费了不少时间，直到黄昏时间才拆完，所以后面的照片质量会比较差些。

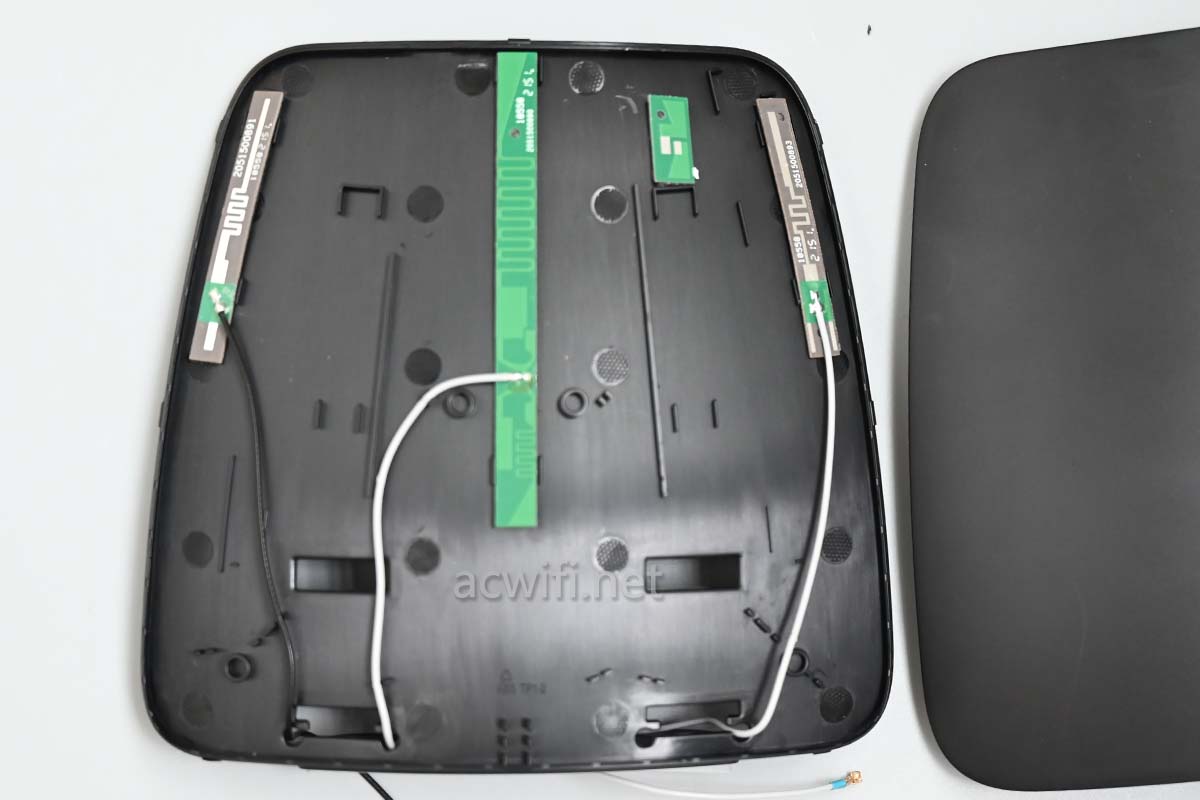

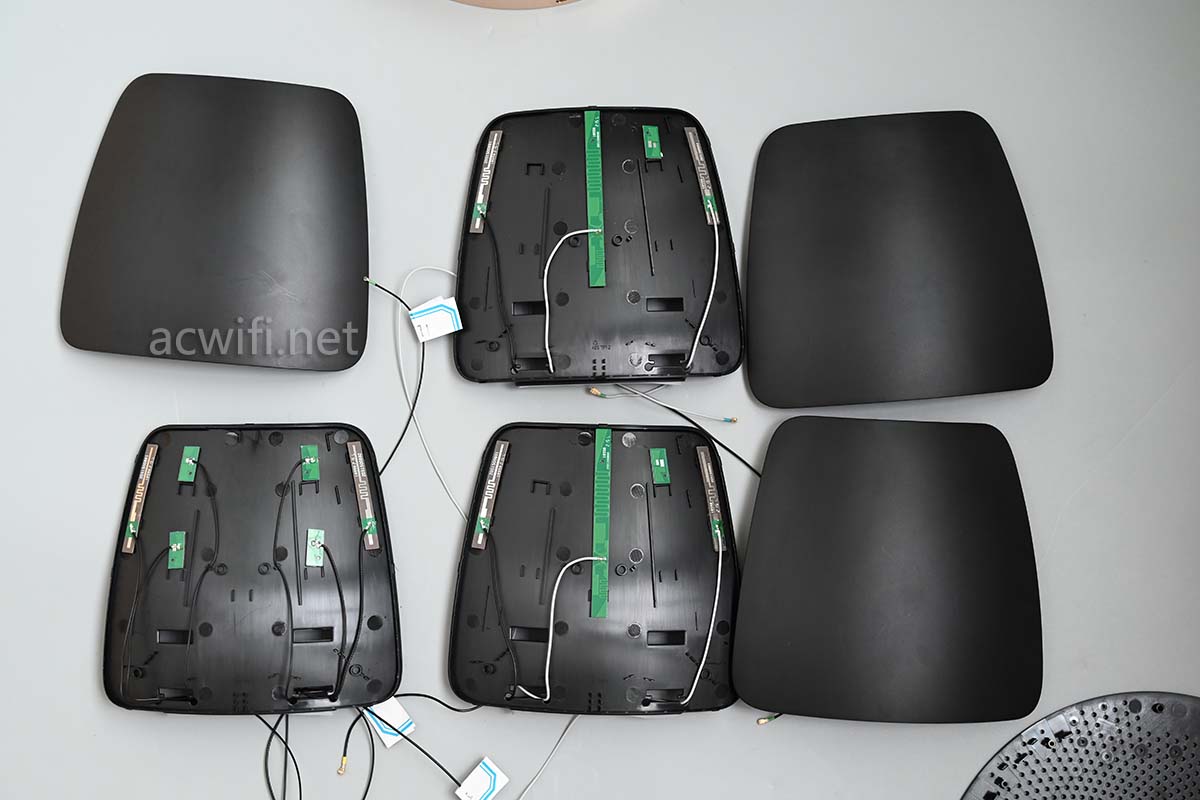

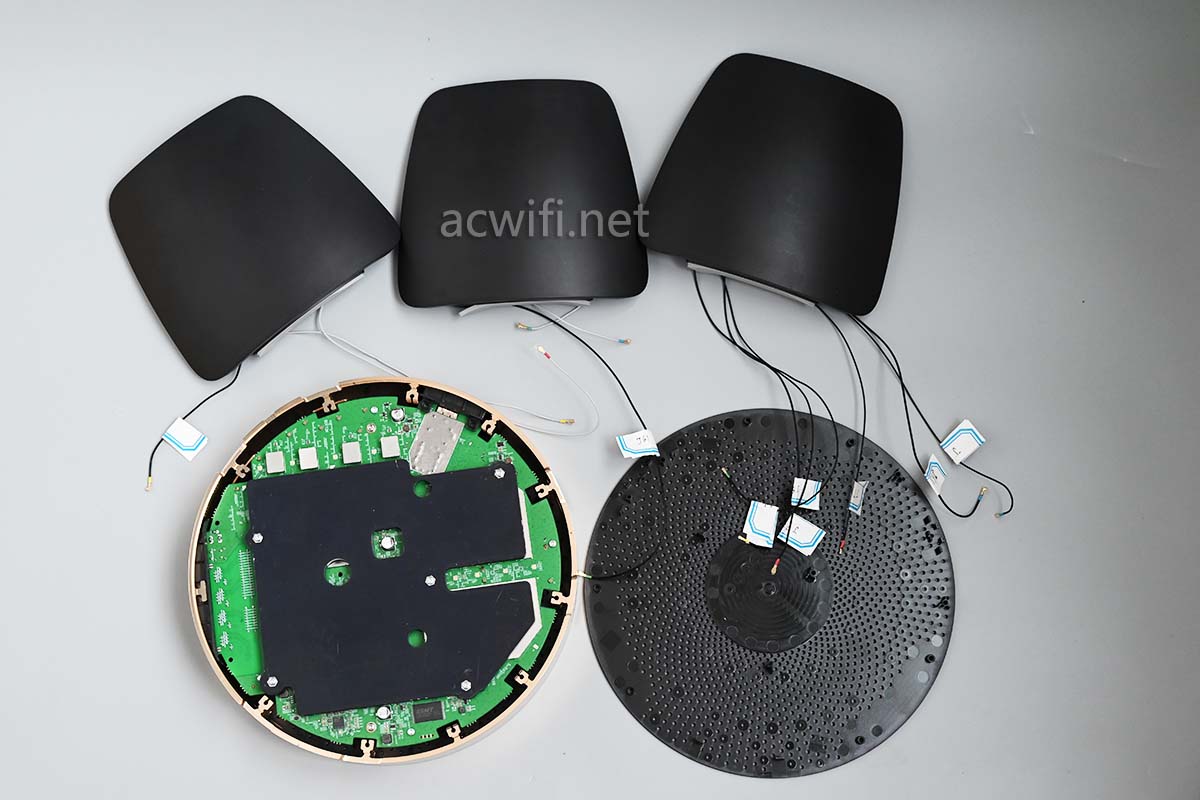

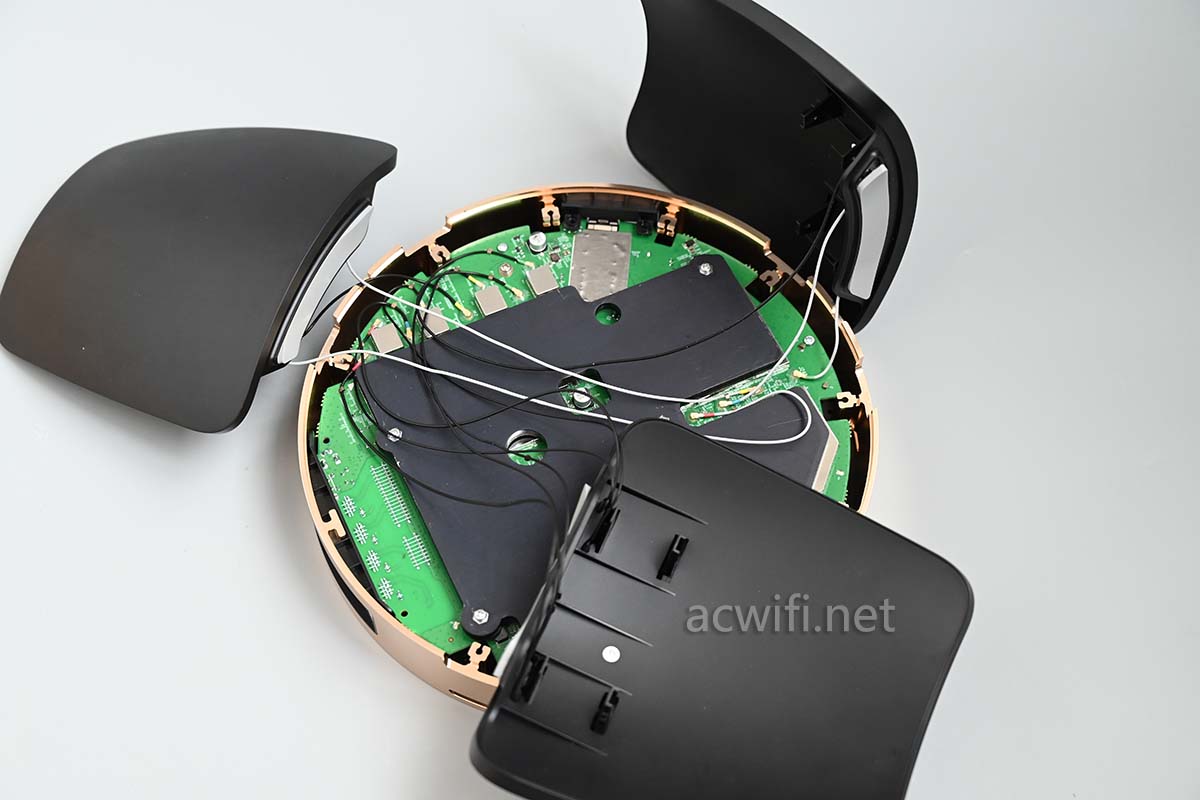

“三片”天线松开之后的样子：

仙女散花：

把这些天线外壳都打开：

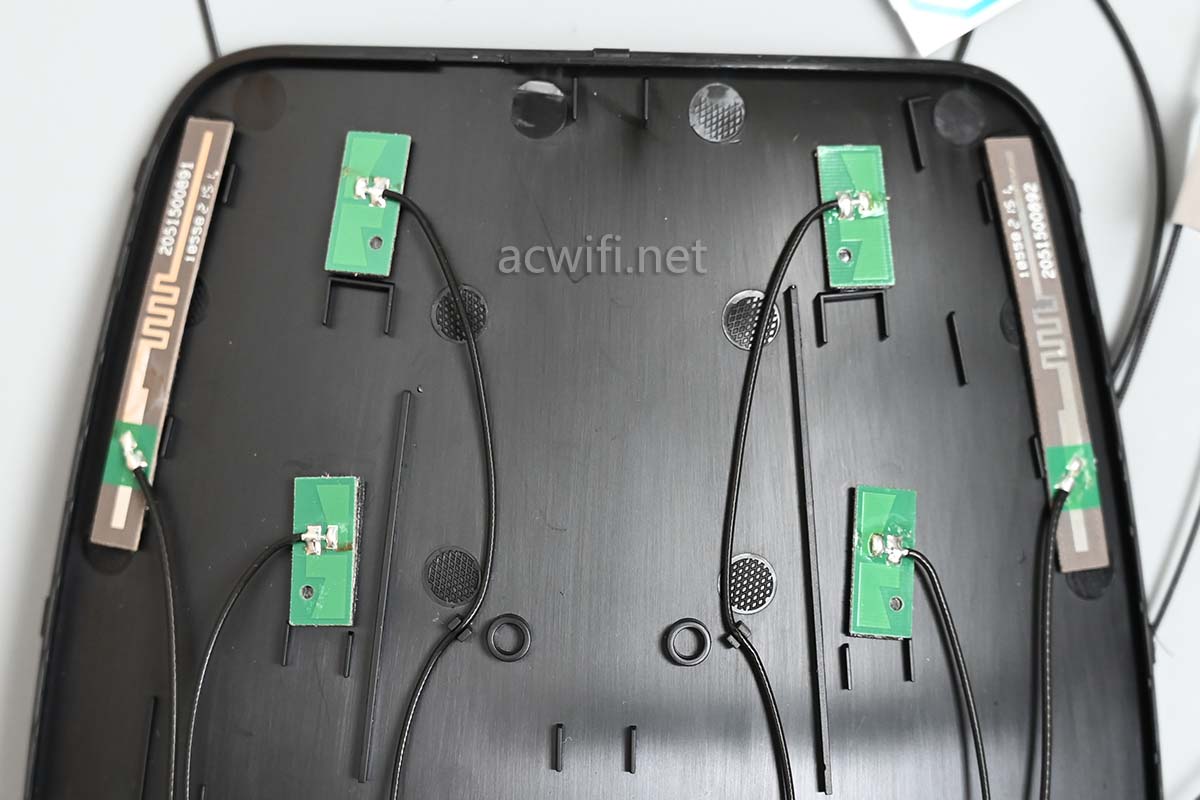

有两片是一样的布局，中间细长的是双频天线，负责2.4G和5G2，两侧较短的是单频5G，分别负责5G1和5G2。只有2根双频天线，所以从这里可以看出2.4G是2x2mimo。

下图当只有一小片天线并没有接上，不知何用！

下图中间四片更短小的是单频6GHz天线，两侧都是单频5G1天线。（为啥6Ghz天线这么短小，因为频率越高，天线越短呀）

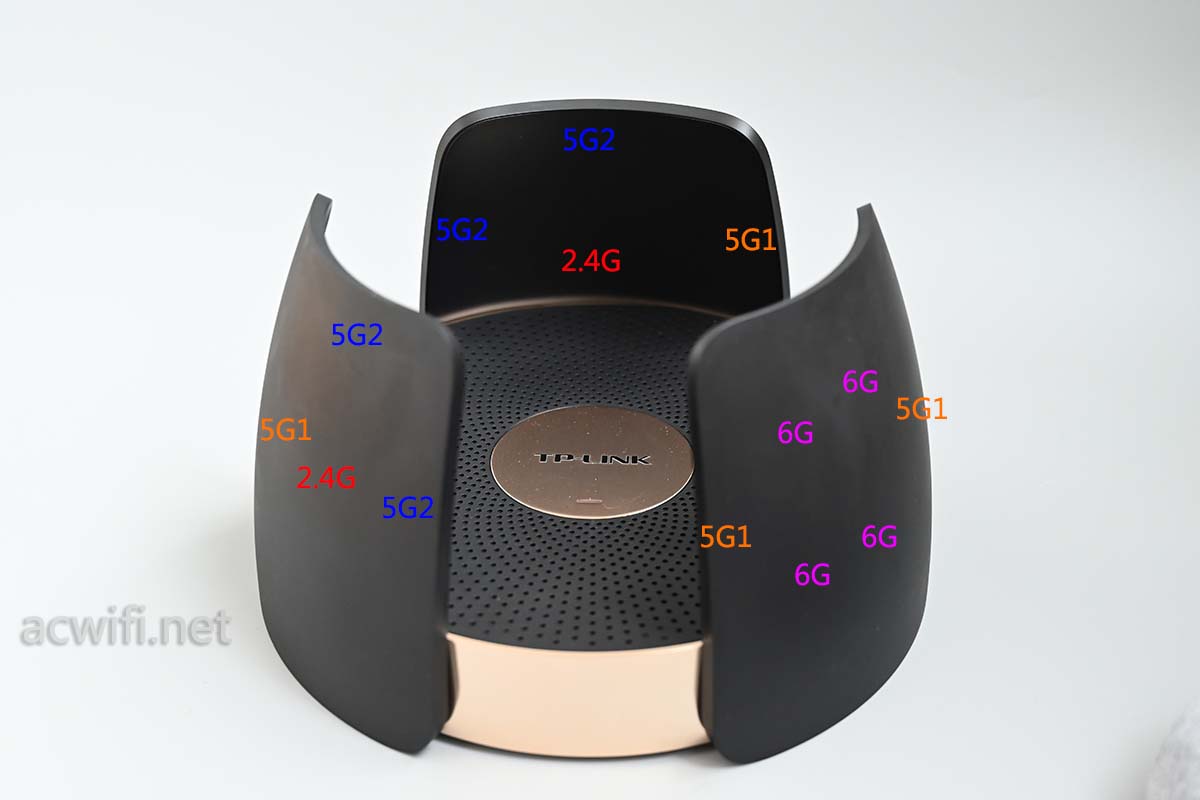

以下是各频段的天线布局示意图：

我认为5G1是主力，所以分布在“三片”天线上。这只是我的主观臆测！不代表正确与否！

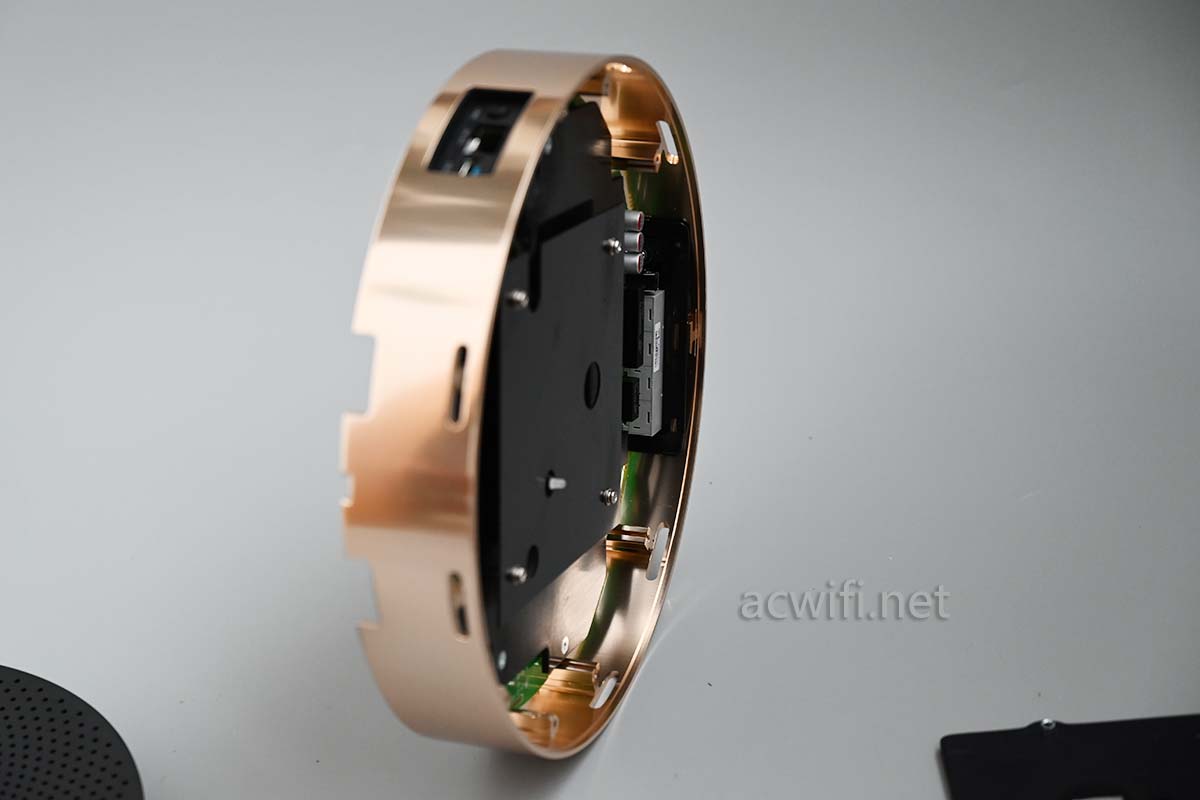

这样看，像不像一个春节的糖果盆? 金色的圆环是铝的，不是塑料。

我想把整板主板取出来，但无从下手，“见步行步”吧。

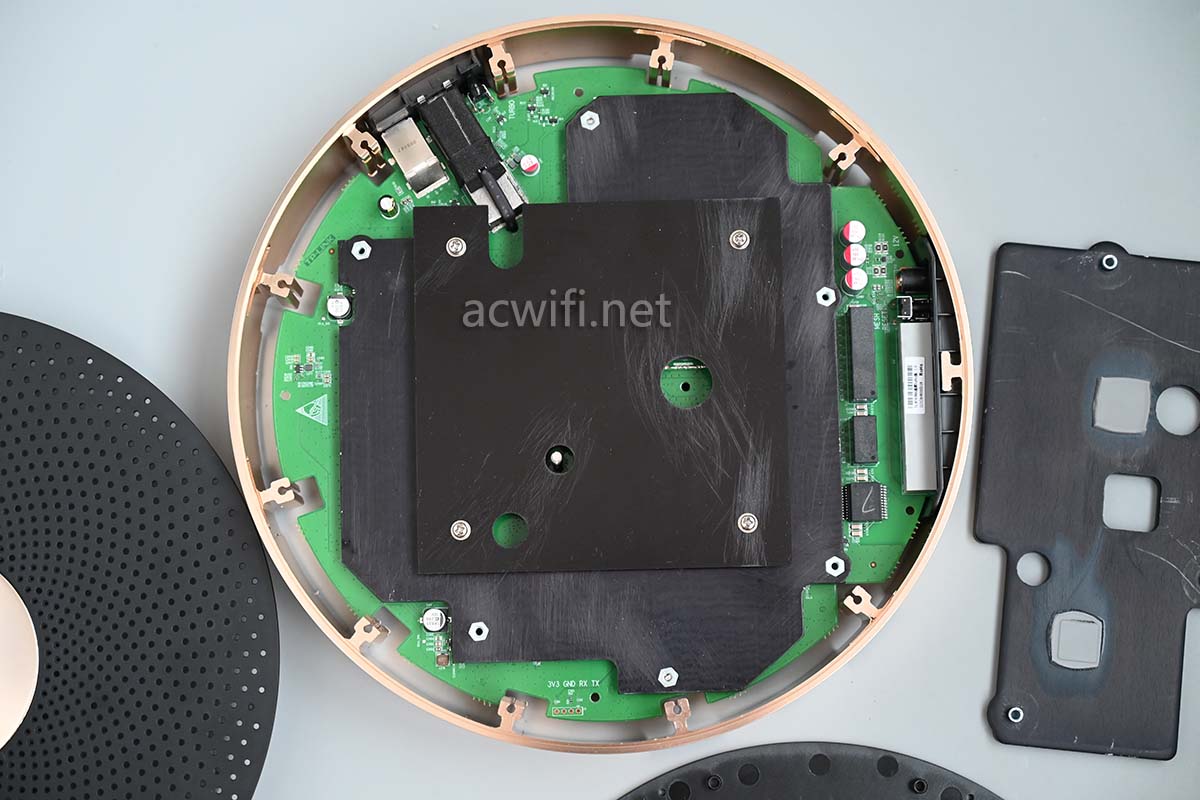

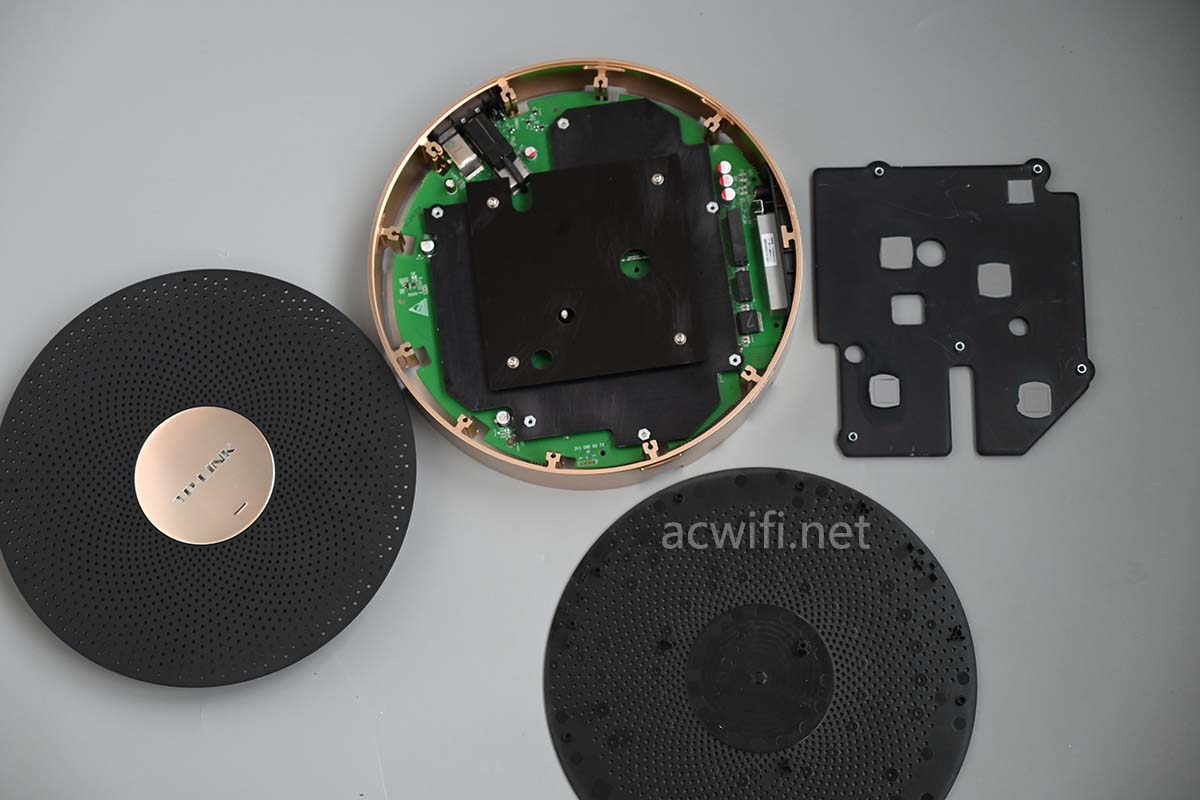

先拆开硕大的6mm厚的散热铝板：

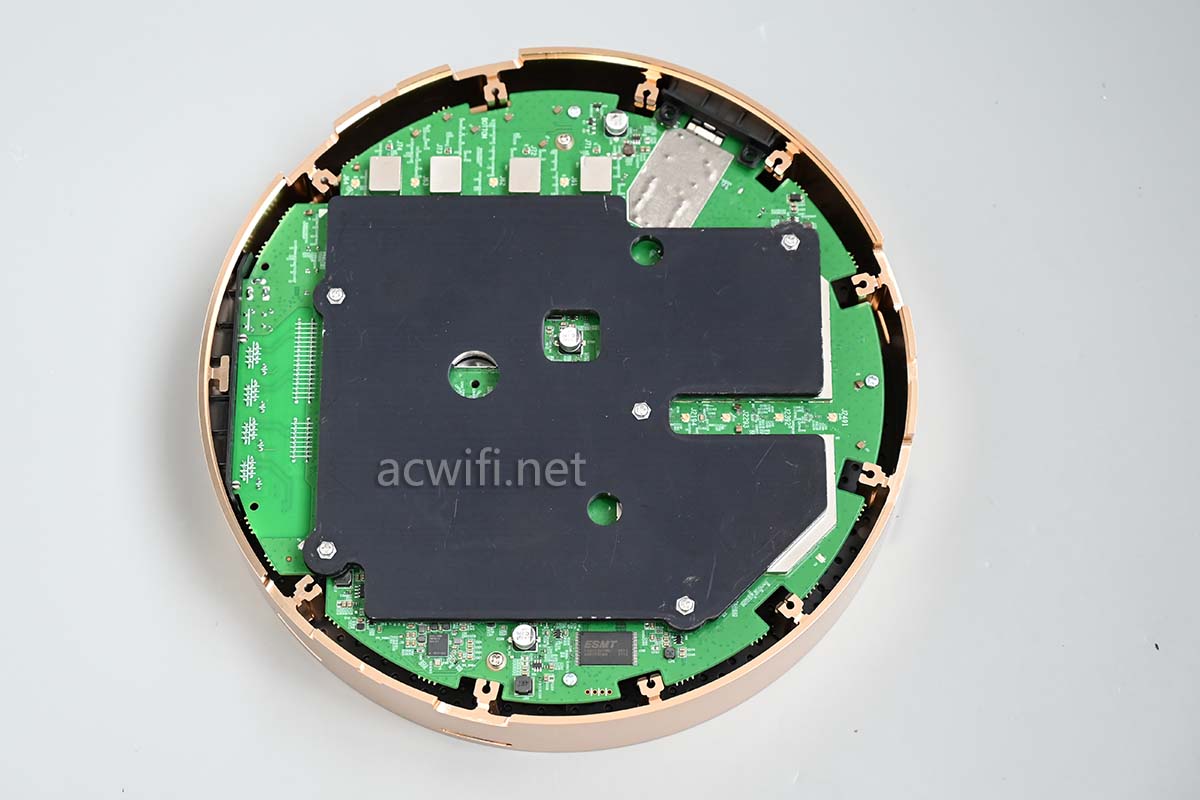

主板边边上一共有3颗螺丝，估计是与顶盖固定的，我忘记了怎么把顶盖捅下来了，边捅边搬吧。

下图像不像土楼的照片？

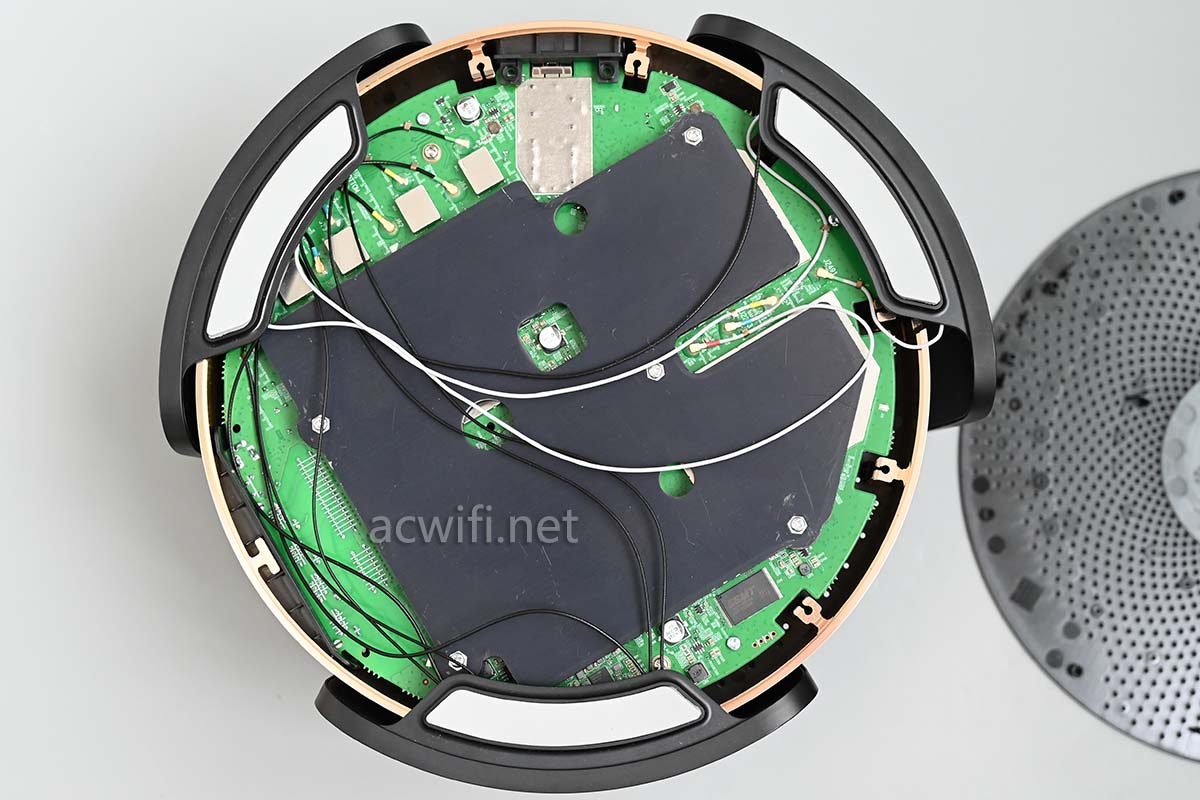

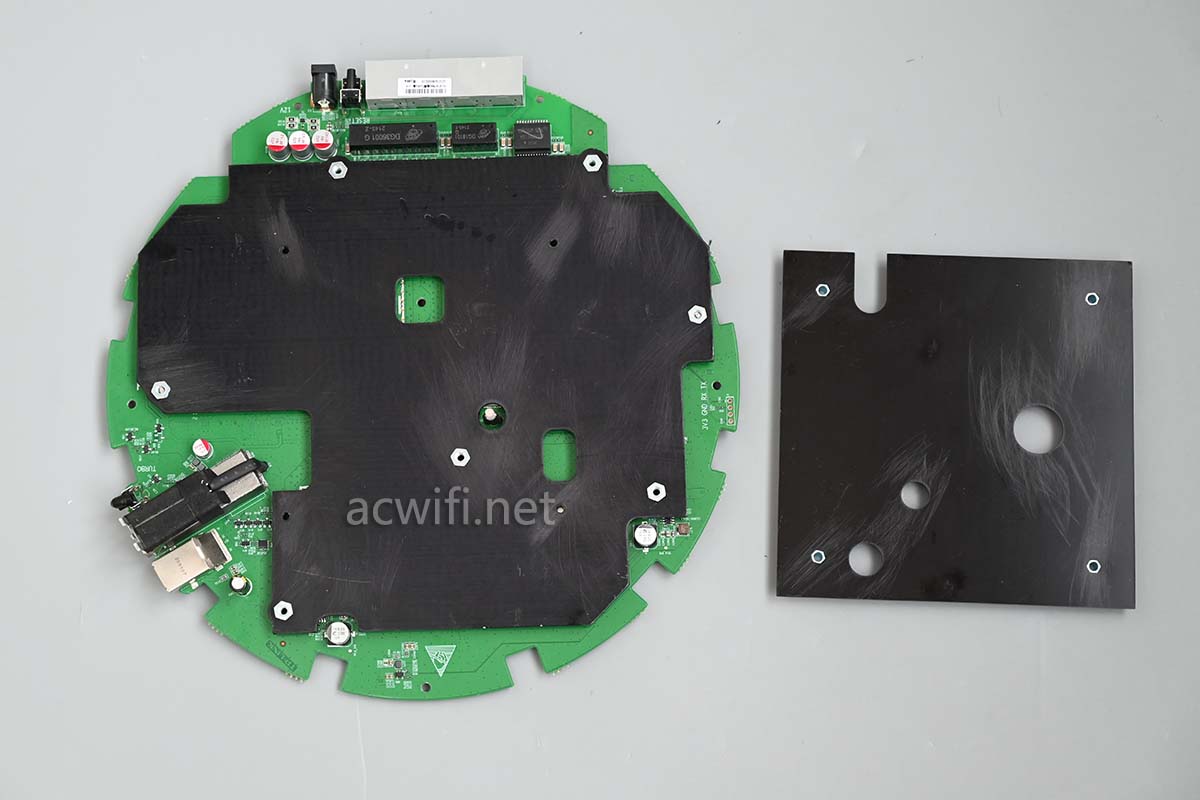

这是主板的一另一面：

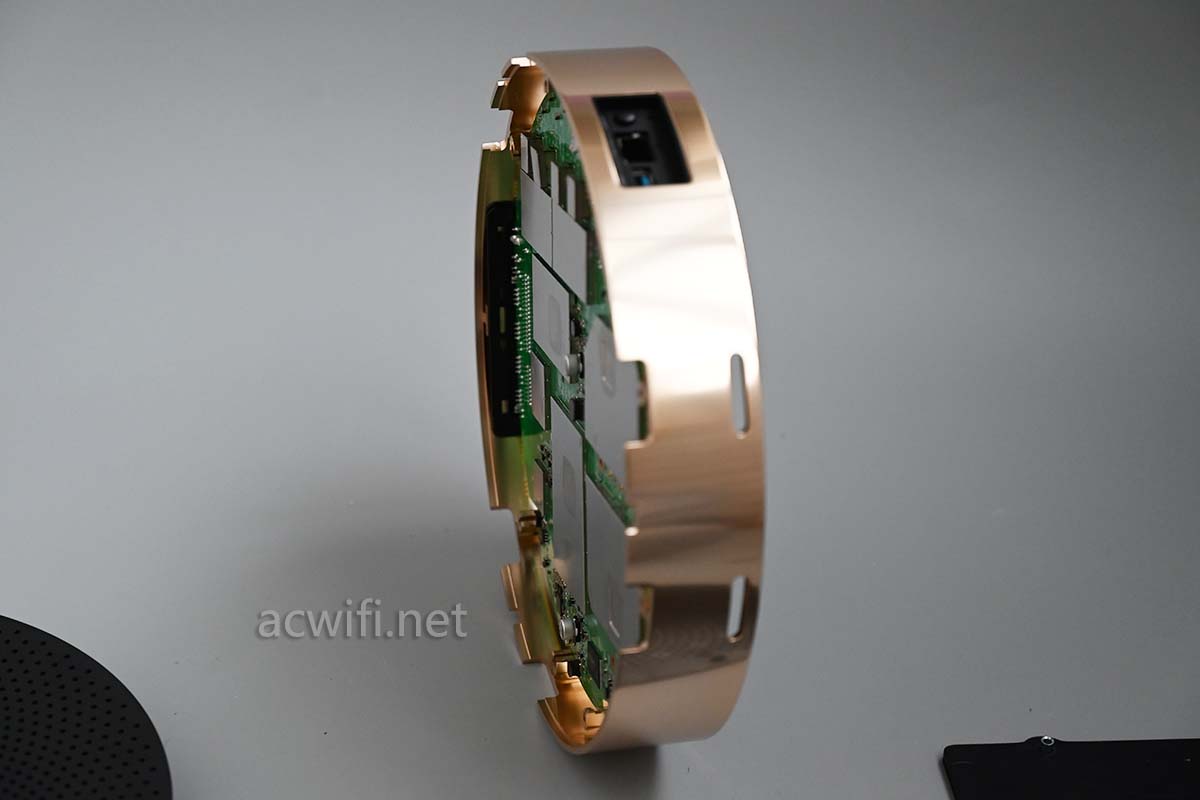

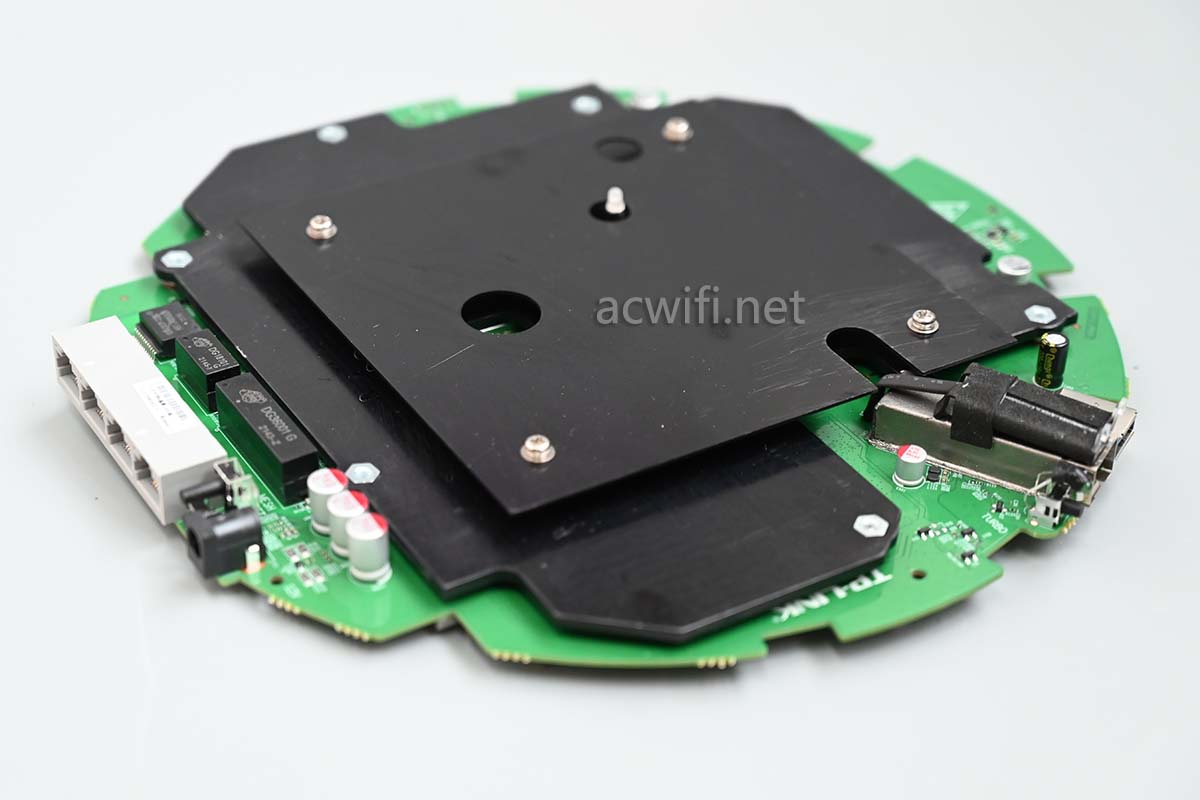

把果盘立起来的样子：

主板要抽出来也不容易：

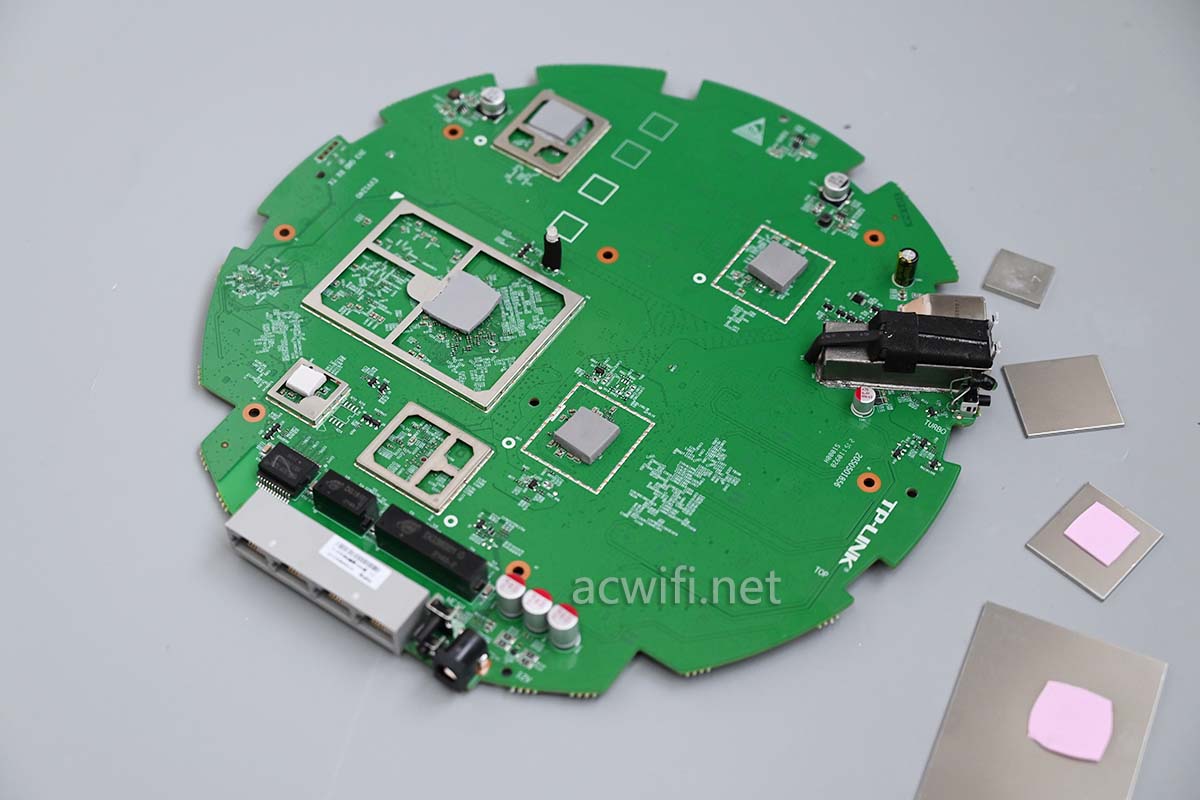

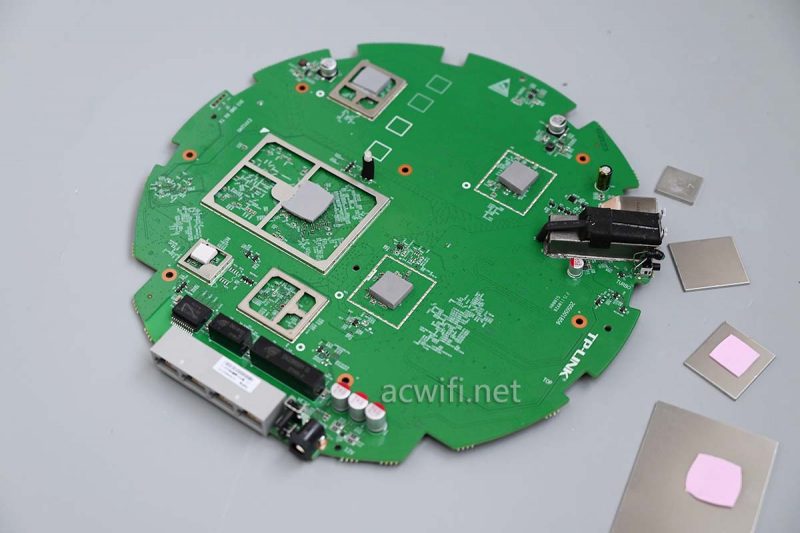

这一面能看见网口，所以我定义为主板正面。正面上有的散热片采用了架空的双层设计，不清楚有何作用！

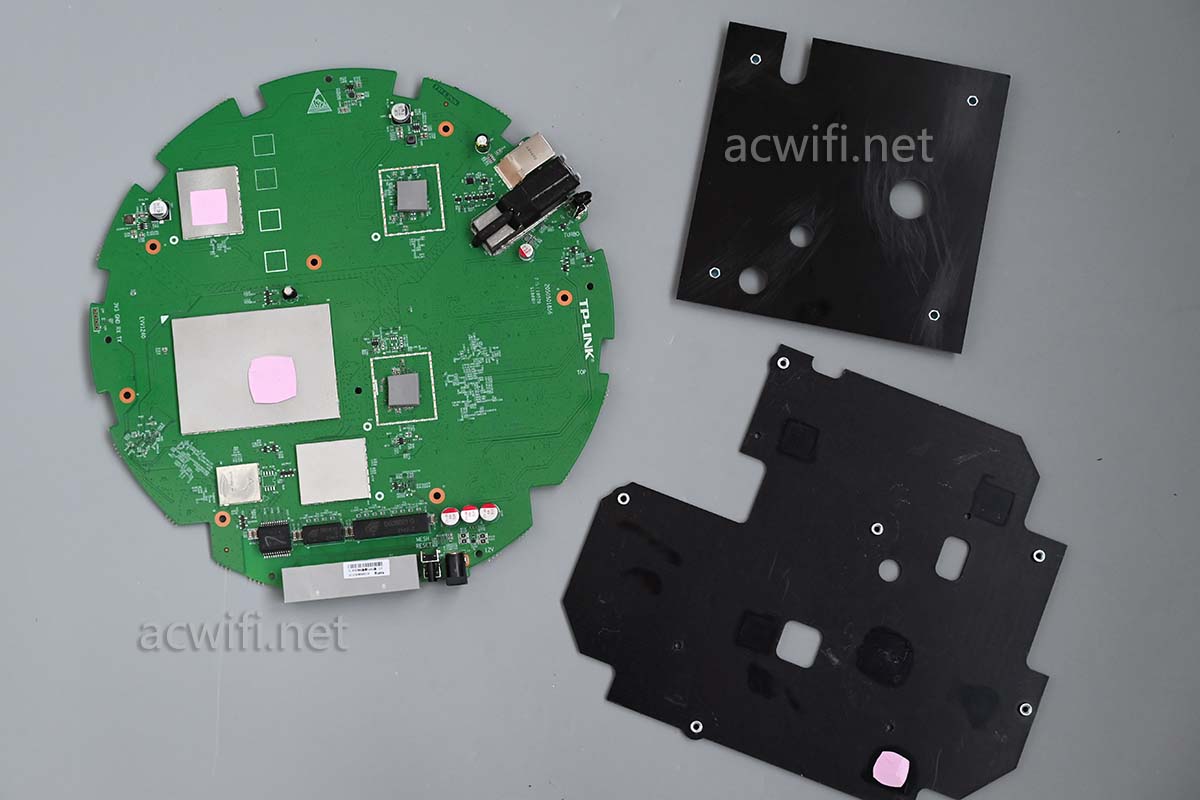

拆下来顶层：

拆下来底层：

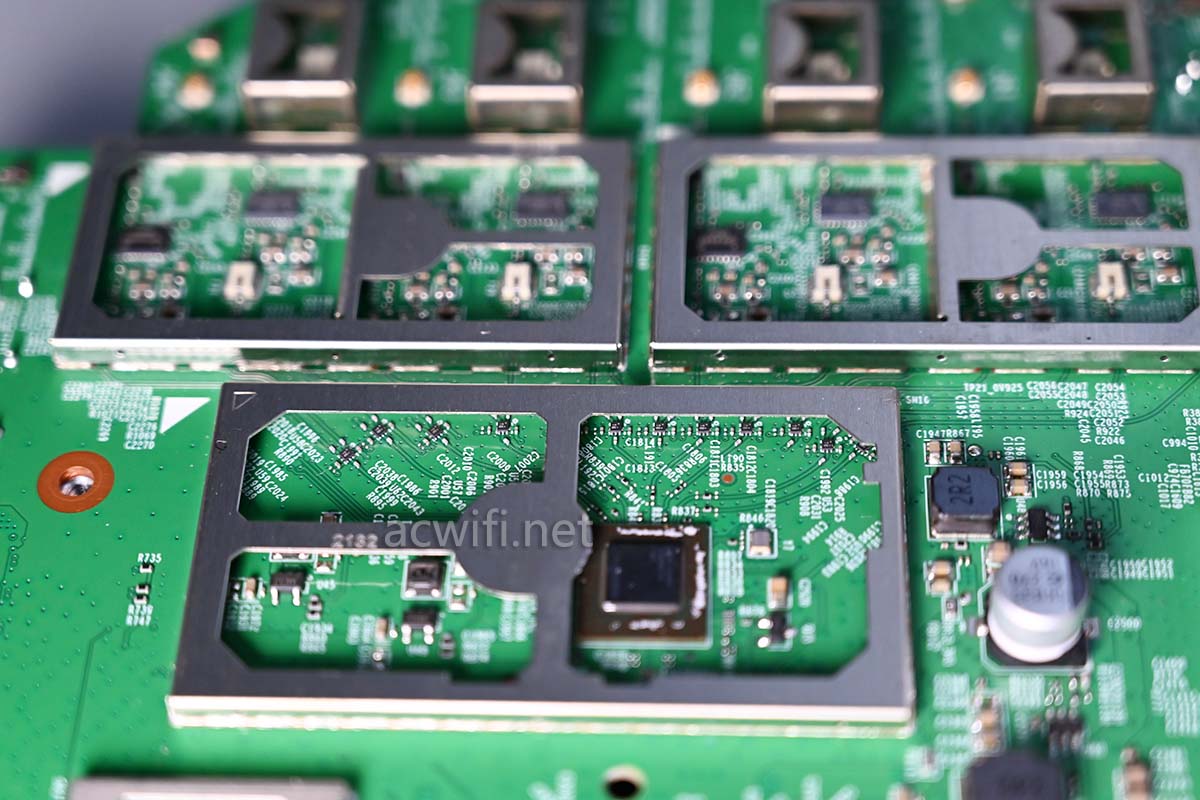

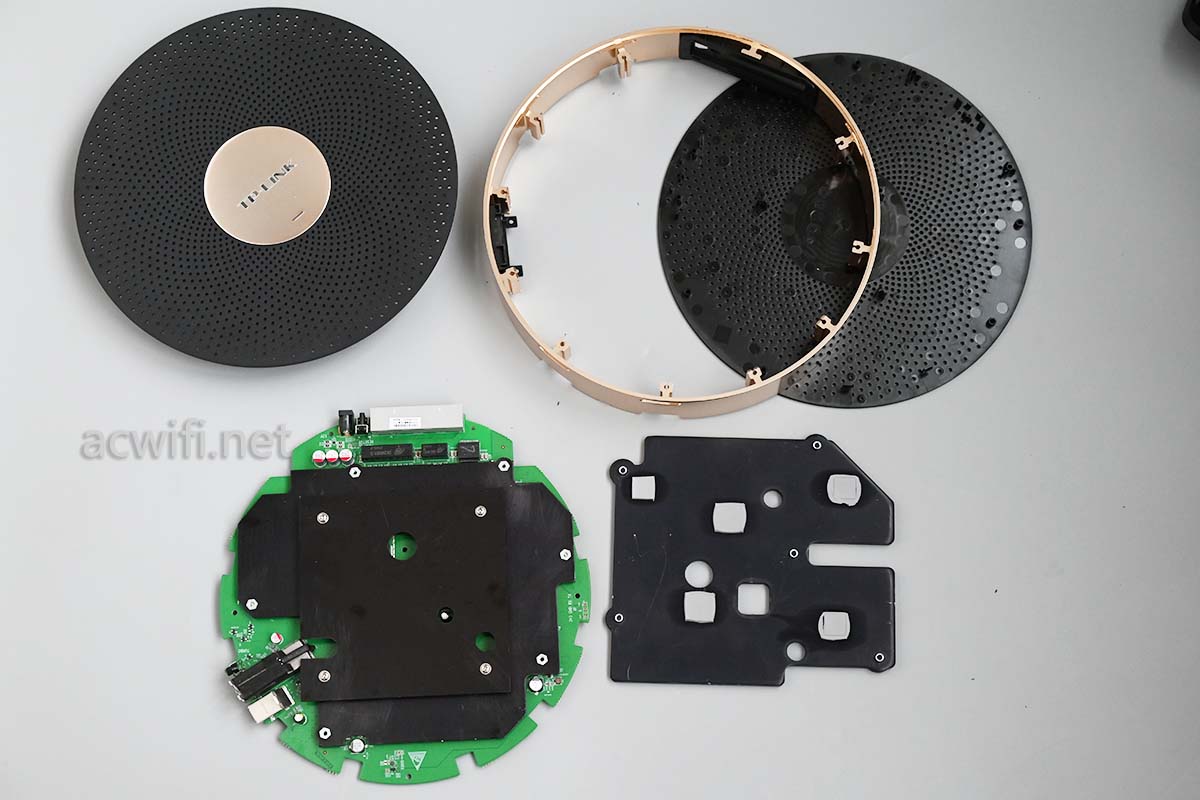

主板正面上有四个不等的屏蔽罩，估计里面都是空的。撬开所有屏蔽罩之后，没啥好看的。

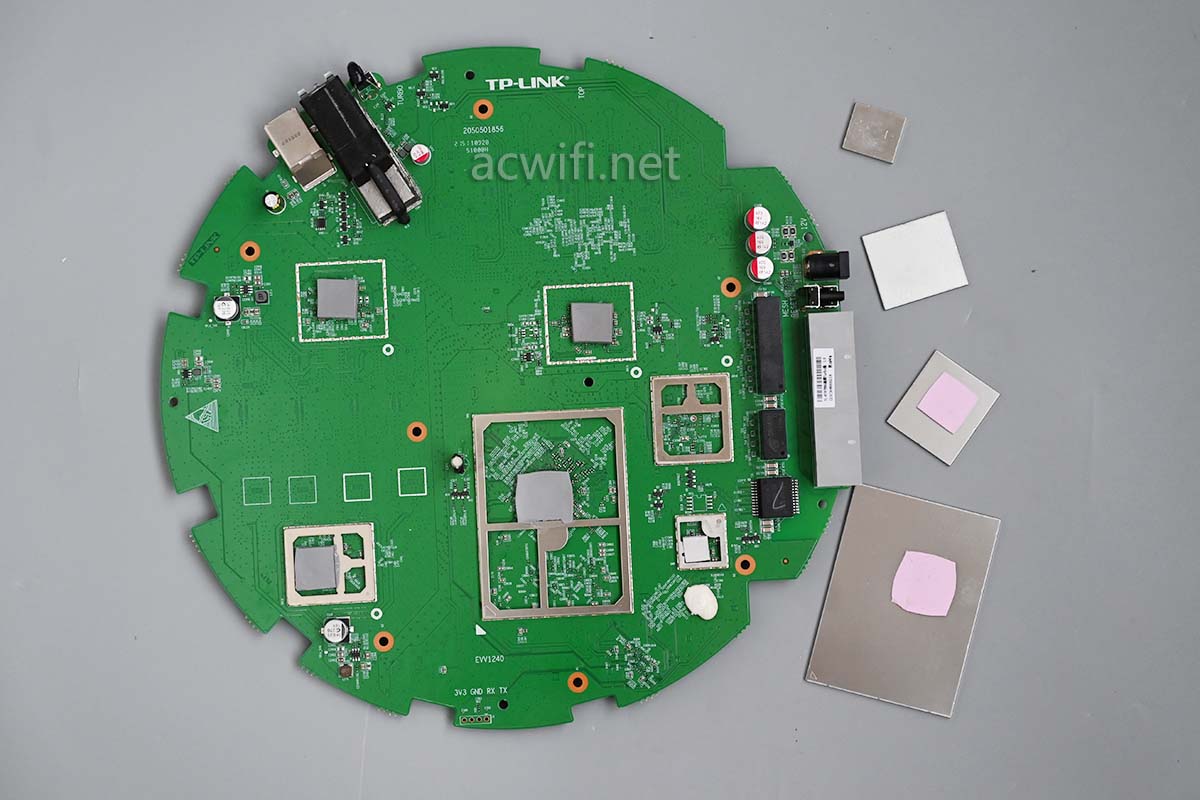

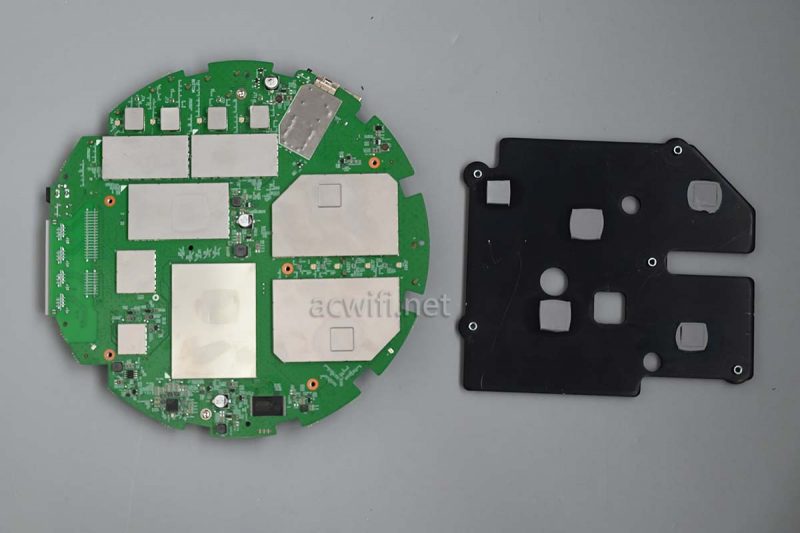

回到主板背面，所有芯片都放在这一面，看那么多个屏蔽罩就知道了。

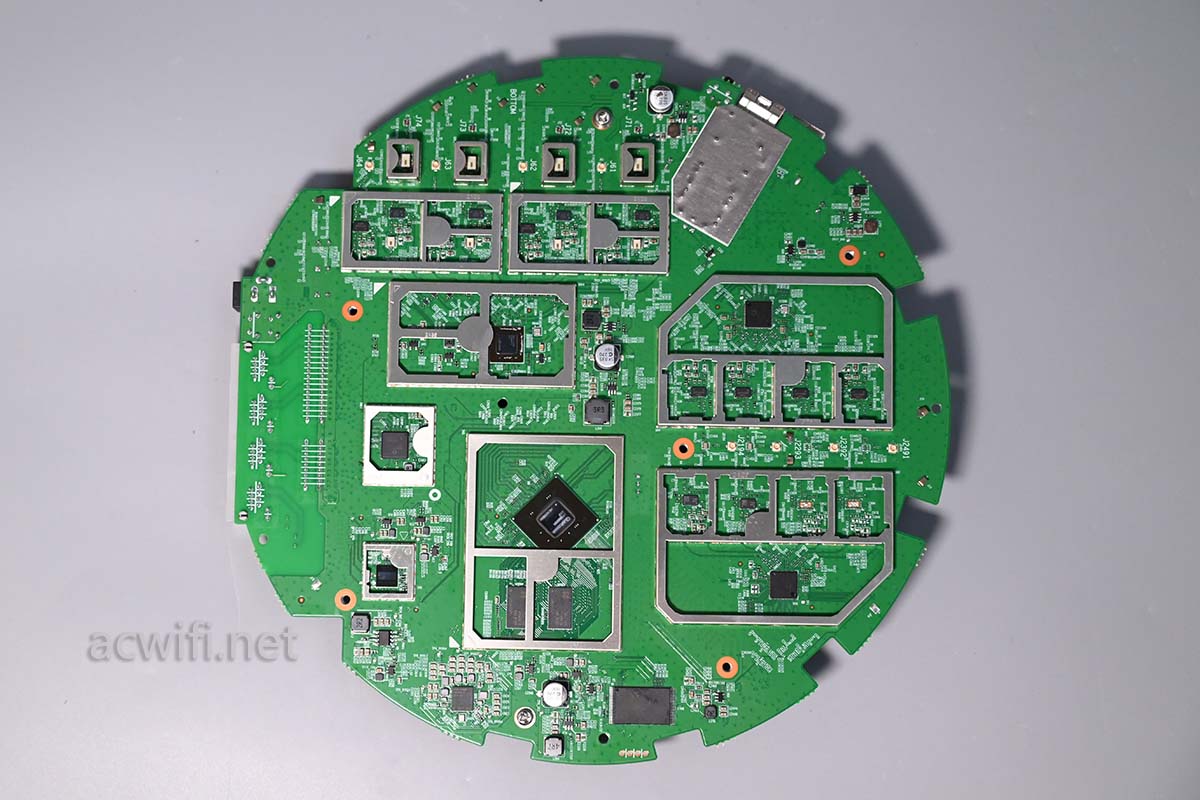

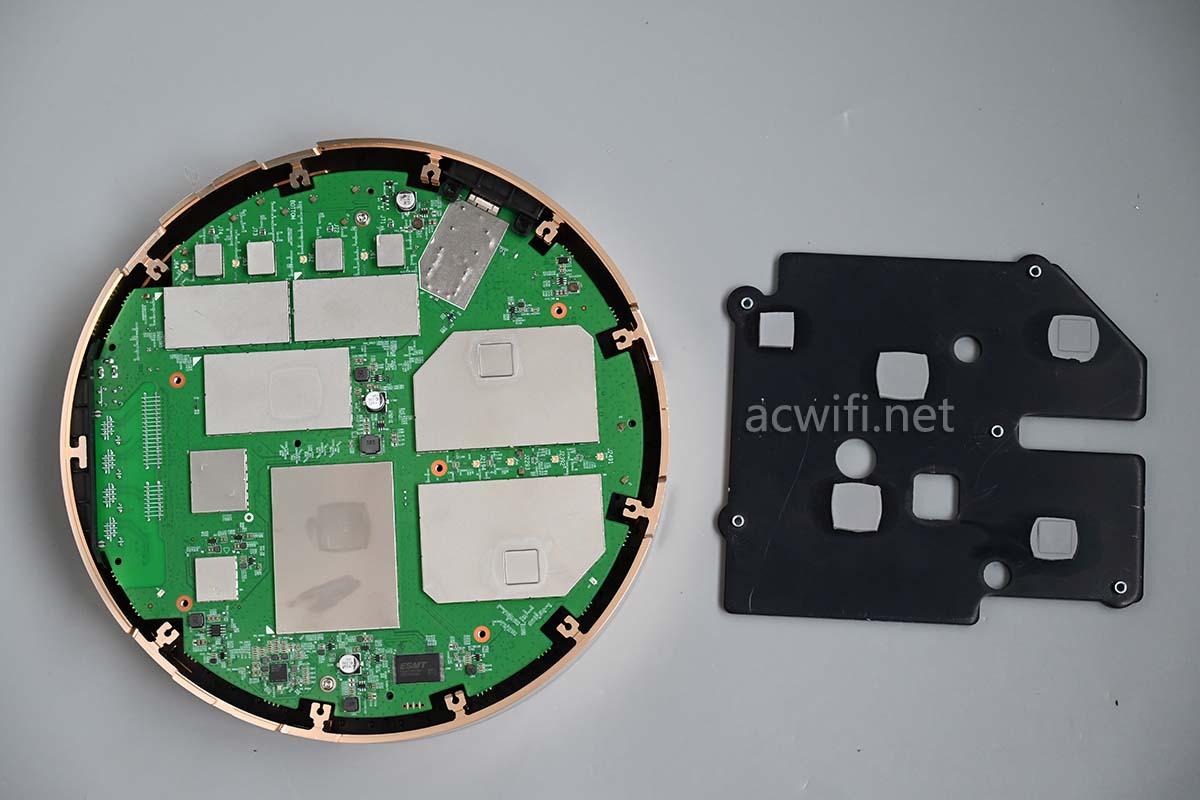

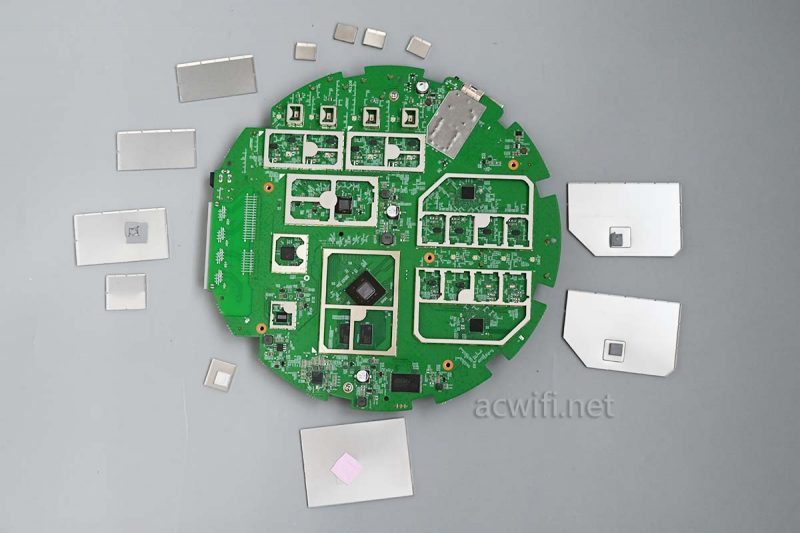

大大小小的一共12个屏蔽罩都撬开：

这时太阳公公开始下山了，光线变得微弱，照片变得不好看了：

先看CPU吧，可是，型号已经在商品页里有了说明，我非常支持这种做法，标明重要的硬件型号。让我们买家心里有个谱！

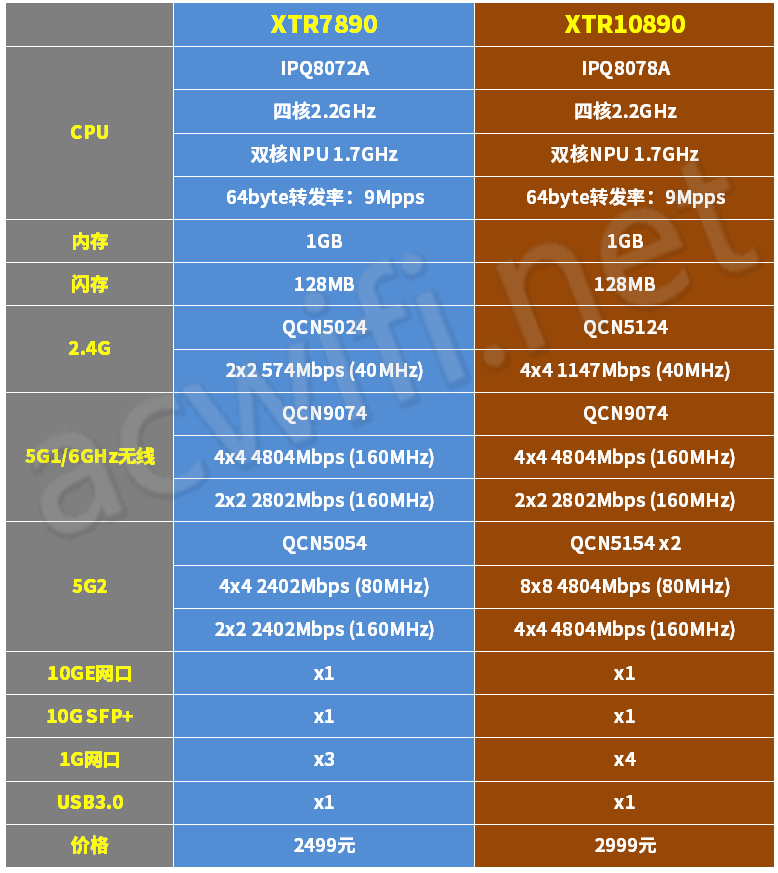

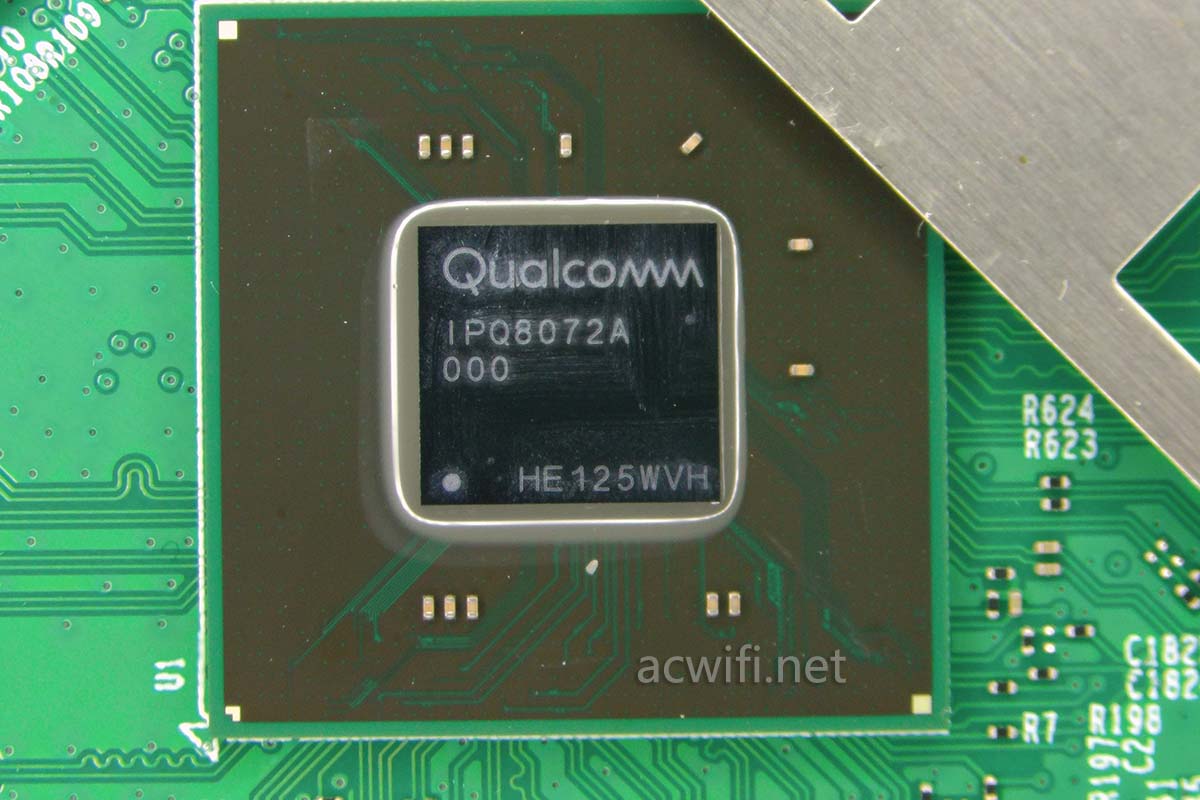

XTR7890的CPU型号是IPQ8072A，四核2.2GHz，集成双核1.7GHz的NPU。也集成了无线基带和MAC，包括4×4的2.4G Wi-Fi 6，4×4 80MHz频宽或 2×2 160MHz频宽的5G Wi-Fi 6。

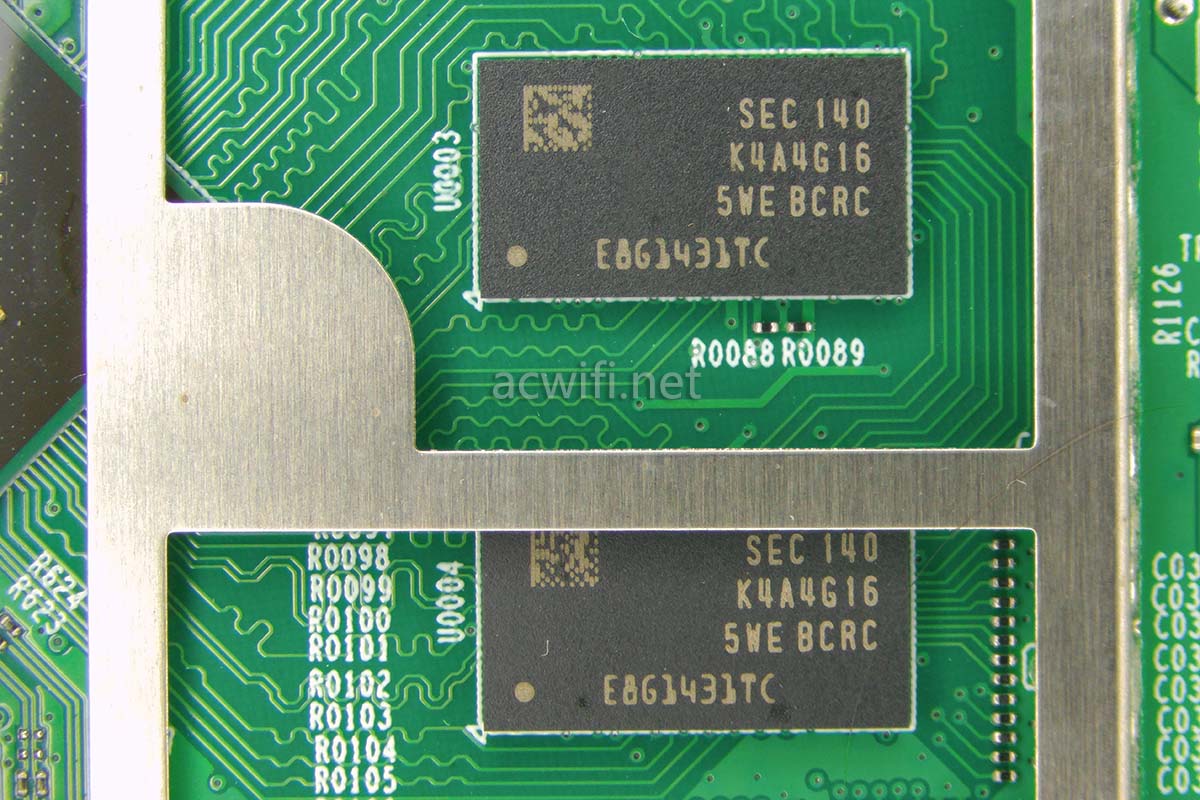

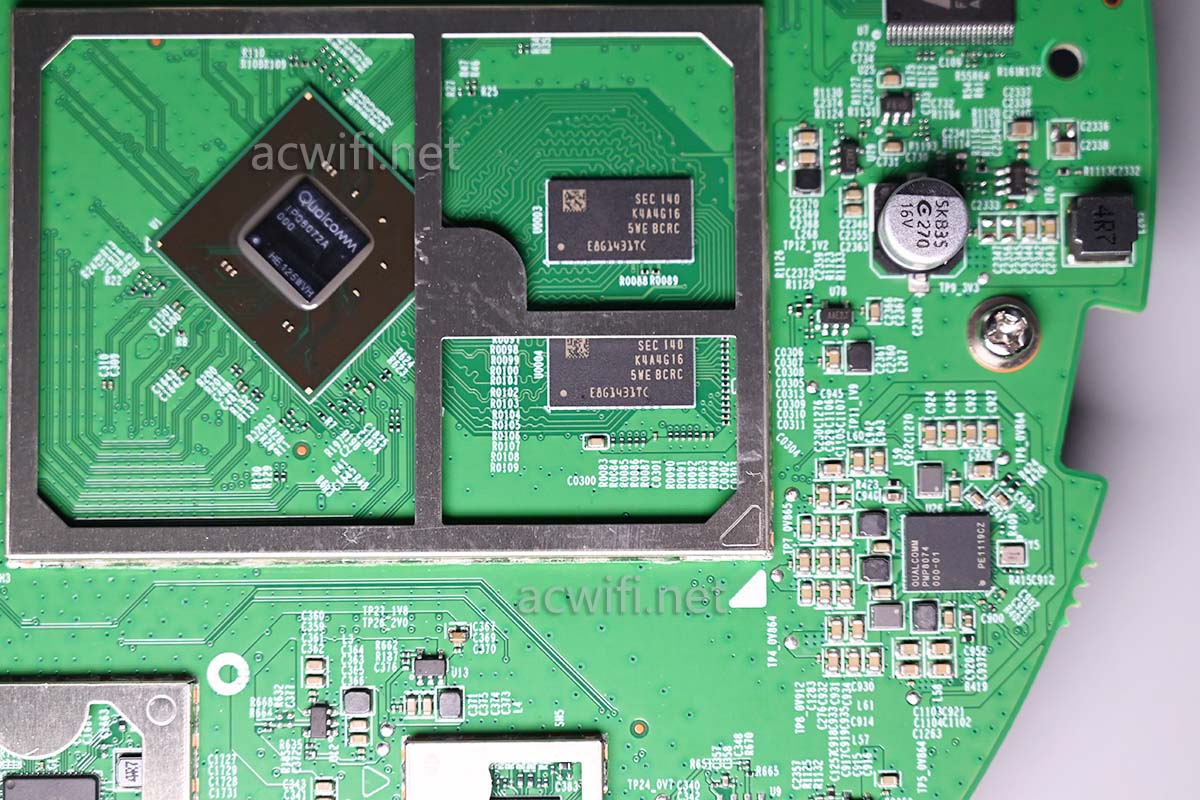

CPU旁边有两颗内存芯片，型号是三星的K4A4G165WE-BCRC，DDR4 512MB，两颗一共1GB内存容量。

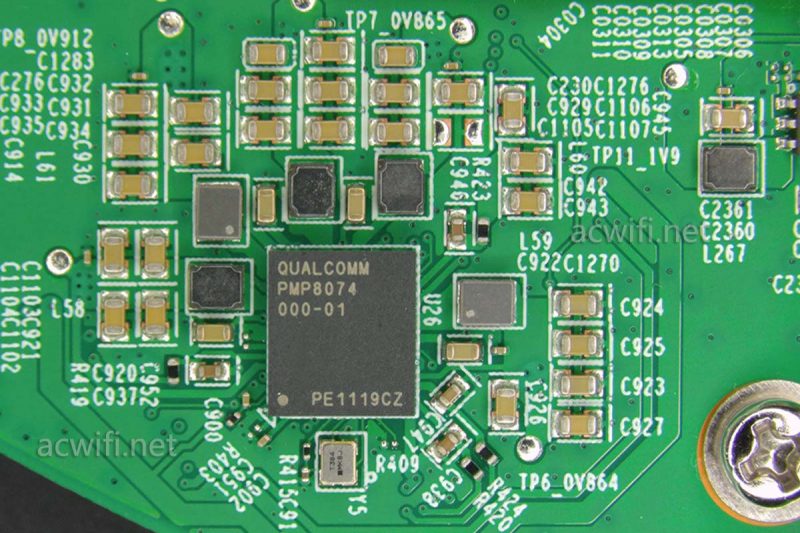

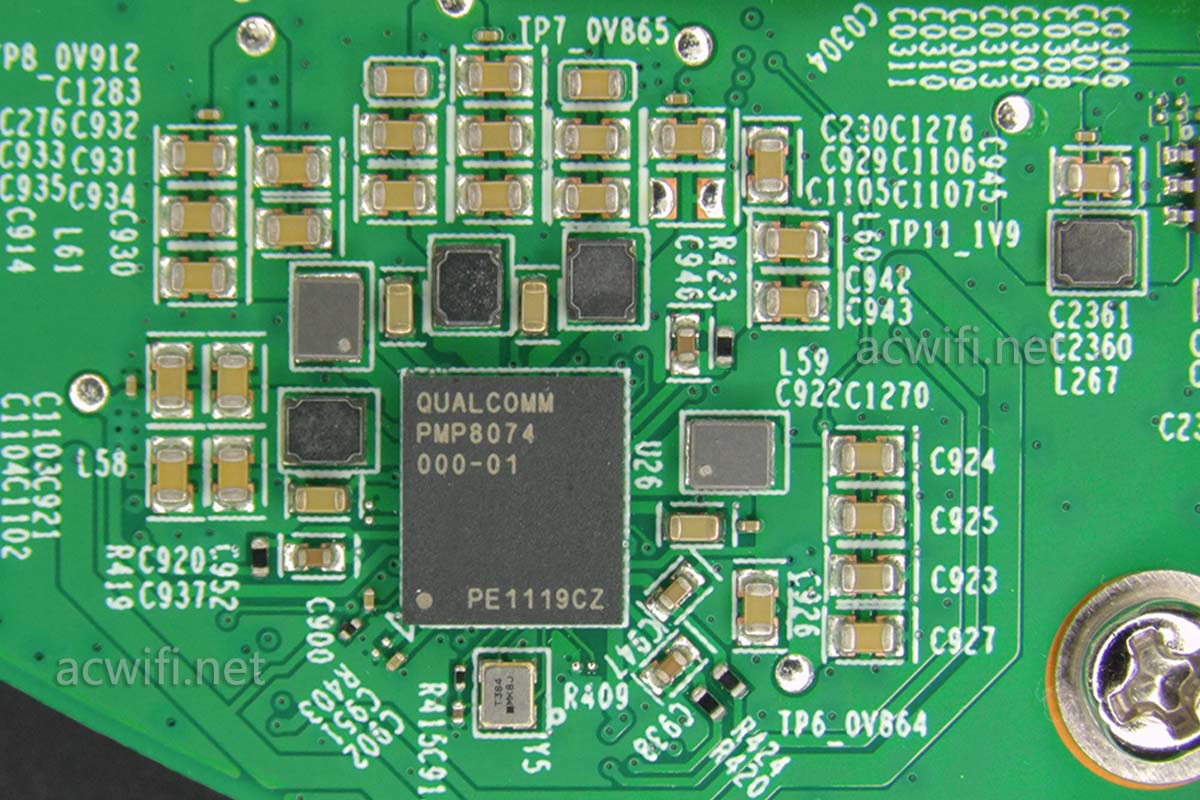

内存的边上有颗电源管理芯片PMP8074：

以上三款芯片的具体的位置：

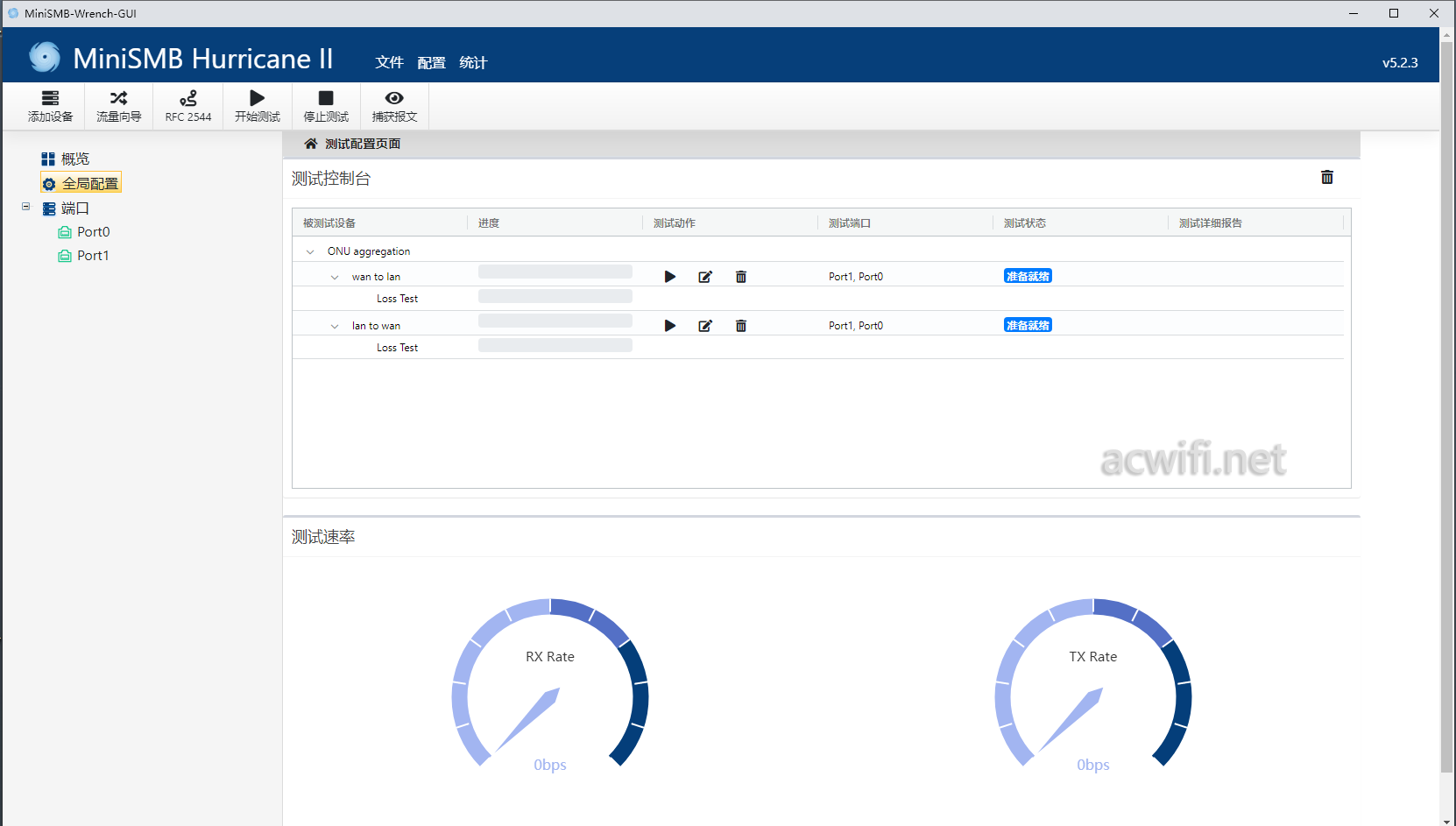

IPQ8072A的小包转发性能如何？用MiniSMB测试仪测试一下。

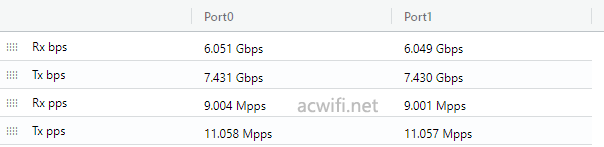

利用两个10G口实测wan to lan，小包转发率是跟XTR1890（CPU是IPQ8078A），都是9Mpps，直接测试双向的结果如下图：

上图Rx pps后面的数据就是。

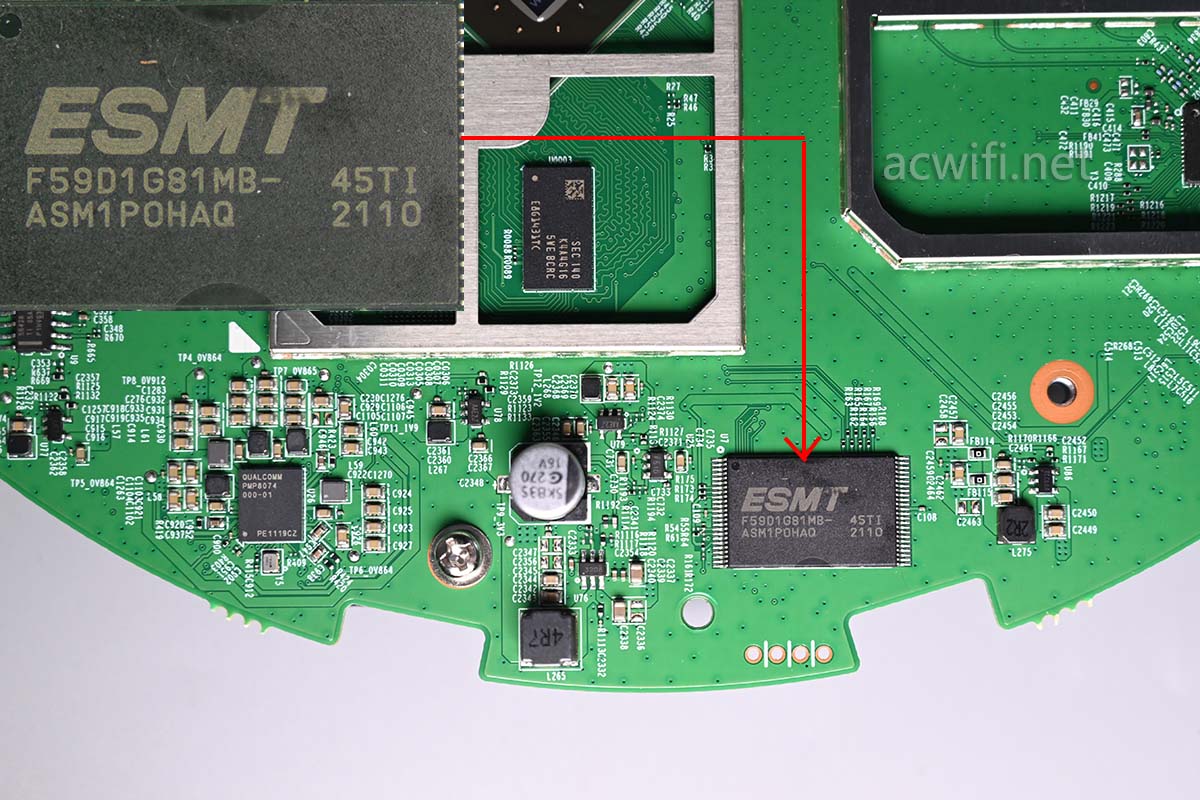

继续看其它芯片。闪存型号是F59D1G81MB，容量128MB：

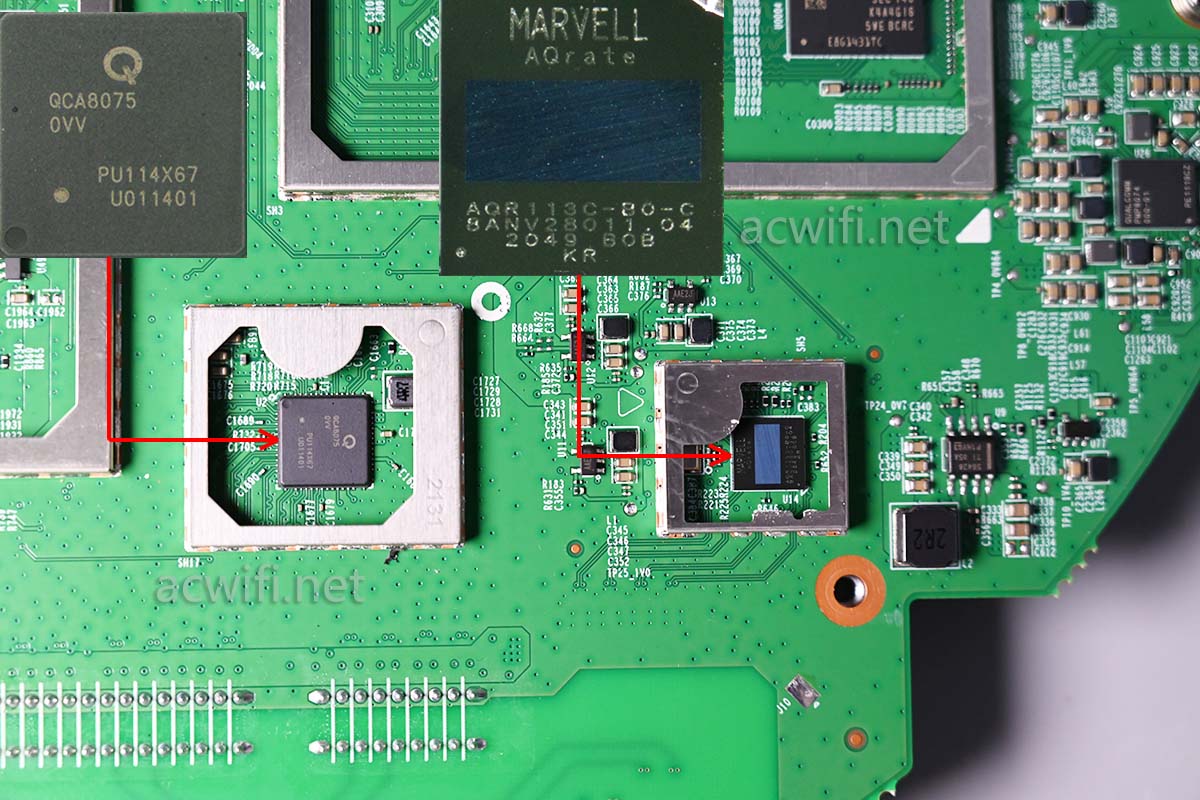

网口附近的两粒PHY芯片，为啥有两颗？因为有负责千兆的，有负责万兆的呀。

QCA8075是五口PHY芯片，The QCA8075 Ethernet transceiver is a 5-port, 10/100/1000 Mbps tri-speed Ethernet PHY

AQR113C是单口10G PHY芯片，Marvell® AQRATE GEN4 Ethernet PHYs 10GBASE-T/5GBASE-T/2.5GBASE-T/1000BASE-T/100BASE-TX/10BASE-Te Ethernet PHYs

现在看无线射频电路。

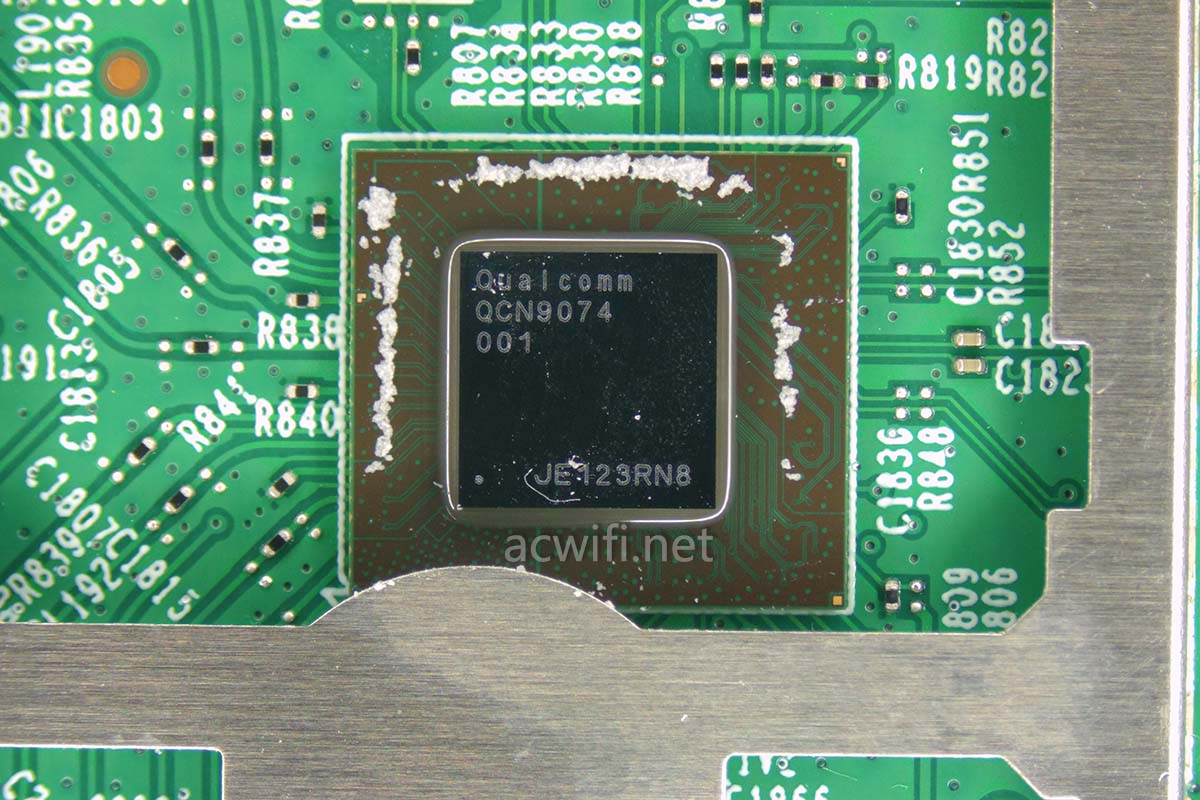

5G1和6GHz共用一颗QCN9074无线芯片，两个频段只能选其一来工作，在系统里进行切换。中国地区不能用6GHz，也就是Wi-Fi 6E。

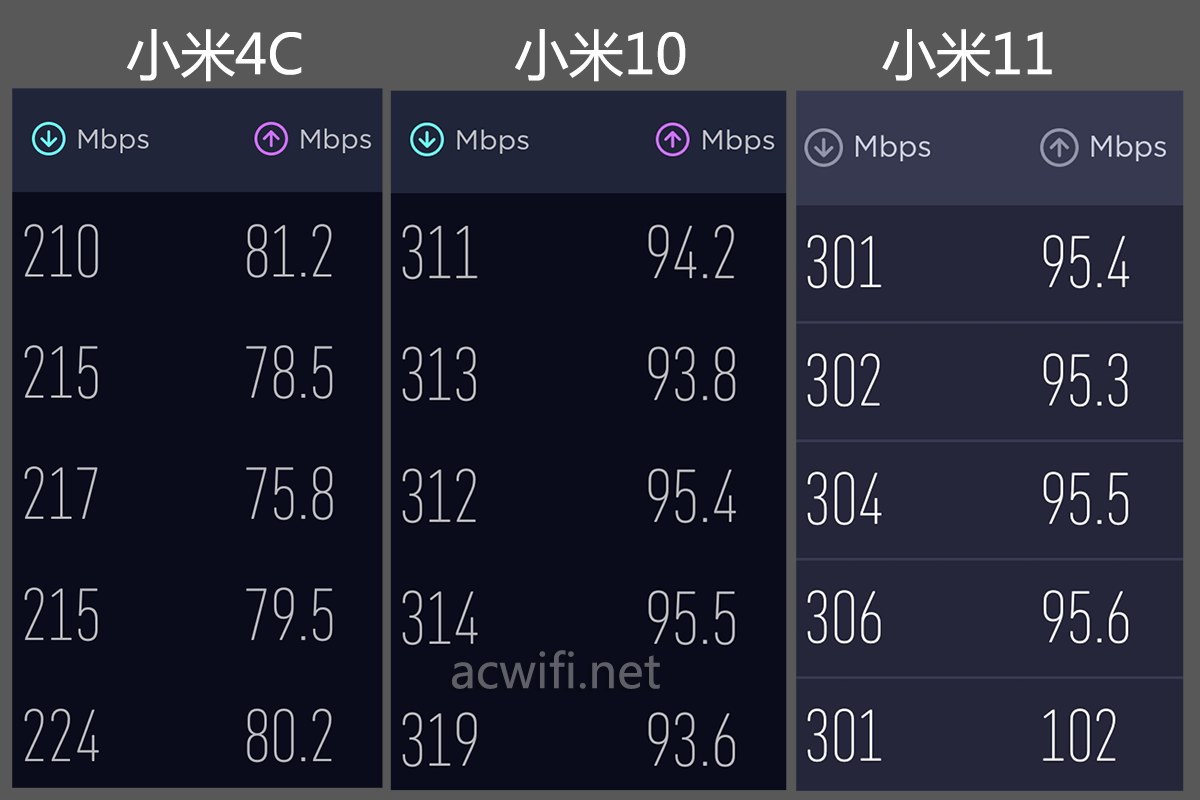

QCN9074目前是高通性能最高的无线芯片，支持4x4mimo，在160MHz频宽下最高速率4804Mbps，在2x2mimo下能支持4096-QAM调制方式，即使2x2mimo也能获得最高2882Mbps的无线速率，但我认为这个。。。。好像在近距离下并没有与1024-QAM有明显的差别。目前我只有小米11支持，可能小米11是这样，不代表4096-QAM就是这样吧。除非以后有更多的4096-QAM终端来实测！

QCN9074的无线带机量是512台，OFDMA用户数量是37个。

有时会遇到问OFDMA这个选项要不要开户的问题，我的答案是往死里开，它是Wi-Fi 6里比较重要的优势，而TWT往死里关，不需要它省电，用它来省电你就会遇到短暂的断网。

MU-MIMO开不开？开，即使你的终端不支持也要开，开了它，波束成形也会生效，有助于远距离的信号质量。都2022年了，你还在用三星S6、S7呀？？（866变433）

从目前QCN9074/9024/6024的机型来看（不管哪个品牌），MU-MIMO效果并没QCN5054的好，为啥会这样，就要问问高通了。

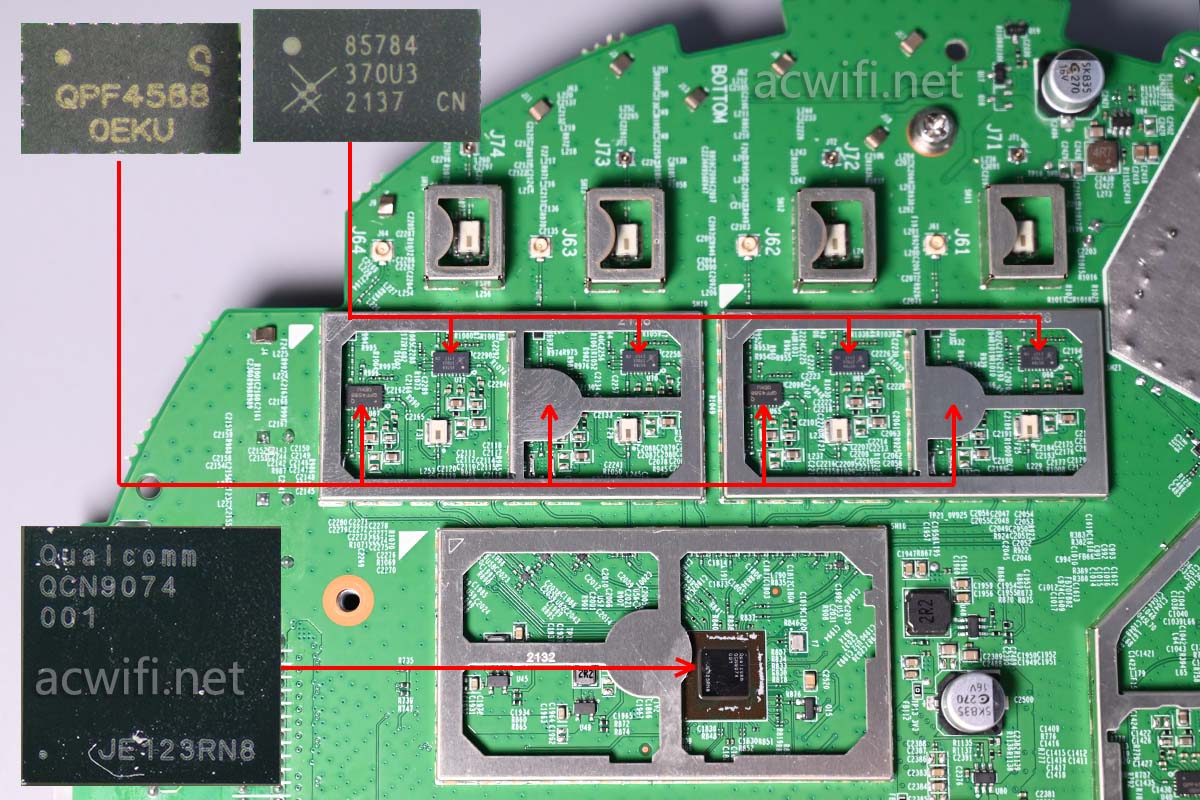

5G1的FEM芯片型号是QPF4588，常来“acwifi”网站的都很清楚它了。

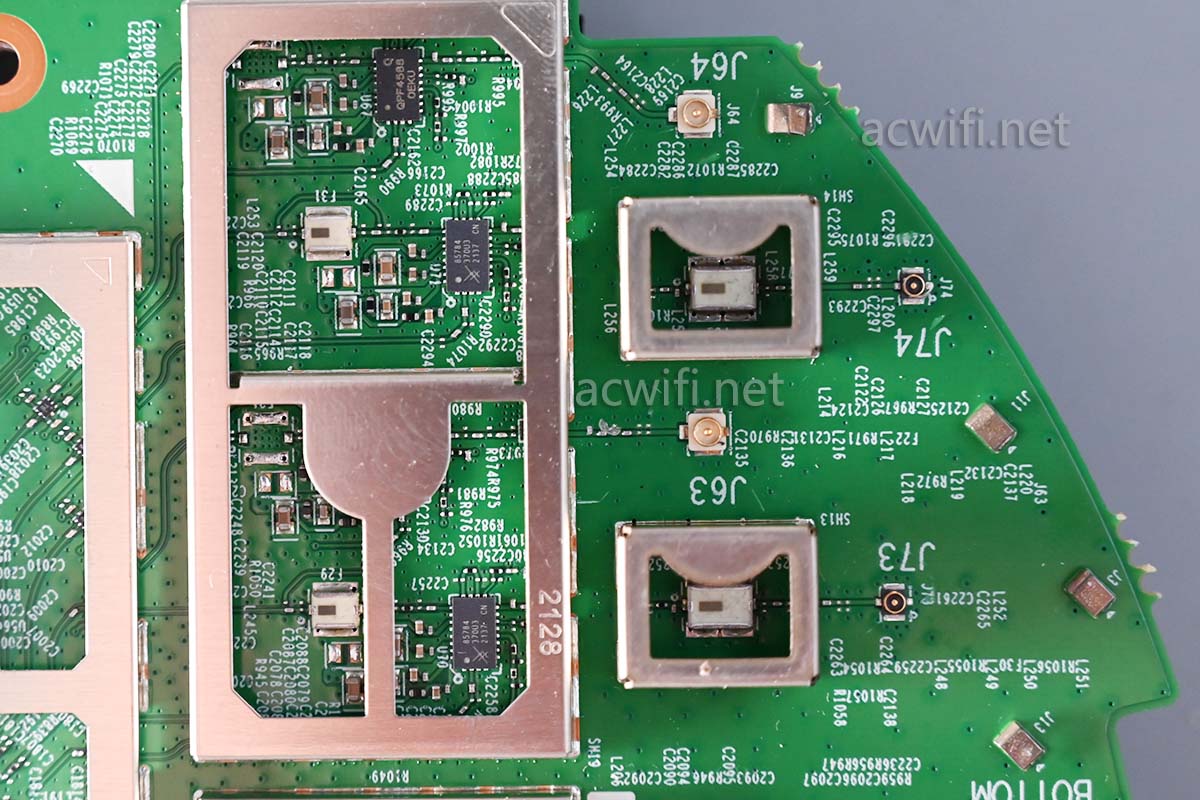

6G FEM型号是SKY85784-11。

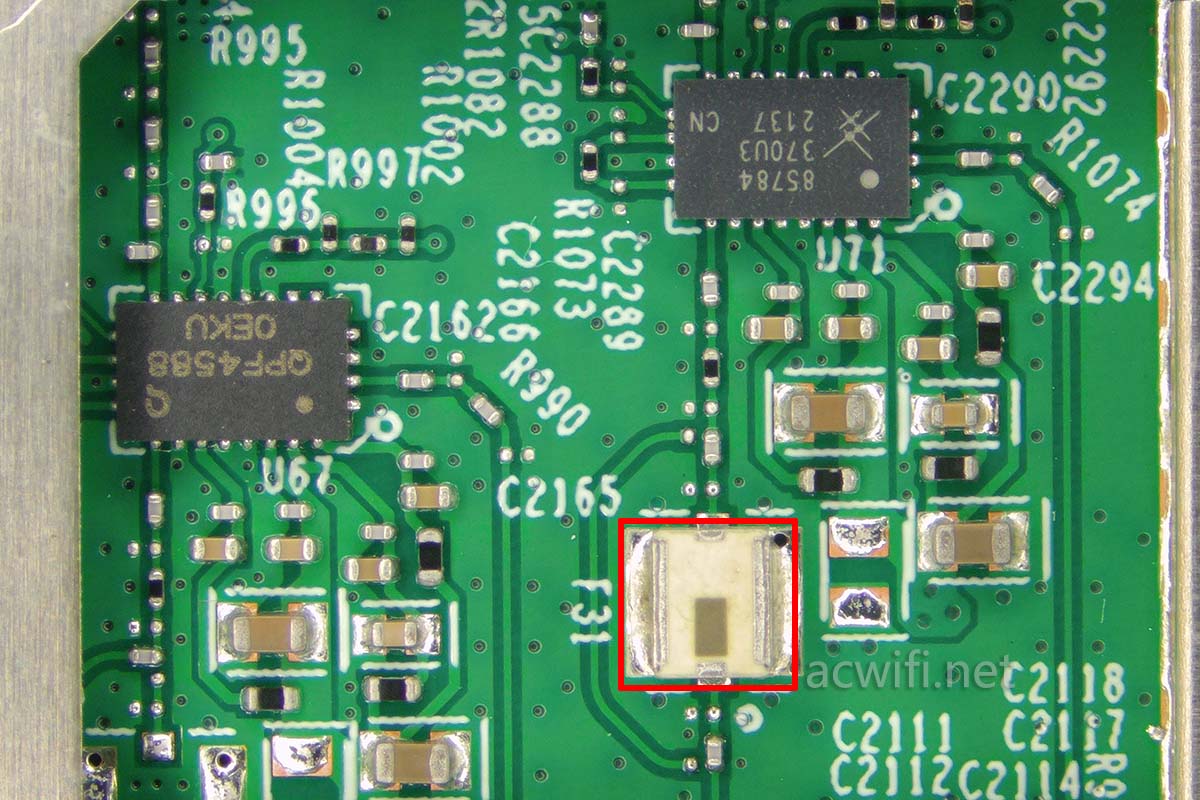

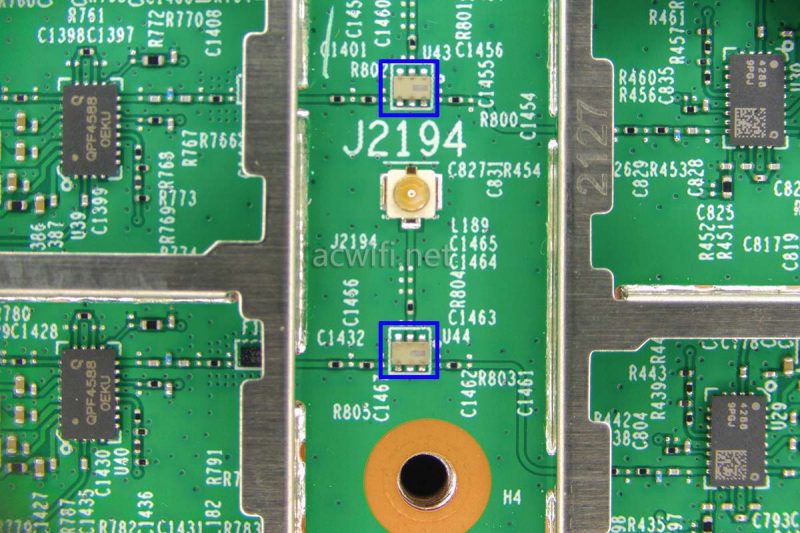

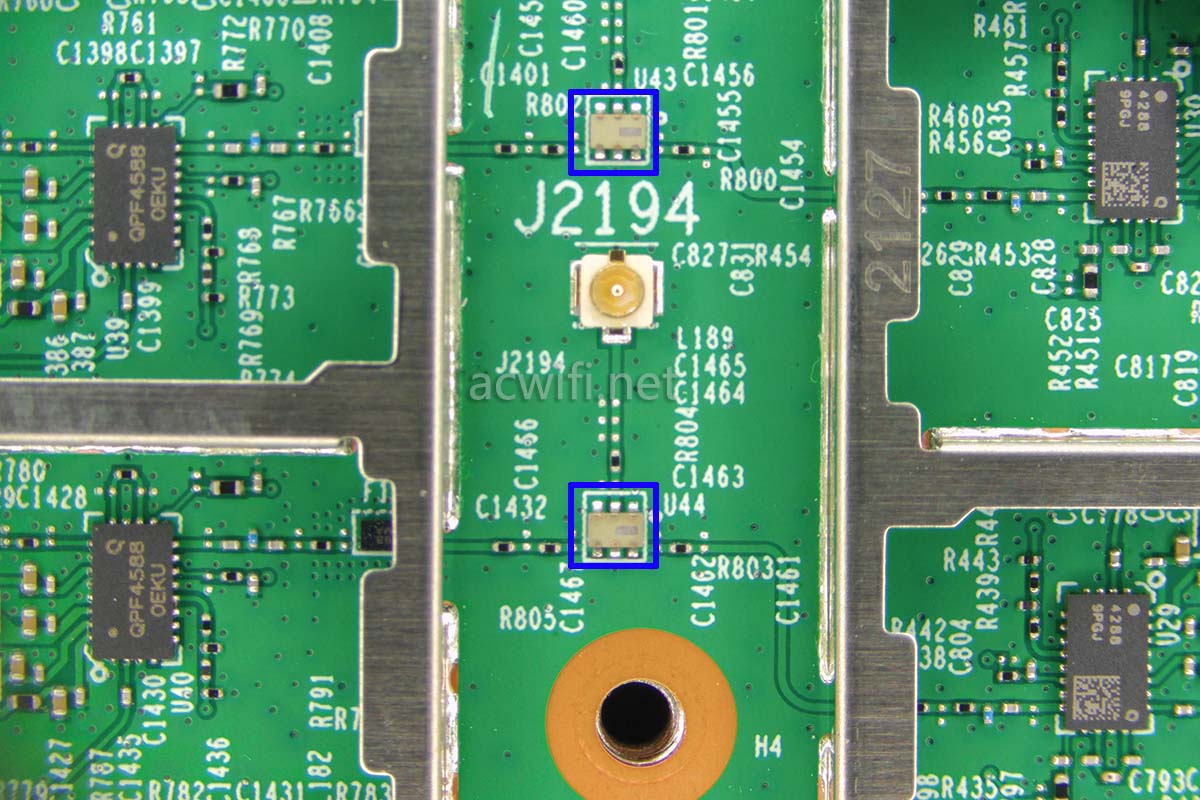

上图红框位置（6GHz频段），在以往拆过的XTR10890和XTR6690里是留空的焊盘，留空之后通过左边的圆弧走线直通，若接上滤波器之后则断开直通。如下图所示一样！

这个是接收侧的滤波器，不算是必需的，如果没有的话，可能在使用两个相邻信道是会出现干扰。它的发射端还有一另一颗滤波器，那是必需的！

5G1/6GHz的整体射频电路：

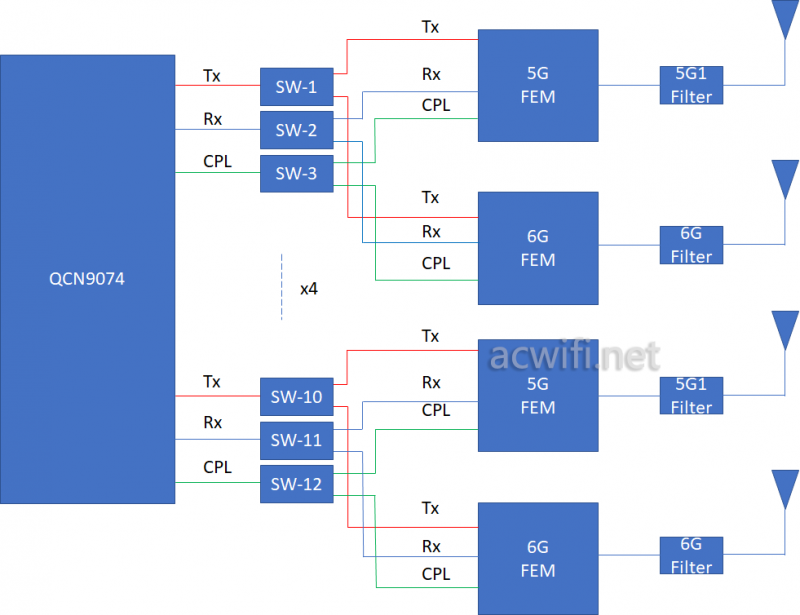

以上电路跟XTR10890/XTR6690的设计是一样的。各芯片连接示意图如下：

其中的两路射频电路：

整体微观视角：

接着看5G2 和2.4G射频电路：

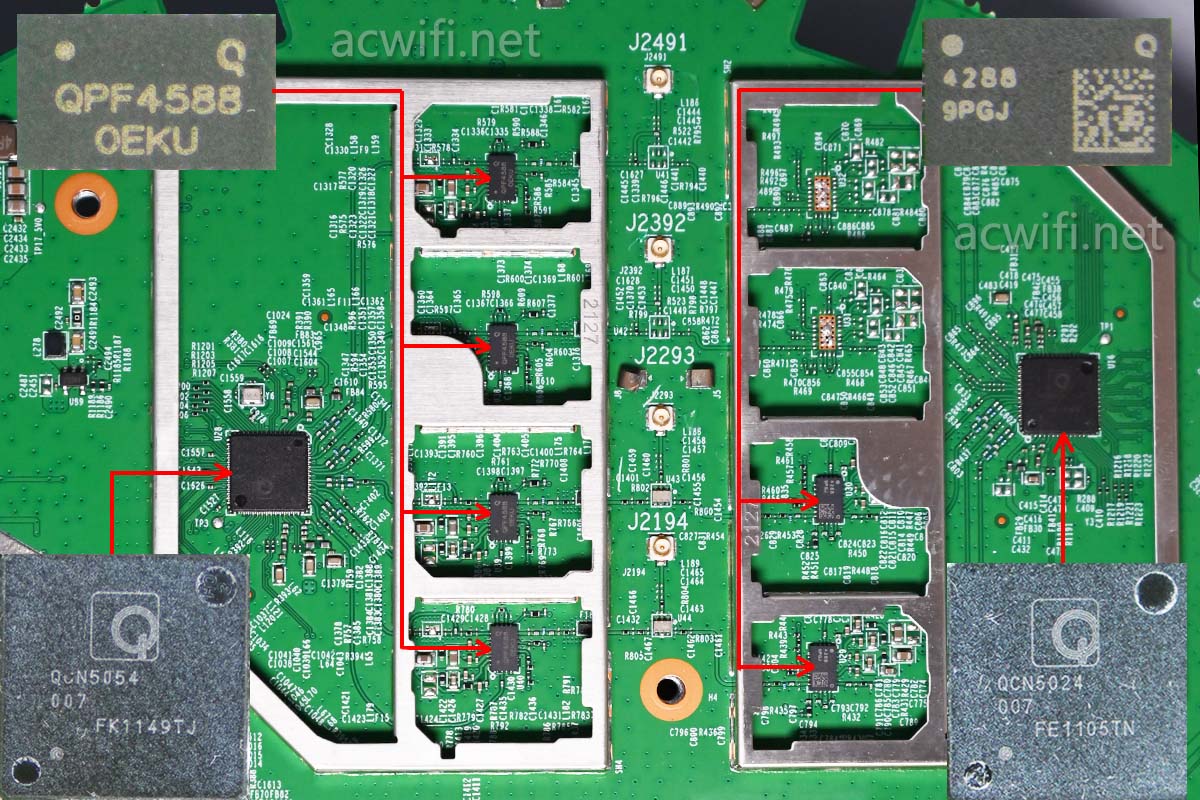

QCN5054是5G RF芯片，支持4x4mimo @80MHz频宽，或2x2mimo @160MHz频宽，最高速率2402Mbps，它在这里负责5G2频段。外置了四颗5G FEM芯片，跟5G1一样，用的都是QPF4588。

QCN5024是2.4G RF芯片，支持4x4mimo，在40MHz频宽下最高速率1147Mbps。但在这里只接了两路射频，所以它的2.4G是2x2mimo 最高速率574Mbps。2.4G FEM芯片是QPF4288。都是高功率！

两路2.4G与其中的两路5G2通过下图蓝框的双工器合并，最后接在双频天线上，所以前面有两片双频PCB天线。

QPF4588的功率放大参数如下：
5150 – 5925 MHz
POUT = +16dBm MCS11 HE80 -47dB Dynamic EVM
POUT = +18dBm MCS11 HE80 -43dB Dynamic EVM
POUT = +23dBm MCS9 VHT80 -35dB Dynamic EVM
POUT = +24dBm MCS7 HT20/40 -30dB Dynamic EVM
POUT = +26dBm MCS0 HT20 Spectral Mask Compliance
Optimized for +5 V Operation
33 dB Tx Gain
2 dB Noise Figure
16 dB Rx Gain & 7 dB Bypass Loss
30 dB 2.4 GHz Rejection on Rx Path

QPF4288的功率放大参数如下：
2400-2500 MHz
POUT = +17 dBm HE40 -47dB Dynamic EVM
POUT = +22 dBm HE40 -43dB Dynamic EVM
POUT = +24.5 dBm MCS9 HT40 -35dB Dynamic EVM
POUT = +26 dBm MCS7 HT20/40 -30dB Dynamic EVM
POUT = +28 dBm MCS0 HT20 Spectral Mask Compliance
Optimized for +5 V Operation
33 dB Tx Gain
1.7 dB Noise Figure
15.5 dB Rx Gain & 7 dB Bypass Loss
>10dB 5 GHz Rejection on Rx Path

以下是这台XTR7890的所有芯片型号汇总图：
