京东云无线宝AX6600雅典娜拆机

京东云无线宝AX6600雅典娜，这是京东云的第一款三频Wi-Fi 6无线路由器吧？不说那么多，拆了再说。

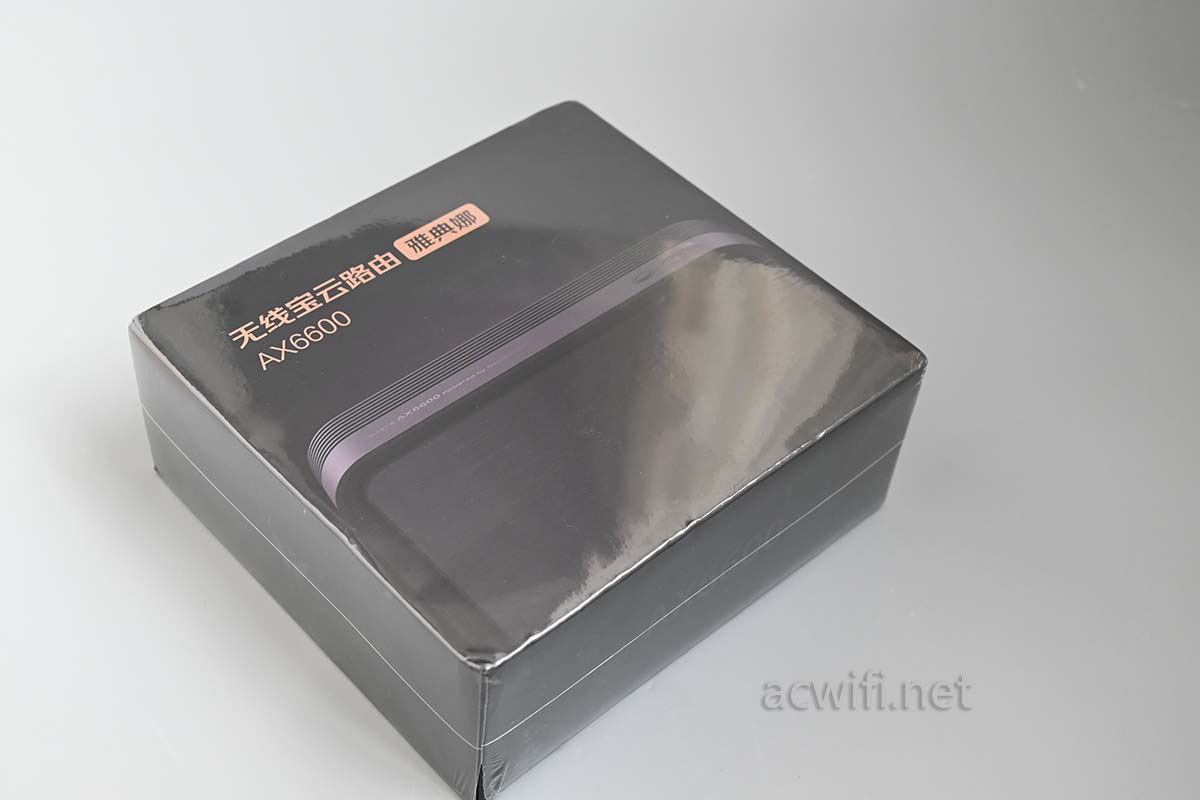

外包装：

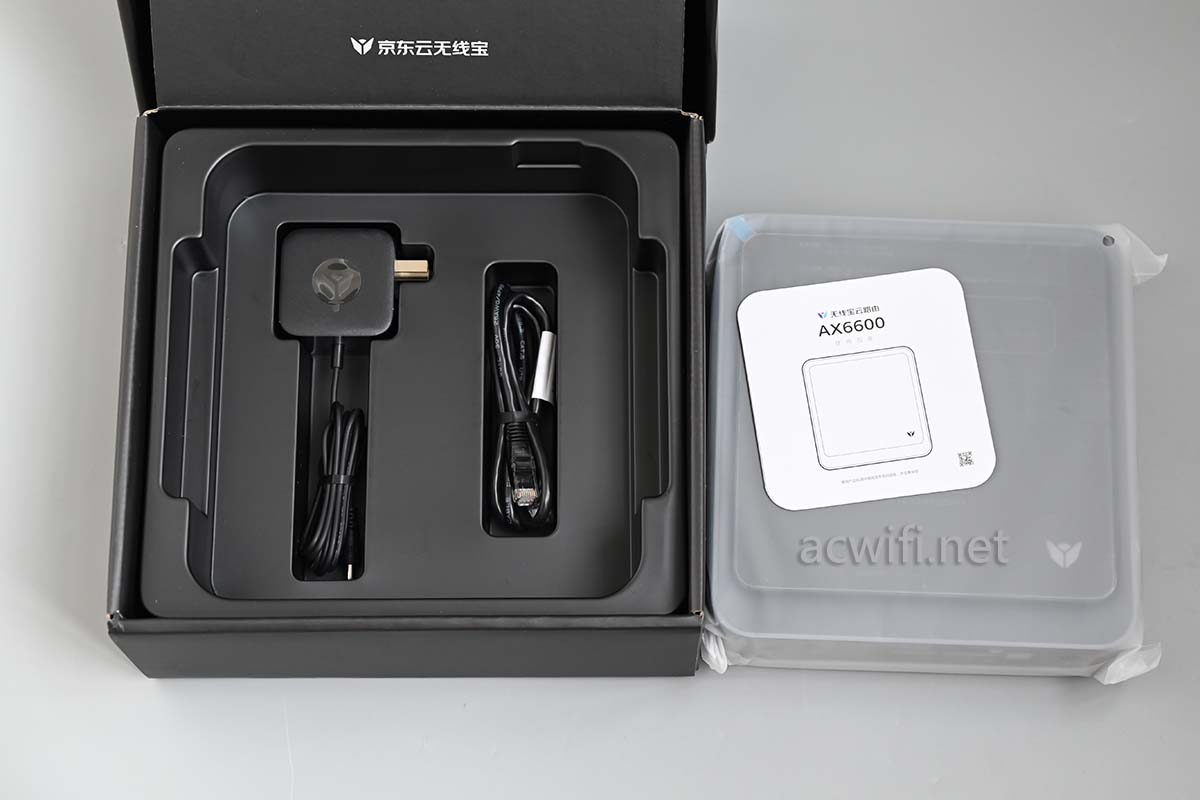

打开包装取出机身：

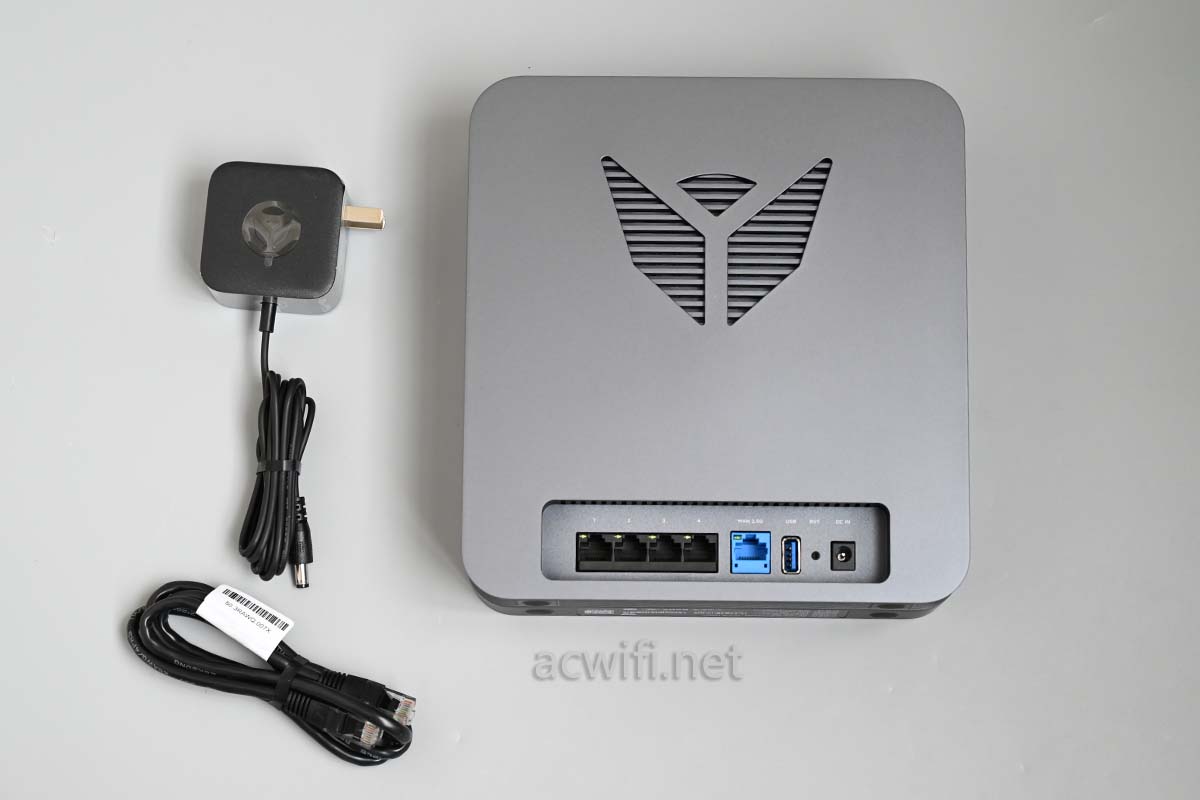

机身和配件？

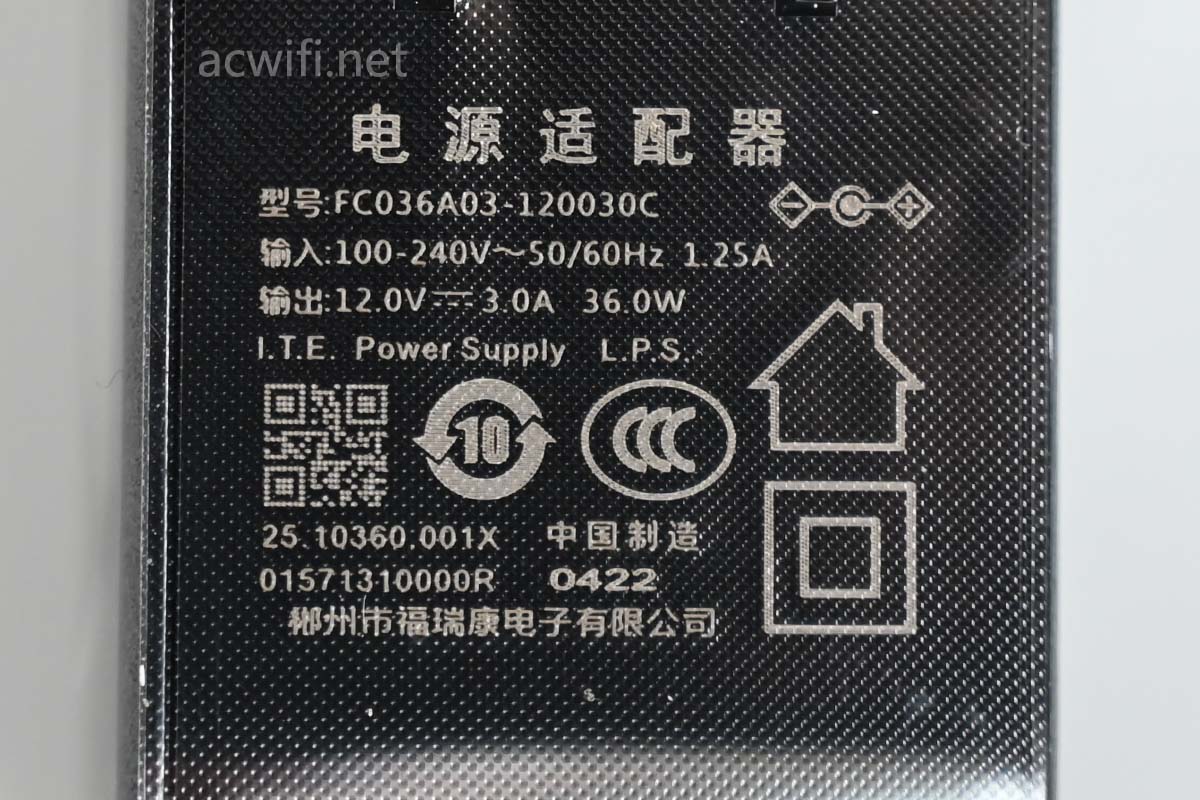

电源有点像华硕的。输出规格是12V/3A，实测待机功率是12W，三频嘛，功耗是高一些。如果你只想挖豆，可以把三频无线全部关了，会下降3W左右。

配上点阵LED显示屏，挺好看的，像一个台钟。可以显示天气、时间、上行速率等等，显示的内容从APP里自己设定。机身底部有LED灯条，不同模式发出不同的光，因为我设置时看见有时蓝光，有时绿光。

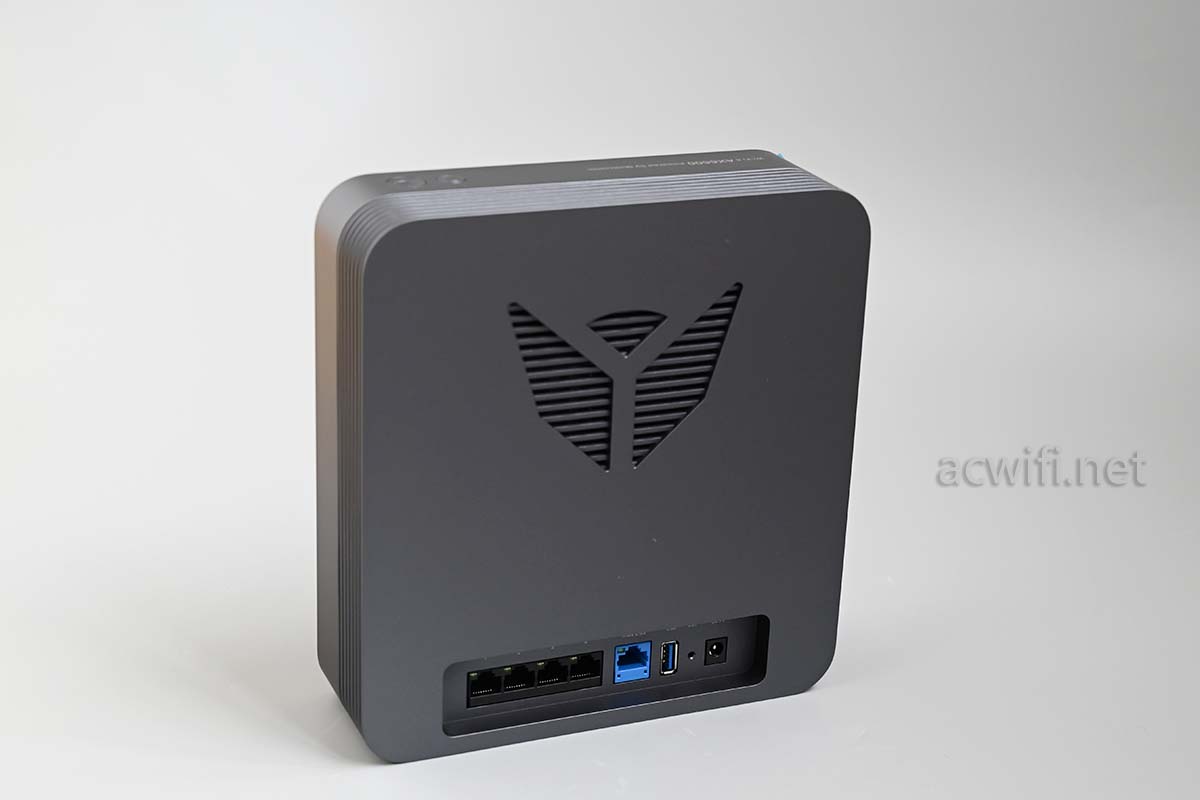

另一面：

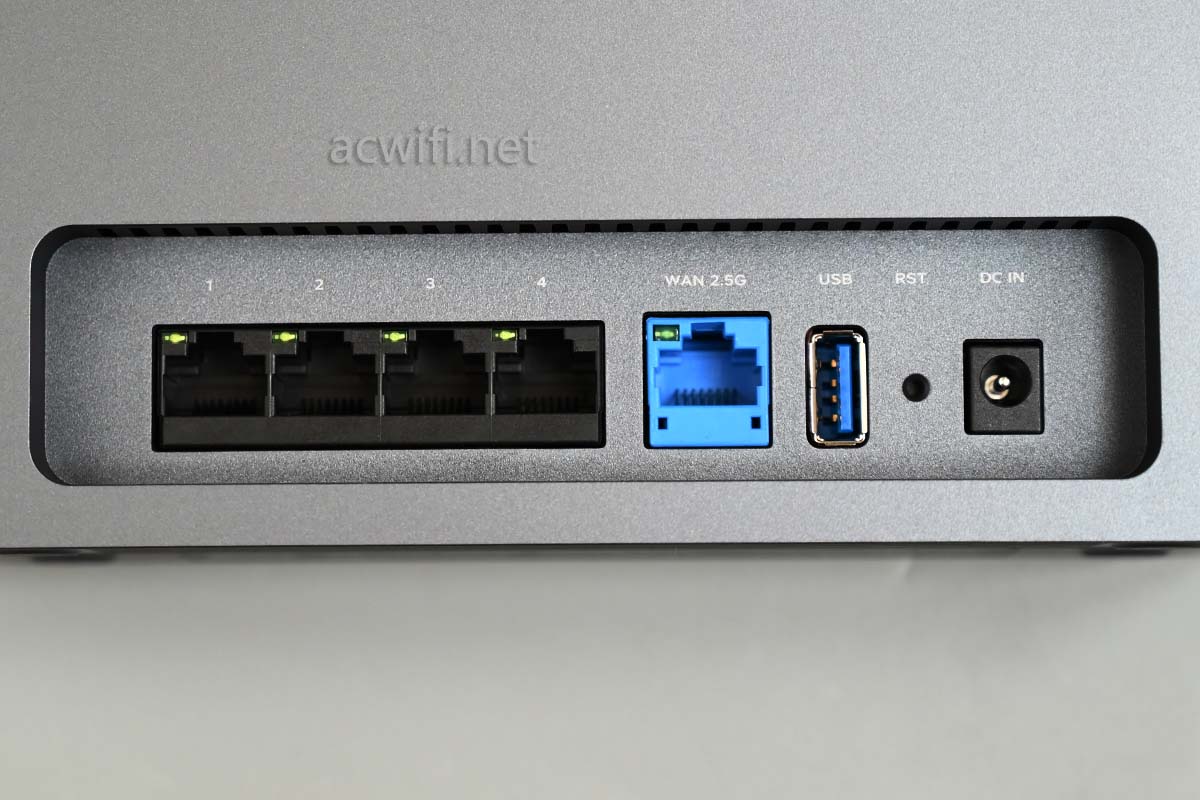

四个千兆LAN口，一个2.5G WAN口，没有找到能把2.5G切换为LAN口的选项菜单，在路由模式下只能是2.5G WAN口，在AP模式下可以当LAN口用，真希望以后能通过固件更新来支持2.5G的WAN/LAN切换，但这已经印刷成了WAN口，改动的机会很低。不知这是什么人的鬼主意。我觉得这是一个很明显的缺点！

有一个USB3.0接口。不管是千兆口还是2.5G口去读取USB3.0，速度都是112MB/秒，写入速度61MB/秒，速度是不错的。在2.5G口下应该能突破112MB/秒的读取速度才对，不知为何会这样。希望以后更新固件有所突破。

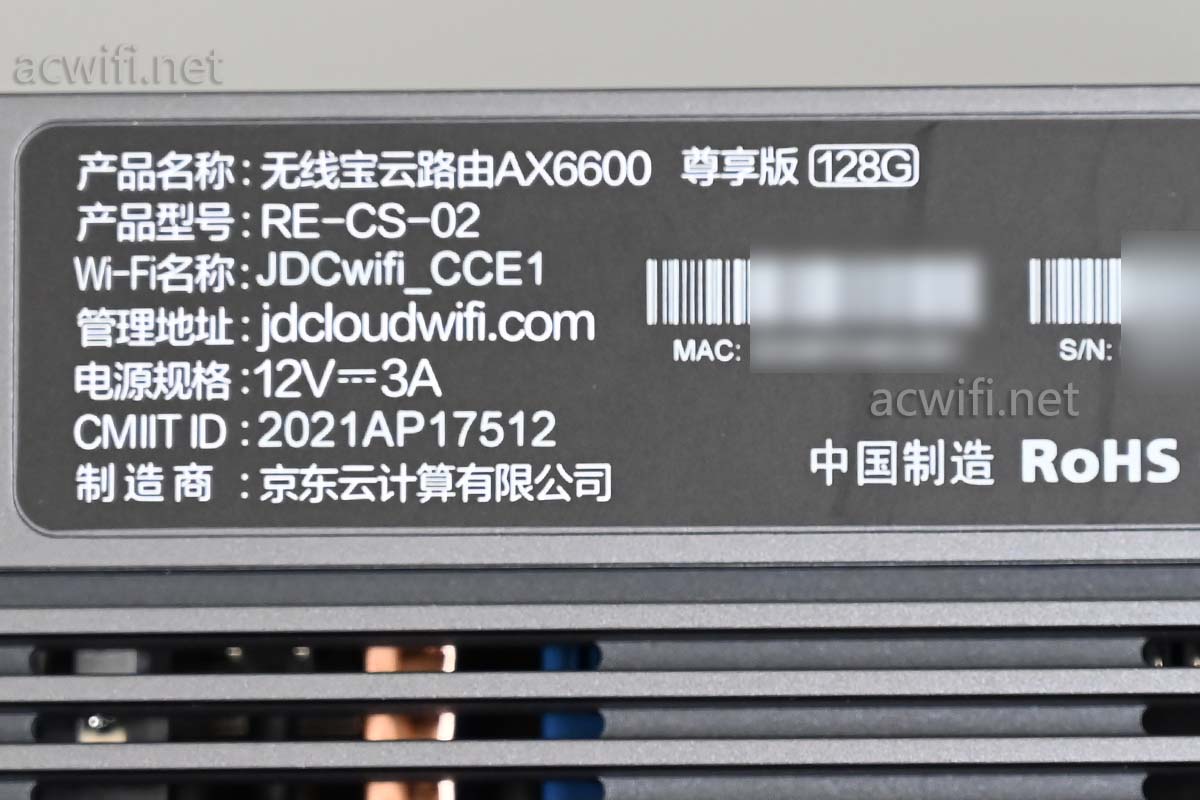

底部标签显示产品型号：RE-CS-02，尊享版128G。

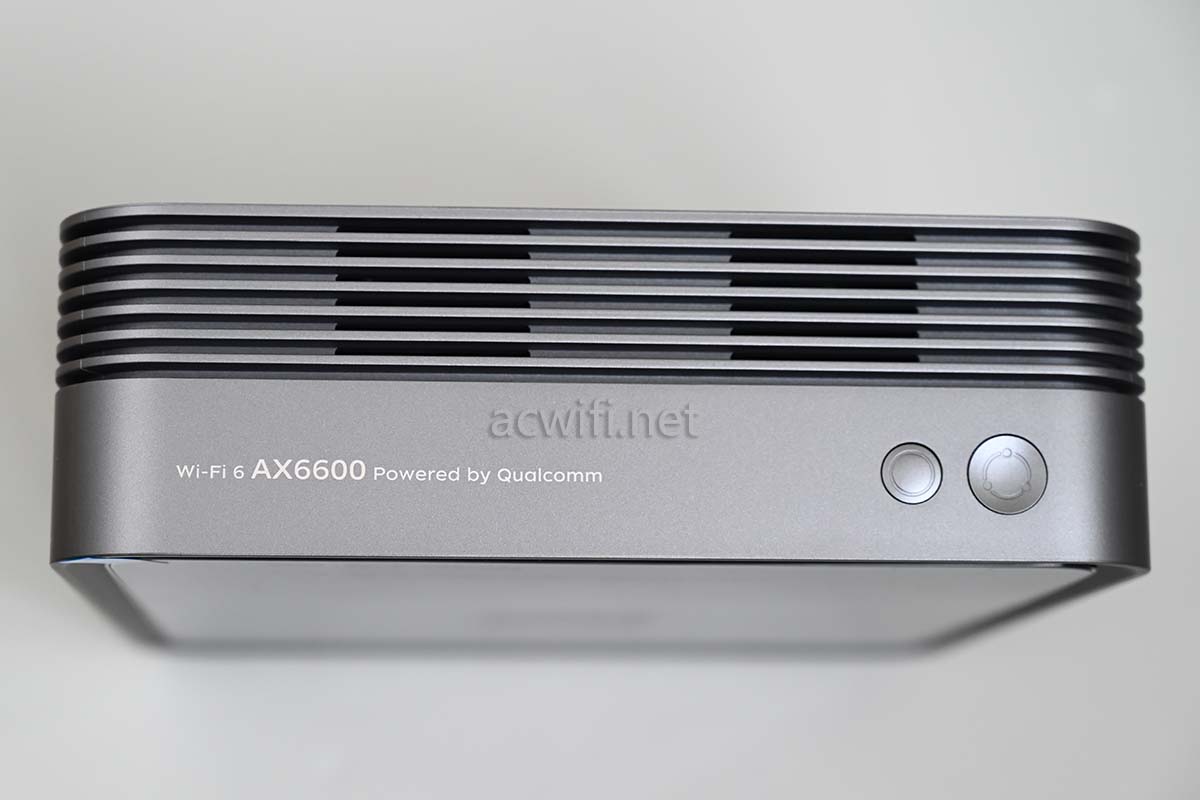

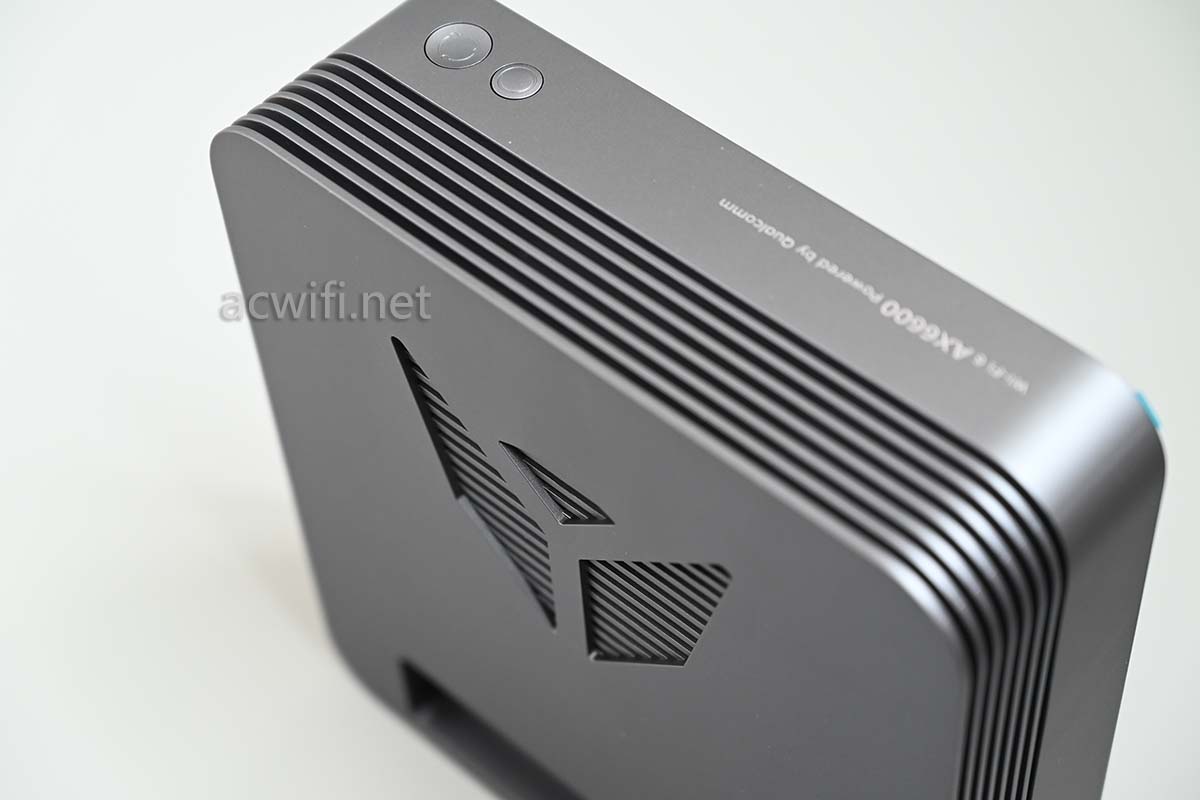

机身顶部有两个按键，一个是组网用的，一个是开关屏幕。

.

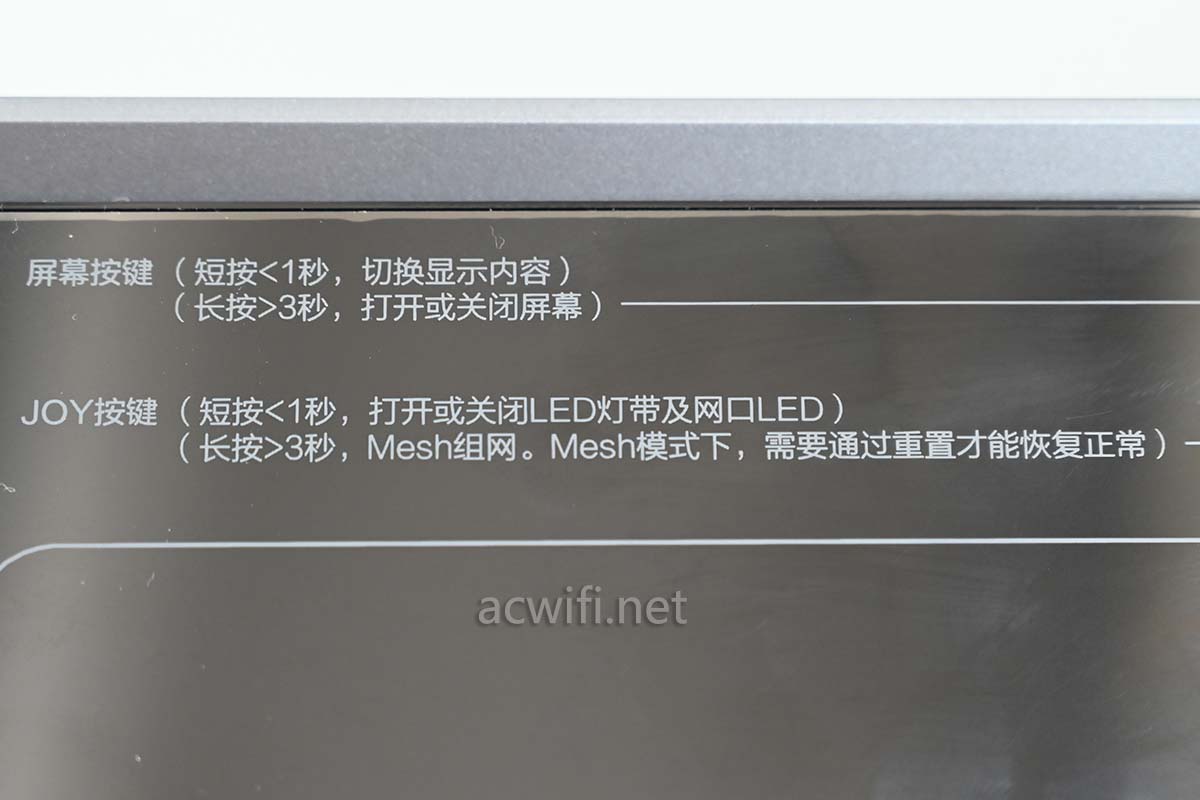

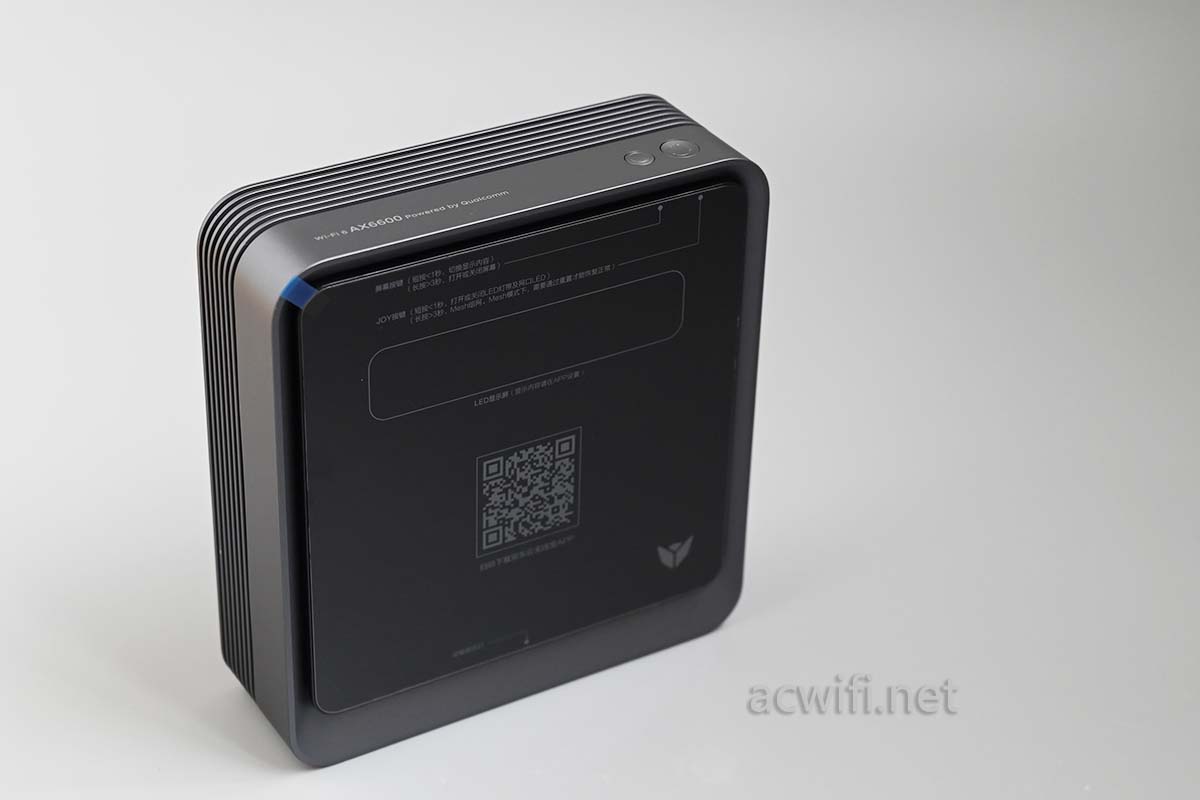

有提示怎么利用这两个按键来操作不同的设置：

一圈都是散热孔：

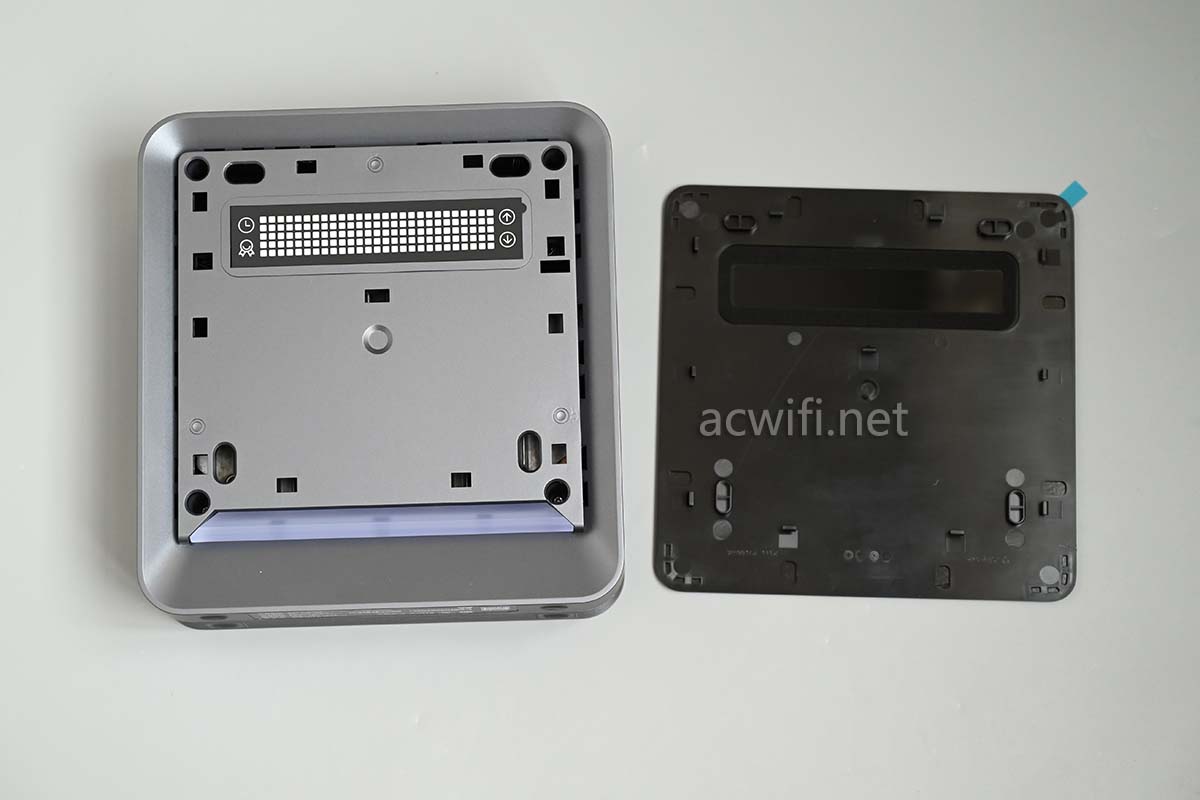

先拆开前面的整个面板，没有螺丝线，直接撬开吧。四个角就是螺丝，但不是十字的，是内梅花，中间有突点。我找了许久才找到合适的！

白色点陈就是LED屏，在路由器里面是有点创意！（K3表示不服）

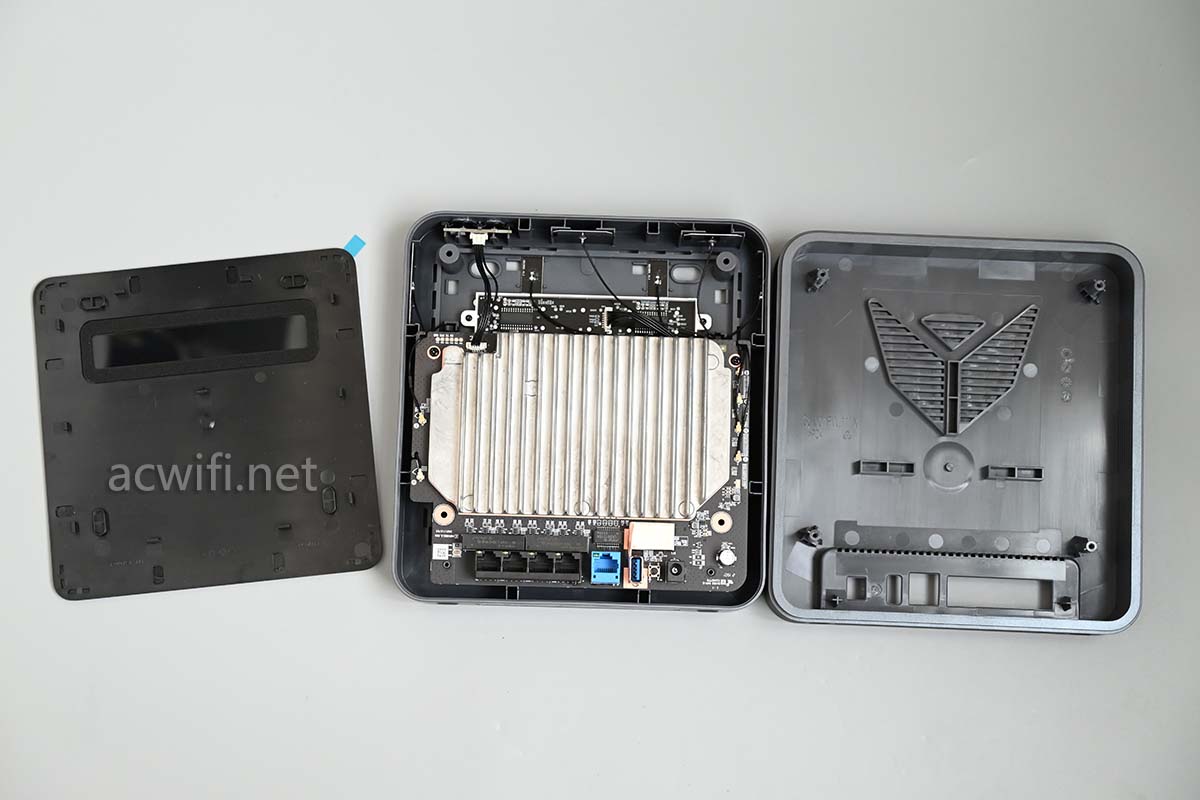

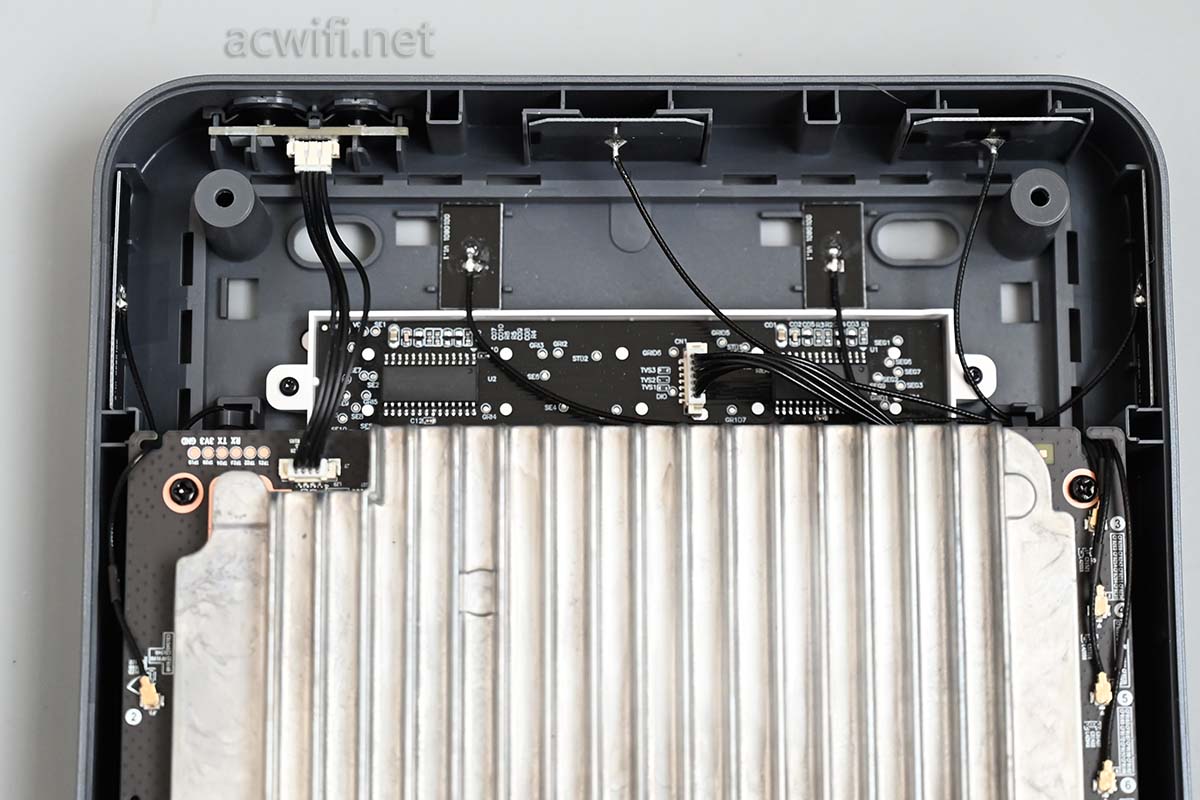

拆开后看见一硕大的铸铝热器：

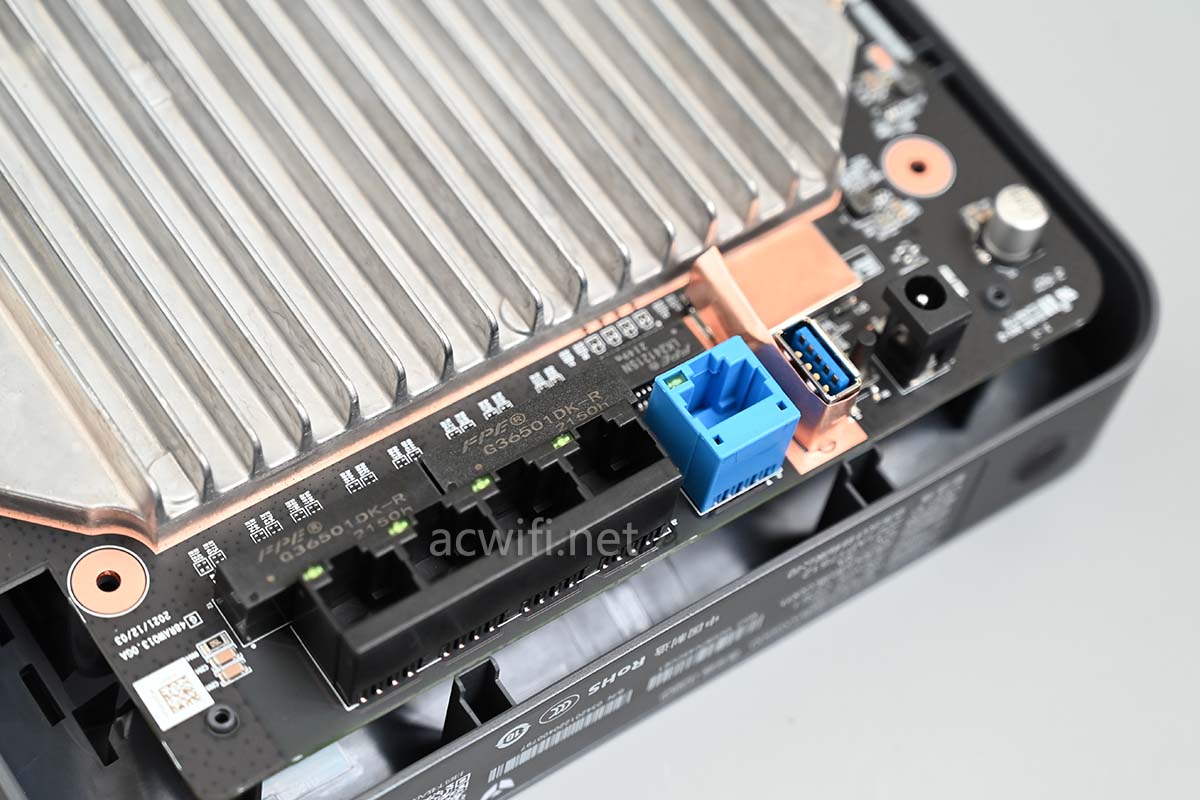

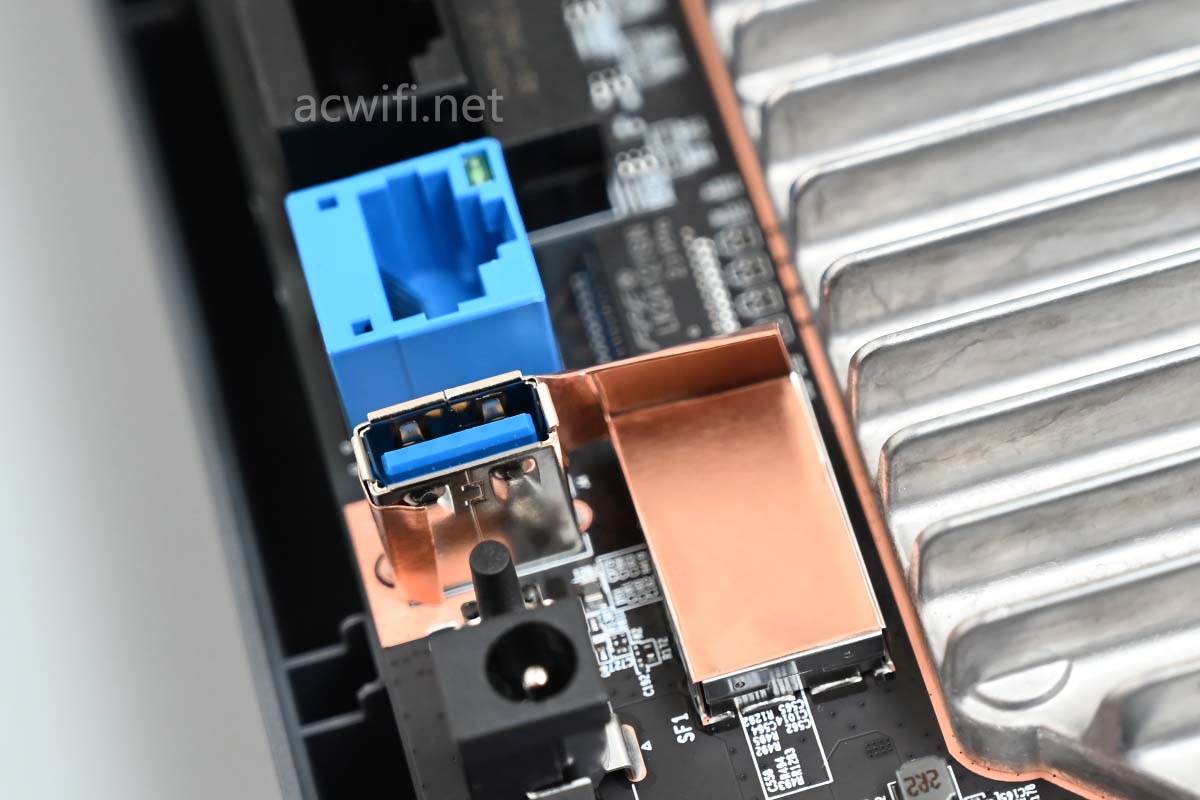

USB接口和沿线电路均有金属屏蔽：

天线都在机身上端，一共有6根，其中两根是双频天线。下图左两侧各有一根较长的天线，这就是双频天线，负责2.4G和高频段5G（5G2）。

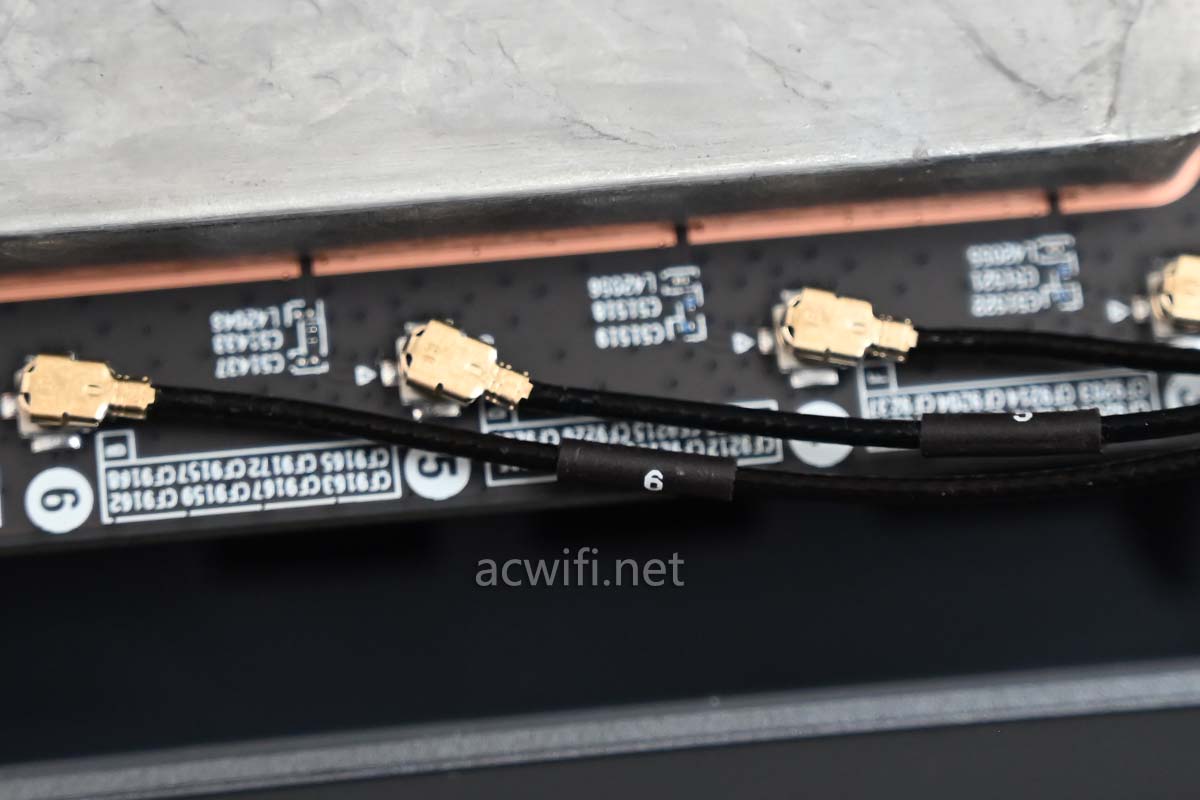

每根馈线外皮标有数字序号，不怕安装错：

有两颗螺丝固定着主板，取出来。

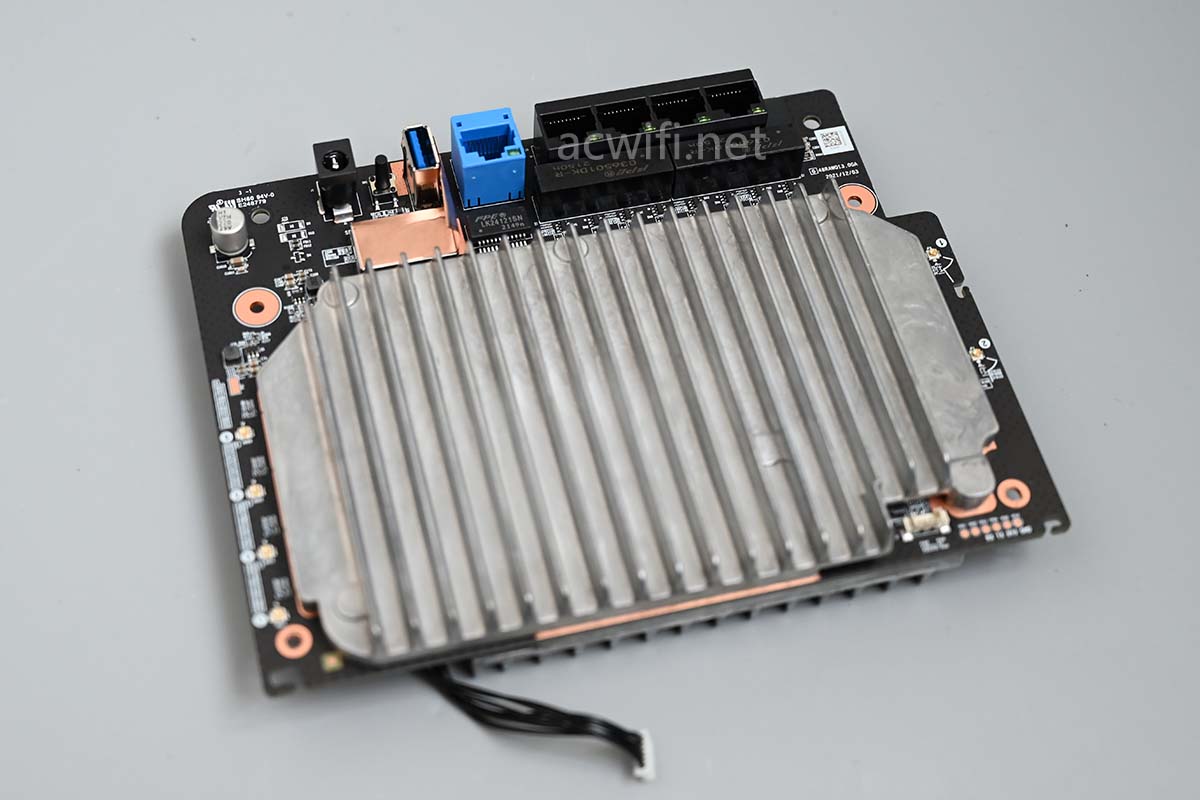

看见网口，因此我定义为主板正面：

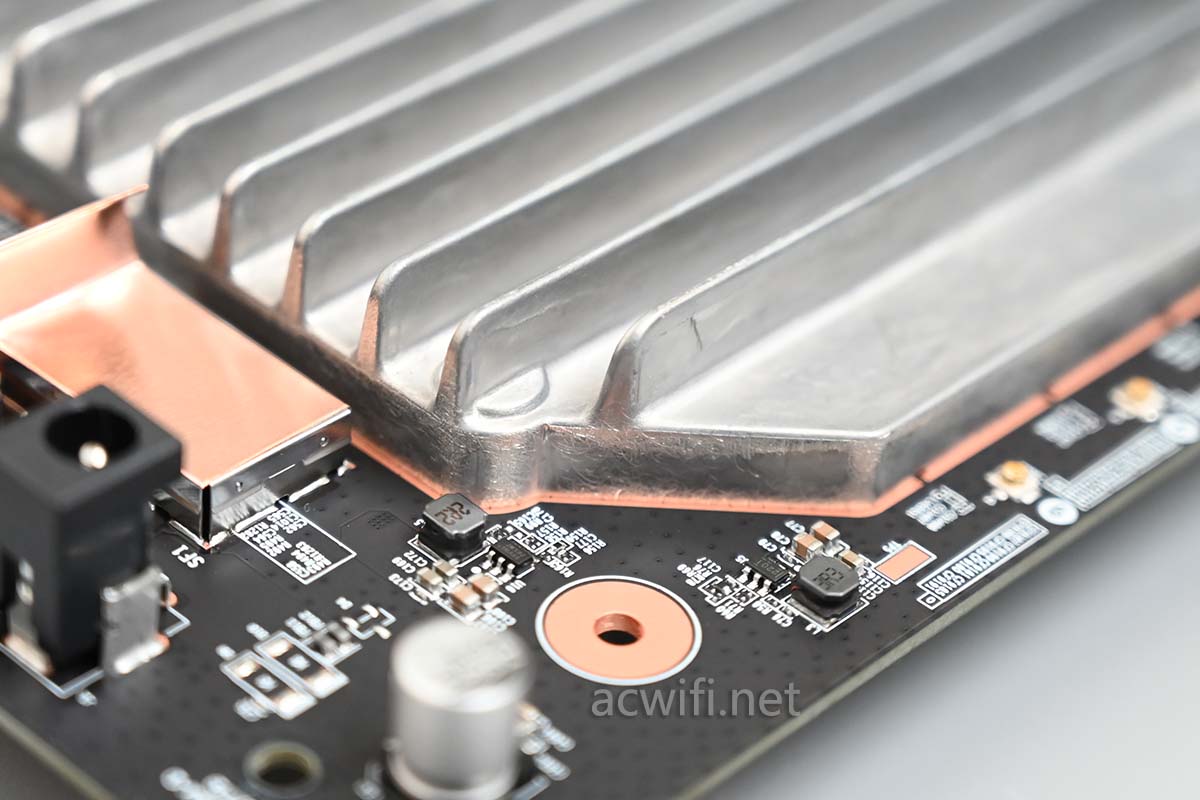

散热器与主板粘得很紧很紧， 为啥呢？ 因为把散热器充当屏蔽罩来用了。

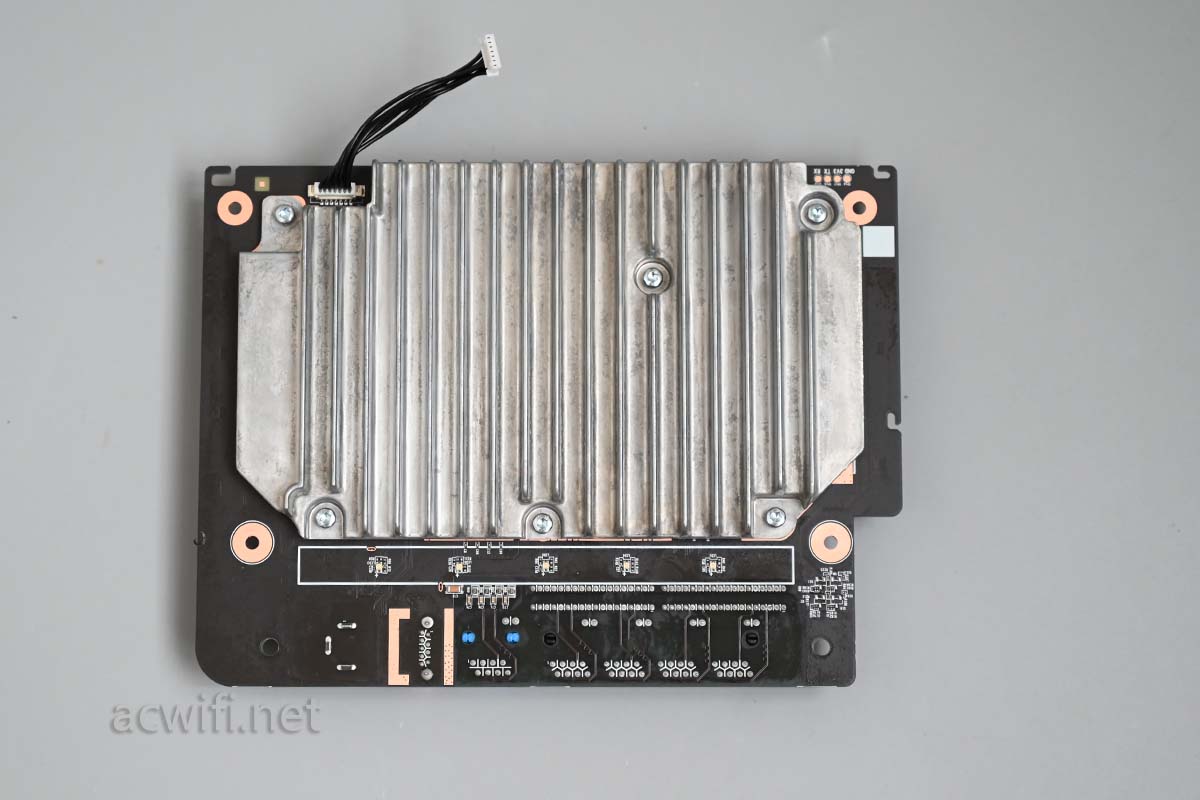

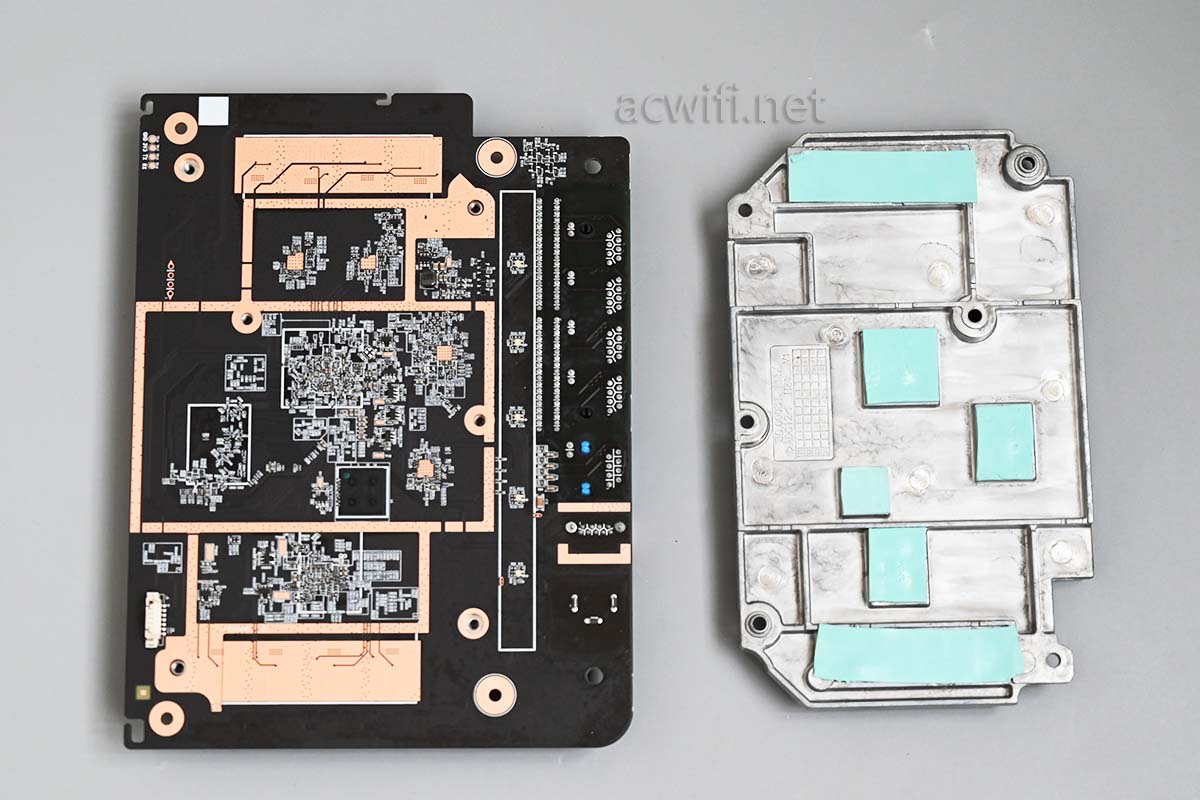

主板背面也有好大的铝散热器：

先拆开主板背面上的这个散热器看看：

下图两侧的“覆铜”位置是位于主板正面的FEM电路的下方。百度一下的结果：

所谓覆铜，就是将PCB上闲置的空间作为基准面，然后用固体铜填充，这些铜区又称为灌铜。覆铜的意义在于，减小地线阻抗，提高抗干扰能力；降低压降，提高电源效率；还有，与地线相连，减小环路面积。

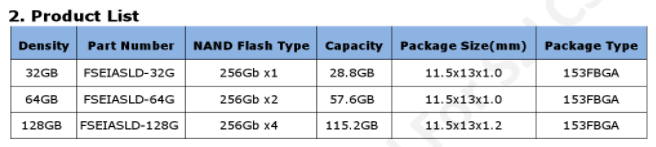

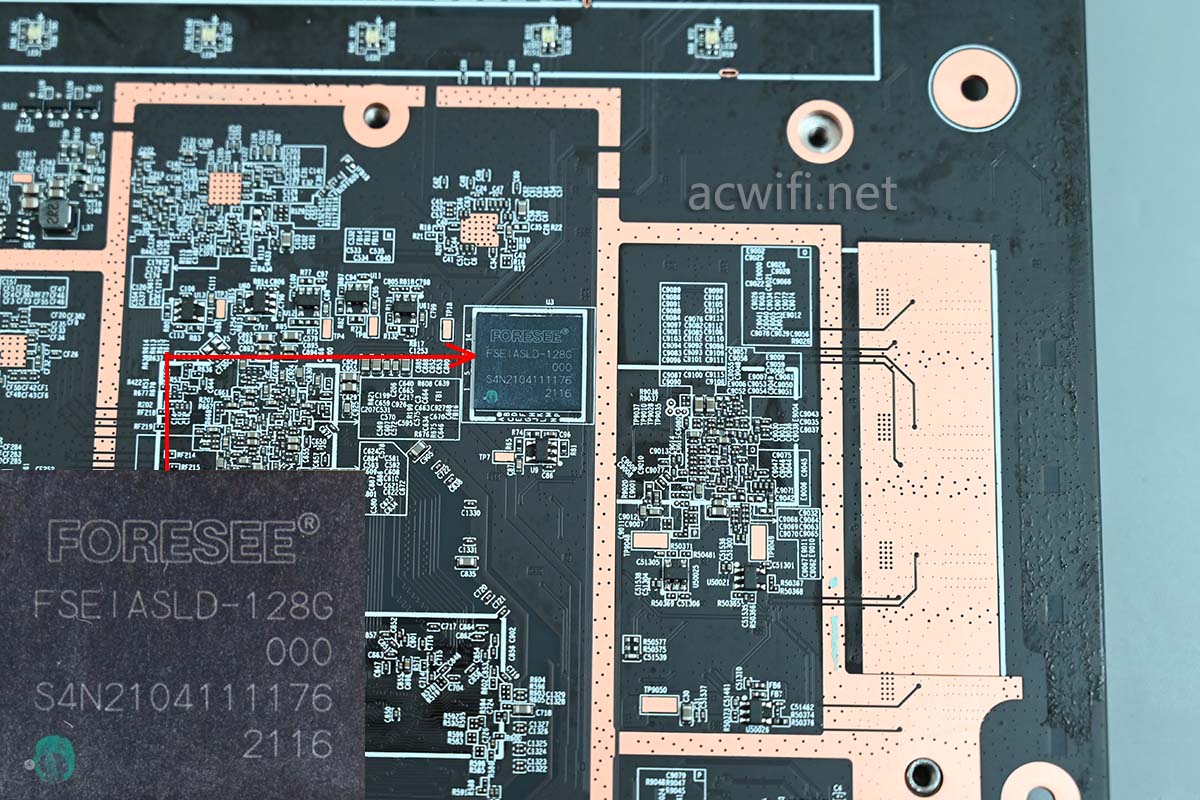

主板前面有一颗闪存芯片，江波龙的FSEIASLD-128G，eMMC 128GMB容量。

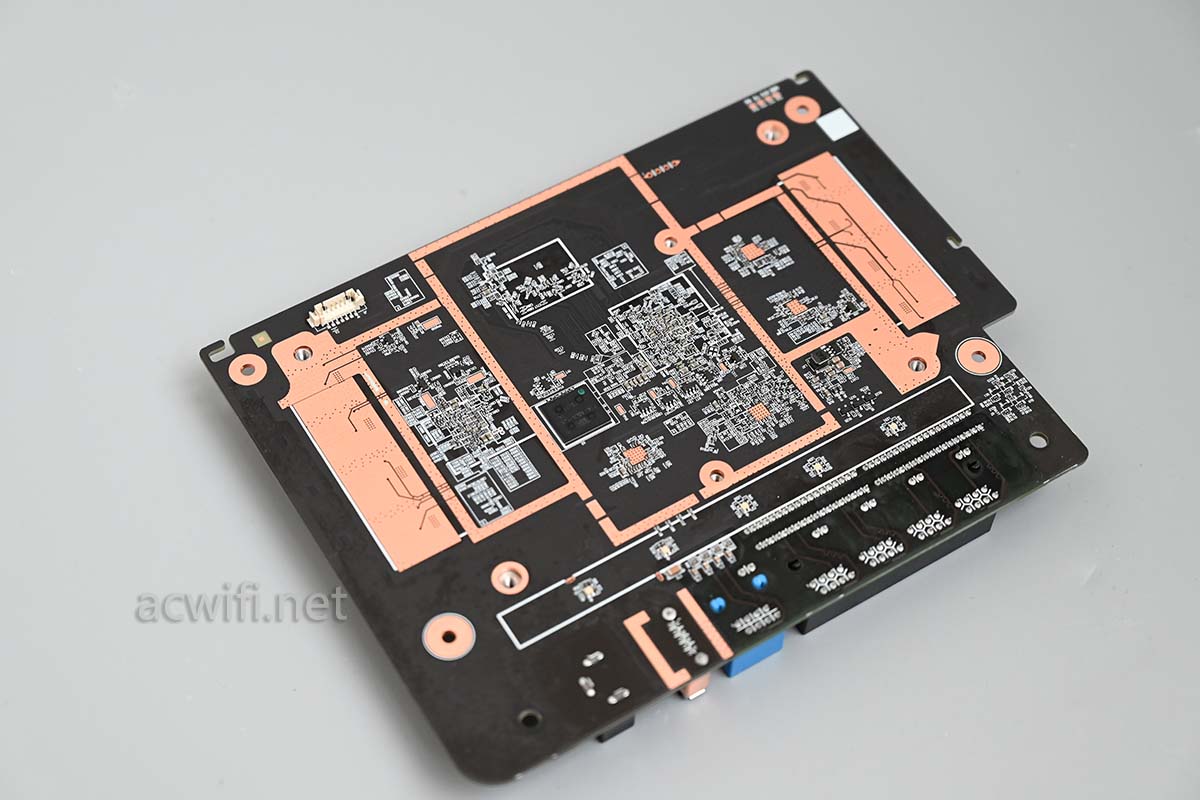

主板背面看完了，是呀，看完了。除了这颗128GB闪存，没其它芯片了。

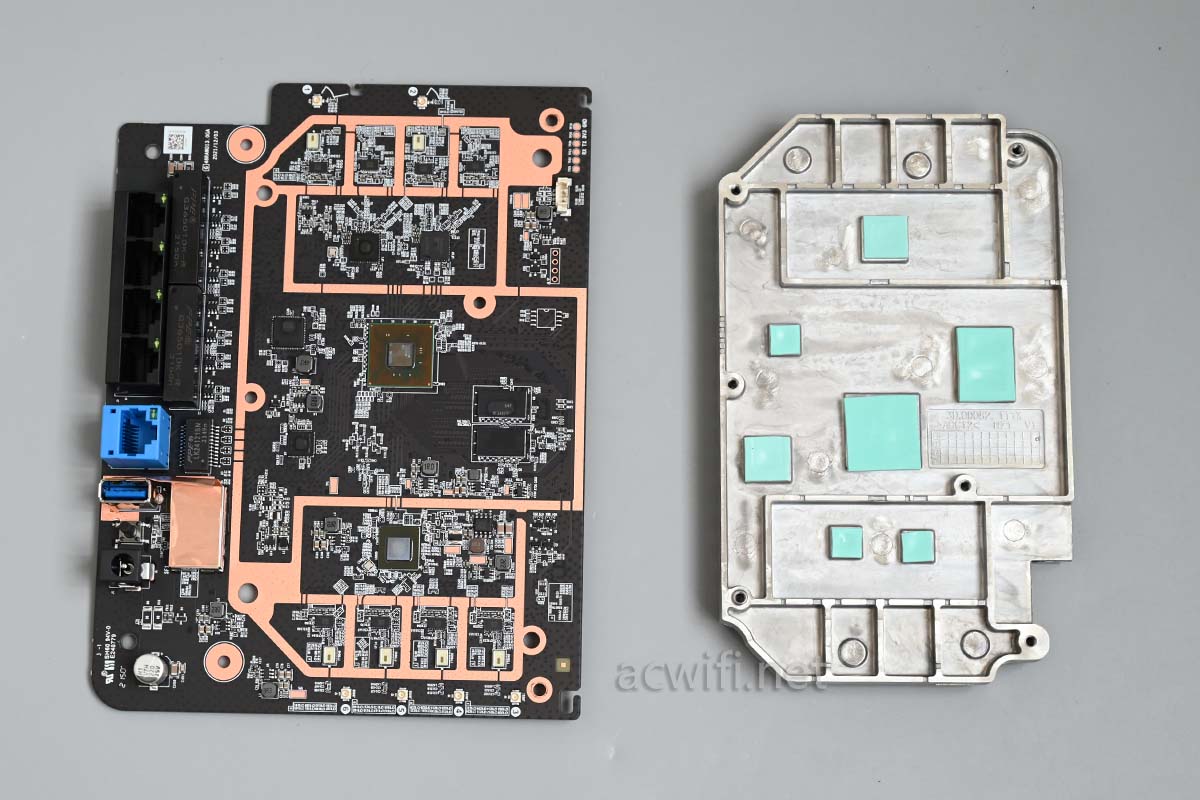

主板正面上的散热器也取下来：

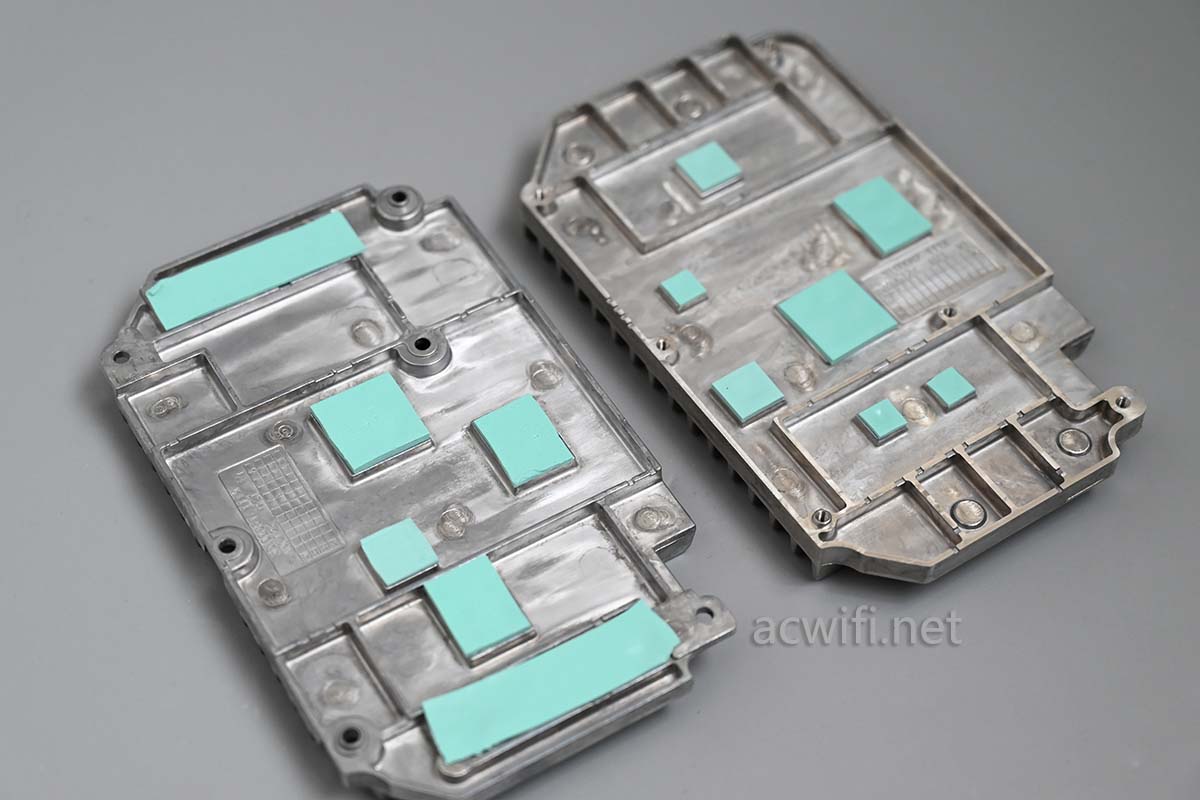

这两个散热器，是先铸铝后CNC加工吗？成本高不？听说铝材价格还在不停地上涨中。

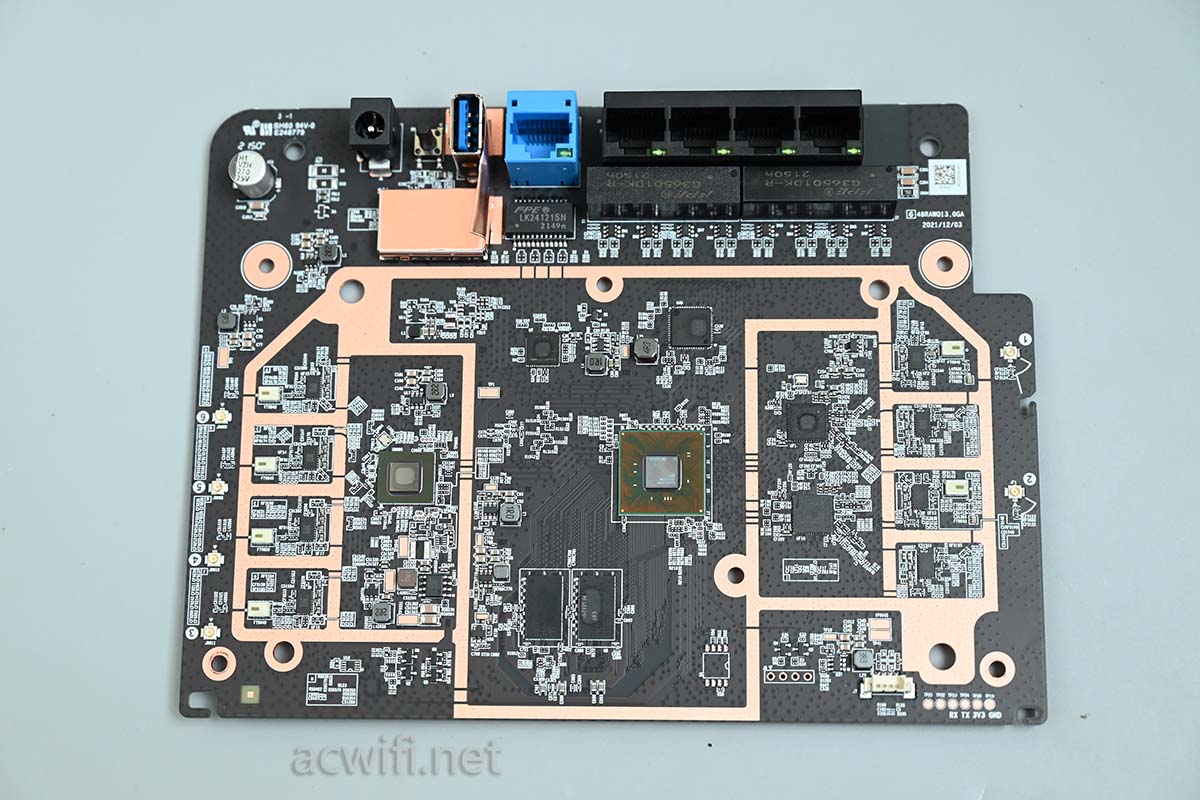

主板正面芯片全貌：

先看CPU吧。

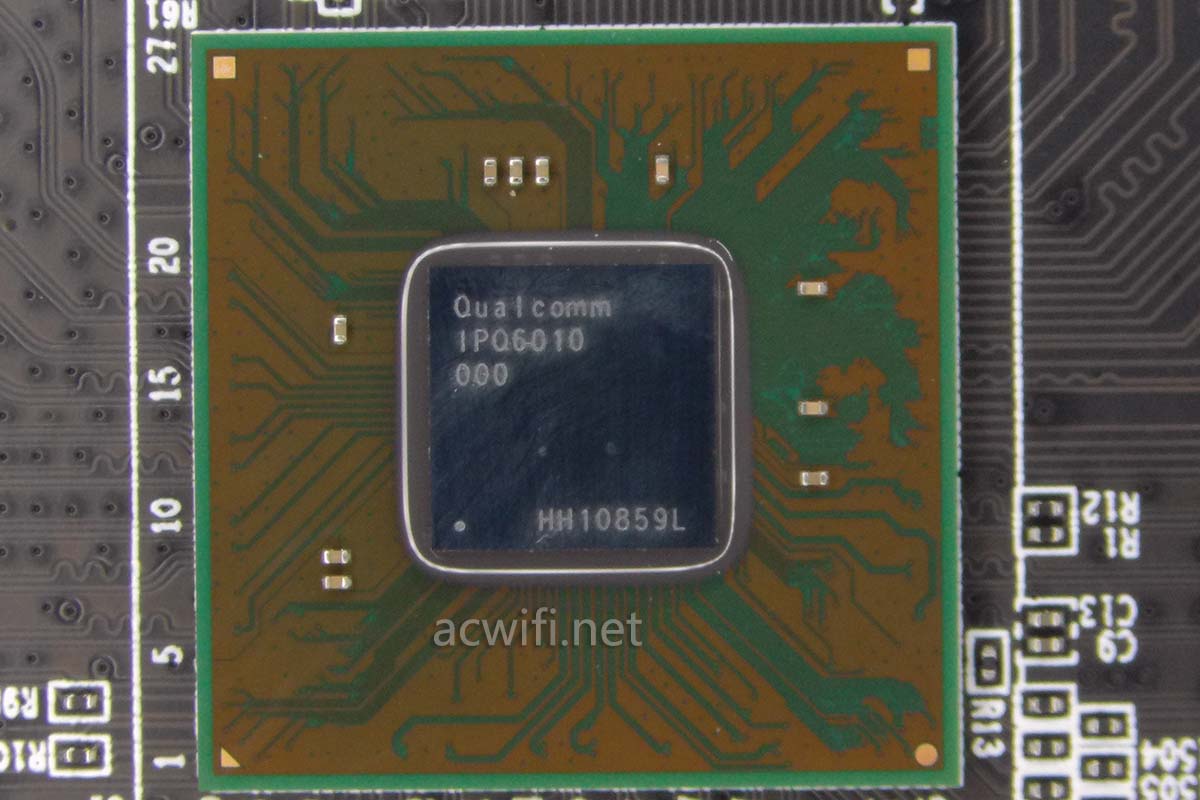

京东云雅典娜的CPU型号是高通IPQ6010，四核1.8GHz，集成单核1.5GHz NPU（网络加速引擎），集成双频2x2mimo的无线基带。

这种裸晶不加盖的BGA封装，不要随意抚摸黑色芯片的边缘，否则，当莫氏硬度为0.167的手脂碰上莫氏硬度为7的单晶硅时，会在手指头上留下一道漂亮的弧线，别问我为什么知道的。我现在敲打键盘Y、U、H、J、N、M都会隐隐作痛。

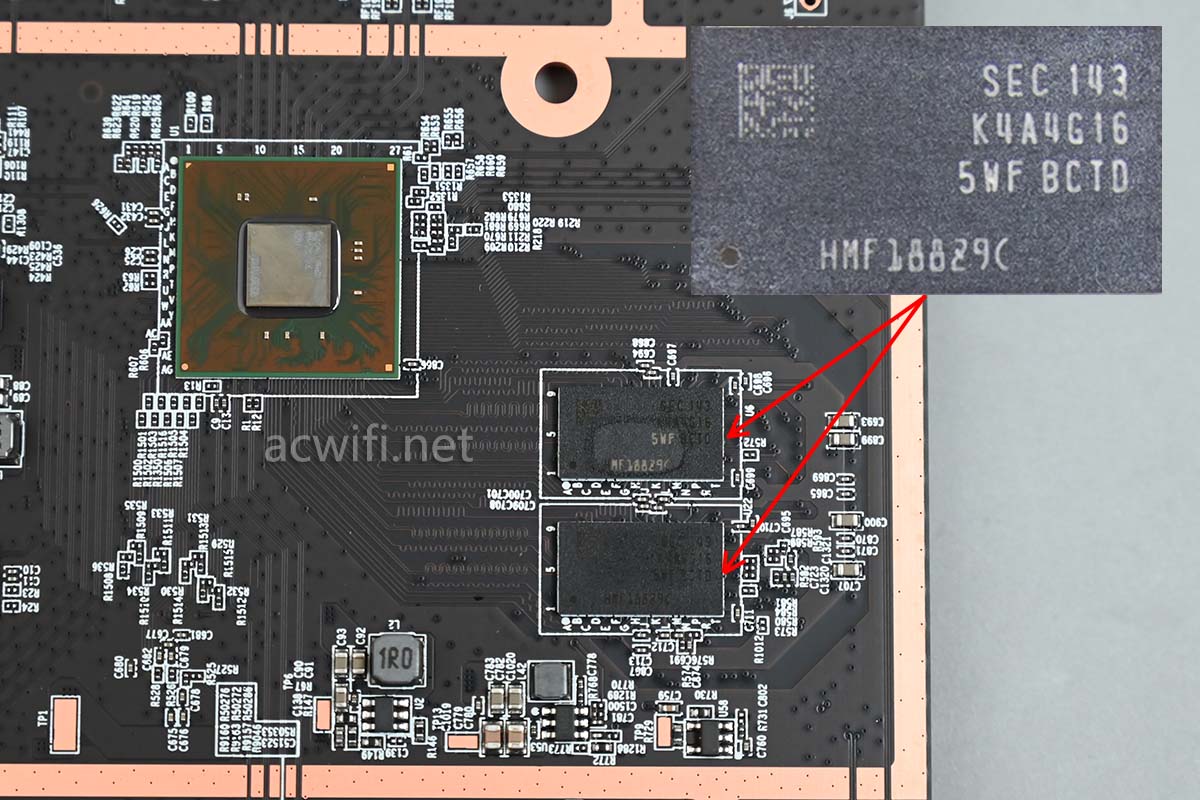

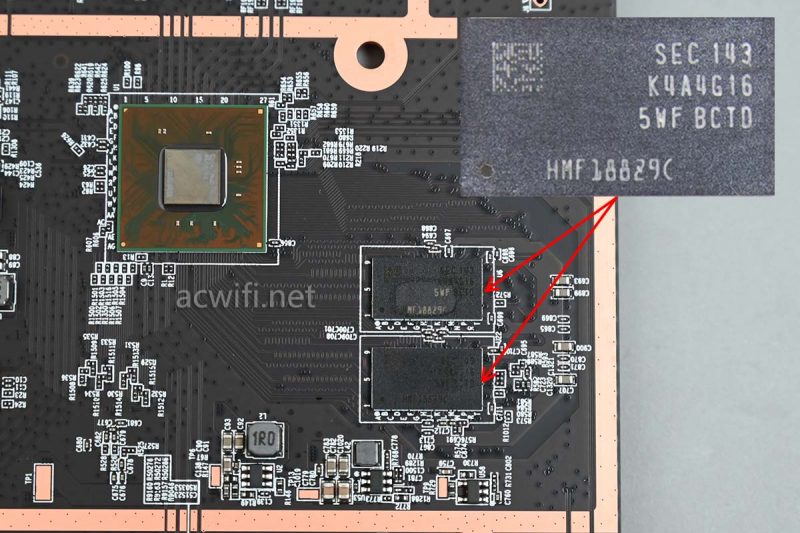

有两颗内存芯片，型号是K4A4G165WF-BCTD，DDR4-2666，容量512MB，两颗组成1GB内存，内存很给力！

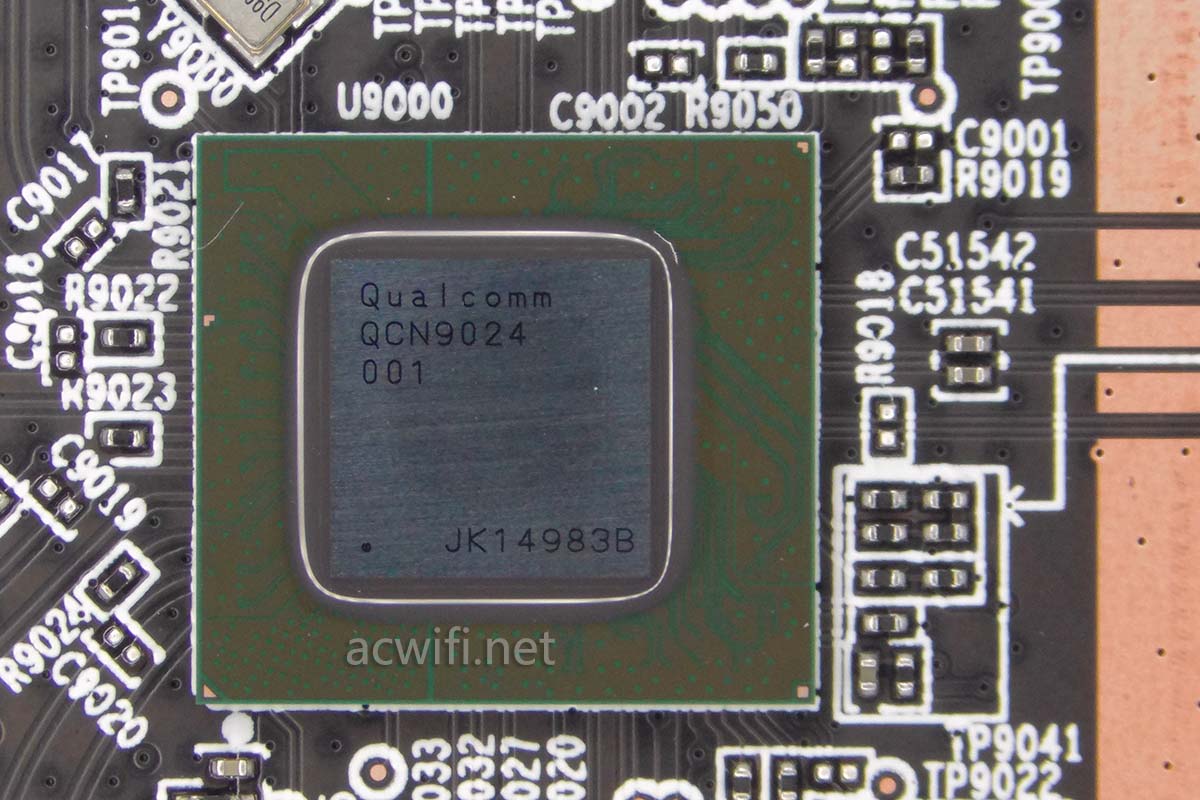

5G无线芯片型号是QCN9024，在2x2mimo下支持4K-QAM，最高速率可达2882Mbps，在4x4mimo、1024-QAM和160MHz频宽下最高速率4804Mbps。OFDMA用户数量最大16个，最大的无线带机量是256台。

QCN9024在这台雅典娜机身上是负责低频段（5.2GHz）。

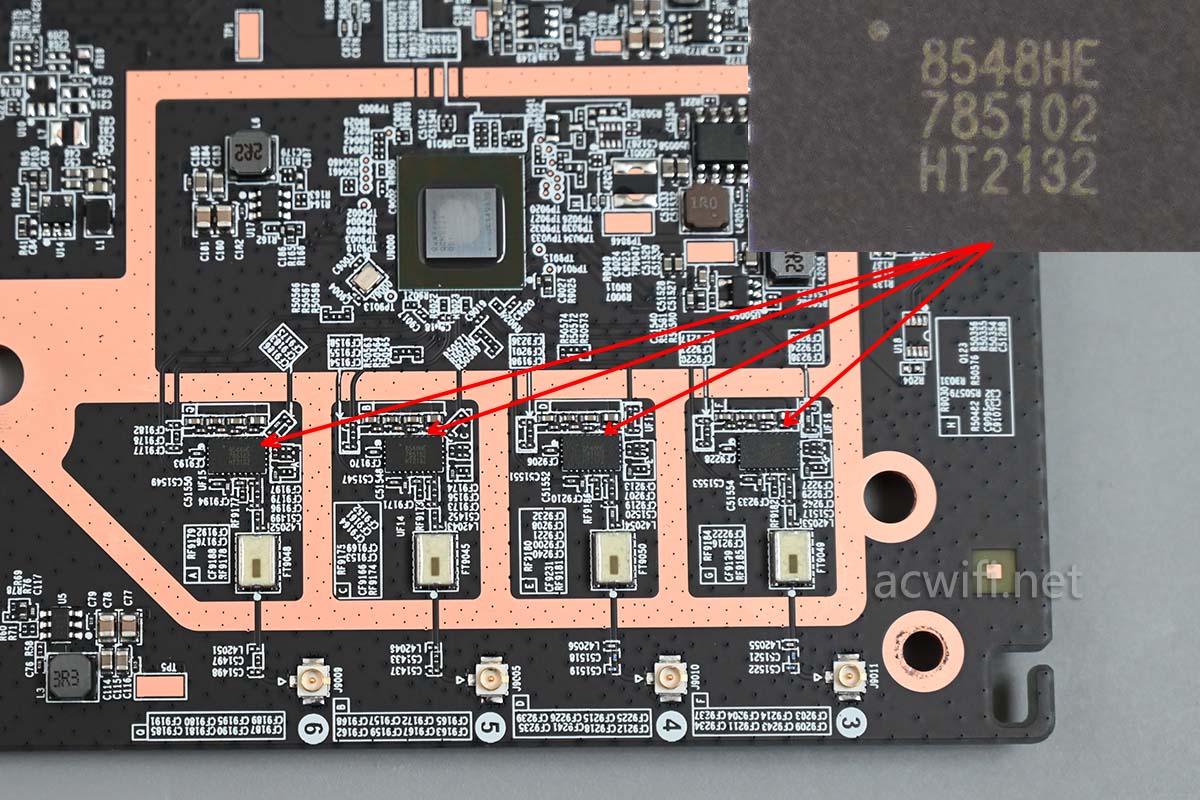

5G外置了4颗FEM芯片，型号是KCT8548HE，康希通信科技(上海)有限公司的产品。

      KCT8548HE的参数如下：
Integrated high performance 5GHz PA, LNA with bypass and T/R switch
Fully-matched input and output
Integrated power detector
Transmit gain: 30.5dB at 5V
Receive gain: 16dB at 5V
Noise figure: 1.9dB at 5V
Output power:
+16.5dBm @ -43dB HE160, MCS11 DEVM, 5V
+21dBm @ -40dB HE160, MCS11 DEVM, 5V
+23dBm @ -35dB VHT80, MCS9 DEVM, 5V
+24dBm @ -30dB HT20, MCS7 DEVM, 5V
ESD protection circuitry on all PINs
Minimal external components required
Small package: QFN-24L, 3mm x 5mm x0.75mm (MSL3, 260 oC per JEDEC J-STD-020)
RoHS and REACH compliant

通常这种3mm x 5mm尺寸24针脚的FEM都不会弱。

从KCT8548HE的资料中可以看出它的TX输出26.5dBm的时候工作电流420mA，SKY85747同样消耗420mA的时候只有25dBm的输出功率。RX方面NF居然比SKY85747的2.0dB噪声系数还要低，做到了1.9dB，可提升系统接收灵敏度。另外这颗芯片内部集成射频耦合器，可实现电压和射频功率的双重功率检测。

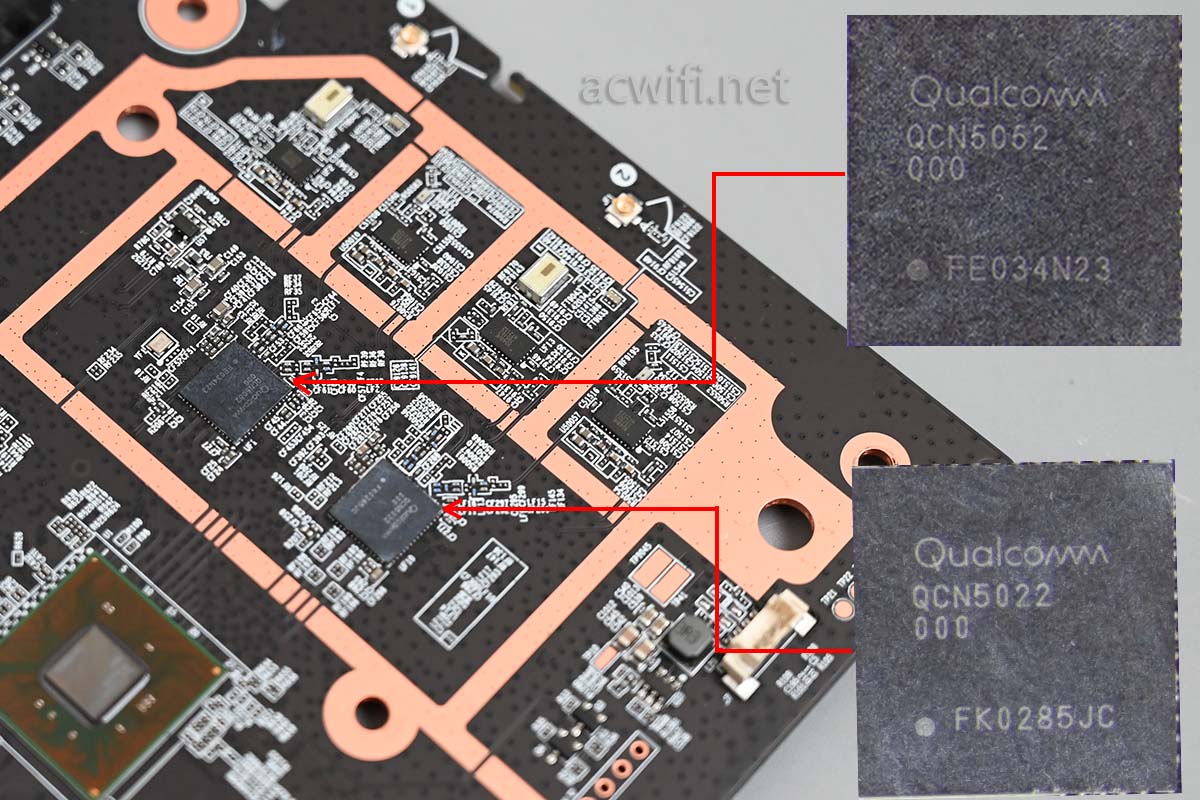

另一个5.8G频段的5G射频芯片是QCN5052，而2.4G射频芯片是QCN5022：

QCN5052支持2x2mimo，在80MHz频宽下最高速率1201Mbps。

QCN5022支持2x2mimo，在40Mhz频宽下最高速率574Mbps。

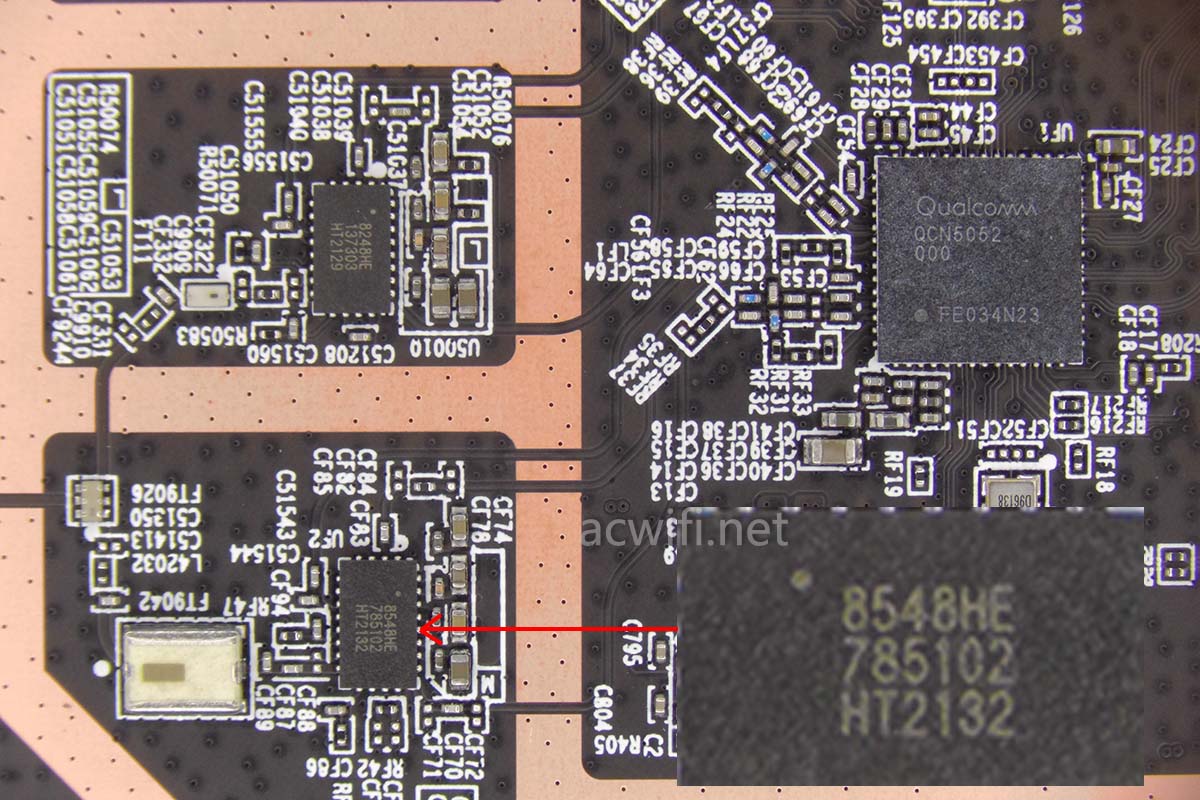

QCN5052外置了两颗5G FEM芯片，型号跟前面的5G FEM一样也是KCT8548HE，

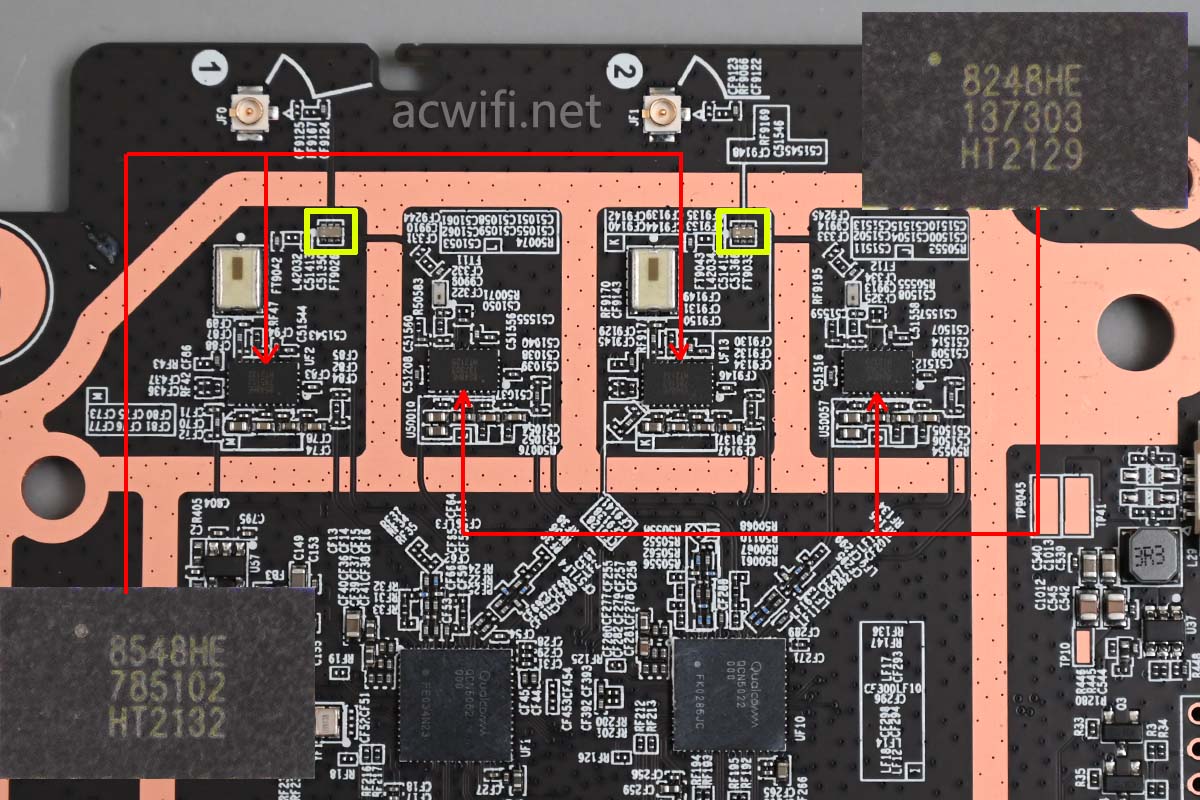

QCN5022外置了两颗2.4G FEM芯片，型号是KCT8248HE，也是康希通信科技(上海)有限公司的产品。下图两个黄框里的是双工器，把2.4G和5G射频合在一起，共用一个天线插座，接去双频天线。

KCT8248HE的参数如下：
Integrated high performance 2.4GHz PA, LNA with bypass, and T/R switch
Fully-matched input and output
Integrated power detector
Transmit gain: 33.5dB at 5V Receive gain: 16dB at 5V
Noise Figure: 1.5dB at 5V
Output power:

+20dBm @ -43dB DEVM, HE40/MCS11, 5V
+21.5dBm @ -40dB DEVM, HE40/MCS11, 5V
+23.5dBm @ -35dB DEVM, VHT40/MCS9, 5V
+24.5dBm @ -30dB DEVM, HT20/MCS7, 5V
ESD protection circuitry on all PINs
Minimal external components required
Small package: QFN-24L, 3 x 5 x 0.75mm (MSL3, 260 oC per JEDEC J-STD-020)
RoHS and REACH compliant

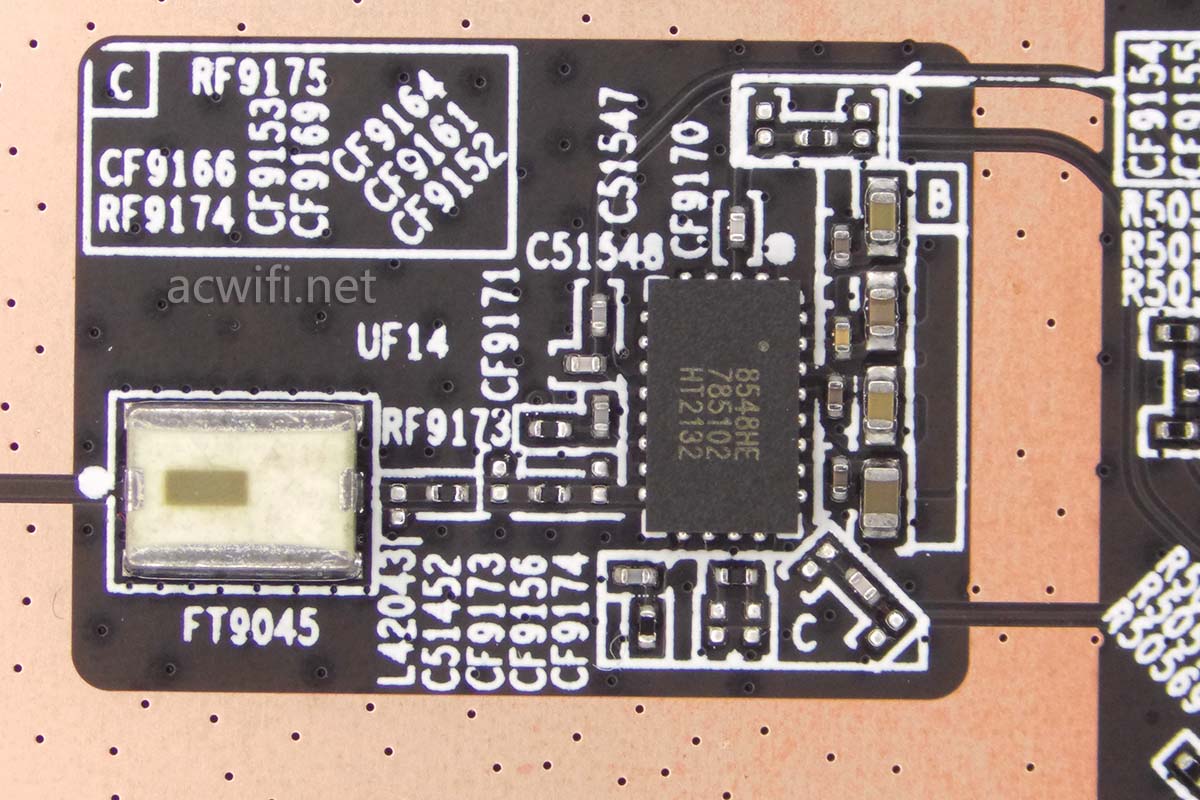

QCN5052的射频电路放大图：

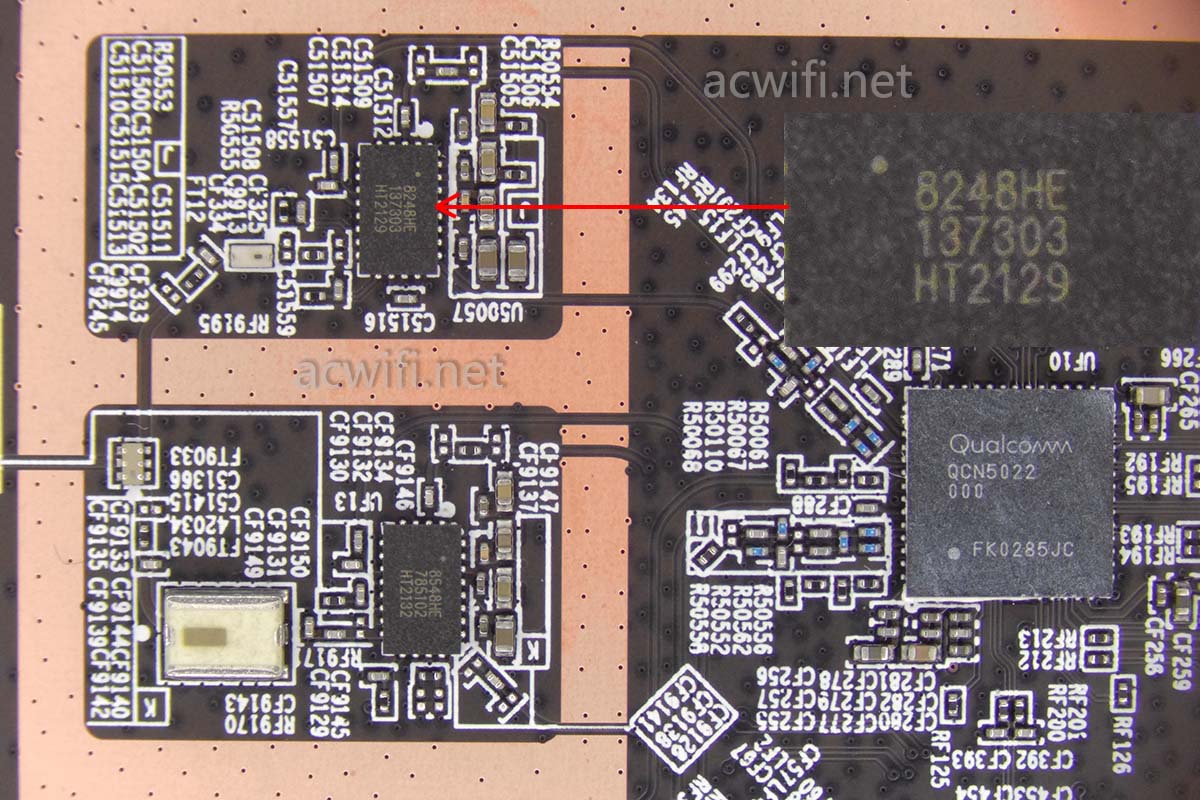

QCN5022的射频电路放大图：

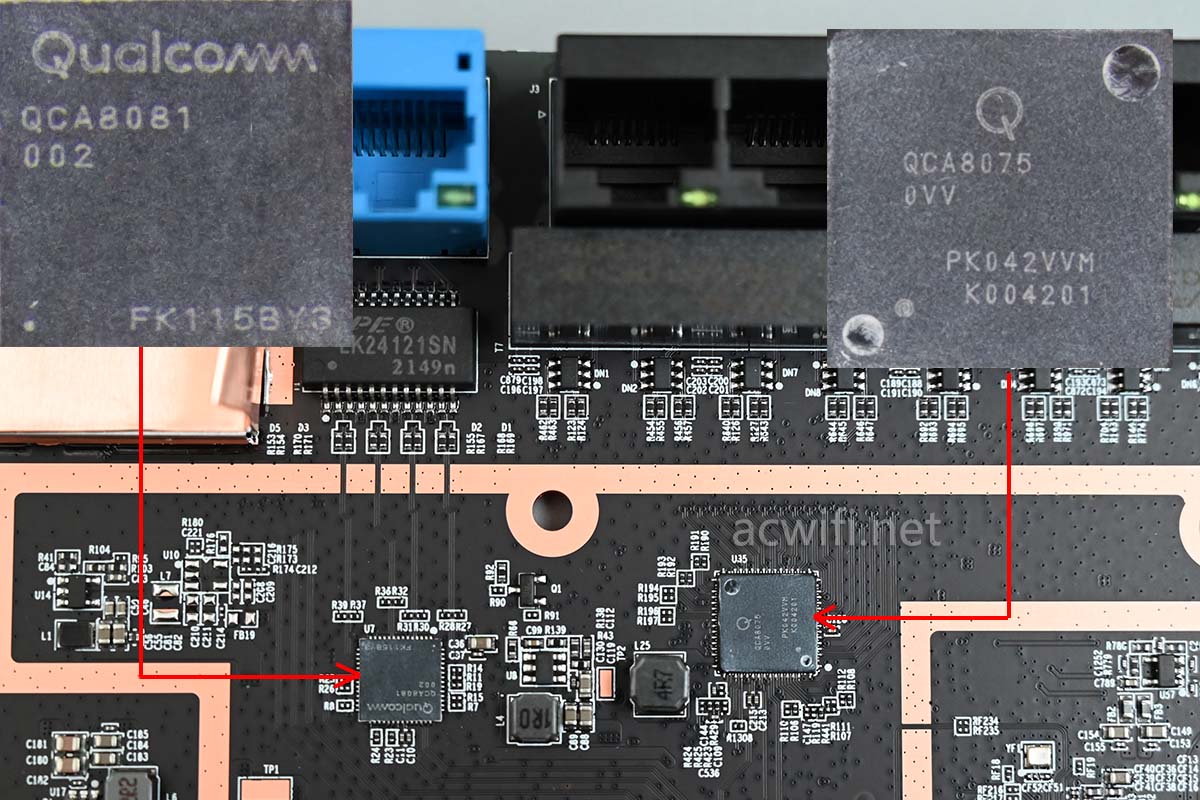

以太网PHY芯片方面，如下图：

QCA8075是五口千兆PHY芯片；

QCA8081是单口2.5G PHY芯片。

它俩与IPQ6010是一个套餐了。

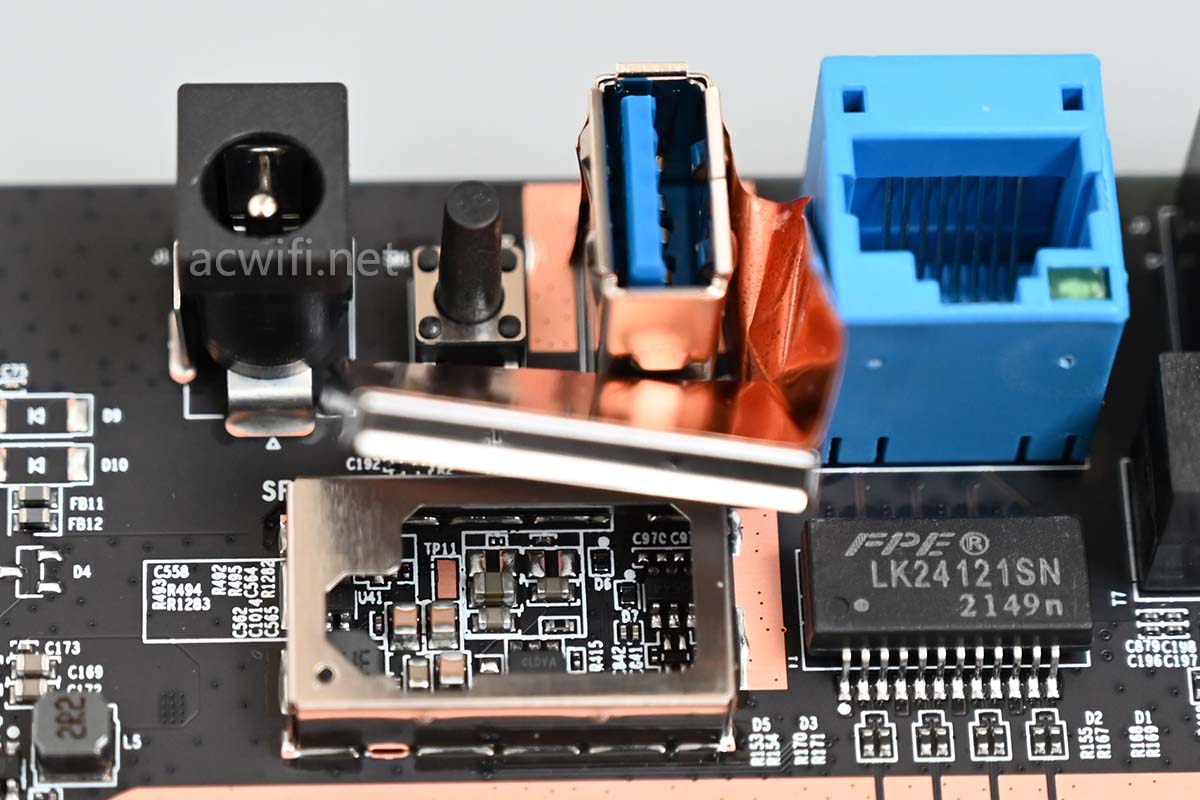

USB3.0接口旁边的屏蔽罩打开：

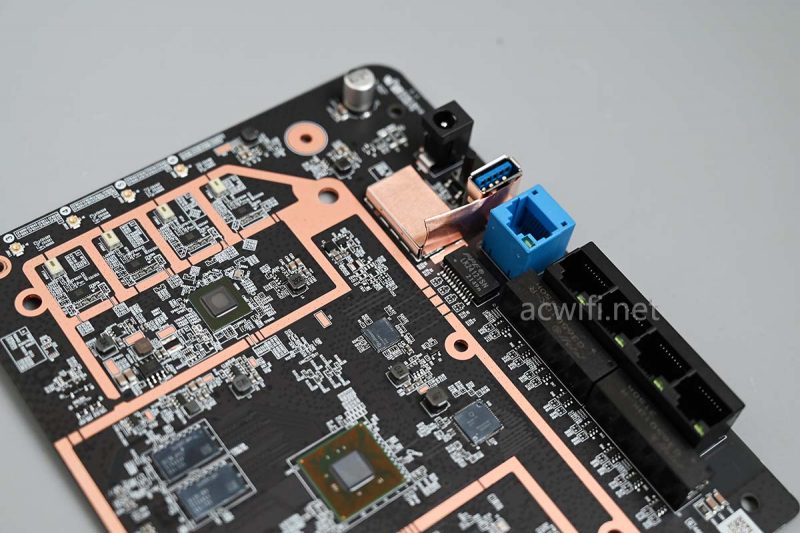

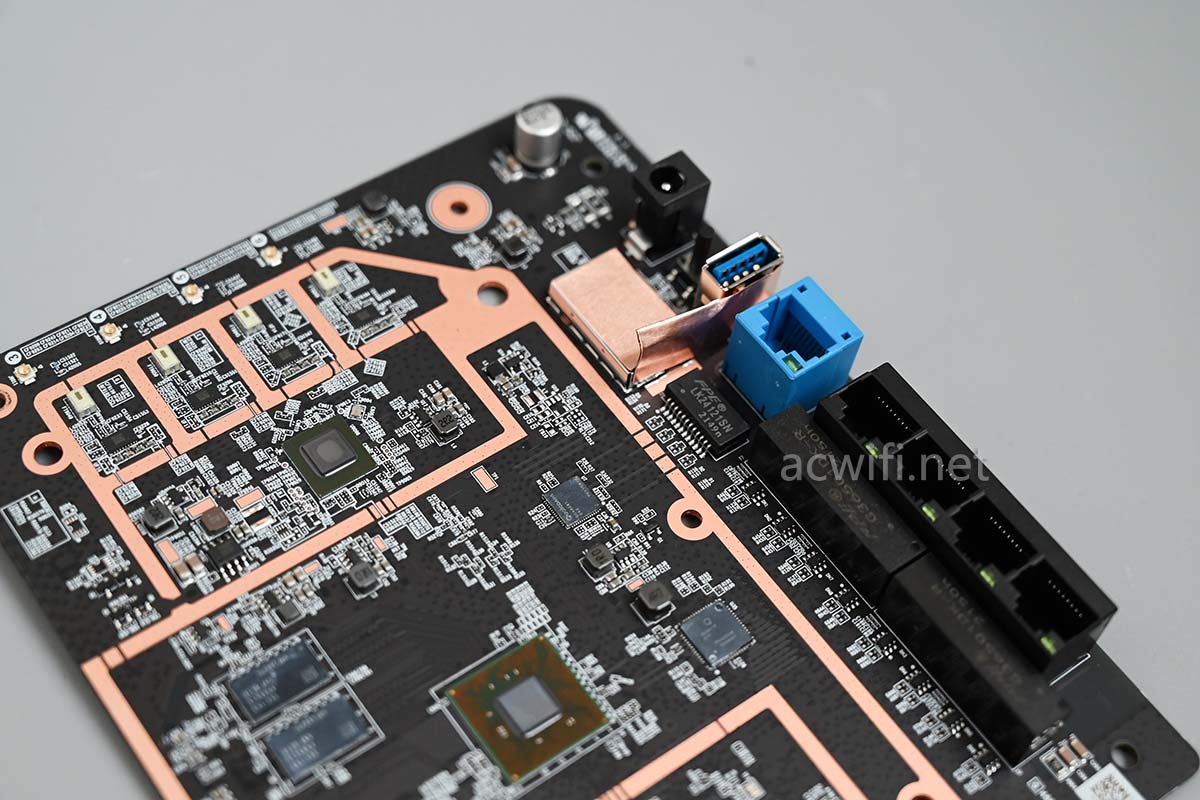

这个角度好看：

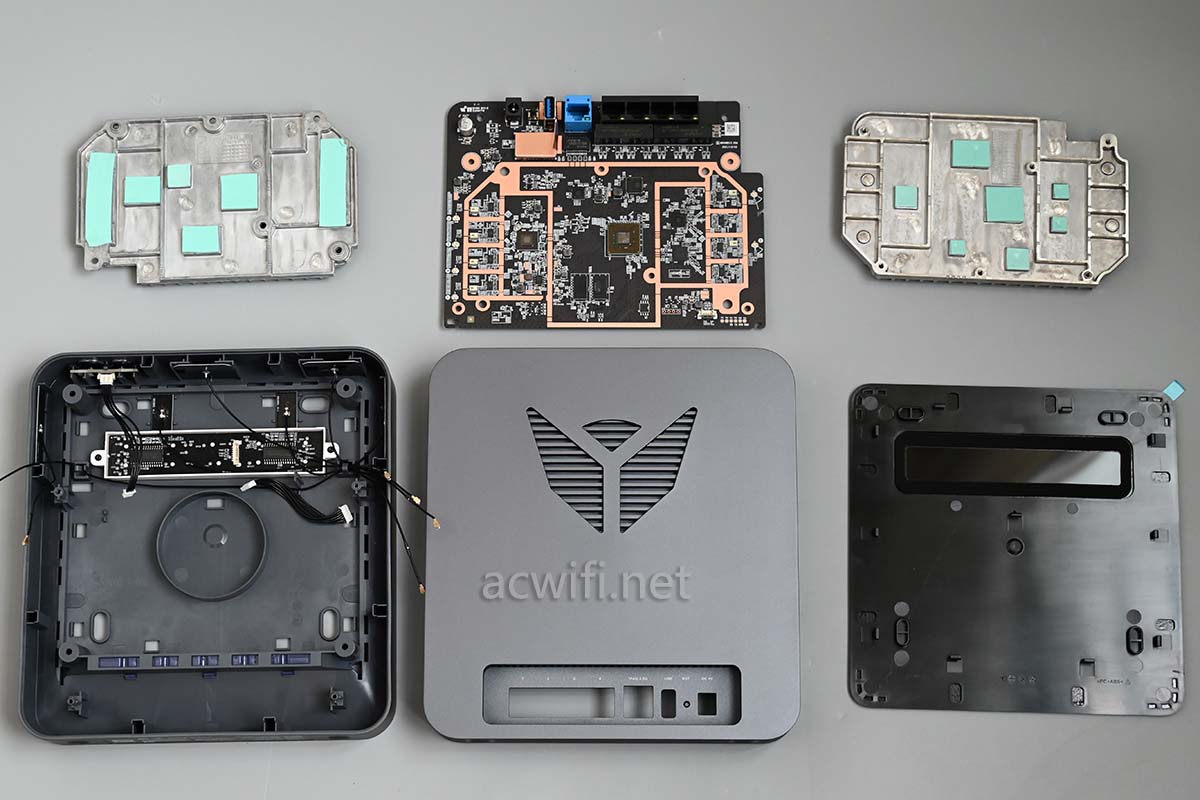

至此，京东云雅典拆机完成了。

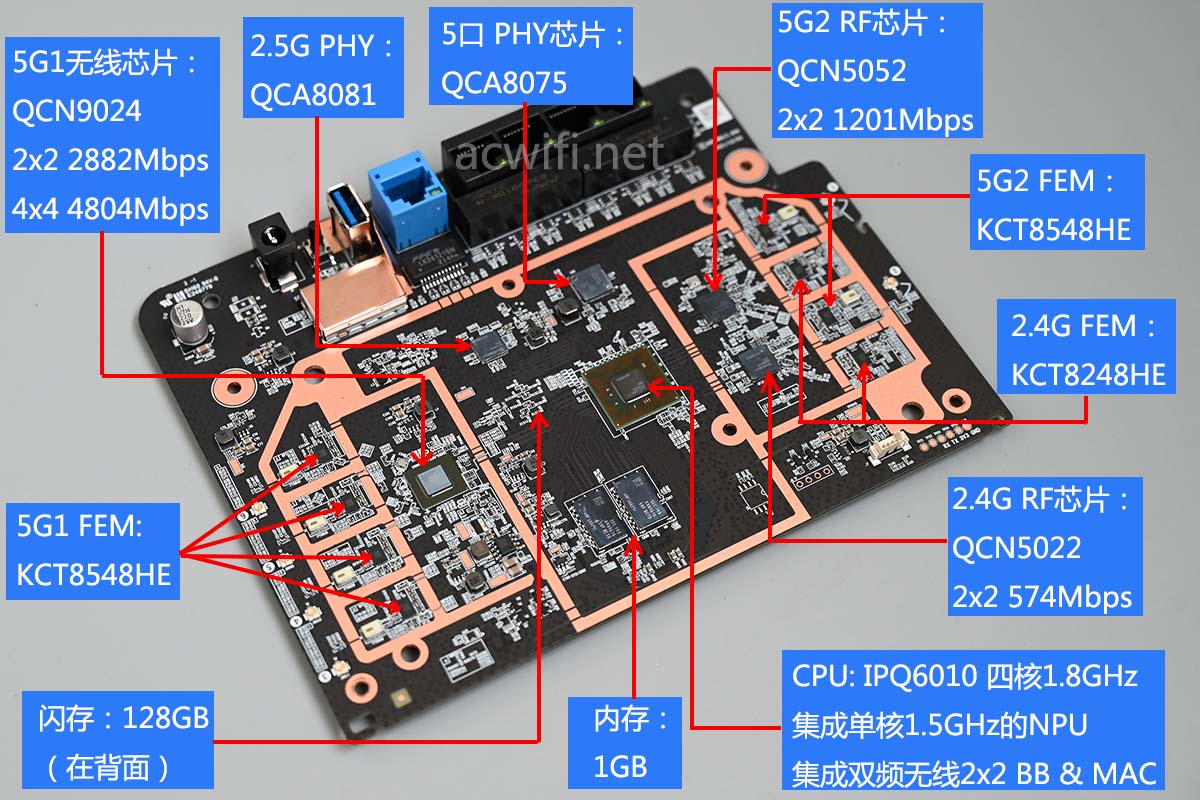

所有芯片型号汇总图如下：

2.4G 574M bps+5G1 4804Mbps+5G2 1201Mbps，所以这款是AX6600的三频Wi-Fi 6无线路由器。

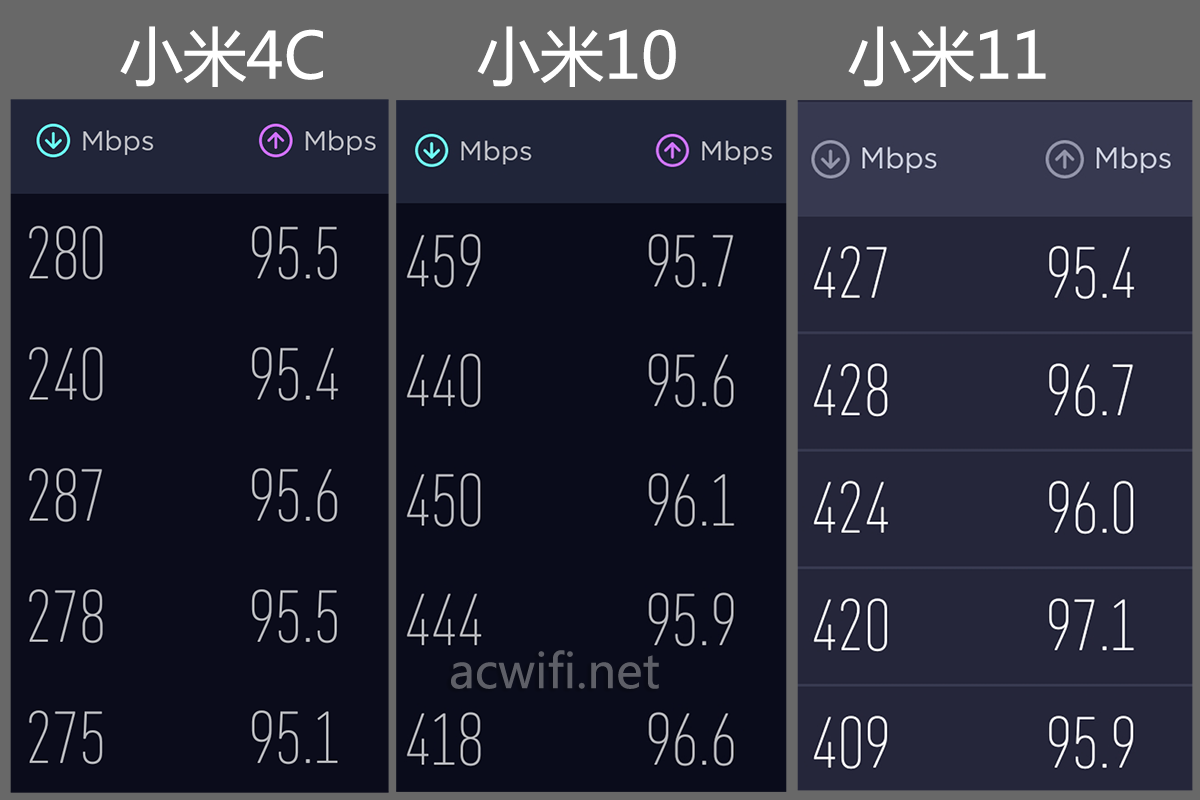

最后在楼下D点测速看看，路由器放楼上WIFI位置，手机在楼下D点位置进行简单的测速。电信宽带1000兆下行，100兆上行，只测5G1，信道44.

结果如下：

光看小米4C超过250Mbps就能看出信号比较强了，而且小米10和小米11都超过了400兆，这可是一台三频的路由器呀，三频通常会比较弱一些，但这款京东云雅典娜的5G1有如此表现，很不错了。

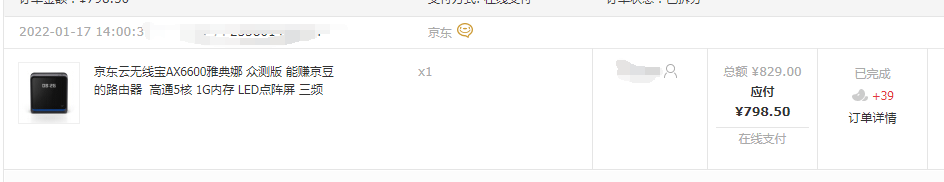

反正我只是799元买到手的，以后挖豆还能赚回来。应该可以吧，毕竟 我是100兆上行。。。哈哈

在路由模式下，2.5G只能作WAN口用，这是一种痛。

三频分开不支持k和v，只能双频合一才能出来k和v。按了组网键后出来k，没有v，mesh组网没试过有没有k和v，因为我只买了一台。希望三频分开不组网也能支持k和v。
