天邑TEWA-1000E拆机，10G-EPON光猫

天邑TEWA-1000E，以下简称天邑1000E，只有主机，二手的，外壳比较旧。

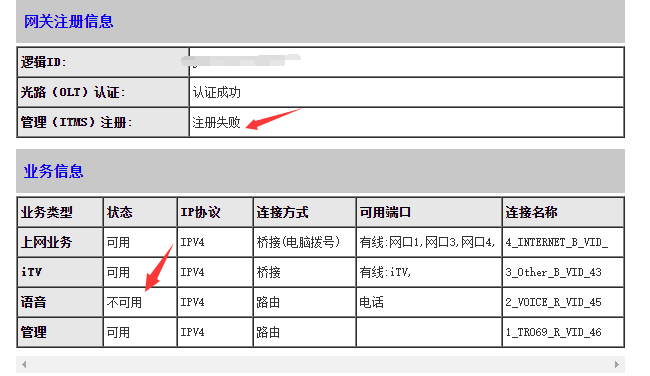

天邑1000E自己可以用，广东江门电信，10G EPON线路，要手动设置添加internet即可。但语音不对，想删了添加新的，但按键是灰色的不能删，上网和ITV都没没问题。

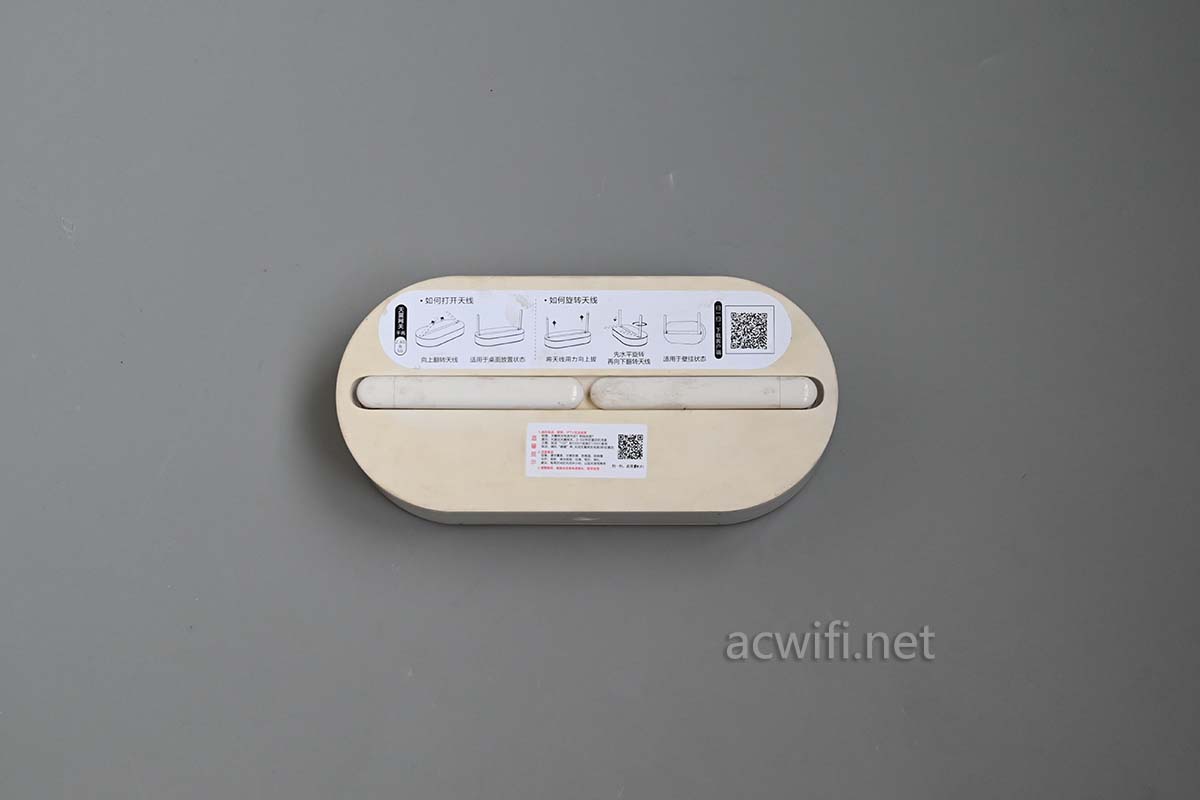

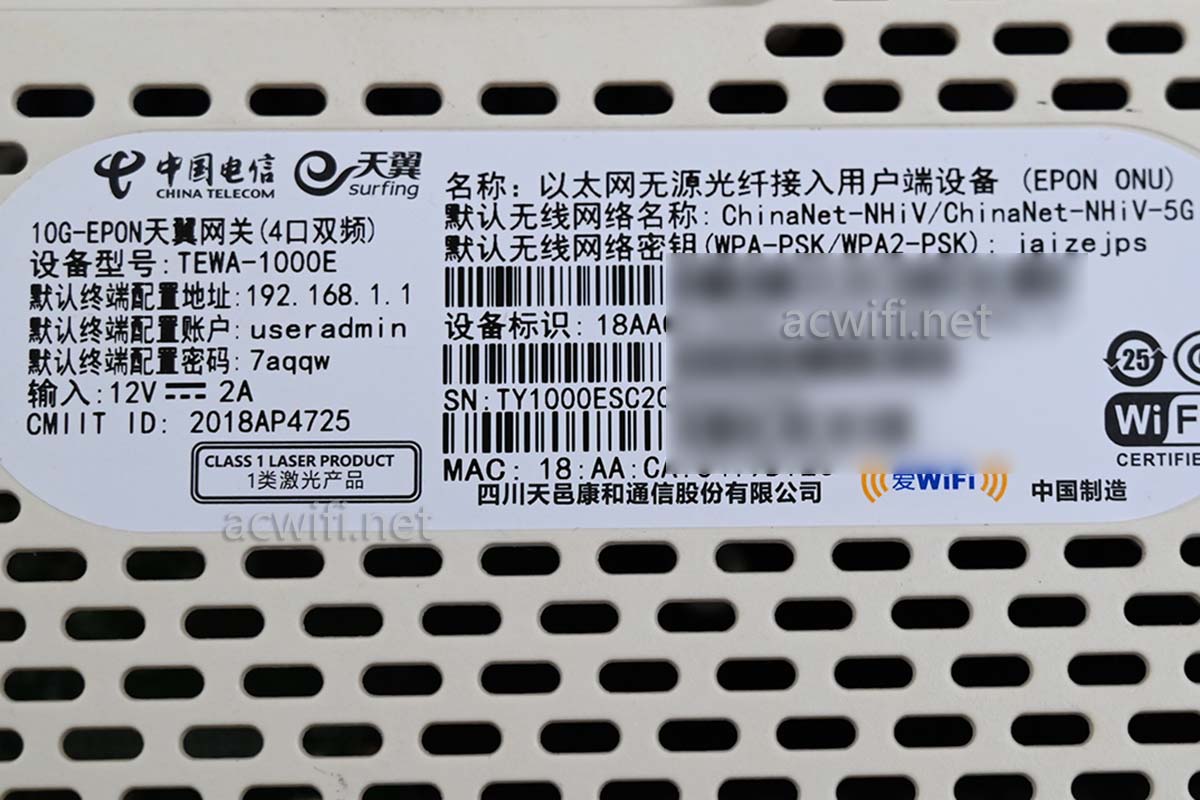

底部标签：

显示的电源输入规格是12V/2A，，，很少看见光猫能有这么大电源功率需求，除非是功耗大户博通。实际待机功率是6.6W。

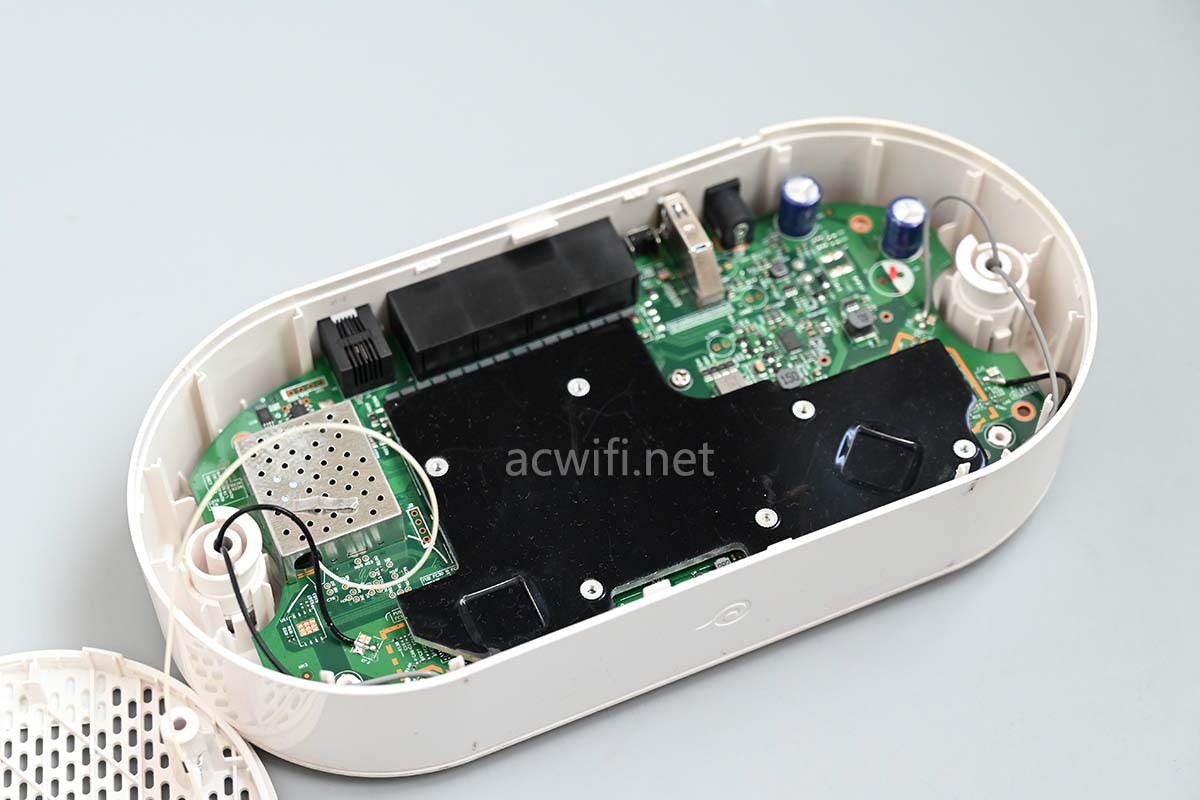

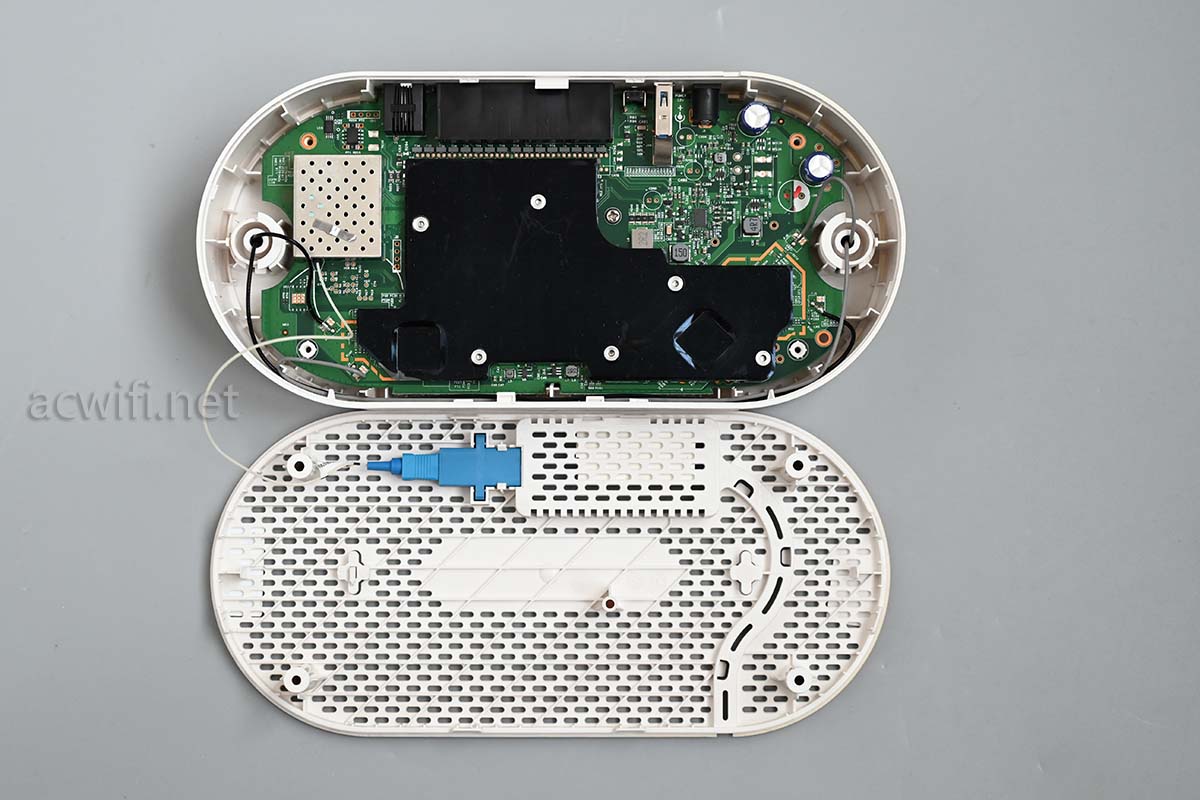

拆开看见有好大的片散热板，光猫很少有这么大的散热，除非是功耗大户博通。

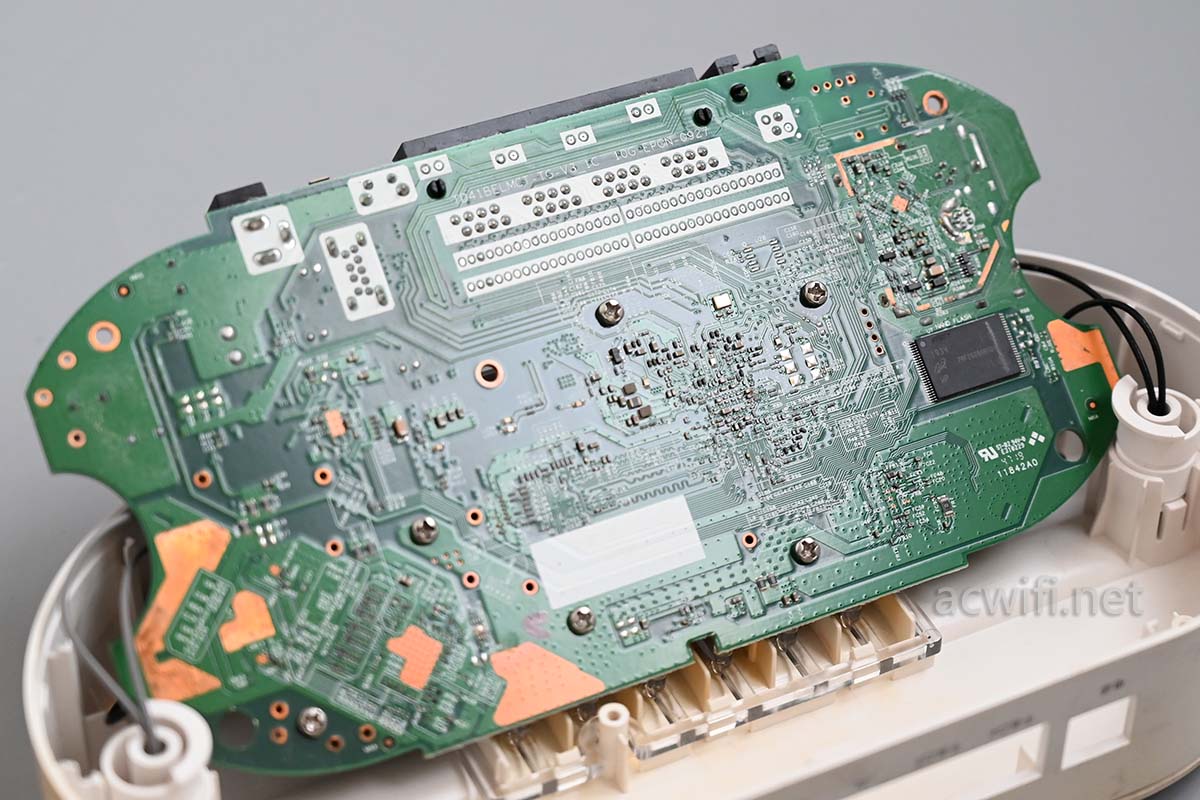

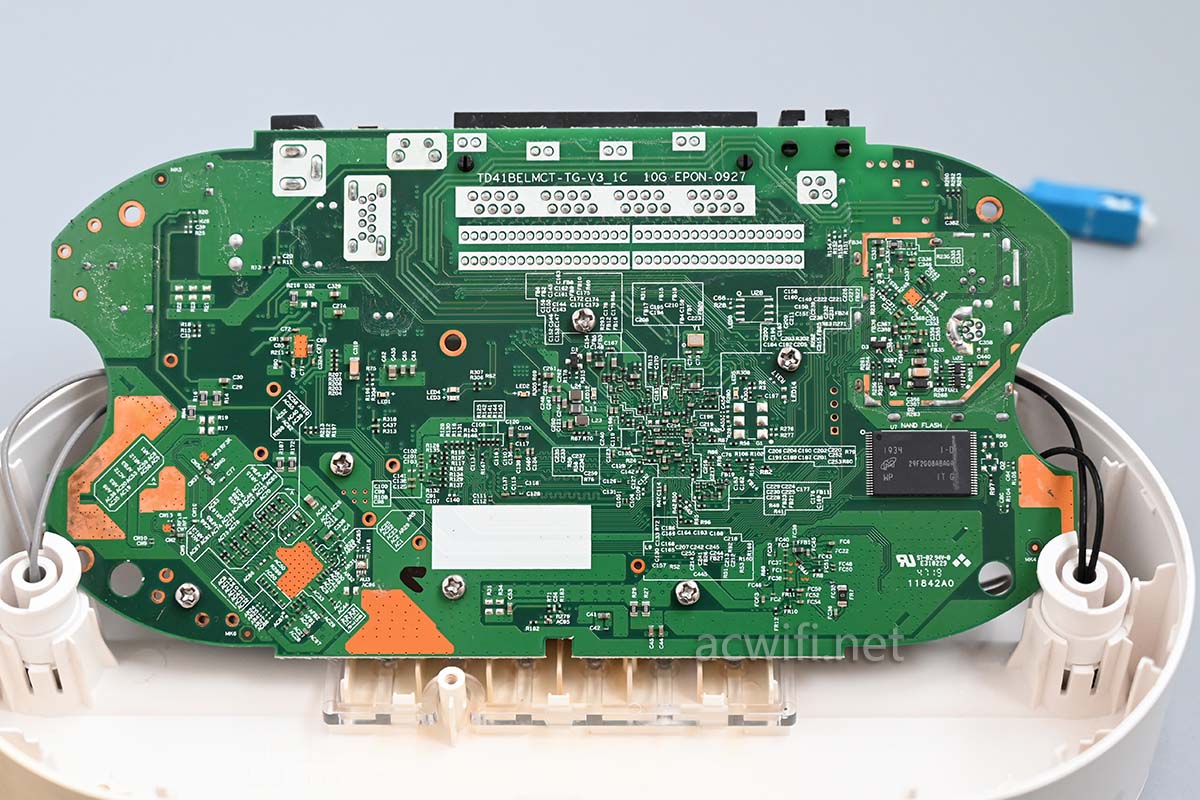

翻过来看看主析背面，有好多贴片元件：

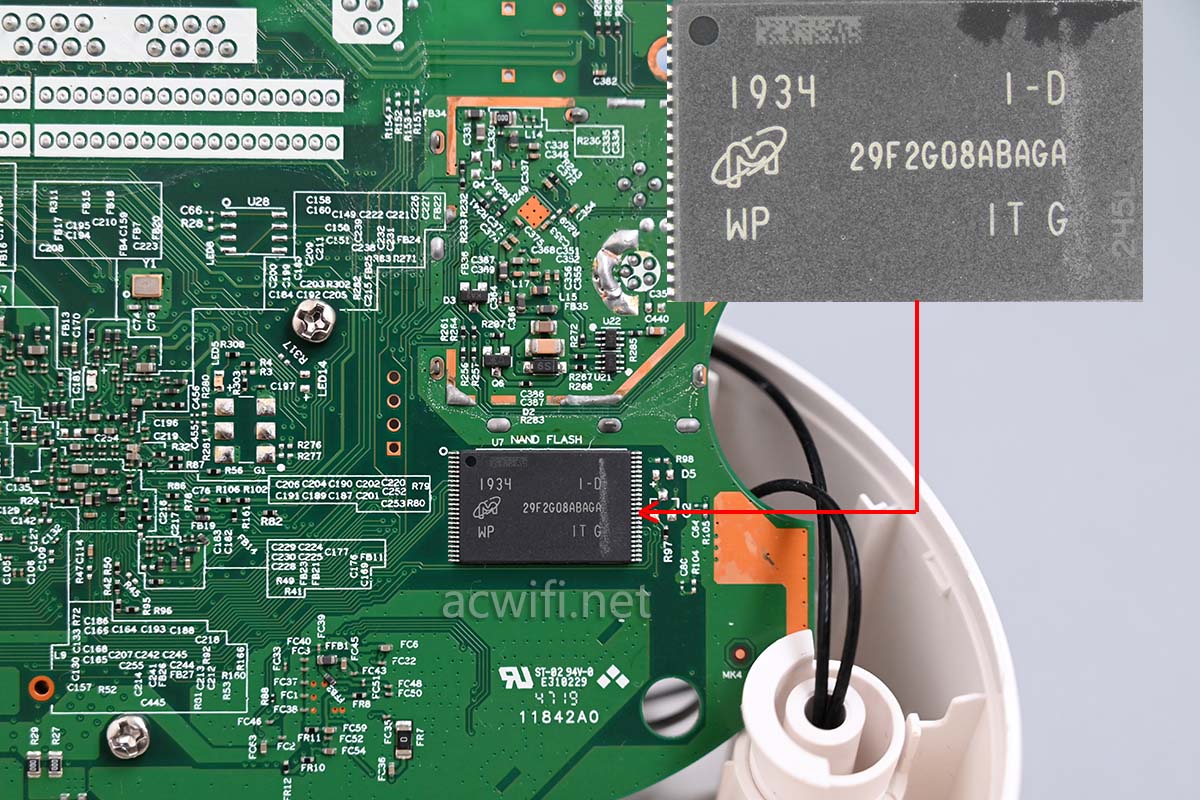

闪存型号是MT29F2G08ABAGAWP-IT:G，镁光的NAND闪存存储芯片，容量256MB。

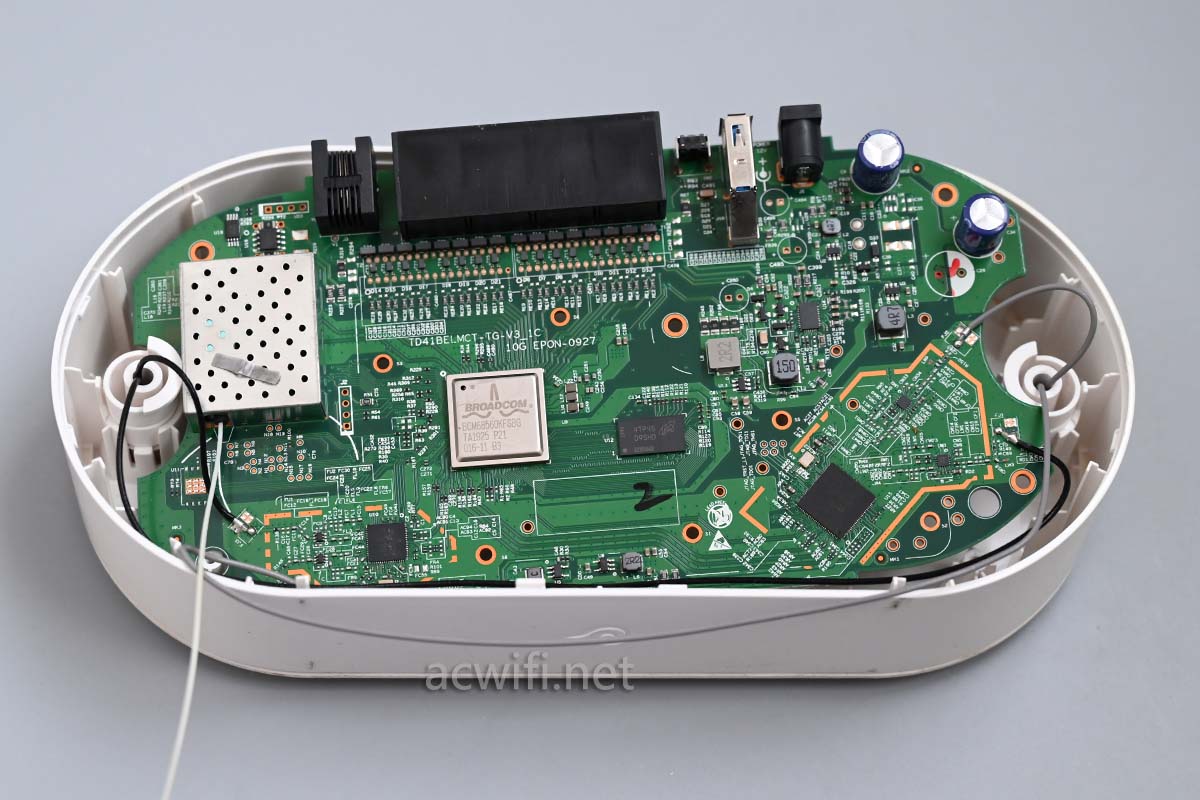

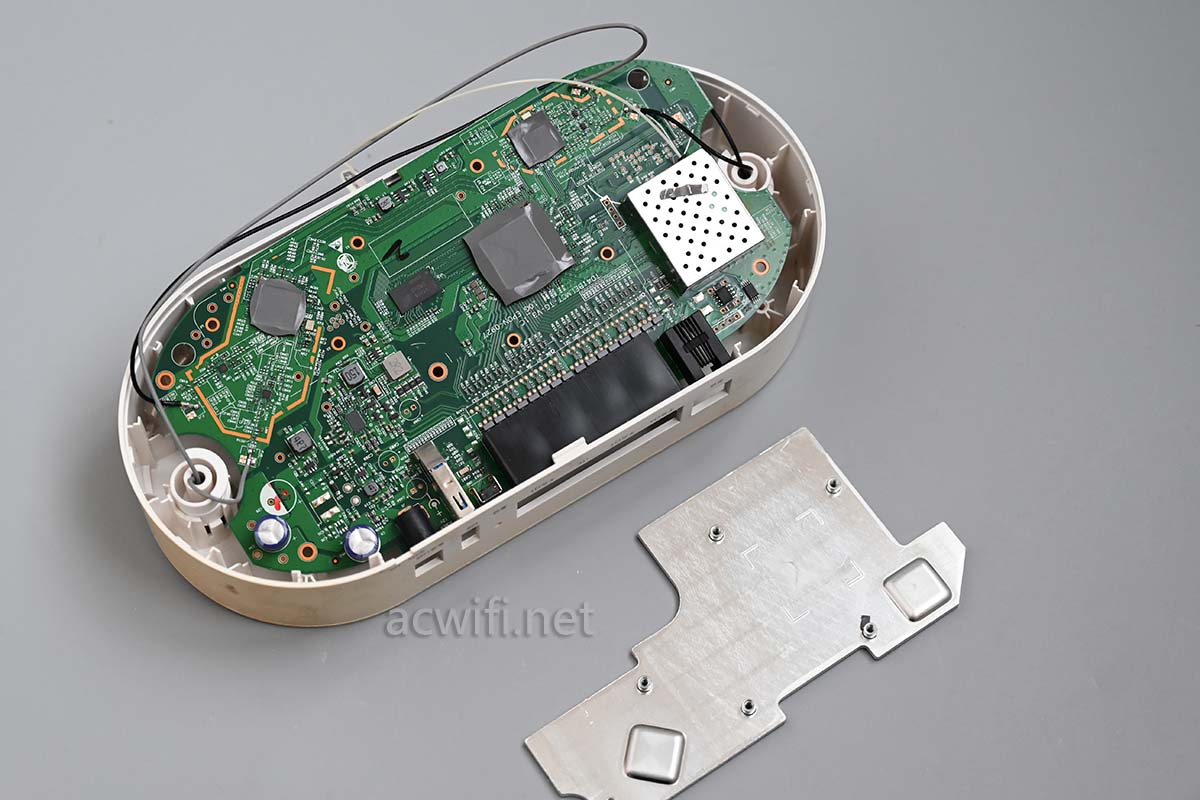

主析正面上的散热片拿下来：

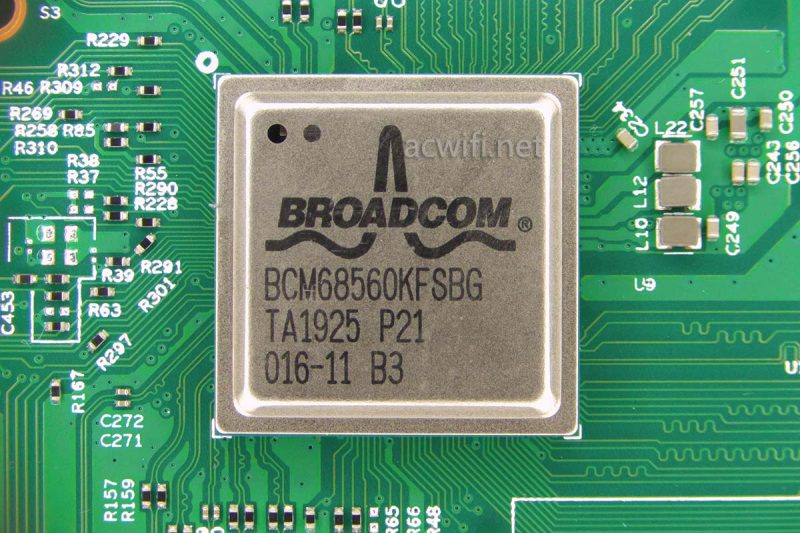

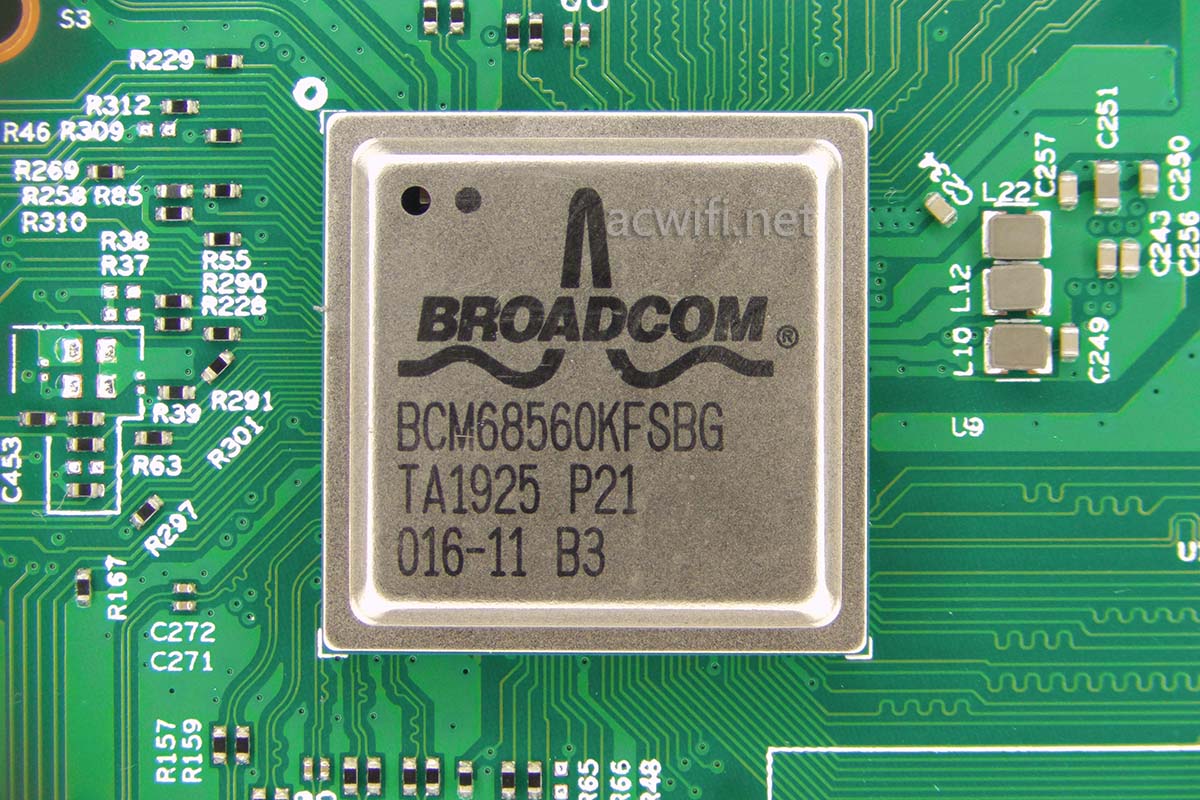

博通主控芯片：

CPU型号是BCM68560，钢面封装，双核1.5GHz，集成4个千兆口、VoIP、GPON/EPON 。

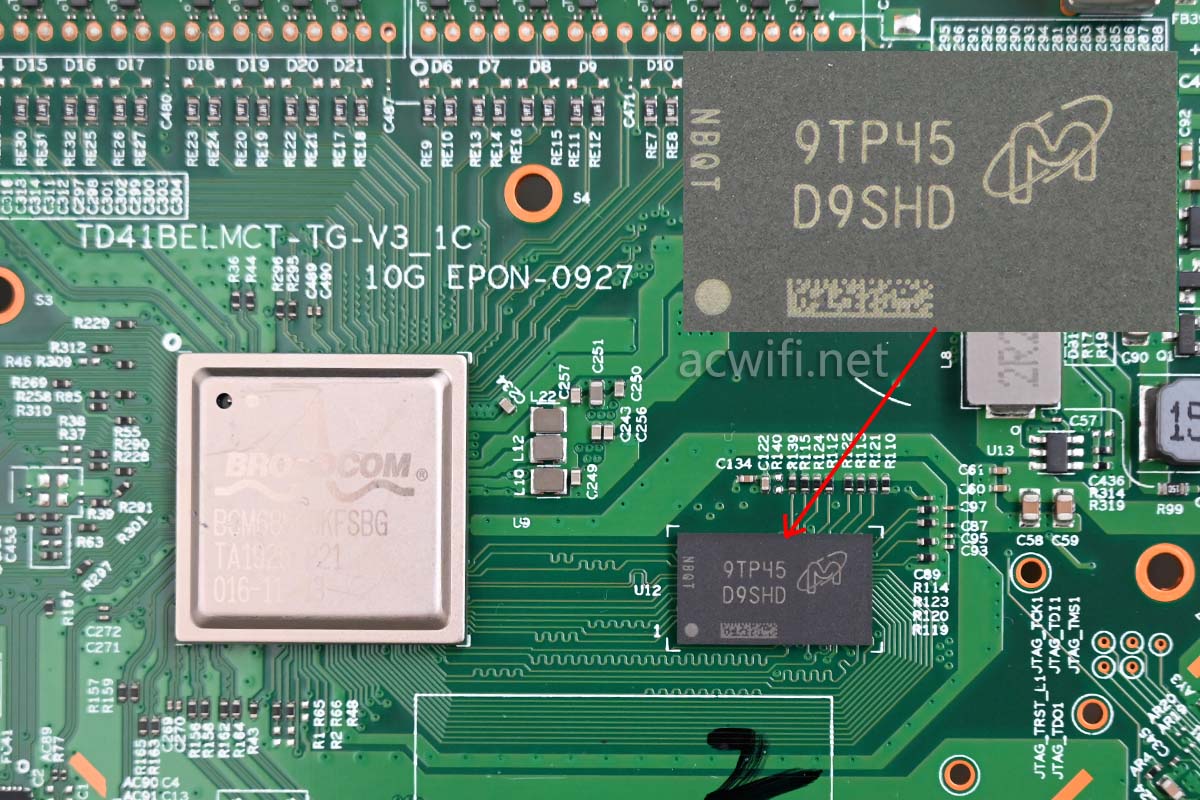

内存型号是MT41K256M16TW-107:P，内存容量512MB。

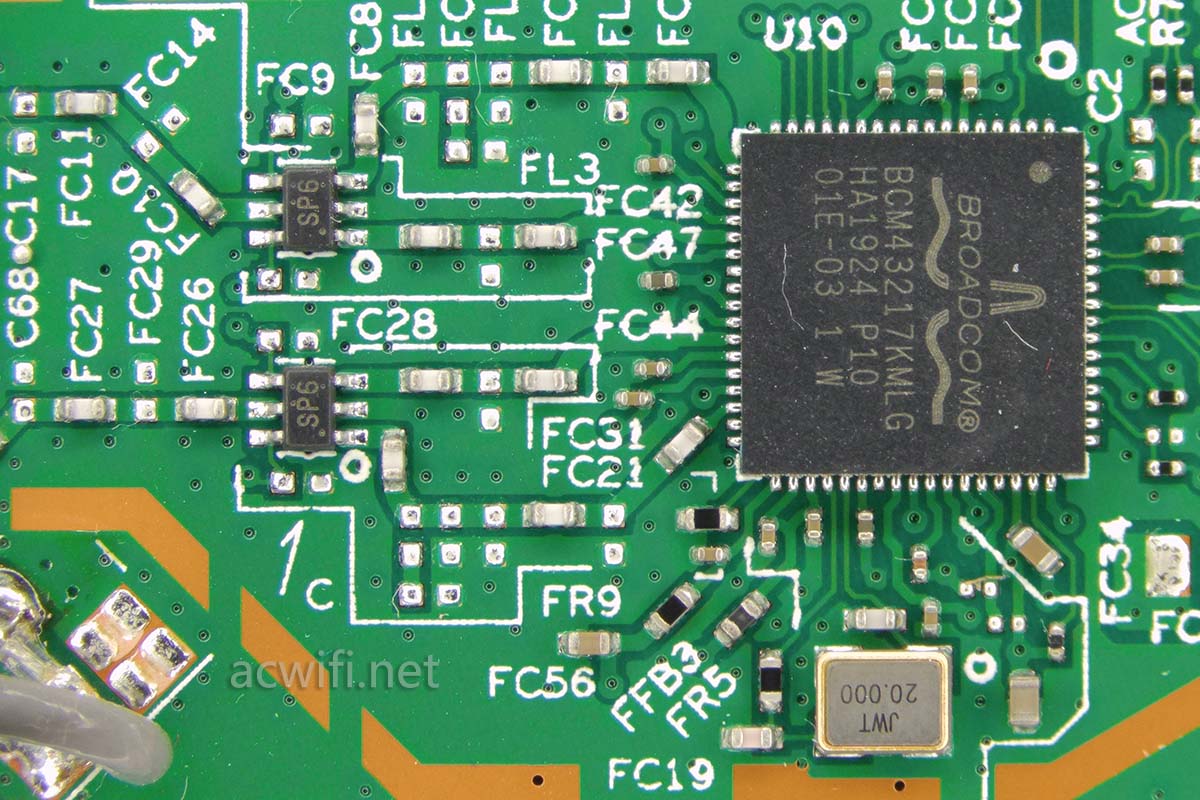

CPU的左下角是一颗2.4G无线芯片，型号是BCM43217。支持2.4G 802.11n，在2x2mimo和40MHz频宽下最高速率300Mbps，没有外置独立功放芯片。下图的SP6是收、发切换开关：

另一边是5G无线芯片，型号是BCM43522，支持2x2mimo 802.11ac，在80MHz频宽下最高速率867Mbps。它可以做成无线网卡产品，也支持黑苹果。

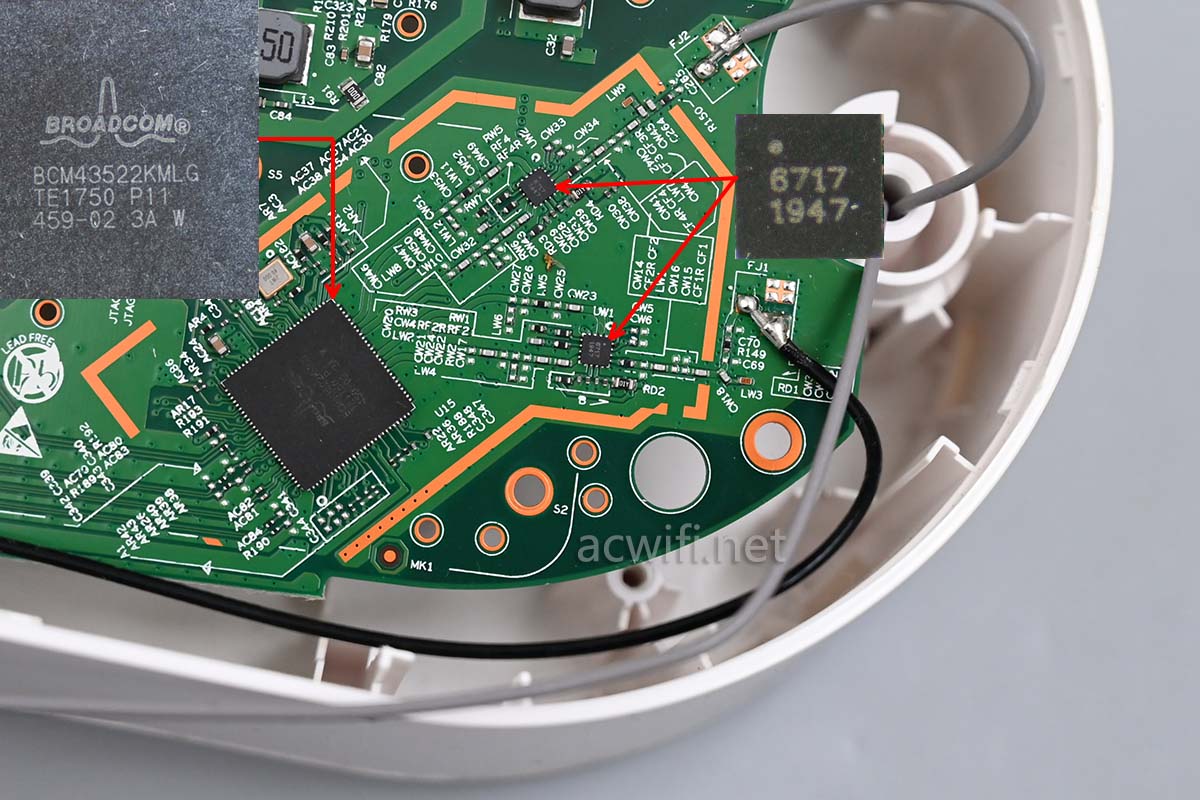

5G外置了FEM芯片，上面丝印着“6747 1947”，型号是LXK6717，深圳市雷迅科信息科技有限公司的产品。

LXK6717的技术参数如下：

1、 Integrated 5GHz PA, LNA with bypass and SPDT

2、 Transmit gain: 28dB

3、Receive gain: 15 dB

4、50 Ohm input and output impedance

5、Output power: 19dBm@1.8% EVM, 11ac, HT80,MCS9

6、Temperature compensation

7、Small QFN (16-pin, 2.5mm x 2.5mm) package

在1.8% EVM下低于20dBm都算是低功率的。

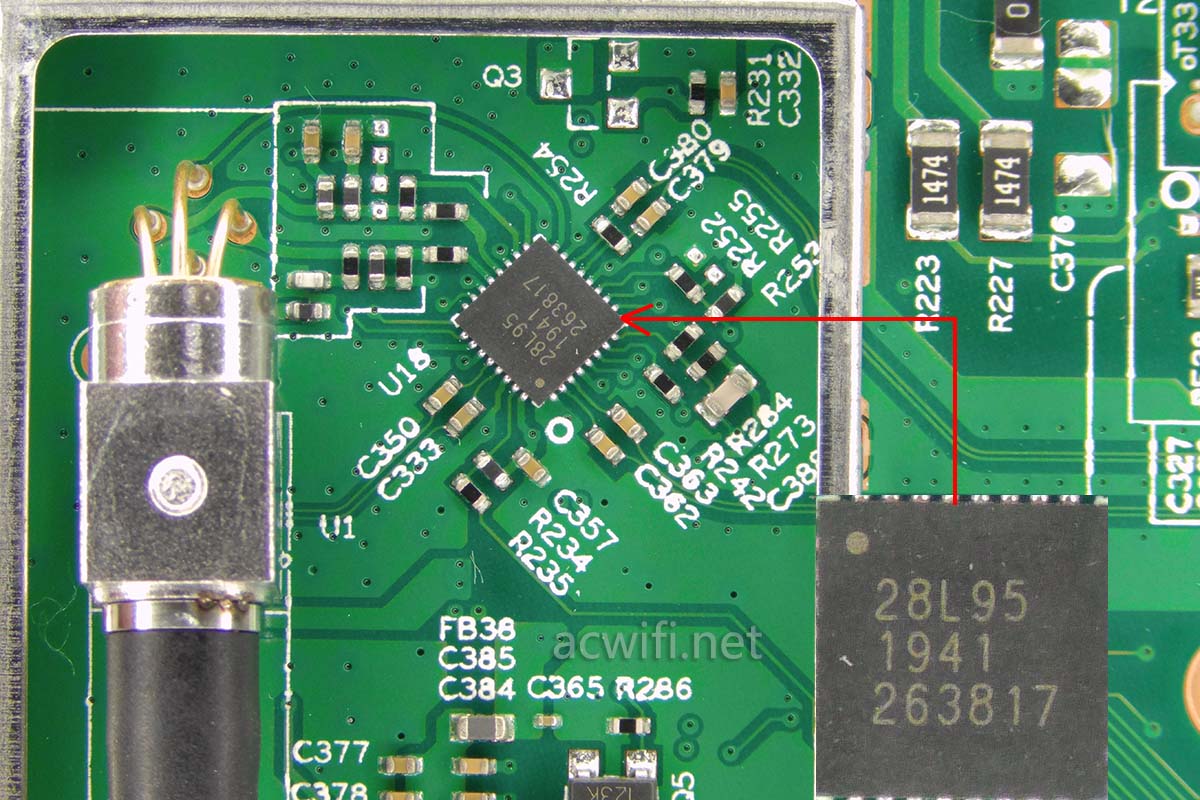

下图中的“GN28L95”是10G PON激光驱动和TIA一体化芯片，以应用在XG-PON和10G EPON产品中。是一款支持10G下行2.5G上行的光PHY芯片，

中兴F1855v2和烽火HG5140A均有采用GN28L95。

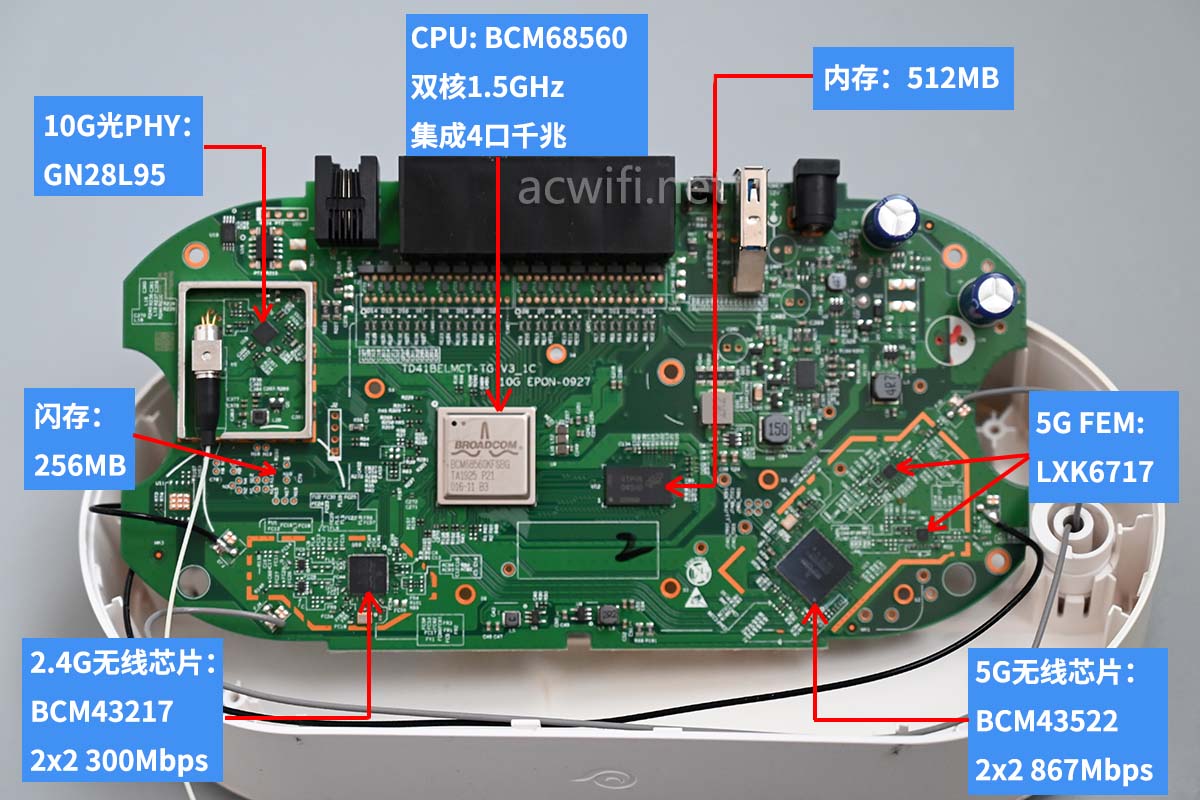

其它没啥了，芯片型号汇总图：

没啥总结的。
