TP-LINK XDR3050拆机

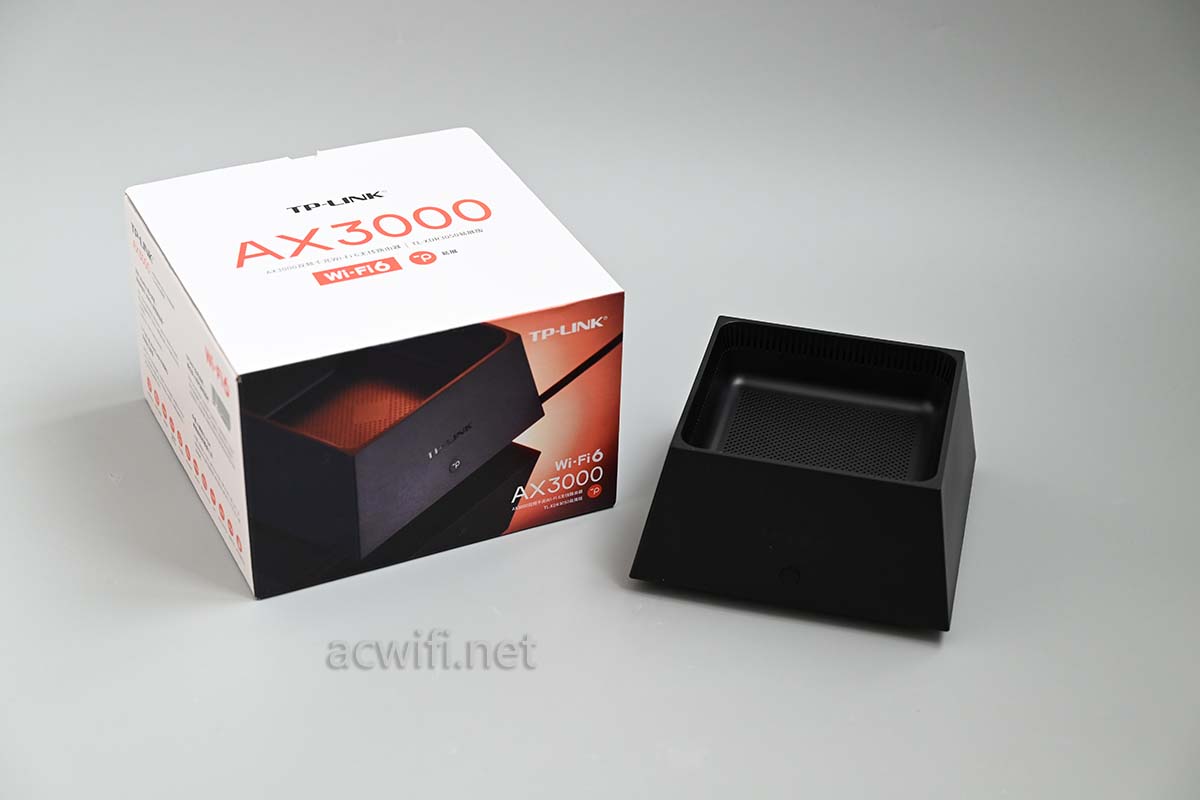

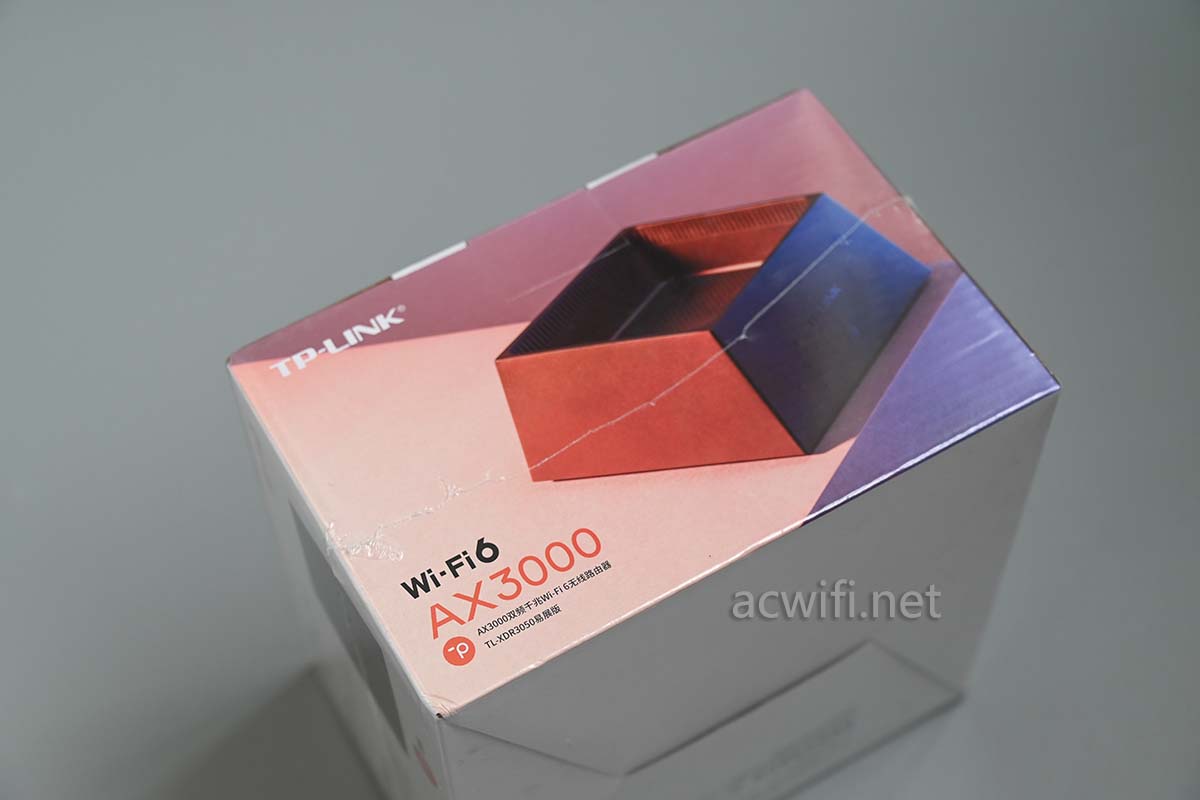

XDR3050外包装居然有塑料封膜:

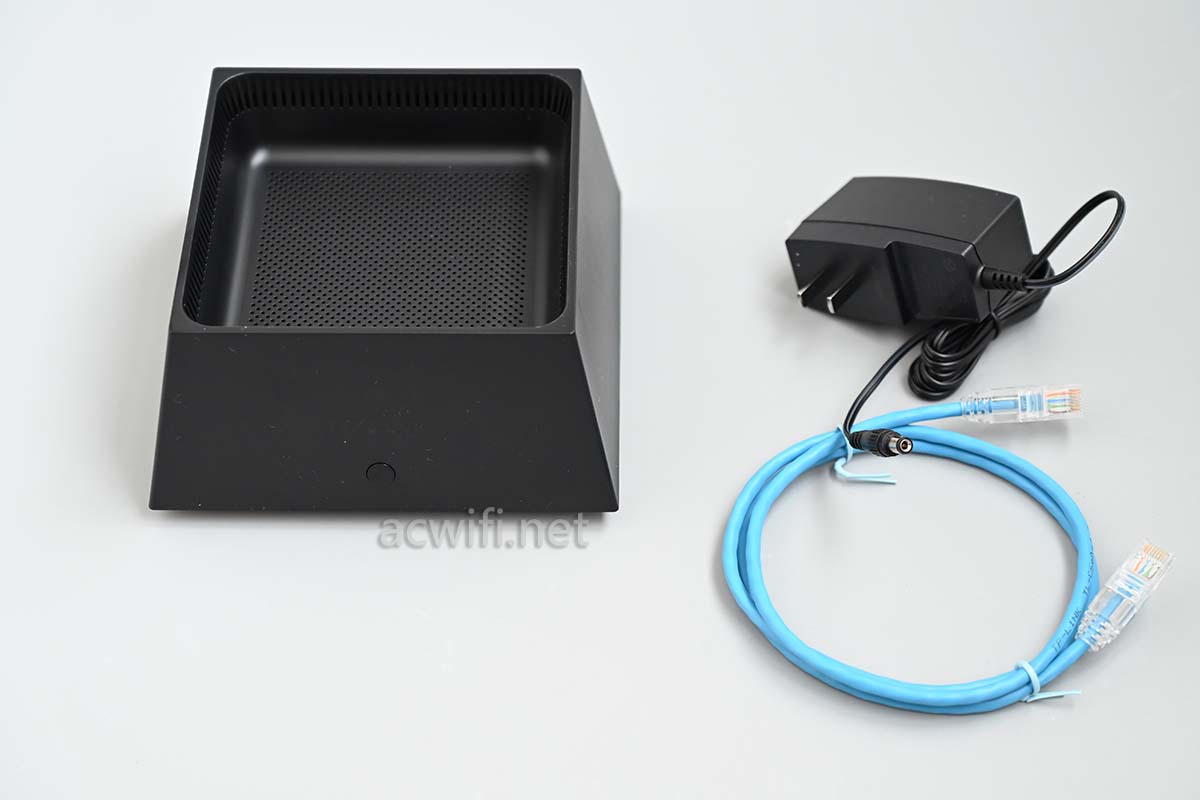

配件:

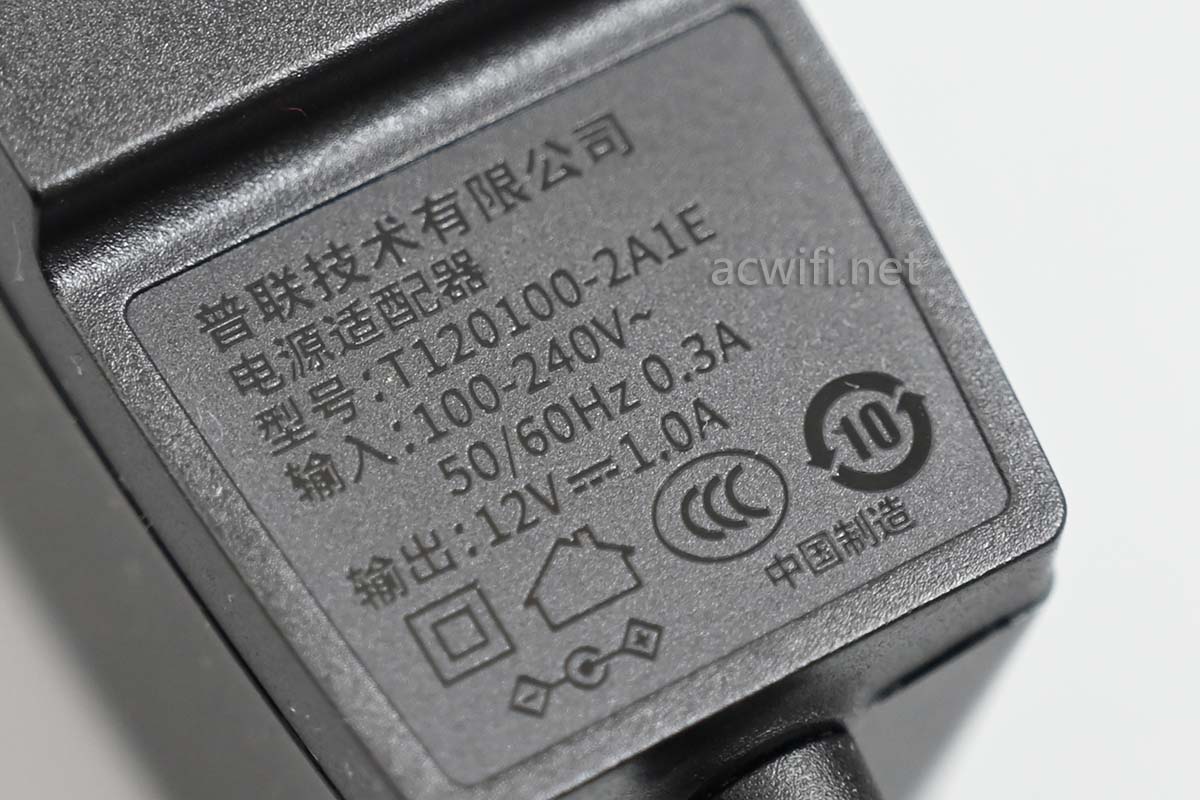

电源输出规格12V/1A,实测连网后的功率是5.6W。

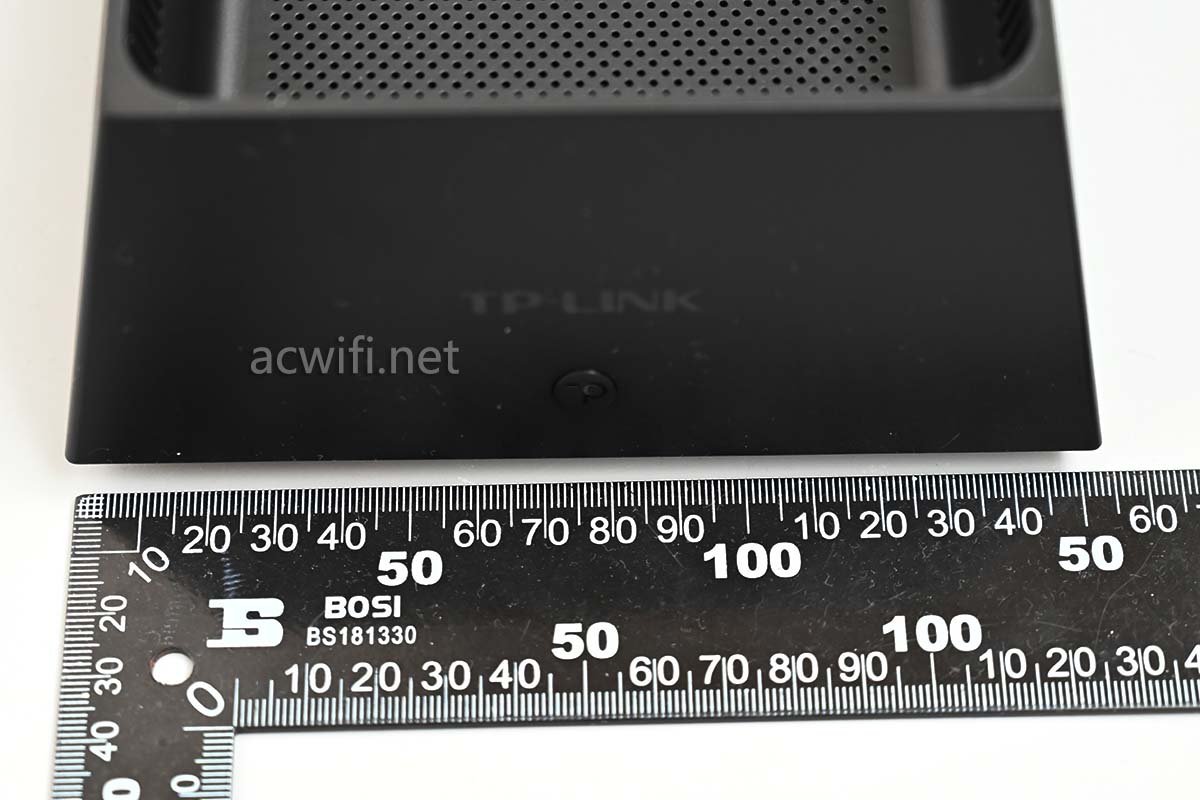

外壳边长大概15cm,不算大,也不算小。

顶部和底部都有好多散热孔的,不用担心烫手。

如果你的路由器担心太烫可以在底部垫个铝散热器,淘宝链接

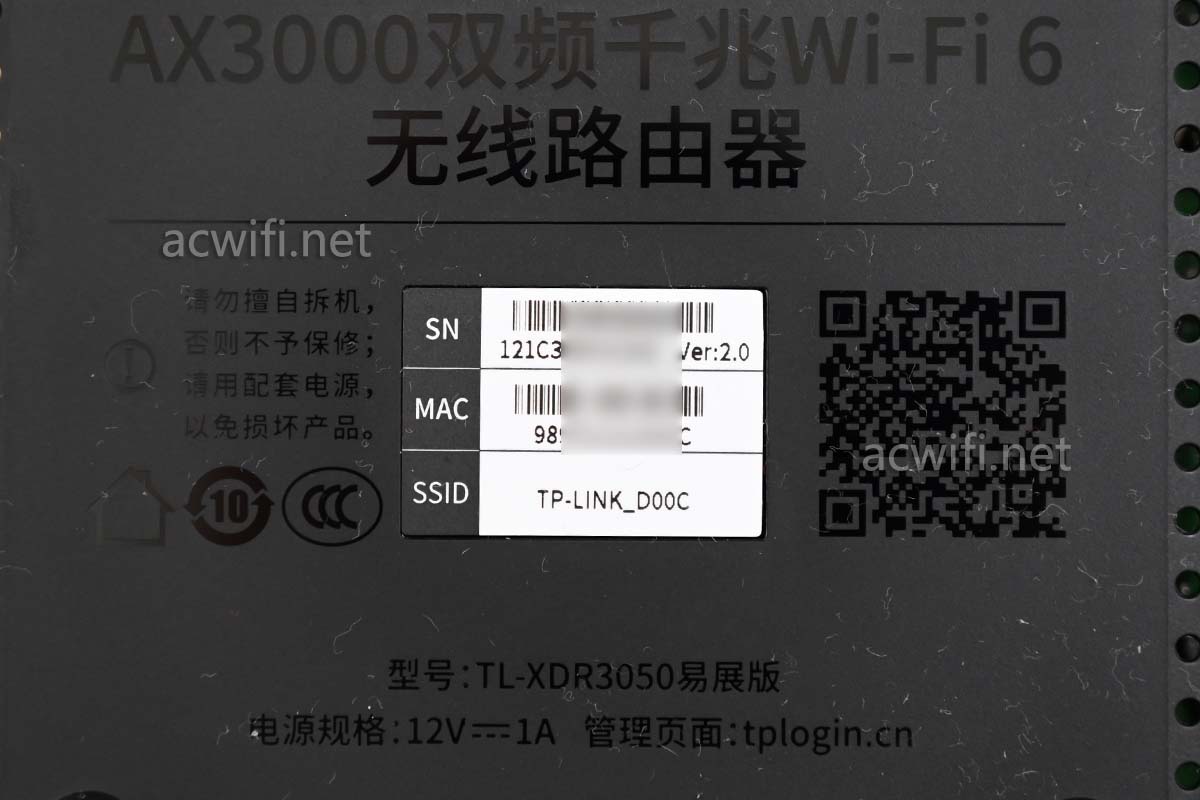

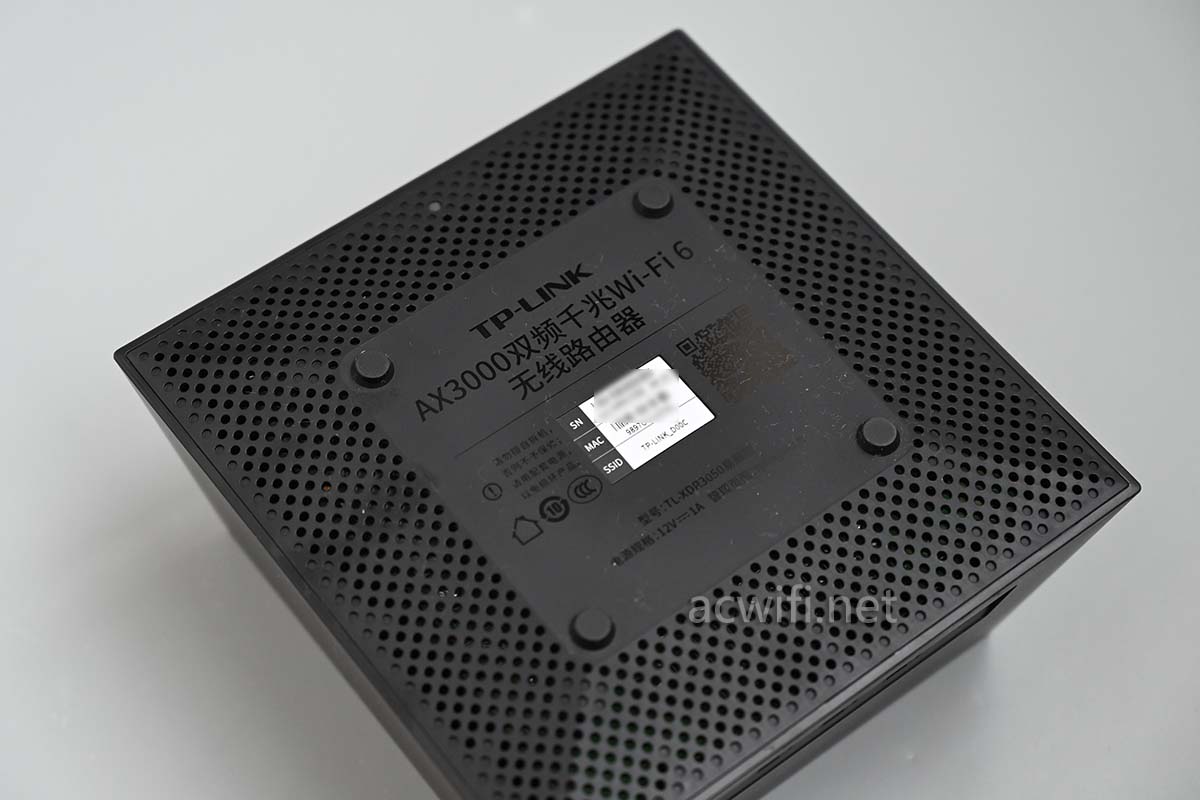

底部标签:

型号: TL-XDR3050易展版,版本号V2.0,XDR3010也是V2.0版本。

背面接口,,忘记拍照了。。。。三个千兆网口。一会从主板来看网口数量吧。

底部并没有螺丝的,直接大力撬开即可,当你搬得多了,你就懂得吏出多少牛的力。

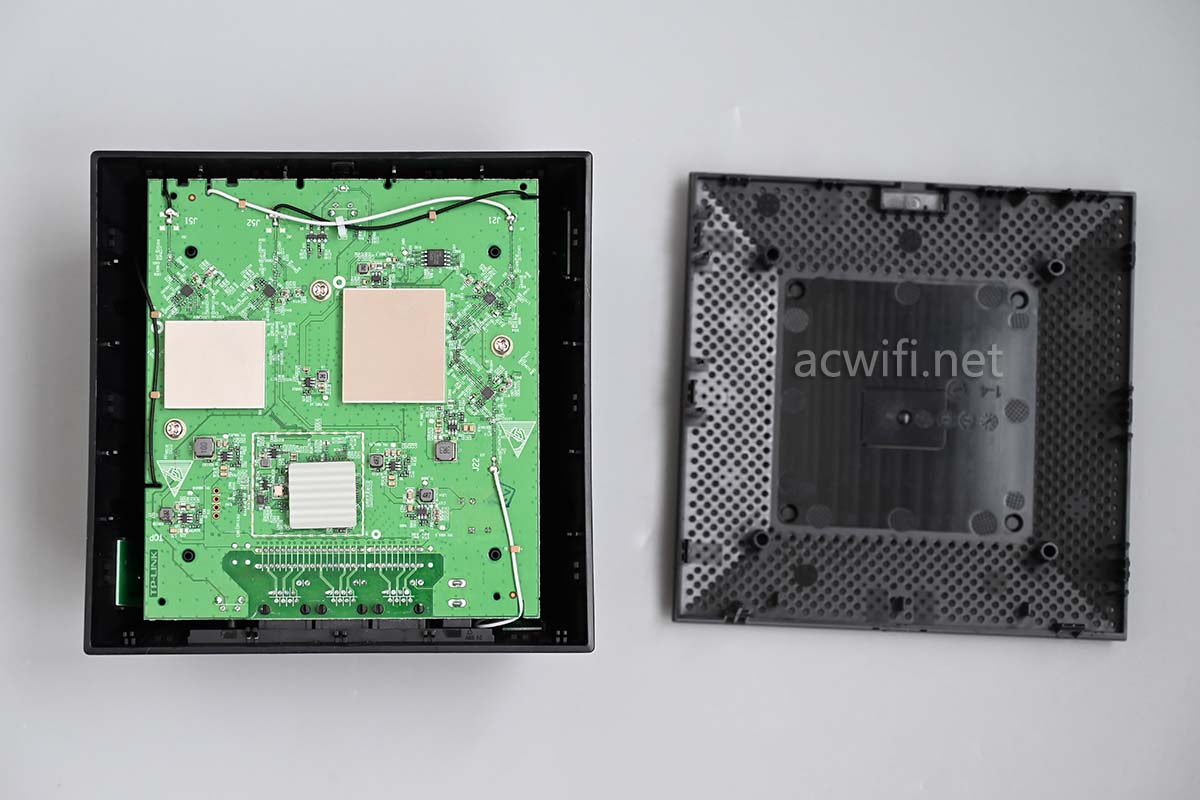

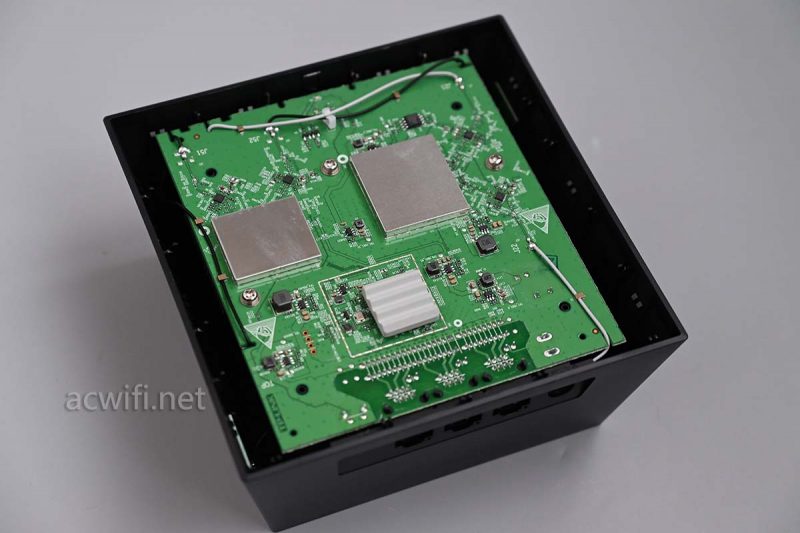

看不见网口,我定义这一面为主板背面。主板背面没有散热片:

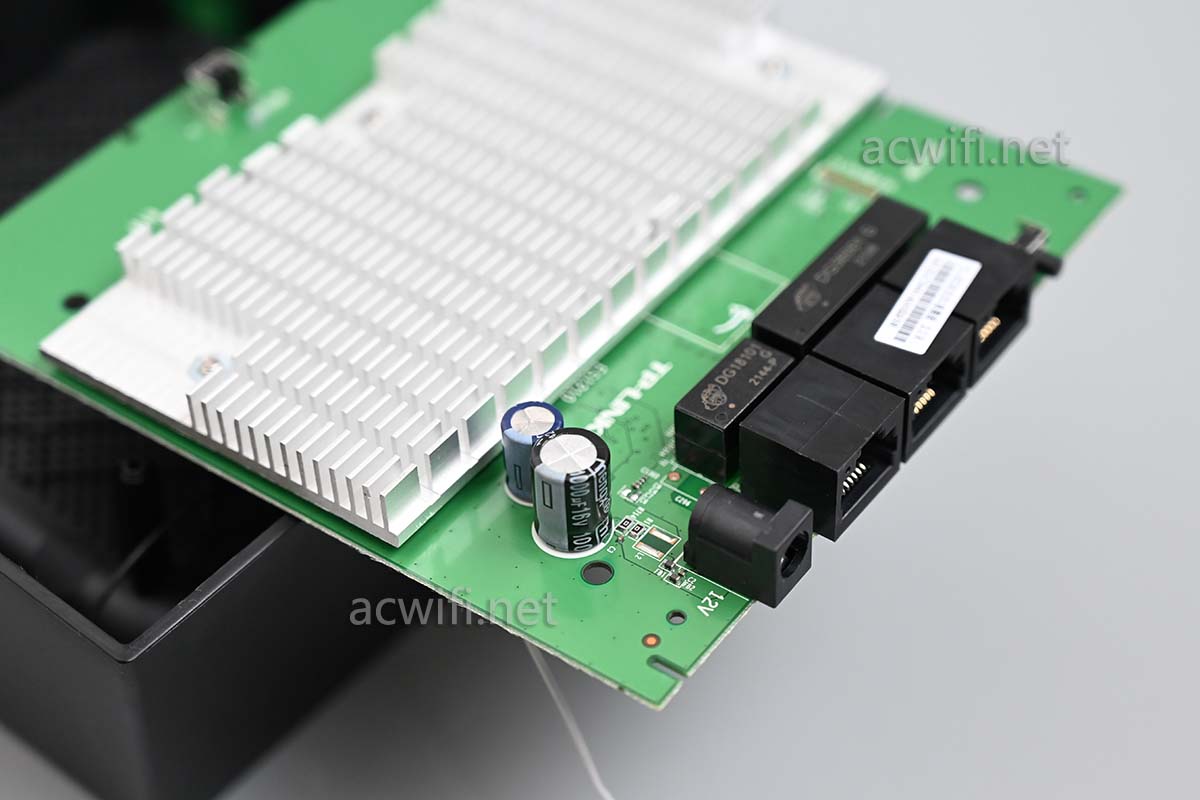

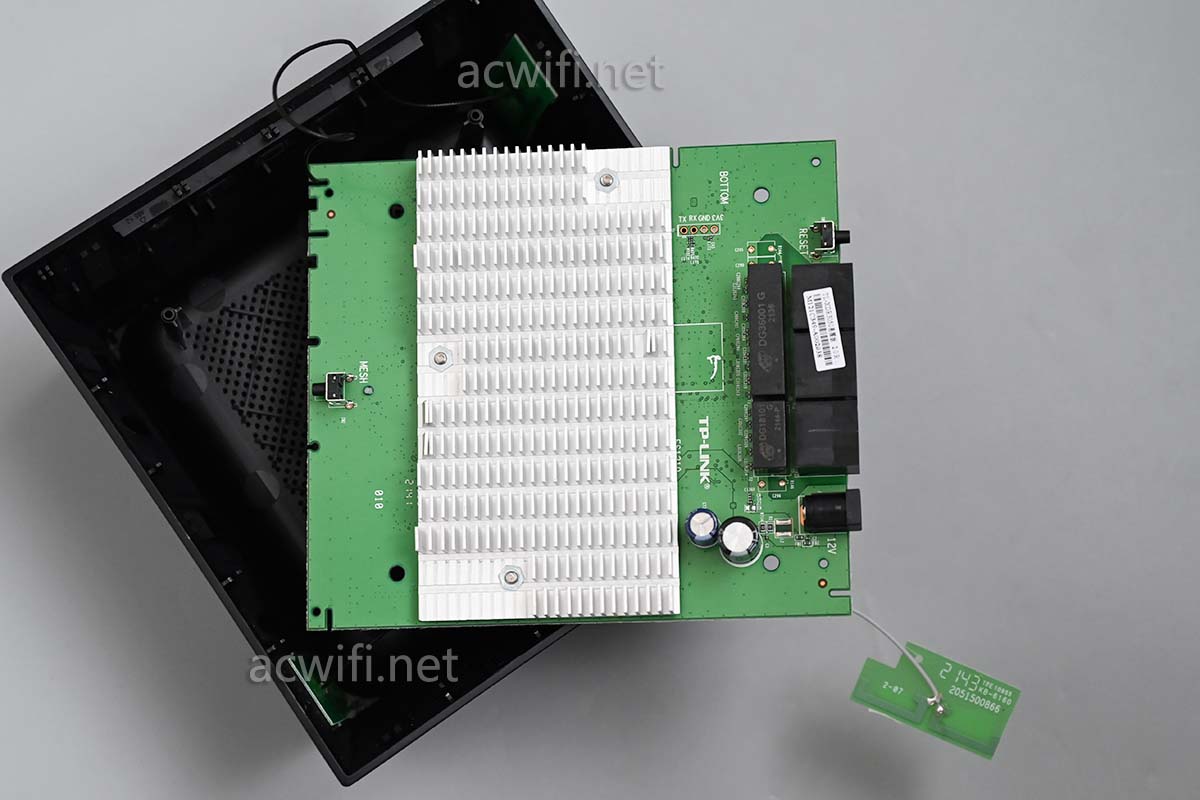

拆除其中一片天线,方便使主板翻过来看主板正面。主板正面这里有一片散热器,朝着机身顶部的散热孔:

这款XDR3050只有三个网口,需要网口多的朋友可以不考虑这款。

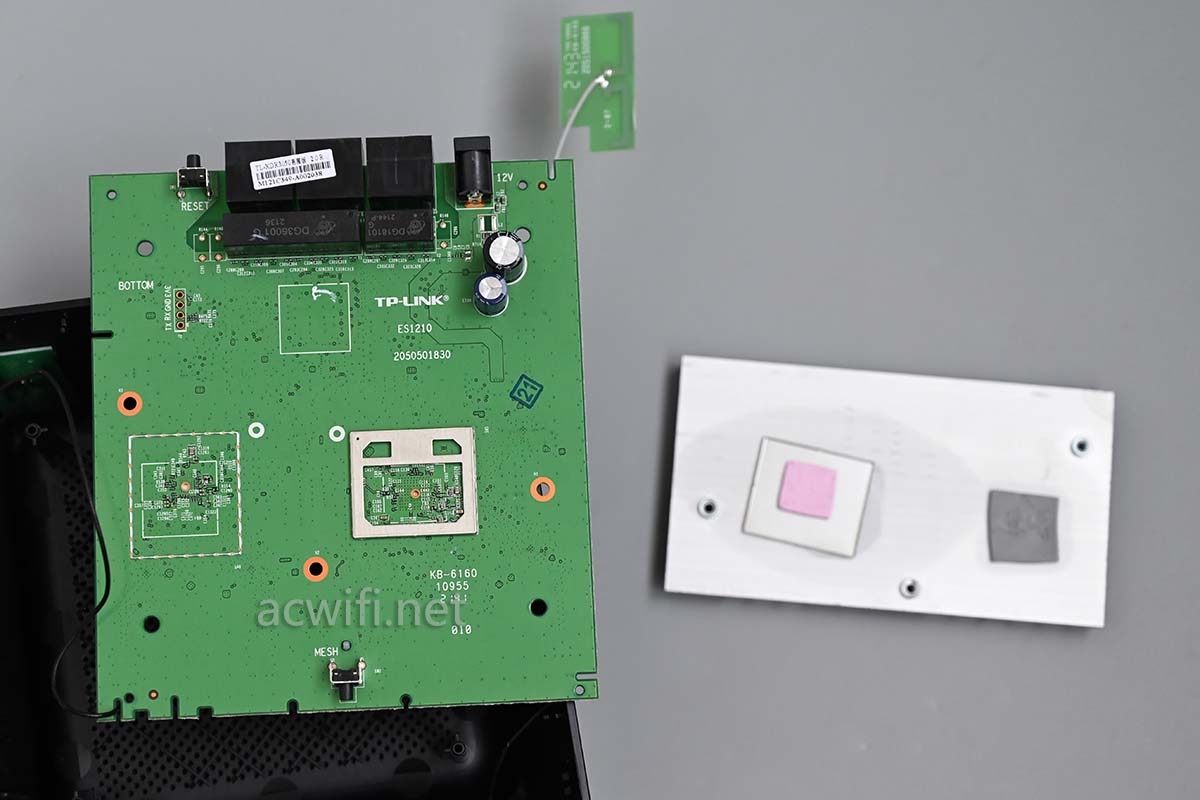

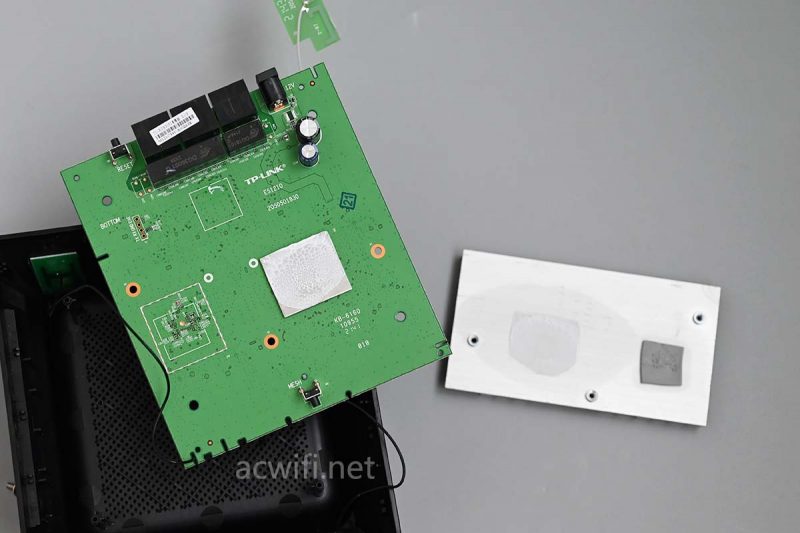

先拆开散热器看看吧,从主板正面拧下固定螺丝,然后就可以取下散热器了。

散热底下有一个屏蔽罩,打开:

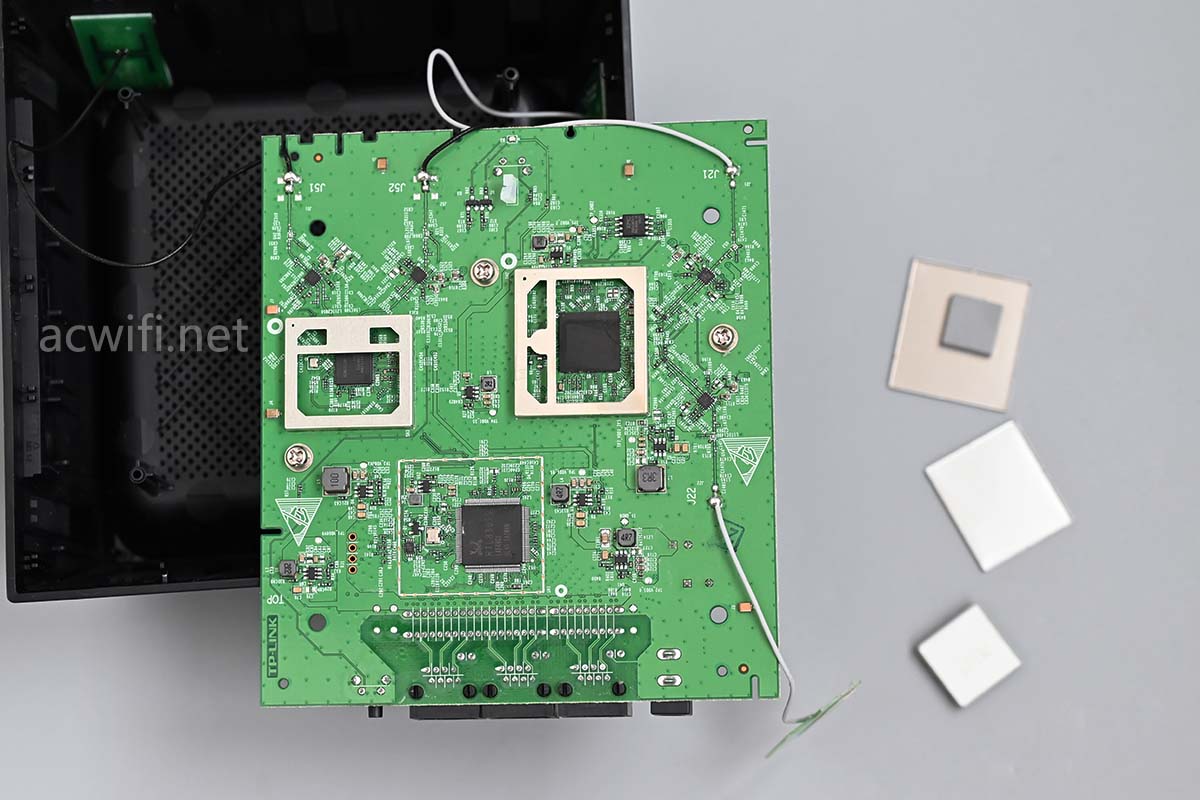

没啥了,翻过来看主板背面吧。直接撬开所有屏蔽罩:

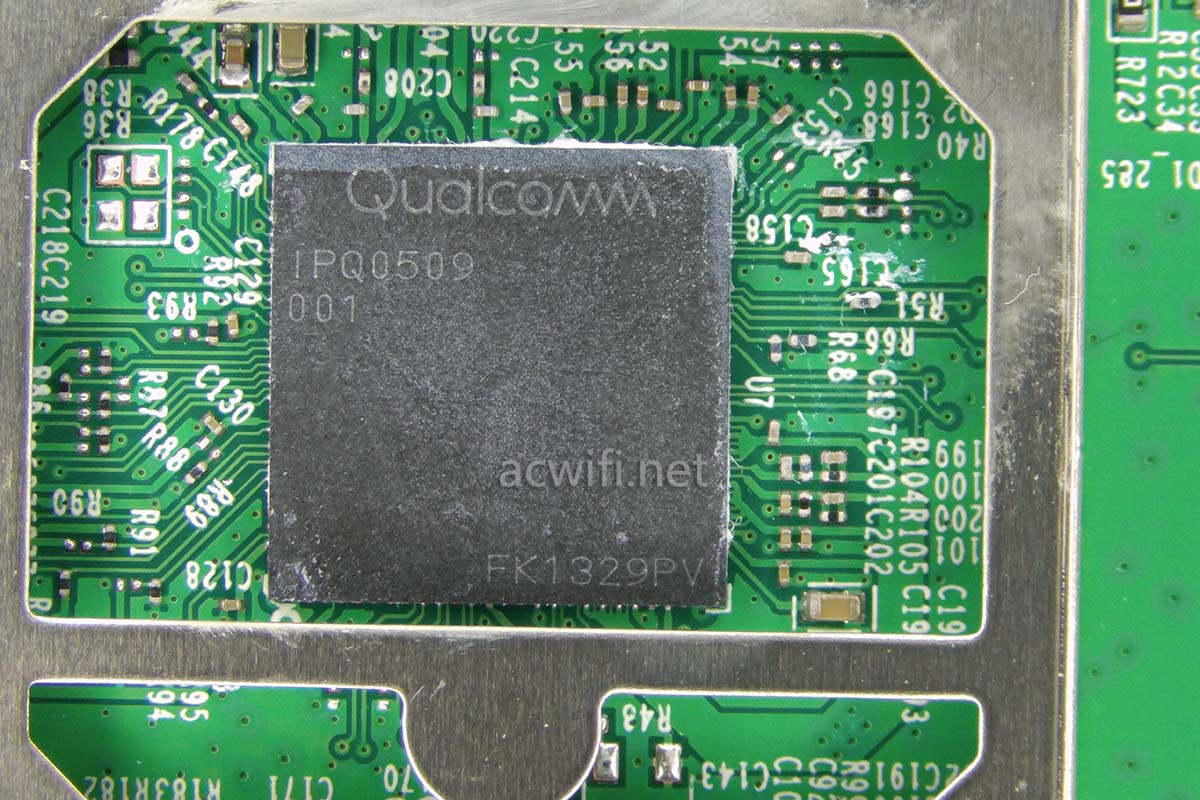

XDR3050的CPU型号是IPQ0509,双核1GHz,集成单核1GHz NPU,集成256MB内存,集成2.4G Wi-Fi 6,最高速率574Mbps。

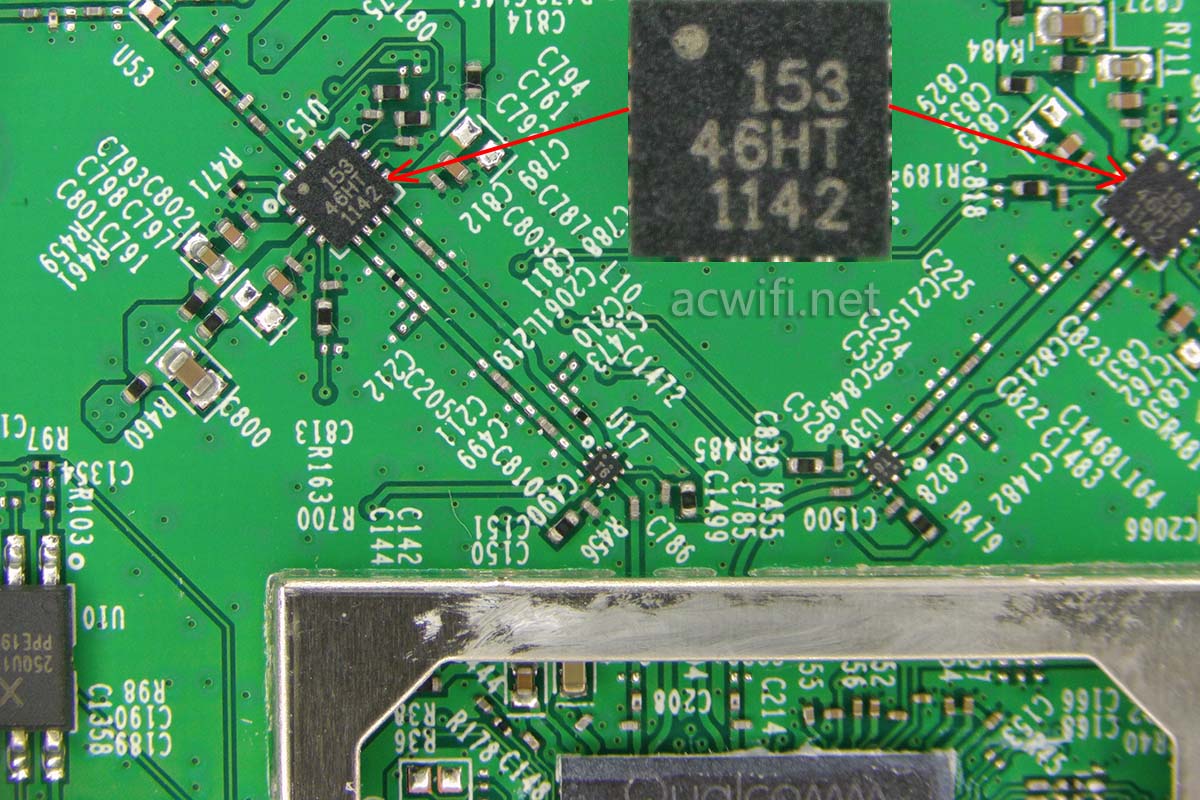

2.4G外置了两颗FEM芯片,上面丝印着“153 46HT”,型号是RTC7646HT:

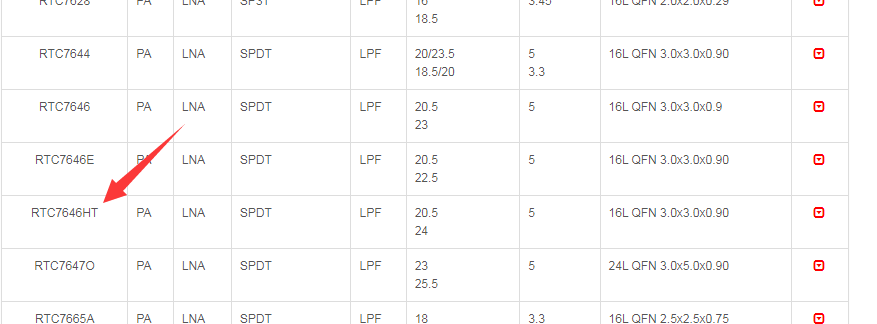

从官网上查询大概的参数如下:

放大功率参数如下:

+20.5dBm @ DEVM=-40dB, HE40/MCS11, 5V

+24dBm    @ DEVM=-35dB, VHT40/MCS9, 5V

RTC7646HT比拆机里常见的RTC7646在Wi-Fi 5模式下要高功率一点。

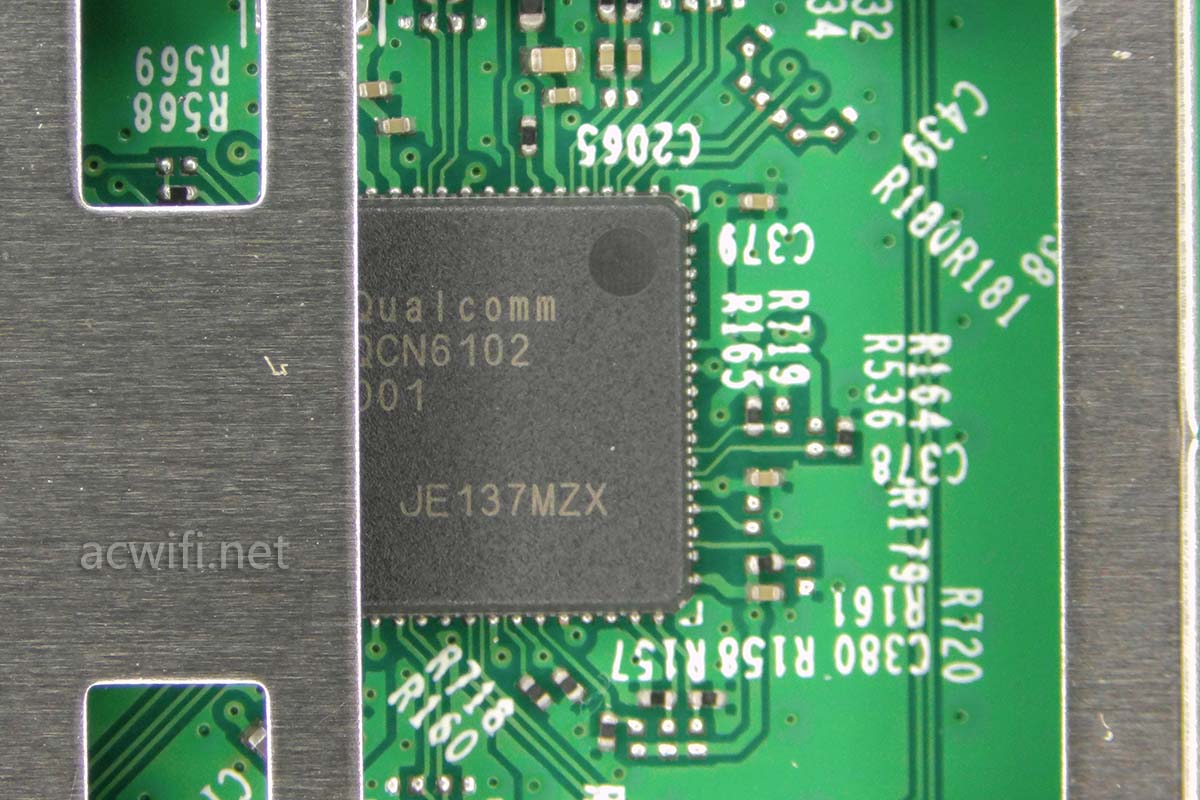

5G无线芯片是QCN6102,支持2x2mimo,在160MHz频宽下最高速率2402Mbps:

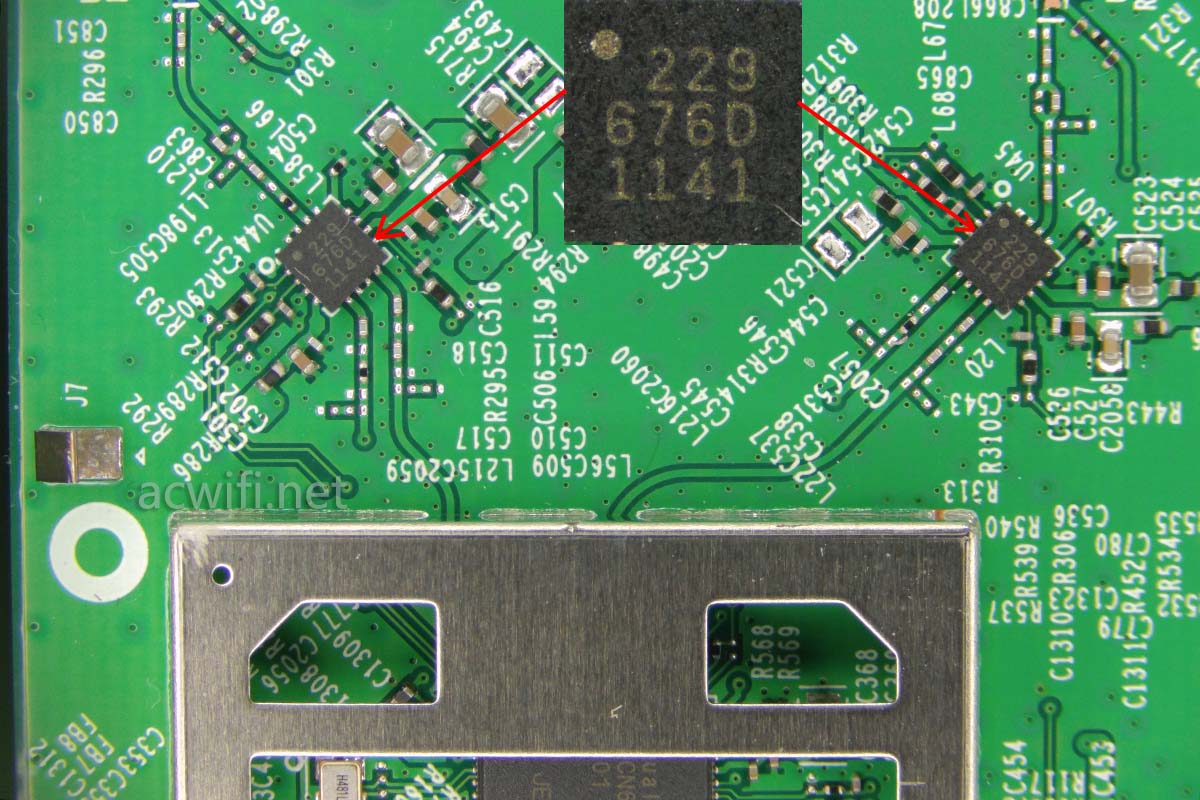

5G外置了两颗FEM芯片,上面丝印着“229 676D”的型号是是RTC7676D:

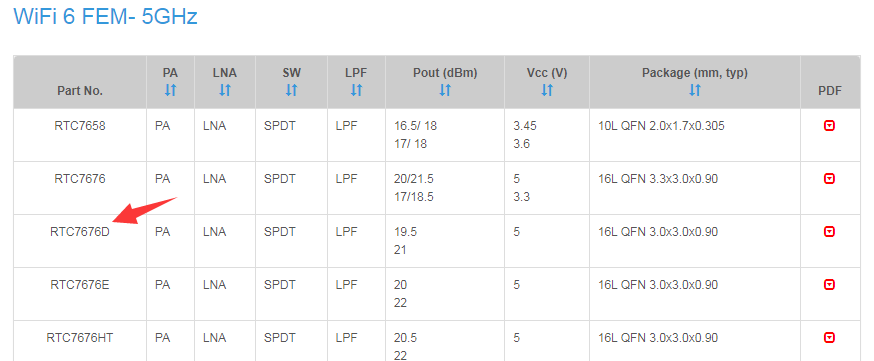

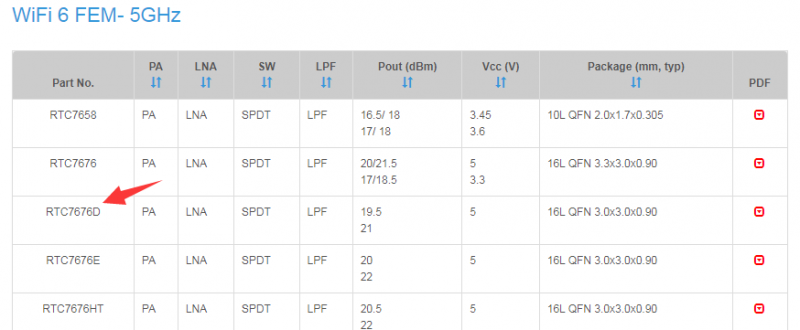

RTC7676D从官网里截的图如下:

RC7676D大约的放大功率参数如下:

+19.5 dBm @ –40 dB DEVM, HE80/160, MCS11

+21 dBm    @ –35 dB DEVM, HE80/160, MCS9

从前面的截较可以看出,比宇宙无敌的acwifi拆机很常见的RTC7676低了0.5dBm。

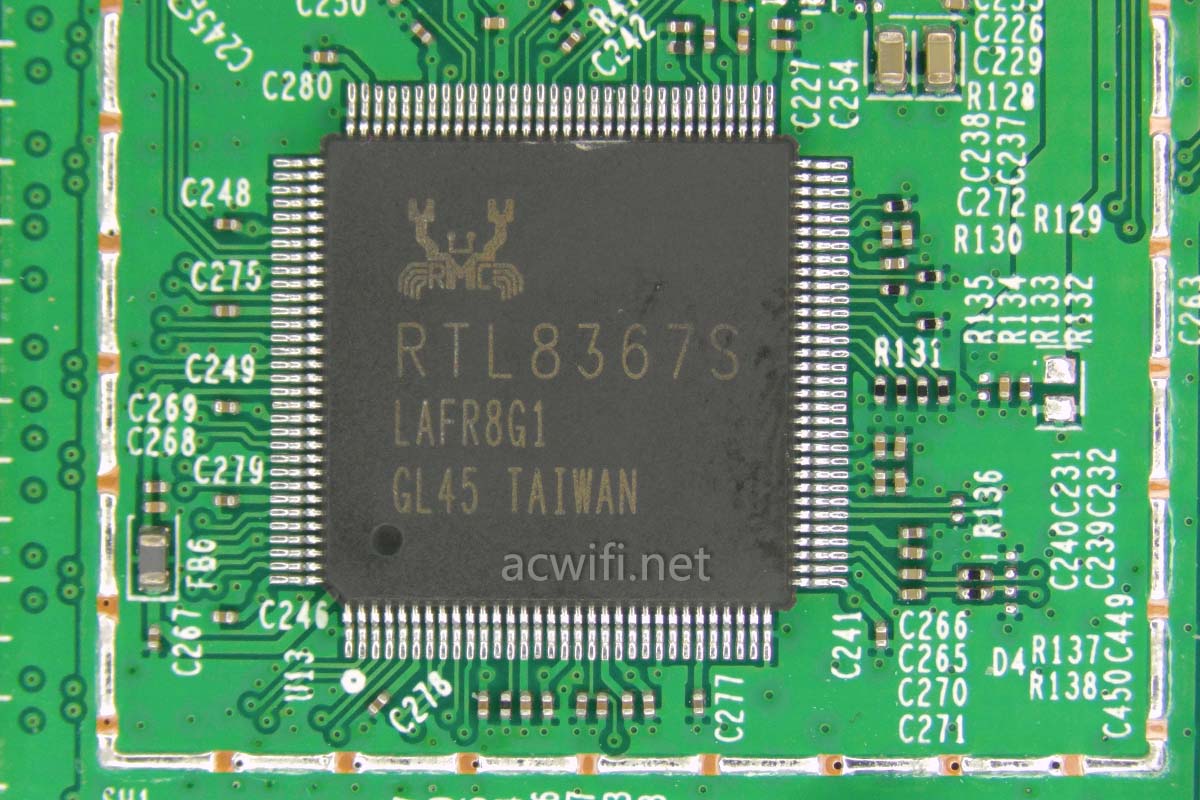

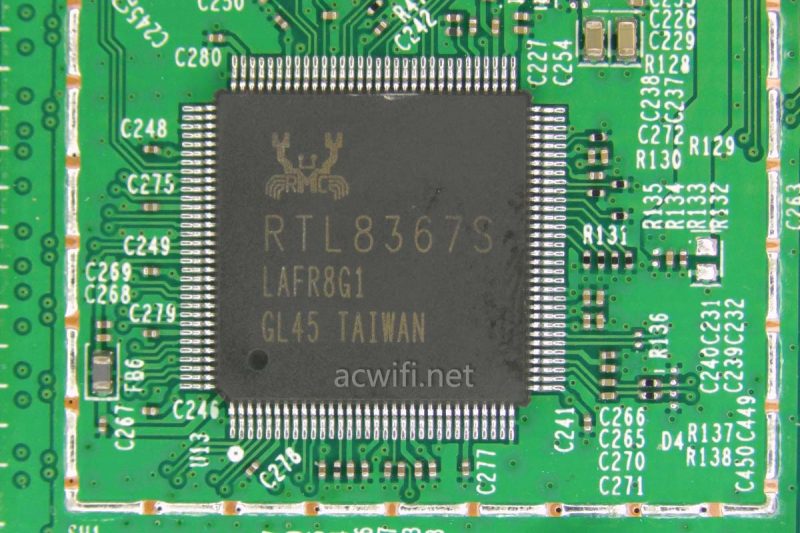

交换芯片型号是RTL8367S,XDR3050支持端口自定义,比如双WAN呀,IPTV呀。

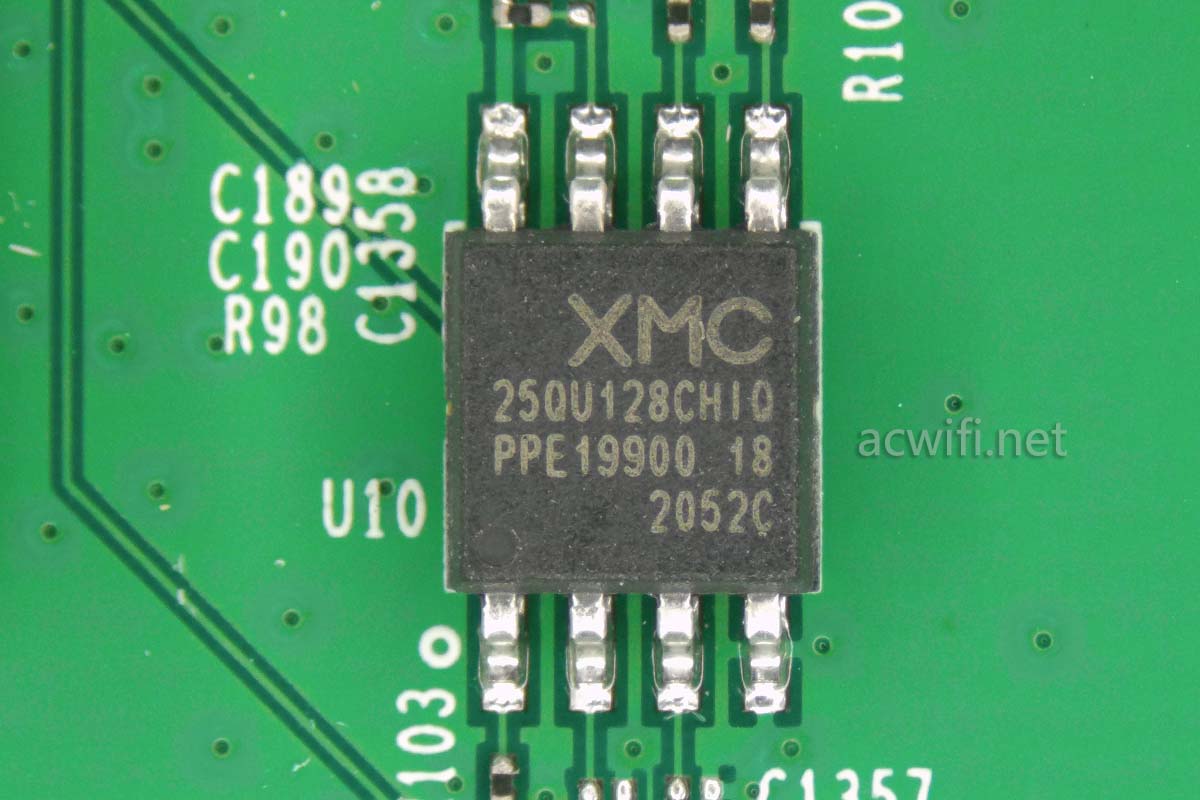

闪存容量16MB:

拆完了,比较简单!

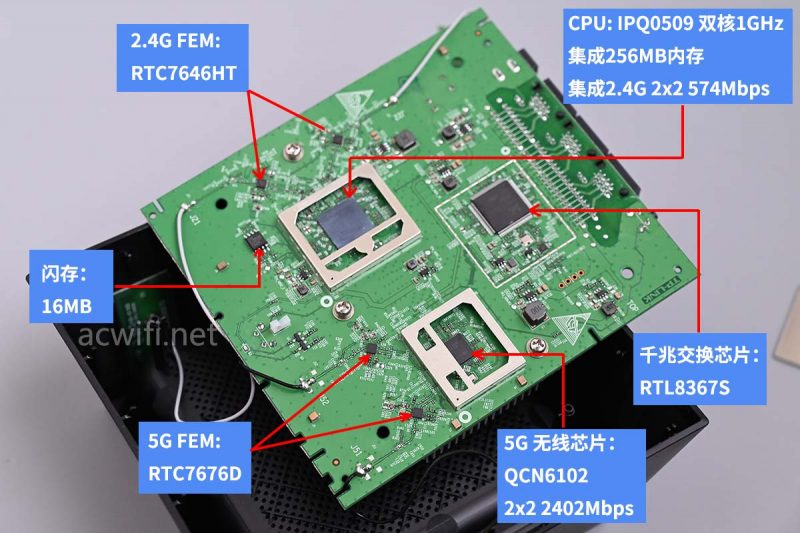

芯片型号汇总如下:

最后在楼下D点测速看看,有些才看acwifi网站的不知道D点是什么位置,如下图,路由器放在“WIFI”位置,拿着手机在D点位置用speedtest进行测速。电信1000下行,100上行,只测5G,信道44,开160MHz频宽。

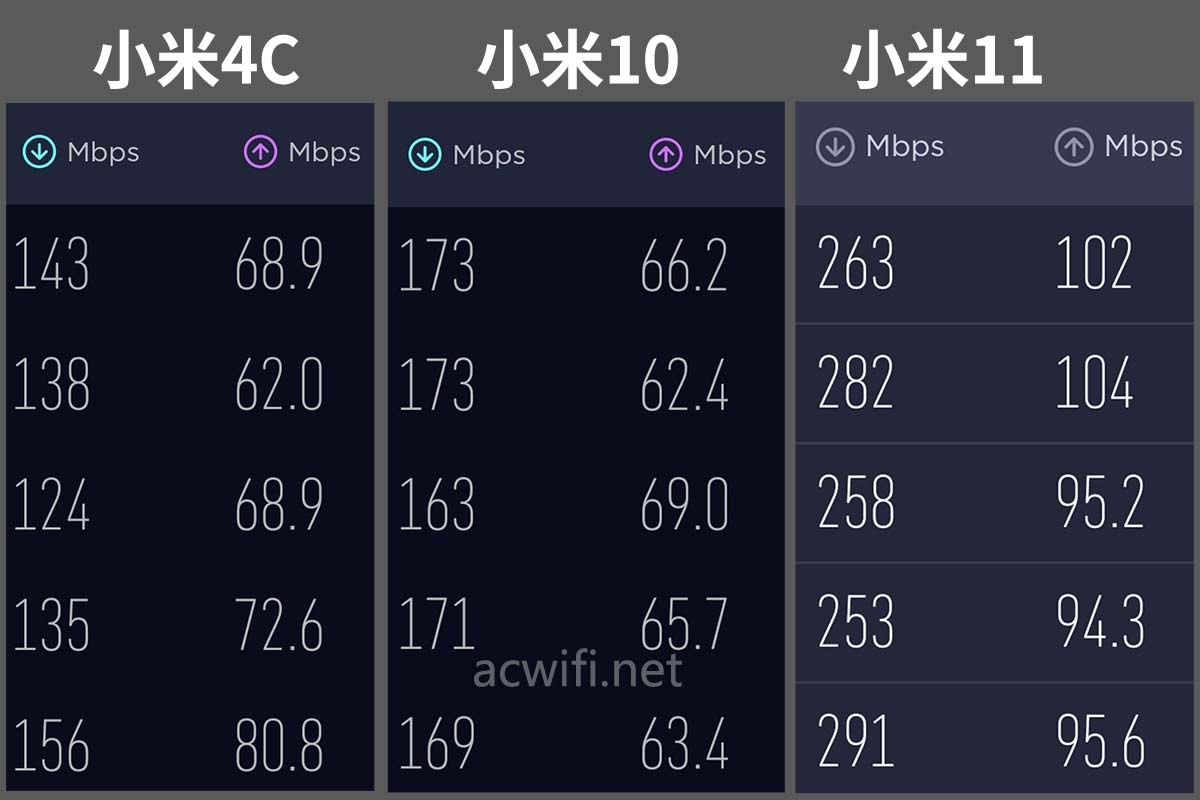

结果如下:

一般,不算强。

内置天线,摆放不占地方,支持160MHz频宽,作为mesh节点是比较好的选择。120方以上不建议选择,可以考虑4x4mimo的机型。

如果你在XDR3050和XDR3010之间纠结,如需要信号强一点点的就选择XDR3010吧,我暂时是这样的感觉。
