中兴E1630拆机，MTK第一款AX3000（MT7916）

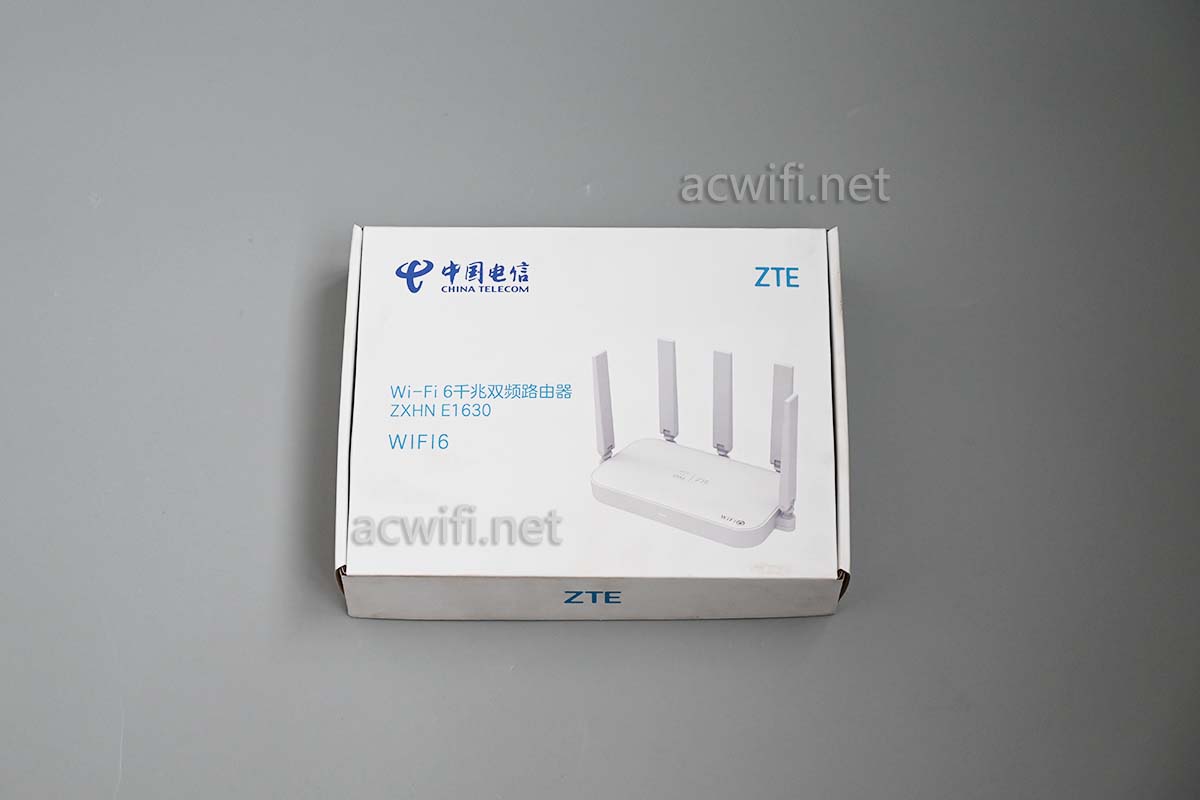

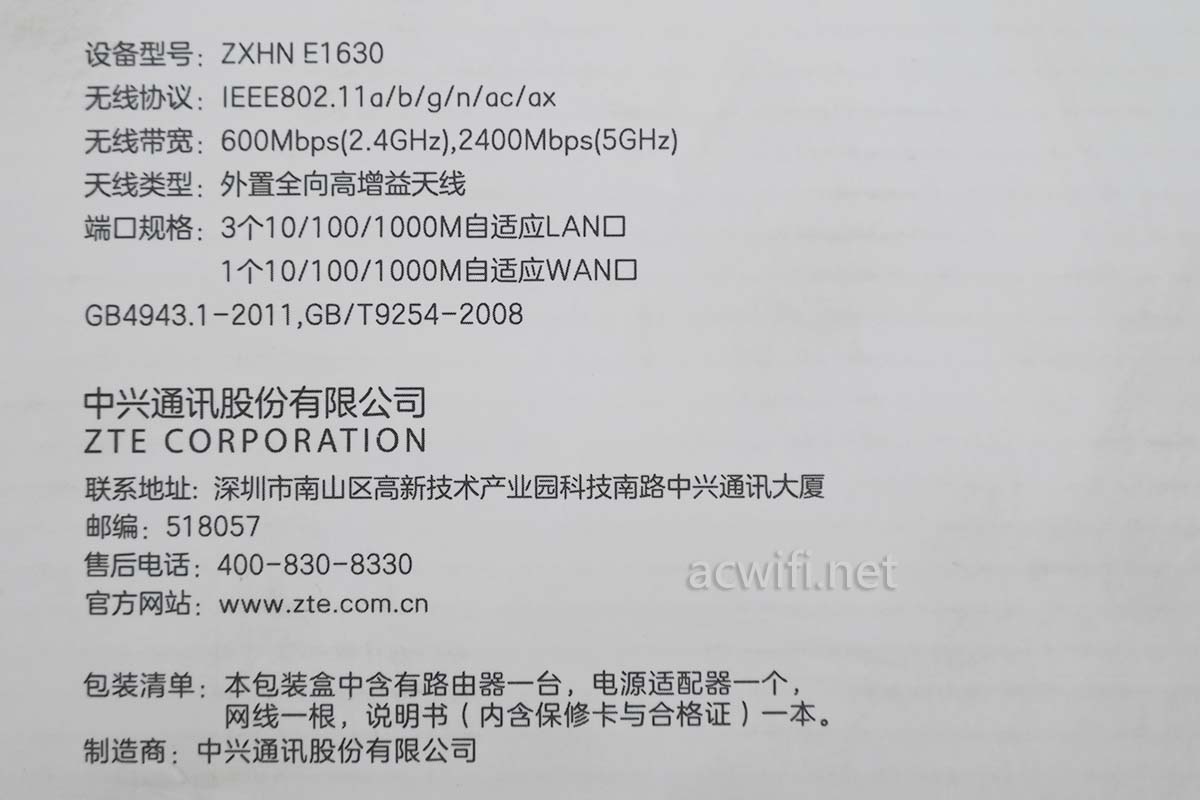

最近几天不断有人问这款中兴E1630呀，我看见闲鱼有卖就买了，我买来的价格是209元，亏了，不就是要急于拆机给你们看吗。这是中国电信运营商版本，外包装有点脏，不过里面很干净，卖家外加了一层包装盒，可能外盒比较脏。我拍照之前用婴儿湿巾擦干净一些。包装盒上的参数信息：

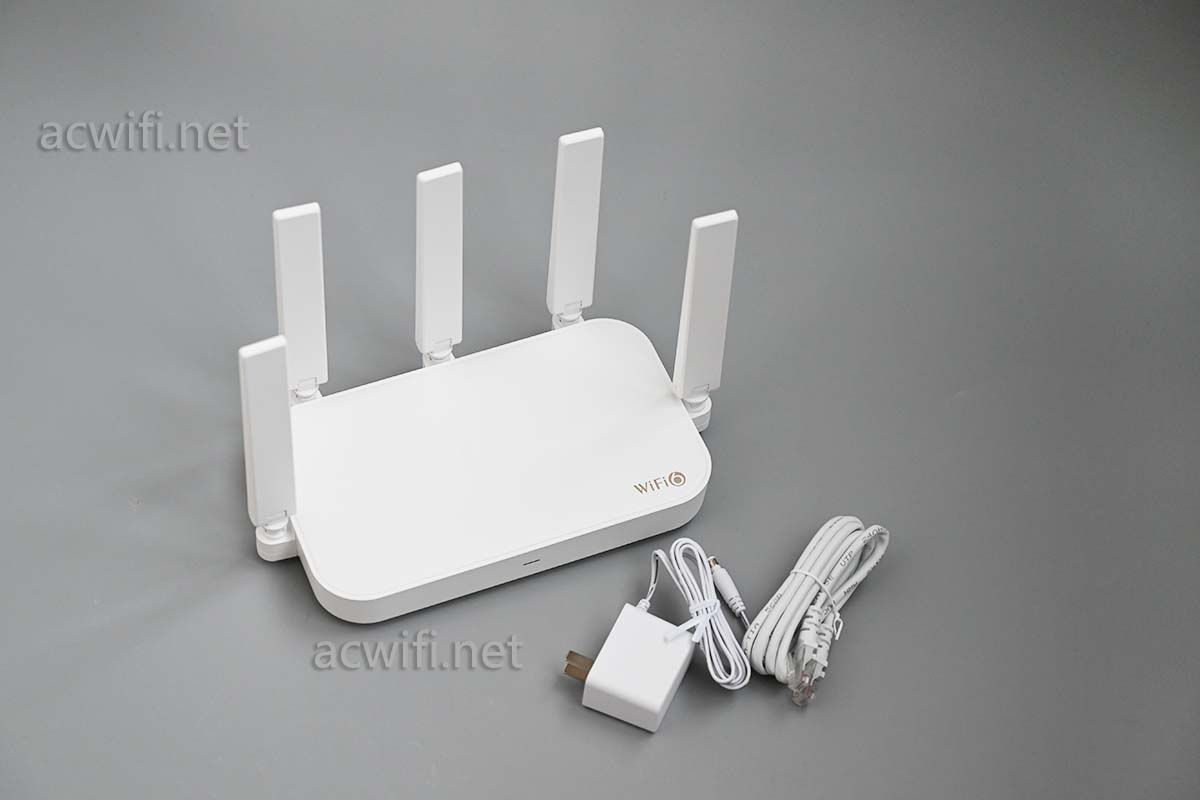

机身和配件：

电源输出规格是12V/1A，电源我忘记拍照参数了。。。一会看机身标签吧，上面也有电源规格。实测连网后的待机功率4.8W，这功率比想像中要低些。

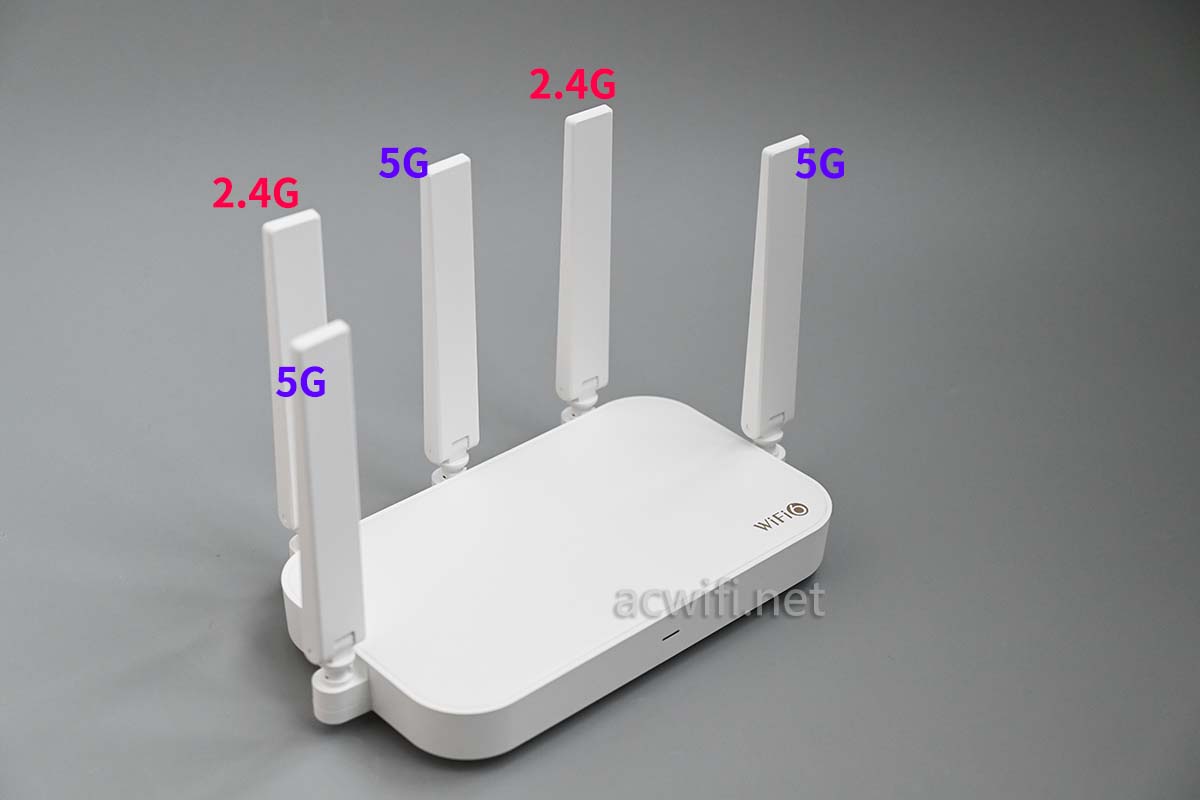

机身比较圆滑，外置了5根可水平旋转的天线。跟中兴AX5400 Pro的天线设计很像。

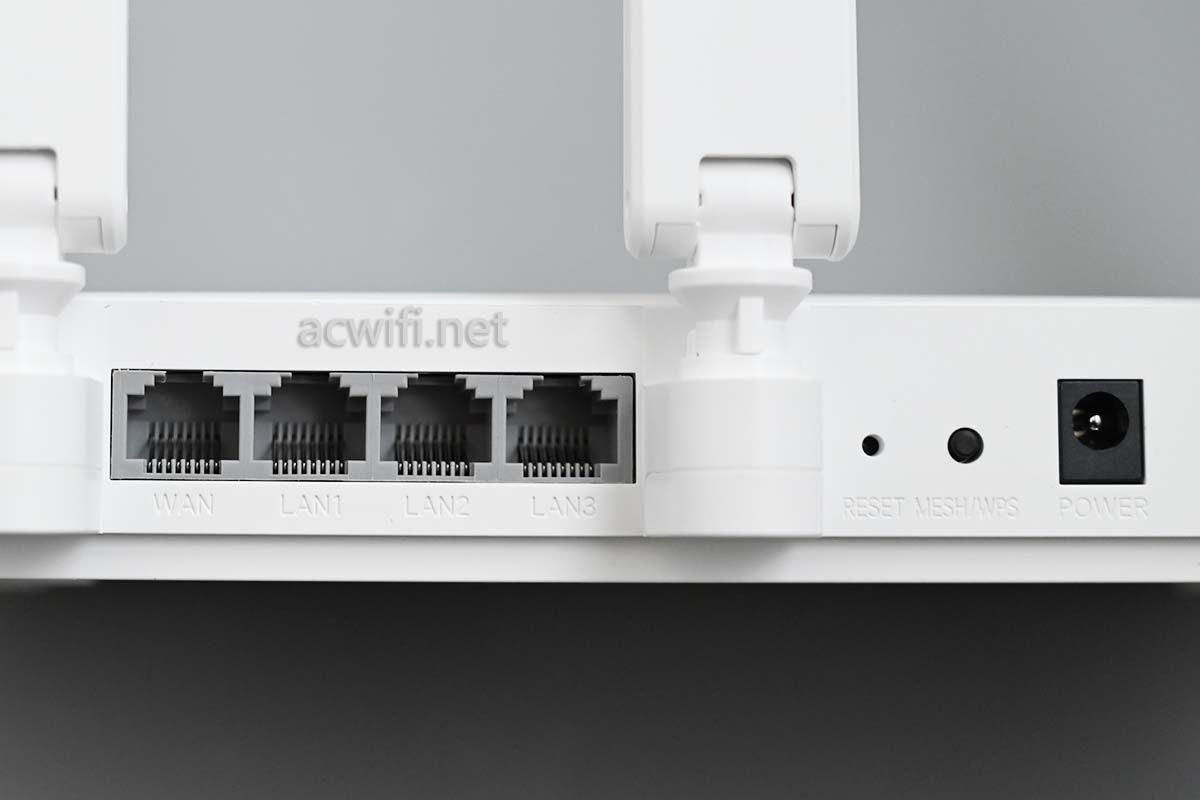

背面接口：四个全千兆网口，当中一个WAN口，并没有做颜色标注。

机身底部有不少散热孔，运行半天，顶壳没啥温度，热量集中在底部，不算热。

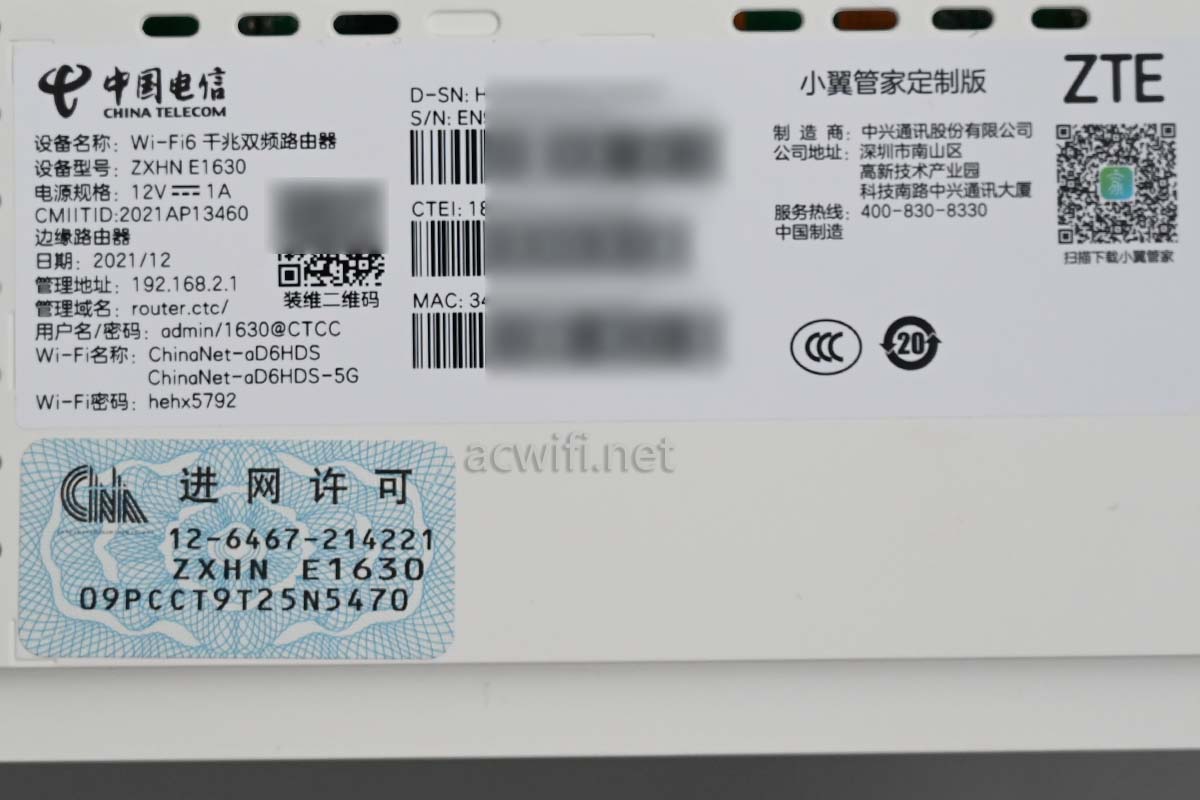

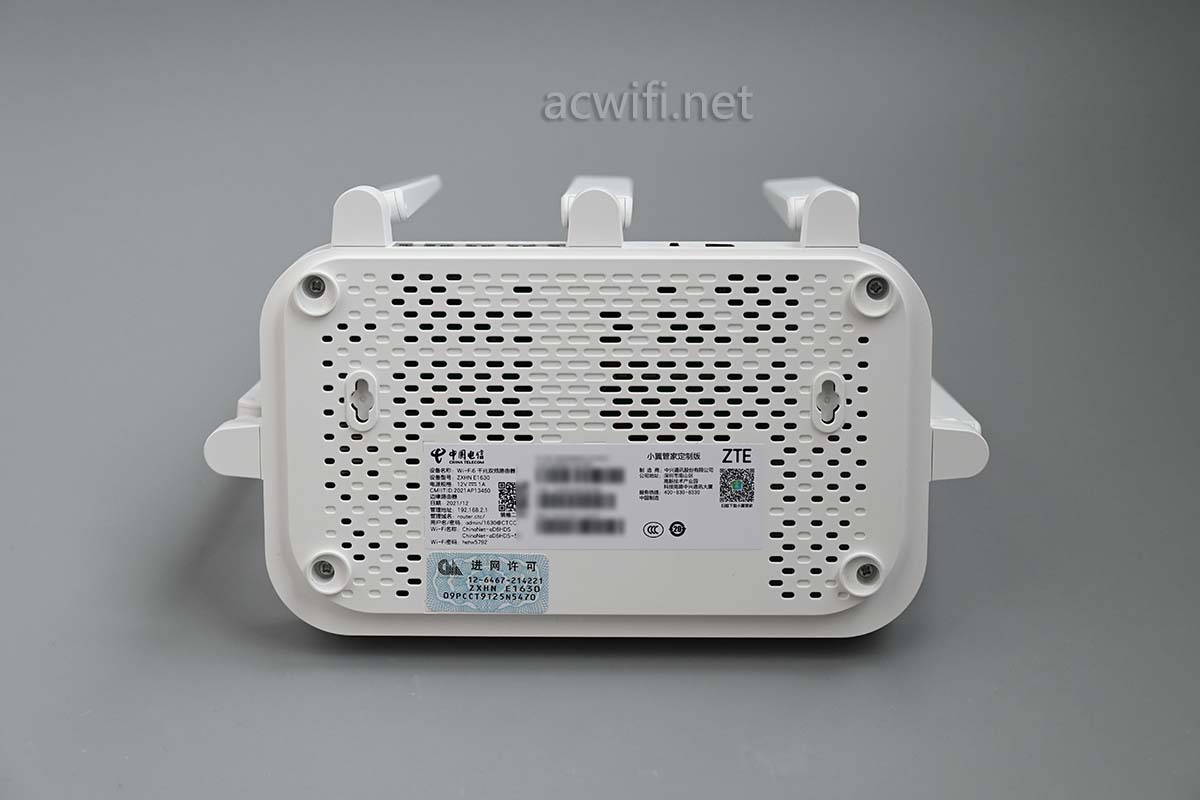

底部标签：

设备型号： ZXHN E1630

有个装修二维码，有什么作用呢？

四个脚上取下来螺丝就可以拆开外壳了：

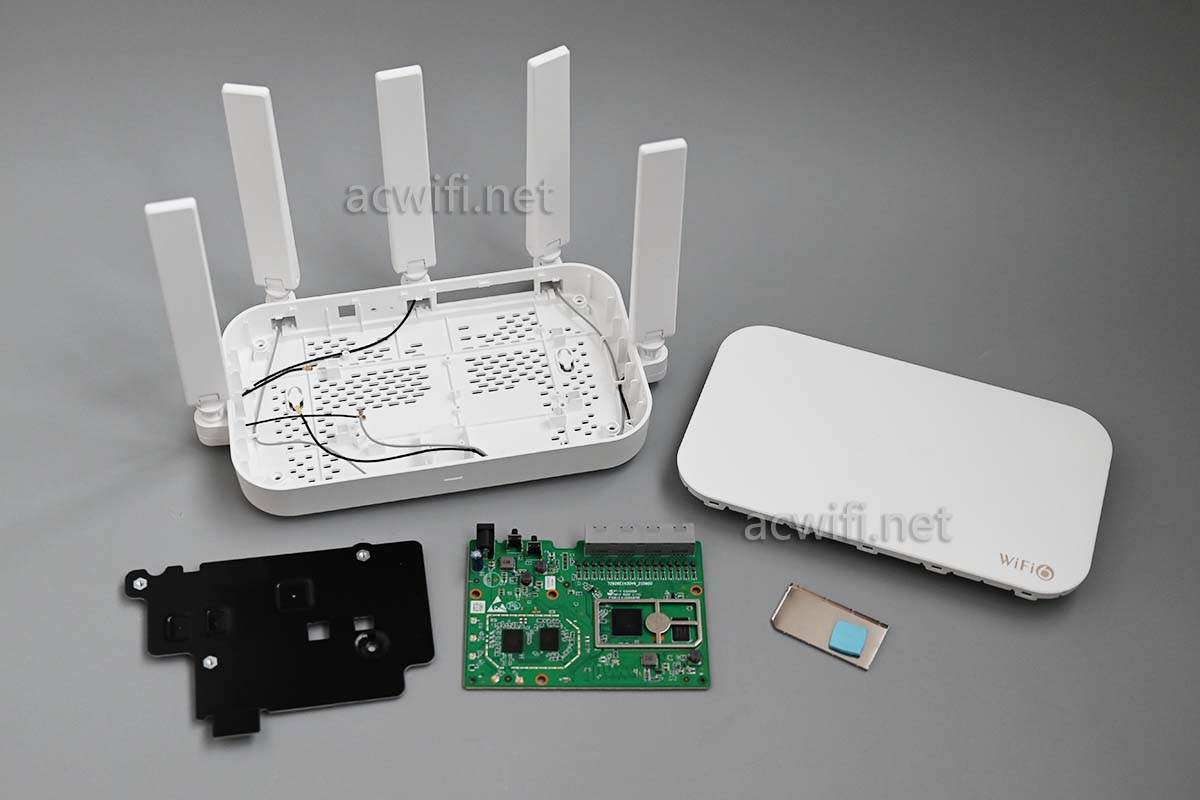

主板看上去比较小:

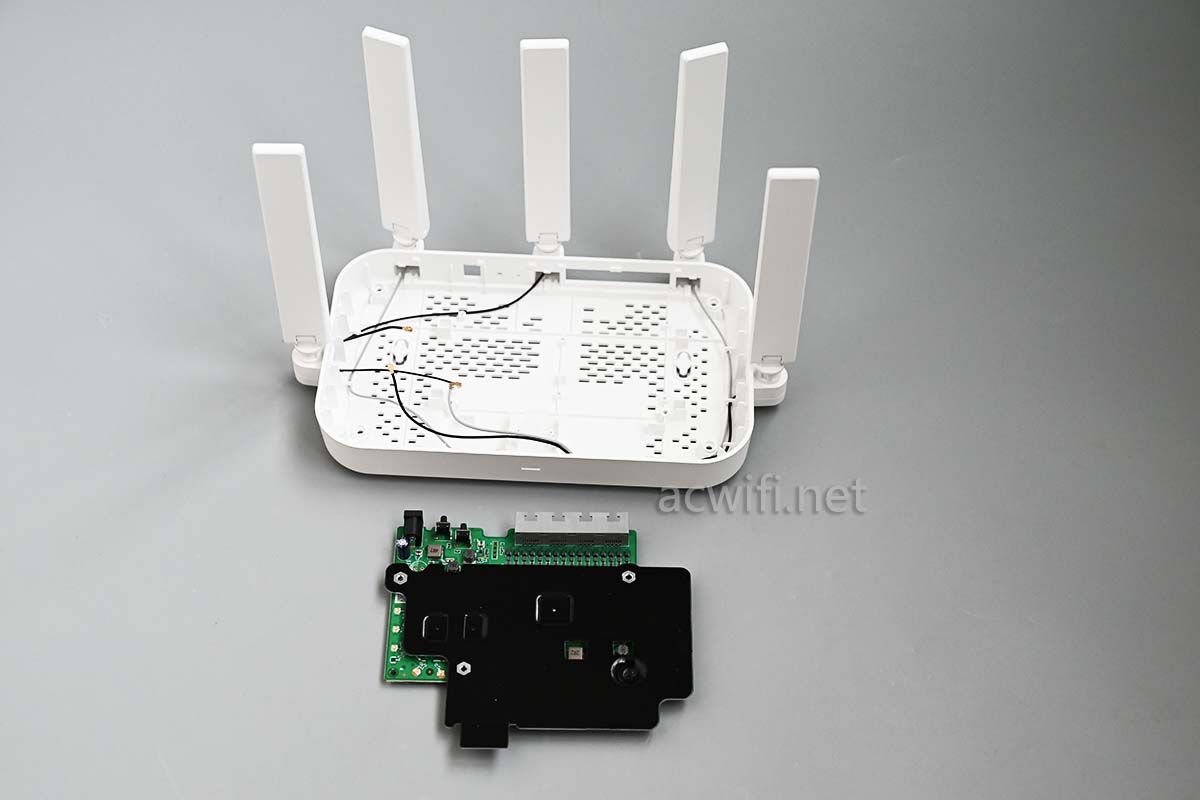

一共有5根馈线，三根黑色（5G），两根灰色（2.4G）：

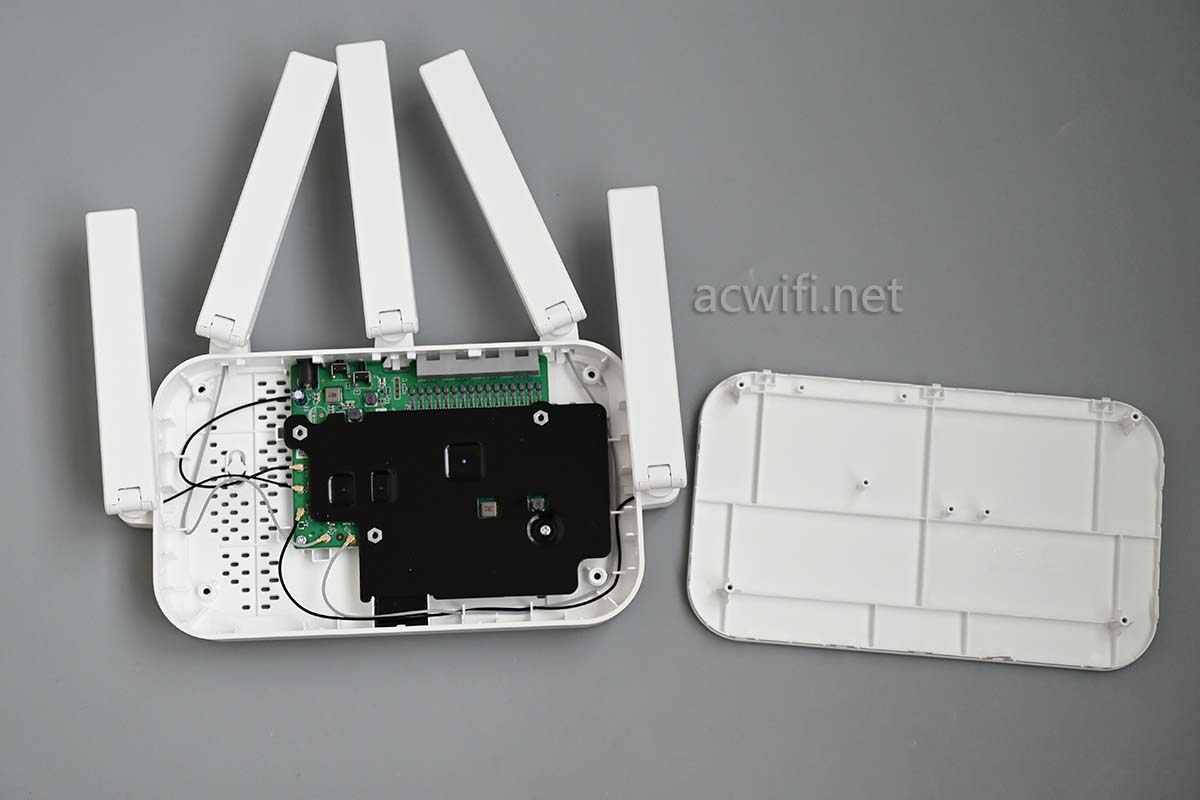

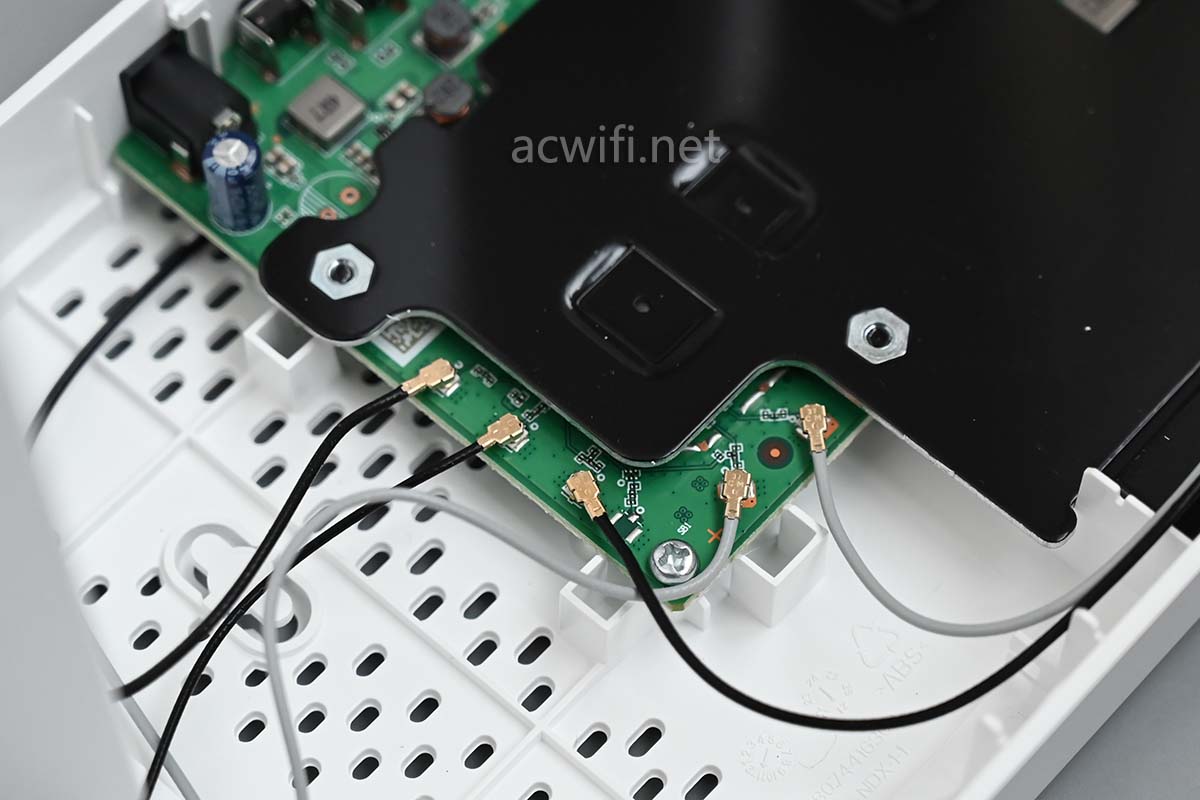

天线布局如下图：

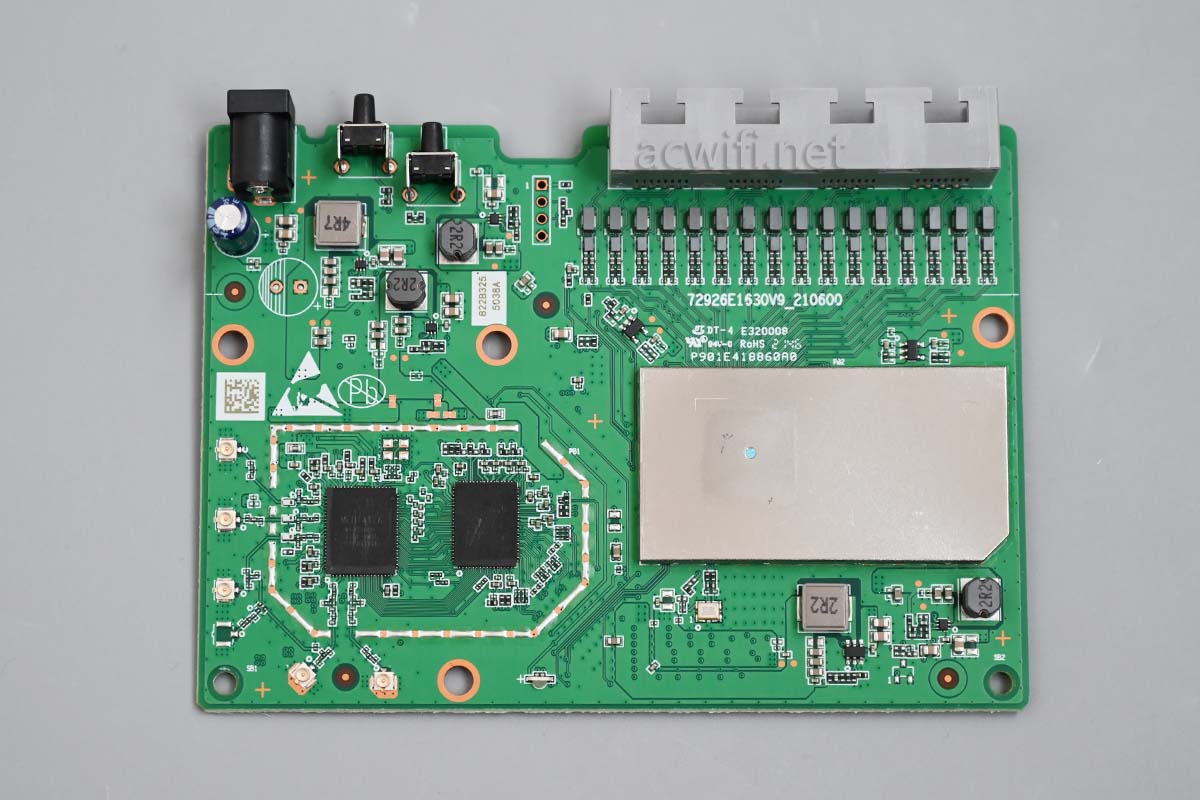

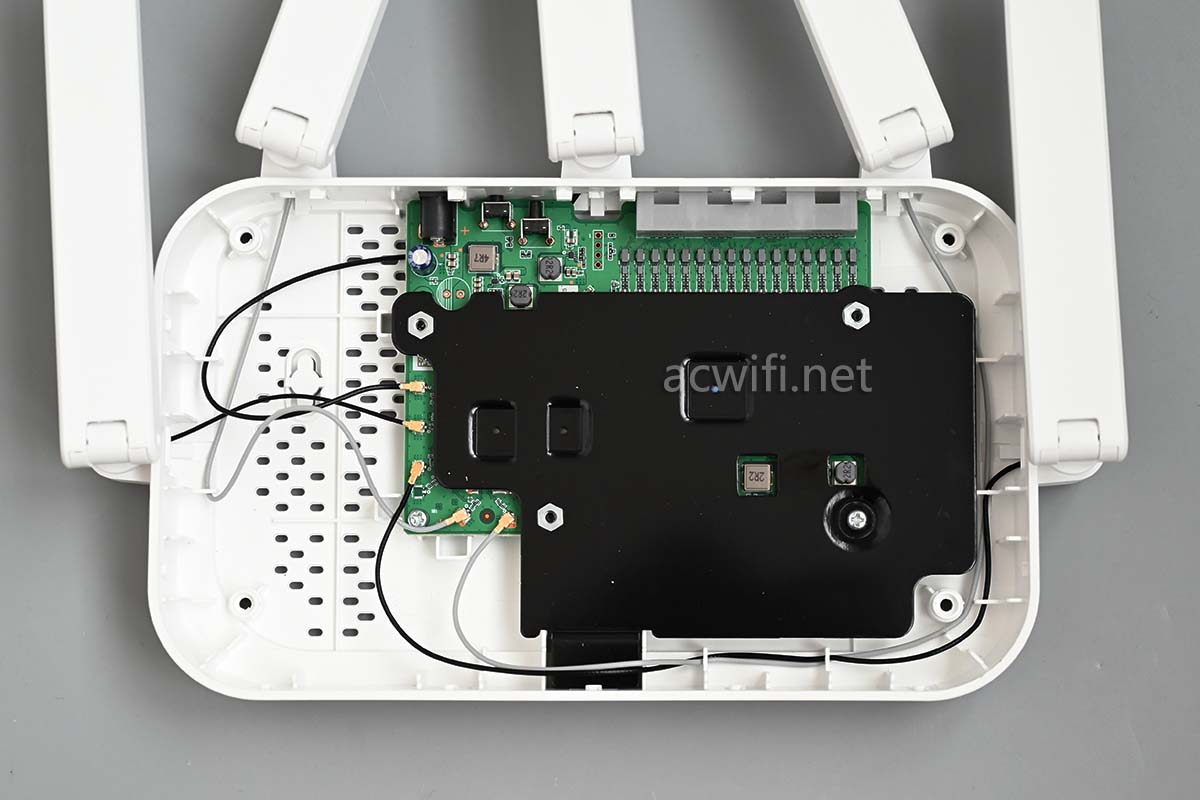

取出主板：

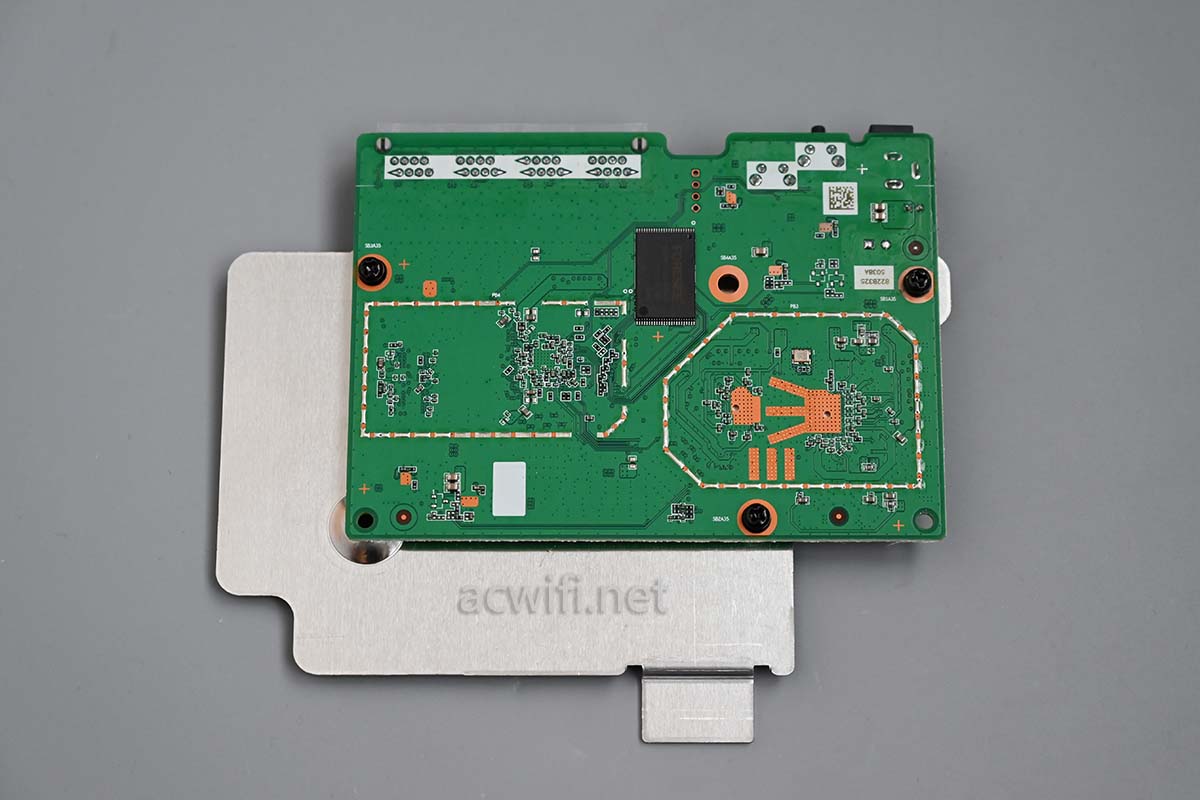

底部并没有散热器：

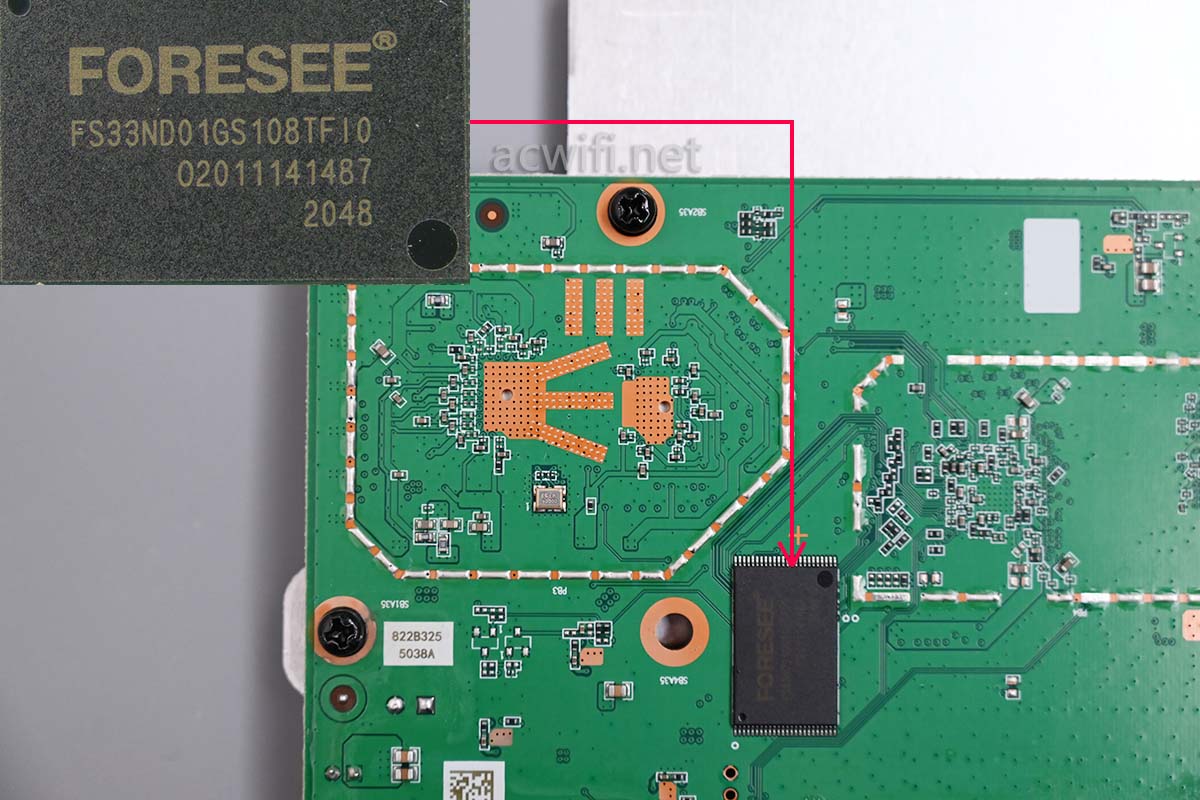

主板北须有一颗闪存，江波龙的，型号是FS33ND01GS108TFI0，容量128MB。

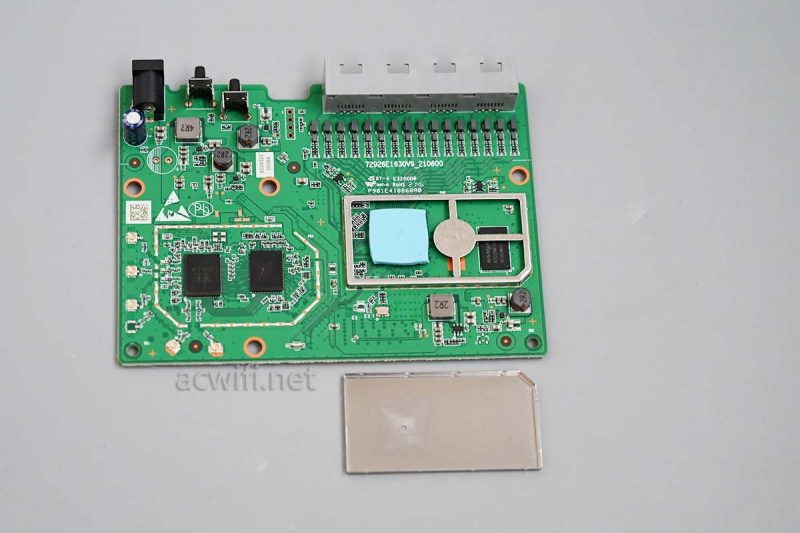

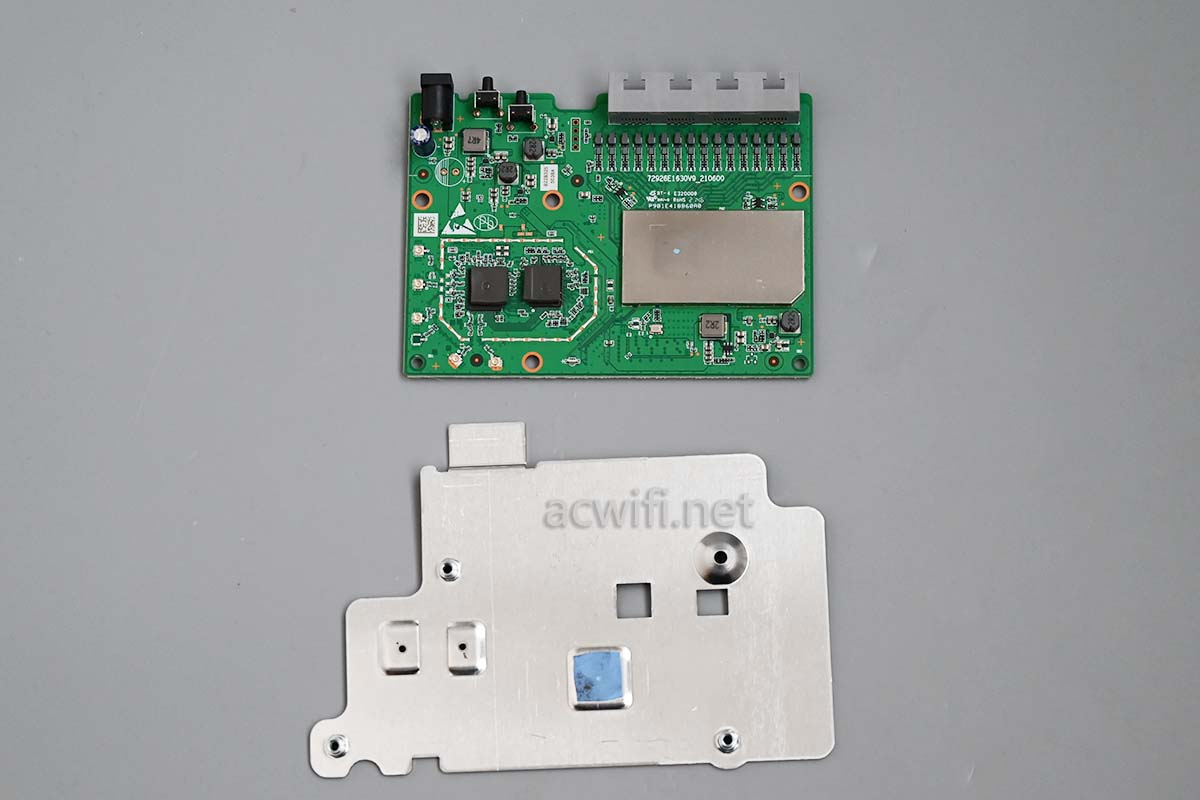

散热器固定螺丝在主板背面，顺手拧下来，这样散热片就可以拿走了：

熟悉的芯片，我以为改成一颗芯片。

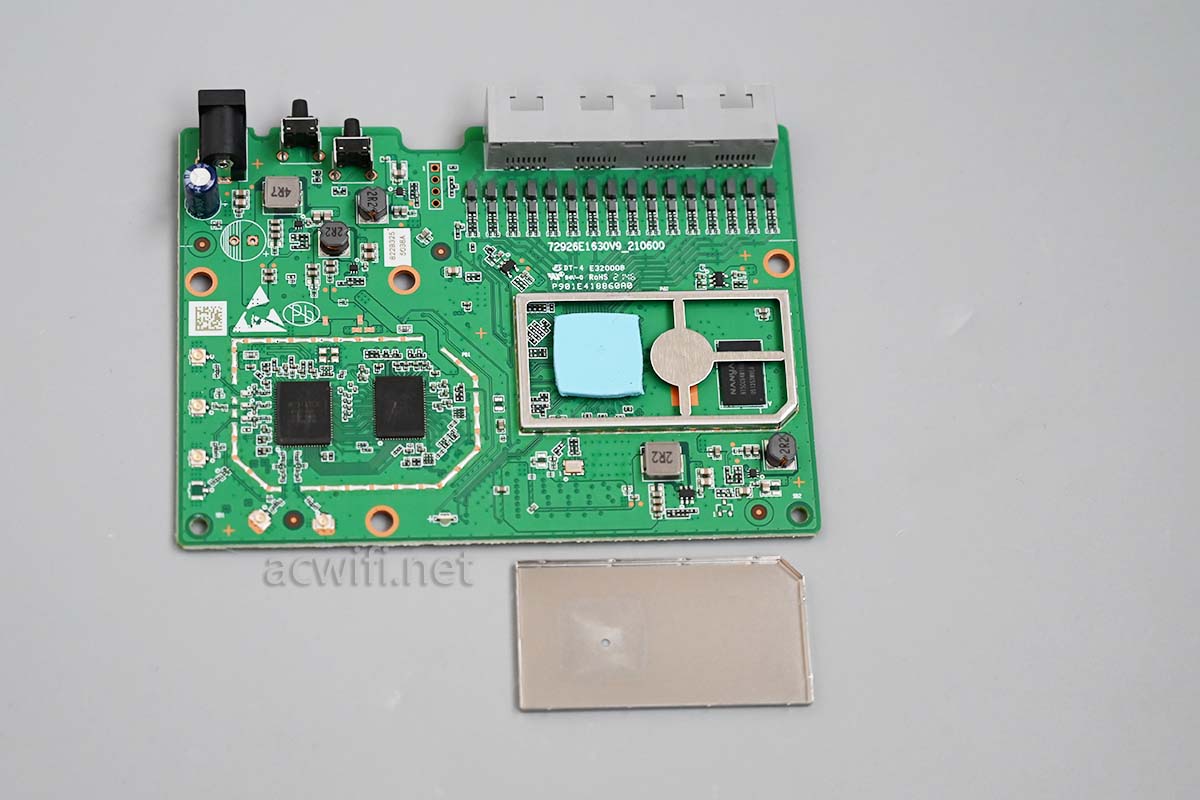

拆下屏蔽罩：

先看主控芯片吧，中兴的定制机，肯定用回中兴自家的处理器吧。

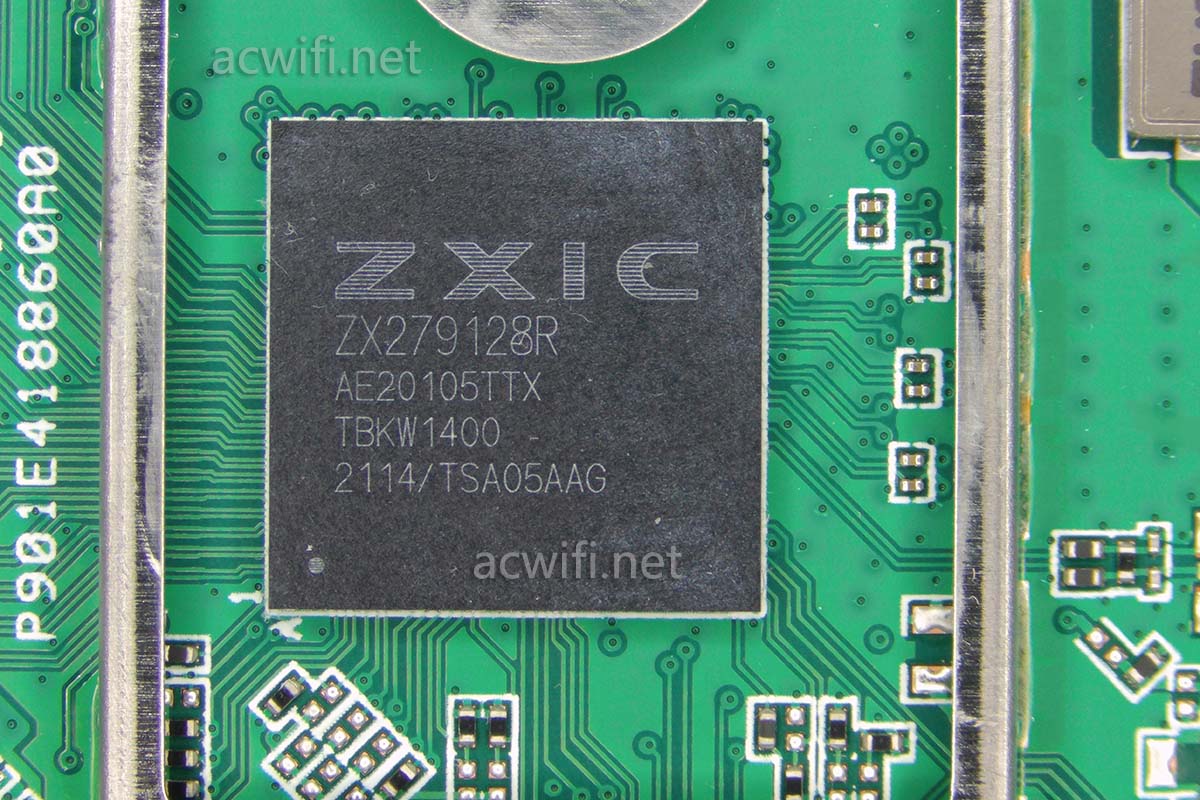

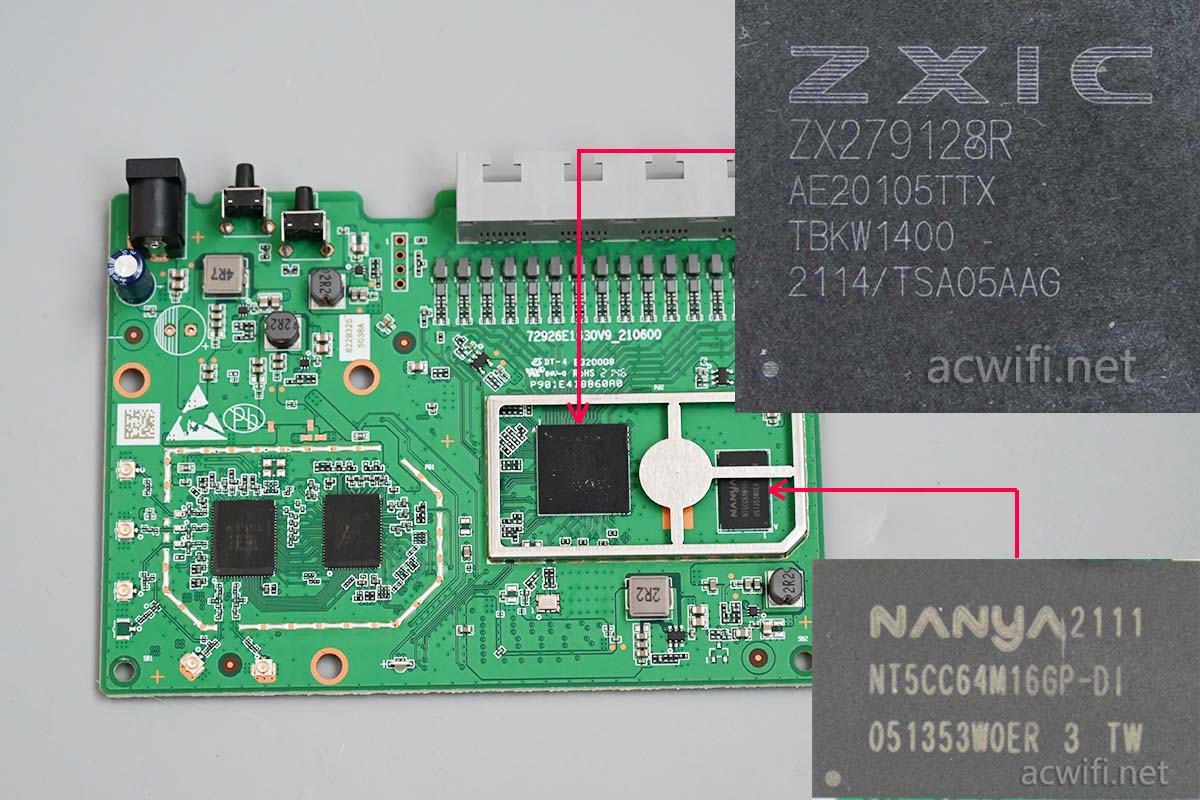

中兴E1630的CPU型号是ZX279128S，双核A9 1GHz，集成4口千兆，支持2条PCIe（一条gen1，一条gen2）。

CPU旁边的内存芯片，为了能看见完整的丝印，我把挡片剪掉了。

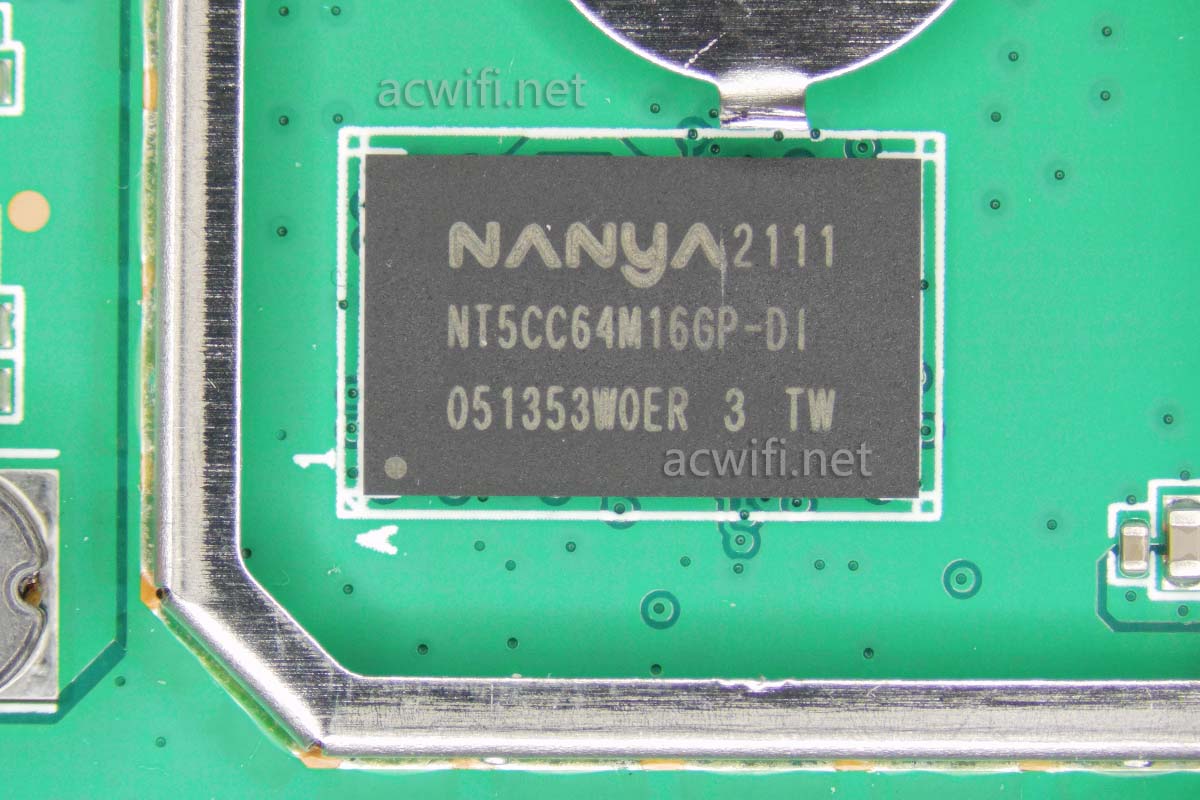

内存芯片是南亚的NT5CC64M16GP-DI，容量128MB。

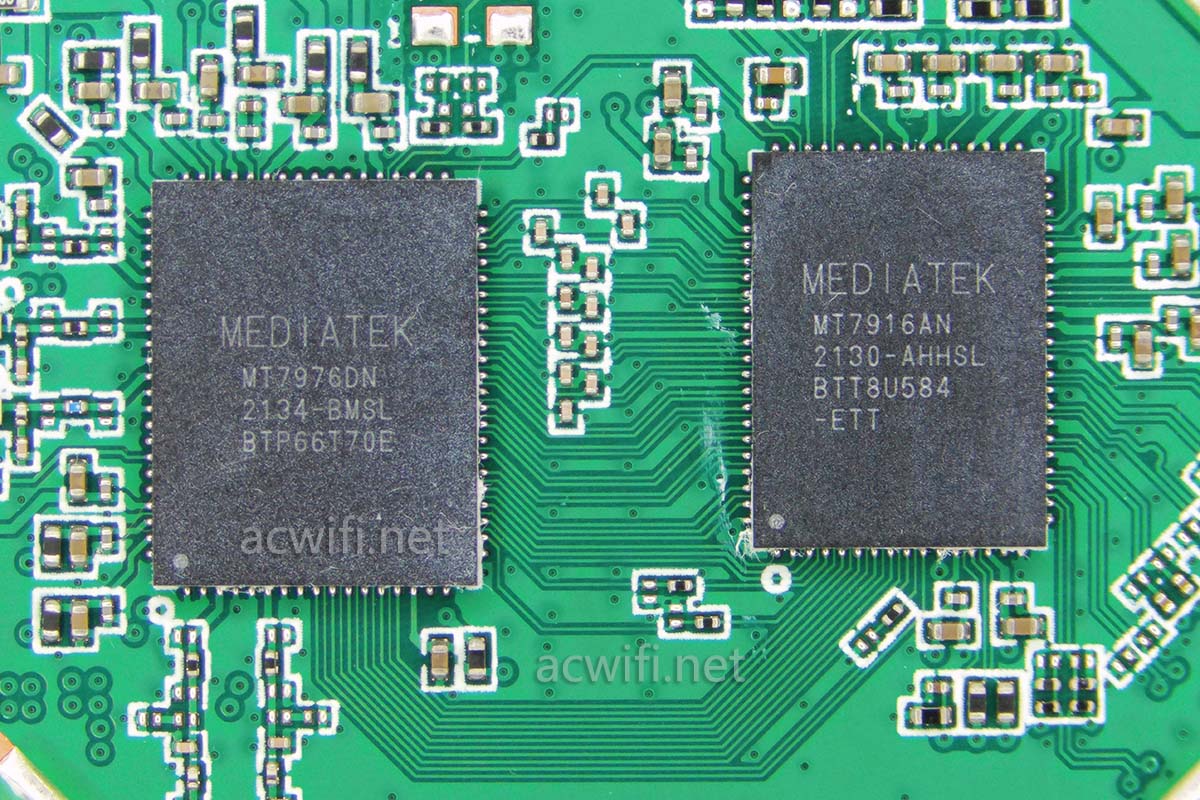

无线芯片是”MT7916AN+MT7976DN“，MT7916AN是无线基带（BB），MT7976DN是无线射频（RF）。据闻这2颗就是MediaTek Filogic 630系列。原来Filogic 630就是MT7976DN+MT79616AN呀？？

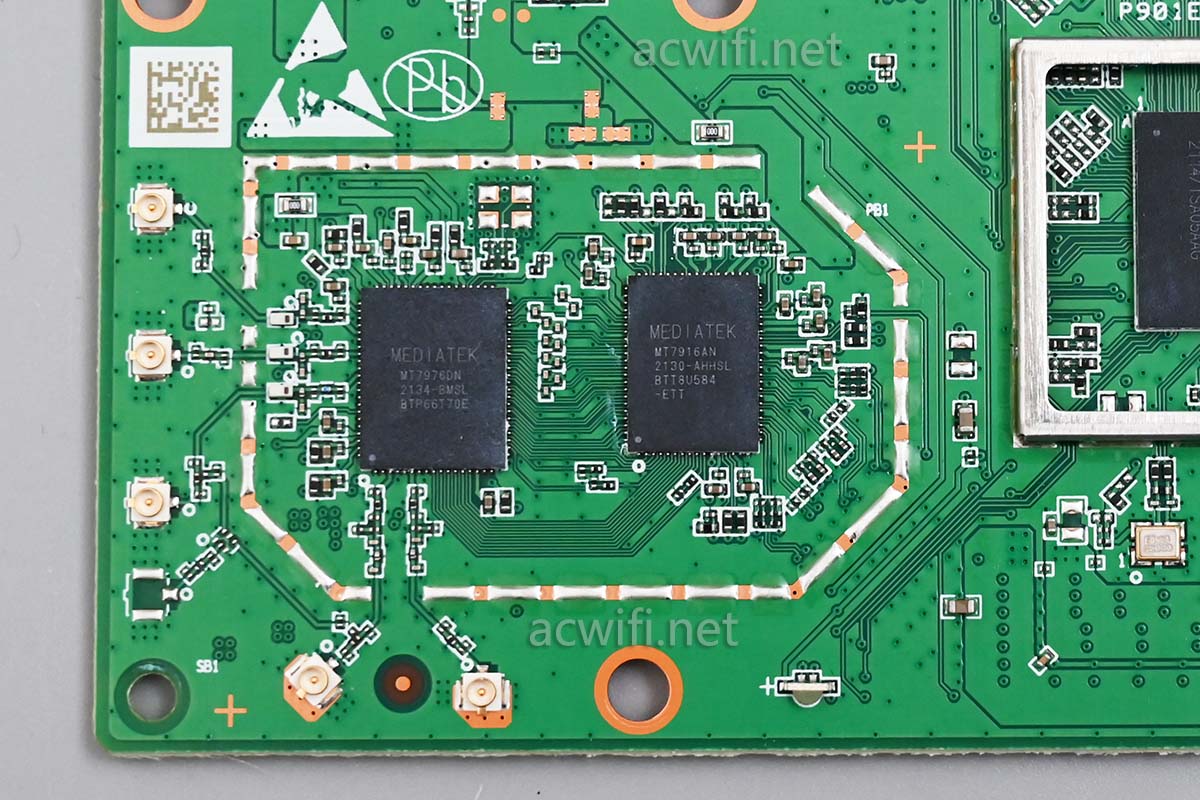

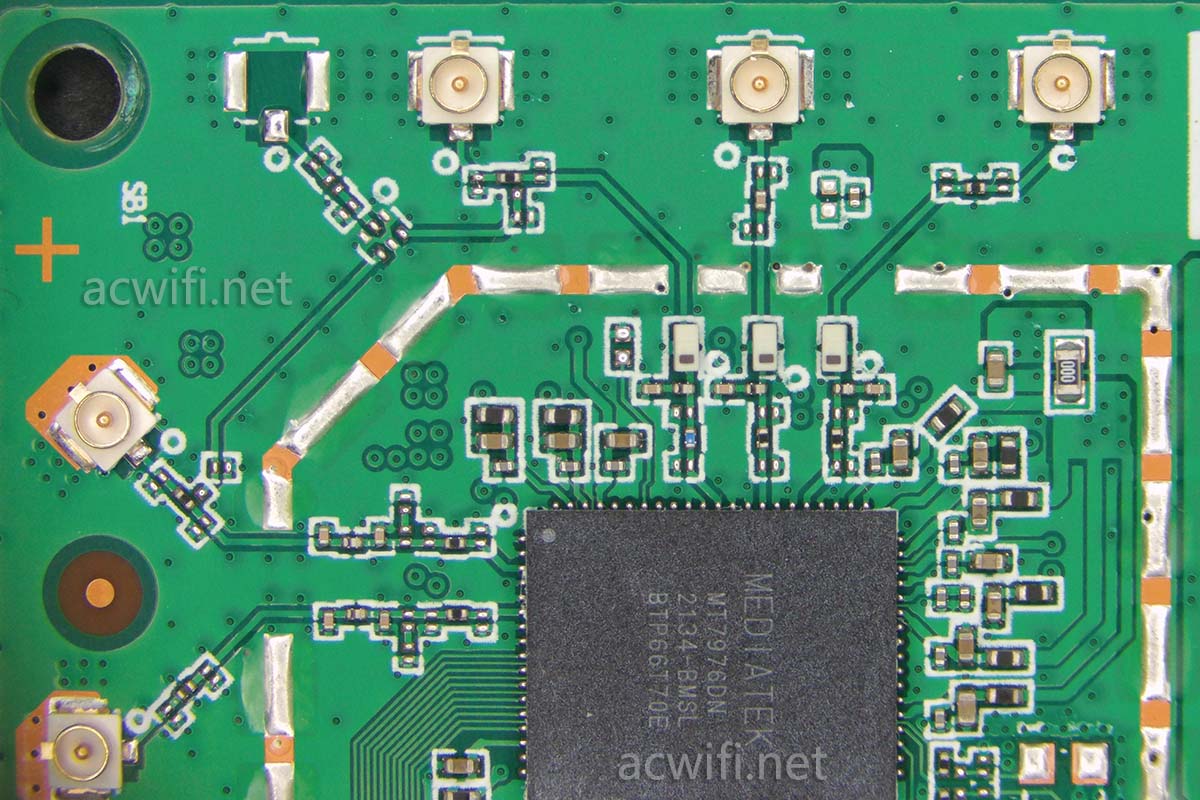

有趣的地方是有三路5G，接了三根天线：（下图顶部）

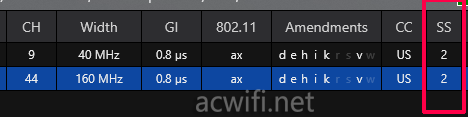

用WinFi查看，E1630的5G是2SS，就是两条空间流，也就是2x2mimo。

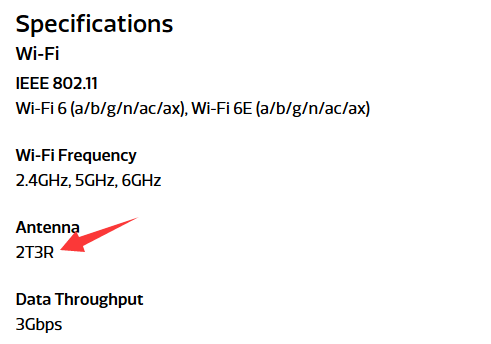

所以呢，它的5G是2T3R，即两发三收，它的5G支持160MHz频宽，所以2x2mimo最高速率2402Mbps。

如果完整地看Filogic 630，它是一款4T5R的DBDC芯片，2.4G支持2T2R，5G支持2T3R，也可以是4T5R的2.4G（4x4mimo 1147Mbps）或4T5R的5G（4x4mimo 4804Mbps）。

如果用Filogic 630通过PCIe连接另一颗新款主控Filogic 830，就会变成一款三频AX7800的机型。

TP将要开卖的XDR6020会是什么样子的呢？

没有外置独立FEM芯片：

其它没啥好看了。

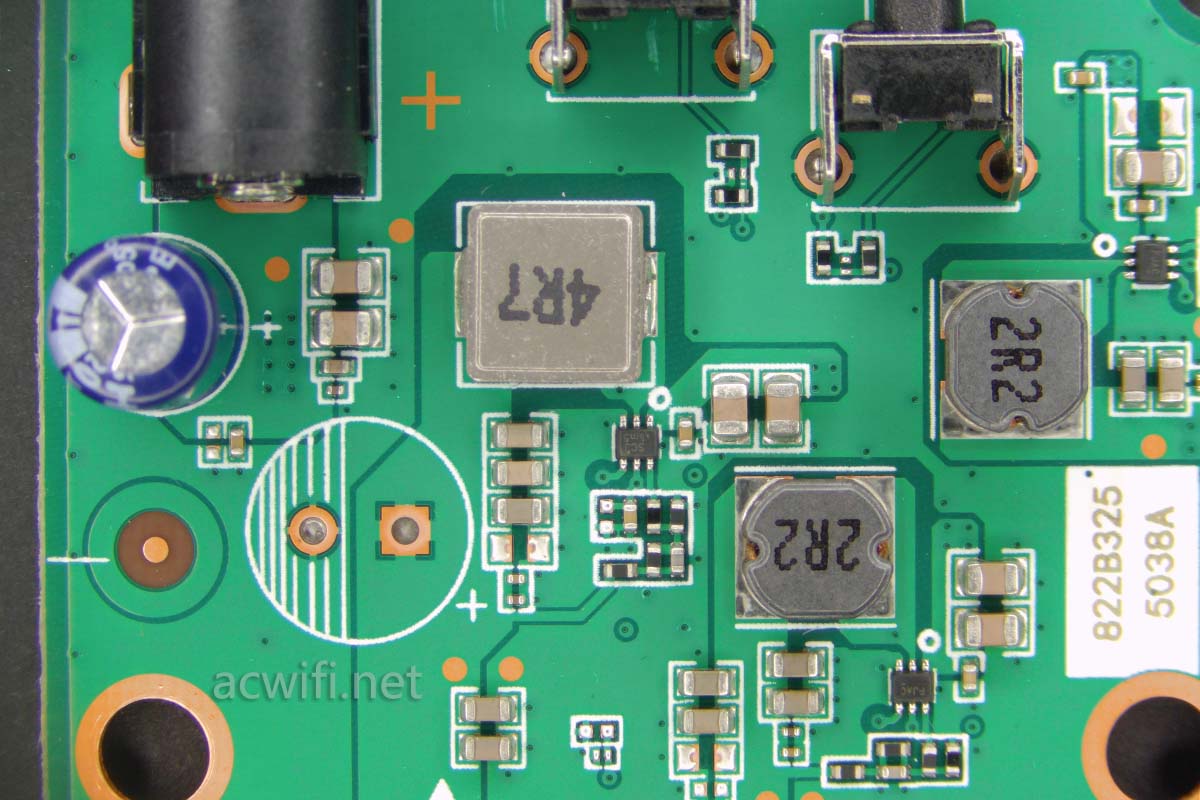

DC电源输入电路：

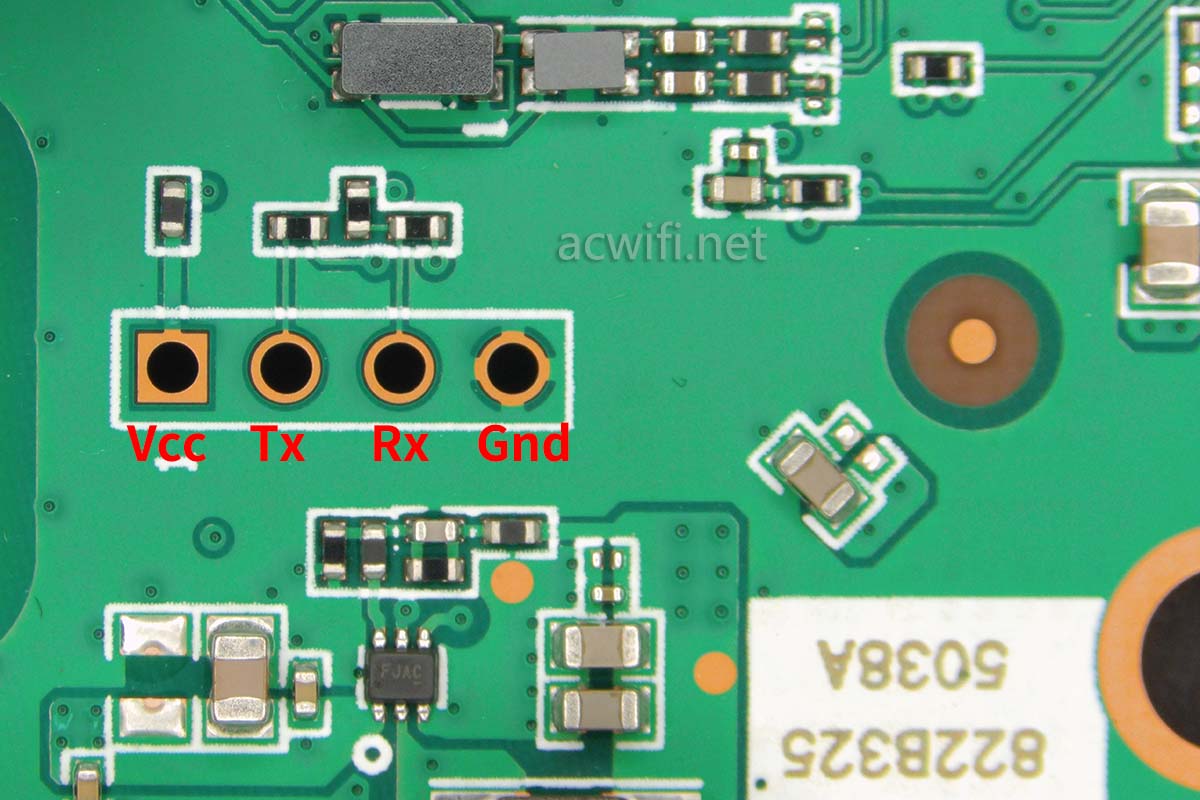

TTL针脚定义：

开头的信息：

U-Boot 2013.04 (Nov 18 2021 – 10:52:58)

CPU : ZX279128S@A9,1000MHZ
Board: ZTE zx279128sevb
I2C: ready
1DRAM: 128 MiB
1,8000000,48000000
product_vid = 35

中兴E1630拆机完成了。

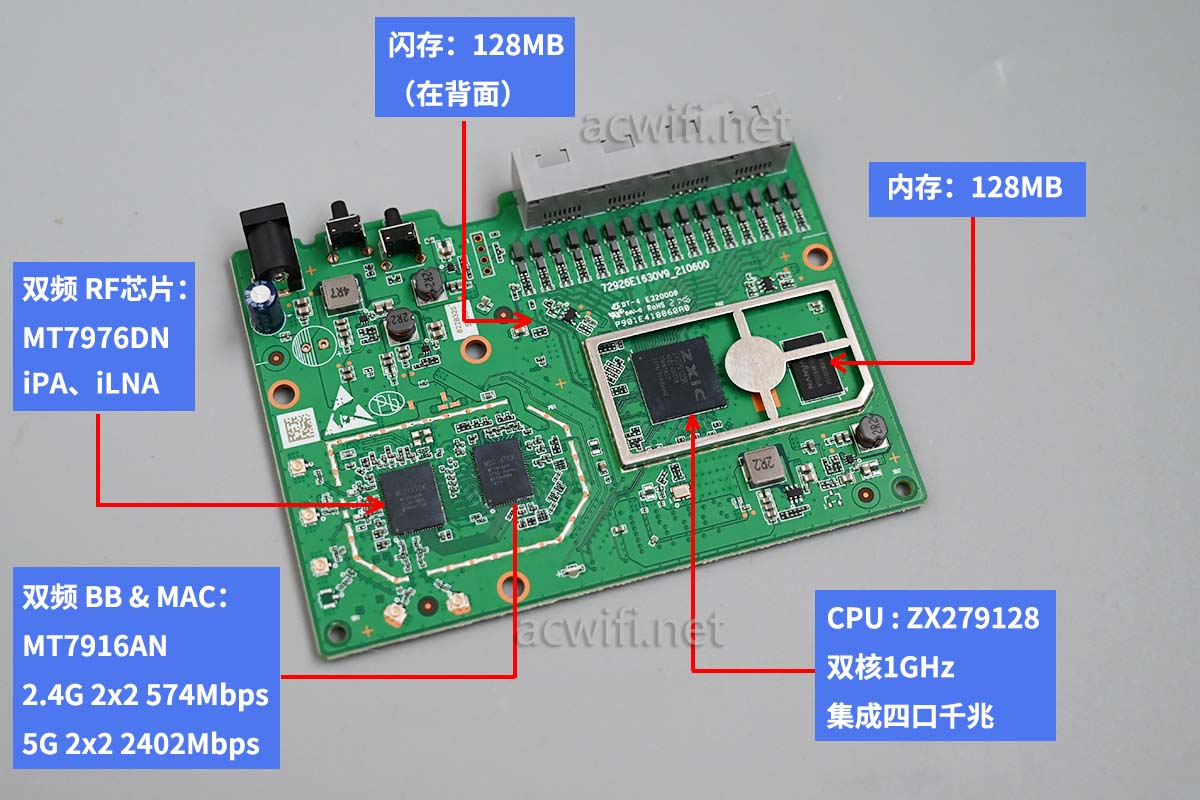

中兴E1630的所有芯片型号汇总图如下：

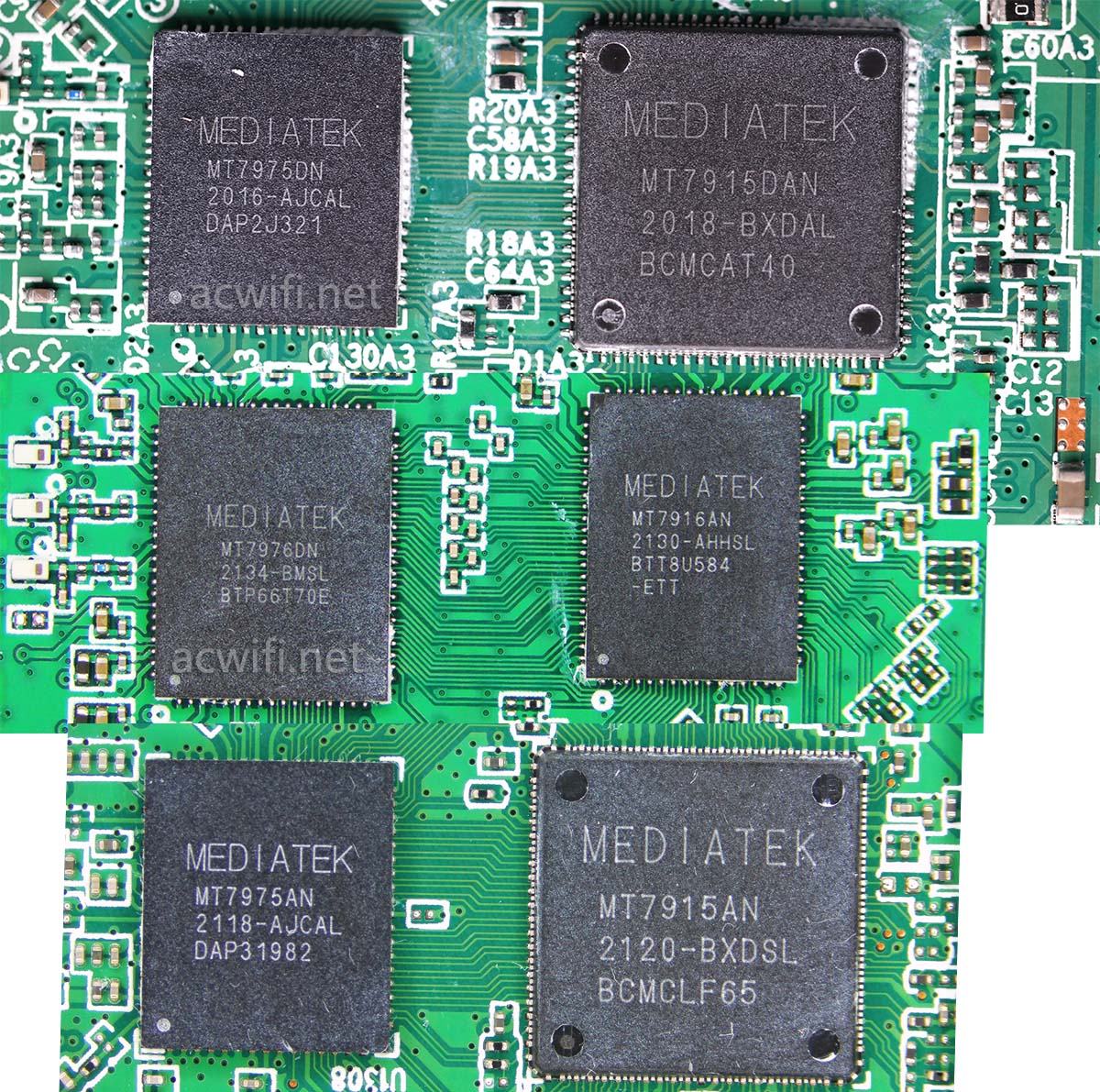

我拿来MT7915的图，放大比例一样大，看有芯片有什么差别。下图第一排是MT7975DN+MT7915DAN，第二排是MT7976DN+MT7916AN，第三排是MT7975AN+MT7915AN。

可见MT7976DN芯片尺寸与上一代并没有变化，最大变化的是MT7916AN，明显缩小了，很可能改进芯片制程，但我只查到Filogic 830用了12nm，Filogic 630并没有说明。从实际发热量和体积来看，很可能也是12nm，我问过这颗芯片了，这颗芯片并没回答我。。。所以我不确定。

我还比较期待它的无线网卡版本。不然市场上清一色的intel AX200好无趣。

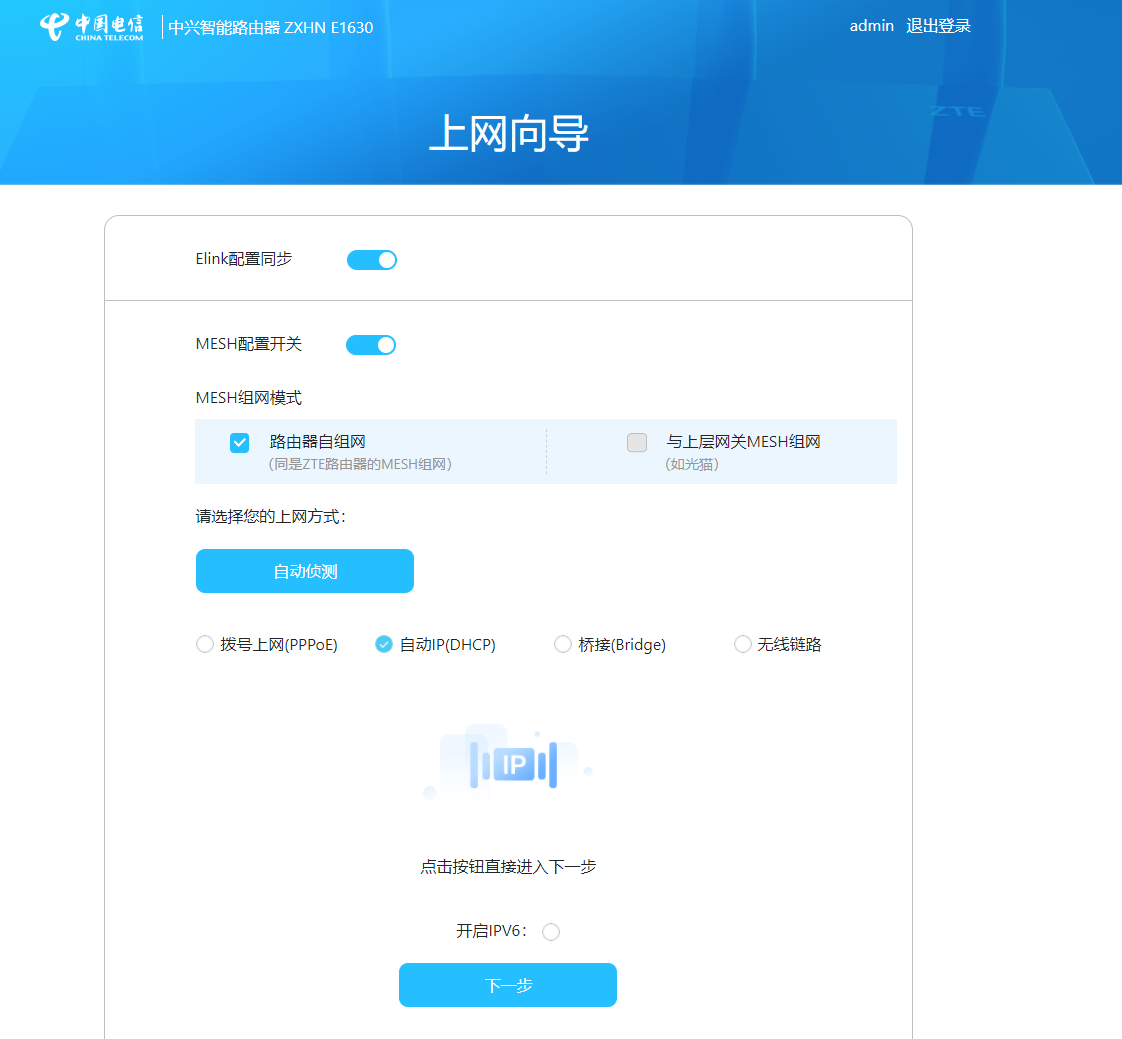

E1630的界面：

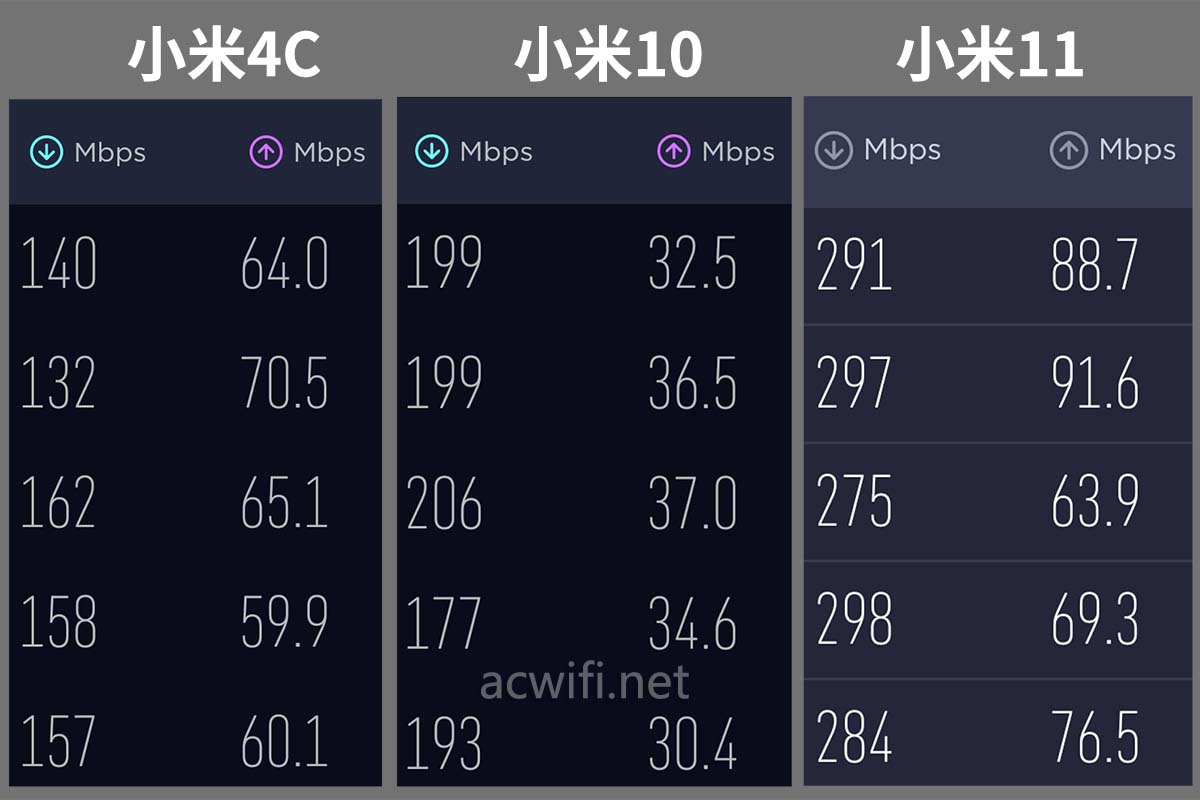

最后在楼下D点位置测速看看（电信宽带1000下行，100上行，只测5G 44信道）

这速度算不错了，小米4C能有150左右，小米11也接受300兆。小米10的上行有点差！

最近广州电信的测速节点好不稳定呀。

如果中兴E1630看见闲鱼或PDD卖150左右还是很值得的，即使用内置的功放，信号质量也不错。内存小了点，只有128MB。 我花209元有点傻。

希望以后有更多的MT7916机型上市，只有多些接触实物，才会有更多的了解。

为啥会有人认为是3T3R或3x3mimo呢？ 这明明是2T3R，2x2mimo，就算3T3R也只有2条空间流，也就是2x2mimo。
