荣耀路由4拆机(荣耀XD25),不能跟旧款荣耀路由组网

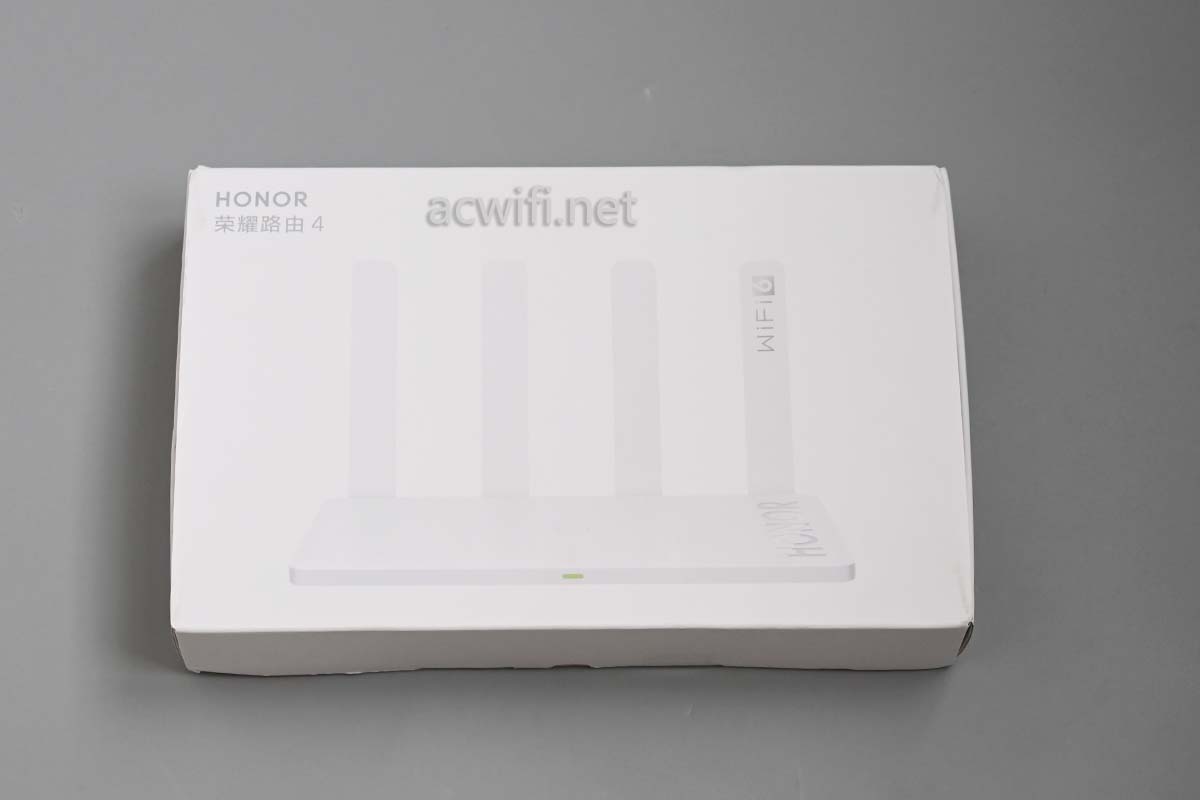

荣耀路由4的外包装:

配件时并没有网线,没有网线,没有网线。

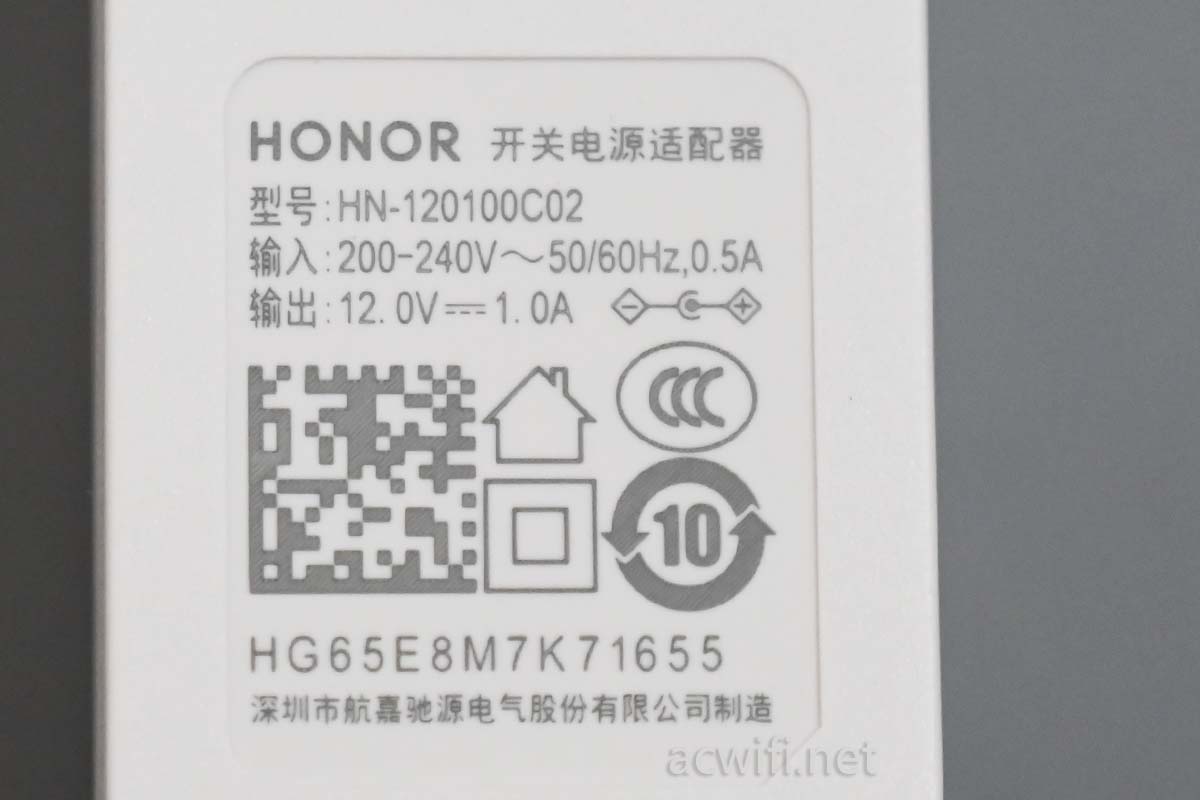

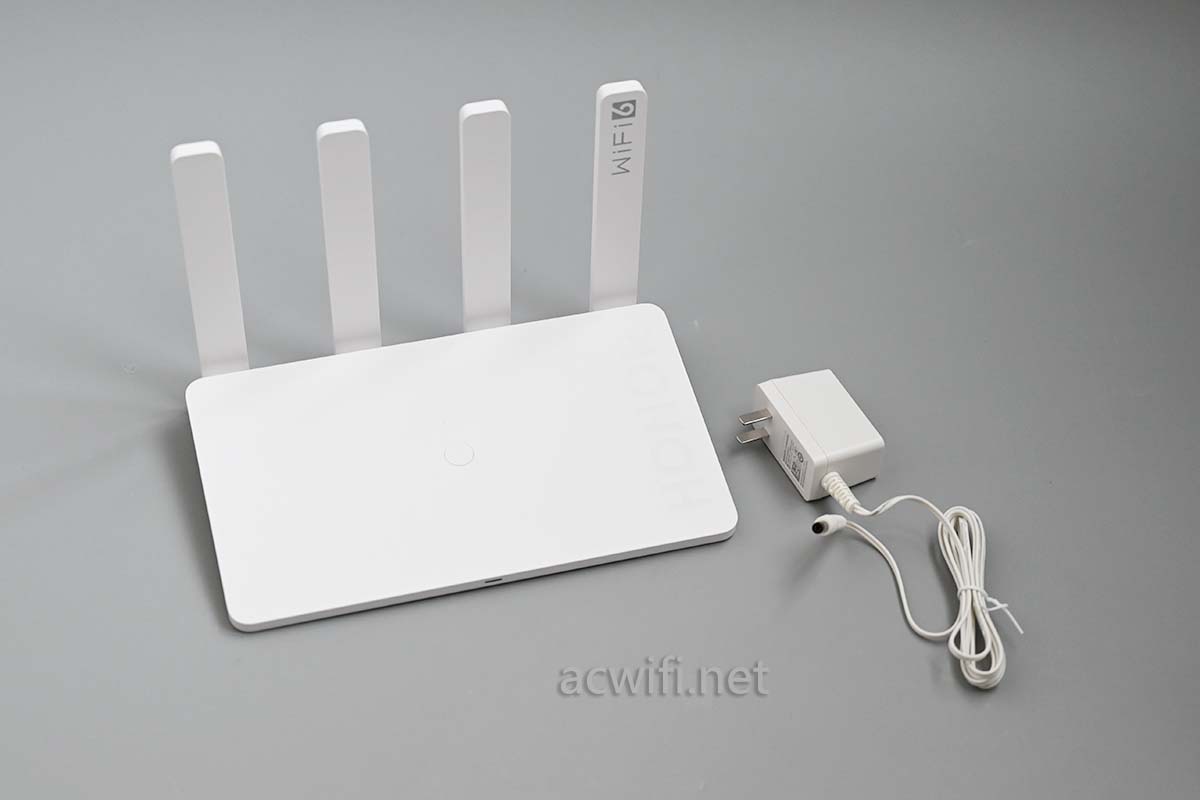

电源输出规格是12V/1A。。。实测待机功率是4.96W。

有人建议我加2个acwifi水印:

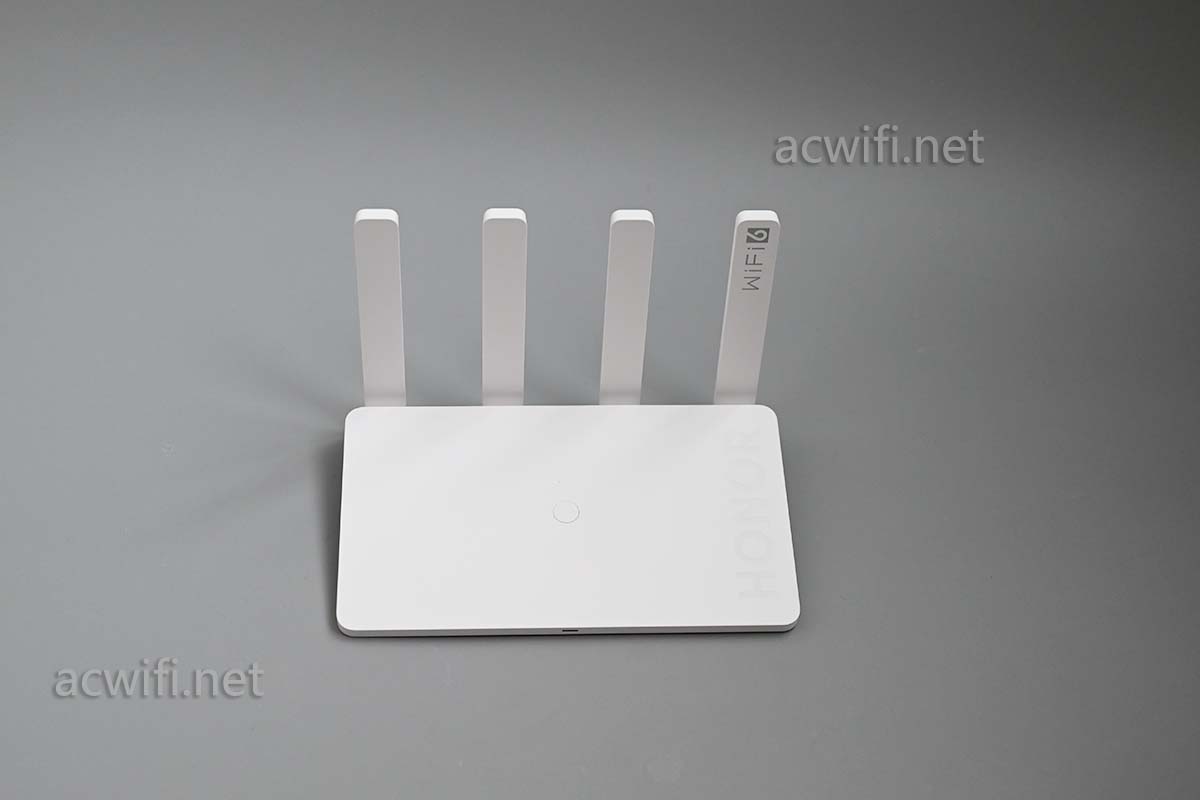

有两种机身颜色是很难拍照的, 一种是很白的白,还有一种是很黑的黑。主要是今天阴天,冷得反光板都懒得弹开,我用的好像是微单没反光板。

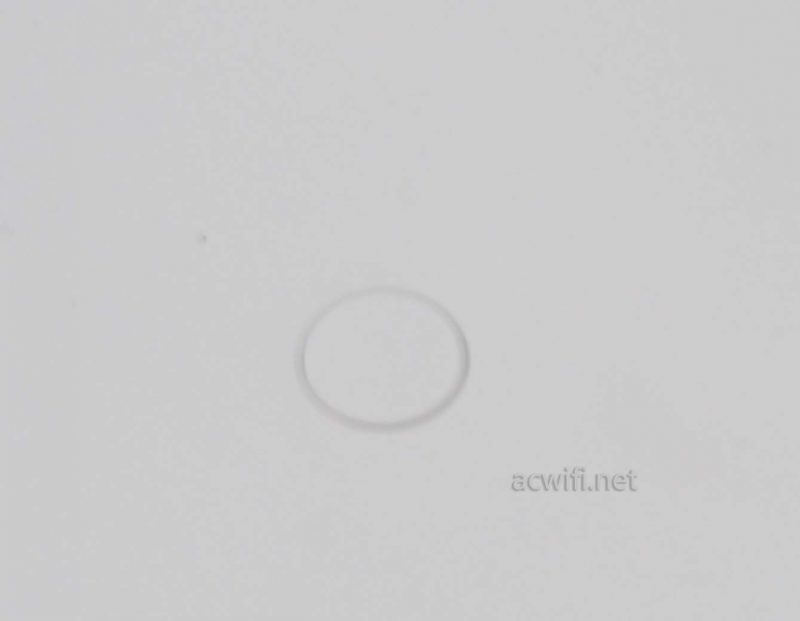

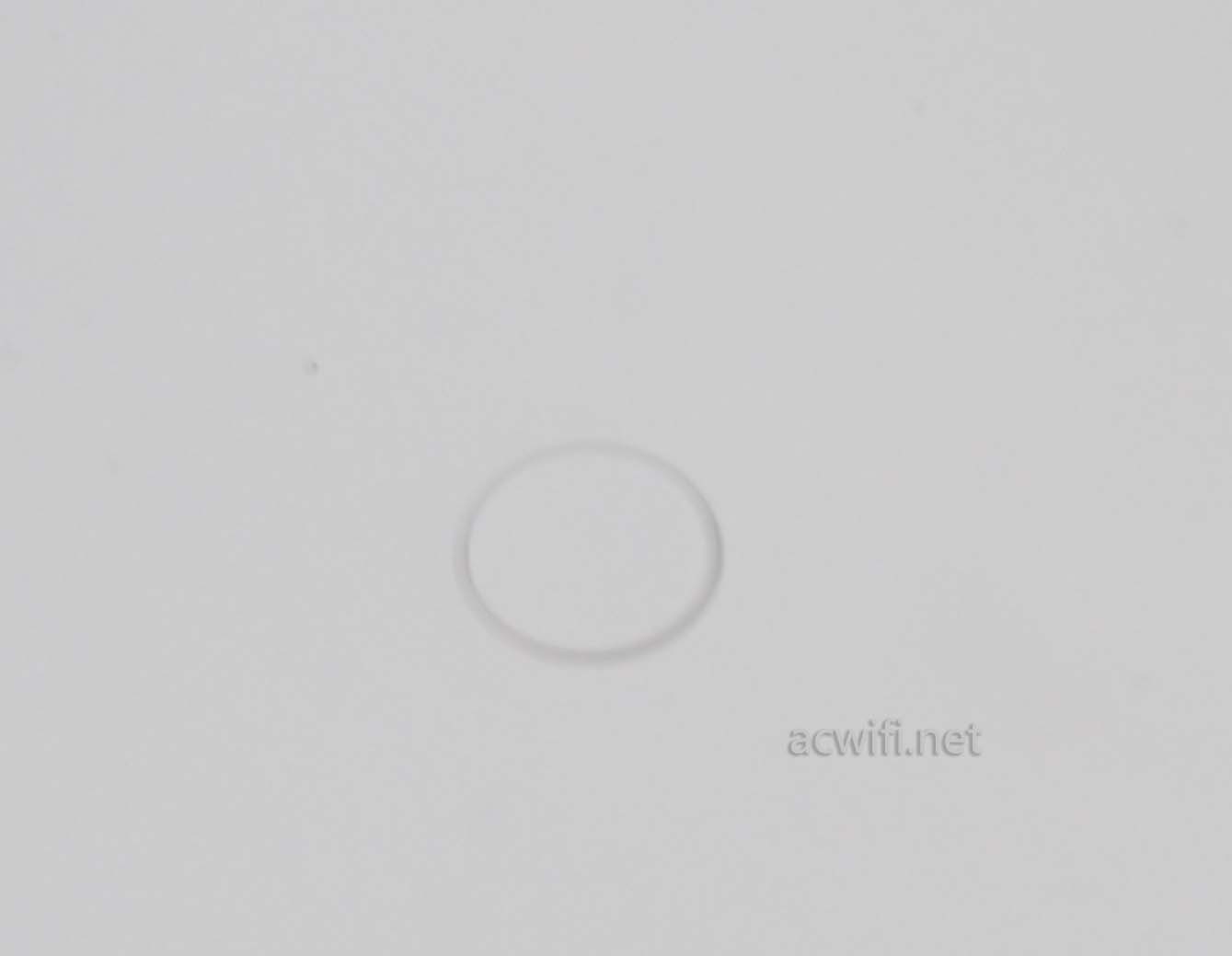

你要留意中间的这个组网按键,上面并没有做H的LOGO,很有可能跟带智联H LOGO的机型不能组mesh。

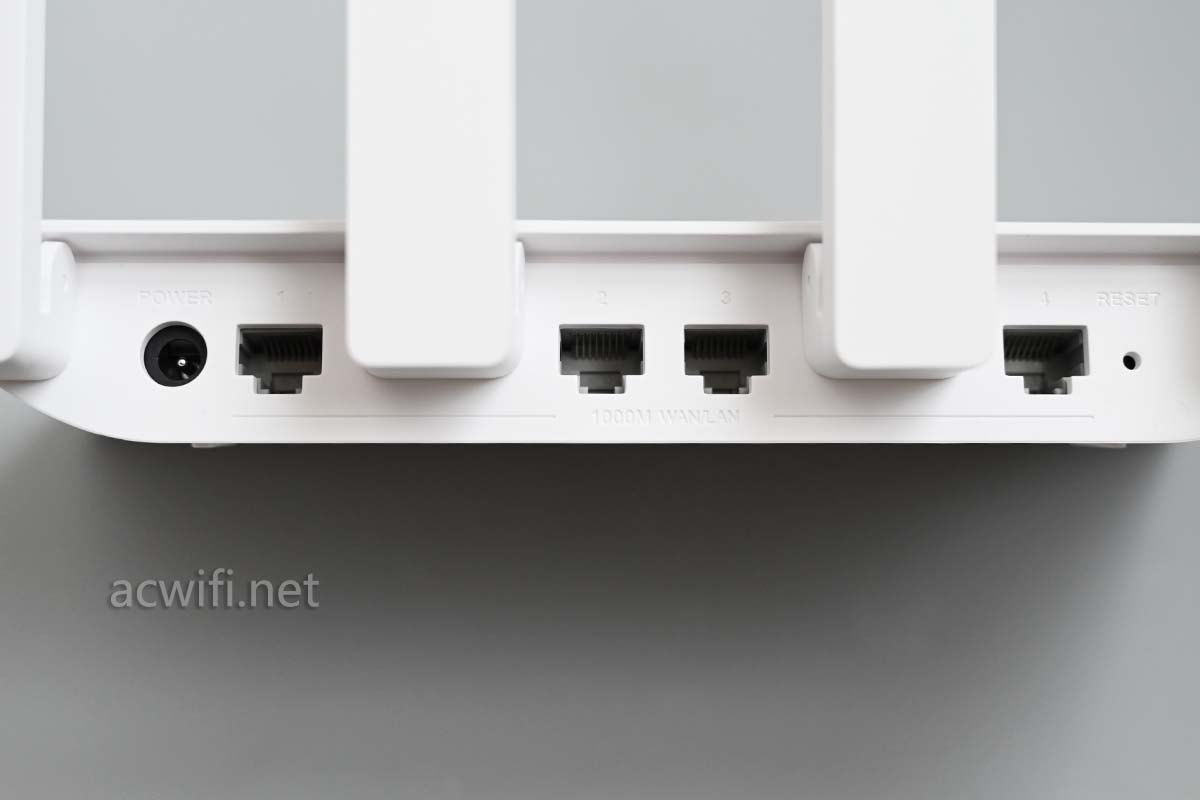

四个支持盲插的千兆网口:

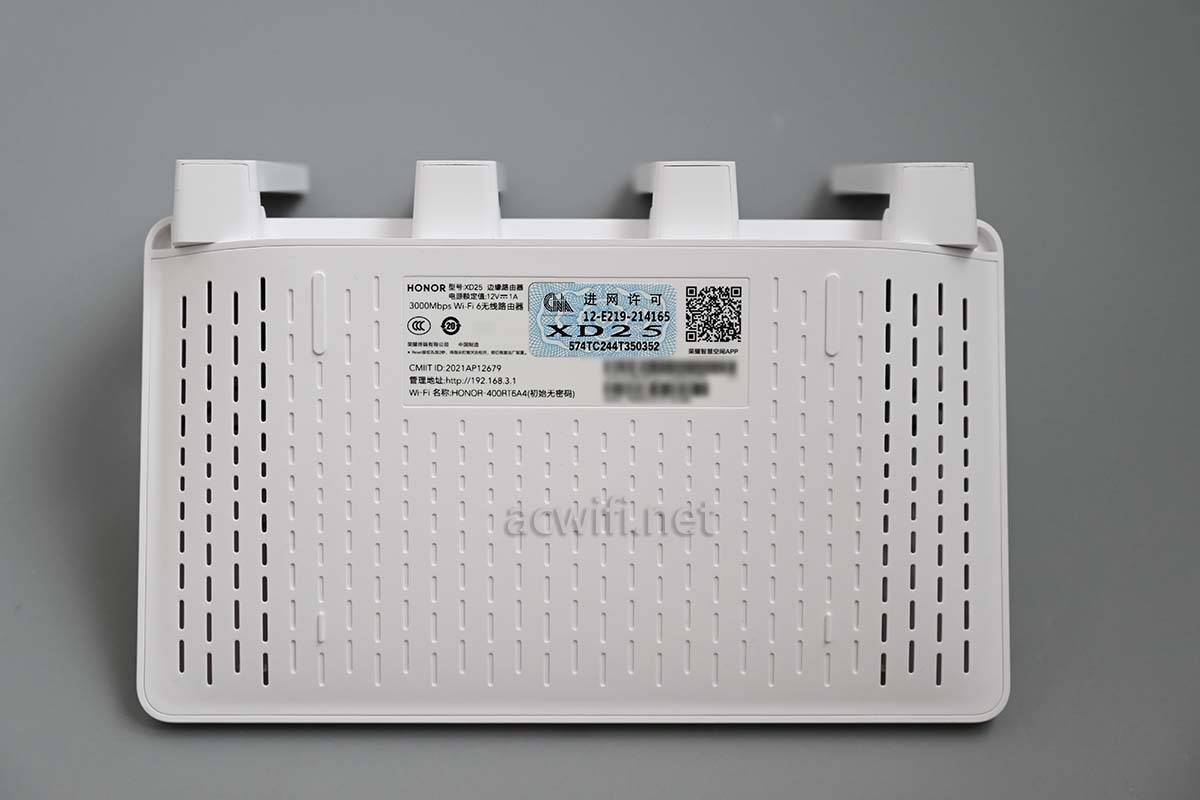

底部只有两侧有散热孔,中间并没有。它的顶部是冰凉的,温度都集中在底部,现在的15度室温摸底部中间位置是有热的感觉,用红外温度计测得38度。不知夏天时会怎样!

如果怕热的可以在机身底部垫个铝散热器,淘宝链接

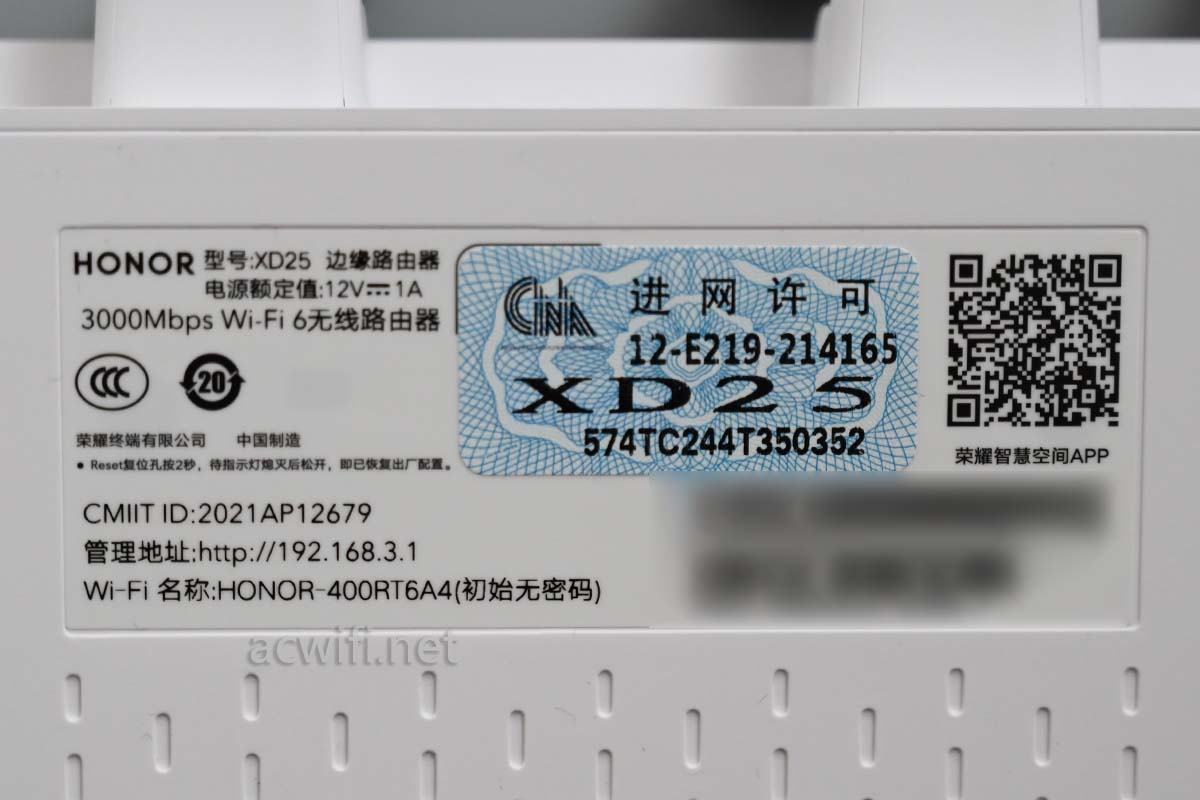

底部标签显示型号:XD25

标签底下有2颗螺丝,拧出来之后即可撬开外壳:

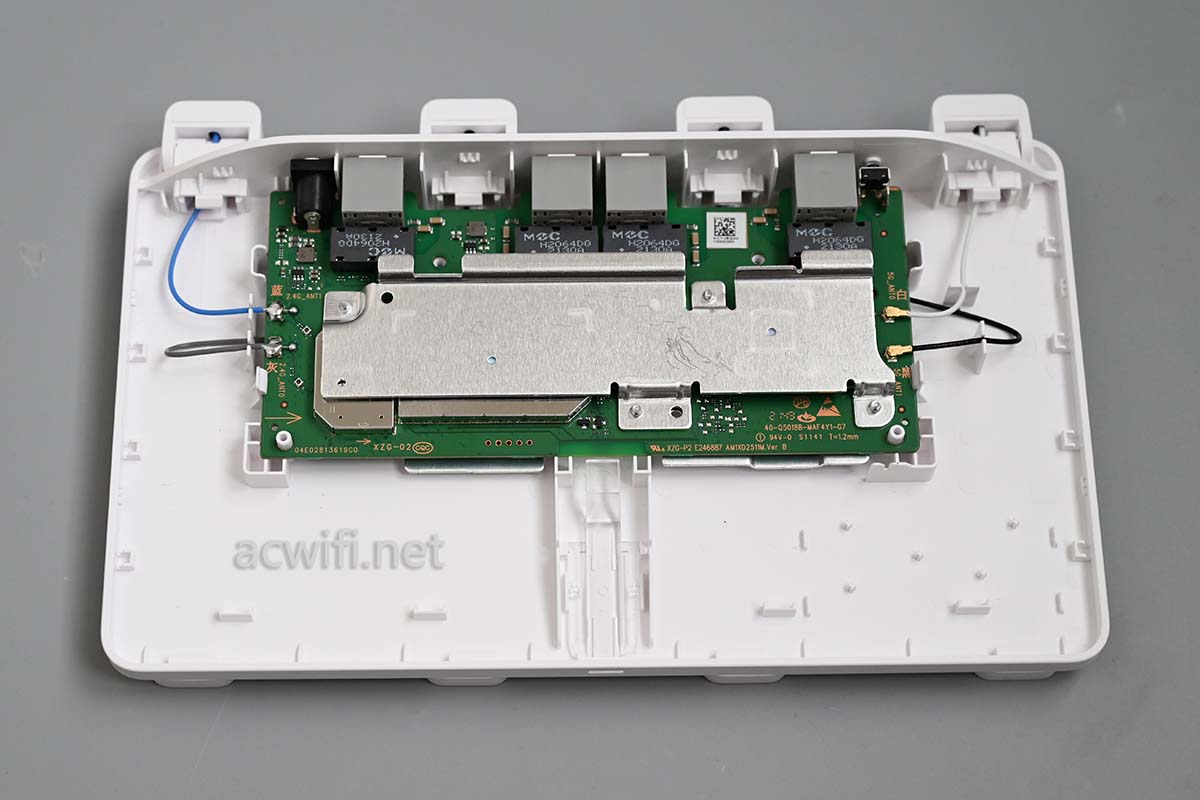

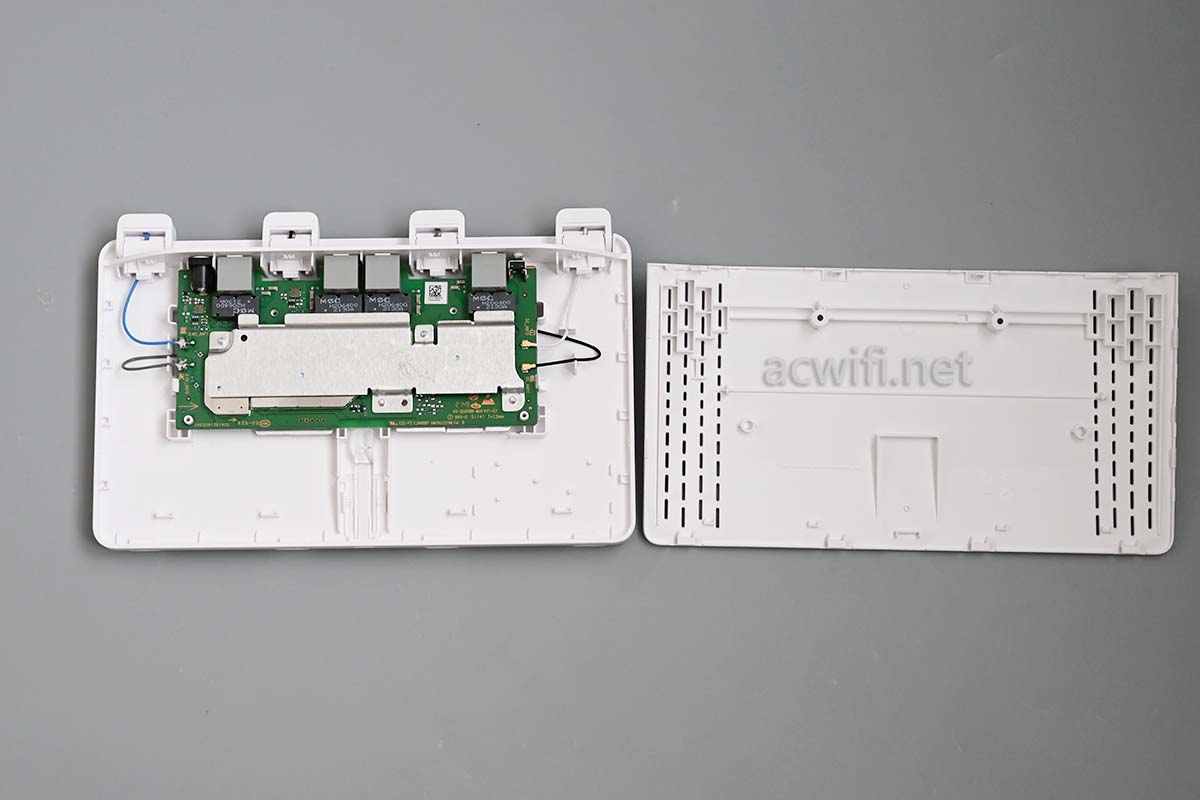

映入眼帘的是一修长的主板:

上下夹击:

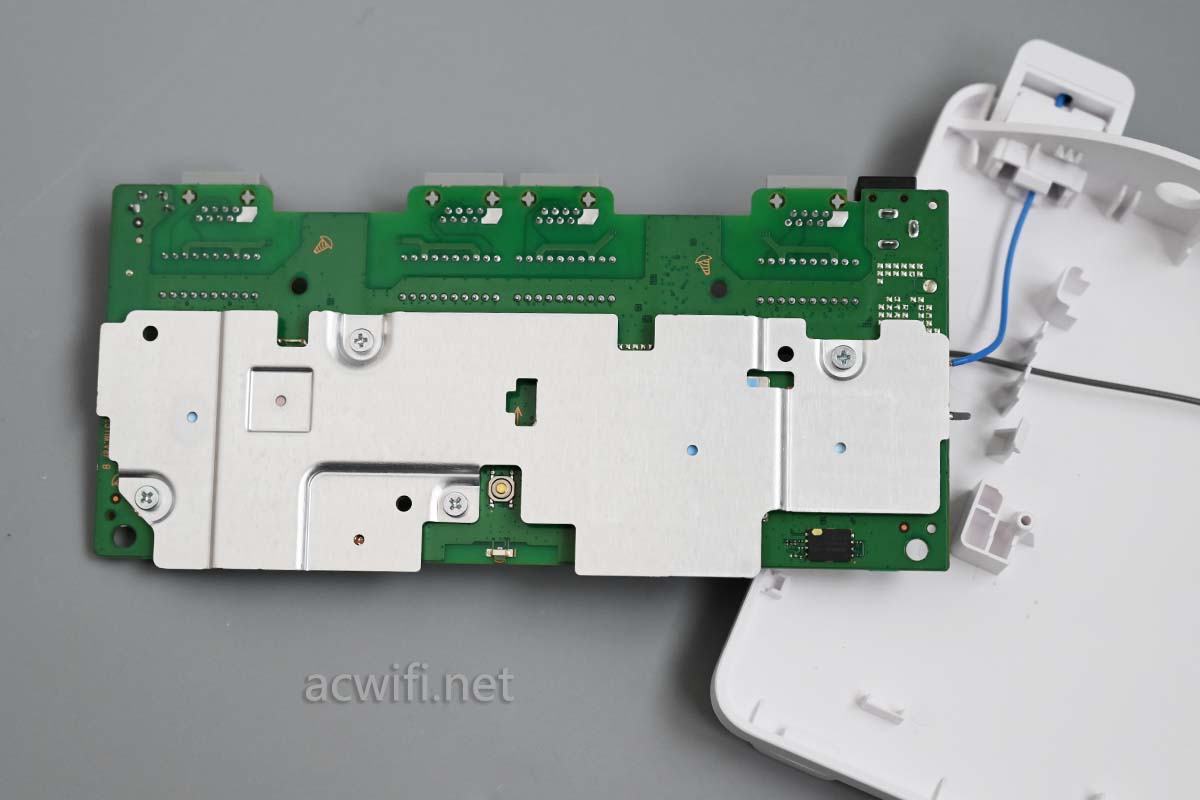

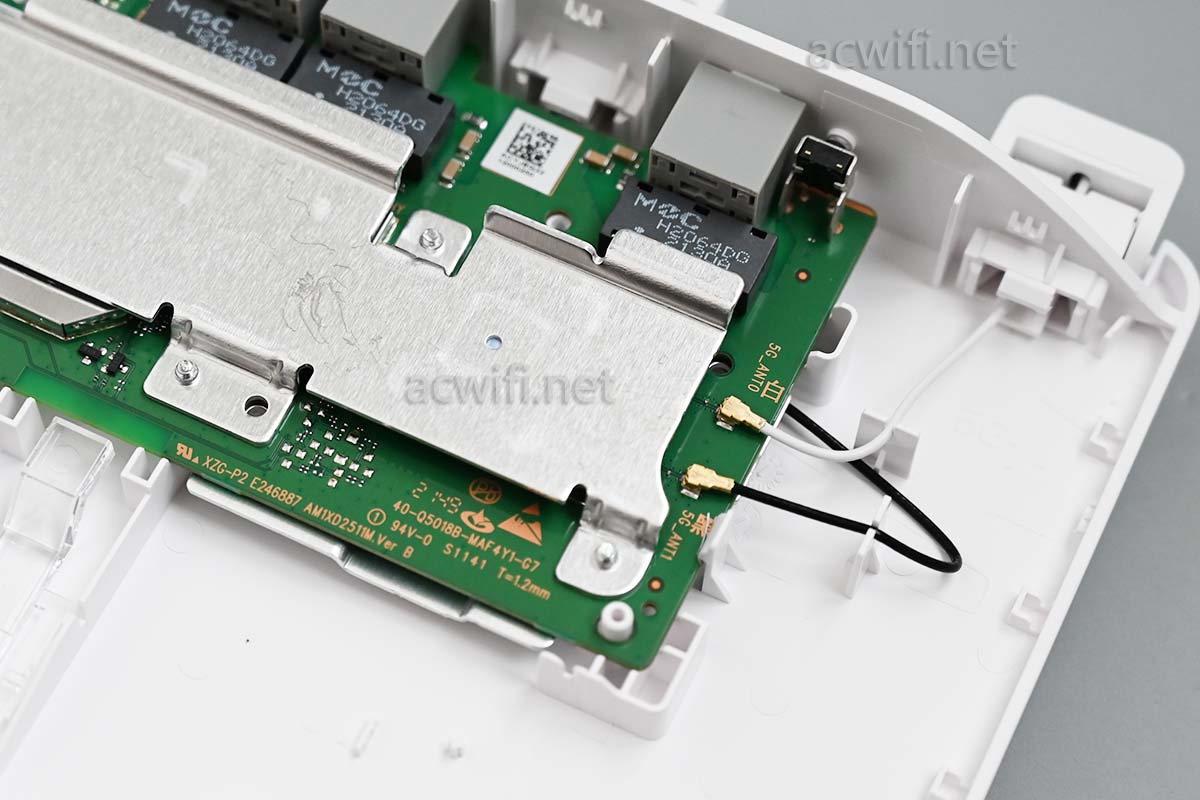

把5G天线插头拨掉后把主板翻过去。

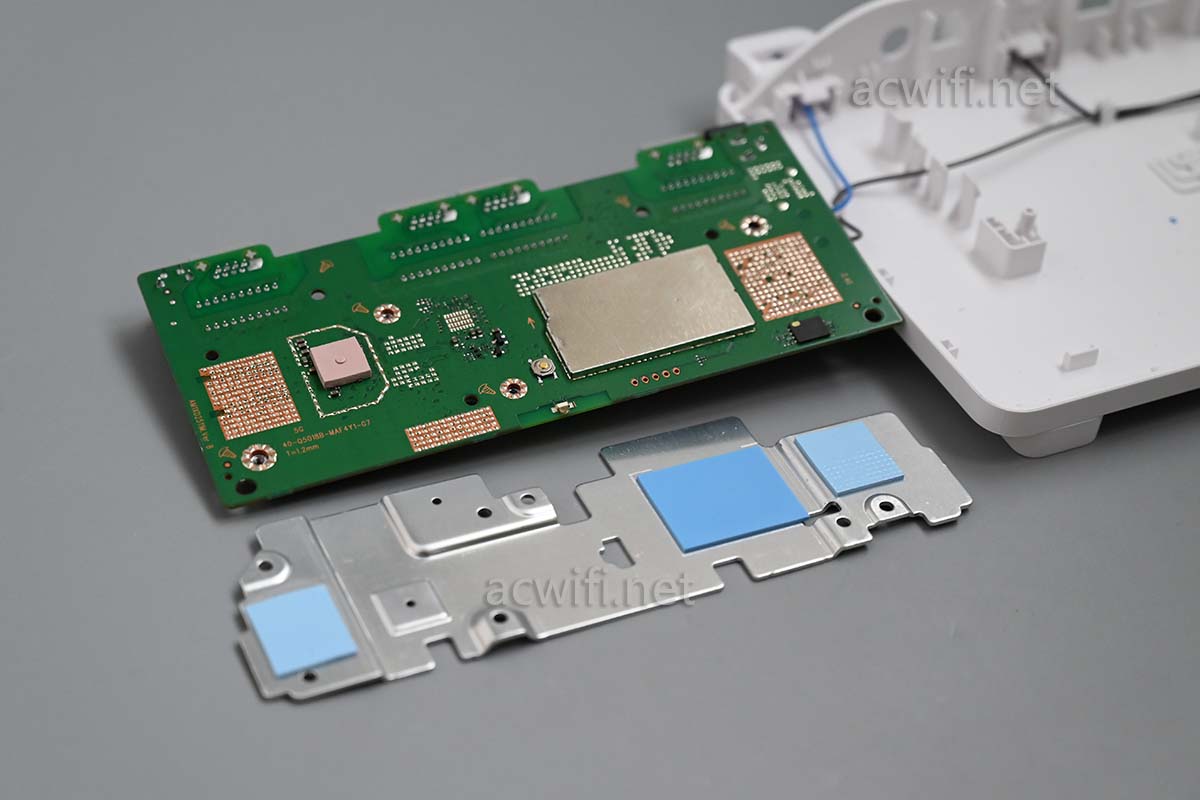

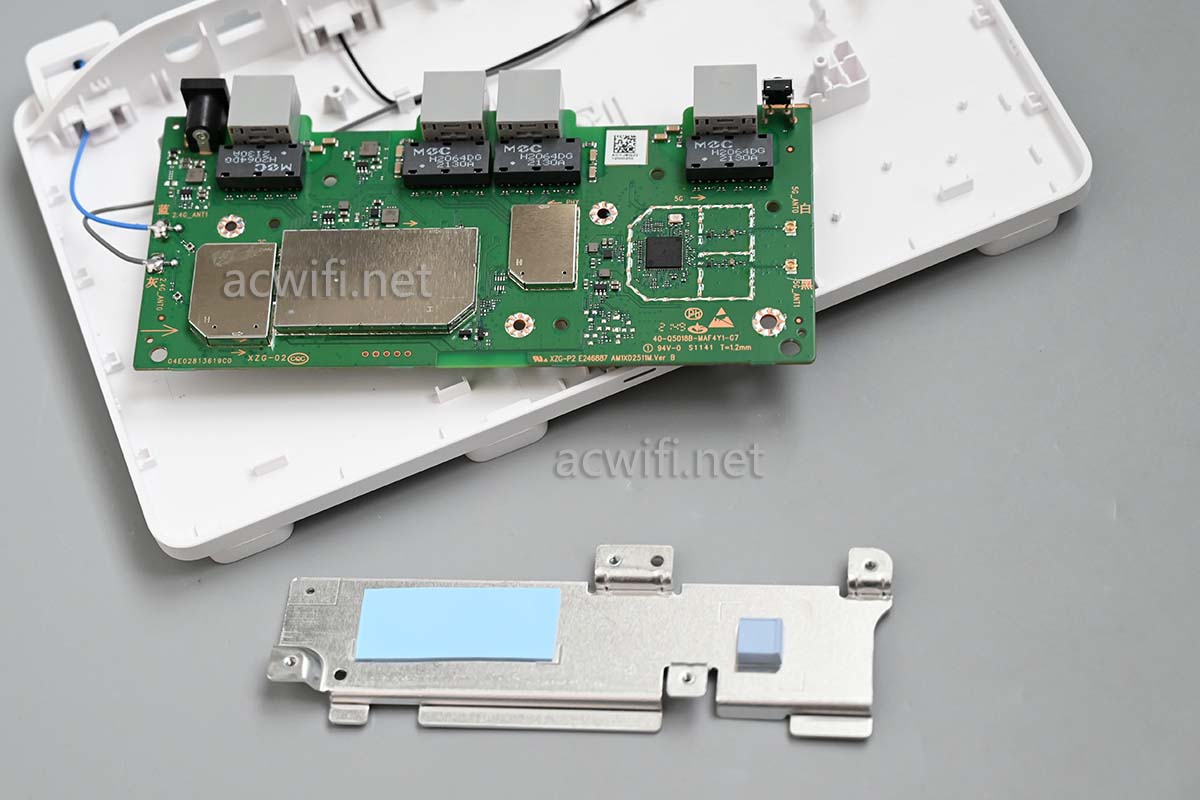

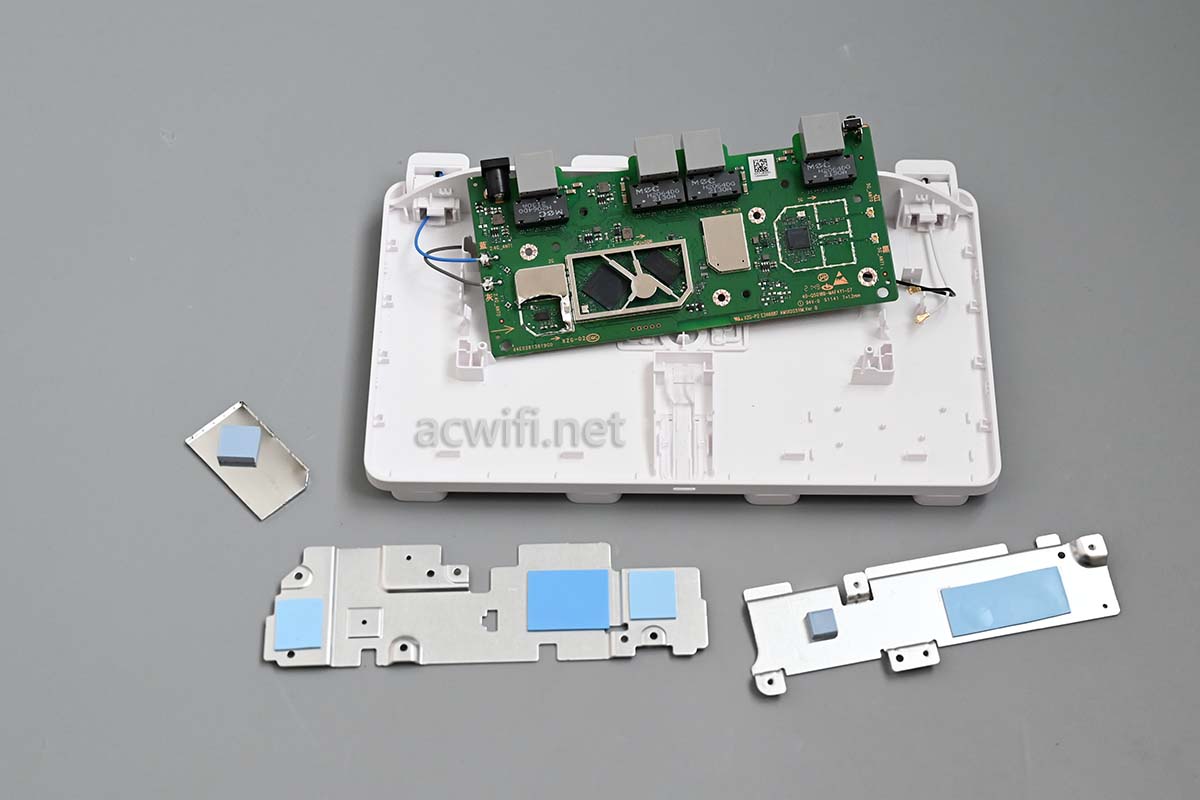

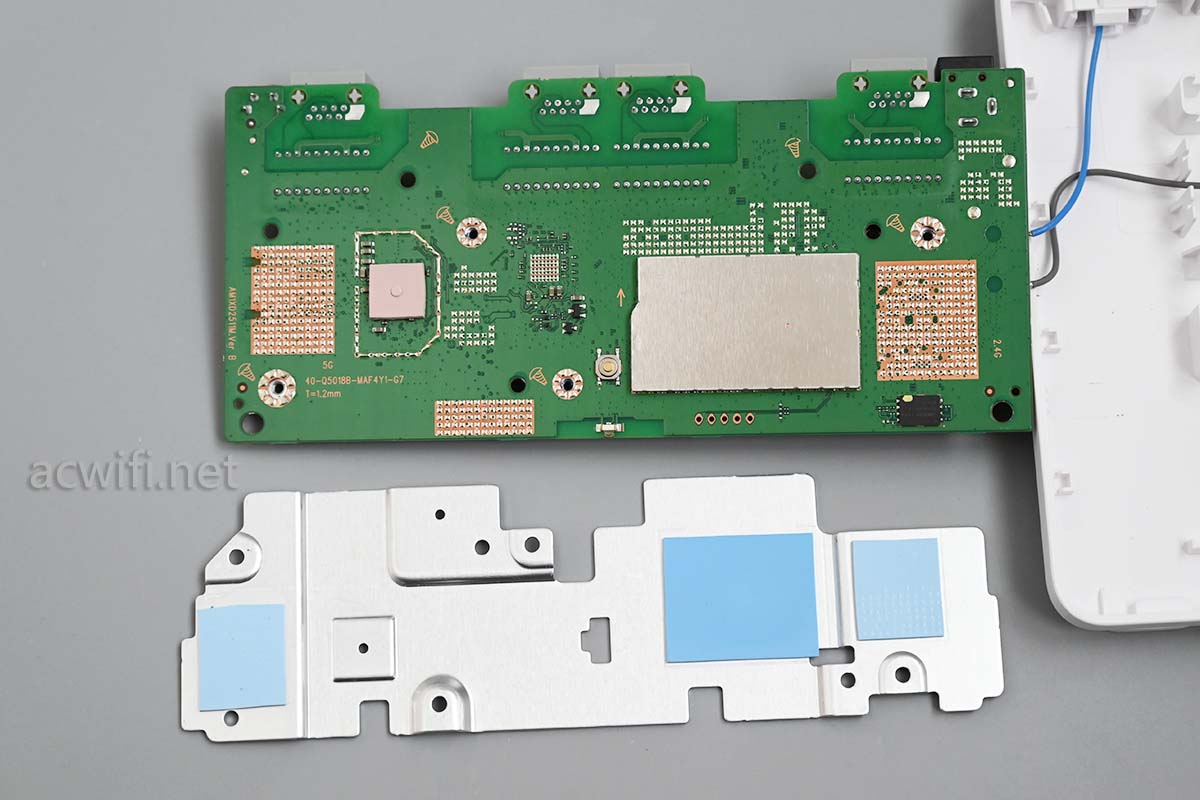

拆下底部的散热片:

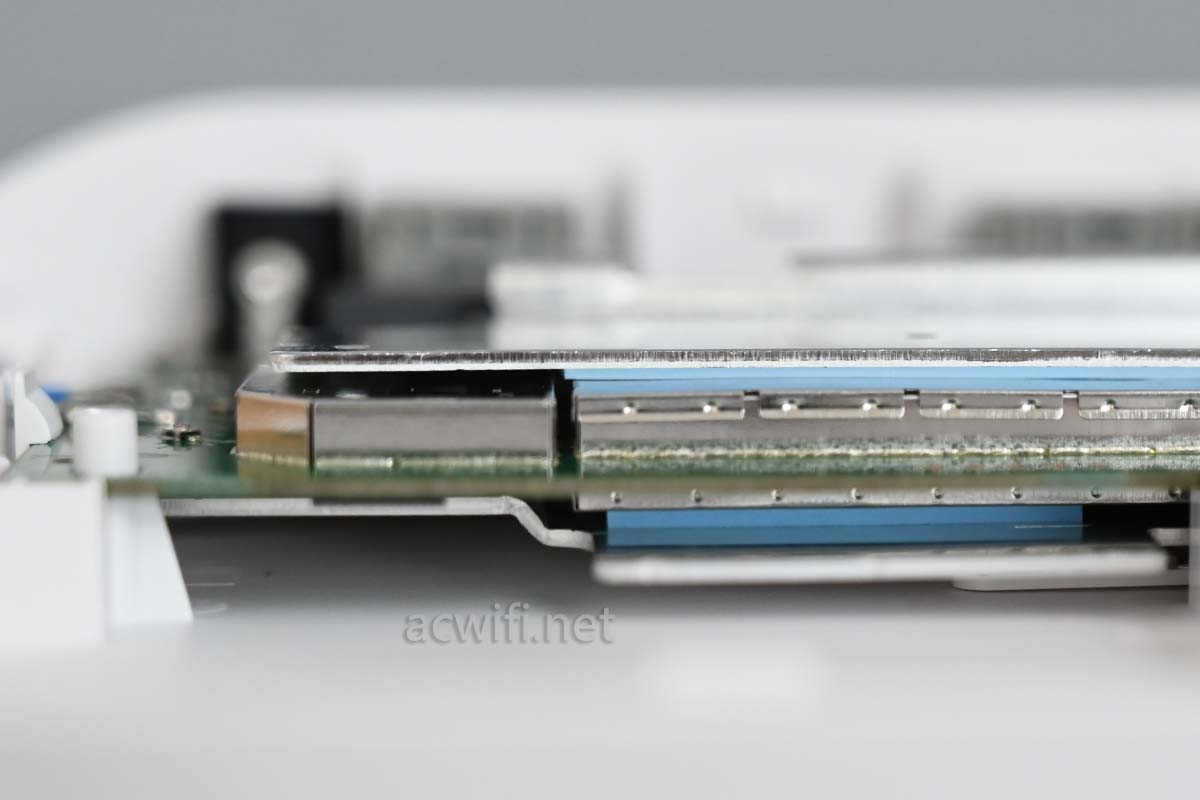

主板散热是做得很充足了。

拆下屏蔽罩之后,里面没有芯片,对应的位置就是CPU和内存。

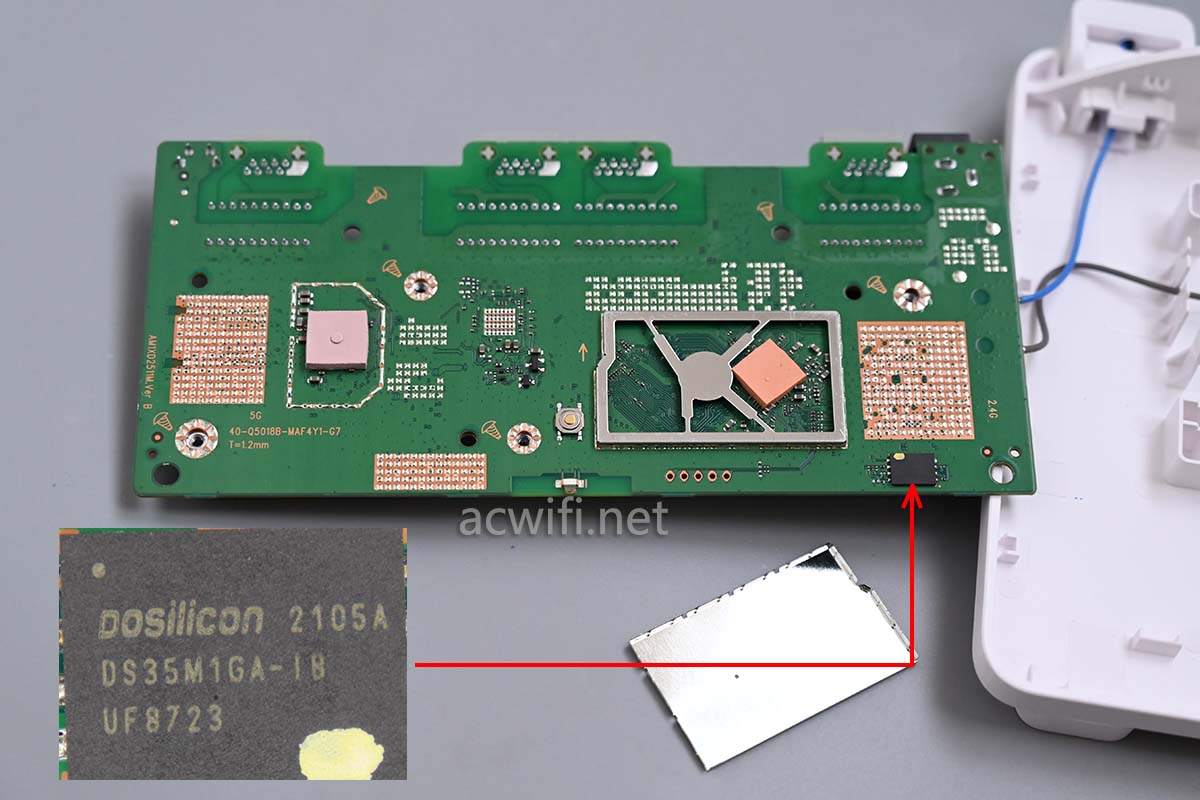

右下角是一颗闪存芯片,型号是DS35M1GA-IB,容量128MB。

把屏蔽罩装回去,准备拆主板正面。

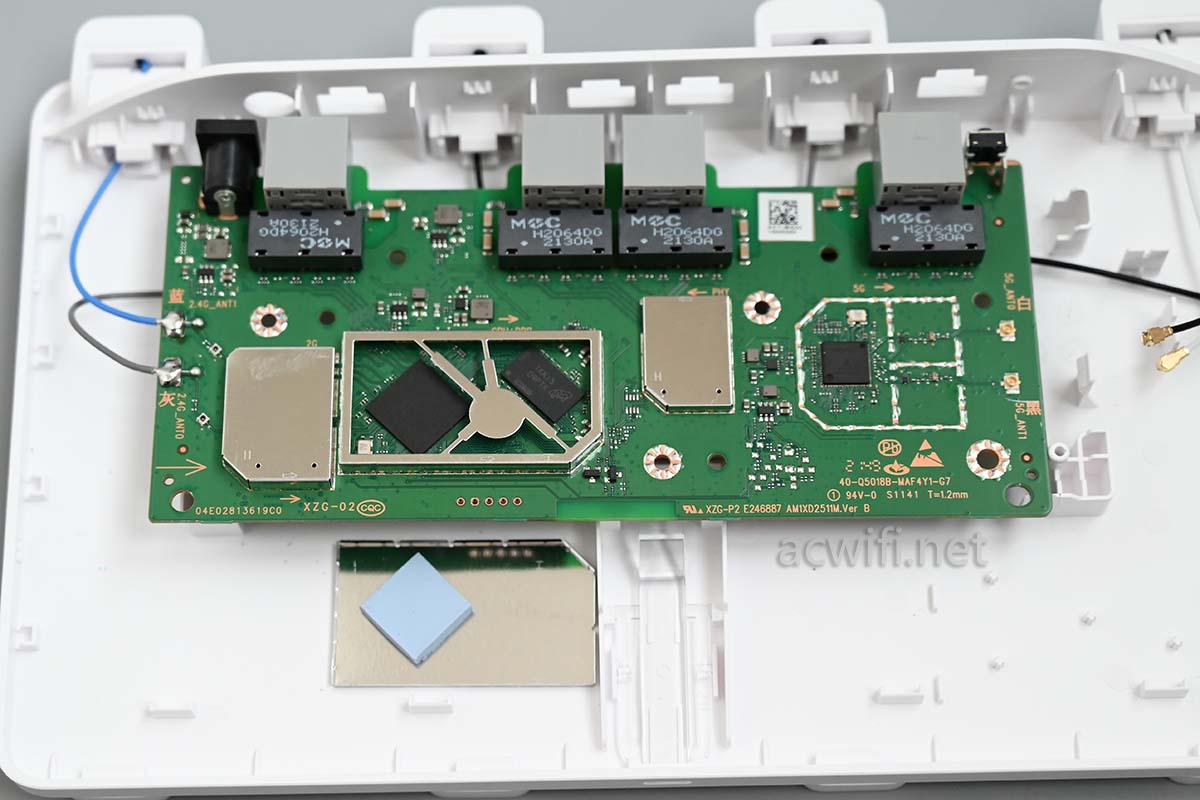

主板正面的屏蔽罩拿开

最拆华为、荣耀的路由器,因为有屏蔽罩总会是直接焊接在主板上。左右两边的屏蔽罩是焊死的,中间的长方形可以撬开。

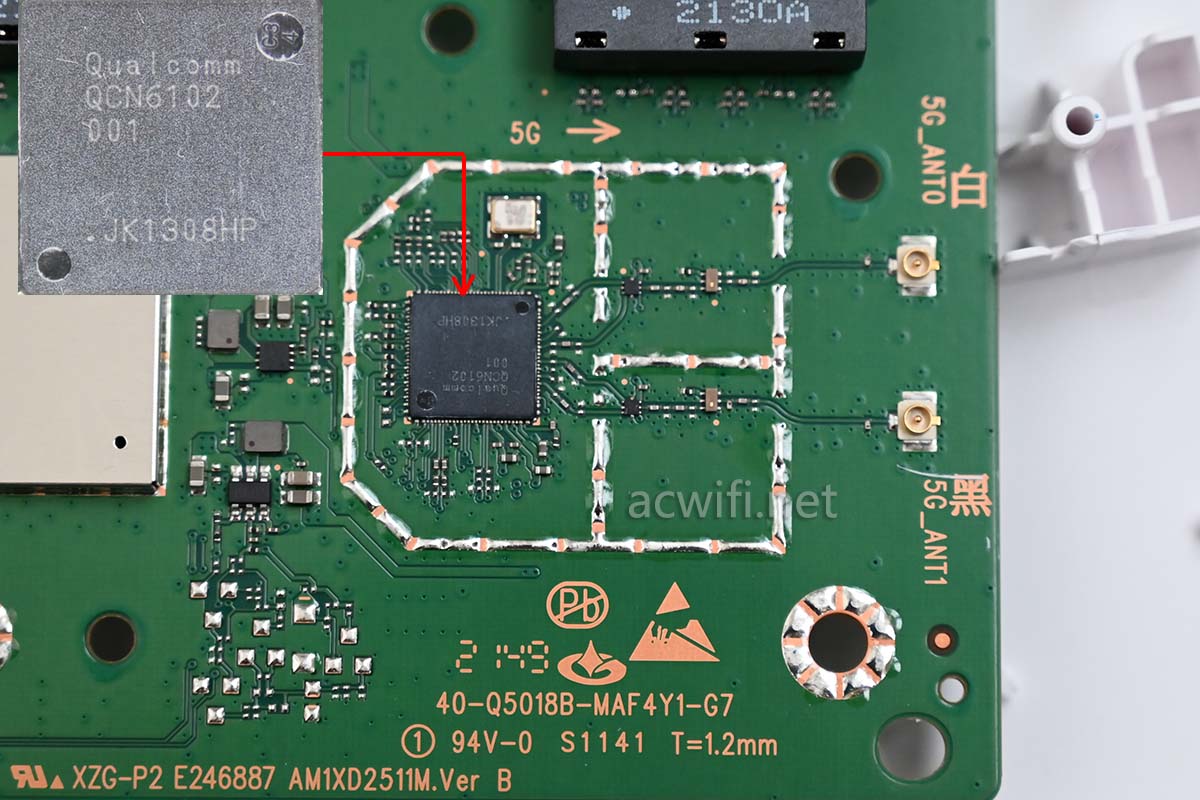

先看5G芯片吧,没有外置功放芯片的。

荣耀路由4的5G无线芯片型号是QCN6102,支持2x2mimo,在160MHz频宽下最高速率2402Mbps。用内置的FEM!

QCN6102的左边是交换芯片,屏蔽罩我不打算弄开了,肯定跟华为AX3 Pro新版用的一样:QCA8337-AL3C,高通喜欢打包销售,这样可以赚多些。打包购买对厂商来说也是有好处的,不用修改太多。

能拆开的屏蔽罩只有CPU上面的这一片:

左边的屏蔽罩,看样子里面“有料”,根据电路布局,里面就是2.4G射频电路,估计有独立的FEM,我为了能看见FEM,一定要暴力拆开屏蔽罩。不然睡不着!

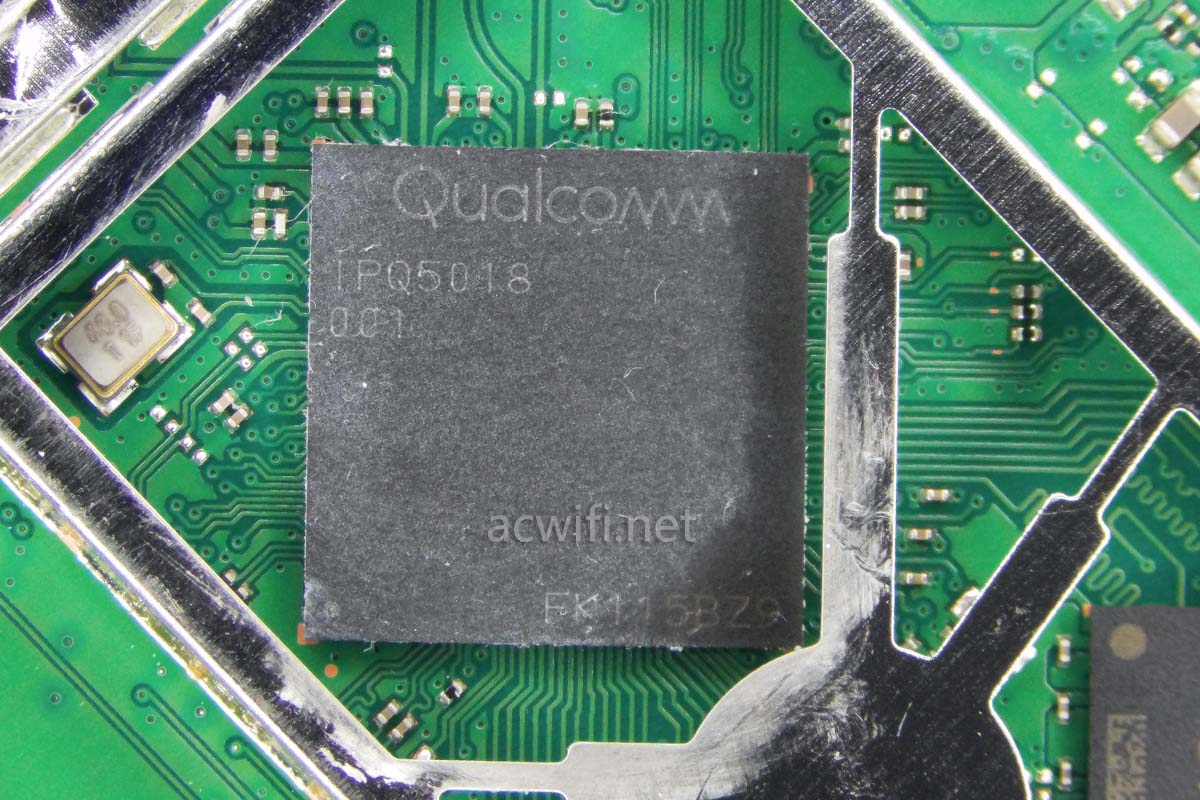

先看看荣耀路由4的CPU吧,因为CPU旁边有内存芯片,所以呢,必定是IPQ5018,而不是IPQ5010或IPQ5000。

IPQ5018,双核1GHz,集成单核1GHz NPU ,集成2.4G Wi-Fi 6,最高速率574Mbps:

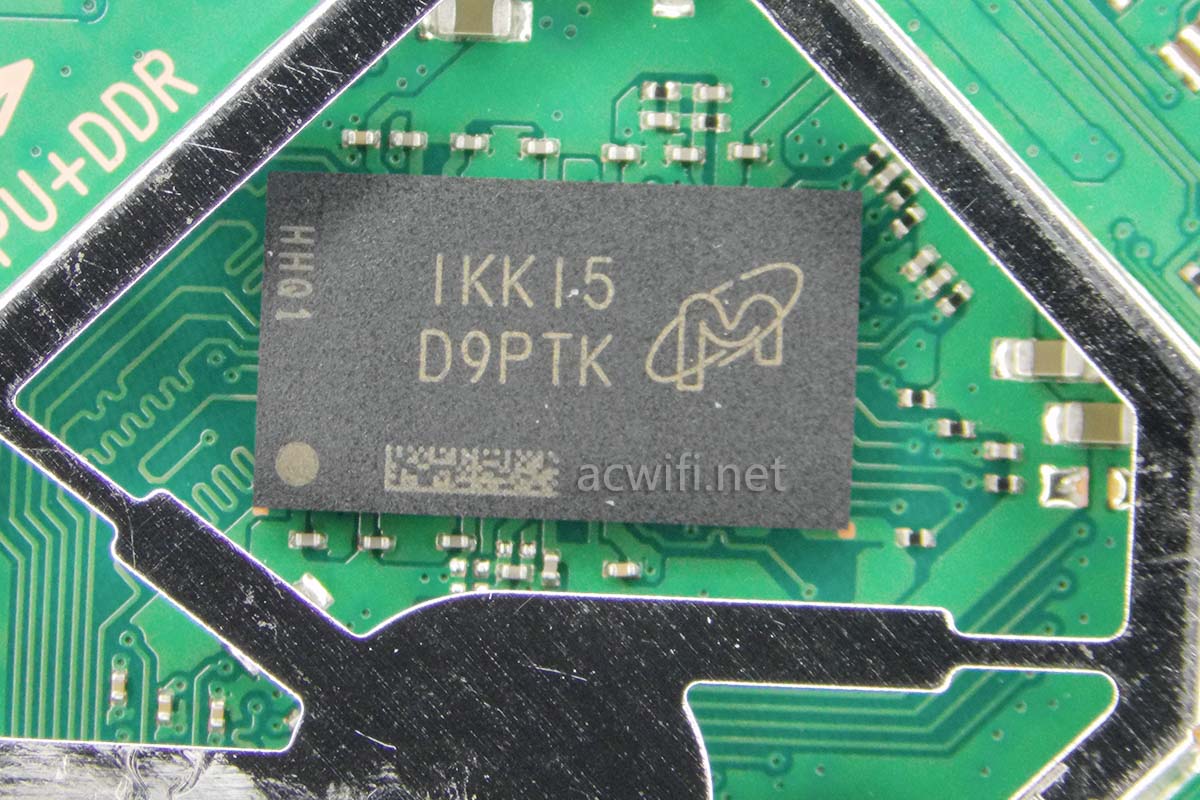

旁边的内存芯片,丝印着“D9PTK”,具体型号是MT41K128M16JT-125:K,容量256MB,DDR3-1600。

因为外壳高度的限制,主板上面没有一颗是立式电容,全部用贴片式电容:

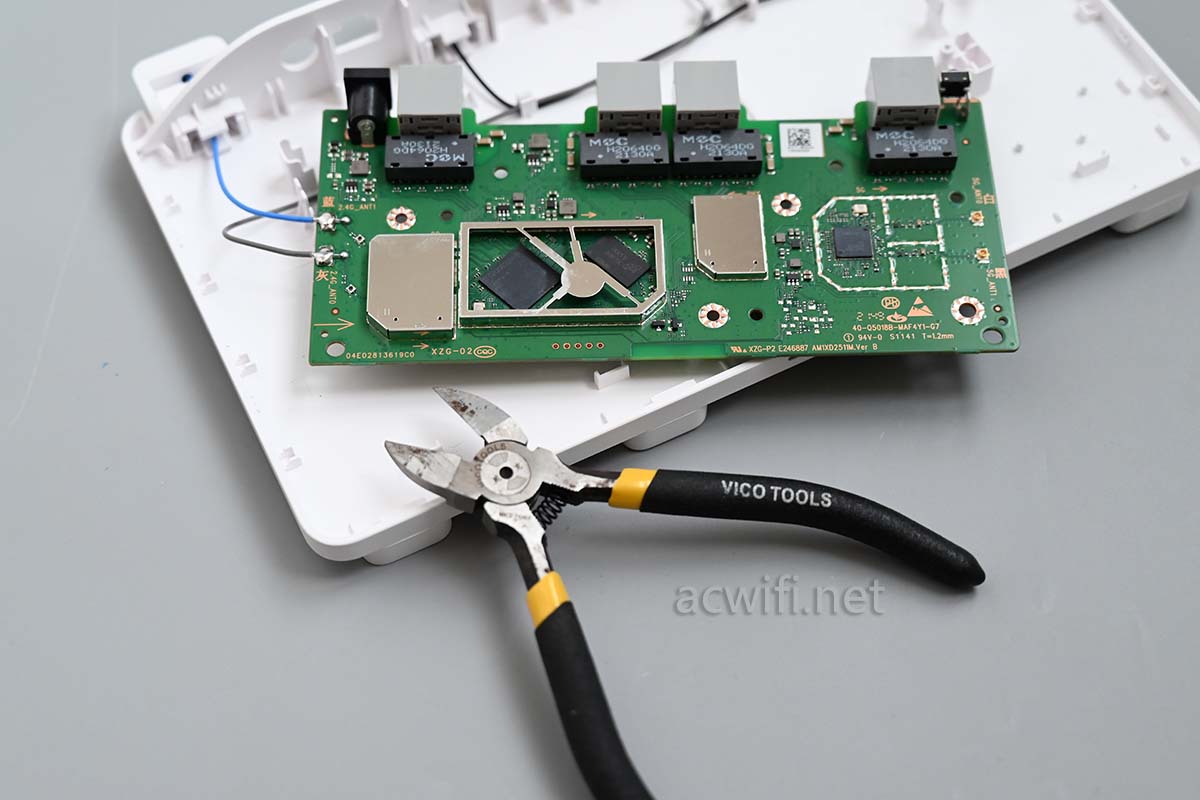

好久前有人提议我买马牌的钳子,我还没舍得买呀,继续用它吧。

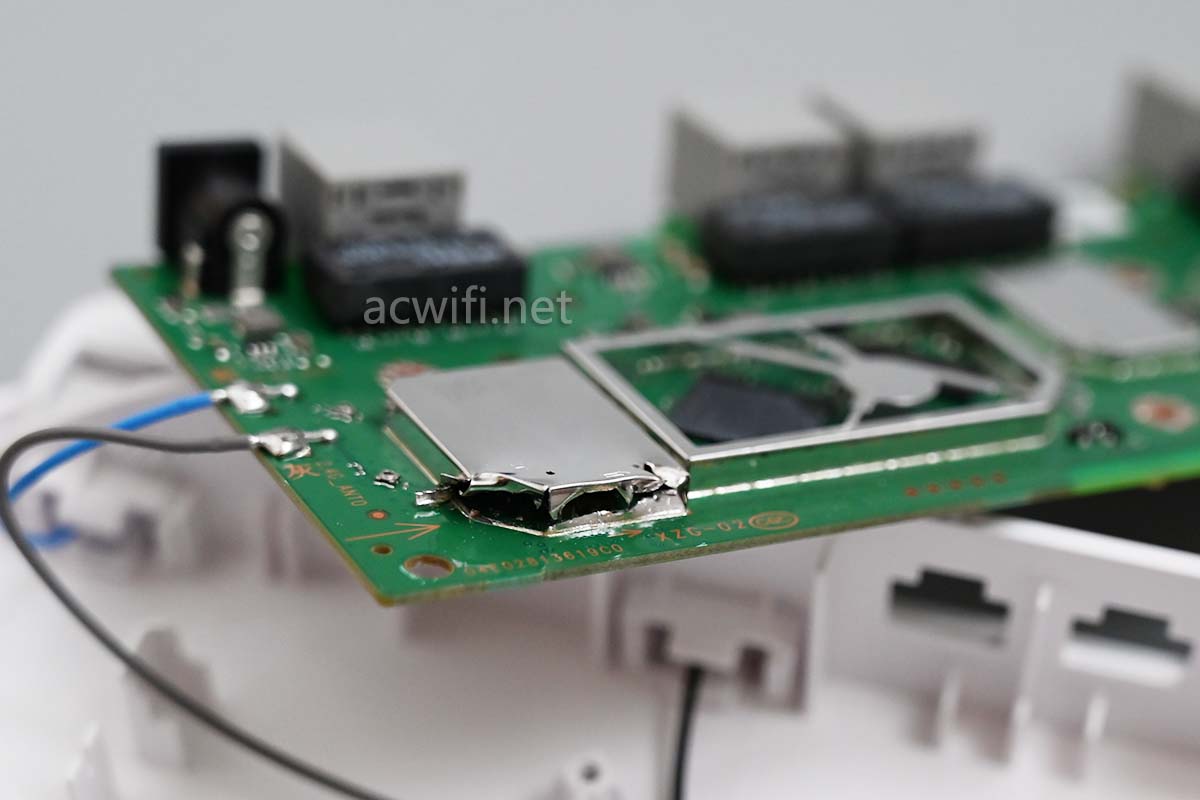

先开个突破口:

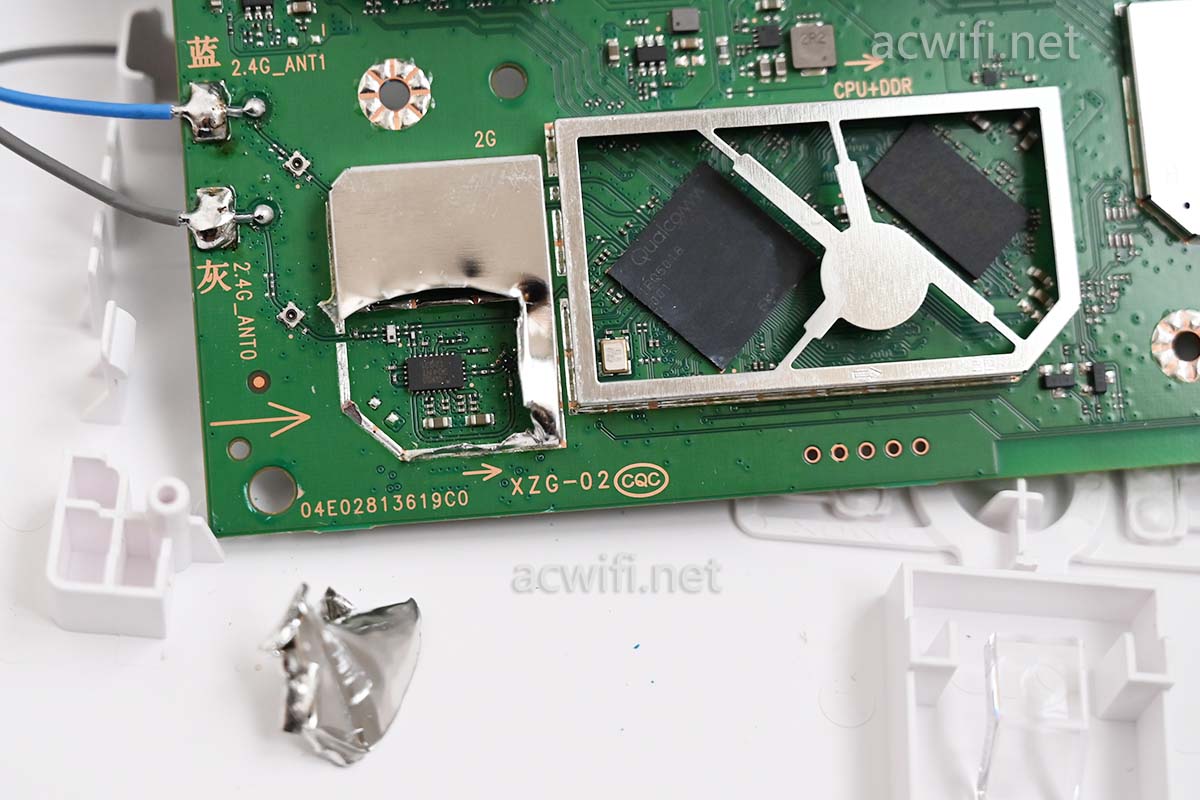

剪一半能完事看出FEM芯片就可以了,不需要整个都剪下来:

可能你会问,为什么不用热风枪吹? 因为我曾经用过一次,但吹坏了,从统计学上来说,我使用热风枪失败的概率是100%,而我剪开屏蔽罩的失败率是0。

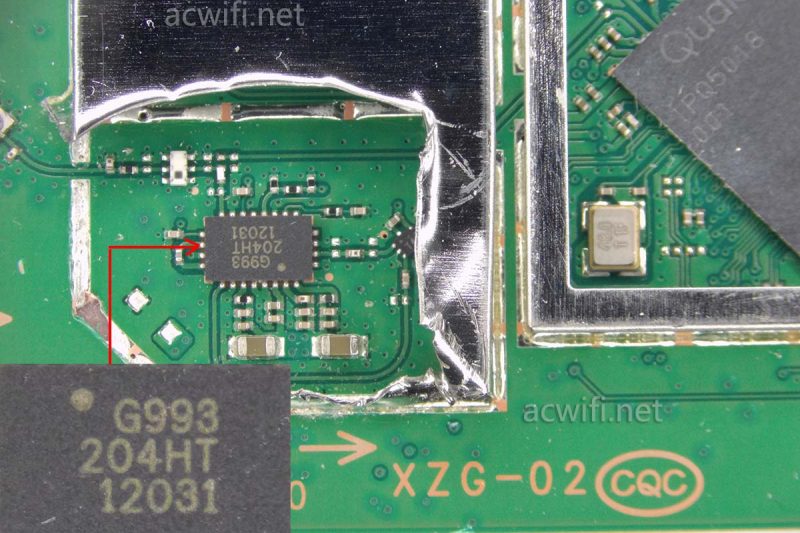

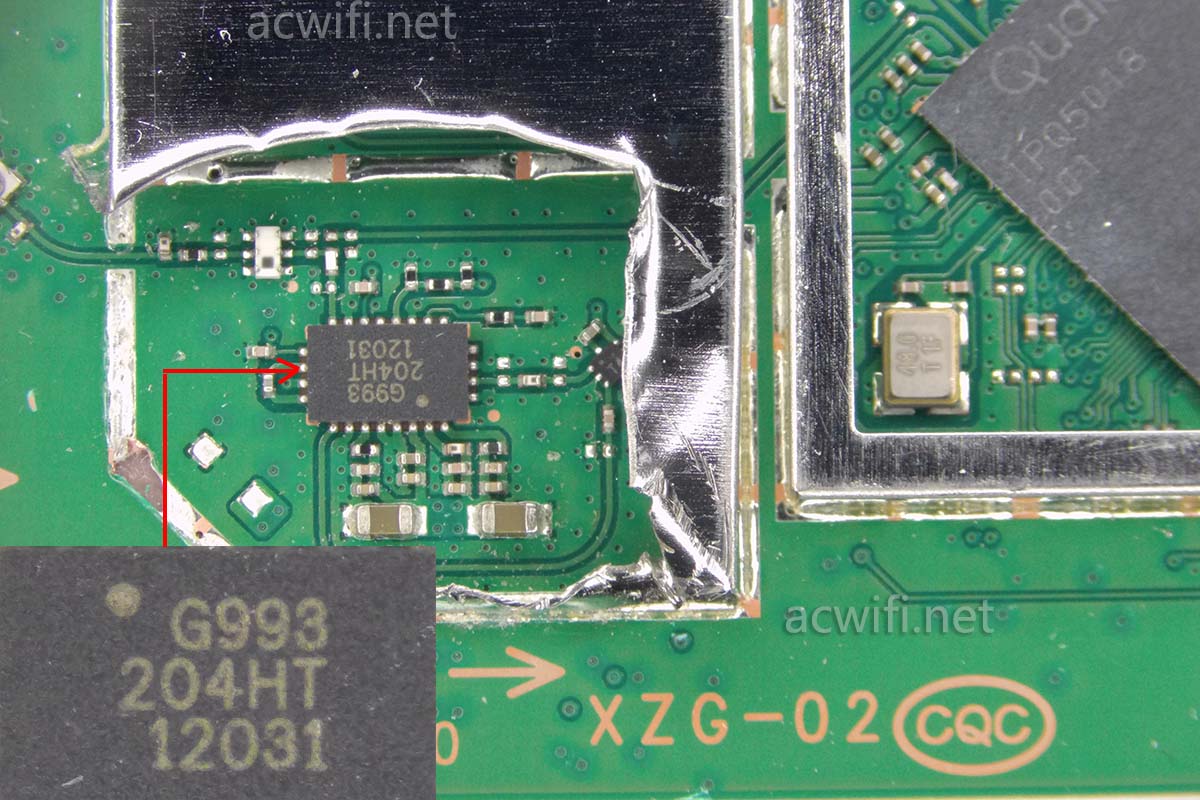

这颗2.4G FEM芯片上面丝印着“G993 204HT”型号估计是RTC66204。我以为用的是跟AX3 Pro新版一样的VC5333。

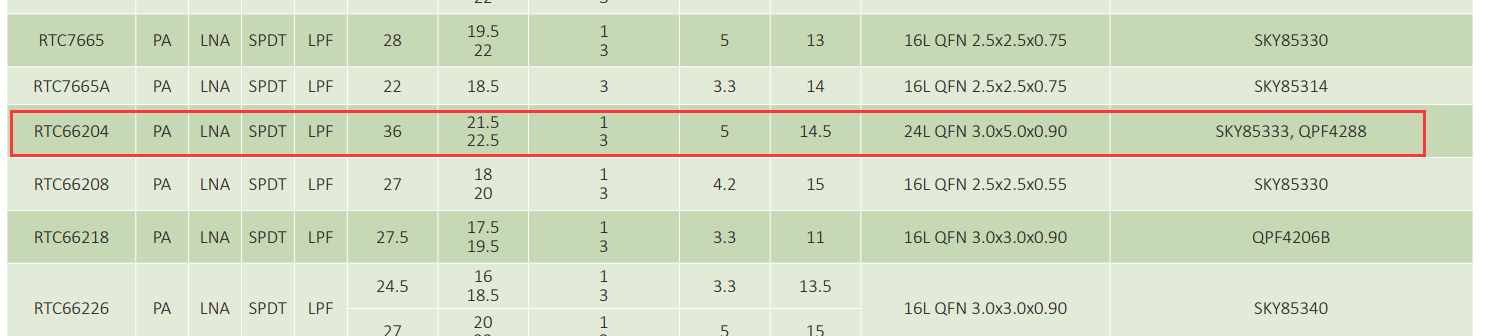

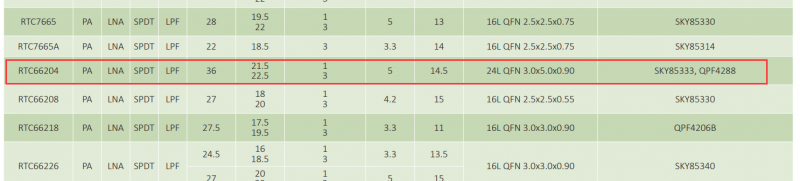

RTC66204的参数表:

放大功率参数如下:

+21.5dBm for 802.11ax MCS11 HE40, EVM < -40 dB@5V
+22.5dBm for 802.11n MCS7 VHT40, EVM < -30 dB@5V

其它没啥好看了。

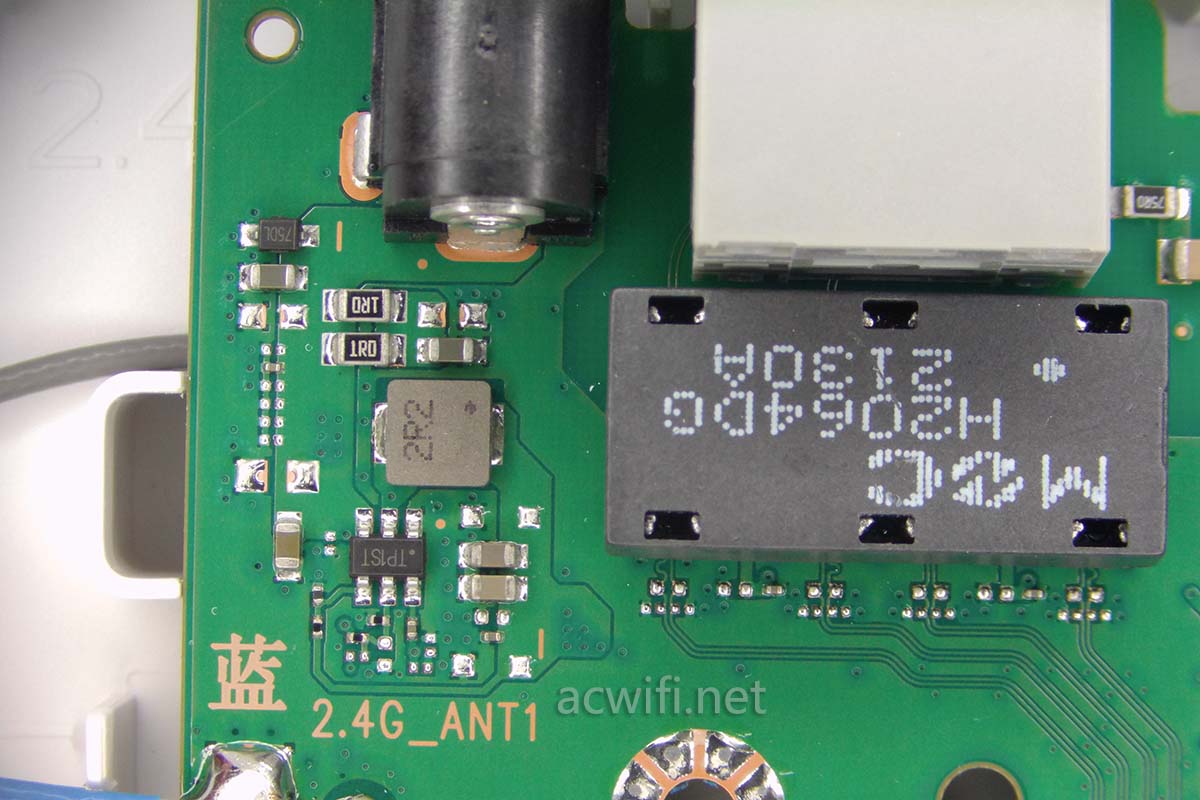

DC电源输入电路:

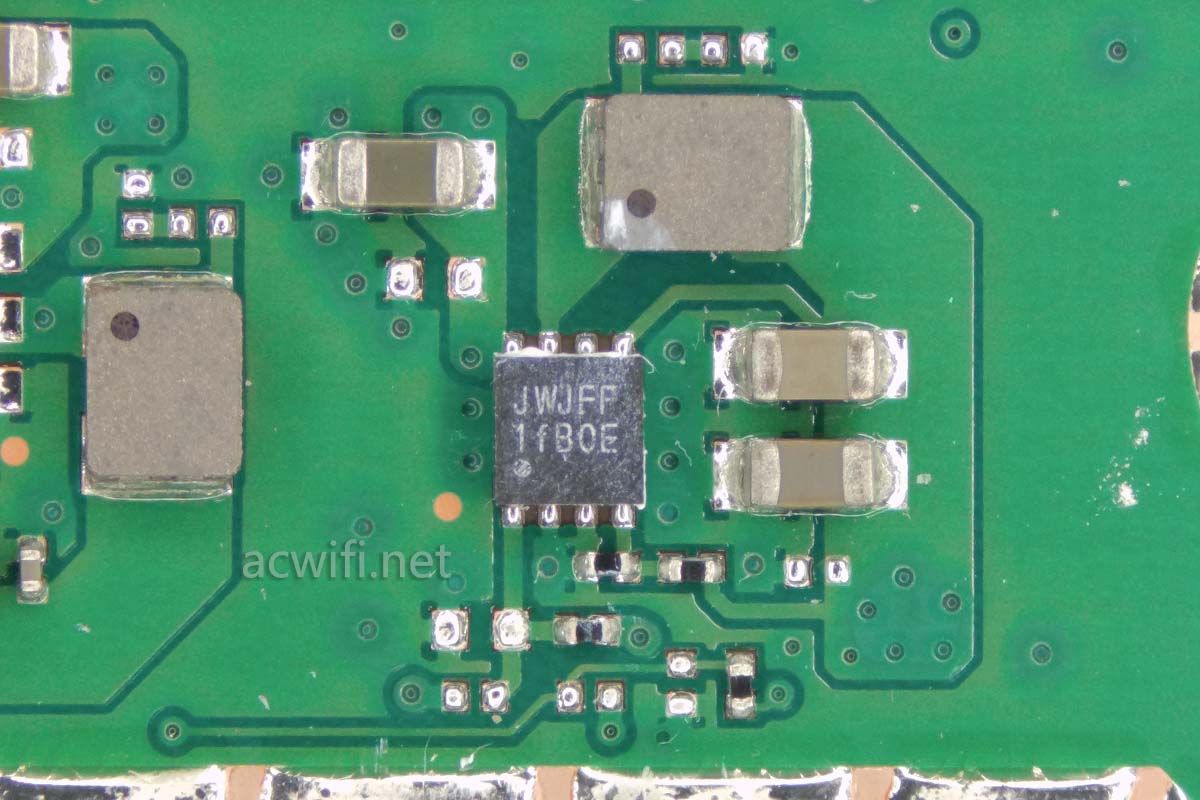

QCN6102旁边的供电电路:

至此,荣耀路由4就拆机完成了。

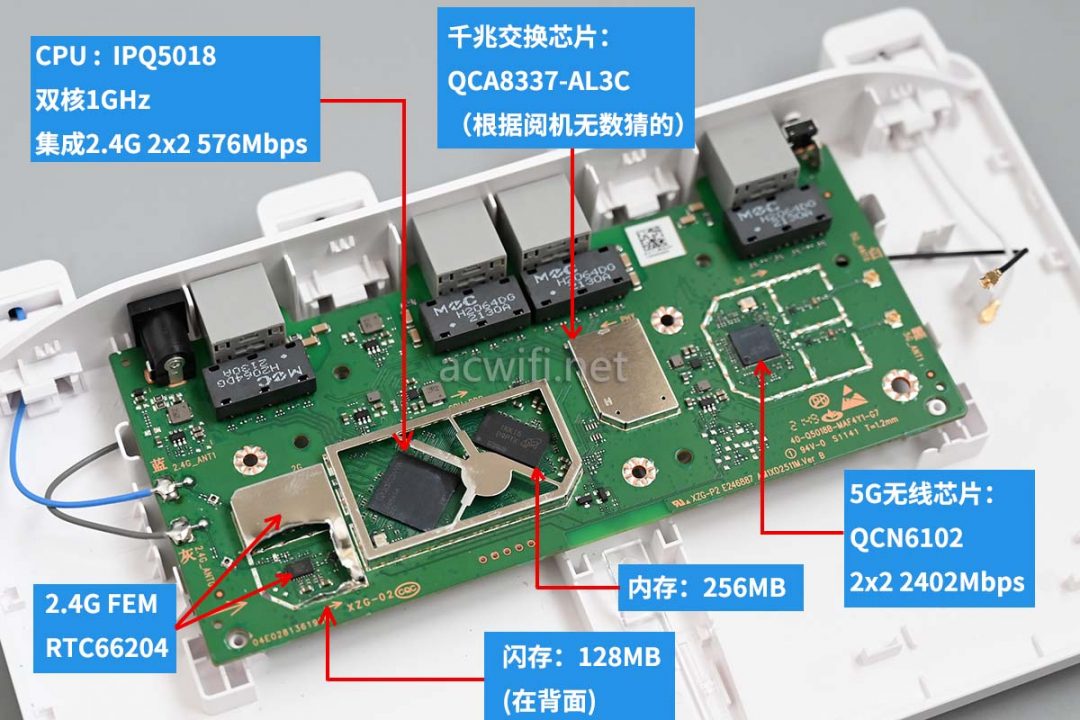

芯片型号汇总图如下:

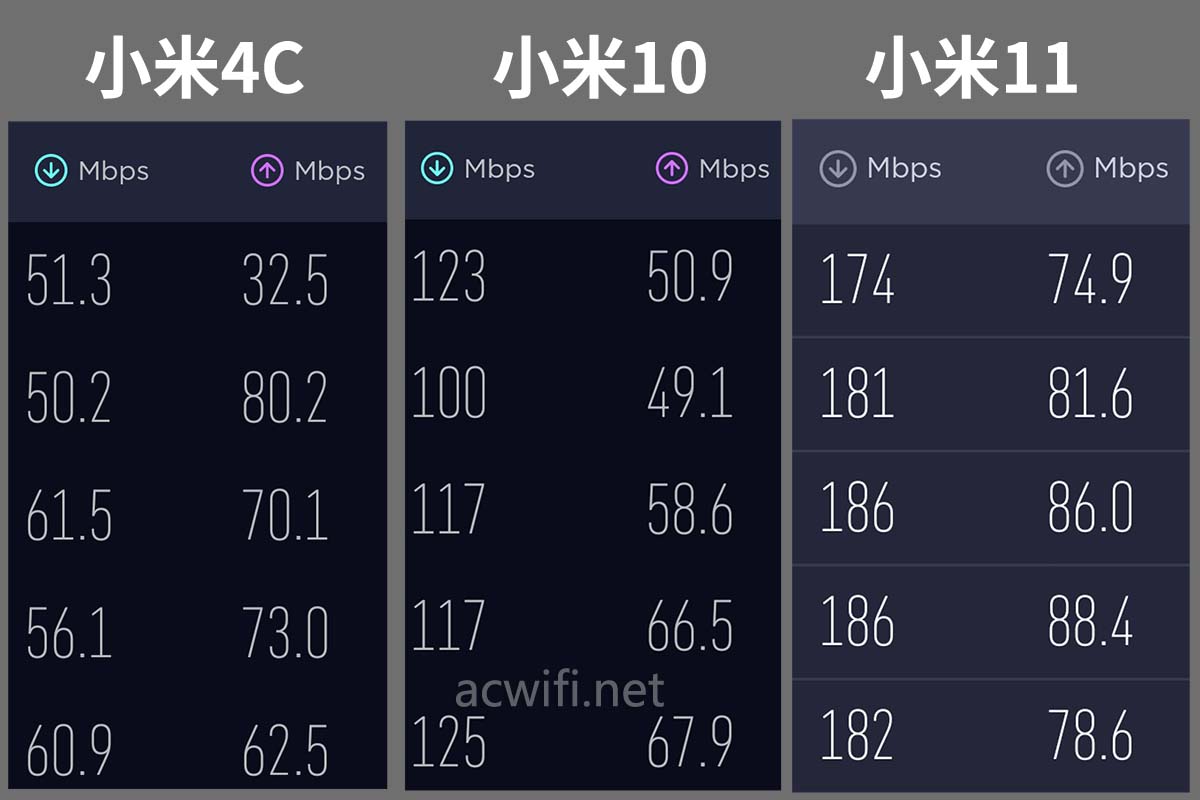

在楼下D点测速看看(中国电信1000兆下行100兆上行,只测5G,44信道,开160频宽)

之前拆过沛喆PZ-L8也是没有5G独立FEM芯片,但D点测速结果里面,小米4C和小米10明显比这台荣耀路由4快,但小米11反之。

从小米4C来看,5G真不怎么样!

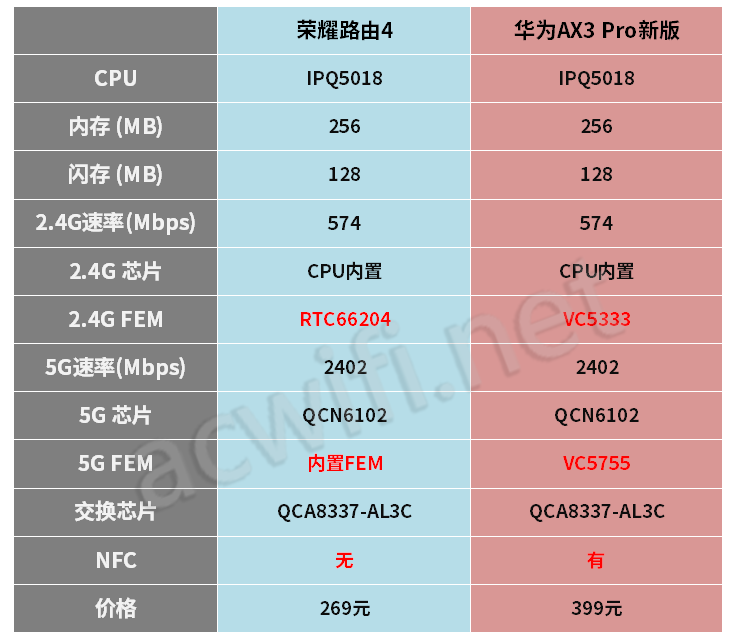

简单列表了与华为AX3 Pro新版的配置对比:

我用红色标注出配置的不同点。最大的不同有两点,一是NFC,二是5G FEM, 2.4G的FEM型号不一样,是其次的,这两款2.4G FEM差不多。

两者至少相差100元,自己考虑吧。

补充一点关于mesh组网的。

华为AX3 pro 不能跟这台荣耀路由4组网,荣耀路由4恢复出厂之后通电,按机身顶部的圆形键没有任何反应,就算接网线与AX3连接都组不了。

荣耀路由4做主路由时,这个圆形键有反应,但也AX3 pro也是组不上,甚至跟荣耀路由3也组不了,这台荣耀路由4好像活在自己的世界里一样。不知以后的固件是否能解决跟旧款荣耀路由mesh组网的问题,只能是耀路由4能跟荣耀路由4组网的样子。惊呆了!

荣耀路由4京东购买链接

若有任何疑问可留言或关注微信公众号acwifi-net,可聊天的公众号!

如需转载请注明来源和链接,否则视为侵权行为!:路由器交流 » 荣耀路由4拆机(荣耀XD25),不能跟旧款荣耀路由组网
