中国移动RAX3000Q拆机

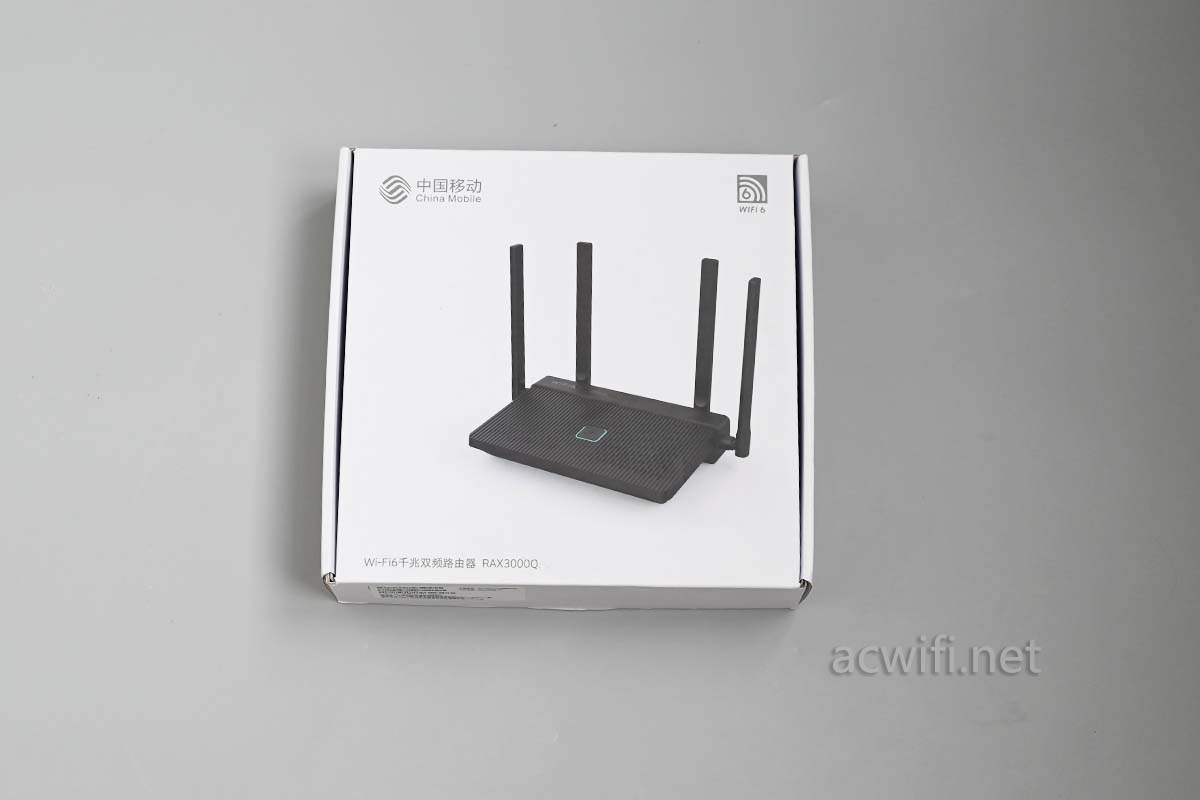

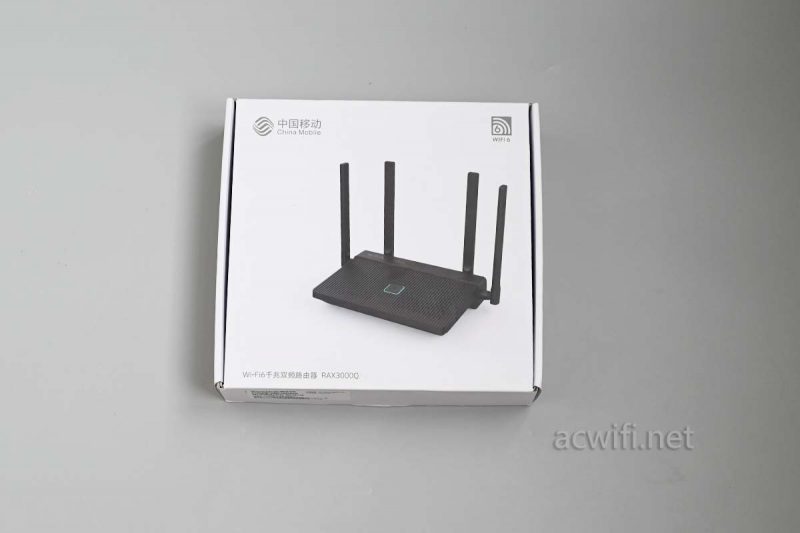

中国移动RAX3000Q在PDD上面120多元收来，不贵。外包装：

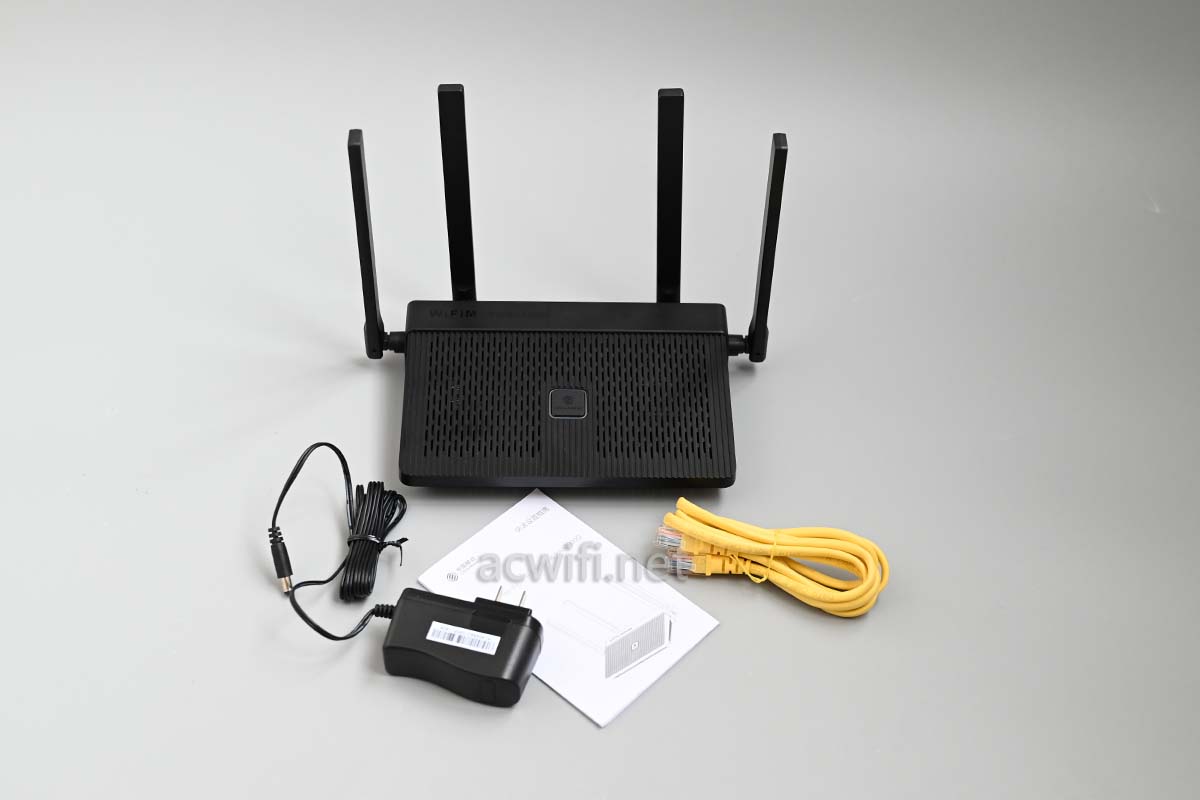

机身和配件 ：

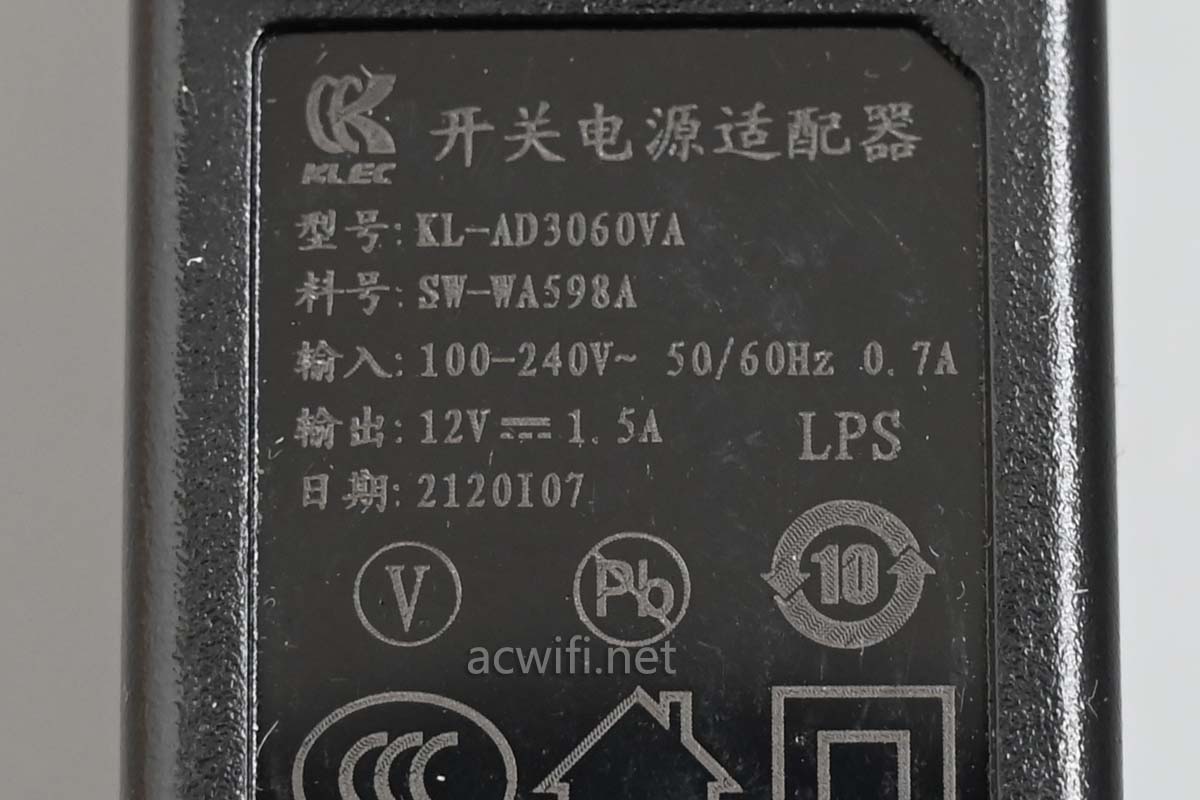

电源输出规格是12V/1.5A，好评！实测上网后的待机功率是6.4W。比前几天拆过的沛喆PZ-L8高了1W，莫非这台RAX3000Q是有四颗FEM的？

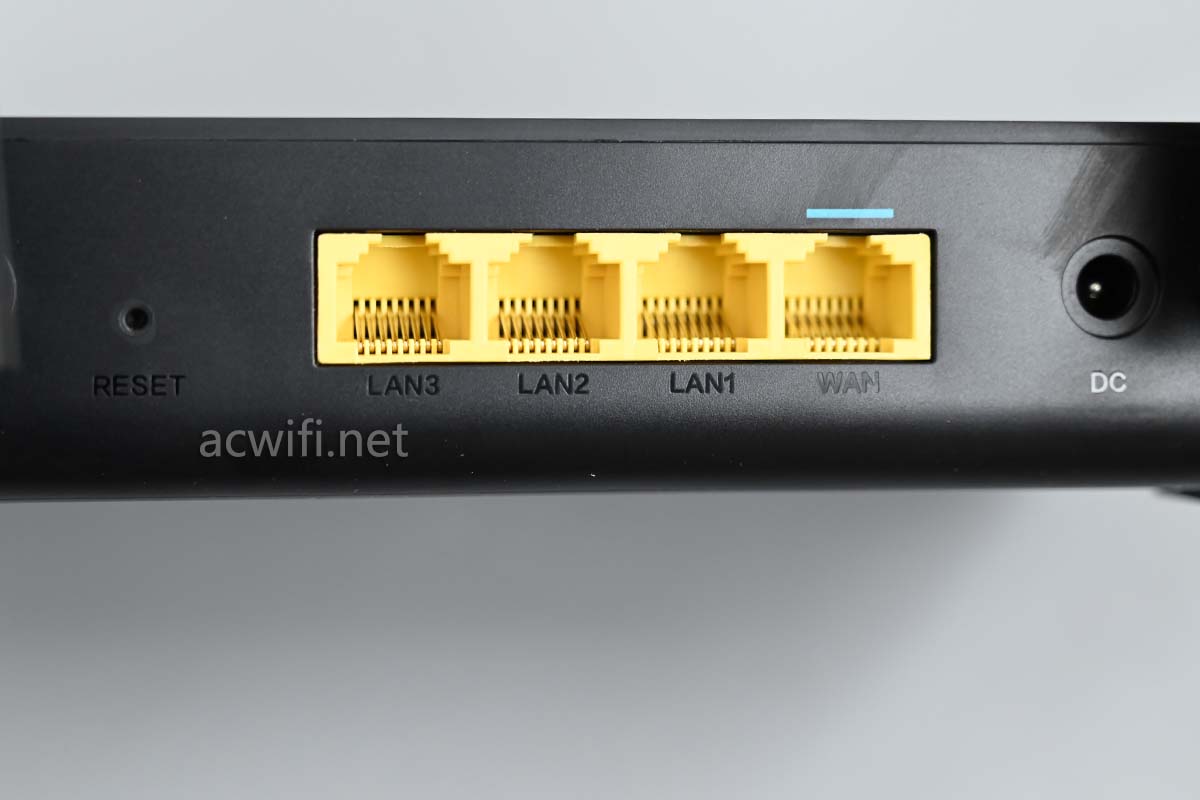

机身背面的接口：

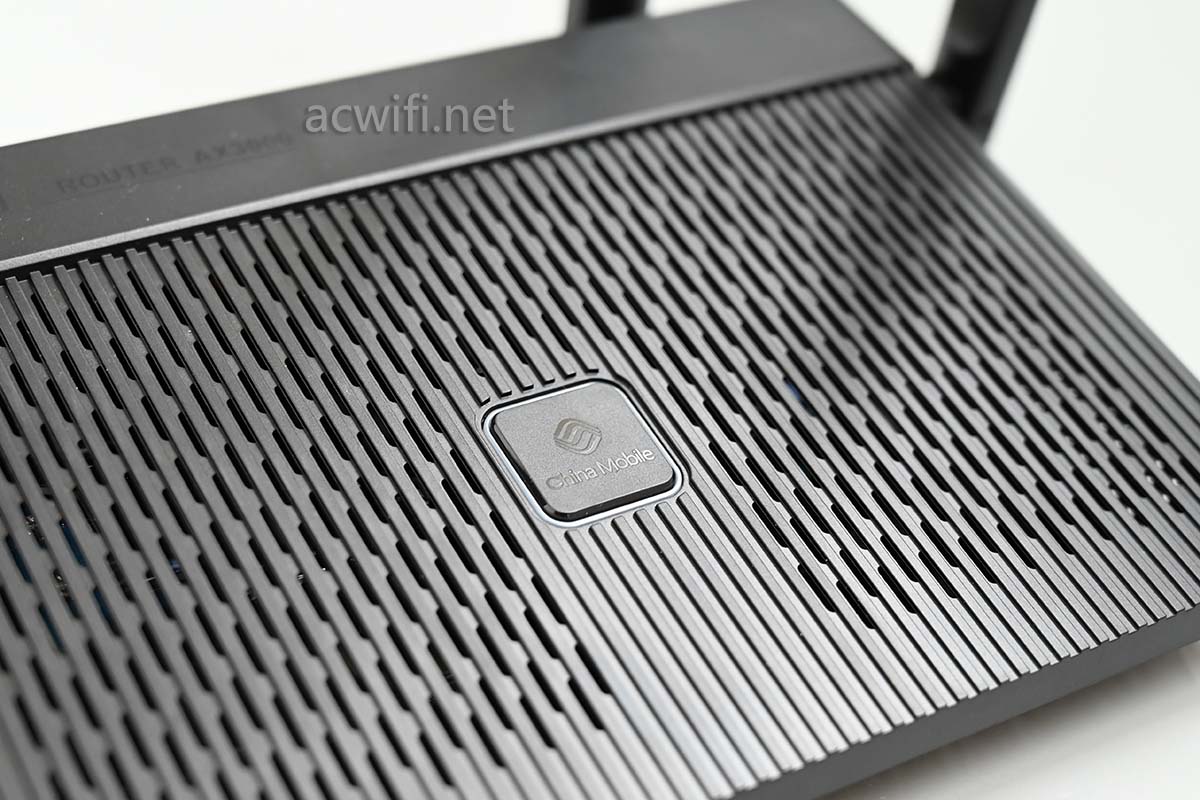

机身顶部有好多散热孔，中间有一个实体按钮，有一圈LED灯光，能发出迷幻的蓝与绿的光线。

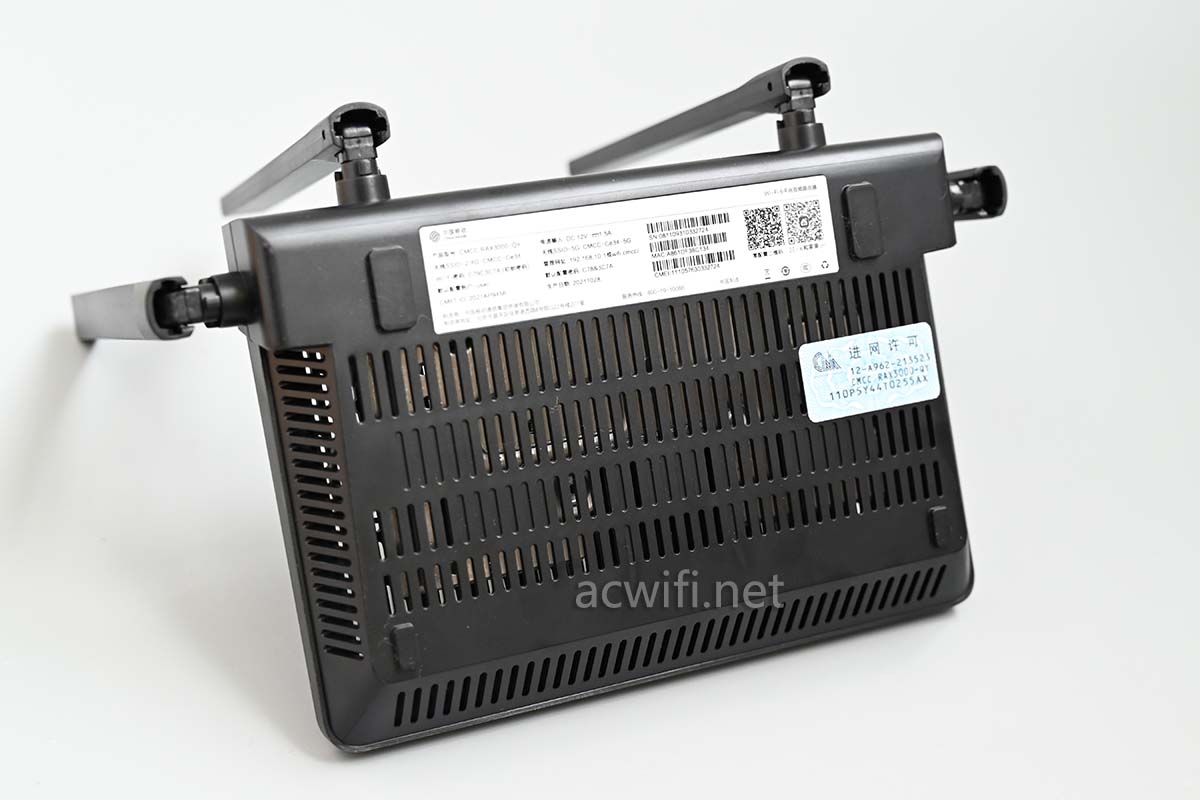

底部也显得很清爽：

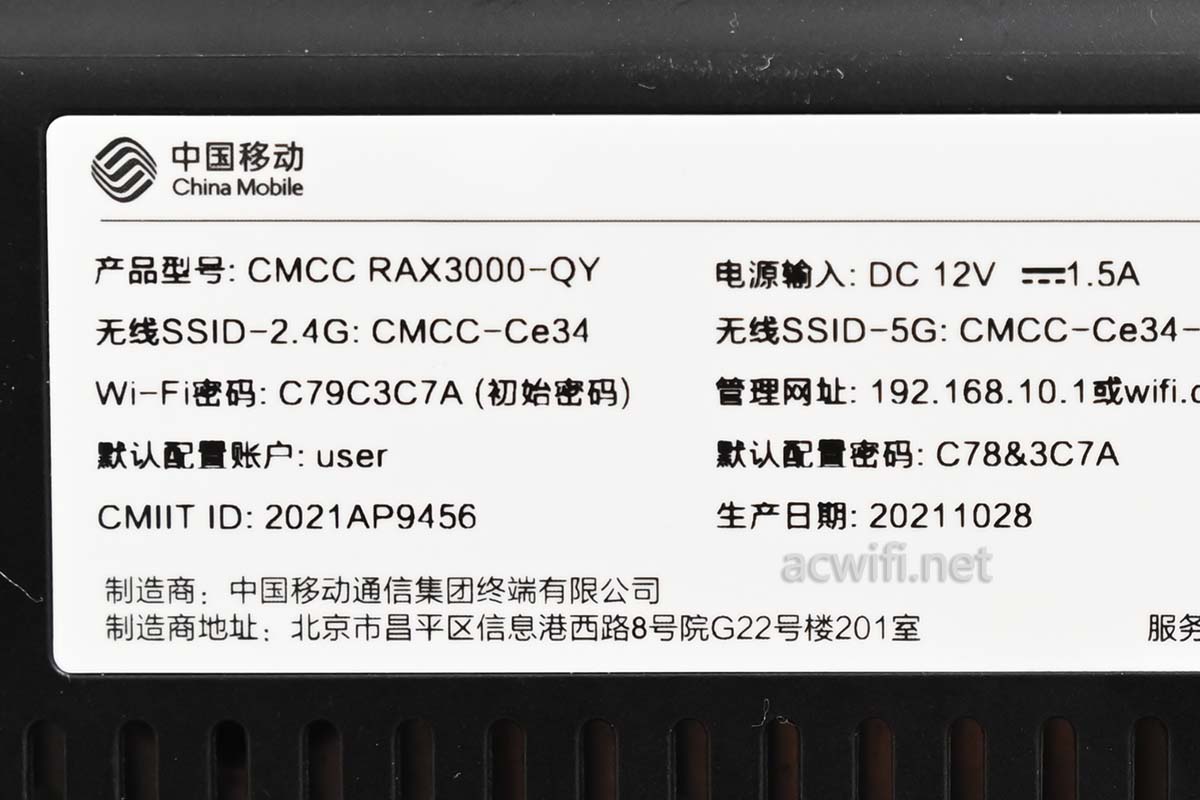

标签：

生产日期挺新鲜的，10月28日。

产品型号：CMCC RAX3000-QY

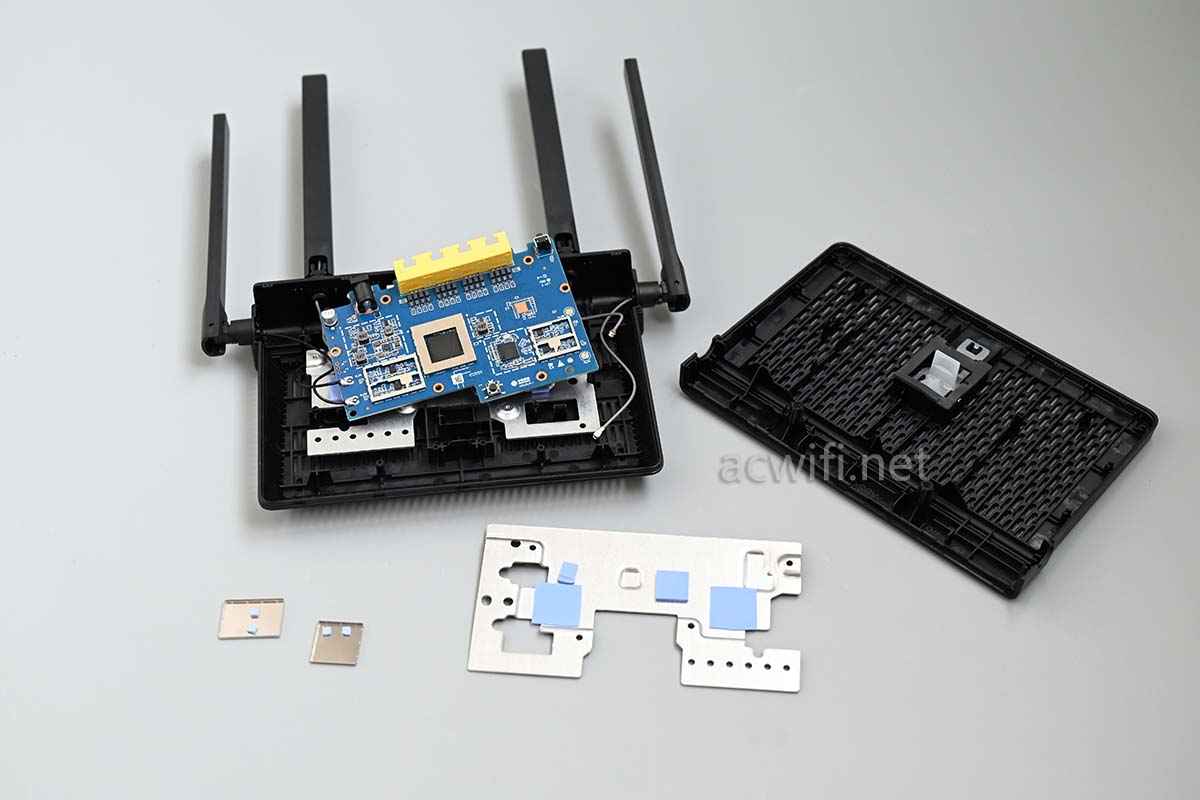

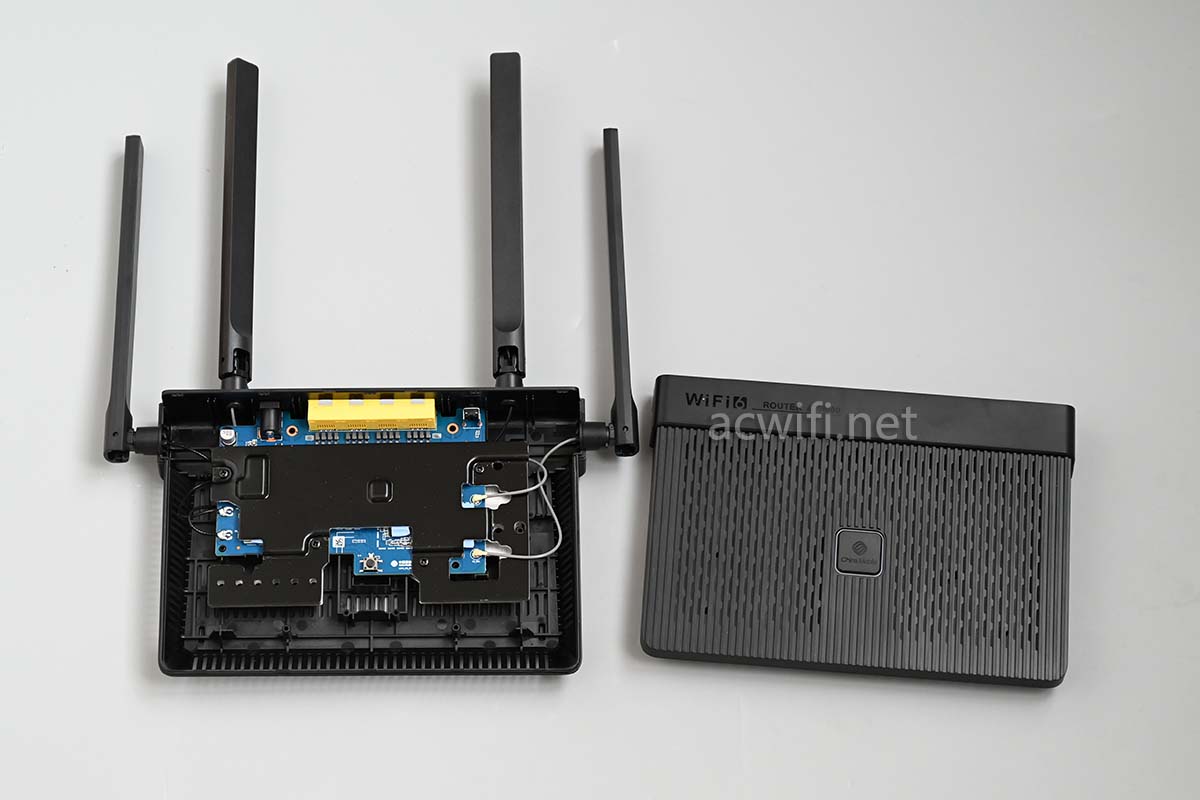

开拆：

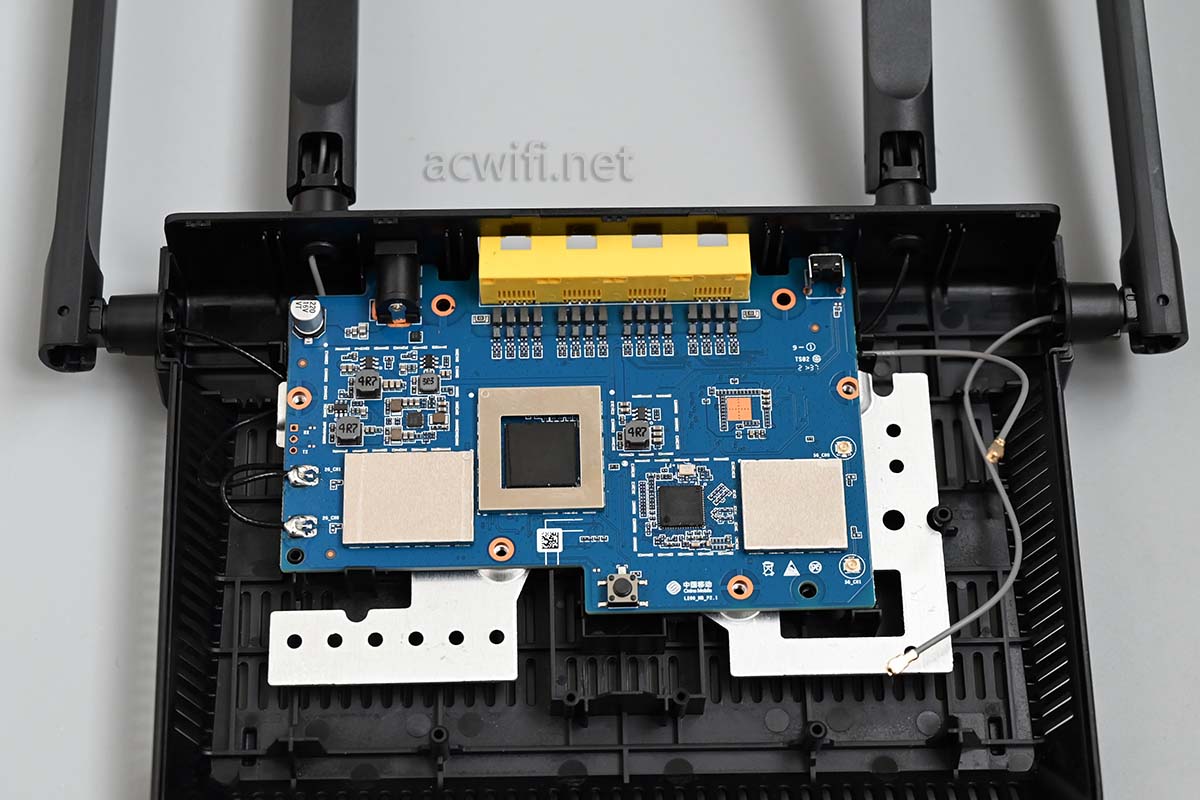

主板面积不大：

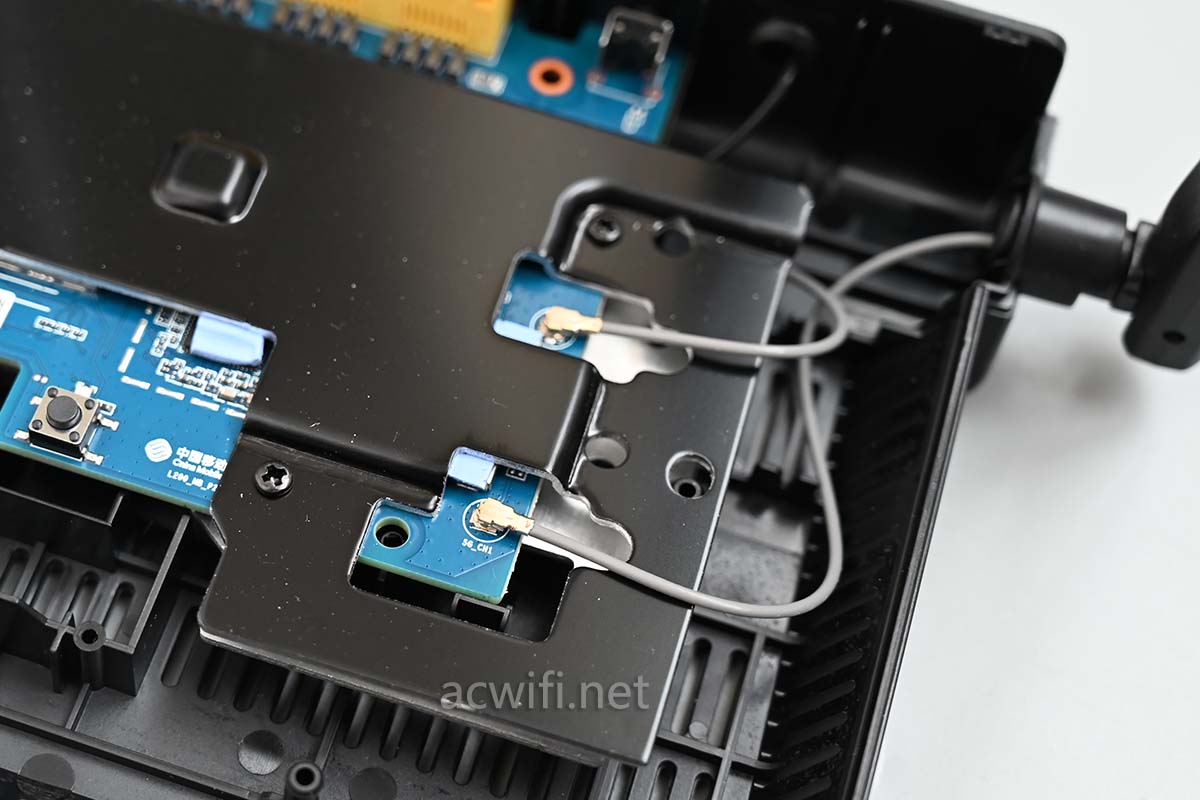

5G天线接口可拆：

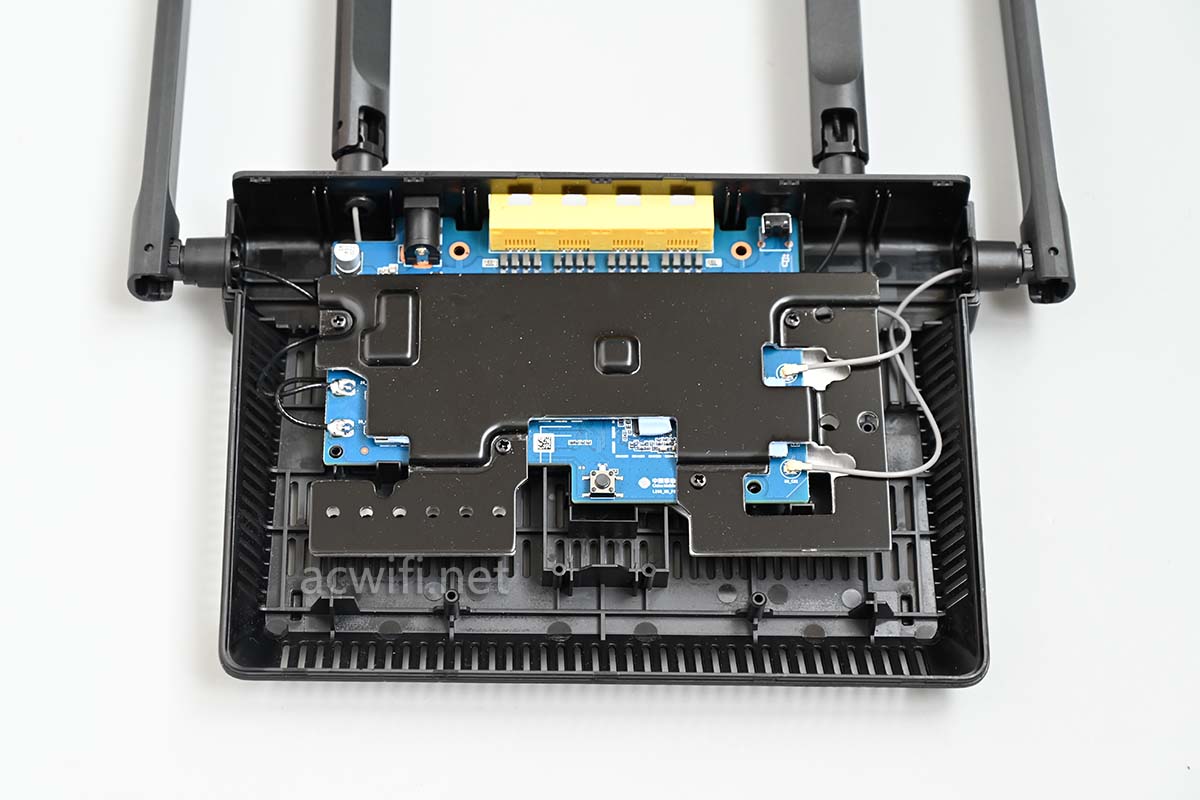

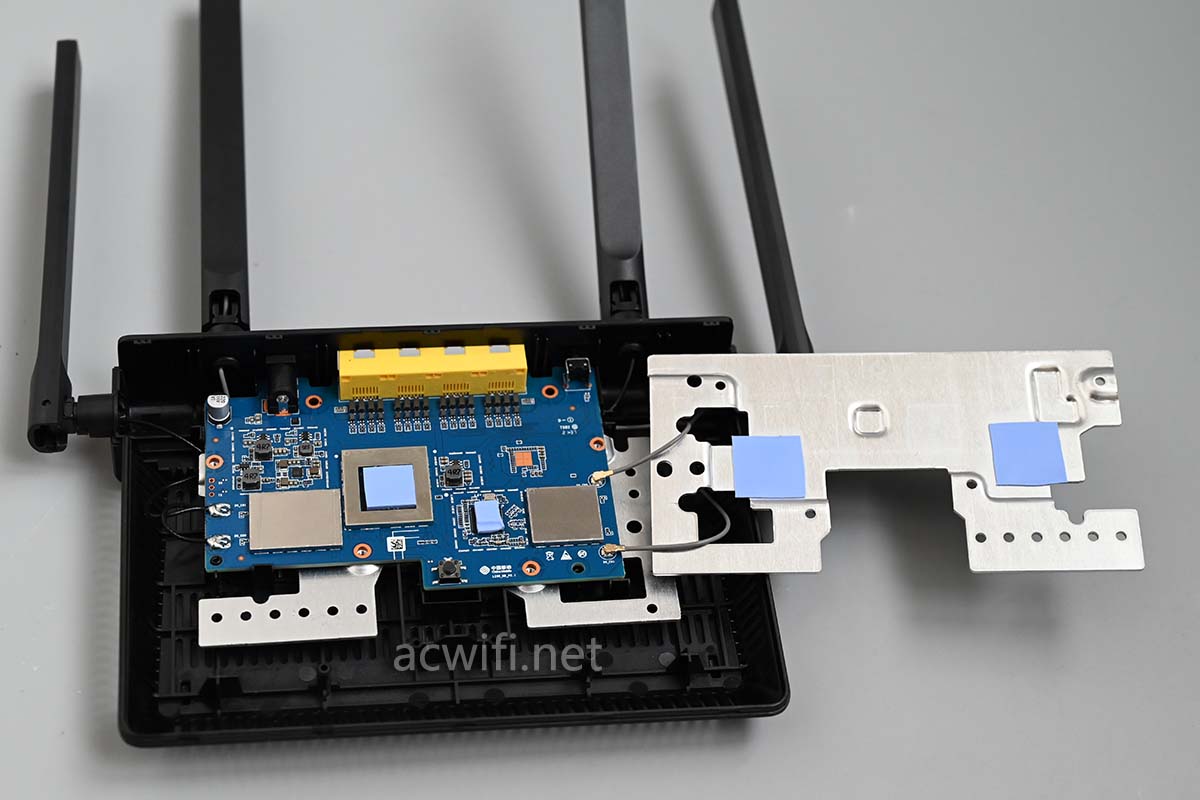

打开散热片：

高通的方案：

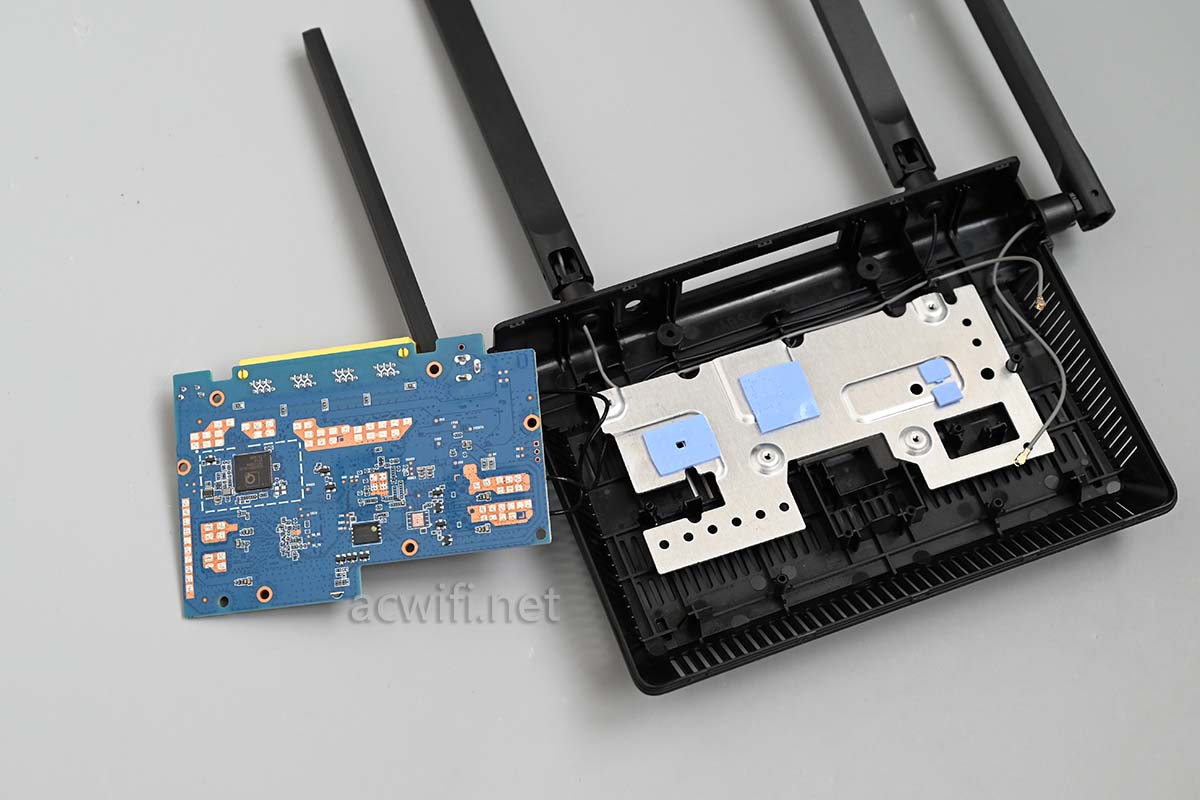

把主板翻过来，看见底部也有散热：

散热做得可以的，硅脂垫片该有的地方也有。

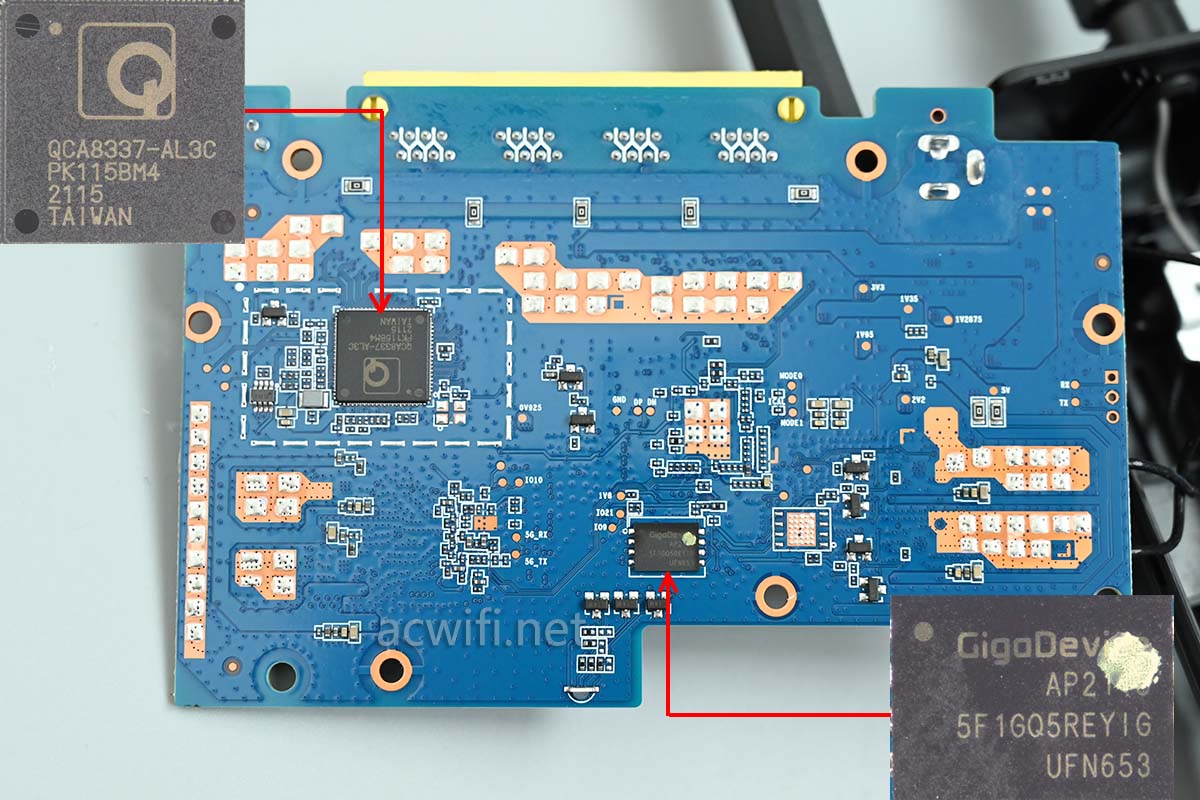

主板背面有两颗芯片：

QCA8337-AL3C是千兆交换芯片；

GD5F1GQ5REYIG是闪存芯片，容量128MB。

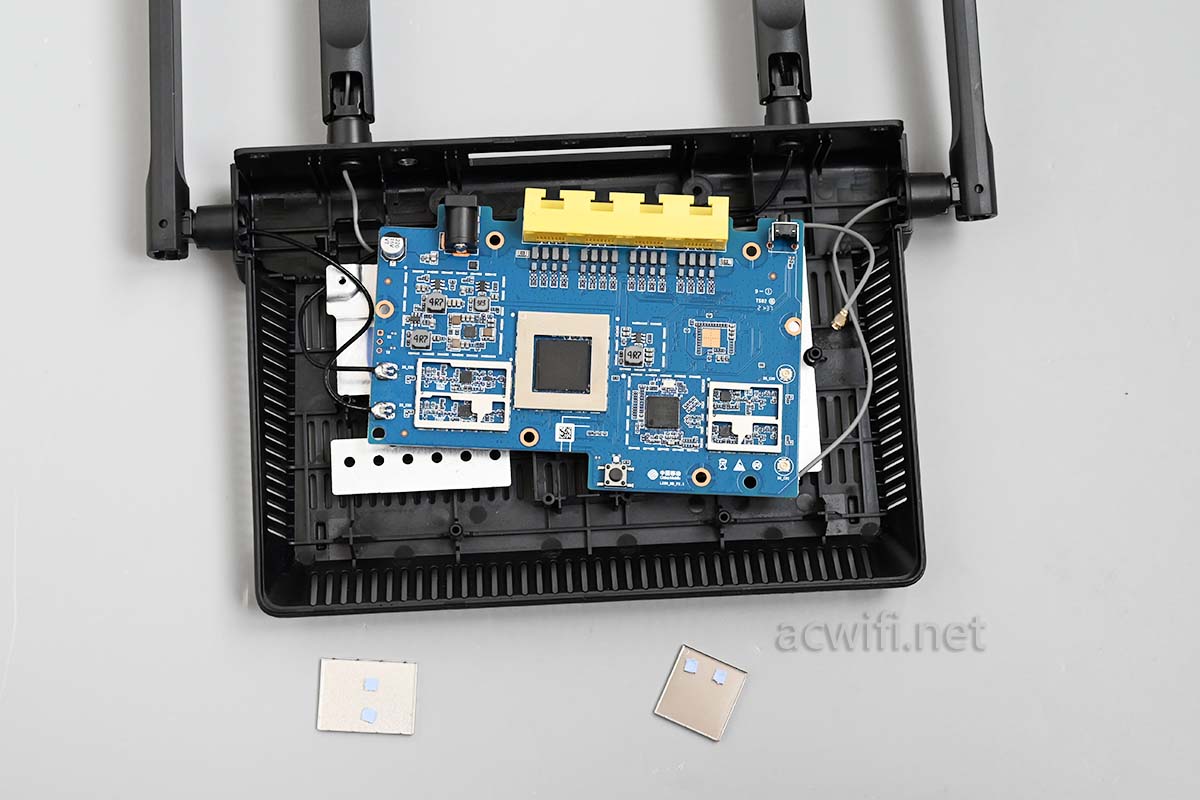

回到主板正面，撬开屏蔽罩：

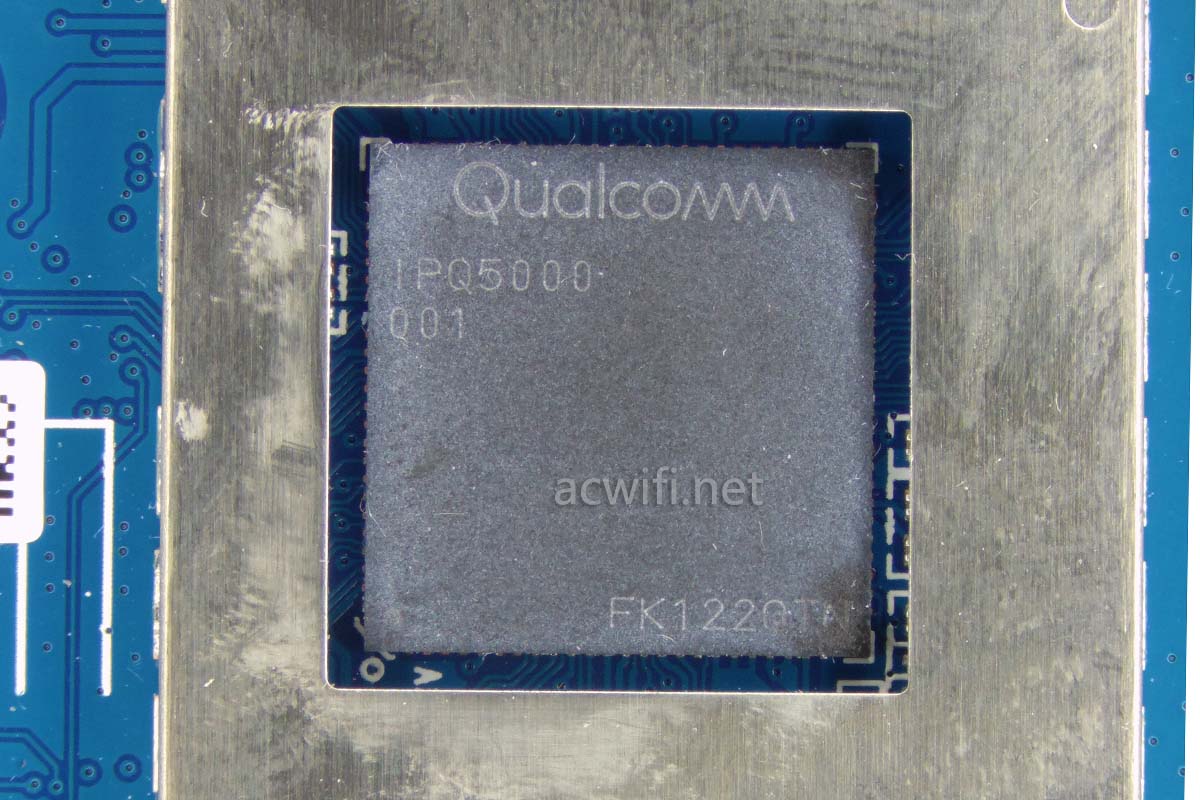

首先是CPU，型号是IPQ5000，双核1GHz，集成单核1GHz NPU，集成256MB内存，集成2.4G Wi-Fi 6 574Mbps。

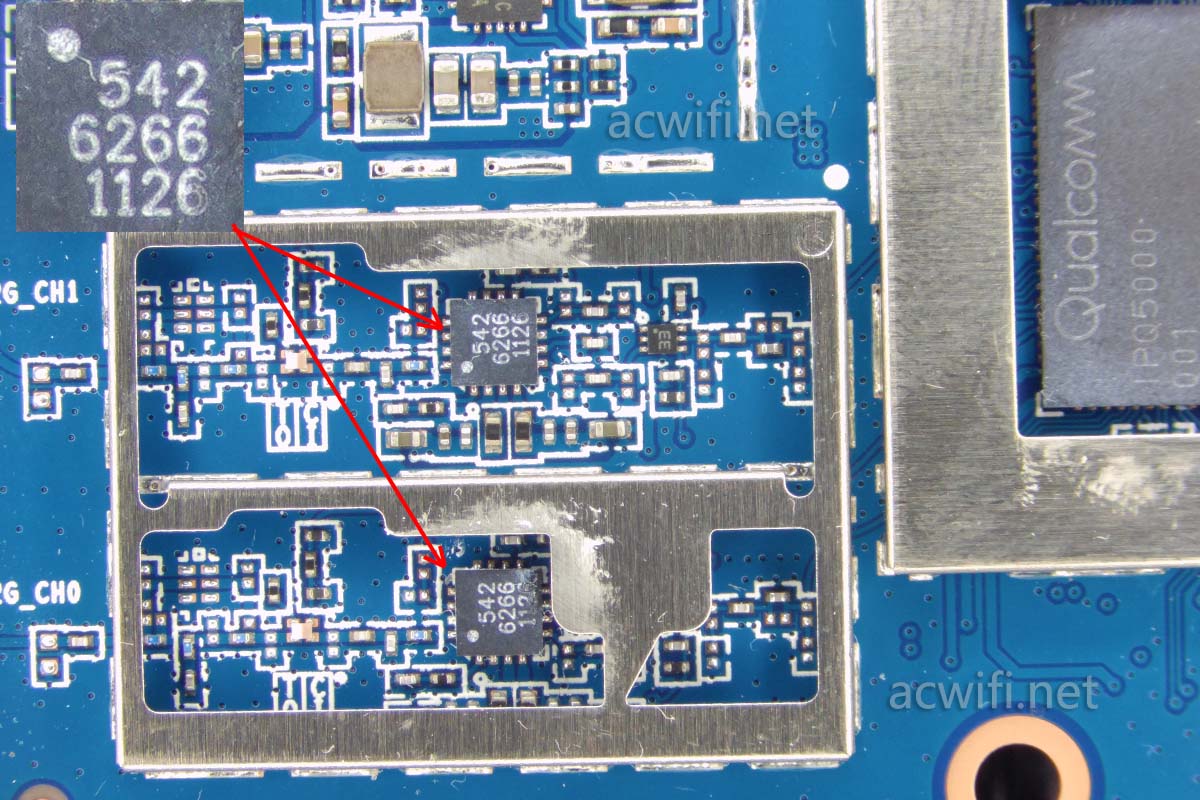

IPQ5000的旁边有两颗2.4G FEM芯片，上面丝印着“542 626”6的型号是RTC66266。

具体参数不详，在立积电子的管网上有这个型号。

输出功率是这样的：

20.5 dBm @ –40 dB DEVM, HE40, MCS11；

23.5 dBm @ –35 dB DEVM, HE40, MCS11；

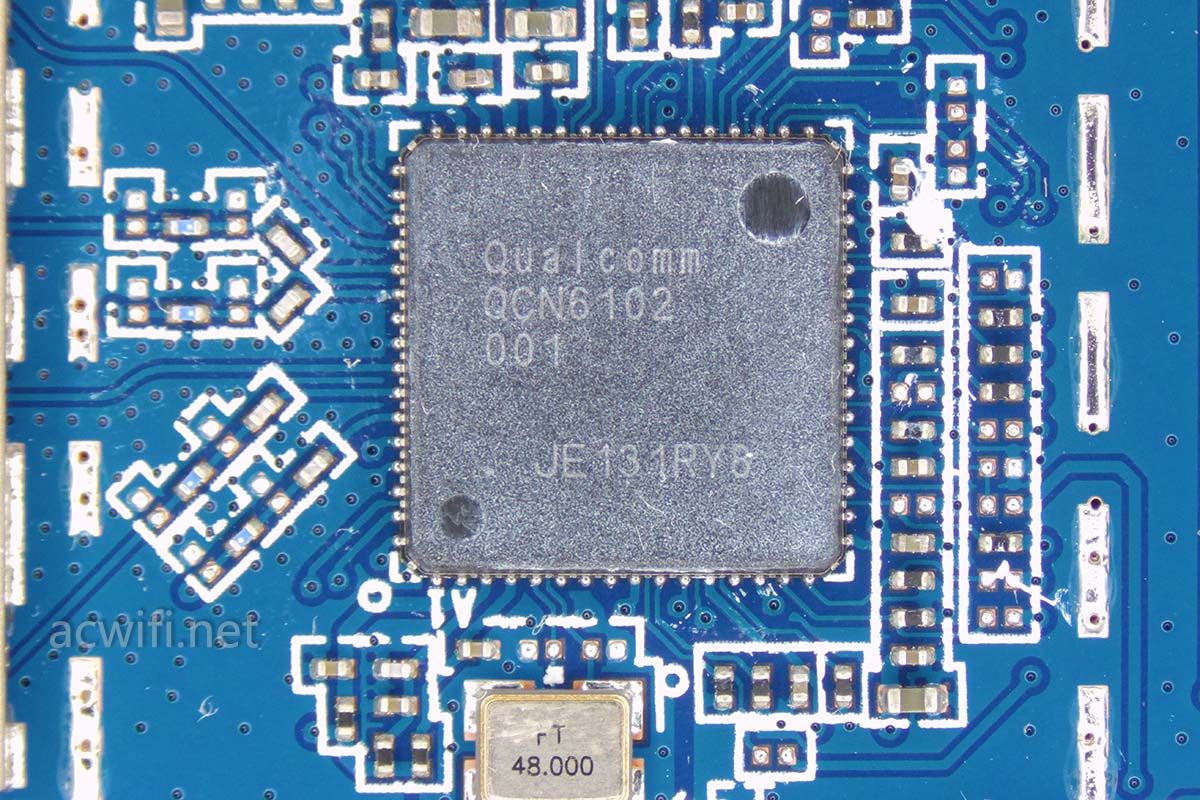

中国移动RAX3000Q的5G无线芯片型号是QCN6102，支持2x2mimo，在160MHz频宽下最高速率2402Mbps。

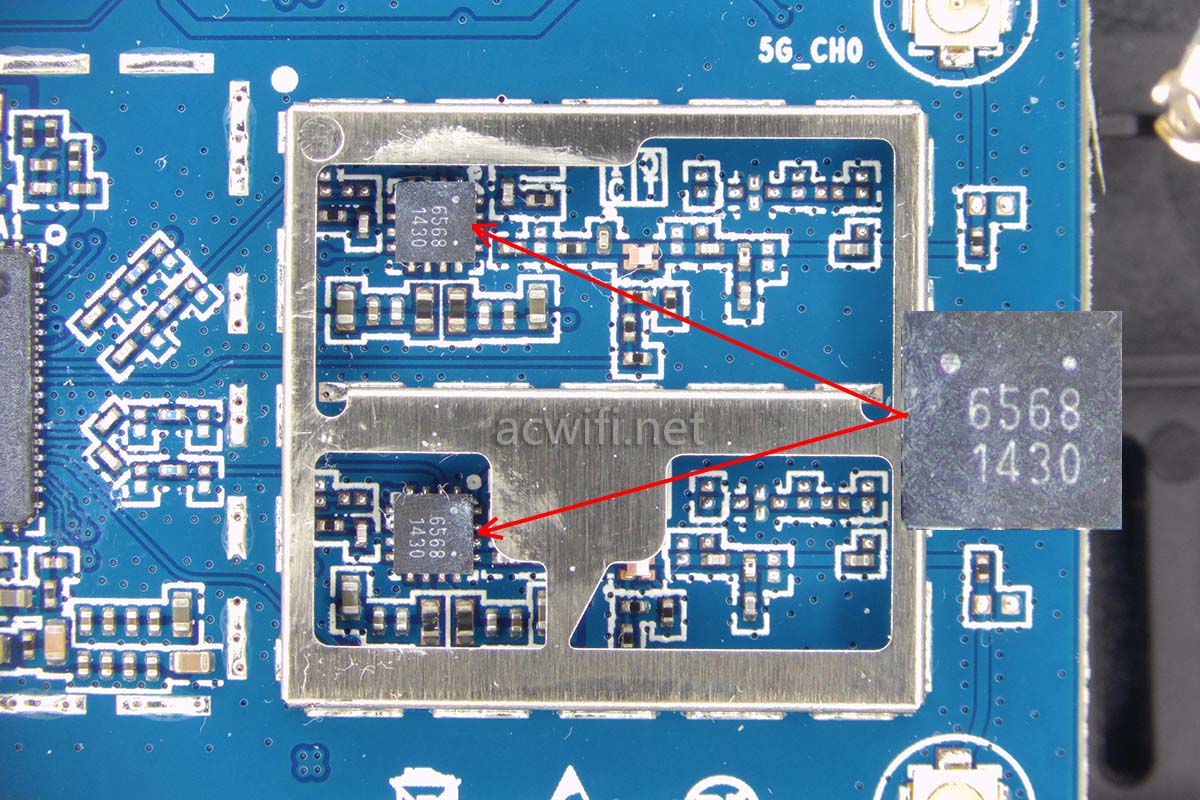

5G外置了两颗FEM芯片，上面丝印着“6568 1430”的芯片，型号是RTC66568。

RTC66568的大概功率如下：

20 dBm @ –40 dB DEVM, HE80/160, MCS11

21.5 dBm @ –35 dB DEVM, VHT80, MCS9

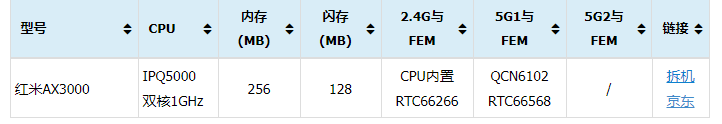

这款中国移动RAX3000Q的硬件芯片跟红米AX3000一样呀。从宇宙最强acwifi的拆机配置列表里面可以查看：

其它没啥好看了。

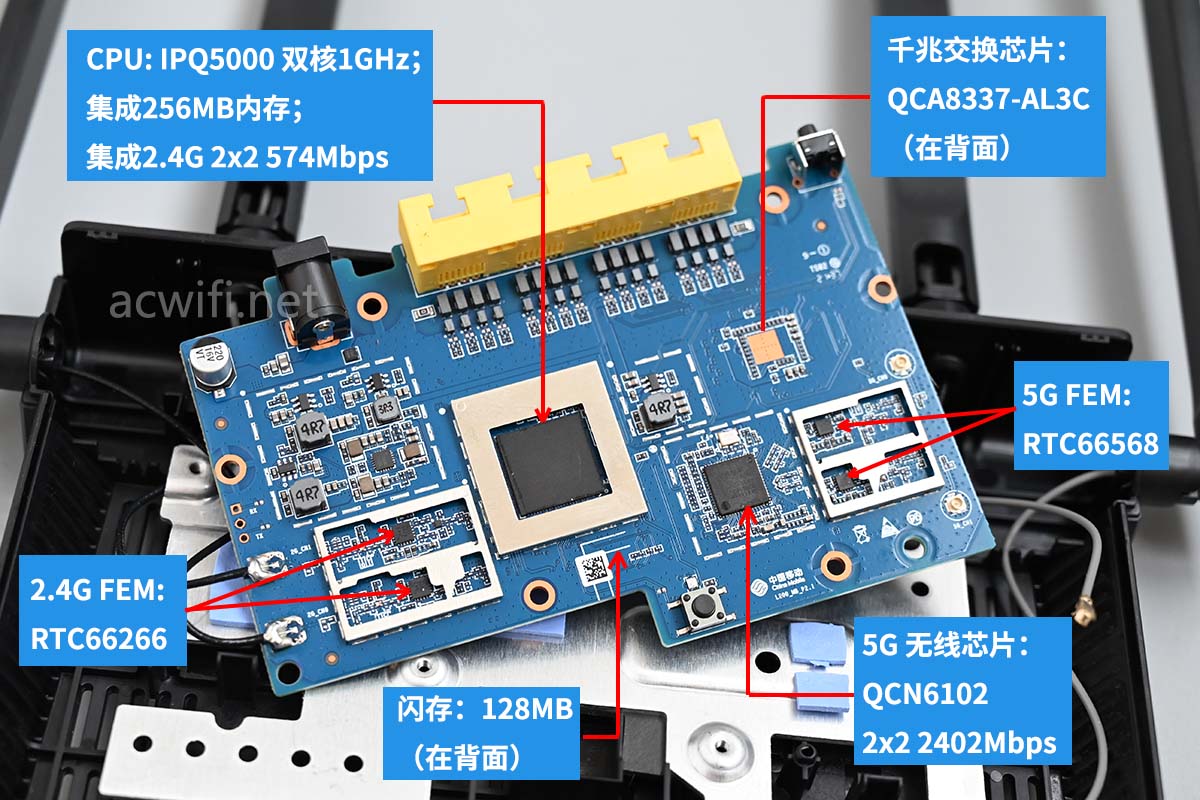

芯片汇总：

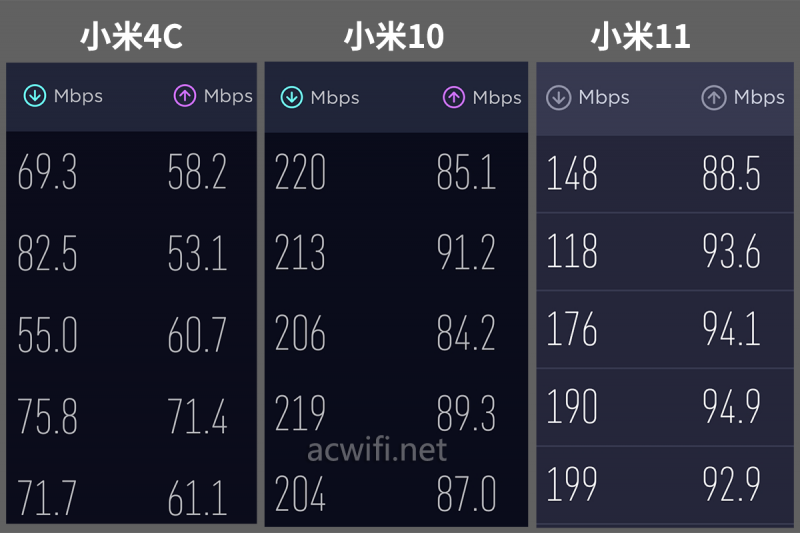

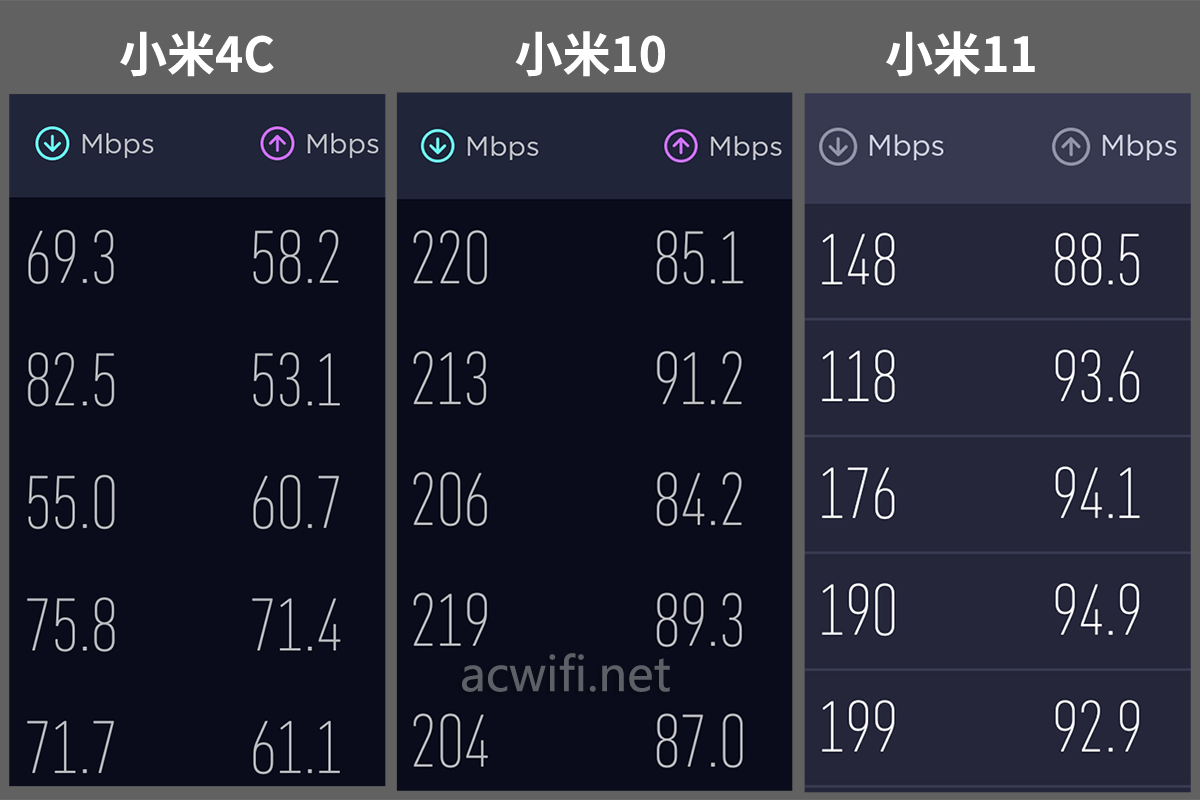

在楼下D点测速看看：（只测5G 44信道开160MHz频宽，电信千兆，有端口限速，有端口限速，有端口限速）

这个价格还要啥总结。
