盛世之弧XTR6690拆机,三频+10G+2.5G+USB3.0

XTR6690的外包装:

AX6600三频+Wi-Fi 6E+10G SFP+口+2.5G网口:

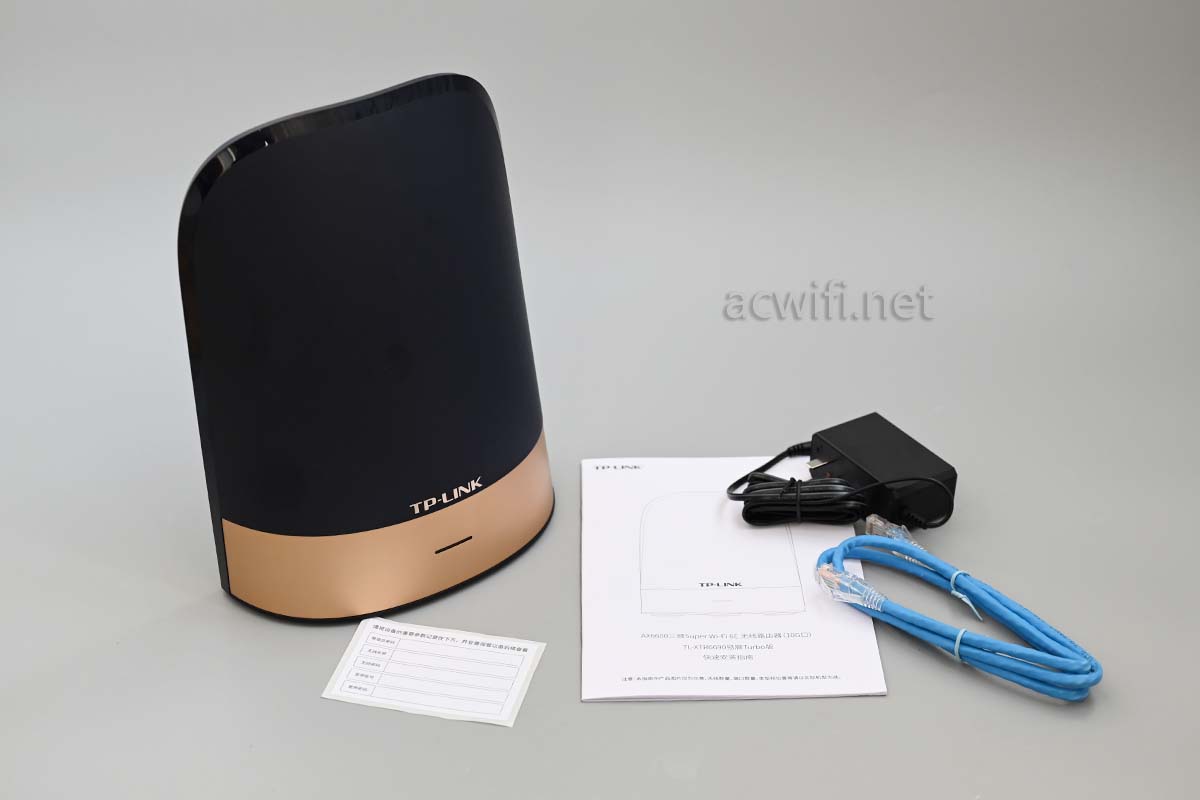

取出机身和配件:

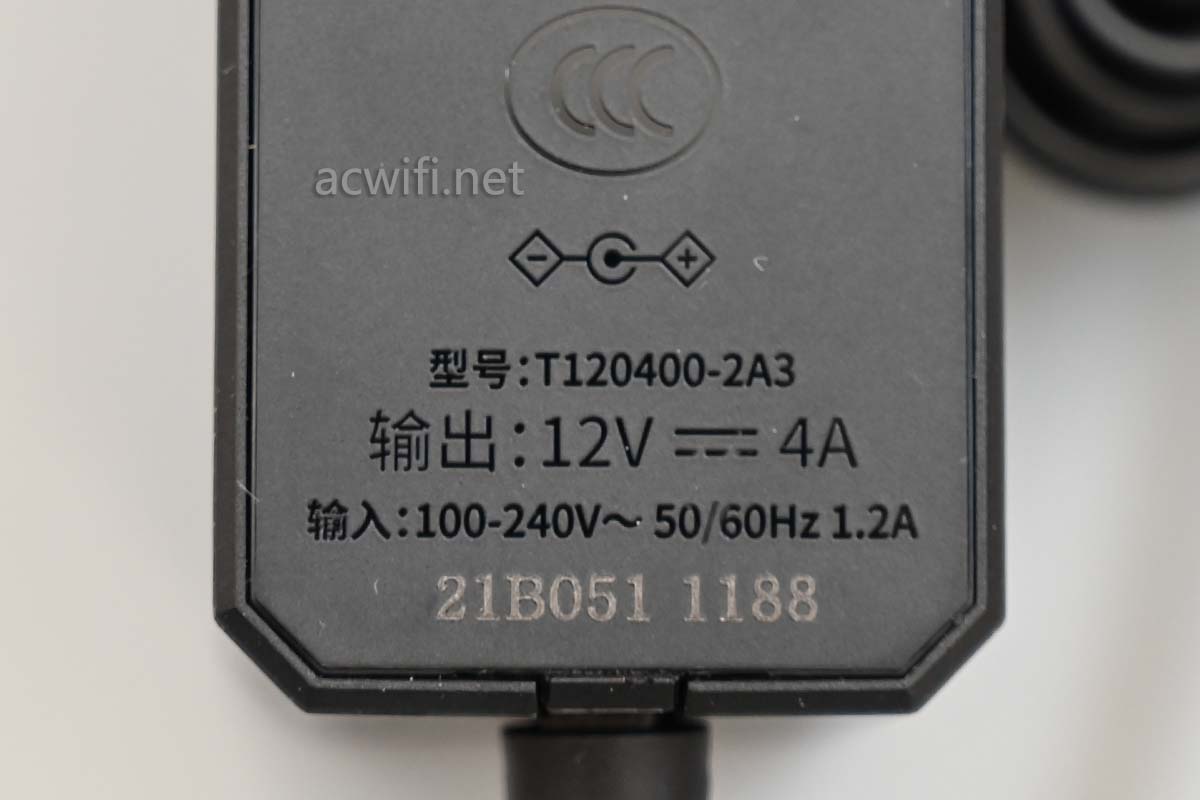

电源输出规格是12V/4A,实测待机功率是10.4W(没接SFP+模块)

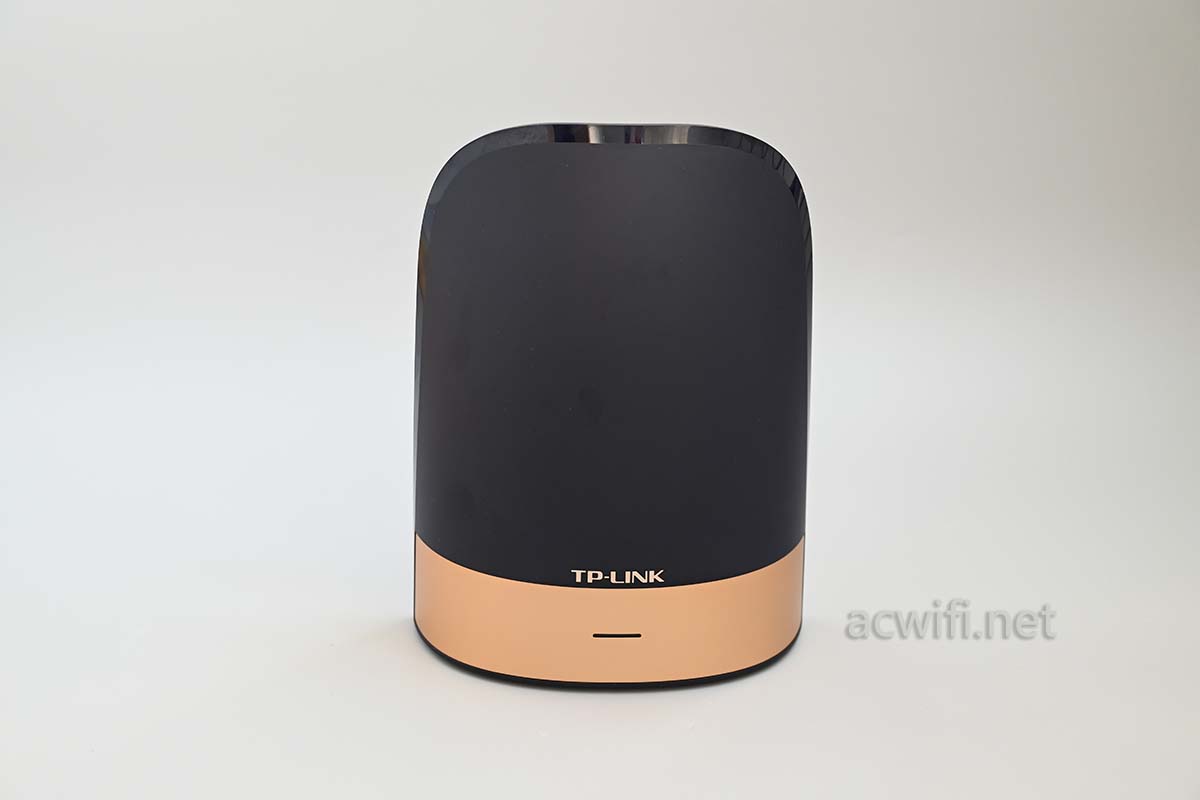

磨砂质感的塑料表面:

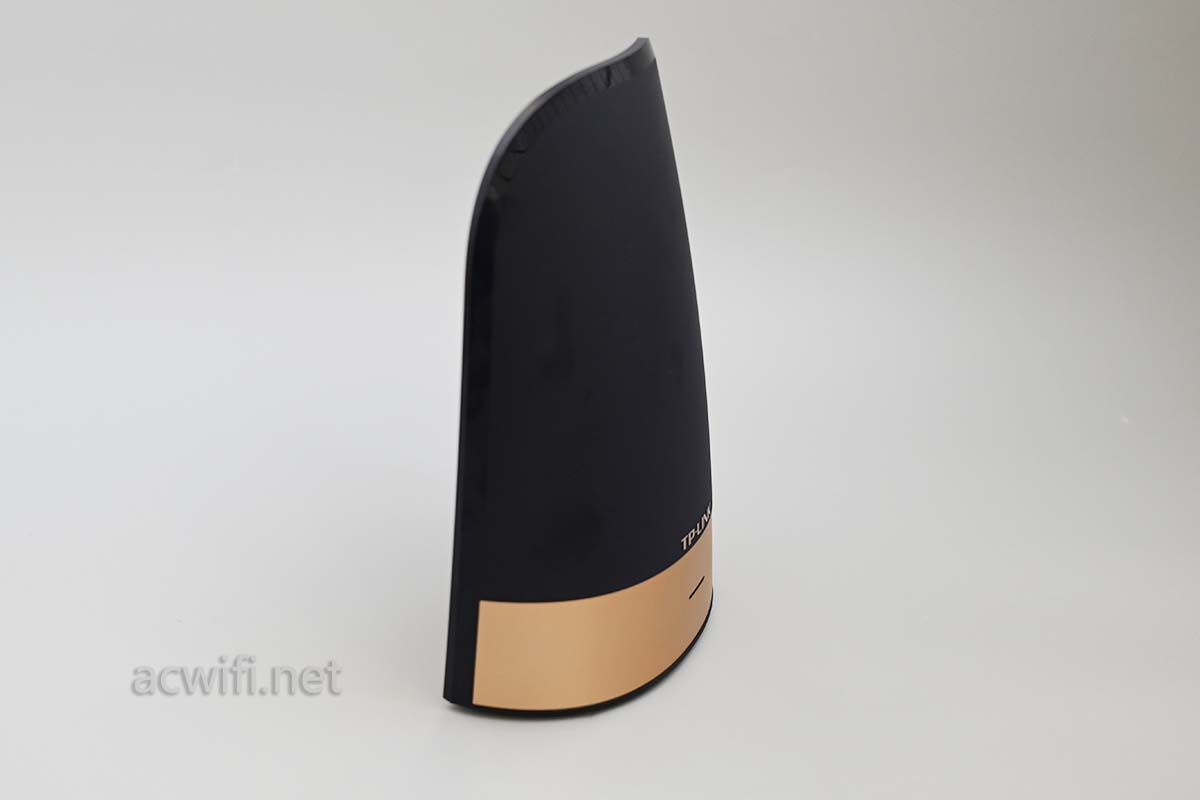

侧面:

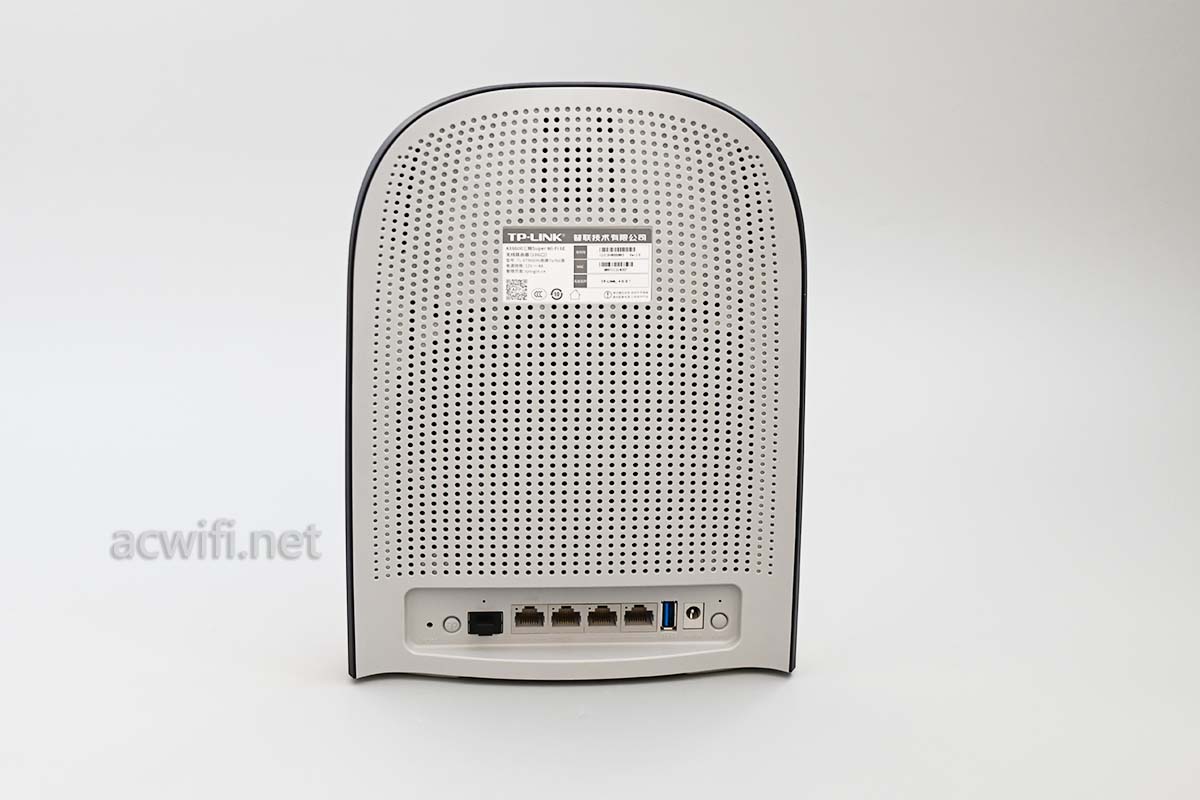

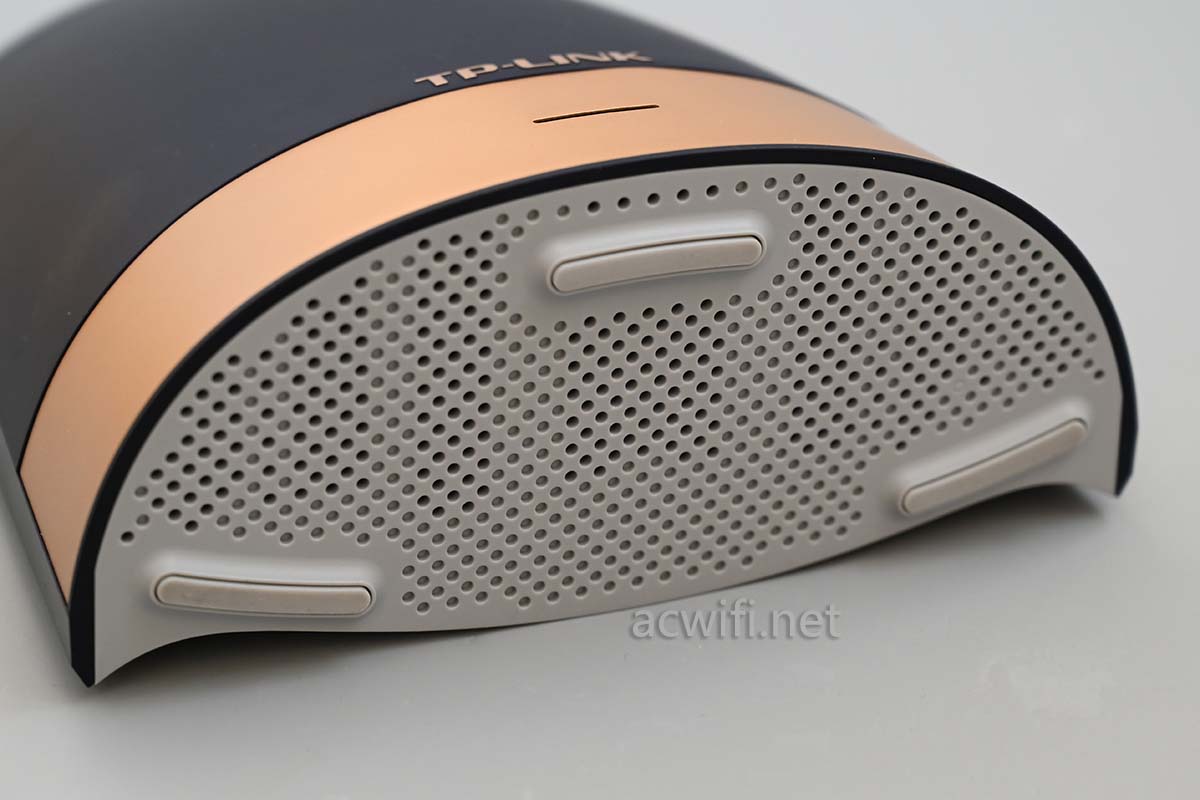

背面都是散热孔:

底部也是,长时间运行之后,底部没有热量,主要热量全在背面,少数热量在前面。总的来说机身不算热。

如果你的路由器怕烫,可以在底部垫个铝散热器,淘宝购买链接

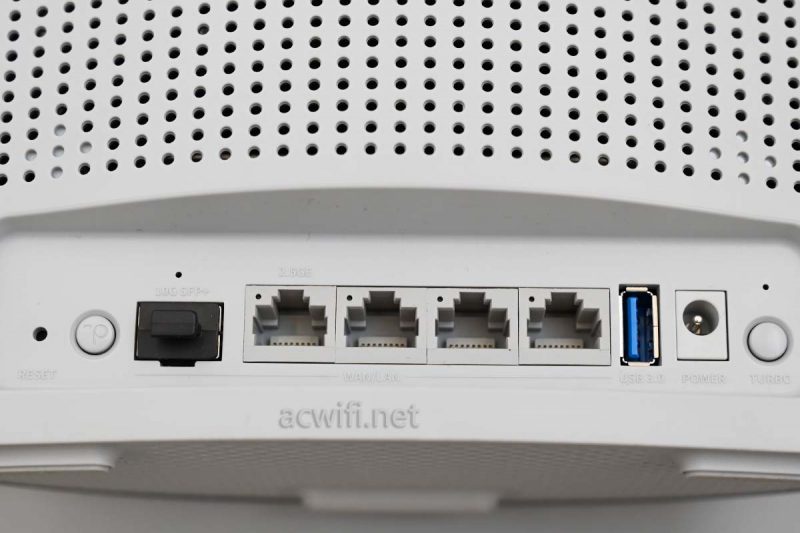

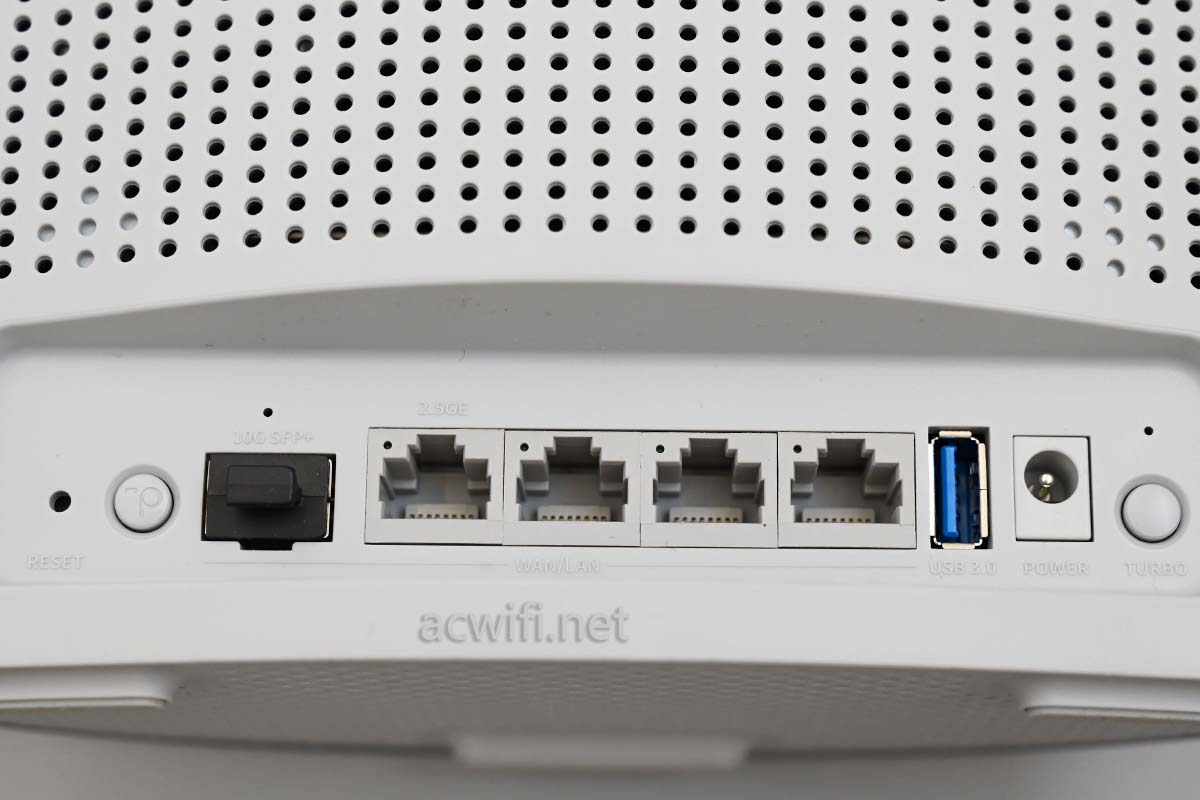

接口:

10G SFP+接口的右边是一个2.5G网口,右边三个是全千兆网口,还有一个USB3.0口。

这些接口是这台XTR6690的主要卖点。如果你对以上的东西都没需求,不如直接考虑XTR7880、XTR10280,如果对三频也是没需求就选择XDR6080、XTR5480、XDR5470。有具体需求才会有具体对象。

用NTFS文件系统的的U盘插在它身上,插上TL-SM510U电口模块,测试USB口的速度能有多少。

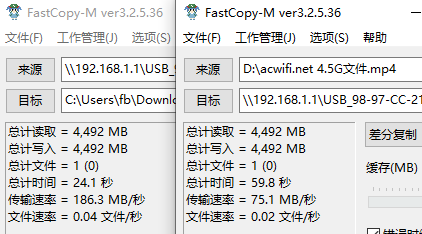

直接在win10系统里做个文件读写速度测试,

读取速度186MB/秒,写入速度75MB/秒。也支持FTP共享,实测读取速度197MB/秒,写入74MB/秒,相差不明显。读取速度不错,写入速度还算可以。

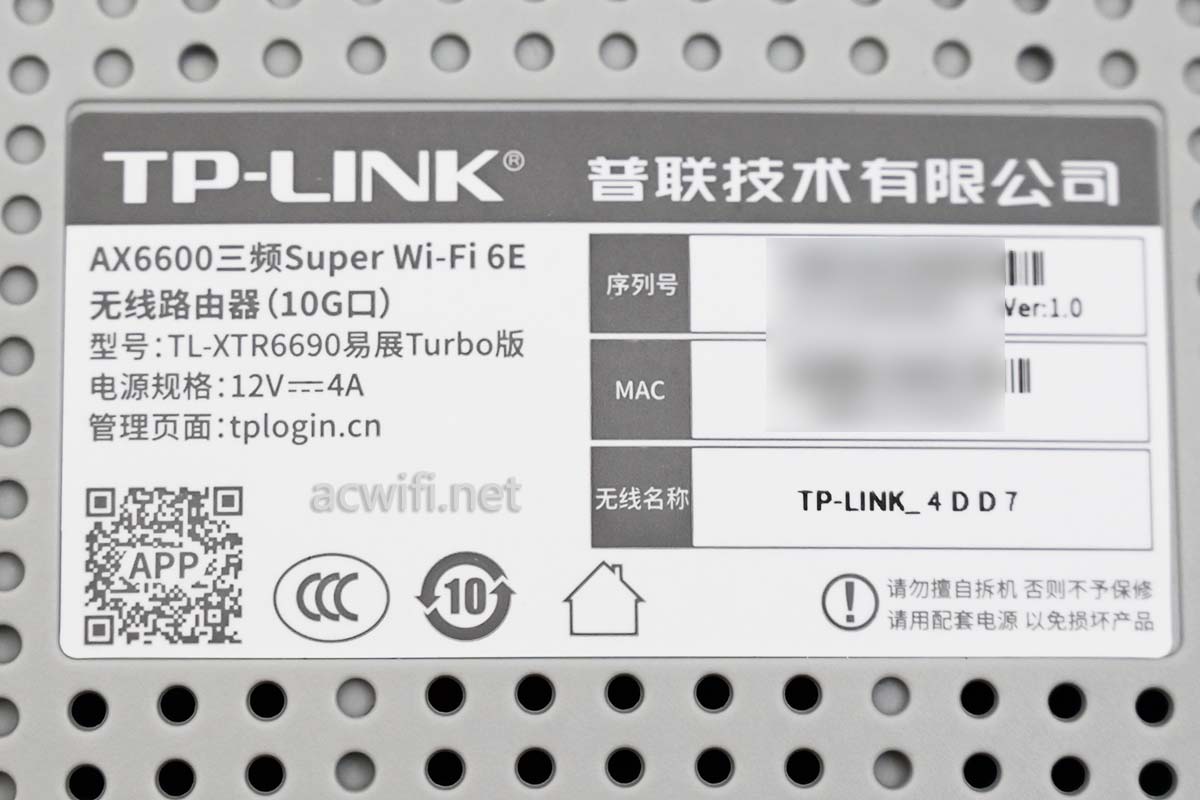

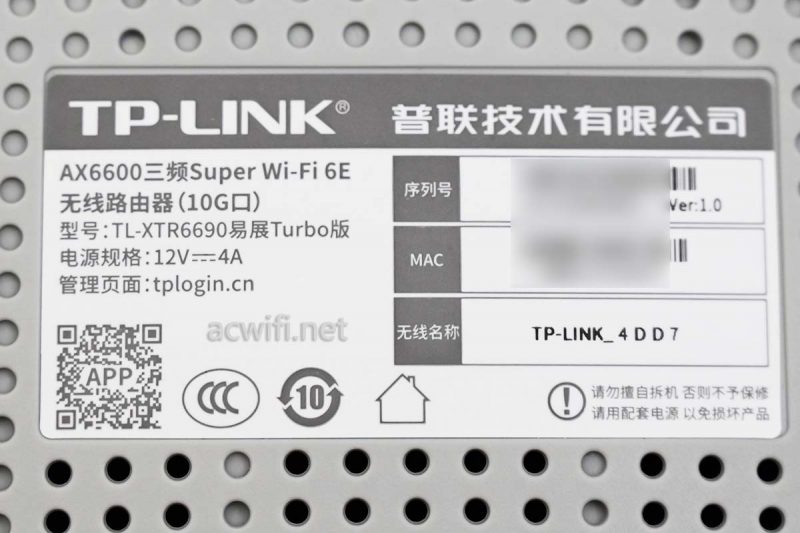

标签上的型号:TL-XTR6690易展Turbo版。

标签正中间有一颗螺线,底部三个脚垫底下各有螺线,都拧出来之后慢慢撬开外壳。

这次撬开后只断了两个卡扣,感觉很好了。

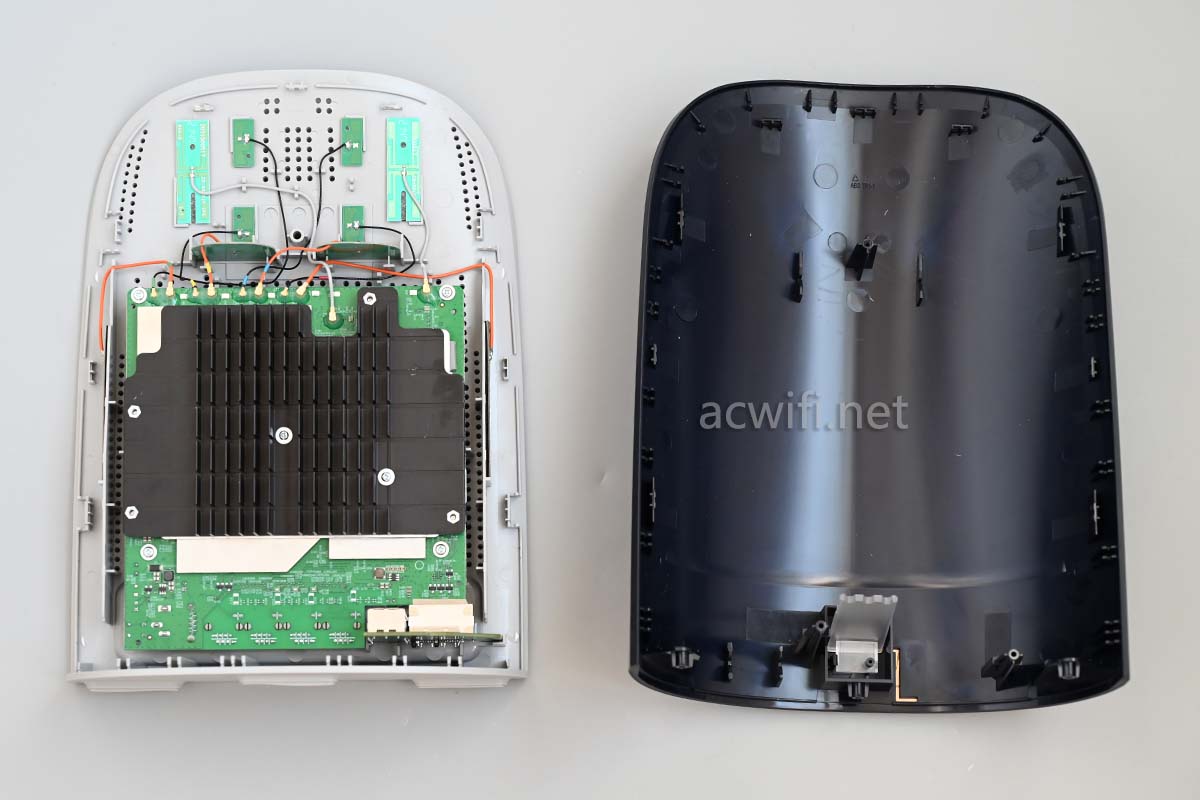

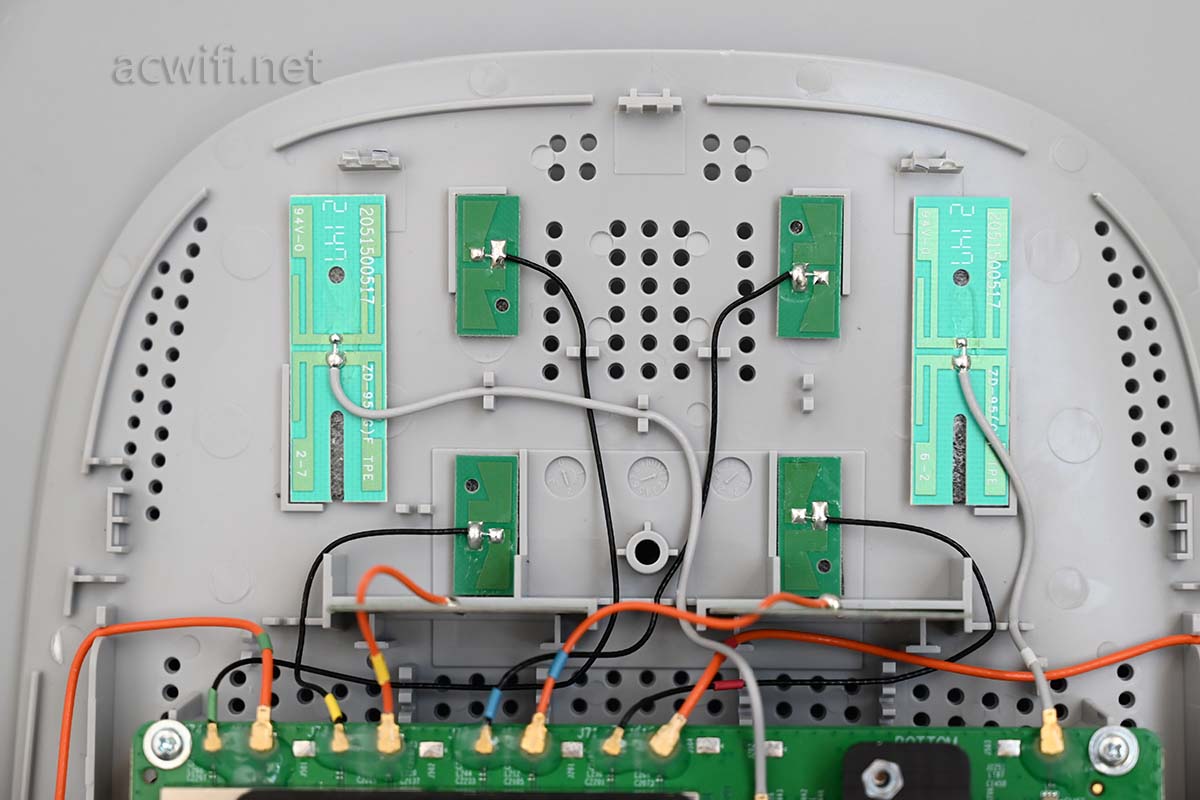

看见好多个天线接口,一共有10个。下图看见的天线似乎只有6片:

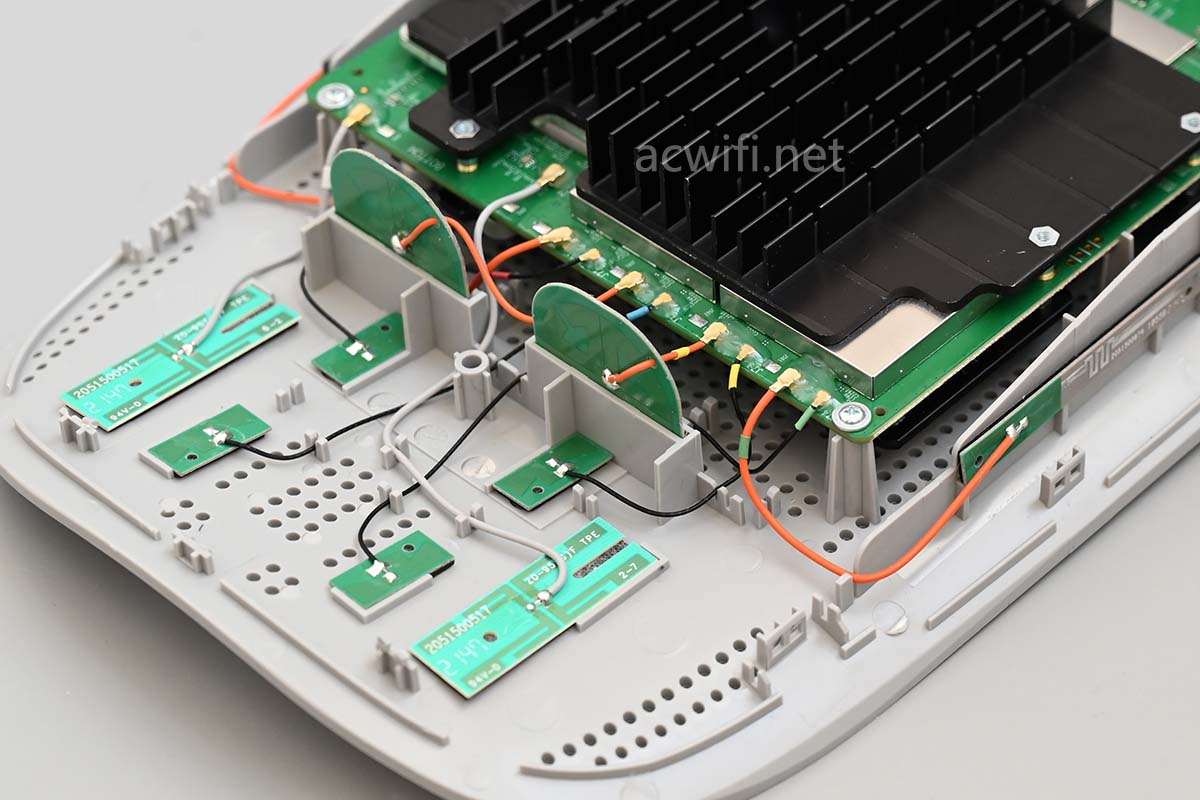

换个角度看看。一共有10片PCB天线:

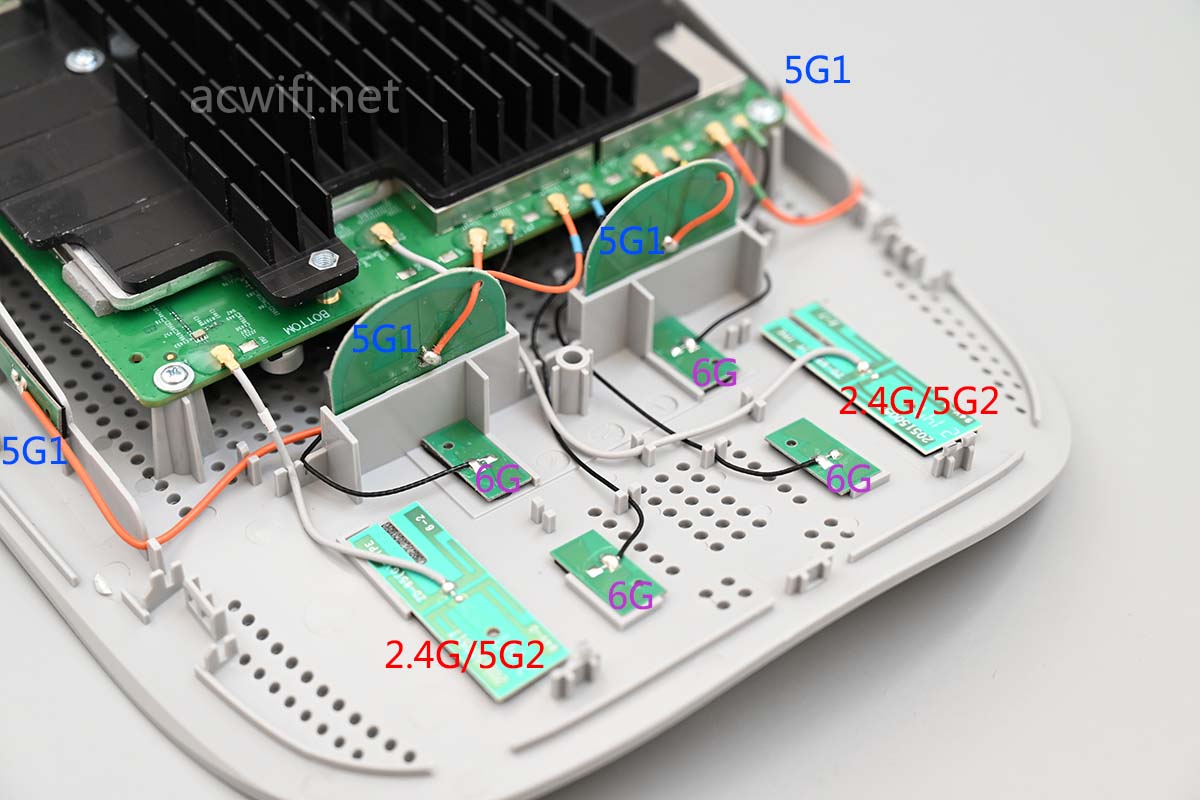

天线布局如下图:

SFP+并没有像XTR10980那样贴了散热器,而且这种接口好熟悉呀,像是PCIE X1插槽:

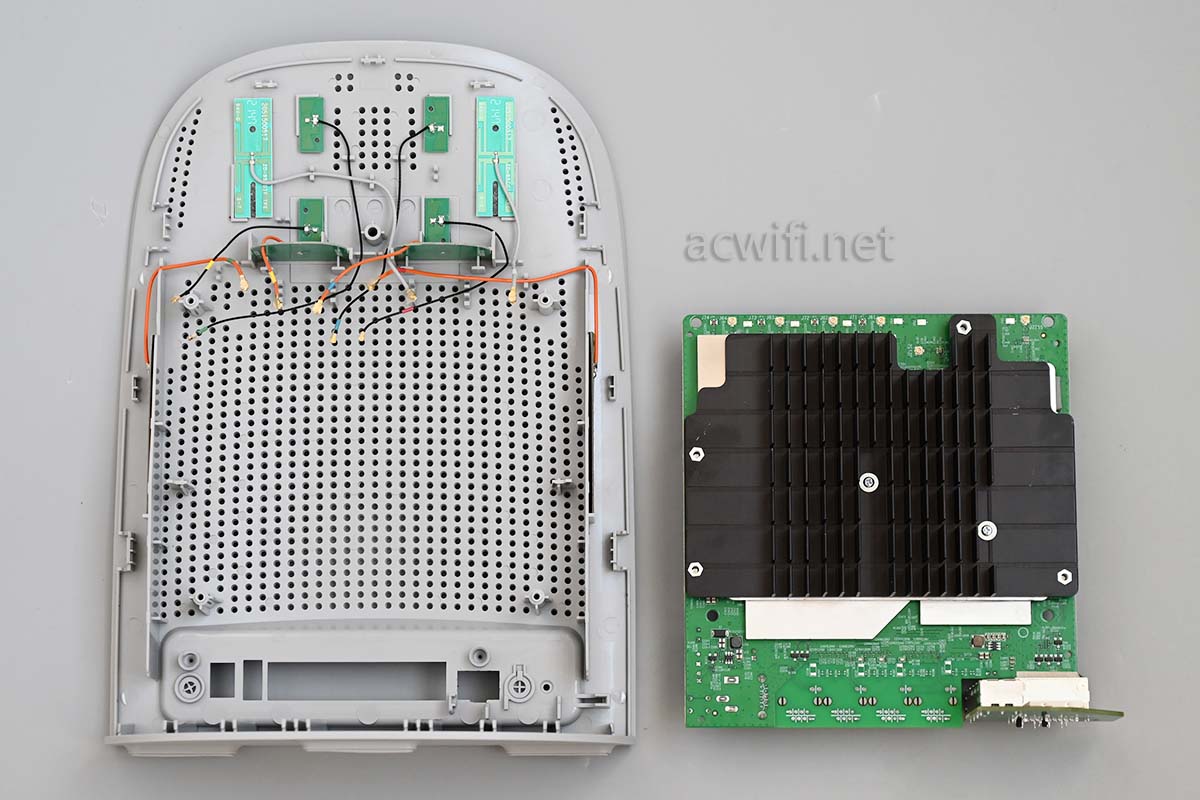

先把主板拆出来:

这样看过去,就是PCIE的针脚吧:

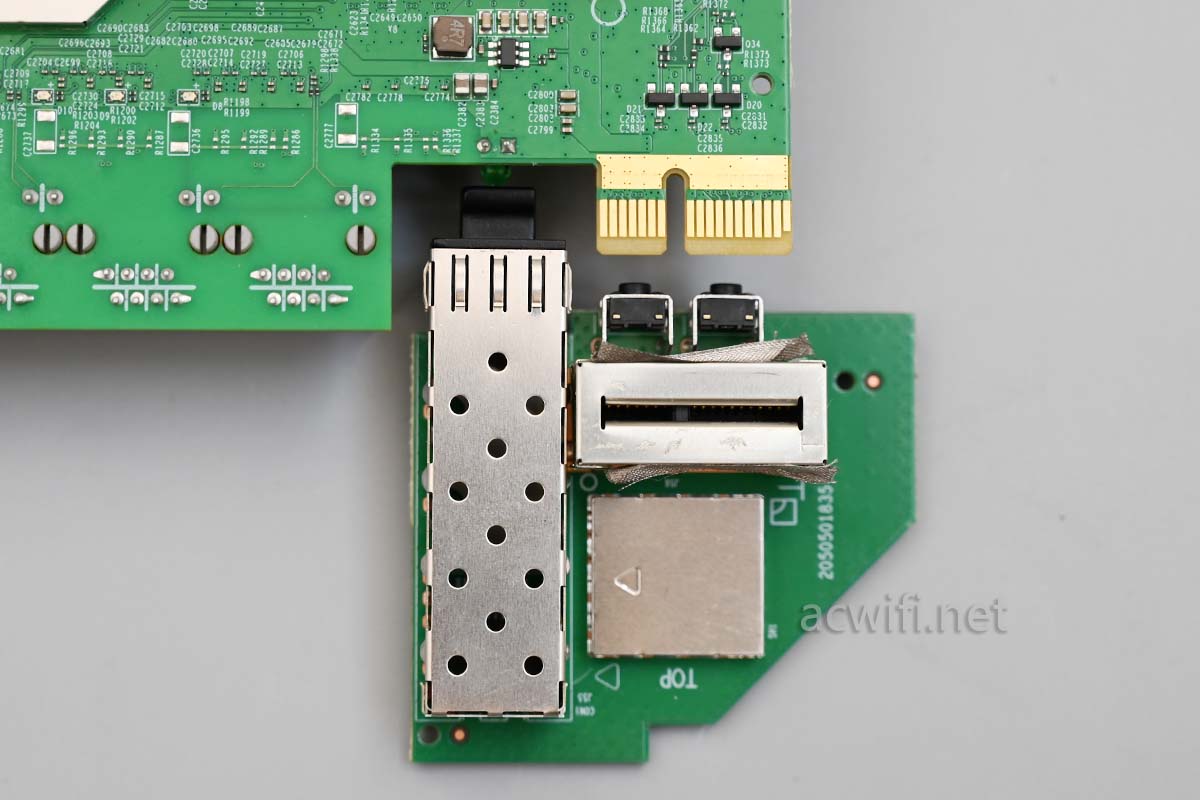

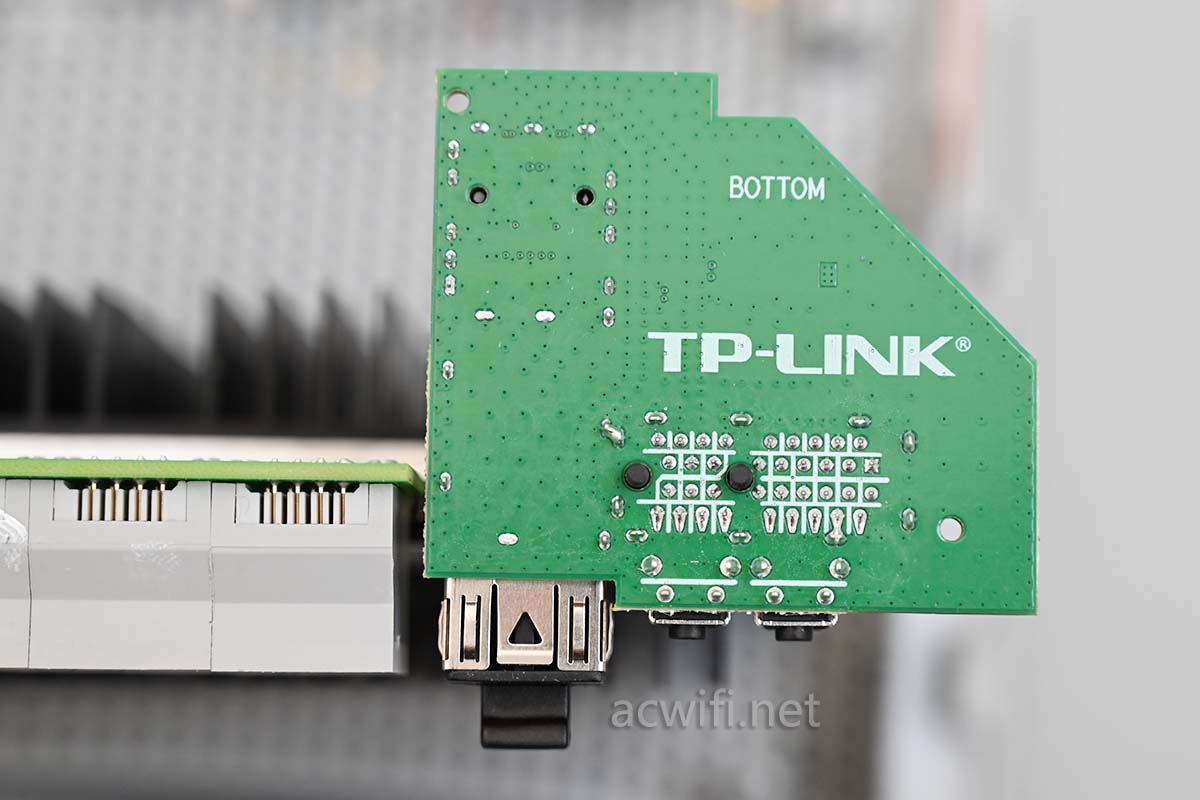

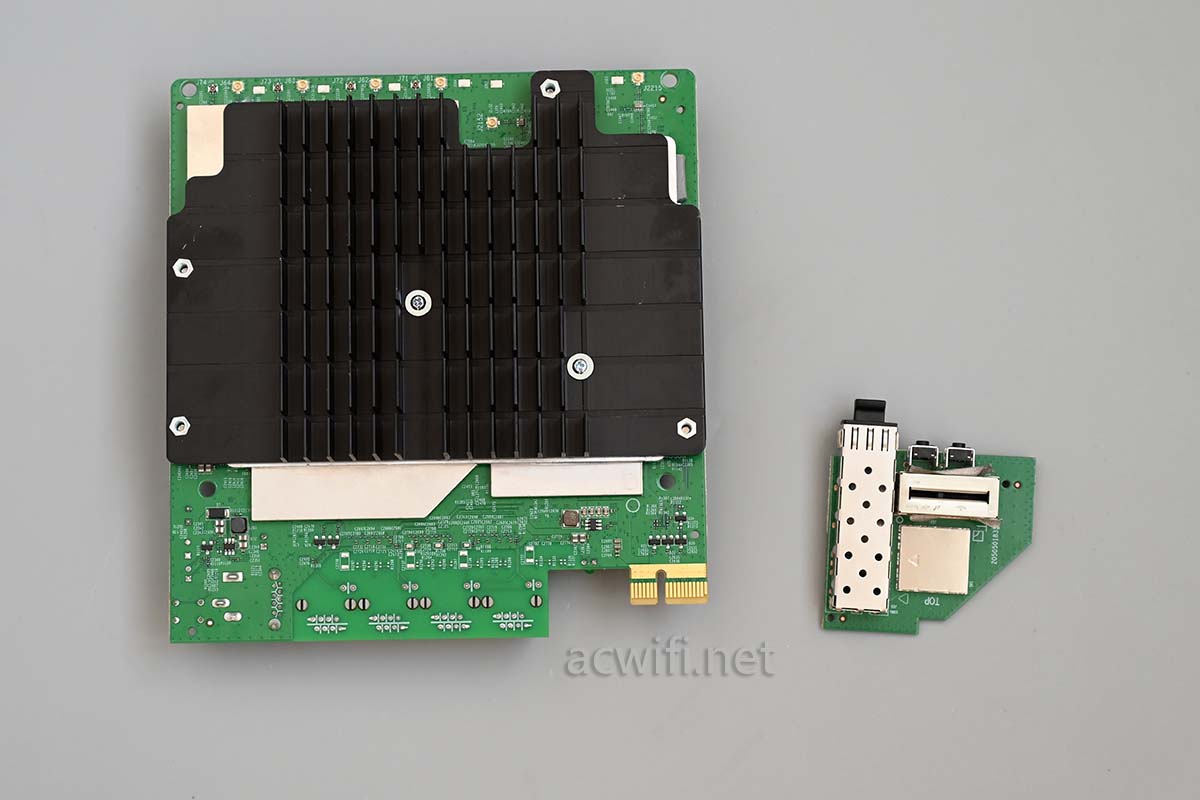

把这片SFP+的小板子拨出来:

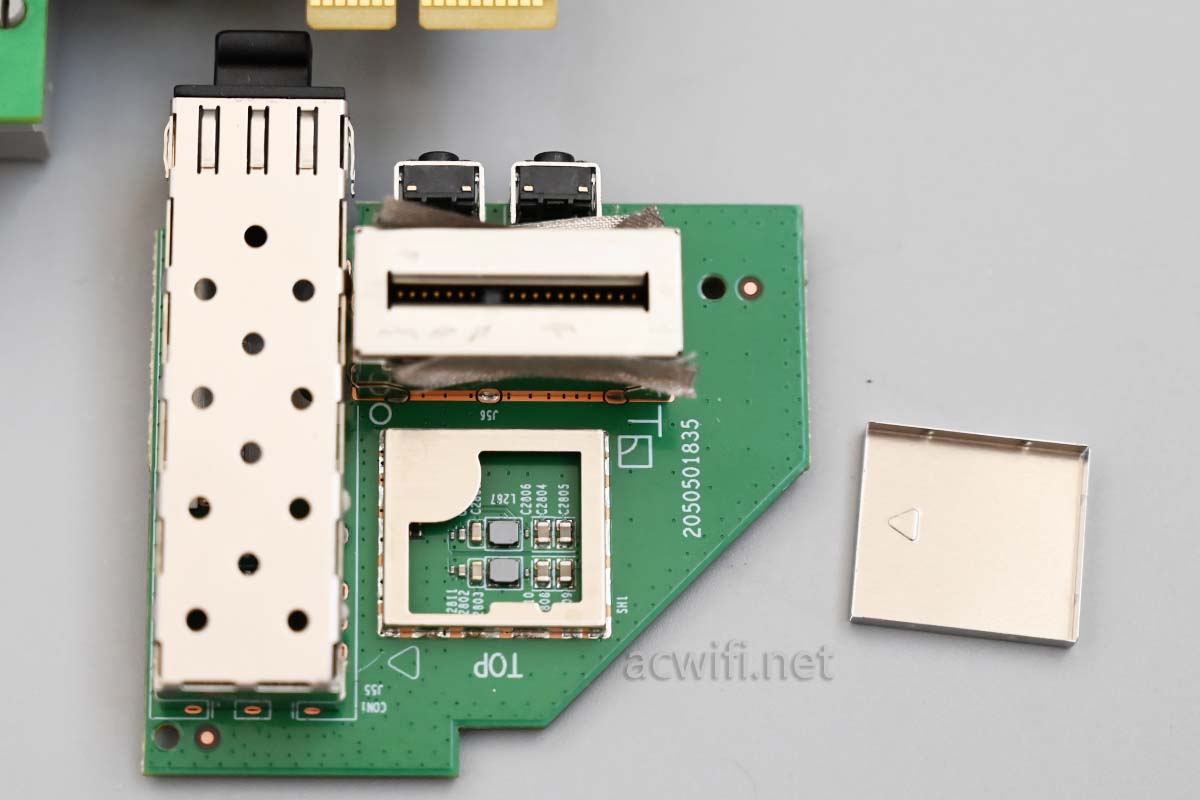

小板上面的屏蔽罩打开,里面没看见有IC芯片:

先把它搬一边了:

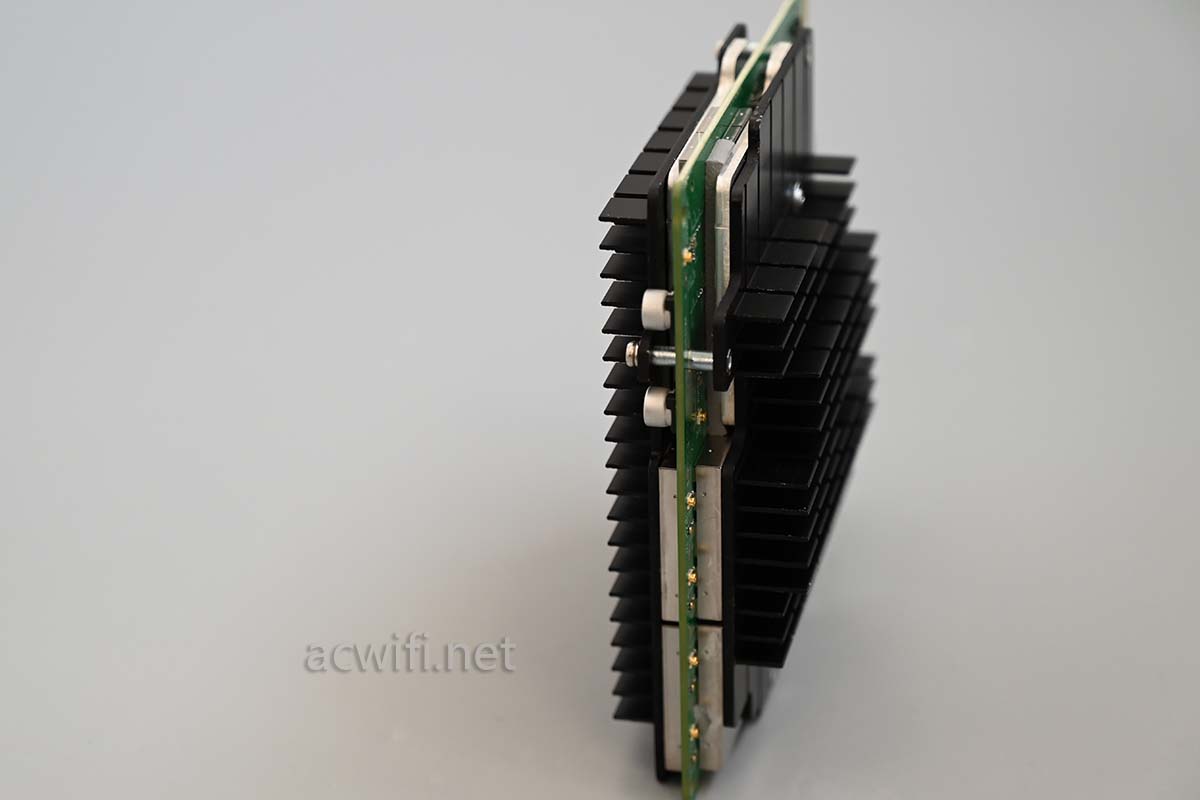

主板两面都有散热器:

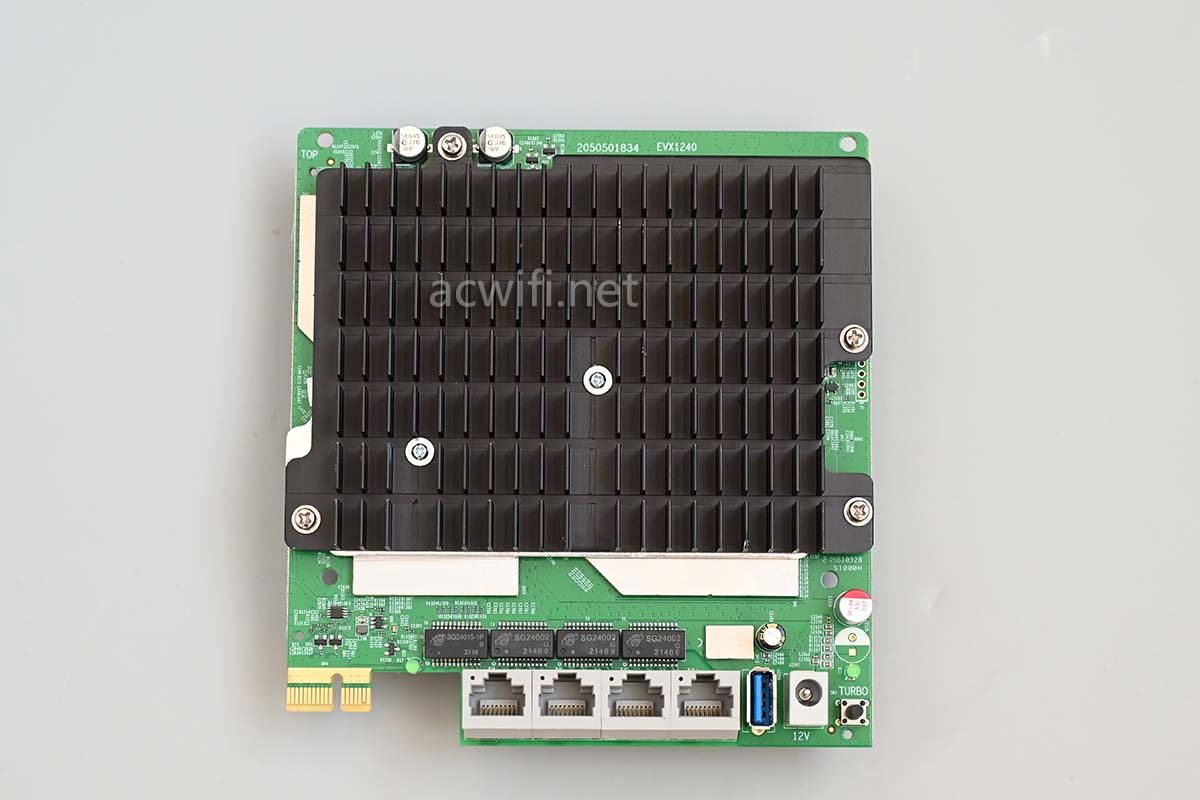

能看见网口,所以这一面我定义为主板正面:

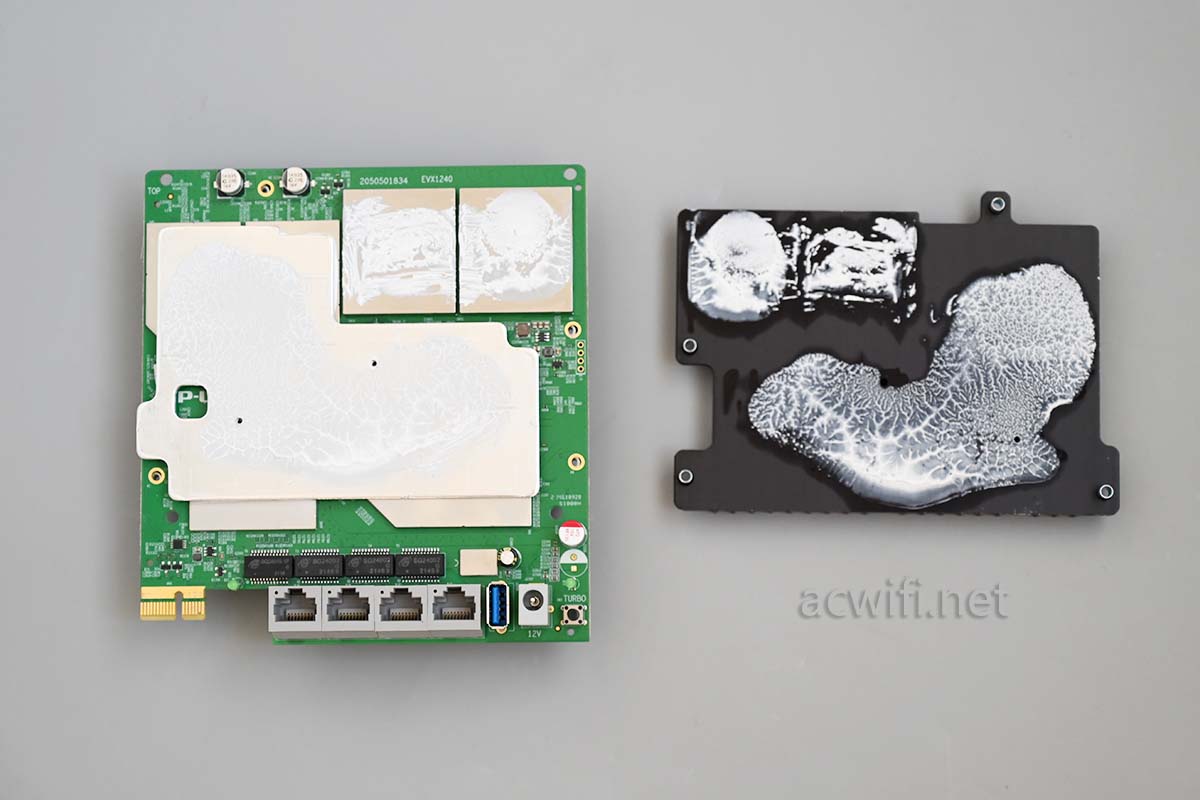

拧出散热器上的所有螺丝,拆下散热器:

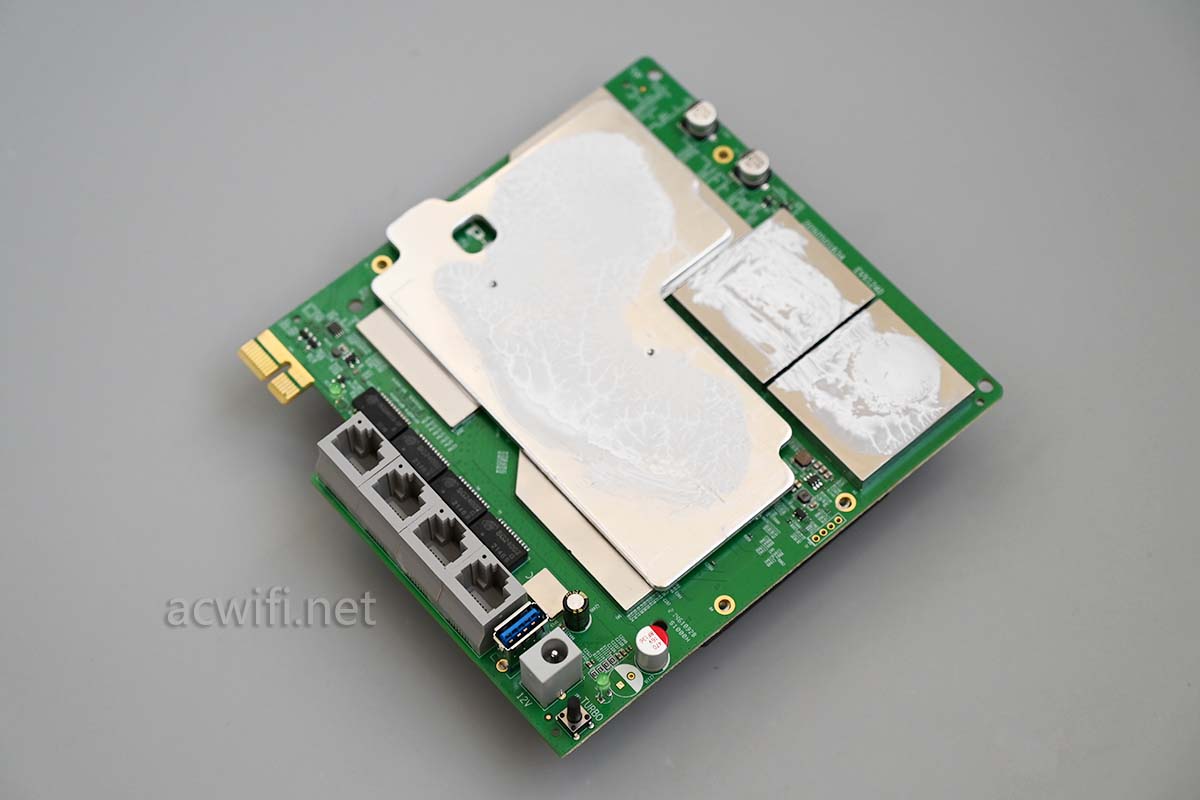

还有一块铝板,其实中间有两颗小的螺丝我不该拆的,这样就可以让铝板连着黑色的散热器,组成一个整体,现在弄得好脏。我回装时才发现!!!就是改不了见螺丝就去拧的冲动。

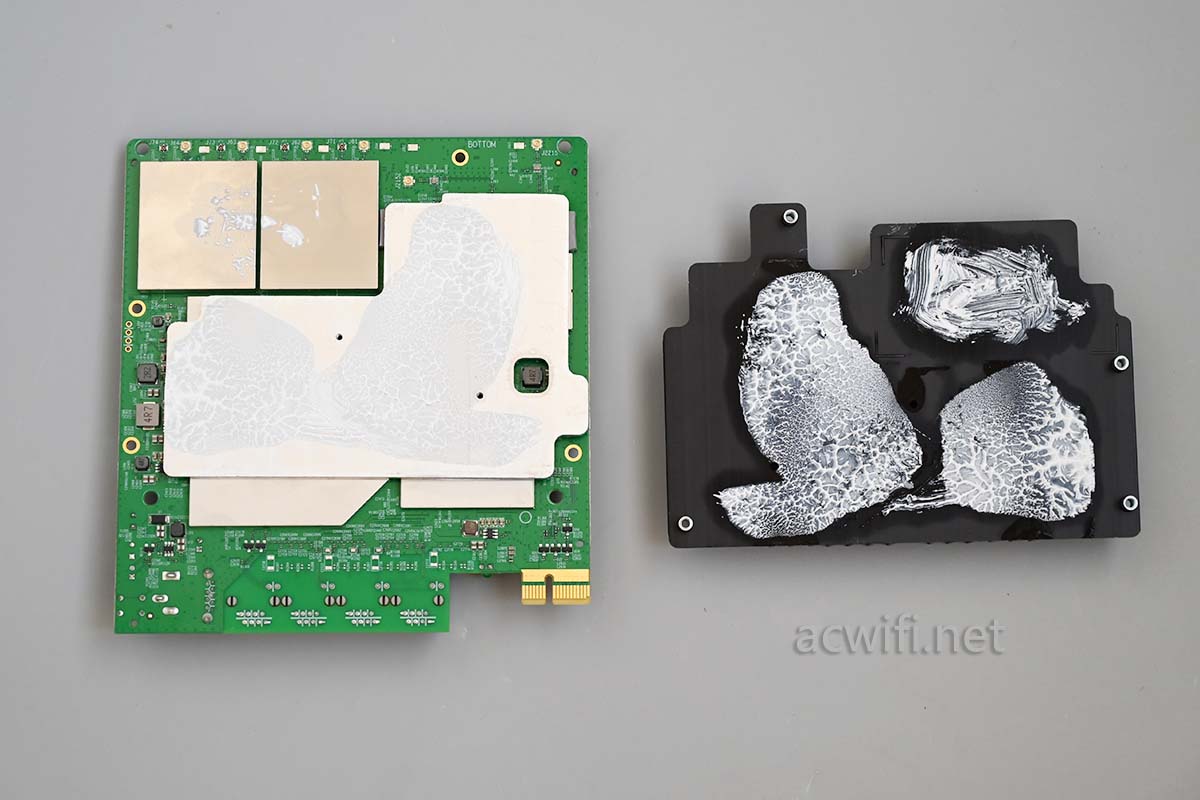

主板底部的散热器中间有两颗不该拆的小螺丝也拆了下来,底下也是有一块铝板:

因为屏蔽罩有不同的高度,所以要用铝板来填充这个高度差,或者叫做深度差。其实可以直接用一片散热器CNC加工出来整体,但这样成本会高些。

我要把屏蔽罩上的导热硅脂清理干净才行,否则容易把背景布都脏了。话说这张背景布已经伴随acwifi使用了50个月,是时候要要换一张新的了,换张一模一样的。

现在把这些散热的东西扔一边去,先看主板正面上有啥芯片。

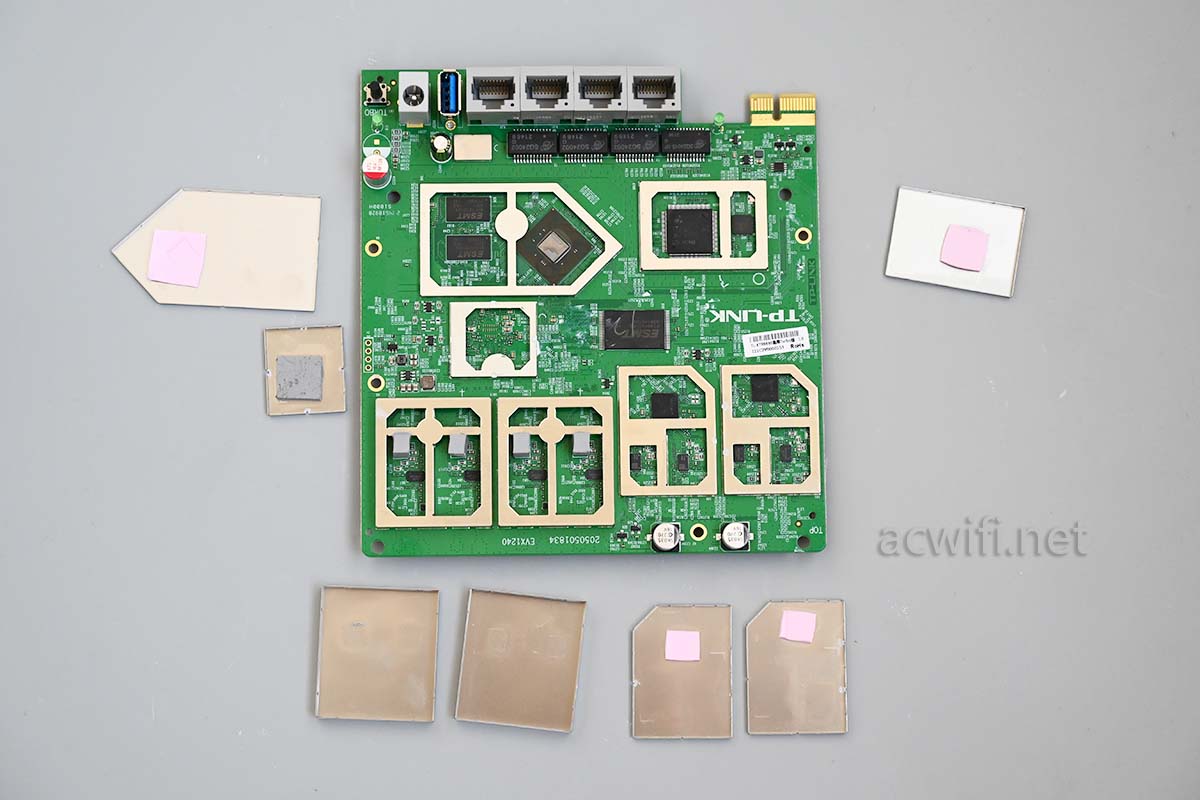

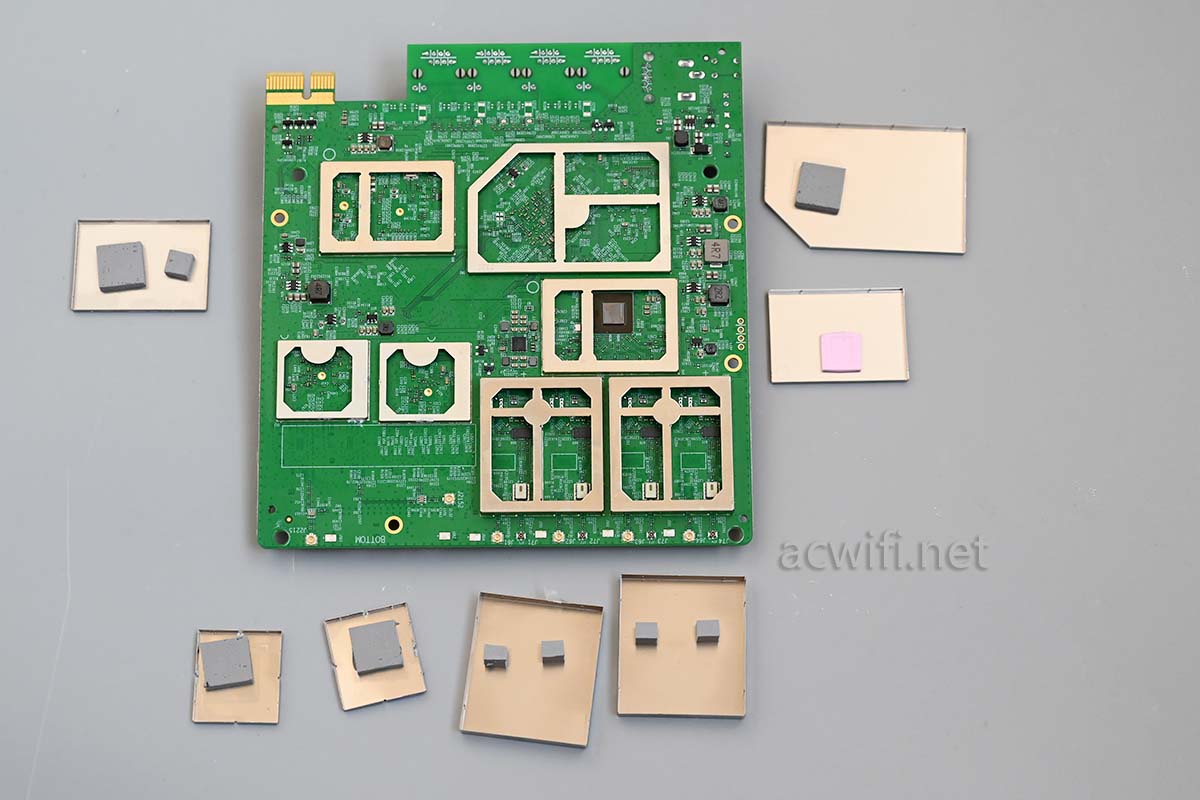

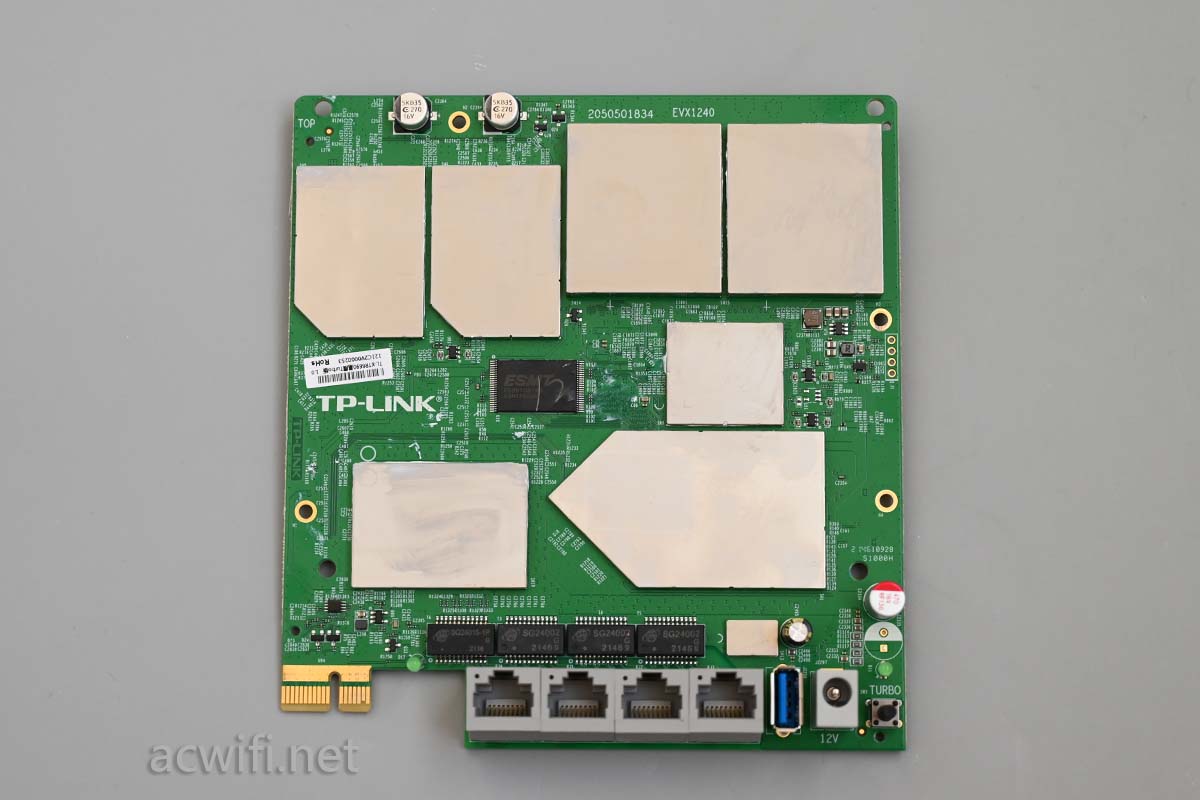

撬开所有屏蔽罩,这一顶一共有7片:

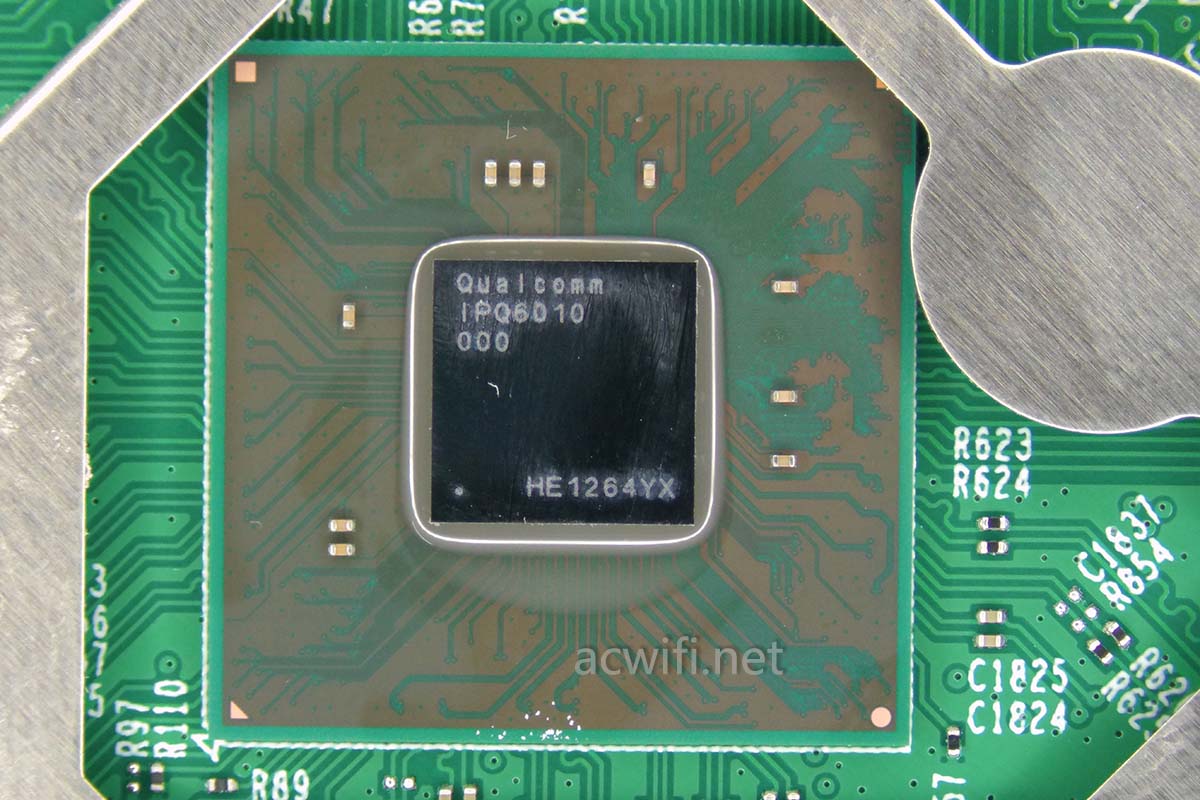

先来看CPU,XTR6690的CPU型号是IPQ6010,四核1.8GHz,集成单核1.5G NPU。

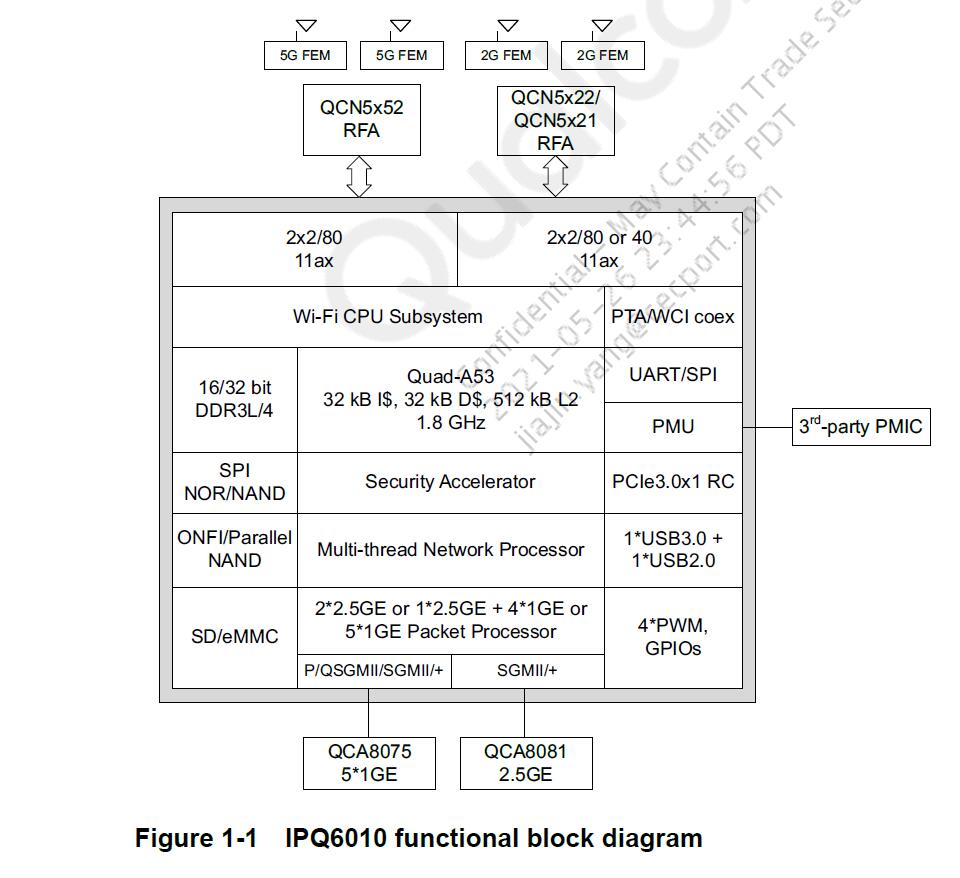

IPQ6010跟10G SFP+口是通过PCIe 3.0 X1连接的。“RC (Root Complex)”

从广义上讲,RC可以理解为CPU前端总线和PCIe总线之间的桥,主要负责将CPU的访问事务转换为PCIe总线上的访问事务。PCIe总线是以报文的形式交换信息或者传输数据的,因此,RC负责根据CPU的访问事务产生对应的报文,并转发给下游PCIe设备,同时也要解析下游PCIe设备上报的报文,并根据报文内容,将信息或者数据通知CPU。

注:IPQ6000没有PCIe。

IPQ6010可以通过“IQ“去连接两颗RF芯片:QCN5022和QCN5052。

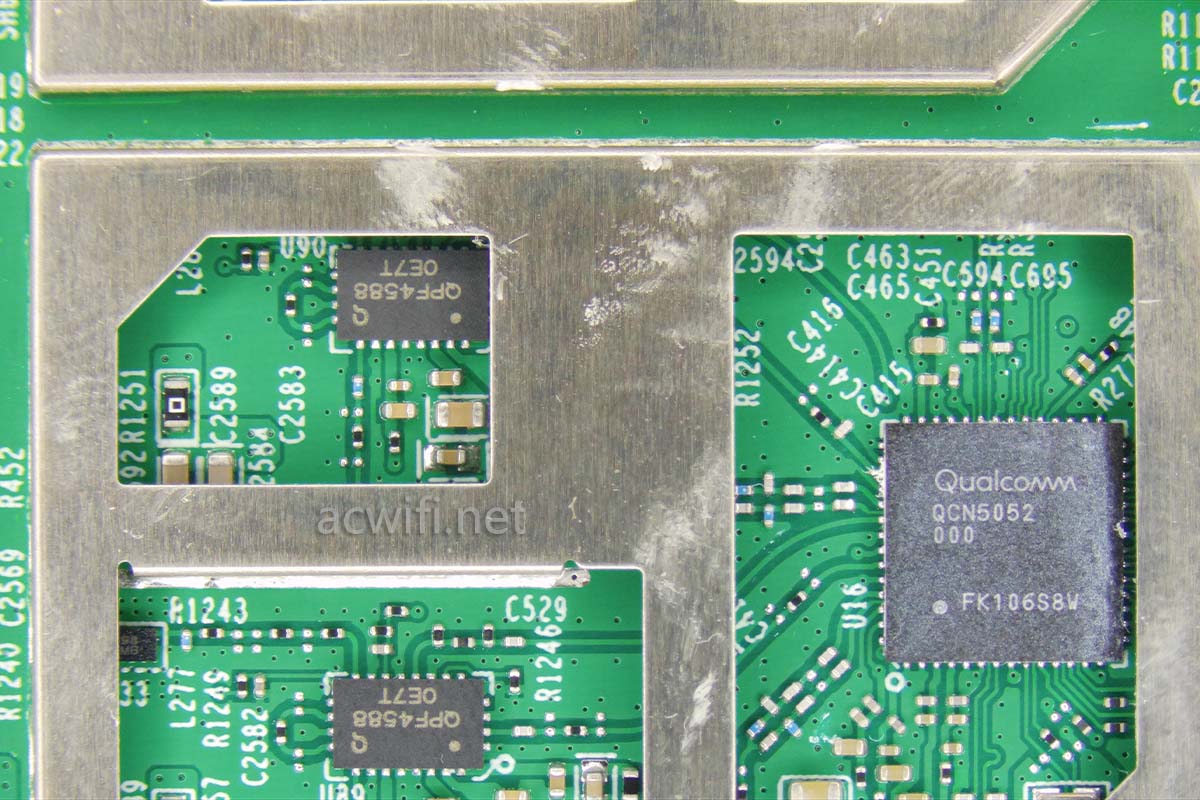

以下是QCN5052的射频电路,外置了两颗高功率FEM芯片: QPF4588。QCN5052支持2x2mimo,只支持80MHz频宽,最高速率1201Mbps。QCN5052负责5G2,就是149以上信道的那信5G。

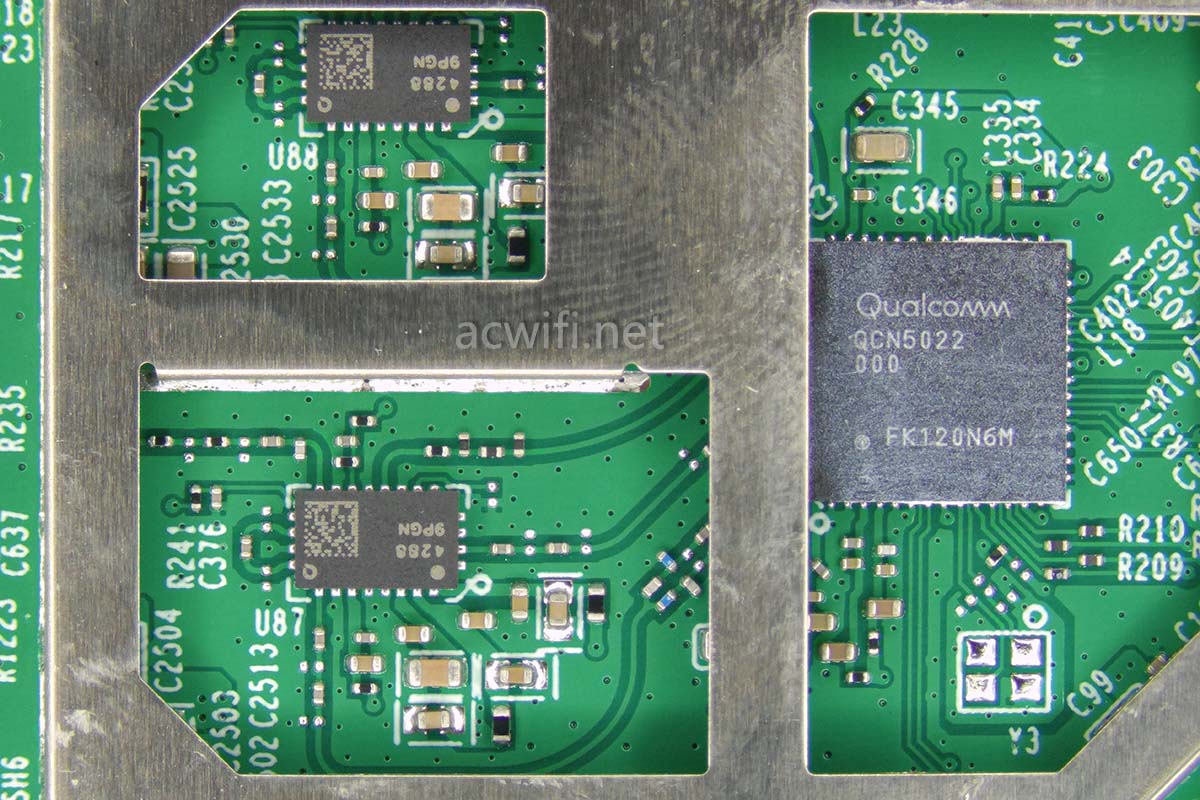

QCN5022是负责2.4G射频,支持2x2mimo,在40MHz频宽最高速率574Mbps,外置了两颗高功率FEM芯片,型号是QPF4288:

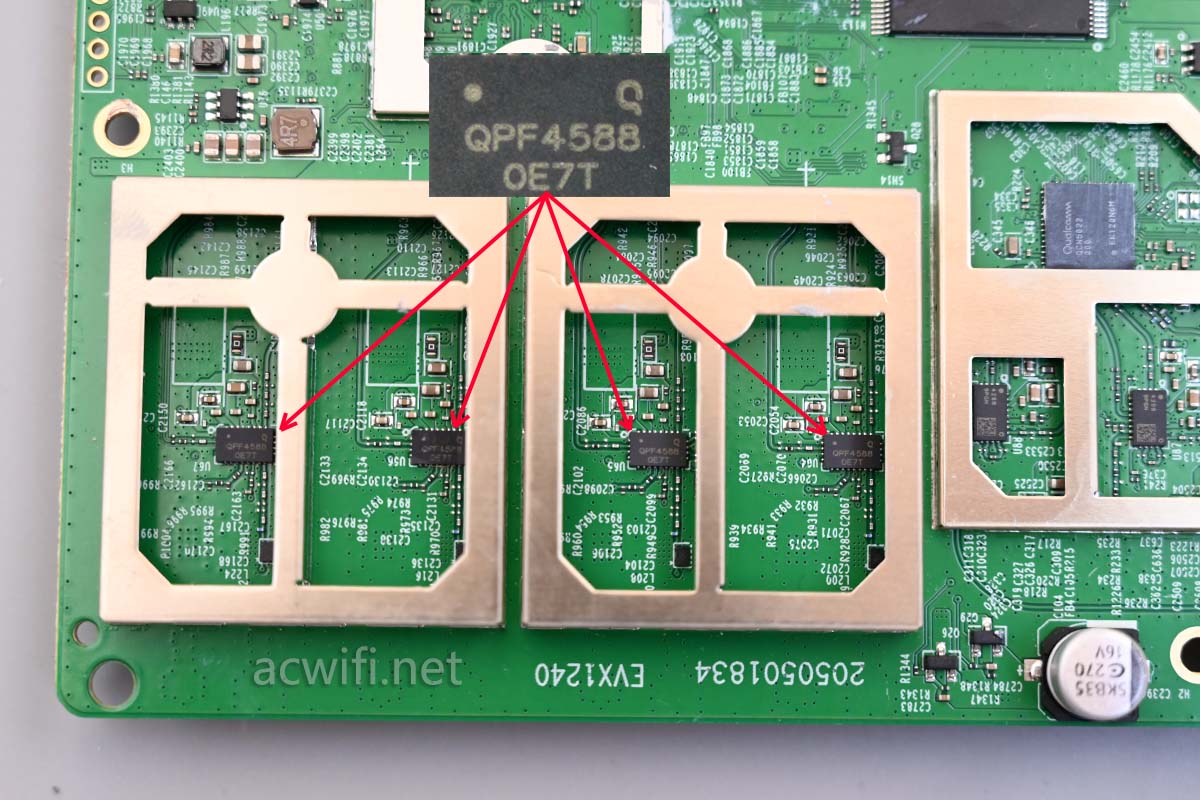

另一个5G,也就是5G1的无线芯片没放在主板这一面上,只有四颗5G FEM,型号也是QPF4588:

在每一颗QPF4588的左上角都有一个丝印白色方框,是放置导热硅胶垫片的,帮助背面的另一颗6G FEM芯片导热。

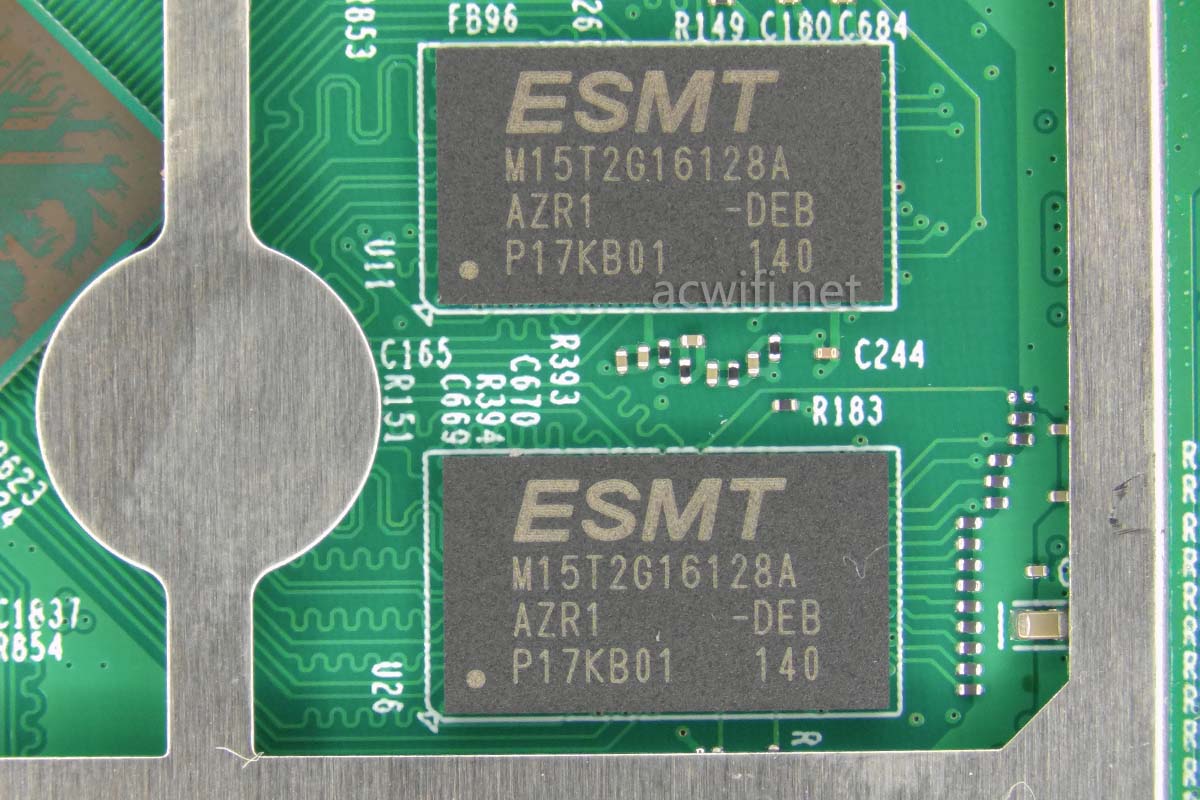

XTR6690的内存型号是M15T2G16128A-DEB,DDR3L,256MB,有两颗,内存容量一共是512MB。

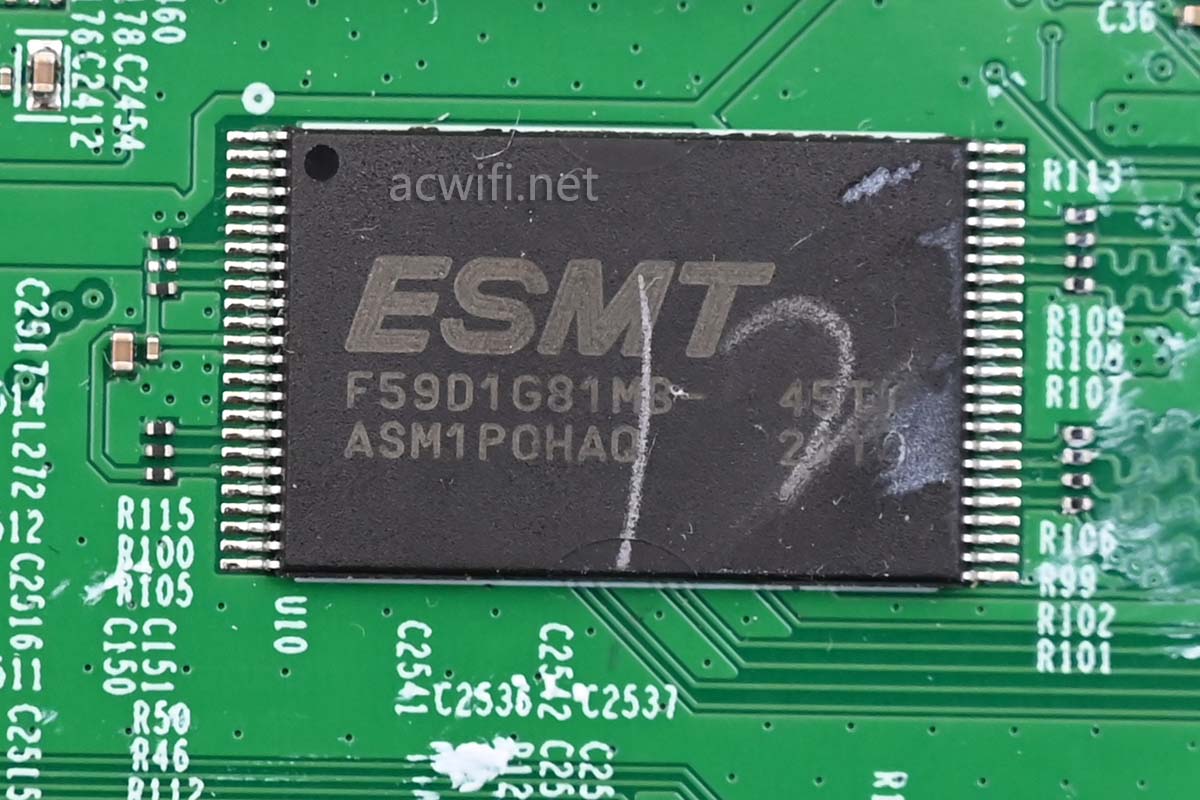

闪存芯片型号是F59D1G81MB,容量128MB。牛那么大的闪存。

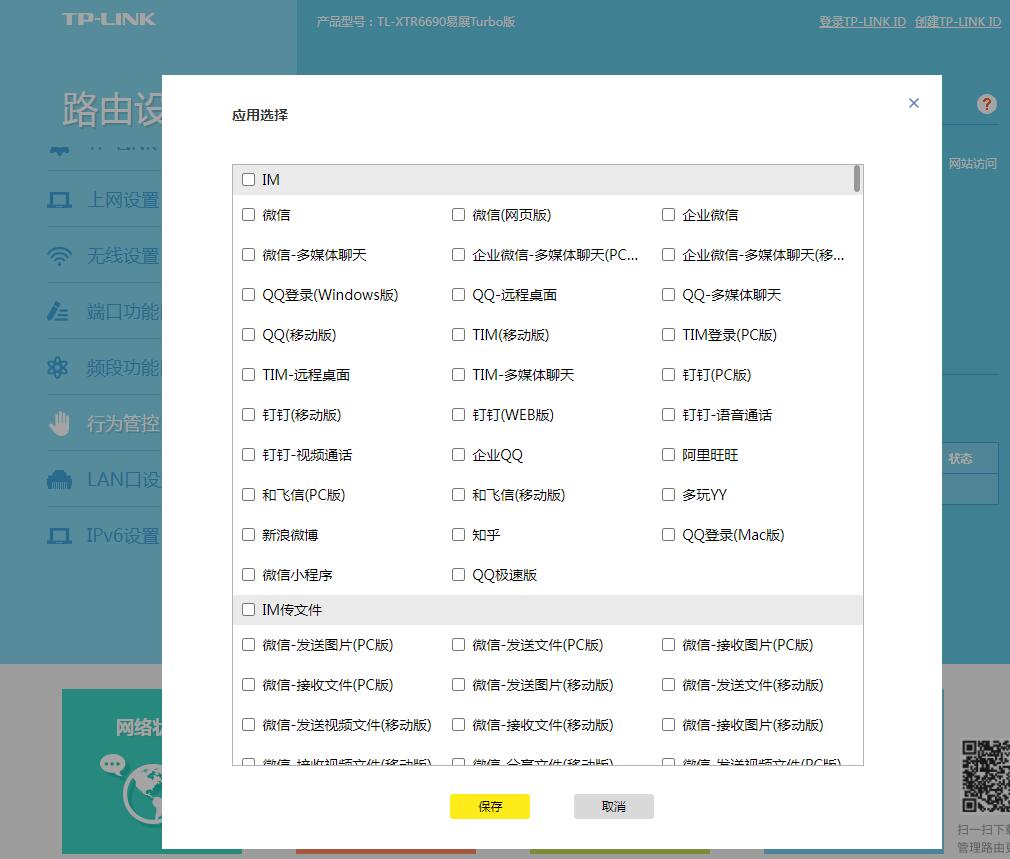

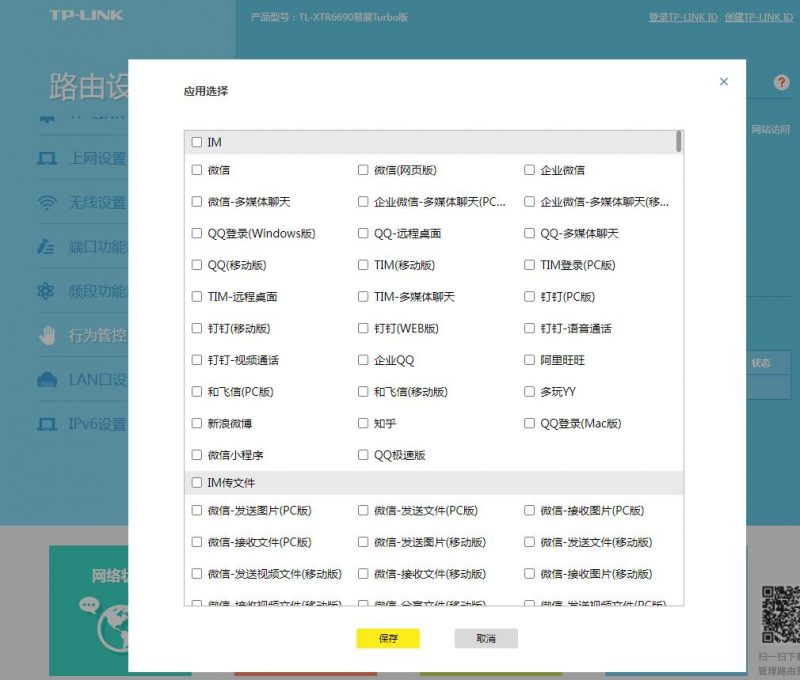

XTR6690的系统里有一个“行为管控”功能,跟XTR10890一样,这是值钱的东西,公司里使用绝对OK。

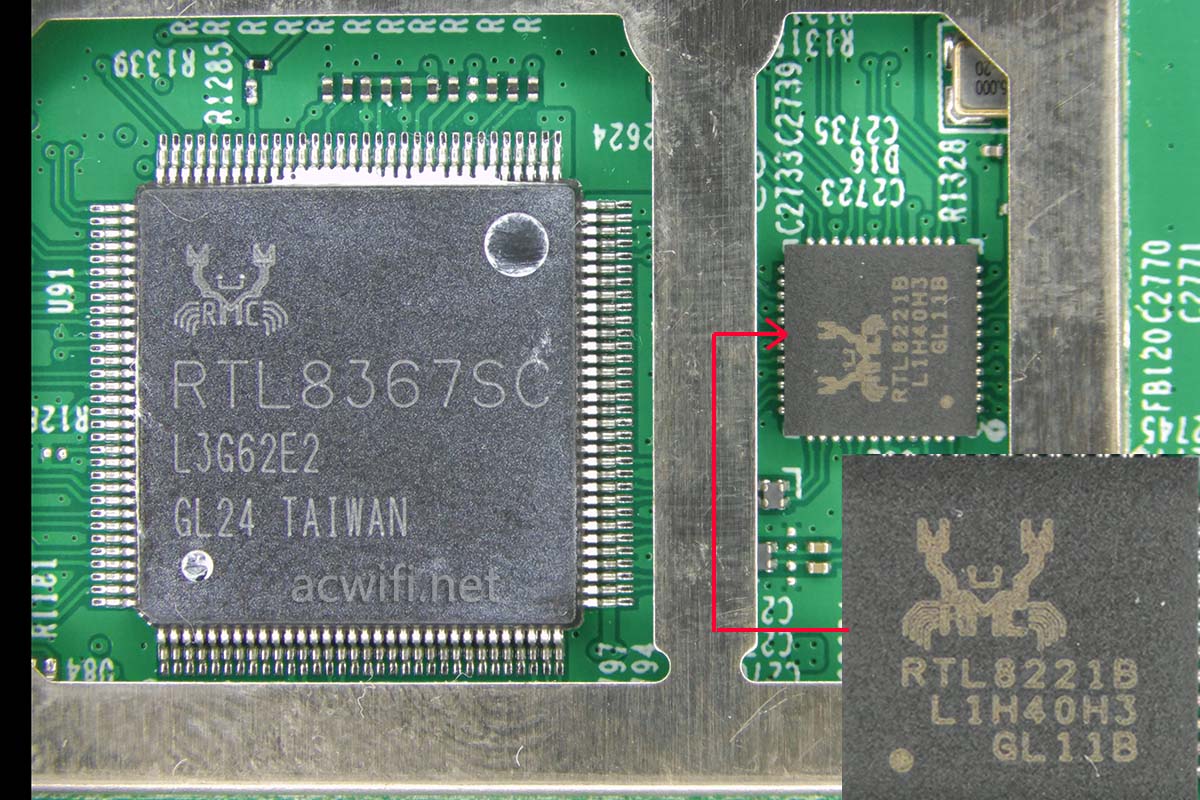

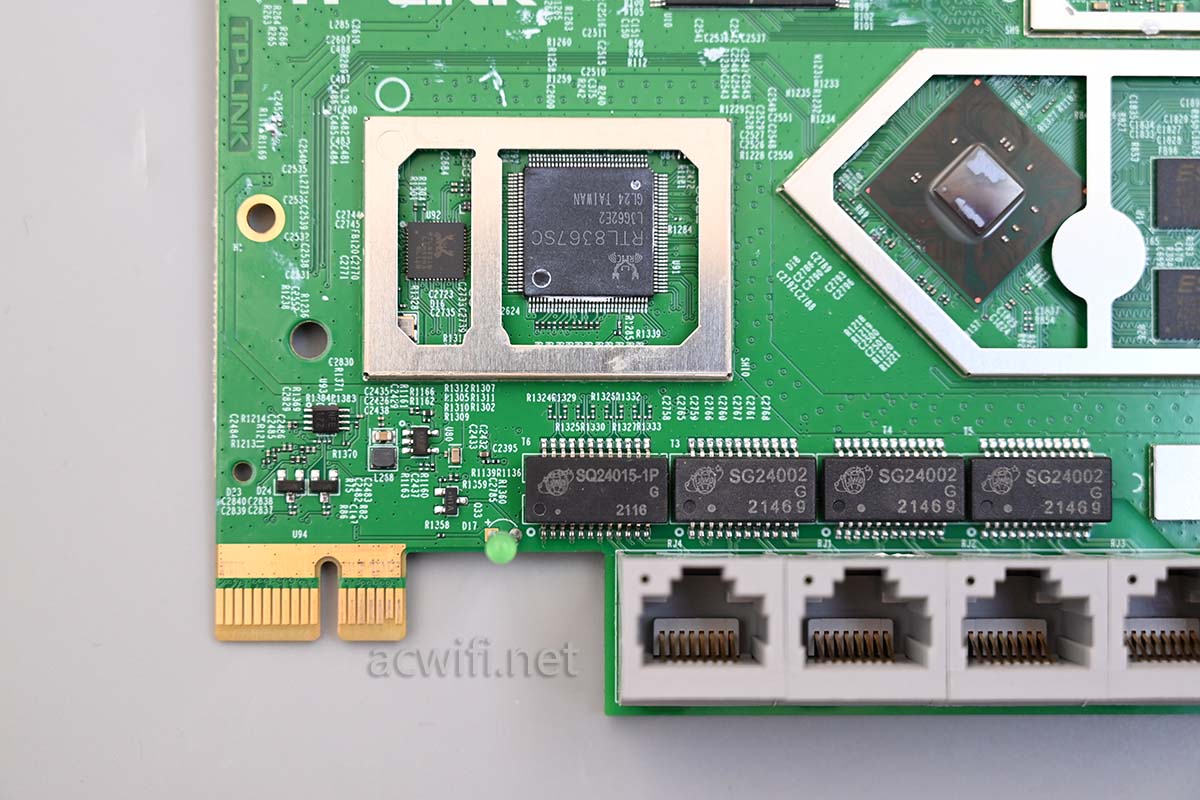

千兆交换芯片型号是RTL8367SC,旁边的是RTL8221B是2.5G PHY芯片,就是连接那个2.5G网口用的。

主板正面看完了,稍后再一起做芯片型号汇总。

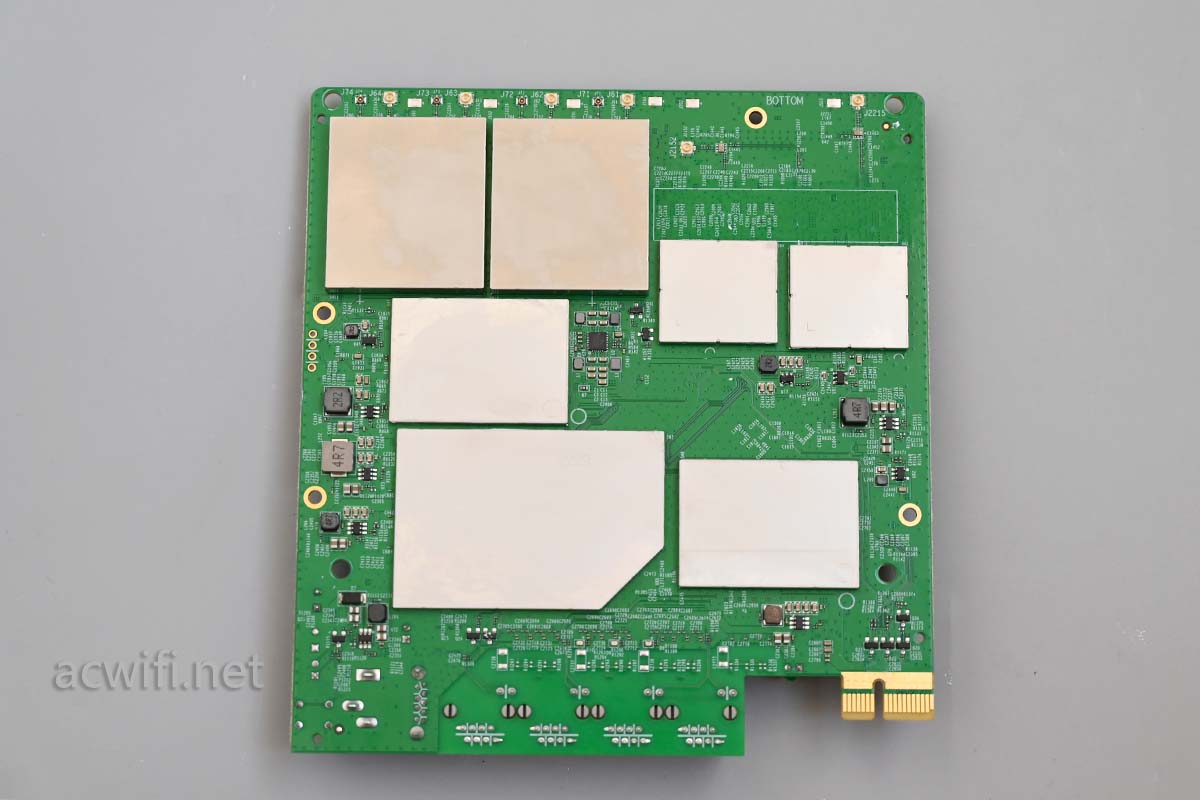

现在看主板背面:

蓬罩即开:

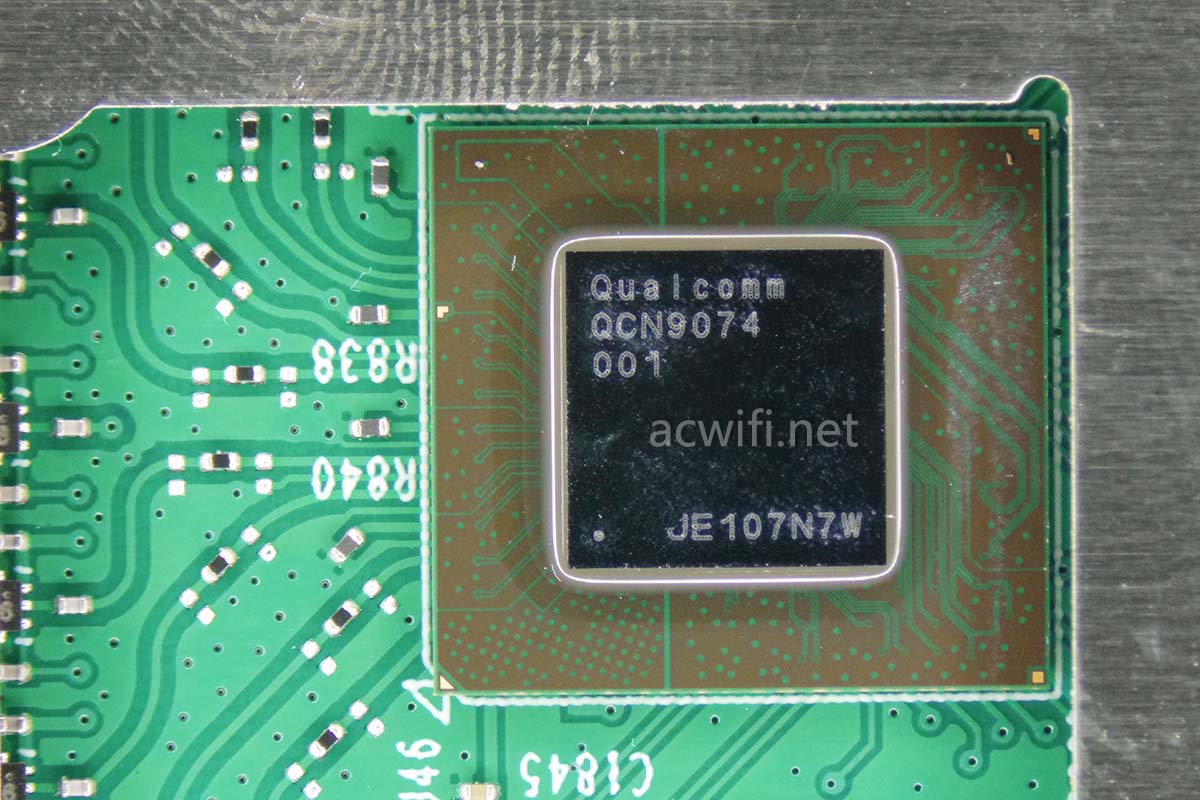

XTR6690的5G1/6G无线芯片是QCN9074,支持4x4MIMO,在160MHz频宽下最高速率4804Mbps,在2x2mimo下能支持4096-QAM也就是4K-QAM,这时最高速率是2882Mbps。

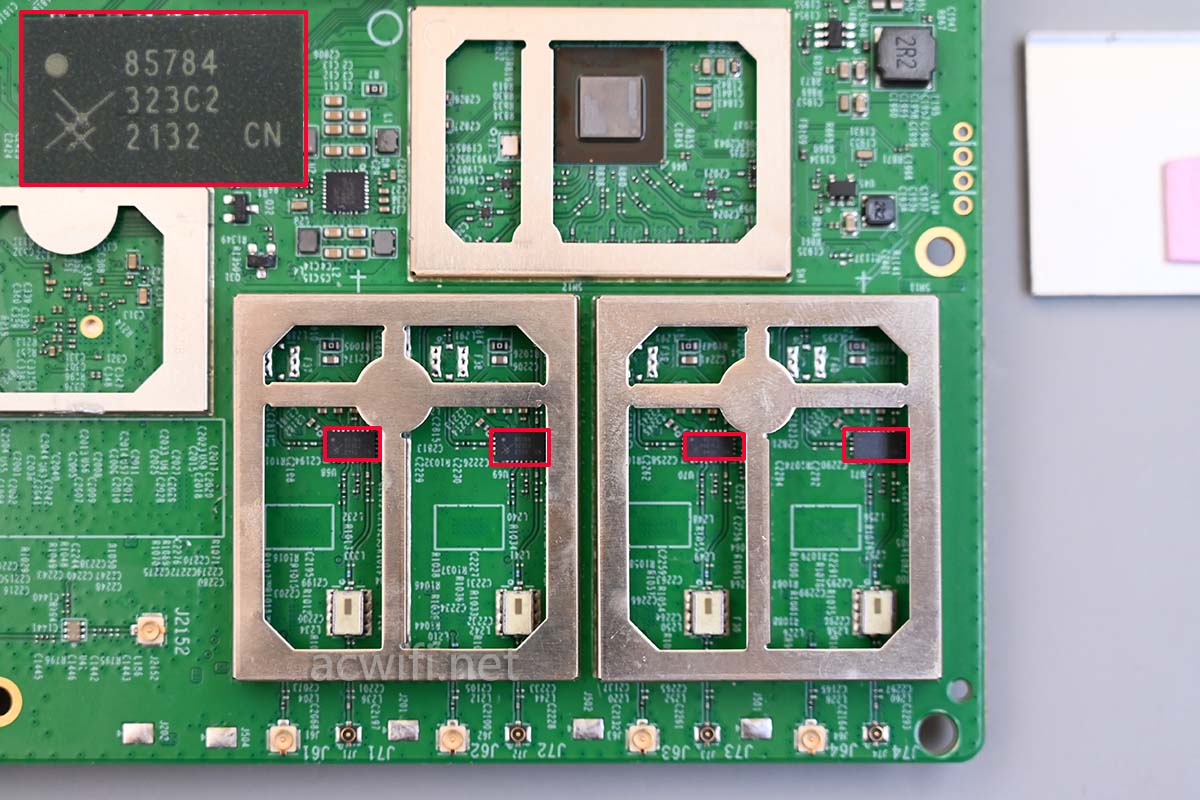

QCN9074外置了四颗5G FEM:QPF4588,这在前面已经看过了,还外置了四颗6G FEM,型号是SKY85784-11。产地:中国。

5G1与6G只能任选其一,不能同时工作,6G频段需要在系统里切换地区为非中国才可以用。我不建议使用6G。

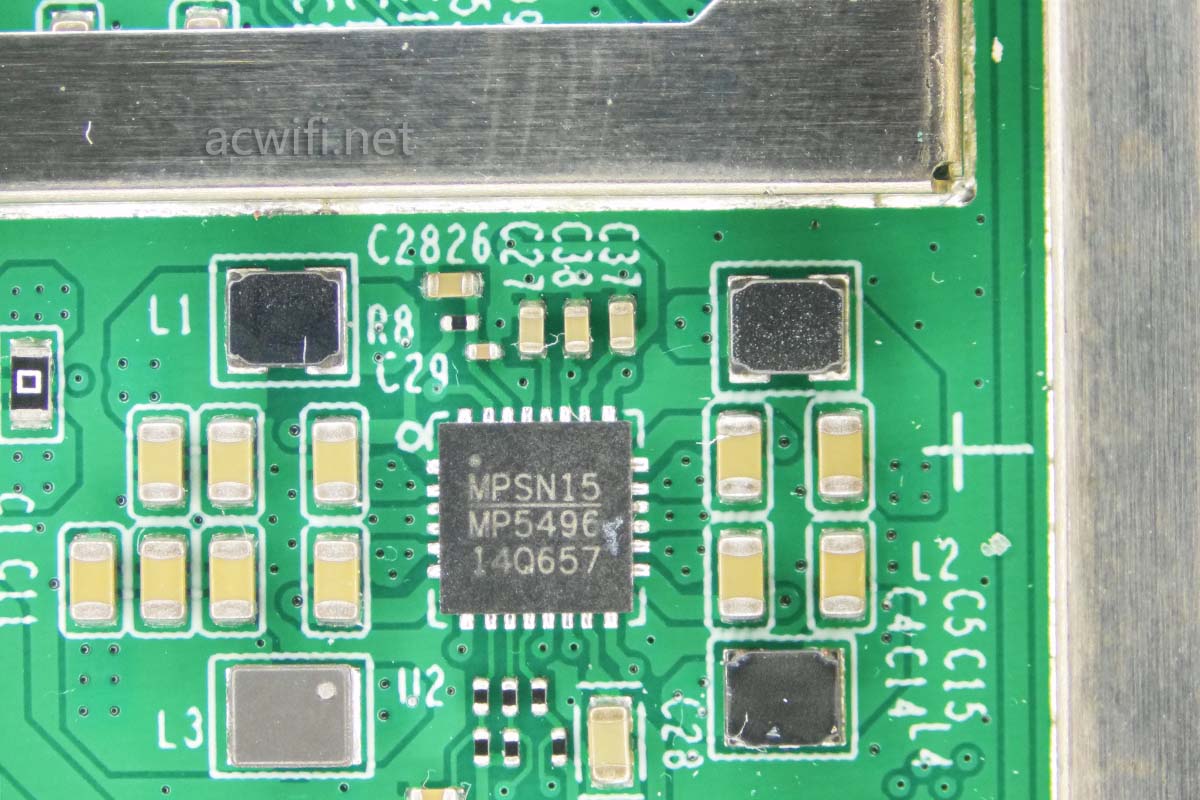

电源管理IC:MPS MP5496。

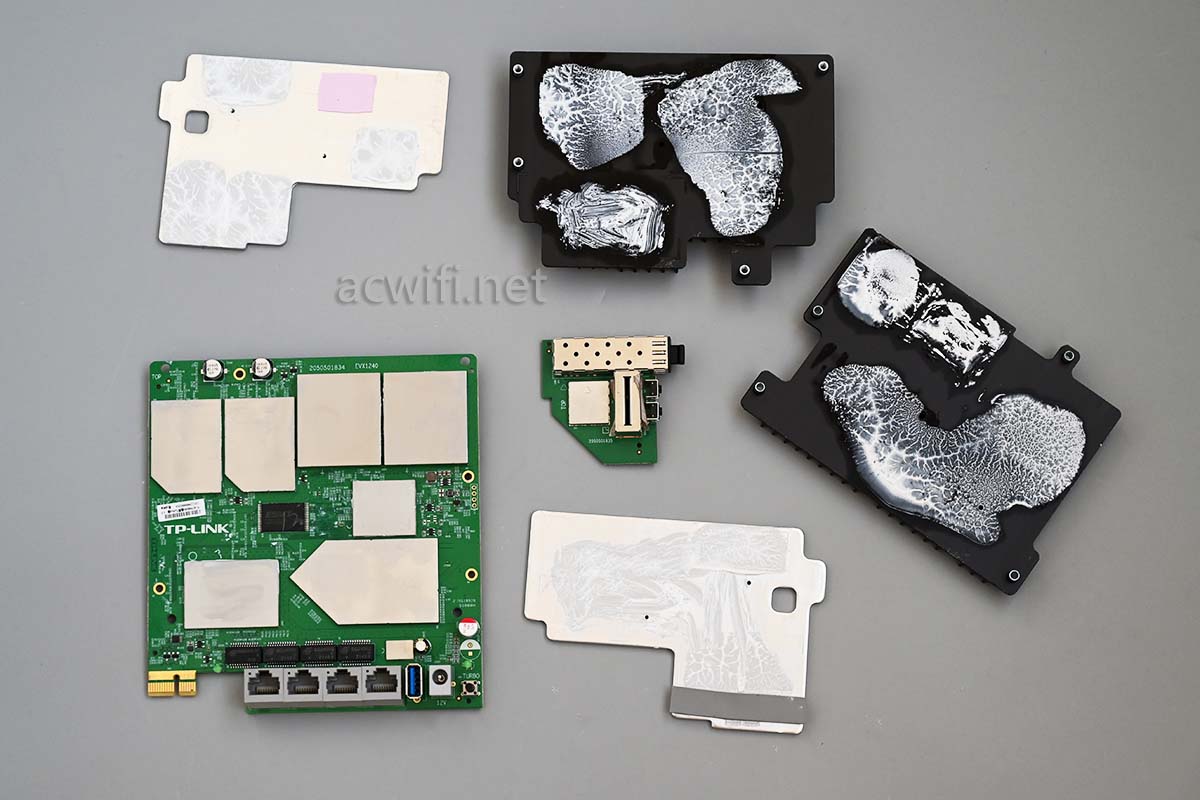

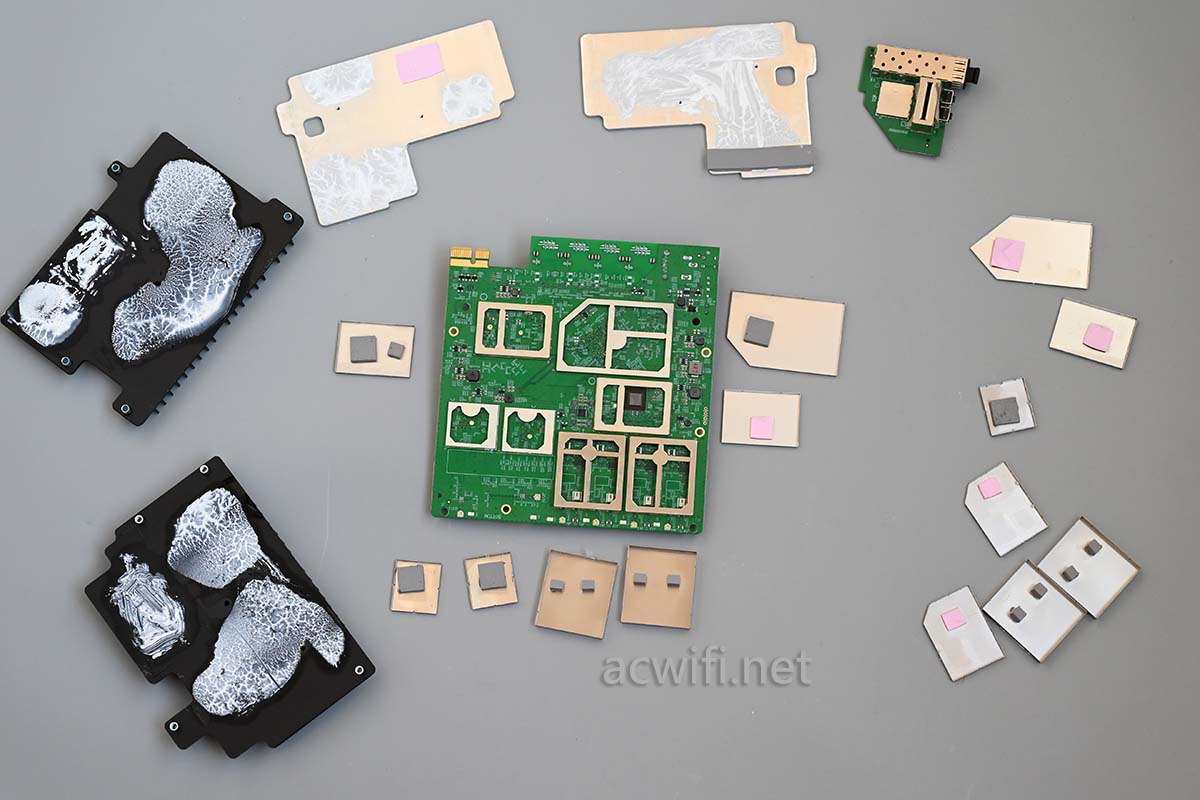

两面都看完了,一共14片屏蔽罩、两个铝散热器,两块铝板(导热用)

其它一些细节。

2.4G和5G2合路后共用双频天线:

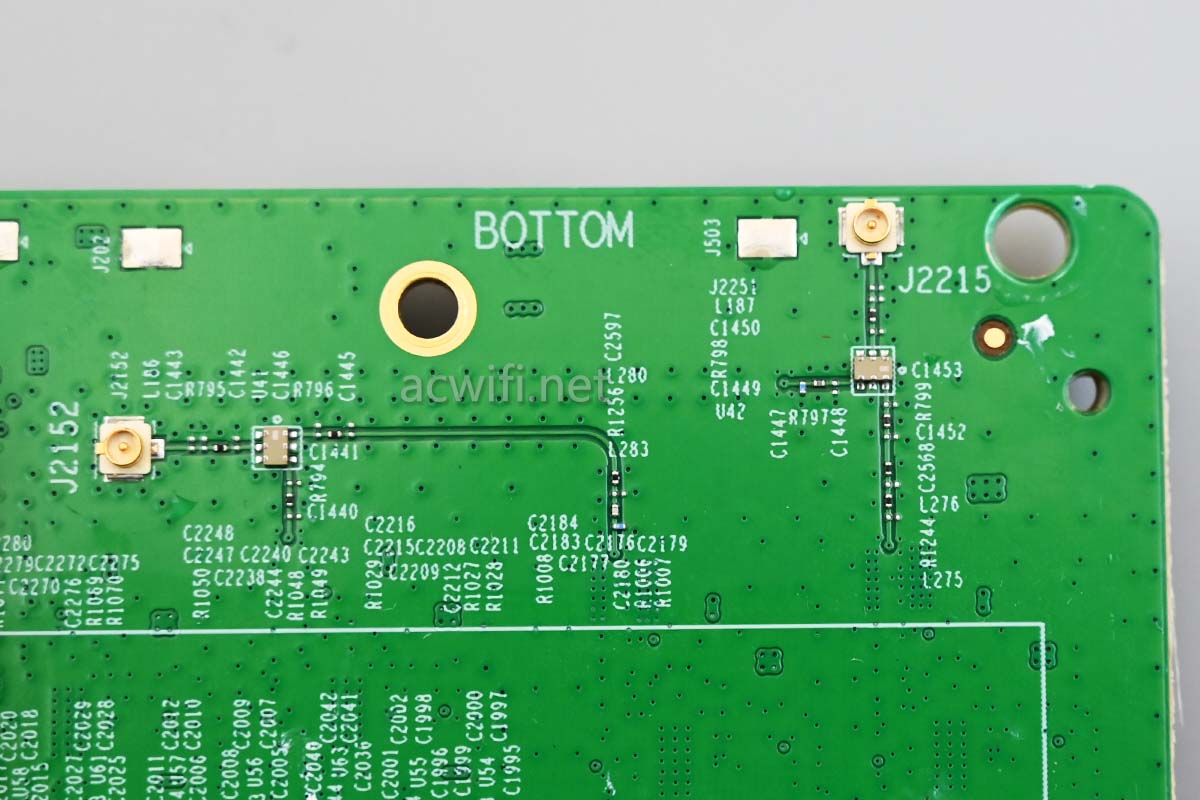

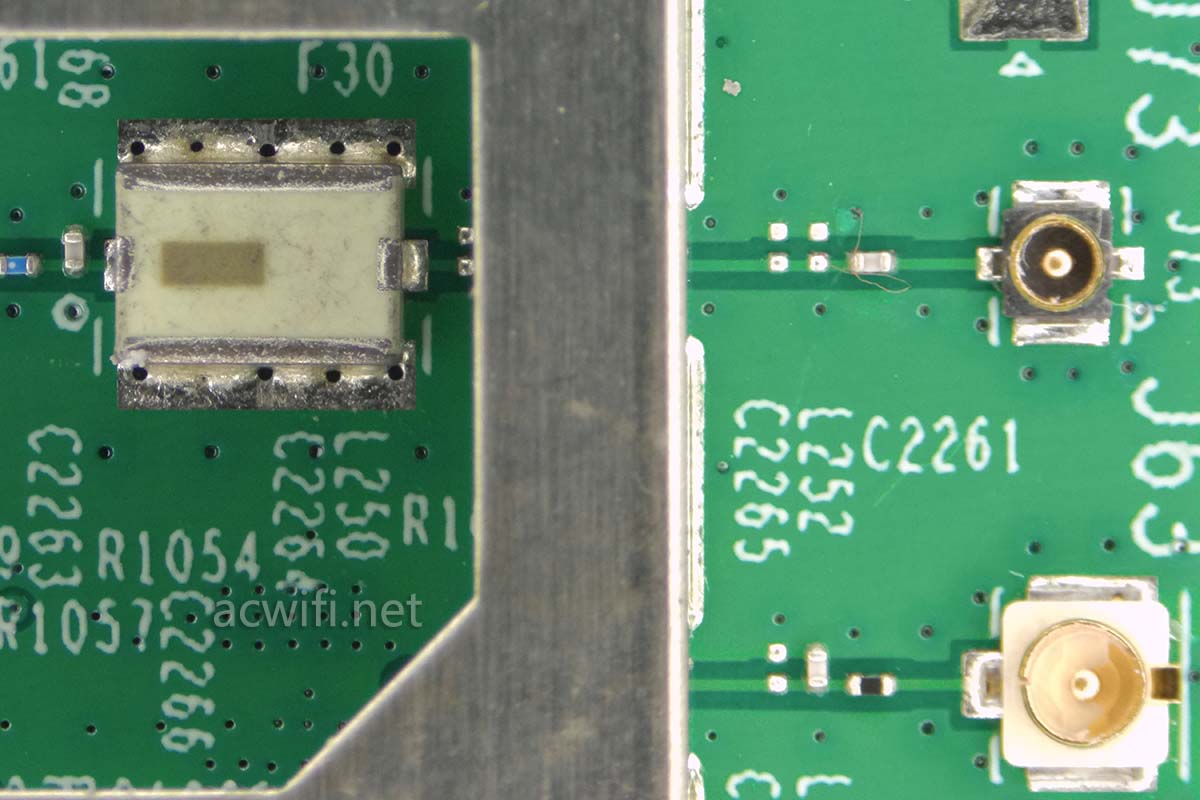

6GHz滤波器:

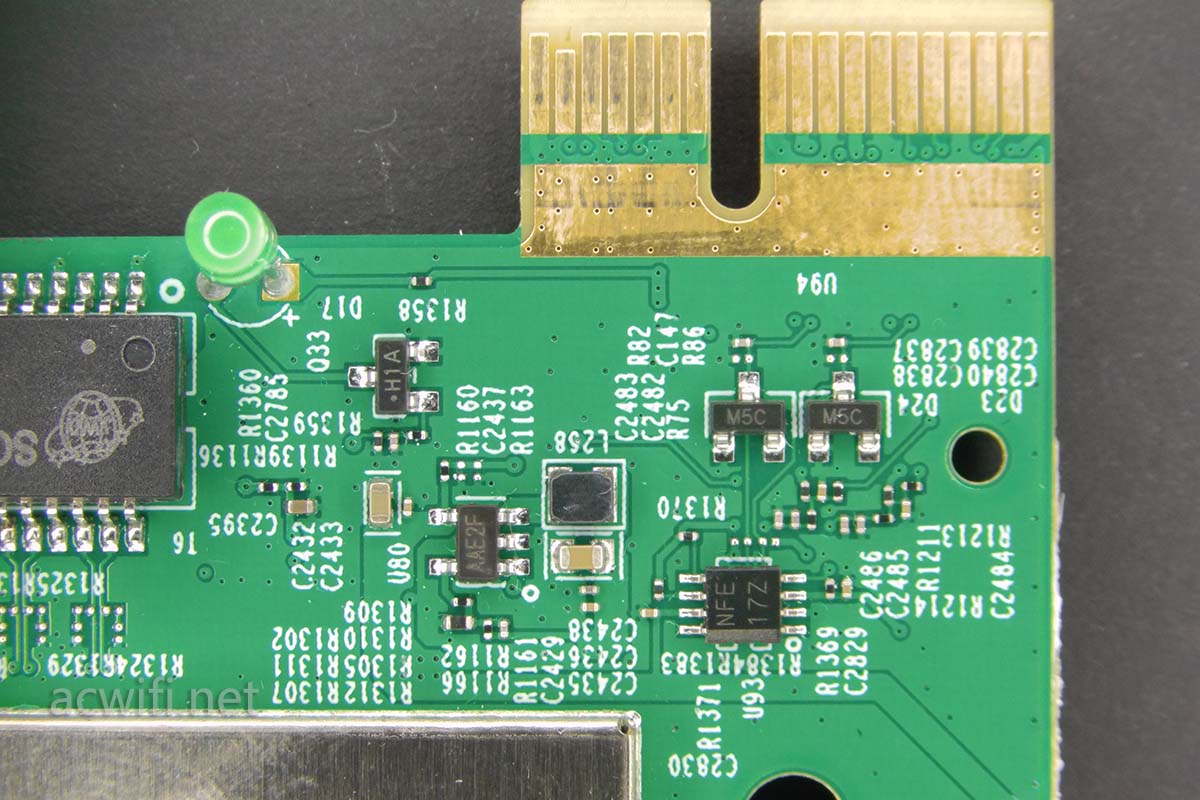

PCI有接口附近的电路:

10G SFP+怎么接的IPQ6010,对我来说是个迷。

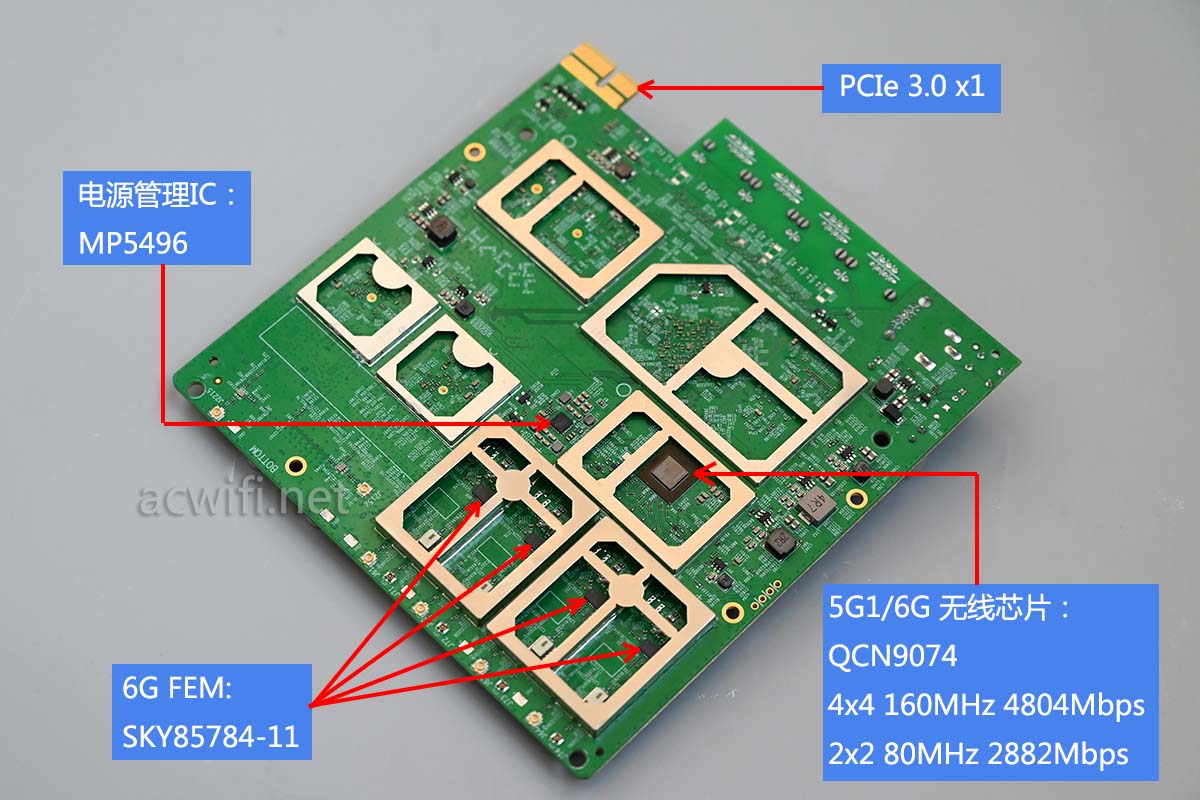

先把主板背面的芯片型号汇总:

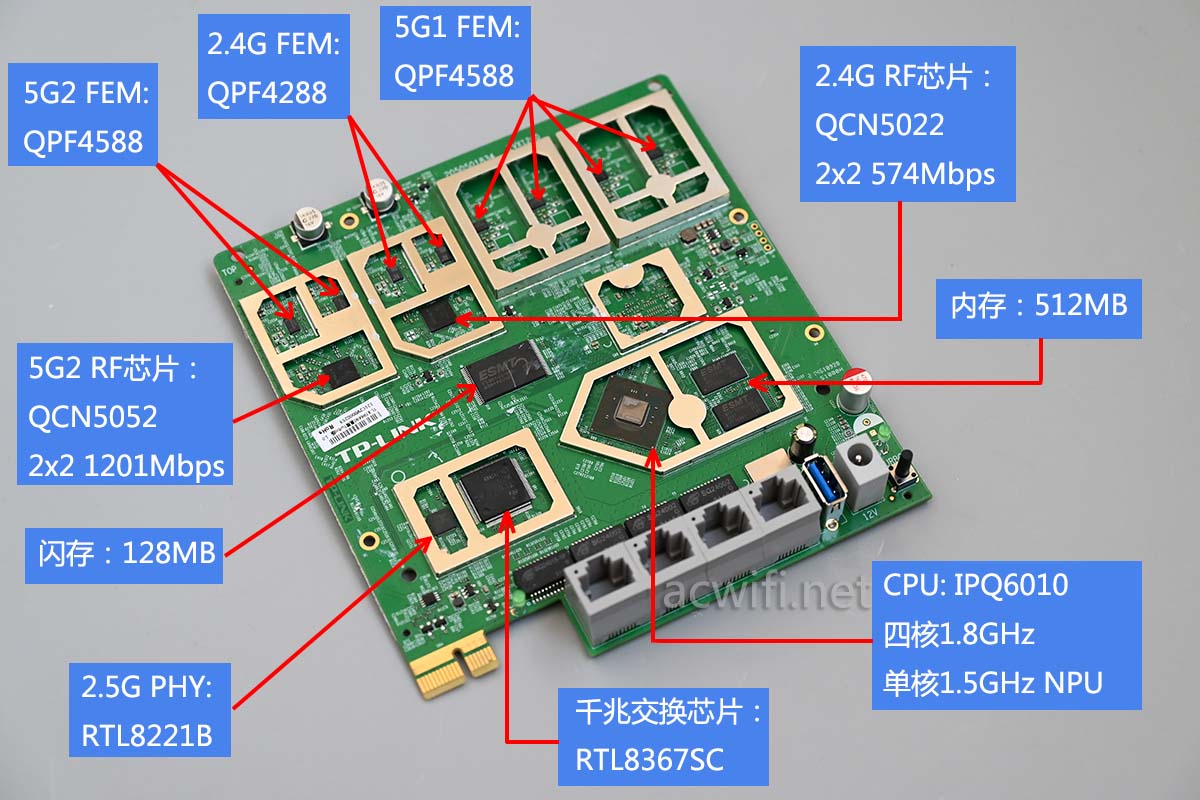

主板正面的芯片型号汇总:

在楼下用小米11测了有300兆,说好的升级千兆,中国电信到今天还没给我弄成,还把我的宽带从500兆降到200兆,真是骑马过海。所以D点测速等升级千兆后再补充上来。

XTR6690的迷点在于10G SFP+,拆机之后我慢慢对它进行瓶颈测试。这是拆机文章,不想放入太多的测试数据。另一篇再说吧!小包是满的2.5G口线速,到时一起放上数据。

总结:有需求就上,没的话有其它机型可选。USB3.0读取速度很不错。

对了,2.5G电口模块TL-SM410U可以用的,但是呢,螃蟹的2.5G网卡连接它是没有问题,而AQC107和X550连接后能分配到IP,能识别2.5G速率,就是打不开网页,后台也不能访问,奇怪。10G电口模块没这个问题。

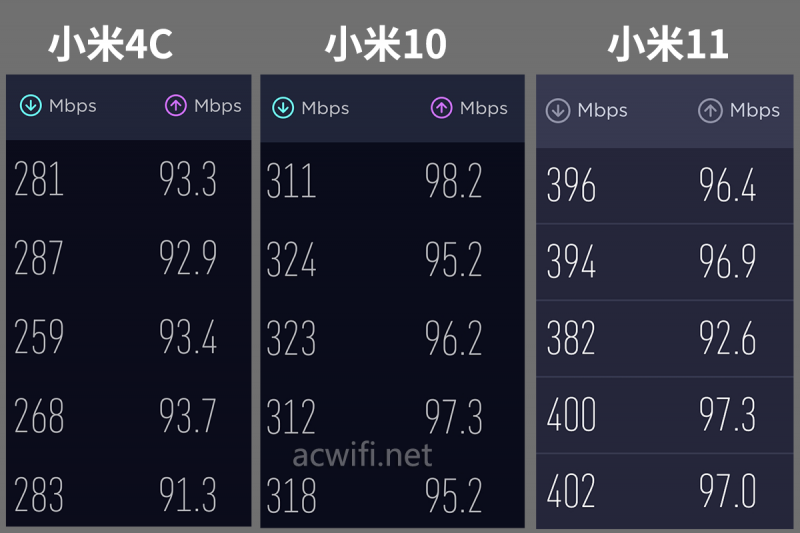

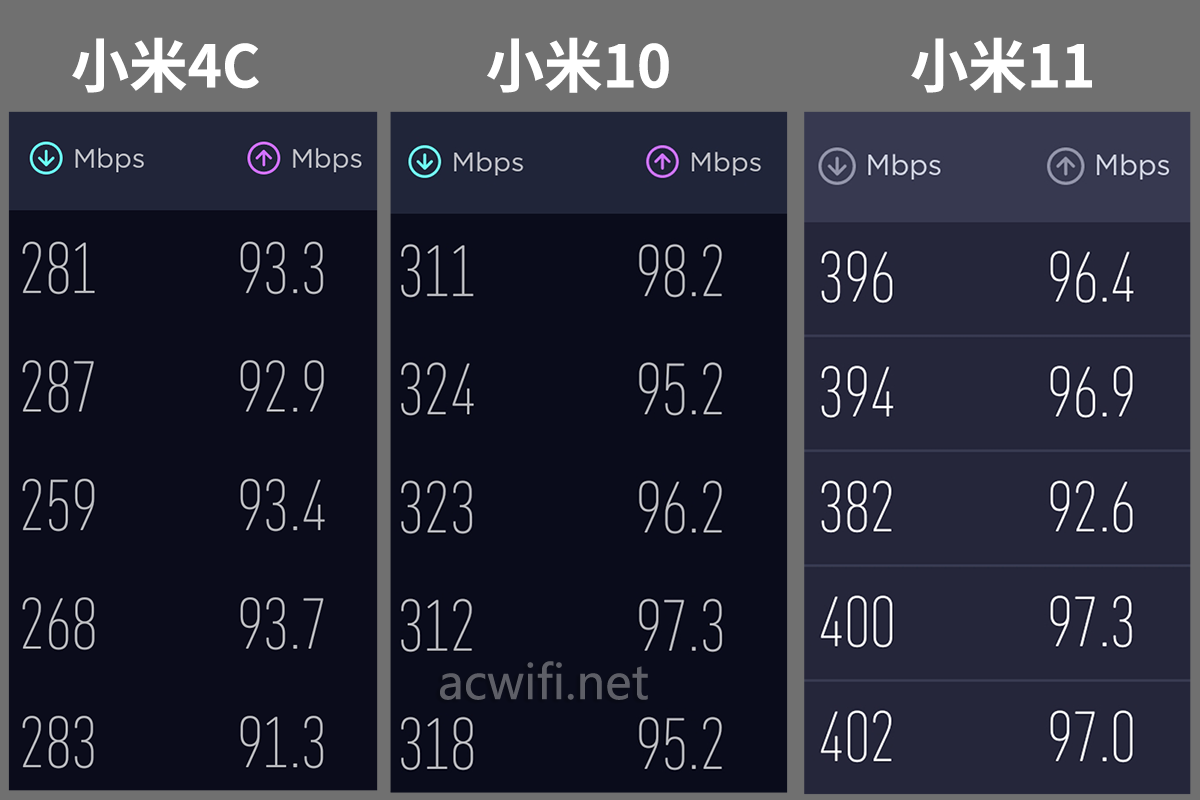

被上D点测速结果:(只测5G1,44信道 160频宽,1000M下行,100M上行)

信号是比较强的。

XTR6690京东购买链接

若有任何疑问可留言或关注微信公众号acwifi-net,可以聊天的公众号。
