沛喆PZ-L8拆机，中国移动定制机AX3000

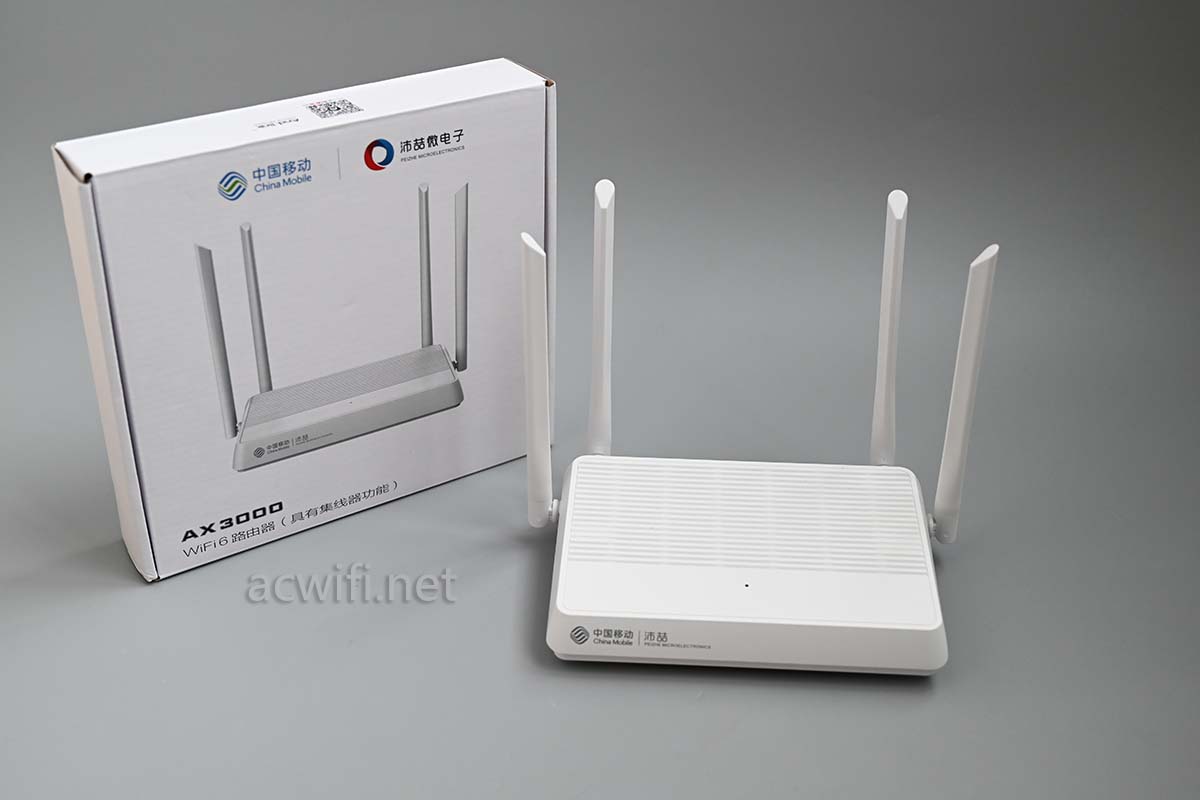

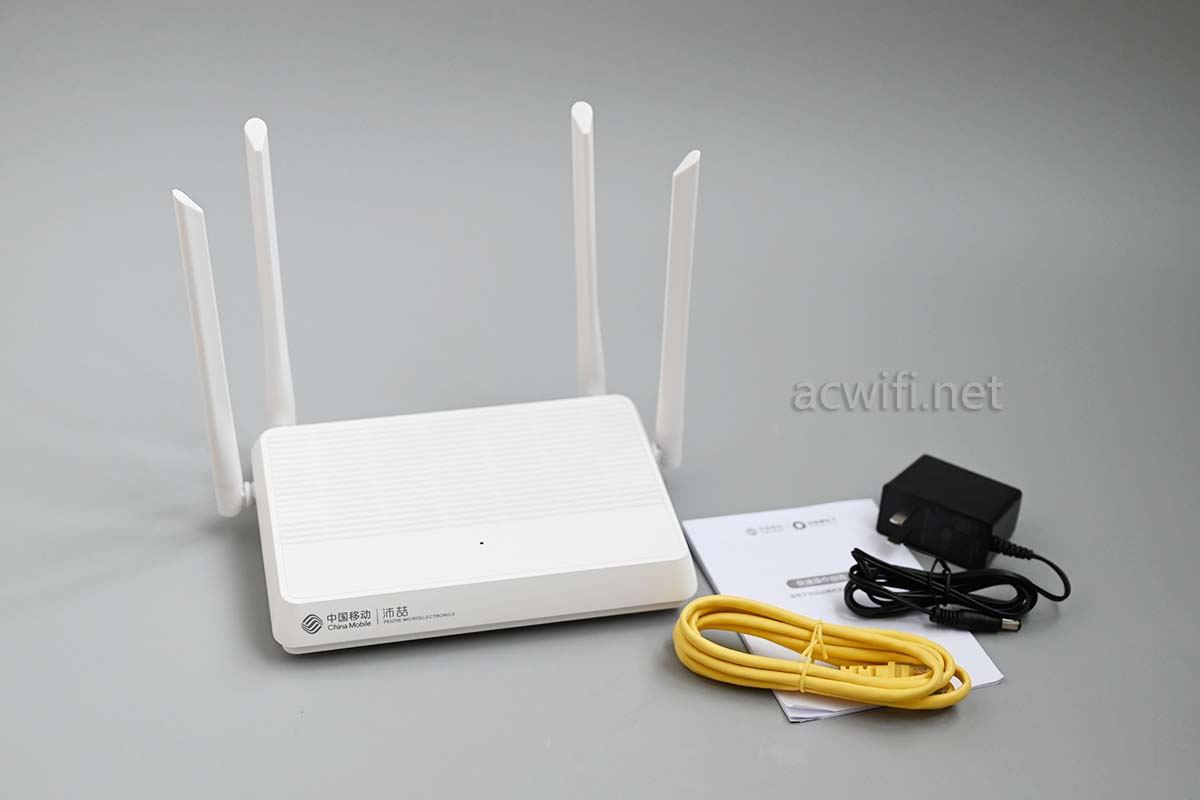

又一款运营商的定制机。这台沛喆PZ-L8在PDD上137元买来：

听说是高通方案，所以买来拆机看看。

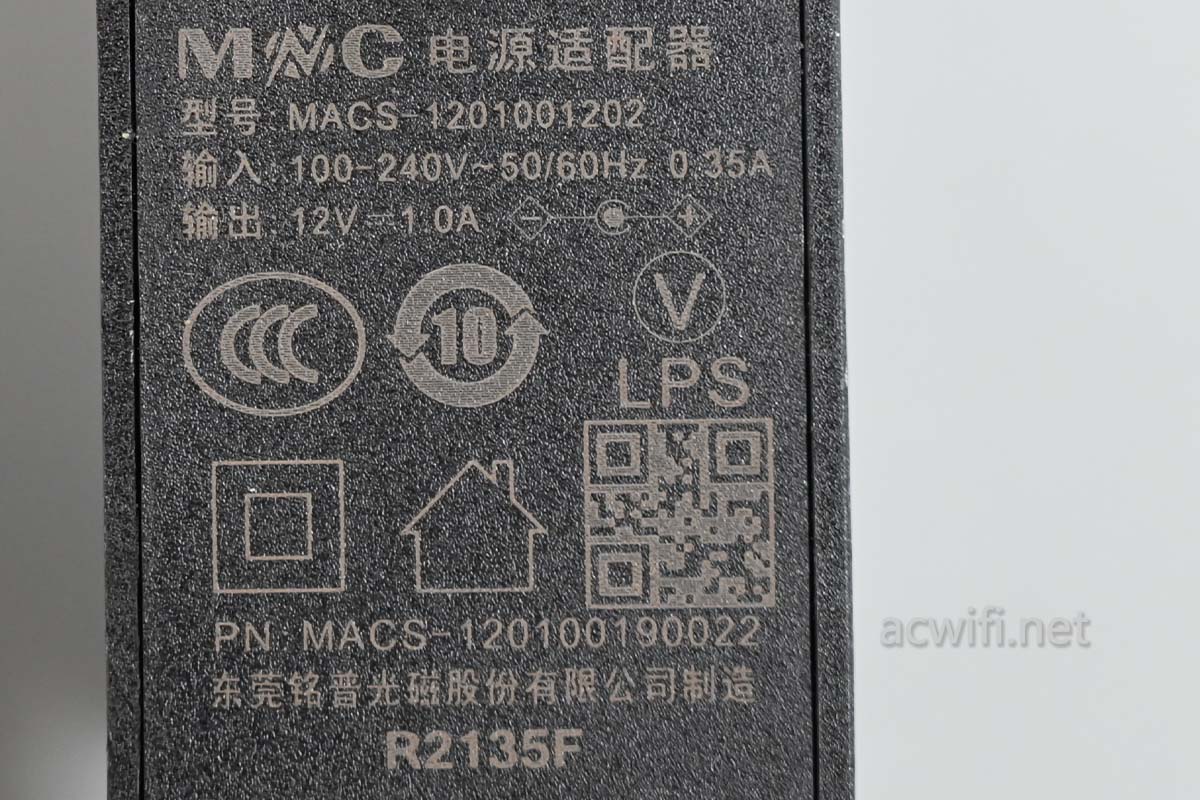

电源输出规格是12V/1A，实测待机功率5.4W。

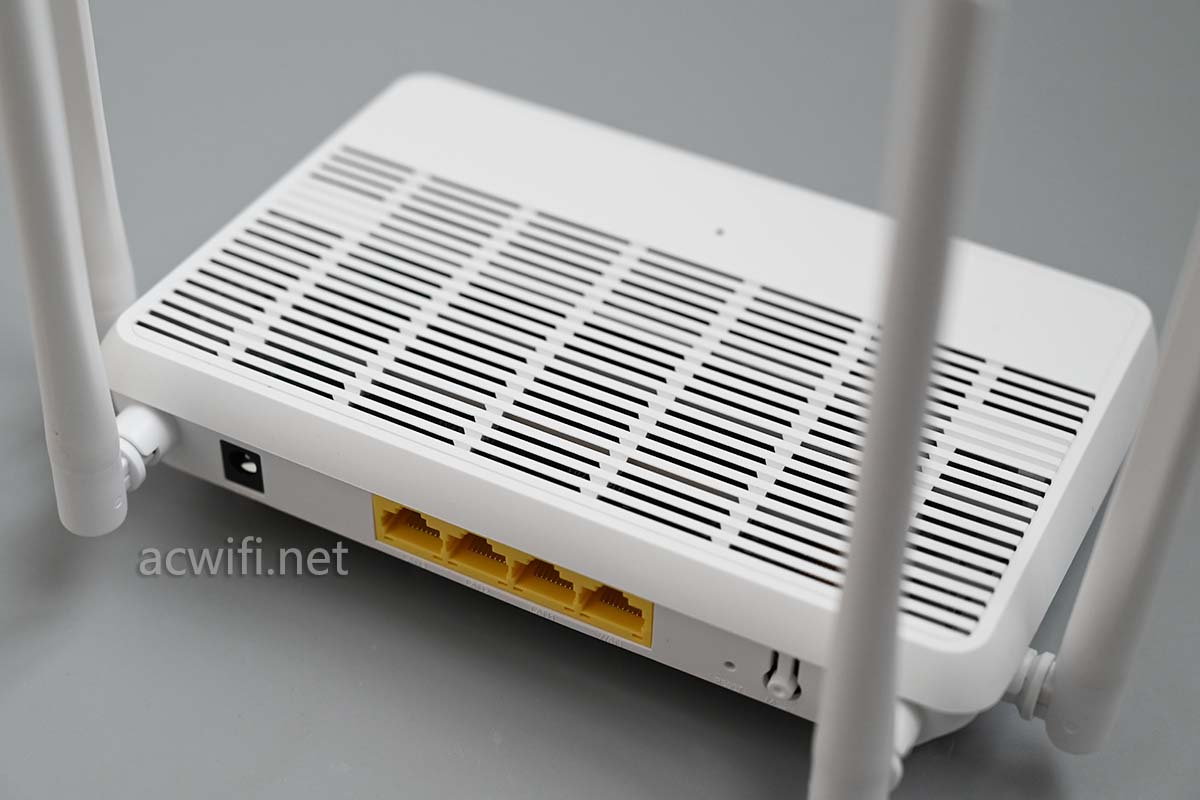

机身顶部三分之二是散热孔：

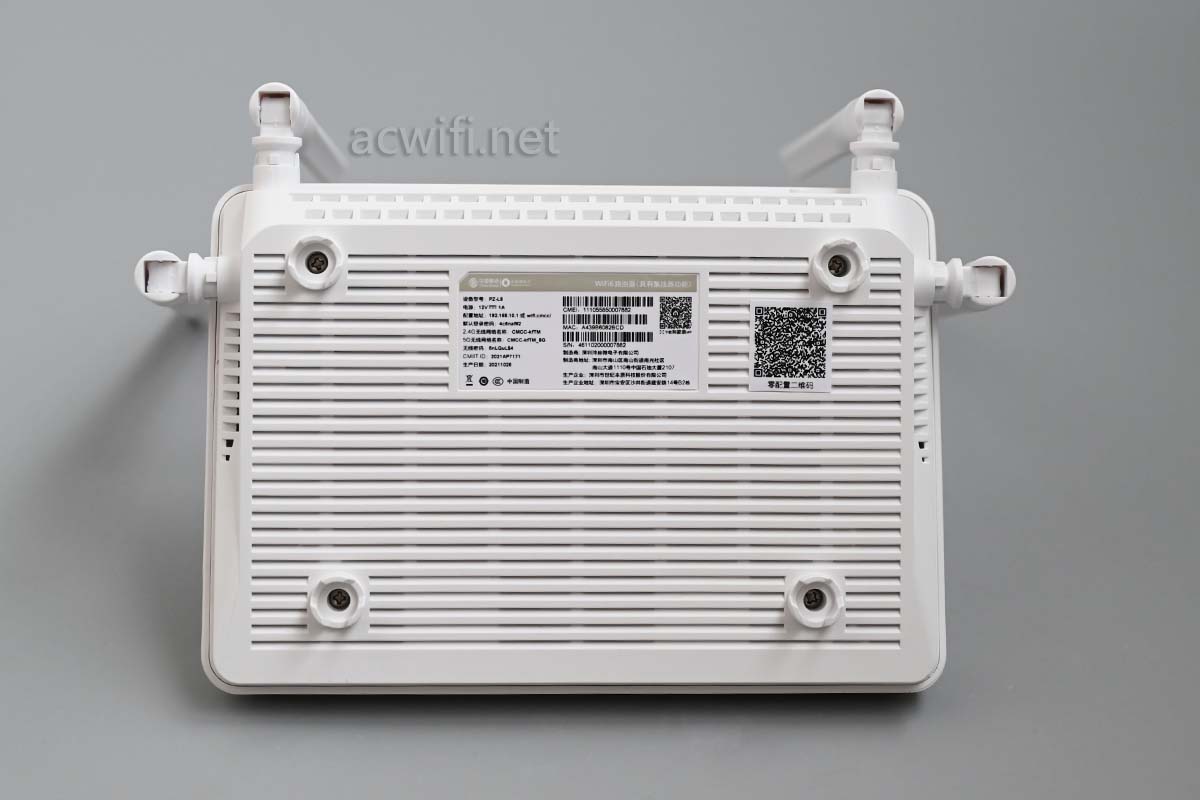

机身底部也有密密麻麻的散热孔：

开机半天，摸底部温温地，散热做得确实可以。

如果你的路由器温度高，可以在路由器底部垫个大的散热器，散热器淘宝链接

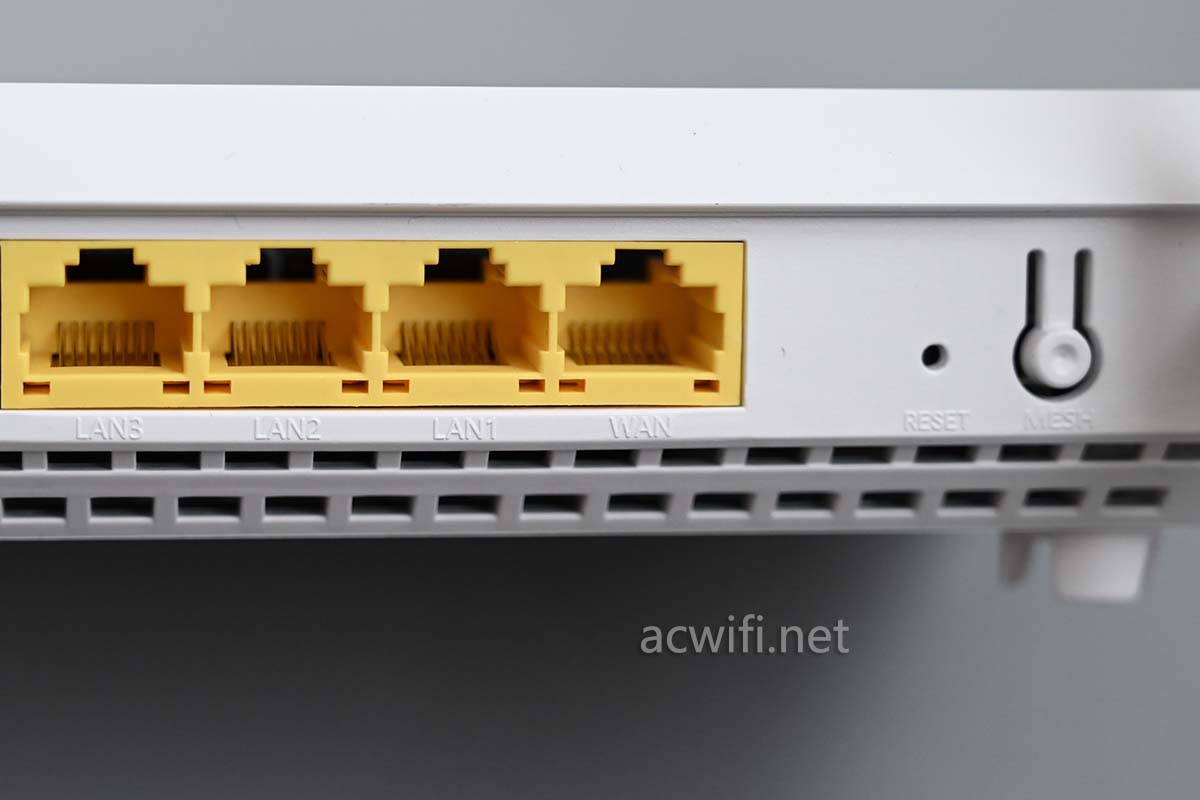

WAN口没有特别的颜色标记，挺烦这种设计的。

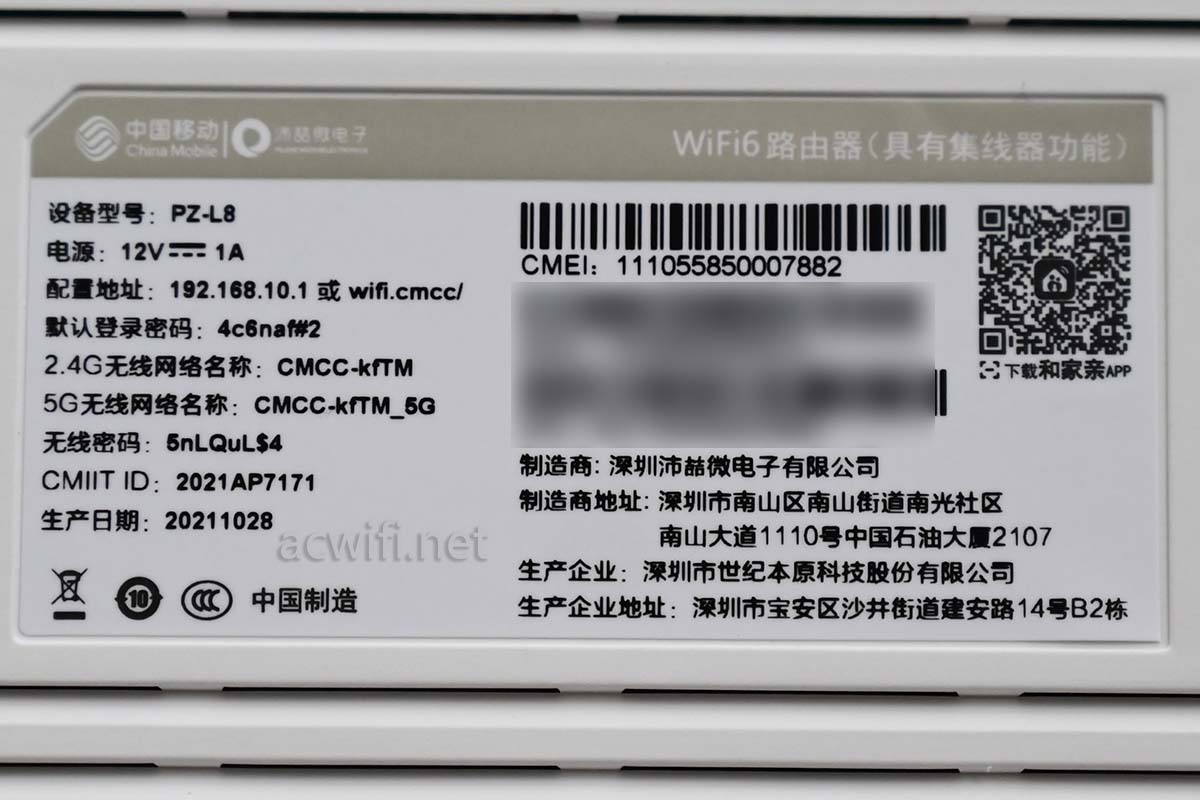

底部标签：

PZ-L8的制造商是深圳沛喆微电子有限公司，所以叫沛喆PZ-L8。

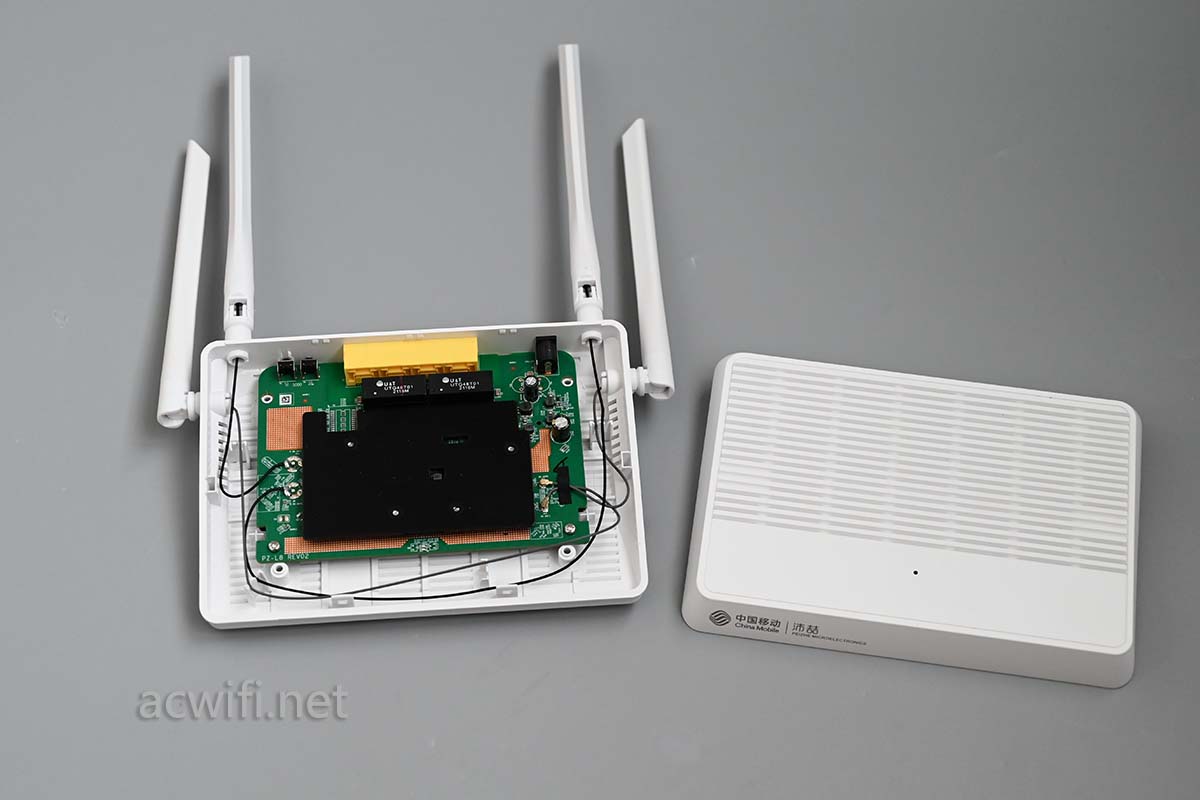

拆开：

我在想呢， 它的顶盖那么多孔，是不是可以拿去捞金鱼捞小虾用？

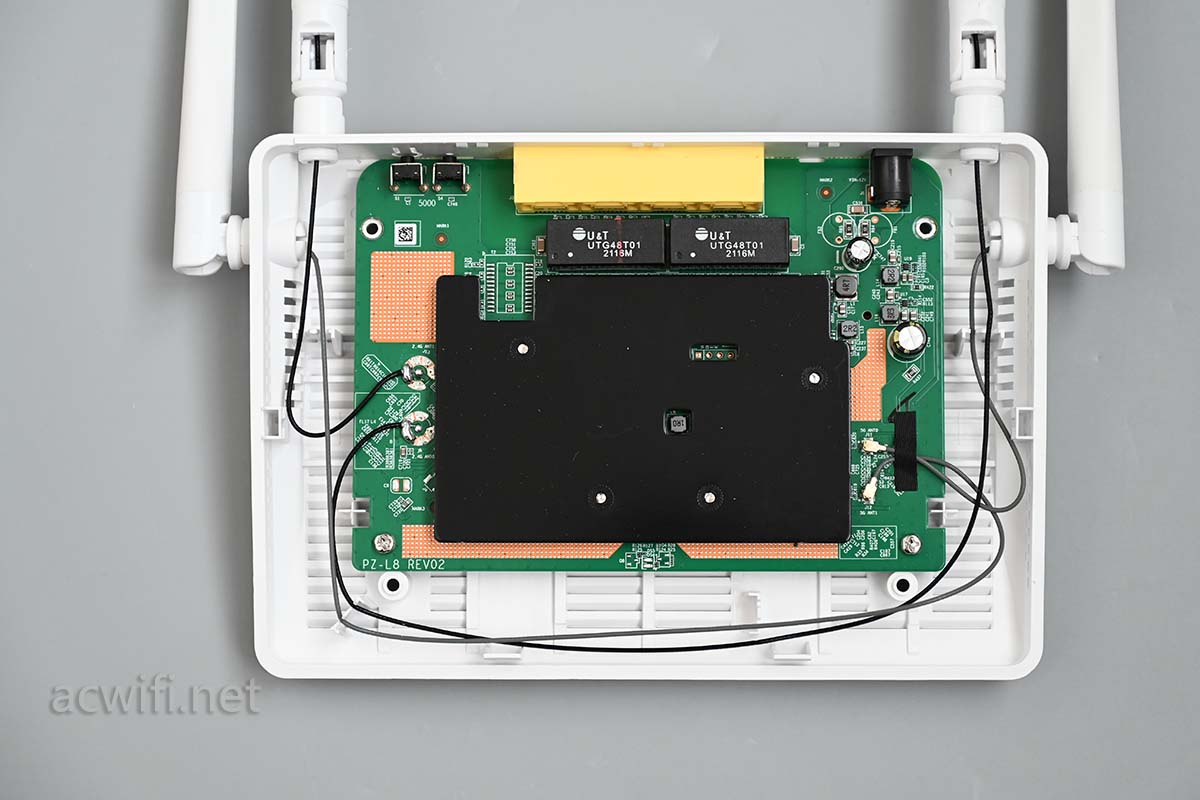

一片黑色散热铝板：

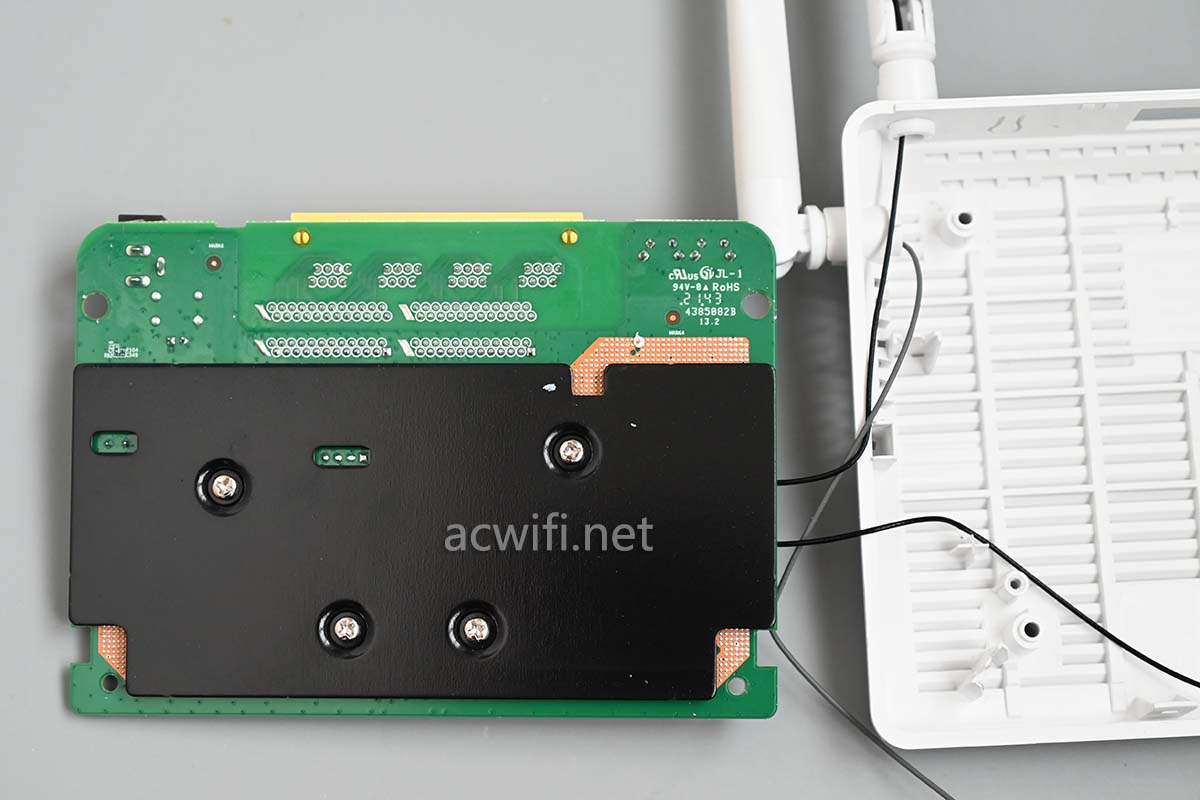

拆除5G天线接头，翻转主板，底部也有一片散热铝板：

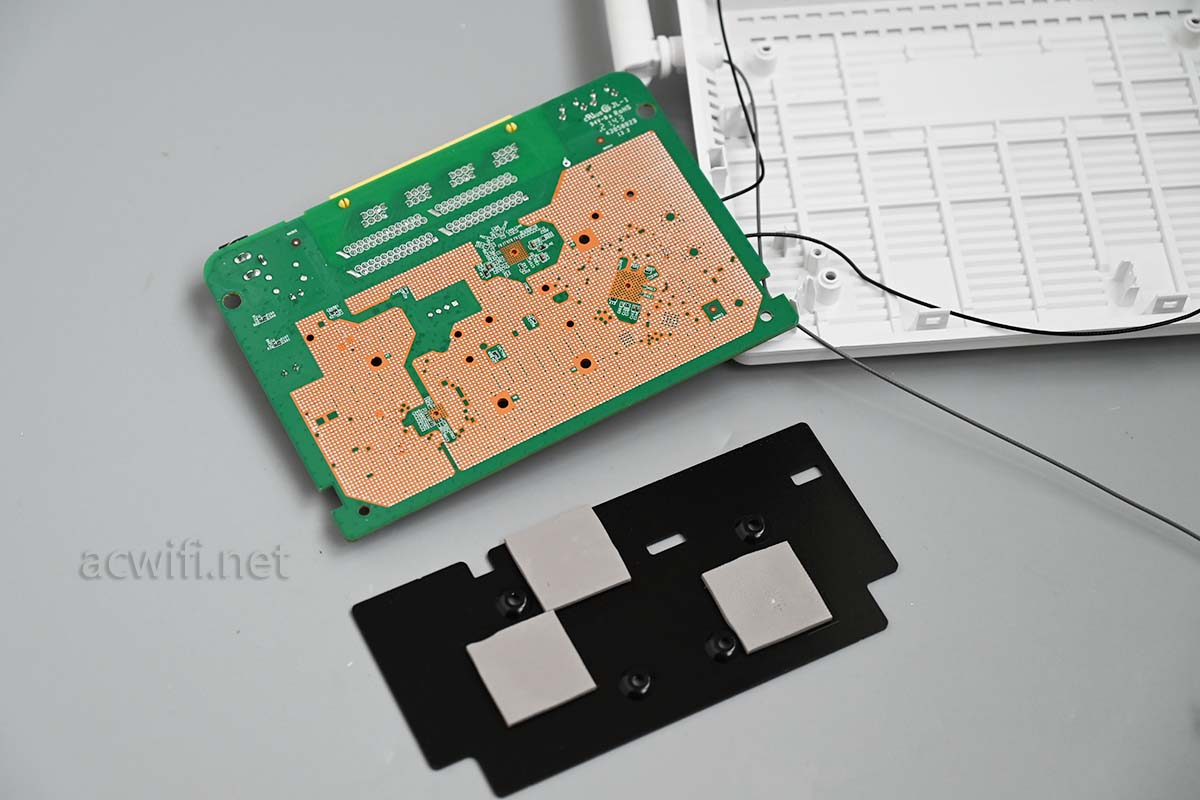

拧下四颗螺丝，拆下散热板，主板底部与散热板之间用了三片导热硅脂垫片：

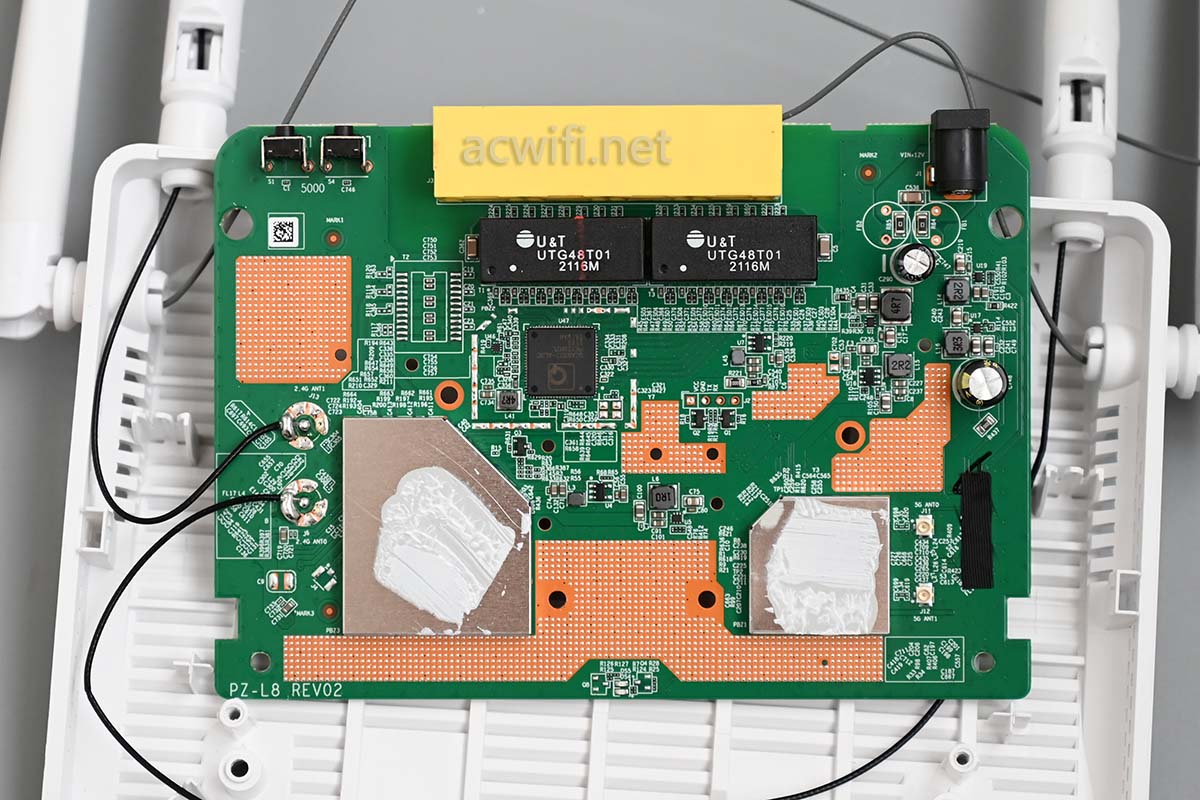

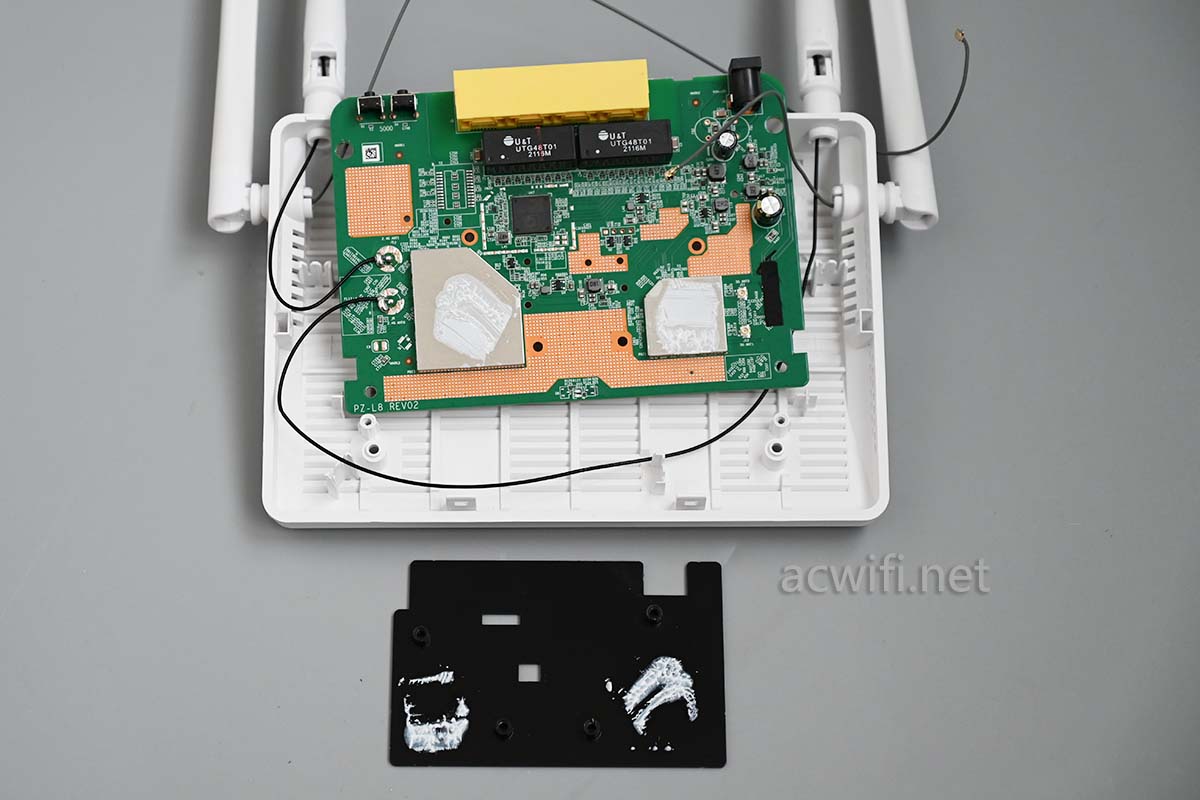

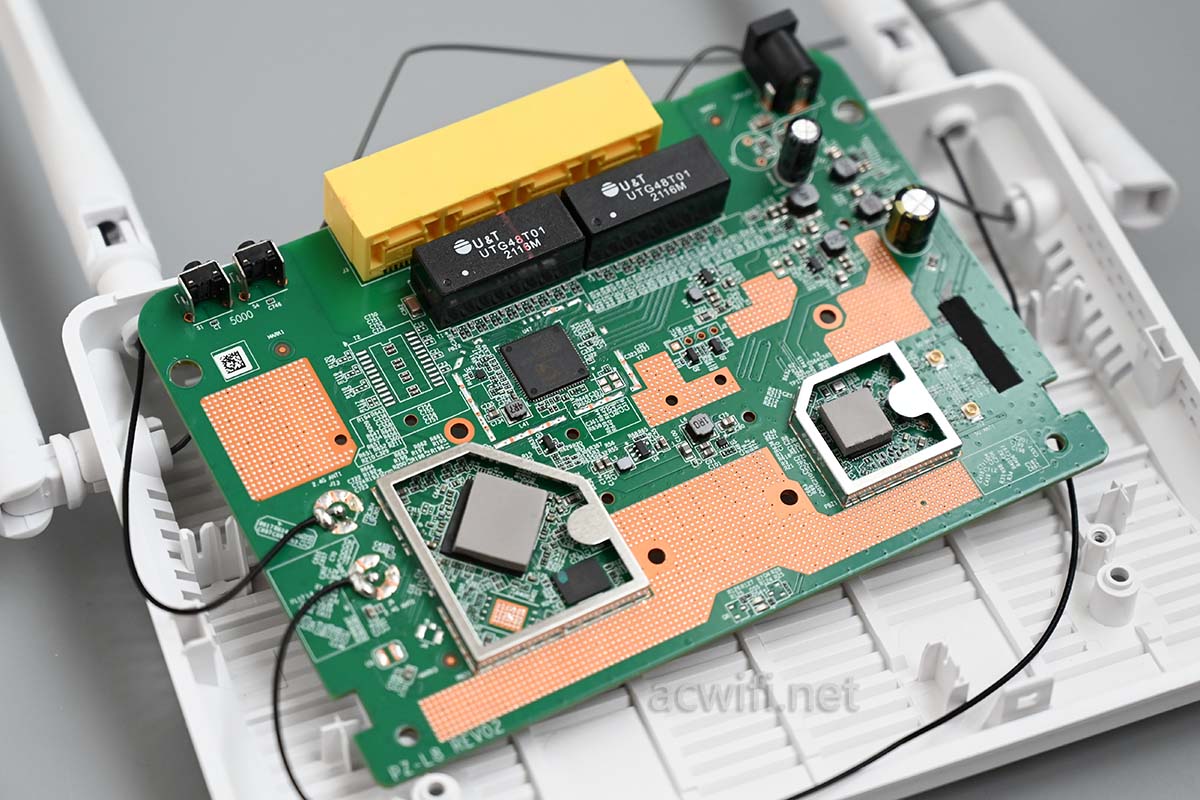

因为背面没啥芯片的，所以翻回去看主板正面，正面的散热板随之也落了下来：

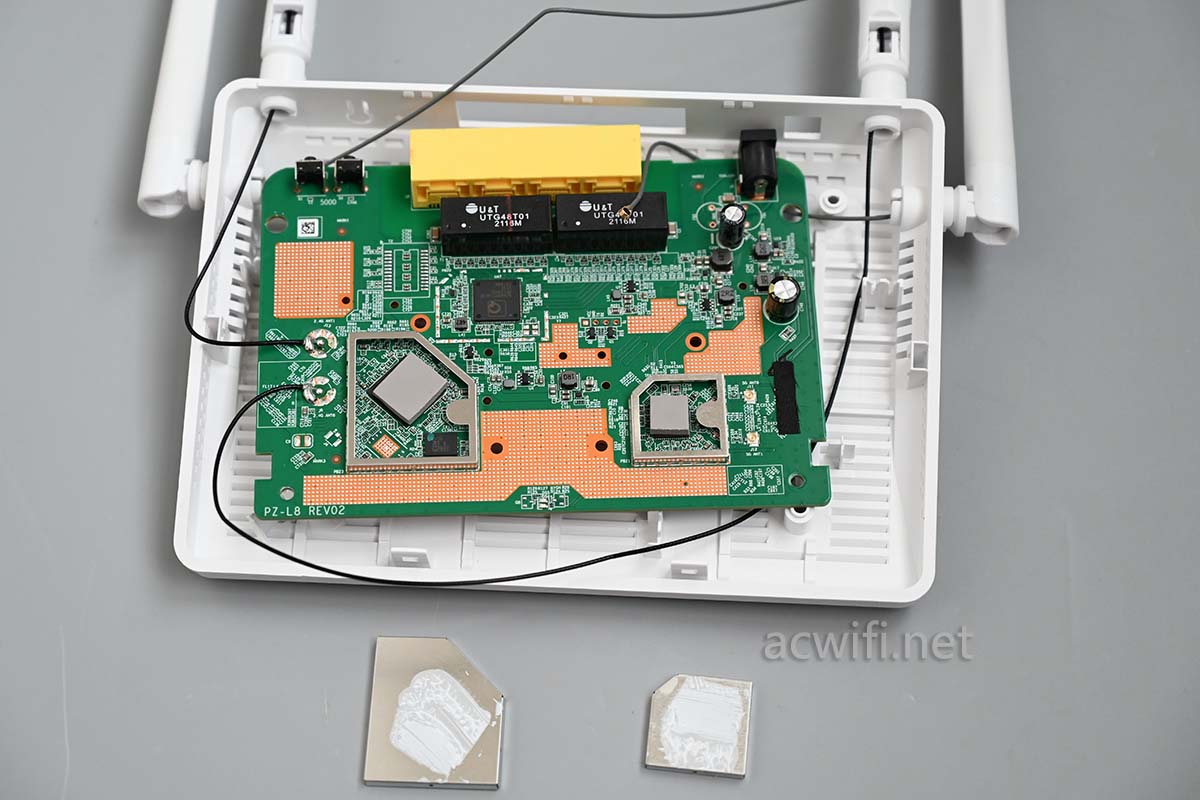

取下屏蔽罩：

没看见有独立的功放芯片：

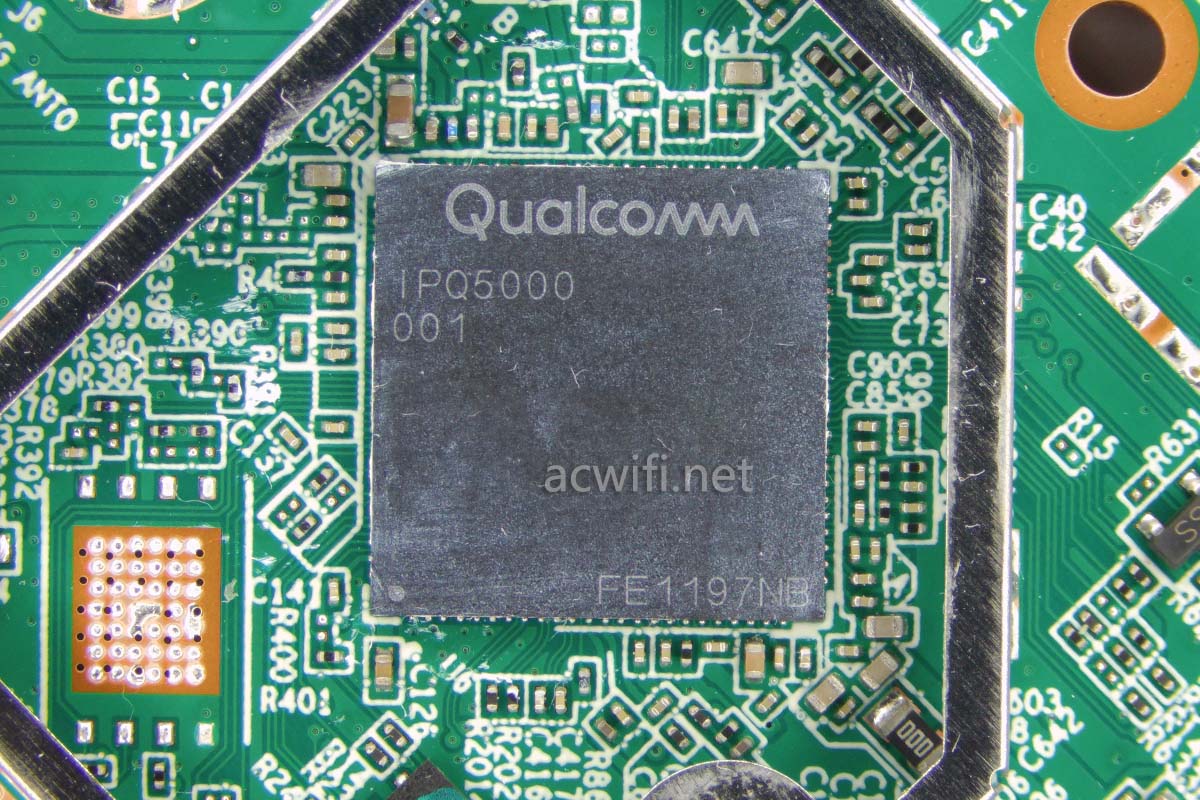

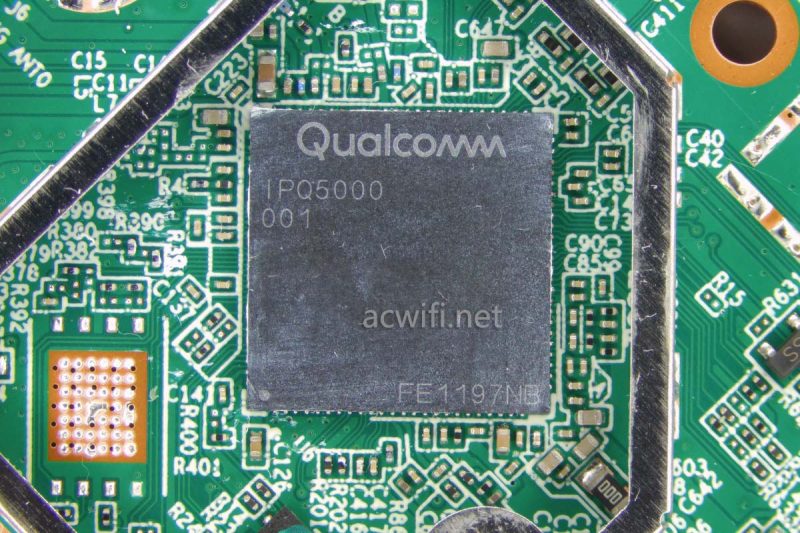

沛喆PZ-L8的CPU型号是高通IPQ5000，双核1GHz，集成256MB内存，集成单核NPU，集成2.4G Wi-Fi 6，最高速率574Mbps。

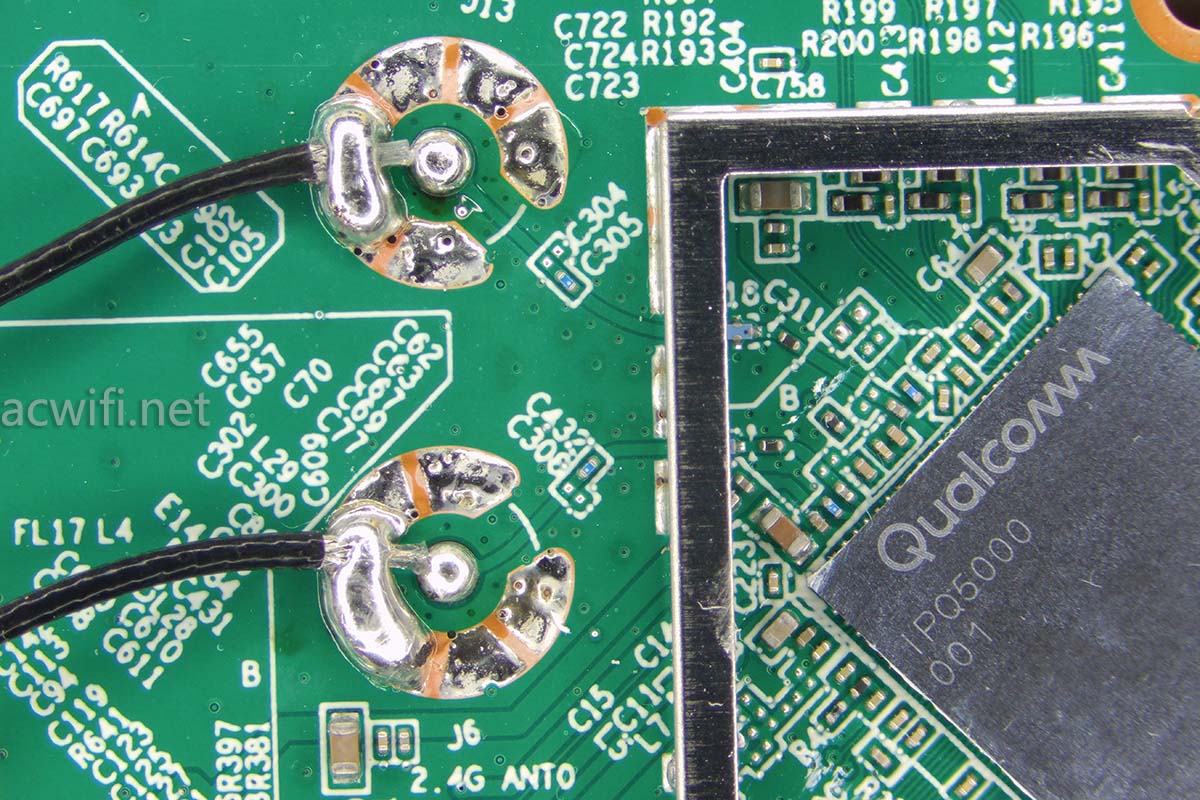

2.4G没有独立FEM：

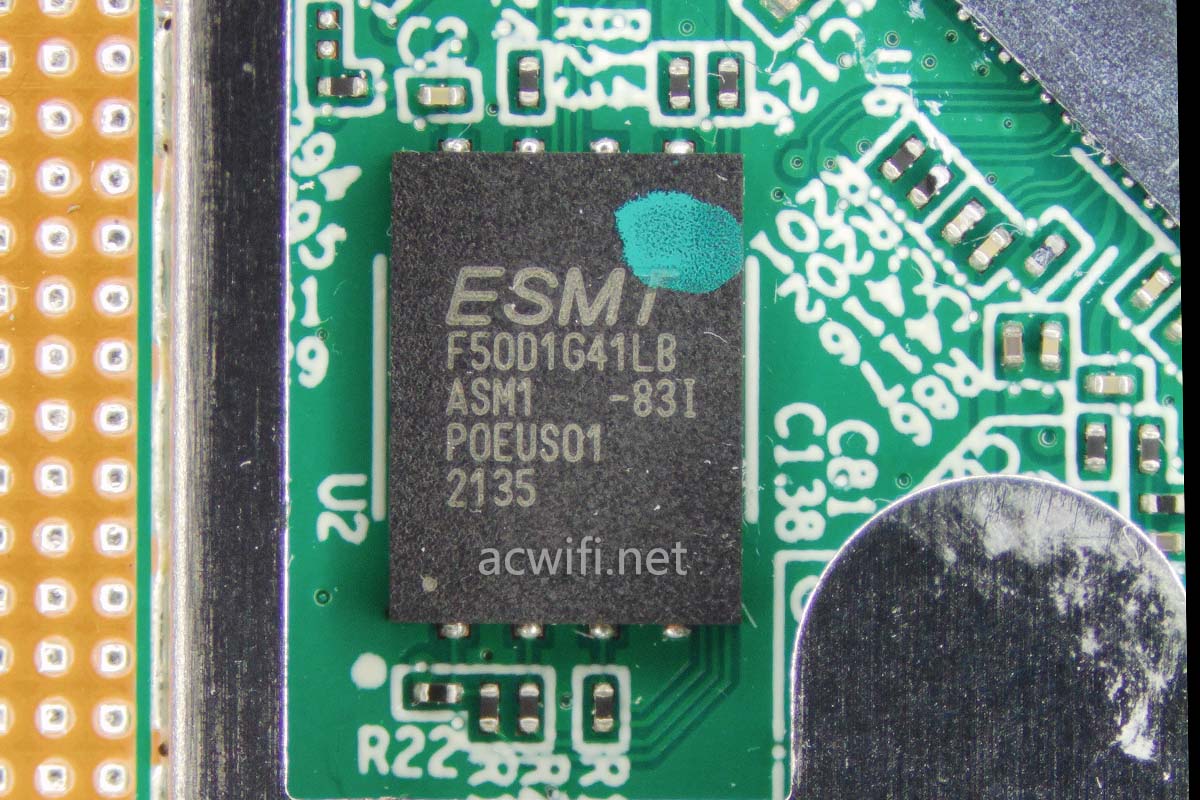

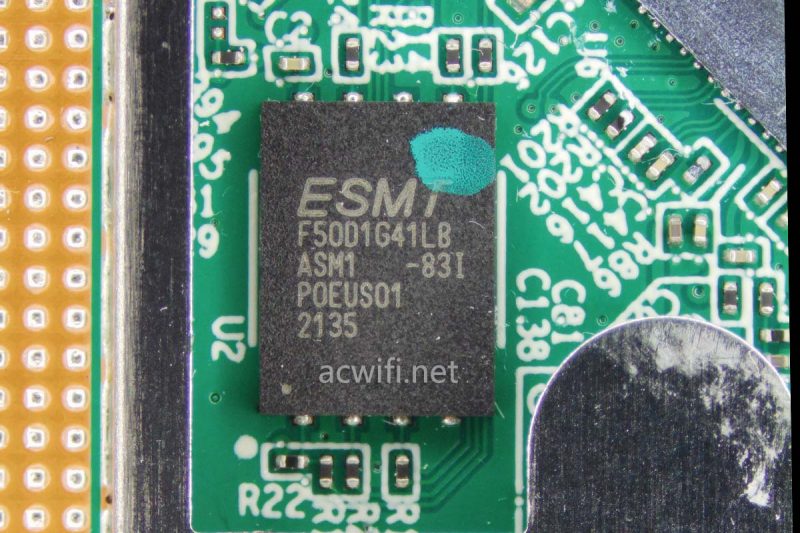

CPU旁边的闪存芯片，型号是F50D1G41LB，容量128MB。

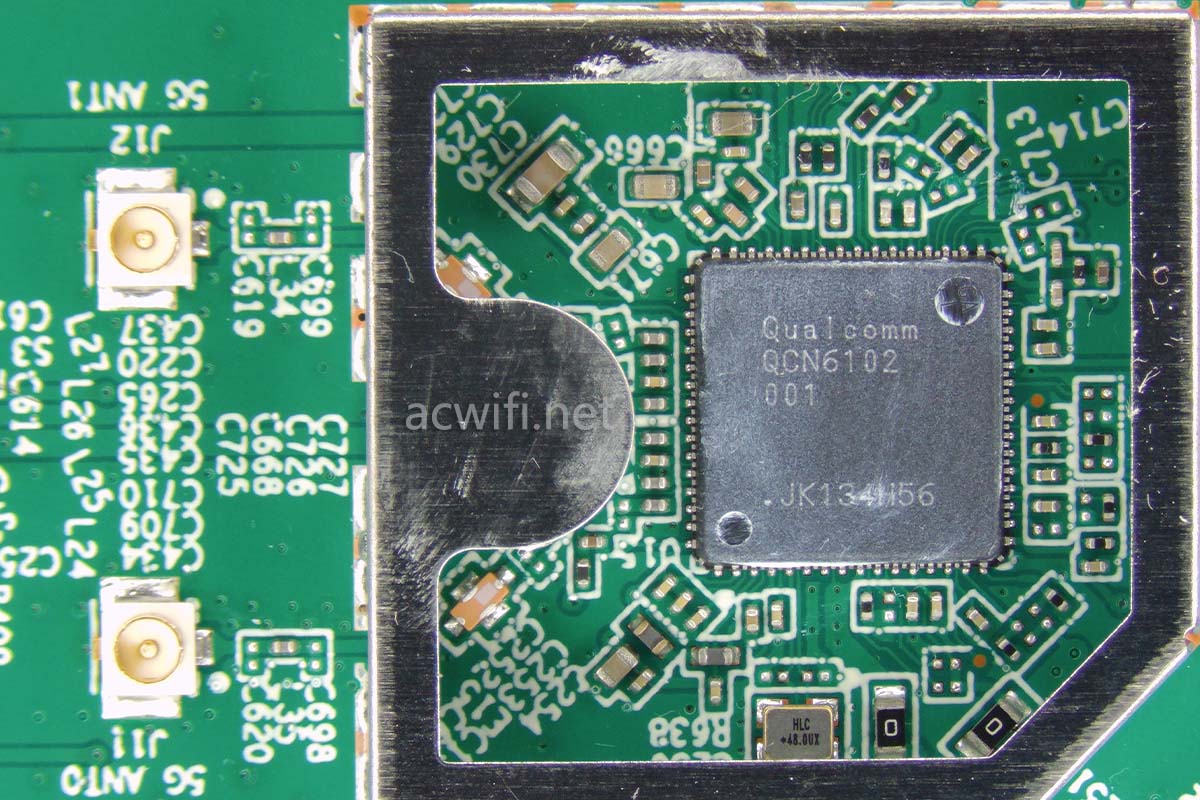

5G无芯片是QCN6102，支持2x2mimo，在160MHz频宽下最高速率2402Mbps。

5G也没有用上独立的FEM芯片。

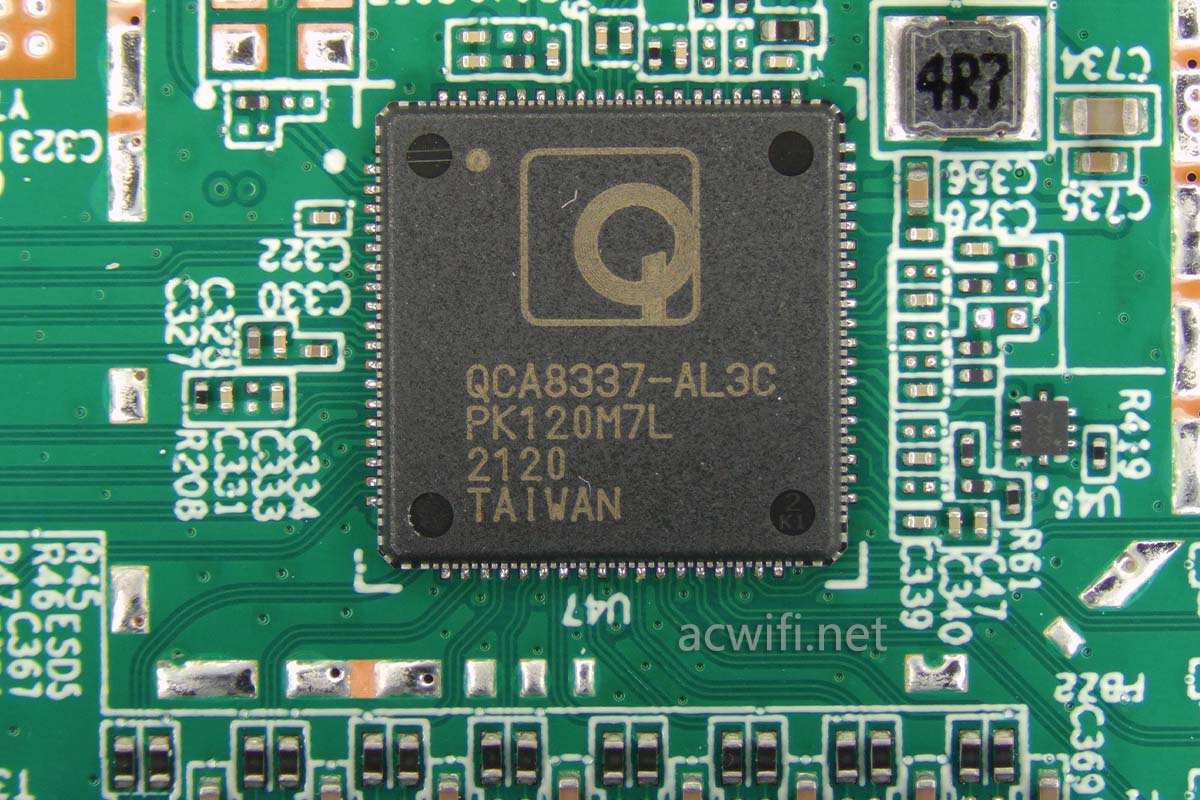

千兆交换芯片型号是QCA8337-AL3C：

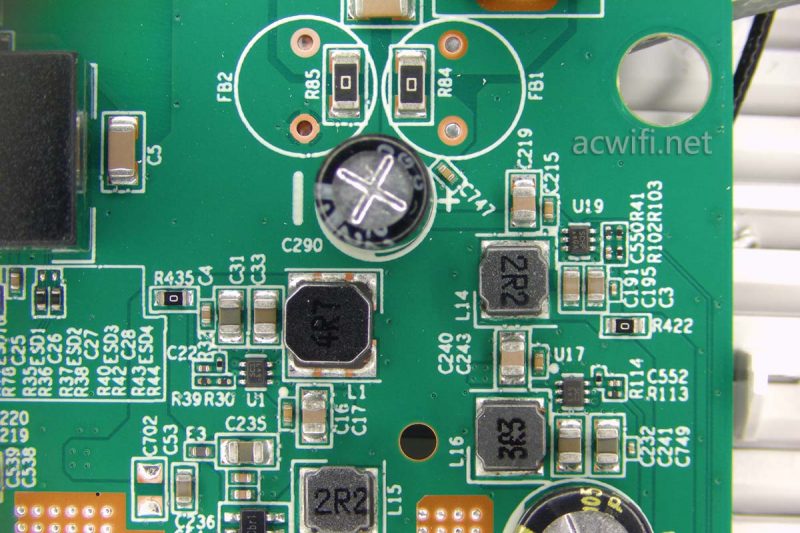

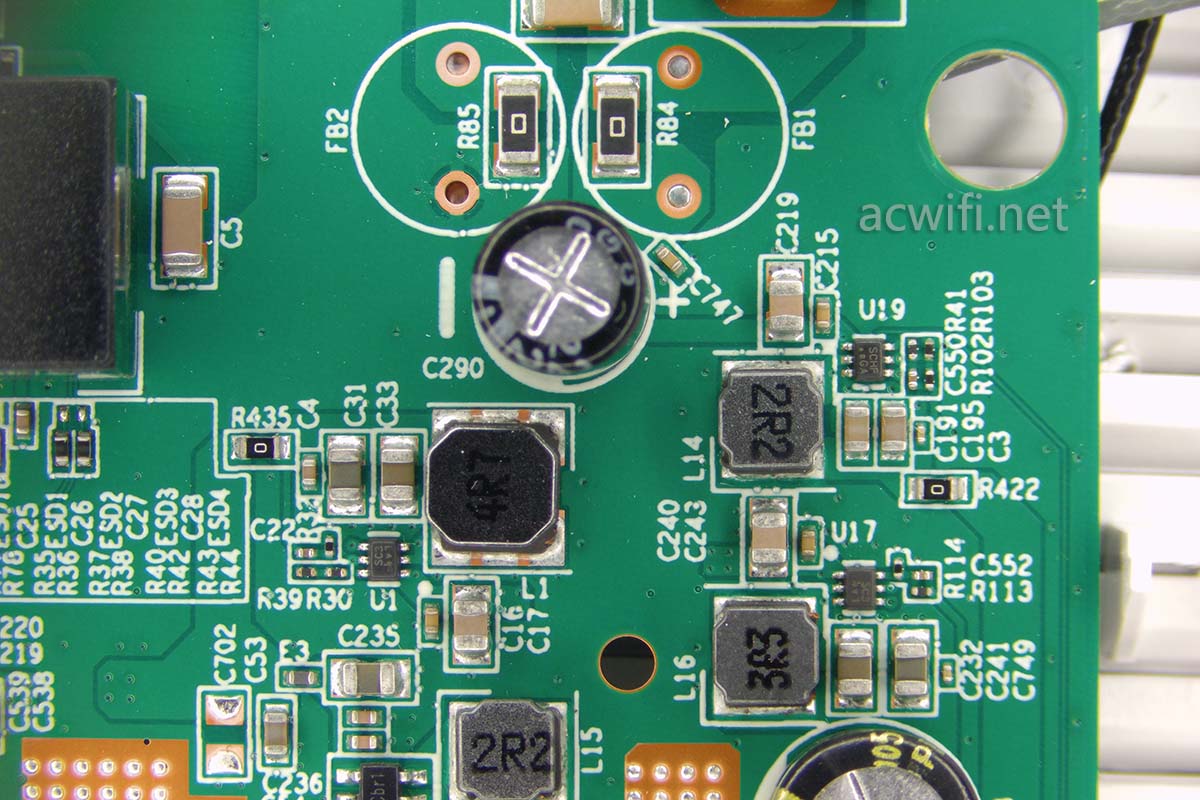

电源输入口附近的电路：

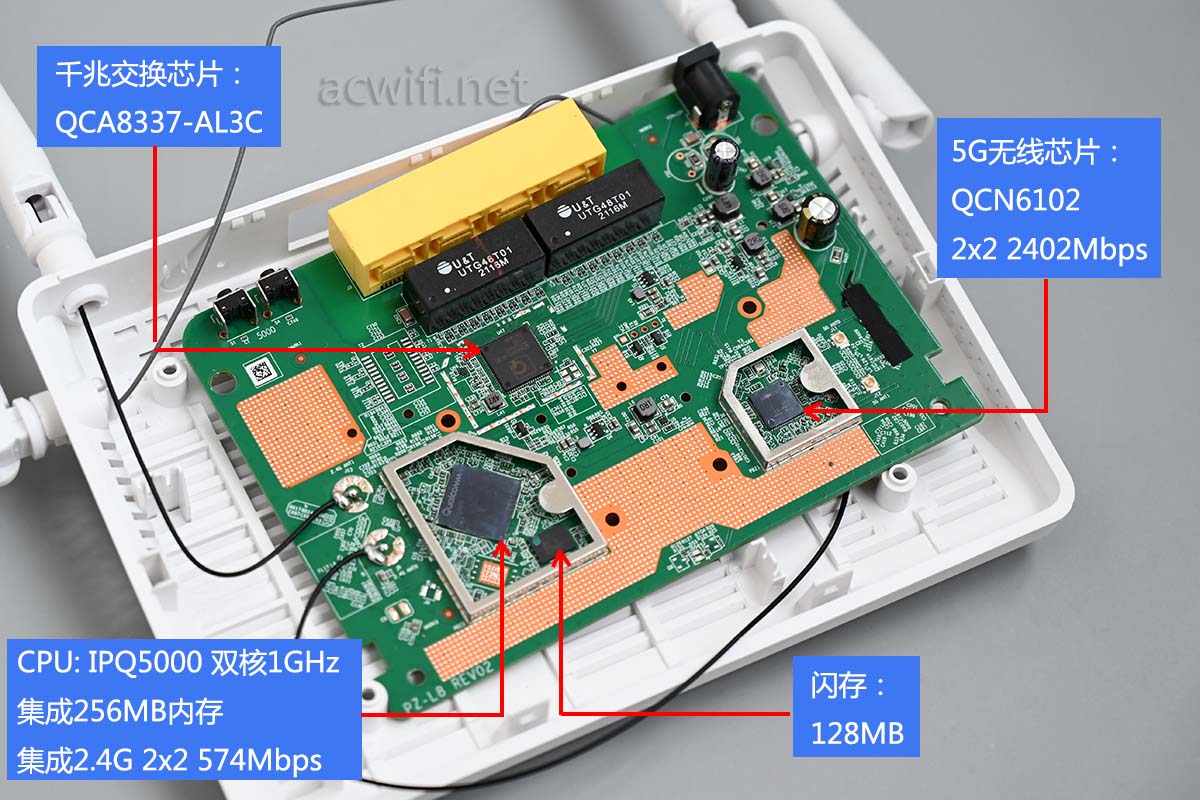

其它没什么了，直接芯片型号汇总吧：

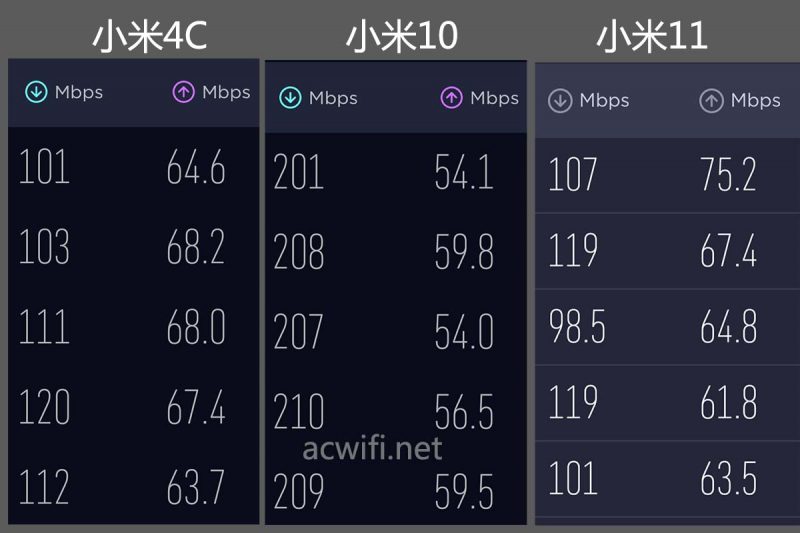

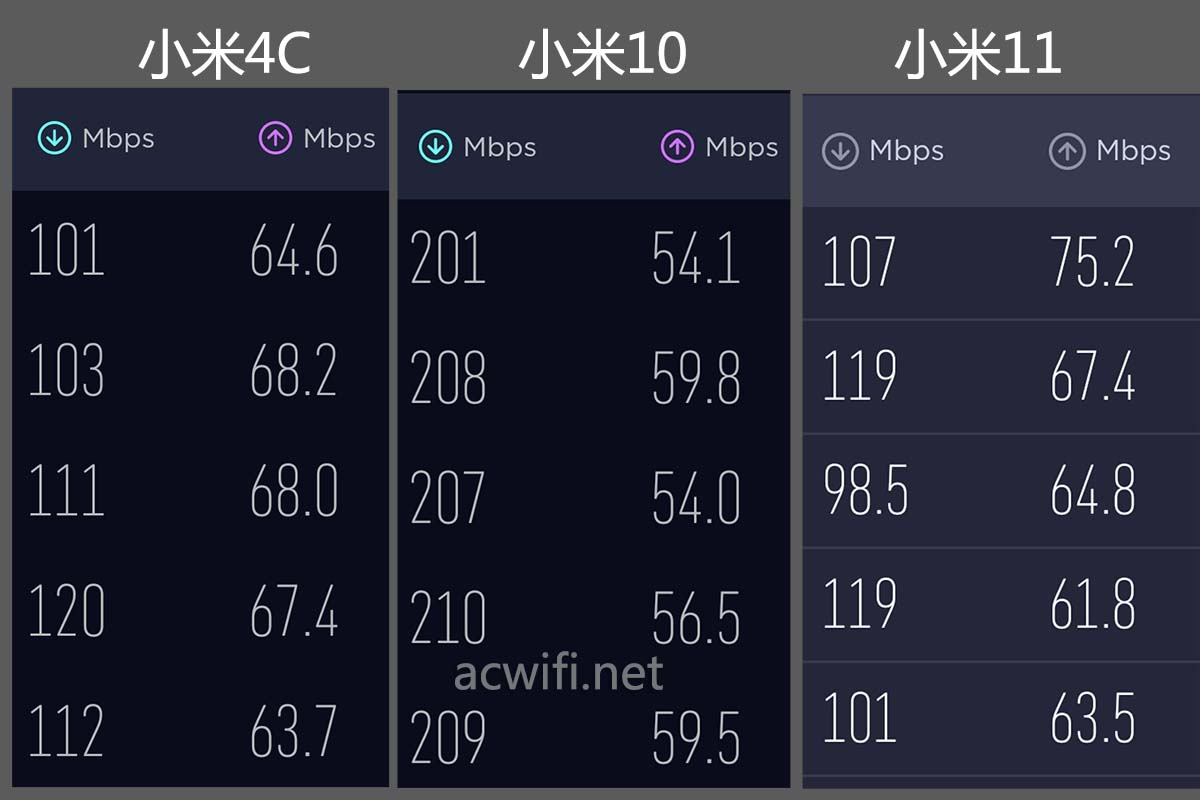

楼下D点测速：（电信500兆，只测5G 44信道）

从小米4C测速来看，信号算差的。支持160MHz频宽的小米11测速也不好。

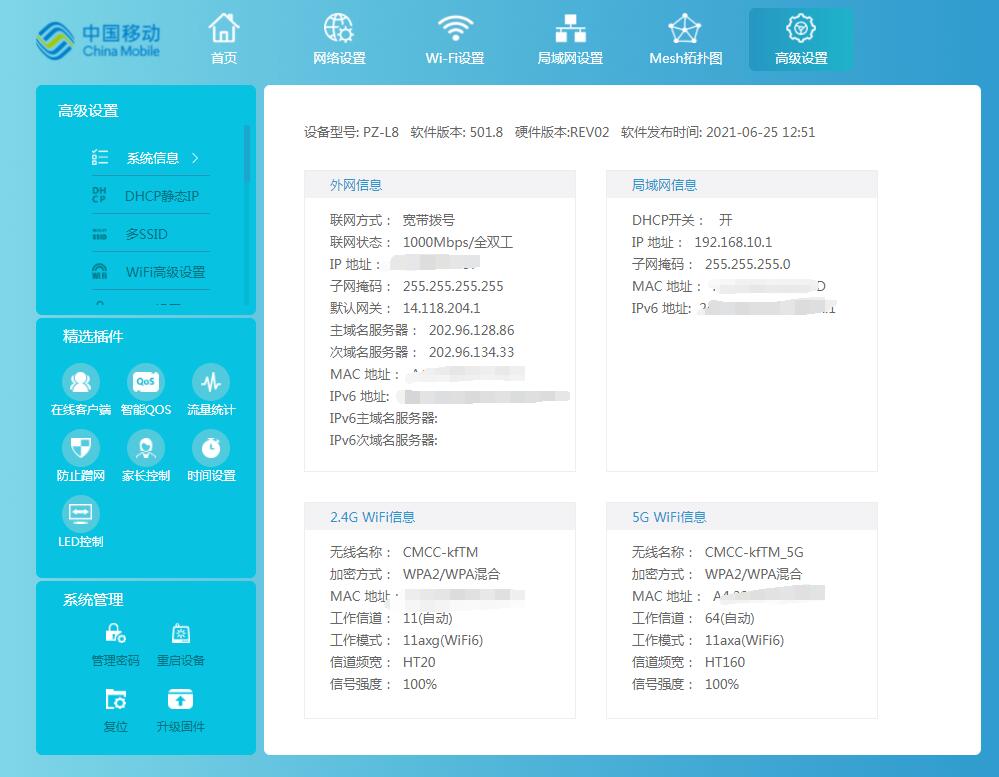

系统界面：

运营商送的东西，你觉得不好用就可以卖掉的，觉得够用就留着，没啥好纠结。
