领势LINKSYS MR7350拆机,USB3.0速度不错

LINKSYS MR7350降到了399元,马上下单一台回来拆机看看。

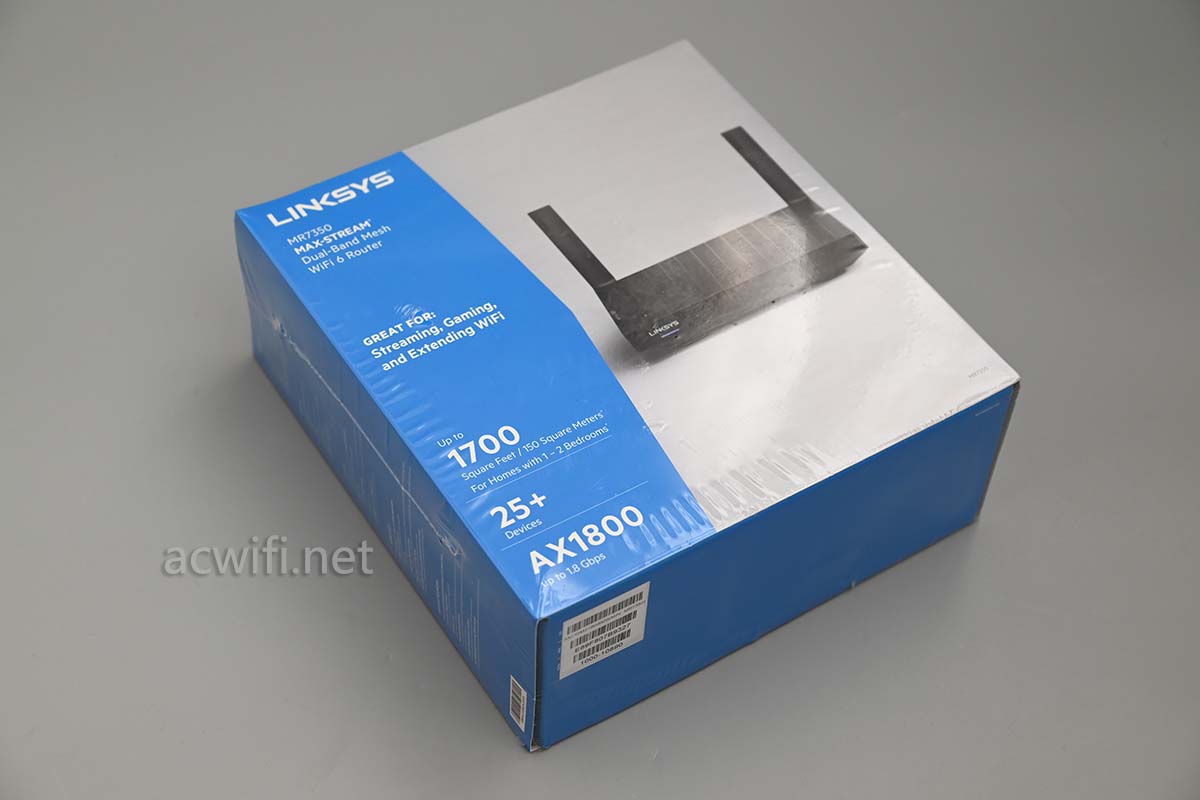

它的外包装比较紧凑:

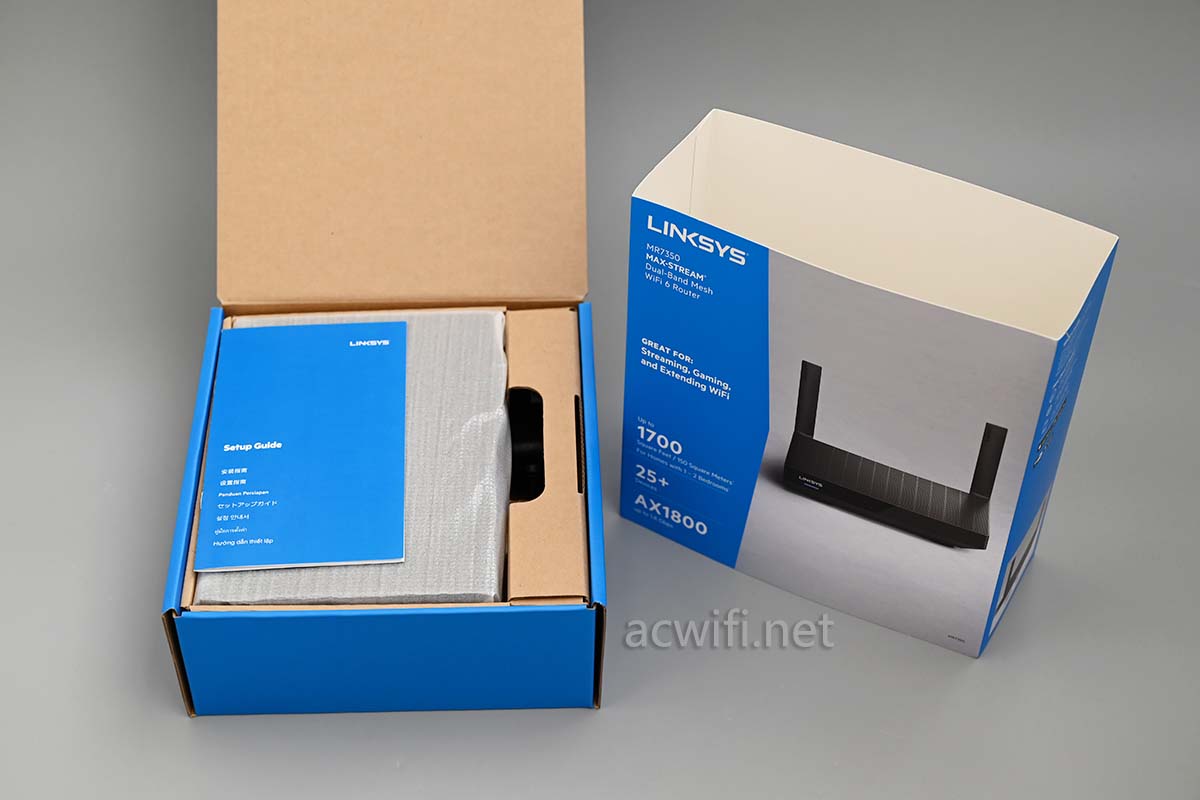

打开包装:

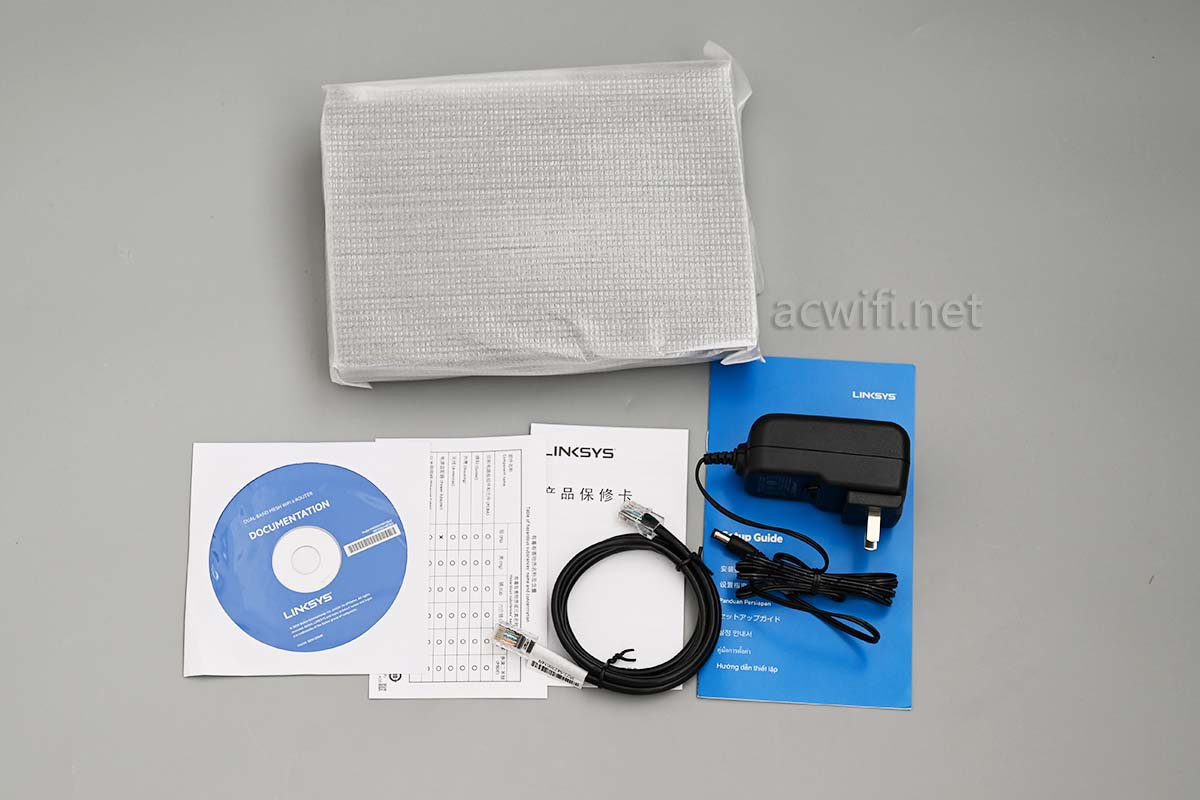

拿出机身和配件:

有CD光盘。。

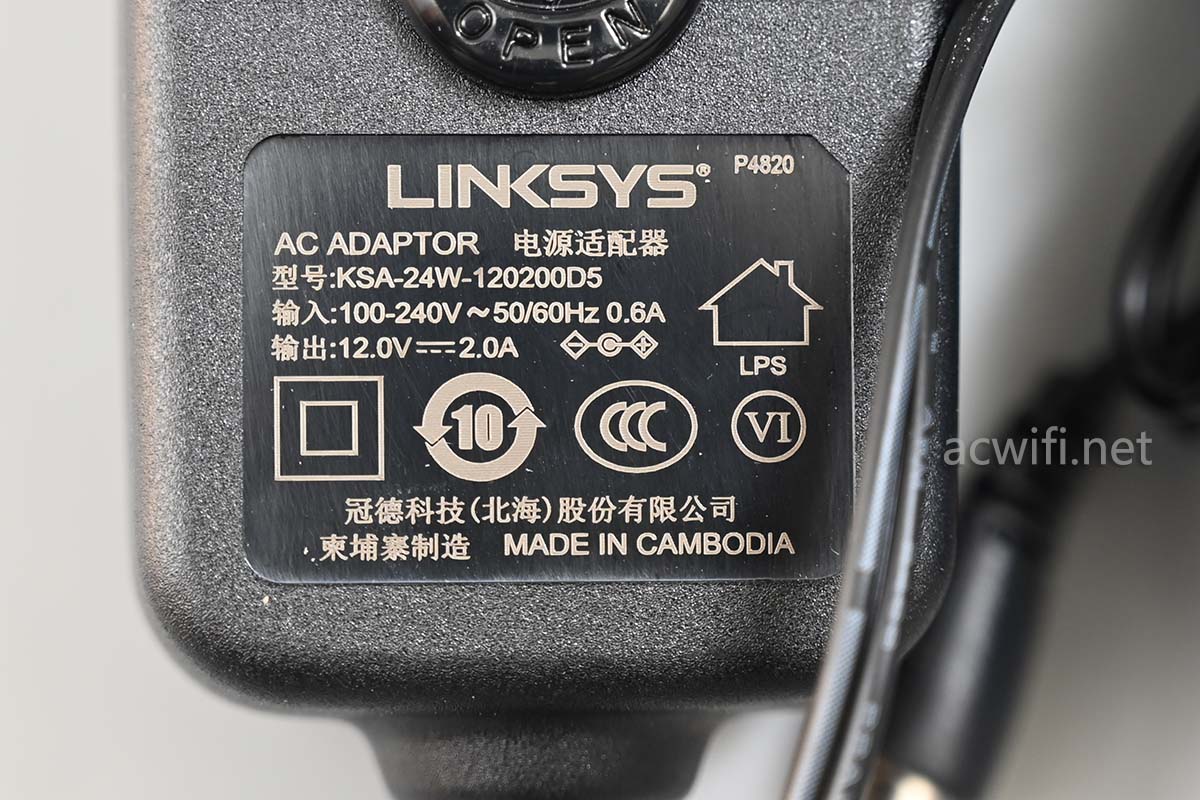

电源输出规格12V/2A。不错!实测待机功率5.8W,不高

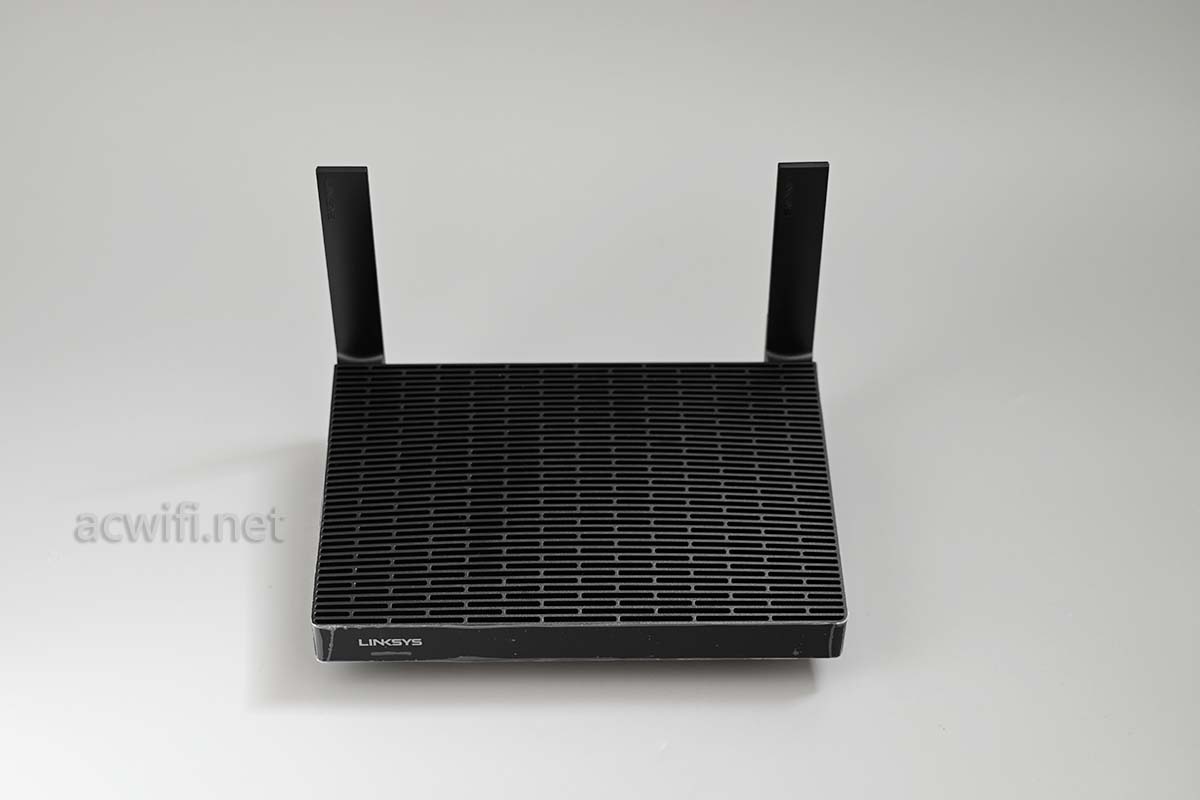

机身正面:

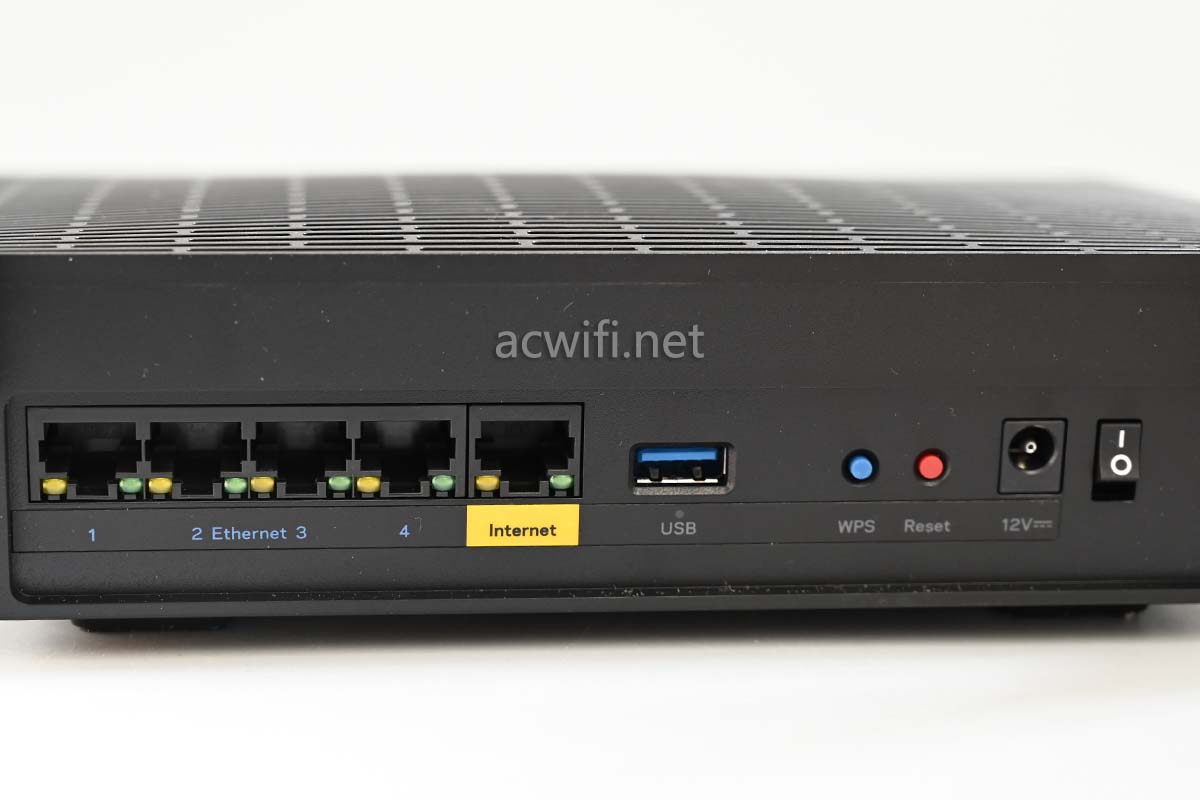

机身背面的接口面板:

五个千兆网口,一WAN四LAN,(现时多数无线路由器是四个网口)。每个网口均有指示灯,可以识别状态和速率,一目了然。还有一个USB3.0接口。

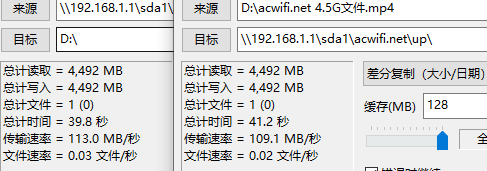

通过网线连接它的LAN口读写插在USB3.0上的移动硬盘,测出MR7350的USB3.0速度如下:

读取速度满千兆,达到113MB/秒,而写入速度也有109MB/秒。这速度非常不错呀!很适合做轻度NAS。

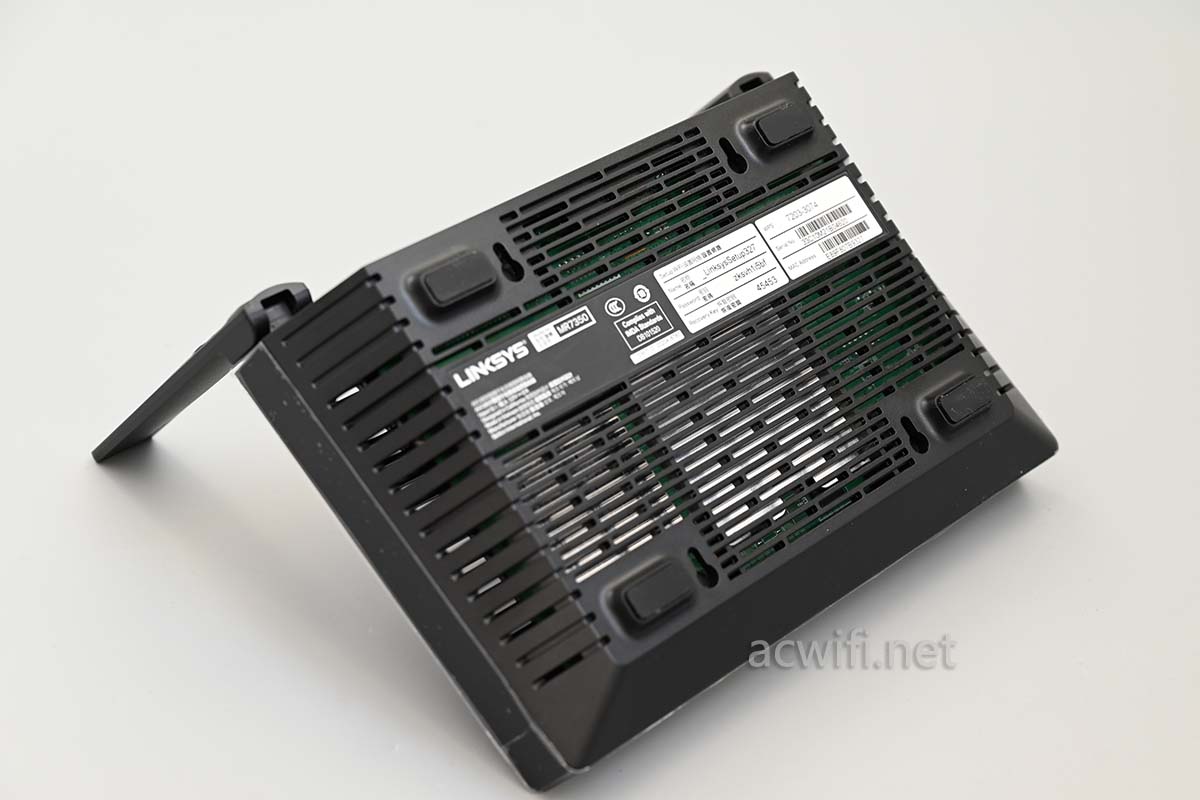

机身底部有好多散热孔,还有两个挂孔:

这款机身热量不明显,摸上去只是温温的。

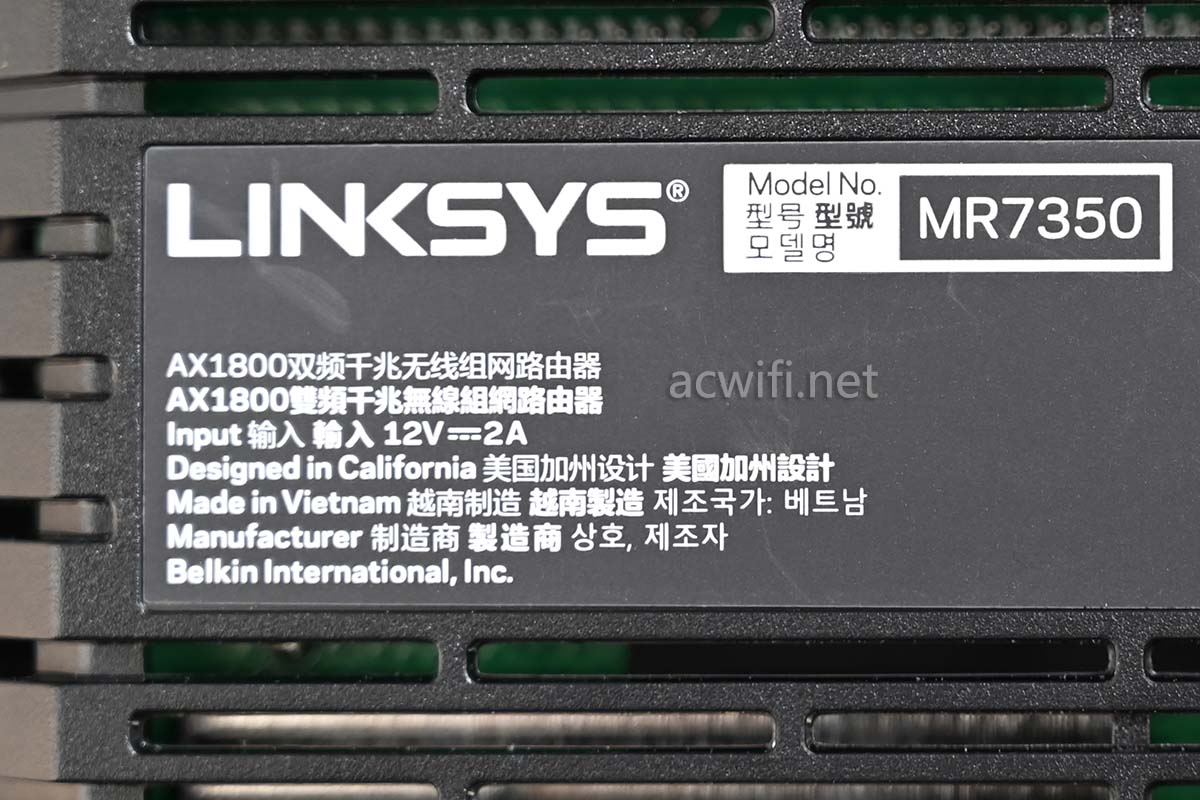

标签:

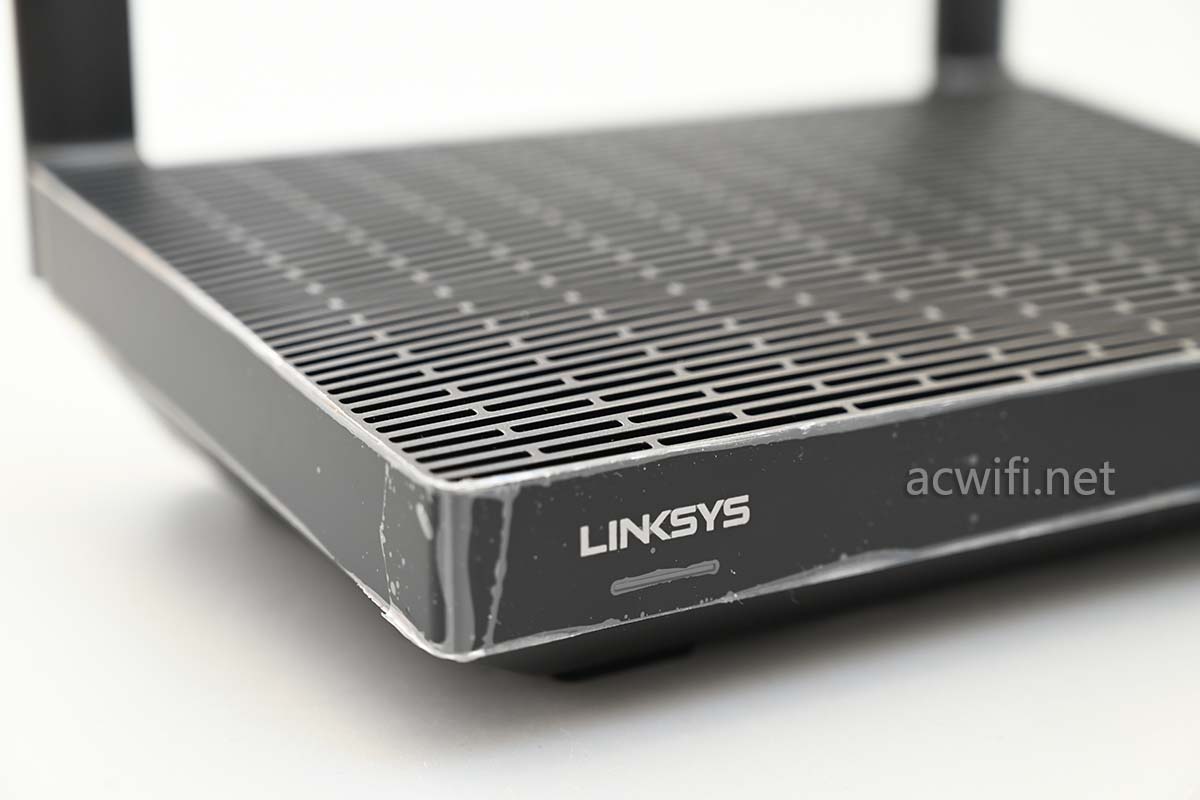

前面板的LOGO下方是LED指示灯:

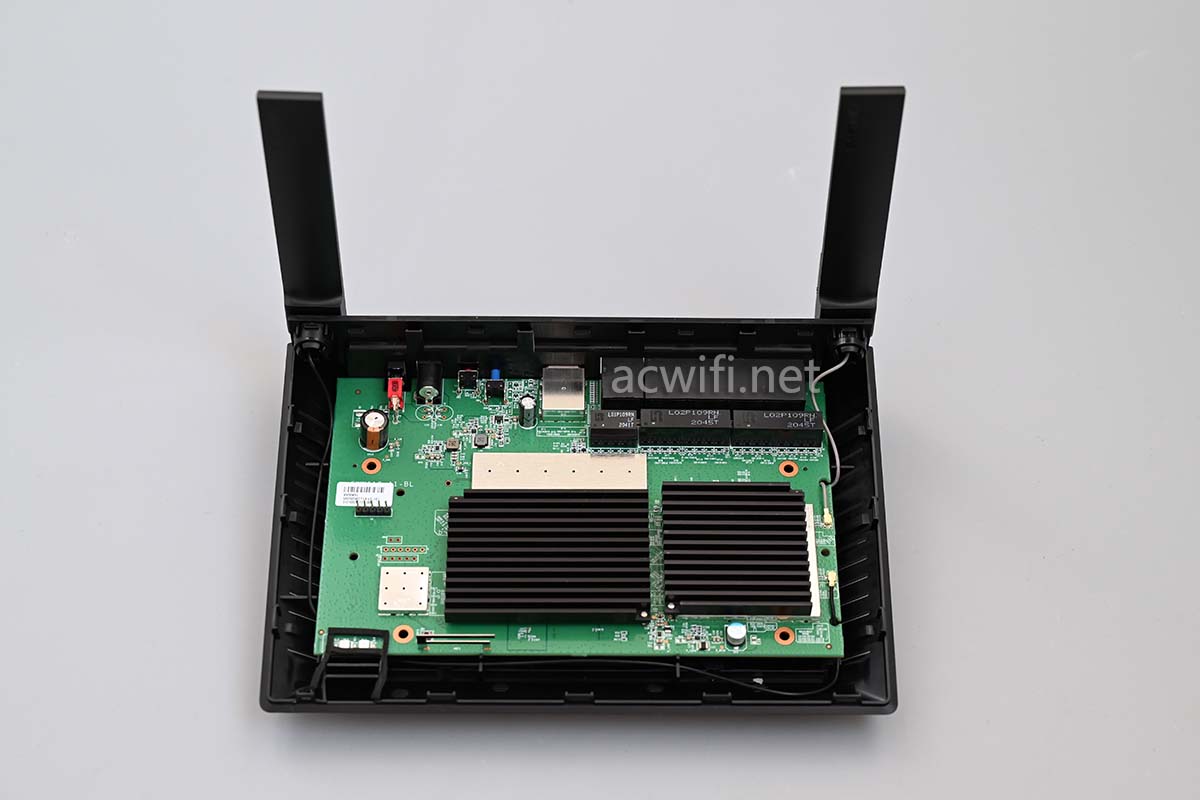

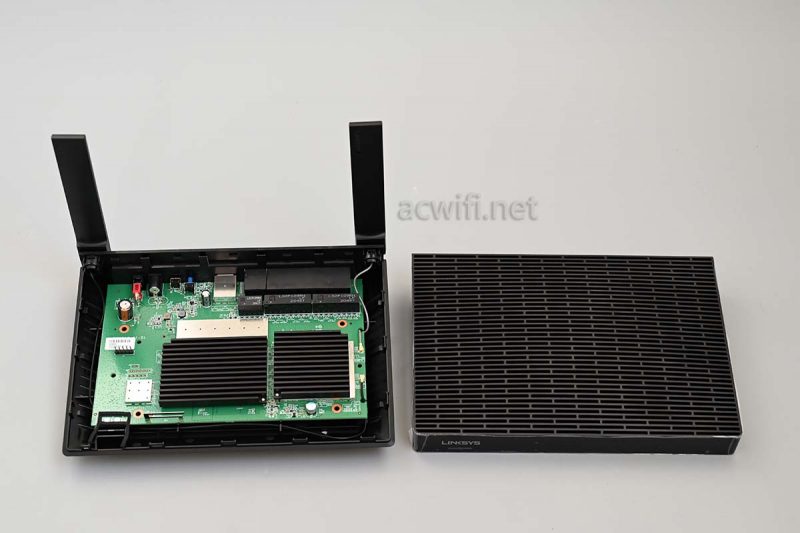

拆开外壳:看见有两散热器分别粘在两片屏蔽罩上方:

双频天线,接口可拆:

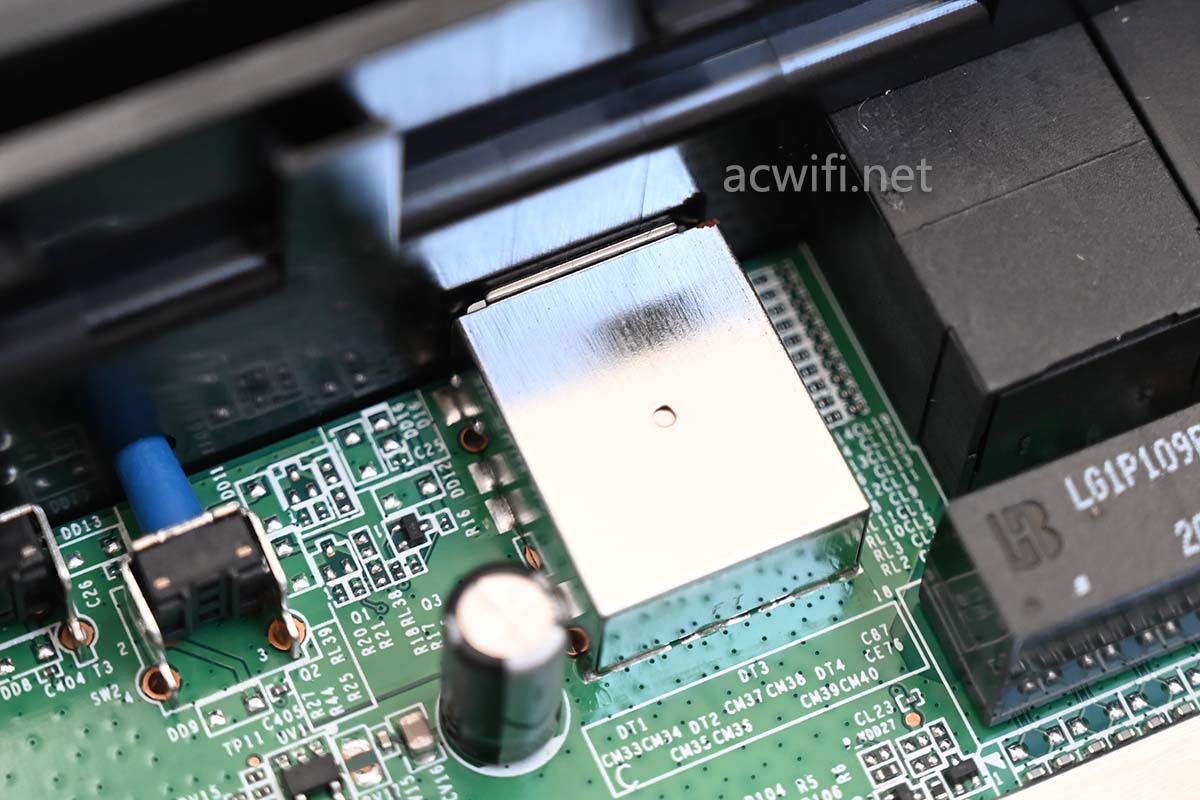

USB3.0接口有金属屏蔽罩:

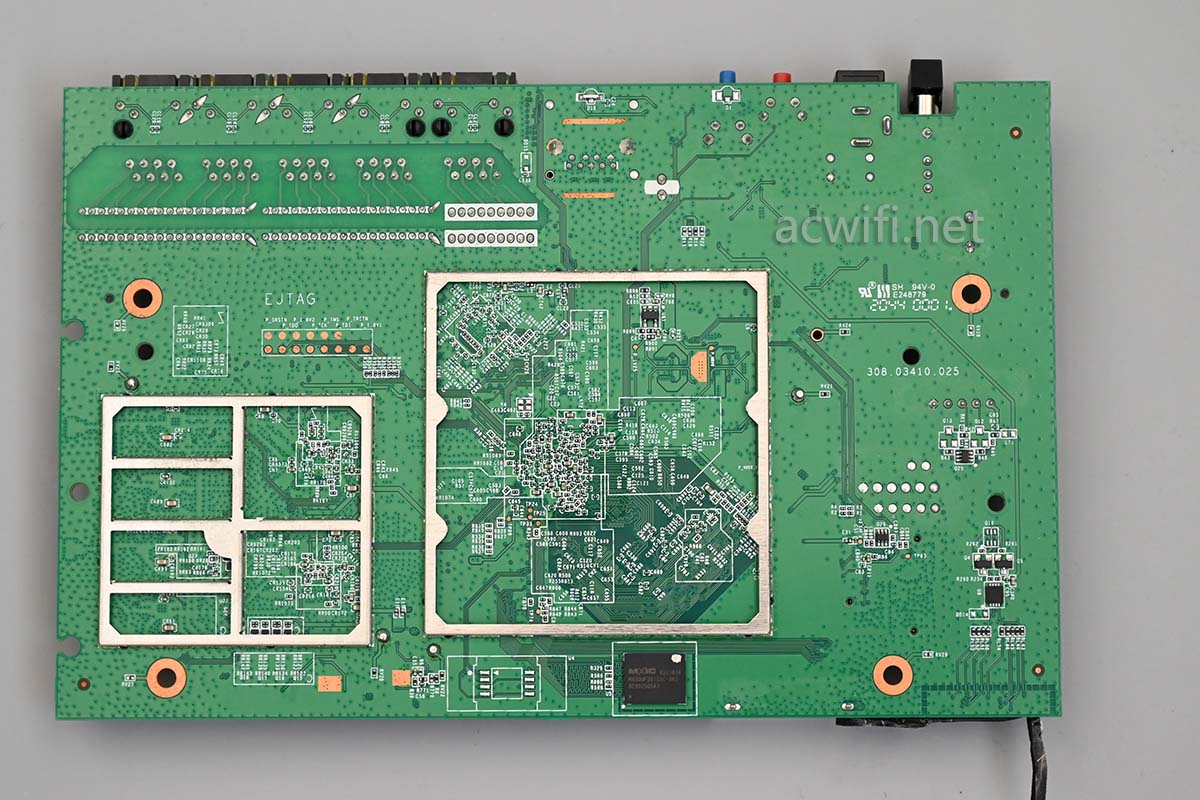

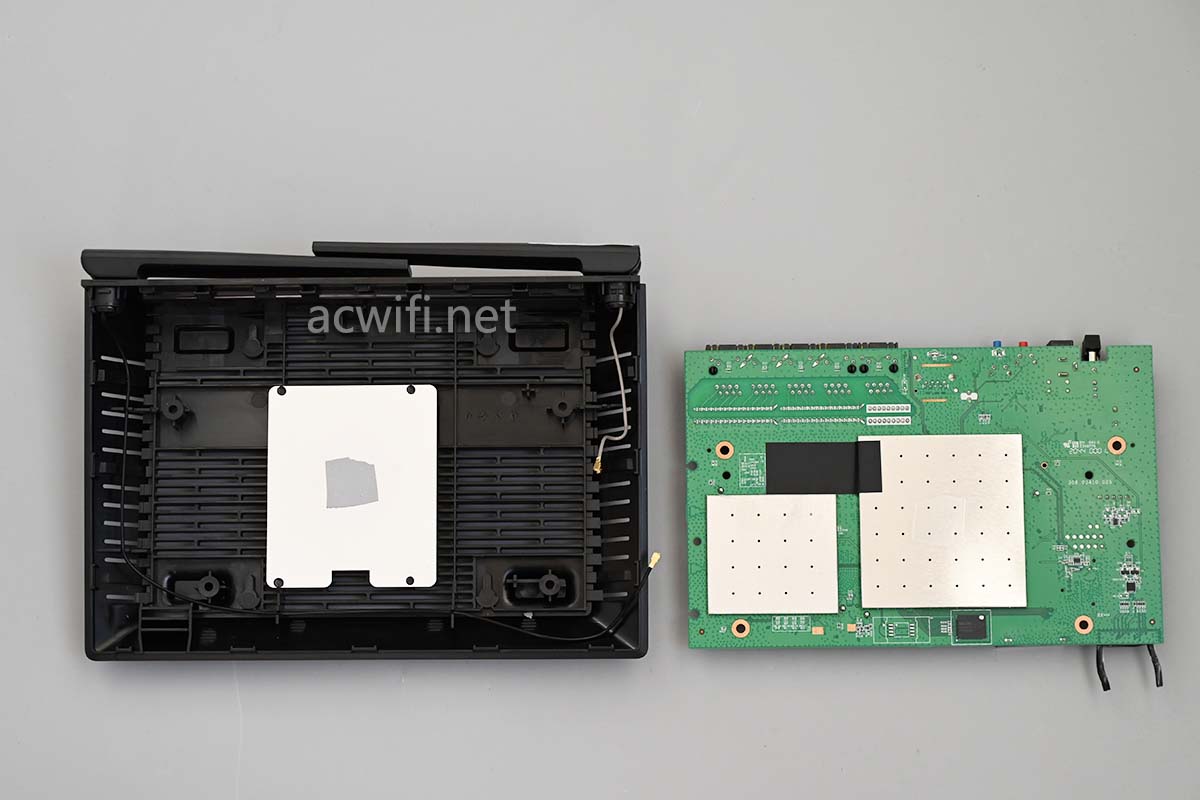

折下天线,把主板翻过来看背面:底壳有一片垫铝板。

主板底部有2个比较大的金属屏蔽罩:

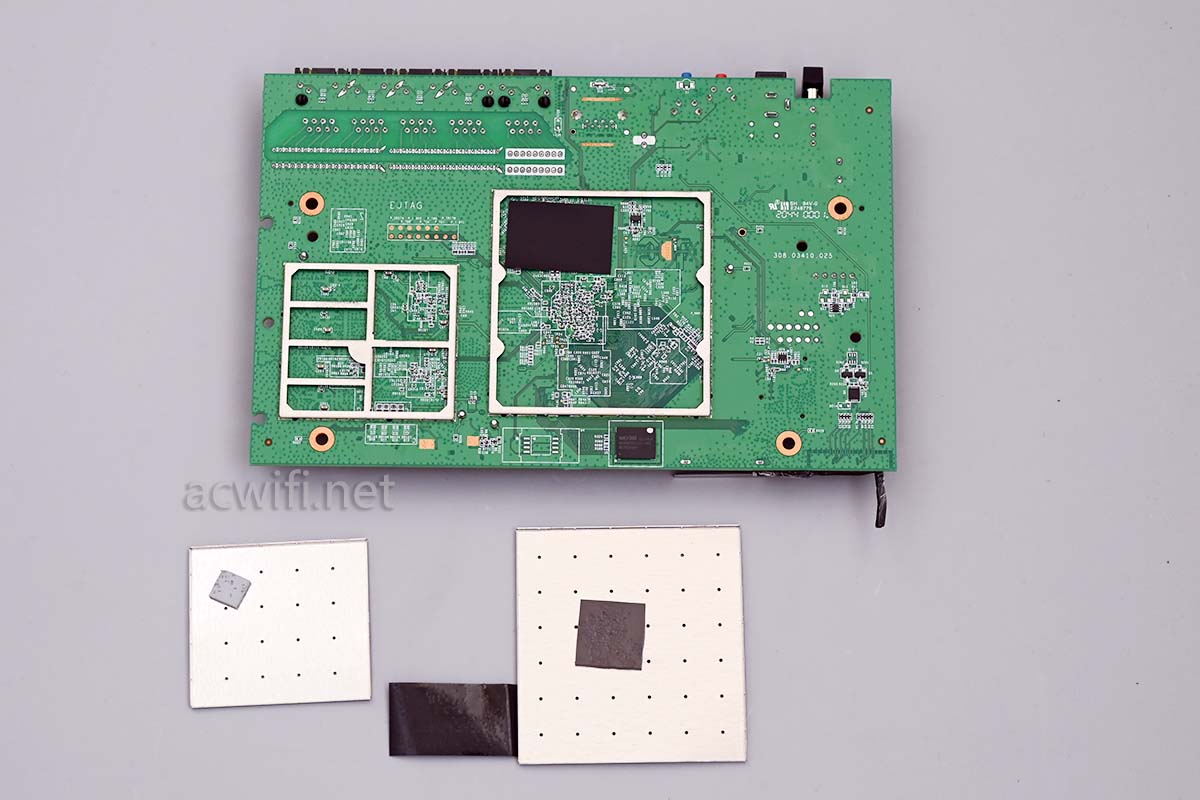

打开屏蔽罩:

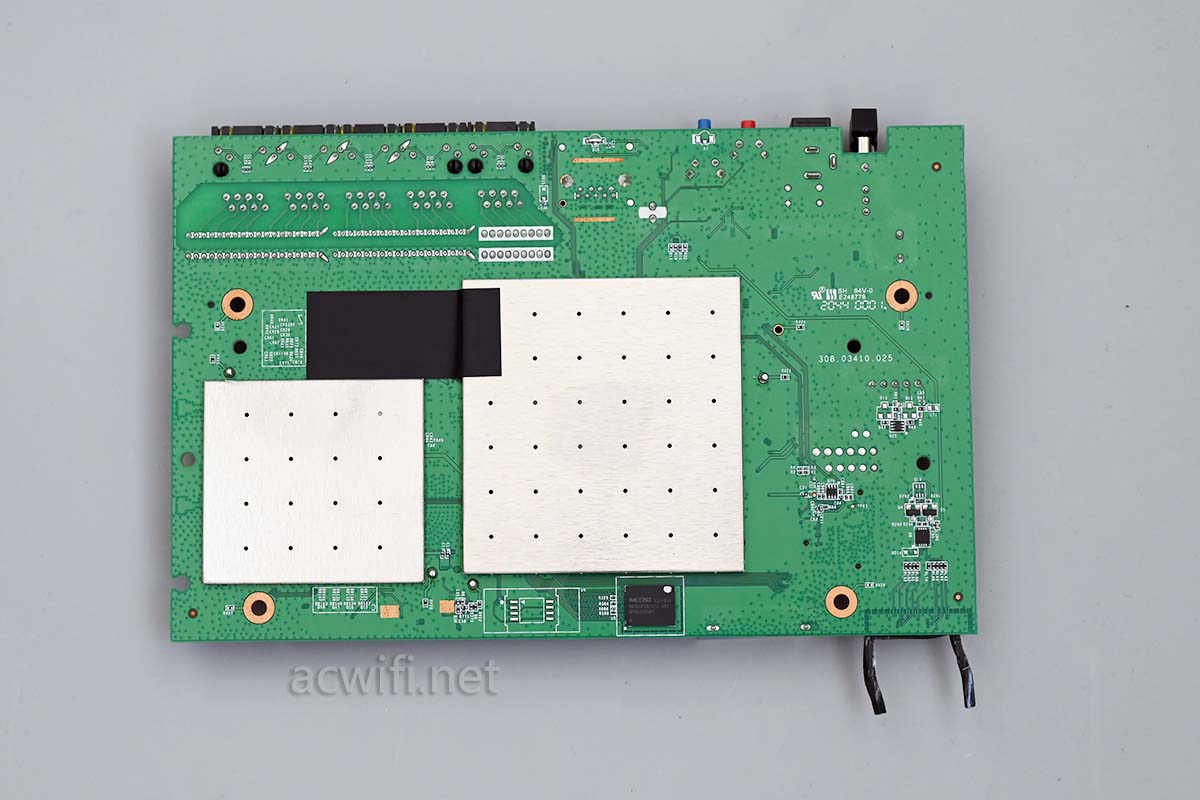

主板中间位置有一片黑色的胶布,不知有什么作用,撕掉之后,底下也没啥芯片呀。

整个背面遍布了许许多多的贴片小元件:

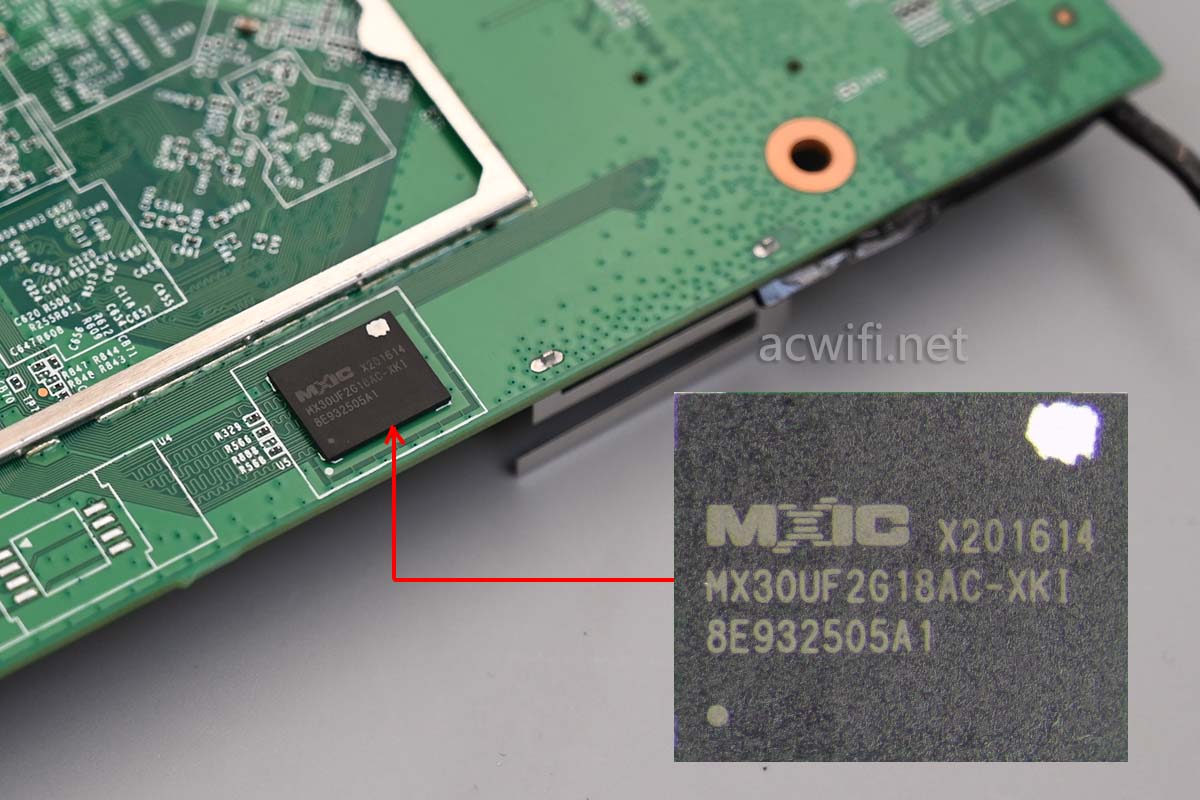

这里有一颗闪存芯片,型号是MX30UF2G18AC-XKI,容量256MB。

(上图左下角位置,有一个SPI空盘位。方便刷机吗?)

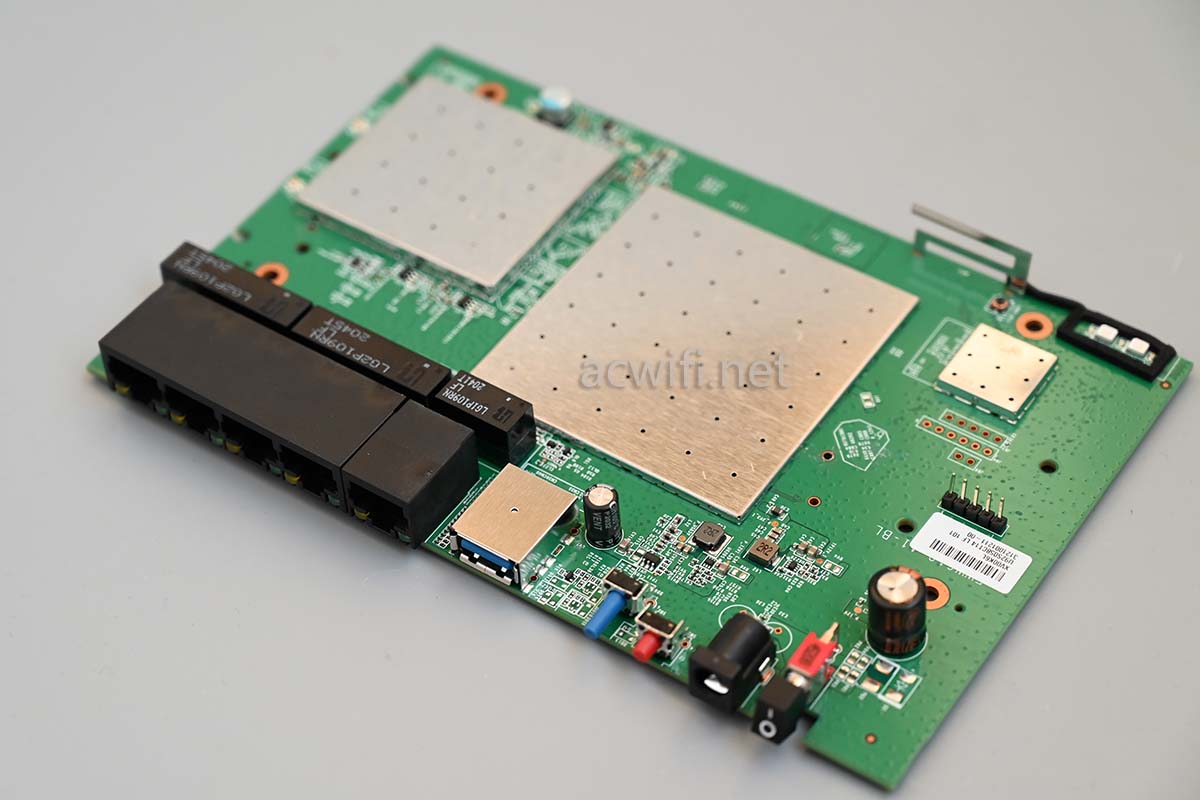

回到主板正面。

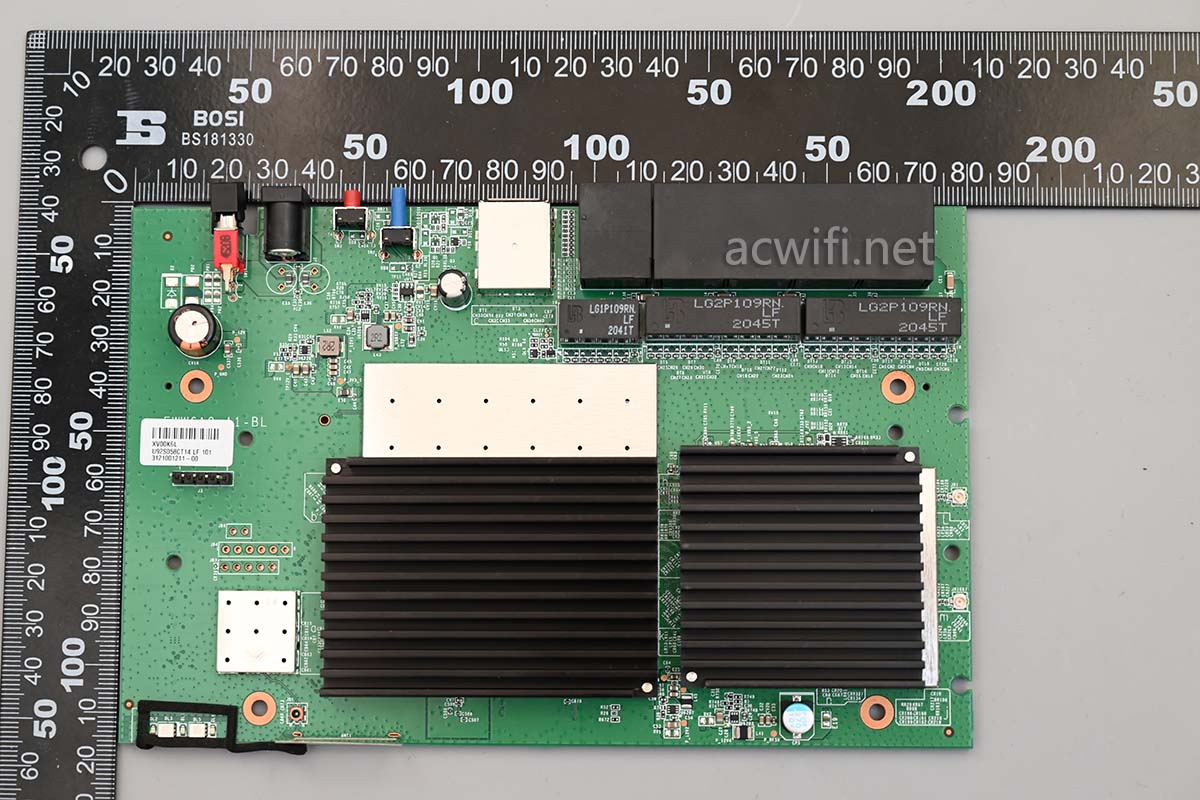

这主板尺寸在2x2mimo的双频无线路由器里面是算大的:18cmx11.6cm。

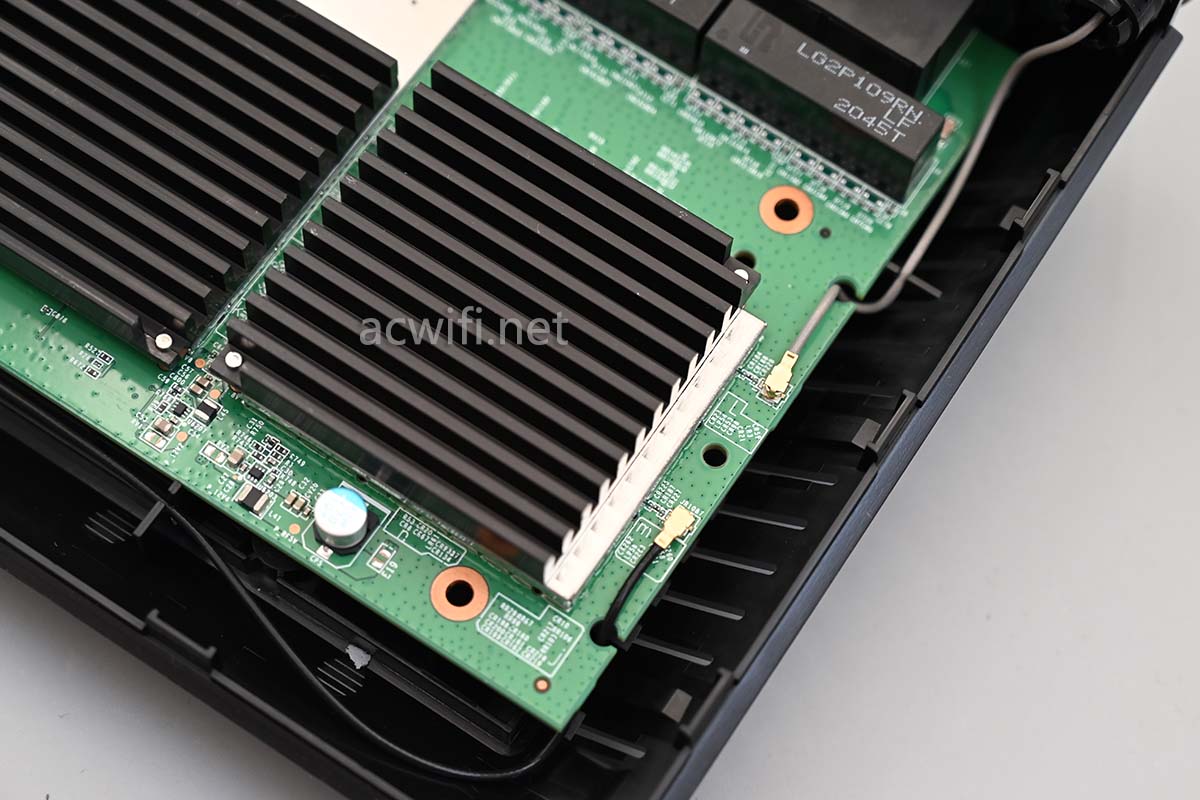

想拆开散热器时才发现,,,,咦,焊接在主板上的呀。

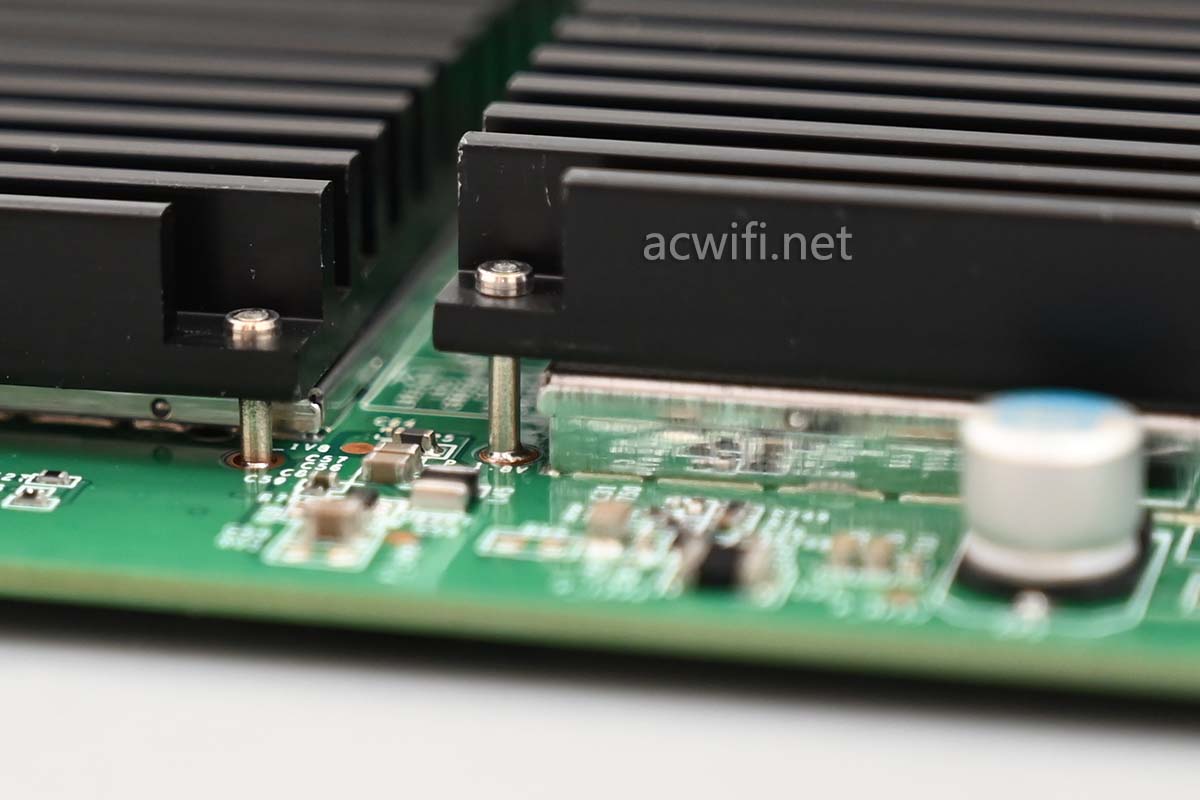

每一片散热器均用了两个针脚焊接固定。

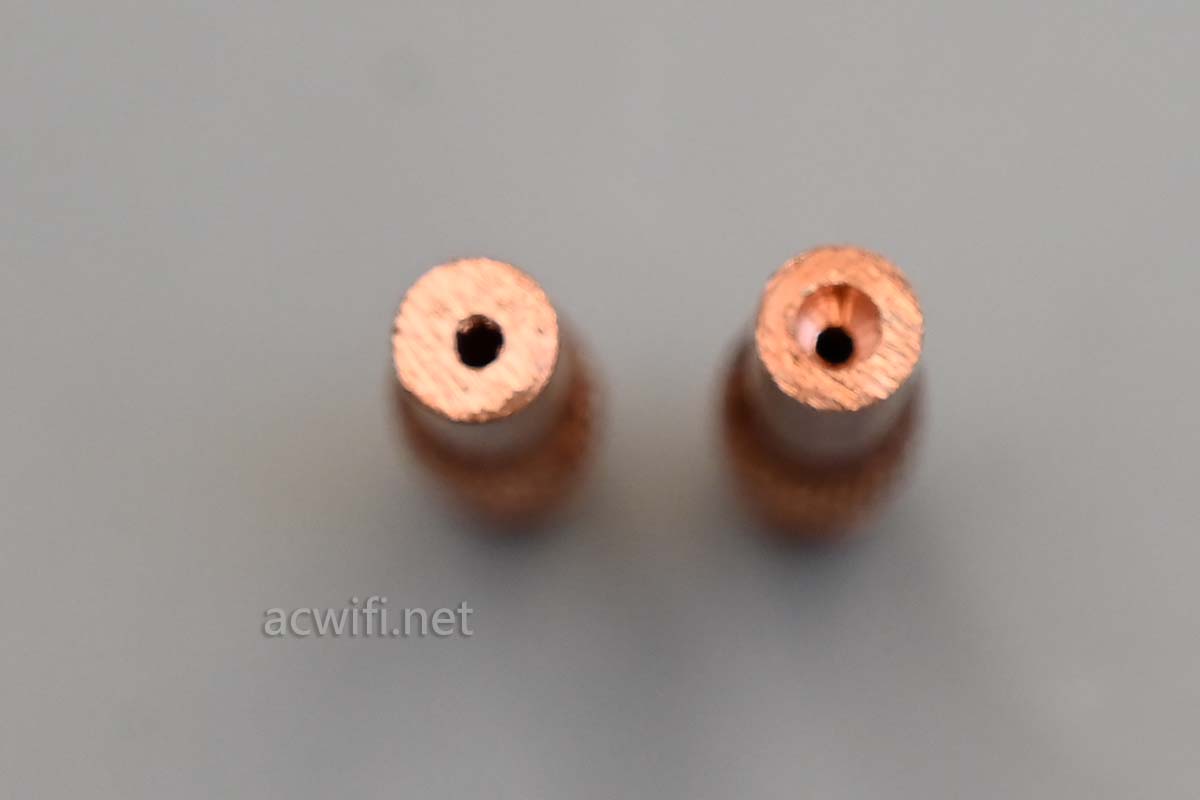

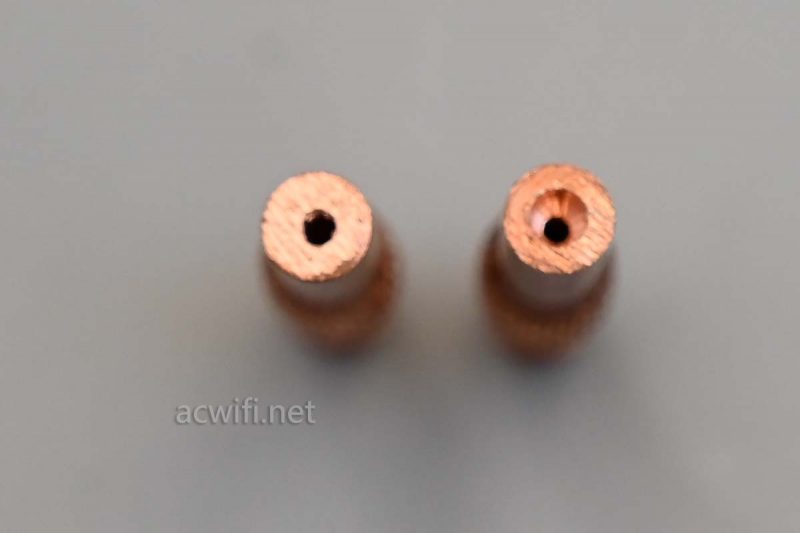

在不久之前呢,拆交换机也因为这种设计而没有拆开,于是买了口径大一些的吸锡嘴回来备用:

我把电动吸锡器换成上图右边的吸嘴。虽然刚好可以套进针脚但吸不干净,可能吸力变弱了。

吸来又吸去,折腾了一小时拆不动。

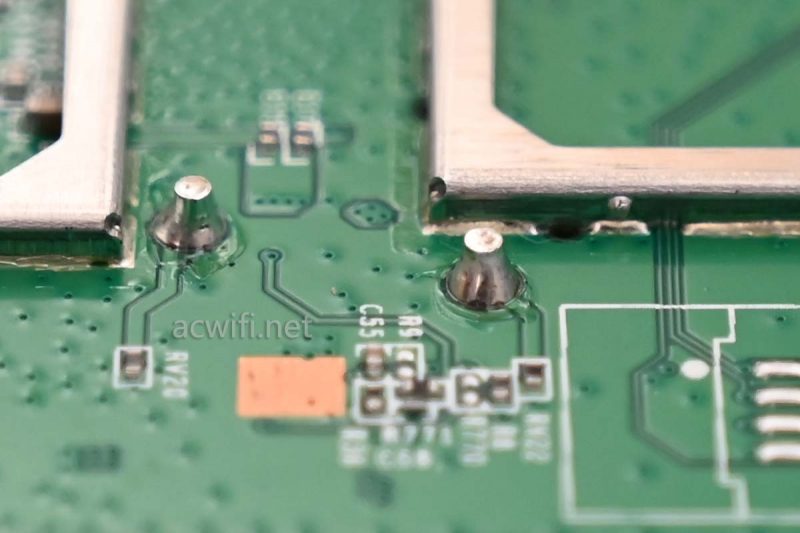

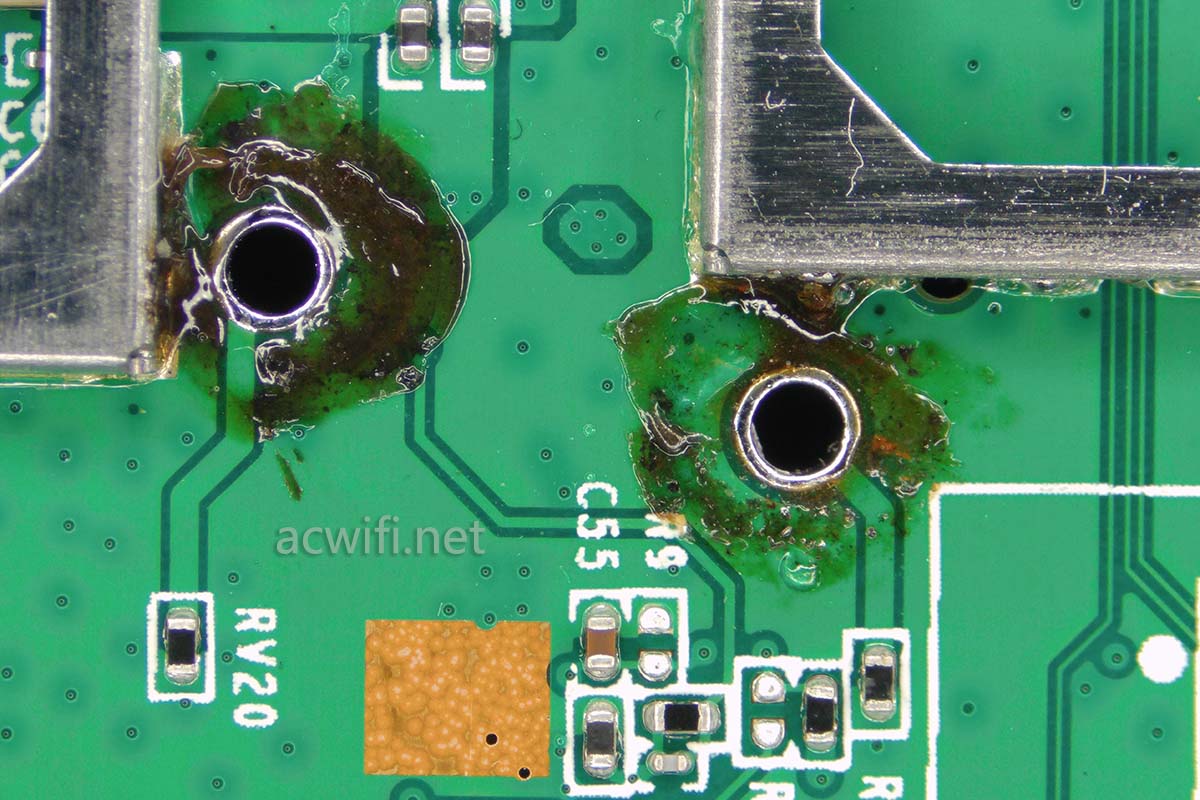

然后用手动吸锡器就好一些,但还是吸不干净,最后不得不一边熔锡一边用力扯开散热器。又经历好一小时终于搞定了。拆出来之后,把四个孔吸干净,方便一会安装回去。

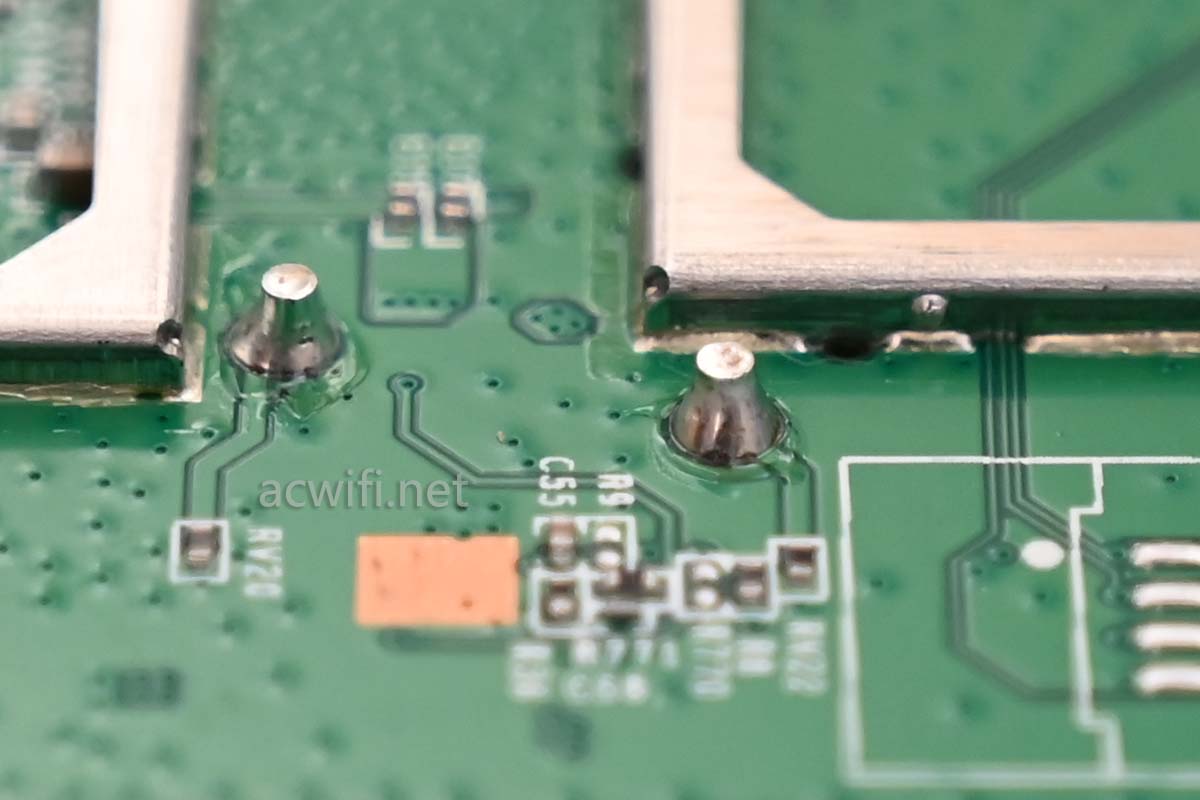

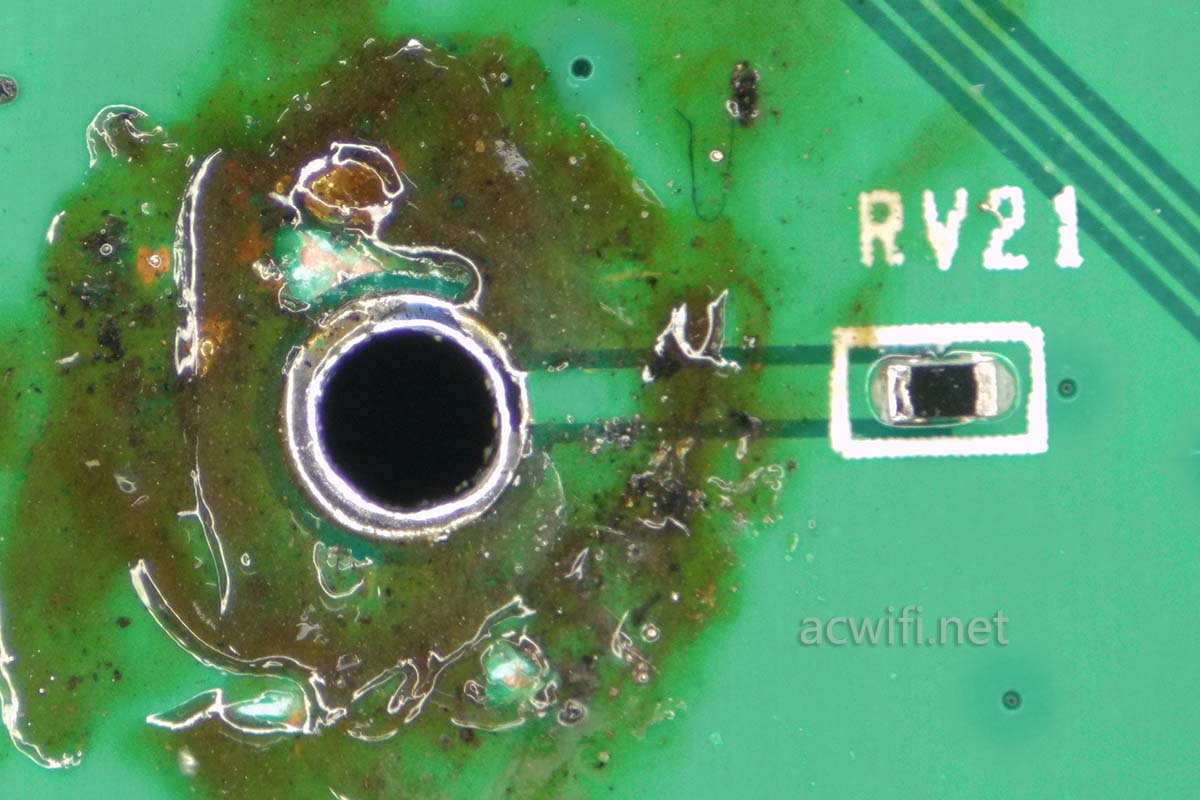

发现第一根针脚都连了一个贴片电阻,应该是电阻吧。

增加难度的是中间的一层粘性好高的导热垫:

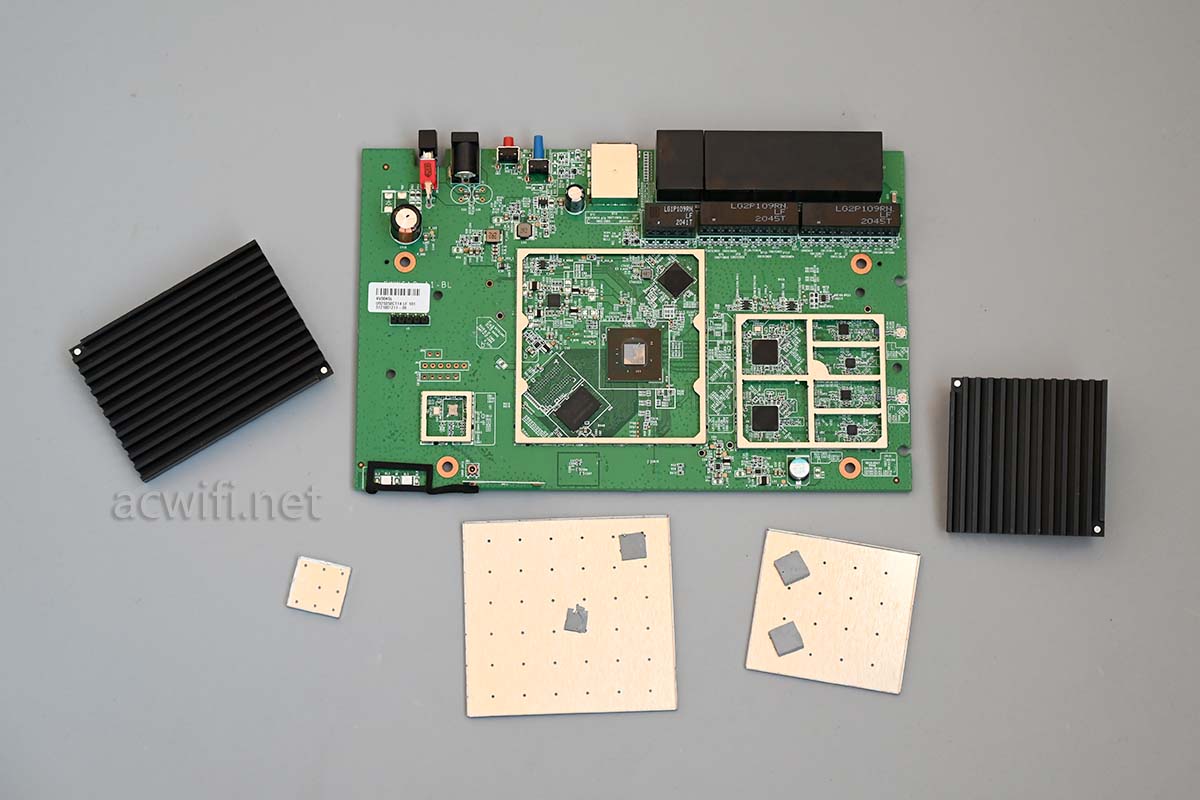

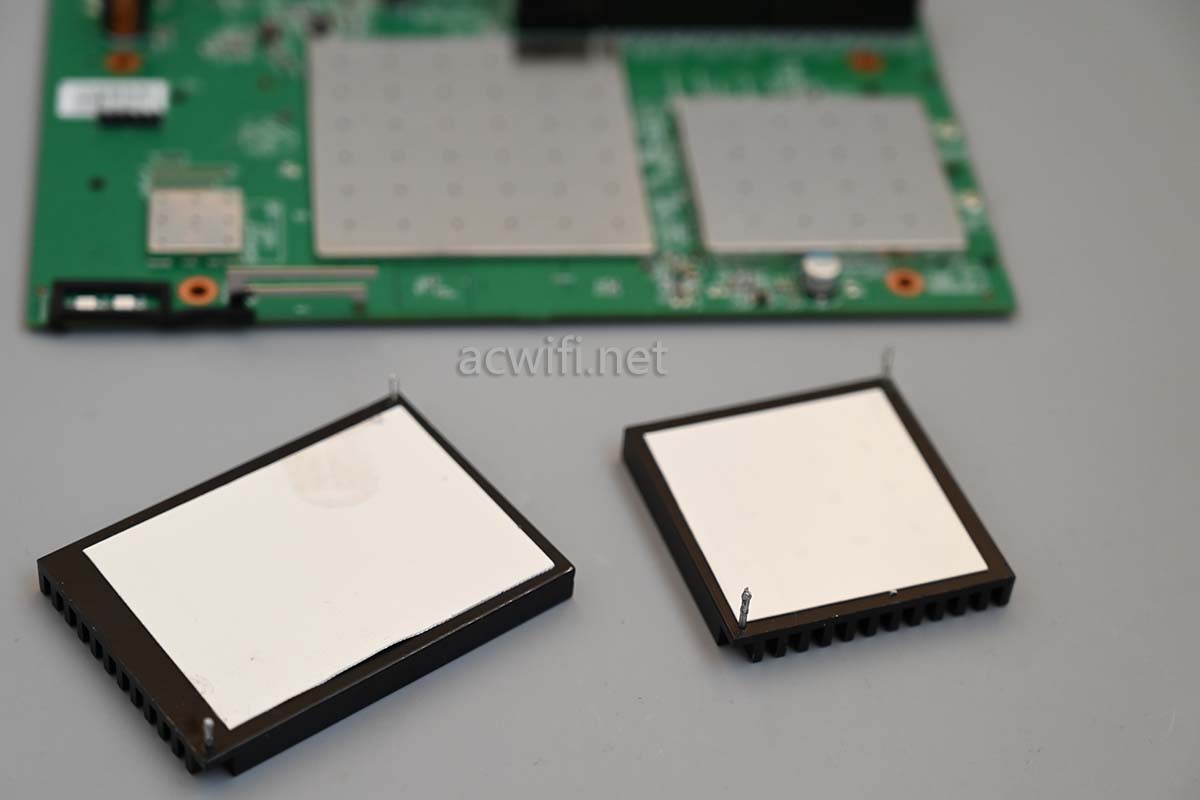

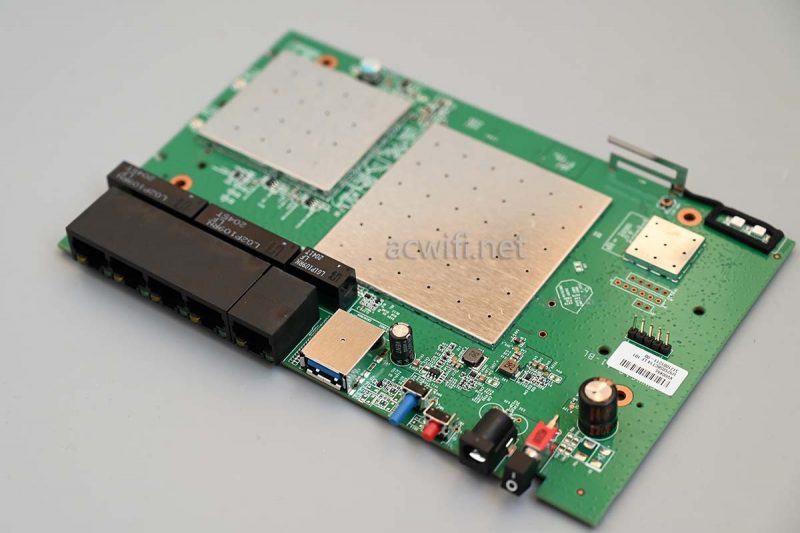

总算是移动散热器了:

拿走屏蔽罩:

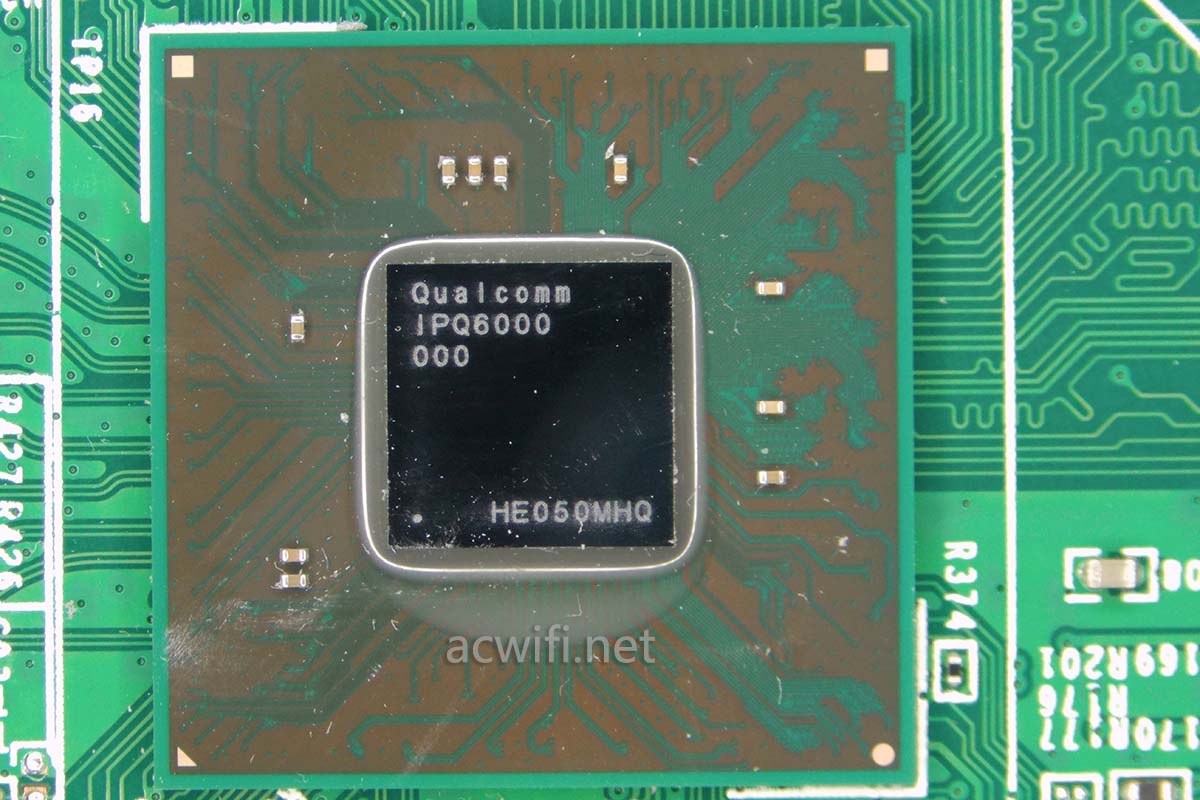

先看CPU型号吧。

MR7350的CPU型号是IPQ6000,商品页写的参数是四核1.2GHz。A53架构,L2缓存512KB,集成单核1.5GHz 12线程NPU。集成2.4G和5GHz 无线基带,支持2T2R。

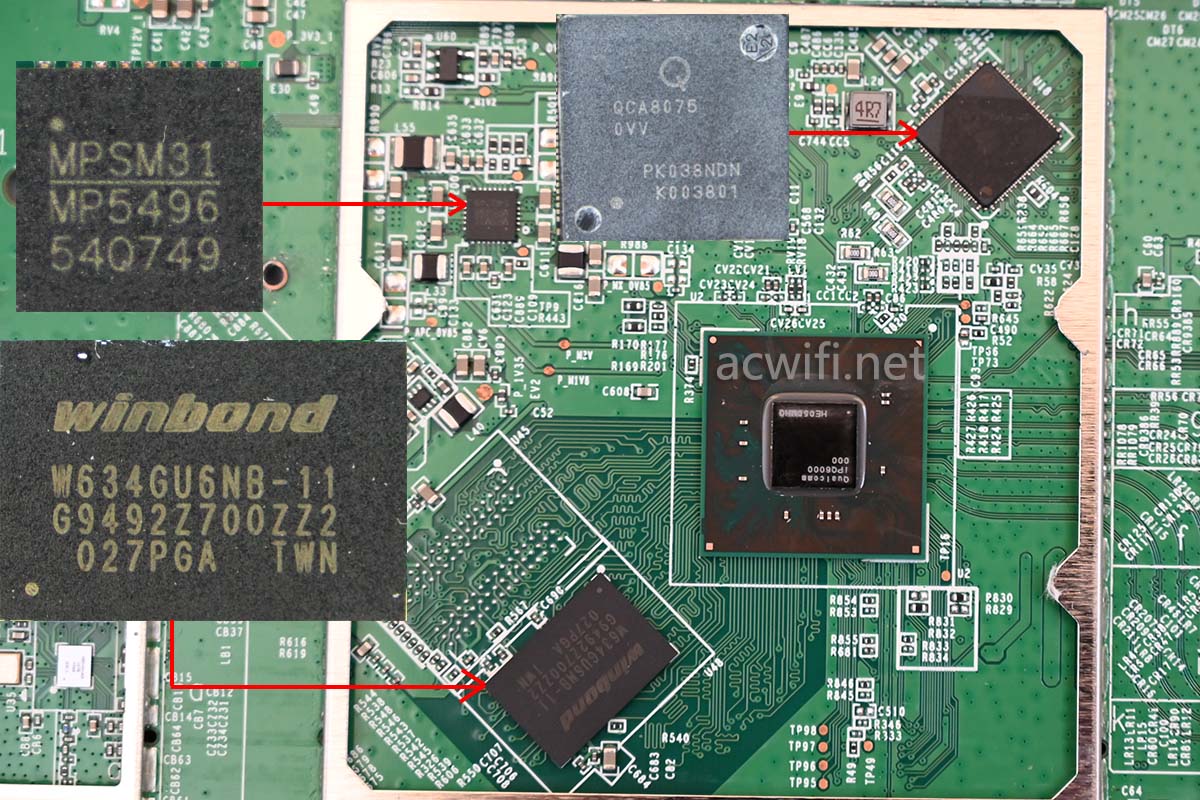

CPU左下方有一颗内存芯片,型号是华邦W634GU6NB-11,容量512MB。

CPU右上方有一颗五口千兆PHY芯片,型号是QC8075。

MP5496是电源管理芯片。

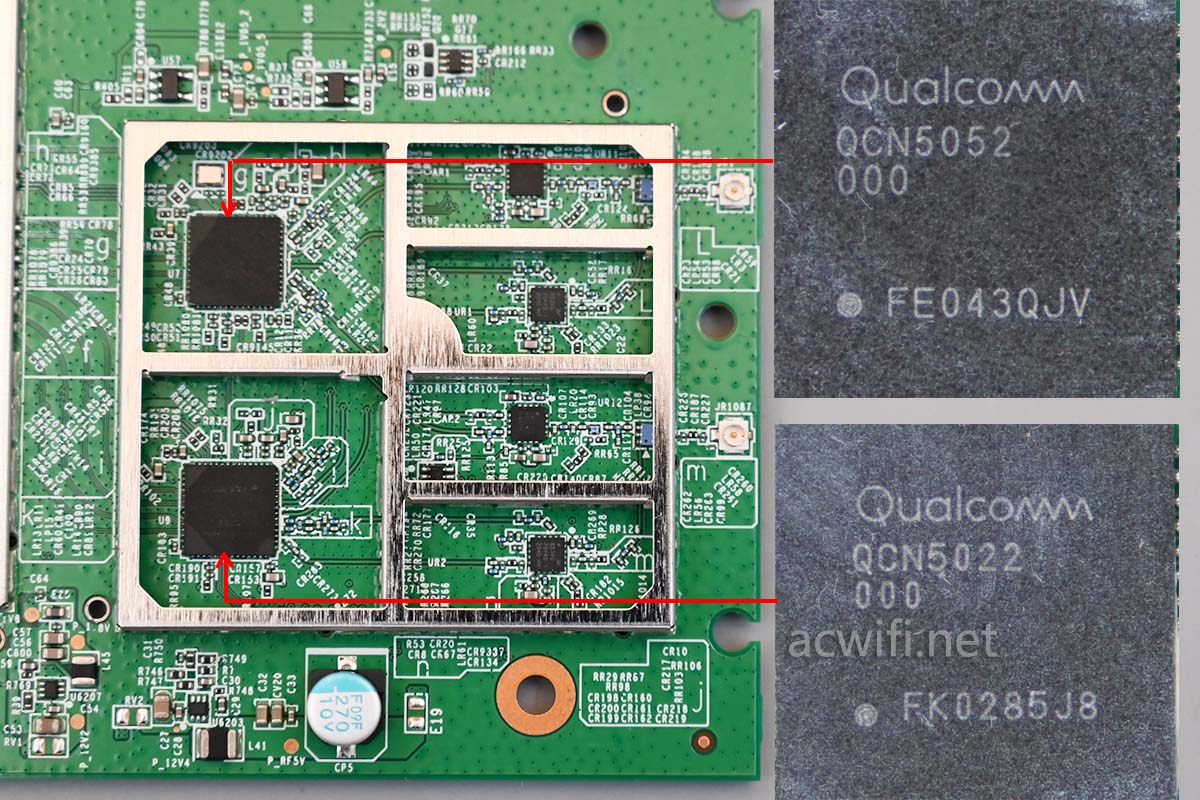

无线射频电路如下:

QCN5052是5G  RF芯片,支持2x2mimo,在80MHz频宽下最高速率1201Mbps,不等于你任何设备连接它的5G都是这个速率,无线不能一厢情愿。

QCN5022是2.4G RF芯片,支持2x2mimo,在40MHz频宽下最高速率574Mbps,不等于你任何设备连接它的2.4G都是这个速率,无线是要两情相悦,讲求匹配。

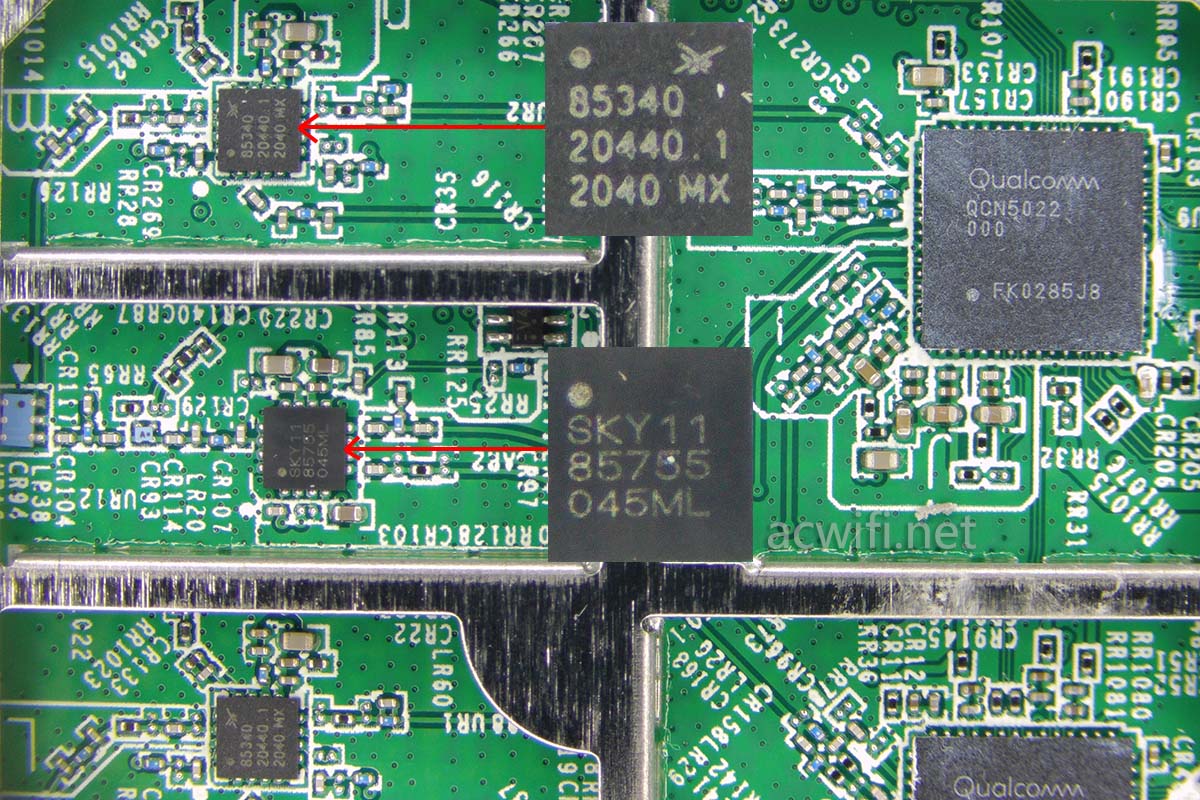

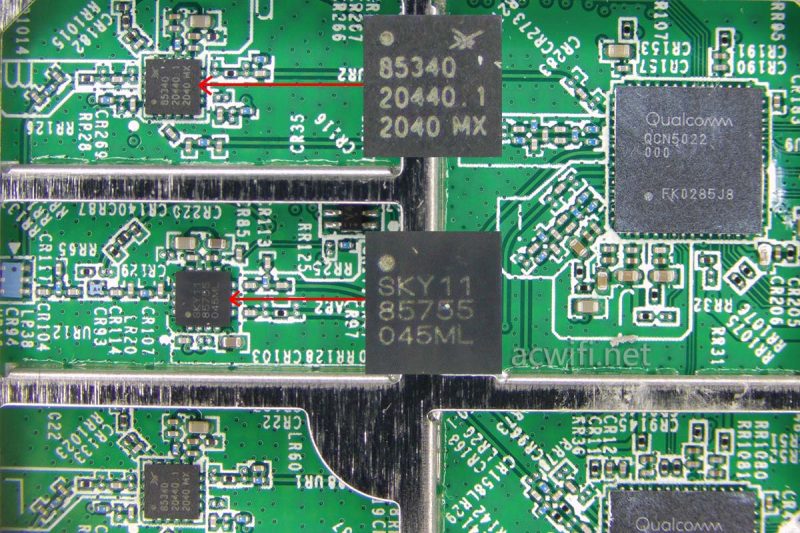

放大电路,看看FEM是什么型号:

2.4G FEM芯片是SKY85340-11,是一颗中高功率芯片;

5G FEM芯片是SKY85755-11,也是一颗中高功率芯片。

SKY5755-11的参数如下:
Integrated 802.11ax , 5 GHz PA, LNA with bypass, and T/Rswitch
Fully-matched input and output
Integrated logarithmic power detector and directional coupler
Transmit gain: 32 dB
Receive gain: 14 dB
Output power:
MCS11, +18 dBm, –43 dB EVM
MCS9, +20.5 dBm, –35 dB EVM
MCS7, +22.5 dBm, –30 dB EVM
Small QFN (16-pin, 3 x 3 mm) package(MSL3, 260 C per JEDEC J-STD-020)

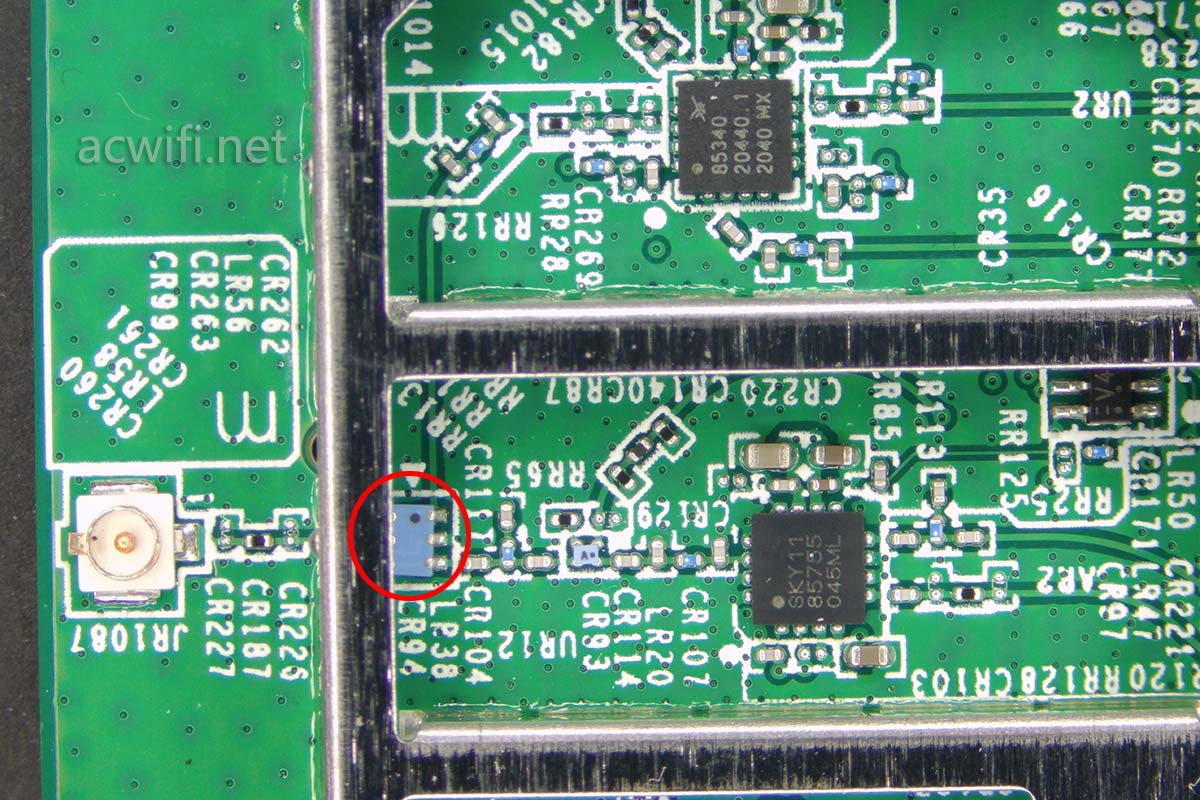

2.4G和5G通过下图红框里的双工器进行合路输出,接到双频天线上。所以只需要两根天线就可以了。

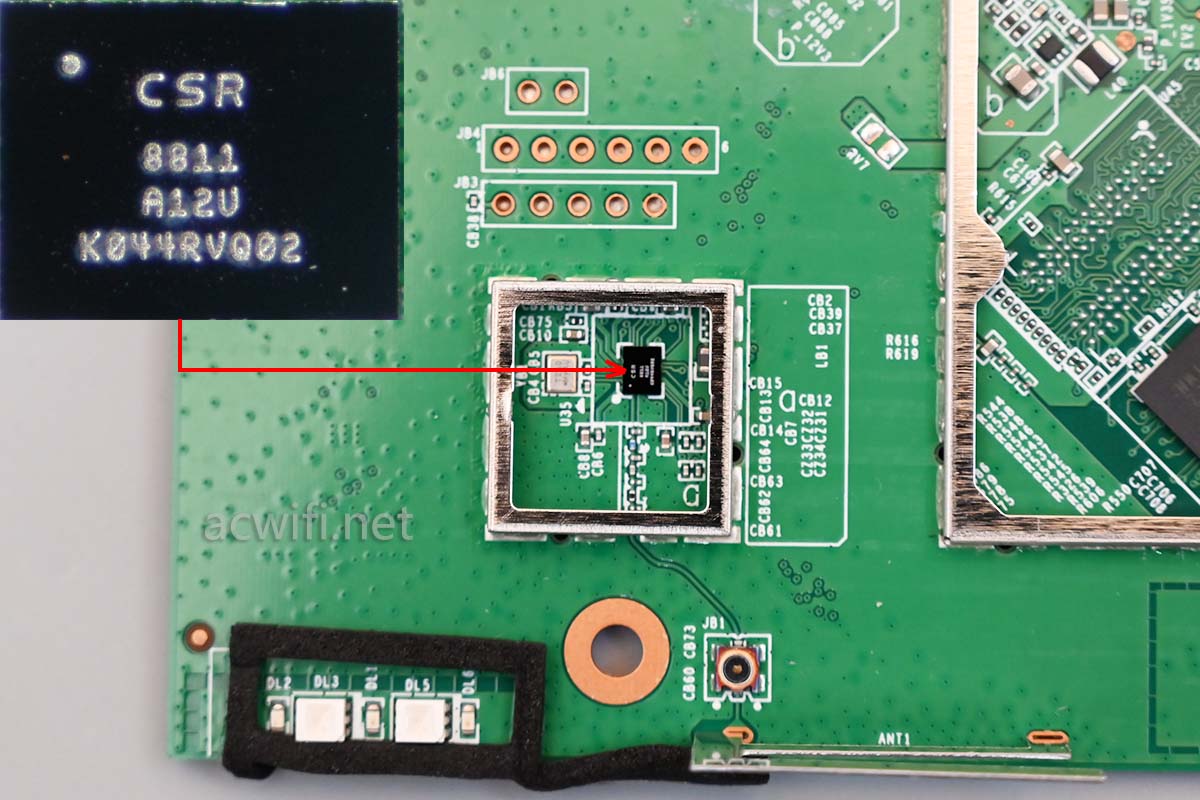

LED指示灯附近有一颗蓝牙芯片,型号是CSR8811。

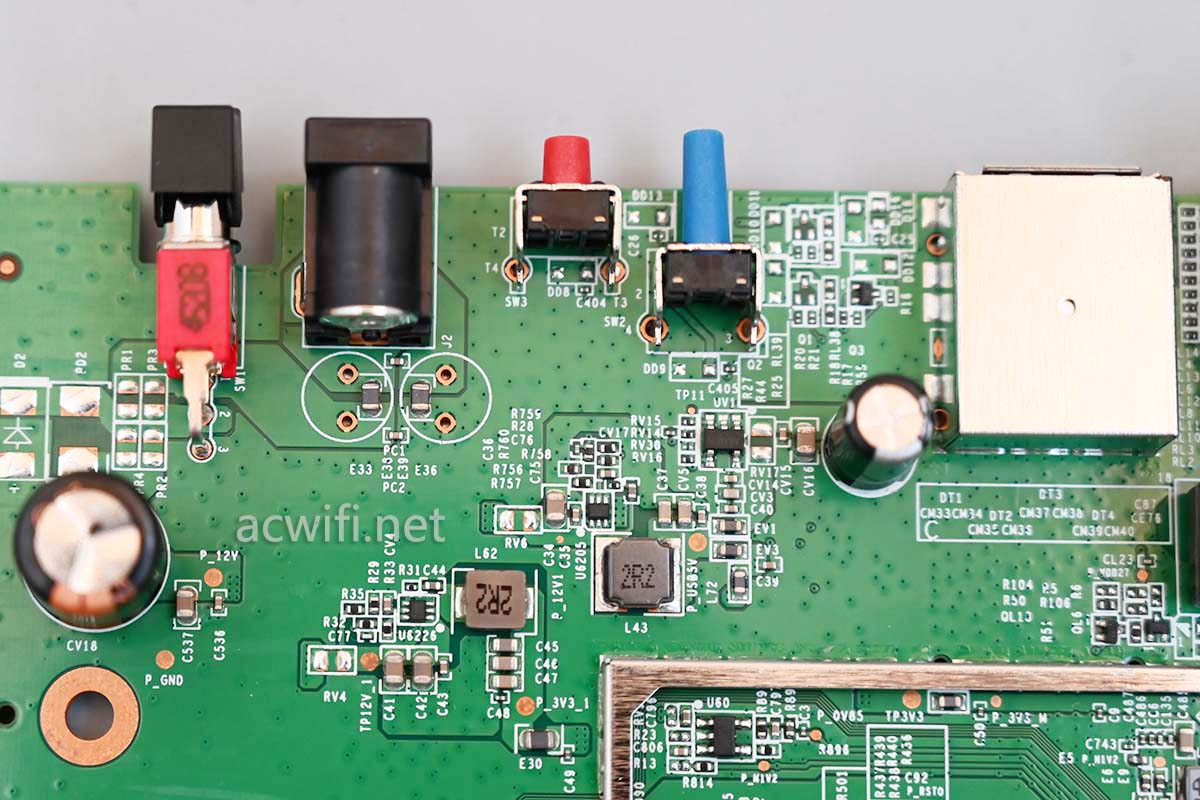

电源输入电路:

至此MR7350就拆机完成了,拆完之后把散热器焊回去,焊接最简单了。

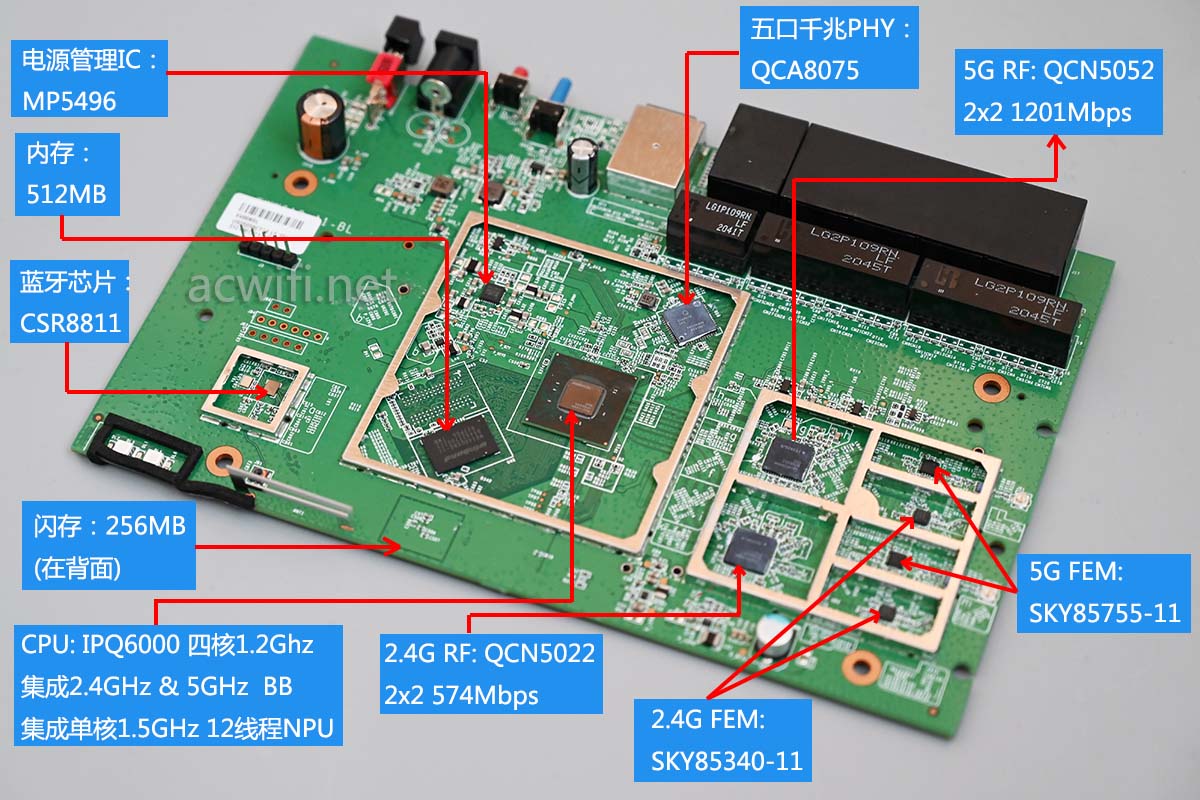

MR7350各芯片型号汇总图如下:

最后拿手机在楼下D点测速看看。

把MR7350放在下图中的“WIFI”位置,跑到楼下D点位置用三台手机测5G速度,信道44,宽带是电信500兆。(地区里面选择美国。)

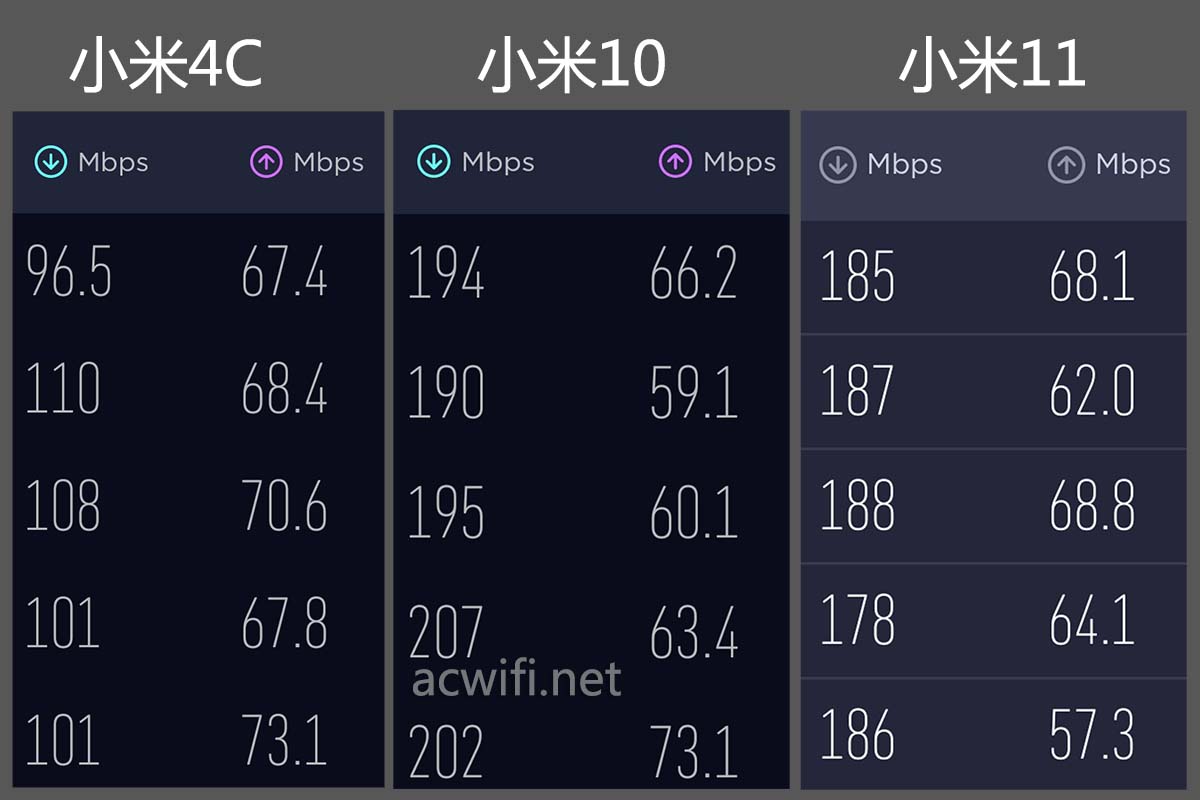

结果如下:

对于AX1800的机型来说。两台wifi6的速度还算可以。

用电铬铁拆散热器时,食指打滑碰到铬铁头上了,印出来了长4.28mm宽1.67mm大小的水泡。。。。现在还隐隐作痛。

399元的这台MR7350,做工和用料都挺好的。最突出的优点 是USB3.0,读写都达到了110MB/秒,采用同样CPU和无线芯片的329元的360V6,它的USB口读写速度是33MB/秒和25MB/秒。400元以内有USB3.0接口的WIFI6很少,如果有此需求的,这款MR7350现在399元是不错的选择;买两三台来mesh组网也不错,IPQ6000性能不弱;如果你手里已经有了vleop系列,也可以买它来升级换代。

缺点是不支持160MHz频宽。
