新款和目AX18拆机，MTK啦

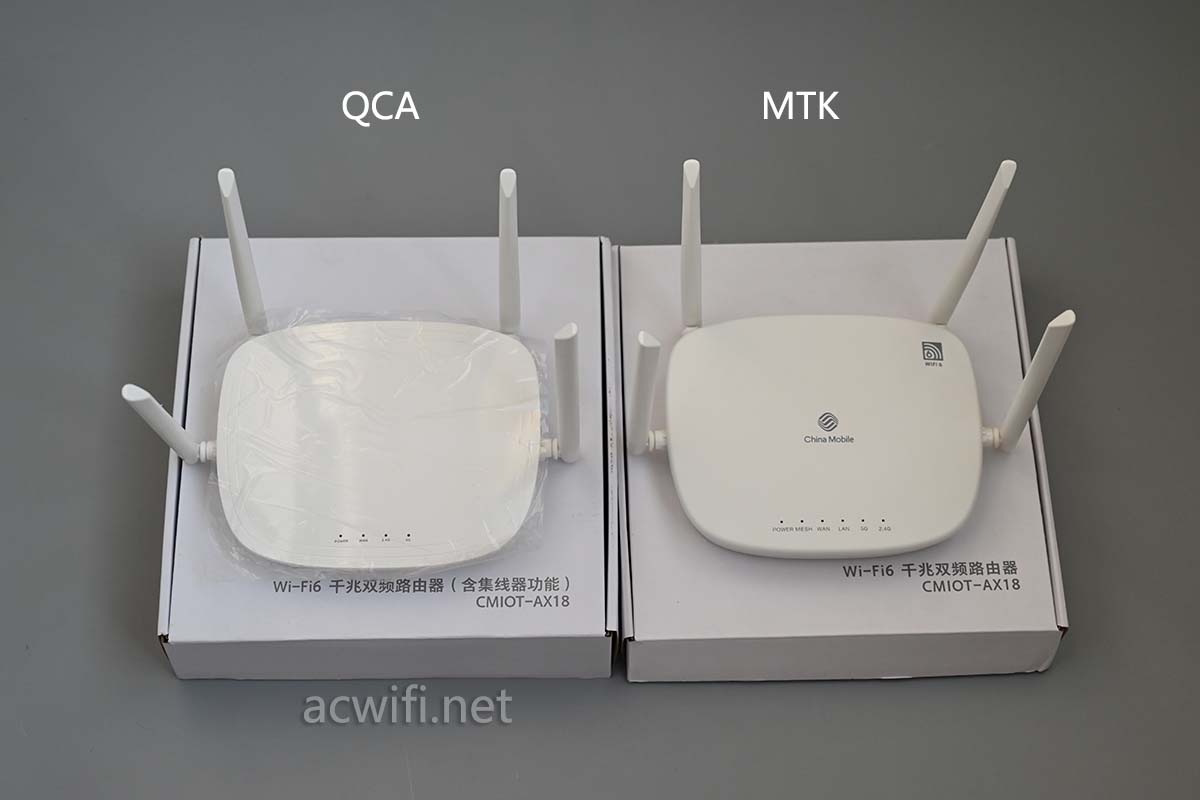

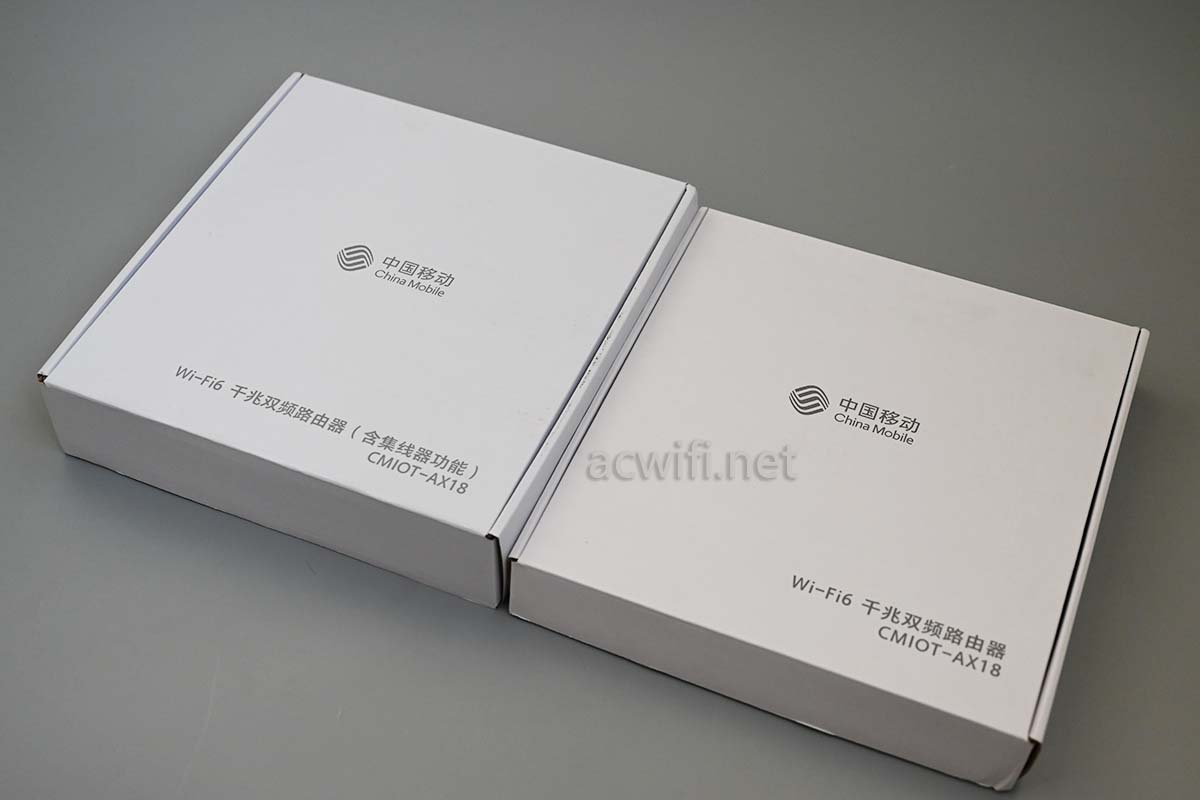

有人留言说和目AX18现在出现了MTK方案的版本。于是买了一台回来看看（PDD 138元）。新旧包装如下：（左边是旧款，高通方案，右边是刚买来的，MTK方案）

除了外包装不一样，包壳也不一样的：

旧款的外壳是光滑的，新款是磨砂质感； 旧款的面板指示灯有4个，新款是6个。

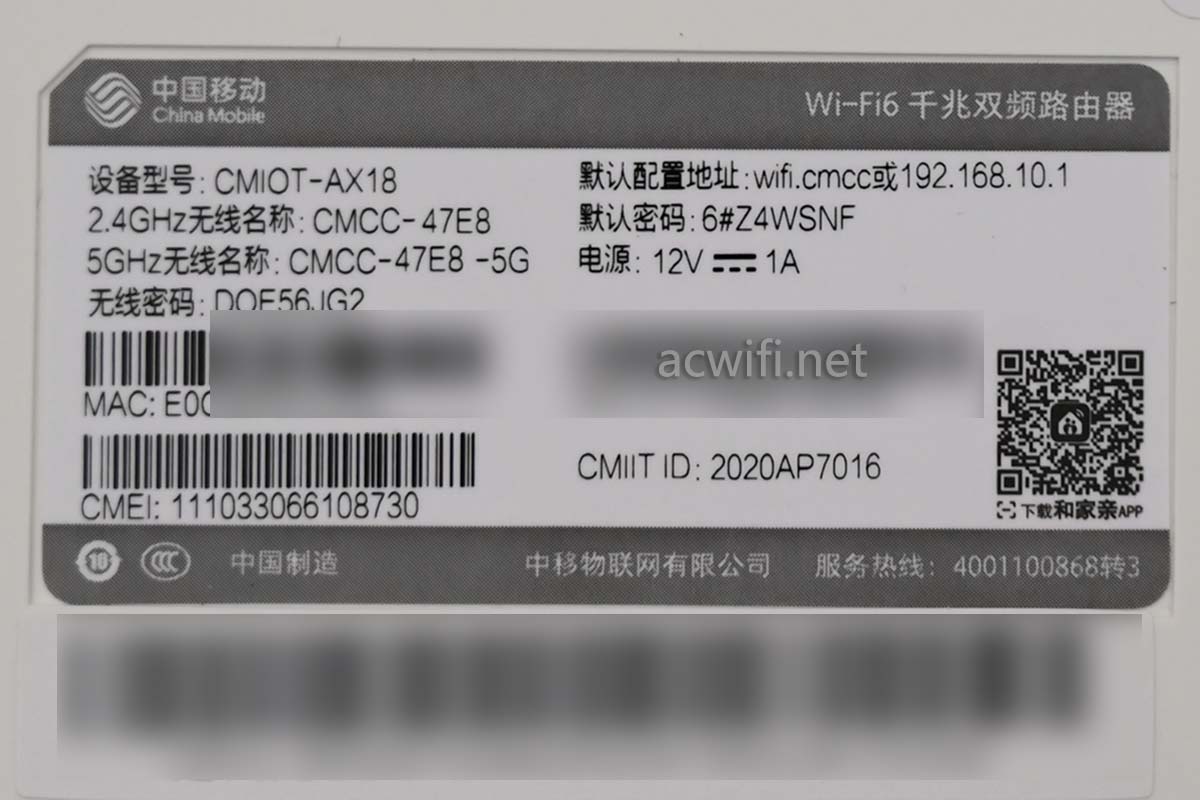

底部的标签：

并没有在型号或版本上作出标识。

电源我忘记拍照了，一样的是12V/1A规格。实测待机功率4.7W，不算高。温度也只是温温的。

如果你在用的路由器觉得温度高，可以在底部垫一个铝散热器就可以降温了。散热器淘定链接

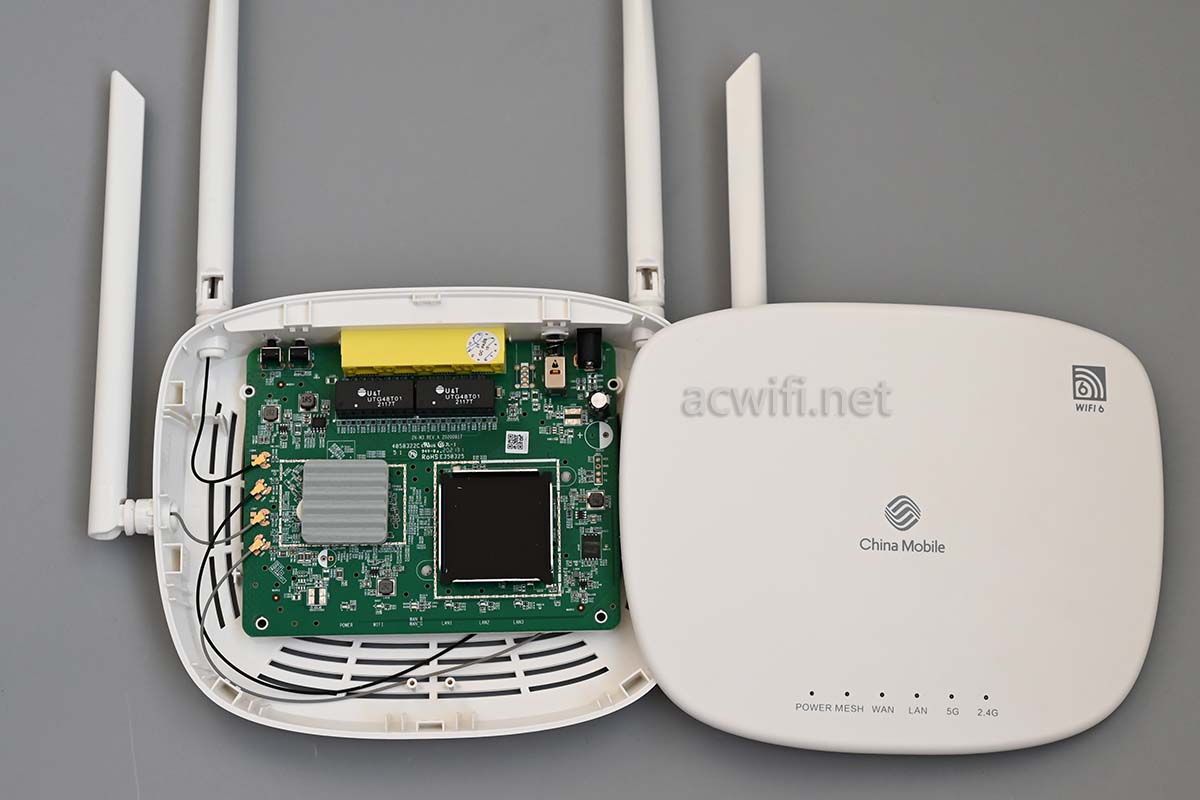

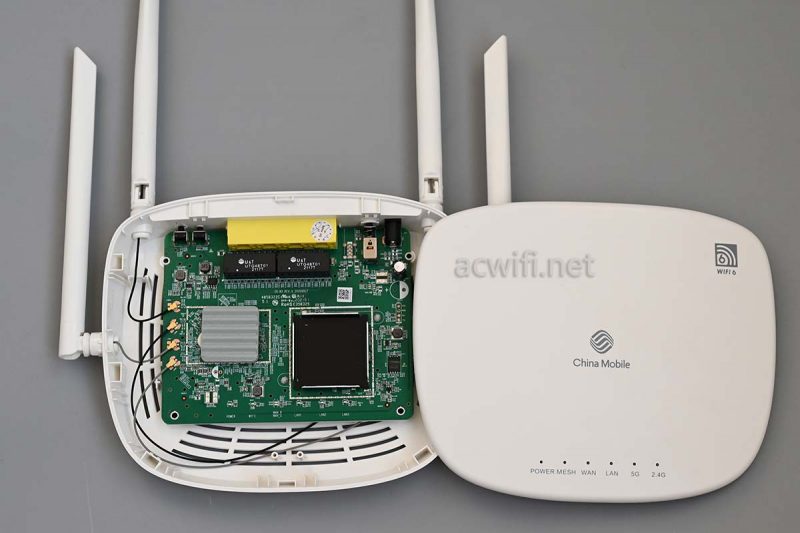

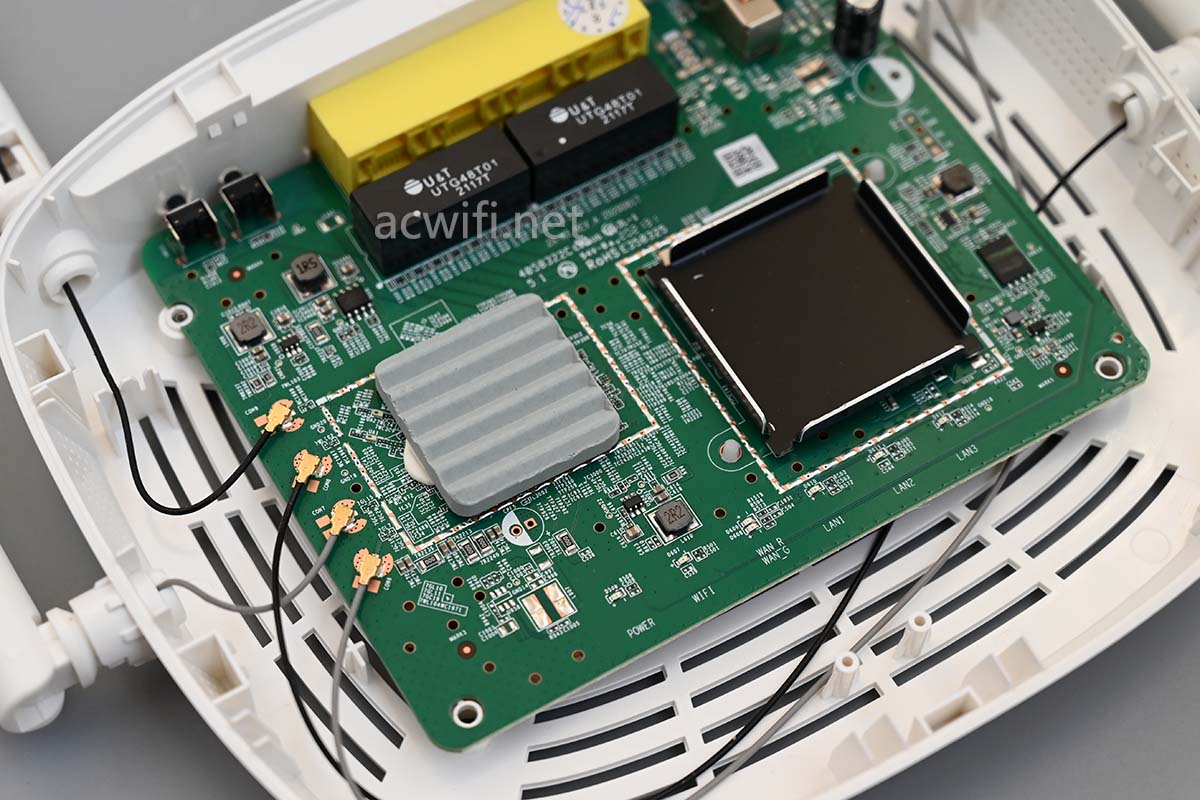

直接拆开外壳：

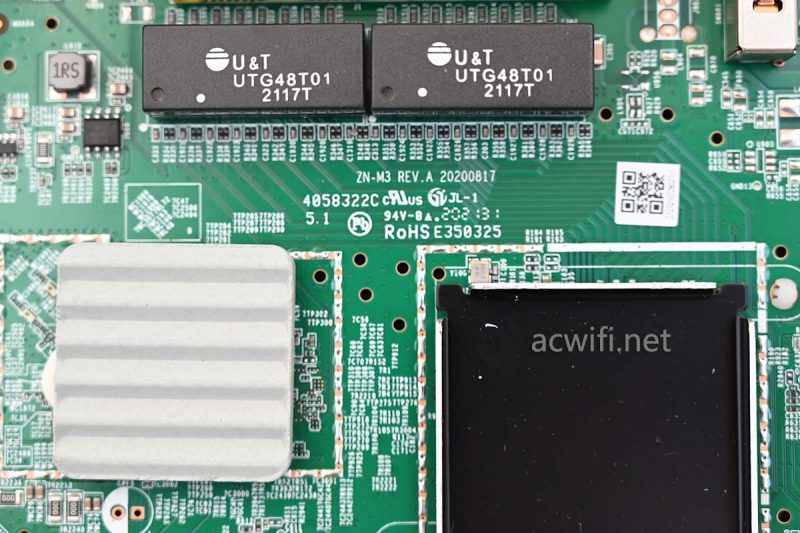

黑色的散热片下方是CPU，但MT7621AT不应该有这么大的面积吧，难道不是MT7621？？

散热器用粘性硅脂粘得好牢固：

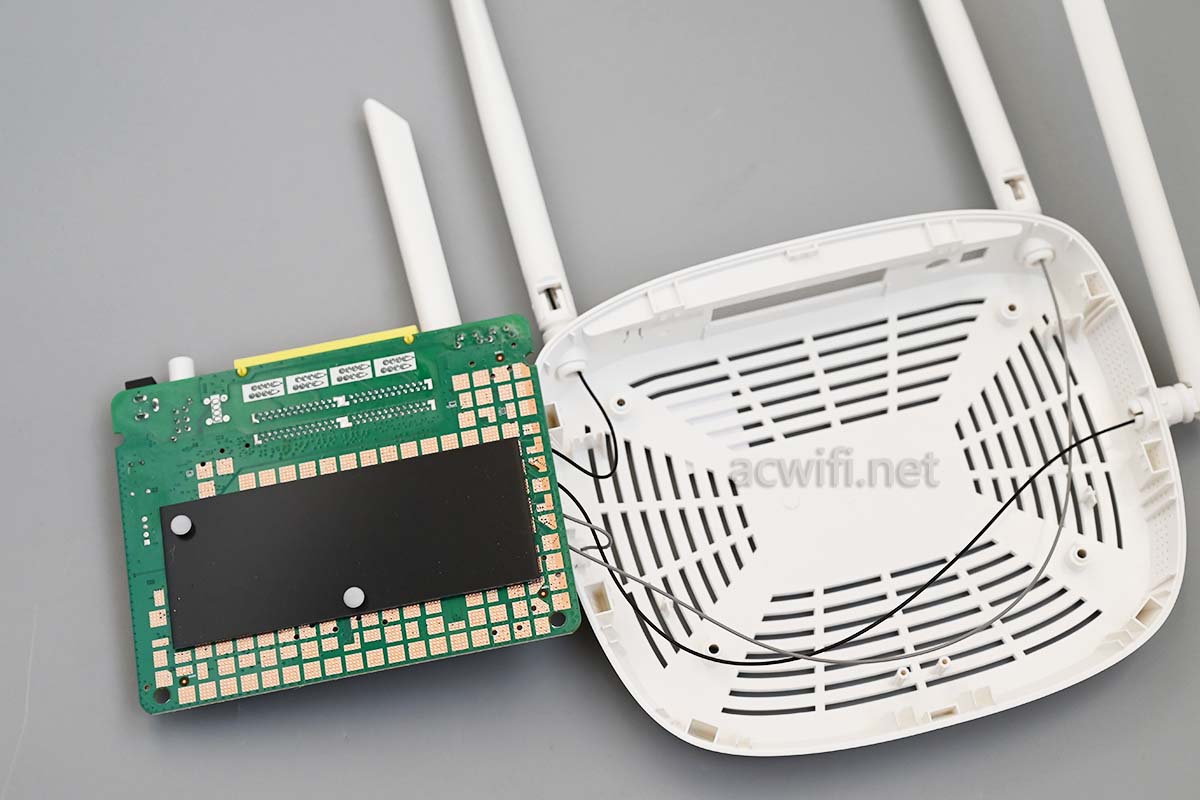

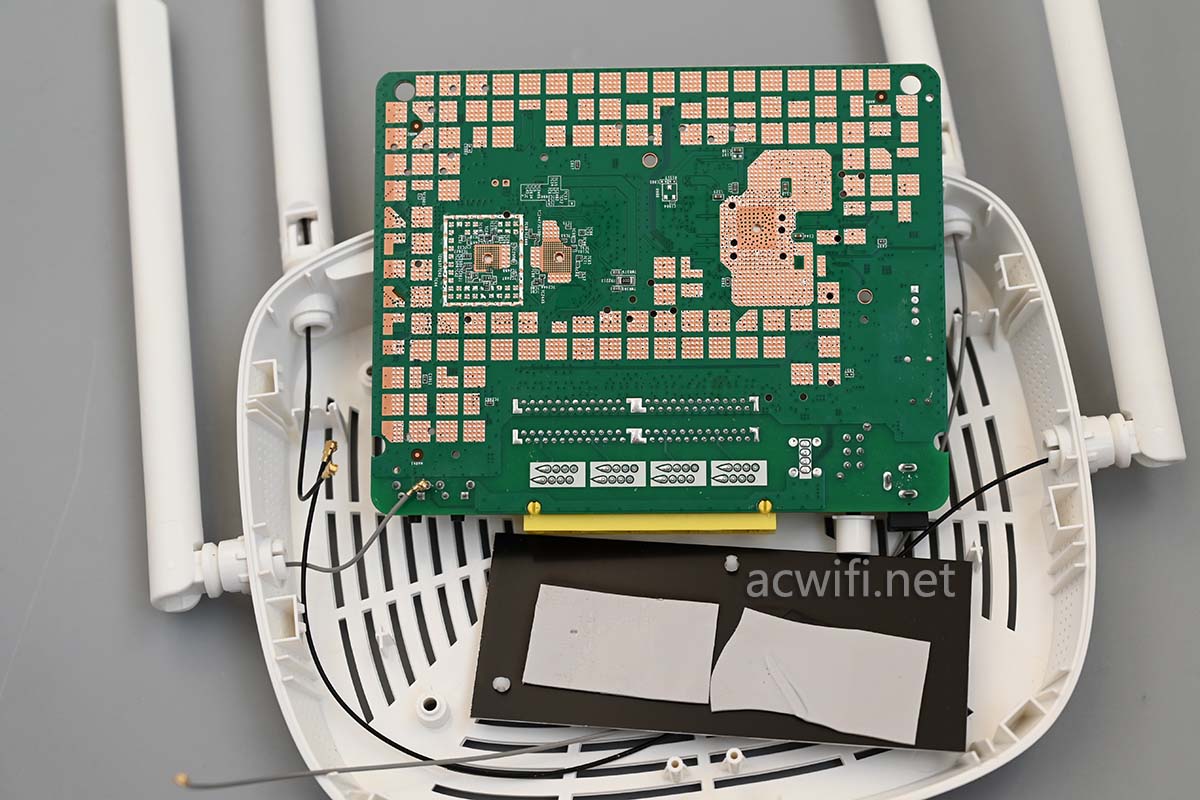

翻过来看主板背面，比旧款多了一片黑色的散热板：

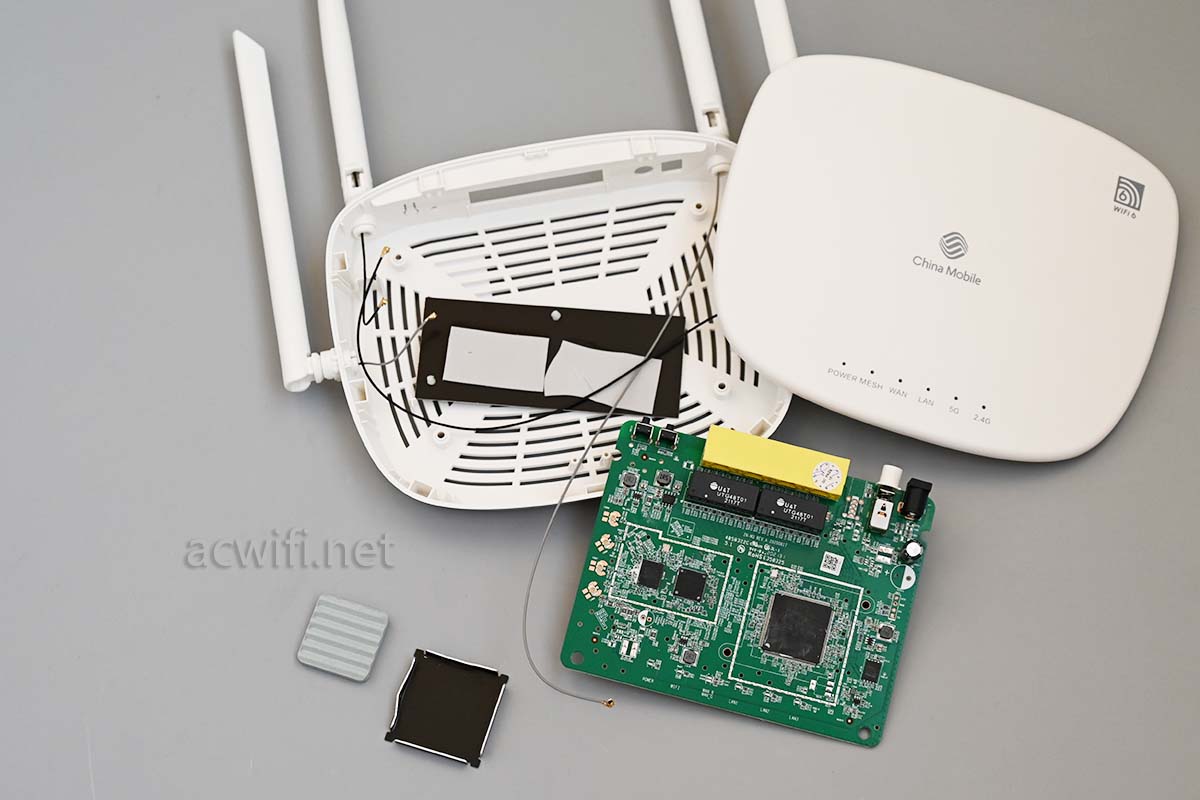

把散热片拿走，底下有2片导热硅脂垫片，帮助把芯片背面的热量传递到散热板上。

回到主板正面，先要想办法把散热片拆下来，用电吹风吹了2分钟，纹丝不动。

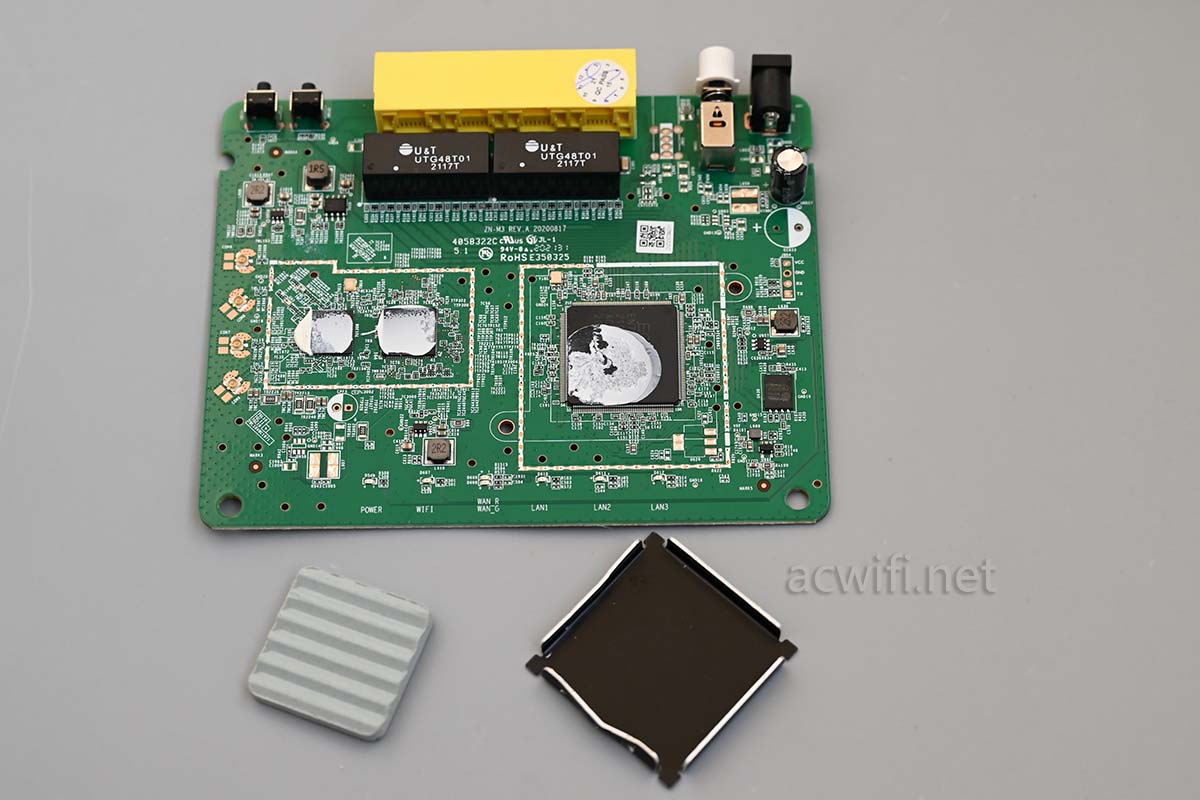

出动热风枪，调到180度均匀地吹2分钟，加上钳子和撬棒的帮助，终于取下来了：

CPU上的散热器给我拧得有点变形，应该问题不大吧。

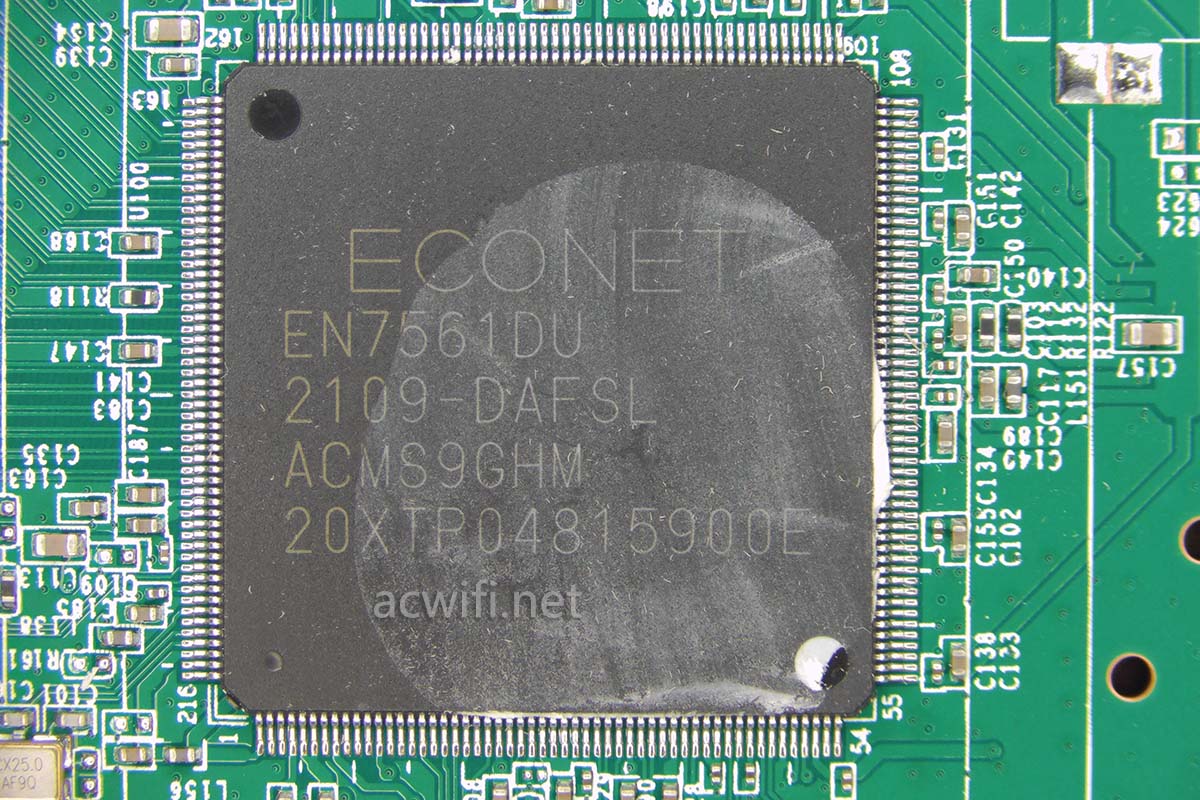

用美工刀刮走芯片上的残留下来的固态硅脂，先看CPU吧，那么大的面积。CPU型号是EN7561DU。

The EN7561D is a system-on-chip processor for Wi-Fi 4/5/6 router/gateway applications. It features dual-core CPU 900MHz, integrated Ethernet switch and multi-port gigabit PHYs, USB3.0/2.0, PCIe, and multi-line VoIP support. Equipped with high throughput networking engine, Smart Packet Accelerator (SPA), EN7561D enables low-power, low-latency, and wire-speed performance with fully CPU offload.

EN7561D，双核900MHz，集成千兆交换芯片，估计集成128MB内存或256MB内存。我没读TTL，因为拆完机开不了机。。。。。

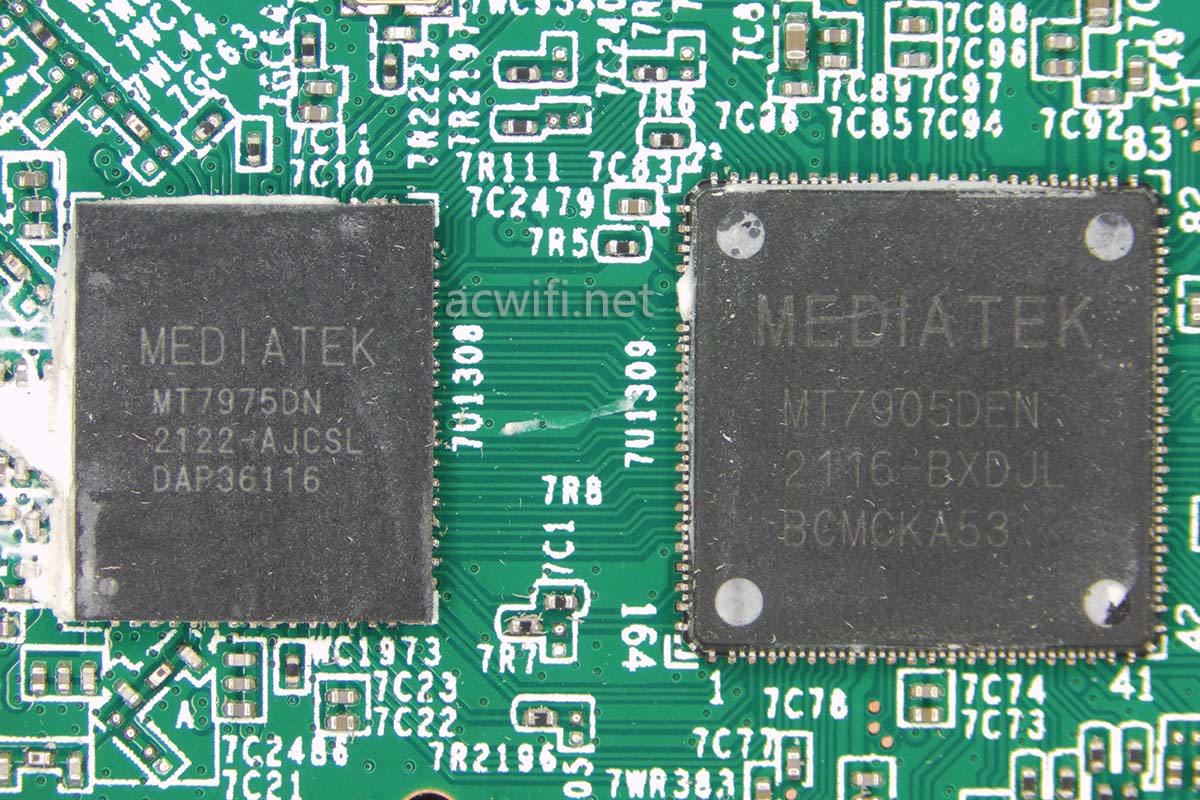

无线芯片是MT7905DEN+MT7975DN。

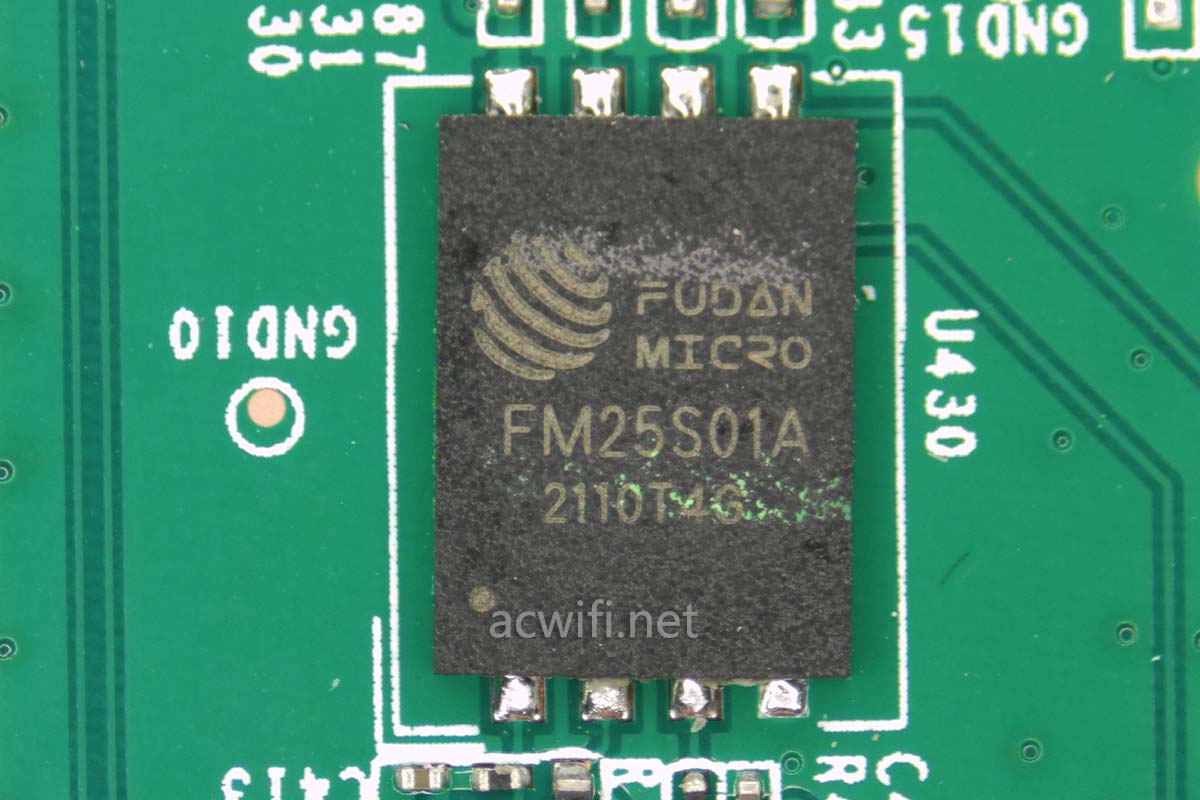

闪存容量128MB，、型号是FM25S01。

其它没什么好看了：

因为开不了机，所以也没法在D点测速看看。

就这样吧。热风枪真是吹坏了不少东西！！

近期若要买来和目AX18刷机的要谨慎买到这款机型。
