水星X30G拆机,看看与XDR3010有咩区别

这台水星X30G在1号还是2号就收到货了,而且早就拆了机,只是没啥时间编辑,时间花在抽奖送路由器去了,哈哈!一共送出了20台,核对和发货都费不少时间。

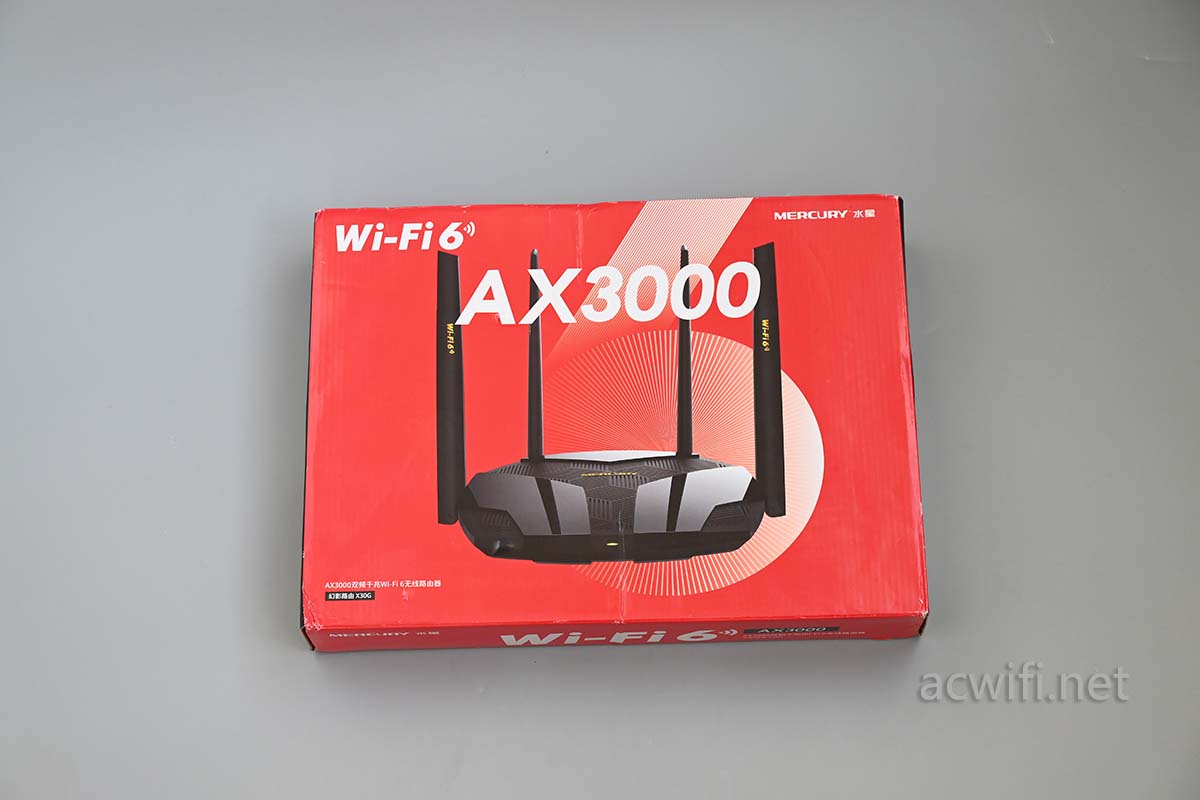

水星X30G的外包装:

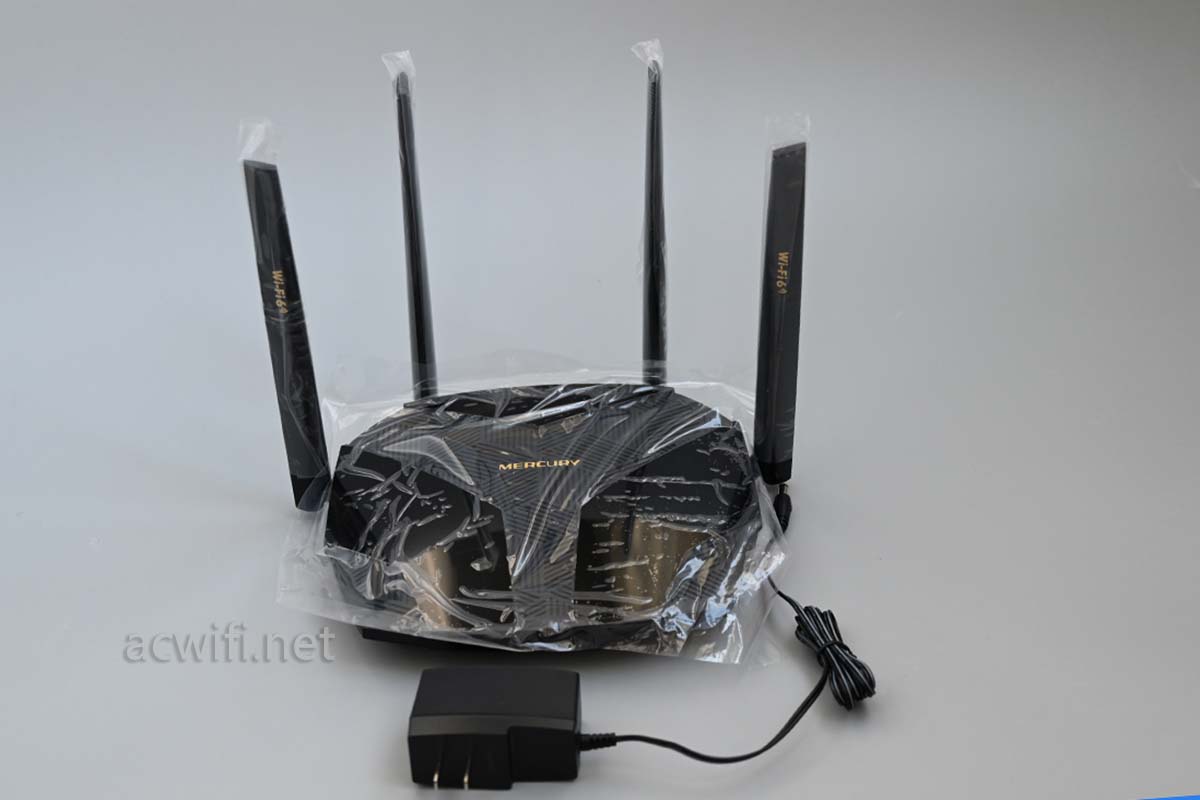

取出机身和配件:

没有网线,没有网线,  我不是买的二手货,而是京东道发,京东发的货没有网线那就是没有网线了。我有点废话!

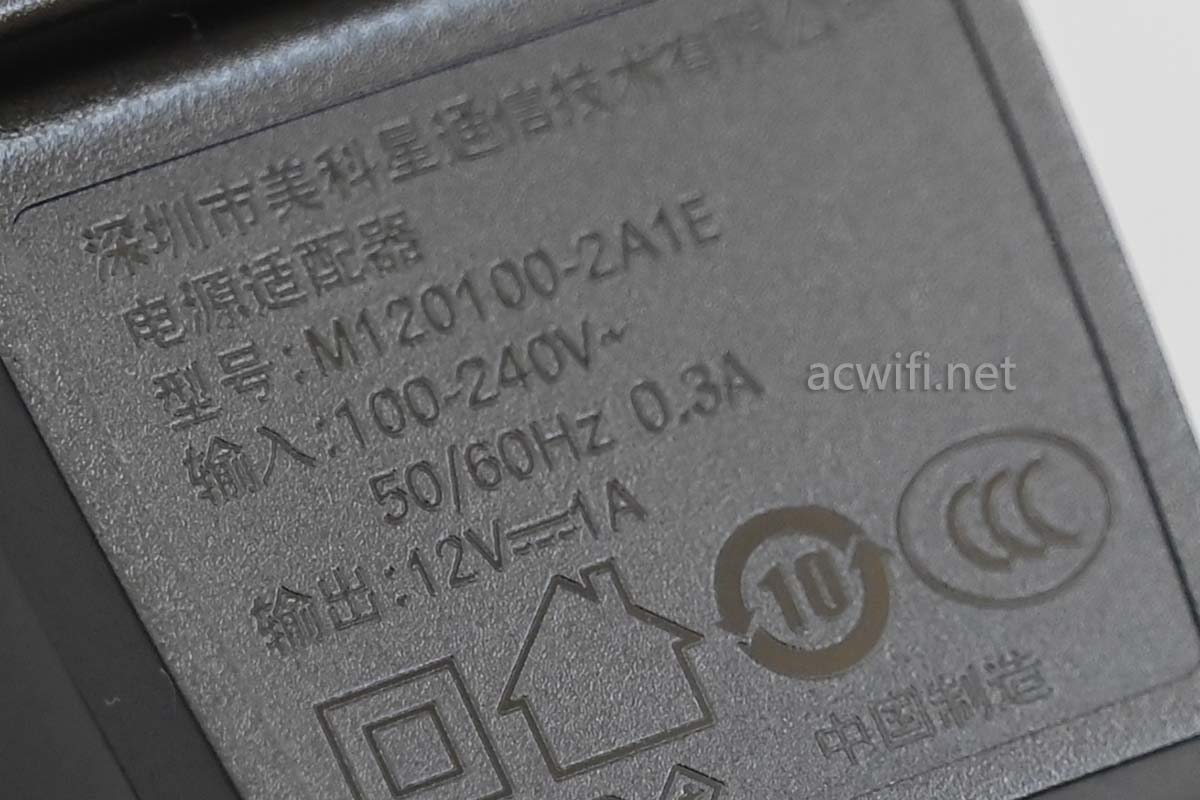

电源输出功率是12V/1A。

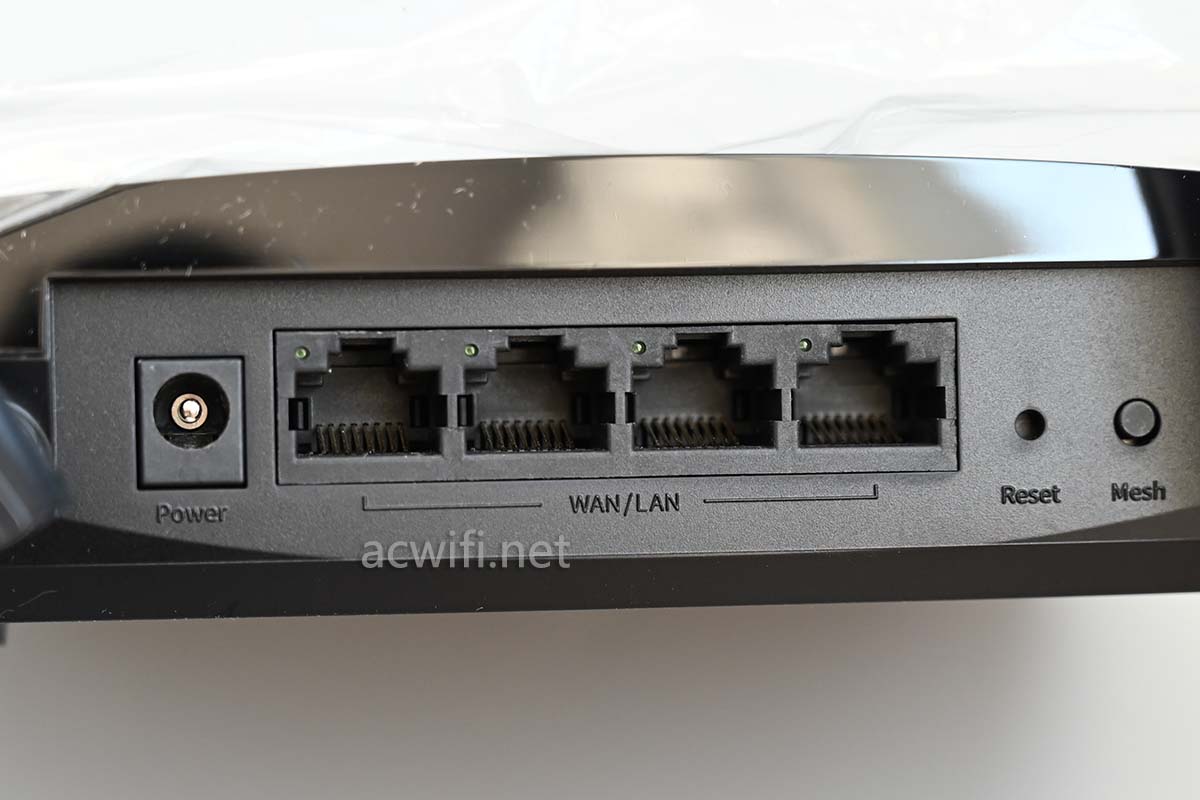

背面的接口:

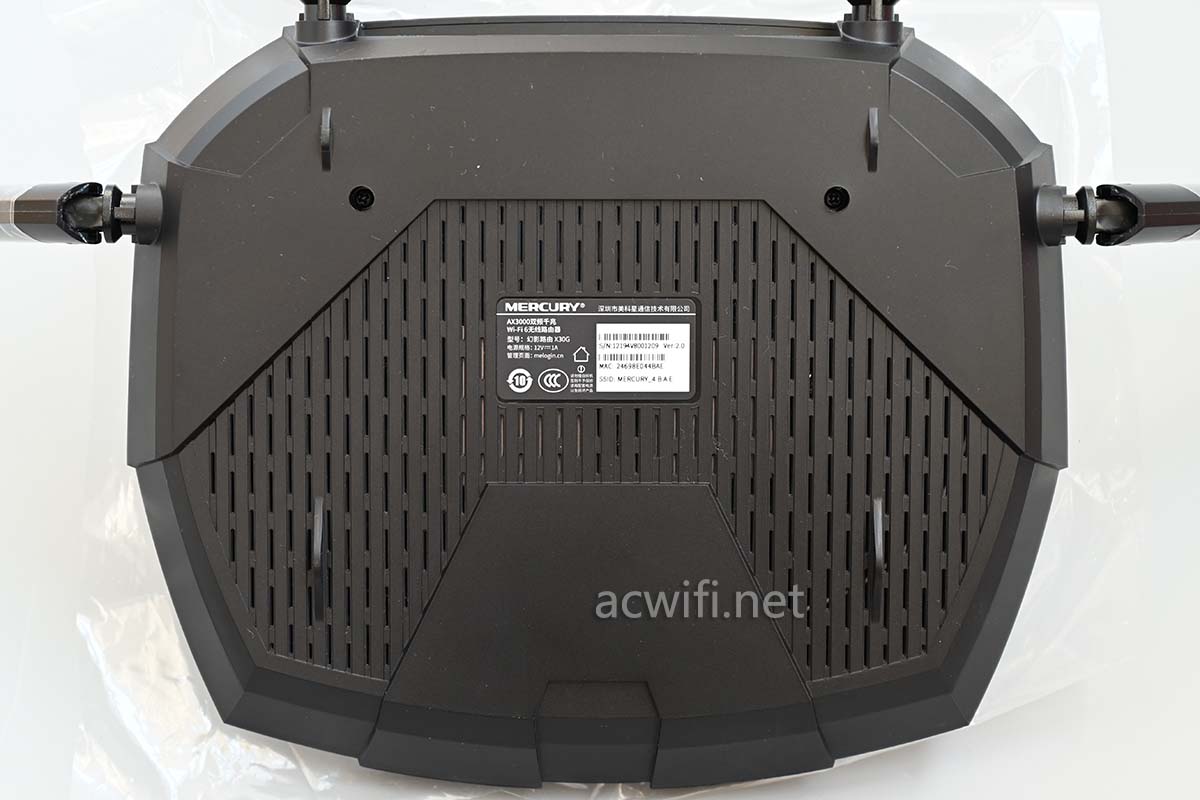

机身底部:

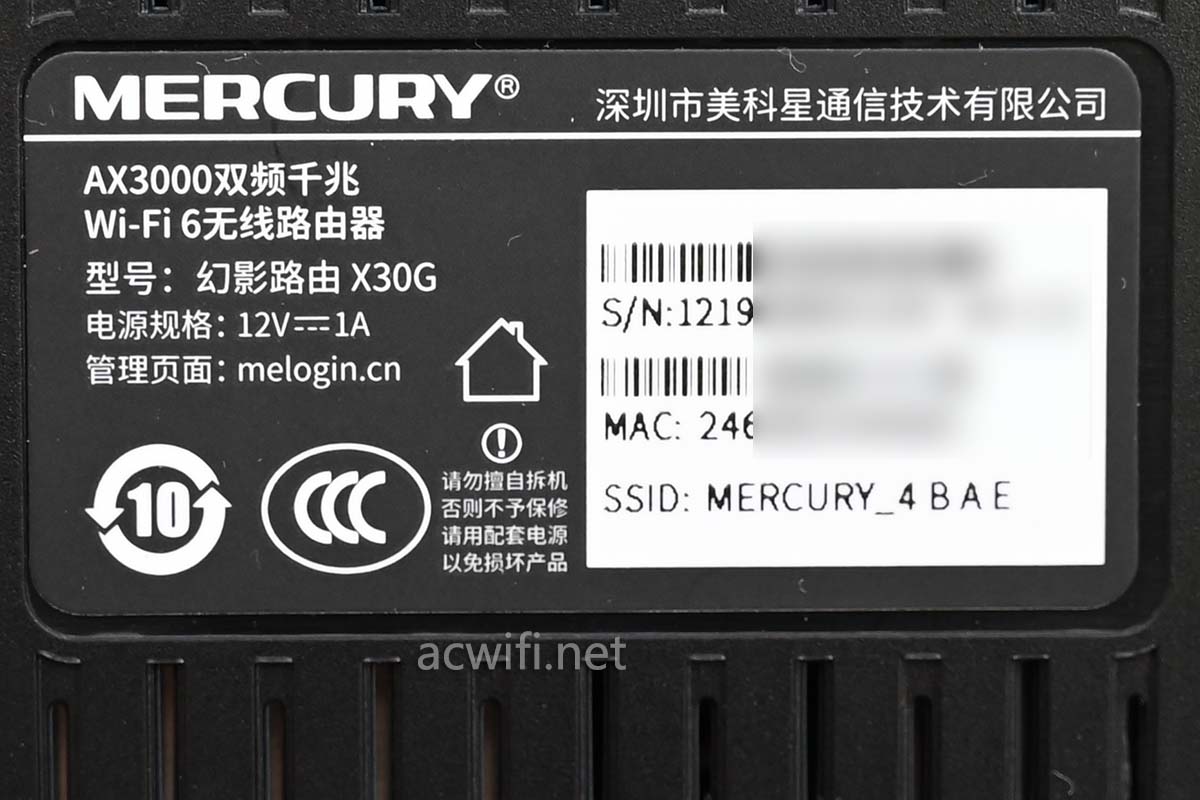

底部的标签,型号:幻影路由X30G。V2.0版本

外壳不评价了,万物皆可套此壳。 也合理,水星走性价比路线,卖得又不贵,能省开模成本。

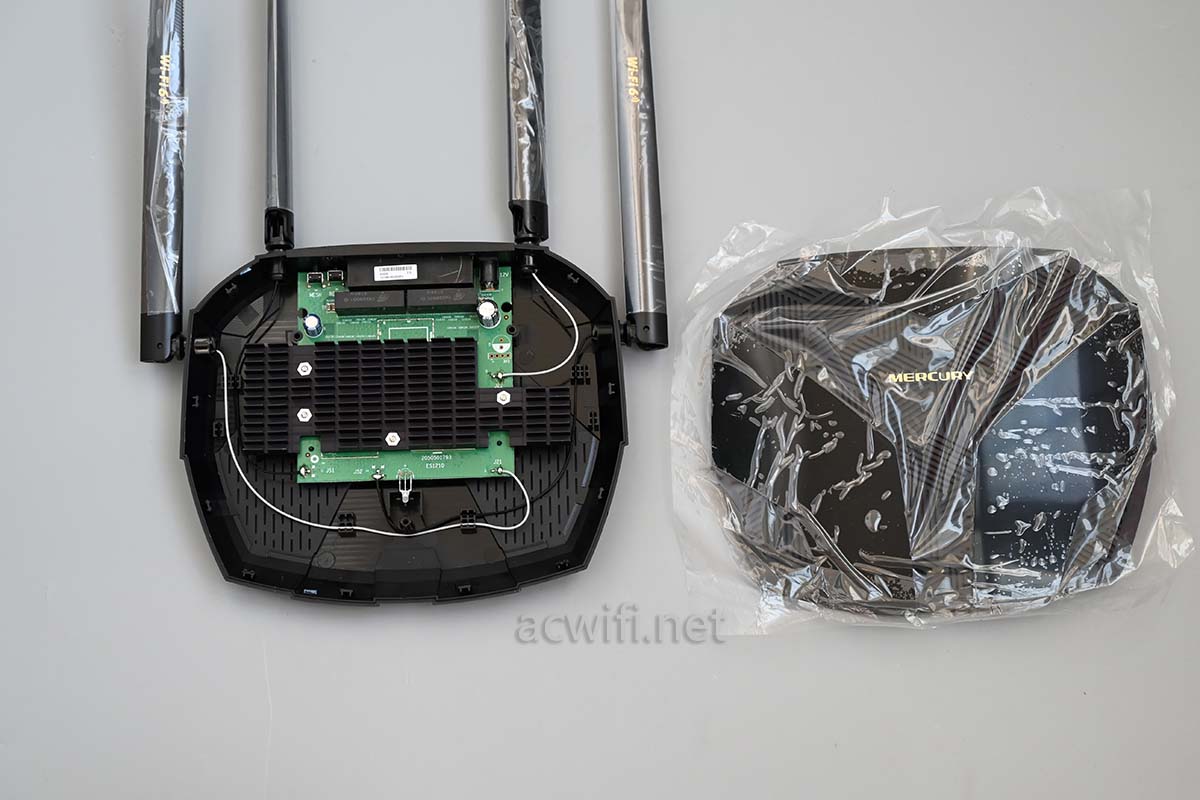

直接开拆啦。

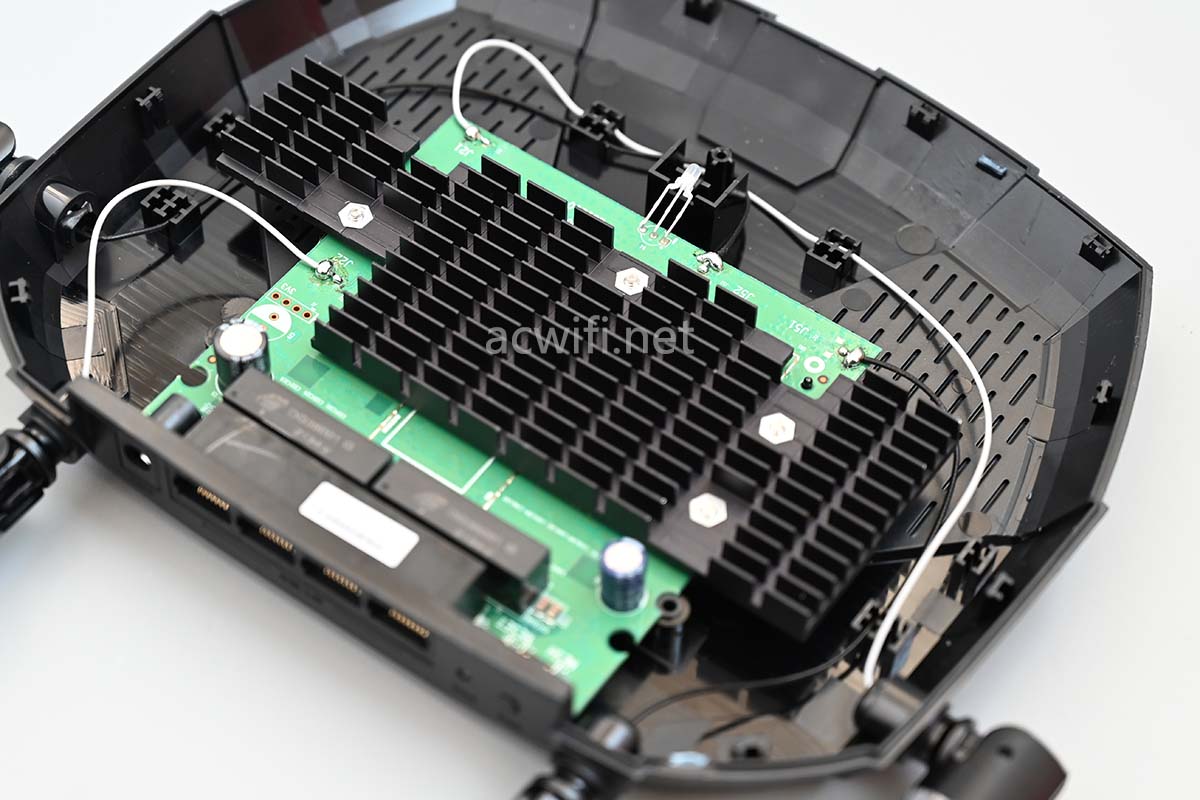

主板尺寸比较小,而散热器两边都超出了主板许多。

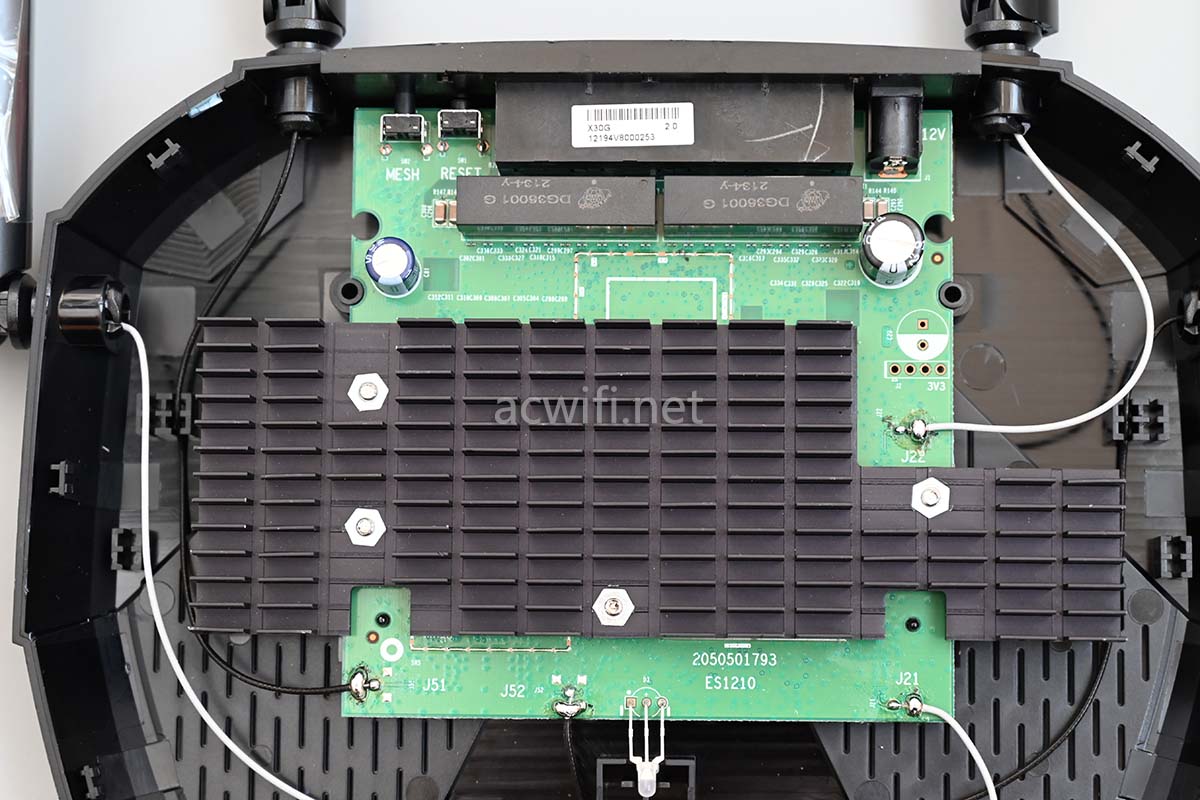

这一面能看开网口,我定义为主板正面:

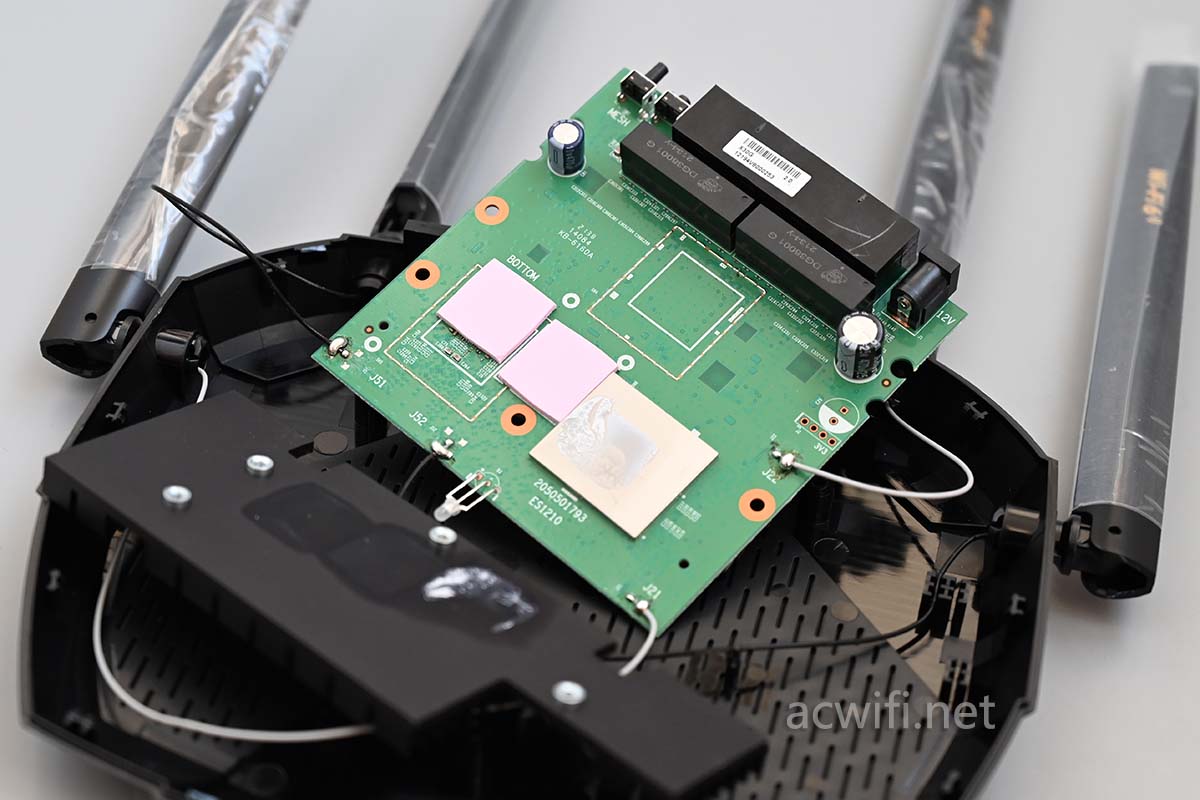

翻过来看主板底部,但居然没有散热器。。散热板也没有。XDR3010也是这样。

水星X30G的发热量不算严重,如果你的路由器发热量大,可以在底部垫个铝散热器,淘宝购买链接

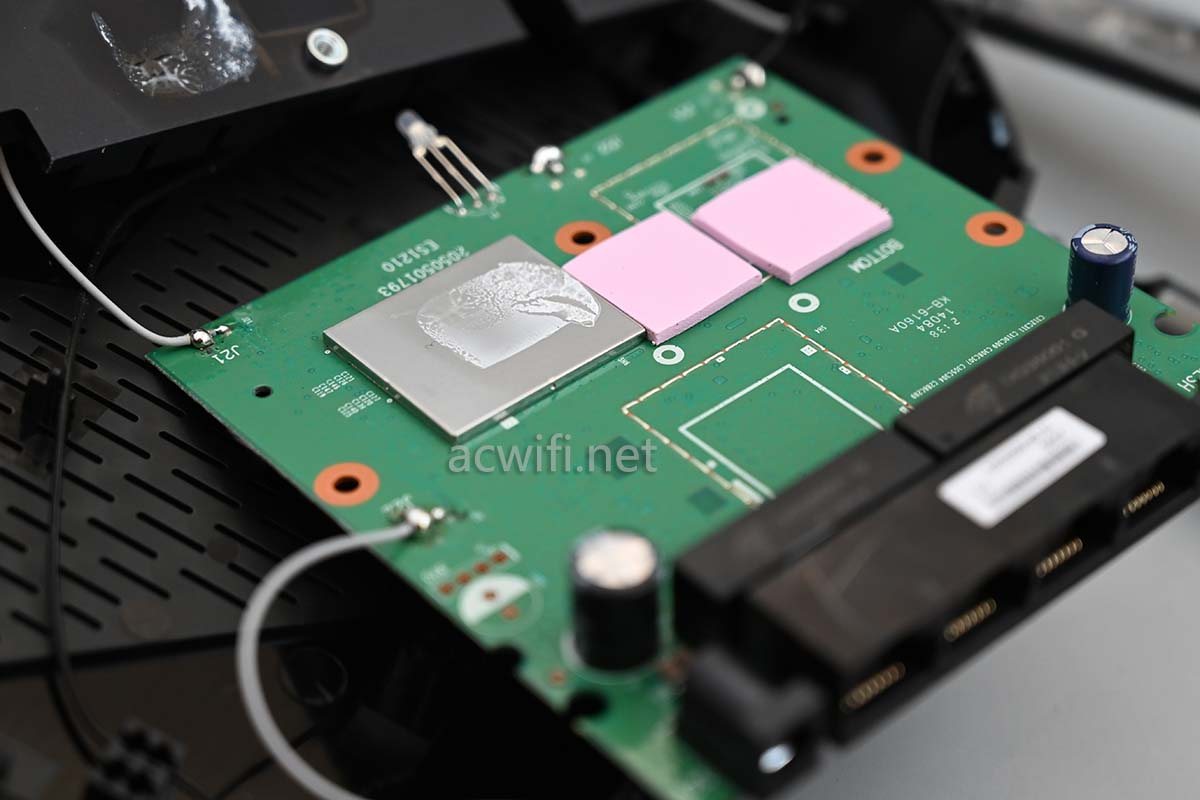

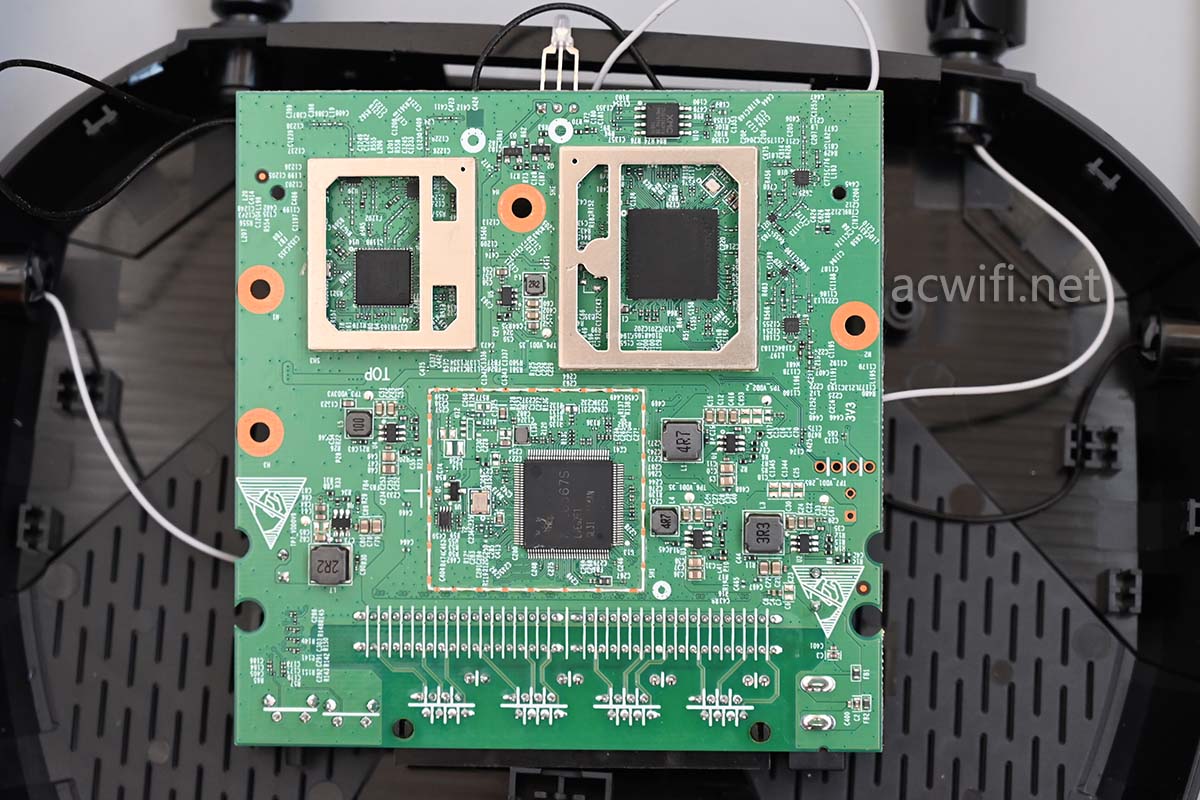

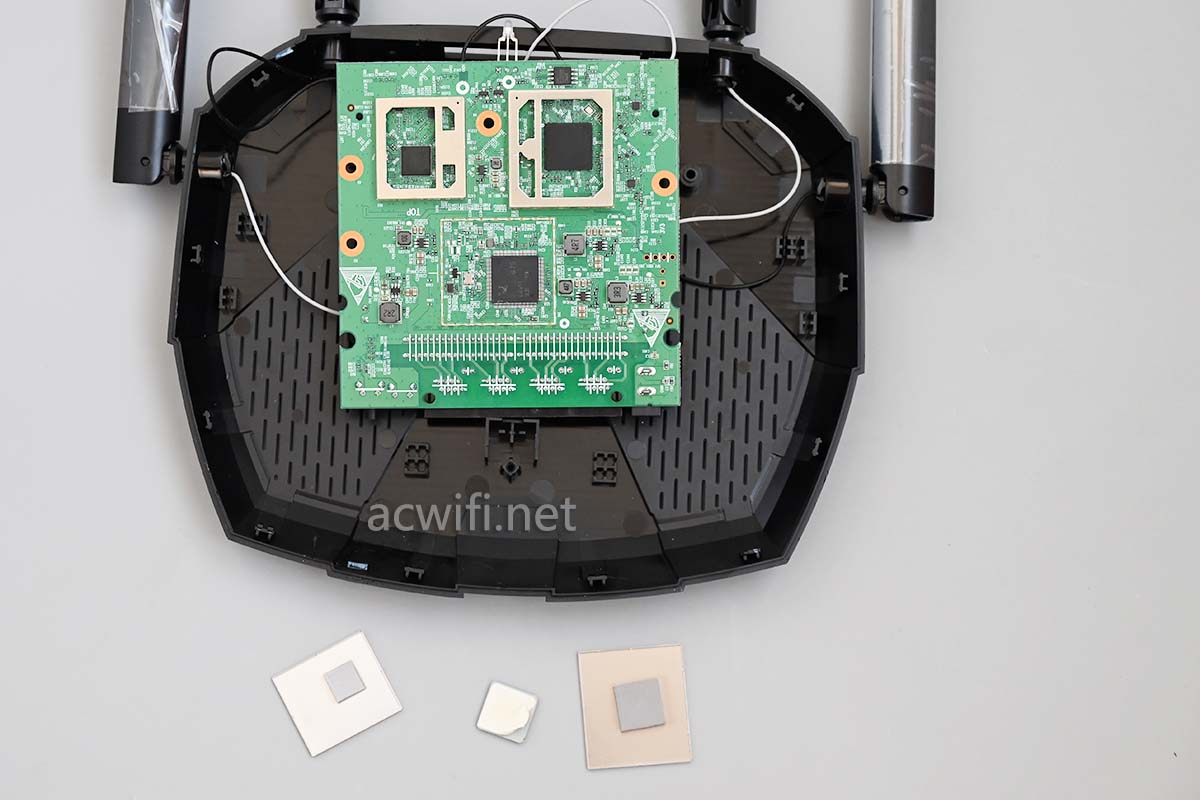

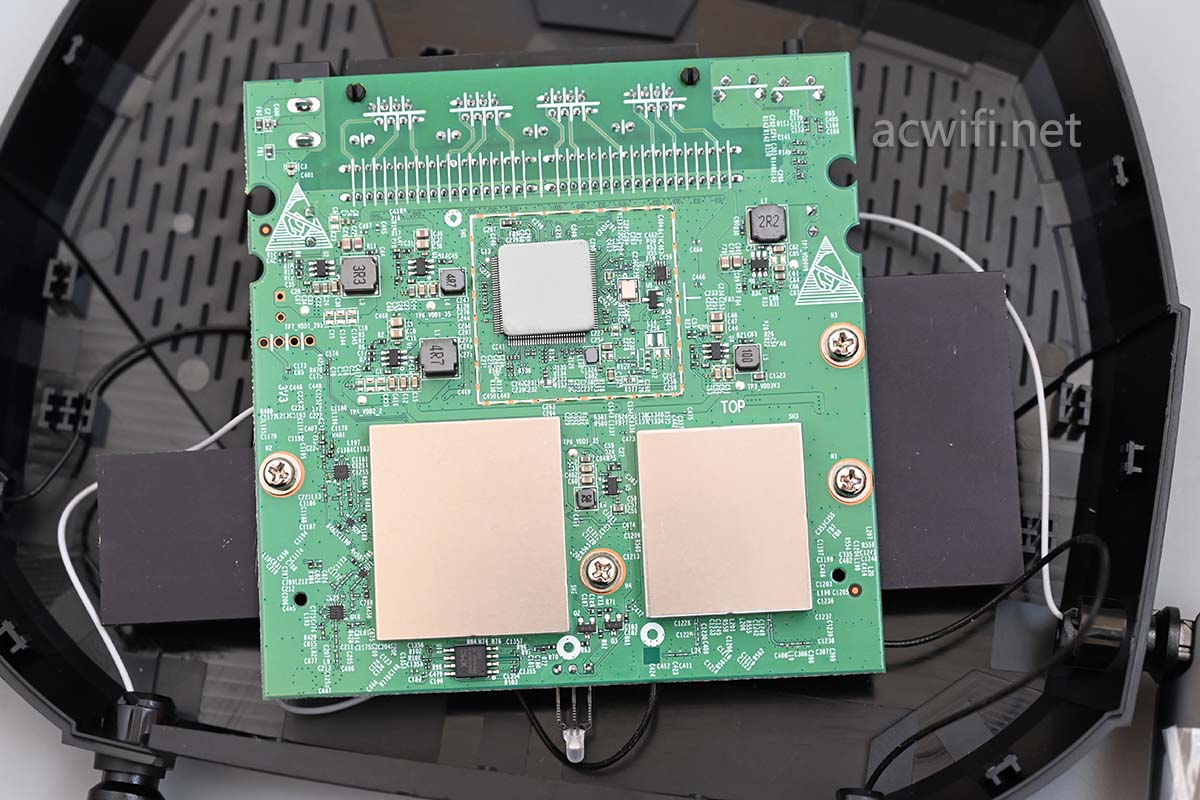

只见2个屏蔽罩和一个碳化硅散热片。看布局,主要芯片都在这一面了。

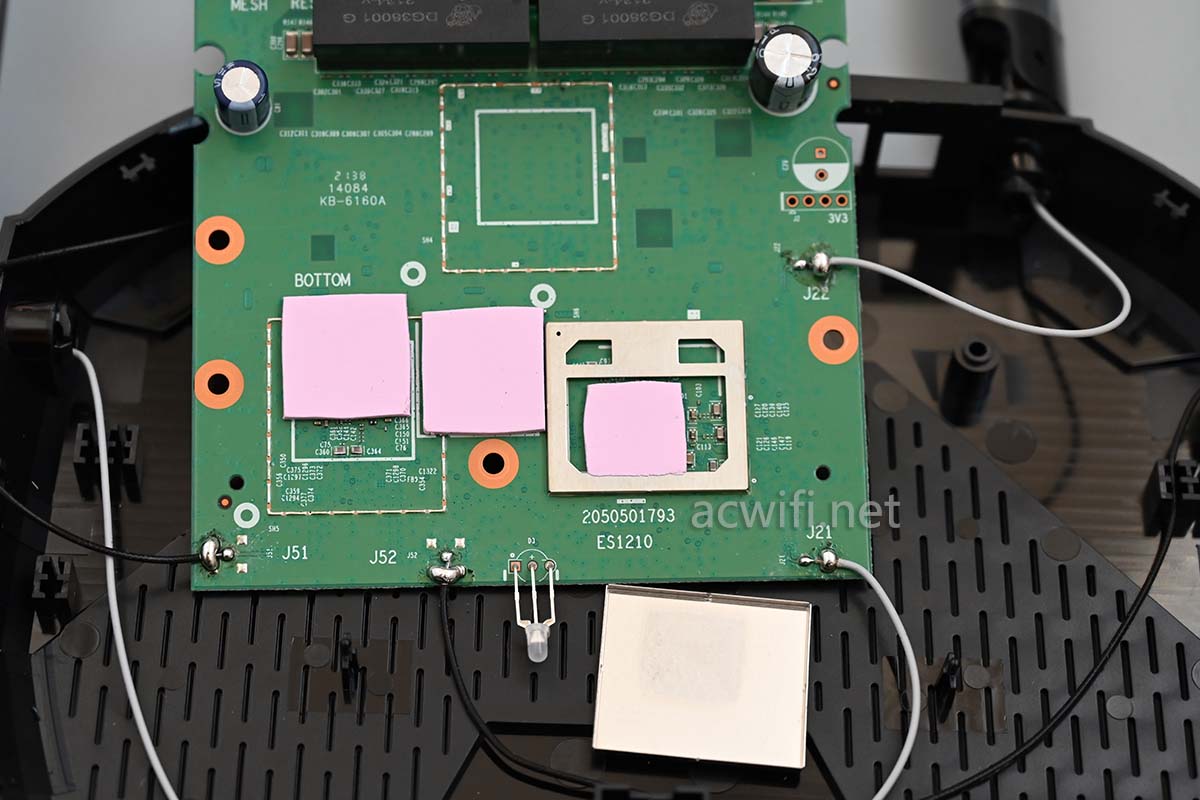

先拆开主板正面的散热器看看吧:

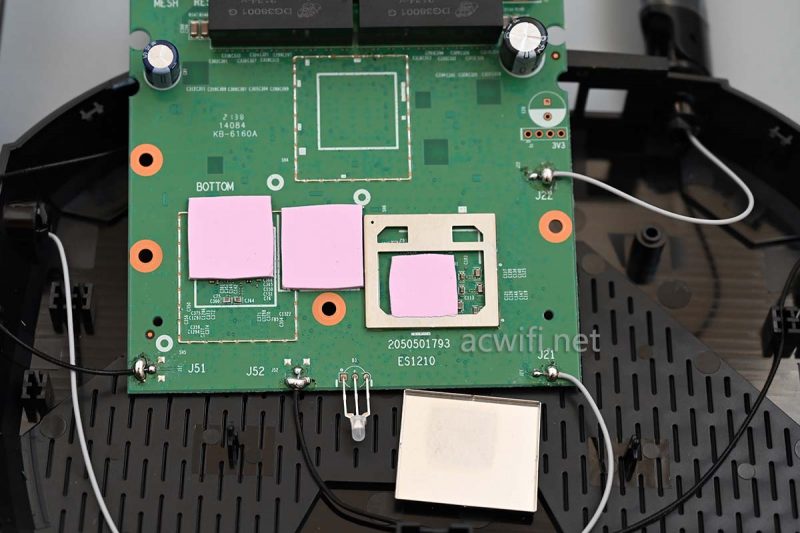

两片较大的导热硅脂垫片和一个屏蔽罩:

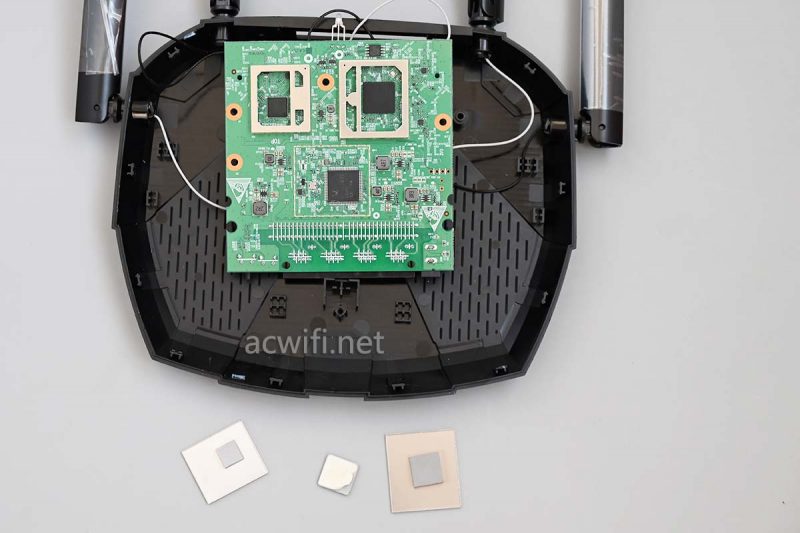

撬开屏蔽罩:

现在拆主板背面的屏蔽罩:

看见有独立的功放芯片,但芯片的体积不大的样子:

先看5G射频电路吧,我简单说下了,因为主板尺寸不大。

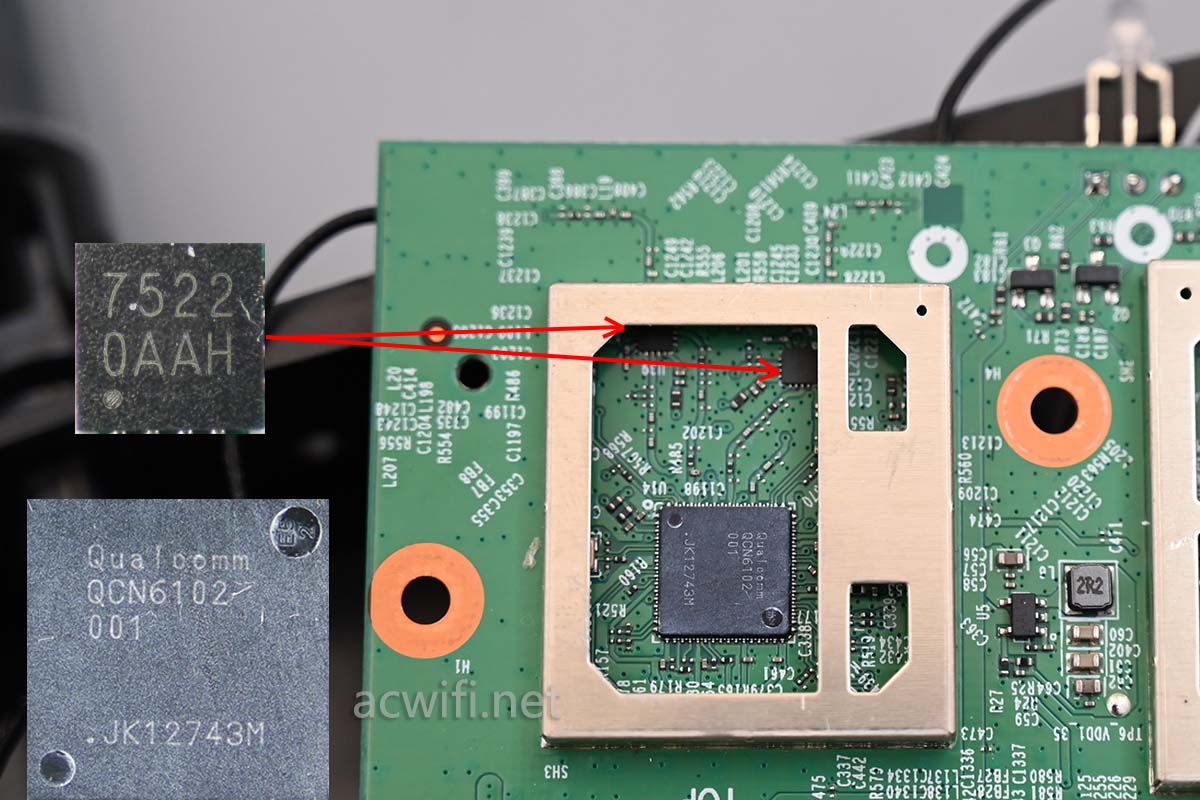

水星X30G的5G无线芯片是QCN6102,支持160Mhz频宽,2x2mimo,最高速率2402Mbps。

外置了两颗RX FEM芯片,丝印着7522,边长是2.5mm,型号是MXD7522,集成了LNA和收发切换开关,没有集成PA(功放):

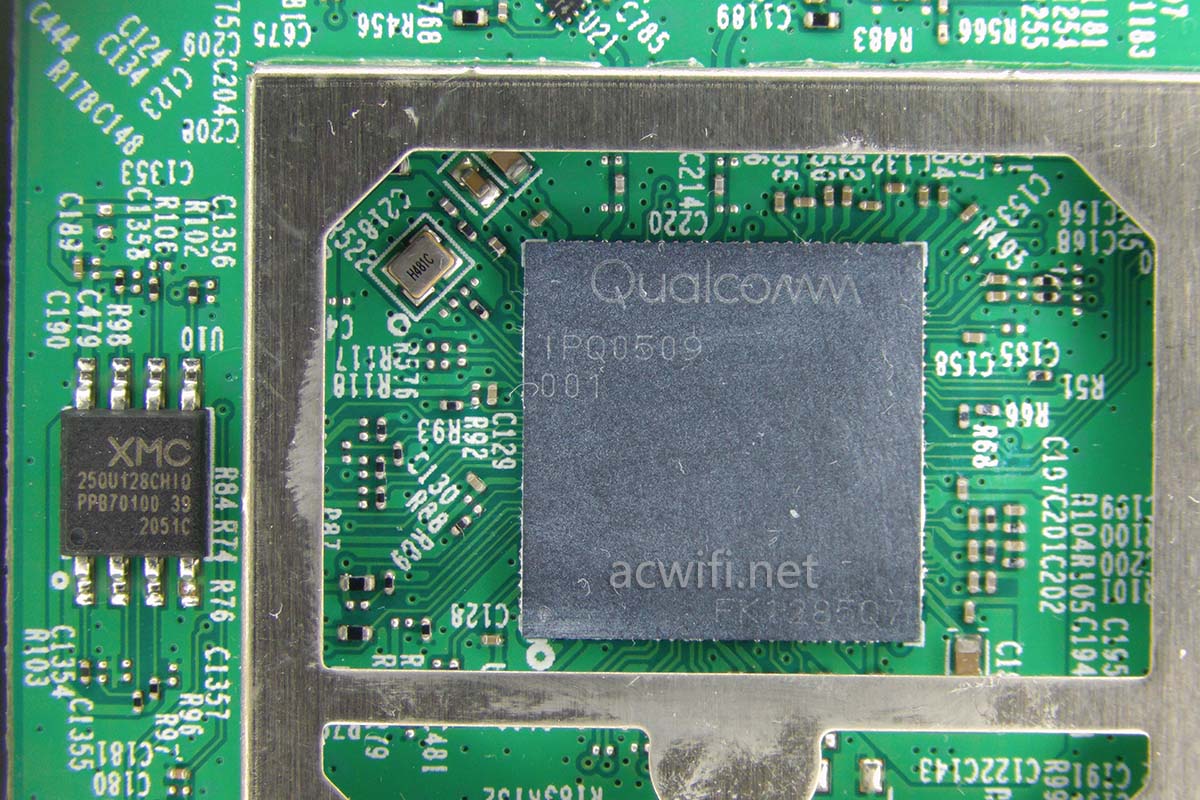

CPU型号是IPQ0509,水星是TP-LINK的一家子公司,所以它能用上这些定制CPU型号。双核1GHz,集成256MB内存,集成单核12线程NPU,集成2.4G Wi-Fi 6,支持2x2mimo和40Mhz频宽,最高速率574Mbps。

它的旁边是一颗闪存芯片,容量16MB。

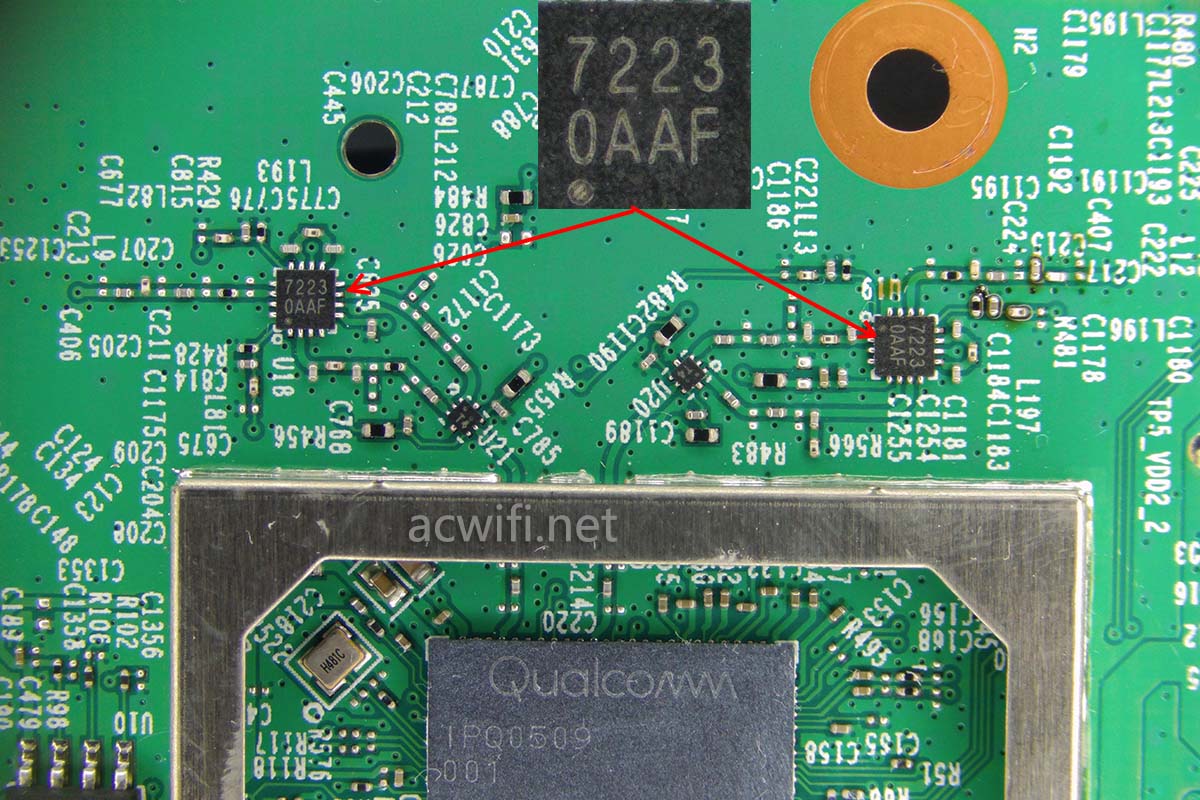

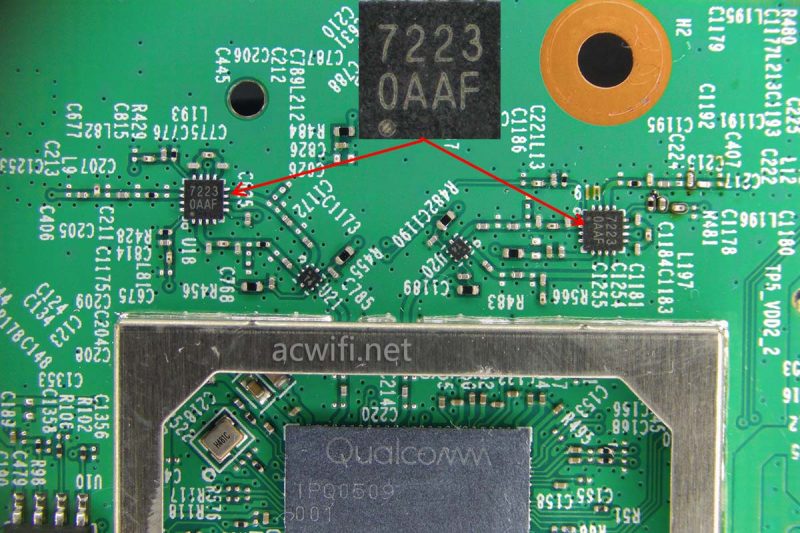

2.4G FEM芯片型号是不知道,上面丝印着7223,边长2.5mm,型号是MXD7223,集成了LNA和收发切换开关,没有PA(功放)

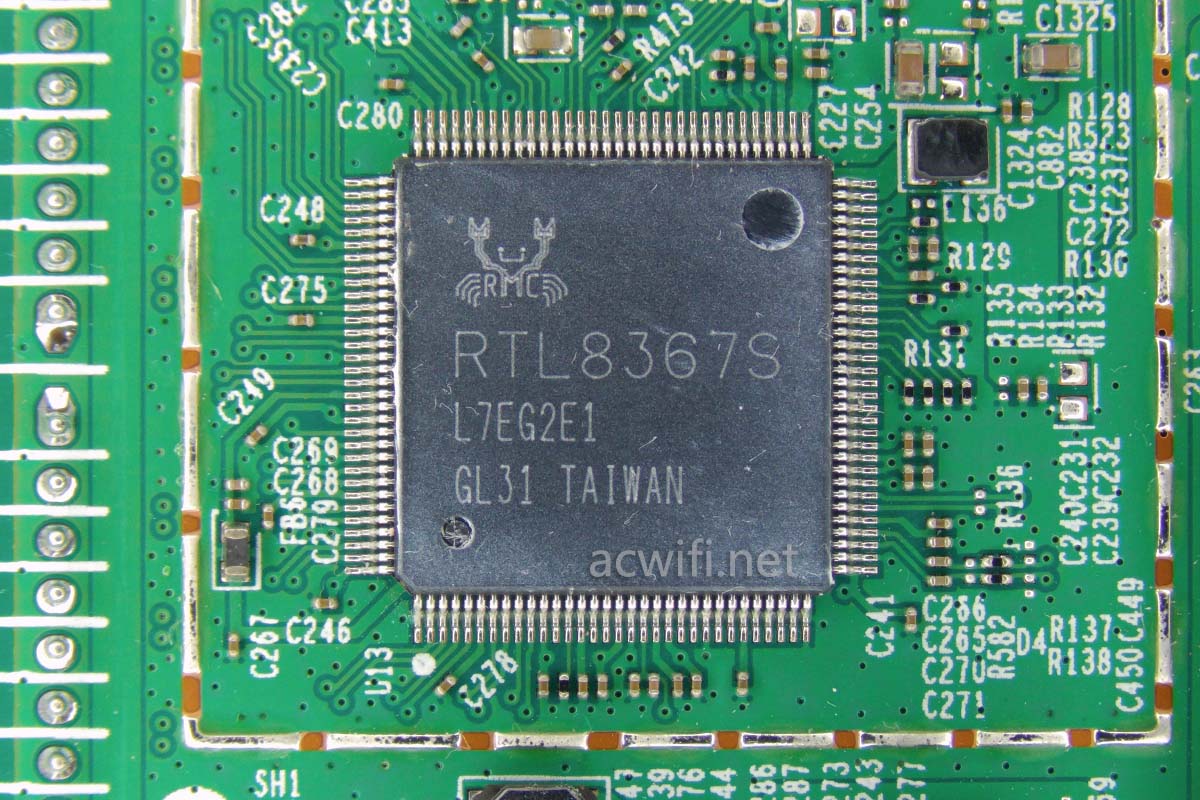

交换芯片是RTL8367S:

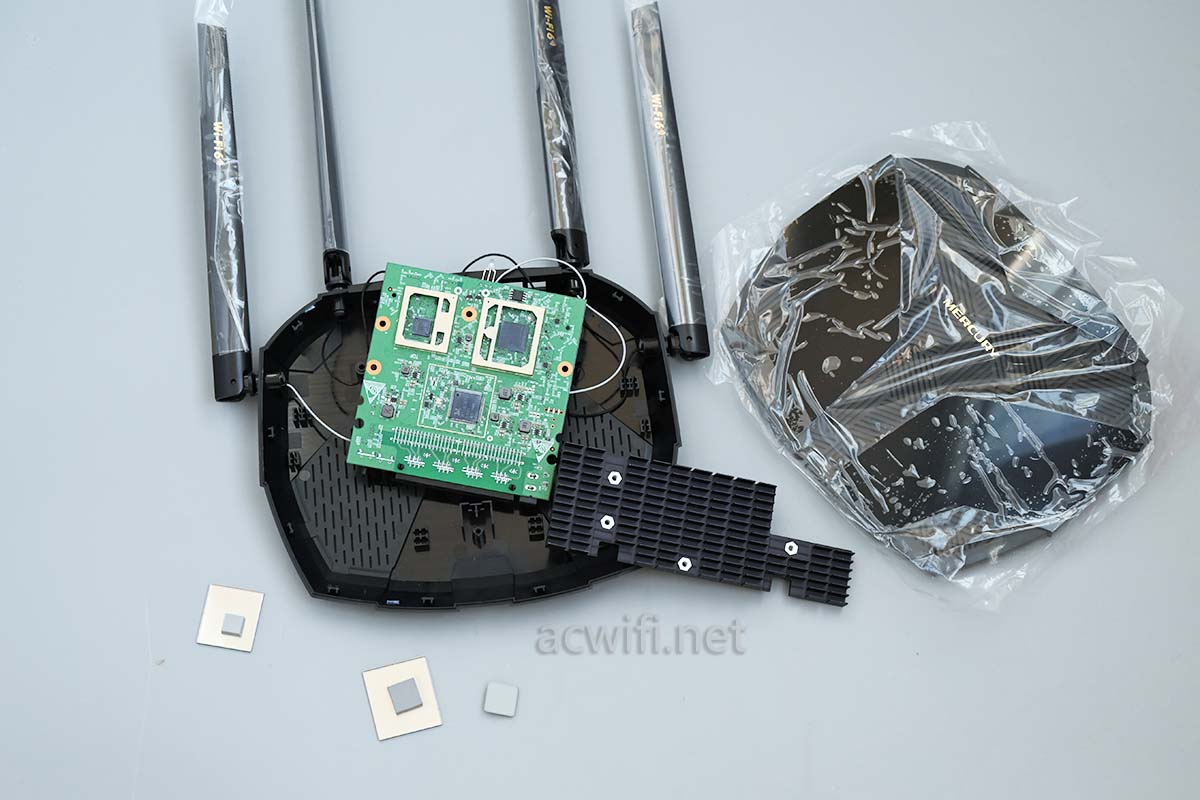

至此,水星X30G拆机完成了:

水星X30G与XDR3010的主要区别就是FEM芯片完全不同。

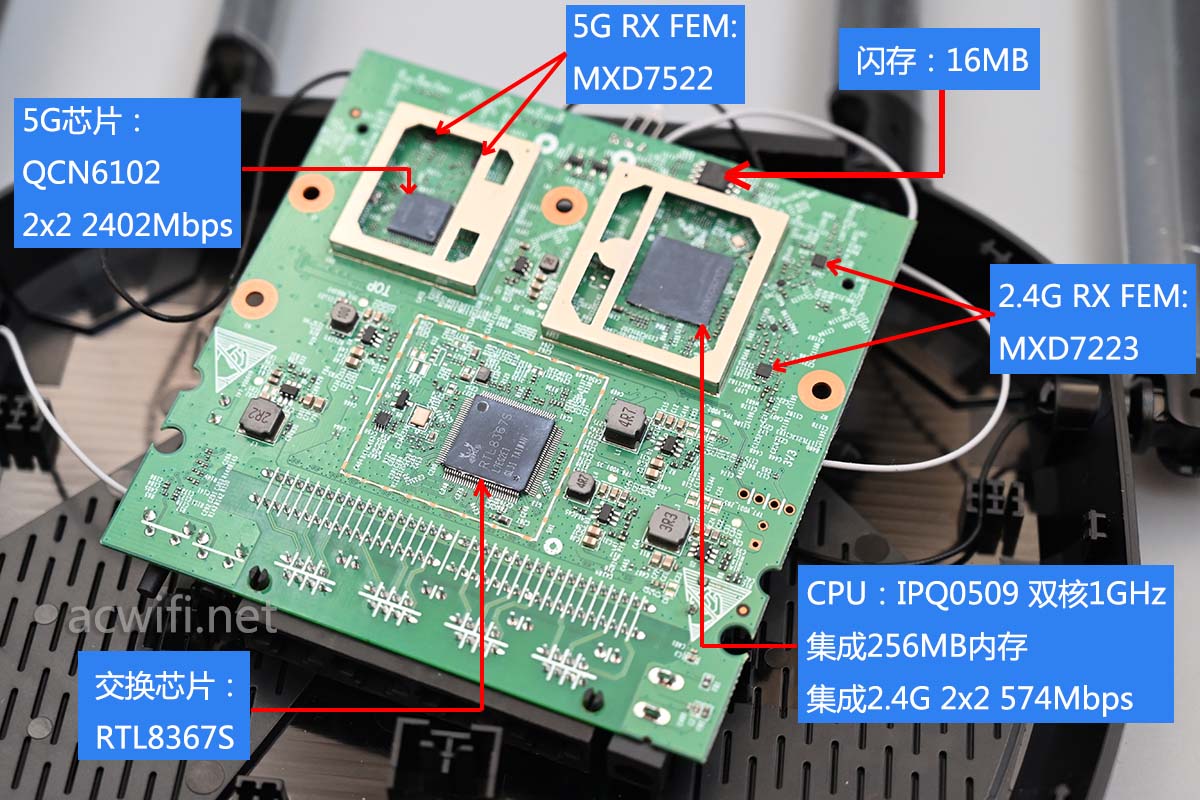

水星X30G的所有芯片型号汇总如下:

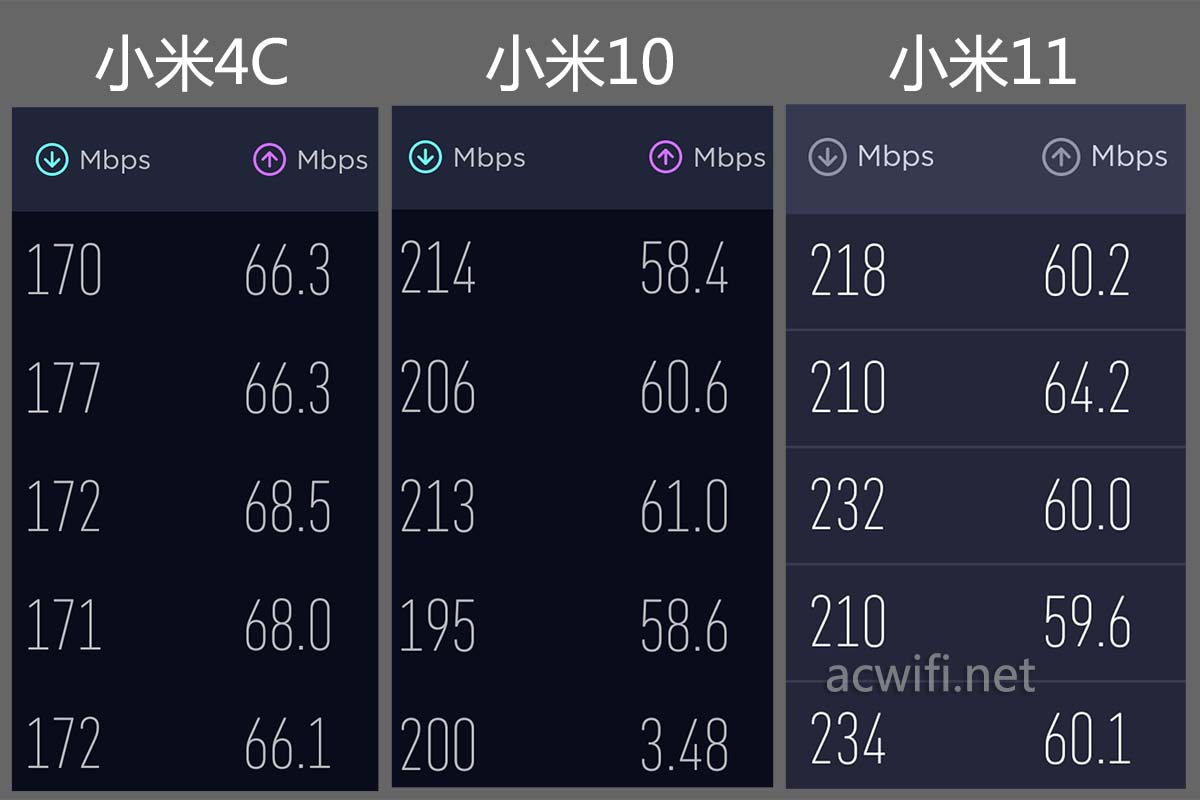

最后在楼下D点位置简单测速看看吧:

从D点测速来看,比XDR3010要好一些。TP-LINK并没有把端口自定义功能放到水星的机型上面,比如没有双WAN功能。

水星X30G卖229还是有不错的性价比。

水星X30G京东购买链接

若有任何疑问可在公众号(acwifi-net)上咨询

如需转载请注明来源和链接,否则视为侵权行为!:路由器交流 » 水星X30G拆机,看看与XDR3010有咩区别
