企业级无线路由器TP-LINK TL-XVR5400L易展版拆机

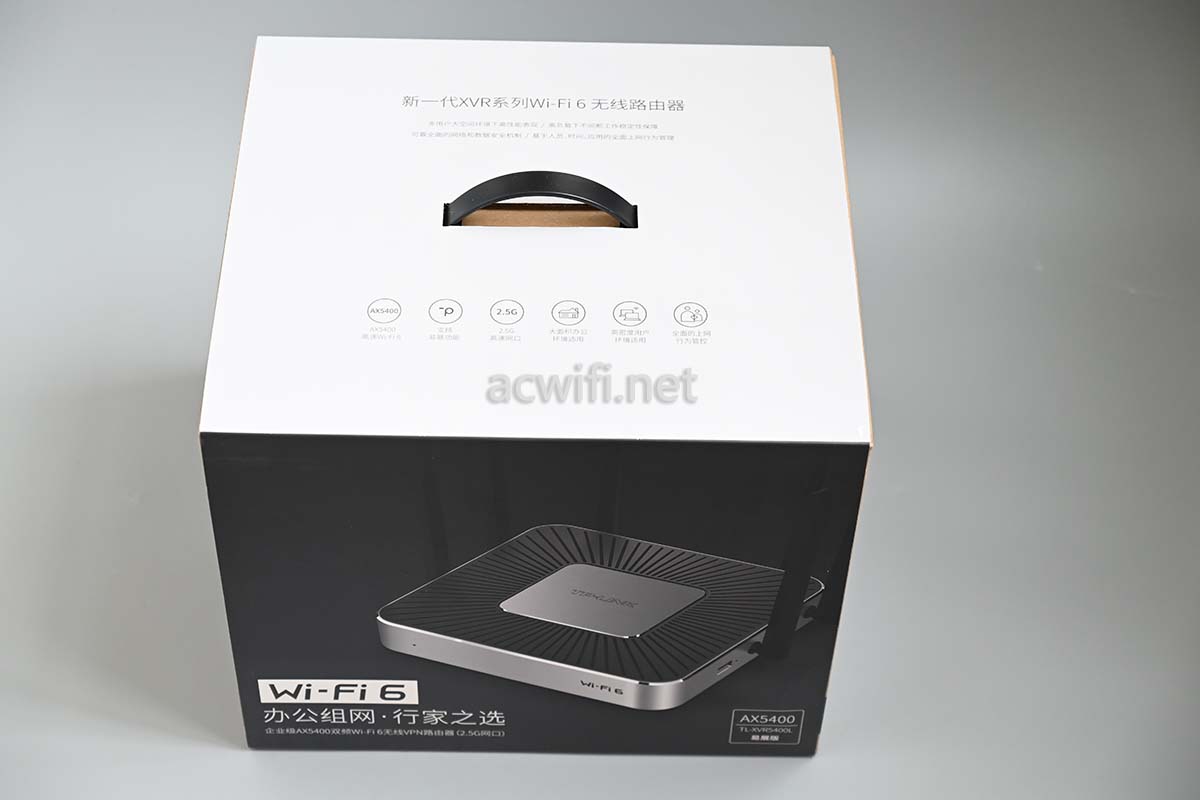

TP-LINK TL-XVR5400L易展版的外包装:

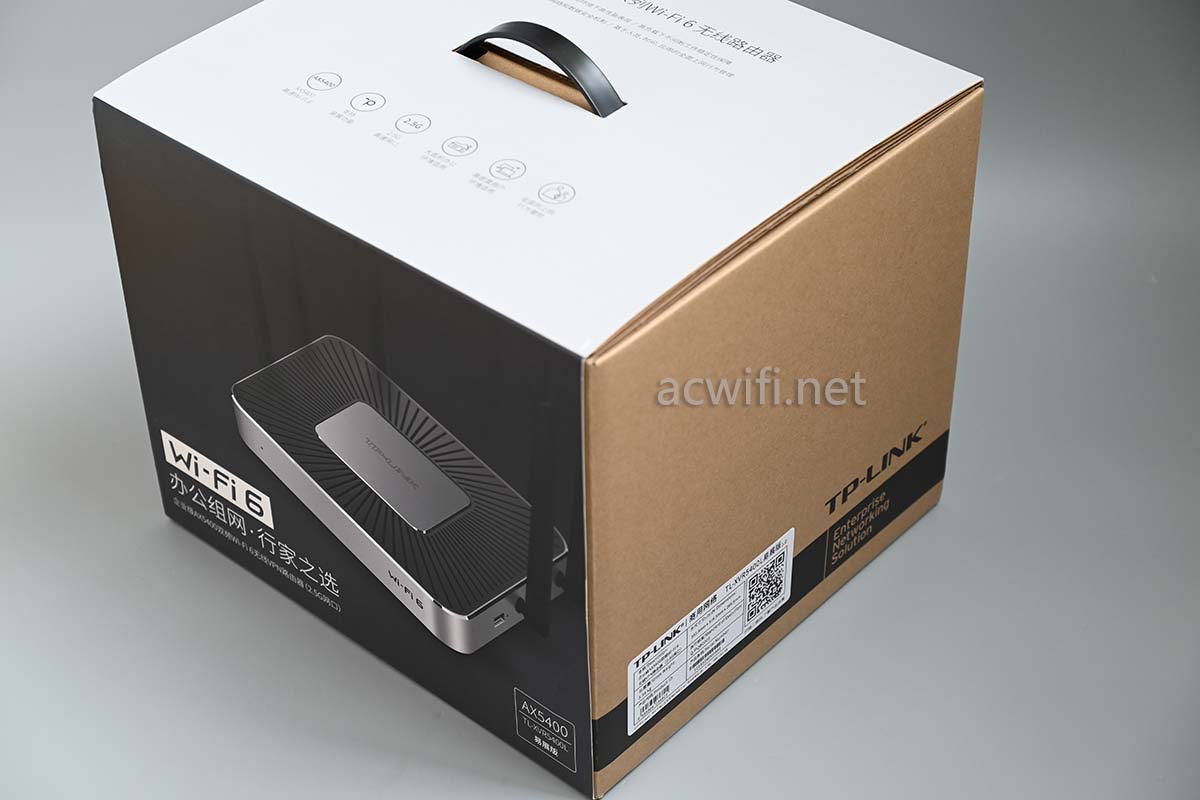

XVR5400L拆机的外包装很大,跟电饭锅的包装箱差不多大吧。

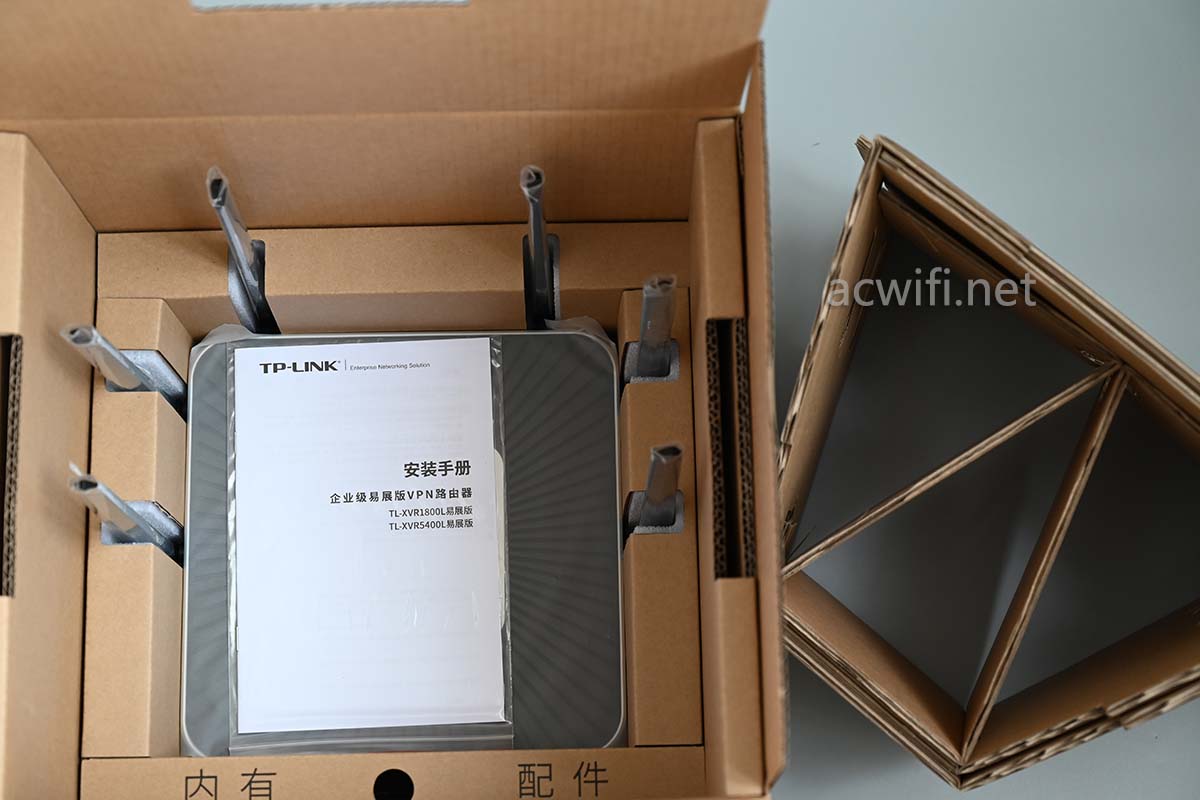

打开包装:

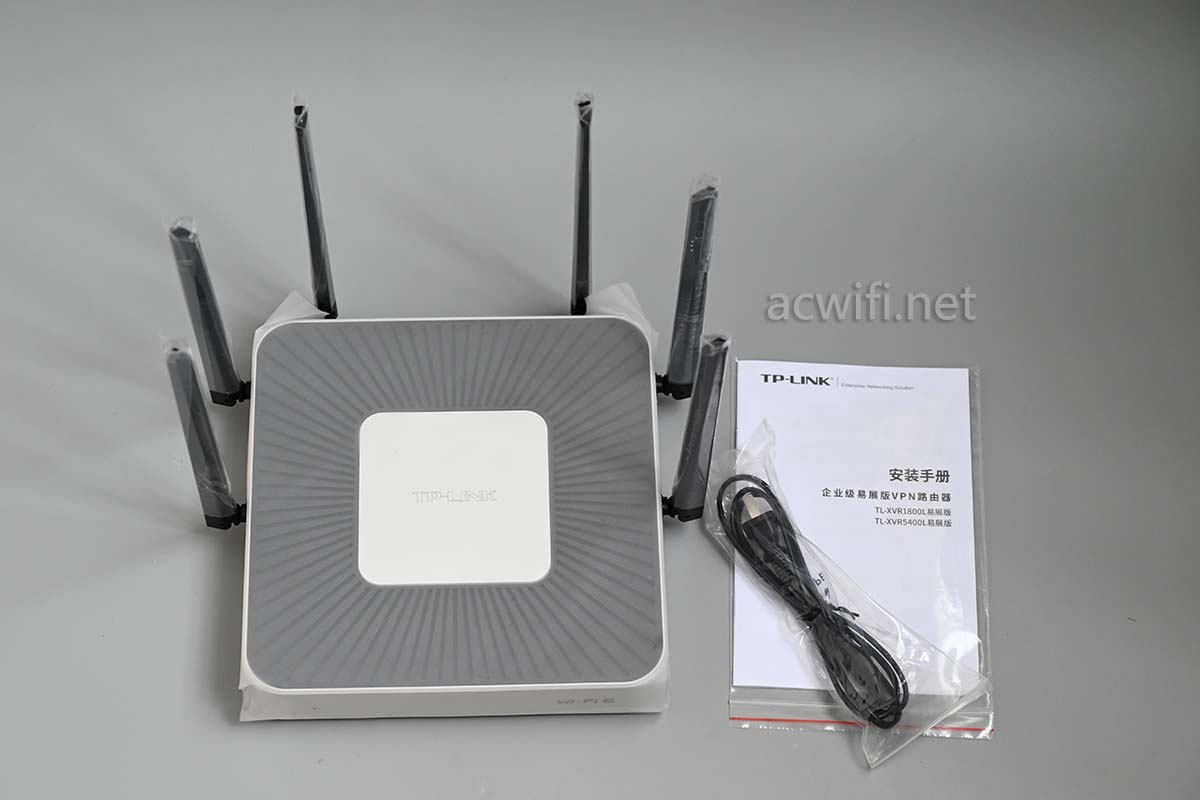

取出机身和电源线。因为内置电源。

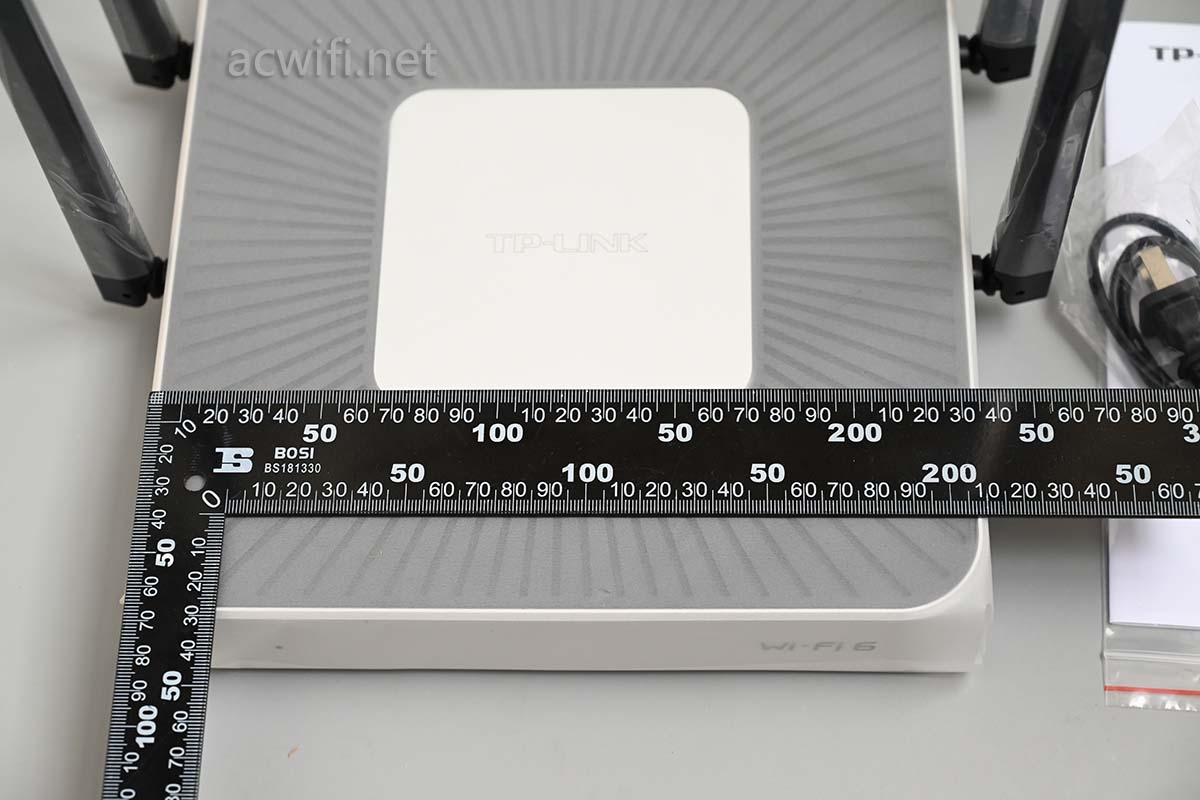

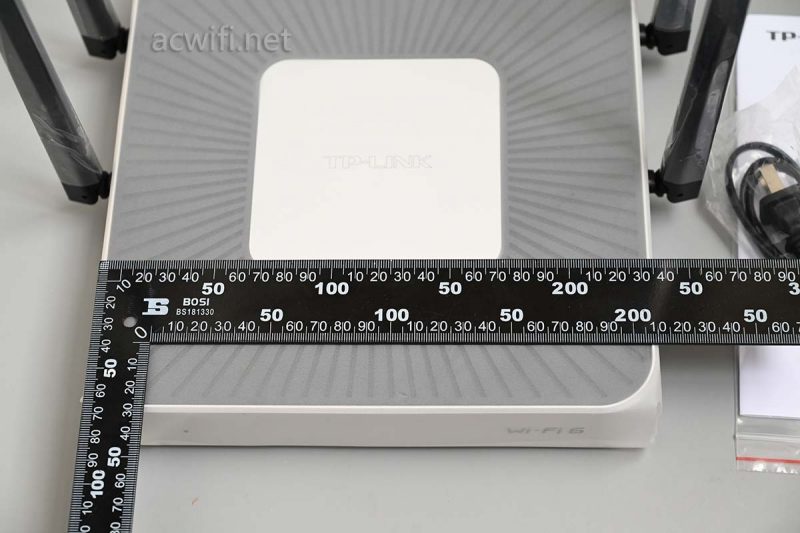

机身尺寸,边长大约23cm:

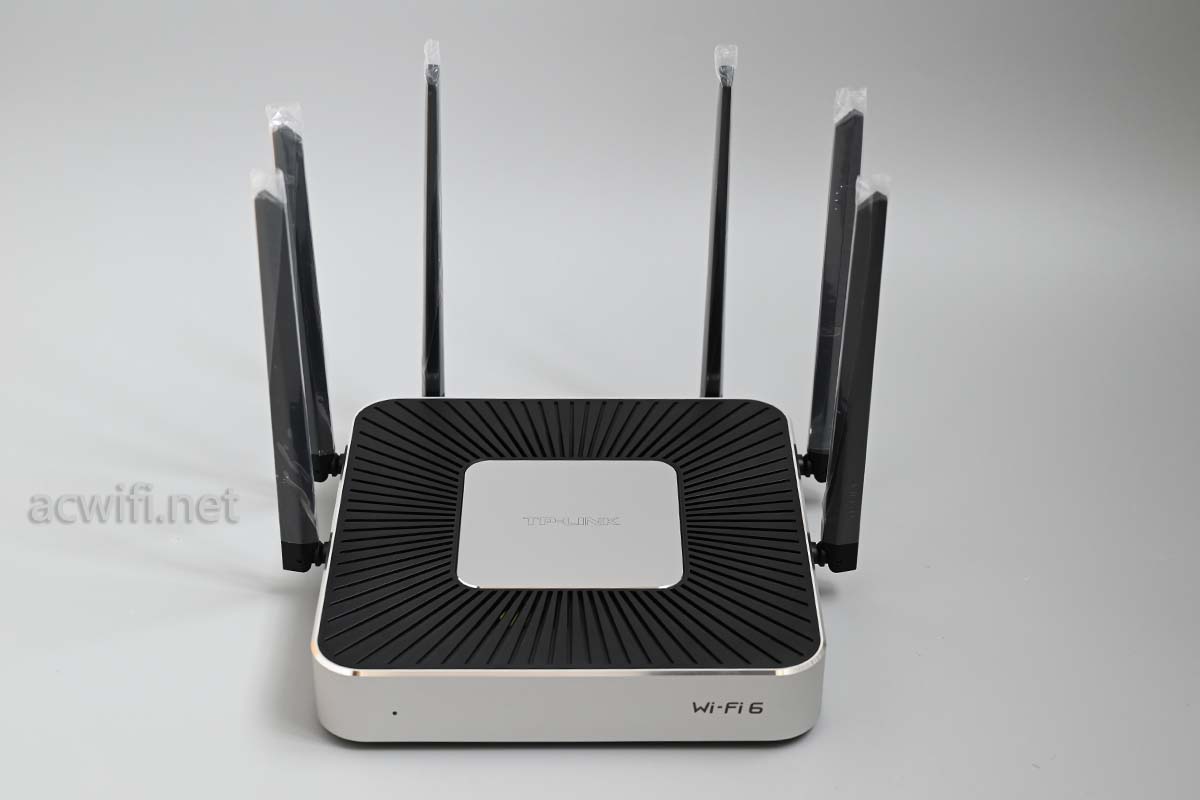

机身正面:

机身一圈是厚厚的金属边框。

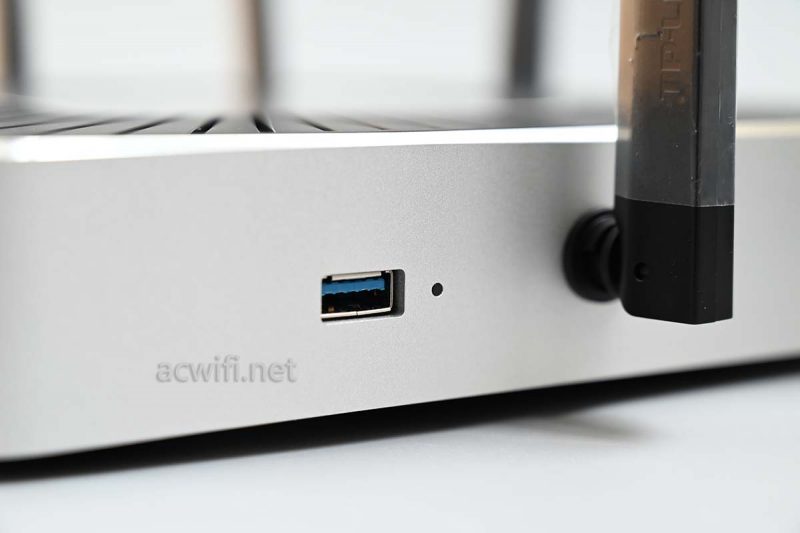

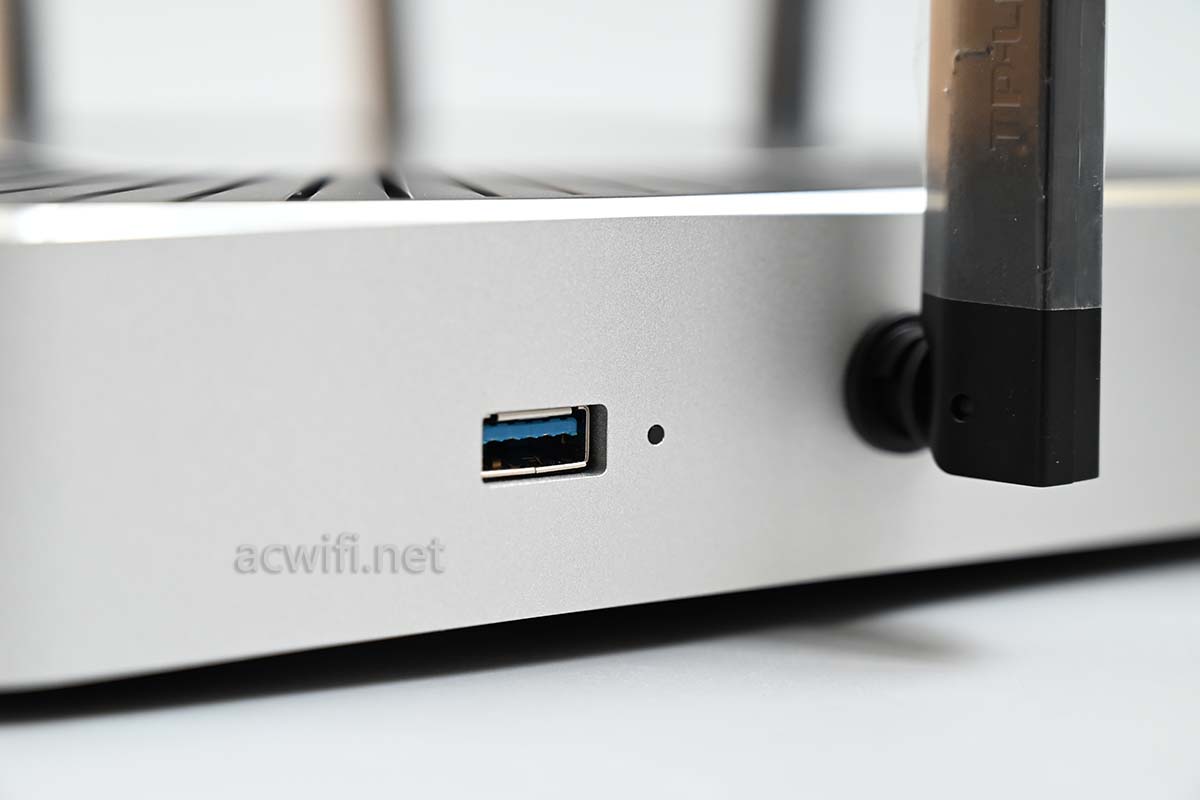

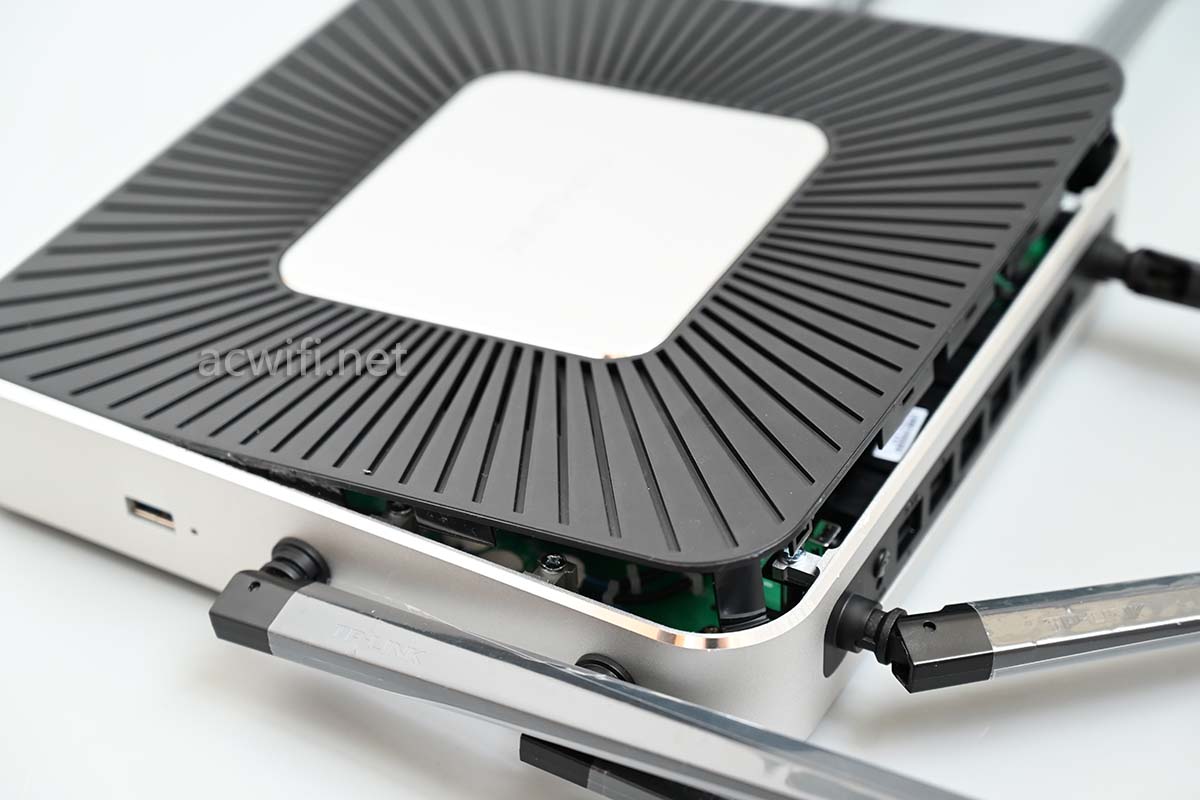

侧面有一个USB3.0接口:

背面的接口:有一个2.5G网口,4个千兆网口,最多可支持4WAN。最左边是易展按钮,最右边是8字电源线接口。

机身底部:

这款机身因为很大,上盖和底壳都有散热孔,所以呢,它工作24小时也只是微温的手感。

如果你的路由器热量高,可以在垫下垫个散热器,淘宝购买链接。

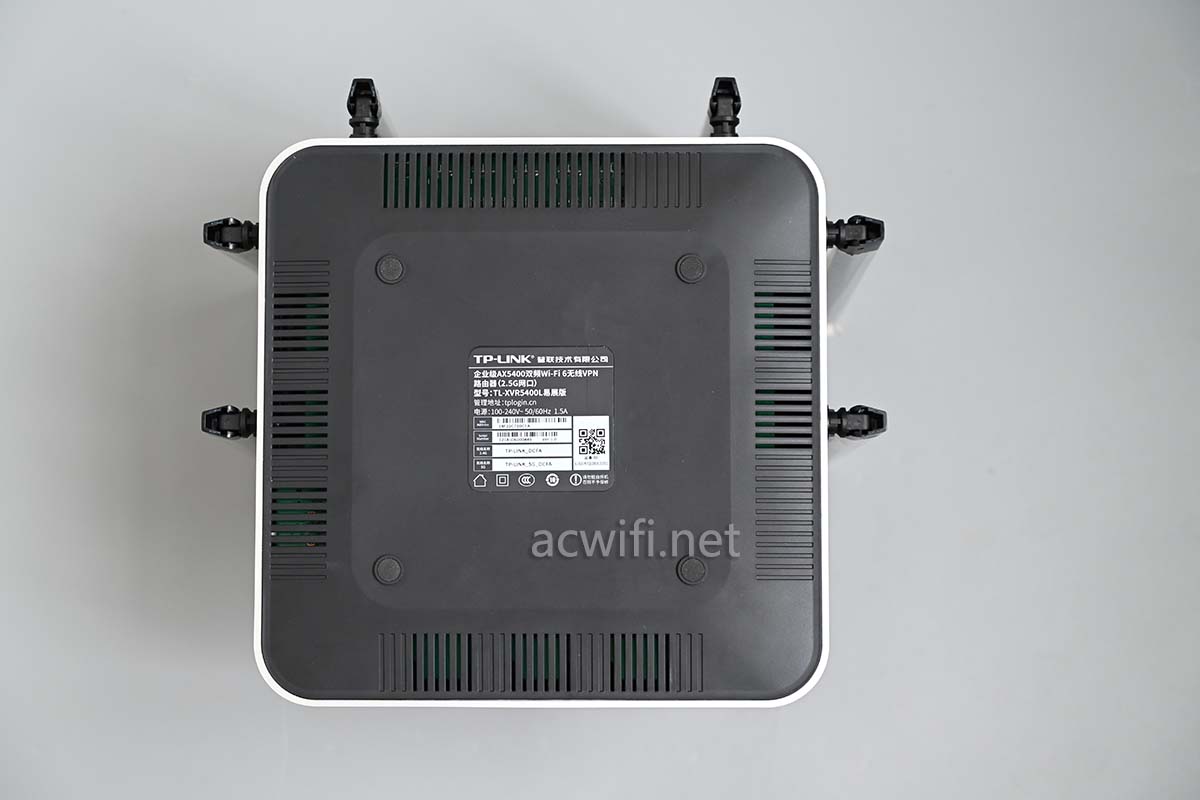

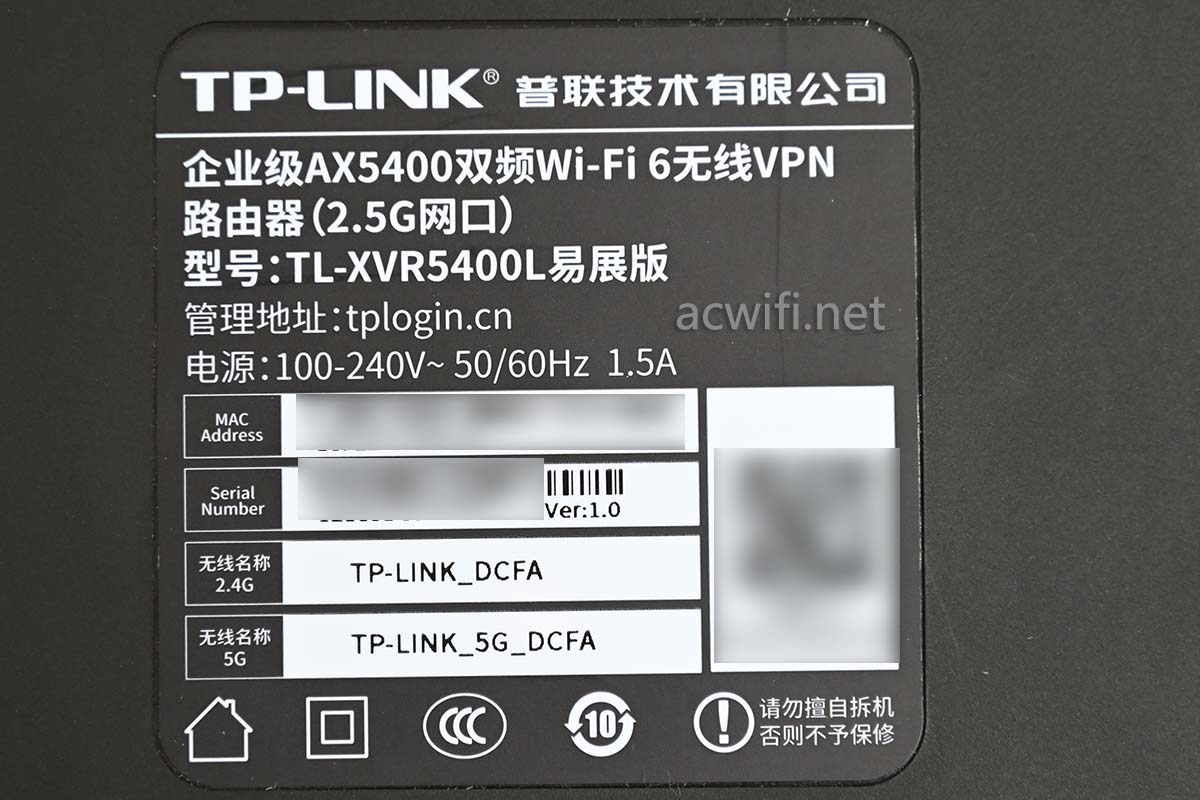

底部的标签显示的型号:TL-XVR5400L易展版,企业级AX5400双频Wi-Fi 6无线VPN路由器(2.5G网口)

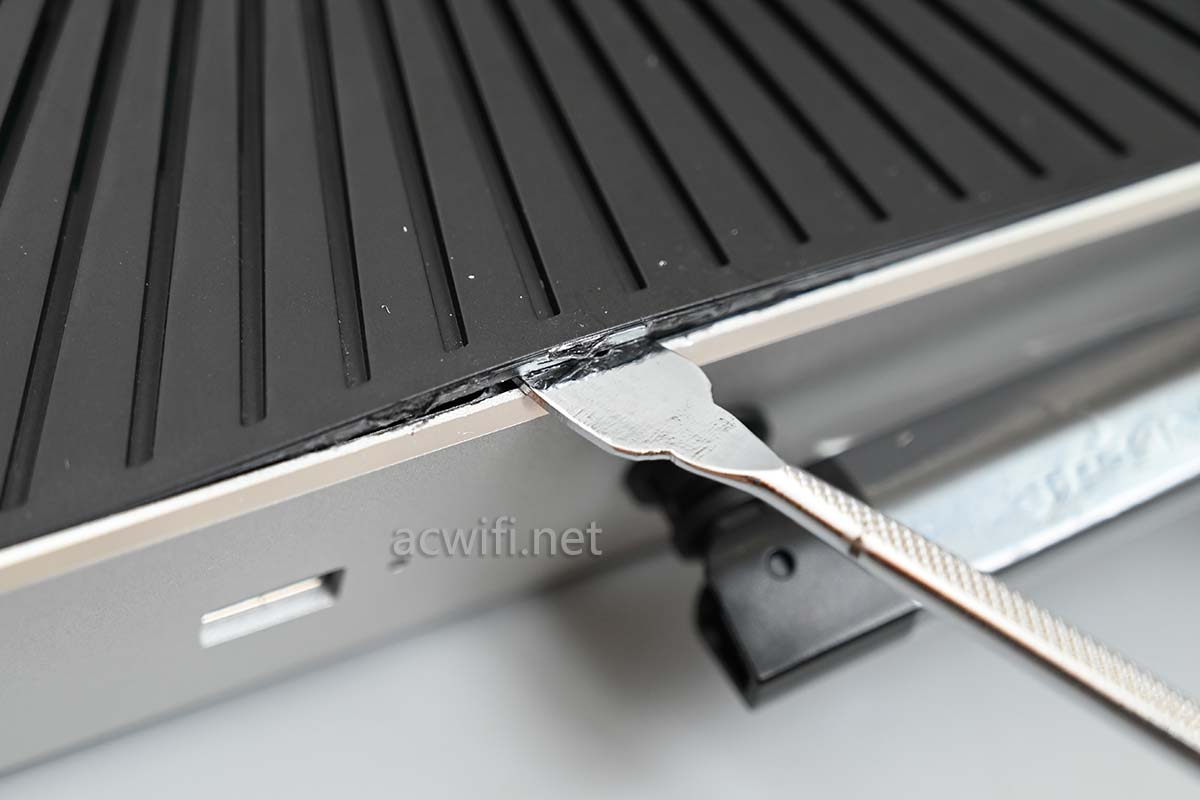

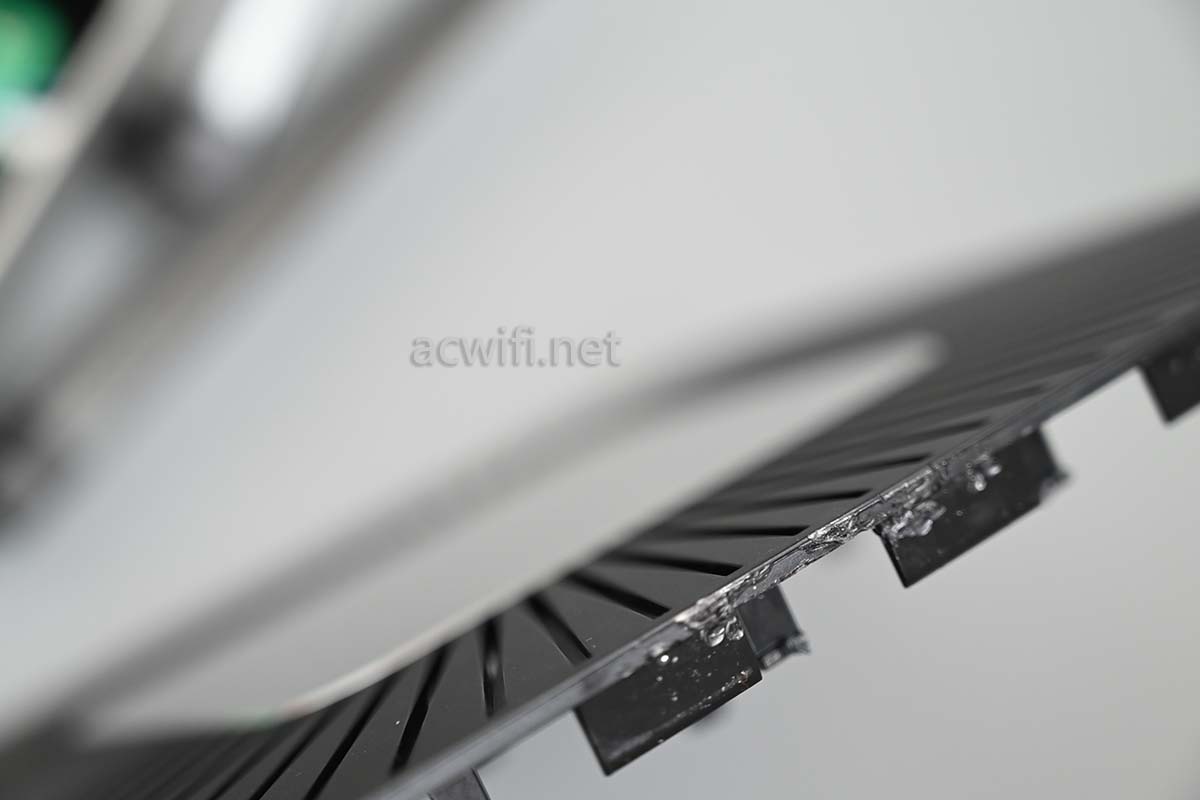

这台机器非常难拆,它的边框是厚厚的铝金属呀,撬开要好大的力气:

卡扣也非常多:

终于拆开了:

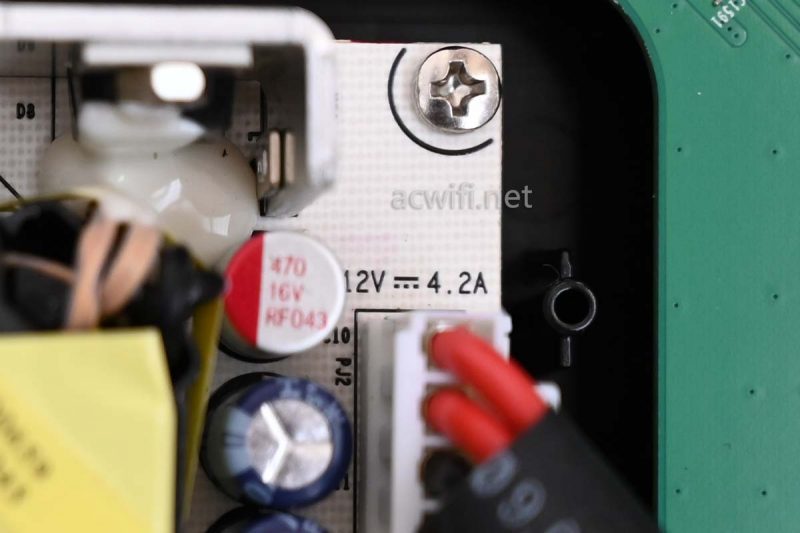

先看看电源输出规格是多少:12V/4.2A,很大的输出功率。实测待机功率8.6W,如果接上2.5G网口,待机功率8.9W。

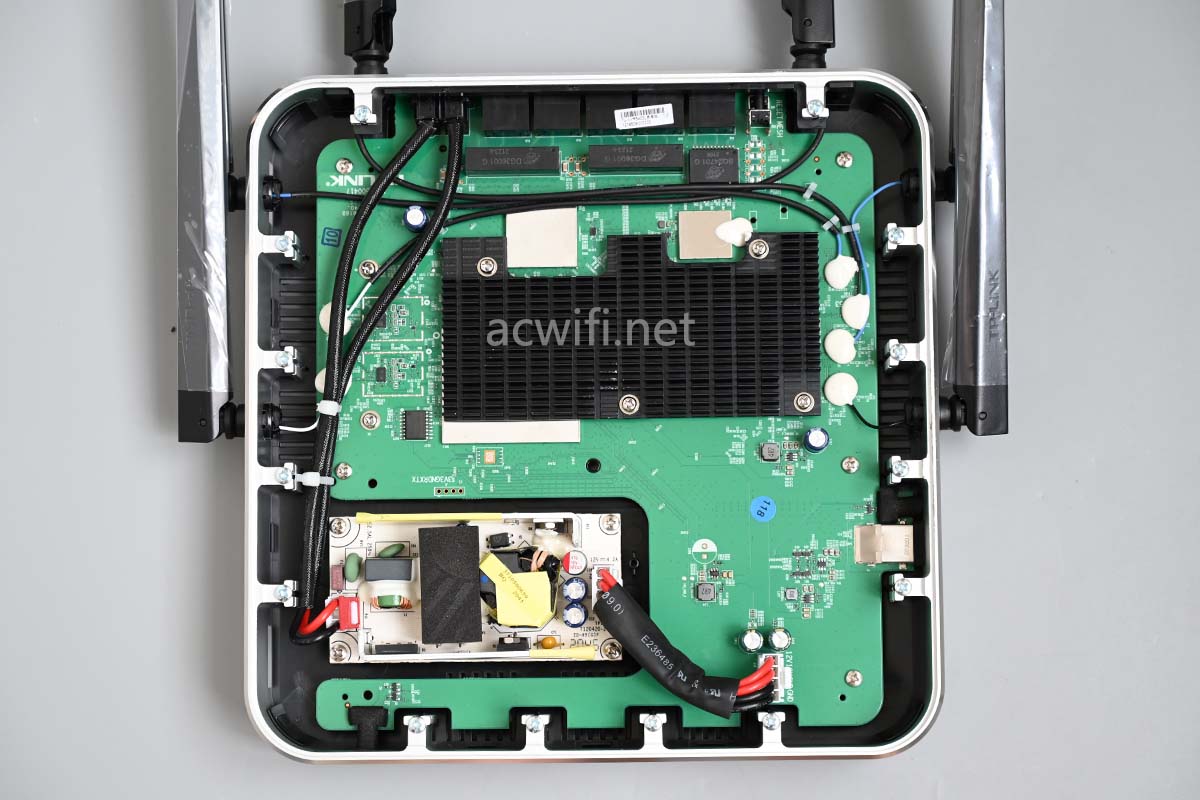

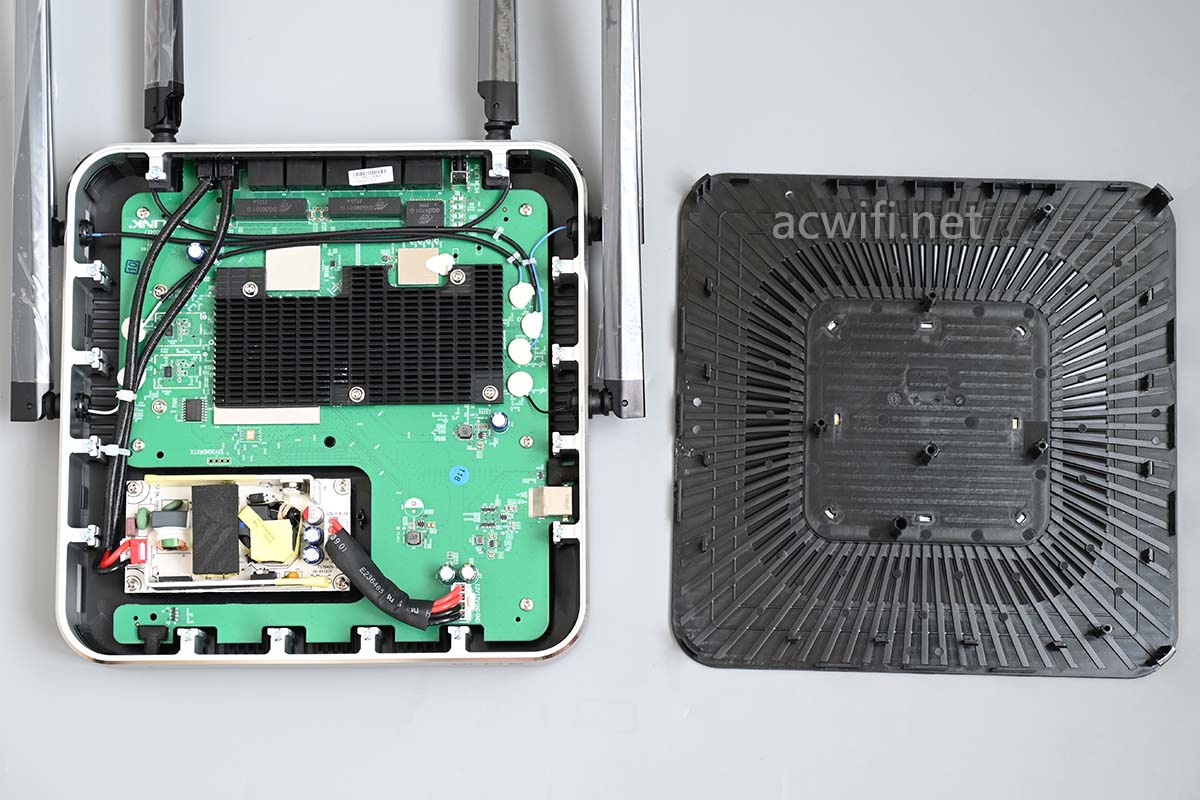

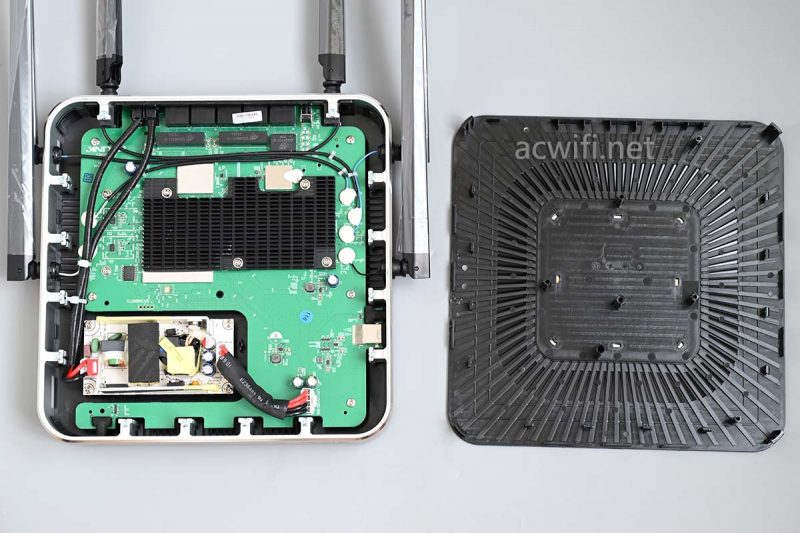

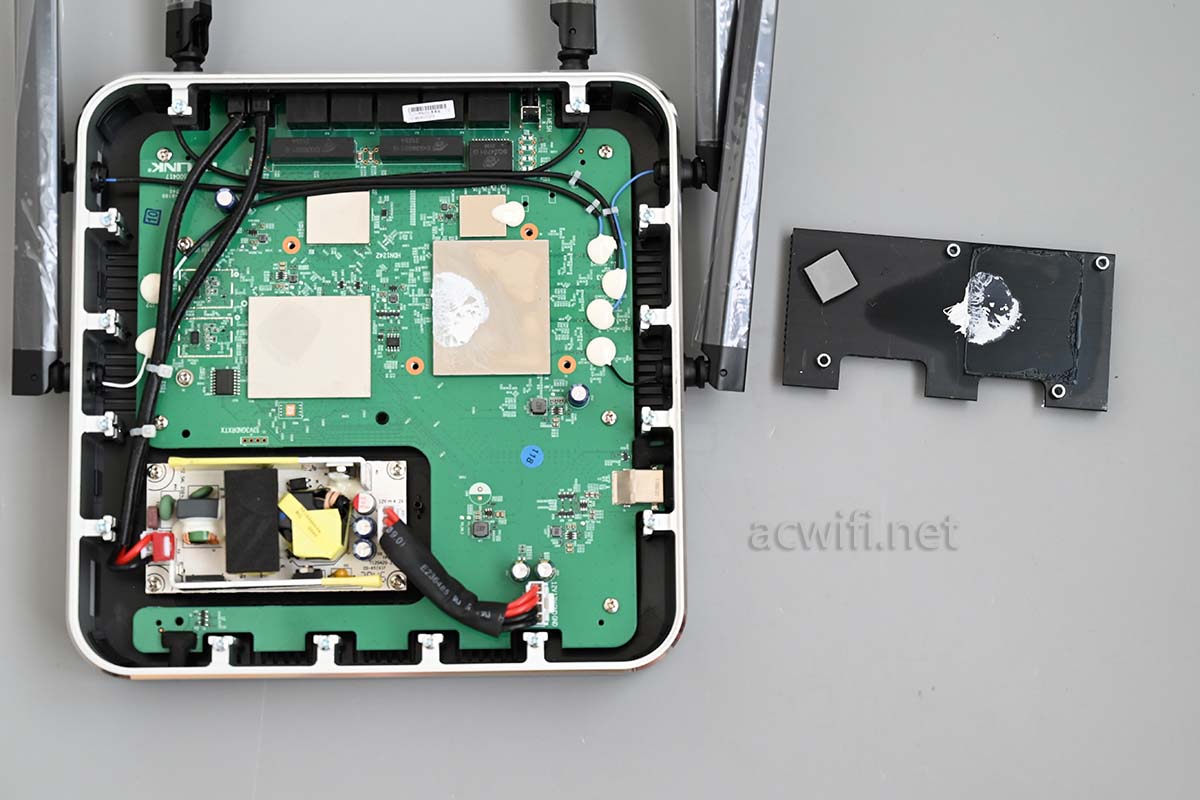

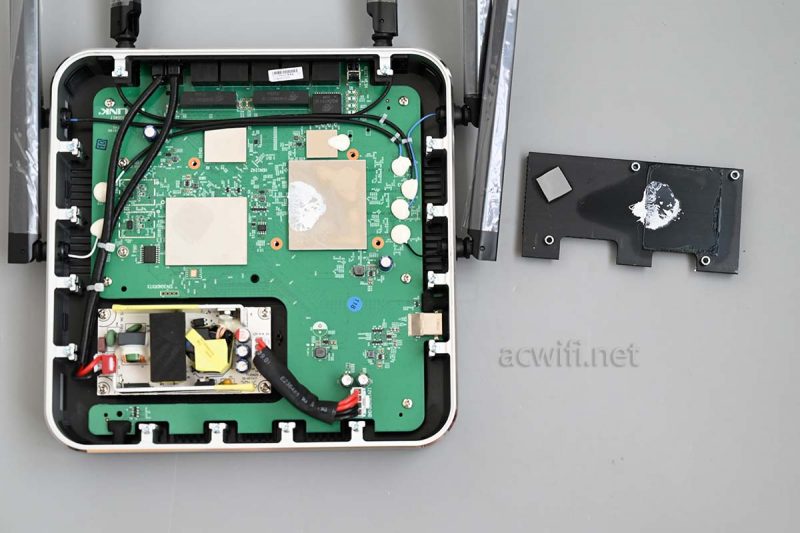

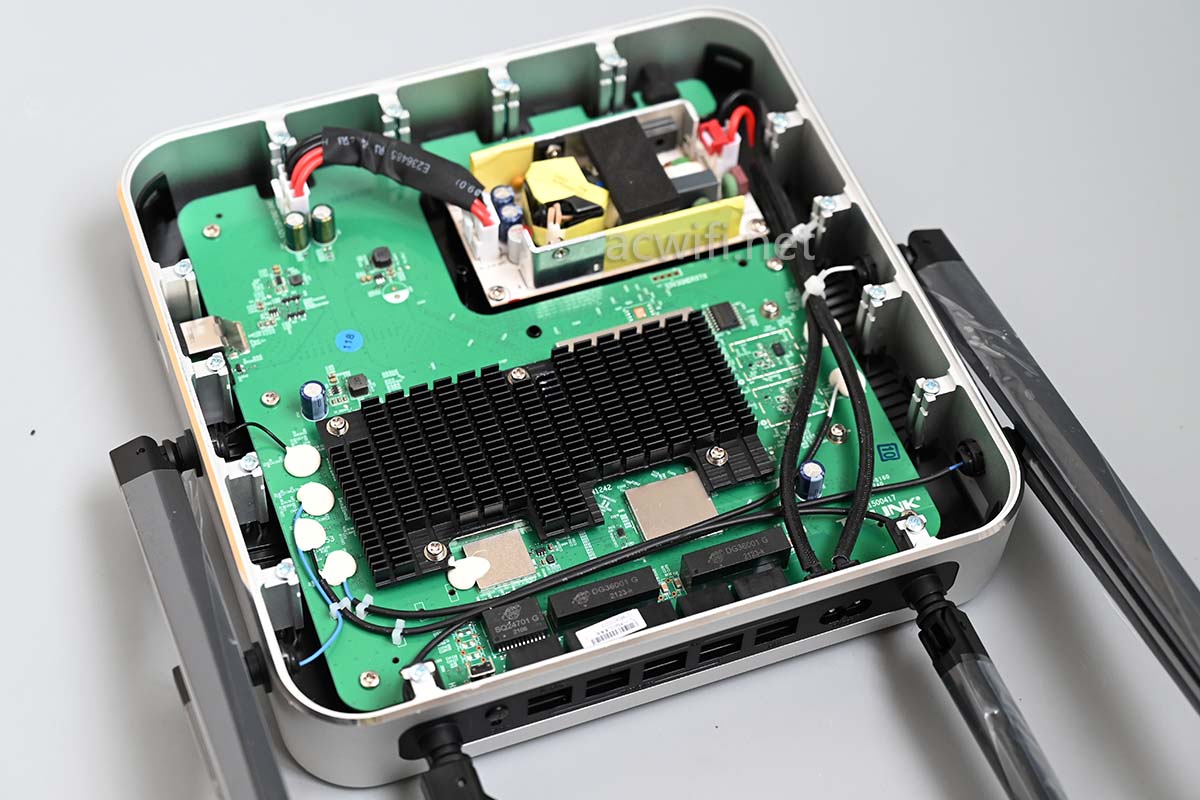

虽然电源占去了一定的空间,但上主板尺寸仍是很大。

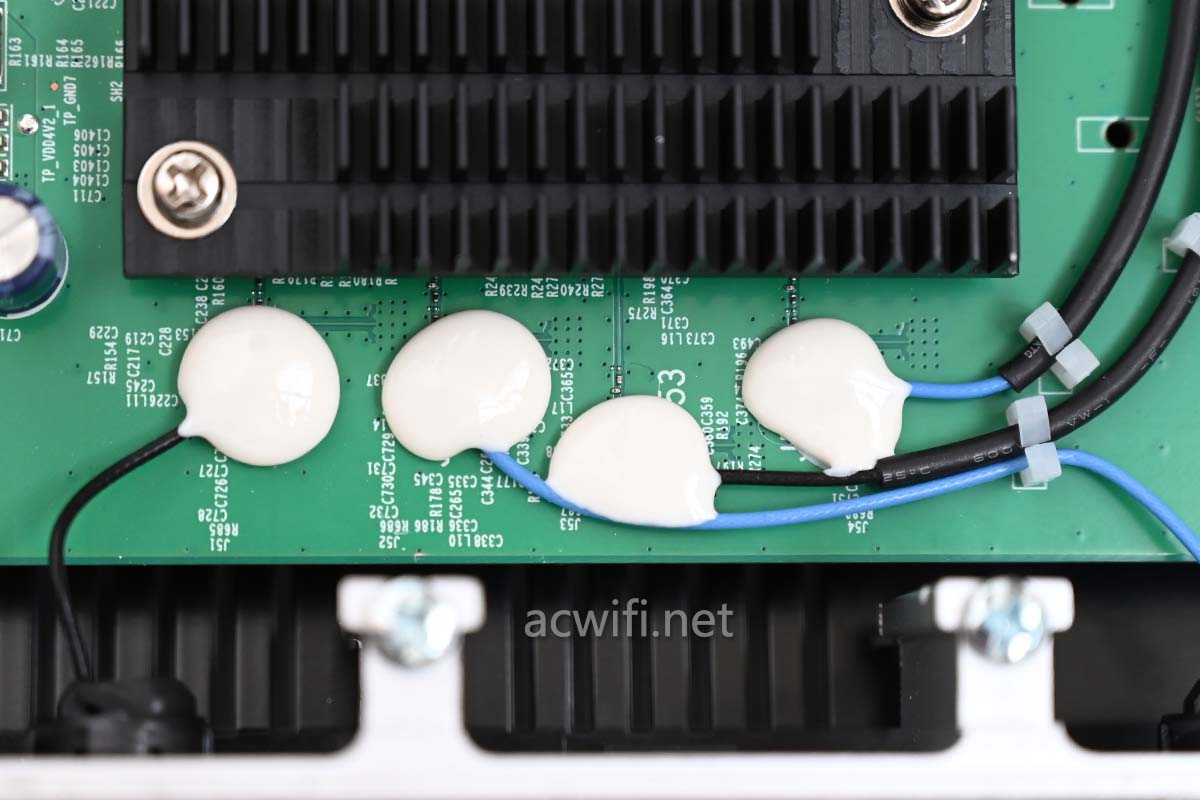

天线接口用胶做了加固,可是我一定要铲除这些胶,不然取不出来主板。不过等一会要看背面时再动手吧。

现在直接拆开散热器:

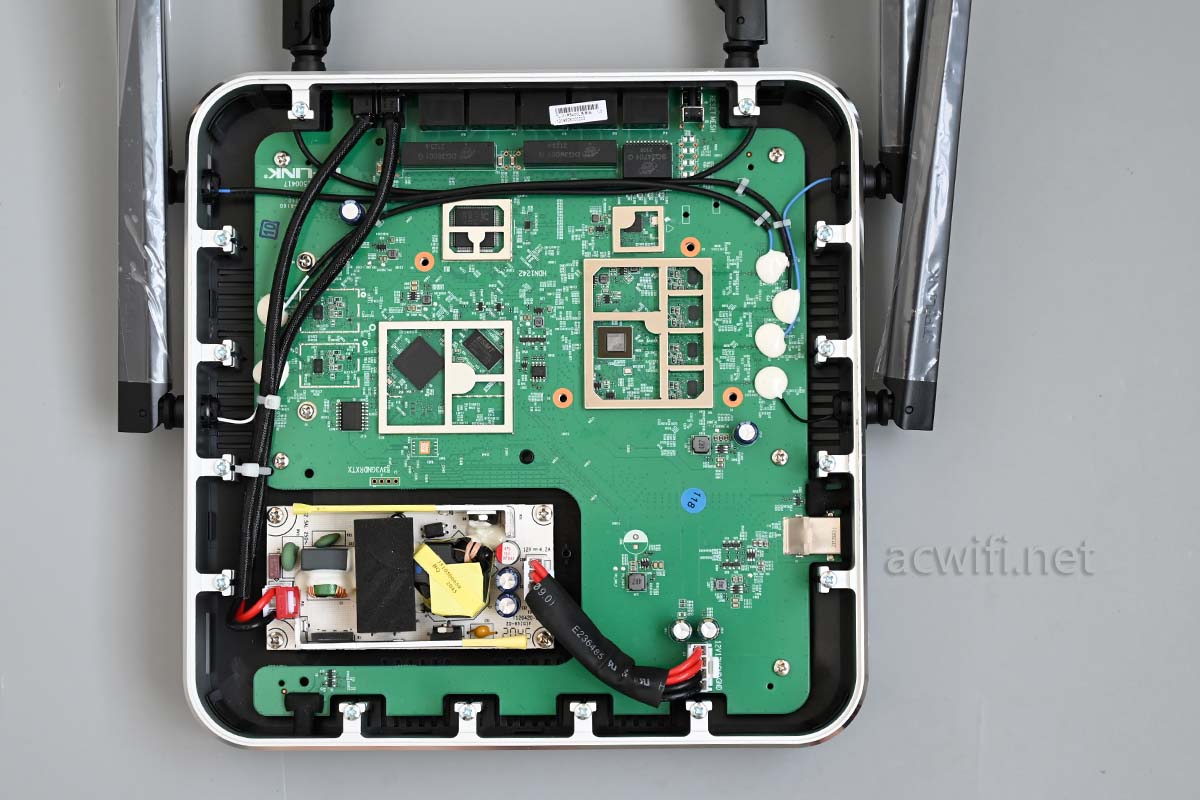

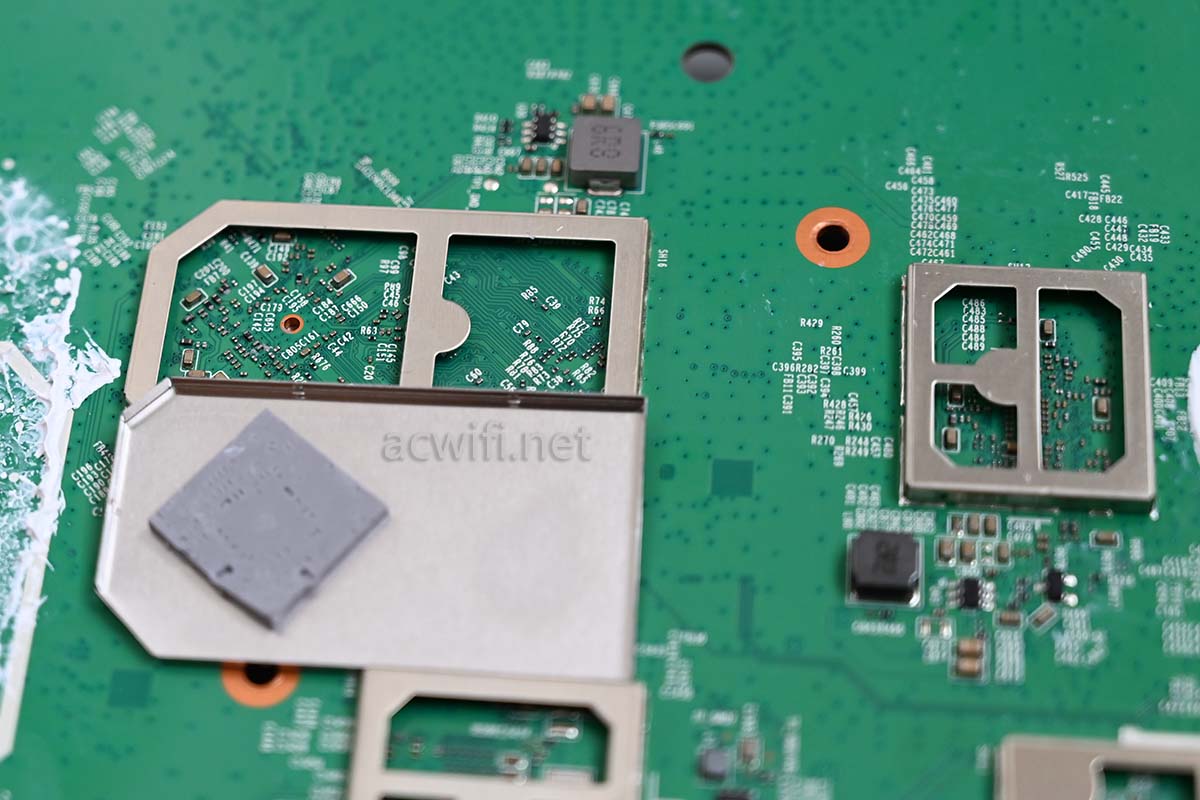

拿走屏蔽罩:

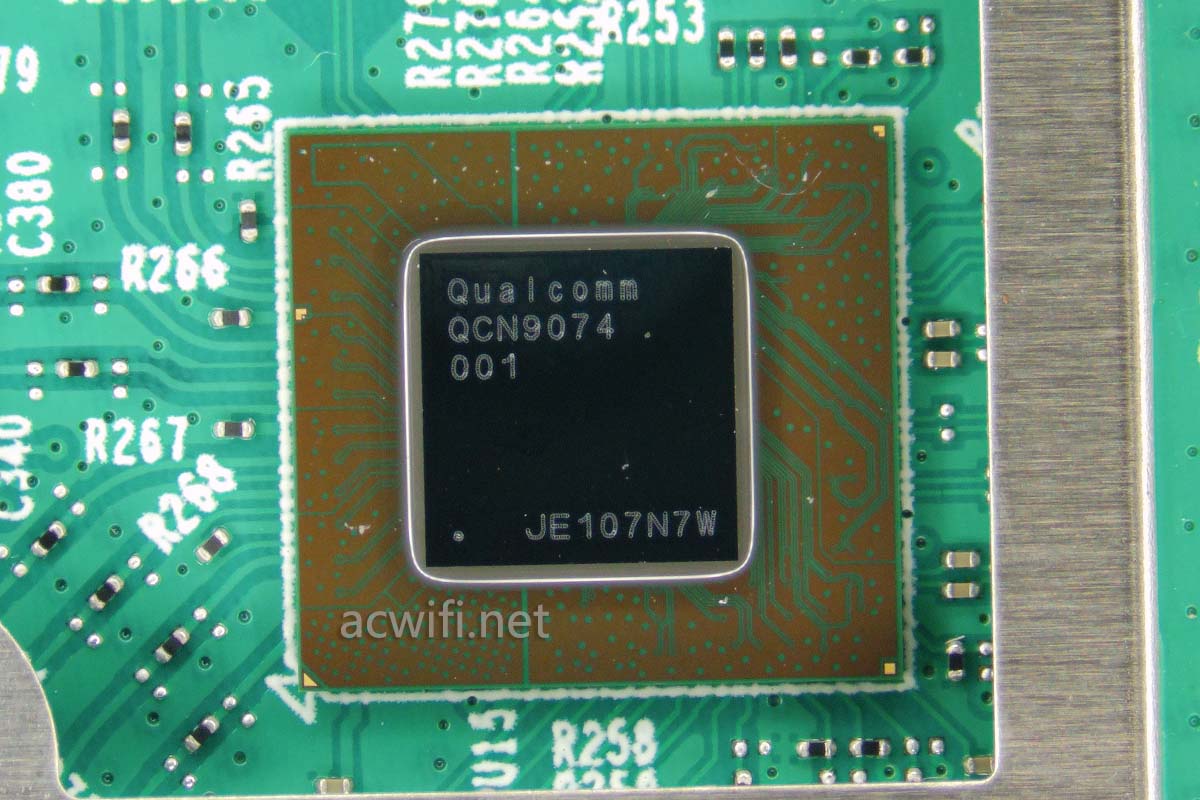

XVR5400L的5G无线芯片jQCN9074,支持4x4mimo,在160MHz和1024-QAM下最高速率4804Mbps,在2x2mimo下能支持4096-QAM,最高速率2882Mbps,现时手机的5G无线速度最高就是是这个数值2882Mbps,如果你把5G设置在149信道以上,只有80MHz频宽但速率也能有1441Mbps。比如小米11和IQOO Z5手机就能支持!4096-QAM对FEM芯片的要求比较高一些。

如果QCN9074工作在2.4G频段也能有4096-QAM,比如小米11连接XDR6080的2.4G最高速率能有688Mbps,IQOO Z5的2.4G因为只有1x1mimo,所以最高速率是344Mbps。

隐藏在背后的无线带机量512台和37个OFDMA用户才是它的重要价值所在。

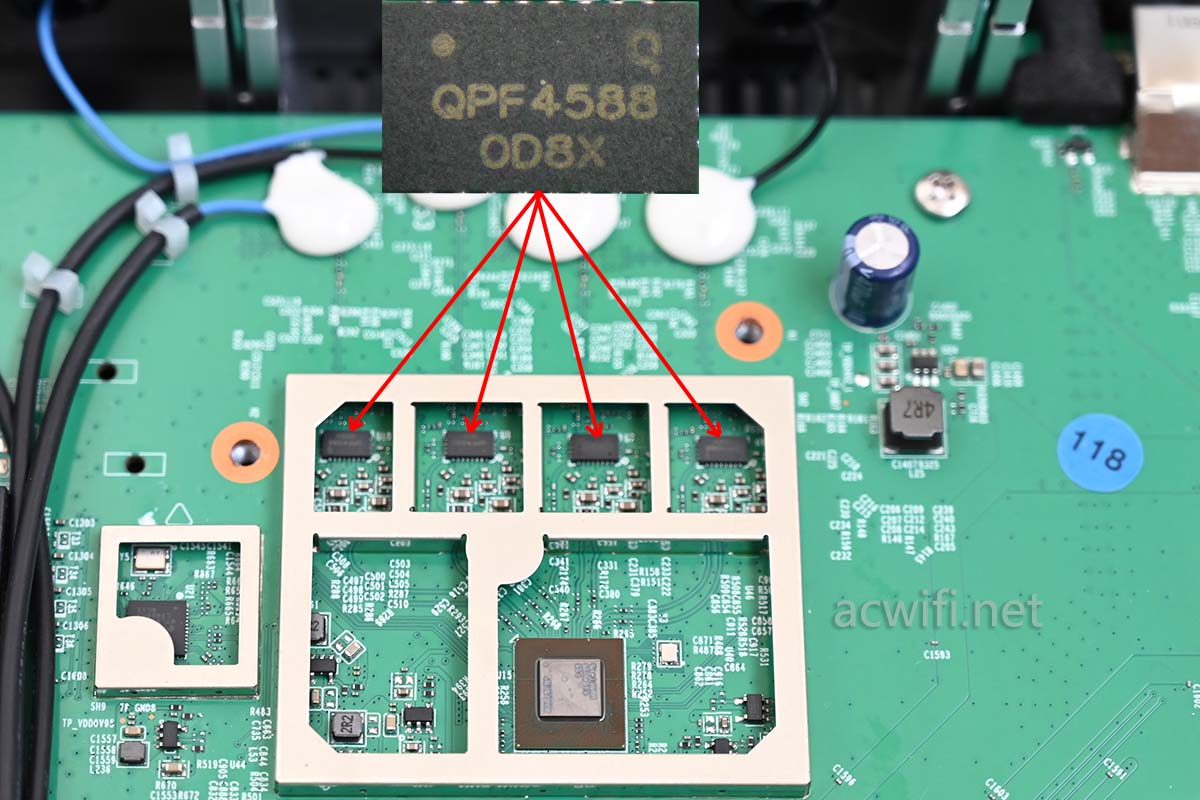

5G外置了四路独立的FEM芯片,型号QPF4588,高功率。

QPF4588的参数如下:
• 5150 – 5925 MHz
• POUT = +16dBm MCS11 HE80 -47dB Dynamic EVM
• POUT = +18dBm MCS11 HE80 -43dB Dynamic EVM
• POUT = +23dBm MCS9 VHT80 -35dB Dynamic EVM
• POUT = +24dBm MCS7 HT20/40 -30dB Dynamic EVM
• POUT = +26dBm MCS0 HT20 Spectral Mask Compliance
• Optimized for +5 V Operation
• 33 dB Tx Gain
• 2 dB Noise Figure
• 16 dB Rx Gain & 7 dB Bypass Loss
• 30 dB 2.4 GHz Rejection on Rx Path
• Integrated RF Power Detector Coupler as well as DC Power Detector

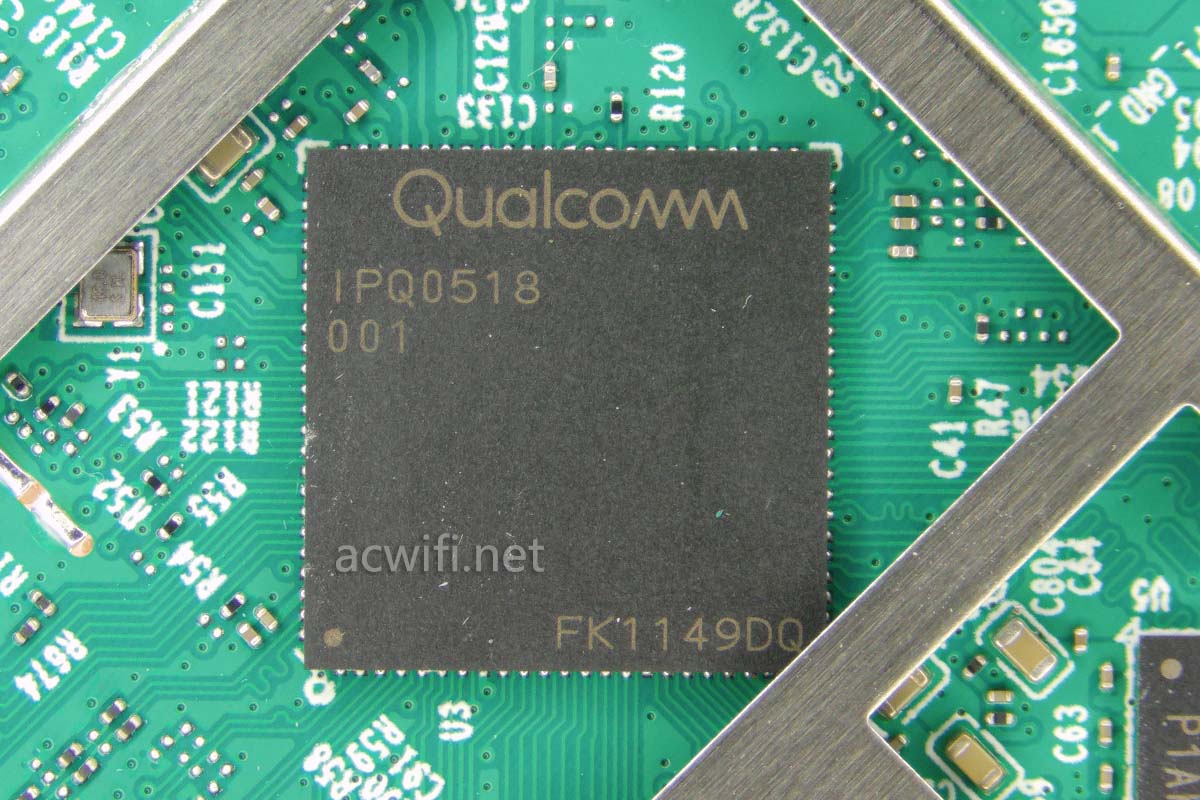

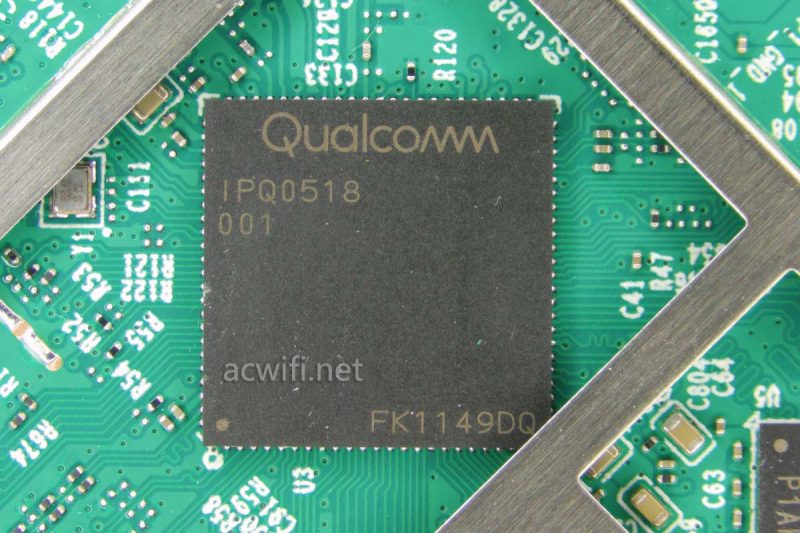

XVR5400L的CPU是IPQ05018,双核1GHz,集成单核12线程的NPU,64byte包转发率是762Kpps。

还集成2x2mimo的2.4G Wi-Fi 6,最高速率574Mbps。

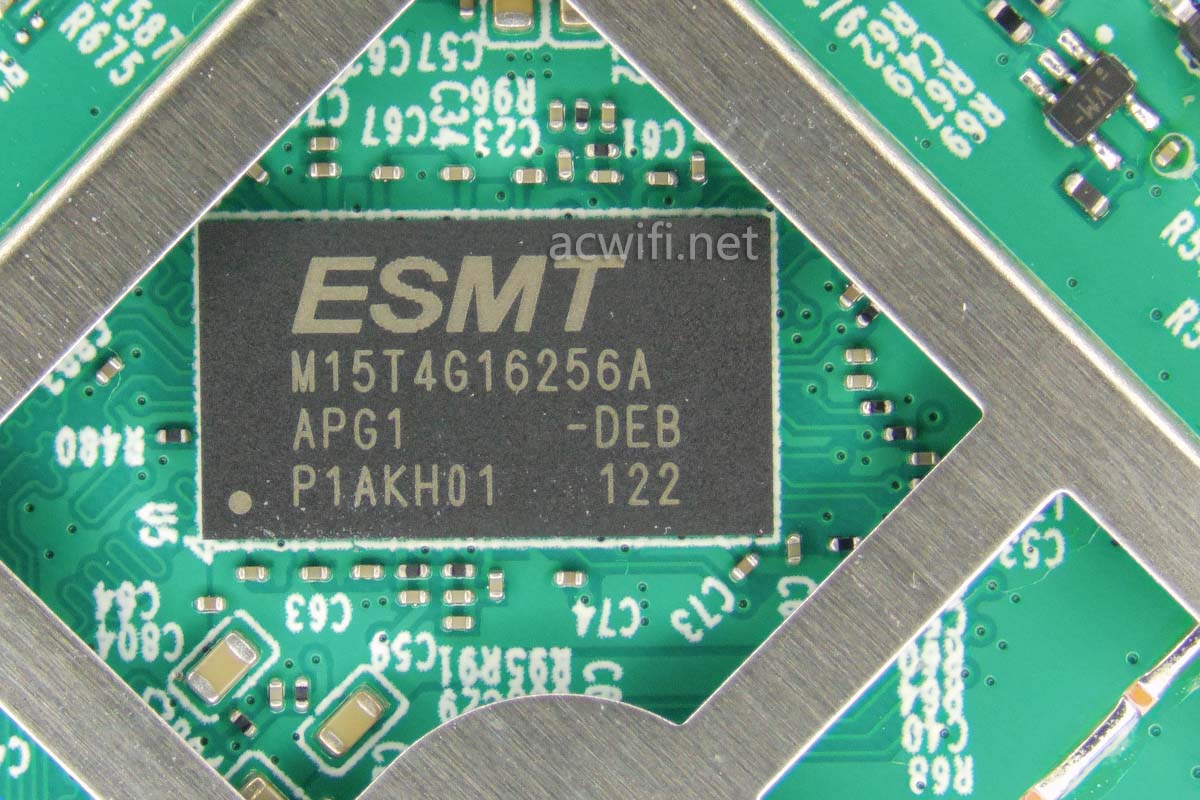

CPU附近有一颗内存芯片,型号是M15T4G16256A,容量512MB。拆过的第二台双频用上512MB内存的TP AX5400机型,第一款是XAP5407GC吸顶AP。

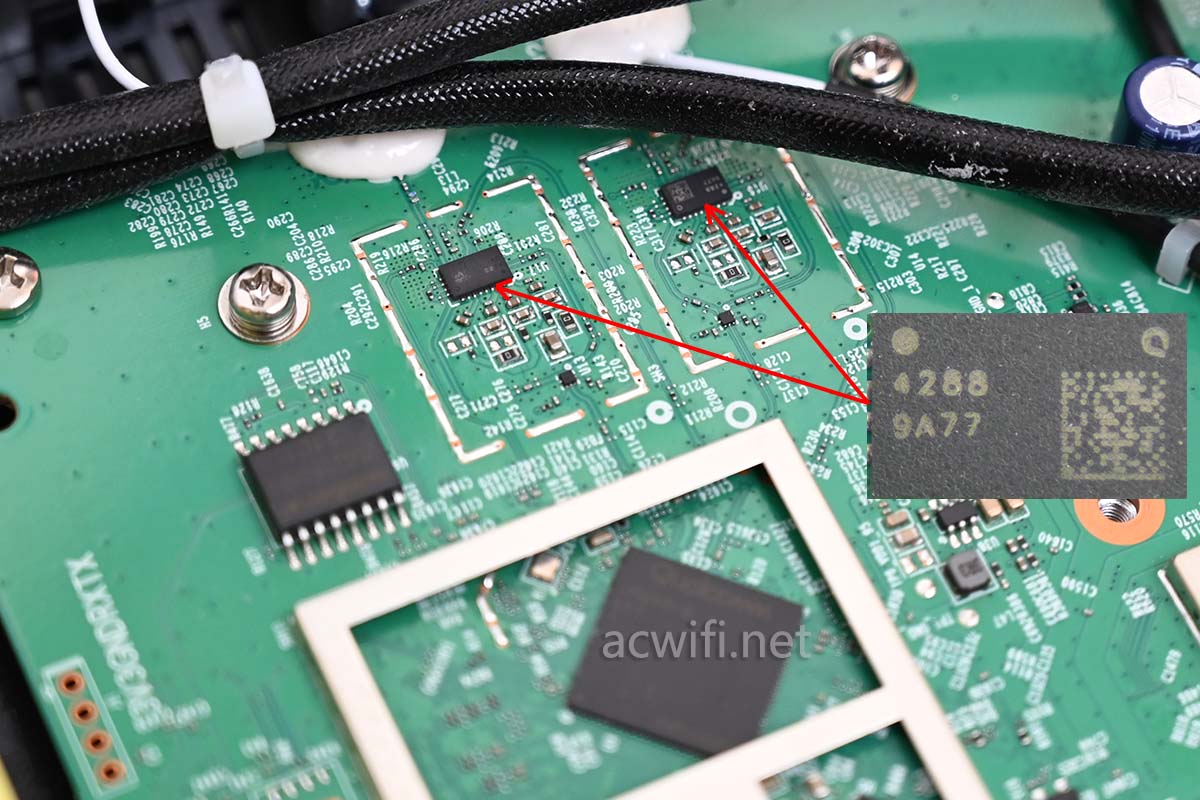

2.4G外置了两颗FEM芯片,型号QPF4288,高功率。

QPF4288的参数如下:
• 2400-2500 MHz
• POUT = +17 dBm HE40 -47dB Dynamic EVM
• POUT = +22 dBm HE40 -43dB Dynamic EVM
• POUT = +24.5 dBm MCS9 HT40 -35dB Dynamic EVM
• POUT = +26 dBm MCS7 HT20/40 -30dB Dynamic EVM
• POUT = +28 dBm MCS0 HT20 Spectral Mask Compliance
• Optimized for +5 V Operation
• 33 dB Tx Gain
• 1.7 dB Noise Figure
• 15.5 dB Rx Gain & 7 dB Bypass Loss
• >10dB 5 GHz Rejection on Rx Path
• Integrated RF Power Detector Coupler as well as DC Power Detector

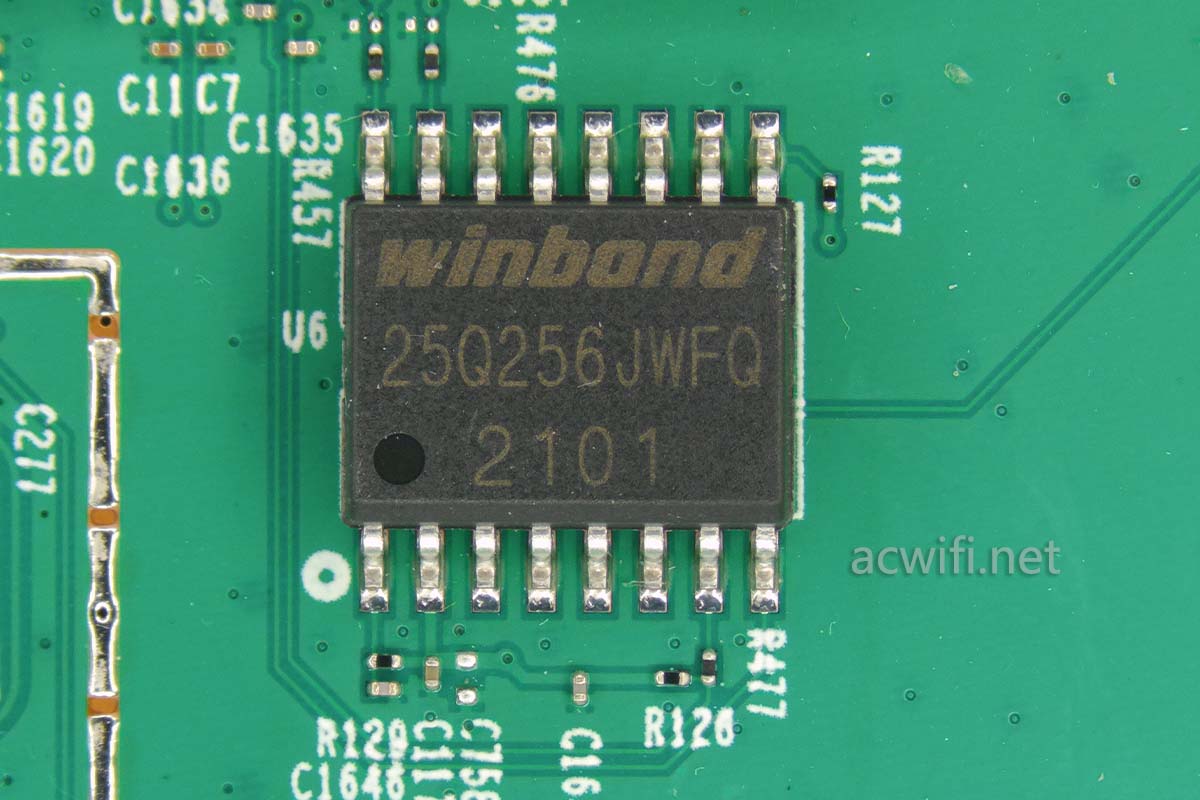

上图QPF4288的左下角是一颗闪存芯片,型号是W25Q256,容量32MB。容量32MB。容量32MB。

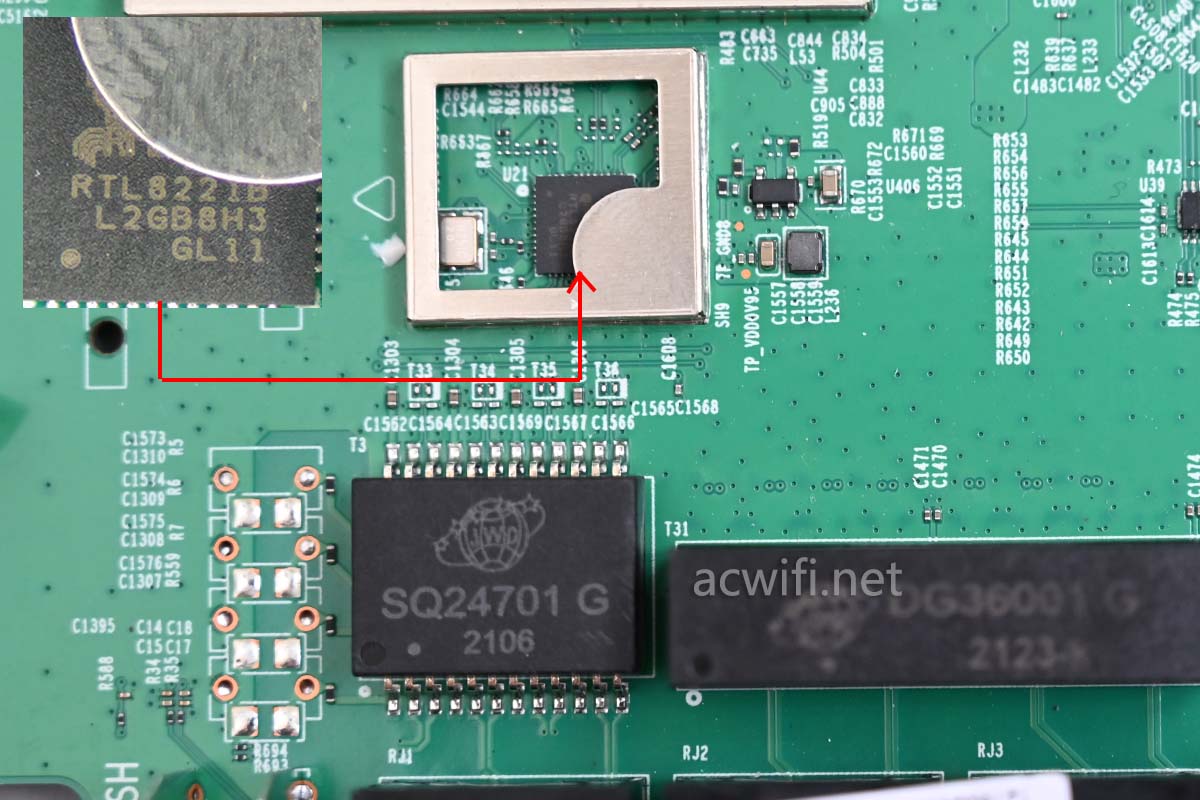

2.5G PHY芯片是RTL8221B:

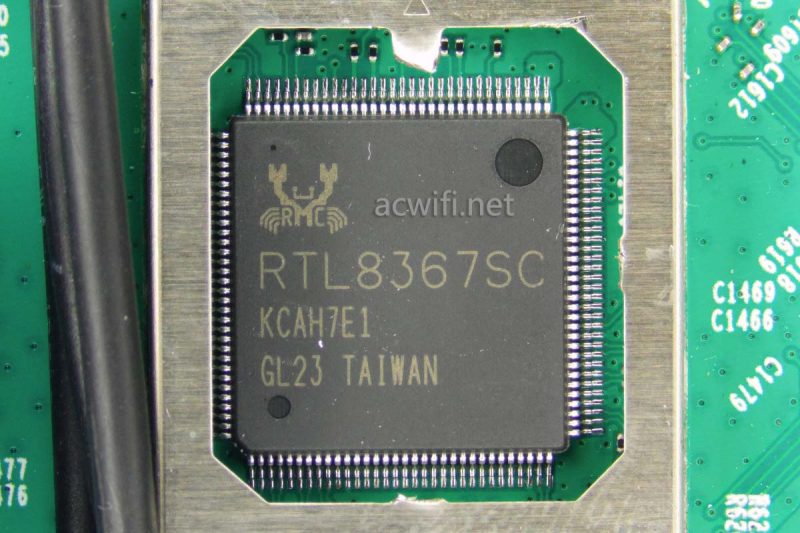

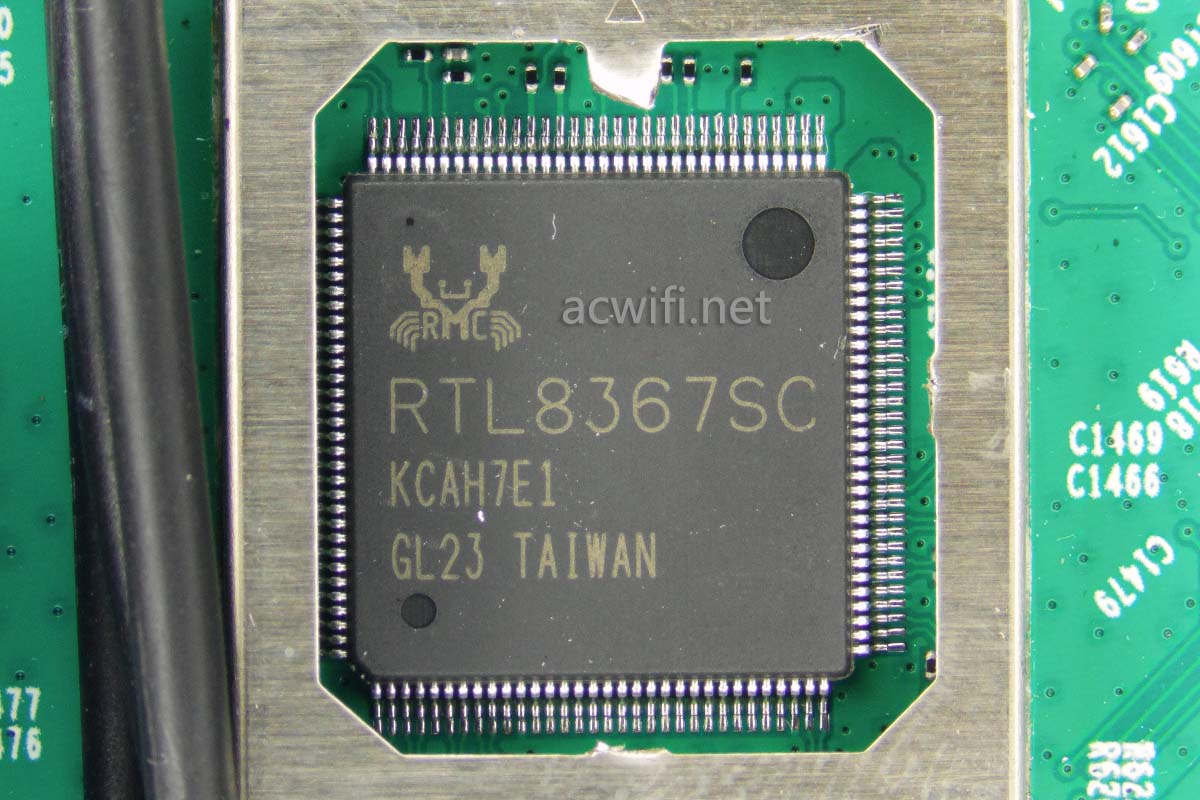

交换芯片是RTL8367SC,这是最后剪开了挡片时拍的照片,不剪开怕你们看不清型号。

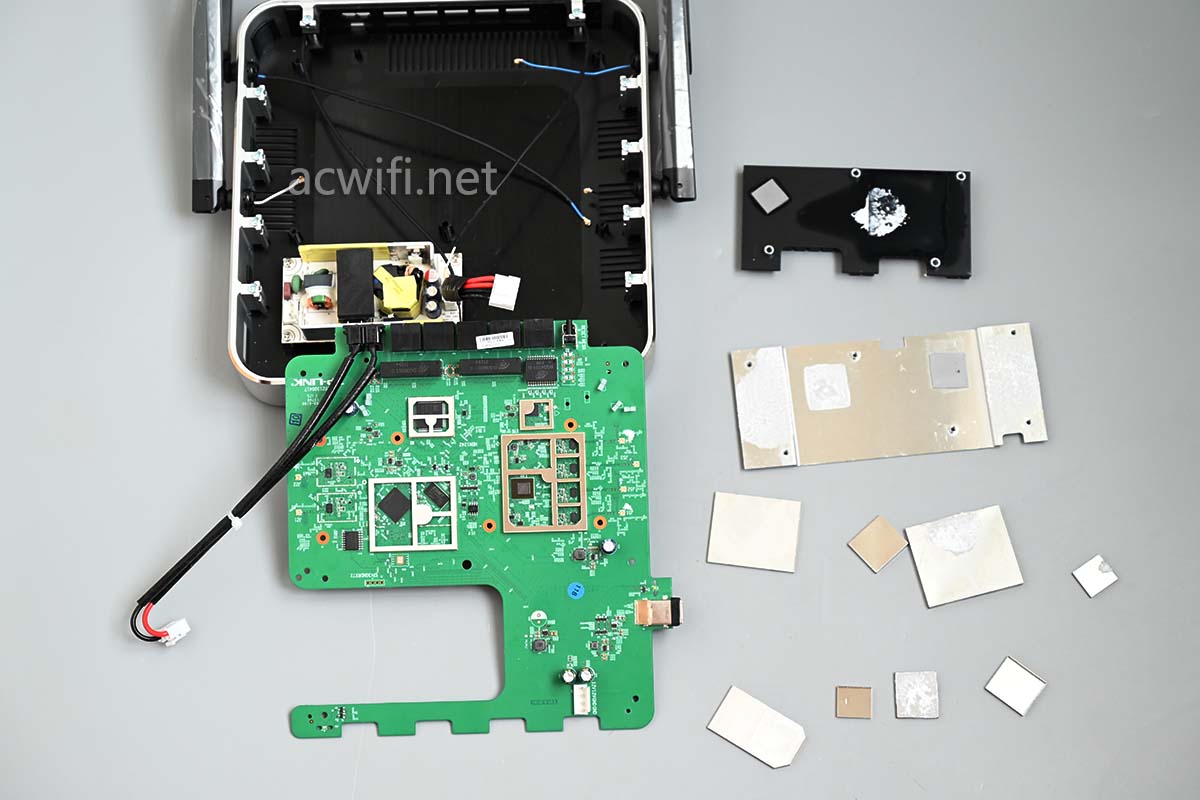

主板正面看得差不多啦,现在把天线接头拆了,方便把主板整张抽出来。

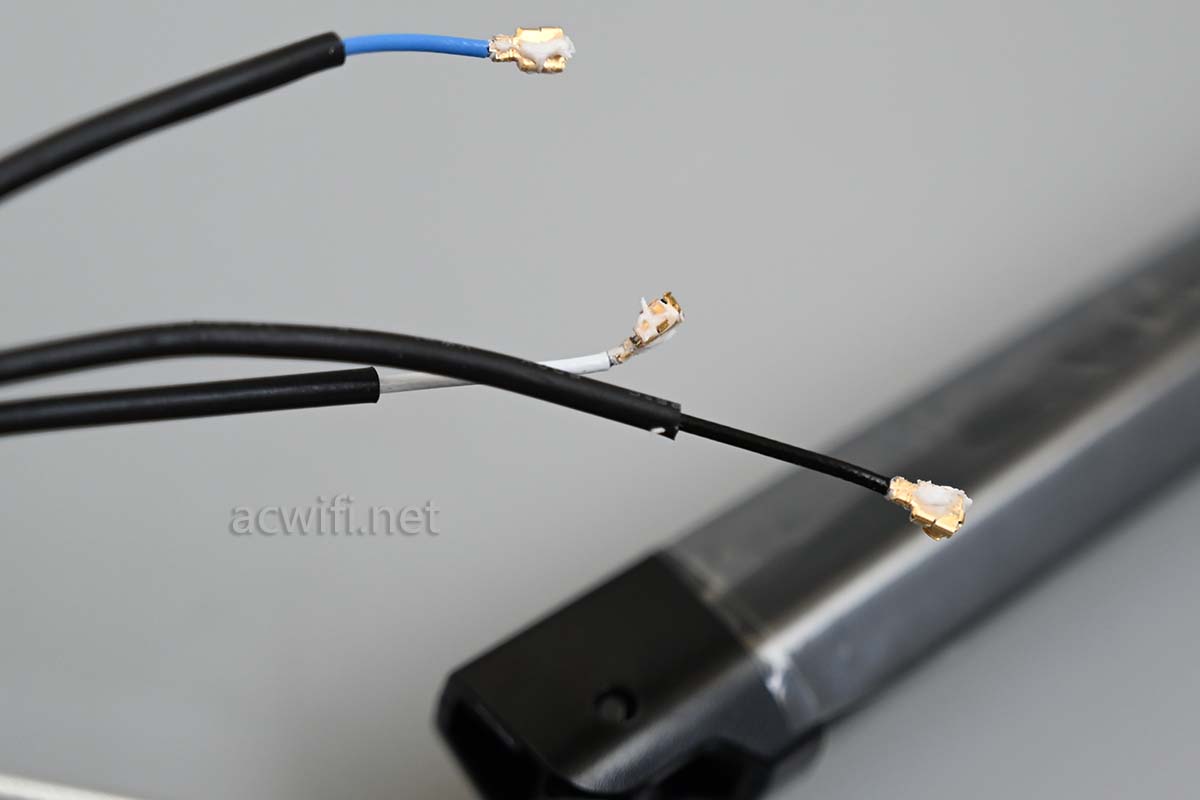

不懂为什么馈线还要包一层外皮,第一次见。

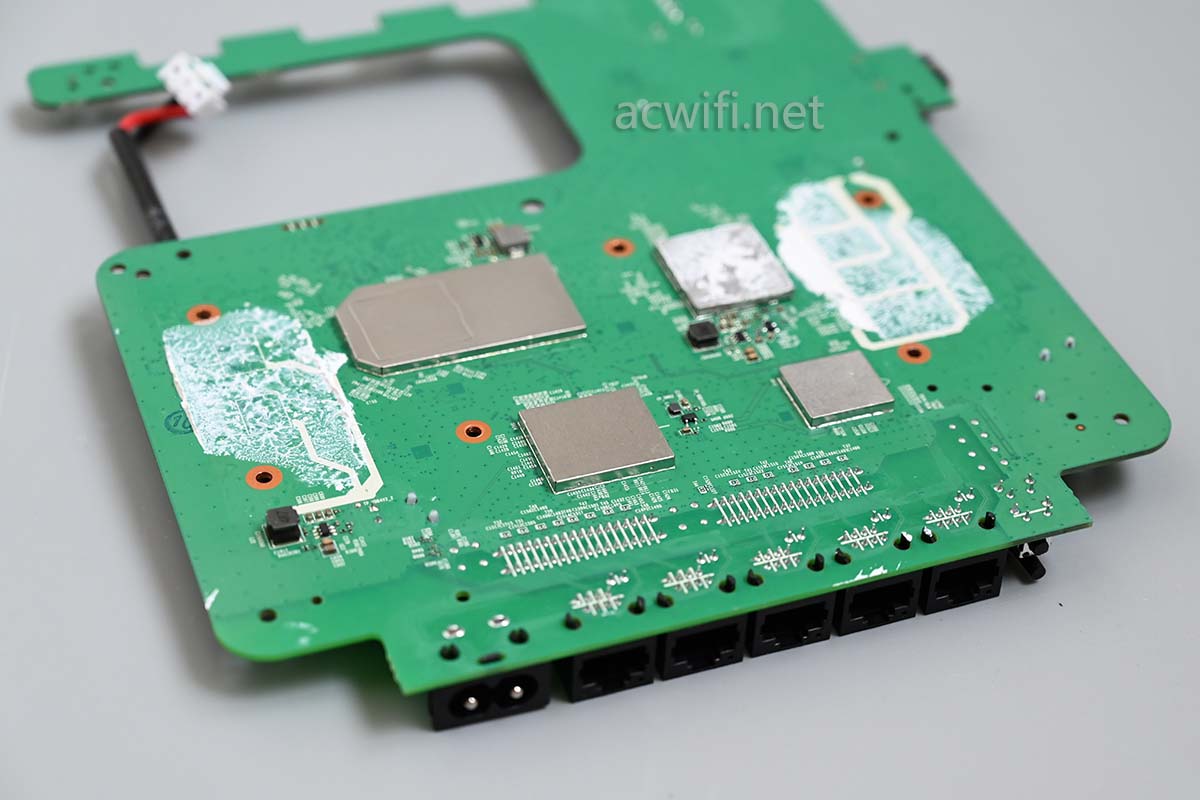

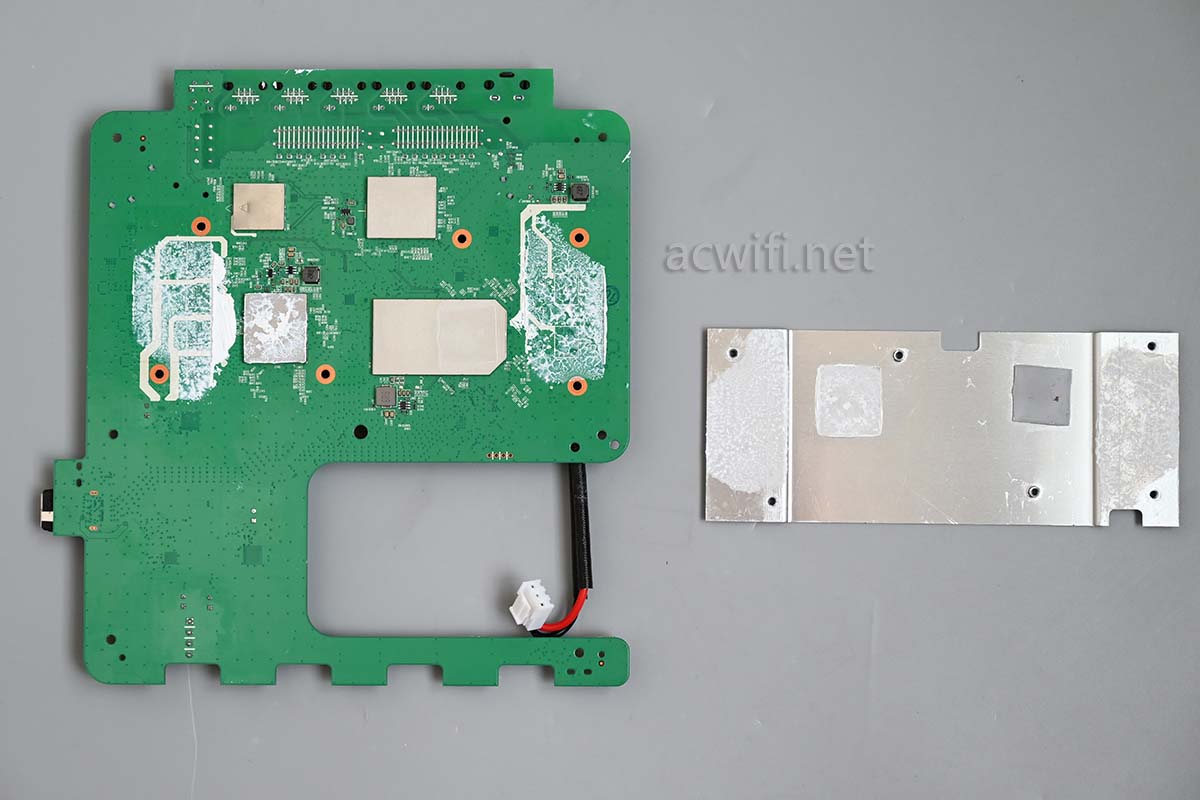

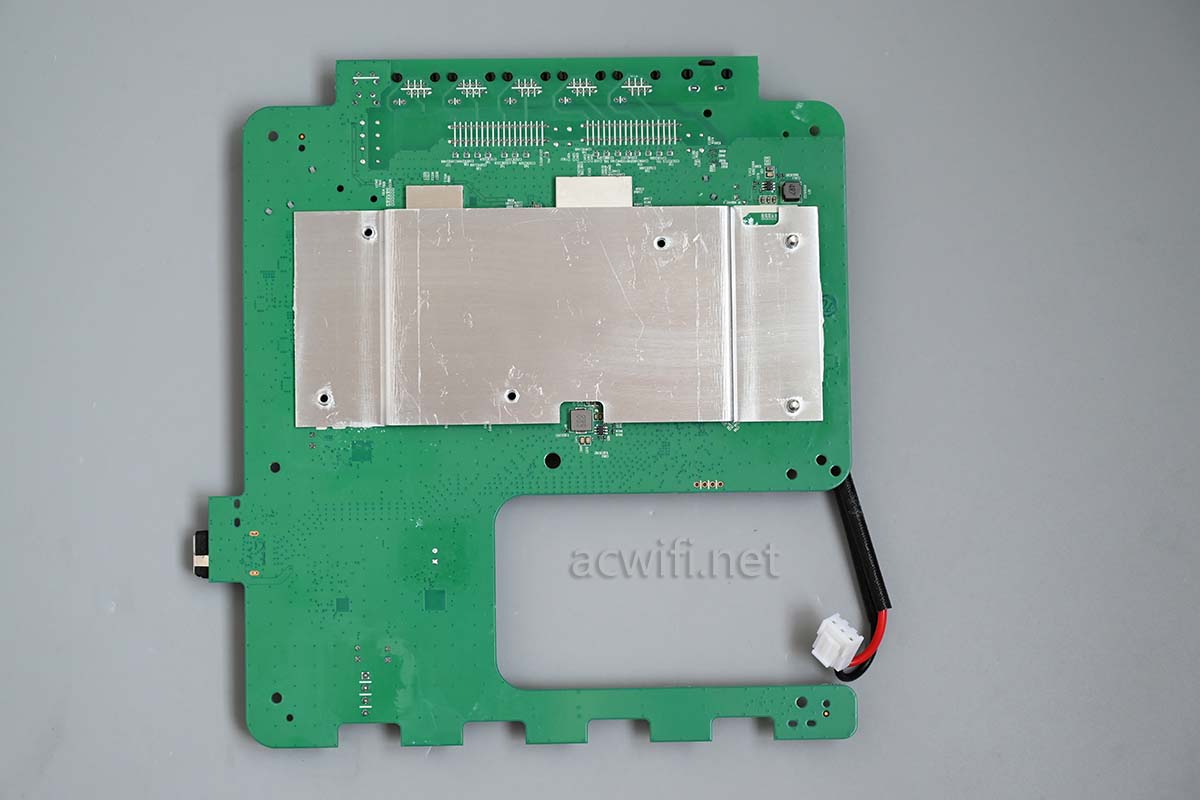

主板背面有一片铝板做散热。

拿走它:

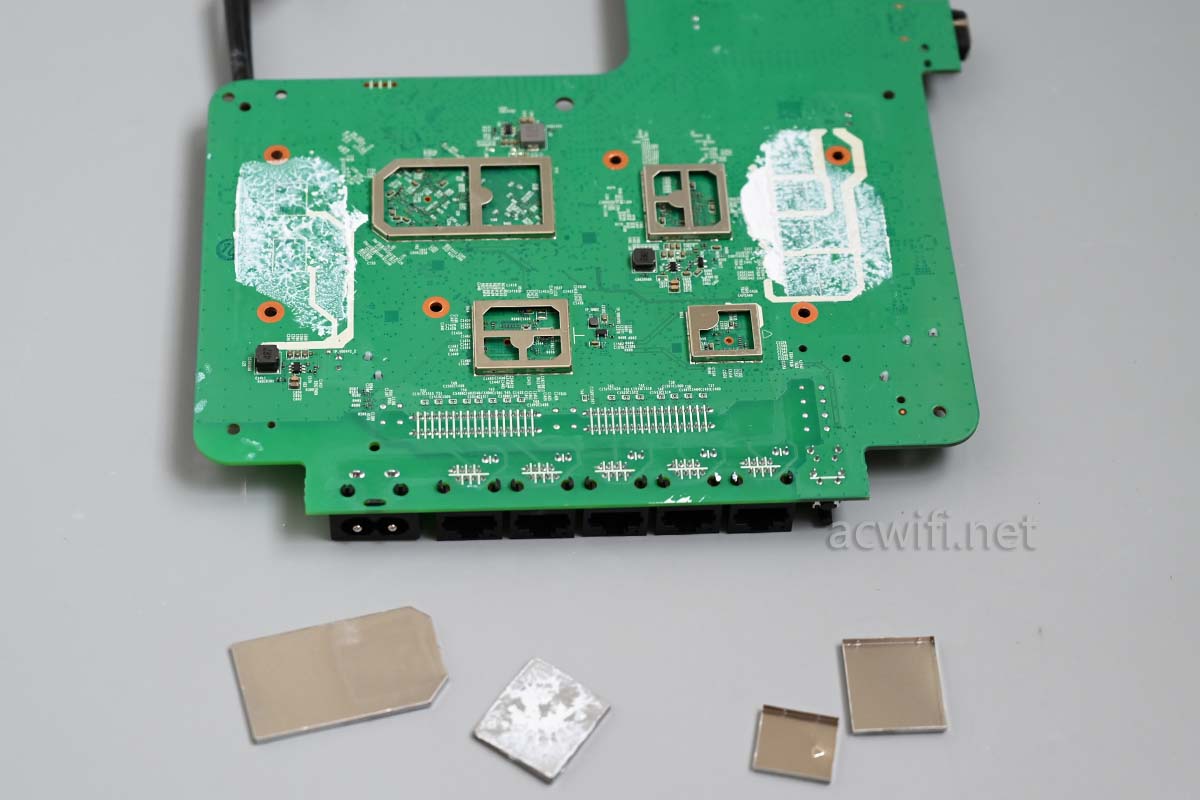

打开所有屏蔽罩:

主板背面还有几处供电电路:

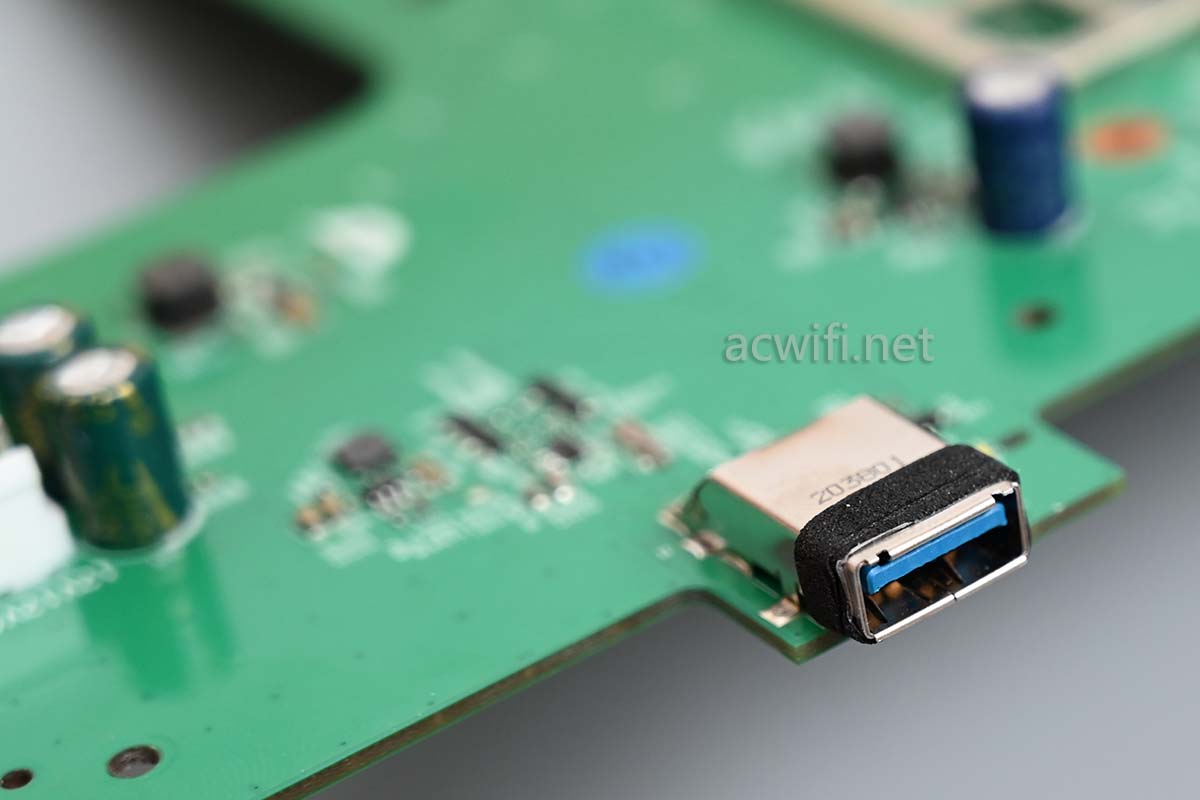

其它也没啥了,对了,还有USB3.0接口没看:

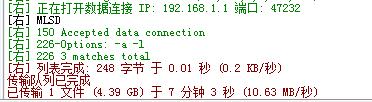

简单测了一下USB3.0的读写速度,NTFS格式,写入速度只有10.6MB/秒:

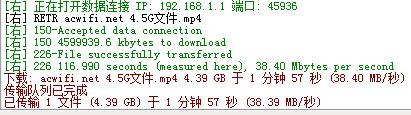

读取速度38MB/秒。有点慢!

至此,XVR5400L拆机完成了:

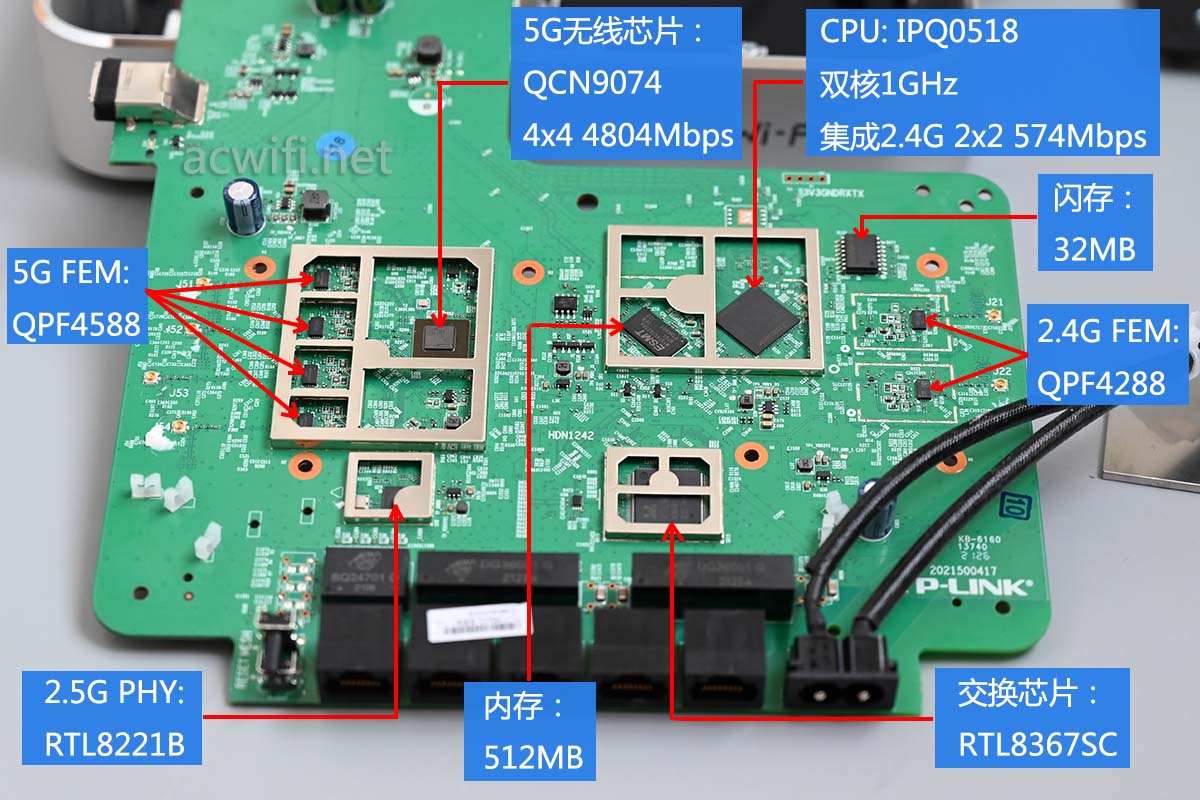

XVR5400L各芯片型号汇总图:

在D点测个速看看:(电信500兆,只测5G,44信道)

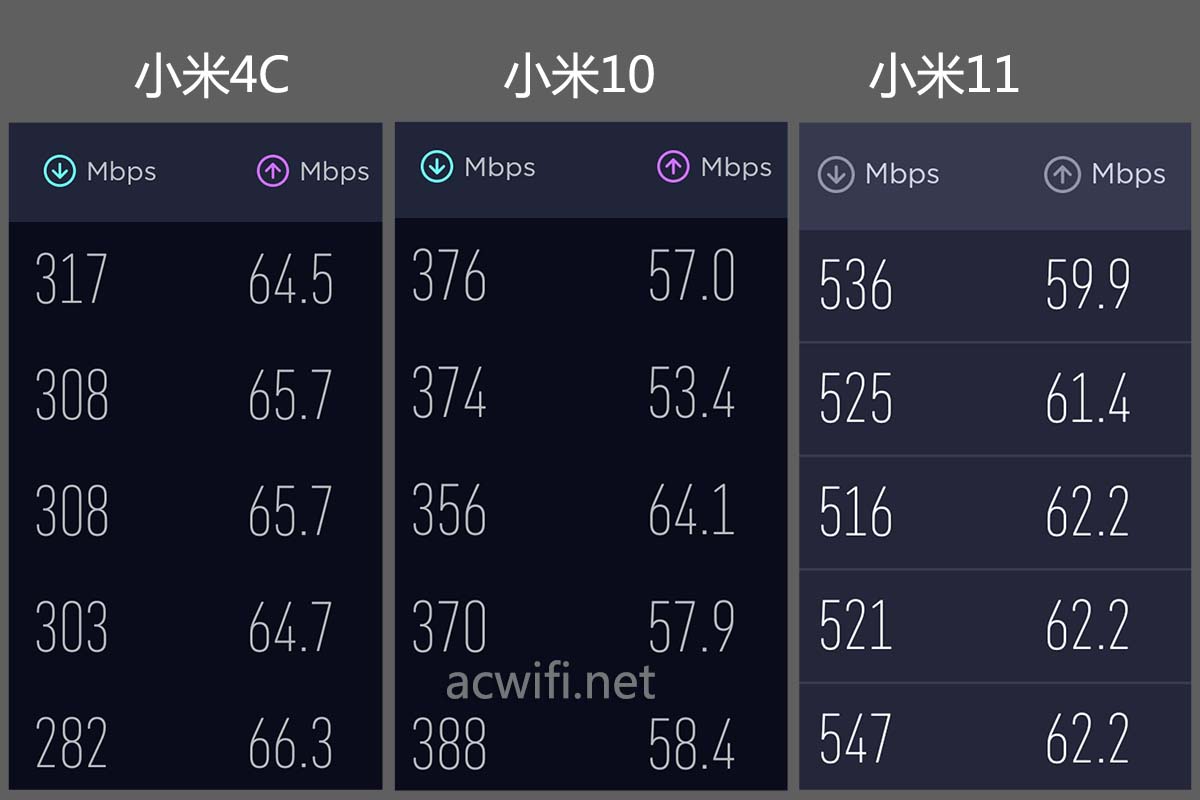

小米4C超过300兆,小米11超过500兆,没什么好说的。5G非常强!

值钱的除了它的硬件之外还有它的软件也值钱。

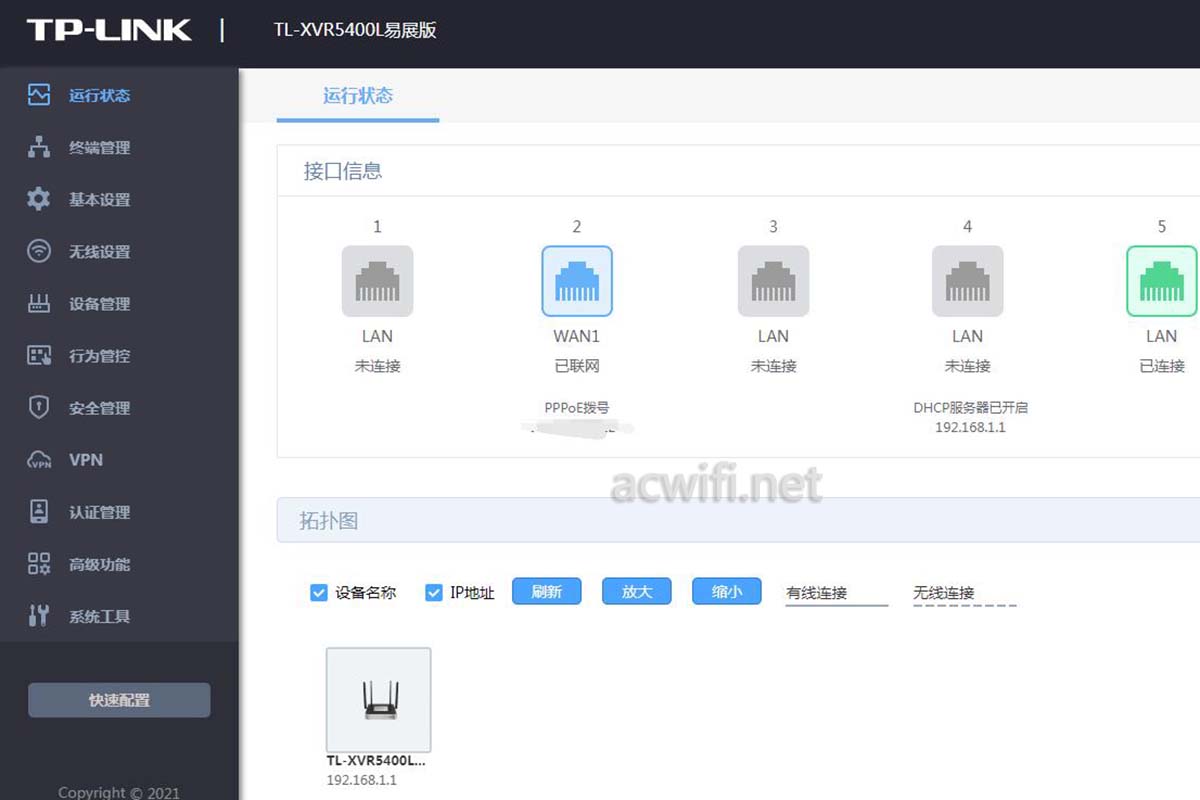

界面如下:

作为一台企业级路由器,行为管理、VPN、安全管理、认证管理等是必备的。留意上图中的菜单里有个”设备管理“,这就相当于一台AC控制器的功能了。

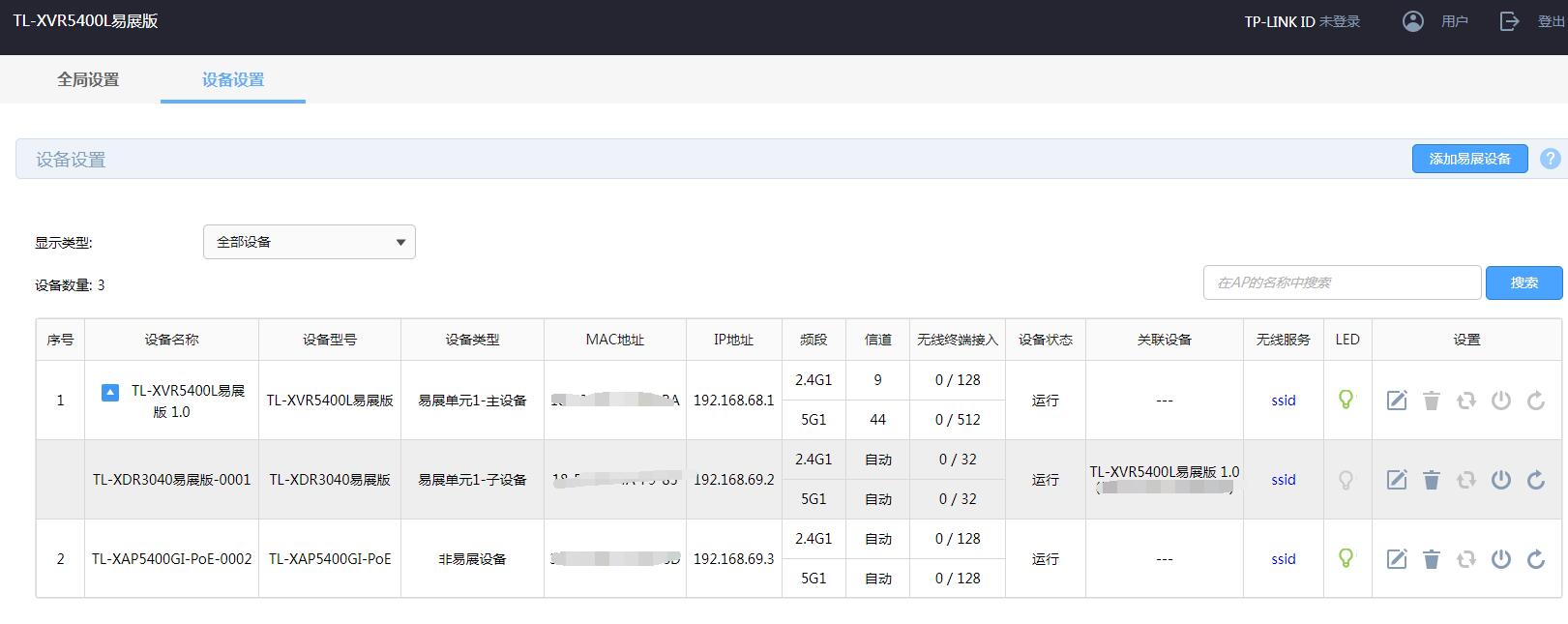

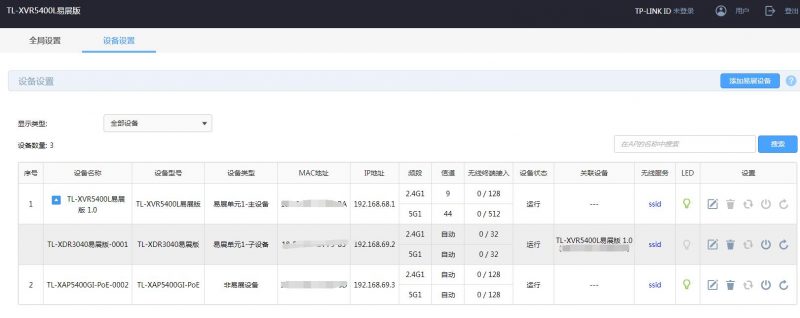

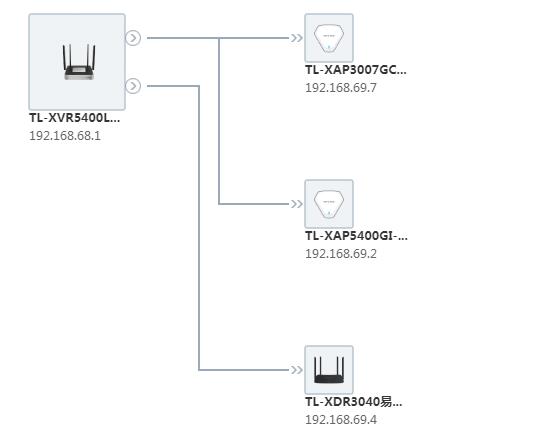

XVR5400L可以把易展路由与AP组在一起来管理,比如可以添加一台XDR3040无线路由器,而5400GI只要切换到FIT模式接入网线就可以自动添加到设备管理里面(接了一台POE交换机)。

后来把XAP3007GC也接入去了: (大杂烩)

不过,漫游阀值和弱信号踢除的选项只对AP有效,对易展路由不生效。易展路由也不能修改任何无线参数:

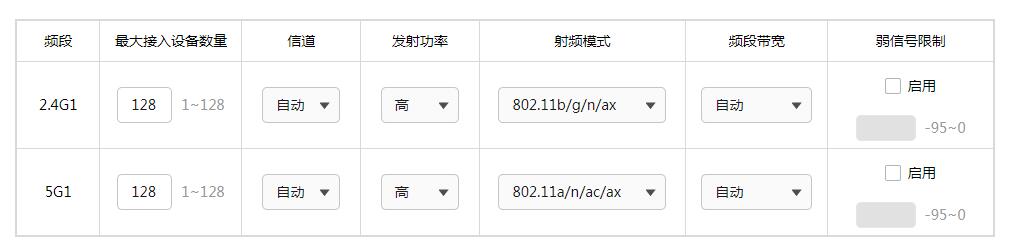

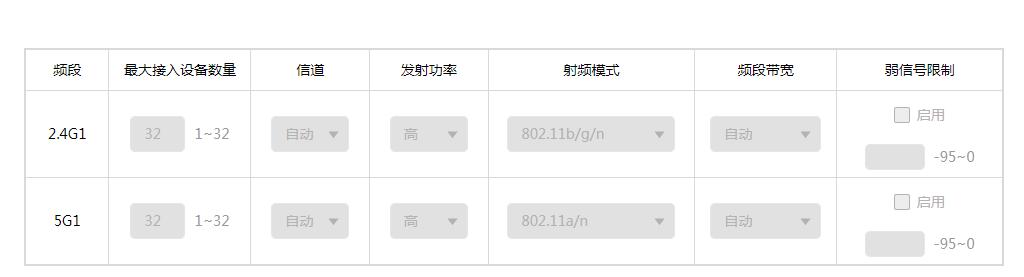

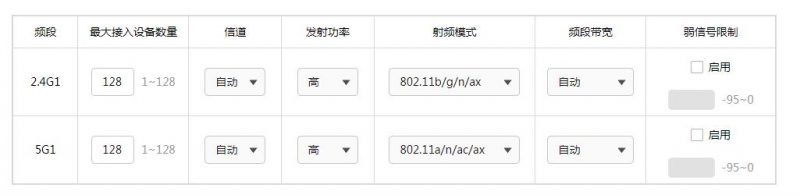

AP才可以修改无线参数:

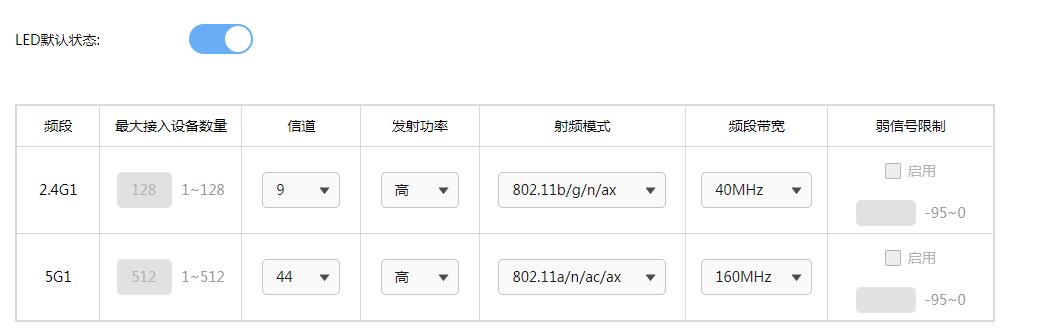

作为主路由的XVR5400L的设置项:

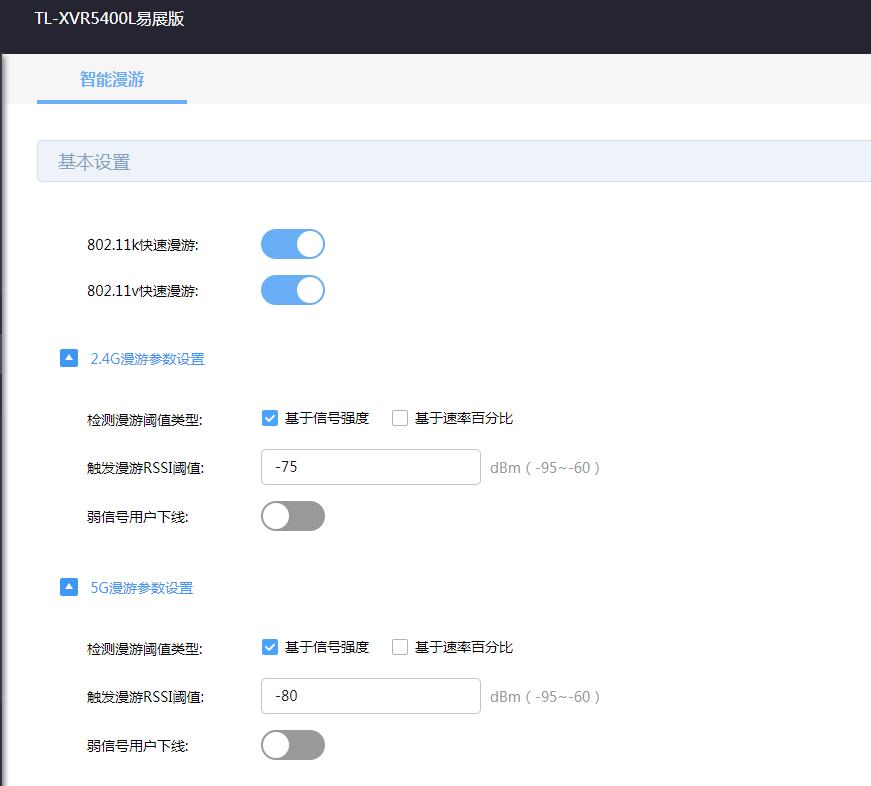

智能漫游参数设置:

但没有看见有802.11R的开关。

好啦,本文只是拆机文章,不是详细评测,系统中的功能不多说了,只是想说明VR5400L可以看作成是一台有强的无线功能的AC控制、路由器一体机,加一台POE交换机就可以配上无线AP使用了,还可以跟家用的易展路由器组网。方便、无线强大、管理强大。
