TP-LINK XTR5466拆机，三频内置天线款

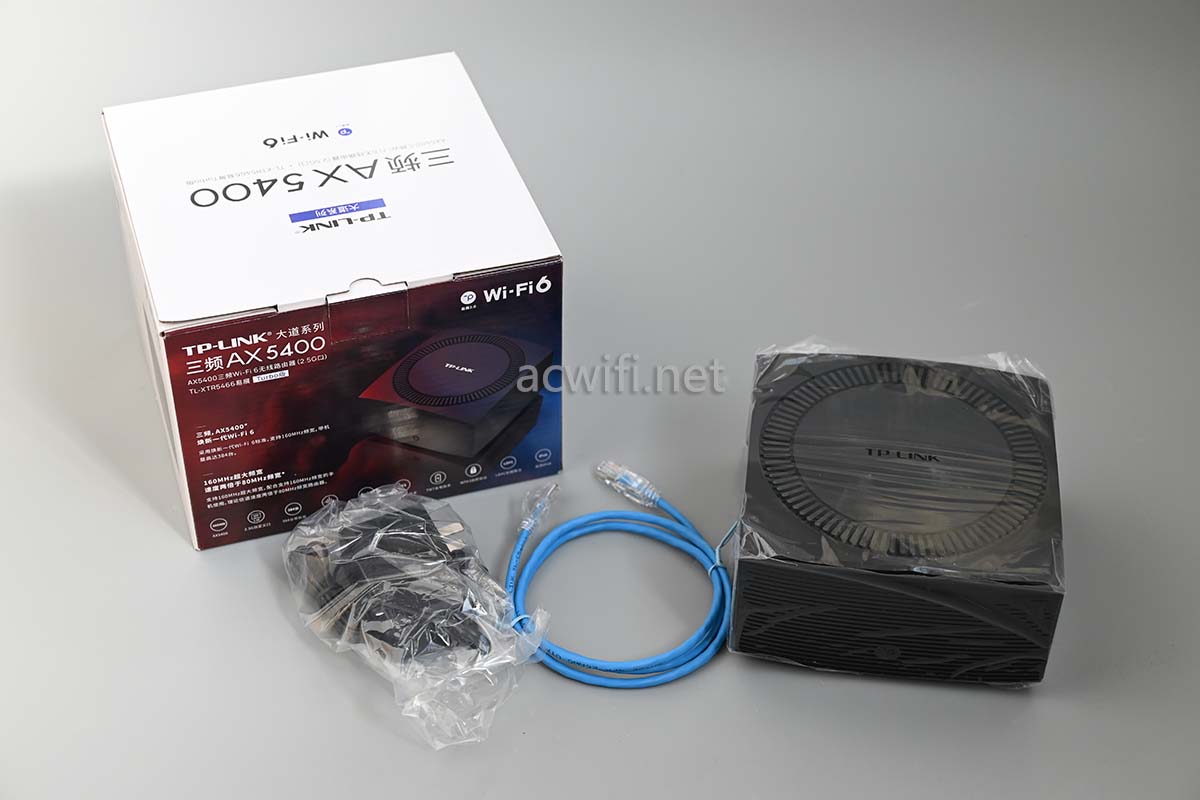

XTR566的模具跟前些天拆机的XDR3066是一样的，外包装也一样大：

有人误以为它跟WDR7650“小音箱”的尺寸差不多，其实要明显大上一圈的。体积太小不利于散热。

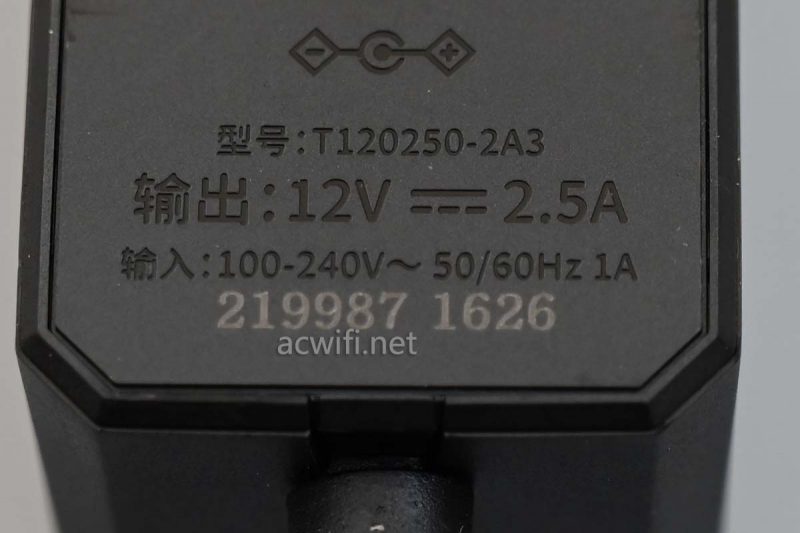

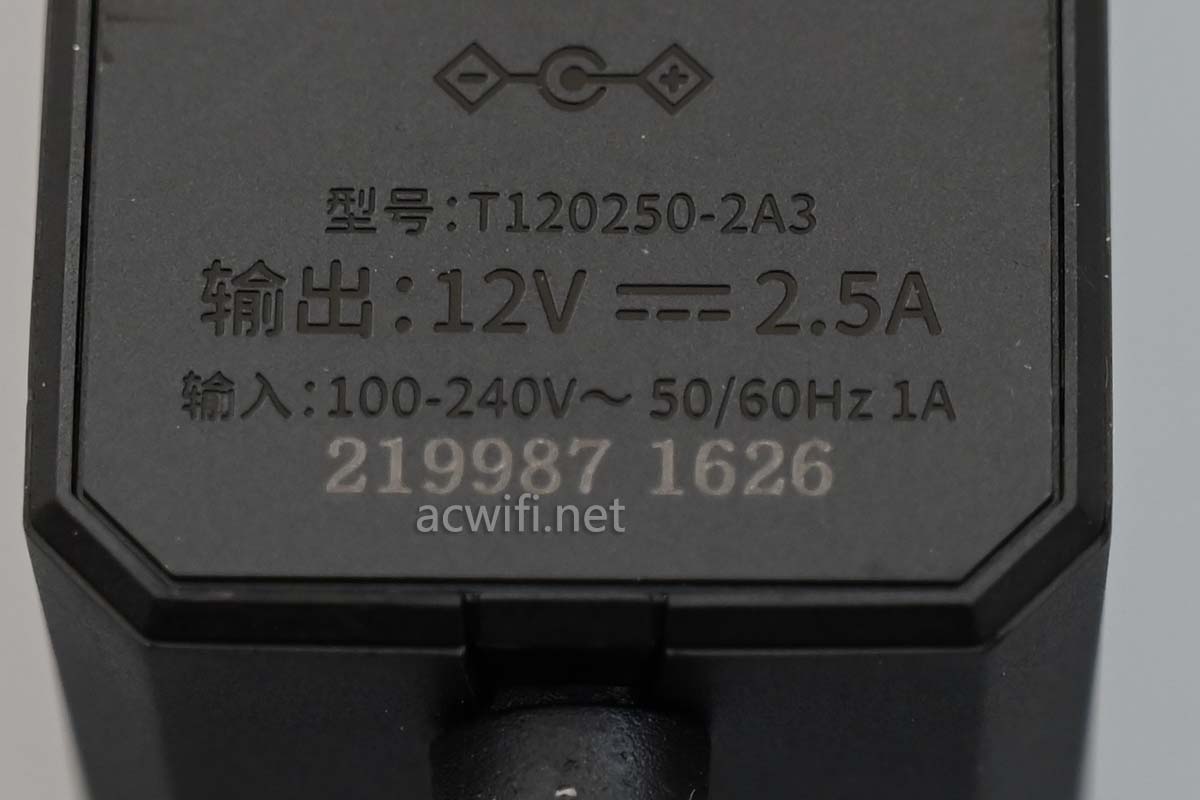

电源输出规格是：12V/2.5A，待机功率7.3W。

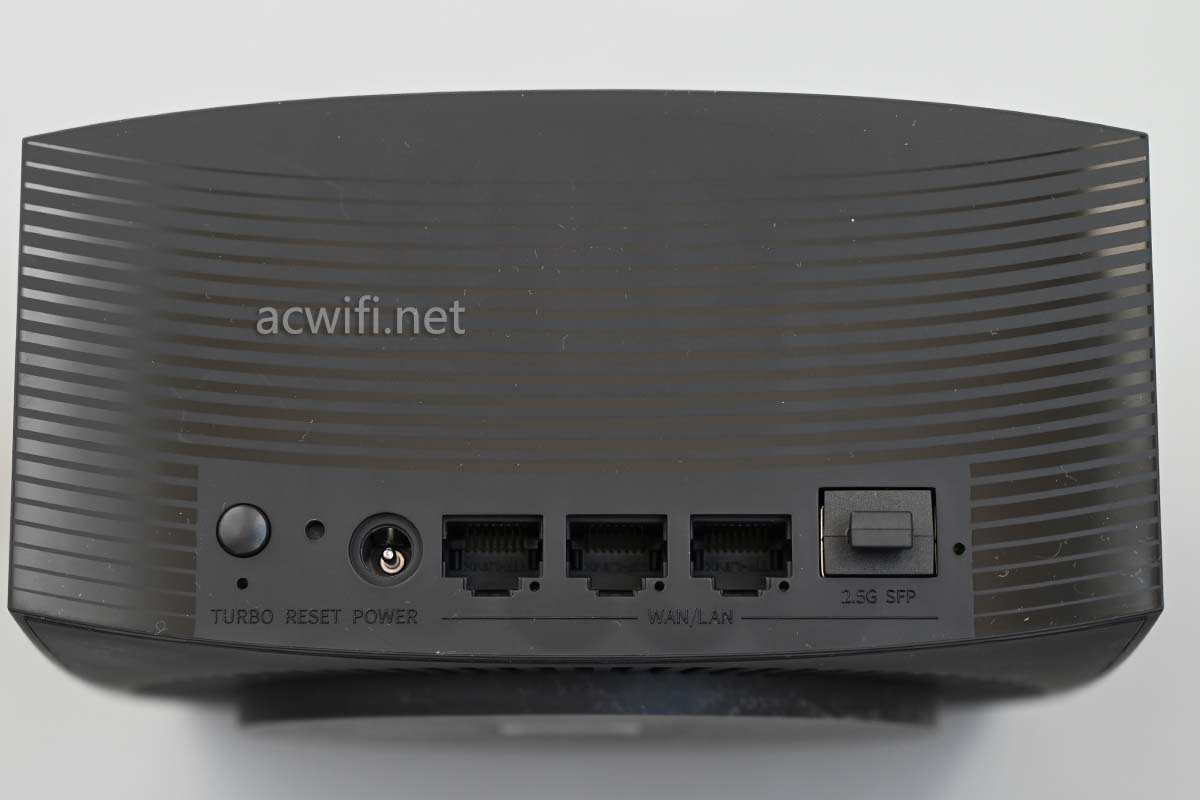

背面接口：

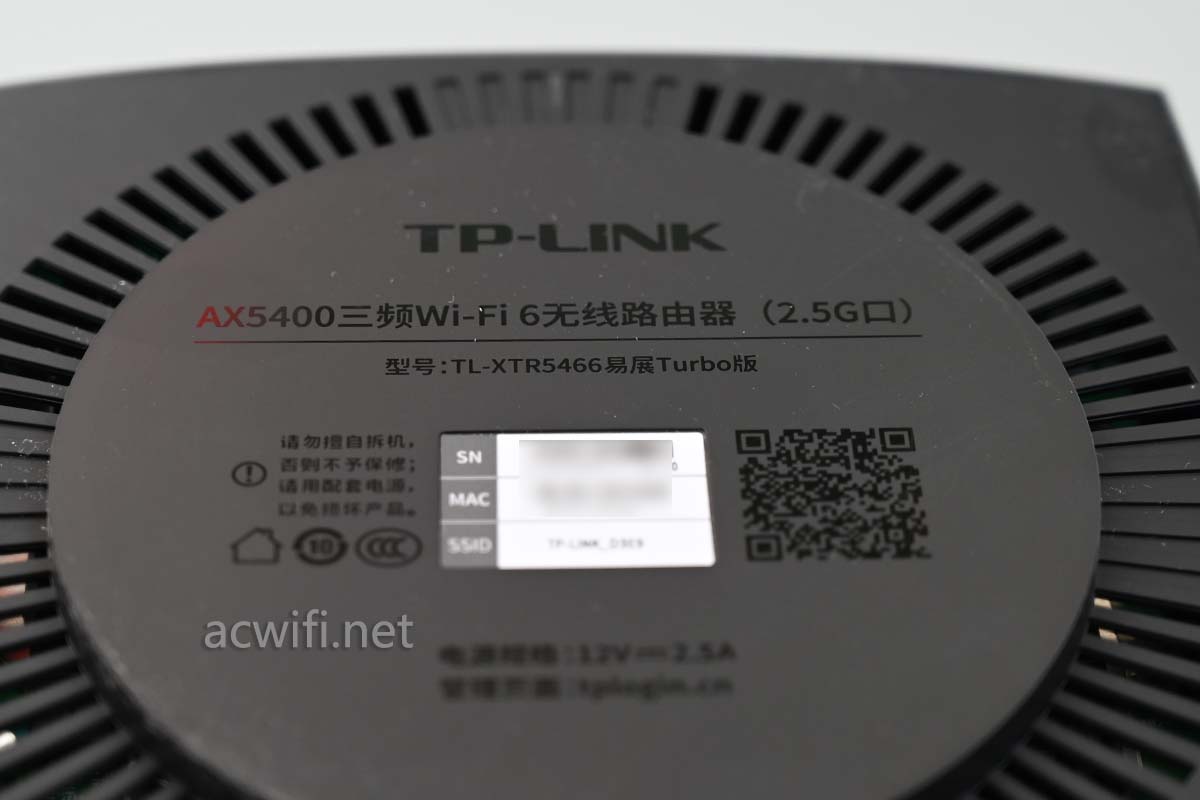

底部，型号TL-XTR5466易展Turbo版

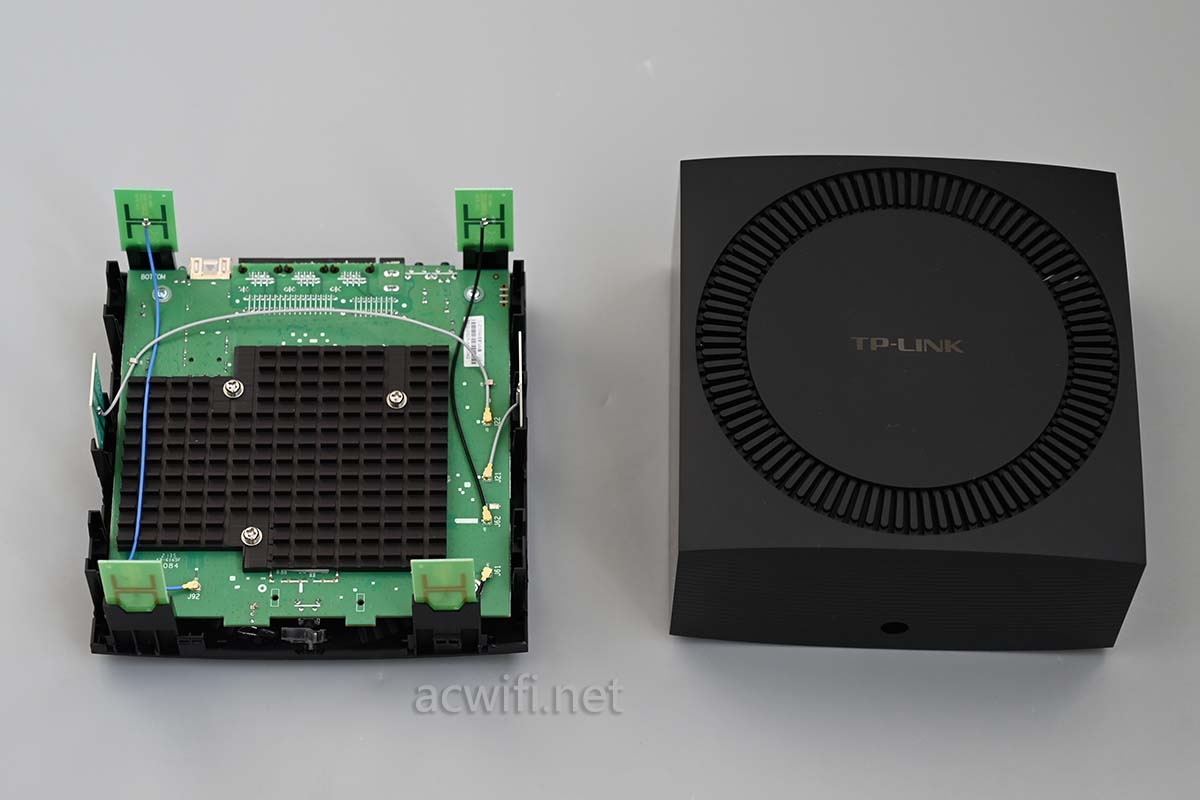

拆开外壳：

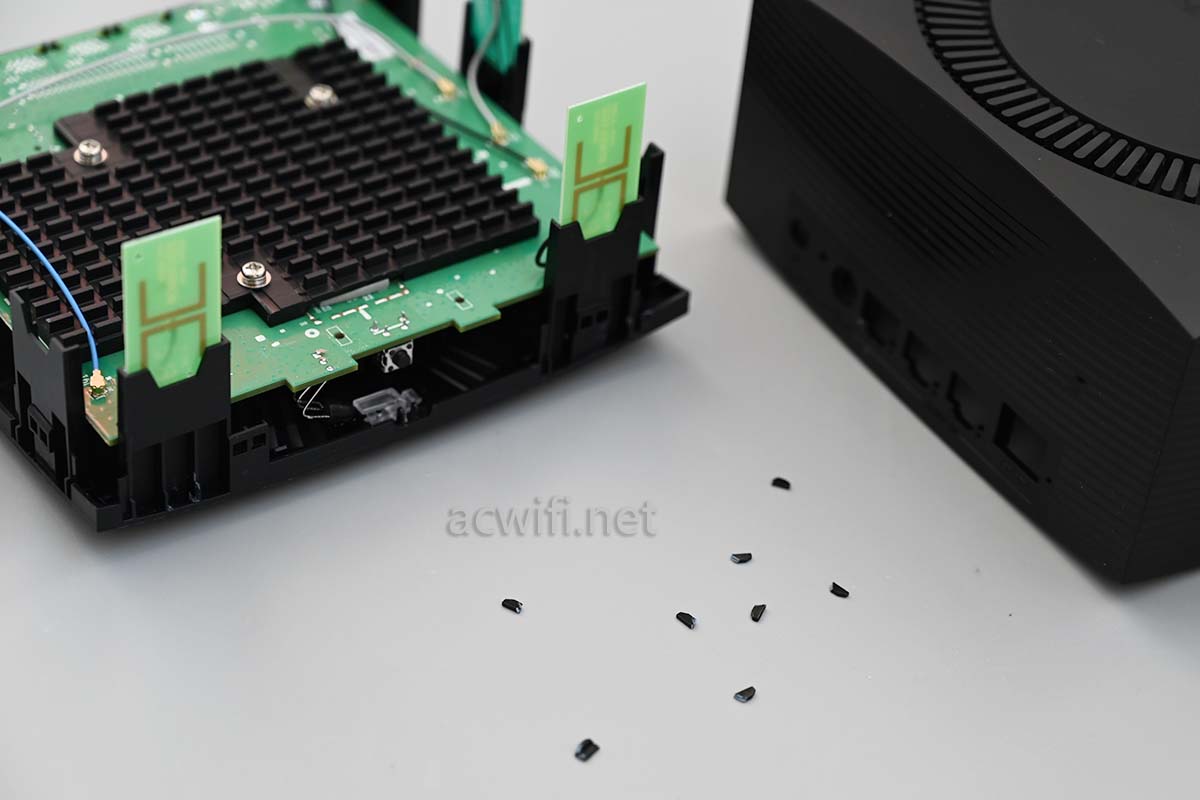

那些小黑块不是曱甴屎，是破碎的卡扣，这款外壳没有使用螺线固定，但卡扣非常多，很难拆。

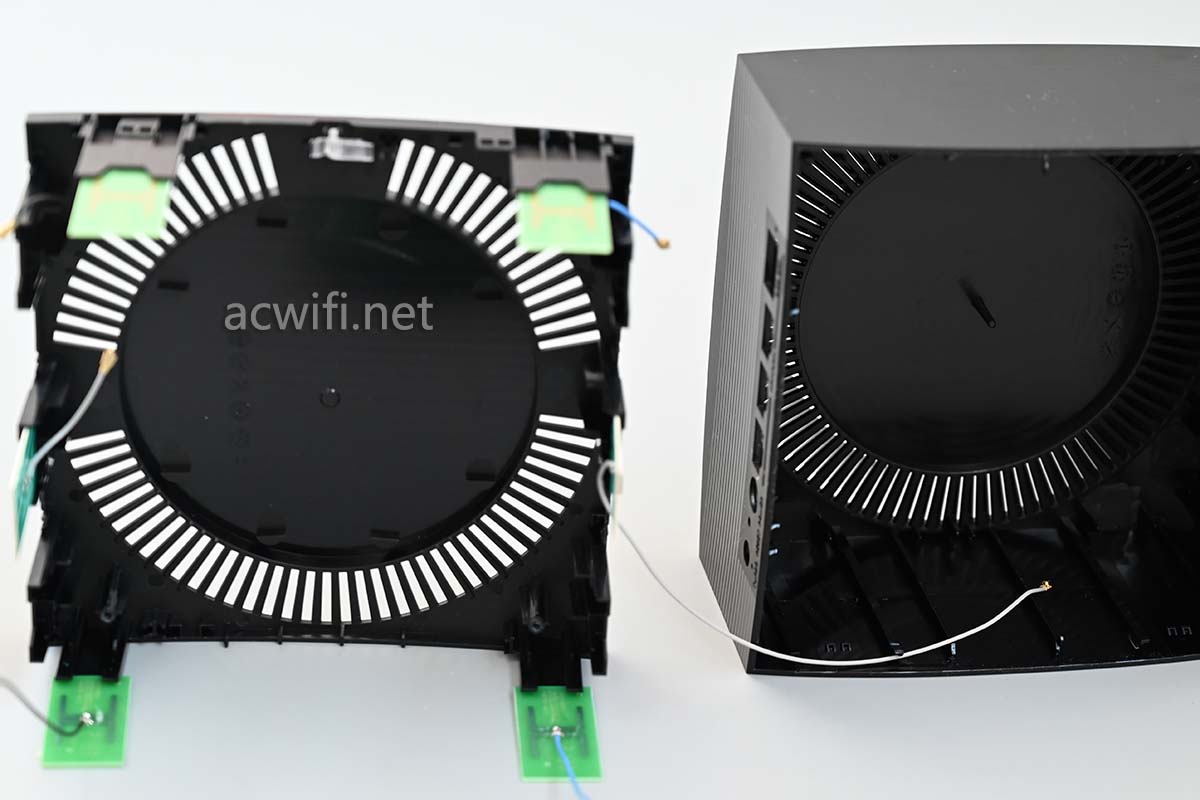

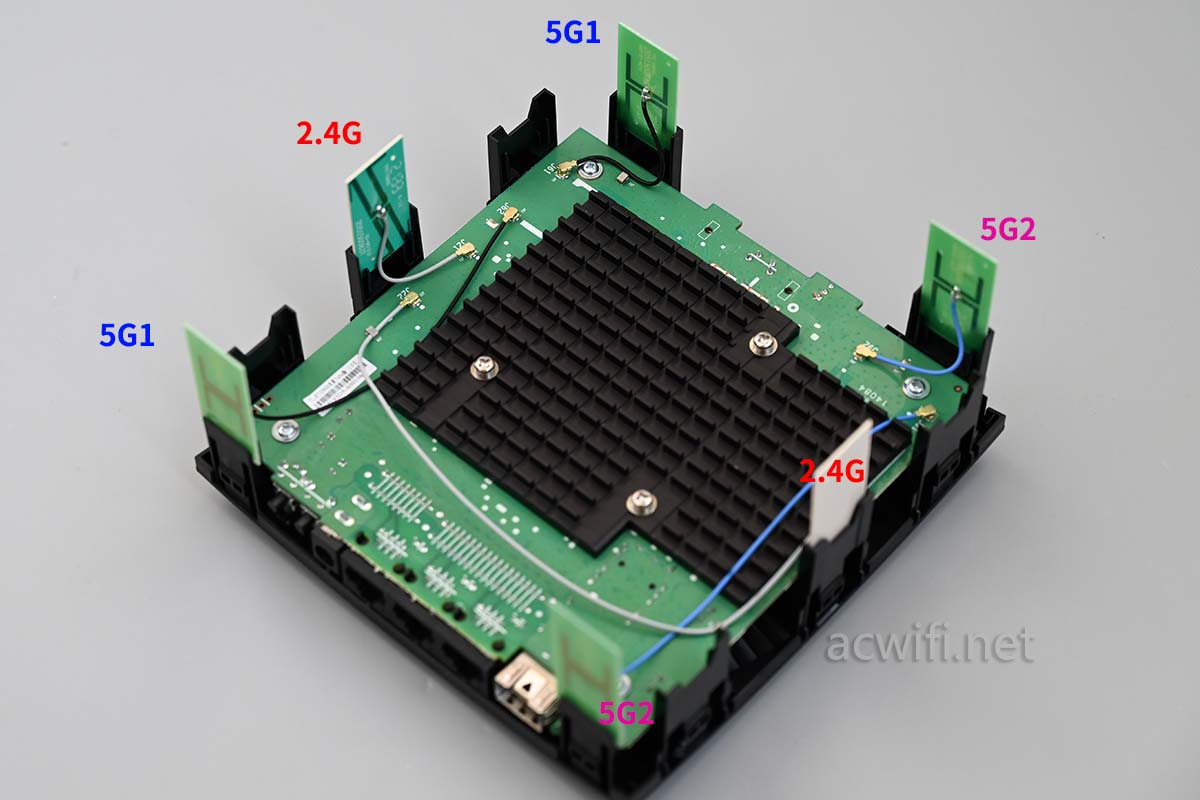

用了个土办法分辨出高频5G与低频5G，各天线布局如下图：

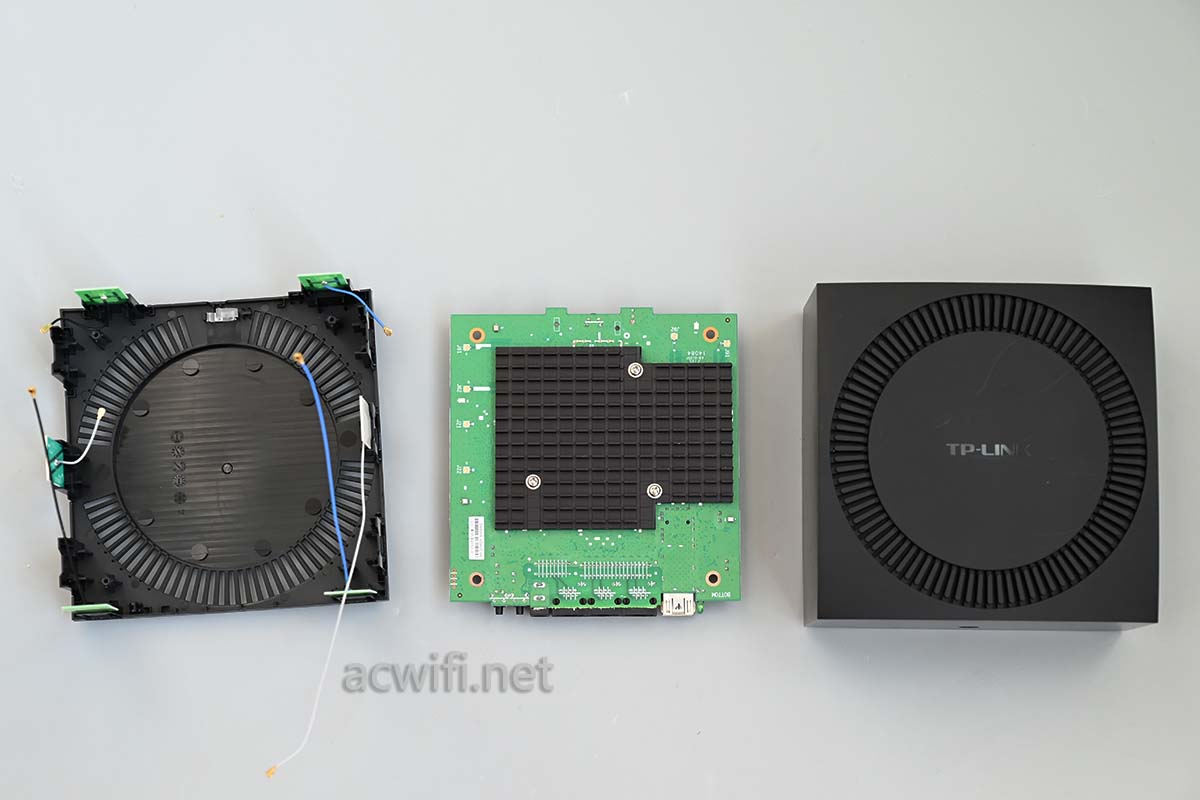

抽出主板：

顶部和底部都有透气孔的，此款外壳也不用担心热量大的问题。

如果你的路由器比较烫，可以考虑在底下垫一下铝散热器。散热器淘宝链接

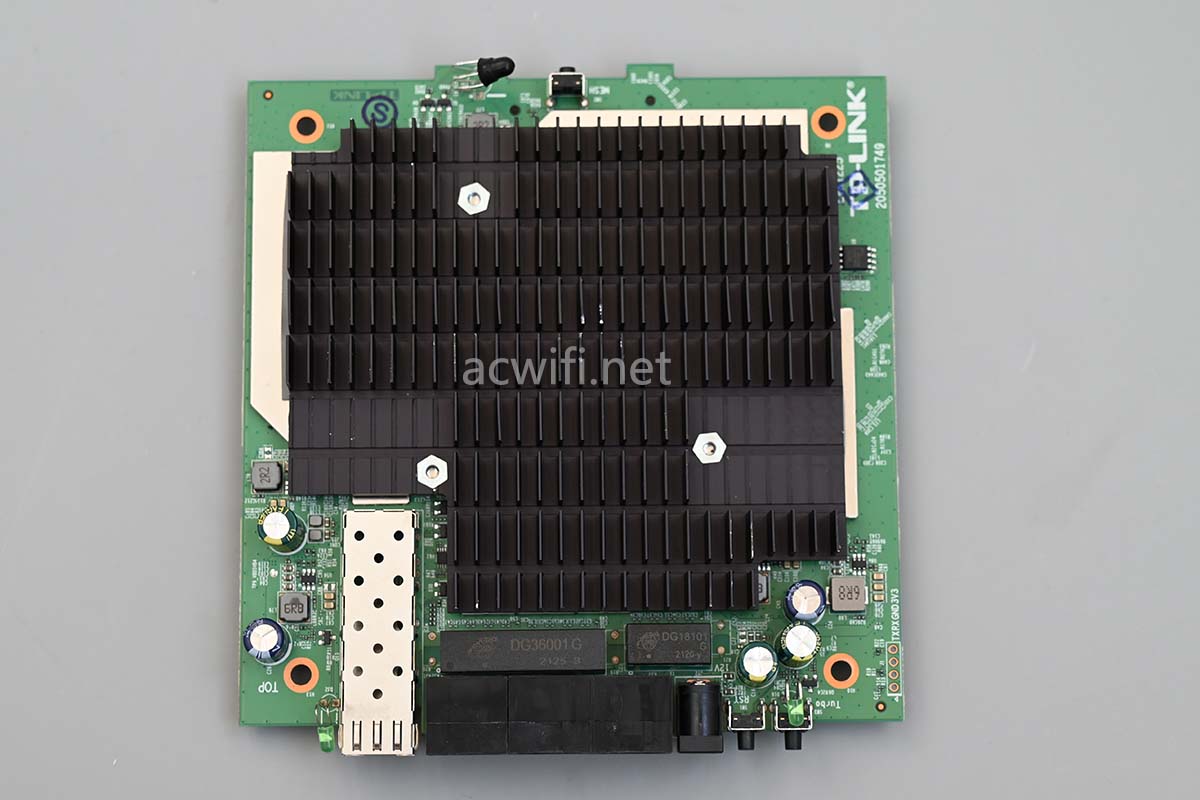

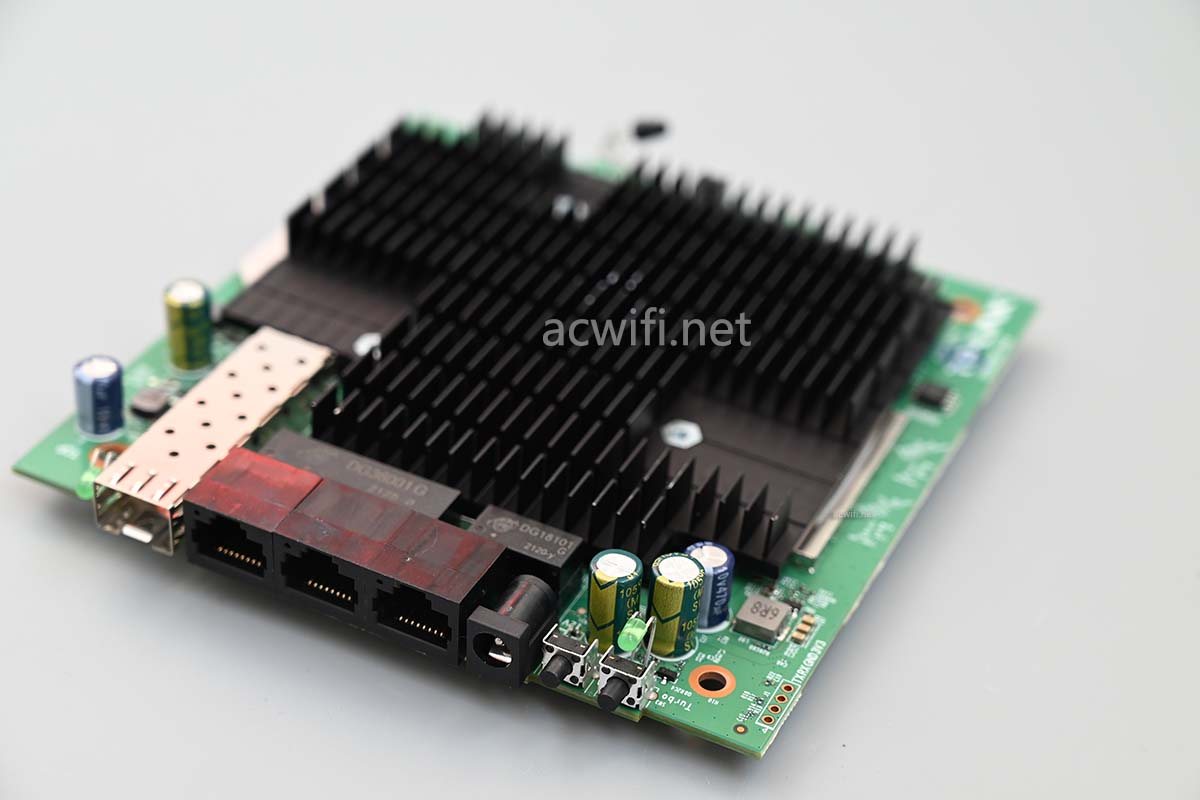

这一面能看见网口，所以定义为主板正面：

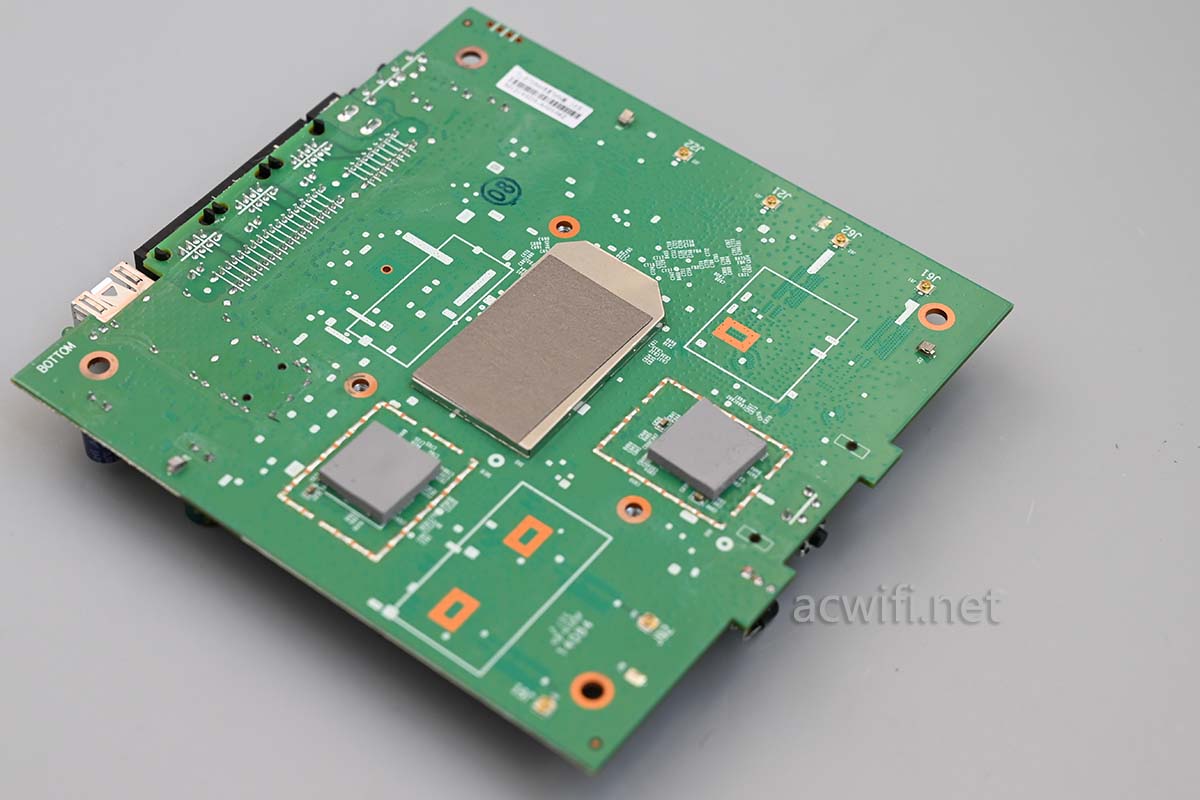

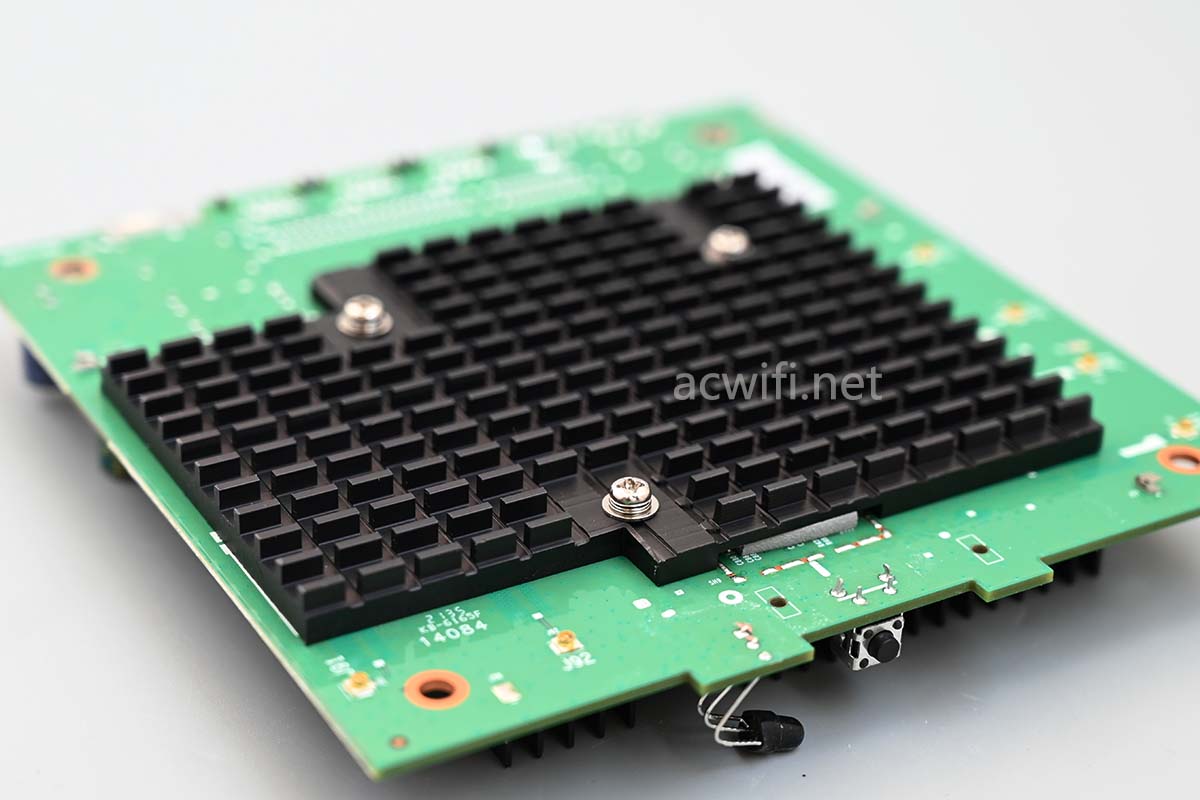

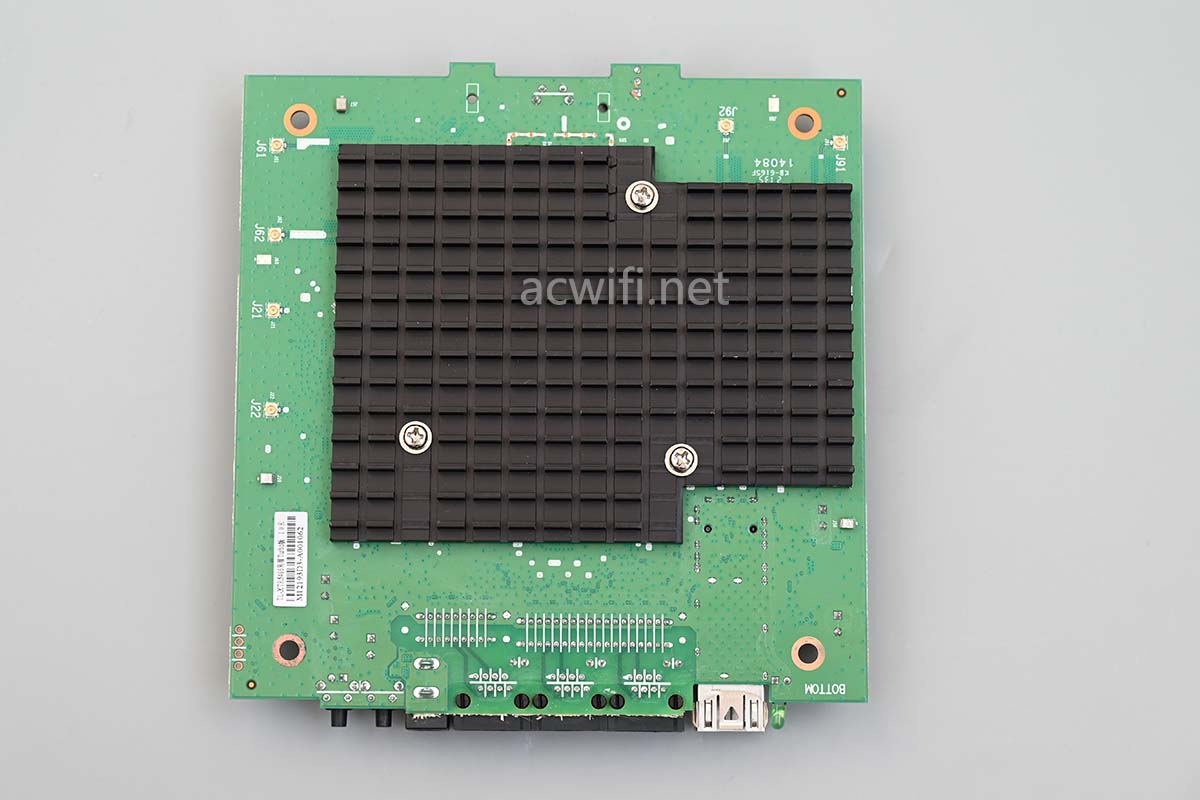

主板背面也有散热器：

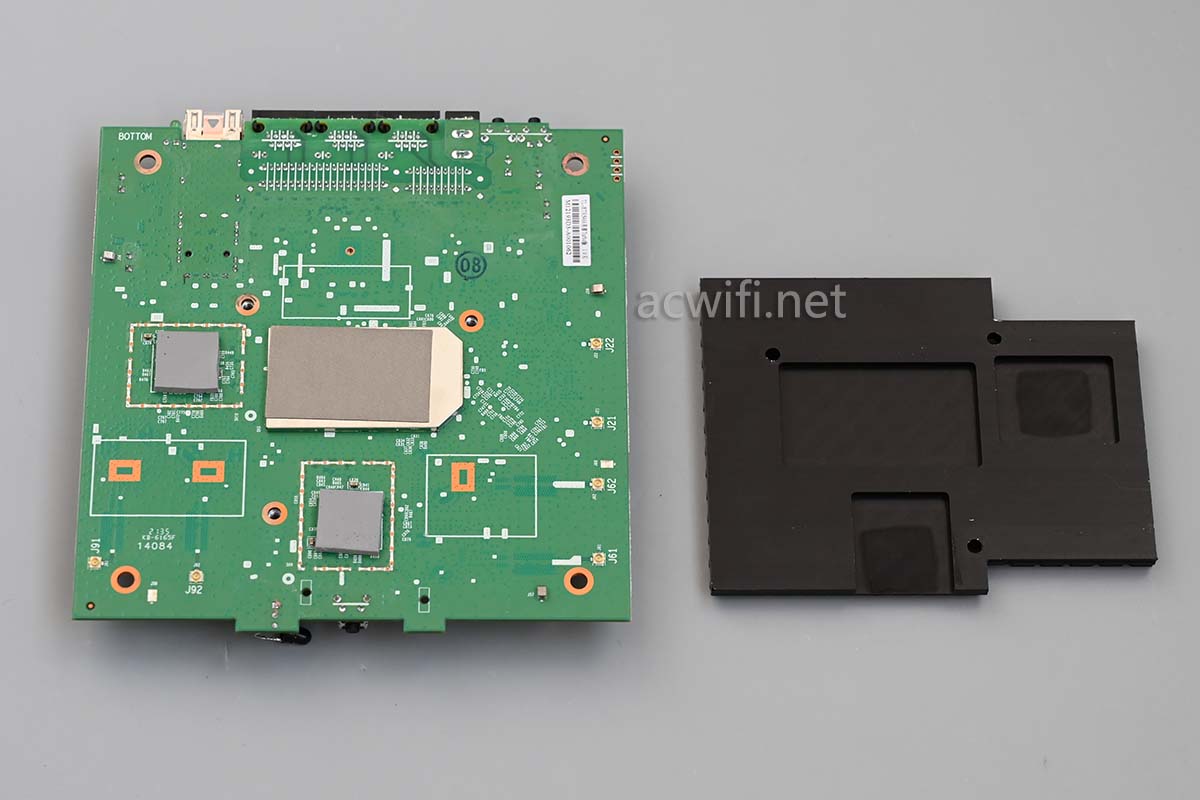

散热器底下好像不会有屏蔽罩了吧，散热器贴紧了主板：

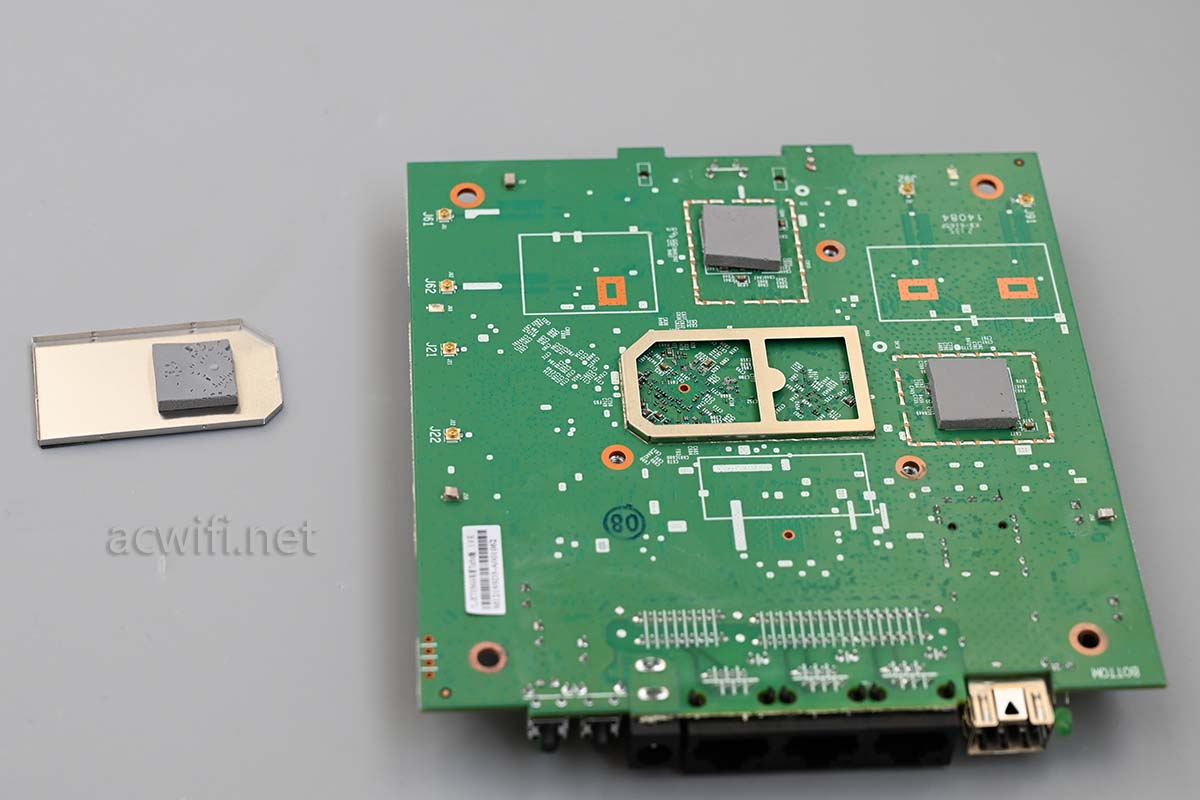

拆开散热器之后，想不到中间会有一个屏蔽罩：

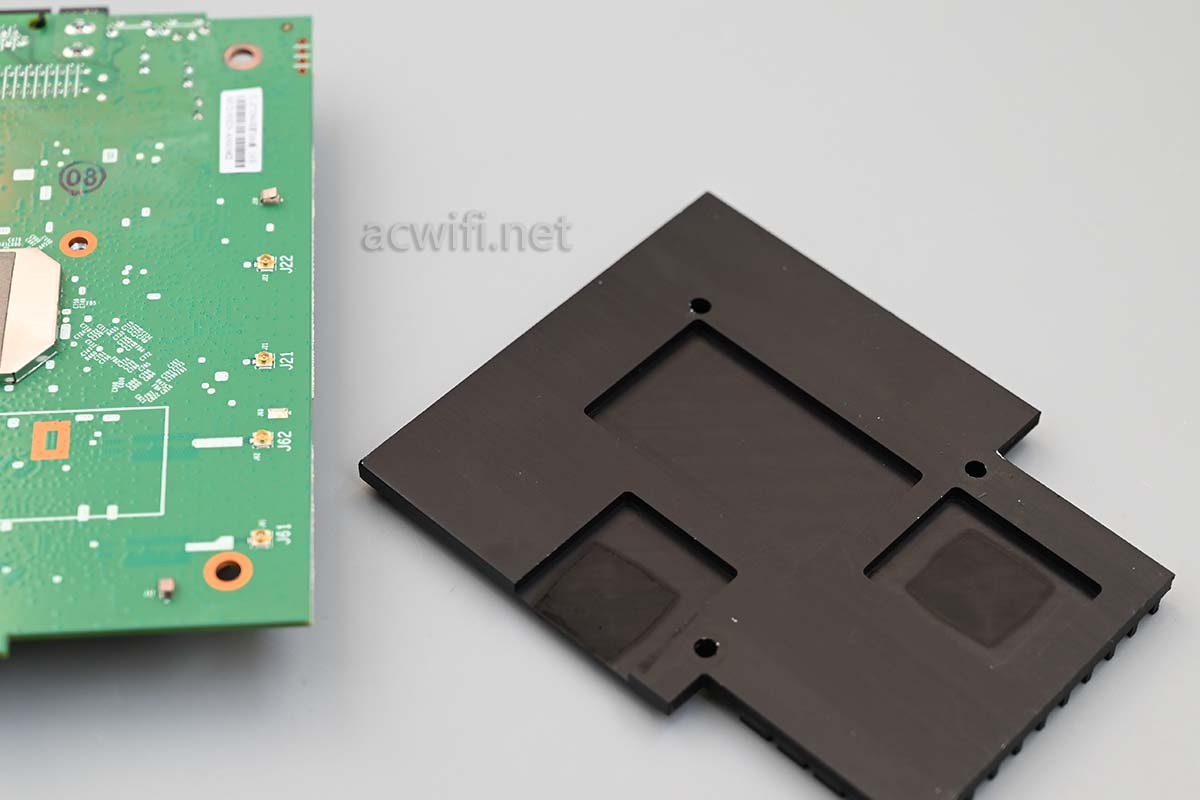

加工了三个凹槽：

其中2个凹槽下方有导热硅脂垫片：

打开屏蔽罩看看，空的：

返回主板正面：

拆开主板正面上的这块散热器：

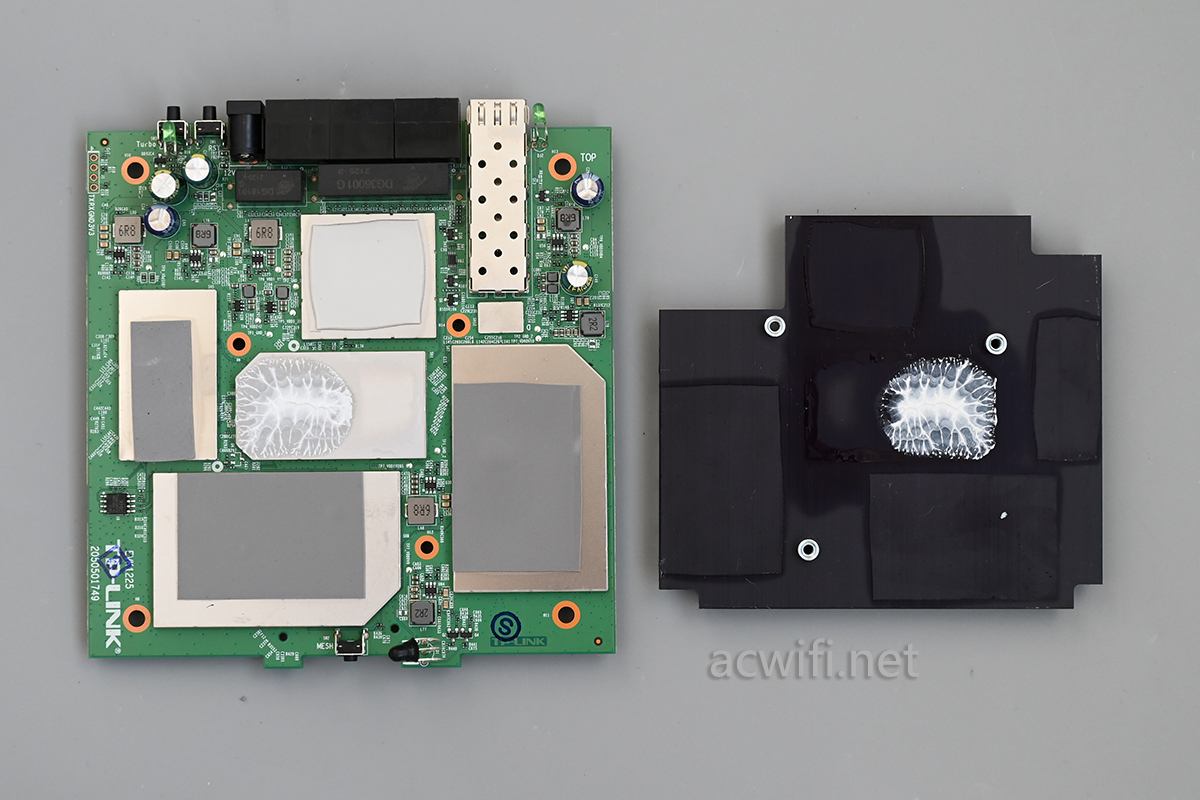

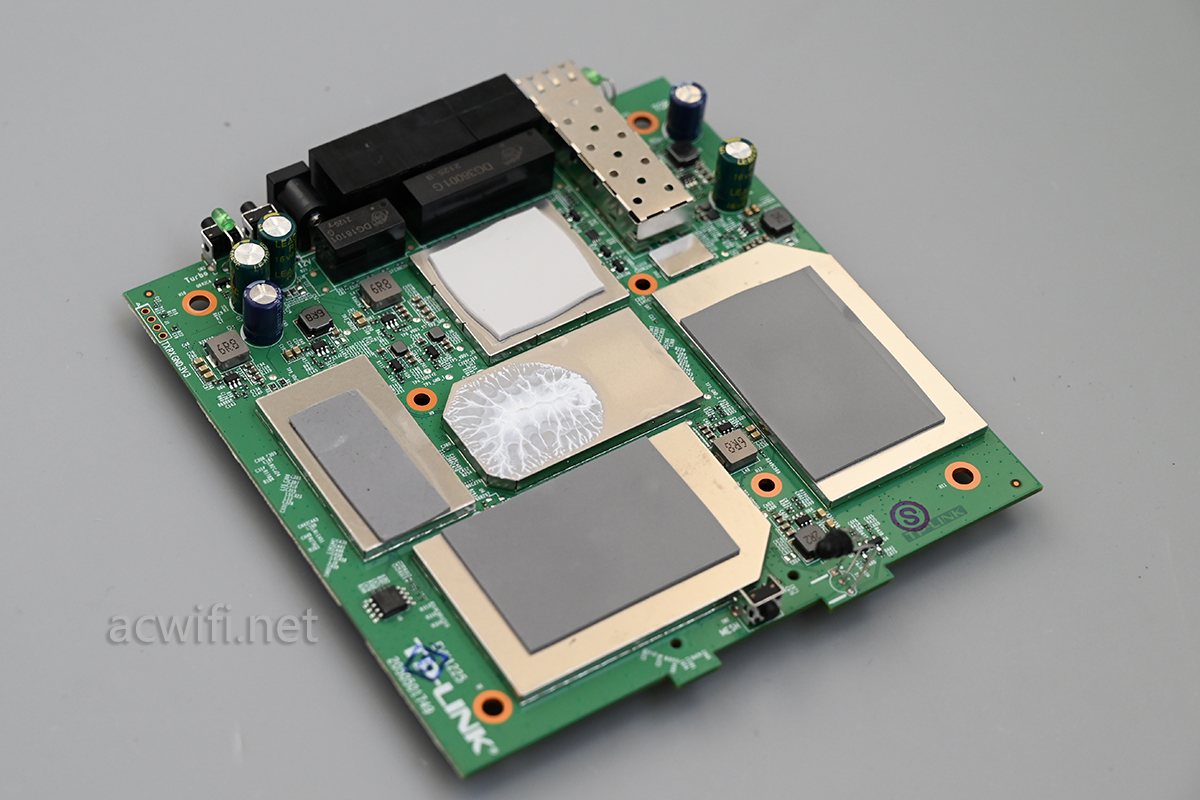

底下一共有五片屏蔽罩：

除了中间那边表面涂了白色的导热硅脂之外，其它四片表面贴有导热硅脂垫片。

继续拆开4片屏蔽罩：

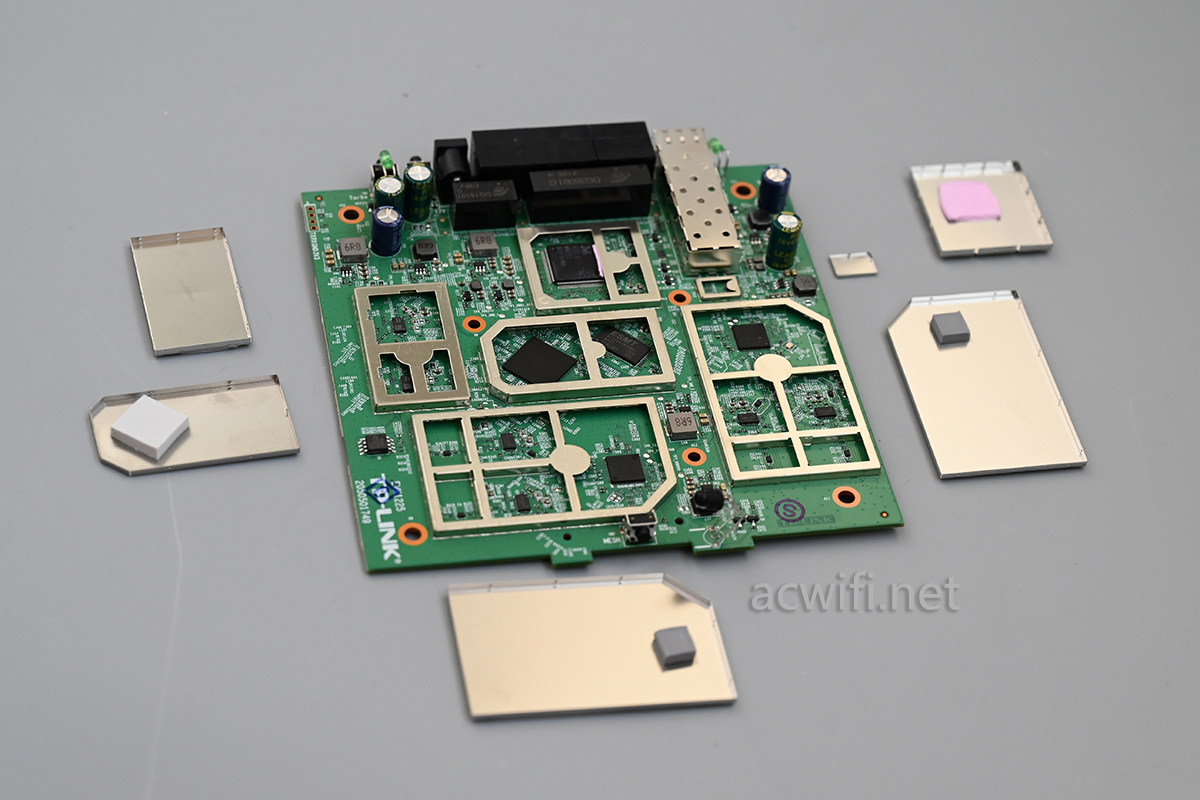

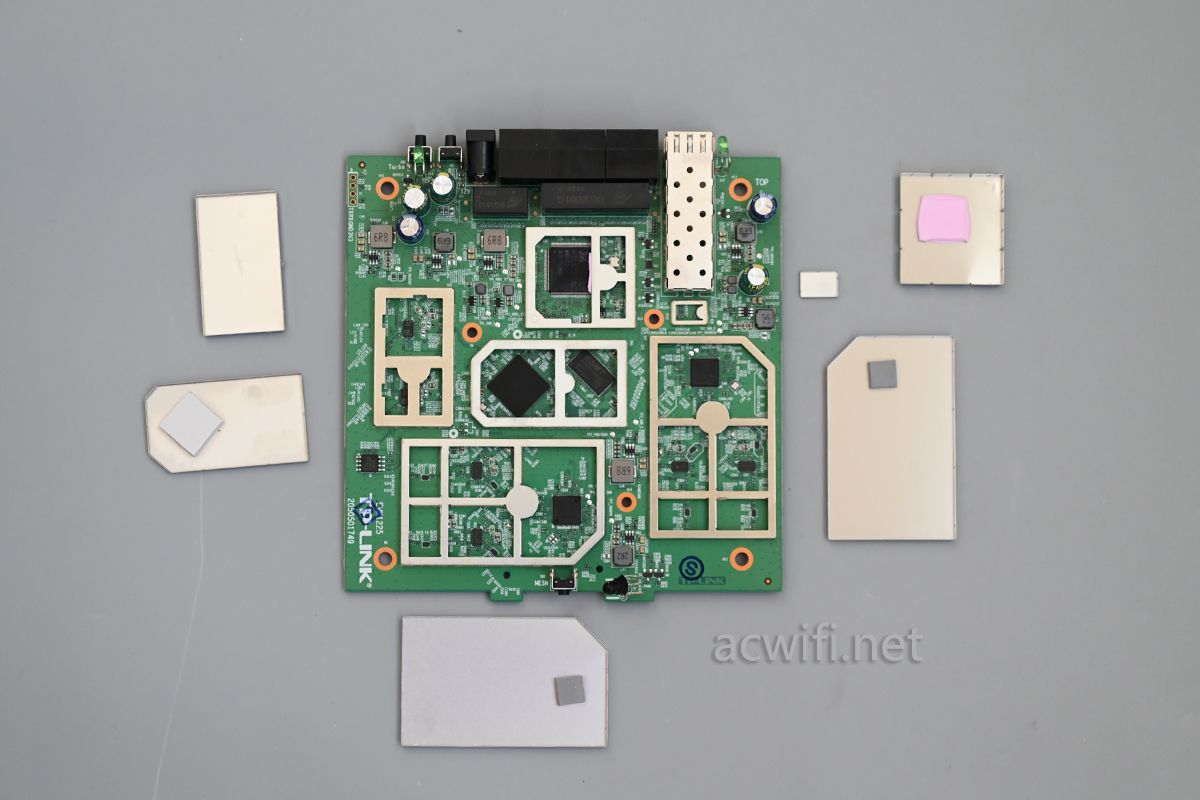

算上光口笼子旁边的小屏蔽罩，一共有6片：

三频，电路显得比较挤：

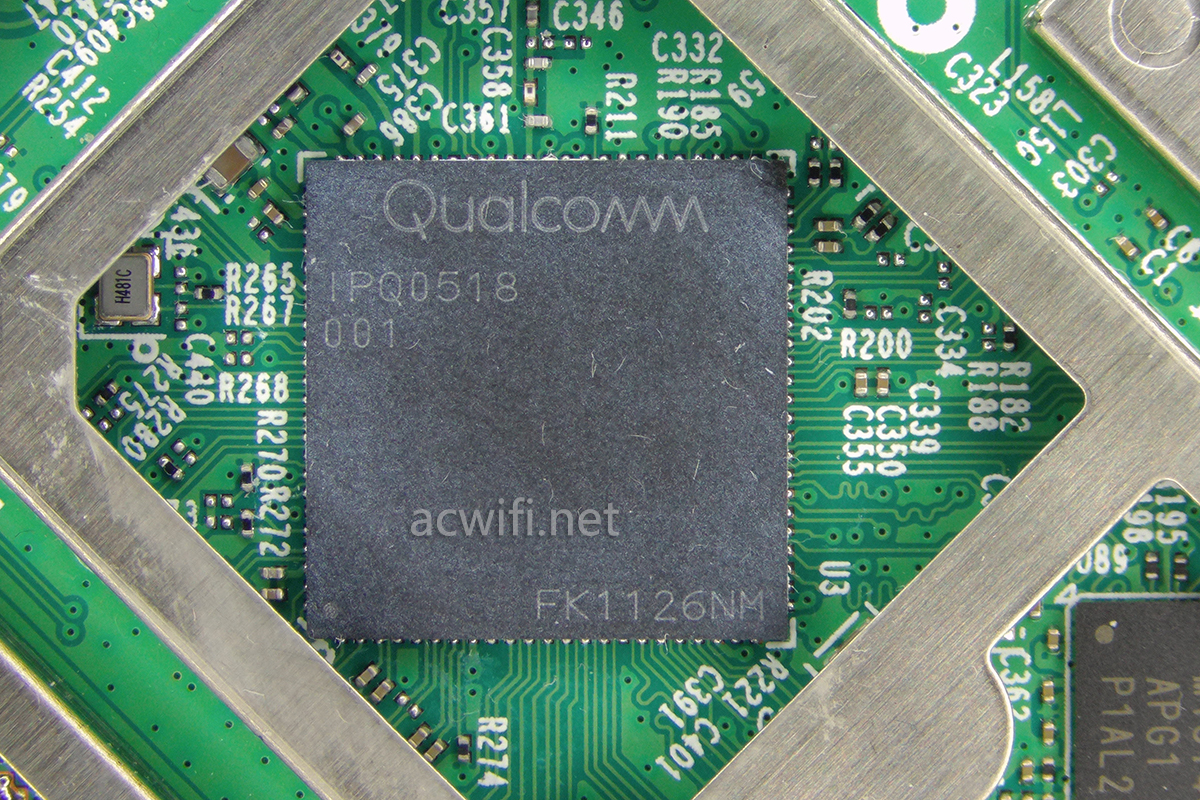

先看CPU芯片，型号是IPQ0518，双核1GHz，集成2.4G  Wi-Fi6，574Mbps速率。整个IPQ5000系列都集成了单核12线程的NPU。

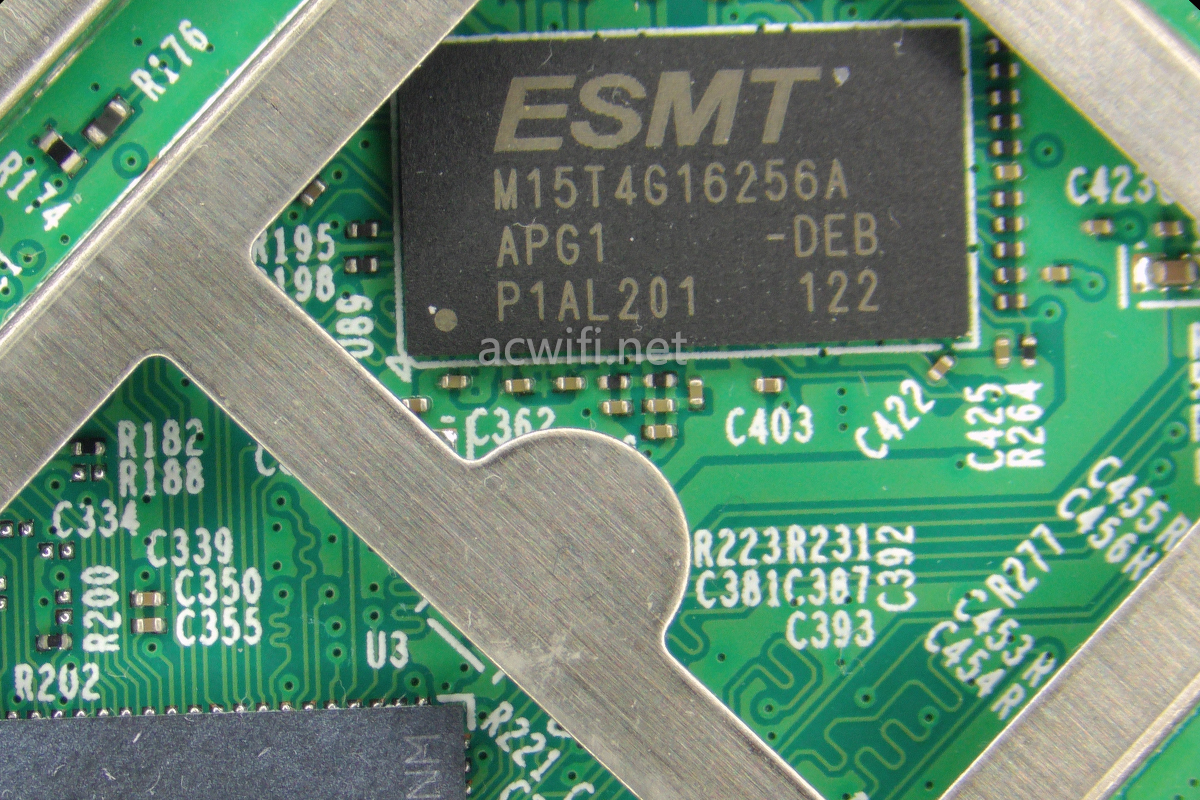

CPU的旁边有一颗内存芯片，型号是M15T4G16256A，容量512MB。高通三频至少要512MB内存。

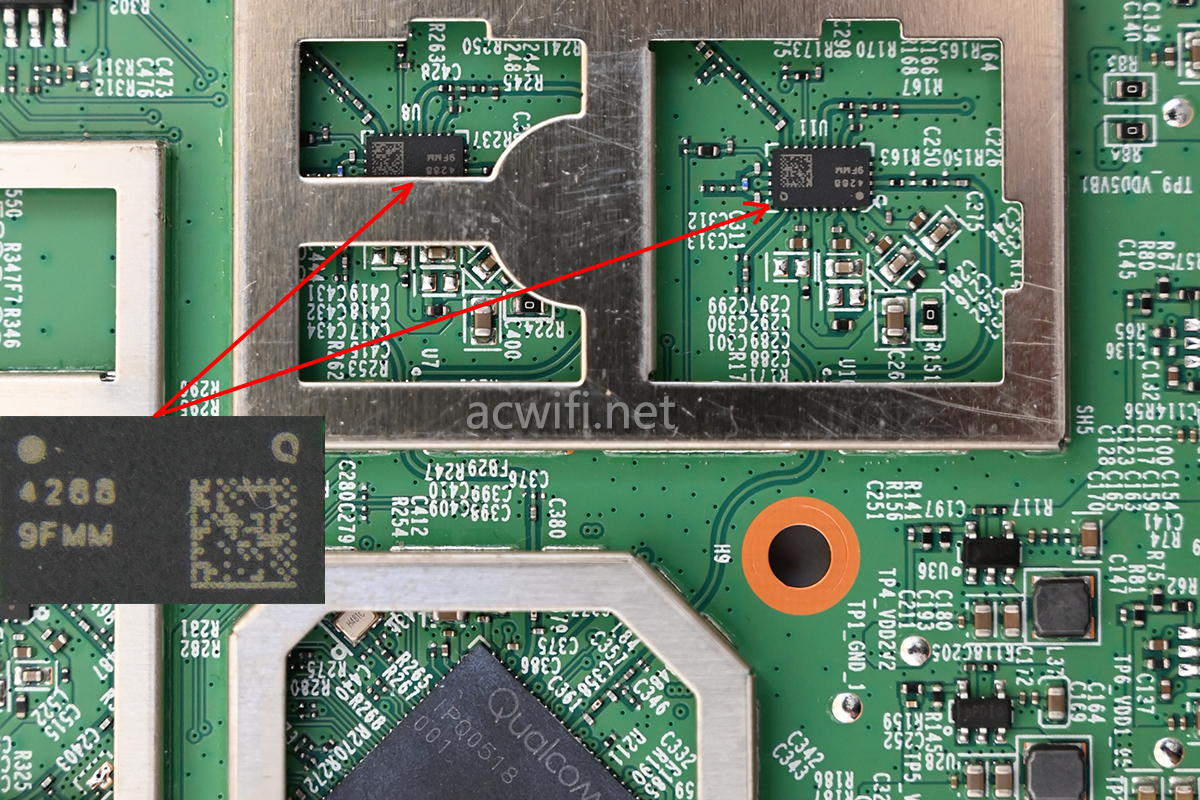

2.4G外围了两颗FEM芯片，型号是QPF4288，高功率功放芯片。

5G2无线芯片是QCN6102，支持2x2mimo、160MHz频宽，最高速率2402Mbps。

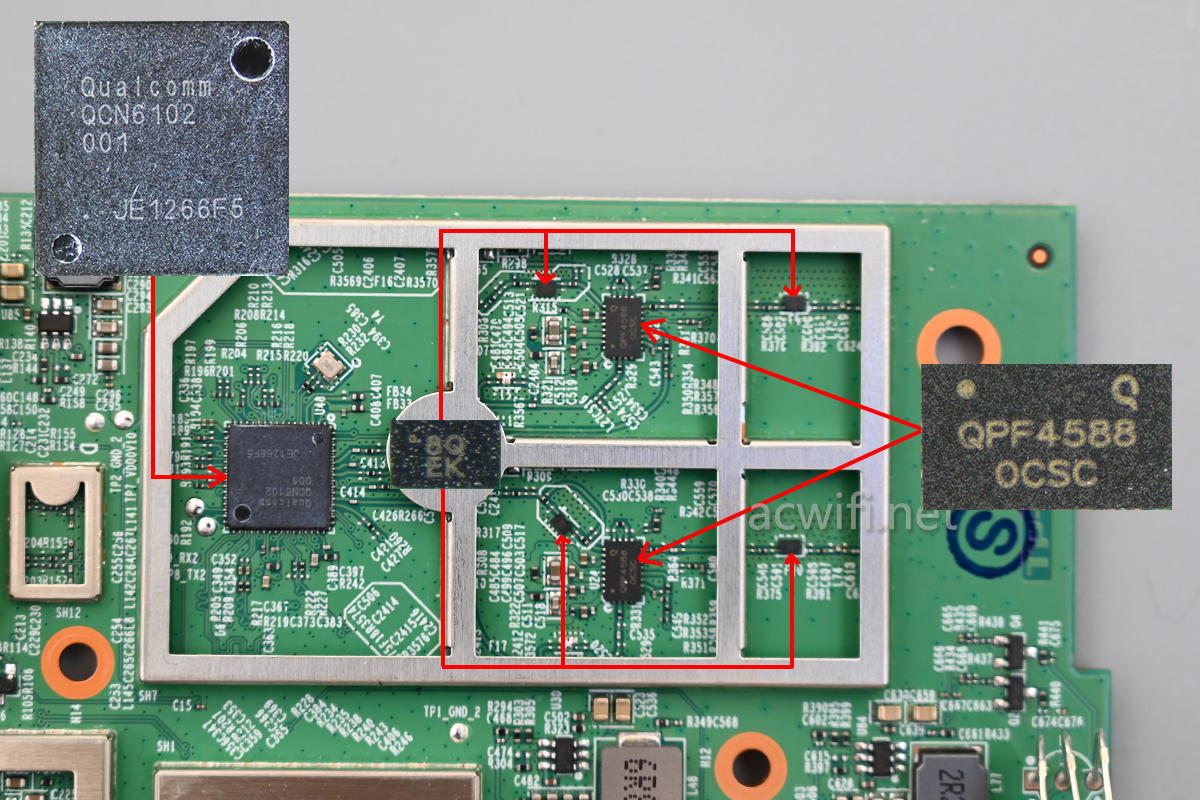

外置了两颗FEM芯片，型号是QPF4588，高功率功放芯片。在FEM芯片的LNA_OUT针脚（接收端）和ANT针脚（发射端）均接了一颗丝印着”8Q EK“的滤波器，作用是保证发射出去的和接收回来的是“纯净”的高频段5.8GHz。避免5.2GHz来搞搞震，大概是这意思吧！

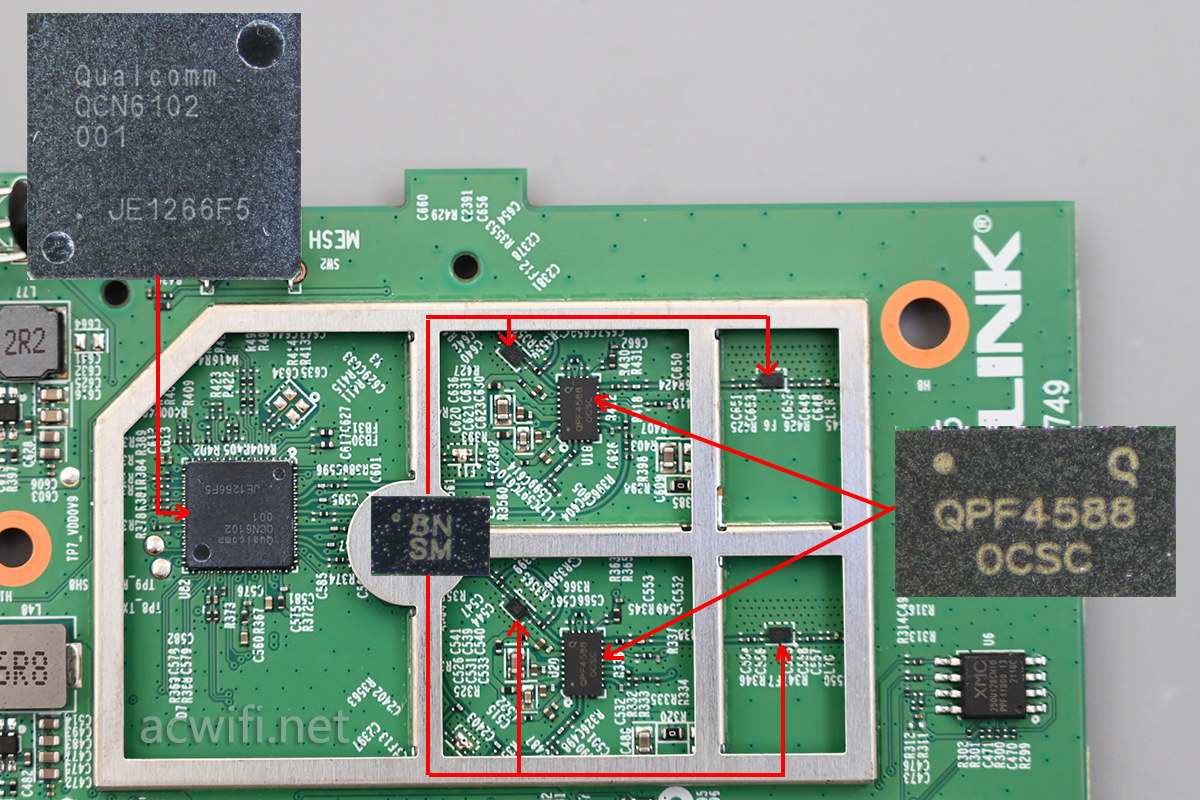

另一边的5G1芯片也是QCN6102，FEM芯片也是QPF4588，滤波器上的丝印不同，这里是“8N SM”，防止高频段5.8GHz来“搞搞震冇帮衬”。

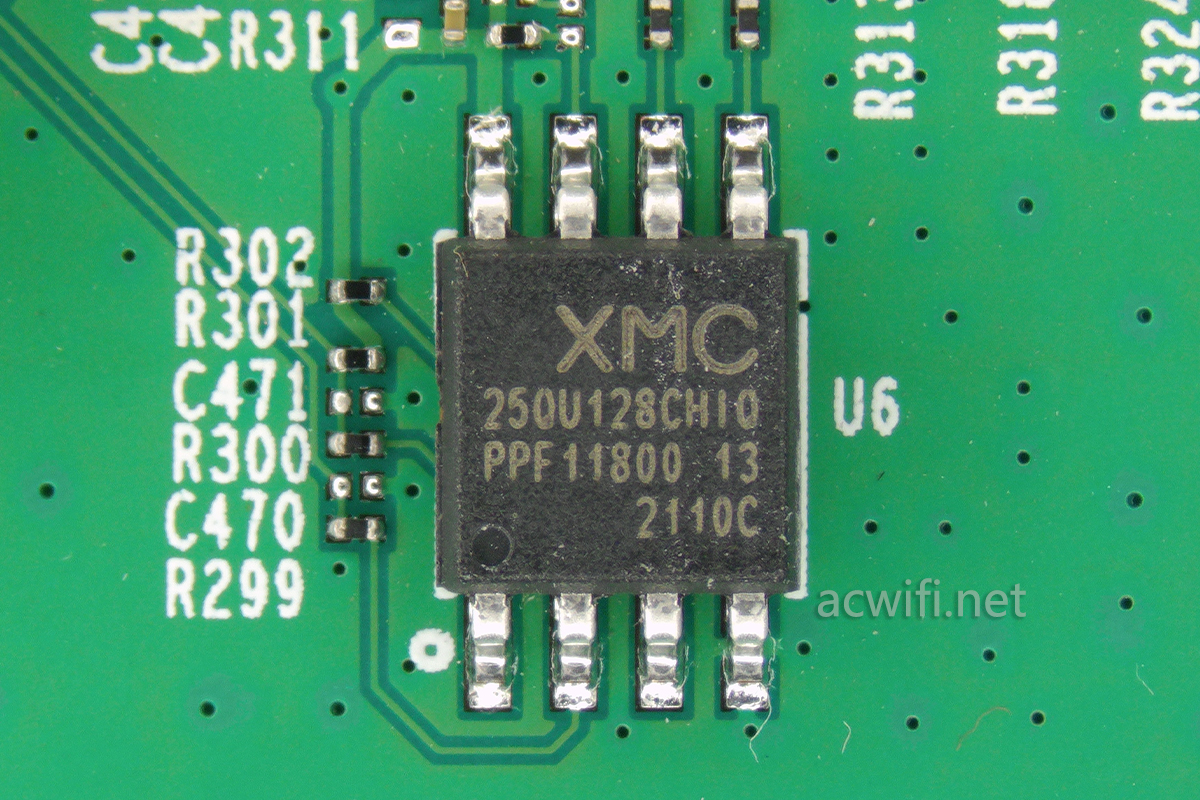

上图的右下角是一颗闪存芯片，型号是XM25QU128C，容量16MB。

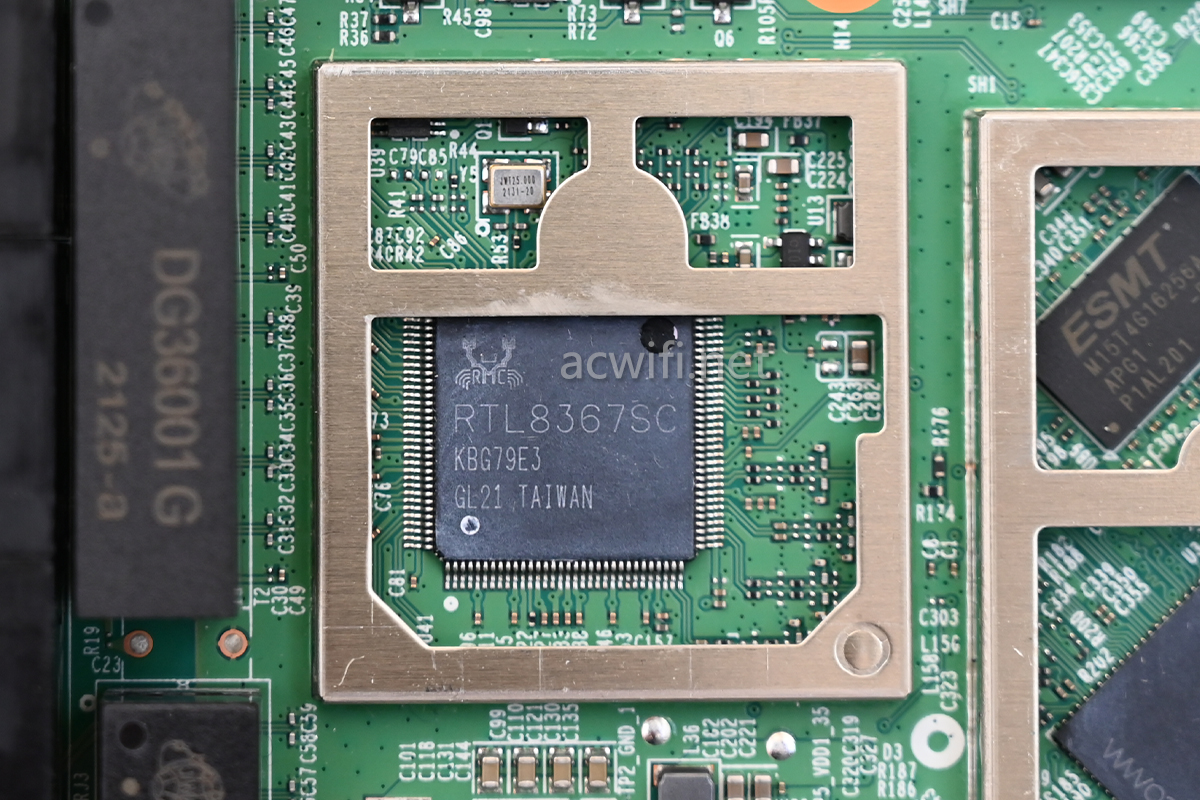

交换芯片是RTL8367SC：

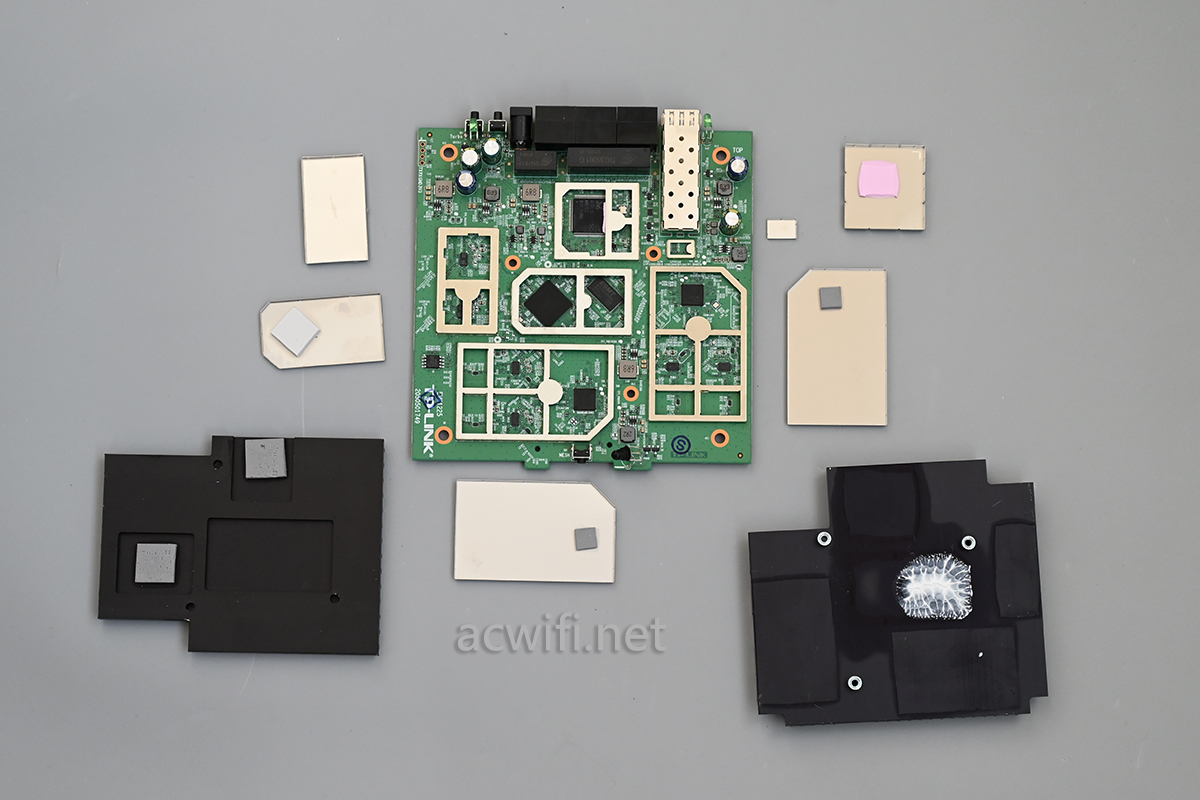

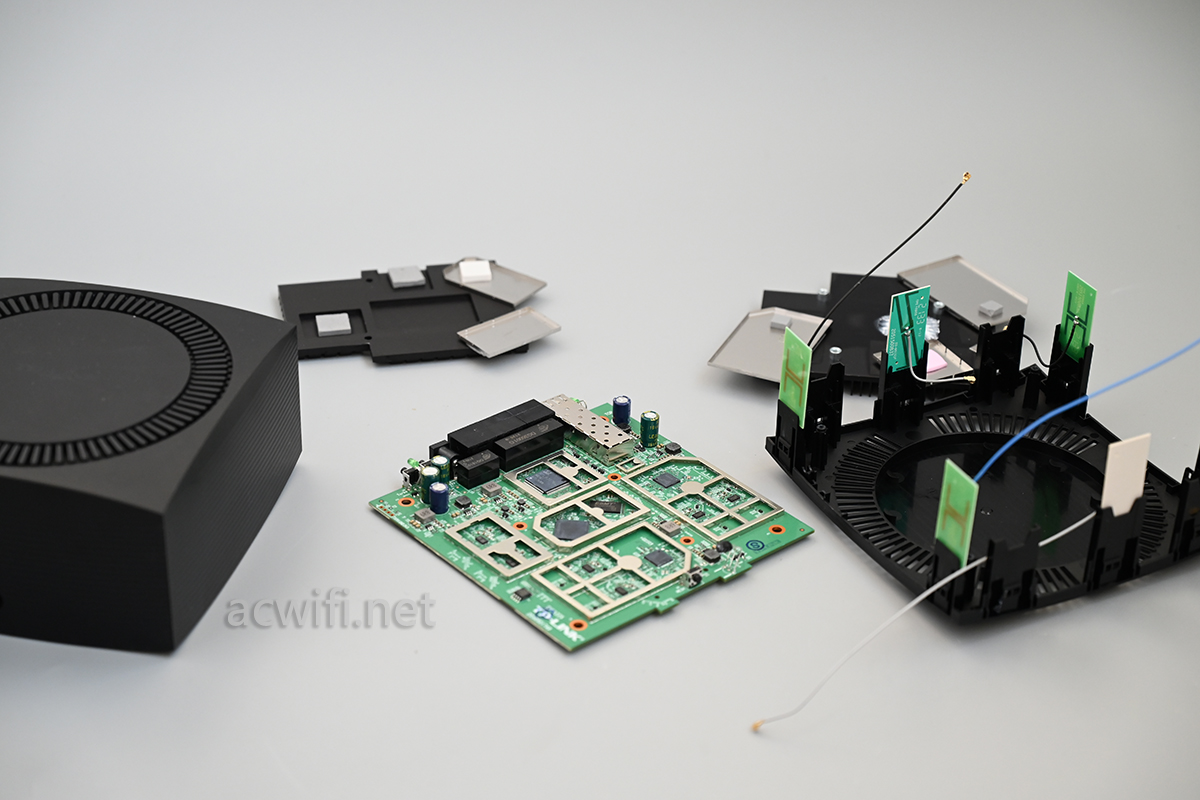

至此，XTR5466就拆机完成啦：

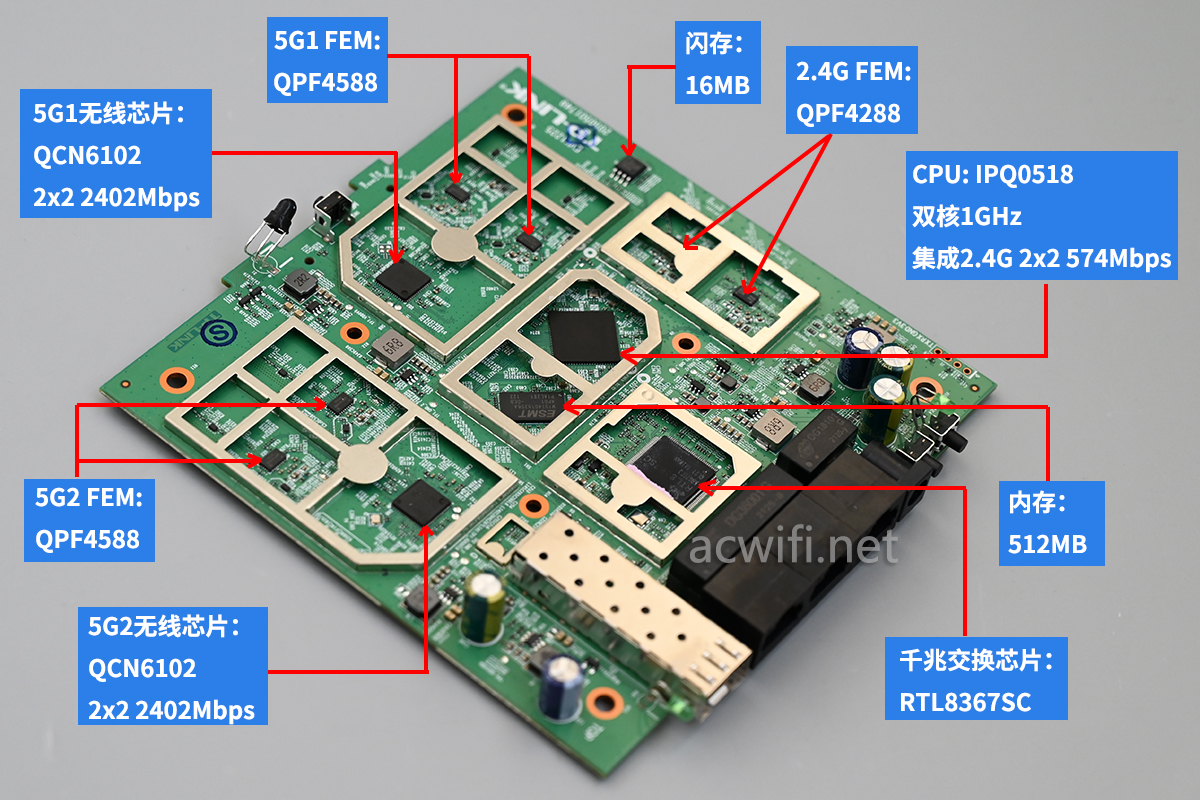

以下是XTR5466各主要芯片型号汇总图：

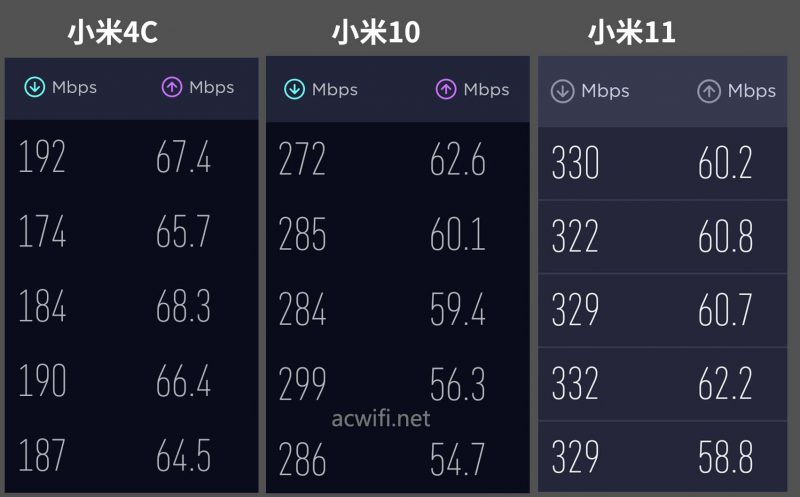

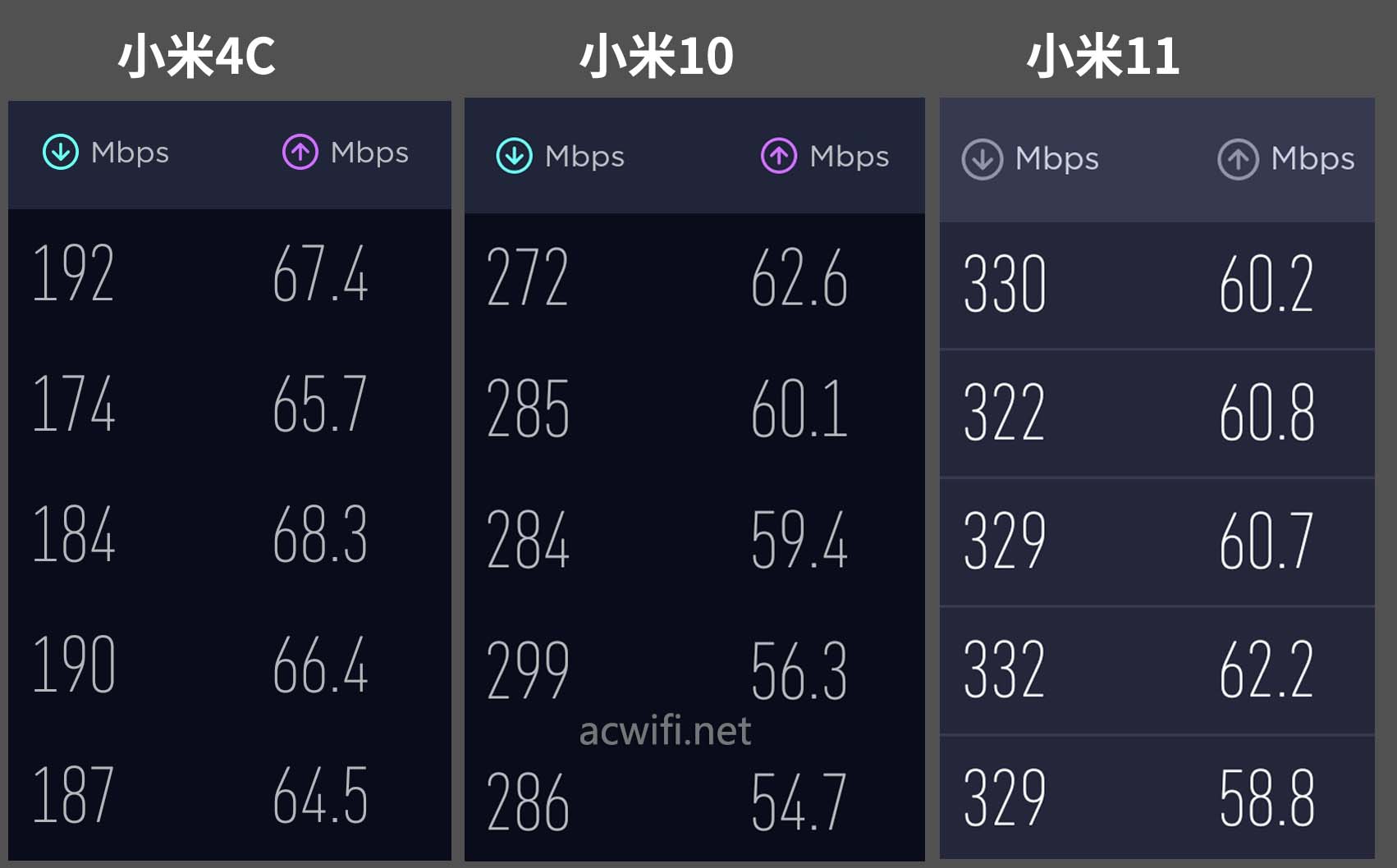

最后在楼下D点测个速看看，电信500兆，只测5G 44信道。路由器放楼上。

速度还不错。

三频的选择与否，一定要想清楚自己的需求。取长补短！你要放在一个没有布网线的地方增加无线覆盖且要求网速损失少； 你要一个可以把视频和游戏分开的互不干扰的，那么三频的路由器可以帮到你。
