中兴AX5400 Pro拆机

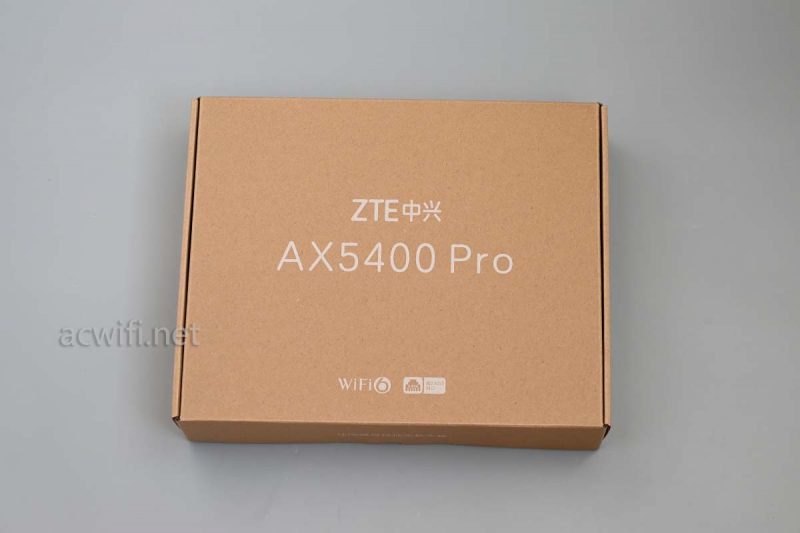

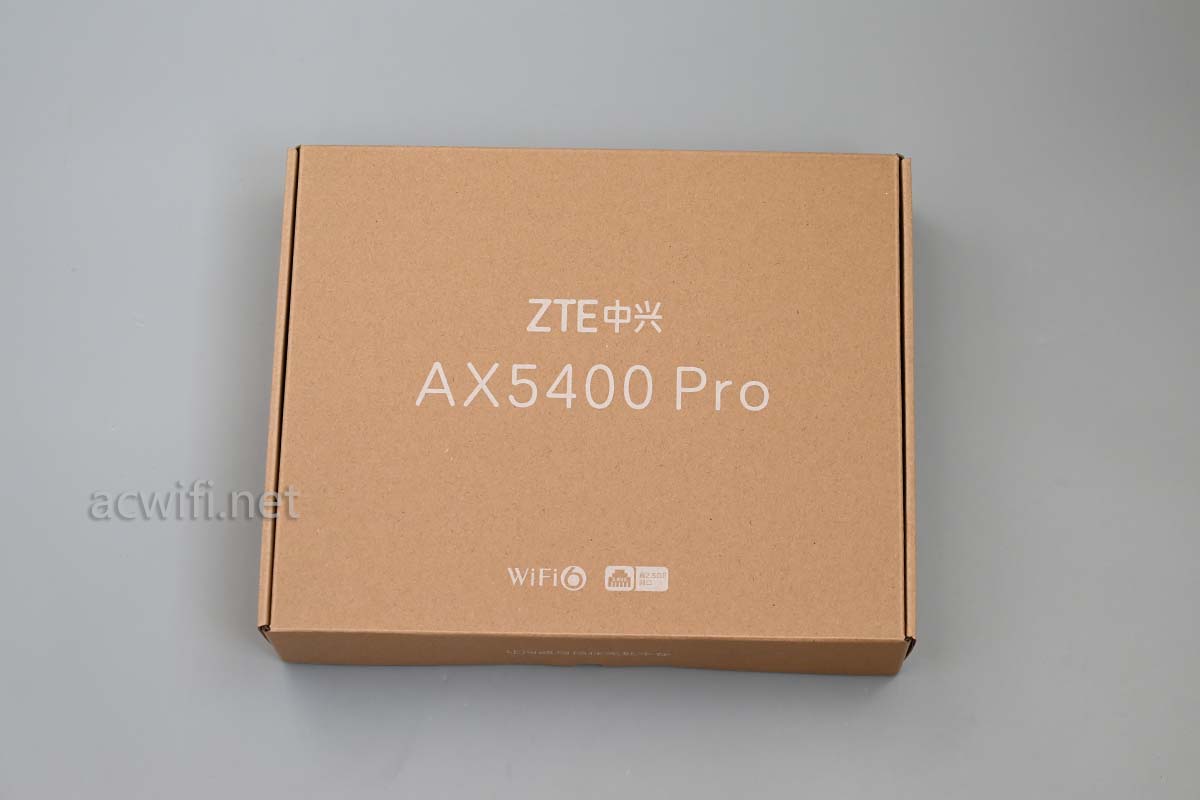

环保纸盒外包装，纸盒正面印了明显的“ZTE 中兴 ZX5400 Pro”：

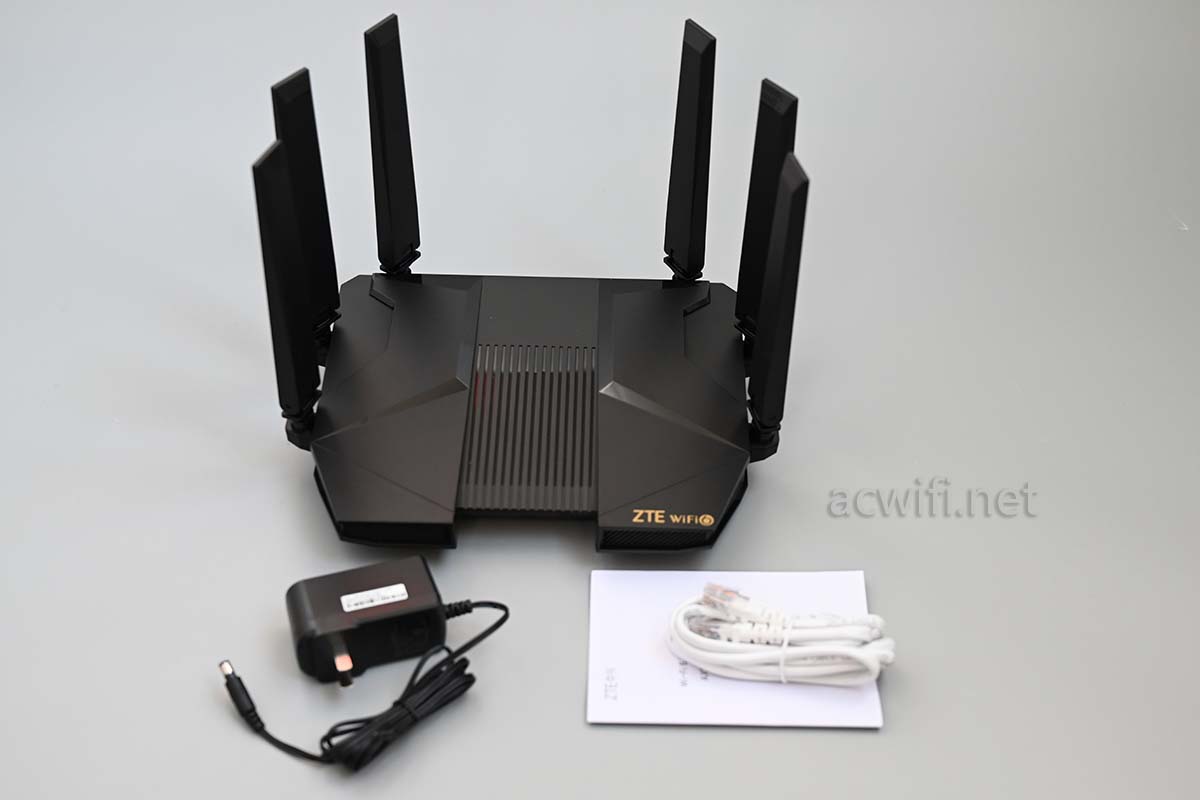

取出机身和配件 ：

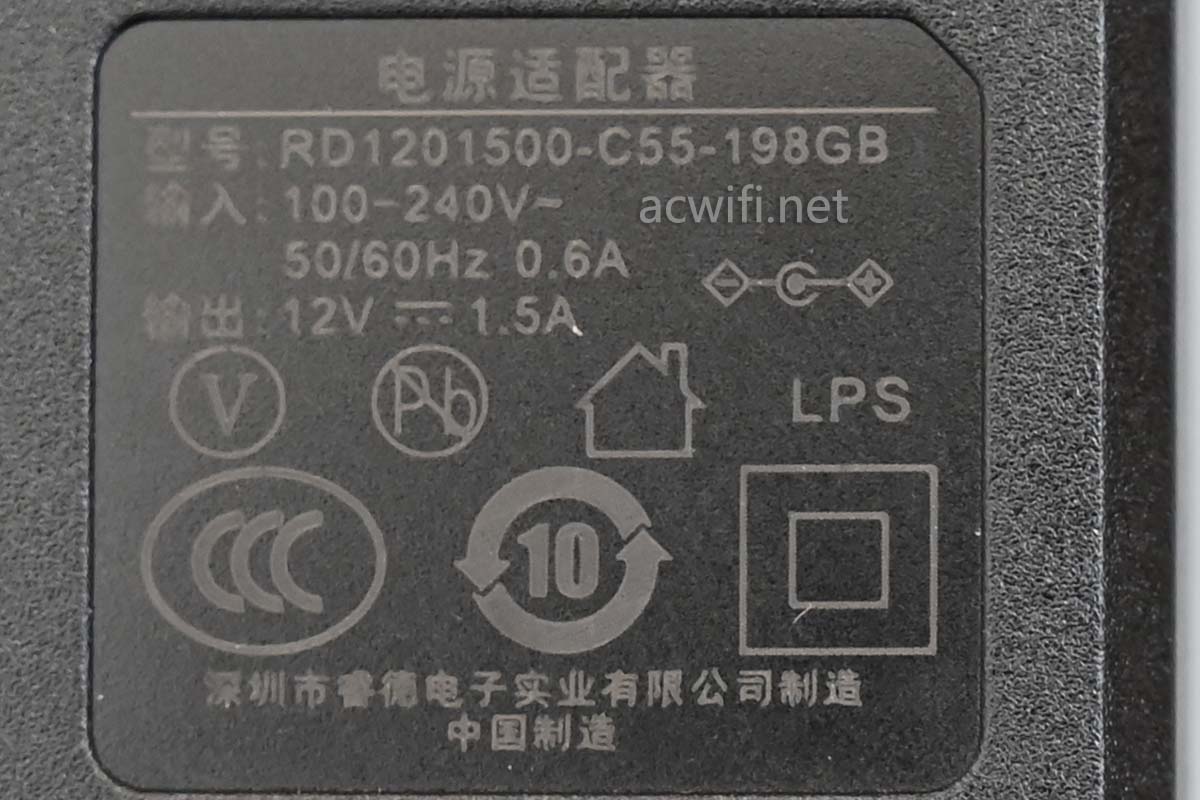

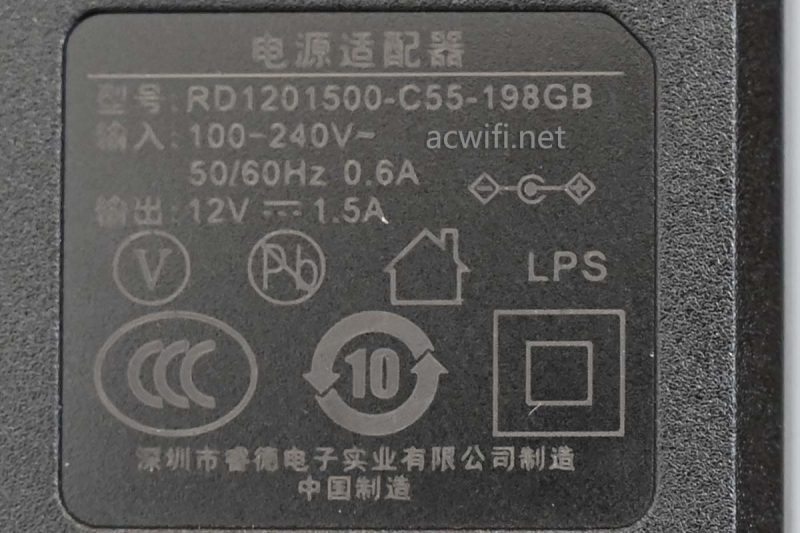

配件有白色的网线，电源适配器输出规格为12V/1.5A，实测待机功率8.7W。

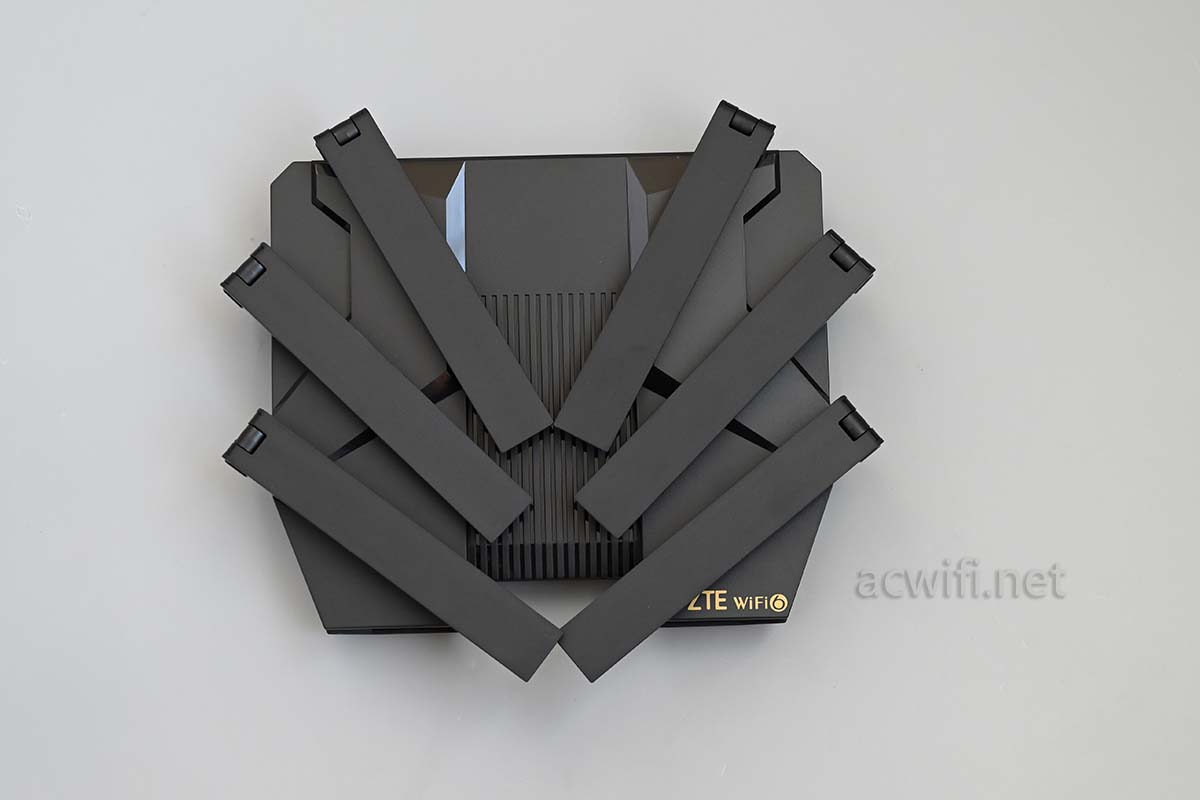

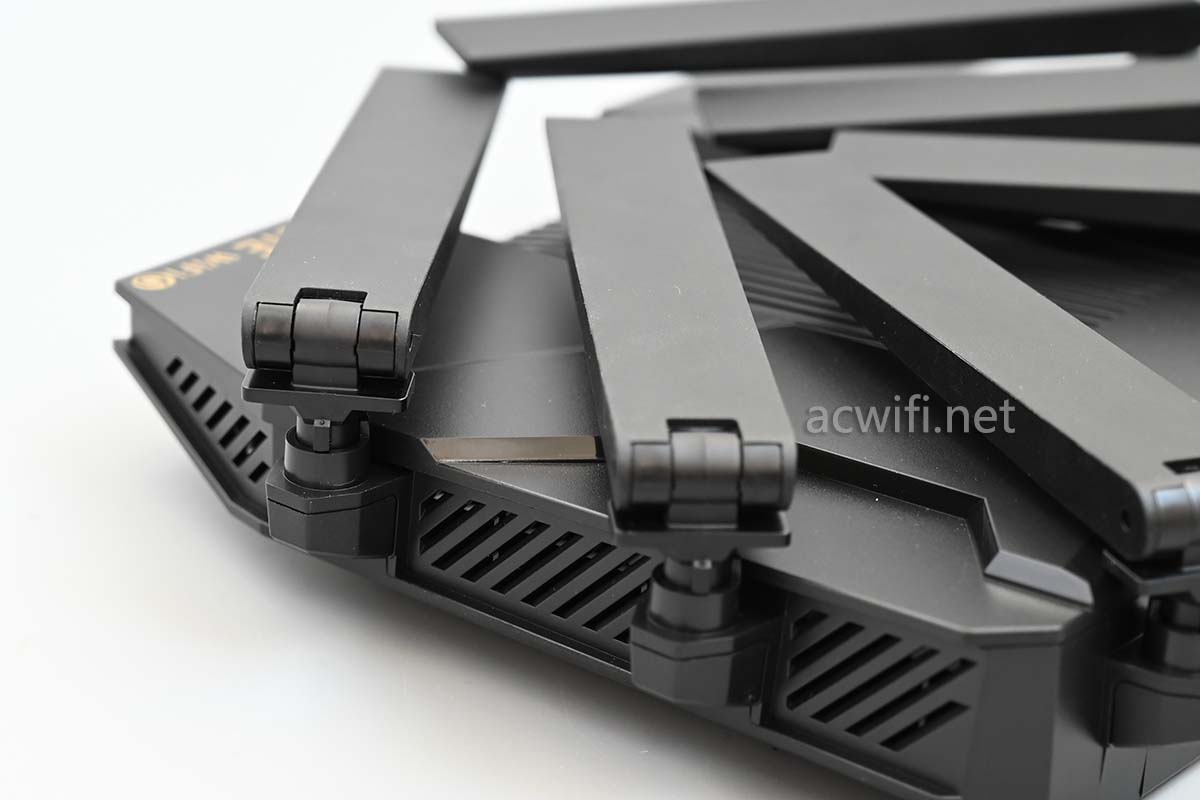

所有天线是可以折叠收起来的：

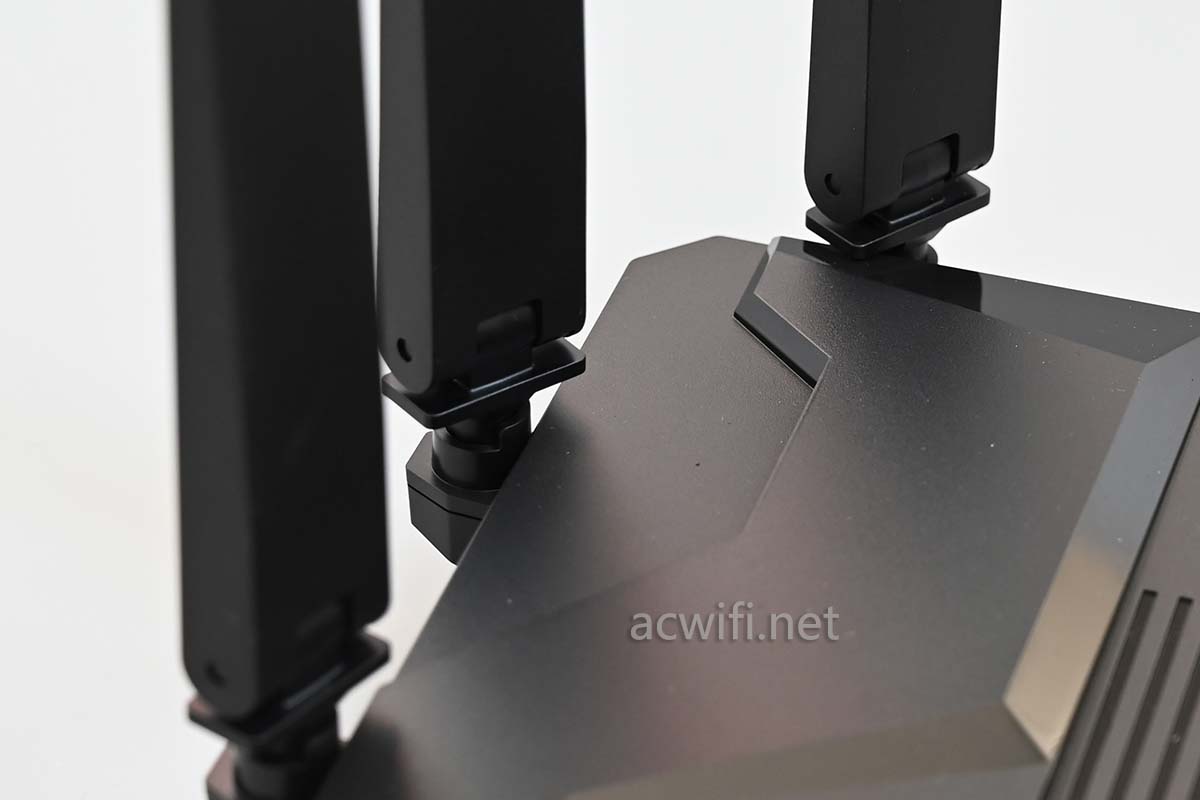

竖起来之后天线可以水平旋转：

机身侧面有好多散热孔：

机身底部也有多处散热孔：

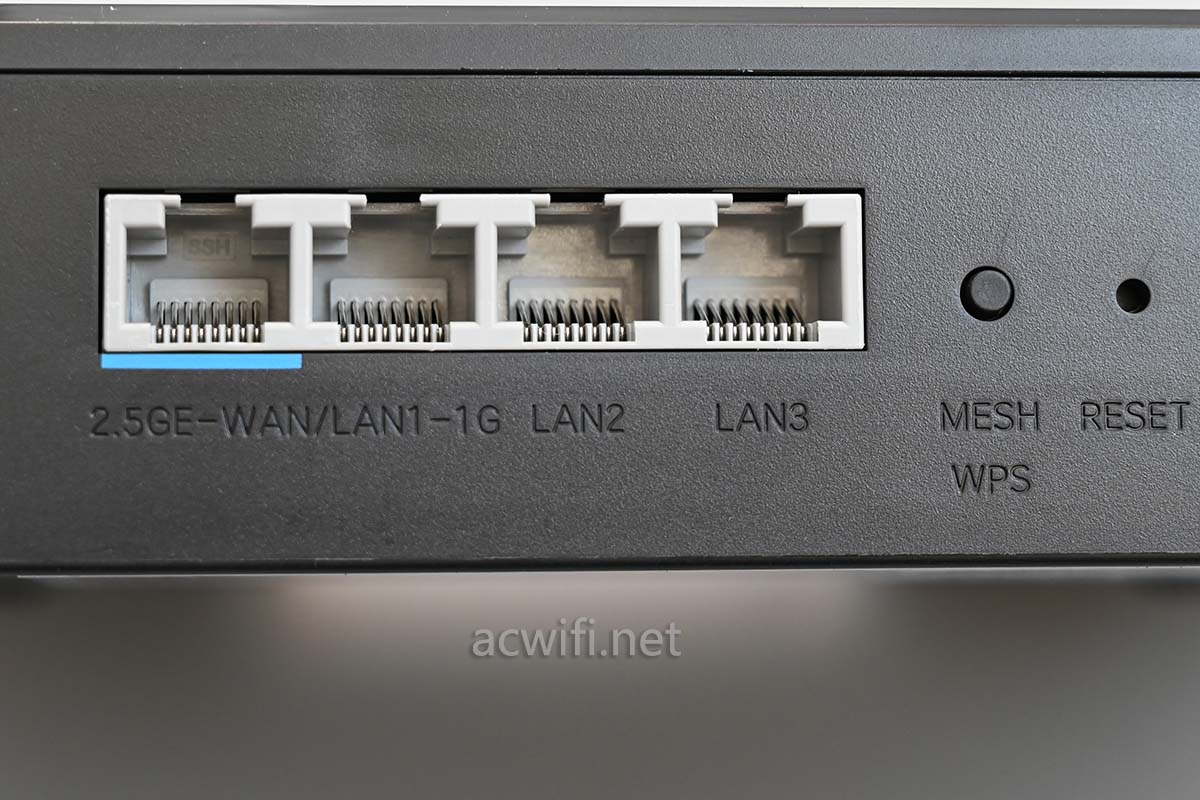

机身背面的接口：浅蓝色标记的是2.5GE网口，可以做WAN也可以做LAN，当LAN口之后，WAN口会固定在第一个千兆LAN口。

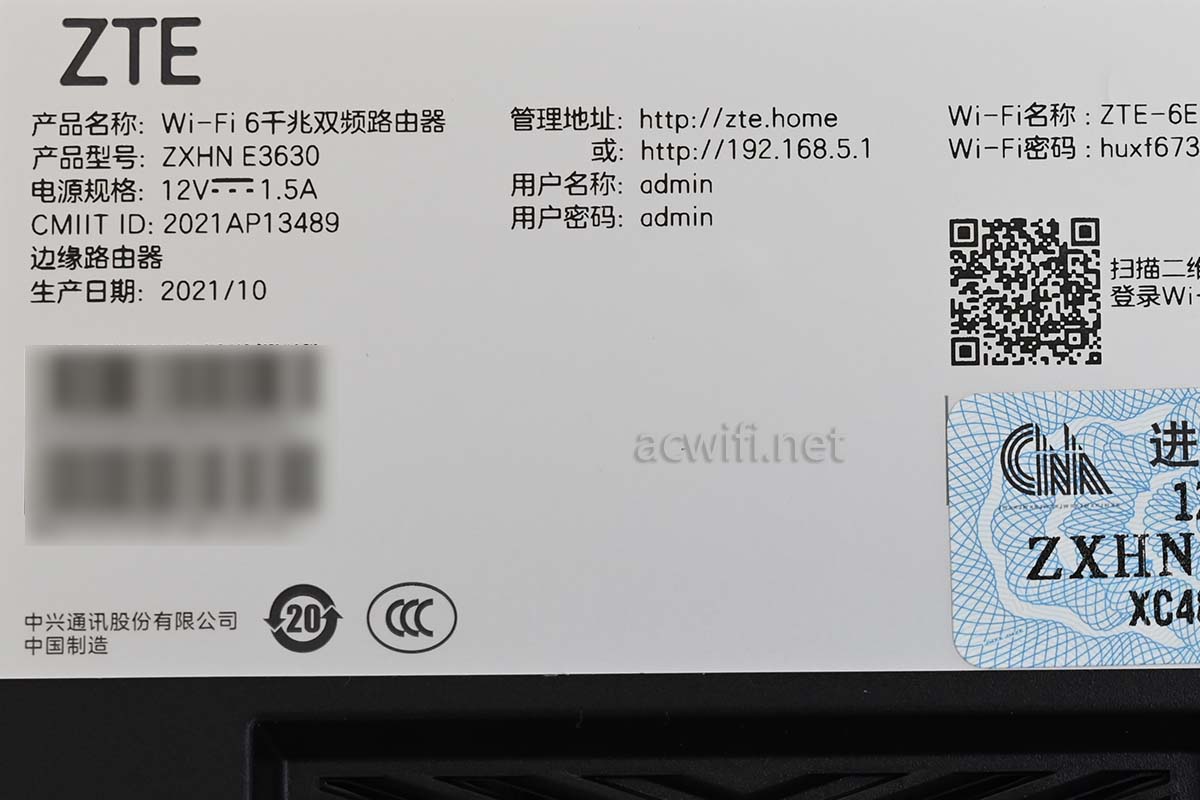

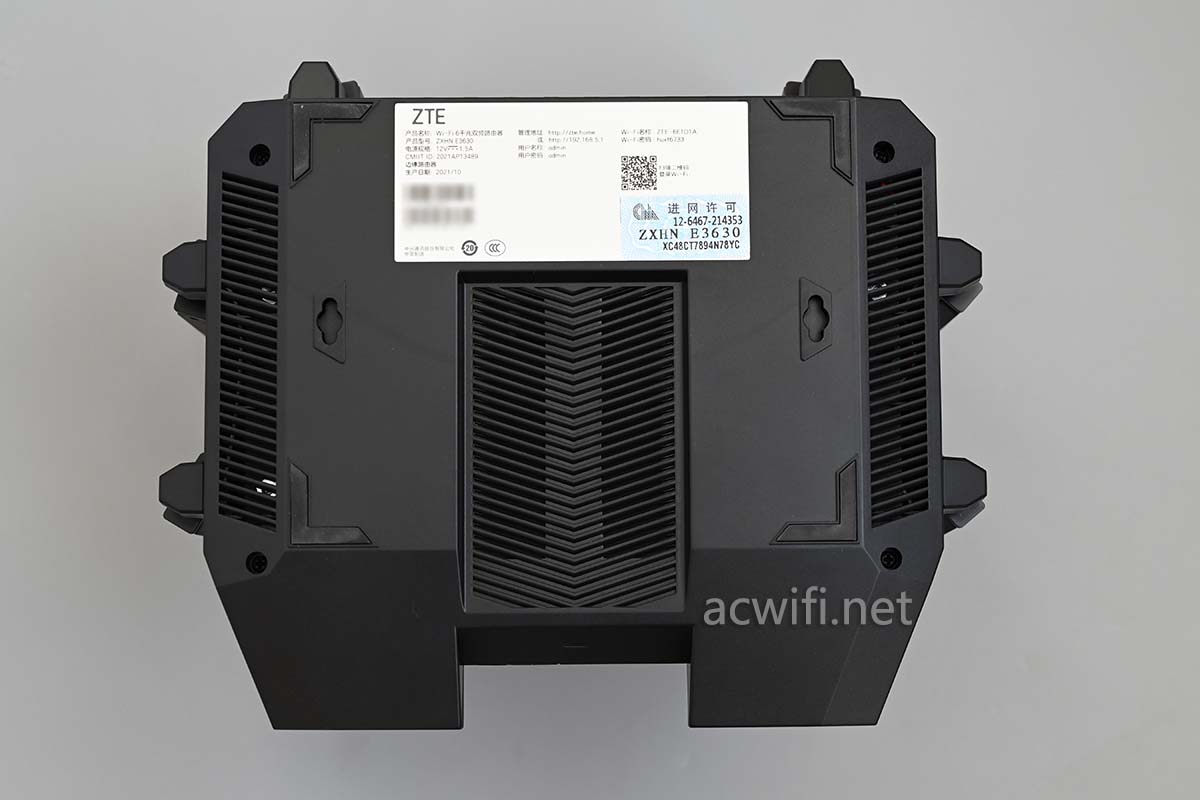

机身底部标签，产品型号：ZXHN E3630。

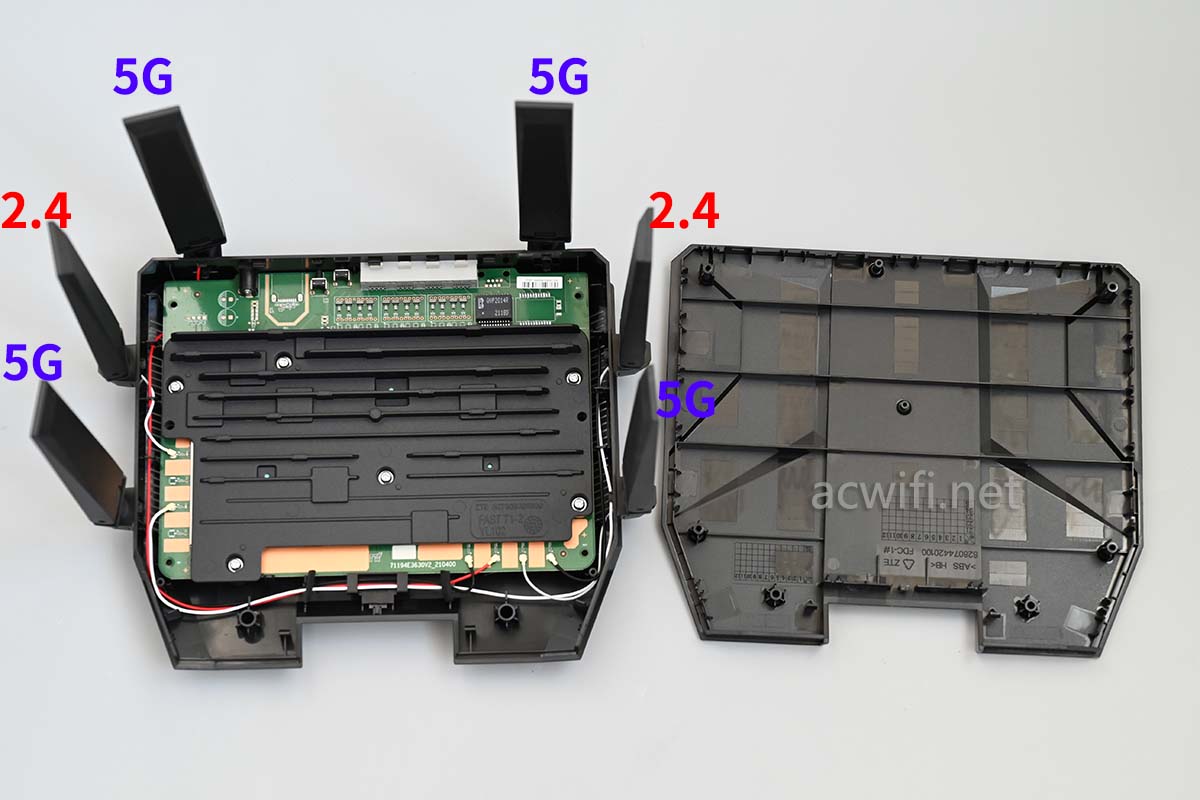

拆开外壳，顺便标注了天线布局：

看见好大的散热器，铸铝的。

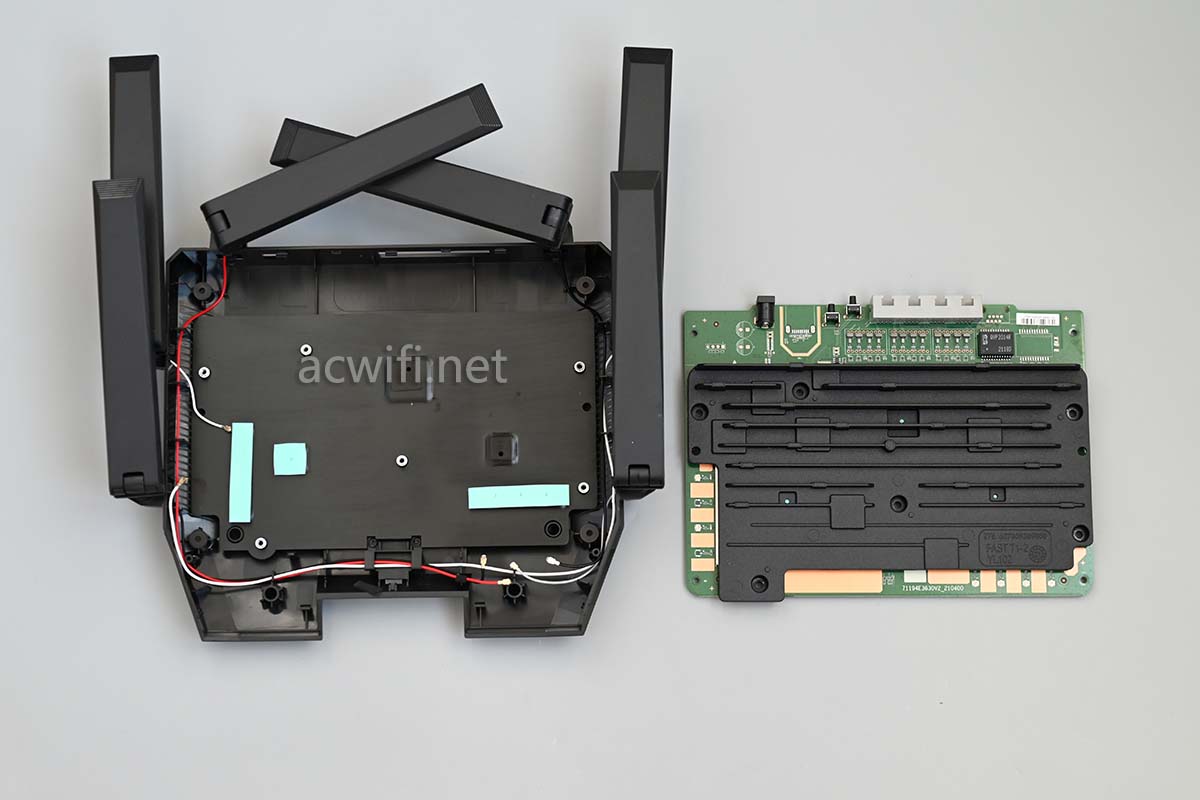

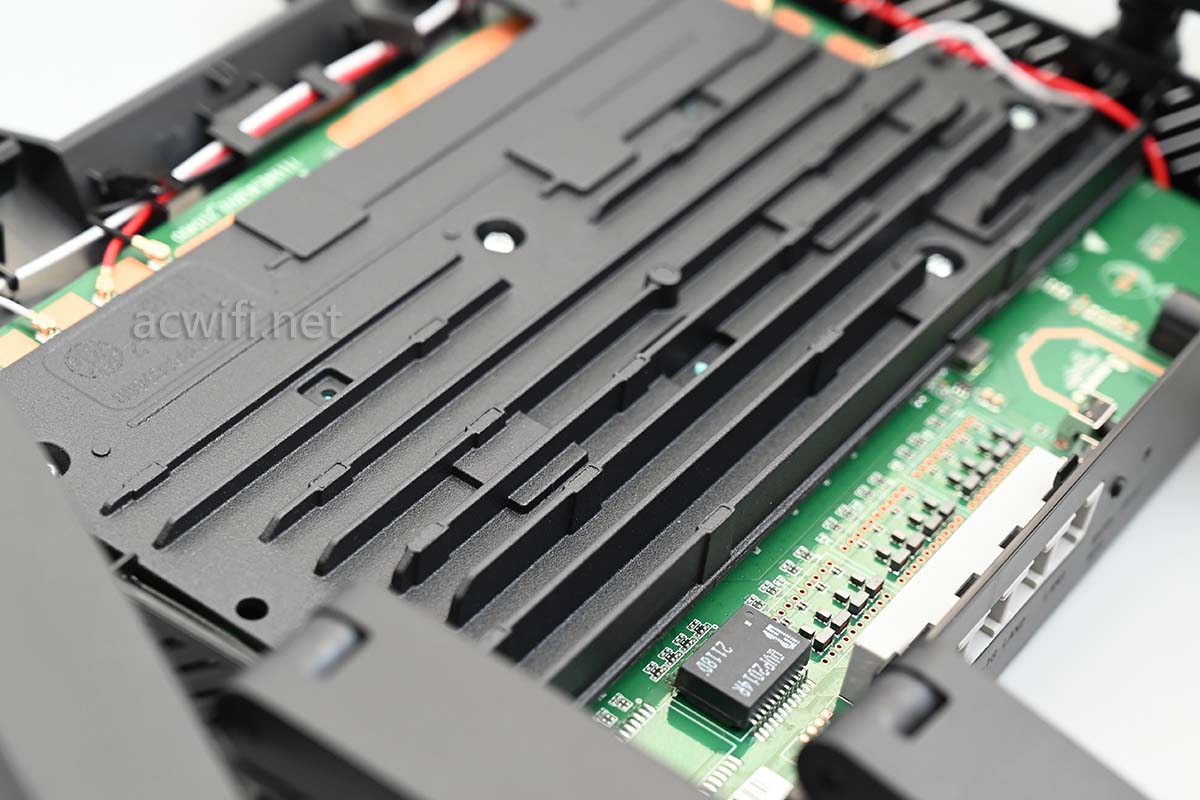

把散热器上的几颗螺丝都卸下来之后，拿出主板，剩下的底面那块铝板其实也可以拿出来的，我以为为螺丝把底壳也固定了。

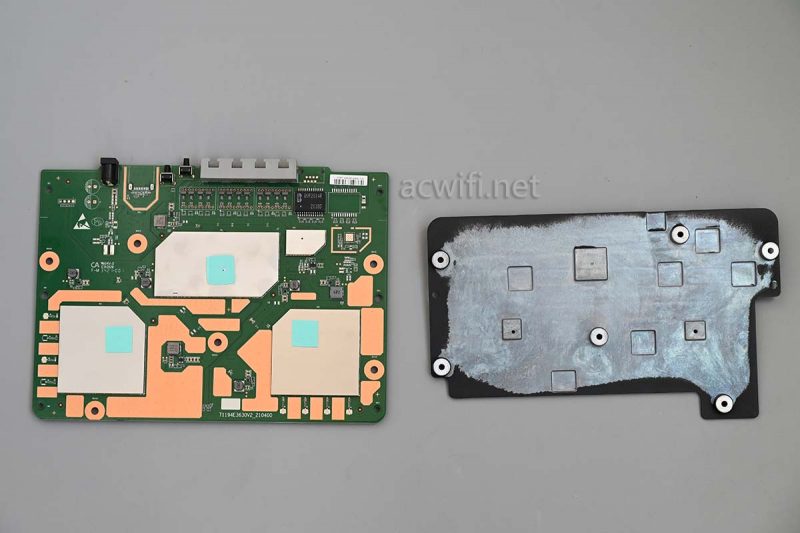

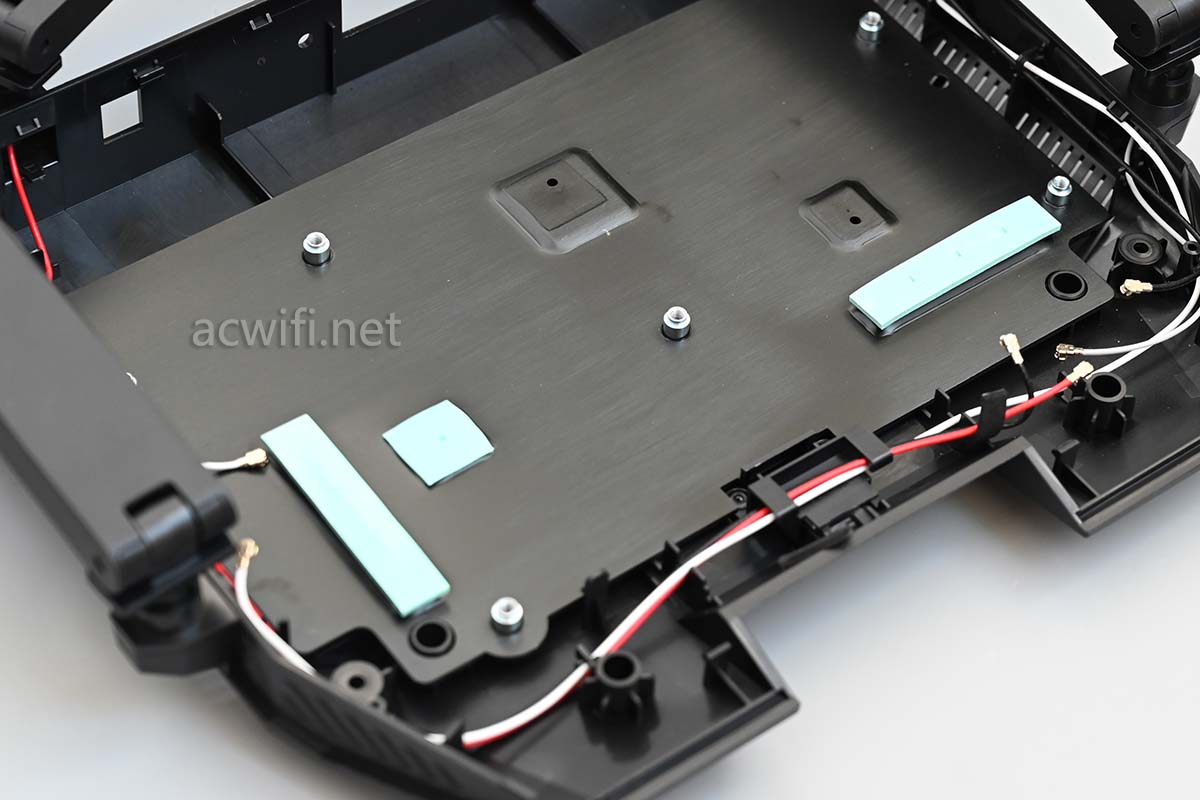

主板背面的铝板散热：

两条长条状的导热硅脂垫片负责FEM芯片的导热。边上的几根馈线整理得很整齐。

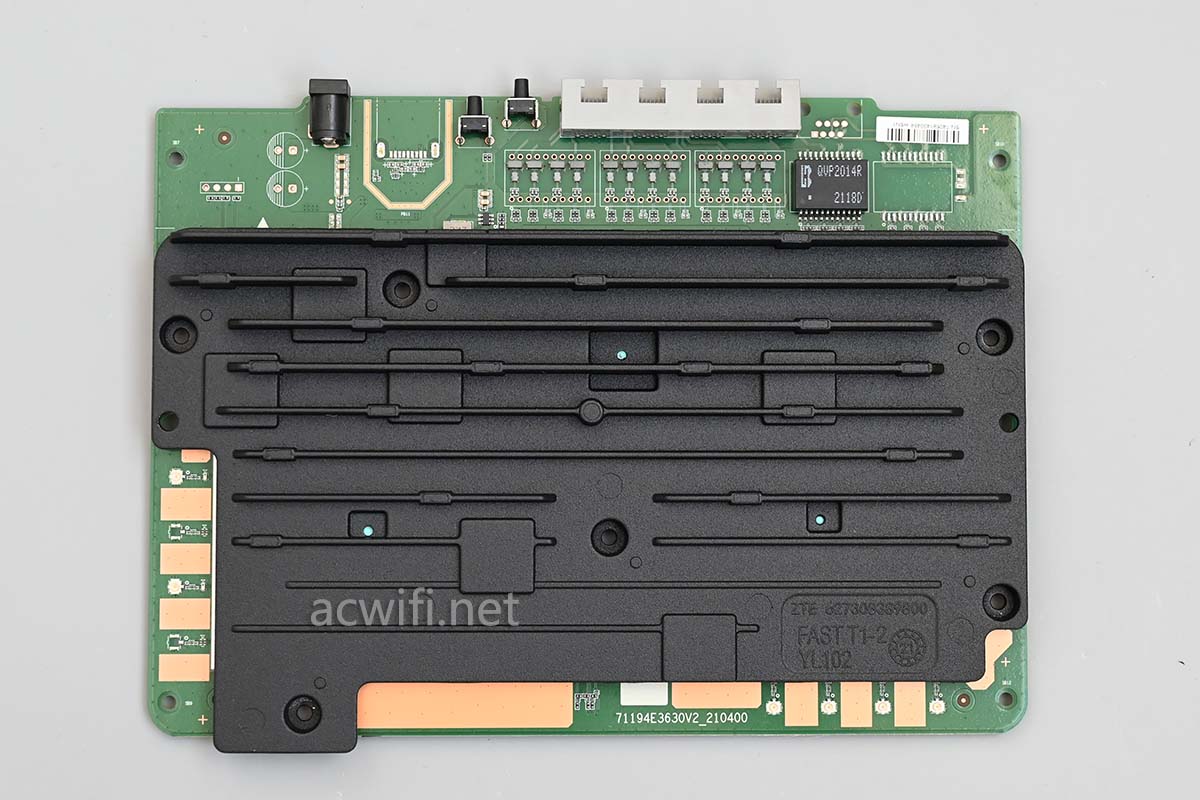

这一面能看见网口，所以定义为主板正面：

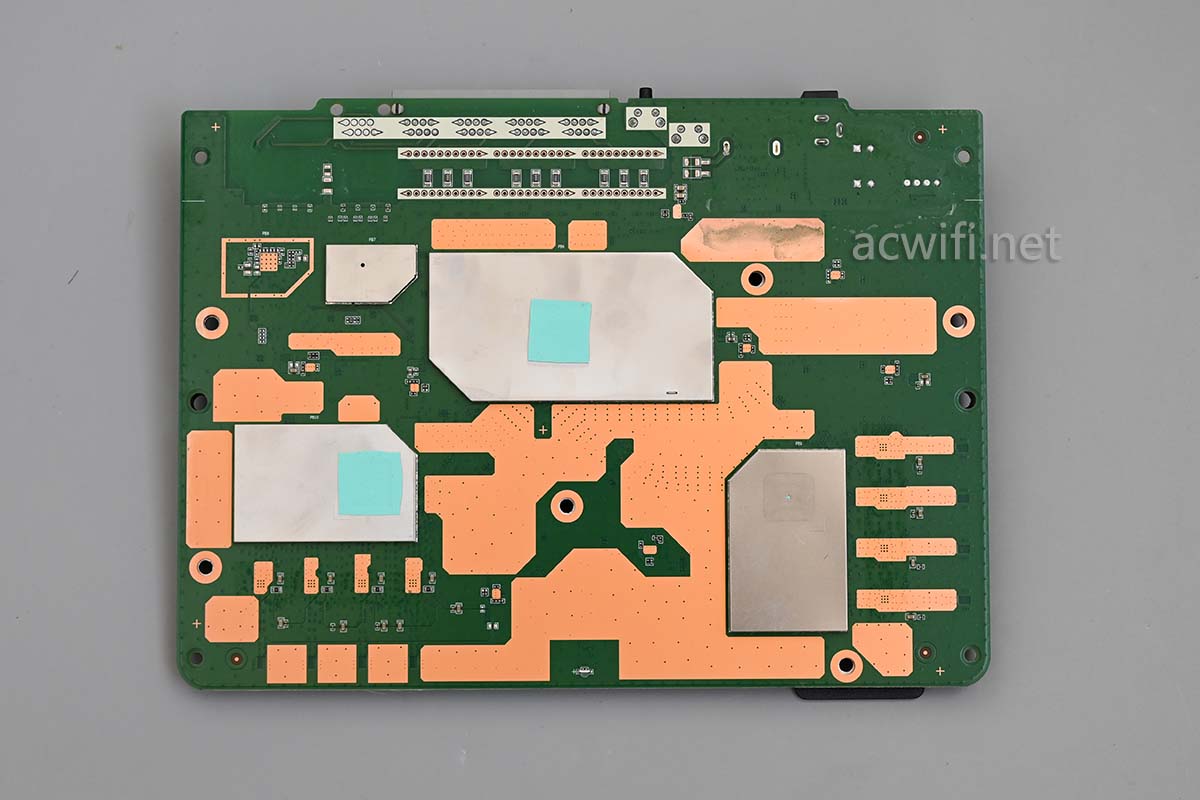

主板背面：

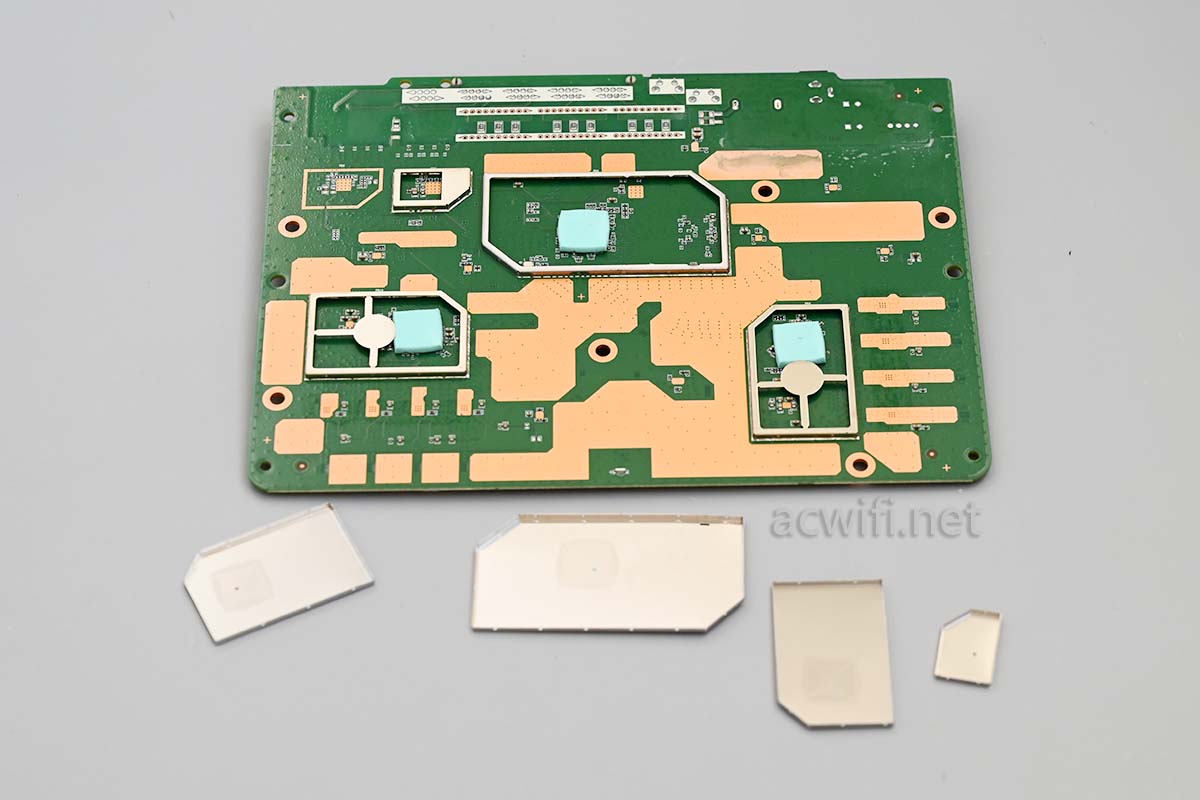

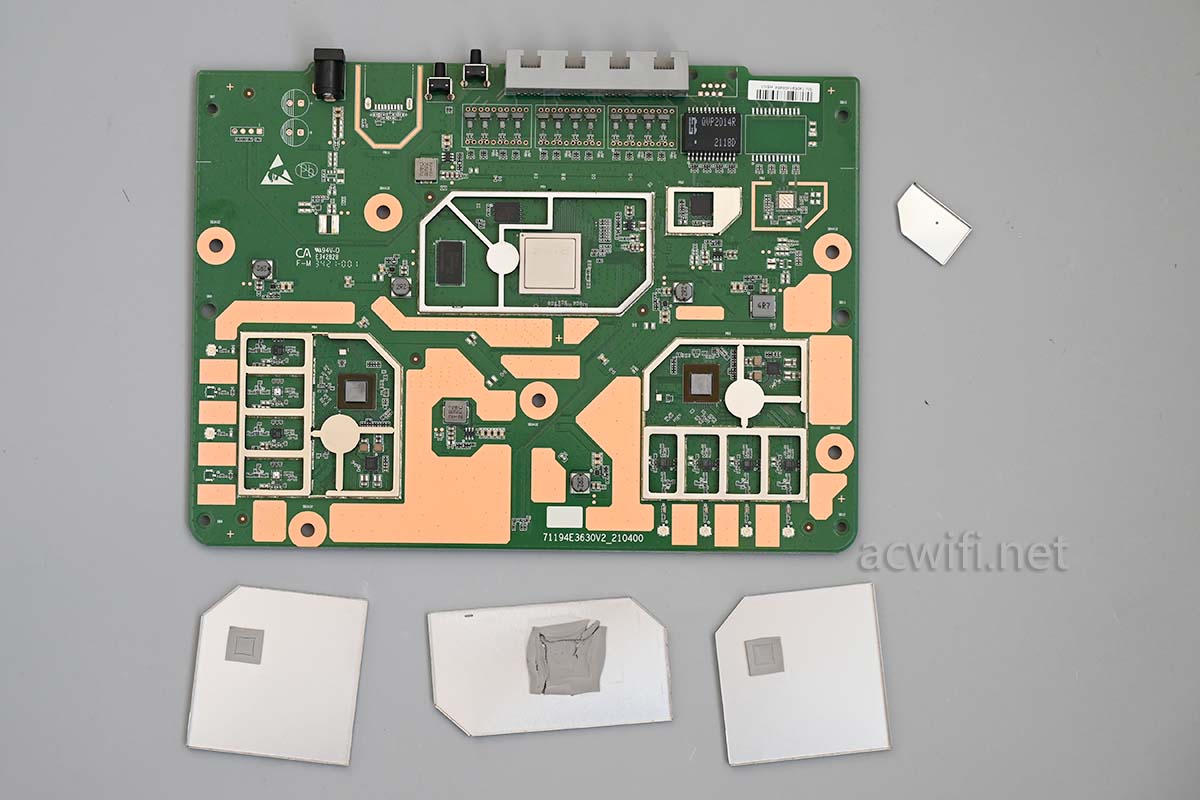

背面有四片屏蔽罩，都打开吧：

里面没有芯片，那么主要芯片都在主板下面了。有三个屏蔽罩底下有导热硅脂垫片，帮助CPU和两颗无线芯片底部导热。

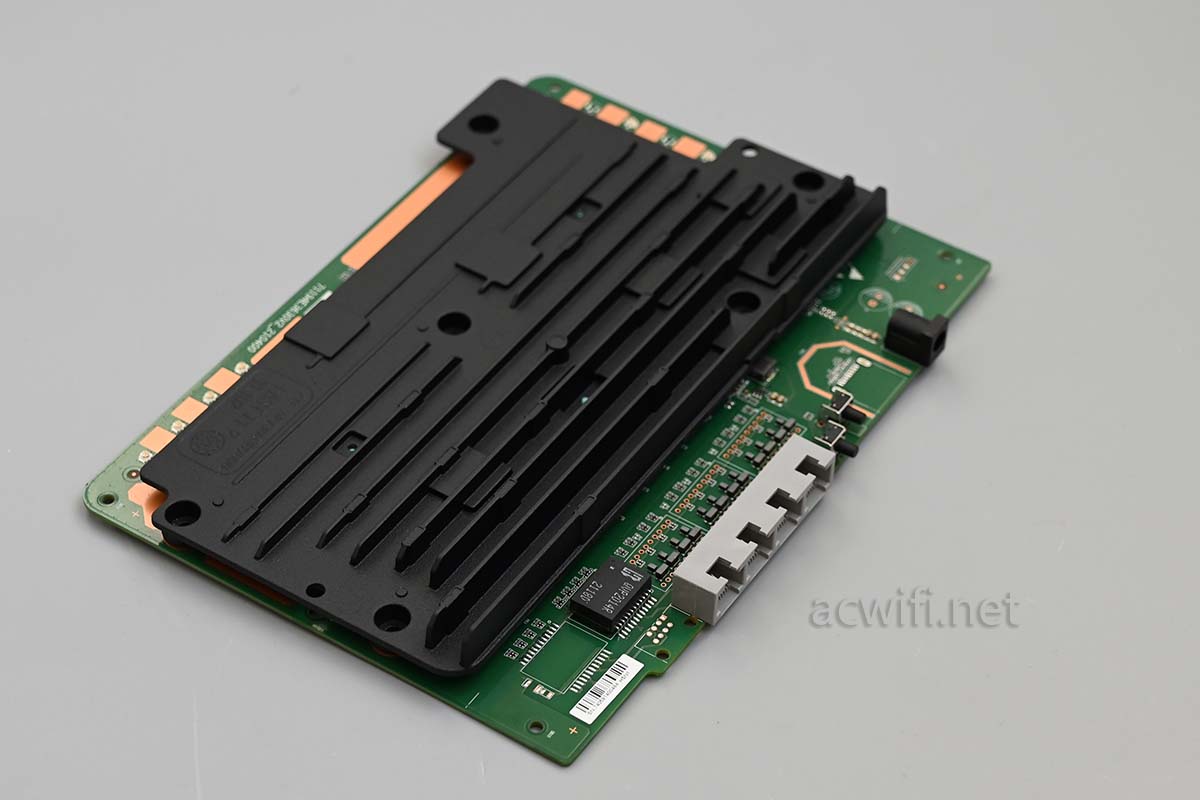

把屏蔽罩盖回去，现在翻过来看主板正面：

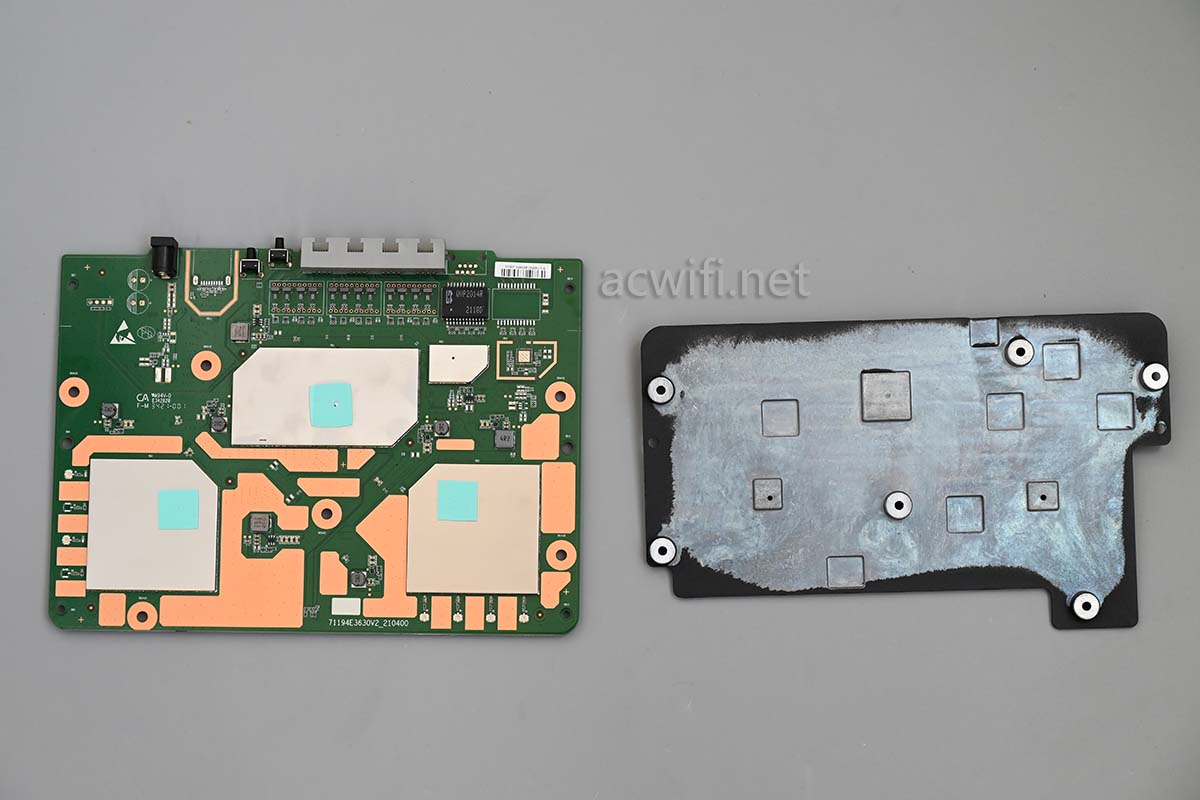

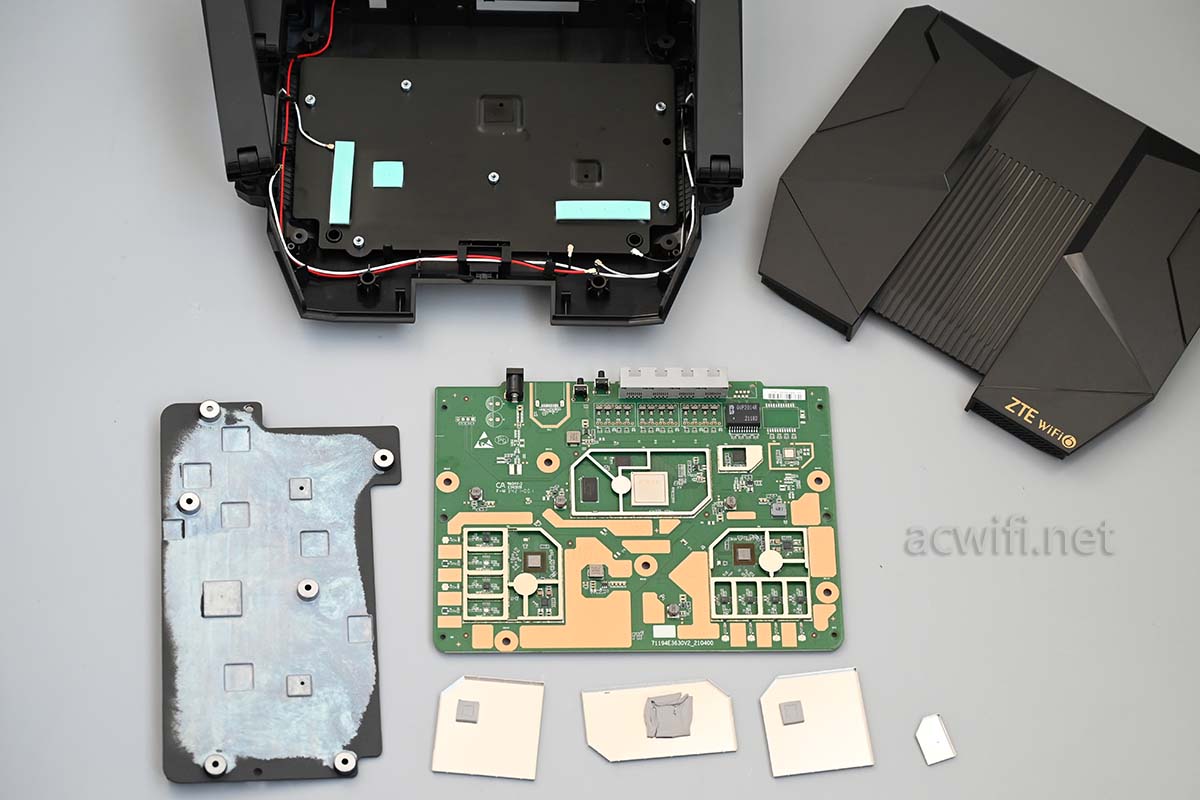

拿走黑色散热器：

打开屏蔽罩，所有芯片暴露出来了：

先从CPU开始吧。

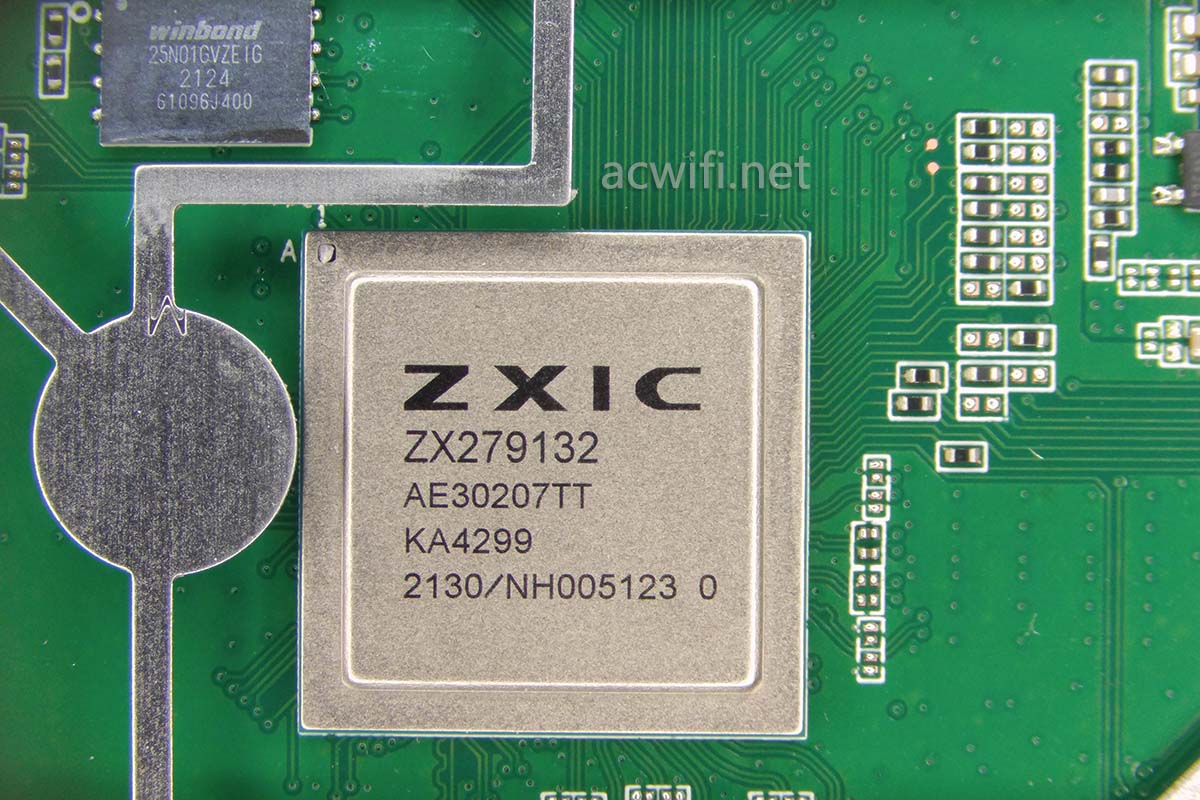

中兴这款AX54000 Pro 的CPU型号是ZX279132，中兴微电子自研芯片，中芯国际14nm制程，四核 1.1GHz，A53架构，64位。集成8核NPU。

以前拆过一款中兴的光锚，CPU型号是ZX279131，双核1.2GHz，A9架构，32位，集成10G/2.5G/1G MAC，集成4个千兆交换芯片。而ZX279132可能支持2个10G/2.5G/1G MAC（根据商品详情页说明里有20Gbps转发这一点猜出来的）。

ZX279132的参数不详，但显然比ZX279131强得多。也许以后能经常看见它，因为随着2千兆宽带的普能，2.5G LAN口的光猫就会推出献词，ZX279132也就能派上用场。

中兴AX5400 Pro的小包我也测了，64byte小包可以跑满2.5G。所以ZX279132的转发性能不用怀疑。8核NPU是有用的！

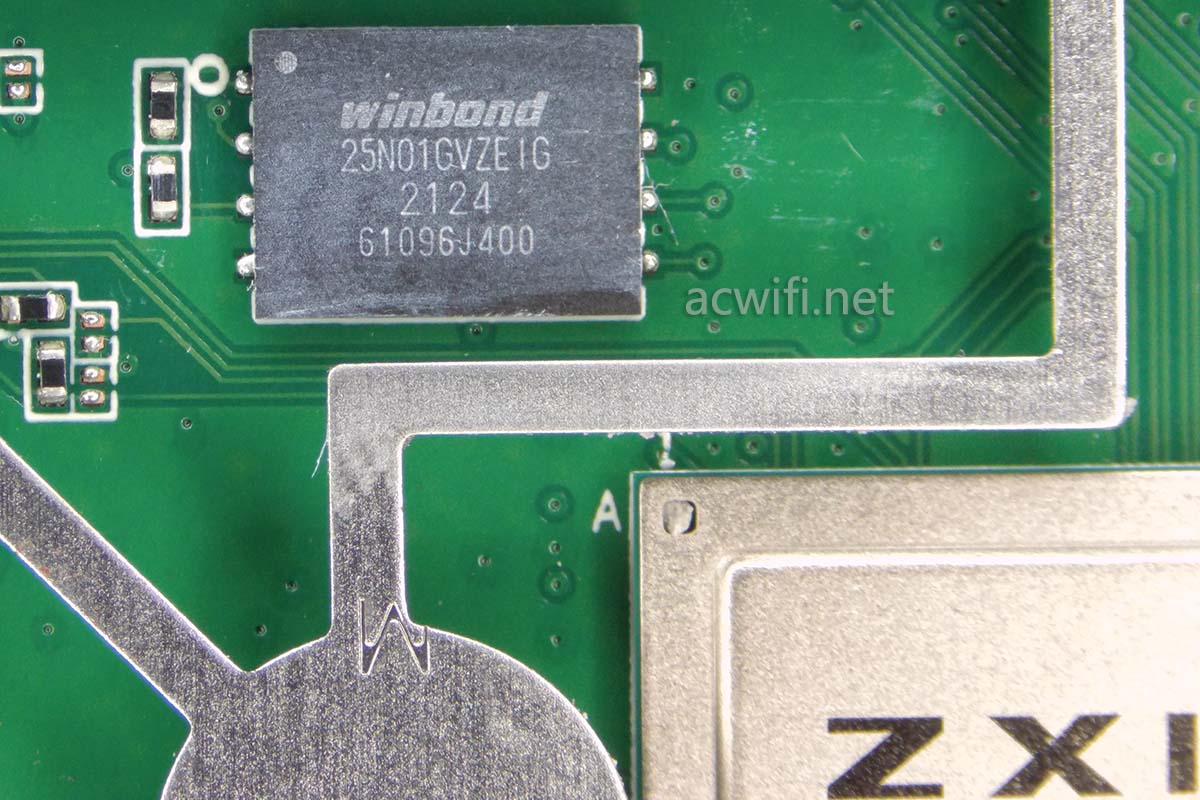

CPU的左上角有颗闪存芯片，型号是W25N01GVZEIG，容量128MB。

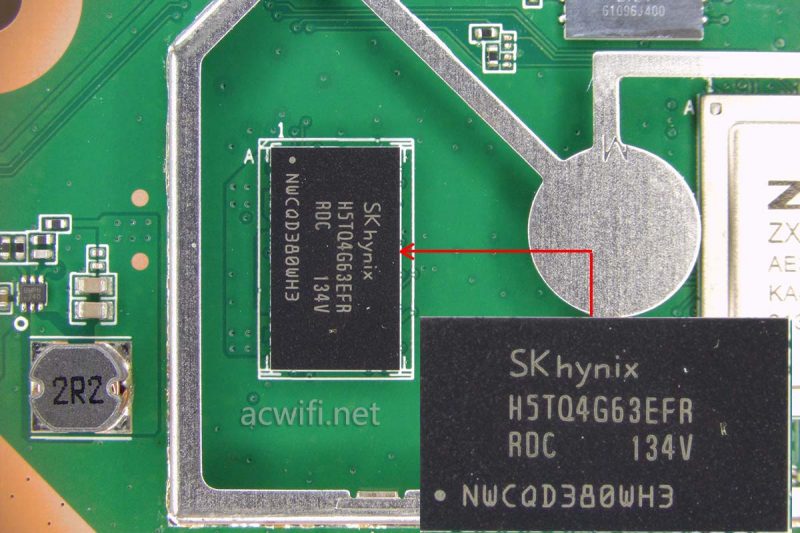

CPU的左边有一颗内存芯片，型号是H5TQ4G63EFR-RDC，容量512MB。

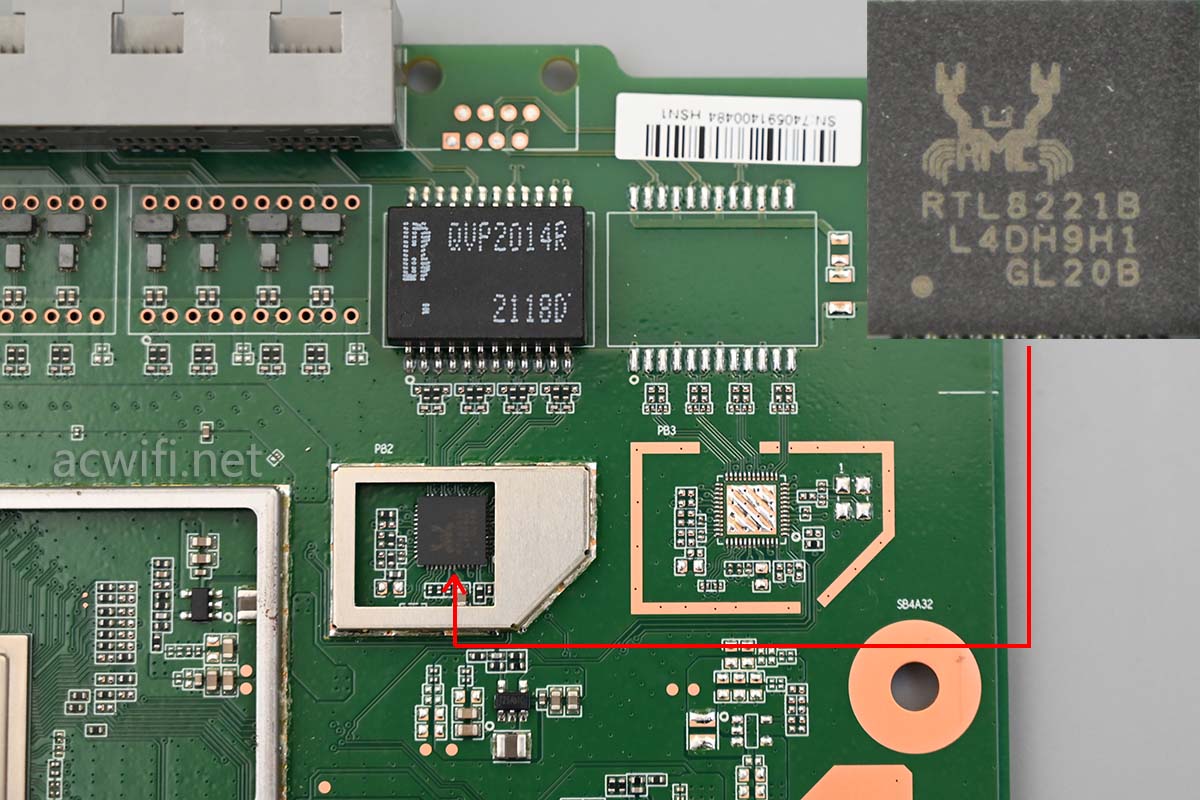

CPU右上角是有两个2.5G PHY焊盘，只焊接了一个，对中，所以这颗CPU ZX279132很可能集成了2个10G/2.5G/1G MAC。

PHY芯片型号是RTL8221B。

实测2.5G LAN口到2个LAN口双向能跑满的（1个千兆WAN口），总之这个2.5G口与CPU是没有1G瓶颈，当然没有啦，这些全都在CPU内部。

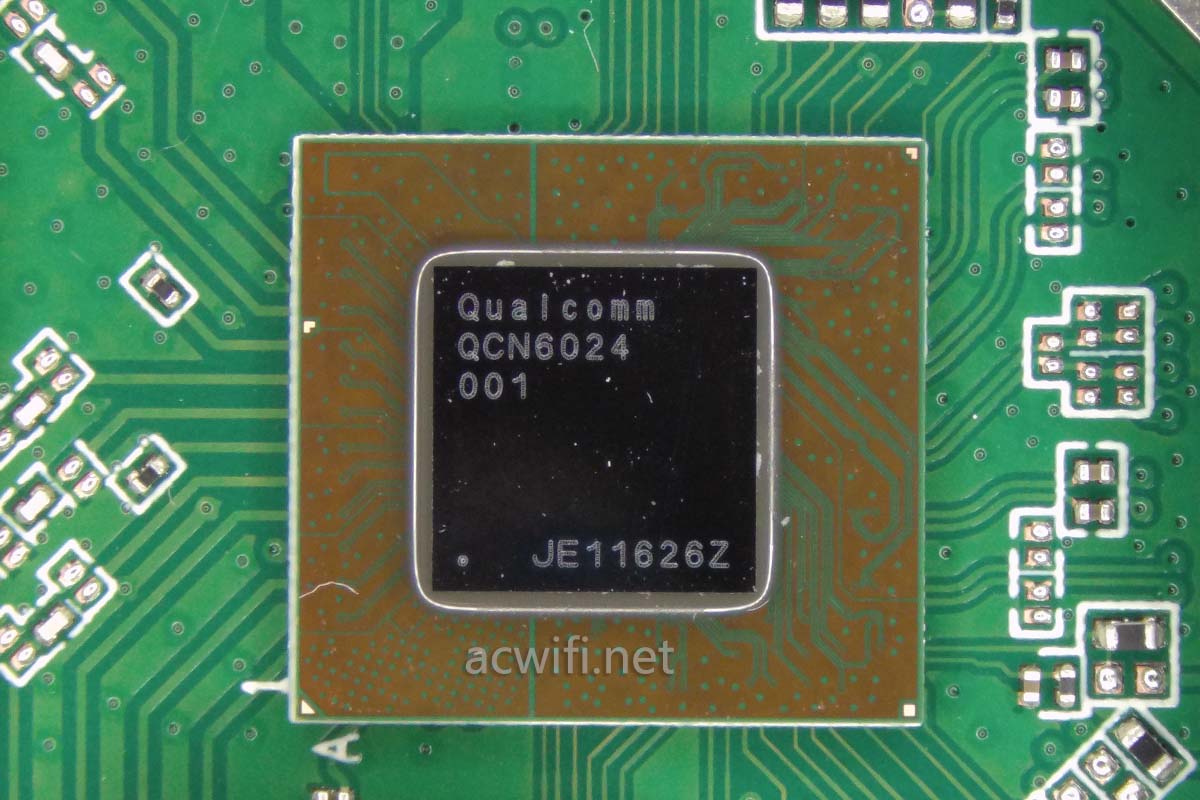

看5G无线芯片吧，型号是高通的QCN6024，支持4x4mimo，在160MHz频宽下的最高速率是4804Mbps。QCN6024不是只能配高通的CPU吗？ 它不像QCN5054那样只是RF芯片，QCN6024是完整的无线芯片，可以割下来当作无线网卡来用的（你不要割）。只需要一条pcie就可以跟其它SOC传输数据。

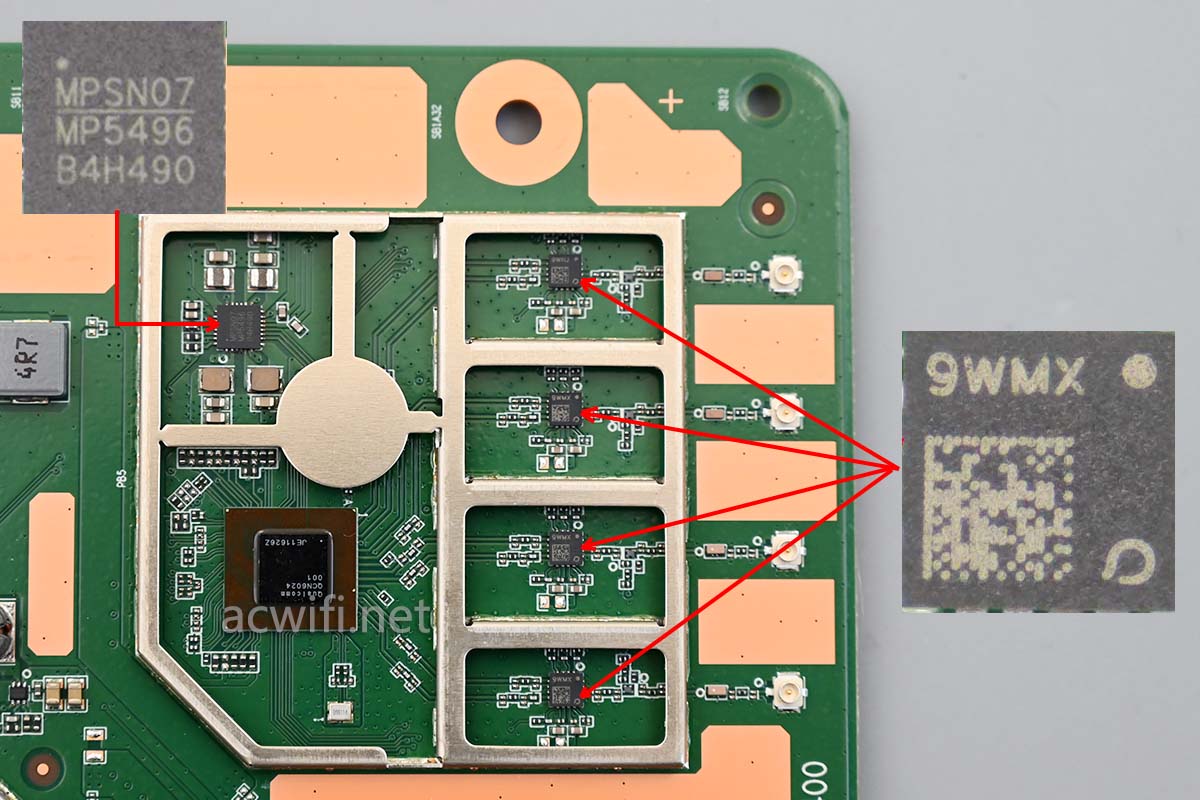

QCN6024的左上角有一颗电源管理IC，型号是MPS的MP5496。

5G外接了四路FEM芯片，Qorvo的产品，上面丝印着“XWM6”或“9WMX”。哈哈！！！型号是QPF4526。

QPF4526的参数如下:
• 5150 – 5850 MHz
• POUT = +17 dBm MCS11 HE160 -43 dB Dynamic EVM
• POUT = +19 dBm MCS11 HE80 -43 dB Dynamic EVM
• POUT = +23.5 dBm MCS9 VHT80/160 -35 dB Dynamic EVM
• POUT = +27 dBm MCS0 HT20 Spectral Mask Compliance
• Optimized for +5 V Operation
• 33 dB Tx Gain
• 1.9 dB Noise Figure
• 14.5 dB Rx Gain & 8 dB Bypass Loss
• 25 dB 2.4 GHz Rejection on Rx Path
• Integrated DC Power Detector

QPF4526的放大功率比QPF4506高一点。

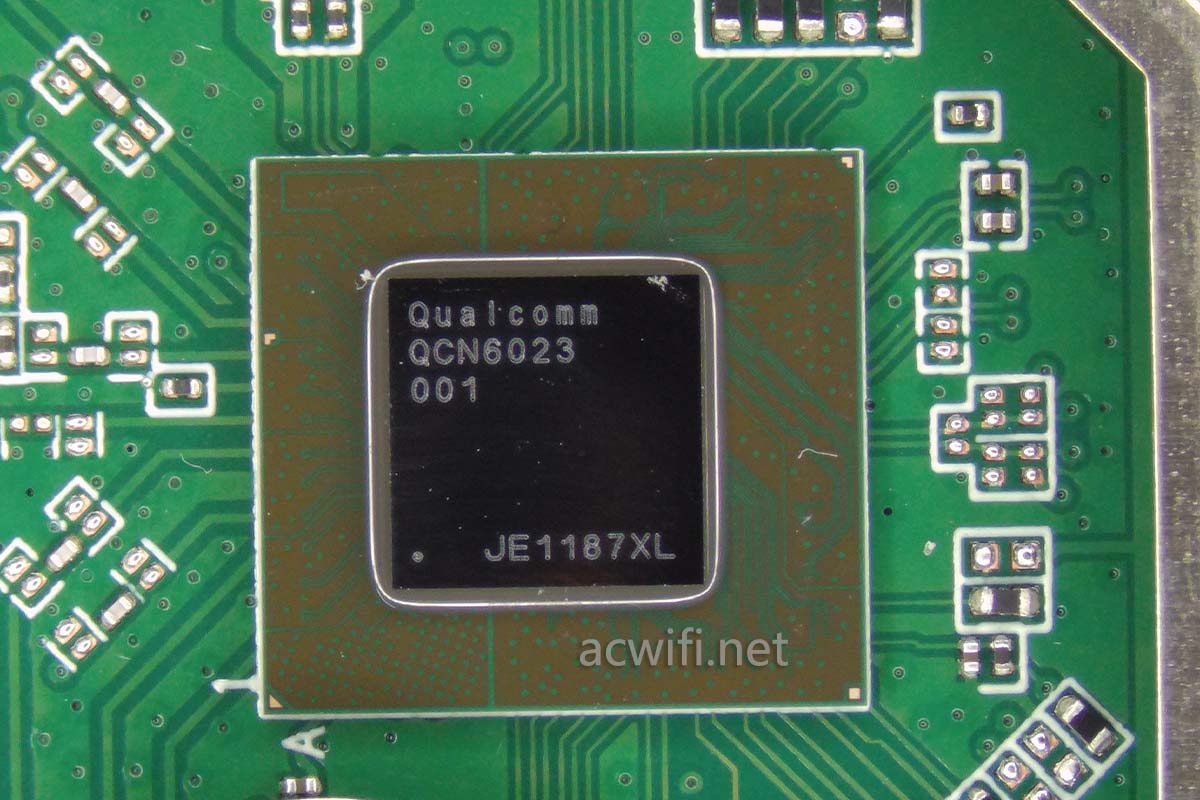

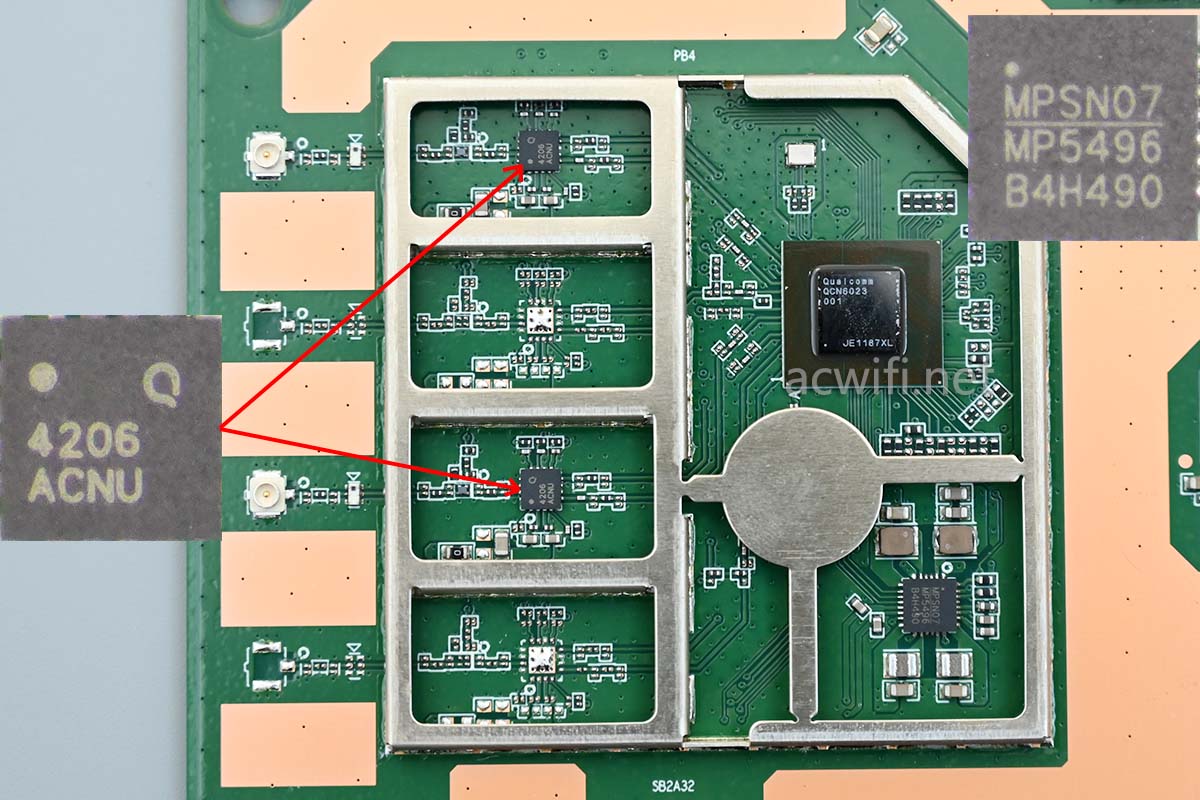

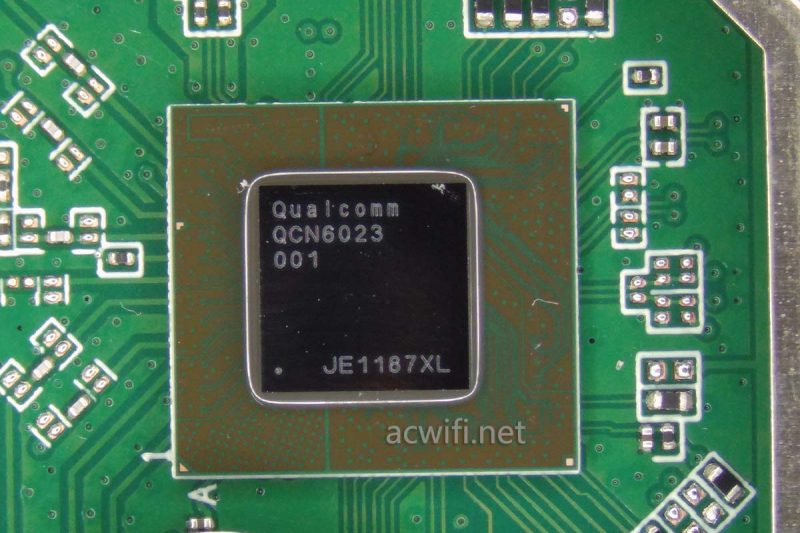

现在过来看2.4G射频电路了。中兴AX5400 Pro的2.4G无线芯片型号是QCN6023，支持3x3mimo，理论上可以工作在2.4G也可以工作在5G。

在这里是作为2.4G无线芯片存在，但只接了两路输出。可能以后出个AX6000的机型，但这颗QCN6023就要换成QCN6024了。

同样地在无线芯片附近也有一颗电源管理IC：MP5496。

2.4G外置了两颗FEM芯片，型号是QPF4206。

QPF4506的参数如下:
• 2412 – 2484 MHz
• POUT = +19dBm MCS11 HE40 -43dB Dynamic EVM
• POUT = +21dBm MCS9 VHT40 -35dB Dynamic EVM
• POUT = +22.5dBm MCS7 HT20 -30dB Dynamic EVM
• POUT = +25dBm MCS0 HT20 Spectral Mask Compliance
• Optimized for +5 V Operation
• 33 dB Tx Gain
• 2.1 dB Noise Figure
• 15 dB Rx Gain & 6 dB Bypass Loss
• 25 dB 5 GHz Rejection on Rx Path
• Broad Range Integrated DC Power Detector

至此，中兴AX5400 Pro就拆机完成了：

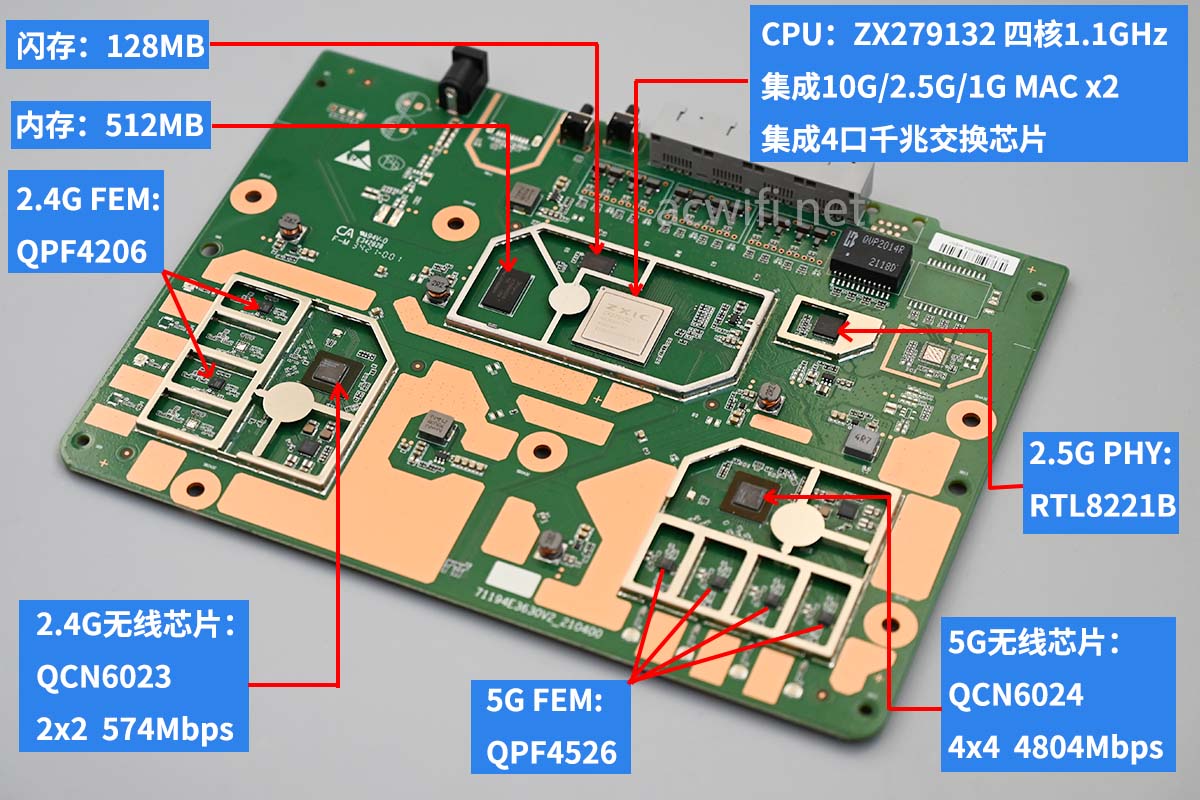

中兴AX5400 Pro的芯片型号汇总：

最后在楼下D点测速看看，只测5G 信道44，电信宽带500兆。路由器放在下图中的WIFI位置（二楼），手机放在一楼的D点位置，用speedtest app来测速看看。

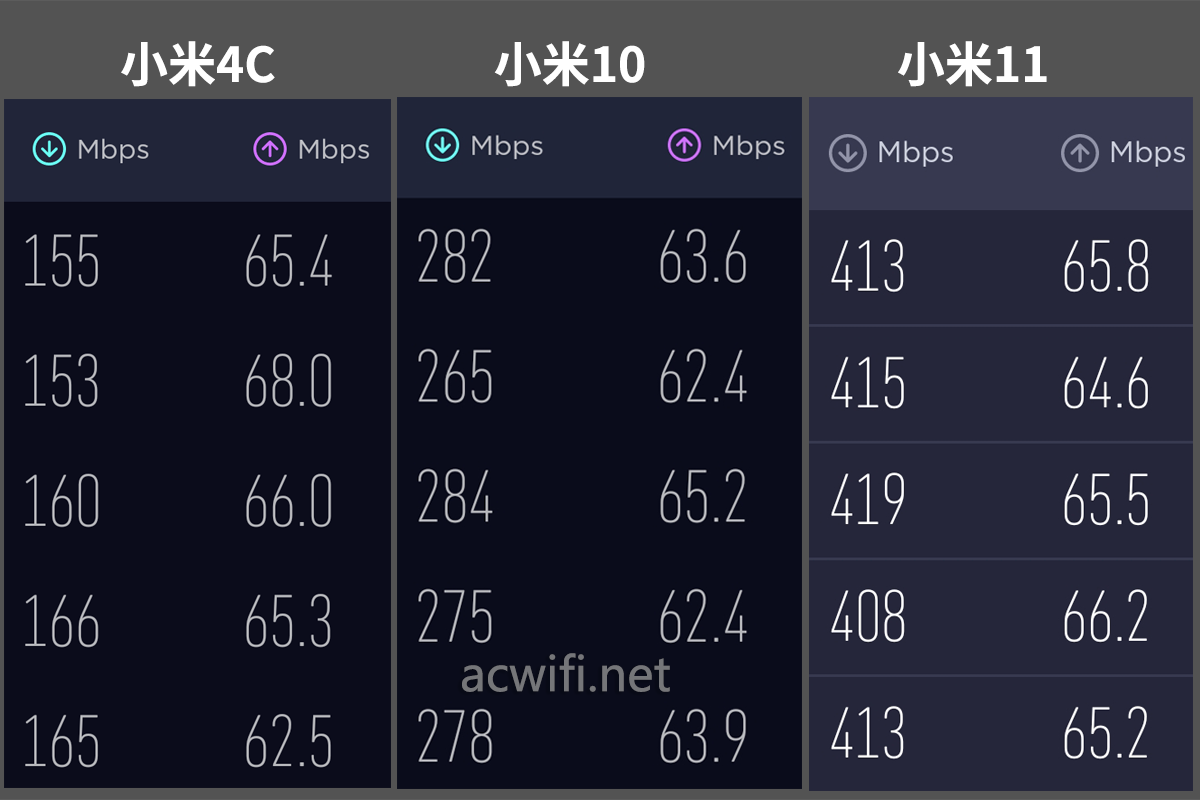

连续测速的结果如下：

Wi-Fi 6的测速结果不错，特别是支持160MHz频宽的小米11，小米10不算很快，但接近300兆算不错。

这只是一个位置的测速并不能说明什么，仅供参考，而且它的天线是可以旋转的，角度不同，远距离就可能不同。这只是拆机文章。

等有新版本固件更新后再做详细一些的测试吧，估计很快就有新版固件出来。
