盛世之方XTR10890拆机,三频双万兆Wi-Fi 6E

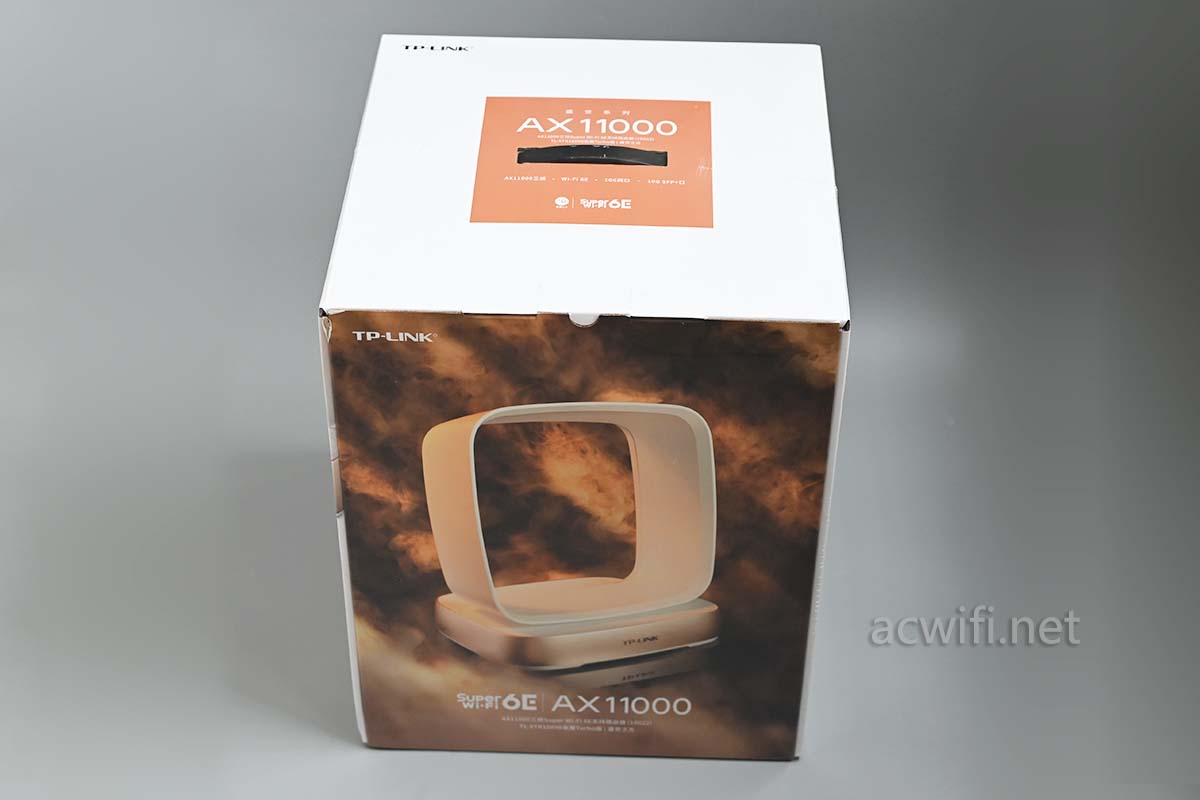

盛世这款XTR10890的外包装很大,就像一台抽湿机的尺寸,第一次看见TP-LINK路由器有封膜包装。这么大又重的外包装肯定是为了保护它的“天线”。背景布都不够大!

上面有一个把手,方便你把7KG重的东西提起来。

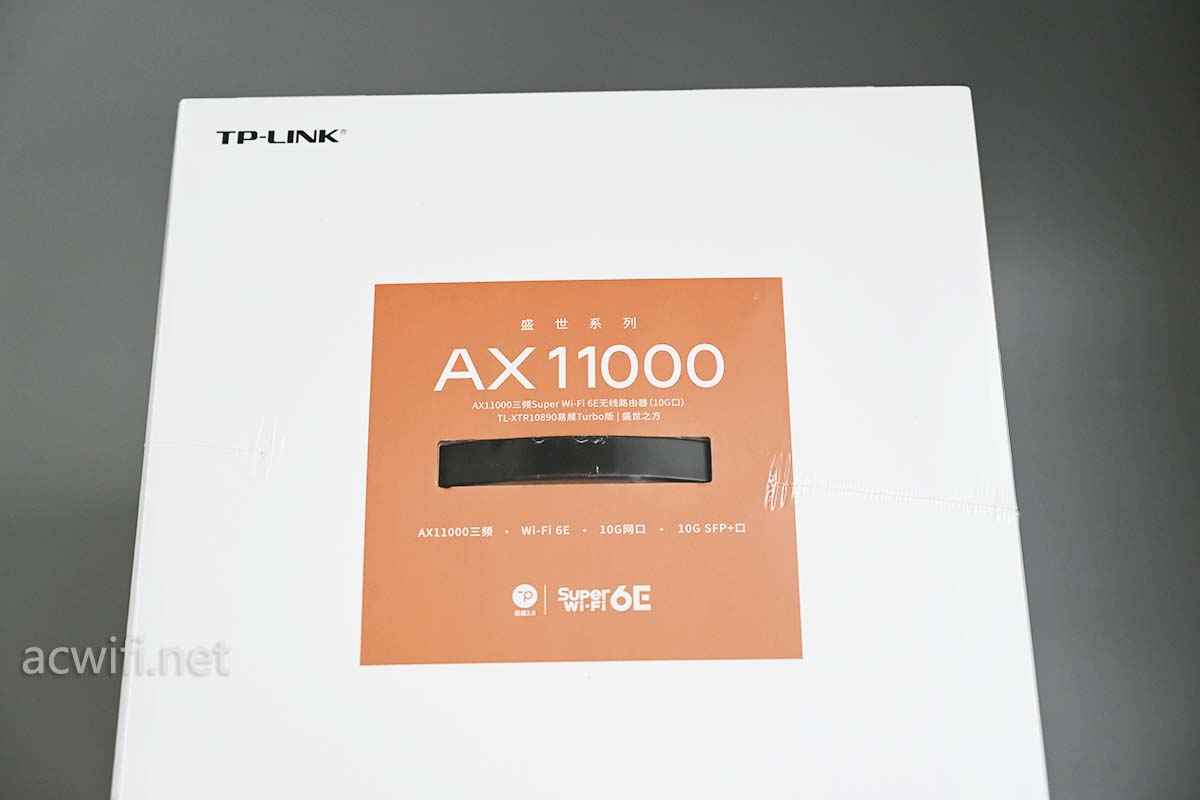

卖点都印在外包装上了:

打开包装:(提示你如何正确地开箱)

把配件取出来之后可以轻缓地抽出机身了:

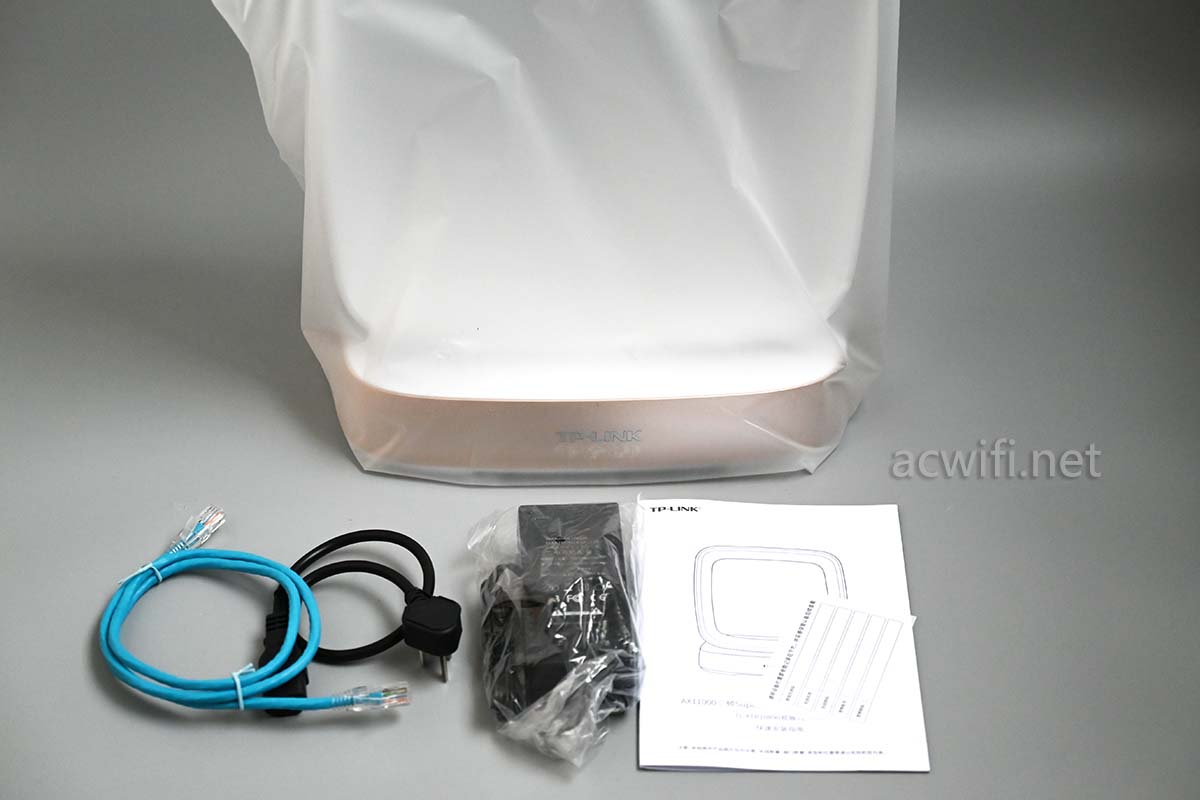

取出来机身和配件了:

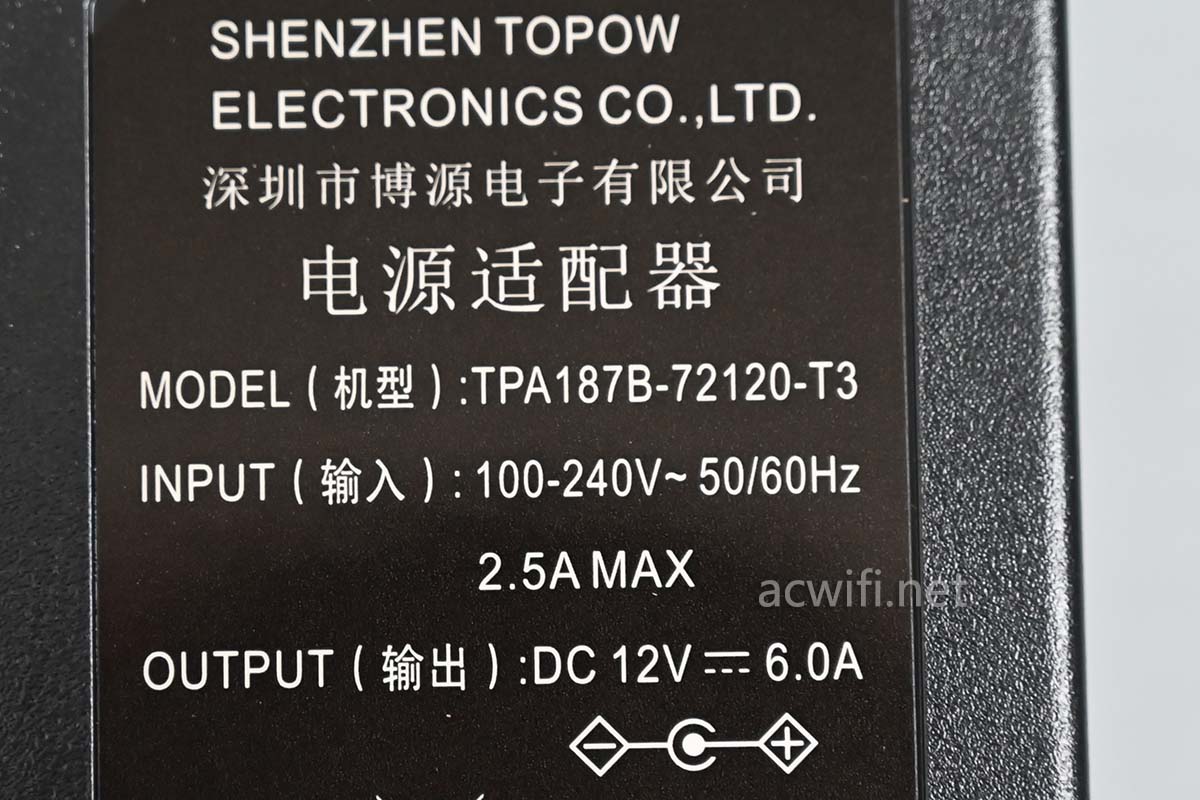

包含一根六类网线,三脚插的电源线,电源好大一个,输入规格是12V/6A,实测待机功率是14.5W左右,如果插上光电转换模块和10G电口,待机功率是19.5W。

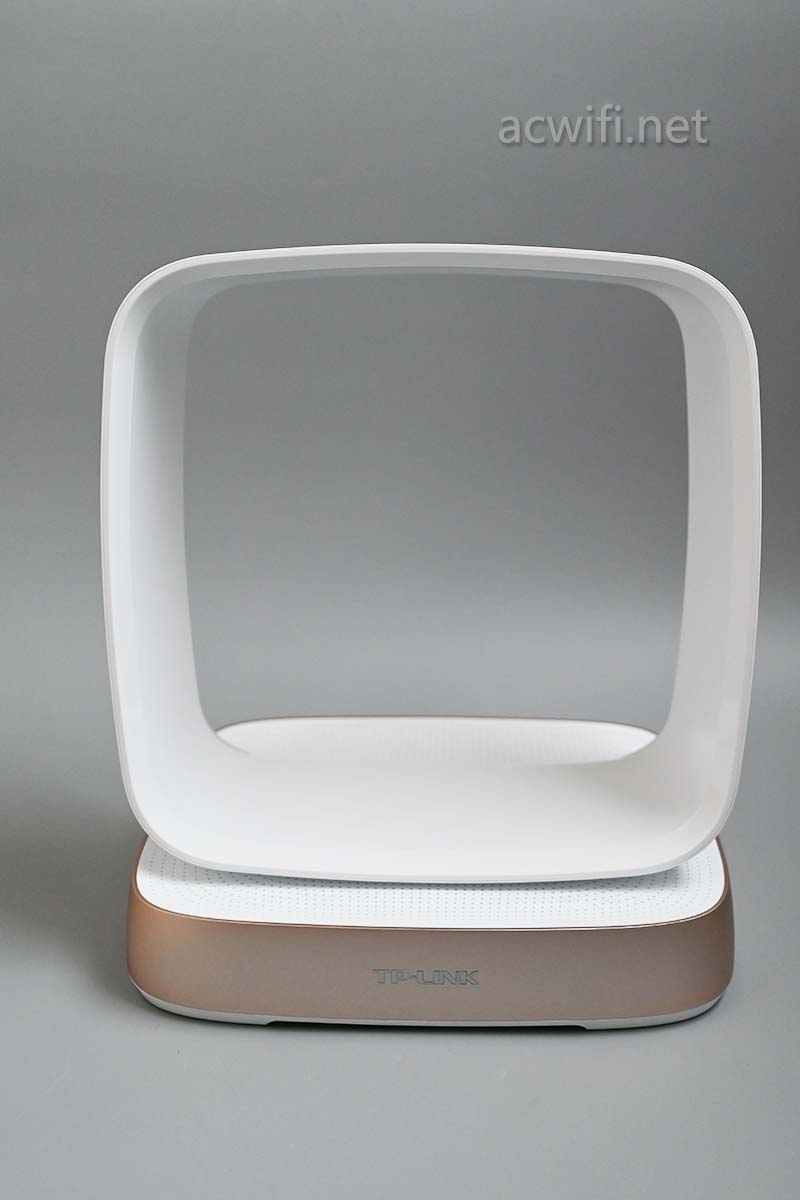

机身正面,要竖着拍才行:

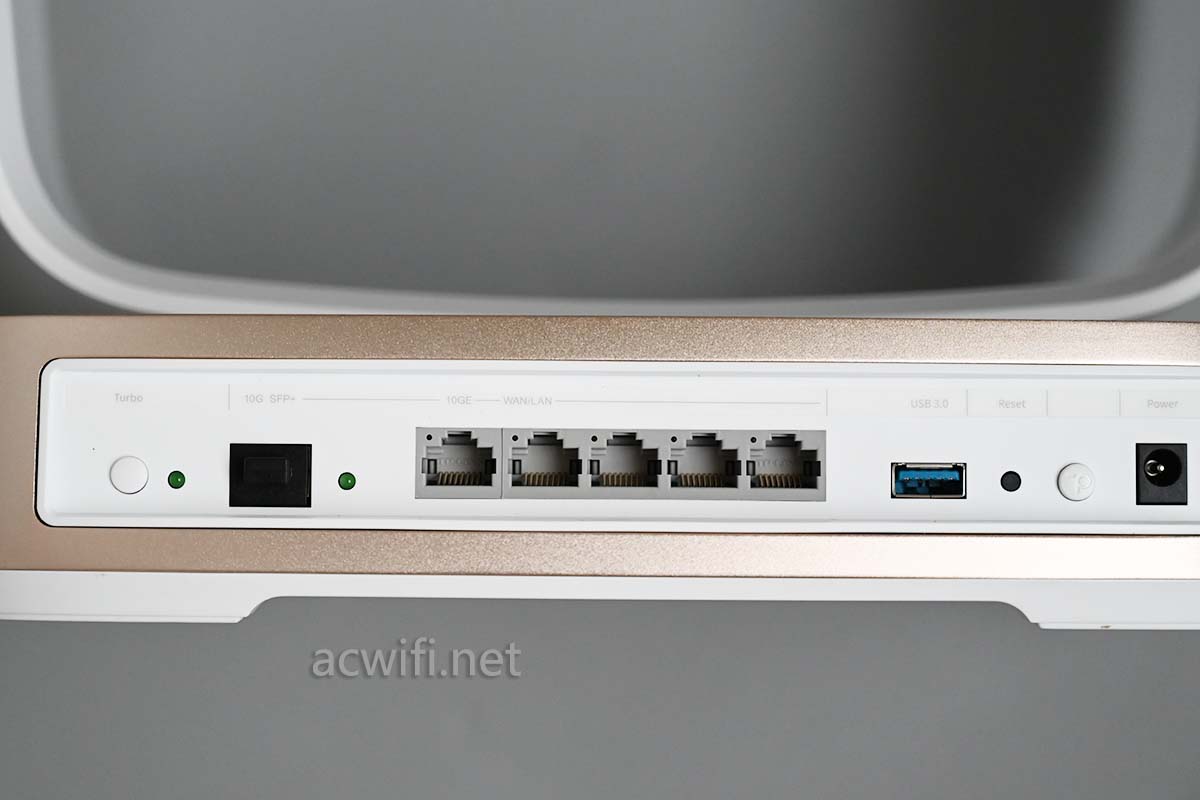

机身背面的接口:

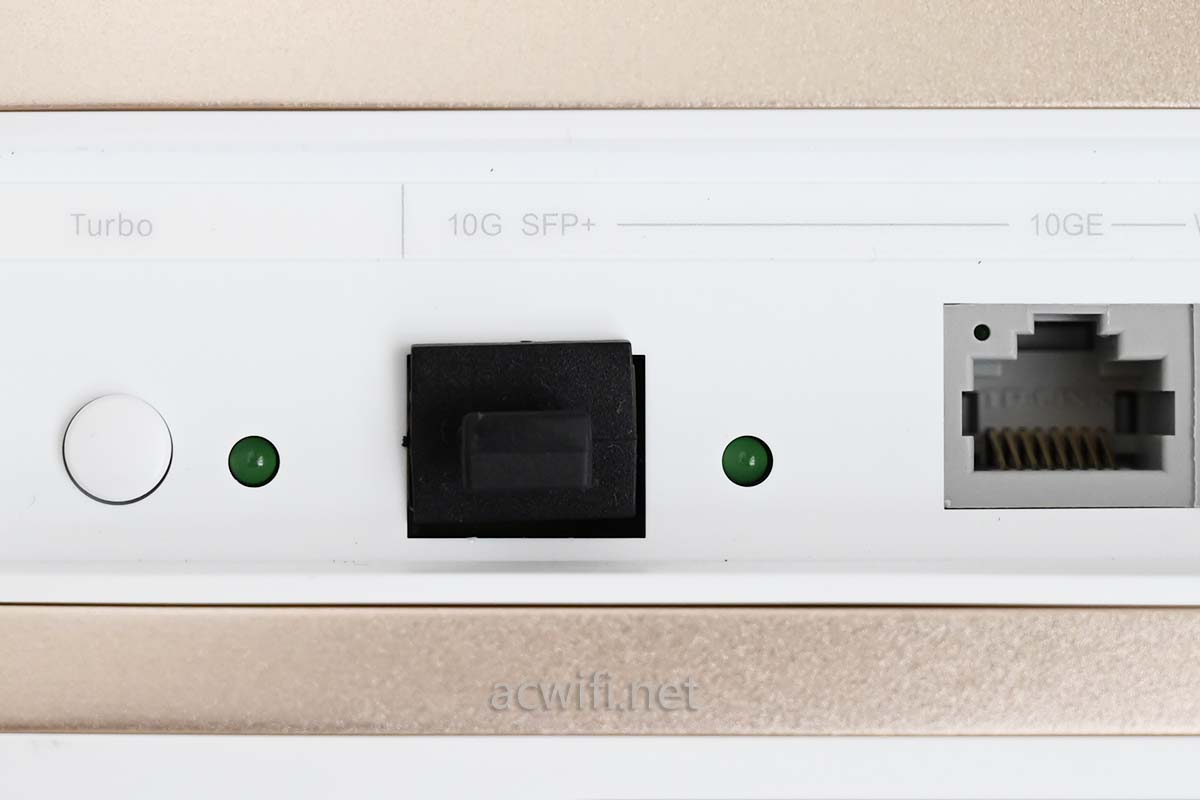

卖点之一: 2个万兆口:10GSFP+(光口)和10GE(电口)

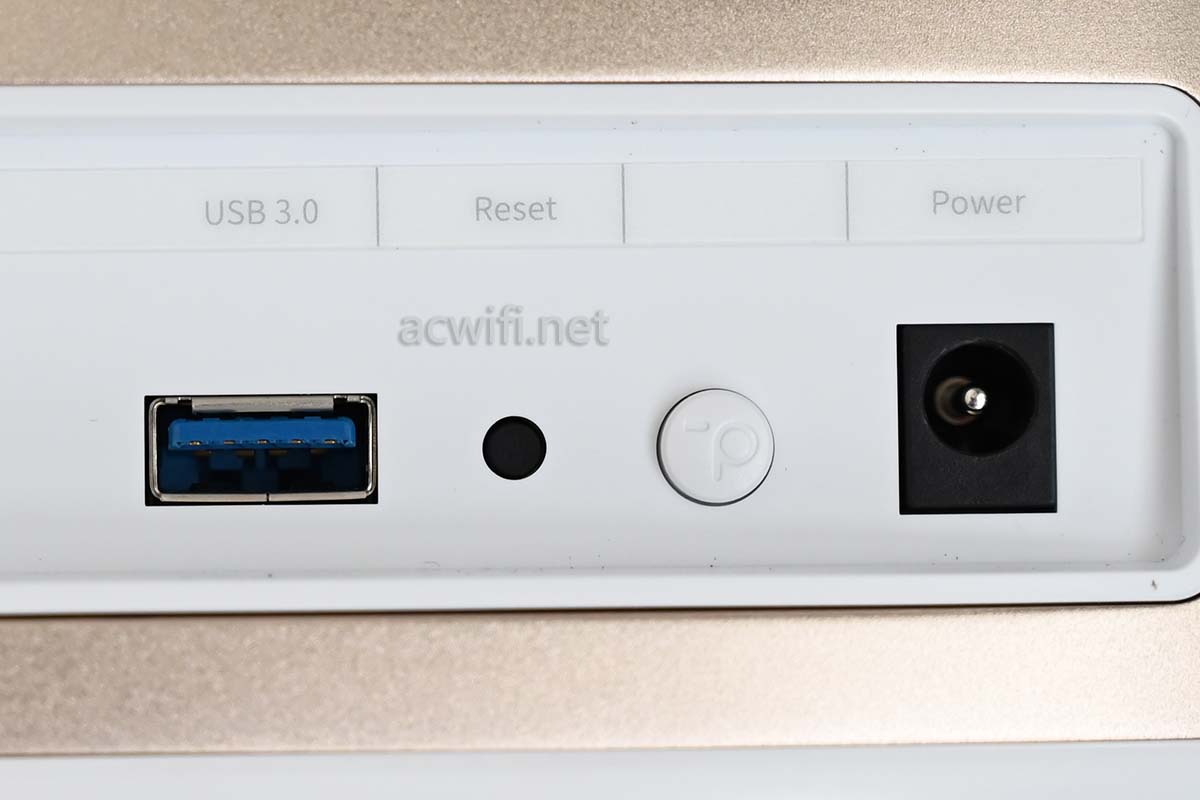

右边有个USB3.0接,实测连接10G网口对USB写入的速度是79MB/秒,读取速度是172MB/秒。对比华硕AX89X来说算是慢的。但对比其它算是一般快。

好多散热孔:

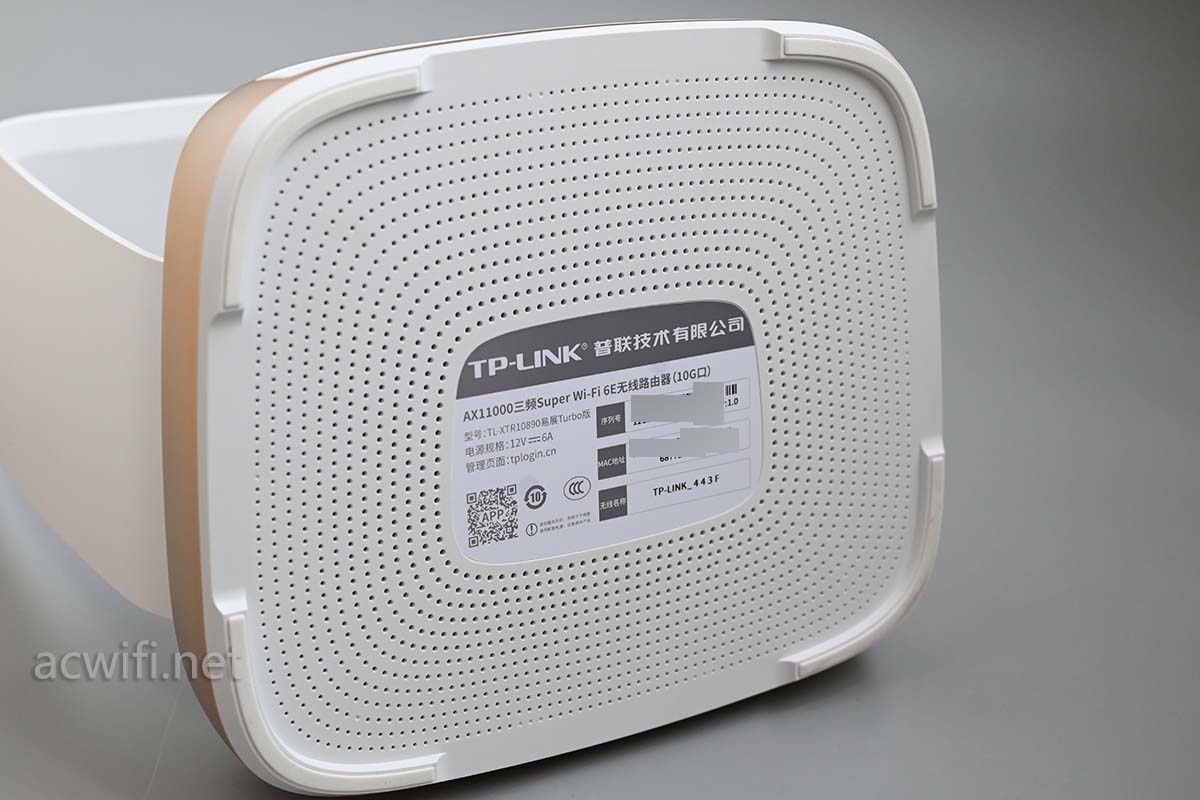

底部也有好多散热孔:

四角有脚垫,可以垫高一点透点气。上面和底部都有好多散热孔,加上这么大的体积,支行一段时间后,摸机身温度不会觉得烫。不用担心热量大的问题。

有一些散热不好的路由器怕热的可以垫一块铝散热器,可以让温度降低好几度。淘宝链接

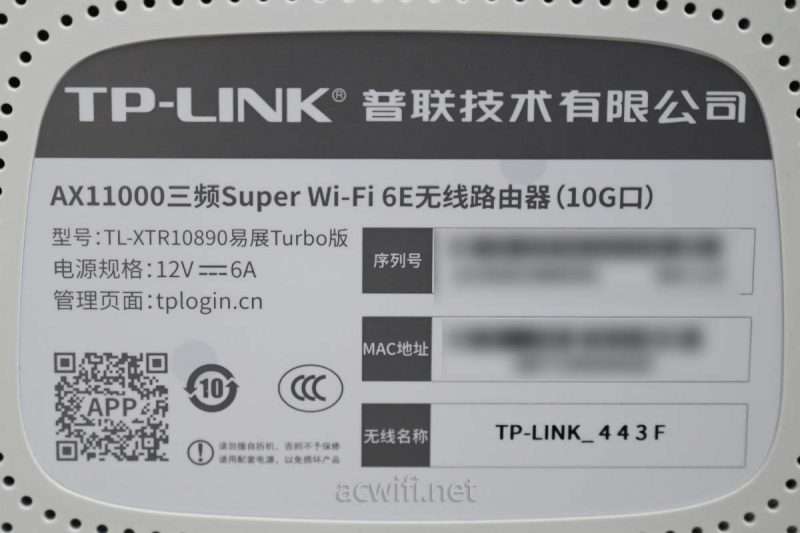

底部的标签:

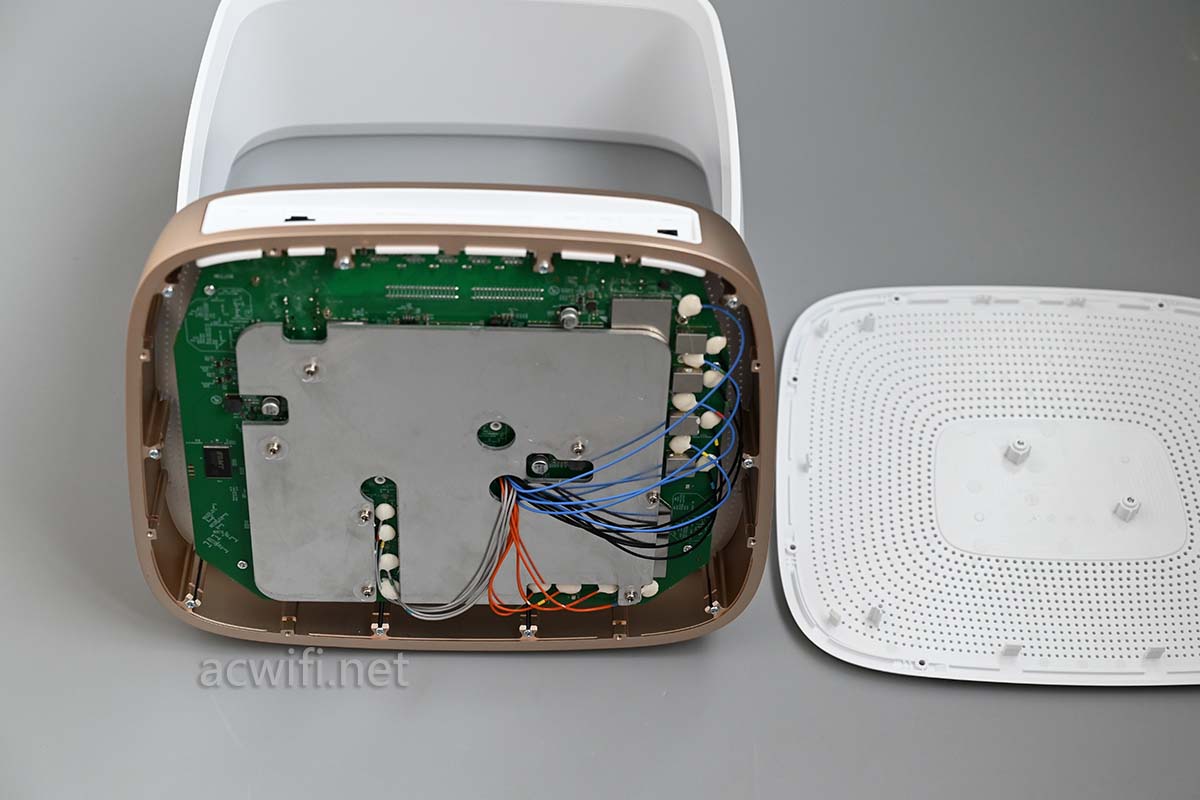

从底部开始拆开:

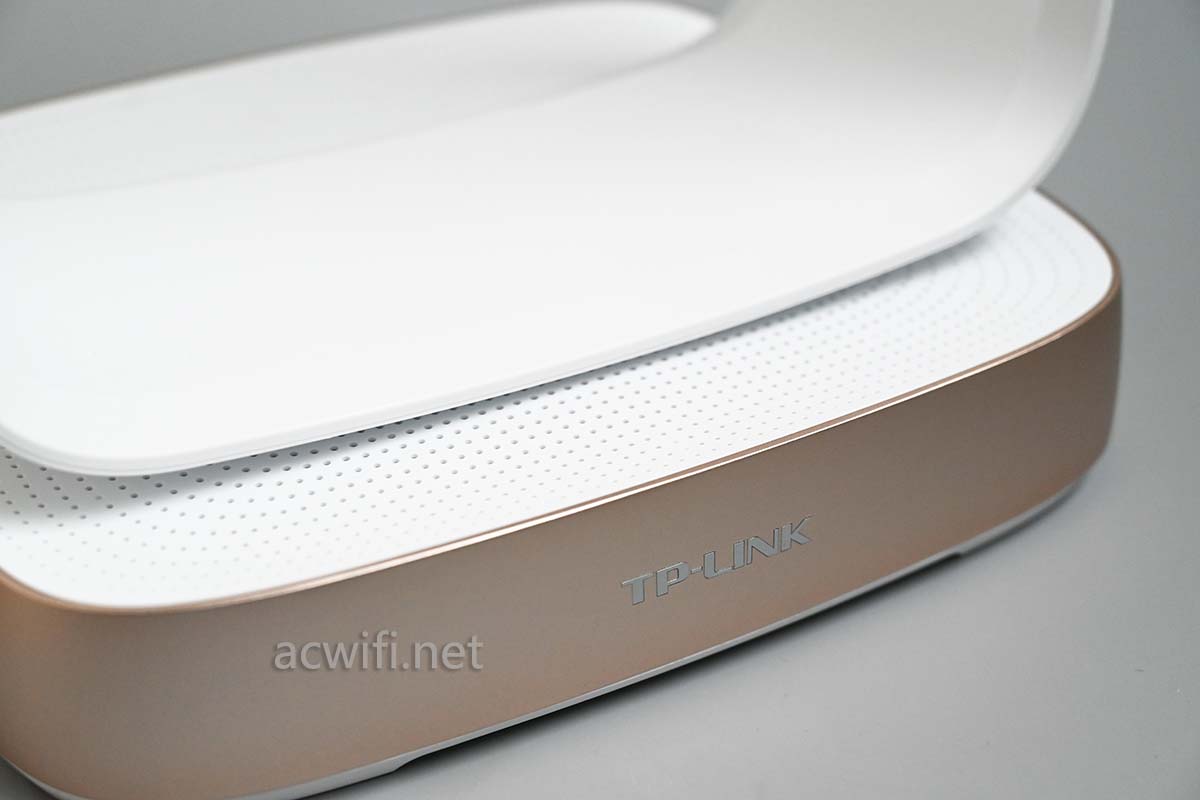

一圈金色的是全铝,如果用塑料是难以支撑上面的高耸的“天线主体”。

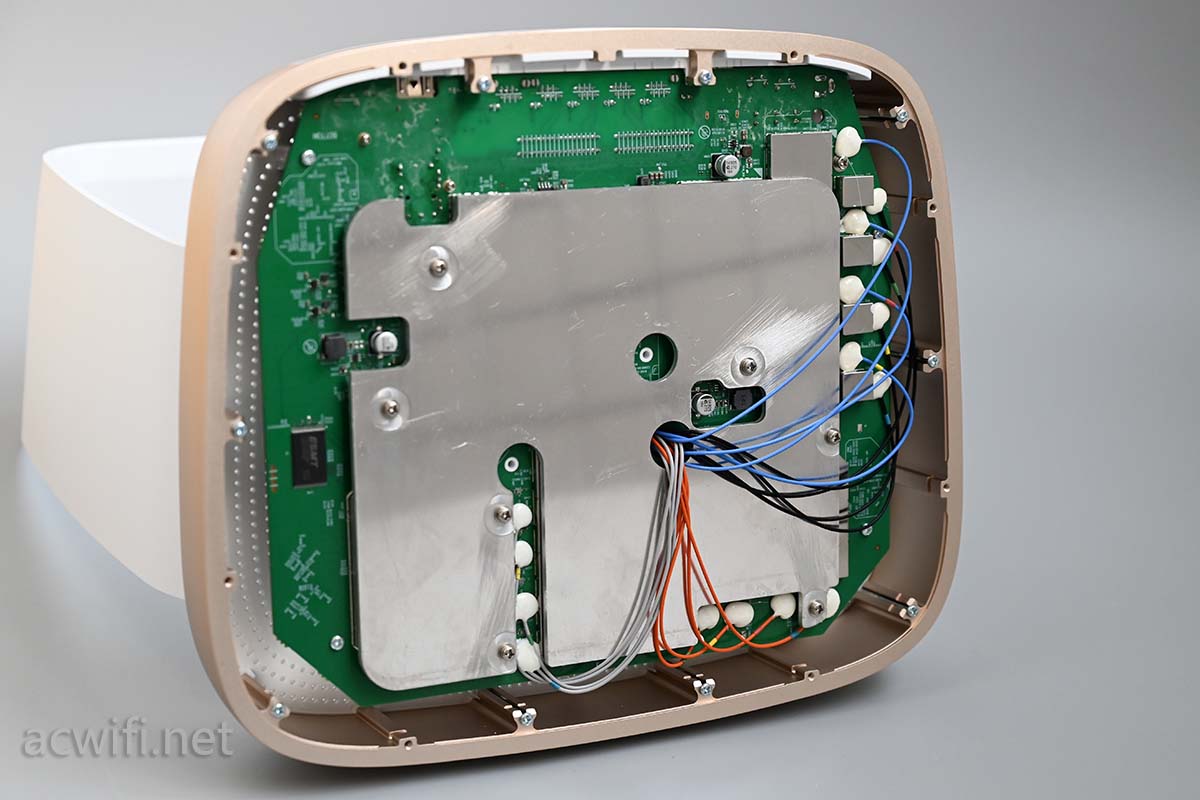

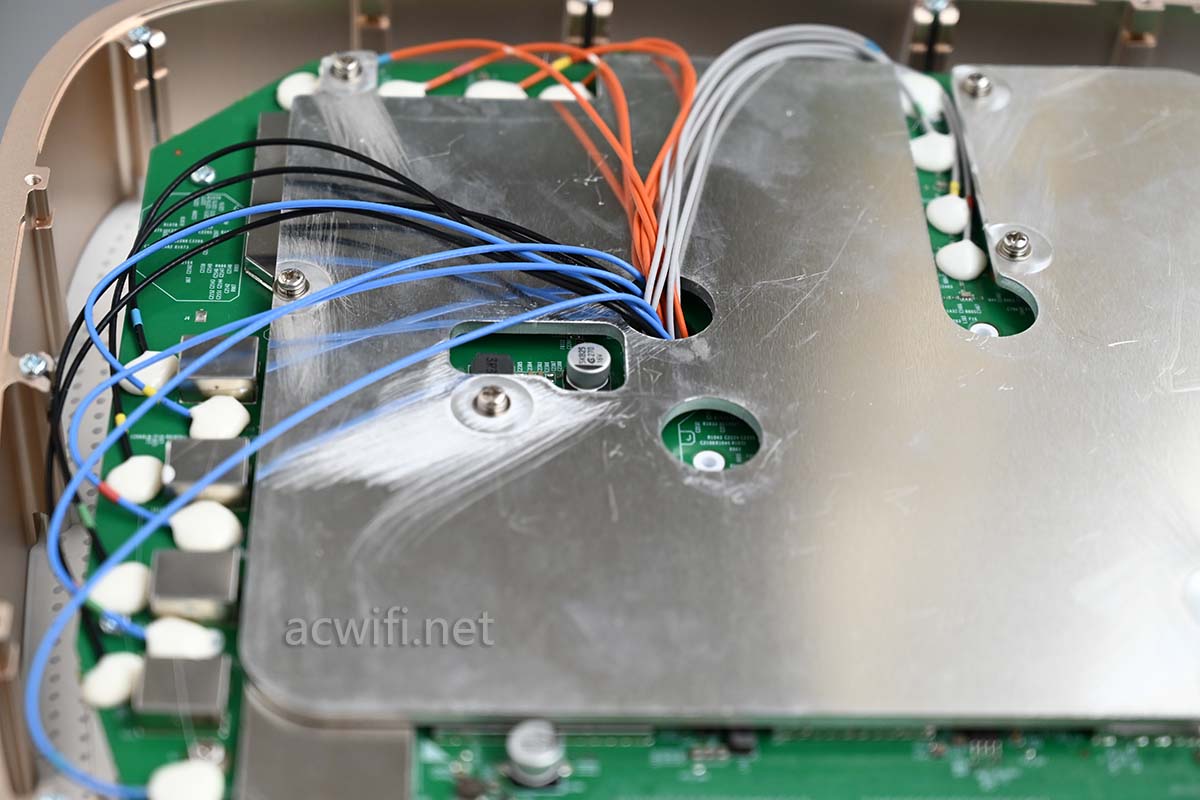

见过最大的一片散热铝板(主板尺寸大):

从上图可以看出,有四种颜色,每种颜色有四根,一共16根馈线从中间的位置引出。商品描述页中有说过用了20颗FEM芯片,那应该有20条馈线才对吧? 当中应该有4根是双频共用的。

在官网公布它的商品详情页的时候我画了一张预想的配置图,在其它文章里面,图片如下:

当时认为都是4x4mimo,所以认为是用了两颗QCN9074,后来京东上架了,从商品页中得知用了20颗FEM,一共16条流,从中可以计算出5G2是8x8mimo,CPU型号也注明了是IPQ8078A。现在跟着拆机看看那关键的支持5G1和6GHz的电路是怎么的一回事。

在下图的左边,有四个细小的屏罩,好像挺重要的样子,里面放了什么元件呢。

在拆主板出来之前就要拆下所有馈线插头,在拆之前拍照,以便安装时对照每根线的位置和顺序,相同颜色的线都用了不同颜色做标识。

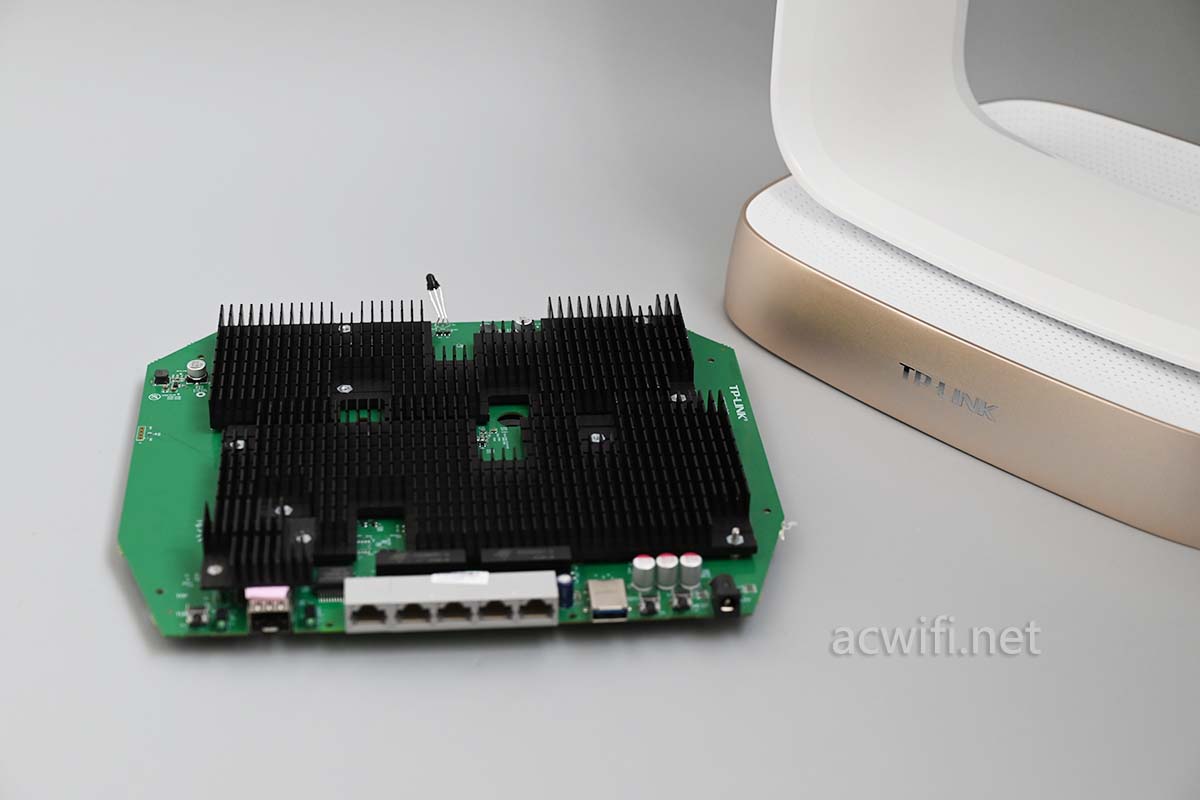

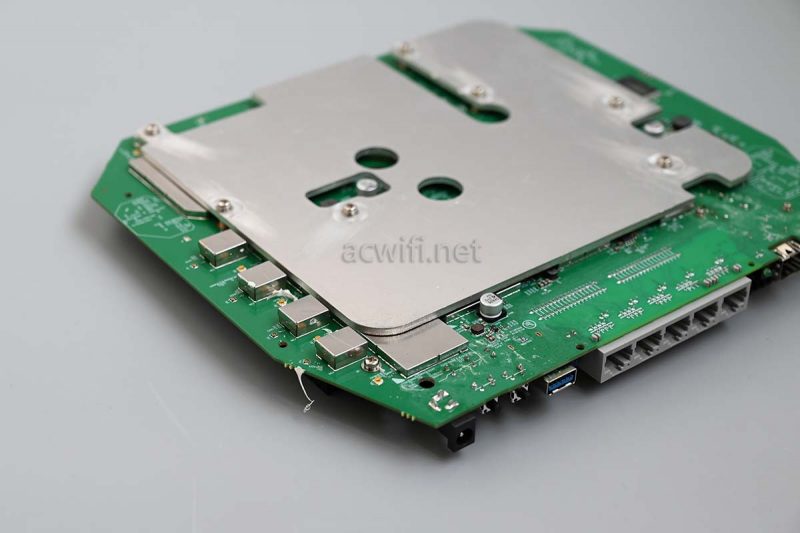

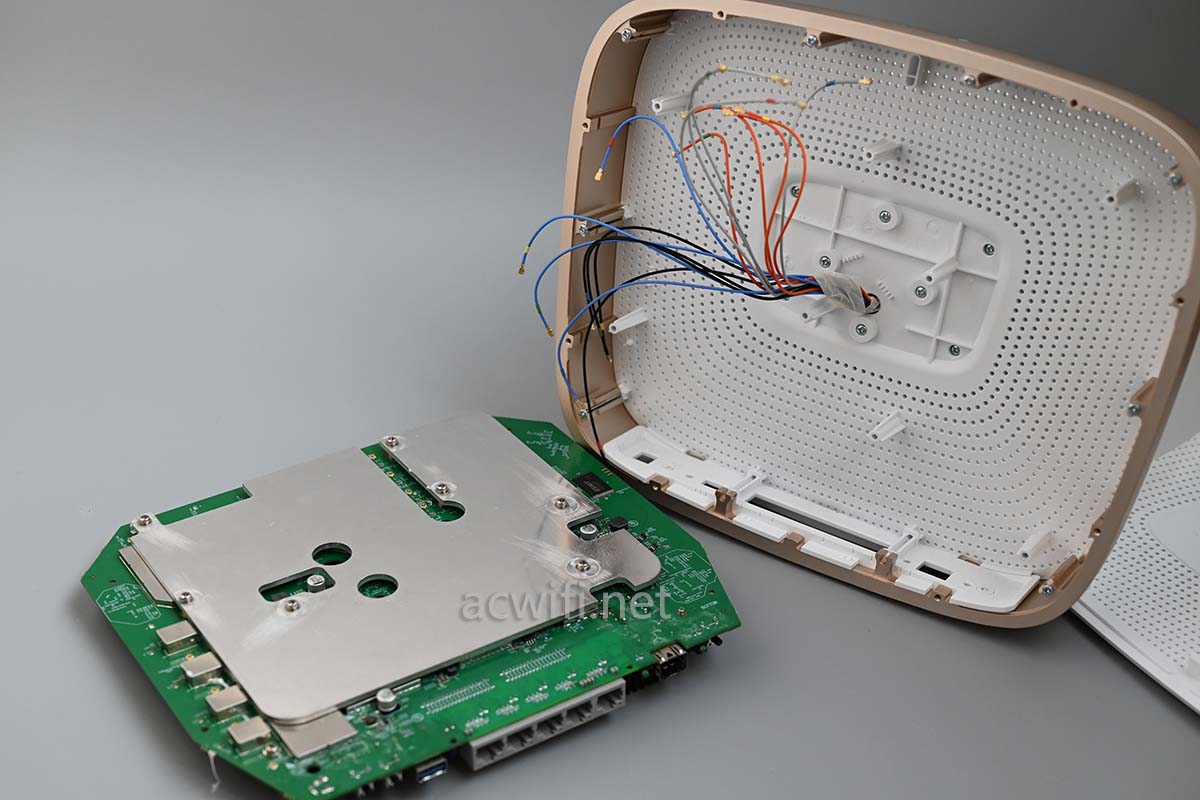

主板上有固定螺丝,忘记几颗了,取出主板:

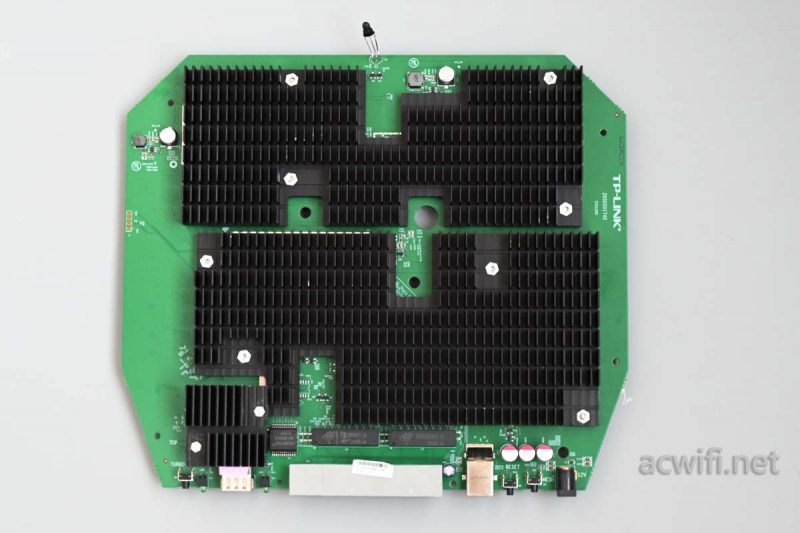

主板的另一面,也有好大的散热器:

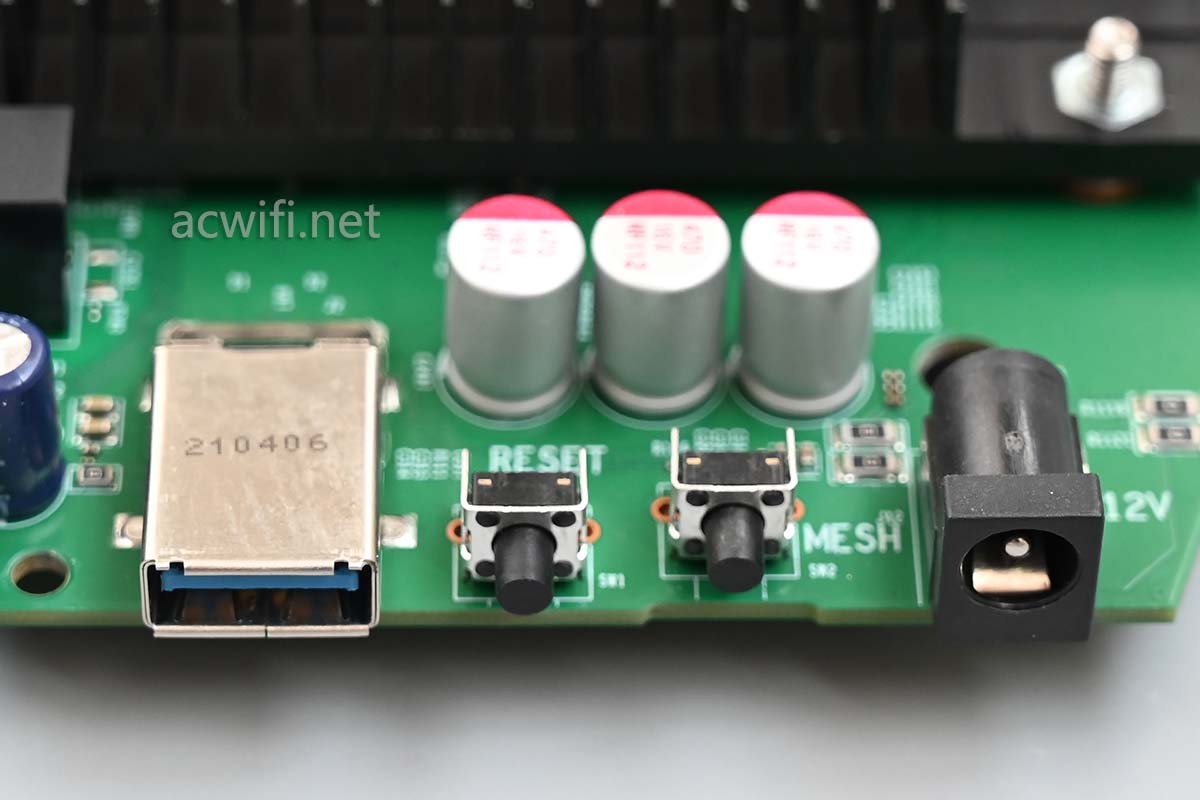

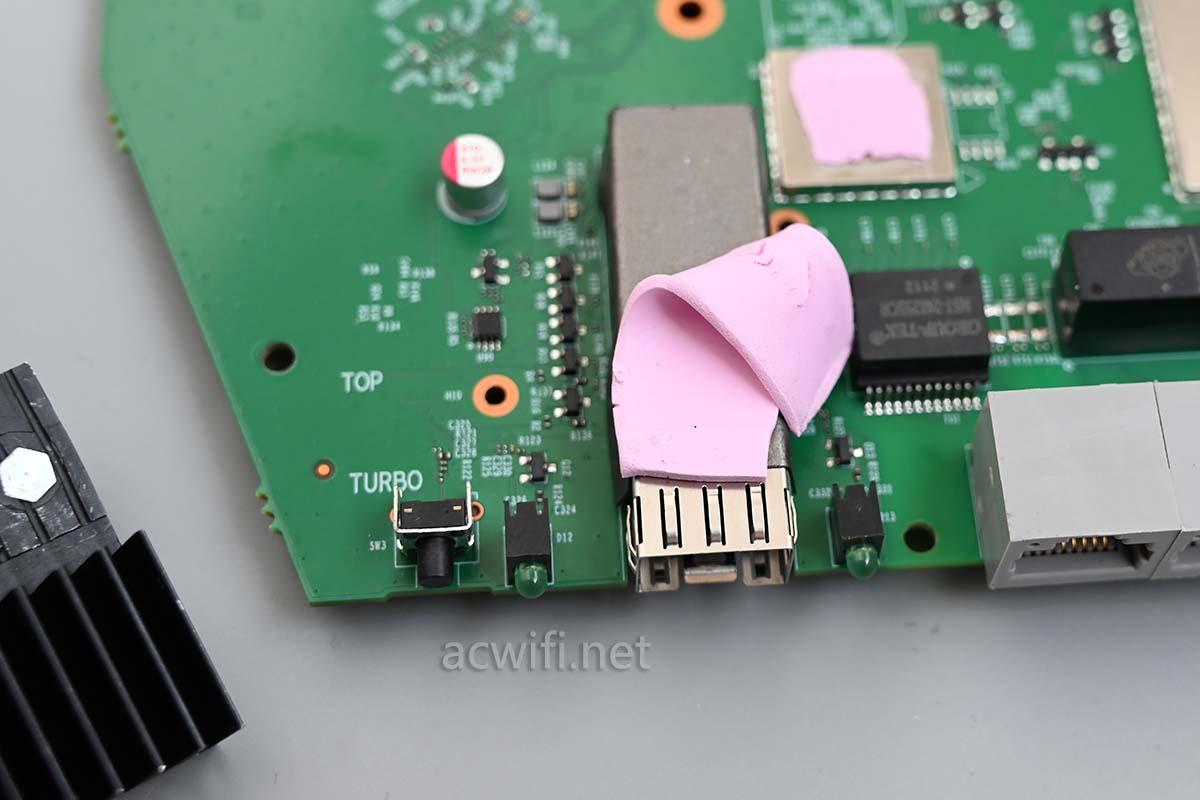

USB3.0接口和旁边的三颗16V 470uf电容:

这一面能看见网口,所以我定义为主板正面:

另一面就是主板前面了:

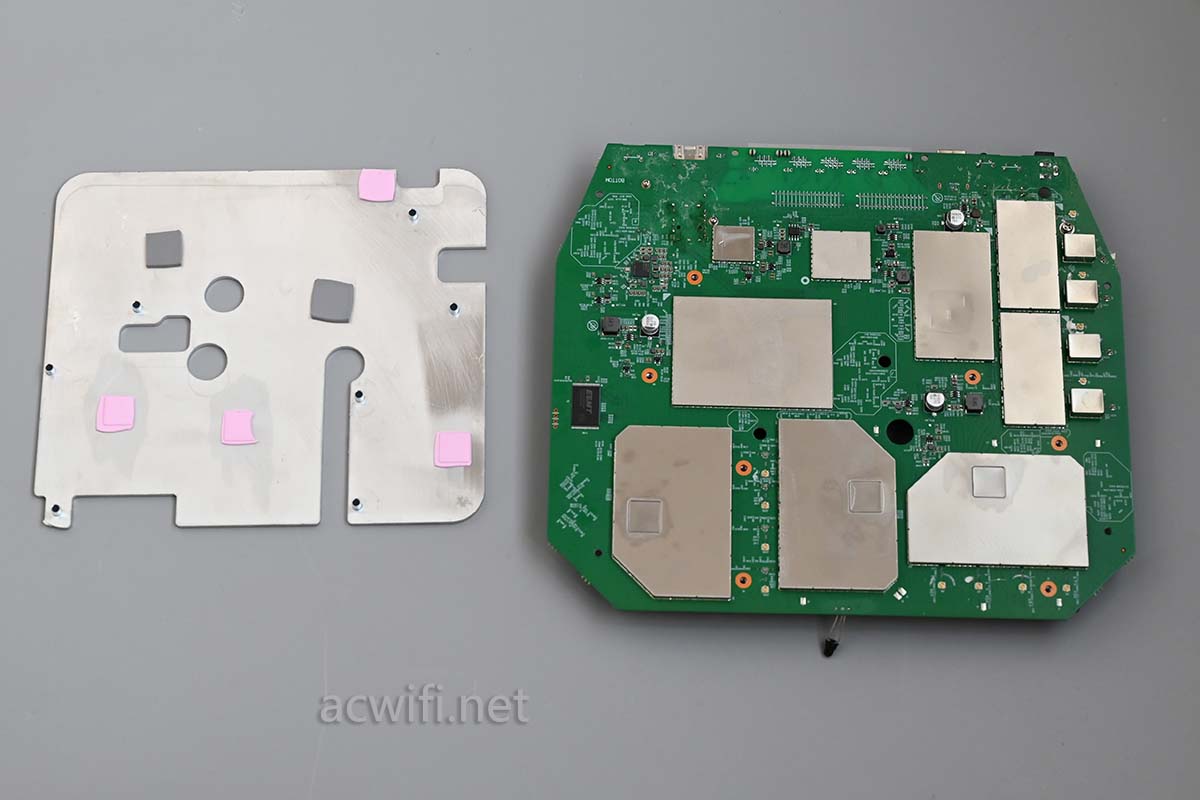

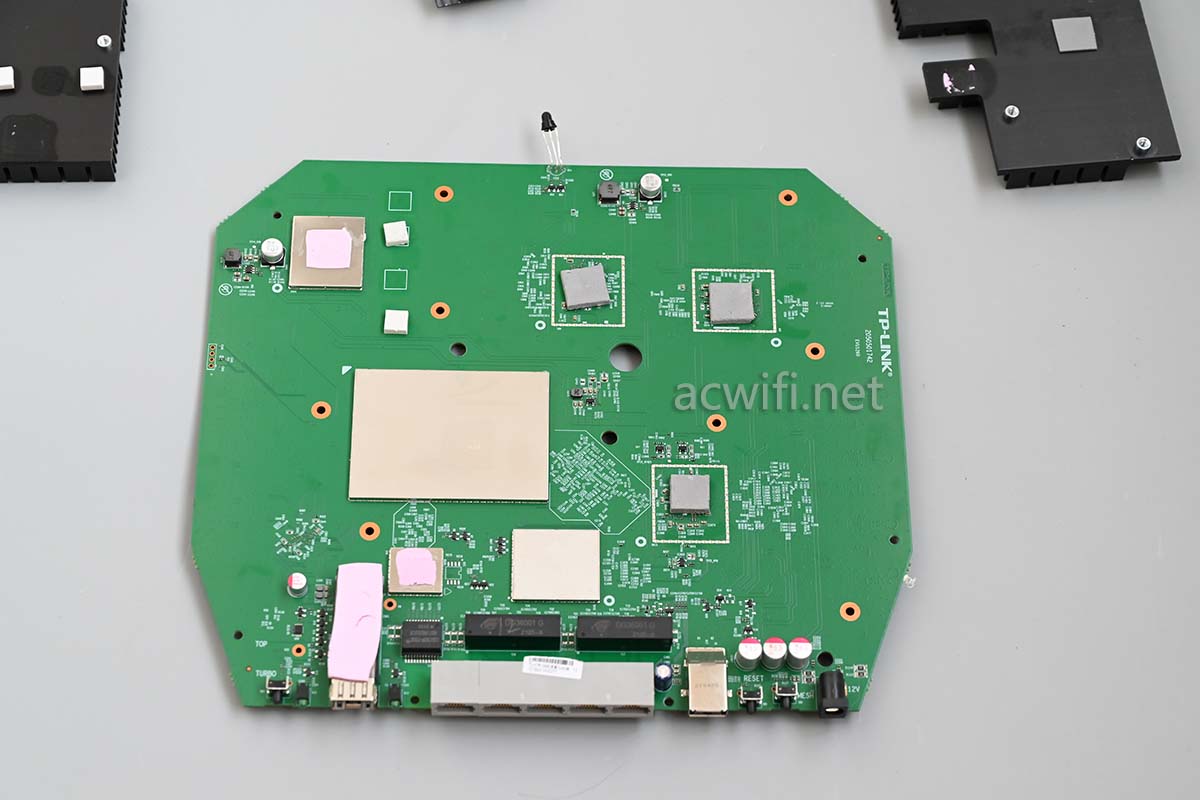

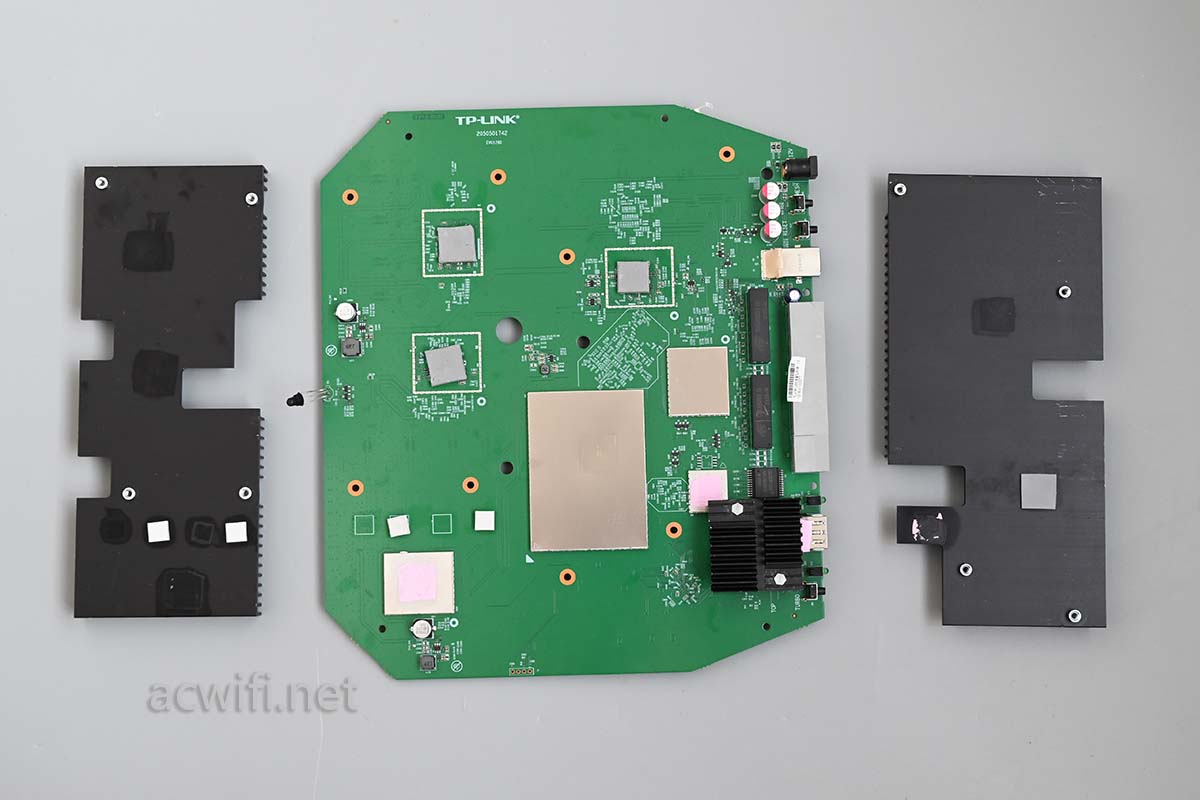

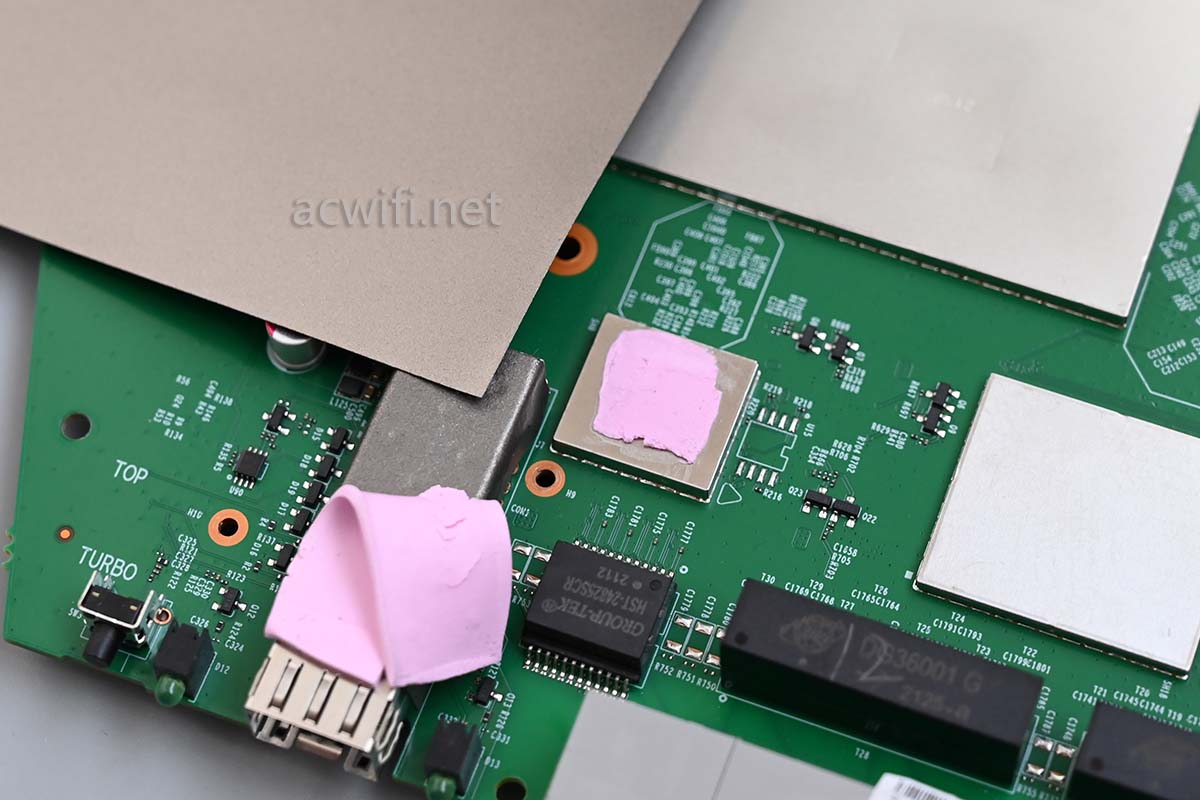

取下散热铝板,上面有四颗粉色的和两颗灰色的导热硅脂垫片:

主板正面的上的散热器也拆下来了:

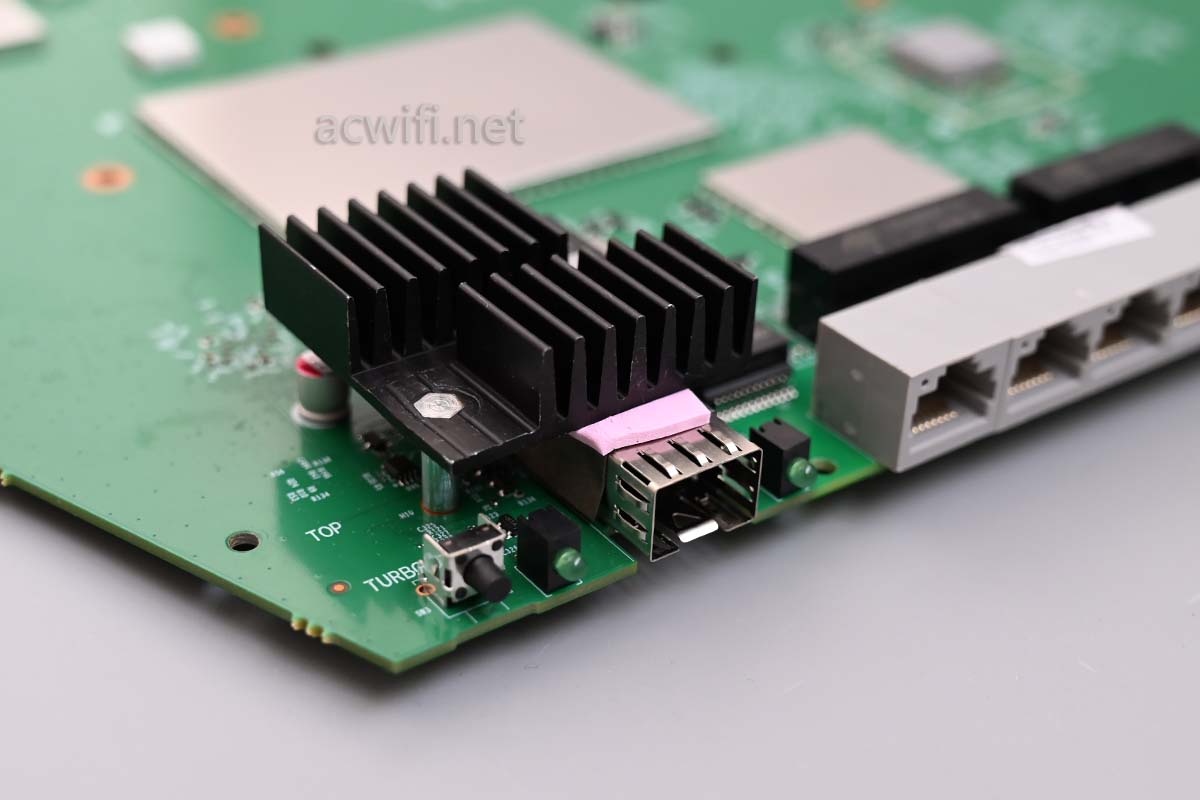

SFP+罩子上面有一个散热器,其实不算小了。为什么要在它身上装个散热器? 不是给光口模块做准备的,而是给你插上电口模块模块使用的。10G光电转换模式工作时温度很高,当工作一段时间 后,模块的温度很高,接近60度。所以这个散热器是帮助电口模块散热。(如果SFP+交换机是被动散热,就会注明建议使用电口模块的数量,否则发热和功耗都明显增加)。

经常有人问这光口可以直接插光纤上网不?若死都要直插光纤上网,叫光猫一边凉快去,就要用一种叫做”PON STICK”的 模块,支持10G的PON STICK 模块插在这个光口上直接上网。但前提是要兼容,然后你要放弃电话线。 这种模块要300多元。

这块小的散热器拆下来之后,看见有导热硅脂垫,底下还有一层吸波材料,也有点像石墨烯散热垫。

我买了一大张吸波材料回来,只是没有粘性。对比看也差别挺多的。导热的需求比屏蔽的需求更大吧?本身就是一个铁笼子了,所以呢,属于石墨烯散热垫的可能性最大。

主板正面上有四片屏蔽罩,

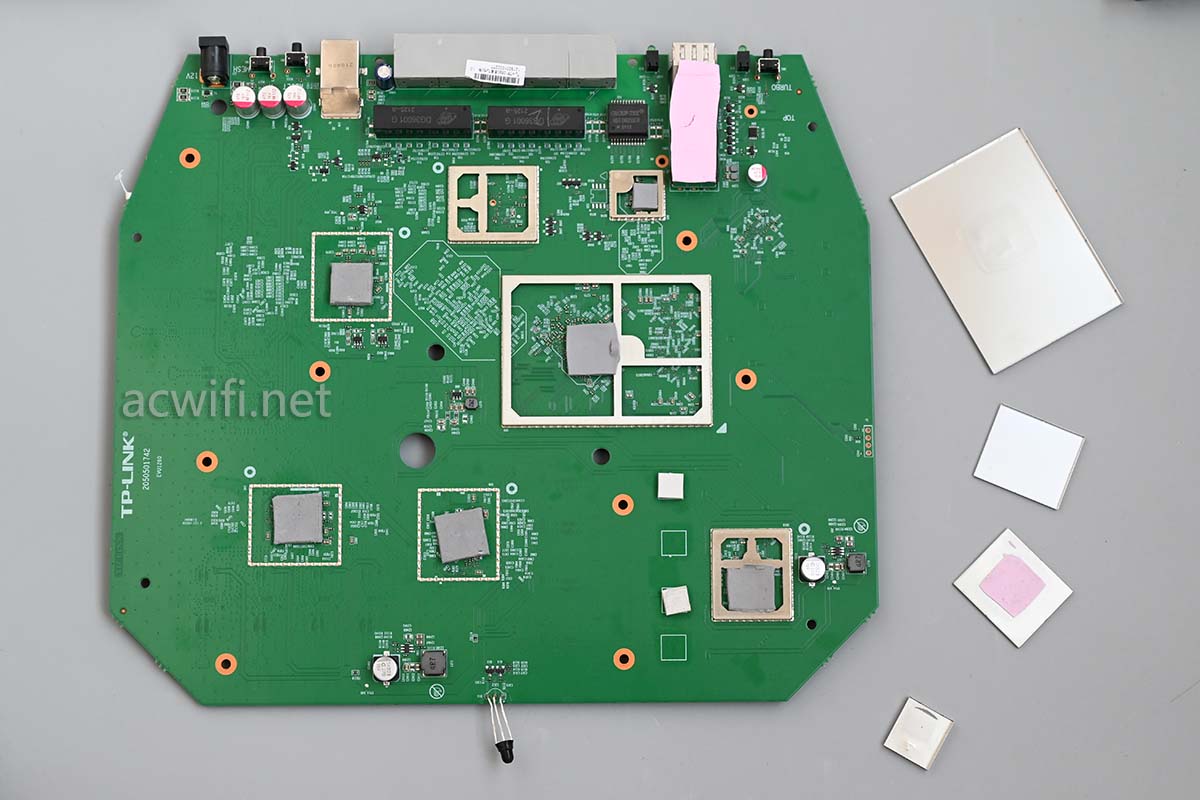

能看见的屏蔽罩都撬开了,有好多片导热硅脂垫片,帮助另一面上的芯片导热到散热器上。

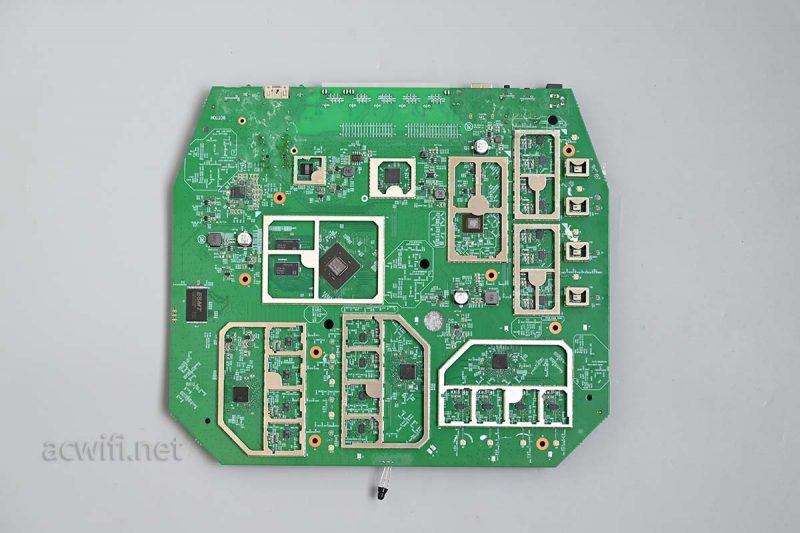

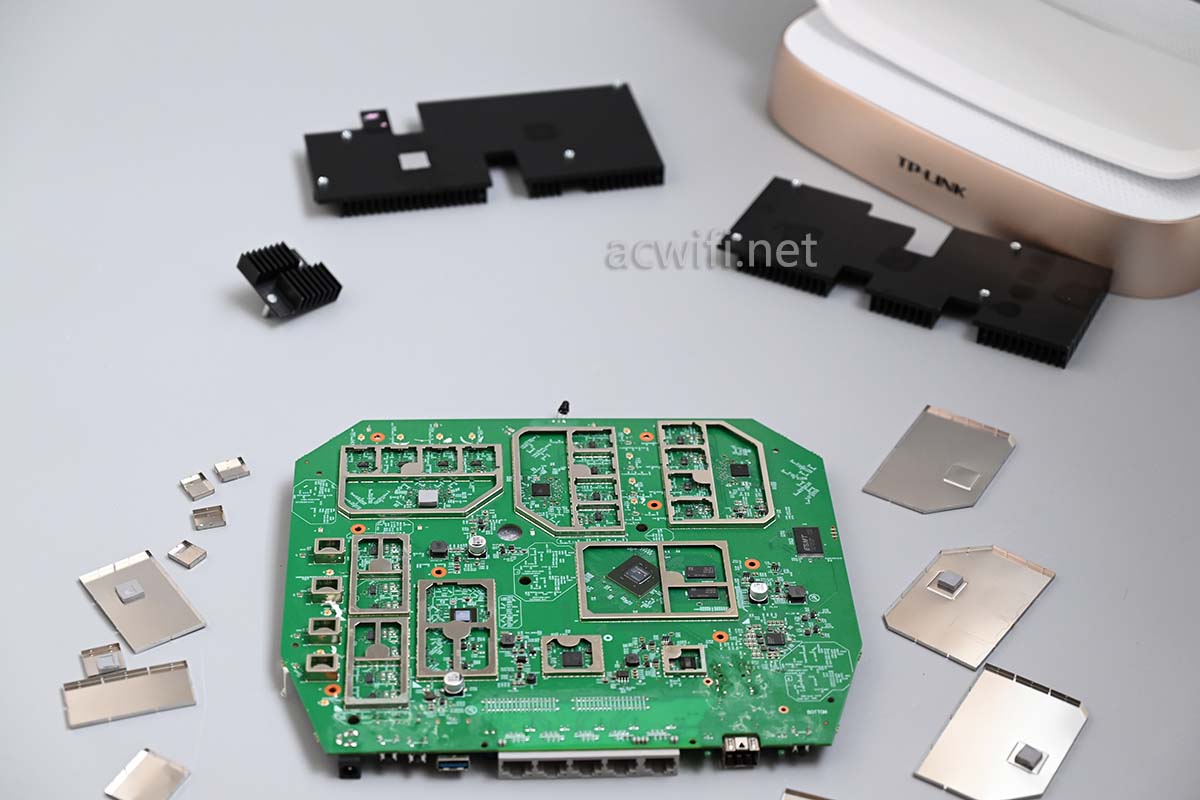

主板正面就看完了,那么芯片全放在主板背面上。这一背面上的屏蔽罩也全部撬开:

除了屏蔽罩之外,我还把一些不应该被撬下来的也弄掉了一点点点点,只是这一点点点儿, 不受影响吧!

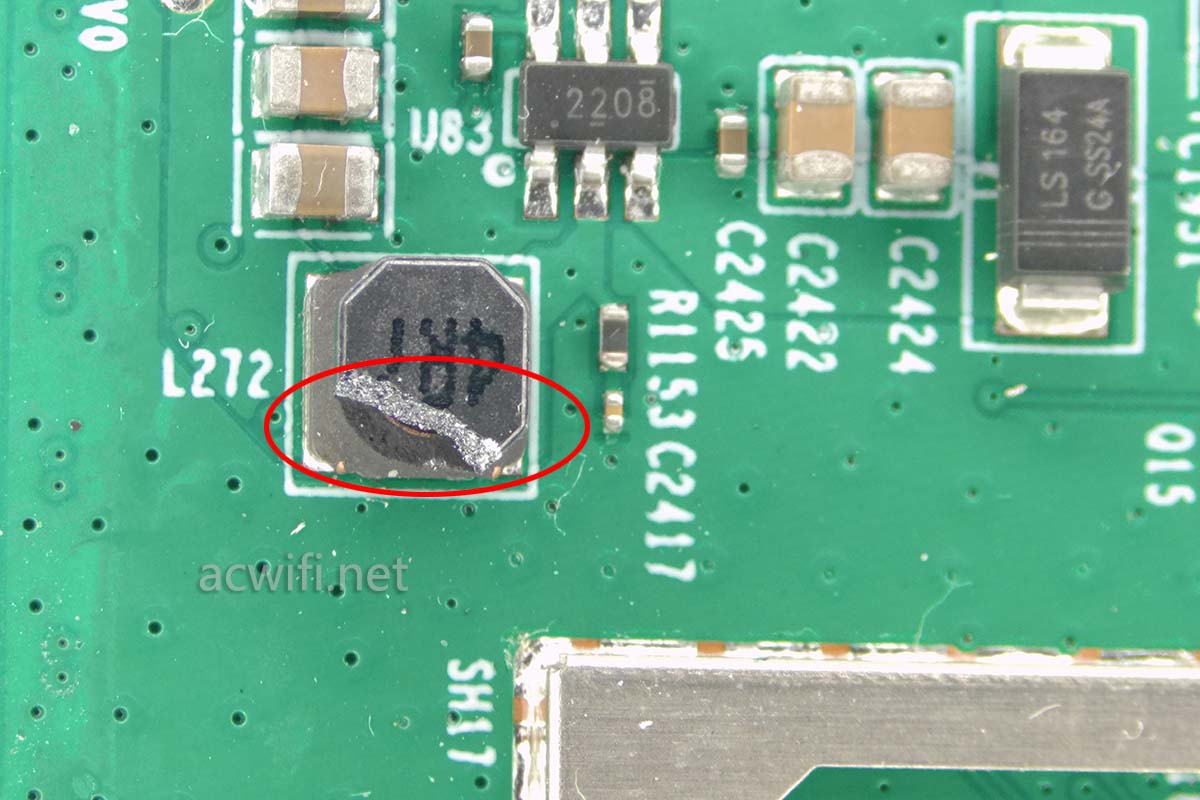

距离屏蔽罩比较近,所以误伤了这颗电感:

不管它了。

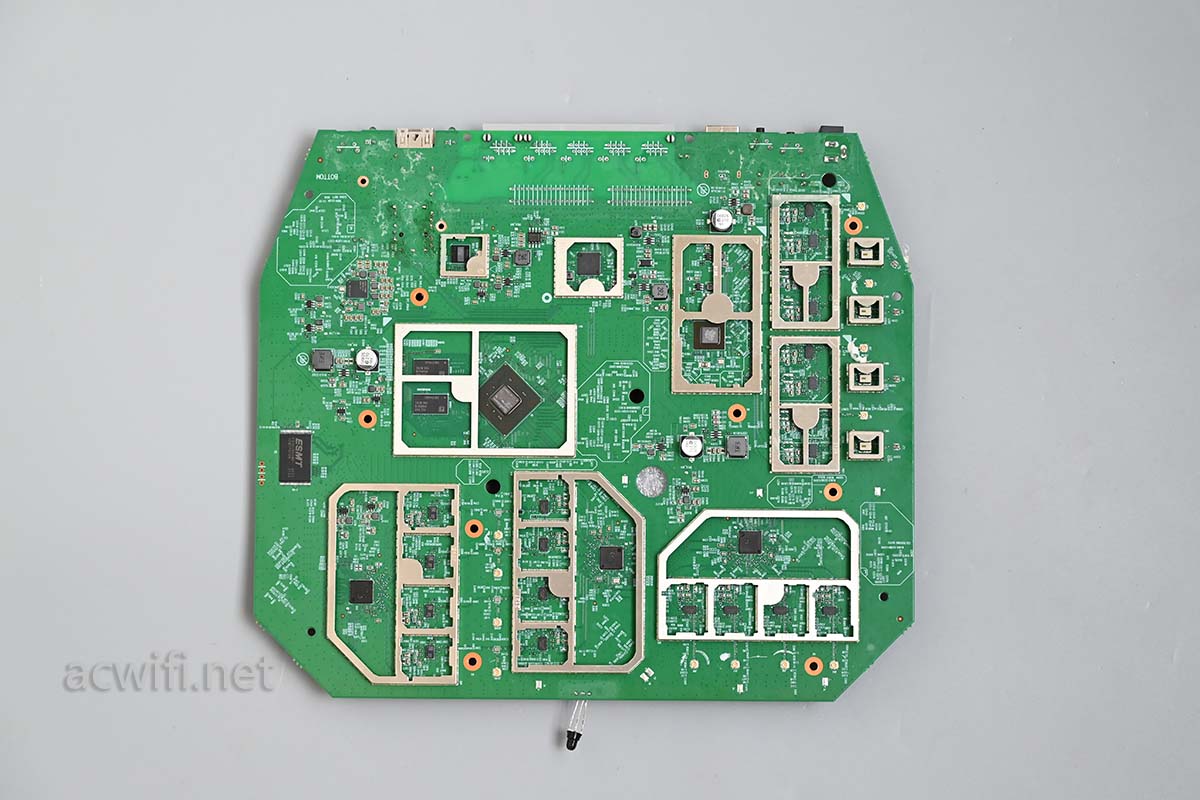

当你打开XTR10890的底盖时看见的主板就是这一面:

先看CPU吧。

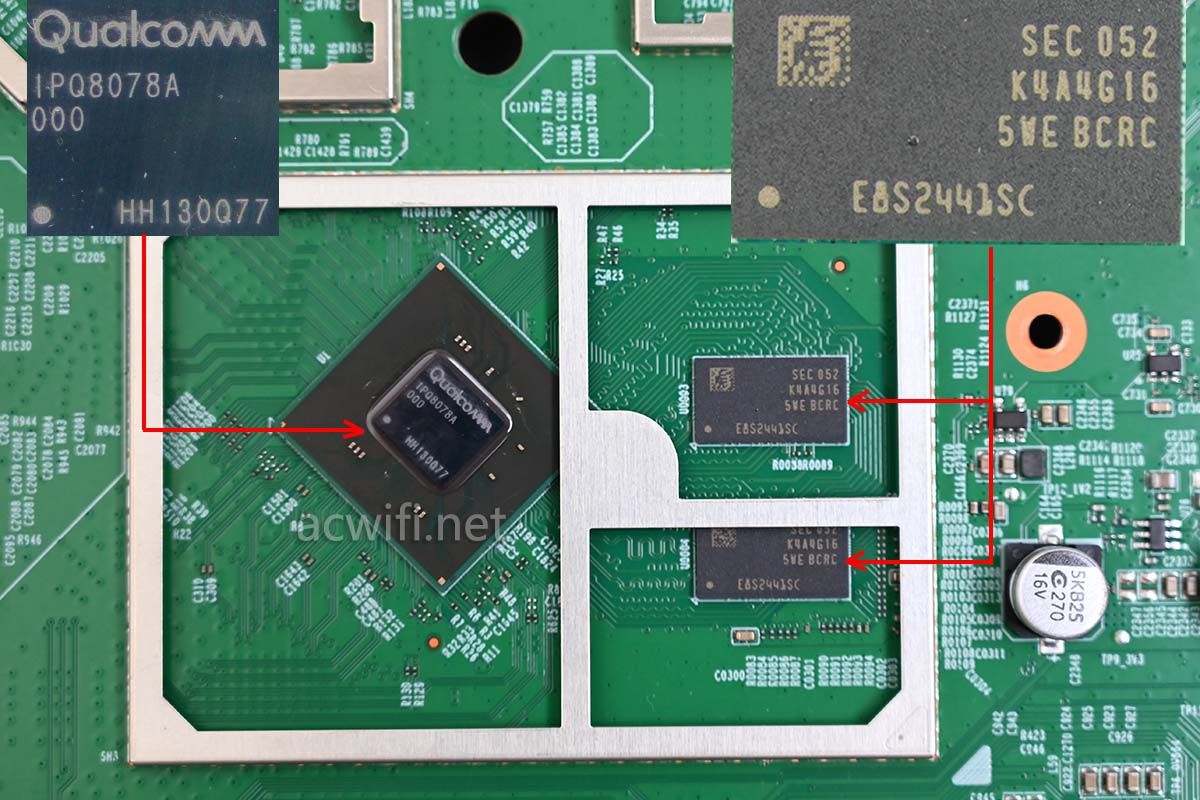

XTR10890用的CPU是高通IPQ8078A,四核2.2GHz,跟IPQ8074A差不多,IPQ8078A面向的是企业级用户,适合工作在更苛刻的工作环境里。CPU集成了”BB“和”MAC“,最多支持12条空间流(所有频段之和 ),其中5G可以支持8x8mimo 80MHz和4x4mimo 160MHz,配上合适的RF芯片就可以了,比如QCN5054、QCN5154。

IPQ8078A的旁边有两颗内存芯片,型号是K4A4G165WE,容量512MB,两颗一共1GB内存容量。

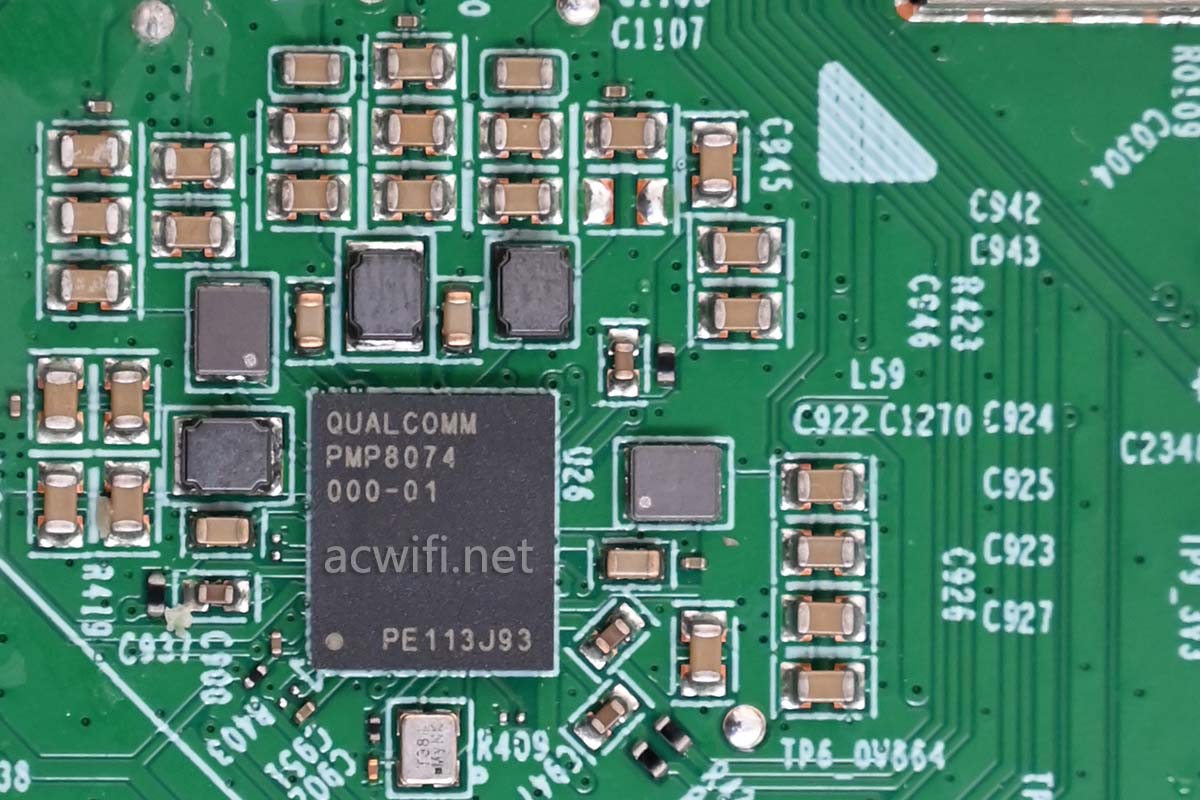

这么强的SOC,需有独立的电源管理IC: PMP8074。

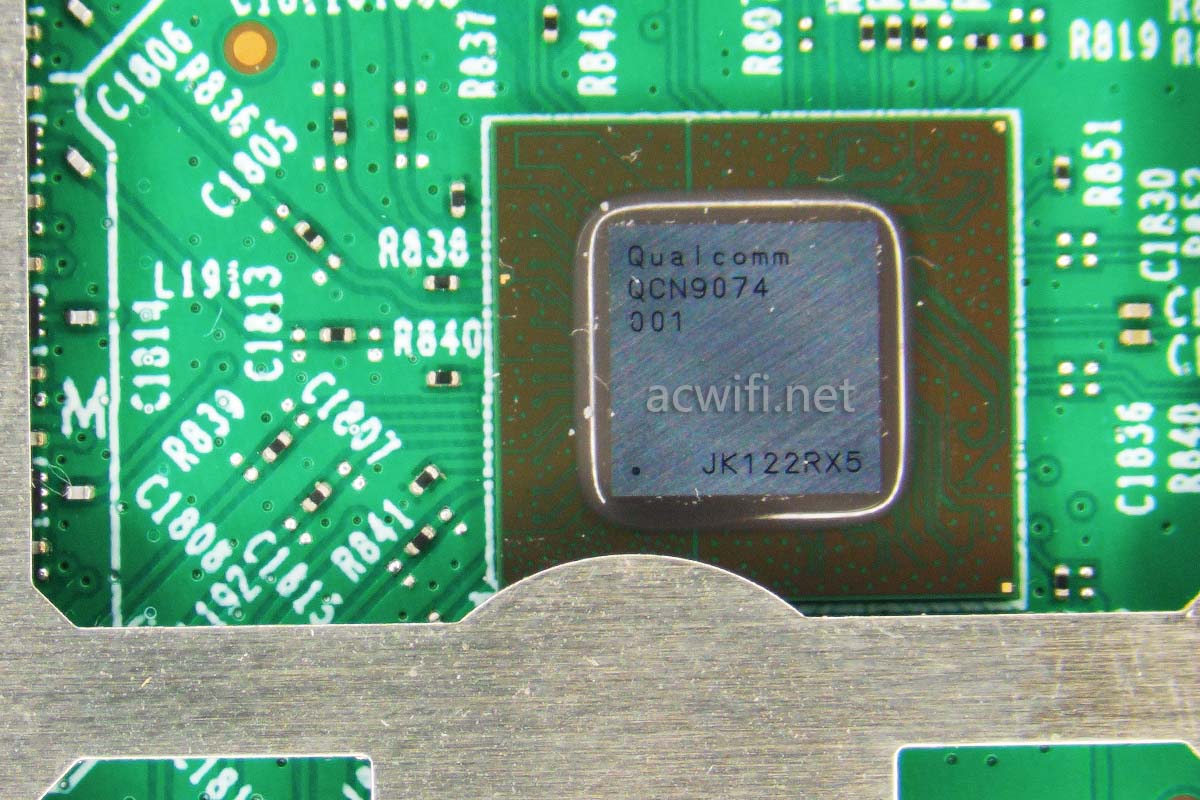

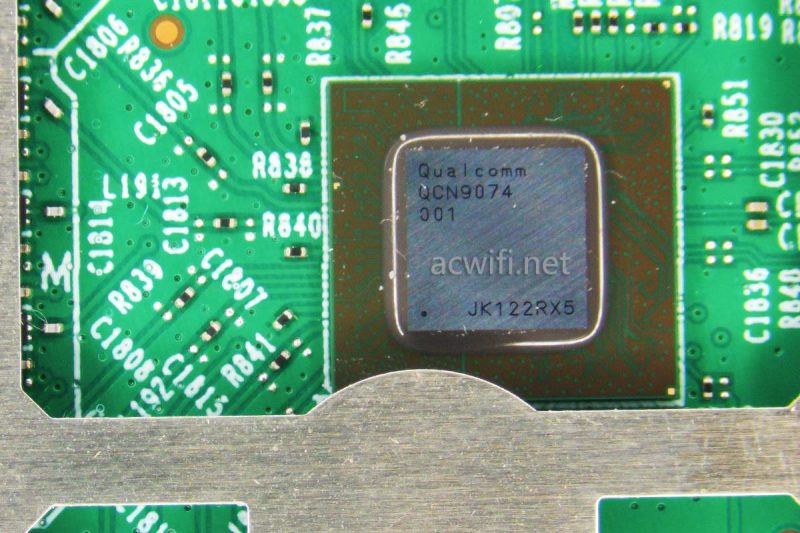

看完IPQ8078A,现在看5G1/6GHz无线芯片,型号是QCN9074,它可以在5G1和6G两个频段这间切换,即二选一,要么工作在5G1,要么工作在6GHz上。

QCN9074支持4x4mimo,在160MHz频宽下最高速率4804Mbps,在2x2mimo下支持4K-QAM,即4096-QAM,所以2x2mimo的最高无线速率是2882Mbps。硬件支持Wi-Fi 6E,但需要周边有相应的电路设计才用得上。比如要用支持Wi-Fi 6E的FEM芯片,QCN9074并没有集成iPA。

(有人说小米AX9000是可以通过更新固件就能支持Wi-Fi 6E了。我不知道行不行!你可以参数本篇的拆机,然后想出答案)

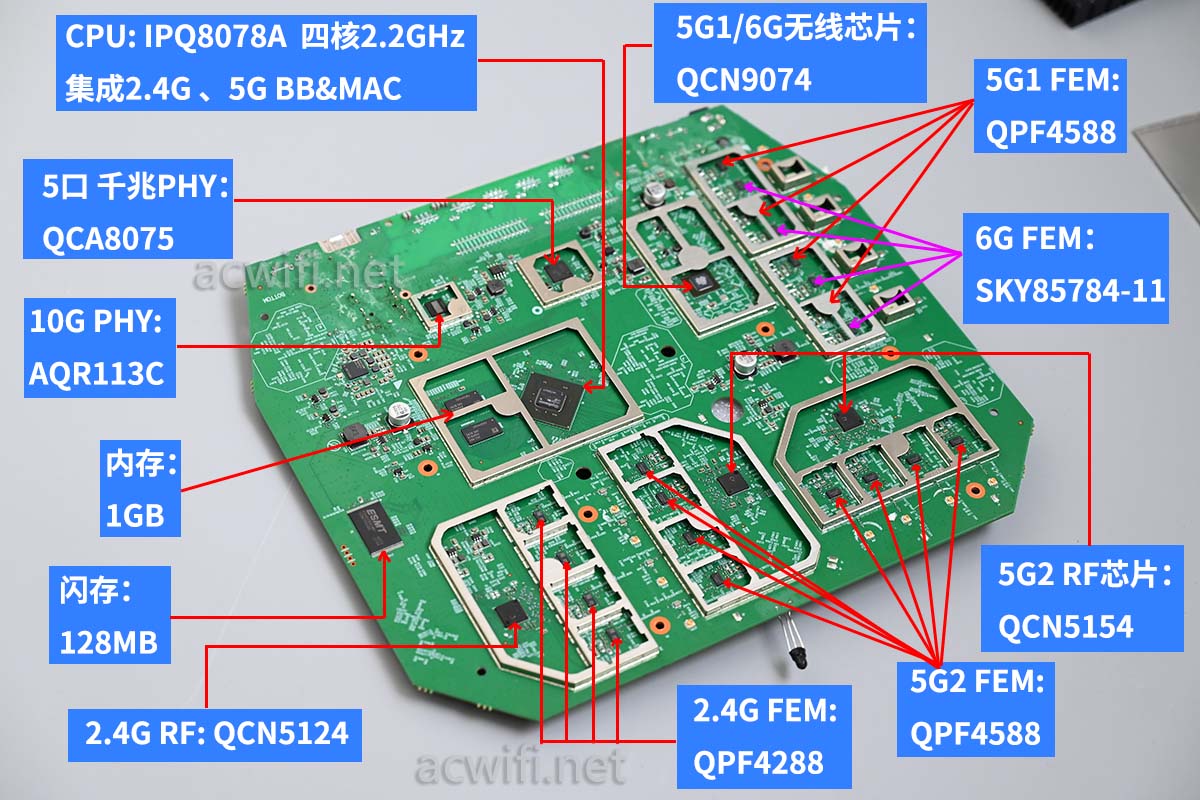

所以呢,这颗QCN9074一共连接了8颗FEM芯片,分别对应着4路5G1和4路6G。信息量很大的图:

先看FEM。每相邻的分别是5G1和6G FEM:

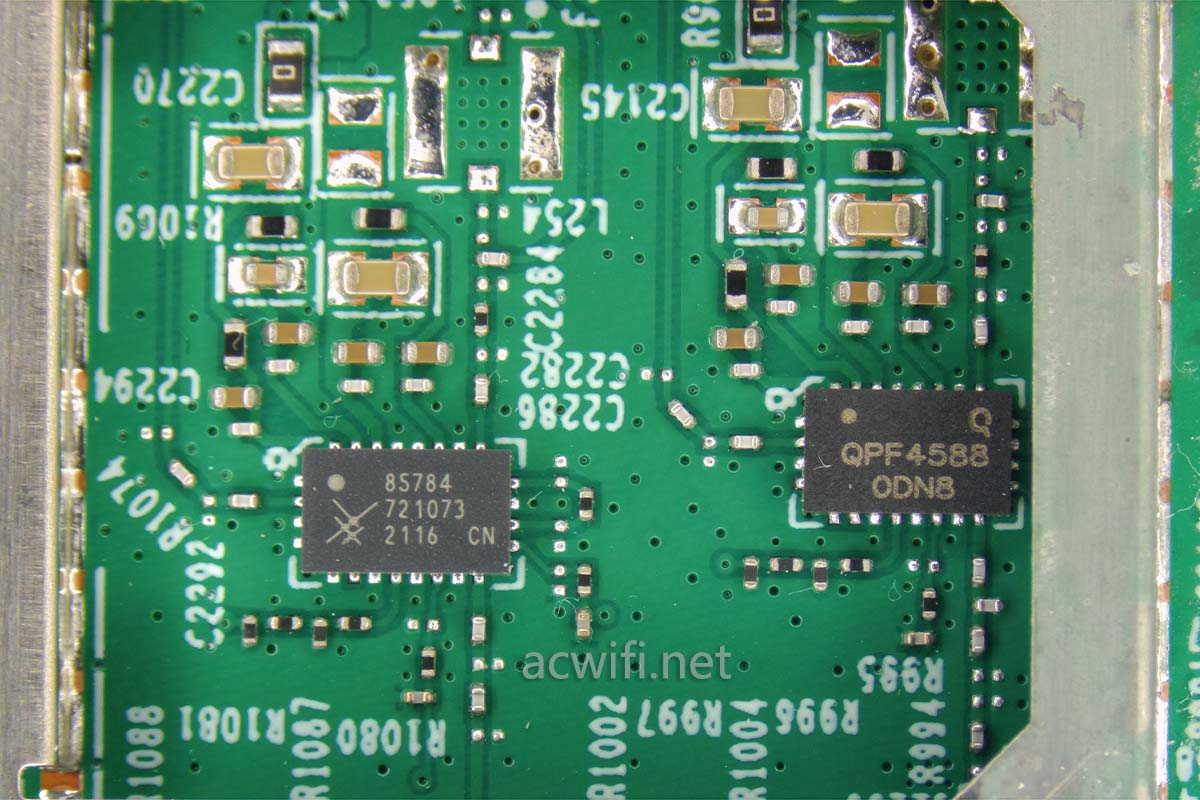

6G FEM型号是SKY85784-11,5G FEM型号是QPF4588:

SKY85784-11: WiFi 6E High-Power WLAN Front-End Module

SKY85784-11的参数如下:
• Integrated high-performance PA, LNA with bypass, T/R switch, and coupler
• Fully matched input and output
• Integrated logarithmic power detector
• Transmit gain: 33 dB
• Receive gain: 16 dB
• Supports WiFi 6E output power: +19 dBm, -43 dB DEVM, MCS11
• Small (24-pin, 3 x 5 mm) package

只有一行功率输出参数,也够了,要的就是这一行:

+19 dBm, -43 dB DEVM, MCS11,比QPF4588高一点。

QPF4588的参数如下:
• 5150 – 5925 MHz
• POUT = +16dBm MCS11 HE80 -47dB Dynamic EVM
• POUT = +18dBm MCS11 HE80 -43dB Dynamic EVM
• POUT = +23dBm MCS9 VHT80 -35dB Dynamic EVM
• POUT = +24dBm MCS7 HT20/40 -30dB Dynamic EVM
• POUT = +26dBm MCS0 HT20 Spectral Mask Compliance
• Optimized for +5 V Operation
• 33 dB Tx Gain
• 2 dB Noise Figure
• 16 dB Rx Gain & 7 dB Bypass Loss
• 30 dB 2.4 GHz Rejection on Rx Path
• Integrated RF Power Detector Coupler as well as DC Power Detector

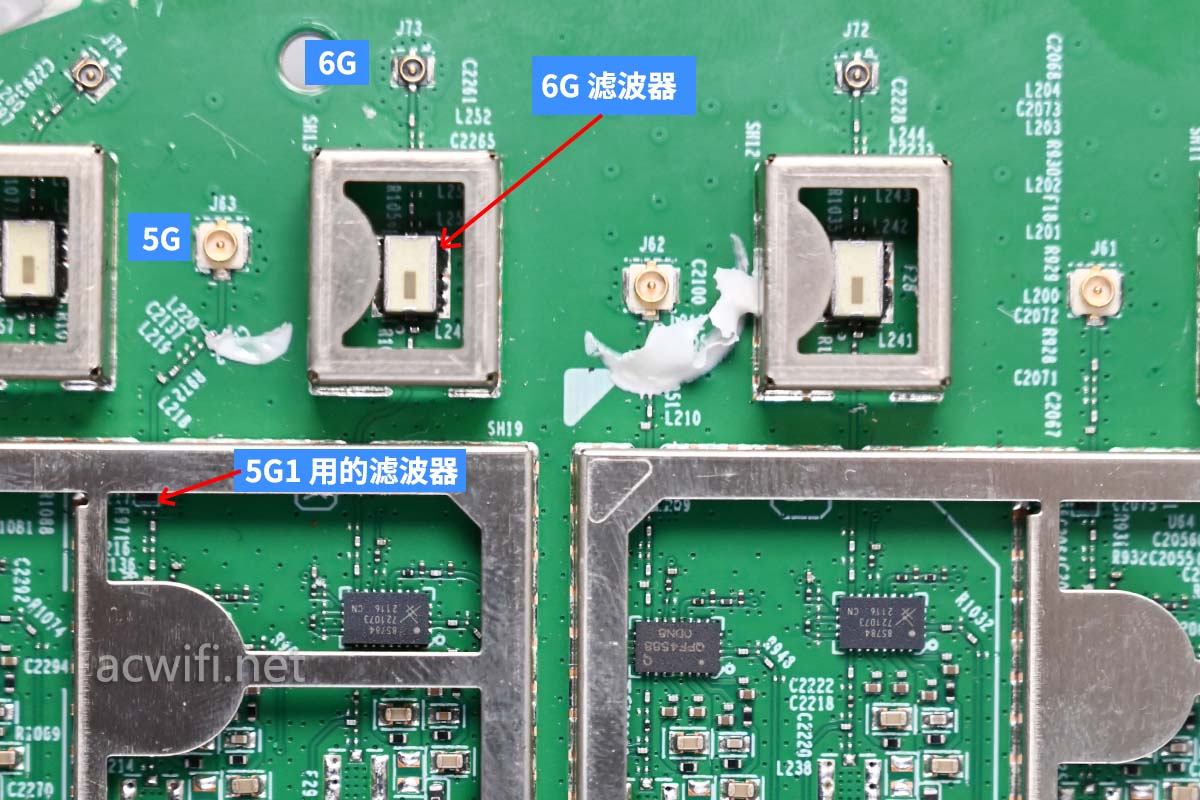

6G用的滤波器藏在屏蔽罩里面。

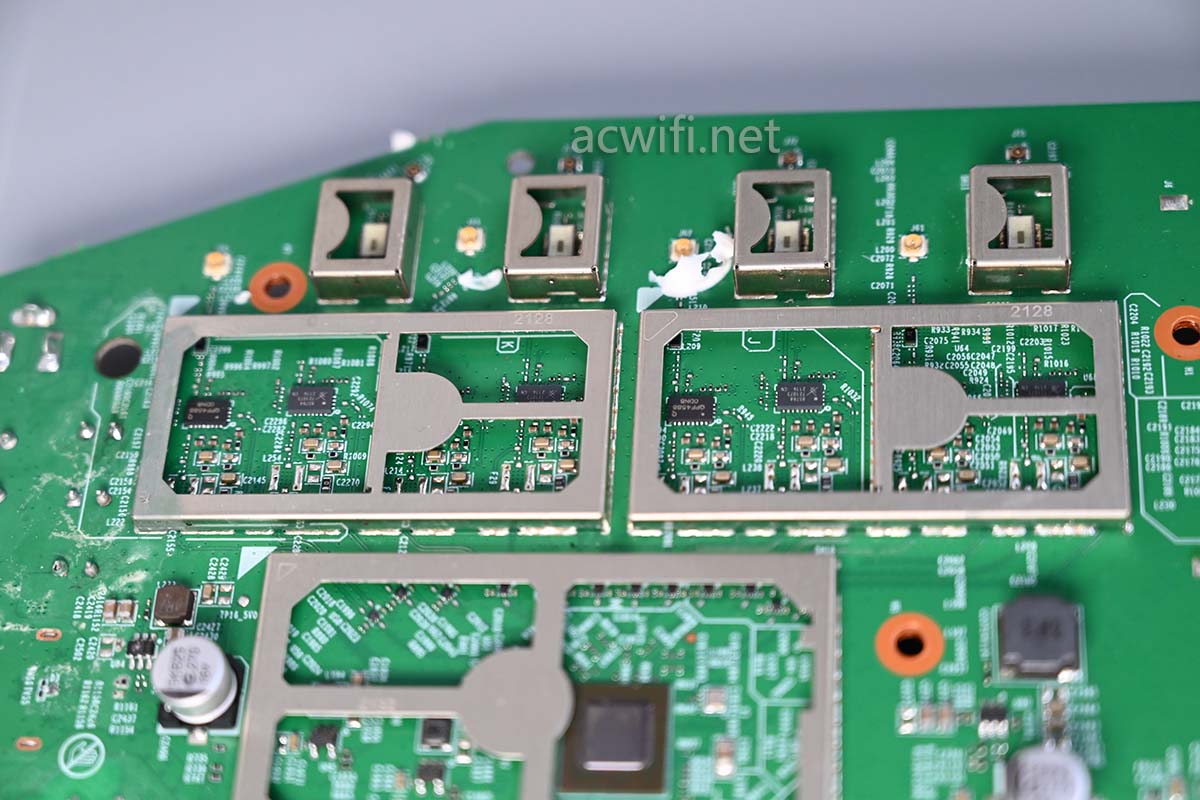

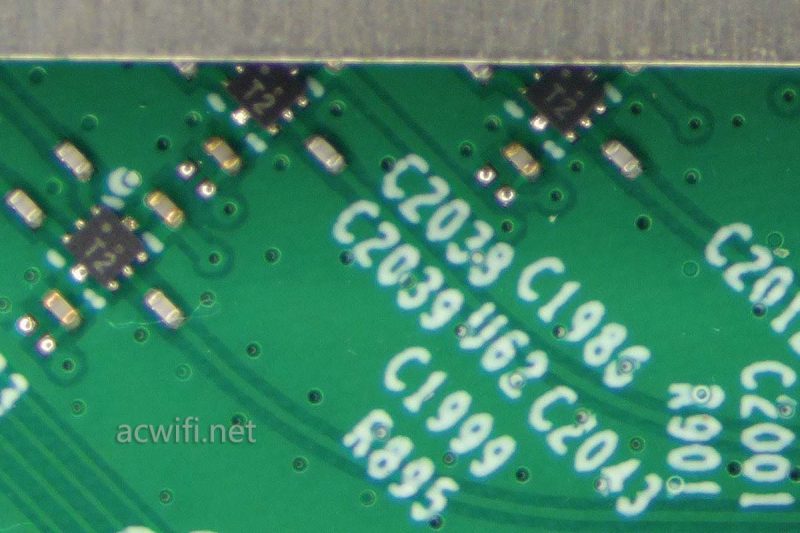

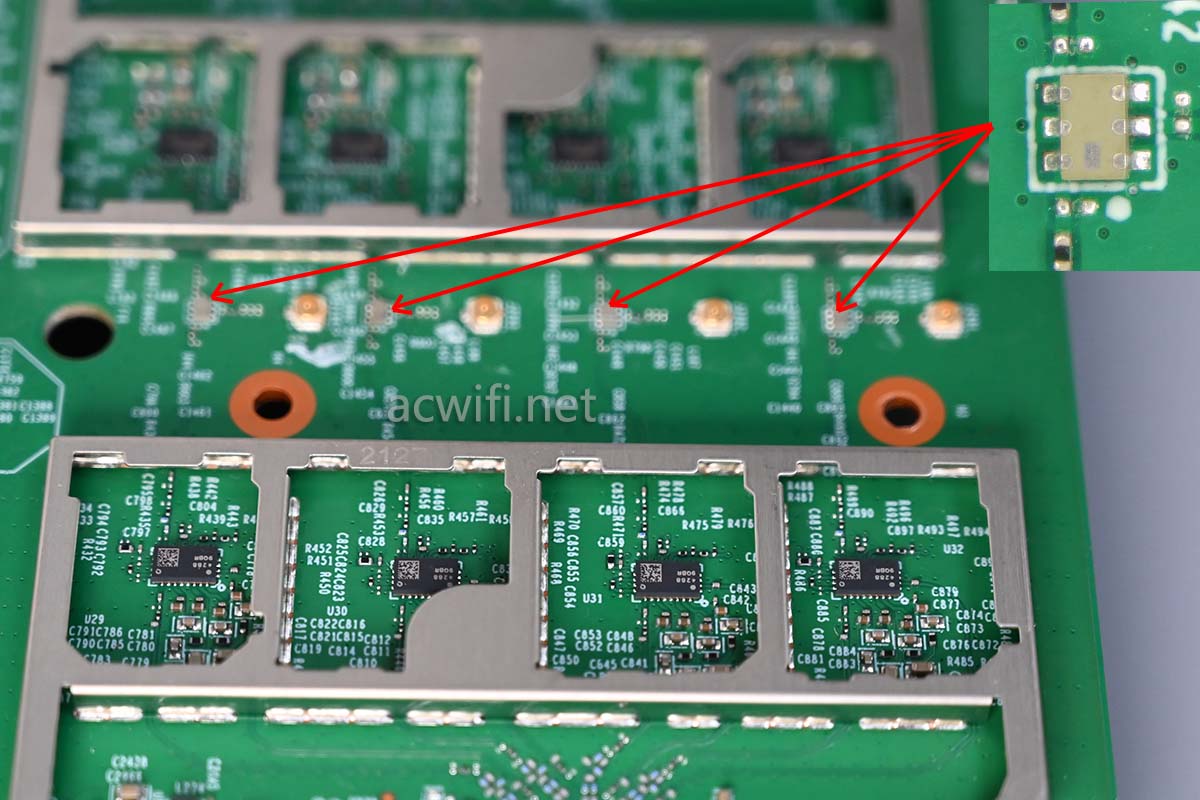

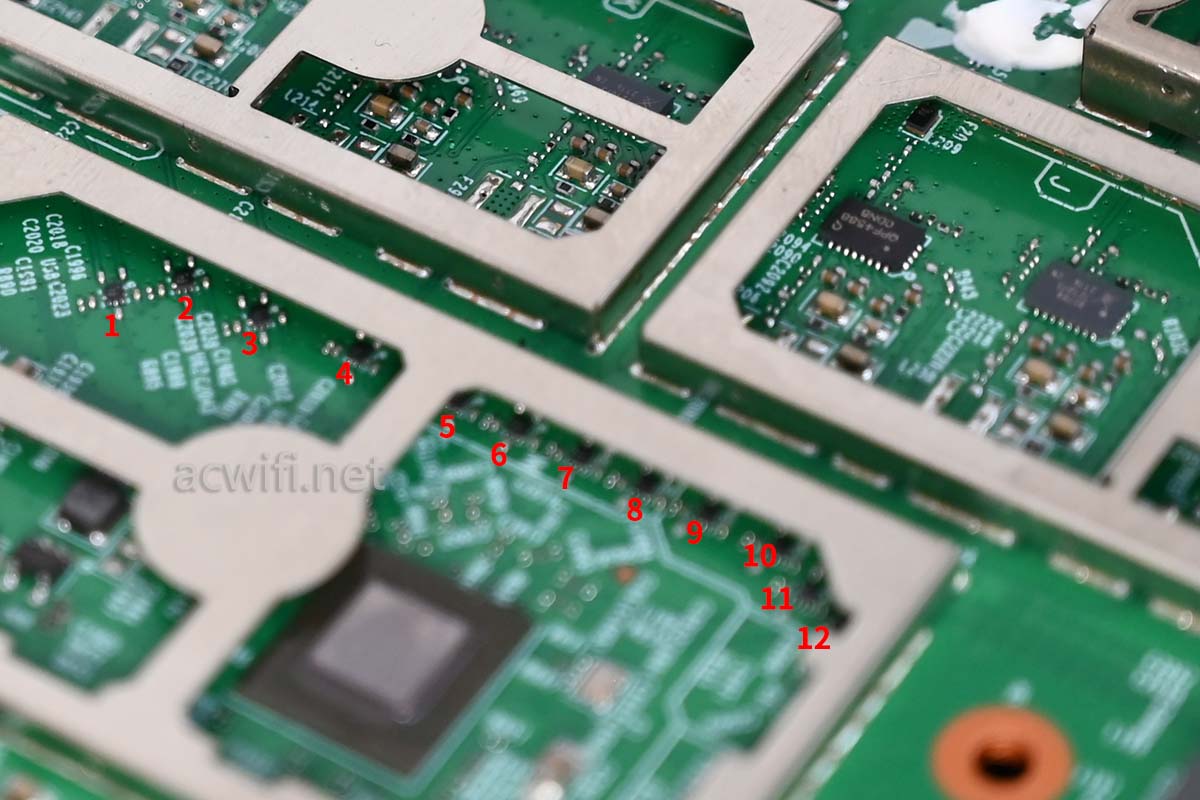

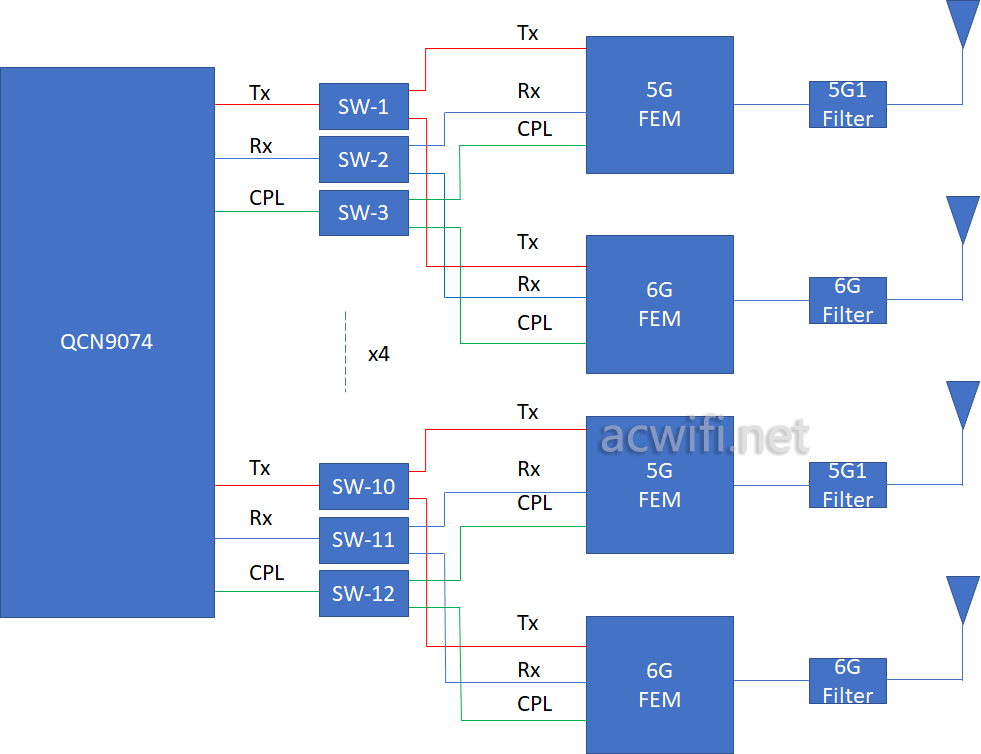

一颗无线芯片怎么分出两个频段出来,怎么做切换的呢?下图中的红色数字是我标记出来的,一共有12颗开关。

单刀双掷(SPDT) 开关上面丝印着”T2“

为什么是12个开关呢? 而不是8个或16个??

因为QAN9074的Tx是单端信号(一根线),Rx是差分信号(两根线),也就是说每一路是3根线,需要用三个开关把它们分开。QCN9074支持4x4mimo,所以一共是4×3=12。

还不理解就看看下图:

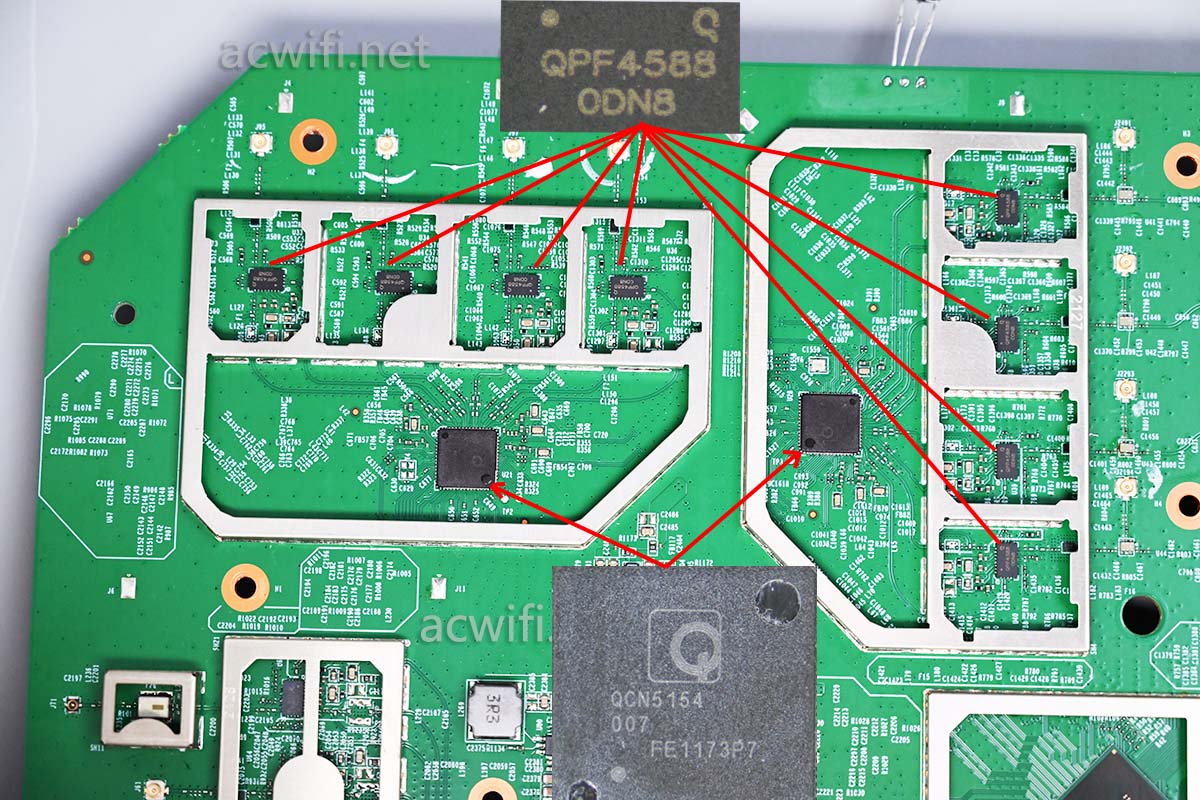

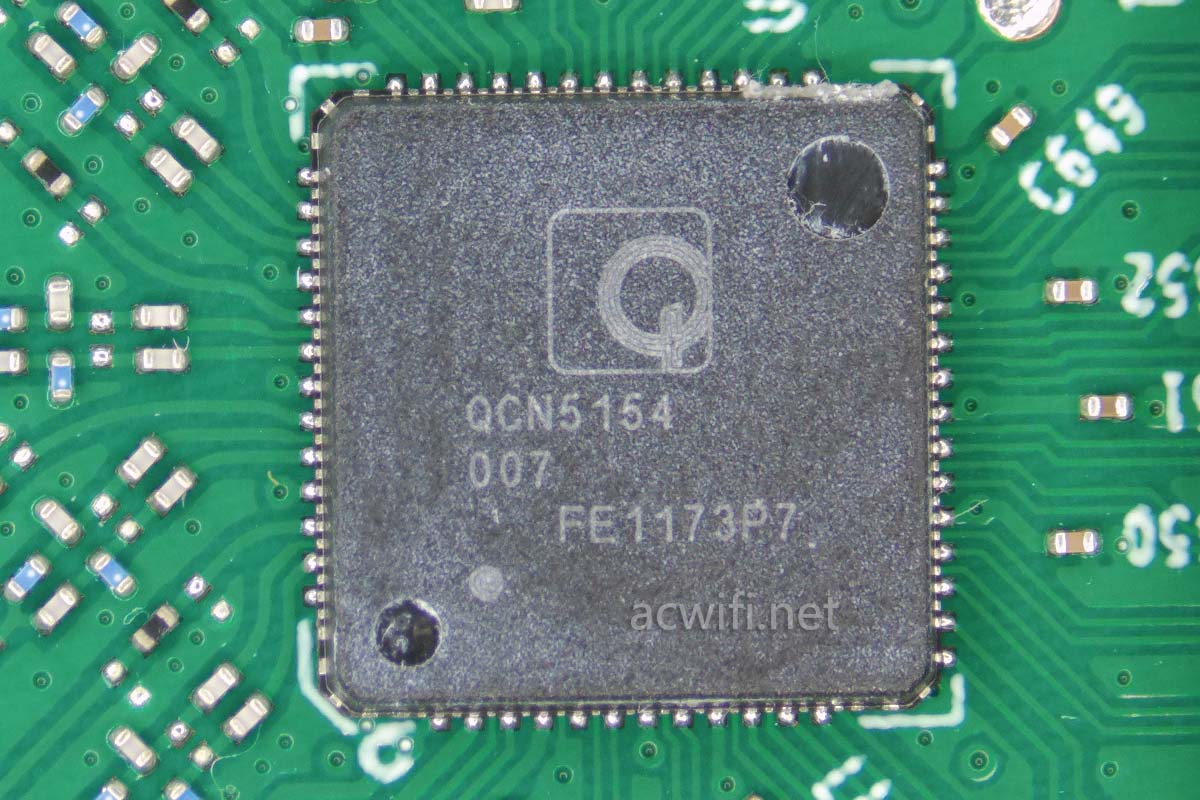

接着看5G2 RF芯片,一共有两颗QCN5154,与QCN5054一样的,QCN5154用在企业级产品上,在恶劣的环境下也能稳定运行,比如耐高温。

两颗QCN5154 在IPQ8078A的帮助下,可以在80MHz频宽下最高支持8x8mimo,在160MHz频宽下则最高4x4mimo,所以最高速率是4804Mbps。

每颗QCN5154使用的FEM芯片,跟5G1用的一样:QPF4588,这里5G2一共用了八颗QPF4588。

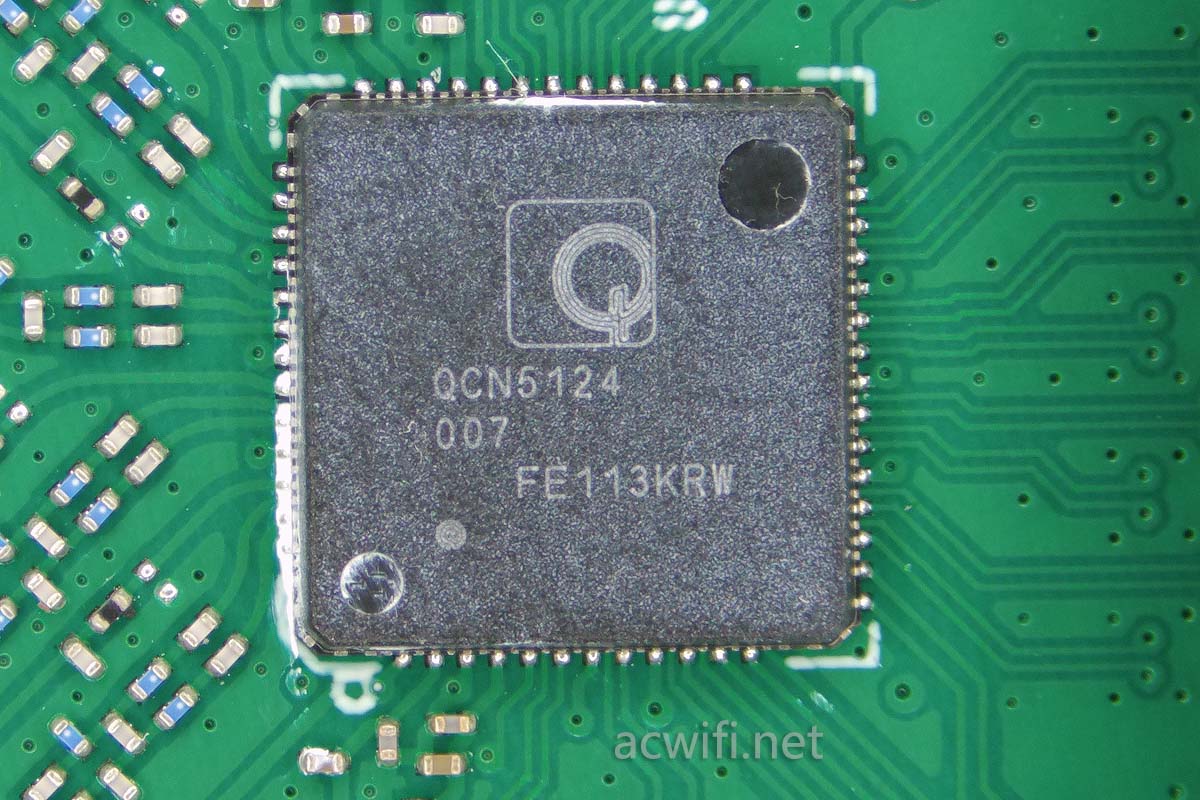

转到另一边,2.4G  RF芯片是QCN5124,与QCN5024也是差不多的,跟前面描述QCN5154的一样内容,不多说了。

QCN5124支持4x4mimo的2.4G Wi-Fi 6,在40MHz频宽下最高速率是1147Mbps。

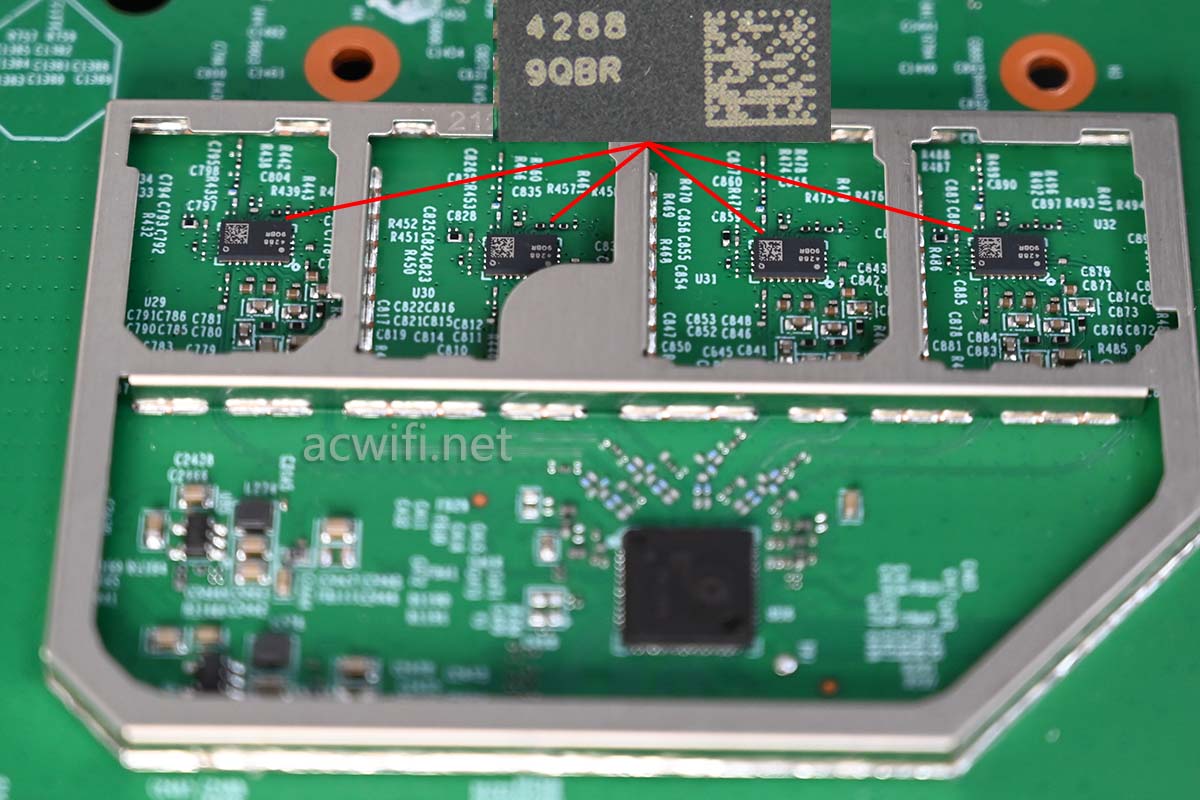

2..4G FEM芯片是QPF4288。

2.4G和5G1当中的四路天线,通过双工器合并在一起,共用4根馈线:

XTR10890一共用了20颗FEM芯片,都是高功率FEM,尤其是6G FEM,更高功率一点。,

三频同时工作一共能提供16条空间流,共中4条2.4G,4条5G1或6G,8条5G2,其中有12条流是由IPQ8078A配合QCN5124、QCN5154工作的,另外4条空间流是由QCN9074独自运作,与CPU无关。

可以看作是CPU通过PCIE外挂了一张无线网卡(QCN9074)。

现在看网络接口电路。

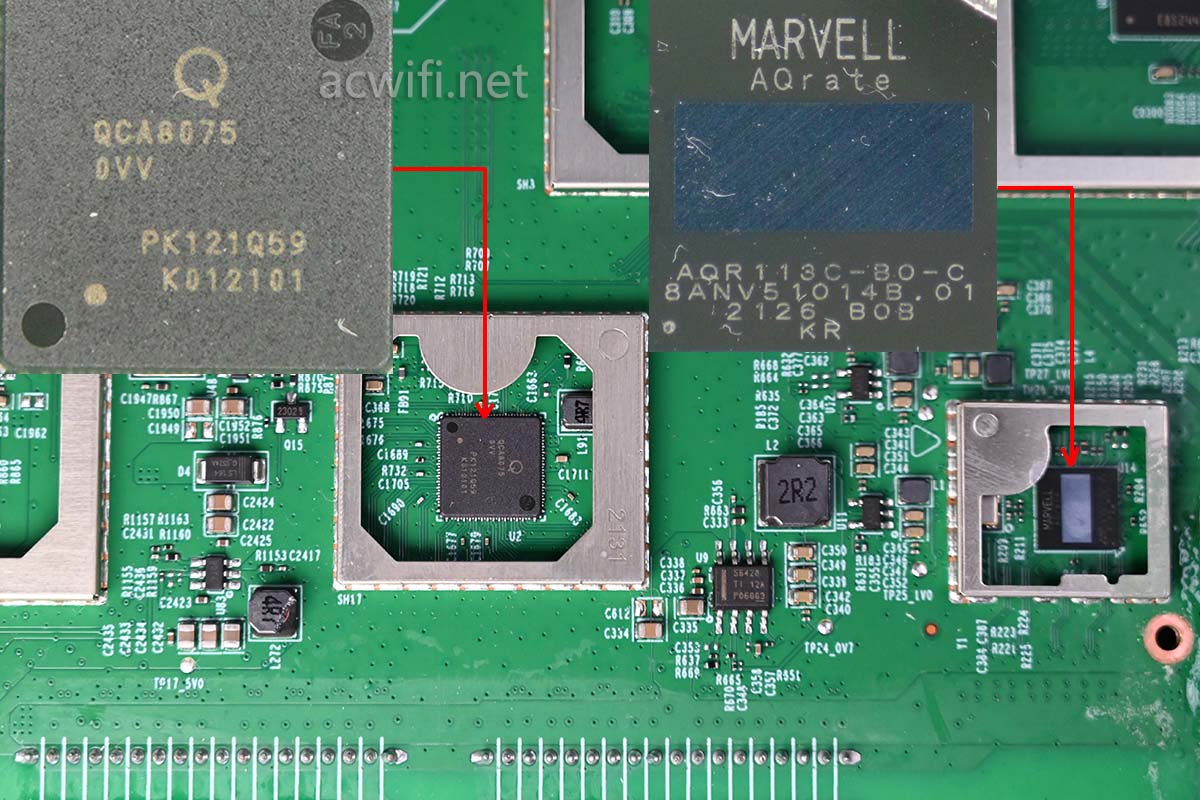

10G PHY芯片型号是AQR113C(10GBASE-T/5GBASE-T/2.5GBASE-T/1000BASE-T/100BASE-TX/10BASE-Te Ethernet PHYs)

五口PHY芯片是QCA8075:

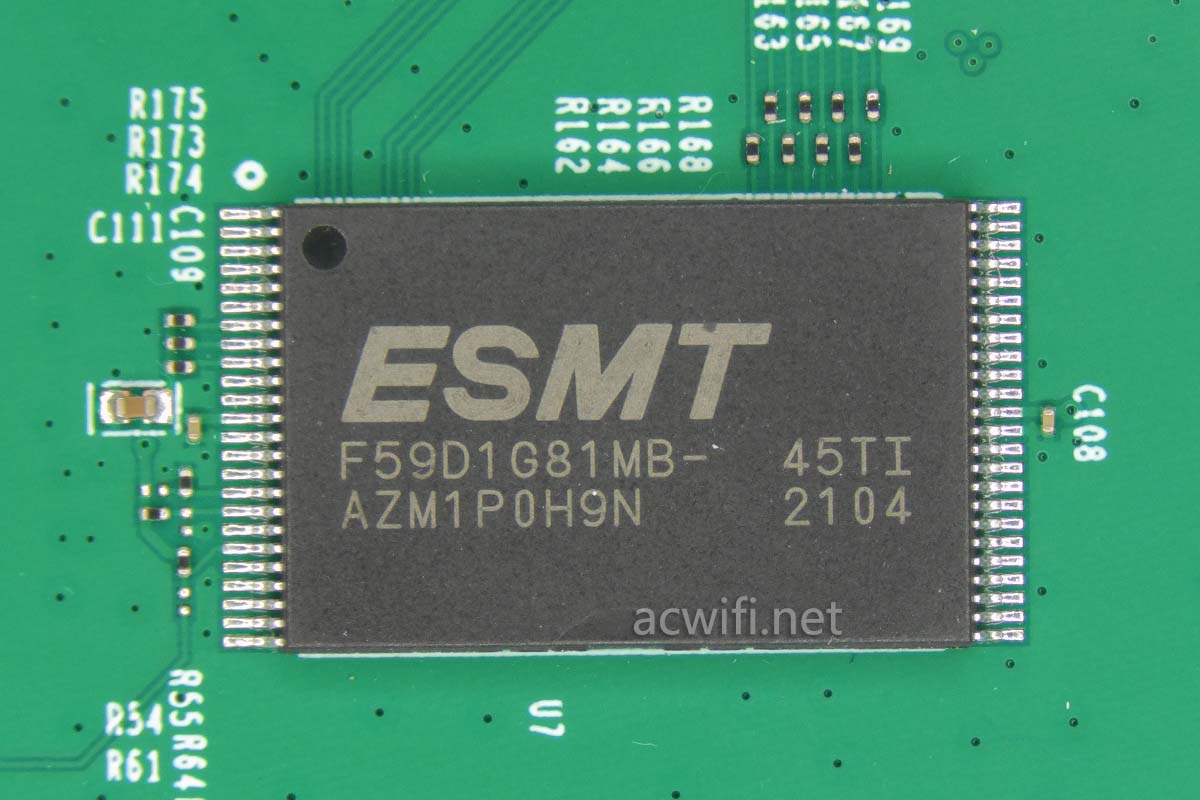

闪存芯片型号是F59D1G81MB,容量128MB。闪存容量128MB。闪存容量128MB。

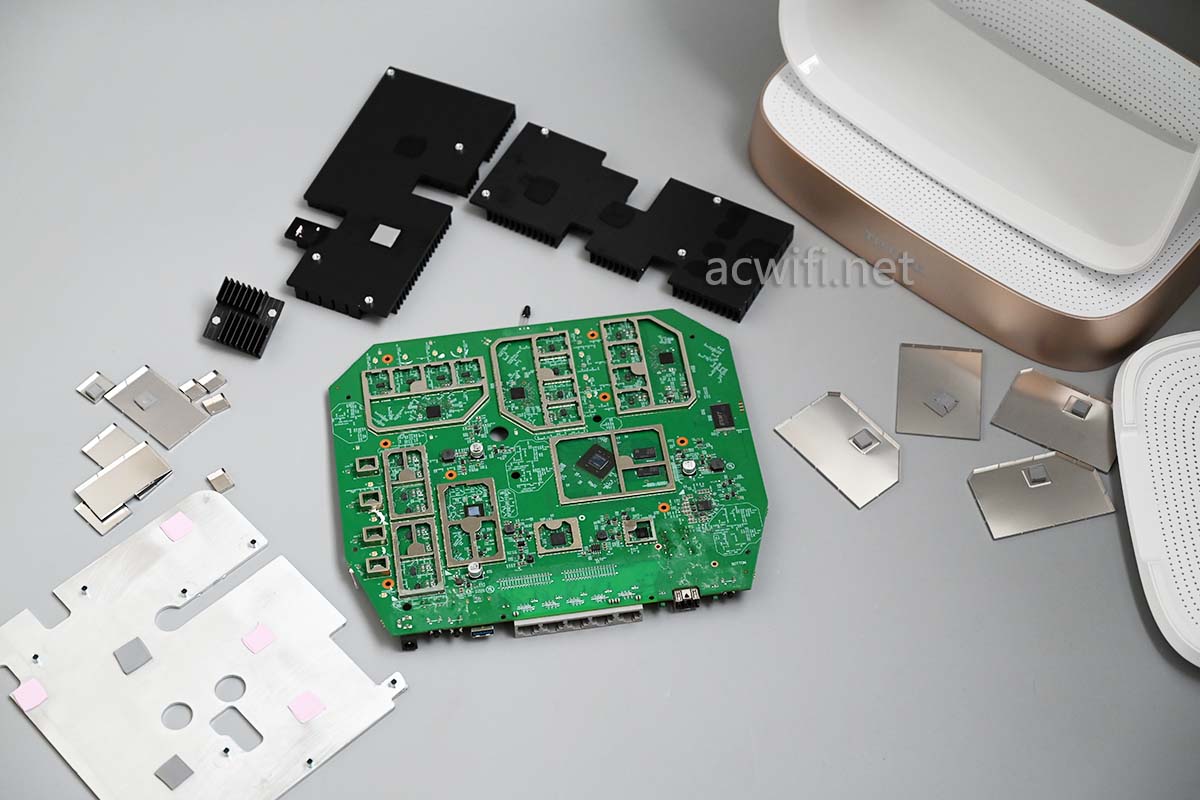

至此,XTR10890拆机完成了:

装回去挺费时的,因为那一孔天线馈线不好穿,然后根据之产拍照的顺序一根一根接好排好。上半部分的天线不拆出,因为拆完之后必影响无线。

XTR10890的芯片型号汇总:

在D点的测速:

三频的信号是预料之中的。

一些简单的测试也提前做了:XTR10890小包转发率、万兆网口、支持8x8mimo、支持Wi-Fi 6E(6GHz)

Wi-Fi 6E用的6GHz频段在我们国内还没有开放使用,所以不建议在国内把无线路由器切换成6GHz频段使用。Intel AX210这款无线网卡也支持Wi-Fi 6E,但在国内销售的AX210均没办法识别6GHz频段,因为锁区了,网上传的使用ANT调式工具去修改,是不合理的,这工具也不应该是个人就能拥有并使用。否则乱套了!

10G WAN口的小包转发率可以达到9Mpps,是很恐怖的包转发量。系统里集成了行为管理,非常适合公司使用。
