H3C Magic BH3004家庭智慧无线套装拆机与评测

这款BH3004无线套装是厂商给我拆机折腾的。

一、拆机

外包装：

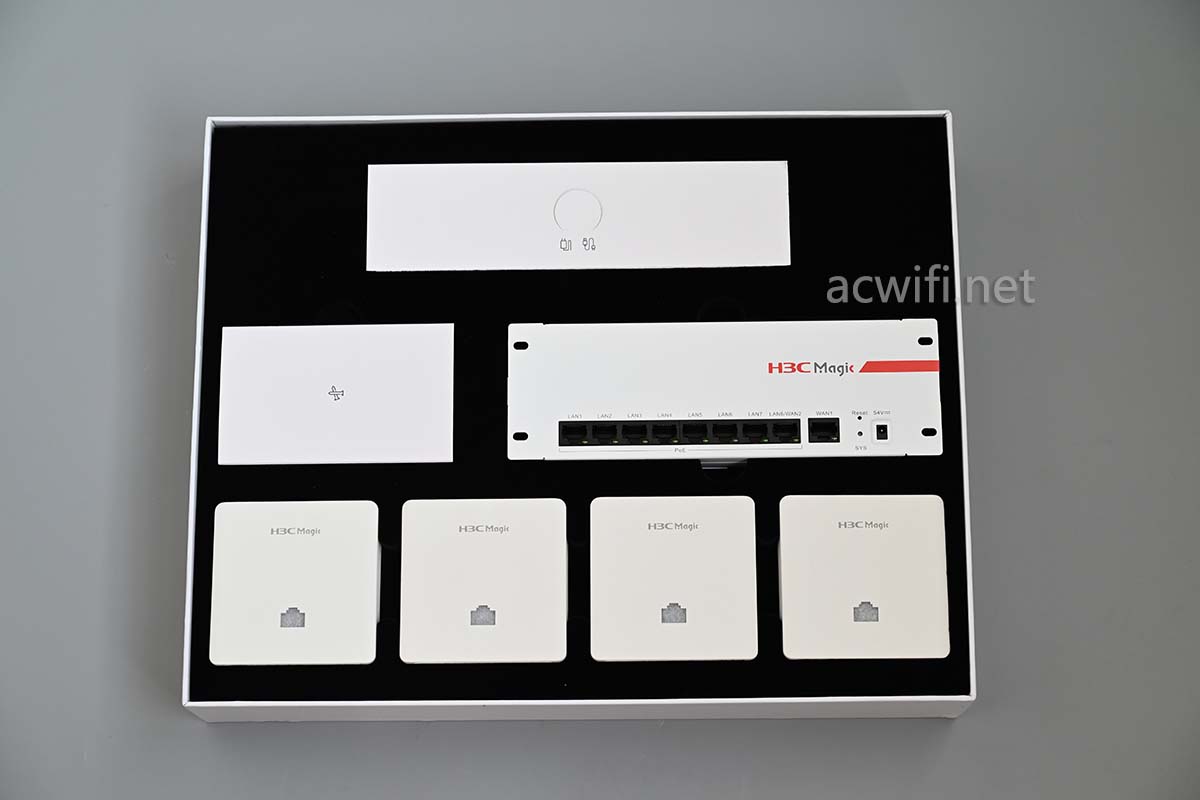

打开包装：

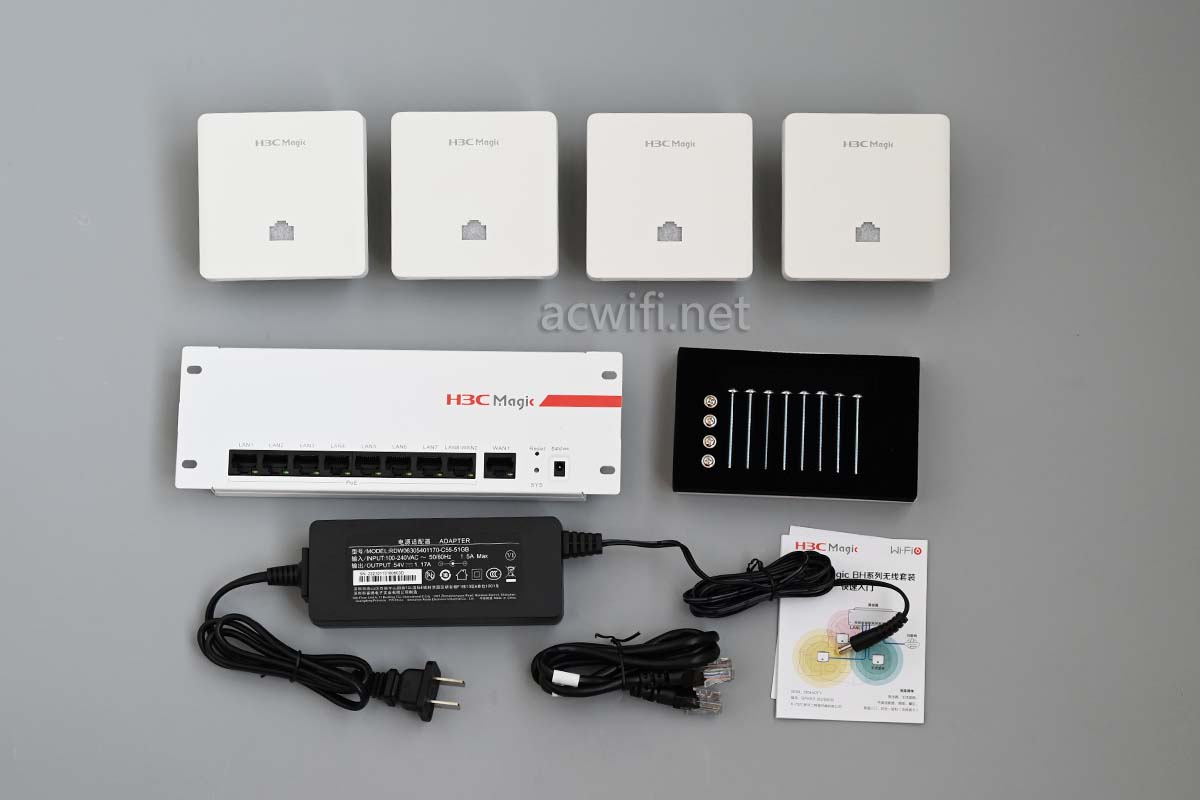

所有东西取出来：

包括：

4个无线AP面板，型号是H3C Magic BA3000L；

1个PoE供电、路由、AC控制器一体主机，型号是H3C Magic BR1008L-HP；

一个电源适配器，输出规格是DC 54V/1.17A；

8颗长螺丝，用于安装AP面板，四颗短螺丝，用于安装主机。

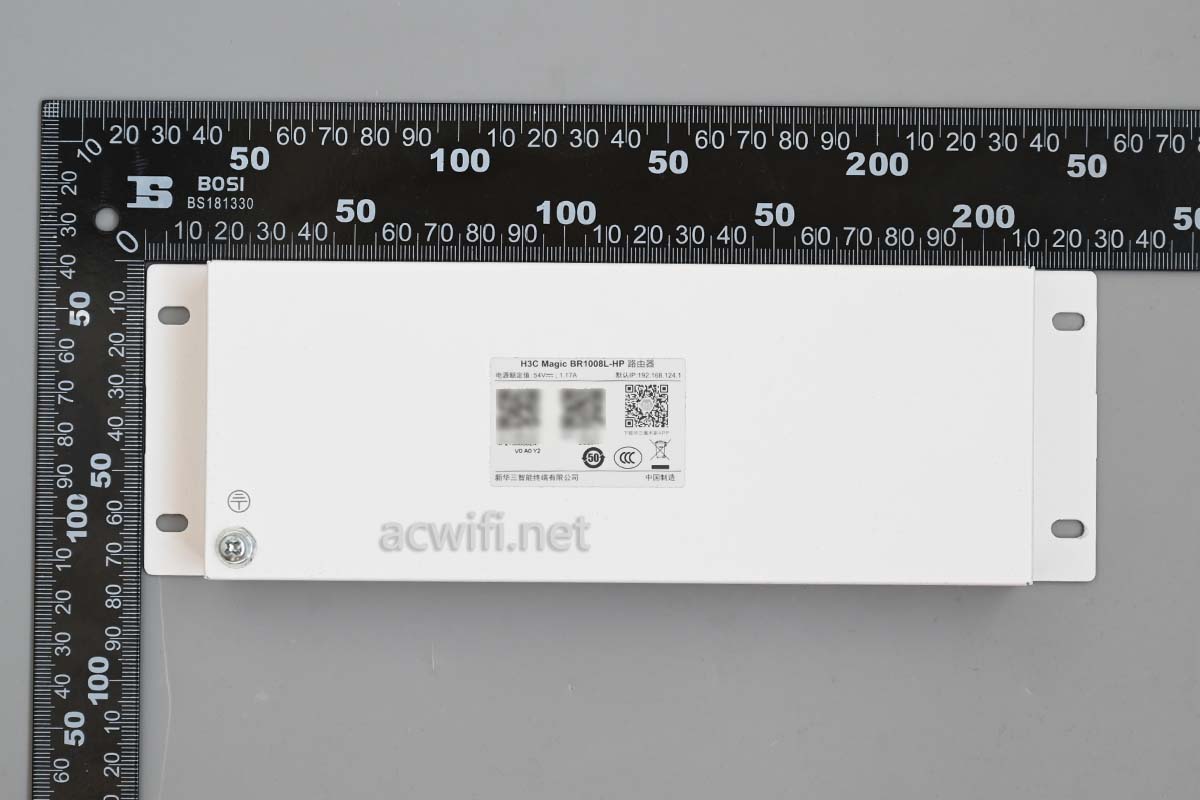

主机尺寸是23x8cm：

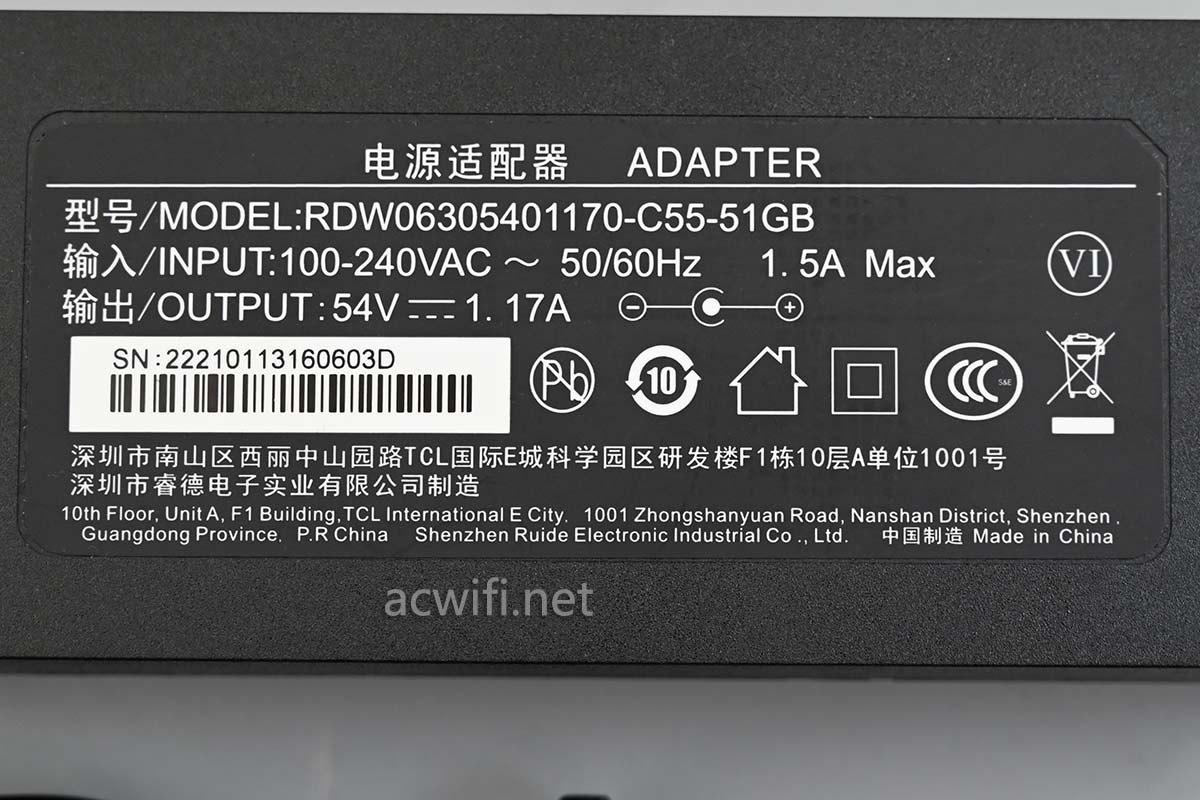

电源输出规格：54V/1.17A。

先拆主机吧。

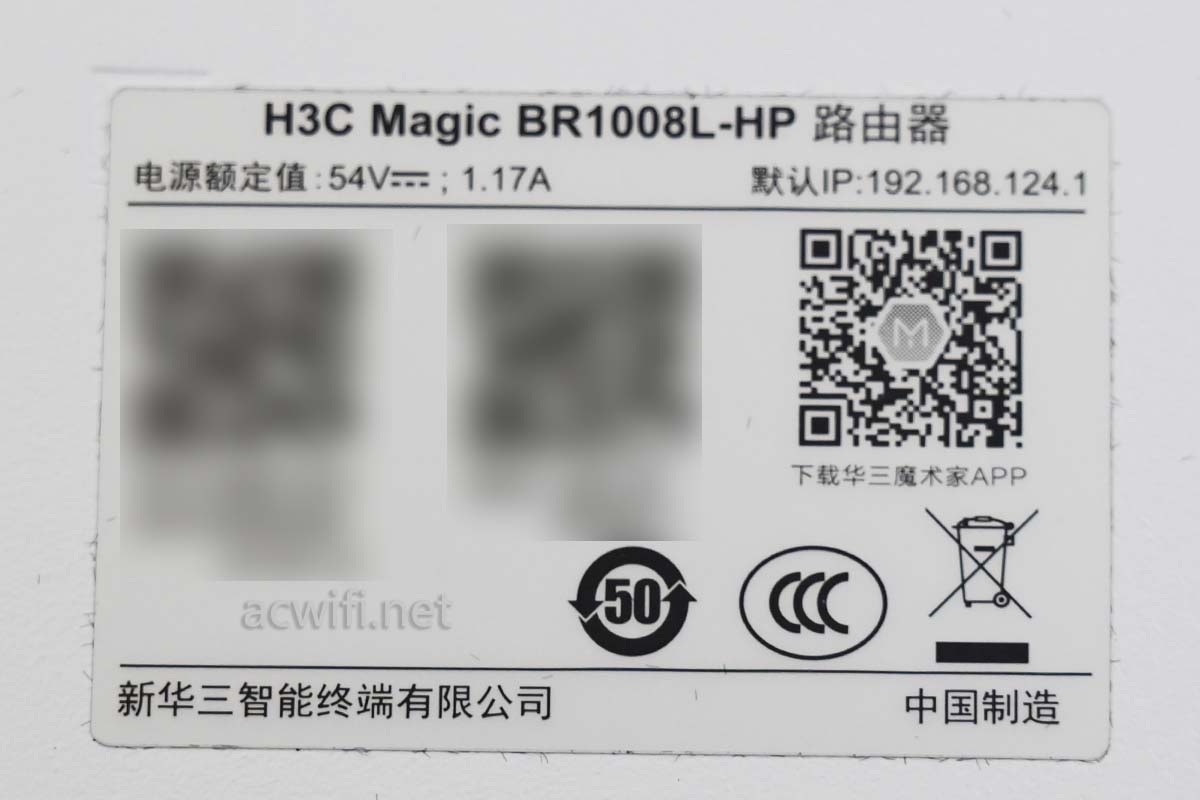

主机背面的标签：H3C Magic BR1008L-HP 路由器。

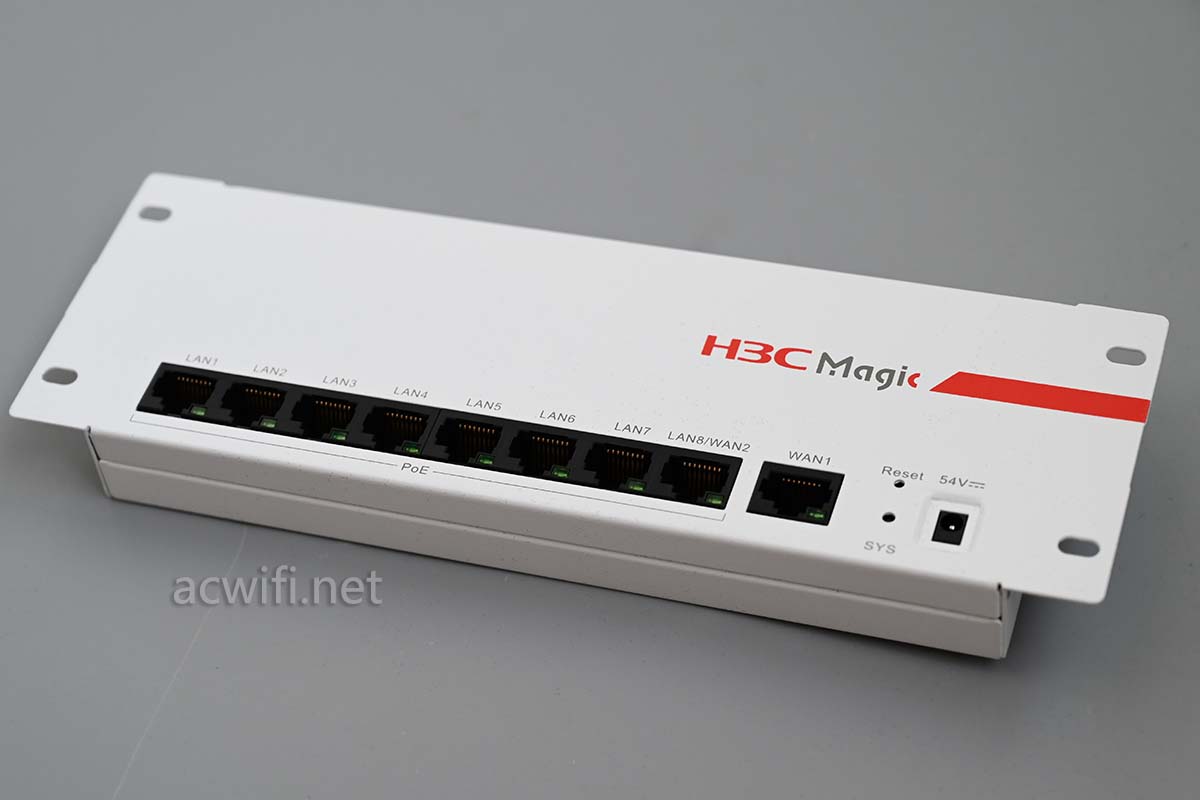

主机上面一共有9个网口，其中一个WAN口， 一个可做WAN也可以做LAN的网口，七个LAN口，均是全千兆网口。也就是说，它支持双WAN。

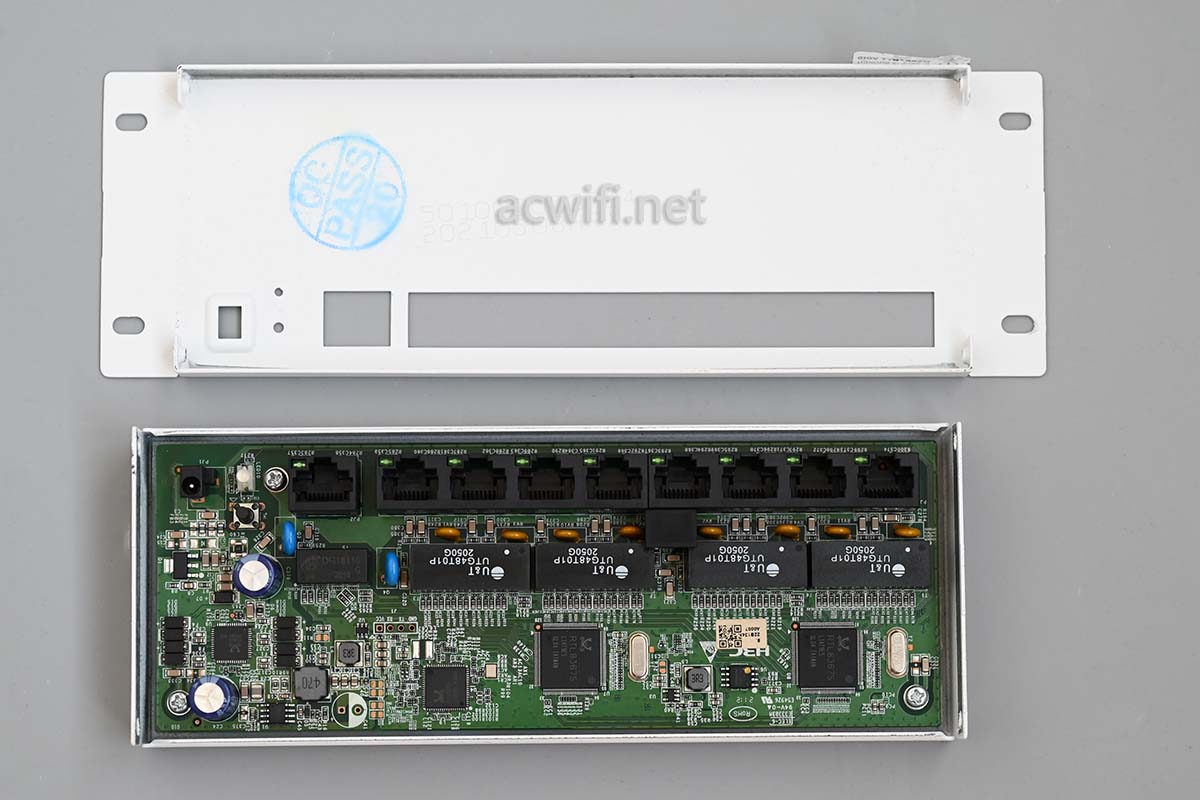

拆开金属外壳：

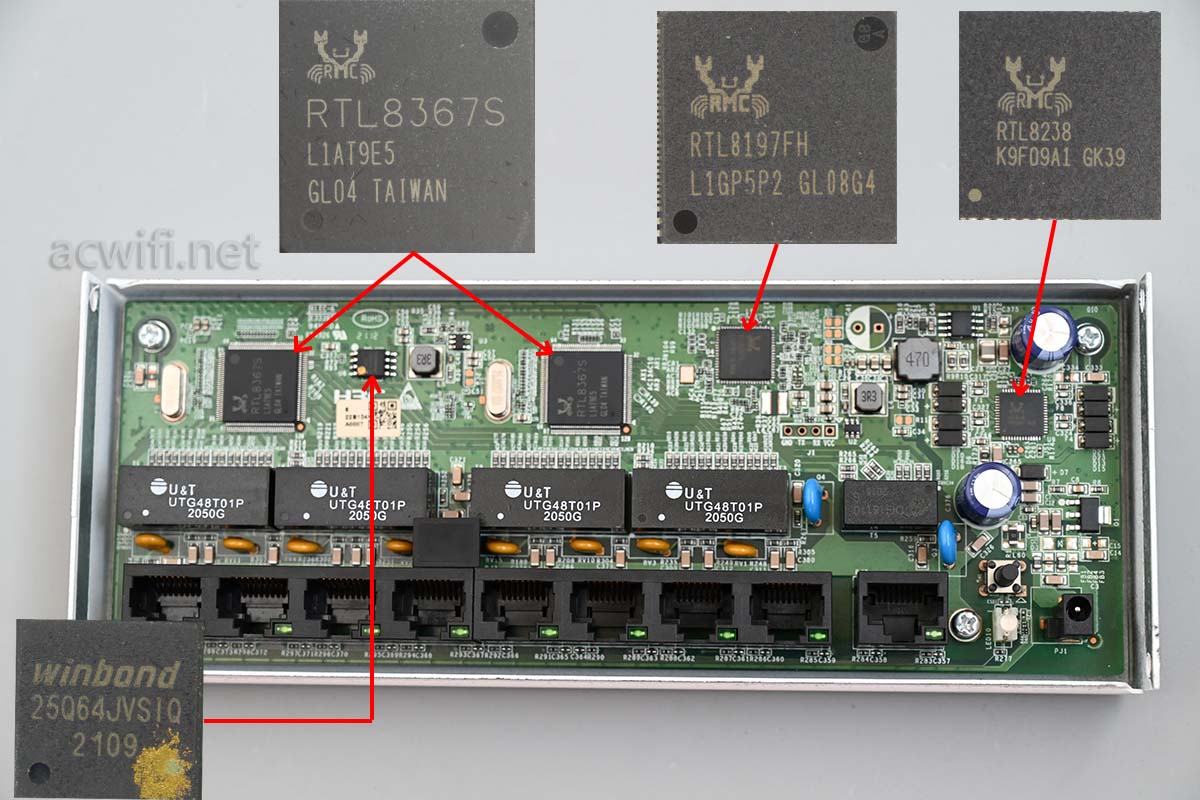

芯片比较简单，有两颗交换芯片RTL8367S，两颗RTL8367S之间有一颗闪存芯片，型号是25Q64JVSIQ，容量8MB。

主控芯片是RTL8197FH，单核1GHz，集成64MB内存。

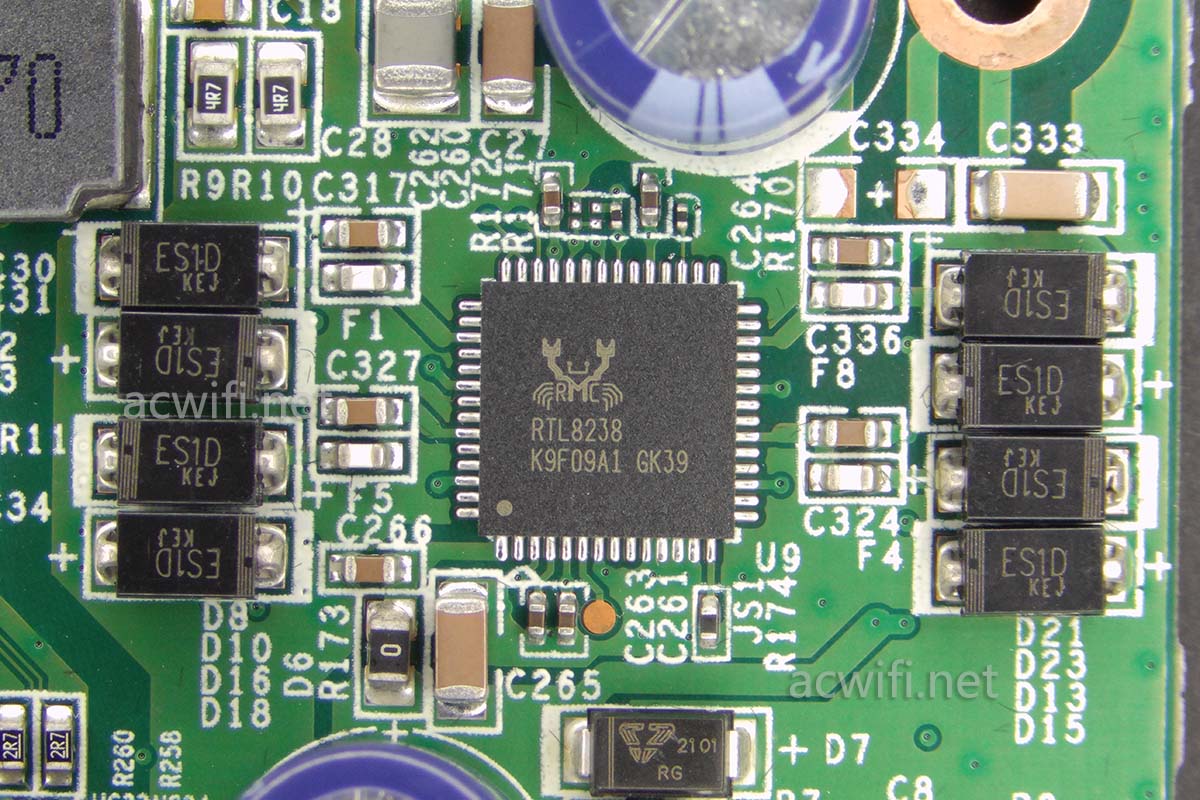

最右边有一颗RTL8238，不清楚是啥芯片，从周边电路来看，跟POE供电有关。

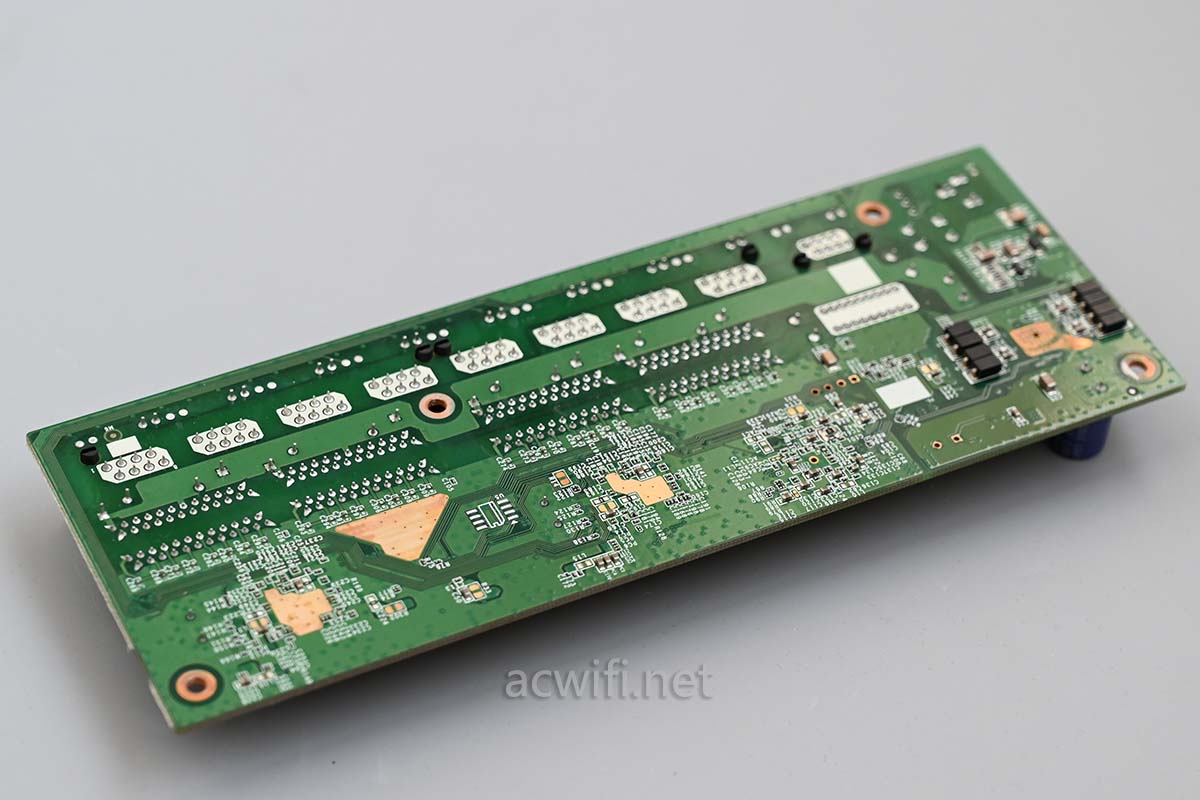

主板背面：

主板背面没啥芯片：

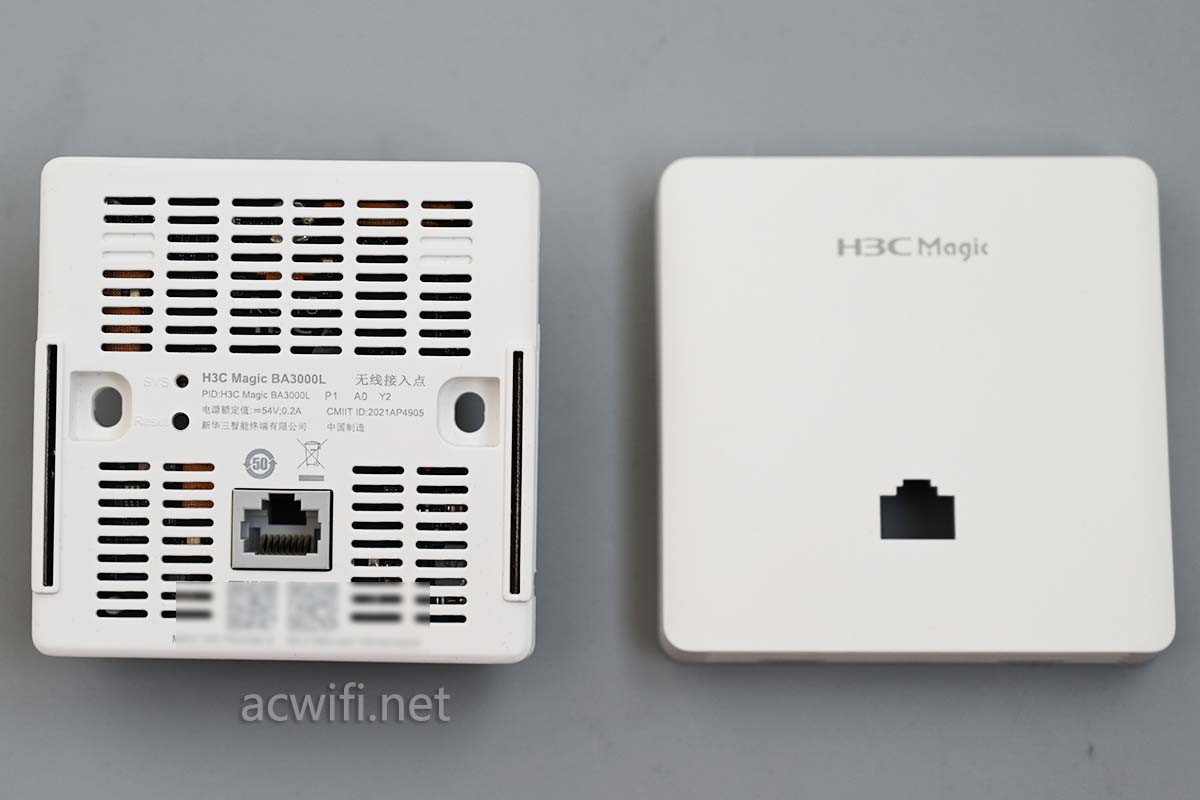

现在来拆AP面板。面板前盖打开：

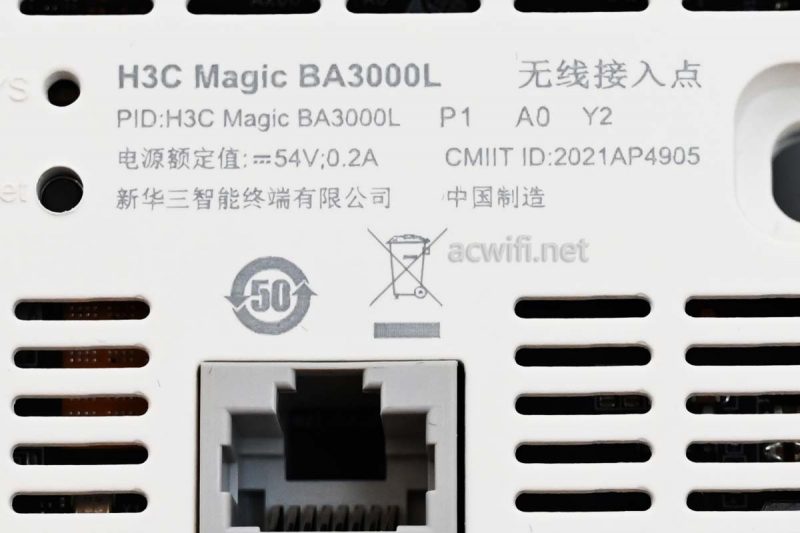

面板上的丝印：H3C Magic BA3000L

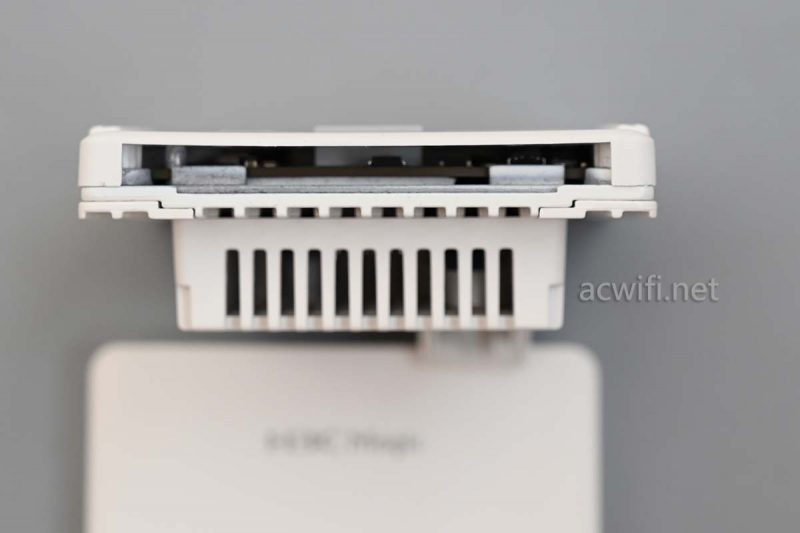

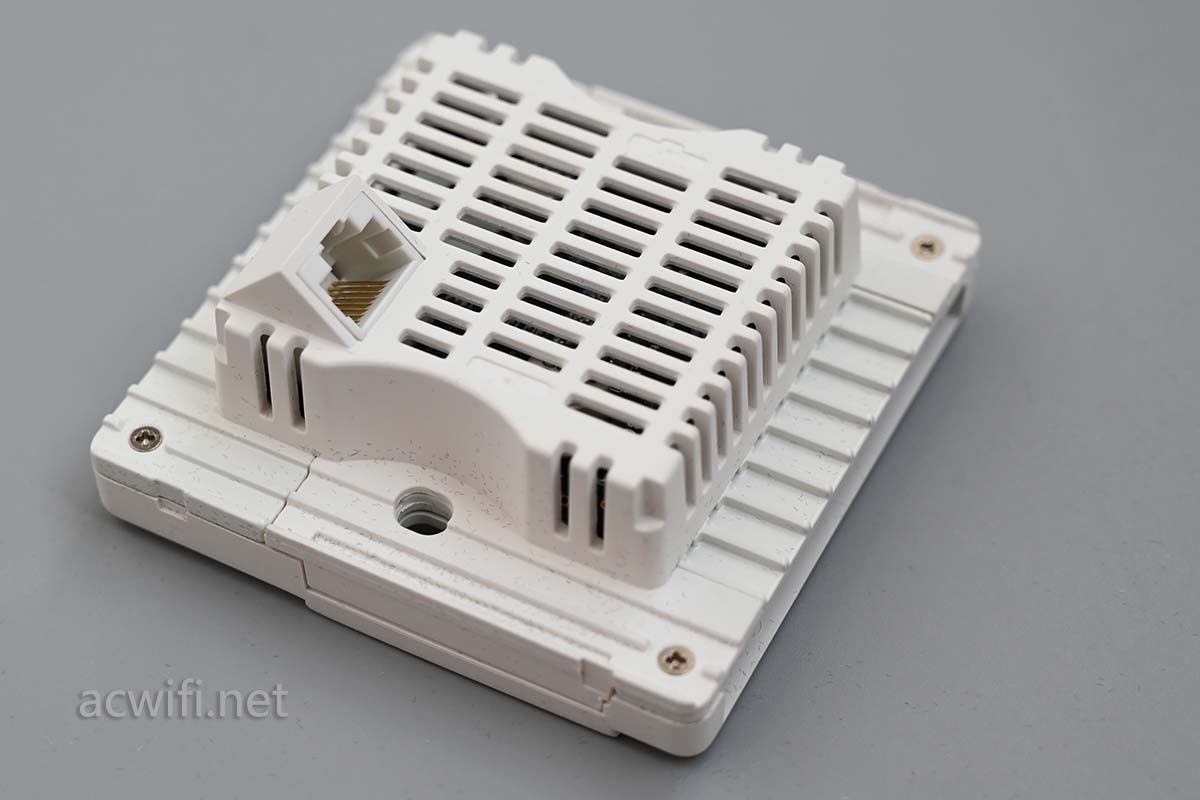

都是散热孔：

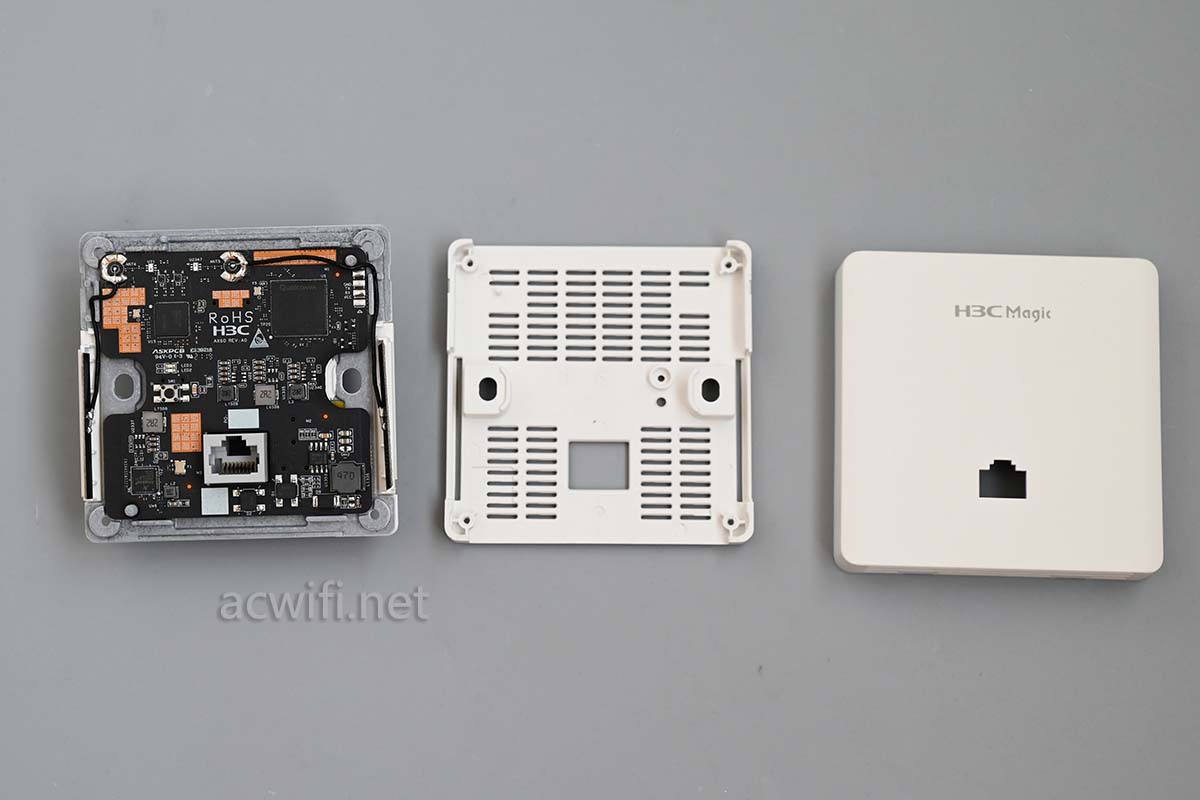

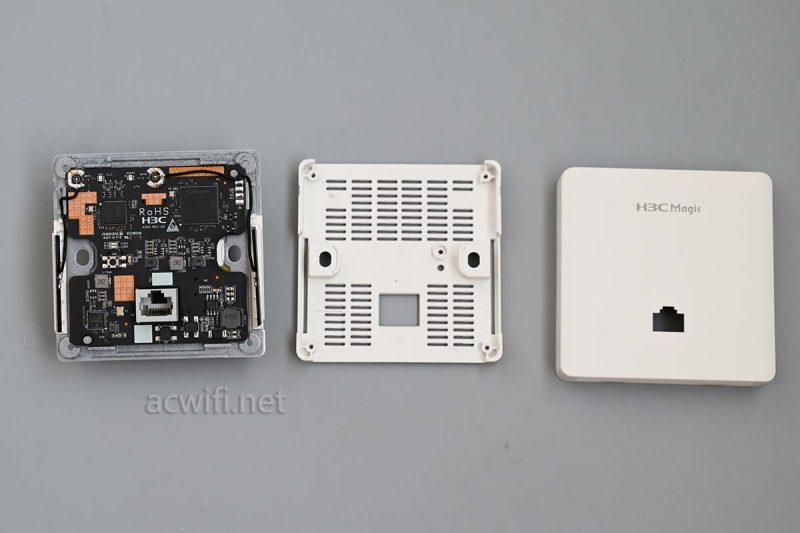

四个角上分别有螺丝，拧下来后分开外壳：

两侧有PCB双频天线：

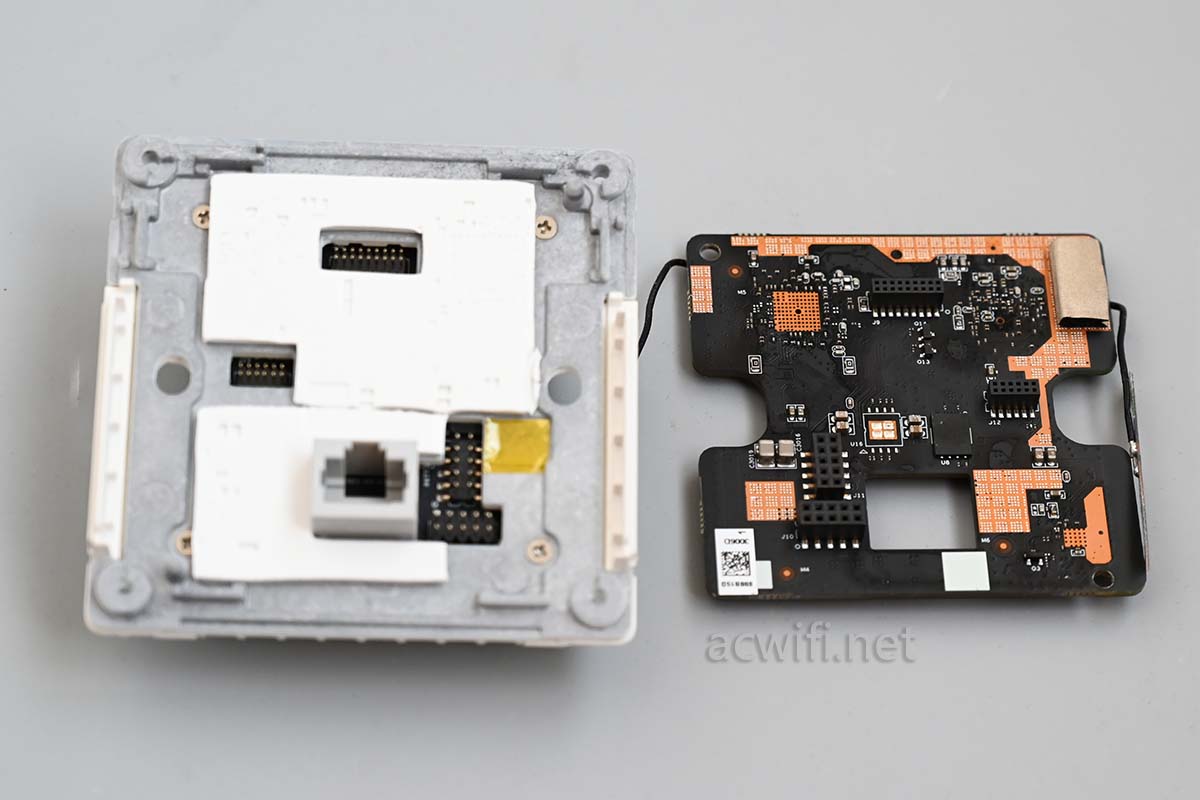

把主板分离出来，

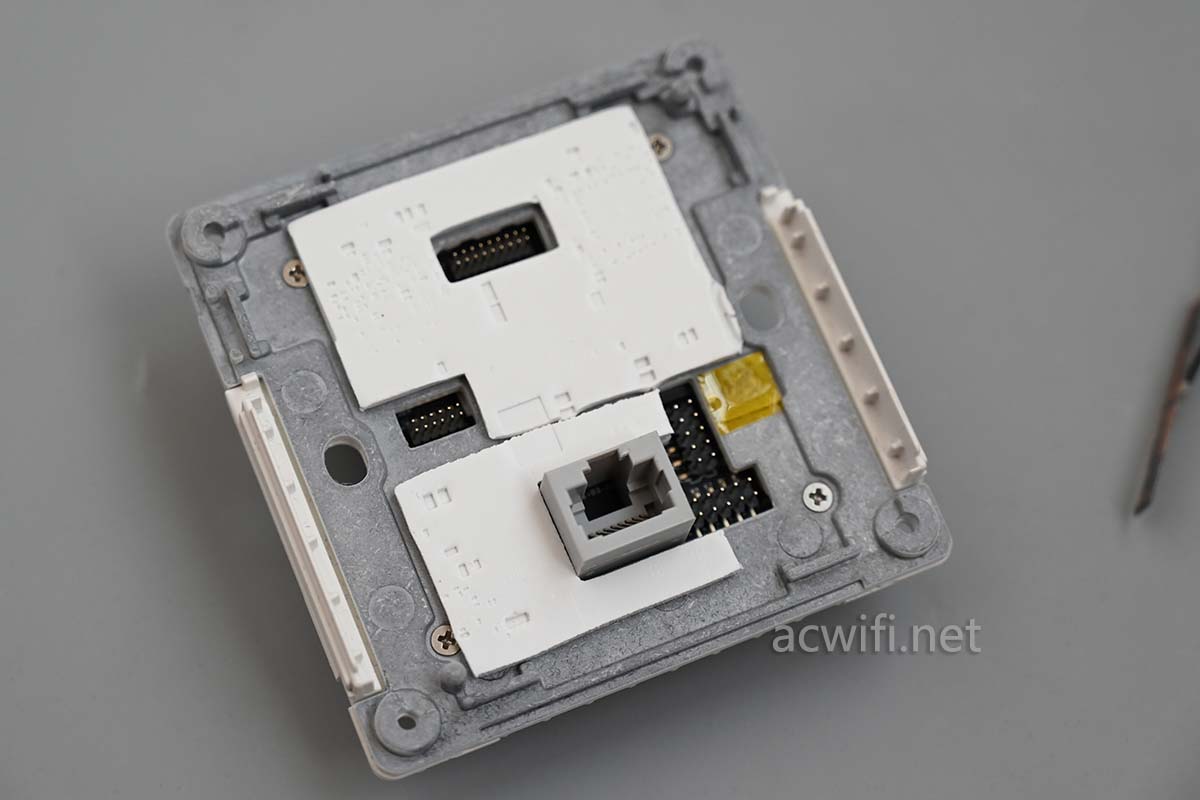

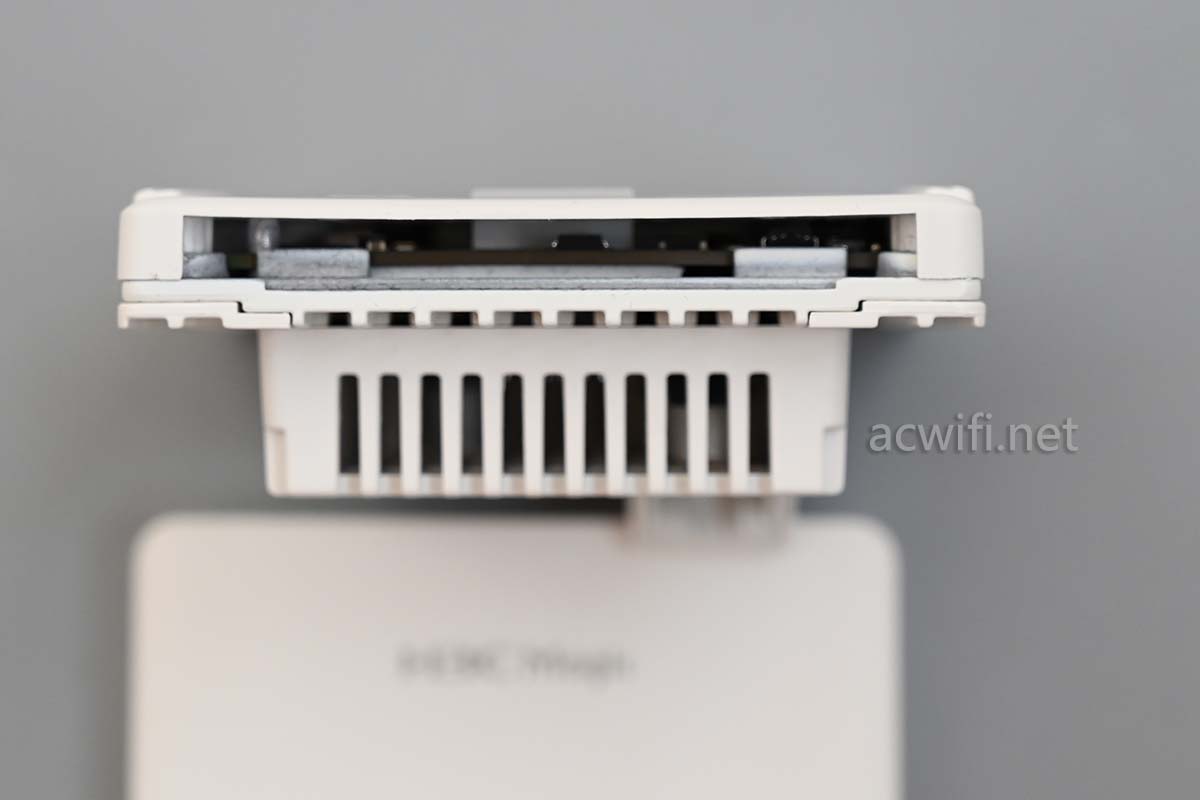

主板底下有导热硅脂垫片，想不到灰色的那一块是铝金属的：

继续拆开：

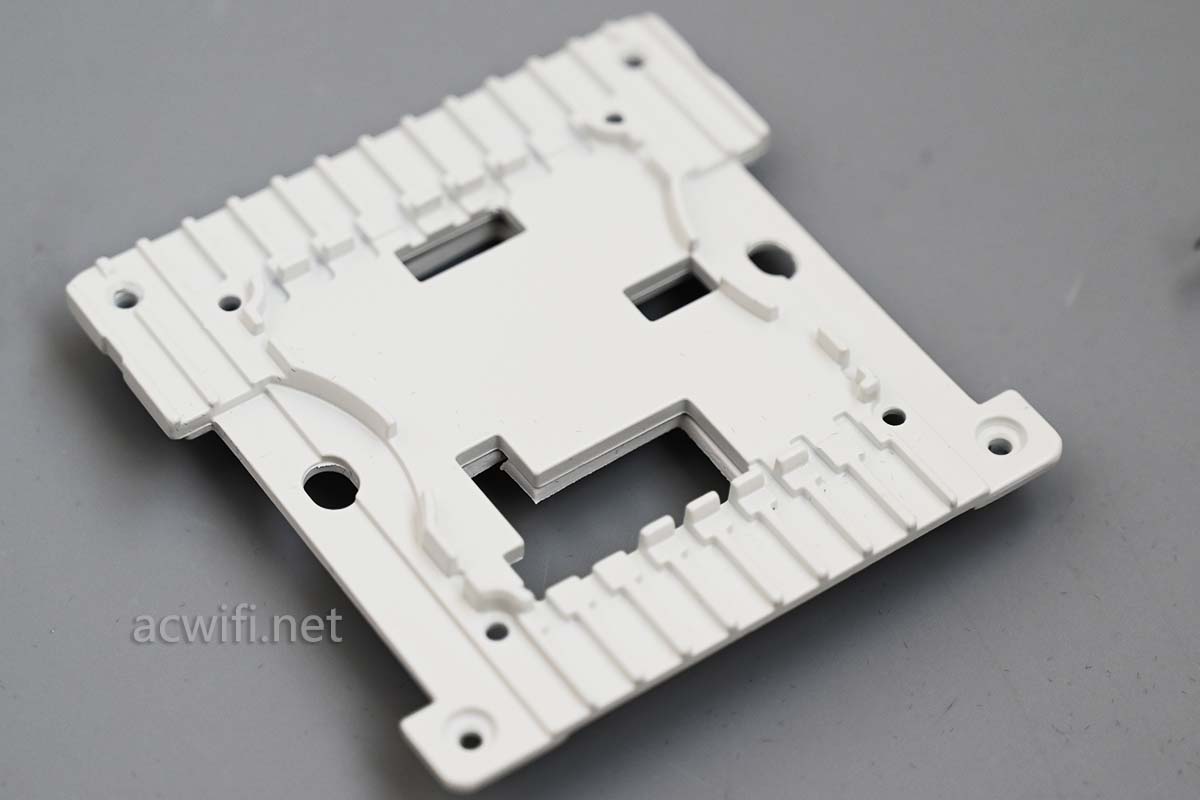

铝板外面喷了白色：

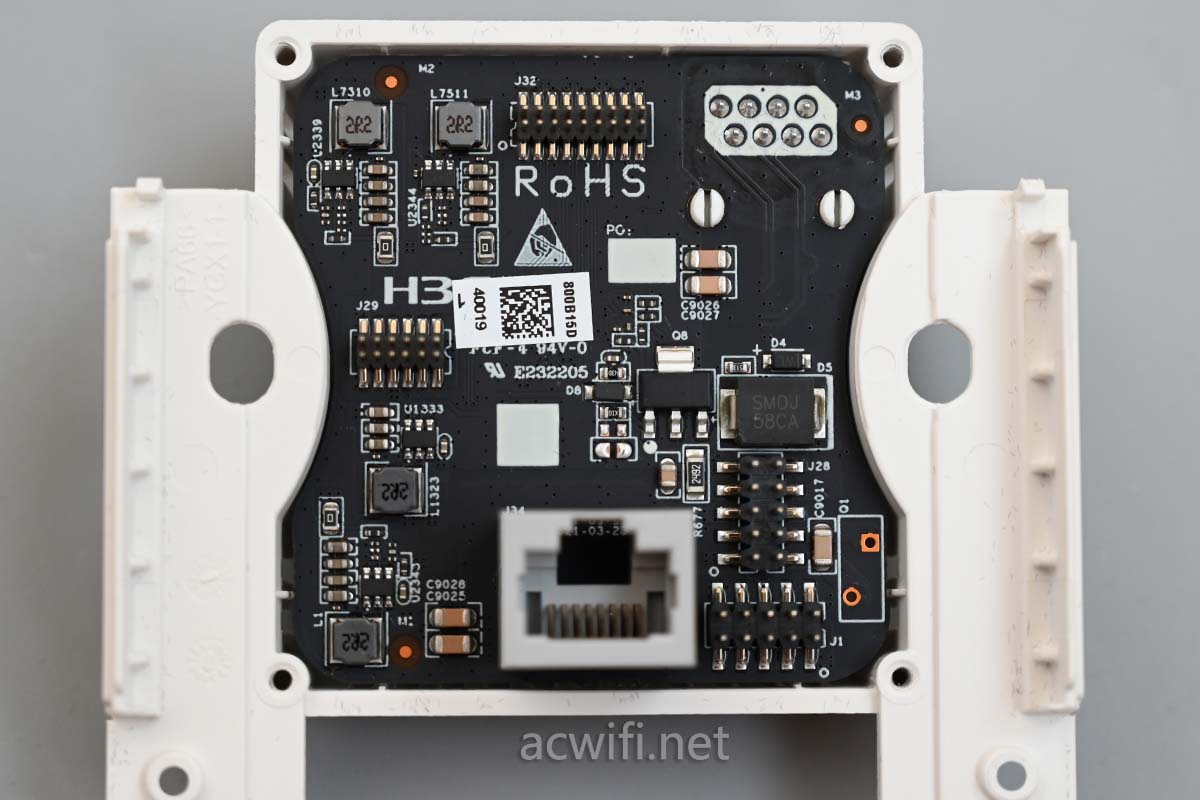

底部的主板是负责供电：

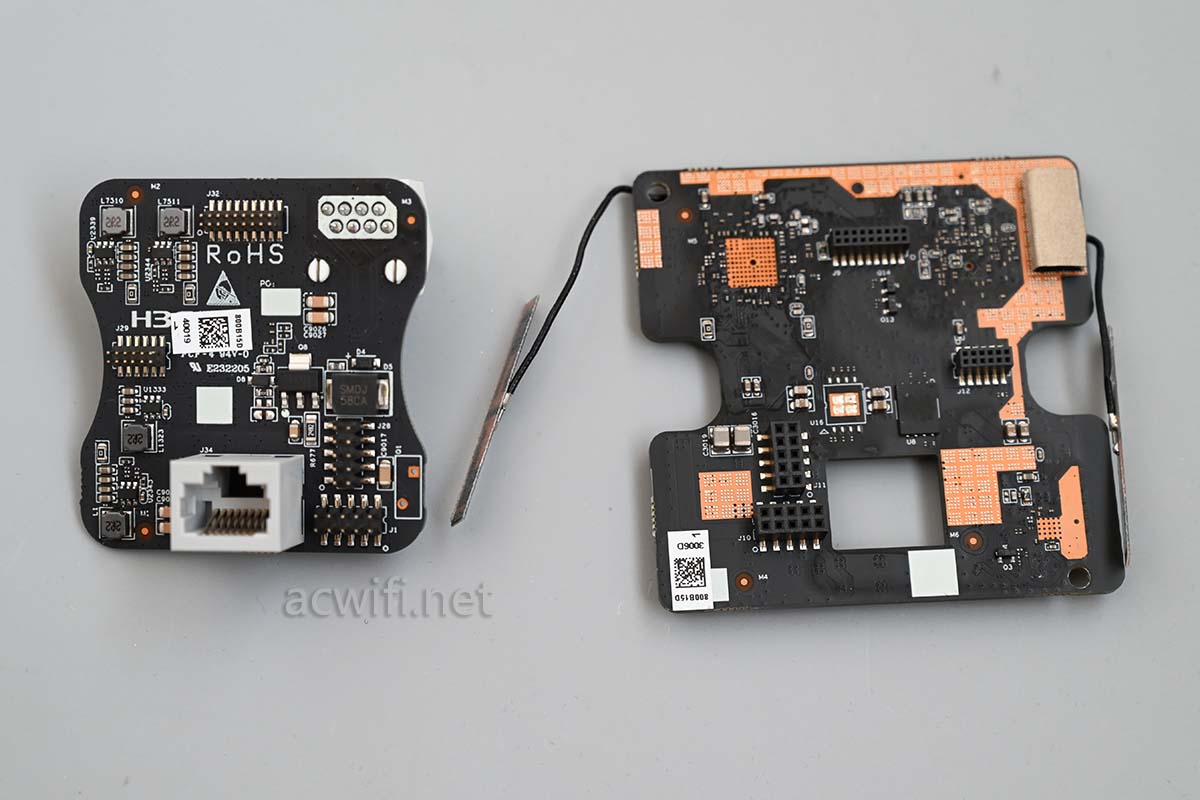

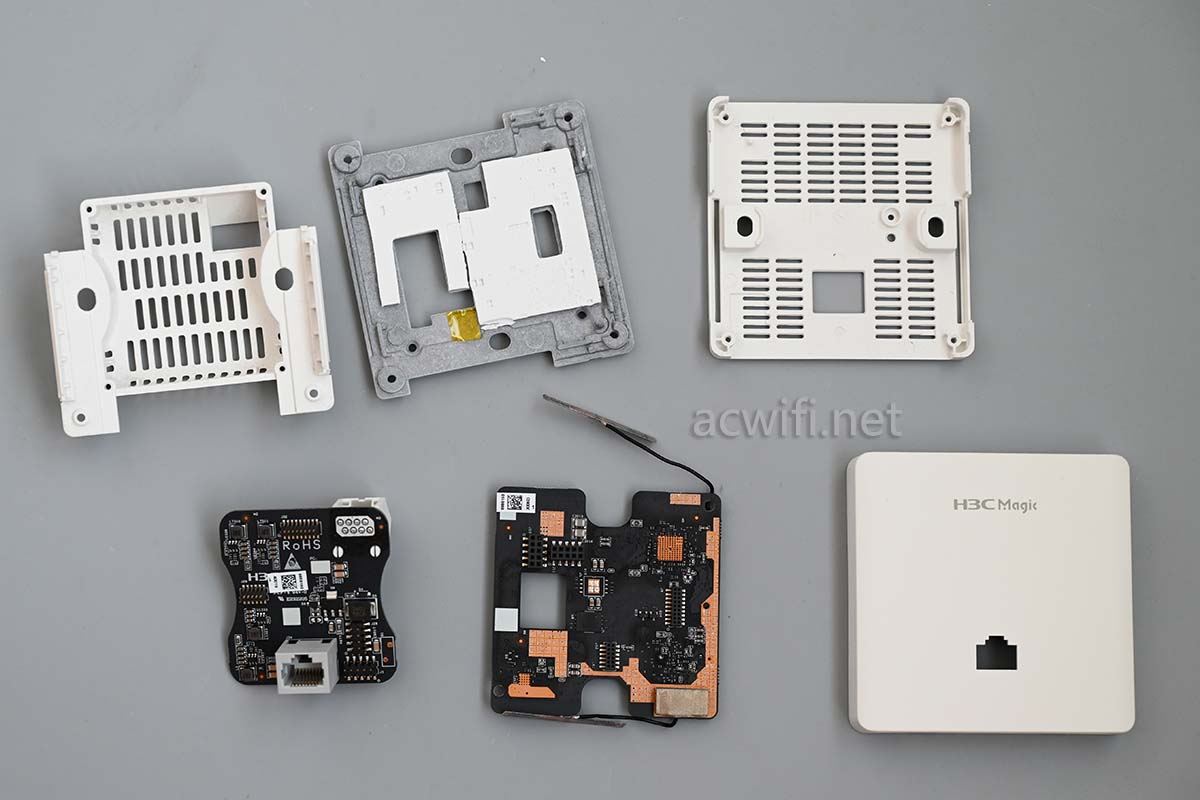

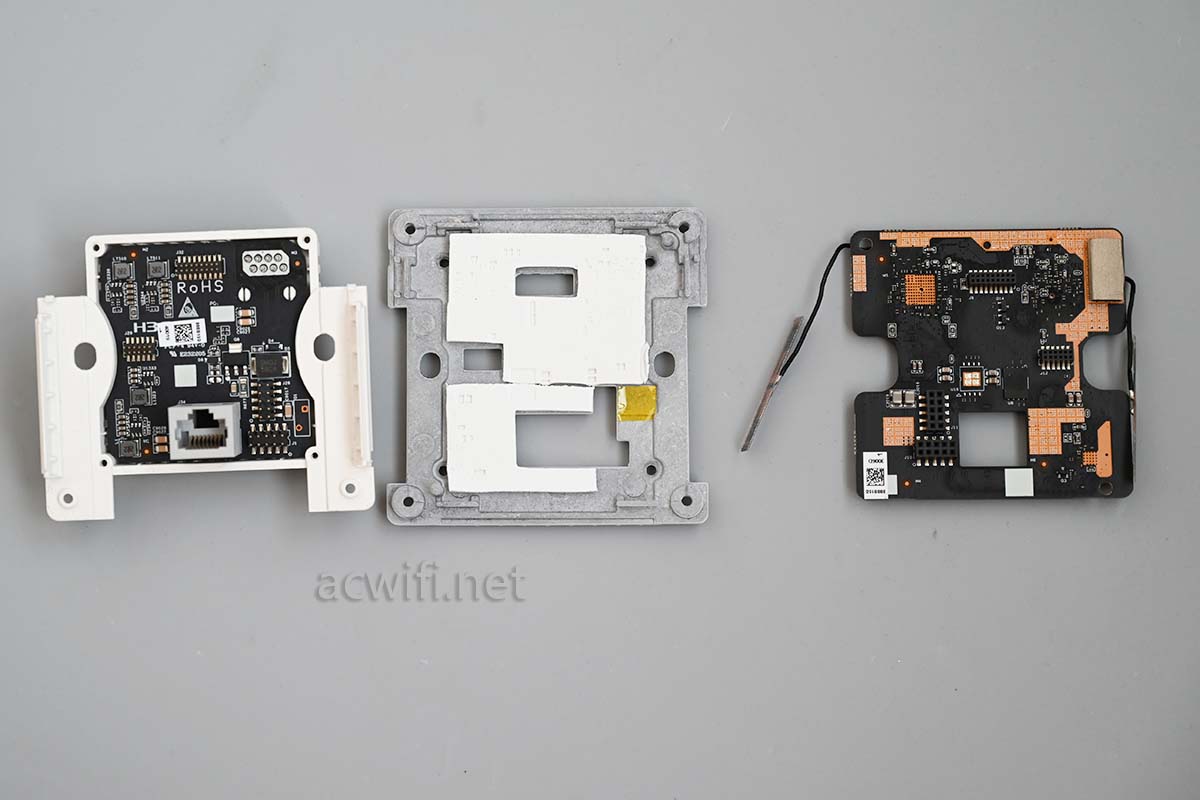

把底部的主板也拆出来，所有东西在这里了：

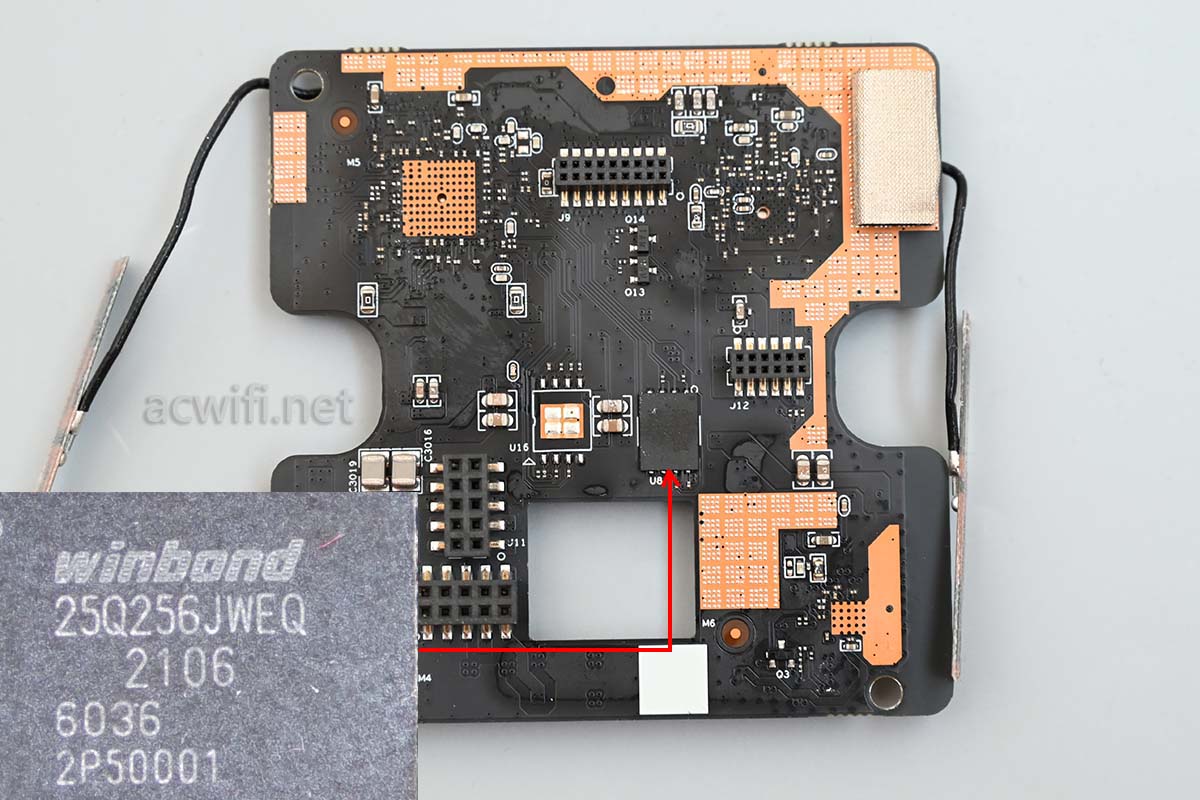

主板背面有一颗闪存芯片，型号是25Q256JWEQ。容量32MB。

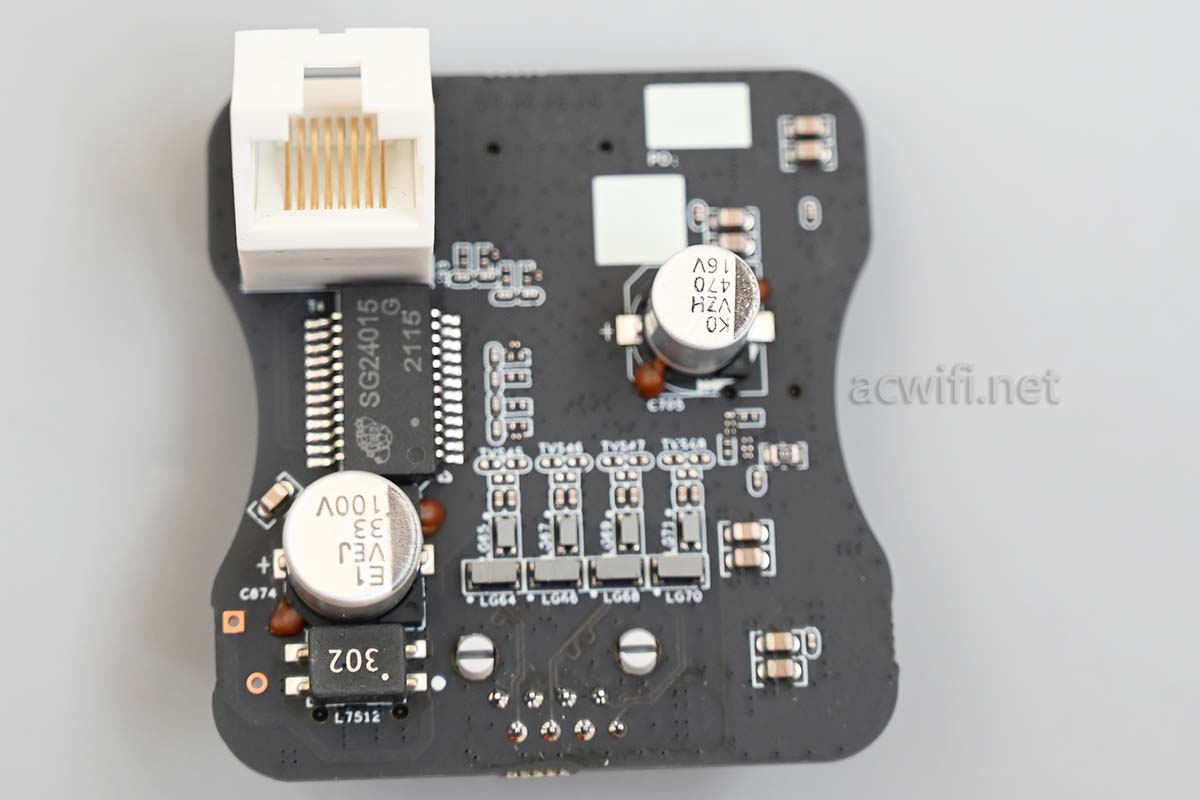

电源板的底面：

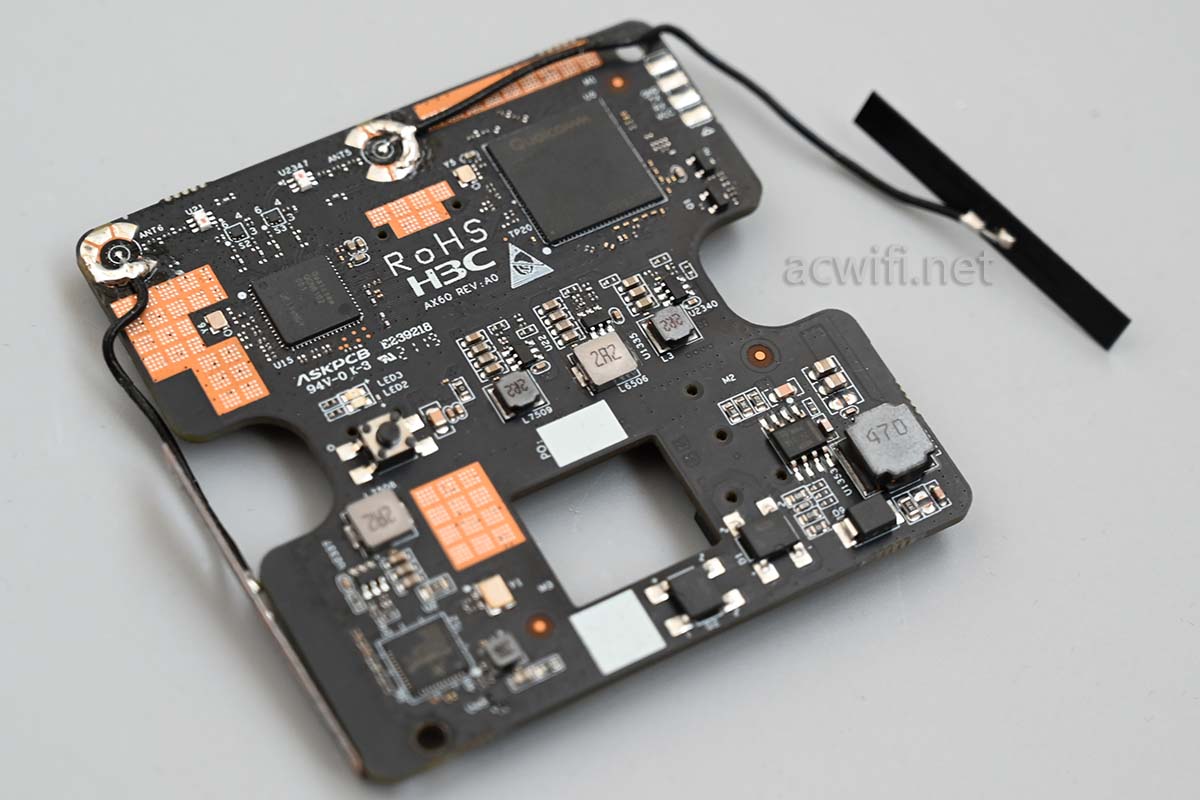

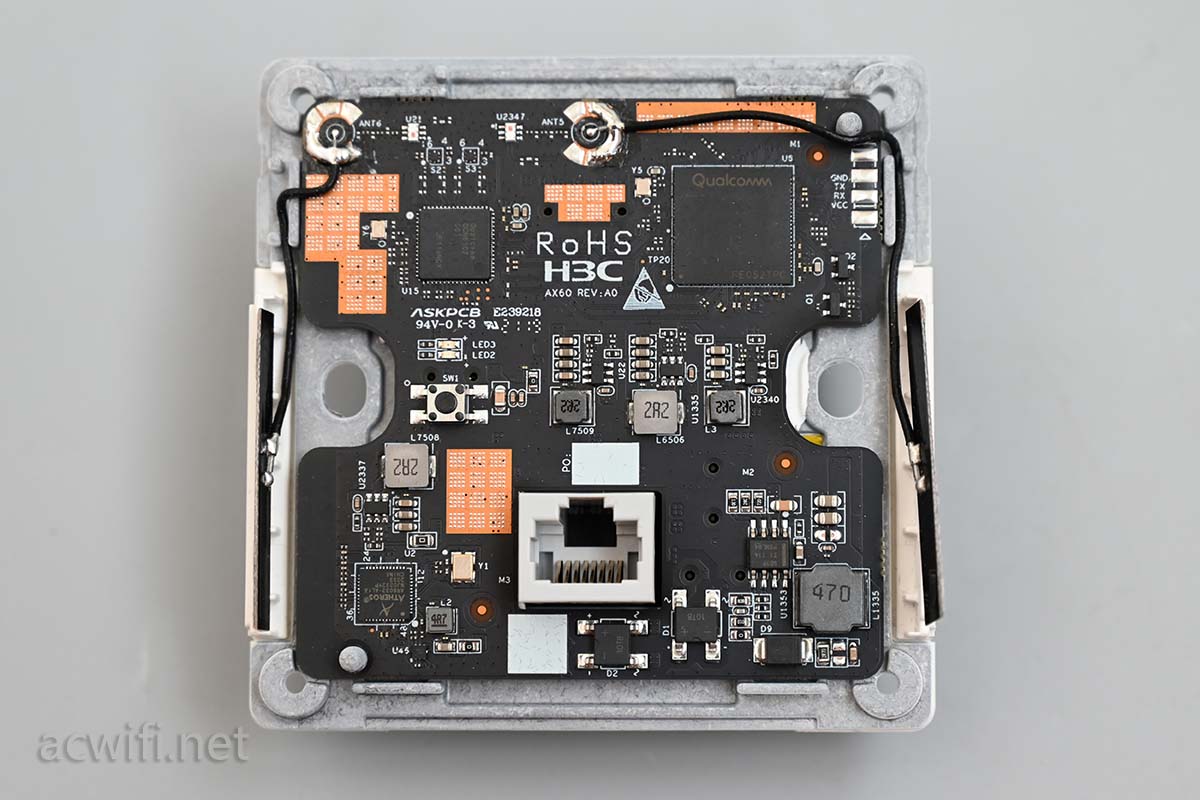

现在来看主板正面上的各芯片型号。

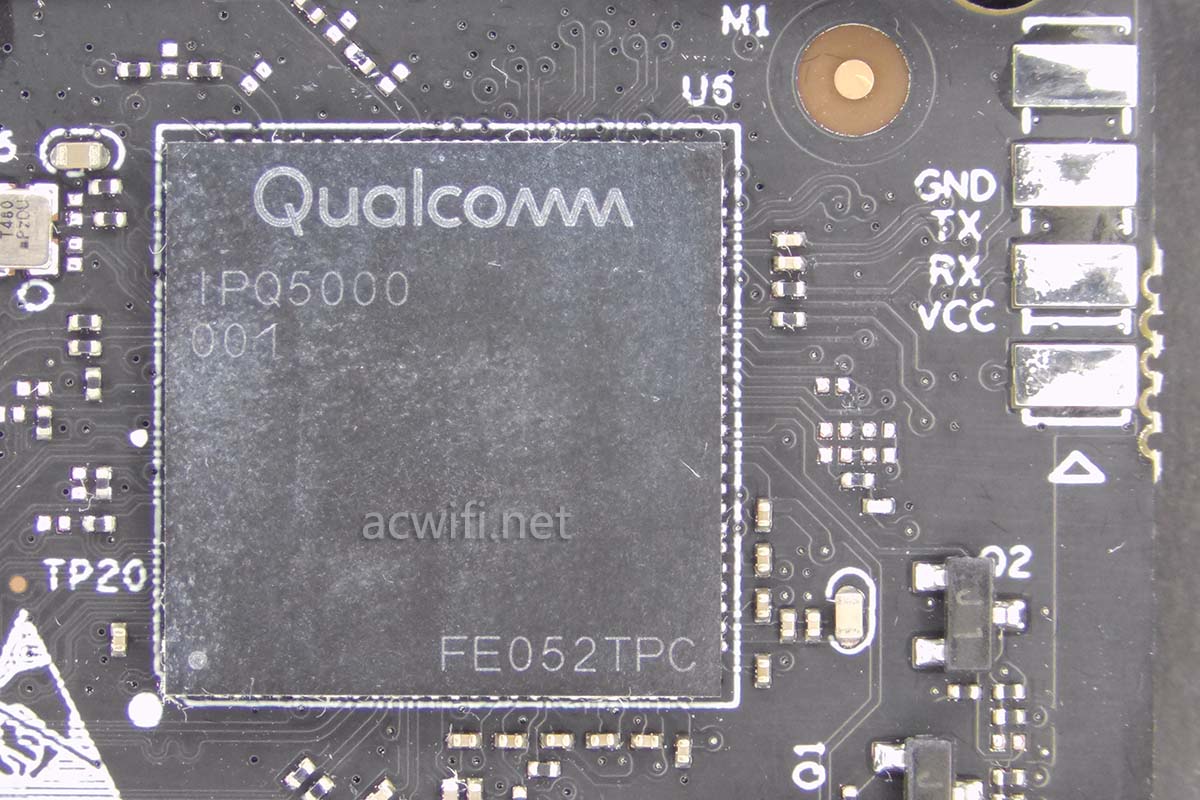

CPU型号是IPQ0509，双核1GHz，集成256MB内存，集成2.4G WI-Fi 6无线，支持2x2mimo，在40MHz频宽下最高速率574Mbps。

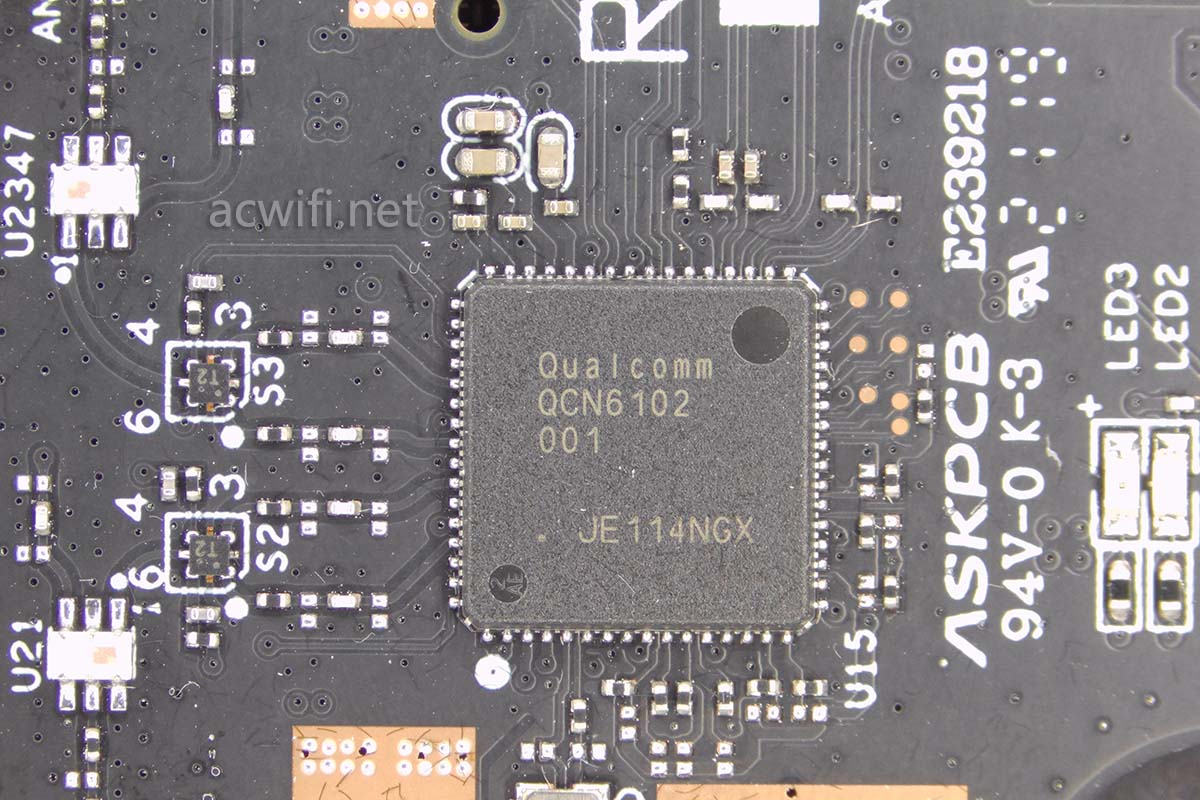

5G无线芯片是QCN6102，支持2x2mimo，在160MHz频宽下最高速率2402Mbps。

5G和2.4G均没有外置独立的FEM芯片。

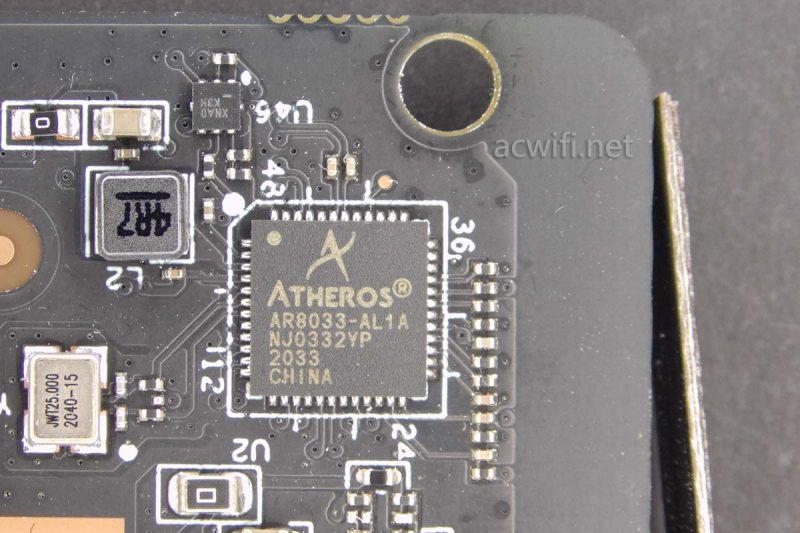

角落有一颗千兆PHY芯片，型号是AR8033-AL1A：

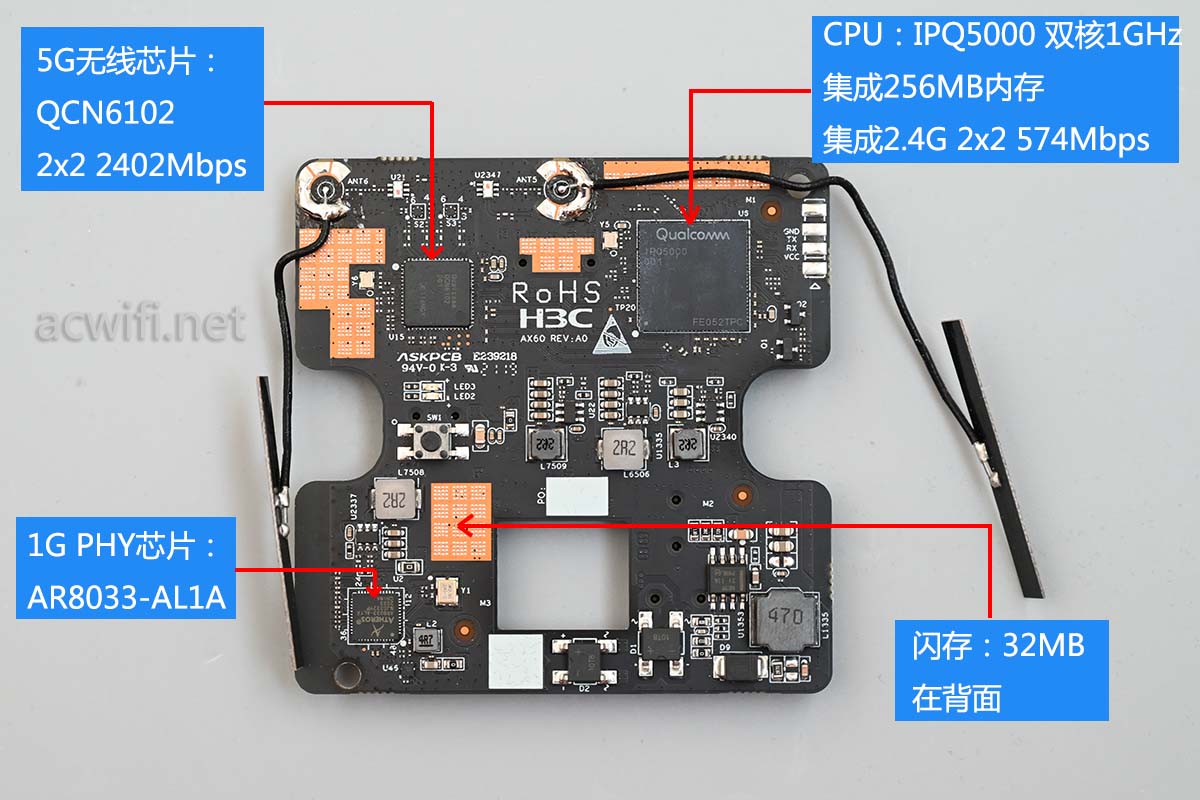

芯片型号汇总图：

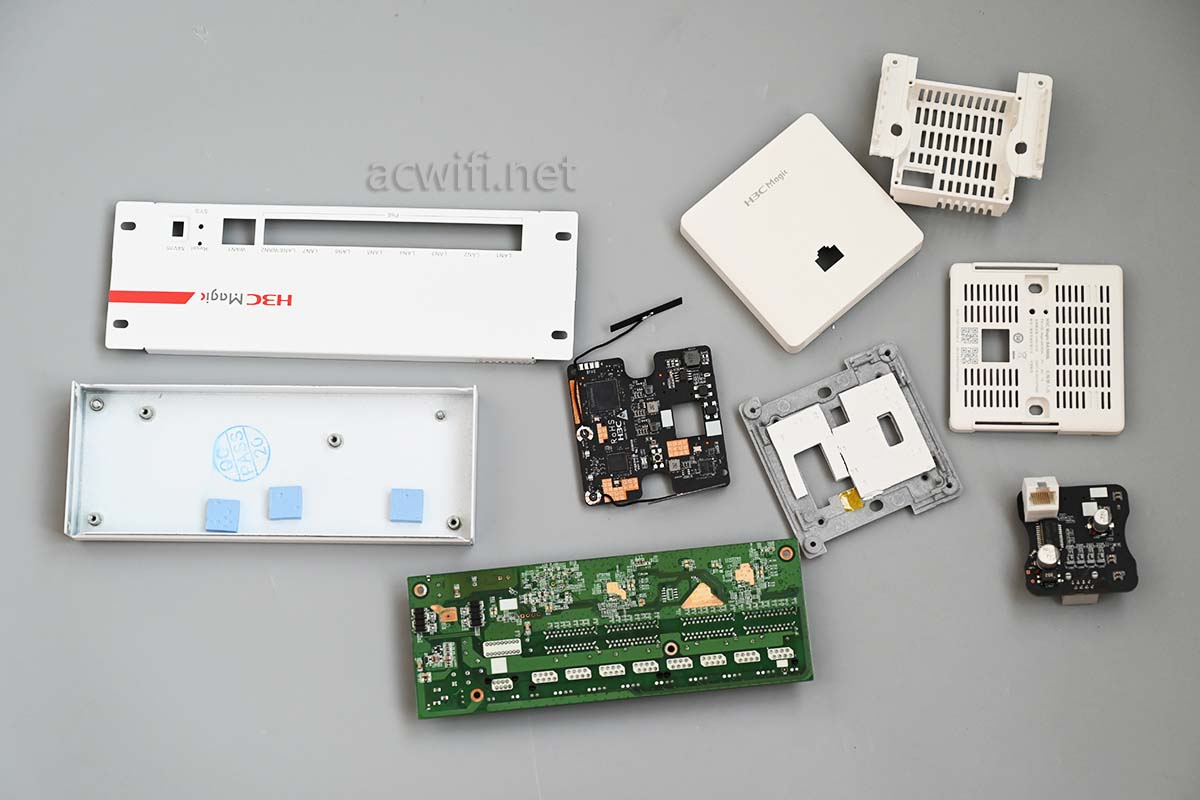

主机和面板都拆完了：

二、简单测试一下AP面板的信号

把AP面放在下图中的“WIFI”位置，然后拿三款手机在楼下D点位置进行远距离测速。宽带是电信500兆，PPPOE上网。只测5G，信道44.

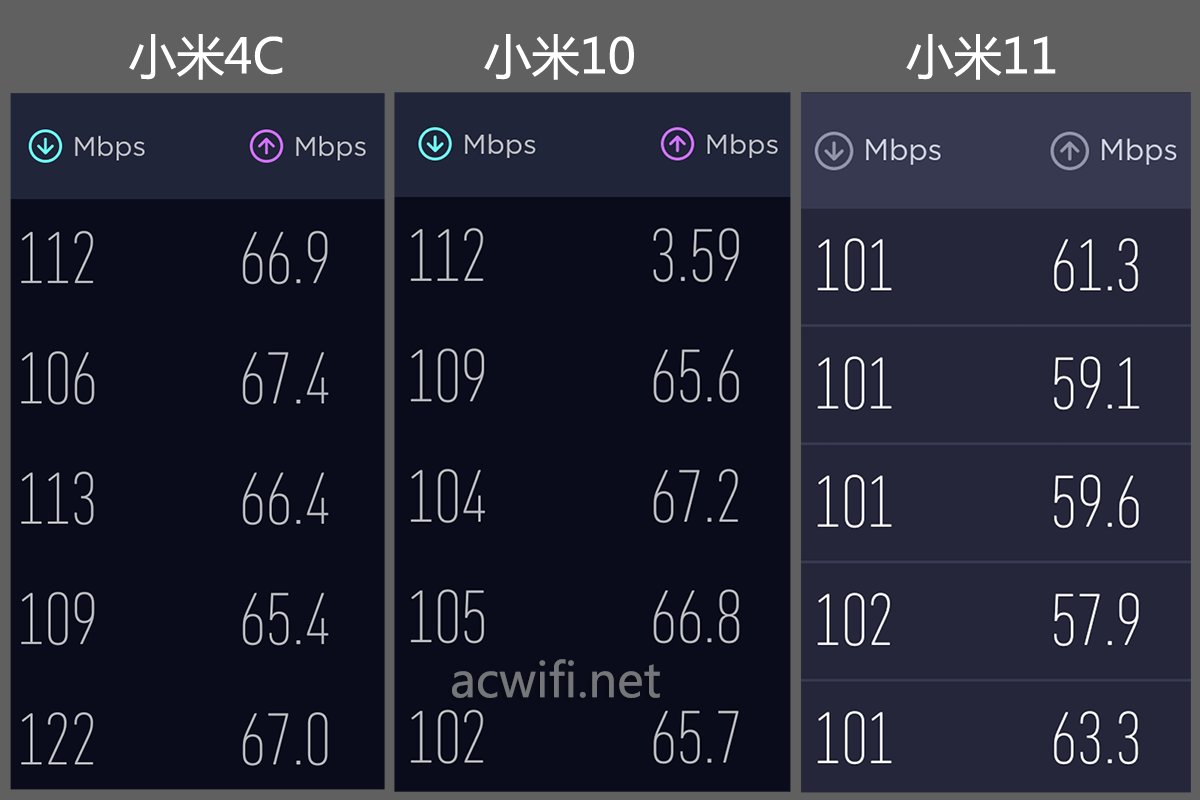

结果如下：

这个结果也是意料之中，毕竟没有独立的功率芯片。

然而面板AP并不需要很强的信号。

三、四台面板AP布网后的测速

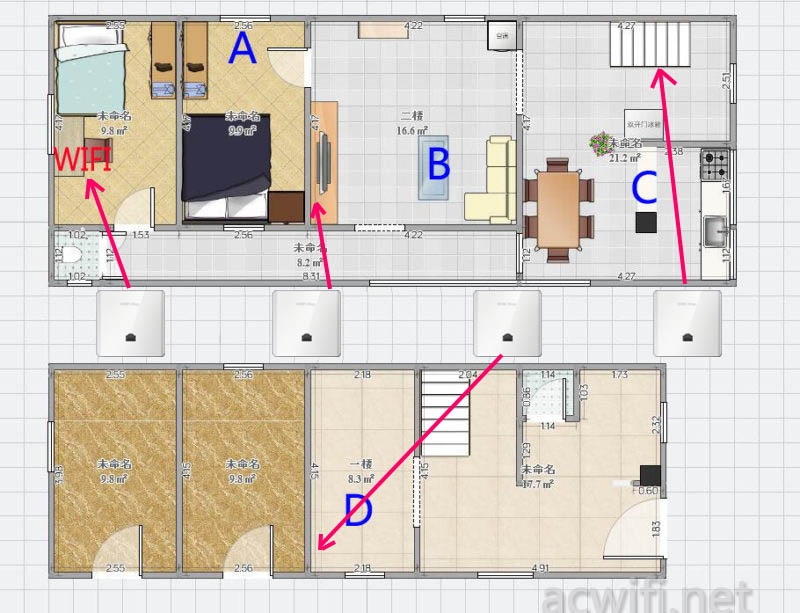

我把四个H3C Magic BA3000L面板AP布置如下图所示：（D点是在一楼）

拿三款Wi-Fi 6手机分别在以上A、B、C、D四个位置进行无线测速。

测试的方式是主机用静态IP方式上网，WAN口连接自建的Speedtest测速服务器的网口。每个位置连续测速6次，取平均值做无线速度的参考。

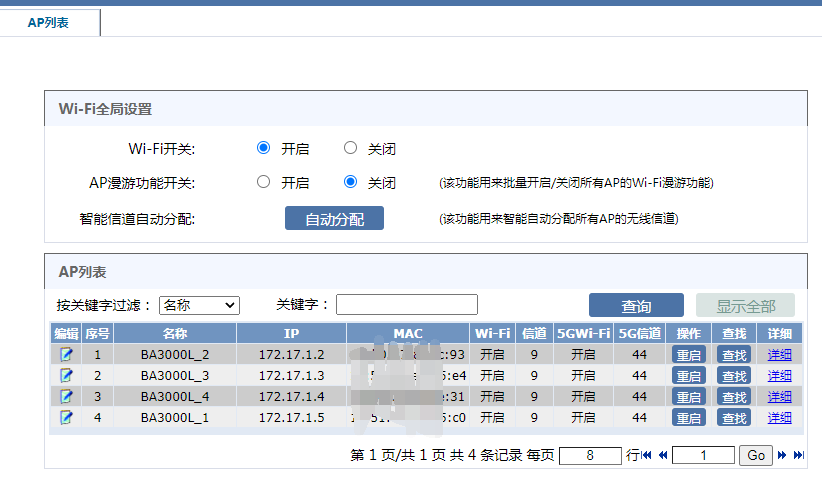

四个AP的无线参数：（2.4G信道是9，5G信道44，开160MHz频宽）

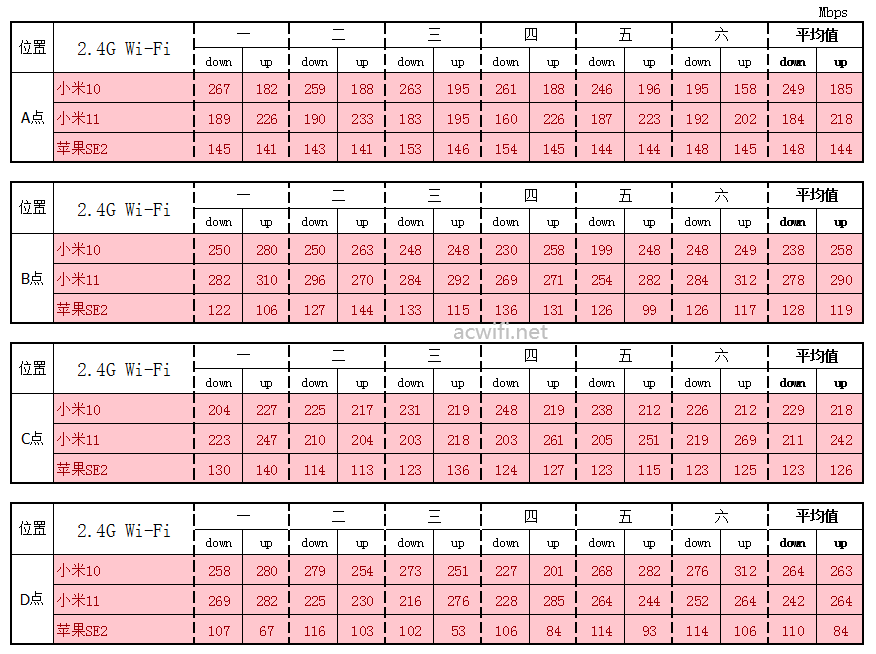

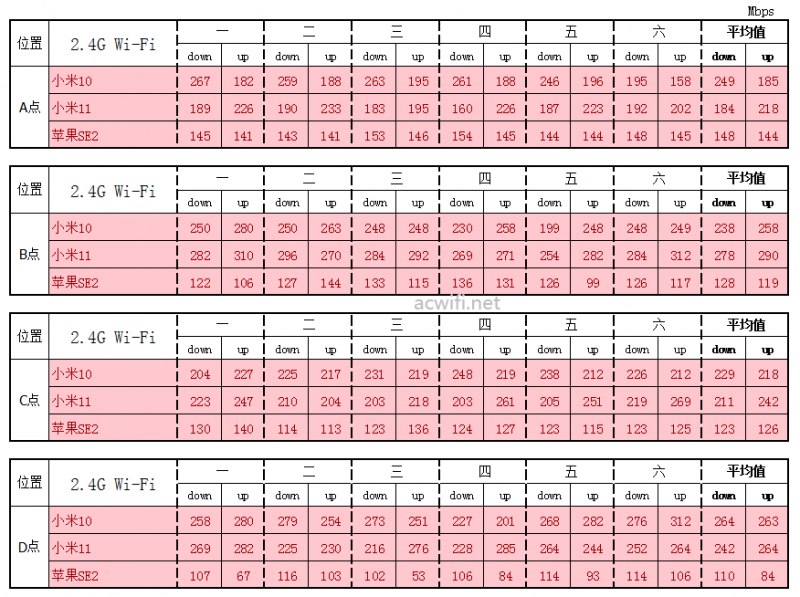

2.4G所有结果如下表格：

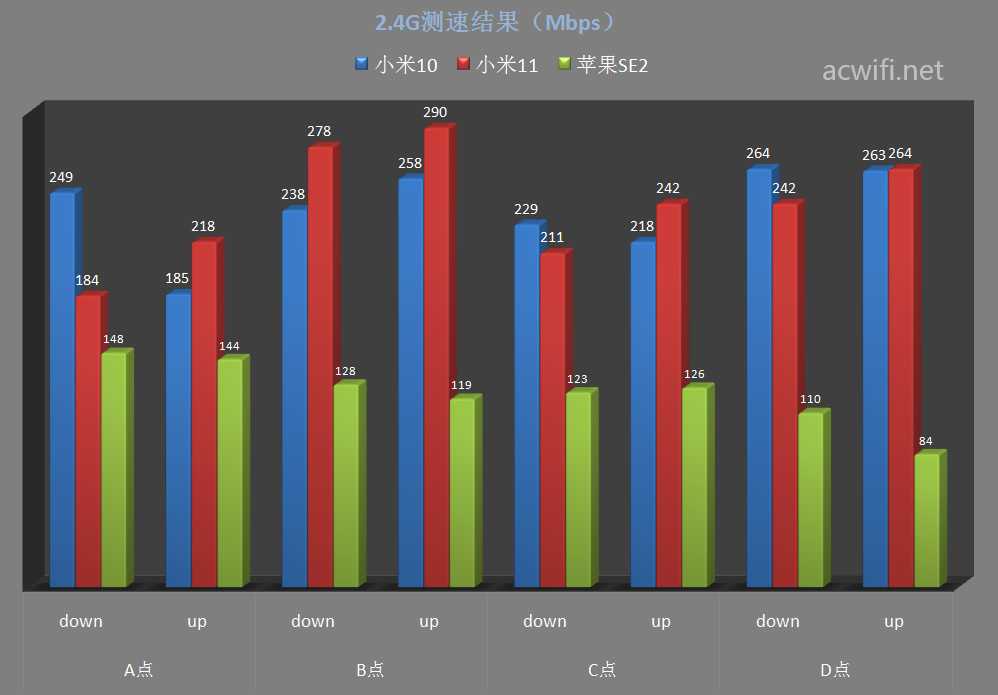

2.4G平均值如下：

每个测速点附近都有一个无线AP，所以呢速度都不会低。

因为苹果手机的2.4G Wi-Fi只有20MHz频宽，所以上图的绿色柱子明显矮一截。小米10和小米11各个位置的2.4G速度超过200兆。

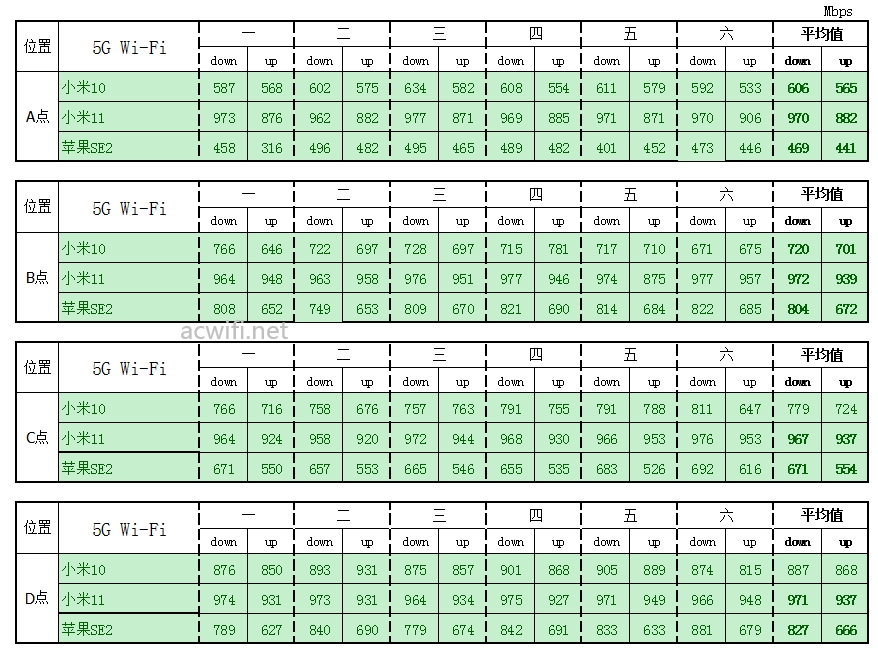

5G测速所有结果如下表格：

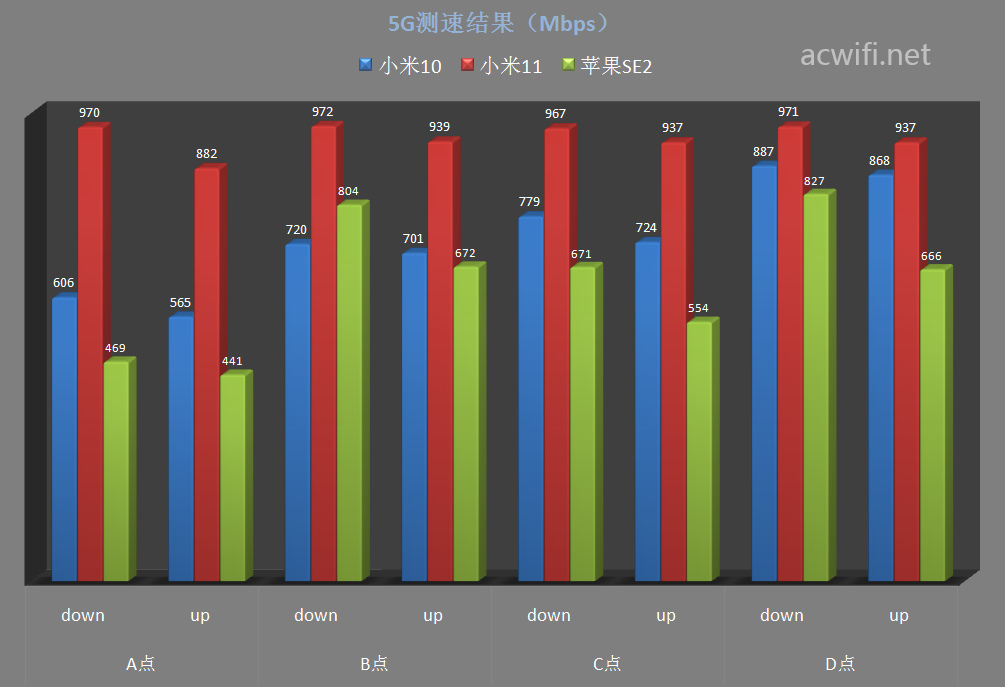

5G平均速度如下图：

A点所在的房间没有放置无线AP，信号是从隔壁传过来的，所以A点可以用作每2个房间放一个H3C Magic BA3000L的参考数据。

小米11支持160MHz频宽，既然隔了一墙的A点位置，也能跑满千兆速度，小米10和苹果SE2手机只有80MHz频宽，相比小米11就明显慢些了，但也有700兆左右的速度。

四、漫游效果测试

漫游效果测试包括两部分，一是用WIFI魔盒这个APP测试看看自动切换的延时，这个切换时间不作准，只供参考 。（安卓的版本呈慢3.12.7，IOS版本是1.4.1）

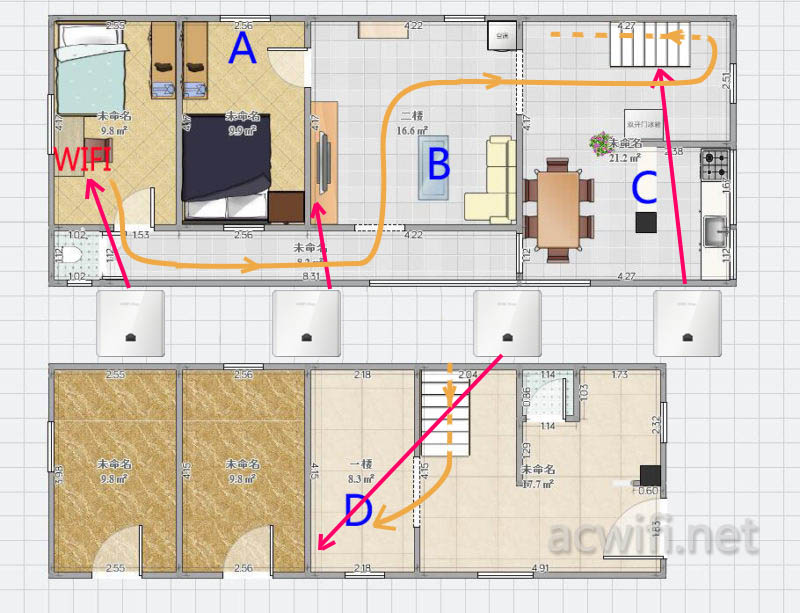

同样是以上的位置，同样是那三款手机。拿着手机从下图中的“WIFI”往一楼的D点位置走，再往回走到WIFI位置。就是跑一个来回！

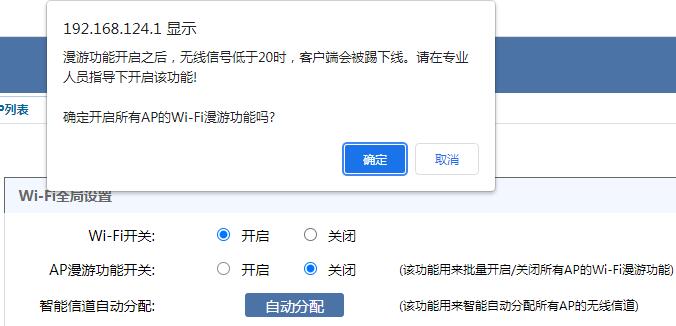

可以开启802.11r协议，在Wi-Fi全局设置里的“AP漫游功能开关”，开启时就会有如下的提示。

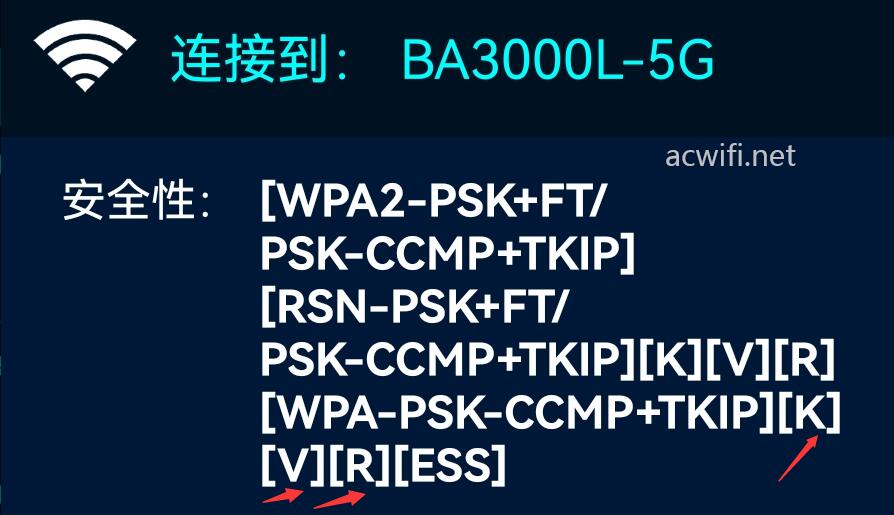

开启这后，可以用软件查看支持802.11r、802.11v、802.11k与漫游切换有关的协议了：

不开启漫游开关，默认是支持K和V的，不支持R，因为R可能存在兼容性问题。但我想知道有R与没有R的漫游效果差别，再加上双频合一与不合一只连5G的组合，所以一台手机就有4种测试。

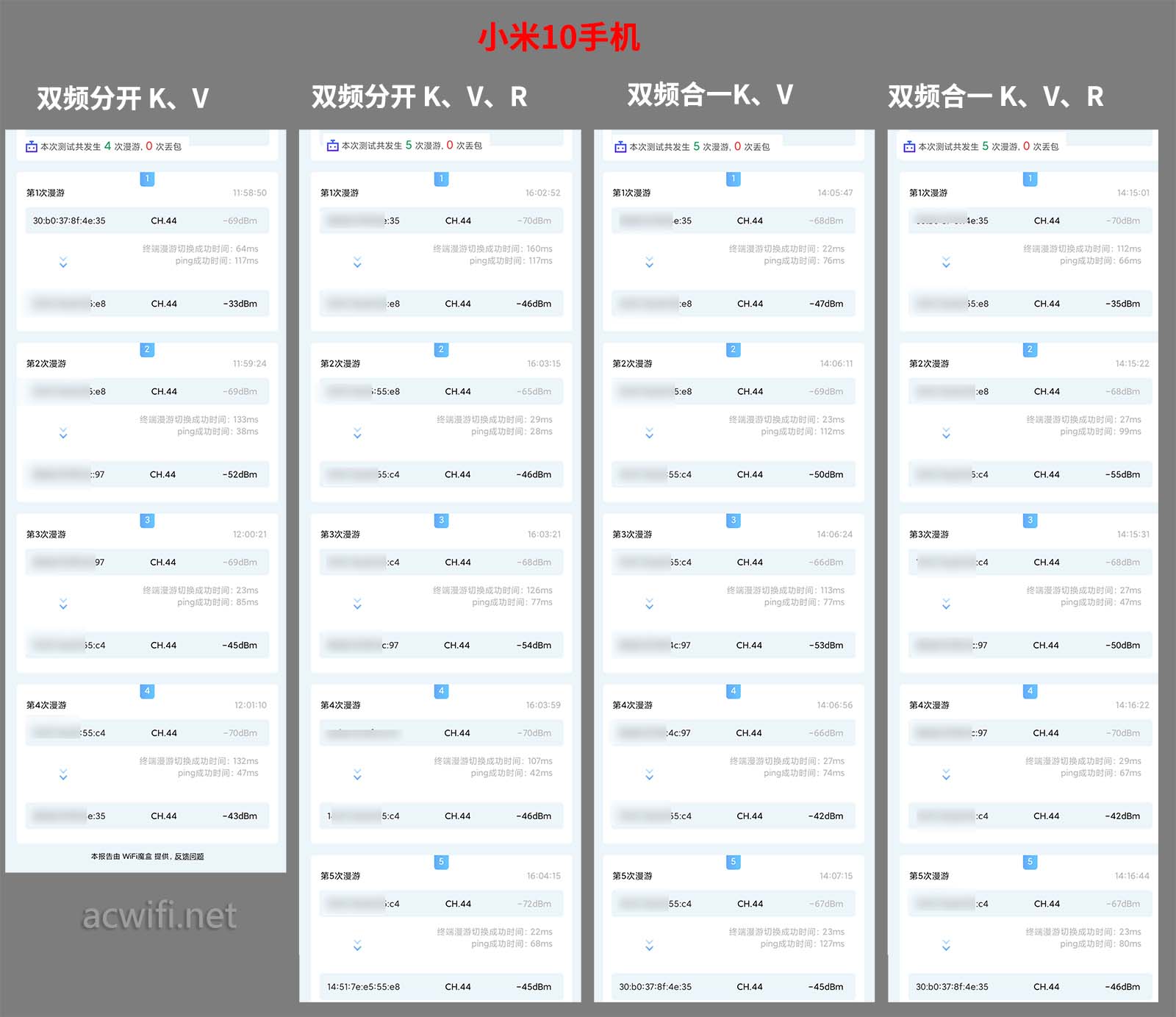

小米10手机的漫游结果，没有丢包：

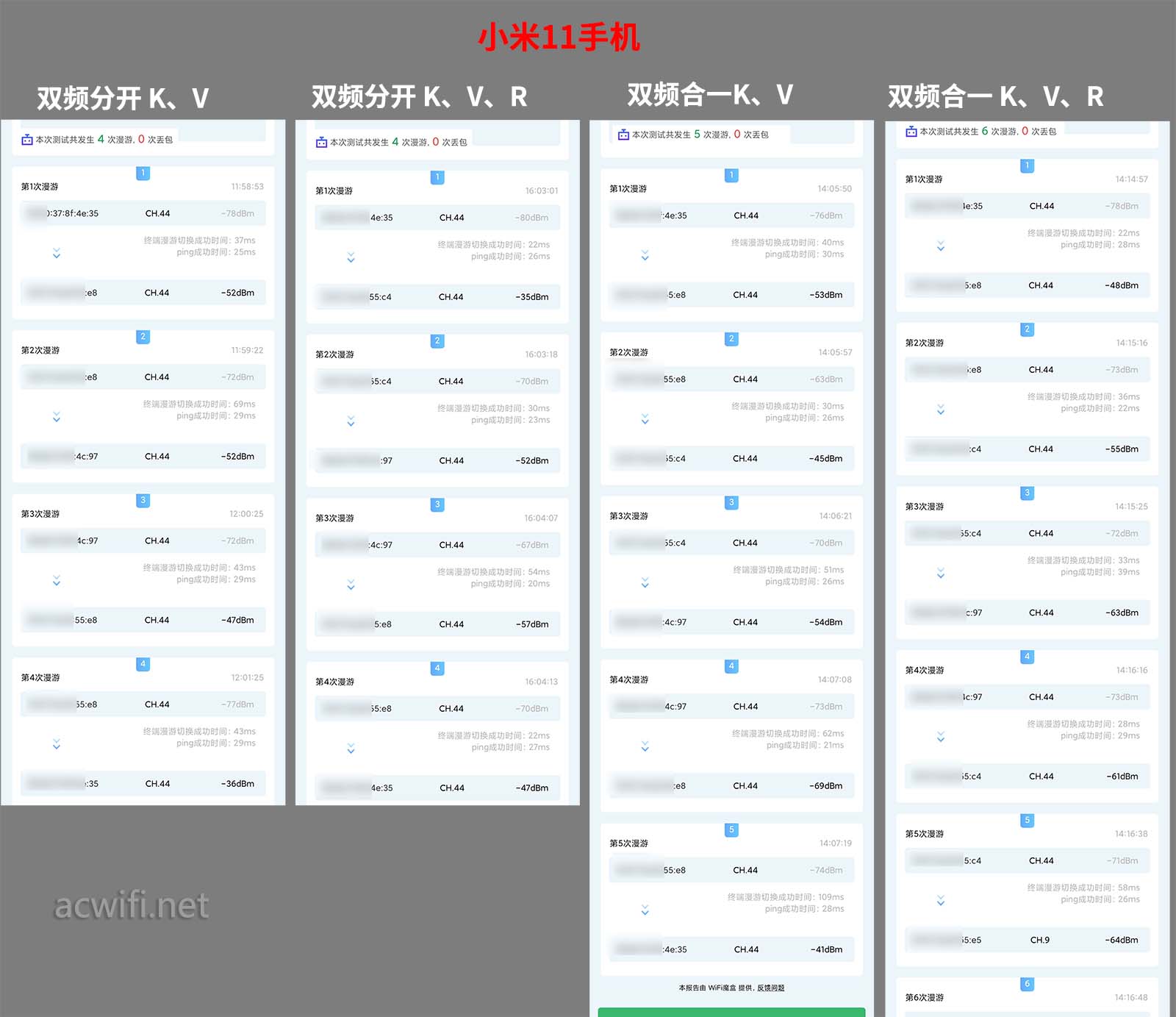

小米11的漫游测试结果，没丢包：

苹果SE2的漫游测试结果，有丢包，但切换耗时都很低。APP的bug吧。

从这款APP的测试来看，有没有R没啥差别。

接下来用王者这个游戏做测试。

一局定输赢，还是使用那三台手机，使用那条来回走动的路由，直到一局玩完为止，主观上统计一下各种节点切换时的游戏画面是否流畅或网络中断。

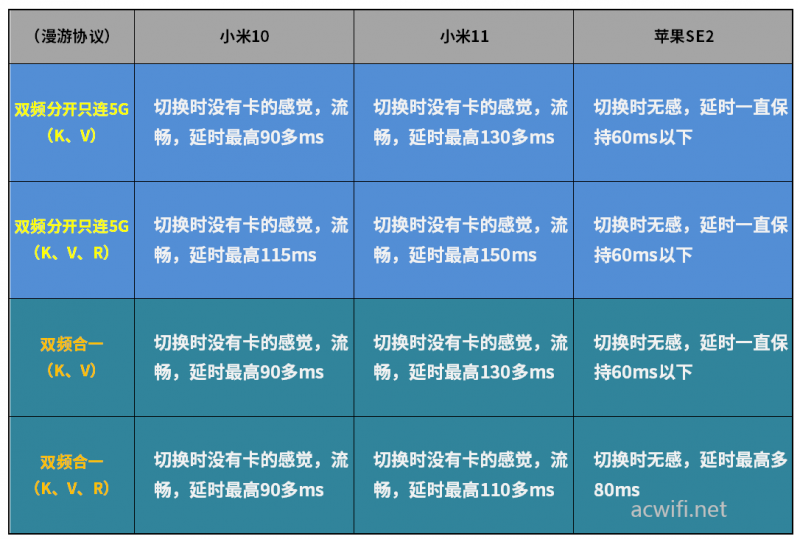

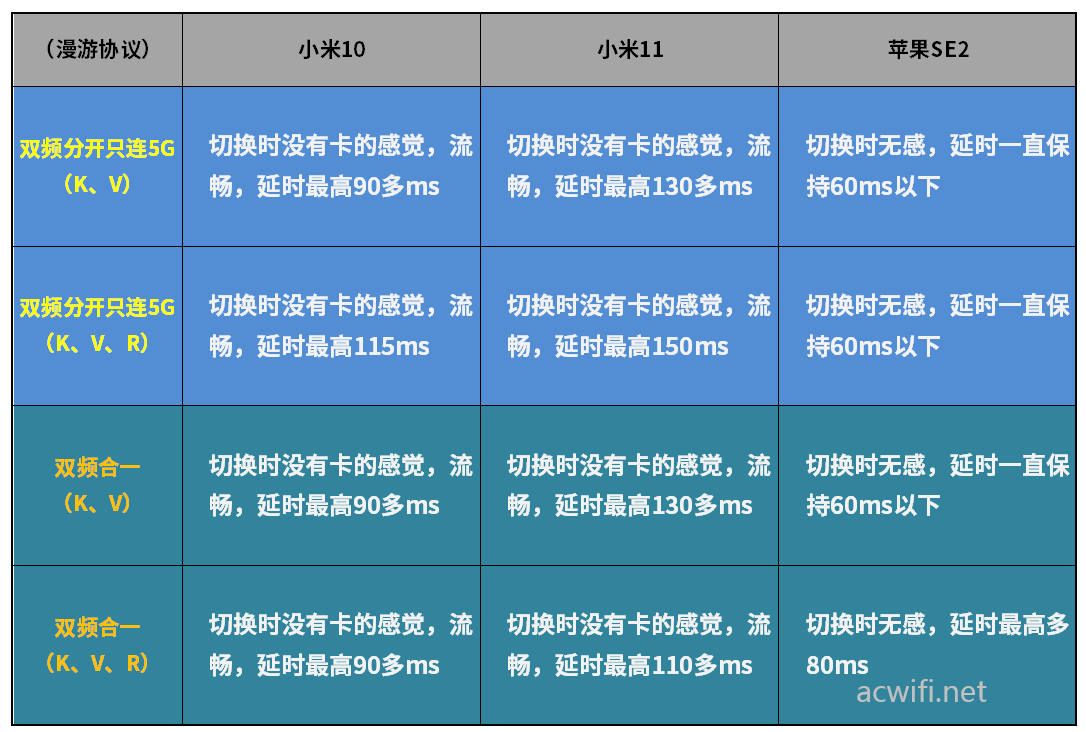

经过三个帐号几轮的扣分之后测得的漫游结果如下：（王者荣耀游戏体验测试）

所有组合，在各个AP之间游走时，都没有发生网络中断的情况，也没有出现一次“460”。

游戏体验很好的。

好像有没有802.11R都没有影响游戏体验呀，总想找点有没有R的差别出来，继续测吧，用QQ视频通话来测试看看。

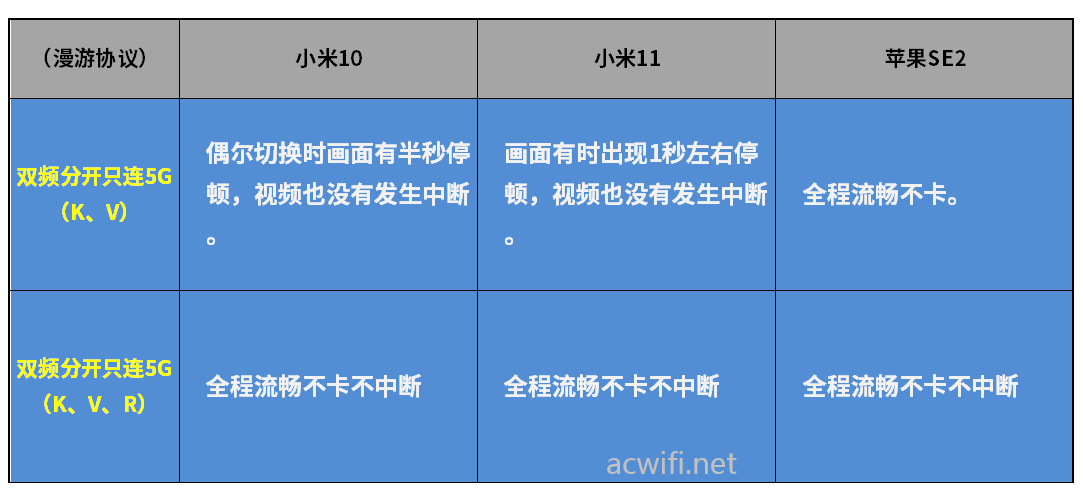

还是用上面的3台手机。结果如下：（QQ视频通话）

有802.11r的支持，在视频通话中的表现还是明显的，苹果手机有没有“R”都一样流畅没卡顿，小米两款手机没有R就会有画现停顿感，但不强烈，最多就1秒左右。

（一个人怎么判断视频通话是否流畅？？ 用手电筒对着其中一台手机频闪，拿另一台手机走动做测试，观看屏幕频闪，“一闪一闪亮晶晶，满天都是R、K、V”）

有802.11r是好一些的，没想像中的差别明显。

五、支持纯AC模式

“路由模式：设备既可用来管理AP，又具备路由功能；”
“纯AC模式：设备只能作为AC（AP管理器），用于旁挂管理，不具备路由功能，无法给客户端分配IP地址。”

设置纯AC模式会提示恢复出厂设置。重启后这台主机BR1008L-HP就变成了一台纯的AC控制器，没有路由功能，把主路由器的LAN口接到这台“AC控制器”的LAN口上就可以了。这样可以让这套AC+AP搭配自己喜好的主路由来使用。

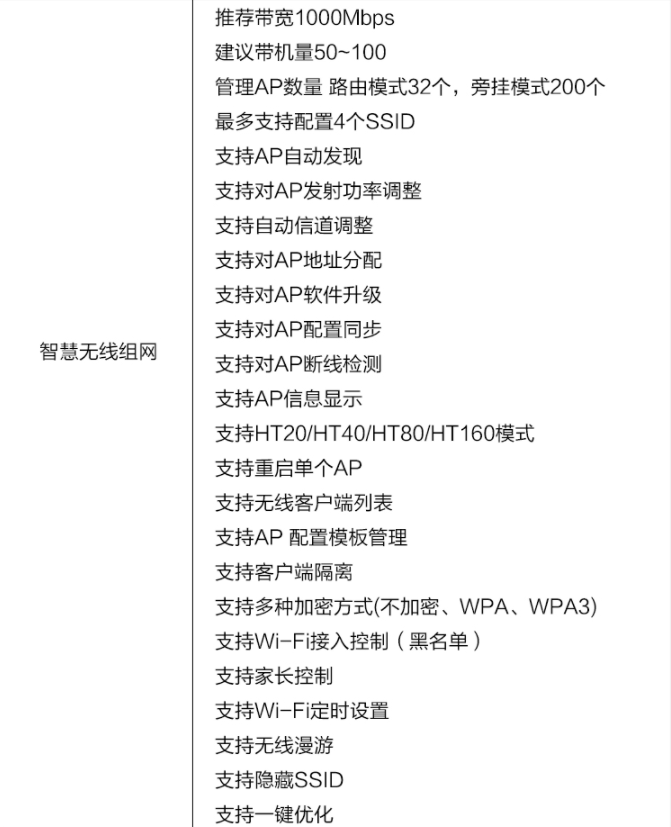

京东商品详情页里说的一些AP功能参数截图：

六、待机功率实测

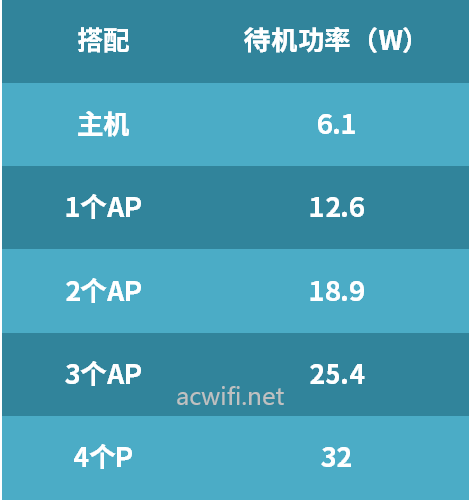

单一台主机连接上网后待机功率6.1W，接上一个AP之后总功率12.6W，接两个AP后功率18.9W，接三个AP后功率是25.4W，4个AP整套待机功率是32W。电源适配器的额定输出功率是63W，接4个AP供电没有压力 。

发热如何？，主机机身外壳是金属的所以不觉得烫，而AP面板的热量产要集中铸铝底壳这块，在实际使用中是紧贴在墙面上的，对用户实际影响不大。

七、50个智能插座同时接入测试

智能插座是2.4G Wi-Fi，测试50个智能设备同时通电后连接单台无线AP面板的情况。看看花多少时间全部连接上，看下是否有久久不能连的插座。

经测试，无论是双频分开，还是双频合一，在打开电源后20秒左右就能全部连接上。

无线设备列表如下：

在智能插座APP上重复地按50个插座的总开关，50个插座都能保持同步完成。

总结：

无线面板AP真是适合每房间放一个，从测速来看，不管在哪个位置，都有比较好的下行速度，关键是上行速度也很快。在漫游测试里面，游戏和视频通话在切换时的体验都不错，没有中断的现象，而不开启802.11r，当进行视频通话（多个AP面板之间来回走动）会有一点提升。可以支持双WAN、支持纯AC模式，等于桥接模式了，可以整套接入到主路由下组网使用。
