锐捷星耀X32拆机,AX3200无线路由器Wi-Fi 6

星耀X32的外包装好Q呀:

外包装有塑料封膜:

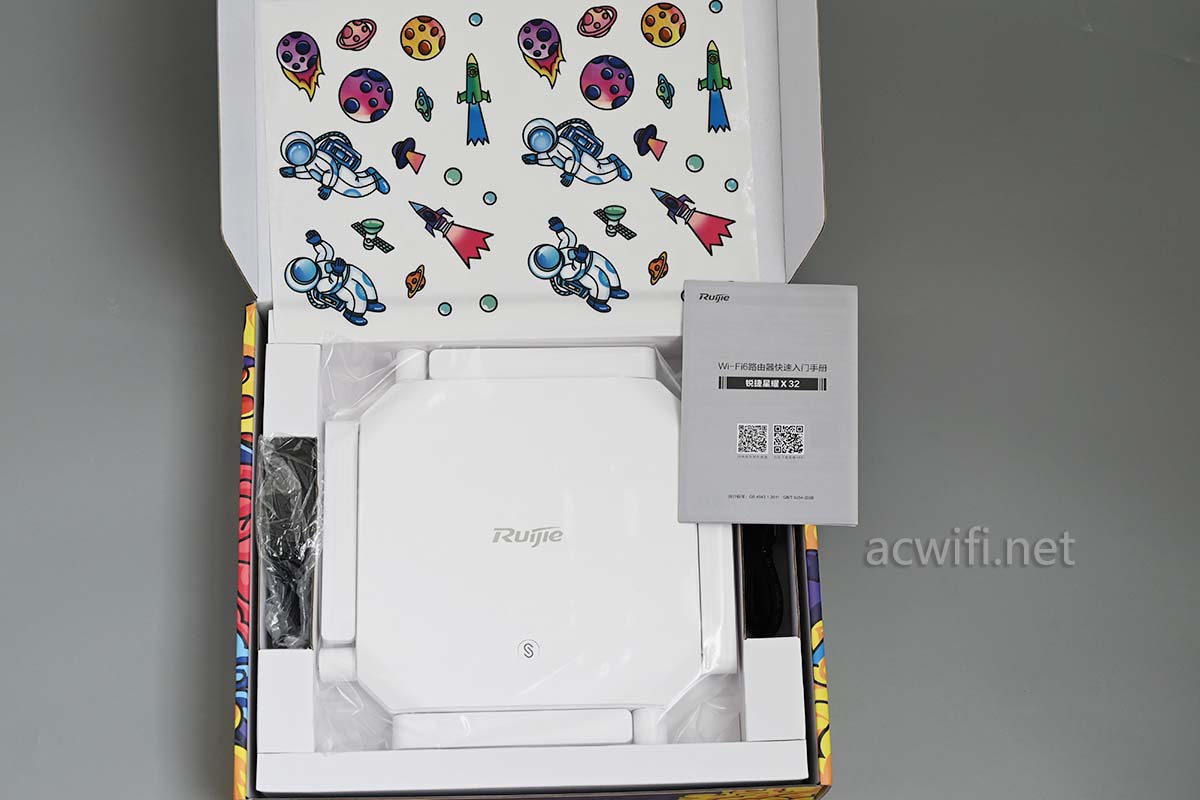

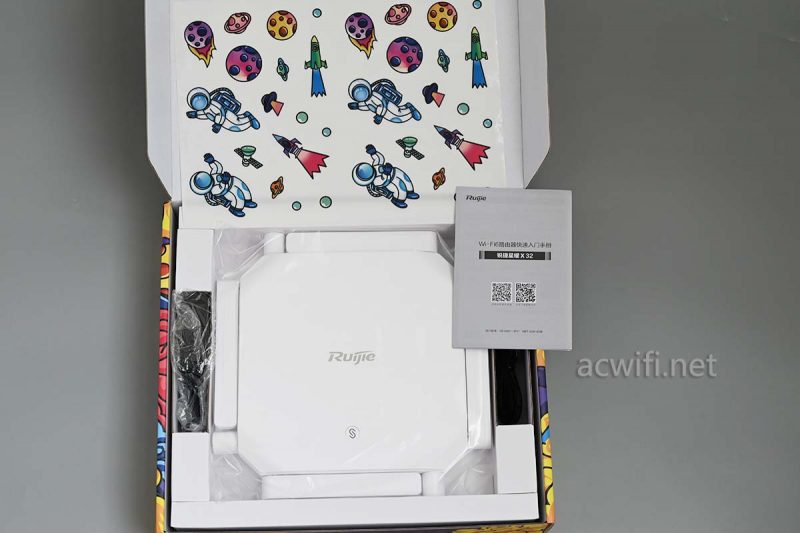

打开包装盒看见有一张贴纸,白板机身,可以往上面贴。

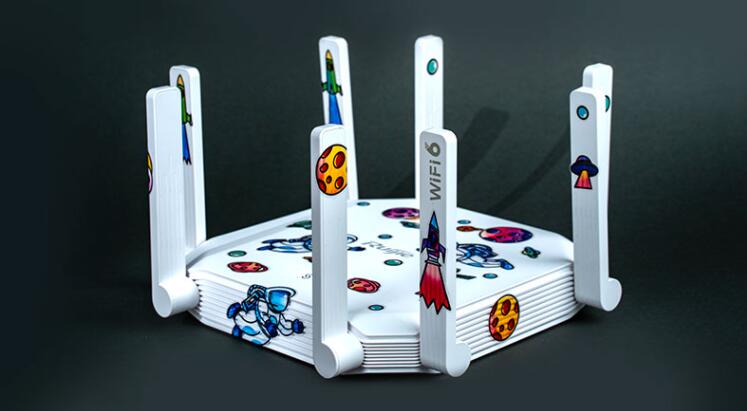

这是商品详情页上的贴纸效果图:

这种色调,像不像变坏了的食物或长了病毒的生物体? 我不敢贴。

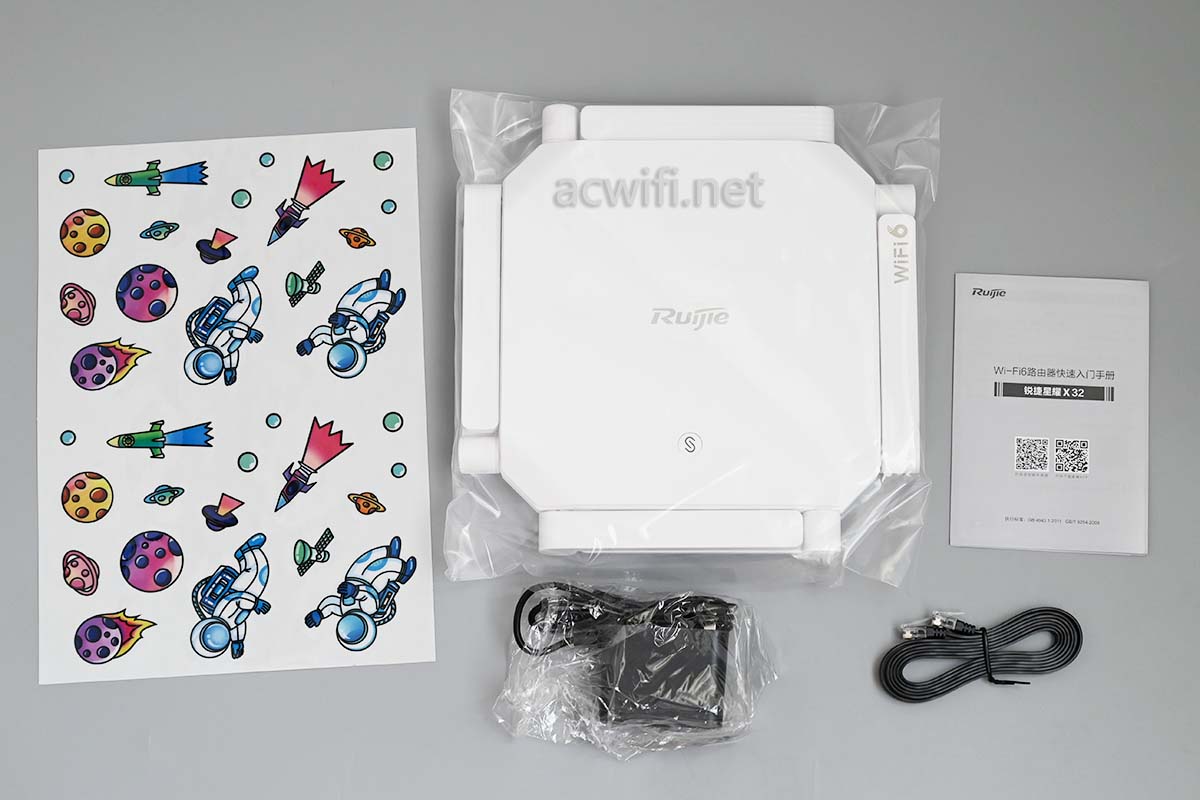

取出所有配件 :

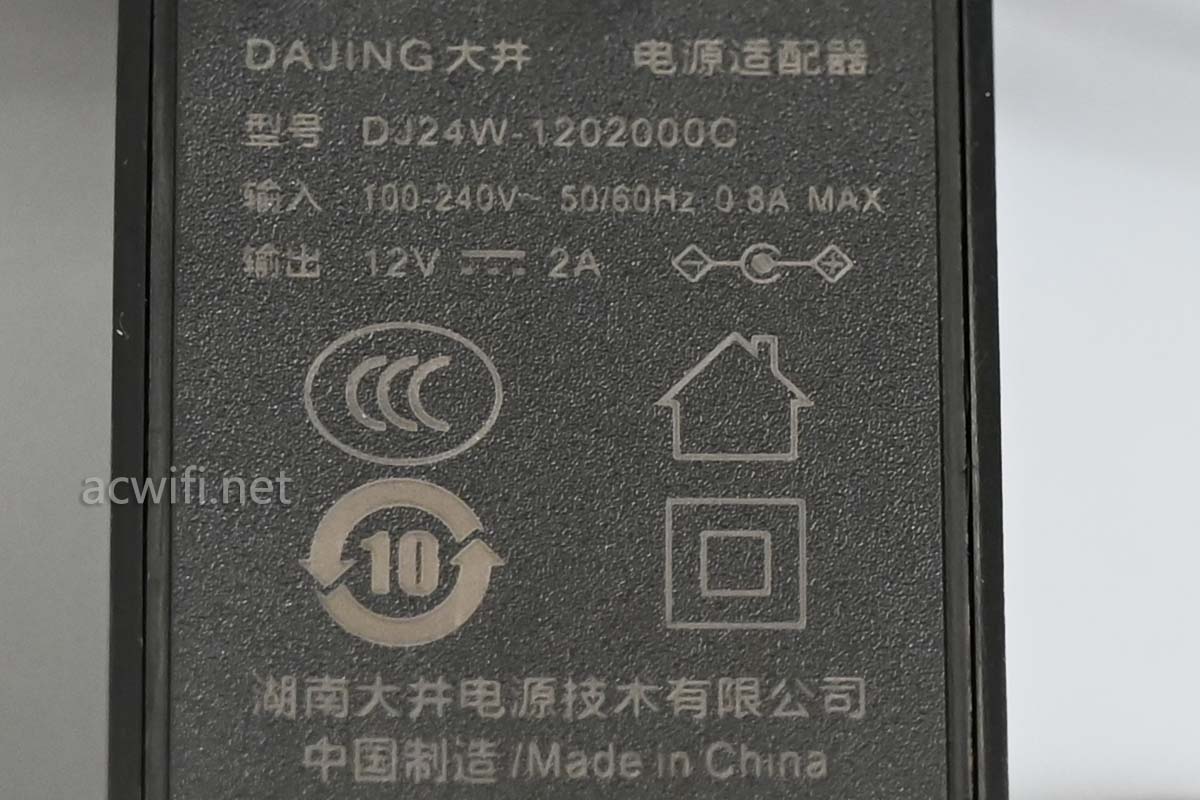

电源输出规格是12V/2A,实测连网后的待机功率是6.5W。

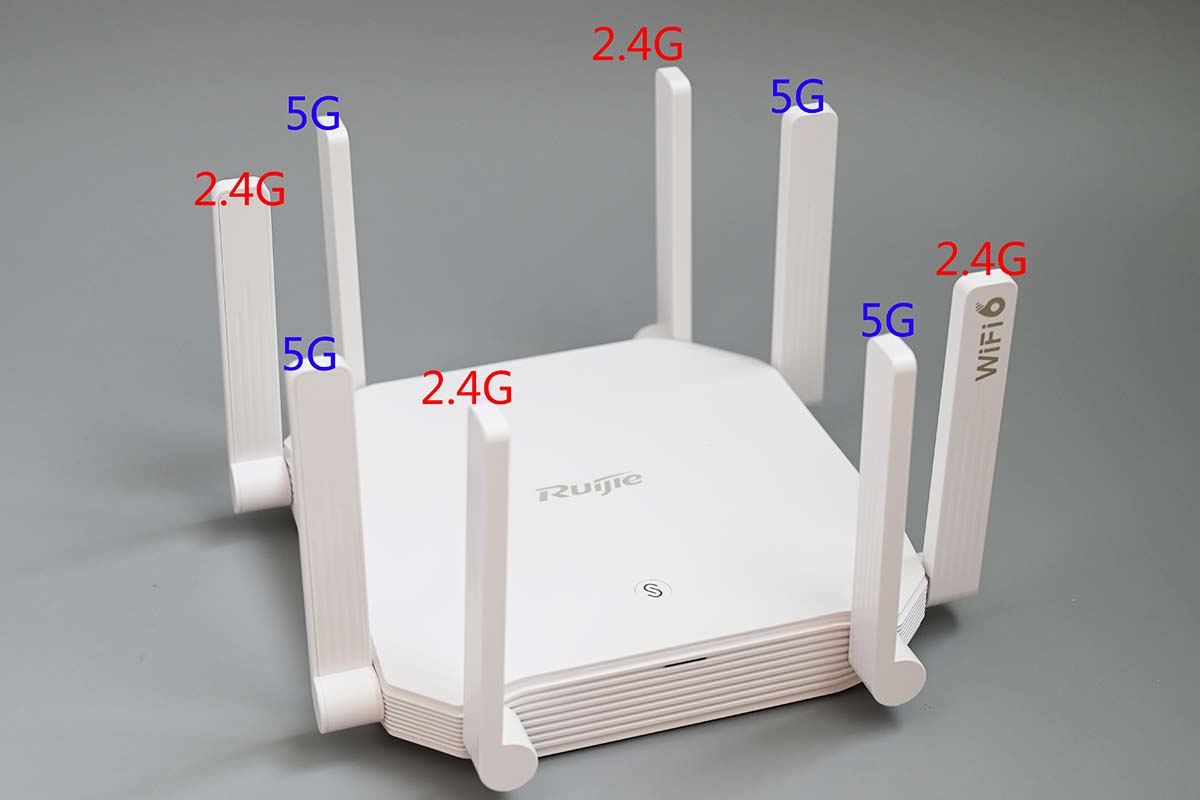

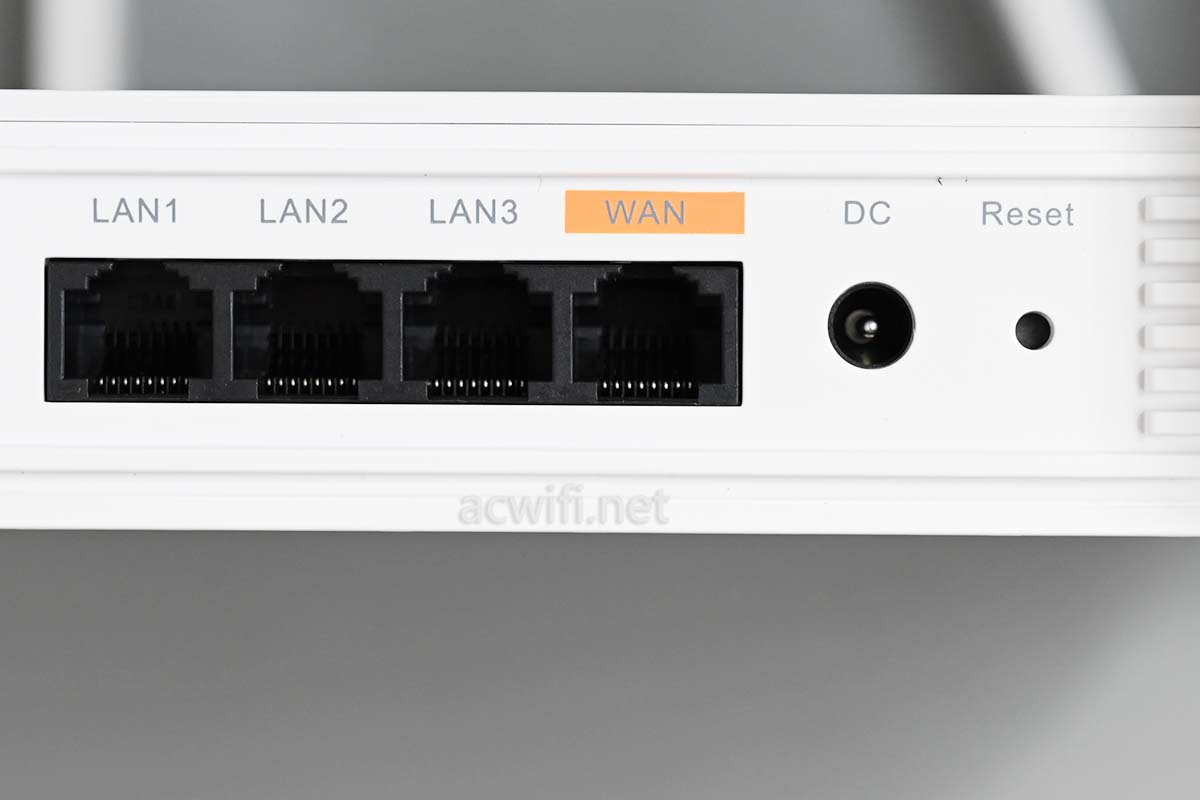

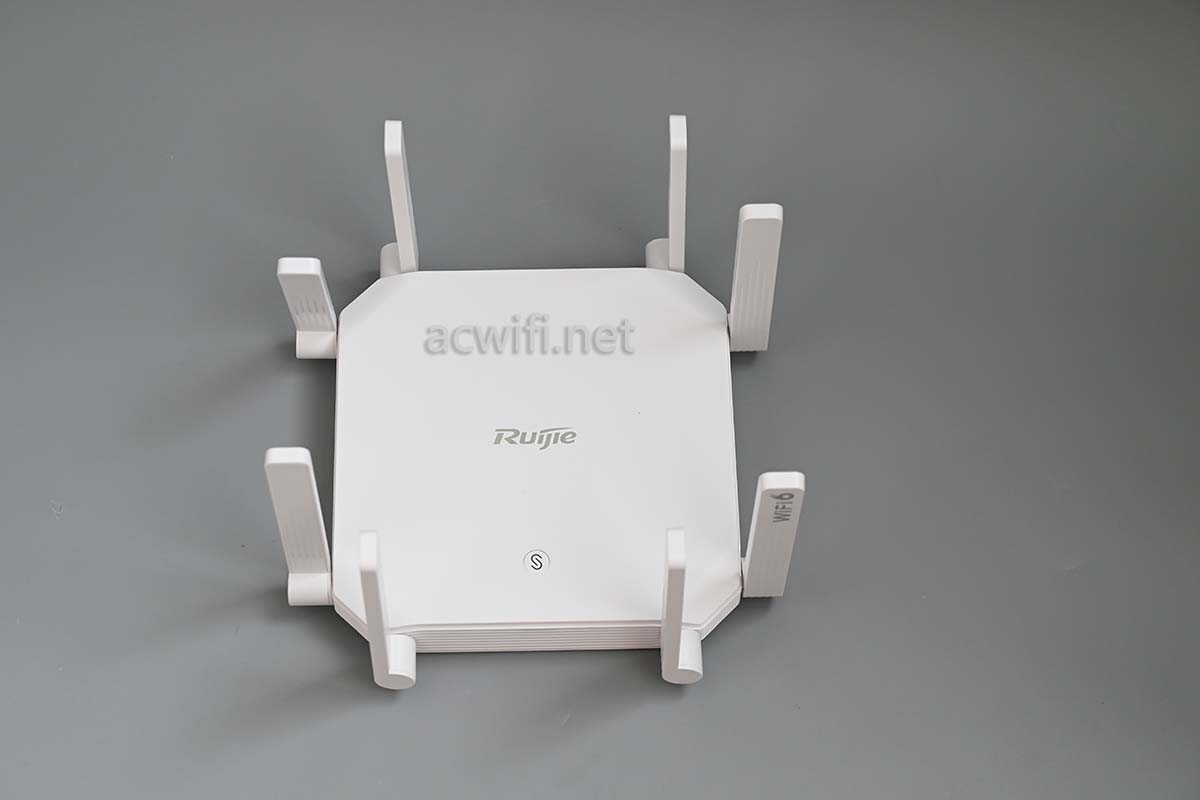

八根外置天线的布局如下图:背面的接口:

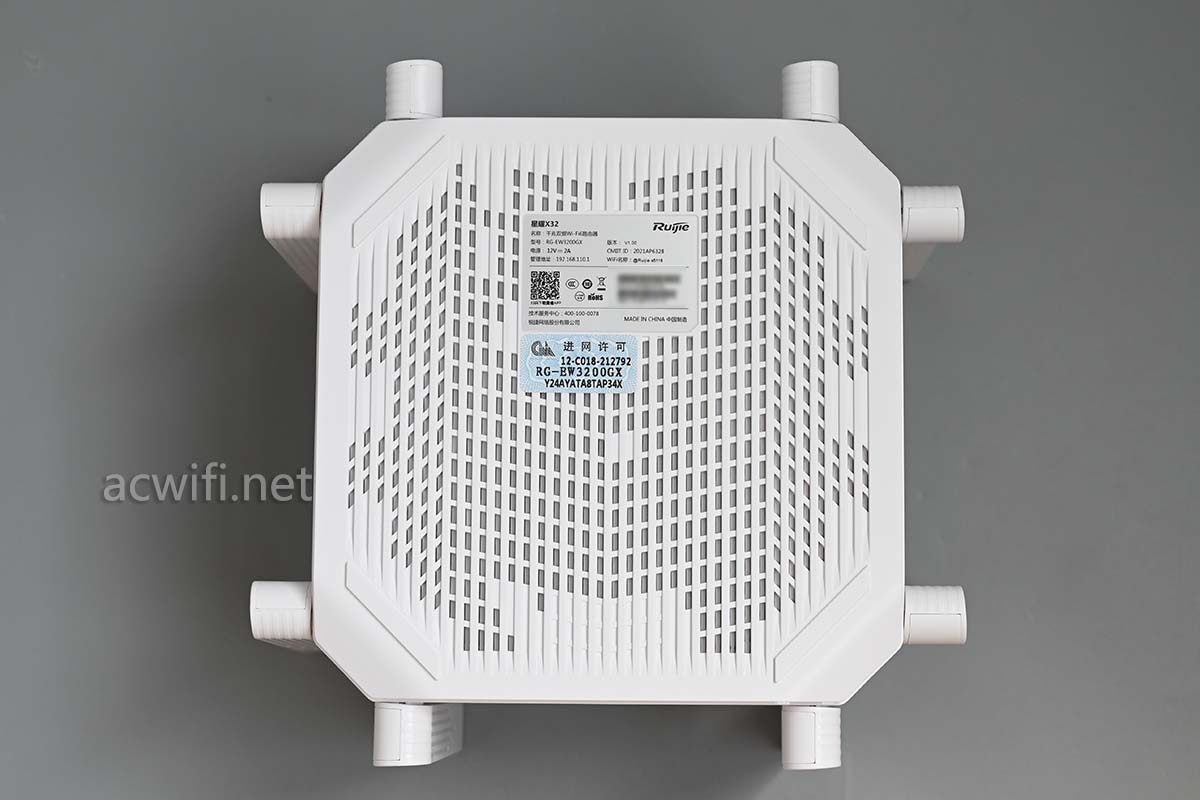

机身底部有好多散热孔。

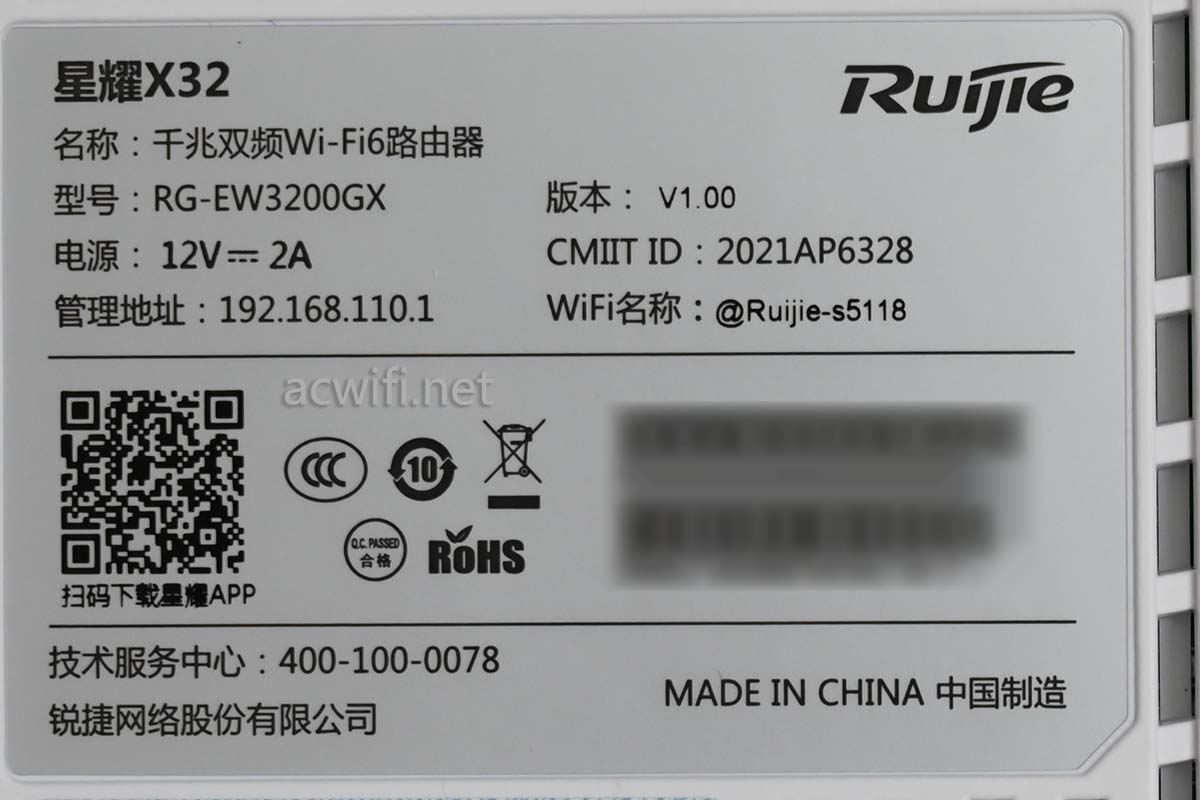

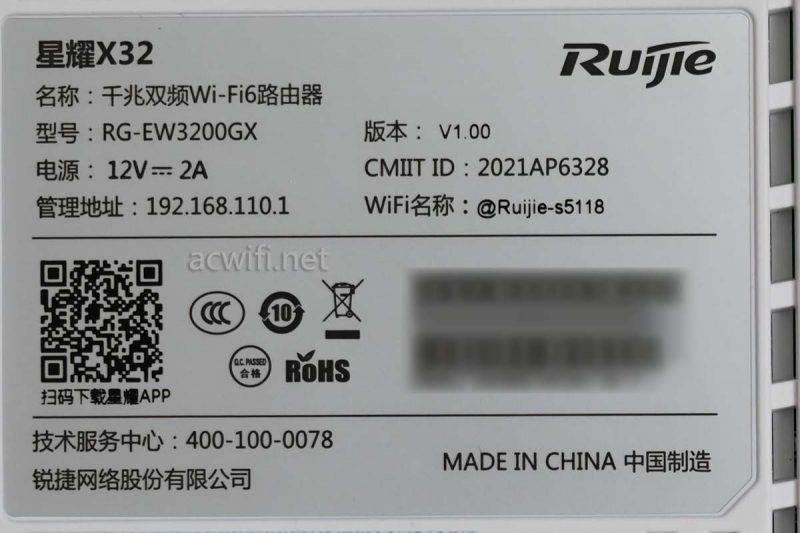

底部的标签,型号:RG-EW3200GX。



机身上面有一个组网按键:

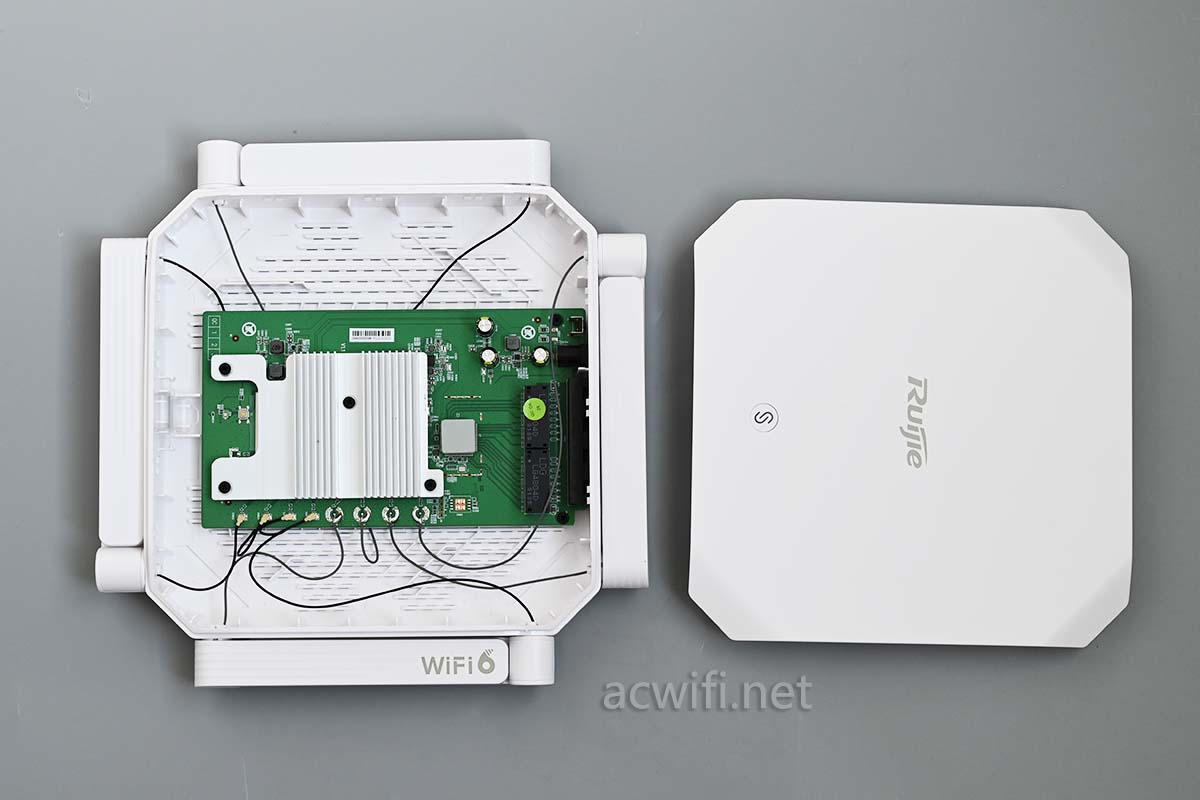

没有螺丝,不需要拆螺丝,没有螺丝,直接撬开外壳:

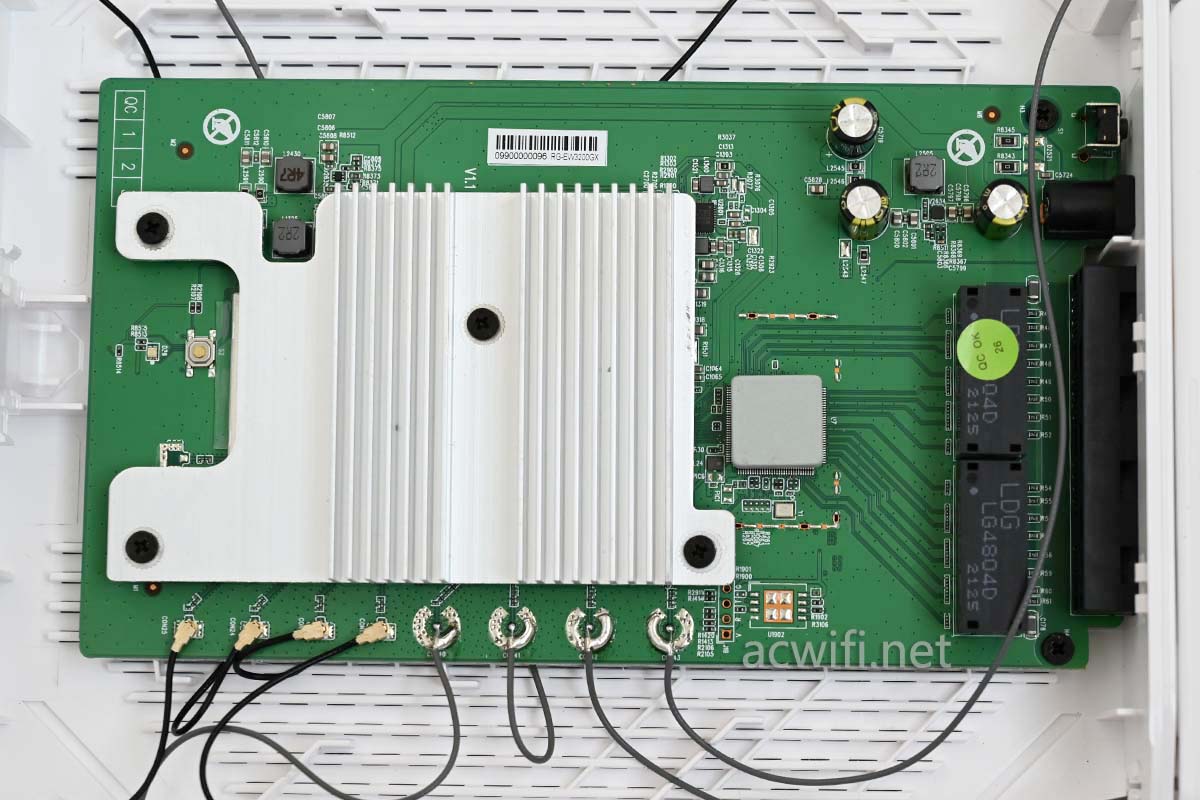

外壳显得很大,事实外壳也挺大的,20cm的方方正正,一片长方形的主板躺在白雪雪的壳子里面。

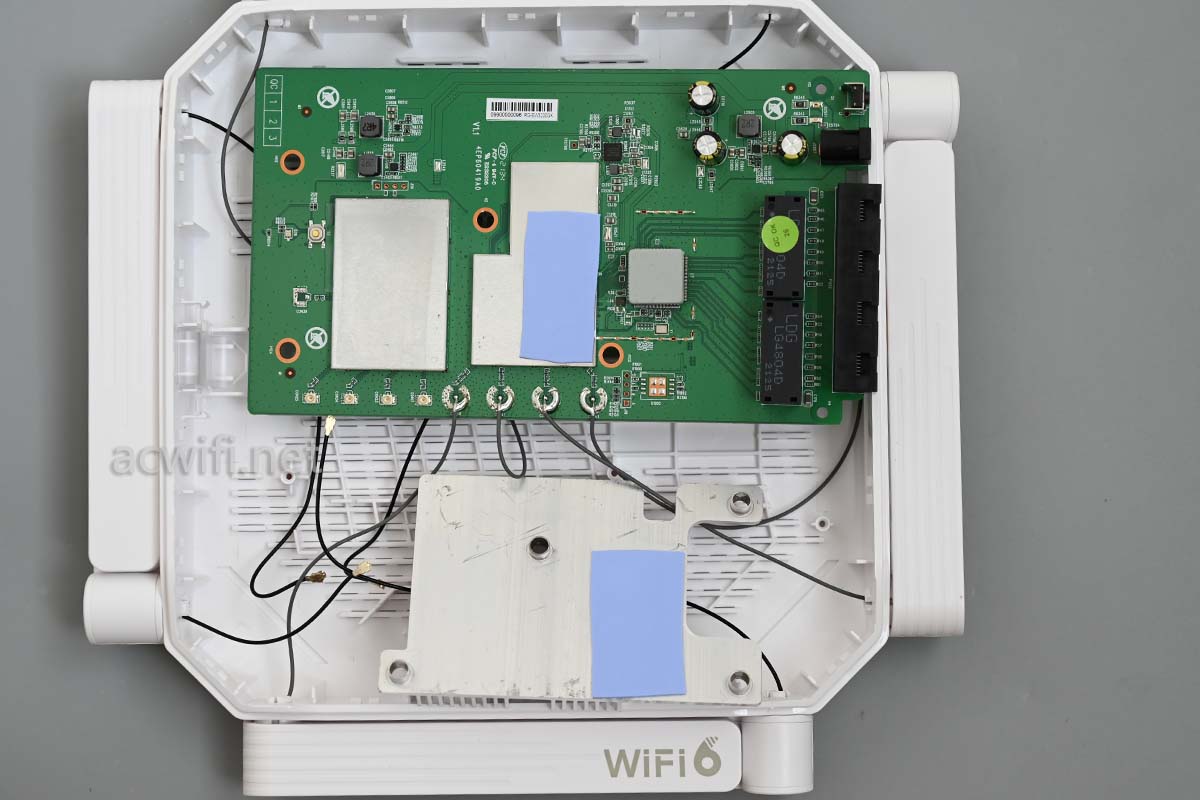

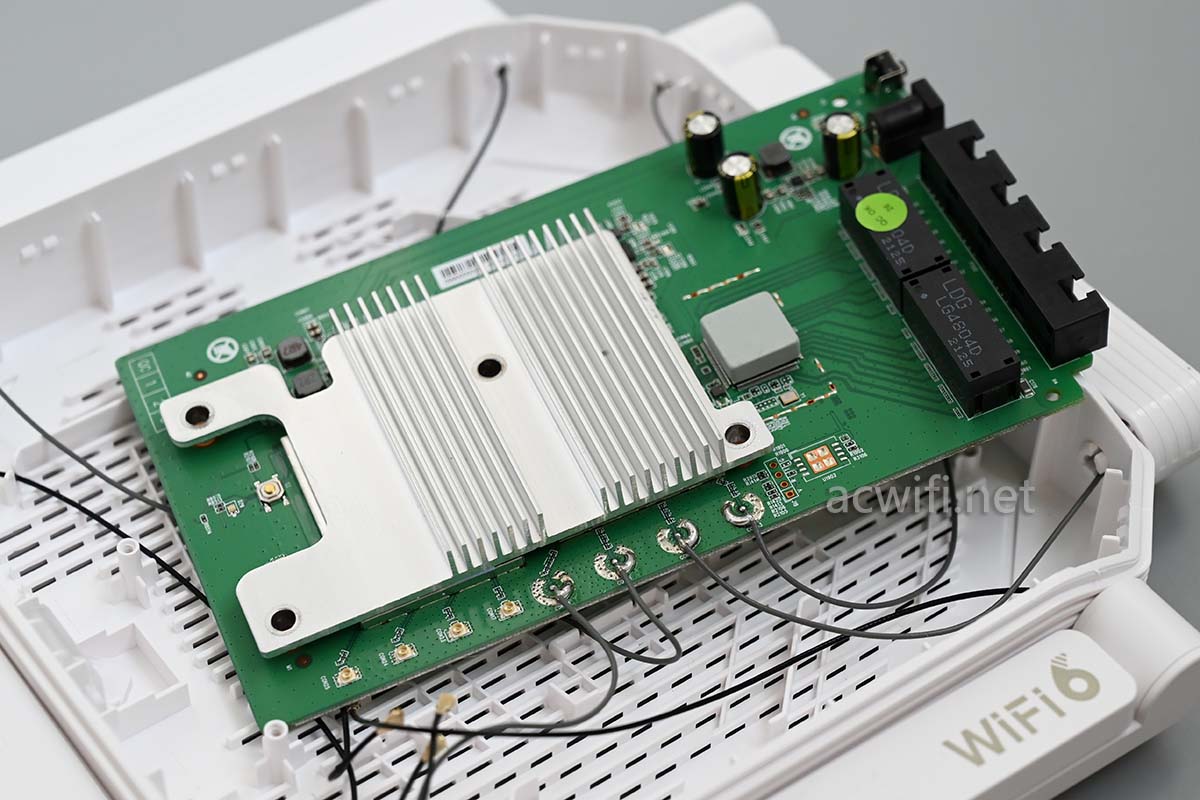

有一片面积不大的铝散热器,用了四螺螺丝把散热器、主板和底壳一起固定。

拧出螺线后把主板松绑了:

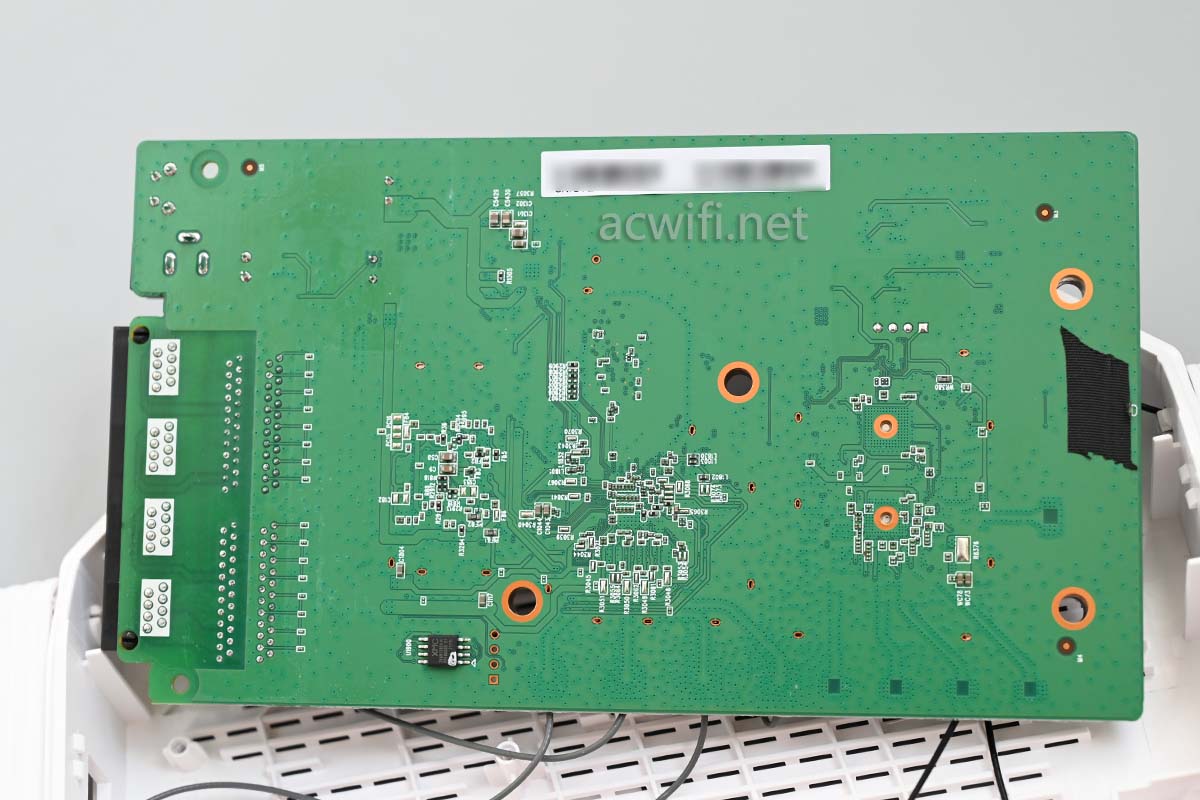

主板底部:

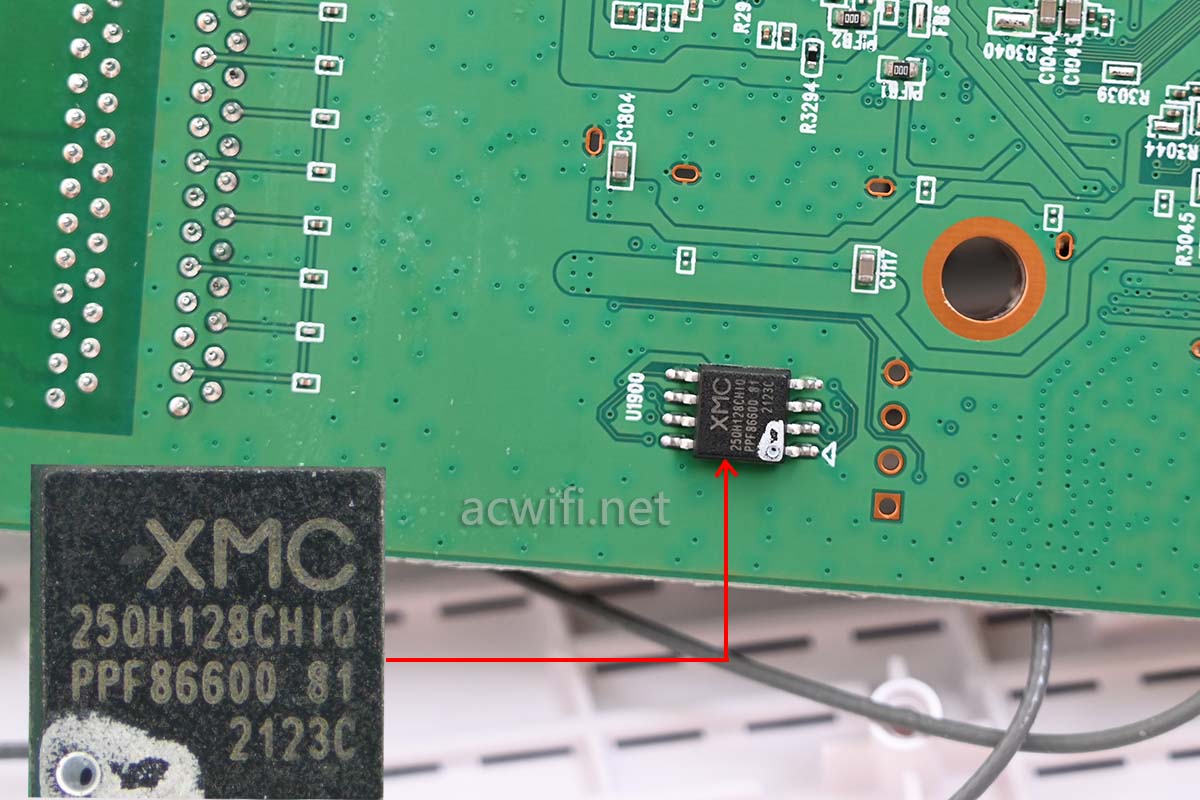

有一颗闪存芯片,型号是XMC25QH128,容量16MB。

主板底部没有屏蔽罩,没有散热片。XDR3230没屏蔽罩但有小小的散热片;红米AX6S没散热片但有屏蔽罩。星耀X32均无。

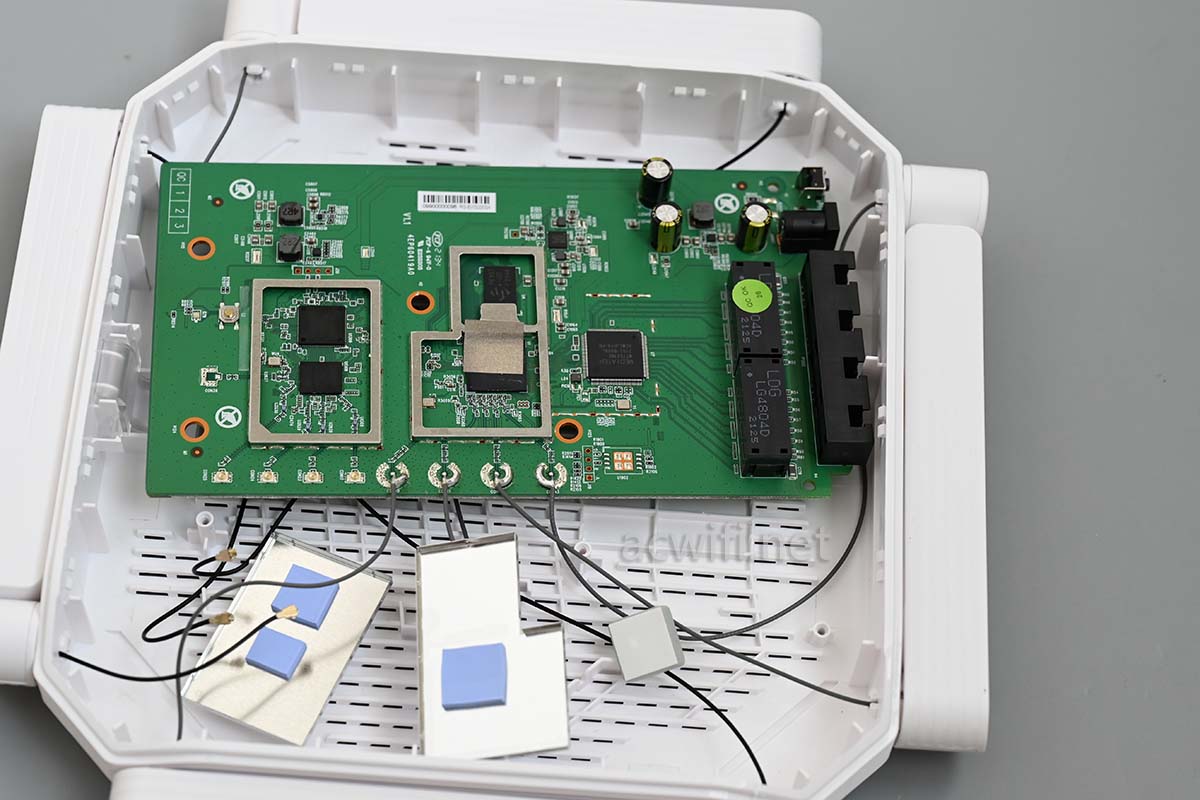

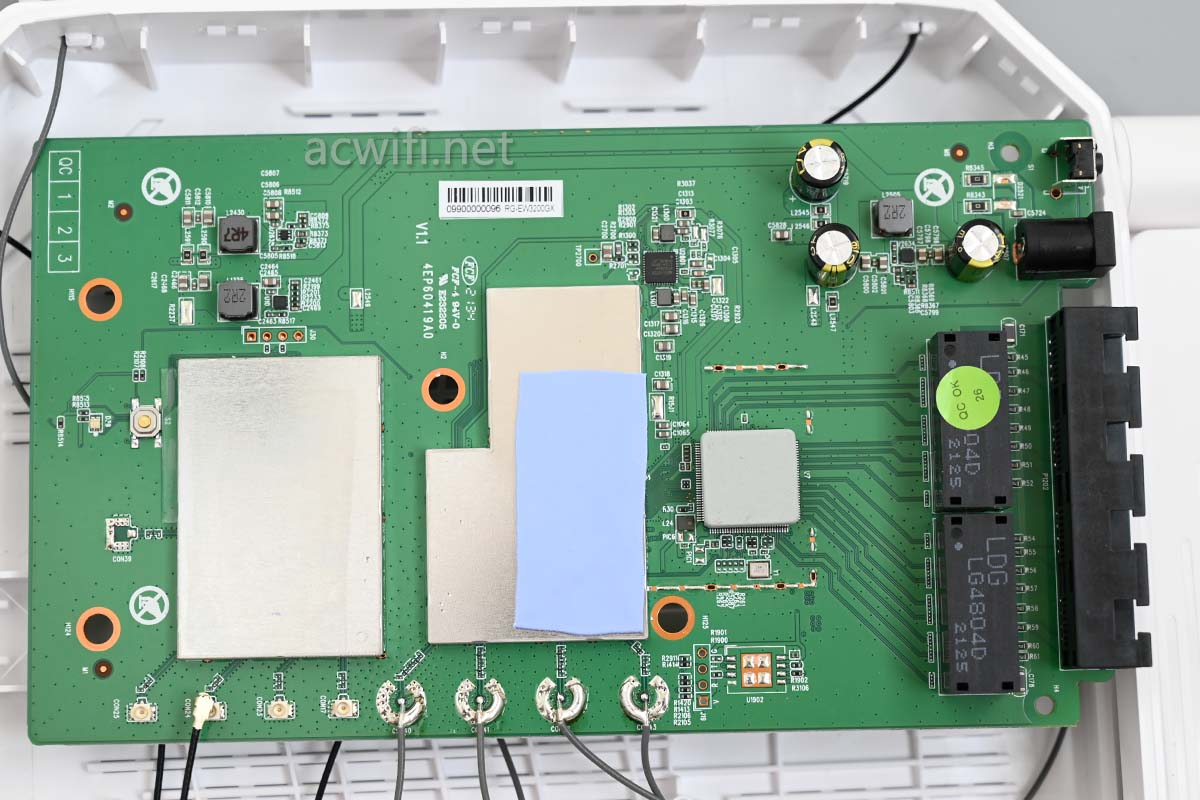

翻转过去看主板正面,拆去散热器后看见主板上有2片屏蔽罩,均有用上导热硅脂垫片。

有人留言说我是逢罩必拆。是的,拆不掉就剪烂。

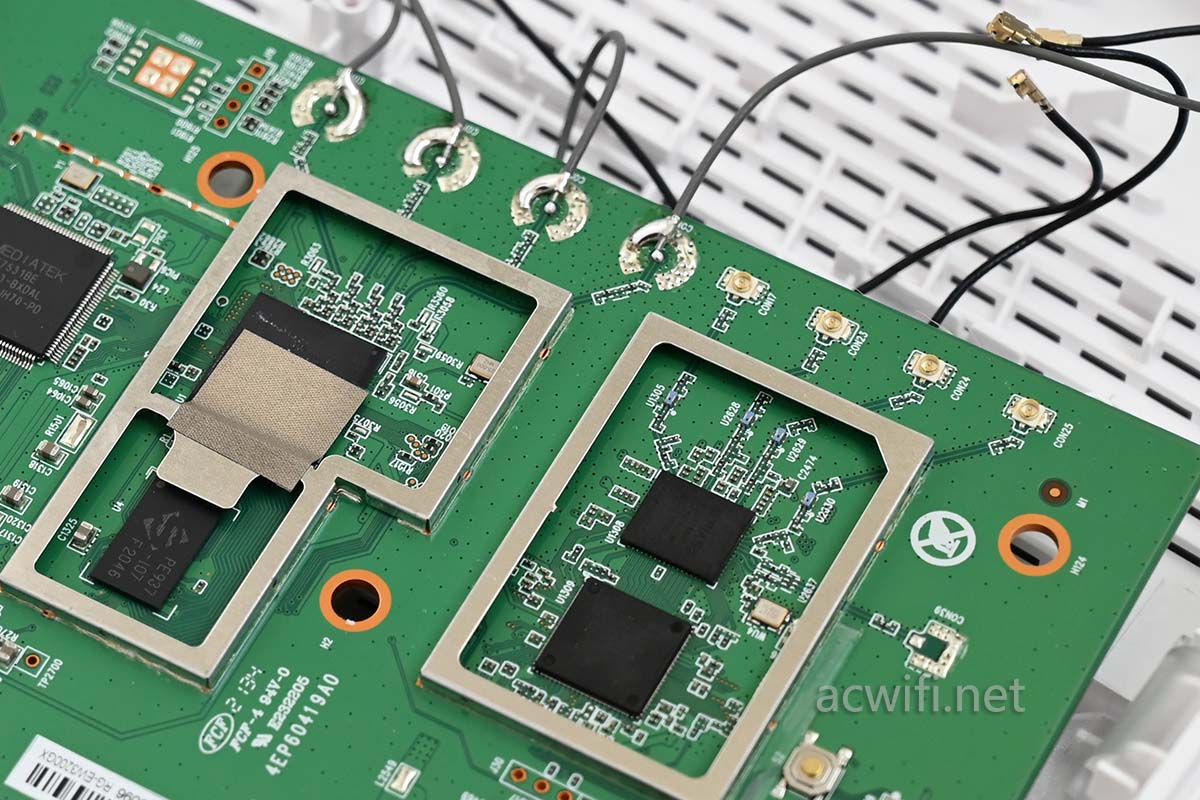

把屏蔽罩打开,无线芯片和CPU均有导热硅脂垫片:

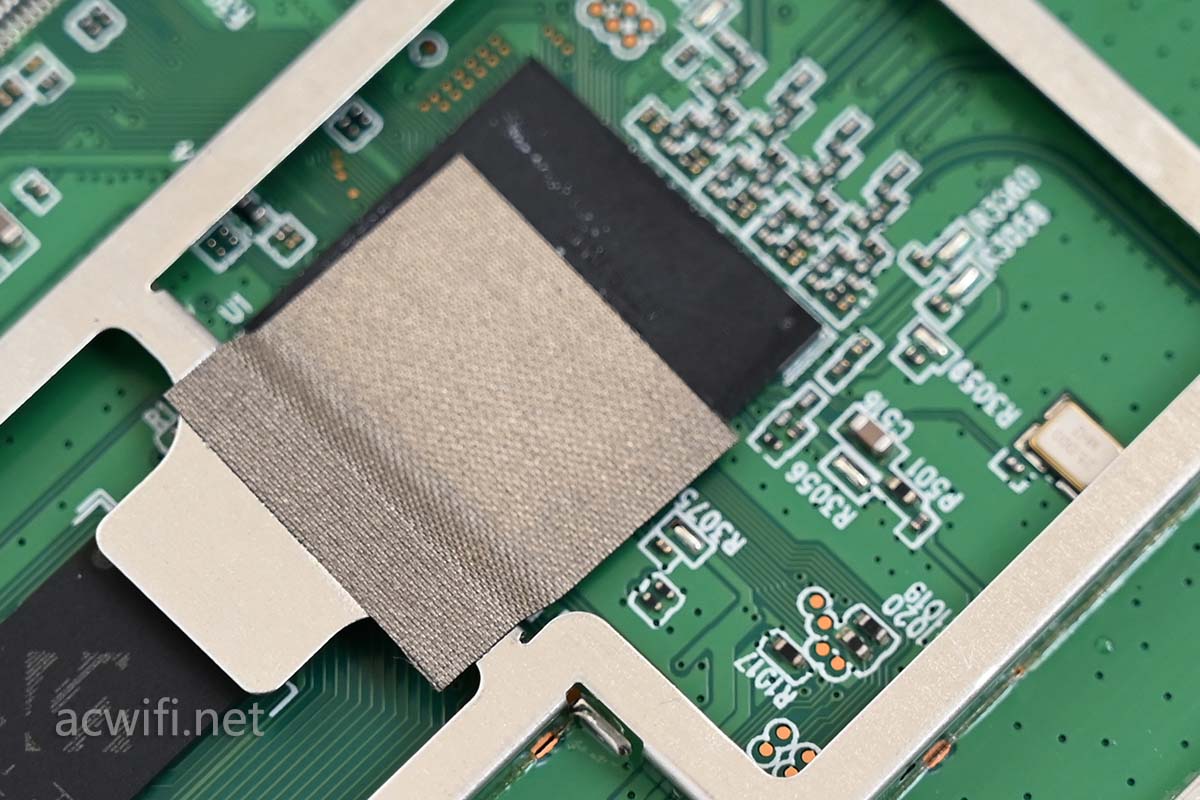

CPU上有一片屏蔽胶布,多么熟悉的情境,似曾相识,在哪见过面呢?

答案是前些天拆机的红米AX6S。

我撕开这块币,用鼻子嗅了嗅,嗯。味道跟红米AX6S用的一样!

一眼看全了,2.4G和5G均没有使用外置功放,像红米A6S一样。

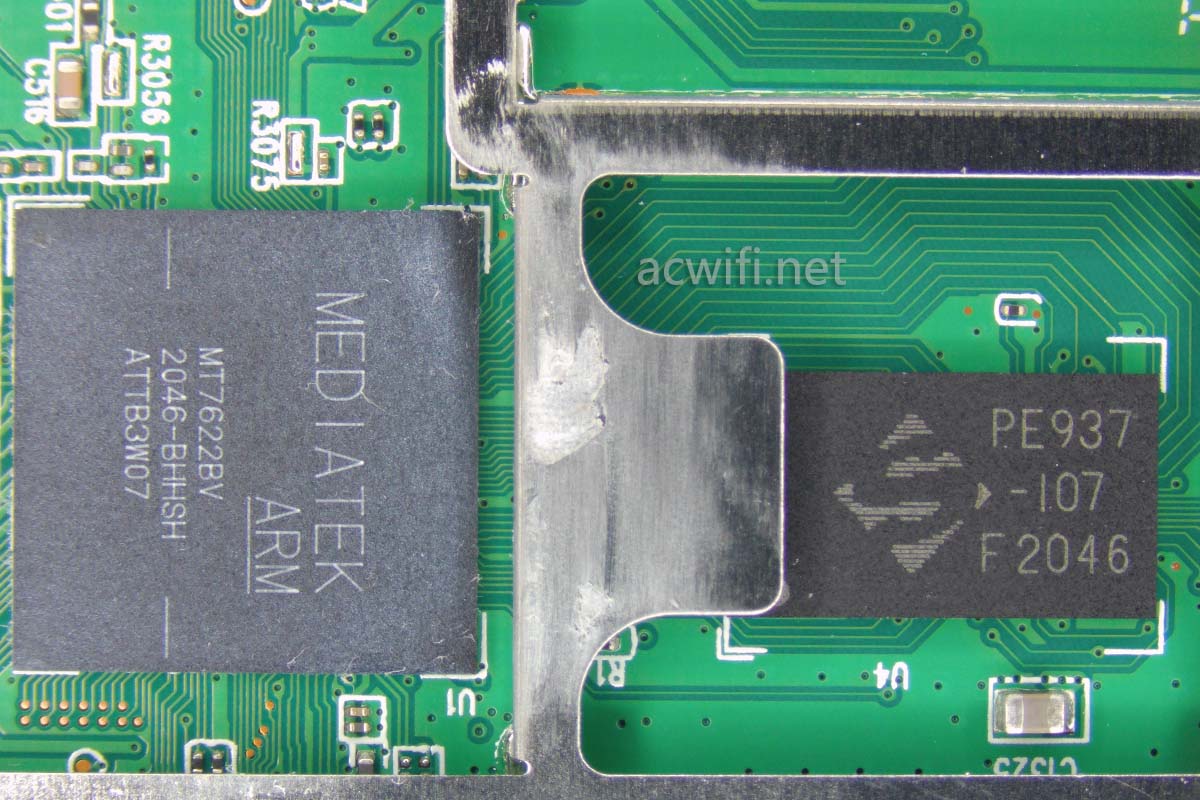

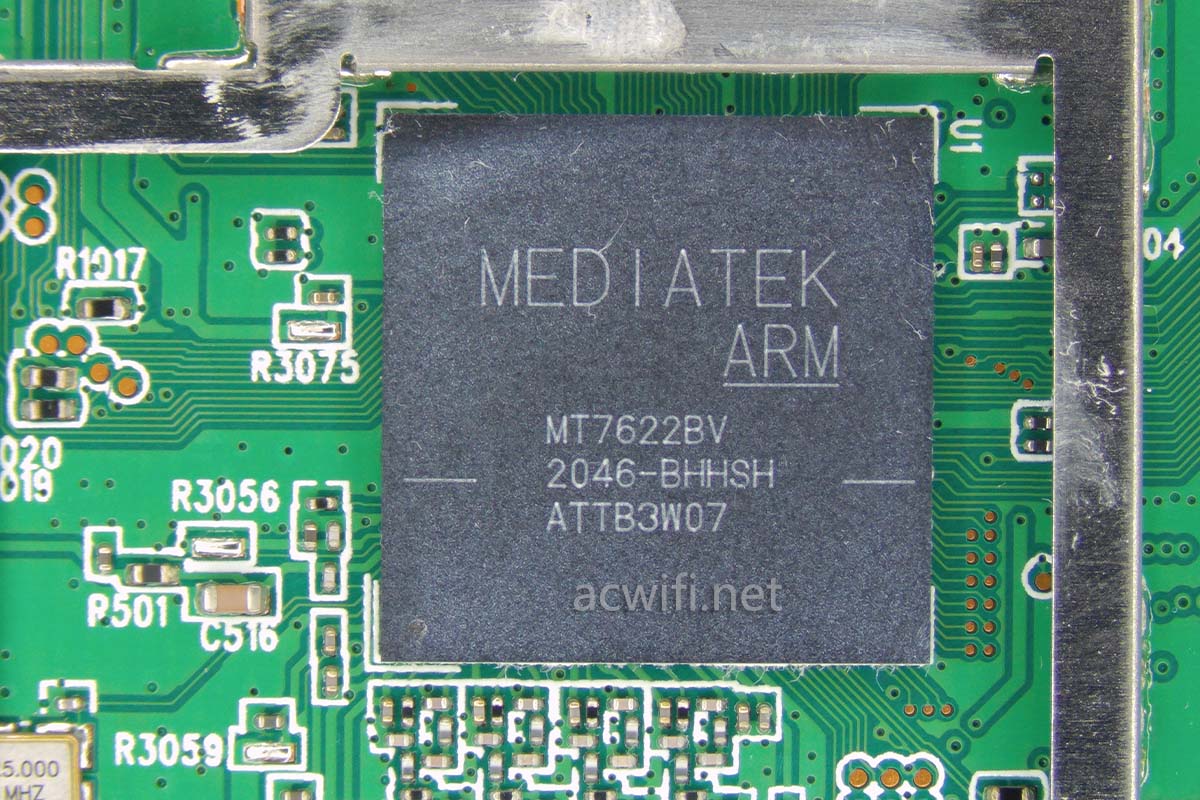

CPU型号是MT7622B是双核1.35GHz,A53架构,512KB二级缓存。集成4x4mimo的2.4G,802.11n,最高速率800Mbps,用Wi-Fi联盟的定义,就是Wi-Fi 4。

这U挺好的!

CPU旁边有一颗内存芯片,型号是PE937,容量256MB。跟X32 Pro用的一样。

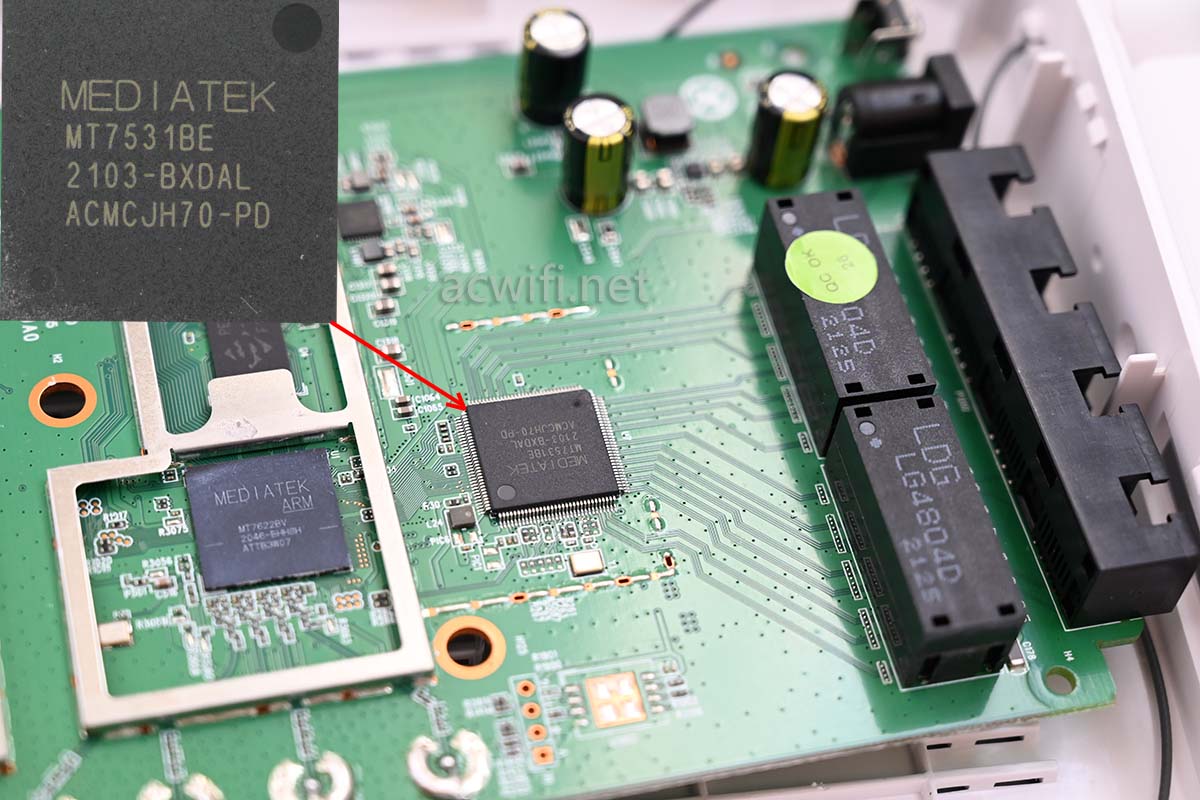

交换芯片是联发科自家的MT7531B。

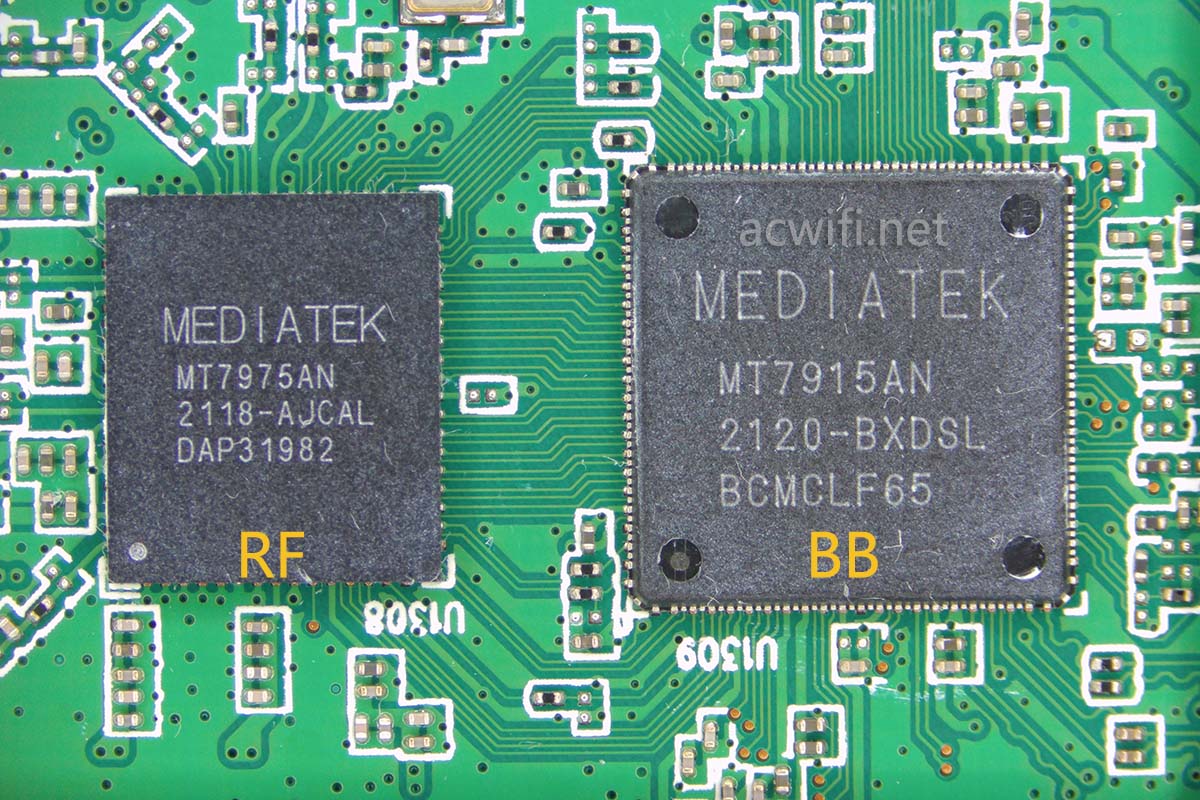

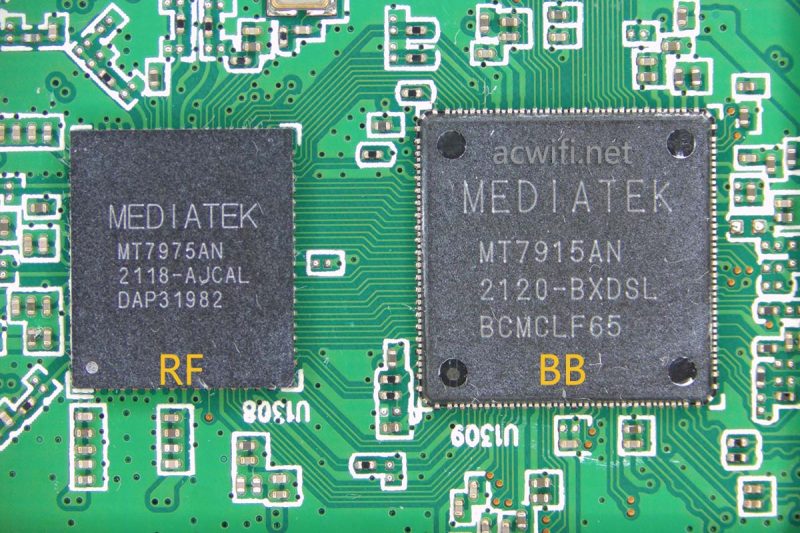

5G芯片由无线基带芯片MT7915AN(BB)和无线射频芯片MT7975AN(RF)组成:

5G支持4x4mimo,最高速率2402Mbps。

MT7915AN跟MT7911AN是一样的东西。

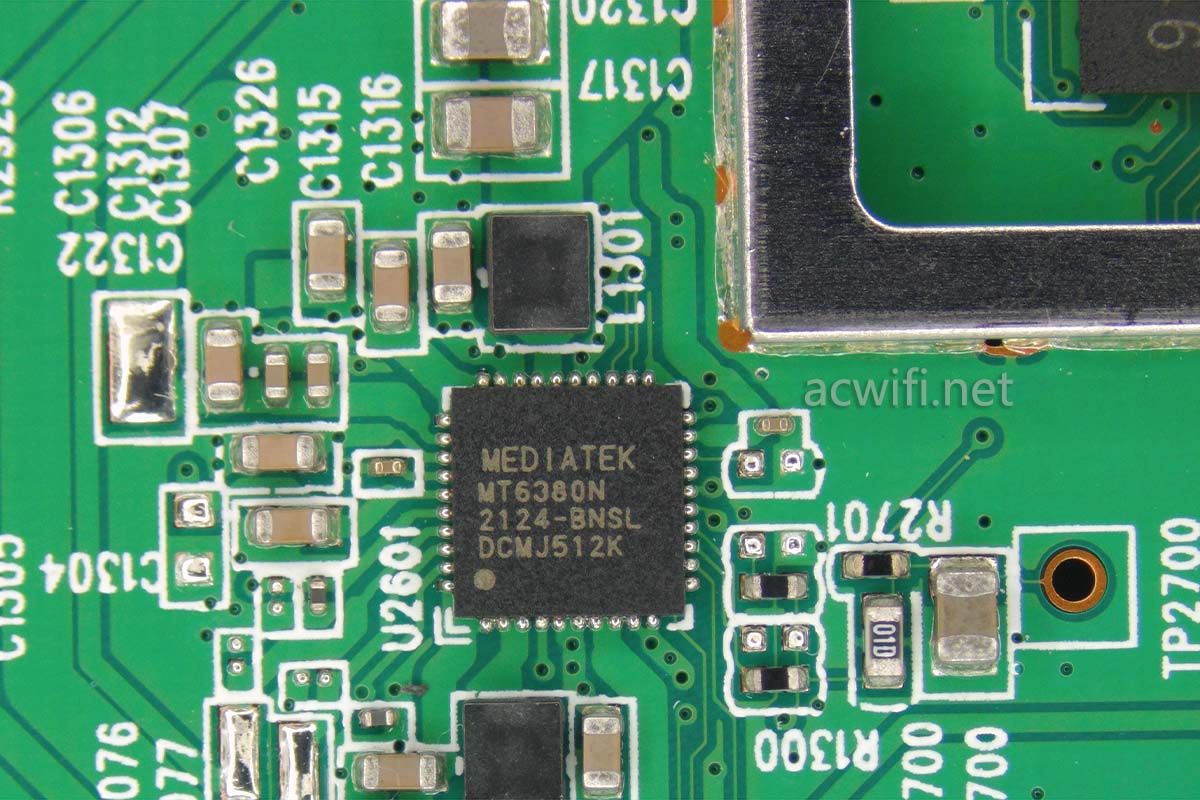

电源管理芯片是MT6380:

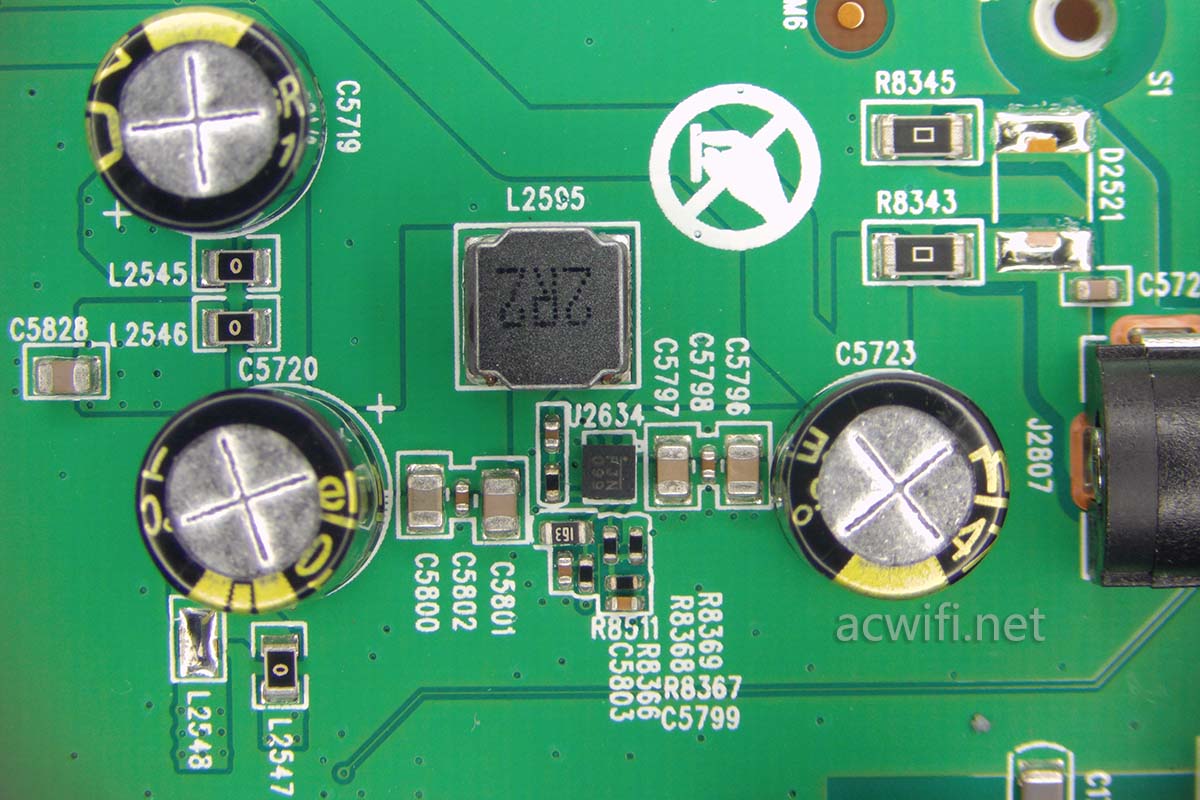

DC电源输入电路:

比红米AX6S多2颗电容。

不过红米AX6S的闪存是128MB,这款锐捷的星耀X32跟TP一样用了16MB闪存。

互此,星耀X32的拆机就完成了,散热片不多,屏蔽罩也不多,也没有外置功放芯片,拆机过程挺容易的。

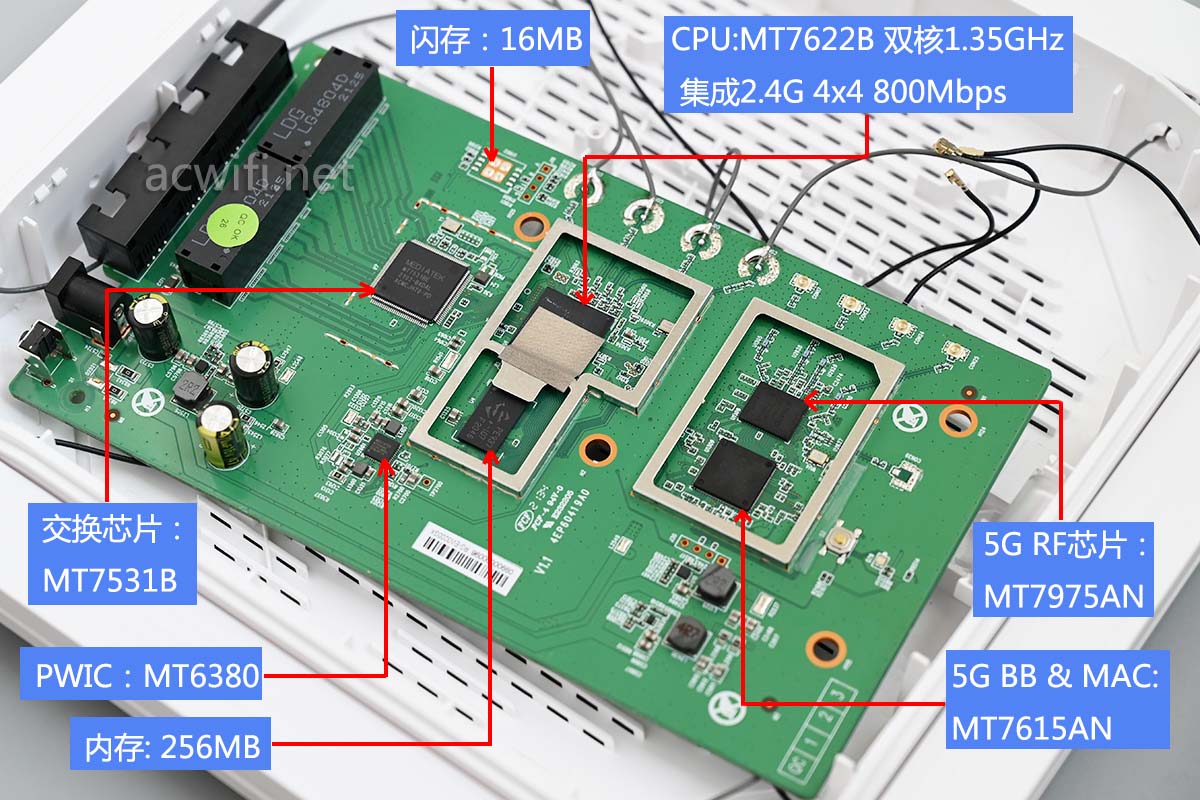

芯片型号汇总图如下:

最后在D点位置测速一下,无线路由器放在下图的“WIF”I位置(二楼),手机放在D点位置(一楼),只测5G  44信道,电信500兆。

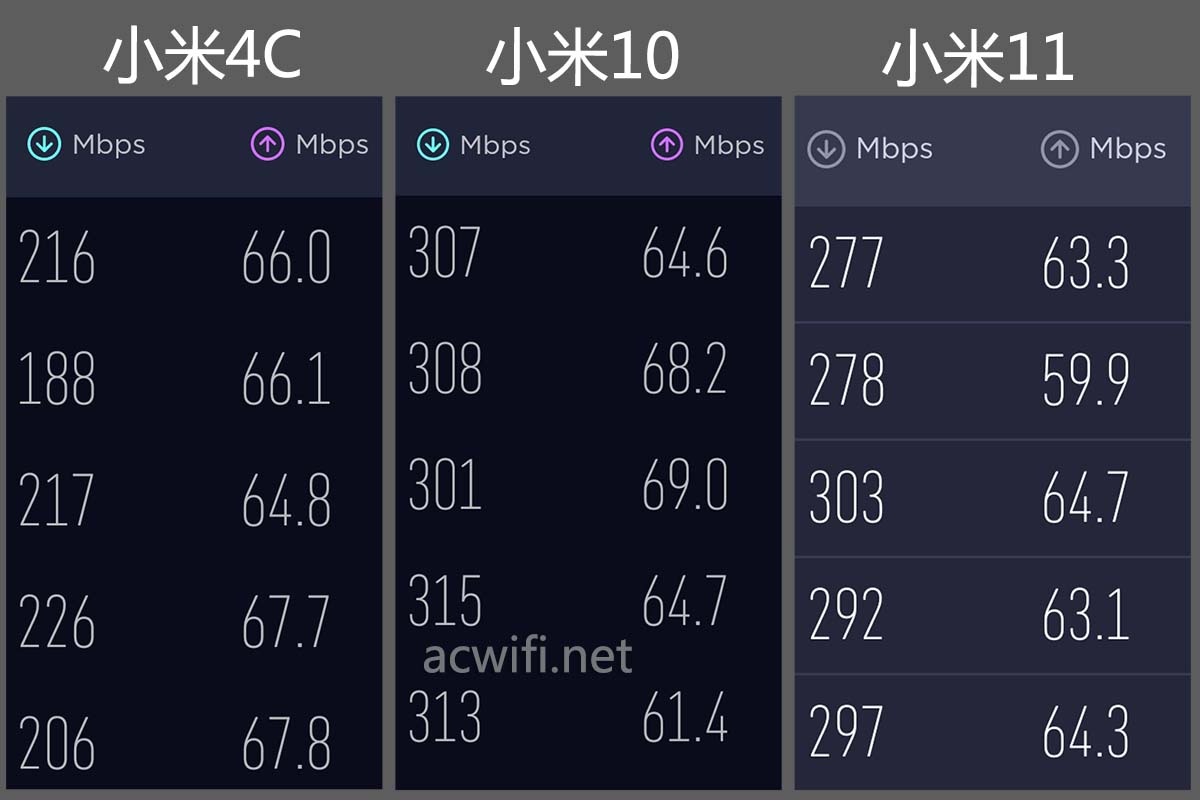

三款手机的测速如果如下:

MT7915A/MT7911A这套无线方案的无线信号质量是不错的。从测速上可以看出内置的FEM也挺强!

要信号强的wifi6无线路由器,300以内,这款也是一个好选择。

缺点只是不支持160MHz频宽。

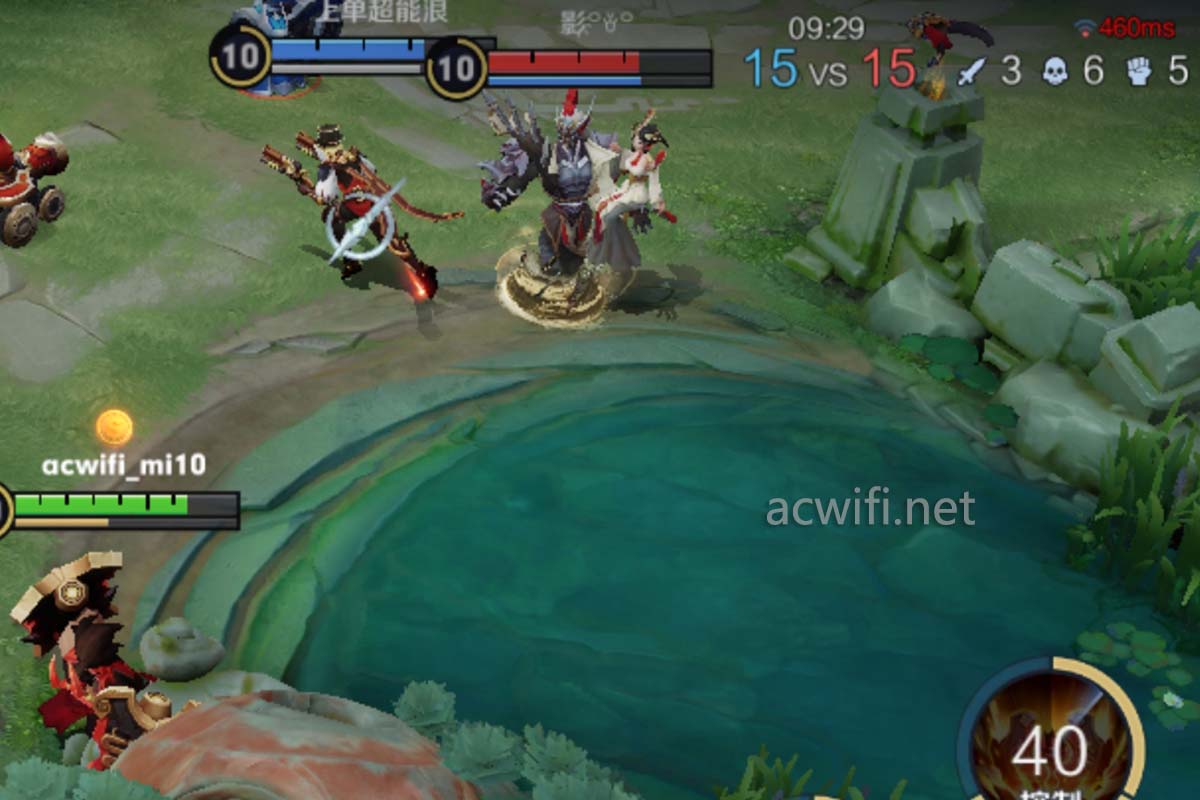

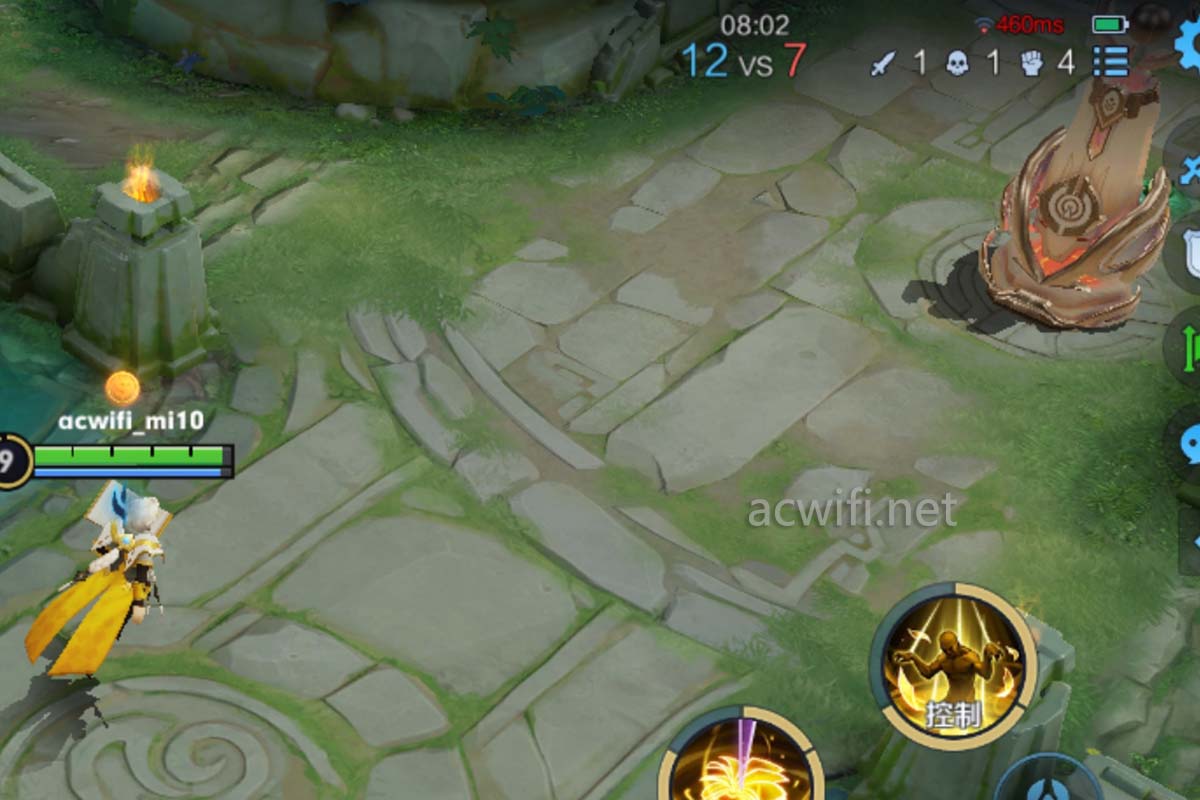

用小米10手机连接它的5G玩了几局王者,出现了两次460卡着不动:

查看了它的PPPOE拨号记录,并未发现在460的时候有重拨记录。也有可能是小米10的问题。

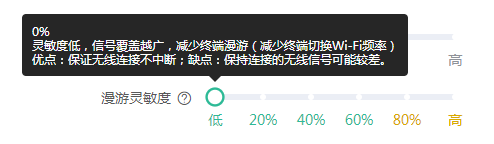

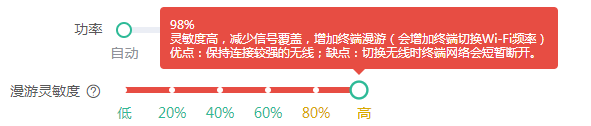

锐捷X32/X32 Pro都可以设置漫游灵敏度和无线功率,挺好的功能。



调高或调低,各有利润,上图说明得很清楚了。

有时我们组网之后(不管有线还是无组组网)切换不积极或不流畅,可能是两台之间的距离太近,较强信号重叠区域大导致的,这时如果有这个功能就好办了。如果没有,就可以拉开两台无线路由器的距离或降低无线功率就会有改善了。大家可以多多实践!

红米AX6S的对手除了XDR3230之外,还有这款星耀X32了,快点能刷机吧。

锐捷星耀X32京东购买链接

机身大,所以外壳不是很烫,如果怕热,可以在机身下方垫一个铝散热器。散热器淘宝链接

XDR5430v2与v1两款无线路由器对比评测

啥时候能出一款MT7622B+USB3.0口的机型呀,别浪费了这U。
