水星X54G拆机,AX5400 Wi-Fi 6无线路由器

水星X54G预售时下的单,实付326.92元,拆开看一看与XDR5430V2有什么区别。

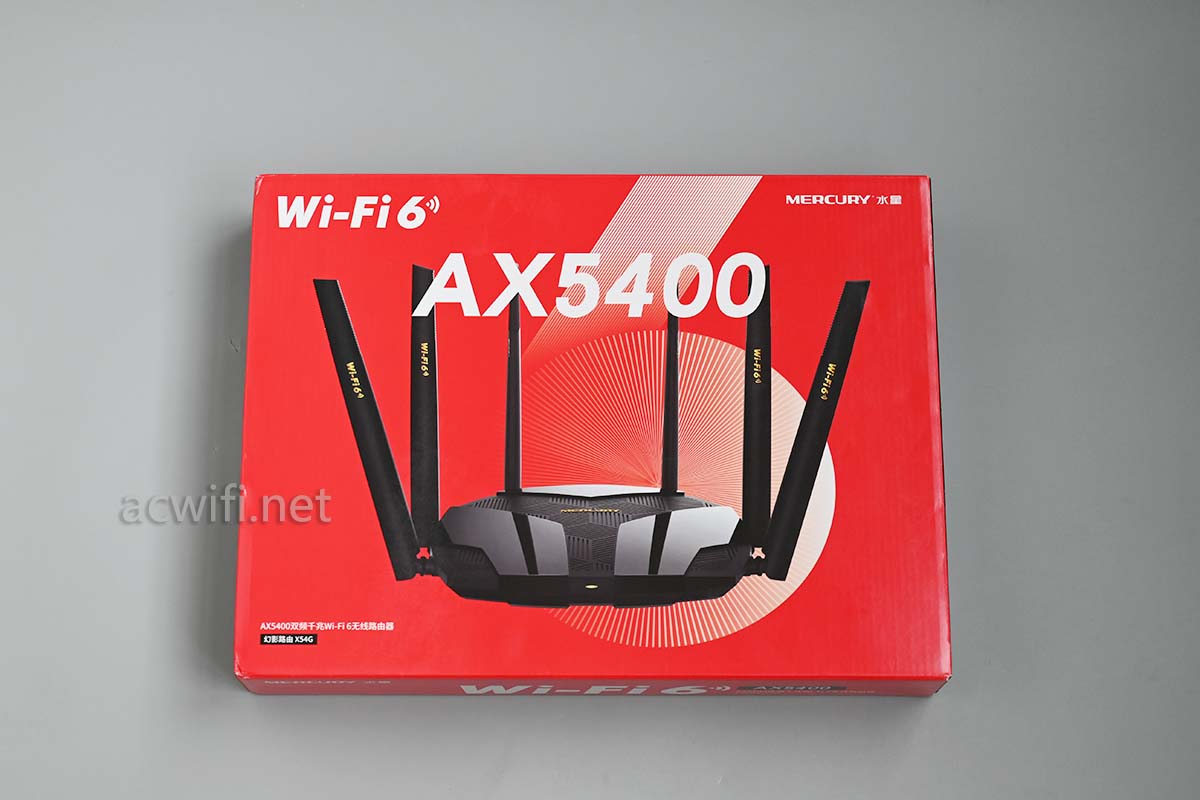

水星X54G的外包装:

“AX5400双频千兆Wi-Fi 6无线路由器,幻影路由X54G”

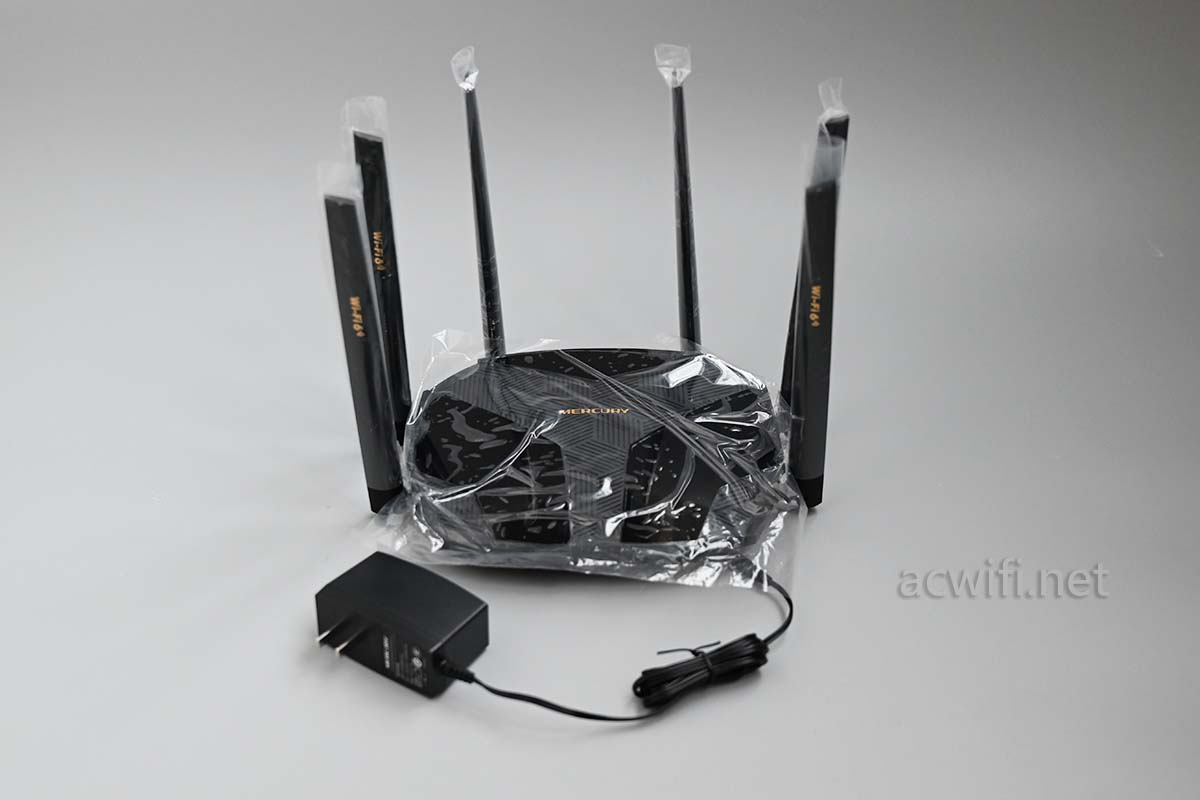

配件里没有网线:

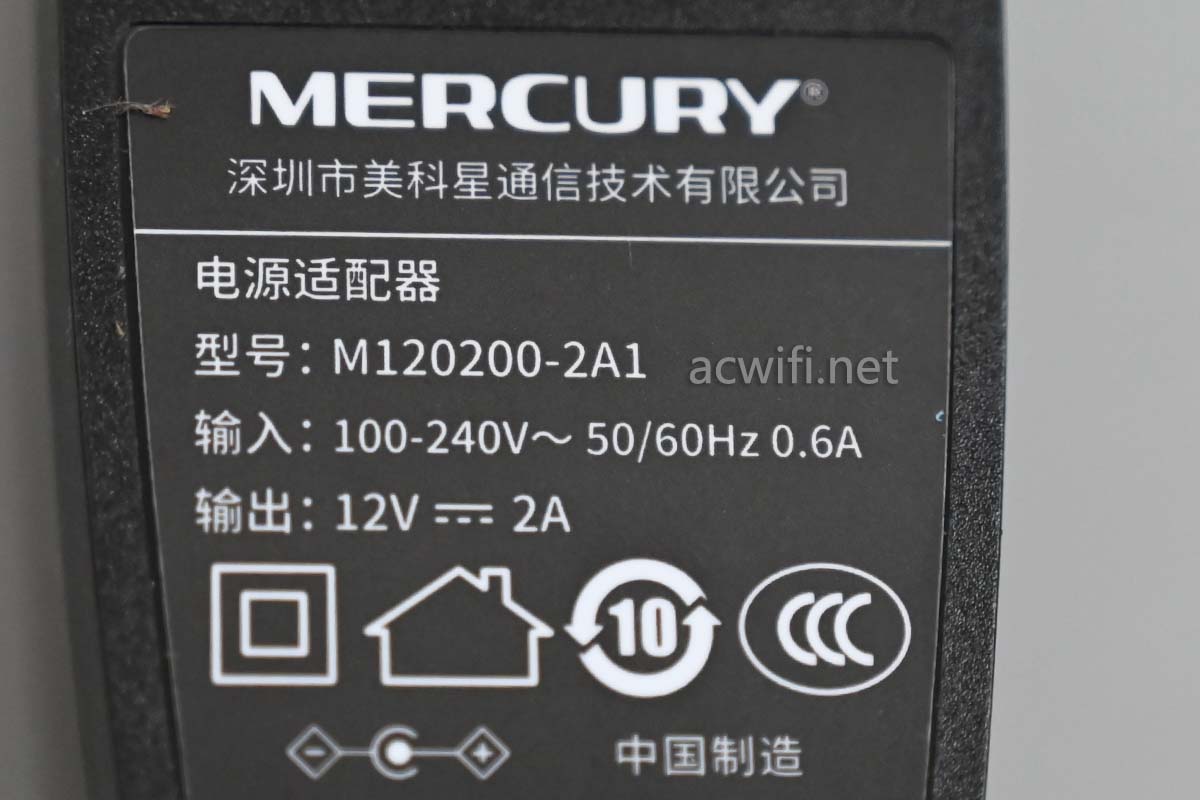

电源输出规格12V/2A,实测待机功率是8.3W,看这功率便心中有数这套芯片方案。

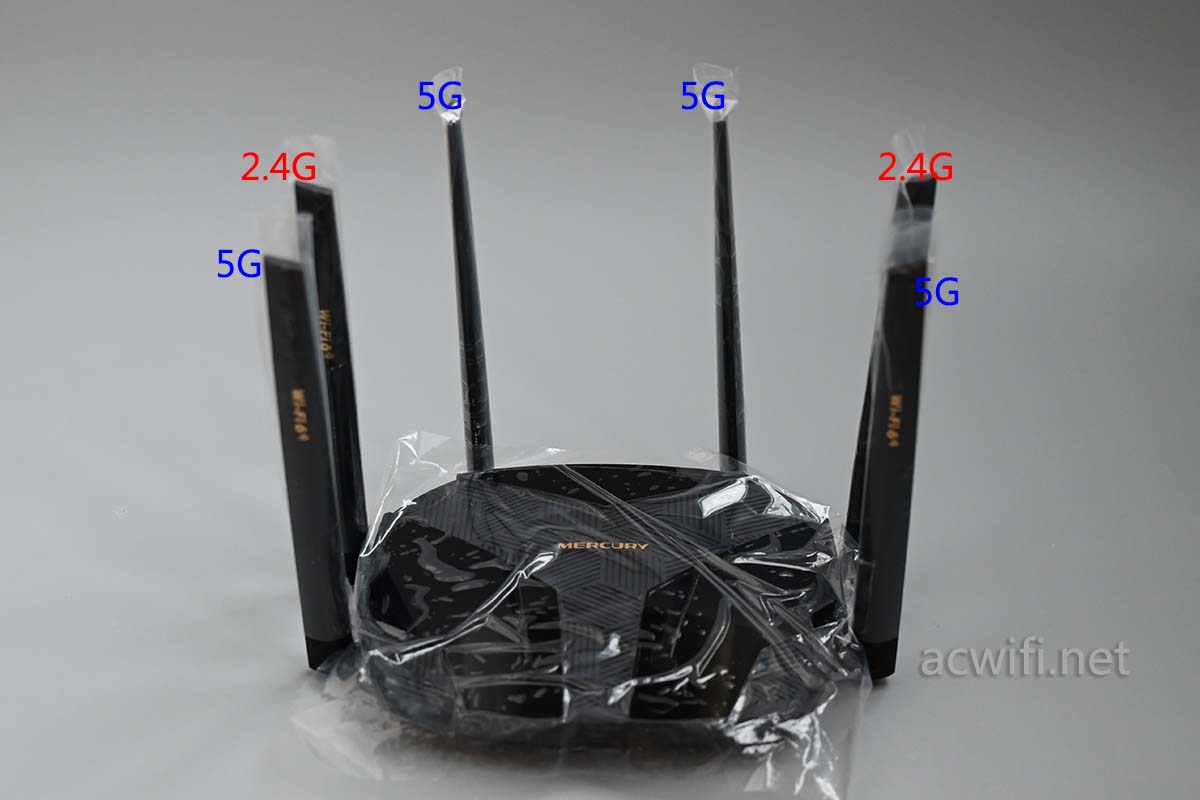

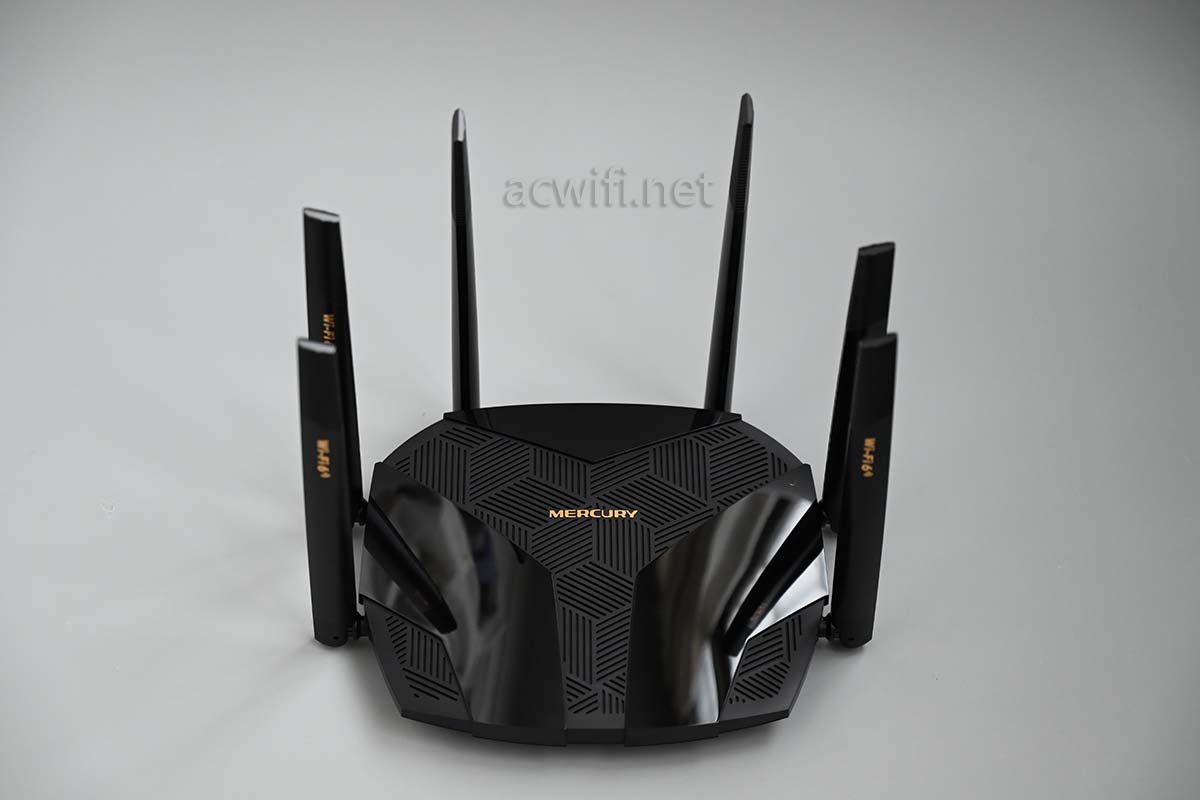

天线布局:

把机身的塑料膜都撕开后的样子:

机身不算大,老模具了。

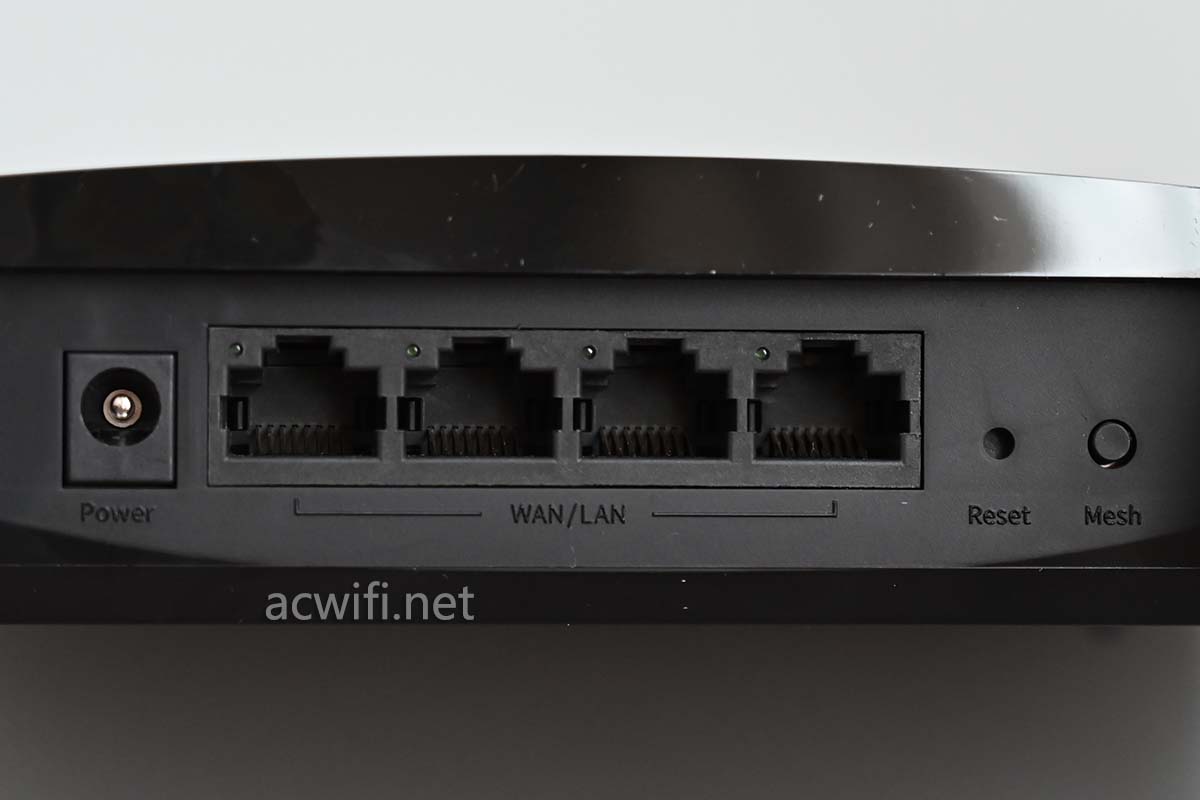

背面接口:

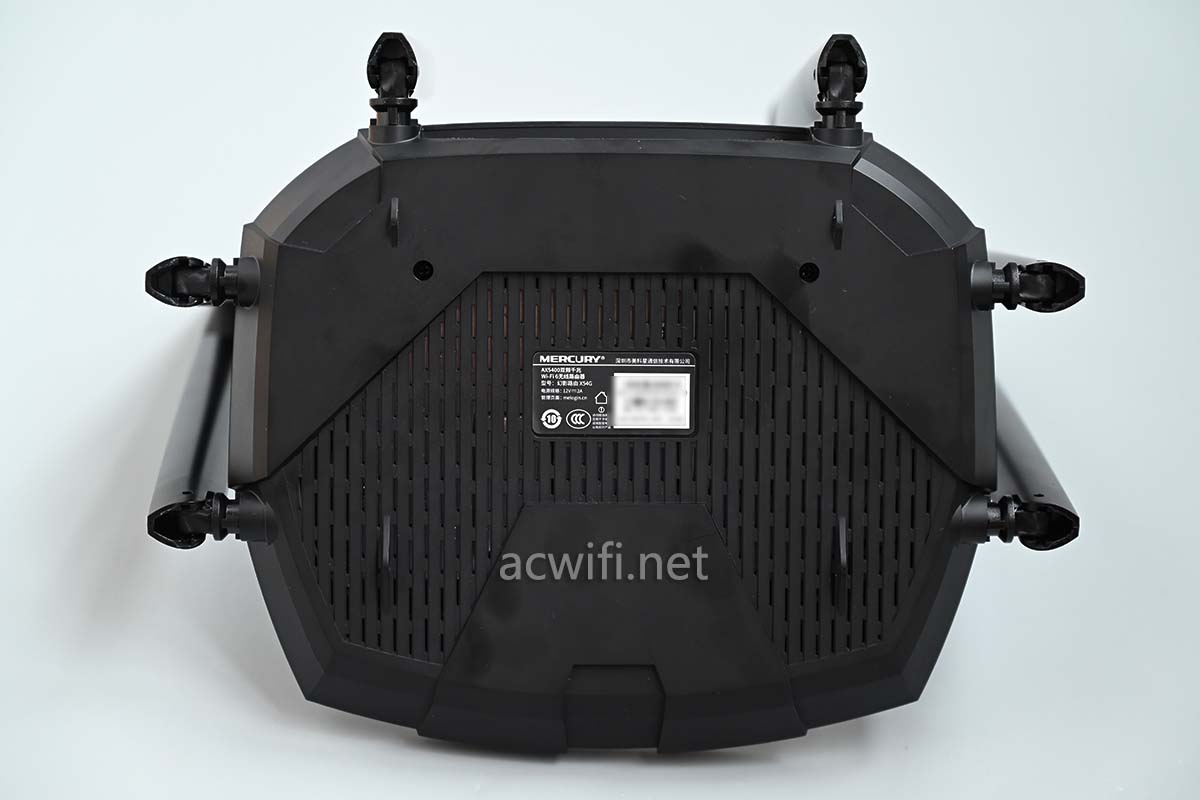

机身底部:

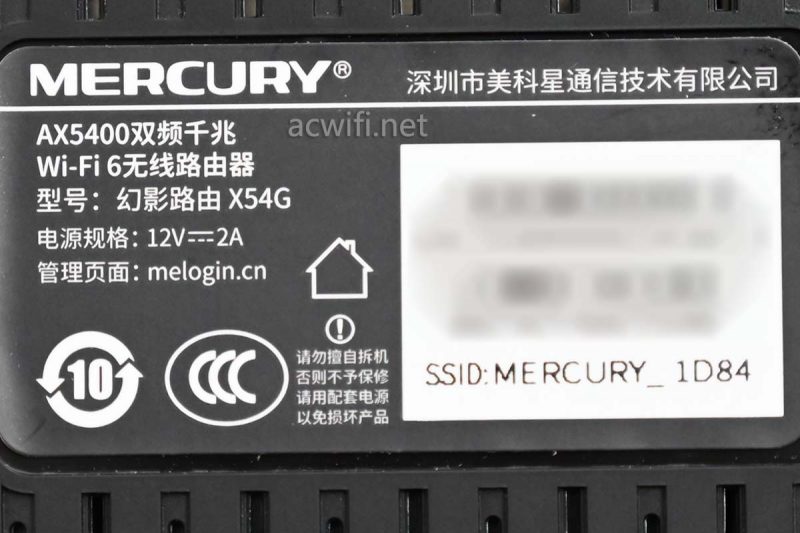

标签:

拆开外壳:

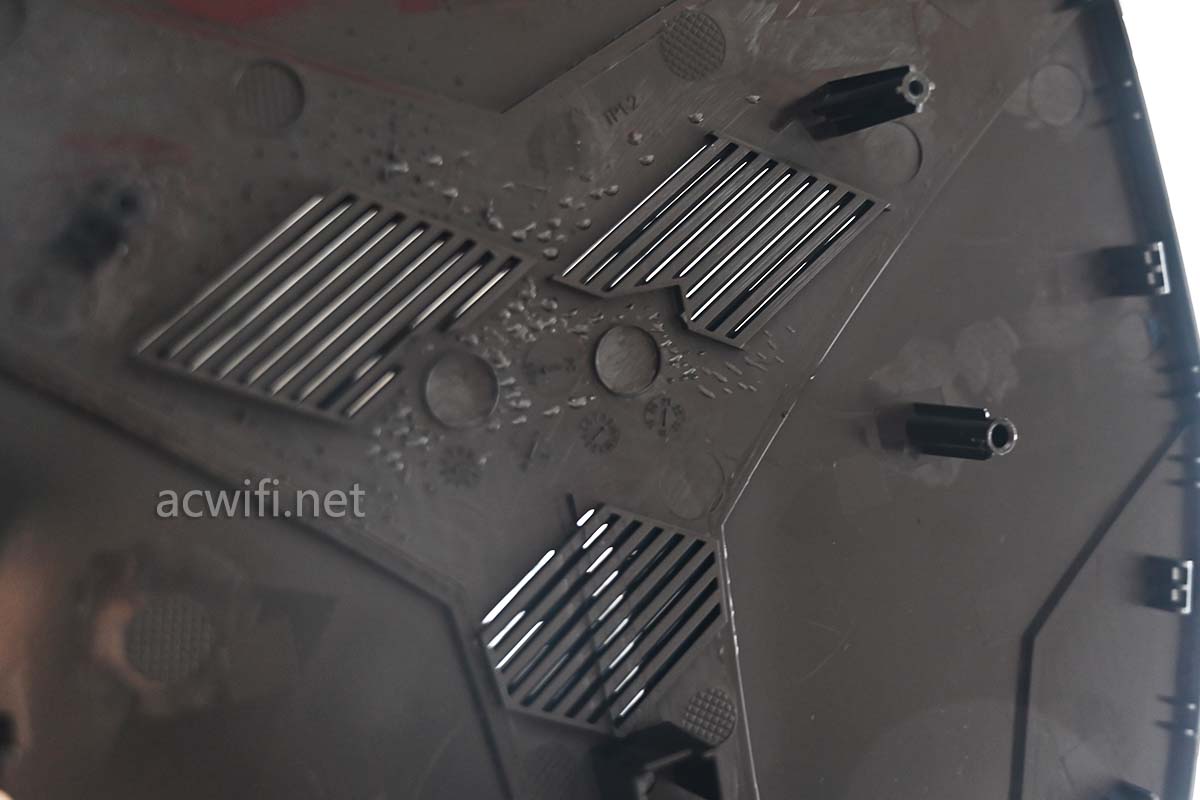

外壳上盖有3个透气位置:

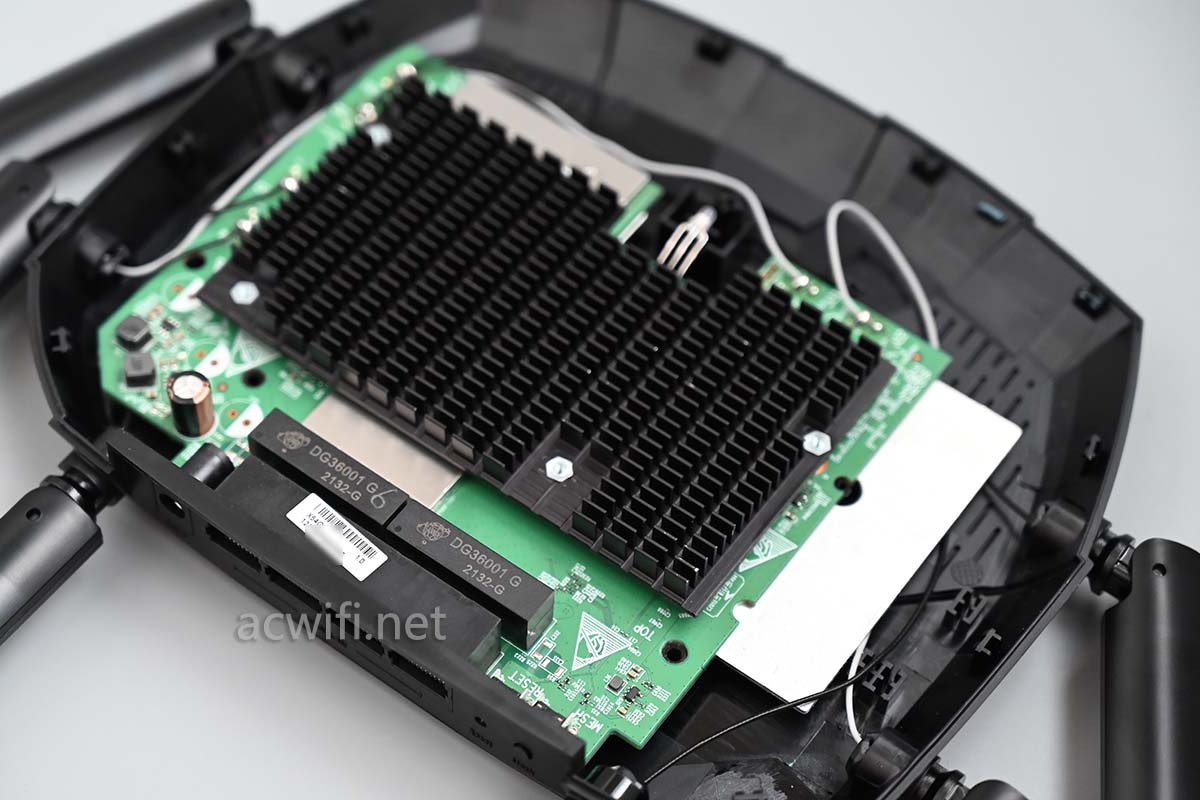

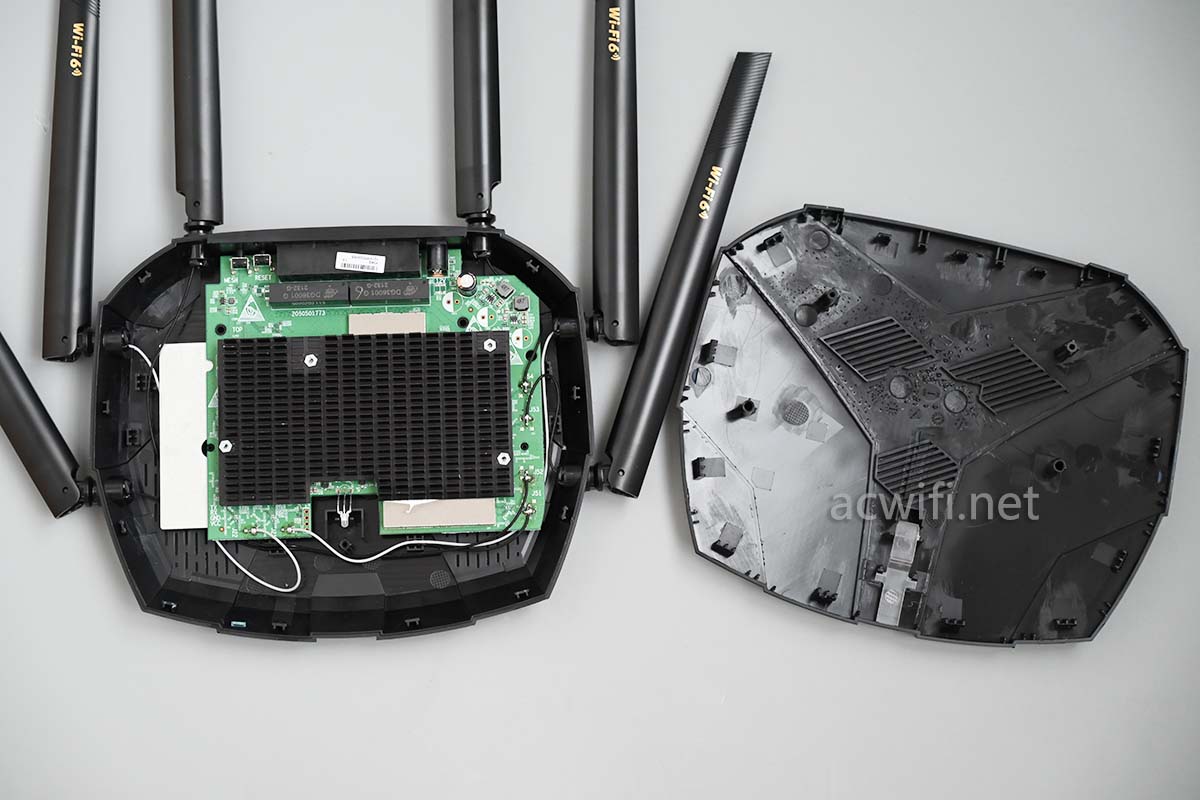

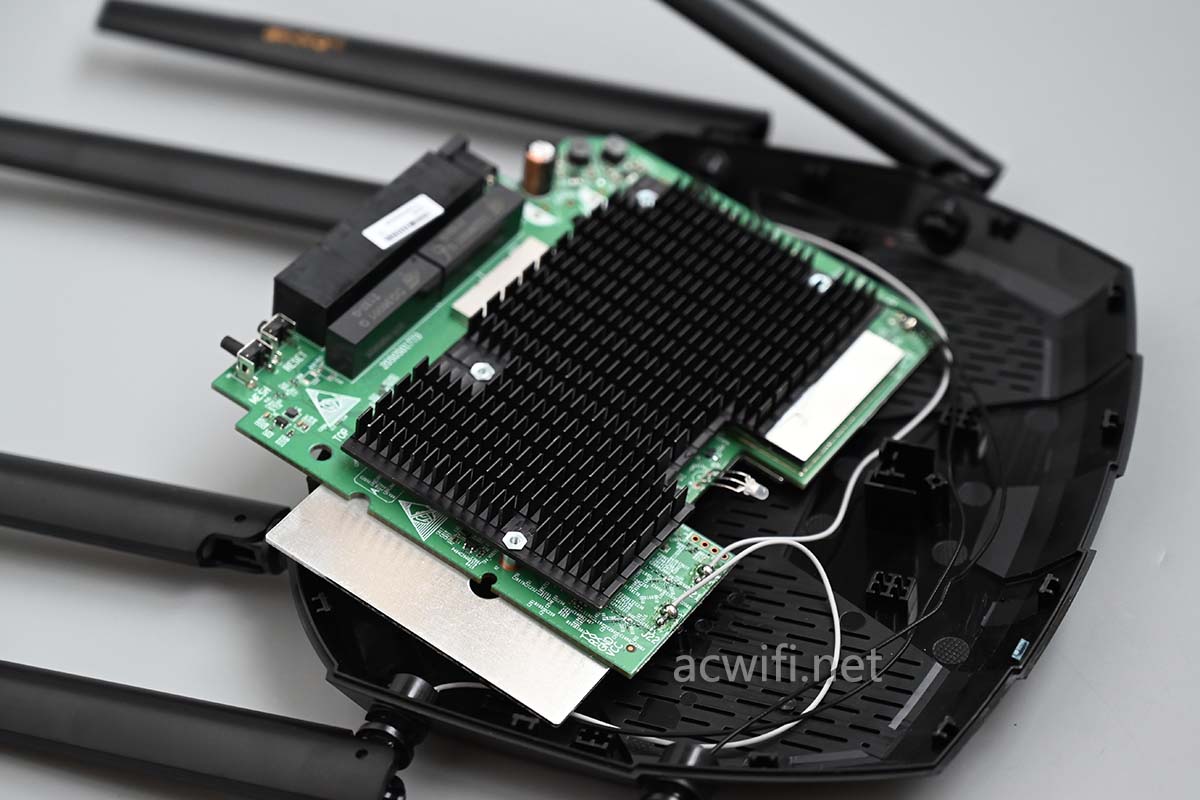

主板上有一片大的散热器:

主板与底壳没有用螺线固定。

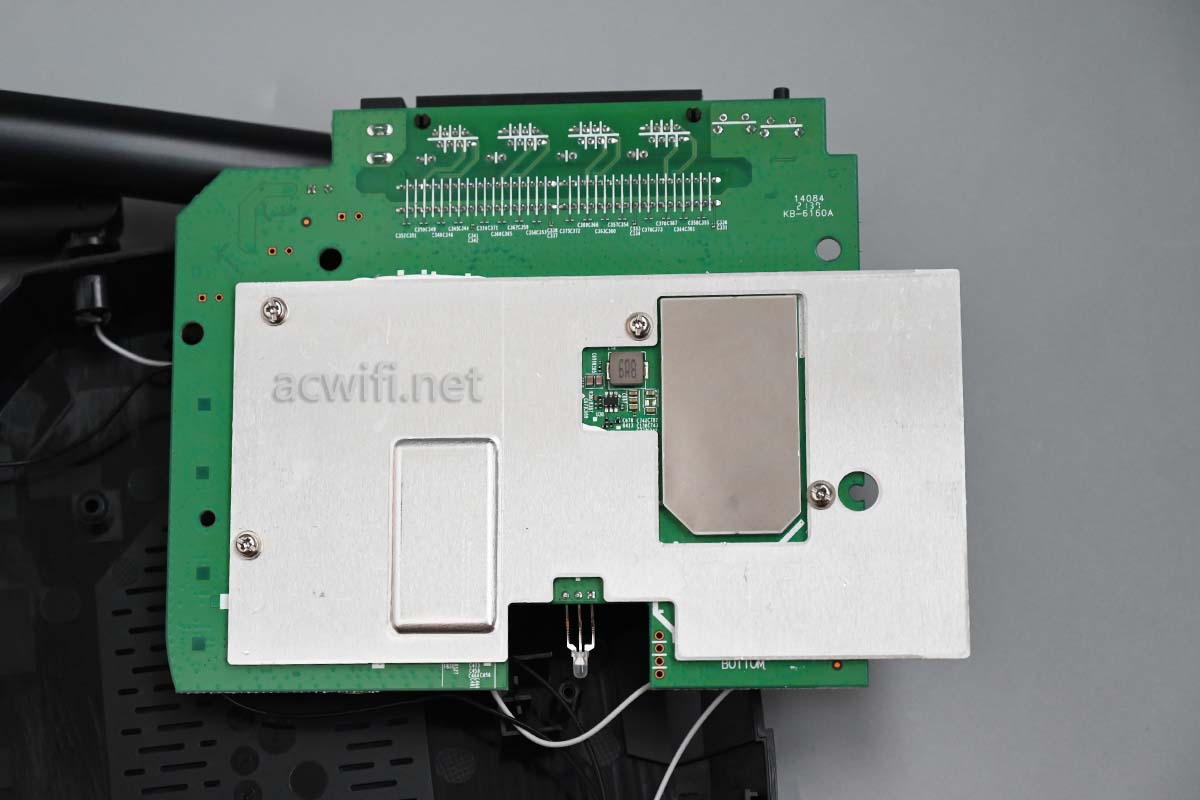

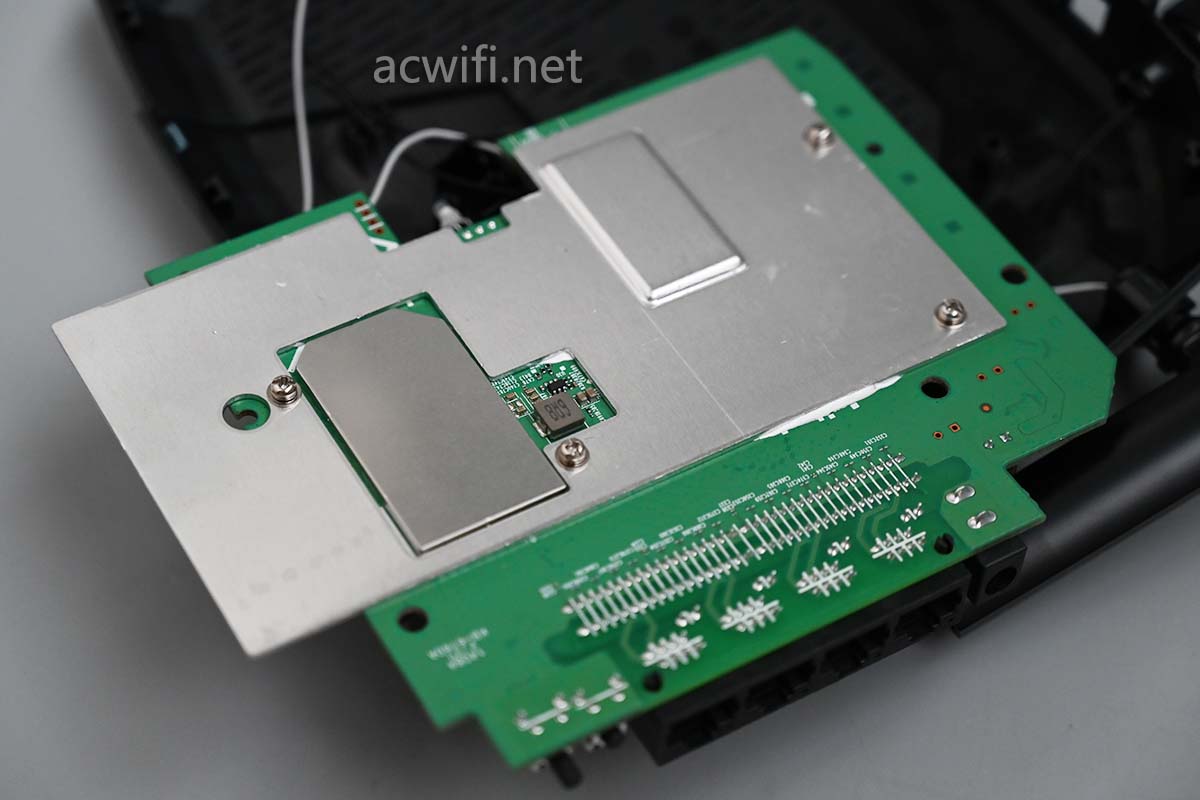

主板底部有一片散热片:

把主板翻转:

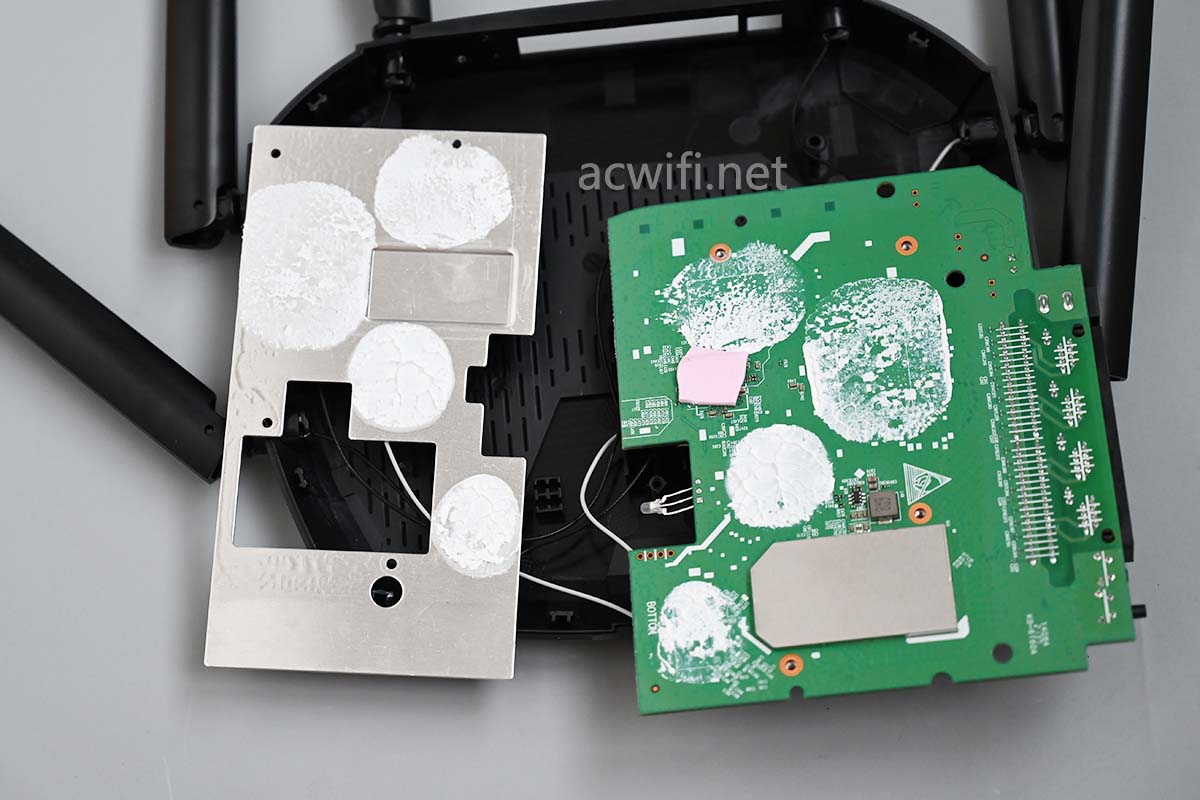

拧下螺丝,拿下散热片:

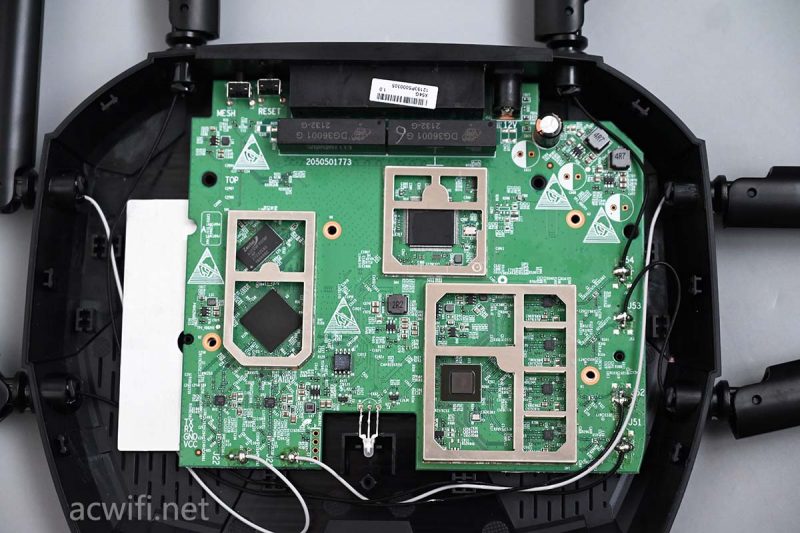

只要看见有罩子就打开,不管里面有没有东西:

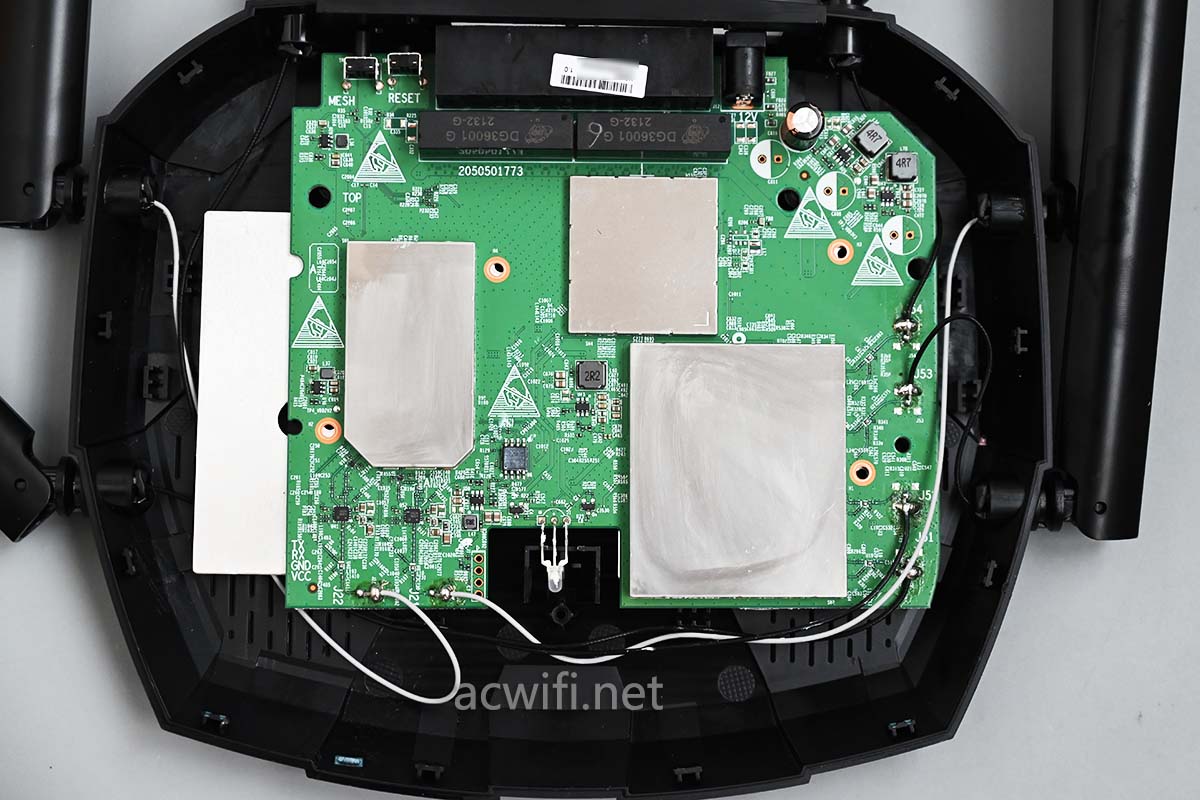

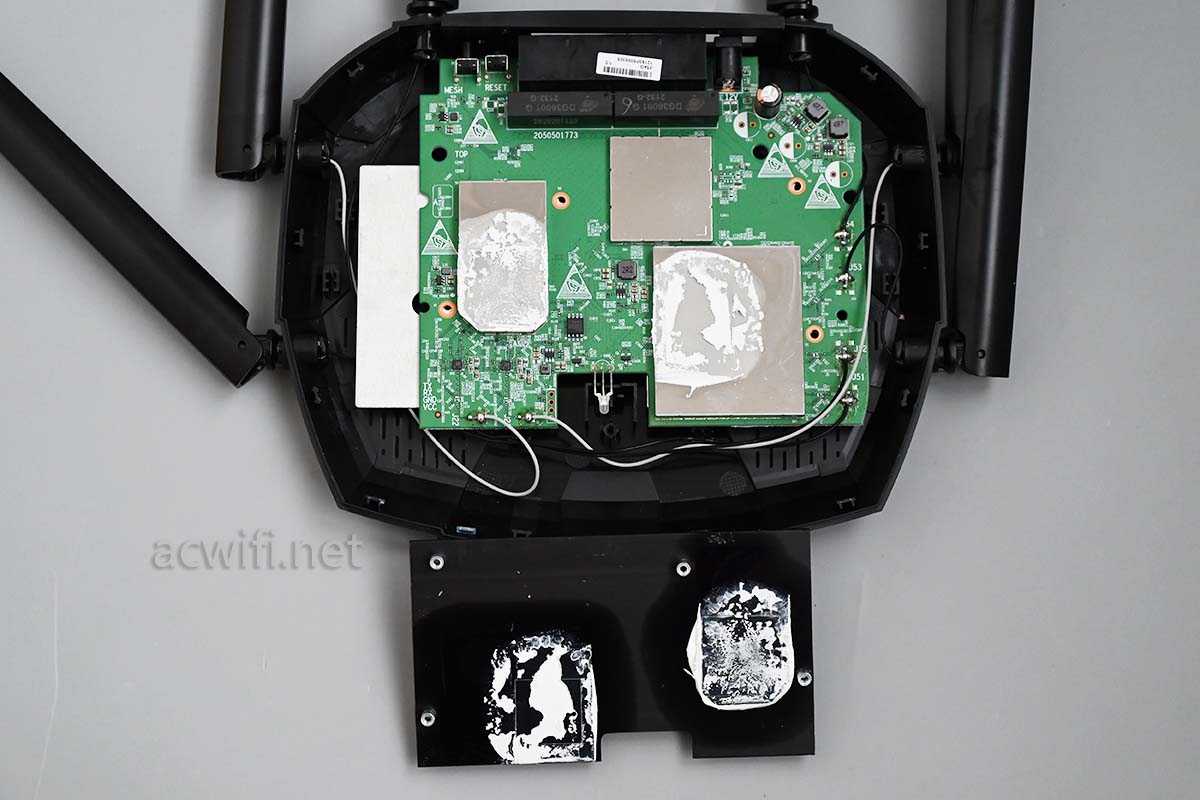

把屏蔽罩和铝板装回去,翻过来拆下主板正面上的散热器。

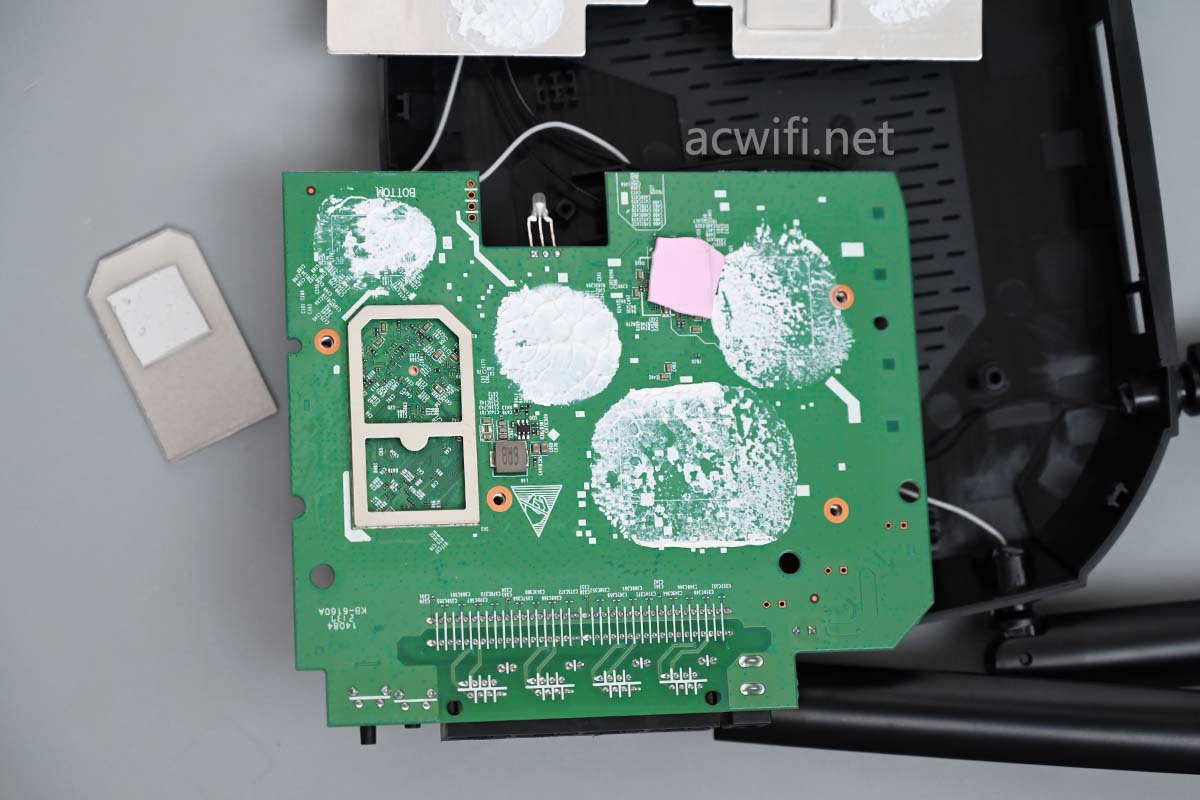

所屏蔽罩上的导热硅脂清理干净:

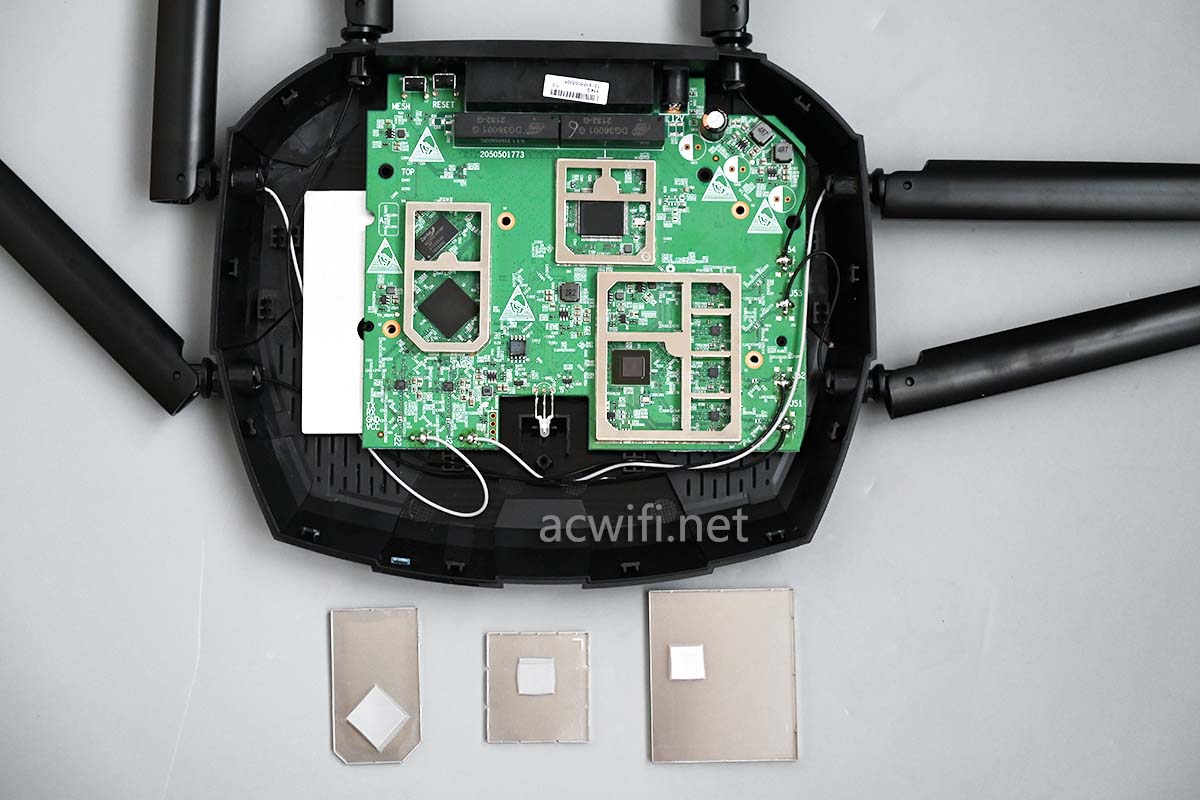

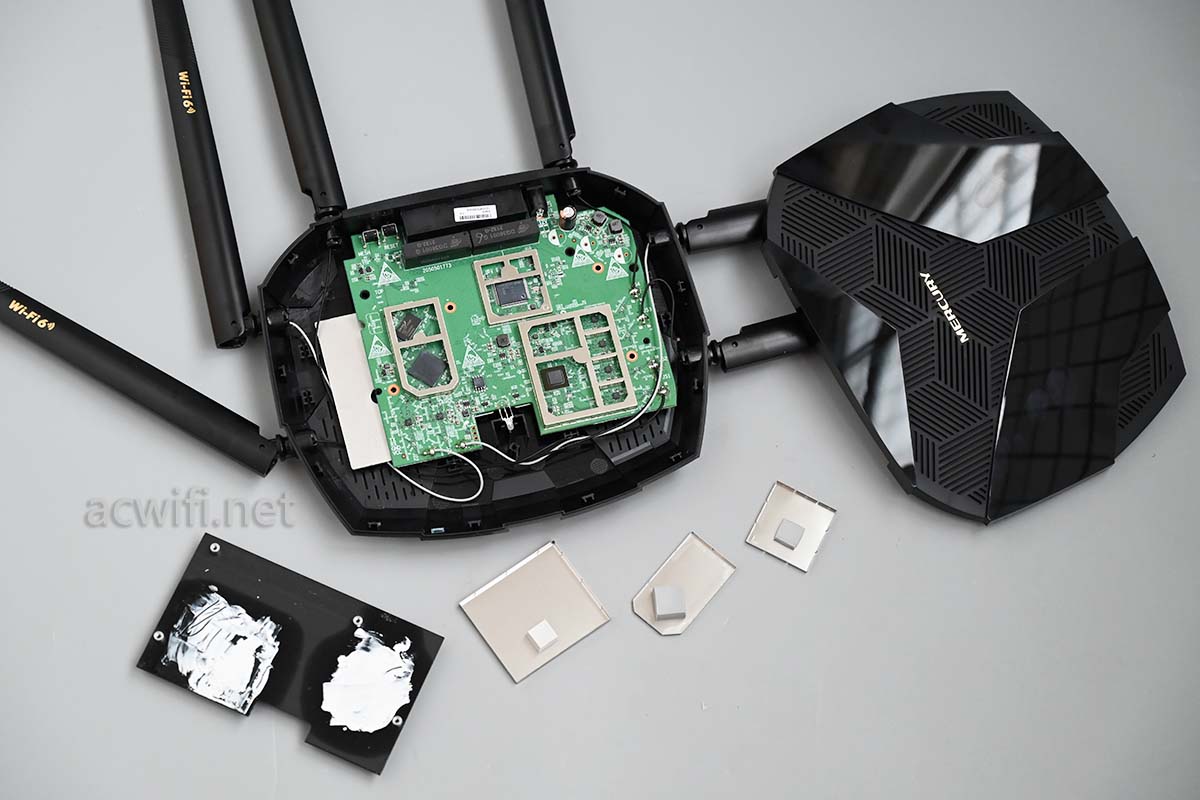

拆下屏蔽罩,每个罩子里面都有一片导热硅脂垫片。

高通方案:

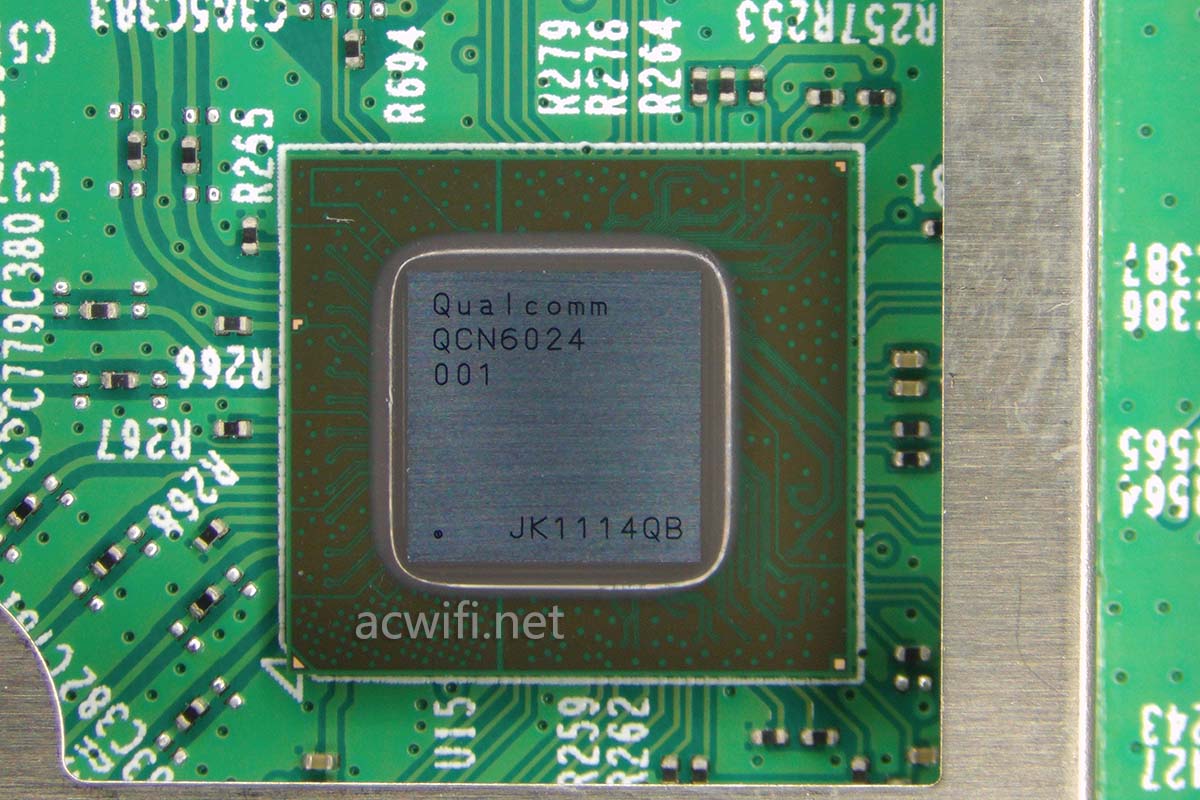

5G无线芯片是QCN6024,支持4x4mimo,在160MHz频宽下的最高速率是4804Mbps。

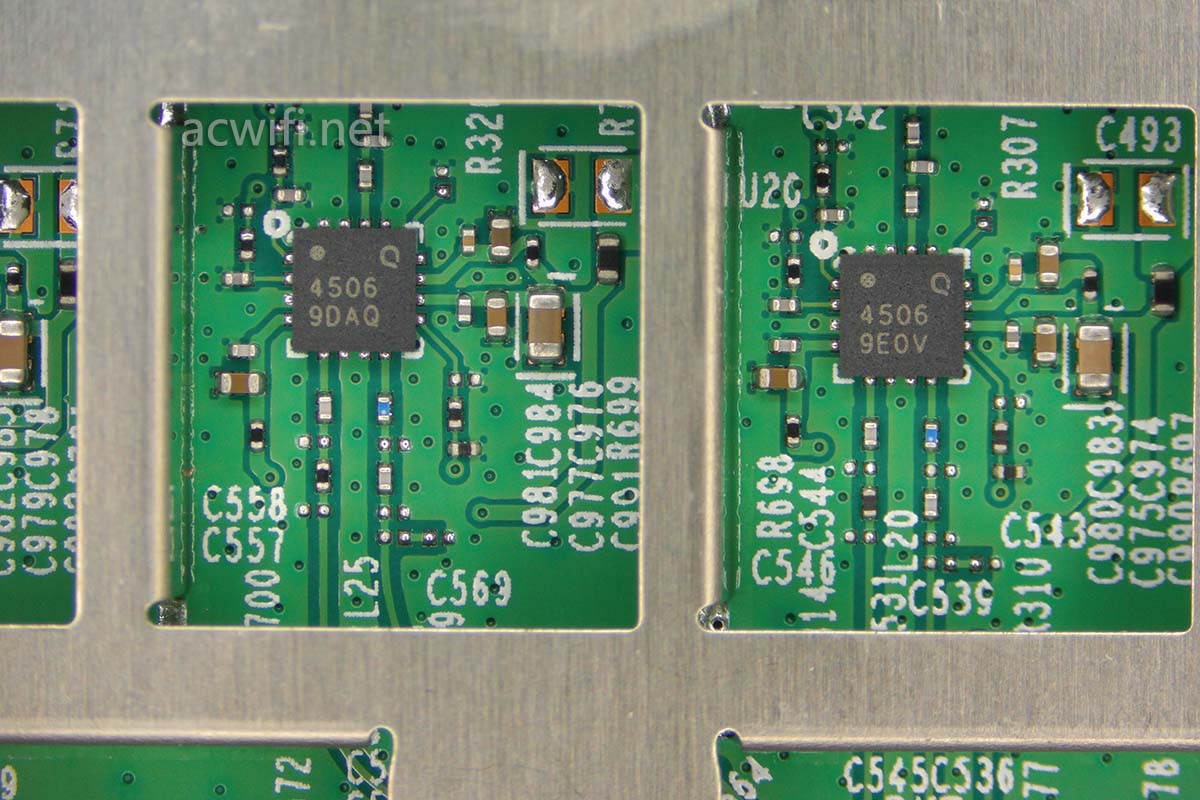

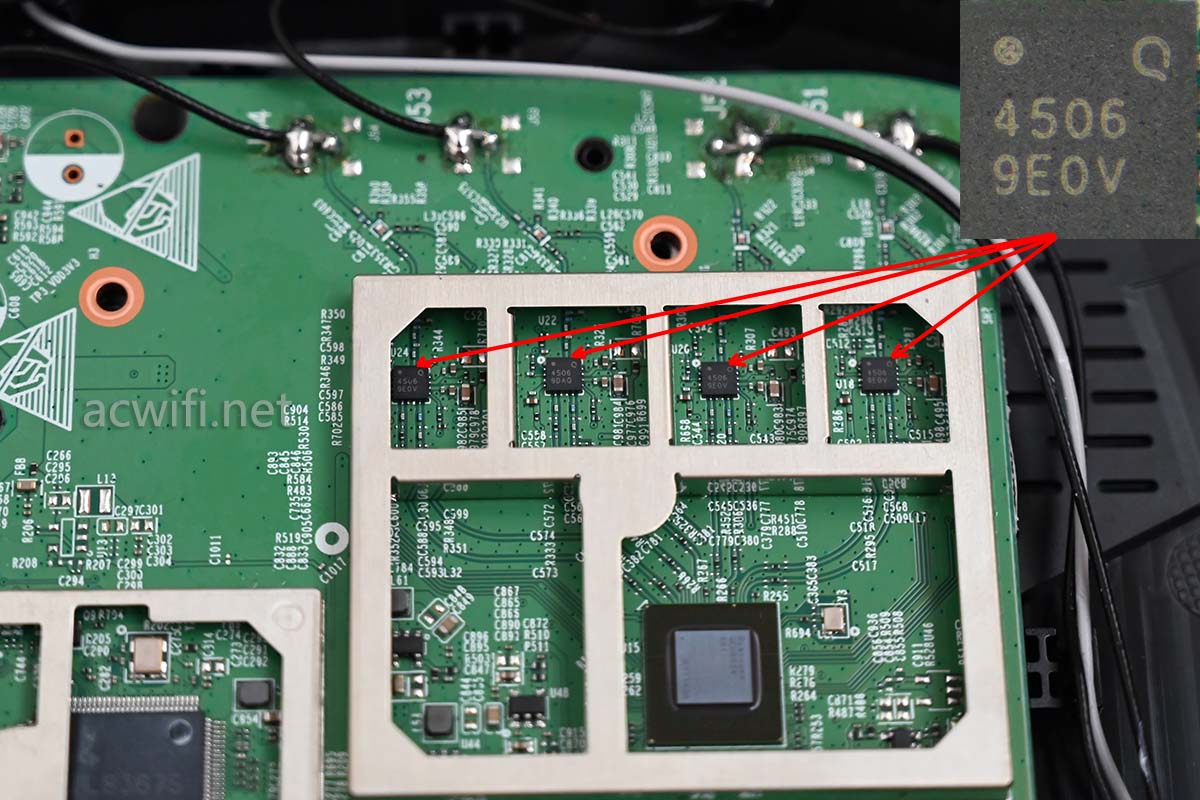

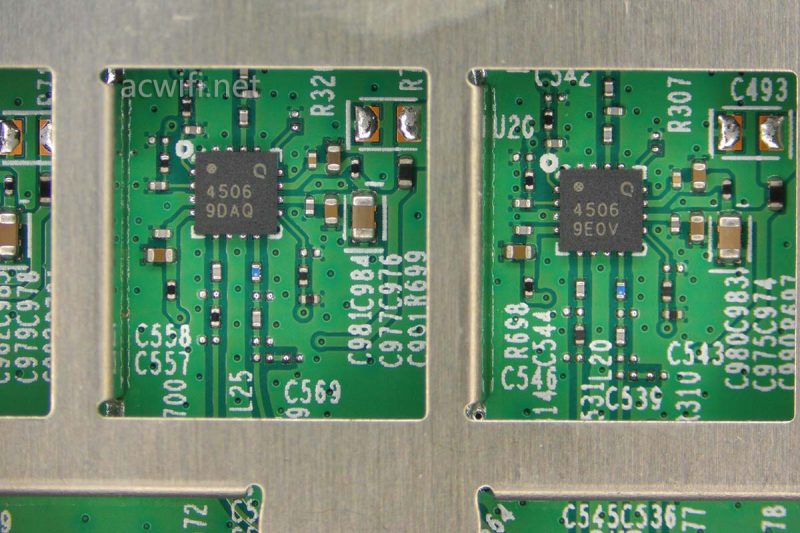

外置了四颗5G FEM芯片,型号是QPF4506:

QPF4506的参数如下:
• 5150 – 5925MHz
• POUT = +15 dBm MCS11 HE160 -43 dB Dynamic EVM
• POUT = +21 dBm MCS9 VHT80 -35 dB Dynamic EVM
• POUT = +23 dBm MCS7 HT40 -30 dB Dynamic EVM
• POUT = +25 dBm MCS0 HT20 Spectral Mask Compliance
• Optimized for +5 V Operation
• 30 dB Tx Gain
• 1.7 dB Noise Figure
• 13.5 dB Rx Gain & 6.5 dB Bypass Loss
• 28 dB 2.4 GHz Rejection on Rx Path
• Integrated Logarithmic DC Power Detector

XDR5430v2用的5G FEM也是QPF4506。

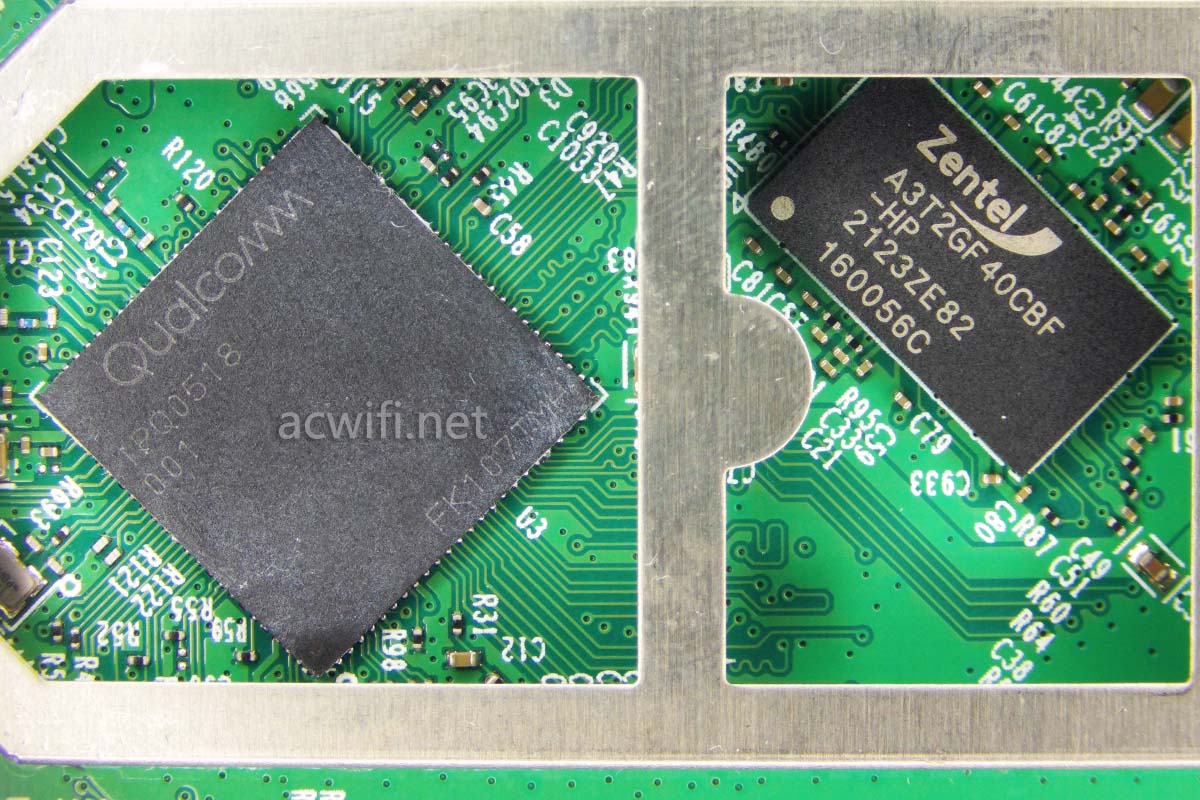

CPU型号是IPQ0518,双核1GHz,集成了2x2mimo的2.4G,最高速率574Mbps,它的旁边是内存芯片,型号是A3T2GF40CBF-HP,容量256MB。

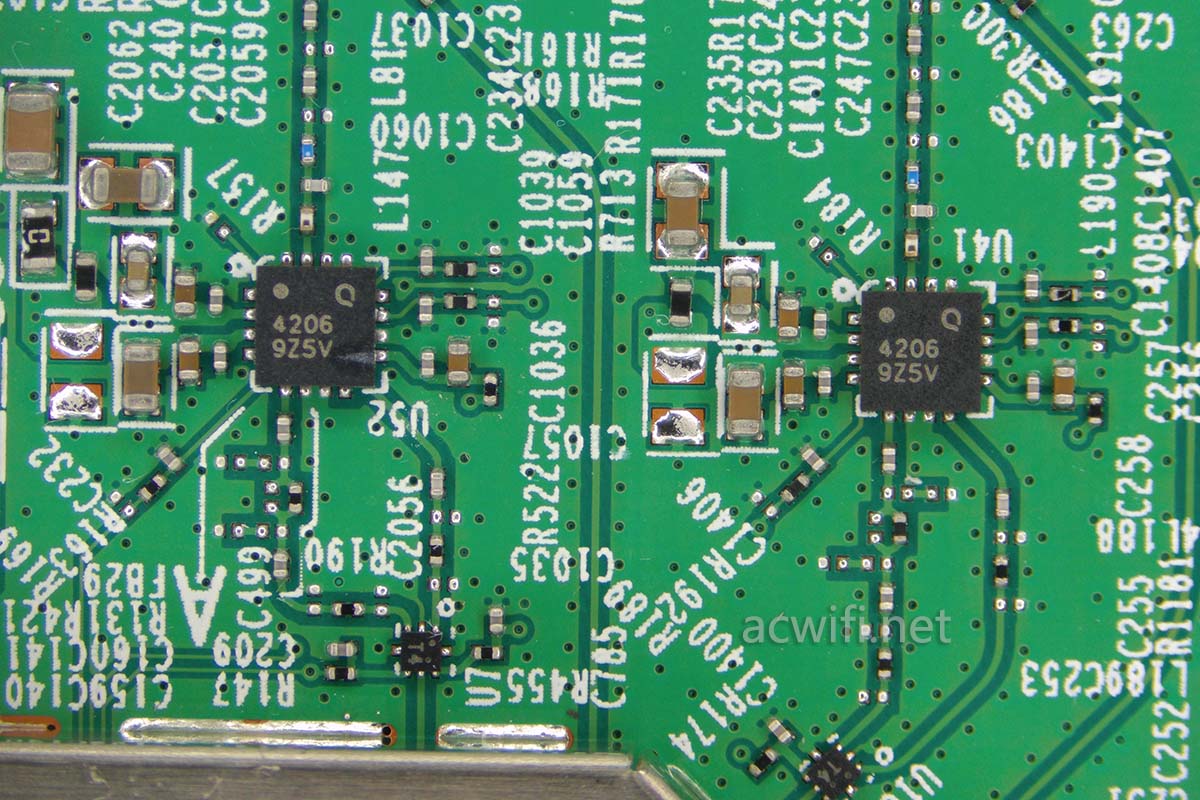

外置了两颗2.4G FEM芯片,型号是QPF4206:

QPF4206的参数如下
• 2412 – 2484 MHz
• POUT = +19dBm MCS11 HE40 -43dB Dynamic EVM
• POUT = +21dBm MCS9 VHT40 -35dB Dynamic EVM
• POUT = +22.5dBm MCS7 HT20 -30dB Dynamic EVM
• POUT = +25dBm MCS0 HT20 Spectral Mask Compliance
• Optimized for +5 V Operation
• 33 dB Tx Gain
• 2.1 dB Noise Figure
• 15 dB Rx Gain & 6 dB Bypass Loss
• 25 dB 5 GHz Rejection on Rx Path
• Broad Range Integrated DC Power Detector

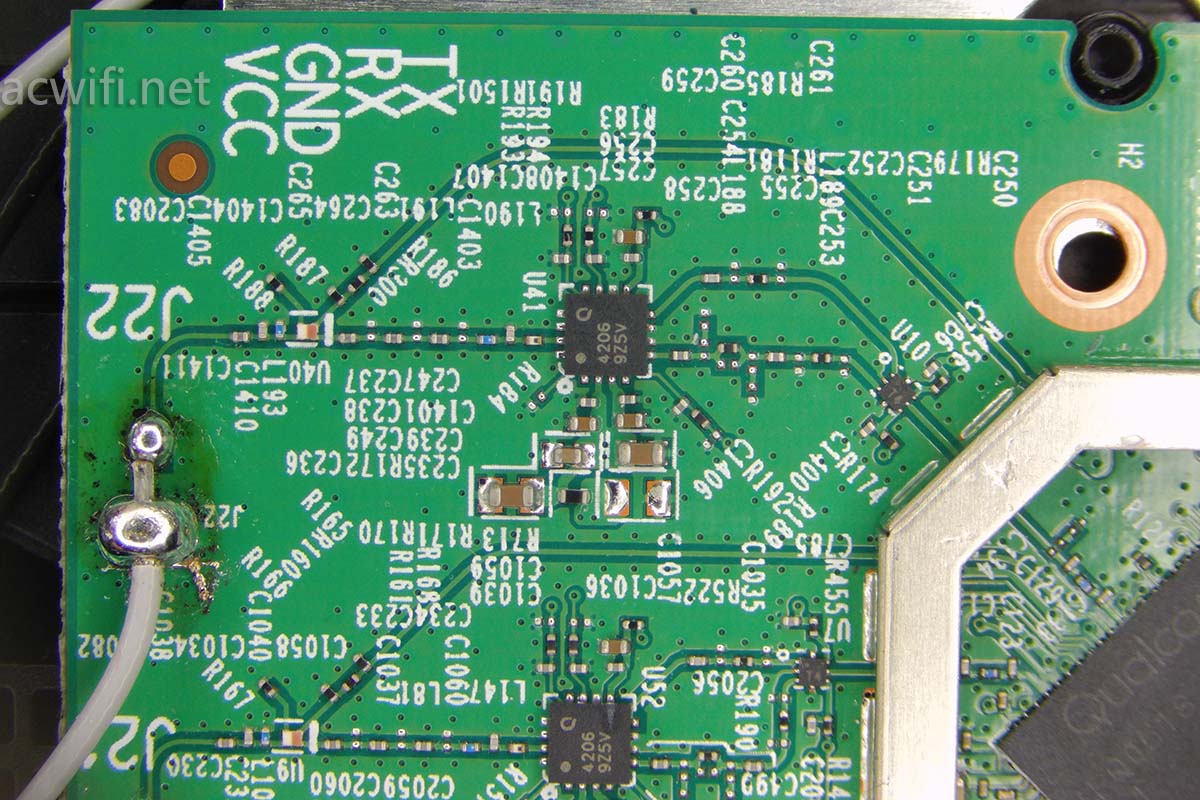

2.4G射频电路放大图:

XDR5430v2的2.4G FEM芯片用的是QPF4216,比水星X54G用的QPF4206高功率。

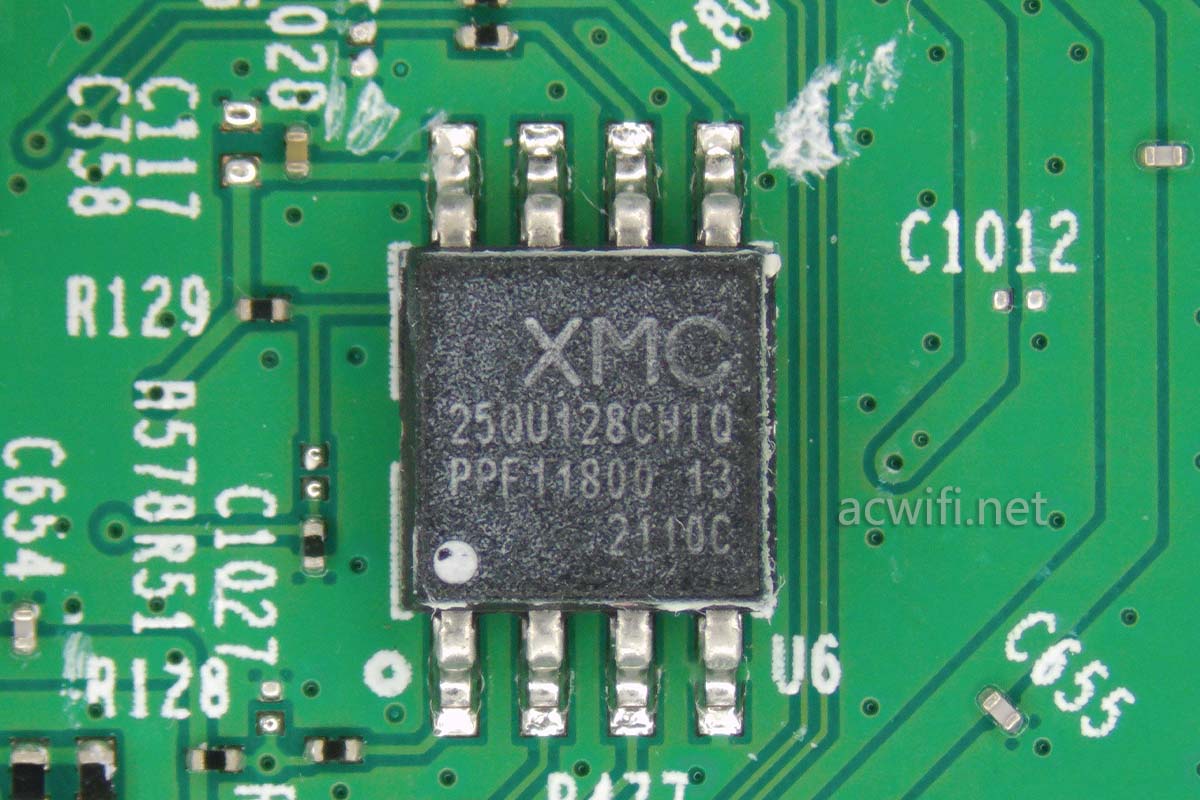

闪存容量16MB:

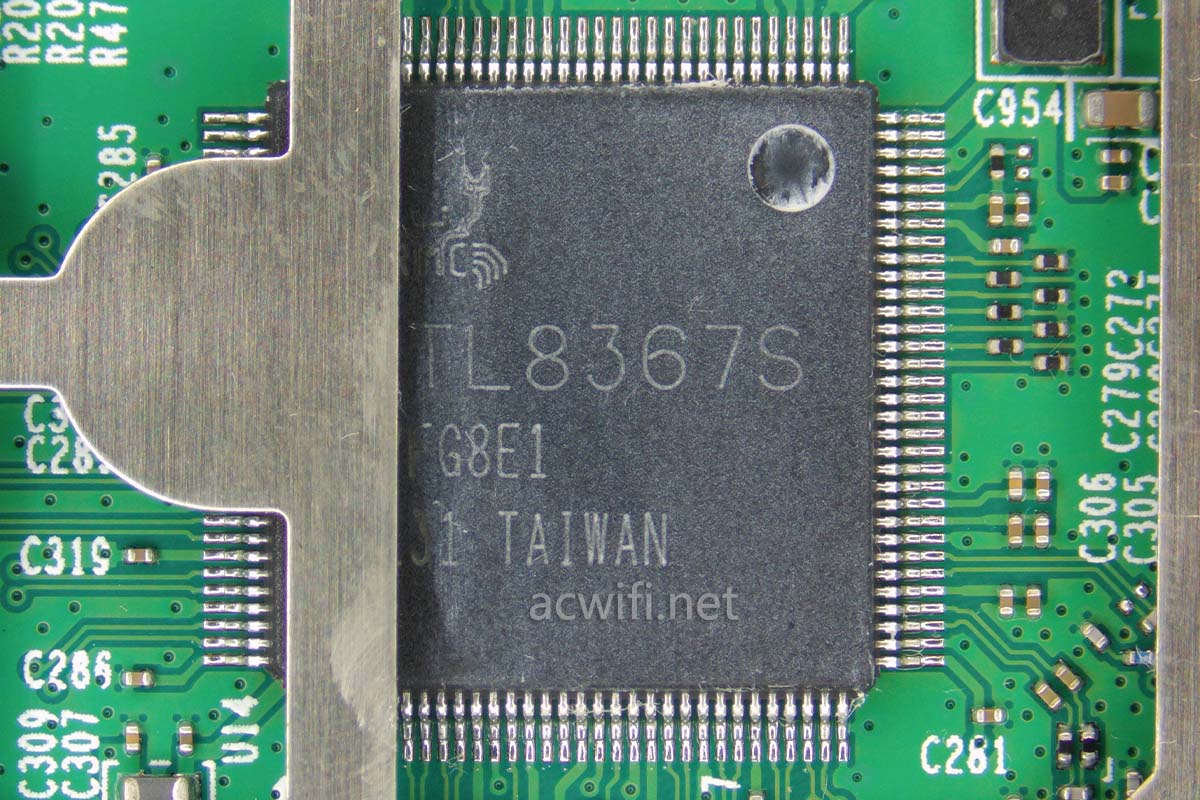

交换芯片型号是RTL8367S

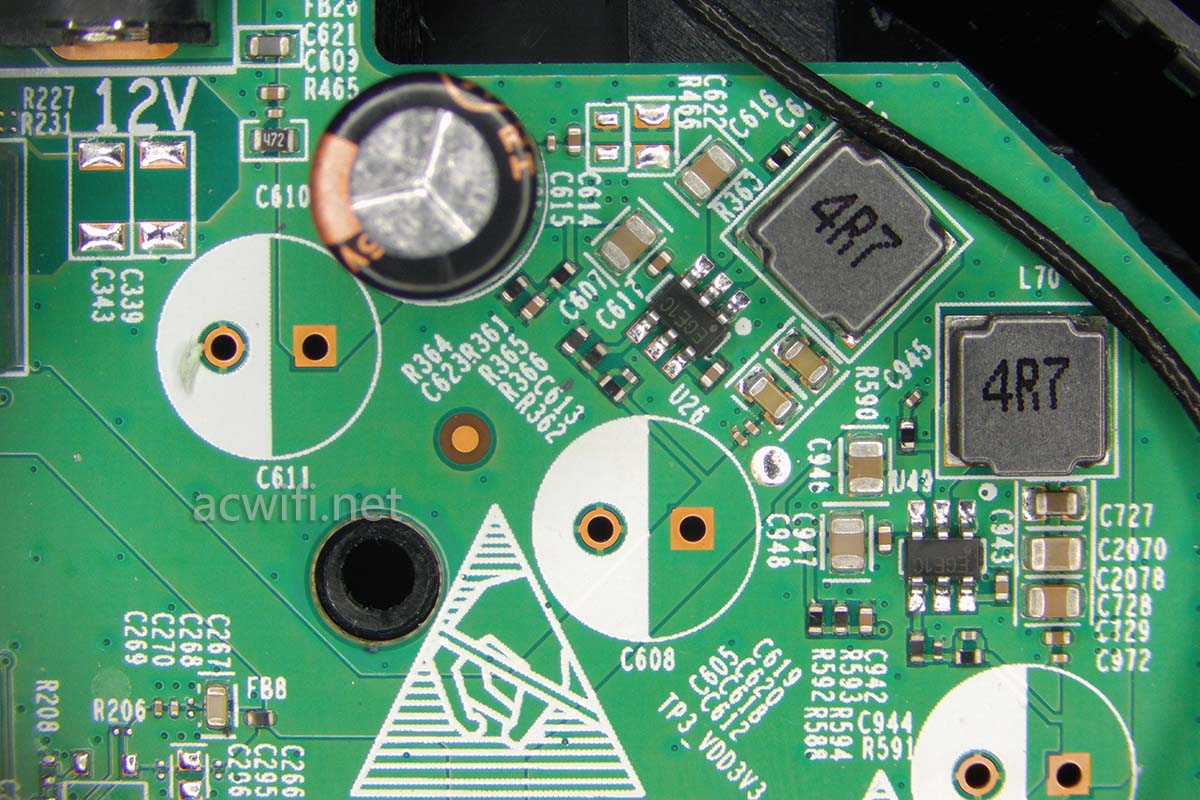

电源输入电路,比XDR5430v2少了2颗电解质电容。

至此,水星X54G拆机完成了:

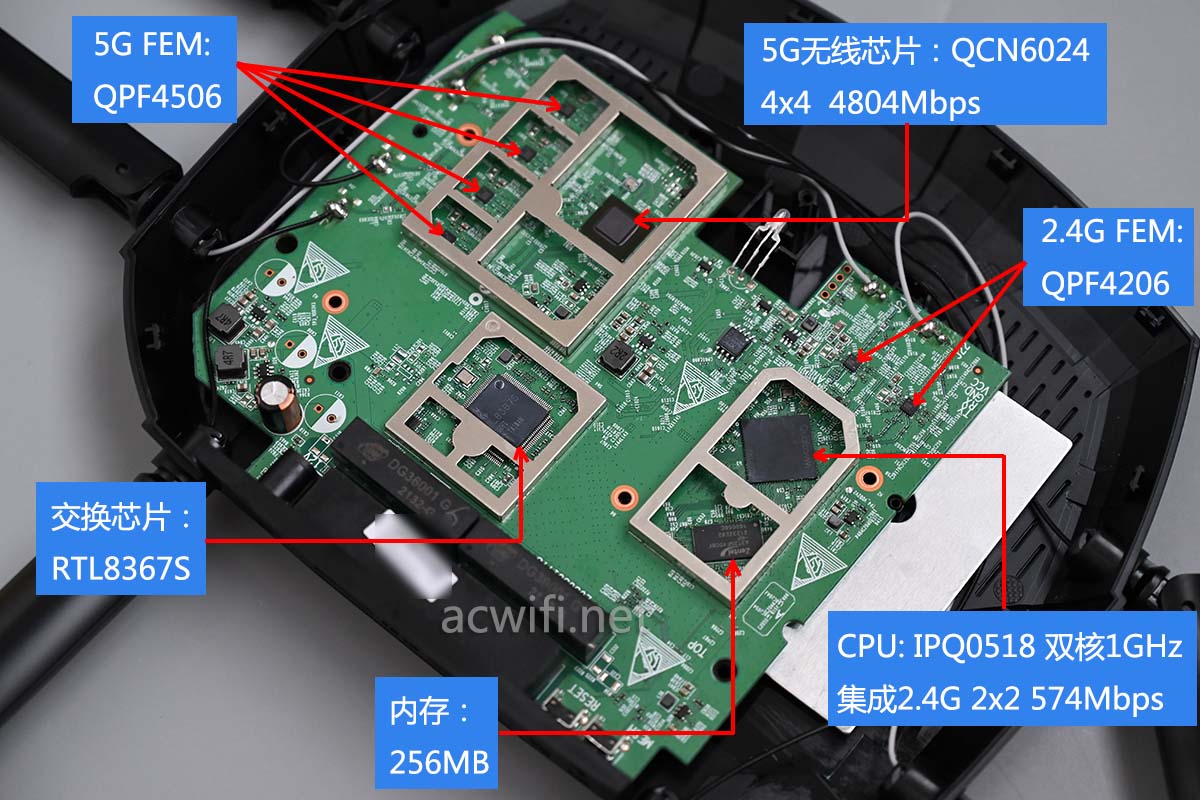

水星X54G的所有芯片型号汇总图如下:

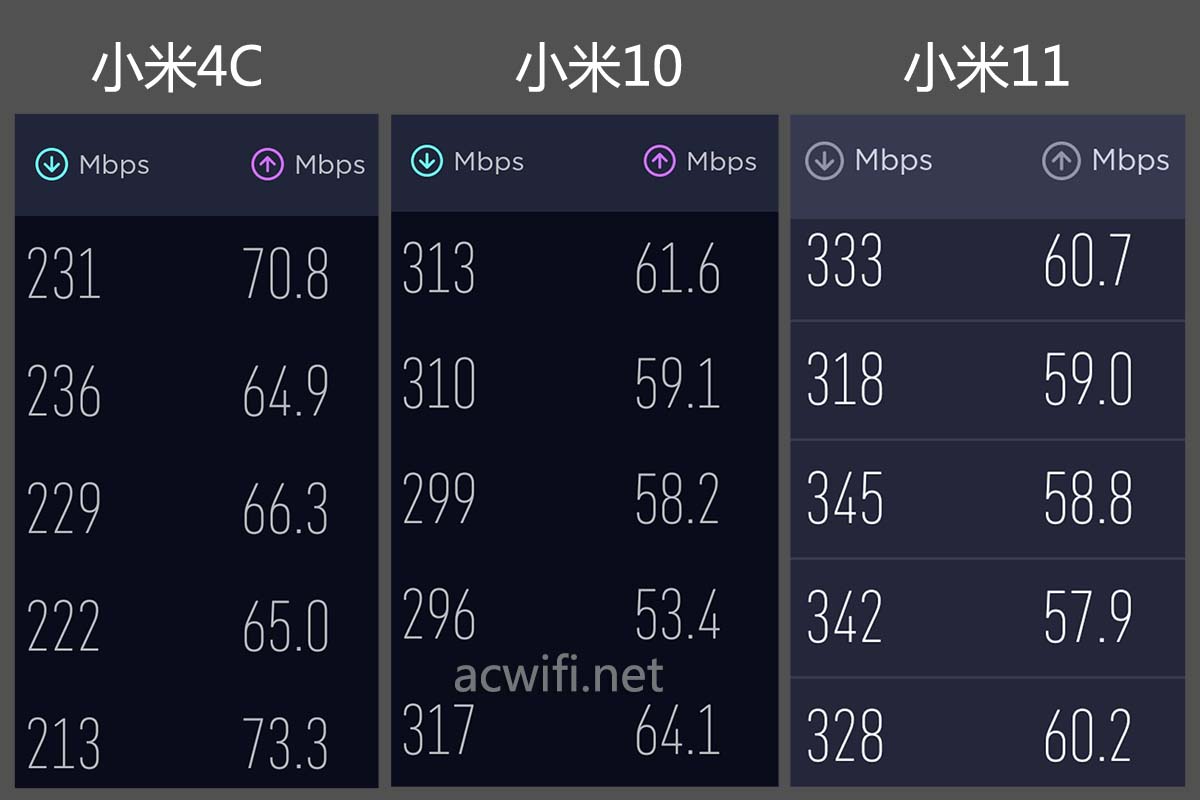

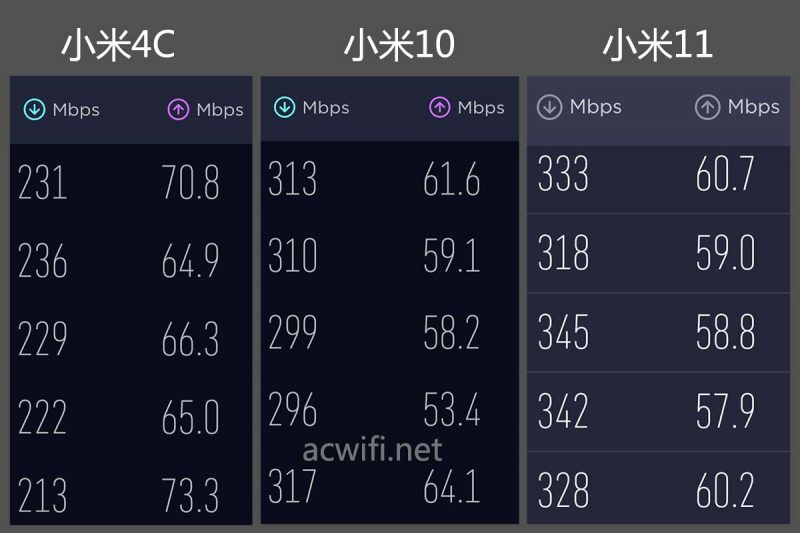

最后在楼下D点位置进行测速。电信500兆,只测5G,44信道,160MHz。结果如下:

5G不错。

总结一下吧。阴雨天真不适合拆机,影响画质。

水星X54G的2.4G FEM比XDR5430v2的低,那么2.4G的表与肯定不如XDR5430v2了。供电少了些电容。其它一样了。试着跟XDR3010进行MESH组网,组不了!

发热量跟XDR5430v2一样,属于较热的机型,不过水星X54G的顶盖有小面积的散热孔。如果怕热,可以在路由器底部垫一块10CM的散热器。

散热器淘宝链接

从硬件芯片和D点位置的测速来看,水量X54G与XDR5430v2的5G无线信号质量是一致的,哪款便宜要哪款吧,只要一台的话。

如果买来跟TP组网的,那么它就不适合了。

如果没啥所谓,哪款便宜要哪款吧!发文之前看了京东价格是369元,且无货状态,价格也没比XDR5430V2有明显优势呀!!
