TP-LINK TL-XAP3007GC吸顶AP拆机

自XAP5407GC拆机之后，也有很多人要求拆机XAP3007GC看看，而且价格便宜一半有多。这两款吸顶AP的外壳大小都一模一样的。配件有一点不同，XAP3007GC虽然支持DC供电，但没有标配电源适配器。如需要DC供电就要自备了。

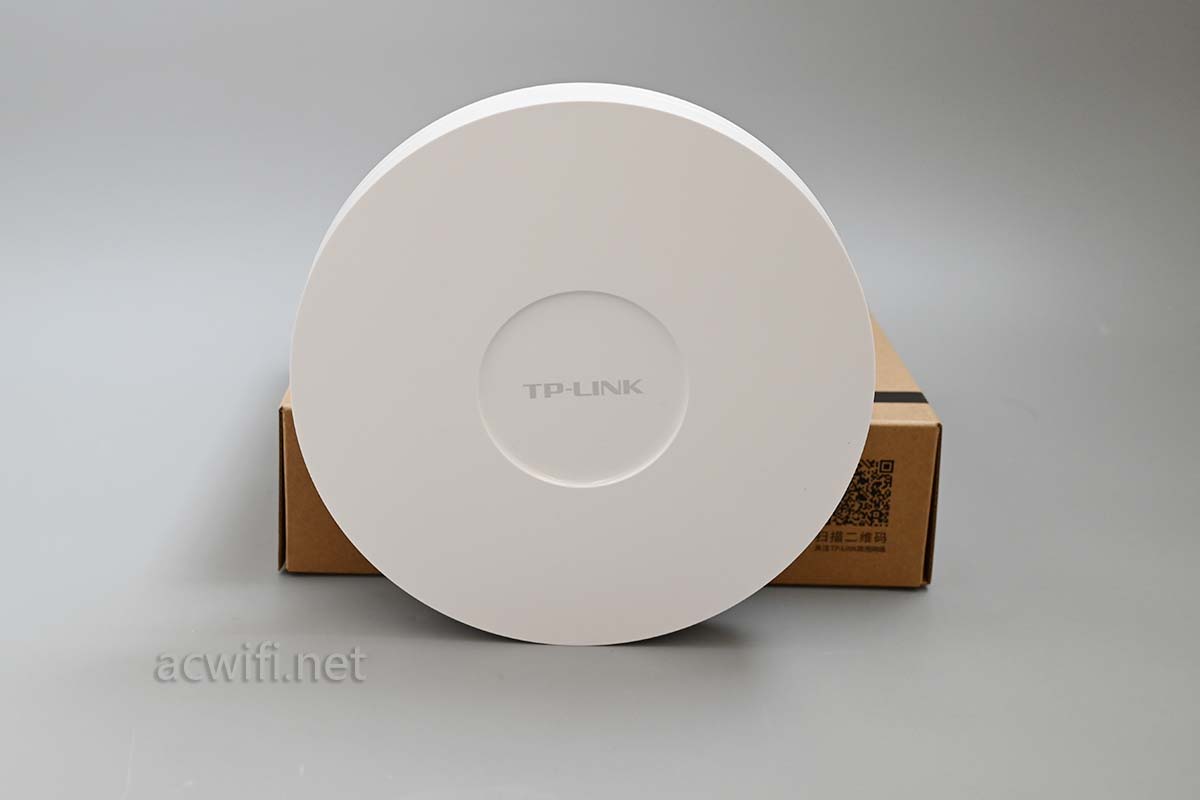

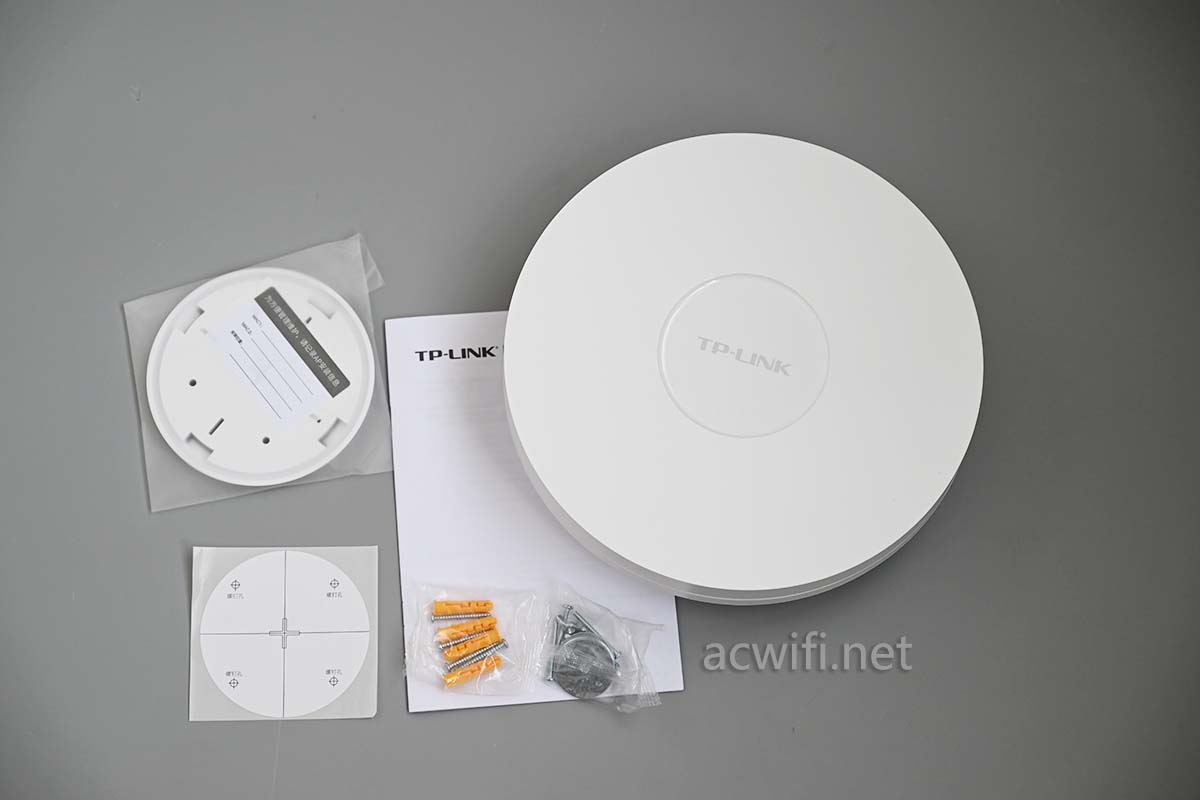

XAP3007GC的所有配件如下图：

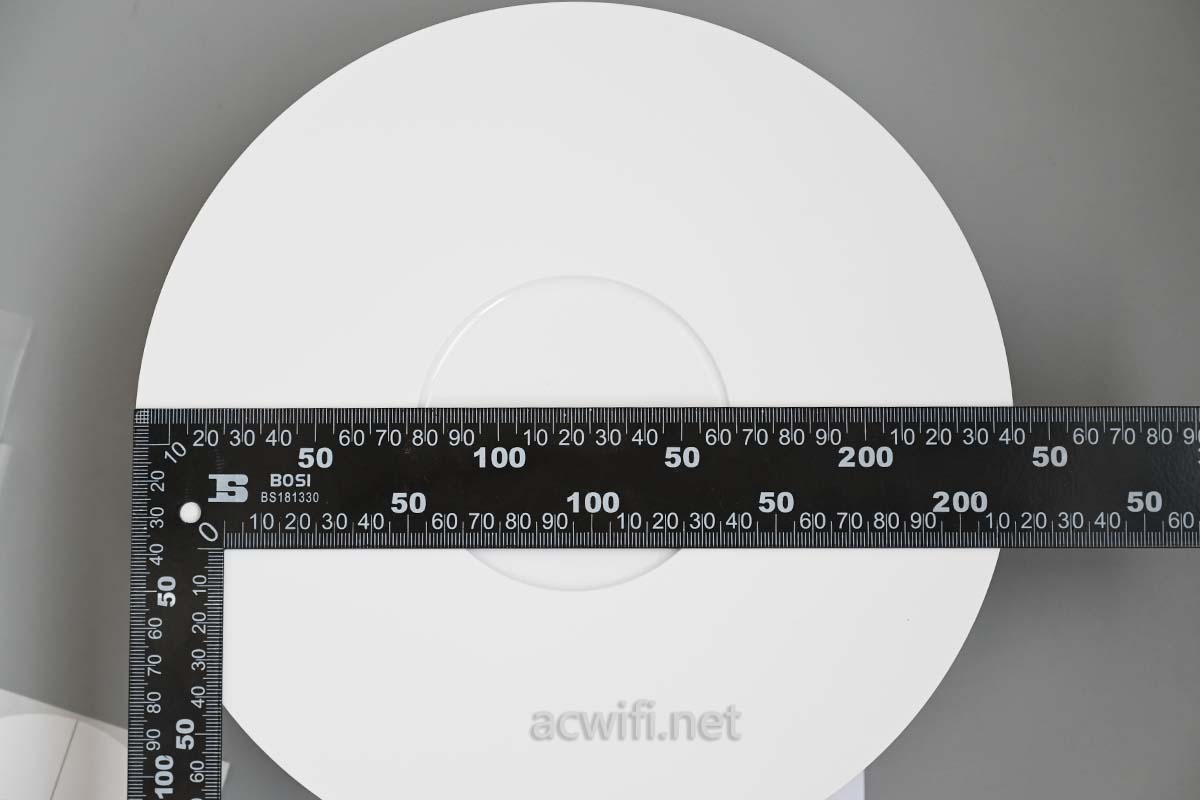

AP直径24CM：

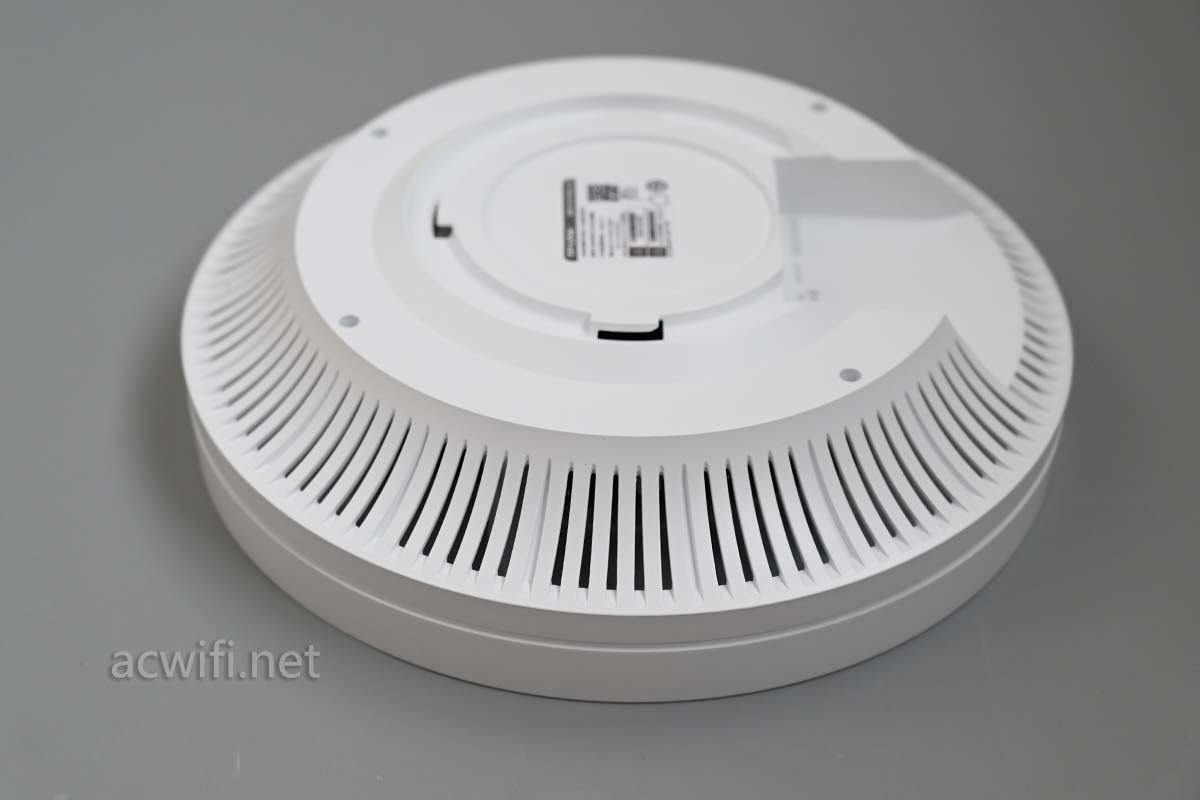

一圈散热孔：

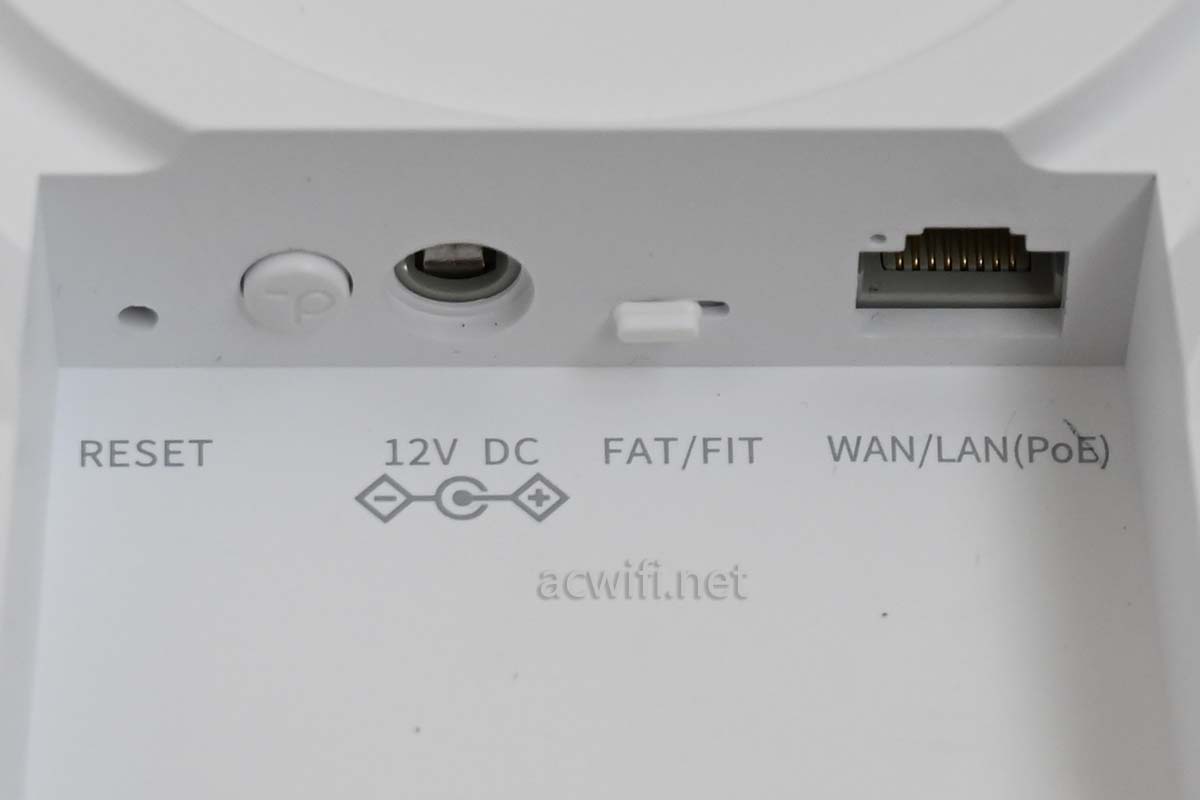

接口，从左到右：

重置键、易展键、12VDC输入、胖/瘦AP模式切换、一个千兆PoE网口，可WAN可LAN（胖AP模式下有路由模式）。

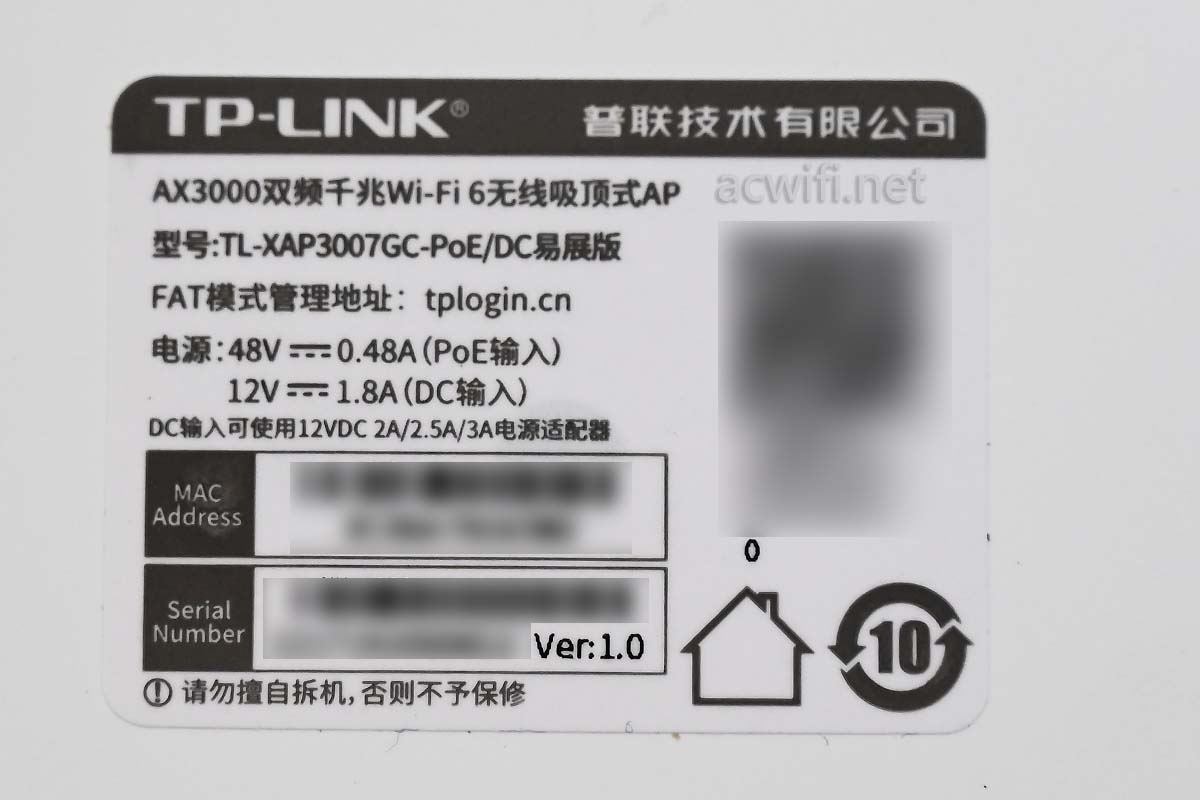

底部标签：

型号：TL-XAP3007GC-PoE/DC易展版，ＤＣ输入规格是12V/1.8A，如要使用DC供电建议选用12V/2A的电源适配器。

实测XAP3007GC的待机功率是5.2W，不高！

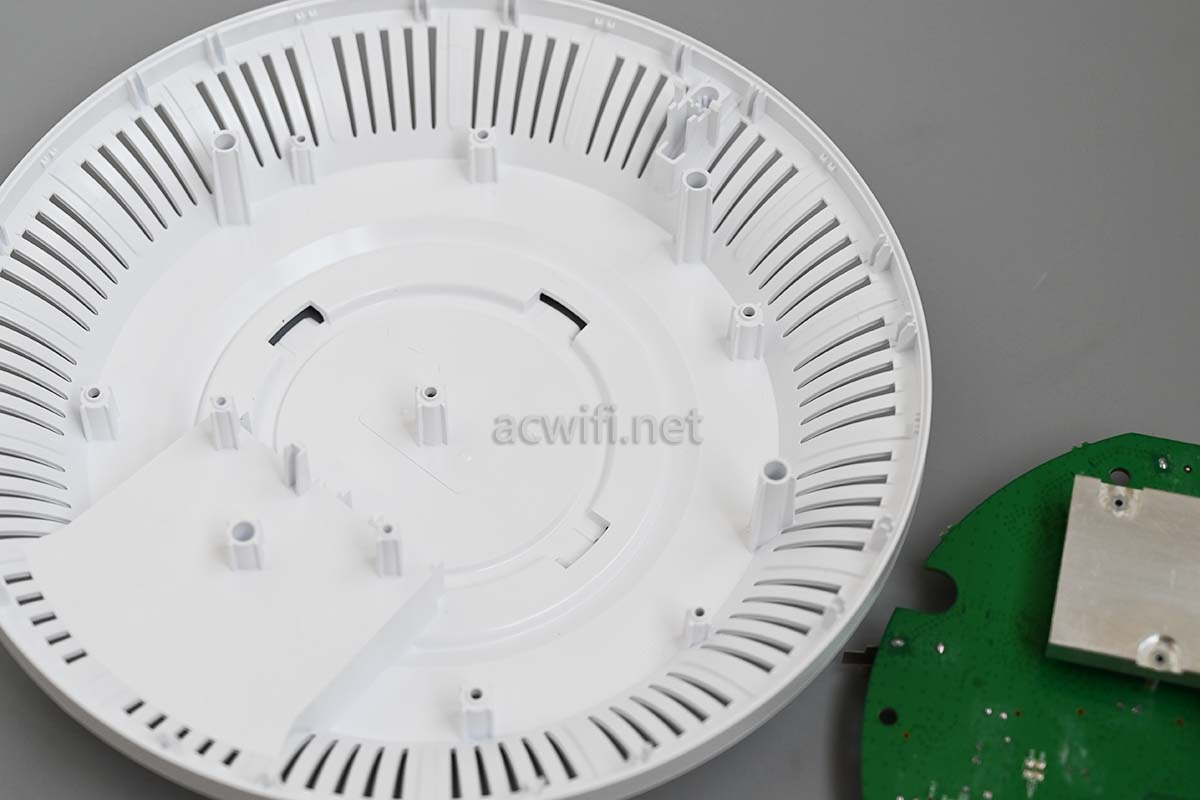

拆开外壳：

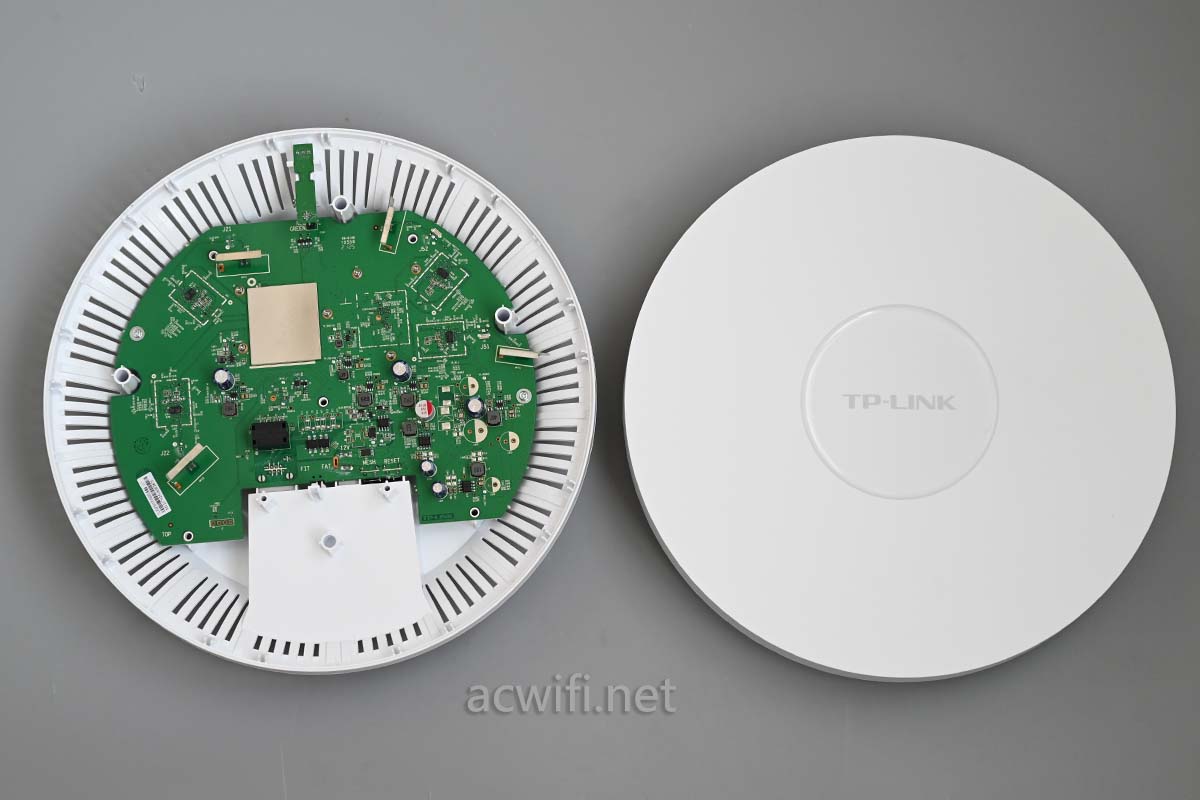

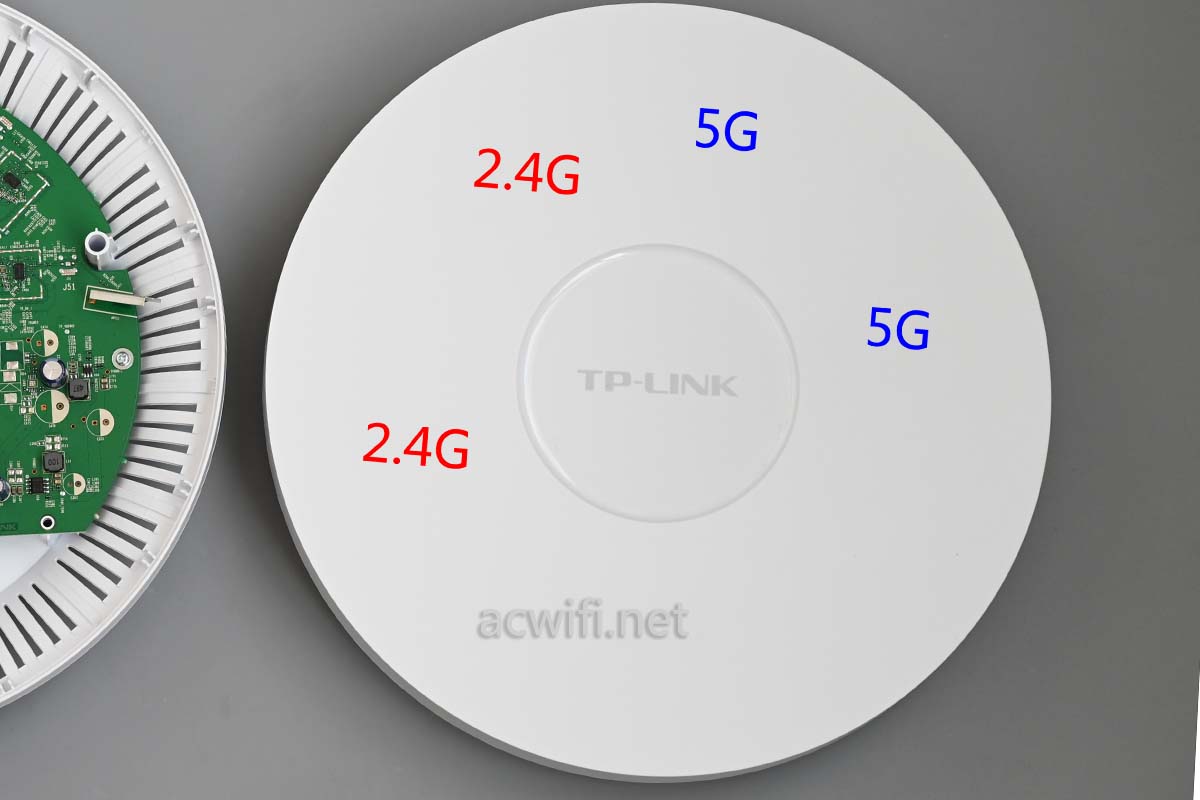

天线布局：

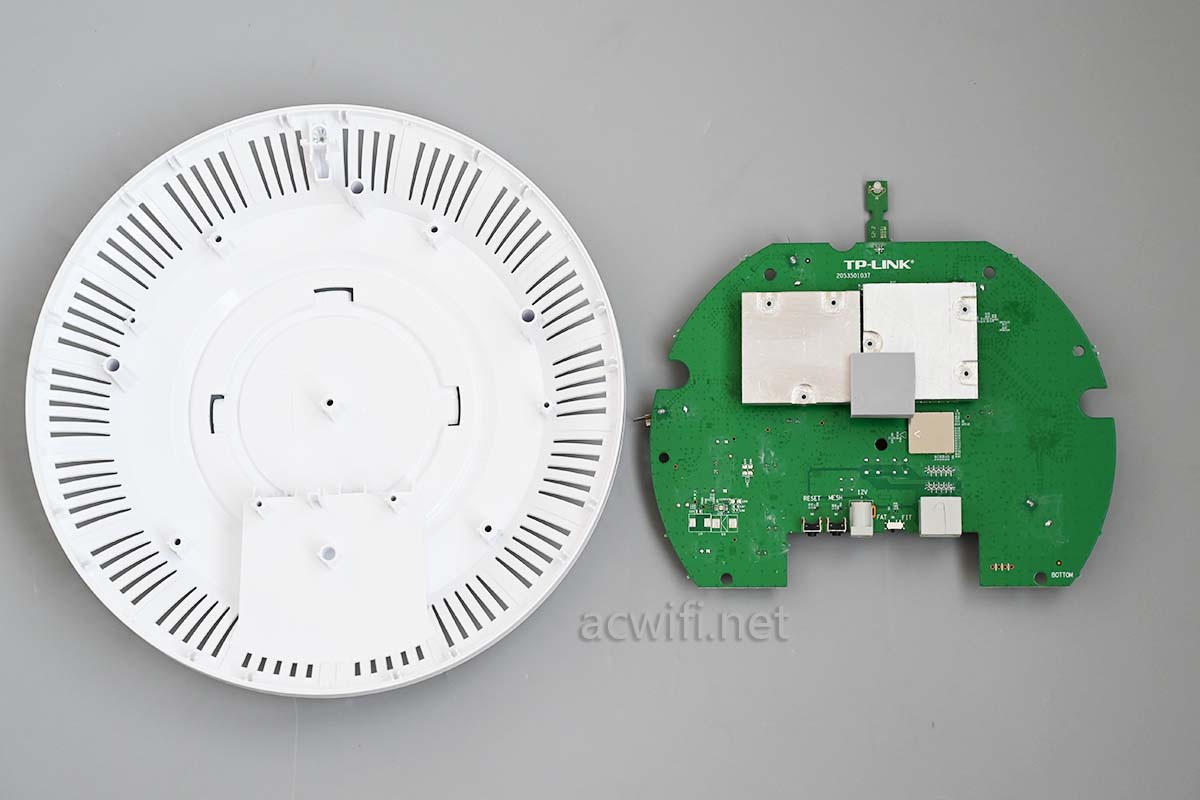

主板尺寸跟XAP5407GC一样：

拧开2颗固定主板的螺线，然后把主板拿出来：

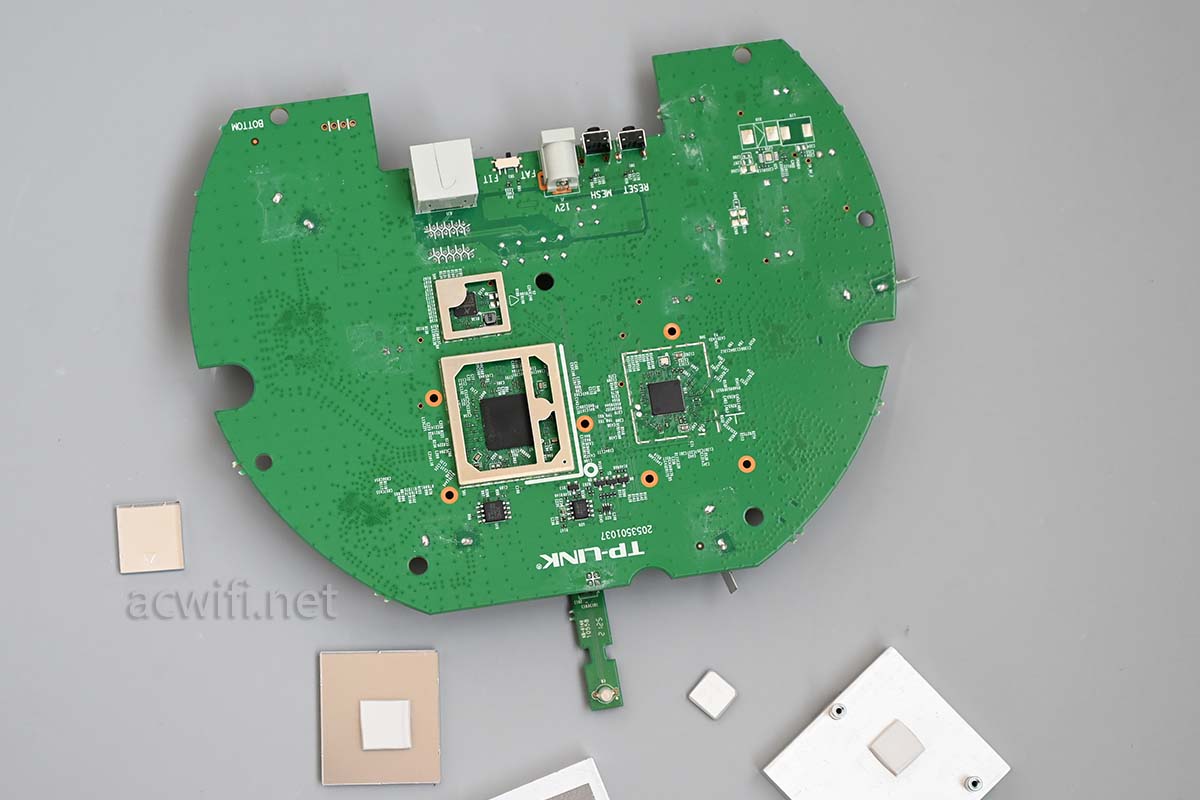

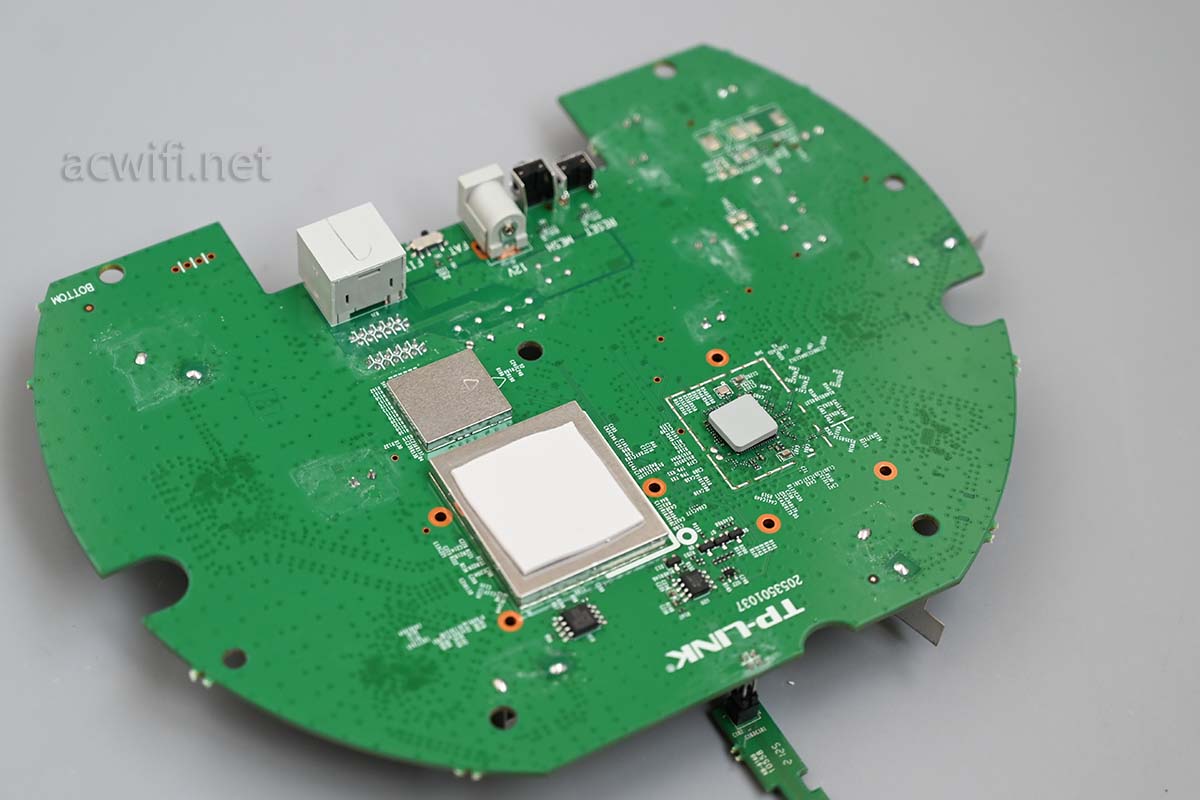

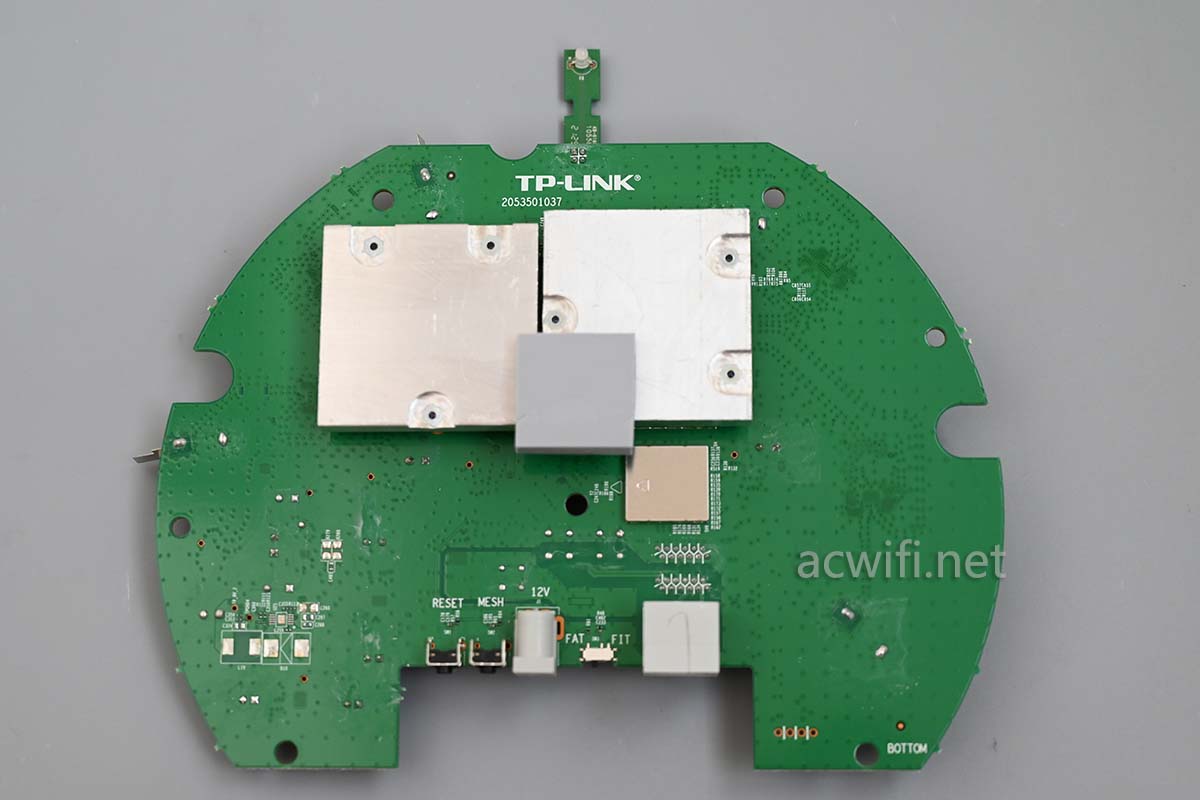

底壳垫了一片厚的硅脂垫片，拆出主板时粘在散热器上被带了出来。这一面能看见网口，所以我定义为主板正面：

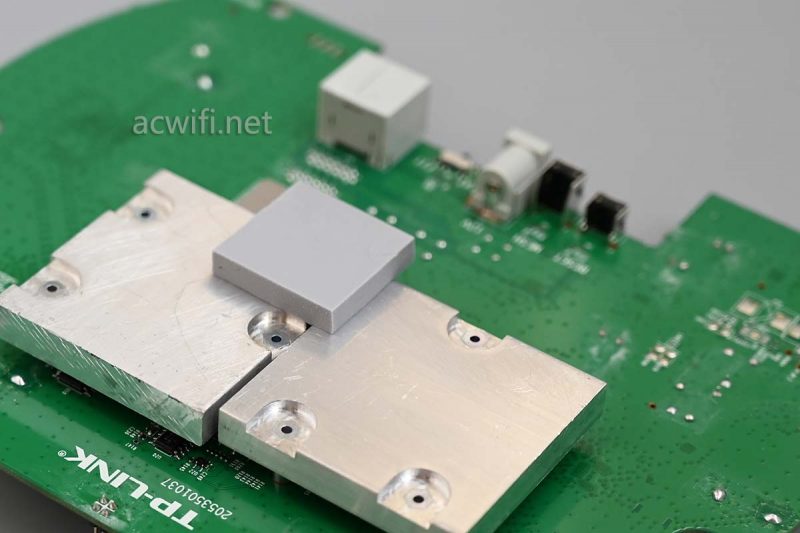

两片散热器是实心的：

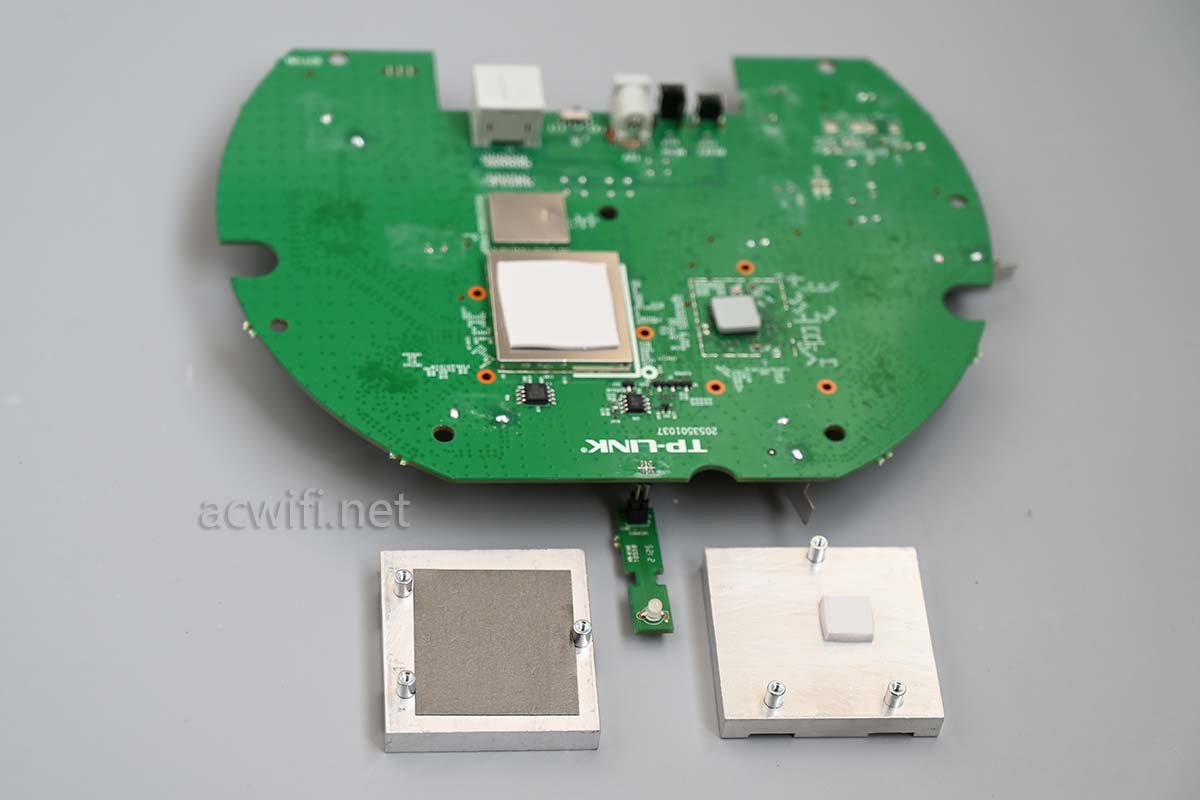

拆下实心散热器：

其中有一片散热器上覆盖了吸波材料：这款XAP30007GC的发热量不大，毕竟主板比较大，外壳也大，本身就已经有良好的散热条件。

如果你怕路由器太热影响稳定性，可以在无线路由器机身底部垫一片接触面积大的铝散热器。一般用10x10cm就行：

散热器淘宝链接

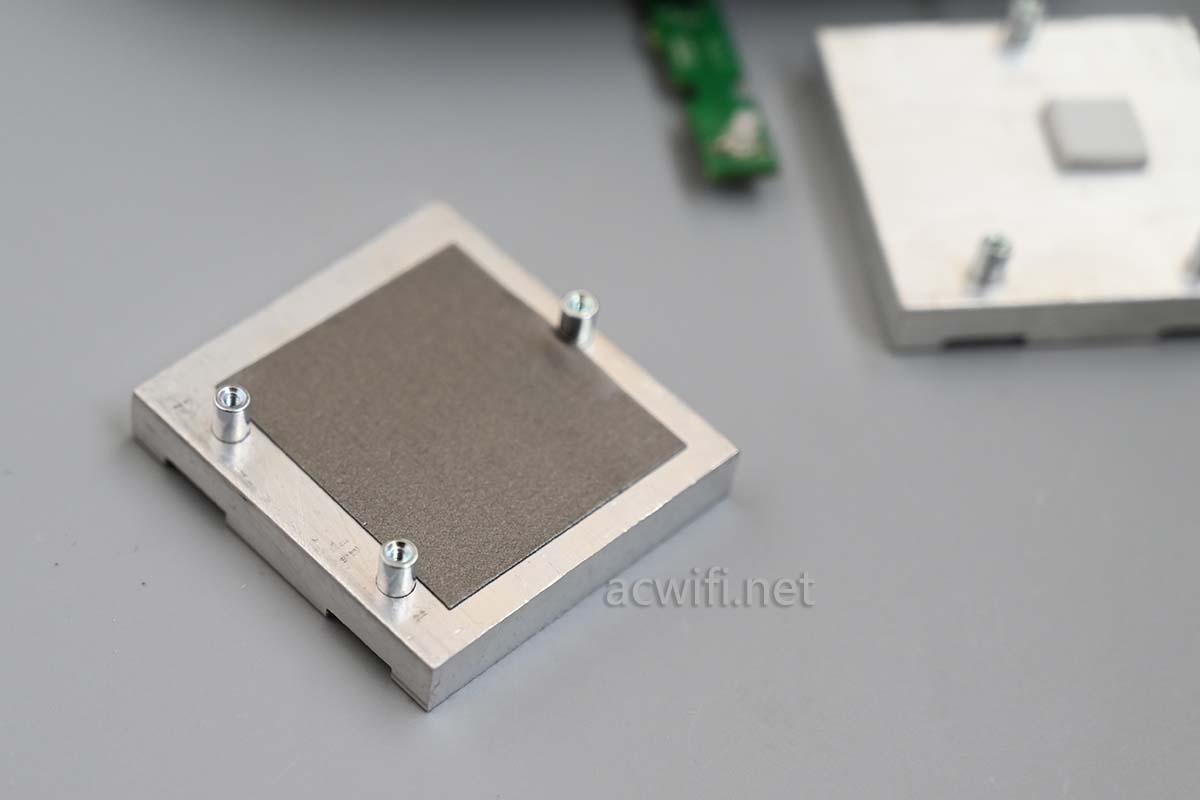

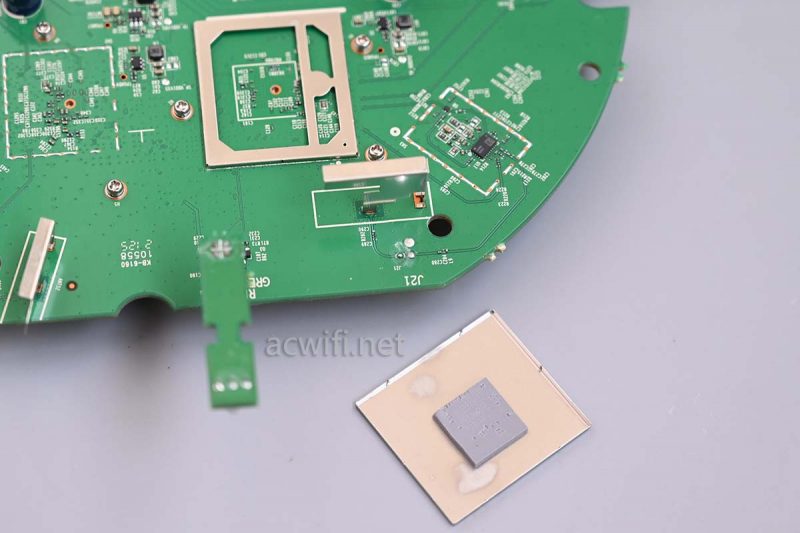

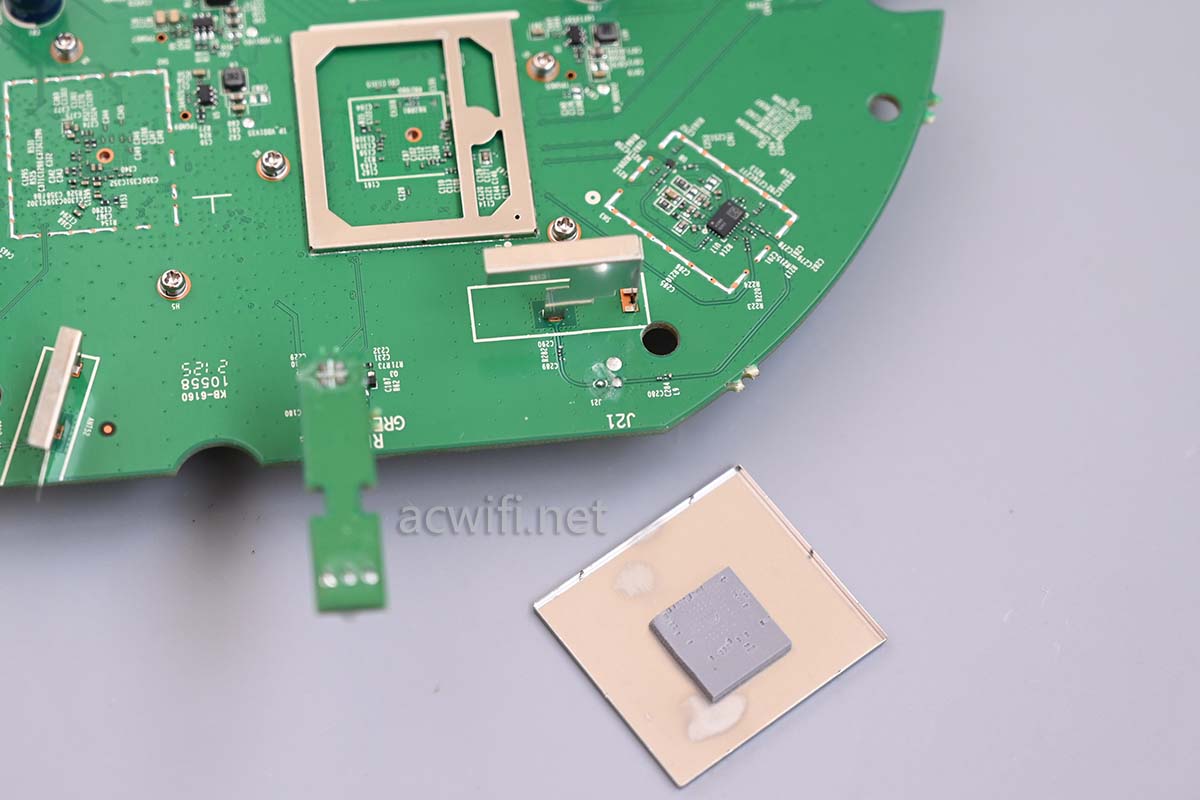

有两个屏蔽罩，有一颗小的芯片上覆盖了碳化硅陶瓷散热片：https://www.acwifi.net/wp-content/uploads/2021/10/DSC_2069.jpg

然后把屏蔽罩和那边小散热片撬开：

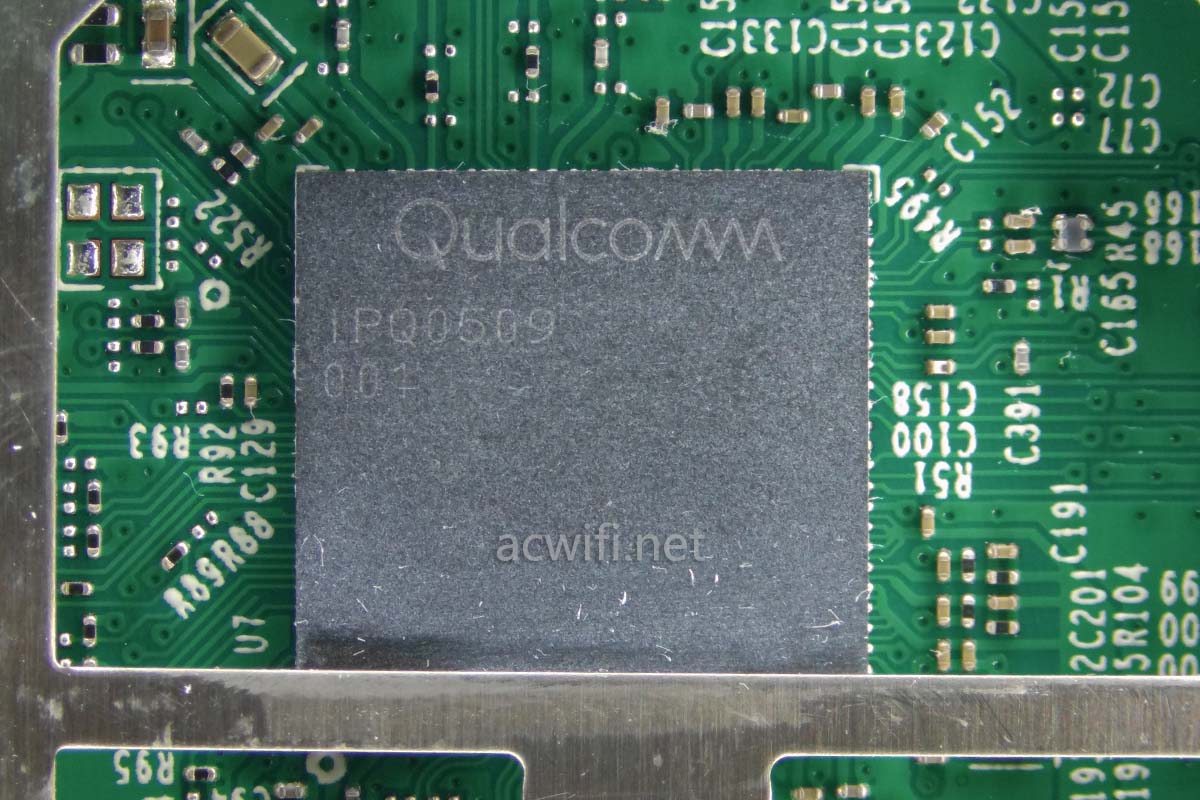

芯片面积最大的那颗是CPU，型号是IPQ0509，双核1GHz，集成了256MB内存，也集成了2.4G无线：2x2mimo，574MBps。

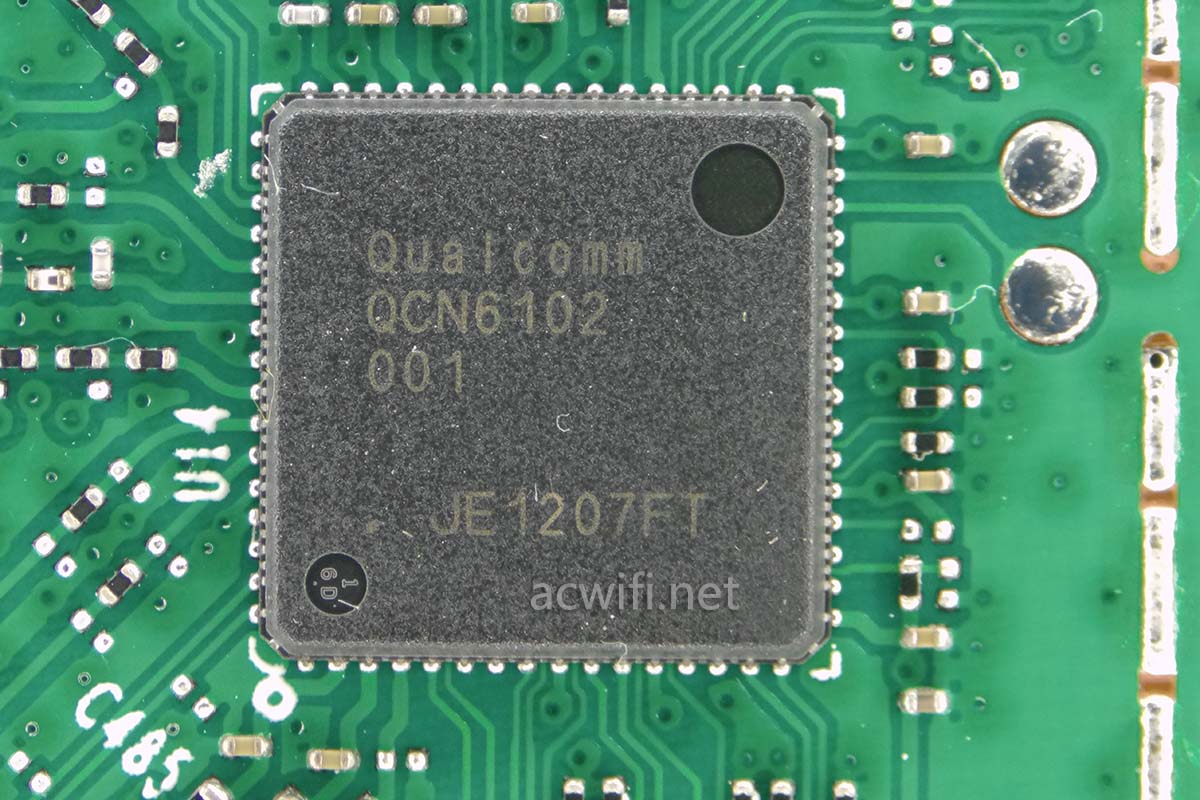

碳化硅陶瓷散热片底下的芯片是5G芯片，型号是QCN6012，支持2x2mimo，在160MHz频宽下最高速率2402Mbps，但不代表你的所有手机连接它都是这个速率，不要一厢情愿。苹果13也继续不支持160MHz频宽，所以苹果13系列的5G无线速率最高仍然是1201Mbps。

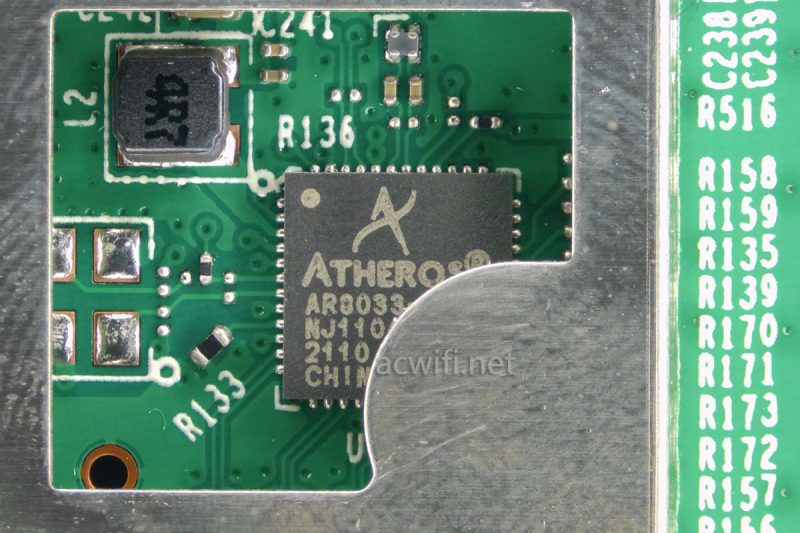

网口附近有一颗千兆PHY芯片，型号是AR8033:

“AR8033是Atheros公司的第4代10/100/1000Mbps速率以太网PHY芯片，可用于家庭网关、企业交换机、移动基站、光模块等设备。该芯片采用RGMII协议或SGMII协议与MAC芯片进行通信，只需要单一3.3V电源供电，可自行整流变换出片内电路所需其它电源。”

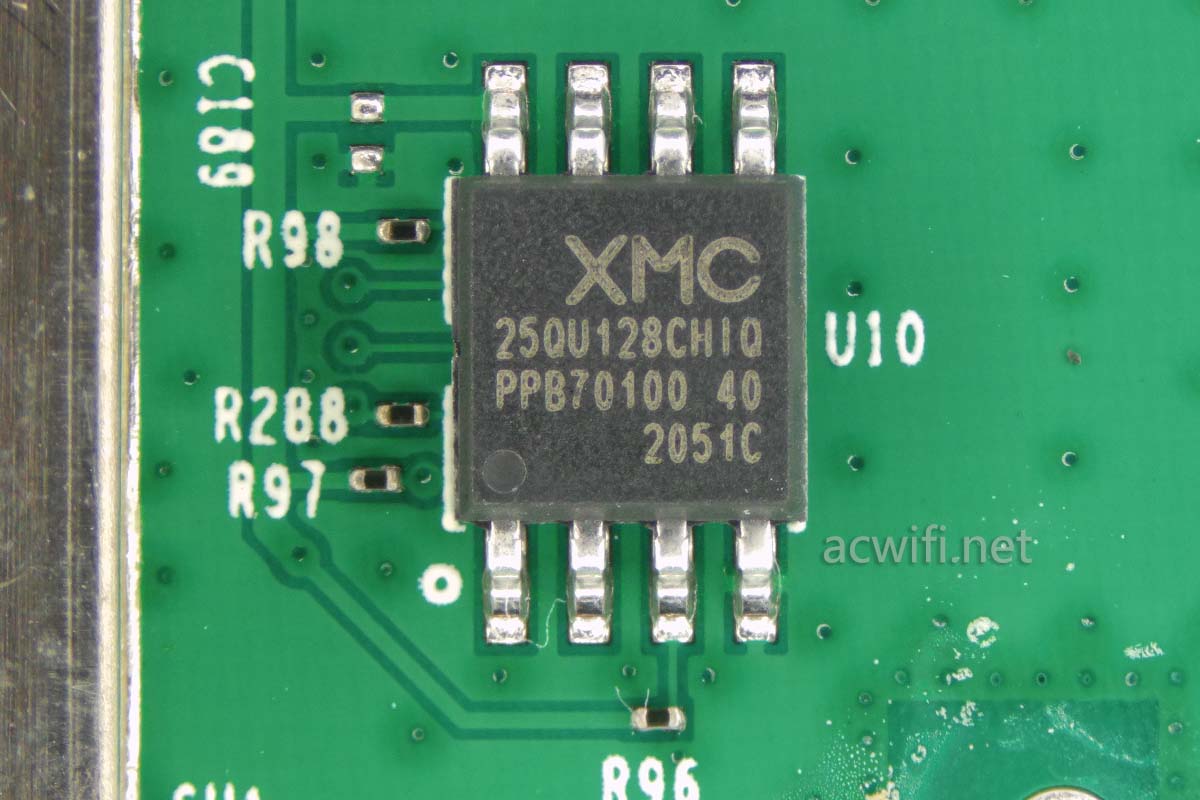

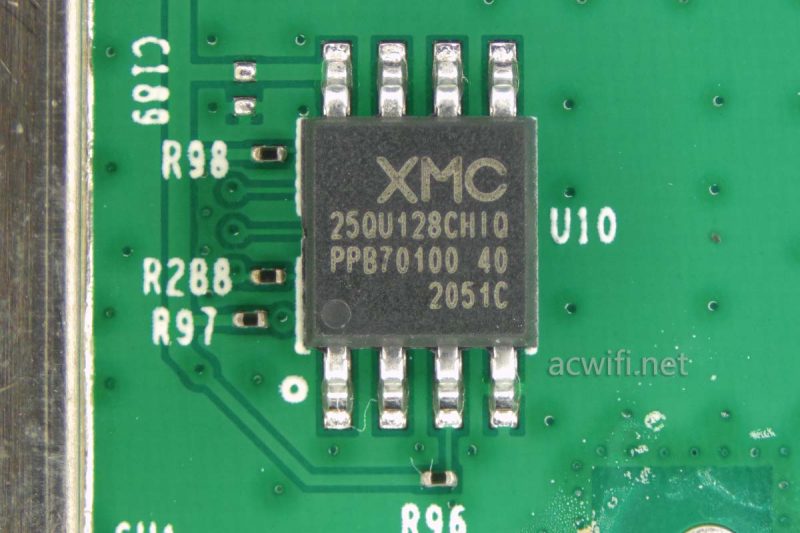

CPU旁边有一颗闪存芯片，型号XMC25QU128，容量16MB。

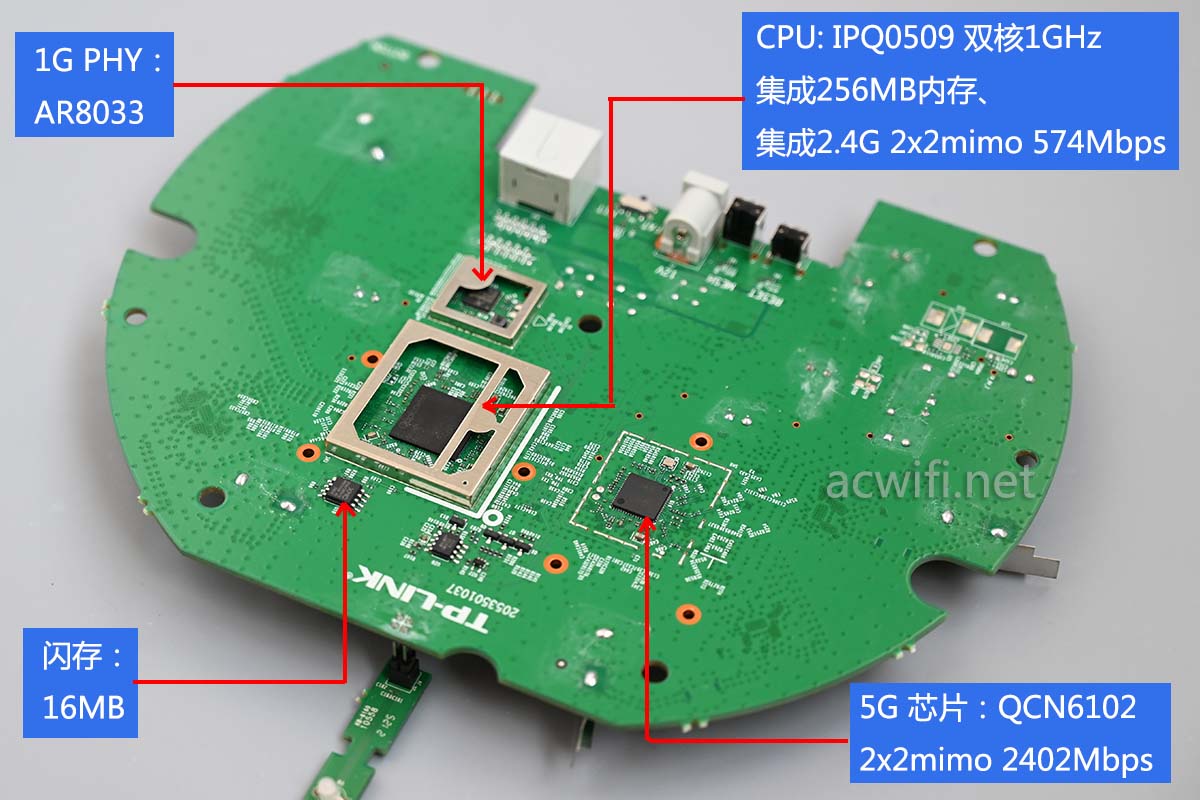

XAP3007GC的主板正面芯片型号汇总图如下：

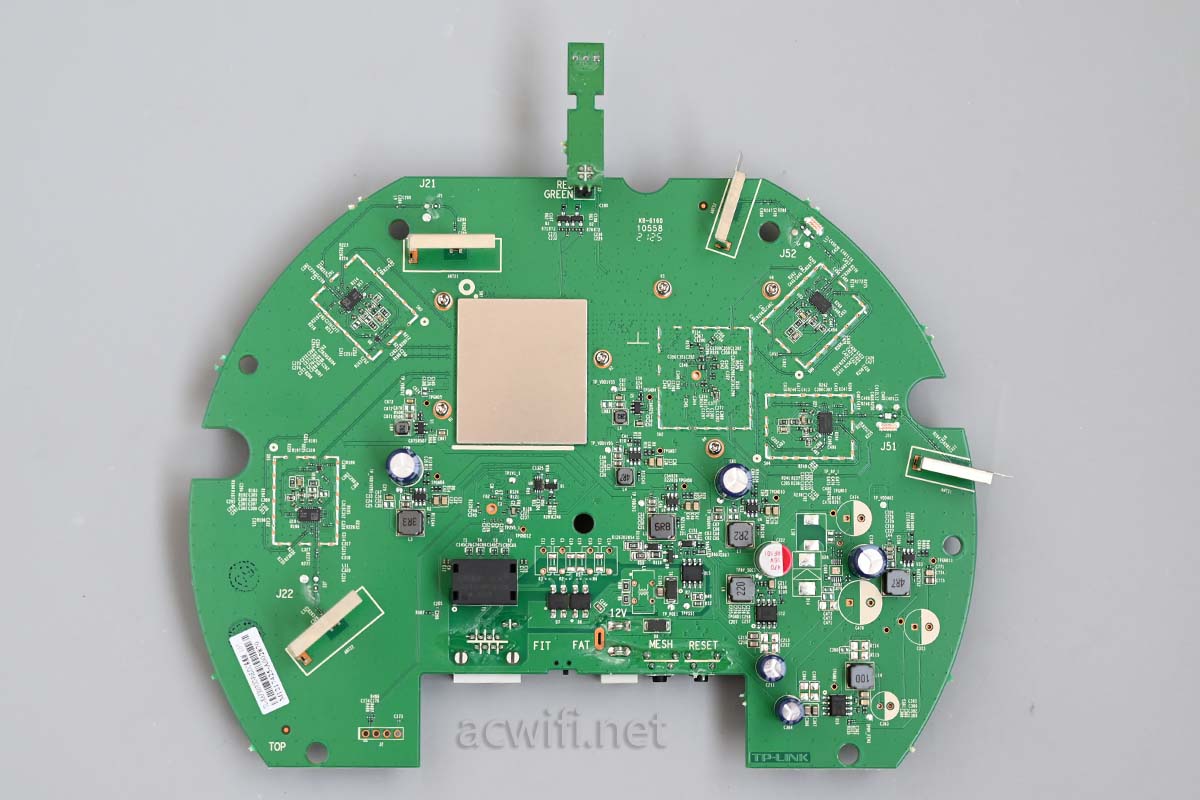

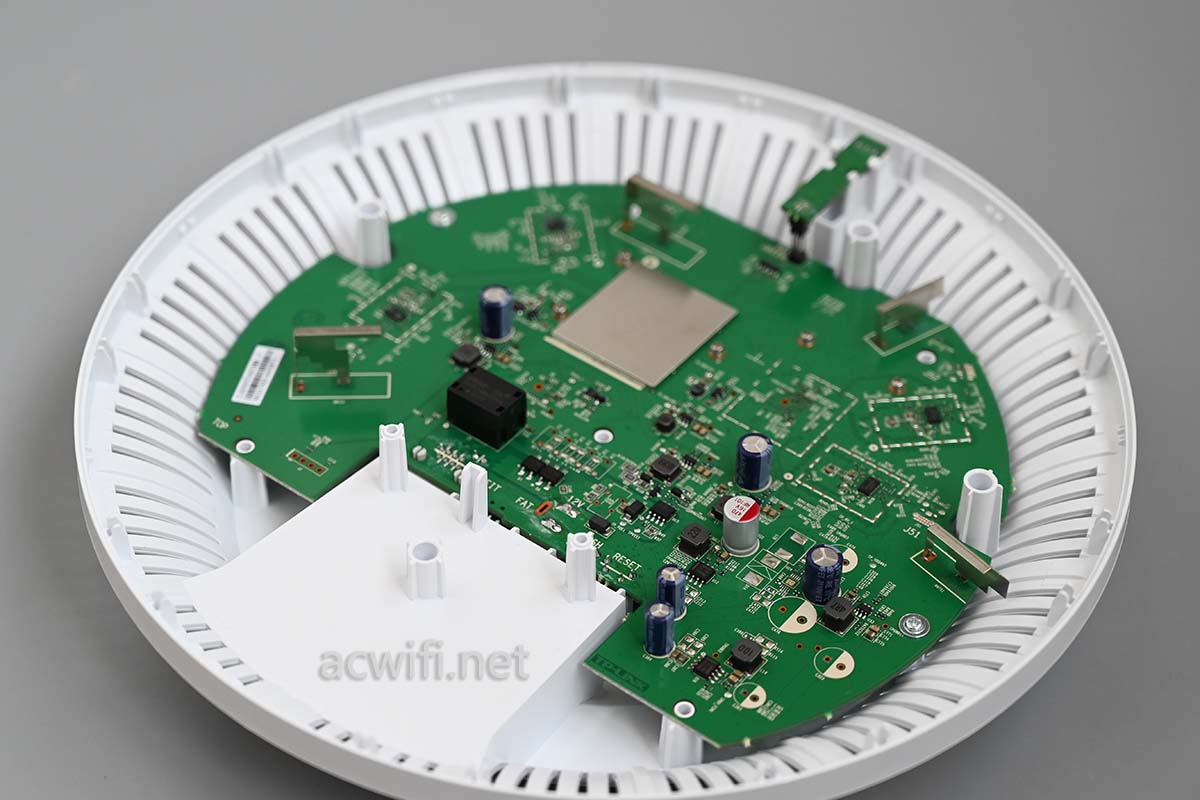

现在来看主板背面，也就是打开外壳就能看见的那一面：

这一面主要是电源供电和FEM电路。

有一个屏蔽罩，打开看看，空的，底下就是CPU芯片：

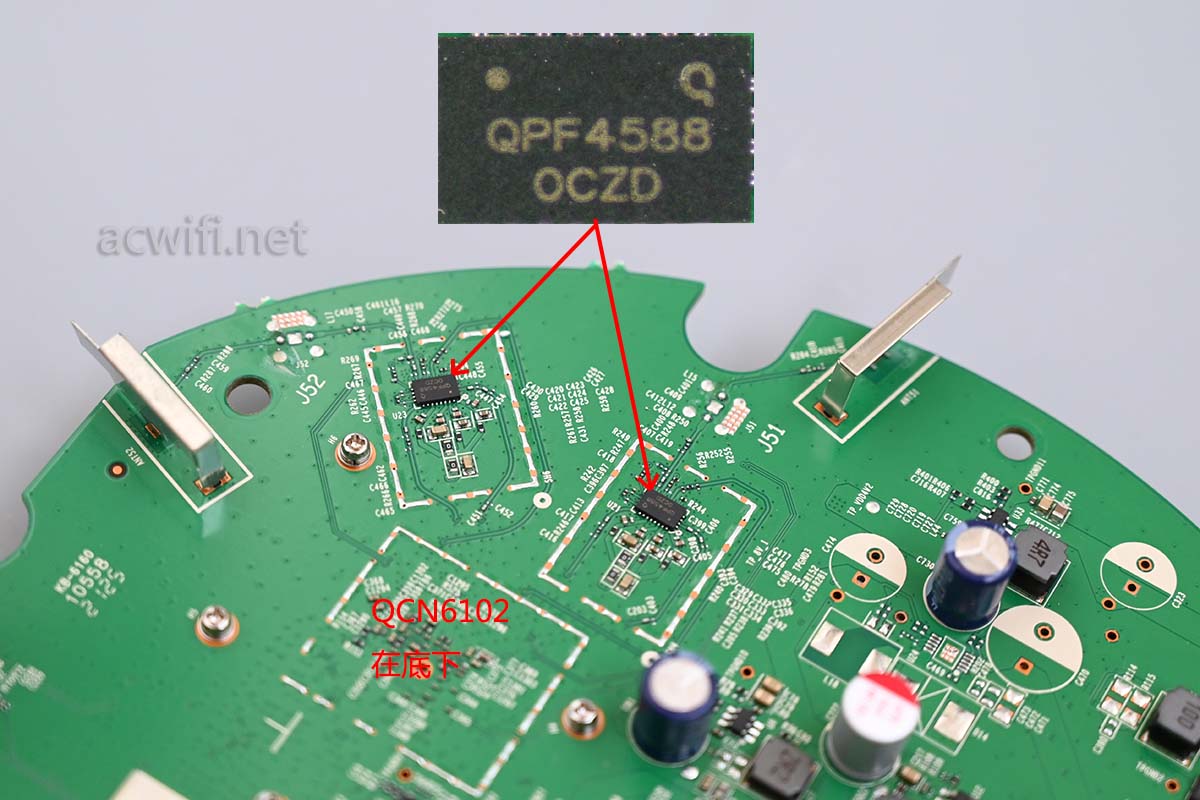

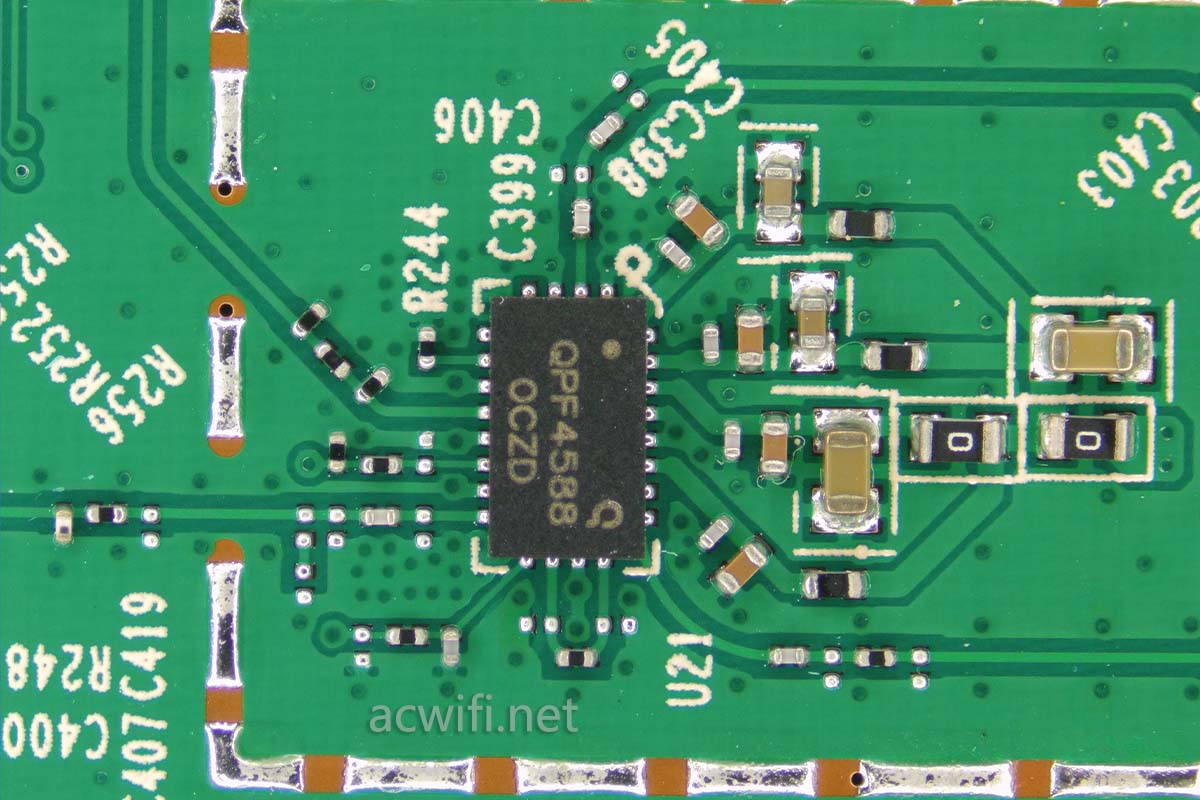

5G FEM芯片是QPF4588：

QPF4588局部电路图：

QPF4588的参数如下：
• 5150 – 5925 MHz
• POUT = +16dBm MCS11 HE80 -47dB Dynamic EVM
• POUT = +18dBm MCS11 HE80 -43dB Dynamic EVM
• POUT = +23dBm MCS9 VHT80 -35dB Dynamic EVM
• POUT = +24dBm MCS7 HT20/40 -30dB Dynamic EVM
• POUT = +26dBm MCS0 HT20 Spectral Mask Compliance
• Optimized for +5 V Operation
• 33 dB Tx Gain
• 2 dB Noise Figure
• 16 dB Rx Gain & 7 dB Bypass Loss
• 30 dB 2.4 GHz Rejection on Rx Path
• Integrated RF Power Detector Coupler as well as DC Power Detector

高功率FEM芯片。

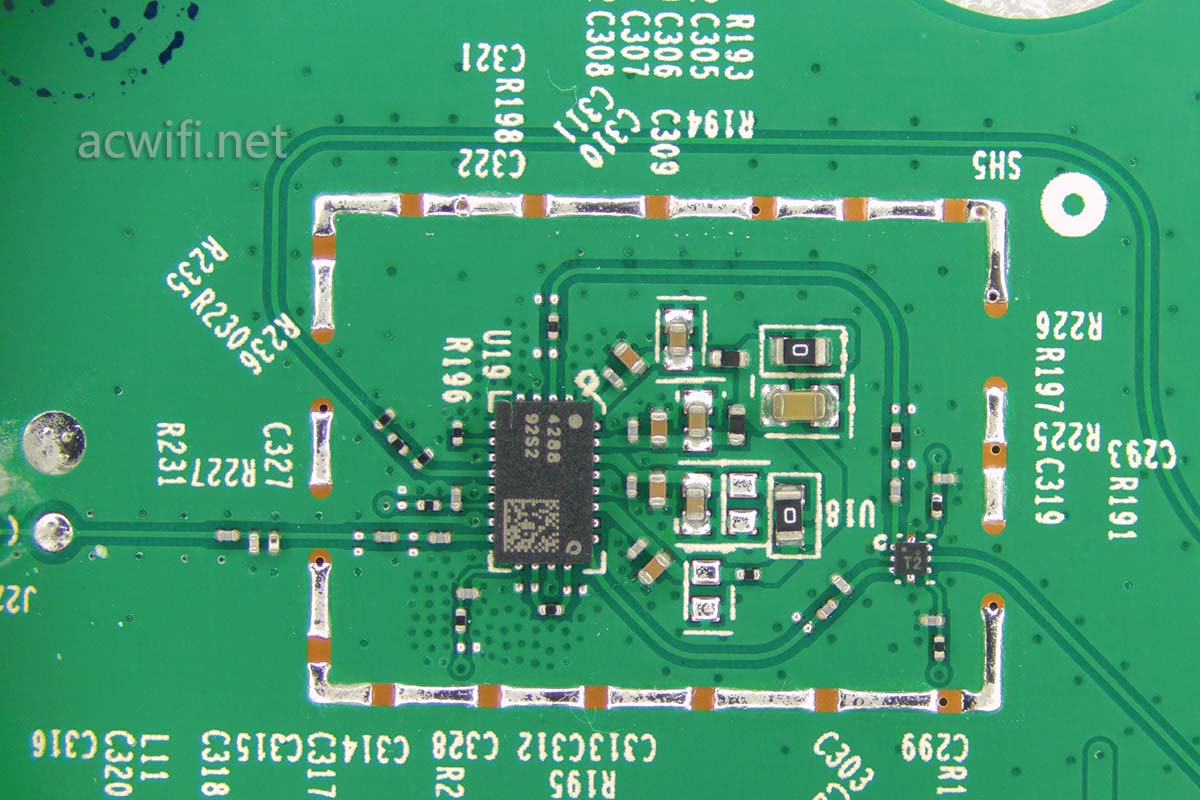

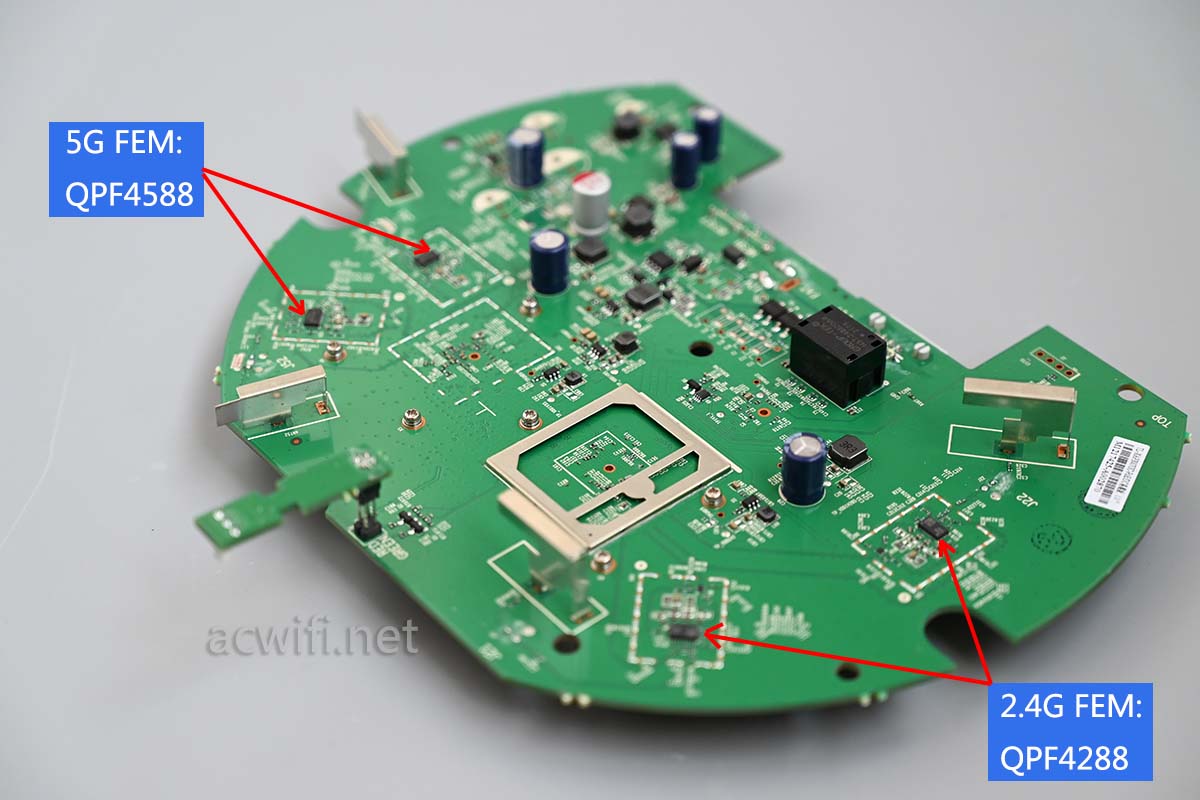

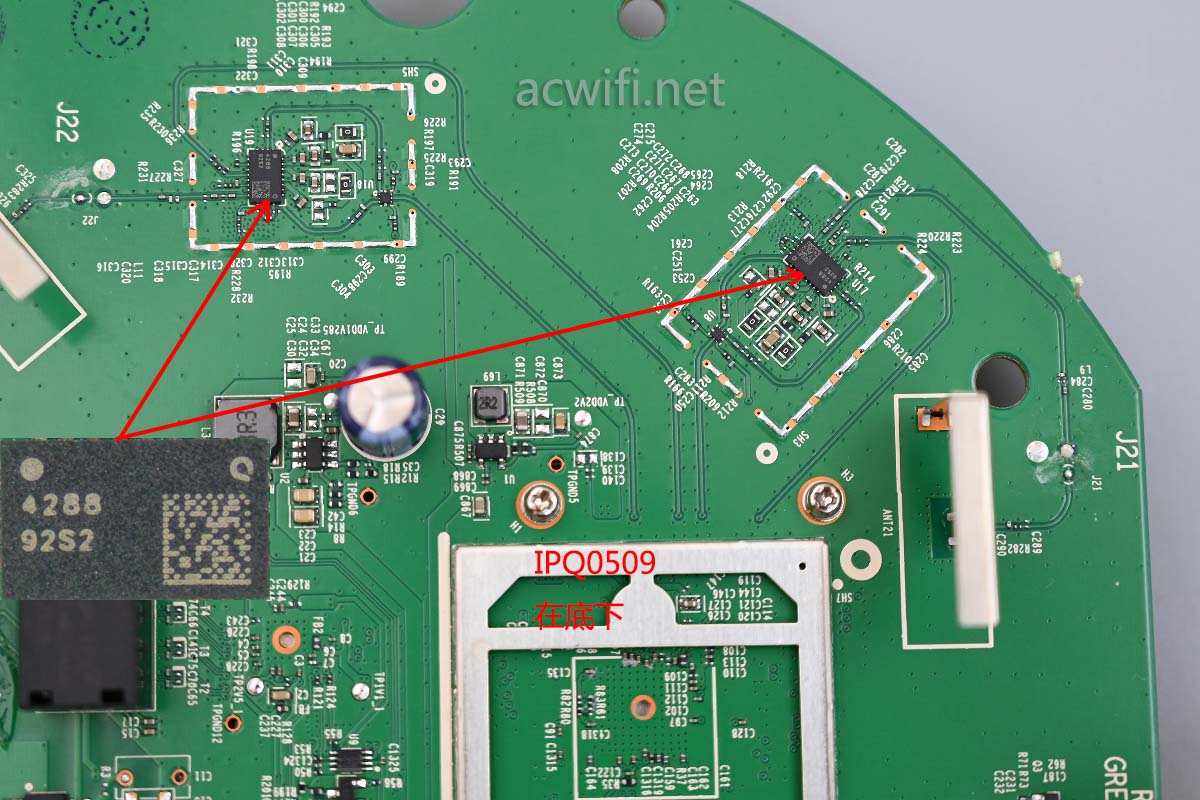

2.4G FEM在主板的另一侧，型号是QPF4288：

局放大图如下：

QPF4288的参数如下：
• 2400-2500 MHz
• POUT = +17 dBm HE40 -47dB Dynamic EVM
• POUT = +22 dBm HE40 -43dB Dynamic EVM
• POUT = +24.5 dBm MCS9 HT40 -35dB Dynamic EVM
• POUT = +26 dBm MCS7 HT20/40 -30dB Dynamic EVM
• POUT = +28 dBm MCS0 HT20 Spectral Mask Compliance
• Optimized for +5 V Operation
• 33 dB Tx Gain
• 1.7 dB Noise Figure
• 15.5 dB Rx Gain & 7 dB Bypass Loss
• >10dB 5 GHz Rejection on Rx Path
• Integrated RF Power Detector Coupler as well as DC Power Detector

高功率FEM芯片。

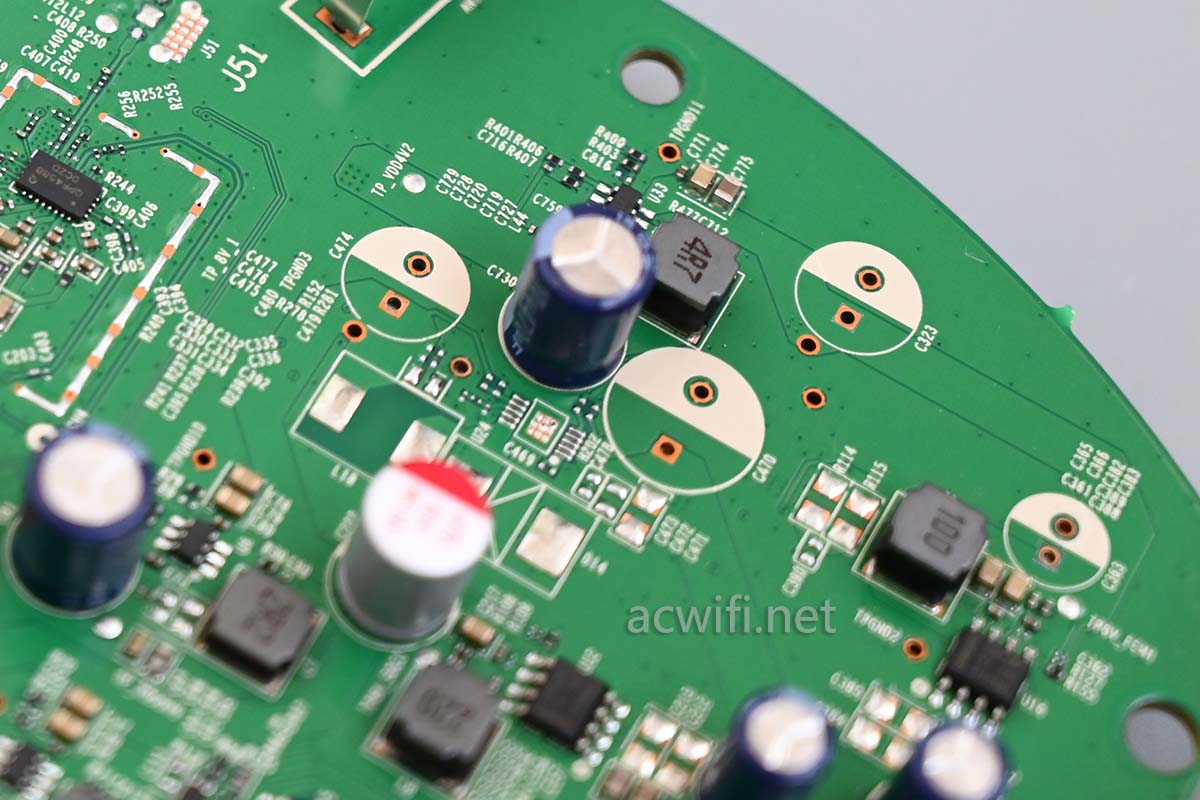

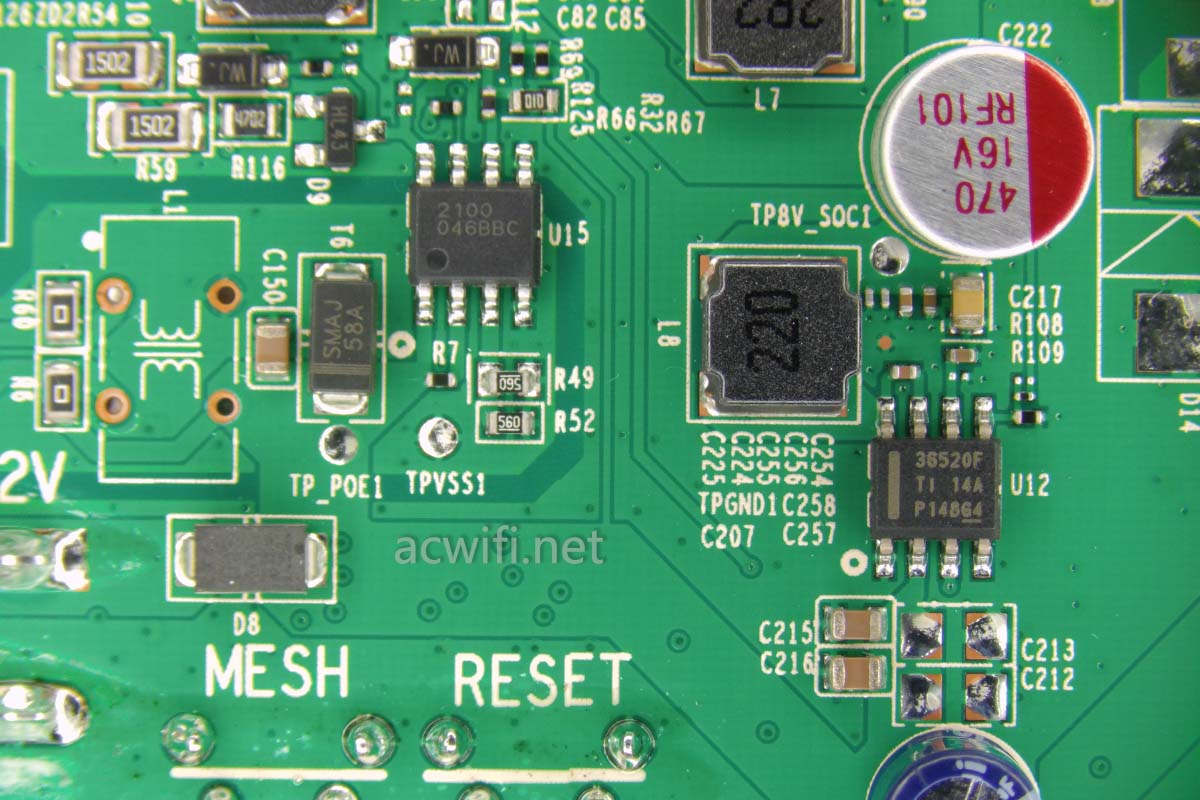

电源输入电路：

XAP3007GC的主板背面芯片型号汇总图：

至此，XAP3007GC就拆机冤魂成了。

最后在D点来相会。

XAP3007GC设置为FAT模式用PPPOE上网，这样摆放在下图中的“WIFI”位置。

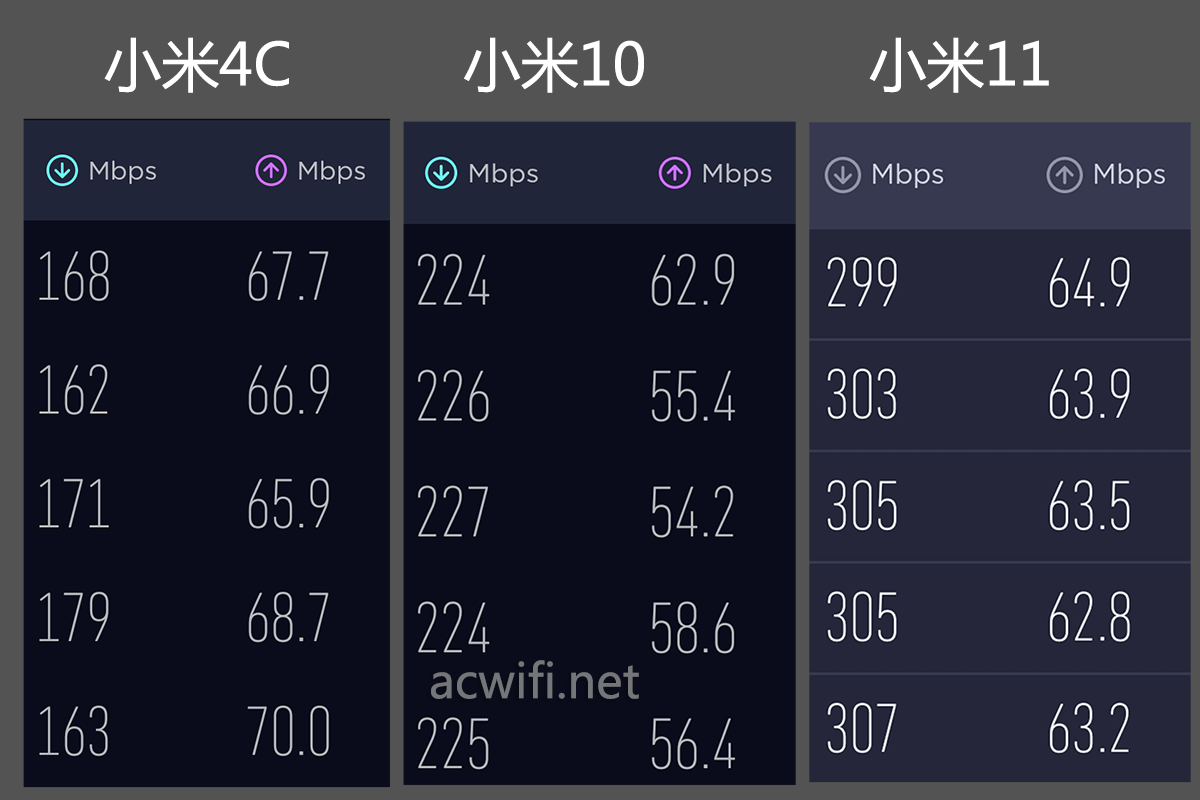

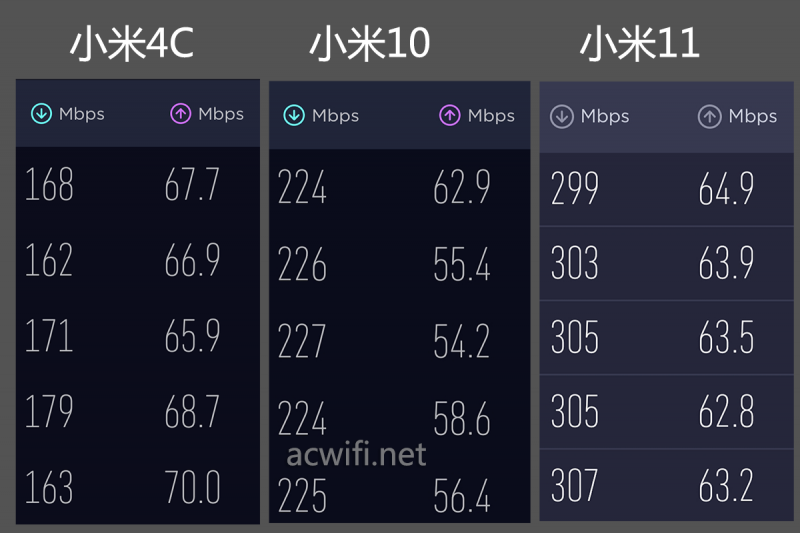

拿三款手机站在D点位置进行测速，电信500兆，只测5G，44信道。结果如下图：

比XAP5400GI好一些，明显比XAP5407GC并些，要信号强只有选XAP5407GC，但它比XAP5407GC便宜一半有多，性价比就显得很高了，而且用的是高功率FEM。

只是呢，QCN6102与QCN9074是有明显差距的，不管是放在无线路由器里还是无线AP里。

咸鱼链接我就不发了，一搜一大把。

XAP3007GC京东购买链接
