TP-LINK XDR3040拆机,最便宜的2.5G电口Wi-Fi 6

带2.5G电口的Wi-Fi 6无线路由器,最便宜是这款XDR3040了吧?拆机看看是什么料,也可以看看XDR3040跟XDR3010有哪些差别。

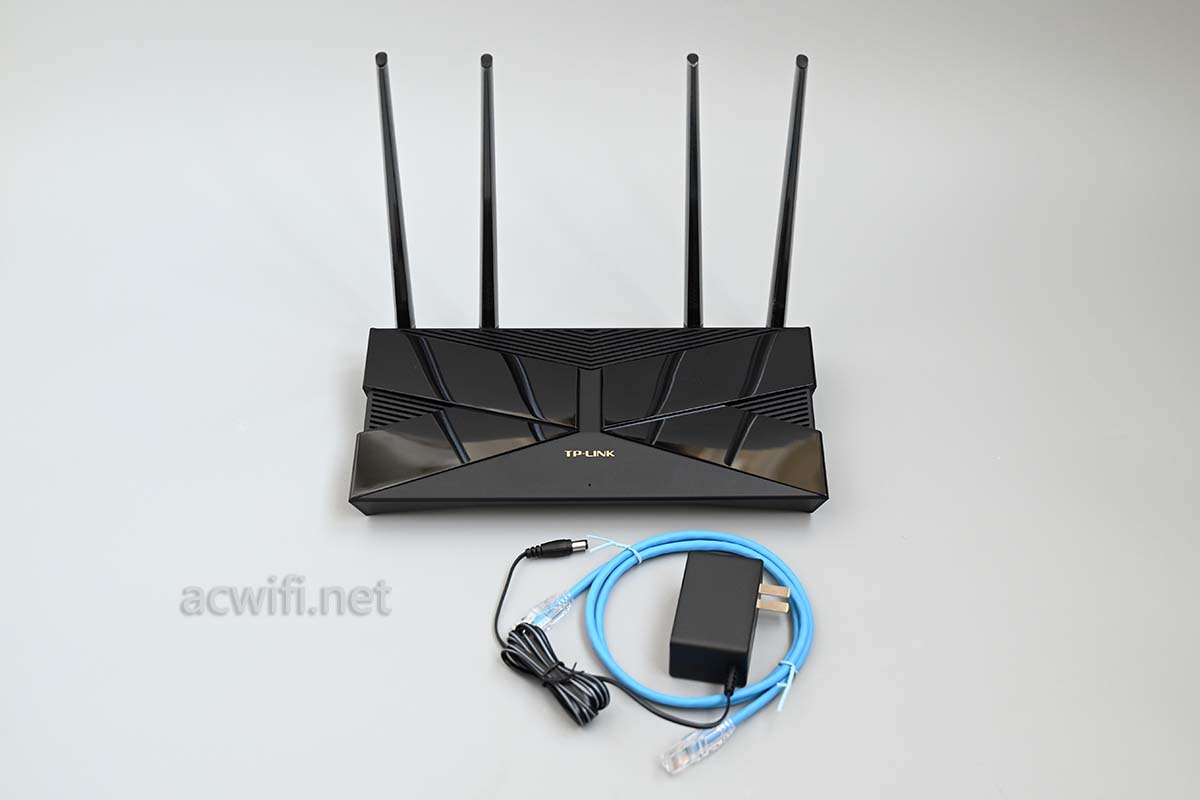

XDR3040的外包装跟XDR3060一样,机身和颜色也是一样的。膜我先撕掉了,因为拆之简单测速了一番。

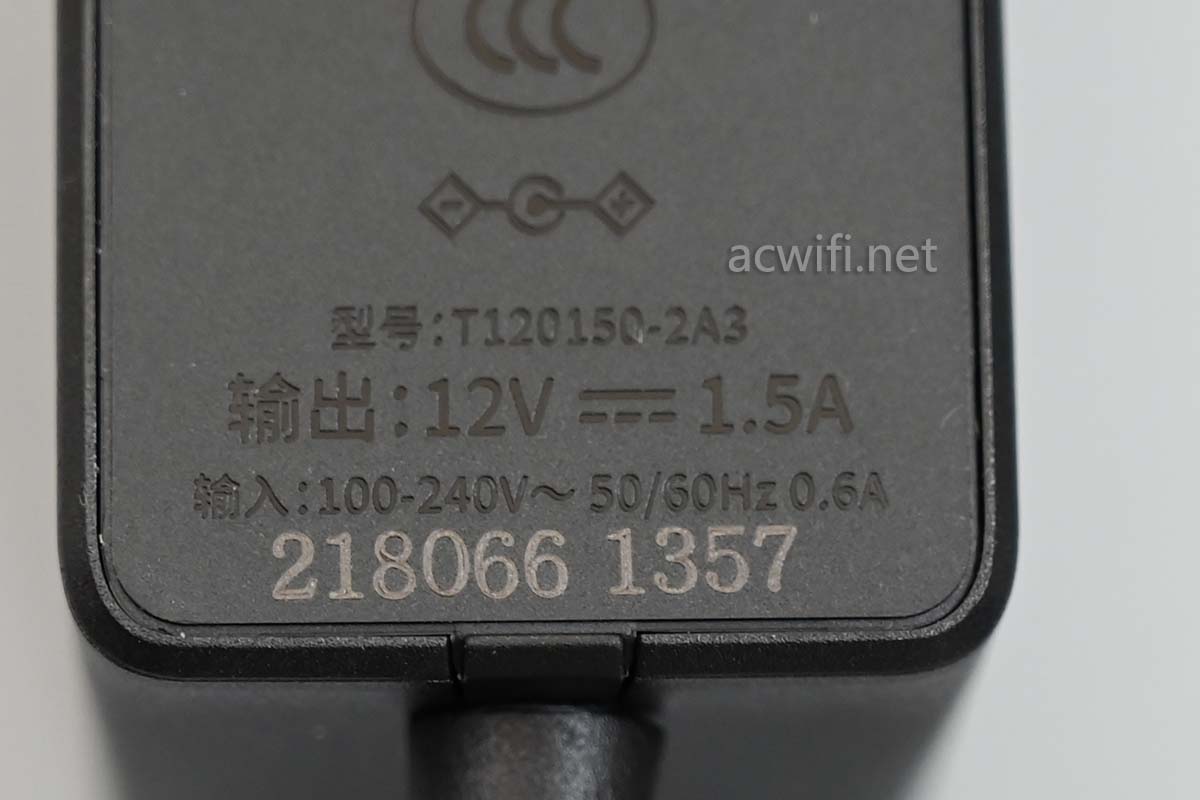

电源输出规格是12V/1.5A,实际待机功率6.5W。

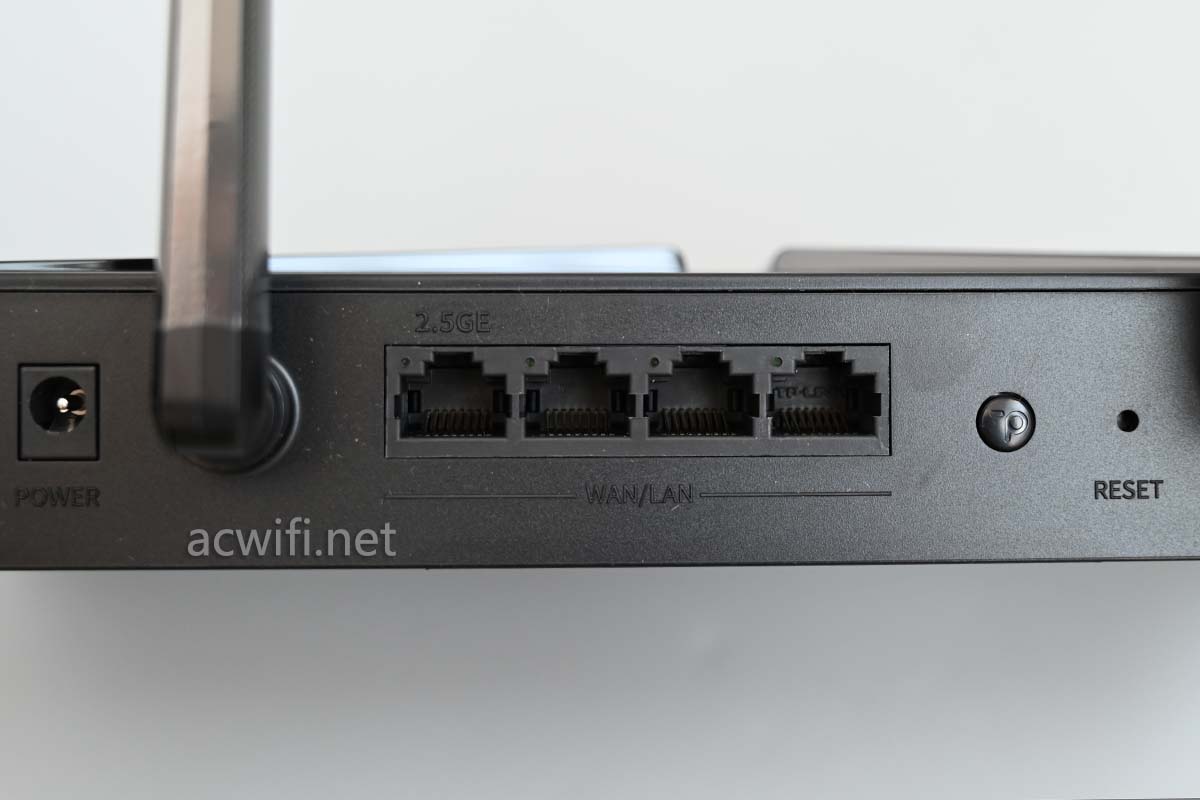

背面的接口:靠近电源输入口的是2.5G网口,另外三个口是千兆,一共4个网口。

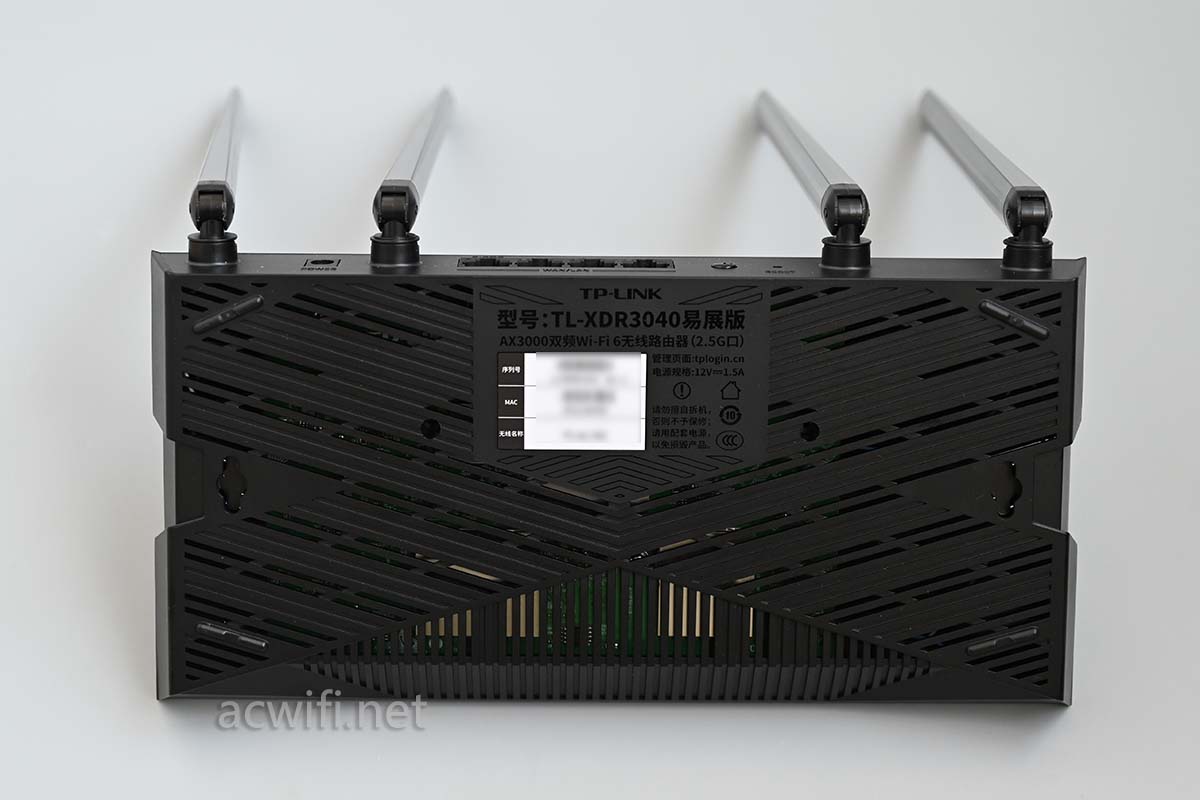

机身底部有挂孔:

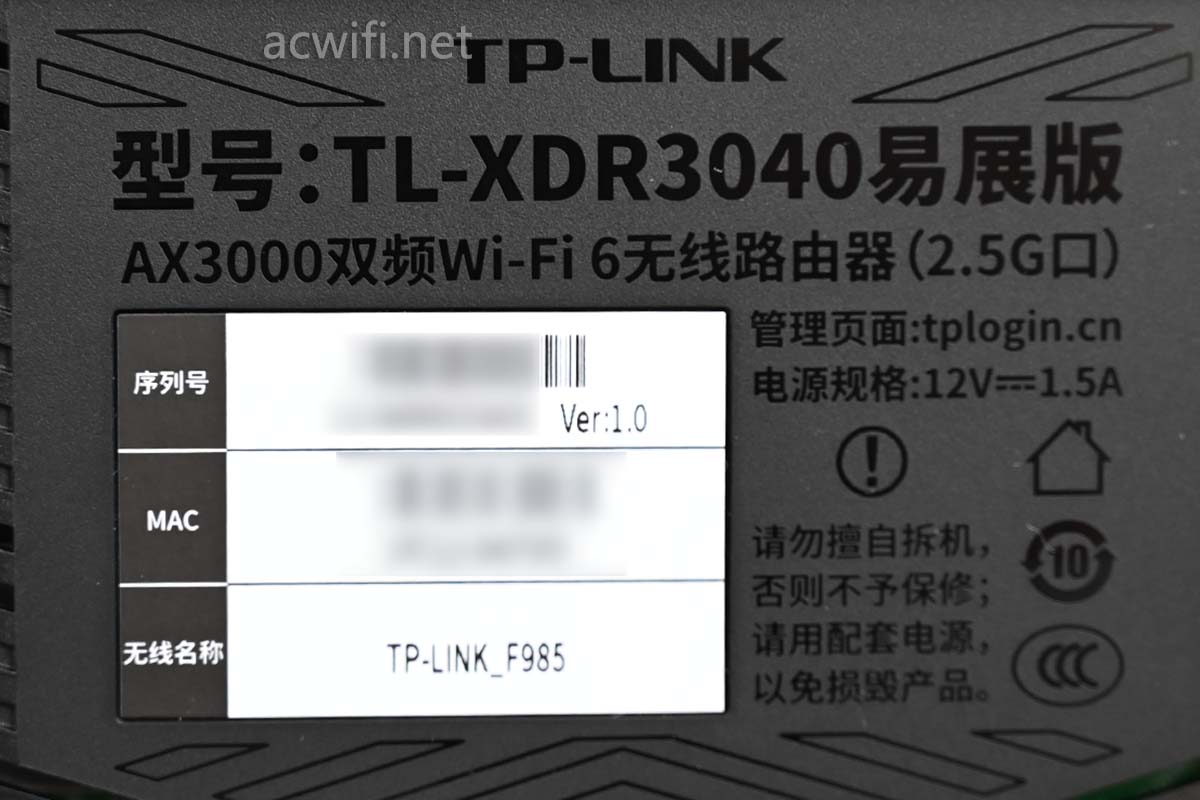

型号:TL-XDR3040易展版,版本V1.0。

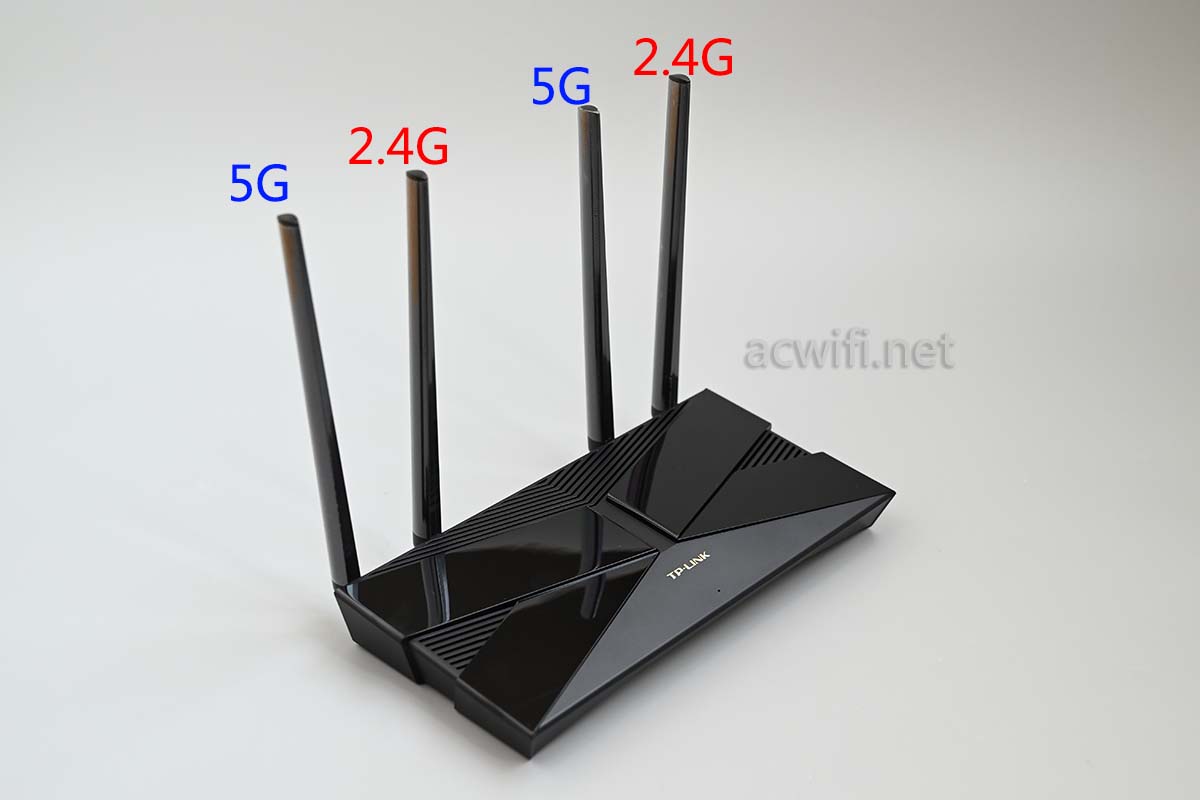

天线布局:

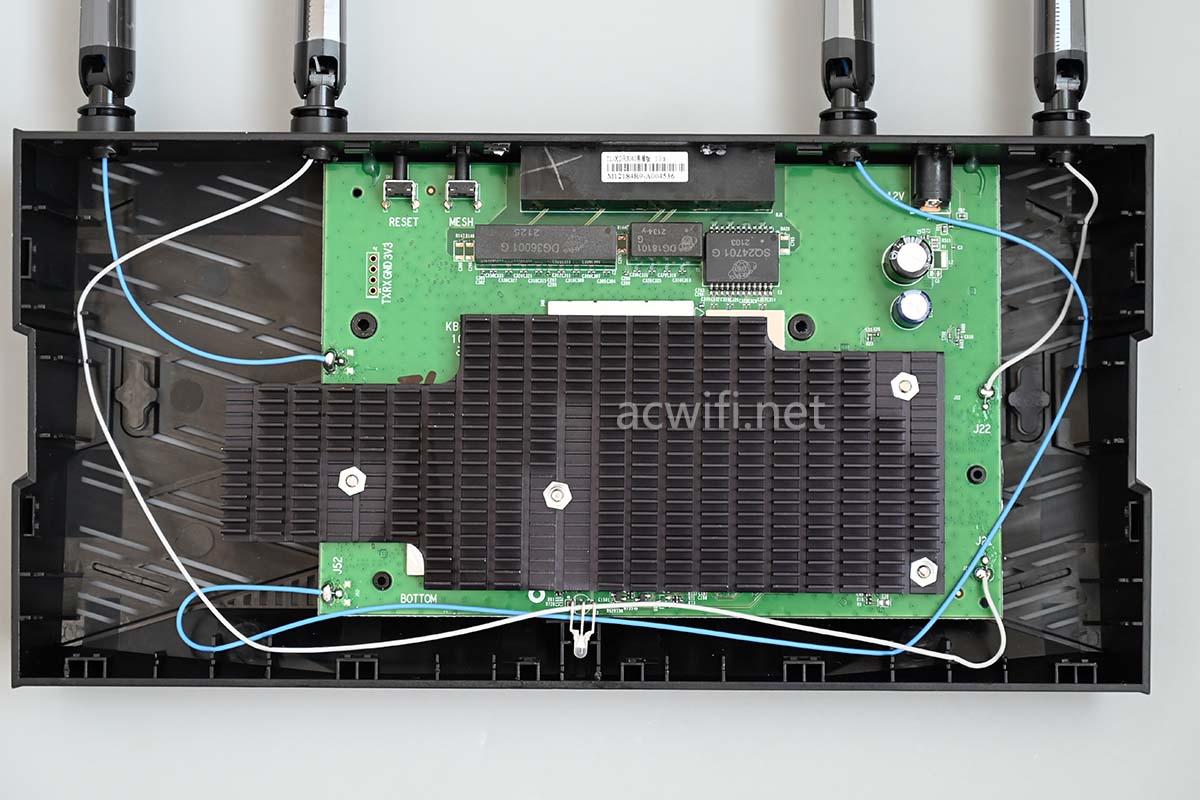

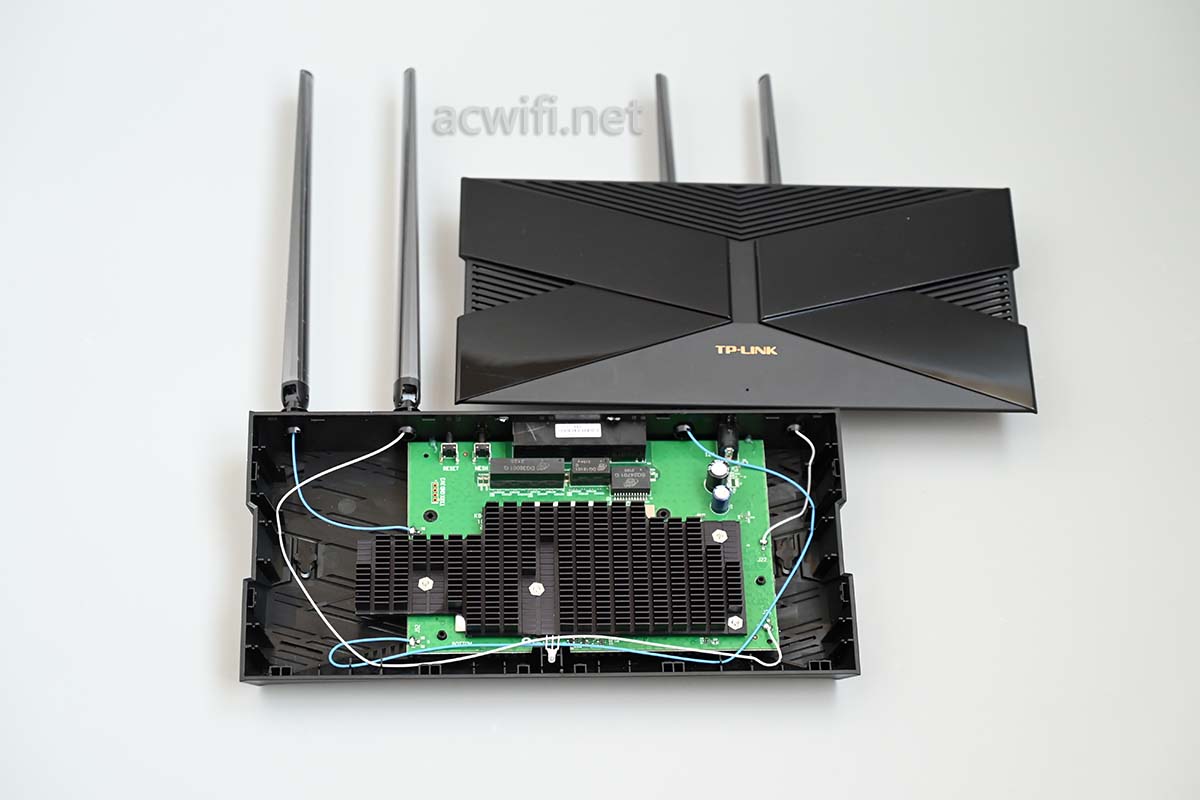

拆开外壳:

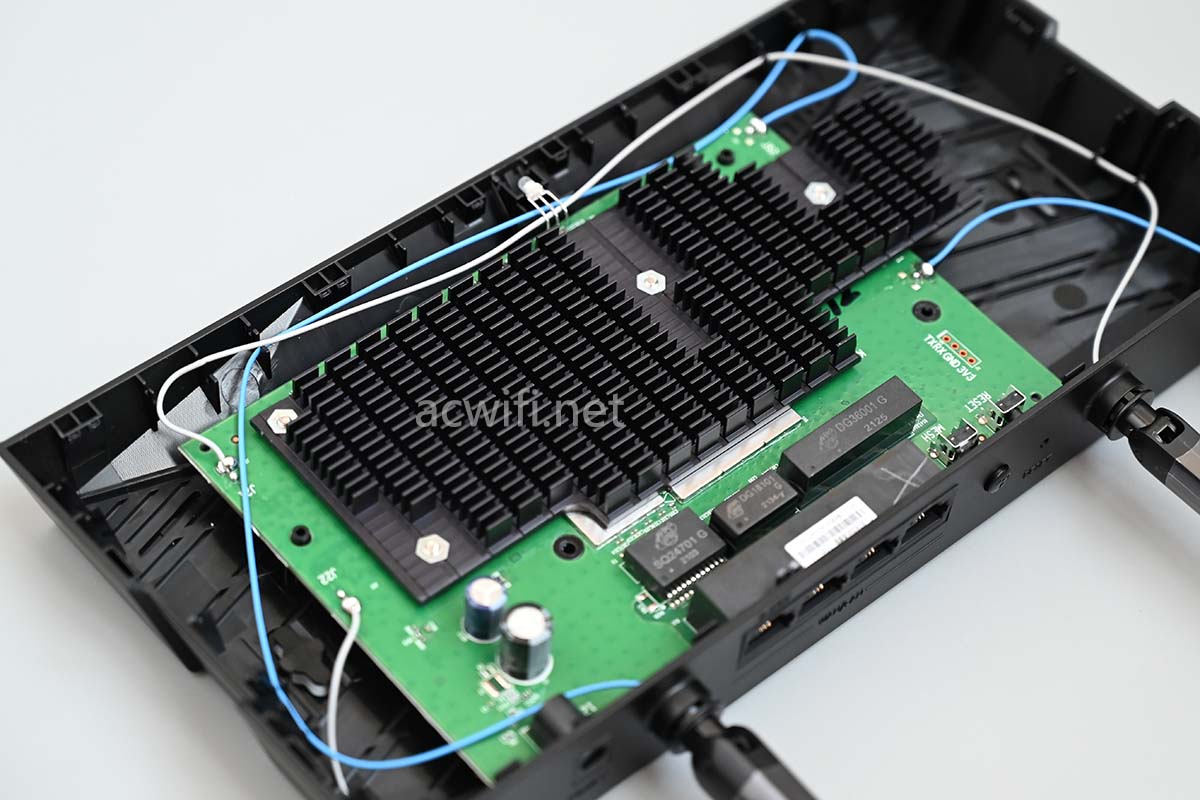

比XDR3010用的散热器要大一些:

主板这一面能看见网口,所以我定义为主板正面:

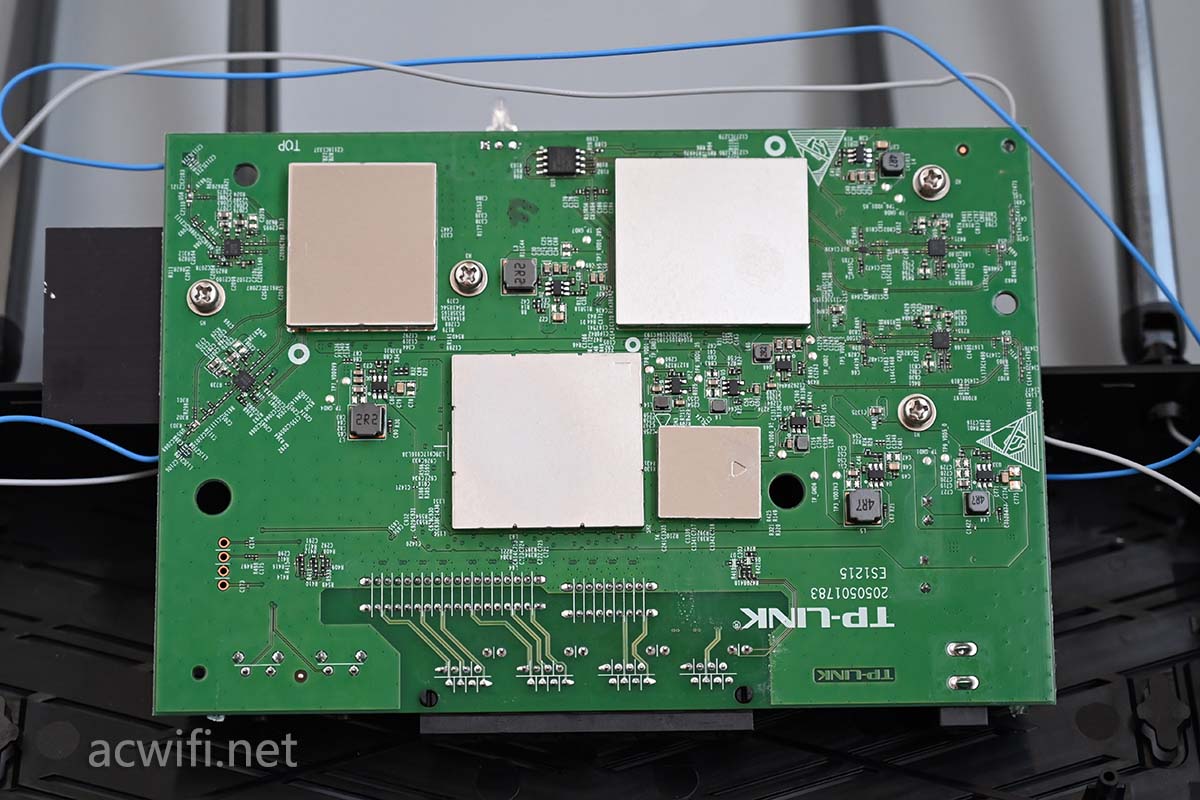

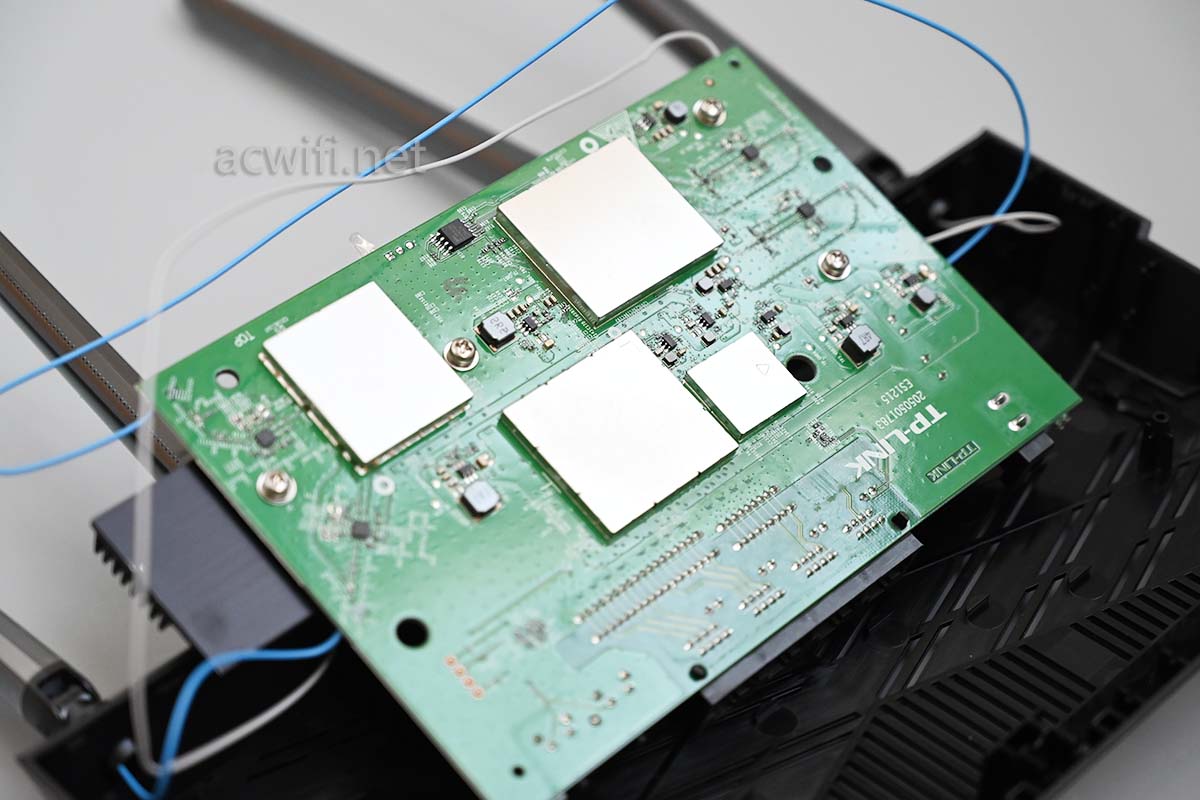

努力地翻过来看主板背面:

在拆屏蔽罩前,先吃个菠萝油吧,牛油一定要切7-8mm厚,只有这个厚度才能带来丰满的口感。这食物不能经常吃!

看样子,主要芯片都在这些屏蔽罩里面了。

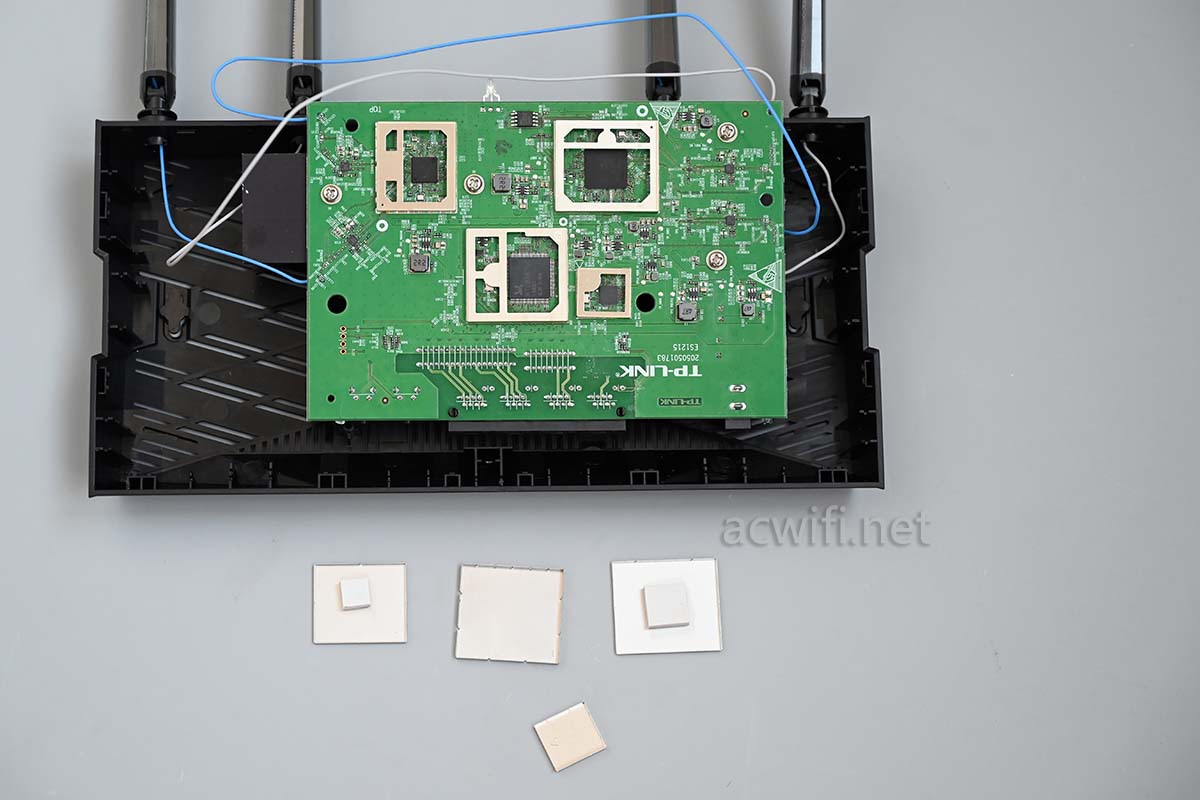

切开菠萝包。。说错了,,撬开所有屏蔽罩之后的样子:

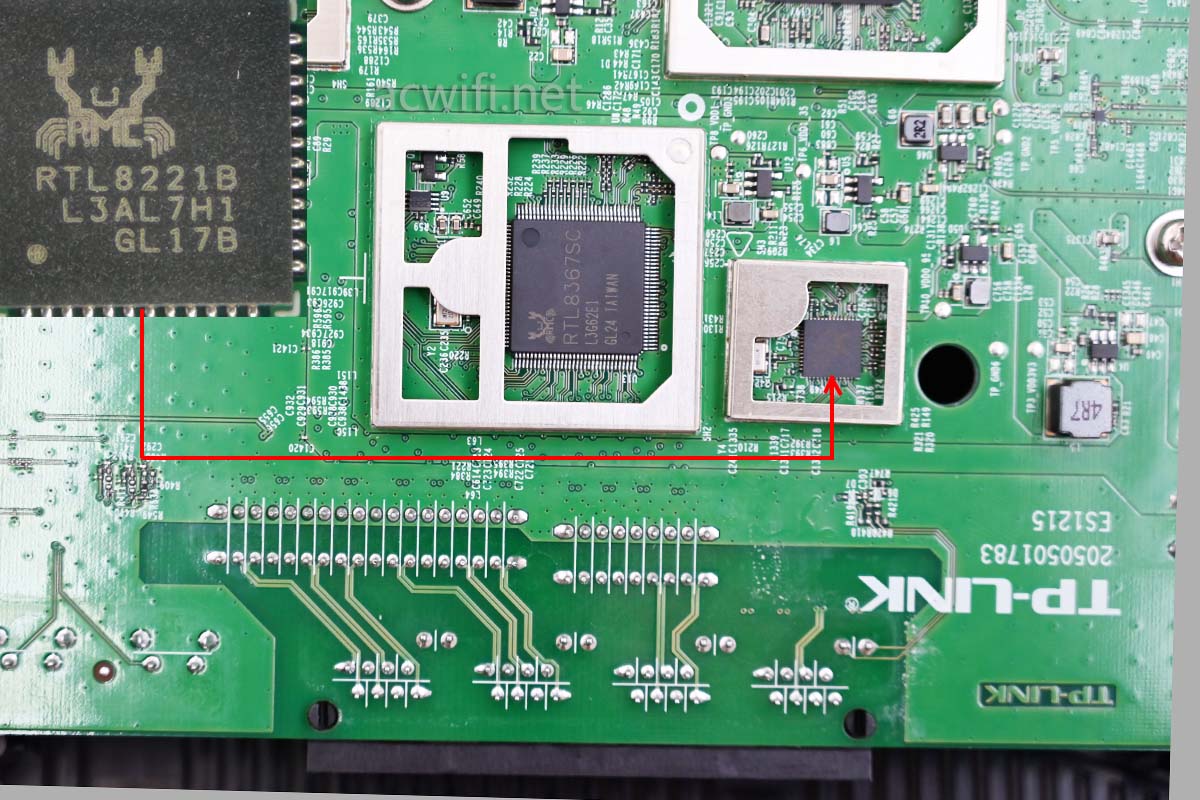

2.5G网络芯片是RTL8221B,INTEGRATED 10/100/1000M/2.5G ETHERNET TRANSCEIVER

这是XDR3010没有的东西。

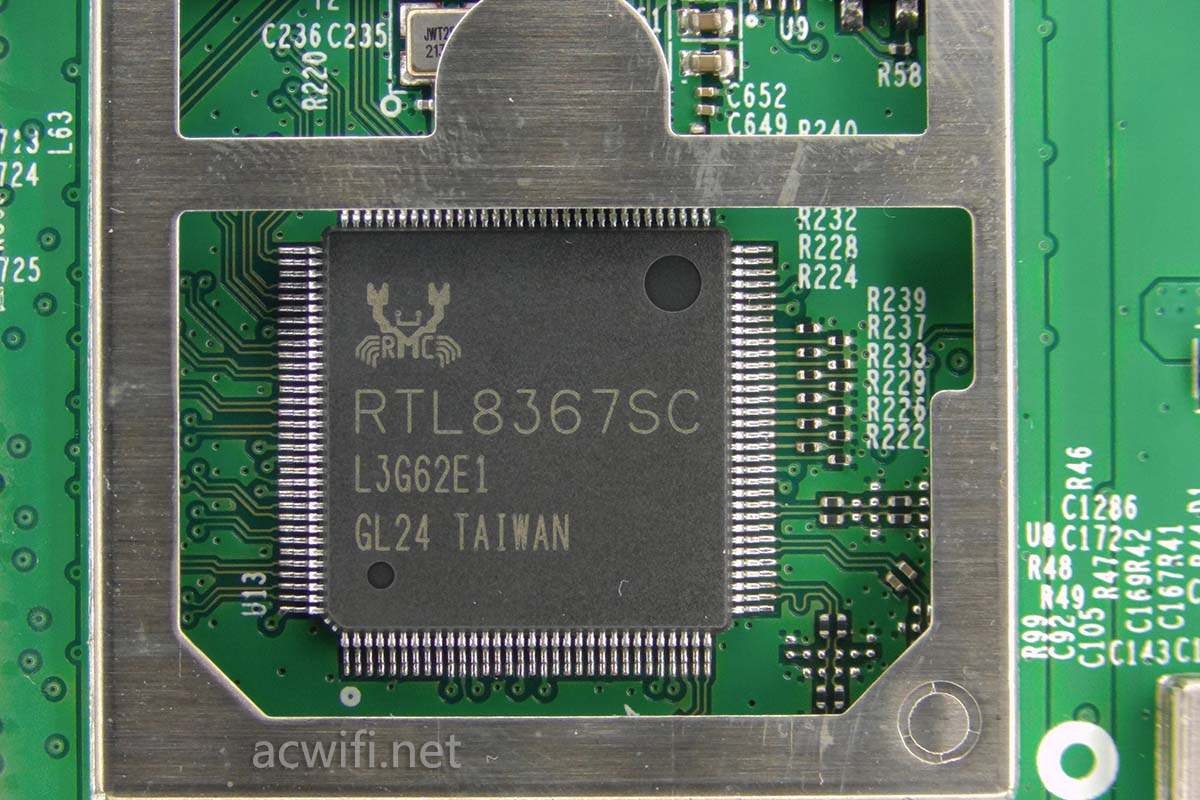

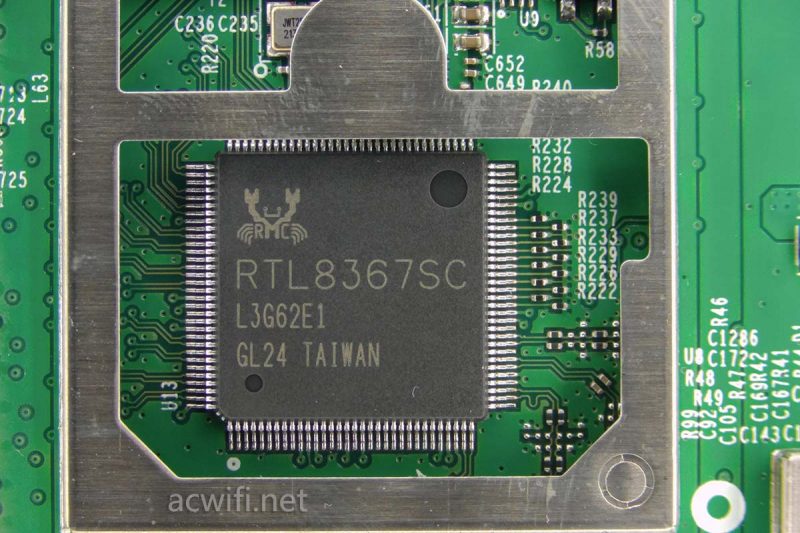

交换机芯片型号是RTL8367SC, XDR3010用的是RTL8367S,不清楚有什么区别。

但XDR3010也没有1Gbps瓶颈,实测2个LAN口到小米11的5G总速度有1.62Gbps。

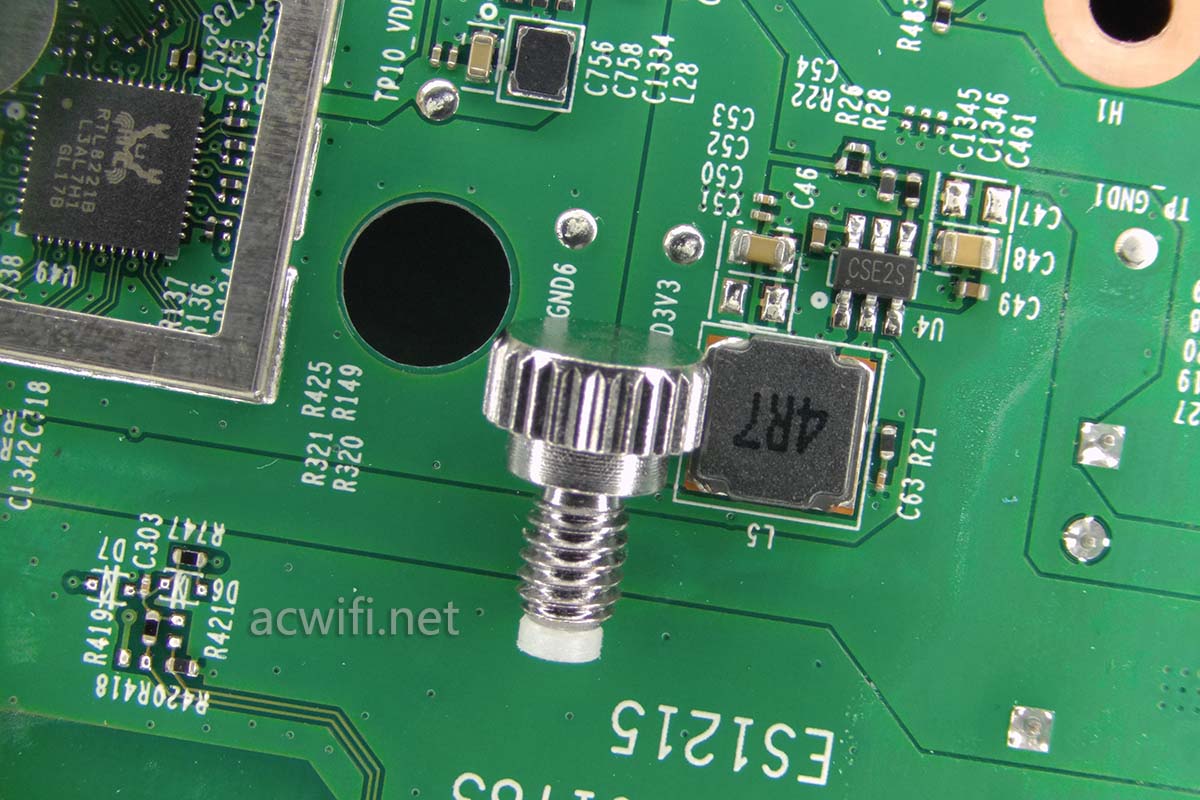

拆机XDR3010时说它有1Gbps瓶颈,是因为拆机后测的LAN口,在用显微镜拍照芯片型号时,从变焦筒上掉下来了颗螺丝,砸到了交换机芯片旁边,就是这颗:

当日发出XDR3010拆机文章后就越想越不对路,有人说,聚合都支持了,怎么会有1G瓶颈,于是马上京东下单了第二台回来,果然,,这可恶的螺丝。

XDR3040的CPU型号是IPQ0509,双核1GHz,集成256MB内存,集成2.4G无线,2x2mimo @40MHz 574Mbps,集成了PA。

CPU外置了两颗2.4G FEM芯片,型号是QPF4206,功率不高。

在IPQ0509与QPF4206之间接了一颗“T2”,是一款单刀双掷的开关芯片。

因为IPQ0509集成了PA和收、发开关,当它需要外接FEM芯片时,就需要用“T2”把一路拆分成RX和TX,这样才能接入QPF4206。而QPF4206的第5和第8脚正是是TX和RX。

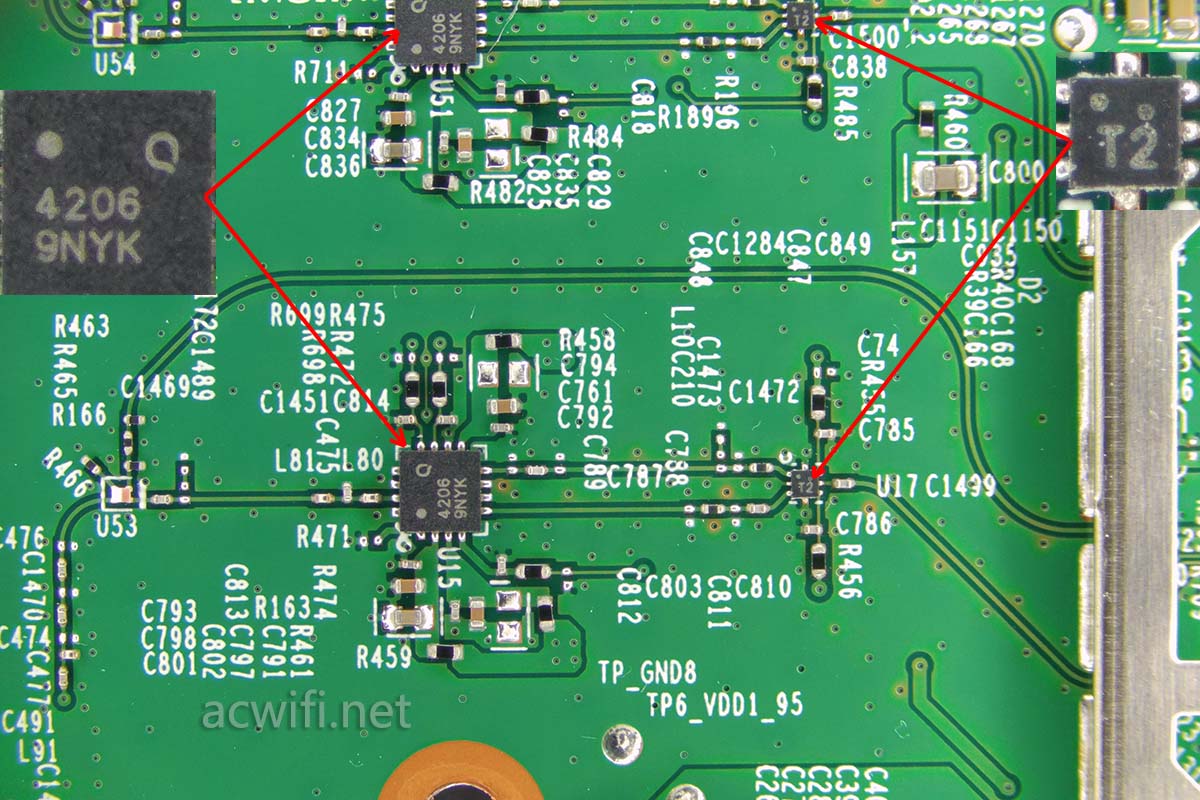

2.4G射频电路完整图:

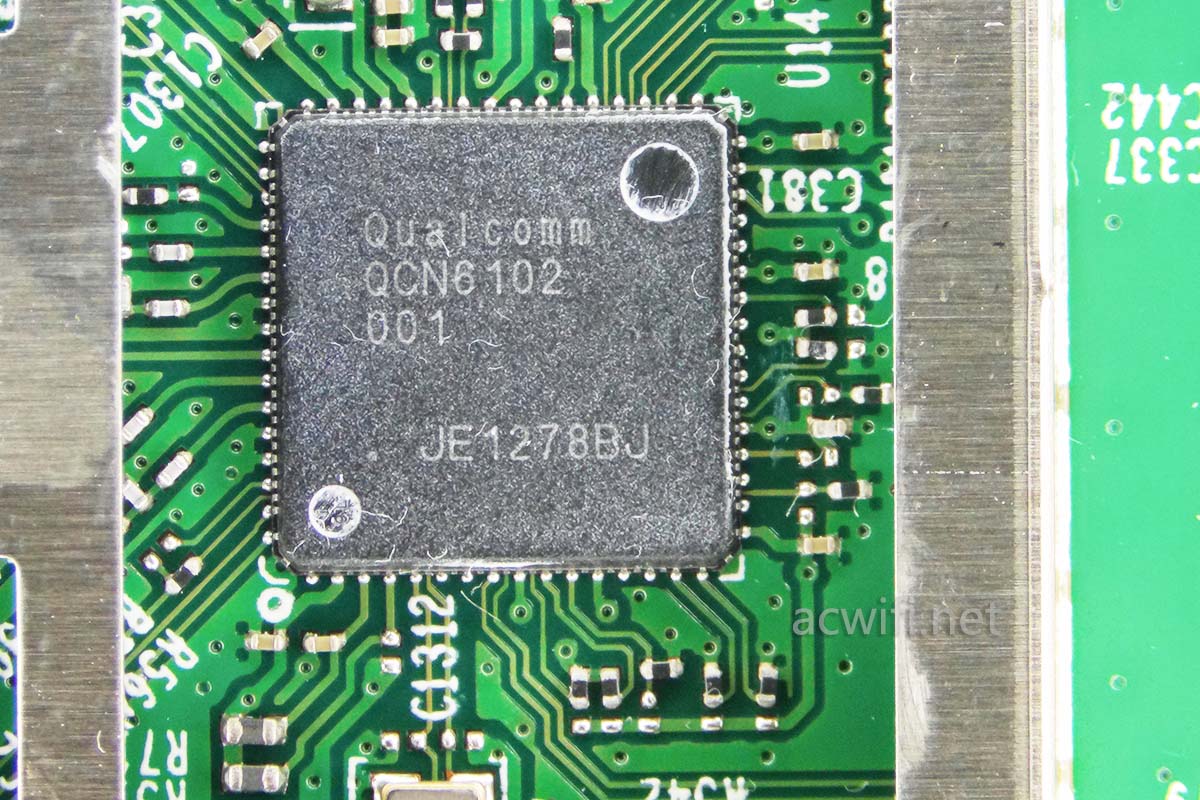

5G无芯片型号是QCN6102,目前高通只有这一颗是支持2×2 160MHz的。出来的时间远晚于海思和Intel。博通还没看见有!

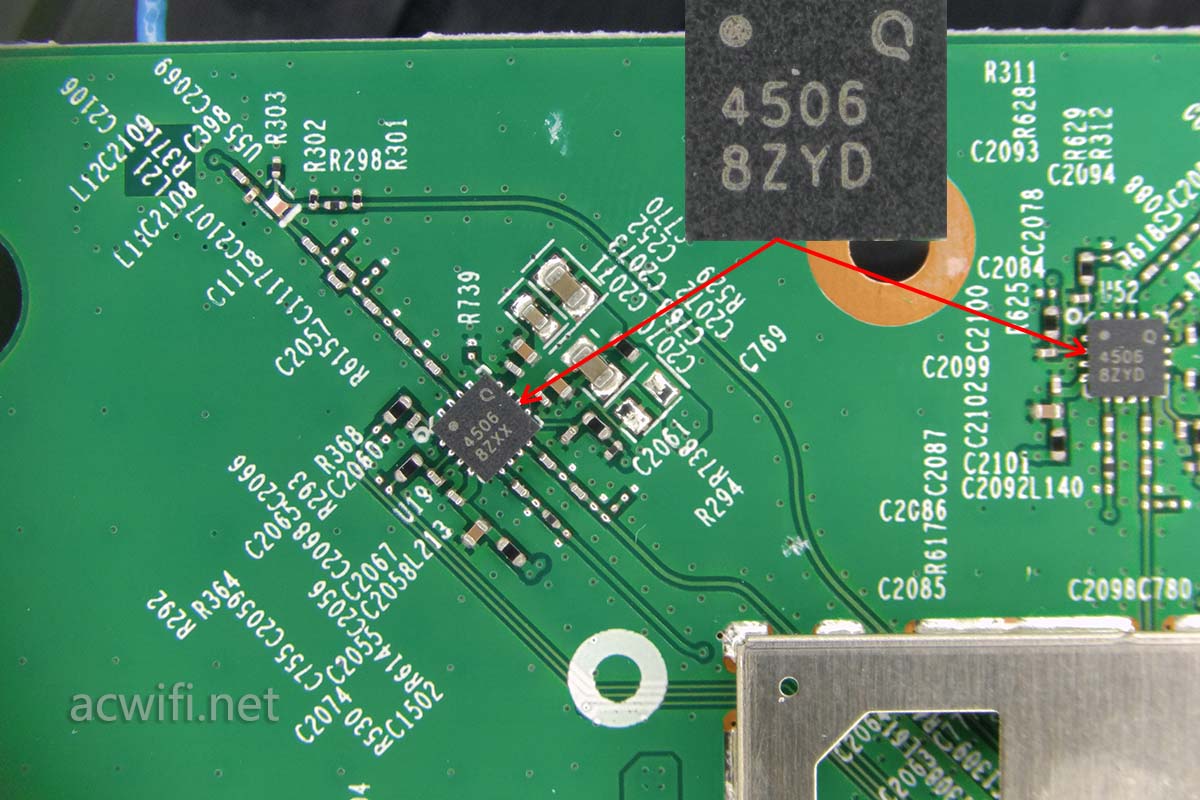

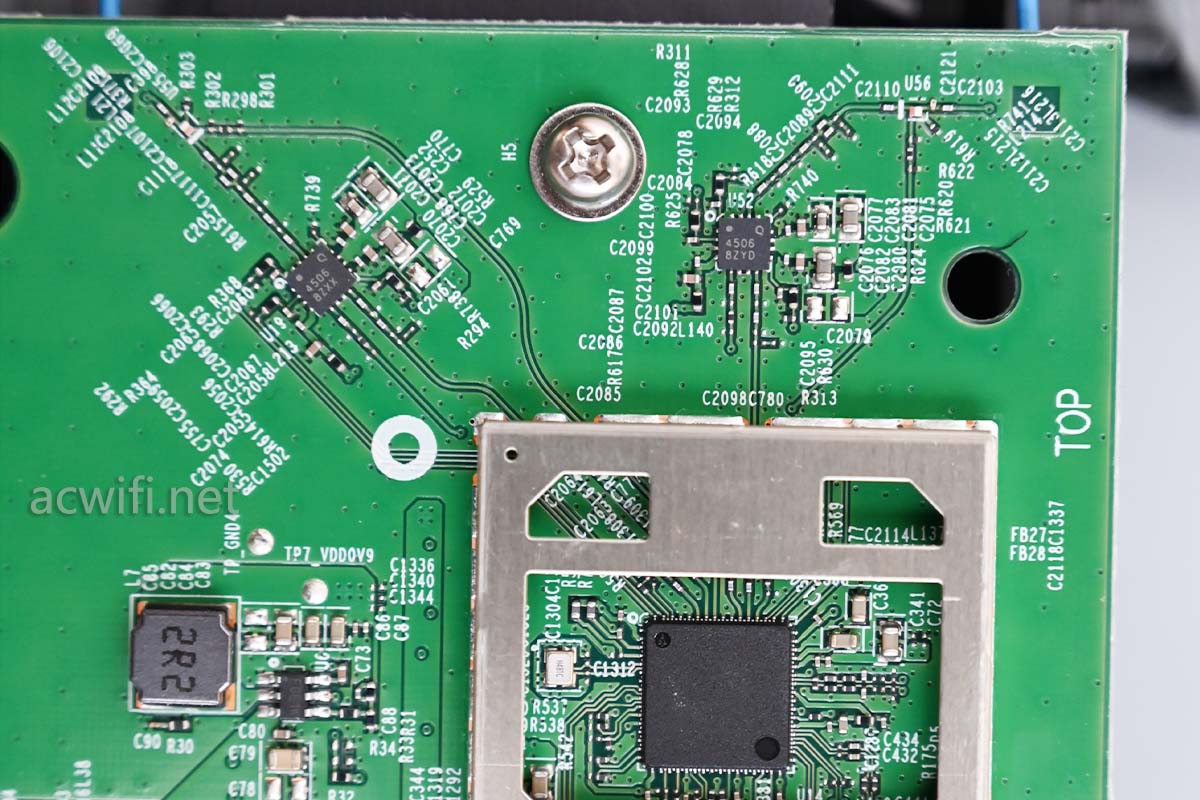

5G芯片外接了两颗FEM芯片,型号是QPF4506,中等功率。

5G射频电路完整图:

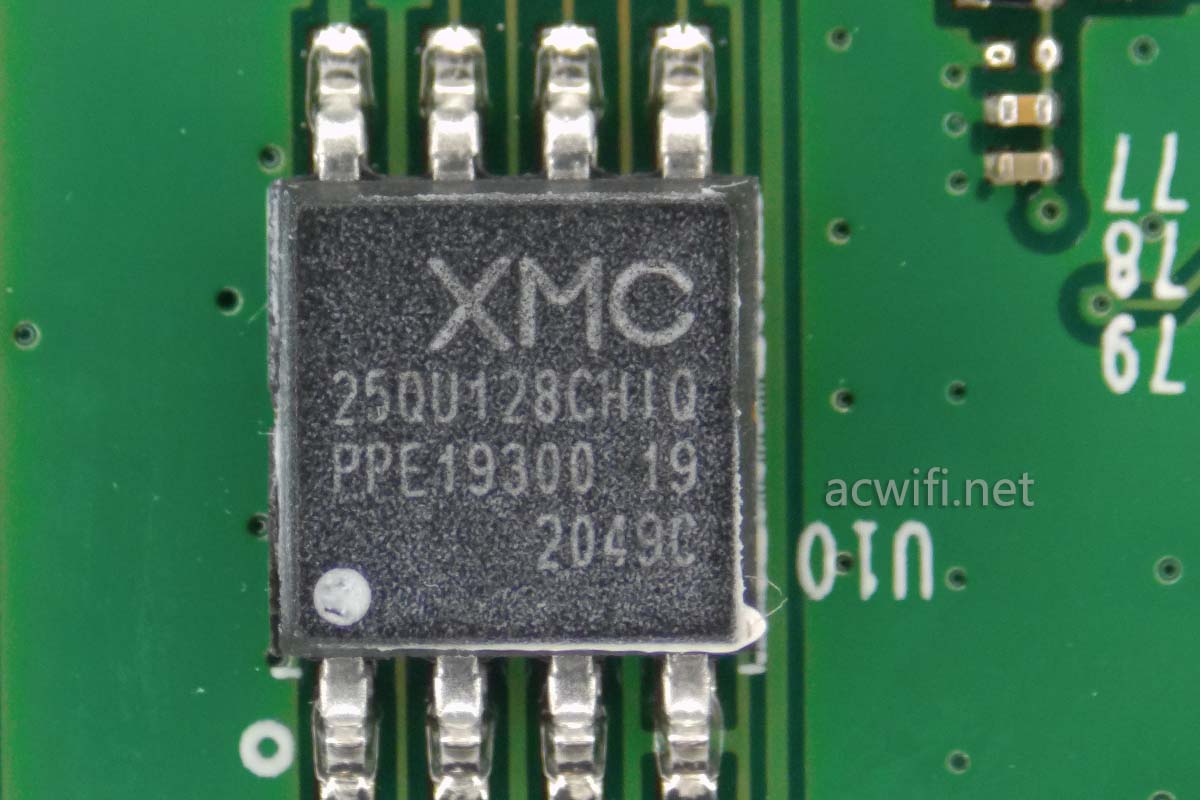

闪存容量16MB。

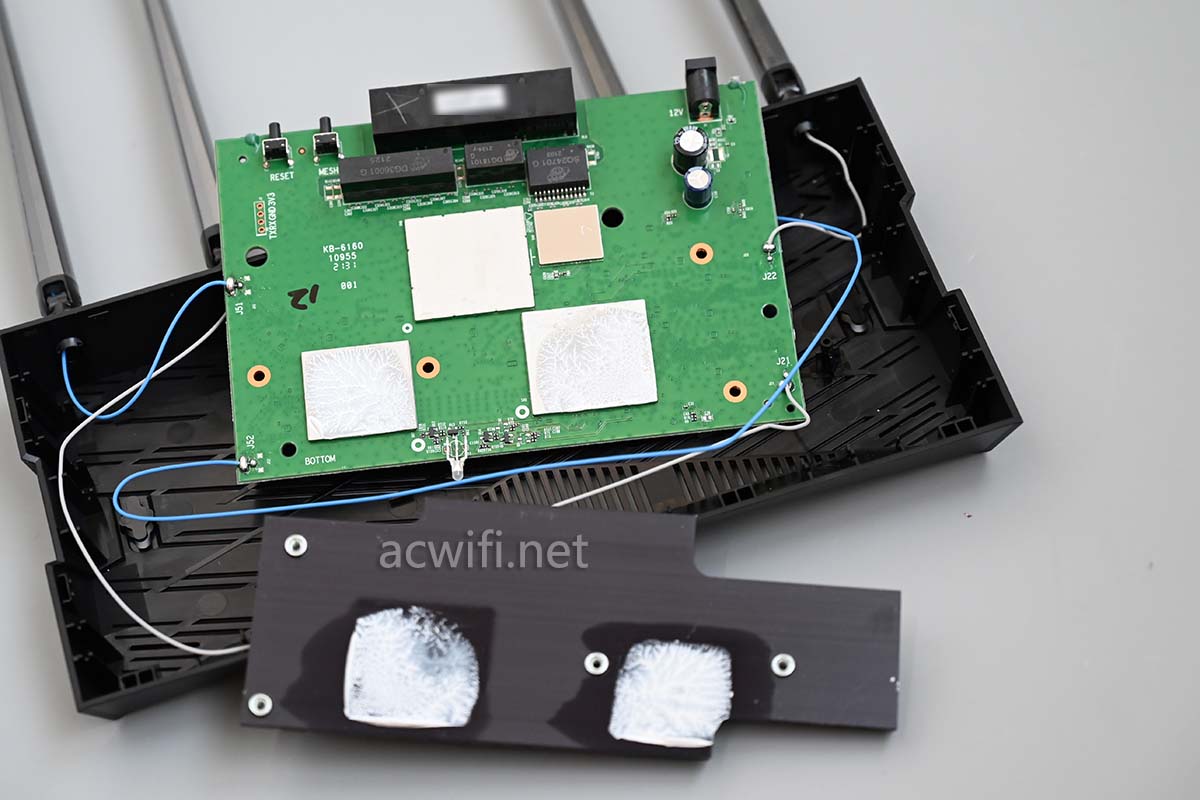

把主板背面上的四颗固定散热器有的螺线拧下来之后,翻过去看主板正面,拿下散热器:

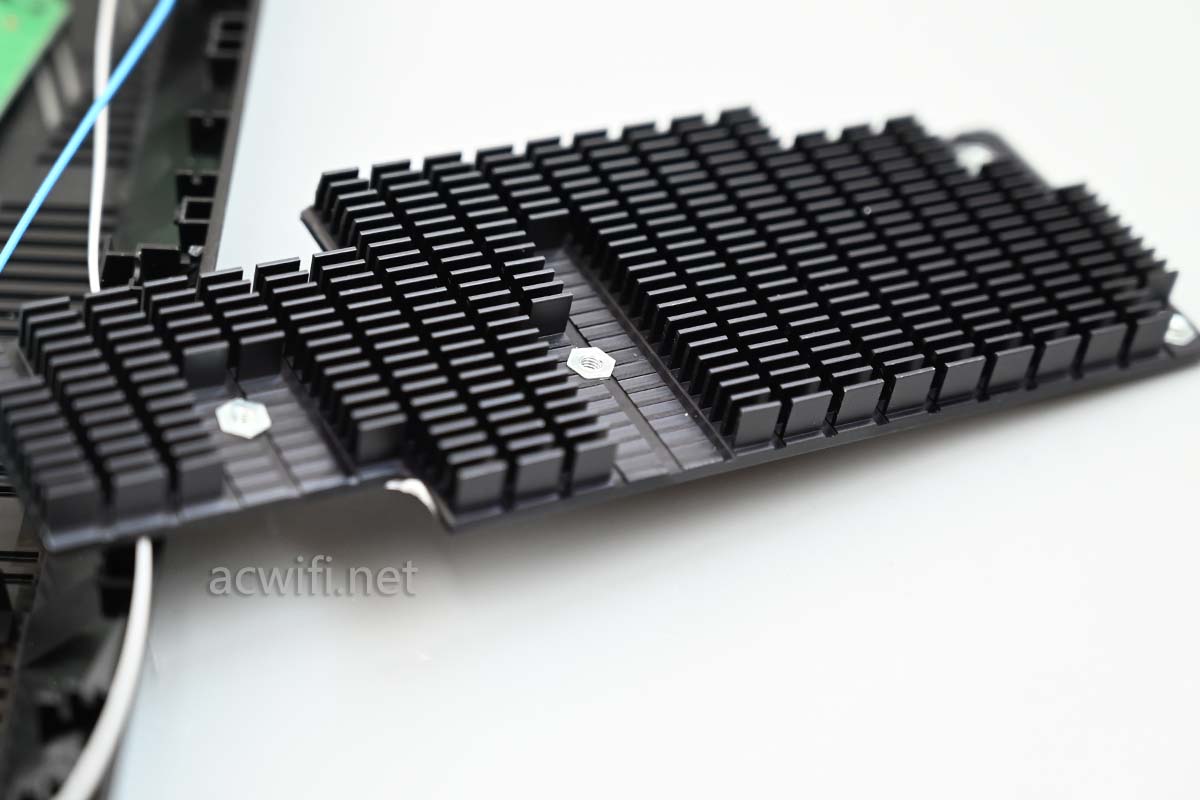

散热器特写:

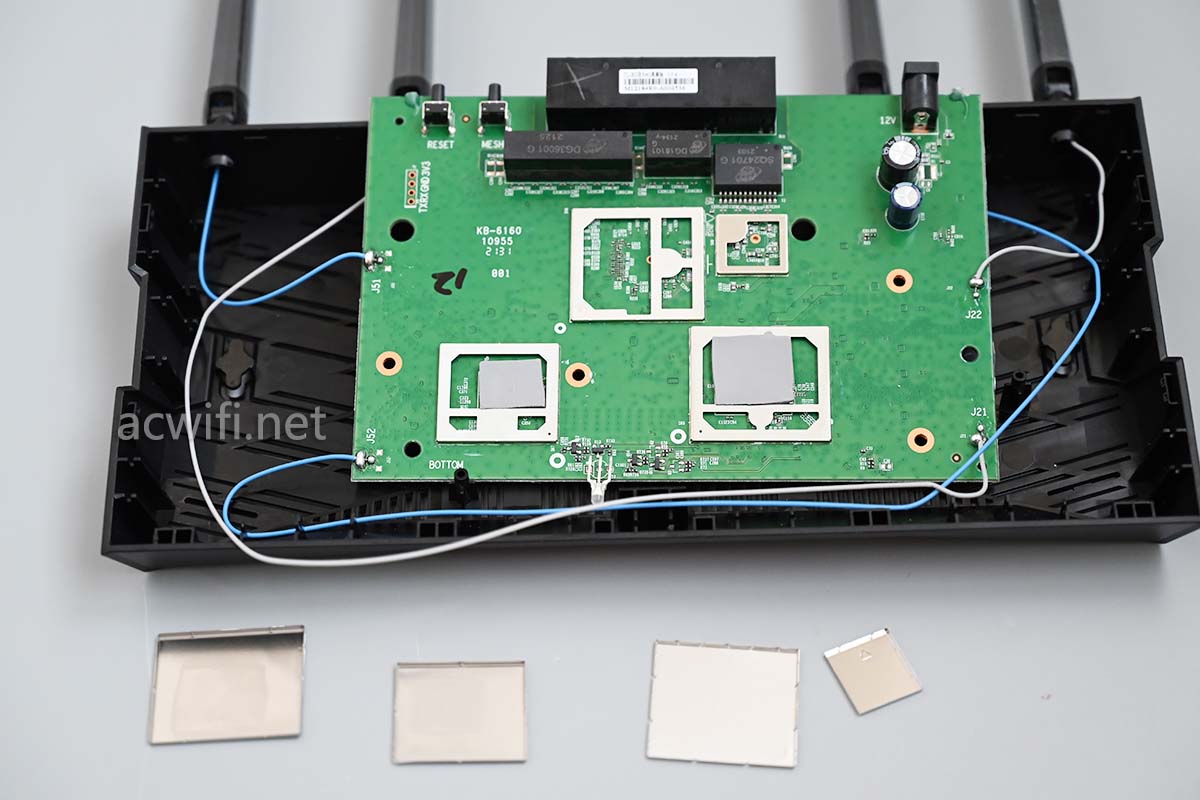

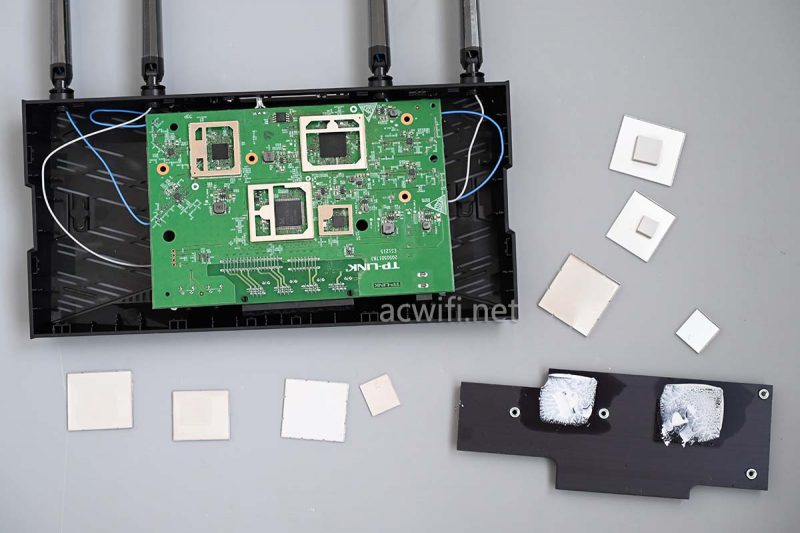

散热器下方有四个屏蔽罩,都撬开这后,其中2片屏蔽罩内有导热硅脂垫片,帮助CPU和5G芯片导热。

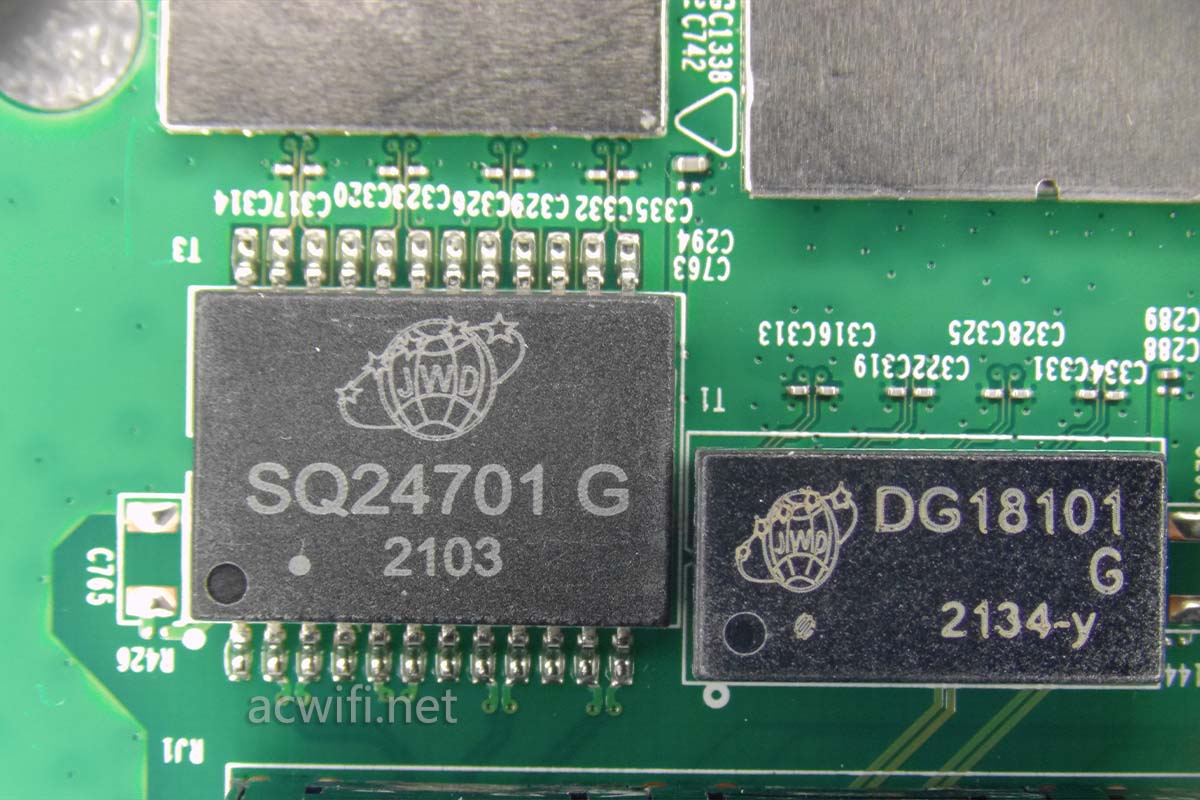

这个网络变压器“SQ24701  G”,支持2.5G Base-T。

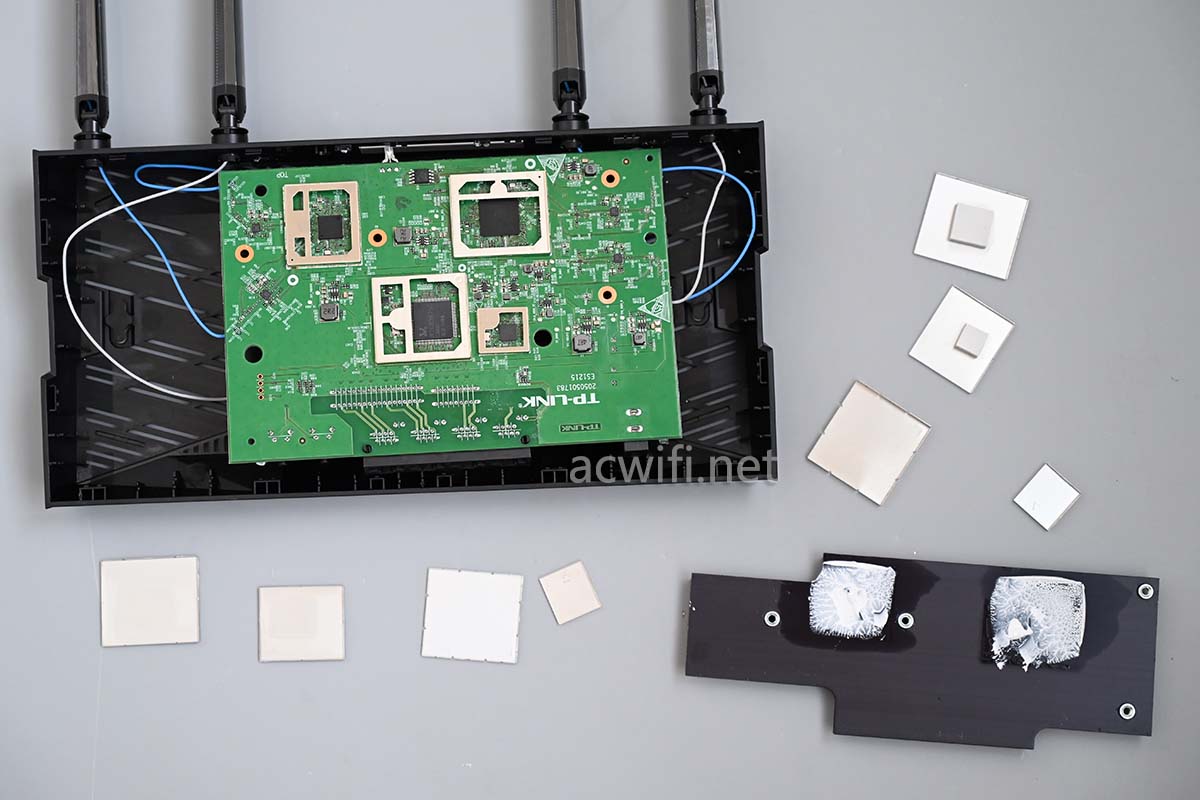

至此,XDR3040拆机完成了:

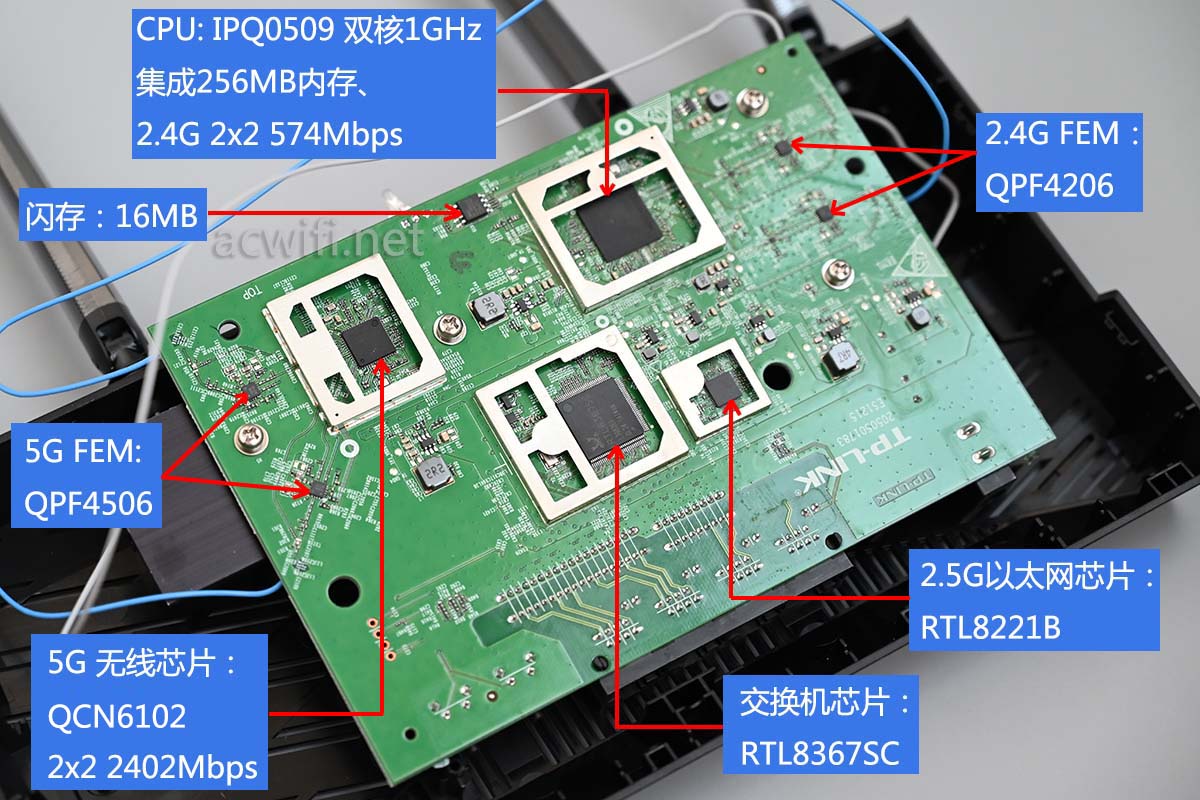

XDR3040各主要芯片型号汇总图如下:

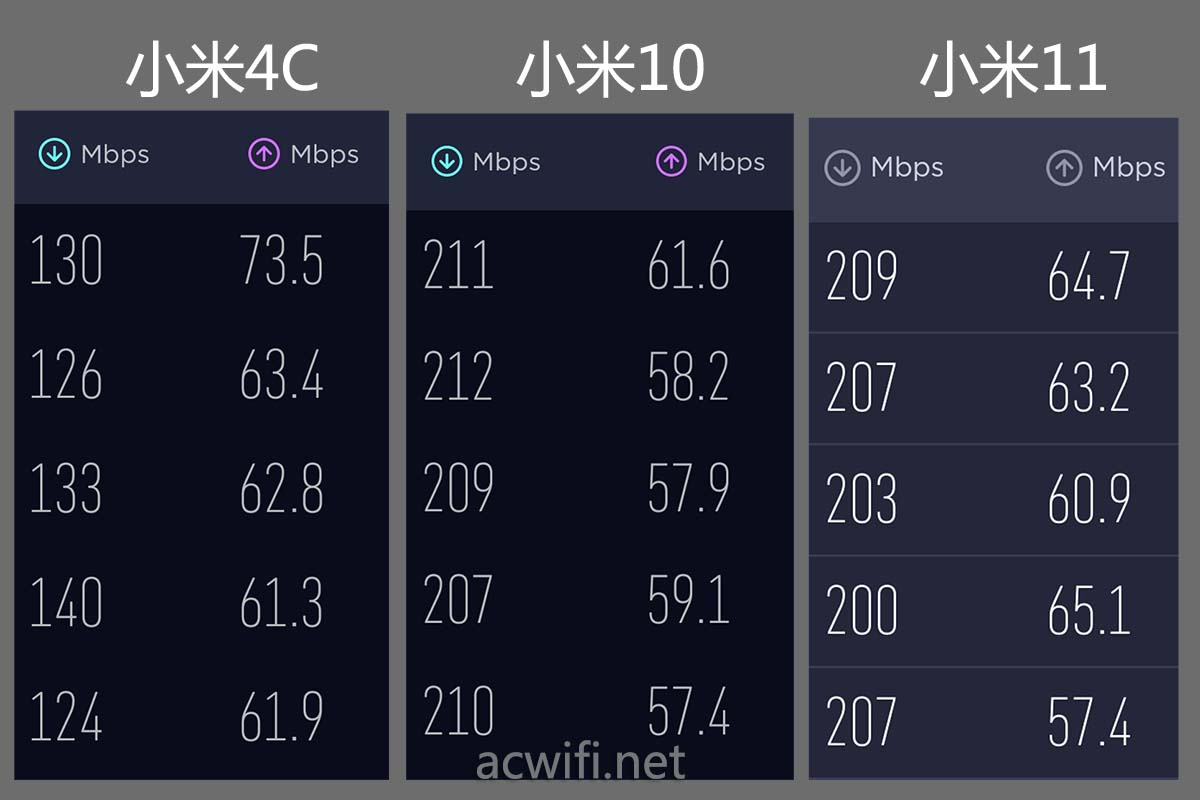

拿三台手机路到楼下D点测速看看:(电信500兆,只测5G 44信道,路由器放楼上位置)

跟XDR3010差不多,无线和FEM一样嘛。

XDR3010+RTL8221B+SQ24701  G,再把RTL8367S换成RTL8367SC,再把12V/1A电源换成12V/1.5A之后,就变成XDR3040了。如果你真的没有2.5G网口需求,XDR3010就不错了。

XDR3040京东购买链接

如果未雨绸缪,现在买XDR3040也没错,如果要信号更强一些,差不多的价钱建议XDR5430。

Wi-Fi 6的路由器已经越来越便宜了,小米、TP、华为相对于华硕网件的价格有绝对的优势。低价能让更多的人去选购使用,希望支持Wi-Fi 6的手机也越来越便宜,还有智能电视、盒子这些需要大流量的设备也装上Wi-Fi 6模块。

若有任何疑问可留言或关注微信公众号acwifi-net

如需转载请注明来源和链接,否则视为侵权行为!:路由器交流 » TP-LINK XDR3040拆机,最便宜的2.5G电口Wi-Fi 6
