上次RBK352八百块卖掉了,亏了好几百块钱,这次再补上600块钱,邮费顺丰到付收了台二手的威联通301W,只有裸机和电源,卖家购于今年1月份,京东价2499元。如今我1400元收回来,省了一千大元。
威联通301W的优点是拥有2个10G网口,且还有2个USB3.0接口,附加值还有它的功能(VPN和QuWAN)。其它没啥突出优点了!

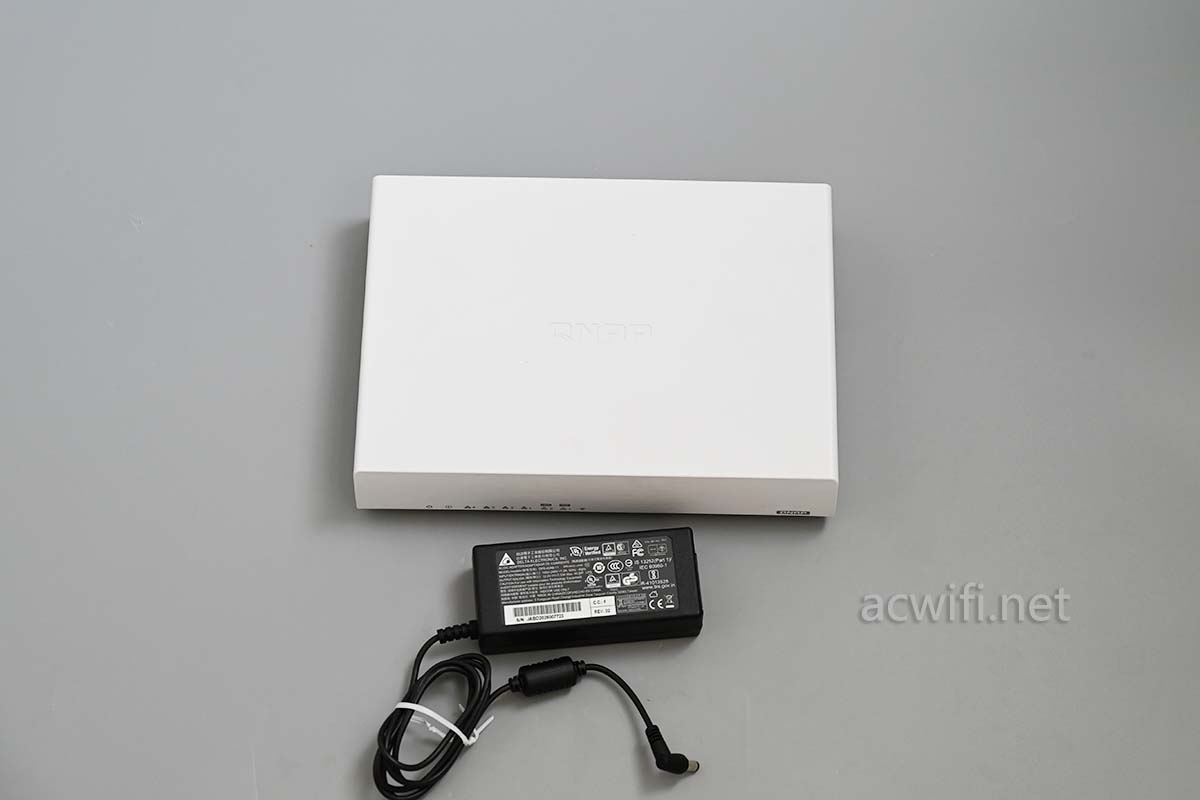

外包装。。个P。我没有。只有裸机和电源:
在拆机之前,我已经对威联通301W简单测试了一些项目,比如10G网口、小包转发率和160MHz频宽。免得手残弄坏了就没得试机了!
电源输出规格是12V/3.33A,实测待机功率9.3W,如果插入一个10G网卡待机功率10.3W。插2个10G口,待机功能不到12W,我觉得这功耗挺低的,网件XS508M所有端口空载都要13W。

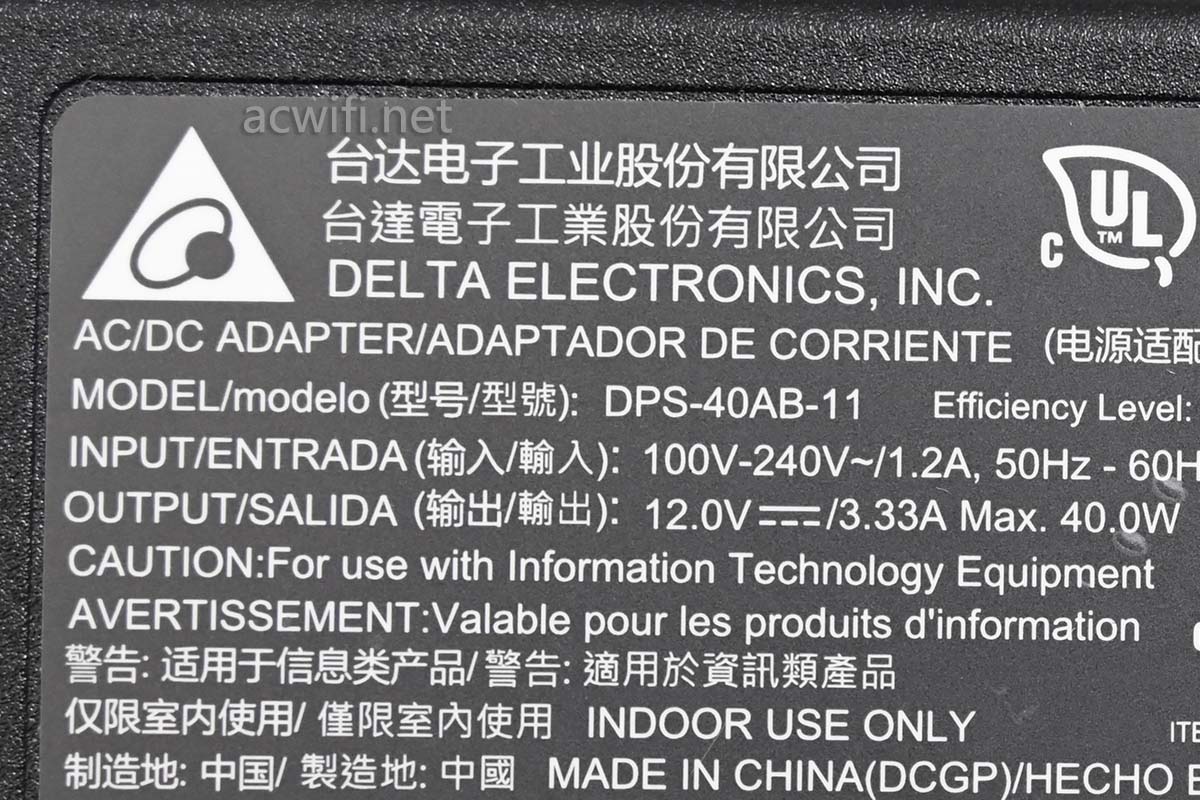

台达电源:
机身正面:

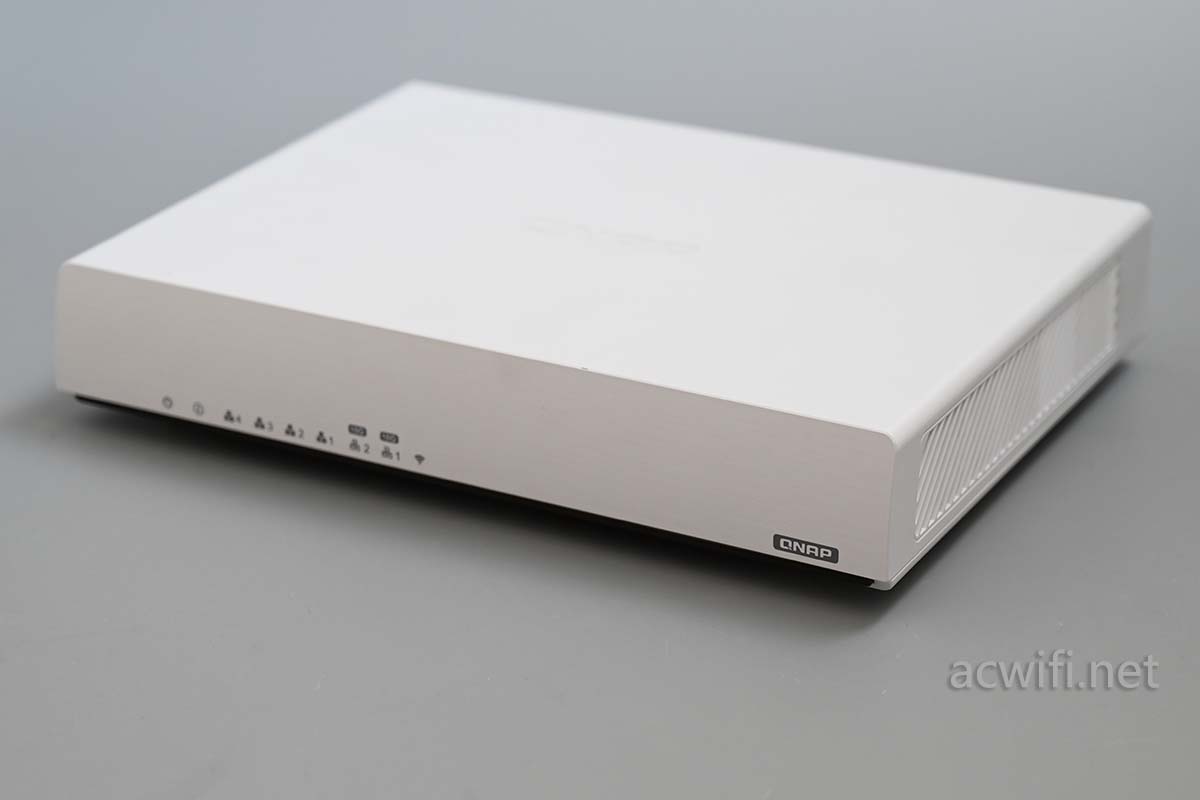

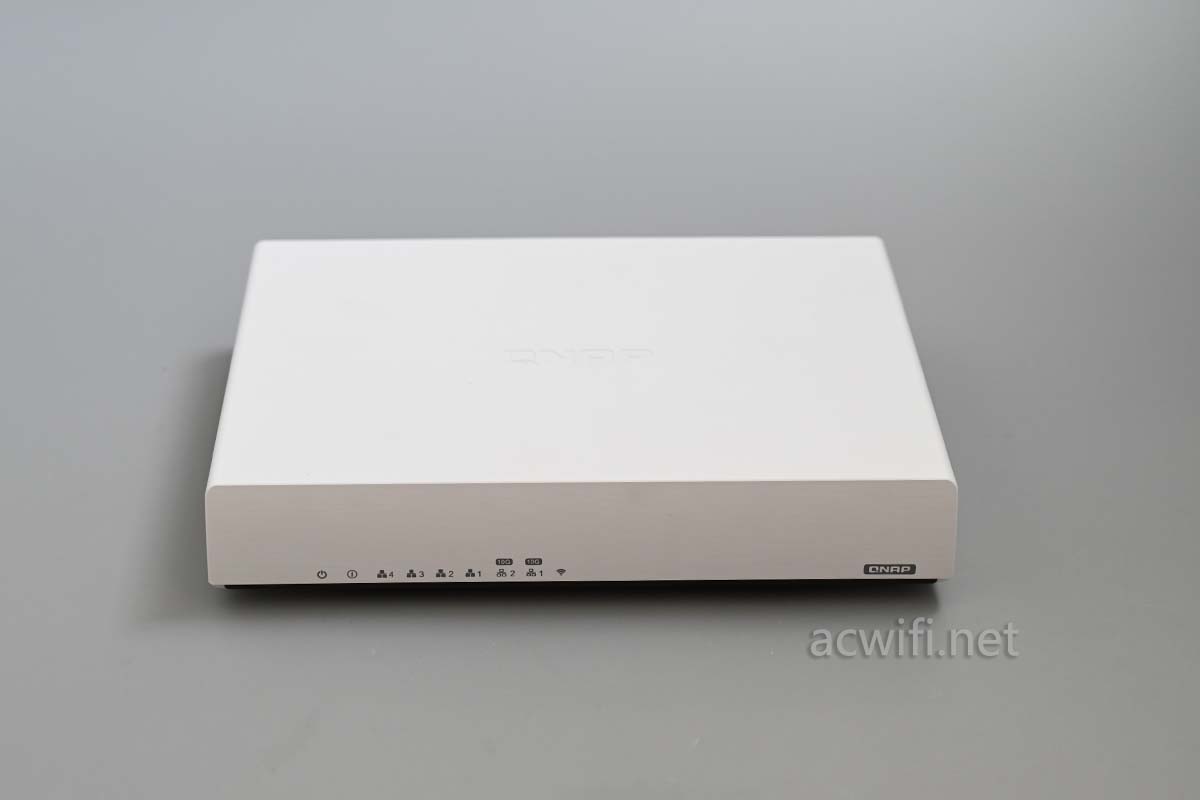

威联通301W采用内置天线设计,扁平的白色机身,显得很协调,体积就如一台硬盘录像机。因为是内置天线,你不用猜外壳的材质了,必定是塑料的。

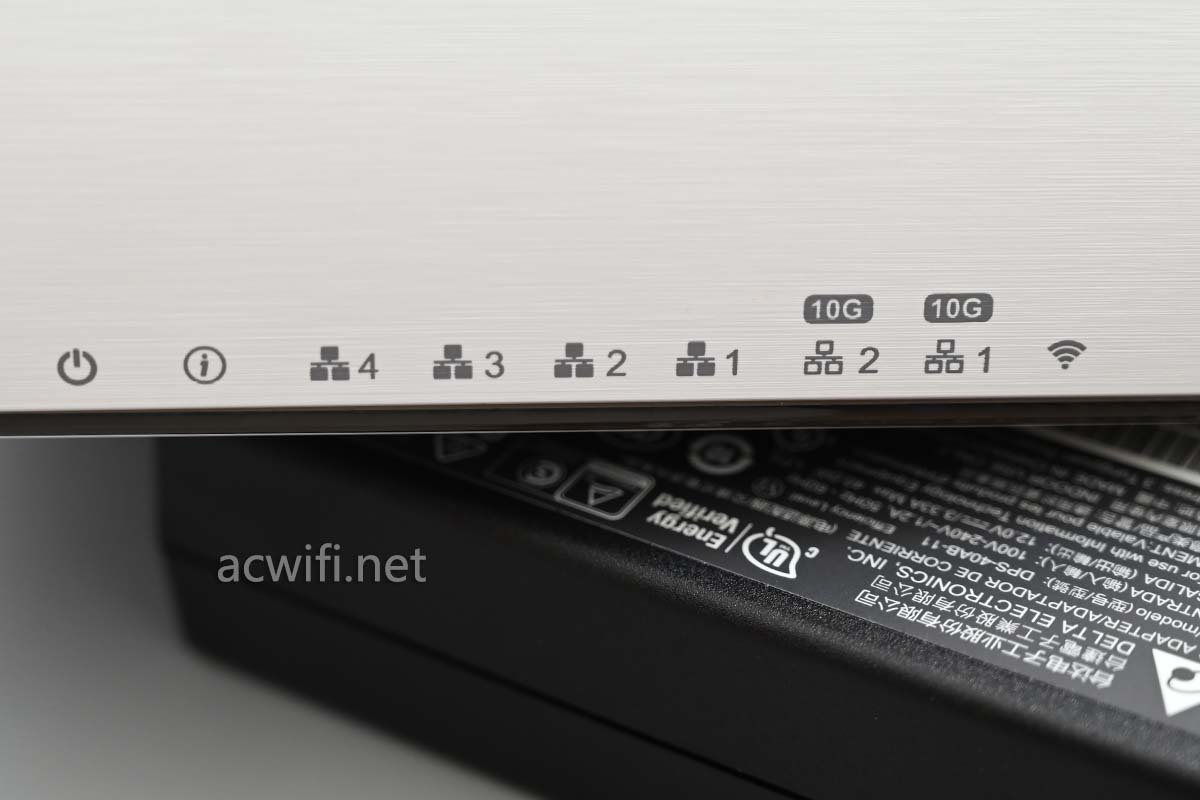

指示灯很低调,在机身下侧,灯光也不强,晚上也不觉得刺眼。

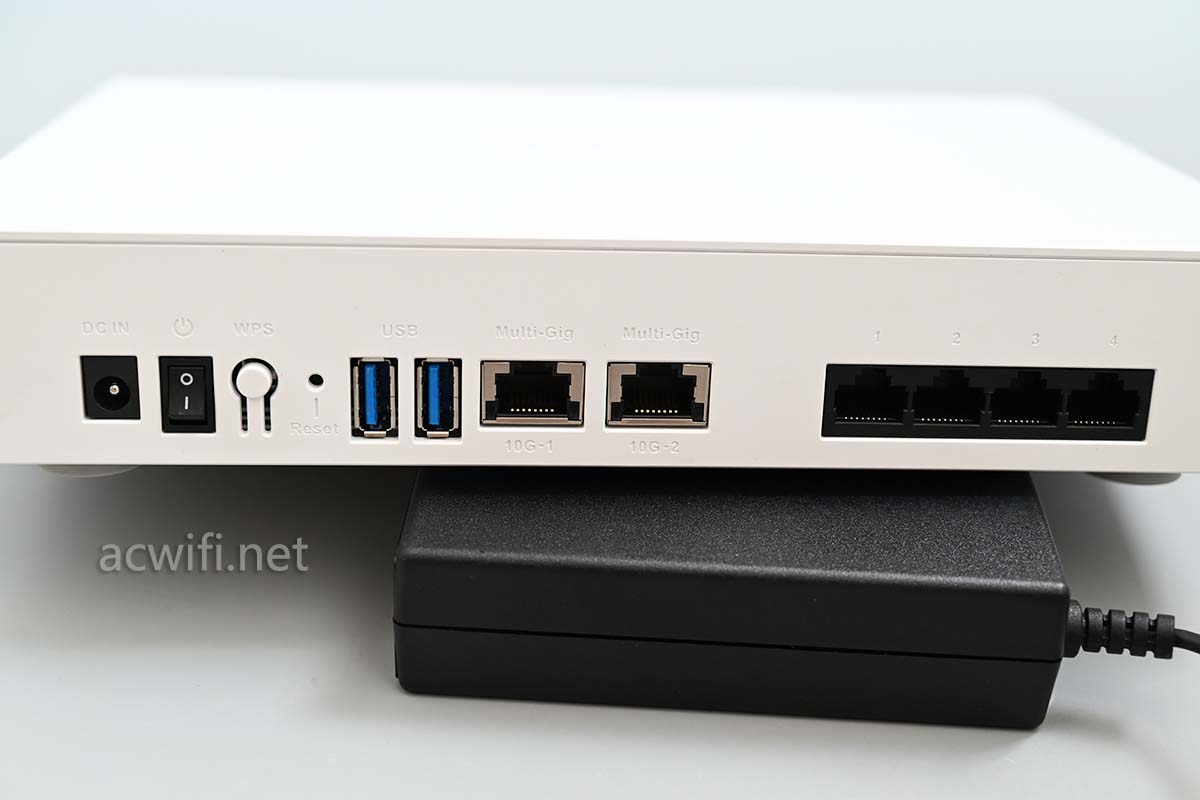

机身后面的接口,2个USB2.0,2个10G电口,支持10G/5G/2.5G/1G/100M/10M。还有4个千兆口,如果有五个千兆口就更好了。
威联通301W拆机的2个侧面有散热孔:

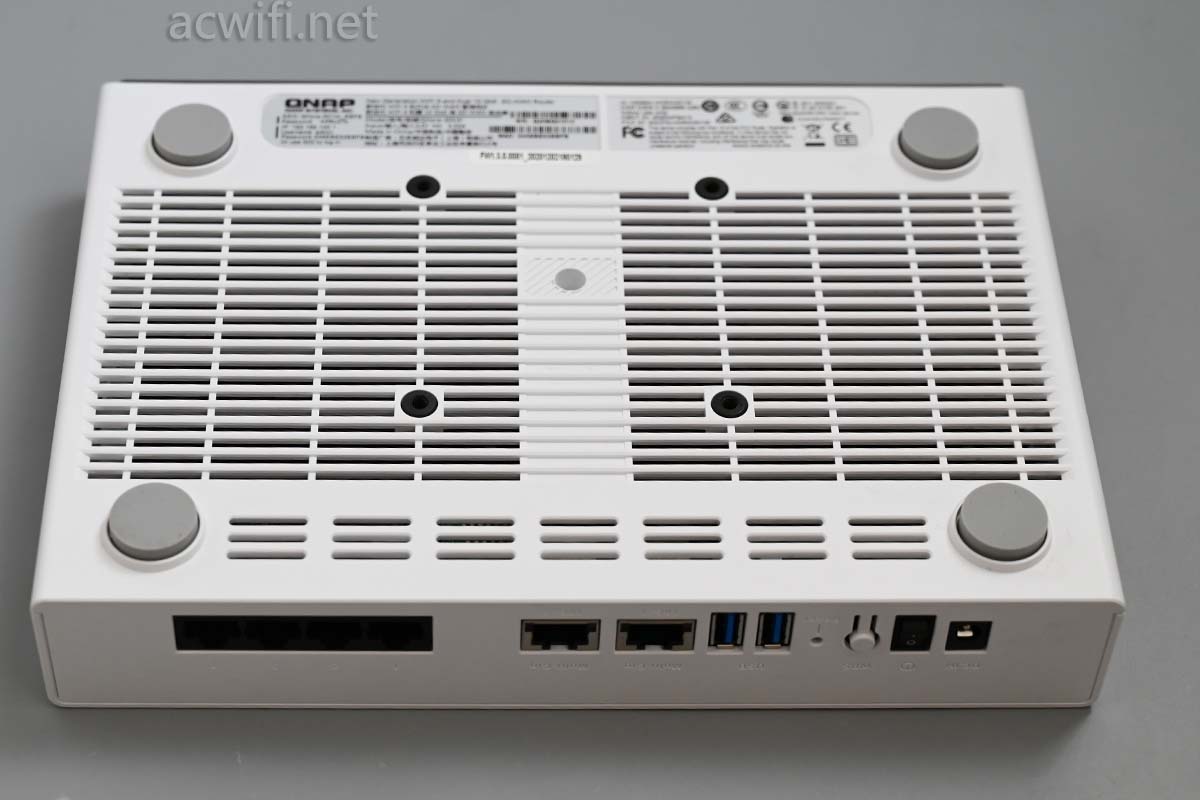

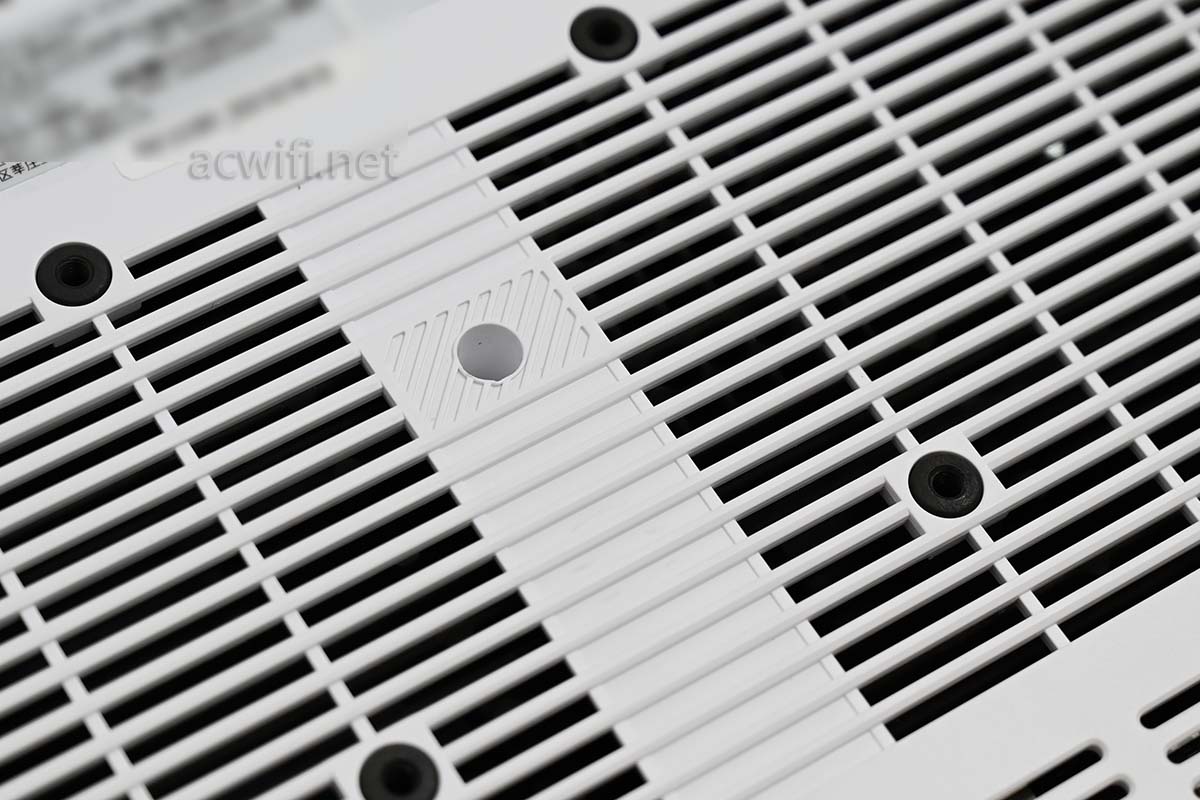

机身底部散热孔比较多,主要散热在底部。

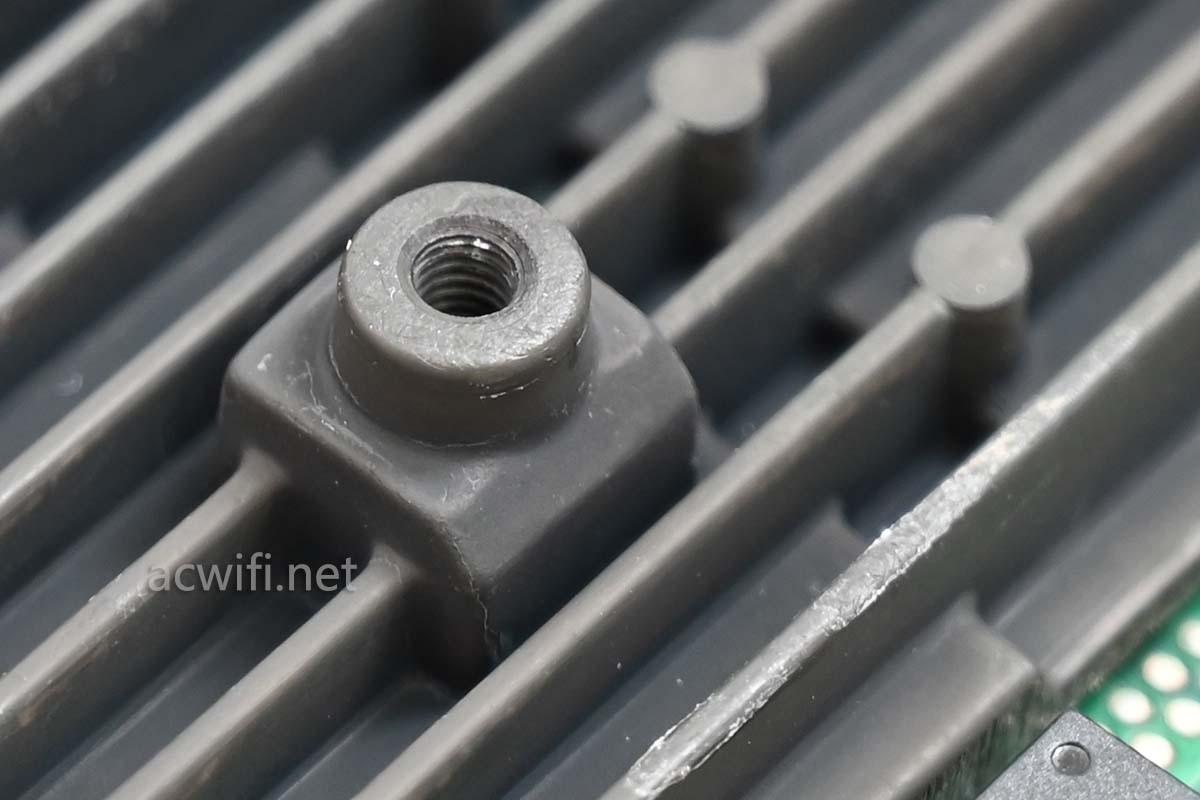

正中间有四个螺丝孔,金属的, 运行一段时间后,千万不用手指头去碰它,不能停留多于2秒,否则手指会起水泡。太烫了,后来才知道,这是散热器的一部分。可能有个配件 ,是可以安装支架,方便安装在墙上或天花板上又或者安装在桌子底下。
不知原包装里是否包含这种配件呢。

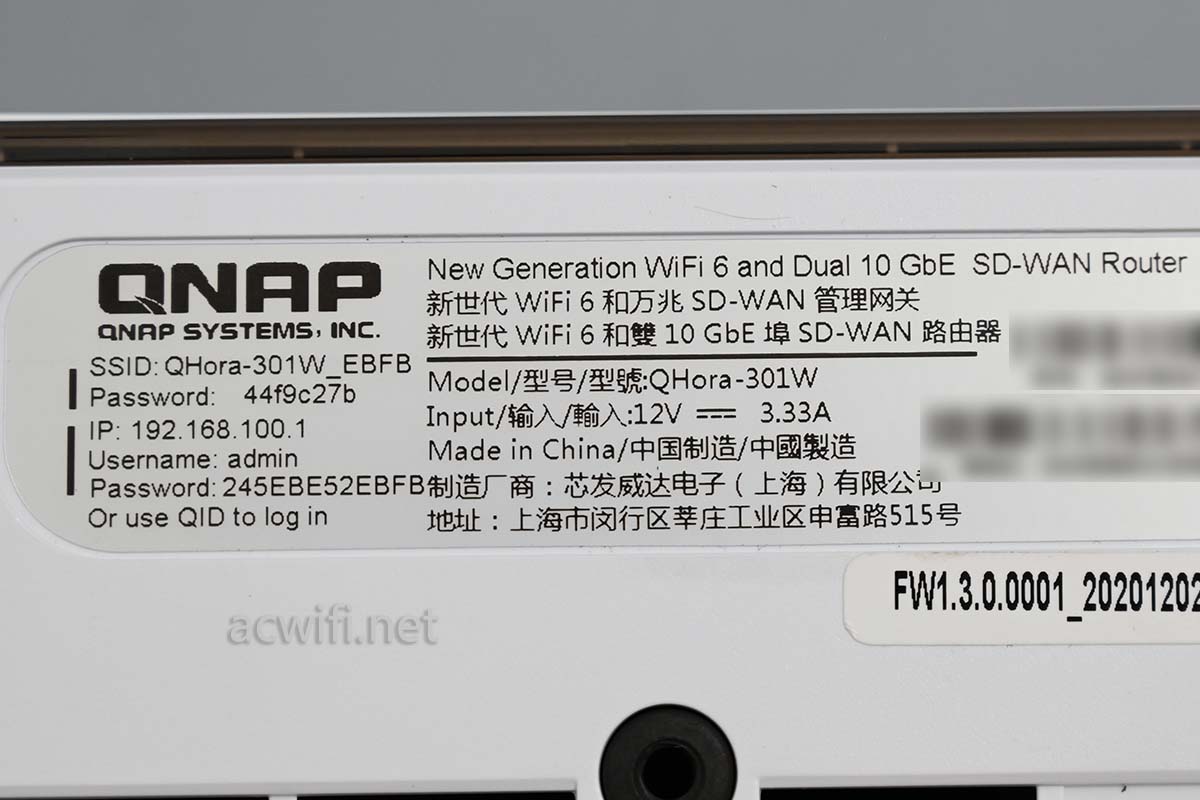

底部标签:型号QHora-301W。芯发威达电子代工。
标签底下有一颗螺丝,撬外壳有困难时才想到标签下可能有螺线。

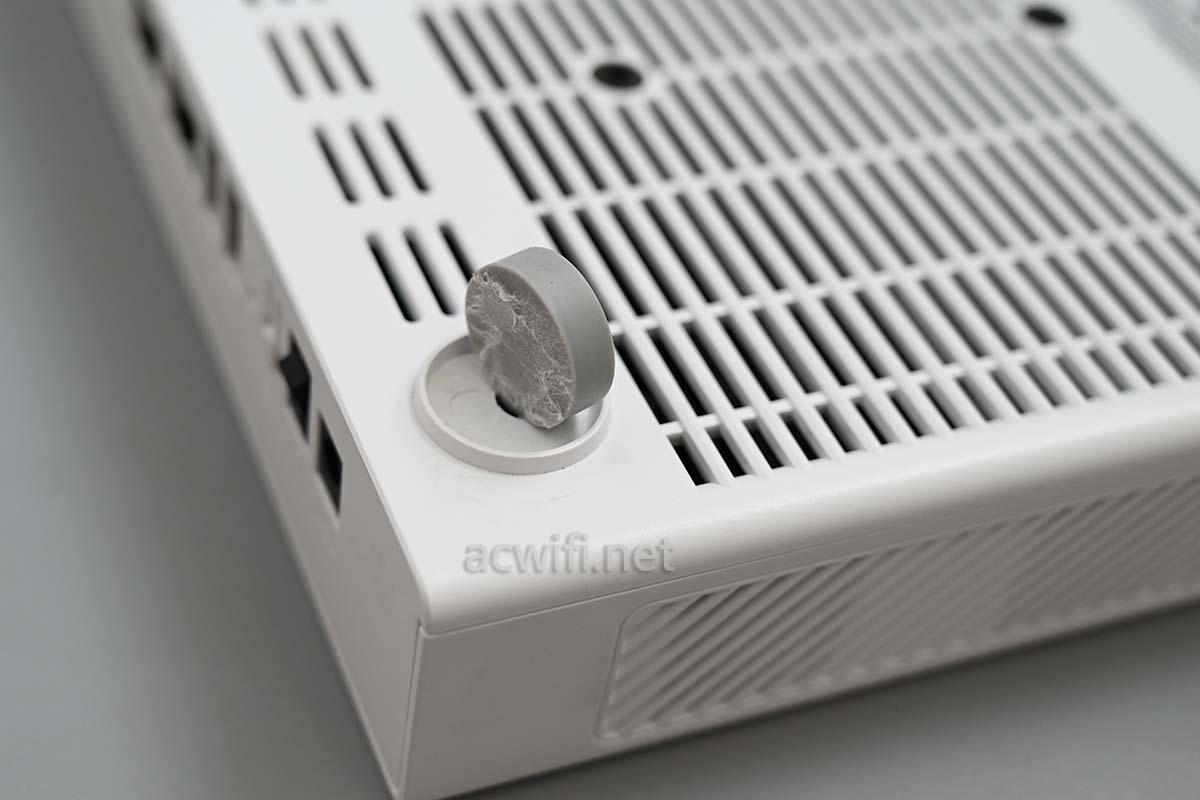

四个脚垫下均有螺丝,加上中间一颗和标签下面这一颗,一共6颗。
外壳卡扣不紧,螺丝全取下来之后比较轻松:

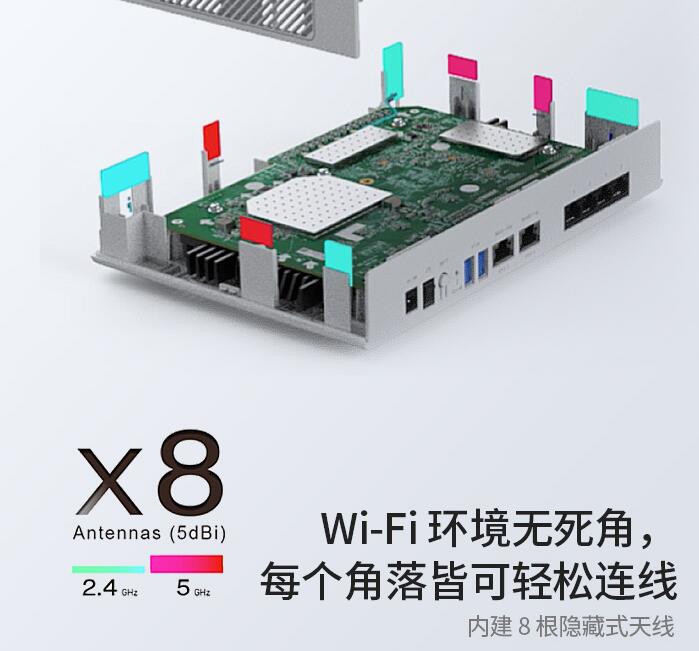

内置8根PCB天线,天线的分布情况,在商品描述页里已经有说明:

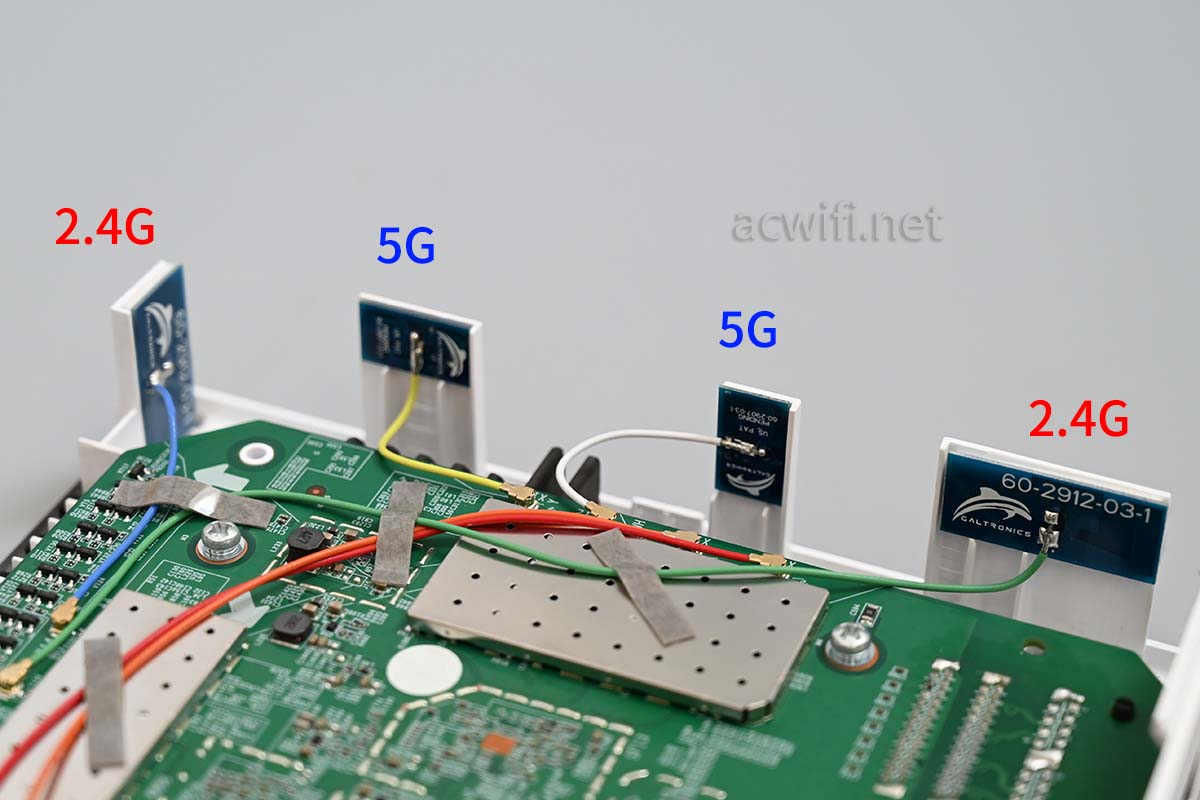

相邻的同频天线采用互相垂直的摆法。有好处的,兼顾水平覆盖和垂直覆盖,反正双频均是4T4R。
可是天线相对来说太矮了,有此款路由器的朋友,建议尽量放高一些的地方。

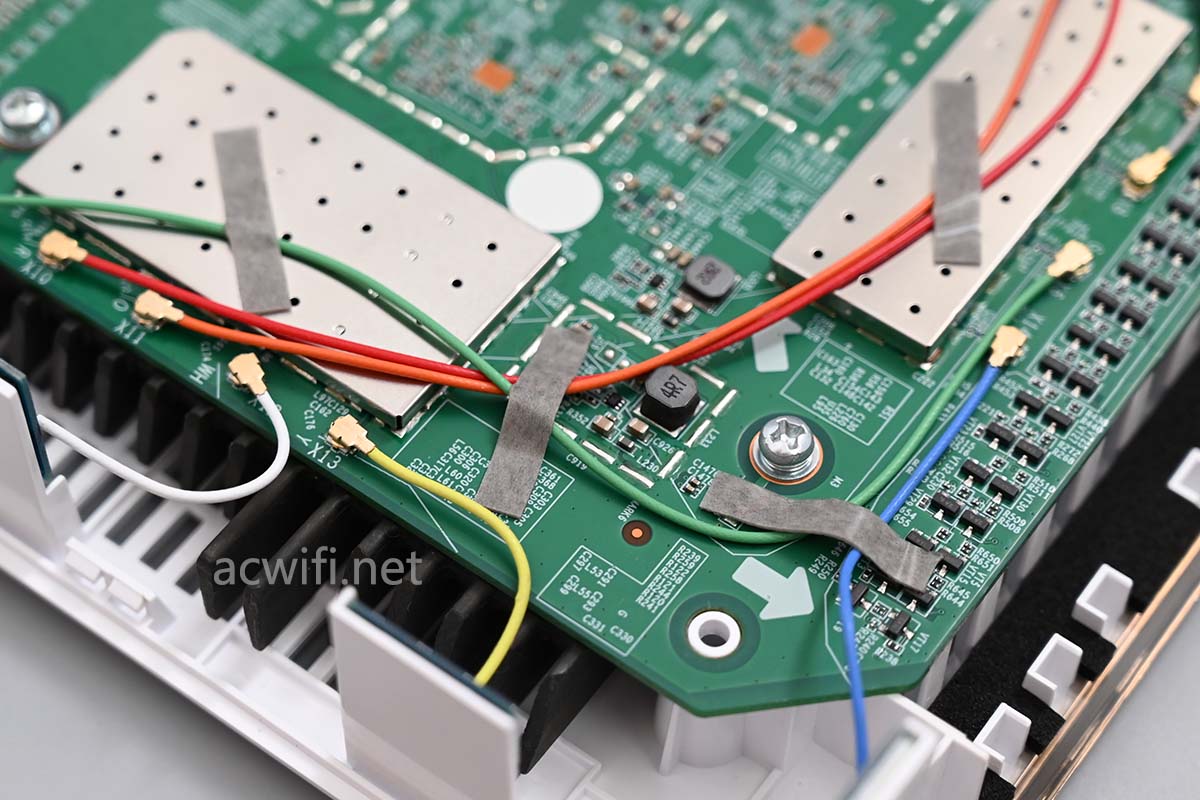

八根馈线都用了不同的颜色,在IPX接头旁边也印有对应颜色的首个字母,方便接线。不错。
主板与底壳并没有采用固定螺丝,全靠那6颗螺线把两面壳子与主板紧密地连在一起。

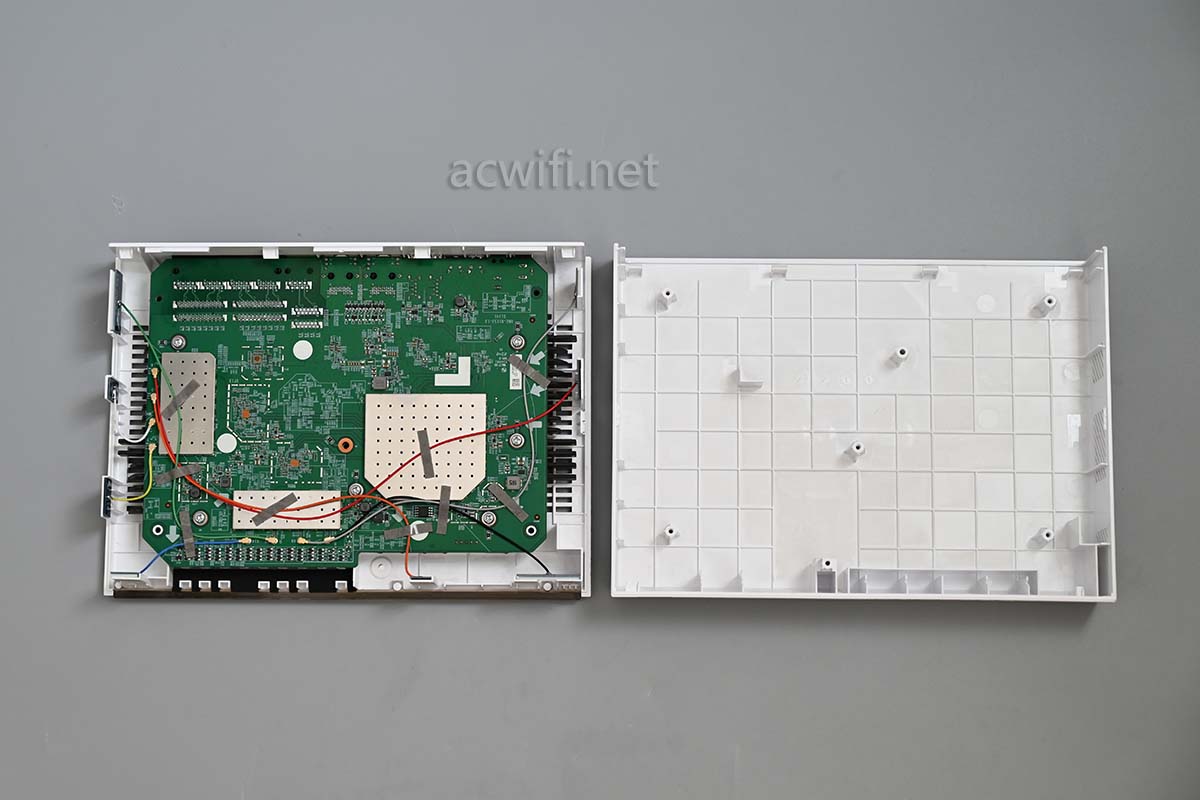

轻轻撕开9条固定馈线胶条之后,即可抽出主板与散热器:

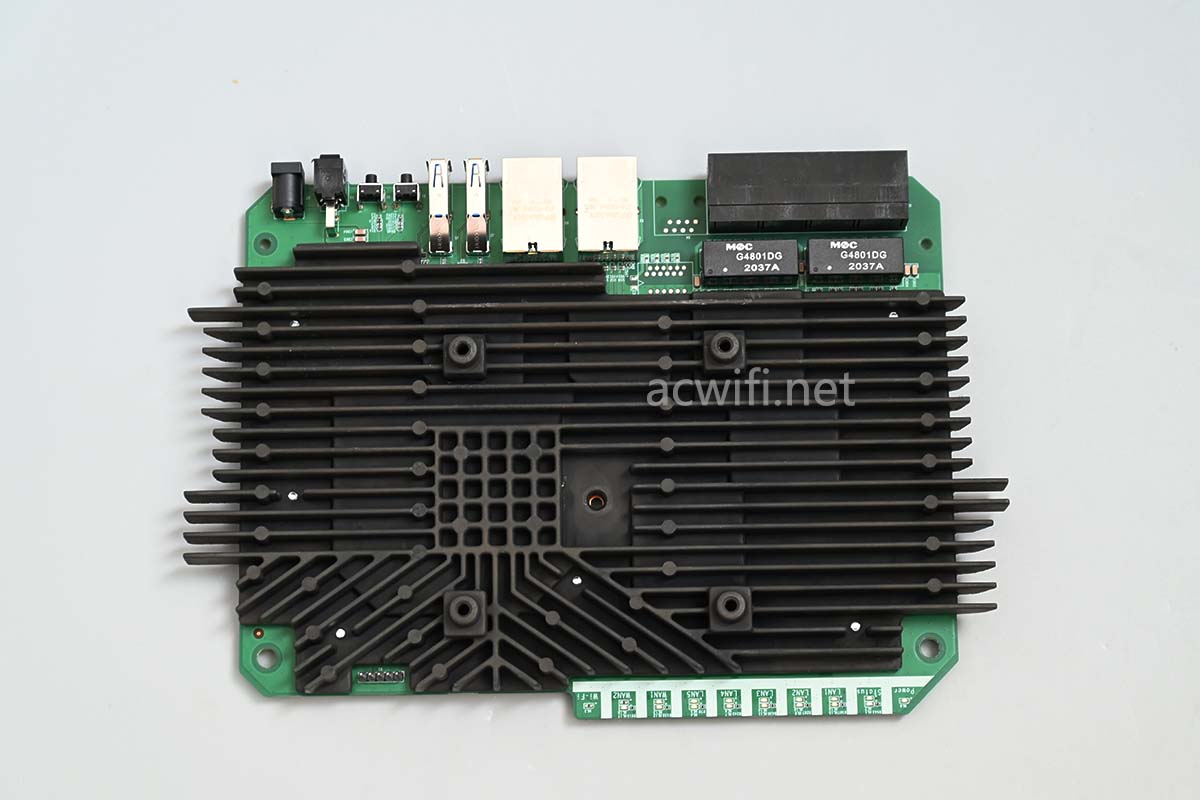

翻过来看看散热器是怎样的:

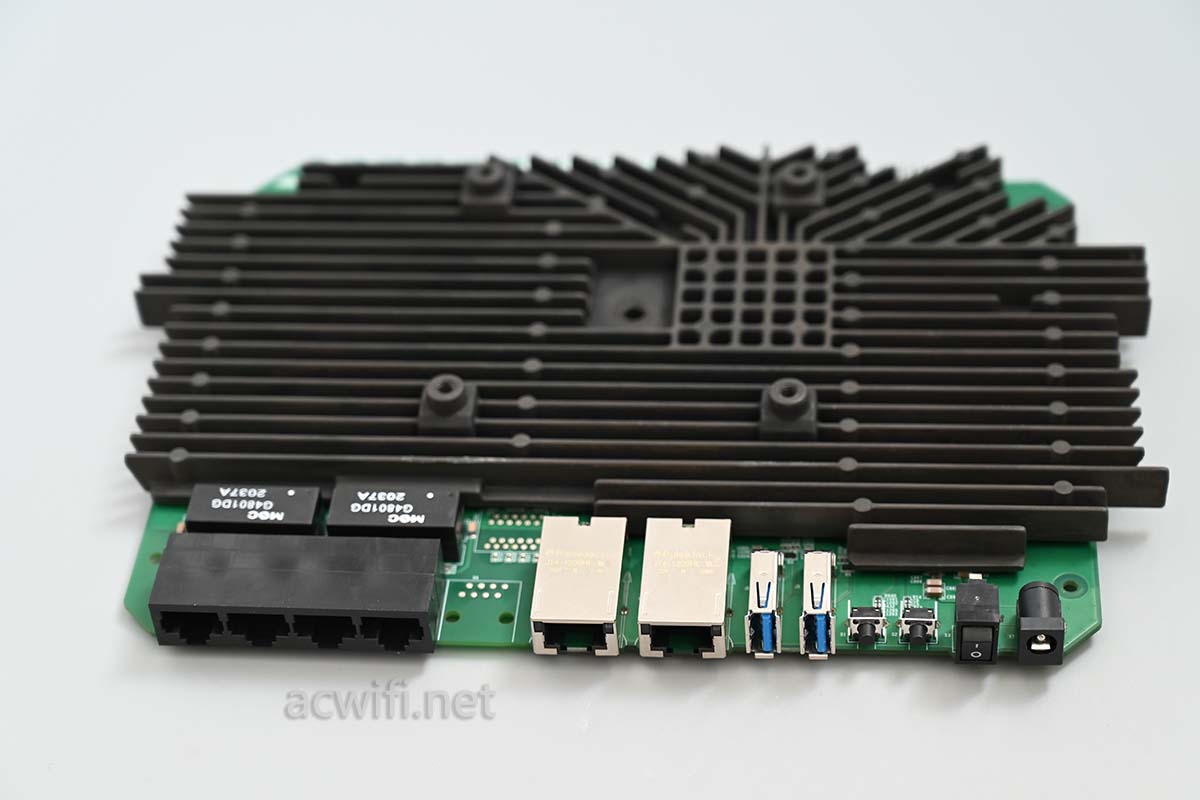

散热器是一大片呀,比主板还要宽。非常厚非常重。称了一下散热器重418克。整机的大部分重量就是来自于这个散热器,像是铝材质 。
现在明白为什么不要摸四个螺丝孔了吧:
主板与散热器用了6颗固定螺丝,拧下来之后,要缓慢地施加力度让它俩慢慢分离,用力过度会造成主板弯曲变型或折断的风险。
因为有好多导热硅脂垫片,面积一大,整体的粘度就很大。

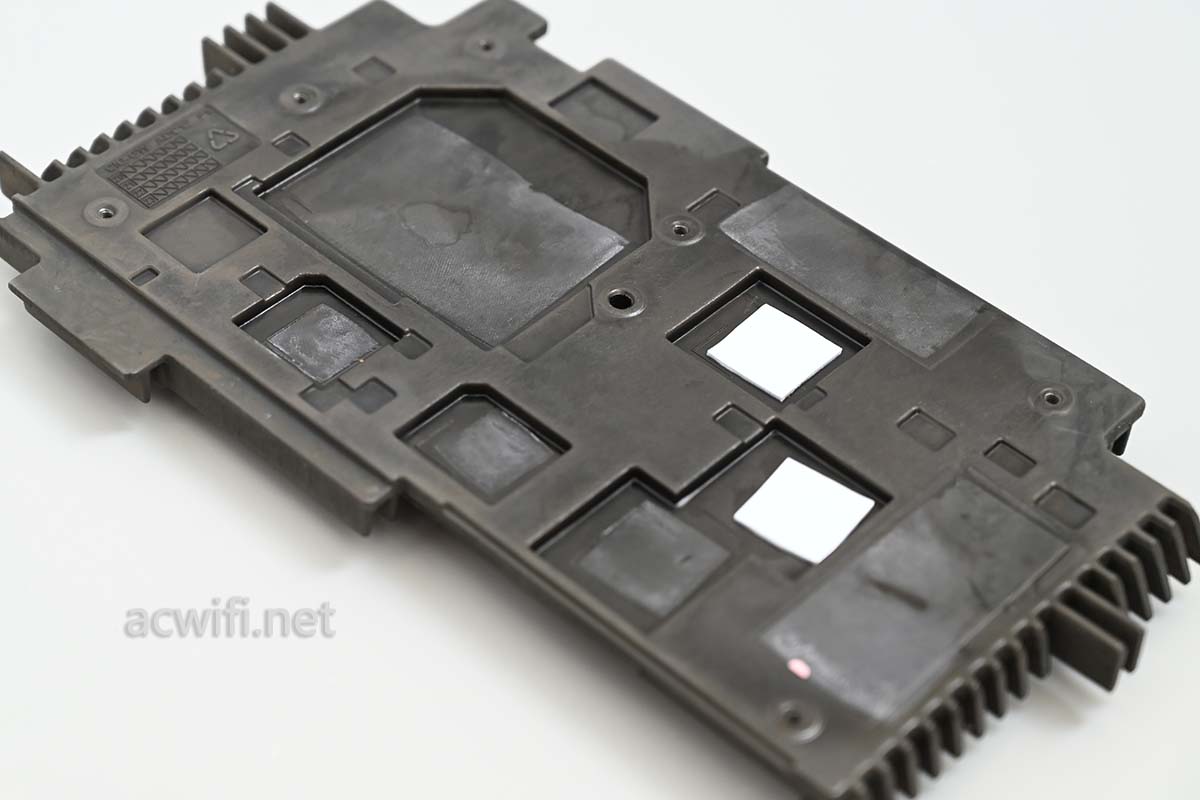

把418克分离之后,看见所有屏蔽罩上方都有垫垫硅脂垫片:
这418克的东西,成本不轻吧。一体成型的?不懂。

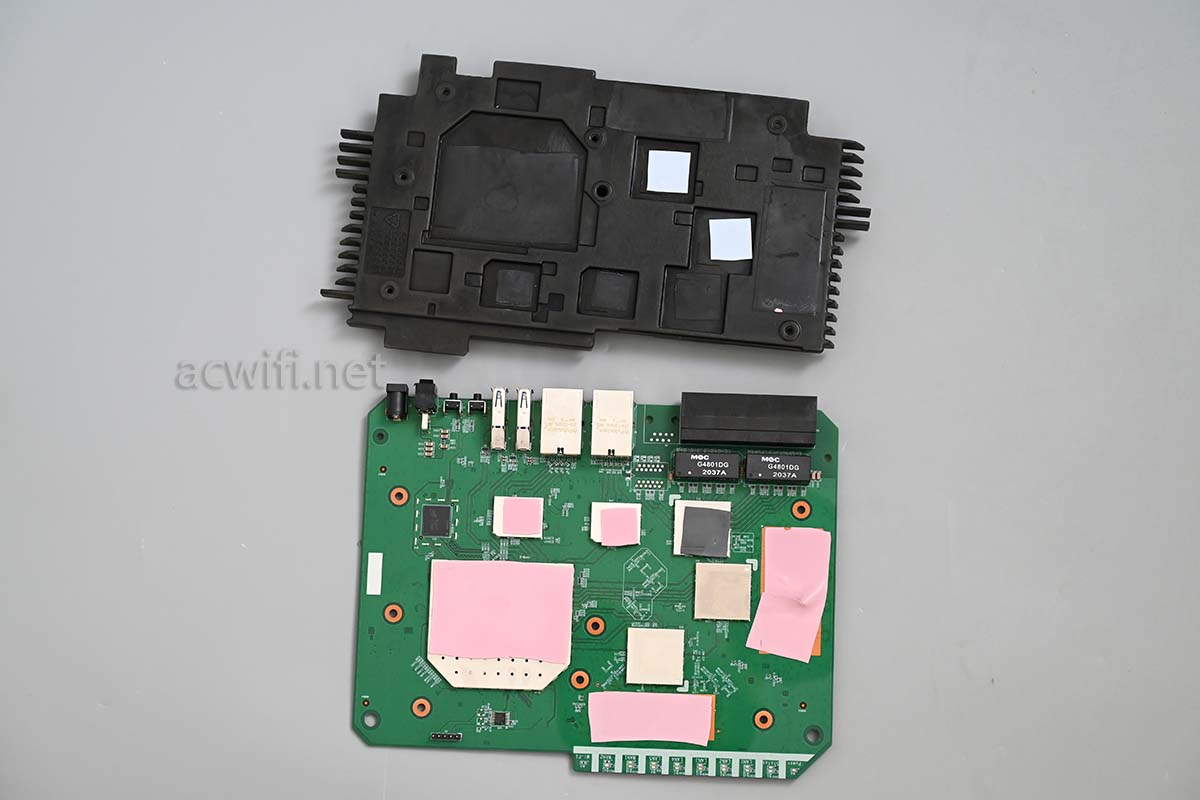

这一面能看见网口,就定义为主板正面了:

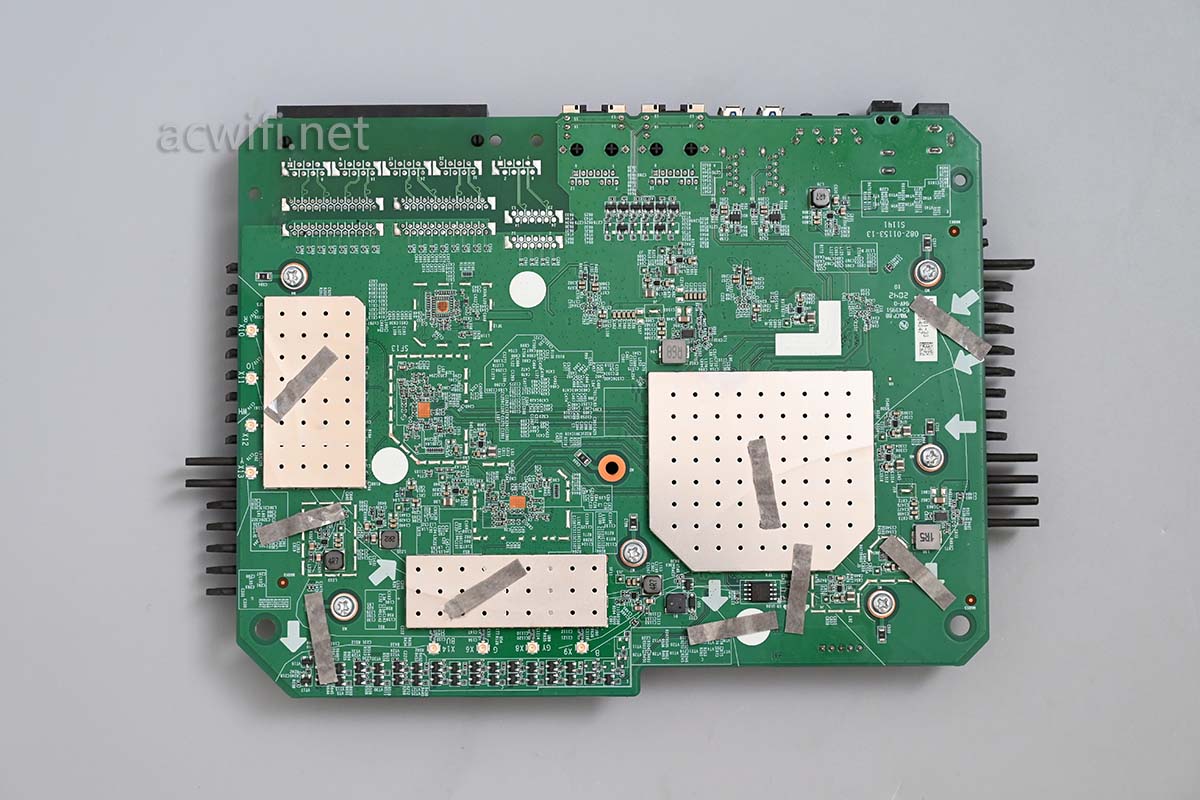

主板背面也有屏蔽罩,但比较少,也就从背面开始看吧。
主板正面因为几乎都比散热器覆盖了,所以好多供电电路都要放在主板背面来:

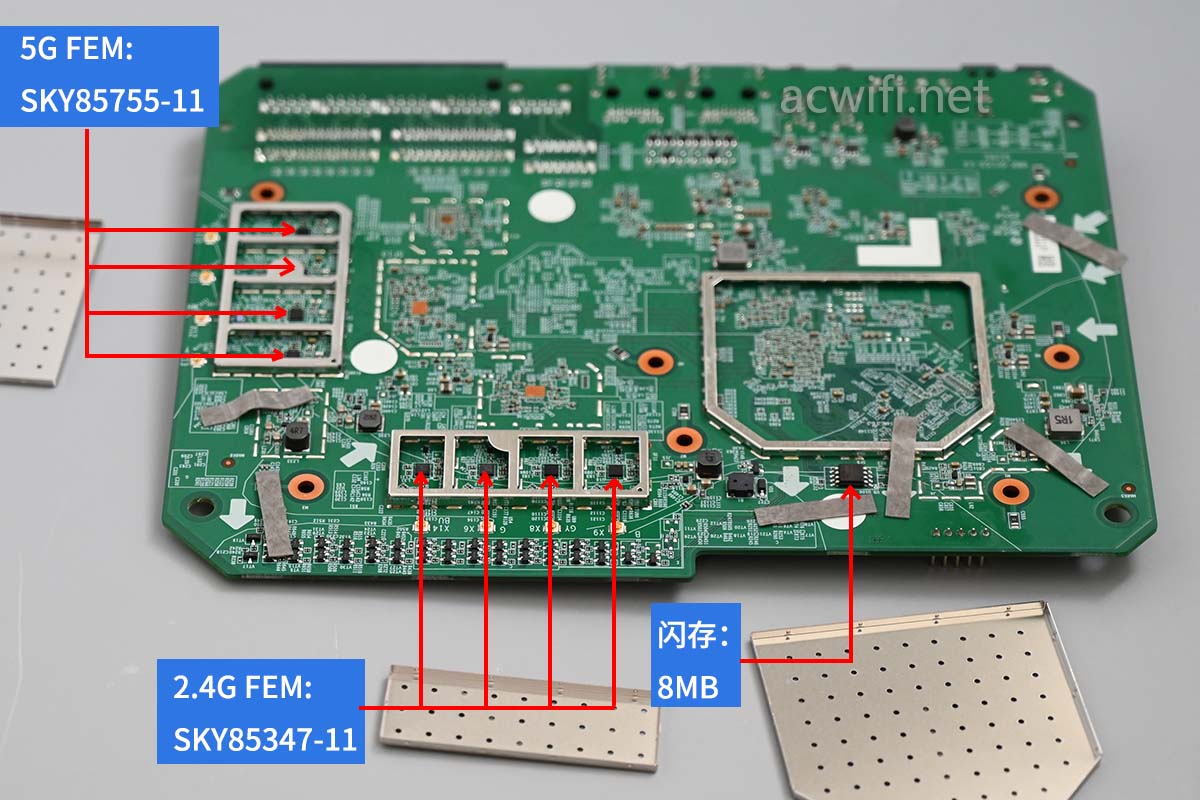

功放芯片全在这主板背面,这也容量理解。因为散热器在主板正面,FEM芯片表面不好做散热,最好利用FEM芯片底部做热传导,所以只能让FEM芯片放在背面了。

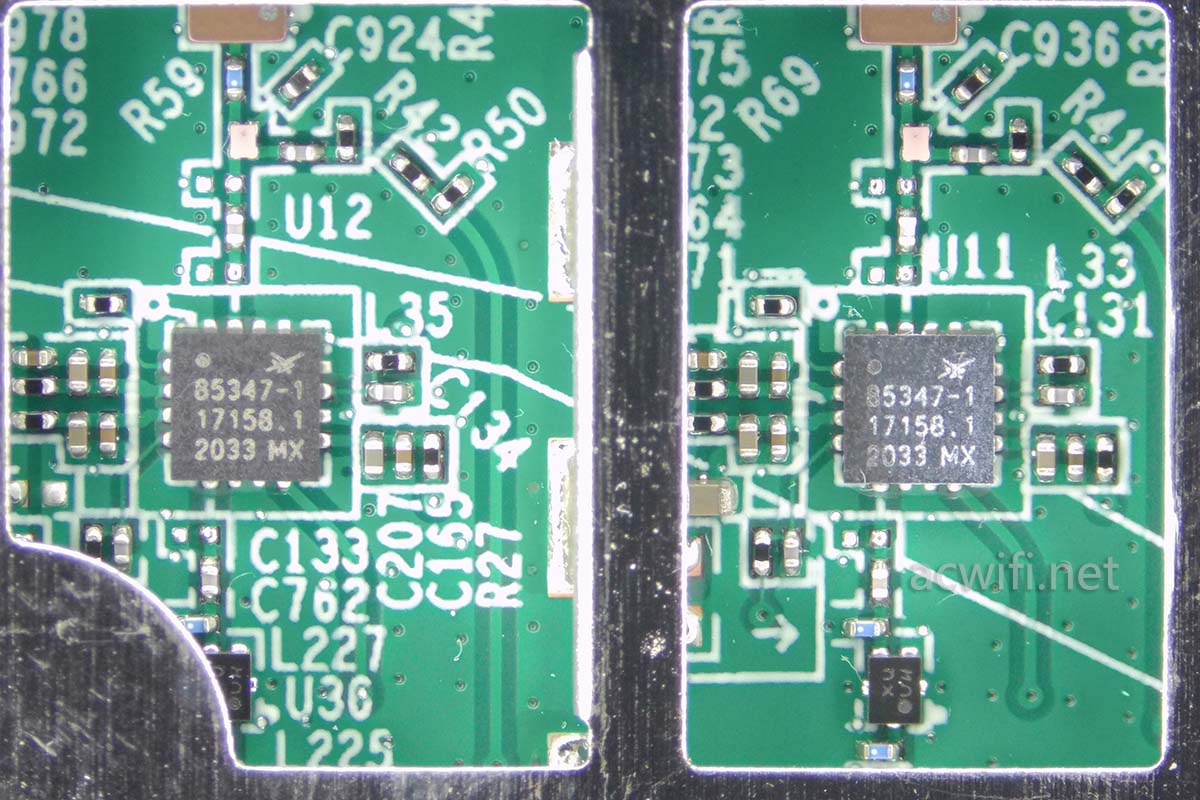

SKY85347-11的参数如下:
ntegrated high-performance 2.4 GHz PA, LNA with bypass, and T/R switch
• Fully-matched input and output
• LNA with integrated bypass mode
• Integrated positive slope power detector
• Transmit gain: 32.5 dB
• Receive gain: 16.5 dB
• Output power:
+18 dBm (-43 dB) DEVM, MCS11, HE40
+19 dBm (-40 dB) DEVM, MCS11, HE40
+21 dBm (-35 dB) DEVM, MCS9, VHT40
+22 dBm, (-30 dB) DEVM, MCS7, HT40
• Small (16-pin, 3 x 3 mm) laminate package (MSL3, 260 °C per JEDEC J-STD-020

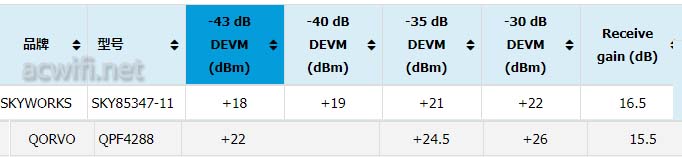

从放大功率来看它只属于中等功率,明显低于QPF4288。两者的功放参数如下:
看看5G功放是怎样的。

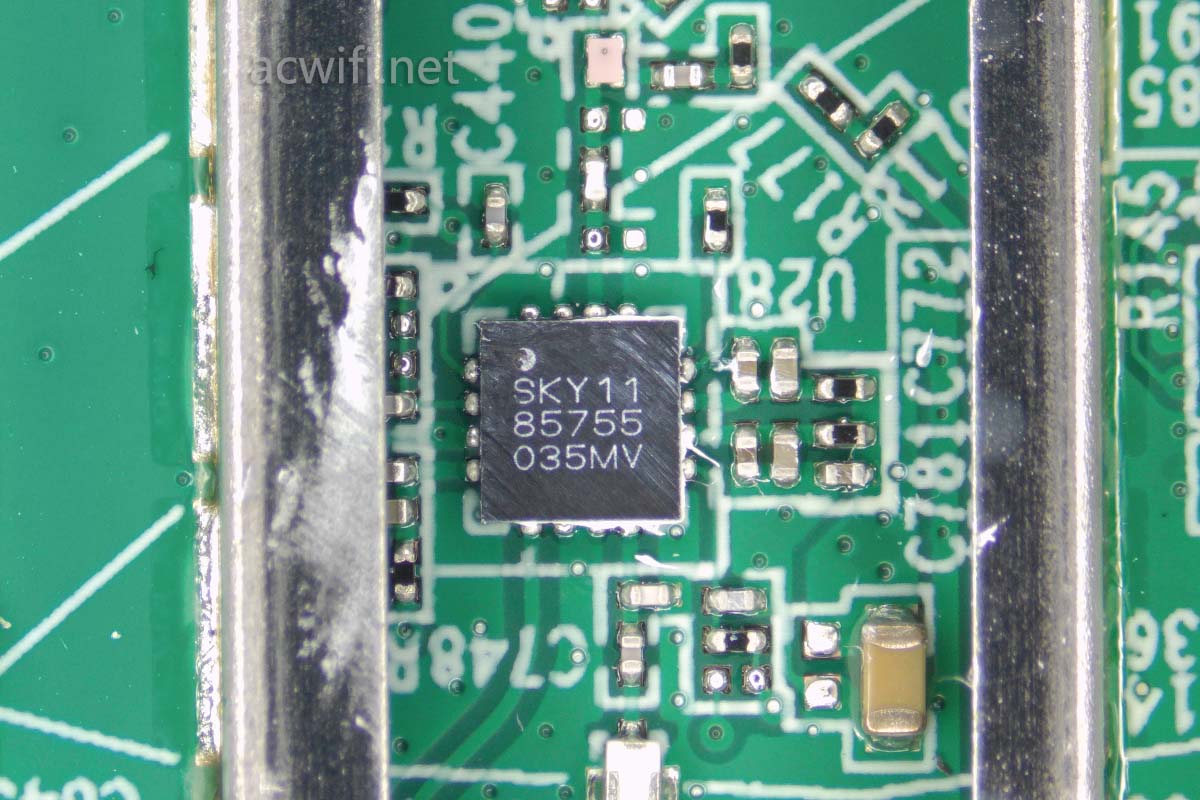

SKY85755-11的参数如下:
Integrated 802.11ax , 5 GHz PA, LNA with bypass, and T/R switch
Fully-matched input and output
Integrated logarithmic power detector and directional coupler
Transmit gain: 32 dB
Receive gain: 14 dB
Output power:
MCS11, +18 dBm, –43 dB EVM
MCS9, +20.5 dBm, –35 dB EVM
MCS7, +22.5 dBm, –30 dB EVM
Small QFN (16-pin, 3 x 3 mm) package (MSL3, 260 C per JEDEC J-STD-020)

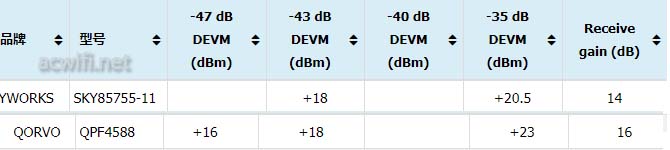

它与QPF4588来比, 也是弱了一点:
在1024-QAM下,大家一样,但在256-QAM状态下,相差较大,LNA放大也没有QPF4588强。
我以为超过2千块了,无线FEM会用得比较强一点的。

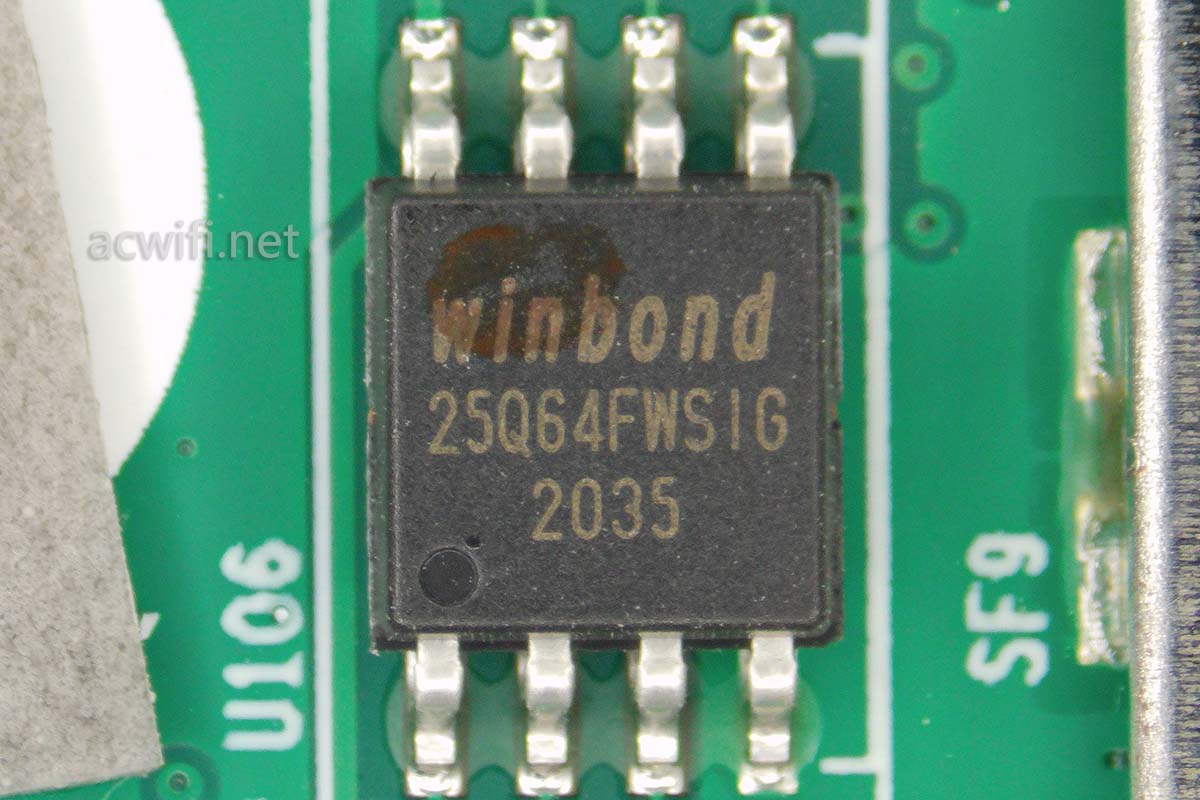

主板背面有一颗小小的闪存芯片,型号是W25Q64FWSIG,容量是8MB。
好了。先总结主板背面的芯片型号:

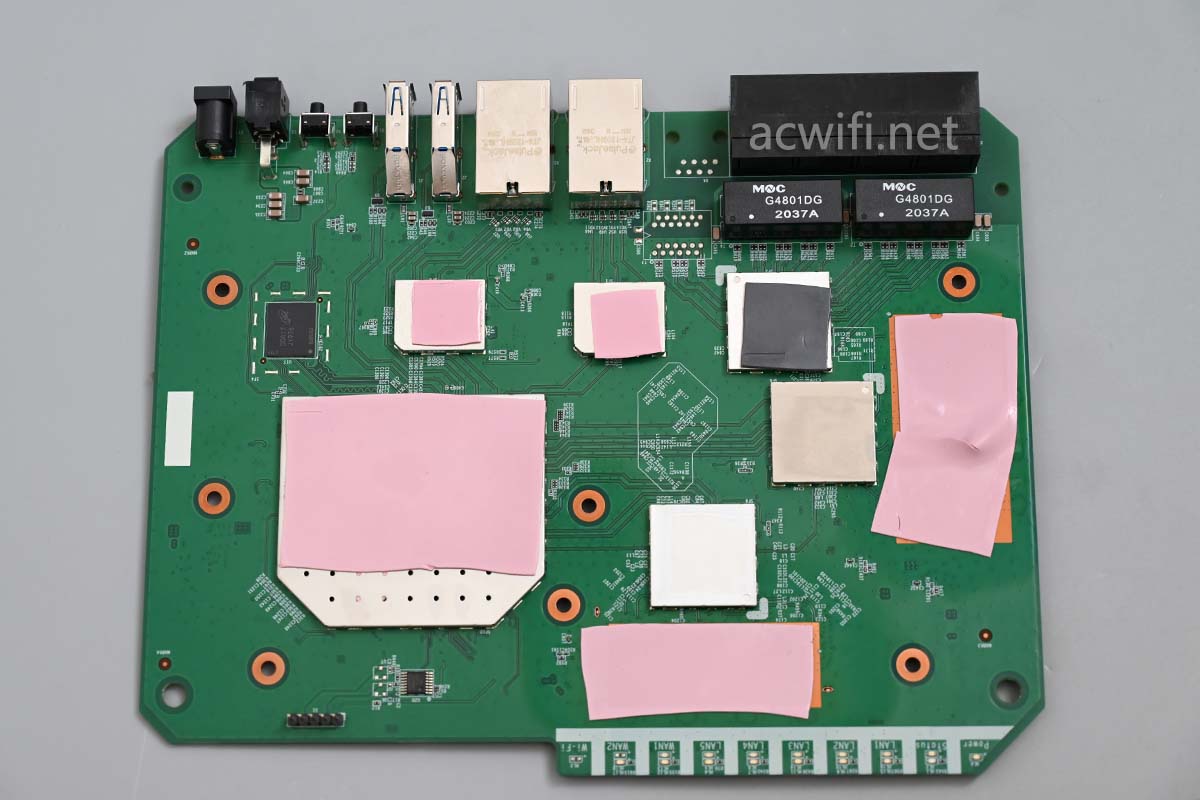

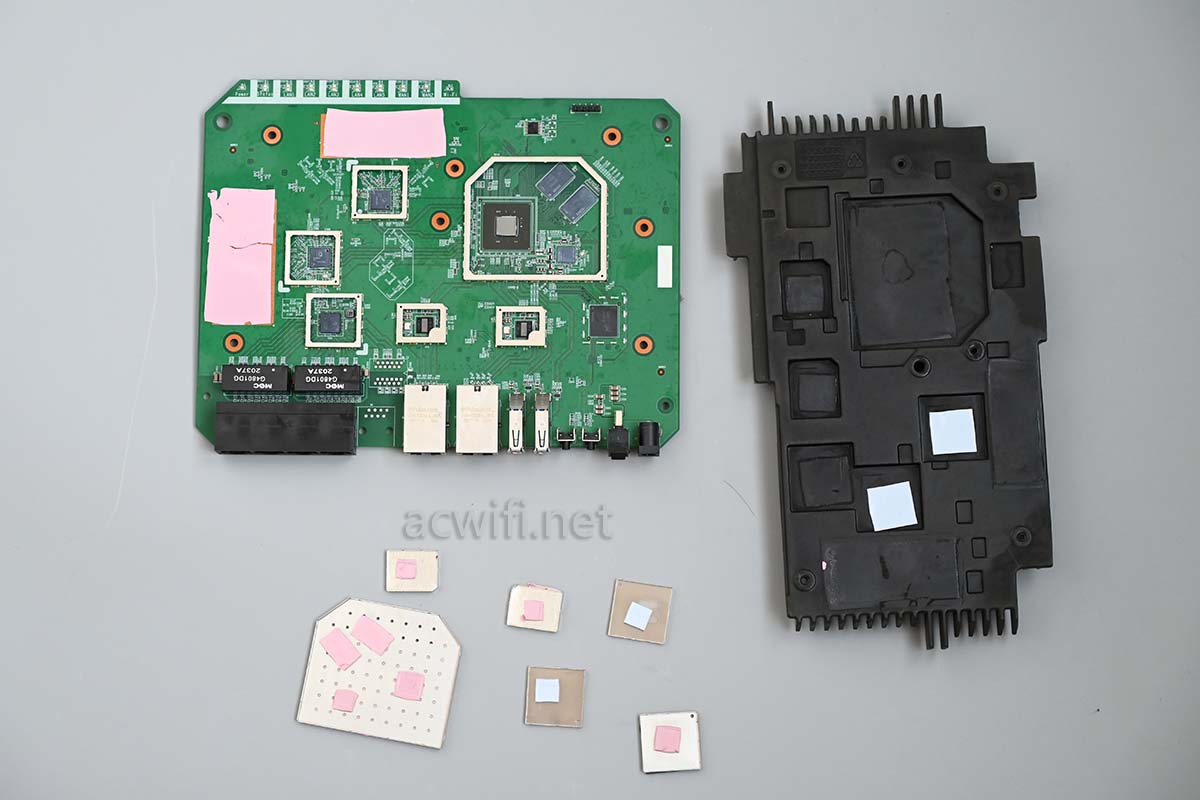

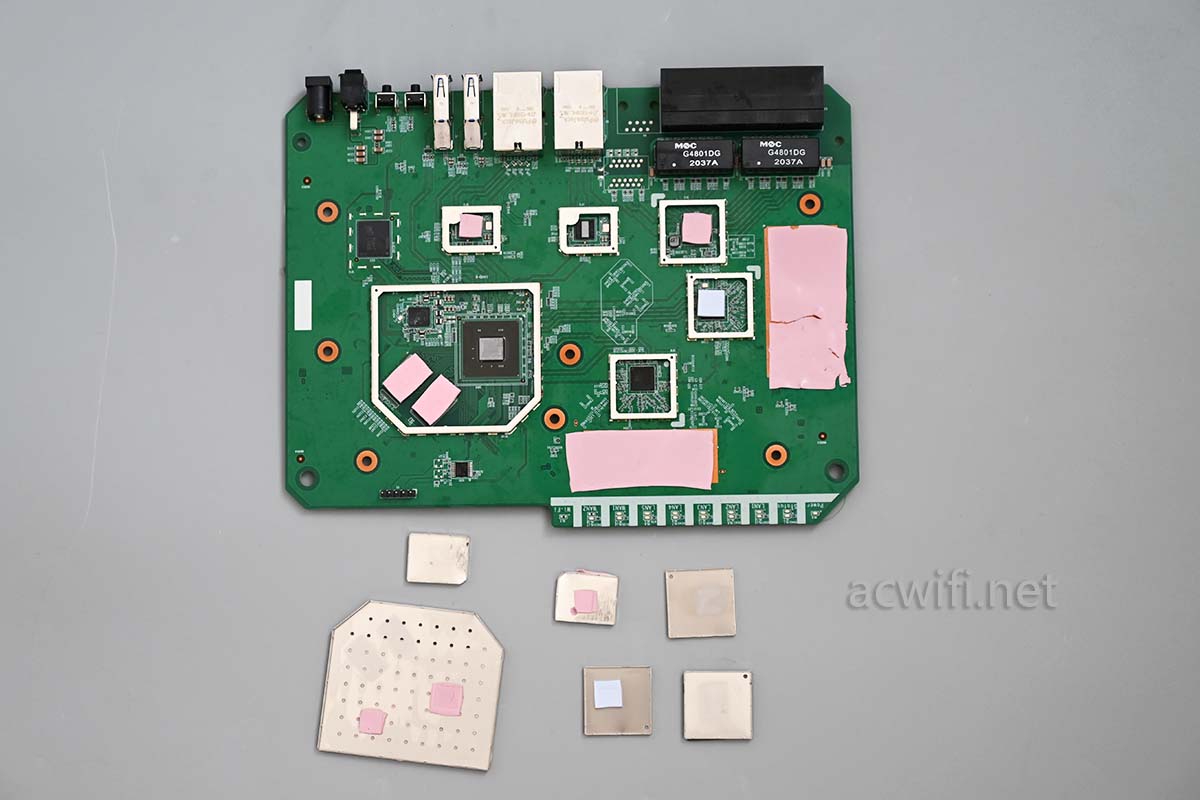

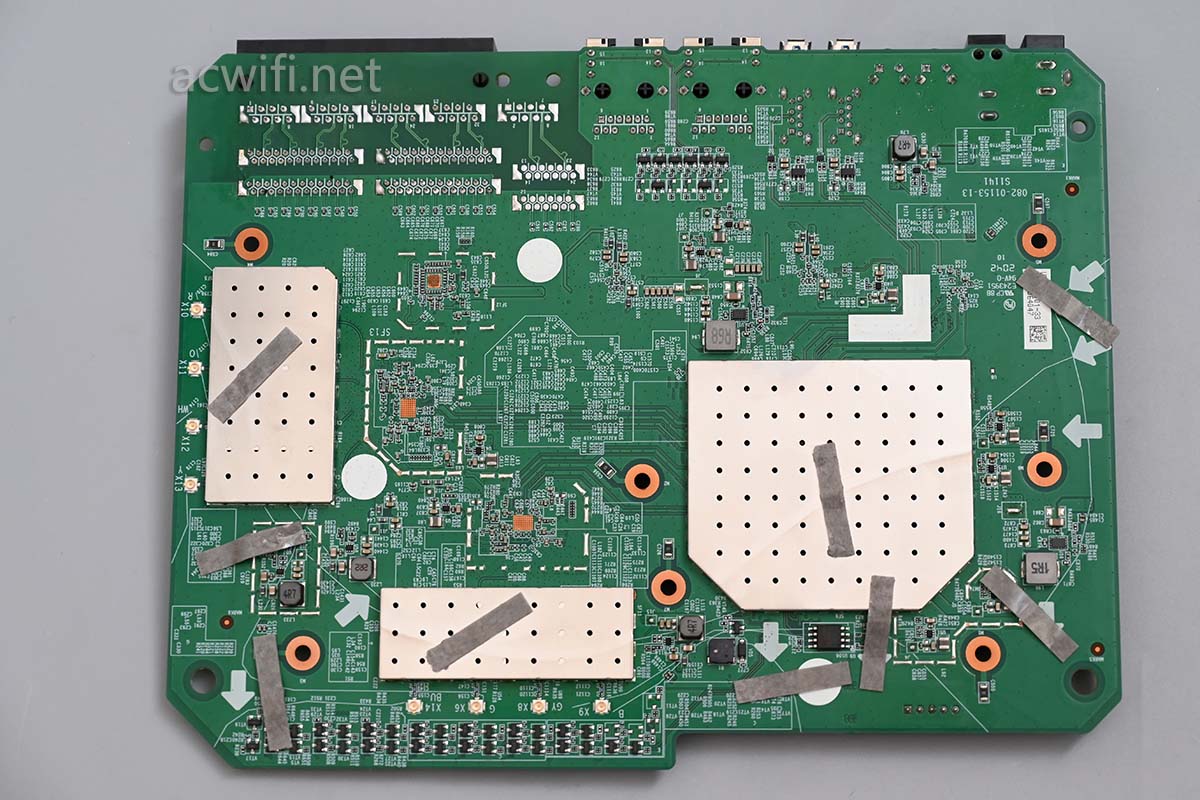

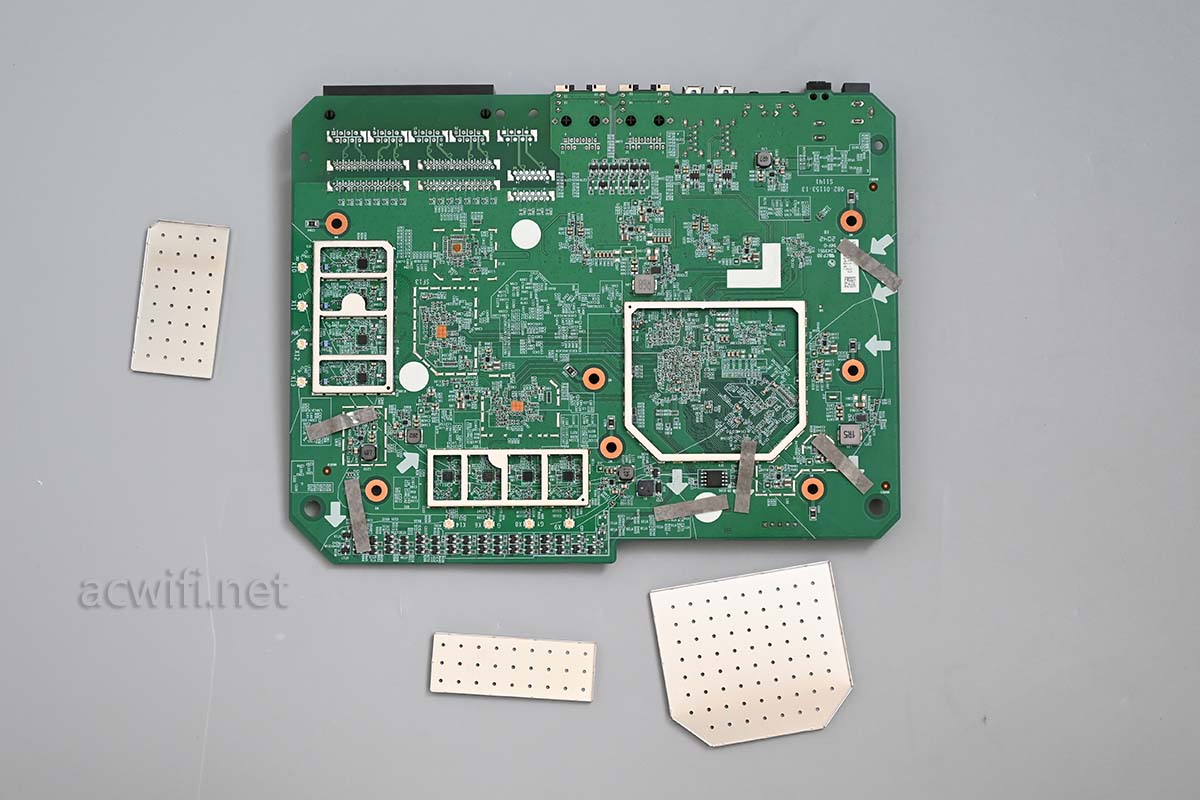

现在来看主板正面,先把所有屏蔽罩撬开。看见6片屏蔽罩下方都有导热硅脂垫片,主板有片比较薄的垫片,好处是导热系数更高了,缺点是撕开之后容易断裂垫片,所以那2片大的我就不撕下来了。

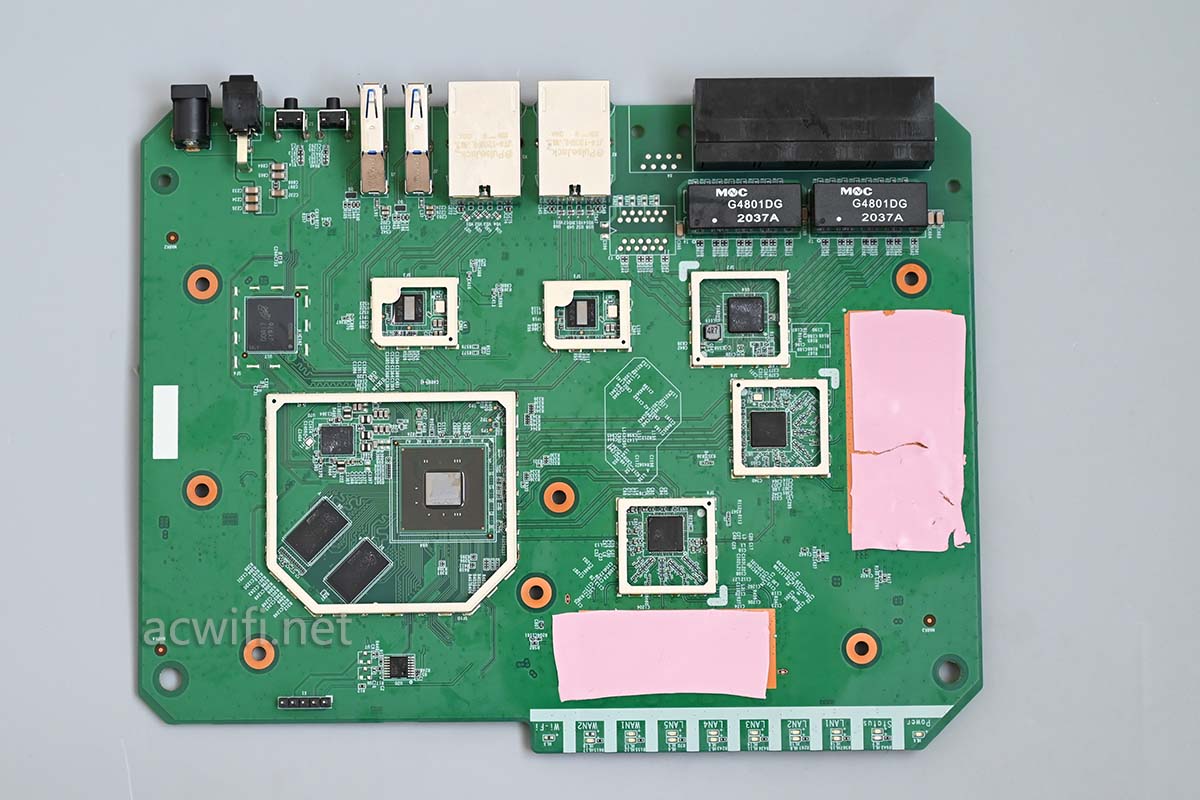

因为好多供电、整流稳压的元件跑到了主板背面,所以呢,主板正面显得“干净”了一些,只有几颗主要芯片。

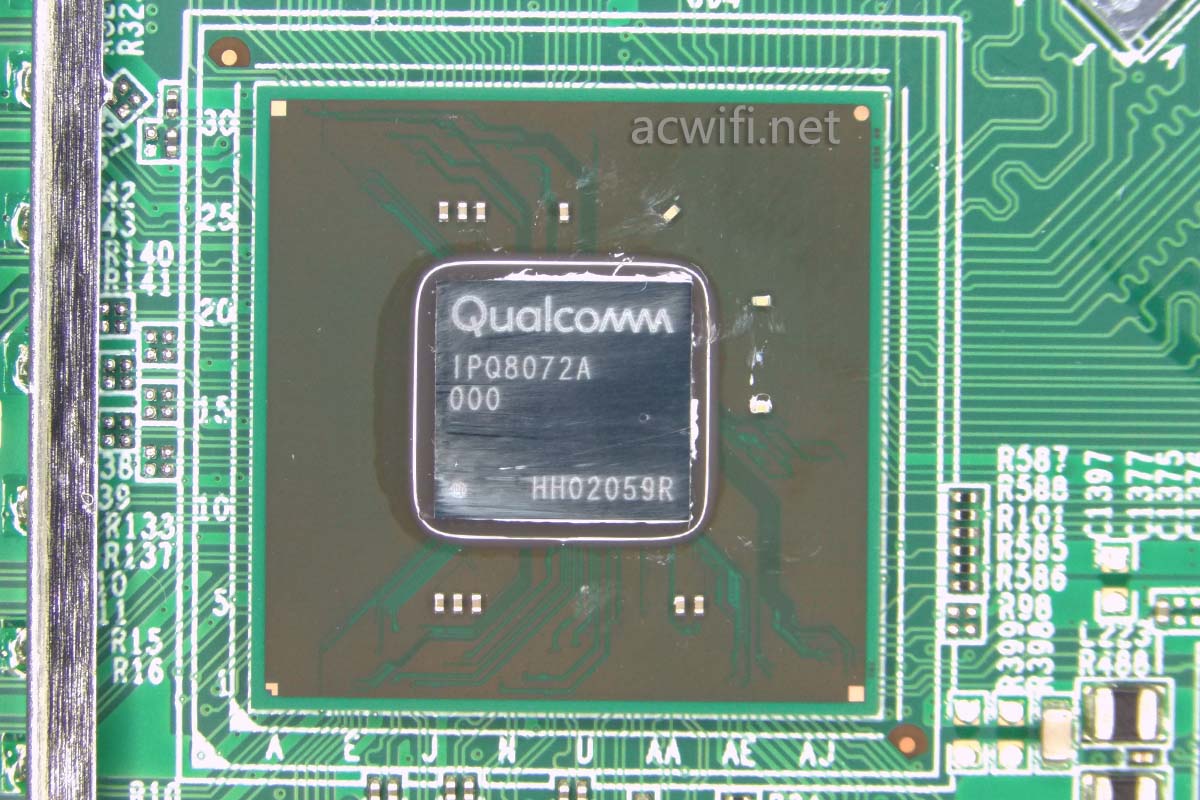

先看成本占比比较高的CPU吧,它的型号是IPQ8072A,四款2.2GHz,A53架构,14nm制程。它属于高通的Networking Pro 1200 Platform系列之一,其它CPU还有IPQ8074A、IPQ8076A、IPQ8078A,后两者多用于企业级产品,IPQ8072A和IPQ8074A多用于家用级产品。
.这四款CPU核心是一样的,但集成的Wi-Fi 基带功能有些不同,高通通过精准的刀法,把Wi-Fi 基带做一下阉割,以不同的价格匹配不同的型号来销售,从成本来看,高通没什么损失,但销路却好了。
IPQ8072A只能支持2x2mimo 160MHz或4x4mimo 80MHz;
IPQ8074A可以支持4x4mimo 160MHz或8x8mimio 80MHz。但需要一个5G频段同时用上两颗QCN5054。
(最近上市的QCN9074/QCN9024/QCN6024因为本身已经集成了处理器,有MAC和PHY,是一颗独立的无线芯片,所以可以支持4x4mimo 160MHz,与CPU无关。)

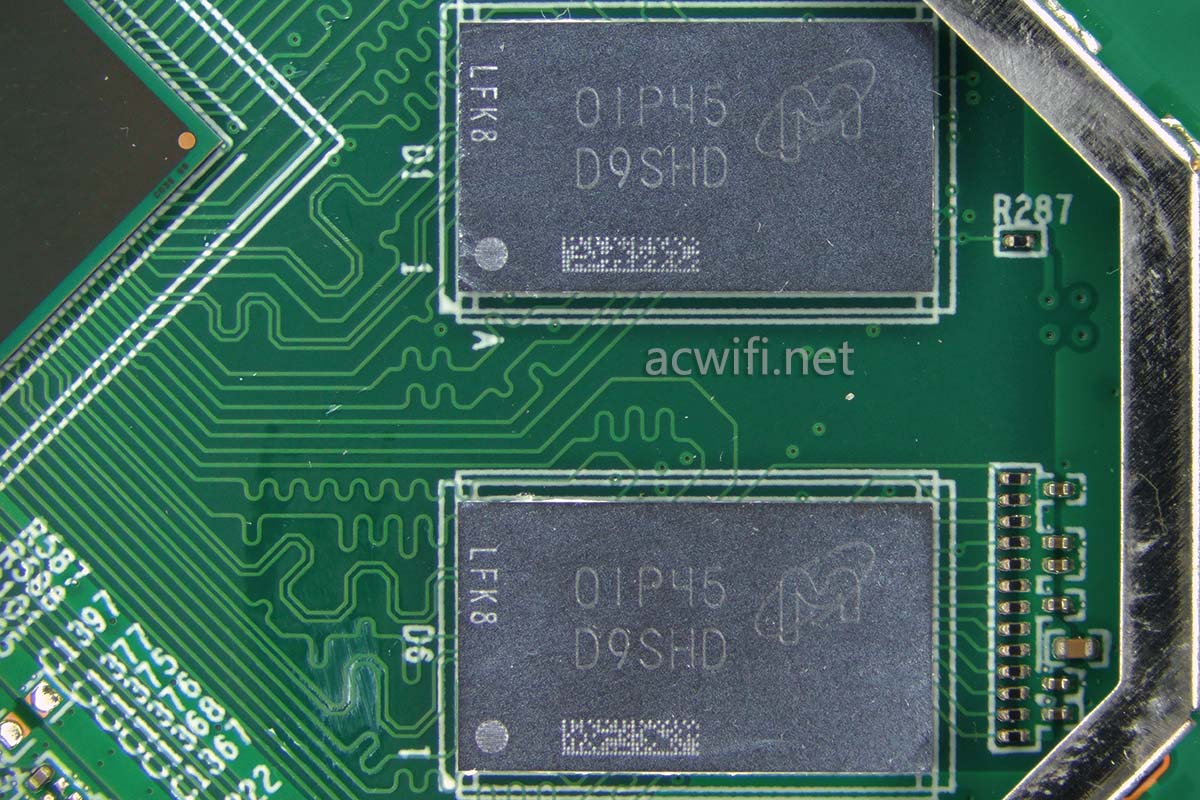

CPU旁边有两颗镁光的内存芯片,可能是要组成双通道吧。内存上方丝印着“D9SHD”,从此串字符可以查出具体的型号是MT41K256M16TW-107:P,DDR3 1600,单颗容量512MB,两颗组成1GB内存。

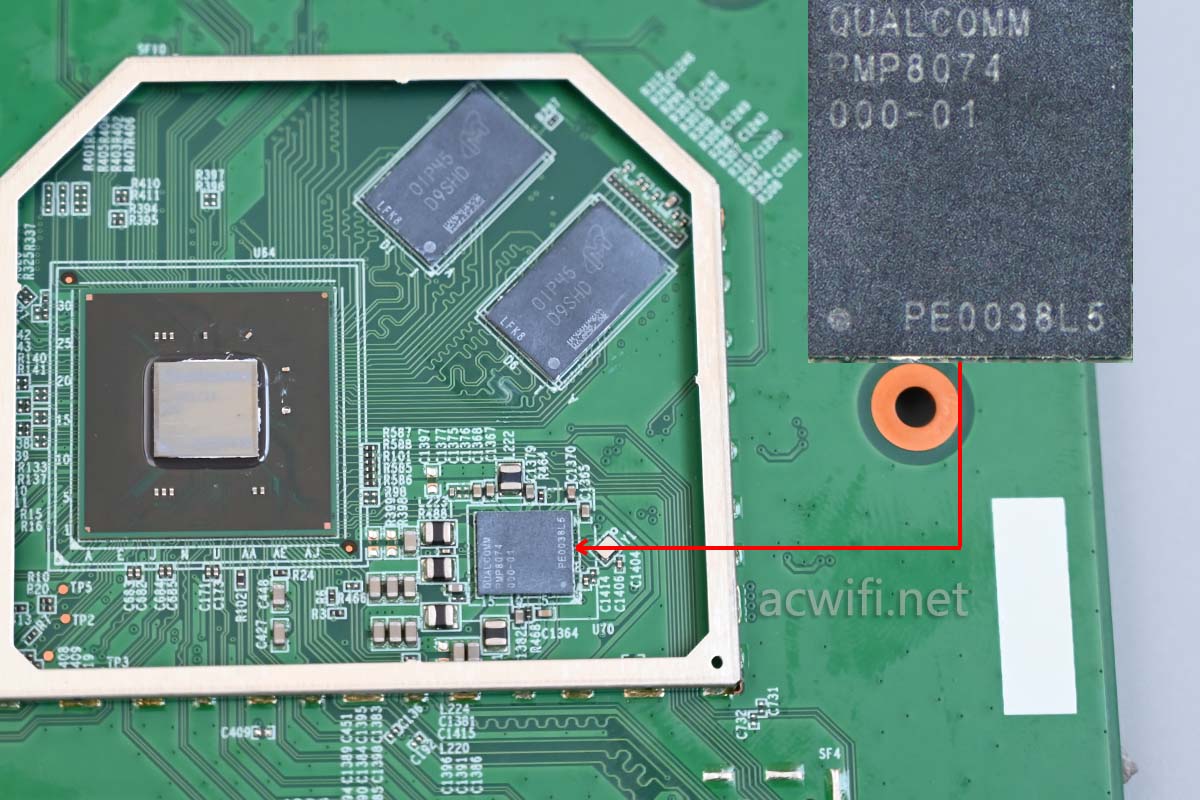

CPU旁边还有一颗芯片,负责CPU供电管理IC,型号是高通PMP8074。

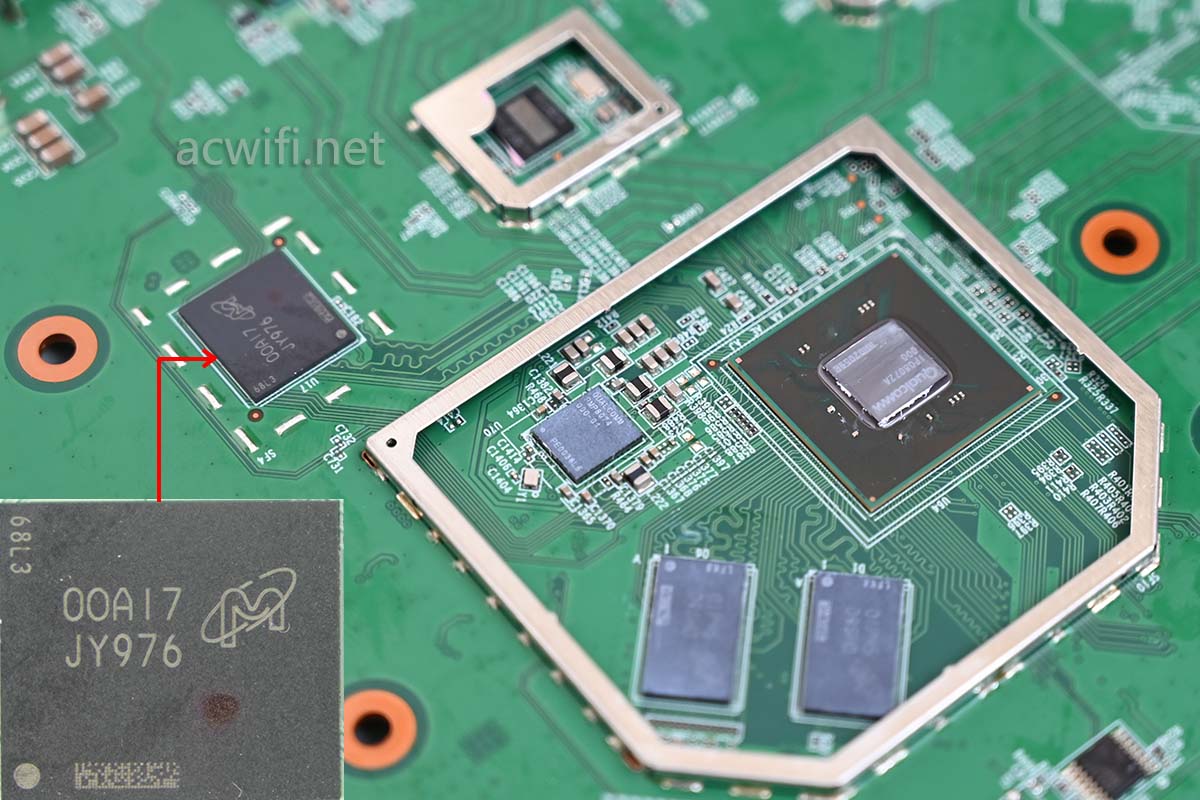

在这里还有一颗镁光的闪存芯片,这是第二颗闪存了,从上面的丝印”JY976“可查出具体型号是MTFC4GACAJCN-1M WT,容量4GB, eMMC。读取速度160MB/s,写入速度14MB/s。这个4GB容量,足够安装威联通的各装应用。
威联通301W的2个万兆网口用的是什么样的万兆芯片呢??
答案是AQR113C,Marvell公司的产品,一个万兆口使用一颗,可以看见有2颗。AQR113C是一款PHY芯片,MAC在IPQ8072A里面集成了。每一颗AQR113C与IPQ8072A使用USXGMII连接。
10GBASE-T/5GBASE-T/2.5GBASE-T/1000BASE-T/100BASE-TX/10BASE-Te Ethernet PHYs

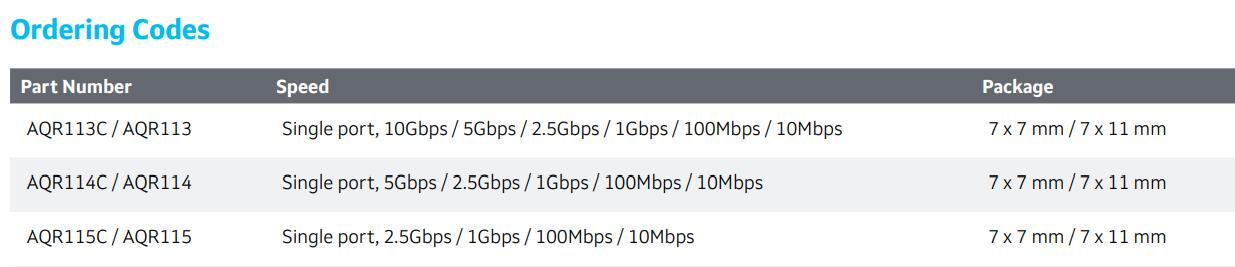

AQR114C最高速率5Gbps,AQR115C最高速率2.5Gbps。

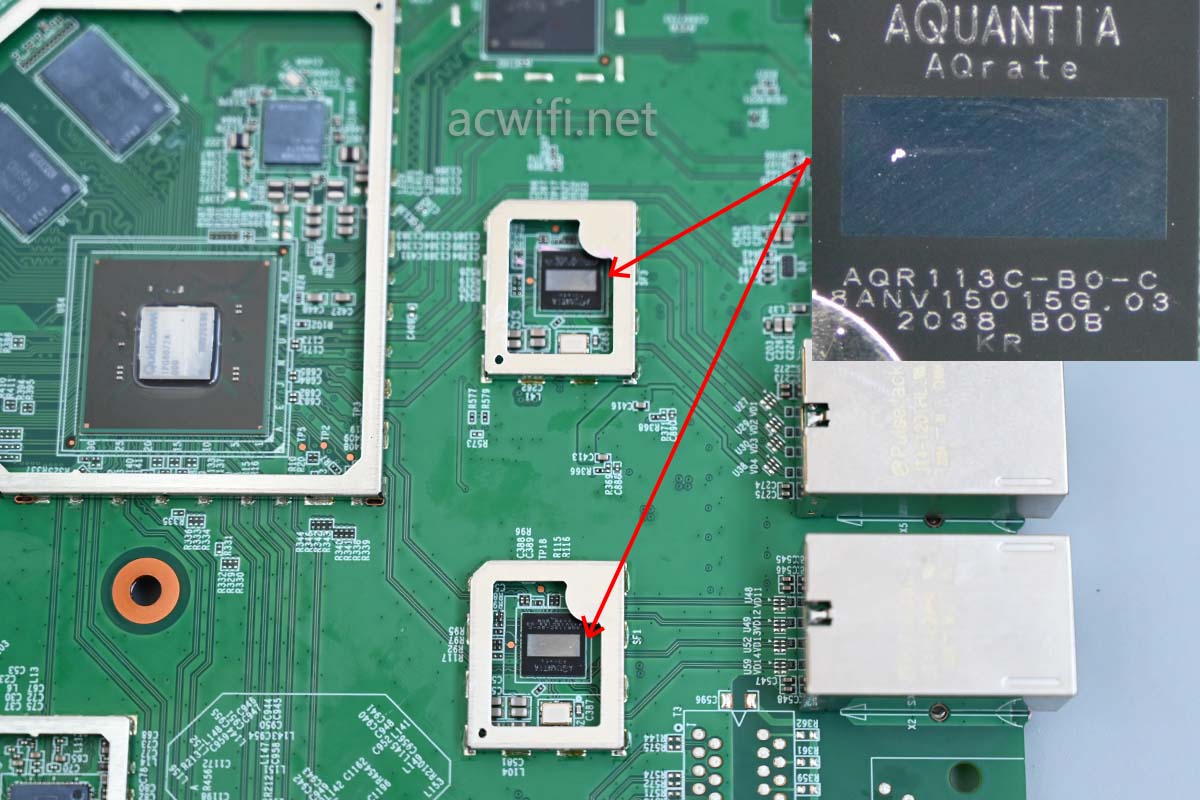

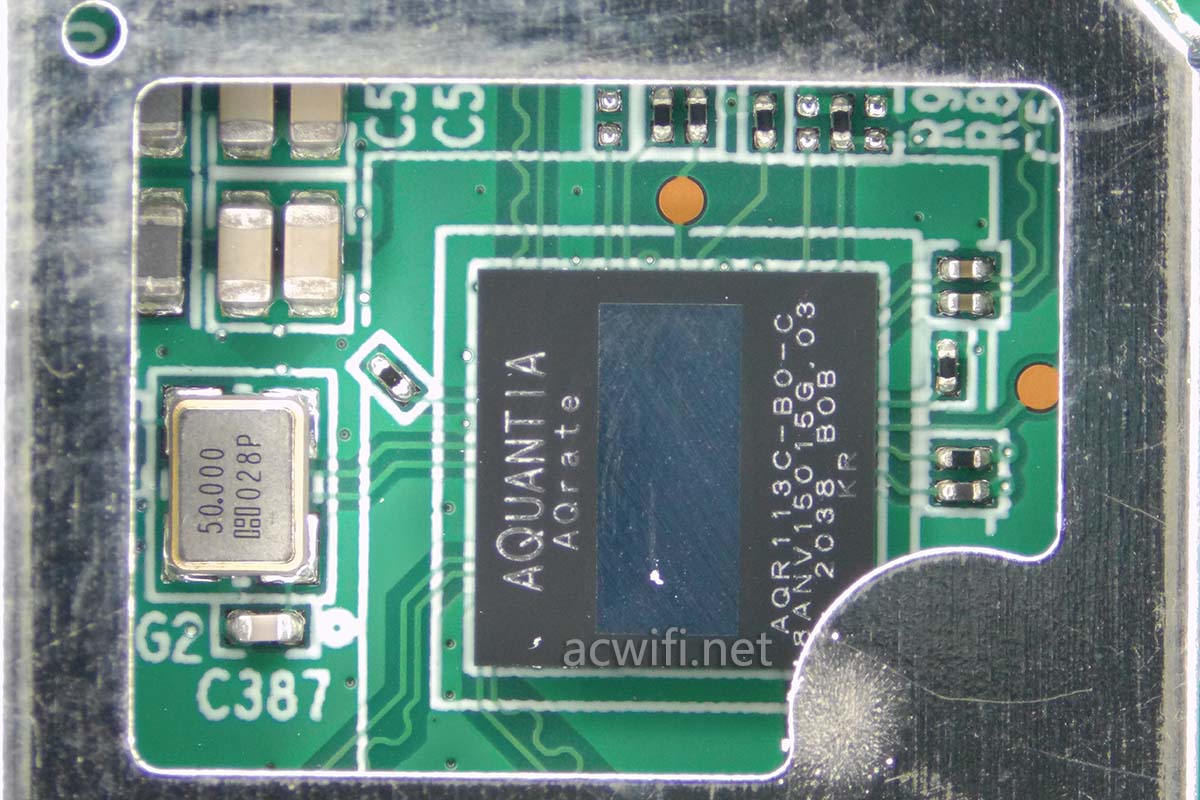

AQR113C的细节图:
电脑网卡用的是AQC107最高速率10Gbps,但AQC107是一款包含了MAC和PHY的单口以太网芯片。
为什么万兆电口发热量大,因为PHY芯片热量高。、
威联通301W用那么体积的一个散热器,主要为了IPQ8072A和两颗AQR113C被动散热。

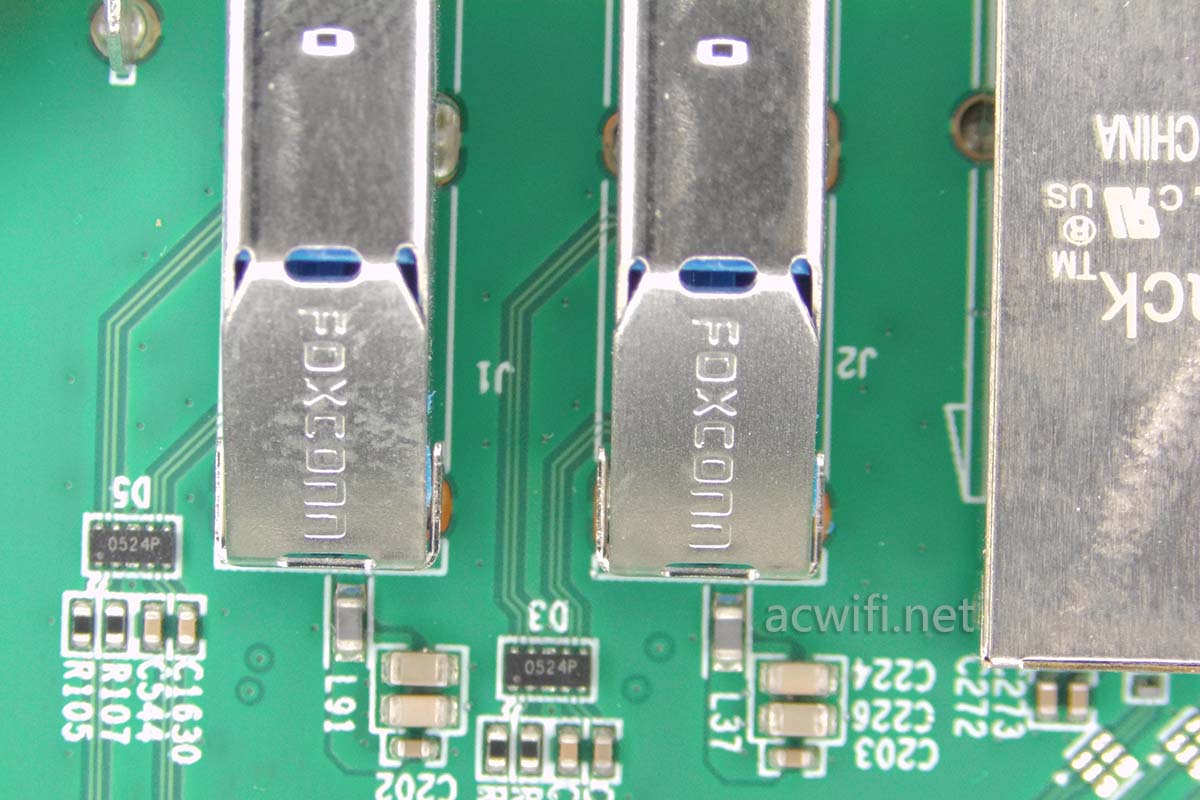

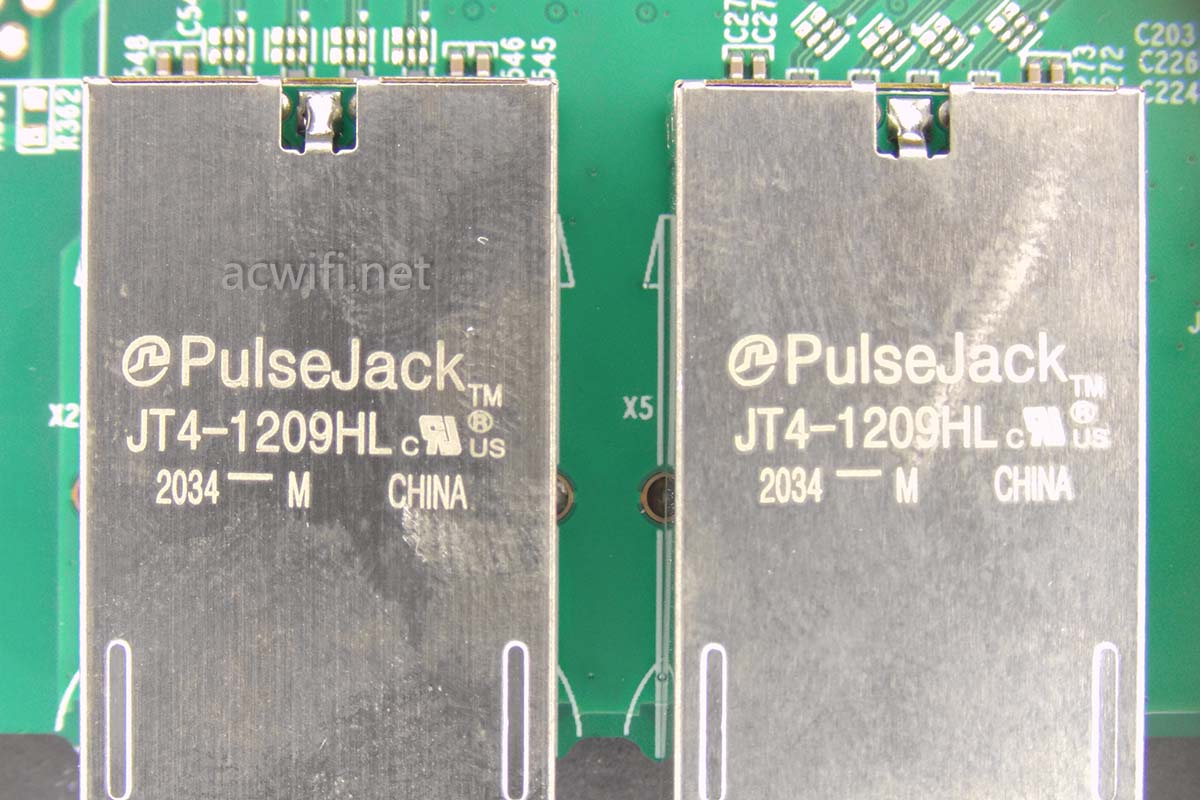

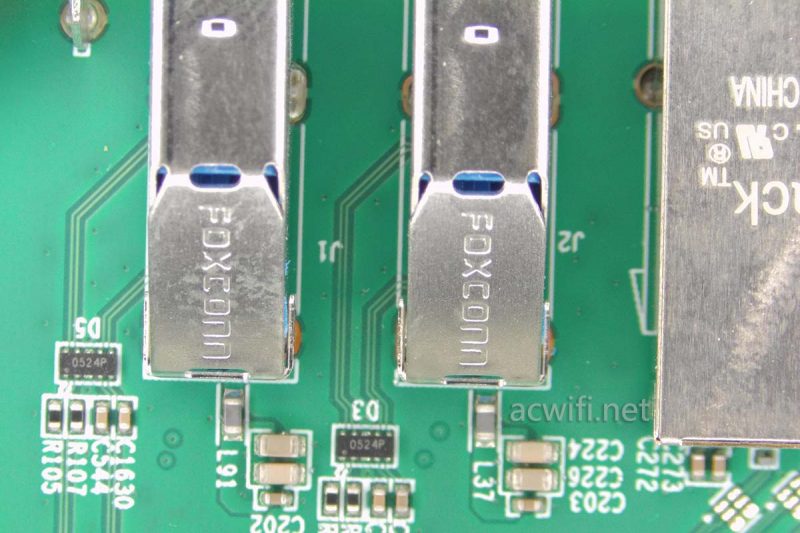

10G网口用的连接口品牌是Pulse,型号是JT4-1209HL。
网口旁边的两个SUB3.0接口,有金属屏蔽:

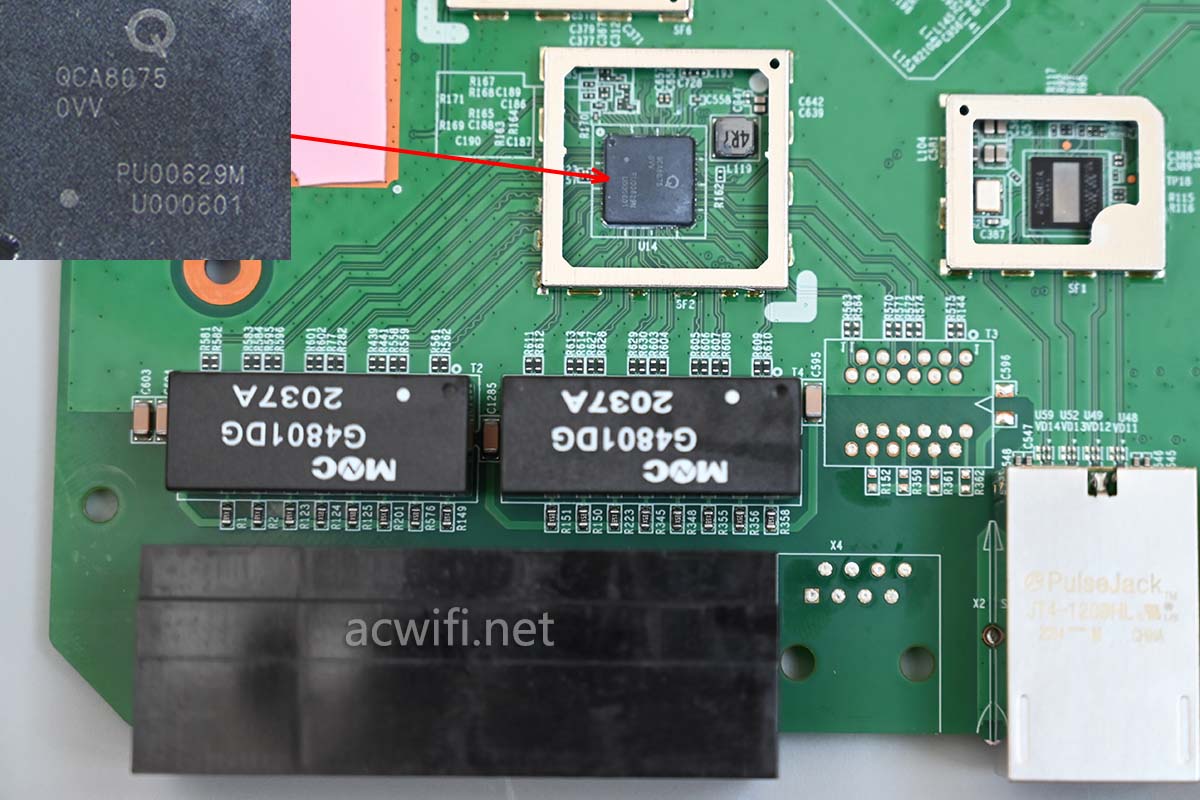

四个网口连接到一颗QCA8075上面,QCA8075一颗5口PHY芯片。与IPQ8072A用PSGMII连接。所有网口到CPU的带宽没有1Gbps瓶颈。
最后看无线芯片,简单一张图过吧。老芯片了!

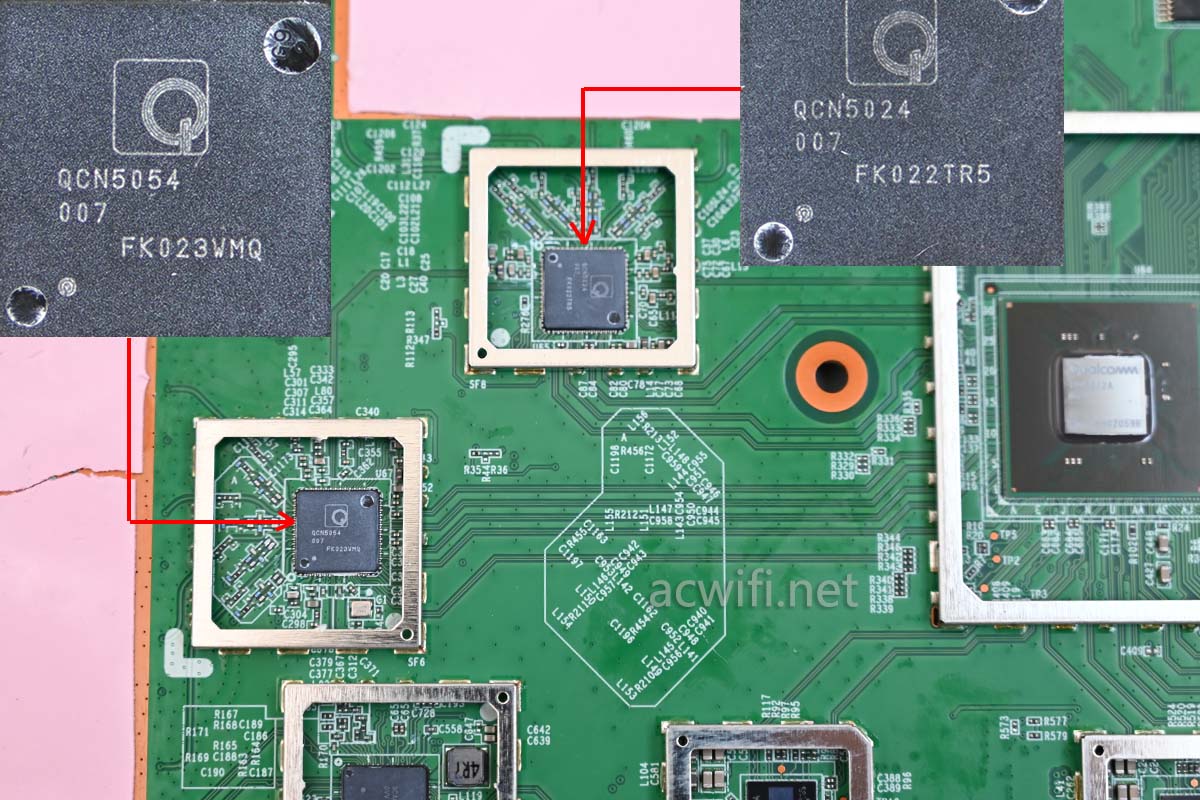

2.4G 无线射频芯片是QCN5024,支持4x4mimo,在40MHz频宽下最高速率1147Mbps。
5G 无线射频芯片是QCN5054,支持4x4mimo,在80MHz频宽最高速率2402Mbps,在2x2mimo和160MHz下最高速率2402Mbps。这台威联通301W在中国地区只有80MHz频宽,不是想切换地区就能切换地区的。需要特殊操作!这一点,让我有点恶心!

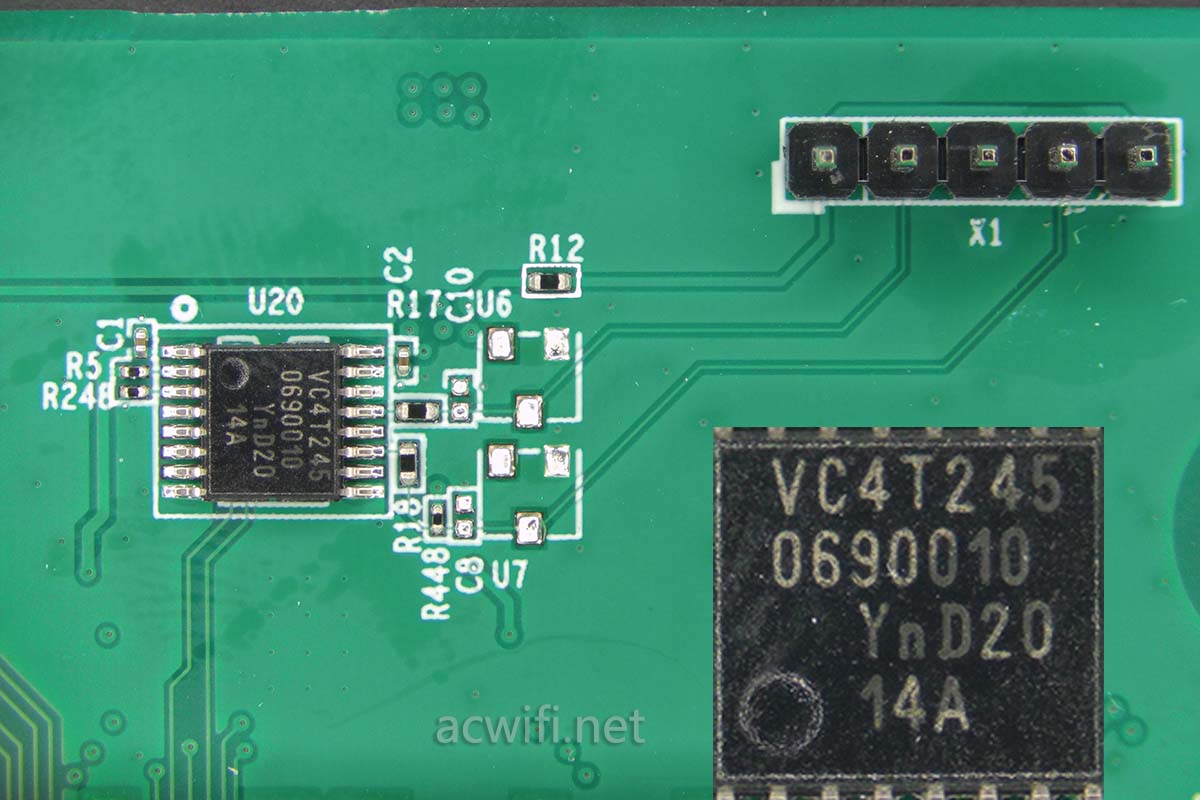

TTL针脚附近有一颗芯片,上面丝印着VC4T245,型号是不是74AVC4T245?从8号和9号脚是GND来看,好像就是。切换两颗闪存启动用的吗????我不知道
威联通301W拆完了:

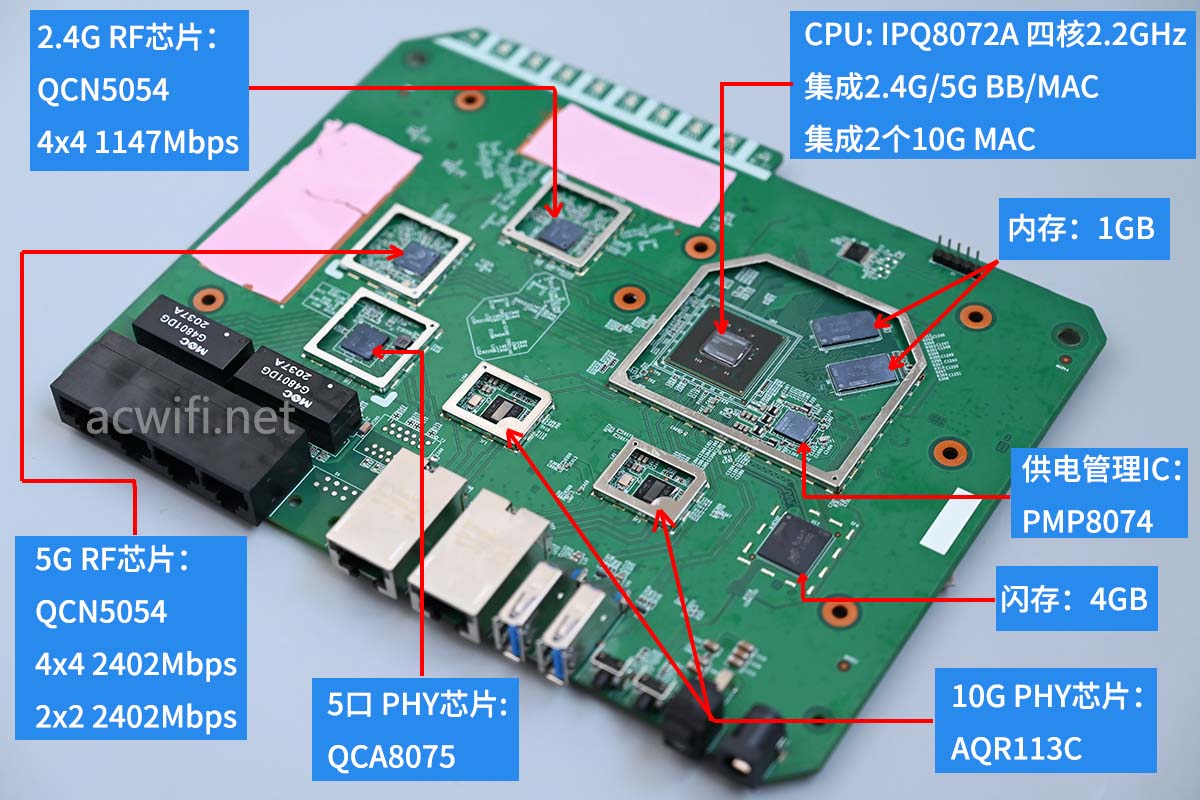

威联通301W主板正面上的所有芯片型号汇总图如下:

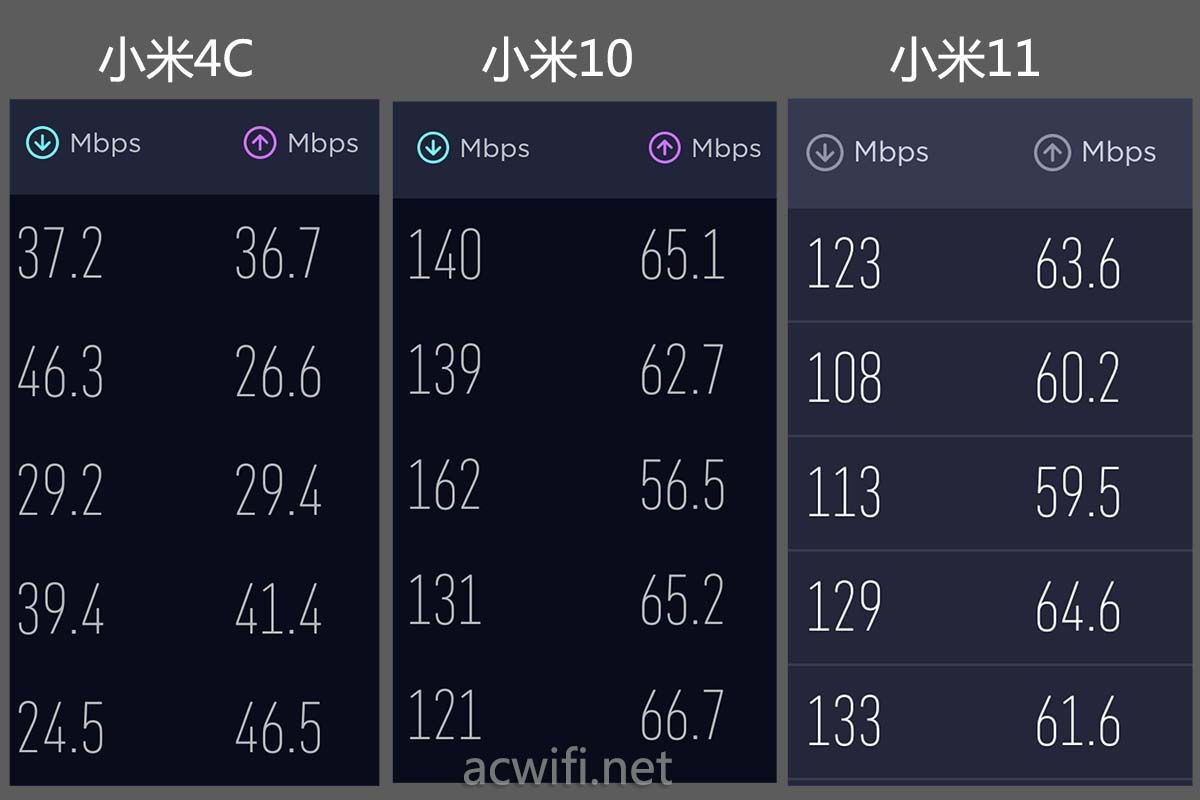

拿三台手机在楼下D点测速看看,测试的固件版本是当前最新的版本: 1.6.5.0001。
只测5G,设置信道为44,打开160MHz,后面再说明是怎样能改成160MHz。

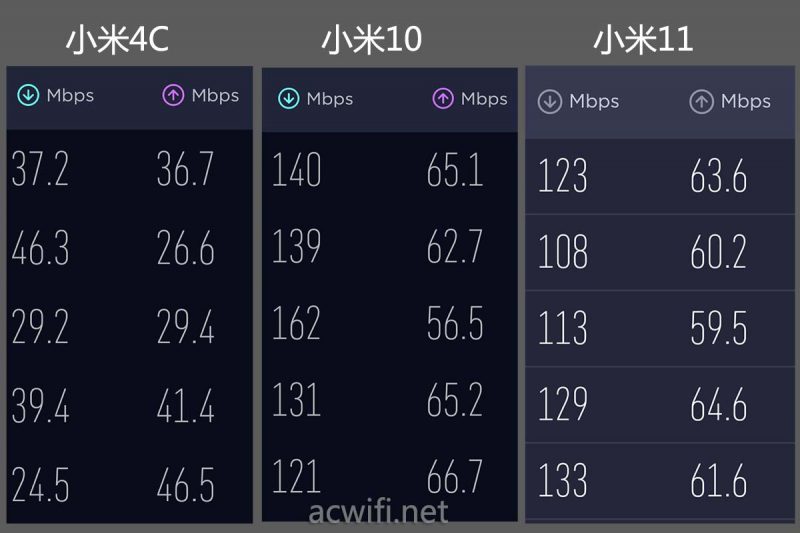

电信500兆宽带,测速结果如下图:
怎么说呢?这种速度,让我想起了运营定制机AX1800。
不过人家的商品标题里压根没有无线二字,就当作无线是赠送的,心里会好过些!
”威联通 (QNAP) QHora-301W 新世代 Wi-Fi 6 双 10GbE SD-WAN 路由器“
可能用80MHz频宽和用支架垫高15CM后时会让无线强些。
设置160MHz,就要让WAN口IP是对应地区的IP地址地行,懂了吧??

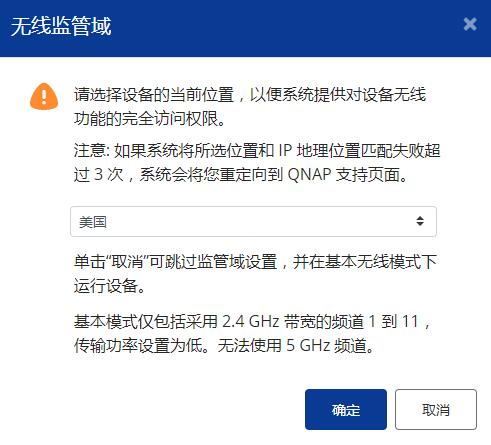

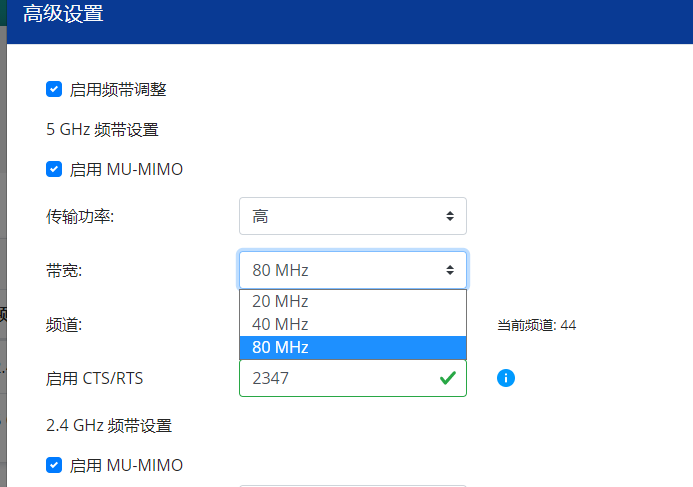

恶心不,自己买的东西,想用个160MHz都那么难,如果你是WAN口IP是国内的,压根没有160Mhz频宽的选项,如下图:
测一测2个万兆口的带宽吧。8600K上插了X550-T2,网卡的2个网口都接到威联通301W的2个10G网口上,直接双向打流:

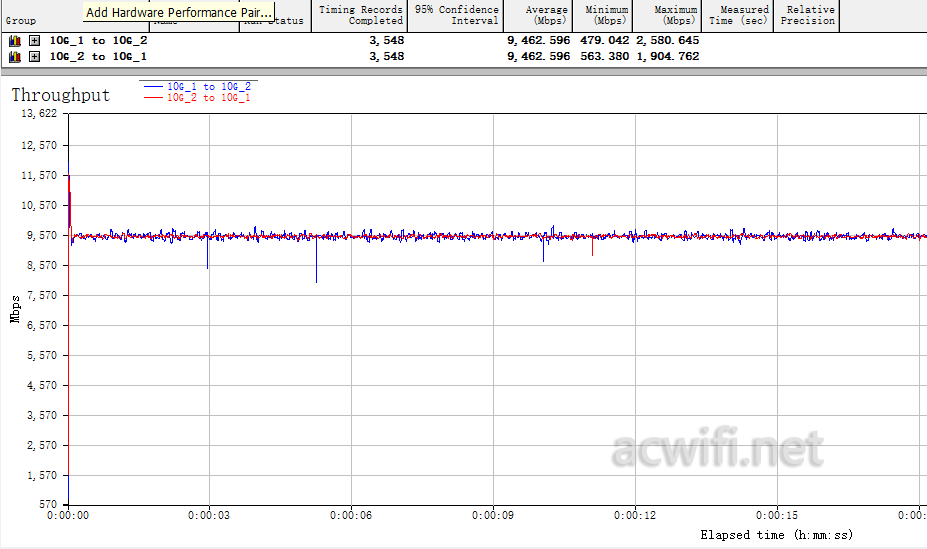

结果是满满的万兆。两个口都达到了9.462Gbps。用的网线只是一些路由器赠送的超五类网线。如果用100类网线,估计能速度能达到9.47Gbps。

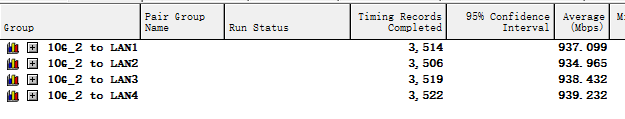

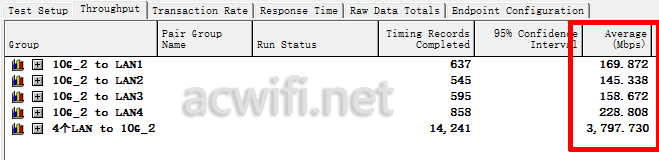

10G到多个千兆LAN口的带宽有多少呢?直接双向测试,结果表示,有麻烦,有一个方向的速度很悲壮,4个千兆口到10G的总带宽有3.797Gbps,满了各口的千兆,但从10G口到4个千兆LAN口的总和只有702Mbps,不是吧??
10G口到4个千兆口单向却能跑满呀,如下图:
奇怪。这是什么问题呢?? 我不知道。
测试一下小包转发率吧。。由于我的SMBMINI测试仪最高只能测2.5G,所以接入2个10G网口的速率均是2.5Gbps。
小包就是64byte,一个IP数据包最小的体积,大概是这个意思吧,最大的体积是1518byte。一秒能转发多少个64byte就是小包转发率了,单位是pps。

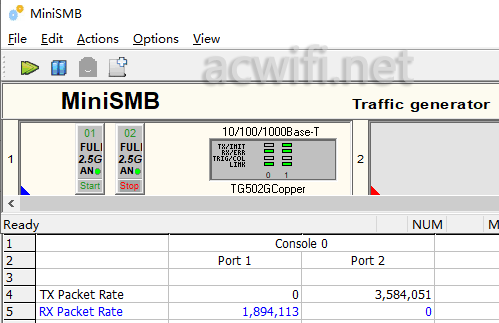

Port2是WAN口,发包到Pro1(LAN)口,接收到的数量是1894113PPS=1.894Mpps,奶遗憾小包跑不满2.5G口。(防火墙和QOS我都没有开的。)
小米AX9000的2.5G口是可以跑满小包的,达到3.574Mpps。

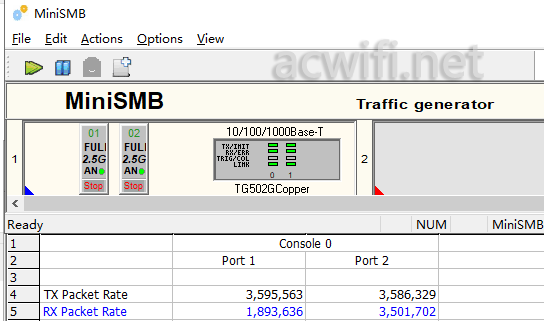

威联通301W的小包双向转发结果如下:
下行不满,上行可以满。上行有3.5Mpps。

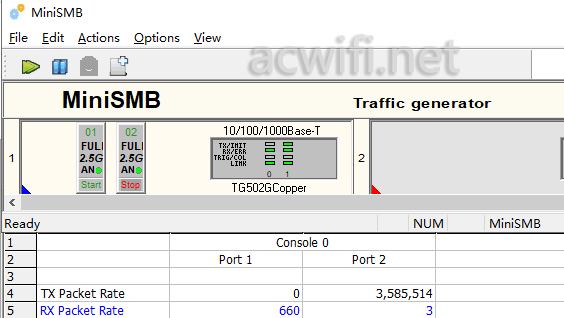

1000条流时的数据如下:(64byte小包)
结果只有660pps。估计是系统上有某些默认设置而影响了,没理由这结果跟米田共一样的。不可能呀!
才1000条流,对IPQ8072A来说,湿湿碎啦。不可能呀!

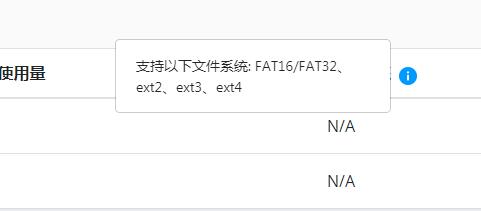

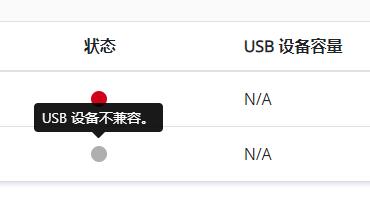

我有2个固态硬盘做成的移动硬盘,设置成ext2、ext4都不认,在PE下格式化试过了,在UBUNTU系统下格式化也试过了。都不认:
浪费好多好多时间 。

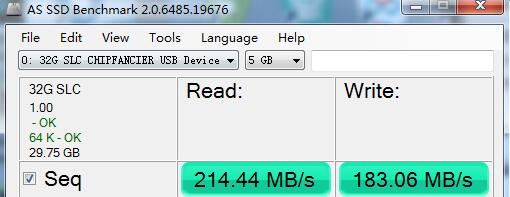

能认的只有32G SLC U盘,但这U盘速度我觉得比较慢了,写入180MB/s,读取210MB/s,不能满满足IPQ8072A的胃口。可是手里没有更快的U盘了,2款移动硬盘也不认。
那就将就先用这个慢速U盘测一测吧。
只能FTP共享 ,用默认的用户admin和密码admin登录不了FTP服务器,要添加一个新用户才可以。
直接用FTP传输一个大文件,写入速度如下:43MB/秒。
读取速度如下:150MB/秒。

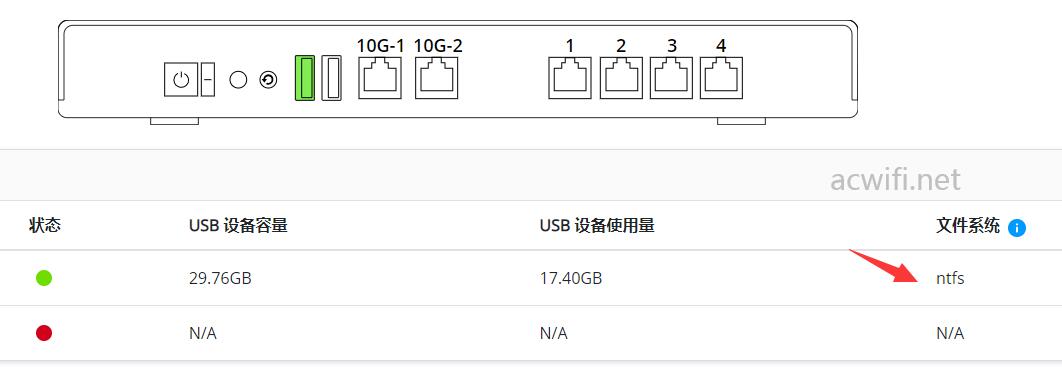

写入速度有点慢,不可能吧,是不是跟文件系统格式有关呢? 是的,ntfs是比较慢。
把U盘格式化为ext4后重启测一次。
USB3.0写入速度如下:142MB/秒
不错,读写都比较理想了。就是不确定是否达到极限,U盘速度有点慢,而更快的移动硬盘却不认,在对的时间下遇见不对的设备,是多么的不幸。

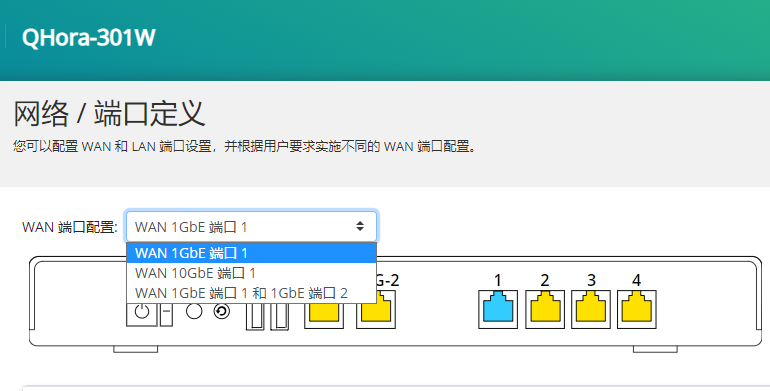

WAN口可以自定义,挺好的,2个10G口可以做LAN口,也可以用1个10G口做WAN口,也可以用2个LAN做聚合。
最后,也没啥总结的,这款没啥人关注吧,关注它的人又不会关注我的网站和公众号。
弱点在于无线,小包转发率不是很满意,10G口到4个LAN口双向有问题,2个USB3.0接口不认我的2款移动硬盘盒子。其它还好啦!!
一台双10G电口的交换机也要1300元啦,比如网件的GS110MX(2个10G+8个1G),而况这台301W还有2个USB3.0接口可以用用。还有wifi6无线,近距离也很厉害的。这台二手1400元值得买吧?
买万兆交换机+USB3.0赠送WIFI6,多好!只限于1400元的二手价这个前提。
系统的功能我没有详细测,一台也测不了。特别是多台机器在广域网下组网。
这篇是拆机文章 ,这篇是拆机文章 ,这篇是拆机文章。、
这样的硬件配置可以充分发挥出IPQ8072A的性能了。除了强的无线性能,该有的都有了。如果有一个10G口接一台XDR6080来用,会完美一些。也可砍去无线配置,把价格降低一些,会更实用一些。我个人认为!
