XTR7880拆机,三频Wi-Fi 6无线路由器

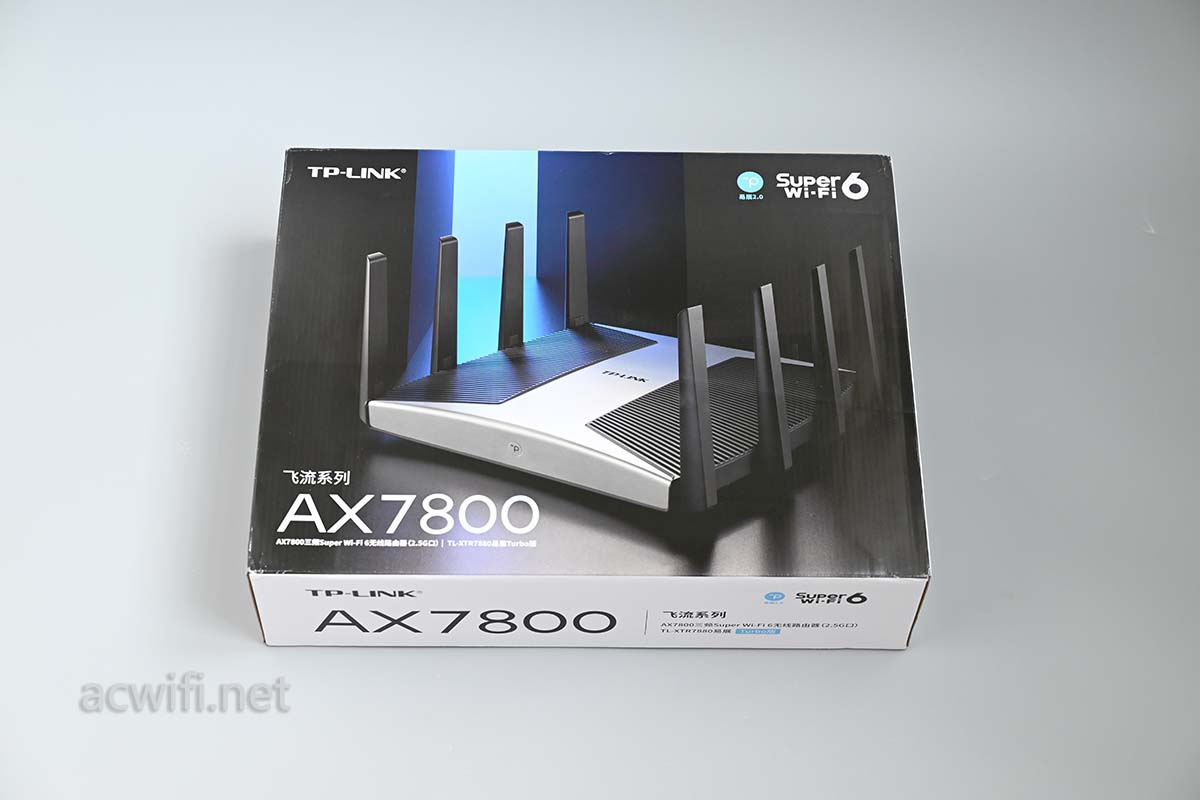

XTR7880的外包装盒子,我个人觉得比较好看,手在手里也挺有份量。

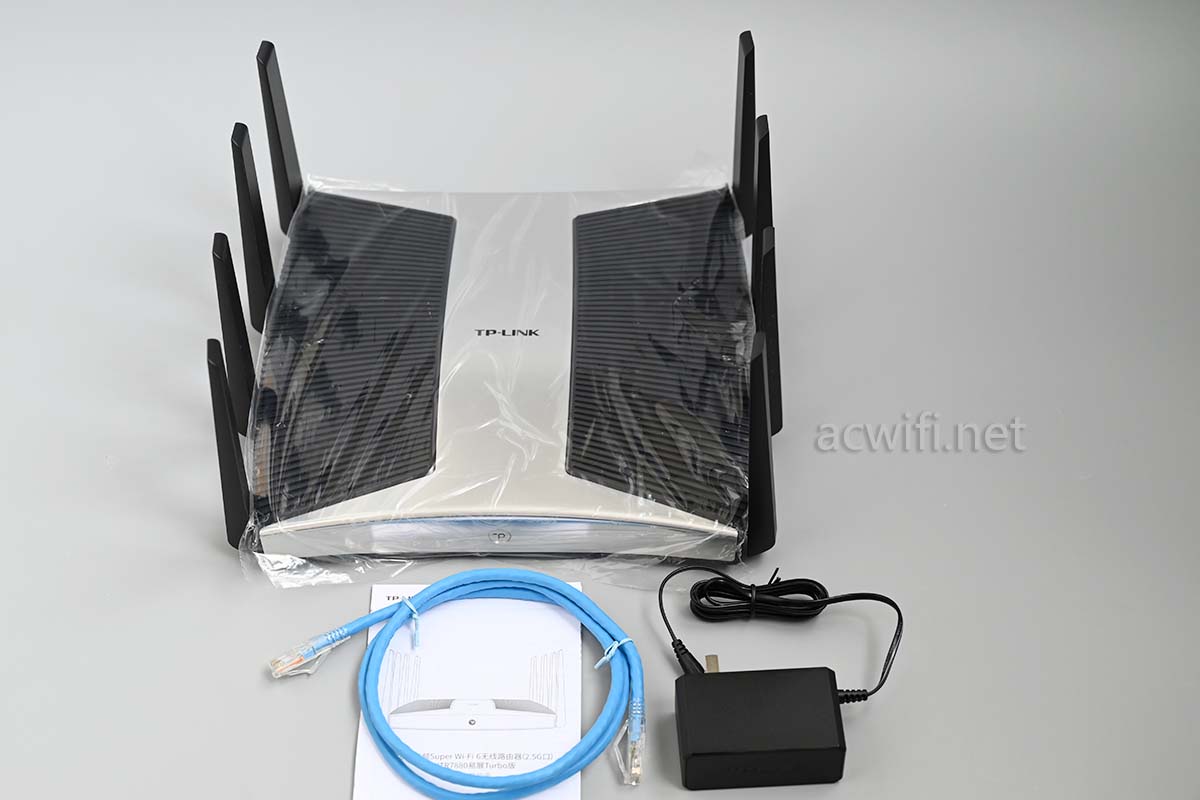

取出机身和配件 :

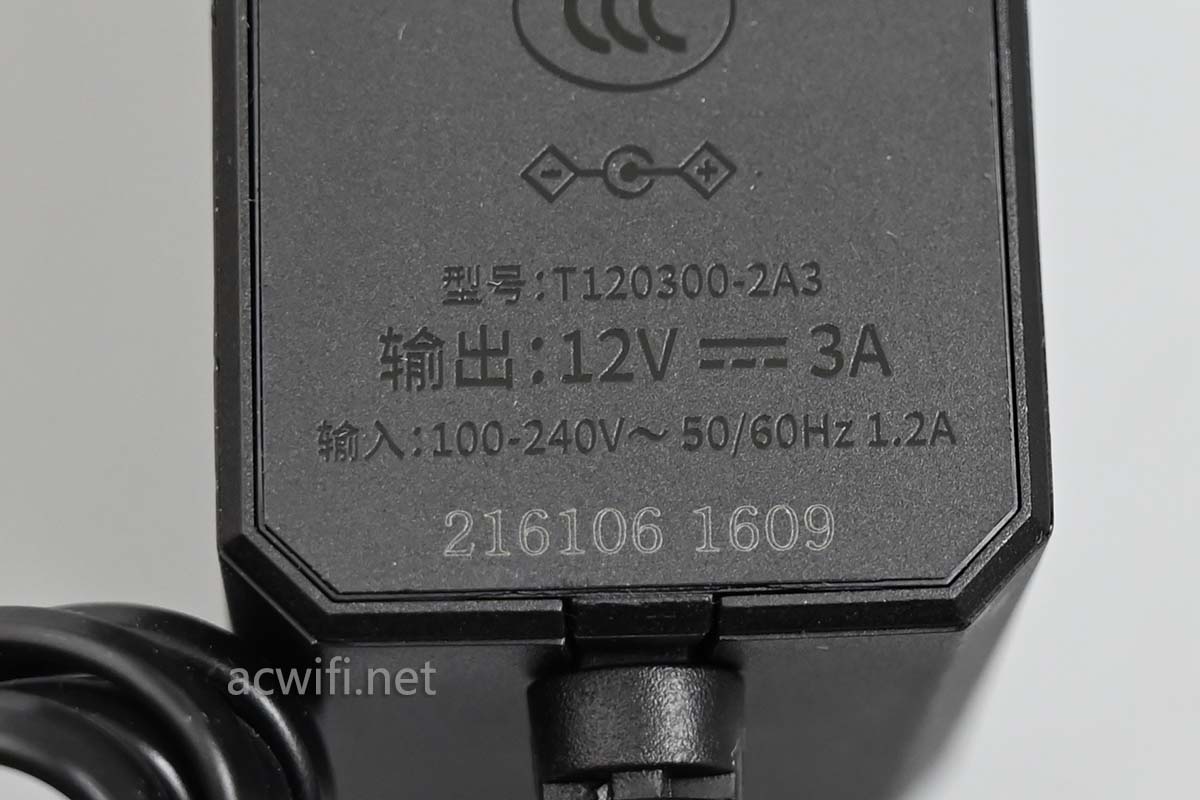

网线是六类线,电源输出规格是12V/3A,实测待机功率9.5W。

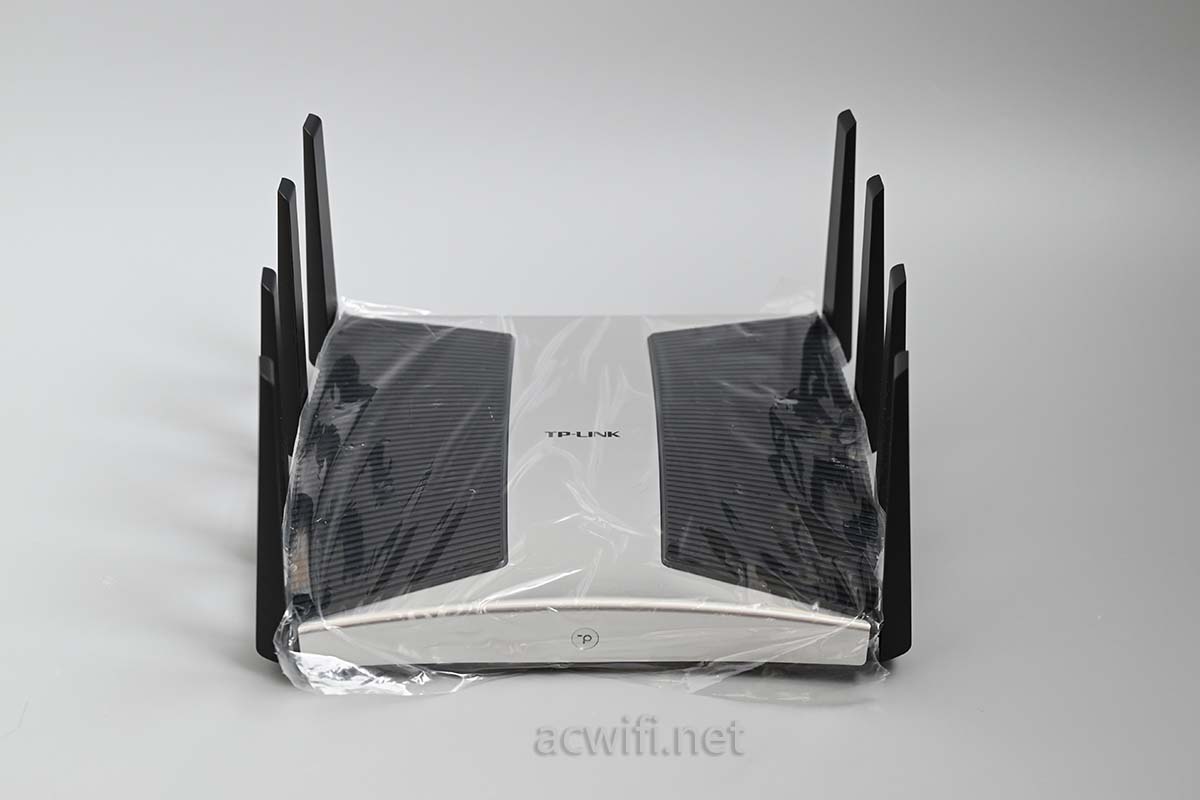

机身上有一块膜,建议撕掉后才使用,否则很影响散热。

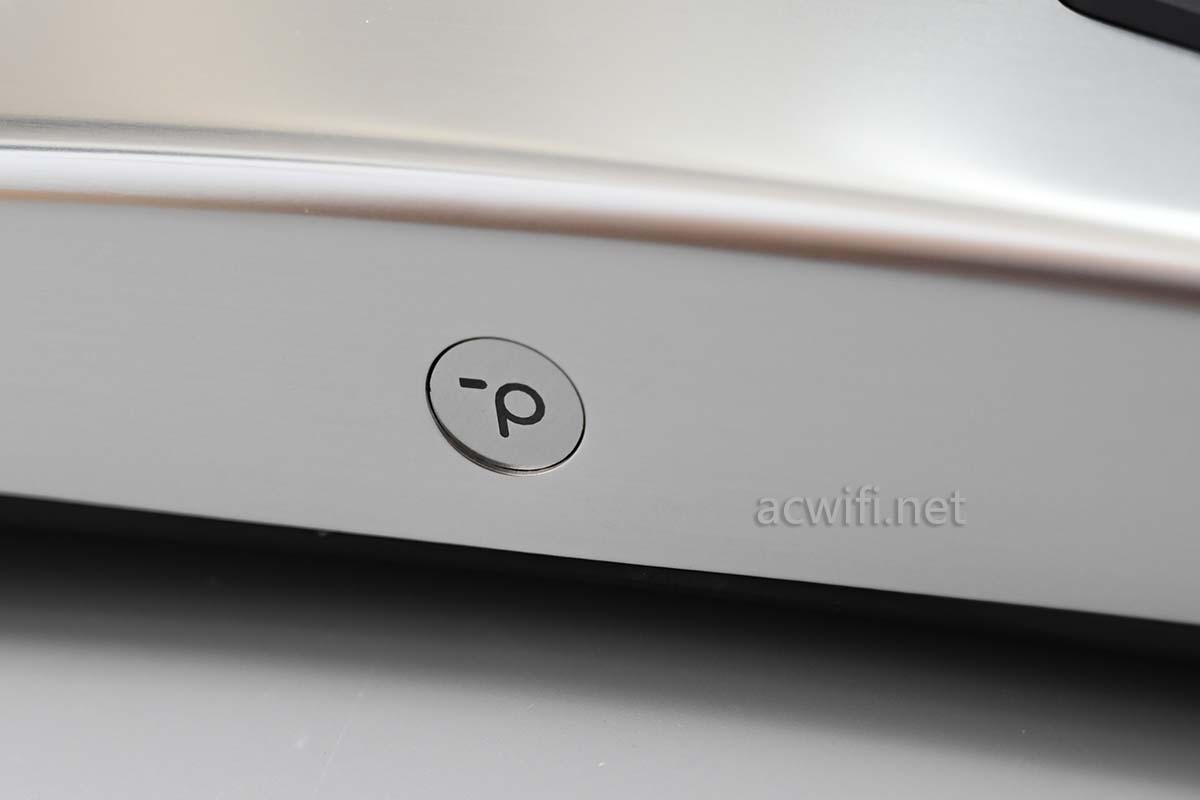

机身前脸有一个“易展”按键。

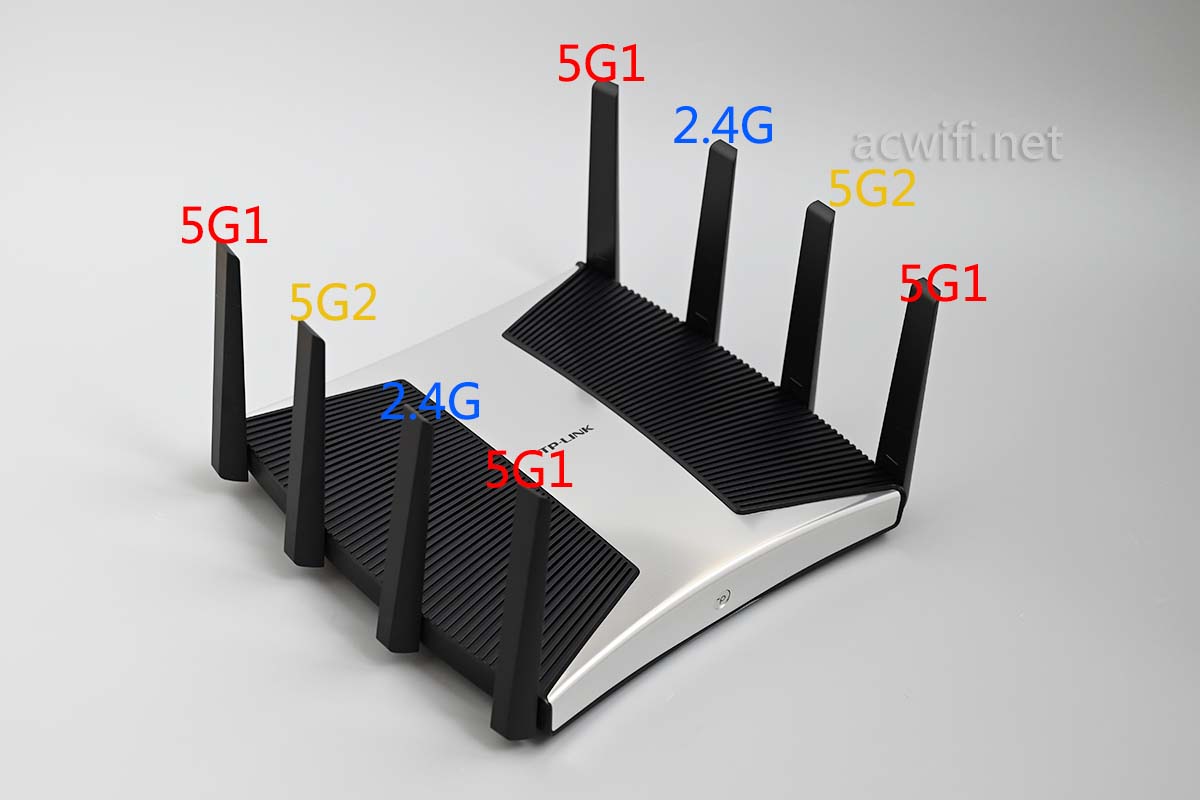

外置了8根天线,三频段的天线分布如下图:

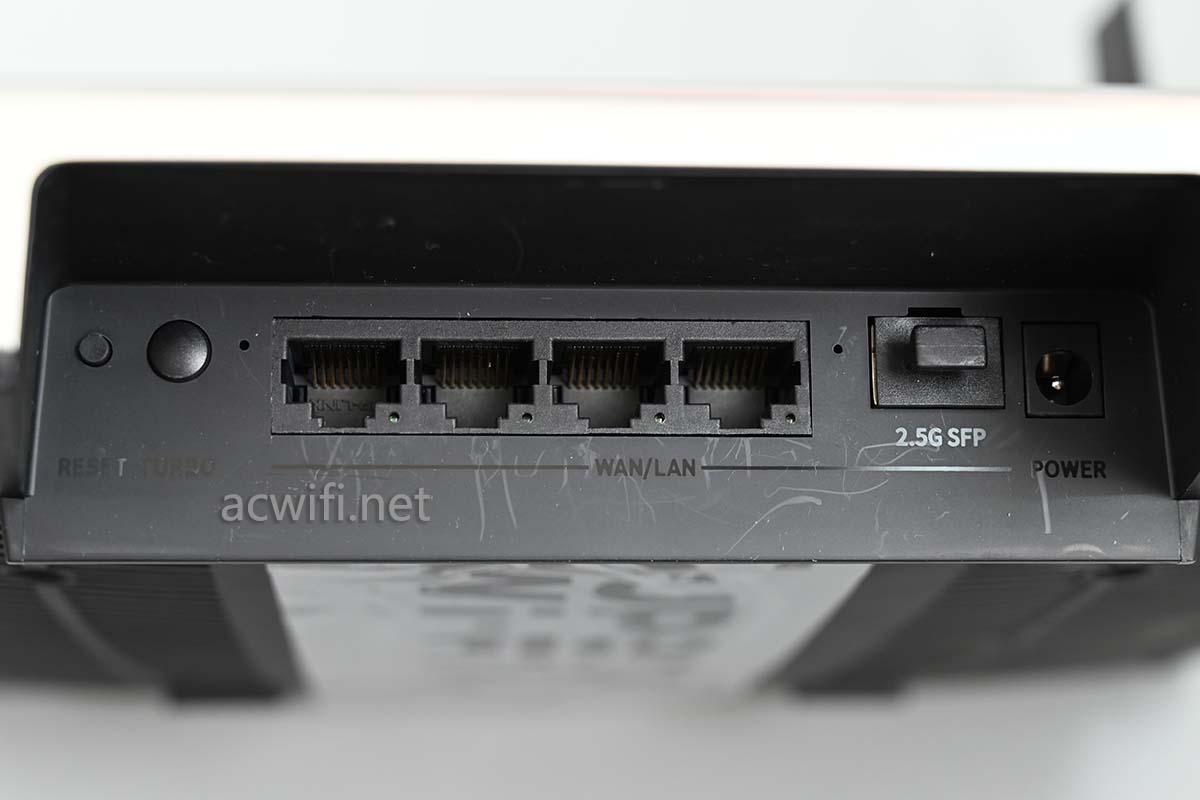

背面的接口:

拆机之前通电插网线测试了一会,所以有点划花了。

飞流整个系列都配了2.5G SFP光口,大道也一样。

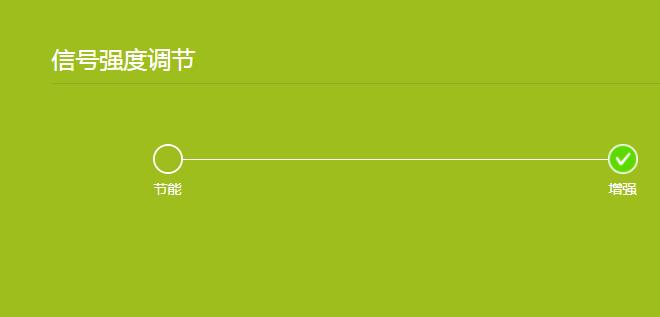

上图左边第一个是RESET复位键,第二个是TURBO键,默认已经打开了,你按一下它就把信号调低了,再按一下就变回信号增强模式。等于是物理控制应用管理里面的信号调节:

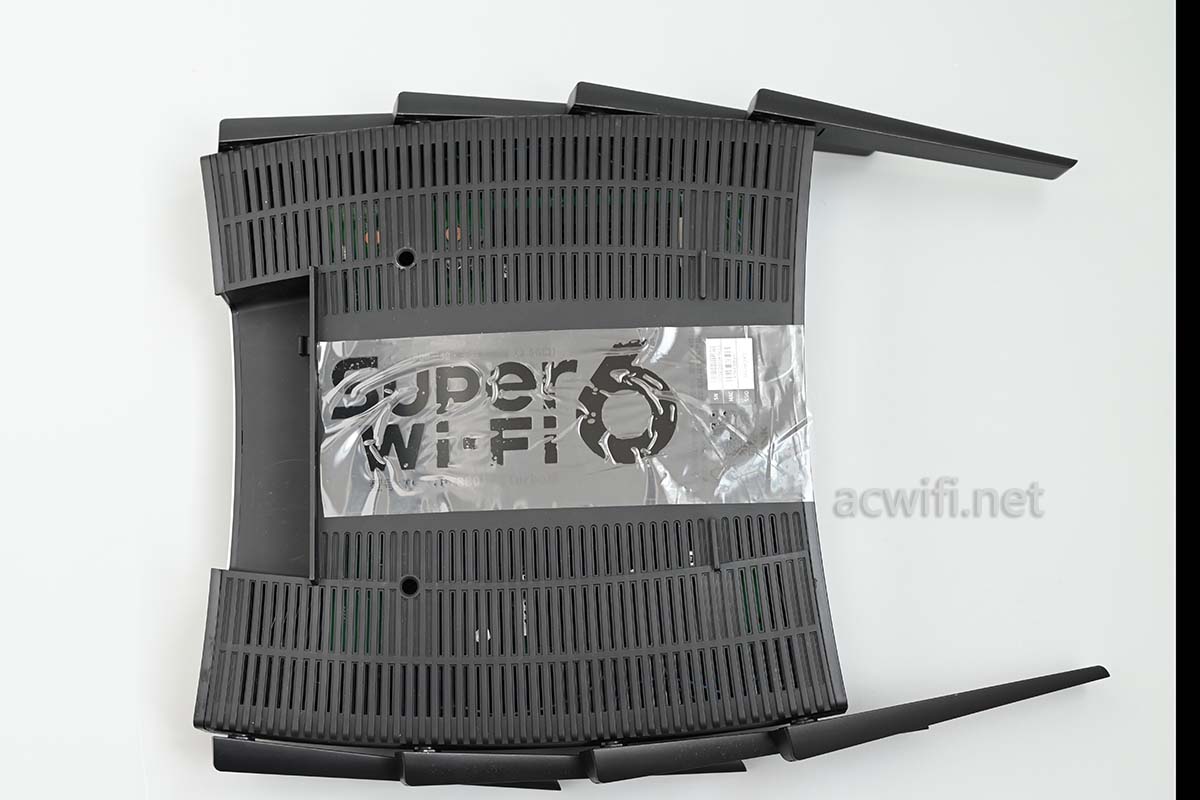

机身底部:

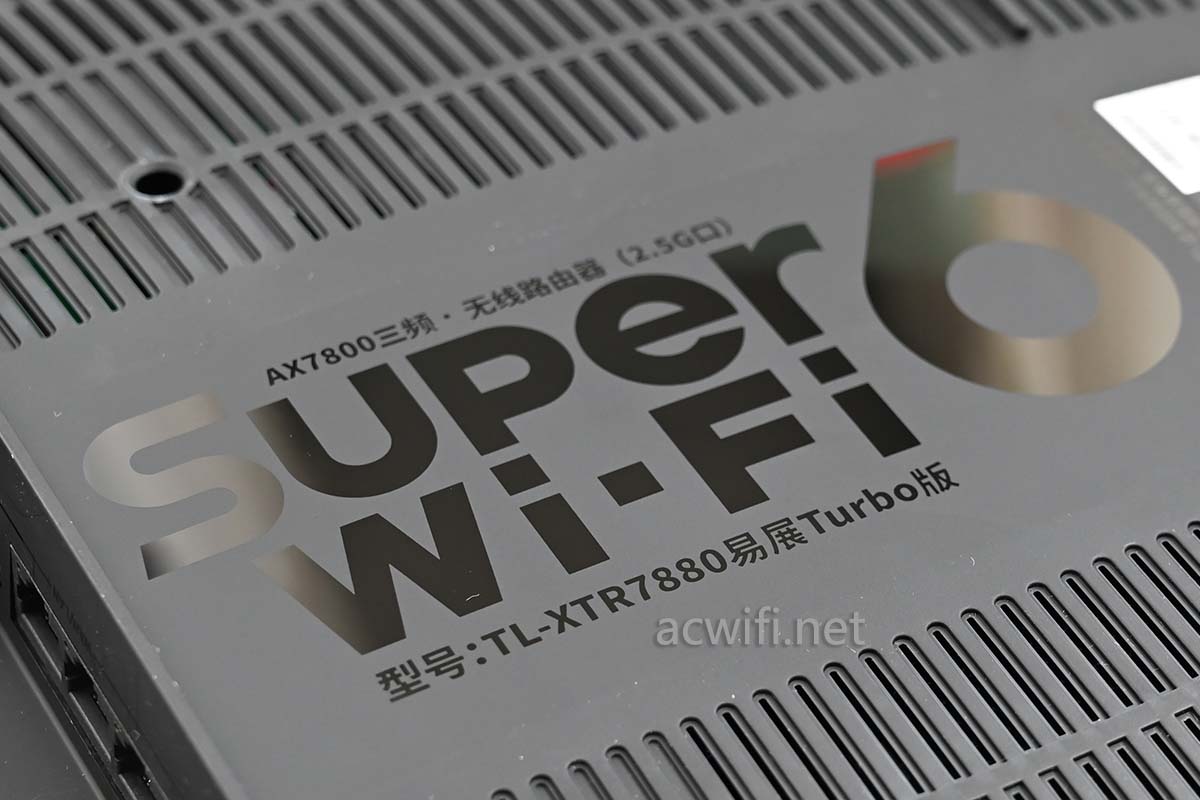

把膜撕掉之后看见型号:TL-XTR7880易展Turbo版

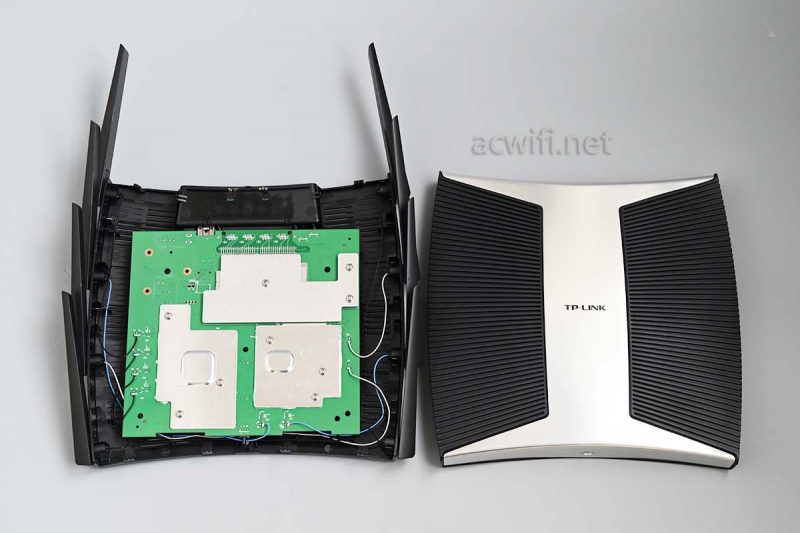

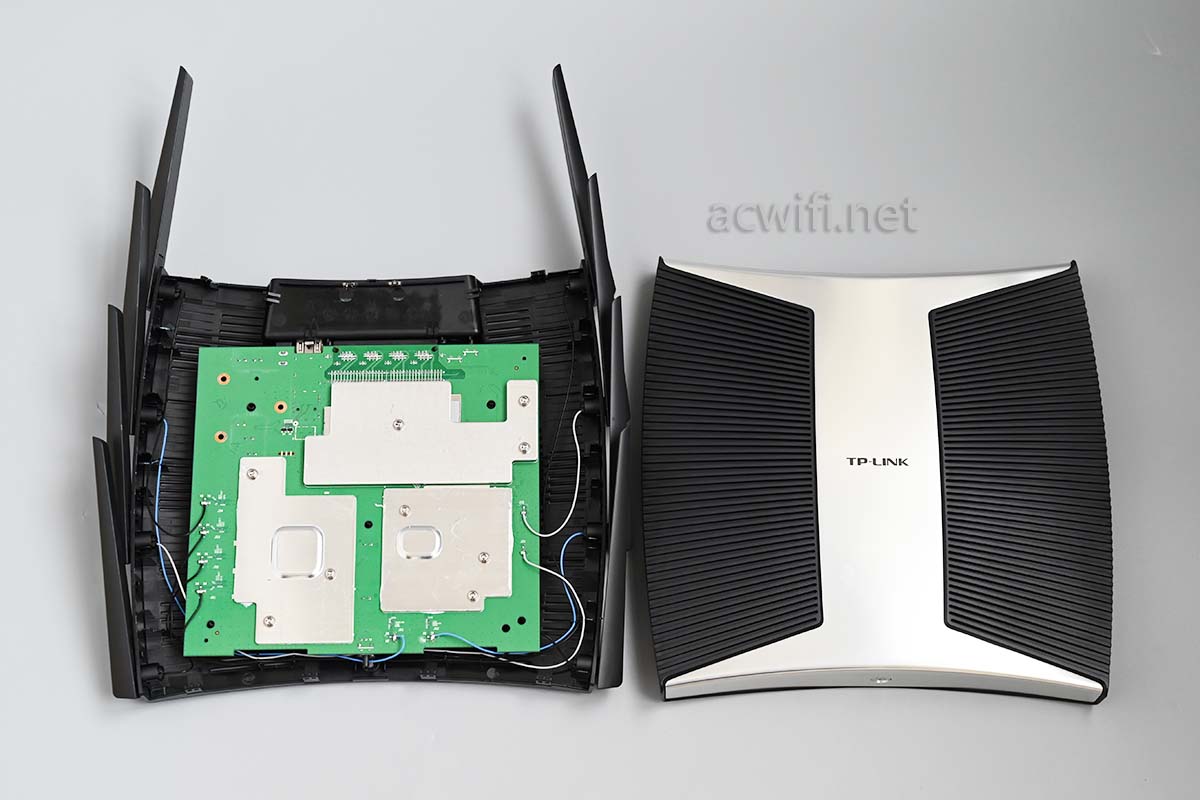

拆开外壳:

这一面看不见网口,我定义为主板背面。

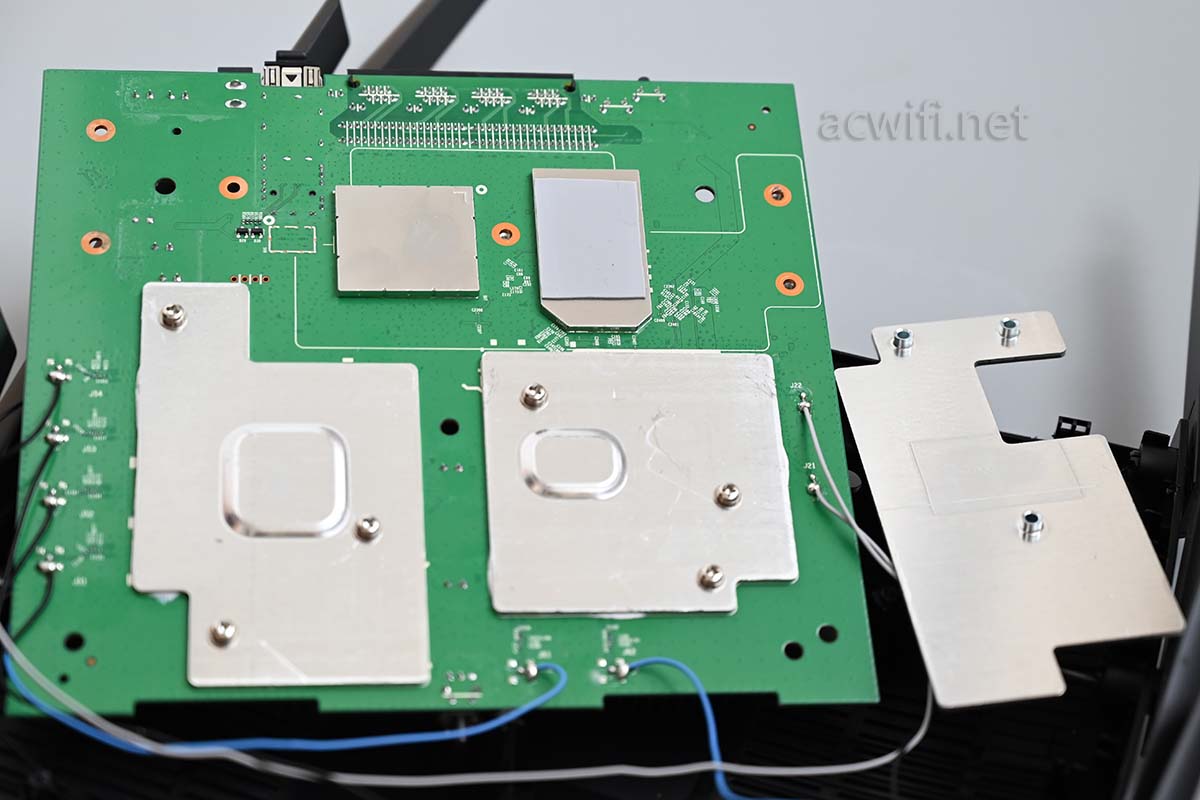

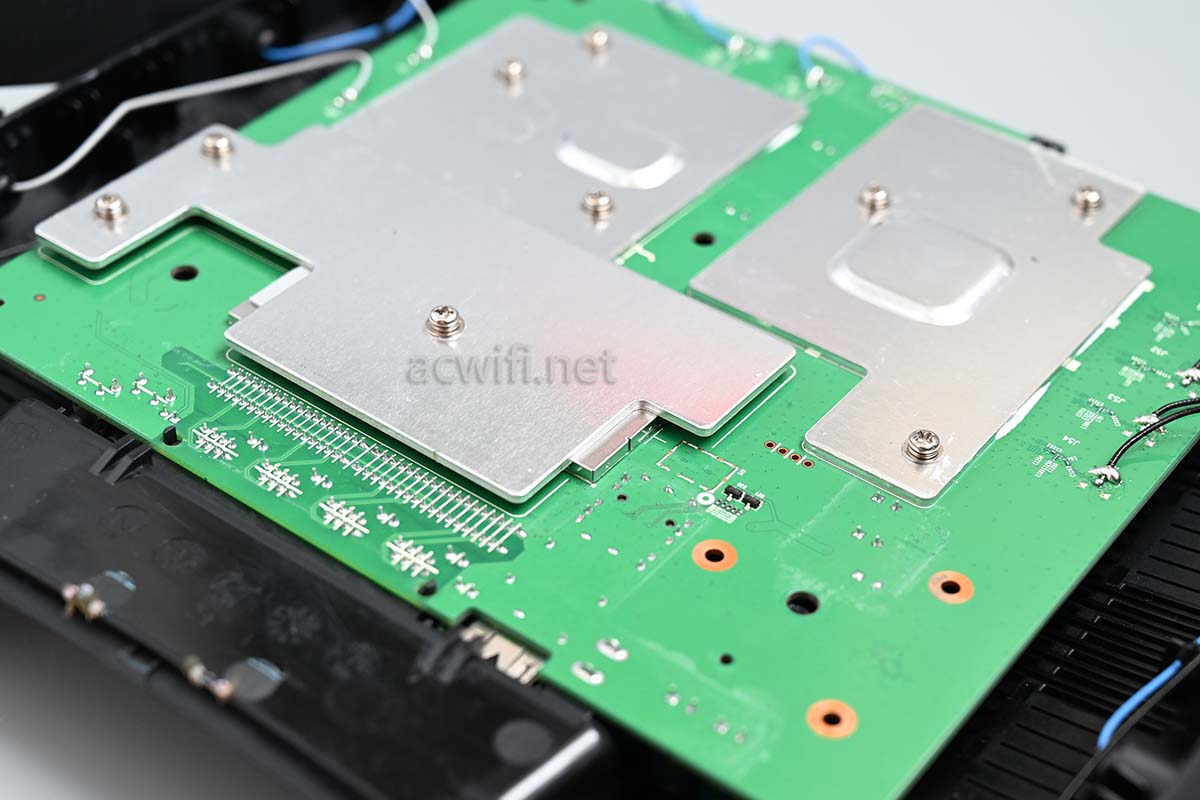

在主板背面上有三块散热板,其中有2块紧贴着电路板,有一块覆盖着屏蔽罩。上方都有螺线,肯定是为了固定主板正面上的一些散热器。

通常主板背面的这些散热板,或者叫散热片也行。通常是为了帮助FEM芯片散热,因为FEM芯片表面不能随便覆盖东西,否则会影响FEM的工作。

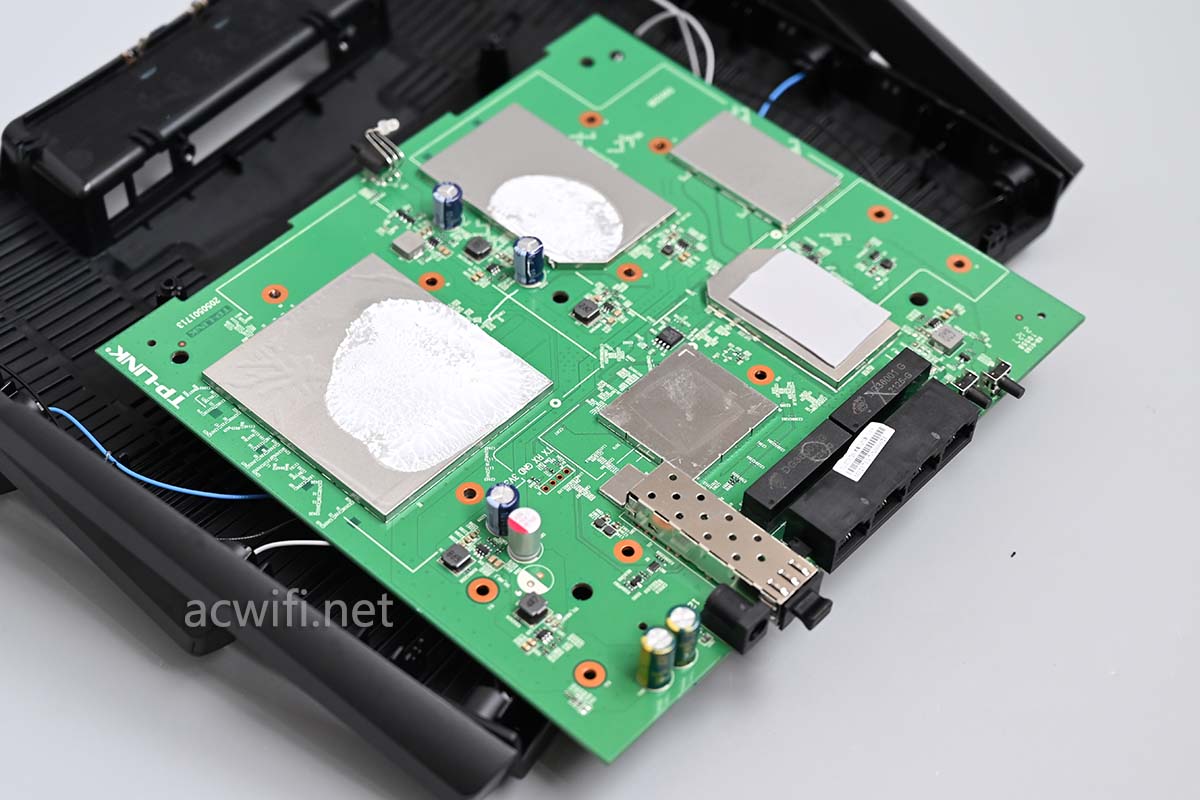

现在把主板翻过来,看看主板正面是什么样子的。

有8根馈线焊接在主板上,幸好没有很短的,不用拆一、两根就能顺利地180度翻转过来。

主板的面积很大,机身也大。三频嘛,必须要大。大的好处,你懂的。

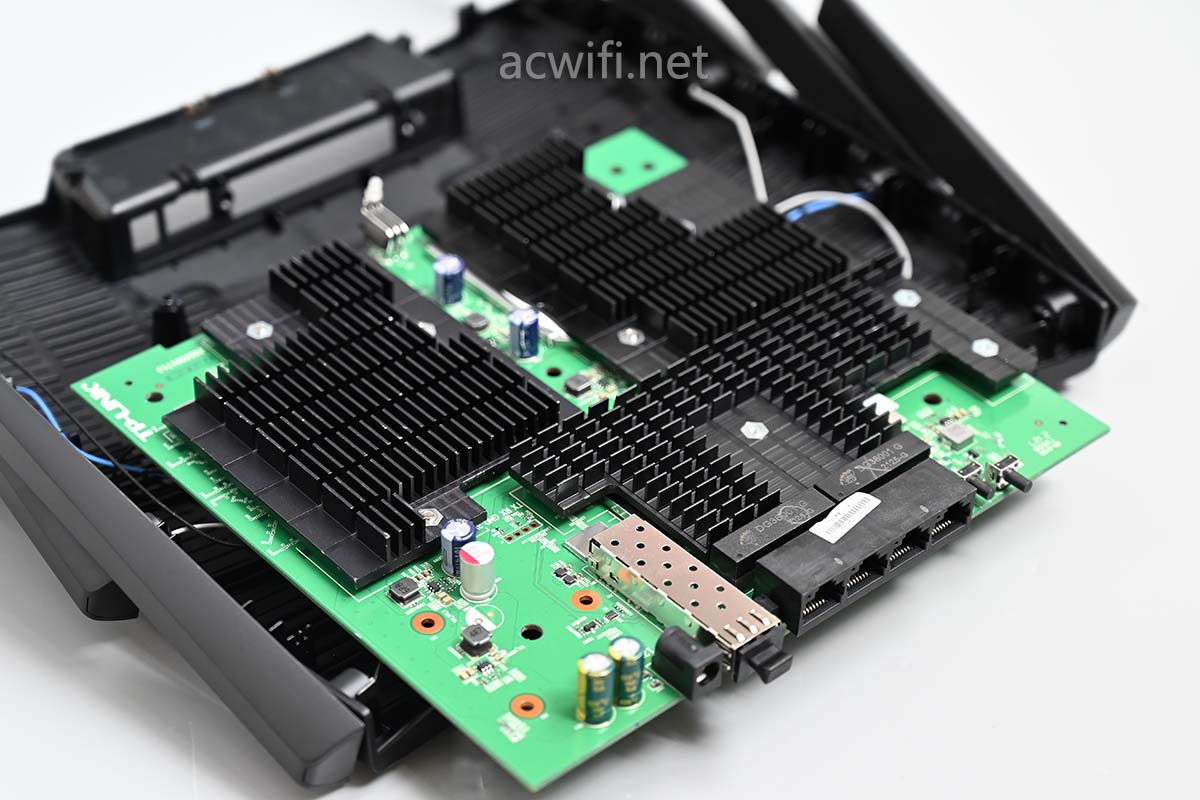

主板正面有三片散热器,为啥不做成一整片? 因为有些元件比较高呀,比如电解质电容。

先拆掉这三片黑乎乎的散热器,就先要拧下主板背面的所有螺丝。

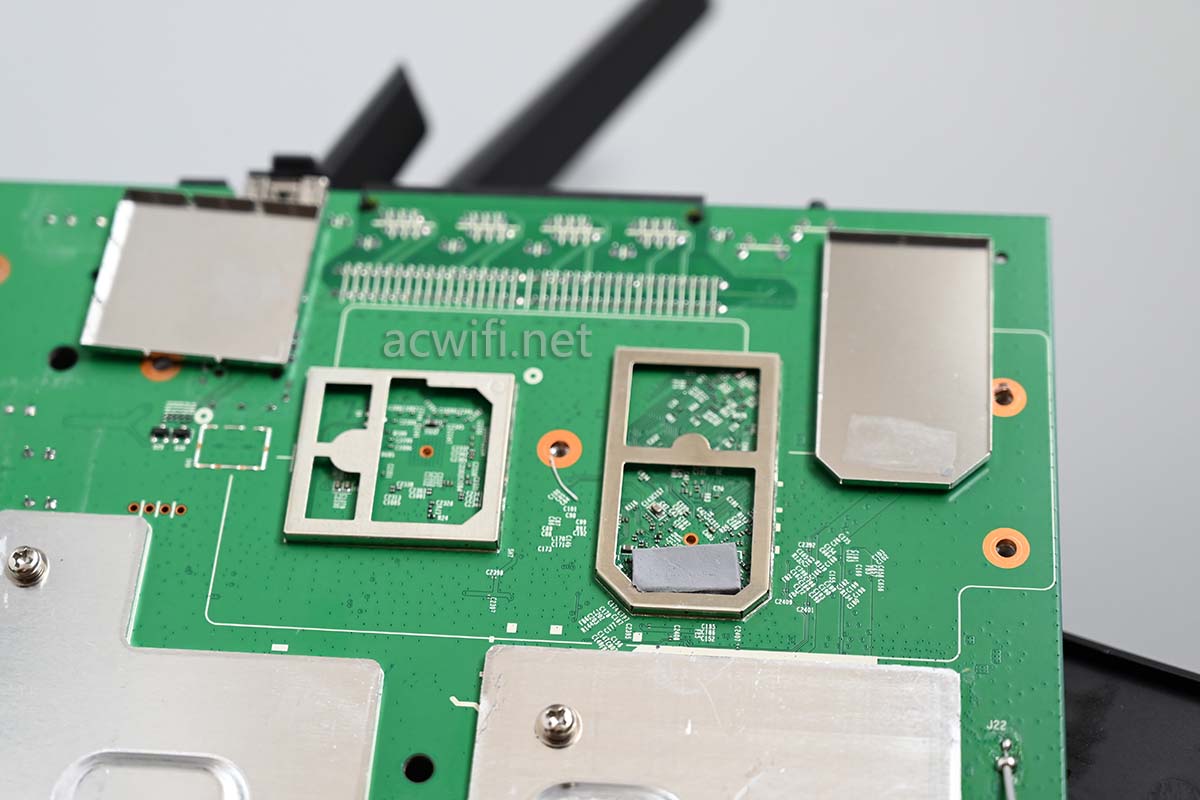

拆掉上方的散热板,下底下有2个屏蔽罩。

拆开屏蔽罩,里面空的:



把屏蔽罩装回去,下面的2个散热板不拆了,底下都是硅脂,如果散开,再翻转主板,底壳和电路板都很”脏“,而且呢回装主板散热器时会很难对准孔位。

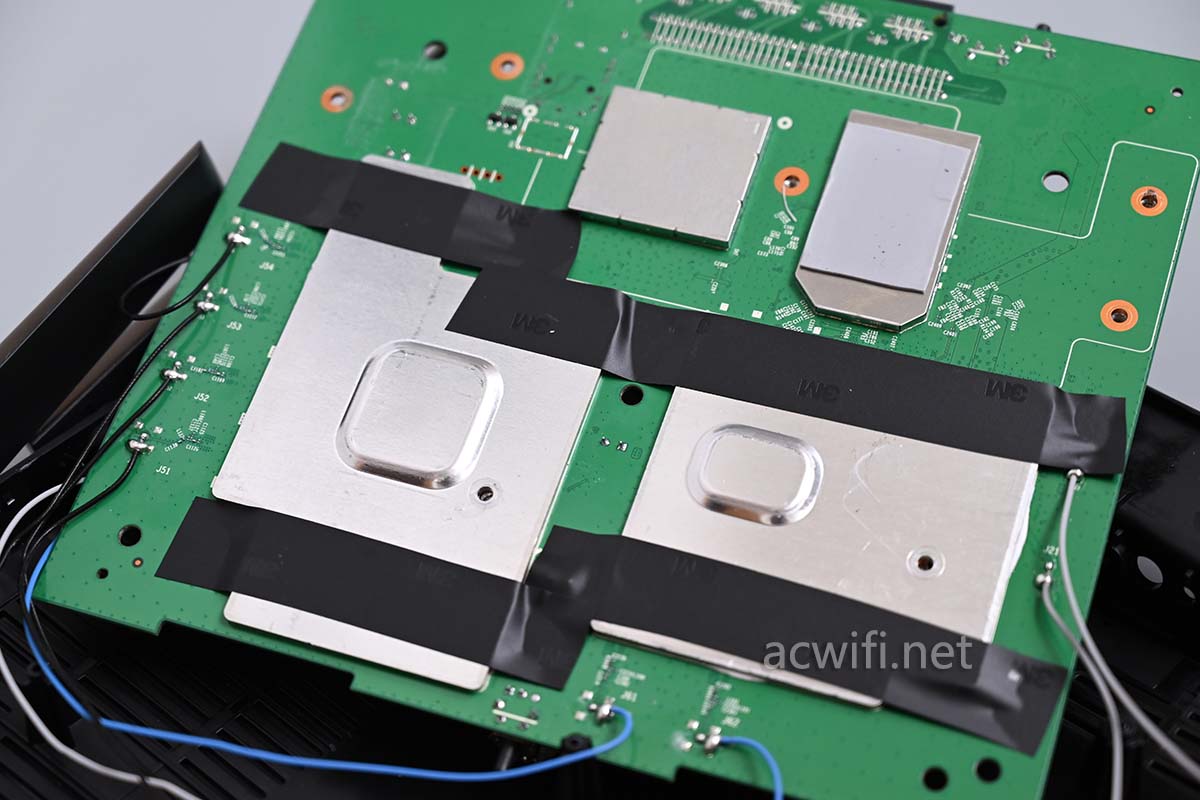

所以,把所有螺丝拧下来之后,我用胶带机把它俩固定好:

再把主板翻转过来就解决上述的问题了。

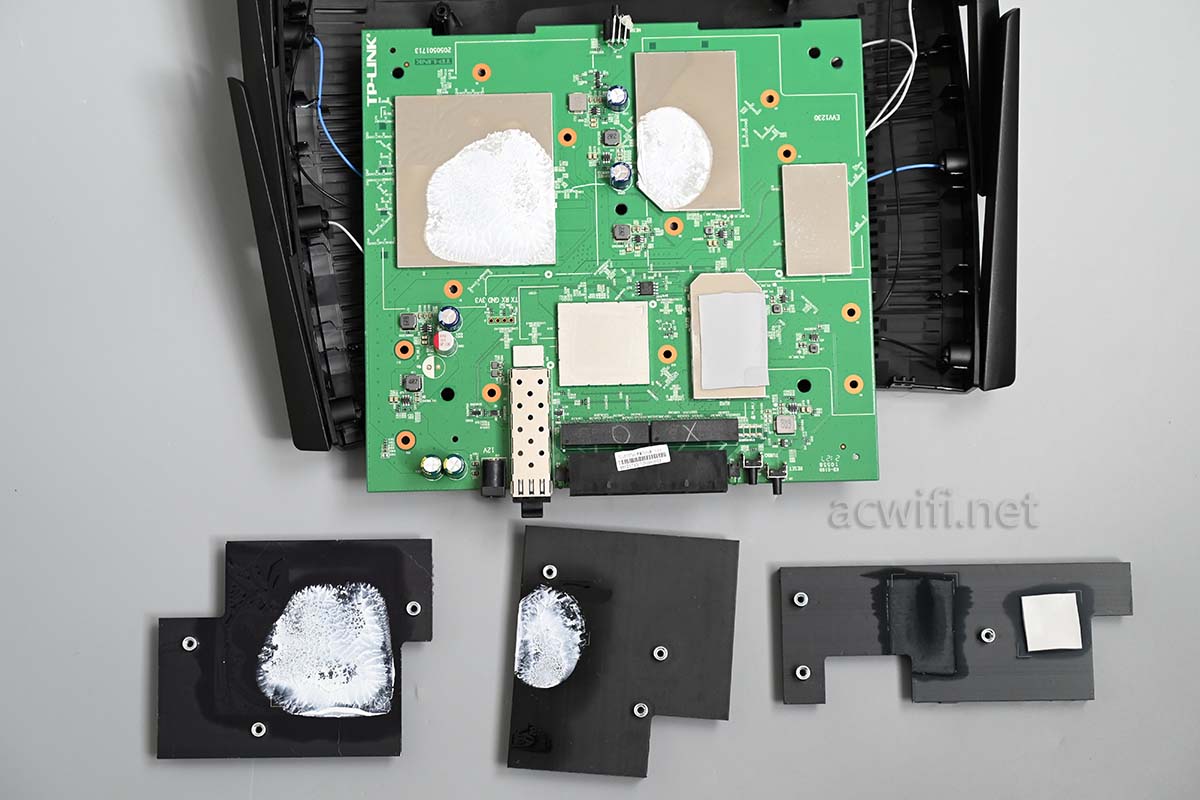

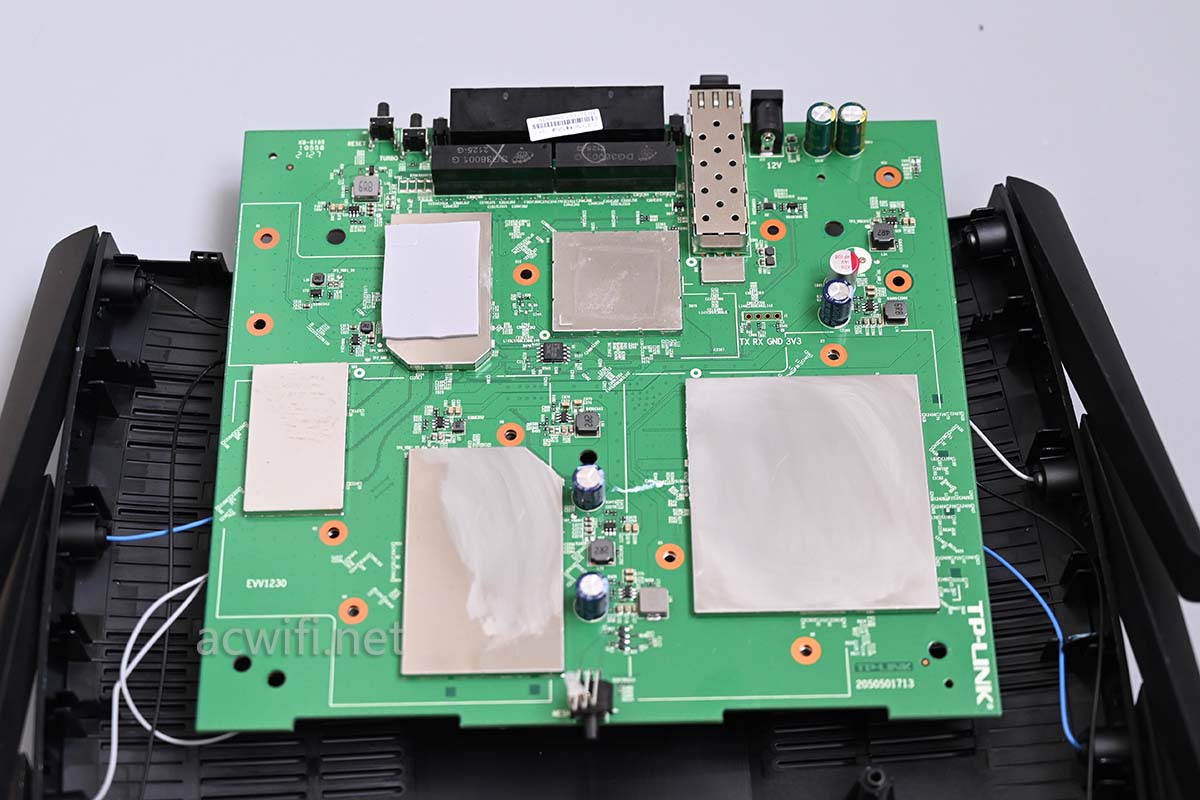

主板三片散热器取下来之后,

屏蔽罩表面有些用了硅脂,有些用了硅脂垫片:

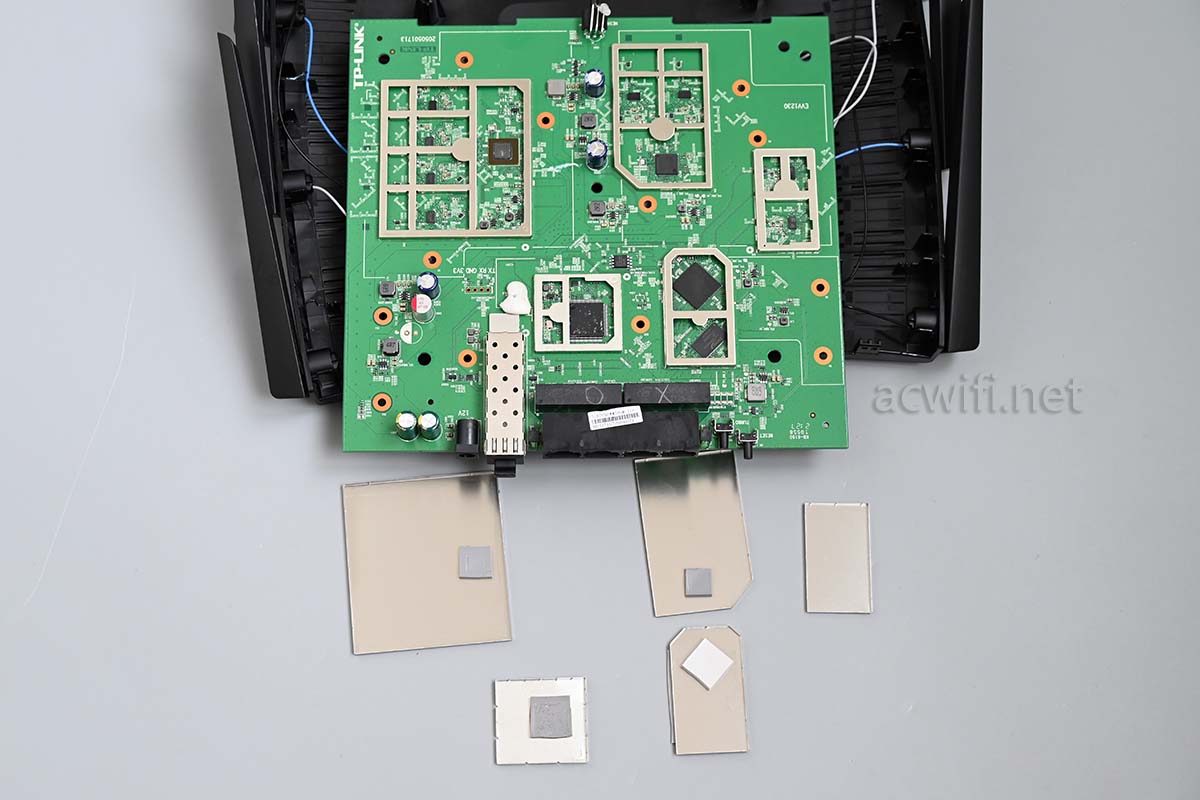

收割干净硅脂后准备撬开屏蔽罩:

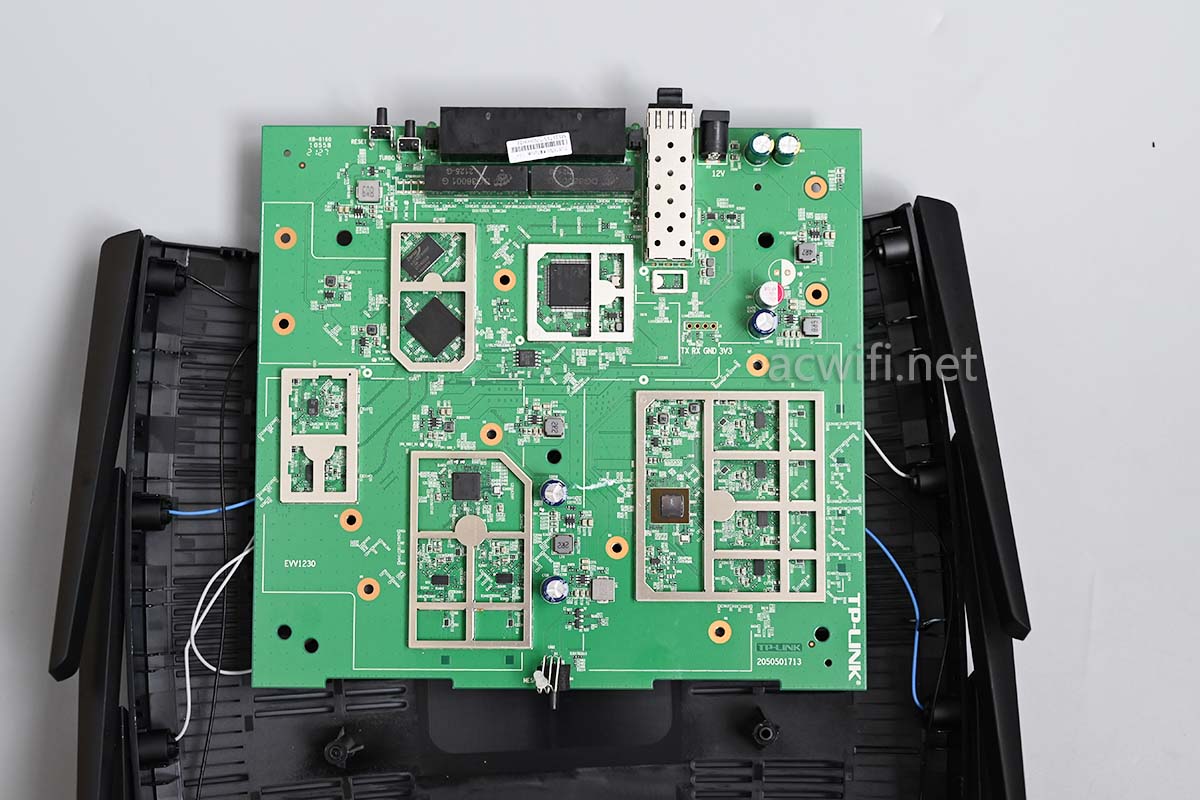

XTR7880的所有芯片呈现在你眼前:

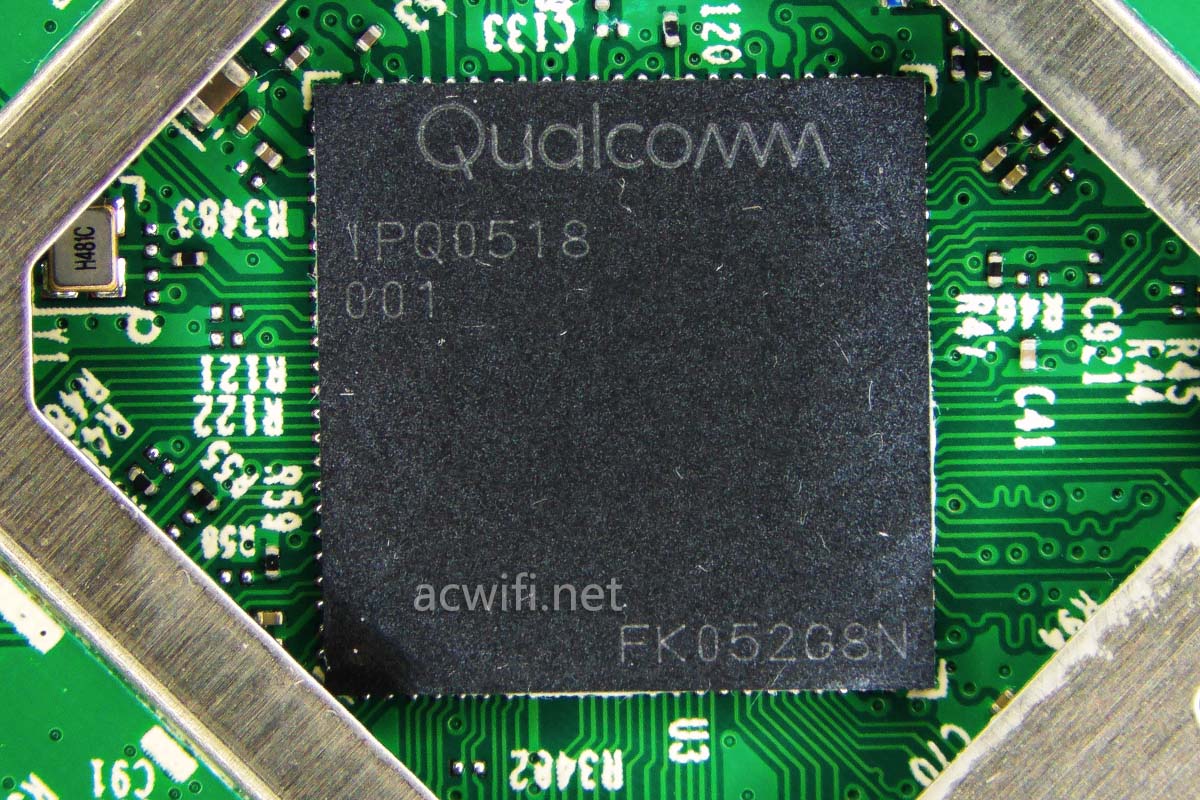

先看CPU,型号是IPQ0518,双核1GHz,集成单核NPU,集成2x2mimo 2.4G Wi-Fi 6,最高速率574Mbps。

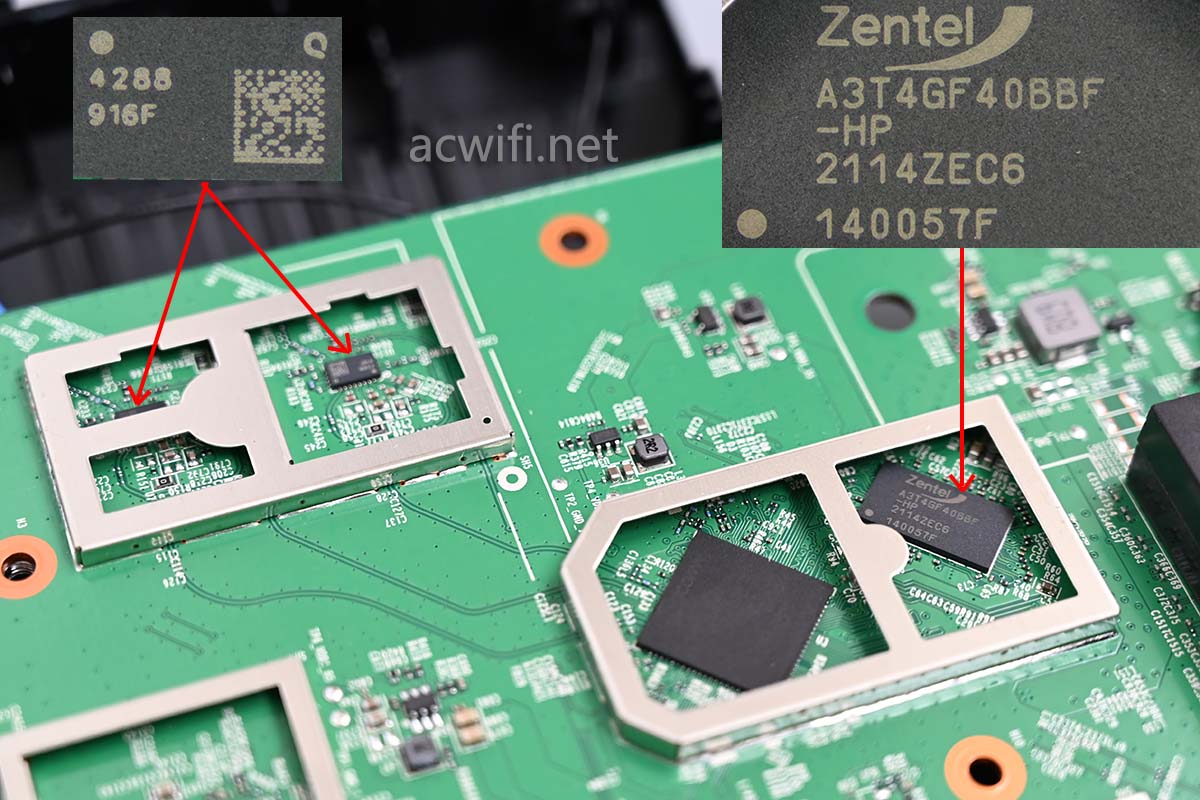

2.4G外置了两颗FEM芯片,型号是QPF4288,高功率。

CPU旁边有一颗内存芯片,型号是A3T4GF40BBF-HP,4Gb DDR3,容量512MB。

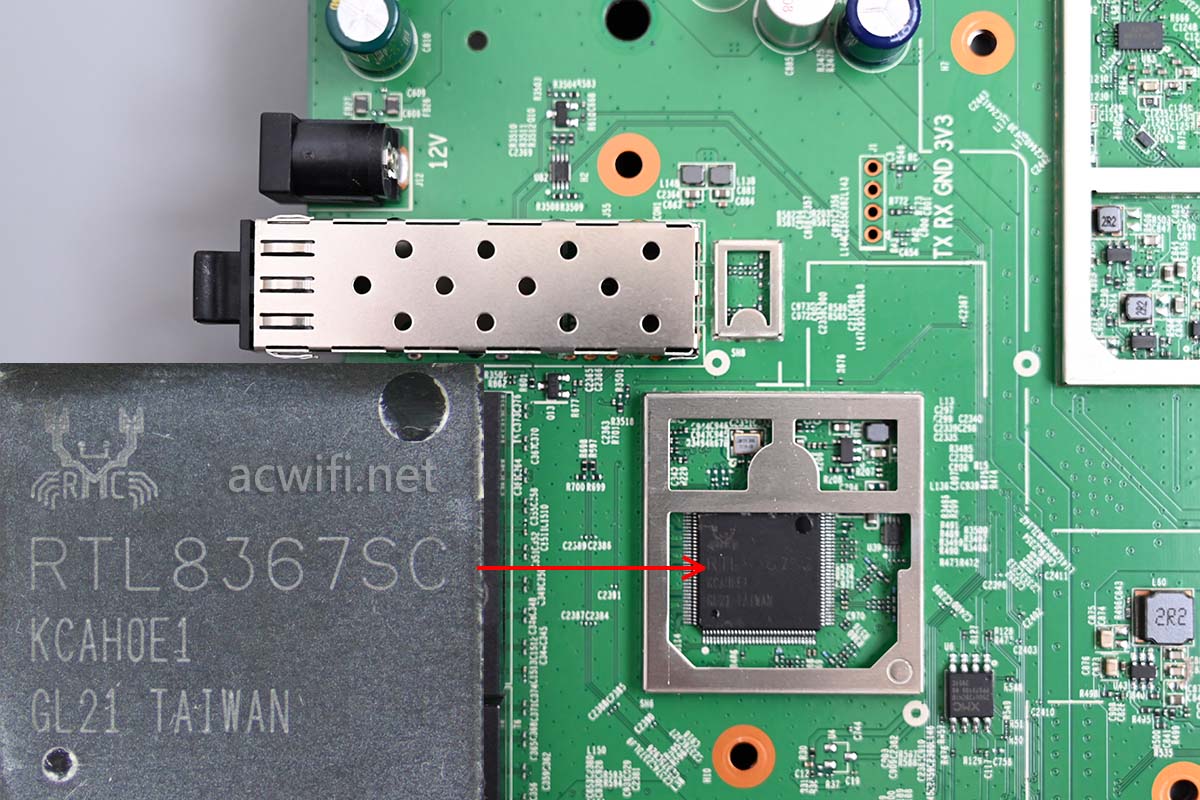

交换机芯片型号是RTLB8367SC:

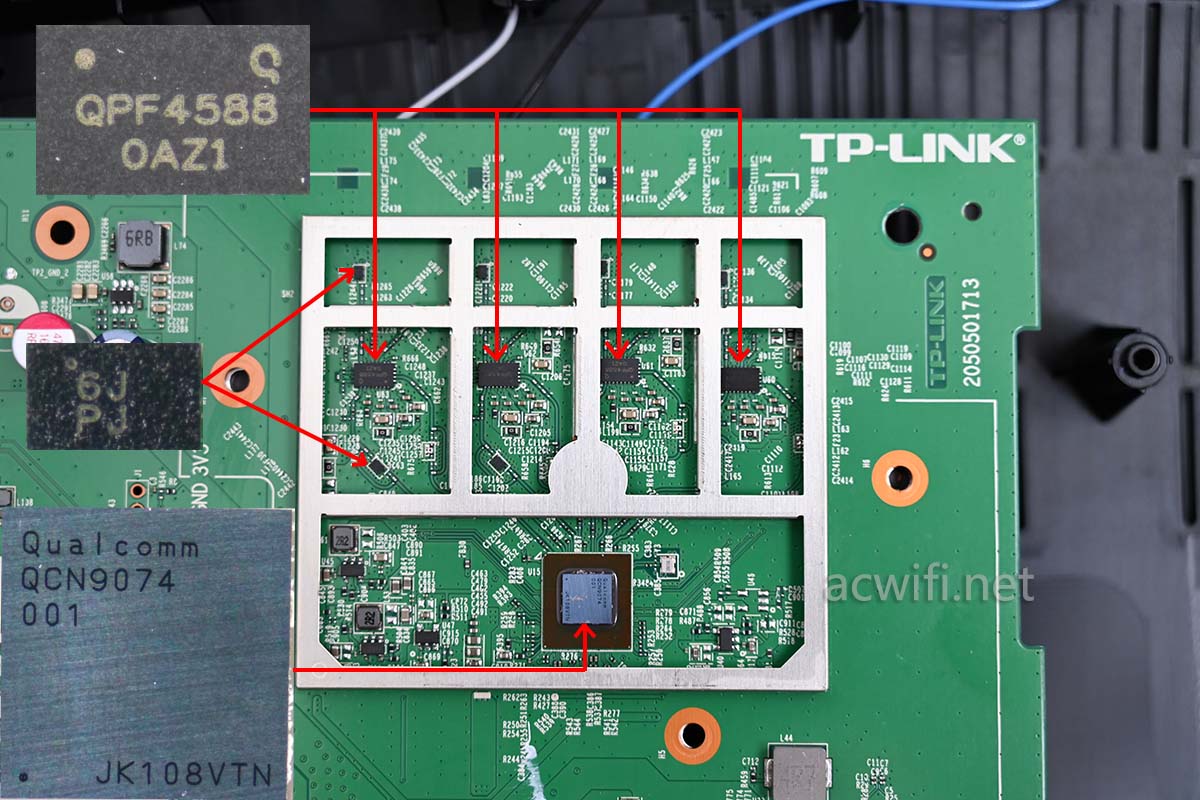

4条流的5G芯片是QCN9074,支持4x4mimo,最高速率4804Mbps,在2x2mimo下能支持4096-QAM,所以在2x2mimo时,最高速率可达2882Mbps,例如小米11就支持4096-QAM,其它手机支持吗?我不清楚。4096-QAM是未来的趋势,但对FEM有更高的要求。

QCN9074外置了独立的FEM芯片,型号是QPF4588,高功率。

丝印着”6J PJ“的芯片是一款滤波器,有两颗,分别在发射端和接收端。

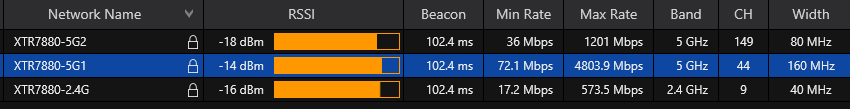

QCN9074工作在底频段,用WINFI软件即可查看。我把5G1设置了固定信道44,5G2设置149信道。在下图中看见4803.9Mbps的就是44 CH。所以QCN9074是工作在低频段。

那么,这颗”6J PJ“就代表是低频段滤波器了。

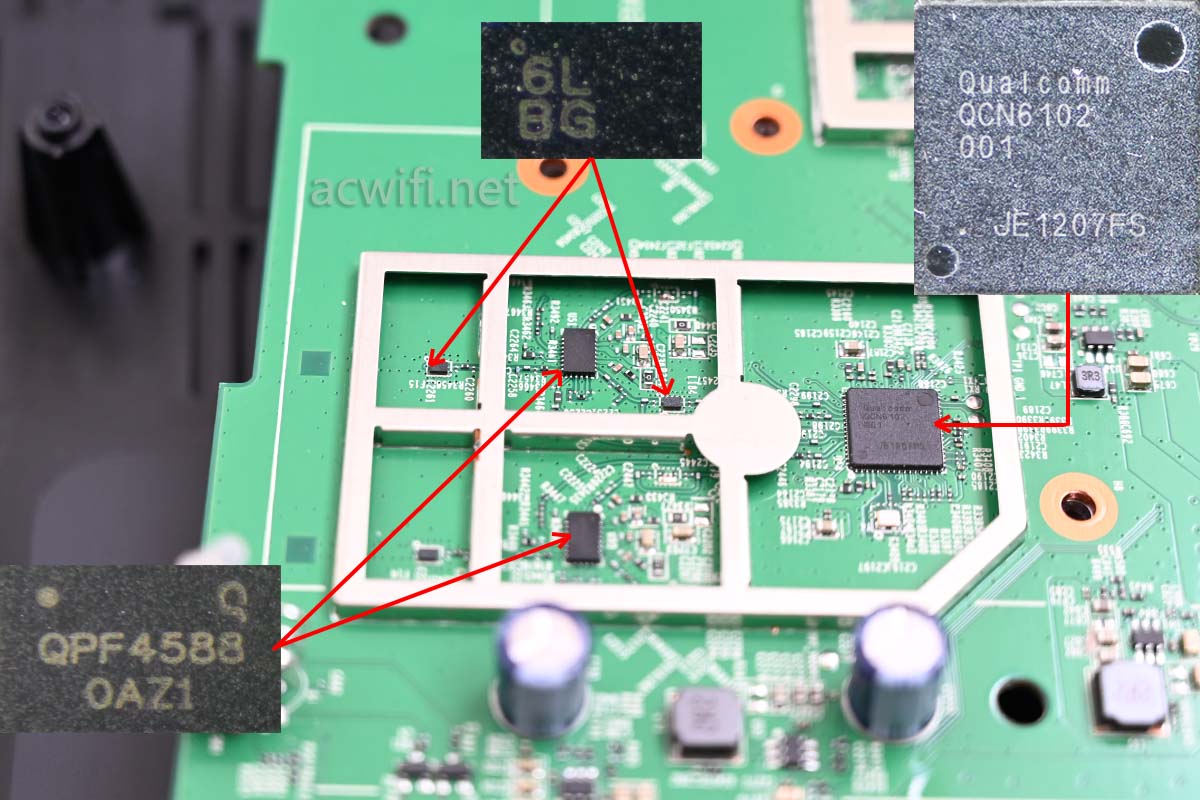

另一颗2条流的5G芯片是QCN6102,支持2x2mimo,在160MHz频宽下最高速率2402Mbps,苹果13系列支持不?

QCN6102外置了独立的FEM芯片,也是QPF4588,高率芯片,看见TURBO版本,基本能确定是这颗功放了。

丝印着”6L BG“的是滤波器,也是”前“、”后“各一颗。它是高频段滤波器。

QCN6102和QCN9074都可以支持160MHz,只要在5G无线设置选项下方修改地区,且设置信道100、104、108等等,就可以让2个5G同时支持160MHz,达到最高的无线速率,因此这款AX7800的无线规格并没有夸大,没有玩文字游戏。

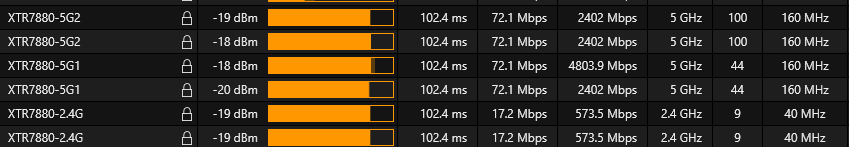

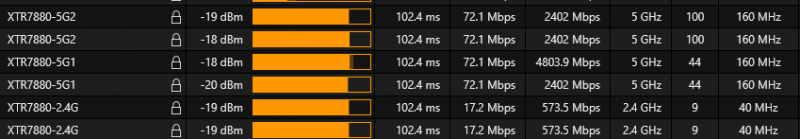

以下我用XTR5460与XTR7880易展组网后的无线参数:

从上图可以看出,两台无线路由器一共4个5G均工作在160MHz频宽。

但设置100这些信道后,手机除了苹果之外是看不见5G2的。但两台三频路由器可以看见。哈哈。。。其实没好笑的,能笑的将会是两个5G都是4x4mimo的AX10200。

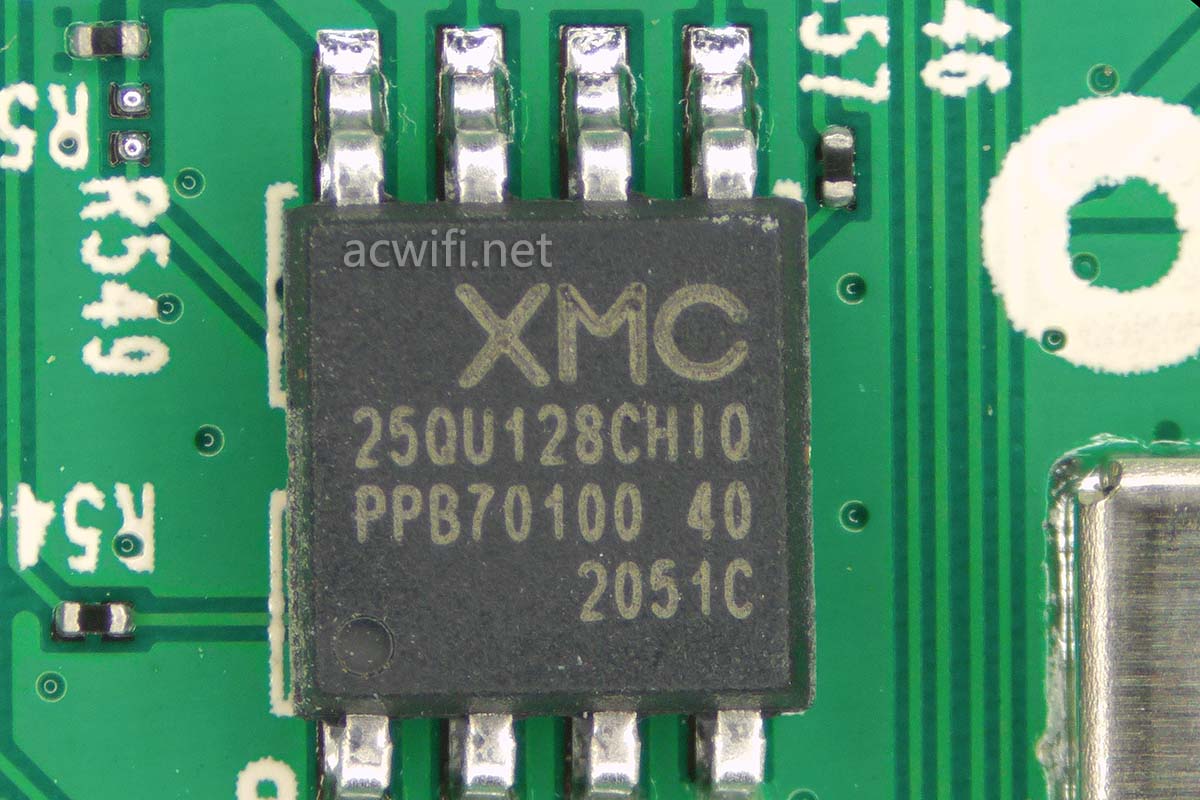

闪存容量不用看了吧,肯定是16MB:

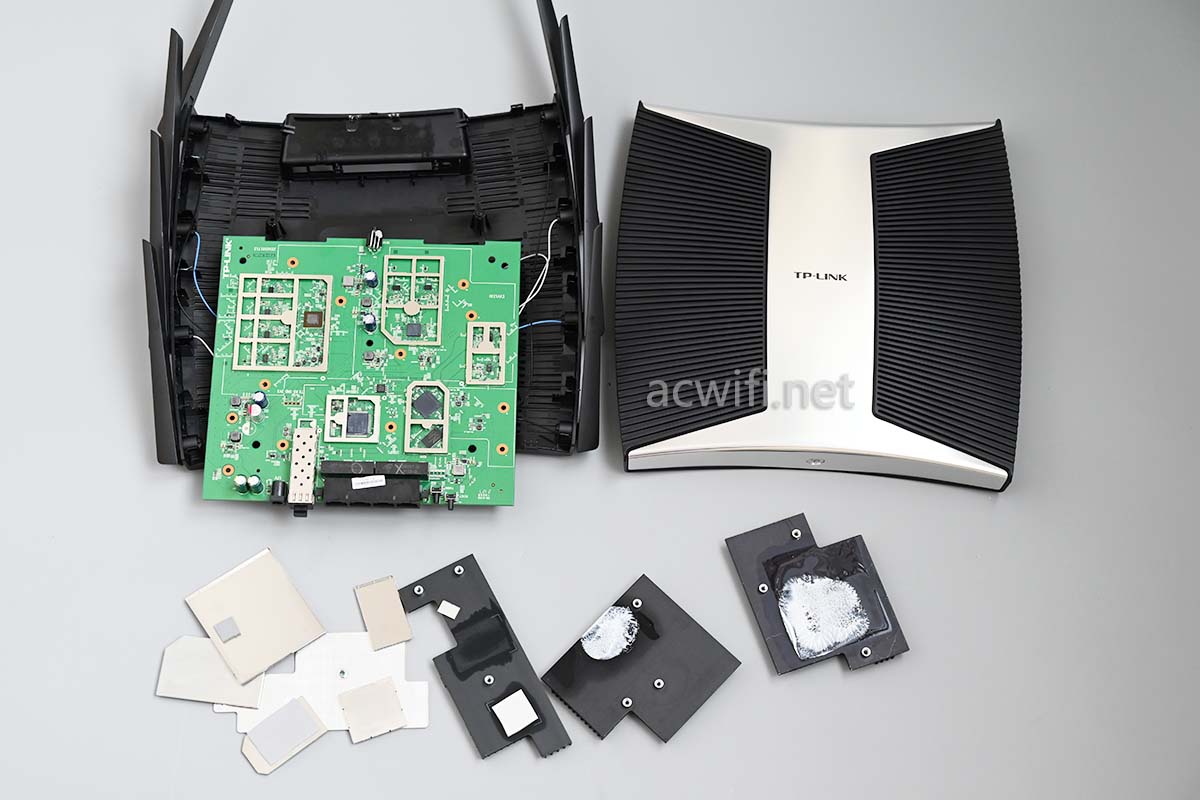

XTR7880拆机完成了,上盖的壳子已经很有份量了,那是金属的,加上三个散热器,三片散热片,加起来让整台机身很有价量,沉沉的。

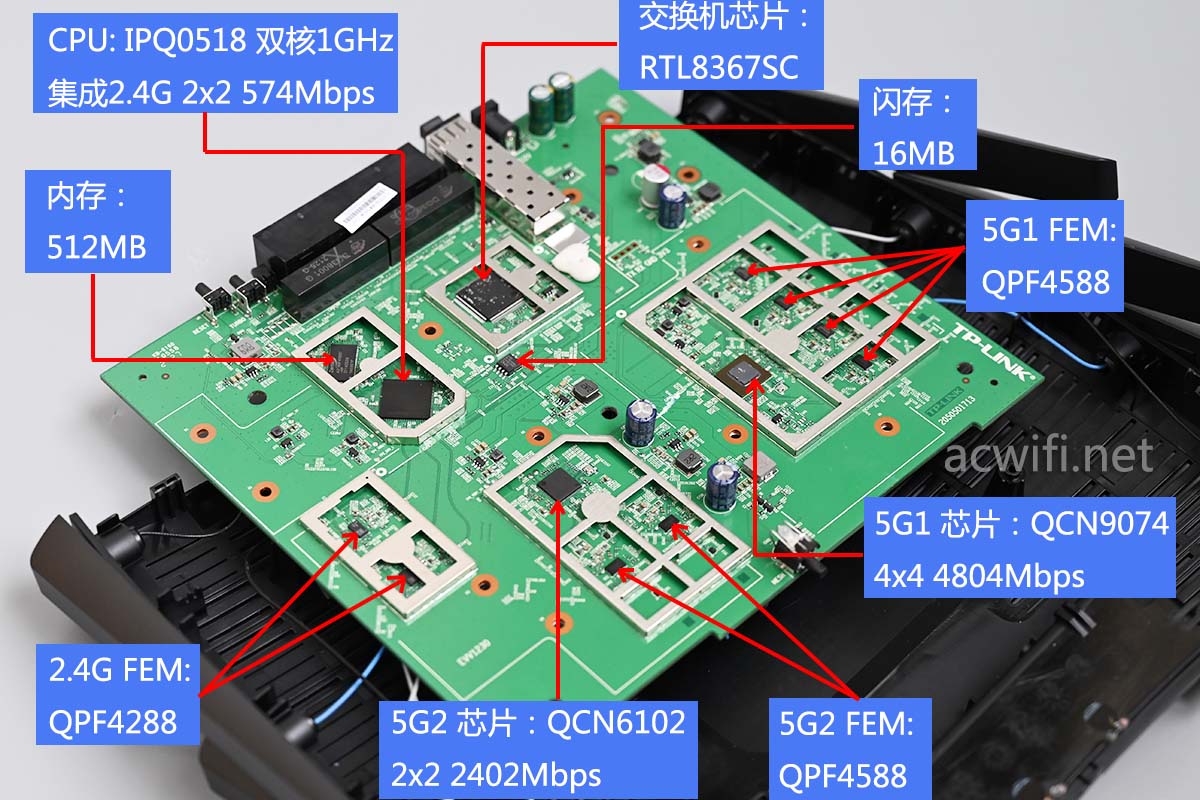

以下是XTR7880的各芯片型号汇总图:

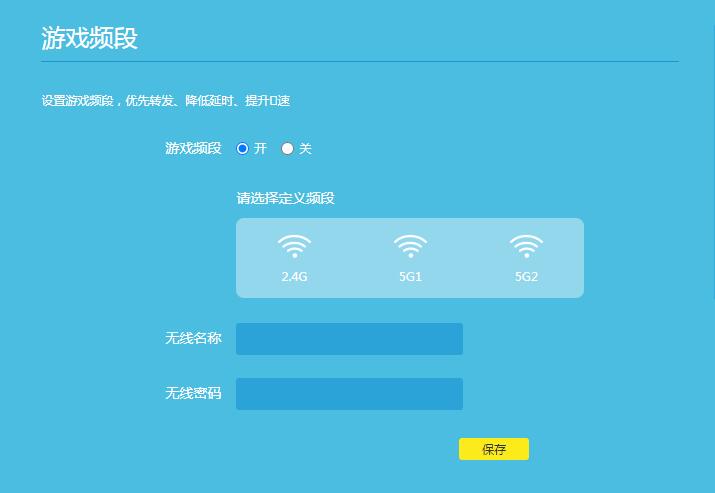

有个自定义无线频段,可以优先转发、降低延时。第一次见,三频才有的功能吗?

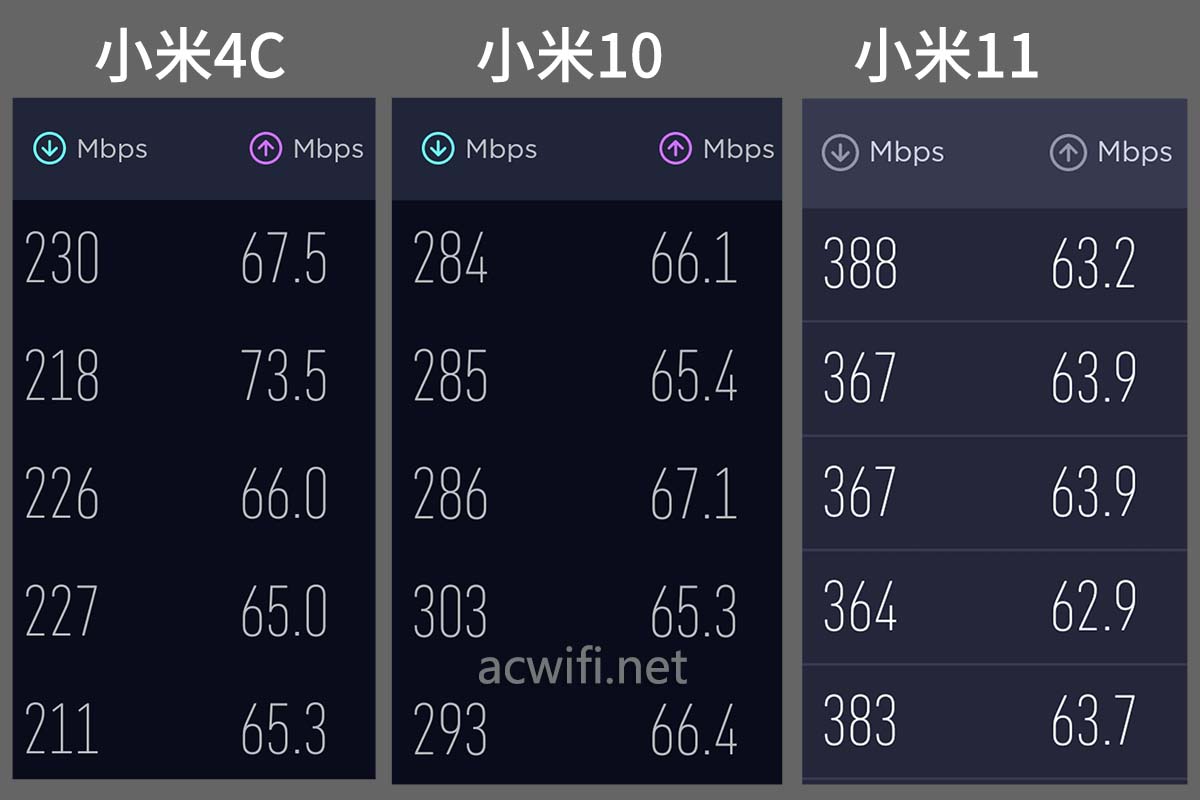

拿三款手机在楼下D点测速看看,只测5G1,44信道,电信500兆宽带。结果如下图:

从D点测速来看,比双频的XDR6070慢一些,正常现象。

如果只要一个信号强的,请考虑XDR6080。

无线组网的,2台XTR7880会很爽。想再爽一些可以等AX10200的新,那是5G1和5G2都是4×4的版本。

三频有什么好处? 坐在客厅中玩游戏,不会受到同频干扰; 无线组网,掉速少很多;总的5G设备接入量大幅提升。缺点,因为滤波器的介入,让信号衰减多一些,相对双频同配置来说,信号会弱一点点。

要先了解自身需求,才去问哪一款好。
