又一款AX3000的光猫:华为HS8546X6拆机

有人留言说这个型号,于是就买回来拆机看看了。咸鱼160多元包邮!到手后没有看见网线,不知原配有没有网线,问了卖家,说原来就没有。光猫没网线,就好不应该!

华为HS8546X6的外壳,,跟HS8145X6一模一样。其实这两者是一模一样的东西,因为我看见电路板上印有HS8145X6,主板也一样。

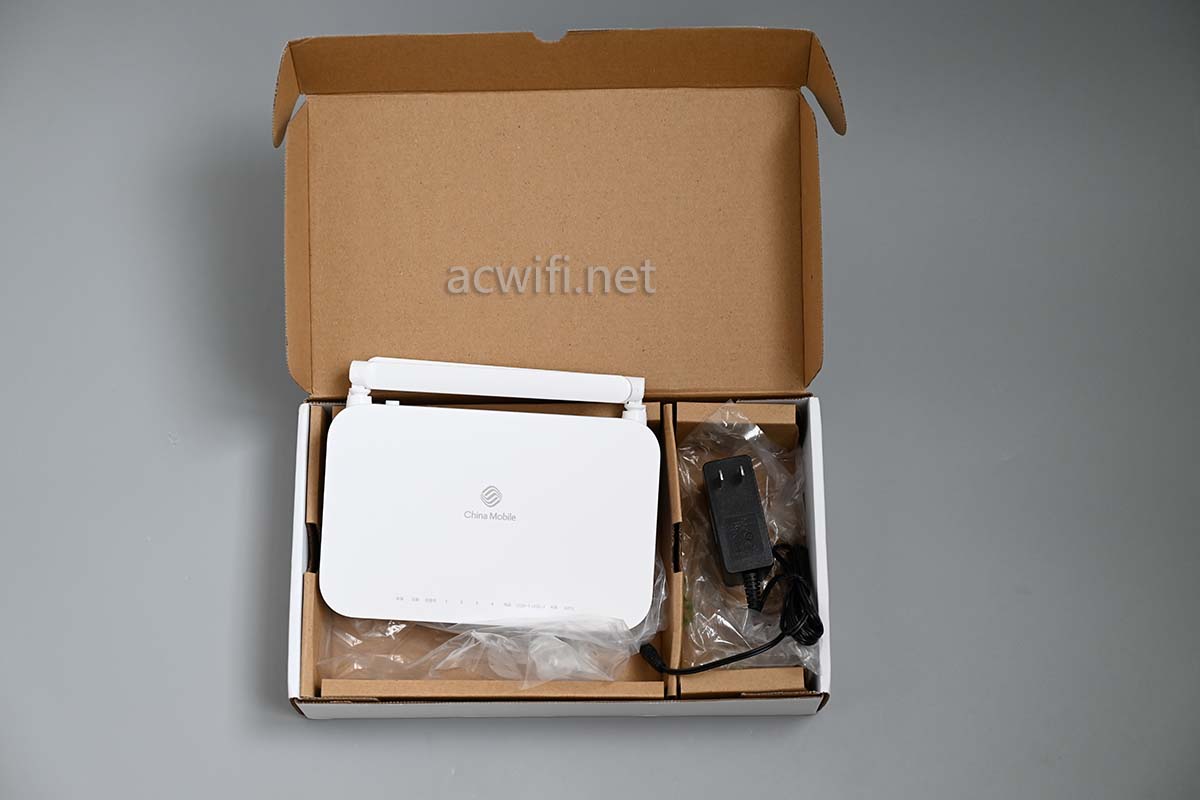

打开包装:

电源是12V/1.5A。

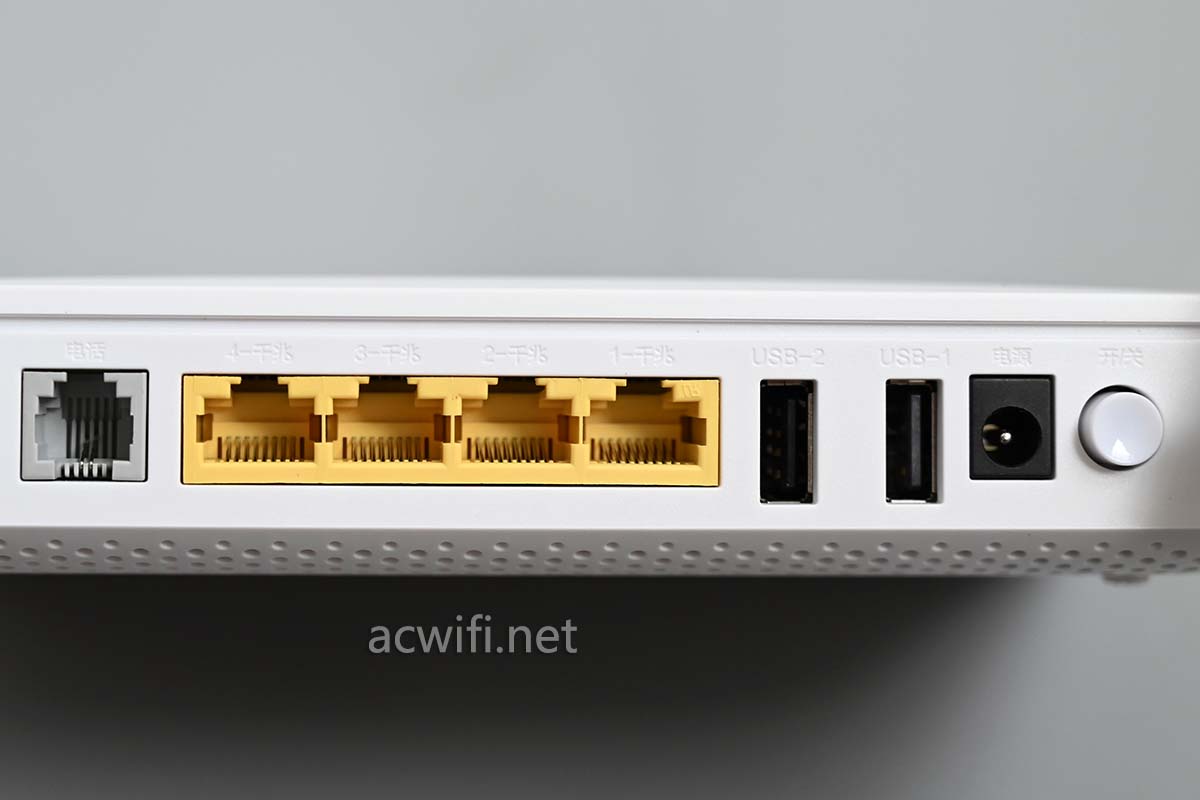

背面接口:

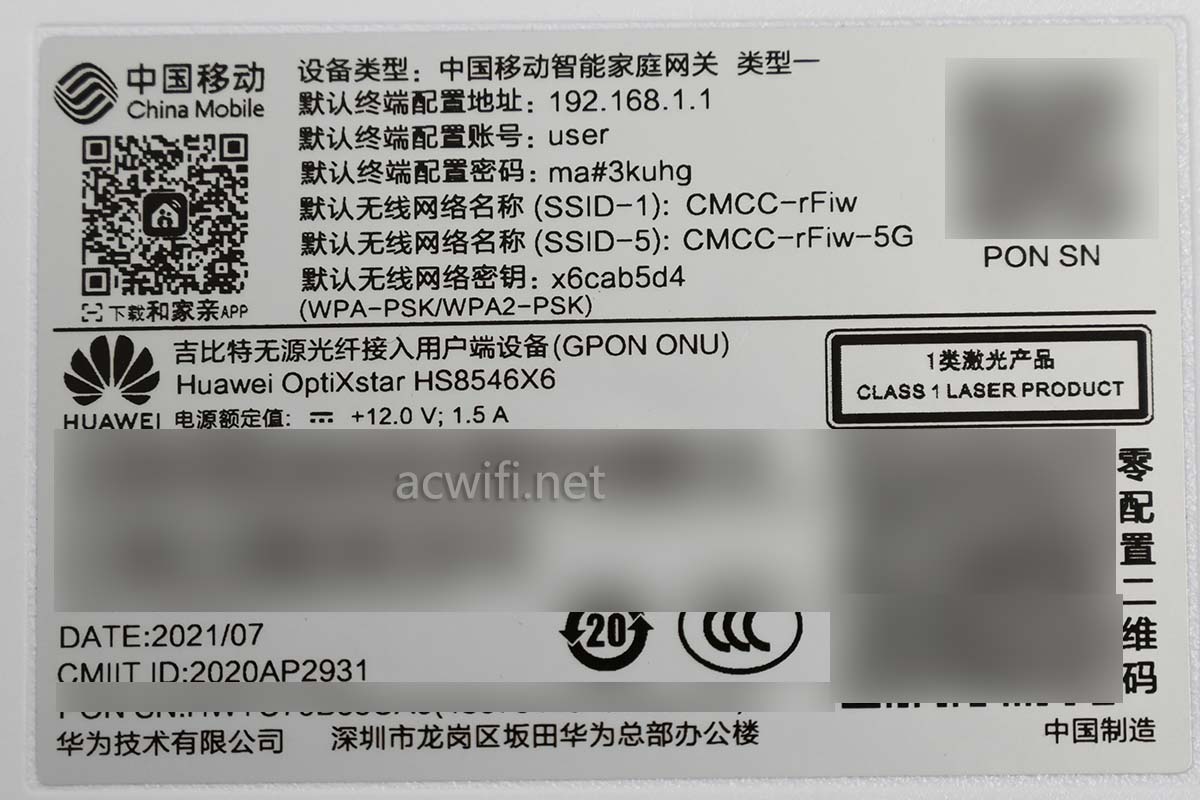

背面:

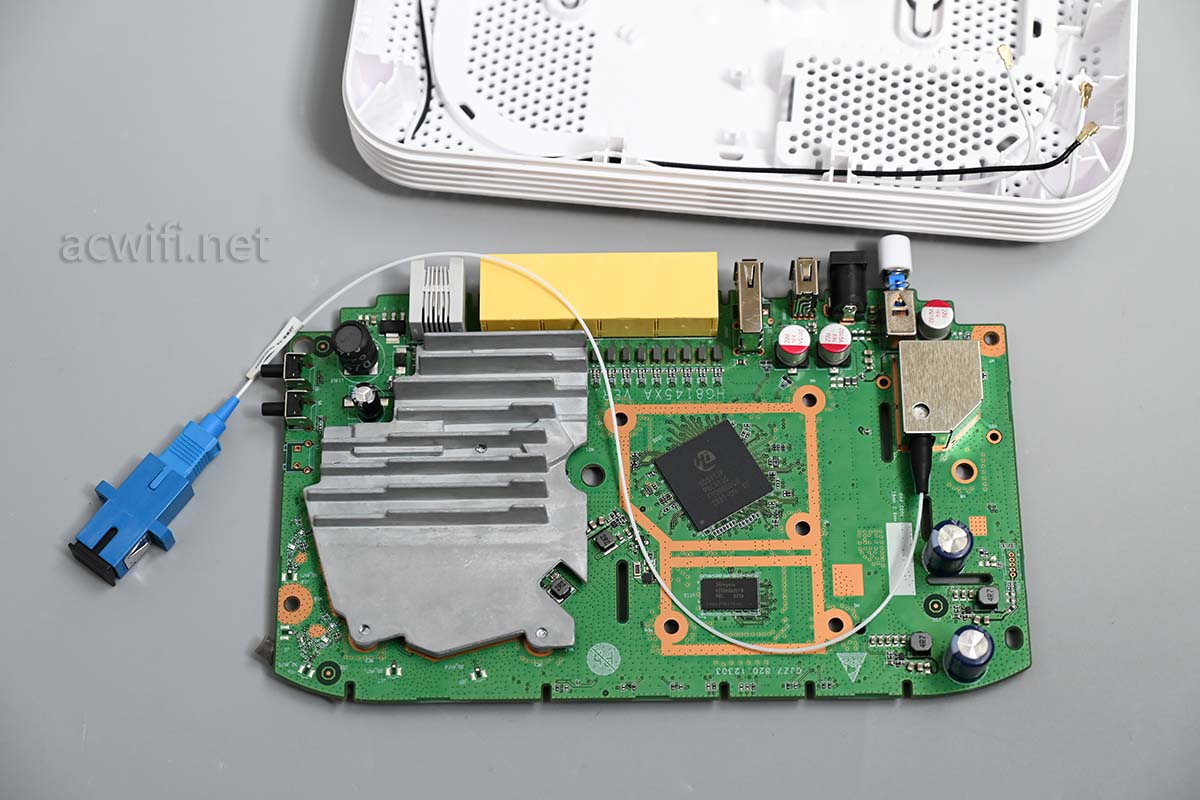

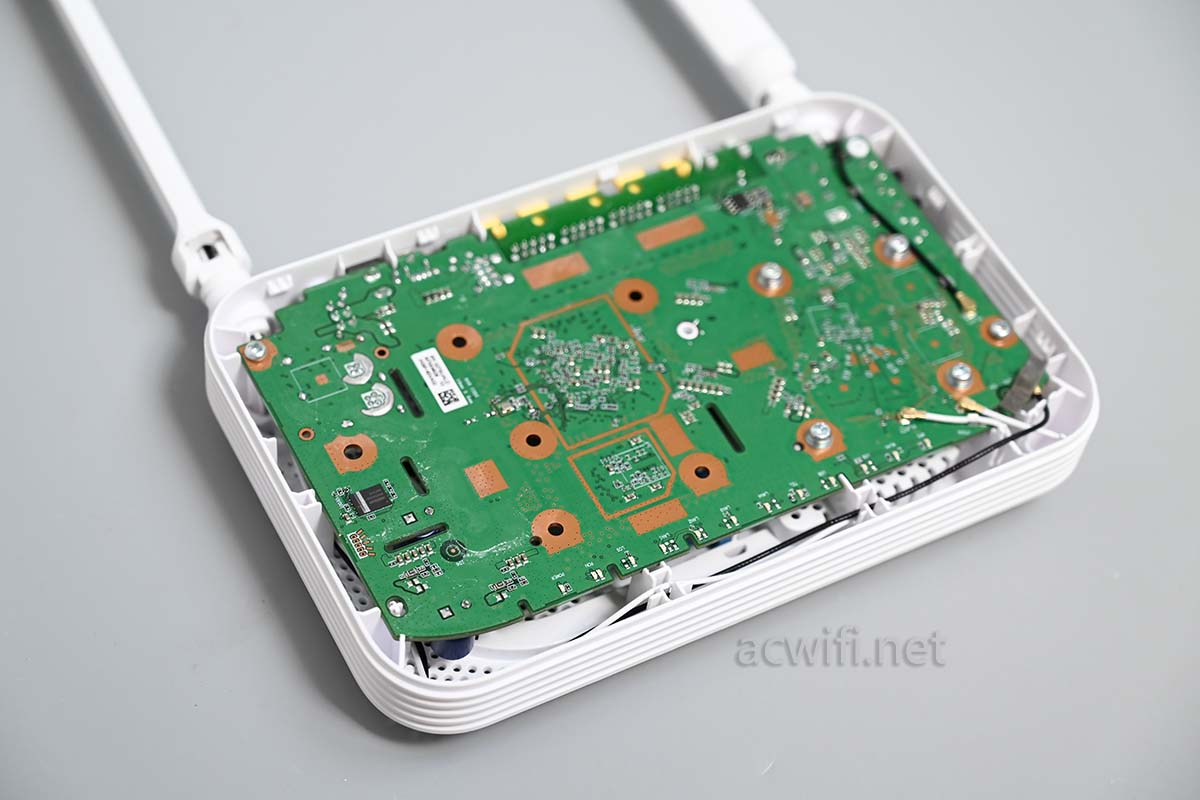

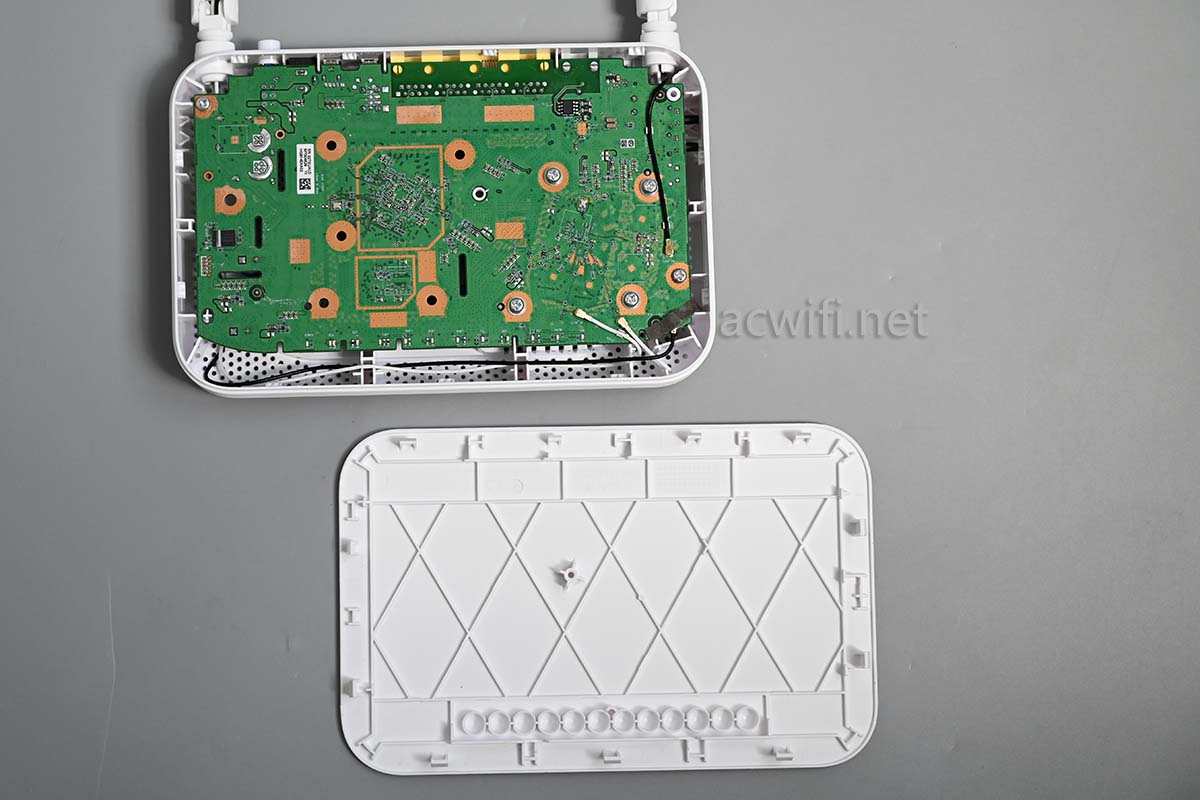

拆开外壳:

熟悉的板子:

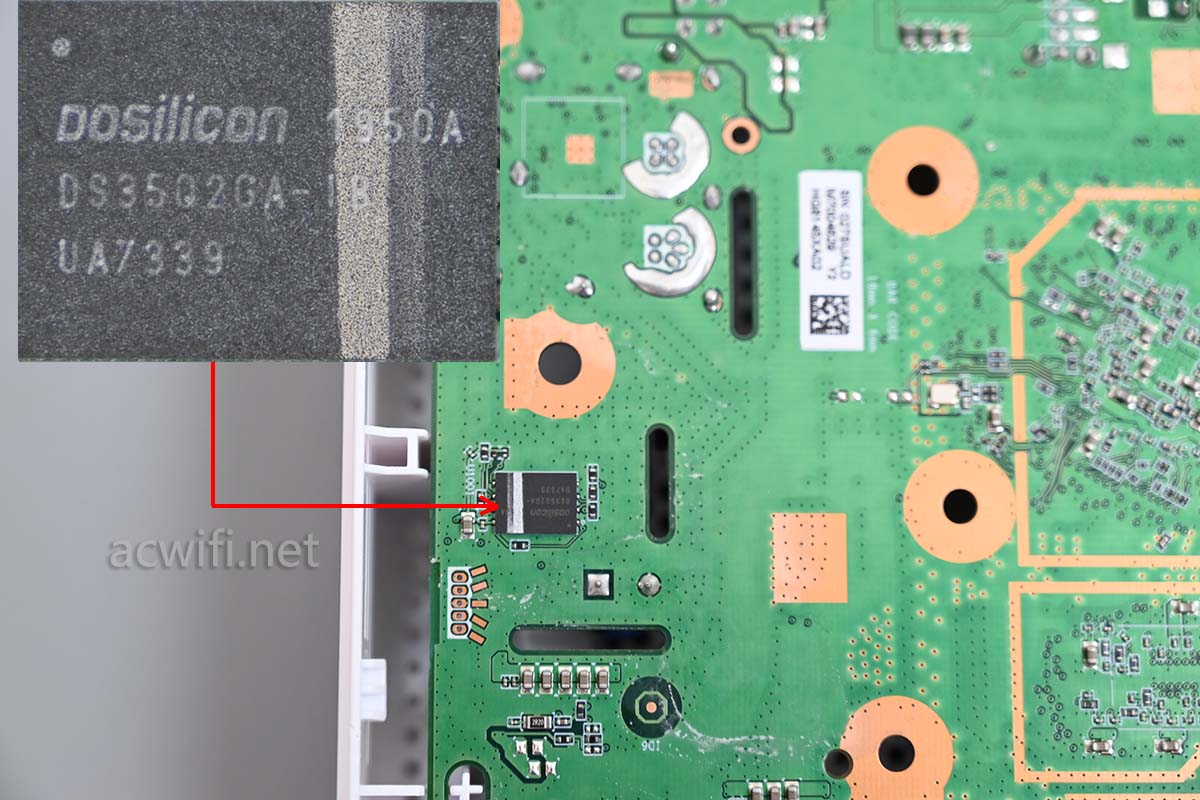

这里有一颗闪存芯片,型号是DS35Q2GA-IB,其中,35代表SPI NAND,Q代表3.3V电压,2G代表容量2Gb,即256MB。

DS35Q2GA-IB

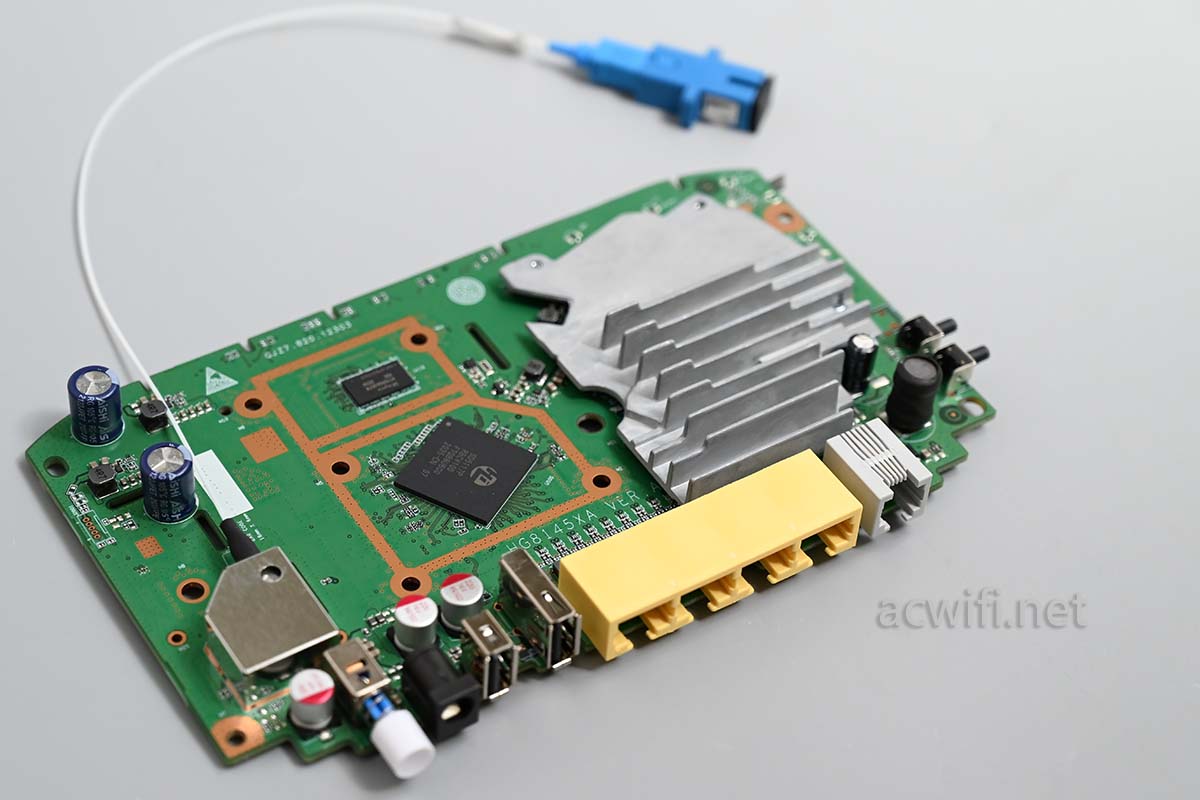

取出主板,翻过来看主板正面:

很显然处理是海思的。

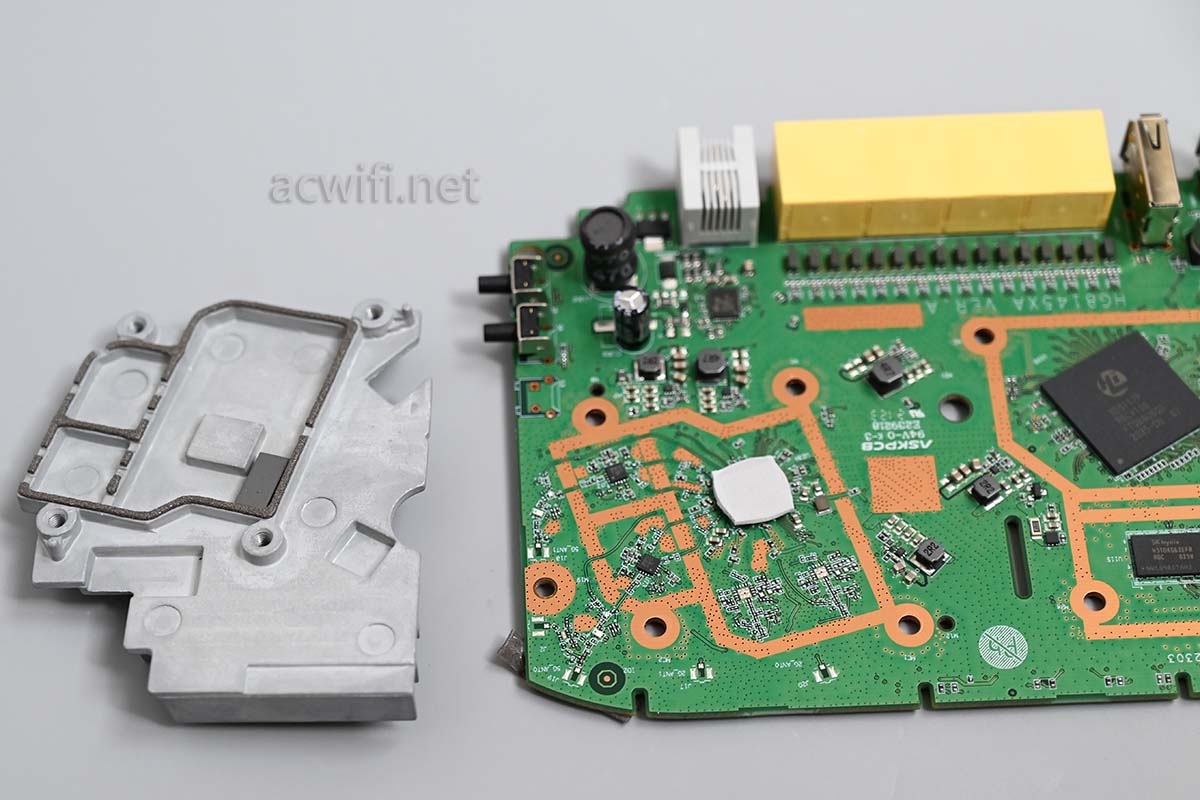

拆开散热片:

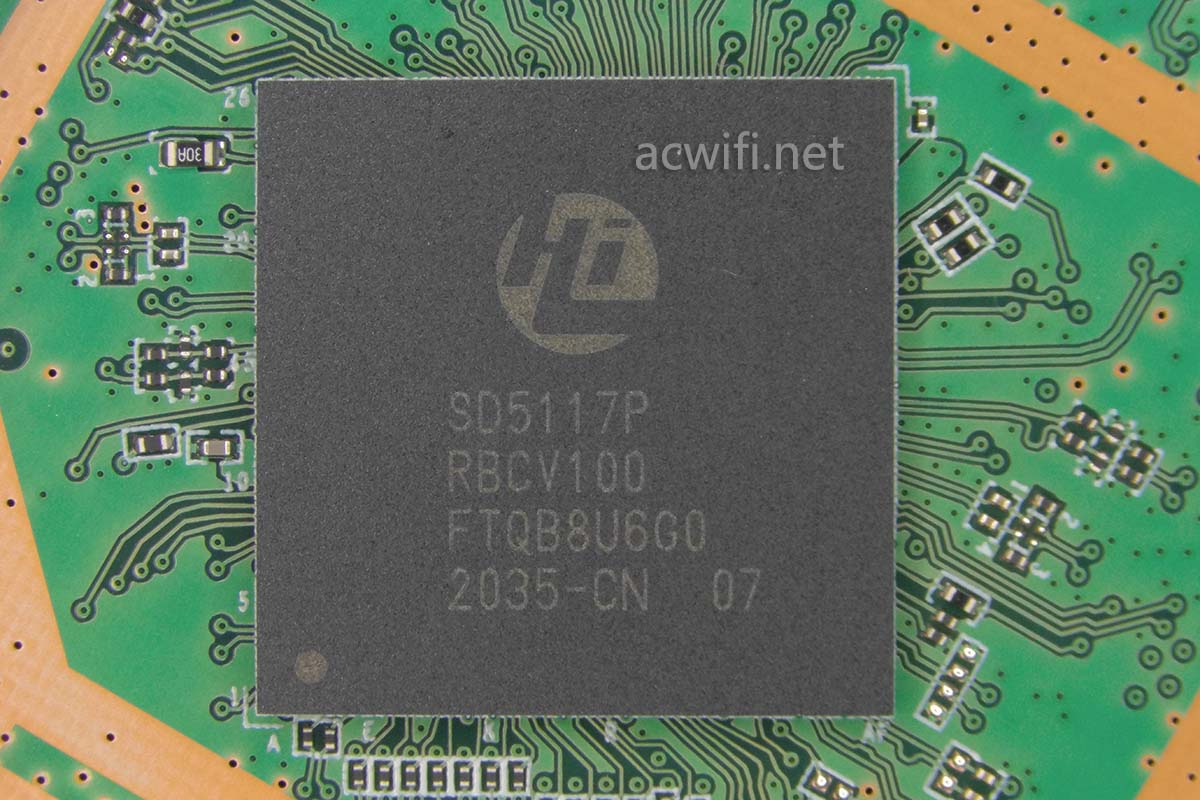

CPU型号是海思SD5117P,双核1GHz,ARM A9架构,集成四口千兆交换机,集成2.5Gbps/1Gbps的光MAC。

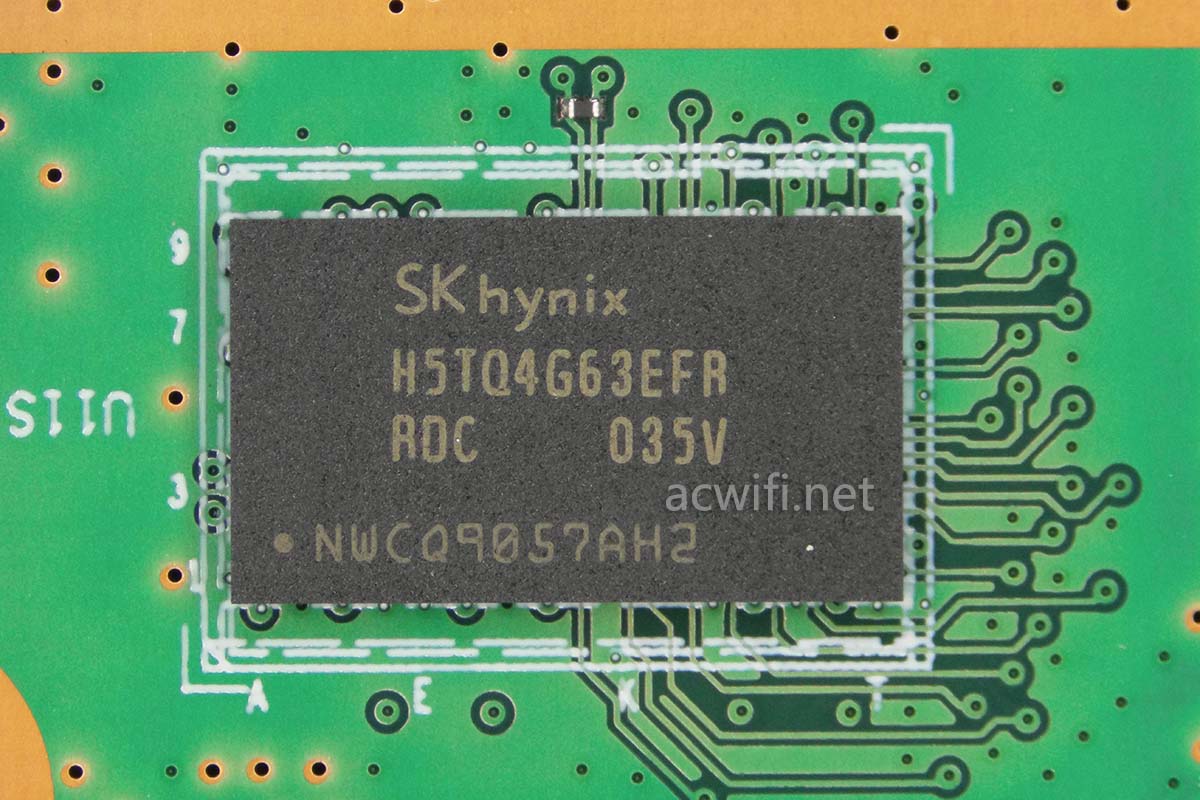

内存芯片的型号是H5TQ4G63EFR,容量512MB。

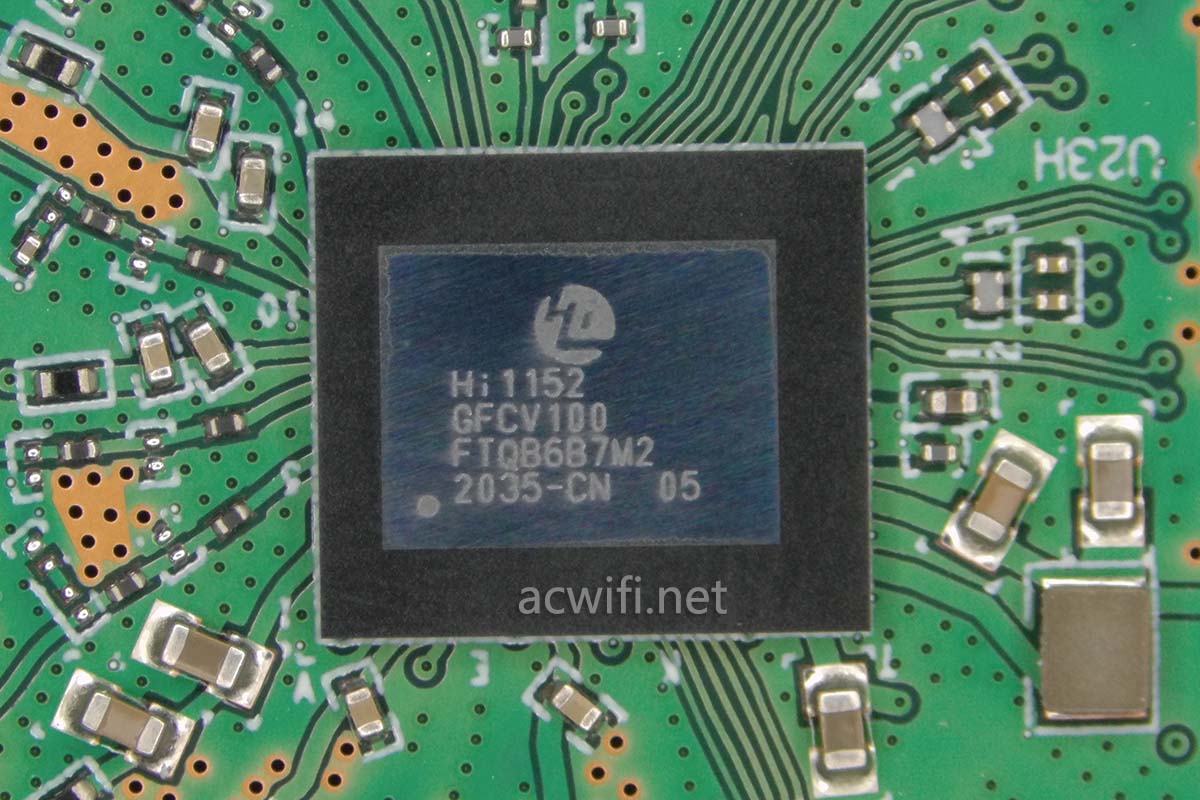

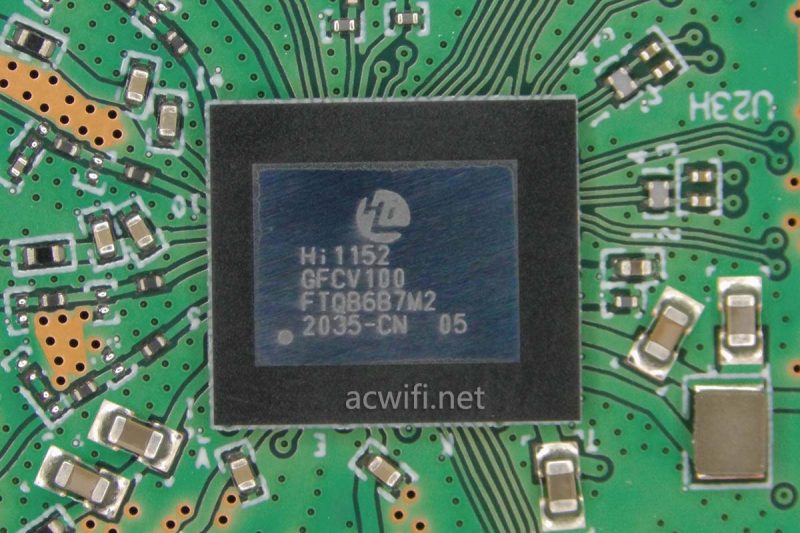

无线芯片是海思Hi1152,DBDC,可同时支持2.4G和5G,支持2x2mimo,支持160MHz,2.4G最高速率574Mbps,5G最高速率2402mbps,所以无线规格是AX3000。

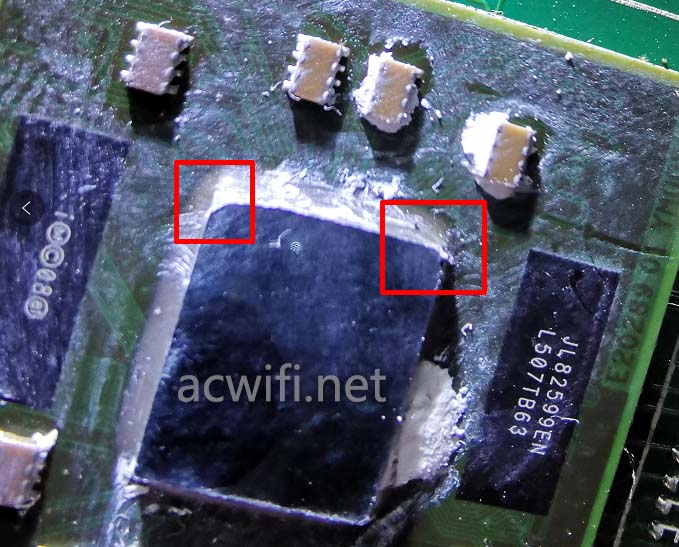

这样的芯片封装挺好的,如果没有周围那一圈,芯片四角很容易被散热器压碎。为了证实我所说的这句话,我碎给你看,说错了, 是我弄碎给你看。下图是X520-DA1的网卡,我从主板上拨出网卡,手指按在散热器上了,然后听见了只有纯度是99.9999%的单晶硅破碎虚空发出的清脆的声音。

果然,再装入电脑后,电脑发现不了这张网卡,拆开散热器一看,碎了2个角。。我前后坏了2张X520-DA1,均是电脑不认,决定不再买这款。

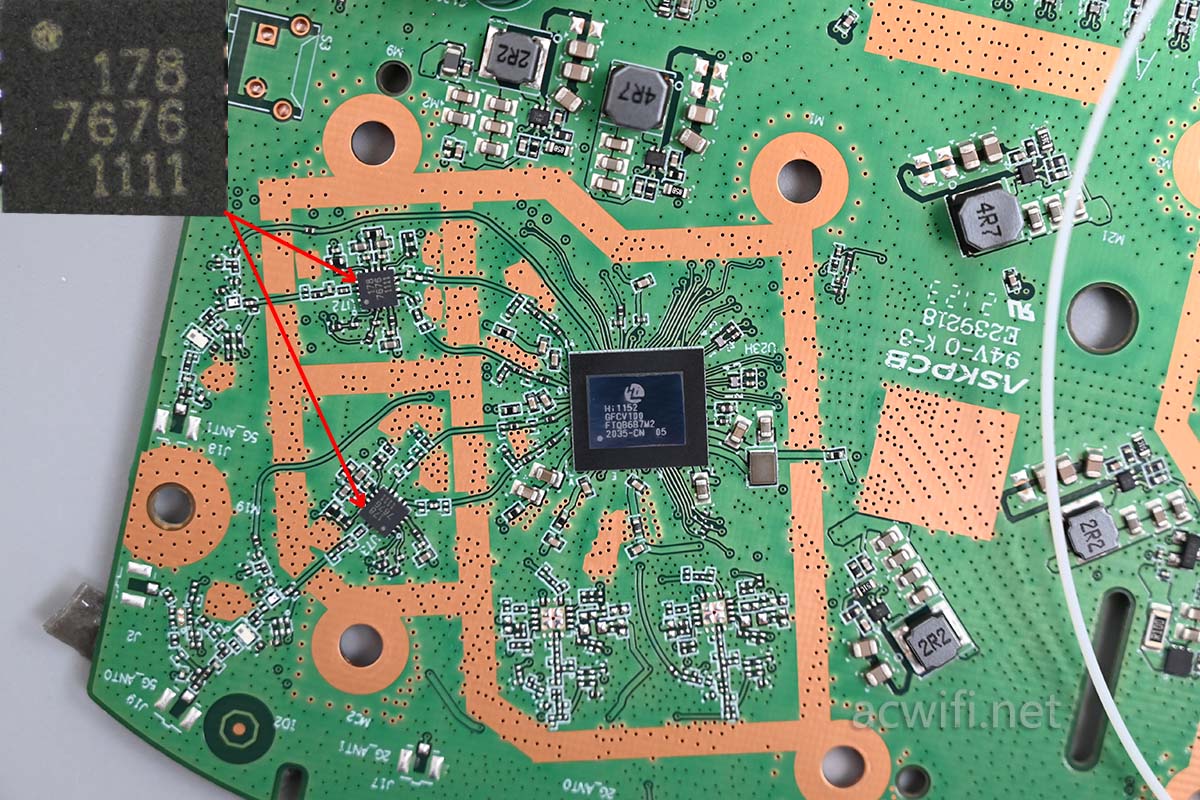

5G外置了两颗FEM芯片,型号是RTC7676,RTC7676是HI1152的好伴侣呀。

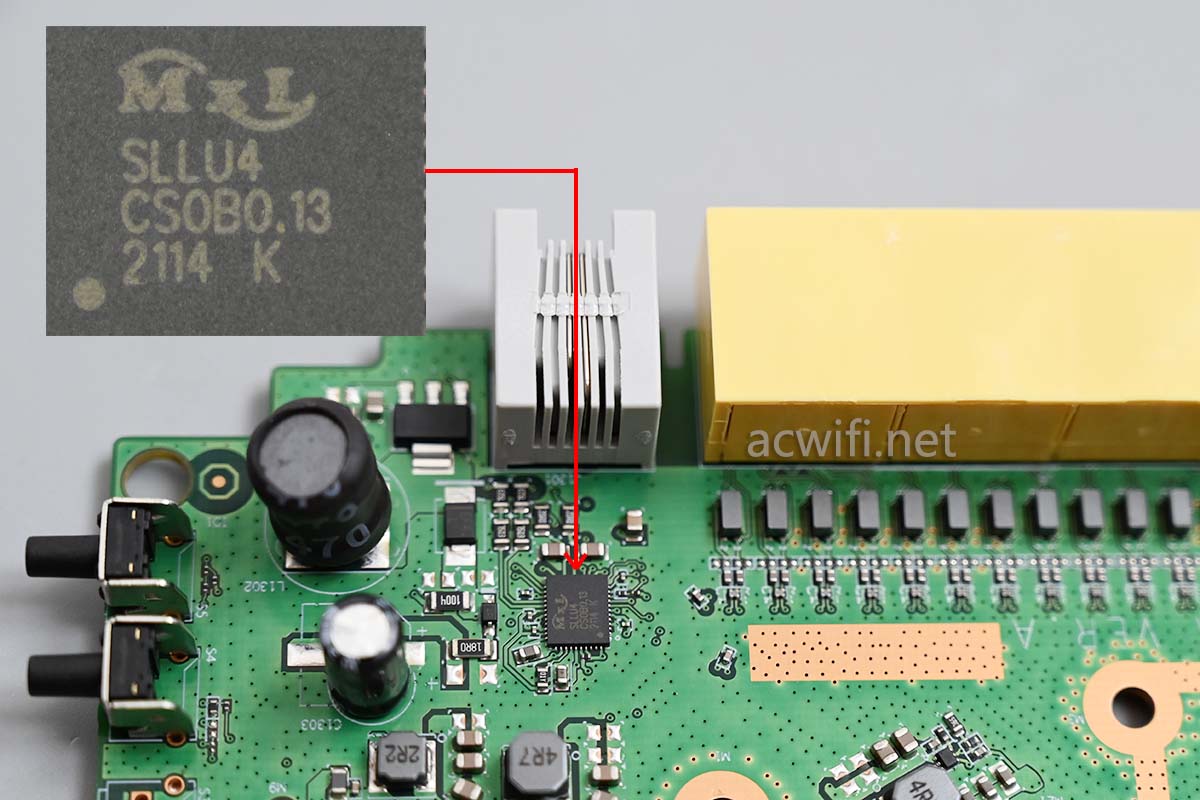

电话线接口附近有一颗语音网关芯片,上面丝印着“SLLU4”,型号是PEF31001VSV12,简单来说是“电信接口IC”。

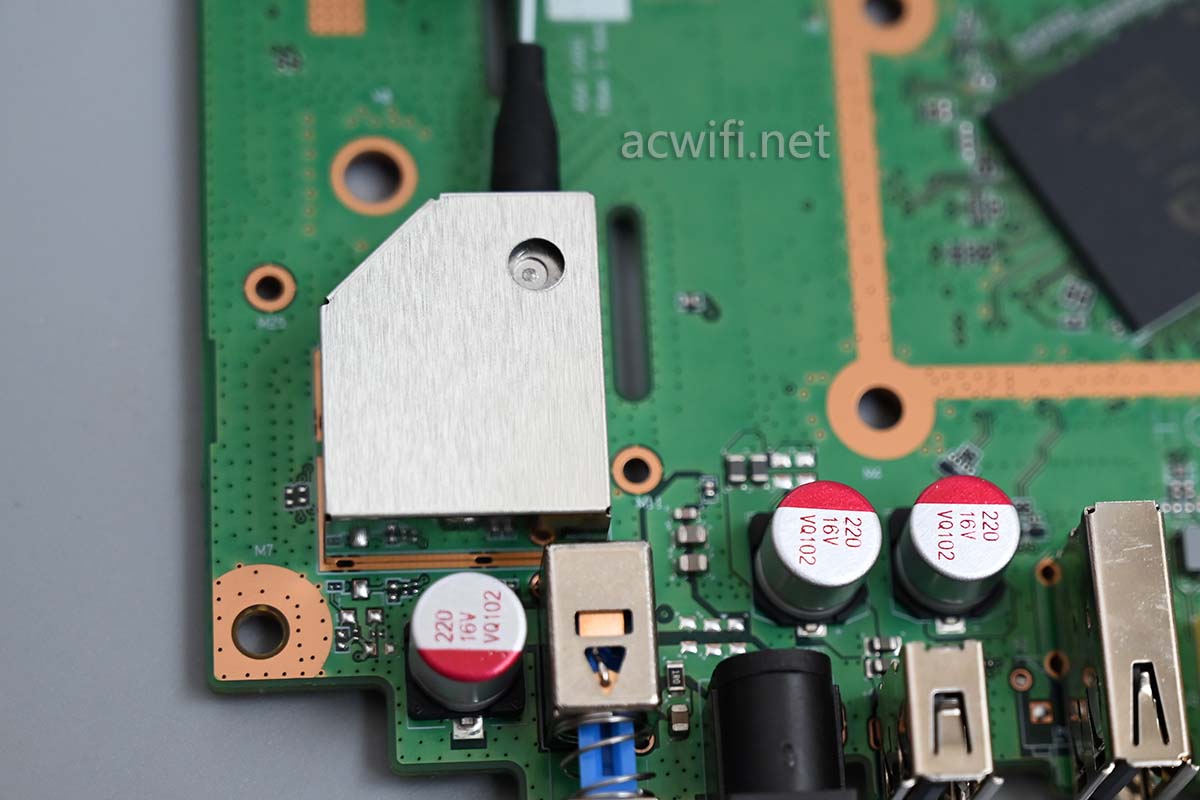

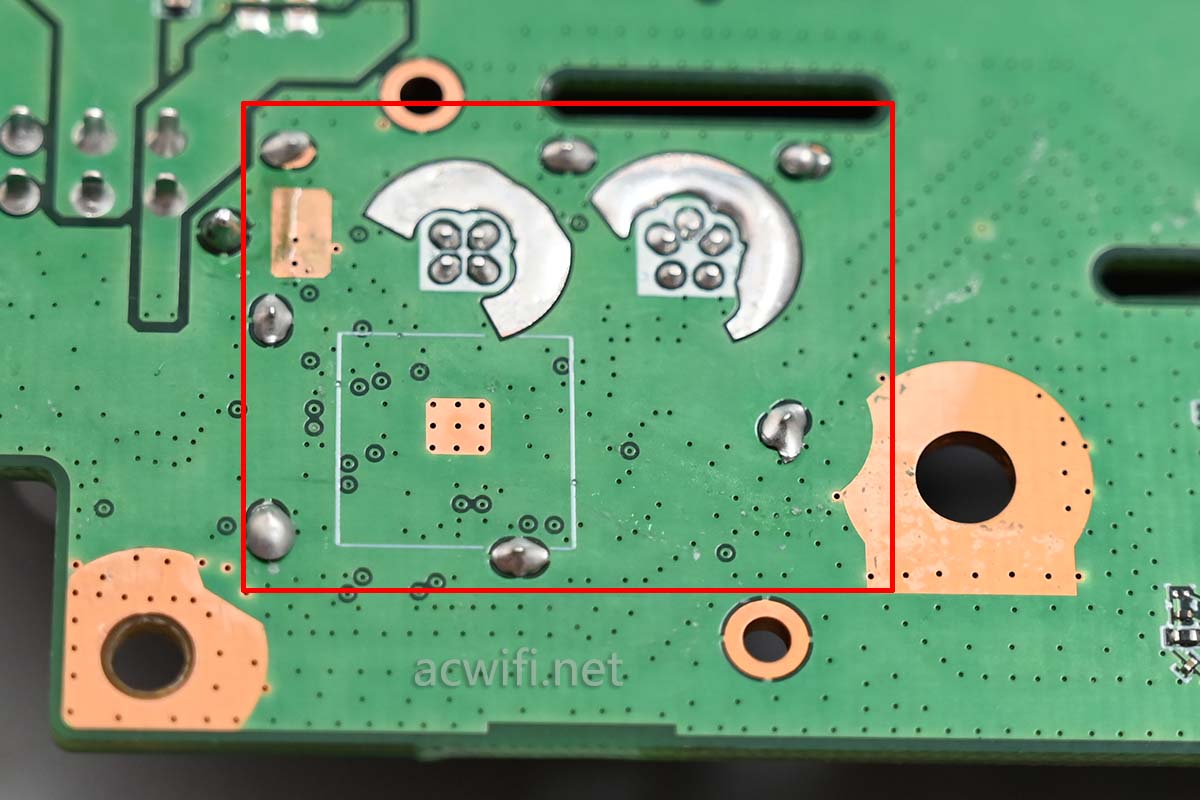

看看光PHY芯片是怎样的,之前8145×6拆机时没有拆这个屏蔽罩,因为有几个焊脚在主板背面,不是随便能搬开的:

以往的老办法是剪下来,斜口钳直接弄。

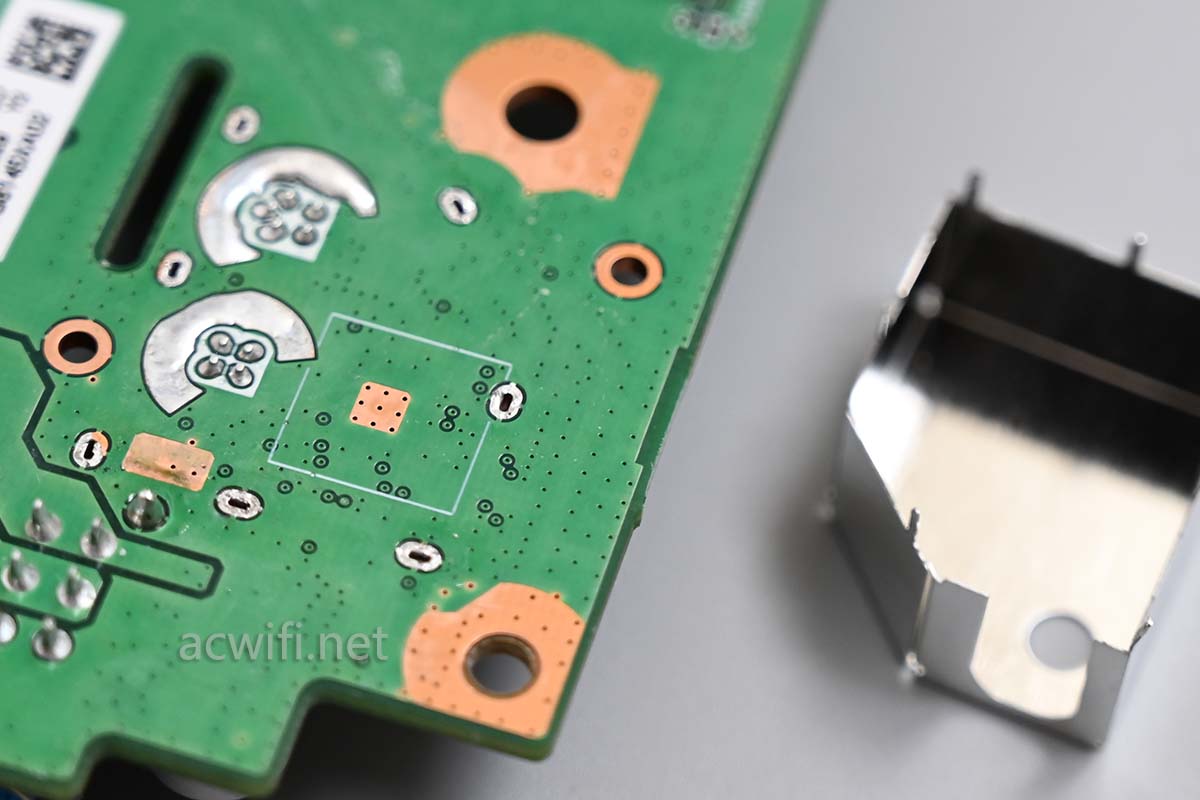

我买了自动吸锡器,哈哈连续吸走这7个点不到1分钟。太爽了!

acwifi一直是我一个人在弄,所以高效的工具可以节省大量的折腾时间,很有必要!

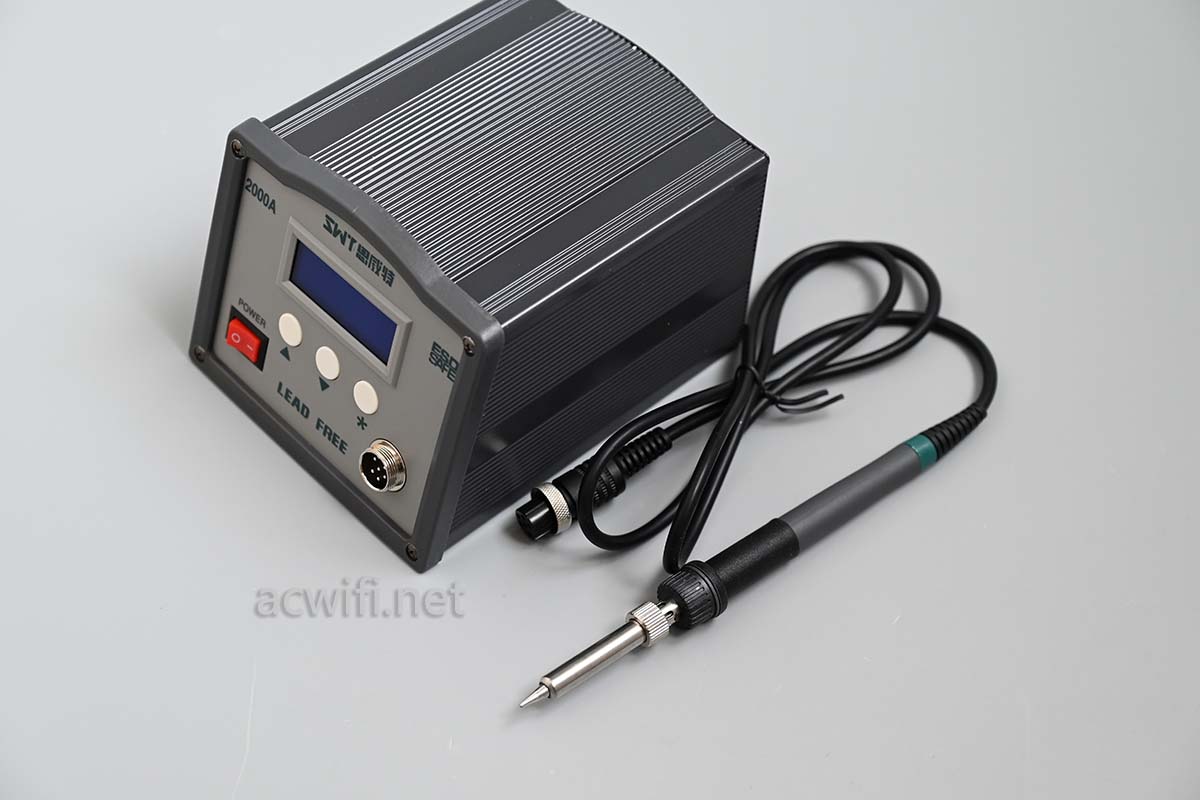

焊上也很快,最新买的120W高频焊台到货了:

这个焊台是为了以后焊接馈线用的。

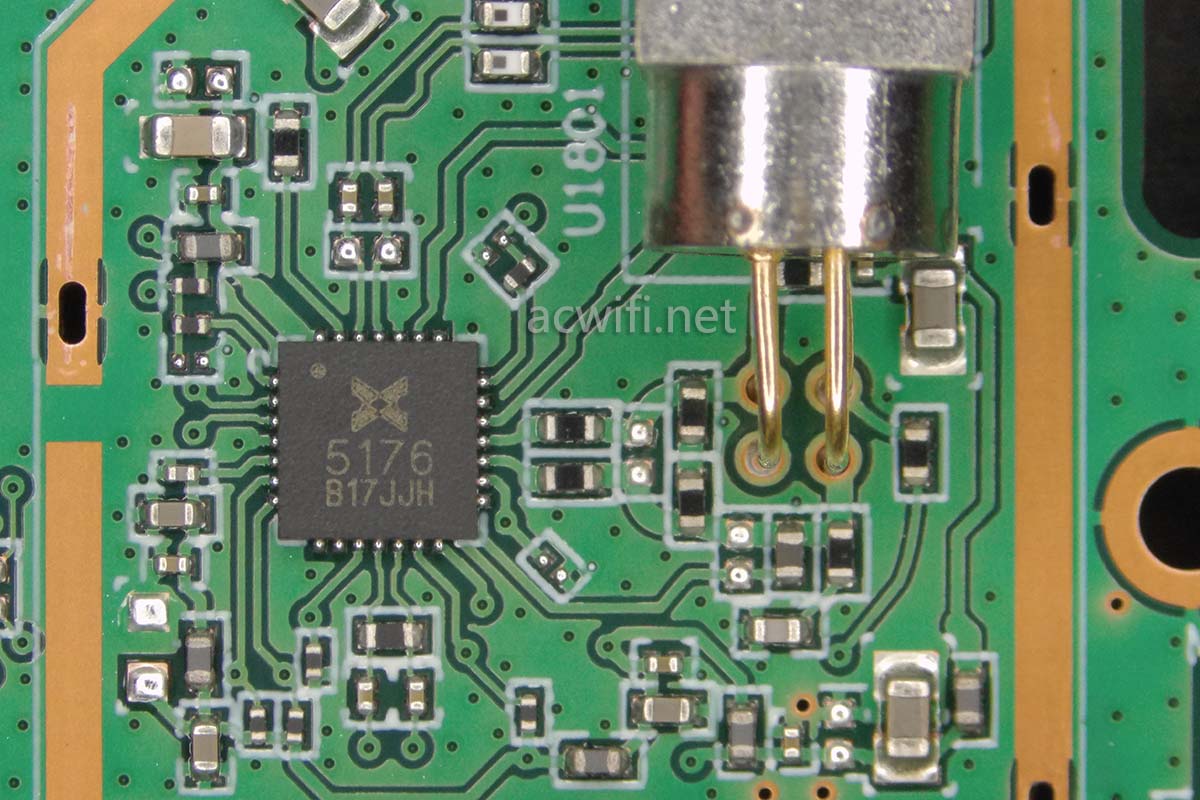

拆下来这后看见里面的光PHY芯片了,型号是“5176”,真实型号不清楚。支持双模(EPON

、GPON),应该有办法改为EPON。

HN8145X6用的光PHY芯片是“5171”,它支持10Gbps速率。

至此,这款中国移动的光猫:华为HS8546X6拆机完成了。

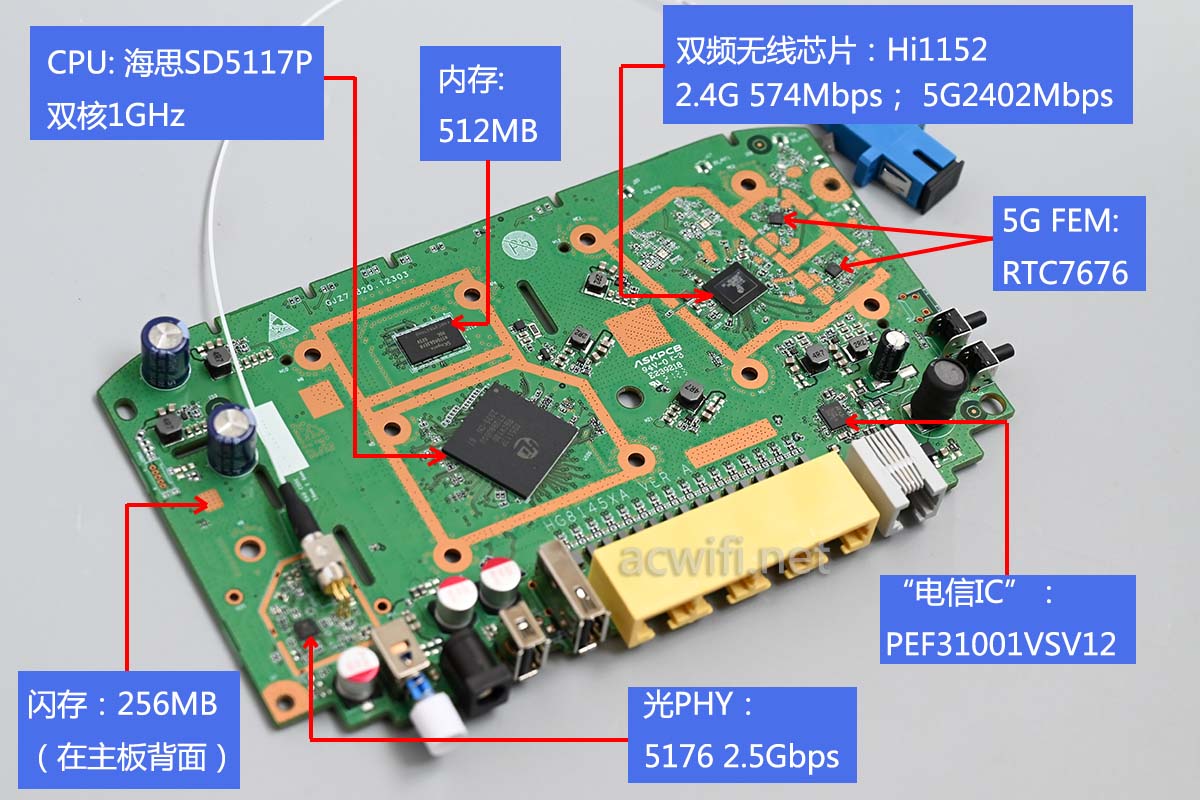

芯片型号汇总如下图:

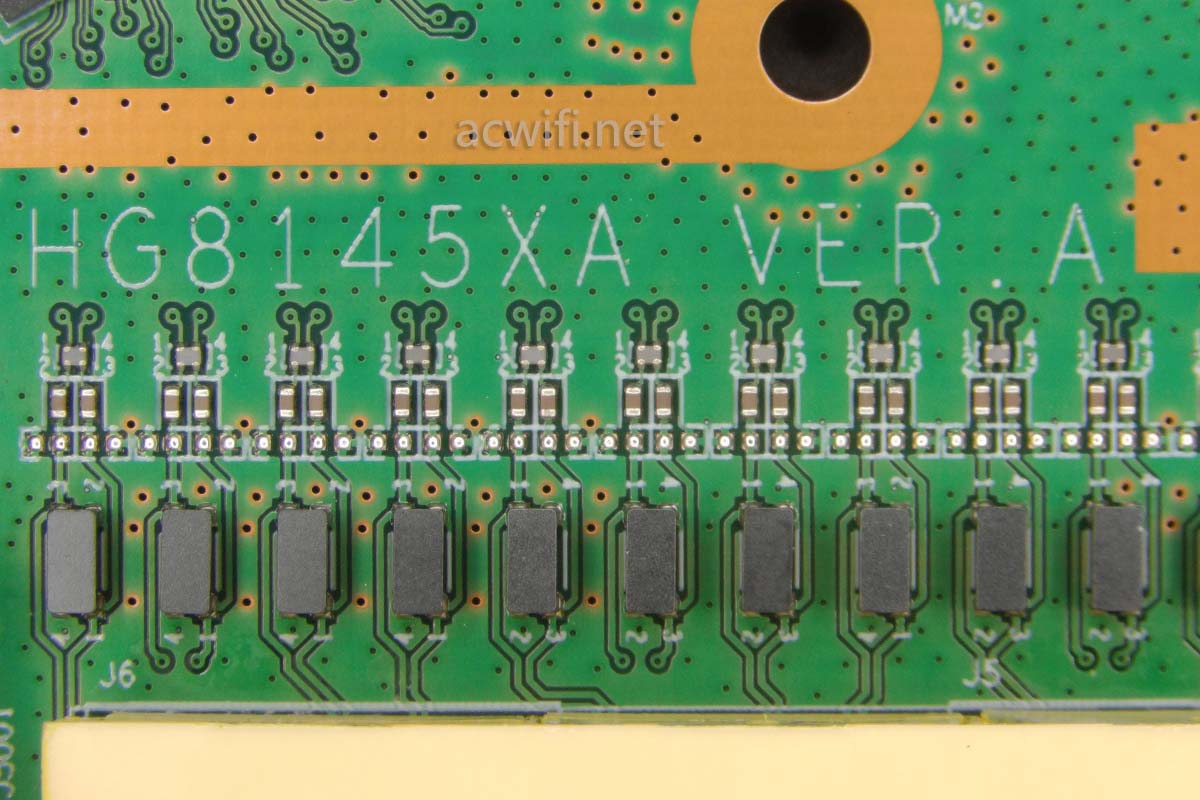

最后呢,主板上的丝印型号是:HG8145XA。

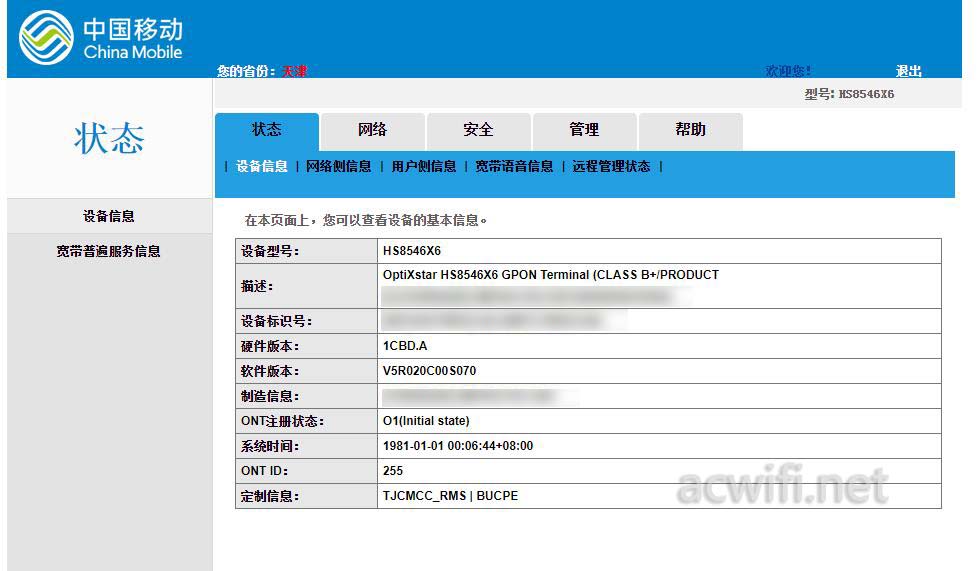

系统界面:

在改WIFI名称的时候会提示前缀不能修改,也就是必须带有CMCC字样。。。。真够恶心的,鄙视这种行为。如果这光猫是免费送的,好像没必要鄙视。关闭WIFI不用它就行了。

不像K662C那样可以当路由器使用,测试它的无线也可以的,关DHCP服务,接上主路由便行。

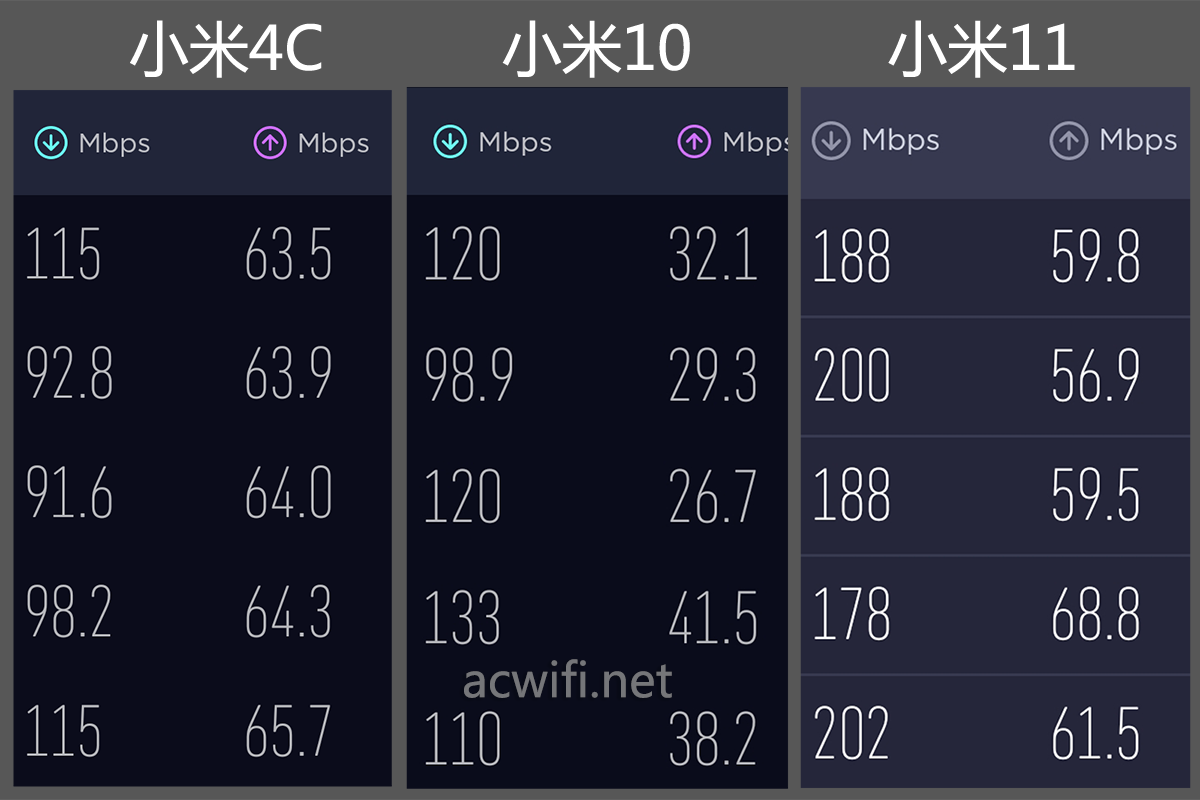

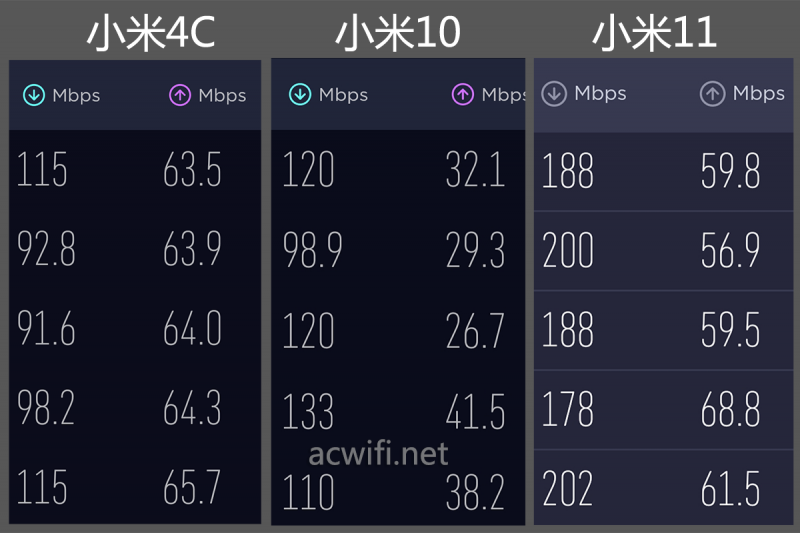

“例牌”呀,拿三台手机在楼下D点测速看看:(电信500兆,50兆上行)

我觉得呢,比一些运营定制的无线路由器要好一点点。从结果来看不算差的!

160多元买回来,挂99元包邮 卖掉吧,免得占地方!还有太多路由器没测试就没做处理了!
