XDR5470外包装:

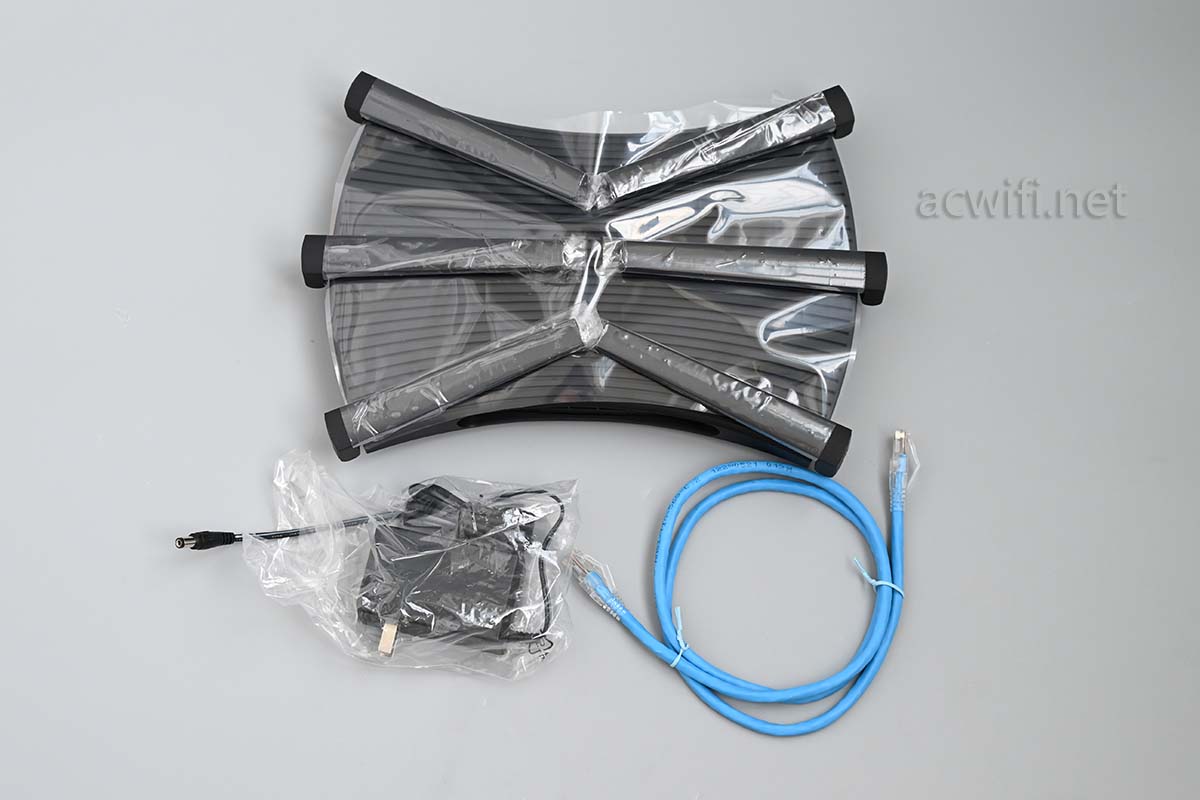

取出机身、电源和六类网线:

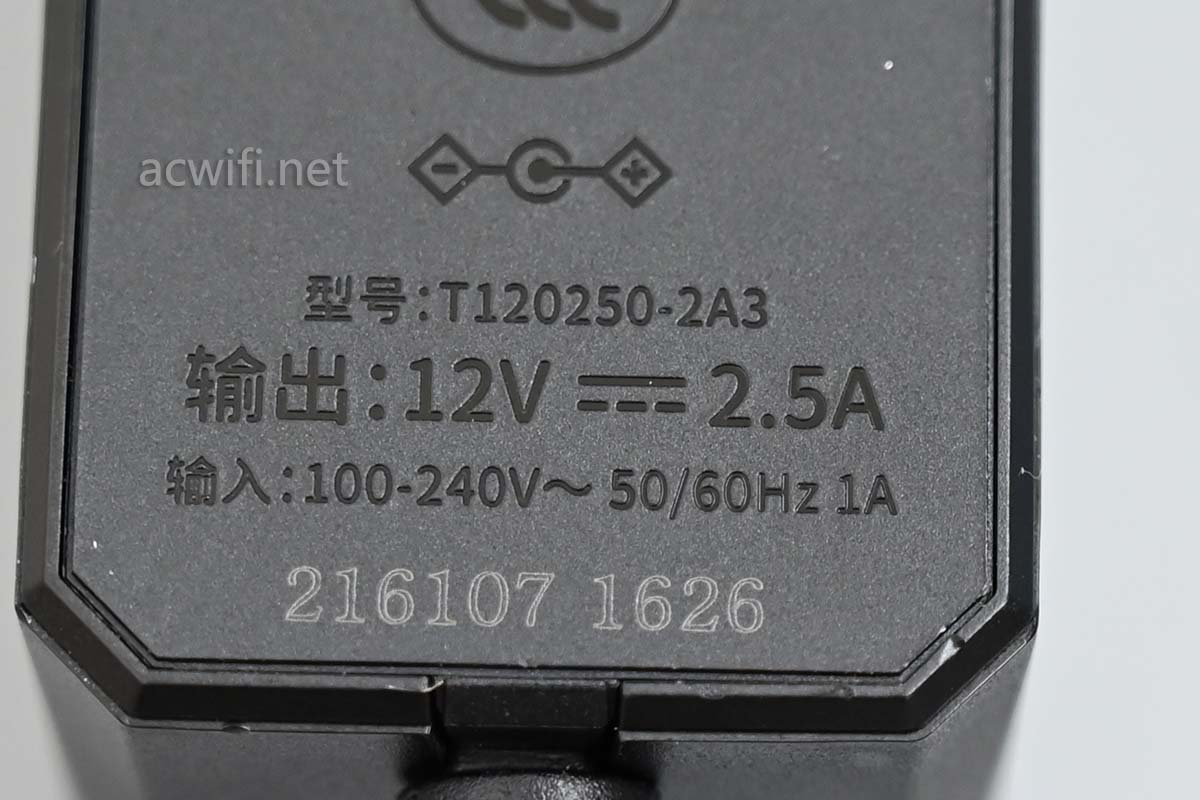

电源输出规格:12V/2.5A,实测连接网络后的待机功率是8.2W,若接上2.5G网口后再增加1.1W功率。

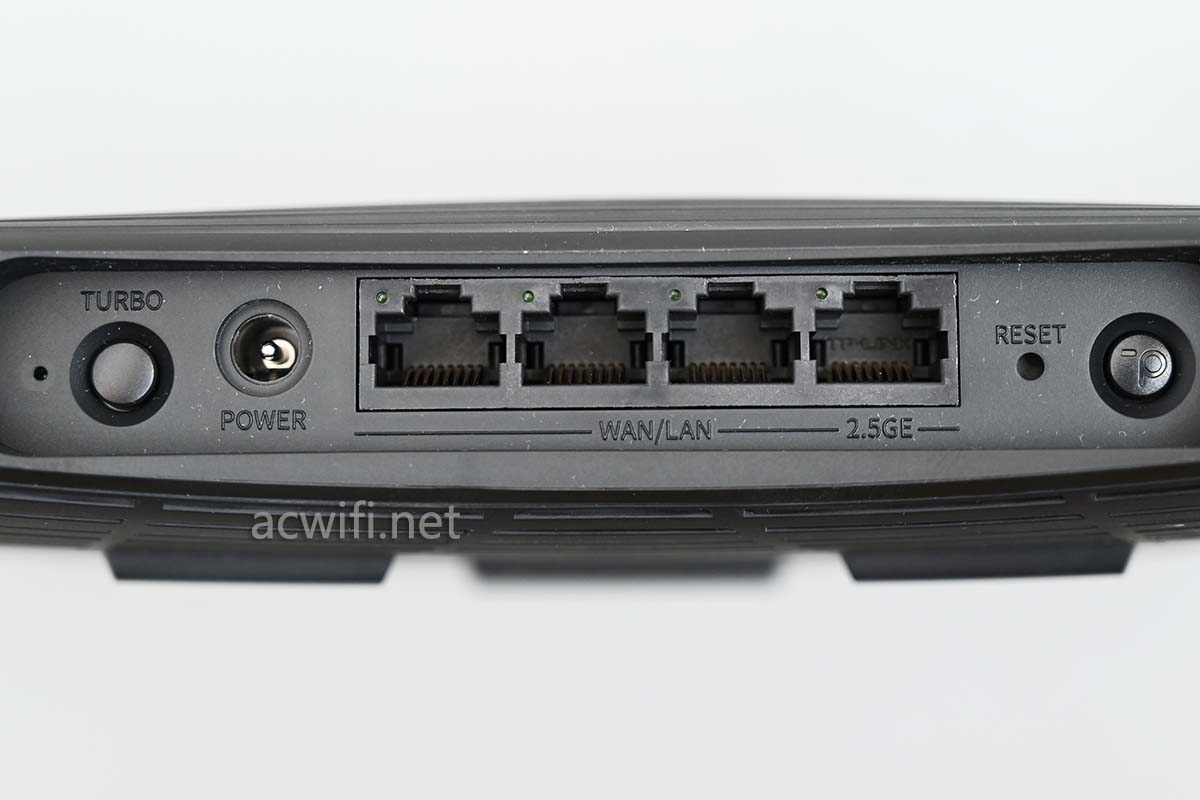

因为XDR5470与XDR6070的外壳一样,就不多介绍外观了。两者的天线都可以折叠收起来,因为XDR5470的2.4G是2x2mimo,所以比XDR6070少了2根2.4G天线。
本站acwifi.net已经拆过XDR6070了,有兴趣的可以去看看:
TP-LINK XDR6070拆机,AX6000 Wi-Fi 6 2.5G网口

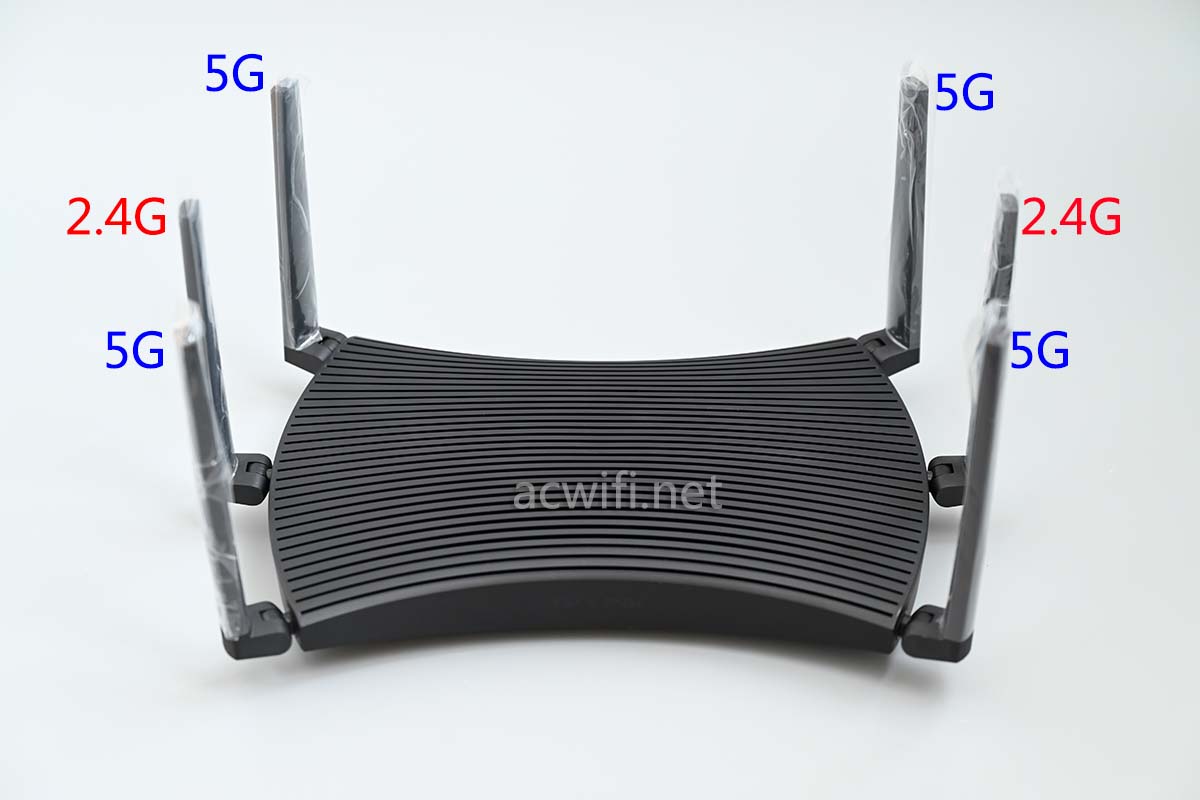

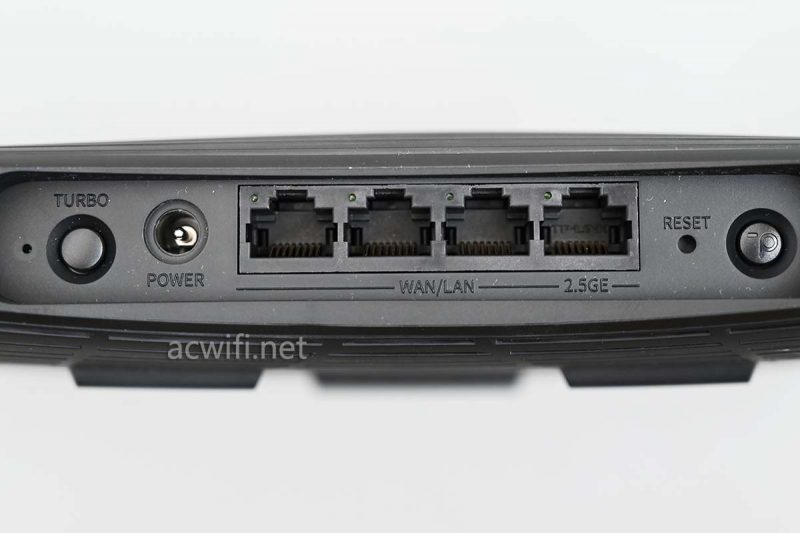

XDR5070的外观和天线格局:

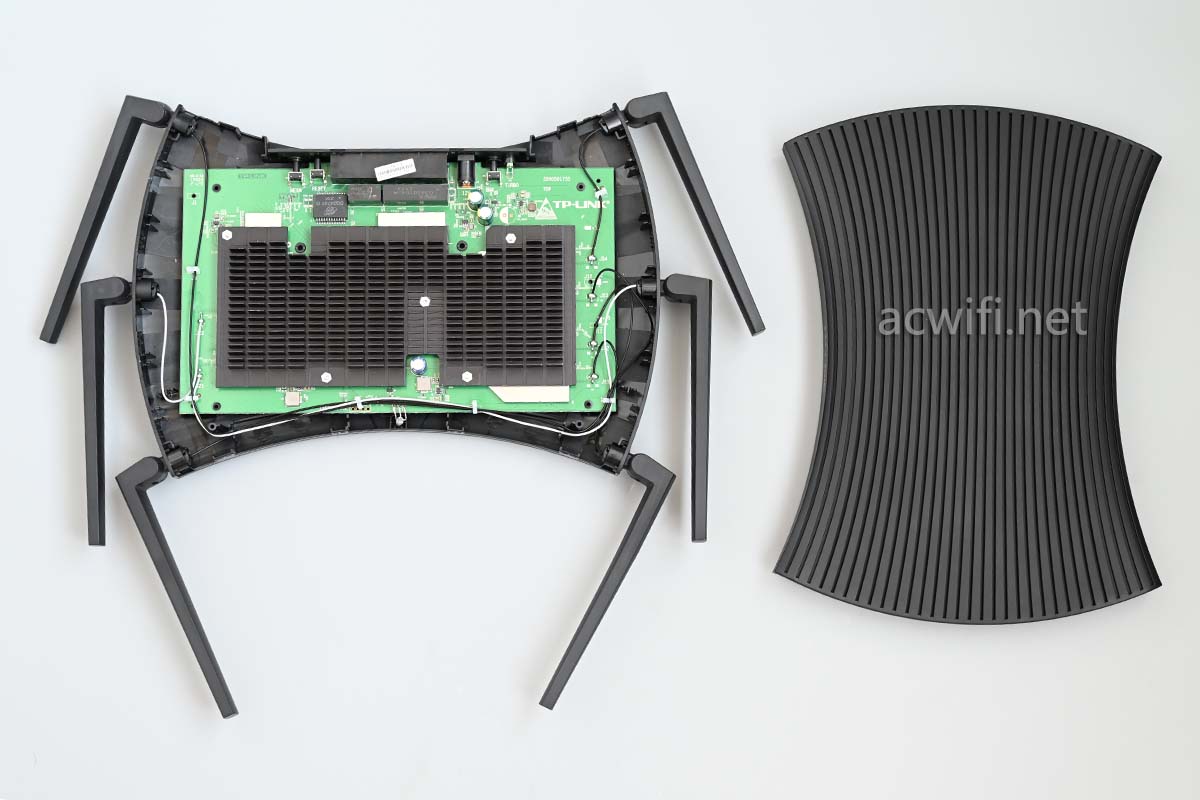

直接拆开外壳:

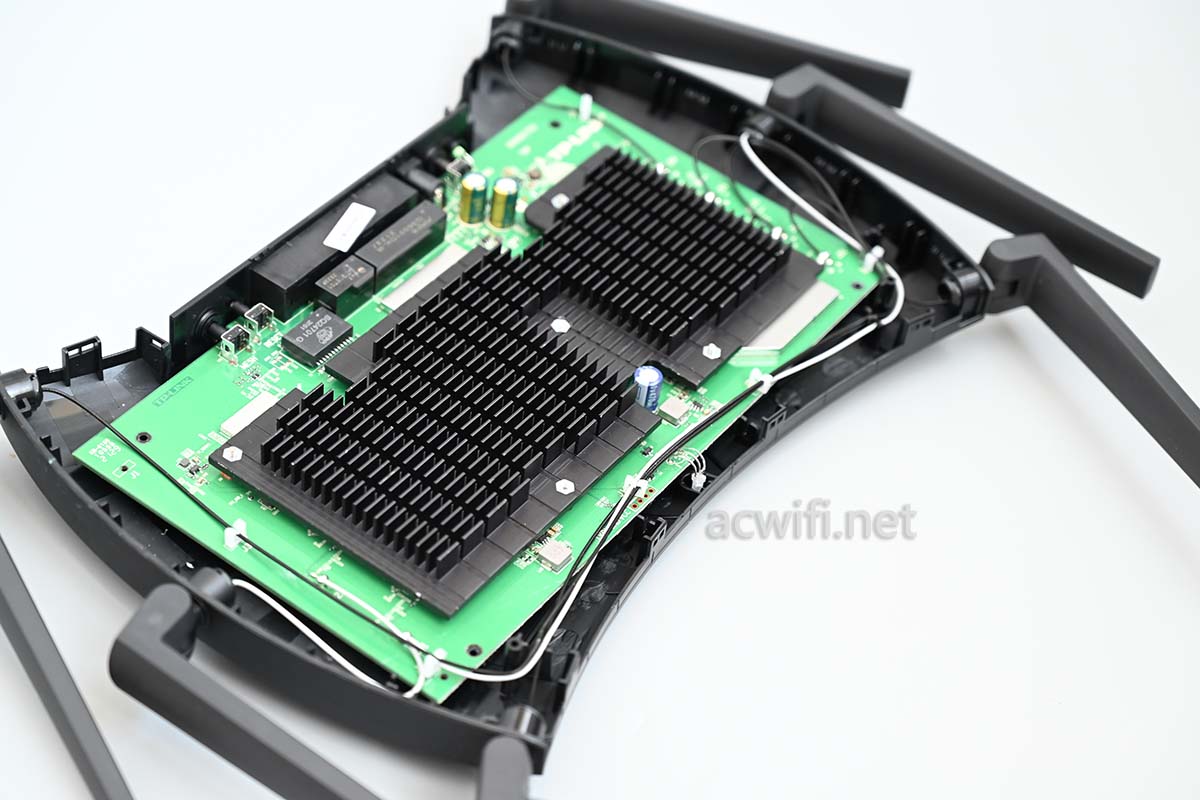

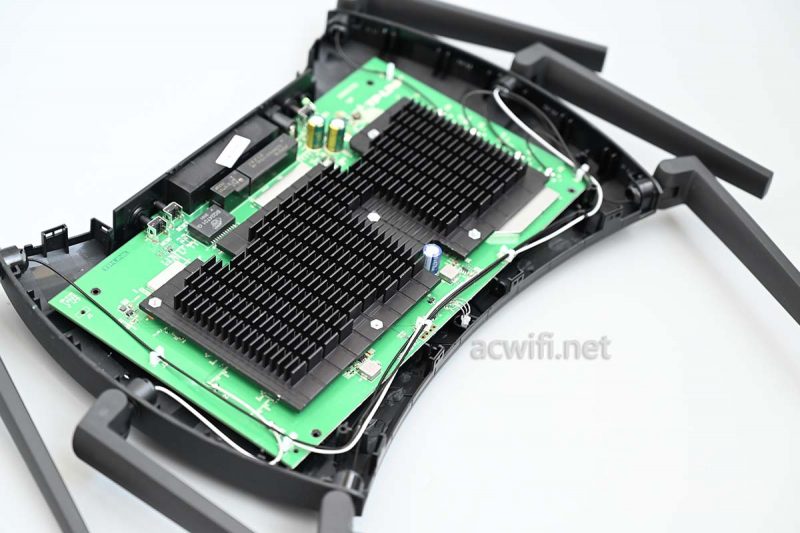

不用拆2根天线,可以把主板垂直摆放,可以方便地拆散热器和看清楚主板背面了。

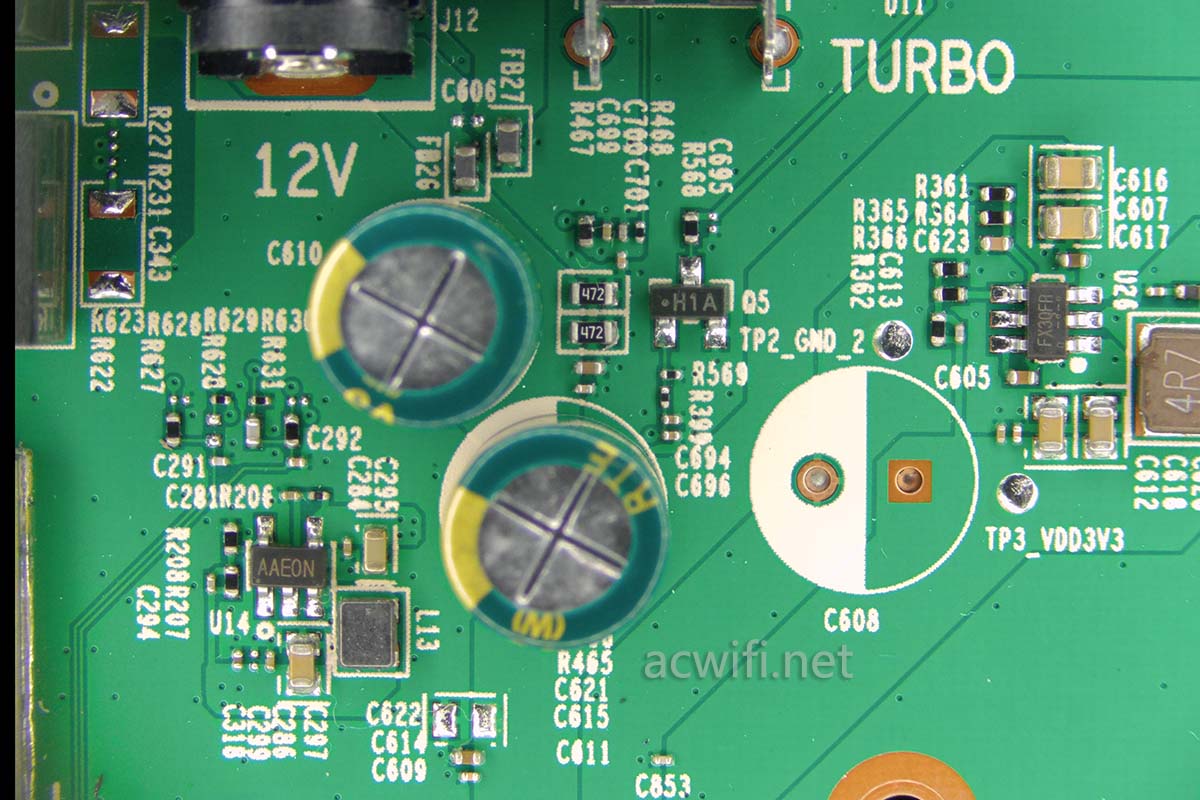

为了下次有相同的事情发生,已经下单了一台国产的120W高频焊台。回温快!!!! 350元!

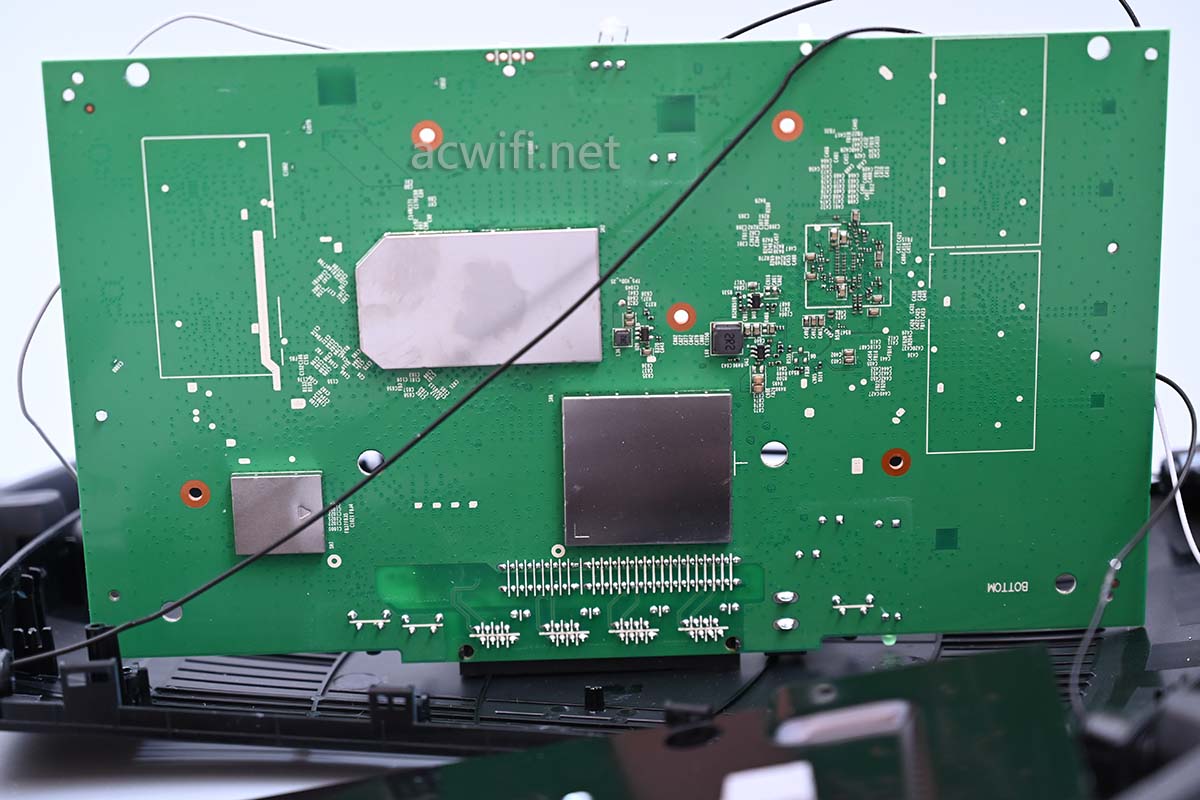

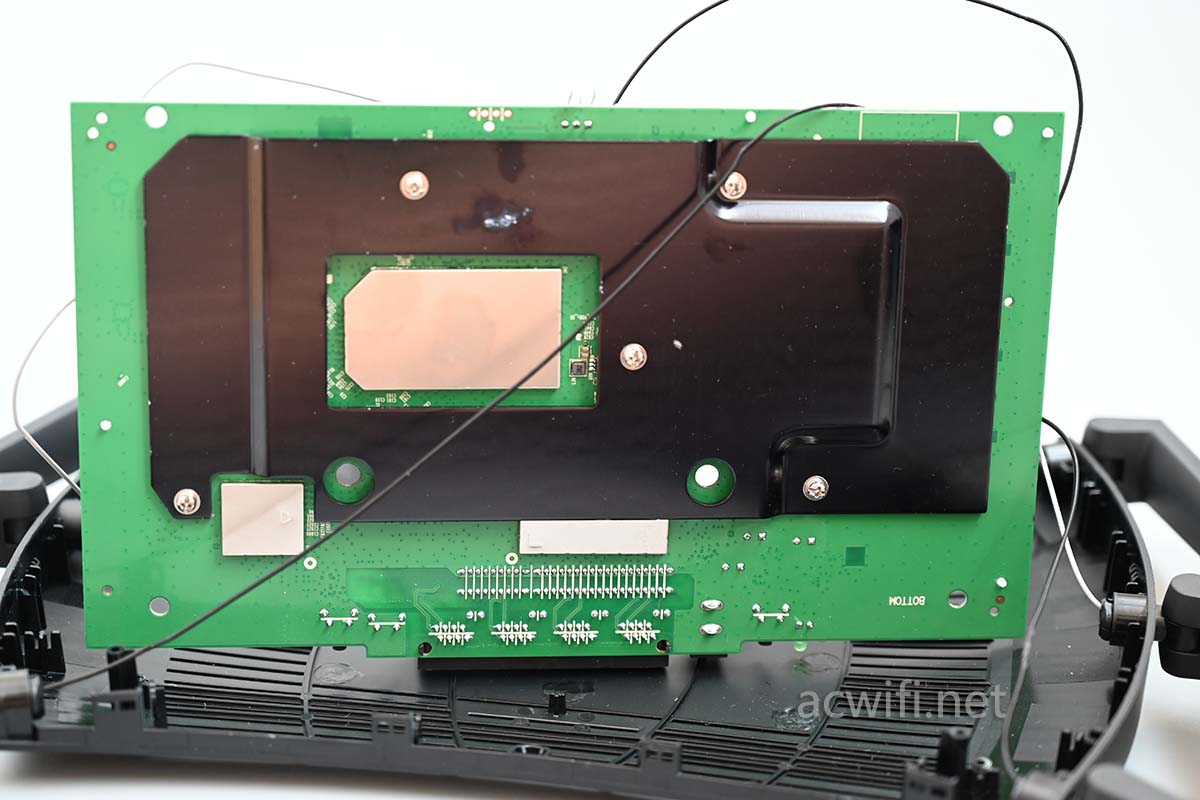

把主板竖起来之后,看见主板背面:
小心翼翼地拆下主板背面上的散热板,有一根馈线牵得比较紧:

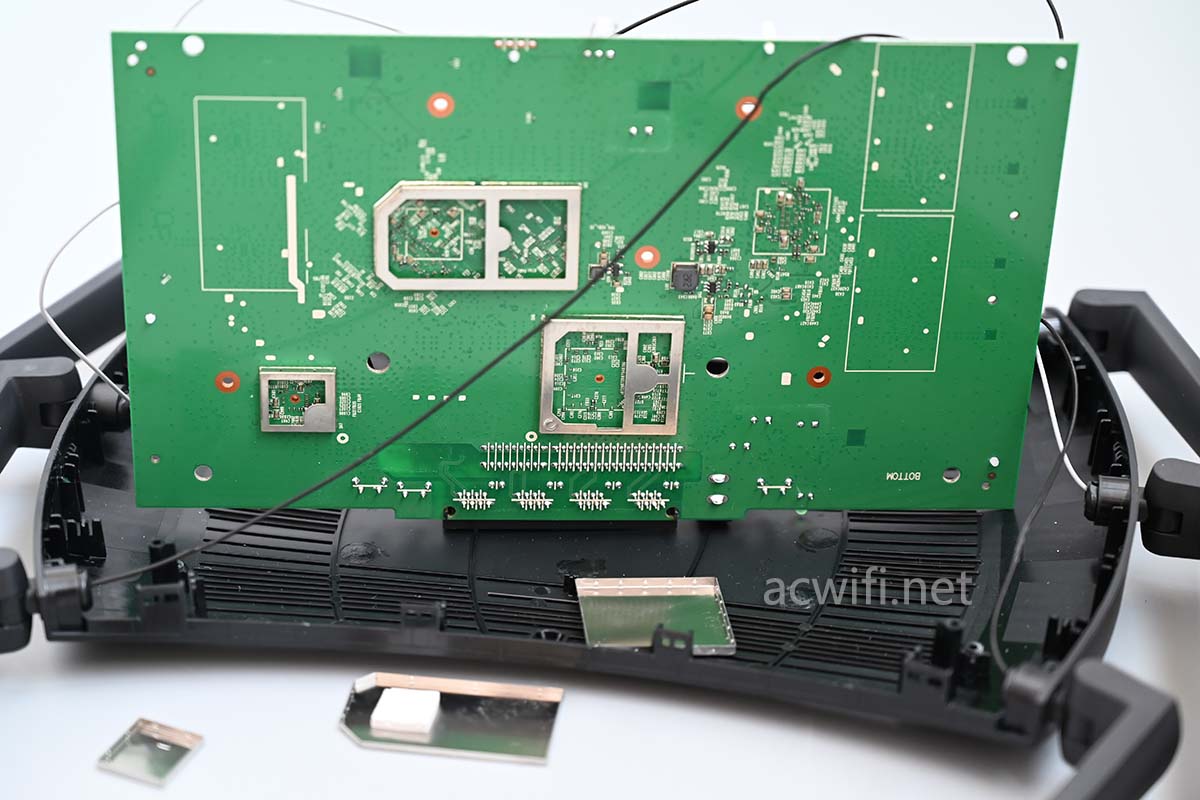

有三片屏蔽罩,也小心翼翼地撬开来:
有一片屏蔽罩内有导热硅脂垫片,看位置是在CPU正下方。
没芯片就把屏蔽罩盖回去了。

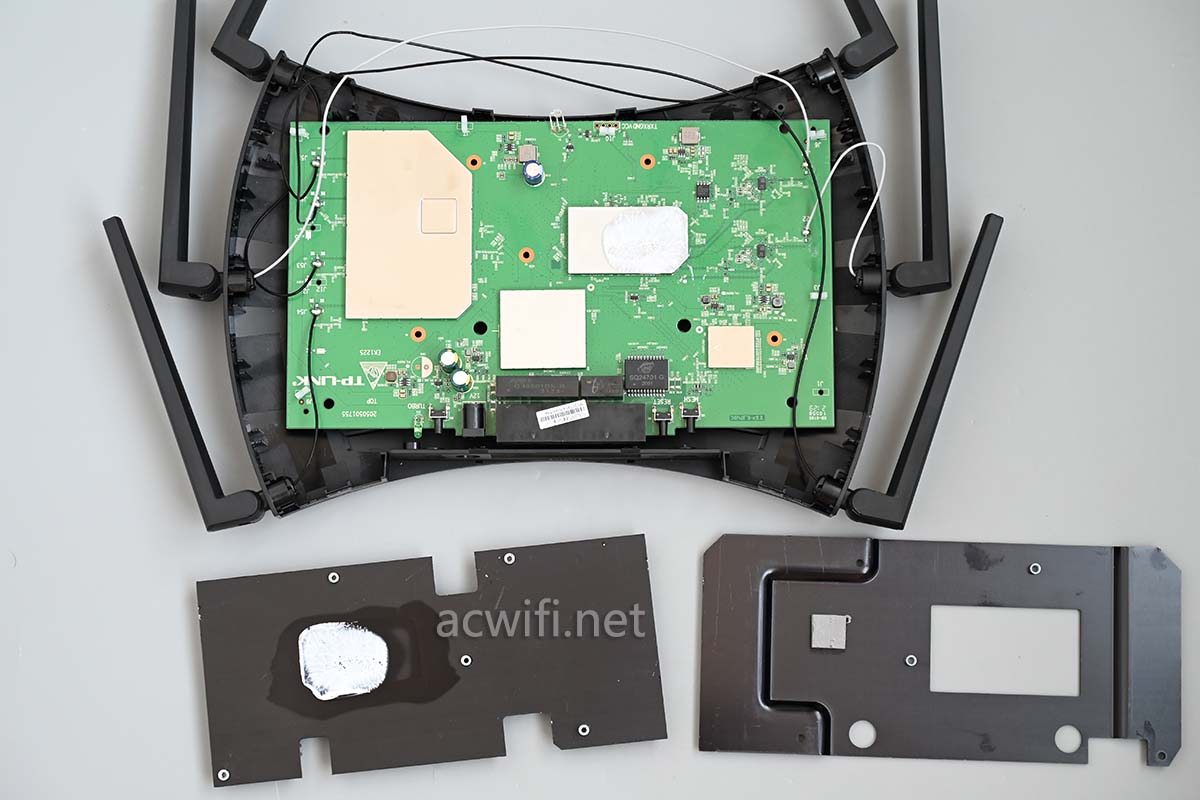

回到主板正面来,散热下散热器:(右边是背面的散热)

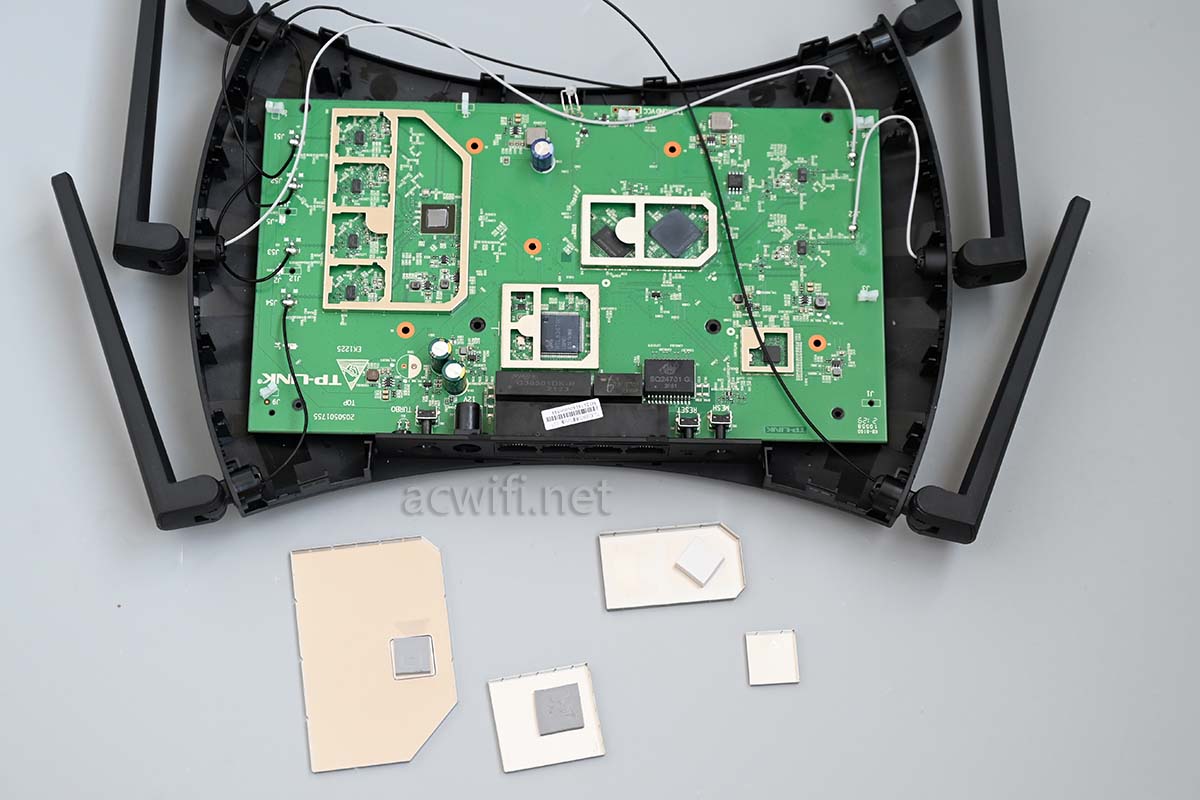

拿下所有屏蔽罩:
5G芯片、CPu、交换机芯片均有硅脂导热垫片。

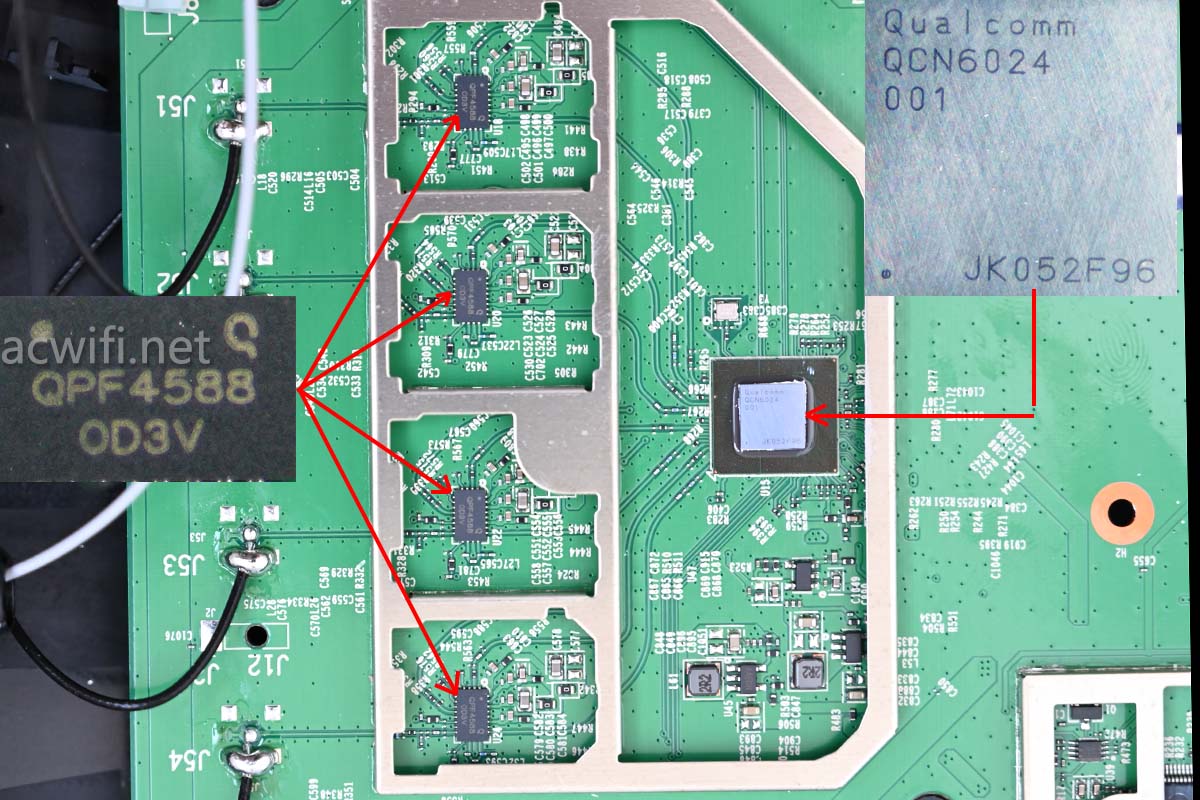

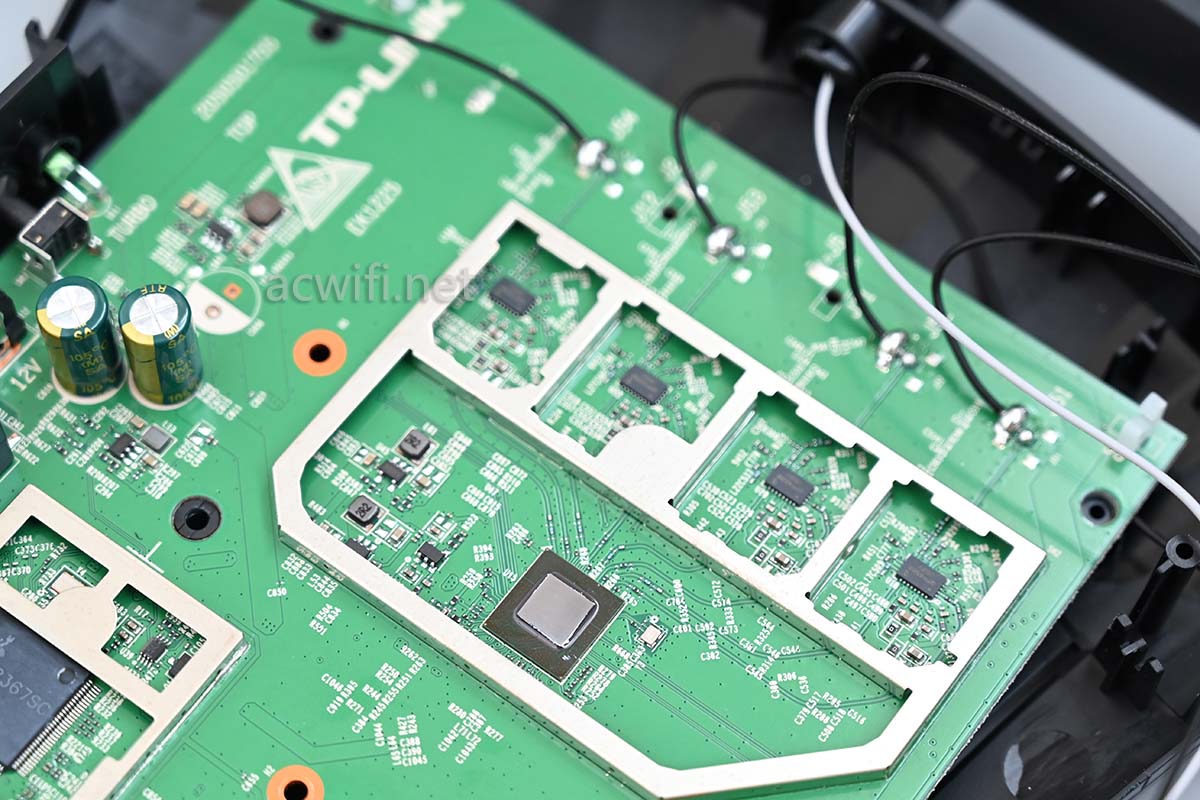

先看5G芯片吧。型号是QCN6024,支持4x4mimo,在1024-QAM和160MHz频宽下最高速率是4804Mbps,如果你手机支持160MHz频宽,速率最高是2402或2401Mbps。XDR6070和XDR5430v2均用了QCN6024。
当你看见TP的商品描述页里没有提到4K-QAM,基本能确认是QCN6024了。
5G外置了四颗FEM芯片,型号是QPF4588,跟XDR6070一样,比XDR5430v2用的QPF4506要高功率。所以,XDR5470的信号会比XDR5430v2强些。毕竟XDR5470是Trubo版本!
QPF4588的PA和LNA参数:
• POUT = +16dBm MCS11 HE80 -47dB Dynamic EVM
• POUT = +18dBm MCS11 HE80 -43dB Dynamic EVM
• POUT = +23dBm MCS9 VHT80 -35dB Dynamic EVM
• POUT = +24dBm MCS7 HT20/40 -30dB Dynamic EVM
• POUT = +26dBm MCS0 HT20 Spectral Mask Compliance
• 2 dB Noise Figure
• 16 dB Rx Gain & 7 dB Bypass Loss
QPF4588是一颗高功率FEM芯片。
这个角度好好看:
QCN6024也是一颗完整的无线芯片,所有功能都不需要CPU来提供支援。

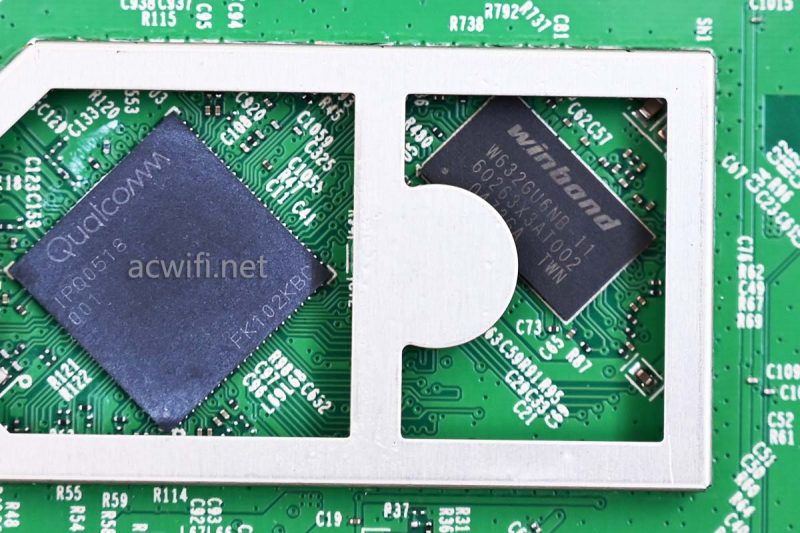

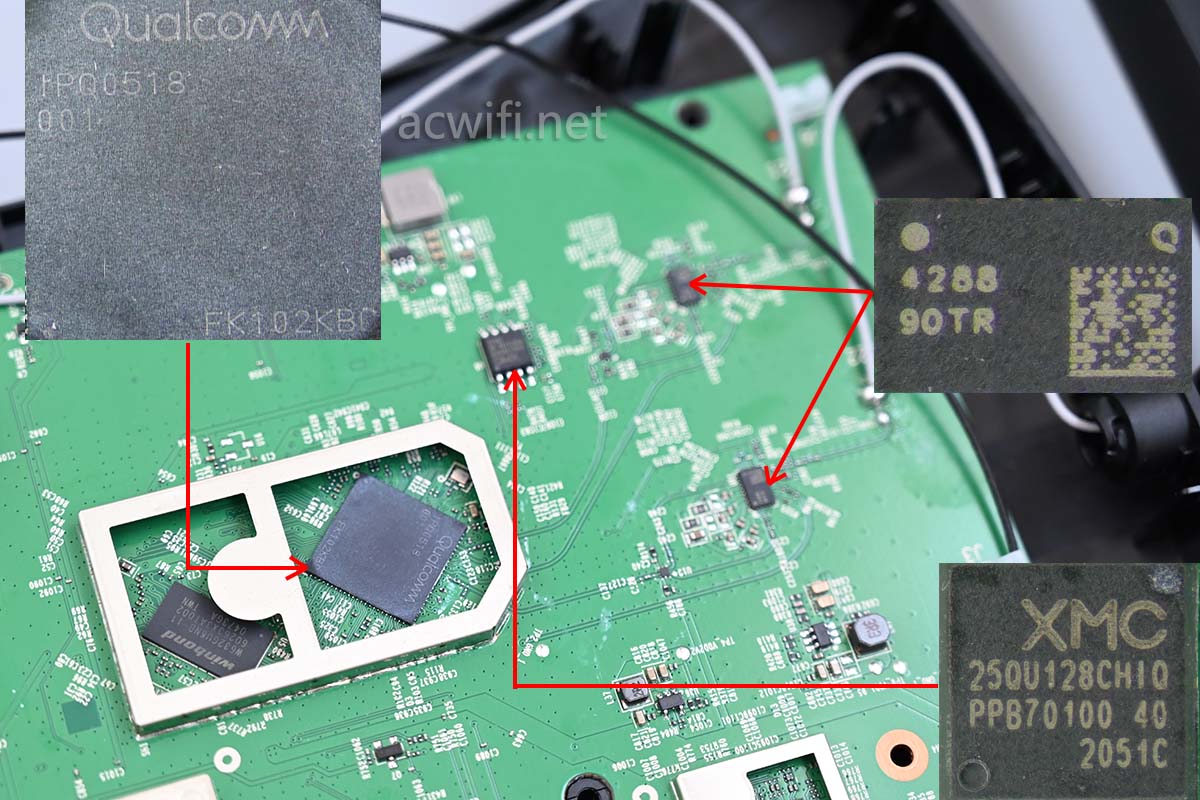

XDR5470的CPU是高通IPQ0518,双核1GHz,集成单核NPU,也集成了2x2mimo的2.4G Wi-Fi6,最高速率574Mbps,如果你的手机只支持20MHz频宽,连接速率最高286Mbps。
旁边有颗内存芯片,型号是W632GU6NB-11,DDR3 容量256MB。
2.4G外置了两颗FEM芯片,型号是QPF4288。跟XDR6070用的一样。
CPU上右上方有一颗闲存芯片,型号是25QU128,容量16MB。
QPF4288的PA和LNA参数如下:
• POUT = +17 dBm HE40 -47dB Dynamic EVM
• POUT = +22 dBm HE40 -43dB Dynamic EVM
• POUT = +24.5 dBm MCS9 HT40 -35dB Dynamic EVM
• POUT = +26 dBm MCS7 HT20/40 -30dB Dynamic EVM
• POUT = +28 dBm MCS0 HT20 Spectral Mask Compliance
• 1.7 dB Noise Figure
• 15.5 dB Rx Gain & 7 dB Bypass Loss
QPF4288也是一颗高功率FEM芯片。
但因为CPU集成的2x2mimo 2.4G一般般,2.4G信号没有使用QCN6024的XDR607和QCN9074的XDR6080强,强不只是强在信号上,还有强在经验上。哈哈。

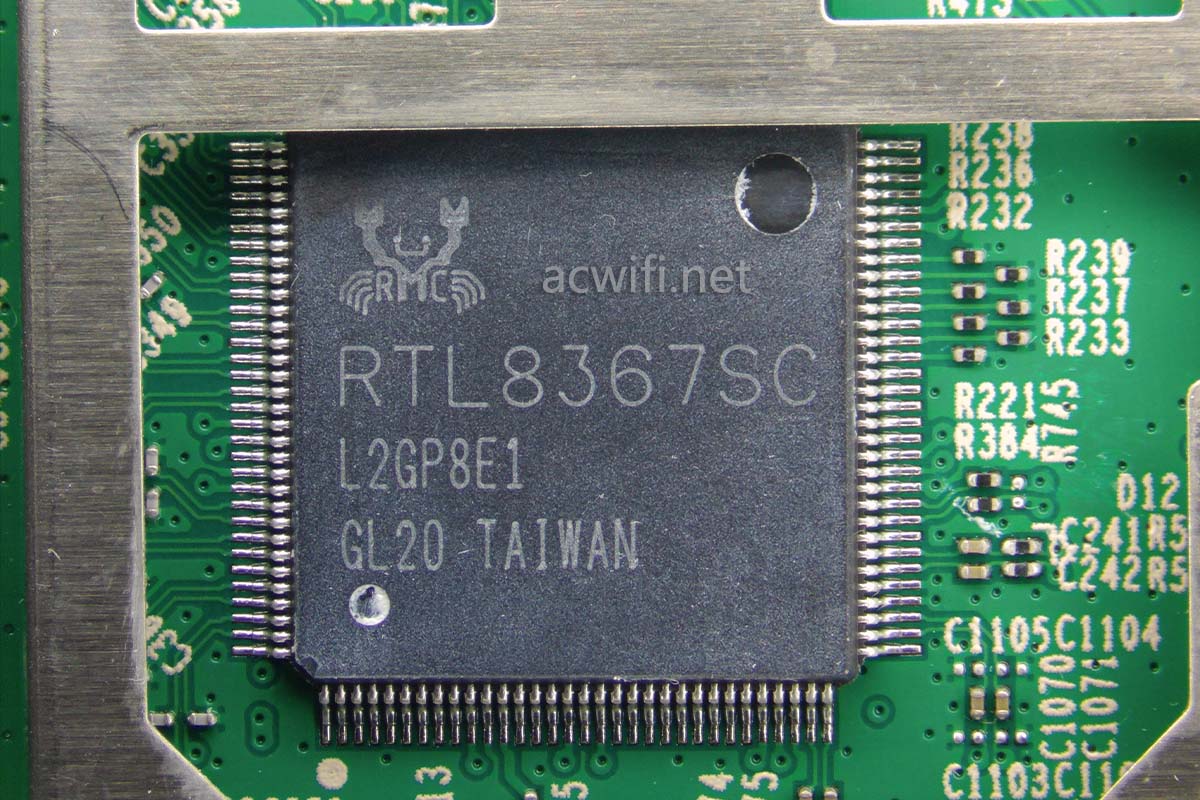

千兆交换机芯片是RTL8367SC,实测XDR5470的多个LAN口到2.5G网口或到5G无线的带宽没有1Gbps的瓶颈。

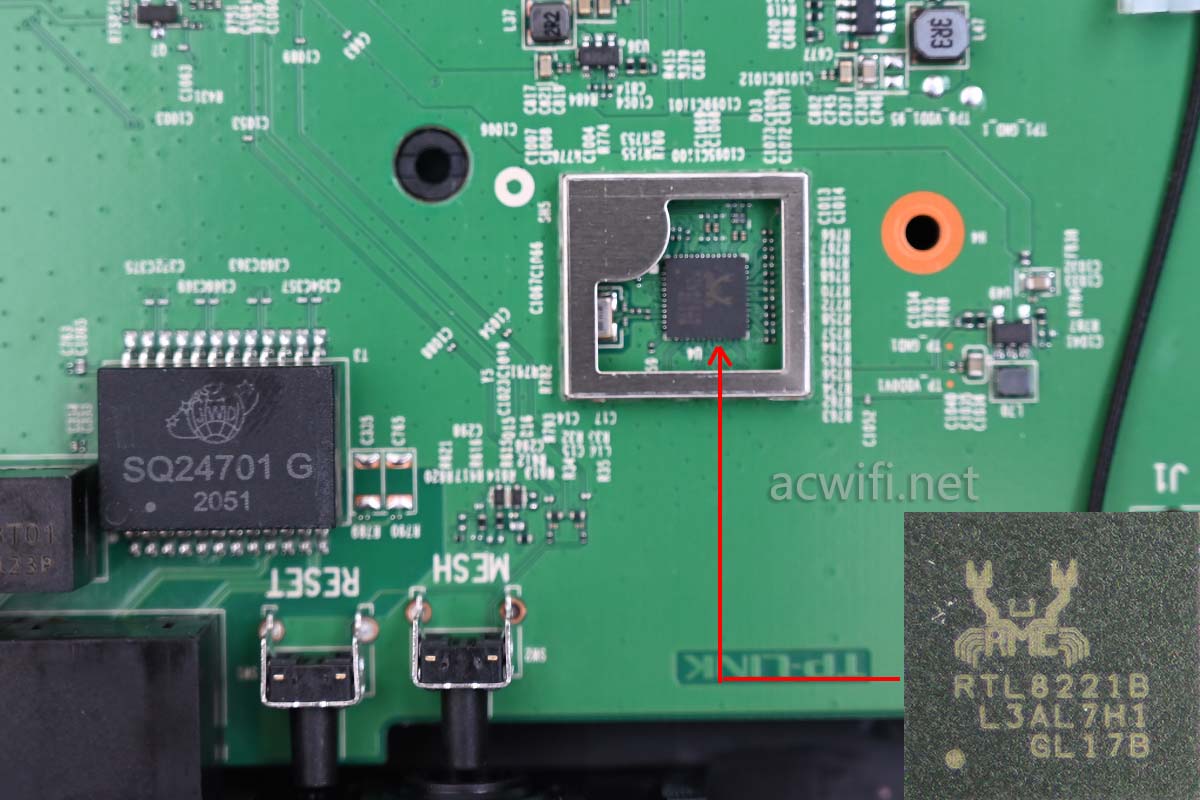

然后是一颗2.5G网络芯片,最高支持2.5Gbps速率。它的左边是一颗支持2.5G速率的网络变压器,型号是SQ24701 G。可以直接插网线了,不需要像SFP口那样要买99元的光电转换模块。模块工作时发热也挺高的!
RTL8221B上面没有用导热硅脂垫片。
至此,XDR5470无线路由器拆机完成了:

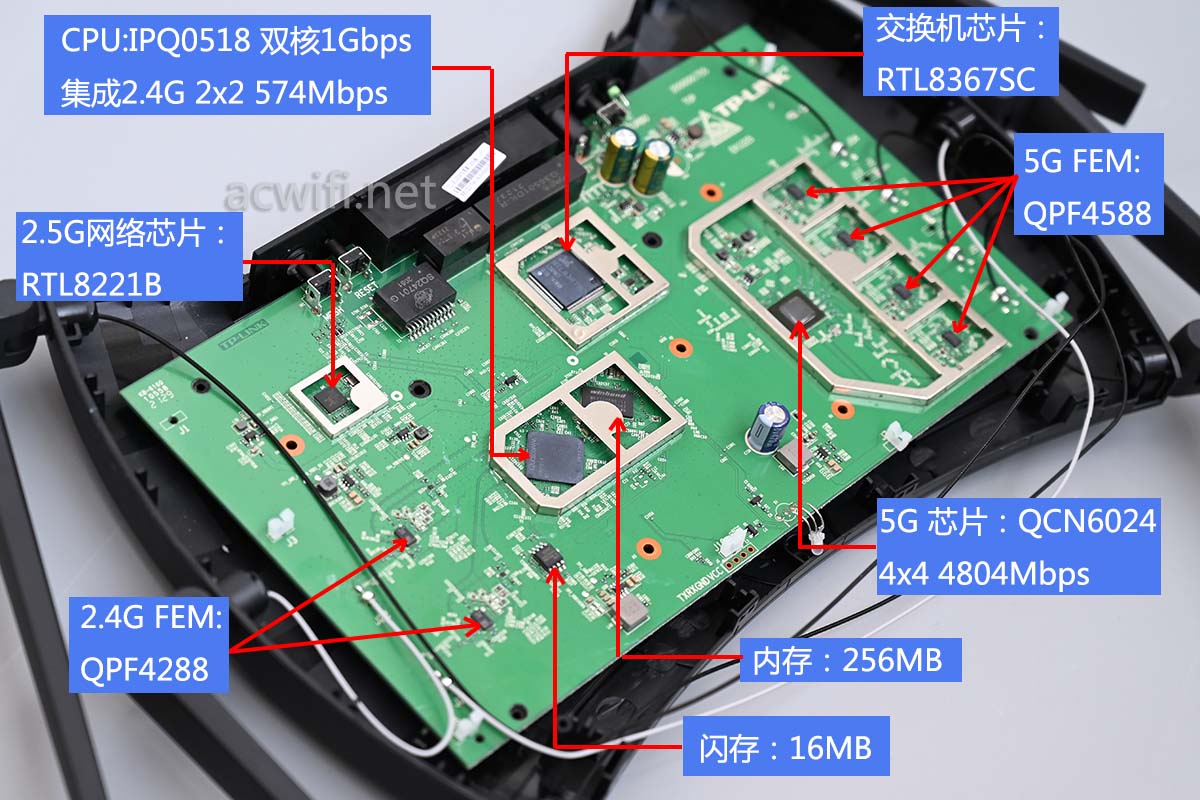

送上芯片型号汇总图:
最后的甜品是拿小米4C、小米10、小米11在楼下D点测速。我最近升级了500M宽带,以前是300兆宽带。所以你会看见小米11会有400多兆的速度。隔了一层楼板还有400多兆的速度,谁说160MHz频宽没作用的? 前提是路由器的5G要强。

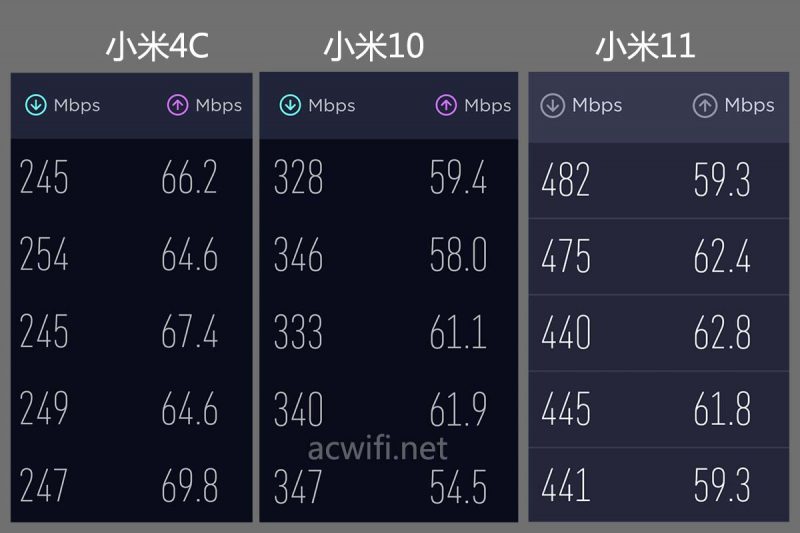

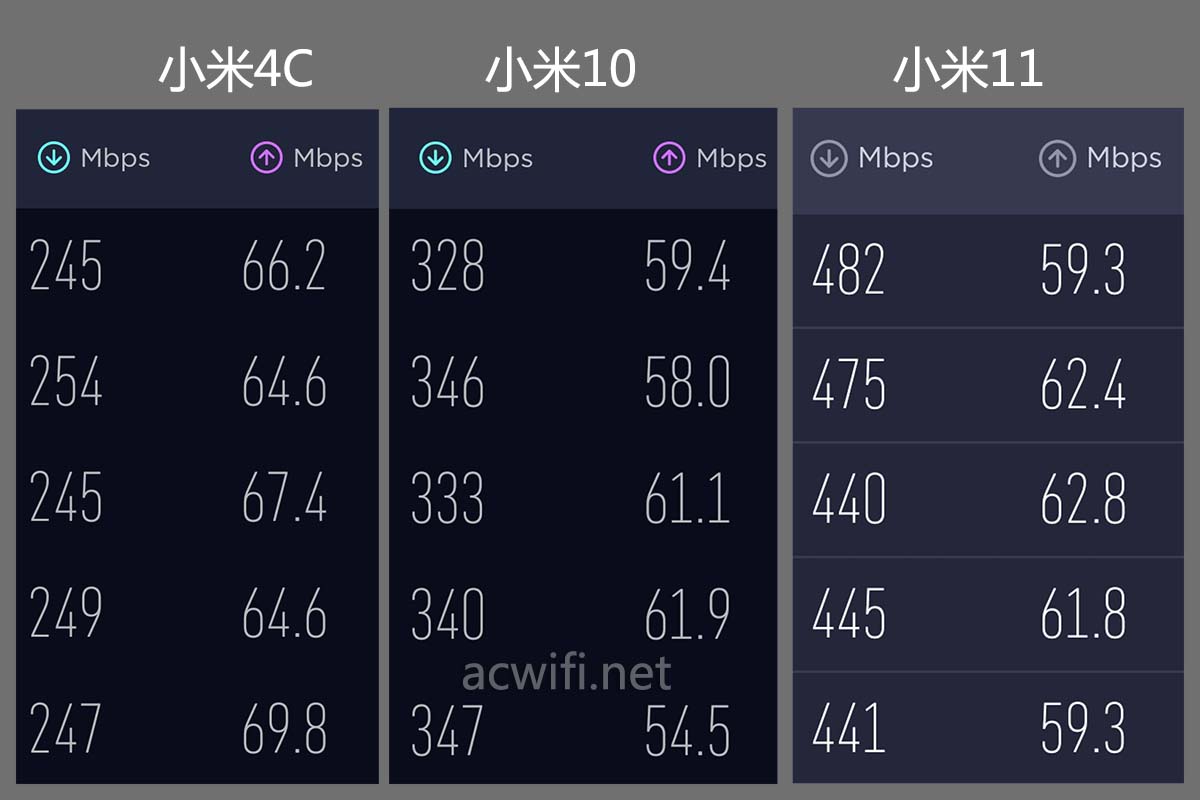

结果如下表:(5G信道44,电信500兆宽带)
跟XDR6070着落多。
总的来 看,XDR5470只是比XDR6070少了一颗4×4的QCN6024 2.4G无线信号。不在乎2.4G的,便宜200元的XDR5470更有性价比啦。
549元的XDR5470与599的小米AX6000怎么选择?
XDR5470没1Gbps瓶颈,有双WAN,聚合,IPTV单线复用。 小米AX6000用的QCN9024带机量大些。看自己需求啦。
不需要2.5G网口的话,选XDR5480更吸引一些。以后有需要用2.5G网口了就花99元买个模块便可,心里不用掂记着QCN9074。
产品型号多,对用户百利而无一害。只要不是一模一样的硬件换上不同的外壳就行了。比如有些使用了BCM6755+BCM43684制造出四五款不同的外壳不同的型号不同的价格的。
近些天连续拆了3款无线路由器,肩周炎又犯了,难受! 如错字多的,一个人的能力有限,请谅解一下!
