网件Orbi RBK352拆机(主机RBR350+副机RBS350)

网件Orbi RBK352上月就买来了,直到今天才拿出来拆机看看,以便丰富一下acwifi拆机硬件配置列表。有些人说我总是买些便宜货回来拆没啥意思!!!花小钱,能拆更多的机机呀。

网件Orbi RBK352是一对套装,包括一台主机RBR350和一台副机RBS350,如果是三只套装就是RBK353。单台无线规格是AX1800,双频Wi-Fi 6,Orbi第一款双频机型吗?

上月买来的价格差不多1500元,今天看了京东价格1399元。。。一千多元买2台双频AX1800,,,不管做工用料配置多牛13,都感觉不值吧?

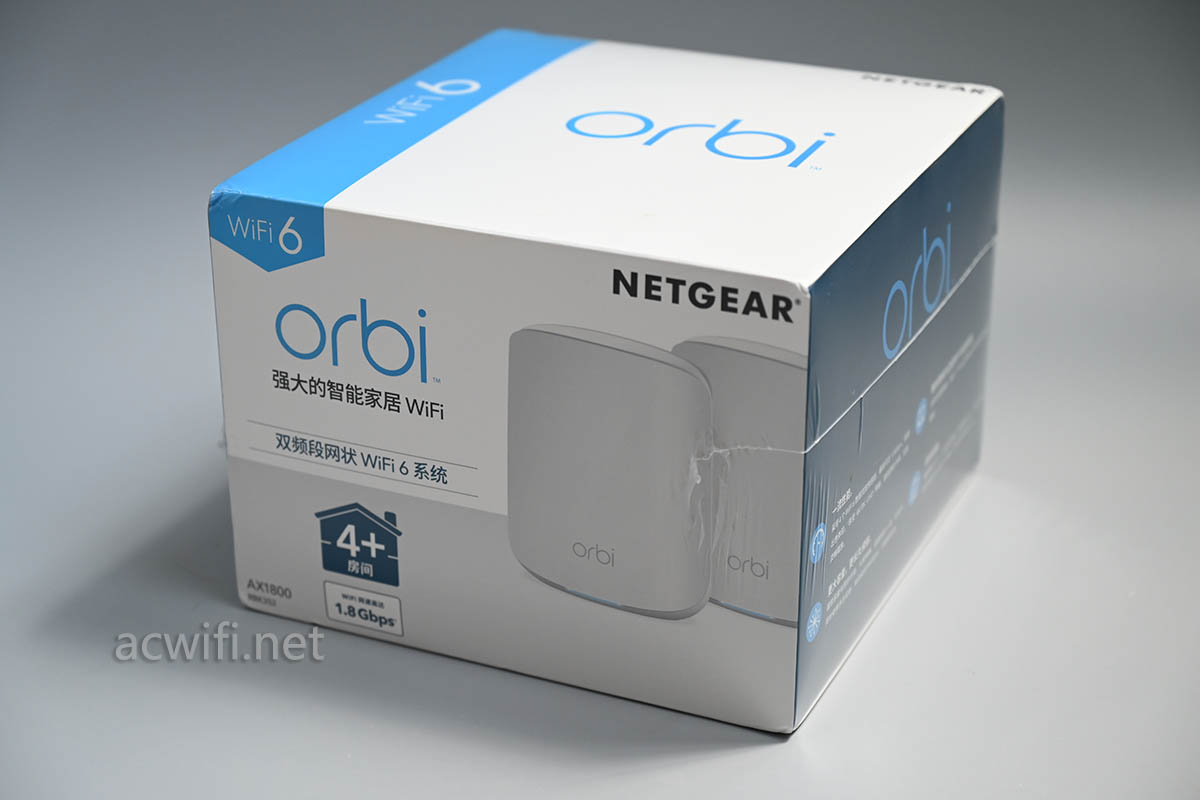

外包装:

撕封膜,打开包装盒:

发现内包装盒设计了手提的把手,于是把内盒整个拿了出来:

其实不用取出来,可以左右打开,这样更方便。我后来才知道的!

打开内盒:

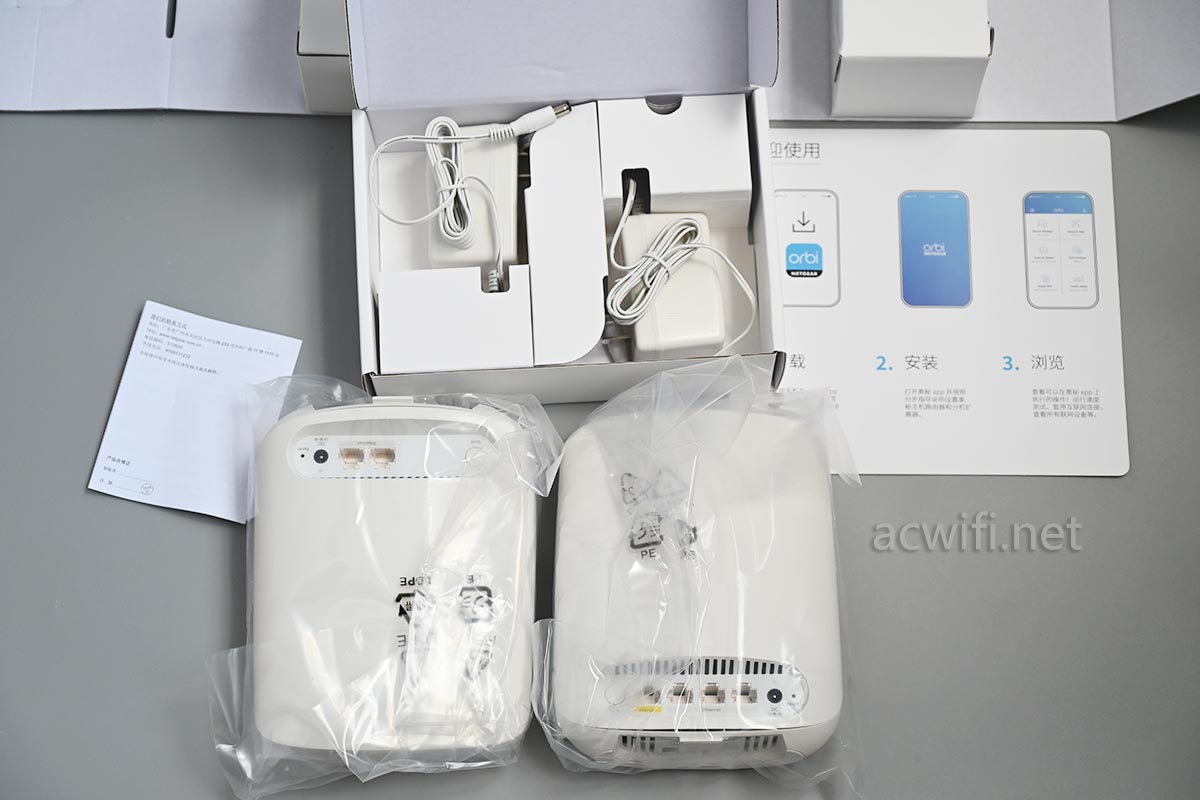

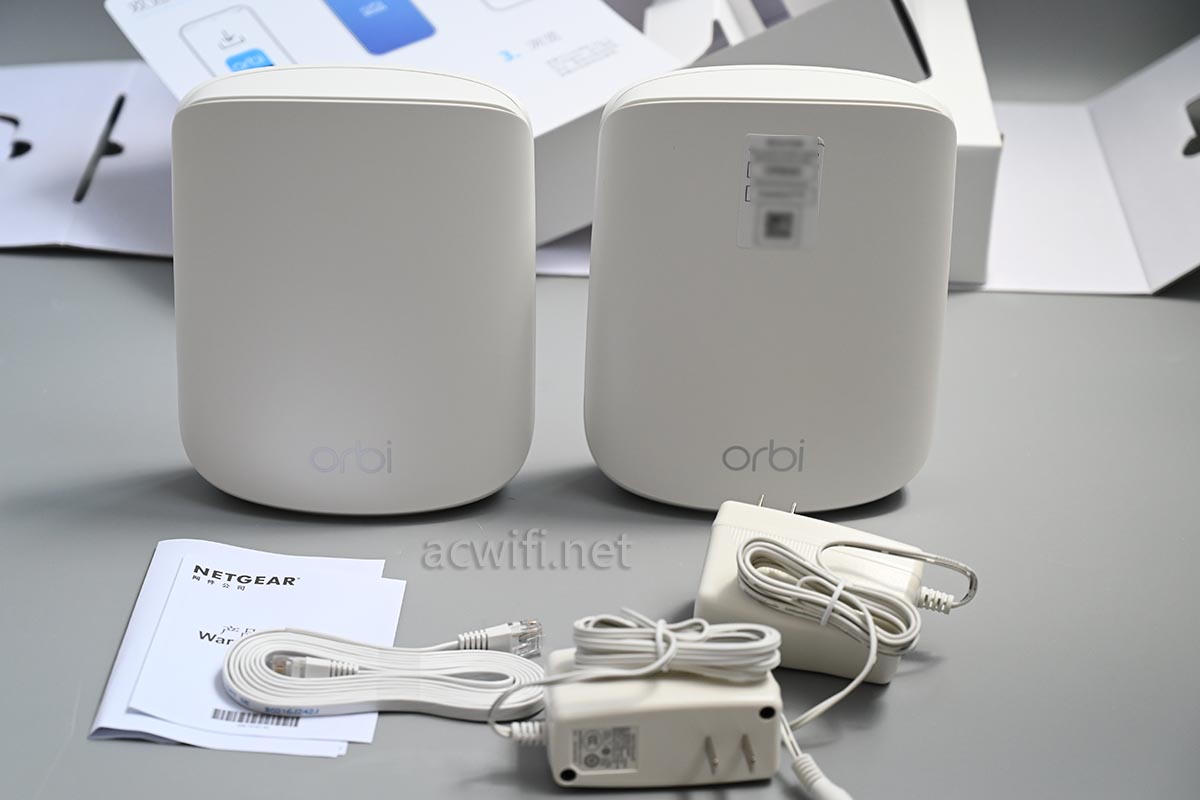

拿出两个机身和配件:

两个电源一根扁平网线:

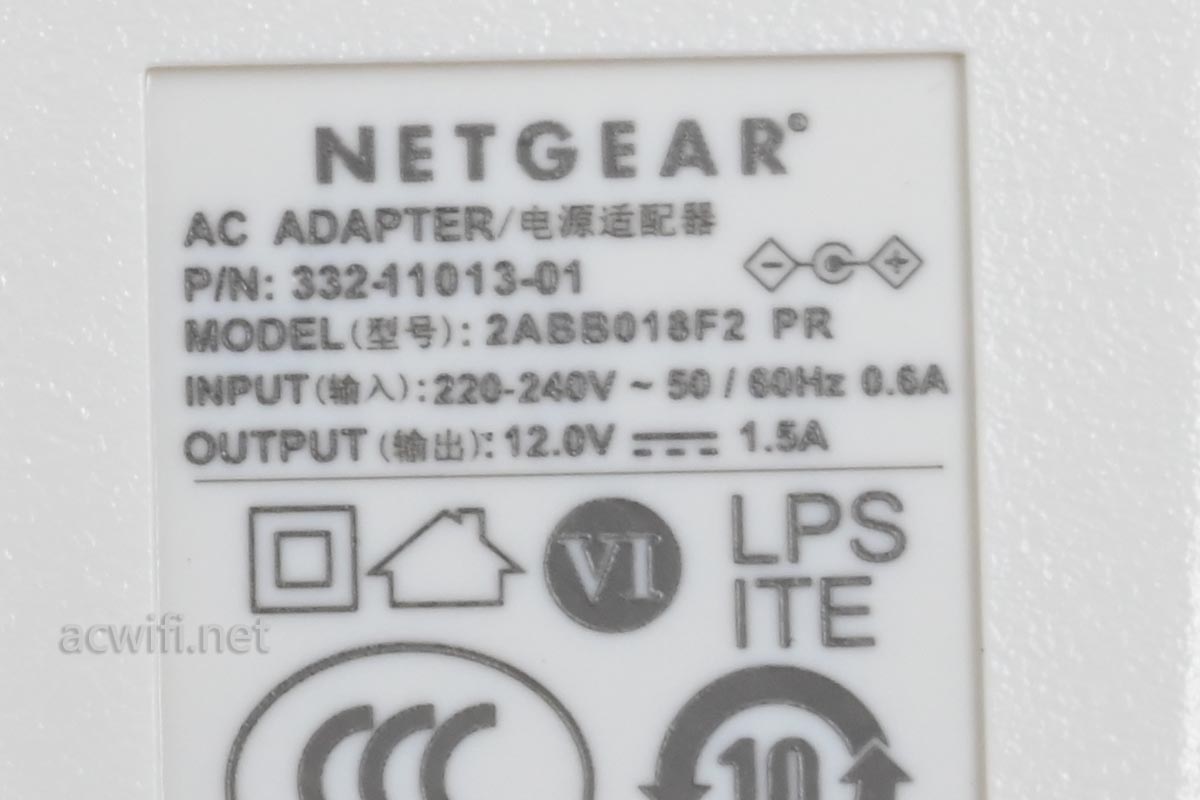

电源输出规格是12V/1.5A,实测接上网络之后的待机功率是5.4W。不高!

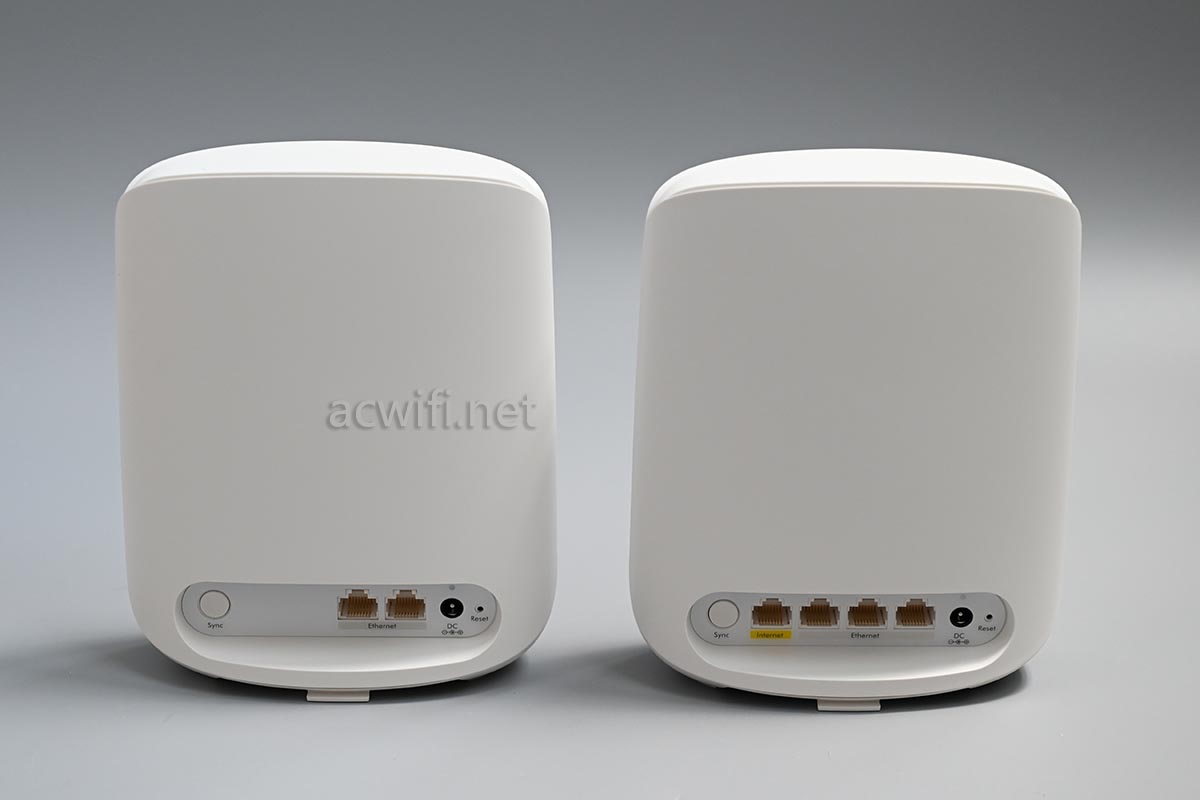

主机与副机后面的网口数量不同,主机有4个,副机只有2个:

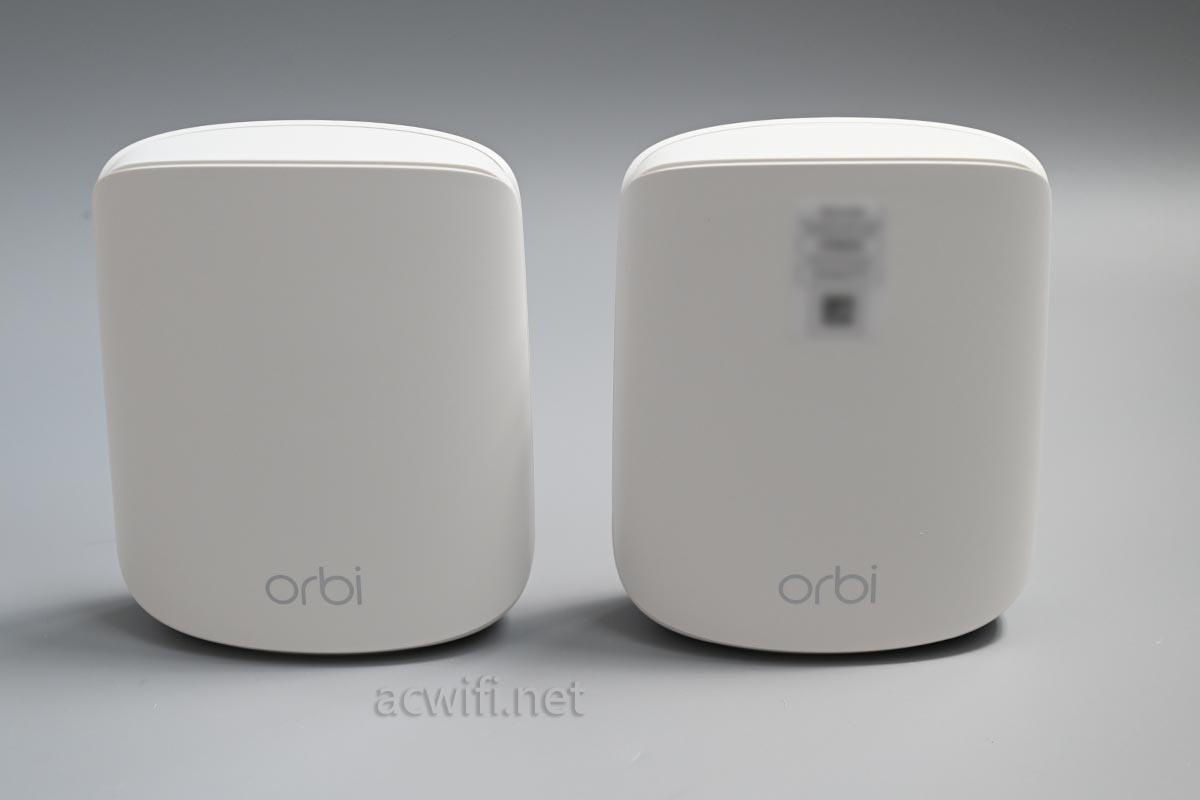

话说这种圆滑的外观,内置天线设计,奶白色机身,带挝美观的。

外观是单纯的塑料皮,不像以前RBK50所用的类肤质,上次拆过一台坏的RBK50,表面就是粘手的感觉,非常不好。数码类产品真不应该用类肤质。

Orbi系列产品外观都好看。但不要忘记了,最好的路由器是用来放灰用的,不要感觉到它的存在才是真的好用。

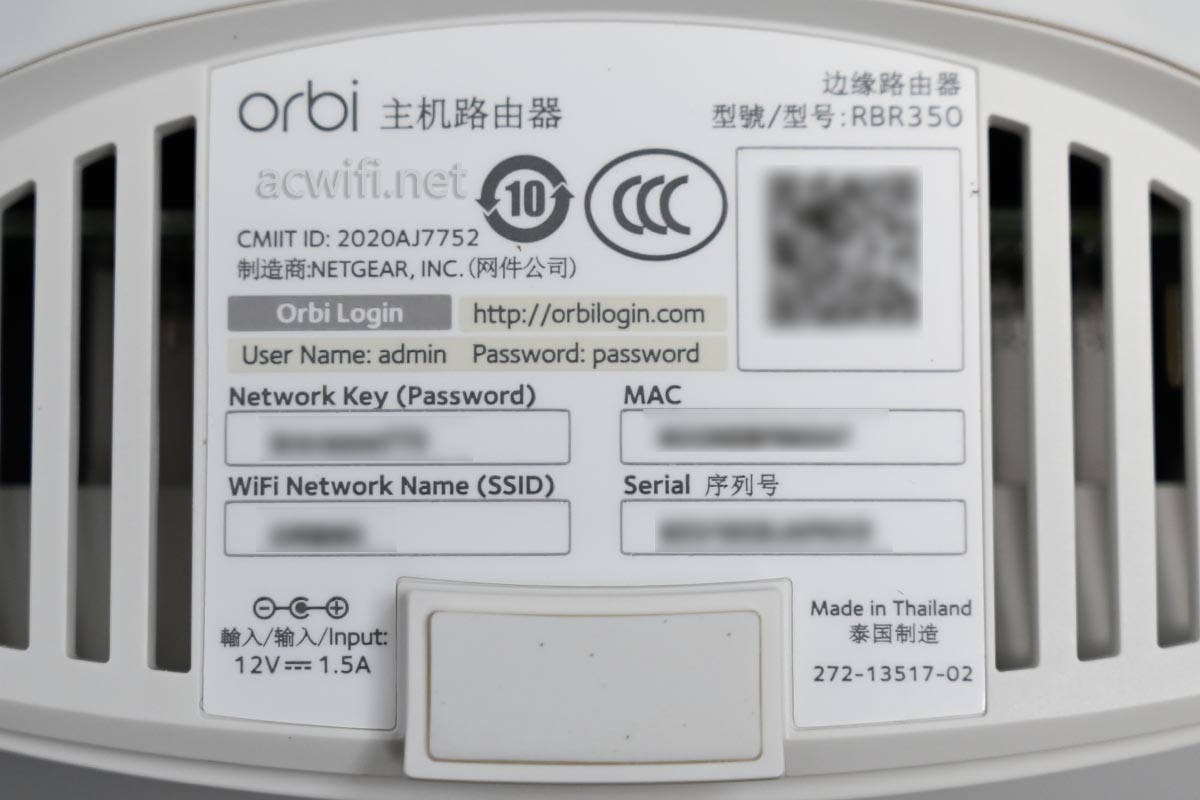

主机底部标签信息,型号:RBR350。

副机底部标签信息,型号:RBS350。地产泰国。

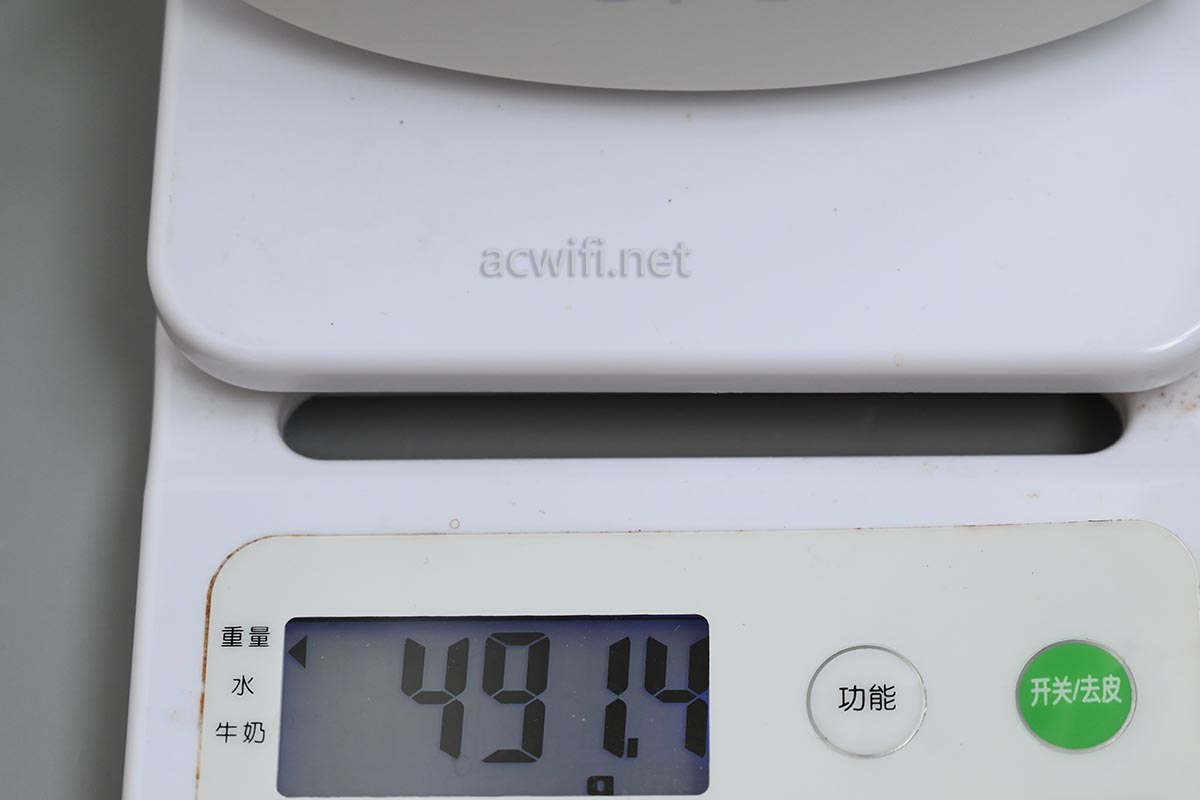

我把这2台机身称重了,副的重量是491.4克,主机重497.9克,相差6.5克, 也就是两个网口和网变的重量。

开拆吧,拆机不难,外壳没有用卡口,类似于滑盖的方式,非常好拆,可以做到无损了。

包装箱比较单薄,我弄破了一角,网件的包装都这么薄,之前弄破过R7800的盒子。我是一个比较喜欢保存好包装的人。

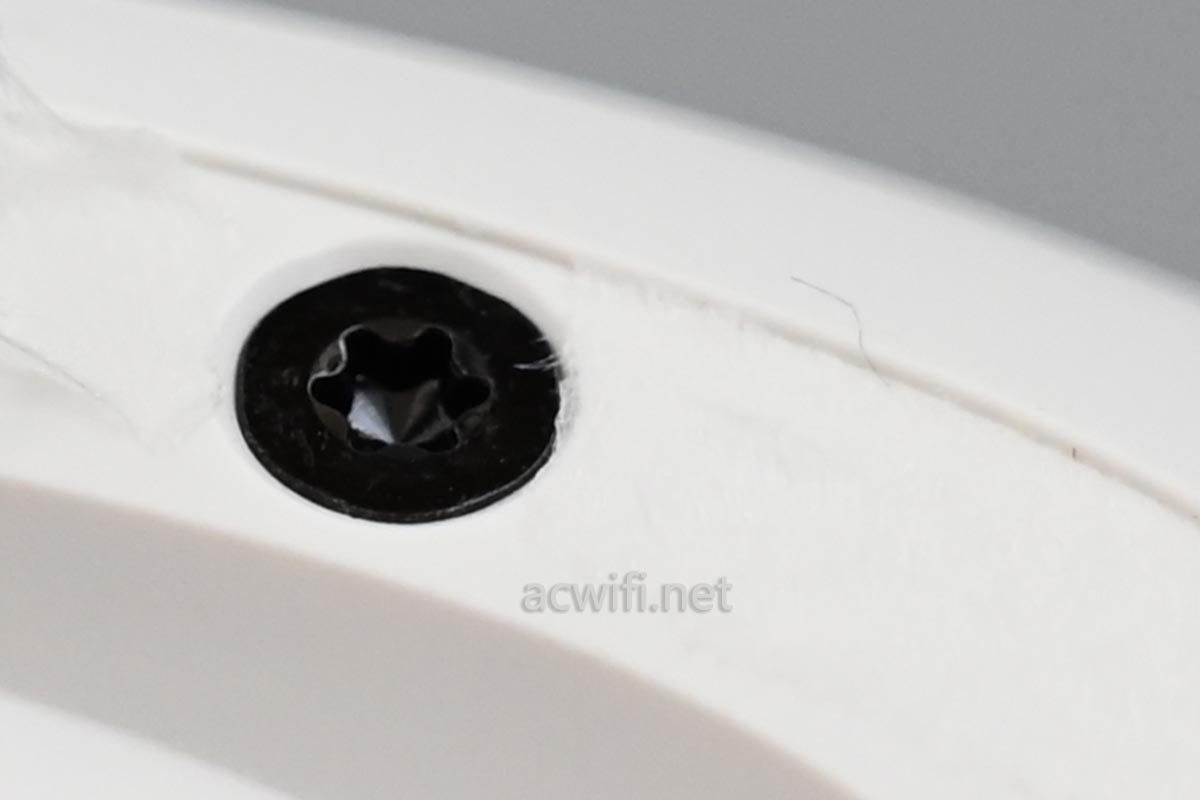

这种叫梅花螺丝吗?

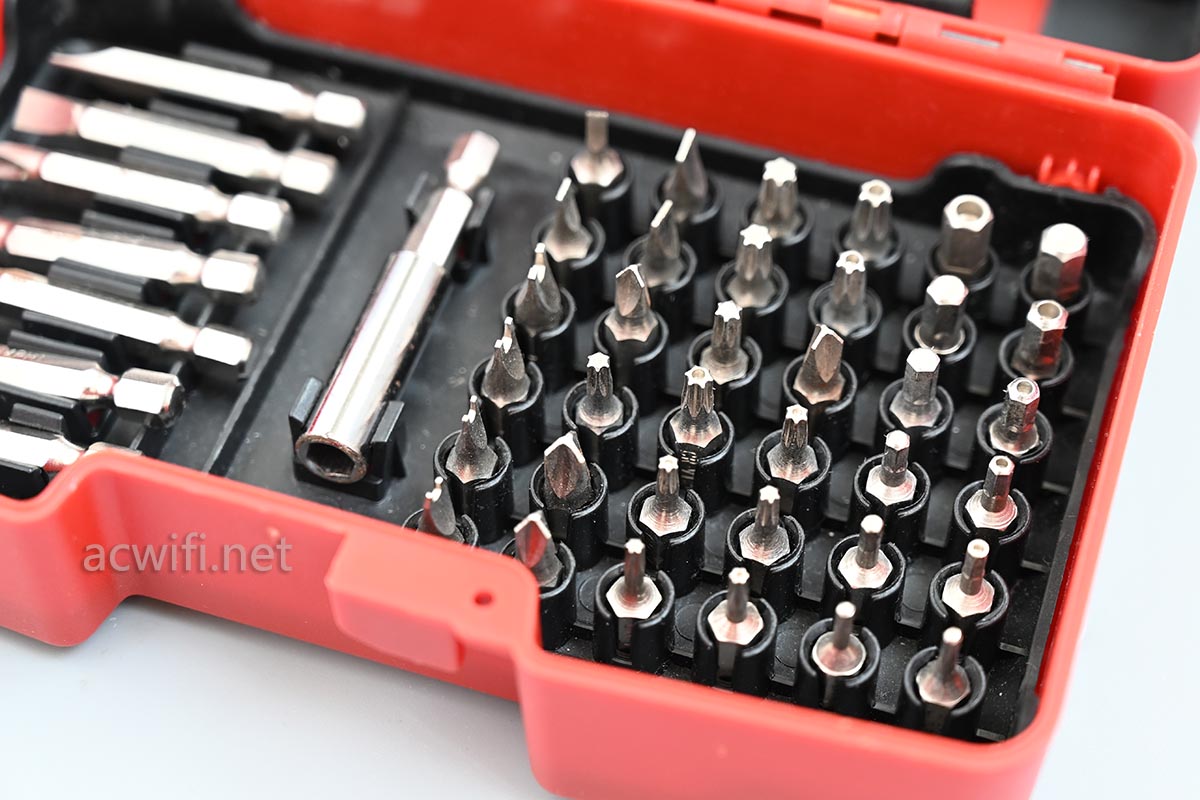

网件的路由器外壳都喜欢用这种螺丝。没事,啥螺丝都能拆:

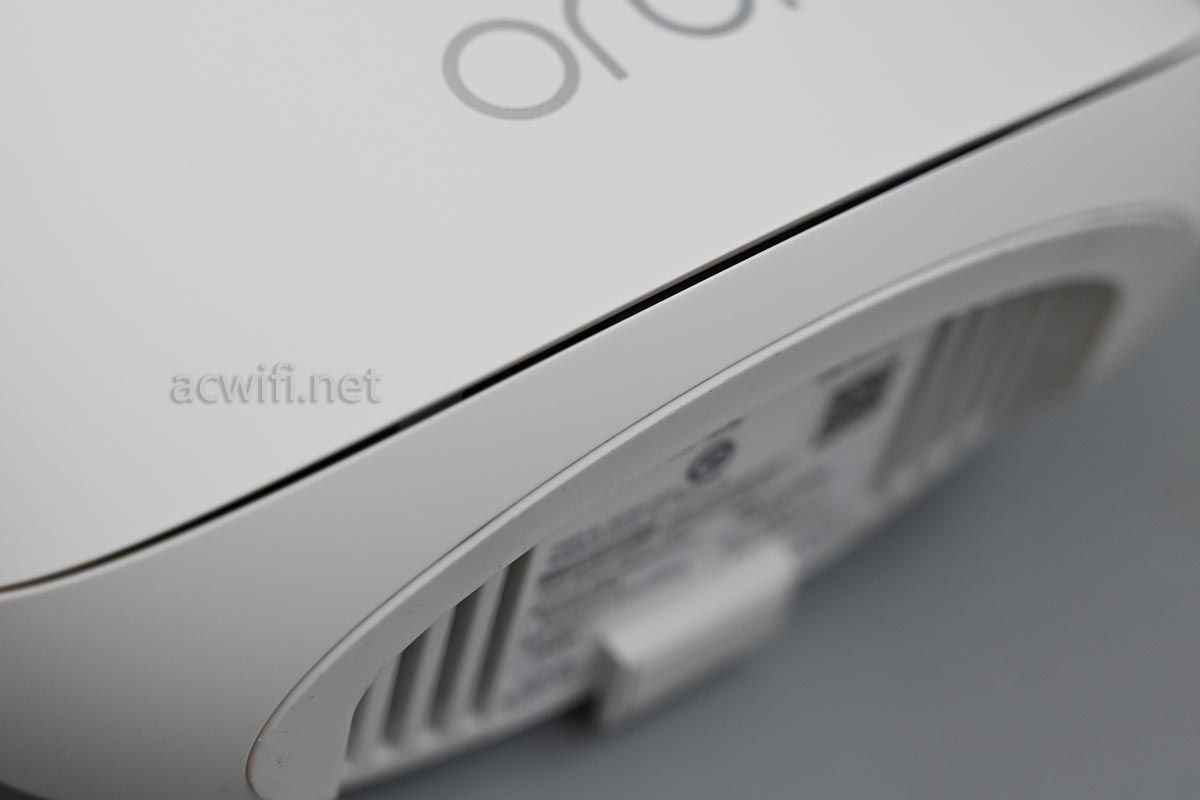

发现机身的接缝挺大的:

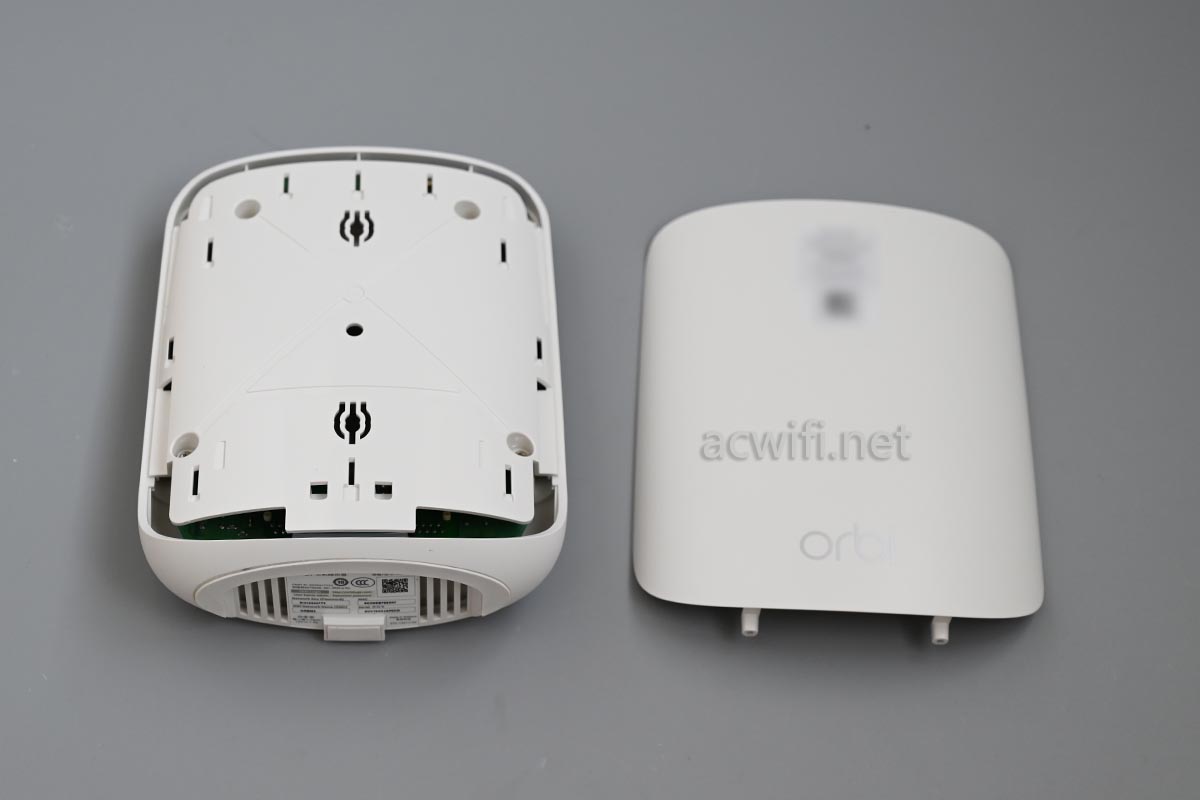

很容易地取下正面的这个外壳,里面还有一层壳子,用四颗螺丝固定。

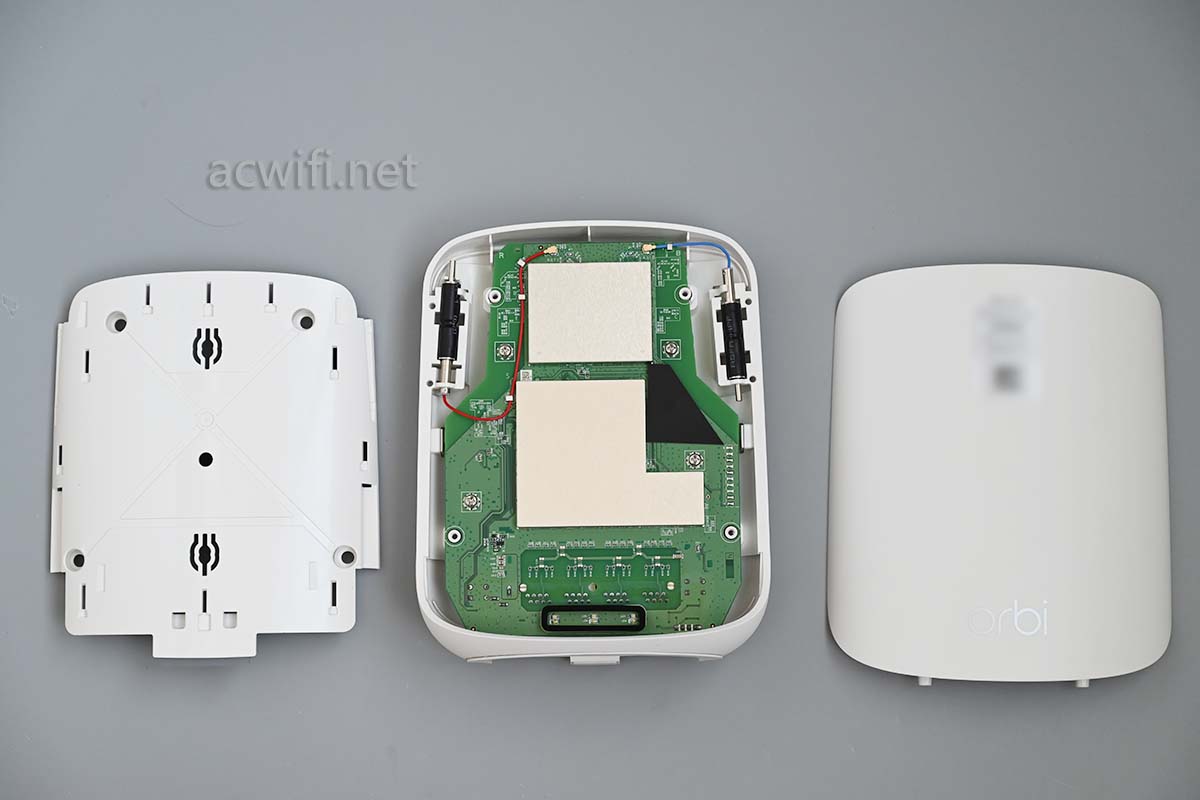

拿下内壳,能看见主板了:

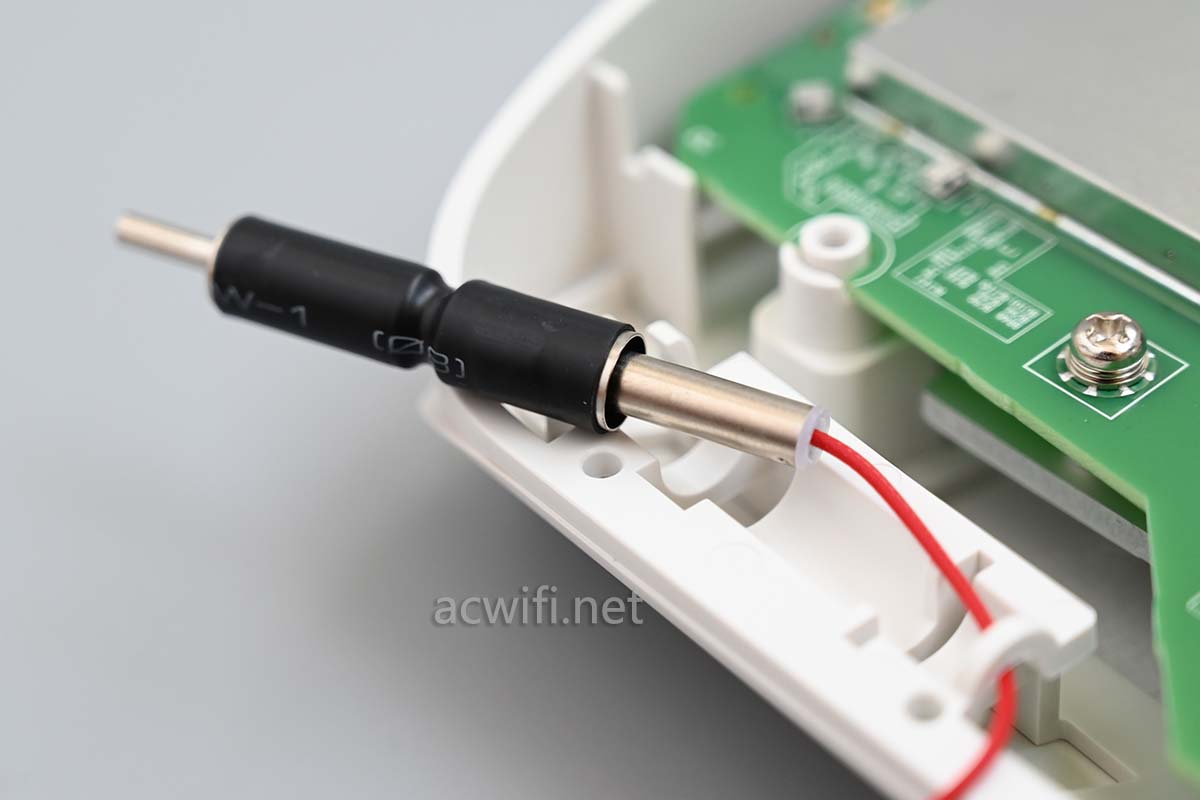

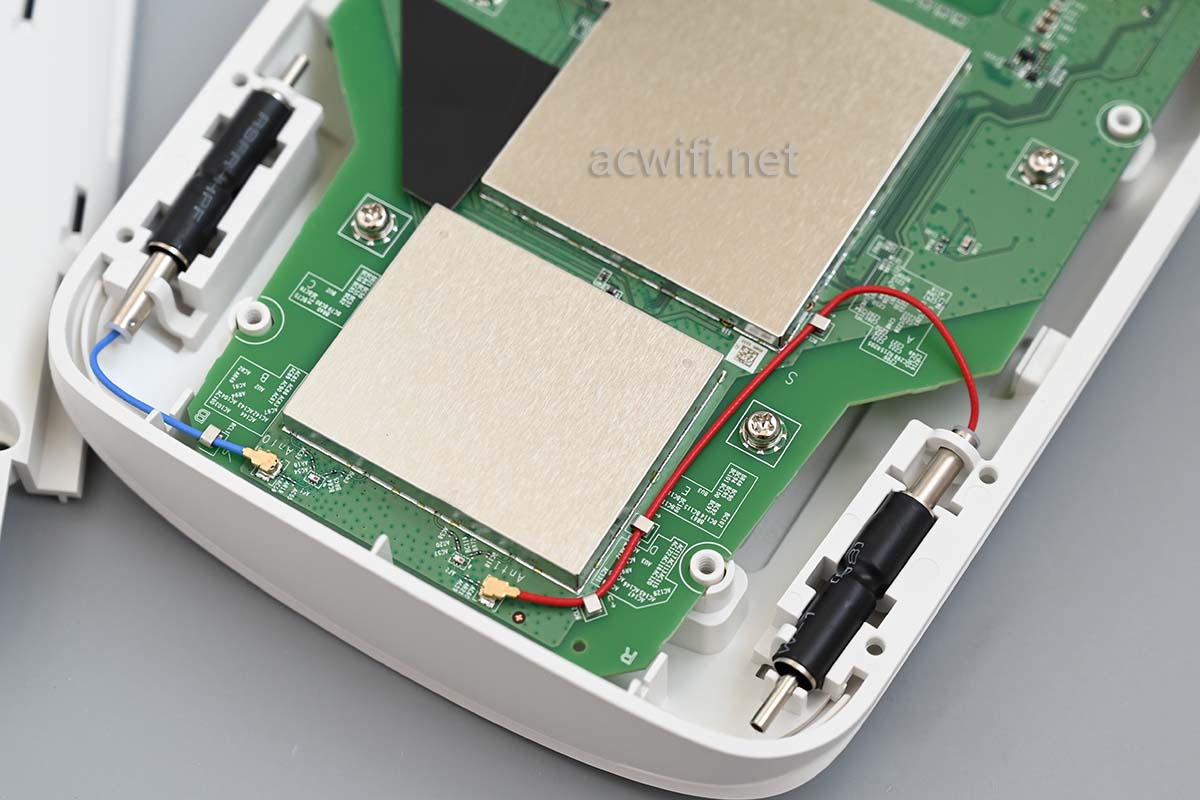

左右各有一根圆柱体天线:

双频天线,所以两根即可:

取出主板:

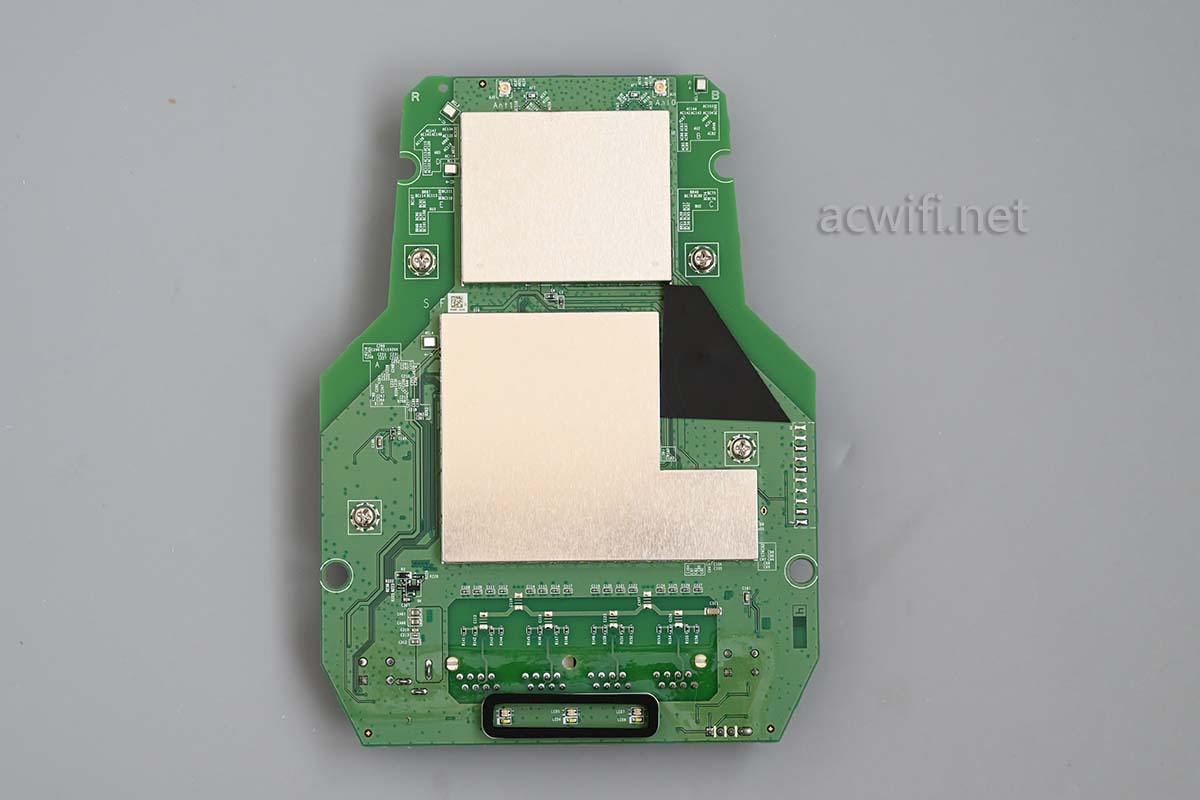

看不见网口的我定义为主板背面:

看见网口的这一面,我定义为主板正面:

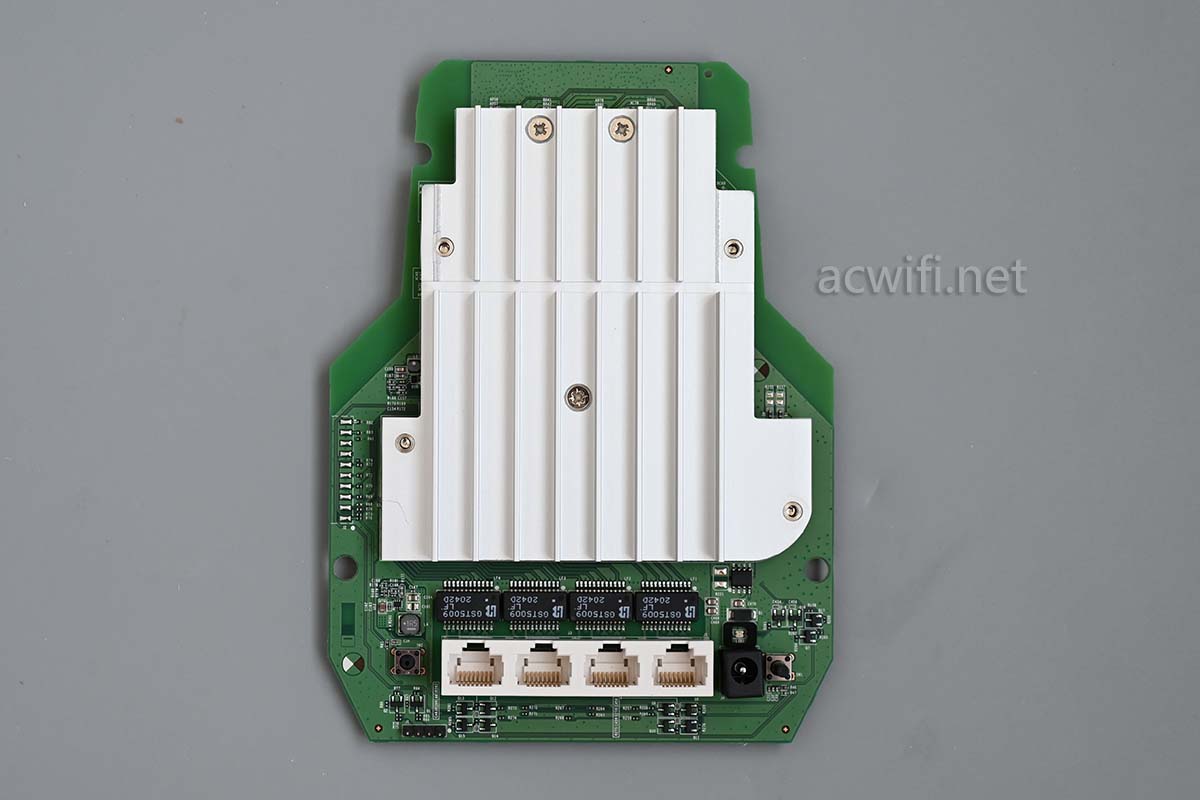

背面没有散热片,正面有一片覆盖了主板三分二的铝散热片。

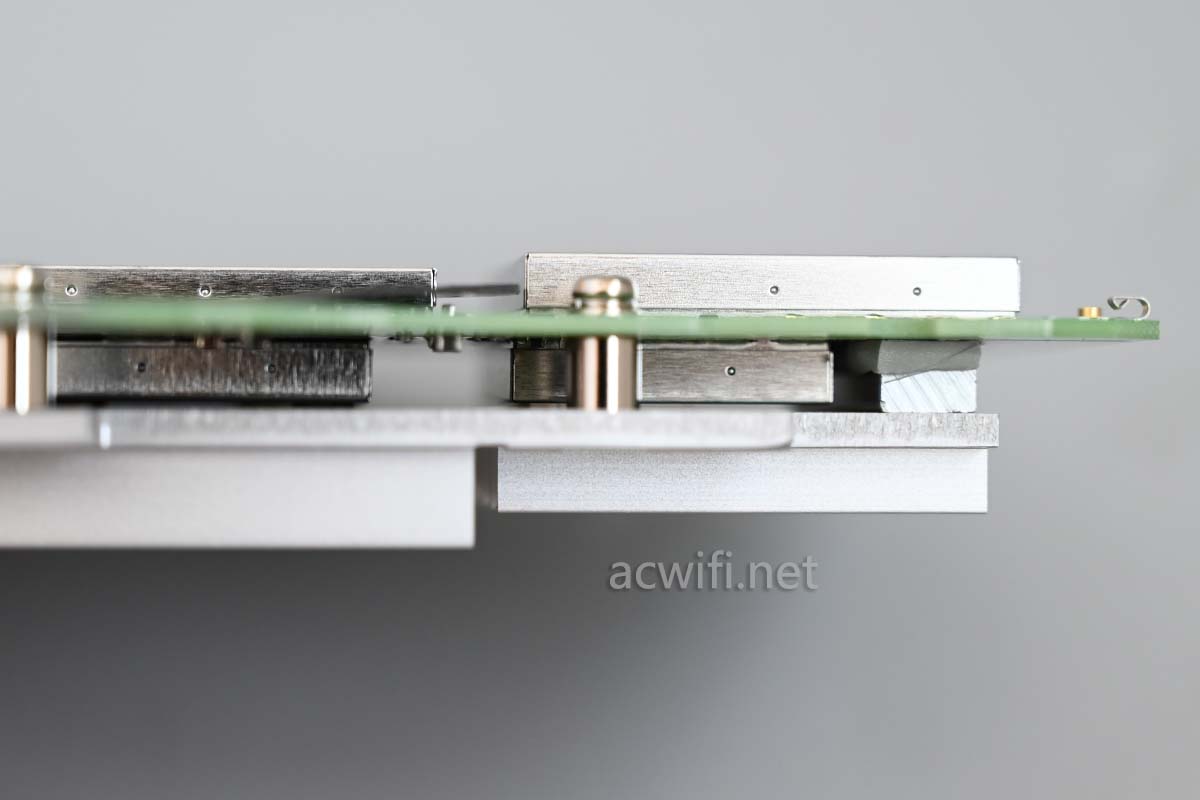

侧面看主板:

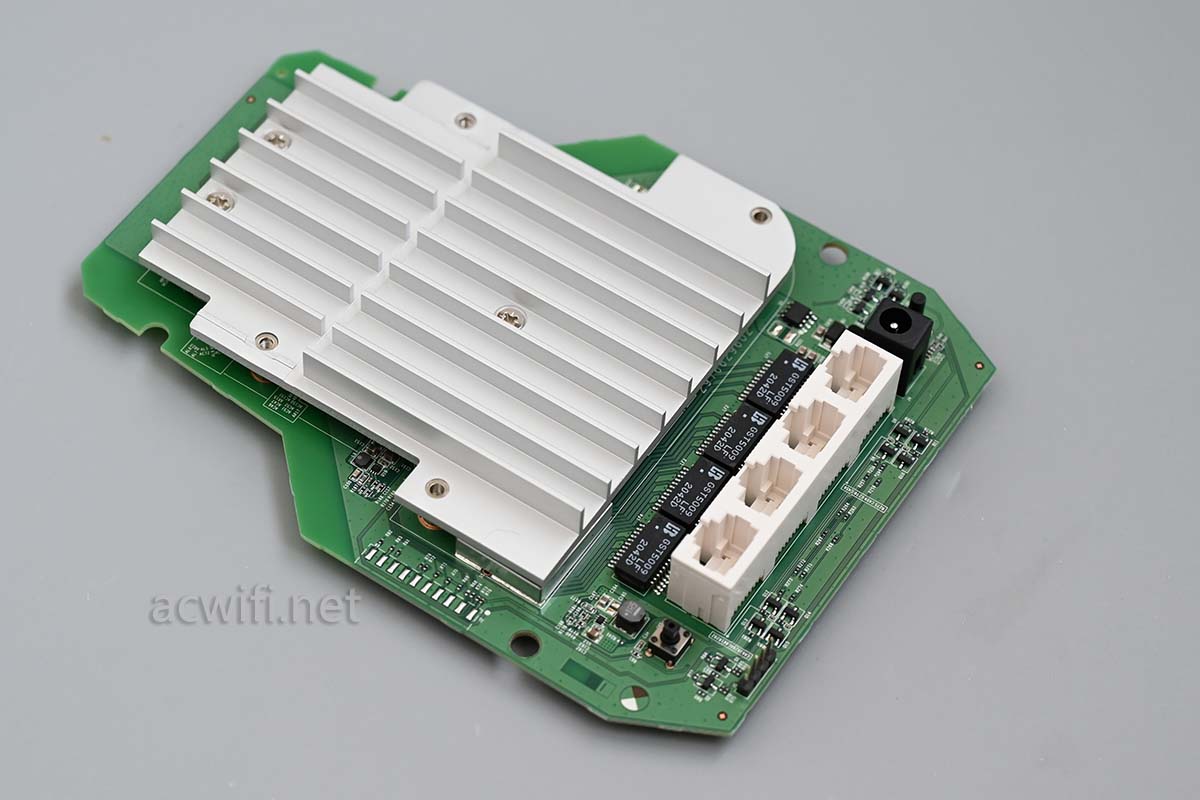

斜着看主板,这个角度不错,可以拍出散热片的质感。

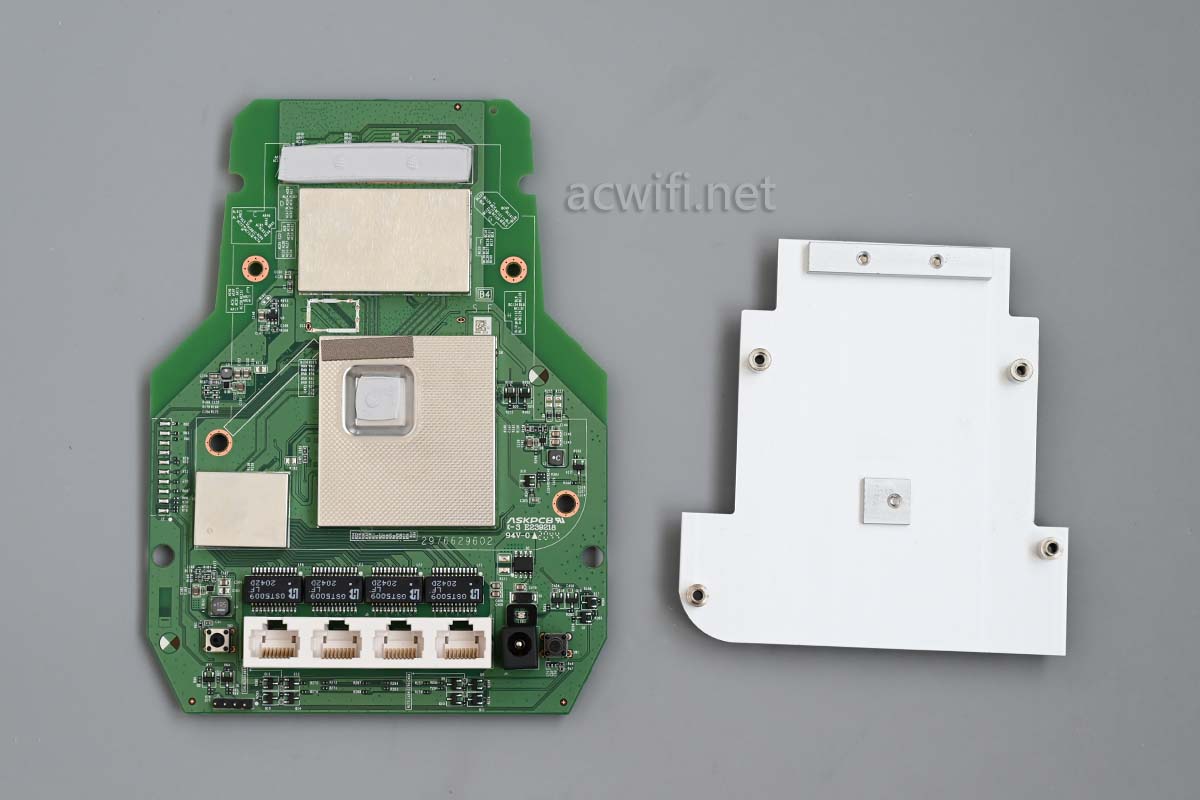

把散热器取下来:

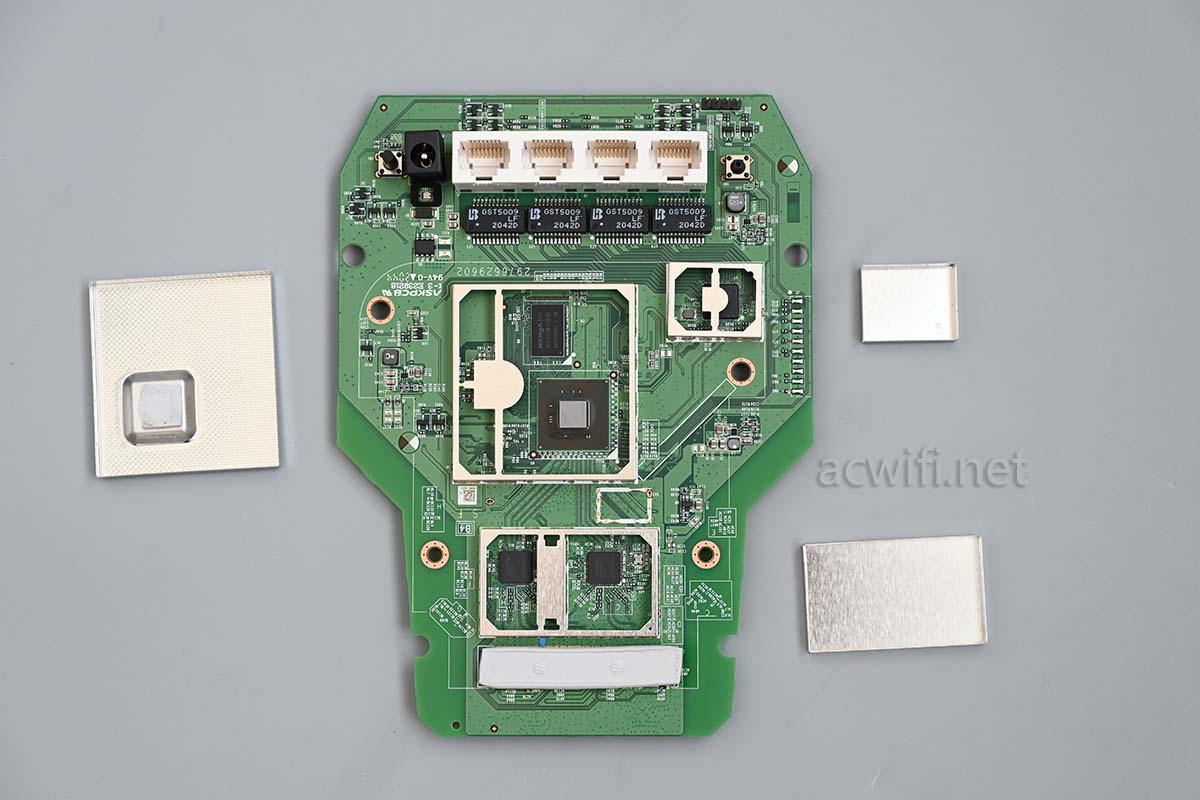

撬开屏蔽罩只有CPU上方有导热硅脂垫片。

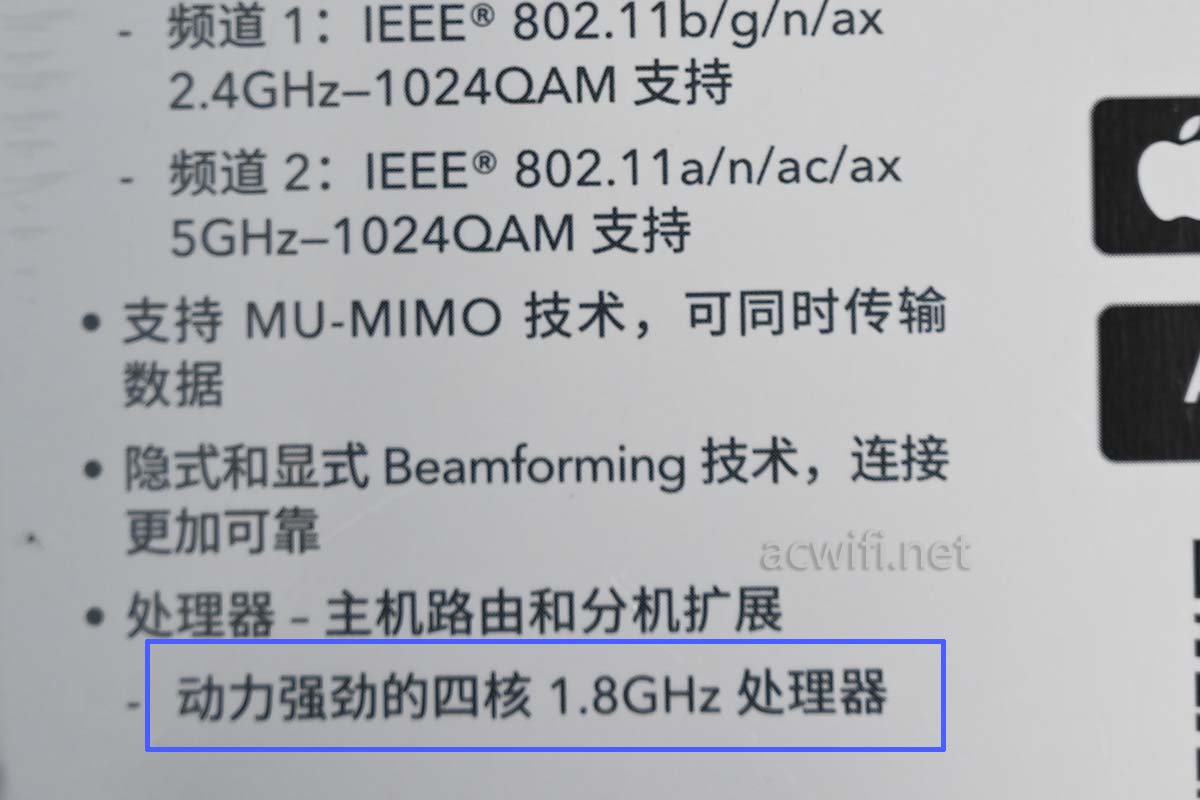

外包装和商品页里描述的CPU是四核1.8GHz:

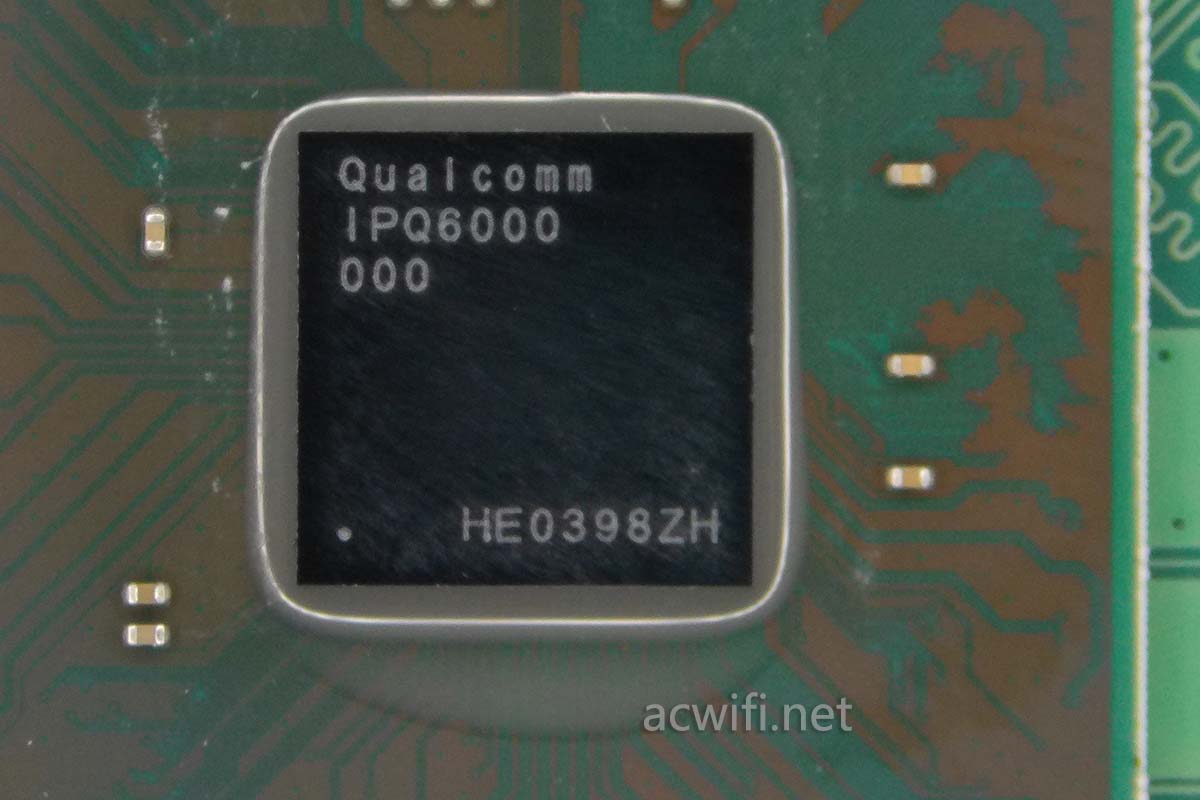

以为CPU型号是IPQ6018,但CPU芯片上的丝印型号是IPQ6000:

IPQ6000是四核1.2GHz,为什么到这里就变成了四核1.8GHz呢?IPQ6018才是四核1.8GHz呀。

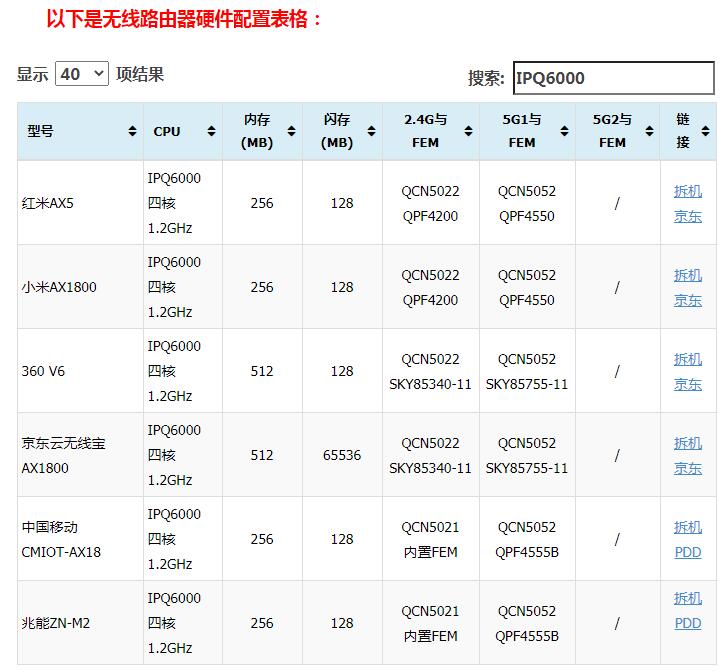

从宇宙最强最专业的无线路由器网站acwifi.net上面,找出使用IPQ6000的机型如下:

acwifi所有无线路由器拆机芯片配置列表查询库

于是我从这台RBK352的主机TTL启动信息里查找线索,找到里面只有

ipq6018_edma_alloc_rings: successfull
ipq6018_edma_setup_ring_resources: successfull
ipq6018_edma_configure_rings: successfull
ipq6018_edma_hw_init: successfull

里面只找到IPQ6018的字样,没见有频率字样。不懂不懂。可能是动态频率,有需要时可以工作在1.8GHz频率上。

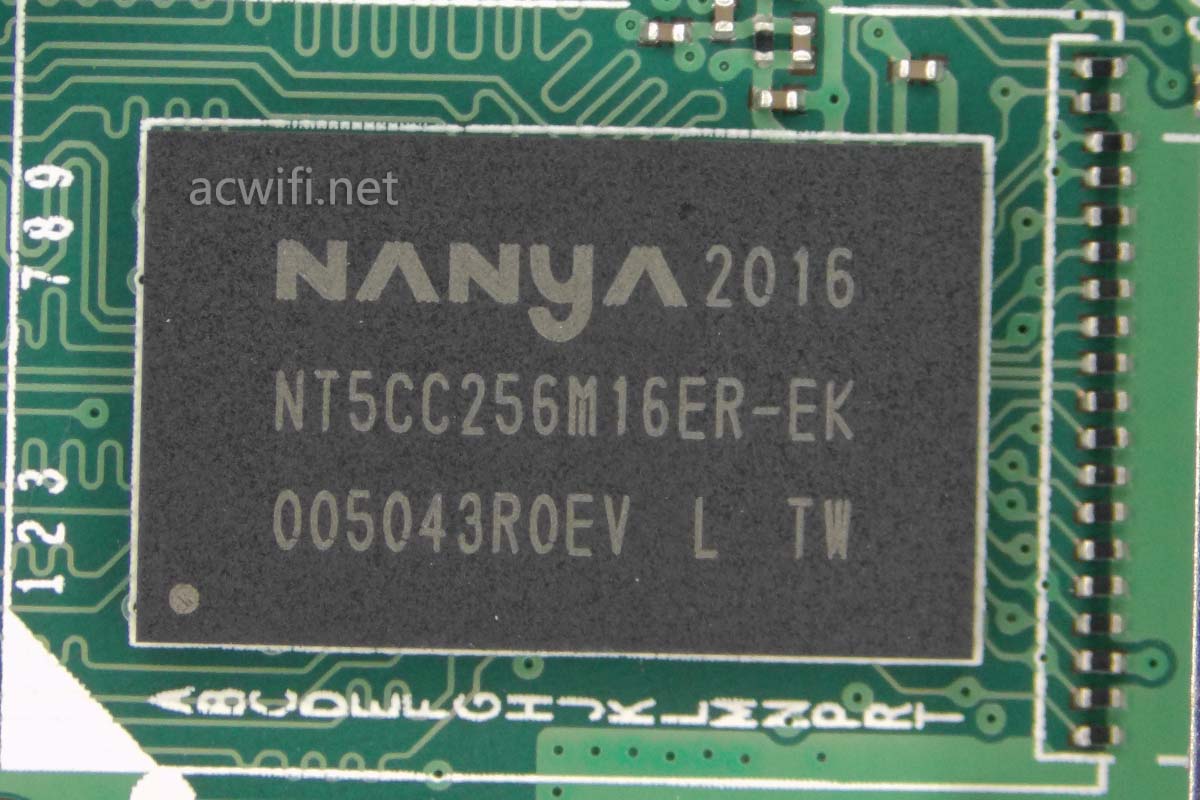

CPU旁边的内存型号是南亚NT5CC256M16ER-EK,容量512MB。

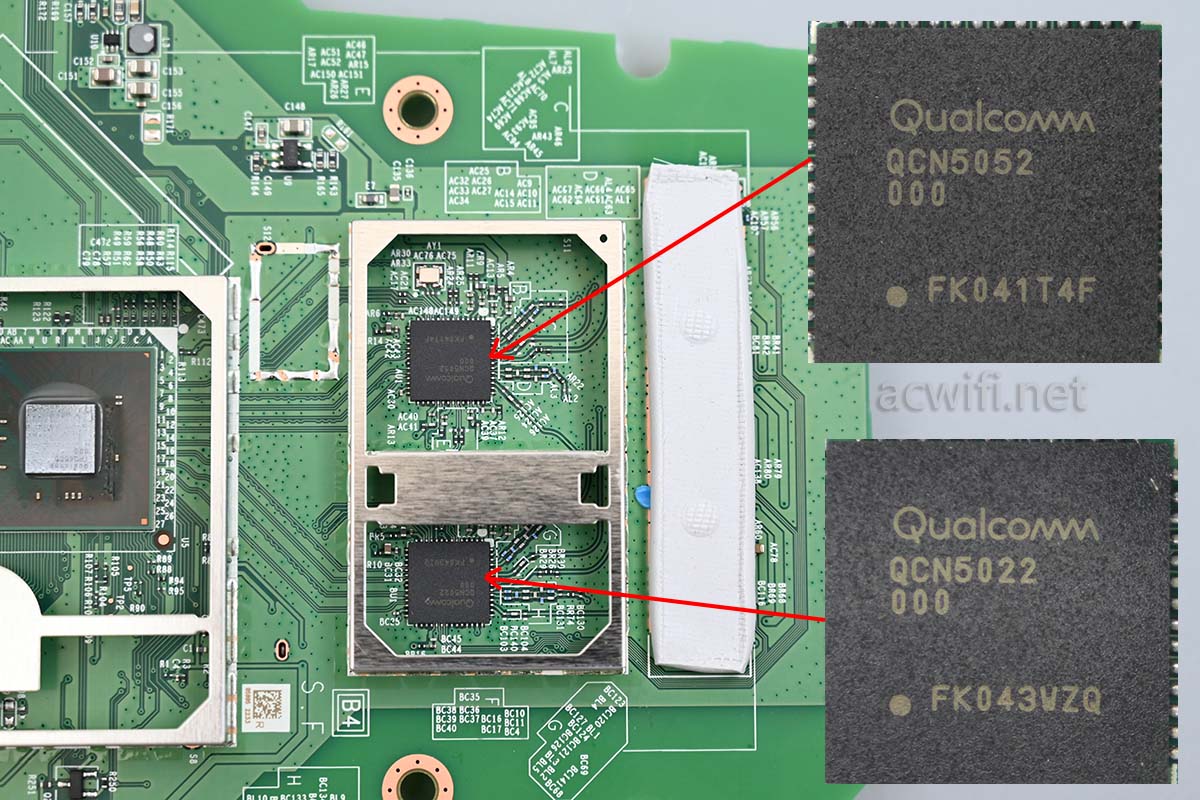

CPU用pcie连接了两颗无线芯片,分别是负责5G的QCN5052,支持2x2mimo,在80MHz频宽下最高速率1201Mbps;负责2.4G的QCN5022,2x2mimo,在40MHz频宽下最高速率574Mbps,所以这是一台AX1800无线路由器。

上图有白色长条的导热垫片,下方是空的,FEM芯片在主板背面。所以在这一面是看不见功放芯片!

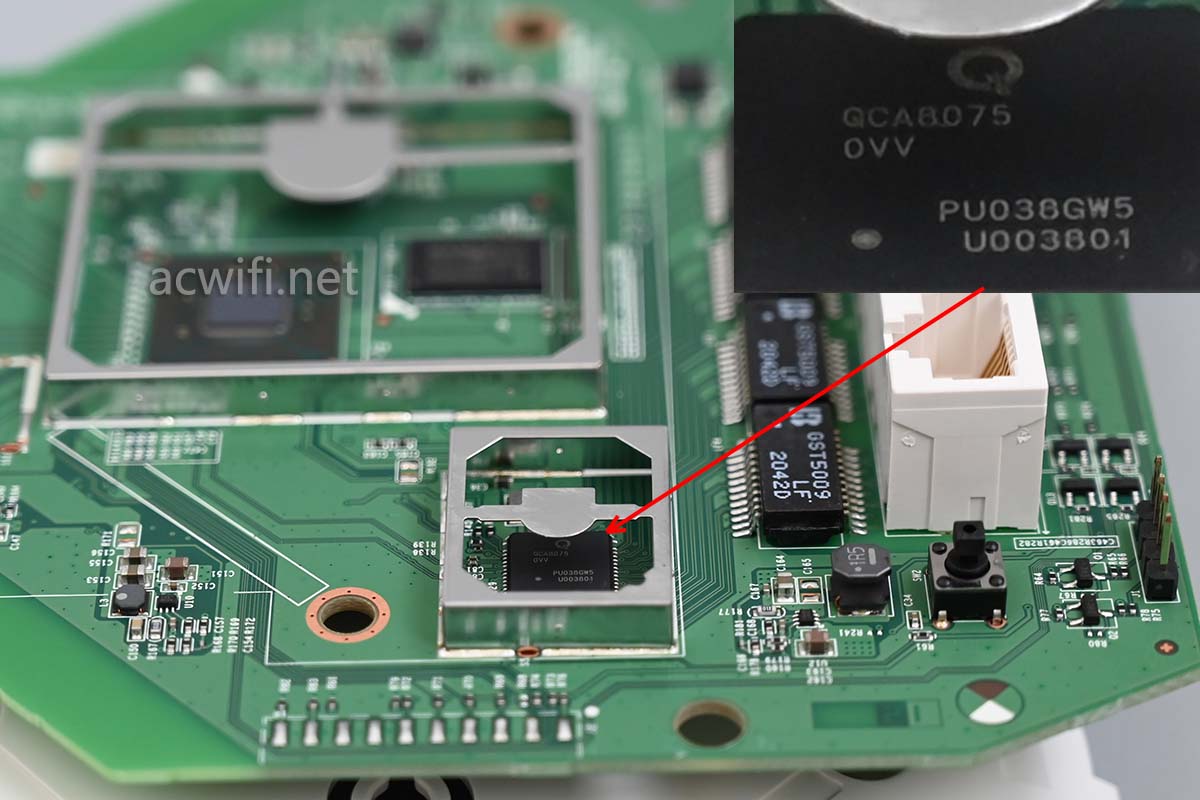

网口附近有一颗QCA8075,它是一款5口以太网PHY芯片,它不是交换机芯片,因为MAC在IPQ6000里集成了。

QCA8075

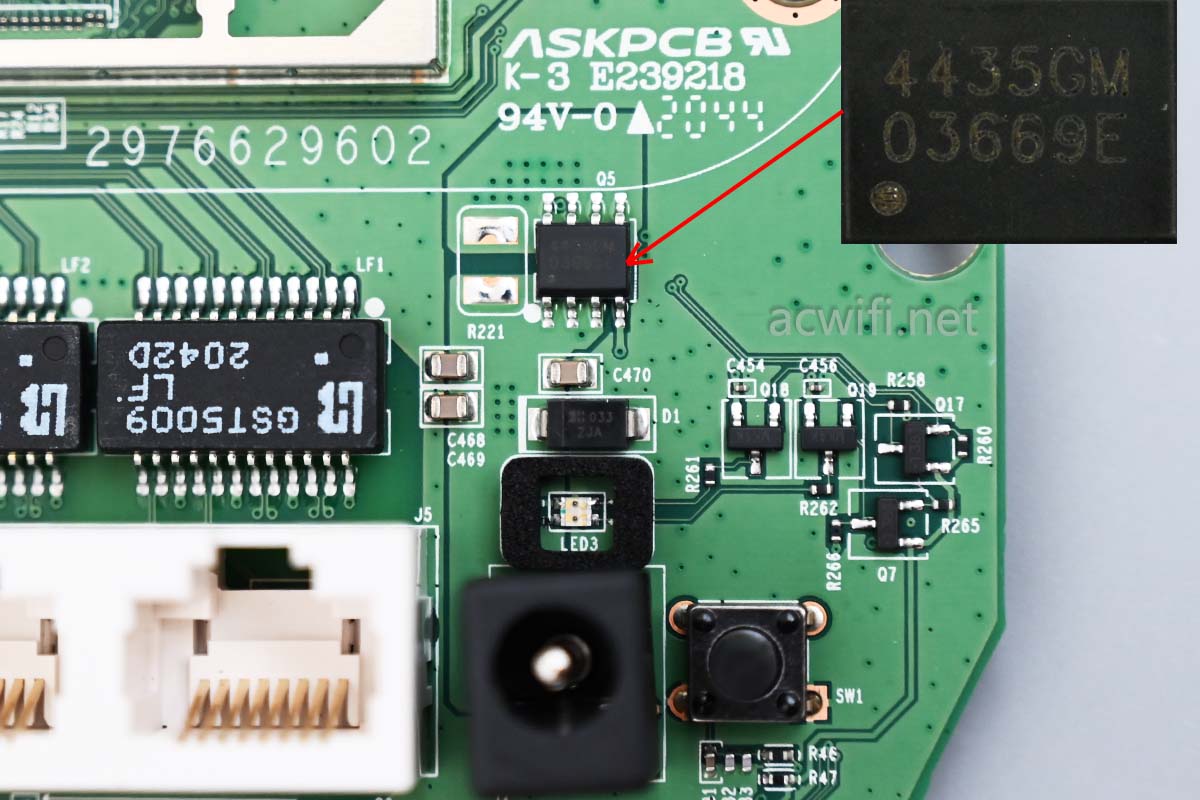

电源输入口附近有一颗这样的芯片,丝印淹” 4435GM 03669E“,型号是AP4435GM-HF,是一颗场效应管(Power MOSFET)。

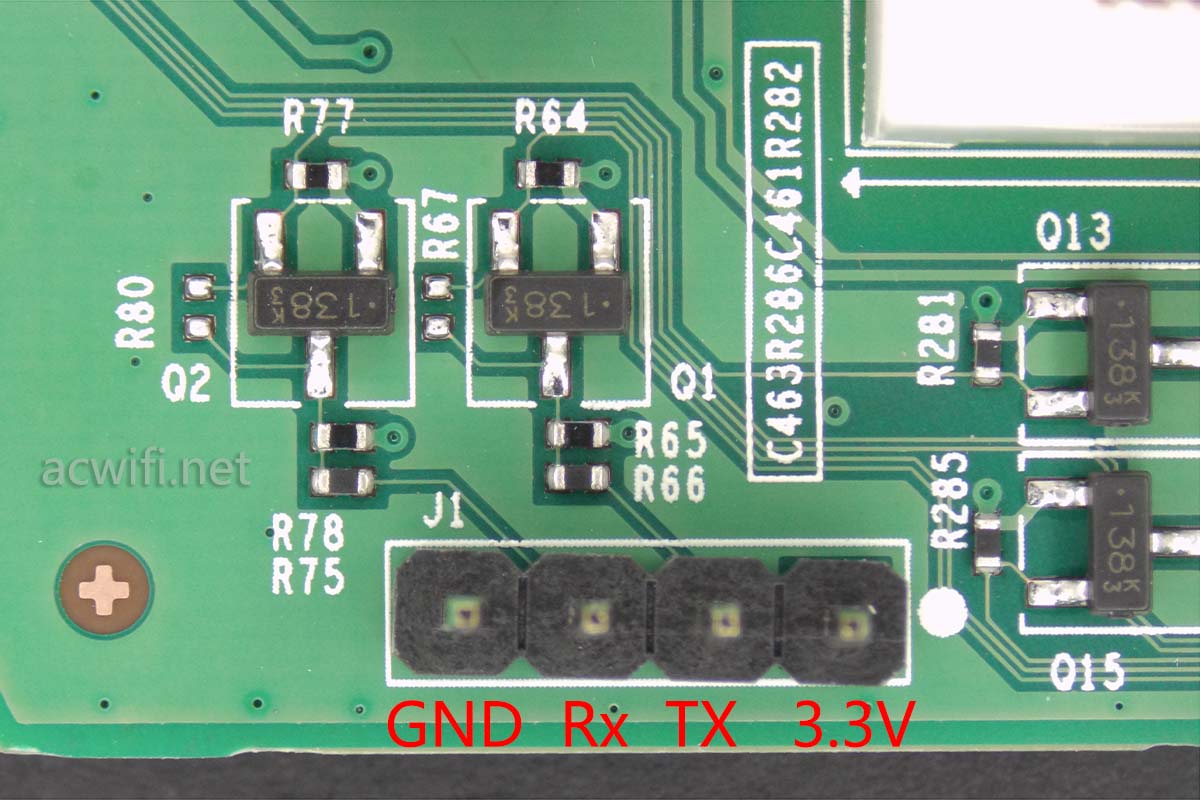

TTL针脚定义如下:

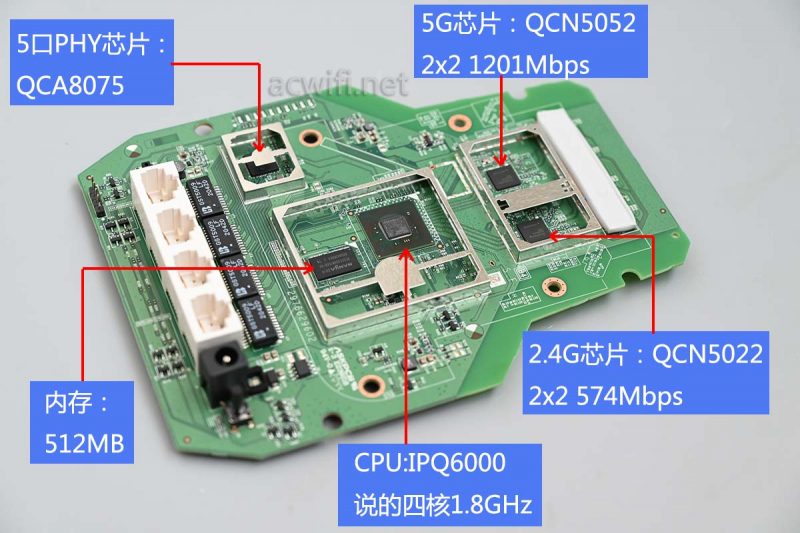

主板正面拆完了,先做个芯片型号汇总图:

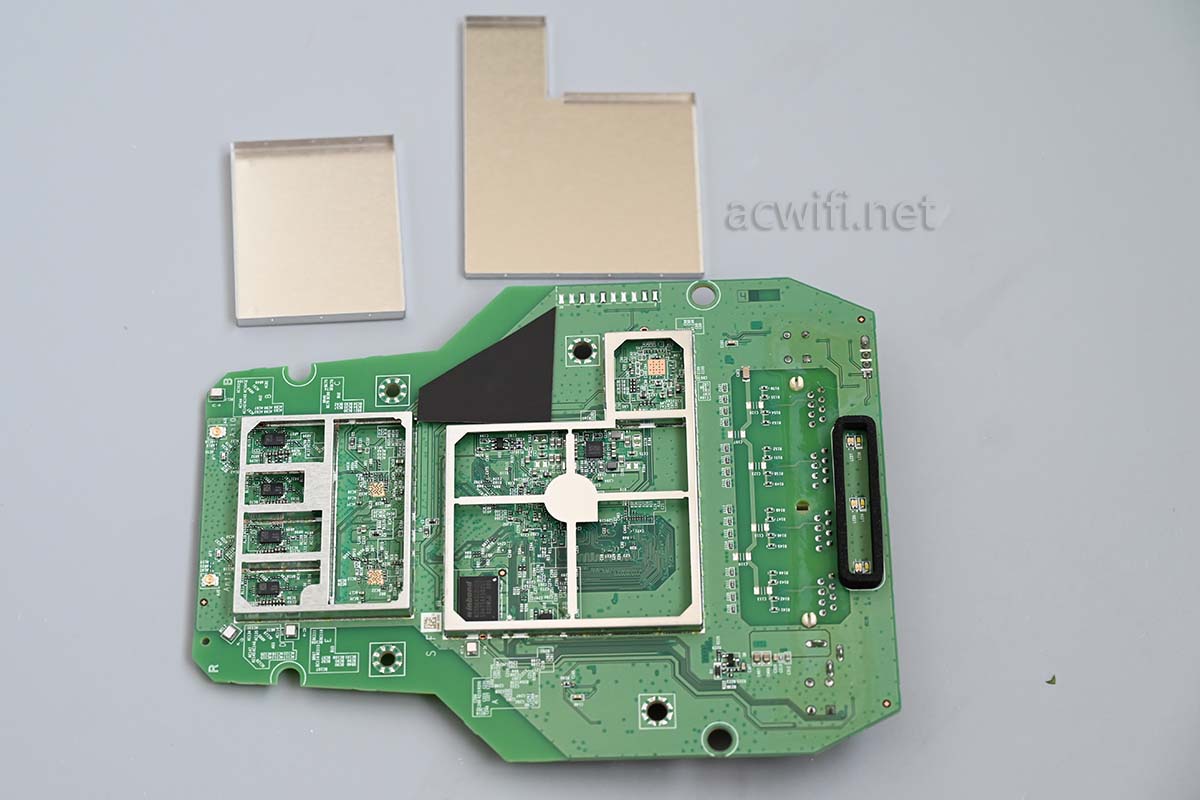

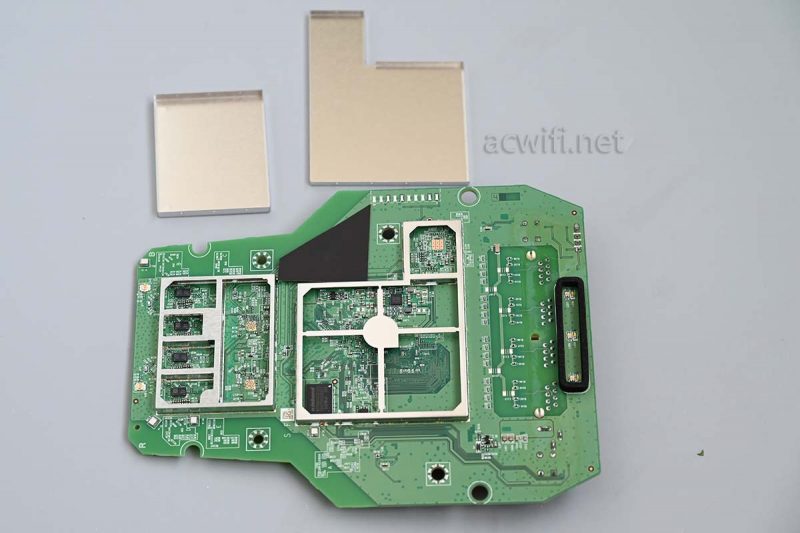

现在拆主板背面,把两个屏蔽罩撬开:

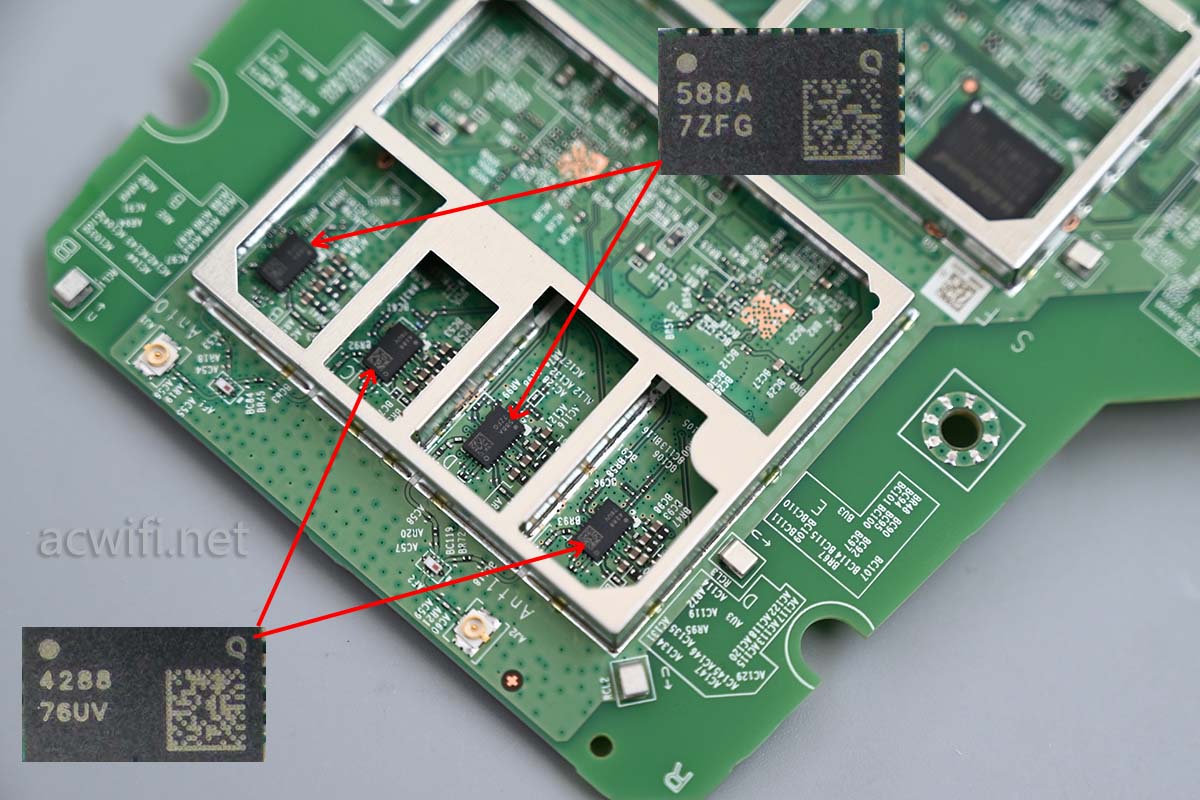

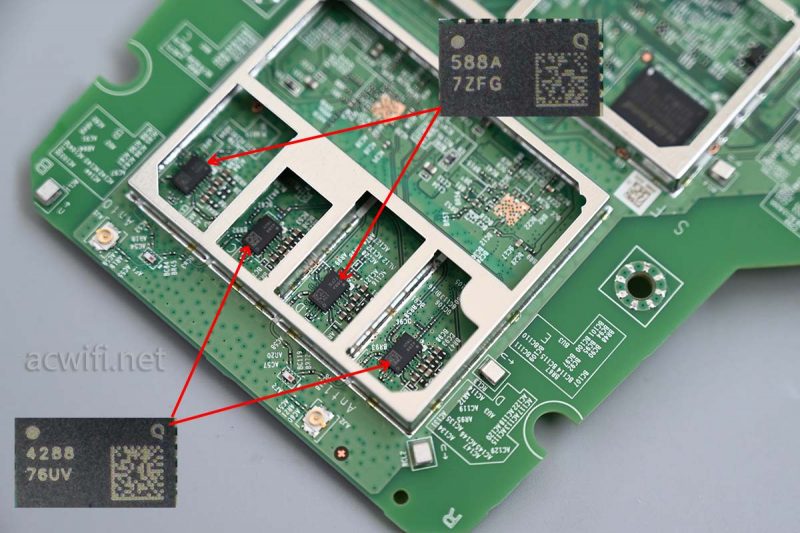

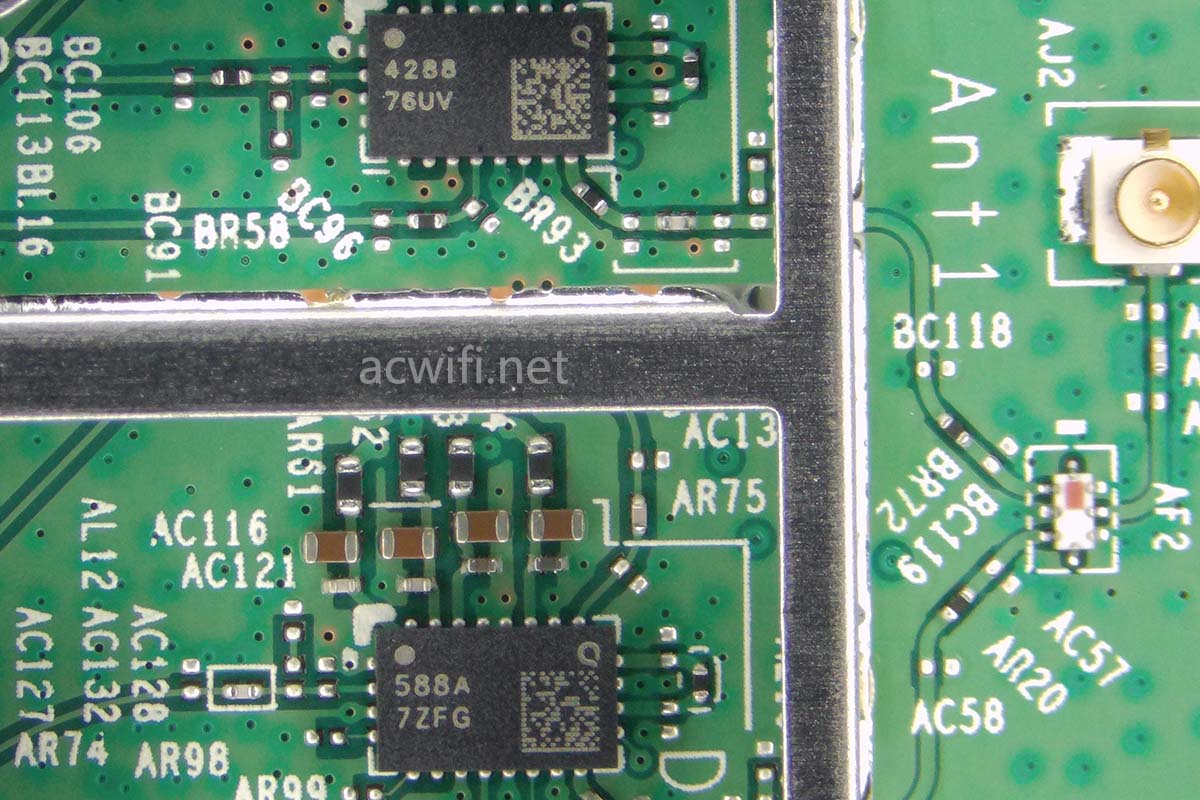

先看用了什么样的功放芯片吧,发现2.4G和5G FEM芯片是一个隔一个,不是连续两颗2.4G FEM或连续两颗5G FEM。

型号分别是QPF4288(2.4G FEM),QPF4588A(丝印588A,5G FEM)。

布局如下:

这两款都是属于高功率的FEM了。

QPF4288的PA和LNA放大功率如下:
• POUT = +17 dBm HE40 -47dB Dynamic EVM
• POUT = +22 dBm HE40 -43dB Dynamic EVM
• POUT = +24.5 dBm MCS9 HT40 -35dB Dynamic EVM
• POUT = +26 dBm MCS7 HT20/40 -30dB Dynamic EVM
• POUT = +28 dBm MCS0 HT20 Spectral Mask Compliance
• 1.7 dB Noise Figure
• 15.5 dB Rx Gain & 7 dB Bypass Loss

QPF4588A是第一次见,以往看见的是不带A的版本。带A的这个版本要比不带A的要强一点。

QPF4588A的PA和LNA放大功率如下:
• POUT = +17dBm MCS11 HE160 -43dB Dynamic EVM
• POUT = +19dBm MCS11 HE80 -43dB Dynamic EVM
• POUT = +23.5dBm MCS9 VHT80/160 -35dB Dynamic EVM
• POUT = +27dBm MCS0 VHT20 Spectral Mask Compliance
• 2 dB Noise Figure
• 14 dB Rx Gain & 8 dB Bypass Loss

QPF4588的:
• POUT = +16dBm MCS11 HE80 -47dB Dynamic EVM
• POUT = +18dBm MCS11 HE80 -43dB Dynamic EVM
• POUT = +23dBm MCS9 VHT80 -35dB Dynamic EVM
• POUT = +24dBm MCS7 HT20/40 -30dB Dynamic EVM
• POUT = +26dBm MCS0 HT20 Spectral Mask Compliance
• 2 dB Noise Figure
• 16 dB Rx Gain & 7 dB Bypass Loss

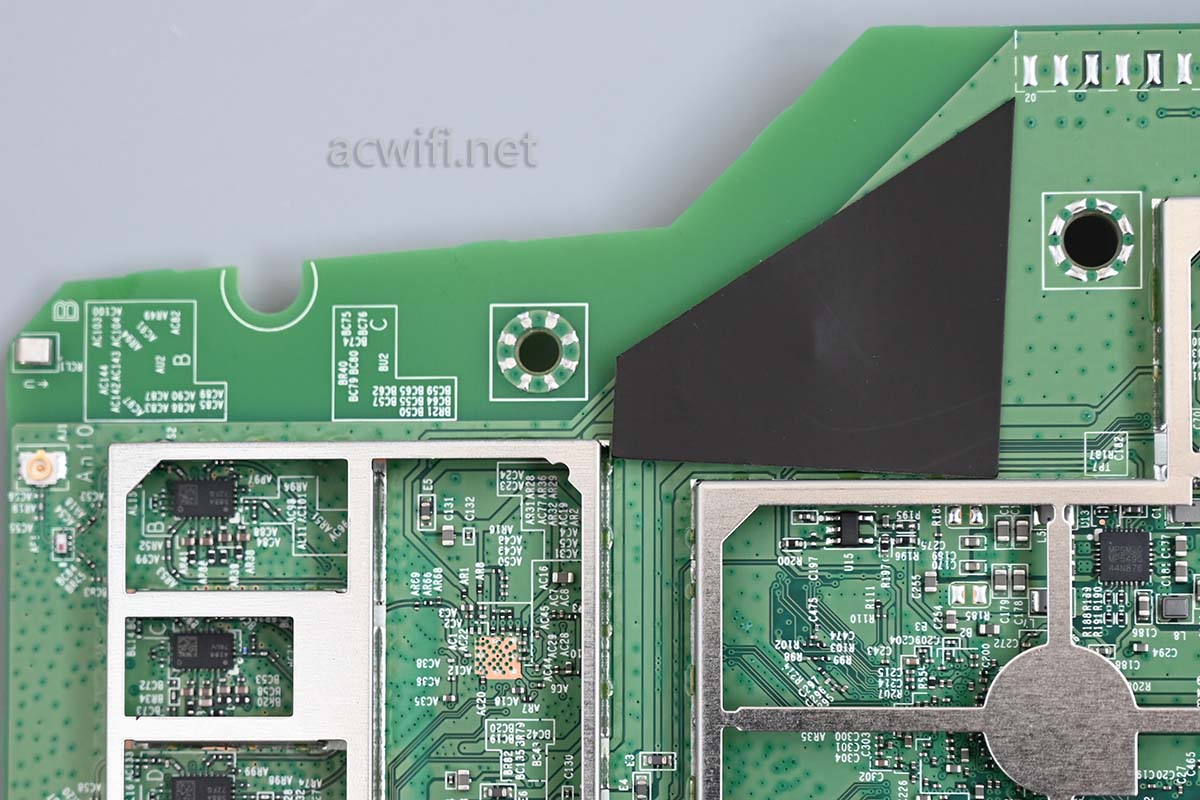

这个位置有一片三角黑色的,像是超高频吸波材料:

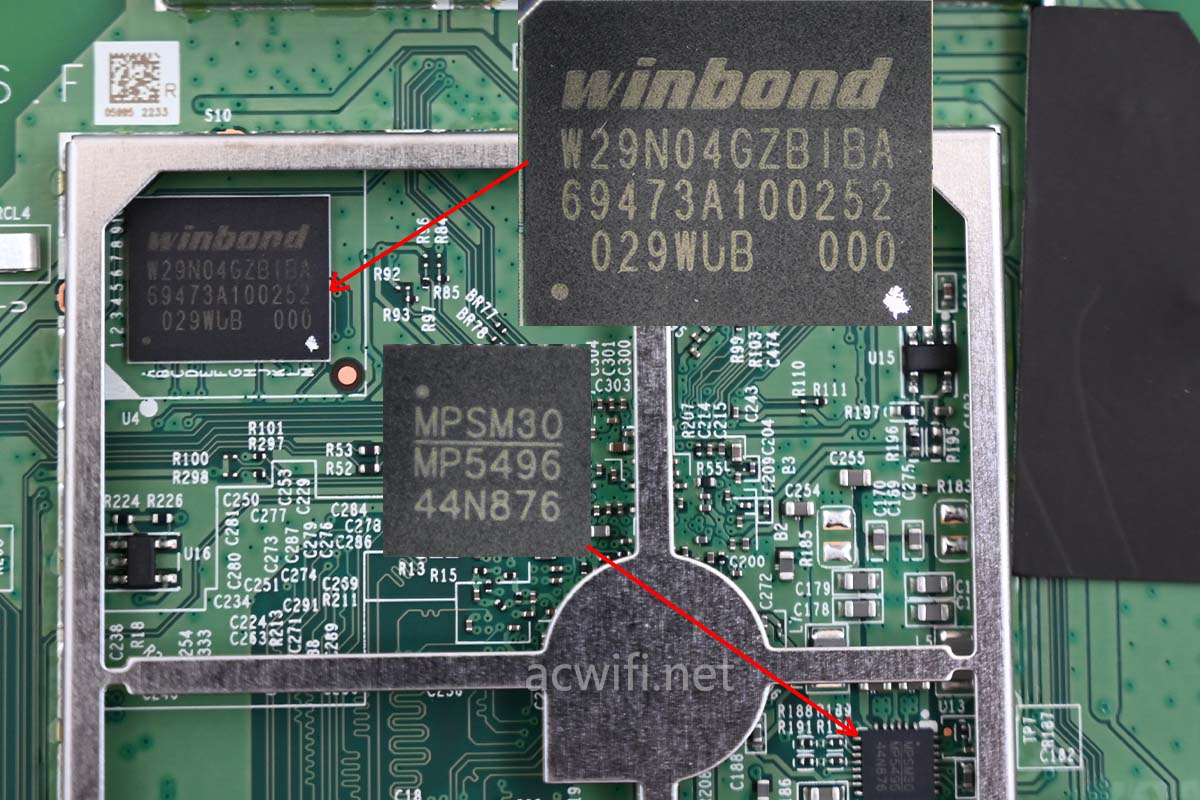

主板背面中间的屏蔽罩两有两芯片,一颗是内存,一颗是CPU电源管理IC:MP5496。

闪存型号是W29N04GZBIBA,容量512MB。

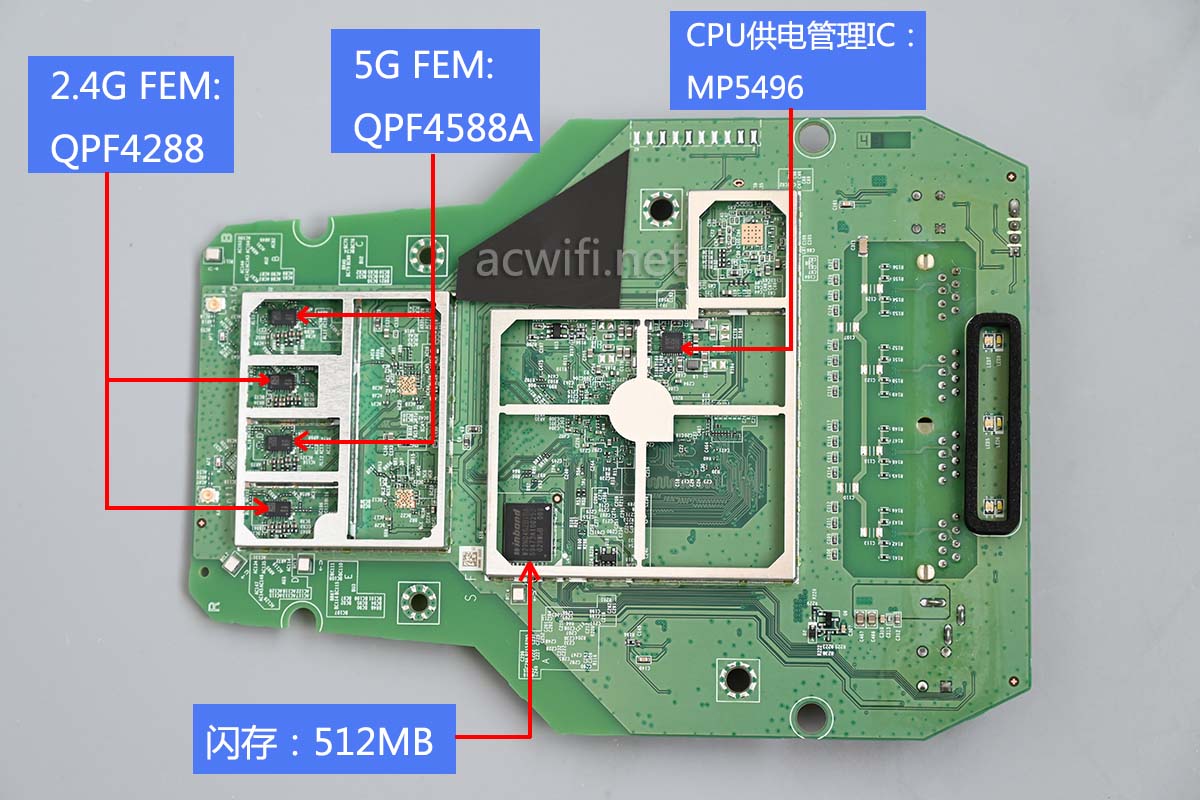

主板背面的芯片汇总图如下:

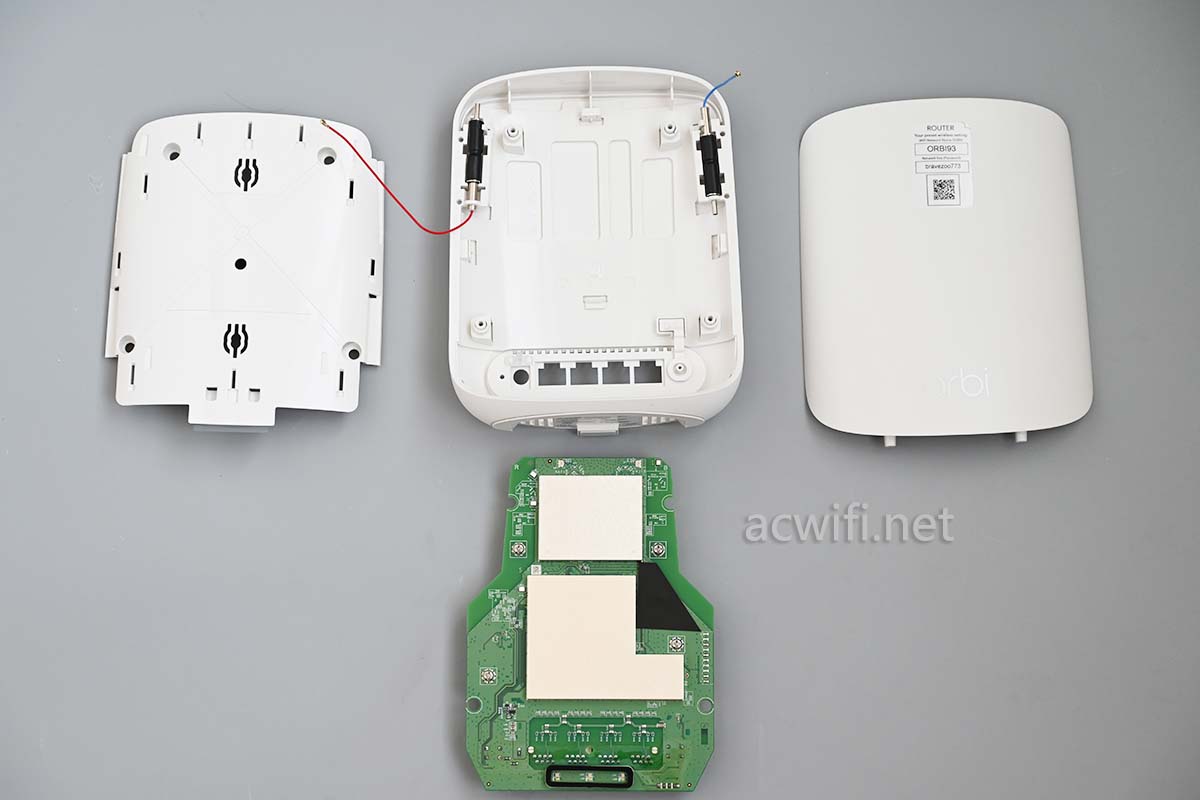

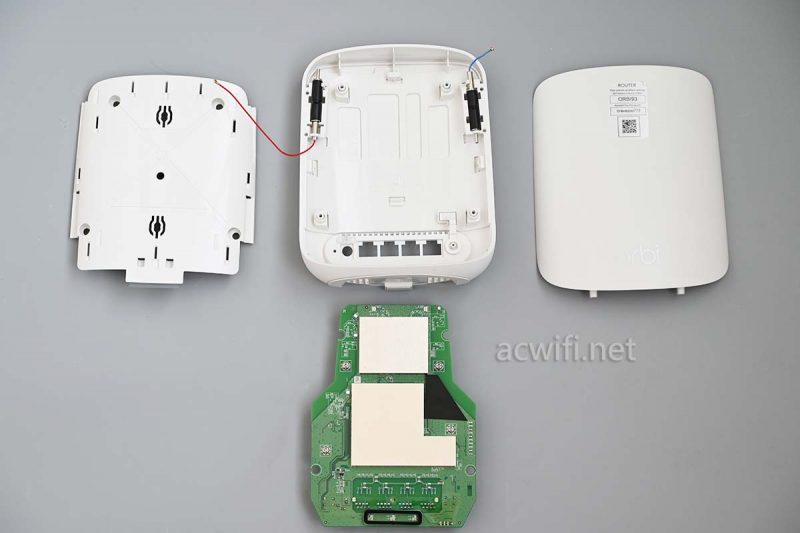

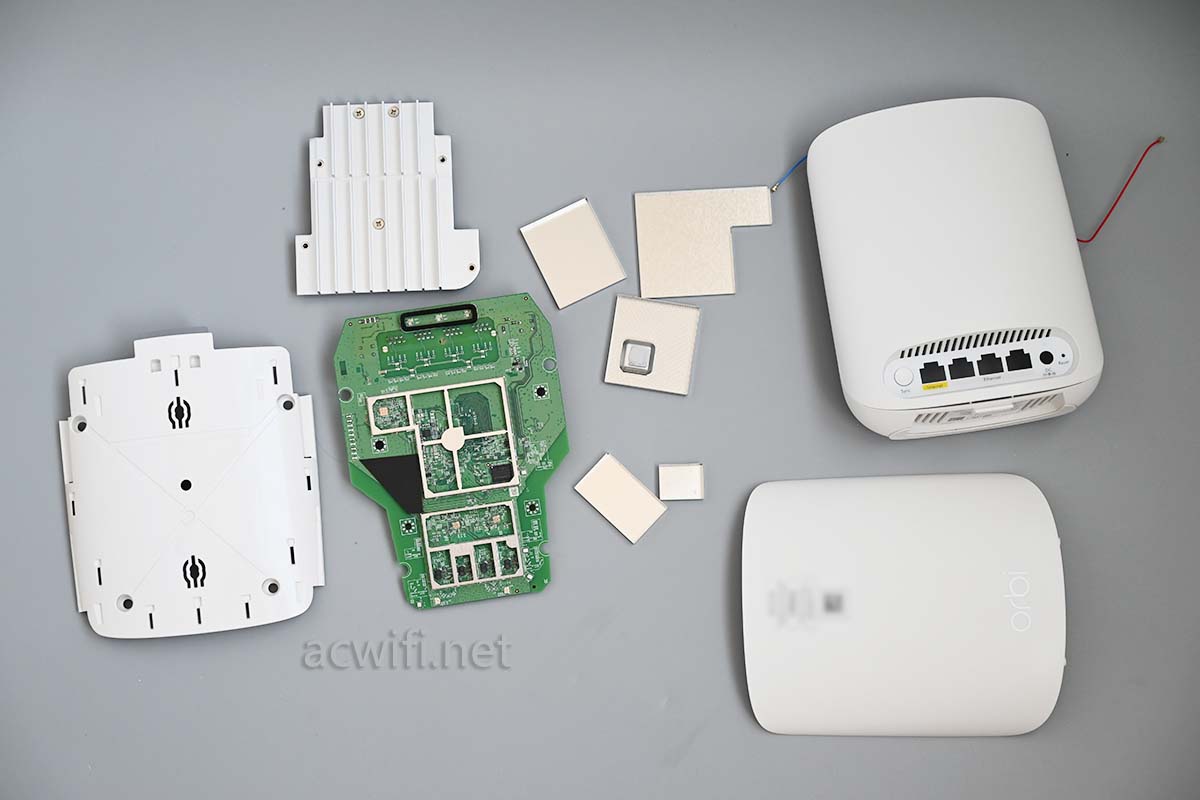

至此,RBK352的主机RBR350就拆机完成了:

既然机身那么容易拆,把副路由RBS350也拆了吧,看看除了网口数量,还有啥的不一样:

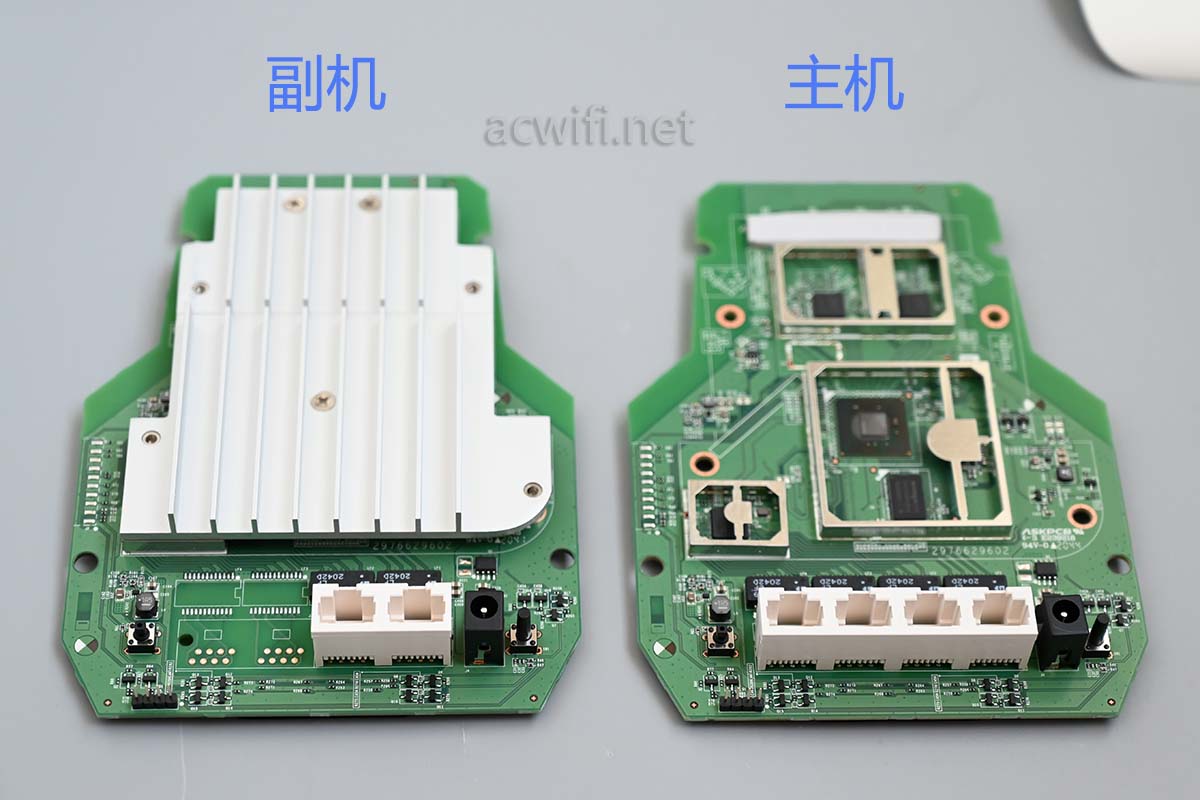

两者的网口数量不同:

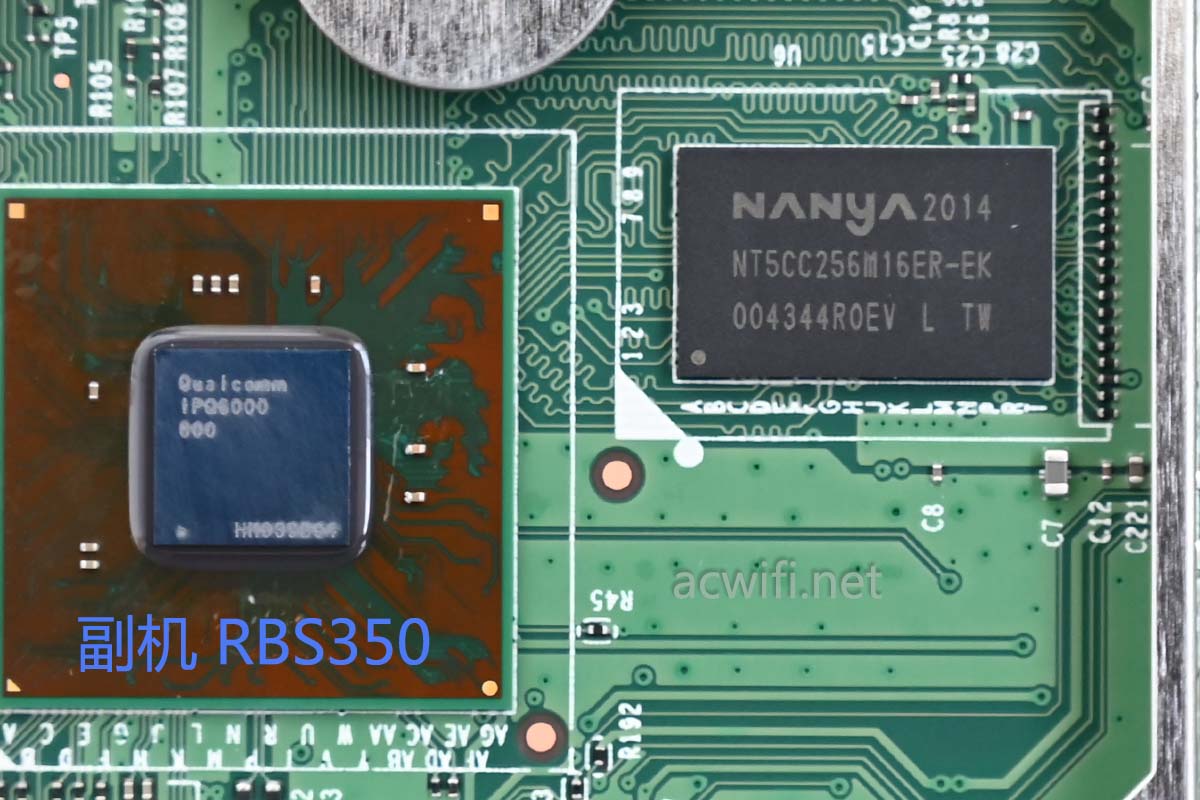

副机的CPU和内存也是一样的,IPQ6000和512MB内存:

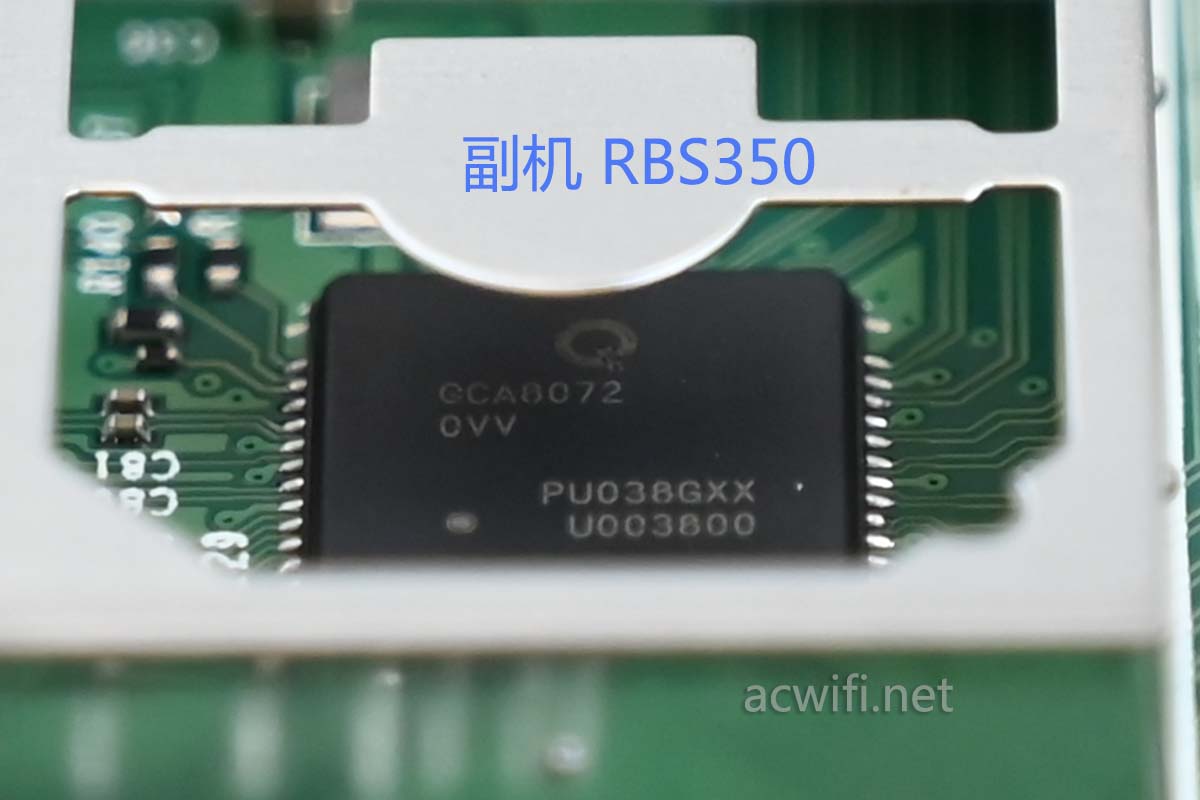

网口,不同,PHY芯片也可能不同,果然,副机RBS350用的是QCA8072:

四颗FEM芯片是一样的,

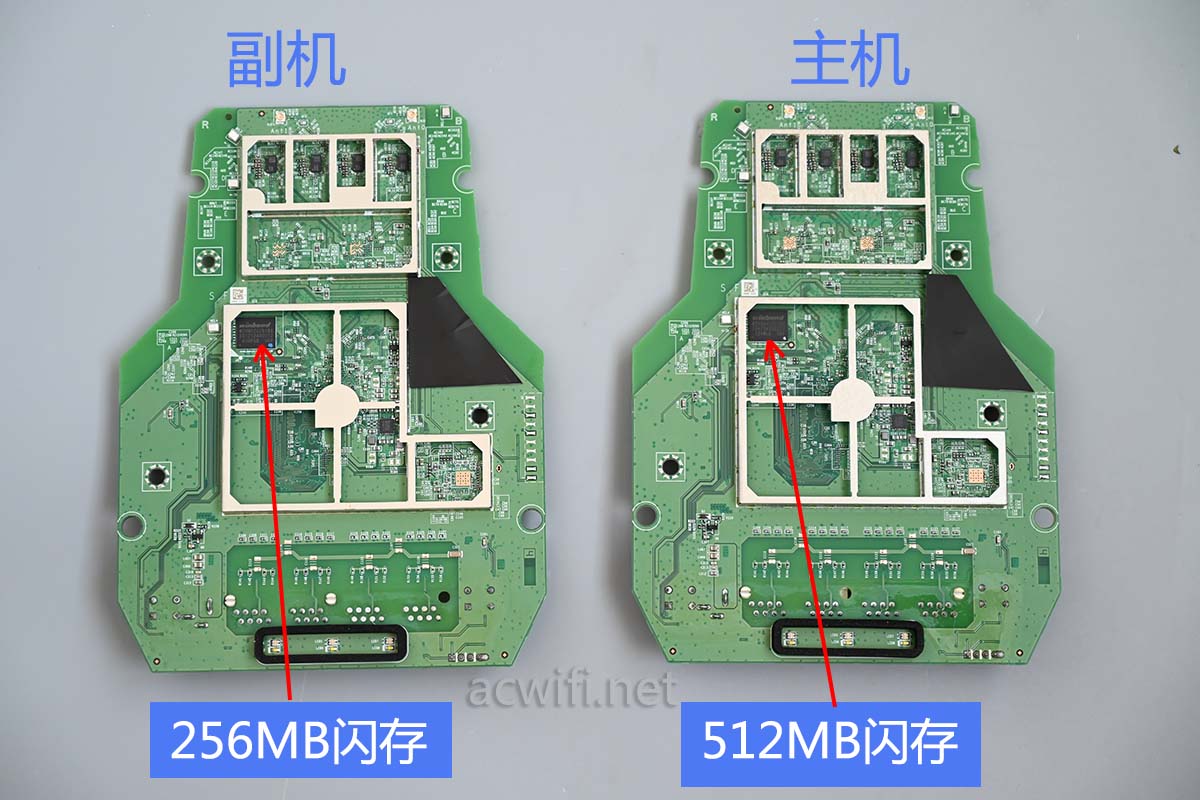

闪存不一样,副机的是256MB容量,少了一半,但这个只是安装系统用的,对用户使有没有影响。只要CPU、内存、FEM一样,其它不重要了。



在拆机之前已经开机设置了一番,但发现5G无经信道不能修改,,,不能分频已经是心中有数了,这个可以忍,但你居然把5G信道也不让用户来设置,太过分了。发现5G信道不能改之后就不想拆了,想直接1元起拍卖掉。

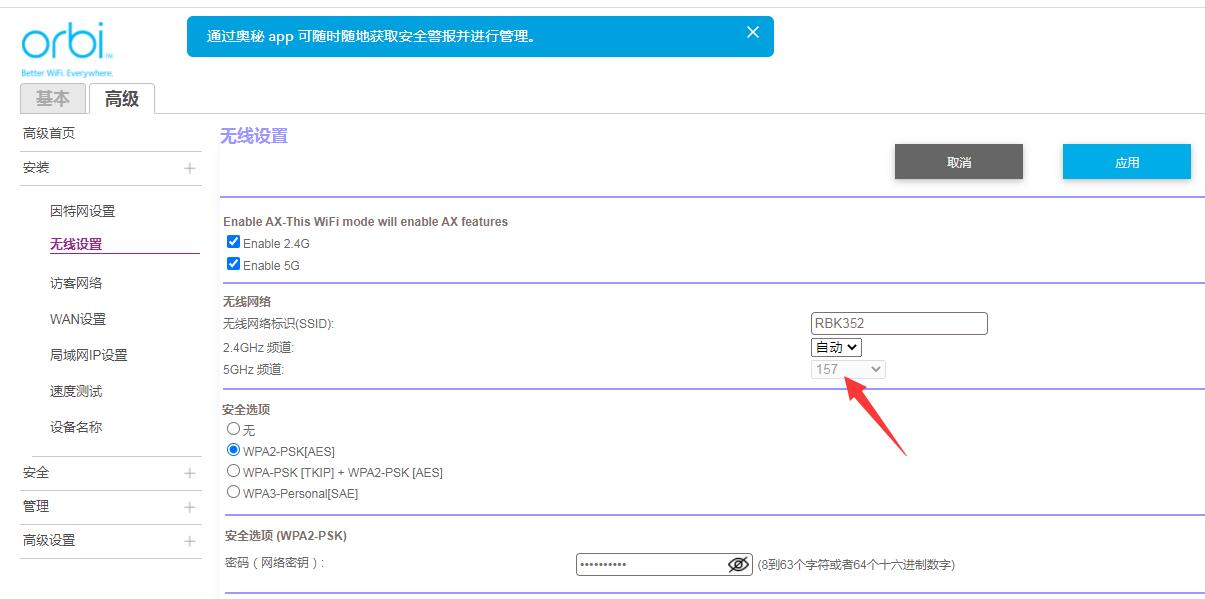

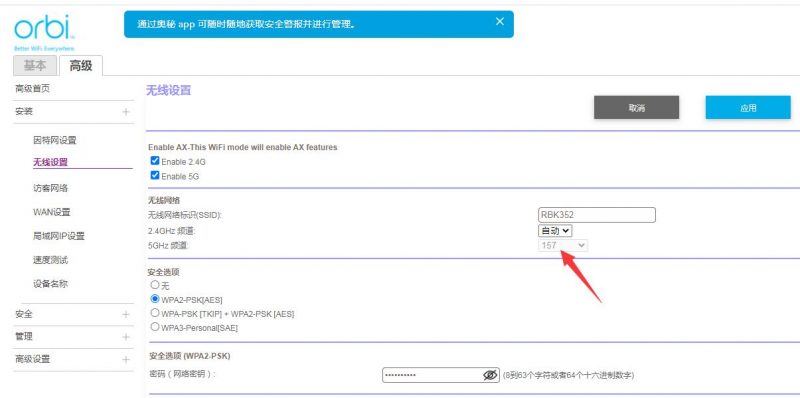

如下图,5GHz频道后面是固定的157,灰色的选项,不能动,动不了。我重启3次,还是157信道。非常可恶!

打了网件的官方技术客服电话t4006311232,被告知,这一款型号是不能设置5G信道的,没有办法。没有办法,没有办法!。

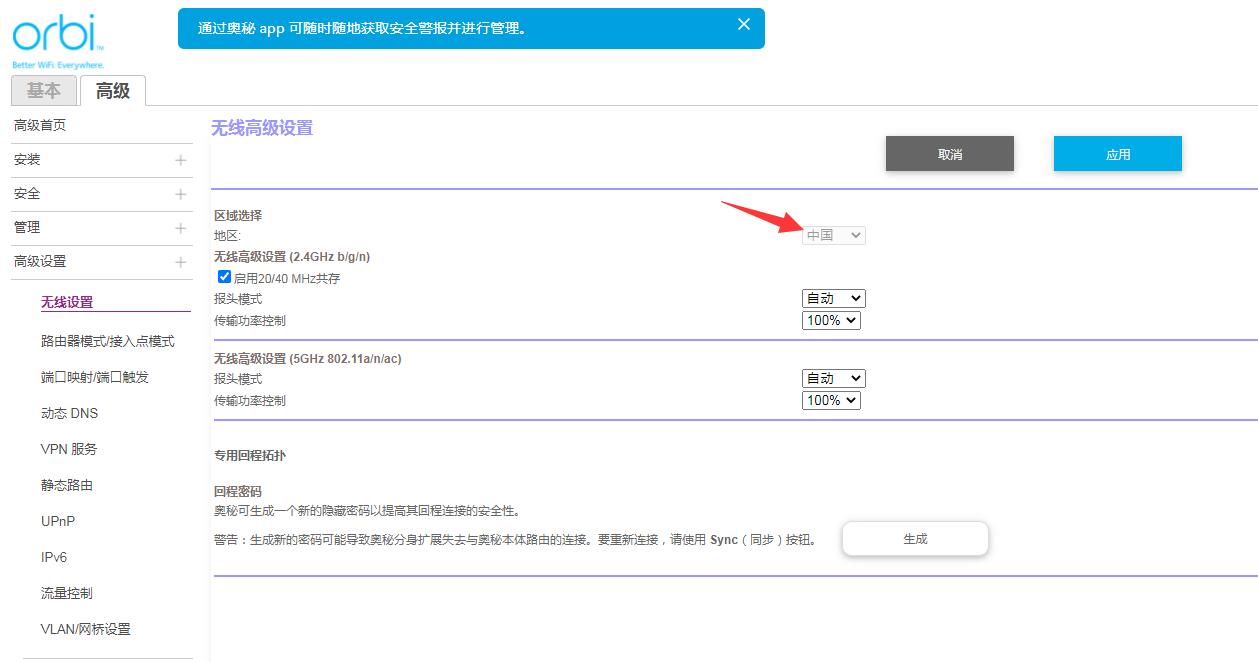

是不是地区设置里的问题。。但地区这个选项也是灰色的,不能设置:

唉呀,恶心到没朋友,真想砸了RBK352。

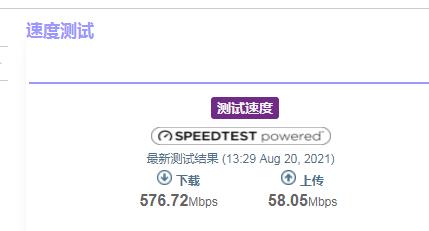

简单测速一下吧。系统里自带的测速结果是这样的,576Mbps下行 58Mbps上行,比较准确 。



用小米4C、小米10、小米11在楼下D点测速吧。5G信道157,我想设置44,但没办法,没办法,没办法。

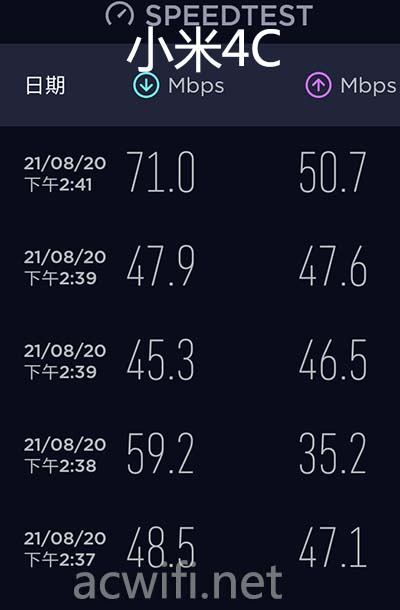

小米4C的结果如下:

这个测速结果让我马上想起了中国移动的和目AX18。但5G信道不一样,也不能比,也不能说Orbi这款信号很差。

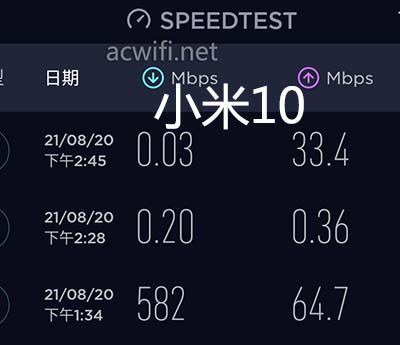

小米10的结果如下:

582Mbps是近距离测得的。(电信500兆宽带)。要从身边连接它,然后慢慢走到楼下D点,才能勉强连得上它的5G WiFi,否则因为5G信号弱而自动切换到了2.4GHz上。  这一点,就是我一直讨厌双频合一的原因。为啥测的不到1兆下行速度? 我鬼知呀。。。。。。。

但网件Orbi比较好的地方是在距离路由很近时,能自动从2.4G切换到5G信号上。这是一种5G优先的功能,需要代友支持。如果我没记错的话,在华为官网上有此说明文档。。。

为什么没有小米11的测速结果? 因为连接不上5G信号,不管慢慢走还是在D点位置直接开关WIFI来连接它,在D点位置始终是2.4G信号连着,所以没有5G的测速结果。

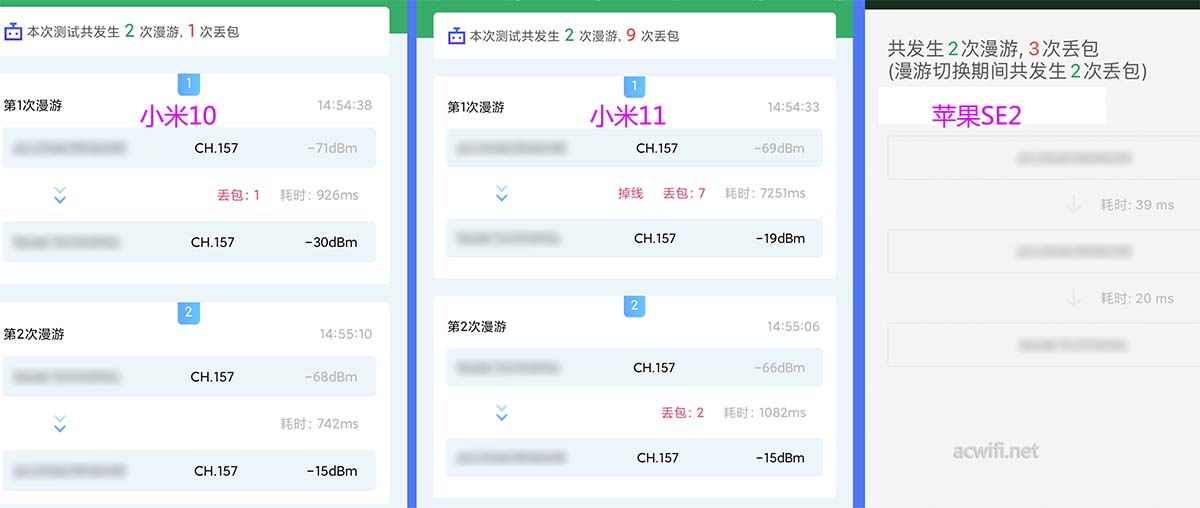

简单测一下漫游效果吧。把副机放在L点位置,也就是楼梯口附近。

虽然 有点掉包,但用小米10玩王者时还是没啥明显延时的。小米11和苹果SE2没有玩王者做测试,由于被5G信道恶心到了,想早点结束这一切。这不能设置(5G信道)那不能设置(地区),我买来做什么?

有人留言说可以开telnet然后就可以改地区了。

实测,三个固件版本都没有开telnet的选项。

RBR350-V4.3.4.7_1.9.53_signed

RBR350-V4.3.4.8_1.9.53_signed

RBR350-V4.4.0.10_2.10.63_signed

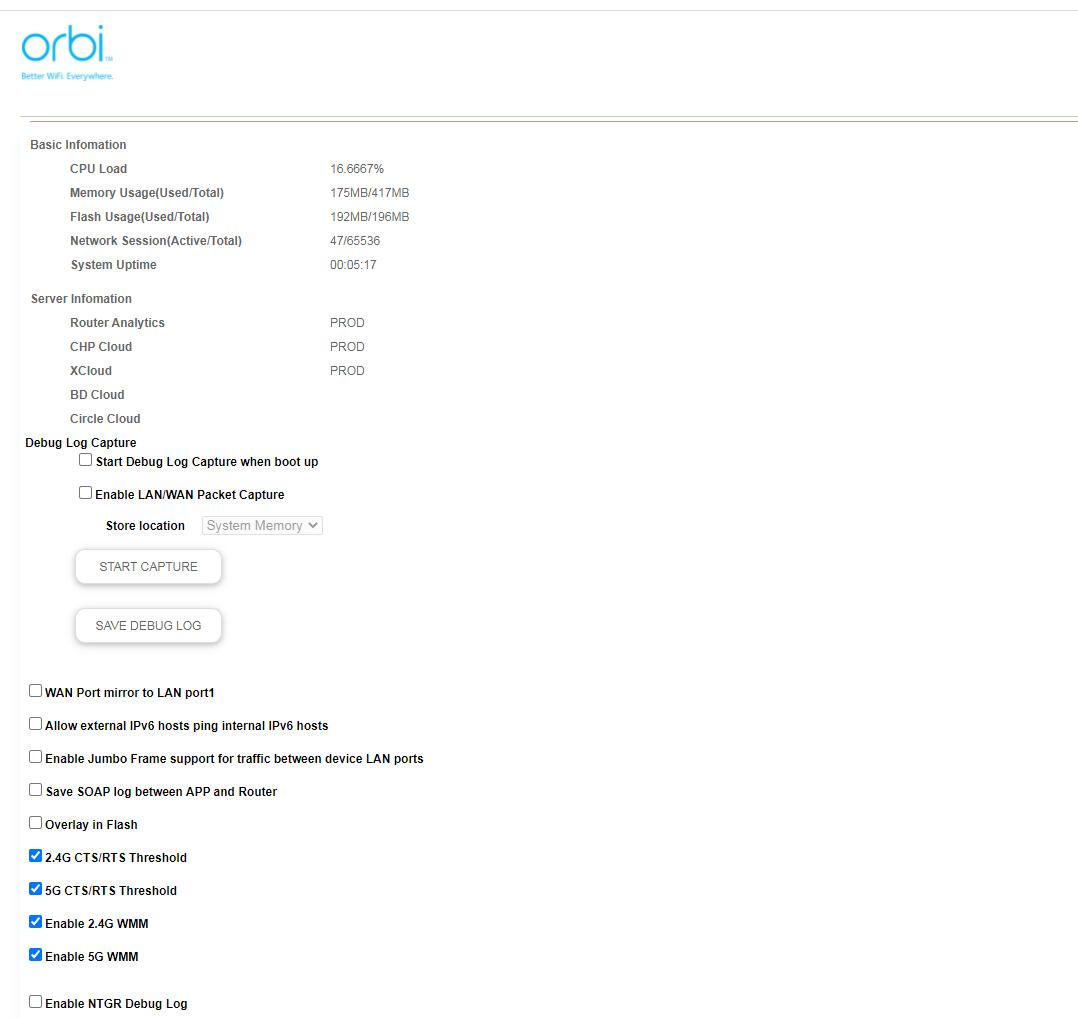

三个固件刷进去,打开http://192.168.1.1/debug.htm后出现的均是上述图片中的选项,没有telnet。



总结:外观真的好看,其它没啥要说的,只是为了充实一下拆机列表,拆了近160台无线路由器了。

1元起拍。择日挂上咸鱼。带发票!亏大了。

RBK352京东购买链接

一千多元,你可以有更多更好的选择,除了外观。

若有任何疑问可留言或关注微信公众号acwifi-net。

如需转载请注明来源和链接,否则视为侵权行为!:路由器交流 » 网件Orbi RBK352拆机(主机RBR350+副机RBS350)
