小米AX3000拆机,Wi-Fi 6 无线路由器

小米AX3000与红米AX3000的硬件配置有没有区别?拆机看看。

小米AX3000的外壳沿用小米AX1800,没毛病,这外壳比较多用户喜爱,因为不占地方呀,内置天线。

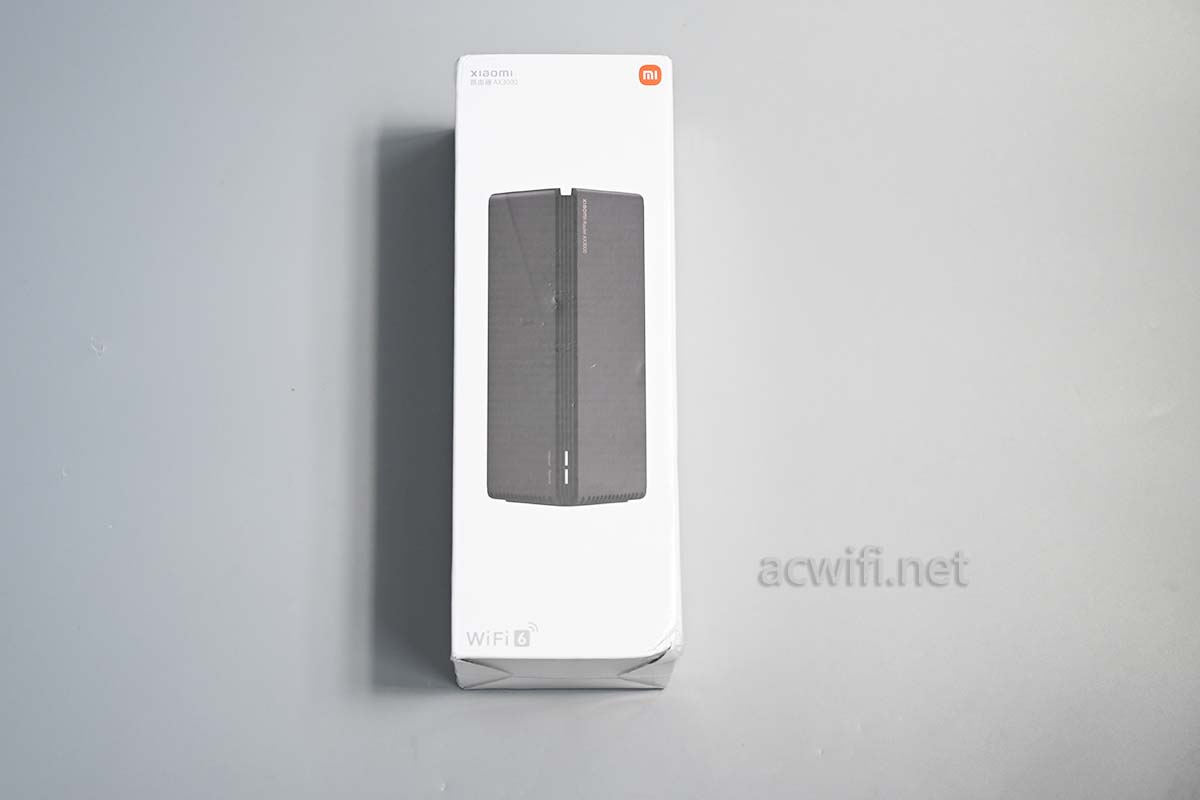

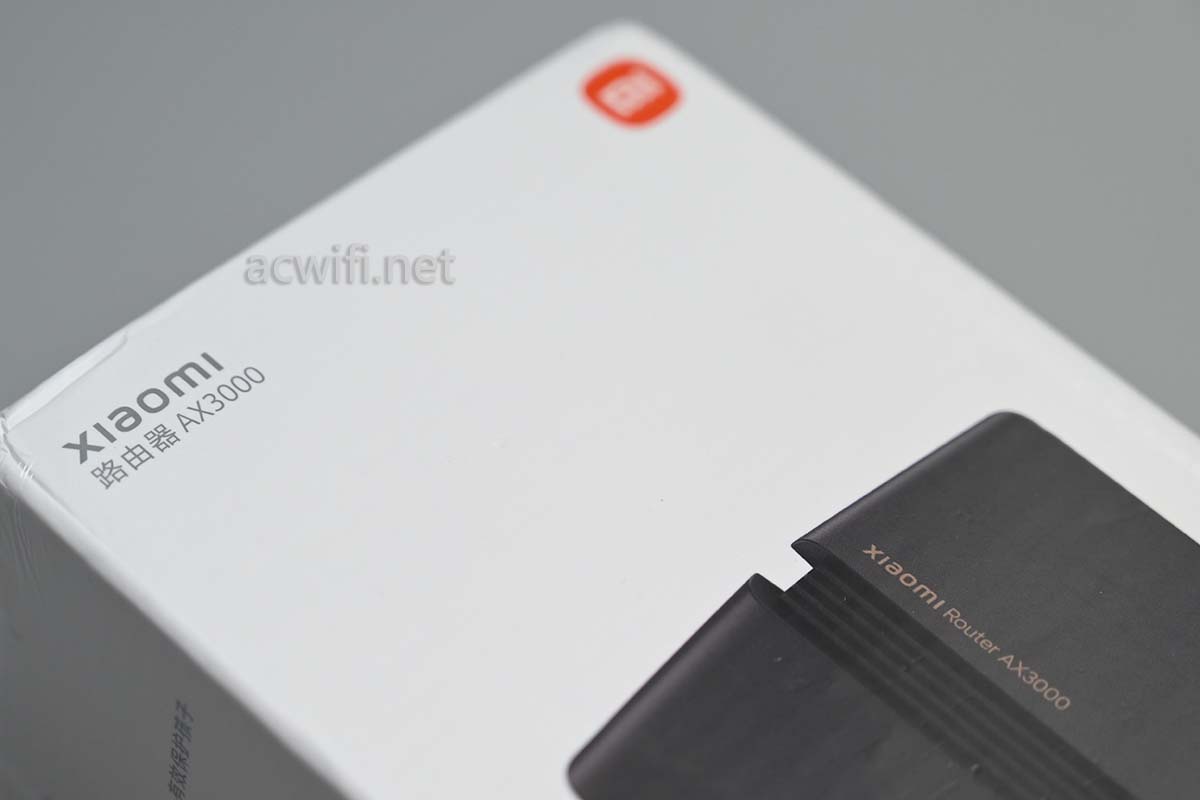

外包装:

外包装上印的一些配置参数:4路独立信号放大器,就要看看这4颗FEM是否跟红米AX3000一样。

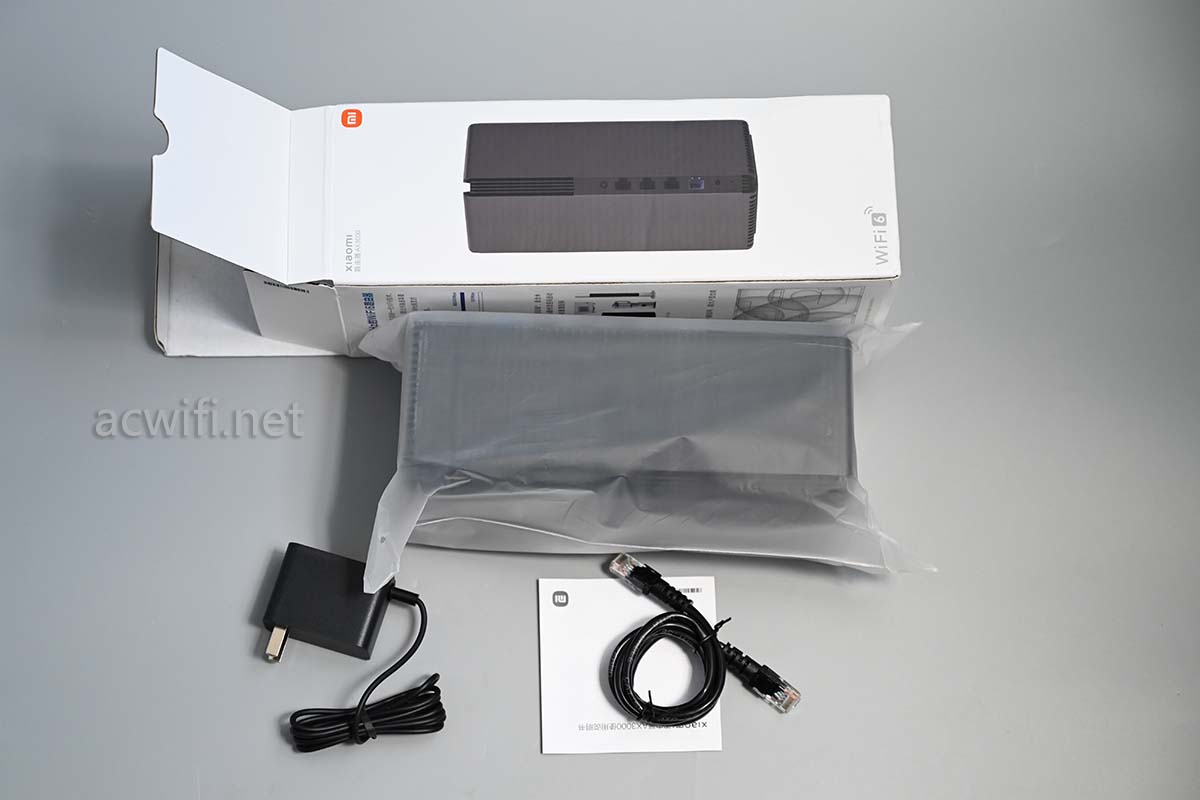

取出机身和所有配件:

唉呀,发错了。这是树上熟的大蕉,吃完两个大蕉再继续拆机。

配件里有赔网线,红米AX3000没有网线。

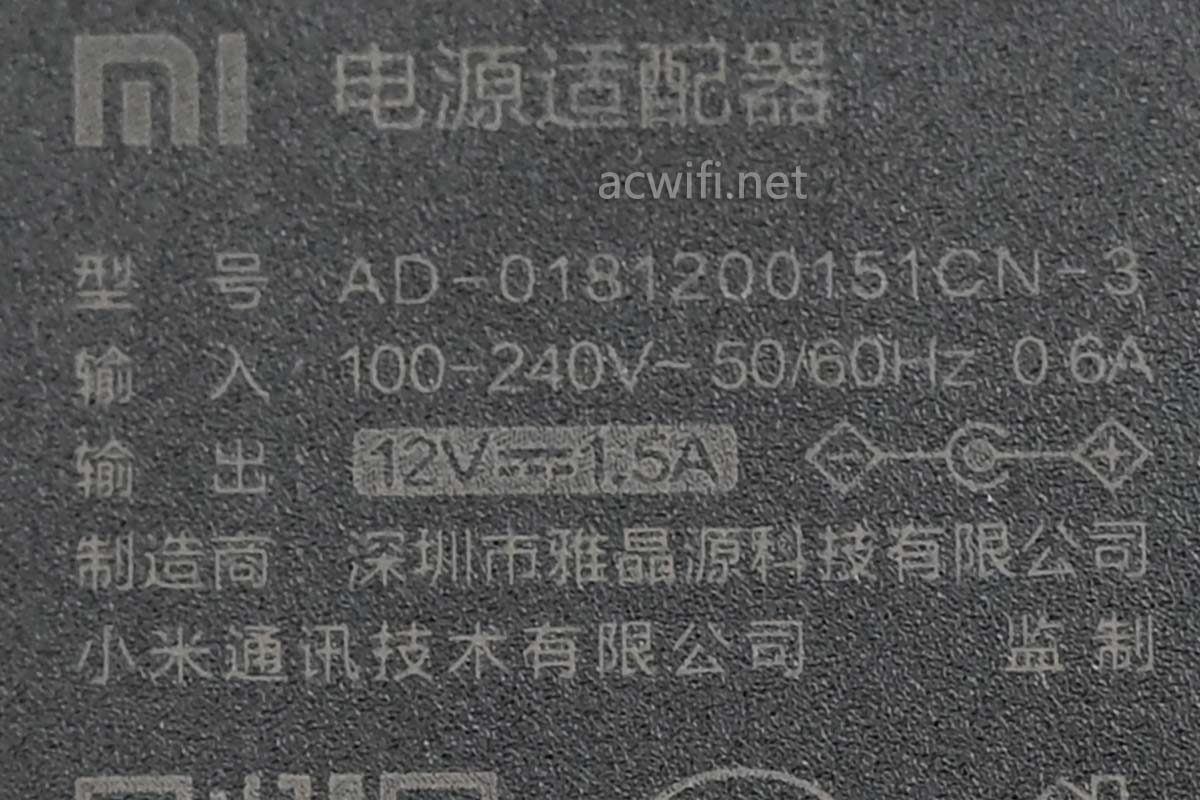

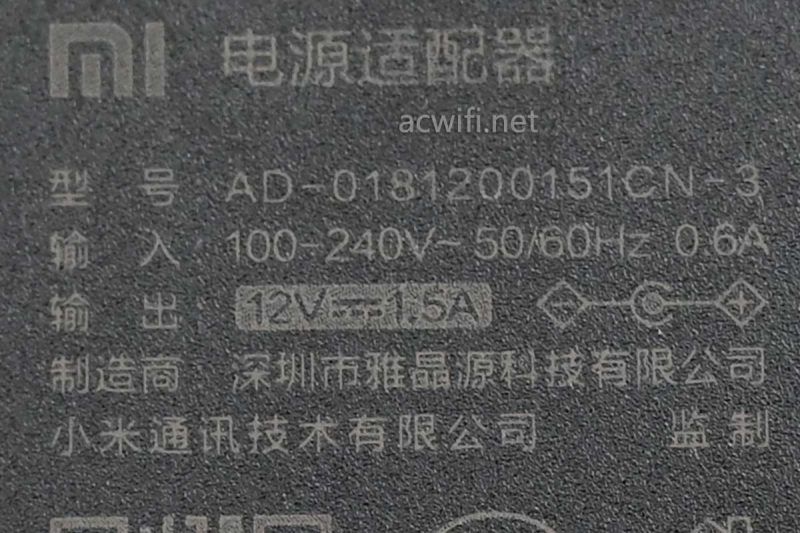

电源输出规格是12V/1.5A,实测接上宽带网络之后待机功率5.7W。

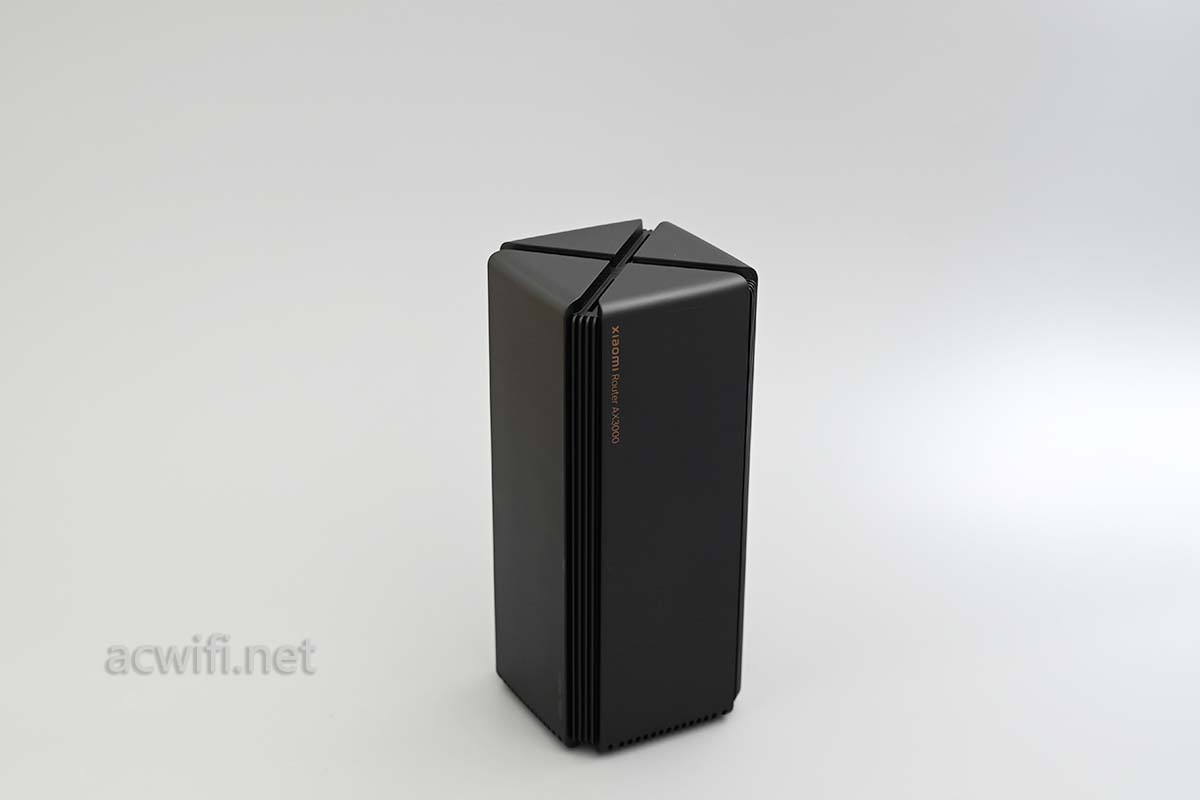

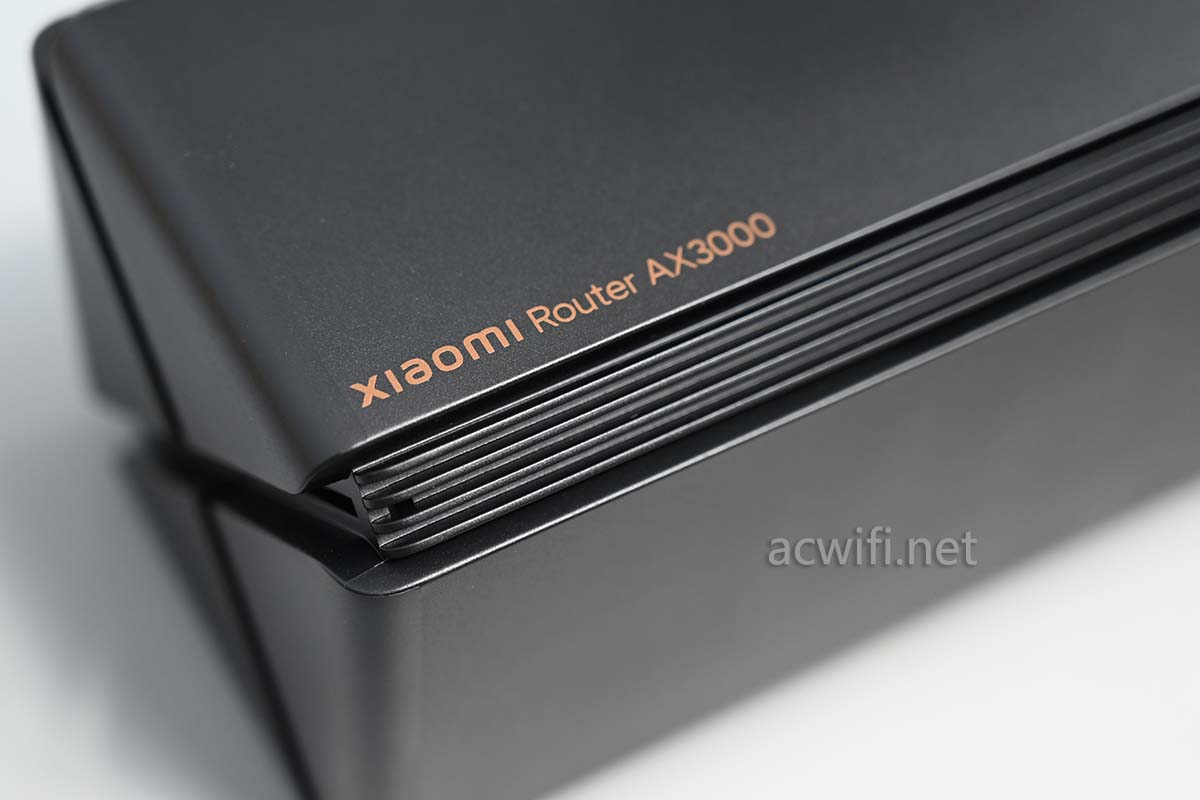

机身正面:

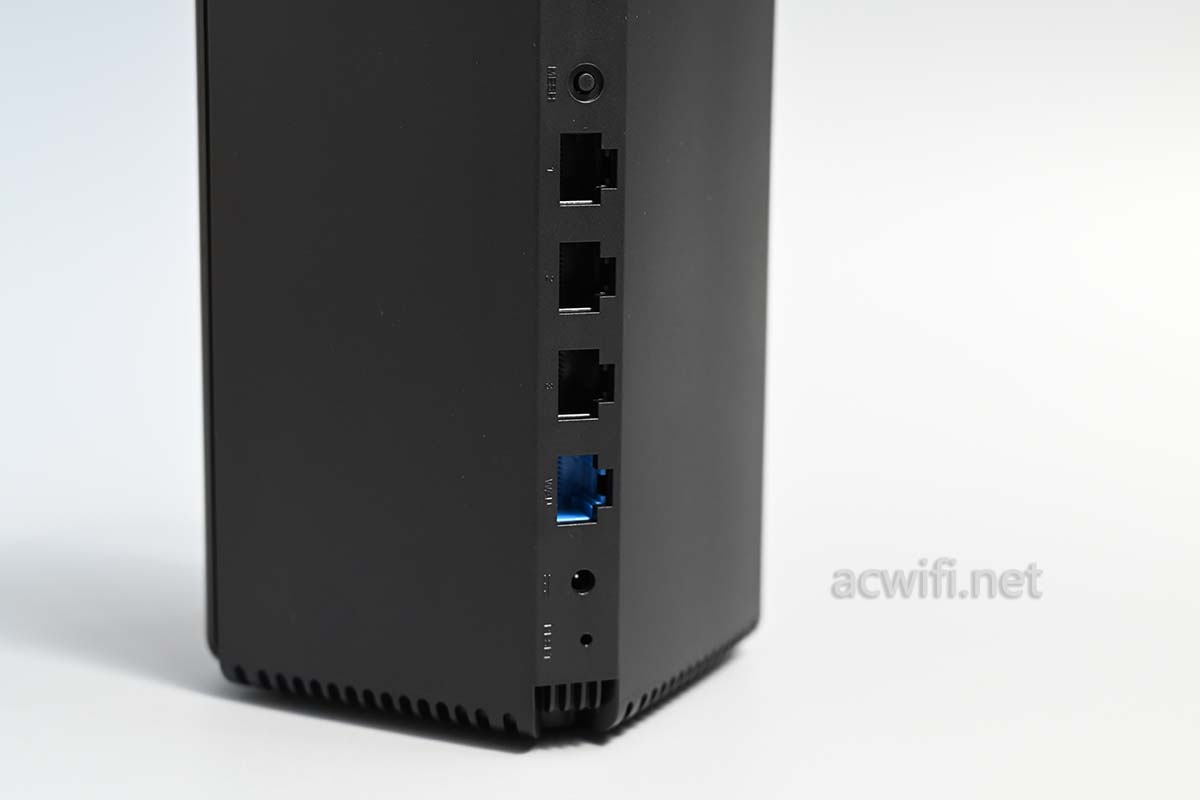

背面网口:1WAN、3LAN,WAN口设计了蓝成,很好。

机身上的型号丝印:

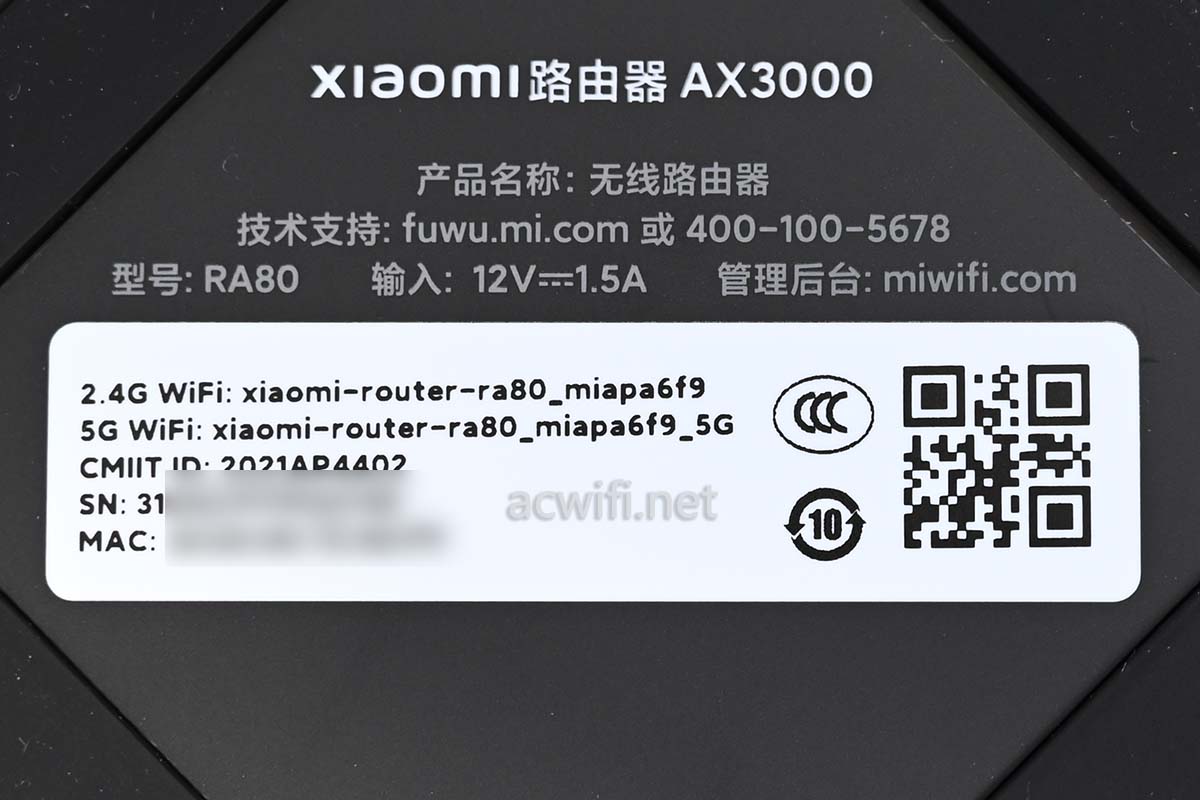

机身低部标签,型号:RA80。

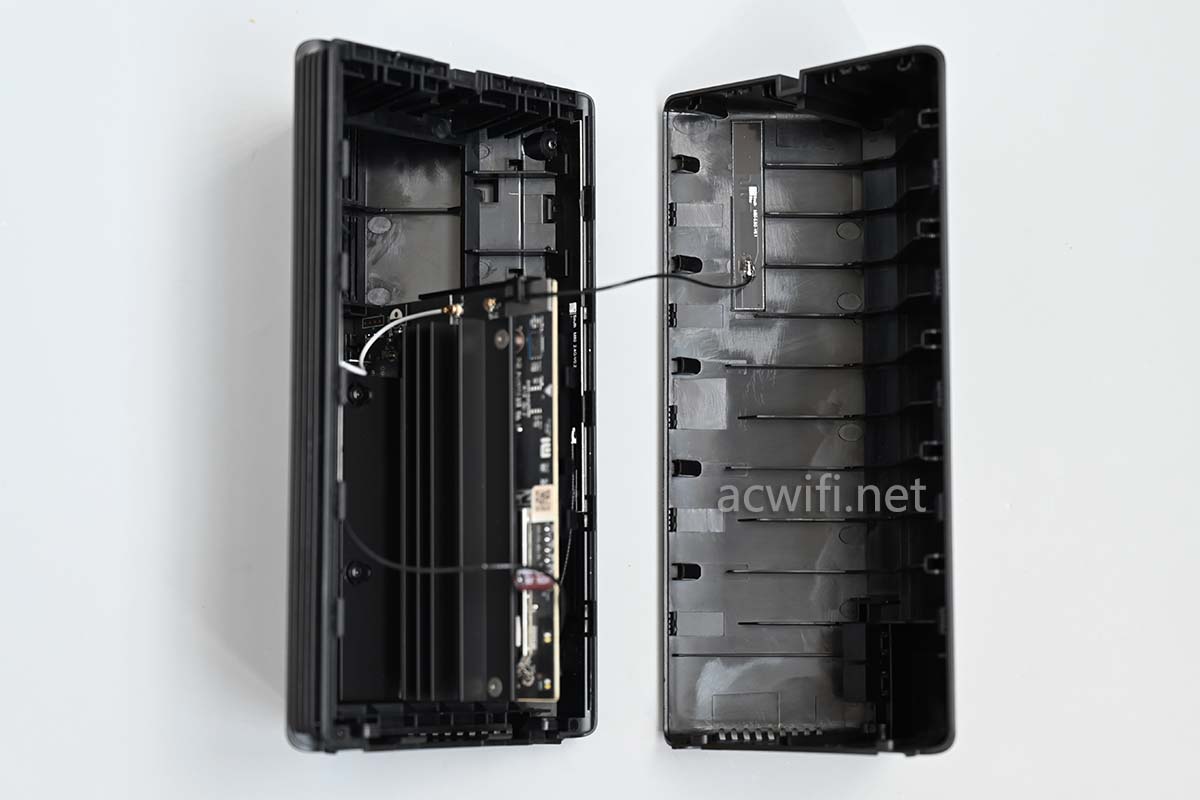

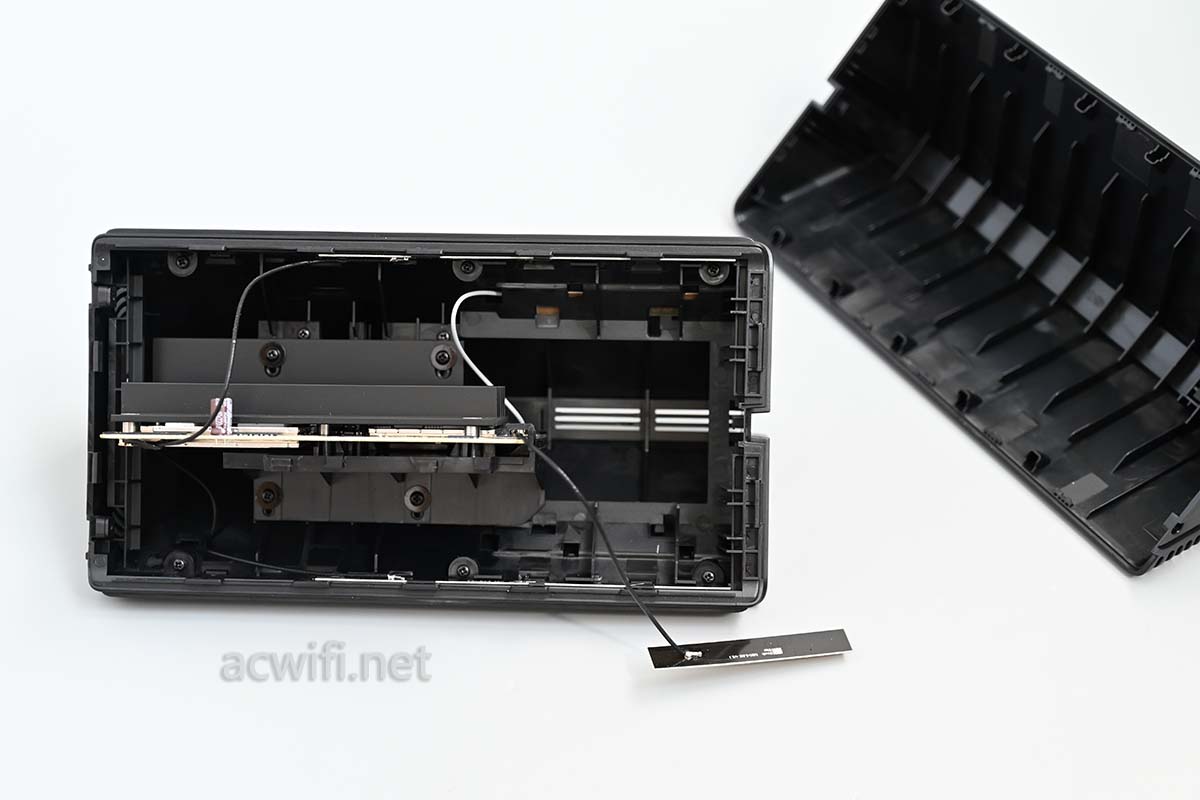

拆开外壳:

上方短的天线是5G,中上位置长的是2.4G天线。分别是两根5G、两根2.4G。

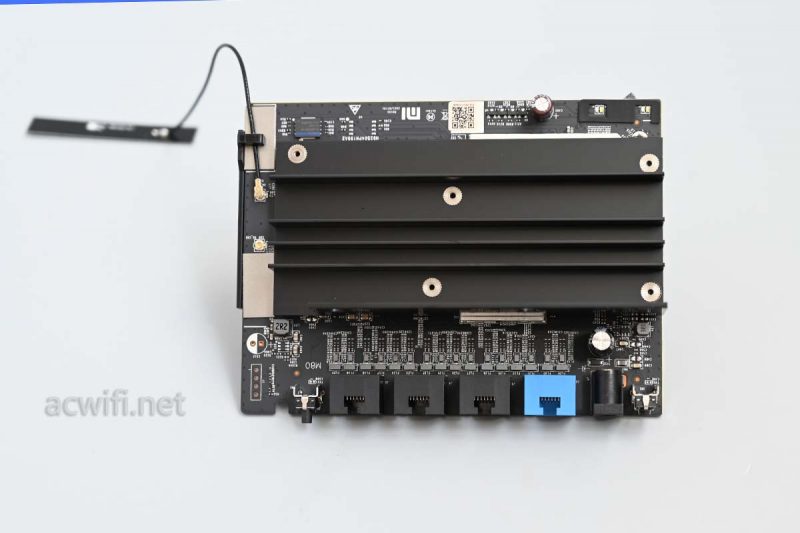

拧下四颗固定螺丝后把主板取出来:

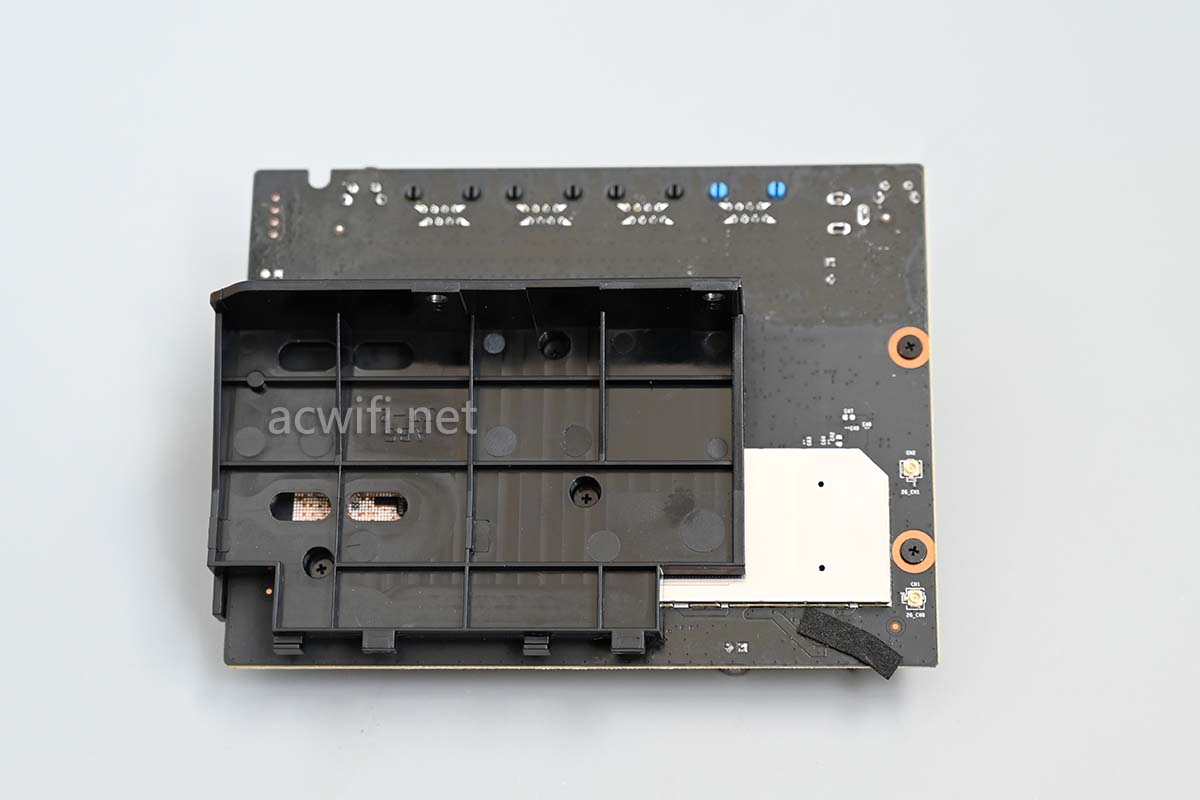

另一面看不见网口,所以我定义为主板背面,这一面上的黑色是塑料支架,不是散热器,跟小米AX1800的结构差不多。

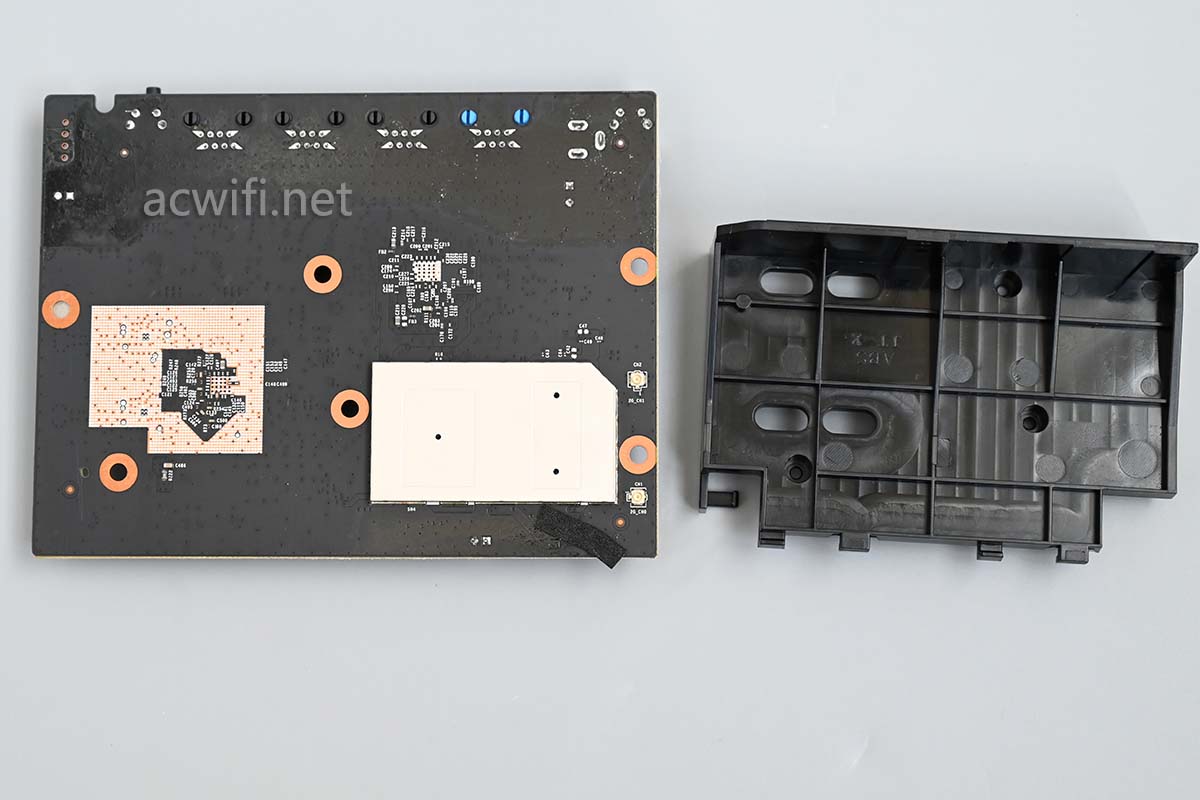

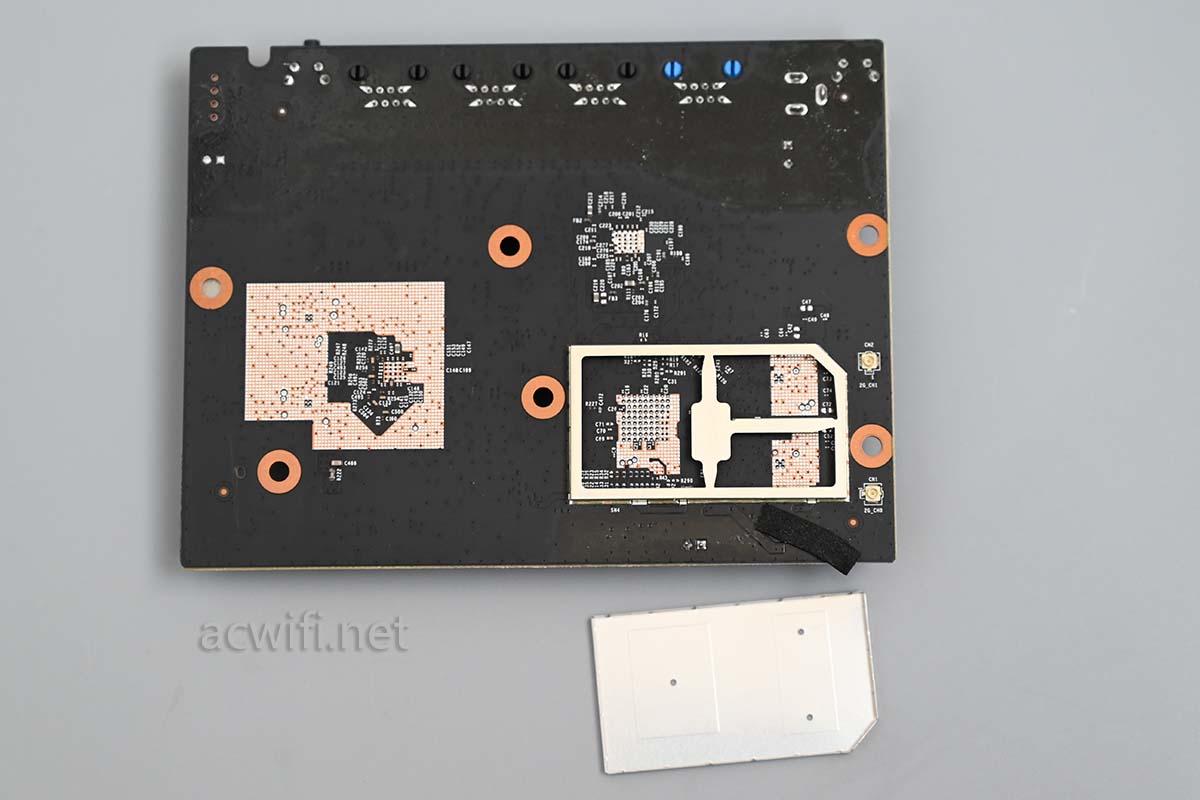

拆下这个塑料支架后,看见有一个屏蔽罩。

把屏蔽罩撬开,里面空的,多数是CPU电路背面。因为主板背面只有塑料支架,并没有散热器,所以这个屏蔽罩里面也就不需要放置导热硅脂垫片了。

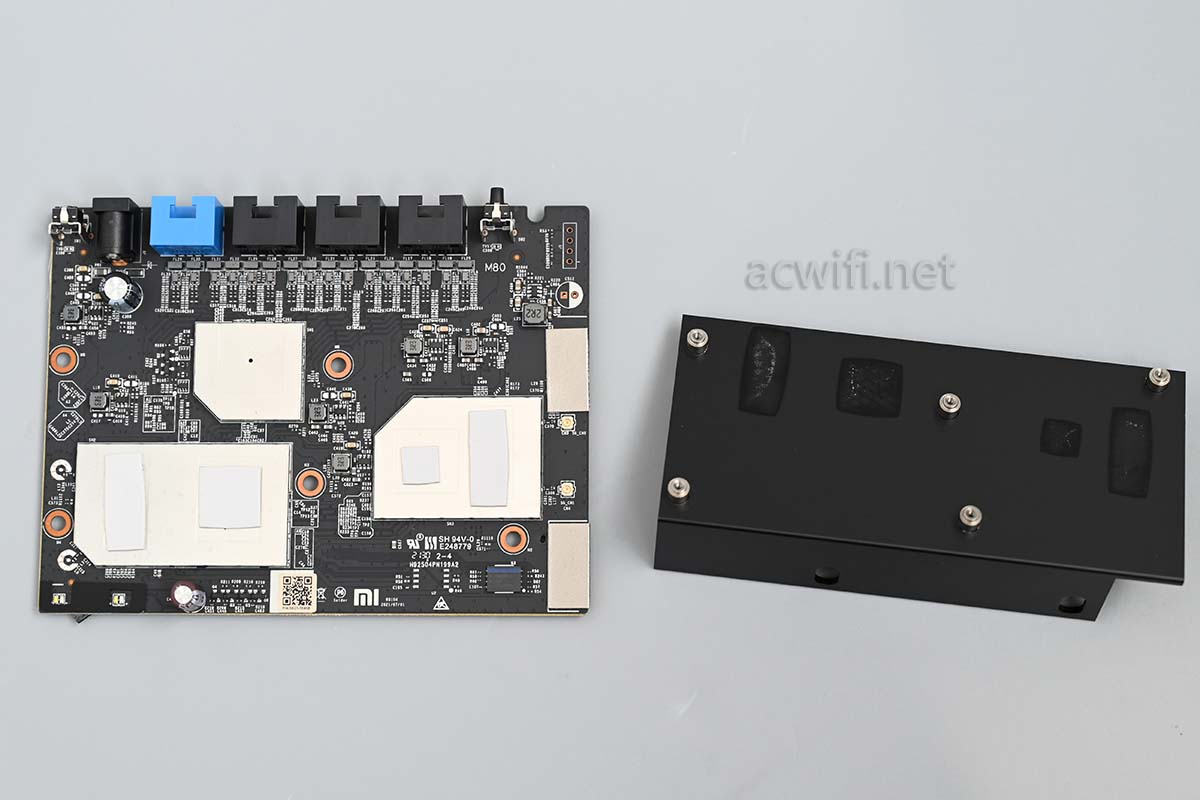

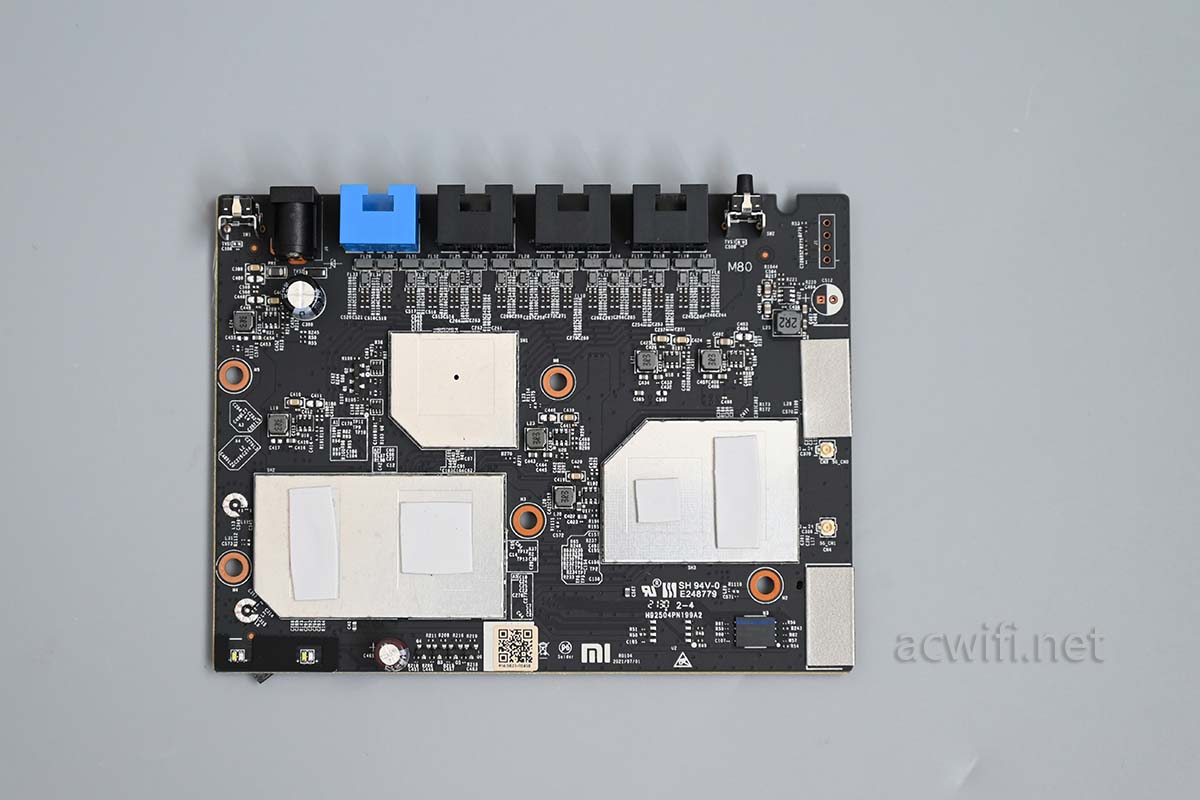

把屏蔽罩装回去了,这一面也没芯片。回到主板正面,拆开散热器之后:

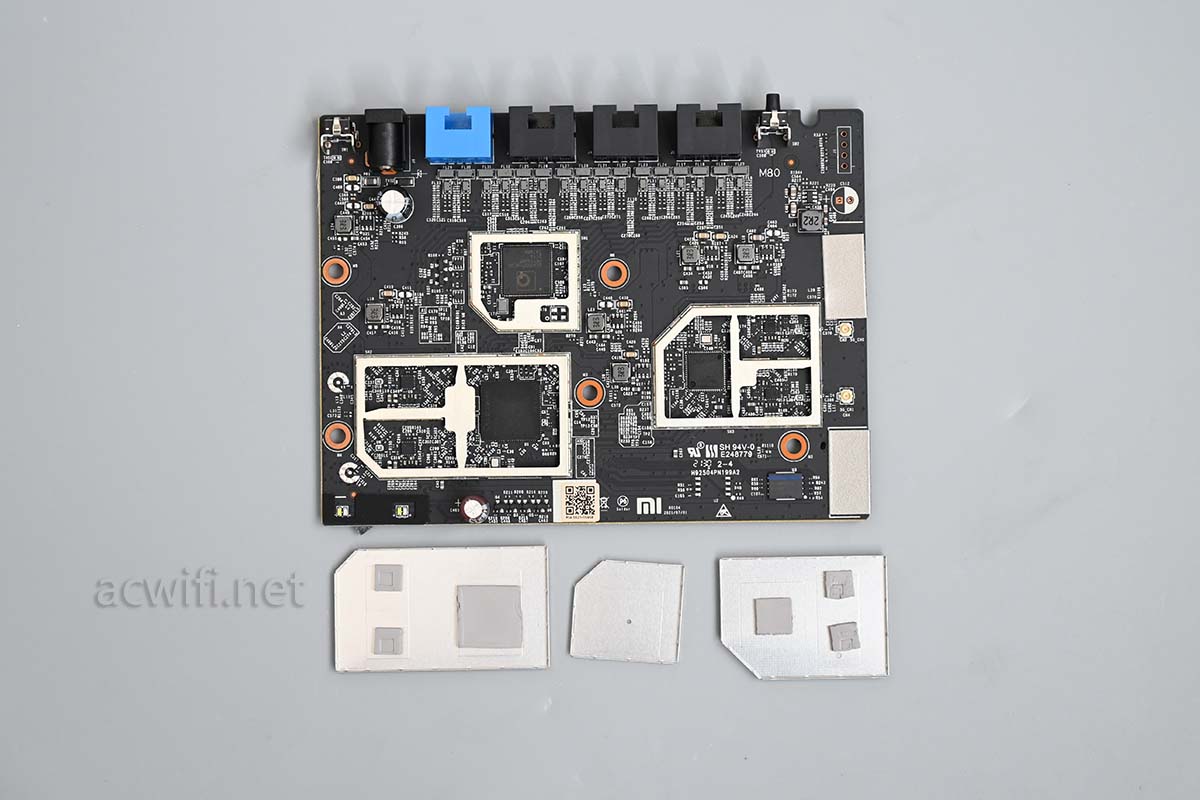

有三个屏蔽罩,有两个屏蔽罩上方贴了导热硅脂垫片:

撬开屏蔽罩:

CPU、无线芯片、四颗功放芯片上有导热硅脂垫片,交换机芯片并没有导热垫片。

其它没啥好介绍的。直接看芯片型号吧。

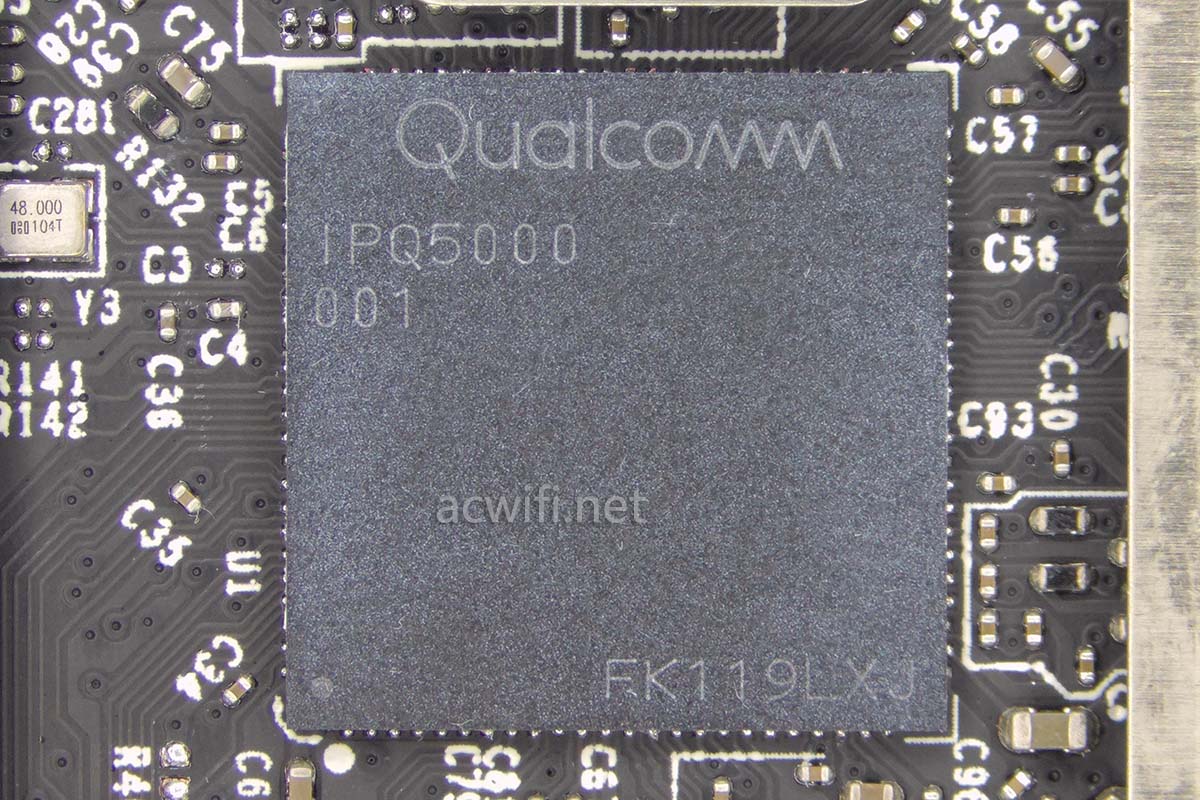

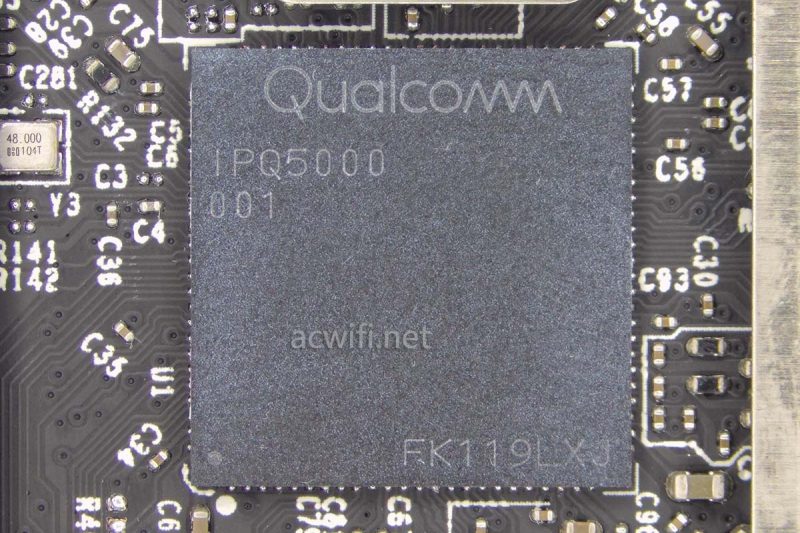

CPU型号是高通的IPQ5000,双核1GHz,集成256MB内存,集成2x2mimo Wi-Fi 6 2.4G,最高速率574Mbps:

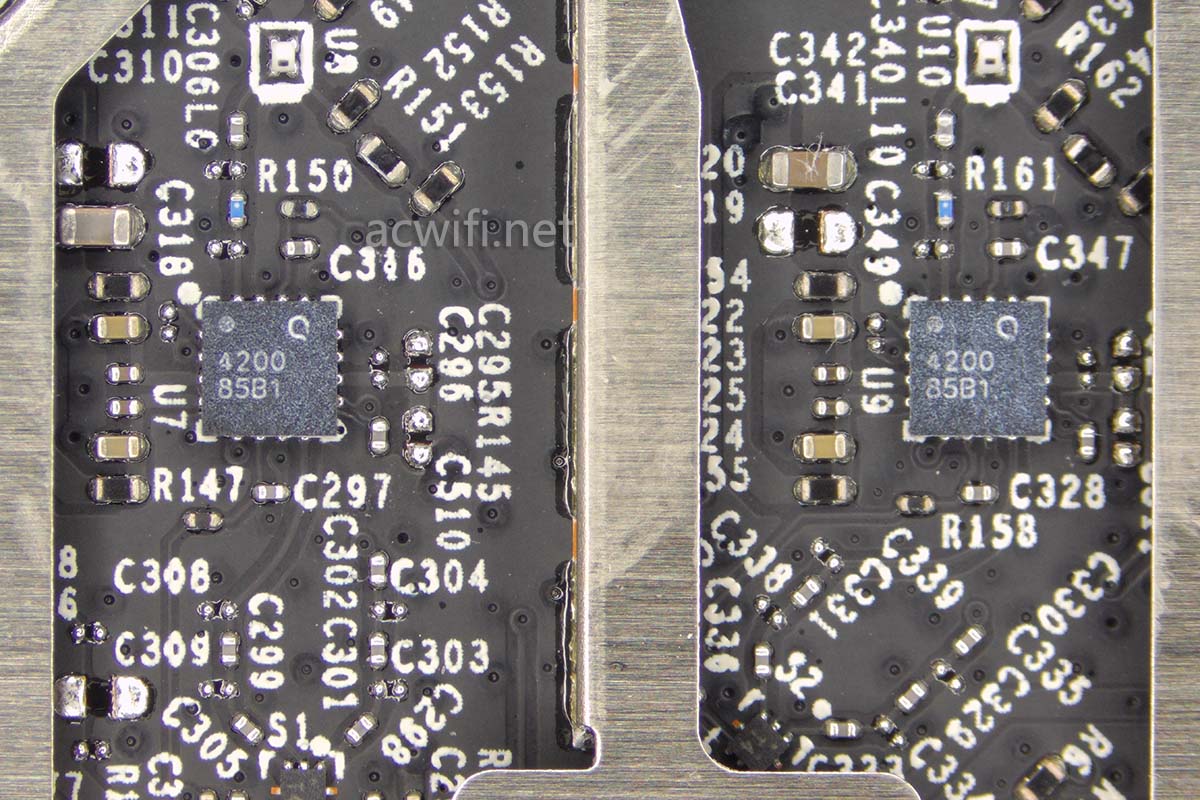

外置了两粒独立的FEM芯片,型号是QPF4200,与红米AX3000不一样。如下图:

QPF4200的参数如下:

2412-2484 MHz
    POUT = +19 dBm MCS11 HE40 -43 dB Dynamic EVM
    POUT = +21 dBm MCS9 VHT40 -35 dB Dynamic EVM
    POUT = +22.5 dBm MCS7 VHT40 -30 dB Dynamic EVM
    POUT = +25 dBm HT20 MCS0 Spectral Mask Compliance
    POUT = +26 dBm 11b Spectral Mask Compliance
Optimized for +5 V Operation
33 dB Tx Gain
2.1 dB Noise Figure
15.5 dB Rx Gain & 6 dB Bypass Loss
25 dB 5 GHz Rejection on Rx Path
Integrated DC Power Detector

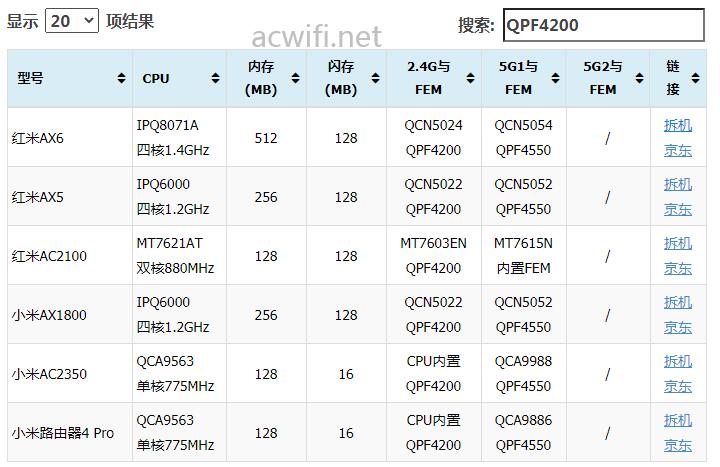

acwifi拆过的无线路由器里面,有使用QPF4200的机型如下列表:

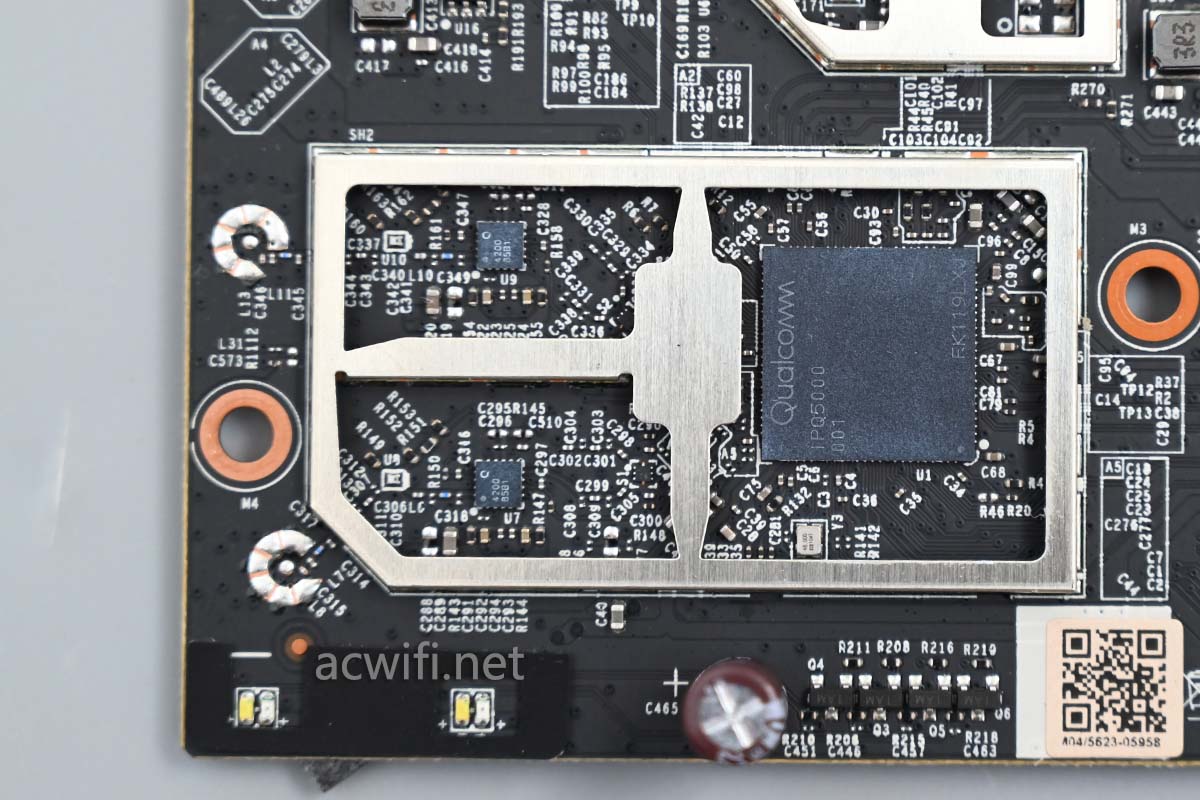

2.4G射频电路:

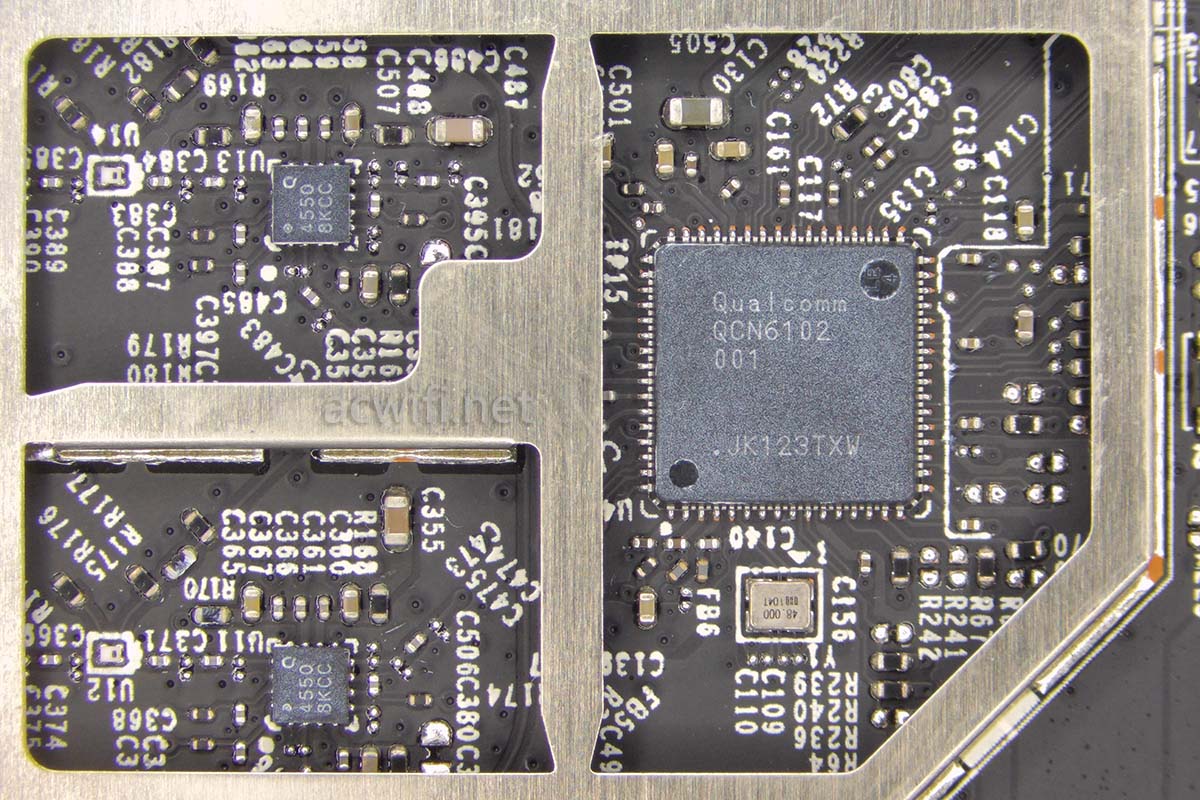

现在看5G无线射频电路:

5G芯片型号是QCN6102,支持2x2mimo Wi-Fi 6,支持160MHz频宽,最高速率2402Mbps。

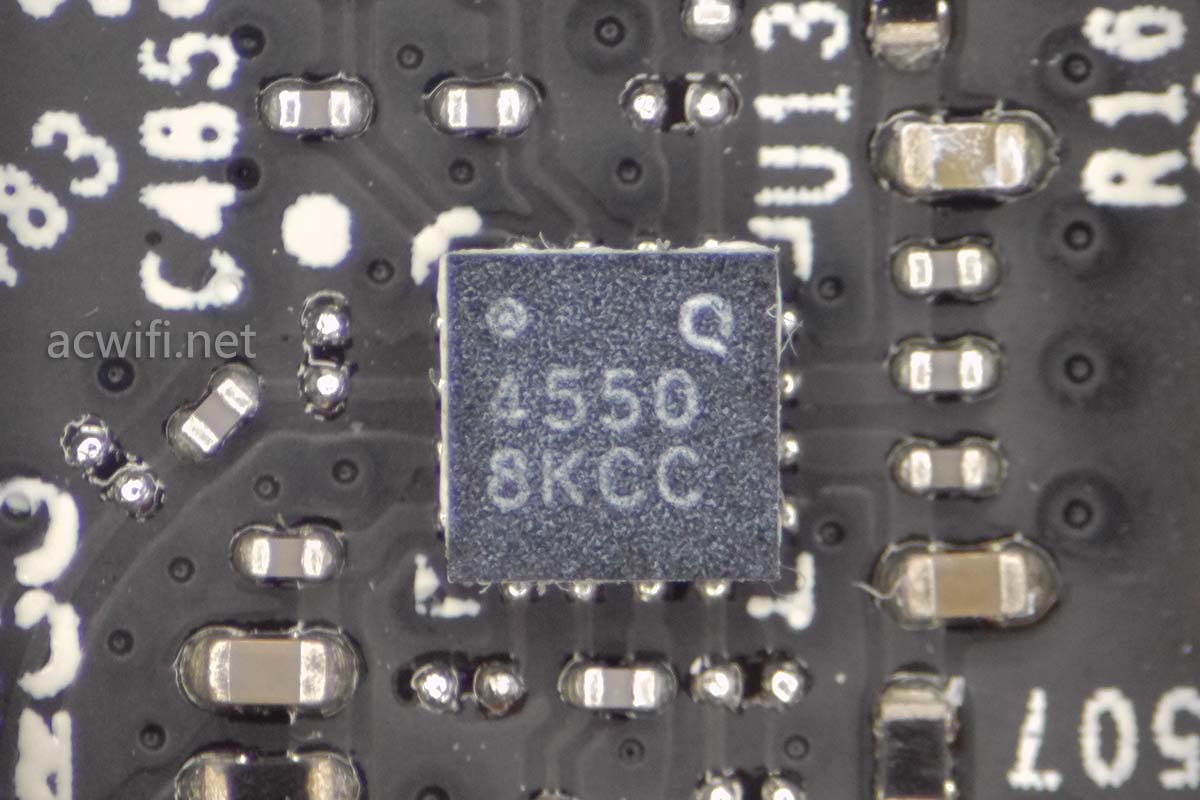

外置了两颗5G FEM芯片,型号是QPF4550:

QPF4550的参数如下:

 5150 – 5925 MHz
    POUT = +15dBm MCS11 HE160 -43dB Dynamic EVM
    POUT = +16dBm MCS11 HE80 -43dB Dynamic EVM
    POUT = +20.5dBm MCS9 VHT80 -35dB Dynamic EVM
    POUT = +24.5dBm MCS0 HT20 Spectral Mask Compliance
Optimized for +5 V Operation
30 dB Tx Gain
2.1 dB Noise Figure
13.5 dB Rx Gain & 8 dB Bypass Loss
30 dB 2.4 GHz Rejection on Rx Path

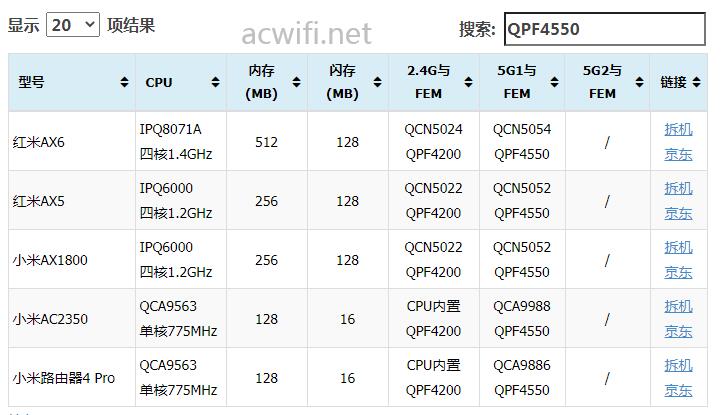

在acwifi所有拆过的无线路由器里,使用了QPF4550的机型列表如下:

这些配置列表可以在本站查看:acwifi所有无线路由器拆机芯片配置列表查询库

非常实用,一图胜万语。哈哈!

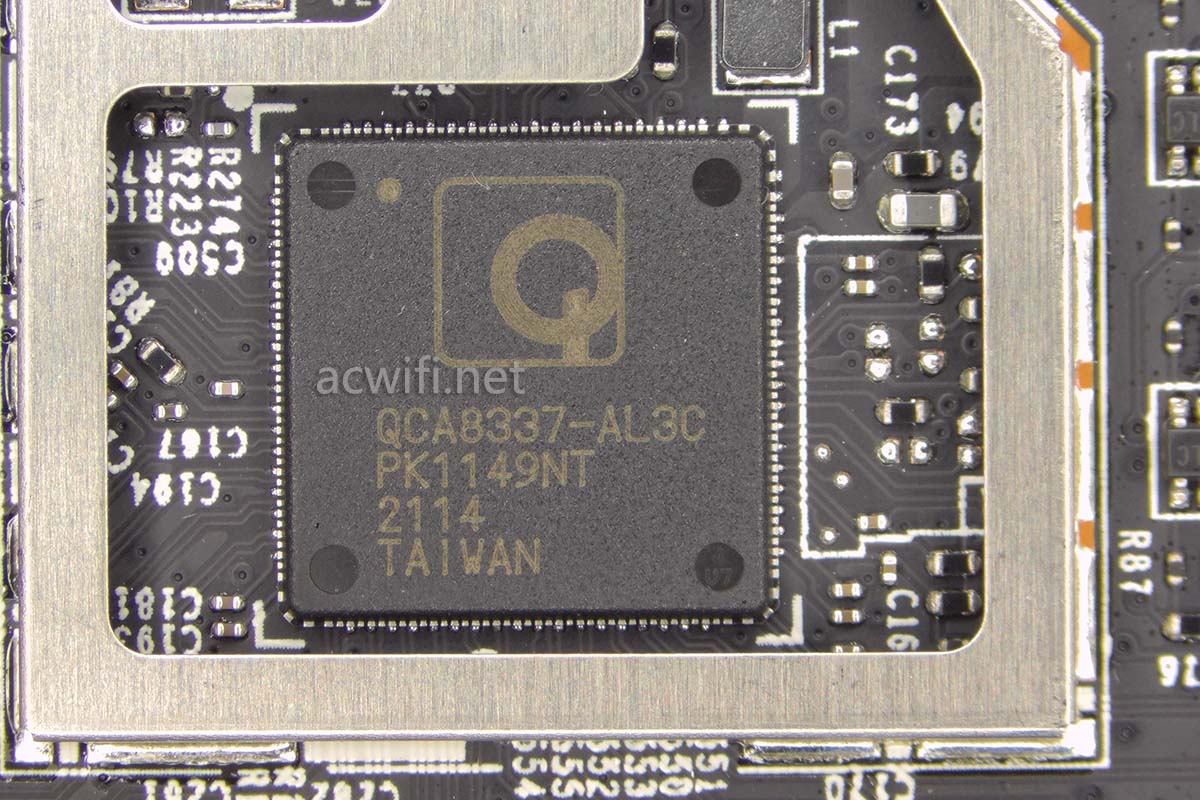

交换机芯片型号是QCA8337-AL3C:

实测多个LAN口到5G无线的总带宽是1Gbps。对日常使用没影响!

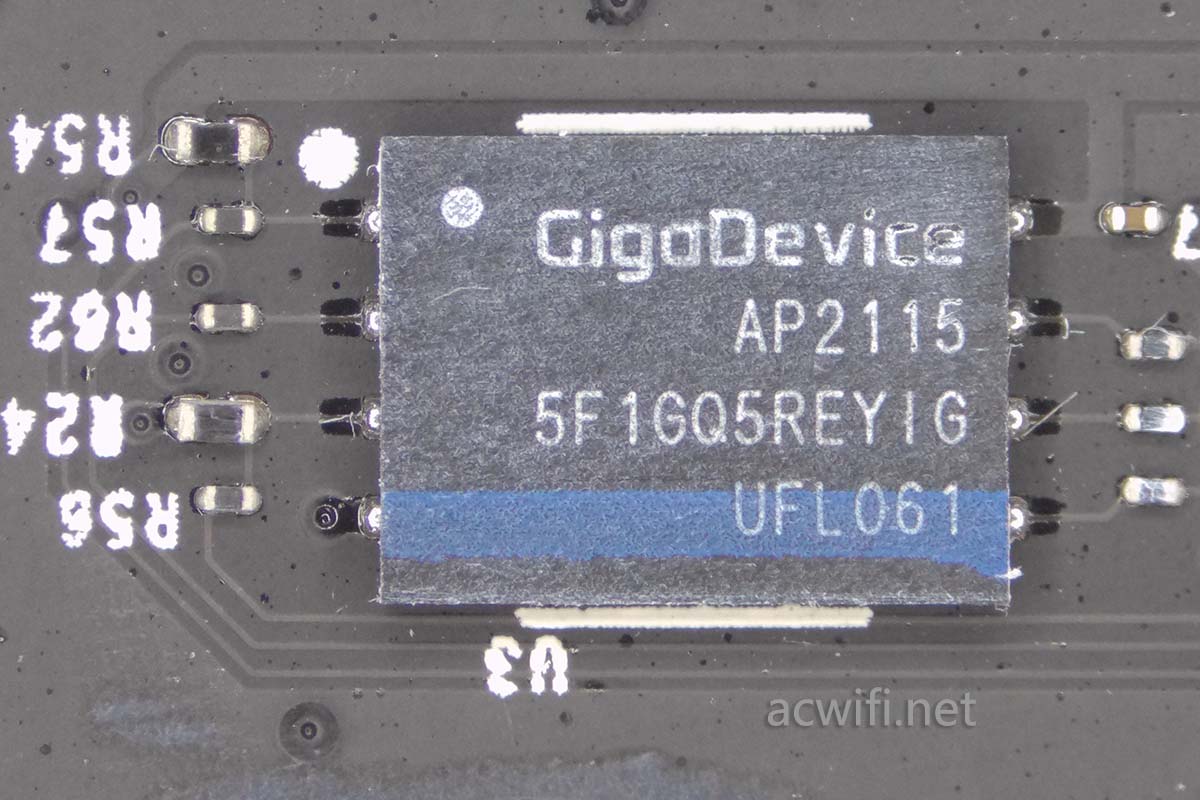

闪存芯片型号是:GD5F1GQ5REYIG,容量128MB。

有人问路由器的闪存重要不重要,能刷机时就重要, 不能刷机时,可以忽略。

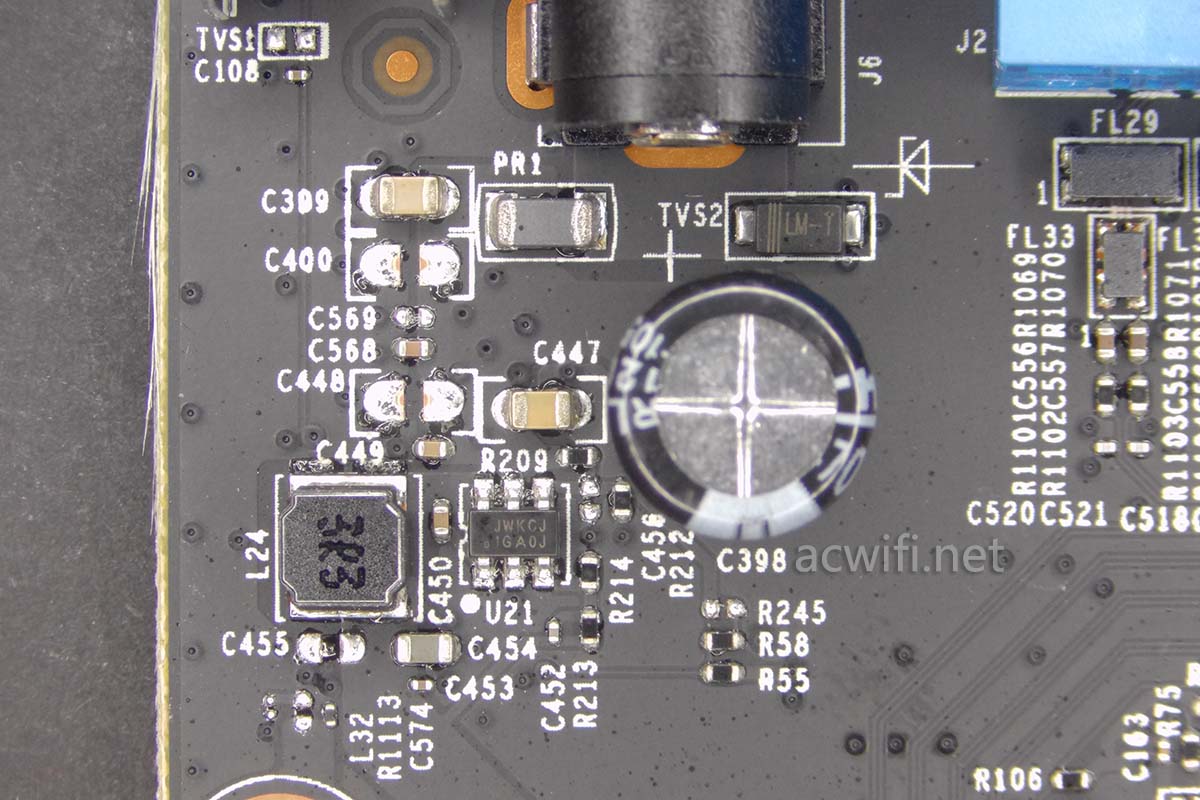

DC输入电路:

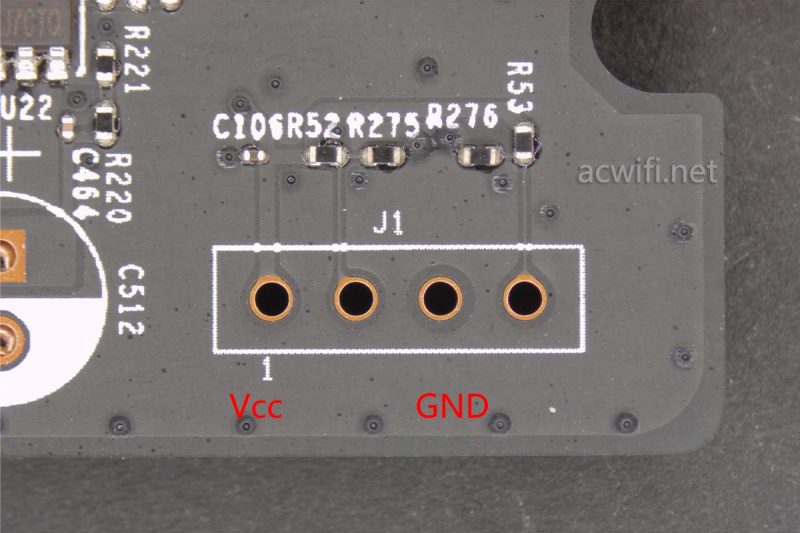

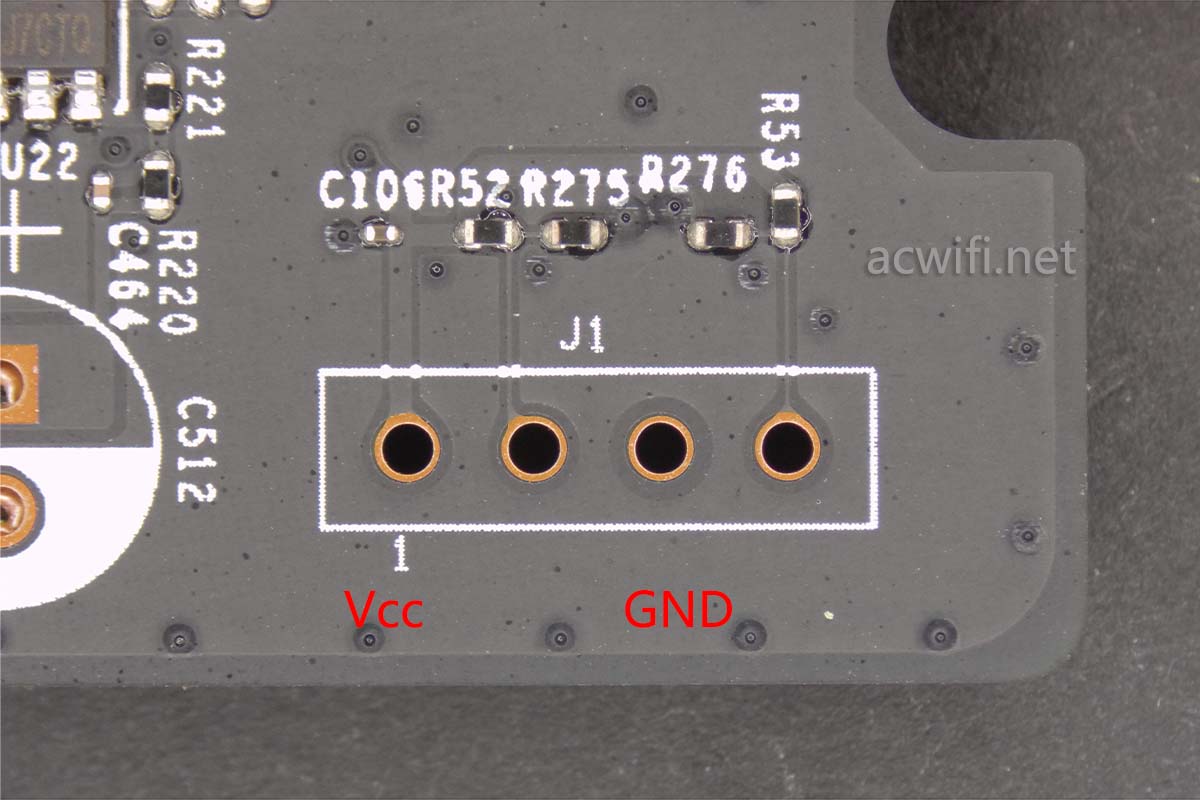

TTL针脚定义:

其它2个位置不是RX就是TX,我没接上TTL去读取。

主板一侧有两片超吸波材料贴纸:

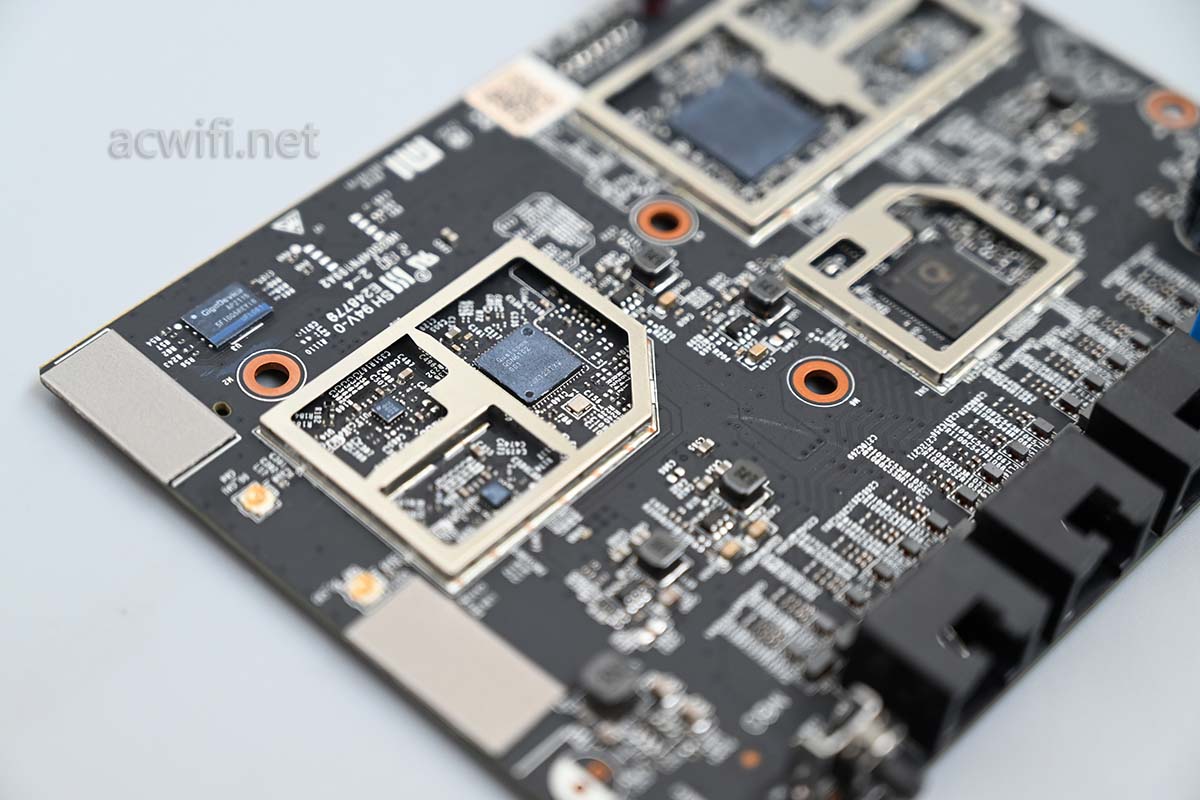

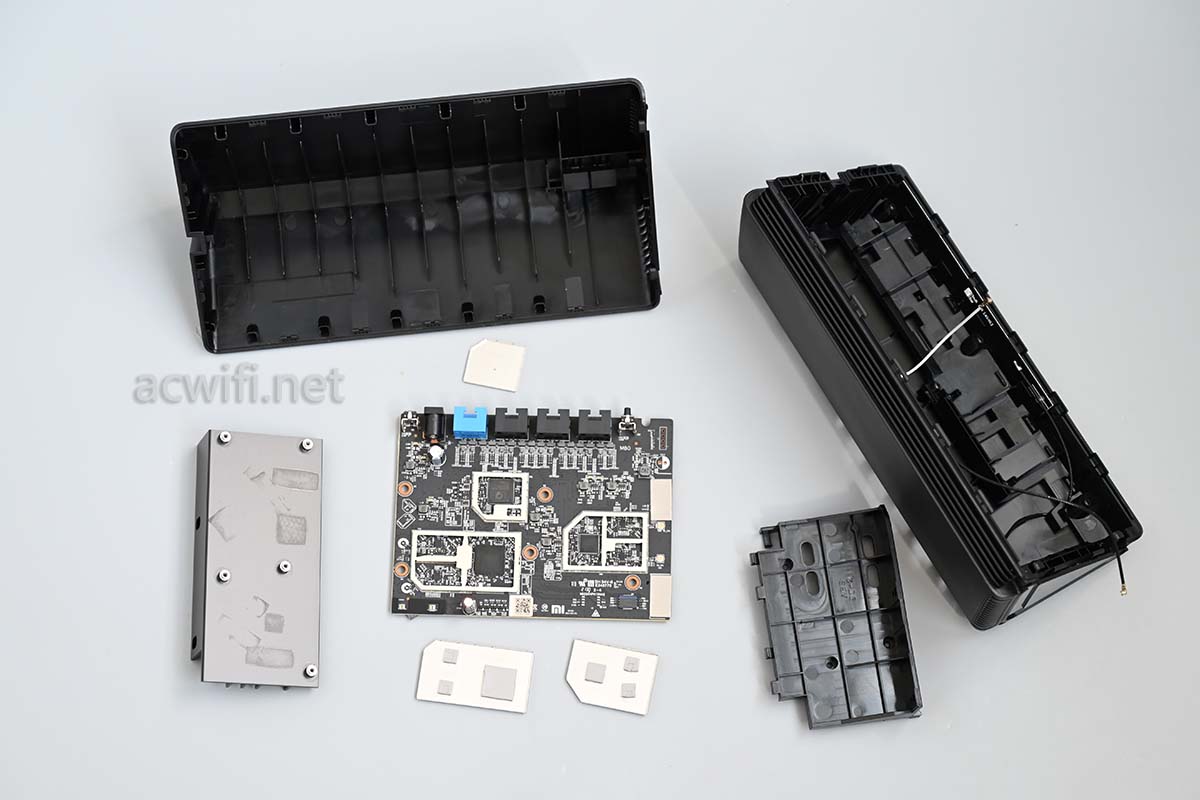

至此,小米AX3000拆机完成了:

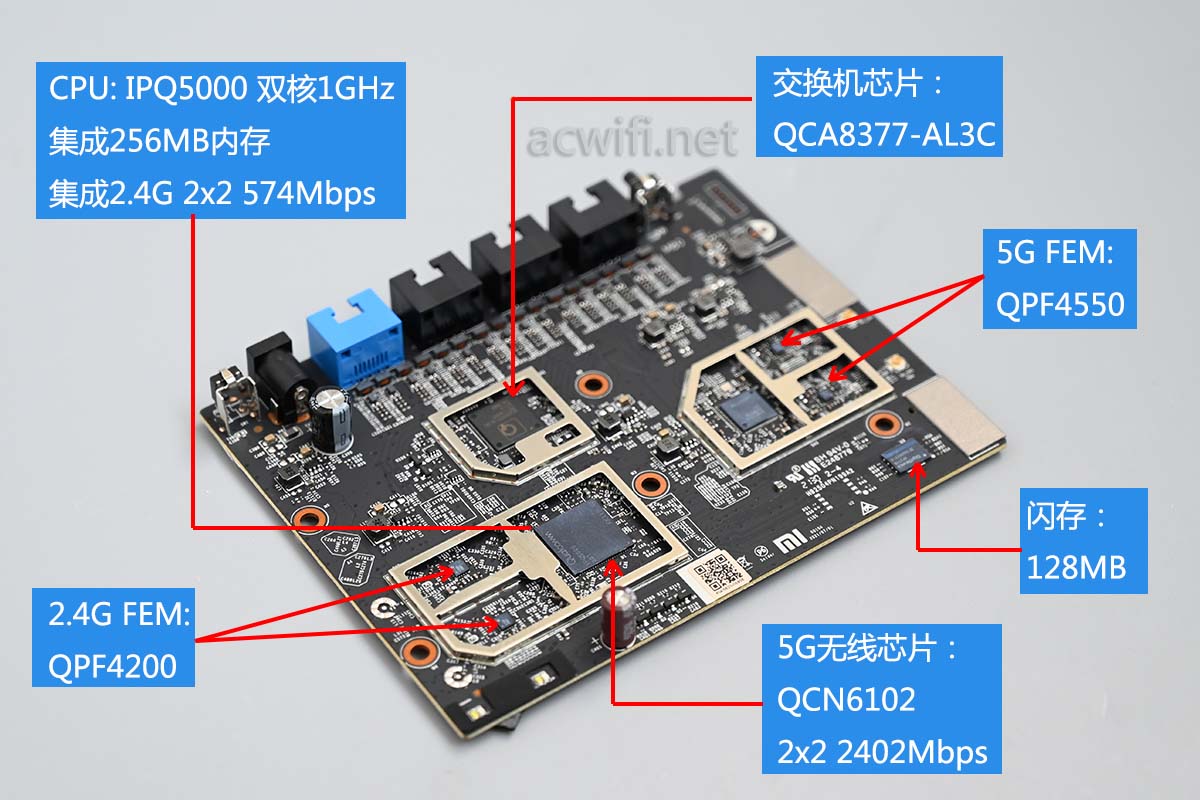

最后做个小米AX3000的芯片汇总图:

我升级了宽带到500兆,加30元,再加30元即可提到1000兆,但我没有升千兆宽带。

因为双拨之后测速是910-940左右,突破不了1000Mbps(光猫华为HS8145x6),怀疑端口限速了一千兆整。而且1000兆宽带 的上行速度还只是50Mbps。鉴于这2个原因我没有升。广东电信现在189 500兆,219 1000兆,有兴趣的打个10000问下客服。

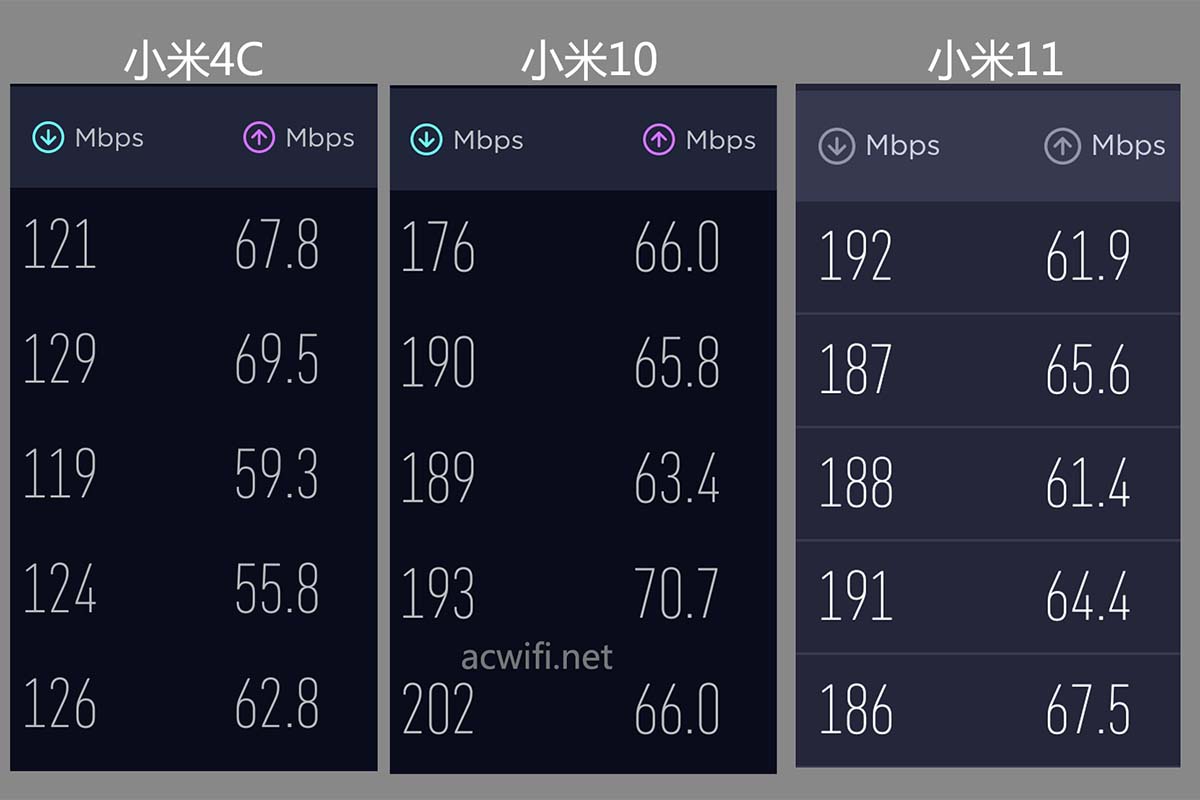

拿小米4C、小米10、小米11在楼下D点位置测速看看:

比红米AX3000好一点。

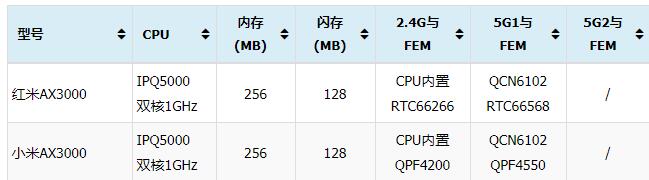

这2台的主要差别在于FEM芯片的不同,两者配置如下列表:

如果你已经有了AX3600、红米AX6、小米AX6000,想增添一台组网以增加信号覆盖,小米AX3000或红米AX3000都可以选择的。

红米AX6跑哪去了呢。我只有三台存货。唉!

小米AX3000京东购买链接

若有任何疑问可留言或关注微信公众号acwifi-net



如需转载请注明来源和链接,否则视为侵权行为!:路由器交流 » 小米AX3000拆机,Wi-Fi 6 无线路由器
