TCL T20 Pro拆机,想不到发现新款芯片

在闲鱼105元收来,看见规格是AX1800,还以为是BCM6755方案或MT7915D方案呢。内置天线,外观有点像天邑TY400,方方正正的盒子。

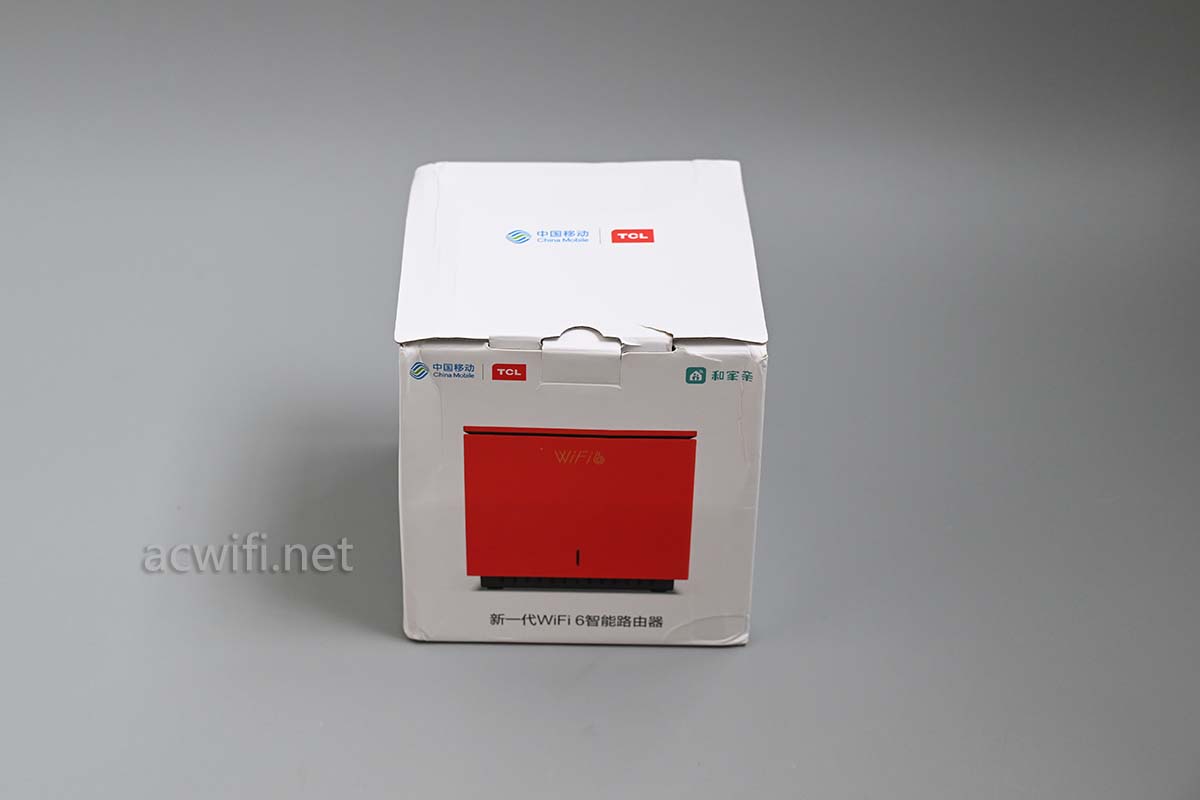

外包装上印的是红色外观,但路由器实际的颜色是白色,这白色的方盒子,还算好看啦。只是呢,开机后的灯光是绿色,路由器头顶有一圈绿光。。。。。。为什么不用白光或蓝光呢?

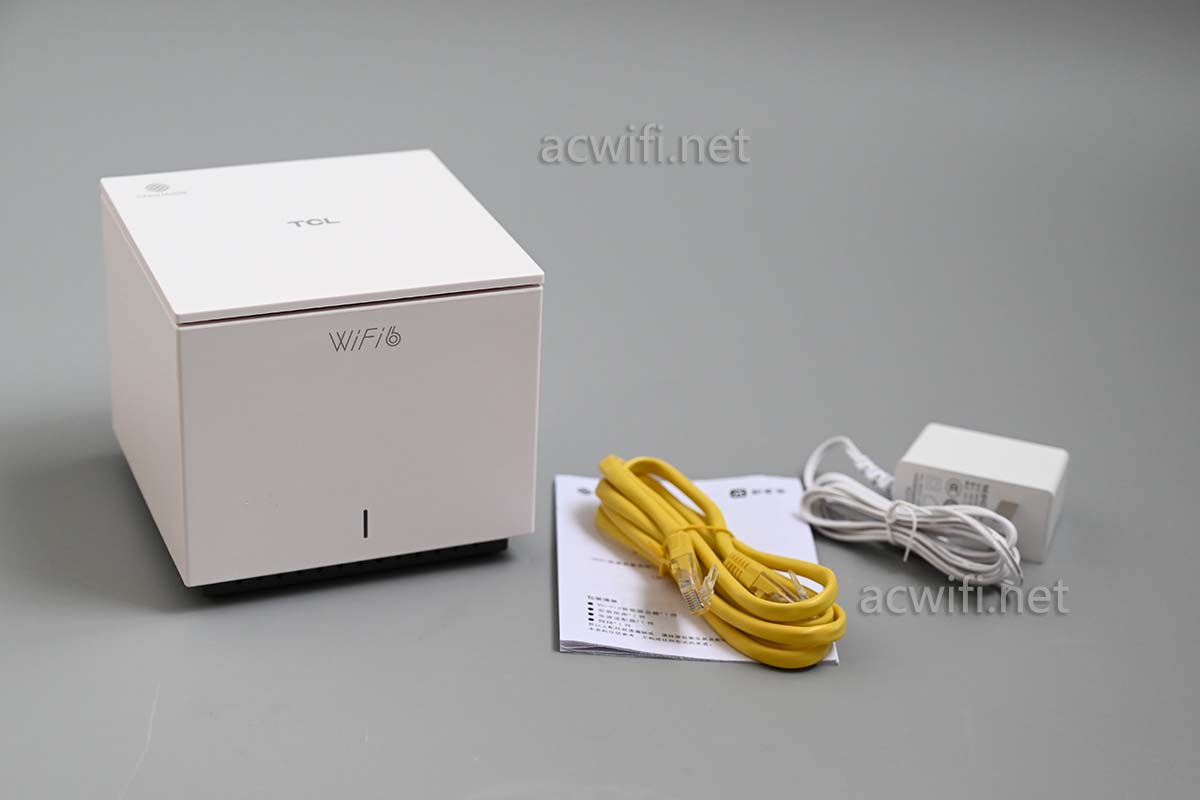

配件里有送一根超五类网线。

电源输出规格是12V/1A,实测这机在绿光状态下的待机功率是4.8W,不算高,看功率便知这款绝对不是MTK或QCA方案,有可能是BCM也有可能是螃蟹兄。。。。。

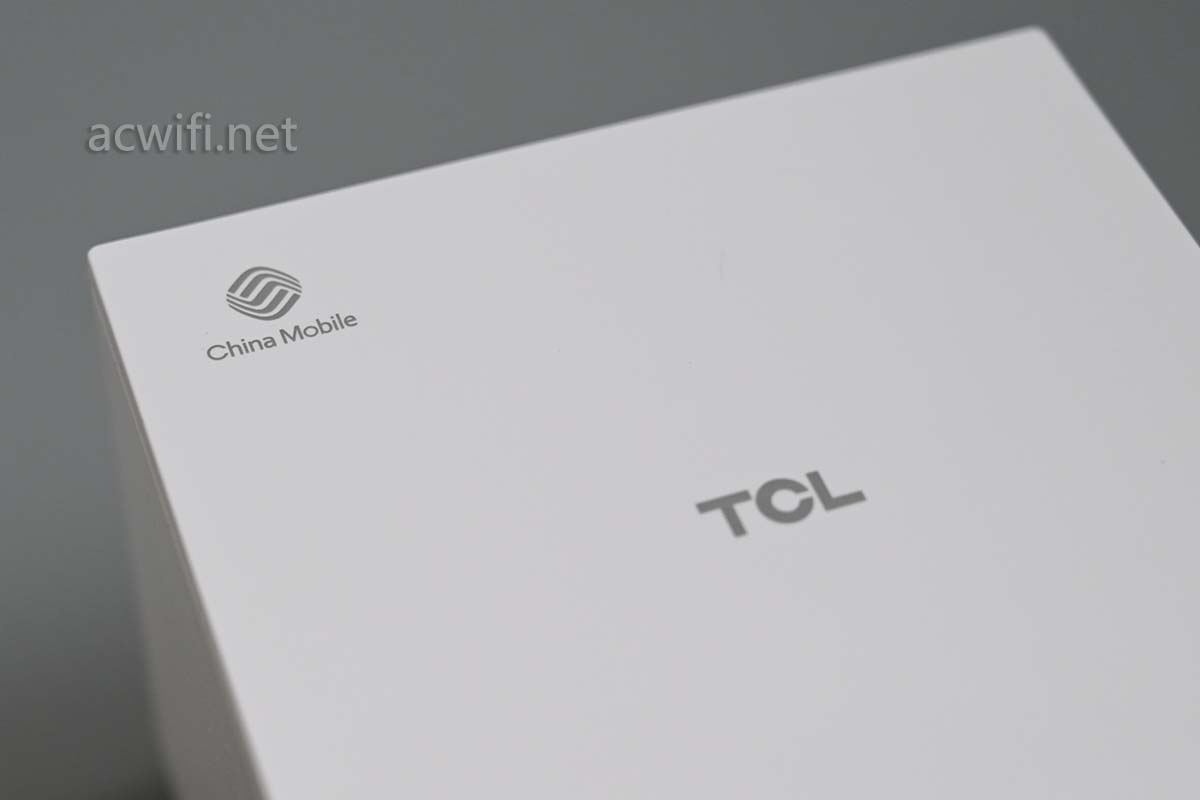

路由器机身顶部有中国移动和TCL的LOGO:

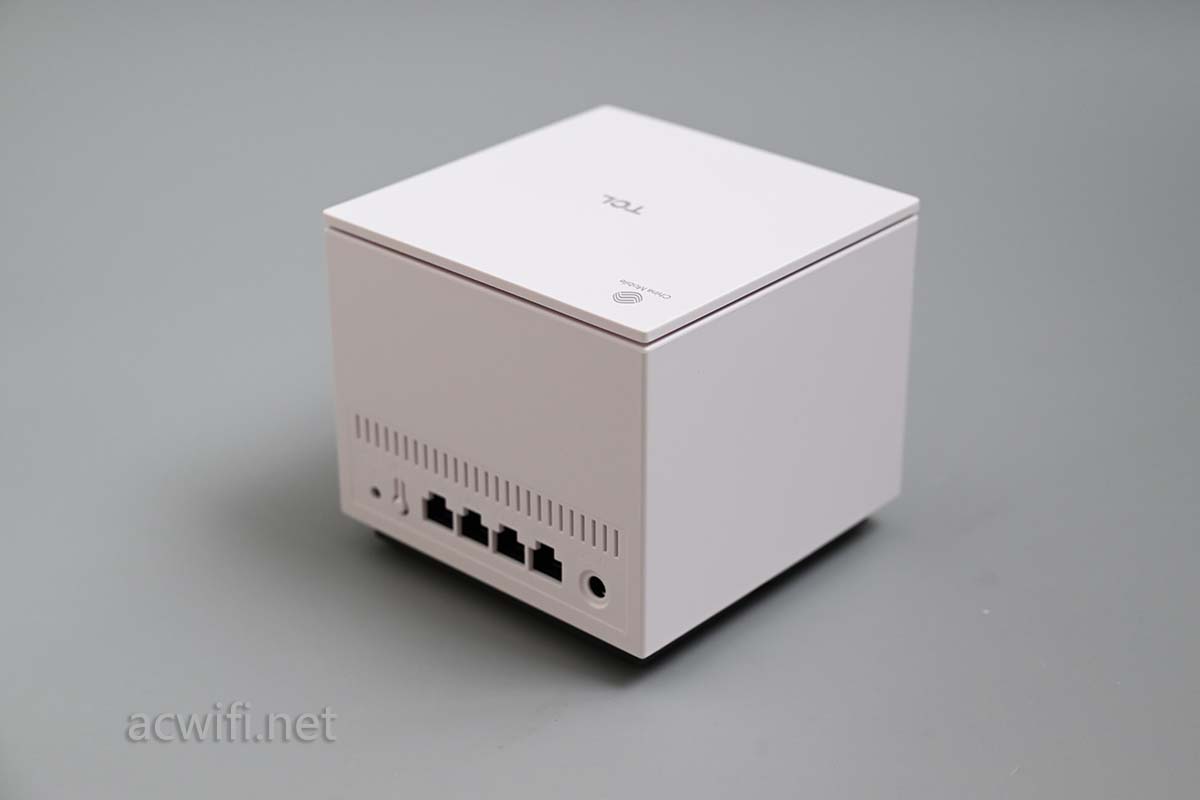

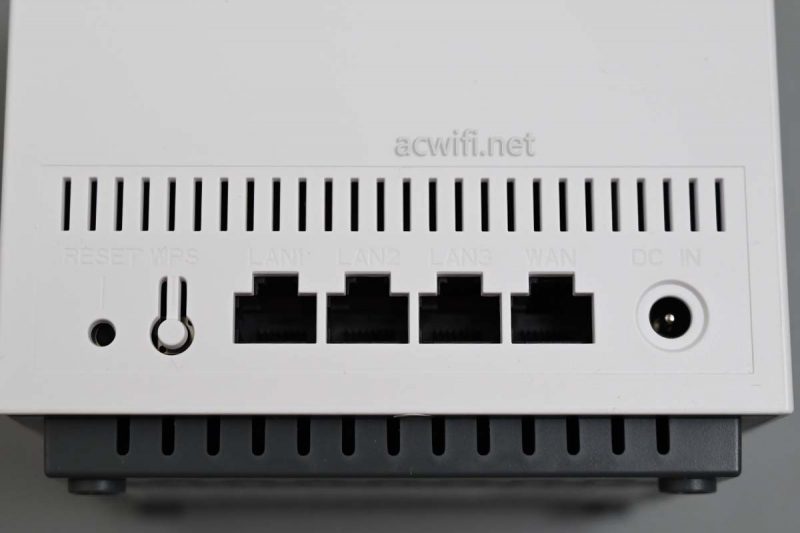

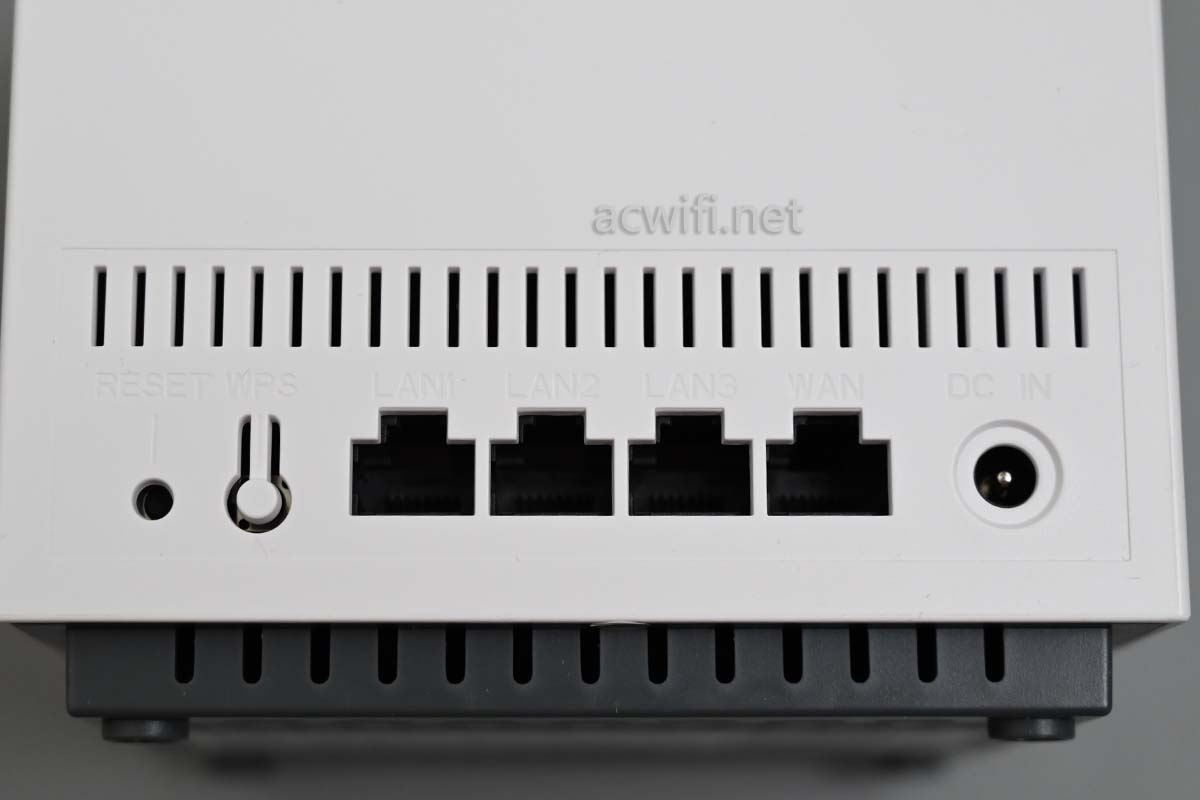

背面的接口有RESET键,WPS键,四个全千兆网口,不支持盲插,不支持盲插的网口建议WAN口用醒目的标识。

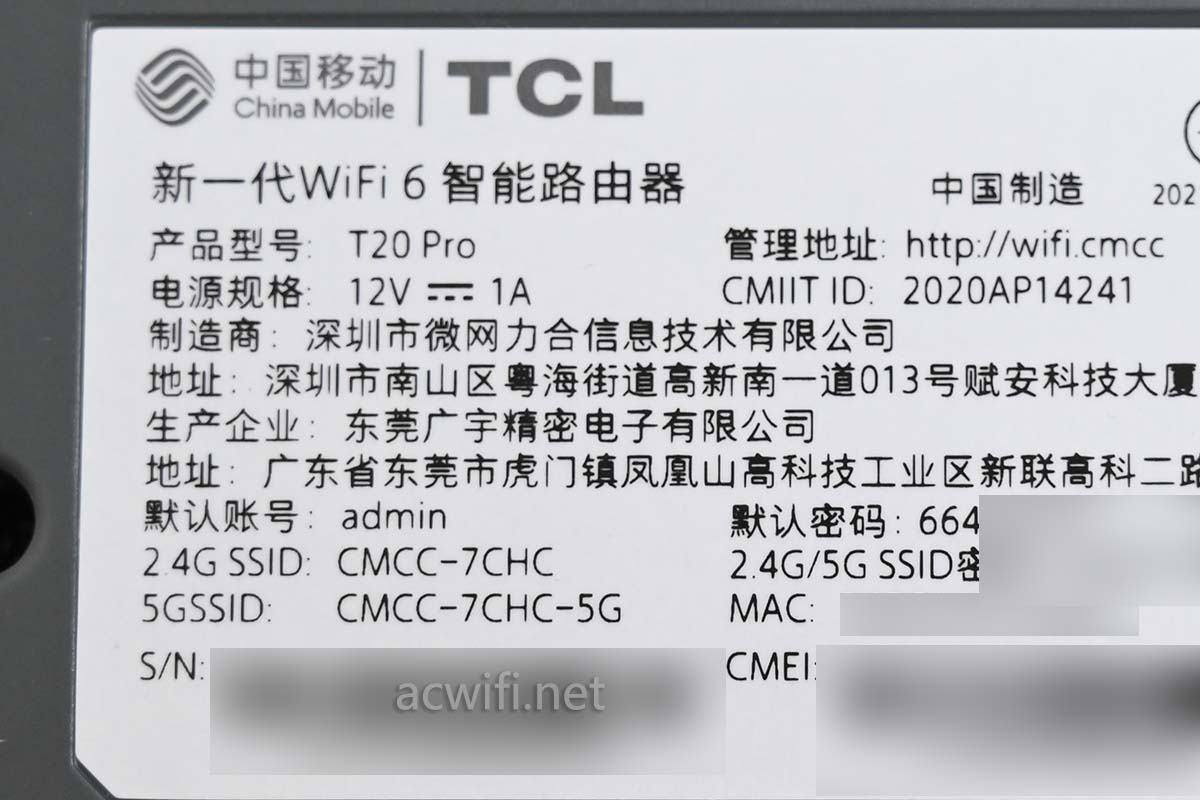

机身底部的铭牌。产品型号:T20 Pro

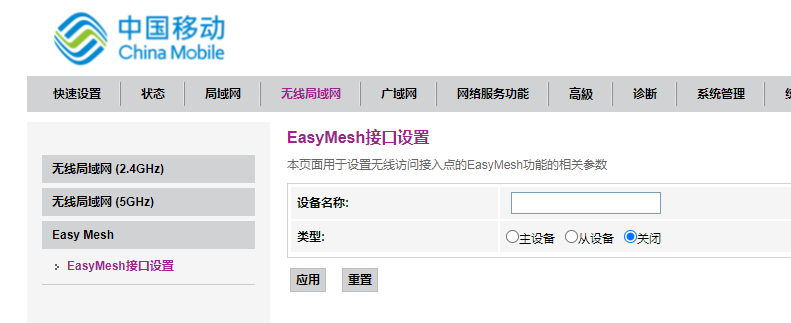

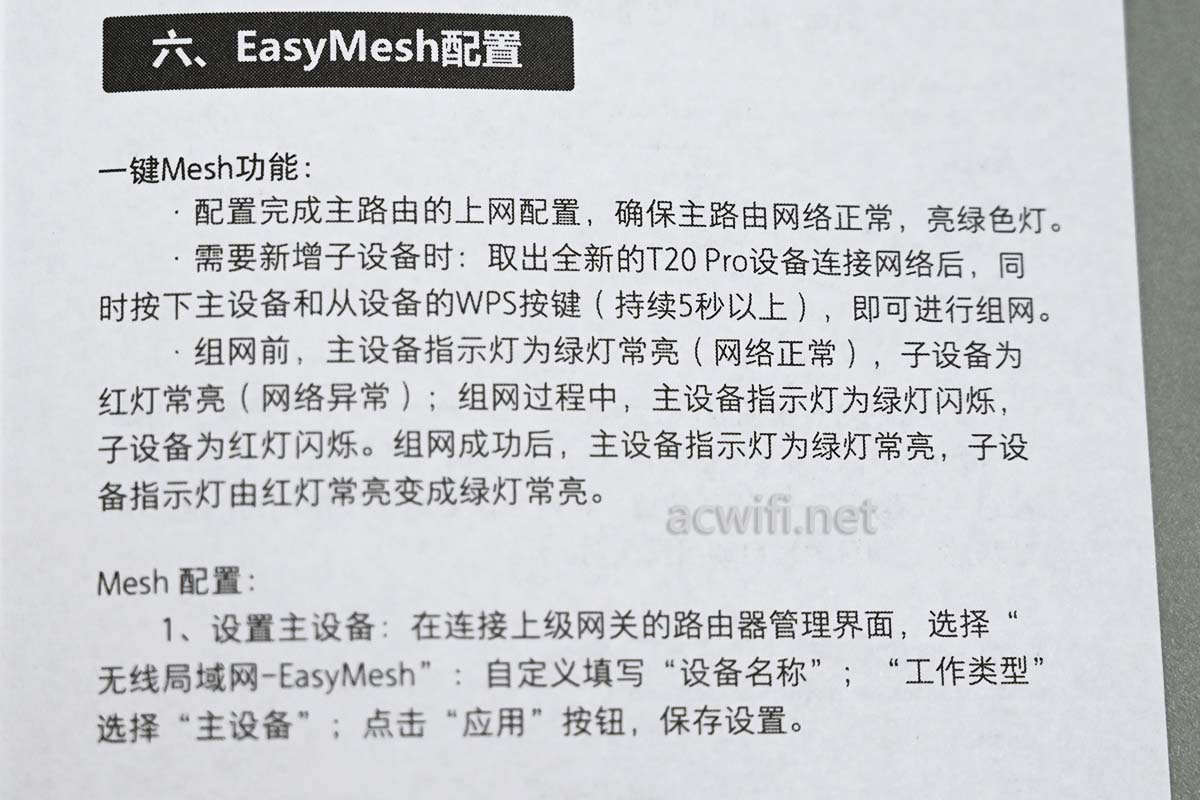

这是说明书上的EasyMesh设置教程:运营商的机型多数支持EasyMesh。
机身的边长是12cm,整个机身都比较轻,没什么重量,方方正正的不怕倒下来,配重都不需要做了。

拆开外壳:

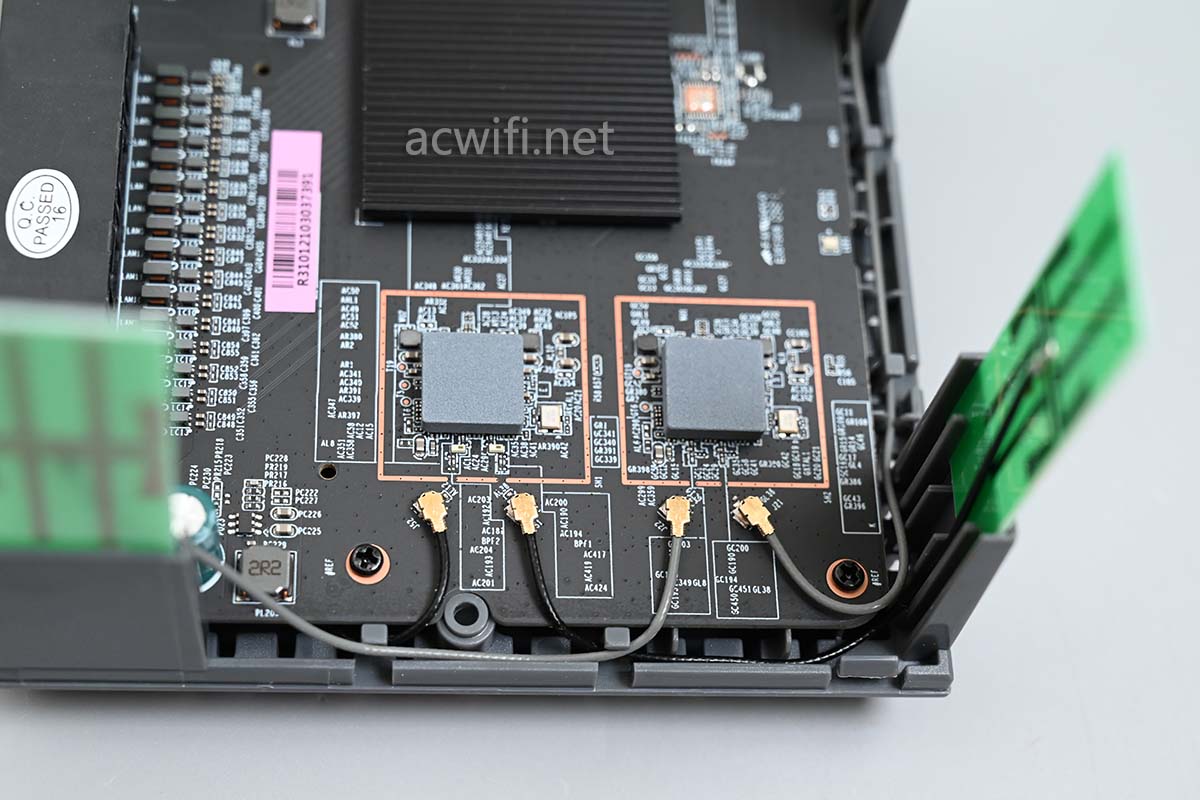

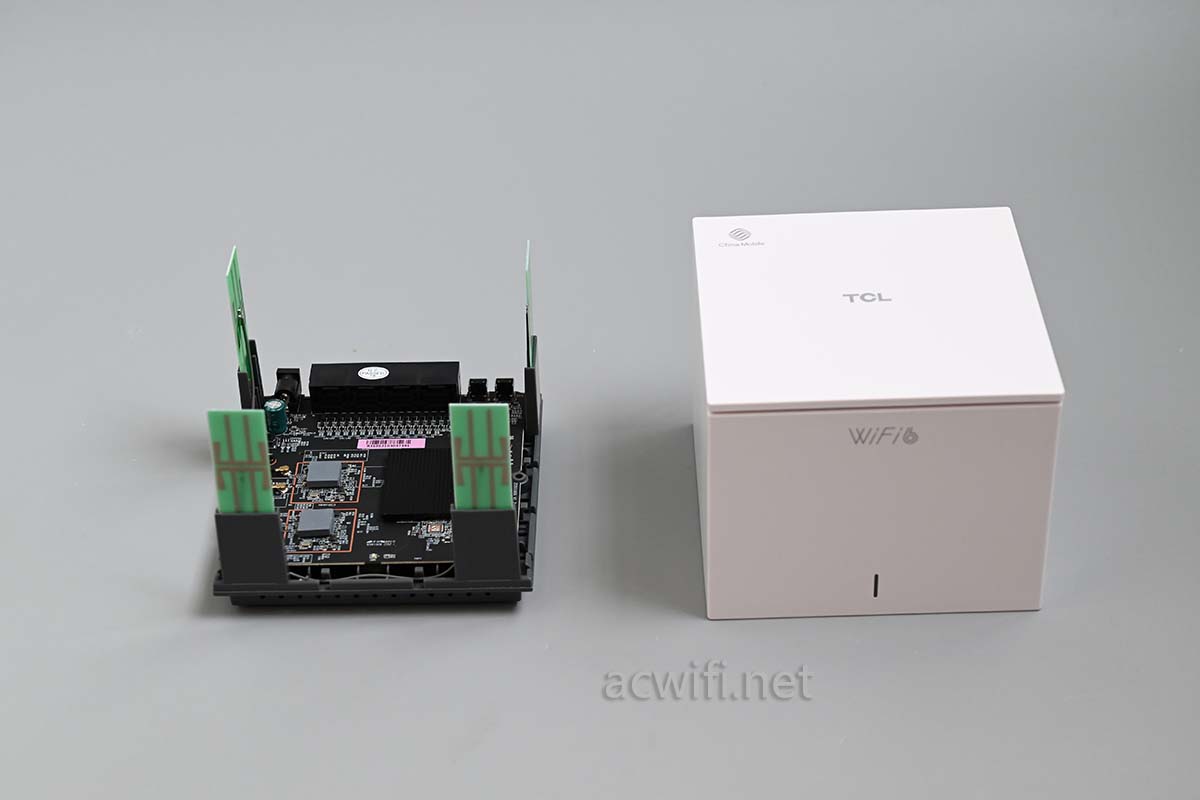

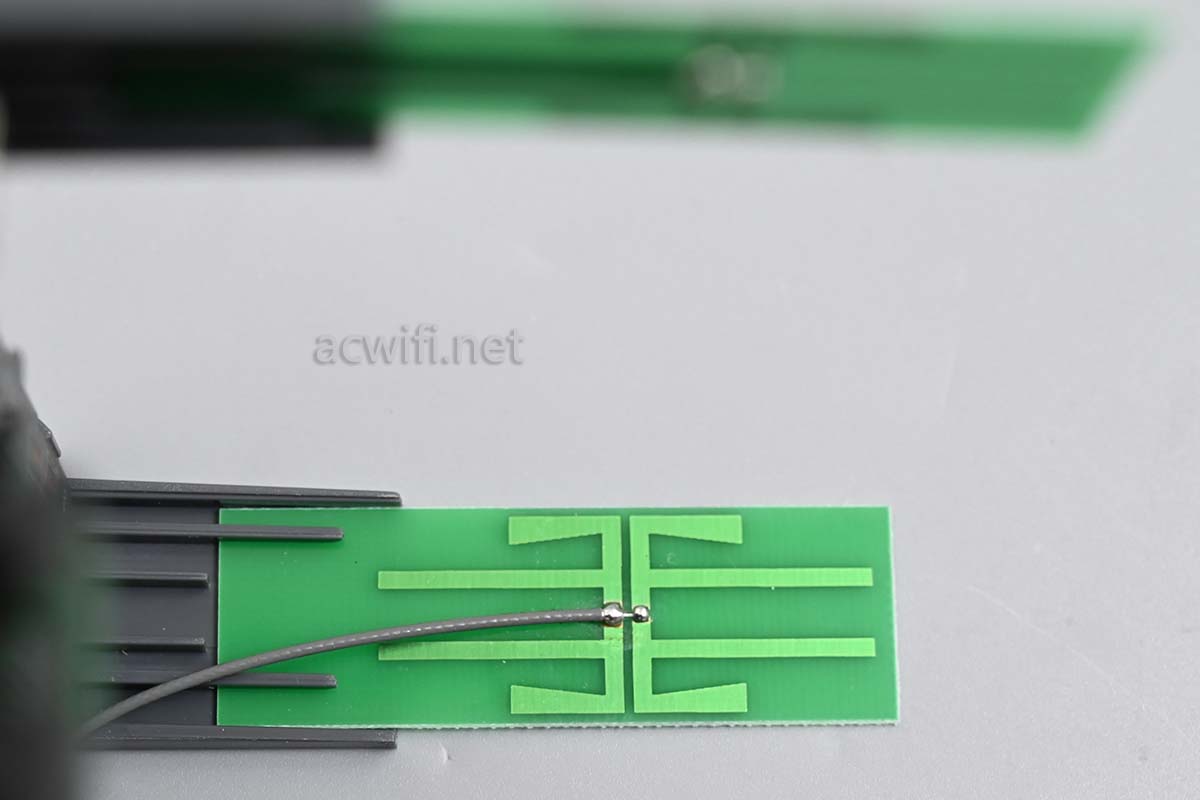

看见四片PCB天线,四根都一样,为什么会一样? 不应该有差别的吗? 上下两半部分也是对称的相等:

不懂。

貌似有两颗芯片负责无线工作的,有点像MT7915D的布局,但从功率上已经排除了。

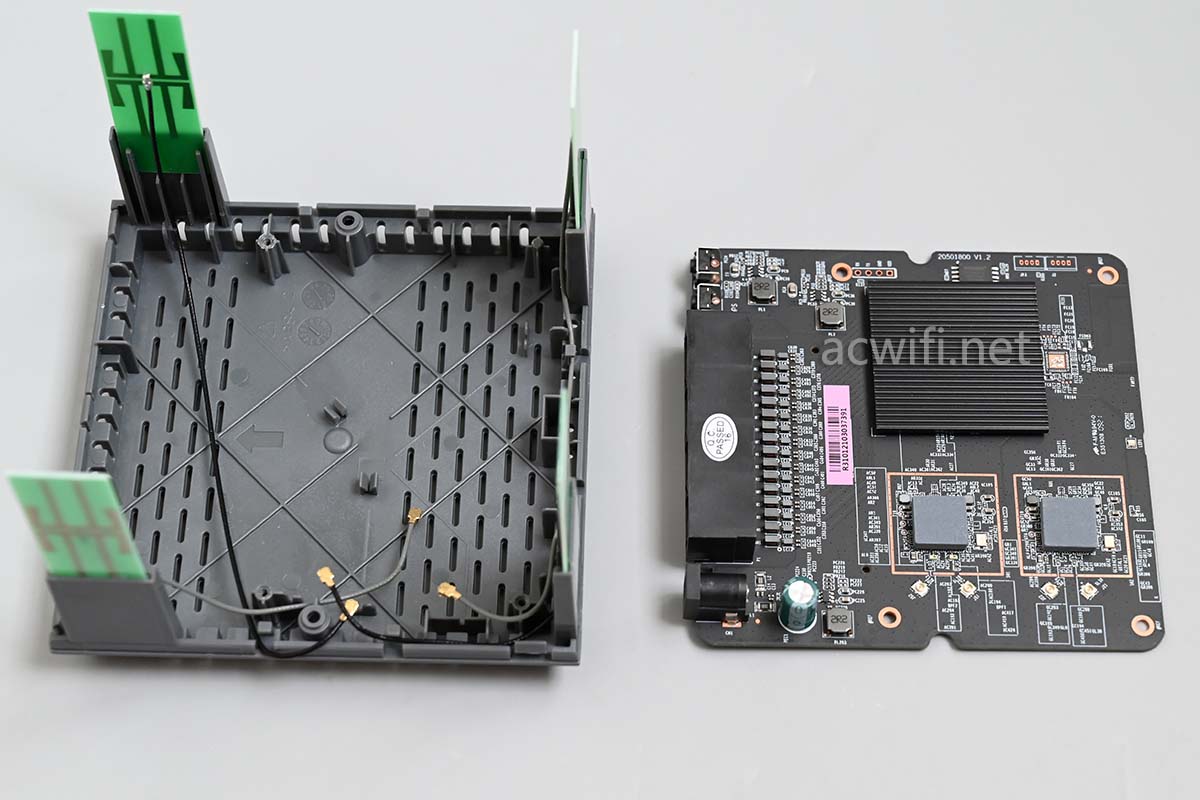

天线的馈线接头是可以拆卸的,方便我拆机,真喜欢这样的主板。拧下3颗固定螺丝后取出主板:

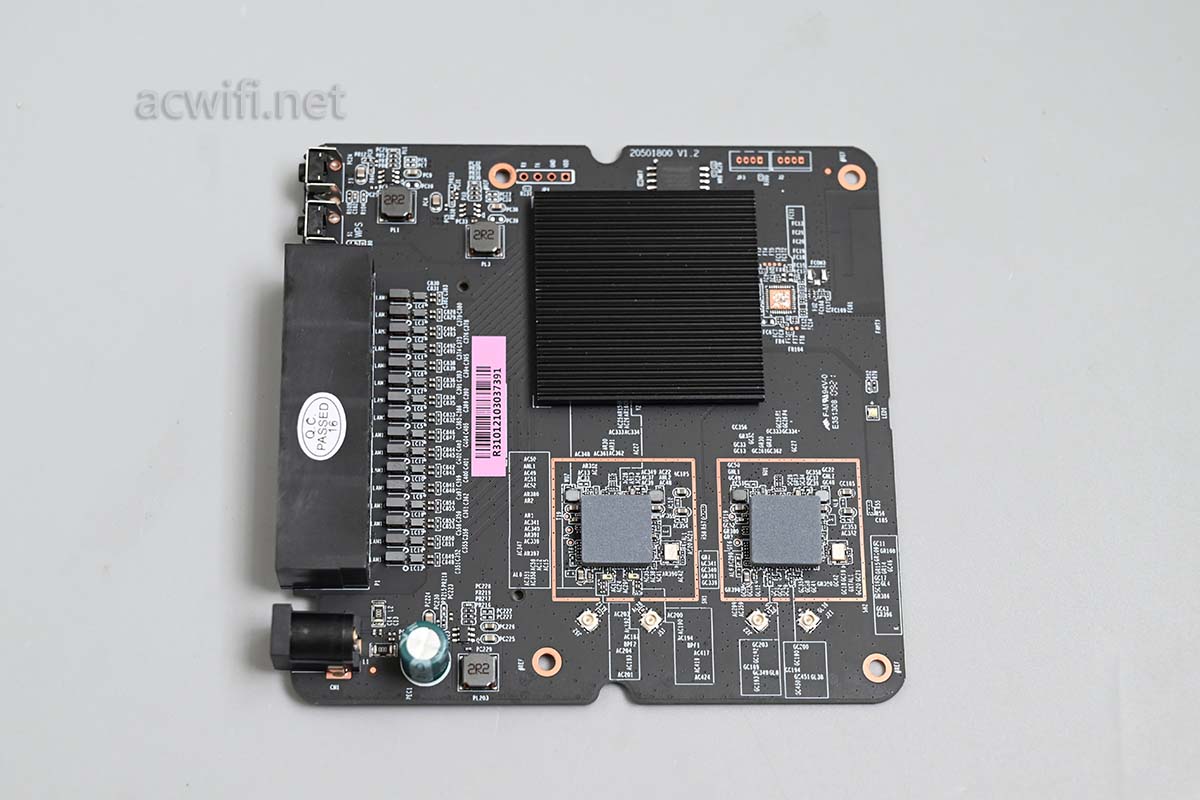

看见网口的一面我定义为主板正面:

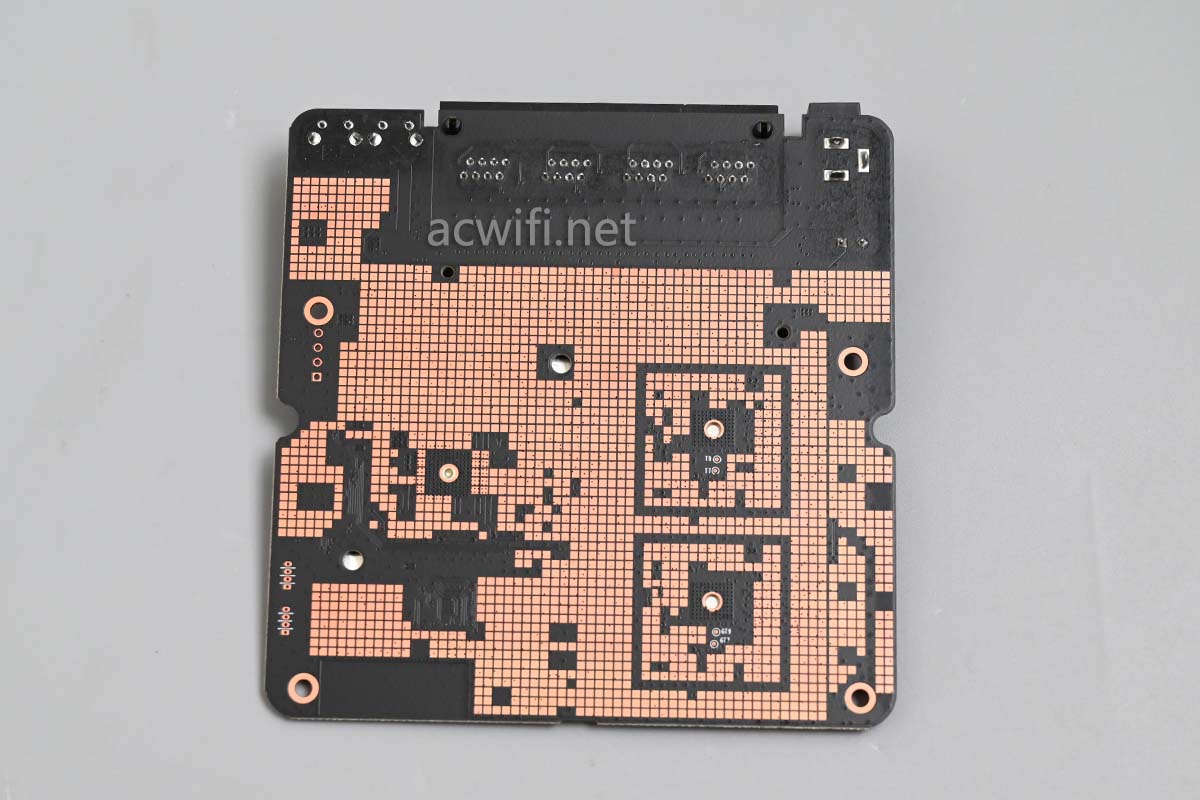

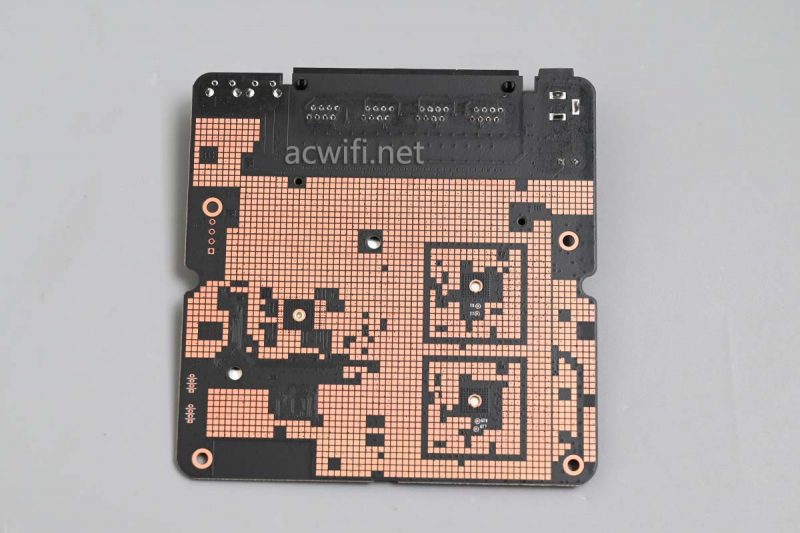

另一面就是主板背面了,非常像一个二维码。是不?会不会是设计电路的这个人把自己的收款二难码画了上去??我拿出mate20,打开微信和支付宝各扫码,都没有反应,看来是我吃撑了。

背面一粒芯片都没有,非常干净。

扫完码之后把主板翻过来,准备拆下主板上的散热片,拆之前是用电吹风中温吹了1分钟:

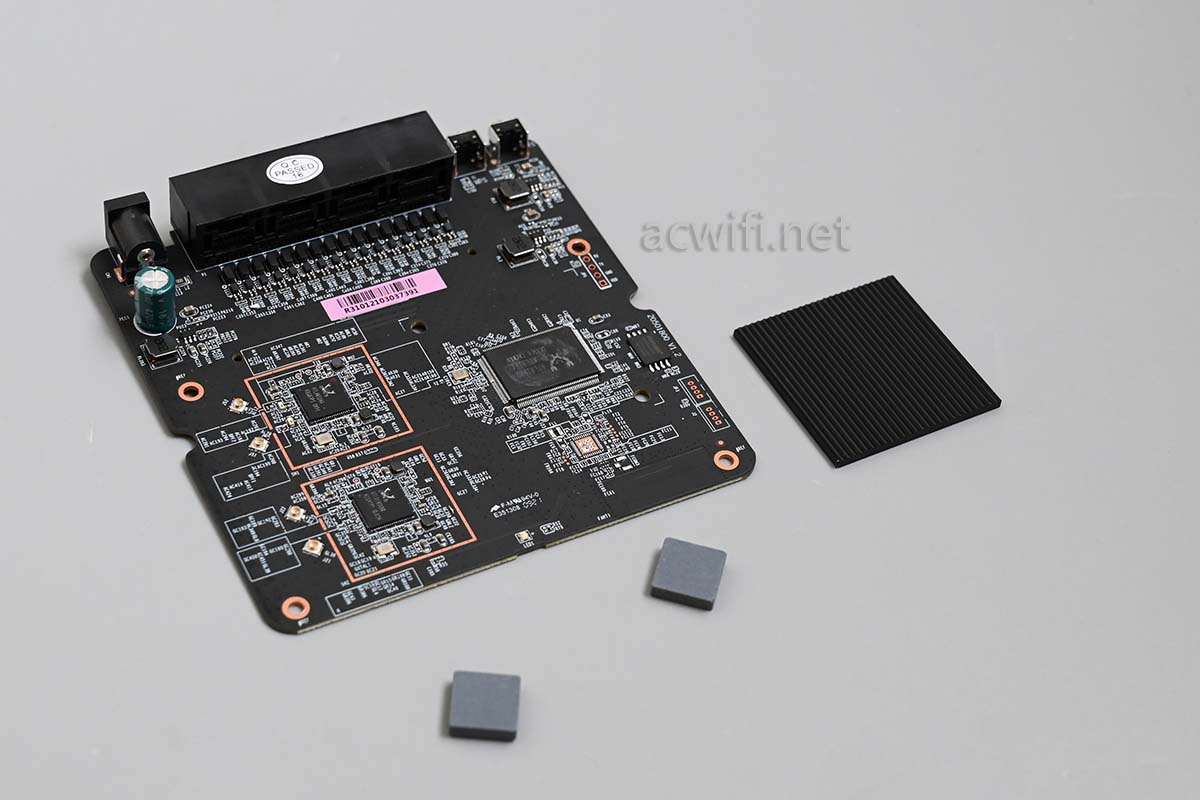

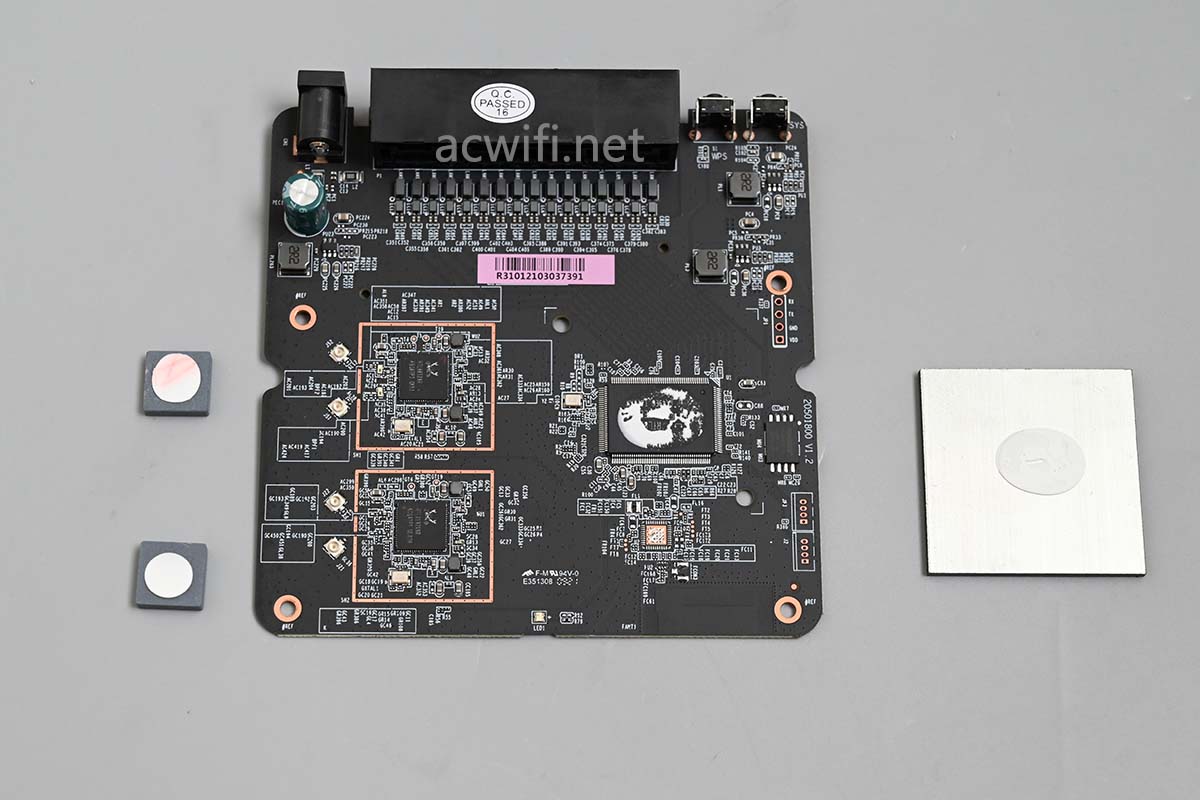

取下来之后的样子:

看见螃蟹兄了。我看见的首款AX1800 RTL方案。想不到TCL第一个吃螃蟹的AX1800!

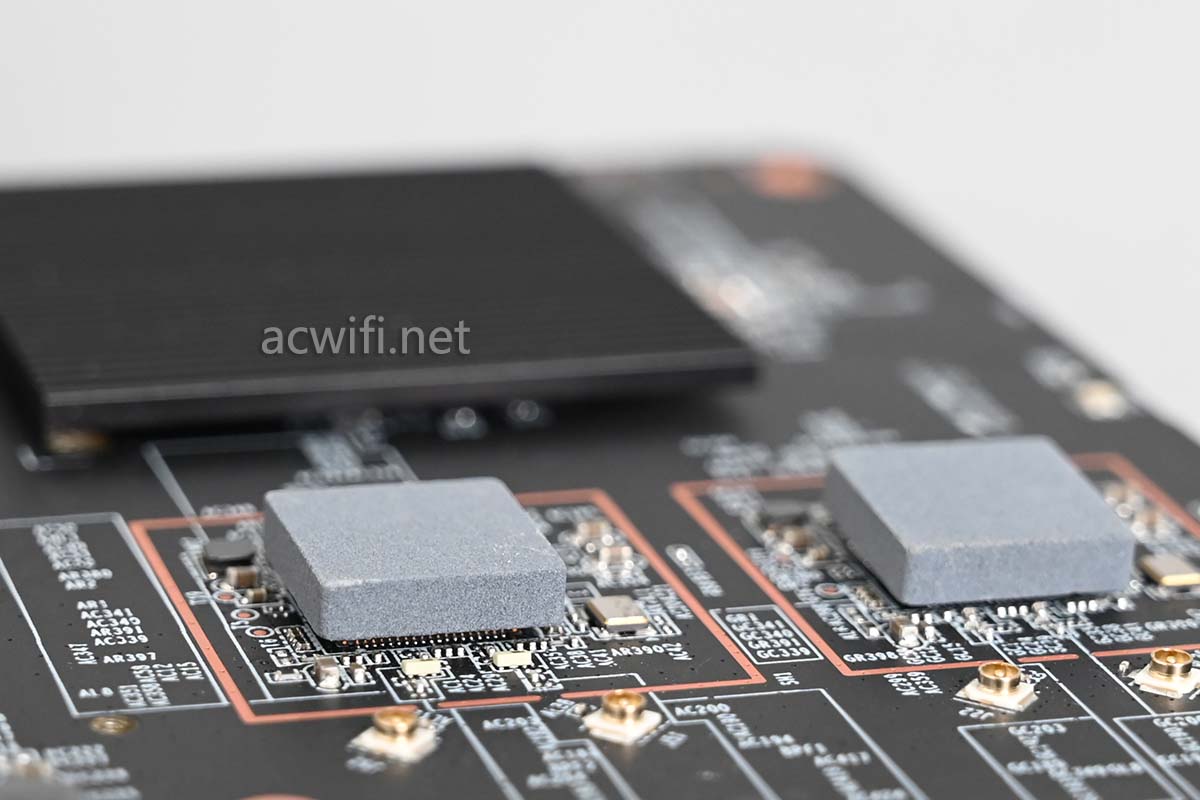

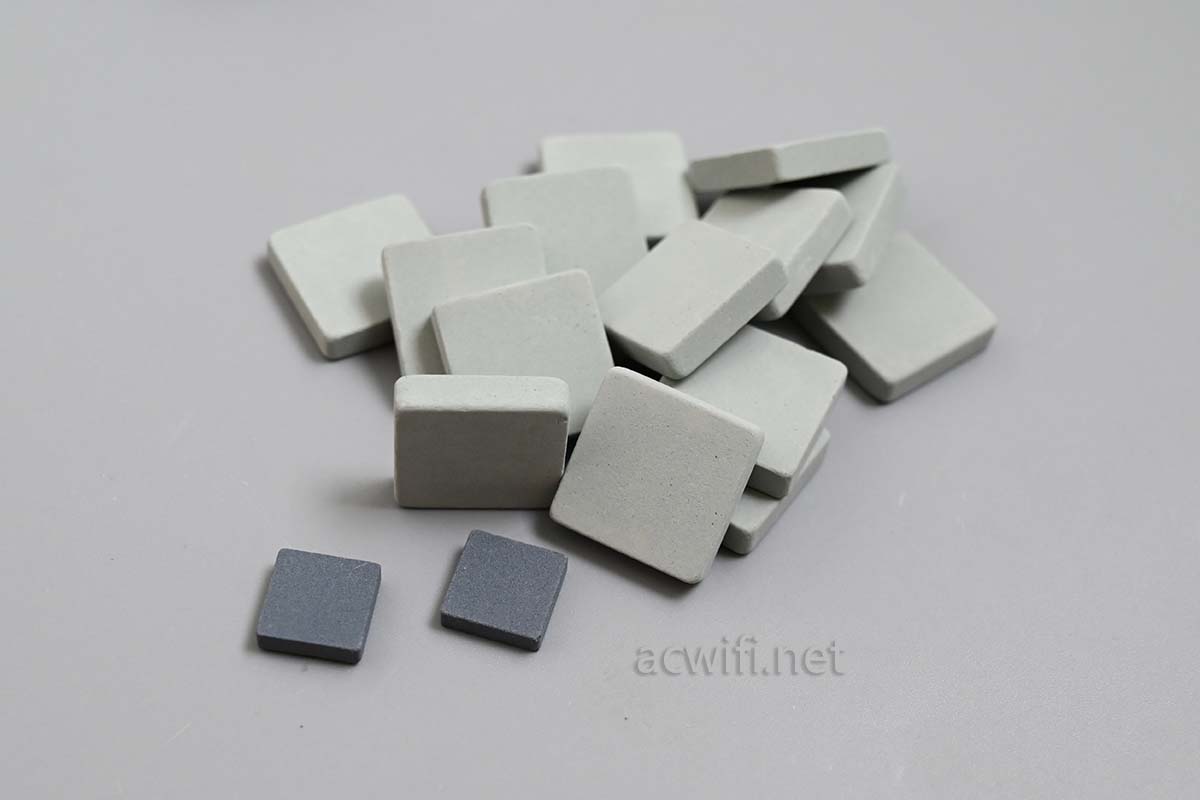

两颗无线芯片上的散热片是碳化硅陶瓷散热片,我买了好多片备用:

如果你觉得原配的散热片不够大,你不要加金属散热片,会影响无线。

这一堆加上邮费我花了35元。我没有换散热片,因为发热并不大。

先看CPU吧,型号是RTL8198D,双核900MHz,MIPS架构,比RTL8197那些强。集成128或256或512MB内存,资料不详,暂当它是128MB内存。

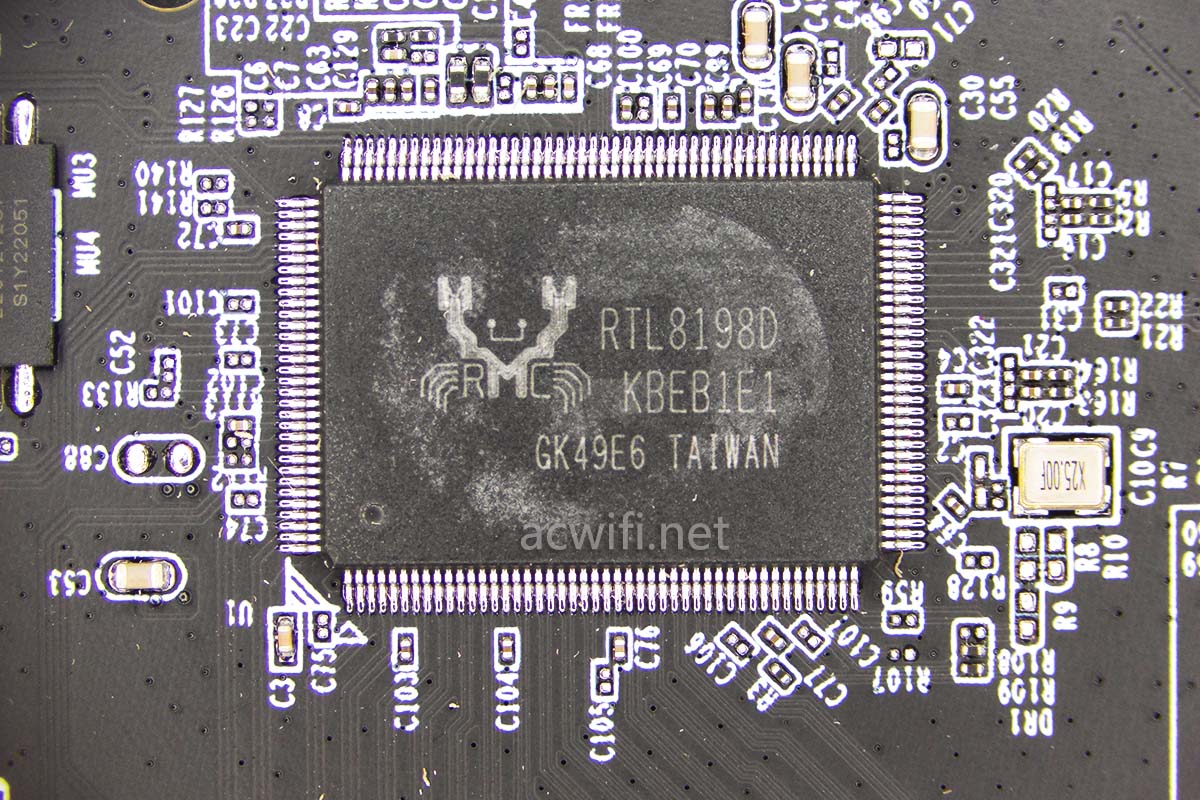

RTL8198D



不对呀,读一下TTL启动信息便能看见RAM的大小了。于是有了第二次拆机, 焊接针脚,从读取的信息来看内存是DDR3 256MB容量。不错呀!我以为只有128呢。

CPU的信息:

“CPU0 900MHz, CPU1 500MHz, DRAM 600MHz, LX 200MHz, SRAM 500MHz, SPIF 100MHz”

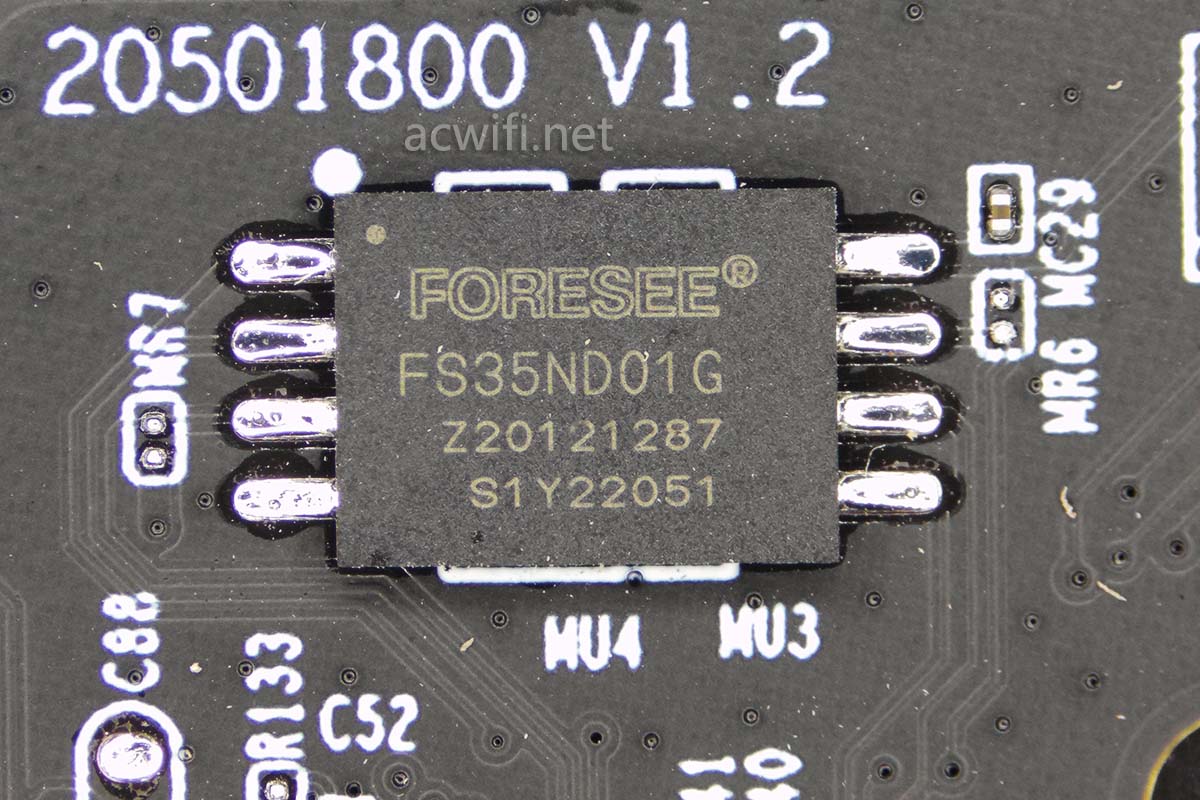

CPU旁边有一颗闪存芯片,型号是FS35ND01G,江波龙的128MB SLC NAND。对这LOGO很熟悉,我有几片硬盘就是买二手的江波龙。

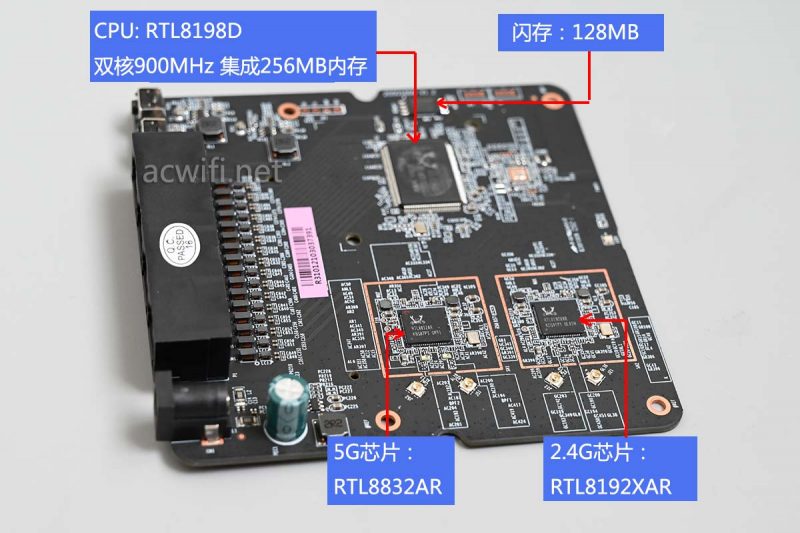

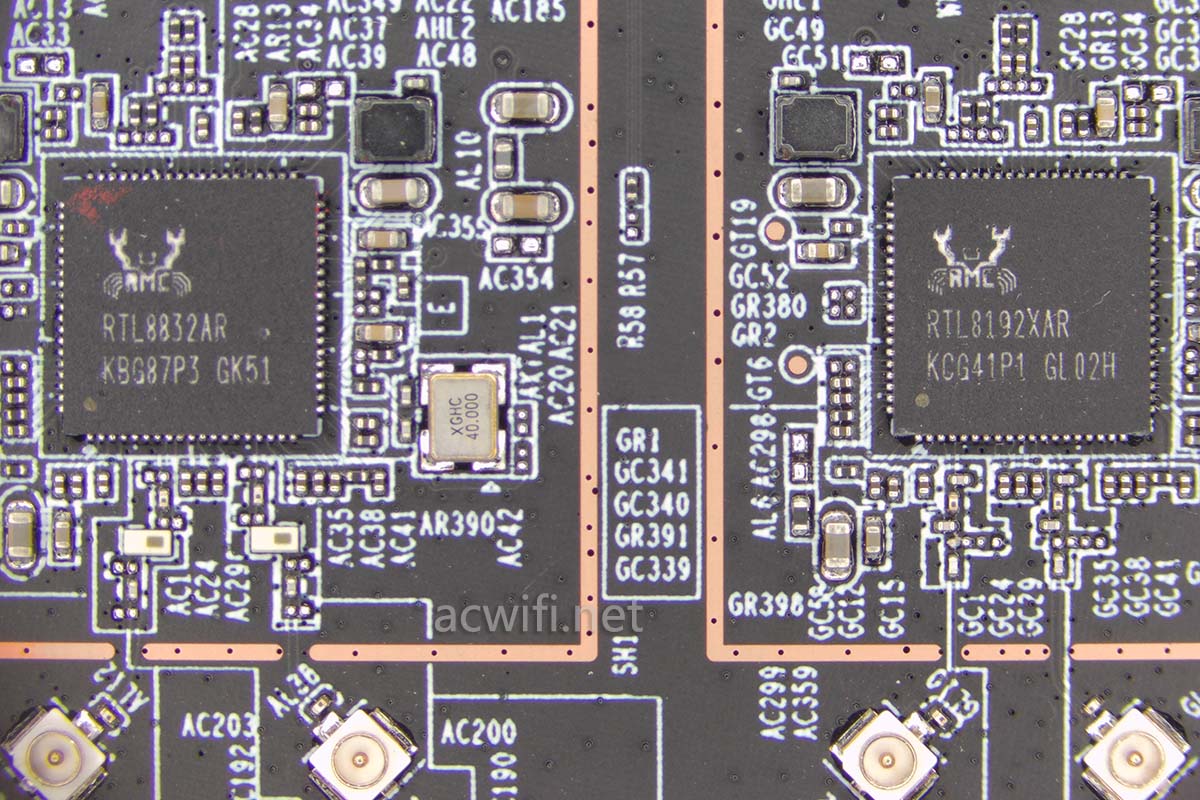

无线芯片是以下两颗:RTL8832AR、RTL8192XAR

上图左边的RTL8832AR是一颗5G无线芯片,支持2x2mimo,80MHz,最高速率1201Mbps;

右边的RTL8192XAR是一颗2.4G无线芯片,支持2x2mimo,40MHz,最高速率574Mbps。

所以这是一款AX1800的Wi-Fi 6无线路由器。

华为AX2 Pro的是AX1500方案,没有使用RTL8192XAR,刚要上市的荣耀路由3 SE也是跟华为AX2 Pro一样。

华为AX2 Pro拆机,热风枪虽能吹下屏蔽罩但也能吹走wifi

TCL这款T20 Pro,并没有使用独立的FEM芯片,看上图便知,都用了芯片内置的FEM。

至此,T20 Pro拆机完成了。

做一下芯片汇总吧,虽然只有四颗,但是型号汇总的习惯还是要坚持一下。

各芯片型号如下图:

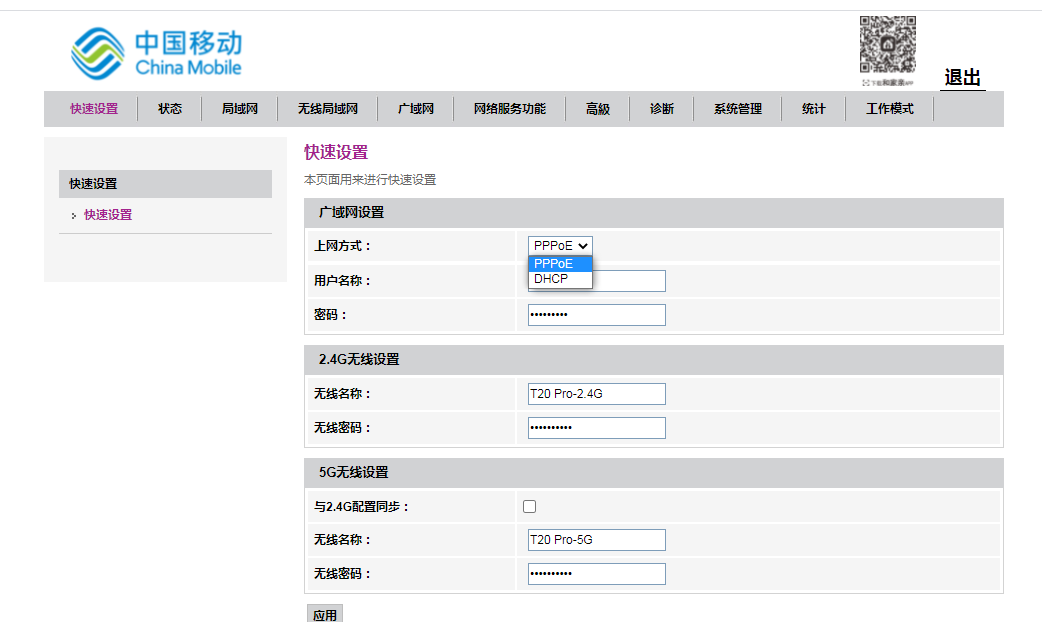

系统界面:

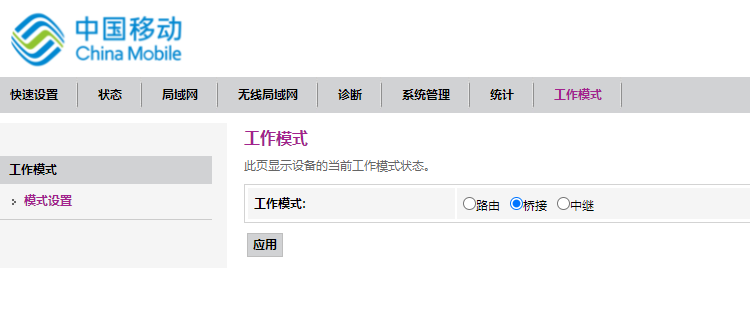

默认是桥接模式,默认就是一台有线AP。需要换转路由模式才可以拨号上网。

EasyMesh开关:

最后把路由器放楼上,拿手机在楼下D点测速看看吧。电信300兆!

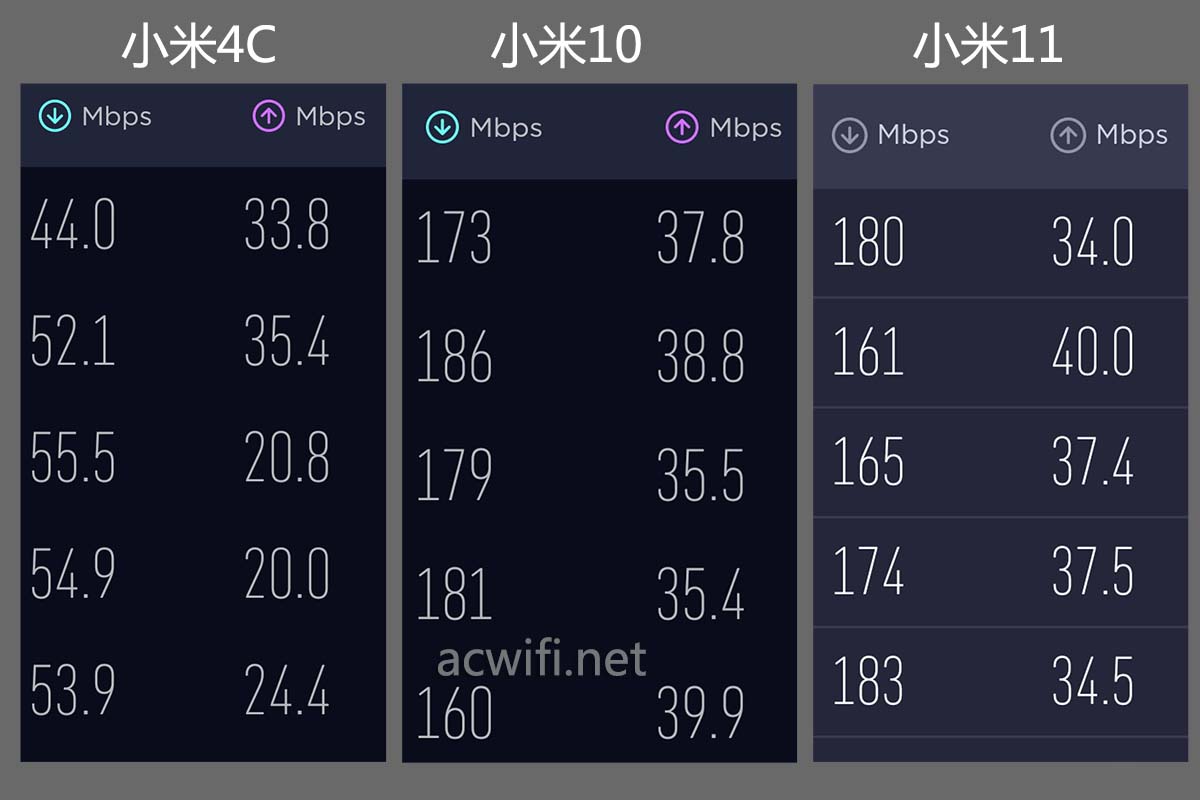

三台手机的测速度结果如下图:(5G 44信道,连续测速5次)



小米4C是Wi-Fi 5,速度算低的了;

而支持Wi-Fi 6的小米10和小米11的速度就明显快多了,这速度也不烂,比我想像中要好些。

值得买吗?TY6201A、TY6202A、腾达AX1803依然值得拥有。

但这款内置天线的外观比较好看呀,Wi-Fi 6信号也不差, 如果没Wi-Fi 6手机,不建议买它。

我原本打算买荣耀路由3 SE来拆的,但看见这款,我省钱了,华为AX2 Pro我弄坏了无线,我有这台T20  Pro就够了。

若有任何疑问可留言或关注微信公众号acwifi-net
