红米AX3000拆机

京东下午五点多才送到,时间有点紧凑,想在今天完成拆机文章给大家看。一些废话就不多说了!比如我在年轻时很帅。

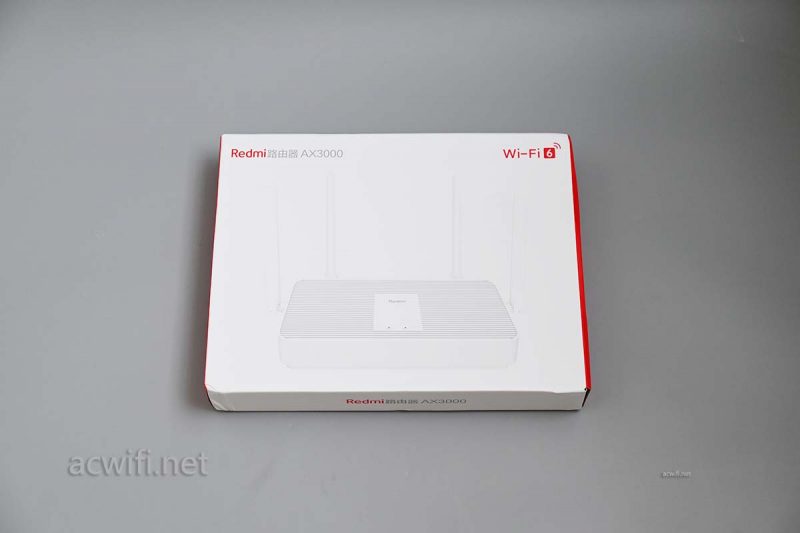

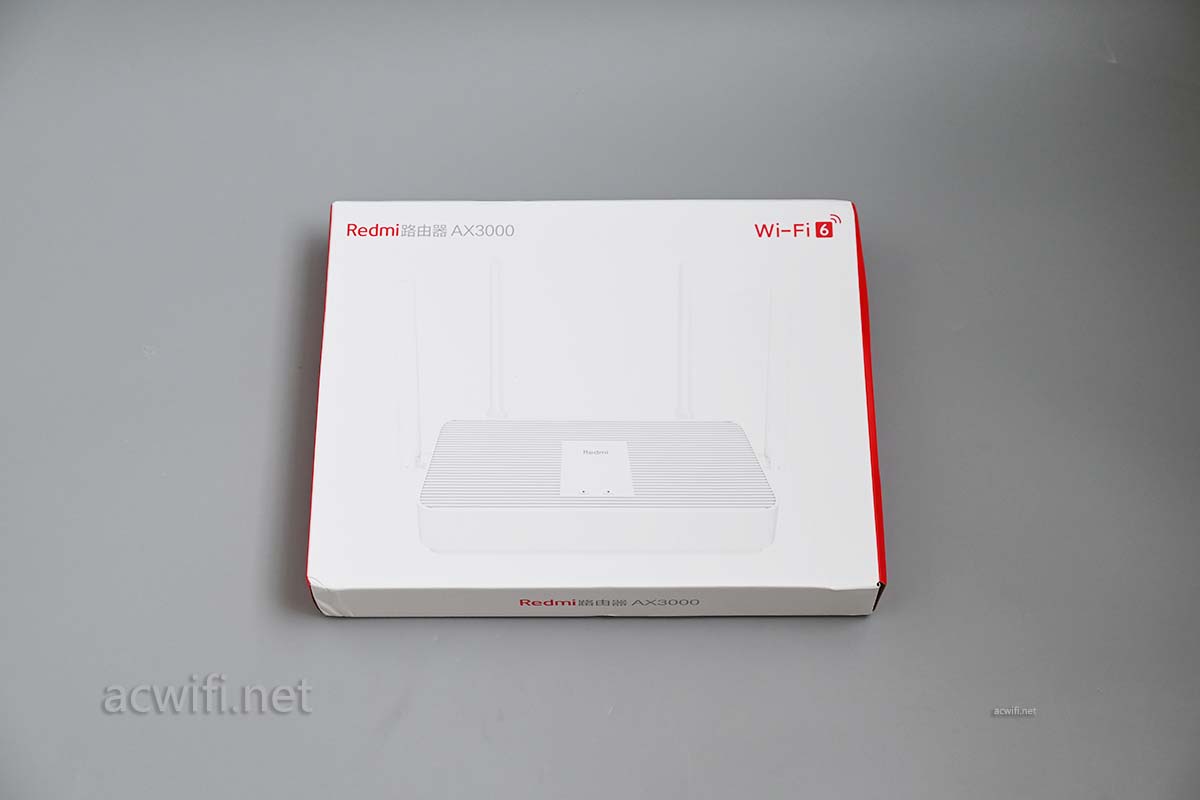

红米Redmi AX3000的外包装如下:

红米AX3000拆机

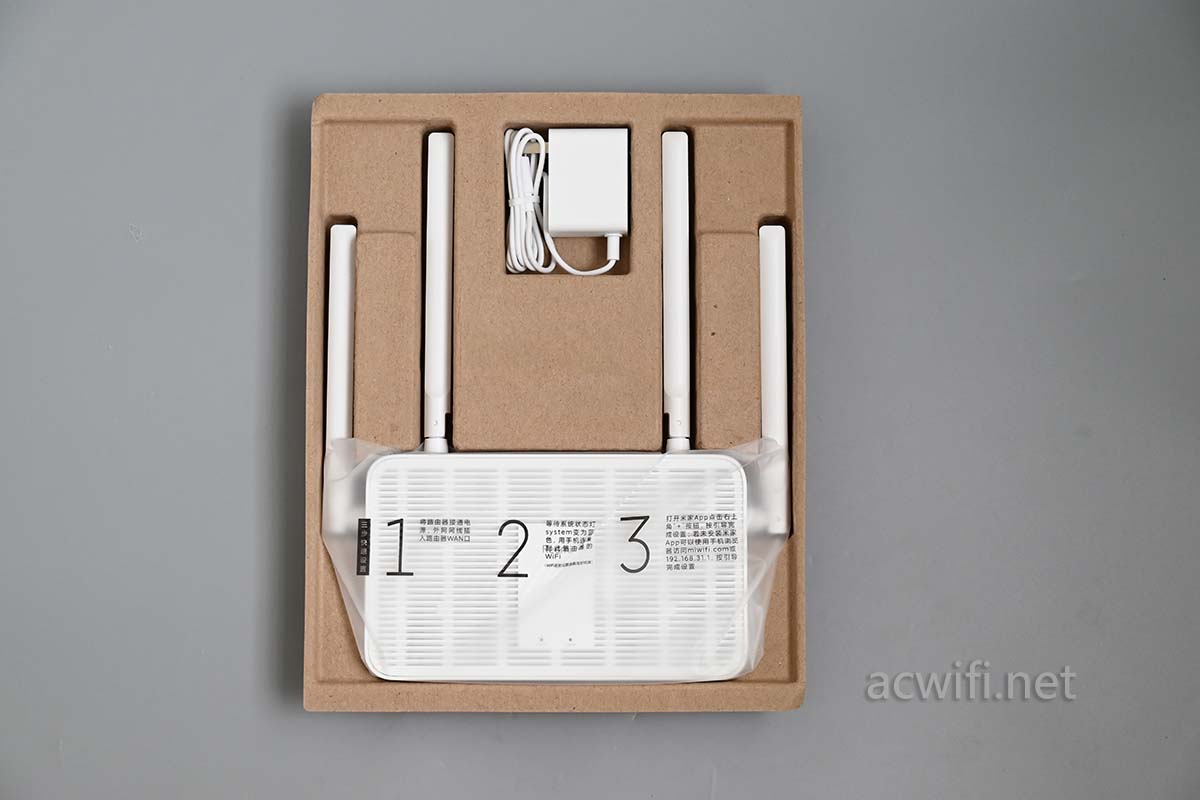

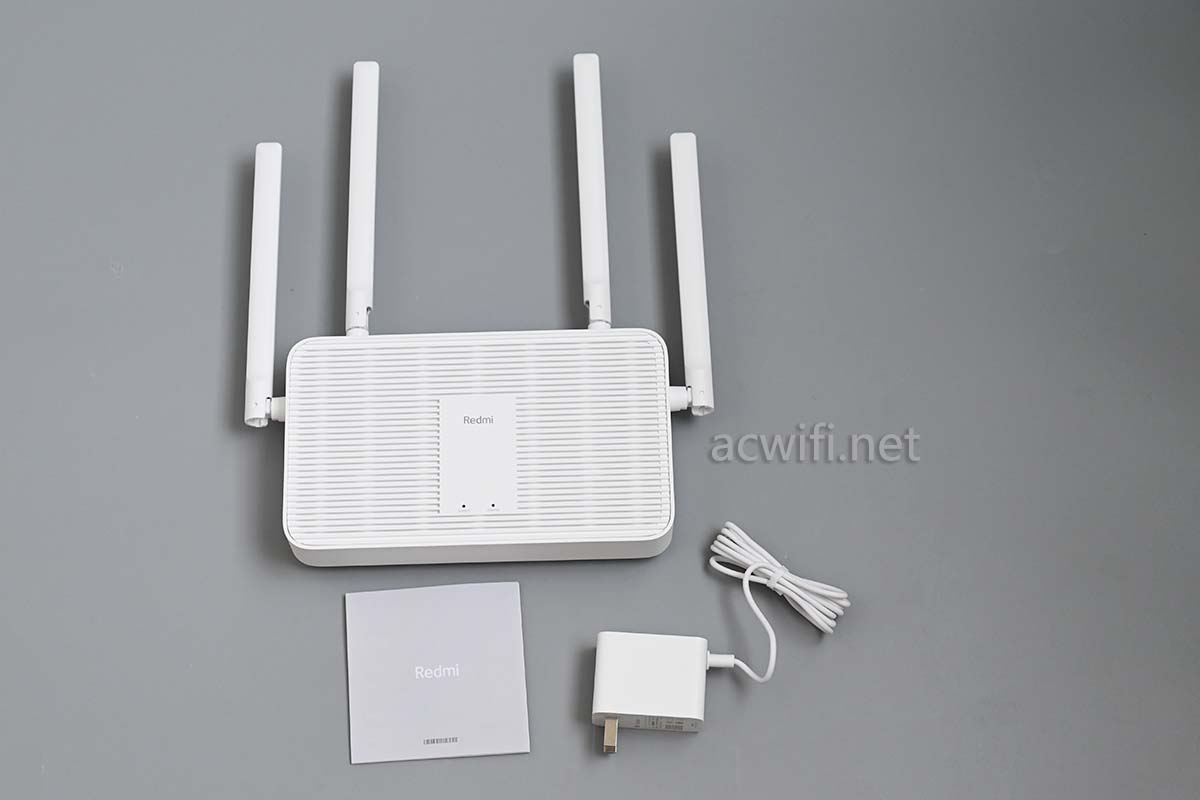

取出内盒,发现红米AX3000居然没有附送网线,这可是200多元的路由器呀,你不送网线,真的招人骂。

红米AX3000拆机

红米AX3000拆机

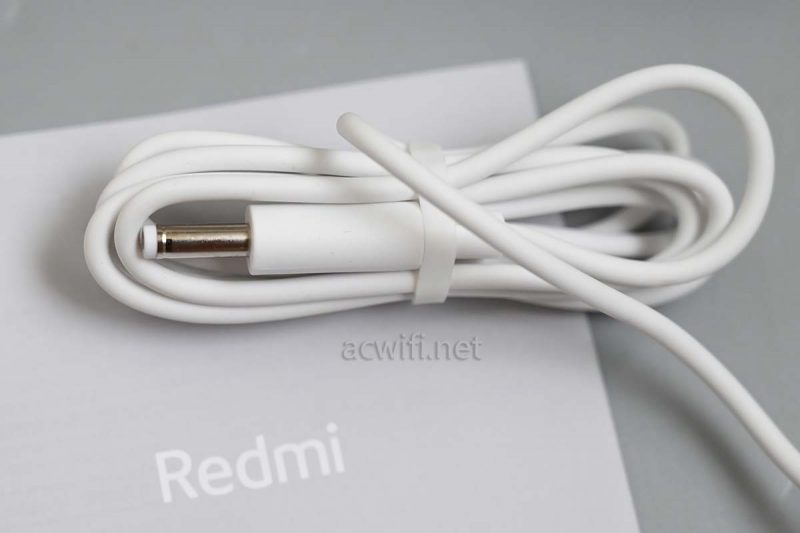

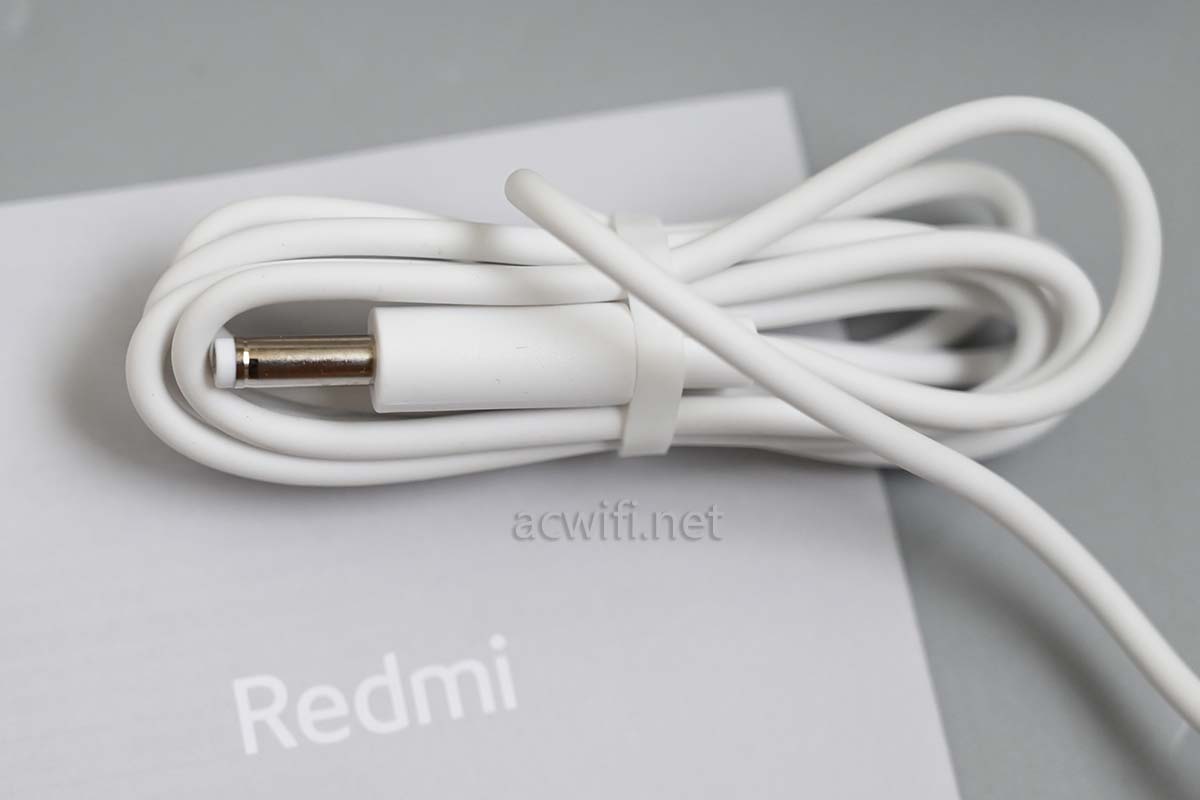

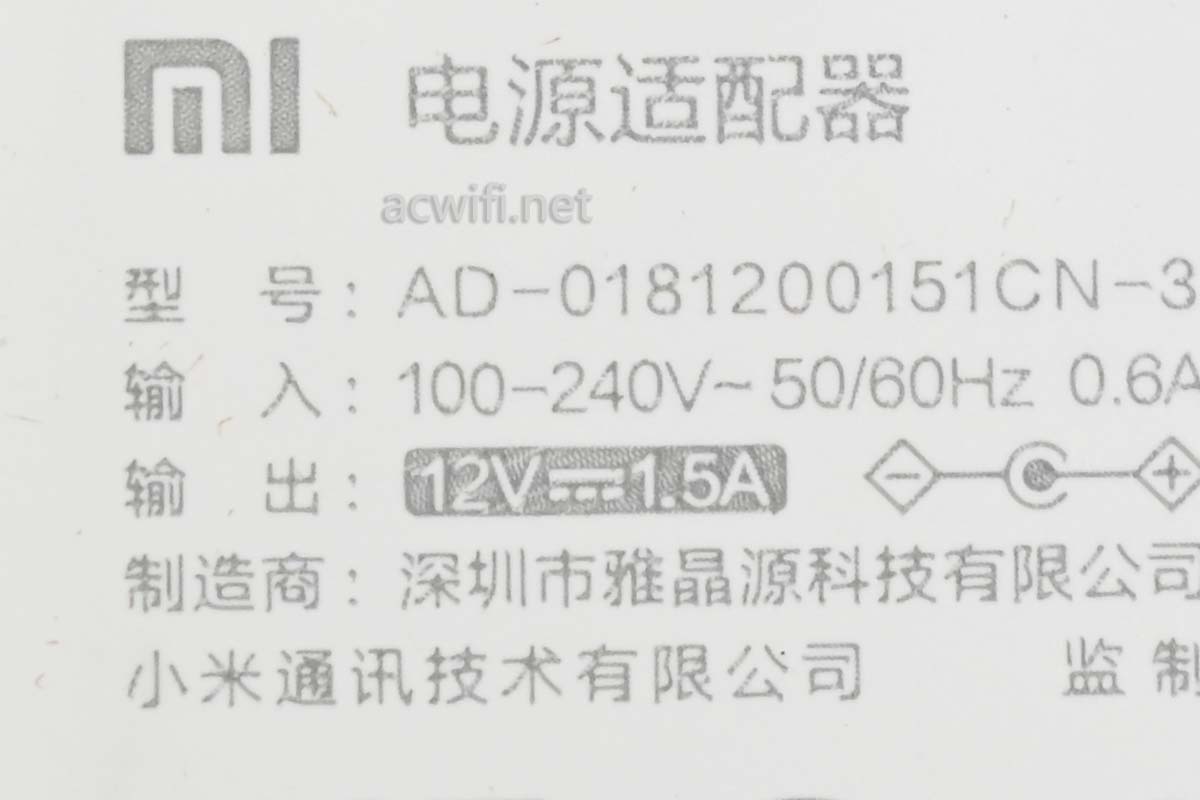

小米的电源DC插头规格是4.0 1.7mm,与多数路由用的5.5 2.1mm不一样。如果电源坏掉了,记住它的DC头规格。红米AX3000拆机

电源的输出规格是12V/1.5A,实测接上WAN口后的待机功率是5.6W,不算高。

红米AX3000拆机

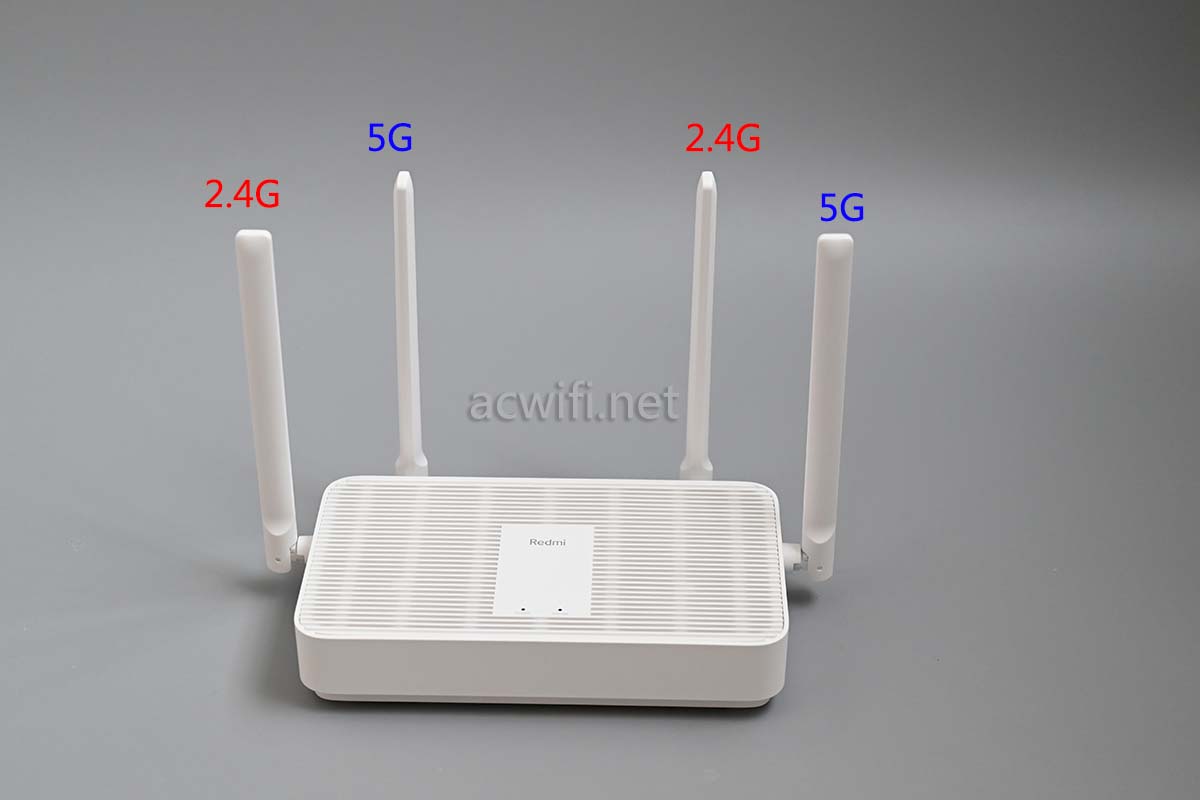

红米AX3000的天线如下:

红米AX3000拆机

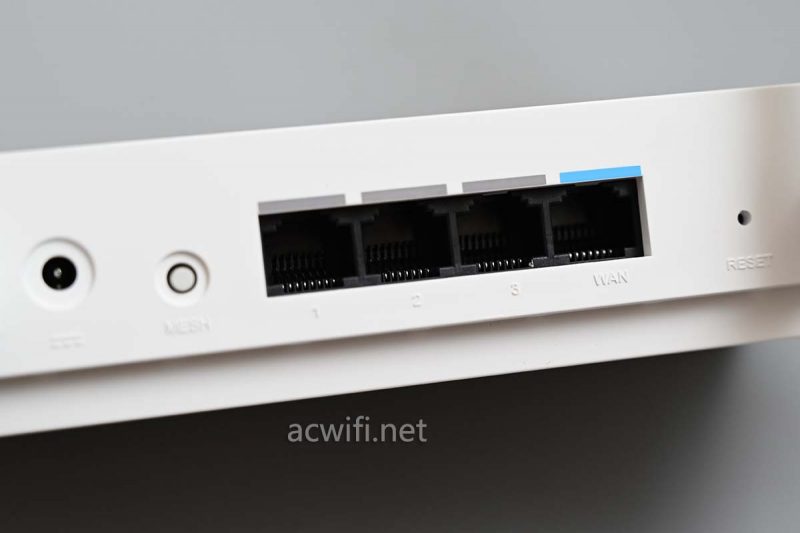

机身背面的接口:

3个LAN口,1个WAN口,WAN口上方用了蓝色,与灰色的LAN口区别开来,这样就不怕插错了。如果有女生给你打电话问功课,你就说光猫的网线插路由器后面蓝色的接口就完了。不像之前的那些型号,都一个颜色,下方的的字体还不清晰。这点改变可以点赞!

电源插头右边是一个组网用的MESH实体键。

红米AX3000拆机

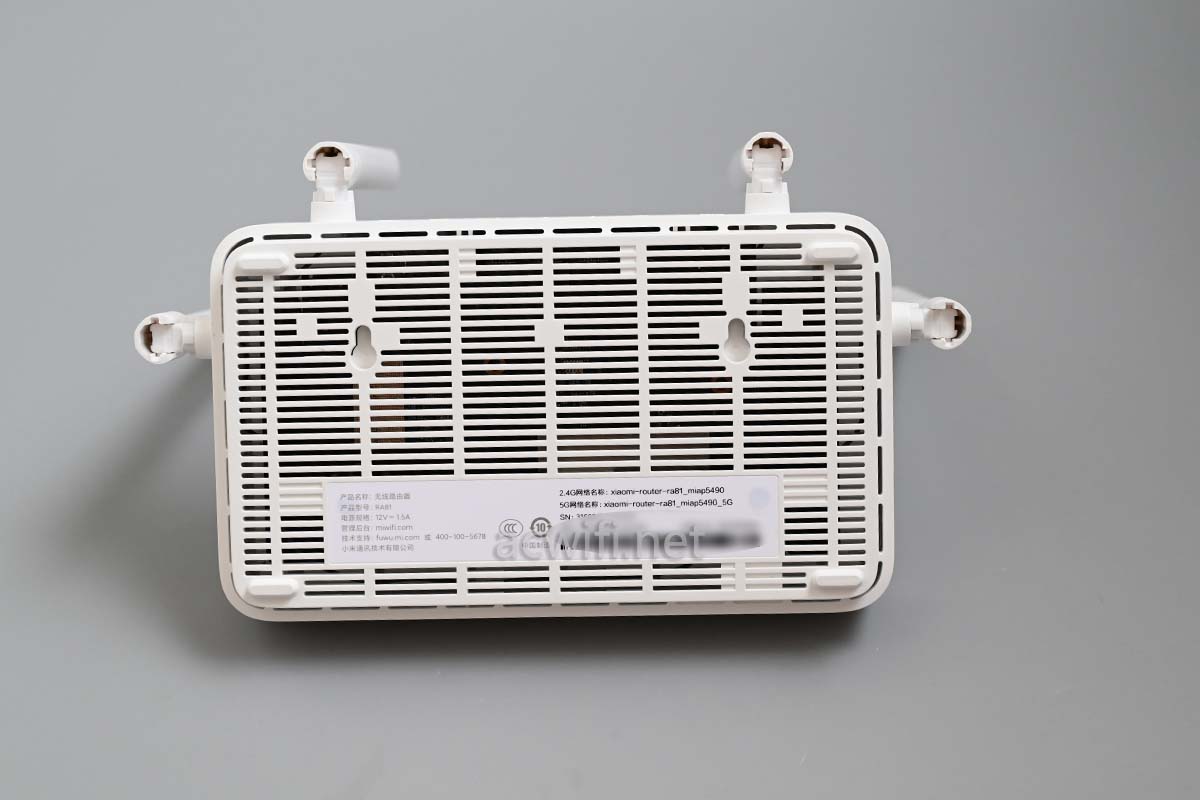

机身底部:

红米AX3000拆机

机身不用多看了,基本是AX5的模具。

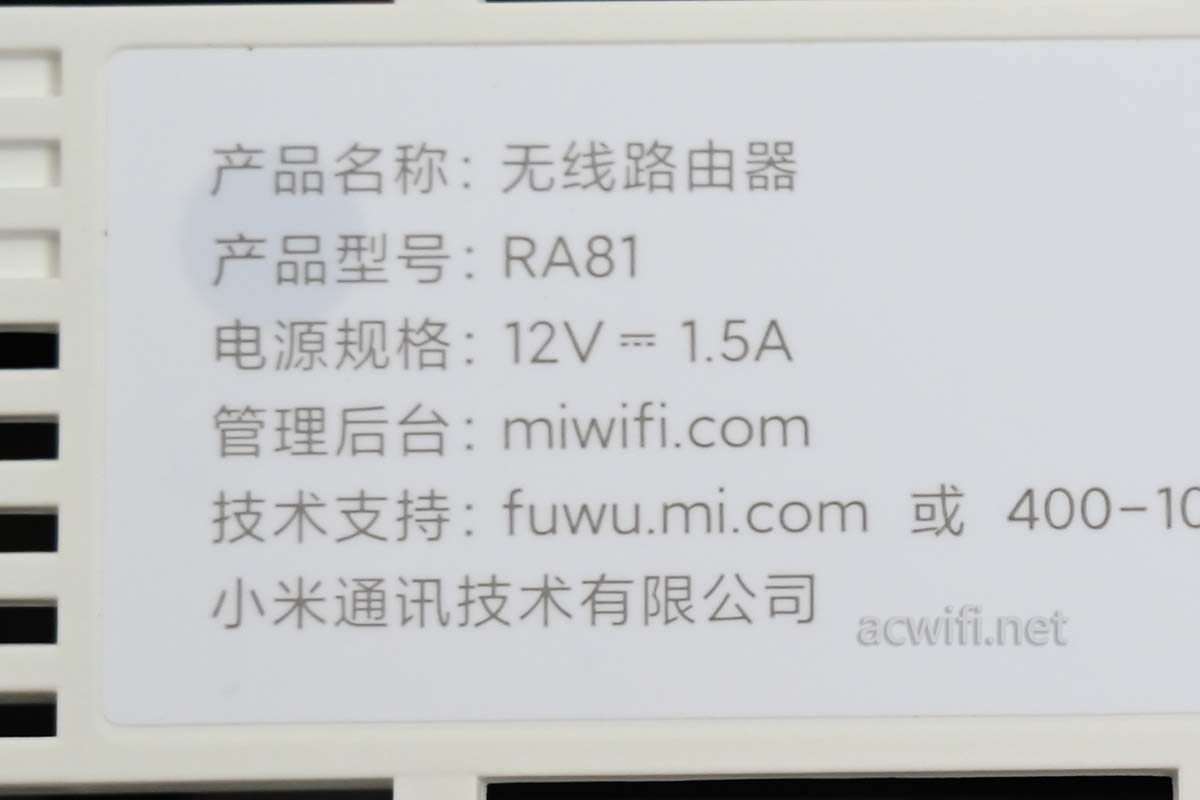

底部的标签,型号写着:RA81

红米AX3000拆机

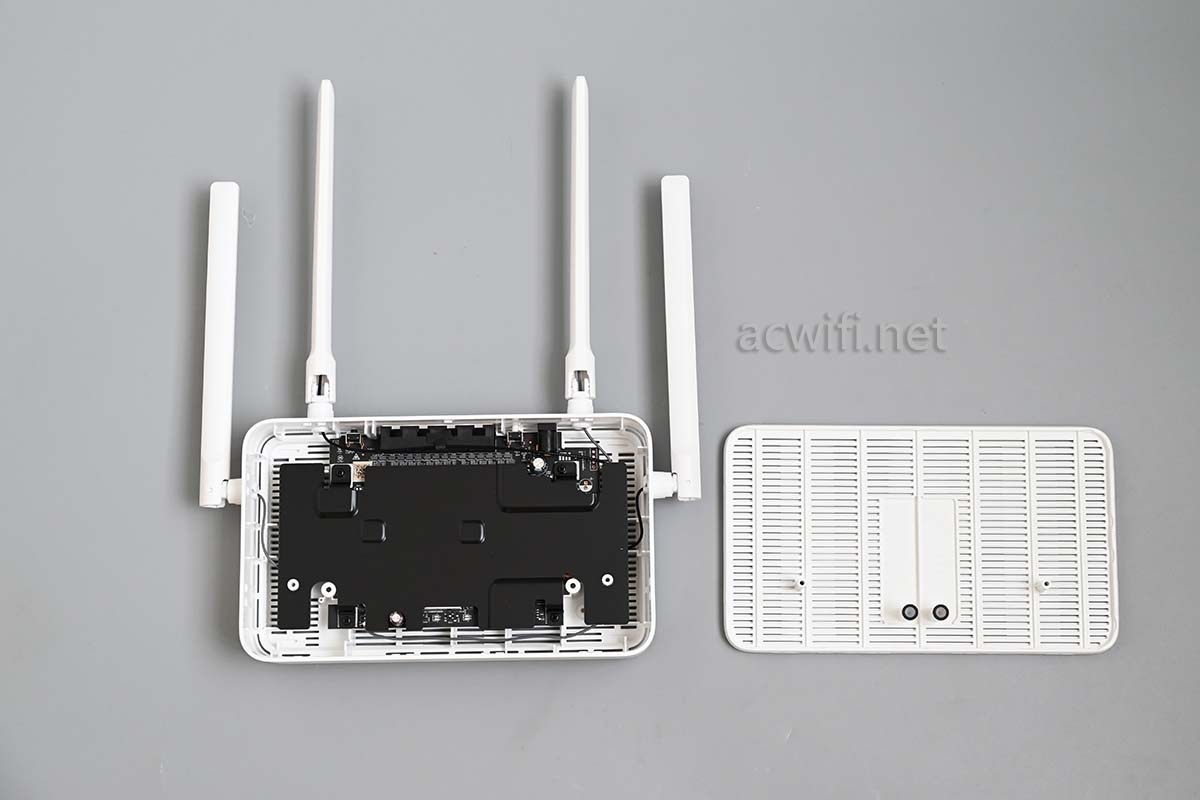

开拆顶盖后:红米AX3000拆机

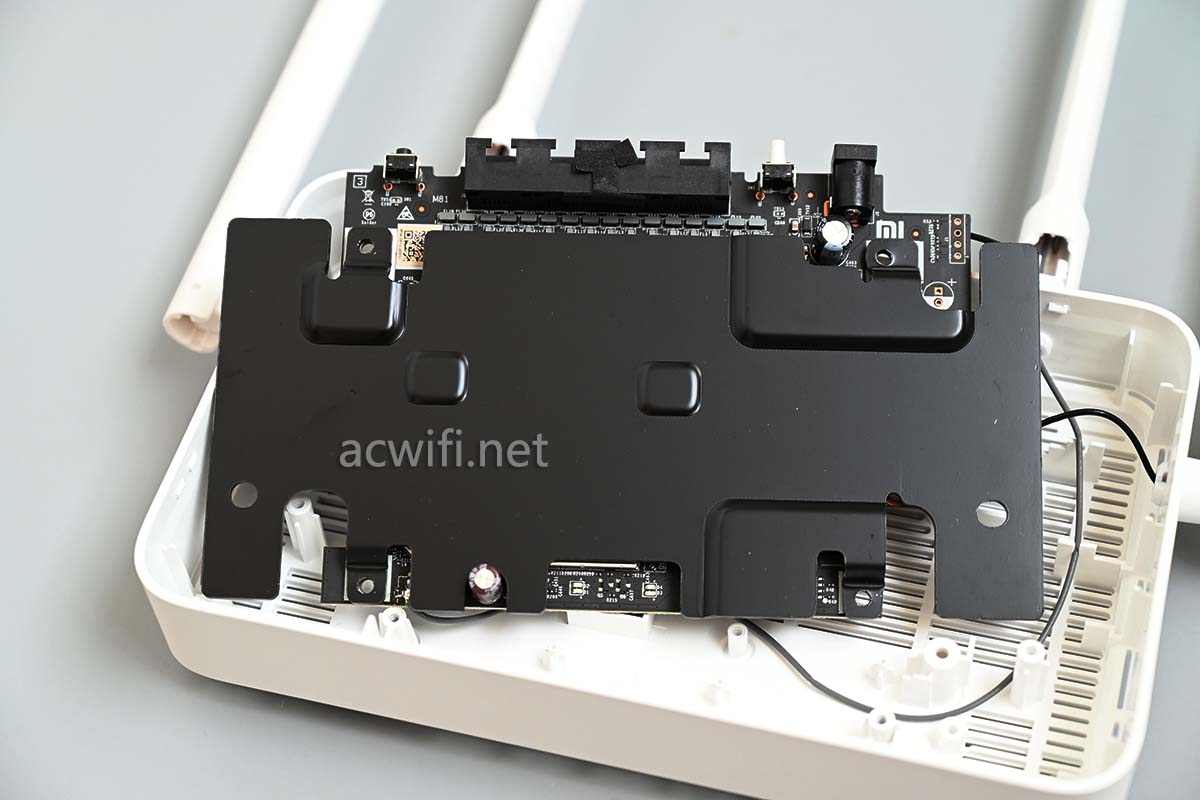

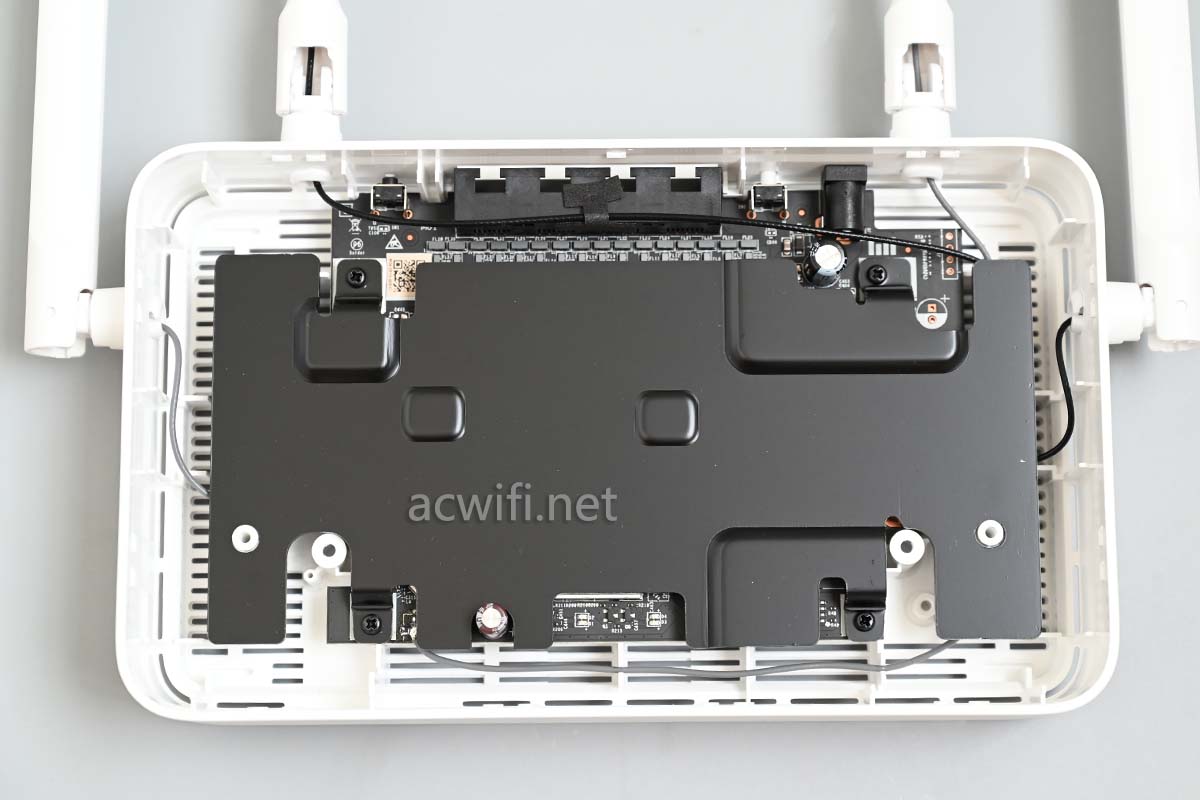

看见一大片散热铝板:红米AX3000拆机

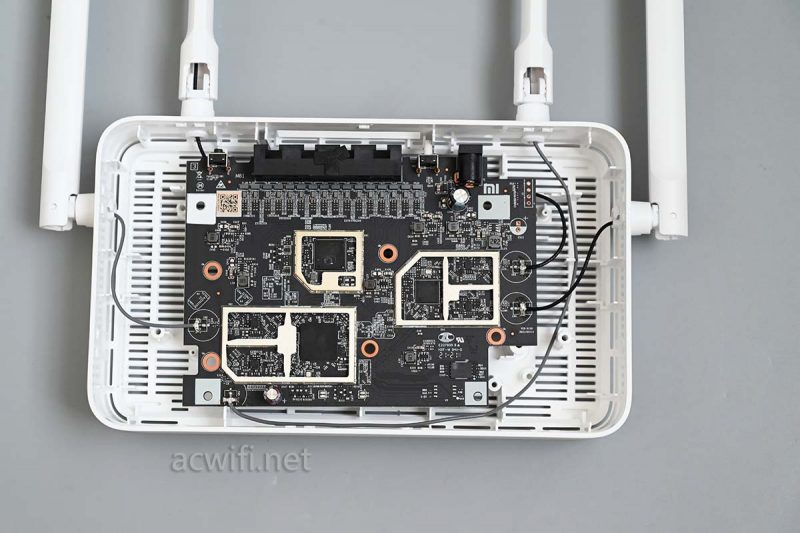

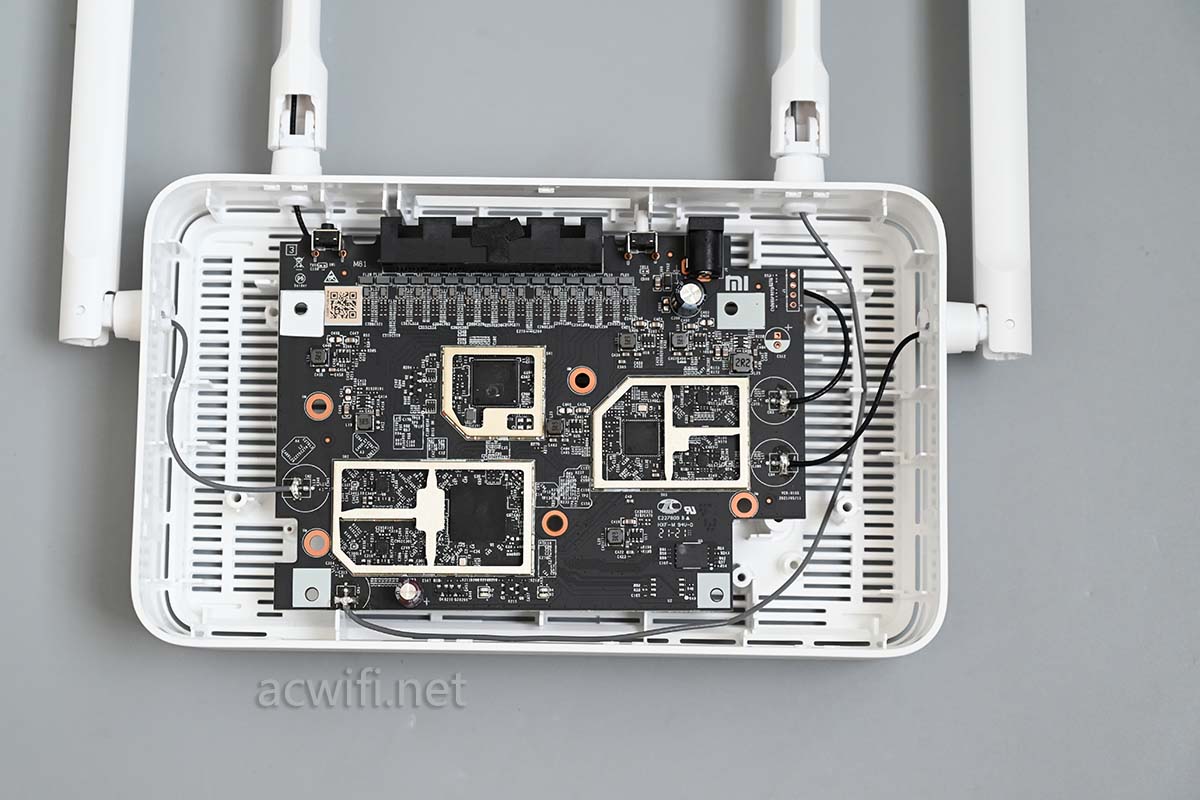

散热片与主板与底壳用了四颗螺线固定,将其卸之:

红米AX3000拆机

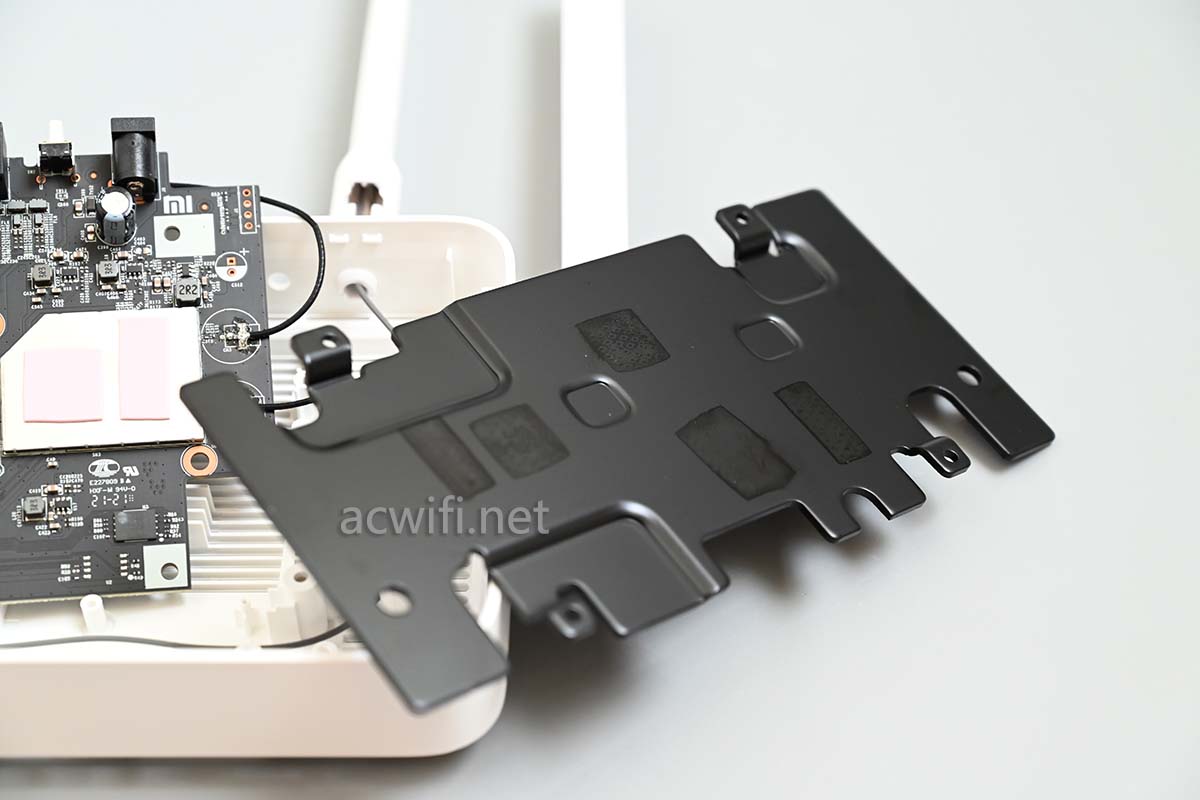

速取下之,见其厚约2.0123mm

DSC_1068

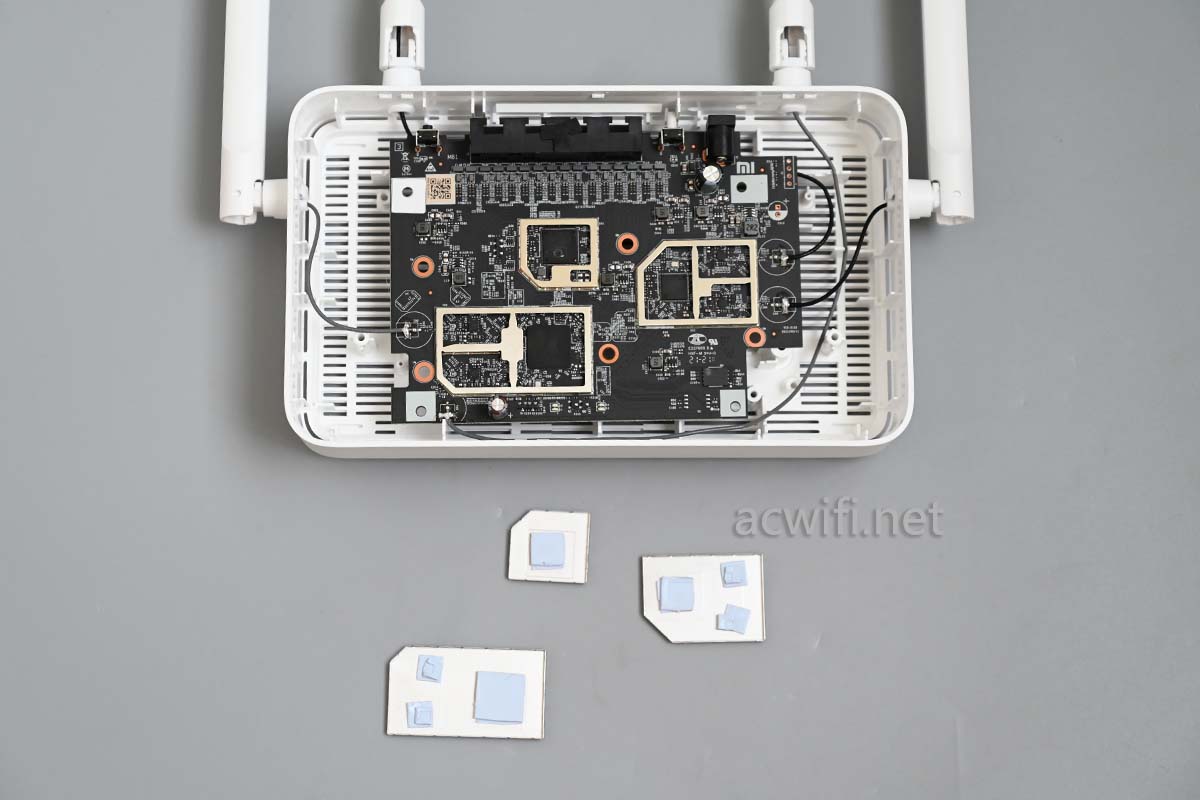

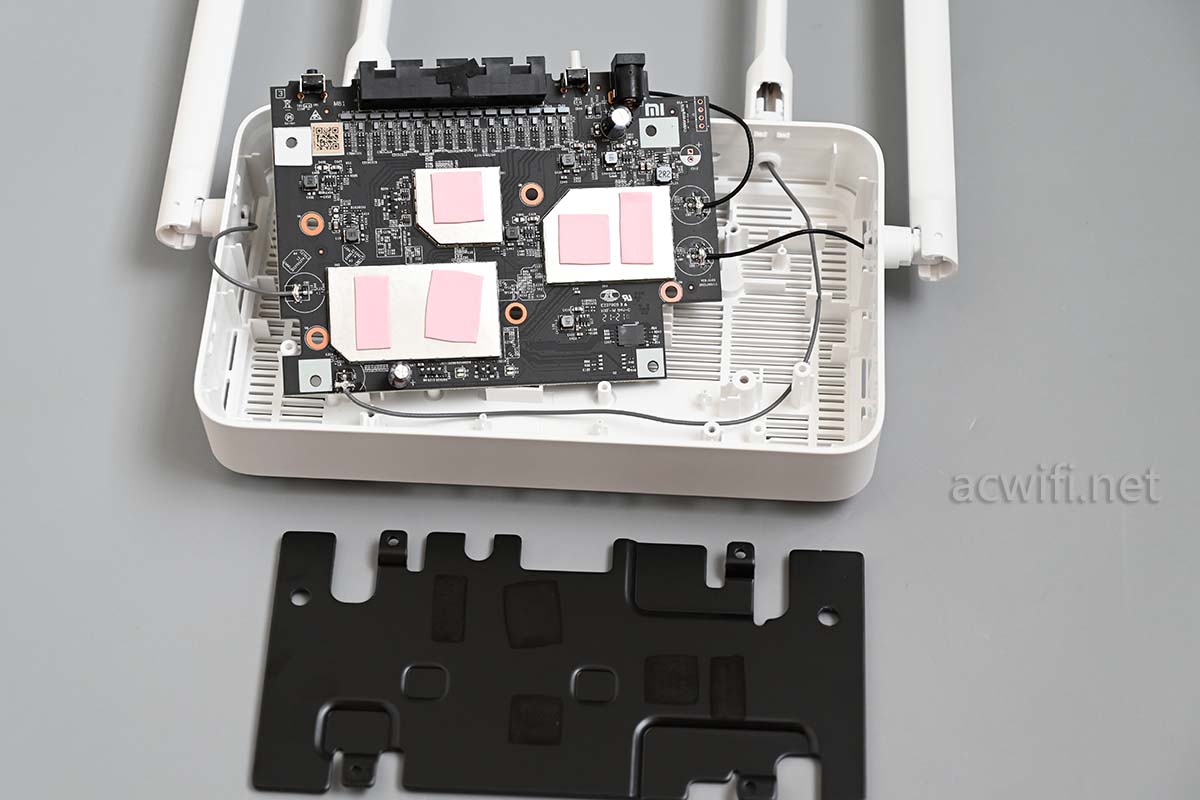

主板正顼上有三片金属屏蔽罩,罩与散热片之间一共有五片粉粉的导热硅脂垫片:

红米AX3000拆机

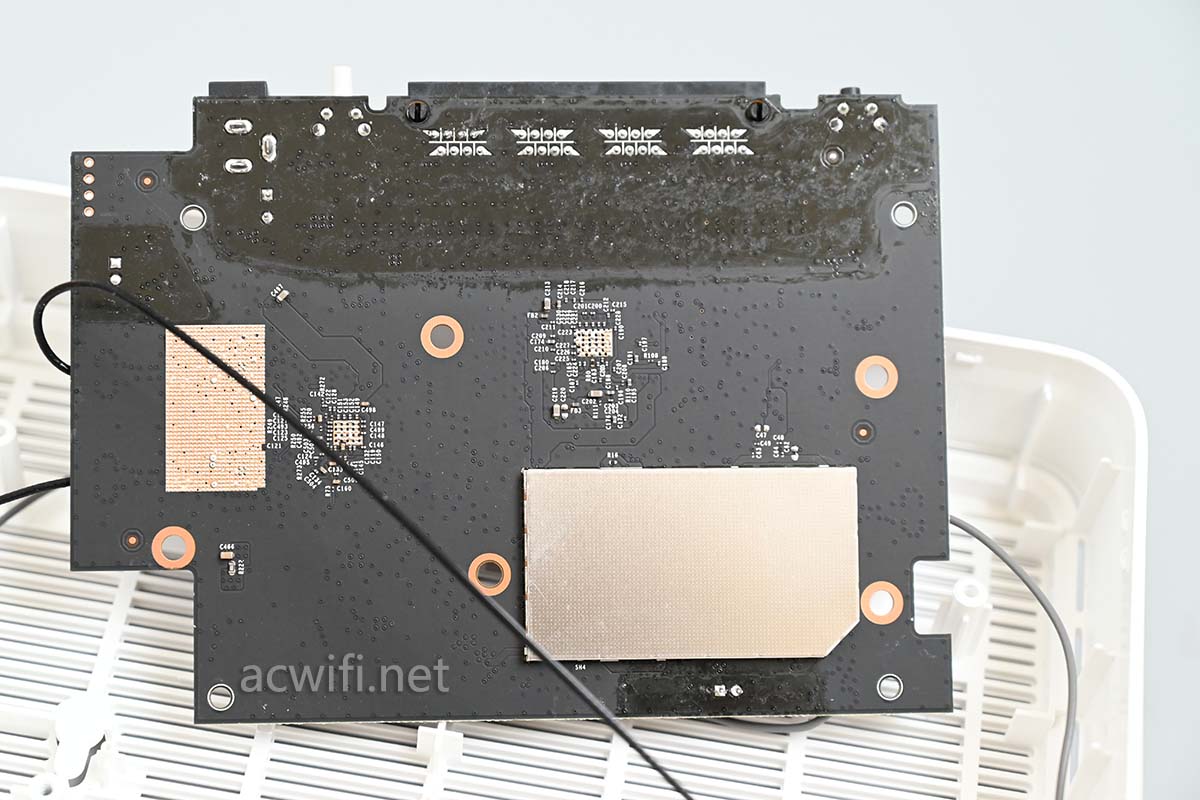

翻过来看主板背面,有一个金属屏蔽罩,通常这里面是没有芯片的,主要是帮助CPU底部电路的屏蔽。

红米AX3000拆机

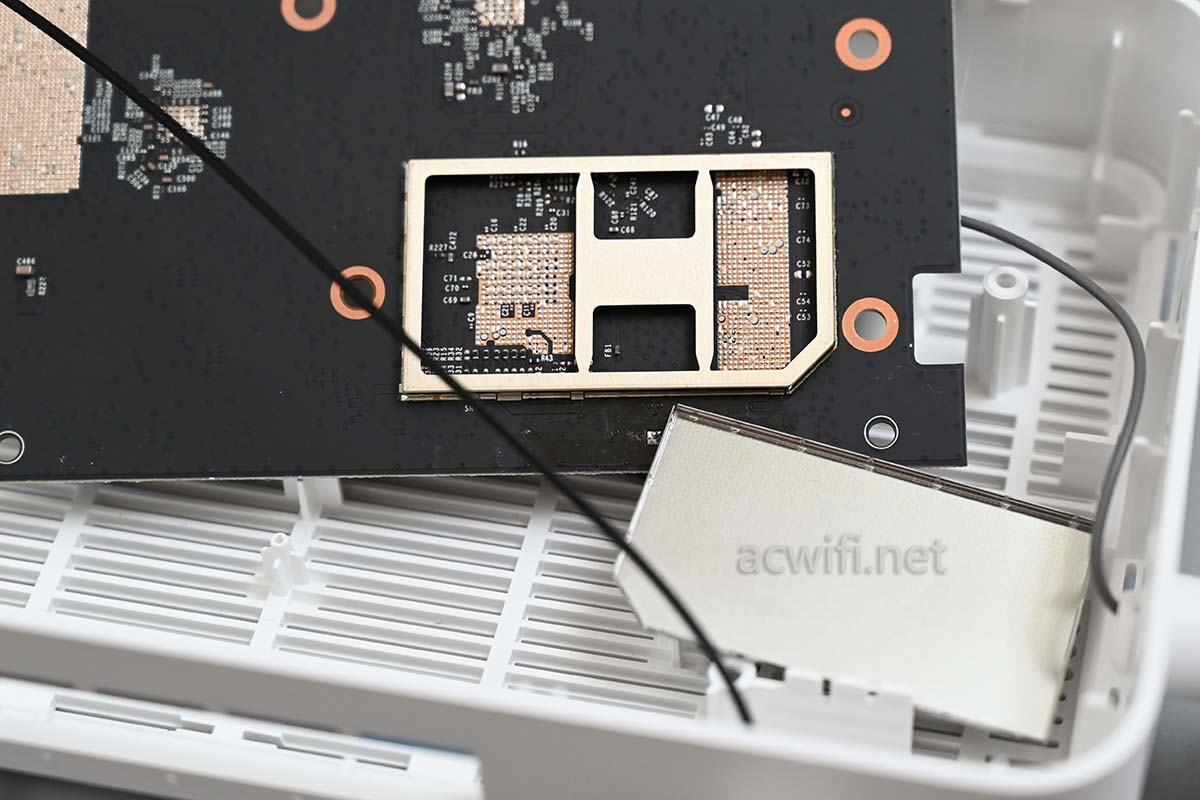

屏蔽罩取下来,嗯。就是“吉既!”

红米AX3000拆机

底面到此为止了,看主板正面上的芯片吧。

把三个屏蔽罩都摘下来:

红米AX3000拆机

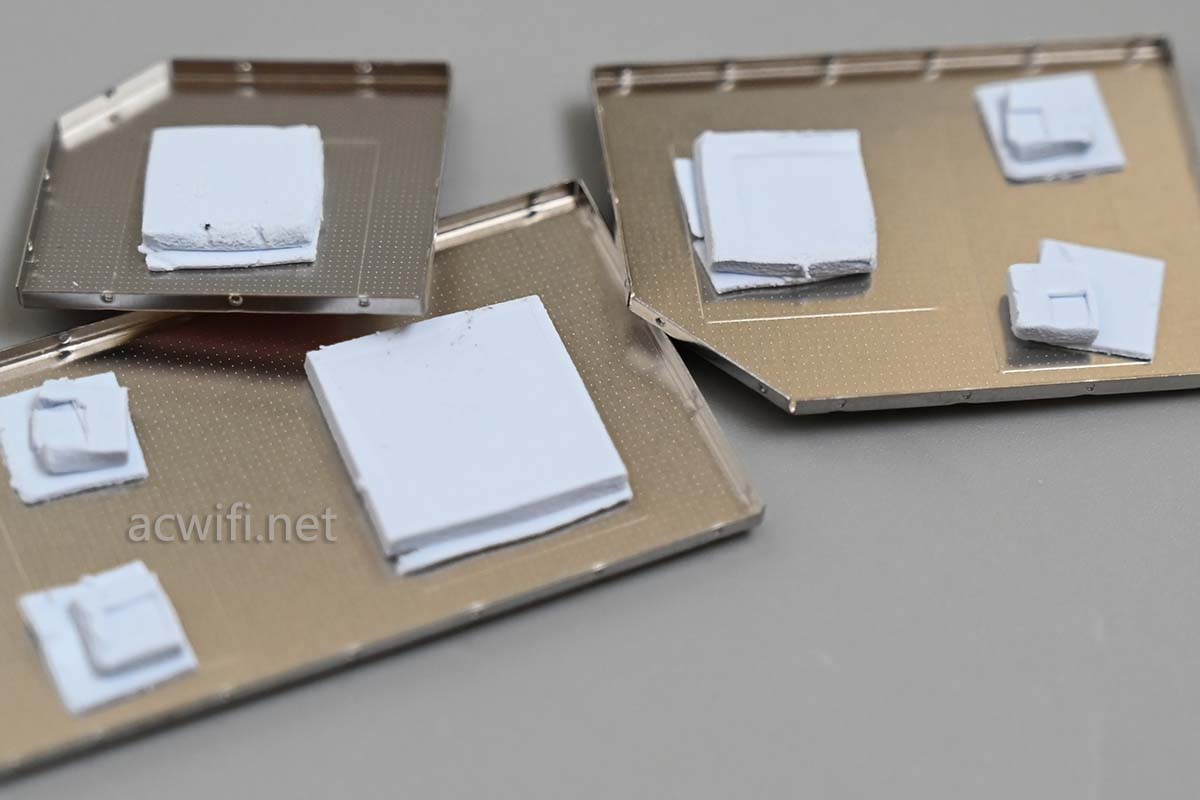

三颗芯片和四颗FEM芯片均用了导热硅脂热片。只是。。。。。。。这些材料也缺货吗?居然把两片叠起来用了,而且每片都叠加了。

红米AX3000拆机

硅脂垫片是不建议叠加使用的,会造成导热系数的严重下降,除非是相变固态硅脂垫片,但显然这不并是。不过,对于路由器芯片,叠加使用,影响不大吧?又不是显卡或工控板CPU。是不???

现在能看见所有芯片了:

红米AX3000拆机

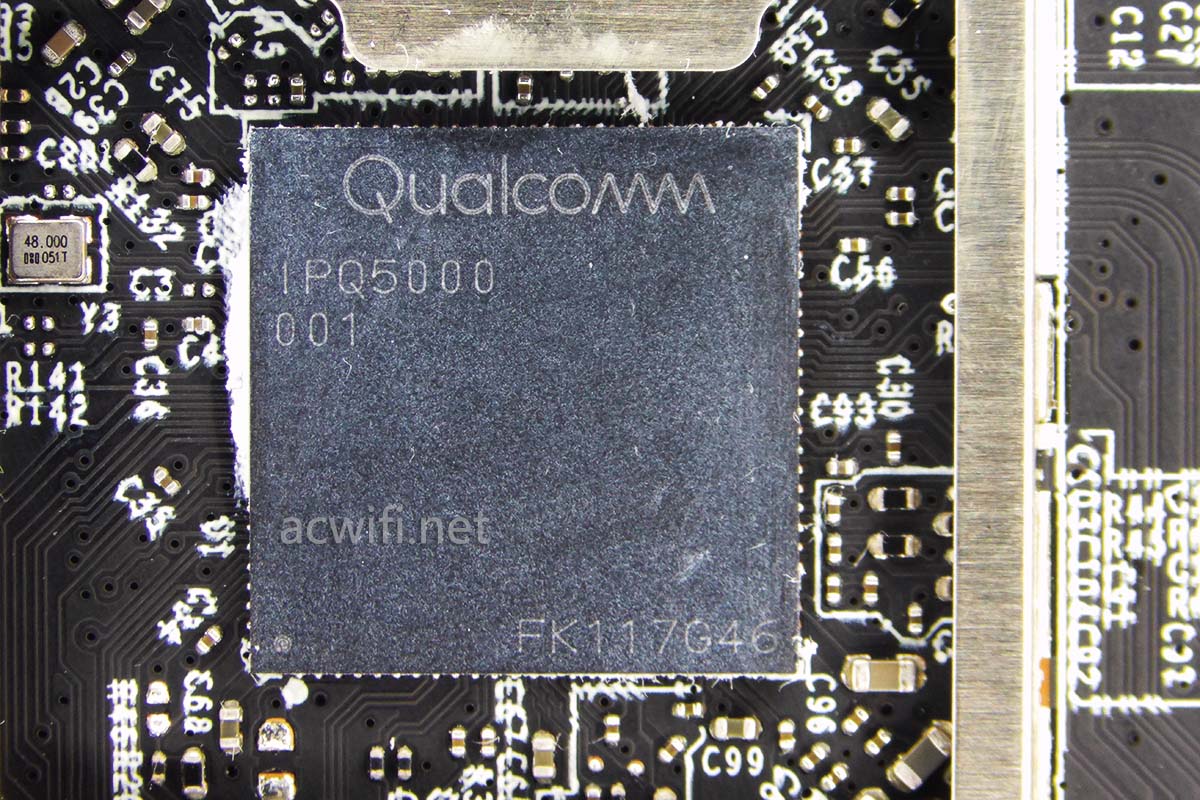

先看CPU吧,CPU的型号是,,,好像不用看了呀,官网都写明了高通IPQ5000:

IPQ5000

IPQ5000与小米AX6000使用的IPQ5018,内部没有区别,差别在一些扩展接口上。一样集成了2x2mimo的2.4G Wi-Fi 6无线,最高速率574Mbps。

双核1GHz,集成单核1GHz 12线程NPU。集成256MB内存。

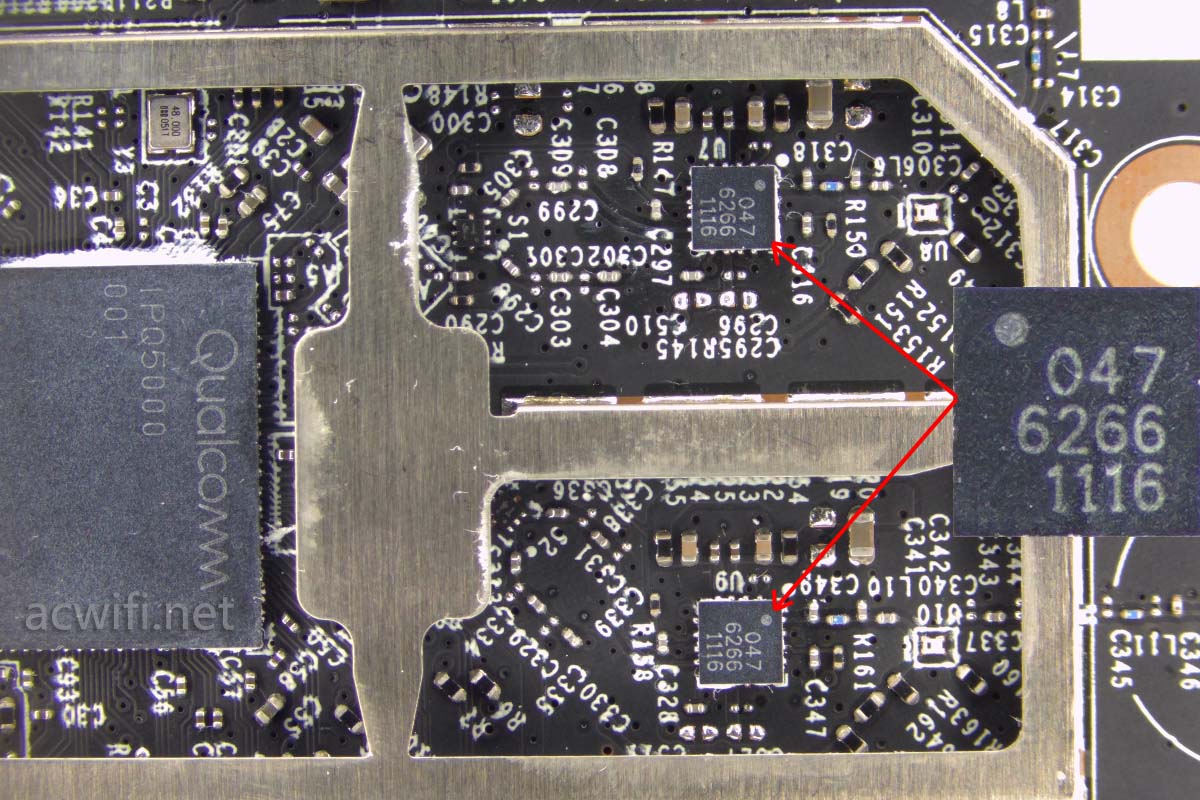

2.4G无线外置了两颗FEM芯片,上面丝印着”047 6266″的芯片型号是RTC66266,查无资料。

红米AX3000拆机

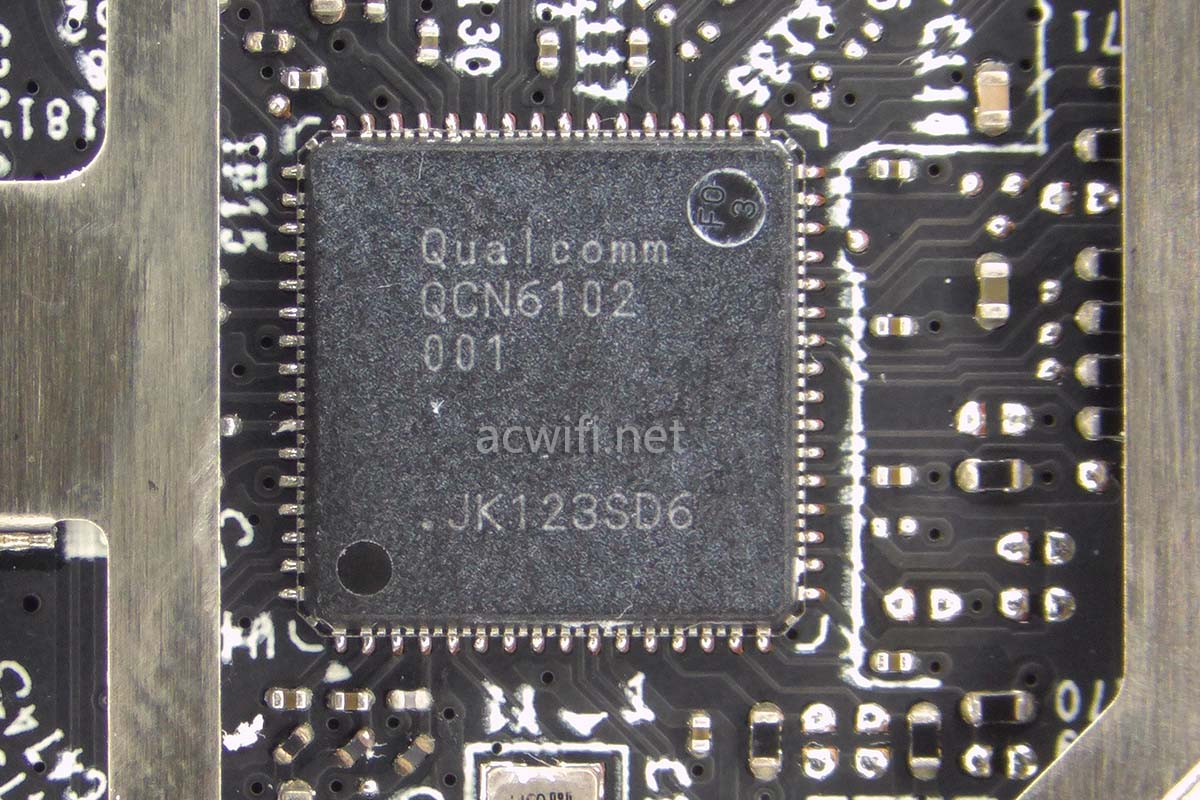

5G芯片果然是高通的QCN6102,与TP的XDR3060一样的5G芯片,支持2x2mimo,且能支持160MHz,它是一颗完整的无线芯片,可以单独拿出来做无线网卡,不像QCN5054、QCN5052那样需要CPU提供支援。减轻了CPU的负担。QCN6102目前没有WIN驱动。

QCN6102

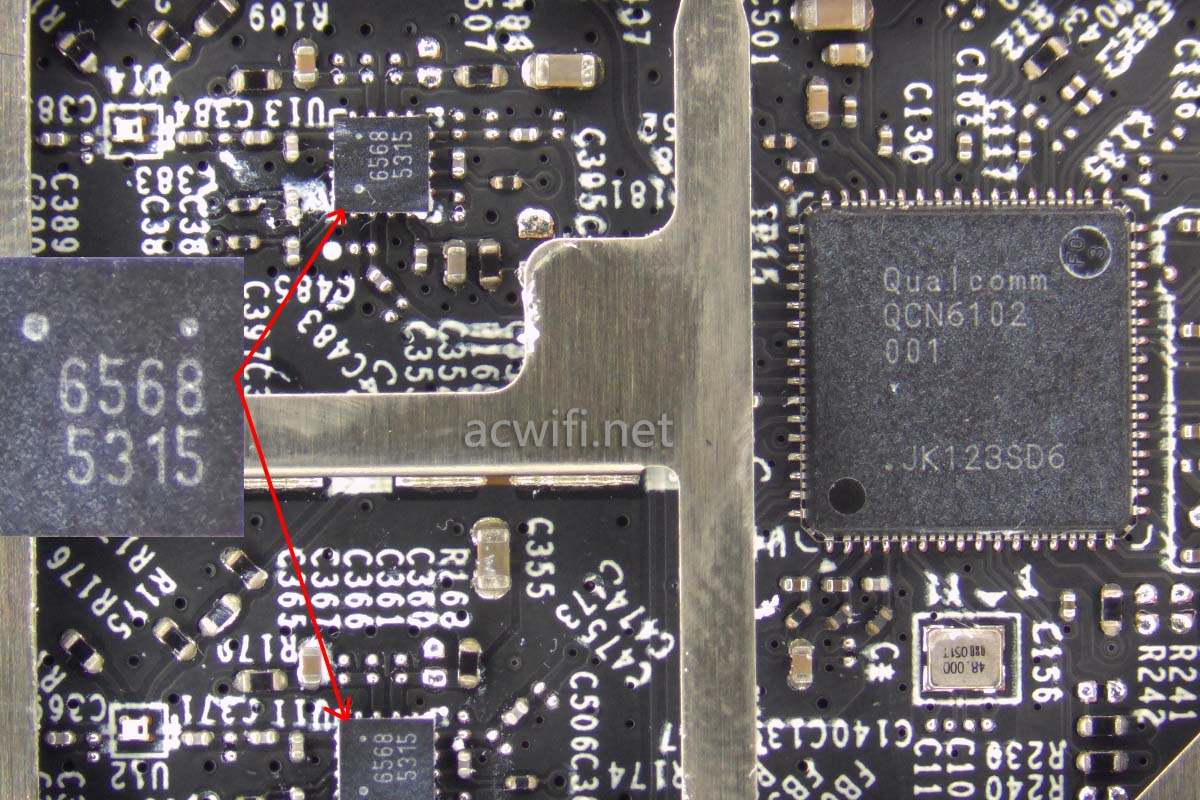

QCN6102外置了两颗FEM芯片,上面丝印着“6568 5315”,芯片边长2.5mm,型号应该是RTC66568。

QCN6102

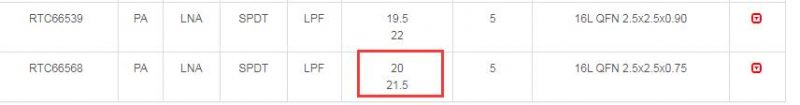

在它的官网上可以看见这个型号:

RTC66568

上图红框里就是它的放大功率参数,分别对应着:

20 dBm @ –40 dB DEVM, HE80/160, MCS11

21.5 dBm @ –35 dB DEVM, VHT80, MCS9

但是,在Wi-Fi 6模式下需要达到–43 dB DEVM,放在功率要比–40 dB DEVM低一些,可能是19 dBm。

看它的参数不算差的。

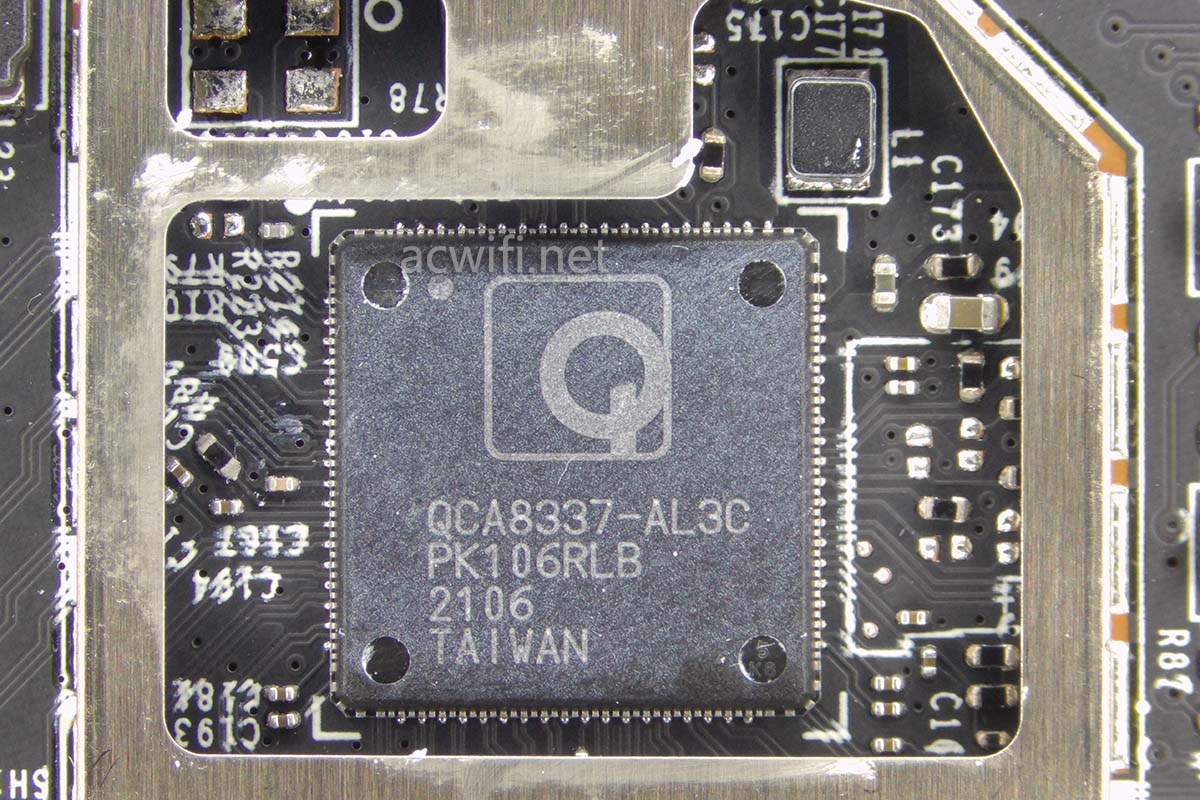

网口附近有一颗交换机芯片,型号是QCA8337-AL3C,跟小米AX6000的一样。既然CPU差不多一样,交换机芯片也一样,是否也存在瓶颈:多个LAN口与CPU之间的总带宽是1Gbps?

QCA8337

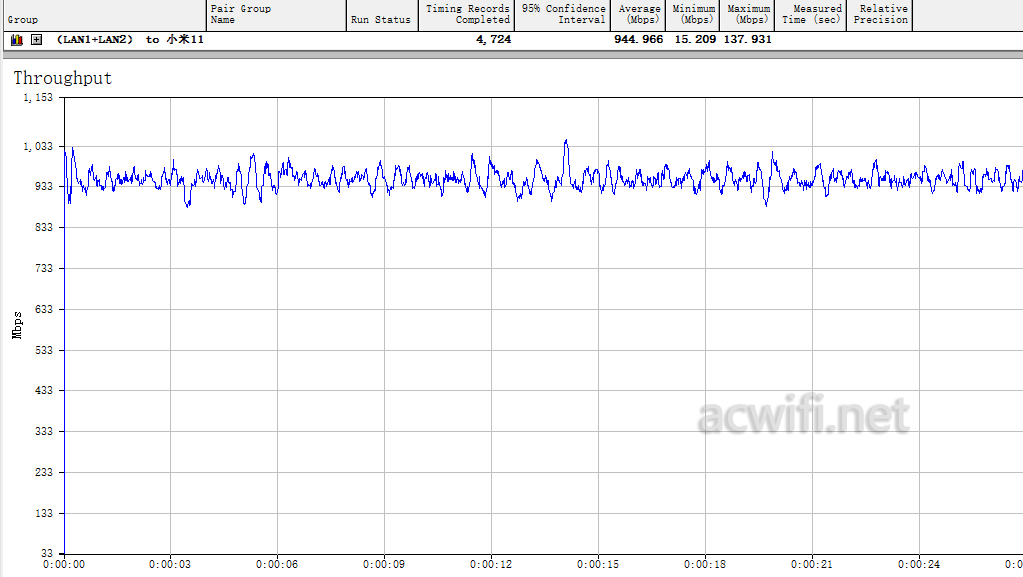

经过实测,的确也存在一样的瓶颈,如下图,用2个LAN口同时向小米11的5G (2401Mbps速率)发送数据,总的速度不超过950Mbps:

LAN1+LAN2 to 小米11 5G

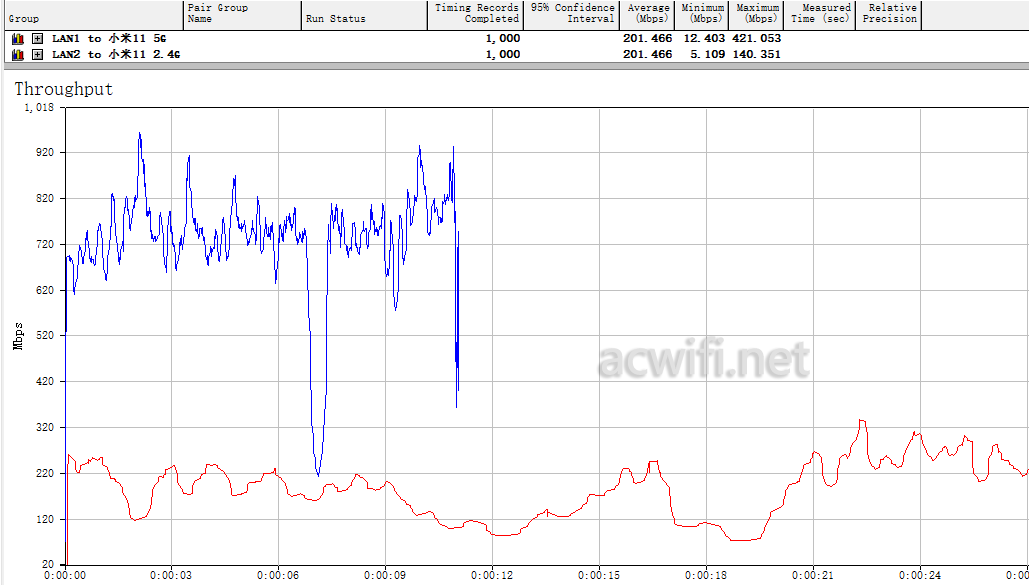

如果LAN1向5G发送数据的同时LAN2也在向2.4G发送数据,也就是双频并发时,5G在10秒后断线了,连续测试了几次都这样,不清楚是什么原因。

LAN1 to 5G + LAN2 to 2.4G

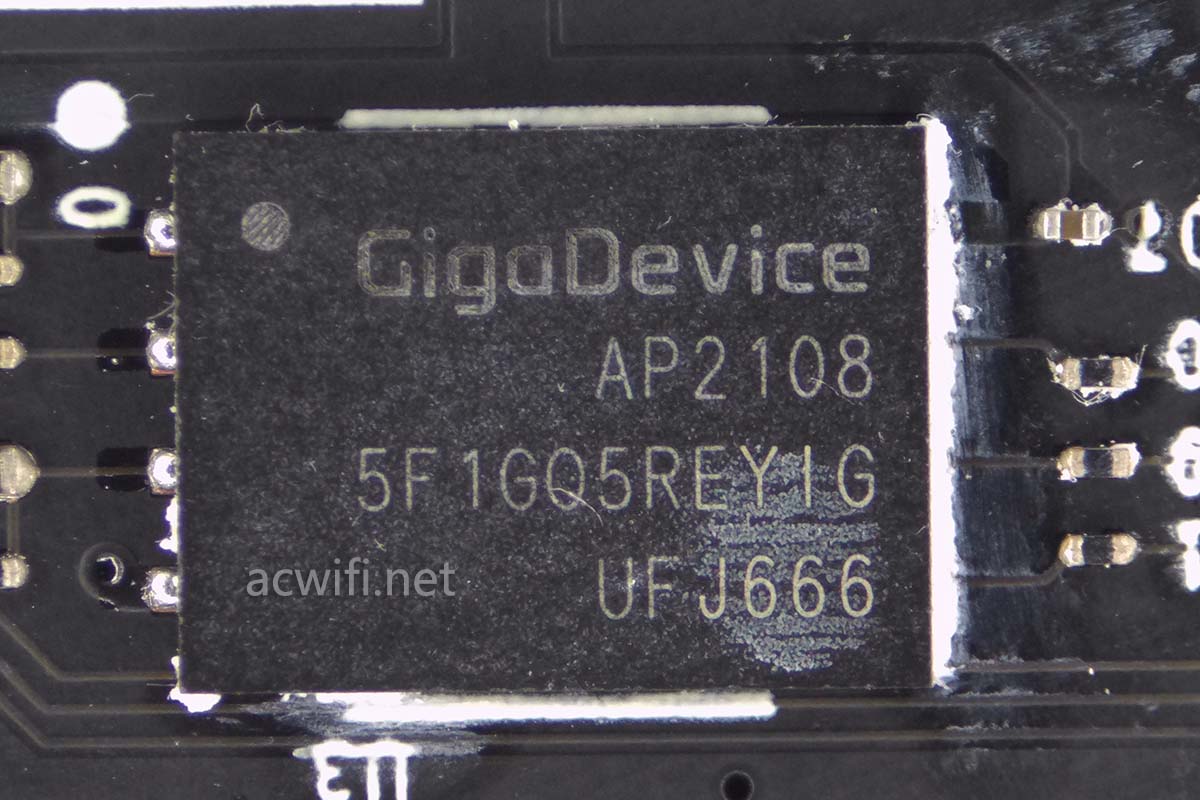

闪存芯片型号是GD5F1GQ4,容量128MB。

红米AX3000拆机

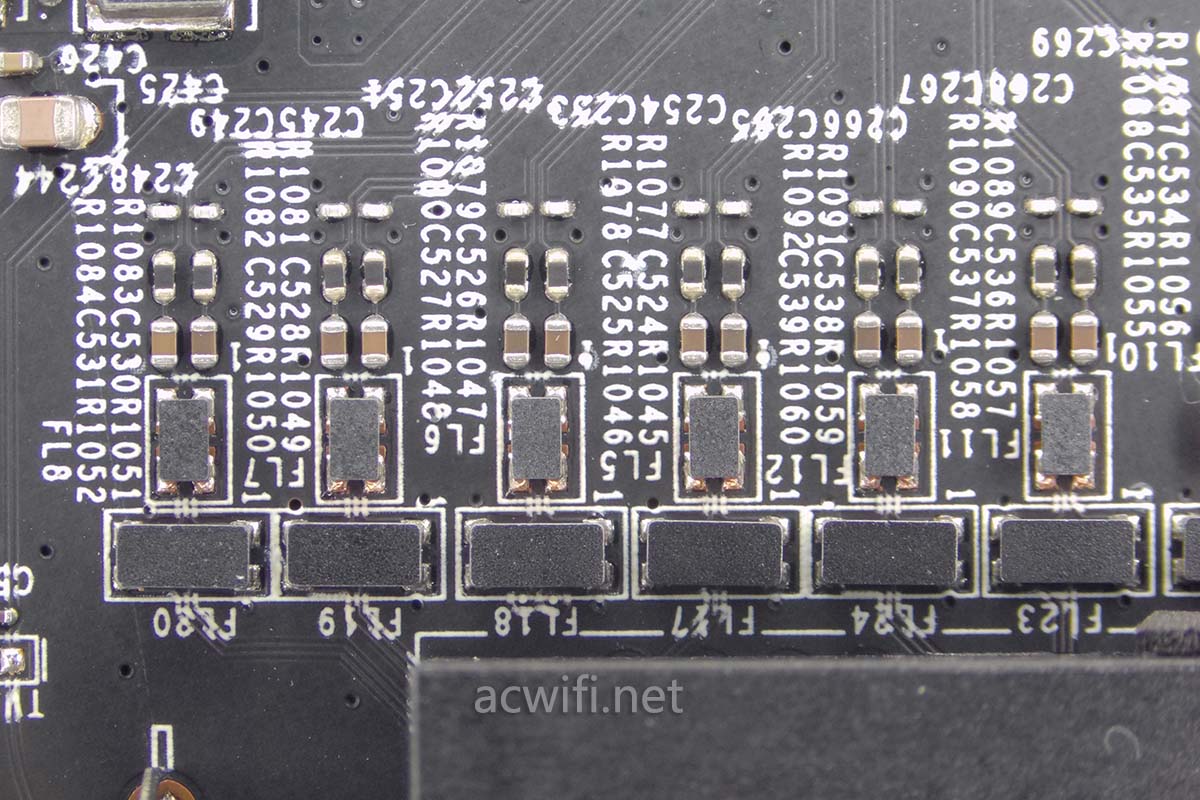

网口旁边的网络变压器电路:

红米AX3000拆机

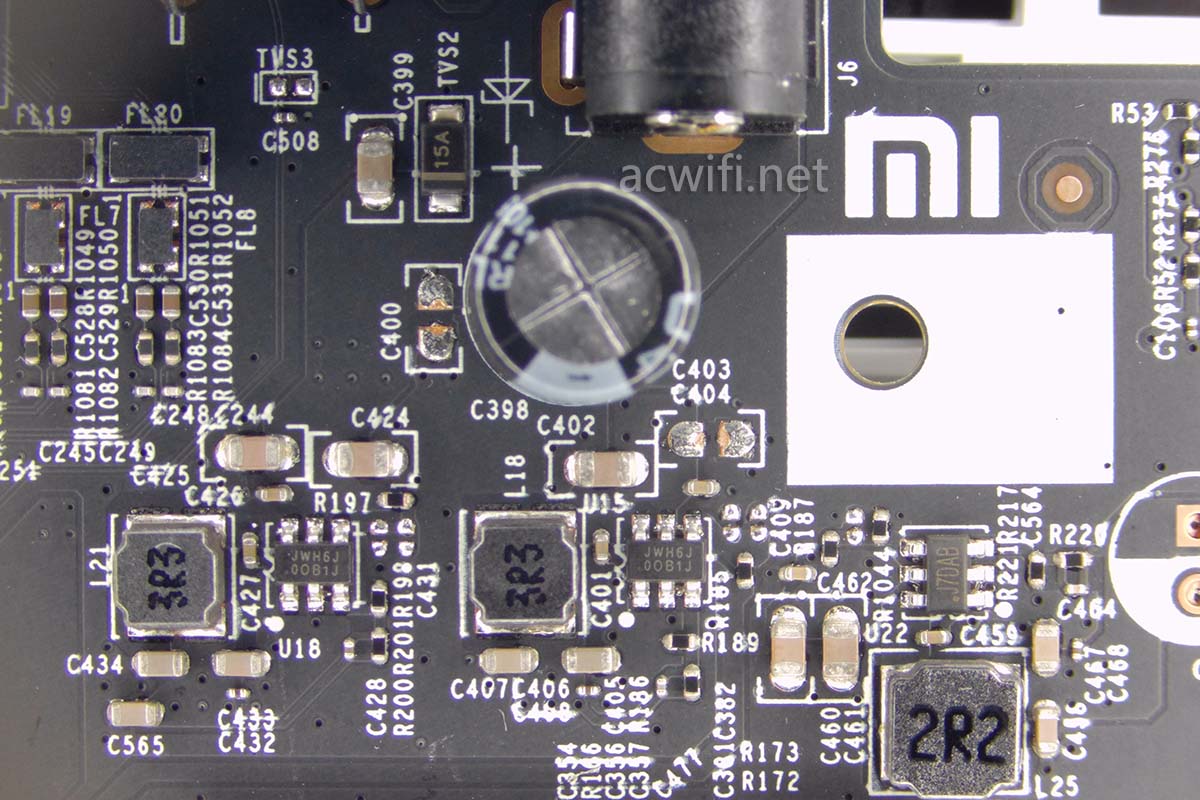

DC电源输入电路:

红米AX3000拆机

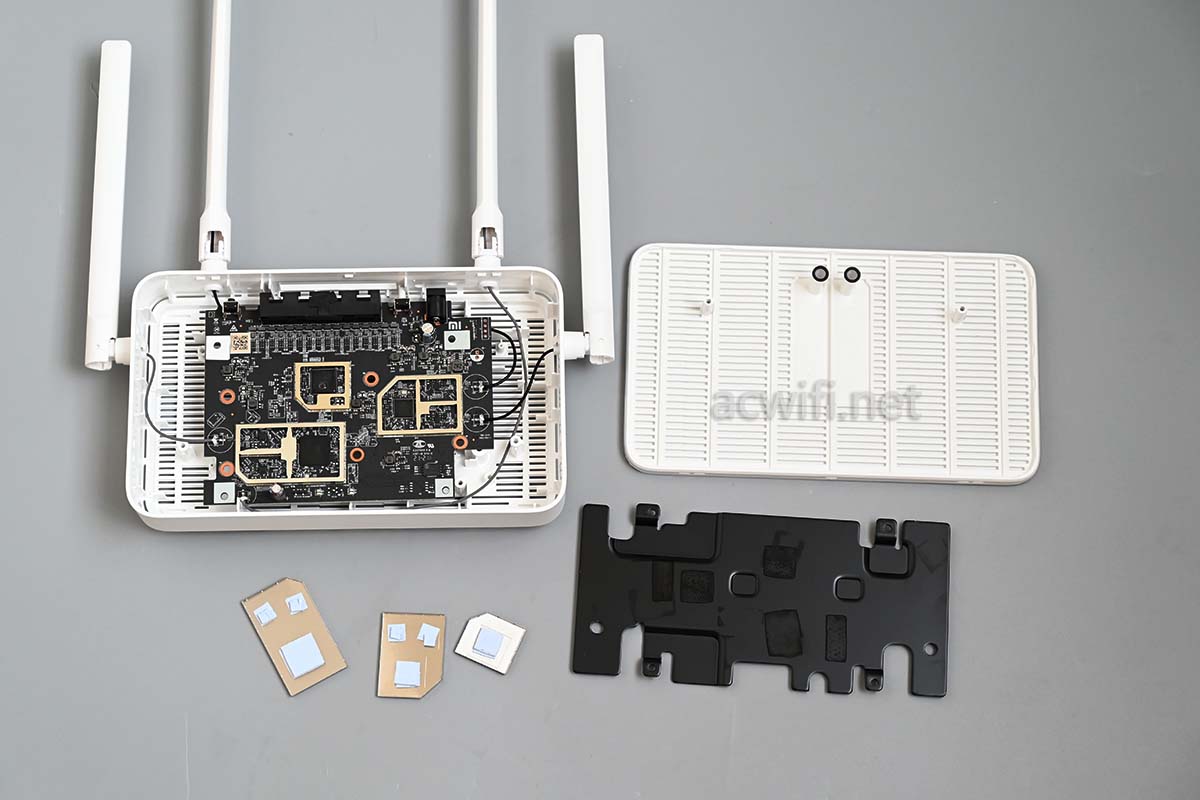

至此,红米AX3000拆机完成:

红米AX3000拆机

各款芯片型号汇总图:

红米AX3000拆机

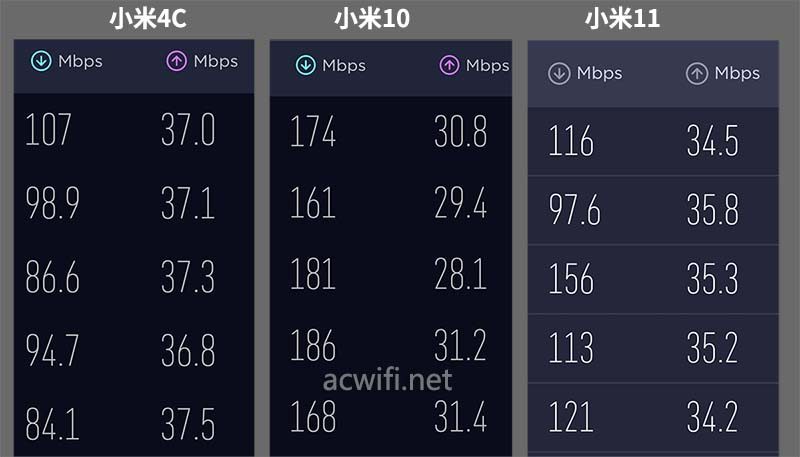

用三款手机在楼下D点位置测速(电信300兆),结果如下图:红米AX3000评测

这个速度,只能说一般般,在测还之前检查了固件更新,有新版本,也更新了:当前版本1.0.33。

可能是功放芯片的影响,特别是小米4C和小米11的测速。三款手机的测速结果都不如TP的XDR3060

XDR3060拆机,最便宜的2.5G口无线路由器

从小米11的测速结果来看,对红米AX3000的5G 160MHz表现是有点失望的。如果打算多台组网,这个问题可以忽略,影响的只是远距离的无线质量。无线性能具体如何,还是要做详细的评测才清楚!这里的测速只供参考。

原本以为红米AX3000与红米AX6的5G FEM芯片是一样的QPF4550。唉!

红米AX3000京东购买链接

若有任何疑问可留言或关注微信公众号acwifi-net

如需转载请注明来源和链接,否则视为侵权行为!:路由器交流 » 红米AX3000拆机
