腾达AX1803拆机

有人说腾达AX1803跟TY6201A一样的芯片,所以就从拼多多买了一台回来看看,价格109元, 拼多多链接

拆机看看吧。

腾达AX1803拆机

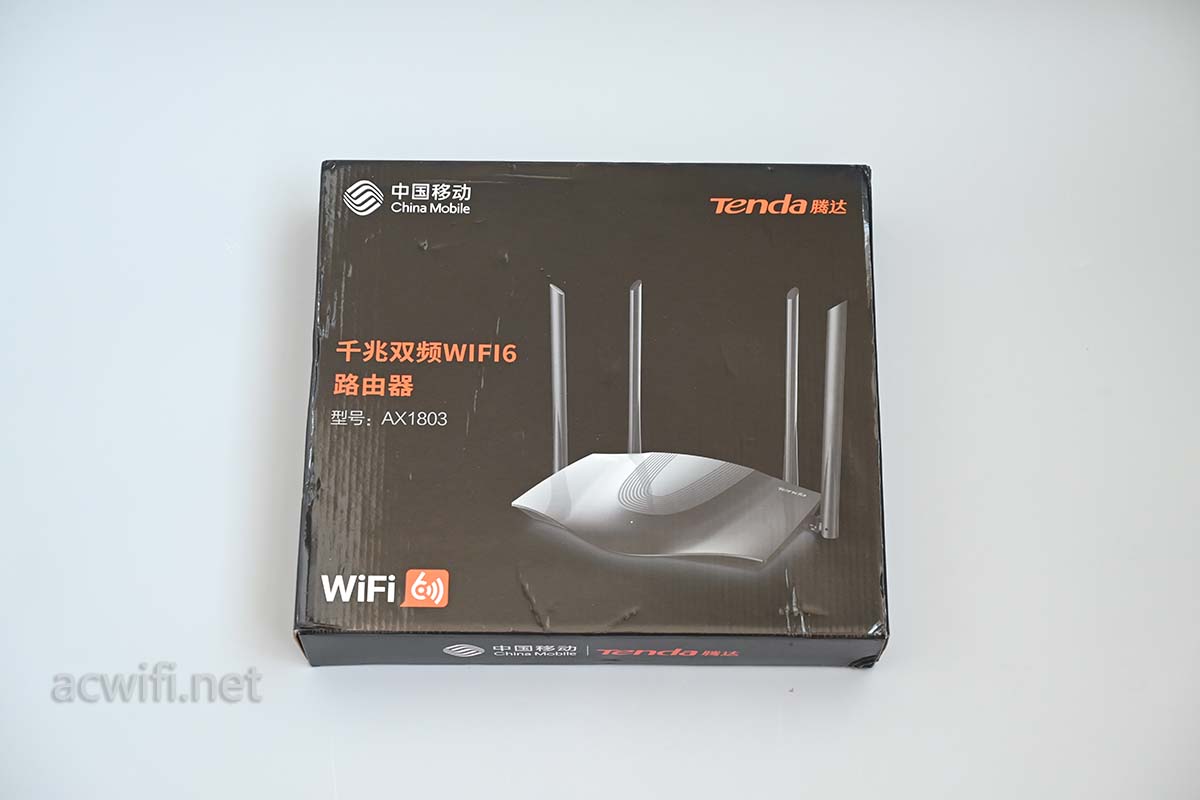

这是一款移动运营商定制机,包装盒上有写明了。我收以的时候恢复出厂设置也是默认AP模式,接移动光猫或移动入户网线就可以直接上网了。如果你要PPPOE拨号上网就要在系统设置里关闭AP模式。我电信宽带可以用。

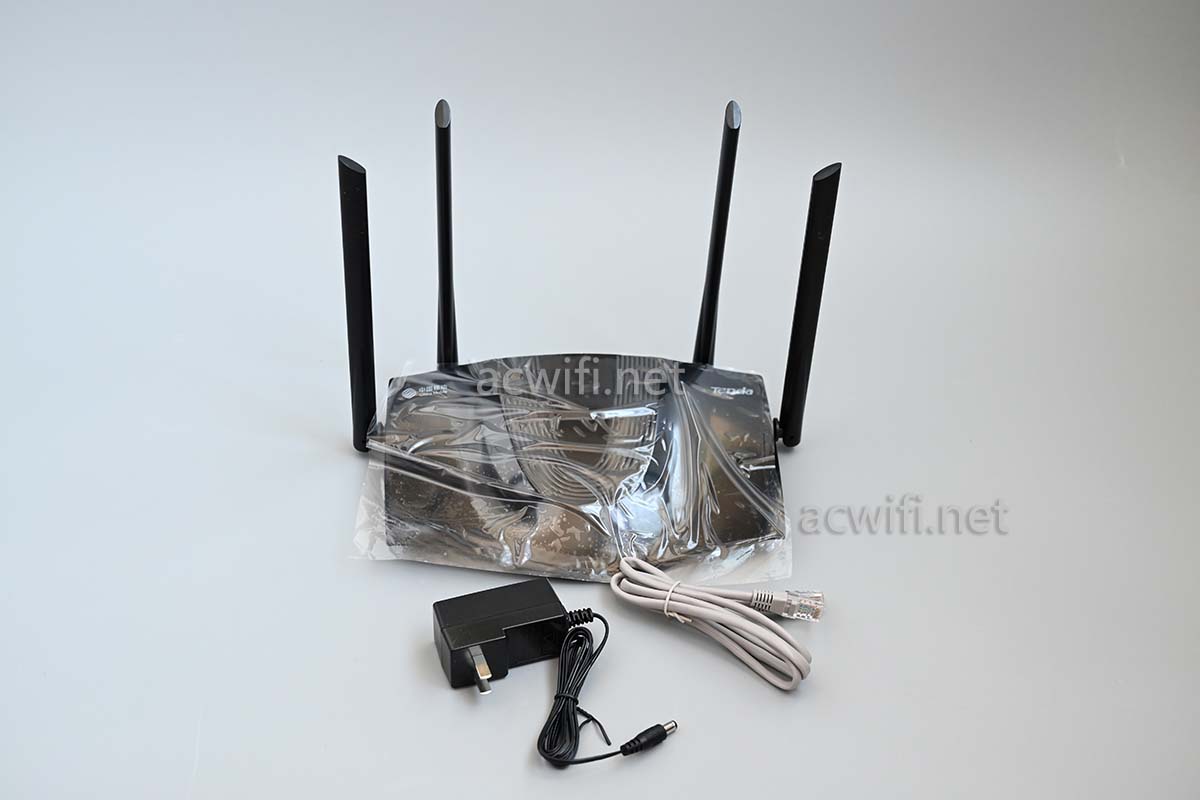

配件里有一根网线。
腾达AX1803拆机

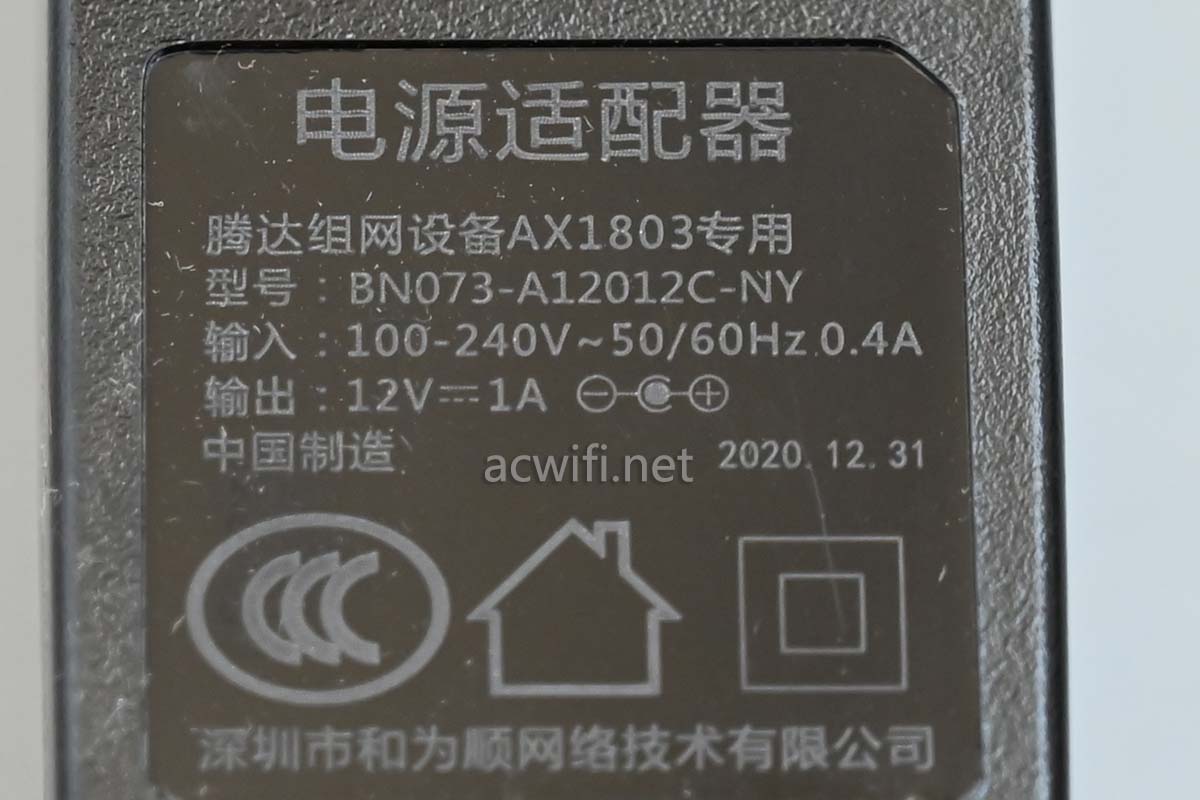

电源输出规格是12V/1A,实测待机功率4W,这不用拆了吧,芯片都知道了。。。腾达AX1803拆机

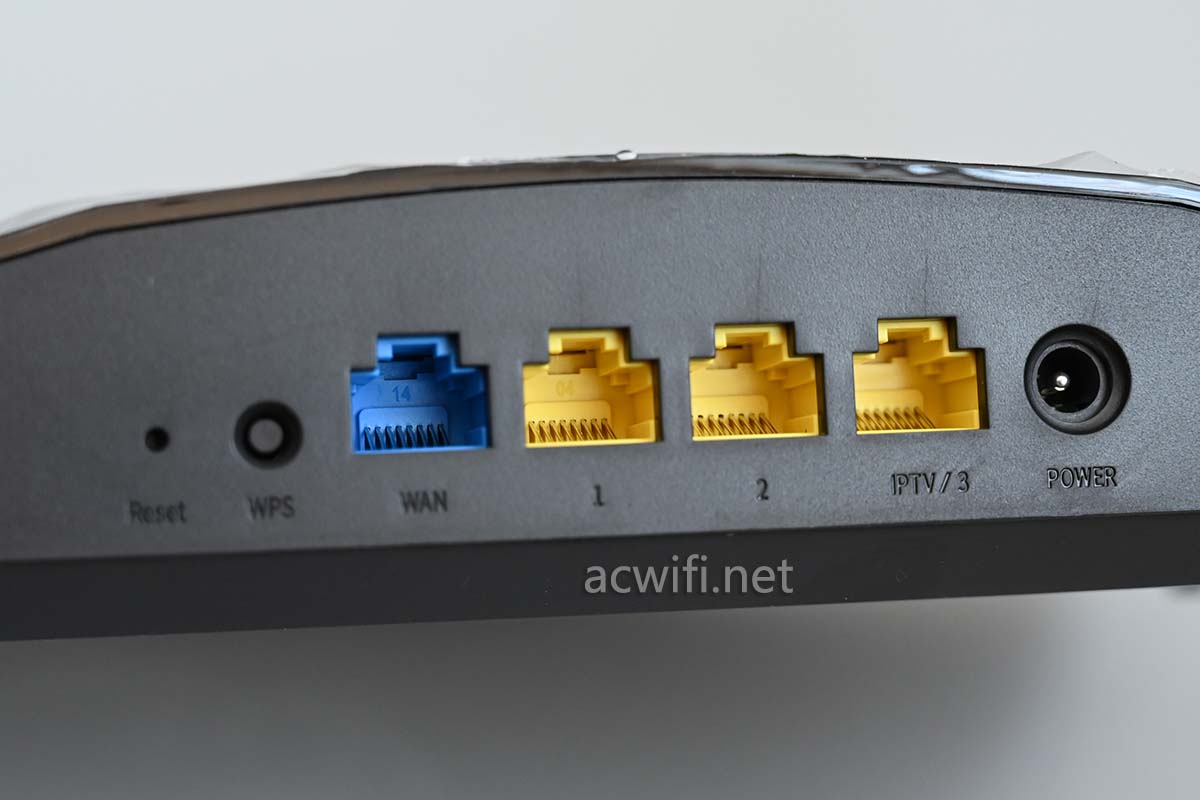

有3个LAN和一个WAN,一个LAN口有IPTV功能。光猫的IPTV口接在这个“IPTV/3 ”LAN口上,电视盒子连接路由器的wifi就可以了。

腾达AX1803拆机

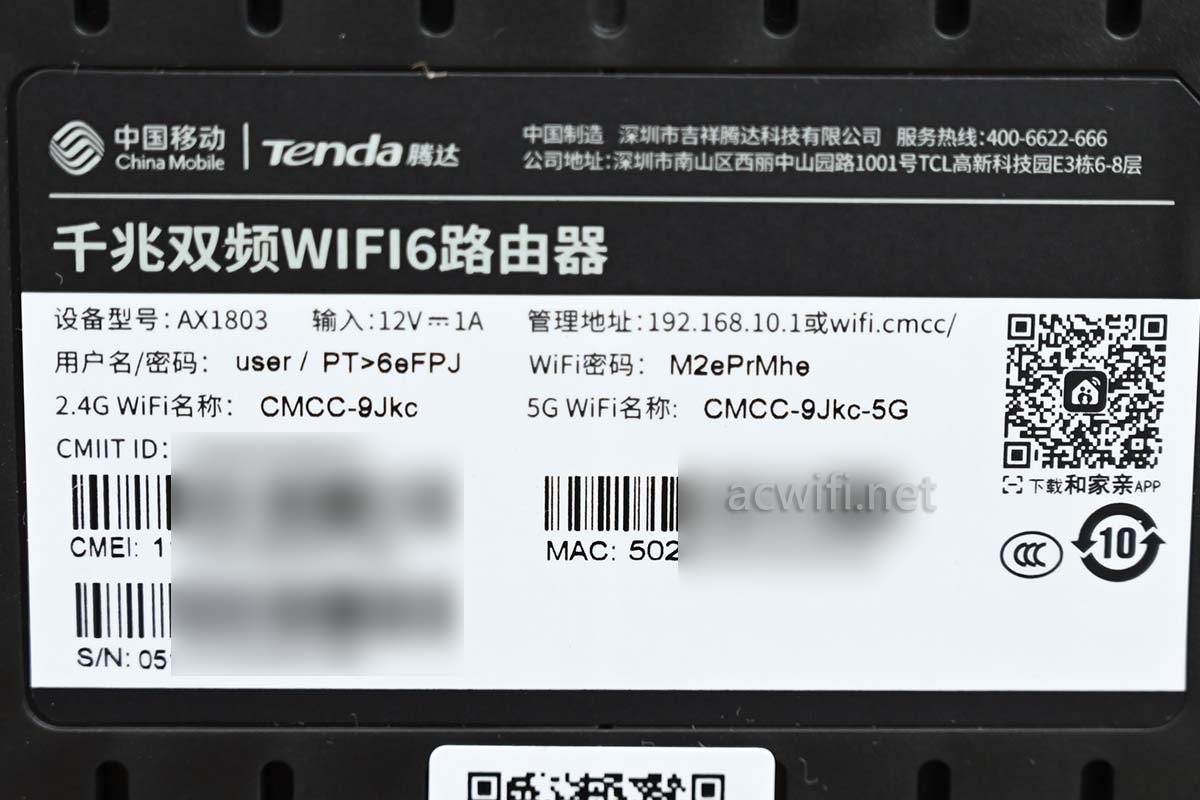

底部的标签:

腾达AX1803拆机

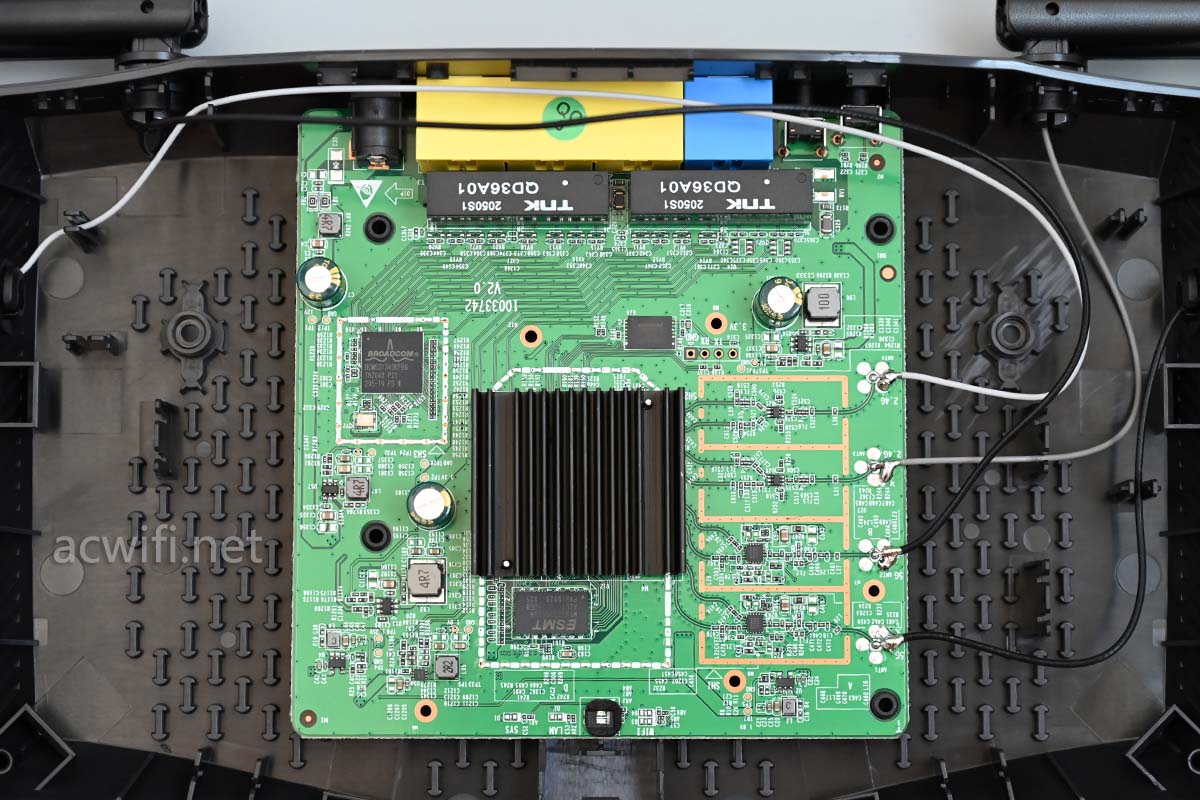

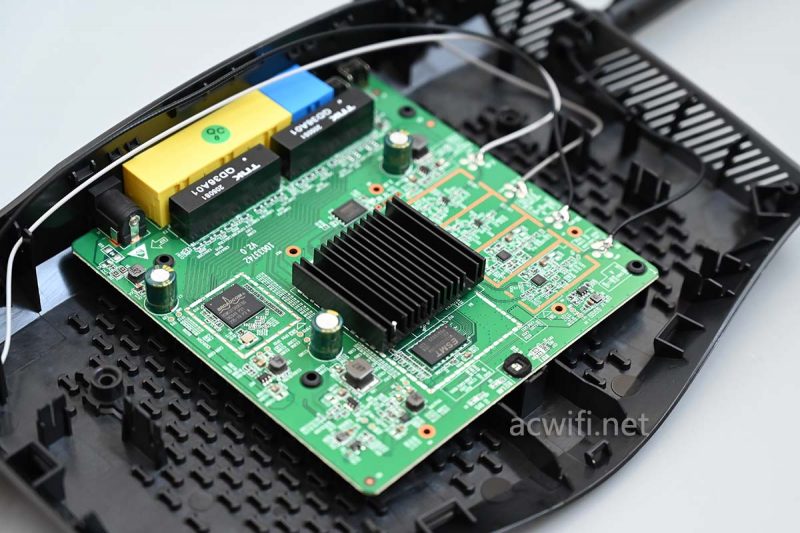

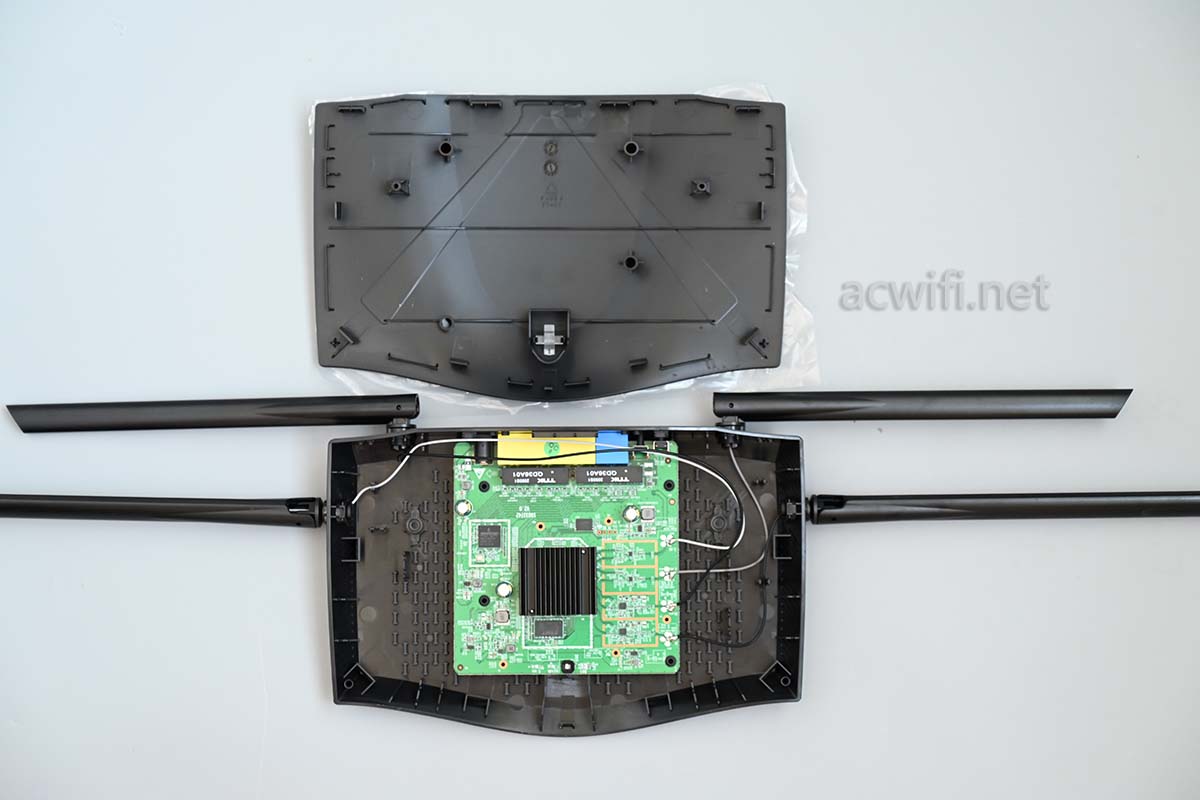

拆开外壳:腾达AX1803拆机

主板的样子好像在哪里见过:

腾达AX1803拆机

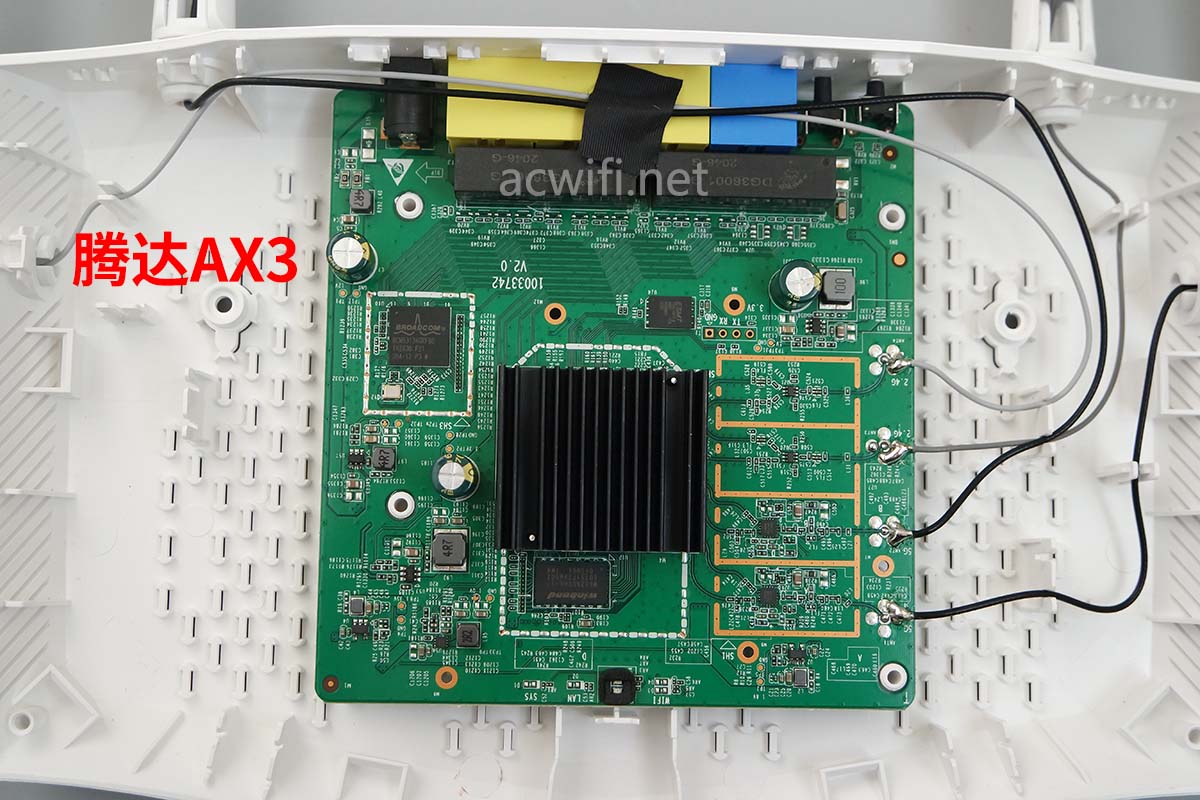

下图是腾达AX3:

腾达AX1803拆机

腾达AX1803与腾达AX3,不管主板神似,就连底壳也一样,就是一黑一白的区别。

继续吧。

散热片有两个针脚焊在主板,要用到吸锡器了。

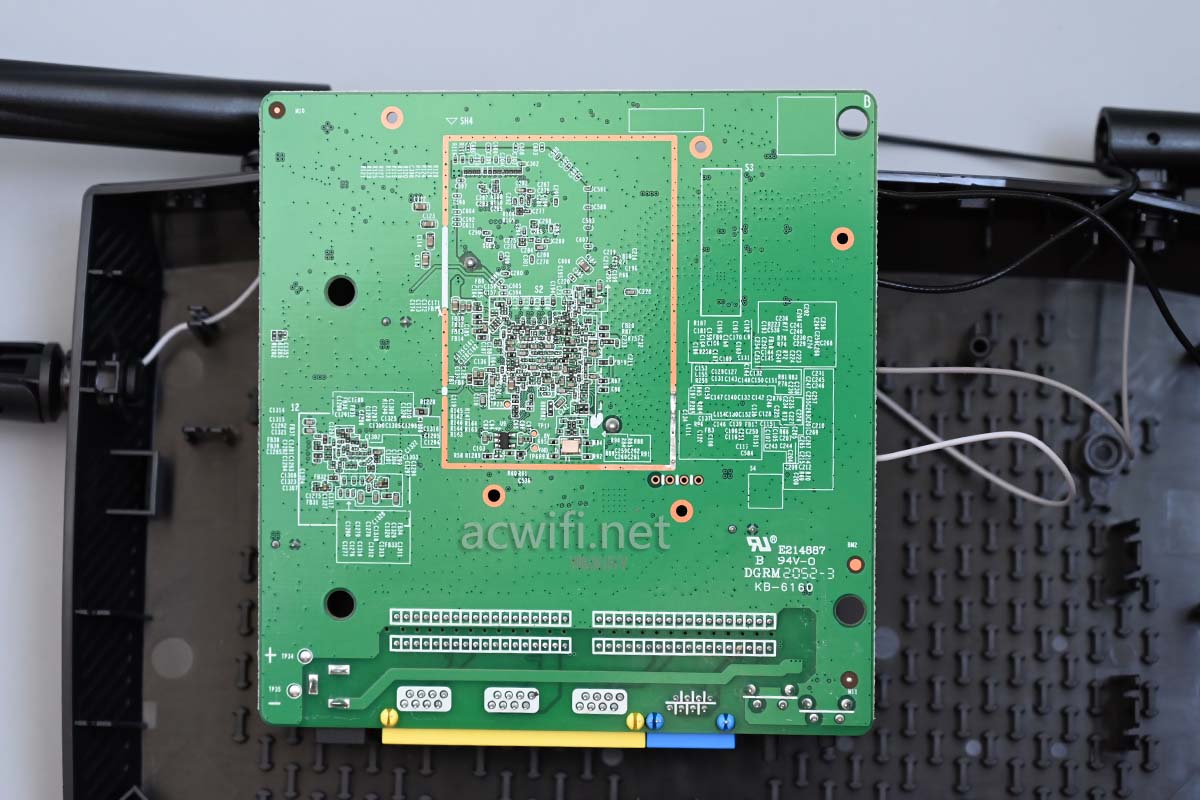

腾达AX1803拆机把主板翻转过来,背面没有散热片没有屏蔽罩,没有有主要芯片:

腾达AX1803拆机

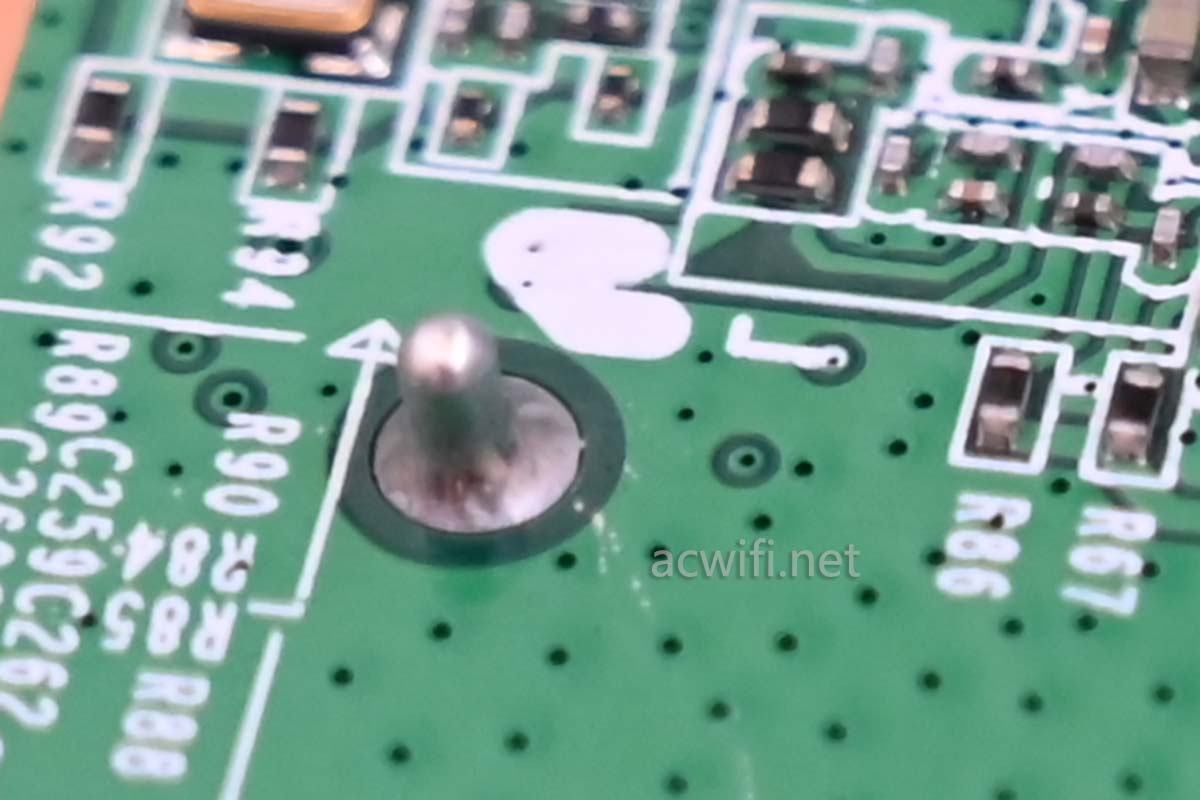

散热器与主板固定用的焊点:腾达AX1803拆机

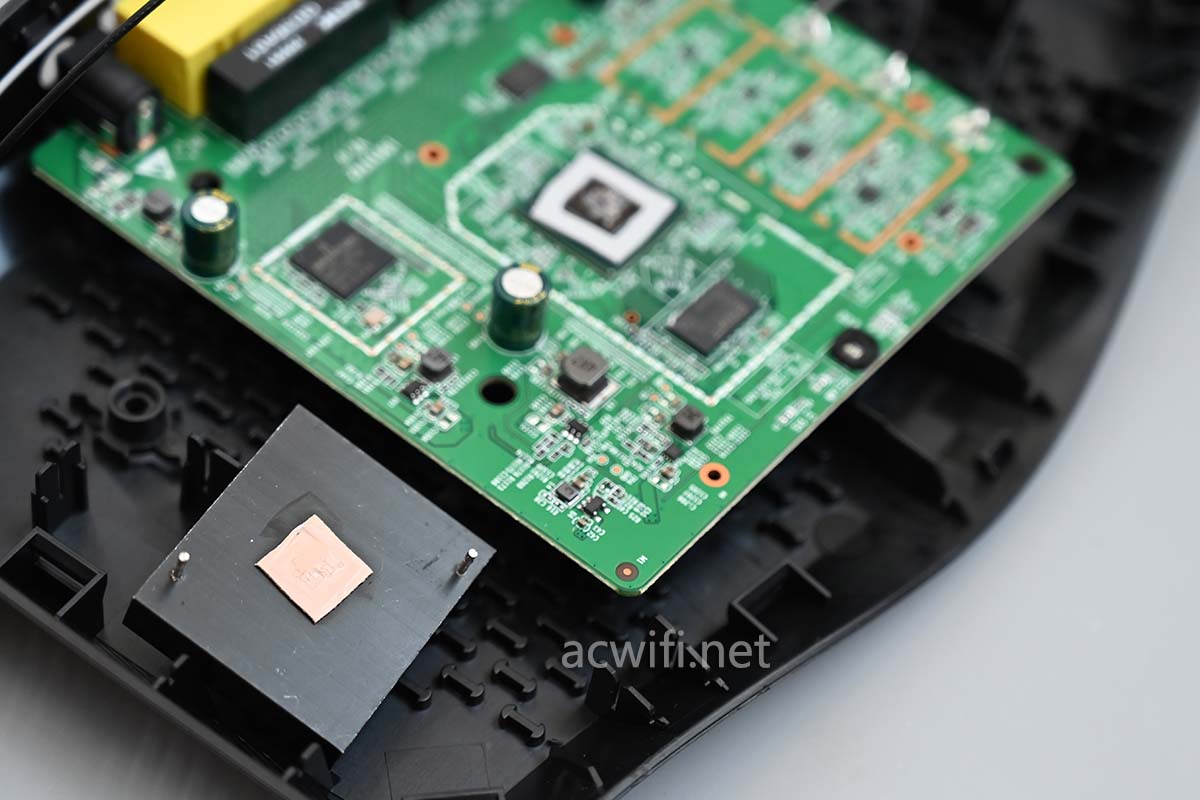

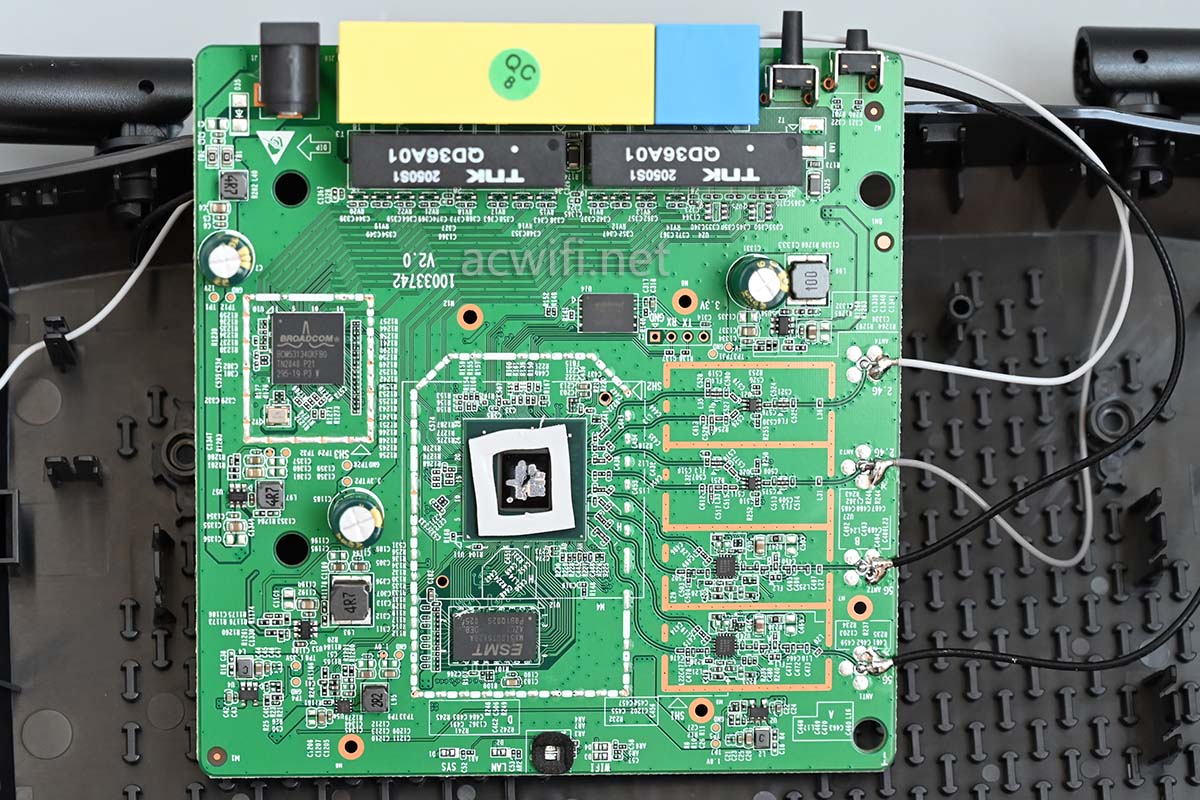

自动吸锡器的吸嘴没这那么大,可能用人工吸锡器了,一次吸干净,还算顺利。散热器取下来了:‘

腾达AX1803拆机

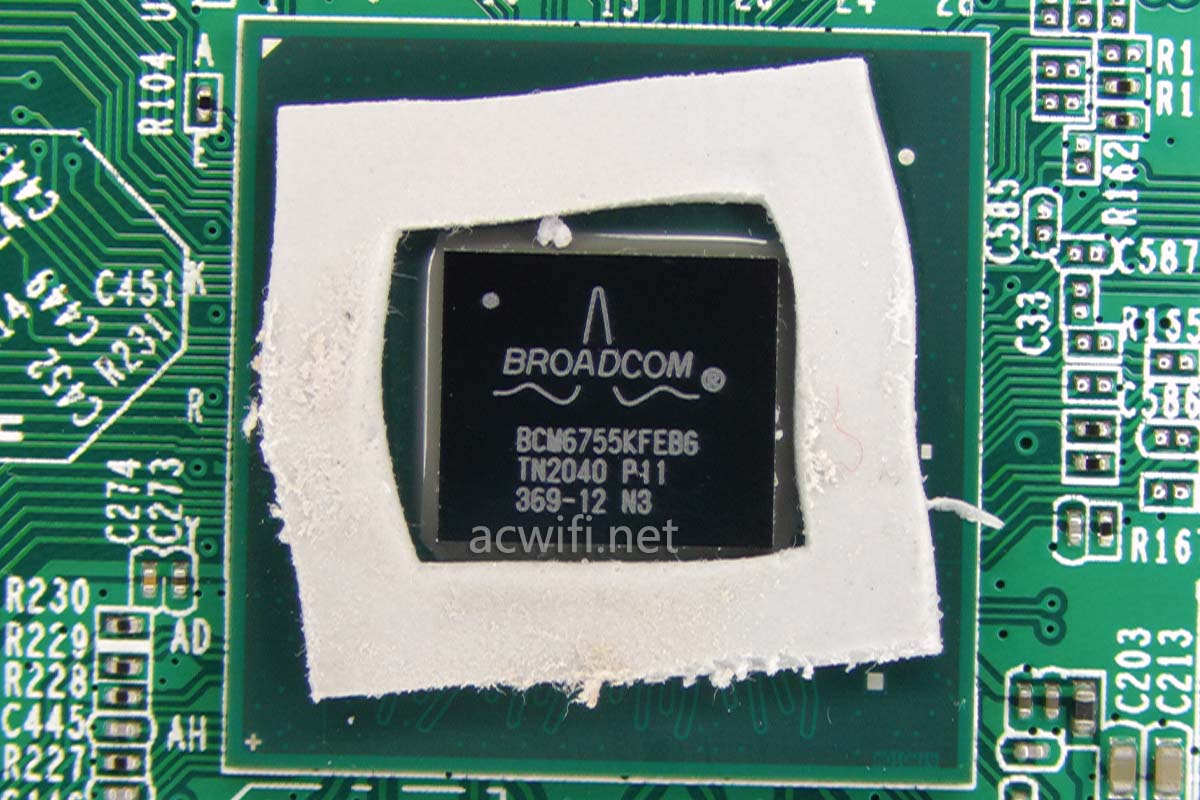

CPU型号是BCM6755,四核1.5GHz,A7架构,集成了双频2x2mimo的wifi6无线,总的无线速率是AX1800。

BCM6755

集成了一个千兆网口,从下图的走线可以看出,BCM6755直连WAN口了。

腾达AX1803拆机

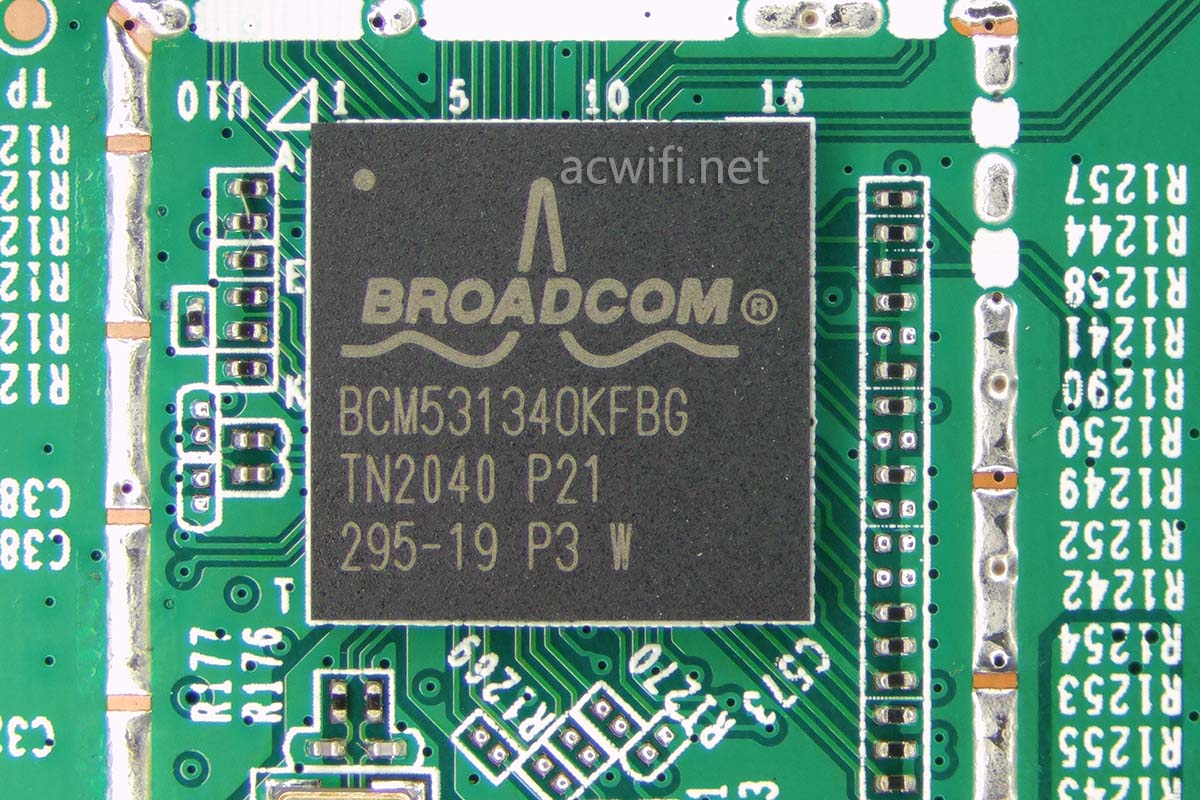

其它3个LAN口都是由千兆交换机芯片BCM531340负责:

BCM531340

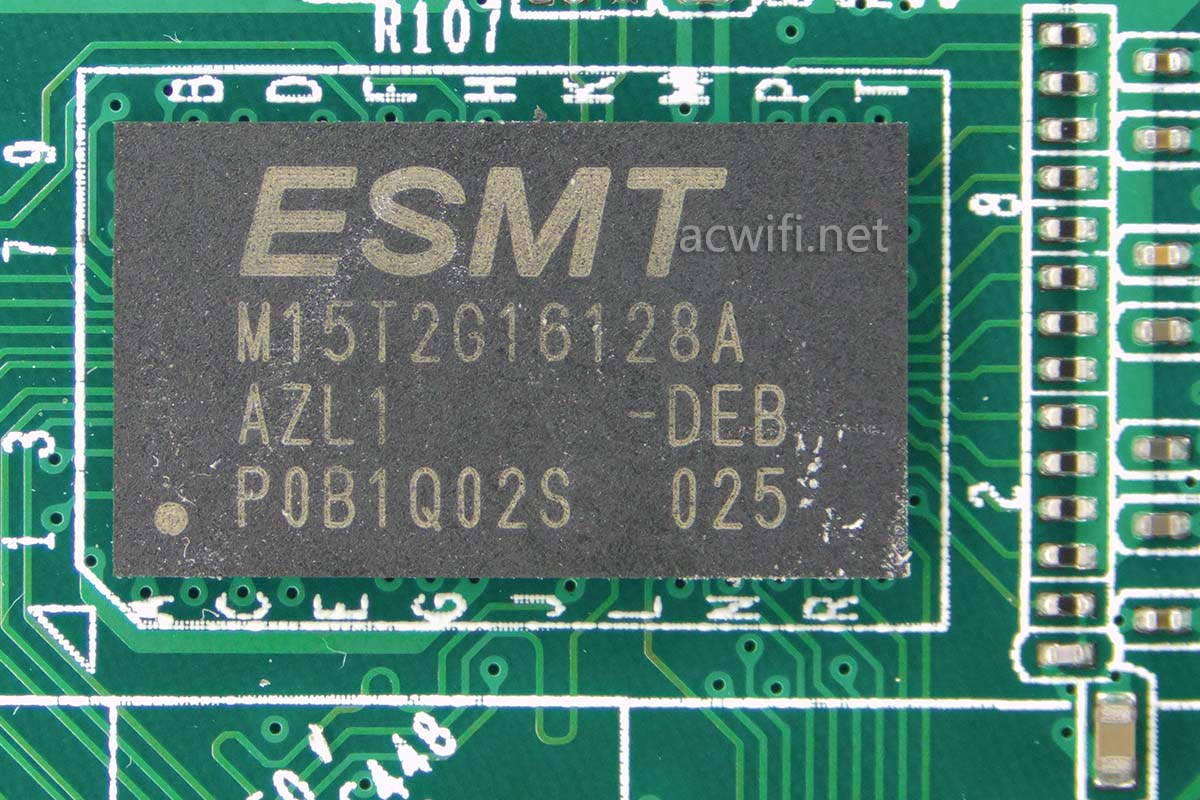

内存芯片的型号是M15T2G16128A,内存容量256MB。

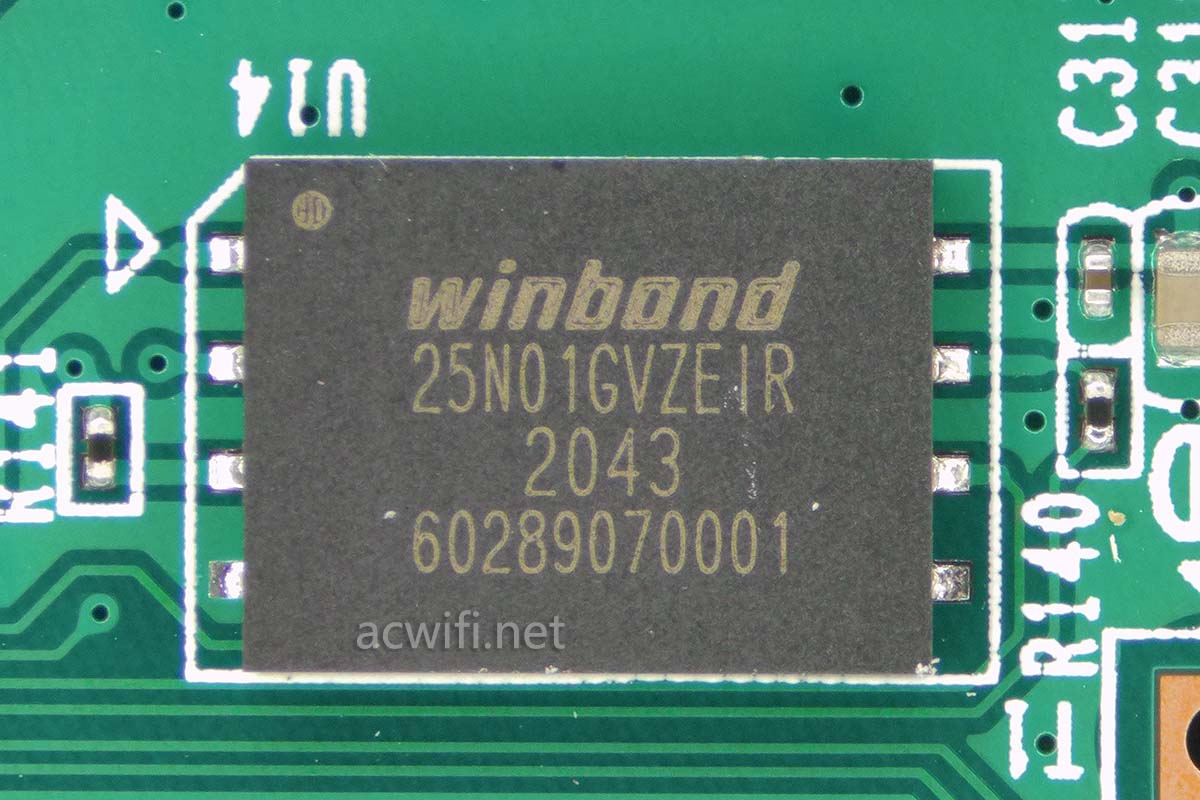

闪存芯片的型号是W25N01GVZEIR,容量128MB。

腾达AX1803拆机

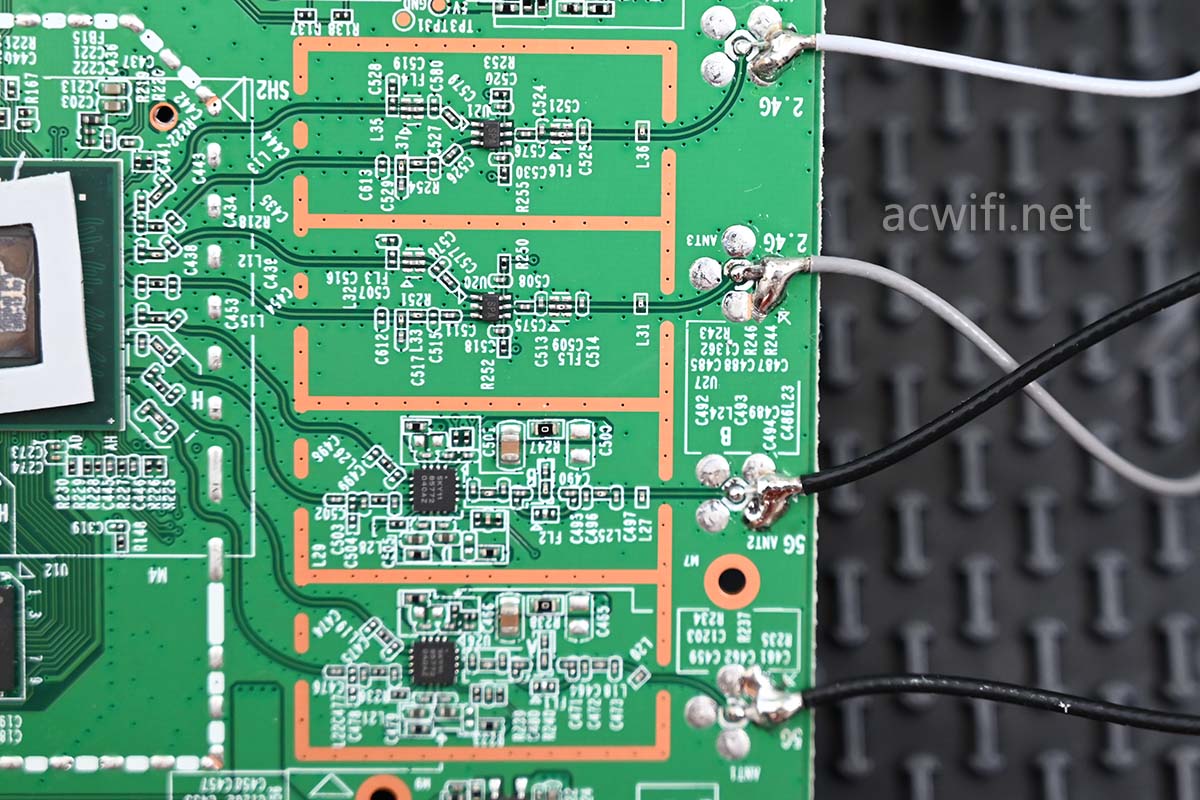

现在看射频电路:

腾达AX1803拆机

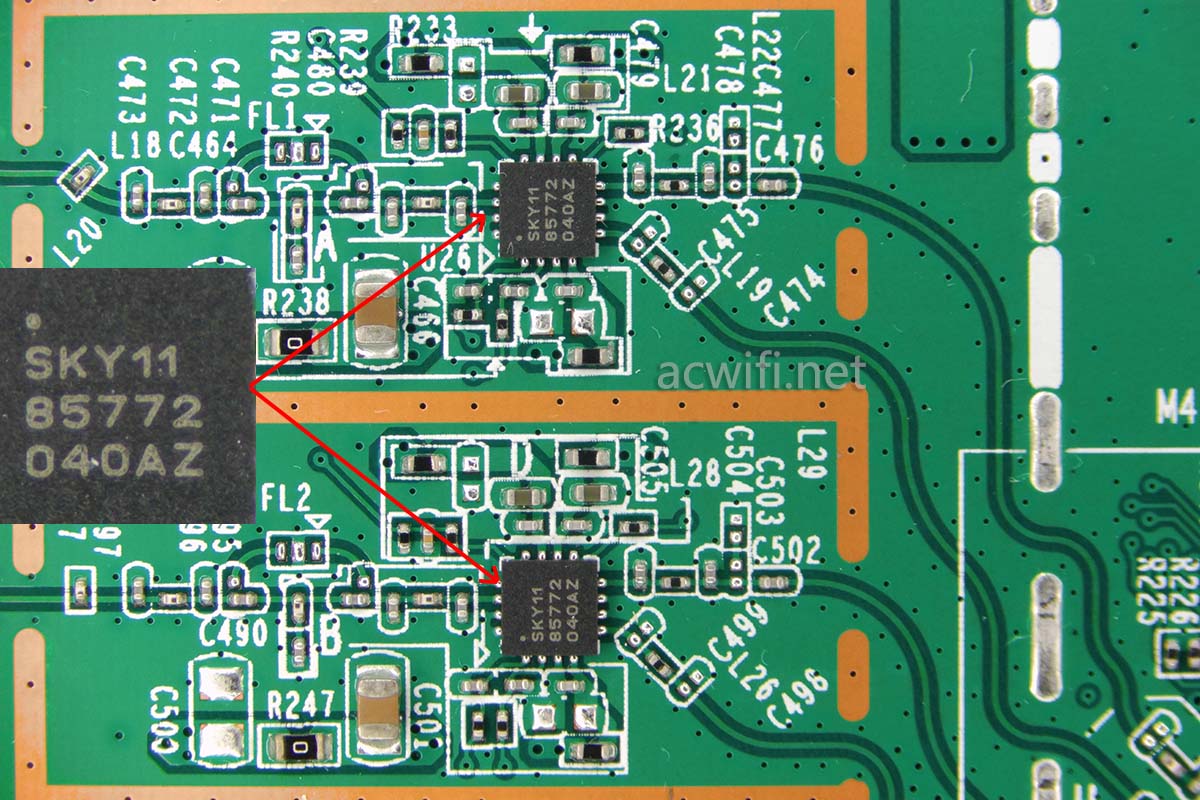

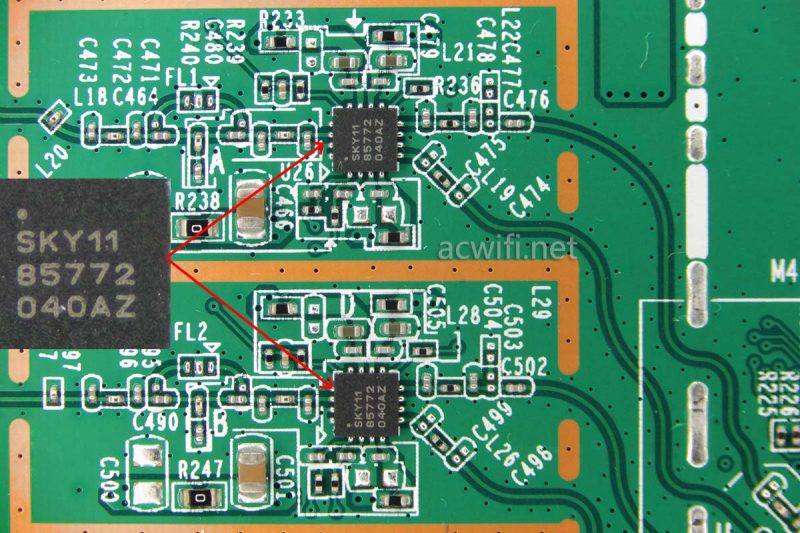

5G FEM芯片型号是SKY85772-11:

SKY85772-11

SKY85772-11的参数如下:

Integrated 802.11ax, 5 GHz PA, LNA with bypass, and T/R switch
Fully matched input and output
Integrated logarithmic power detector and directional coupler
Transmit gain: 32 dB
Receive gain: 15 dB
Small QFN (16-pin, 3 x 3 mm) package (MSL1, 260 C per JEDEC J-STD-020)

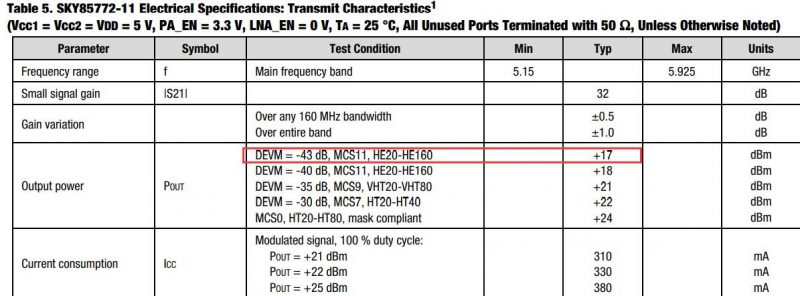

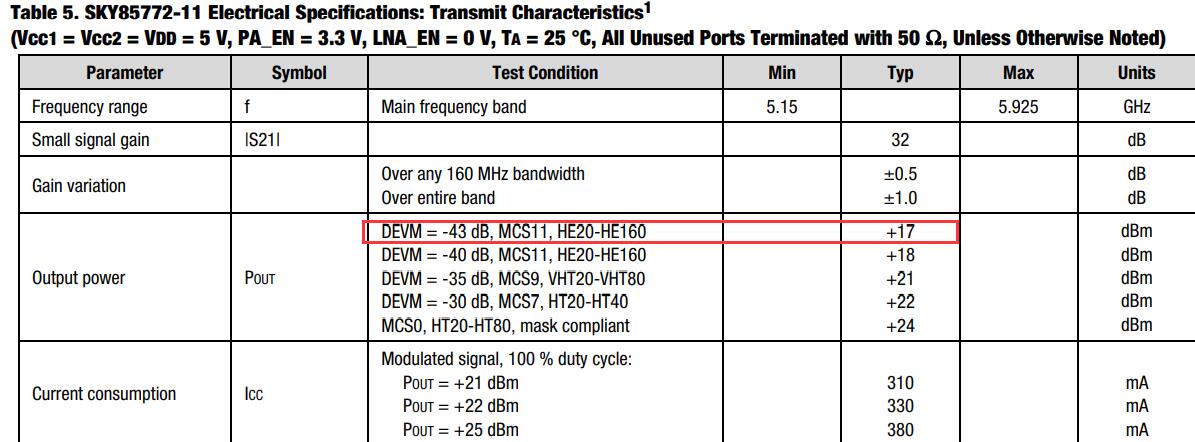

功率放大参数如下截图:

SKY85772-11

在1024-QAM下放大功率+17 dBM,不算高。

天邑TY6201A用的5G FEM型号是SKY85755-11,对应的放大的功率是+18 dBm。

看来这台腾达AX1803和腾达AX3都没有TY6201A的功率高呀。

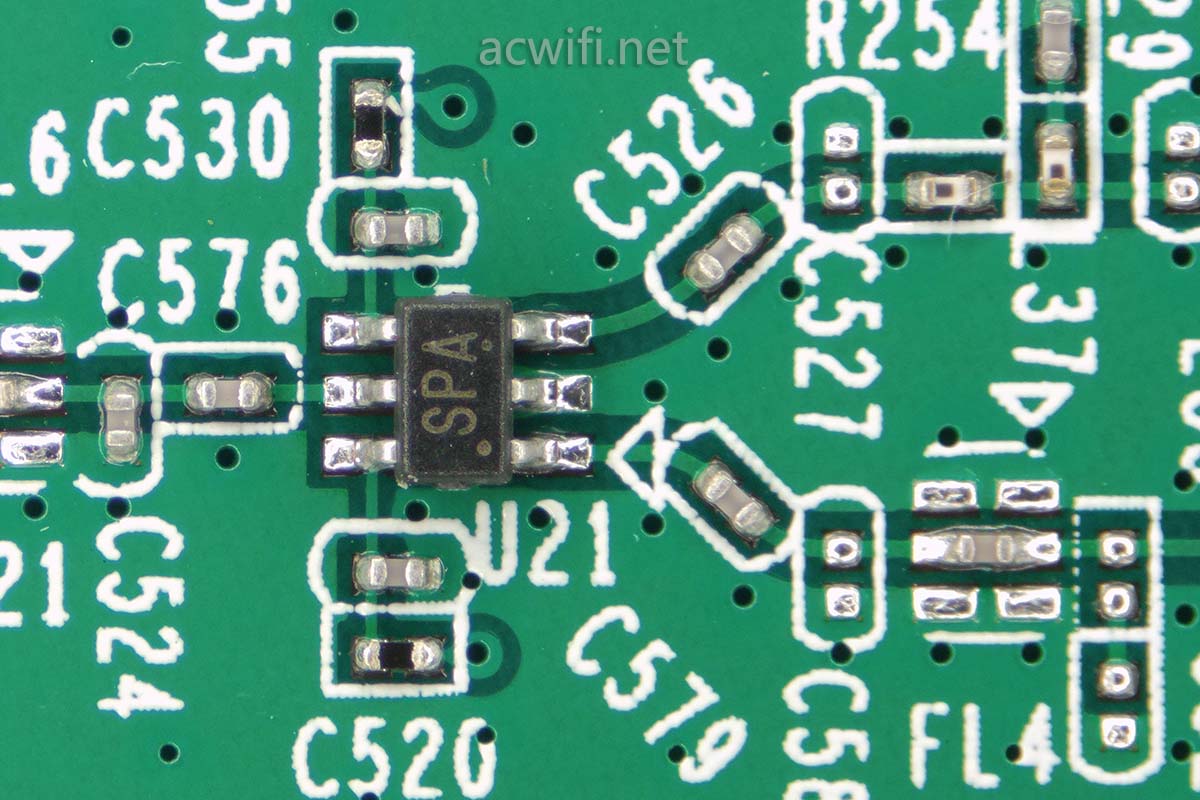

2.4G,,,因为BCM67545集成了PA和LNA,所以厂家为了省成本都不愿意使用外置FEM了,只有一颗收发切换开关:

腾达AX1803拆机

除了华硕AX56U热血版有使用独立的2.4G FEM芯片之外,其它我拆过的BCM6755均没有。

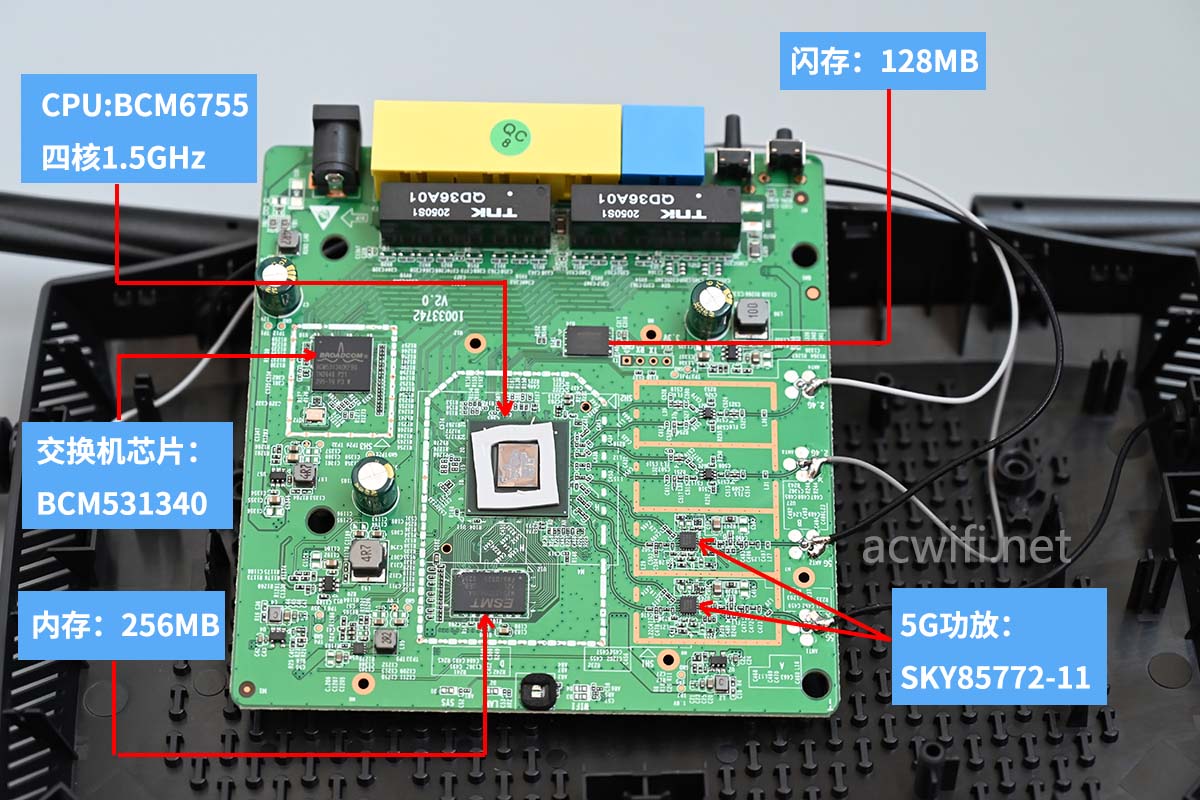

好了腾达AX1803拆机完成了,做个芯片汇总吧:腾达AX1803拆机

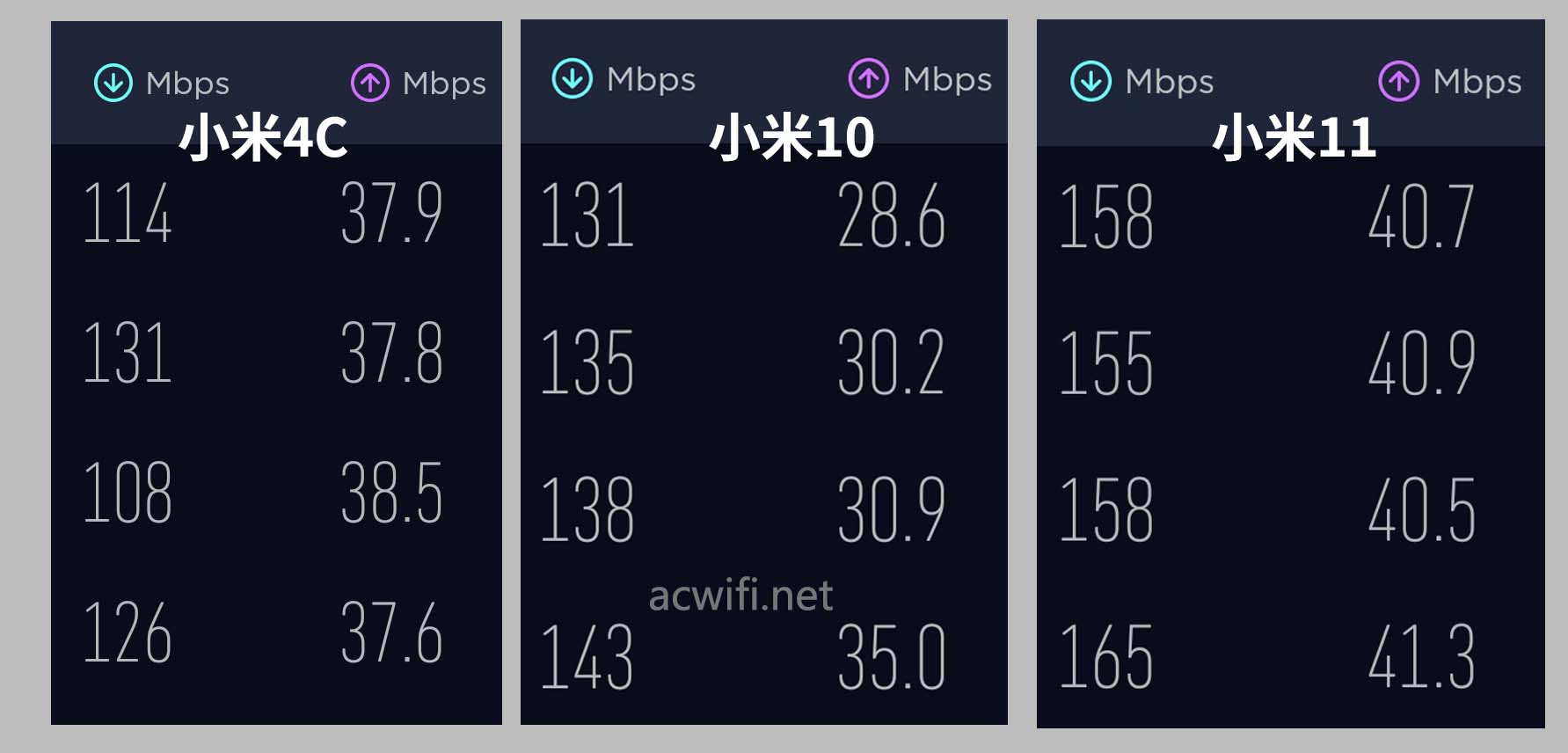

用小米4C、10、11在楼下D点位置测速看看:(电信300兆)腾达AX1803拆机

从测速来看不如TY6201A。

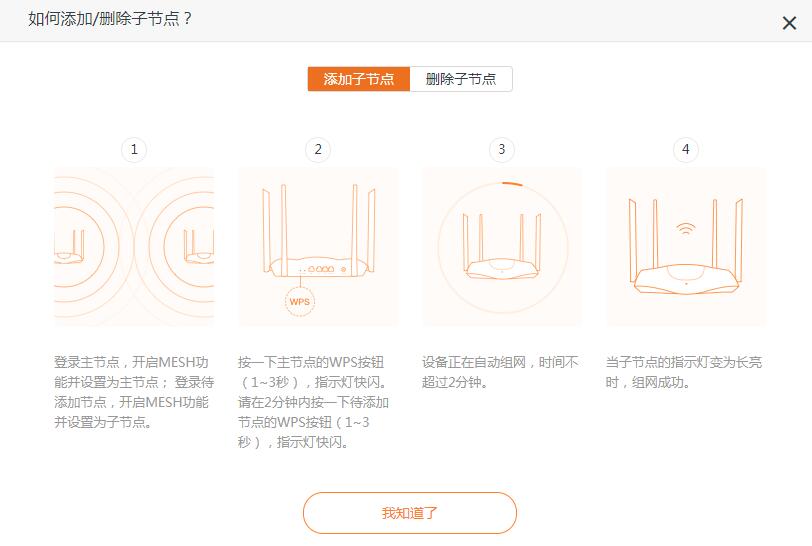

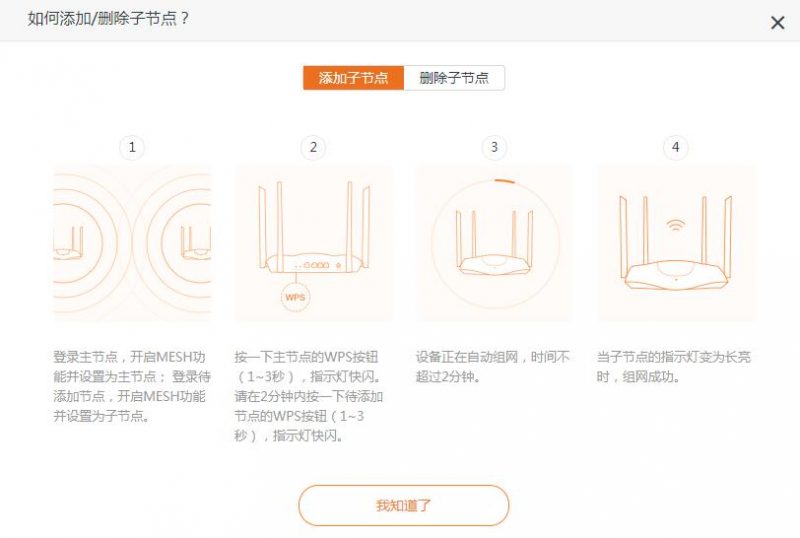

mesh组网的界面:

109元的BCM6755,组网设计

109元,性价比还是不错的。买2台组网用着也舒服呀,我猜的。这款应该能支持在AP模式下组网。因为你默认就是AP模式呀!!!!!!!!!!!
