中国移动R3S-2拆机

几乎每天都有人问这款,拼多多110元收了一台回来,全新机,简单拆开看看吧。拼多多链接,看清楚下单是否R3S-2,我没留意买错了R3S-3,幸好有运费除,退回去重新下了R3S-2。

从外壳来看,非常怀疑是天邑代的,横具非常像TY300系列:

中国移动R3S-2拆机

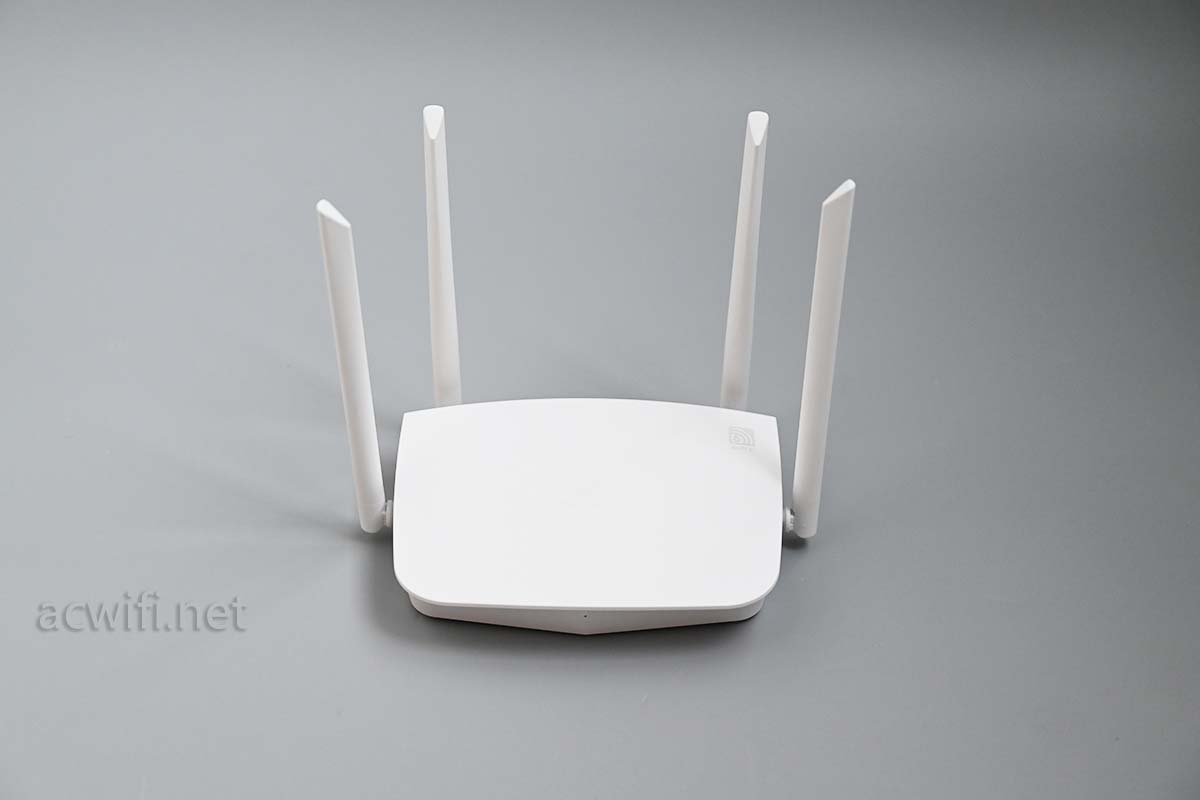

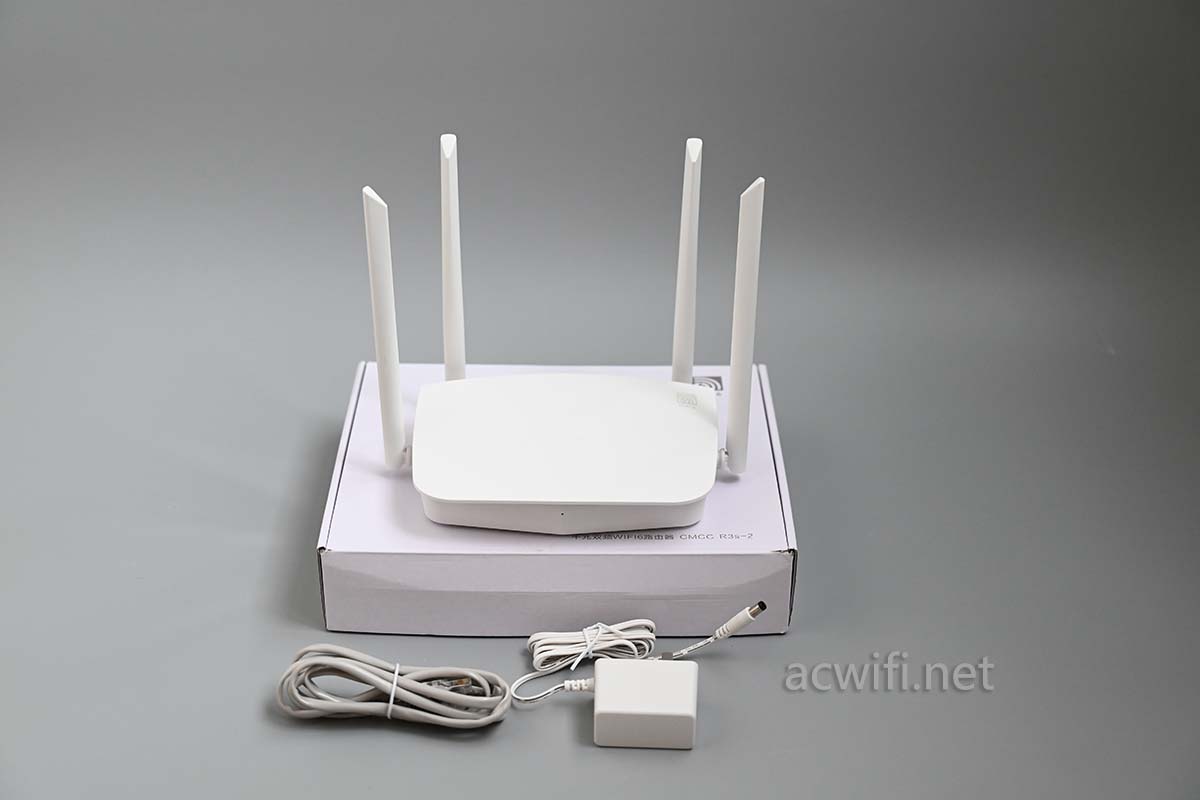

通体白色,四根外置天线:

中国移动R3S-2拆机

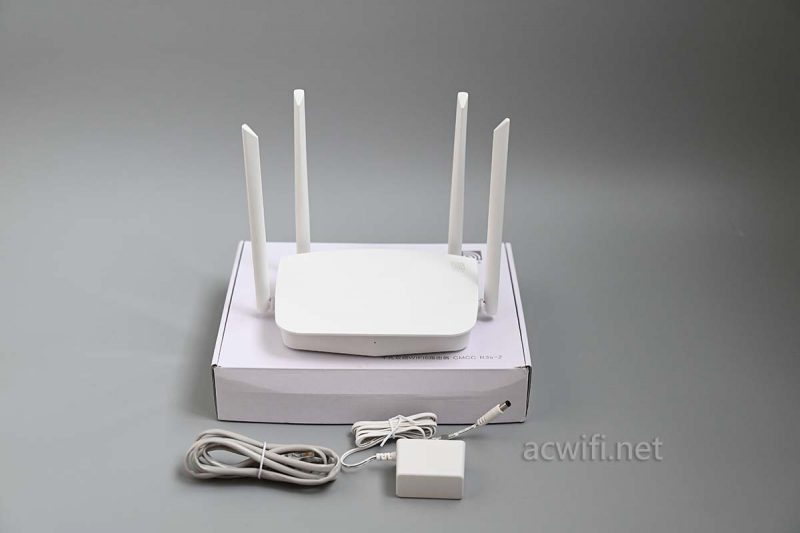

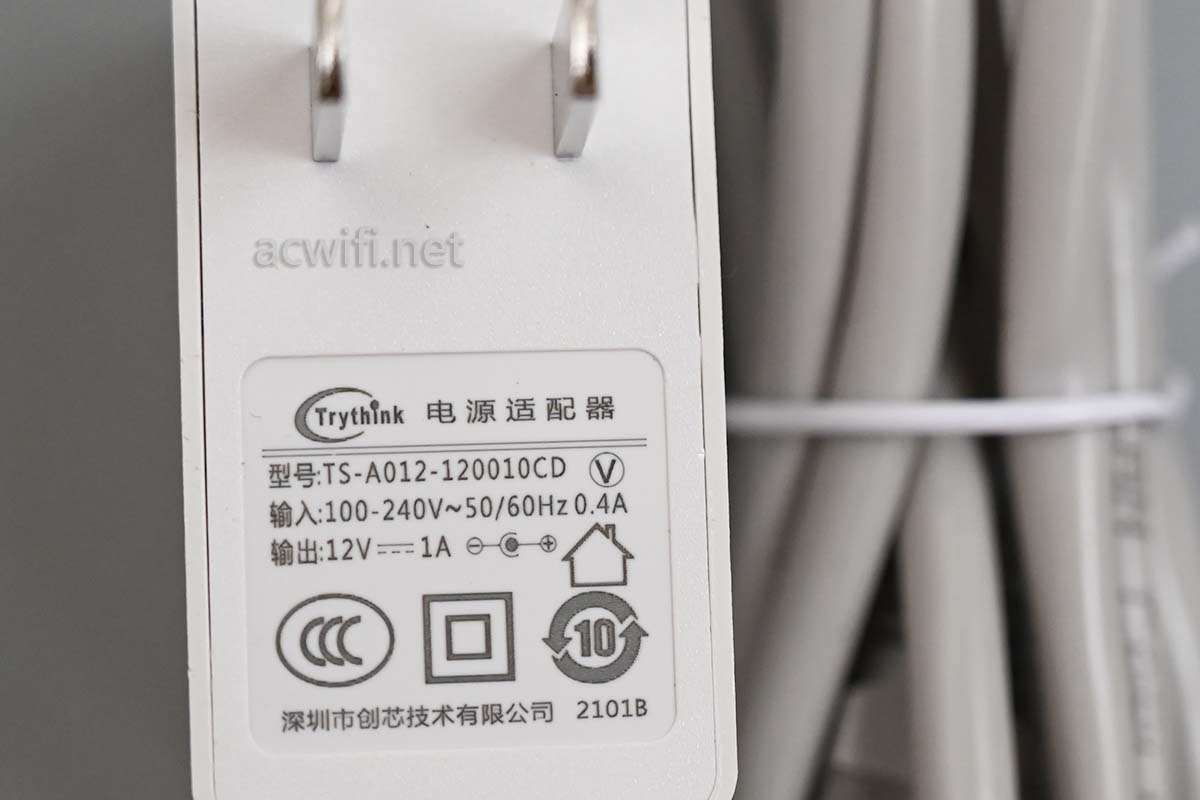

配有网线,电源输出规格12V/1A,实测待机功率4W,在AX1800规格当中,目前来看只有BCM6755方案是这个功耗。

中国移动R3S-2拆机

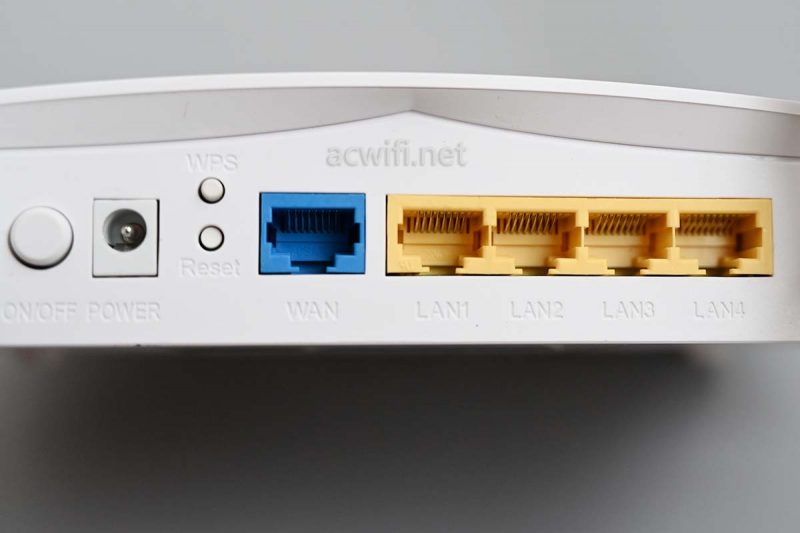

网口齐全,1WAN+4LAN,全千兆速率,Wi-Fi 6我还没见过有百兆网口的,如果真有,会被众人喷死的!

WPS按键,长按5秒后就是mesh组网状态,菜单里的mesh选项是灰色不能点击切换,必须按这个WPS键5秒后才会启动mesh,之后才会支持k和v,否则只有v。组网的操作在说明书里有详细步骤介绍。

中国移动R3S-2拆机

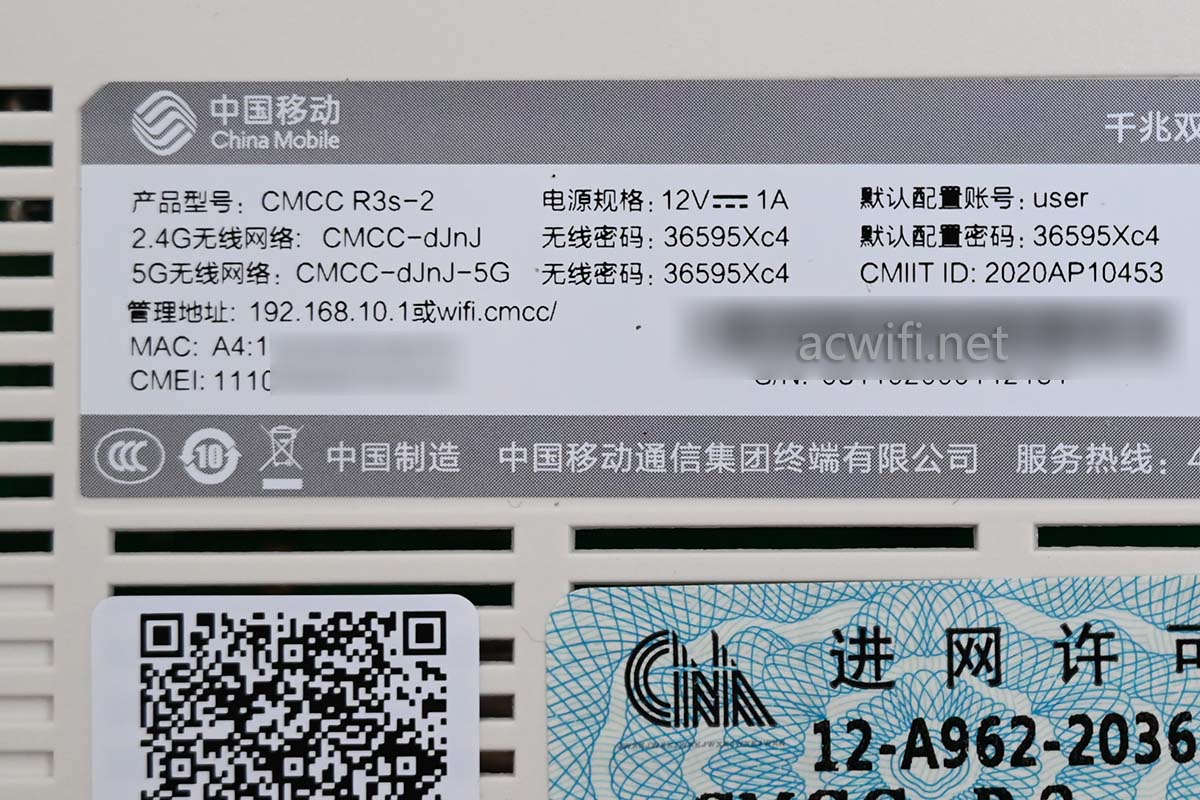

底部标签 :中国移动R3S-2拆机

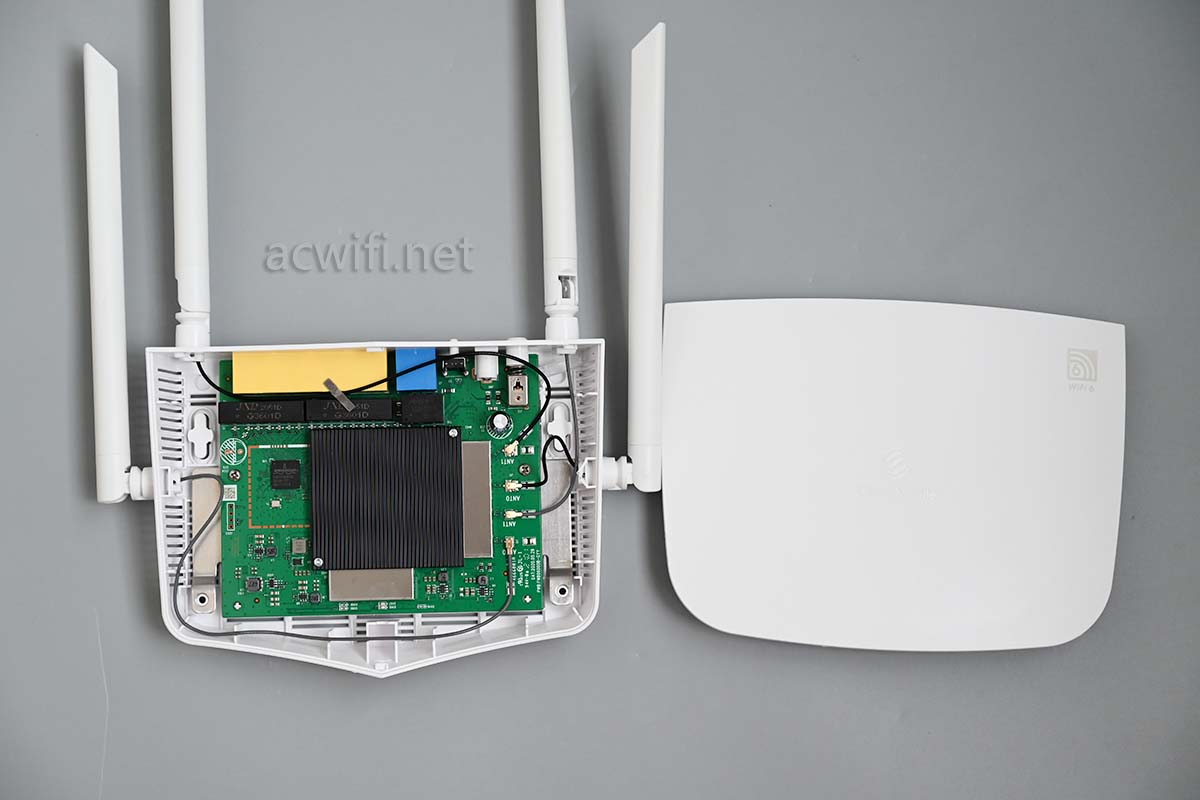

拆开外壳,主板布局和外过都跟天邑TY301也太像了吧。

中国移动R3S-2拆机

中国移动R3S-2拆机

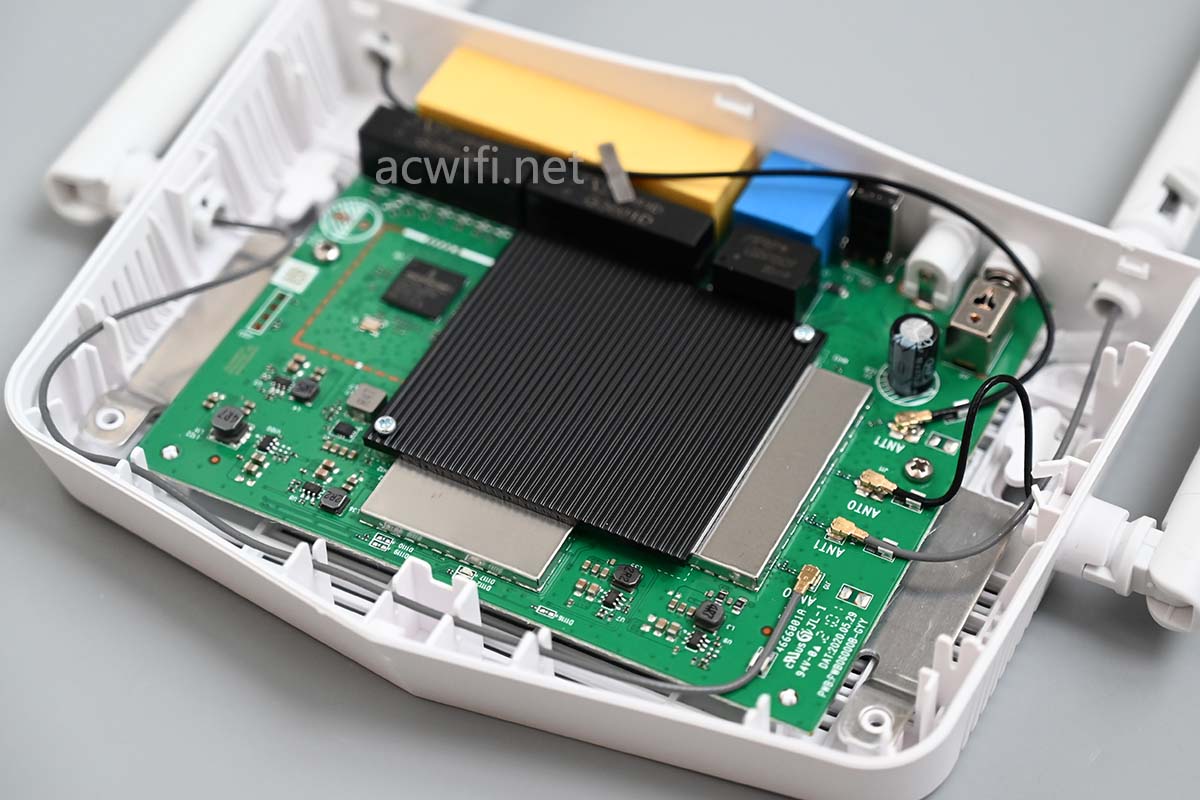

取出主板,翻过背面,看见底壳有一片铝散热器。

中国移动R3S-2拆机

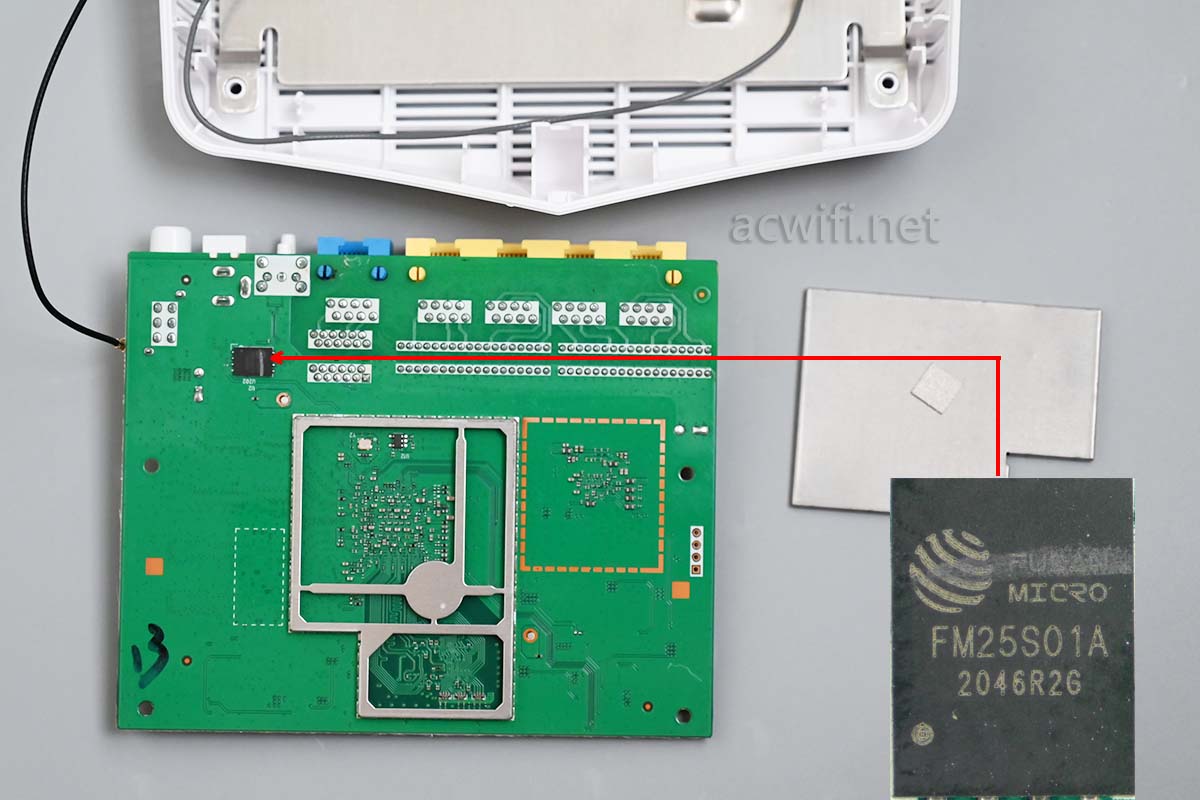

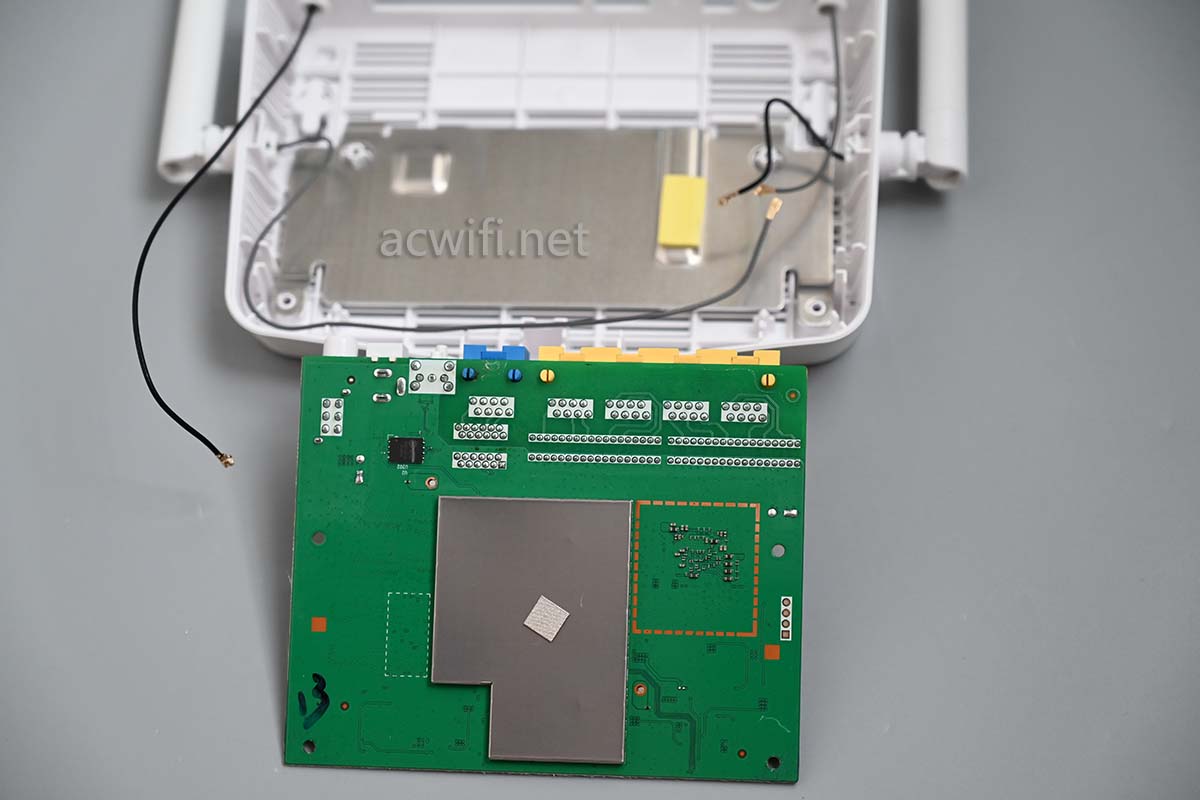

主板背面有一大片屏蔽罩,拆开看见底下没芯片。左上方有一颗闪存芯片,型号是FM25S01,1G-bit NAND Flash Memory,复旦微电子公司生产的128MB容量闪存。

中国移动R3S-2拆机

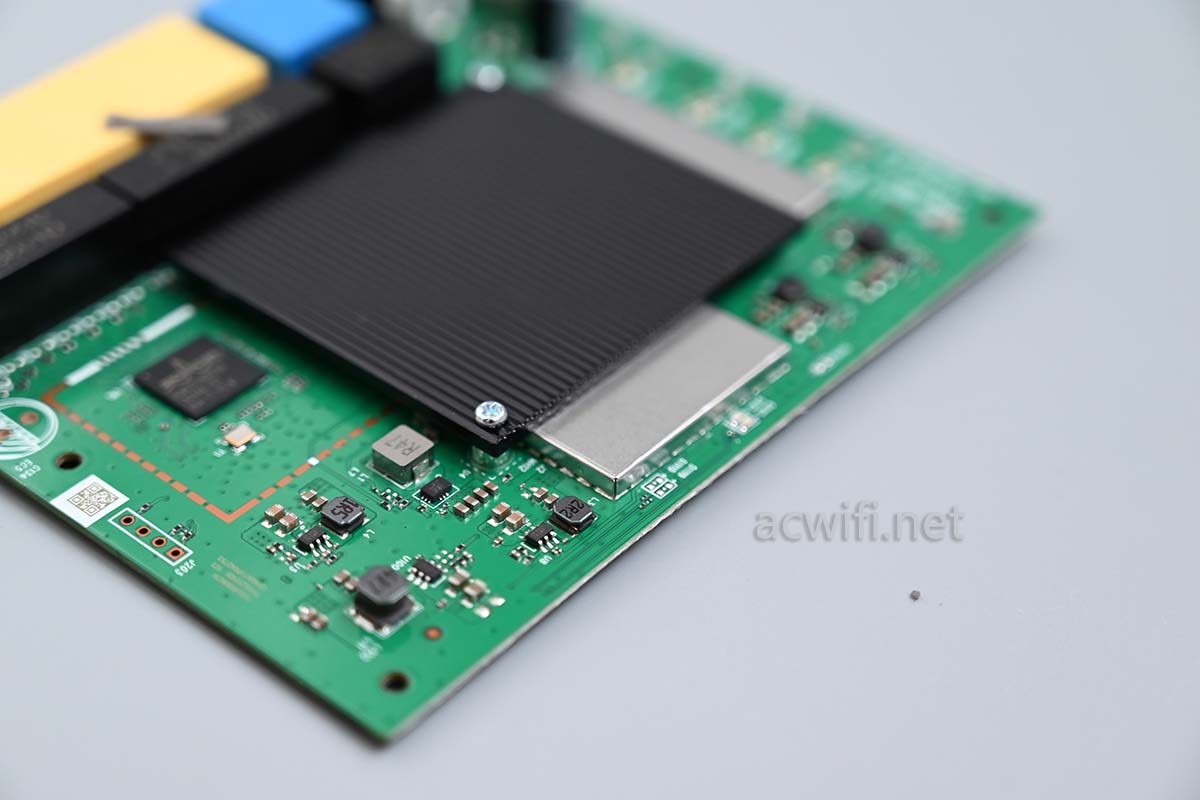

回到主板正面,散热片用两颗螺丝与主板固定:

中国移动R3S-2拆机

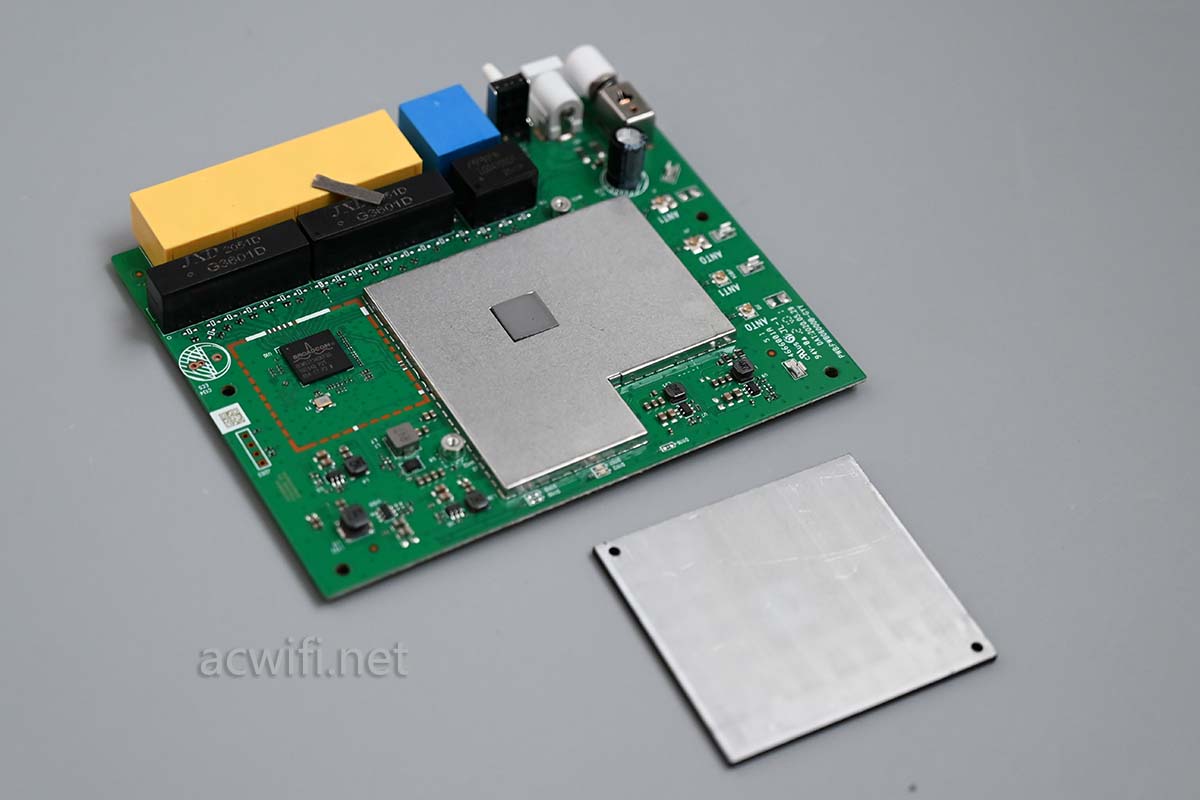

取下散热片:

中国移动R3S-2拆机

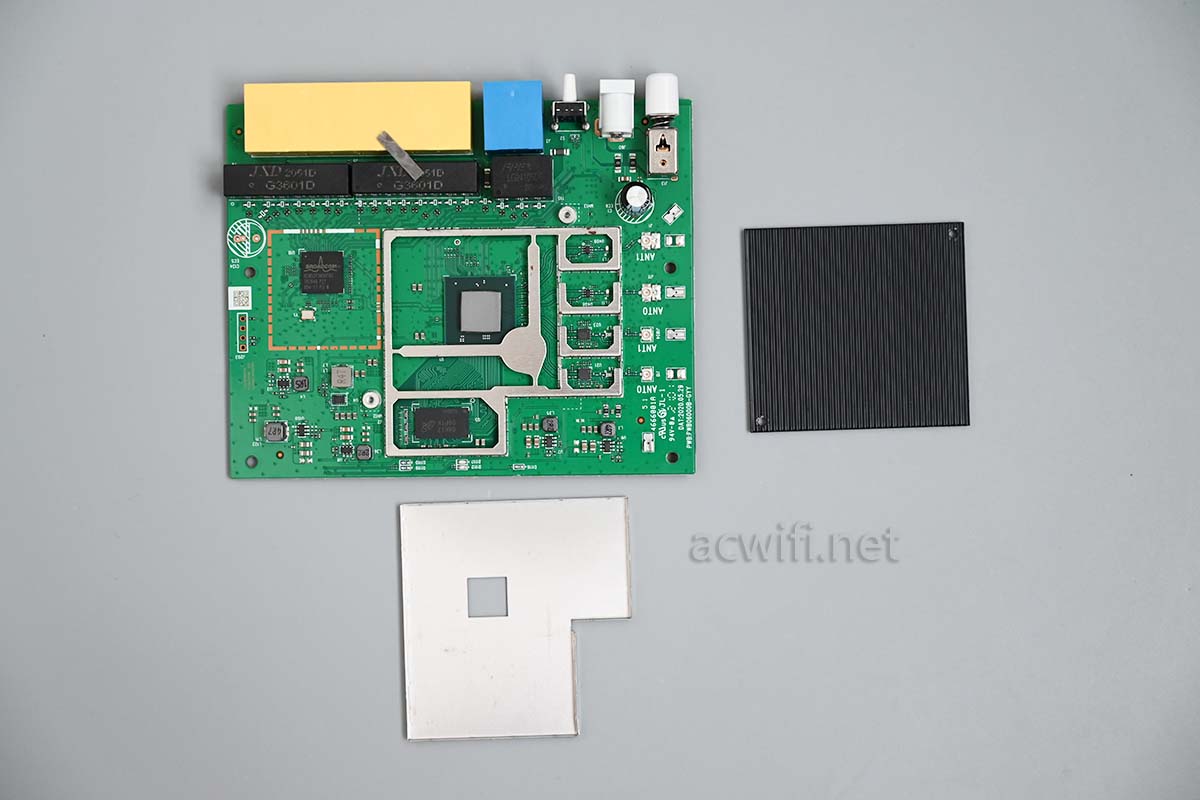

取下屏蔽罩:

中国移动R3S-2拆机

拿走CPU上方的硅脂垫片:

中国移动R3S-2拆机

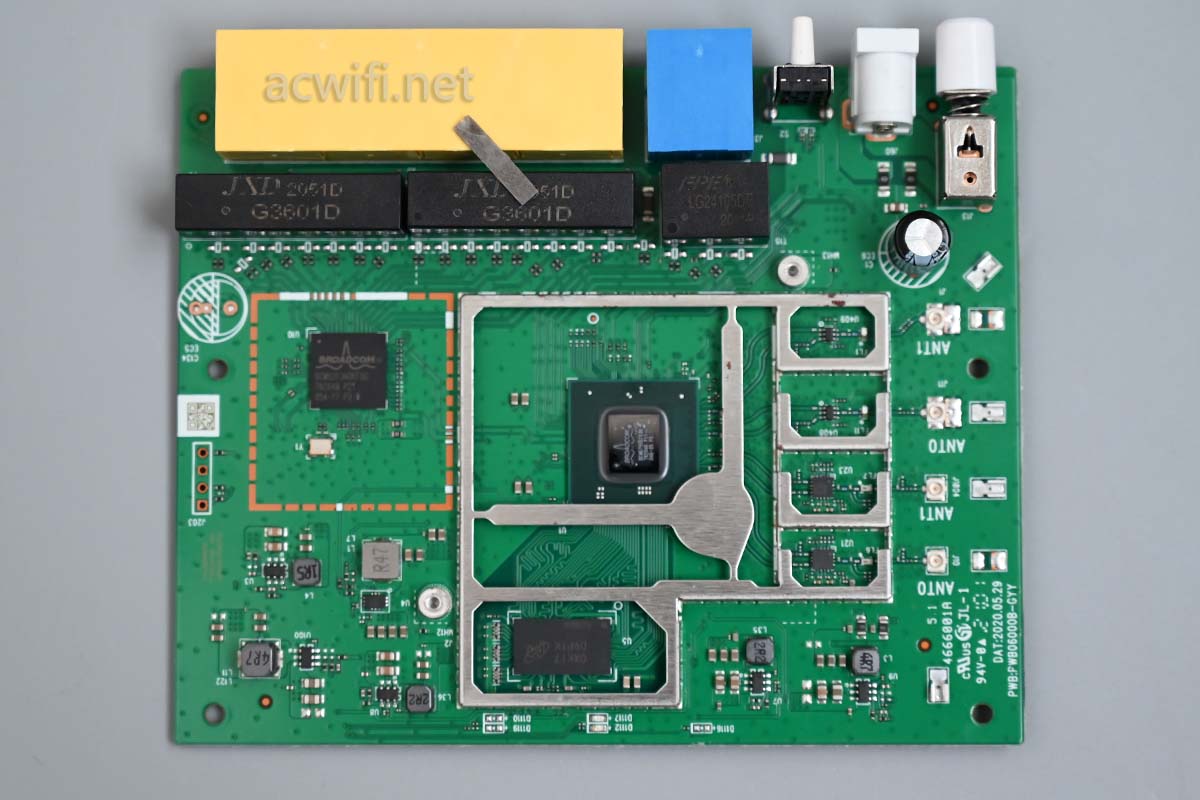

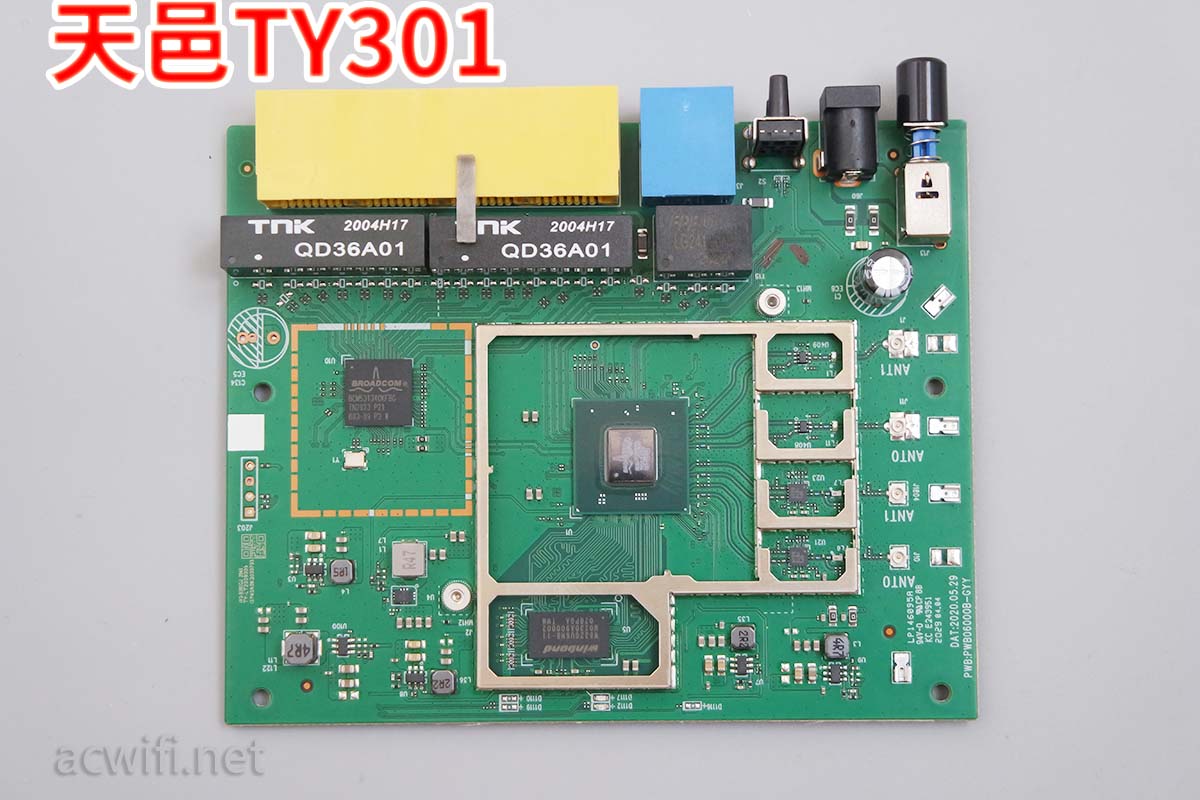

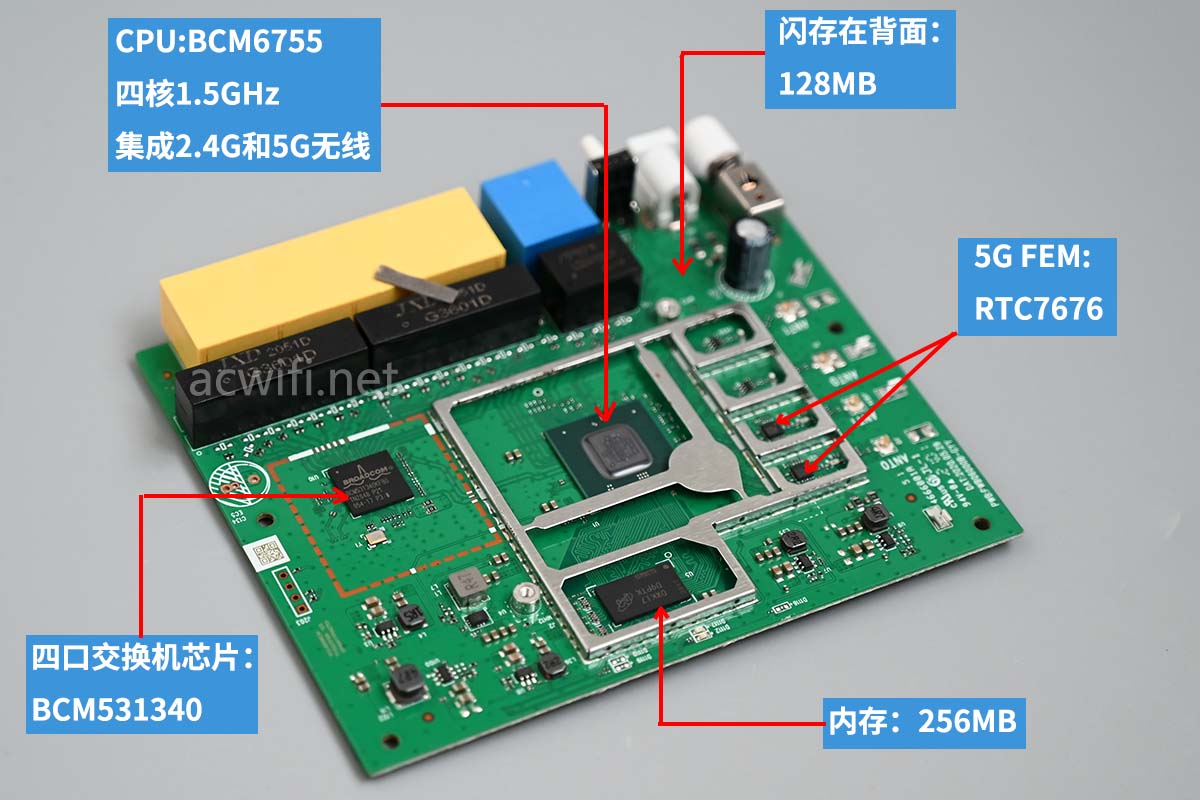

拆到这里,可以断定它就是TY301主板:

TY301

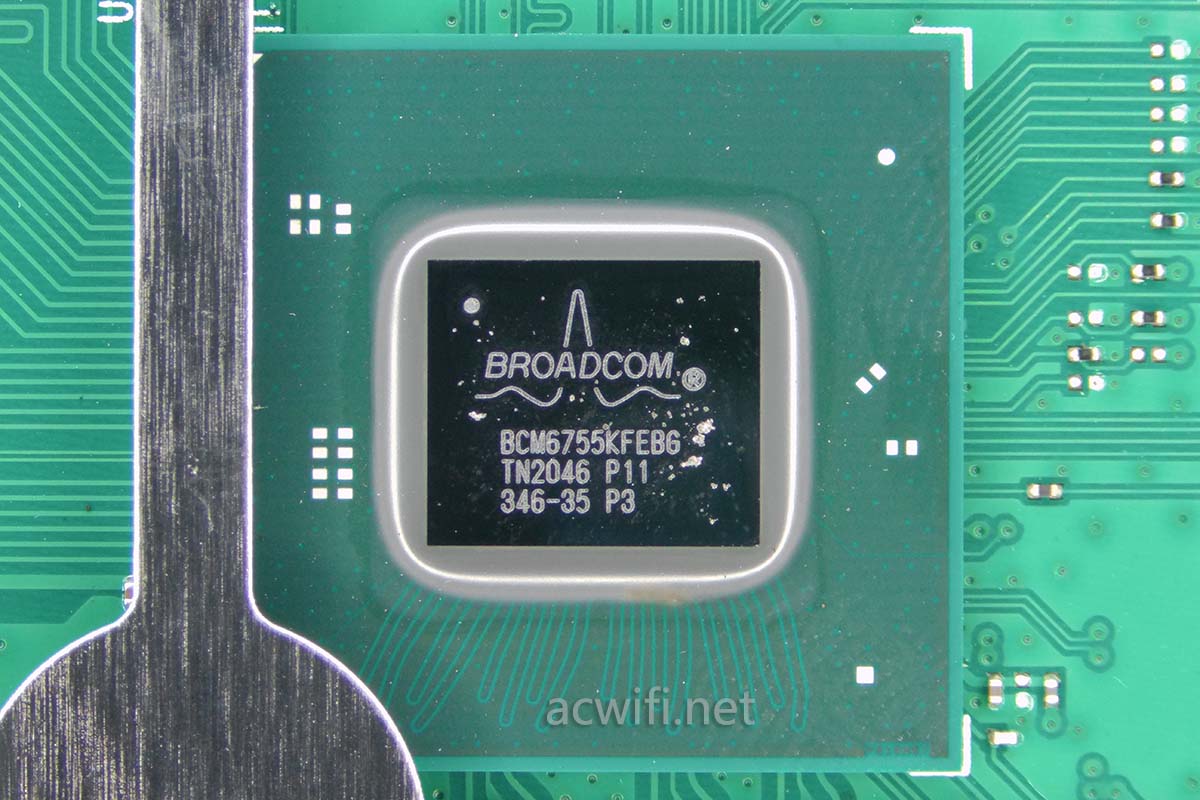

CPU型号是BCM6755,四核1.5GHz(Quad Core ARM-A7 with 32 KB I/D caches and 512 KB L2 cache)

集成了2x2mimo的双频Wi-Fi 6,2.4G速率574Mbps,5G速率1201Mbps。

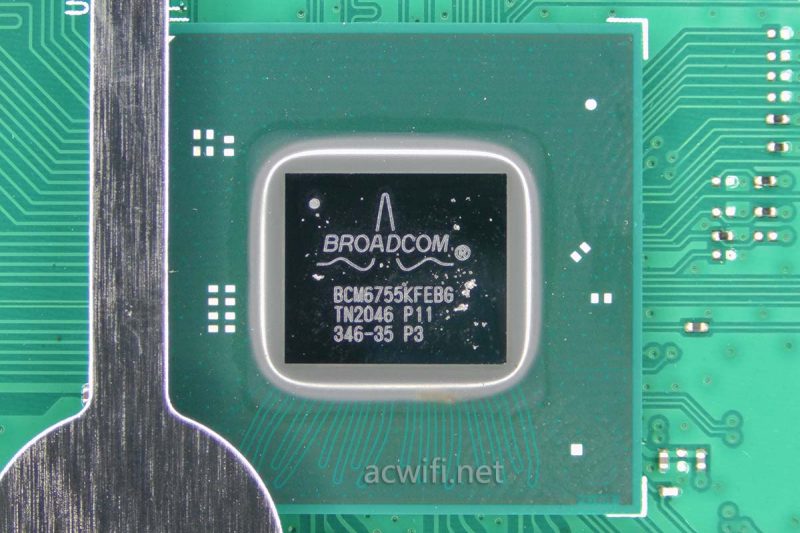

BCM6755

它集成了一个千兆网口,看走线是接在WAN口网口上,如果要多于1个网口,就需要外挂交换机芯片,因此当你看见路由器有BCM6755时,必然看见旁边会有一颗交换机芯片。

BCM6750集成5口千兆交换机,所以看见BCM6750时,不会看见有交换机芯片,BCM6750比BCM6755少了一个2.4G无线核心,所以芯片内部就有空间塞进五口交换机。猜的!

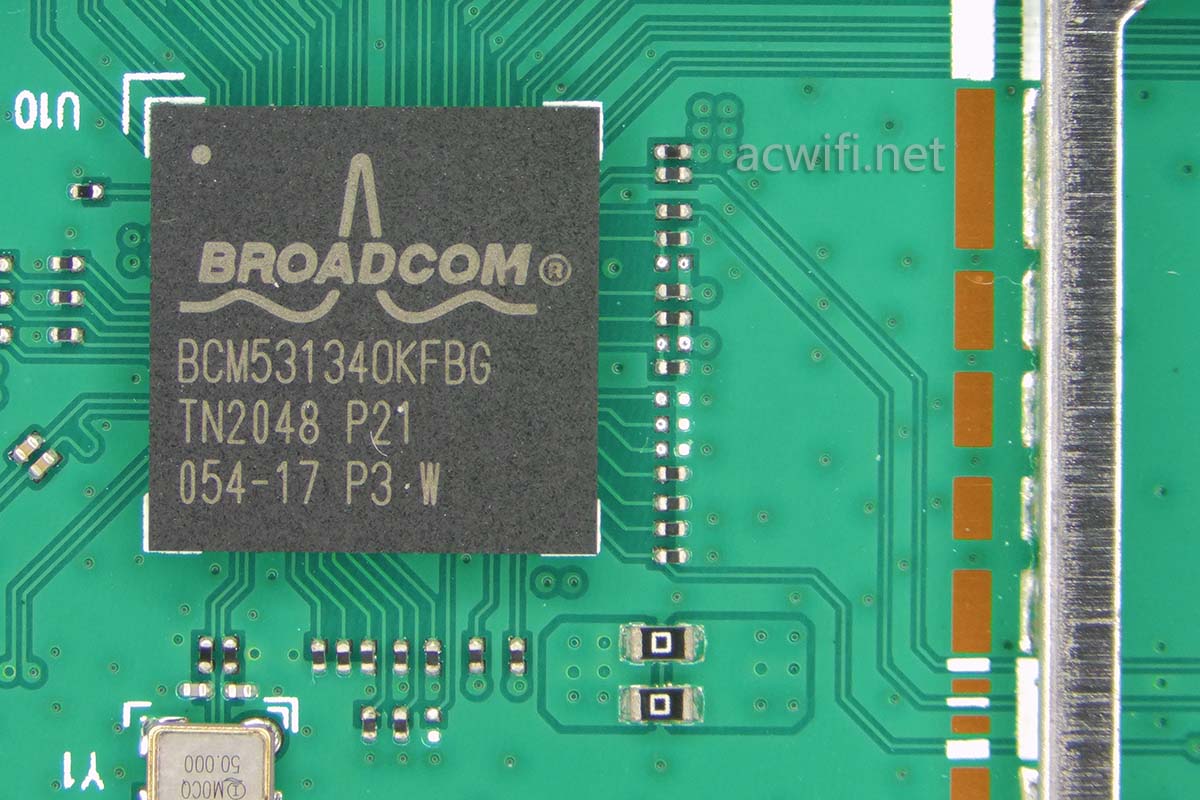

交换机芯片型号是:BCM531340,是一颗四口千兆交换机芯片。BCM531340

BCM531340的属性:

4xGPHY integrated, 1xRGMII and 1xRGMII/SGMII cost-effective smart-managed Gigabit switch
• 1G/2.5 Gbps SGMII interface
• Integrated on-chip 8051 microcontroller for cable diagnostics and green-power saving modes
• IEEE 802.1p, MAC Port, TOS, and DiffServ QoS for six queues, plus two time sensitive queues
• 128 Compact field processor (CFP) entries rules
• Broadsync™ HD for IEEE 802.1AS support

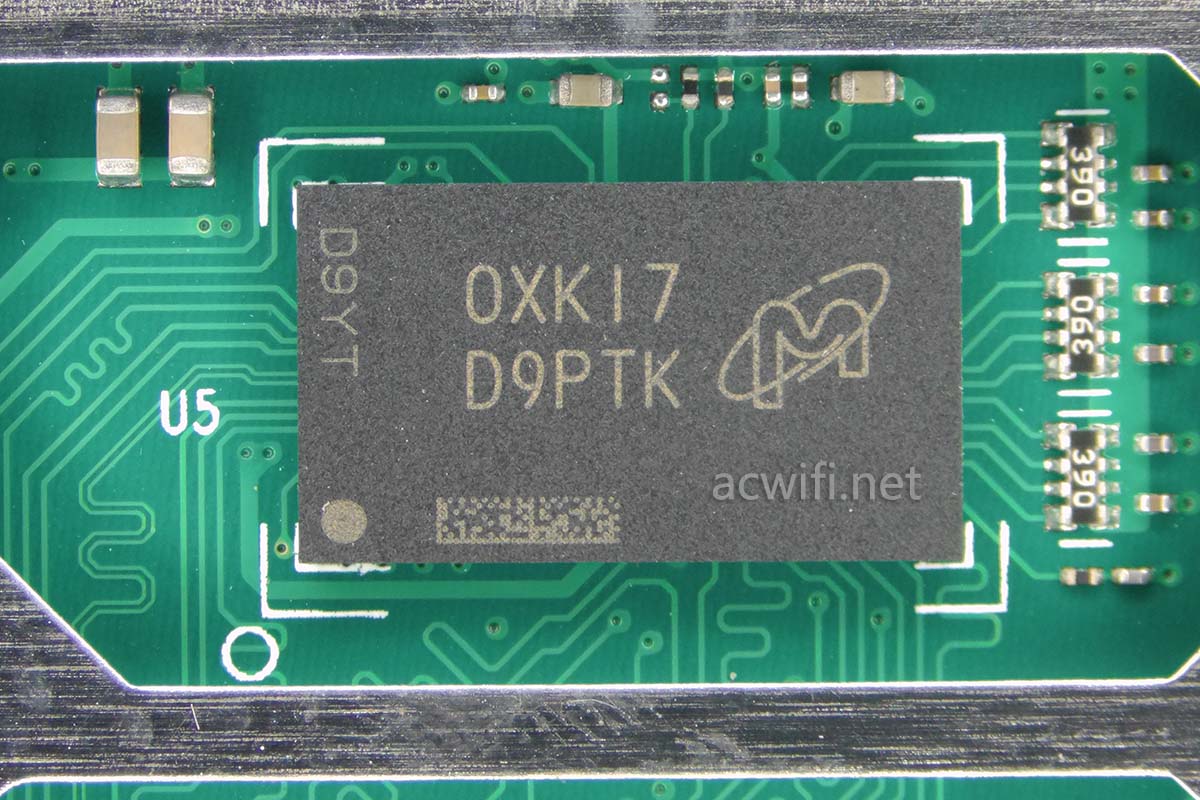

CPU下方有一颗内存芯片,丝印着D9PTK,从中可以查出具体型号是:MT41K128M16JT-125,DDR3-1600,容量256MB。

中国移动R3S-2拆机

现在来看无线射频电路。

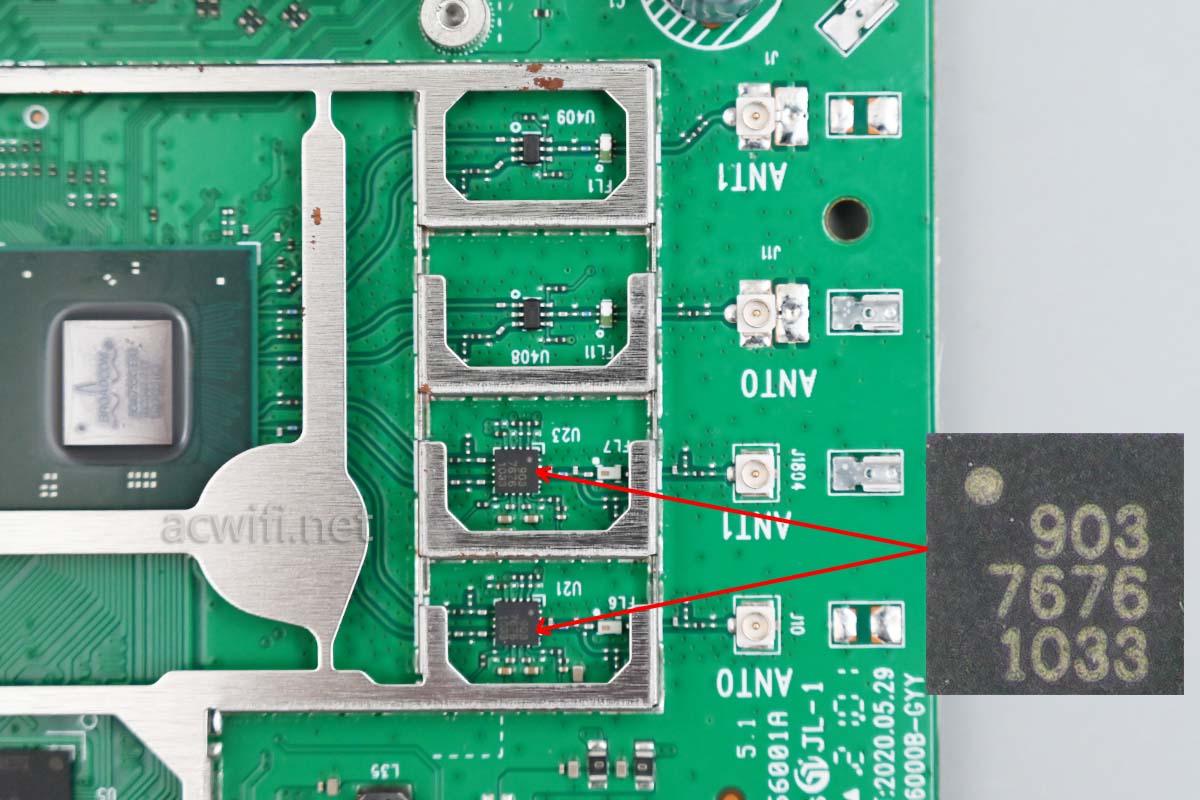

从BCM6755引出阵路射频,其中有两路接了上两颗FEM芯片,型号是RTC7676,它是一颗5G FEM;其余的两路是2.4G无线了,但没有外接FEM芯片,只有两颗射频收、发切换开关。

RTC7676

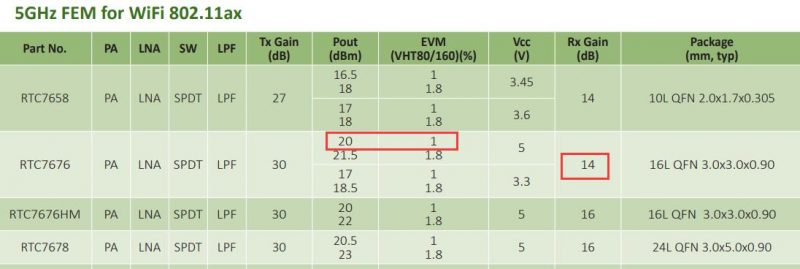

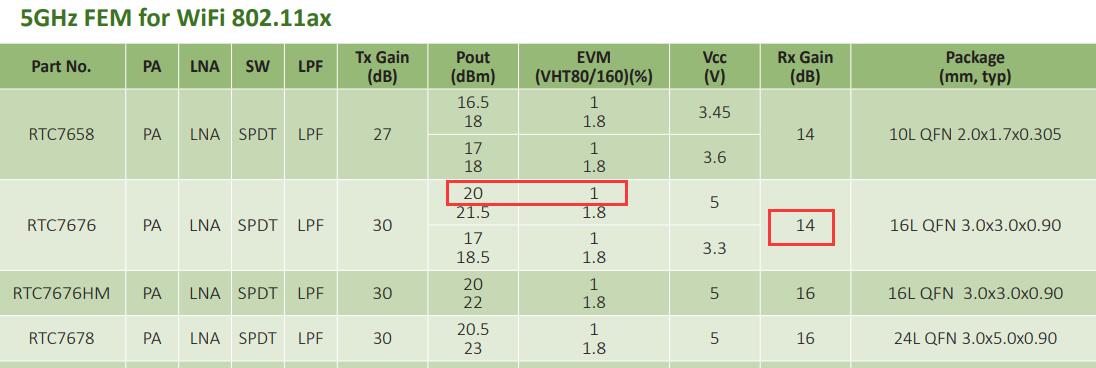

RTC7676的参数如下截图,因为没有找到具体数据表。。。

RTC7676

1.8% EVM=-35dB EVM,在256QAM下,放大功率+20 dBm

1% EVM=-40dB EVM,在1024-QAM 下,放大功率+21.5 dBm,但是1024-QAM(Wi-Fi 6)要看-43dB EVM的数值,但上图中并没有给出来(大概0.7% EVM)

功率一般般。

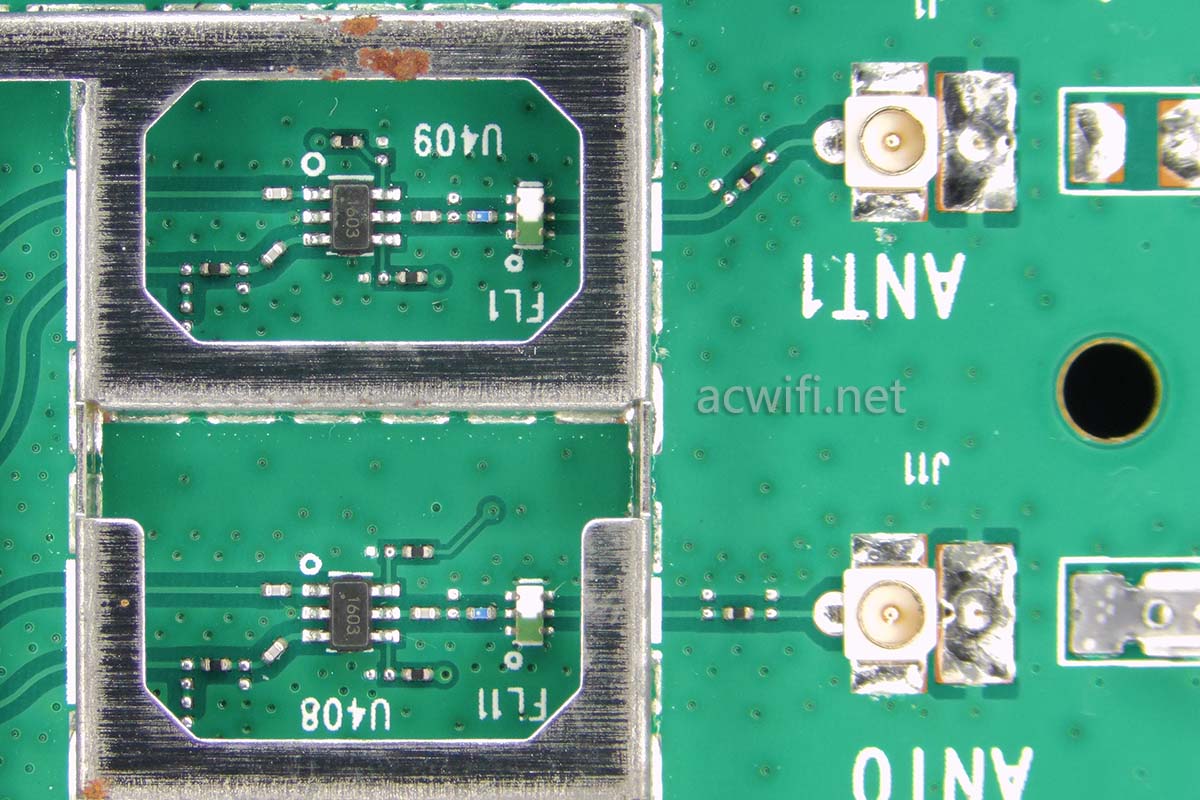

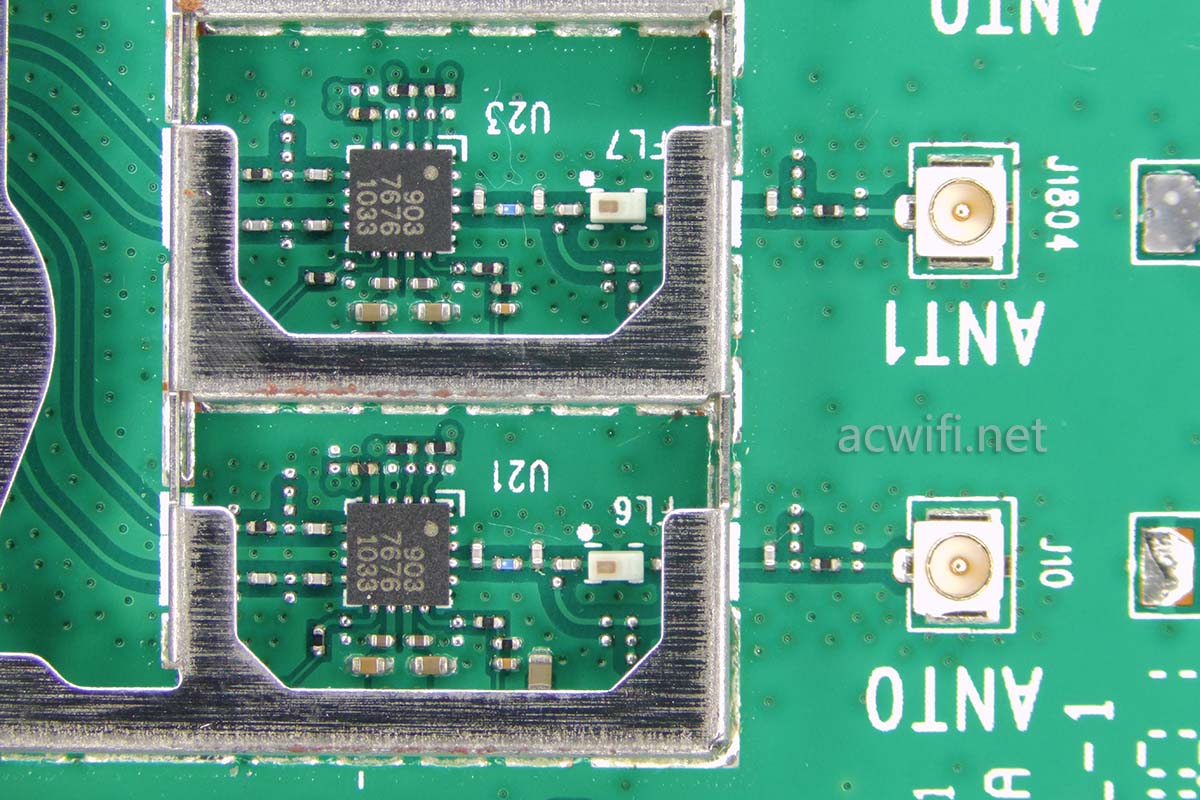

2.4G电路细节图:

中国移动R3S-2拆机

5G电路细节图:

中国移动R3S-2拆机

各芯片型号汇总图:

中国移动R3S-2拆机

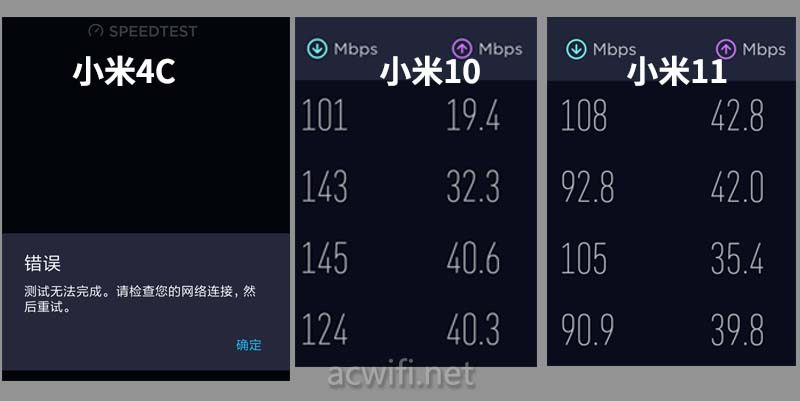

拿小米4、小米10、小米11在楼下D点测速看看:

中国移动R3S-2拆机

有点奇怪呀小米4C,连接5G是有信号的,有3格信号,但是呢,测速到大半的时候突然断开Wi-Fi,连续测速了10次,结果都没有一次完成测速,重启路由器之后仍旧。所以你只能看见“测试无法完成,请检查您的网络连接,然后重试”。

小米4C测速时在80-120的范围,只是每次快测守钙行速度时就自动断开了Wi-Fi。而小米10和小米11就没这个问题。。。

真是见鬼了,但鬼也不知道这是什么原因,所以鬼知咩!!!

可能个性差异呀,或许你的R3S-2没这情况呢!

中国移动和目AX18的信号很弱,再遇见这台连神机小米4C都会断线的RS3-2,带给我的感觉真不好。

若有任何疑问可留言或关注微信公众号acwifi-net

如需转载请注明来源和链接:路由器交流 » 中国移动R3S-2拆机
