TP-LINK XDR5480拆机,为啥没有1G瓶颈?

虽然标题里有提出问题,但到文章结尾也不一定会有答案。XDR5480是一款AX5400双频WIFI6无线路由器,属于TP-LINK新款产品线里的飞流系列,与大道系列一样全系配有自定义2.5G口。XDR5480现售价569元,值不值呢?以下通过拆机和一些简单的测试来告诉你吧。

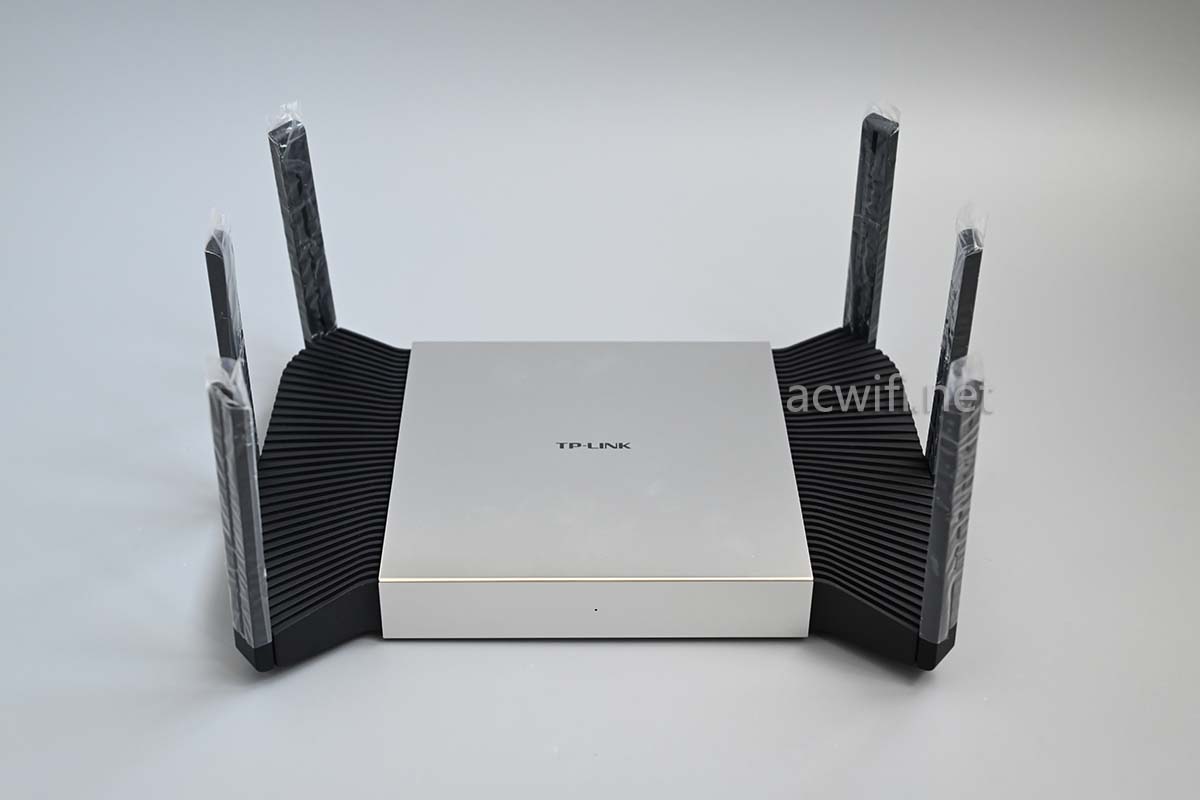

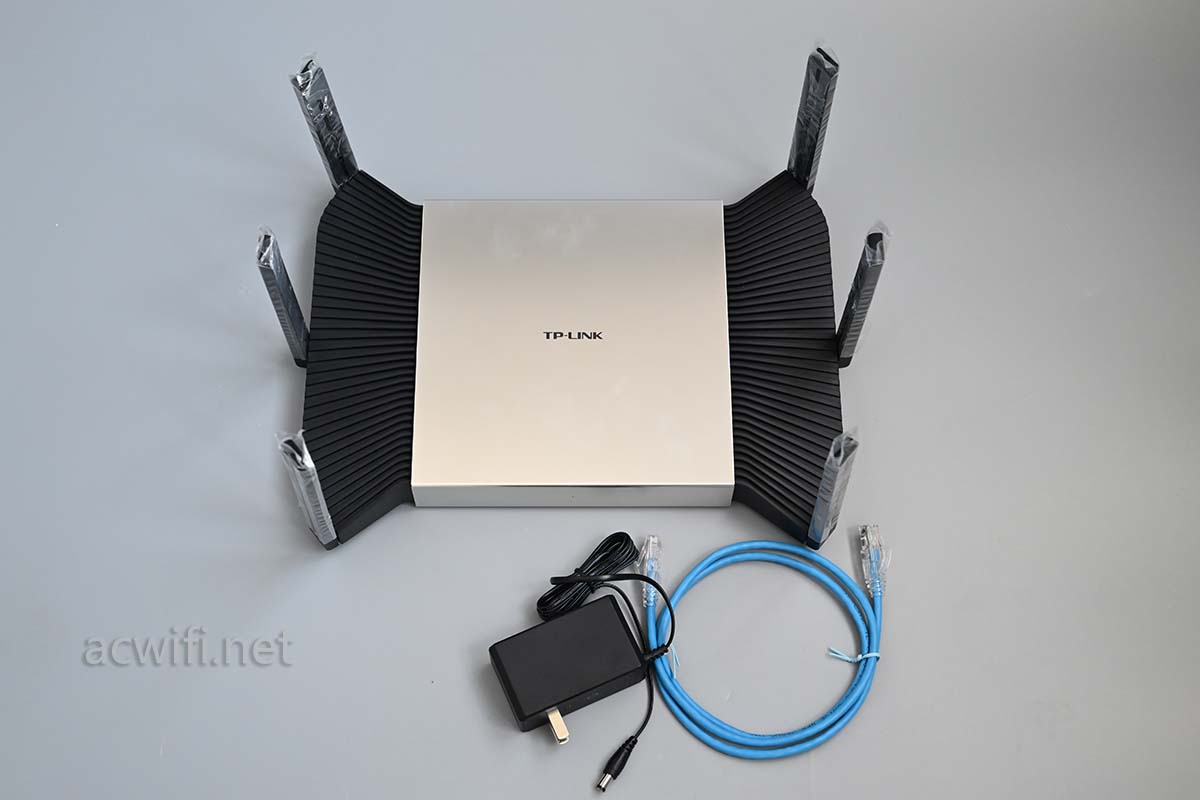

XDR5480的外观比较多人喜欢,各花入各眼吧:XDR5480拆机

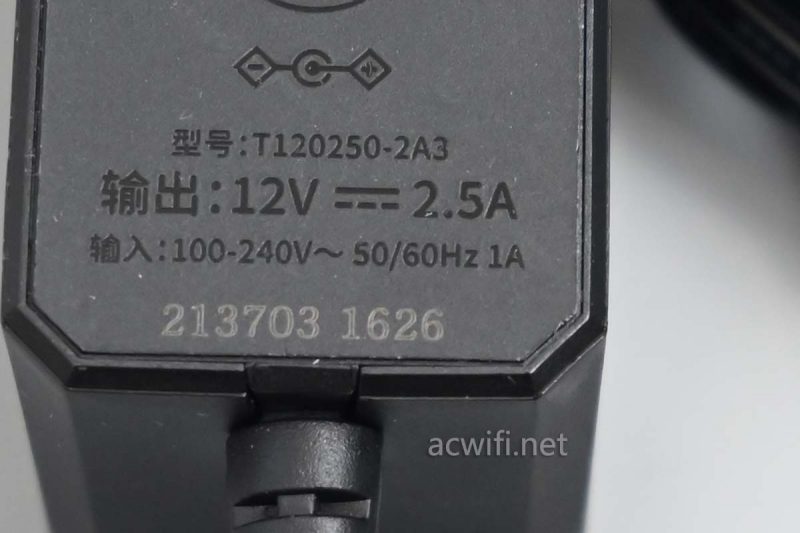

电源输出规格:12V/2.5A,哇2.5A呀,功率很足。路由器插上网线实测待机功率7.9W,插上2.5G光电转换模块后待机功率9.6W。
XDR5480拆机

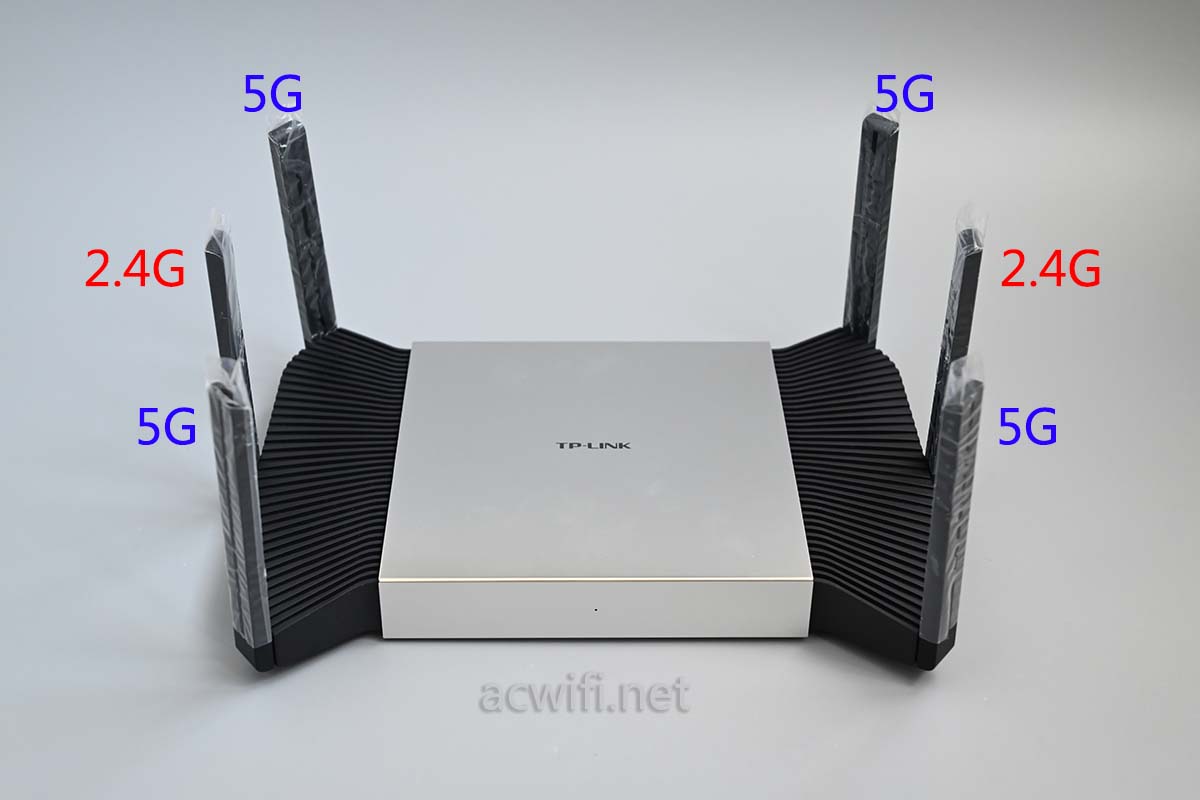

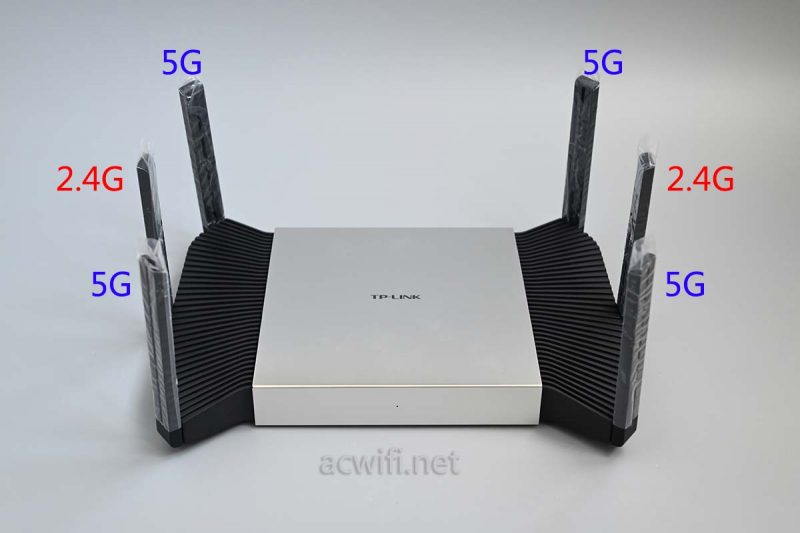

机身中间的是金属铝,机身两侧有散热孔。2.4G和5G天线布局如下:XDR5480拆机

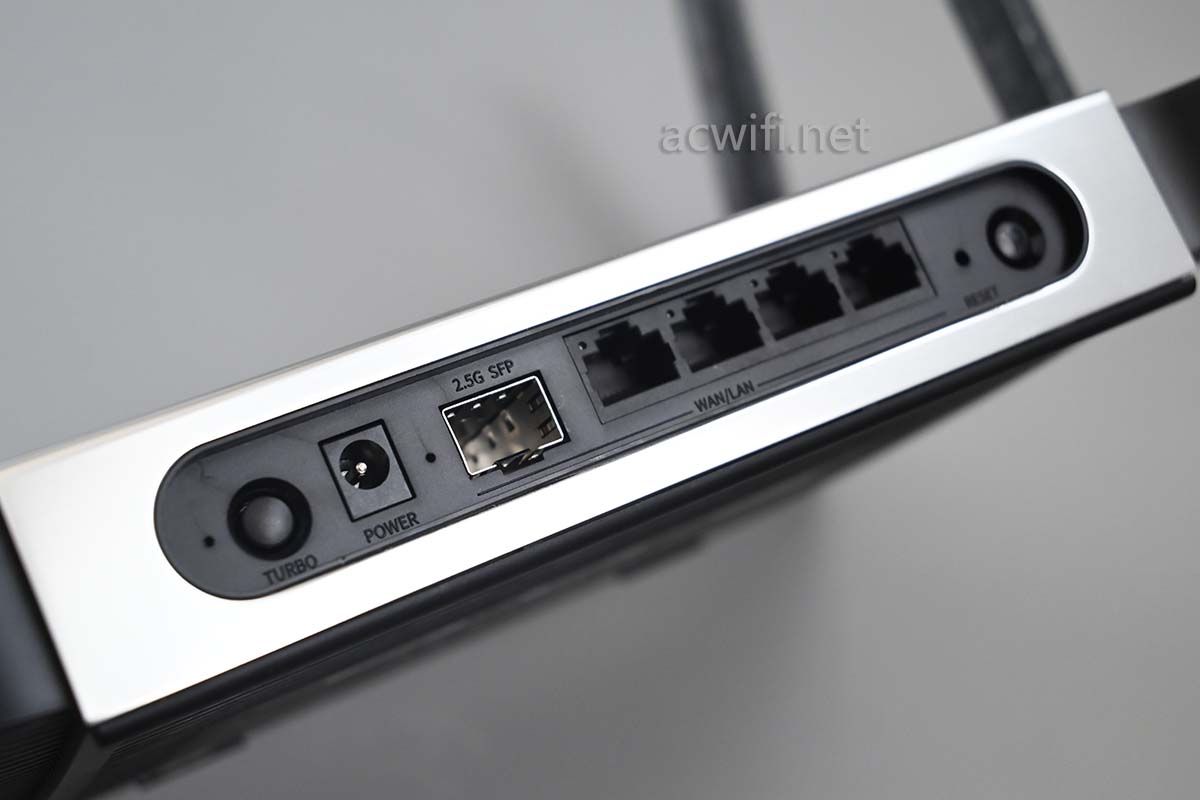

一个2.5G光口,4个千兆网口,支持盲插,也支持自定义WAN口。所以2.5G光口可以当作WAN口也可以当作LAN口。XDR5480拆机

预售的时候搭配2.5G光电转换模块会有49元优惠,那么这个模块等于花50元就能买到,我觉得很实惠,如果一直有这样的优惠就好了。如果你不需要用到2.5G网口,当然不必花这个额外的钱了。

XDR5480拆机

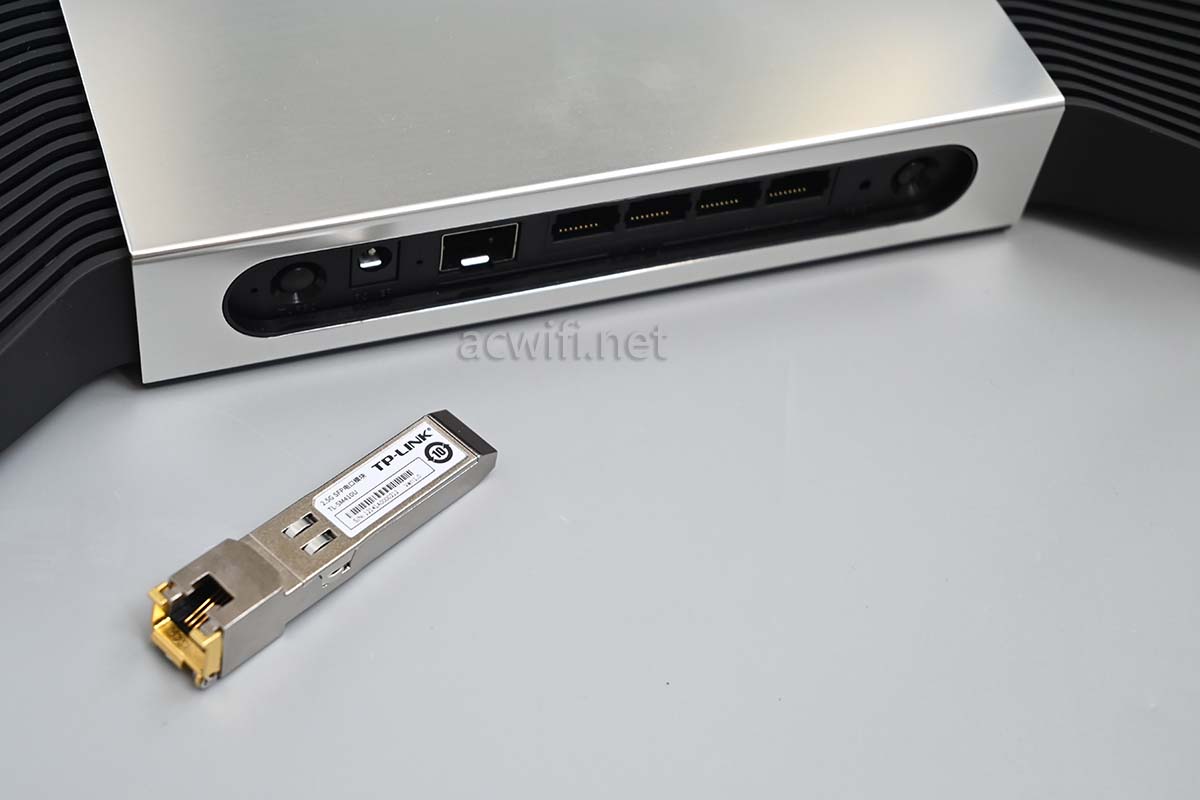

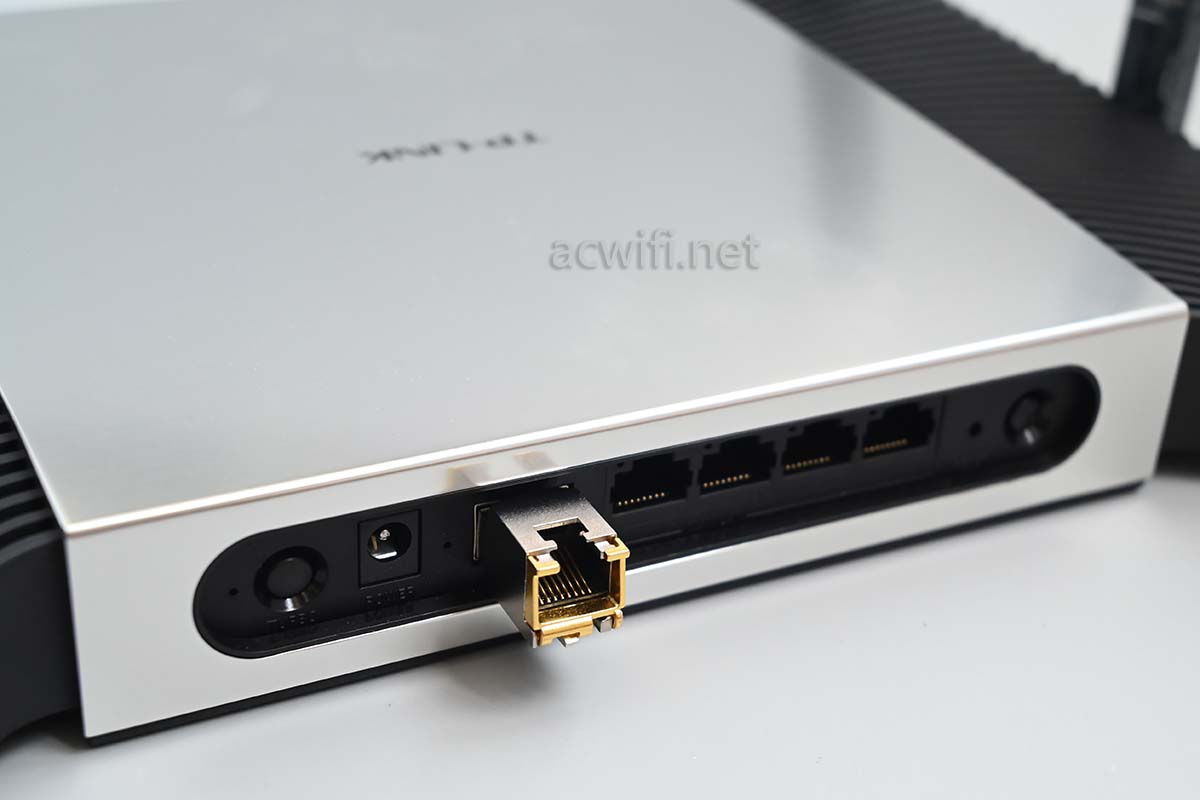

插上这个光电转换模块后,就可以直接持网线使用了,光口变电口,最高速率2.5Gbps。插上网线使用,这模板的外壳会有点烫手,你可以想像一下USB网卡的发热量。XDR5480拆机

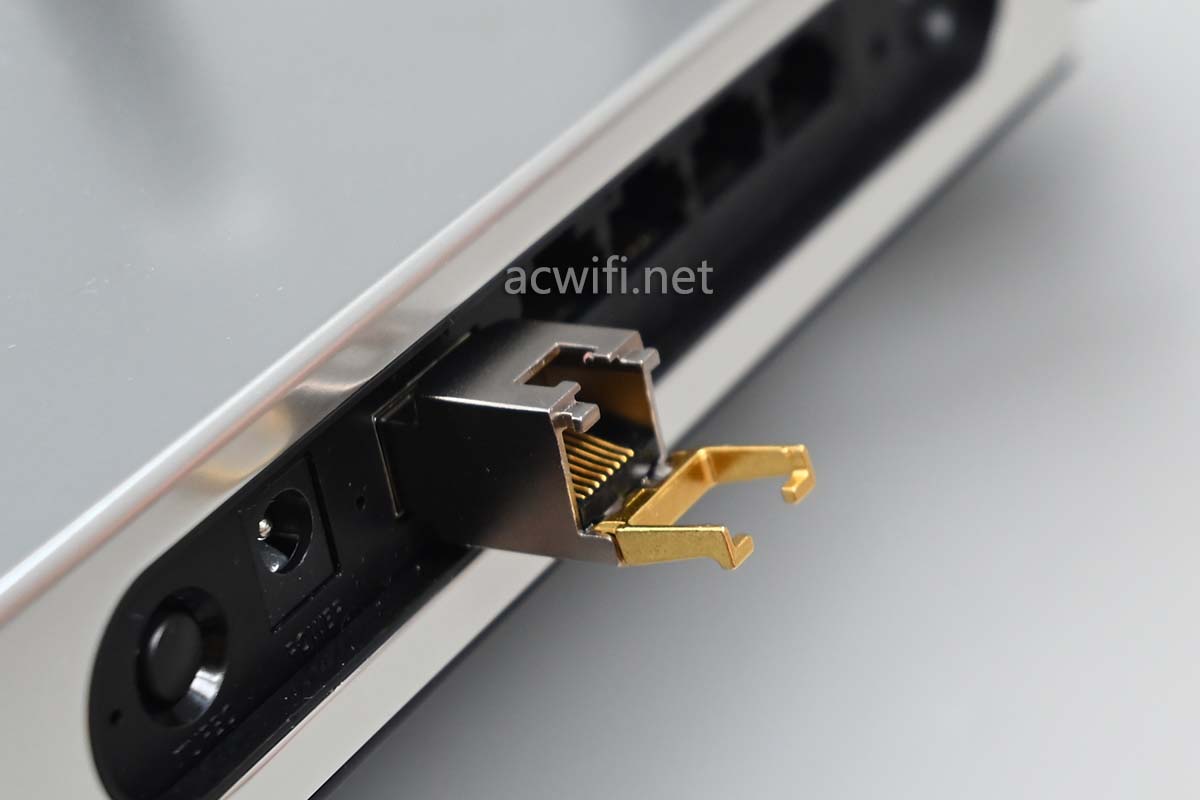

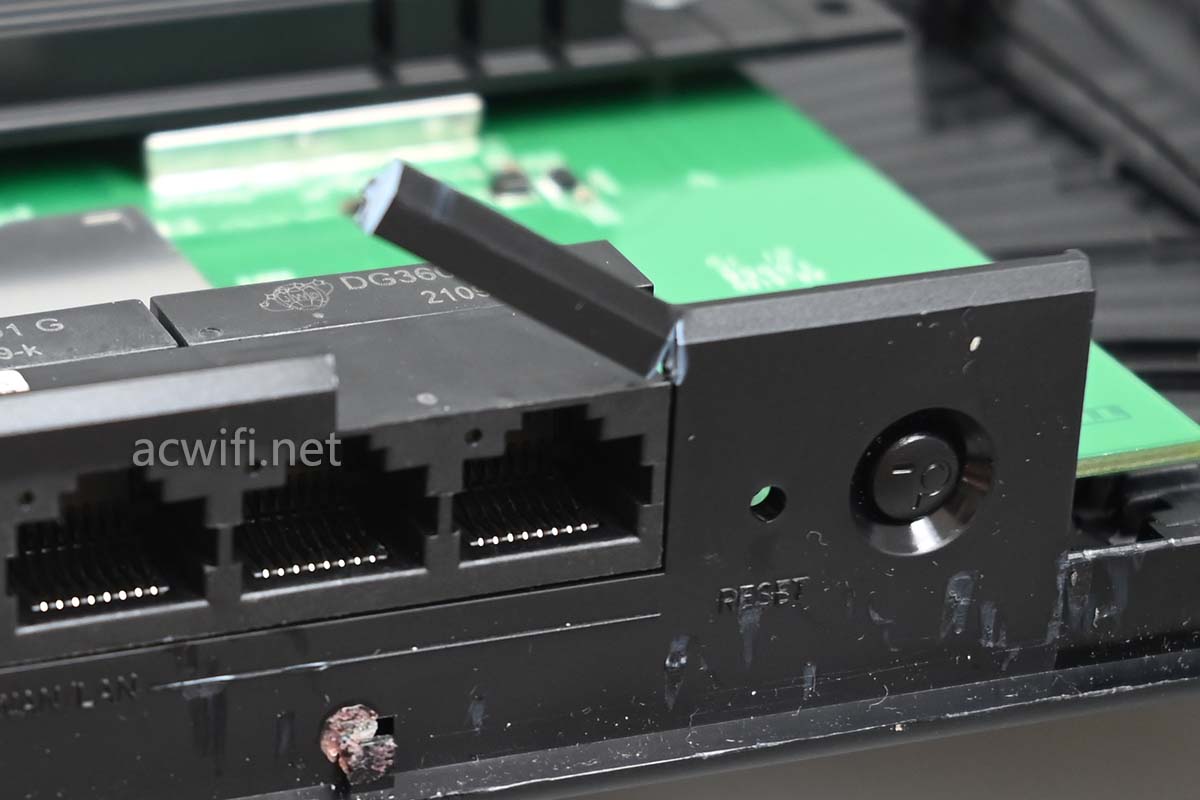

在拨出模块之前,要把这个金色锁扣打开,否则模块拨不出来:

XDR5480拆机

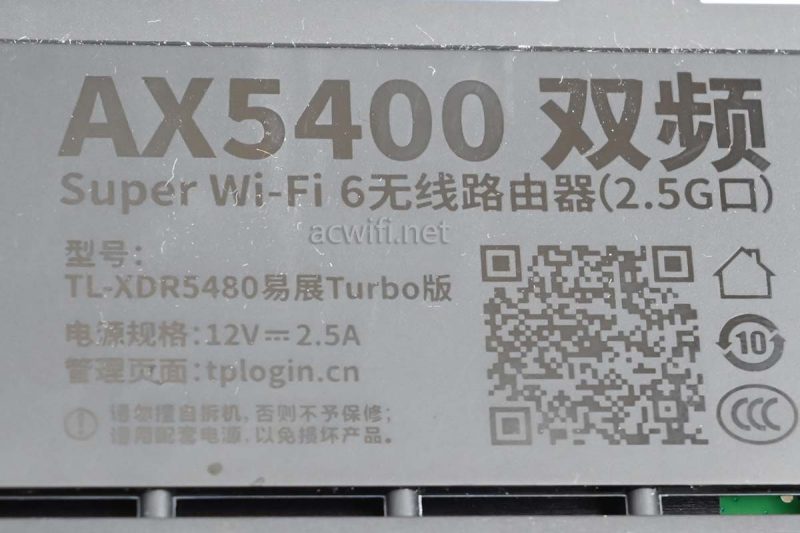

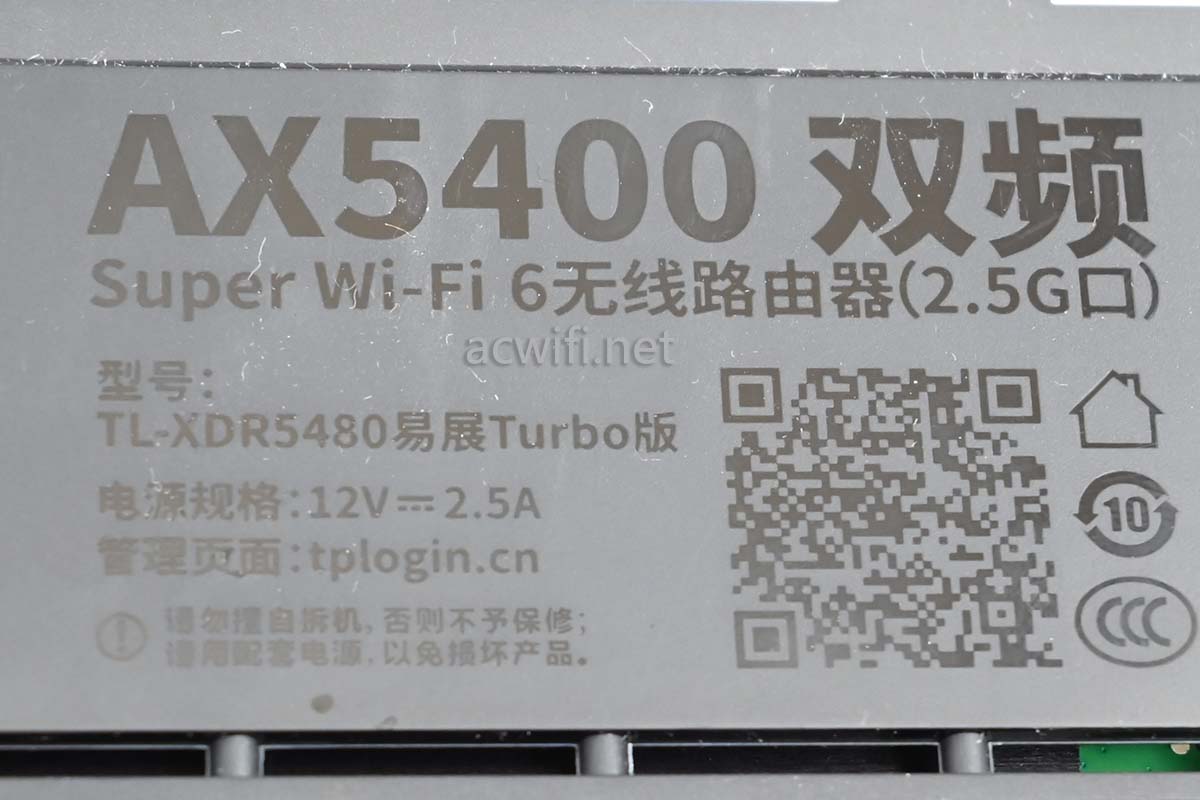

机身底部信息。型号:TL-XDR5480易展Turbo版。XDR5480拆机

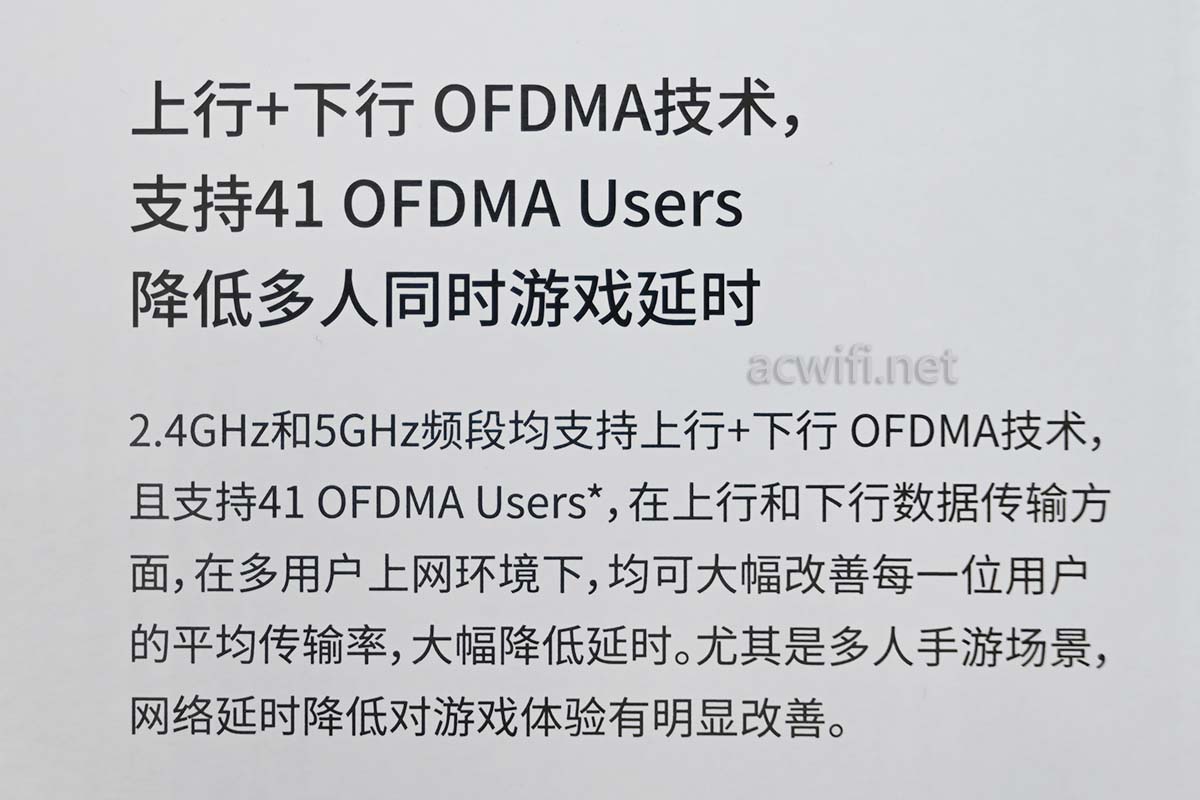

XDR5480的商品详情页与外包装盒上的内容,都写明了双频可支持41个OFDMA用户,从这一属性可以猜出5G无线芯片的型号很可能是QCN9074,这是一颗完整的无线芯片,不需要CPU提供支援,可以独立工作,所以QCN9074也可以制作成一款无线网卡的。可惜高通还没有出WIN驱动,估计也不会出,路由器芯片都短缺,就不会拿来生产无线网卡了。

XDR5480拆机

QCN9074支持512台无线带机量,支持37个OFDMA用户,不像QCN5054那样需要更强大的CPU来支援,而500多元的价格,也不会有多强的CPU,根据小米AX6000和H3C BX54的配置来看,CPU使用IPQ5018就行。但IPQ5018的以太网接口只有一个2.5G的SGMII+和一个1G PHY接口,如果让一个2.5G口占用了,那么CPU到各LAN口的总带宽只剩1Gbps了。详见这篇:

实测小米AX6000的2.5GbE网口的问题是个问题

小米AX6000和H3C  BX54均圾这个问题,但这个1G瓶颈不会影响千兆宽带的使用。不用多虑!

如果XDR5480真是采用了高通这款IPQ5018,这个1G瓶颈也很大可能存在,所以在拆机之前我先对它进行一些简单而又复杂费时的测试,一来可以提前知道一些接口数据,二来怕在拆机时万一弄坏了机器那就67了!



1、XDR5480的2.5G口到所有LAN口的带宽是1Gbps吗?

以下是从2.5G网口到三个LAN口的总速度(第4个千兆口作为WAN口)

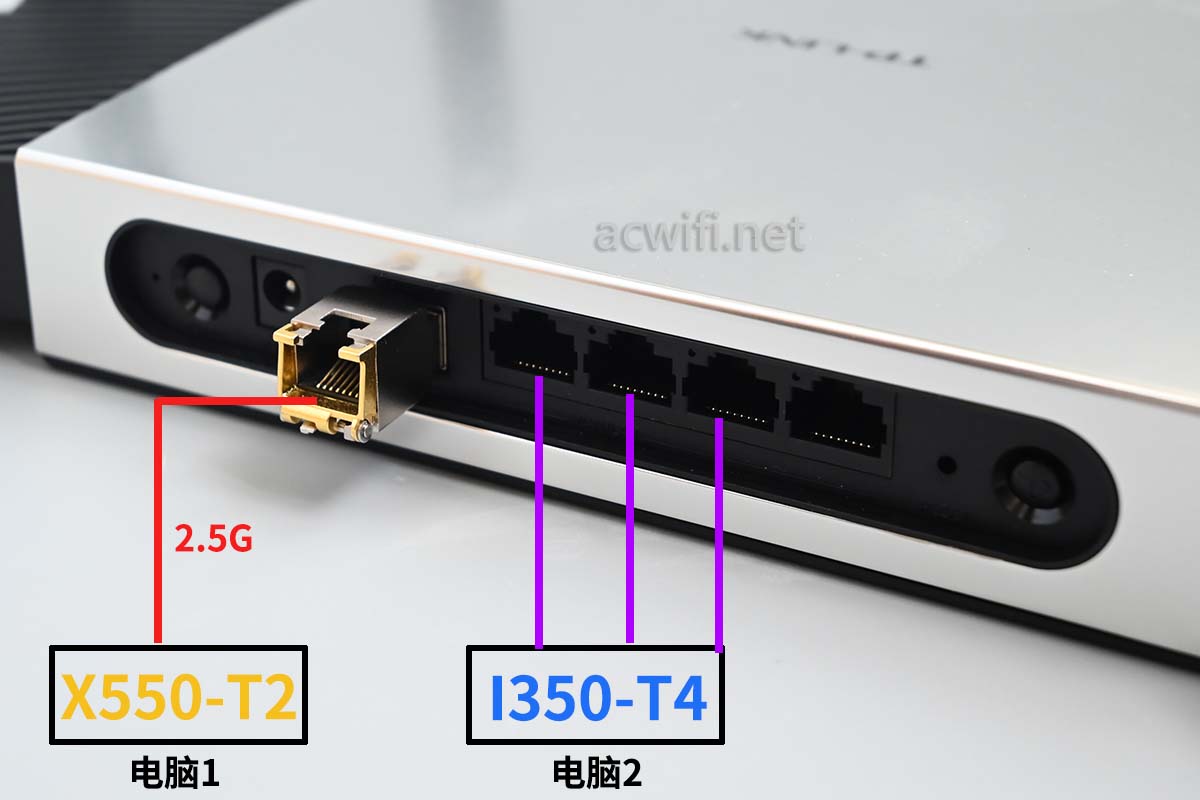

接在2.5G光电转接模块上的网卡是Intel X550-T2,接在三个LAN口的网卡是Intel I350-T4。连接设备如下图:XDR5480拆机

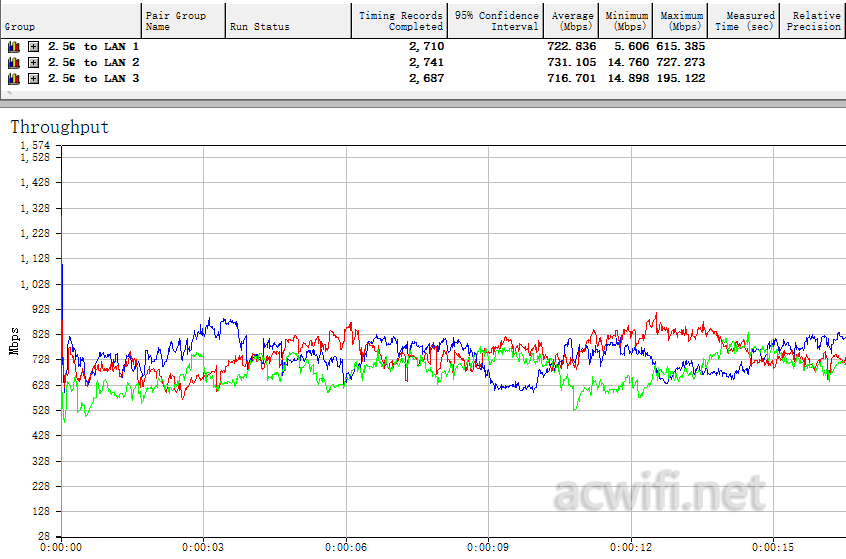

使用IxChariot软件进行打流测试(TCP),2.5G to 3个LAN口的总速度如下图:

2.5G to lan1+lan2+lan3

三个千兆LAN口,平均每个接收到的速度是720Mbps,总带宽一共是,,我先按下计算器。。。2170Mbps!!!

居然没有1G瓶颈????而且突破了2Gbps带宽。经多过复测,结果都是超过2Gbps。

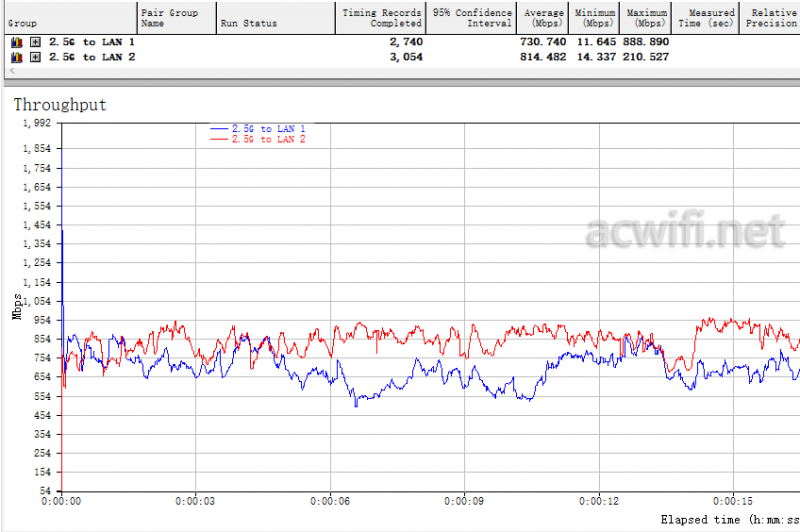

如果只有2个LAN同时传输会怎样?XDR5480拆机

两个LAN口一共1545Mbps,也超过了1Gbps,但没达到1800Mbps,速度有点奇怪。

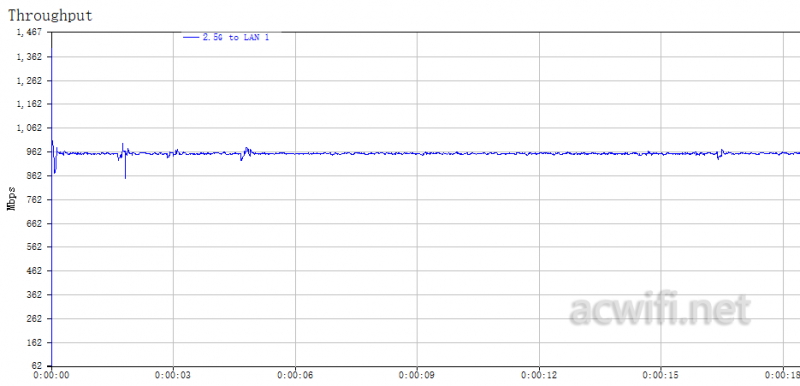

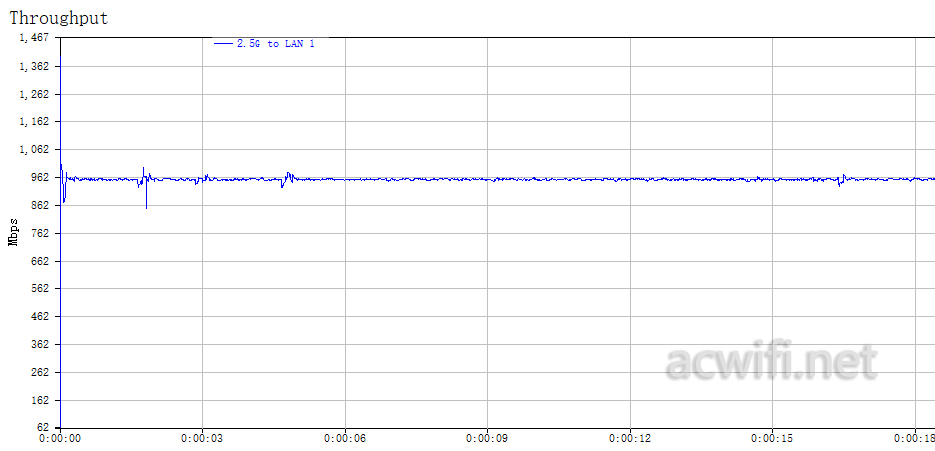

当单个LAN口时,肯定是没问题的,达到950多Mbps。XDR5480拆机

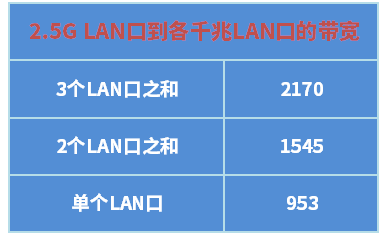

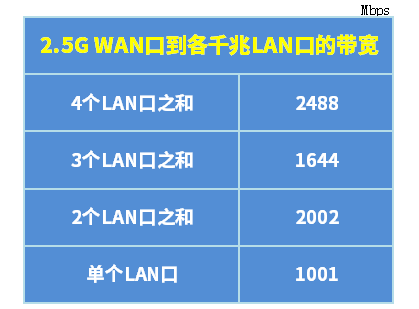

2.5G LAN口到各千兆LAN口的速度汇总表: (Mbps)

XDR5480拆机



如果把2.5G口当作WAN口的话,其它4个LAN口会有怎样的速度?测试方式平台使用了minismb,只是把包的尺寸调到最高1518byte(UDP),这时,可以测出最大带宽。

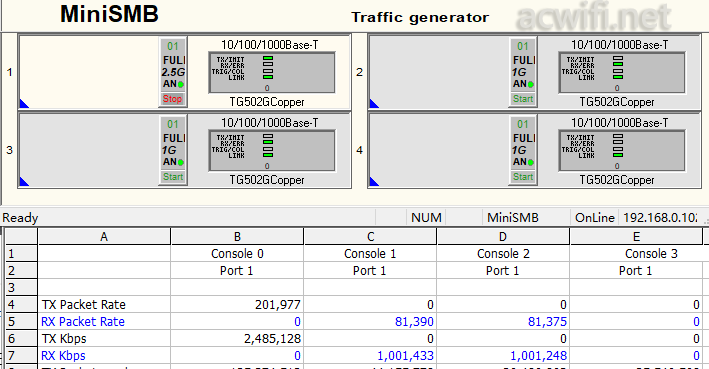

但我发现2.5G WAN to  两个LAN口时,带宽可以达到2Gbps,如下图:2.5G WAN 1518byte lan x2

看第7行,“RX Kbps”后面的Console1(LAN1)和console2(LAN 2),两个LAN口均达到了1Gbps。那就奇怪了, 前面作为LAN口时,2.5G到2个LAN之才1.5G多些。

所有的LAN口组合情况如下:

XDR5480拆机



2、XDR5480的所有LAN口到CPU的带宽是1Gbps吗?

既然2.5G的CFP与LAN口之间没有1G瓶颈,会不会是占用了SGMII+接口了?然后LAN口到CPU的带宽只有1Gbps?

I350-T4接上XDR5480的三个网口,同时向连接了5G(CPU与无线芯片用PCIe连接)的小米11手机,结果如下:

lan1+lan2+lanl3 to 5G 小米11

总的速度是1873Mbps,也是没有1G 瓶颈。



3、XDR5480的2.5G口到CPU的带宽是1Gbps吗?

用一台XDR6060无线桥接XDR5480的5G,两台的2.5G LAN口分别接在两台电脑上,对打结果:

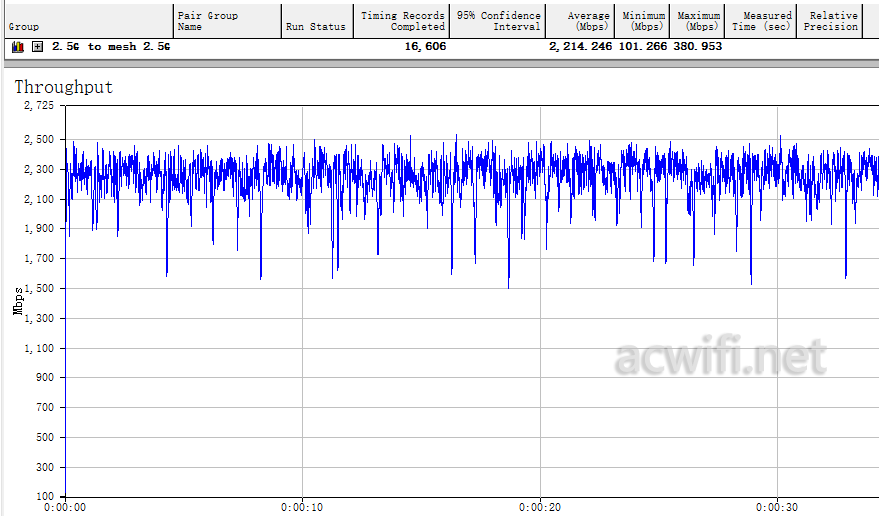

2.5G to mesh 2.5G

结果是2214Mbps,超过了2Gbps。也是没有1Gbps。

这台XDR5480到底什么构造呀??难道CPU不是IPQ5018?



带着疑问来拆机,比较心急加上外壳很多卡扣,很紧,花了20分钟才拆开外壳,但还是有些损坏。

XDR5480拆机

幸好没有伤及网口,否则就“大拧乐”了:XDR5480拆机

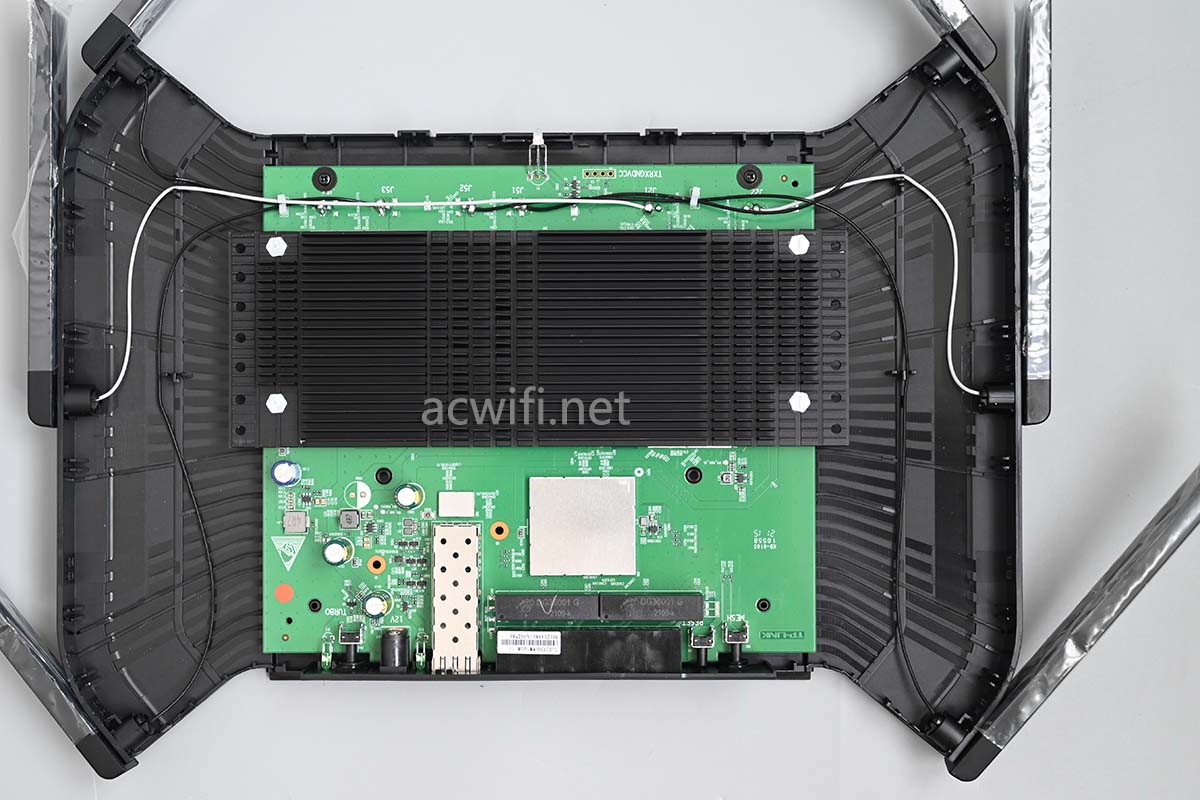

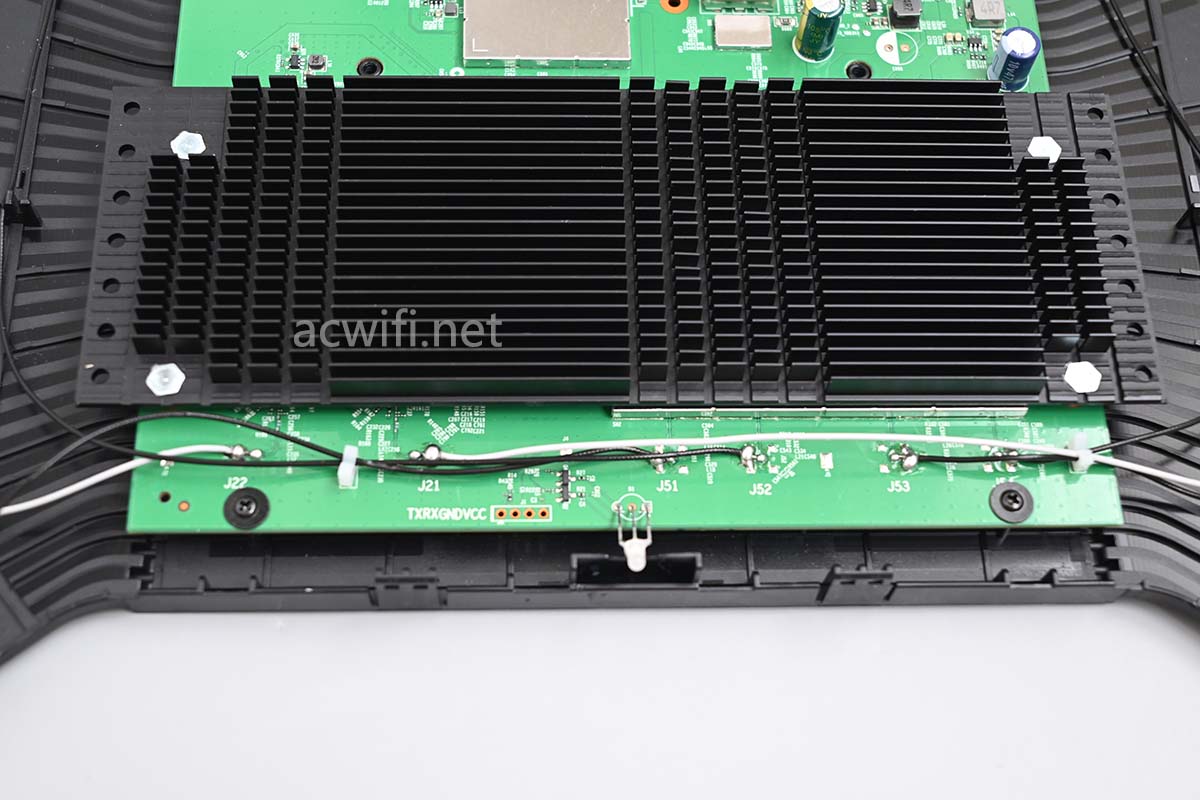

散热器比主板还要长,头一次见:XDR5480拆机

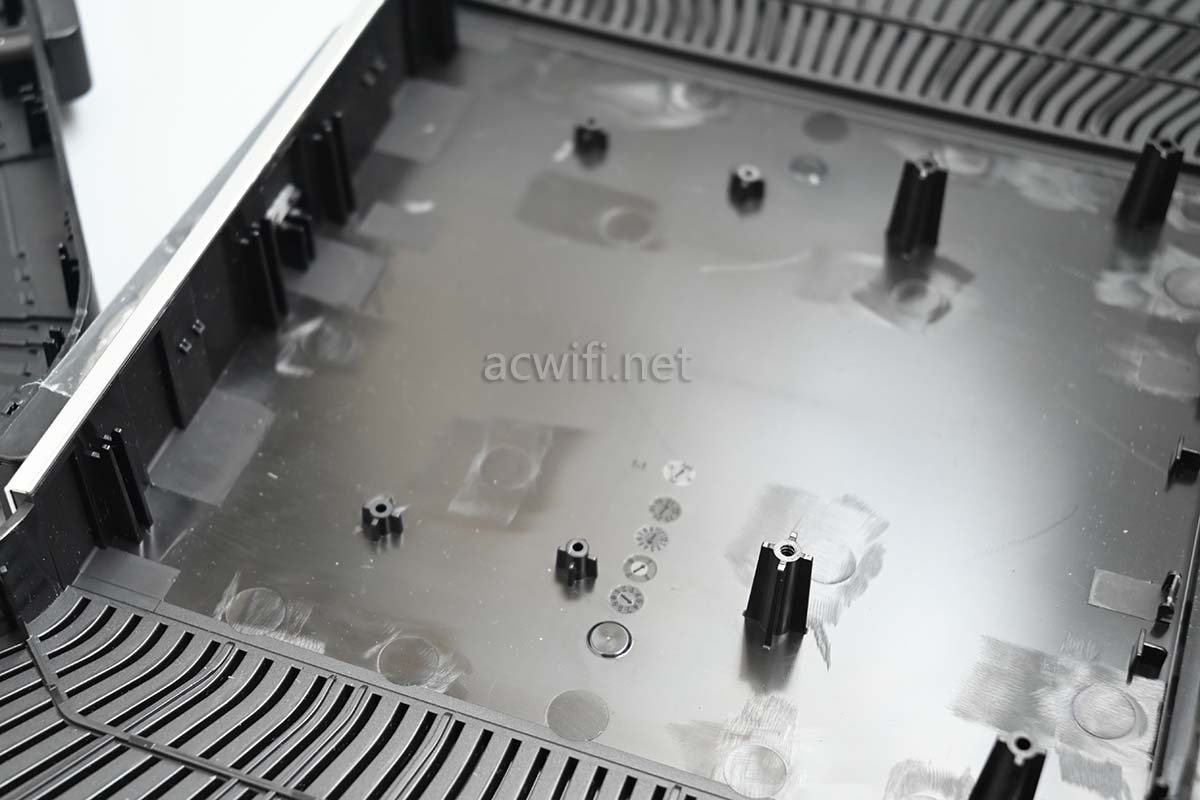

我以为顶兽上的那片铝金属会帮助散热,但没有一点联系,没有接触发热部位,底下是塑料壳:

XDR5480拆机

天线全是焊接在主板上,好处是减少信号误差,缺点是不方便我拆:XDR5480拆机

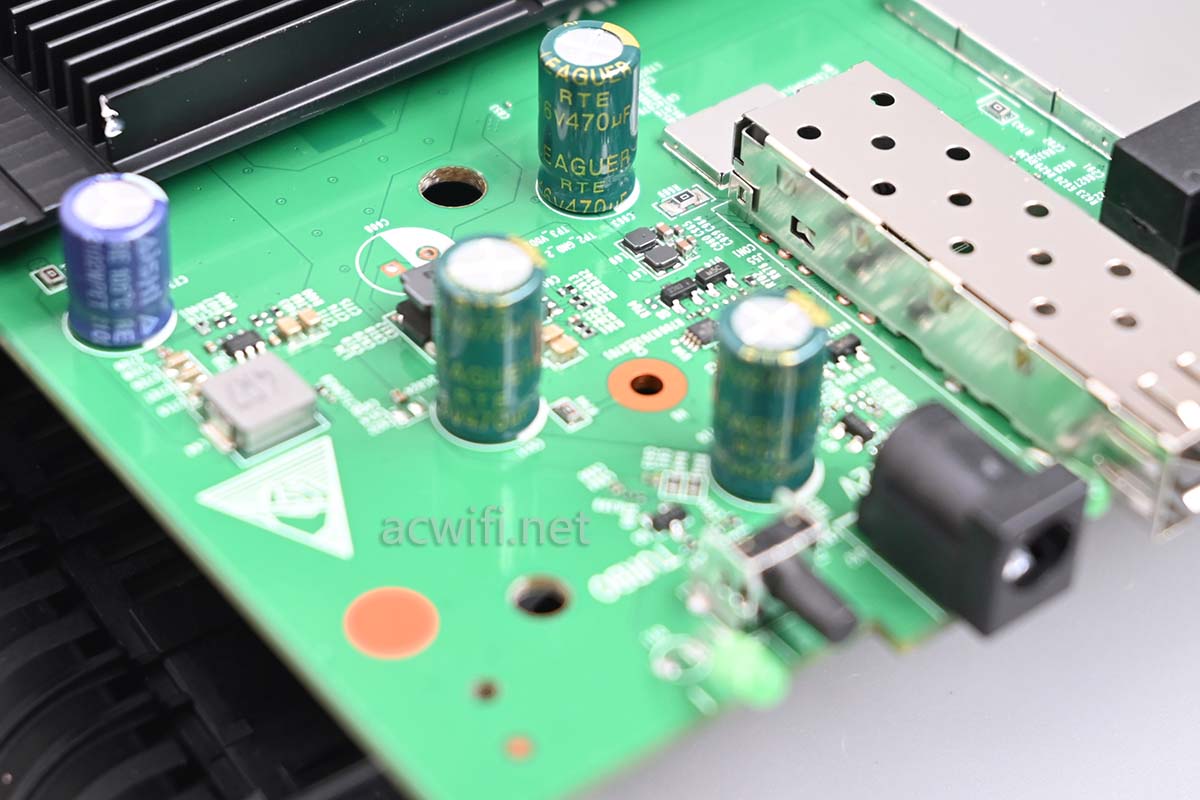

3颗16V 470uF,1颗10V 470uF电容:

XDR5480拆机

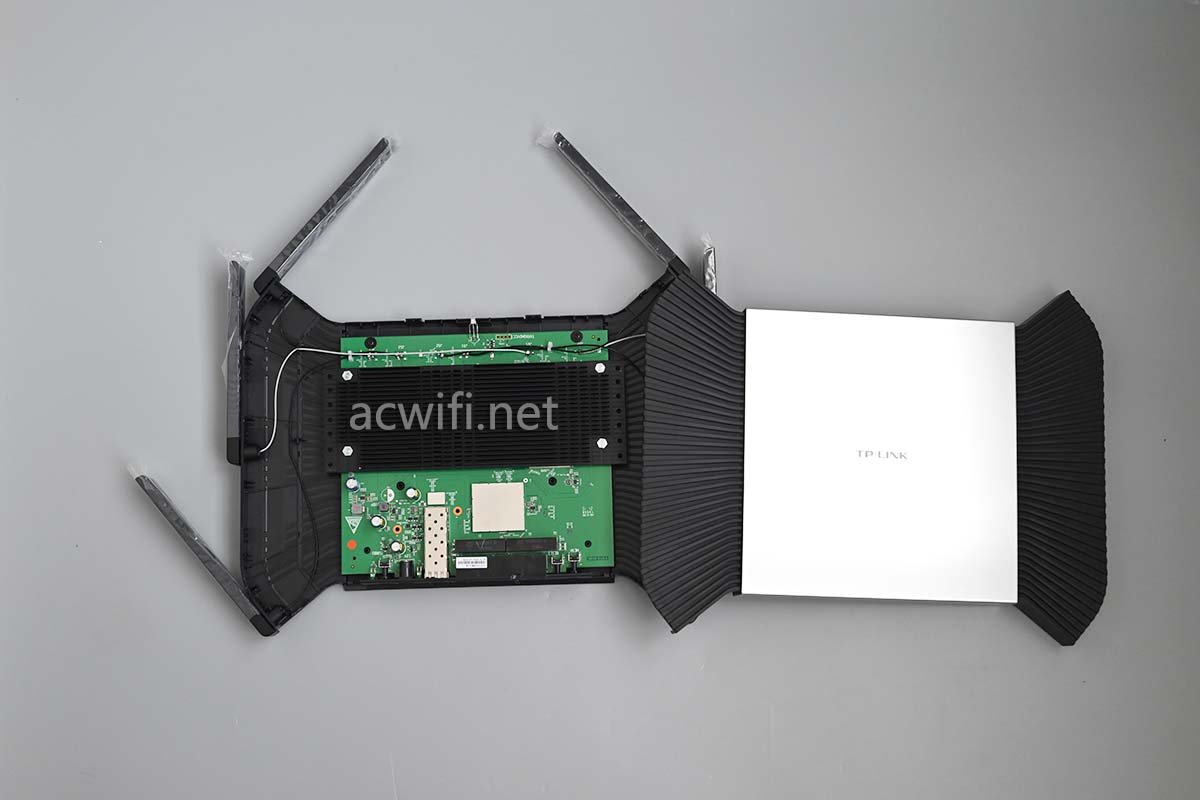

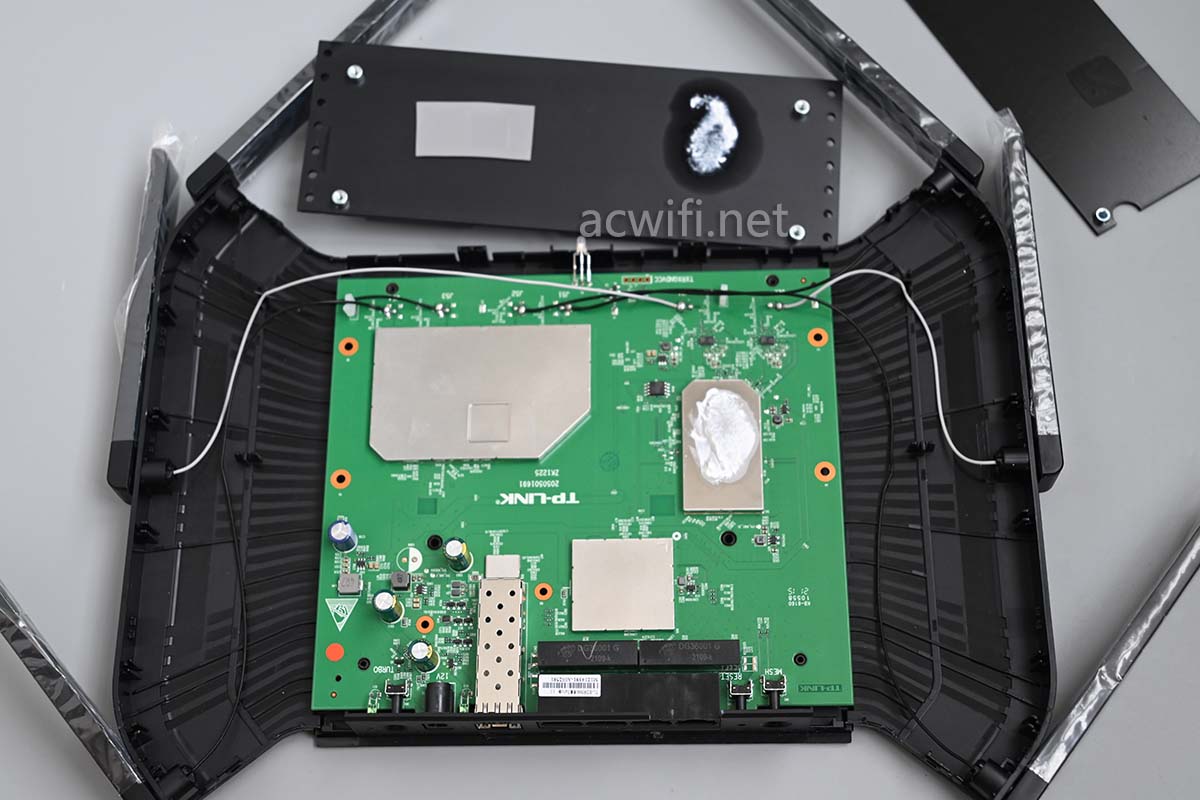

主板有2颗螺丝,取出之后翻过来看主板背面:XDR5480拆机

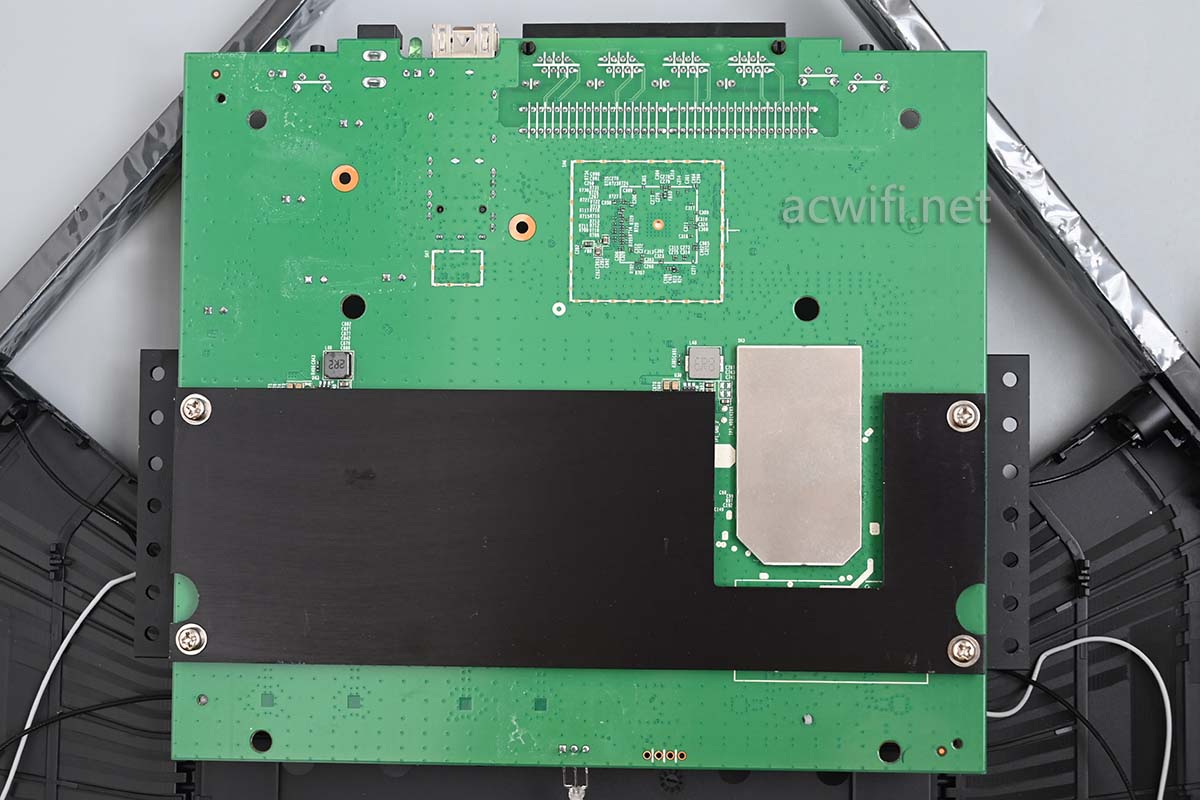

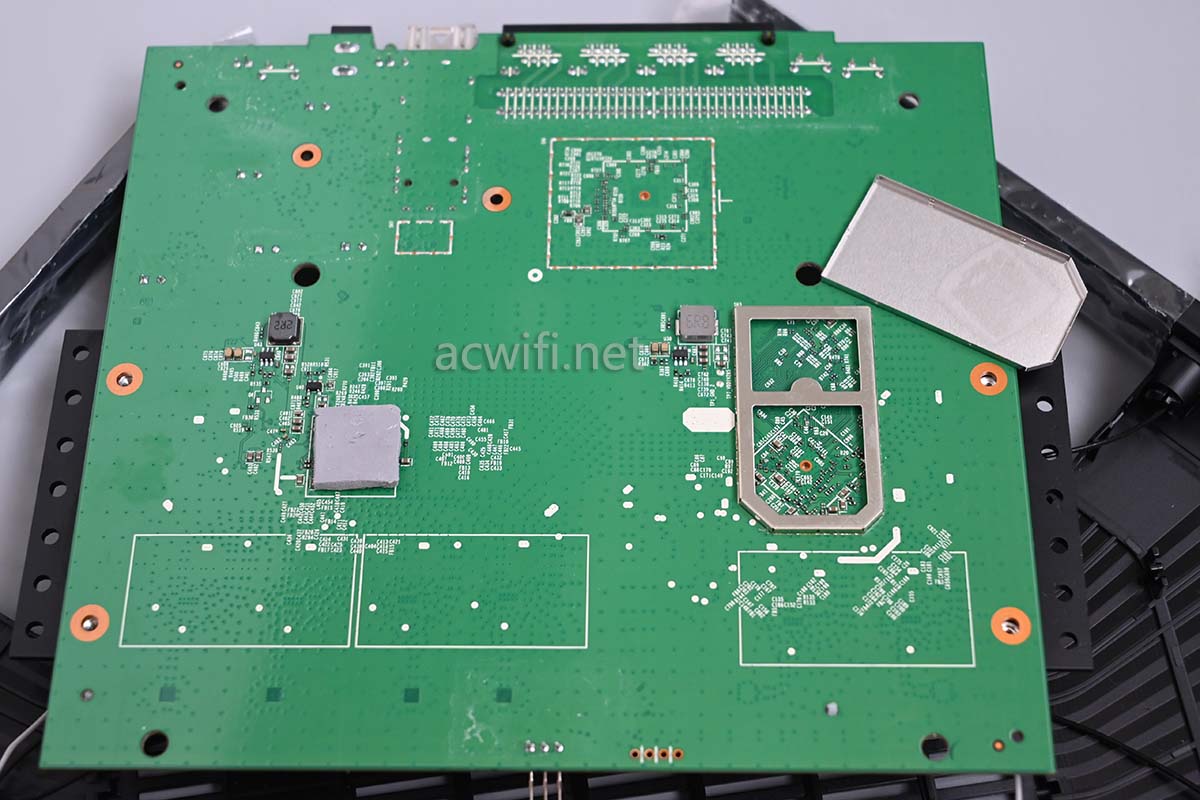

背面也有长条散热板,还有一个屏蔽罩,我猜里面是空的。取下散热片和屏蔽罩之后:

XDR5480拆机

散热板下有一片导热硅脂垫片,帮助主板正同上的芯片导热。主板背面不算干净了,有2个供电电路,分别为5G芯片和CPU供电。

回到主板正面吧,直接拆下散热器:XDR5480拆机

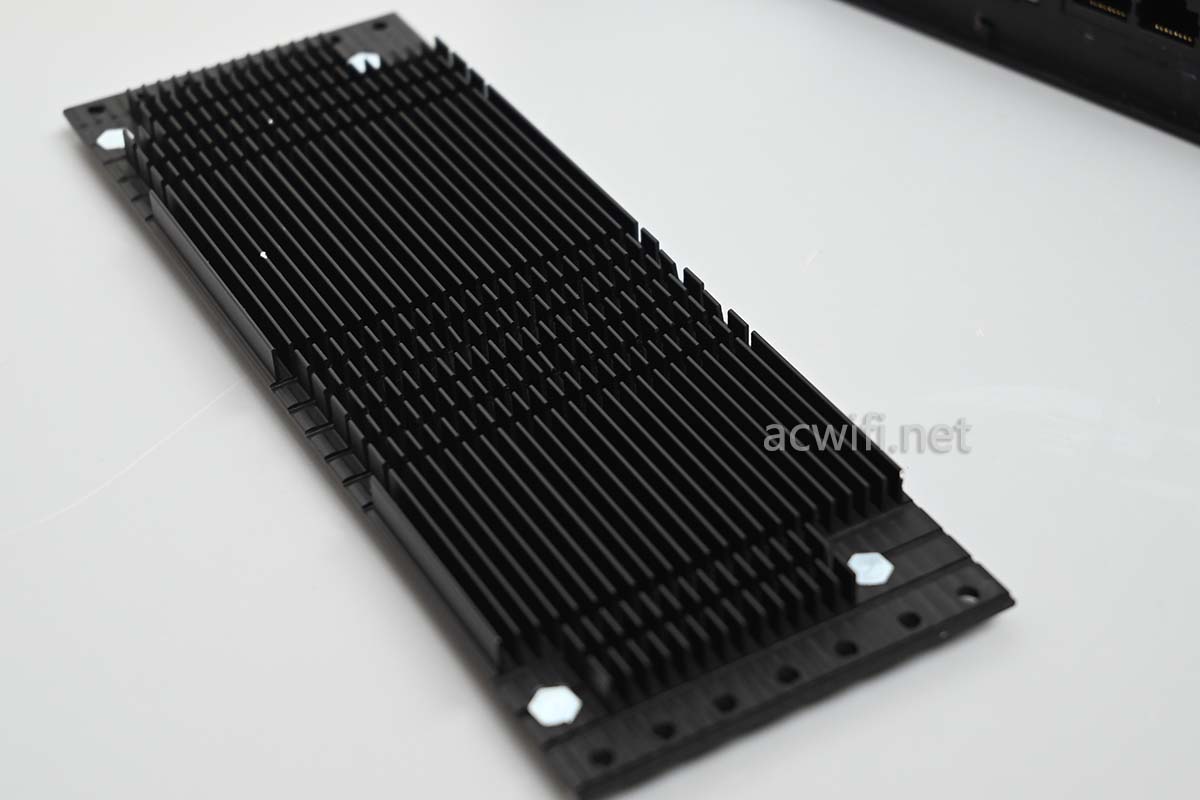

散热器有份量:XDR5480拆机

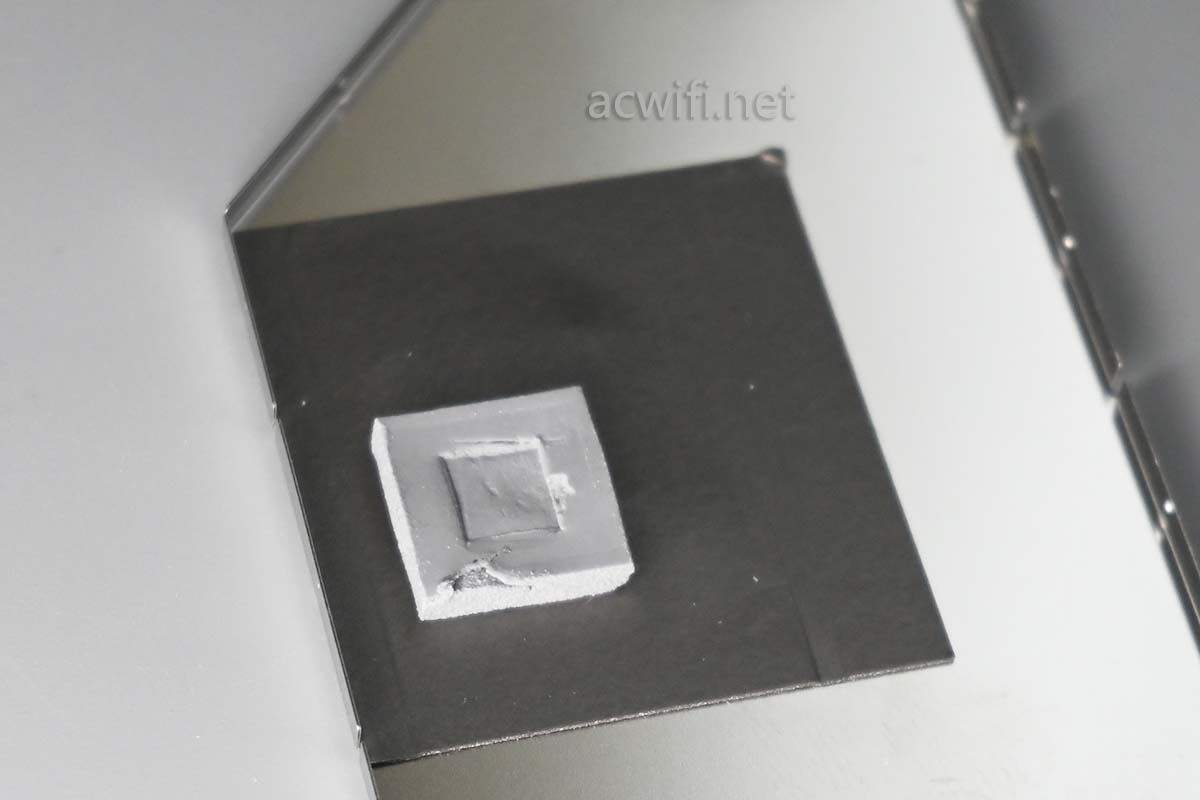

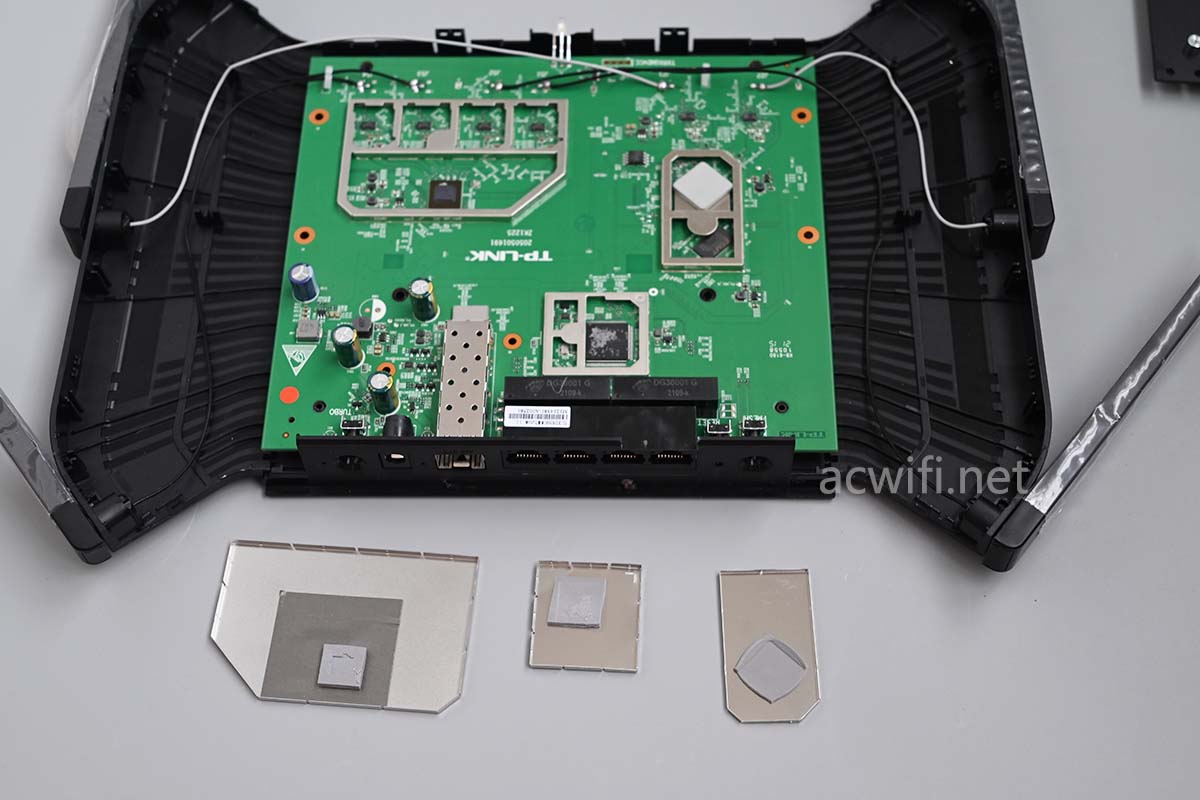

速战速决啦,撬开所有屏蔽罩,三片屏蔽罩下方均有一片硅垫硅脂垫。XDR5480拆机

最大的那个屏蔽罩底下还有一片深灰色的”屏蔽吸波材料 RFID材料 超高频EMI 微波电磁屏蔽 抗干扰吸波材料”,这是淘宝搜索到的标题。XDR5480拆机

小米AX6000和H3C BX54没有采用这种材料。

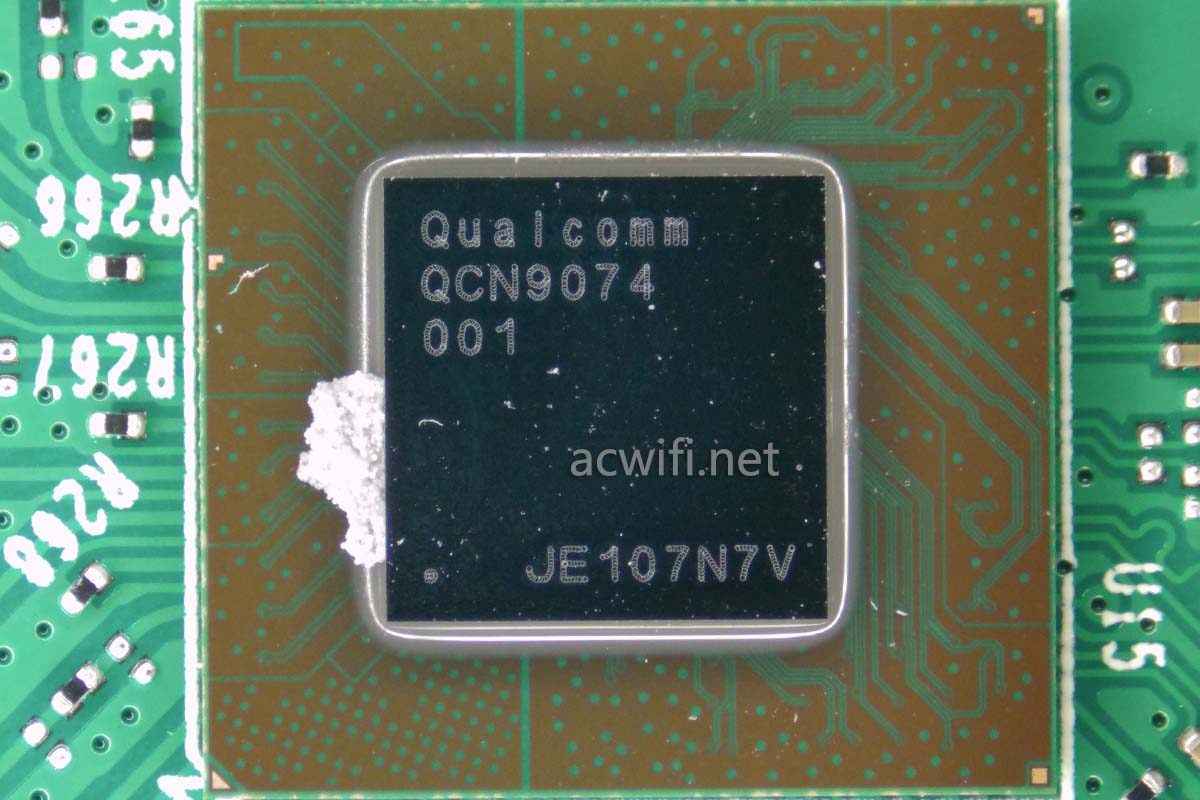

5G无线芯片果然是QCN9074了,在TP上第一次见。我是第二次见,第一次是在H3C BX54上面。XDR5480拆机

QCN9074支持4x4mimo,在160MHz频宽下最高速率4804Mbps,在2x2mimo下因为支持4096-QAM所以最高速率2882Mbps,我手里只有小米11这款手机能支持到这个速率。无线带机量512台,同时支持OFDMA用户37个。30多人同时玩手游的话,这颗无线芯片有绝对优势。

去看CPU型号,唉呀,被金属片挡住了,在XDR5430 v2上也是这样的设计,好烦:

XDR5480拆机

我的眼睛里充满了求知欲,直接把框框里的金属挡片剪下来:XDR5480拆机

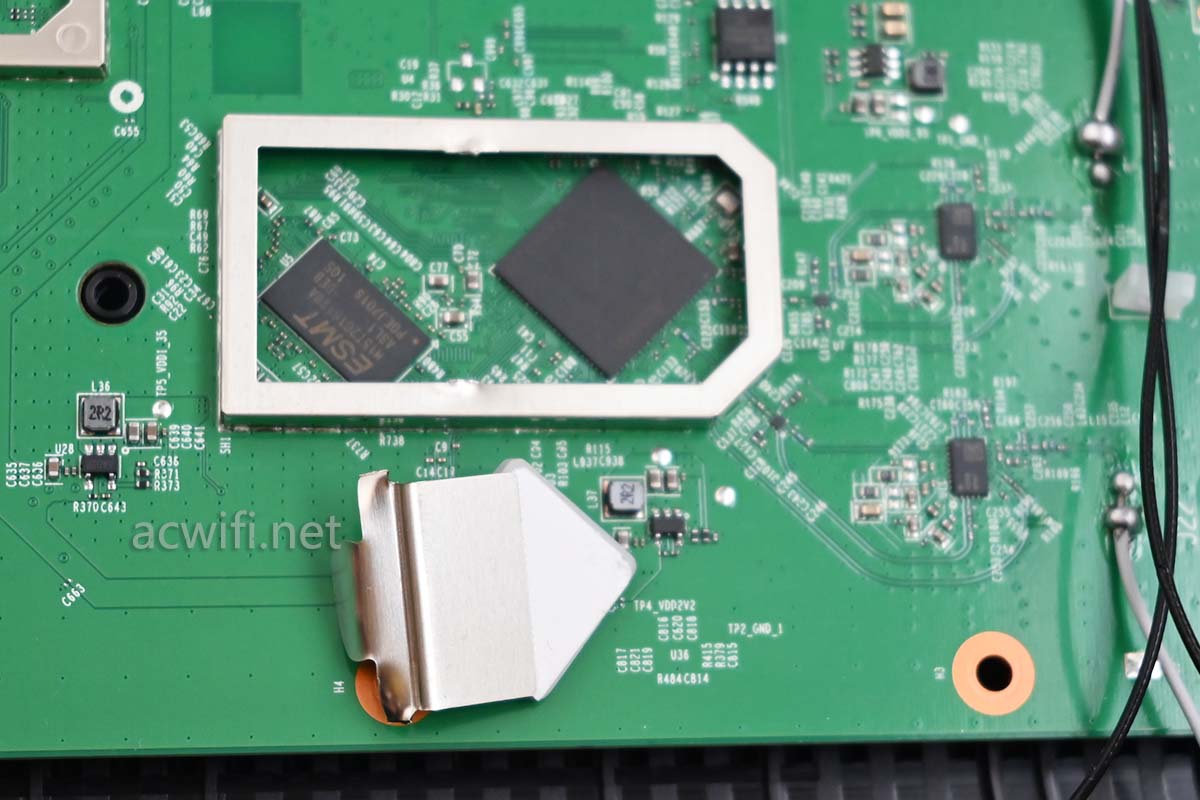

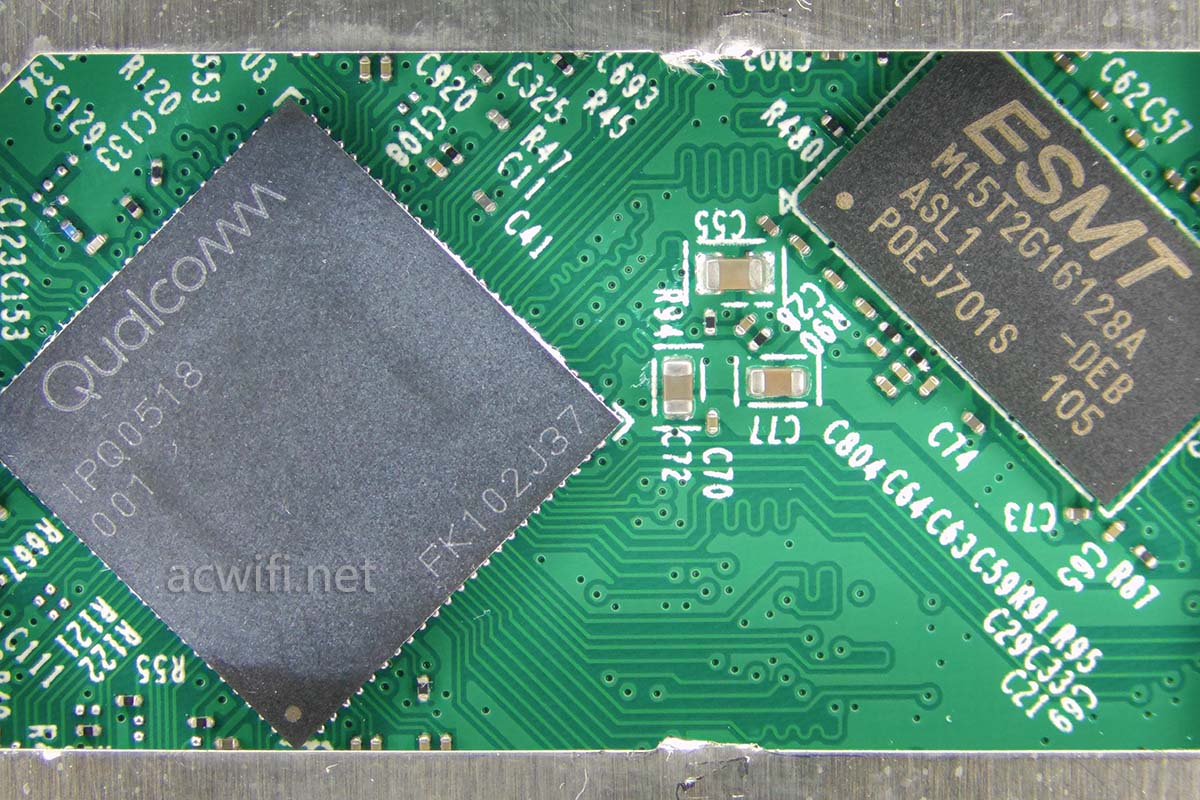

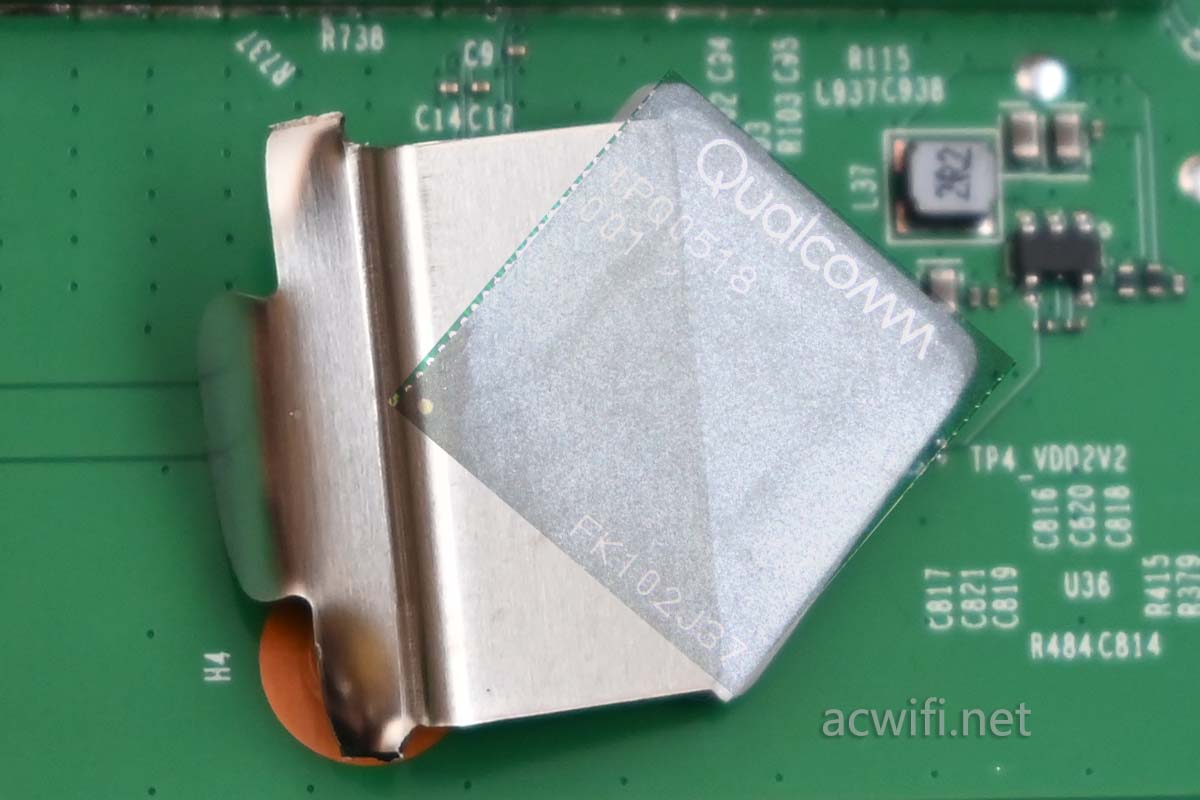

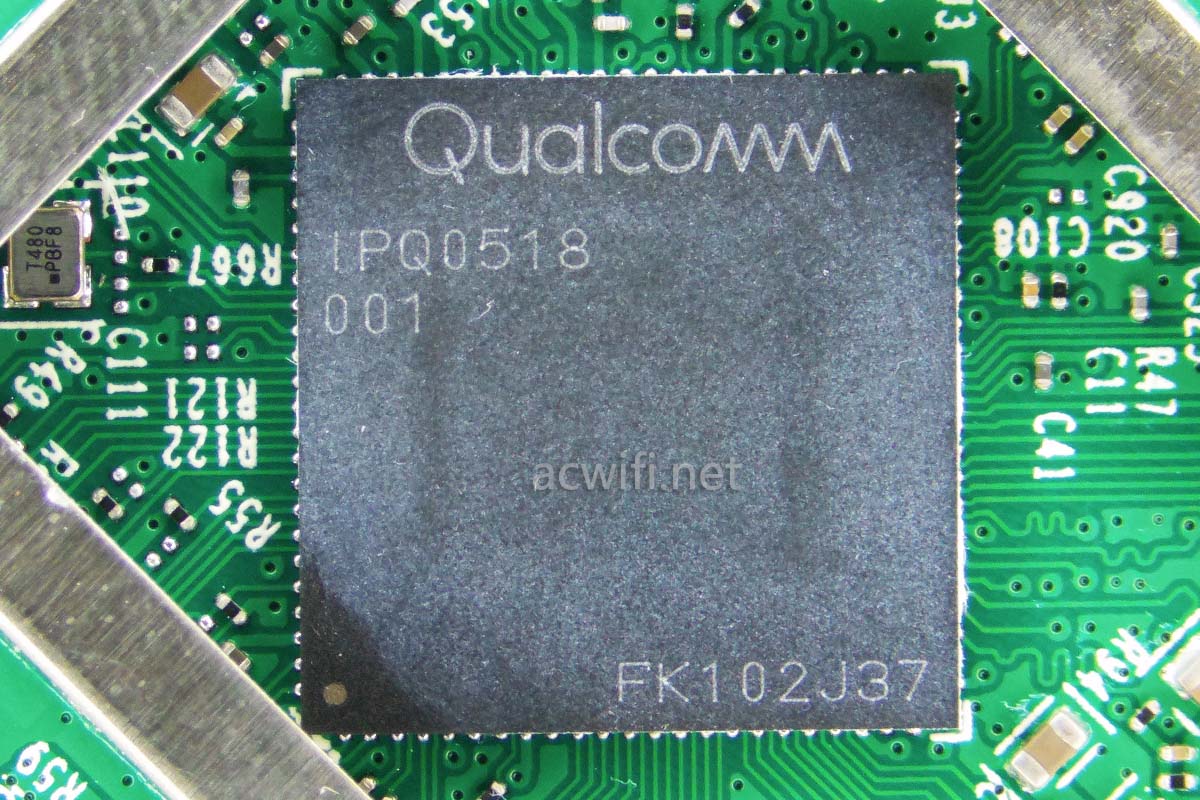

我不知道会有什么后果呀,我只想清晰地展示给你们看芯片型号。上面的丝印是IPQ0518,跟XDR5430v2一样:

XDR5480拆机

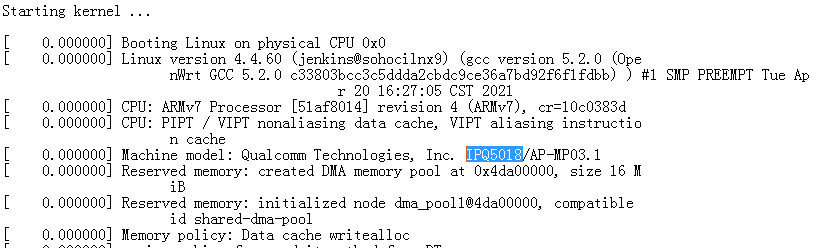

而我从XDR5480的TTL启动信里可以看见有IPQ5018的字段:

IPQ5018 01

IPQ5018,双核A53 1GHz,集成了单核12线程的NPU,同时也集成了2.4G无线,支持 2x2mimo,最高速率574Mbps。

IPQ5018不集成内存,可以扩展内存,支持eMMC,阉割一下,不可扩展内存,且把256MB内存集成进去,也把EMMC去掉,就变成了IPQ5010了,再把一条PCIe和USB3.0去掉,再减去蓝牙和音频功能,就成了IPQ5000。

IPQ5018适合做路由器或主节点,IPQ5010和IPQ5000适合做子节点,所以现在还没在路由器上看见IPQ5010和IPQ5000,以后的mesh产品就可能会看见了。

这款IPQ0518可能是TP向高通提出要求定制的型号,加入了一条特别的serdes,以满足全系列新品能提供2.5G SFP口且与所有LAN口之间能突破1Gbps的瓶颈。我YY的!

暂定就叫它做IPQ5018吧。

CPU旁边有一颗内存芯片,型号是M15T2G16128A,容量256MB。。。QCN9074用256MB内存,,TP真行呀。。。

XDR5480拆机

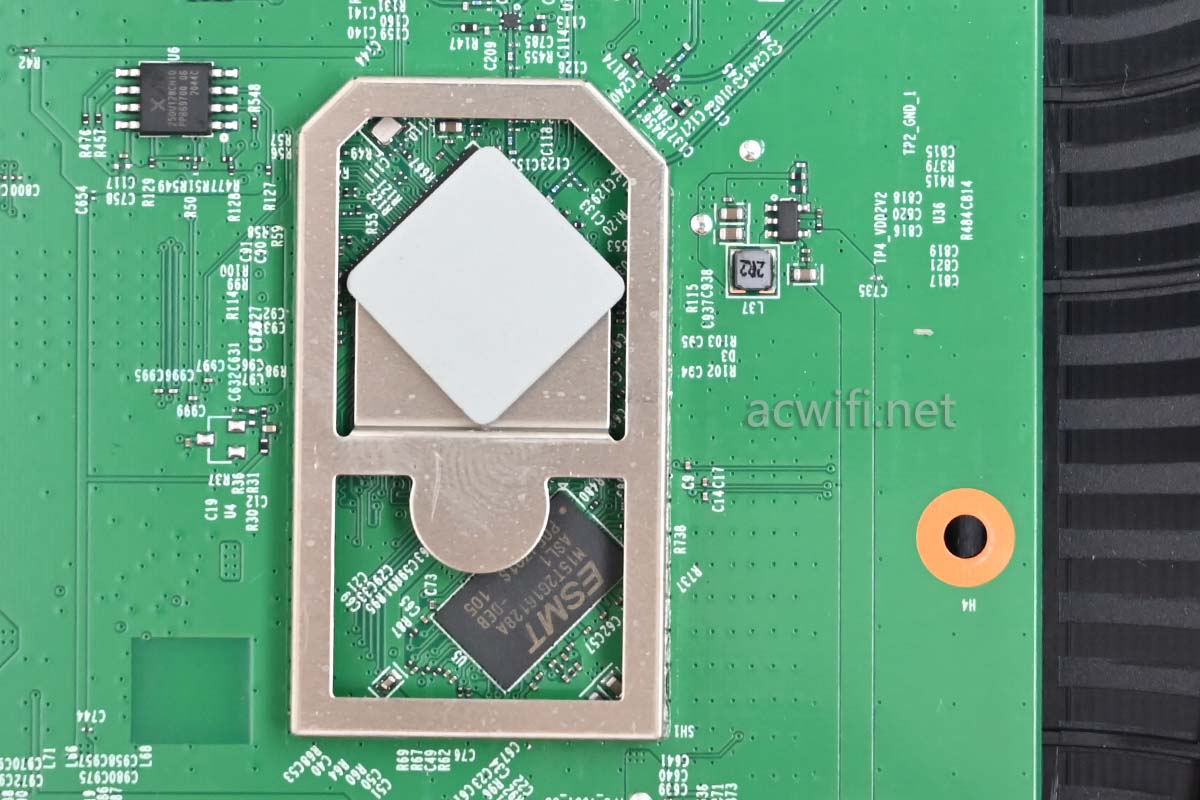

为什么CPU上方的陶瓷散热片要用一半的金属片挡住,另一半又不与CPU接触,为什么要这样的设计呢???

XDR5480拆机

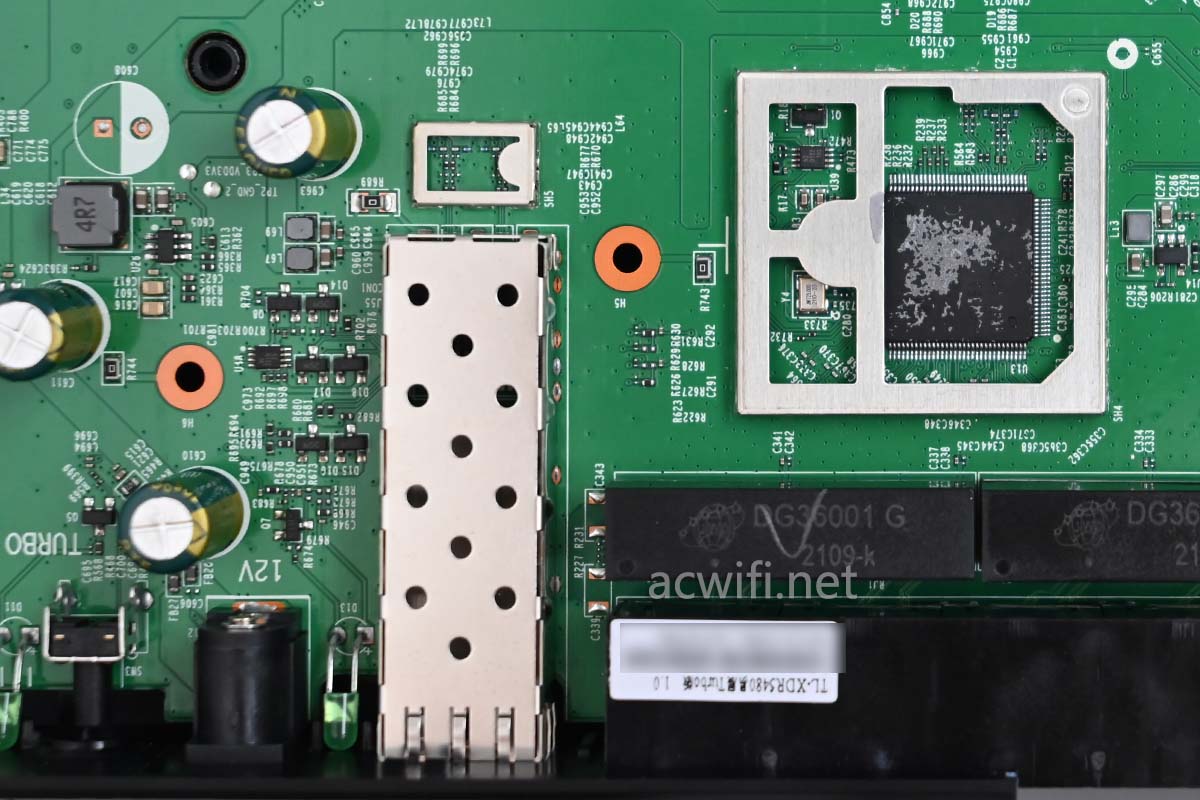

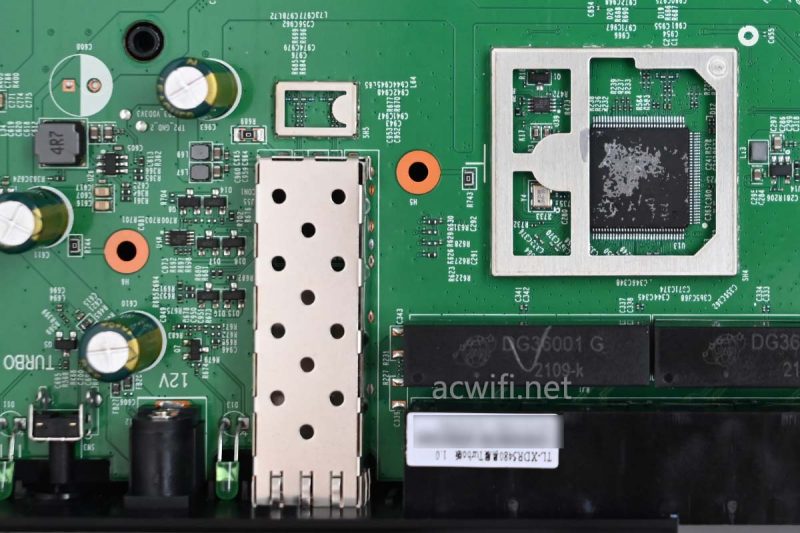

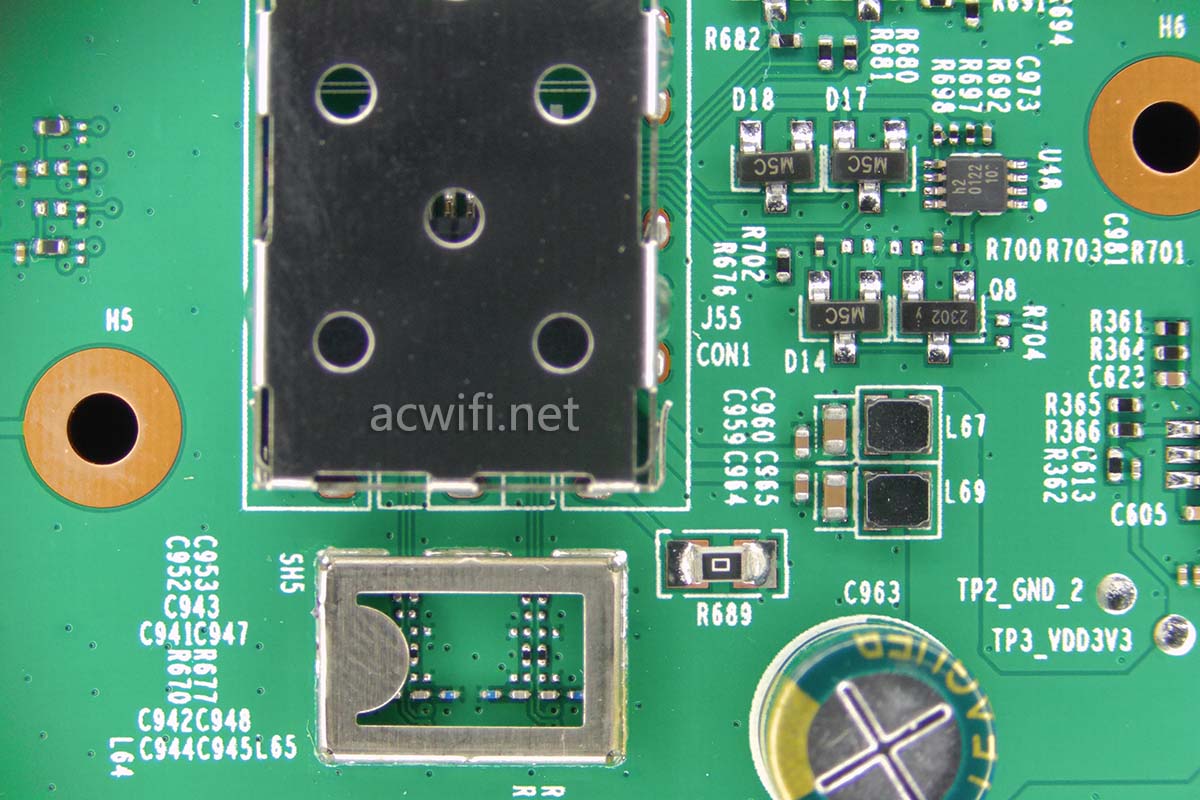

SFP光口与交换机芯片的局部图。我没看清两者之间有线路连接。

XDR5480拆机

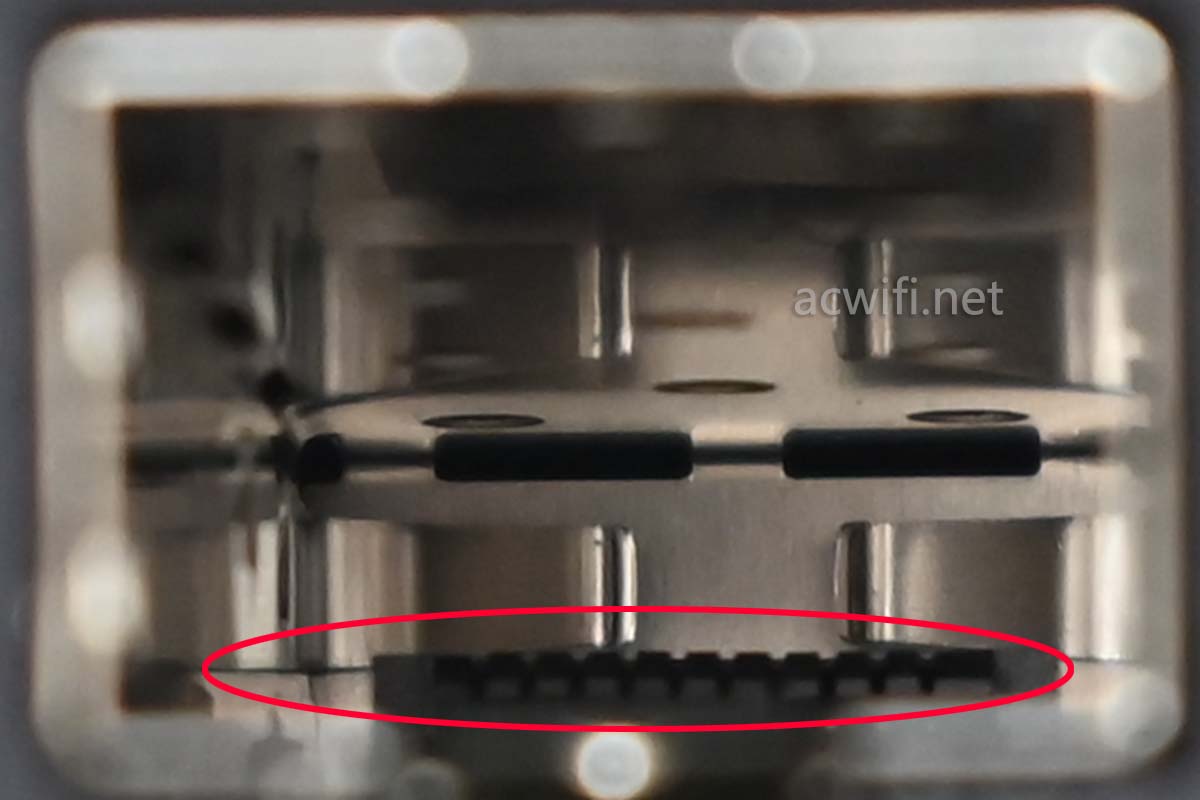

SFP里面是空的,并没有芯片,只有一个接口:XDR5480拆机

SFP周边的电路:XDR5480拆机

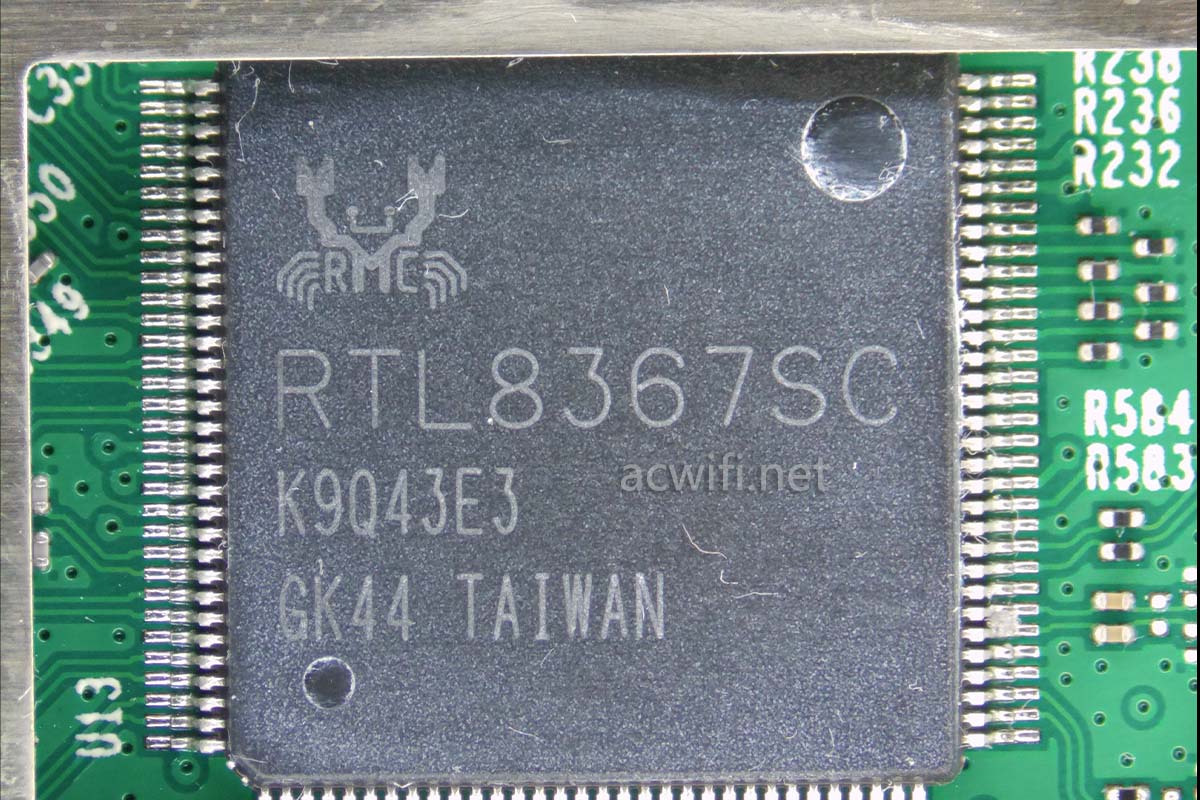

交换机芯片上面丝印着RTL8367SC,型号估计是RTL8367S-CG吧。有些人不喜欢看见螃蟹的芯片。这芯片支持链接路聚合。支持双WAN聚合,也就是2条宽带同时接入,也支持LAN口聚合。现这些功能我现在在路由设置上并没找到,估计要等下次固件更新才能支持。

RTL8367SC

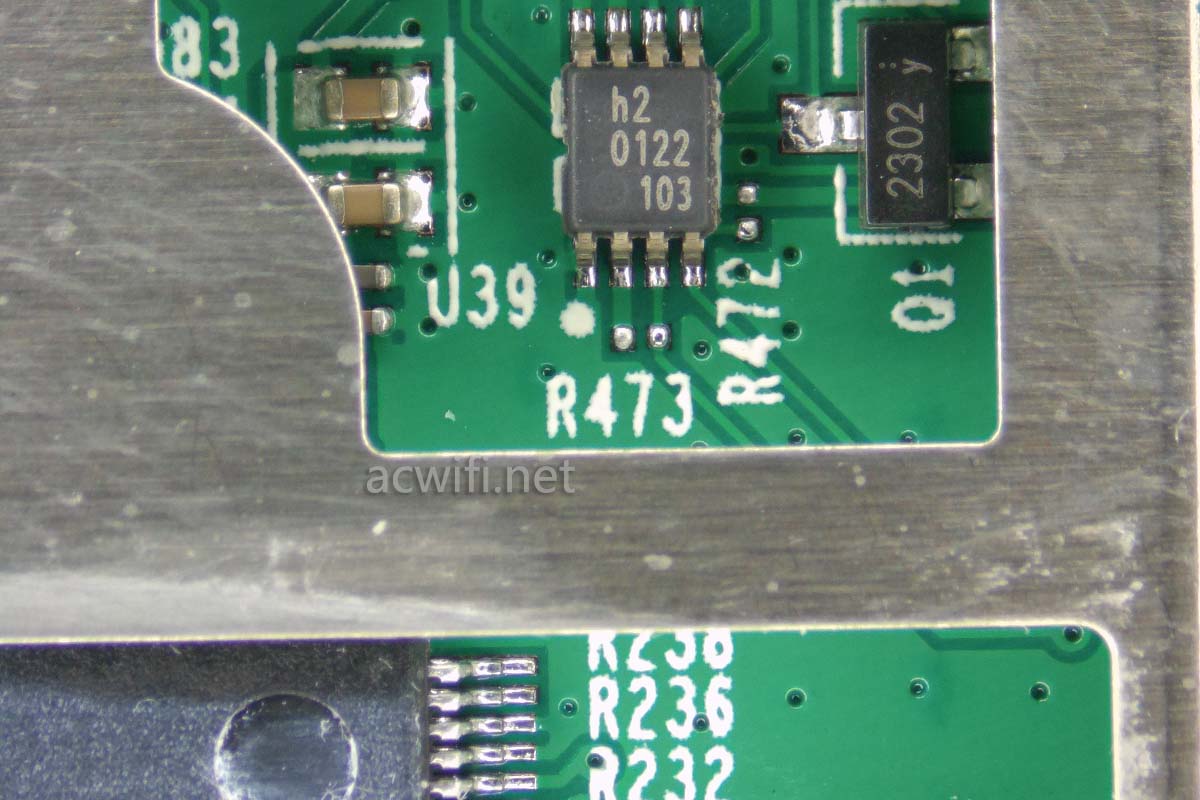

在交换机芯片附近有一料这样的小芯片,不知是什么作用呢?”h2 0122 103“

XDR5480拆机

好了,CPU、5G芯片、交换机这些芯片都清楚了,现在重点看功放芯片。

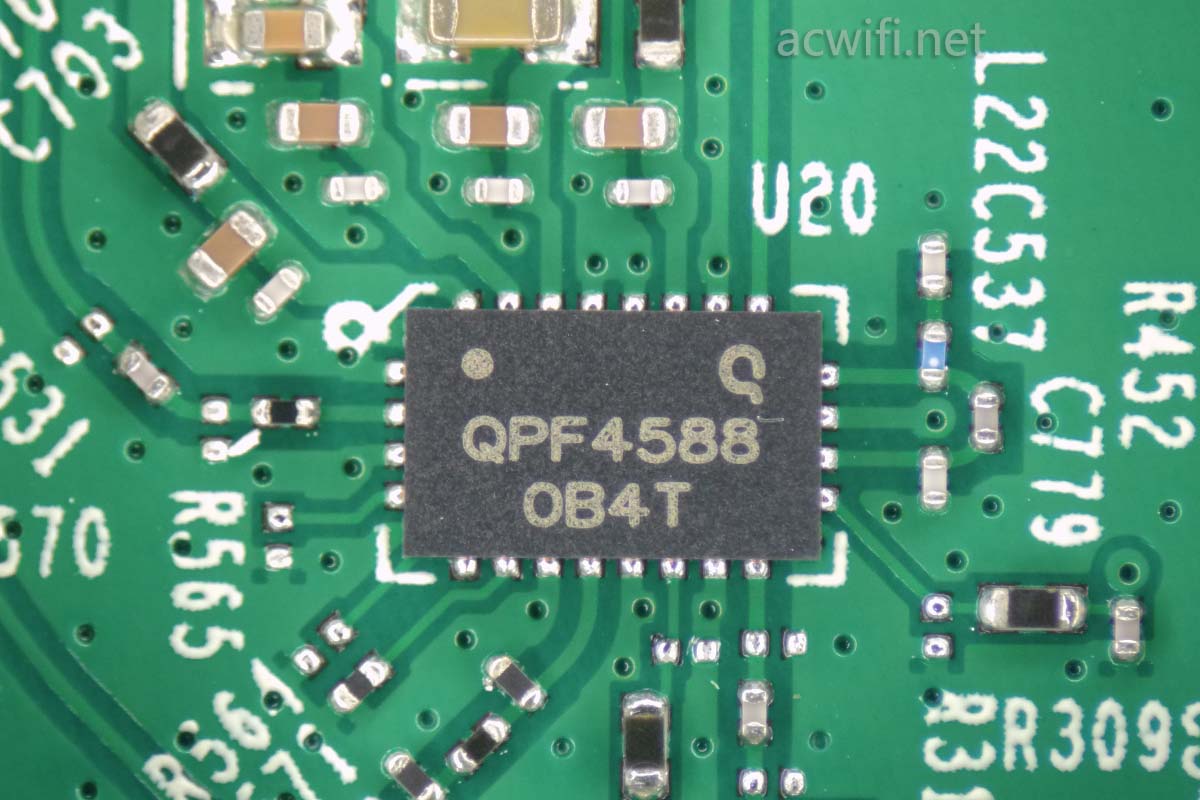

5G FEM芯片型号QPF4588,小米AX3600、小米AX6000、小米AX9000这三款机型也是用了QPF4588。XDR5430v2用的是QPF4506。

QPF4588

QPF4588的参数如下:

5150 – 5925 MHz
POUT = +16dBm MCS11 HE80 -47dB Dynamic EVM
POUT = +18dBm MCS11 HE80 -43dB Dynamic EVM
POUT = +23dBm MCS9 VHT80 -35dB Dynamic EVM
POUT = +24dBm MCS7 HT20/40 -30dB Dynamic EVM
POUT = +26dBm MCS0 HT20 Spectral Mask Compliance
Optimized for +5 V Operation
33 dB Tx Gain
2 dB Noise Figure
16 dB Rx Gain & 7 dB Bypass Loss
30 dB 2.4 GHz Rejection on Rx Path

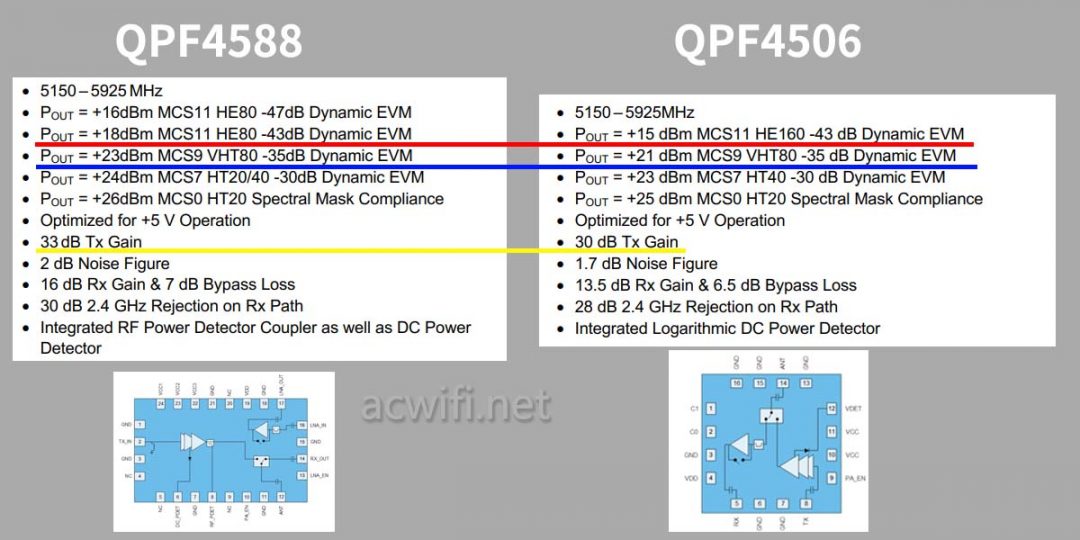

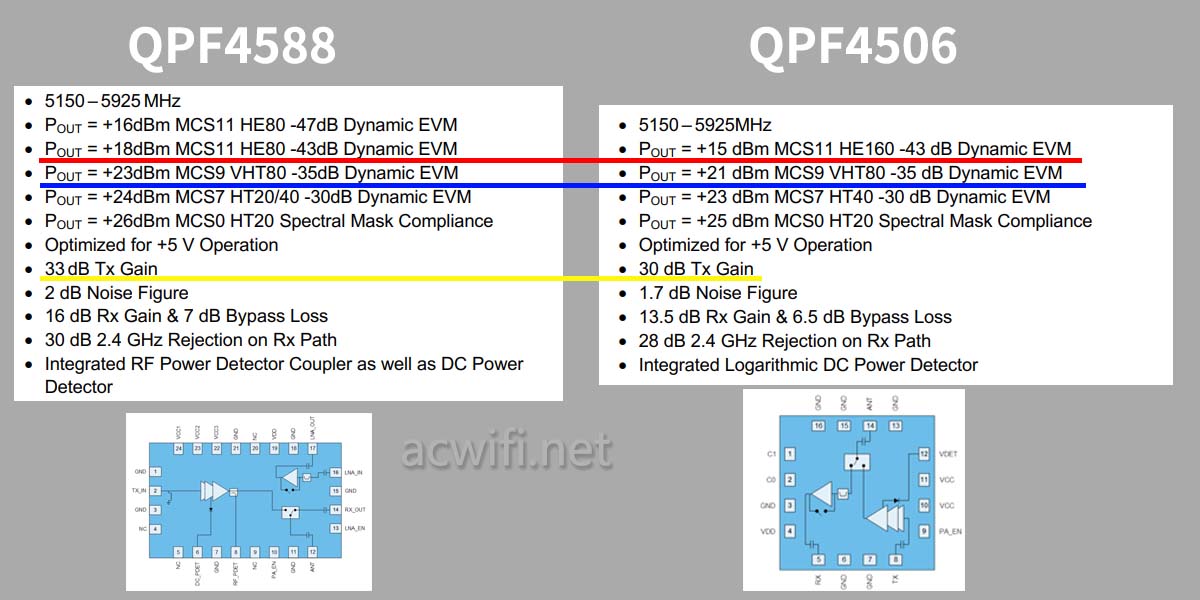

XDR5430v1和v2均采用QPF4506,我把这两款参数放在一起,把重点划出来,方便给你们对照:QPF4588 QPF4506

首先,为什么XDR5480的5G FEM为什么没有采用QPF4506? 因为5G芯片 QCN9074支持4096-QAM,QPF4506的EVM不能满足4096-QAM的使用,你可以看QPF4588多了一行参数”POUT = +16dBm MCS11 HE80 -47dB Dynamic EVM“ ,XDR5430v2的5G芯片是QCN6024,不支持4096-QAM,因此可以使用QPF4506。

只看FEM的封装尺寸便知QPF4588要明显强些,体积大一些可以放进更大的更大的PA die。

除了PA强一些之外,LNA也强些。

这些只是从表面参数来说明,一切以实测为准,特别是无线质量。



2.4G  FEM芯片是QPF4288。小米AX3600、小米AX6000、小米AX9000这三款无线路由器的2.4G FEM也是QPF4288。

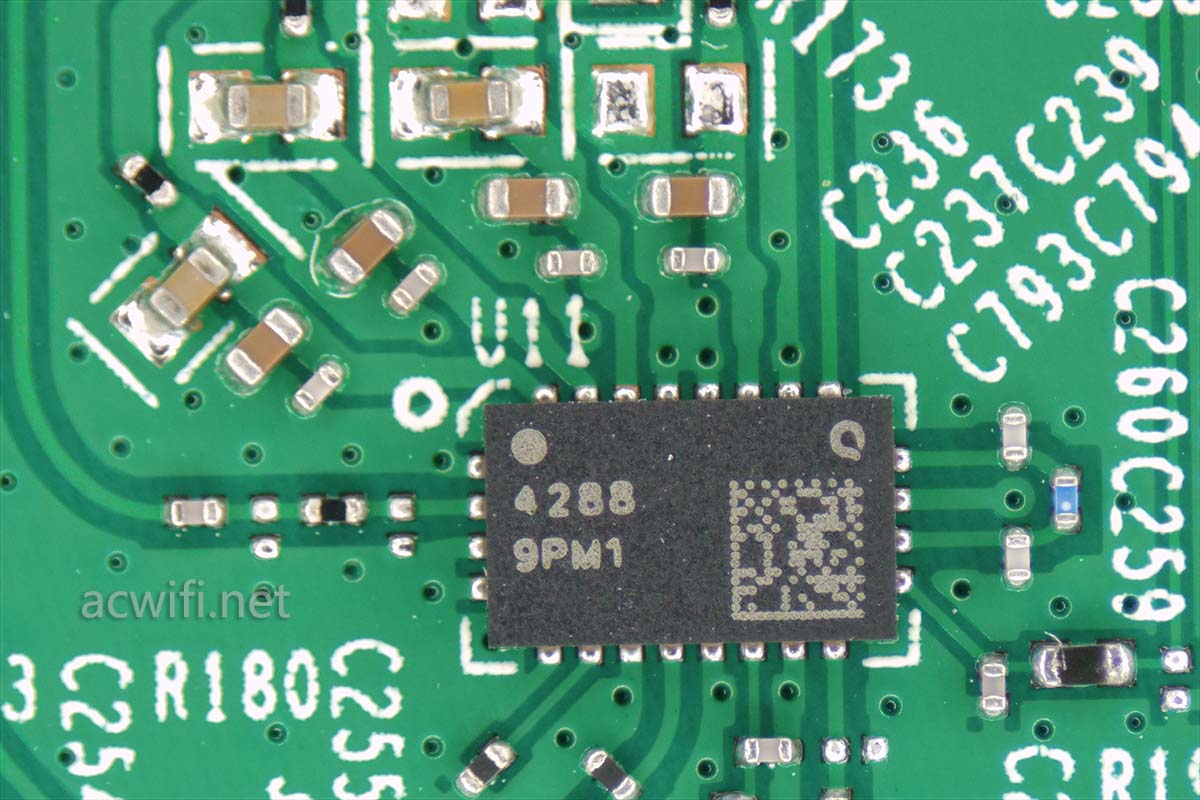

QPF4288

QPF4288的参数如下:

2400-2500 MHz
POUT = +17 dBm HE40 -47dB Dynamic EVM
POUT = +22 dBm HE40 -43dB Dynamic EVM
POUT = +24.5 dBm MCS9 HT40 -35dB Dynamic EVM
POUT = +26 dBm MCS7 HT20/40 -30dB Dynamic EVM
POUT = +28 dBm MCS0 HT20 Spectral Mask Compliance
Optimized for +5 V Operation
33 dB Tx Gain
1.7 dB Noise Figure
15.5 dB Rx Gain & 7 dB Bypass Loss
>10dB 5 GHz Rejection on Rx Path
Integrated RF Power Detector Coupler as well as DC Power Detector



XDR5480的2.4G和5G 功放芯片均是高功率的型号。

如果你想知道某个功放芯片在哪些机型上使用,只要在全中国最名的www.acwifi.net网站上搜索就可以方便查询到结果了。这绝对不是广告!真的!哈哈哈。。。。

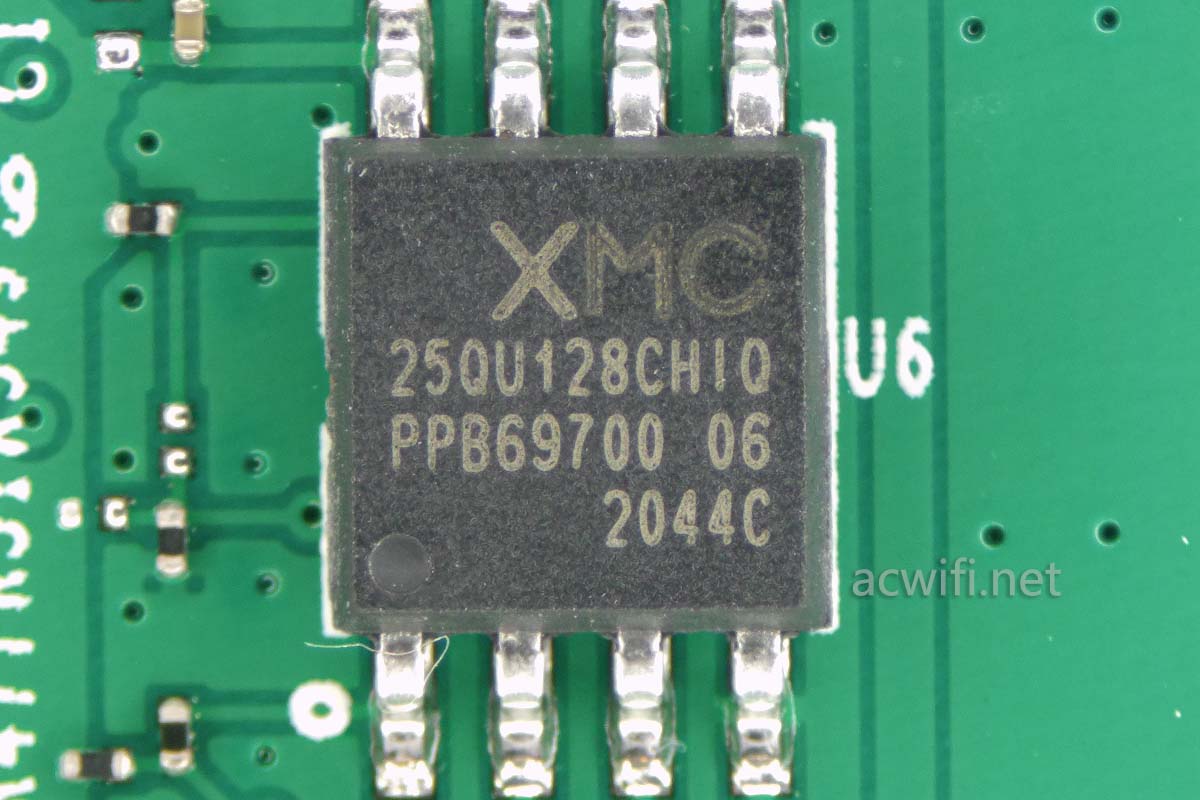

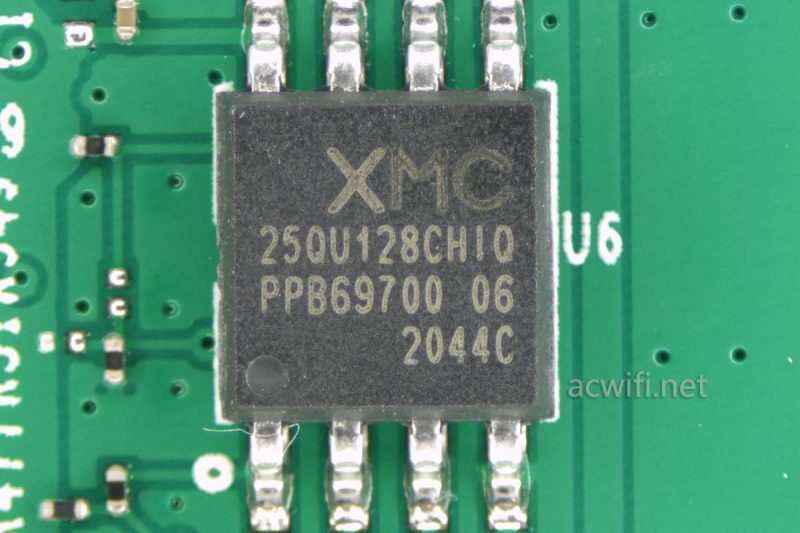

闪存型号是MT25QU128,容量16MB。

XDR5480拆机

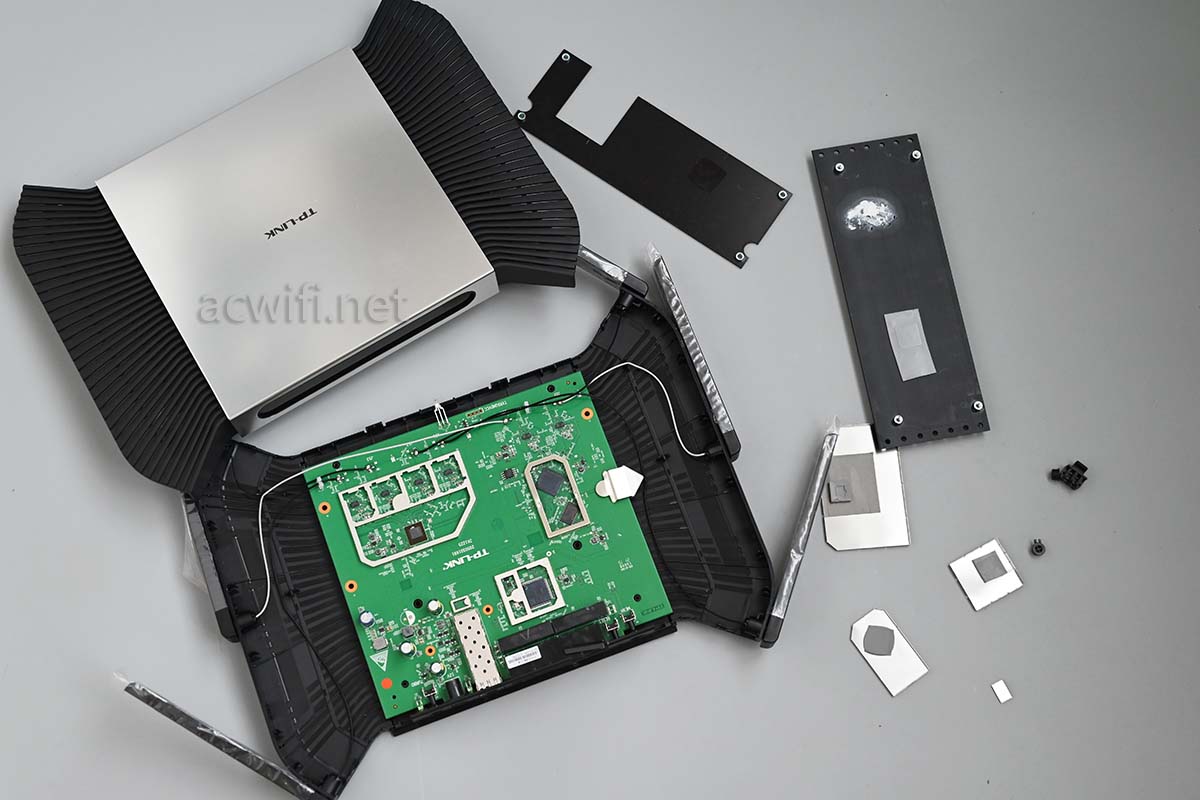

至此,XDR5480拆完了:XDR5480拆机

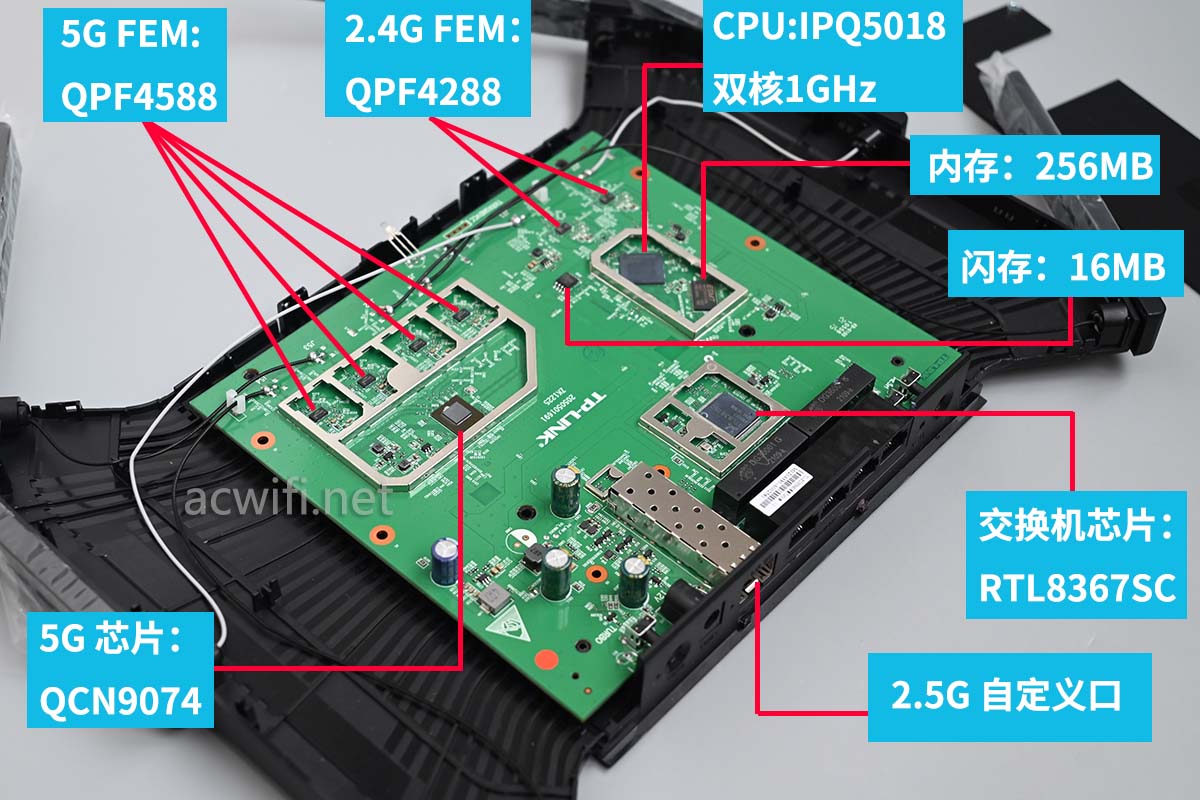

各芯片型号汇总图如下:XDR5480拆机

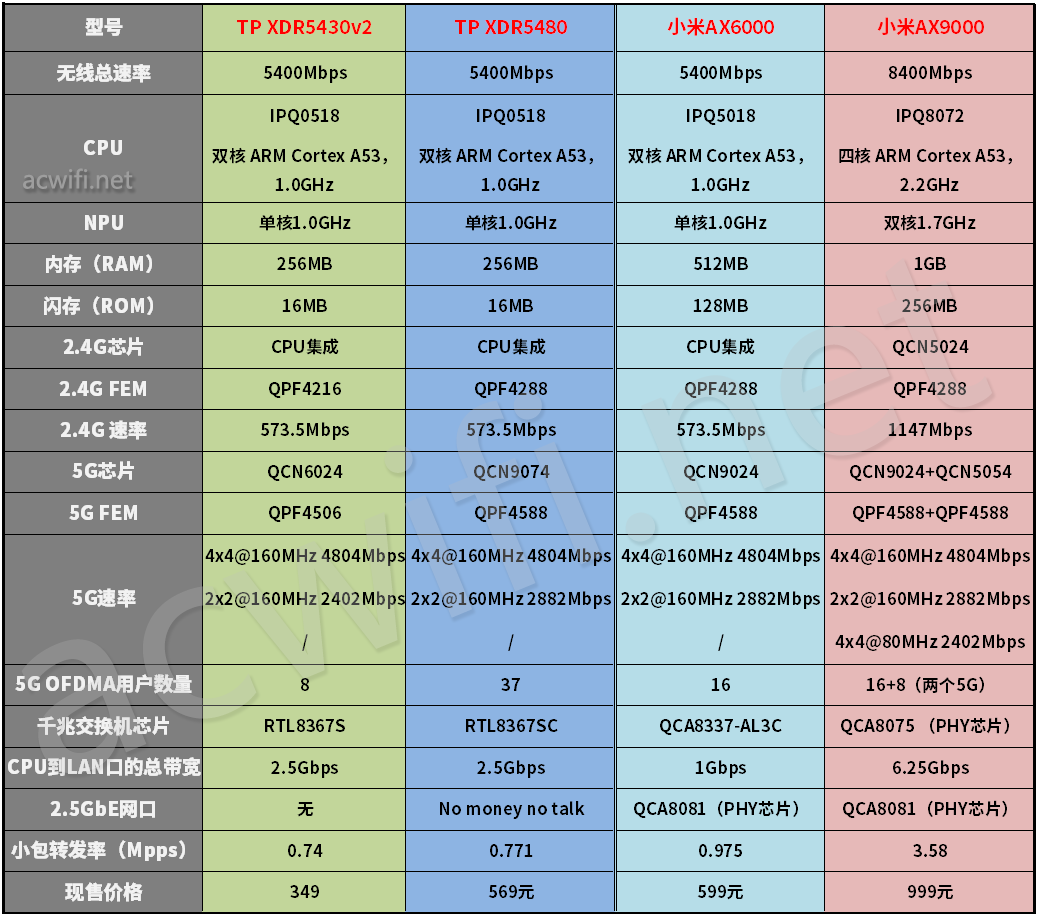

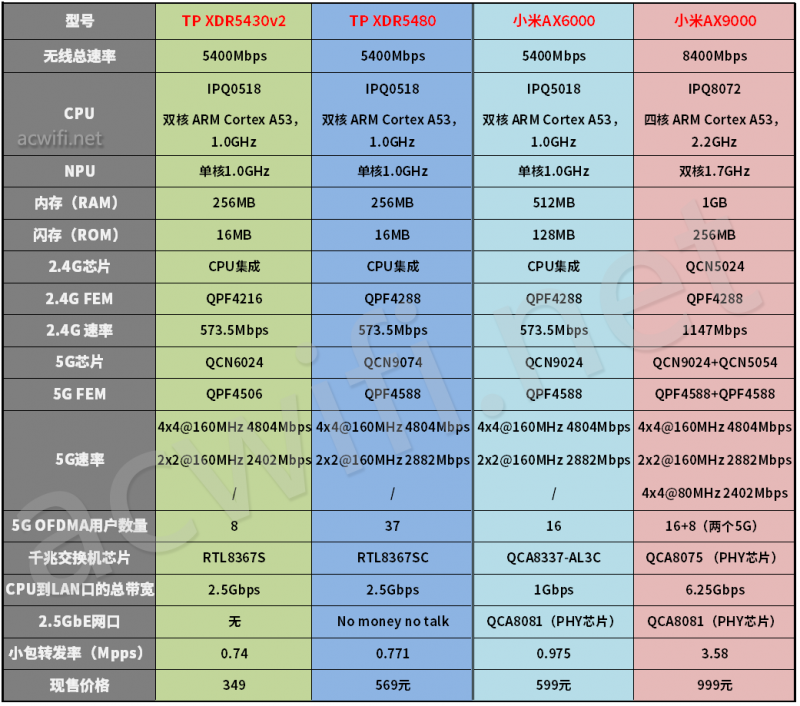

看来这款XDR5480是专门针对小米AX6000的竞争机型。既然这样,我把XDR5430v2和小米2款机型的配置一起列出来了,加入了小包转发率对比,这个对日常使用没啥意义,看看就好,除非真的连0.2Mpps都没有。

点开可查看大图:

XDR5480与小米AX6000

CPU芯片上的丝印是IPQ0518,为谨慎起见,型号还是叫IPQ0518好些,方便识别,一看便知这是TP-LINK里用的。高通喜欢阉割一点点参数,然后卖便宜一点给你,正如我前面提到的IPQ5010和IPQ5000这三款芯片的关系一样。

既然没有1G瓶颈,CPU里的1G PHY接口也可以不要了,减掉后后价格便宜一点。

RTL8367SC可能是新款的交换机芯片,加入了特殊的接口,与SFP连接,否则前面的那些测速结果,我想不通了。

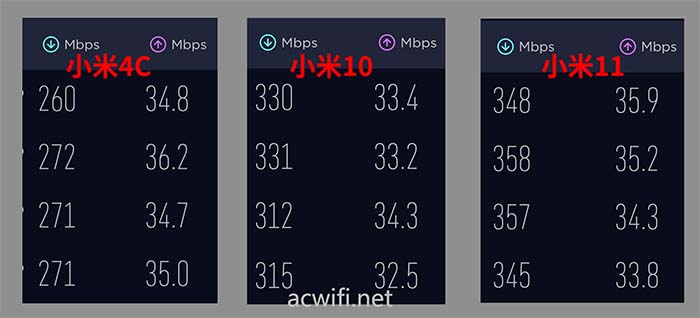

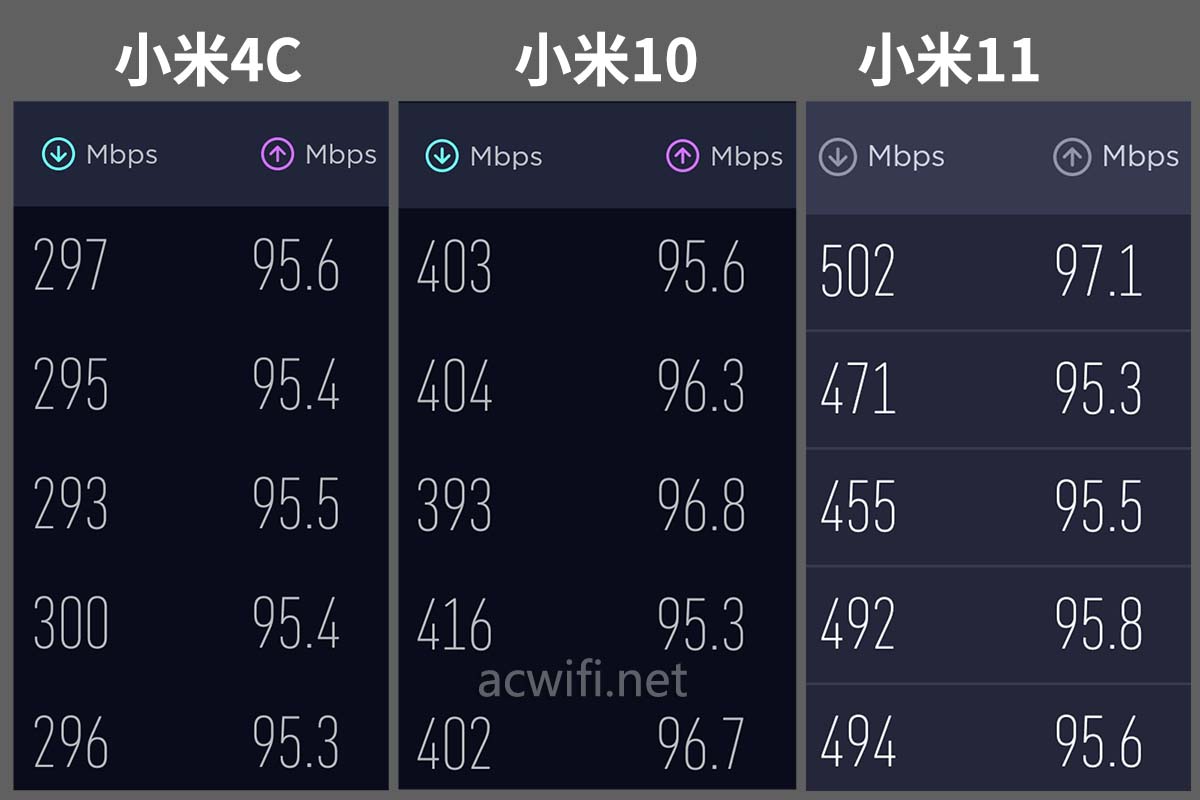

拿小米4C、小米10、小米11在楼下D点位置测速看看。电信宽带300兆,结果如下:

D点测速

测速结果稍为比BX54(5G芯片也是QCN9074)差了一点点,但这结果已经很好了。wifi5在楼下,也能接近300兆,小米10 80频宽也几乎满300兆宽带,小米11在160频宽的加成上,隔了一层楼板也能跑满300兆宽带。QPF4588比不上SKY85747-11呀?

免费升级升兆宽带后的最新测速结果:



总结:

看XDR5480的外壳就知道了,主板大,有利于散热,顶身上也有散热孔也利于散热,不必担心它像XDR5430v2那样热。我认为要要出一个2.5G光电转换模式的套装,套装价格定在590元就好了。

XDR5480比小米AX6000有三点优势,一是QCN9074在无线带机量上有优势;二是交换机到CPU之间没有1G瓶颈;三是支持双WAN和链接路聚合(等固件更新),不知小米AX6000以后是否能支持双WAN。

缺点,不支持AP模式下组网,但可以当AP用,内存显得有点小才256MB,就算你的的技术厉害能让QCN9074工作在256MB内存上,也要为消费者考虑一下感受呀,500多元才256MB内存。除非那颗内存芯片我看错容量了。

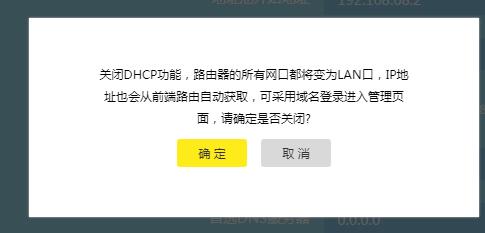

5月11日12时补充内容:有人说关闭DHCP服务就是AP模式了,我刚去试了,果然是,为啥做得这么不显眼了呢? 在我的软路由也实测试过了,不管组网之前关DHCP还是组网后关DHCP都成功组网,之后还能继续组网添加新的子节点。不错嘛!关DHCP



无线信号强度在我预想之中,很强,只比BX54差了一点点,这只是初步的测试,具体还是要看不同位置下的不同手机的测速,这里只作参考,这是拆机文章不是详细评测。

值不值得买,要看具体需求和预算啦。如有这个预算,想要信号强些和拥有一个2.5G口(刚需或备用),500多元还OK啦。

为什么没有1G瓶颈,有懂的麻烦留言告之。谢谢
