天邑TY6202A拆机,最好看的运营商版本WiFi 6无线路由器

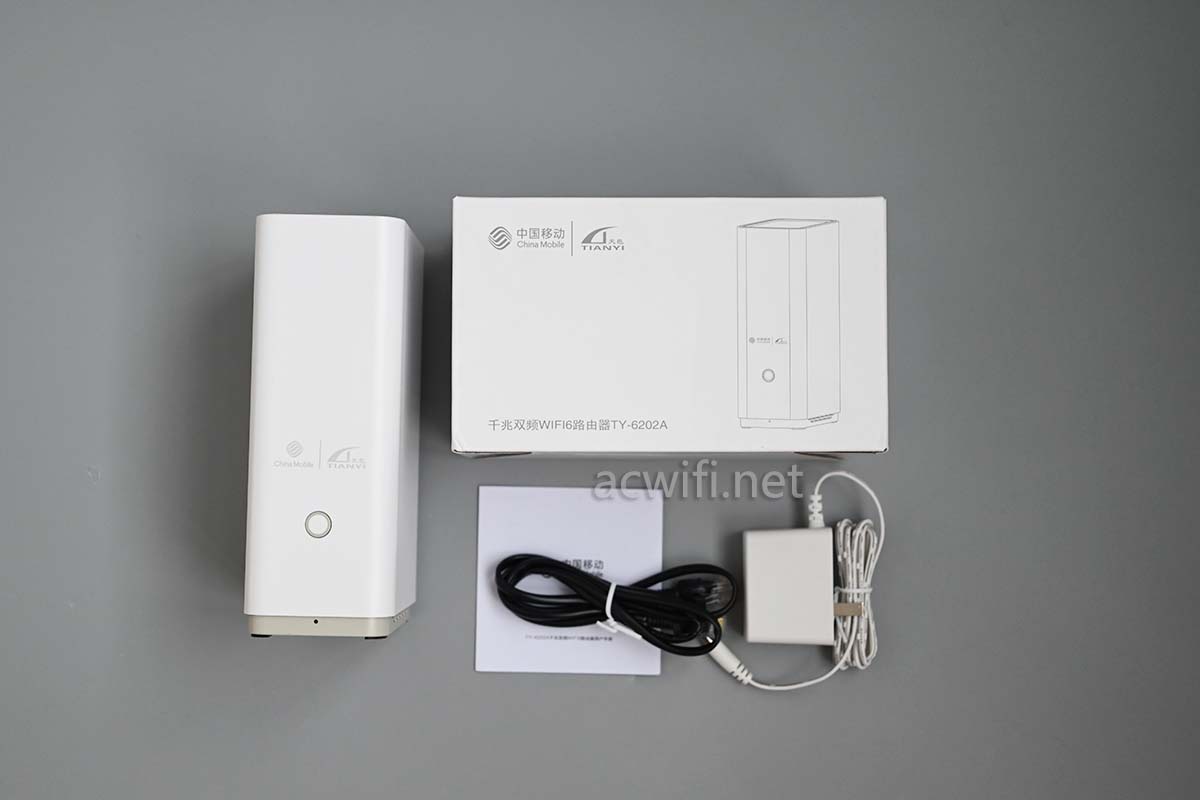

天邑TY400也是内置天线版本,方方正正的,但这款TY6202A更好看,个人认为的。跟西数的mycloud外观很像,就一个3.5寸硬盘盒的大小,缺点是只有2个LAN口。我在拼多多116元入手,全新机,包装盒上有透明胶布的封口。TY6202A拆机

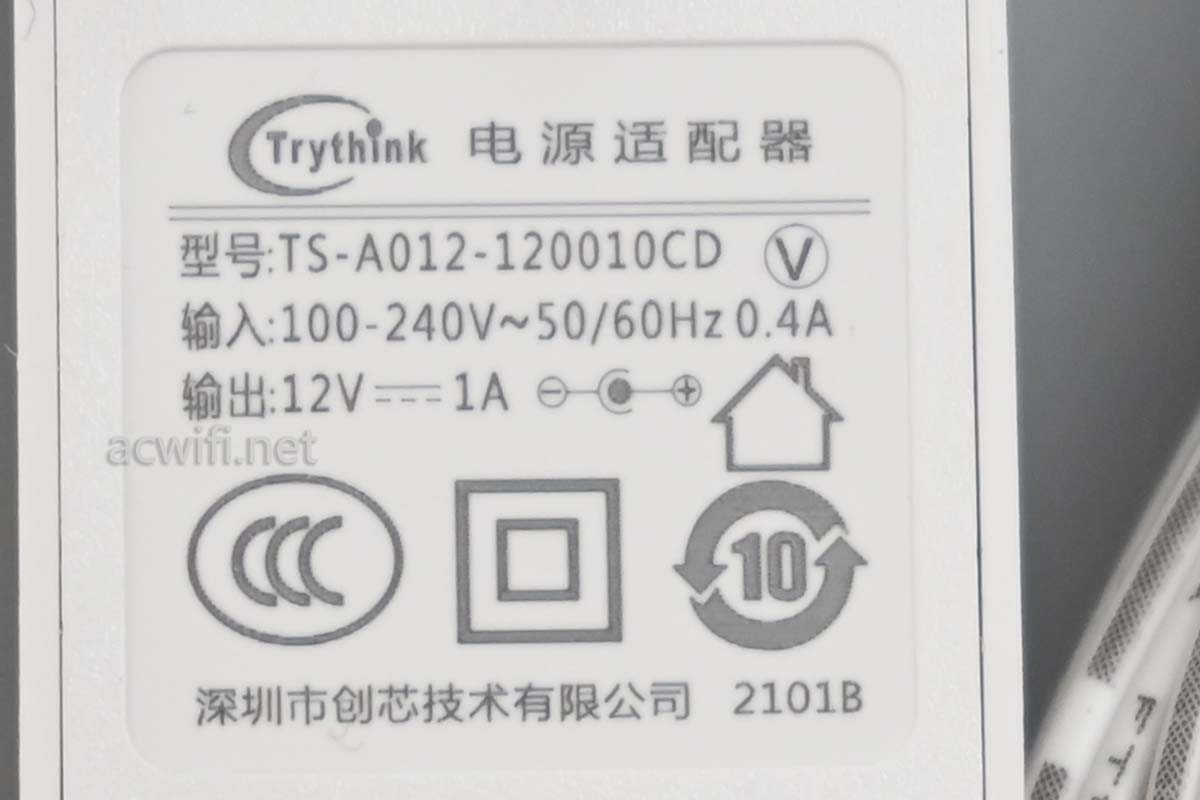

电源输出规格12V/1A,待机功率5W左右。

TY6202A拆机

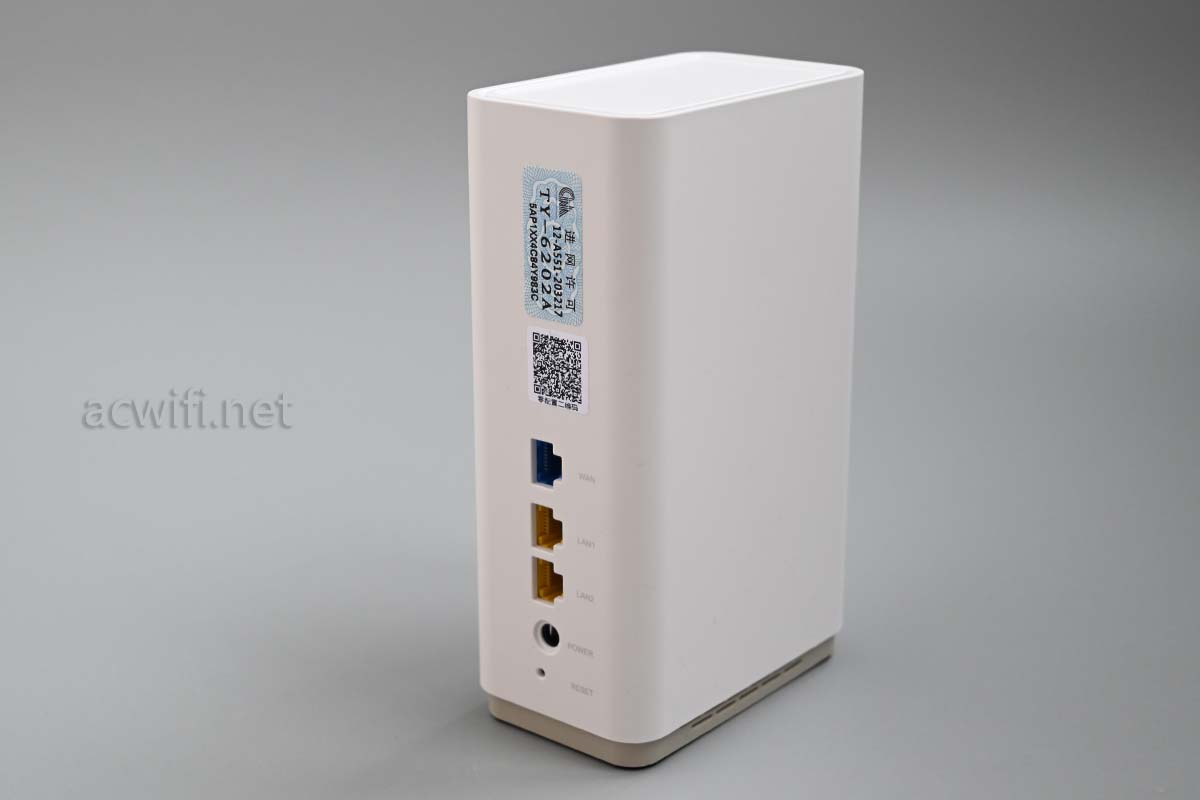

两个LAN口,一个WAN口,均是千兆:TY6202A拆机

正面有一个实体按键,短按是WPS功能,长按是MESH组网功能,在菜单里的MESH勾选不了,但长按这个键就会自动开启MESH功能,真是奇怪的操作。

TY6202A拆机

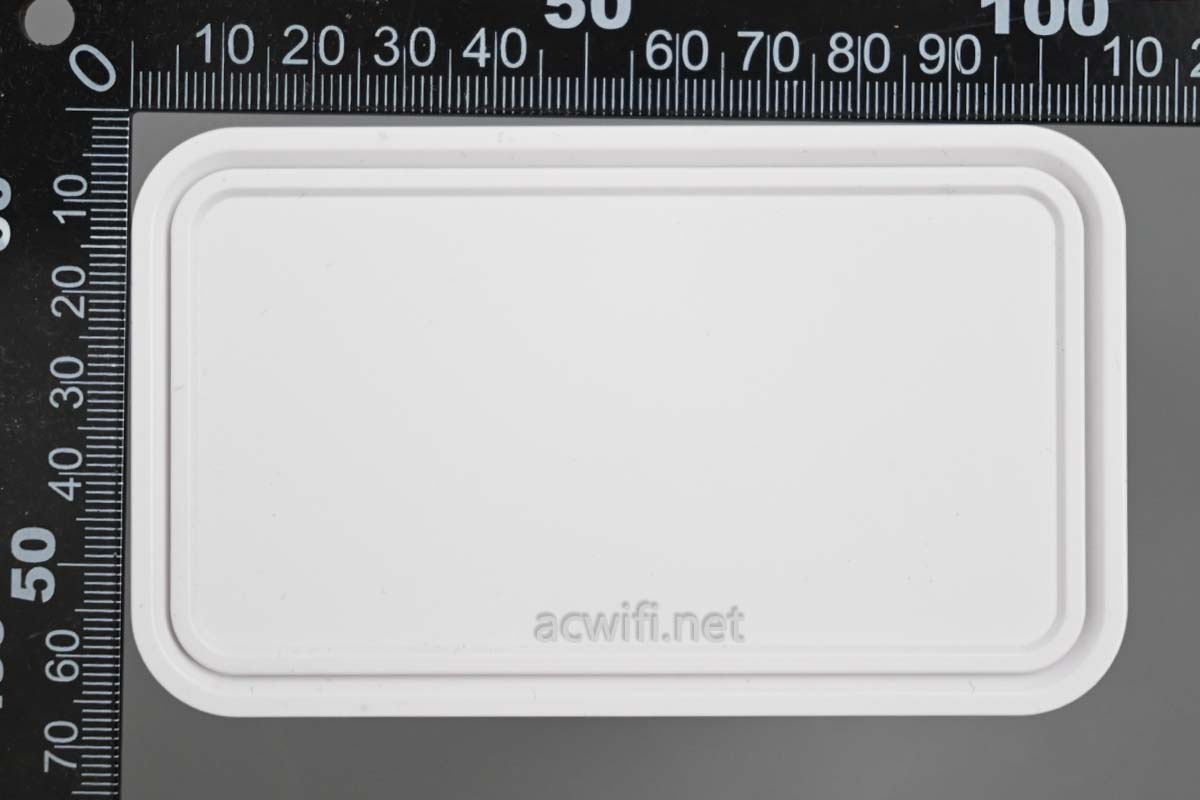

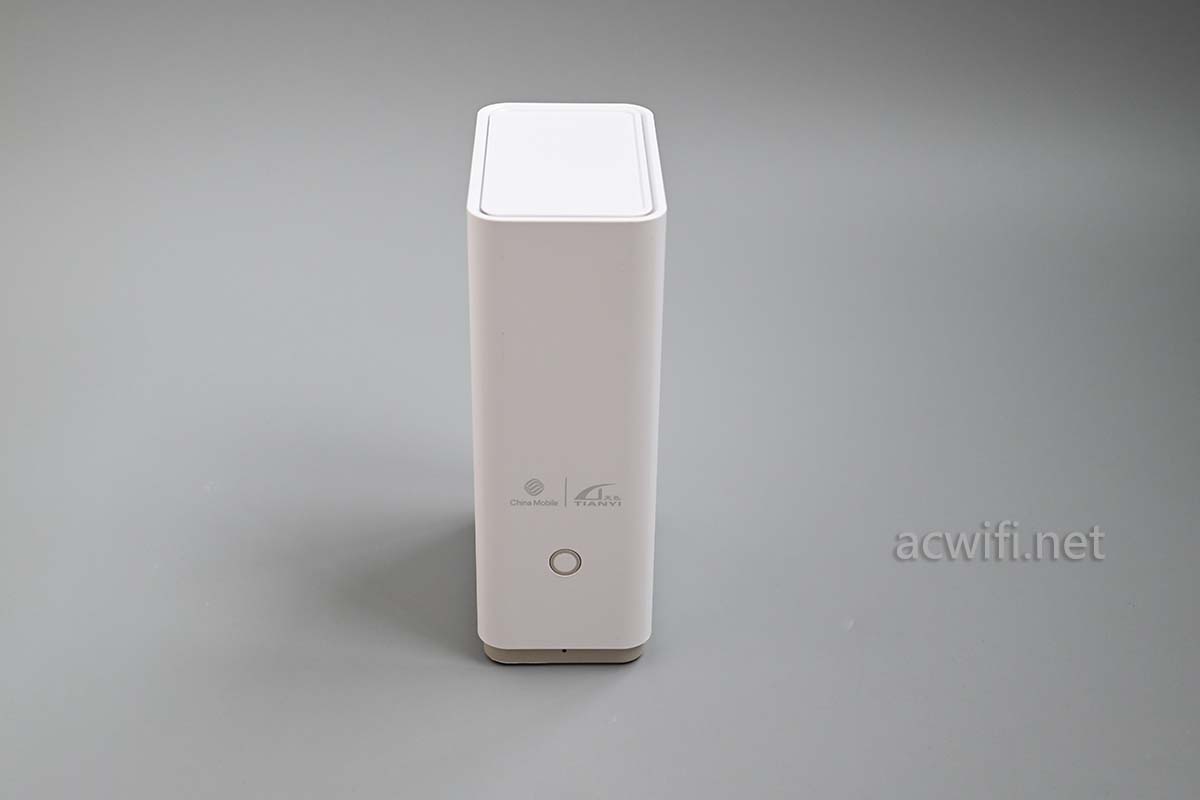

横截面尺寸:10×6.5cm,高度好像是18cm。摆放真是很省空间!

TY6202A拆机

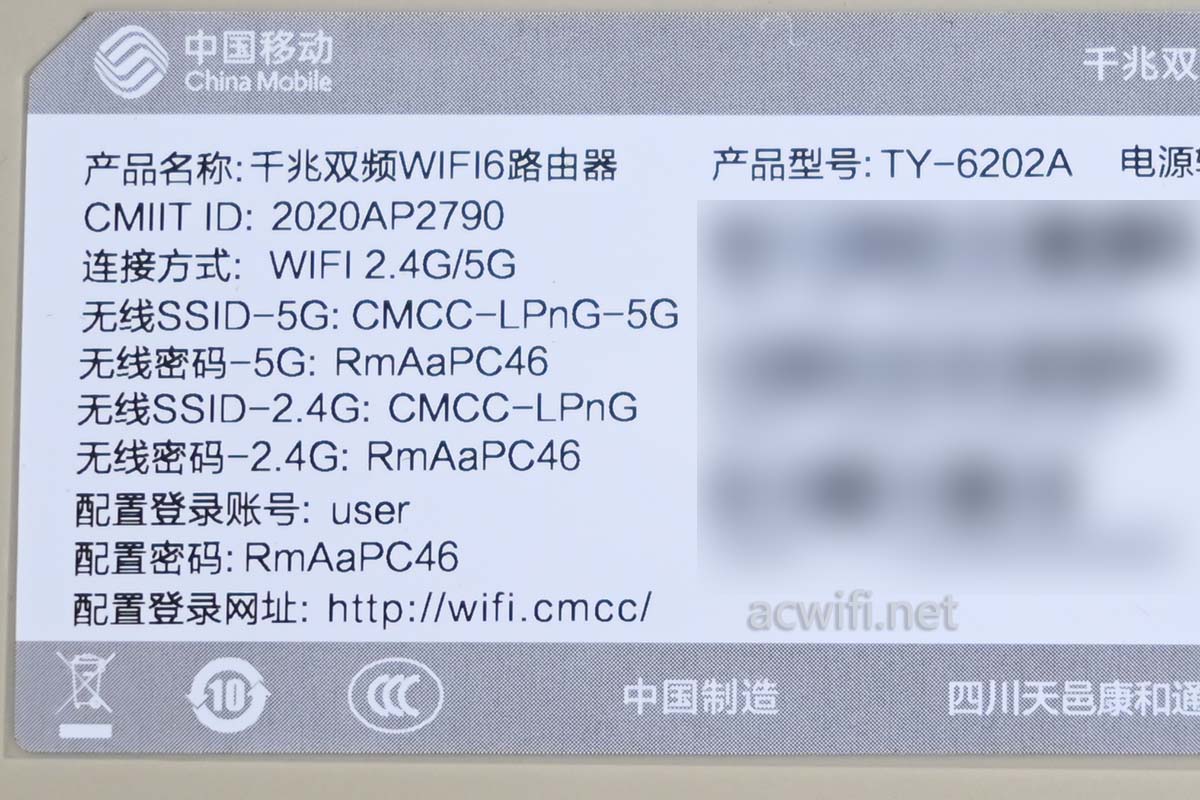

底部标签,产品名称:千兆双频WIFI6路由器;产品型号TY-6202A,

TY6202A拆机

开拆。

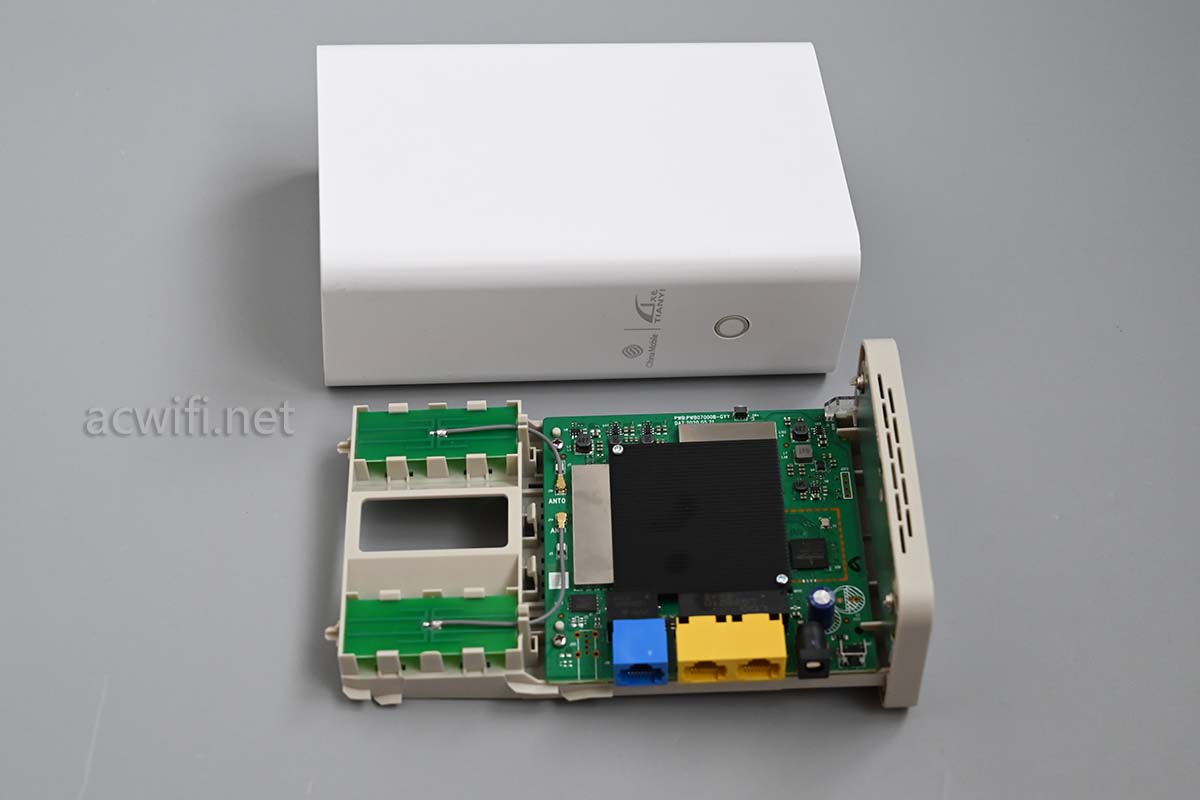

四个脚垫分别是四颗螺丝,拧出来就能滑出主板:

TY6202A拆机

外壳材质感觉比TY400的要好些:

TY6202A拆机

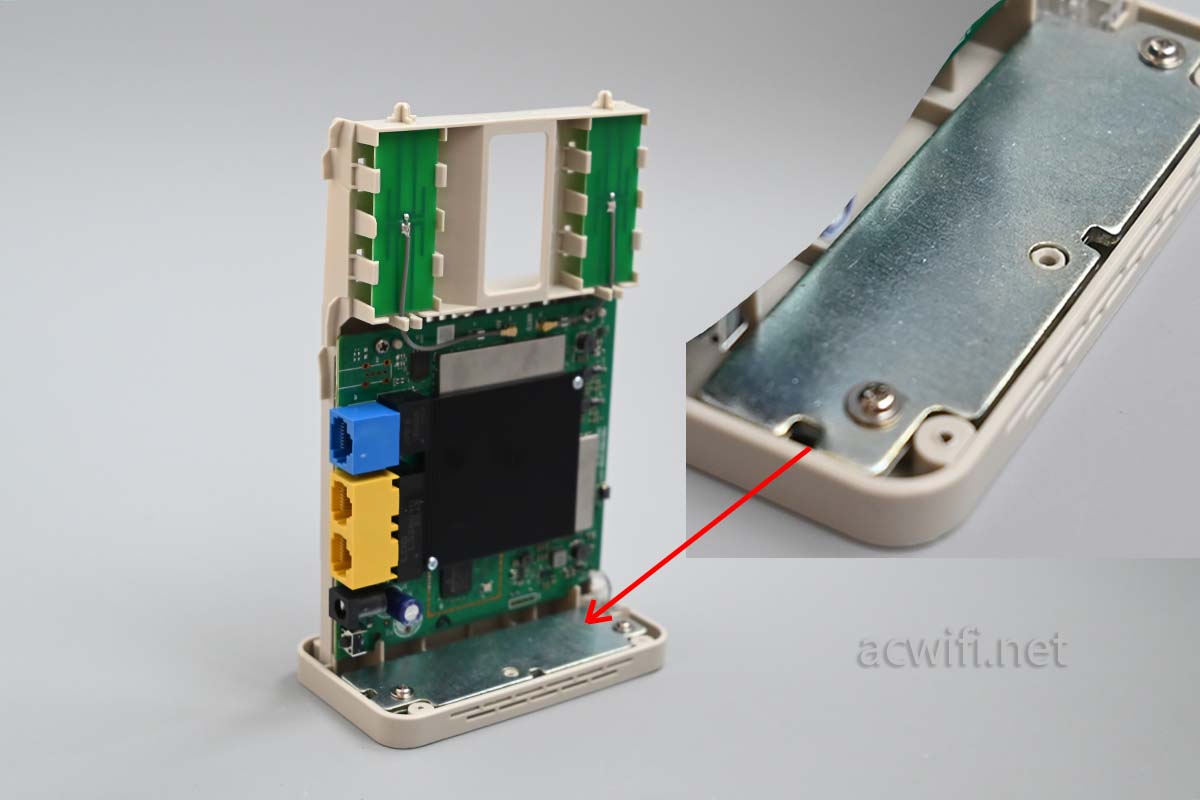

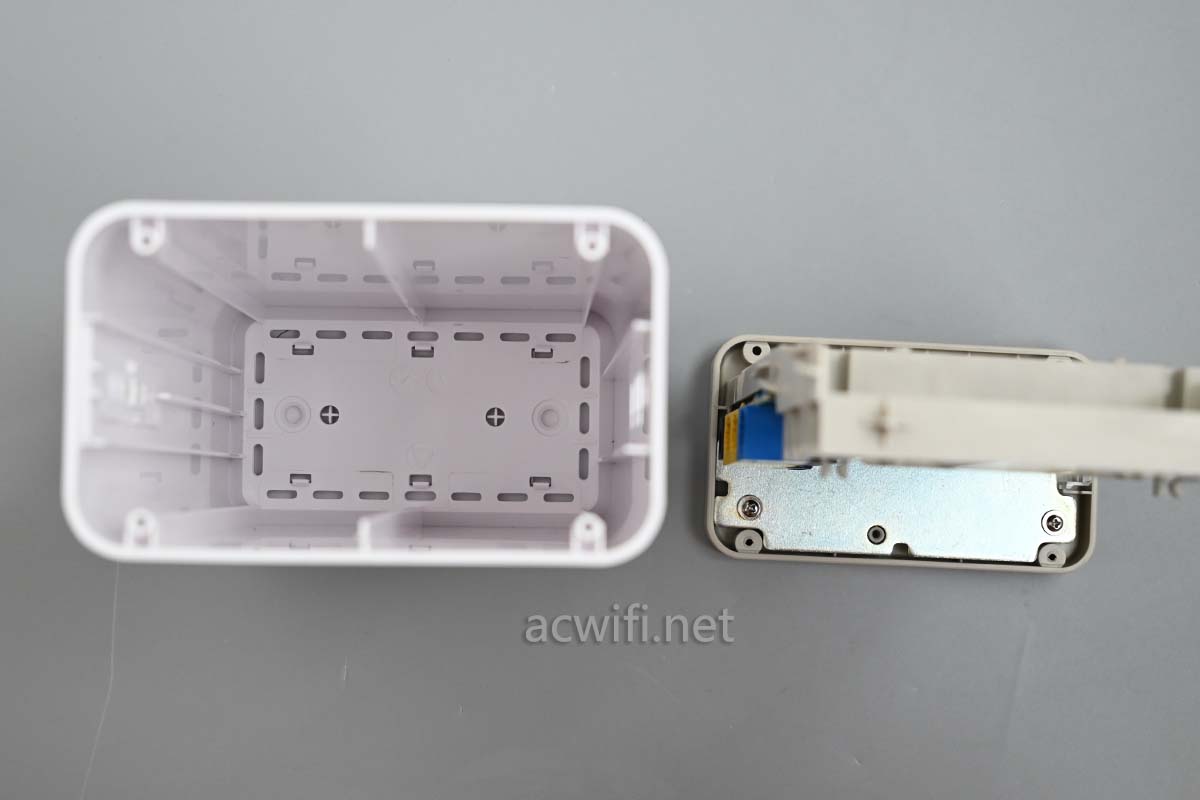

底部有一铁板做配重,重心底,摆放不容易倒。

TY6202A拆机

眼熟的黑色散热片:

TY6202A拆机

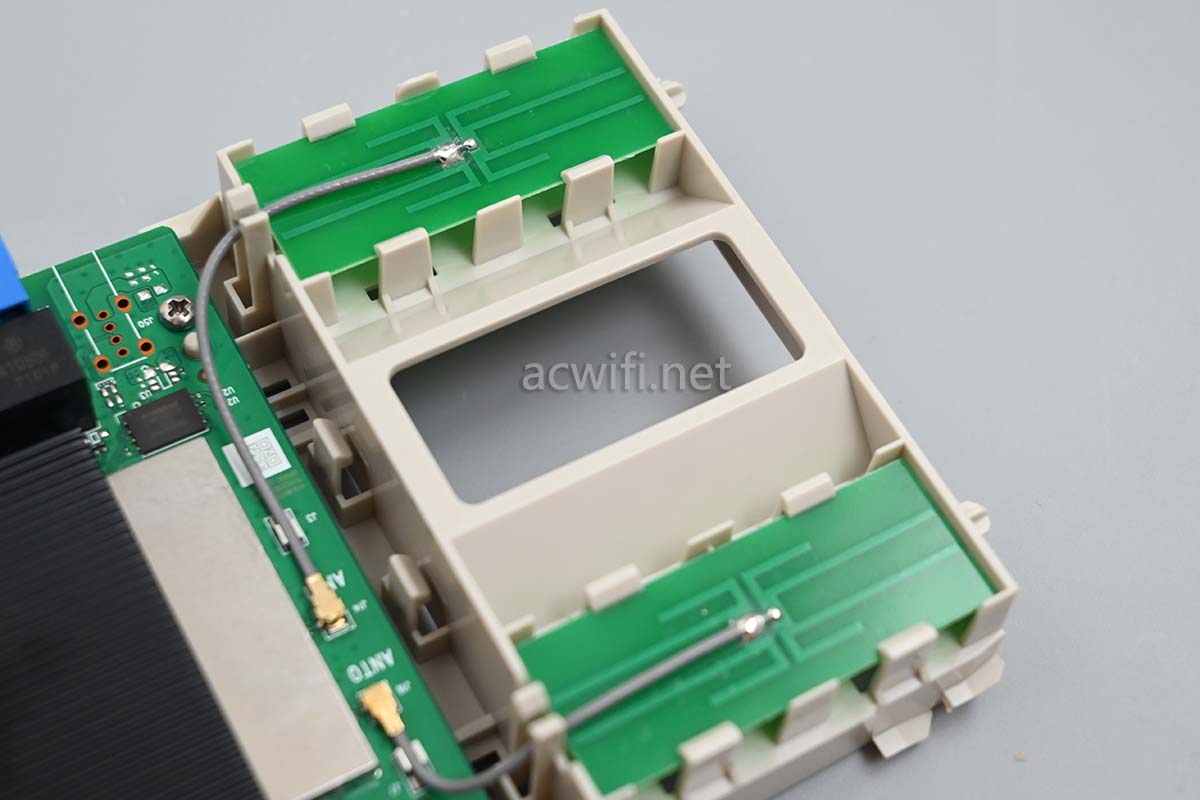

两片PCB双频天线:

TY6202A拆机

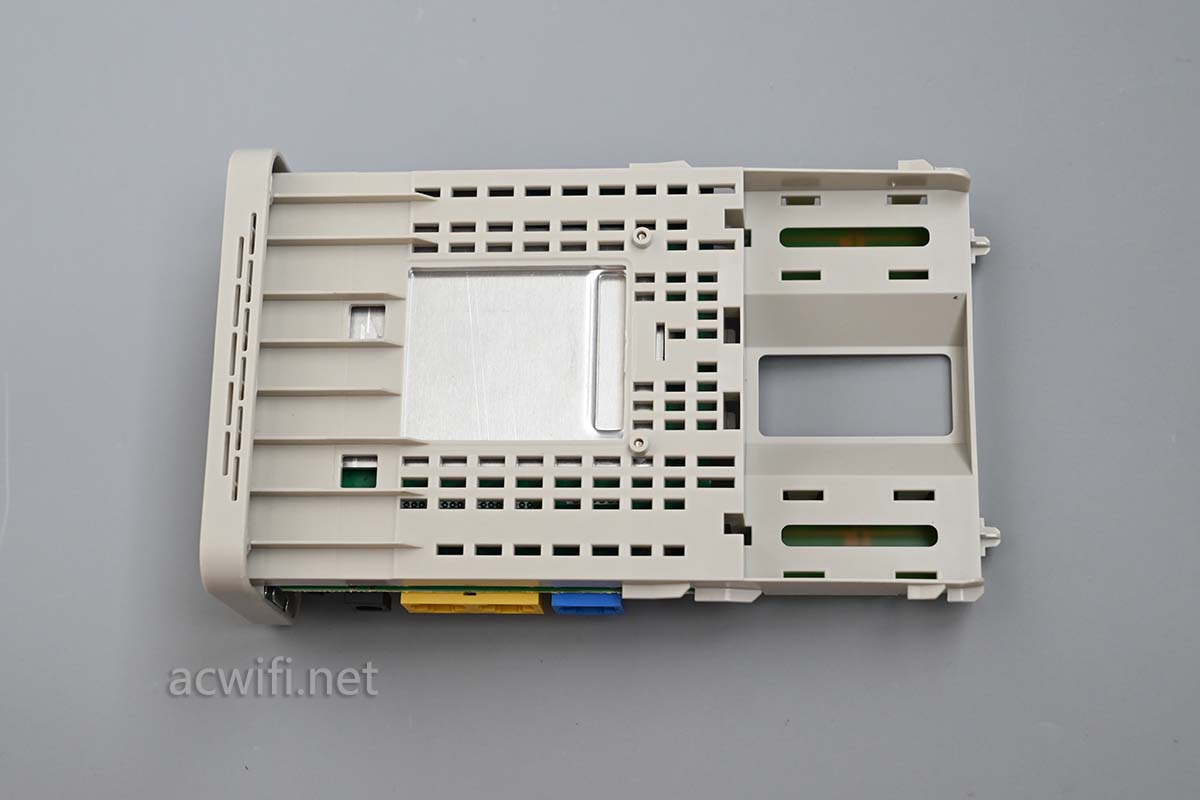

另一面:

TY6202A拆机

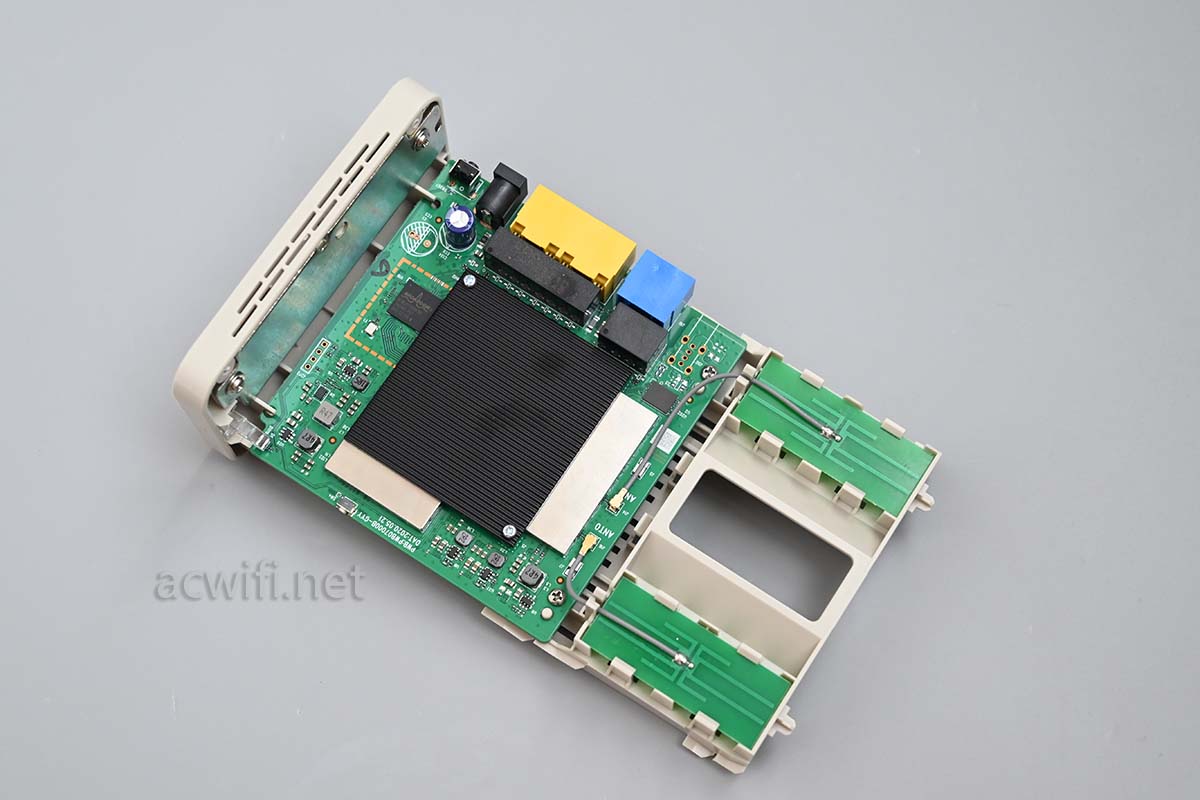

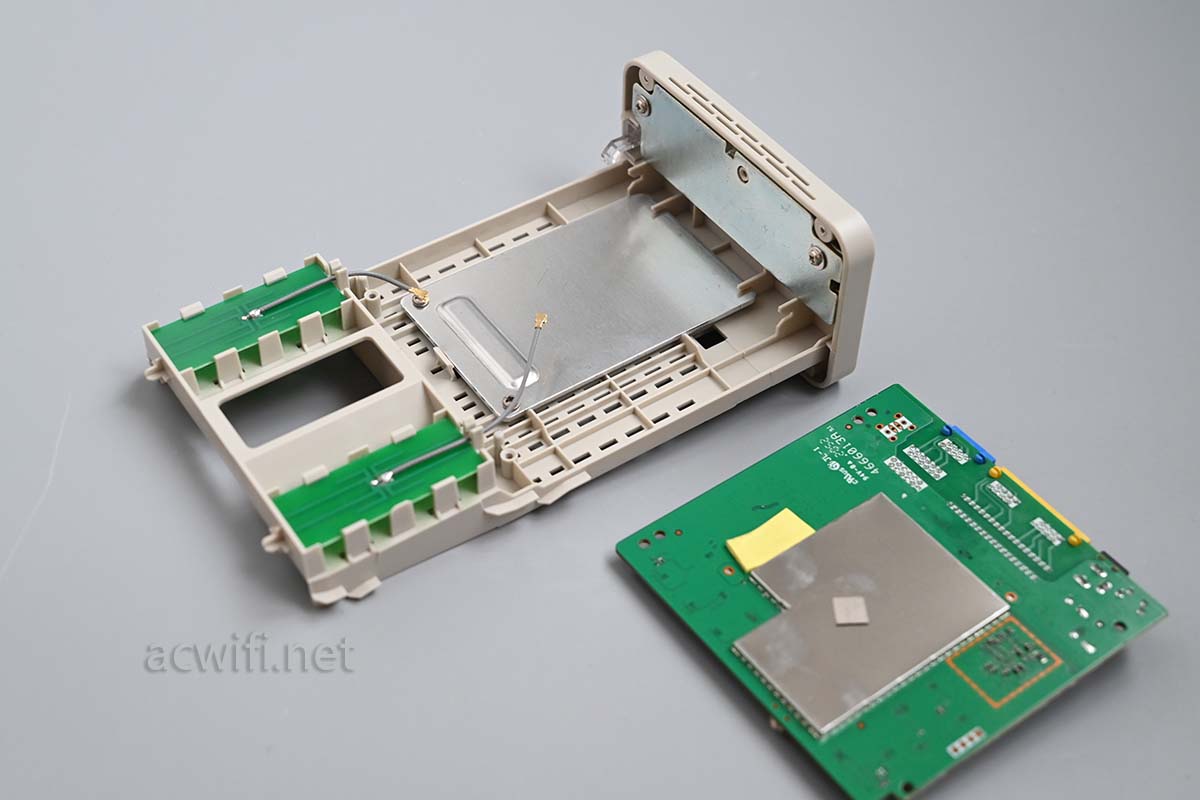

卸下两颗螺丝后抽出主板,看见底部也有散热铝板。

TY6202A拆机

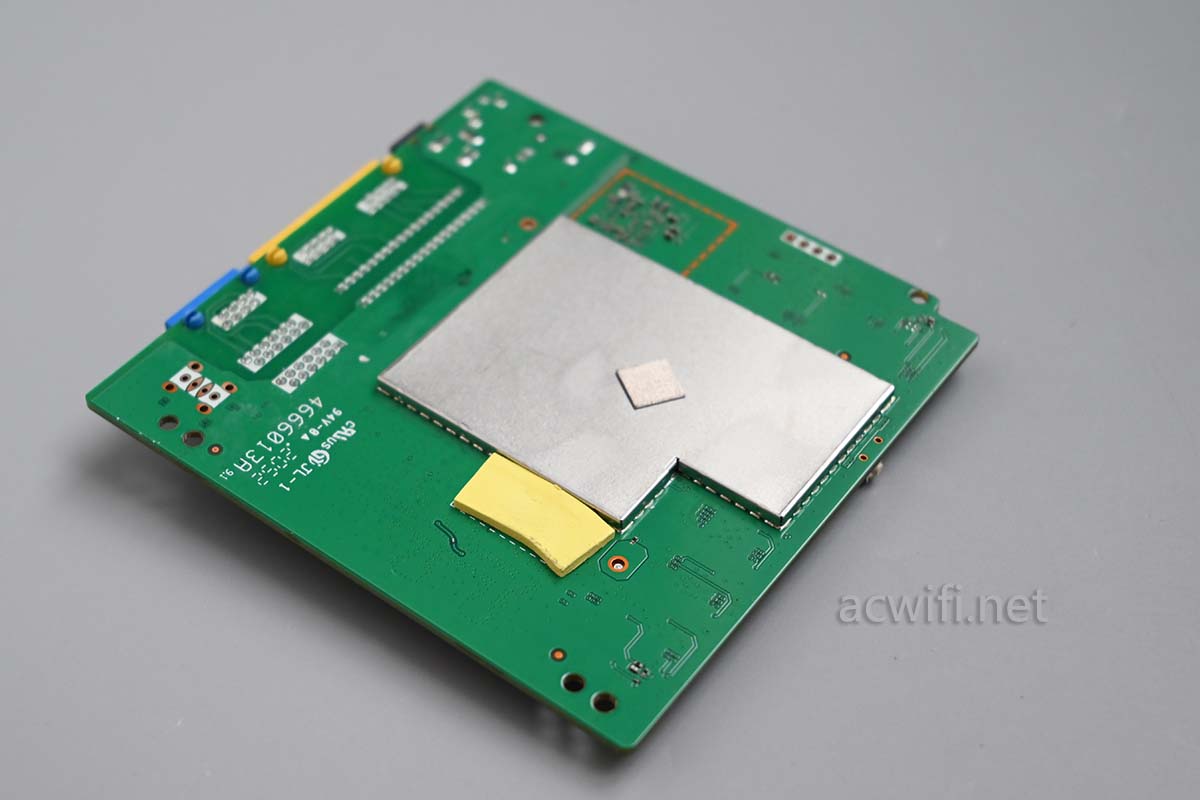

主板底部有屏蔽罩:

TY6202A拆机

打开屏蔽罩,里面空的:

TY6202A拆机

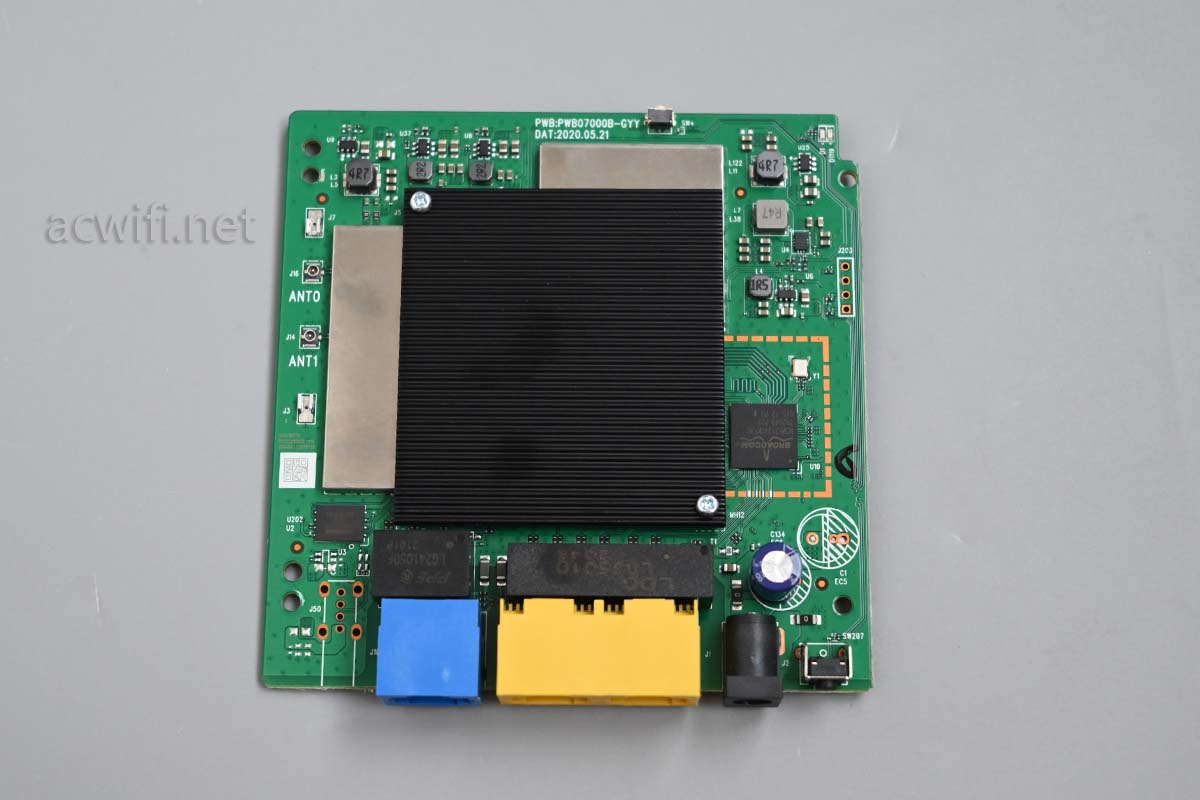

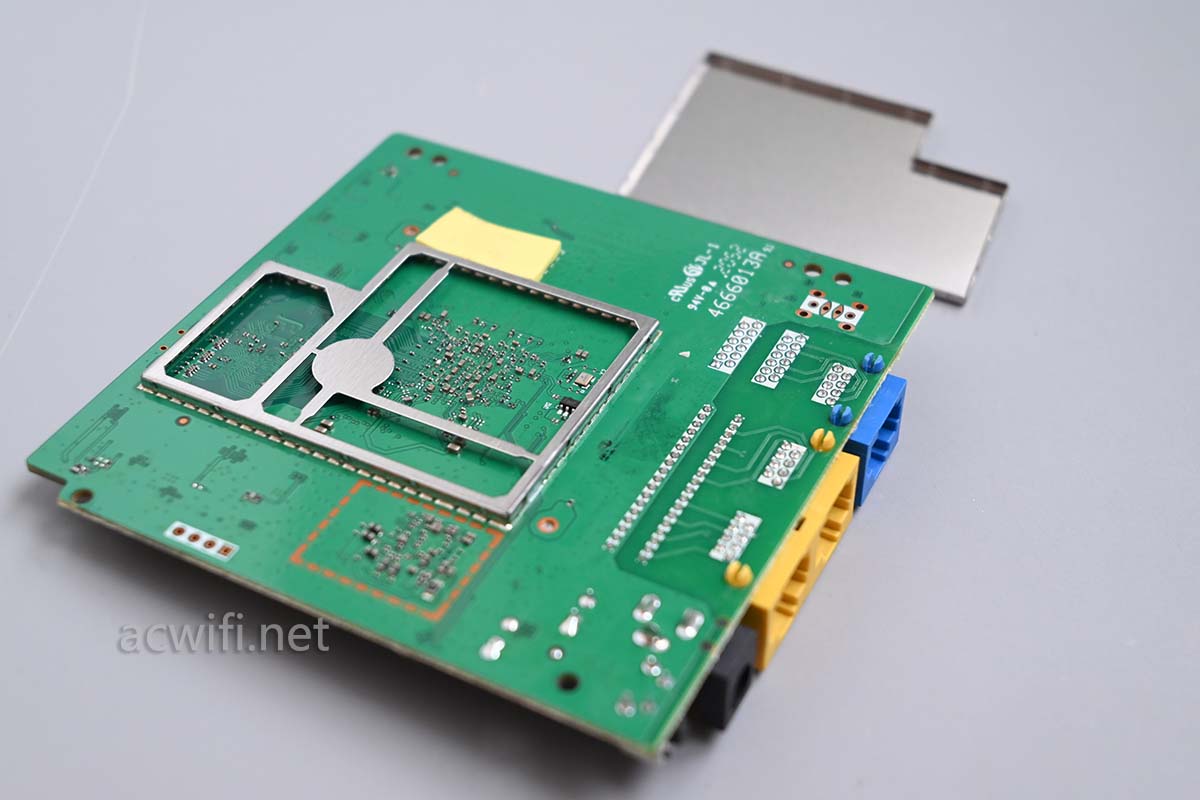

现在回到主板背面:

TY6202A拆机

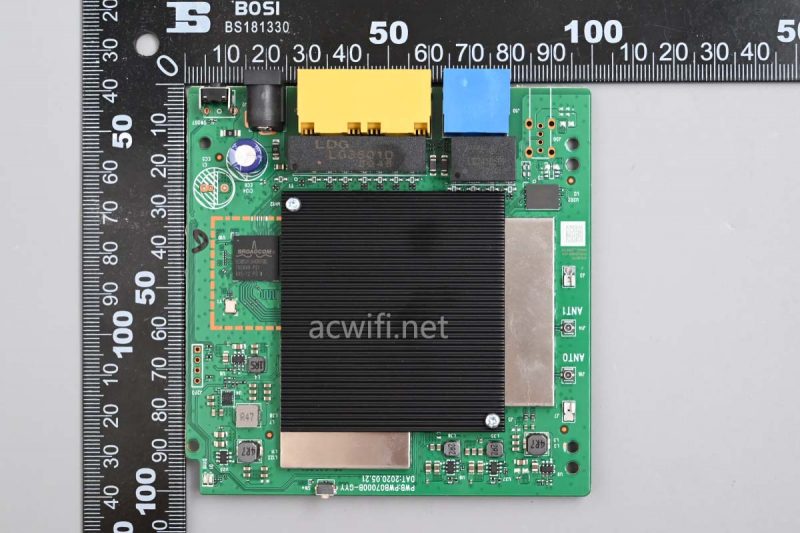

主板尺寸10x10cm:

TY6202A拆机

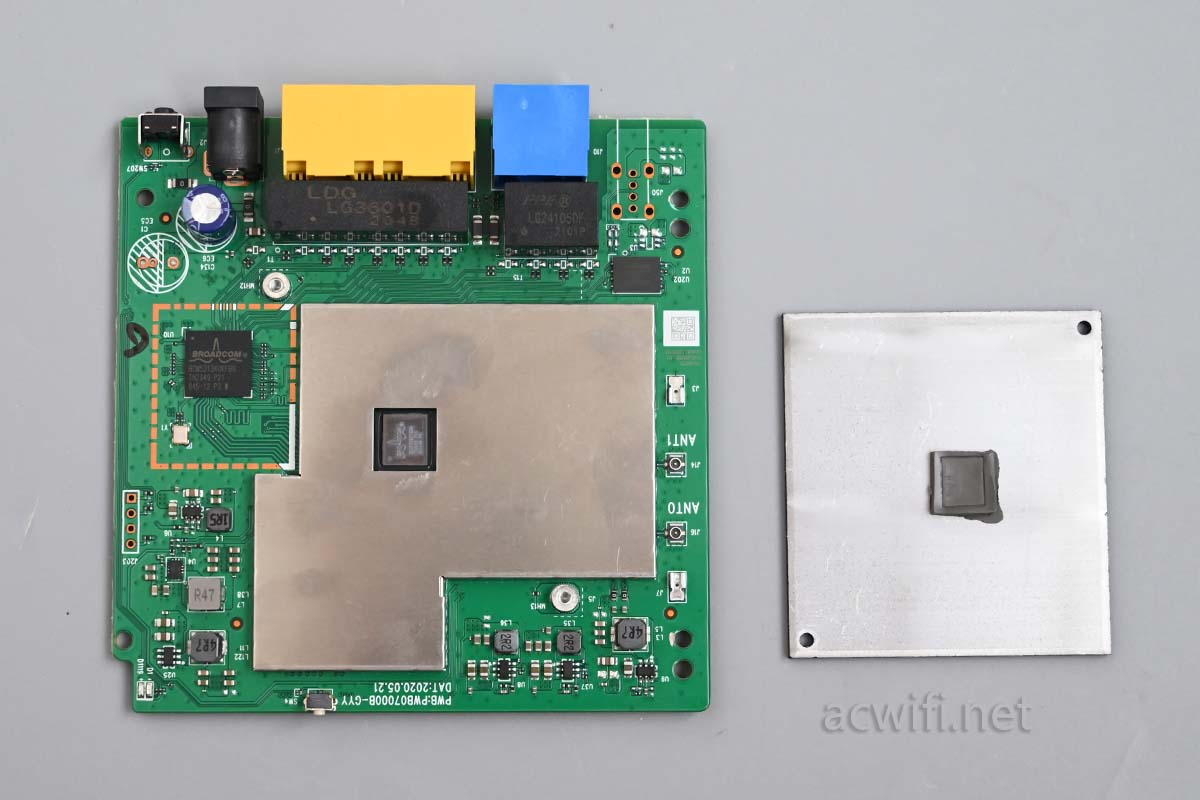

拆开散热片和屏蔽罩之后:TY6202A拆机

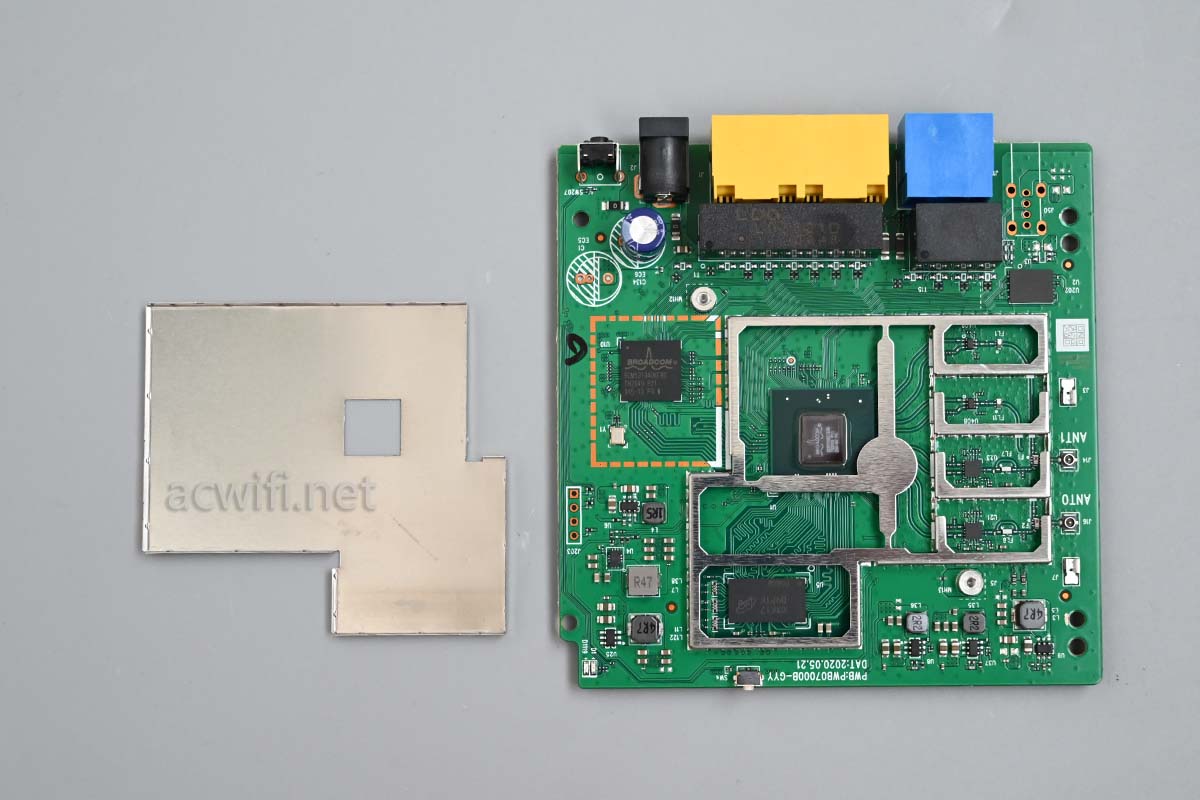

继续撬开屏蔽罩:TY6202A拆机

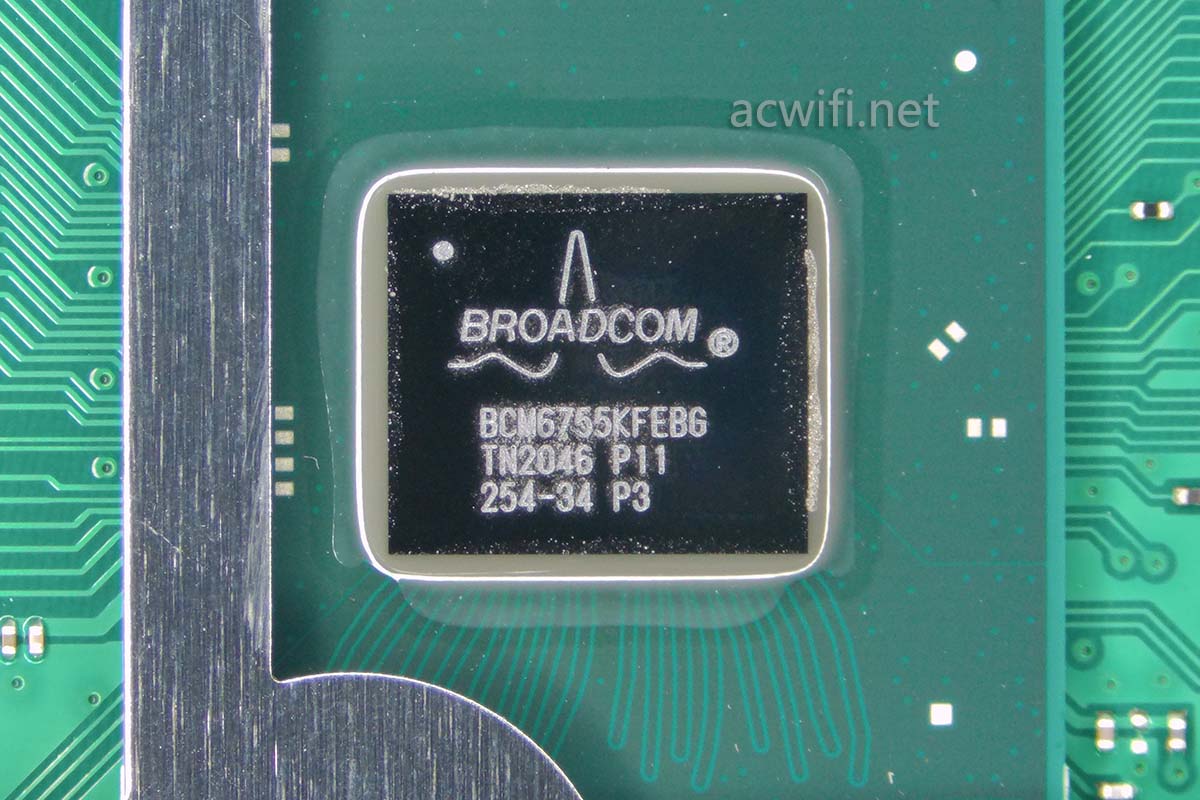

CPU型号是博通的BCM6755,四核1.5GHz,A7架构。集成了双频2x2mimo,支持Wi-Fi 6,集成一个千兆PHY。

The BCM6755 is a dual 2×2 Wi-Fi 6 system-on-a-chip (SoC) communications processor that enables low power, small size, multi-gigabit access points, routers, repeaters and service provider gateways for residential applications. The SoC features a quad-core 1.5 GHz ARM Cortex CPU with a dual 802.11ax two spatial stream (2×2) WLAN radio and an integrated 802.3-compliant Gigabit PHY.

BCM6755

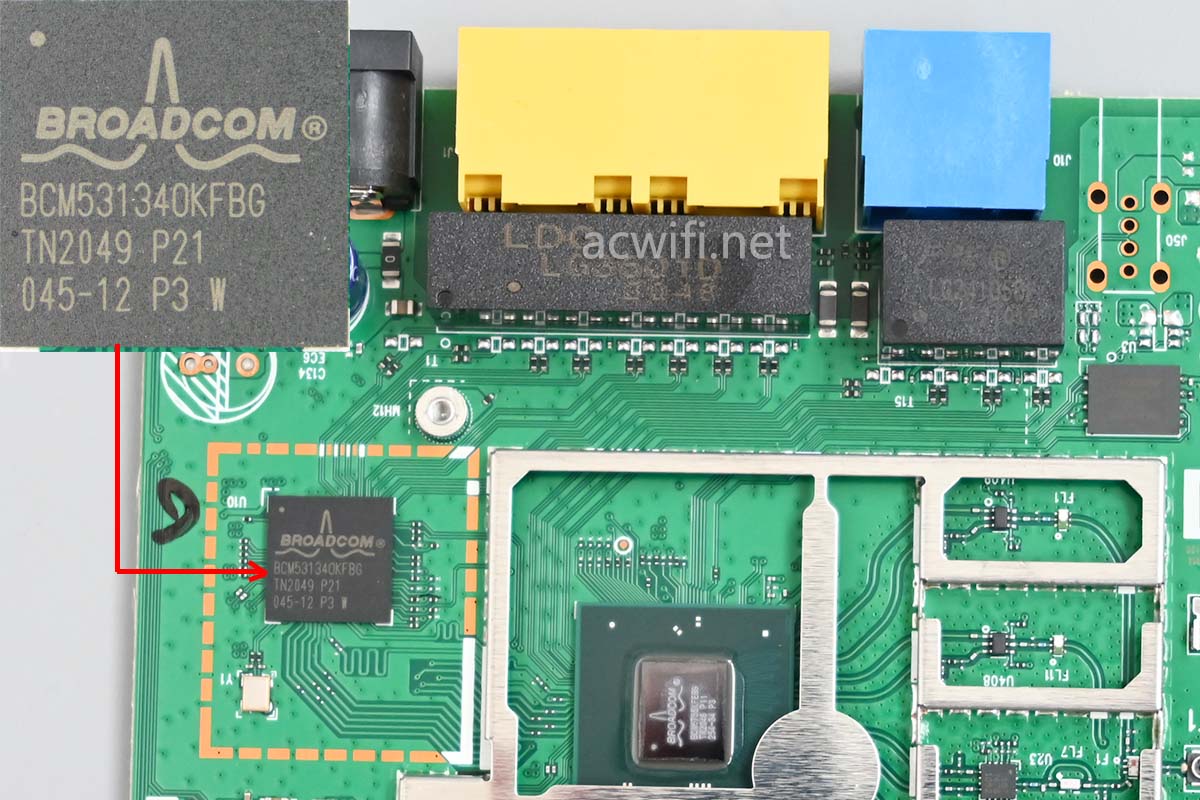

交换机芯型号是BCM53134O,集成4个千兆PHY,支持VLAN和Link aggregation,Link aggregation(链路聚合)要看固件是否支持。

这台TY6202A的2个LAN口接在了BCM53134O上面,而WAN口接在BCM6755上。从下图的走线就可以看出。我认为交换机芯片与CPU之间的连接带宽是2.5Gbps。

BCM53134O

BCM54314系列的属性:

• 4xGPHY integrated, 1xRGMII and 1xRGMII/SGMII cost-effective smart-managed Gigabit switch
• 1G/2.5 Gbps SGMII interface
• Integrated on-chip 8051 microcontroller for cable diagnostics and green-power saving modes
• IEEE 802.1p, MAC Port, TOS, and DiffServ QoS for six queues, plus two time sensitive queues
• 128 Compact field processor (CFP) entries rules
• Broadsync™ HD for IEEE 802.1AS support

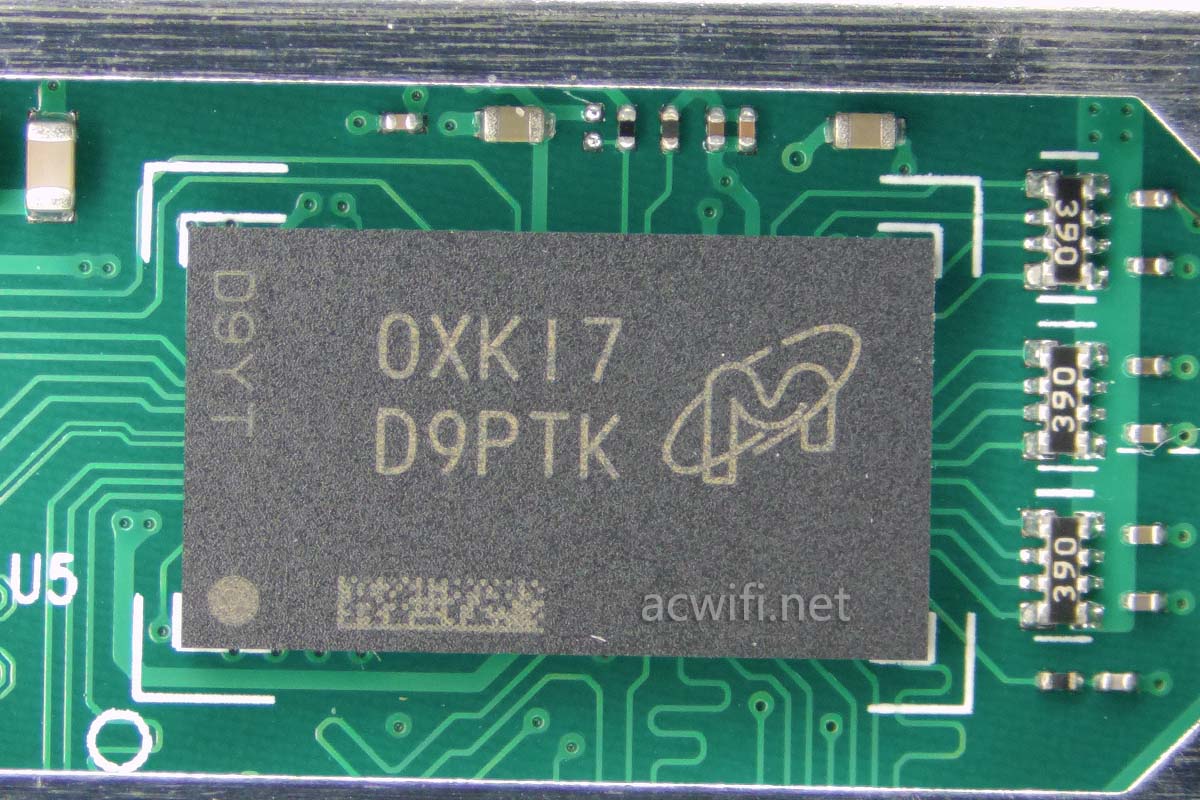

CPU下方有一颗镁光内存颗粒,从丝印上的”D9PTK“可查出型号是MT41K128M16JT-125:K,DDR3-1600 256MB。TY6202A拆机

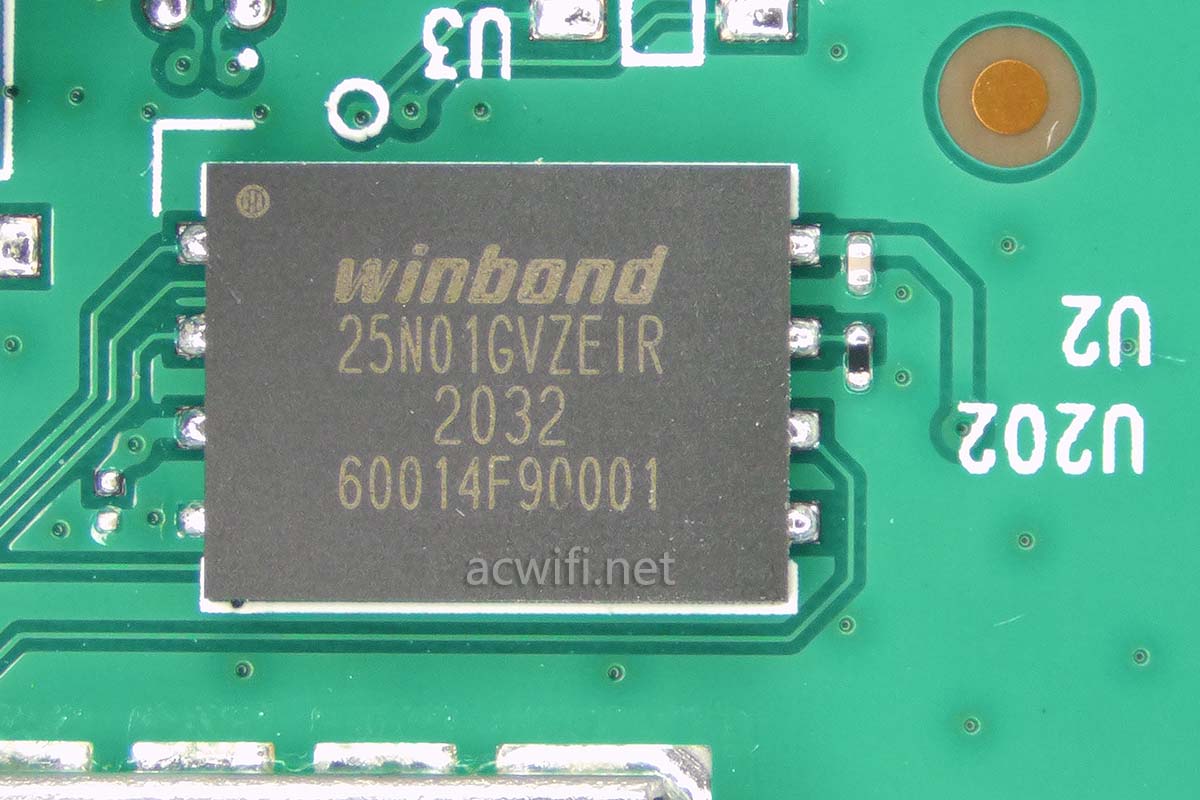

闪存芯片在另一边,型号是华邦W25N01GVZEIR,容量128MB。

TY6202A拆机

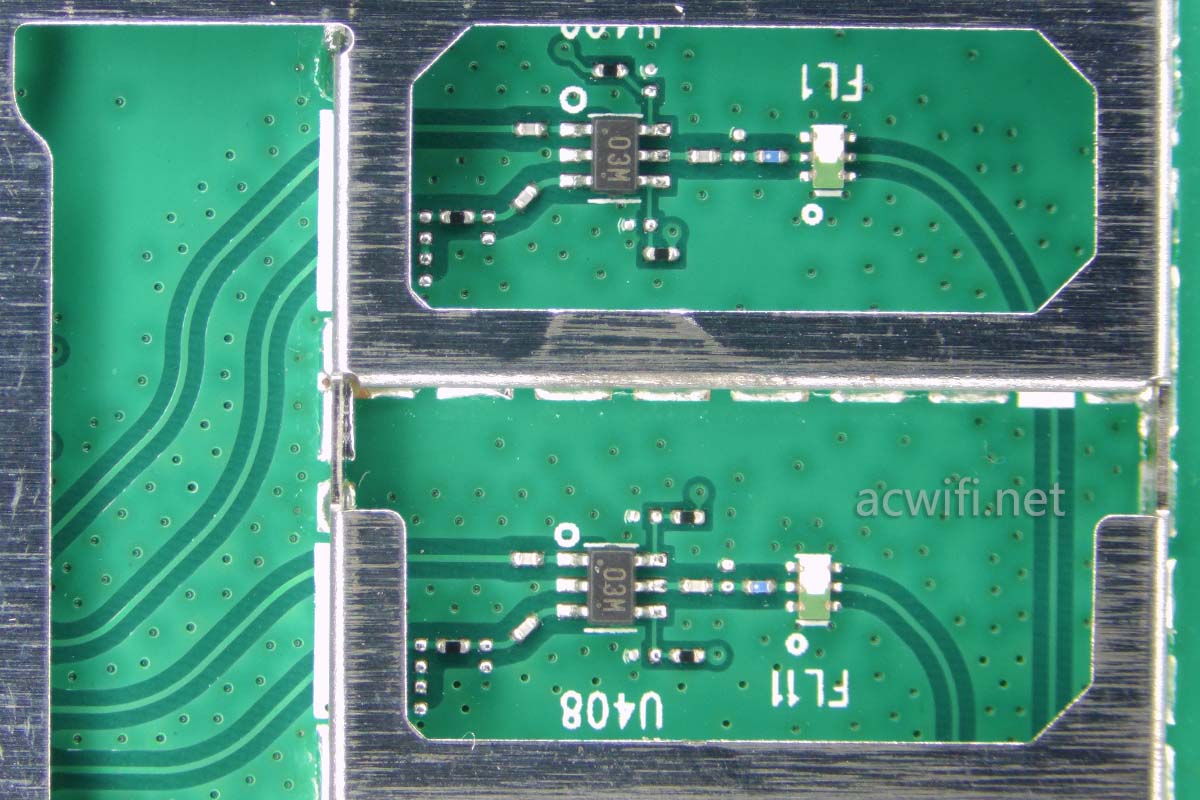

2.4G无线没有外置FEM芯片。下图两颗小芯片是射频收、发切换开关。

TY6202A拆机

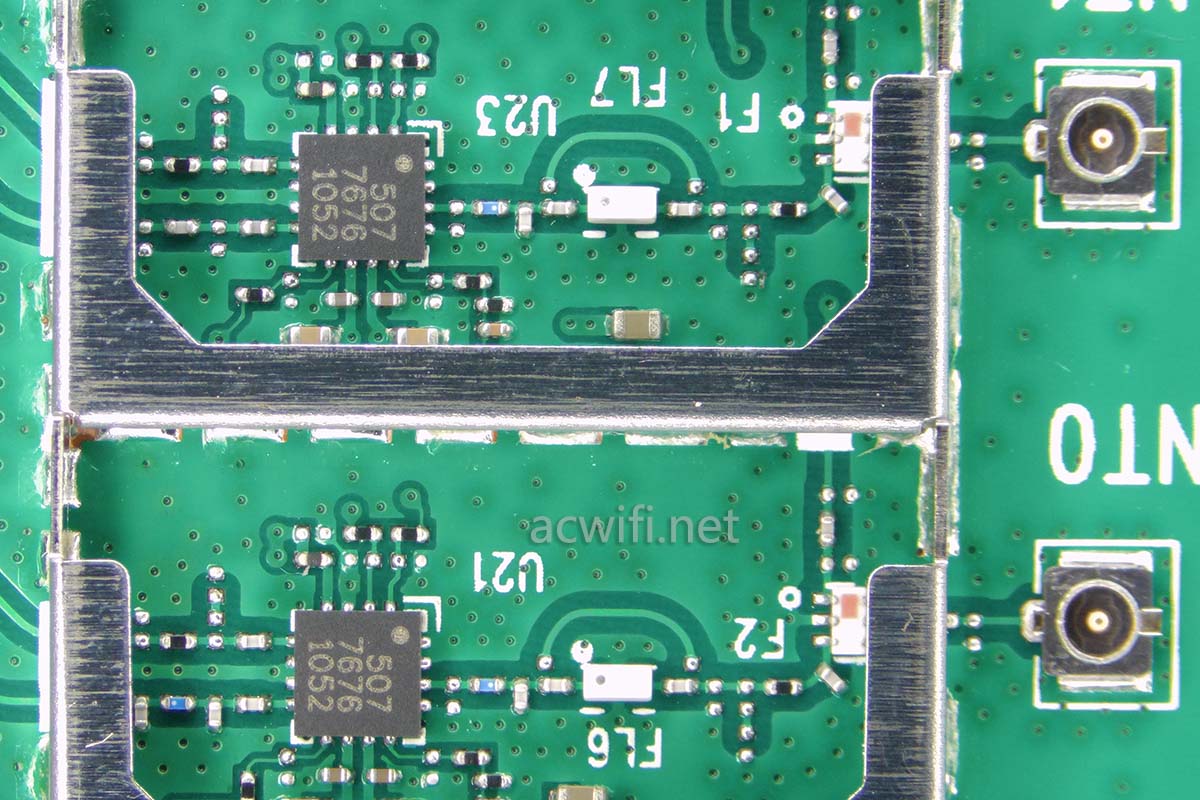

5G有外置两颗FEM芯片,型号是RTC7676。RTC7676

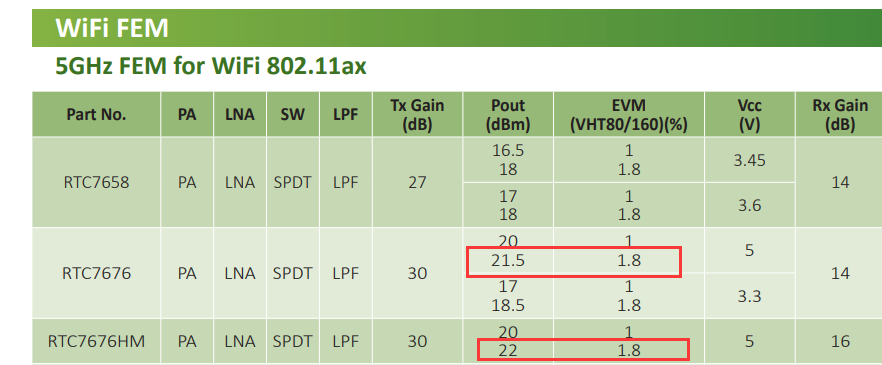

但它有2个不同的版本,一个是RTC7676,另一个是RTC7676HM, 不知是属于哪一个版本,两者的参数有点不同。如下图红框位置:

RTC7676

1.8% EVM=-35dB EVM,在256QAM(WiFi 5)下,放大功率相差0.5dBm,不算明显。但接收增益(Rx Gain)就相差大了点。

1% EVM=-40dB EVM,在1024-QAM(WiFI 6)下对应的参数是一样的+20 dBm。通常对比1024-QAM,要用到-43dB EVM才行,上面的表格并没有给出这个数据。

使用RTC7676的机型还有TY300、TY301,还有华为的几款光猫:HN8145X6、HS8145X6、K662C。

RTC7676的针脚定义跟QPF4506B一样,理论上可以互换使用,如果经过重新调较和阻抗匹配之后,否则就如我自己手工更换之后,信号差的一A。

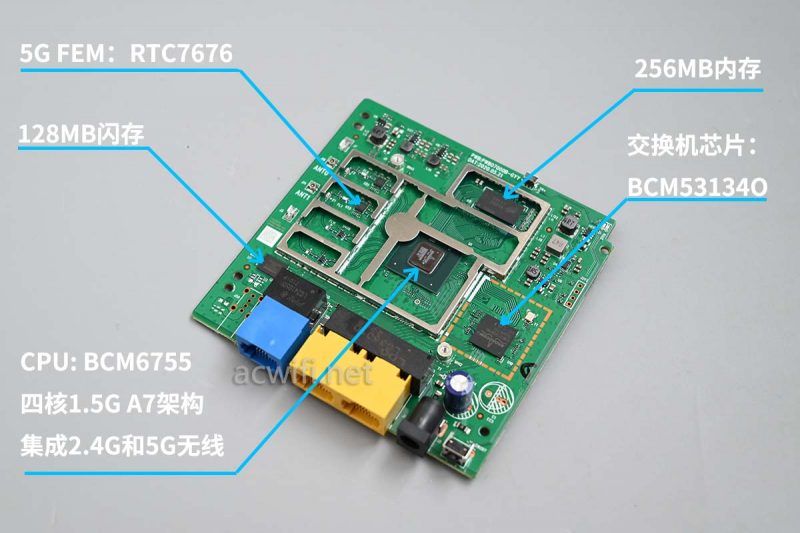

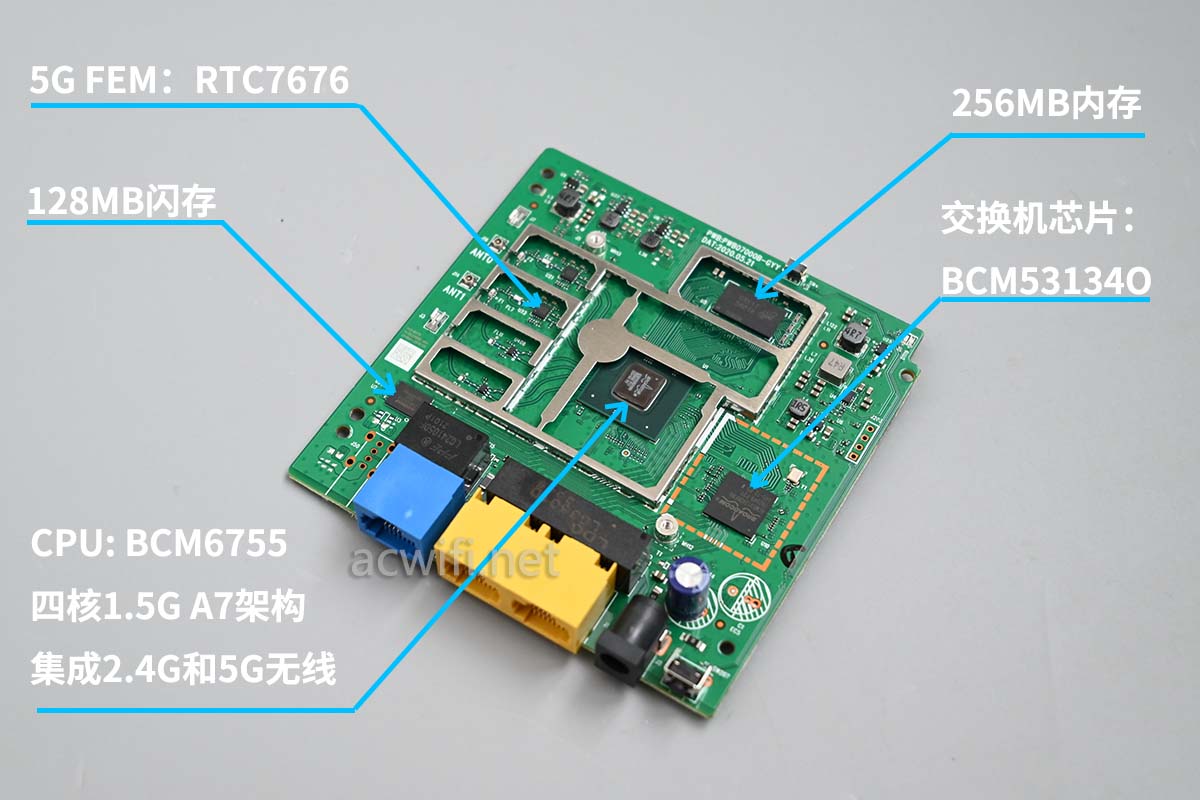

至此天邑的TY6202A就拆机完成了。芯片型号汇总图如下:

TY6202A拆机

最后用小米4C和小米10在楼下D点位置测速看看,宽带300兆,5G信道44,隔了一墙楼板。

前一篇拆了兆能通信的ZN-M2,也测速了,现放上一起看看:

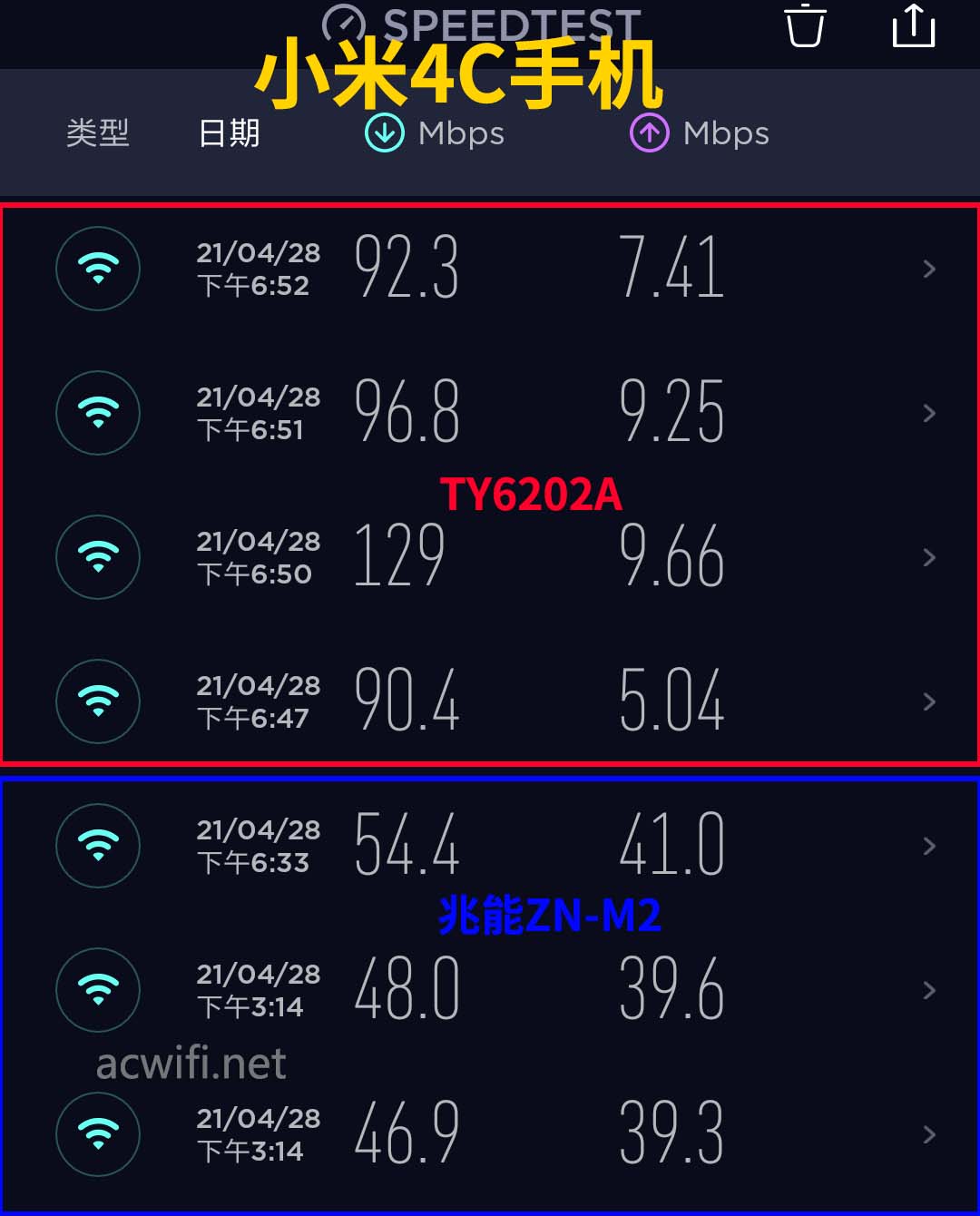

小米4C的:

小米4C

TY6202A虽然比兆能ZN-M2快了一倍的下行速度,但上行速度却慢很多,不知什么原因。

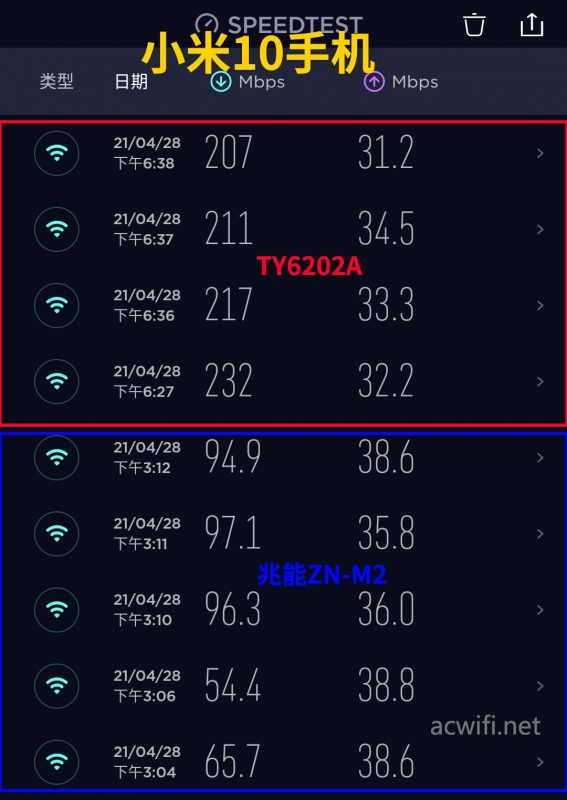

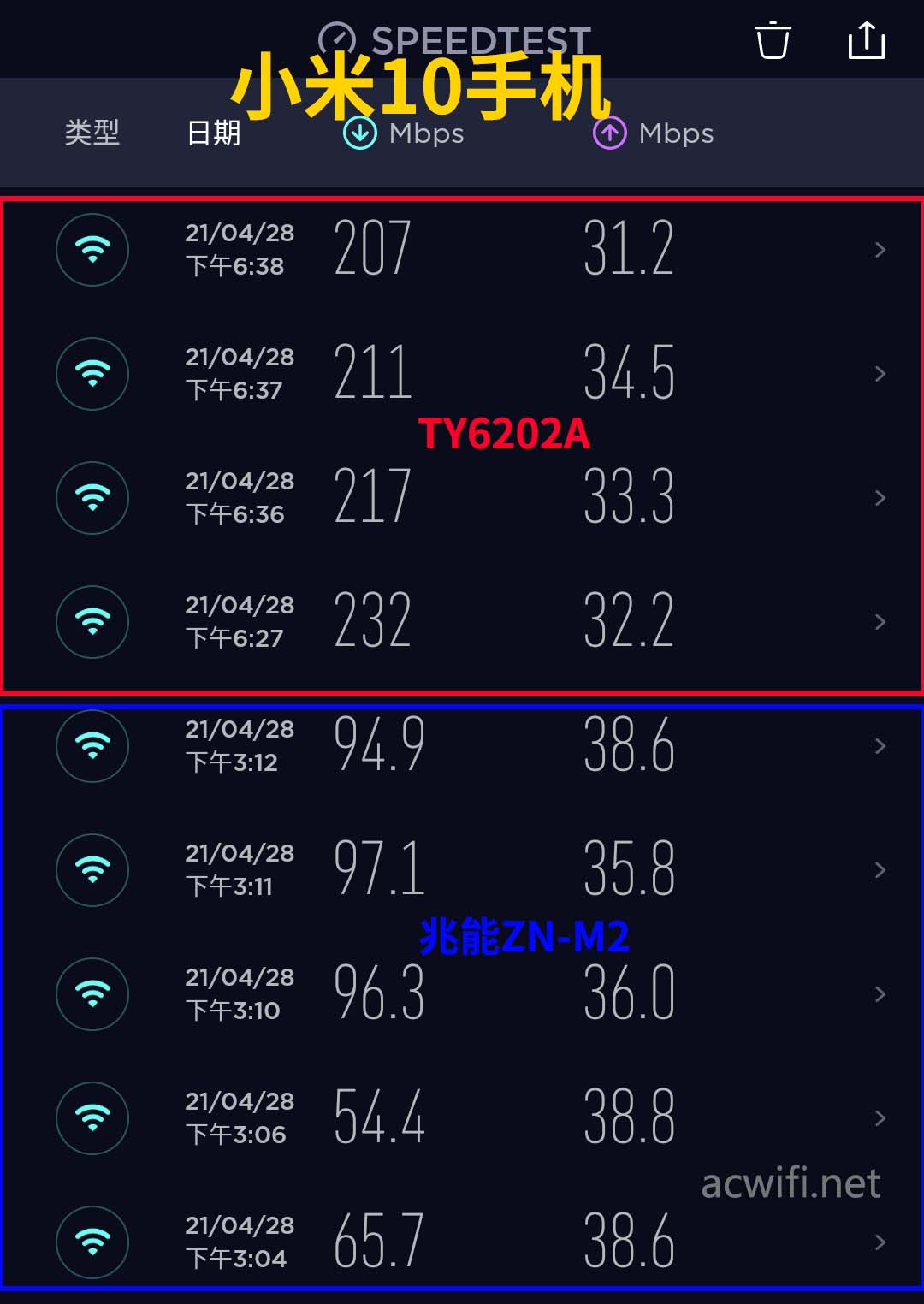

小米10的结果如下:

TY6202A拆机

兆能ZN-M2跟CMIOT-AX18是一样的东西,信号强度也一样比较差,面积小的可以用。

最近拆的运营商wifi6路由器有点多呀,也有点想吐了。没办法呀,想从低价产品里找相对好些的wifi6路由器给你们看。有好多朋友的需求也只是能上网,信号不能太差,价格100元左右。

TY62020A拼多多链接

若有任何疑问可留言或关注微信公众号acwifi-net

如需转载请注明来源和链接:路由器交流 » 天邑TY6202A拆机,最好看的运营商版本WiFi 6无线路由器
