目前最便宜的高通WiFi6路由器:和目AX18拆机

在睡梦中下单了2台,一台拼多多115元包邮,当时在拼单当中, 不知能不能拼单成功,于是在闲鱼上找了一台105元包邮,支付后回去拼多多欲取消订单,但提示拼单中不能取消,之后继续做梦。醒来后发现拼多多居然免拼单还发货了。。。不过,这价格便宜,也没有退一台的必要。

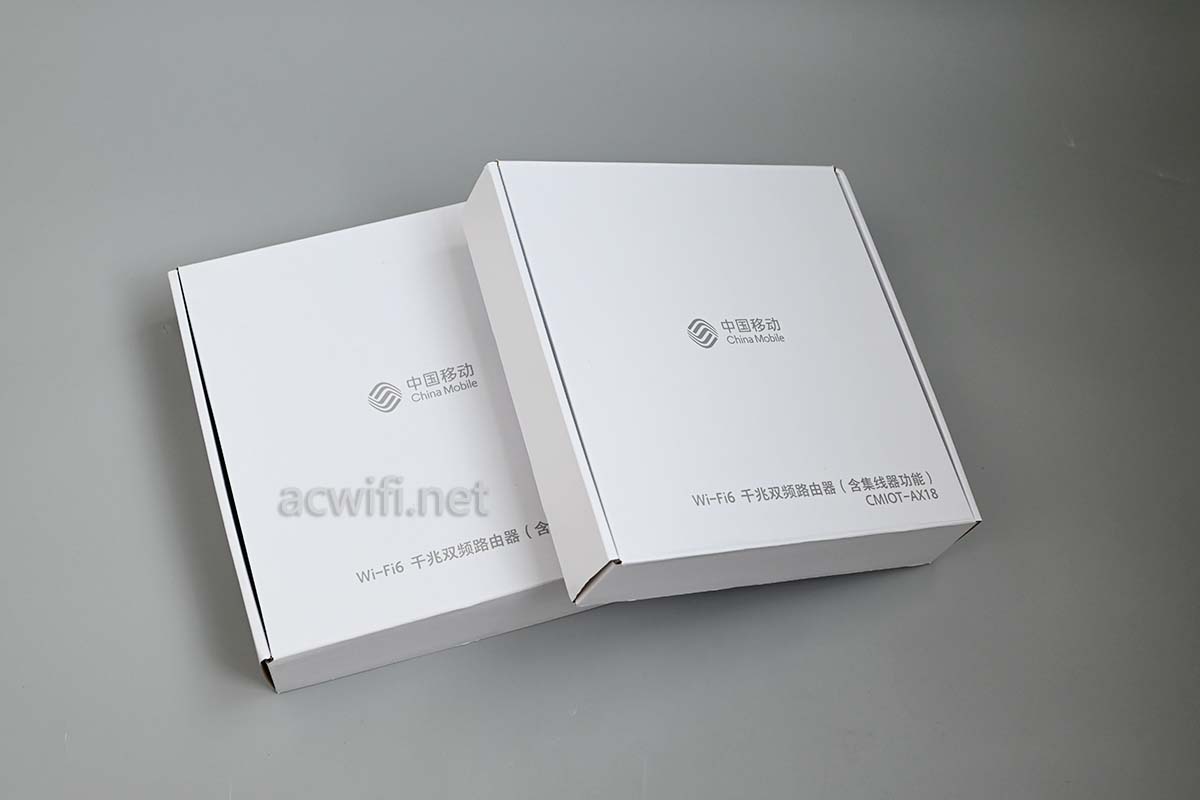

盒子上有中国移动的标志,因为这产品就是中国移动自己出的吧?

和目 CMIOT-AX18拆机

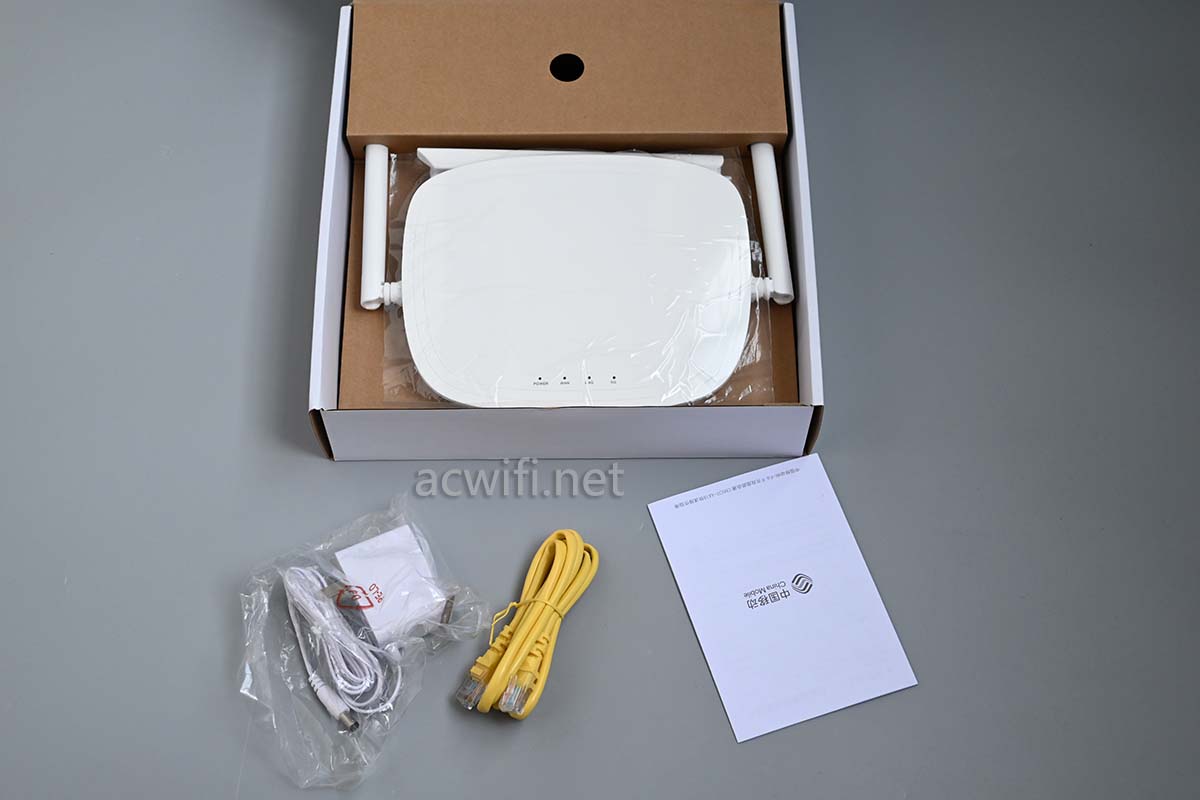

全新机,包装配件齐全,有超五类网线。

和目 CMIOT-AX18拆机

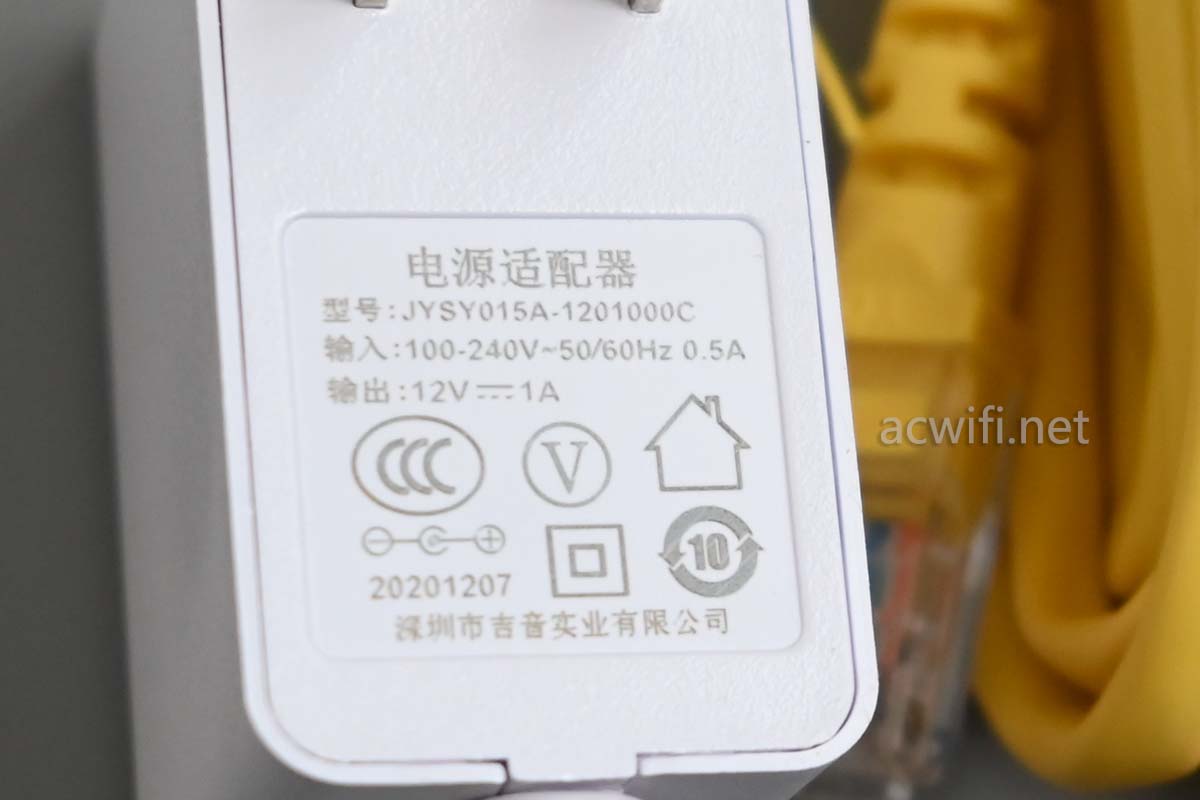

电源输出规格: 12V/1A。

和目 CMIOT-AX18拆机

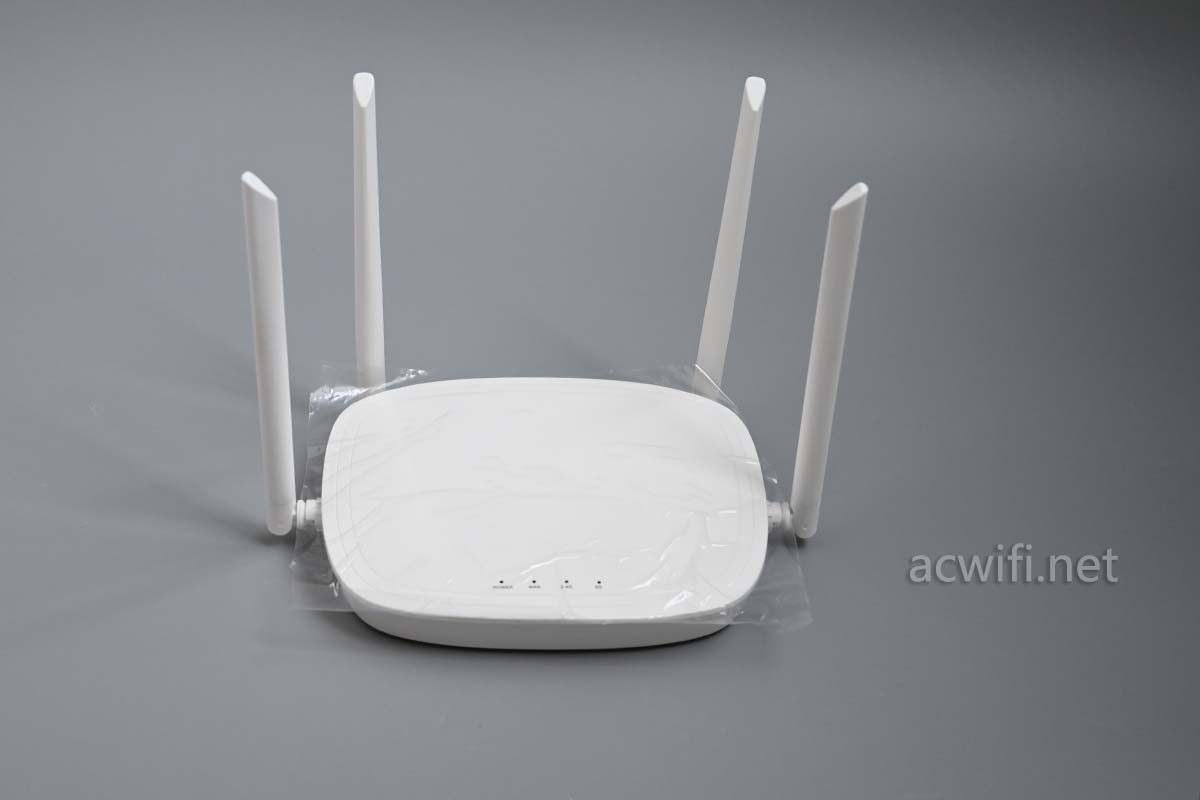

机身圆滑的线条,有点呆盟。

和目 CMIOT-AX18拆机

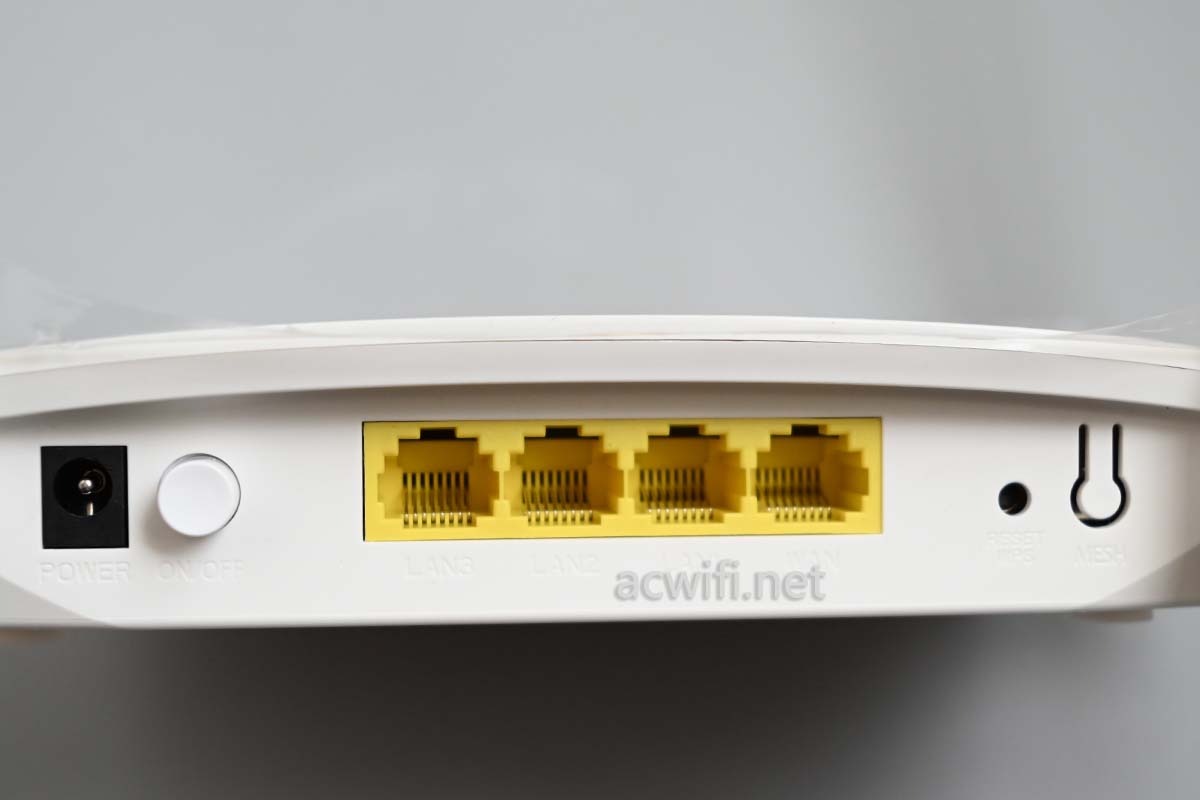

四个千兆网口,最右边是一个一键mesh组网的实体键:

和目 CMIOT-AX18拆机

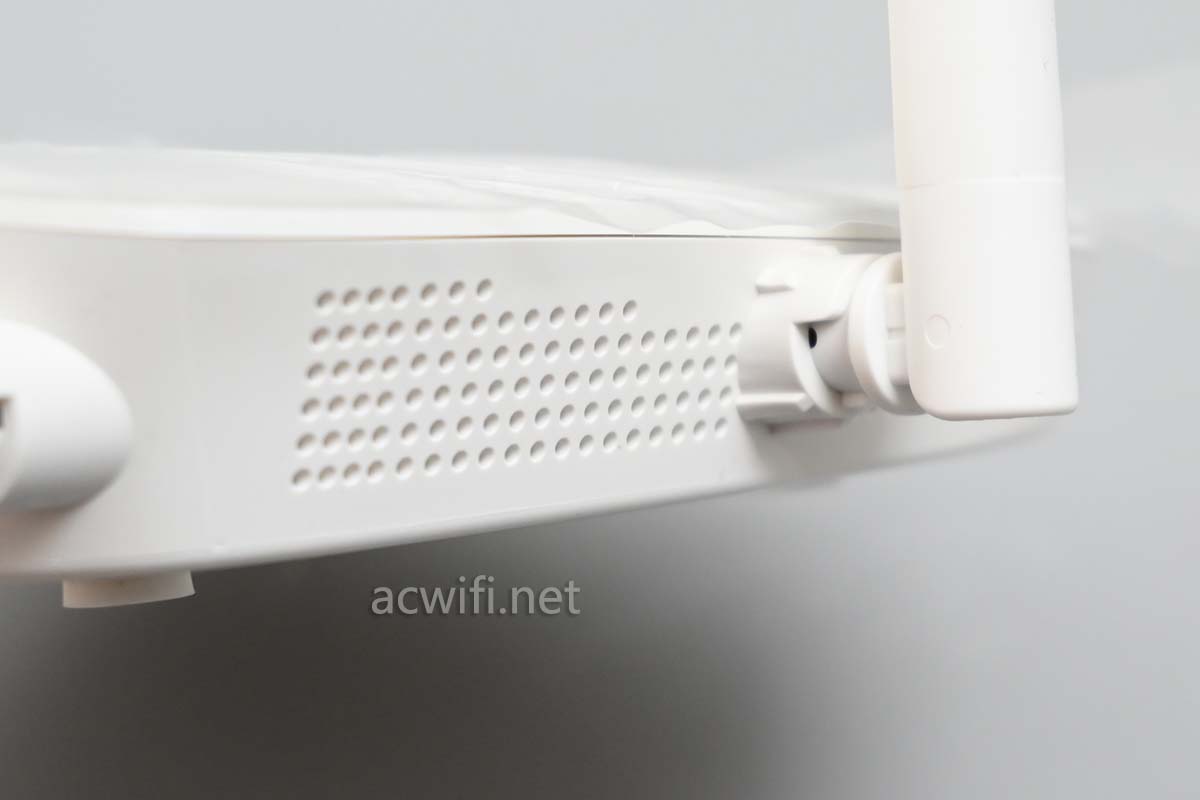

两侧有细小的散热孔,个人认为开孔不够豪放,作用不大。

和目 CMIOT-AX18拆机

底机标签,设备型号:CMIOT-AX18

和目 CMIOT-AX18拆机

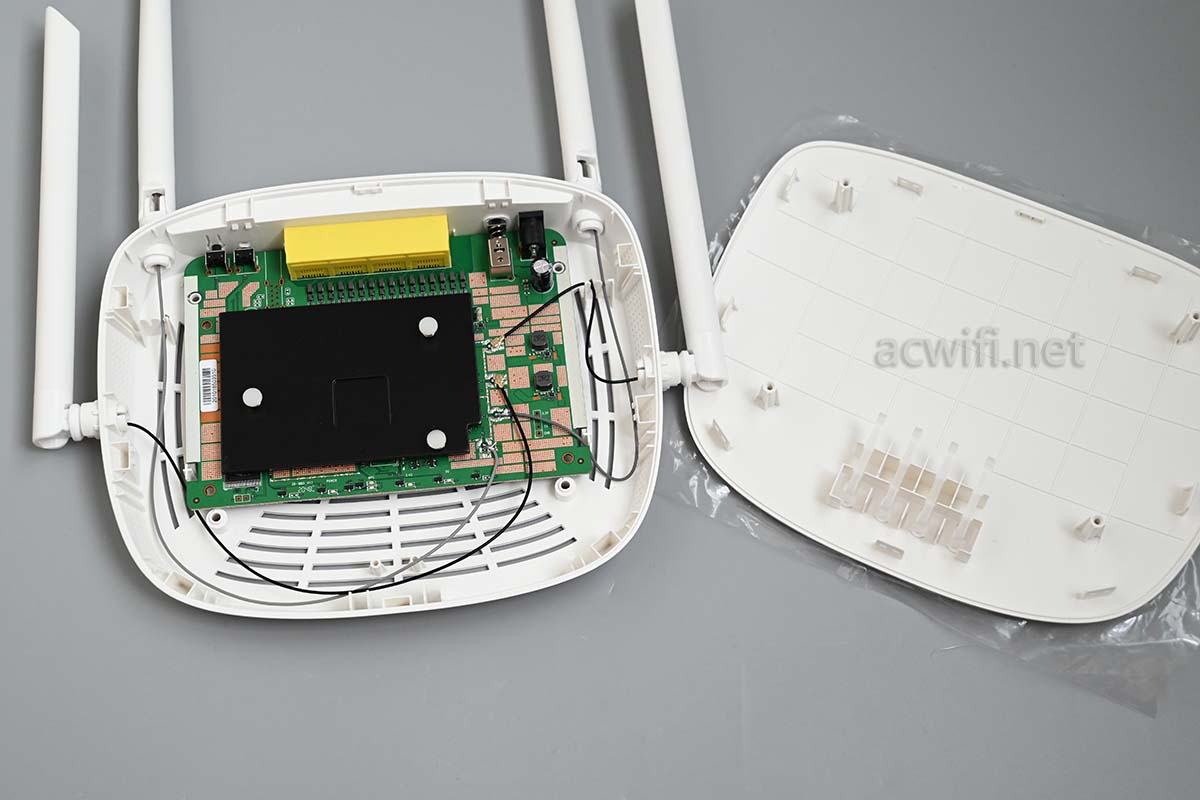

拆开外壳:和目 CMIOT-AX18拆机

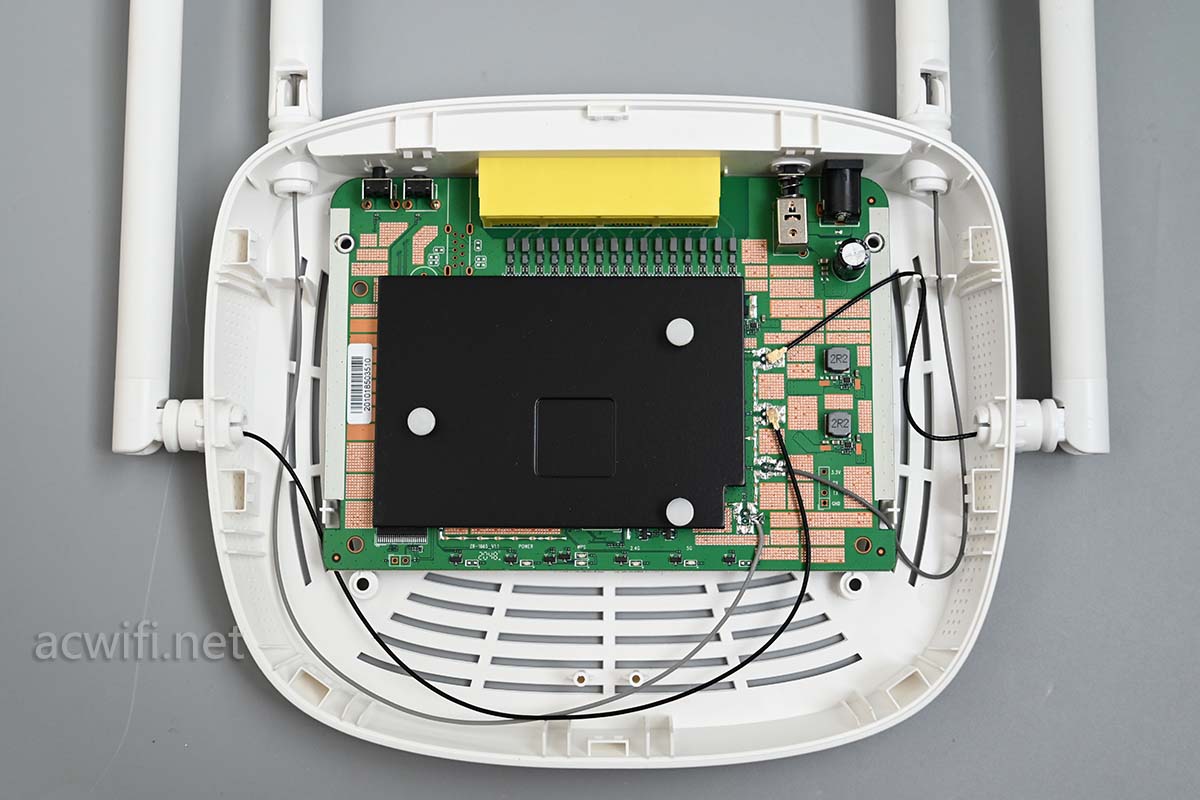

看见主板上有一片散热铝板:

和目CMIOT-AX18拆机

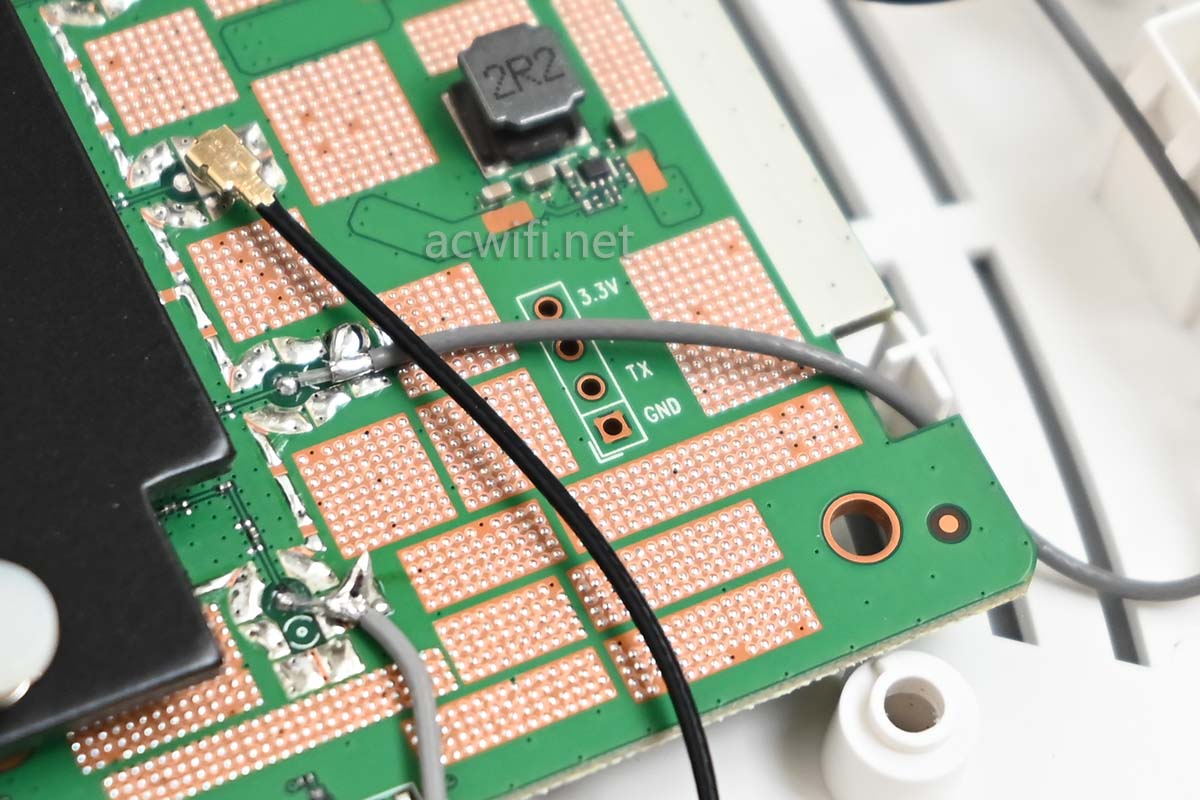

这绝对是手工焊接的,还拉了尖尖,因为我技术差,经常这样焊锡拉尖。

和目 CMIOT-AX18拆机

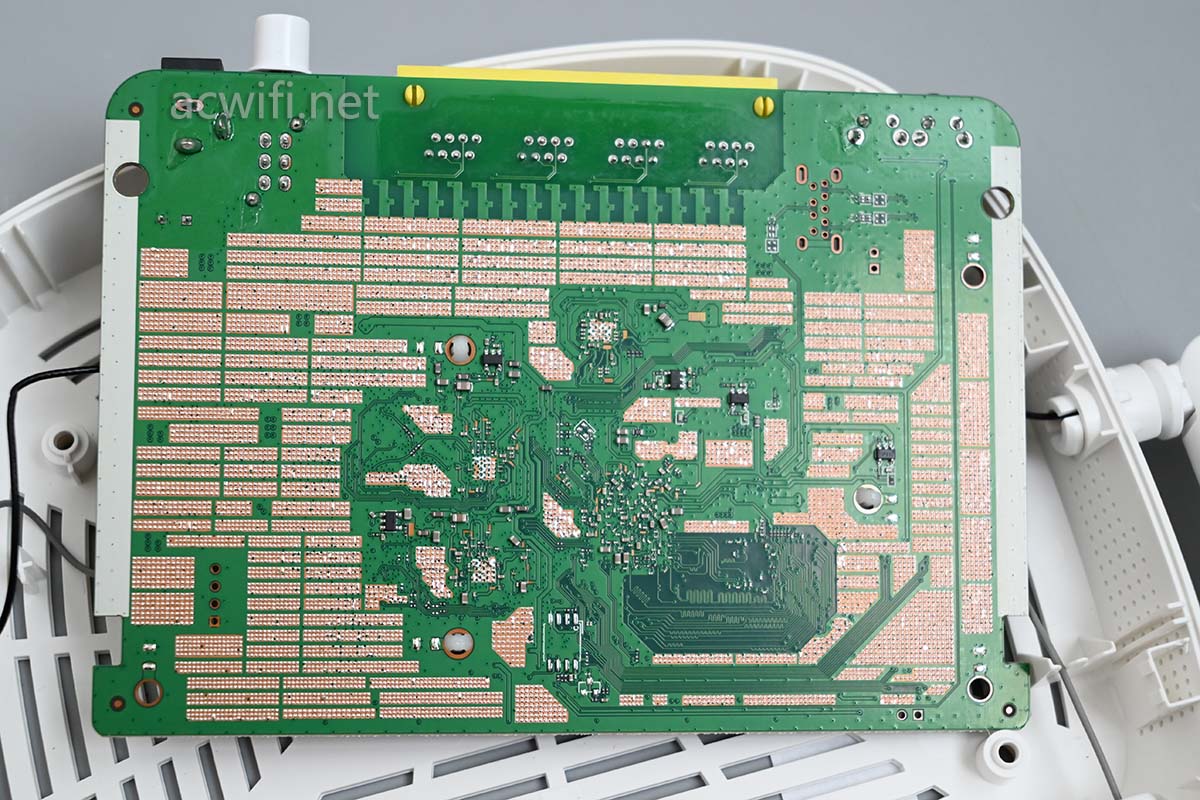

主板背面:

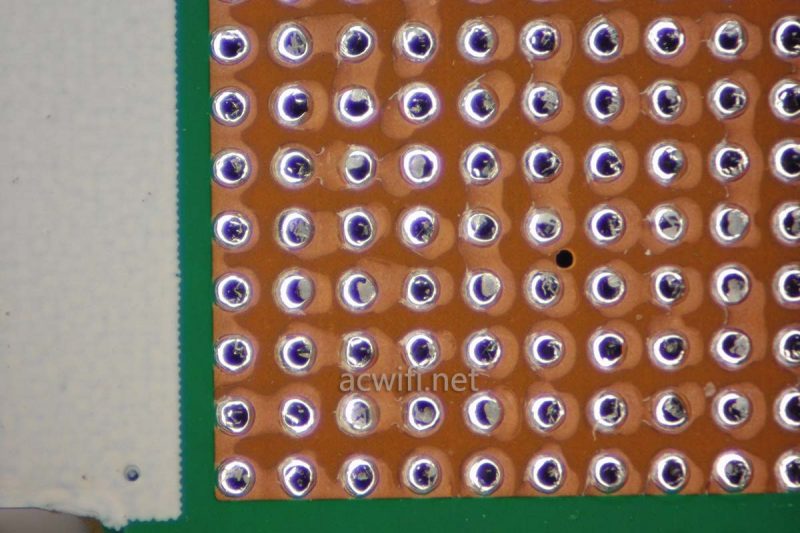

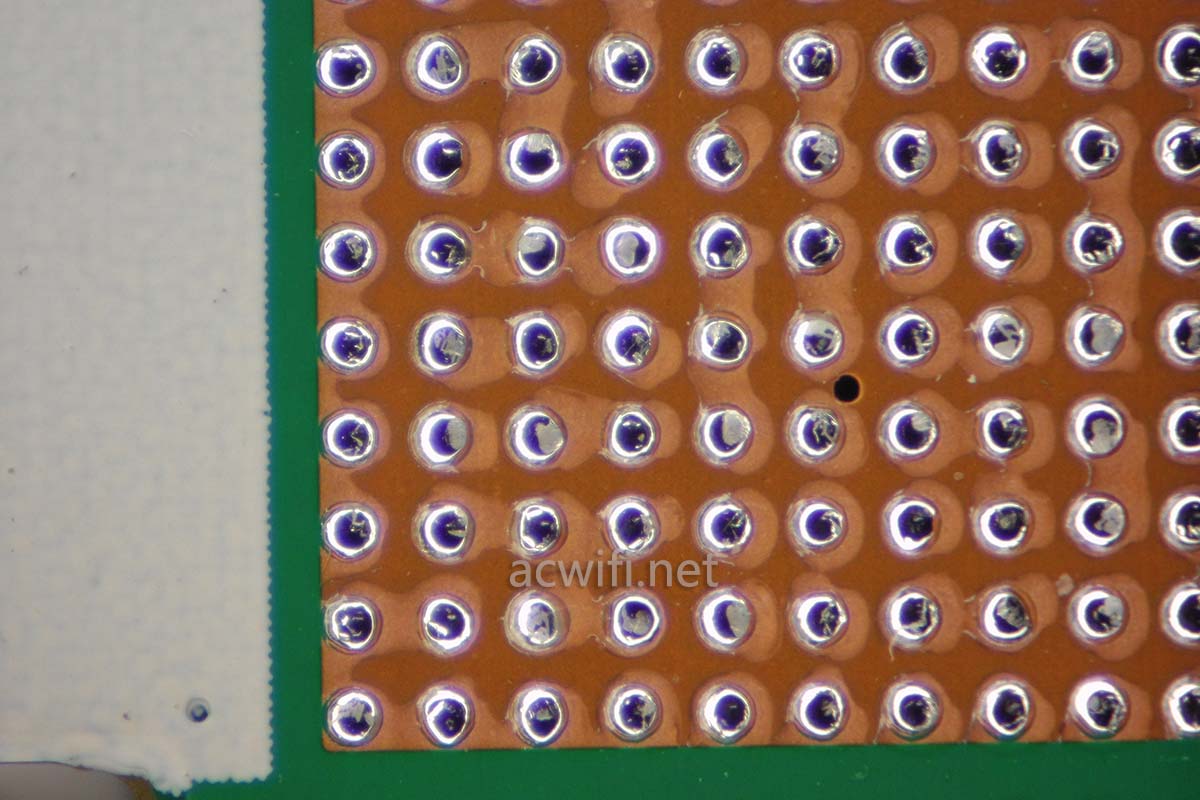

和目CMIOT-AX18拆机背面没主要芯片,也没有散热片,但布满了锡点,帮助散热,把这些锡点局部放大:

和目CMIOT-AX18拆机

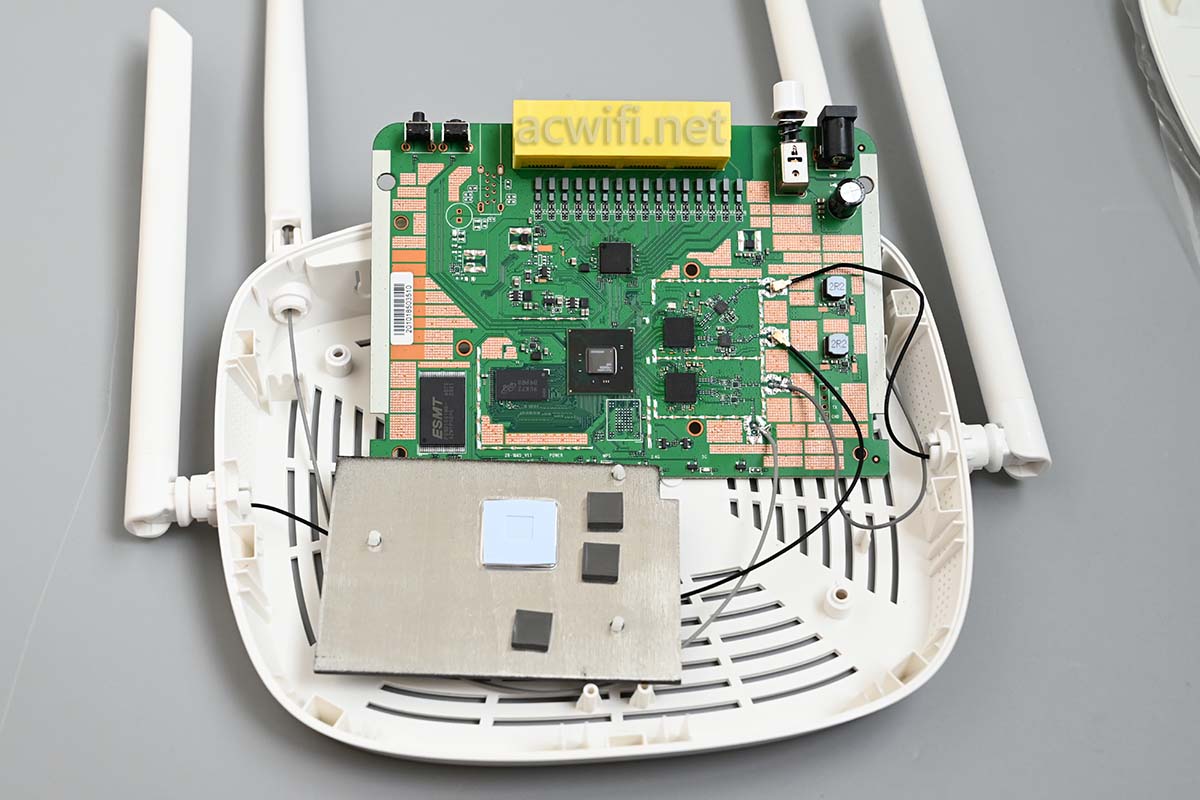

回到主板正面,把散热铝板拆下来,有4片导热硅胶垫片:

和目CMIOT-AX18拆机

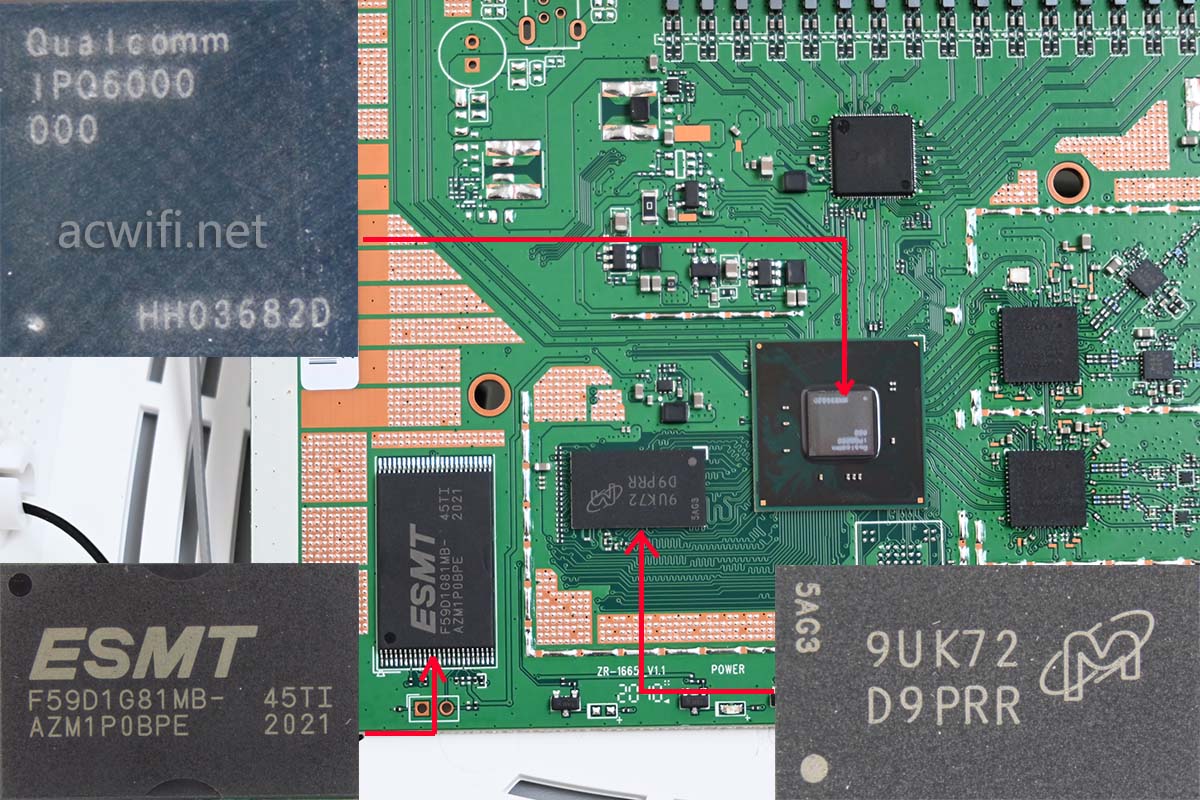

先看CPU,型号是高通的IP6000,四核1.2GHz,A53架构(quad-core Arm Cortex-A53 processor @ 1.2GHz processor),集成了单核1.5G NPU(网络加速引擎)。

它的左边有一颗镁光内存芯片,型号是MT41J128M16JT-107:K,容量256MB;

再左边是一颗闪存芯片,型号是F59D1G81MB,容量128MB。

和目CMIOT-AX18拆机

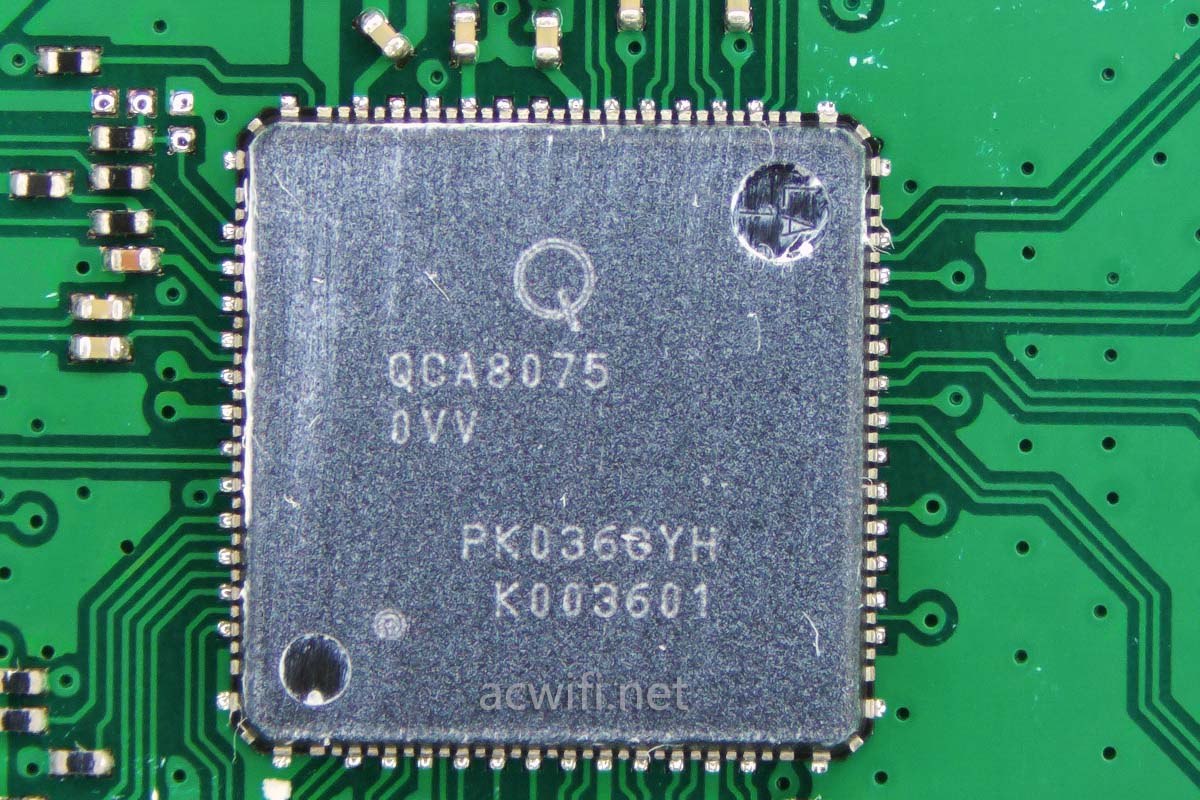

CPU的顶部有一颗QCA8075,是一颗五口千兆PHY芯片。通过PSGMII(6.25Gbps带宽)与IPQ6000连接,不会有千兆速率的瓶颈。

QCA8075

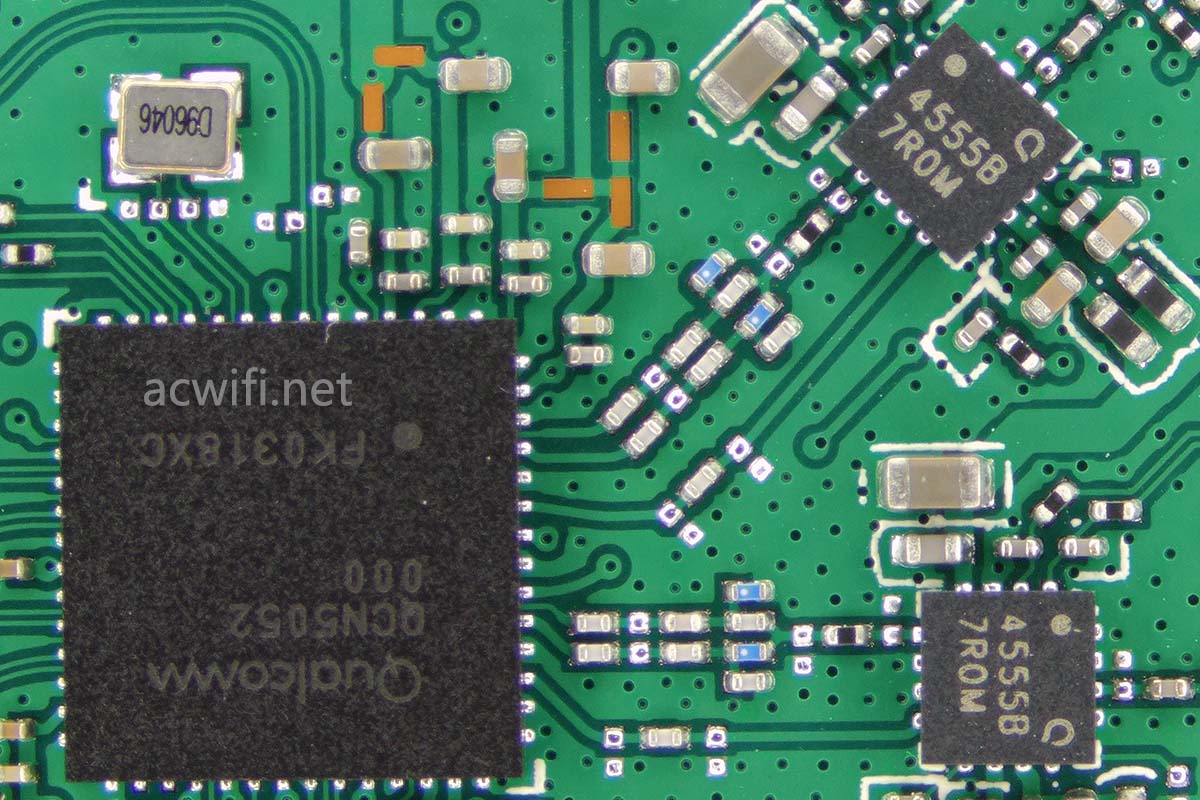

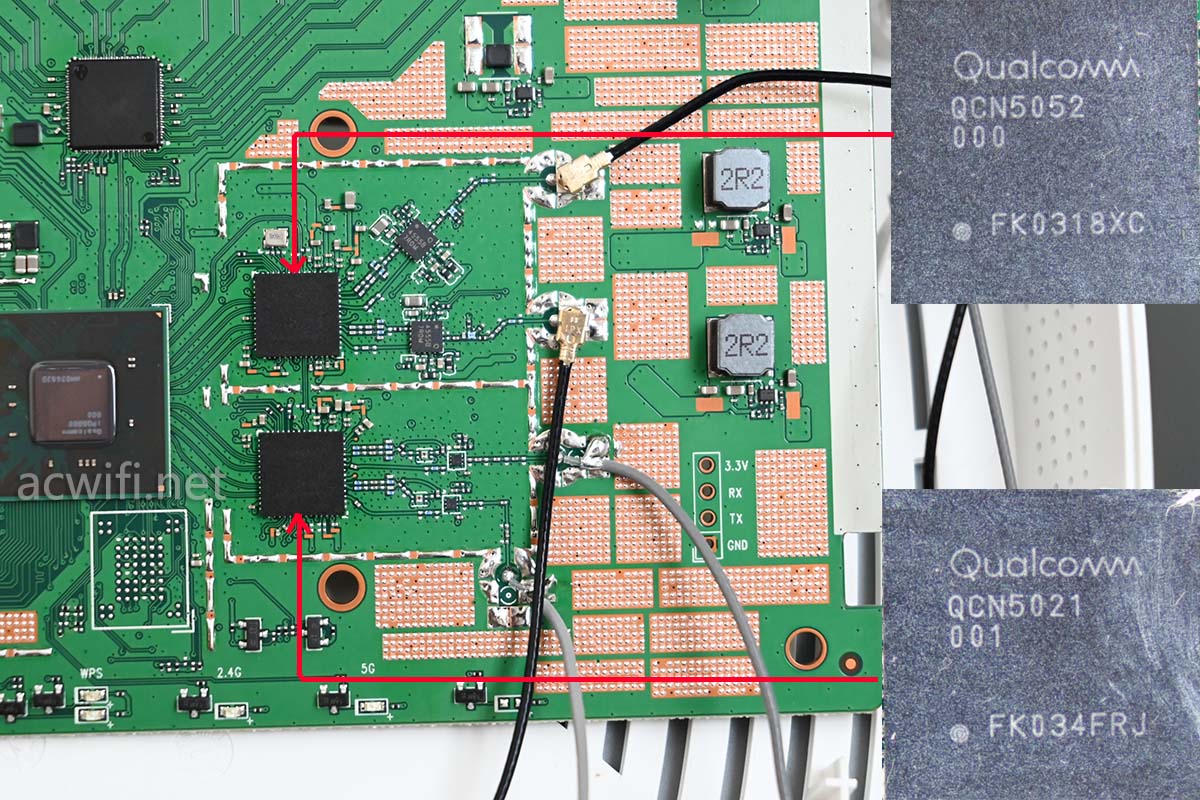

两颗无线芯片分别是QCN5052和QCN5021。

QCN5052是一颗5G无线芯片,2x2mimo,80MHz频宽,在WiFi6模式下最高速率1201Mbps。

QCN5021是一颗2.4G无线芯片,2x2mimo,40MHz频宽,在WiFi6模式下最高速率574Mbps。

和目CMIOT-AX18拆机

QCN5021第一次见,红米AX5、小米AX1800、360和京东云这些均是QCN5022。

QCN5021真有此型号,我还花钱下载了一个QCN5021的DATA SHEET。

The QCN5021 integrates a low noise amplifier (LNA) and power amplifier (PA) and supports
20/40 MHz 802.11ax/ac/b/g/n. It is a 28 nm band-specific WLAN AP radio frequency-integrated
circuit (RFIC) supporting 2 x 2/2-SS, UL/DL single-user and multiple-user multiple input
multiple output (MU-MIMO), and UL/DL Orthogonal Frequency Division Multiple Access
(OFDMA).
The maximum RF channel bandwidth per chain is 40 MHz.
The QCN5021 is a 2 x 2 RF companion chip to the IPQ60x8 SoC, which connects through two
I/Q interface pairs to the Wi-Fi BB in IPQ60x8, where the data converters lie. The QCN5021 has
an integrated LNA and PA for each chain. The QCN5021 provides the LNA_EN and PA_EN
digital signals necessary to control the Tx/Rx switch. The WLAN baseband digital (BBD),
ADC/DAC, and BB-PLL are all on the IPQ60x8.

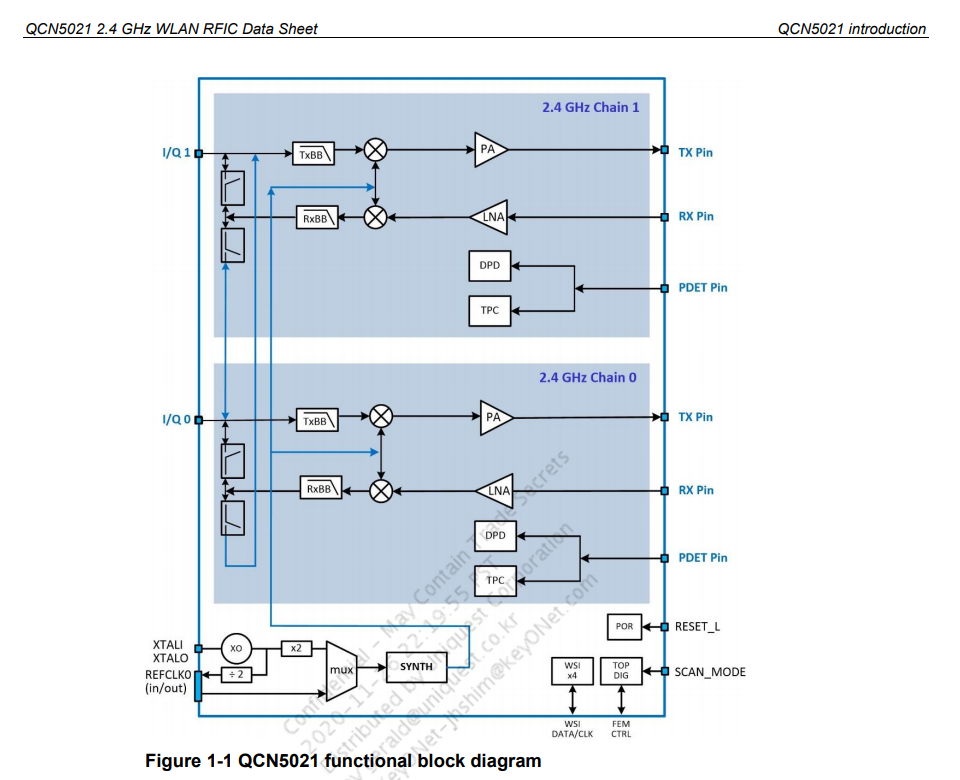

QCN5021 functional block diagram:QCN5021 01

不知道QCN5021和QCN5022的差别在哪些地方。从上图来看,QCN5021是集成了PA的QCN5022。

这台中国移动CMIOT-AX18的2.4G没有外置独立的FEM芯片,只采用了QCN5021内置的PA和LNA。

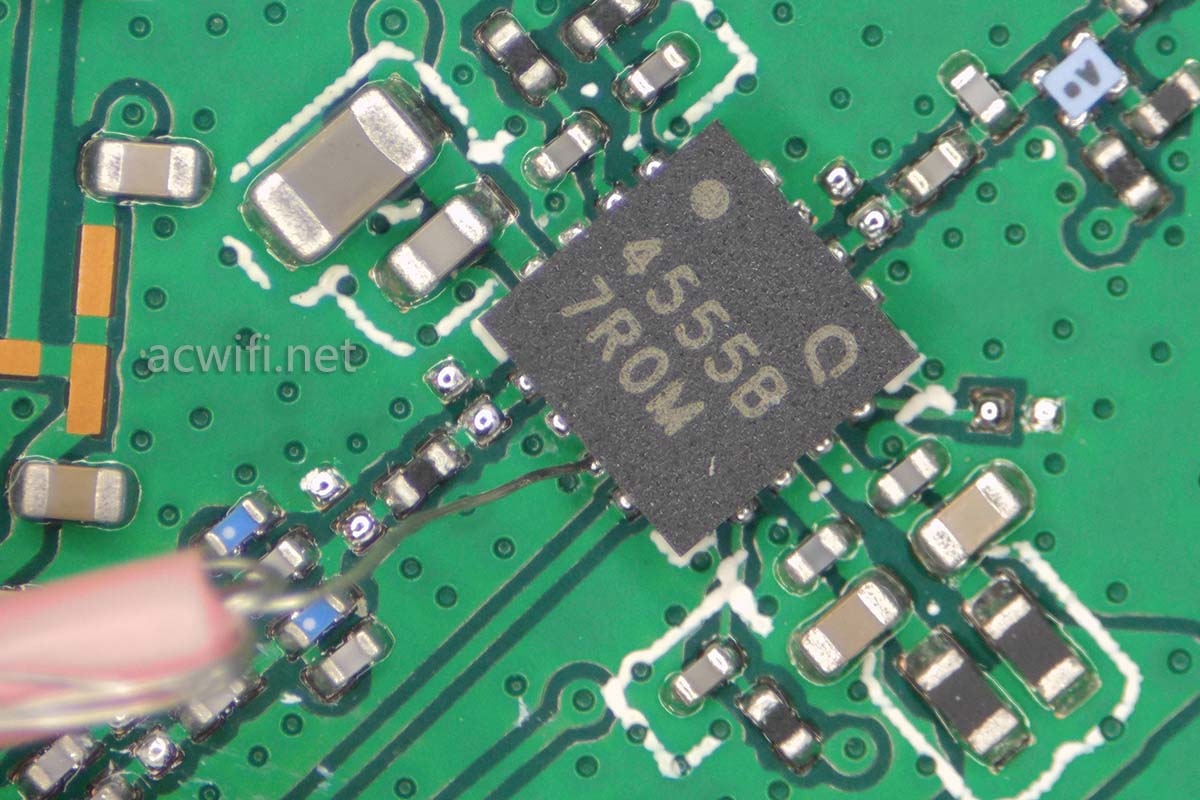

而5G芯片有外置的FEM芯片,上面丝印着4555B,型号应该是QPF4555B,但在QORVO官网并没有发现这个型号,全网查无资料。

QPF4555B

量了一下芯片的尺寸:3x3mm。

和目CMIOT-AX18拆机

再用万用表找出所有接地(GND)的针脚,得出3、6、7、13、15、16针脚均是GND。

和目CMIOT-AX18拆机

根据前面两个条件,得出相似的芯片是QPF4506:

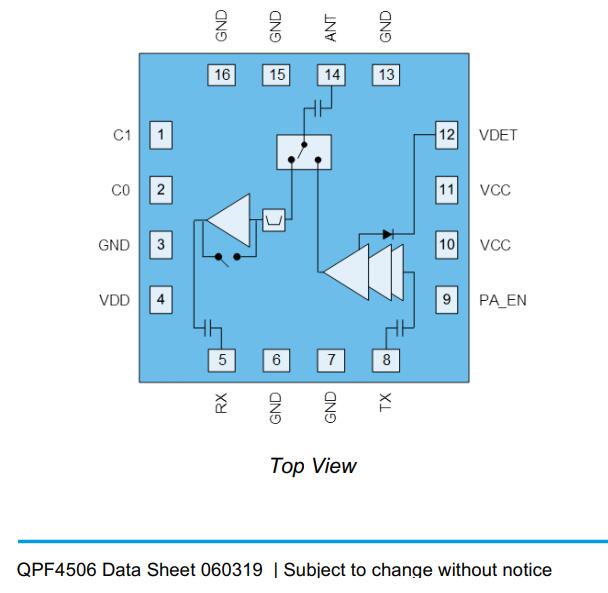

QPF4506

QPF4506的参数如下:

5150 – 5925MHz
POUT = +15 dBm MCS11 HE160 -43 dB Dynamic EVM
POUT = +21 dBm MCS9 VHT80 -35 dB Dynamic EVM
POUT = +23 dBm MCS7 HT40 -30 dB Dynamic EVM
POUT = +25 dBm MCS0 HT20 Spectral Mask Compliance
Optimized for +5 V Operation
30 dB Tx Gain
1.7 dB Noise Figure
13.5 dB Rx Gain & 6.5 dB Bypass Loss
28 dB 2.4 GHz Rejection on Rx Path
Integrated Logarithmic DC Power Detecto

在wifi5模式和80MHz频宽下的放大功率+21dBm;

在wifi6模式和160MHz频宽下的放在功率+15dBm,这款路由器的5G只支持80MHz,所以功率会比这个参数高一点点。



这款主板上并没发现CPU电源管理芯片。

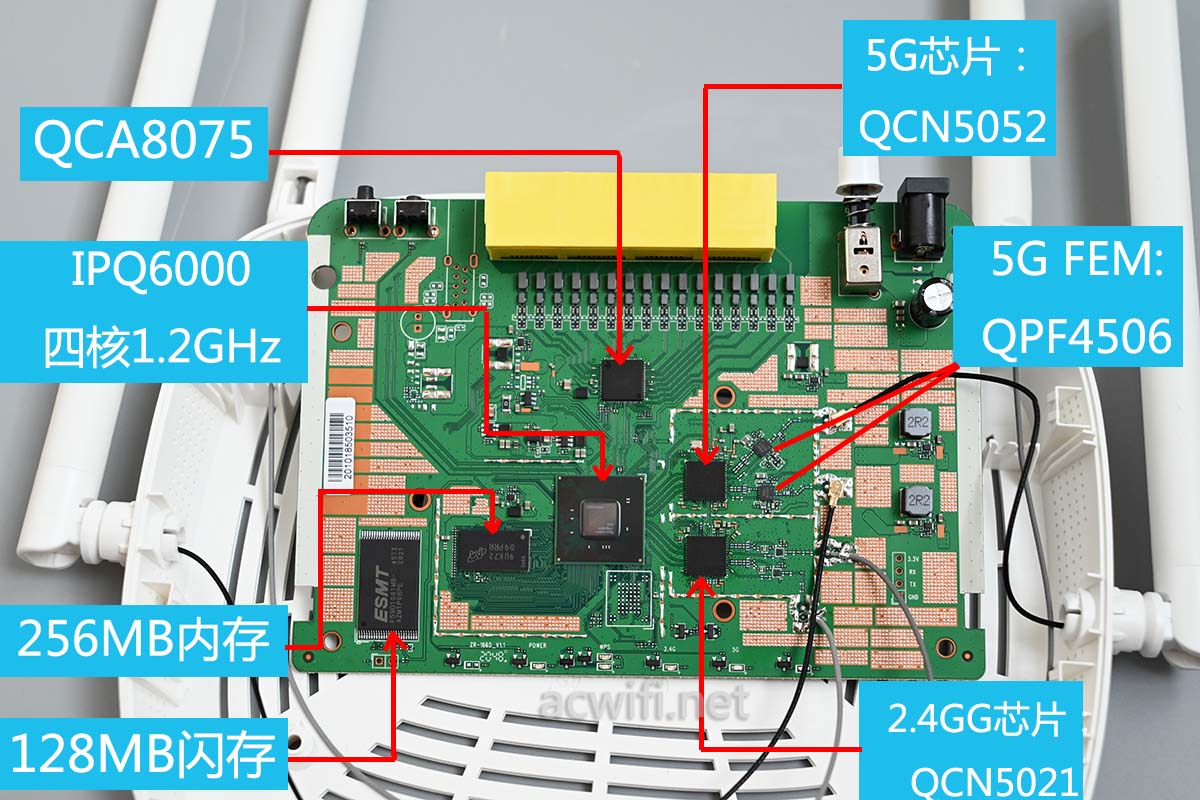

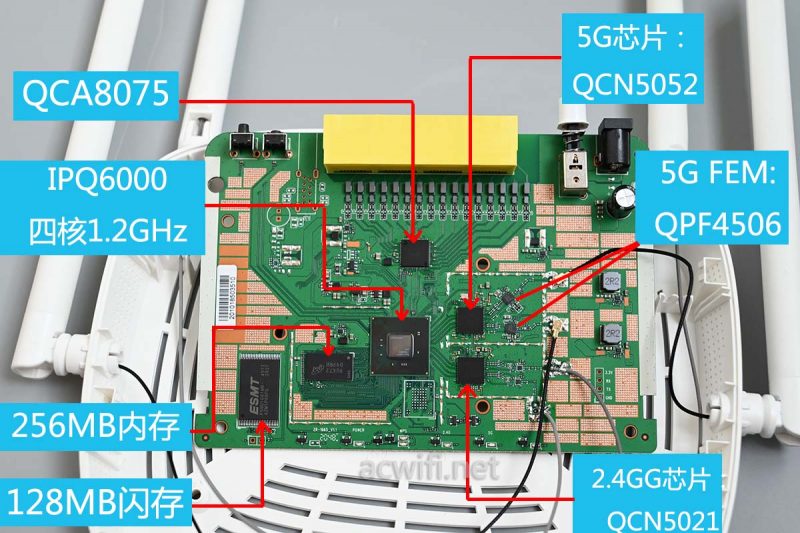

至此,这款中国移动的CMIOT-AX18路由器拆机完成了。所有芯片型号汇总图如下:

和目 CMIOT-AX18拆机

记忆里高通的AX1800无线不会差吧。拿着小米4C冲下去一楼D点位置,测速如下:

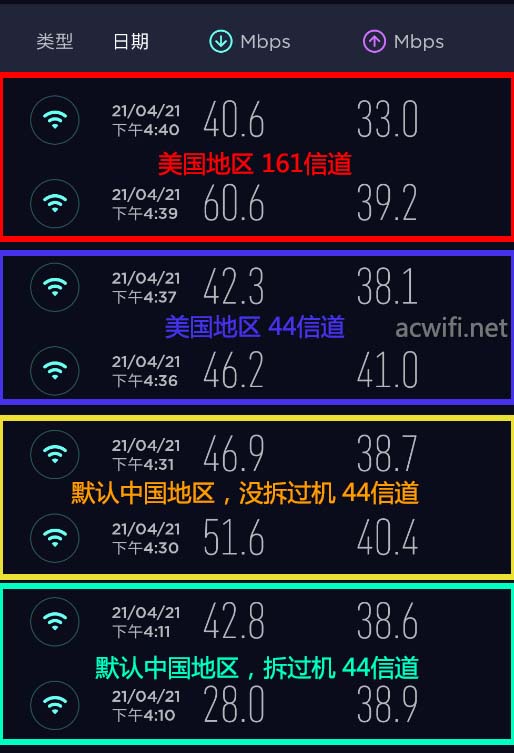

speedtest

40兆左右,太差了吧,很少见有这么差的速度,是不是我量尺寸和用万用表测量针脚时搞得FEM芯片坏了??

马上换上第二台没有拆过机的上电,设置44信道和80MHz,测速度仍是40多Mbps,不正常呀;

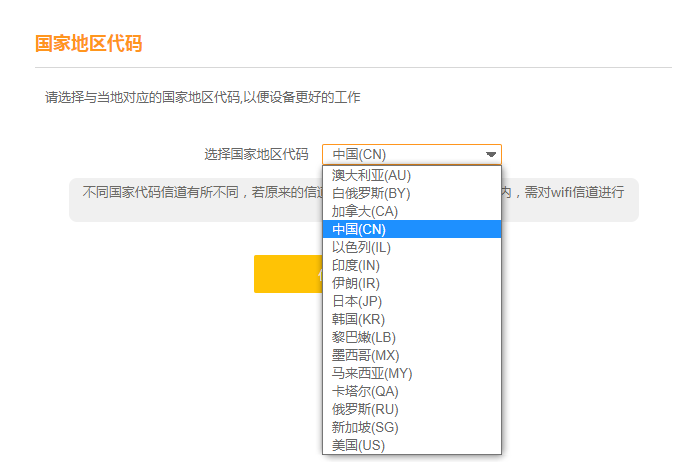

看见有地区选择设置,会不会地区受限了,设置个美国地区吧,再测,M呀,仍是40多Mbps;

CMIOT 地区设置01

是不是功率在低信道时偏低呀,换成高频信道161吧,再测速。。。天呀,没啥变化呀。。。。。。。。

失望至极点,

最后拿上小米10,测带也只有70Mbps,唉,不正常,很慢。很差。这台CMIOT-AX18的5G质量不是一般的差。近距离没问题的, 一米距离测速300兆电信宽带可以有340多Mbps,就是远距离D点位置下表现很差。

从硬件上来看,不可能这么差呀,想去在线更新固件看看,但没有在线升级功能,也没有找到官网能下载固件来升级。



总结:

115元买到这一台硬件是挺值的,但115元买到这种无线质量是不值的。

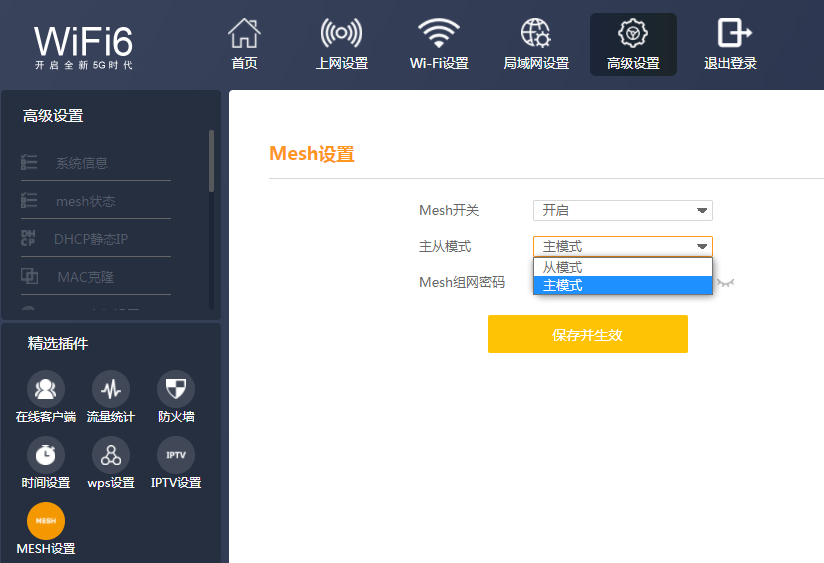

支持mesh功能,信号不够,数量来凑,也是可以用的。如果觉得功能不够,刷机来救,如果能刷机就好。

CMIOT mesh设置01

没有补充了,失望中。

唉,文章发出后,不少质疑这速度。。。。。我昨晚睡觉前拿红米AX5来测试,AX5测试前在线更新到最新固件(MiWiFi 稳定版 1.0.44),用小米4C在同样的位置,连接测速如下:

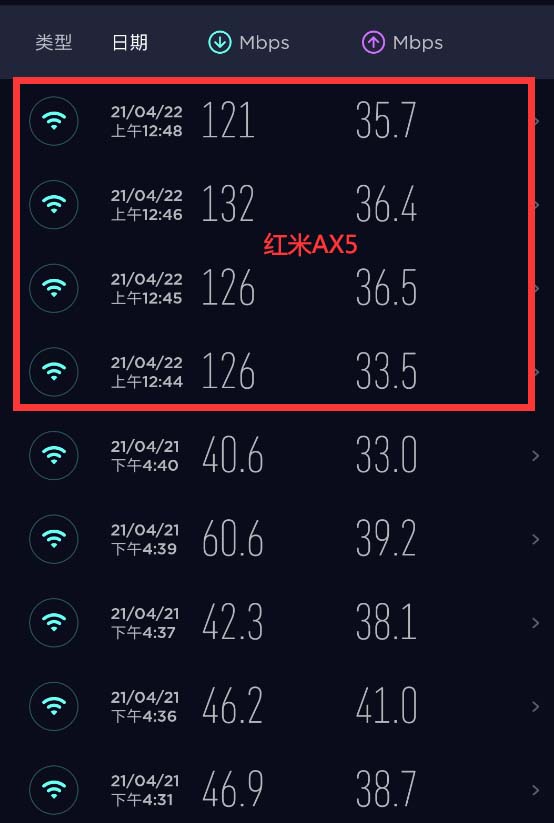

speedtest ax5

真是没对比就没伤害。小米4C真是测试信号的神机,D点位置也是罚球线位置。

京东有些店卖红米AX5不到200元,京东购买链接

但是中国移动这款AX18胜在便宜,115元买到这种硬件也不亏,希望有固件更新能改善5G性能吧。CMIOT-AX18拼多多链接
