小米CR6609拆机,电信定制版

小米CR6609闲鱼有好多二手的或全新带包装的,都不贵,120元左右。CR6609是电信定制版,还有个型号是CR6608,是移动定制版,我猜两者硬件芯片一样。今天拆开看一看!这台只有机身,没有电源!

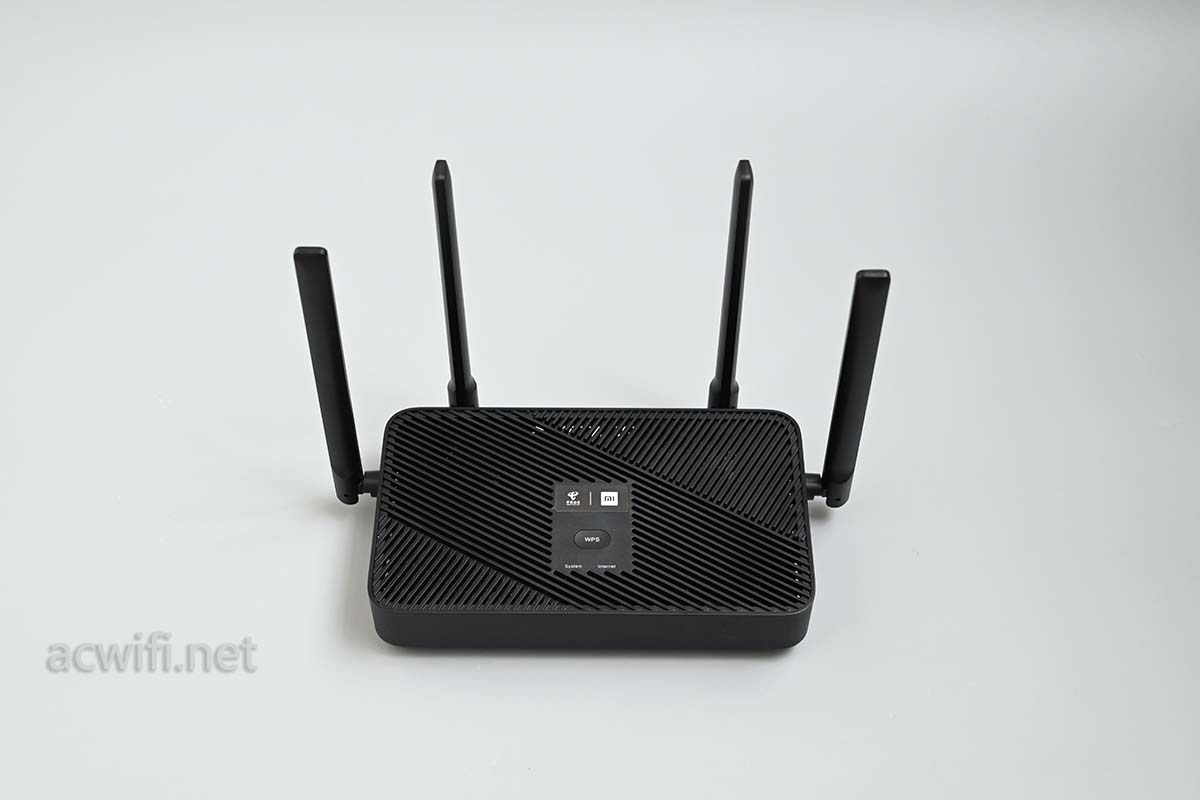

全黑色的外观:

小米CR6606拆机

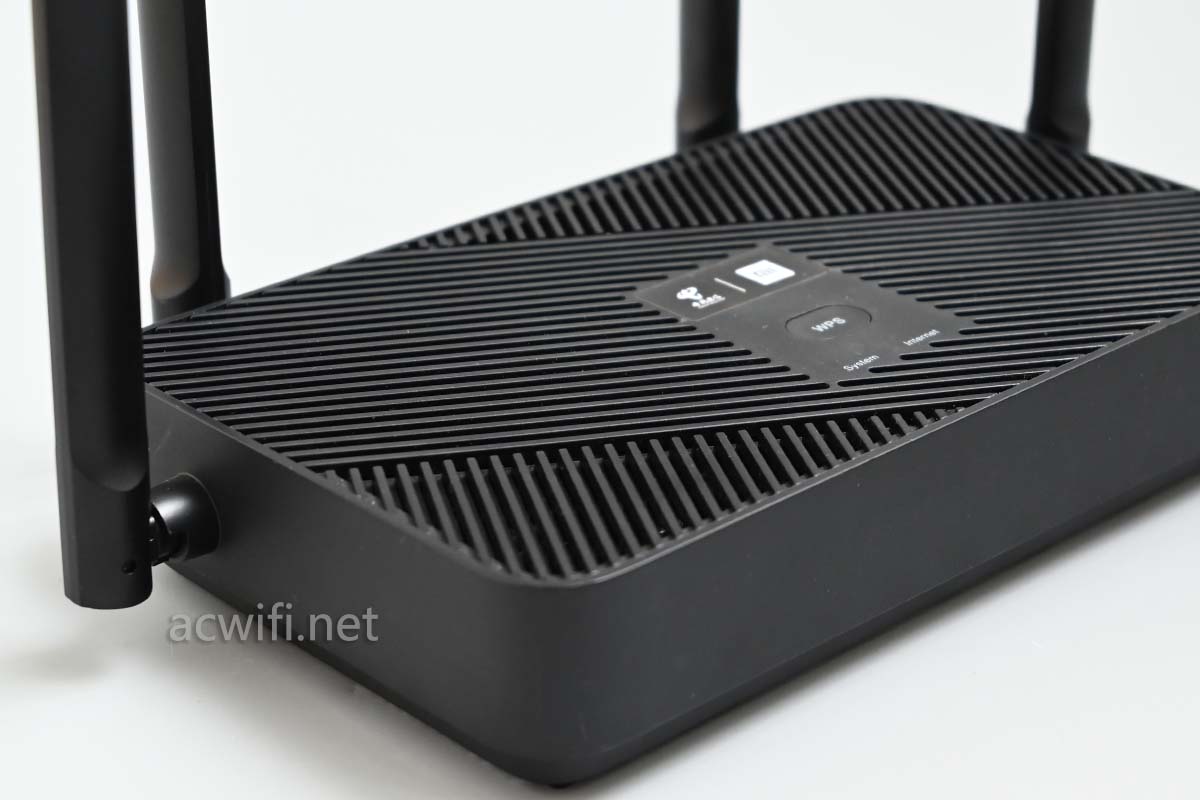

顶部壳子是镂空的设计,对加强散热非常有利,红米AX5、AX6也是这样的设计。但这种设计有利也有弊,缺点就是,当你不小心把水溅到机身表面时,你就会大喊:67了!

小米CR6606拆机

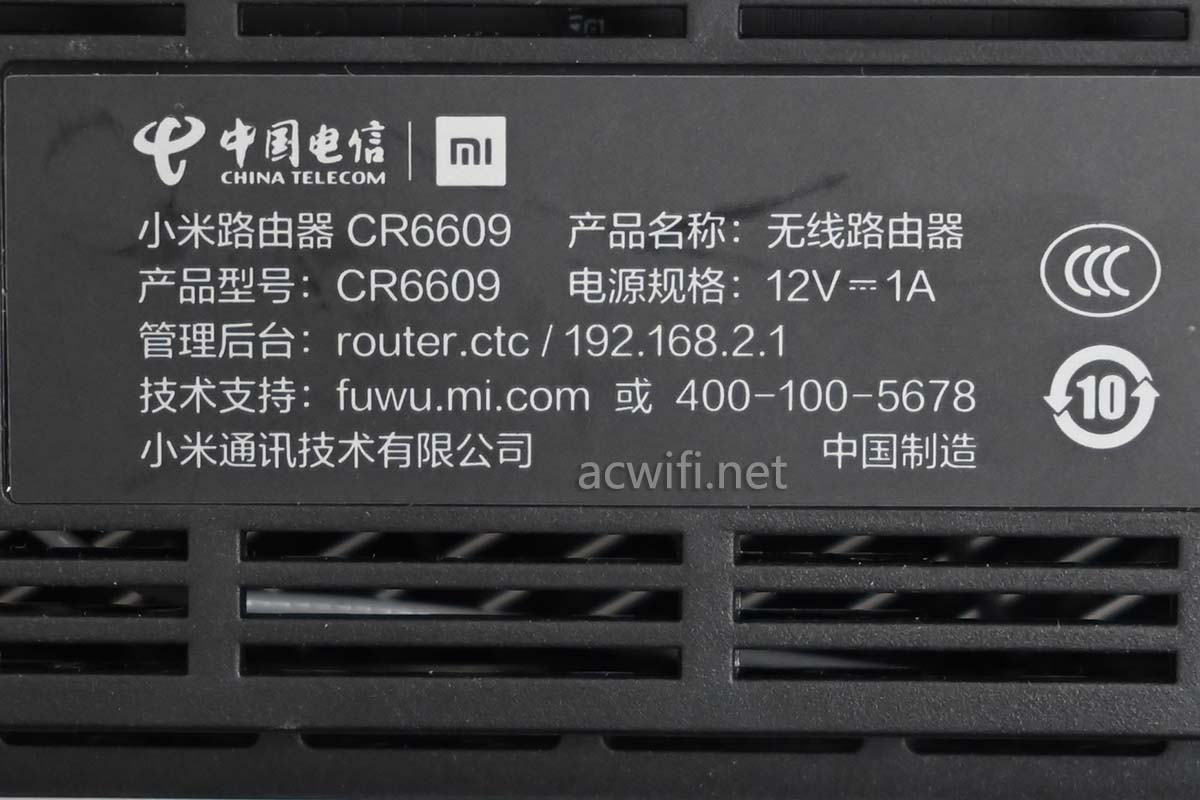

机身底部标签:小米CR6606拆机

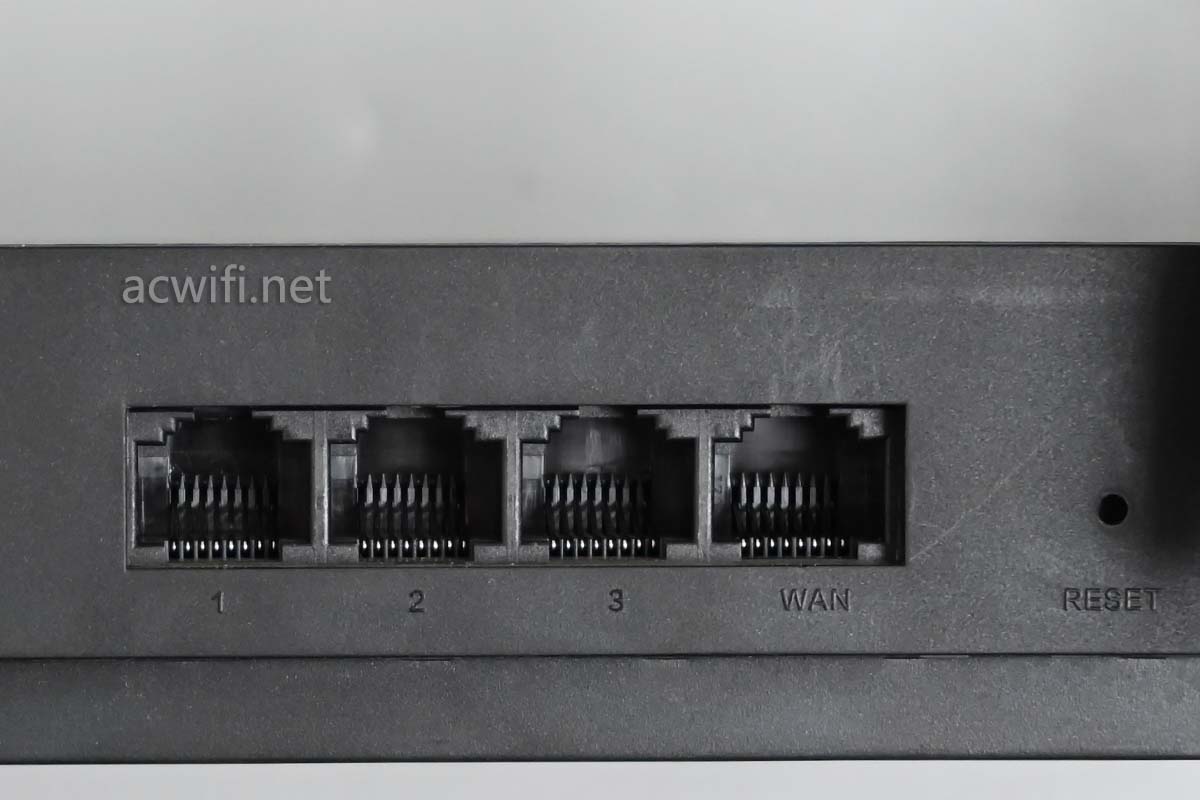

背面四个千兆网口,1WAN+3LAN。



小米CR6606拆机

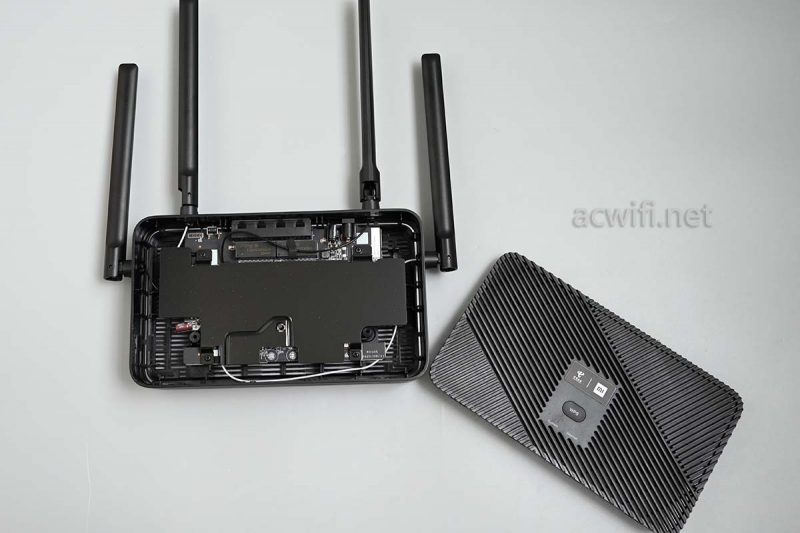

拆开外壳:

小米CR6606拆机

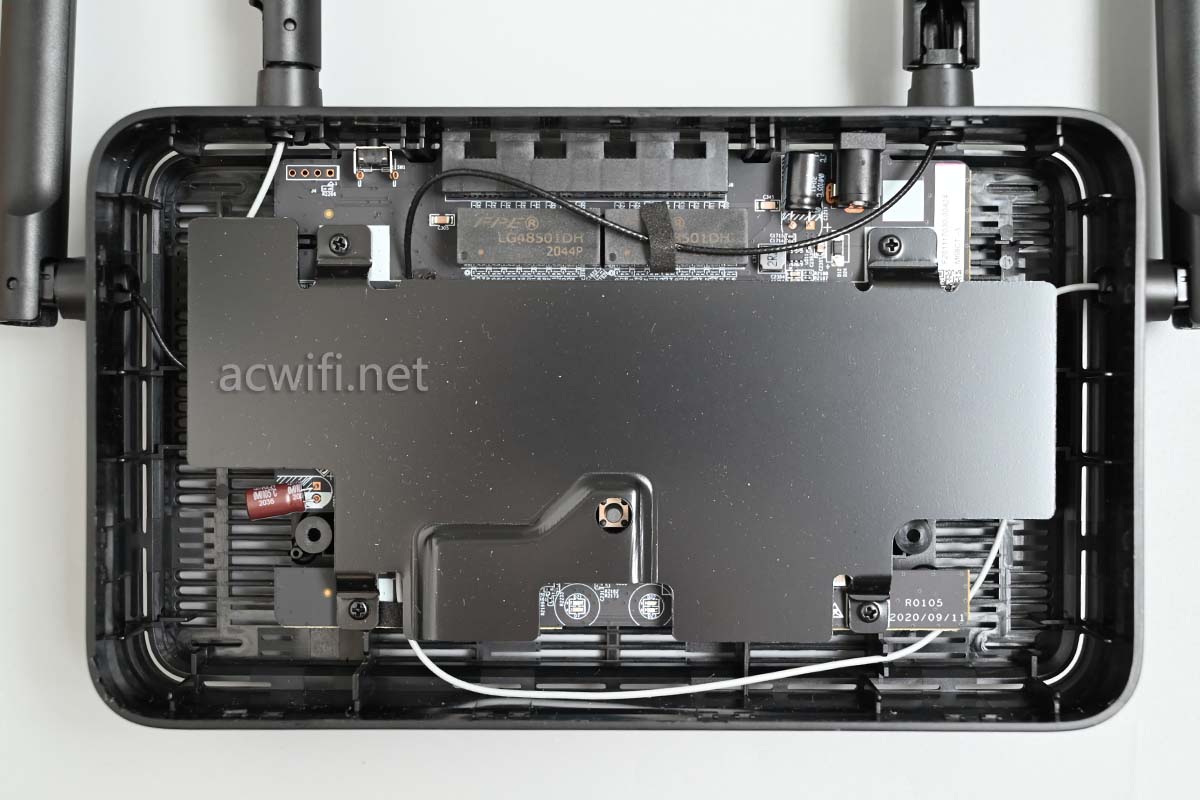

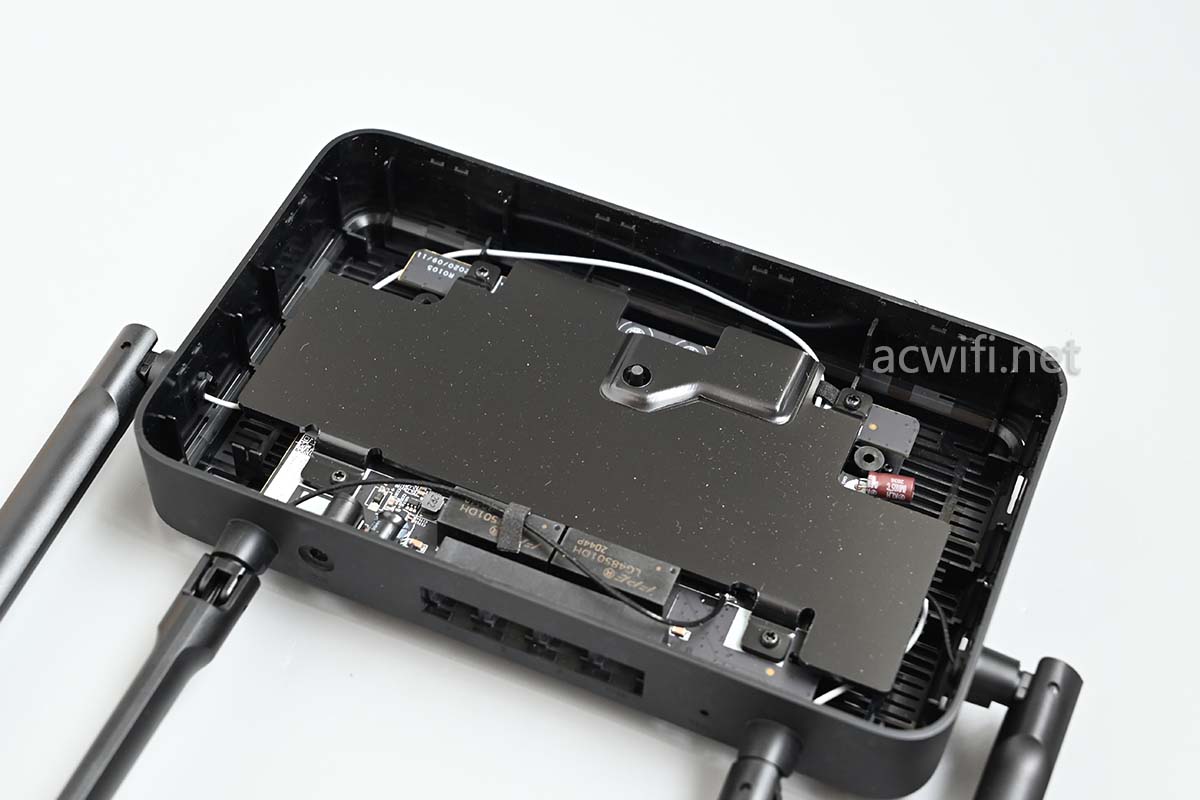

一片大的散热铝片覆盖了主板的大半面积:

小米CR6606拆机

铝版厚度3mm,小米在散热设计上从来都上心,即使给运营商定制的版本也不马虎,赞一个。

小米CR6606拆机

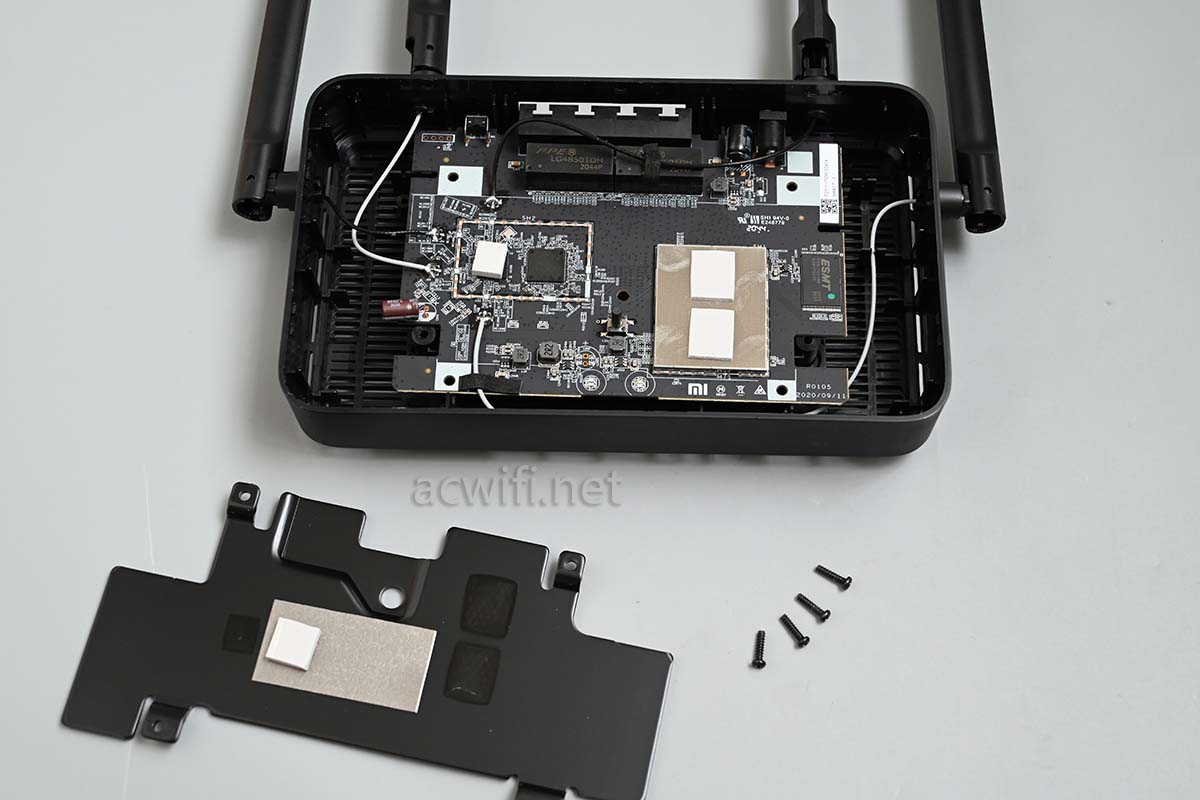

取出散热片:小米CR6606拆机

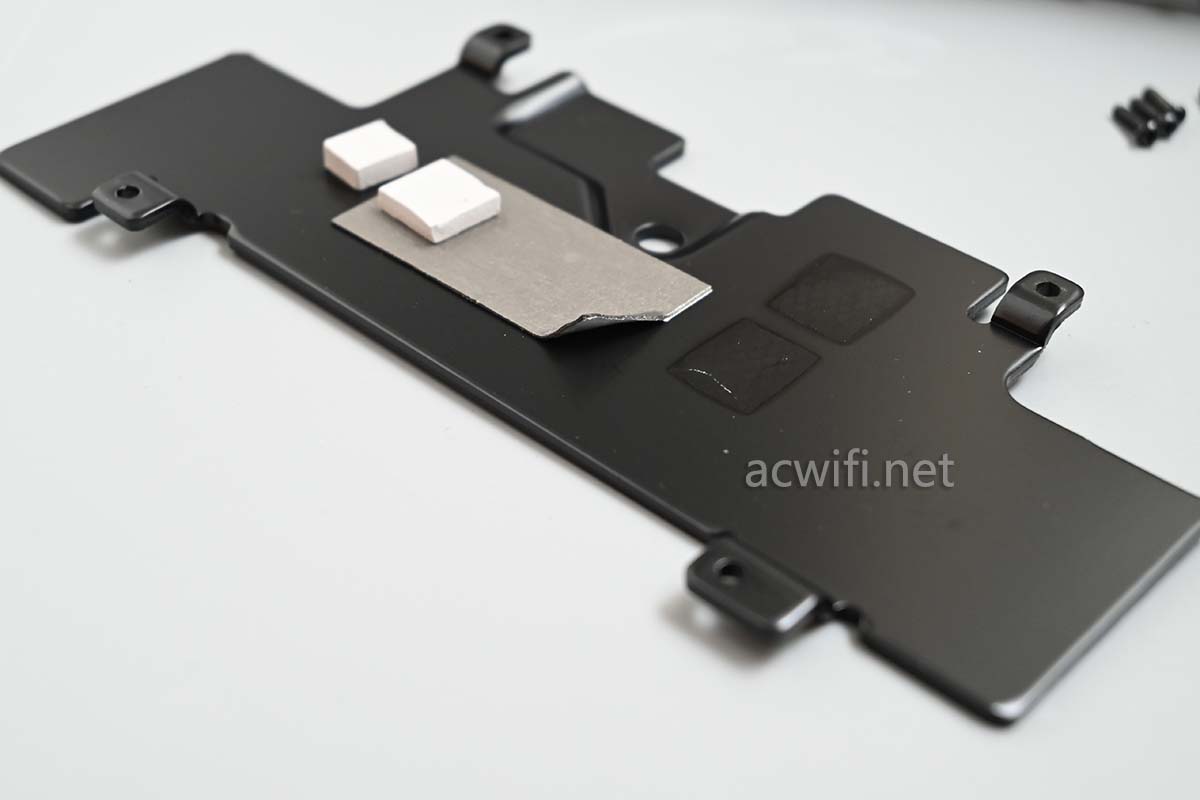

散热片上有一小片EMI屏蔽泡棉,一面带粘性:

小米CR6606拆机

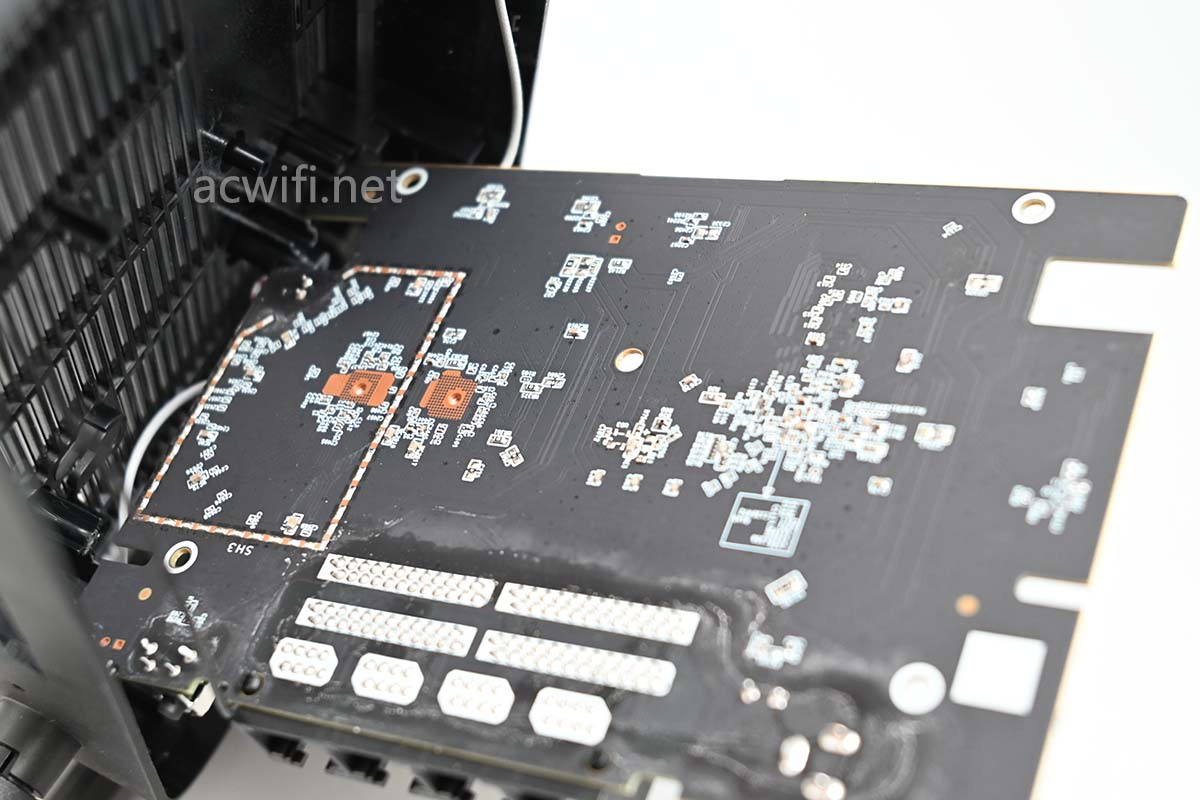

主板背面没芯片,天线焊接在主板上,有一根非常短,所以这个角度是极限了:

小米CR6606拆机

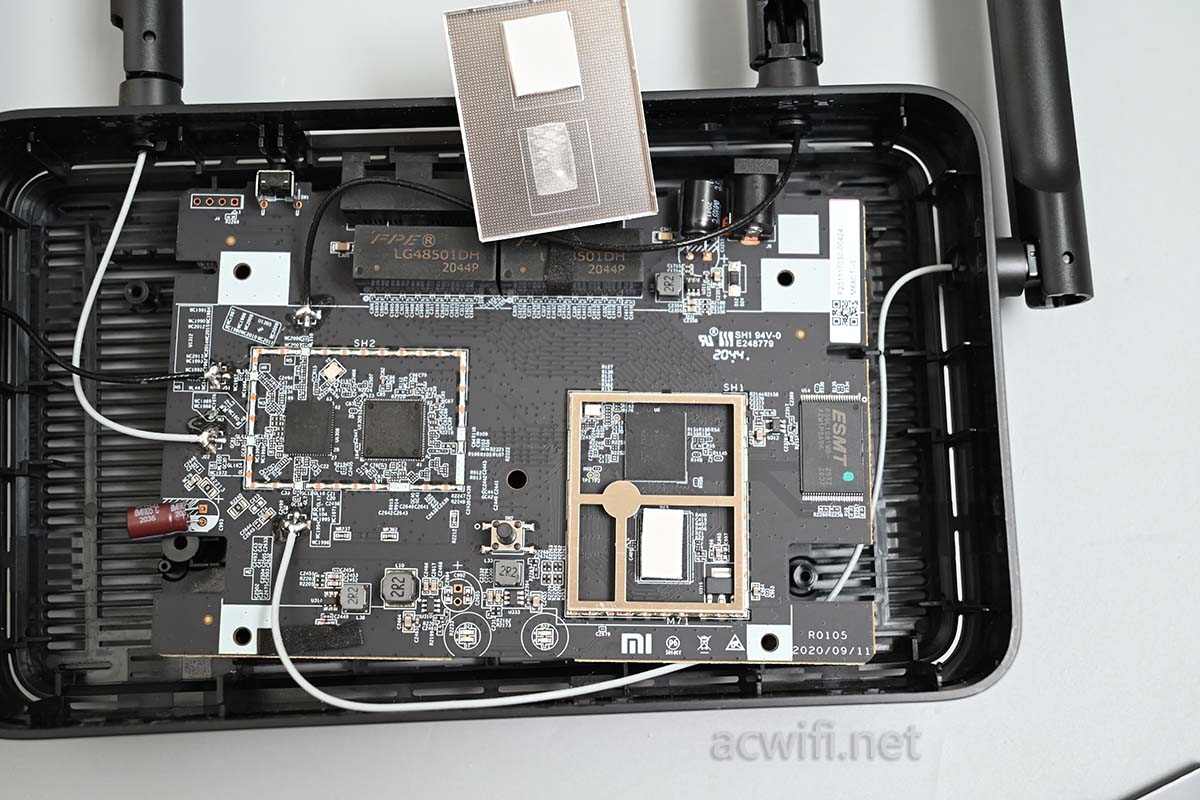

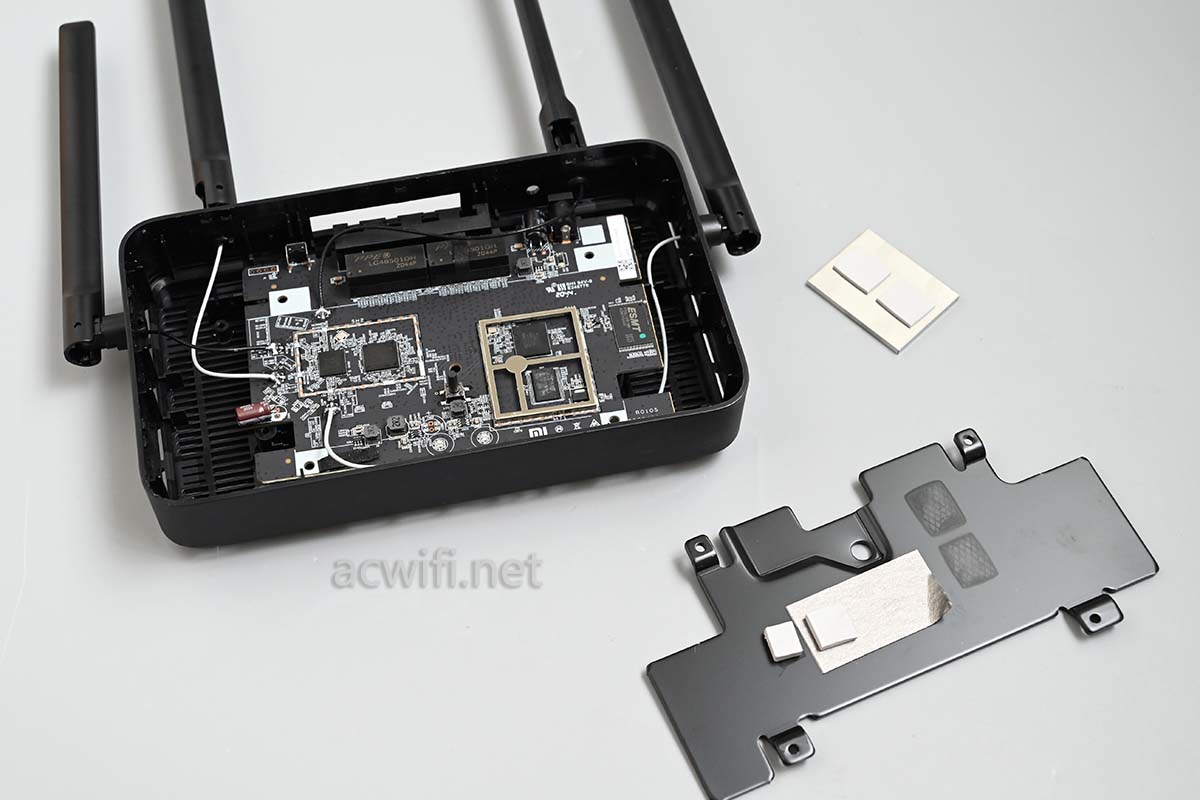

拆开主板正面上的屏蔽罩,内存和CPU都有导热硅胶垫。小米CR6606拆机

小米CR6606拆机

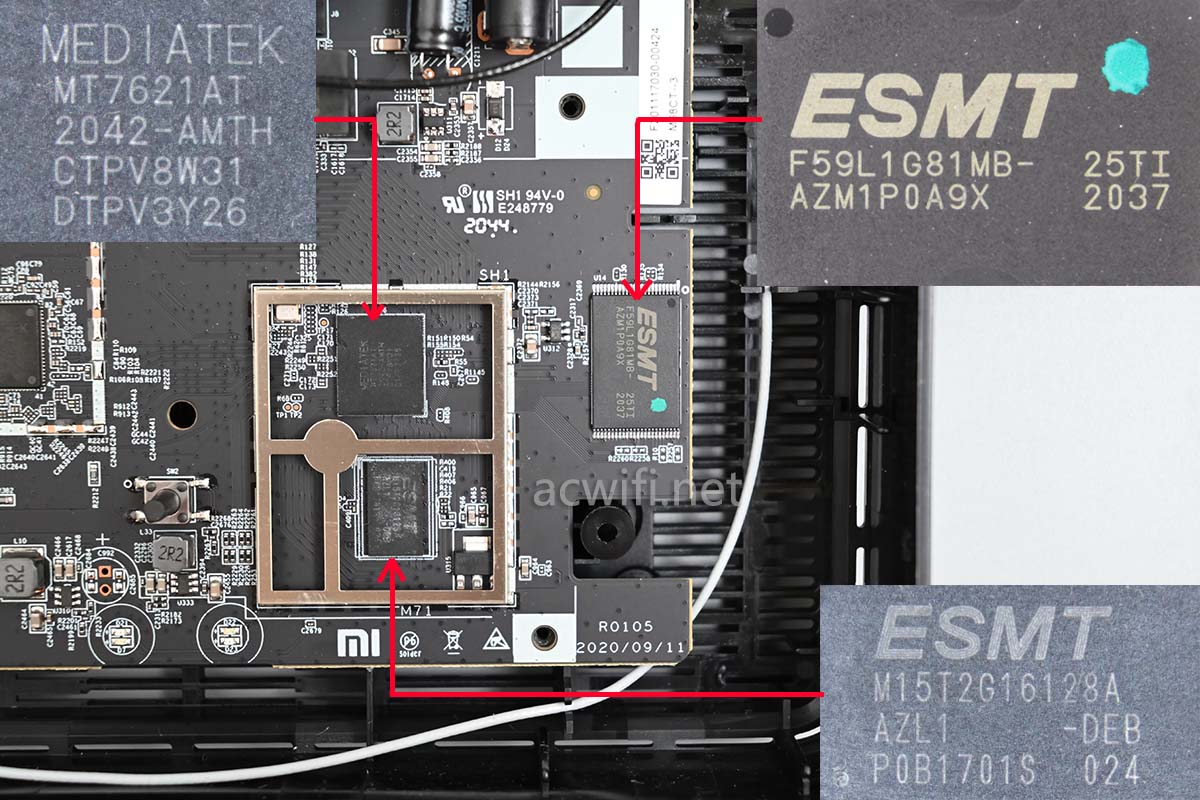

CPU型号是MT7621AT,双核880MHz,集成五口千兆网口。

CPU下方是内存芯片,型号是M15T2G16128A,容量256MB,DDR3.

CPU右边是闪存芯片,型号是F59L1G81MB,容量128MB。

小米CR6606拆机

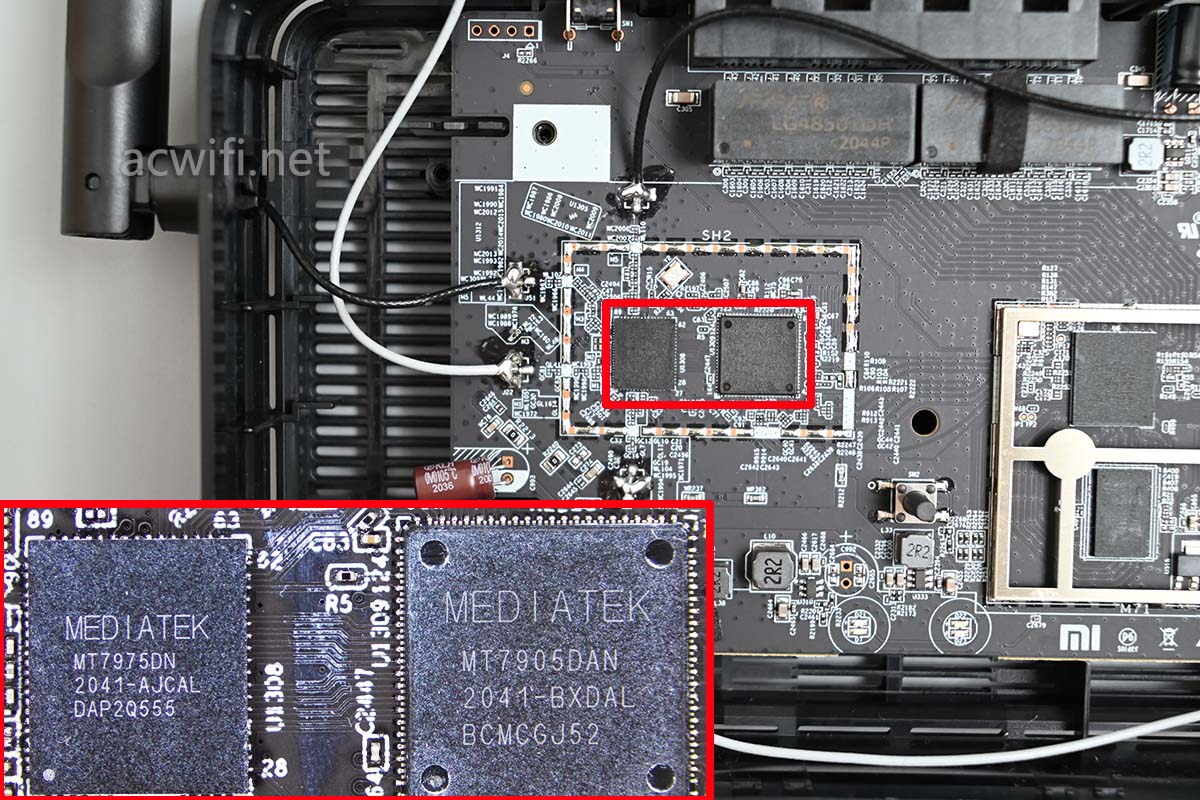

无线芯片是MT7905DAN+MT7975DN,组成了“MT7915D”。2.4G和5G均支持2x2mimo,2.4G最高速率574Mbps,5G最高速率1201Mbps。

没有外置FEM芯片。

小米CR6606拆机

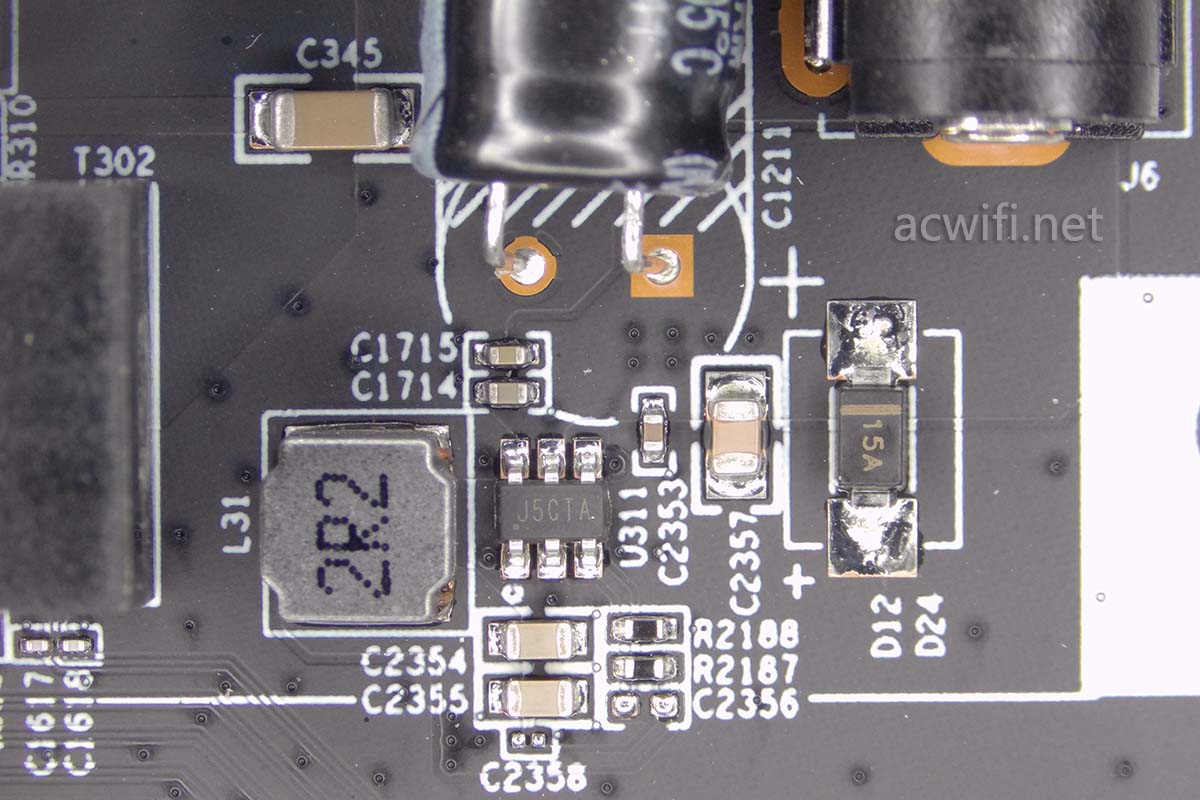

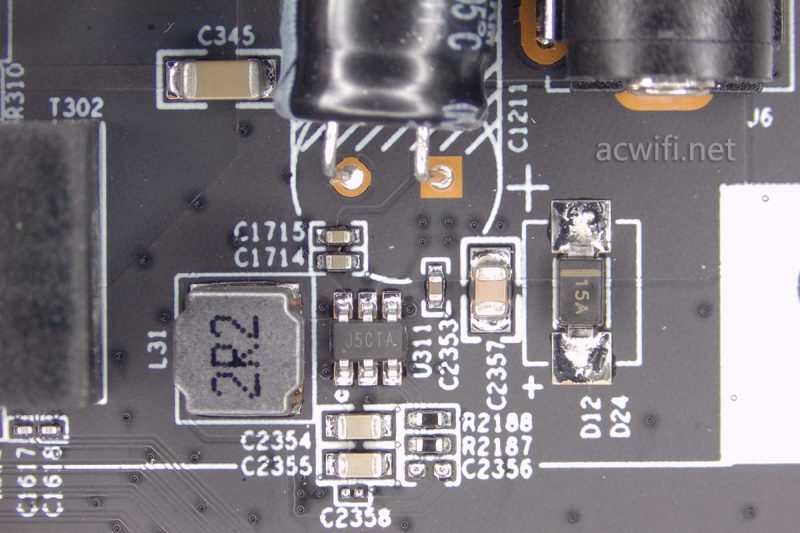

DC电源输入电路:

小米CR6606拆机

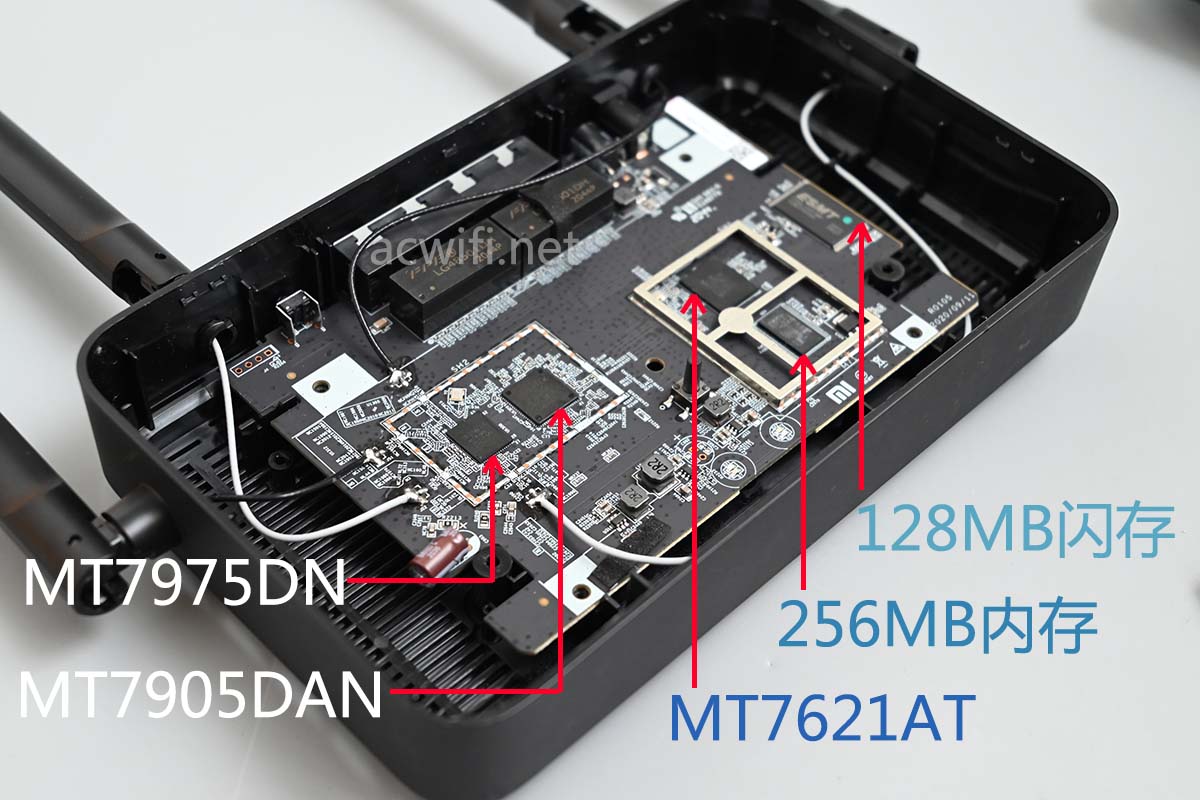

其它就没啥可看的,所以到此小米CR6609就拆机完成了,芯片汇总图如下:

小米CR6606拆机

小米4C在楼下D点测速70多Mbps,小米11就120Mbps左右,速度算差的。

待机功率5.9W,MT7975DN+MT7905DAN的发热量算大了,但有这一大块散热片,再加上顶盖有镂空的散热孔,所以这款机身热量显得小。

三大芯片的AX1800方安,BCM6755的待机功率最低,发热量最小,通i常BCM方案的5G是有独立FEM芯片,信号会比这些不带外置FEM的MTK方案要强一些(信号和速度)。

高通的AX1800在三大方案里综合素质最好的。从热量和信号质量来看高通的AX1800较其它两款优秀。



这款CR6609的系统界面跟小米路由系统并没两样,该有的都有,该没有的照样没有的。

120元左右,如果不能刷机,这个价格选择BCM6755方案的会好些,例如天邑TY6201A,腾达AX1803等。
