3865U这主板用M2转接板,转出PICE X1插槽,接上四口网卡I340-T4,在WIN10系统下测速,看看四个网口同时能跑出多少的速度。I340-T4,这网卡刚收来,就看中有个凹印,188元。话说自己都没买过一张像样的网卡。

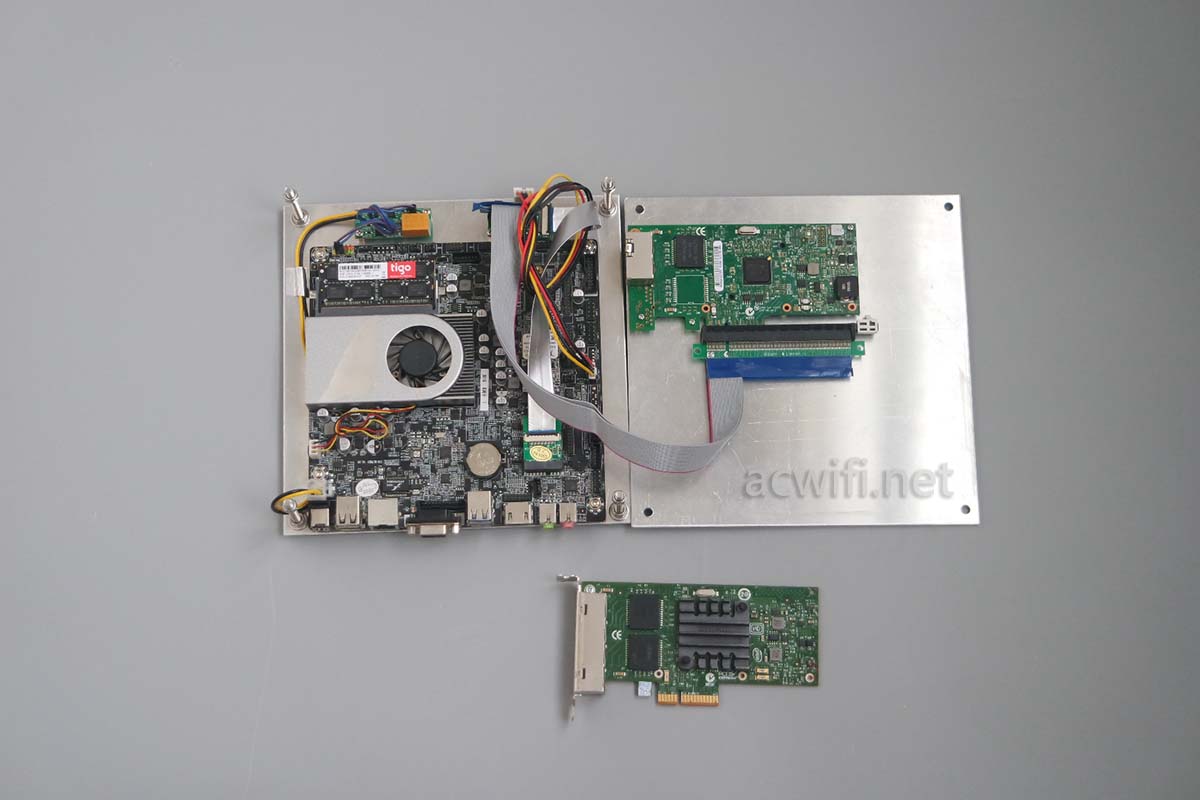

PICE X1网卡

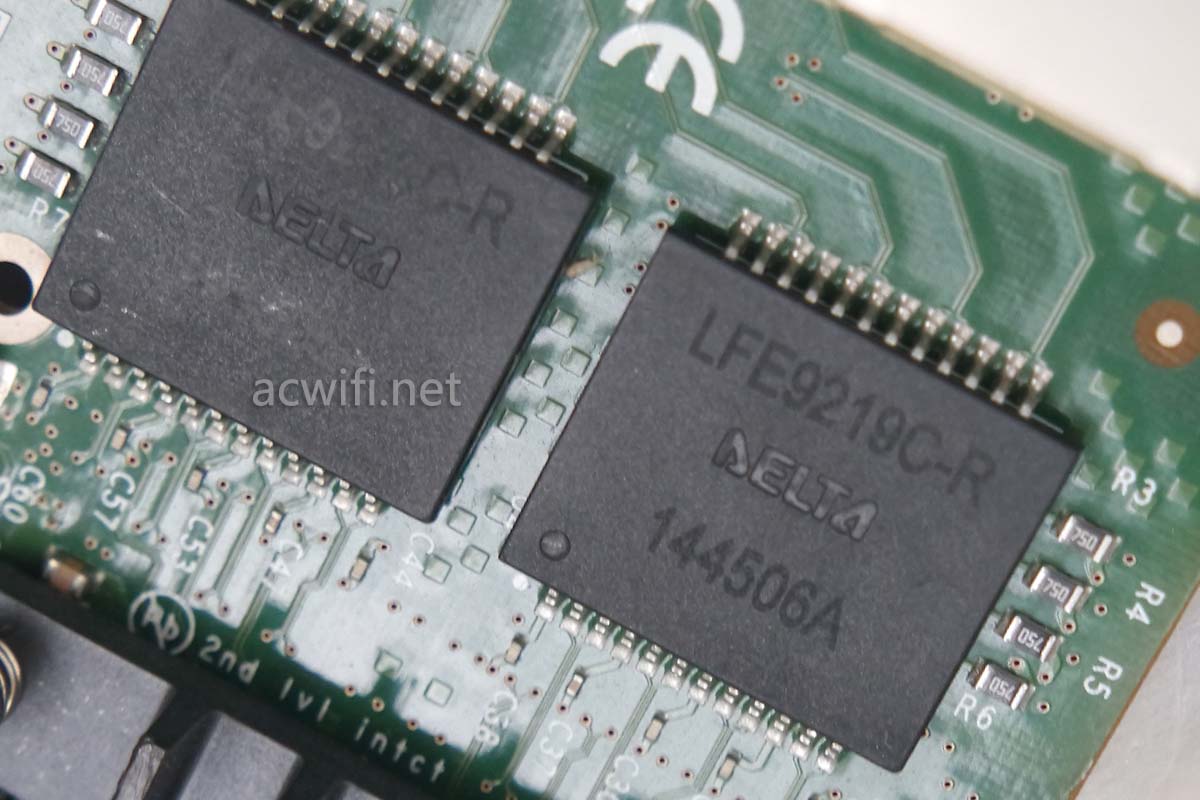

特殊印记如下:

软路由转接网卡

4个口同时跑双向,

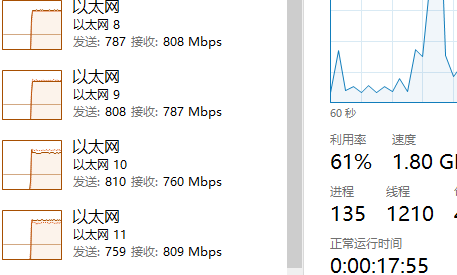

3865U接I340-T win10 四口双向

CPU还没有达到100%占用,估计这速度是接近接口的极限了。每个网口发送和接收在800Mbps左右,总和就是3.0Gbps多一点点的带宽、

使用minipcie转接pcie x1后也是这样的数据。



双口网卡就更不用提心了,以下是使用I350-T2的测试。从下图可以看出,两个网口发送和接收都超过900Mbs,总带宽1.8Gbps多一些。

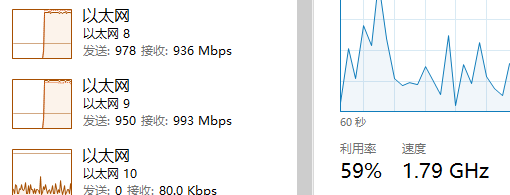

3865U接I340-T win10 两口双向



前些天测小包,拿出了和收入了几款intel的网卡,发现一些带宽上的不同。

软路由的小包转发性能测试文章如下:

测试软路由的小包转发性能,挑选软路由主板前可以看看

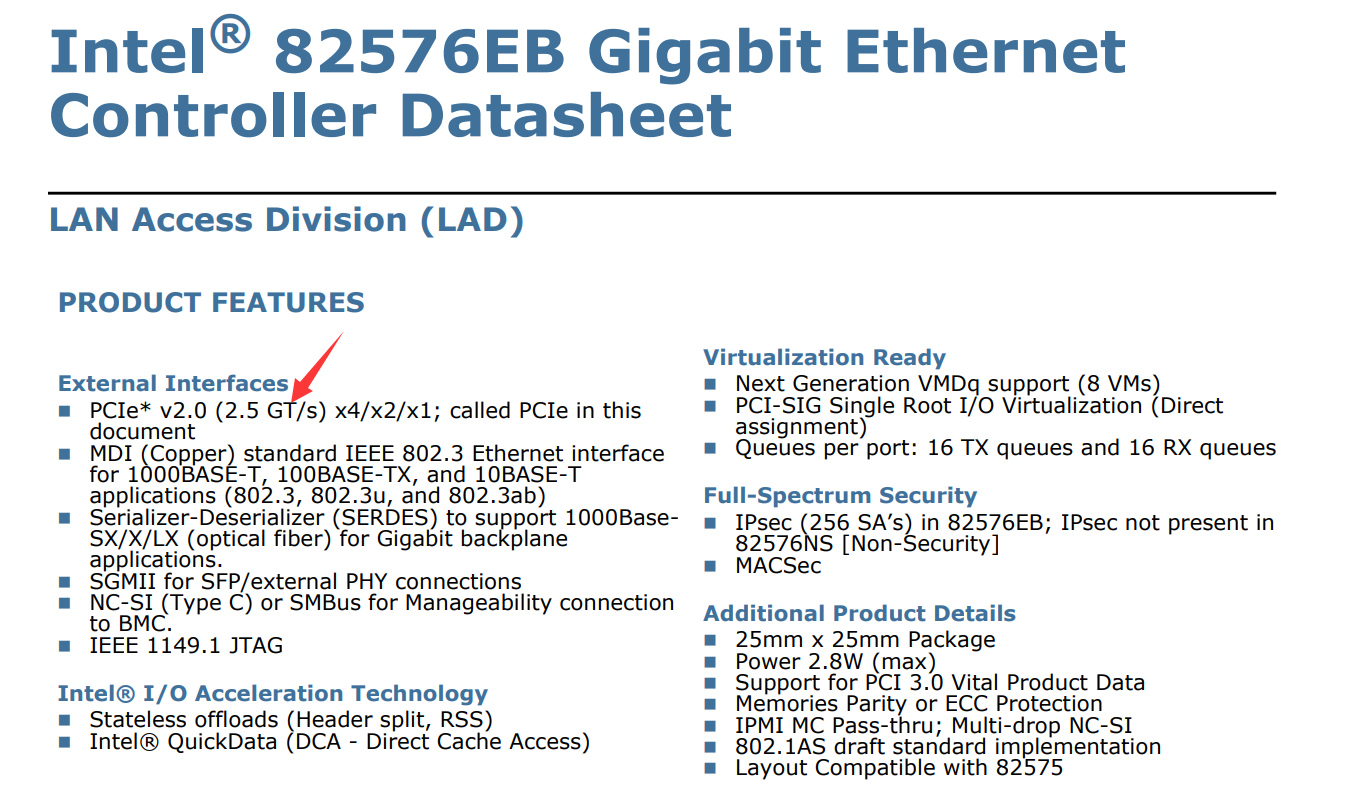

从小包测试的过程中发现,intel82576这张双口网卡在好几台主板上都是双向1.4Gbps左右,不正常。查找了资料,看见pcie参数里,虽然写着PCIe V2.0,但传输标准是2.5GT/s

intel82576 01

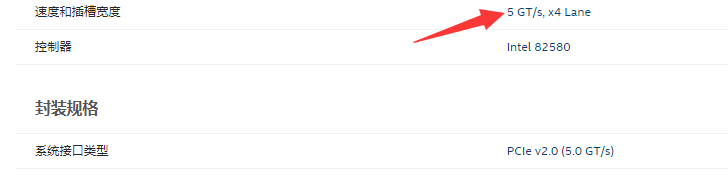

从I340开始使用5.0GT/s:

I340 01

I350系列就更不用说了,也是5.0GT/s。I340和I350功耗还低一些。

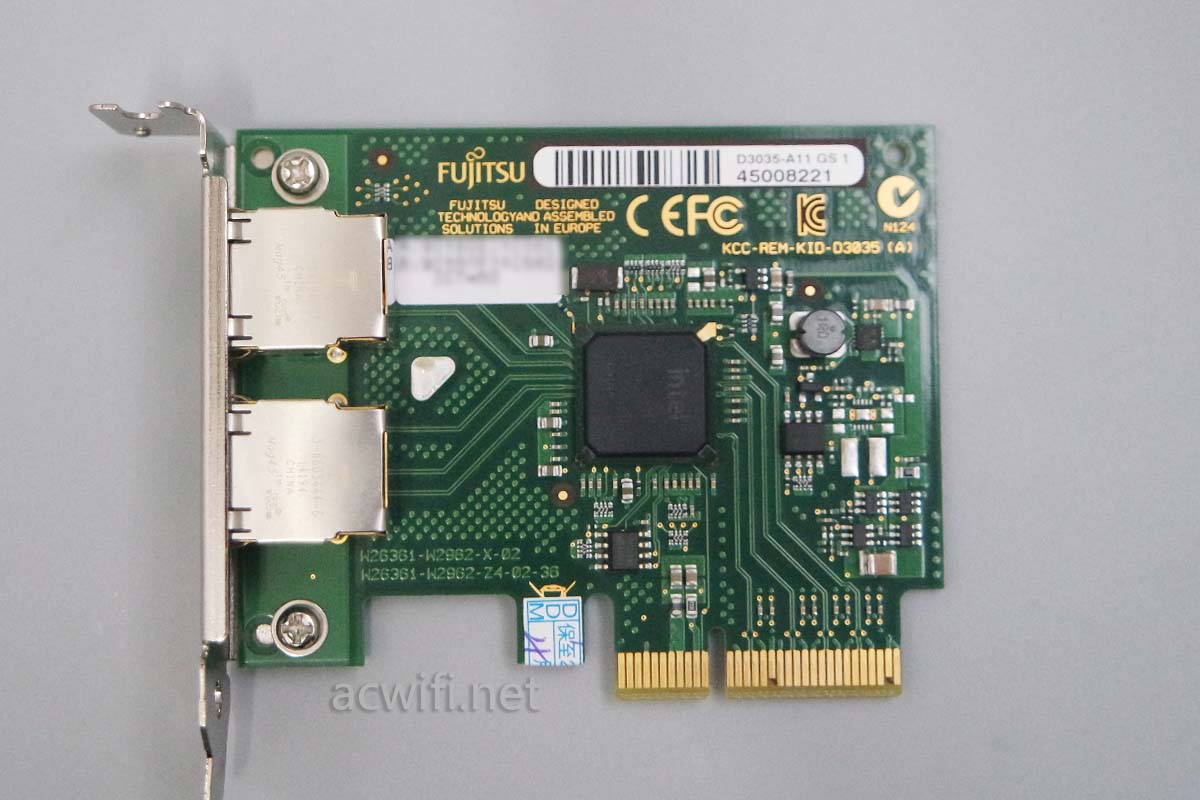

所以如果你追求极致,intel82576之前的型号就不要买来转接用了,直接I340-T2以上,I340-T4这些价格被拉到好高了。富士通有款I350-T2在90元左右性价比高,而且转接时不用外接供电。

Intel82576虽然以口总带宽只有1.4Gbps,但你千兆宽带,也最高100Mbps上行带宽吧?也够用了,但双口的82576价格也要60多元、

软路由转接网卡

更便宜的还有HP331。。。不多说了!

若有任何疑问可留言或关注微信公众号acwifi-net



618前每天可能领一个京东红包,可以叠加使用,下单时直接抵现:

电脑端领取红包链接

手机端领取红包链接

如需转载请注明来源和链接:路由器交流 » 转接PCIE X1后的网卡还有多少速度? 软路由的网卡挑选
