TP-LINK R479GPV4.0拆机,POE、路由、AC控制一体机

点此领取京东618红包,最高18618元

本身早有AC100控制器了,这台R479GP以后可以一起测试对比漫游效果。也不用以后,近几天就测试一下AC+AP,三只AP面板已放柜里一年多。。。。在测之前先对R479GP拆机,了解一下硬件。R479GP的版本号是V4.0,我知道旧款是QCA9563的CPU(网上有拆机),看V4.0会是什么CPU吧,我觉得总不能一直用老掉牙的QCA9563呀。

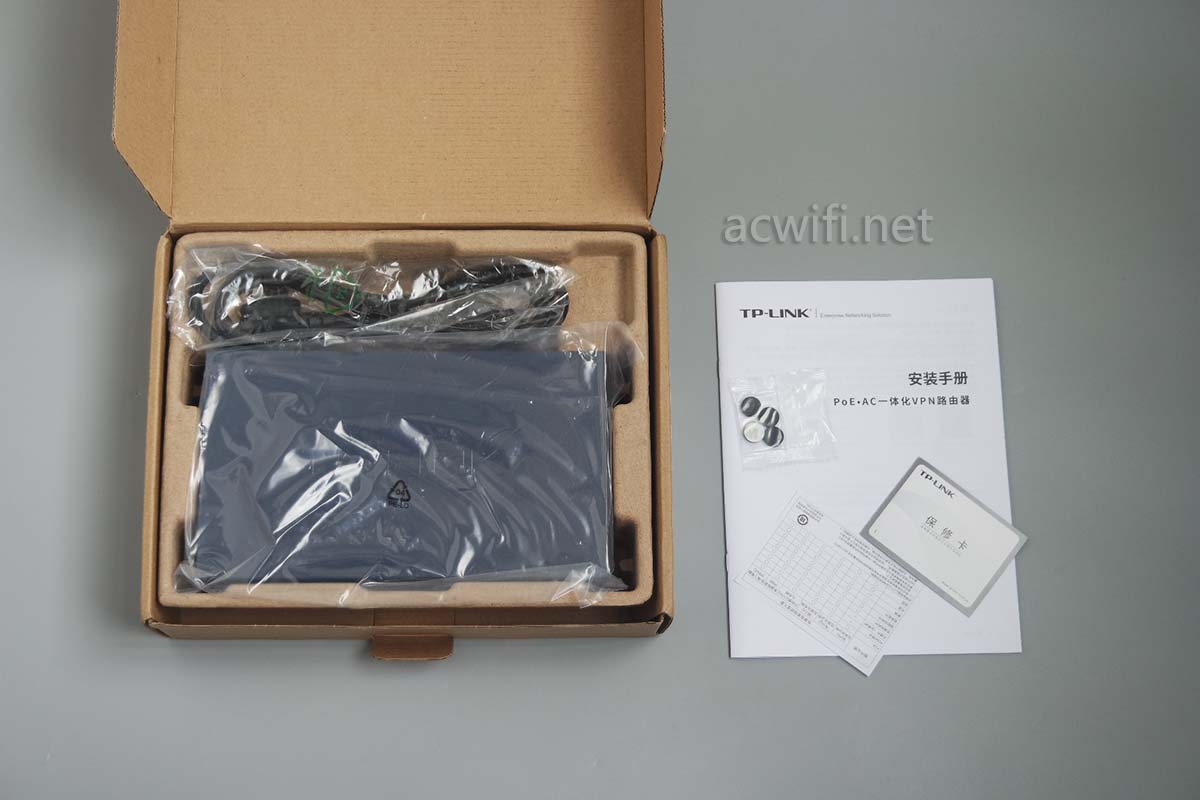

打开包装:

R479GPV4.0拆机

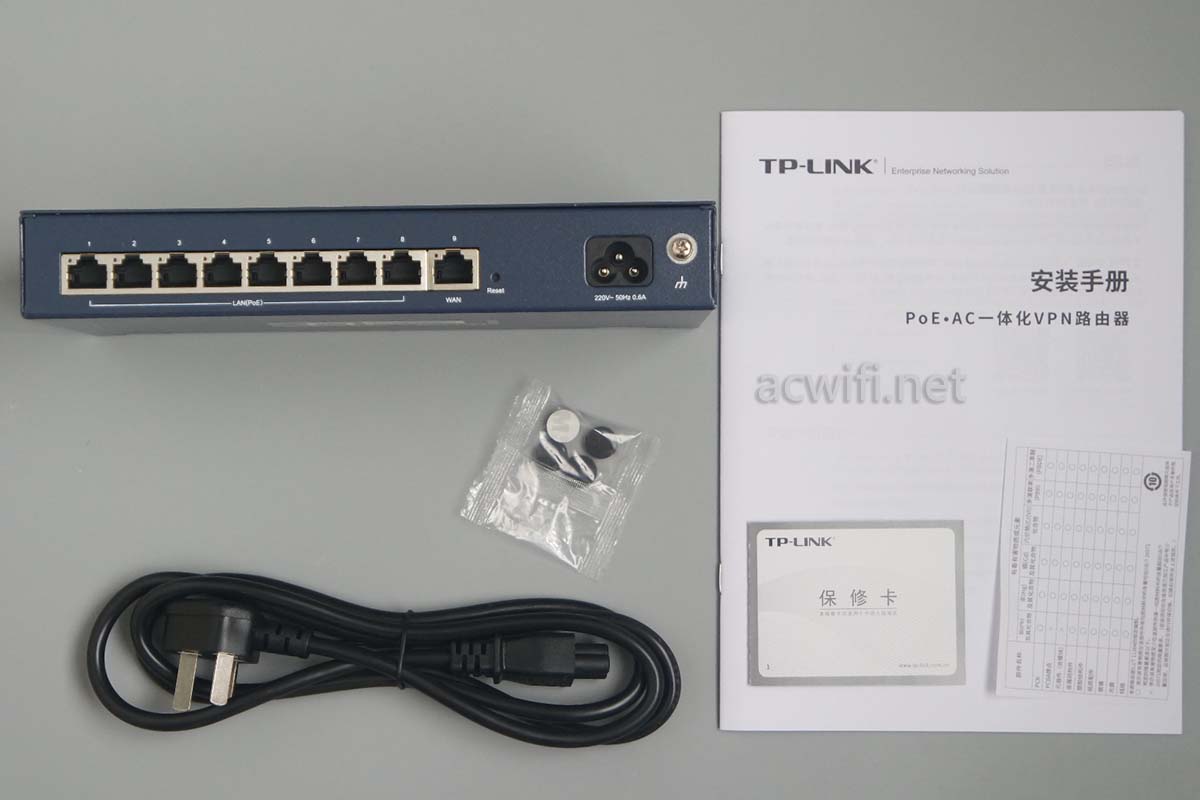

取出所有配件:

R479GPV4.0拆机

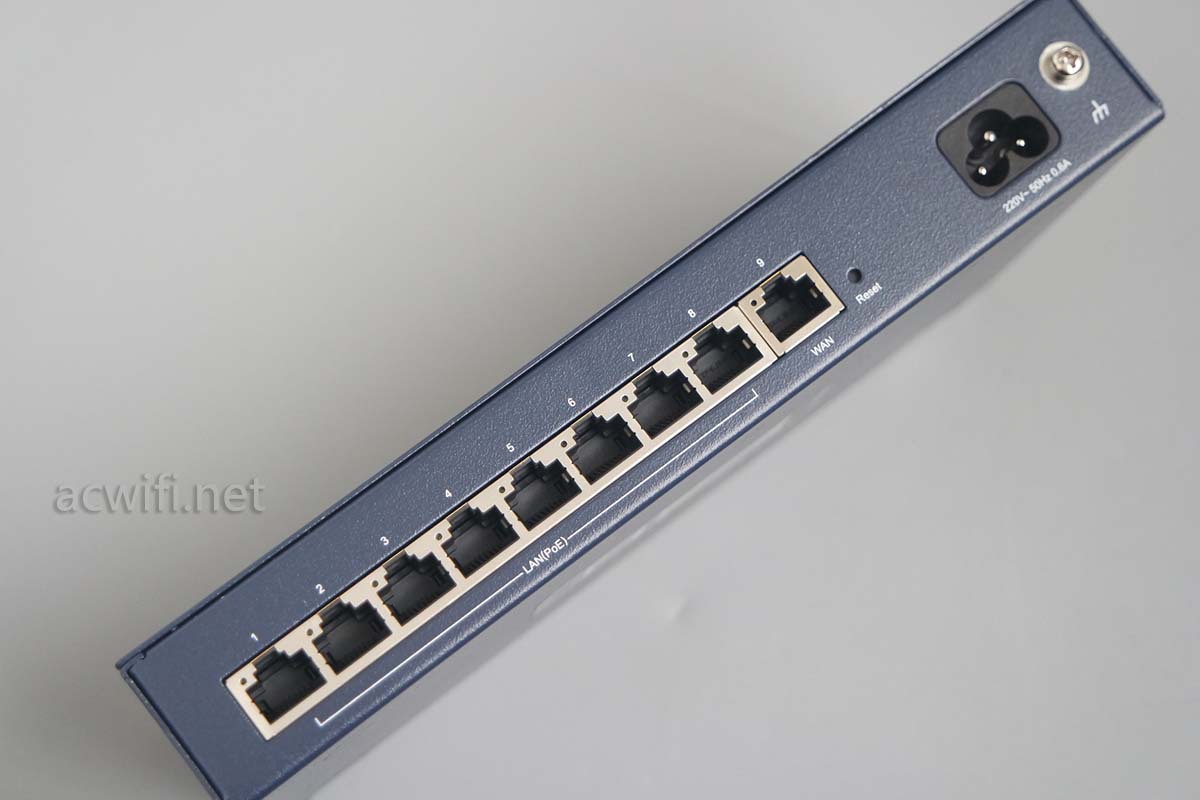

一共有9个网口,第九个是千兆WAN口,其它8个是带POE供电的千兆口LAN口。

R479GPV4.0拆机

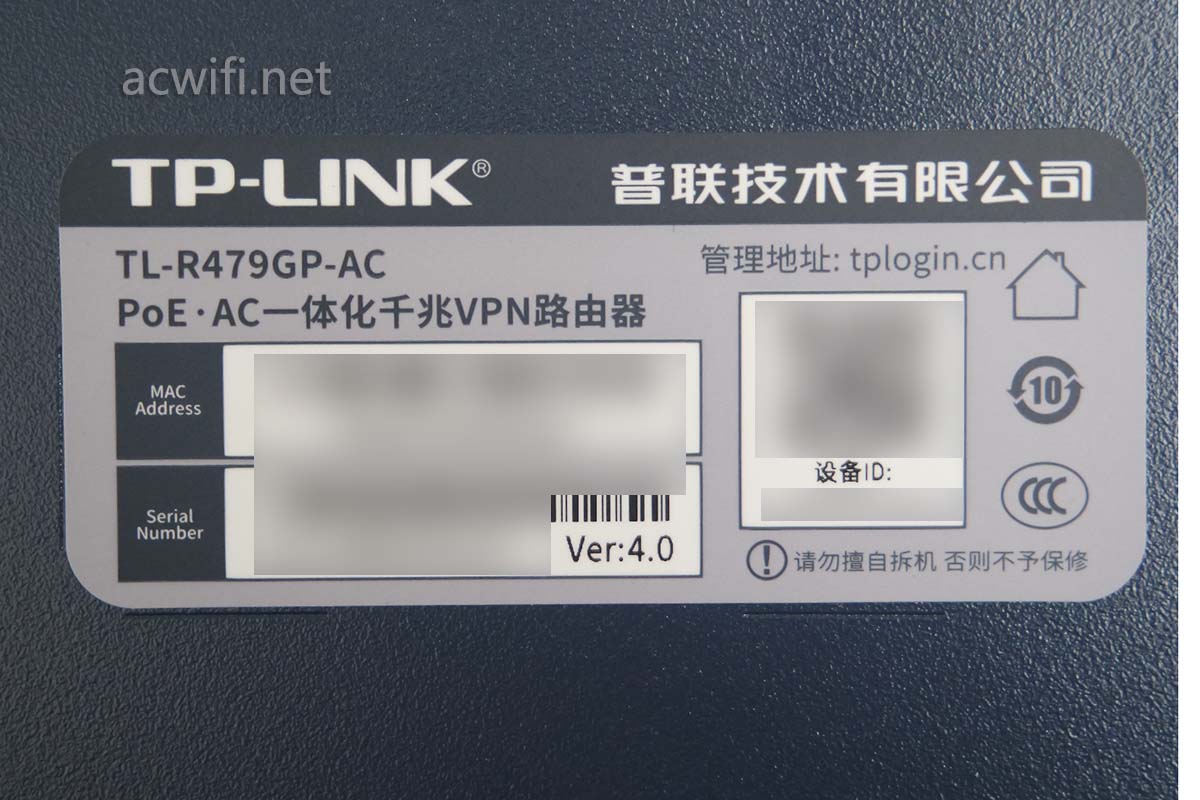

机身底部的标签:TLR479GP-AC POE AC一体化千兆VPN路由器 Ver:4.0

R479GPV4.0拆机

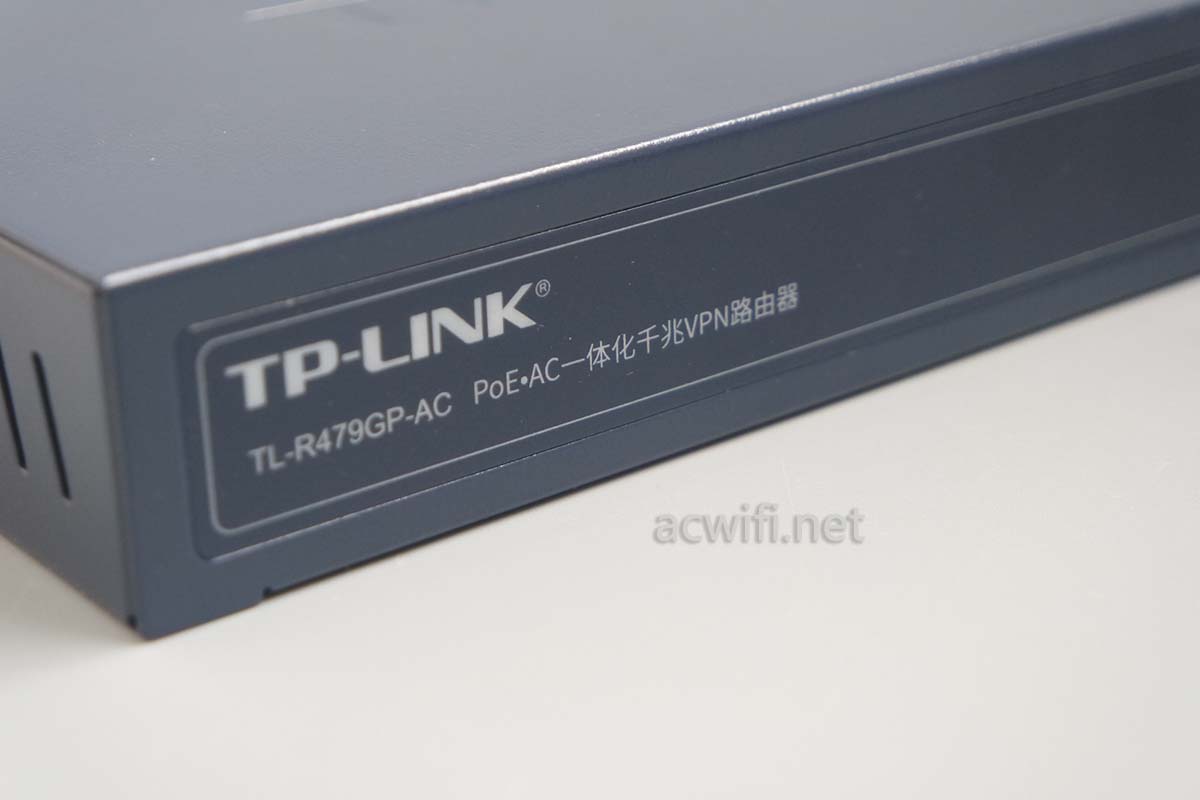

整个外壳都是铁的。

R479GPV4.0拆机

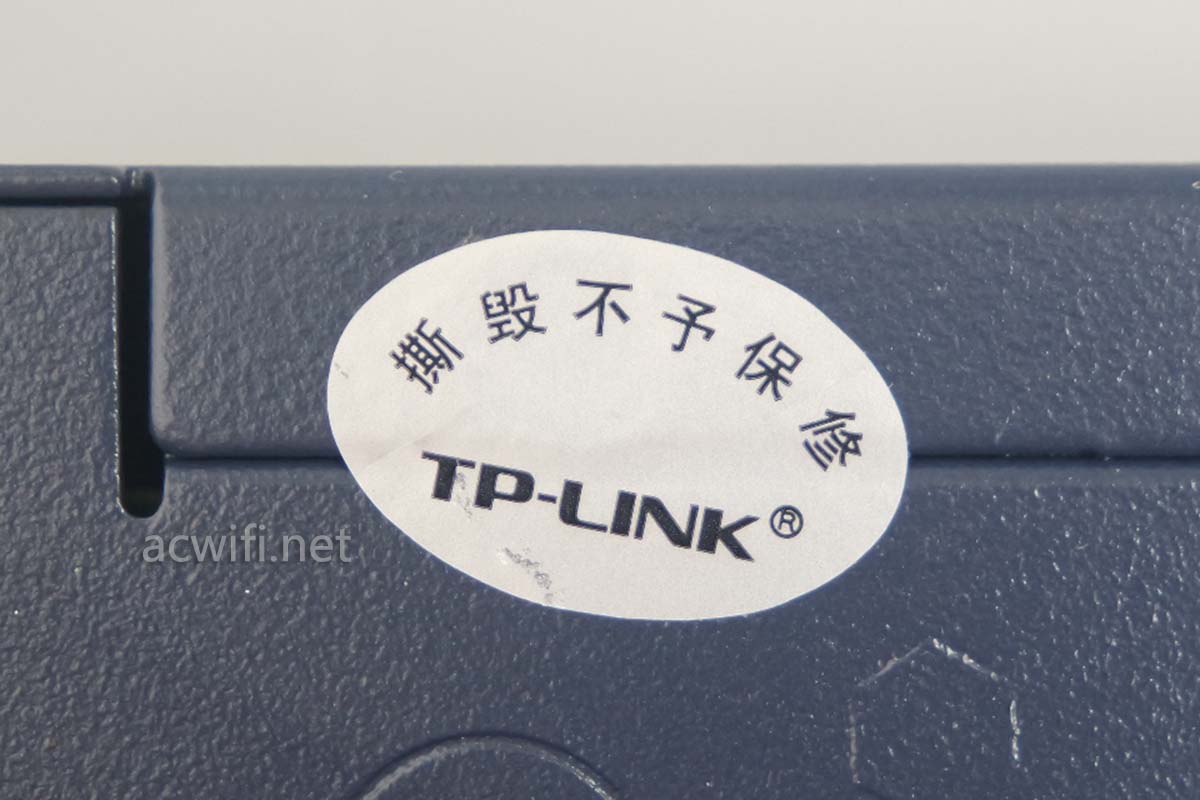

不认识这标签上的几个字:

R479GPV4.0拆机

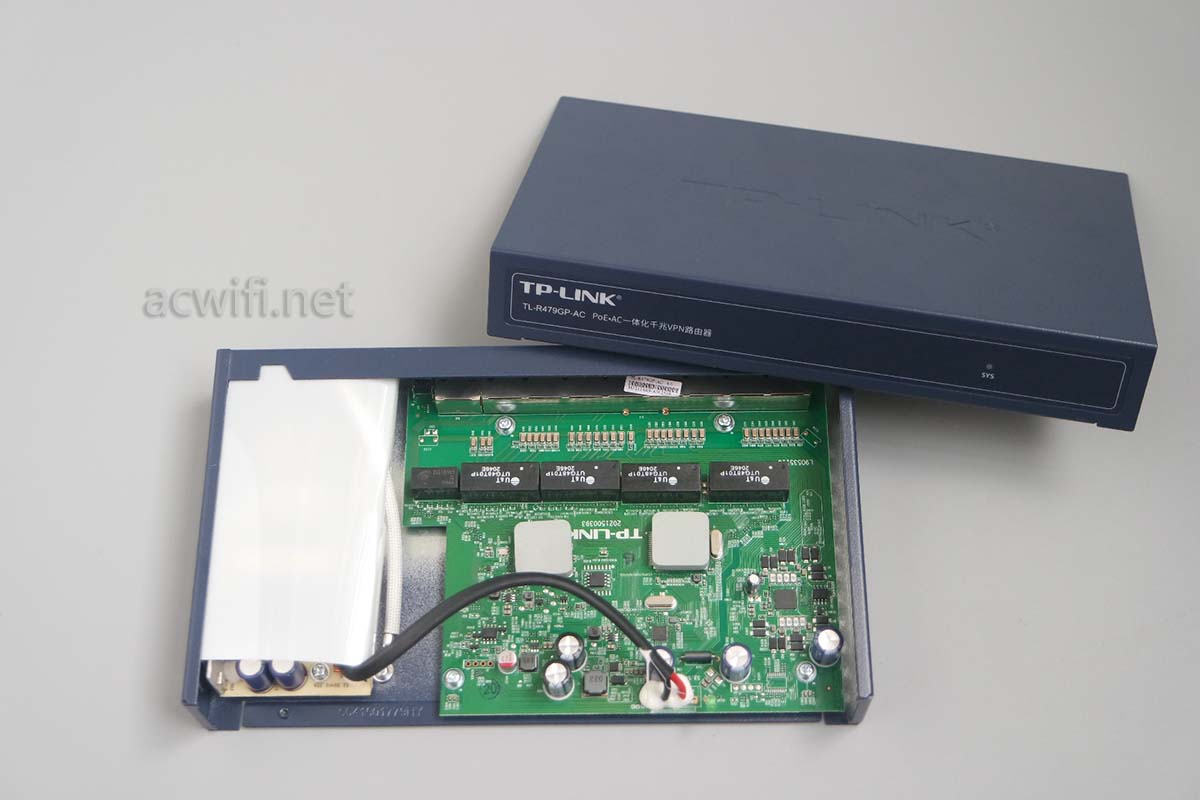

拆开外壳,看见主板了,左边白色的塑料膜包住了电源:

R479GPV4.0拆机

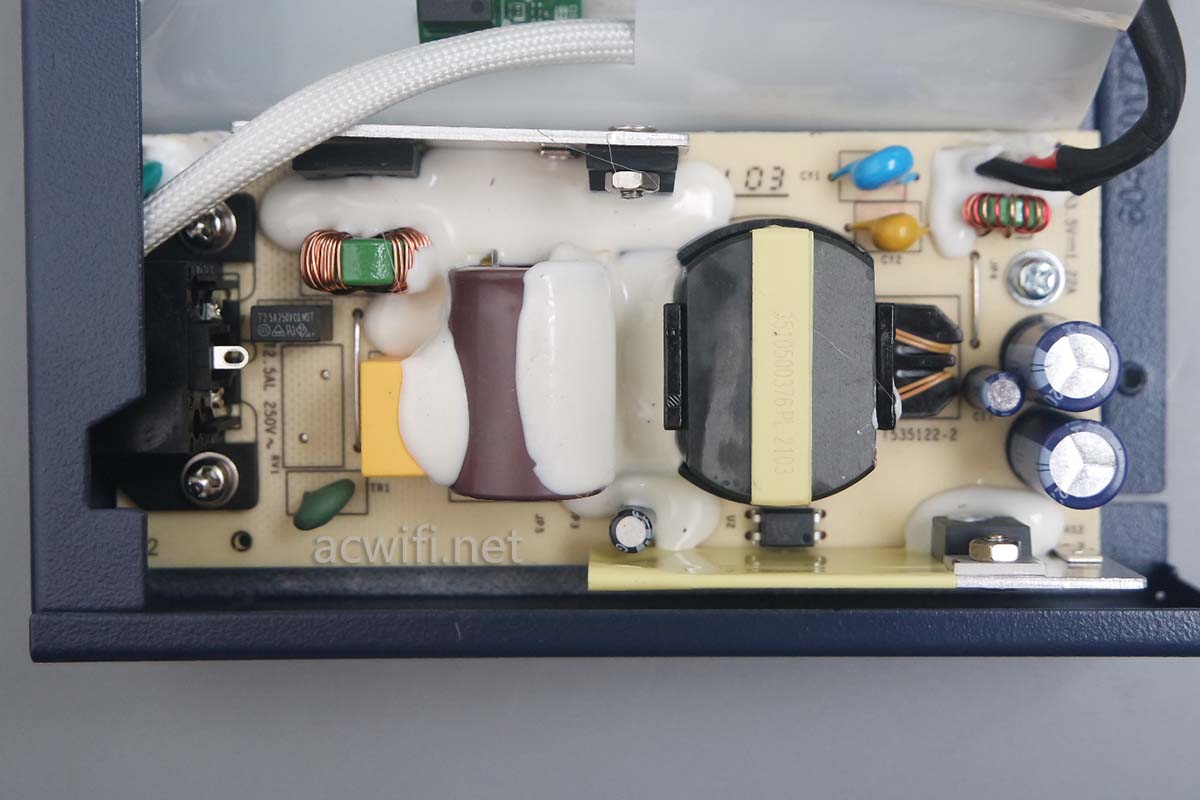

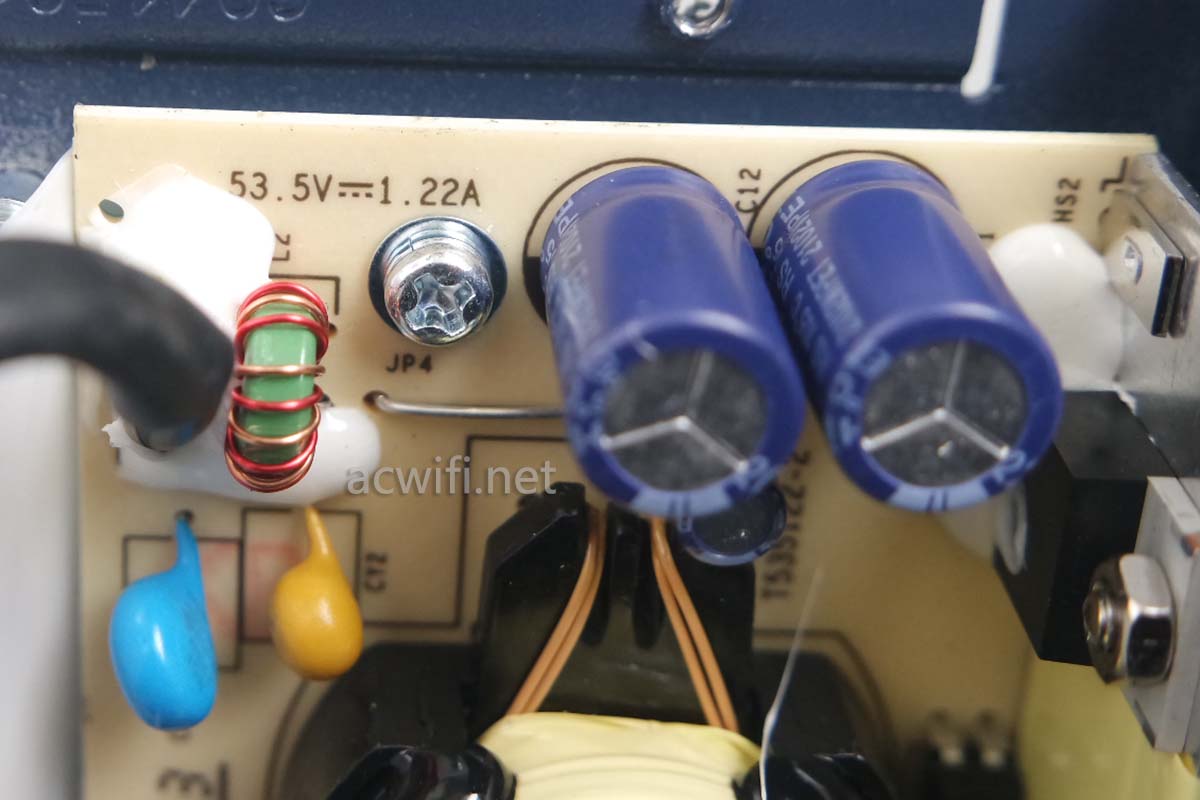

翻开白膜,看一下AC-DC电源电路:

R479GPV4.0拆机

降压整流后的输出规格是DC 53.5V/1.22A,输出功率65W。(下图两个蓝色的电容规格是63V 220微发)

R479GPV4.0拆机

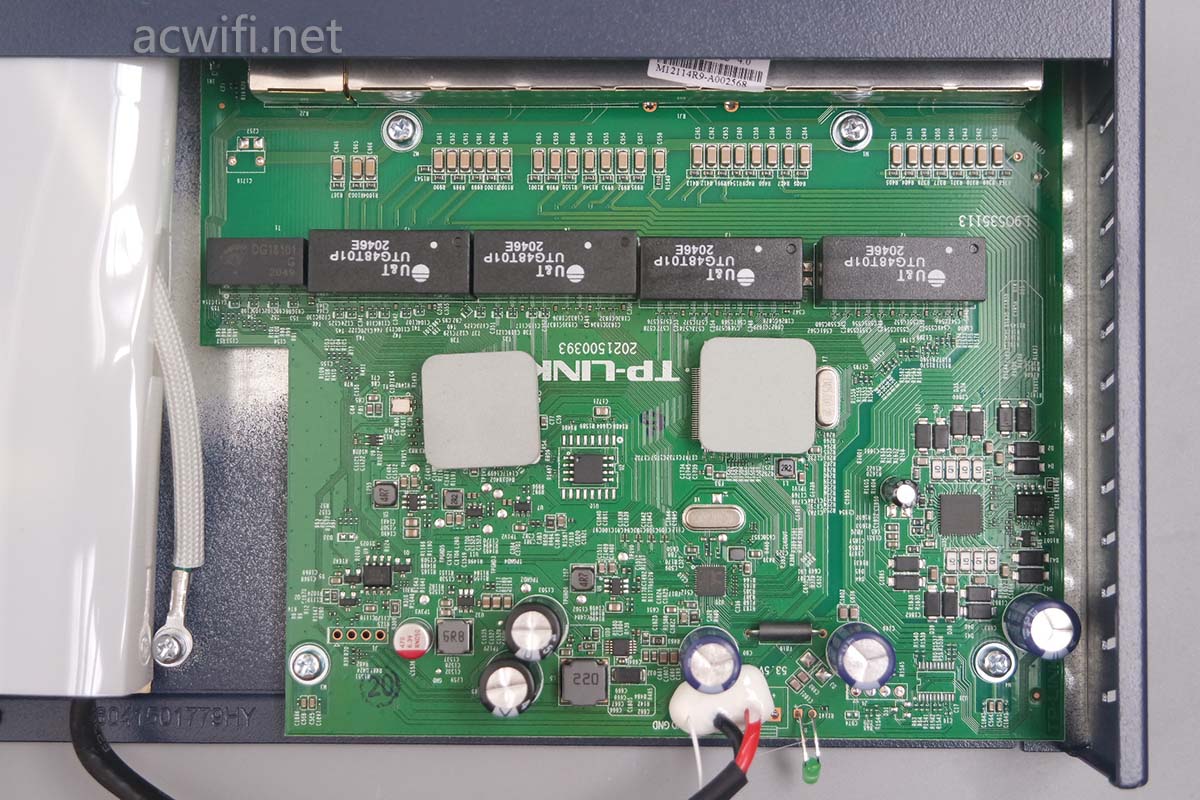

主板正面有两颗主芯片,上面粘着陶瓷散热片,一颗CPU,另一颗必定是千兆交换机芯片了。

R479GPV4.0拆机

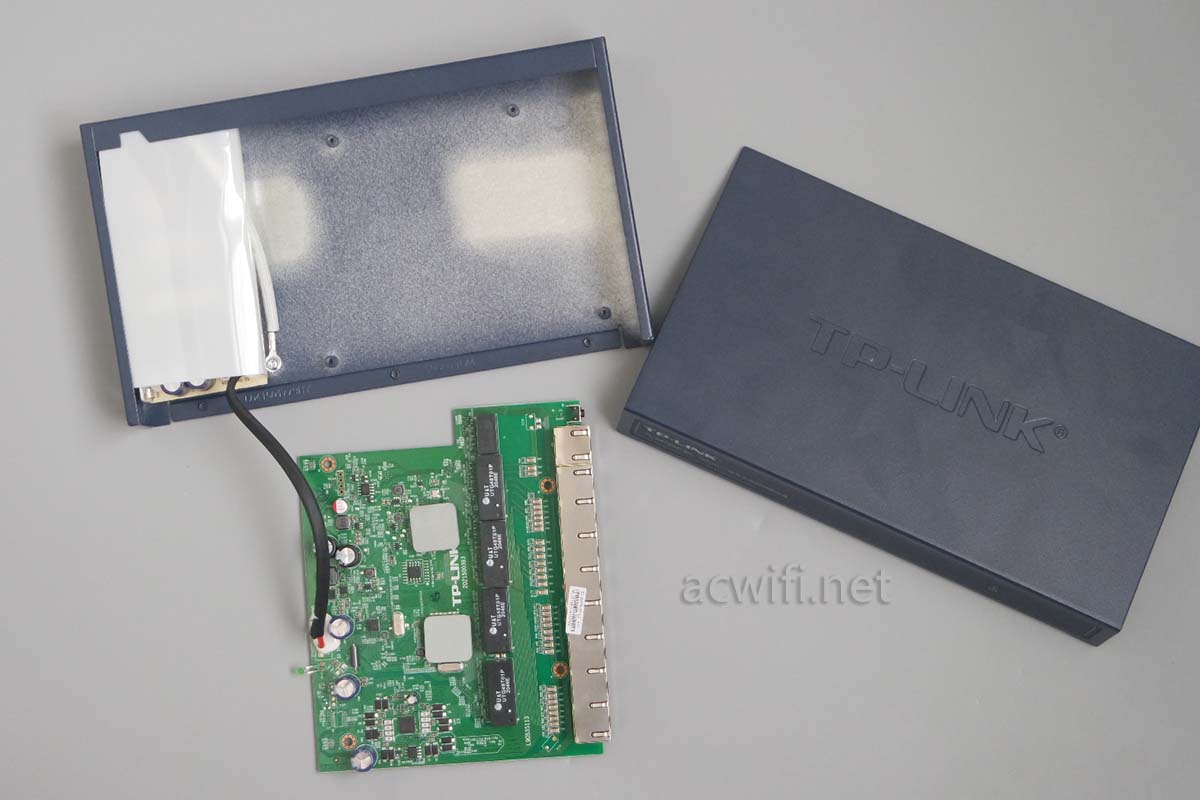

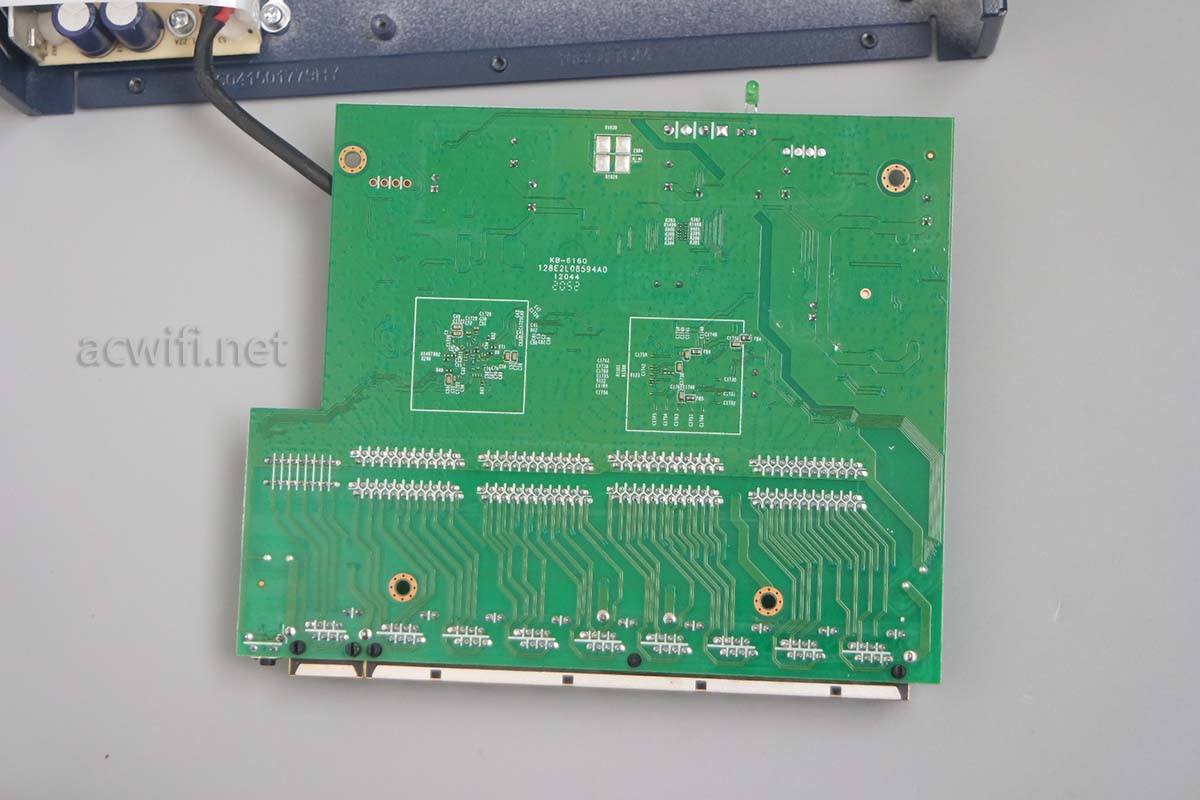

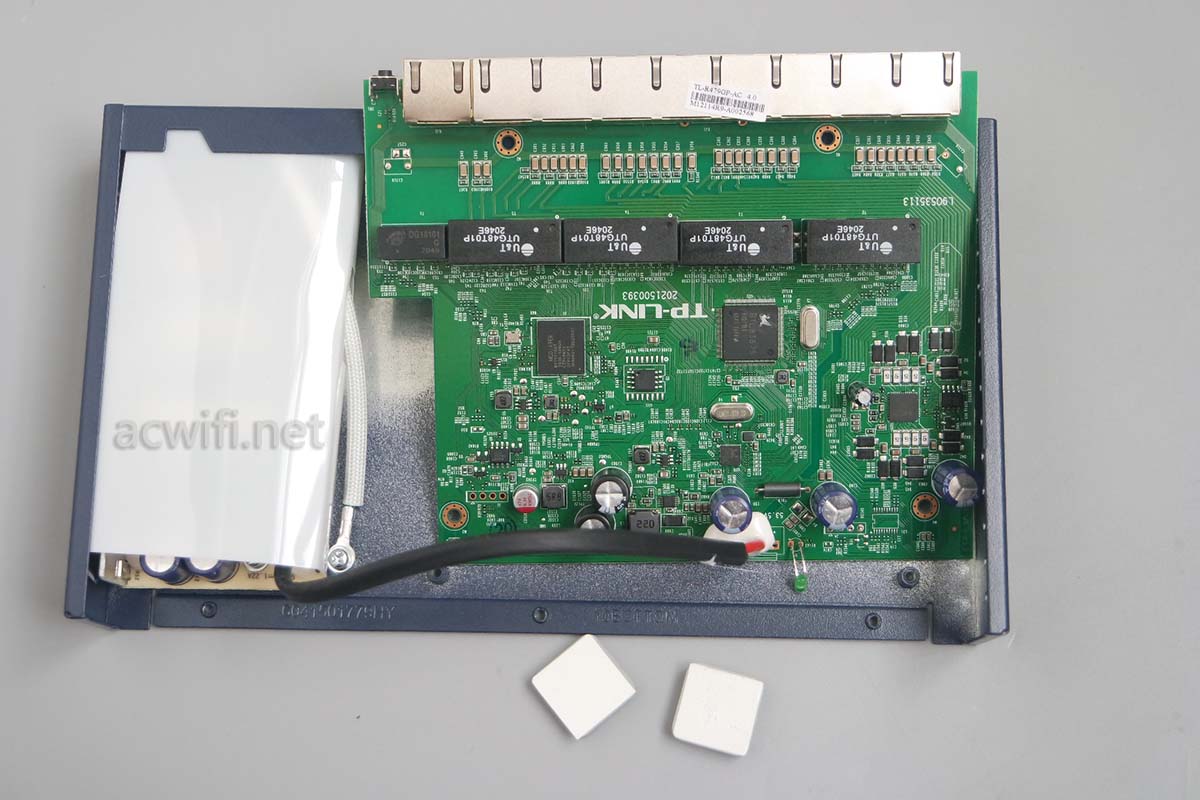

卸下四颗固定螺丝,把主板翻过去看背面,没啥好看:

R479GPV4.0拆机

背面没有可以看的东西,就把它装回原位吧,免得扯断了电源线。

R479GPV4.0拆机

电吹风加热一下两片陶瓷散热片后轻松拧下来:

R479GPV4.0拆机

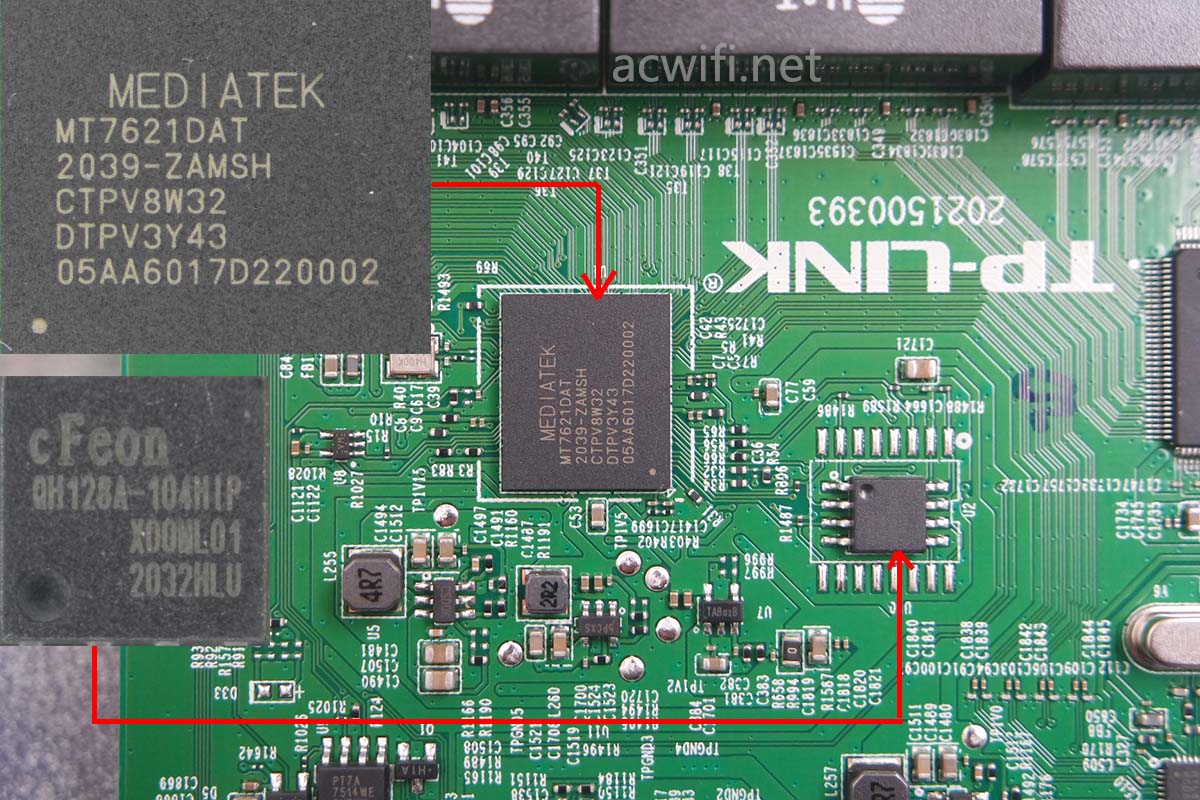

CPU型号是MT7621DAT,是集成了128MB内存的MT7621AT版本,双频880MHz,性能肯定比QCA9563强了。

集成了五口千兆交换机。从电路可见,CPU引脚与WAN口和几个LAN口之间有连接。

R479GPV4.0拆机

CPU的旁边有一颗闪存芯片,型号是EN25QH128A104HIP,容量是16MB。

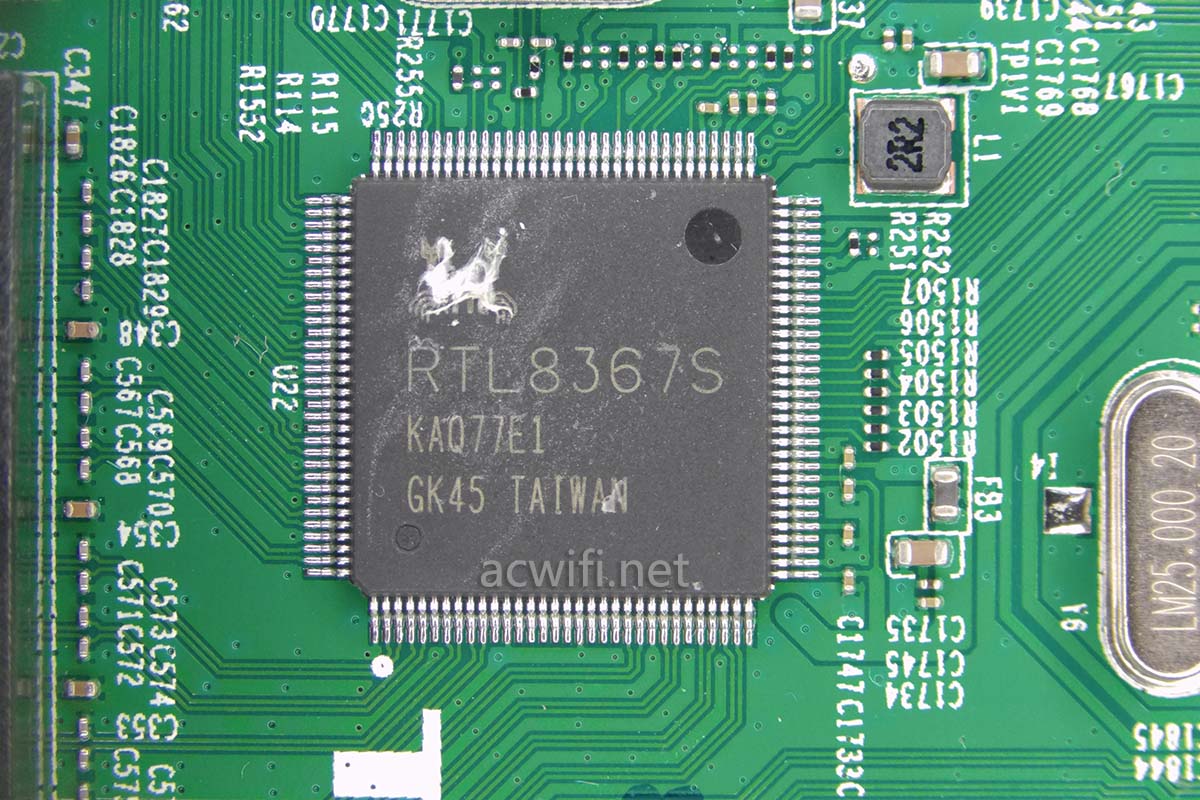

千兆交换机芯片型号是RTL8367S:RTL8367S

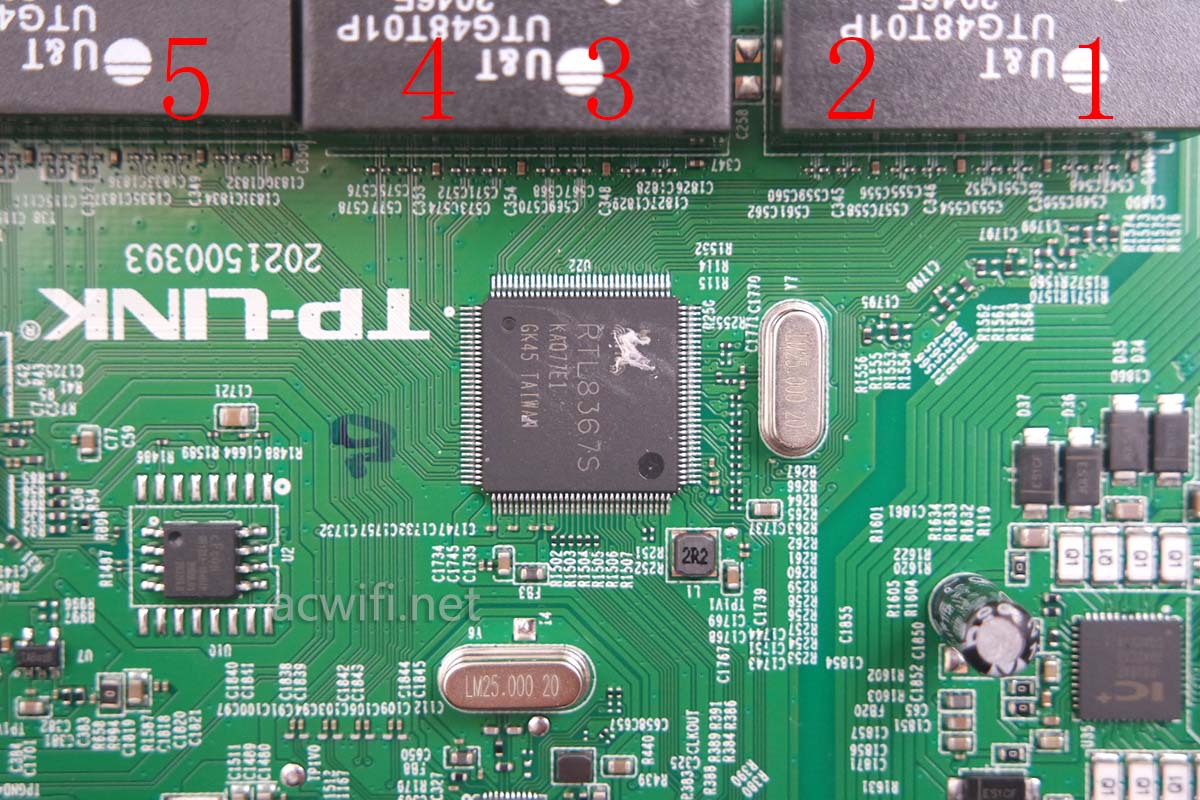

从引脚走线可以看出它负责5个LAN口,分别是1号至5号口,如下图:

RTL8367S

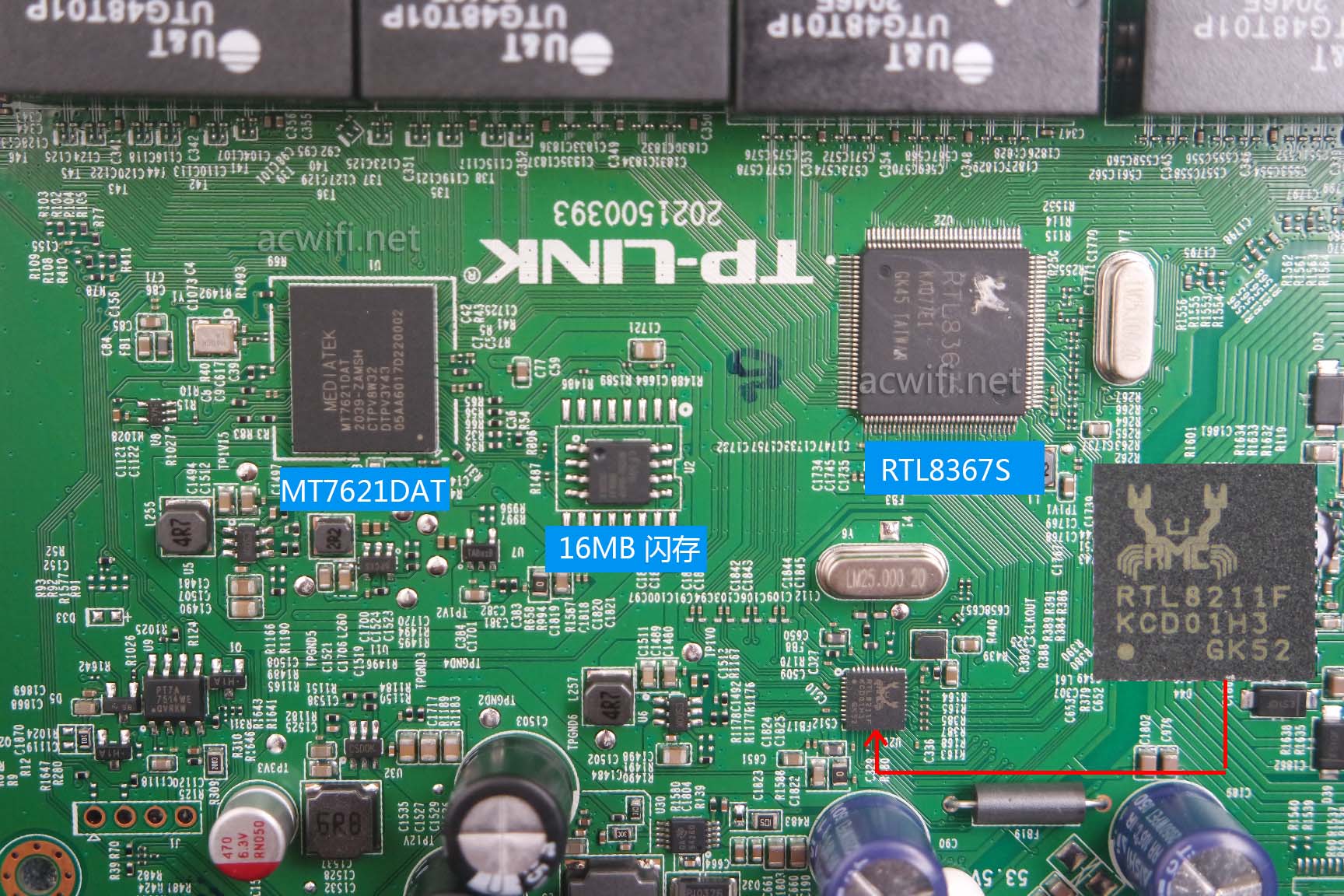

但为何还有一颗RTL8211F以太网PHY芯片呢,有什么作用呢?

R479GPV4.0拆机

MT7621DAT和RTL8367S都有RGMII(1Gbps速率),但如果就这样用RGMII连接两者,这时MT7621DAT就不能双向都达到1Gbps速率了(双向应要达到2Gbps),这是MT7621DAT的GMAC2的原因,,,详细我也不懂。。。大概就是这两颗芯片如果直接用RGMII连接,双向传输速率的总和只有1Gbps。

要解决这个办法,就要借助RTL8211F,作为Ethernet Hub模式 RGMII,MT7621DAT只用到了4个口,它还有1个PHY剩余,用这个PHY与RTL8211F连接,RTL8211F再与RTL8367S用RGMII连接,这时就能双向都跑满1Gbps了。

实测lan5和lan6,总和为1.8Gbps

5和6双向

如果多台有线终端设备需要经常做内网传输的,建议都接在1-5这五个口内,不要跨过6口。因为1-5这五个口与6-8这三个口之间的传输带宽是1Gbps。

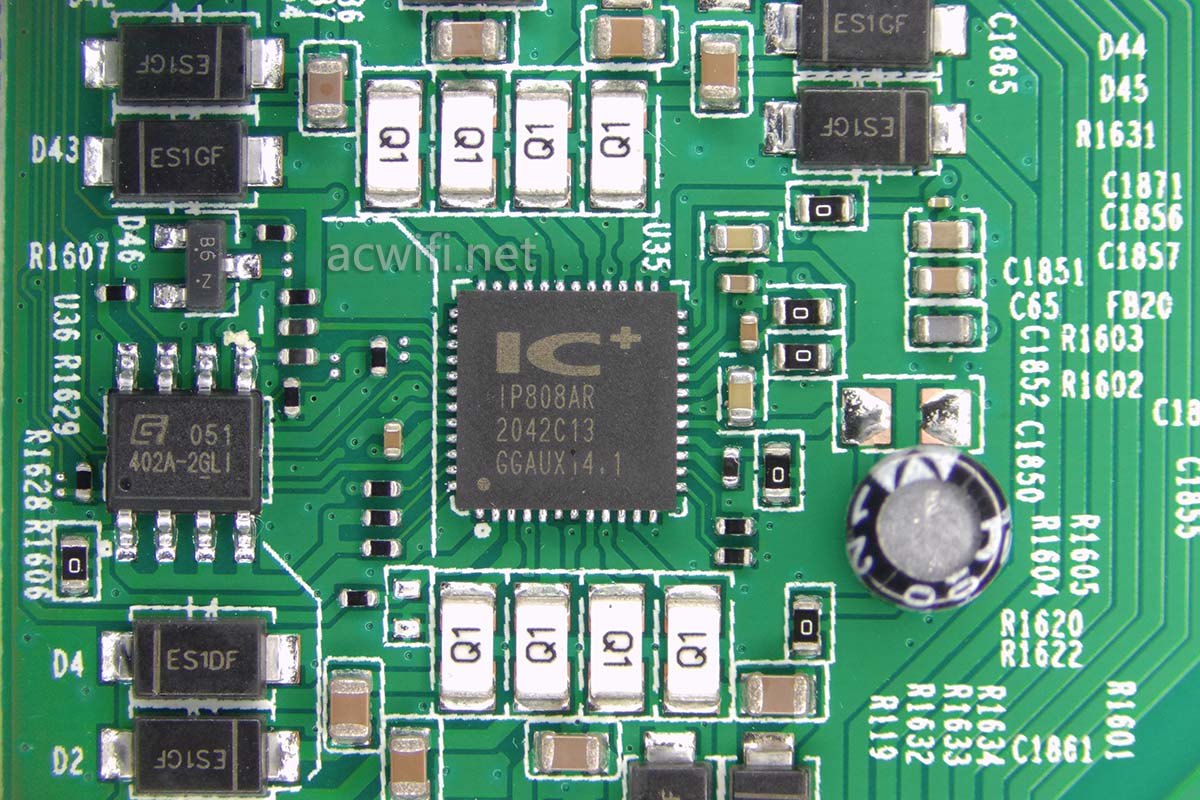

主板的一边,还有这样的芯片,型号是IP808AR,PoE以太网供电芯片。

R479GPV4.0拆机

它的一部分参数如下:

IEEE 802.3AF-2003 and 802.3AT-2009compliant
Single DC power supply voltage input (45~57V)
Pin Compatible with IP808
Wide temperature range: -40℃~+85℃
Supplies 8 independent power ports
Built-in power FETs
0.1R sense embedded
Built in Total current limit for Smart power management

Configurations: (1) 30W x 8 ports

这芯片是控制POE供电的,支持八口供电,单口最大功率30W,但电源适配器给的输出只有65W,也就是说8口的总功率不能超过65W,实际这个机型给出的参数是8口之和54W。平均一个AP面板功率6W的话,这是刚刚好的,但很少人会插满8台AP吧?????



如果你的几个POE用电设备功率总和100W怎么办?可以办的,你去闲鱼收个TPLINk的53.5V 2.4A电源就行了,拆开,接上线。。我看见有卖的,195元。但不那就这么做呀,一来失保修,二来电路超出设计负荷,会BOOM的。

如果有这么高功率的需求,你加一点点钱购买R479GPE这个型号就行了,最大功率123W。而差价就不会有195元的。

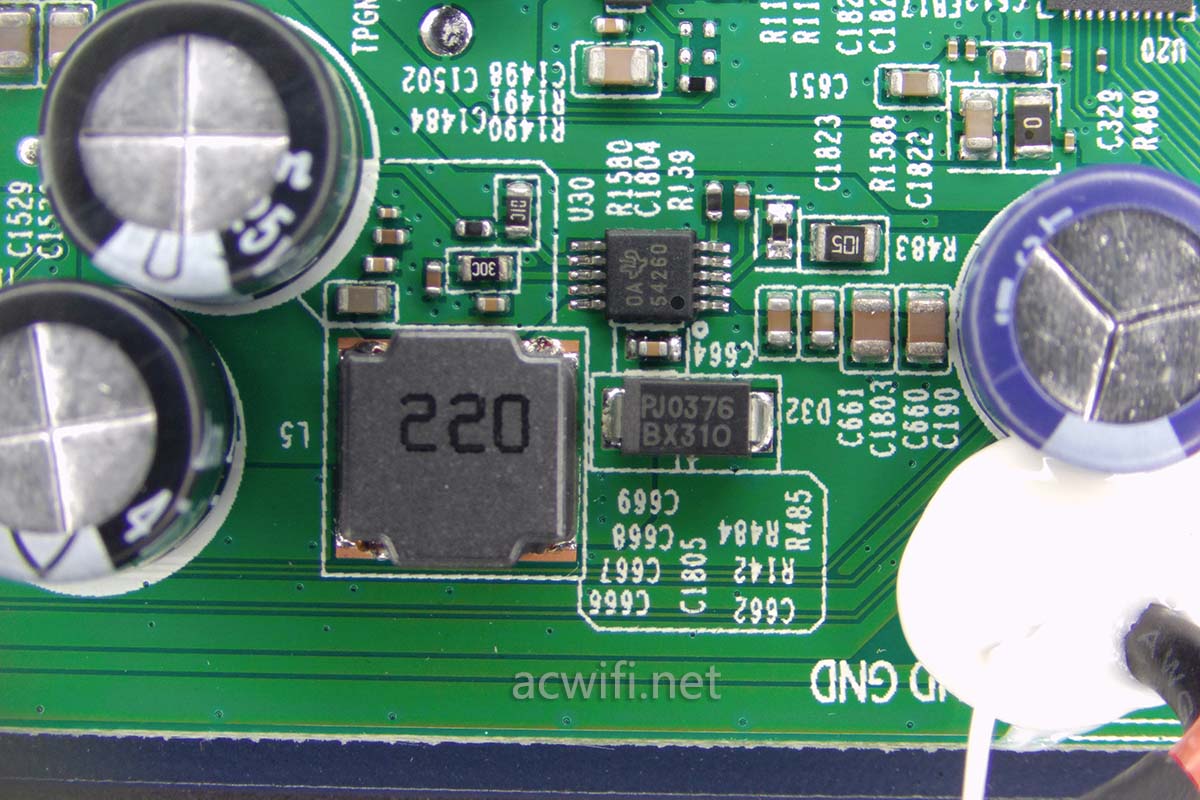

下图是电源输入的电路:

R479GPV4.0拆机

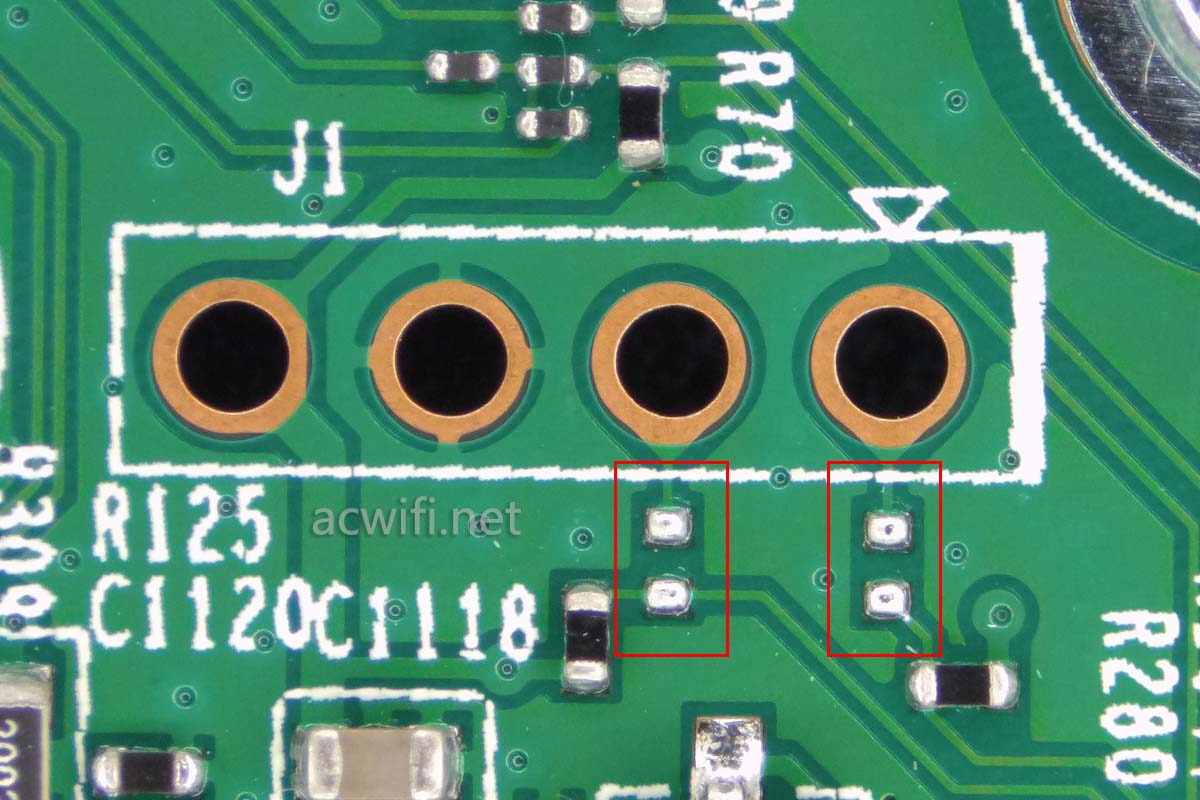

最后是TTL,我看TX/RX好像没有连接CPU,如下图中的红框位置:

R479GPV4.0拆机

R479GP的V4.0版本拆机完成了。

系统的功能相比家用的无线路由器强强太多了。

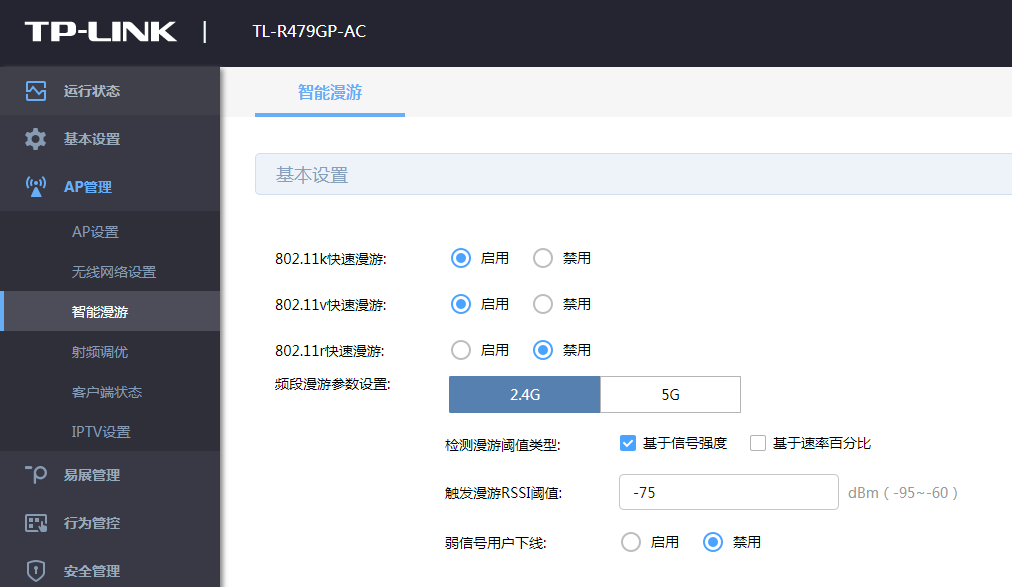

智能漫游

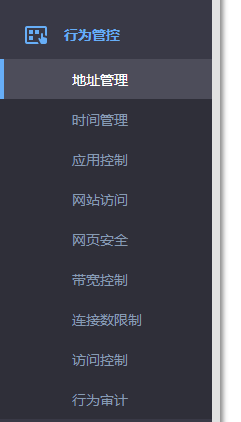

行为管理

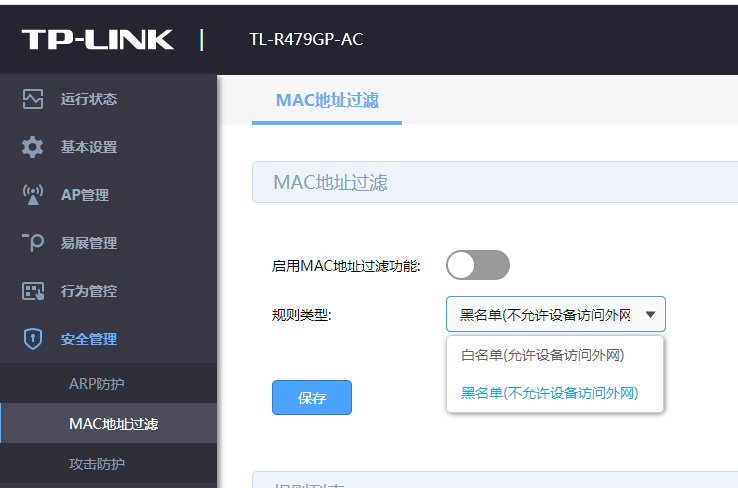

MAC地址过滤



现在测试一下它的小包转发率。使用minismb测试。

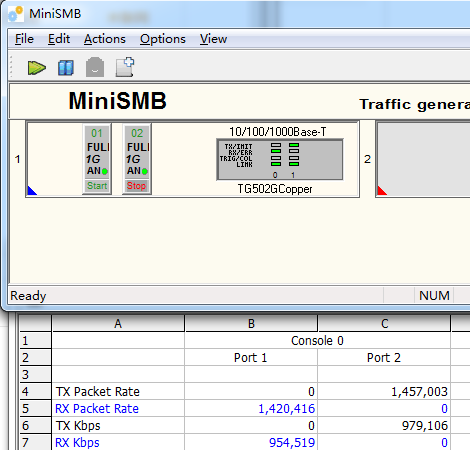

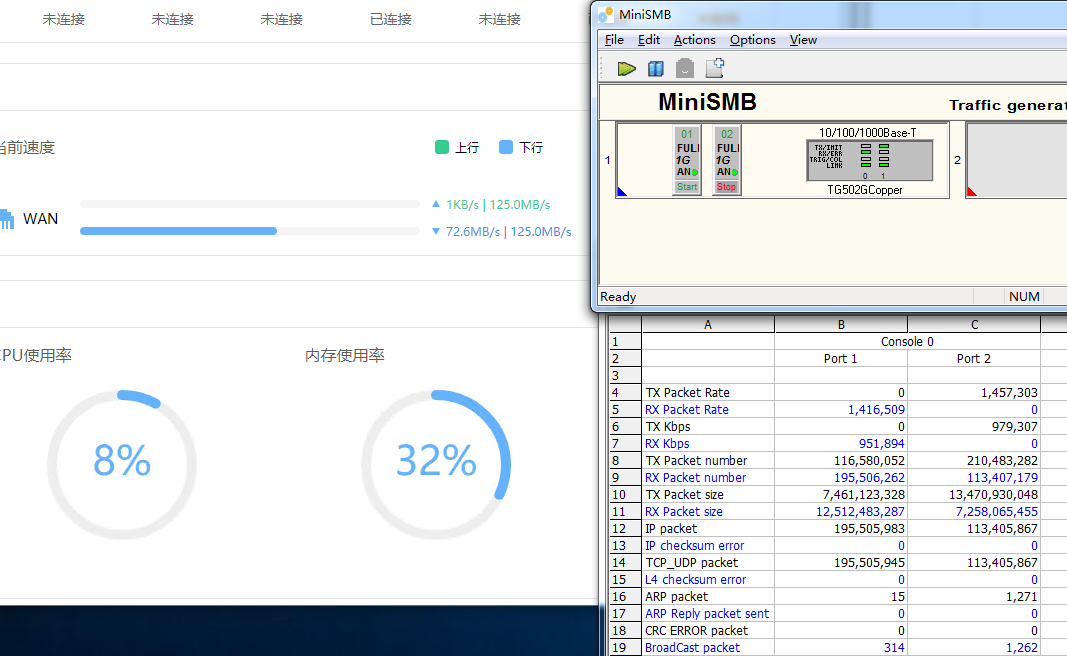

64字节的包转发率是1.42Mpps,只差一点点就能满线速了。64B wan to lan

这时的CPU占用率不高,只有8%左右。

64B转发时CPU占用



更多的数据将在作详细测试时再搞吧。

R479GP在京东的价格是615元,闲鱼价395元,V4.0的版本我只找到这个闲鱼价最低的了,其它更低的可能是旧版本的。买时要问清楚是不是V4.0版本。

这两天我想拿几款软路由测试一下小包转发性能,有些机型还在路上,例如J1900,之前卖光了,还收了台J4125双千兆的,还没收到。

R479GP京东链接

若有任何疑问可留言或关注微信公众号acwifi-net

618前每天可能领一个京东红包,可以叠加使用,下单时直接抵现:

电脑端领取红包链接

手机端领取红包链接

如需转载请注明来源和链接:路由器交流 » TP-LINK R479GPV4.0拆机,POE、路由、AC控制一体机
