华为TC5200拆机

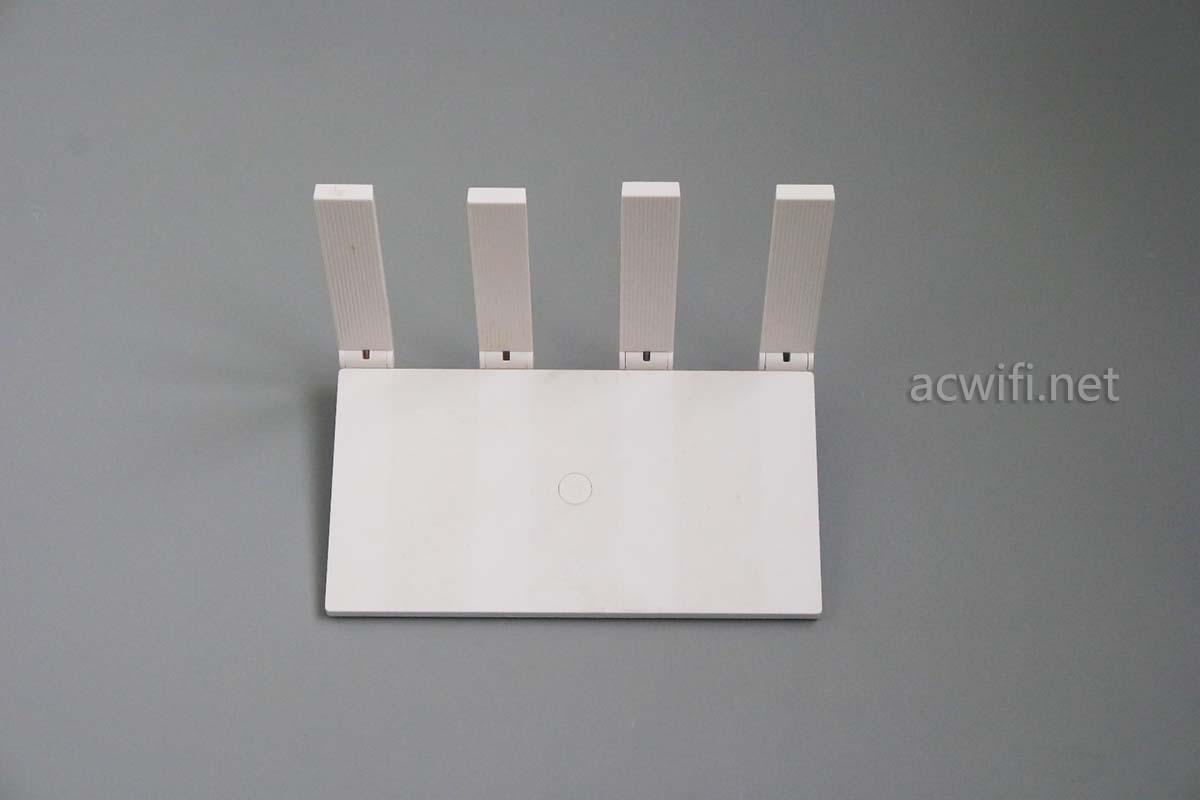

华为TC5200是一款运营商定制机,从数字上来看应该是跟华为WS5200有莫大关联。要拆的这是一台旧机,坏机,群友坏的送给我拆机,只有机身了。我插上电源还可以亮红灯,插上网线后灯灭,拨电源再插,电源灯就再没亮过了,这时电源待机功率1.1W。熟悉的外观:华为TC5200拆机

拆开外壳:华为TC5200拆机

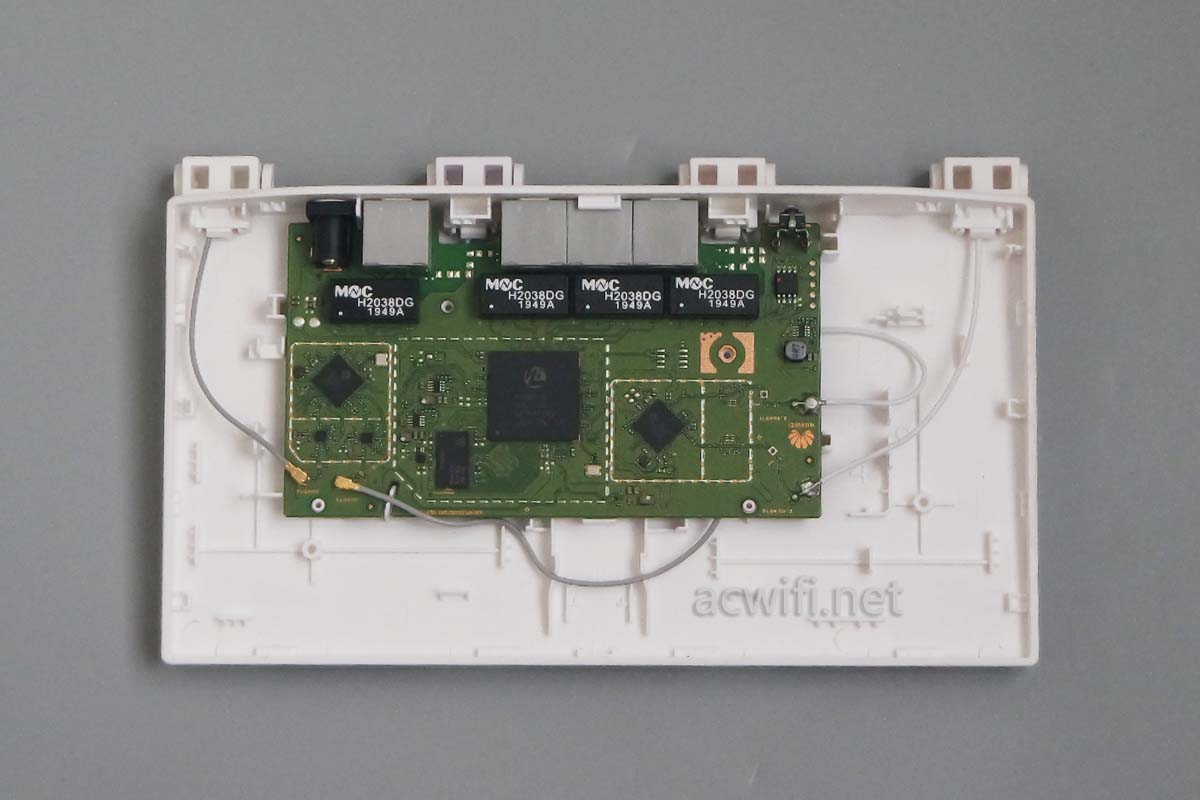

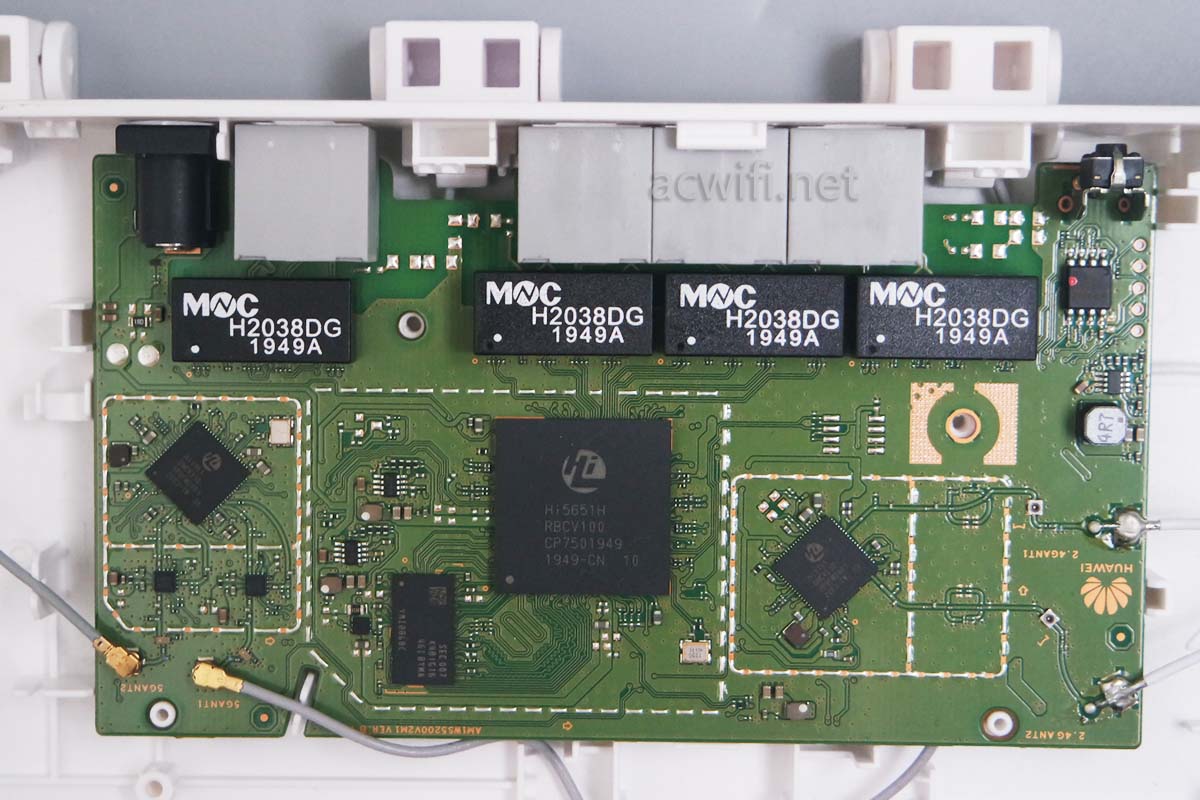

熟悉的主板:

华为TC5200拆机

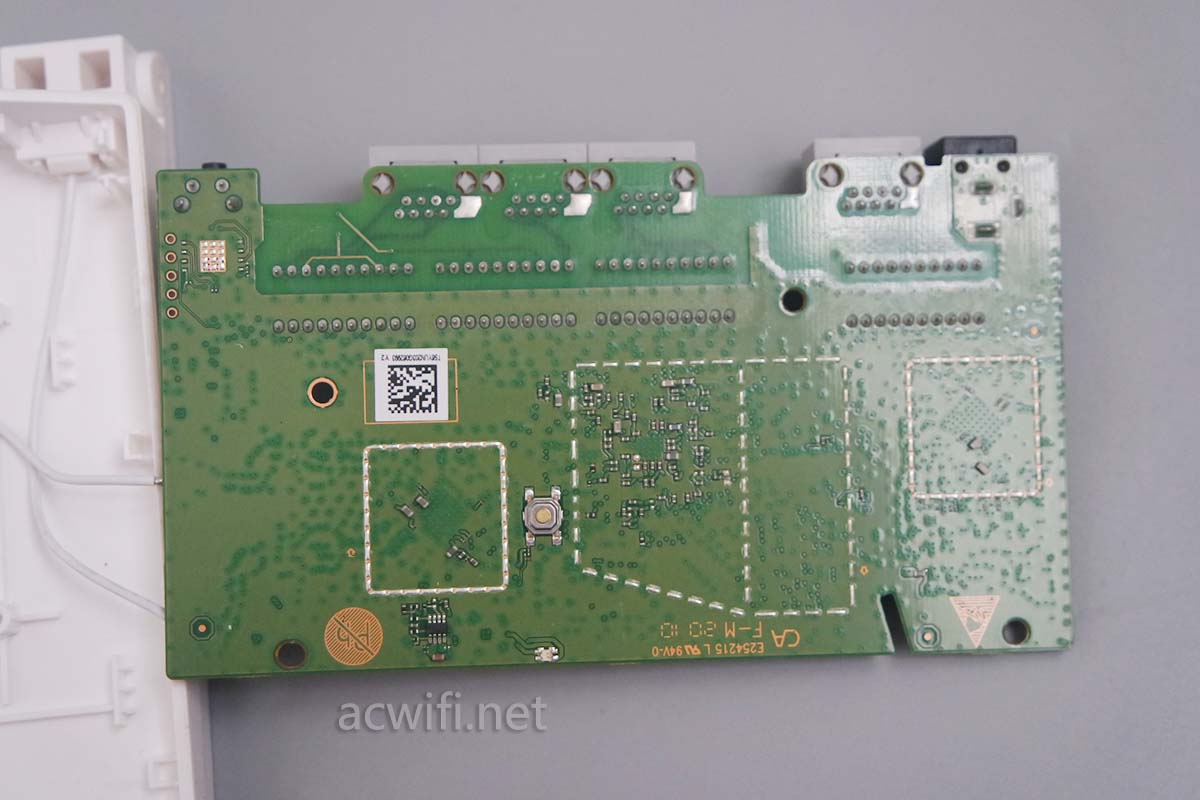

主板的背面比较干净,没啥芯片可看的。

华为TC5200拆机

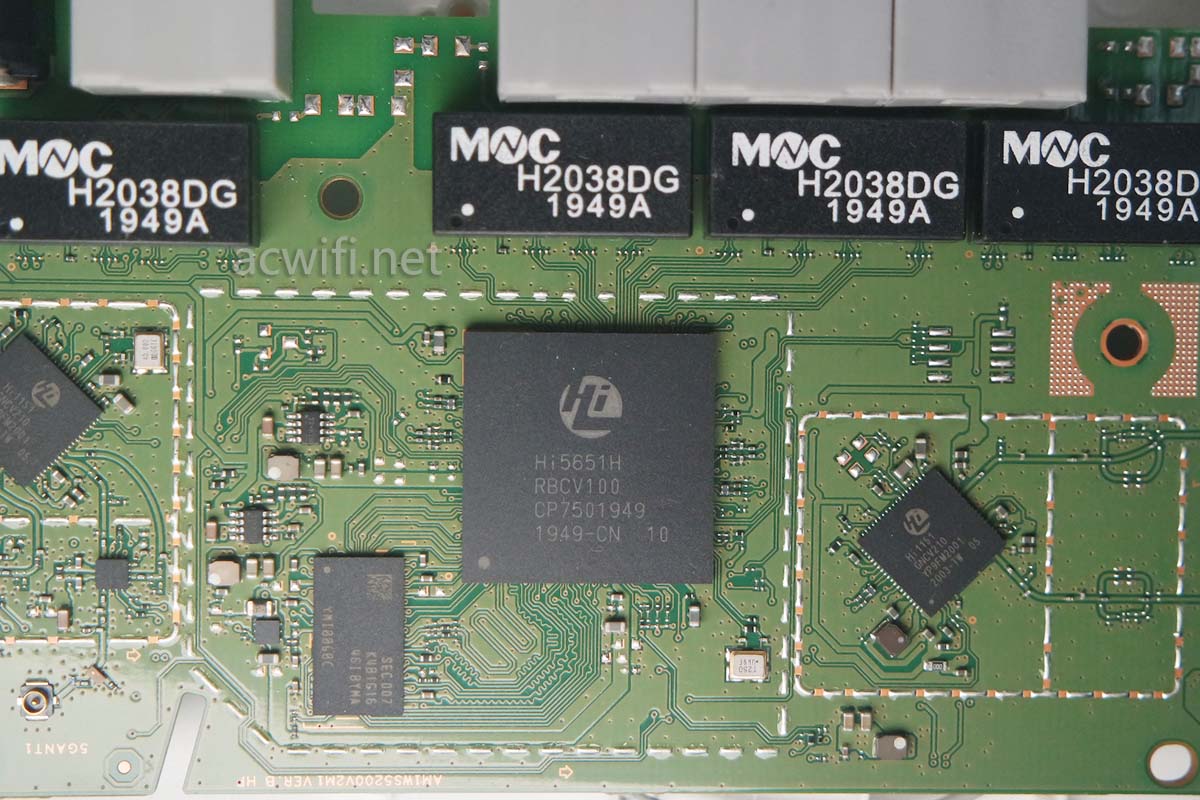

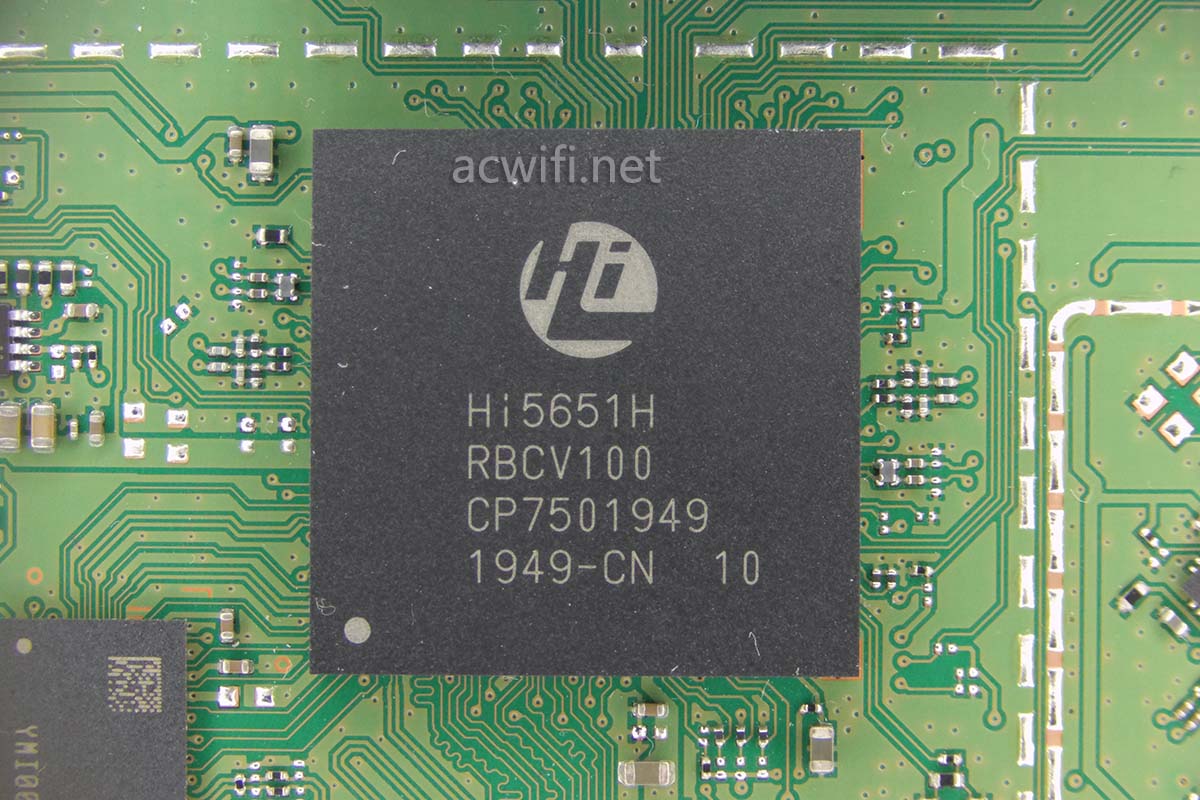

回到主板正面,先看CPU吧,型号是Hi5651H,ARM A9构架,双核1Ghz。没用散热器,发热量不大。集成四口千兆交换机。

华为TC5200拆机

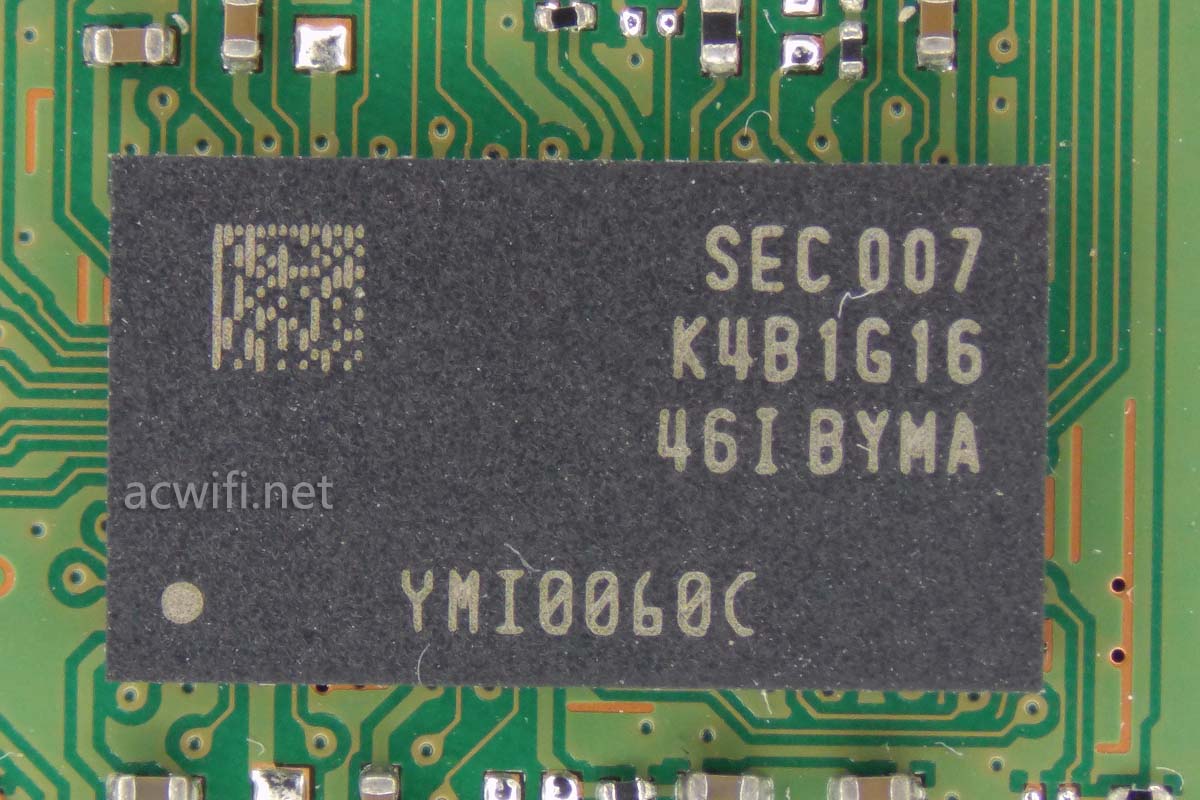

CPU的左下角是内存芯片,型号是K4B1G1646I-BYMA,容量128MB。

华为TC5200拆机

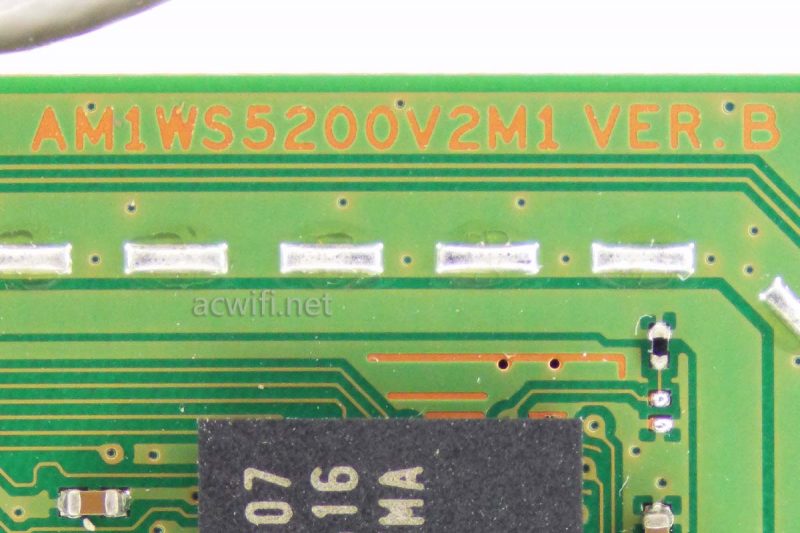

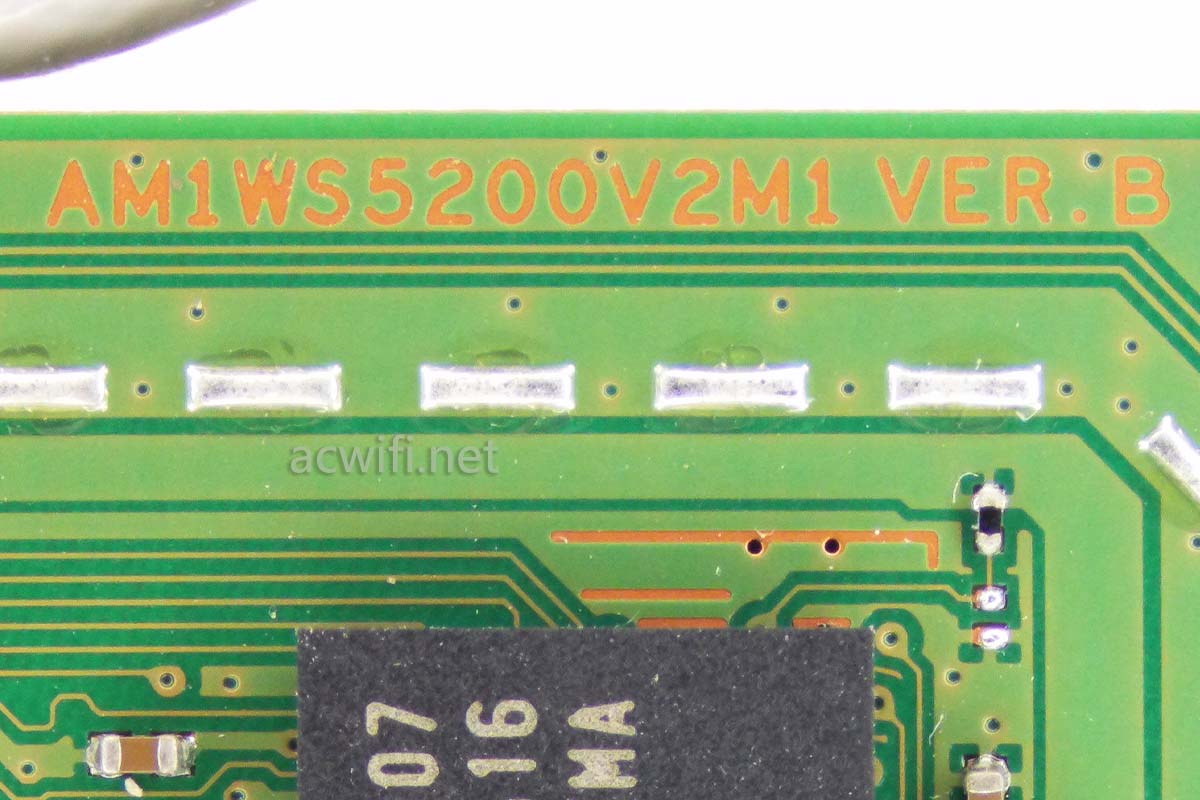

内存附近有一行丝印:AM1WS5200V2M1 VER.B,WS5200 V2版本。对应的是华为WS5200增强版。不带“增强版”的“WS5200”是螃蟹芯片方案。换成了海思的就成了WS5200增强版,这个增强版5G有外置FEM,2.4G没有。后来WS5200出了款四核版,CPU换成四核,2.4G也补全了FEM芯片。大概是这样的关系了。

位置CPU两侧,分别是两颗无线芯片,但同一个型号Hi1151,左边是负责无线5G,左侧那一颗是负责2.4G:

华为TC5200拆机

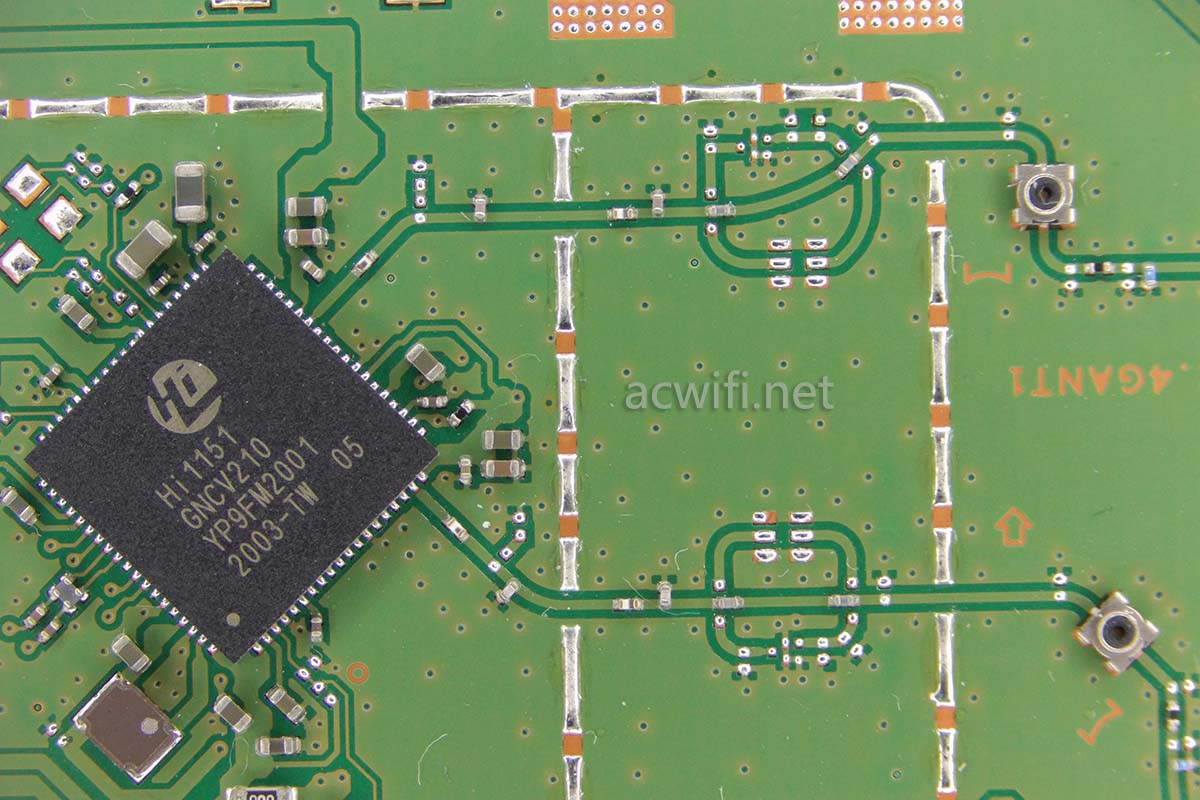

2.4G没有外置功放芯片,2.4G射频电路如下图:

Hi1151

从上图可见,2.4G天线直接通往无线芯片Hi1151了,没有任何拖泥带水,直通得非常干脆。

海思的Hi1151芯片支持256-QAM,在40MHz频宽下最高速率400Mbps,但是这些前期的老机型并没有开放支持到256-QAM,只支持64-QAM,所以最高速率300Mbps。

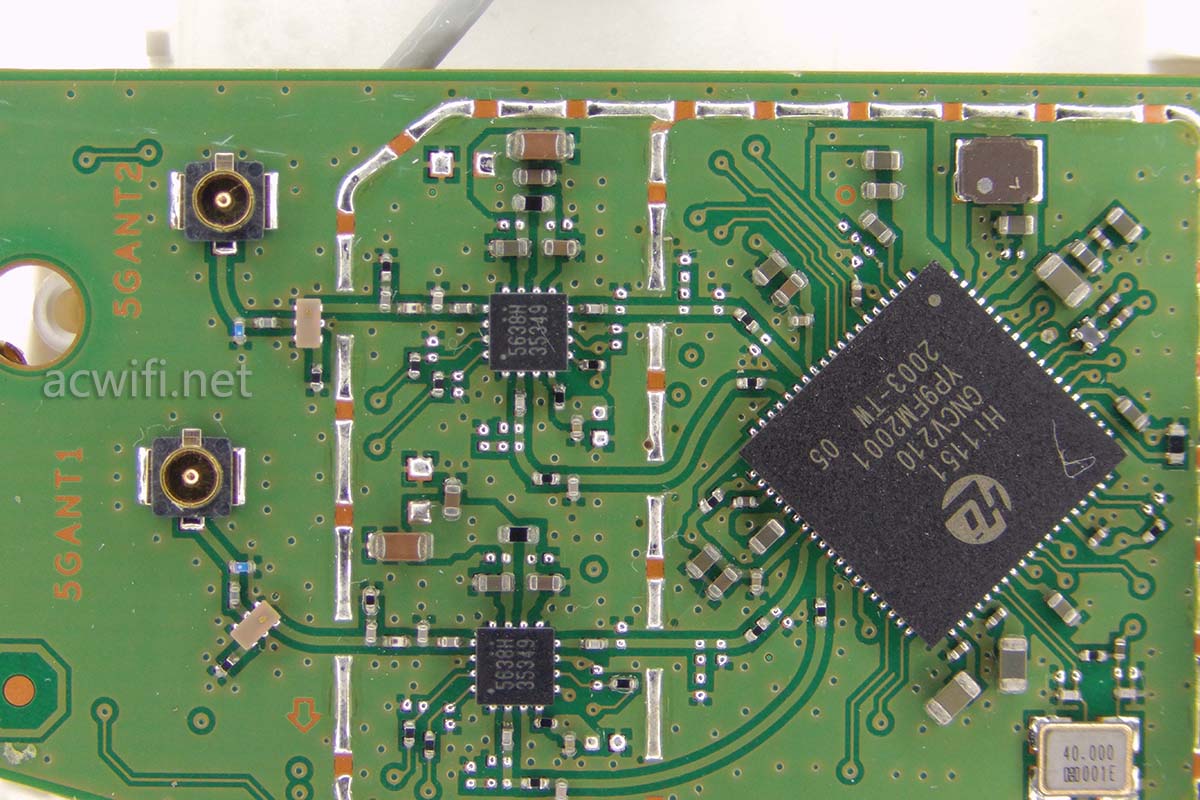

CPU左边一侧的5G射频电路如下:华为TC5200拆机

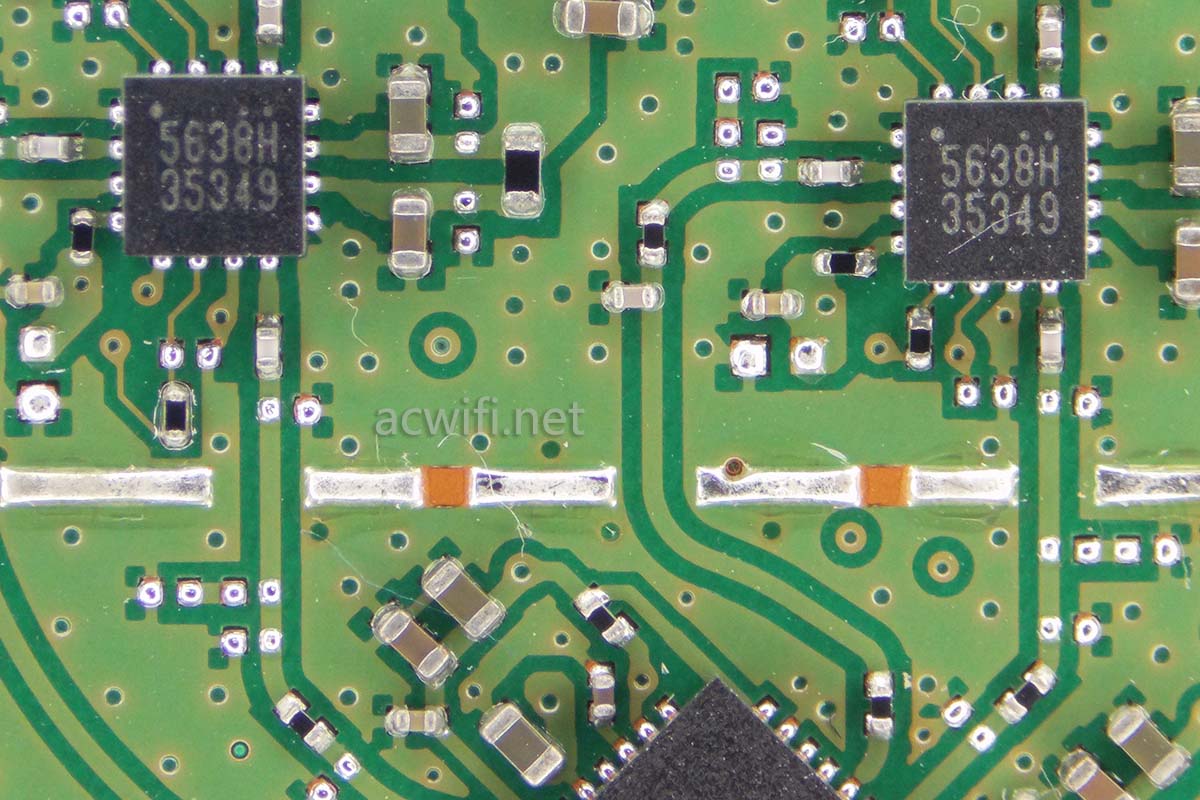

5G芯片型号也是Hi1151,在80MHz频宽下最高速率866Mbps。外置了两路FEM芯片,型号是RTC5638H。

华为TC5200拆机

RTC5638H的参数如下图:

RTC5638H

放大功率+20dBm,功率一般。它跟荣耀路由X3 pro也是采用了RTC5638H。

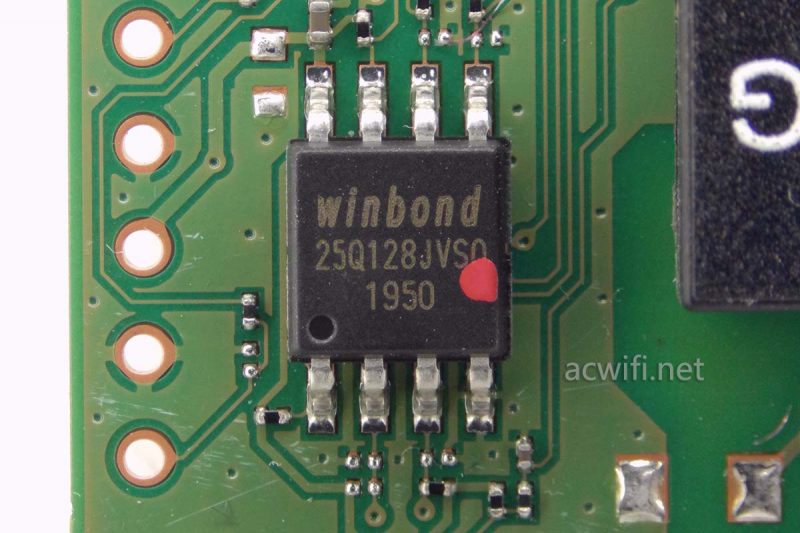

最后要看的是闪存芯片,型号是W25Q128,容量16MB。

它的左边是TTL针脚,第二个孔我觉得是假的,第三个孔是Vcc,第四个是GND,一和五就是TX或RX,因为开不了机,所以没有接TTL线看看。

华为TC5200拆机

拆完了,没啥要总结的。华为TC5200=荣耀路由X3 pro=华为WS5200增强版。
