华为HN8145x6光猫拆机万兆EPON

华为HN8145x6闲鱼价400多元,比之前拆过的HS8145x6和K662要贵一倍,贵的原因嘛,10G光纤模块要贵一些,CPU也不相同。拆机看看吧!

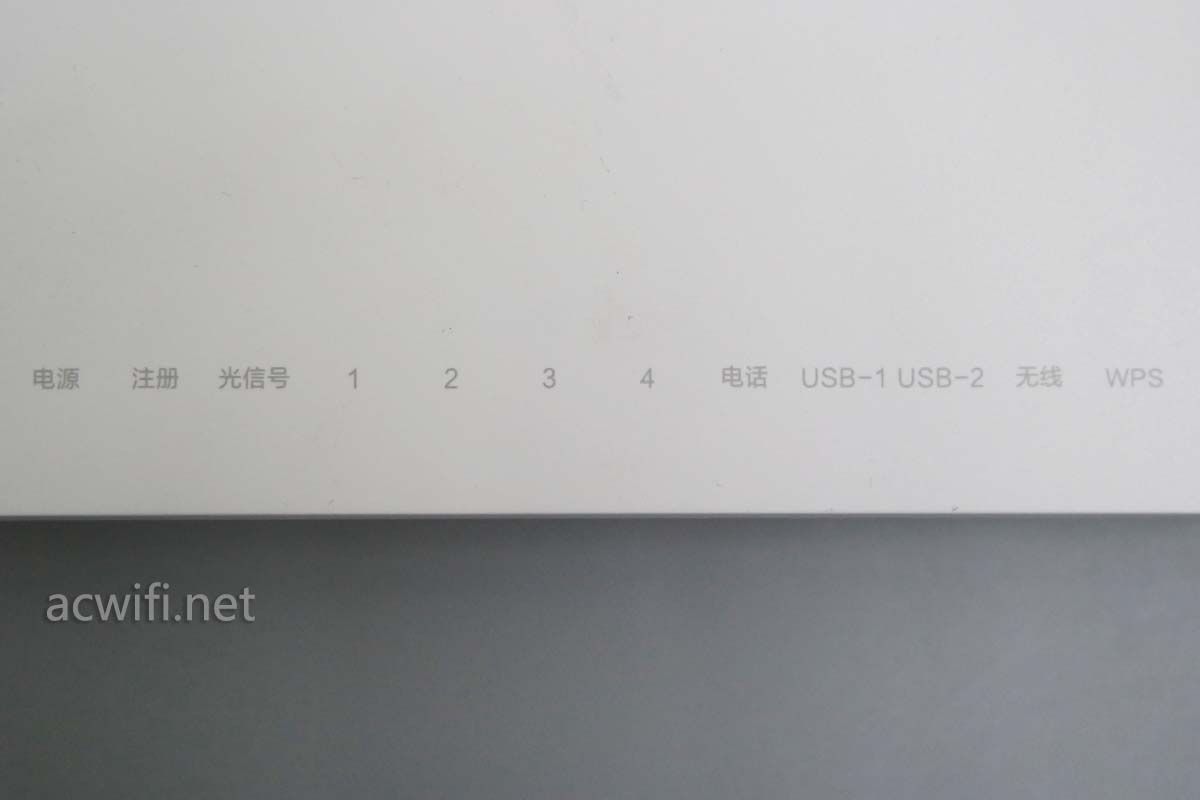

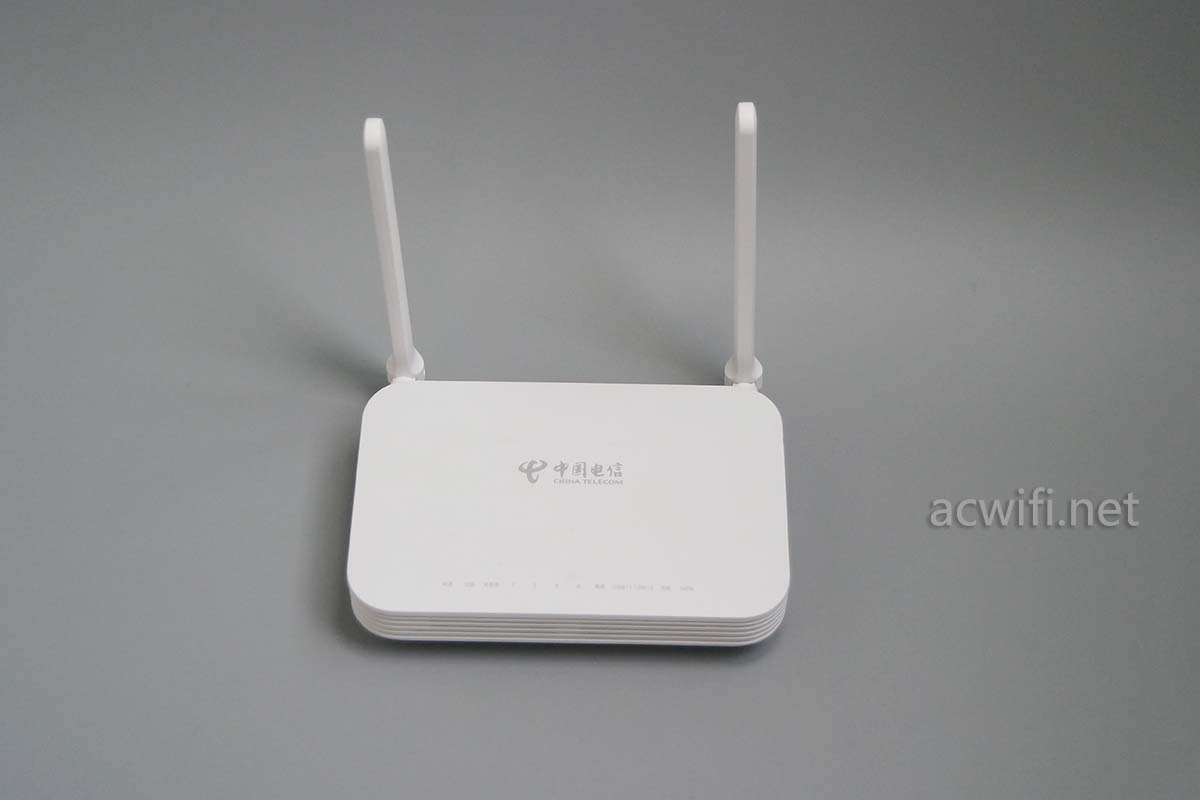

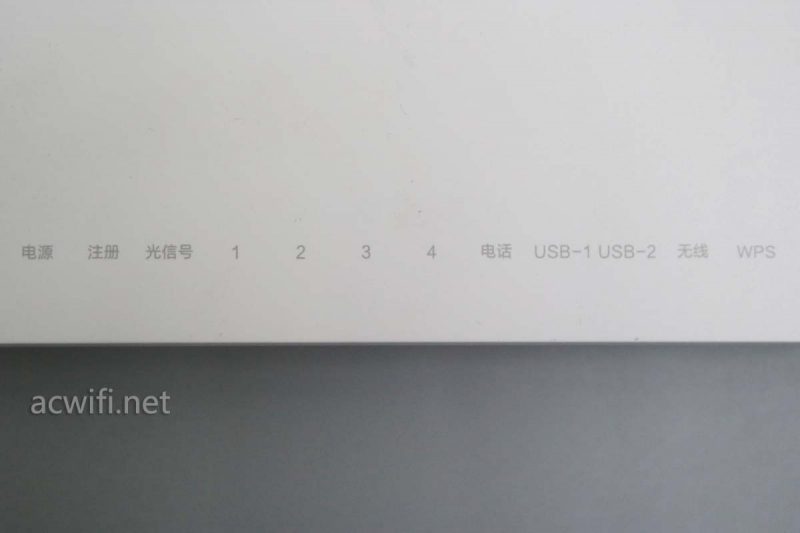

外观是熟悉的模具,熟悉的味道,闻一下有猫的味道。华为HN8145x6折机面板上的指示灯:
华为HN8145x6折机

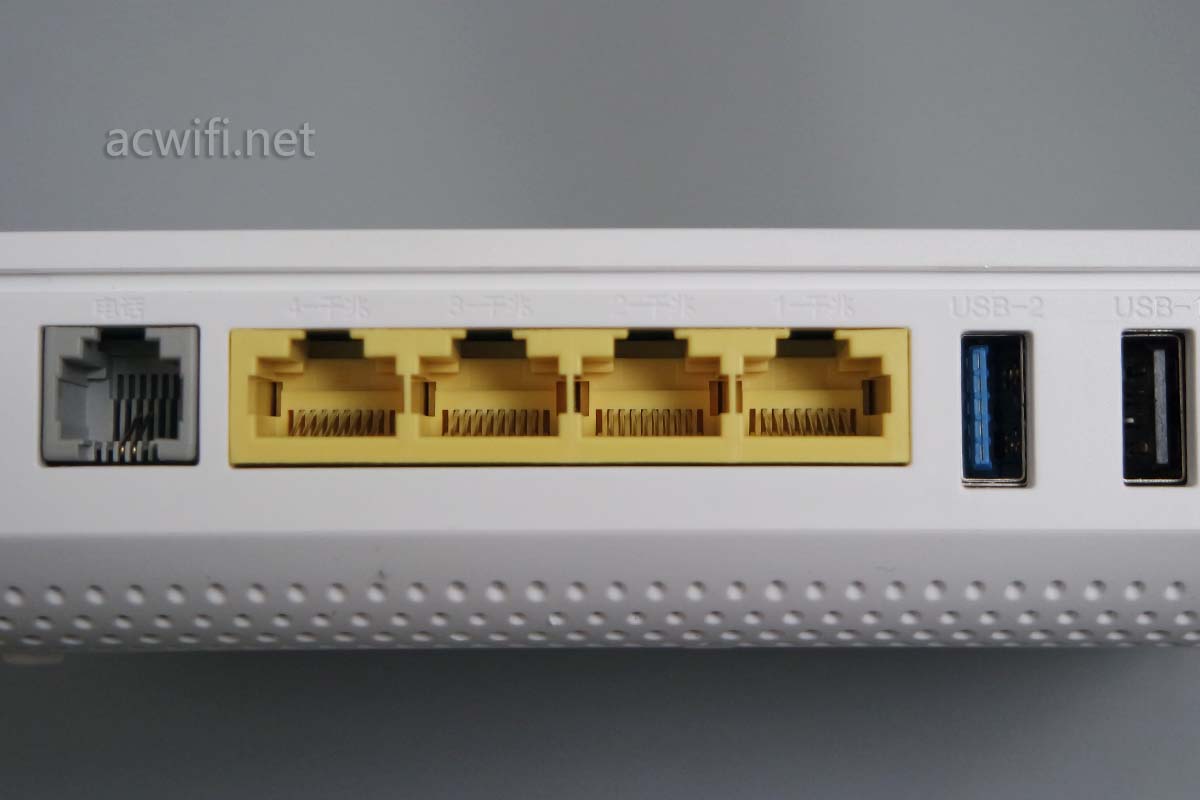

背面接口:

华为HN8145x6折机

有个蓝色的USB接口可能是USB3.0规格吧?但我测了一下读取速度16MB/秒,写入速度21MB/秒。现实跟理想是有很大的距离,同样也适用于华为光猫的USB口。

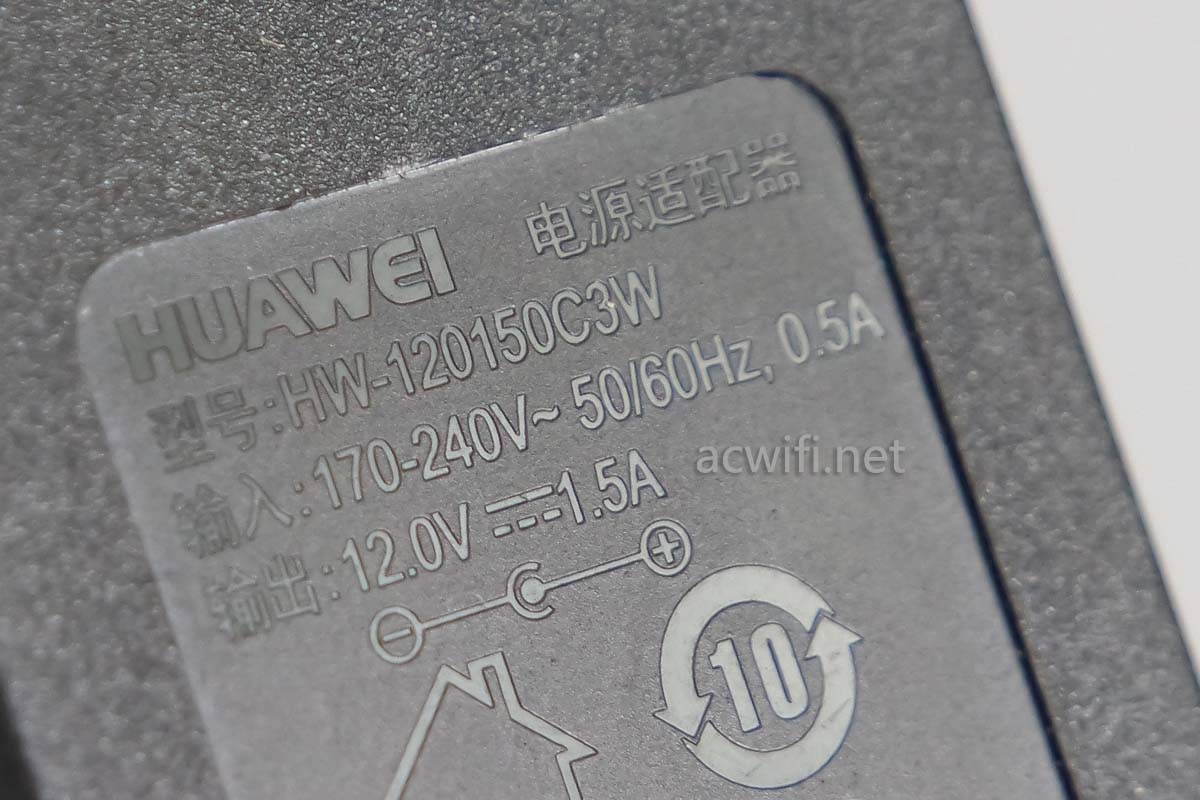

电源是12V/1.5A:

华为HN8145x6折机

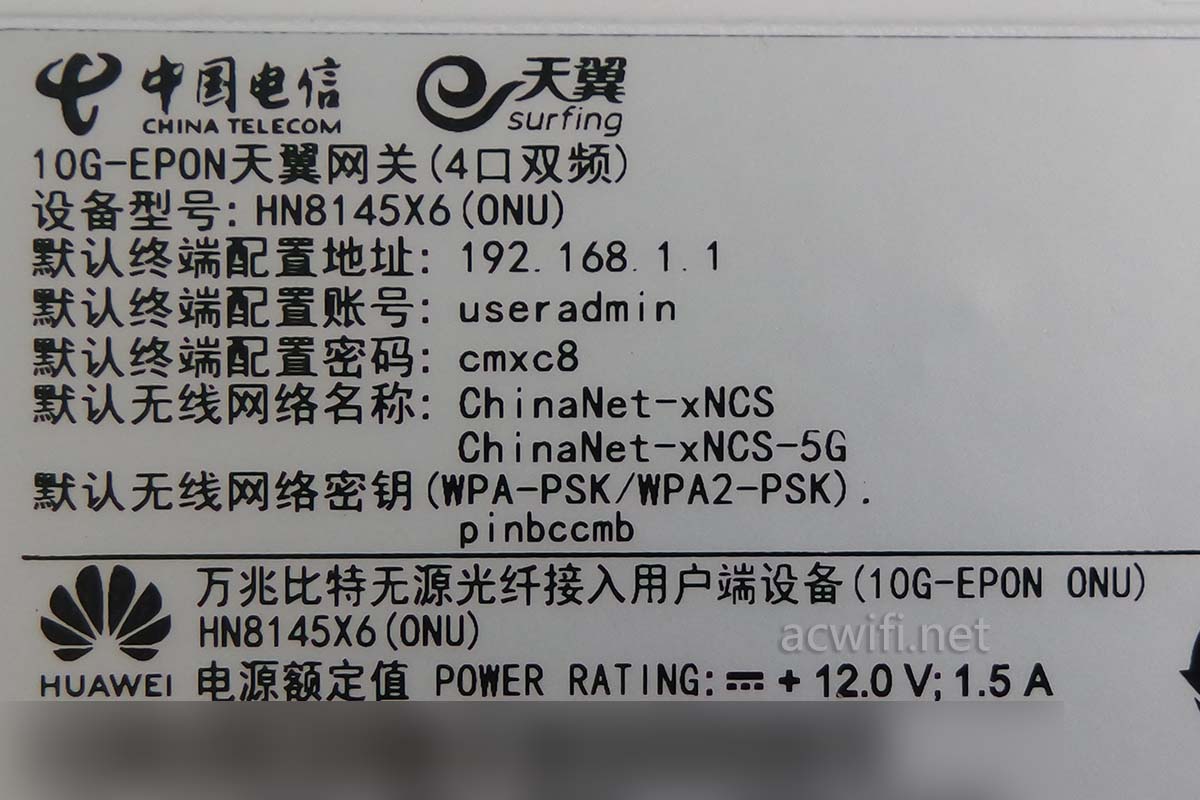

底部的标签信息:(10G-EPON天翼网关,设备型号HN8145X6 ONU)

华为HN8145x6折机

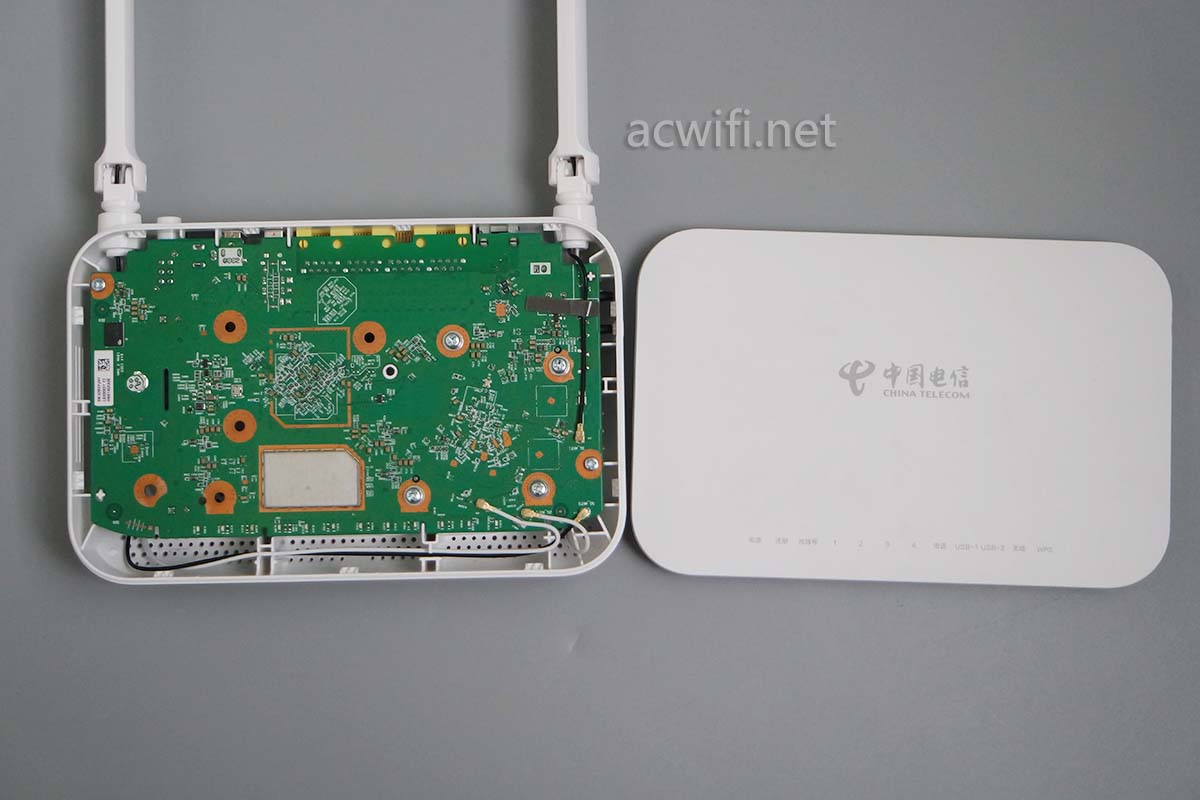

底部就只有一颗螺丝,拧出后撬开外壳:

华为HN8145x6折机

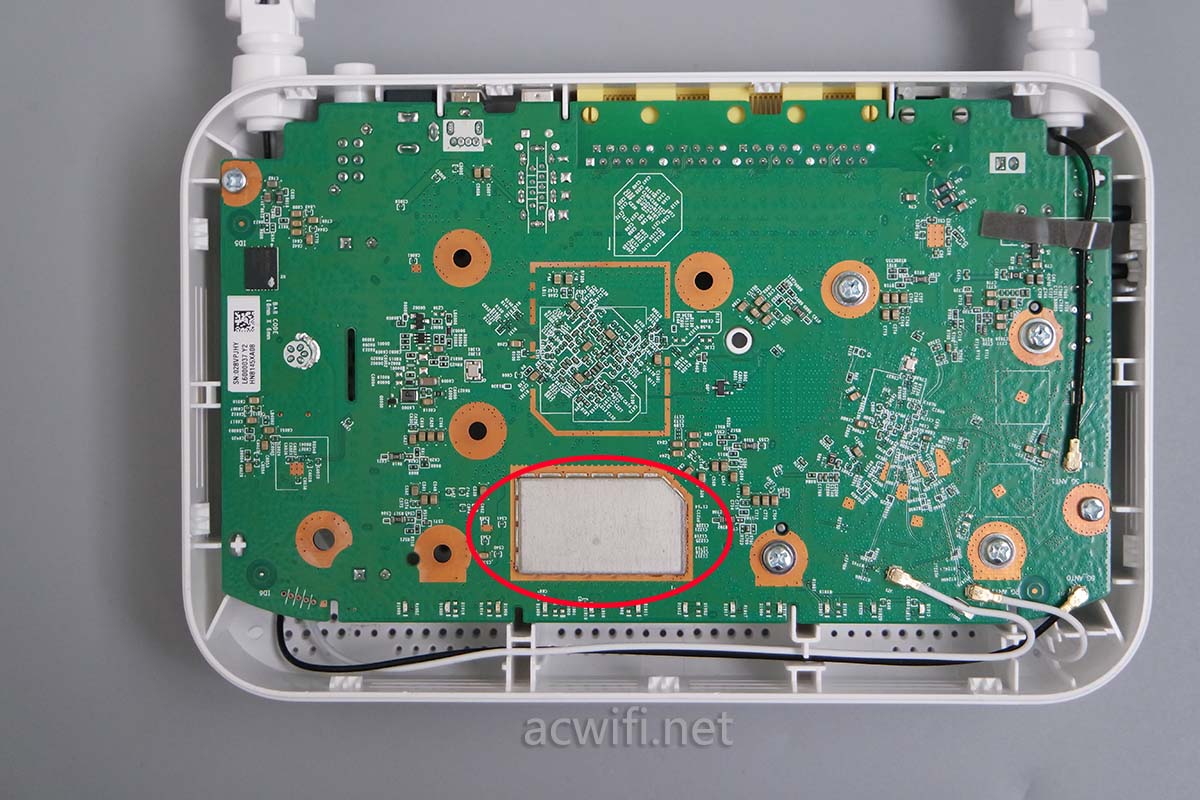

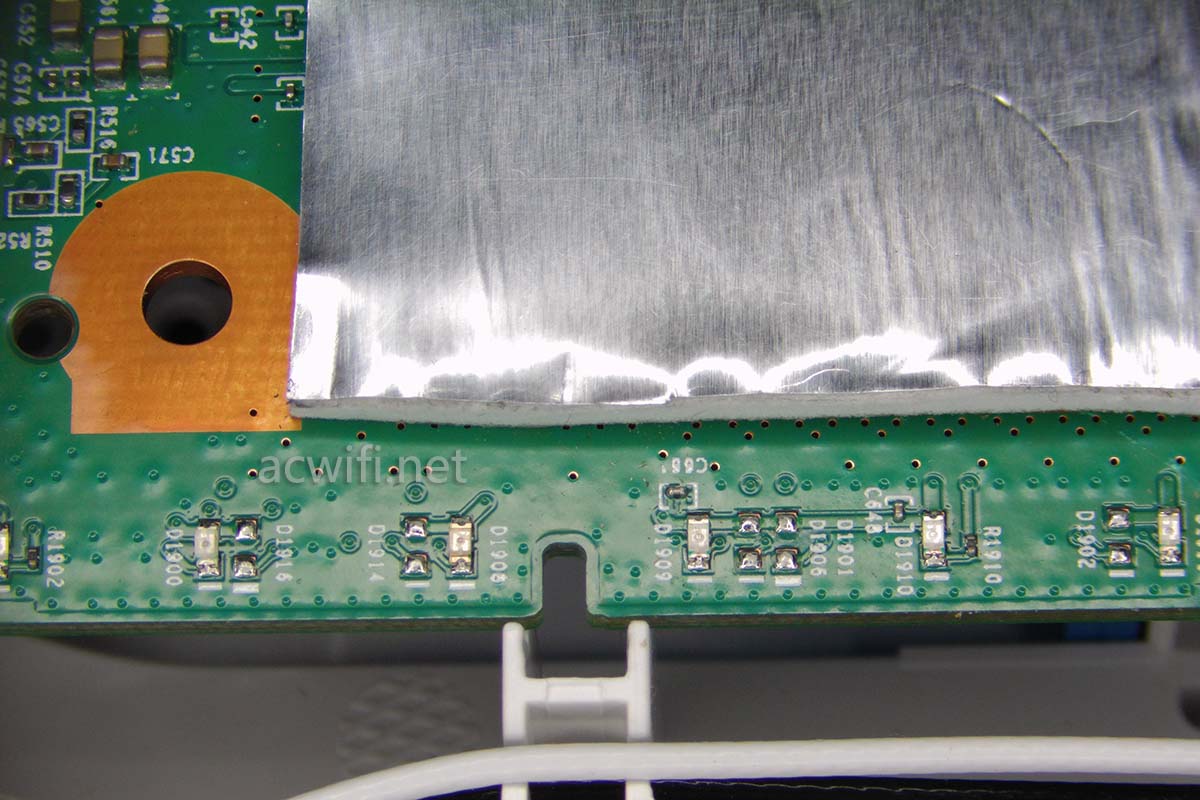

比HS8145x6和k662多了一片金属屏蔽罩,且不可拆,焊接的,如下图红框位置:

华为HN8145x6折机

MX35LF2G14AC

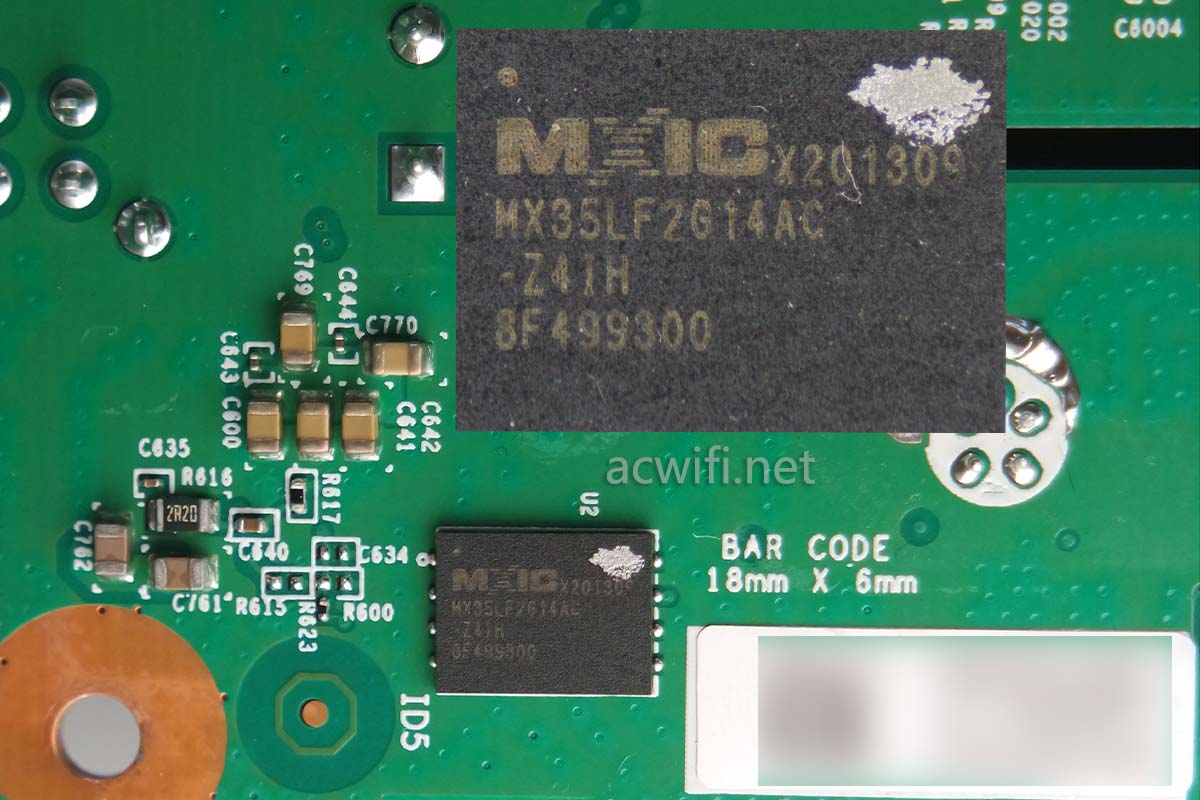

主板的左上角有一颗闪存芯片,型号是MX35LF2G14A,2G/8=256MB容量

MX35LF2G14AC

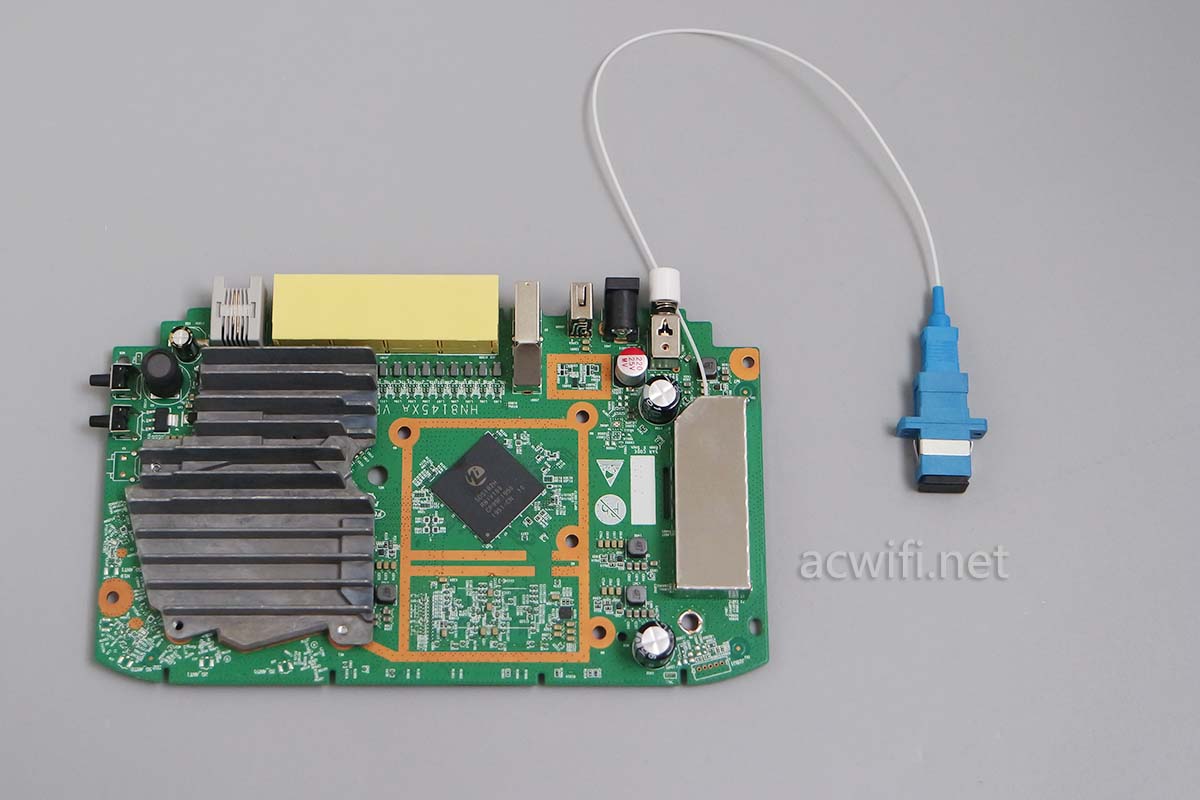

取出主板:

华为HN8145x6折机

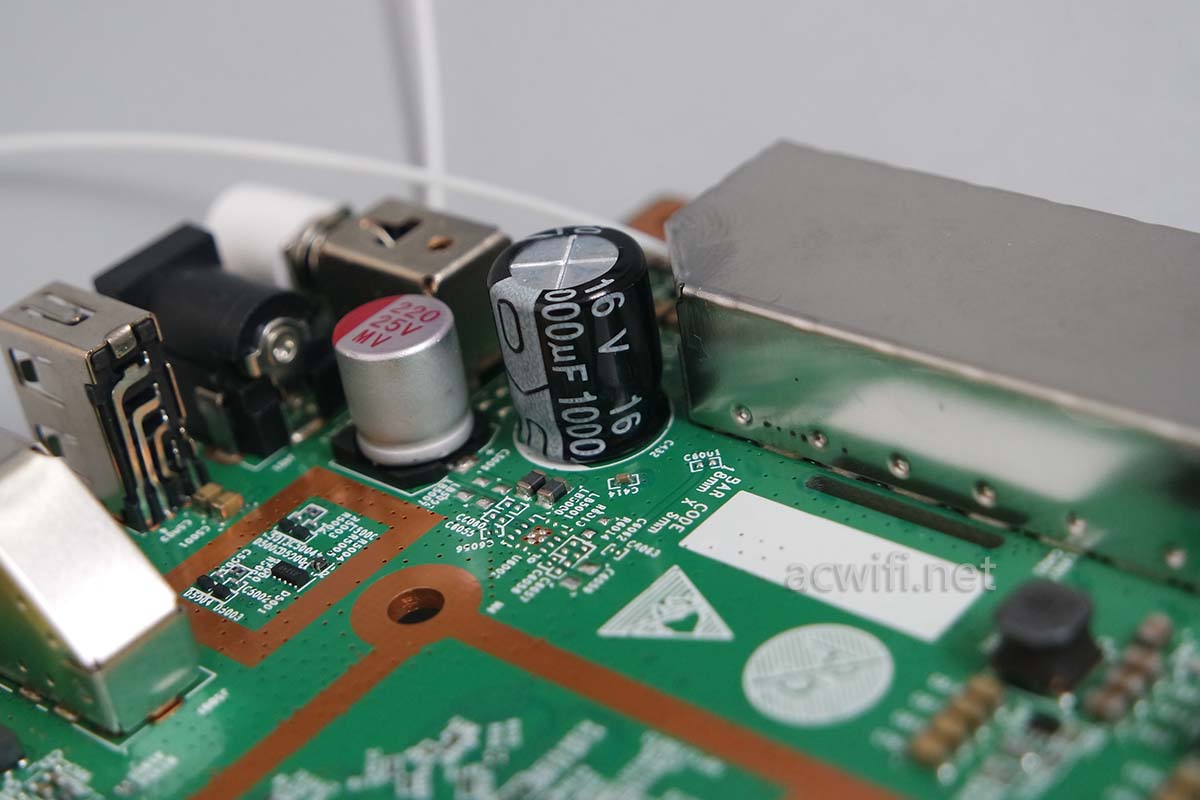

光纤模块的金属屏蔽罩显得额外显眼,体形修长,可以拆开的。

华为HN8145x6折机

拆开屏蔽罩看清楚:

华为HN8145x6折机

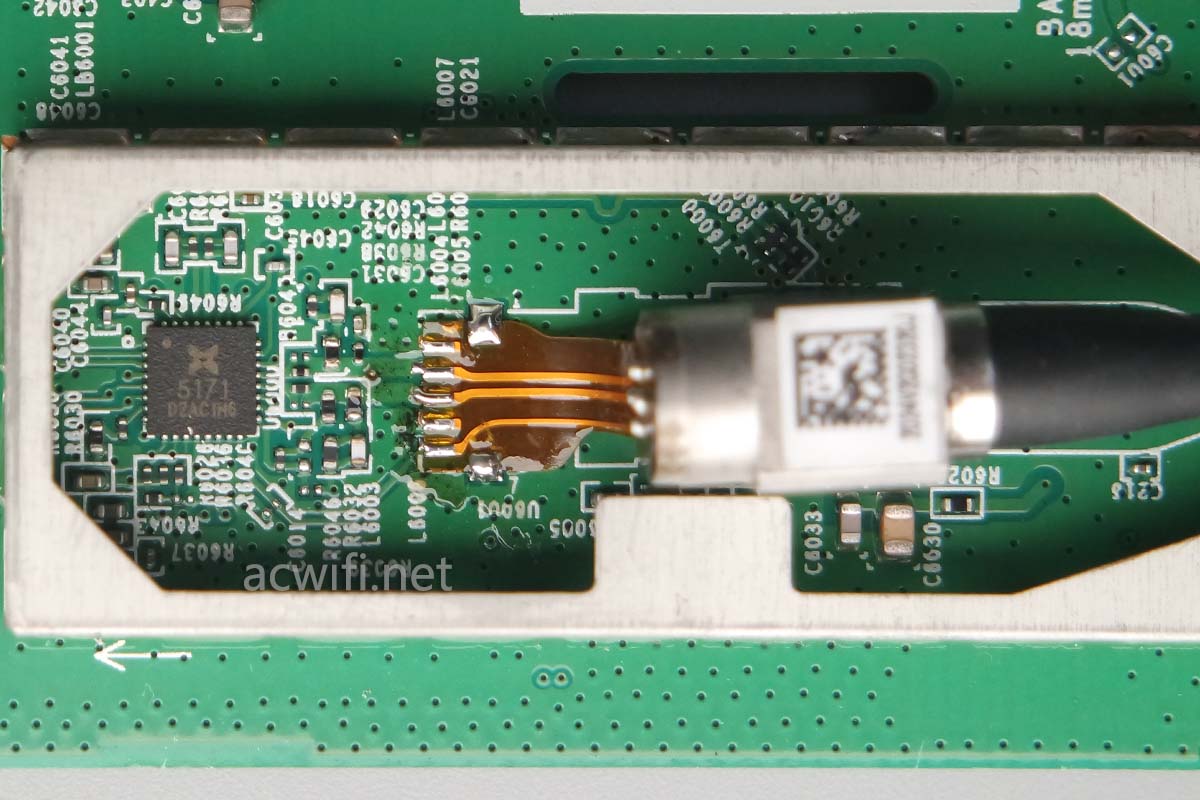

再放大看,有一颗丝印着“5171 D2AC1H6”的芯片,查不到相关信息,有懂的不?

华为HN8145x6折机

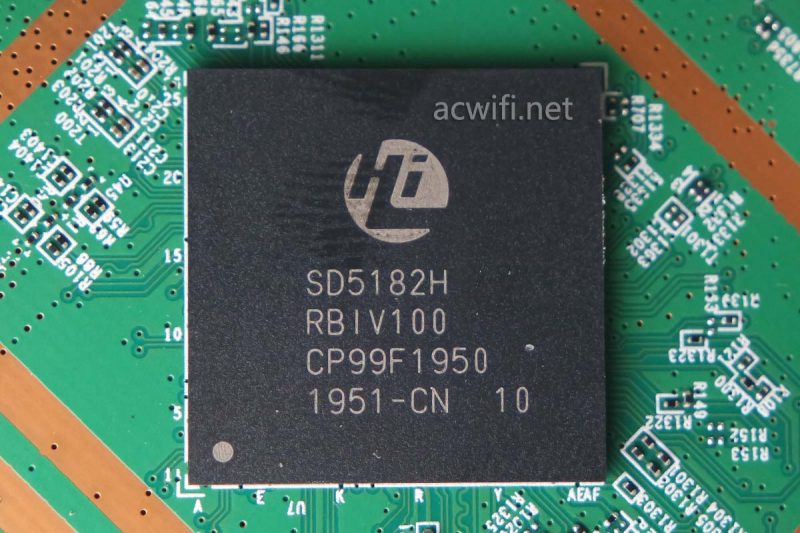

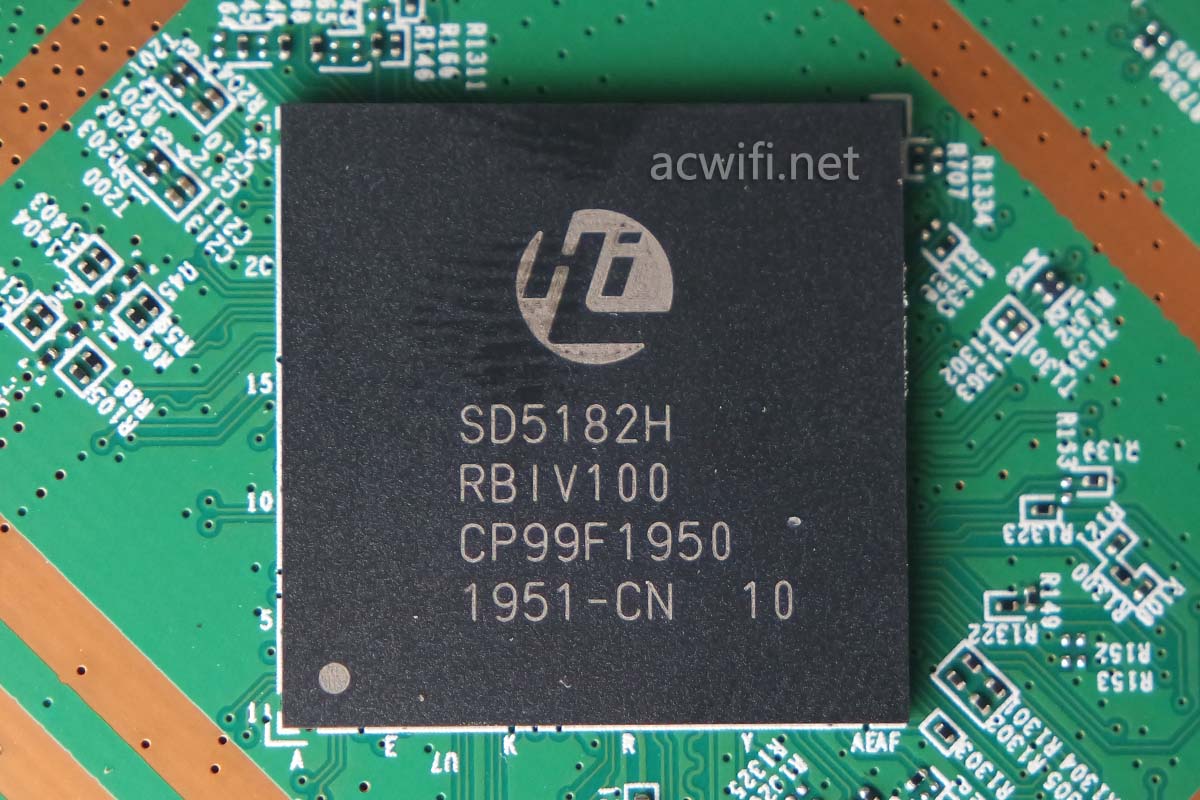

只见CPU并未见有内存芯片,CPU型号是海思的Hi SD5182H,查无资料,据说是双核2.0GHz,集成512MB内存,散热片都不需要用上,证明发热量低。

2021年3月1日更新内容:

”5171“,一颗10G/2.5G/1G 光PHY芯片,LD驱动芯片,(光模块-BOSA,BOSA由ROSA和TOSA组成,即就是发射和接受光的功能模块。)

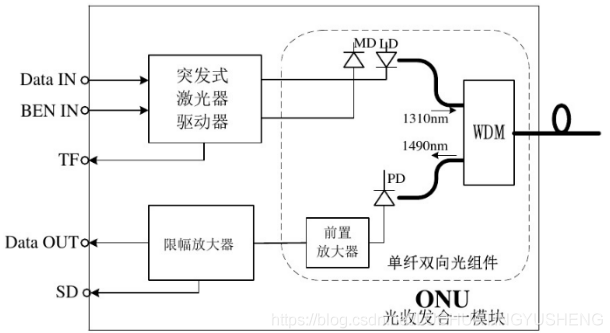

BOSA器件框图:

5171

Hi SD5182H是双核1.2GHz,ARM A9架构。内置四口千兆交换芯片,内置10G/2.5G/1G 光MAC,没有内置RAM。

(HS8145x6与K662c的CPU型号是:SD5117P 双核1.0GHz)

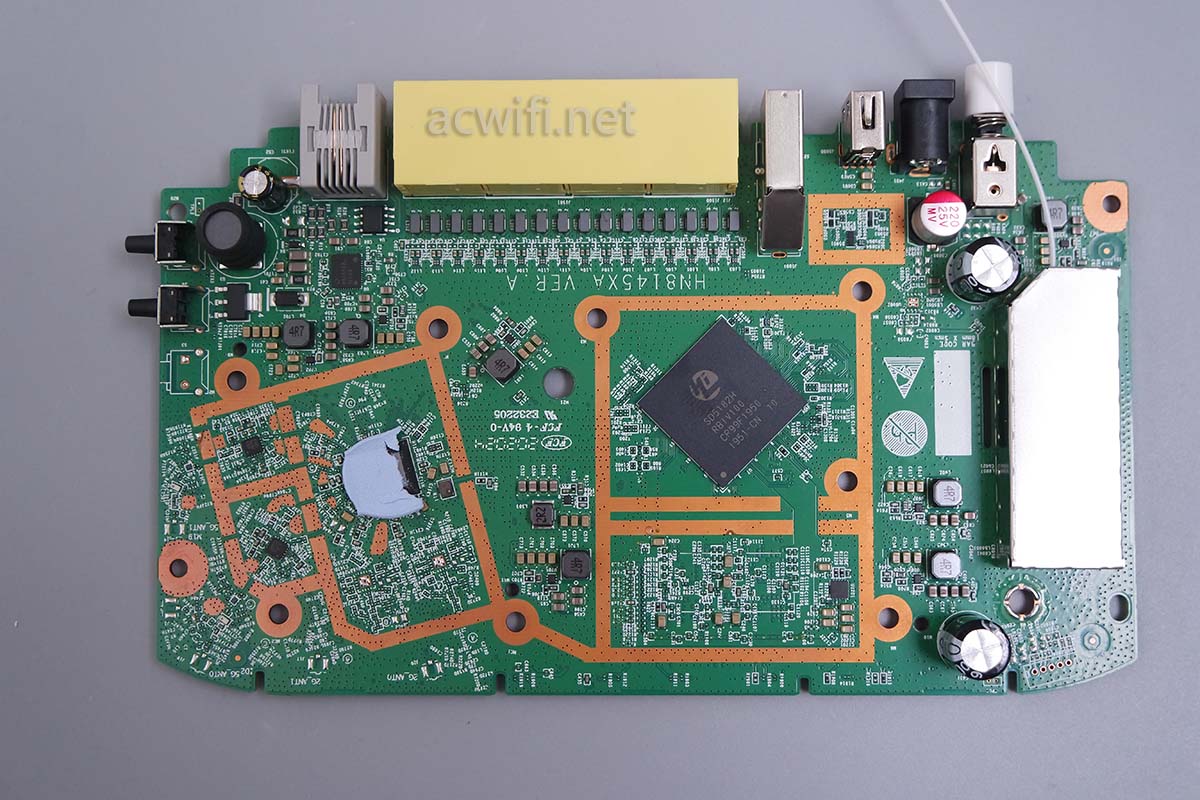

华为HN8145x6折机

拆开散热片:

华为HN8145x6折机

以下是无线射频电路。

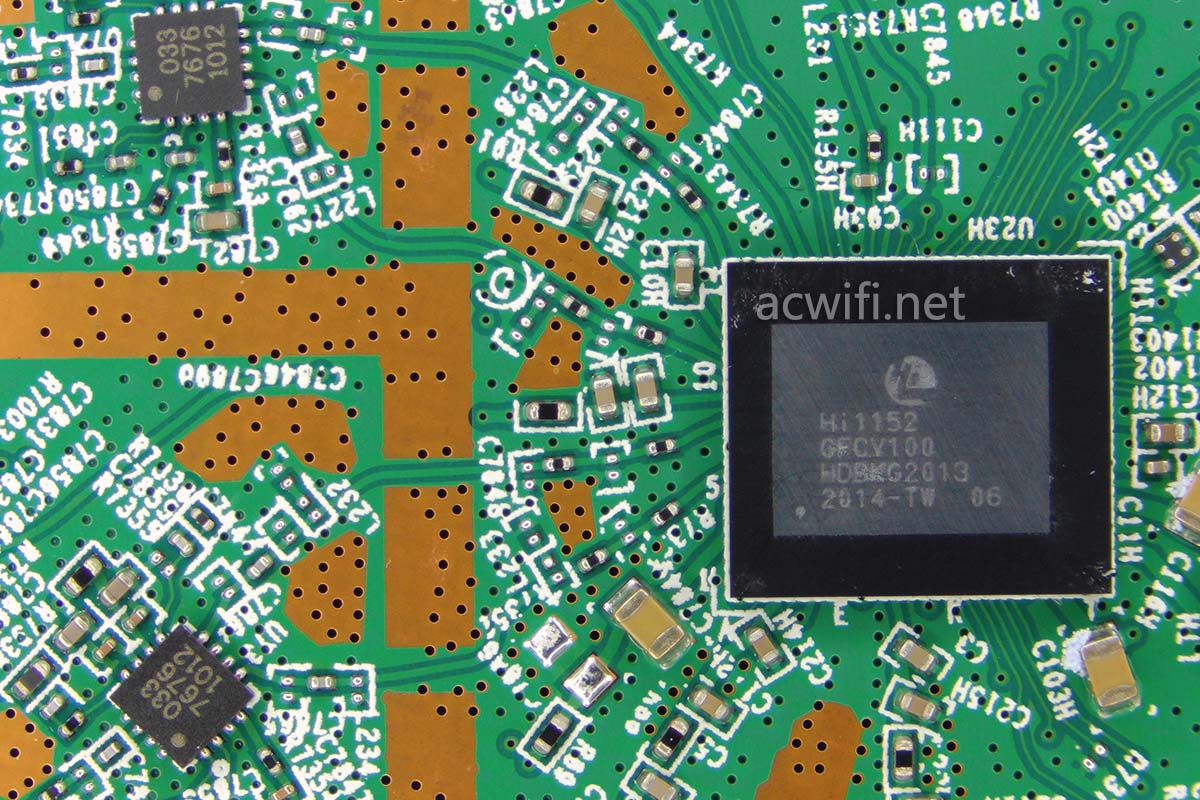

无线芯片型号是HI1152,这是华为的唯一款WIFI6方案,5G外置了两颗FEM芯片,型号是RTC7676。

华为AX3 pro、HS8145x6、K662均是这样的方案

HI1152

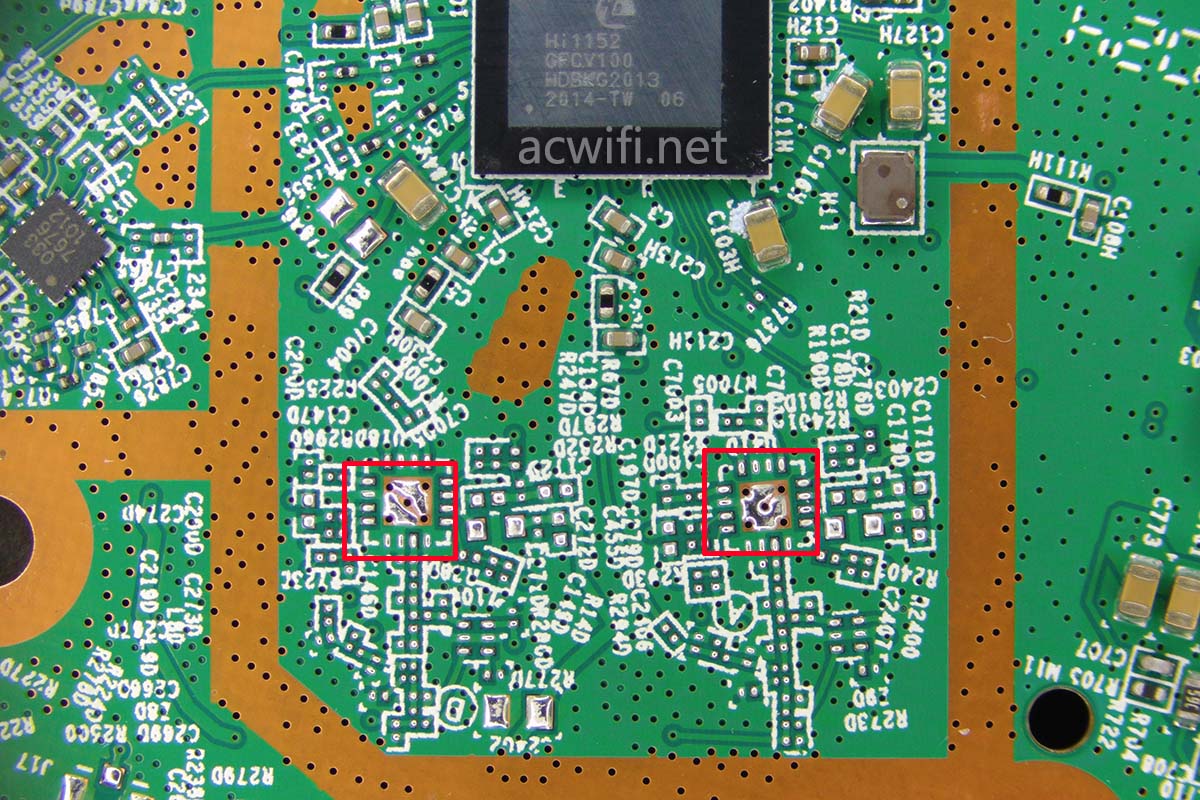

2.4G没有采用外置的功放:

华为HN8145x6折机

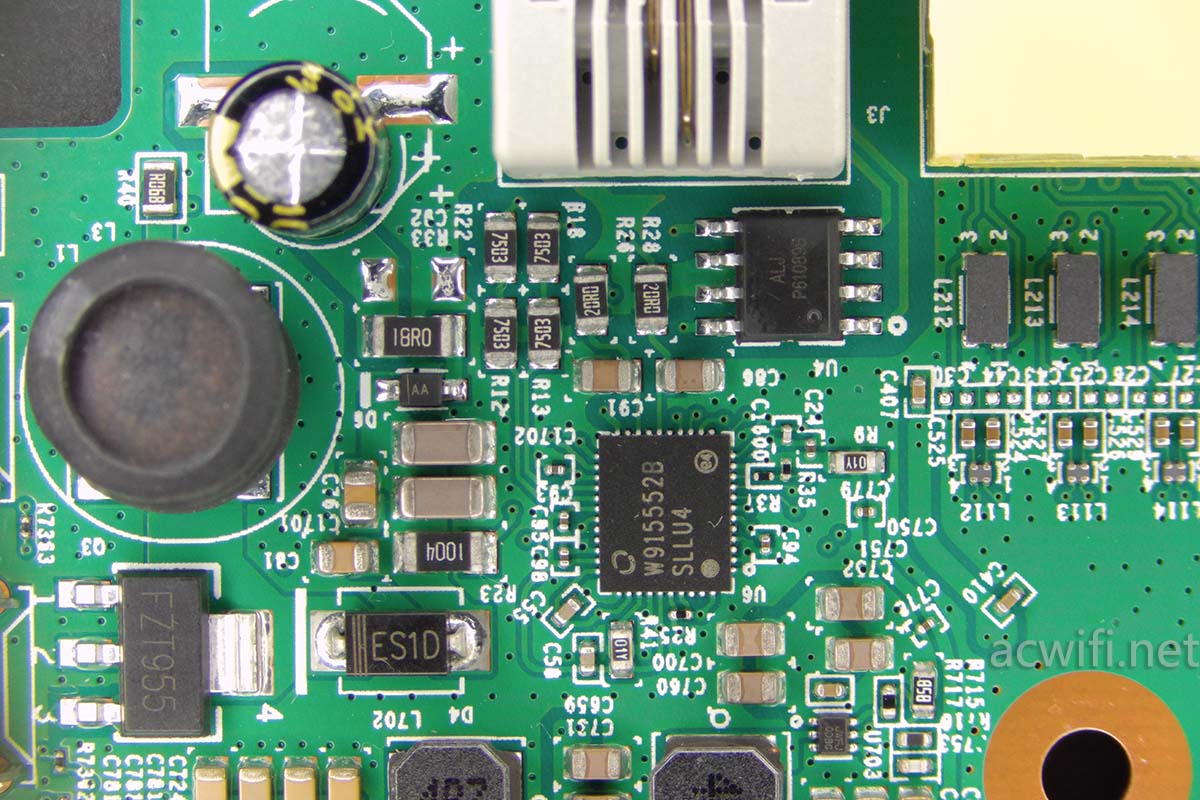

电话线附近有这样的芯片:W9155534 SLLU4。

华为HN8145x6折机

大概拆到这里就完成了,因为跟K662和Hs8145x6差不多。就不再作太详细的描述 。两款机型的拆机链接如下:

华为HS8145x6光猫拆机,看看与华为K662c有什么区别

https://www.acwifi.net/13086.html

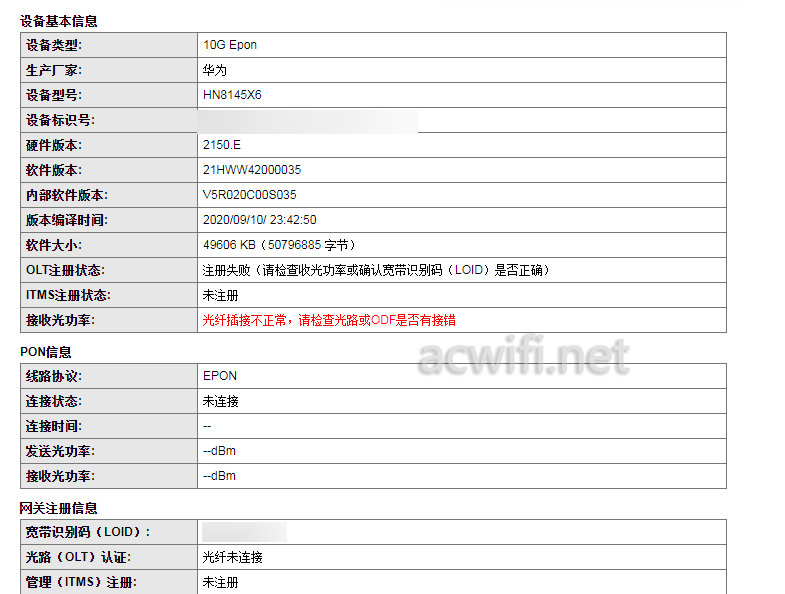

光猫我没找到天翼网关的网页,只有电信界面的,进去后是这样的信息

设备基本信息 01

HN8145x6重点是10G Epon,无线跟其它并无差别,也是全千兆网口,只是CPU芯片不同,不知有什么大的差别没有。

当你有10G光纤宽带时,这个差别可能也不明显。因为无线输出最高速率也就1.8Gbps。不知这款的出品用意何在。

用小米4C测速,跟前面两款差不多就不发图了。

没找到mesh组网的地方,找到进入天翼网关页面再补充吧。

2021年3月1日更新内容:

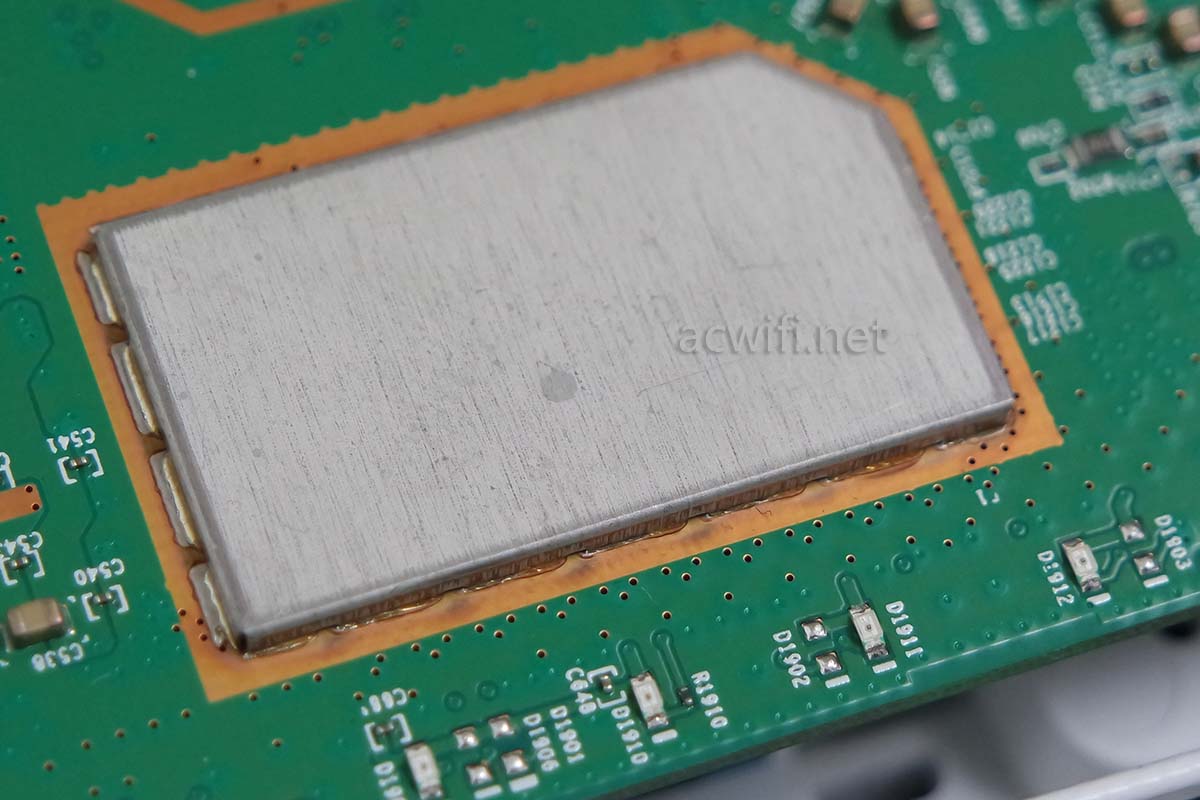

主板背面的屏蔽罩,要拆开来看,要确认是否CPU集成了内存。因为焊接的屏蔽罩所以只能用暴力”撕开“,不是第一次这么干了。

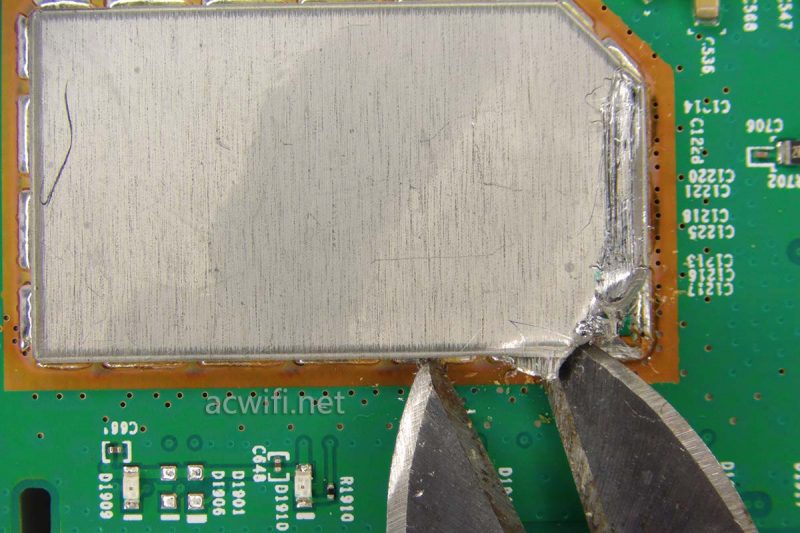

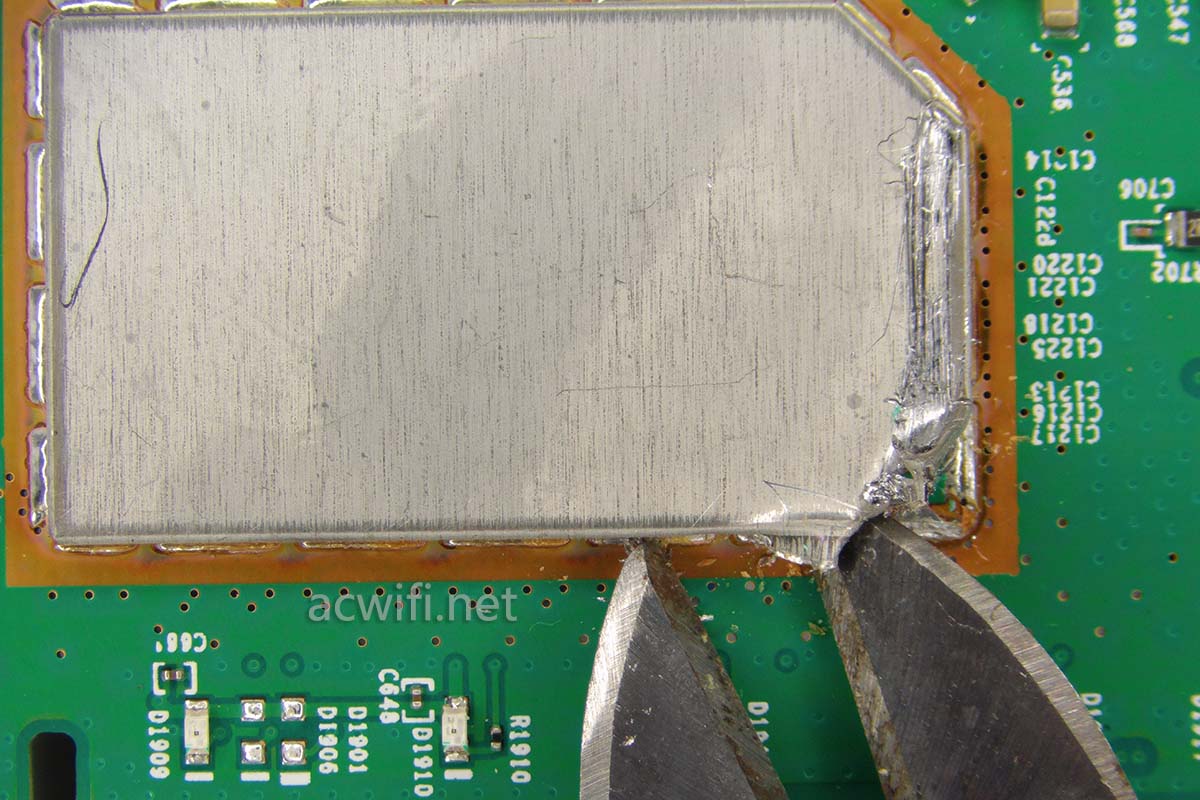

准备开始,用斜口钳在一角慢慢剪开:

华为HN8145x6折机

拆机就是要有一颗不怕坏的心,如果万一坏了的话,,,,再说吧。

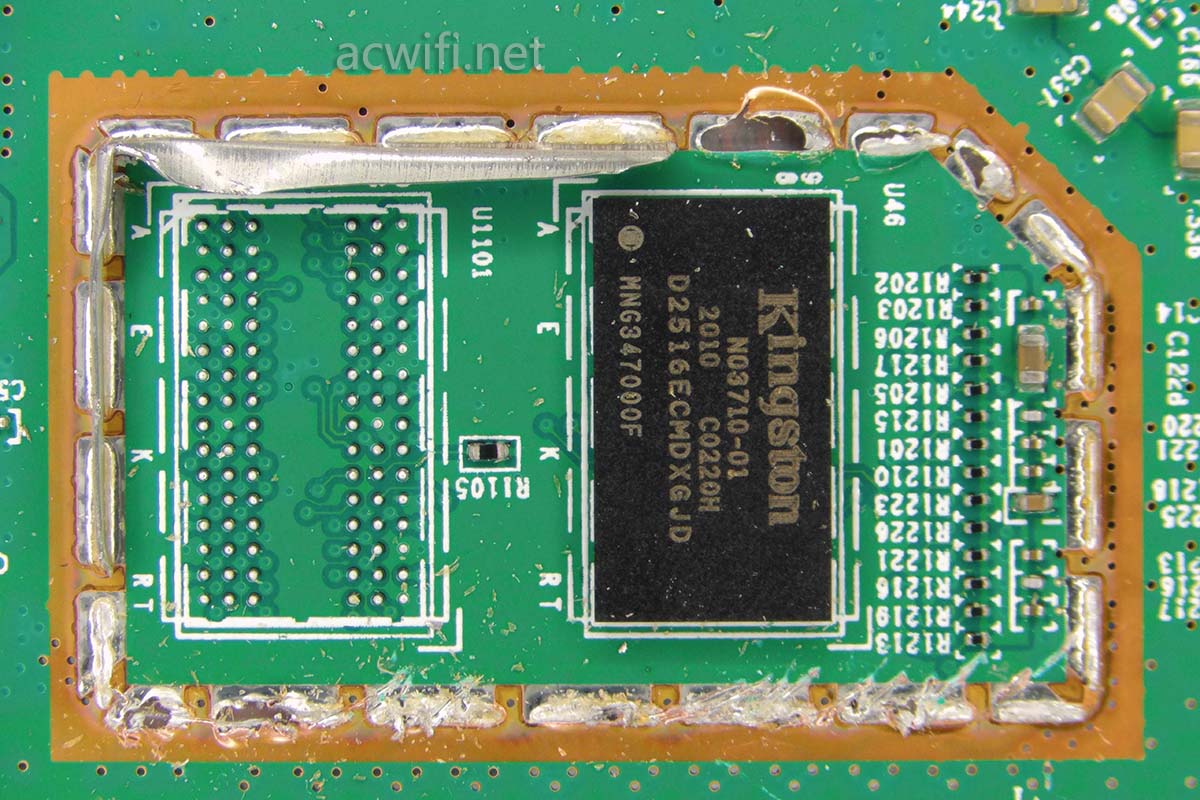

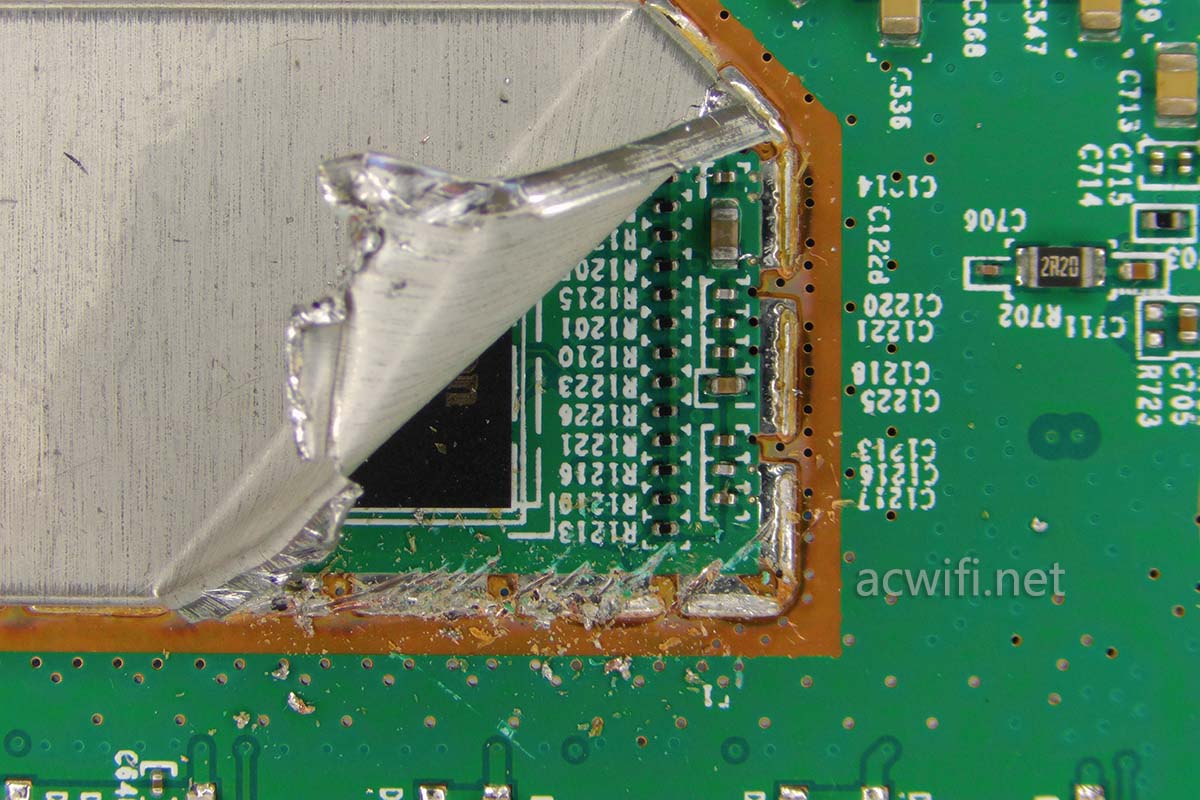

还真有内存芯片在里面:

华为HN8145x6折机

把整片金属屏蔽罩撕了下来:

华为HN8145x6折机

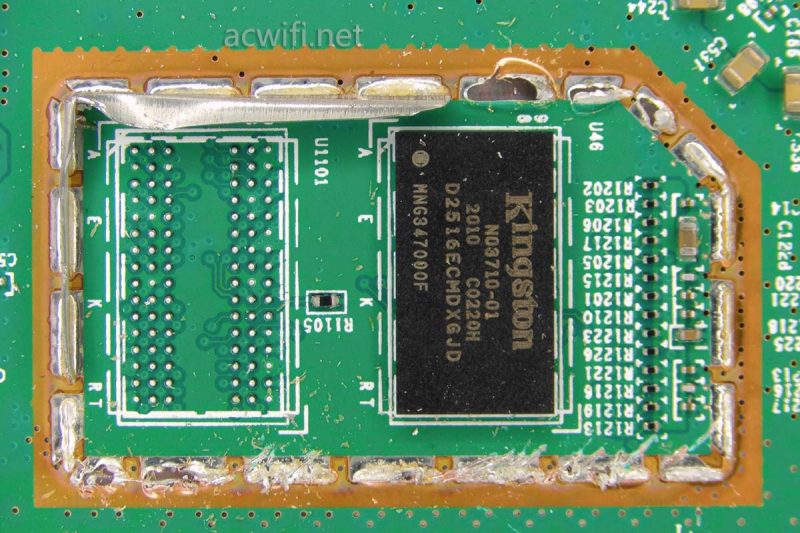

内存芯片的型号是D2516ECMDXGJD,容量512MB。(DRAM Chip DDR3L SDRAM 4Gbit 256M X 16 1.35V 96-Pin FBGA REELS)

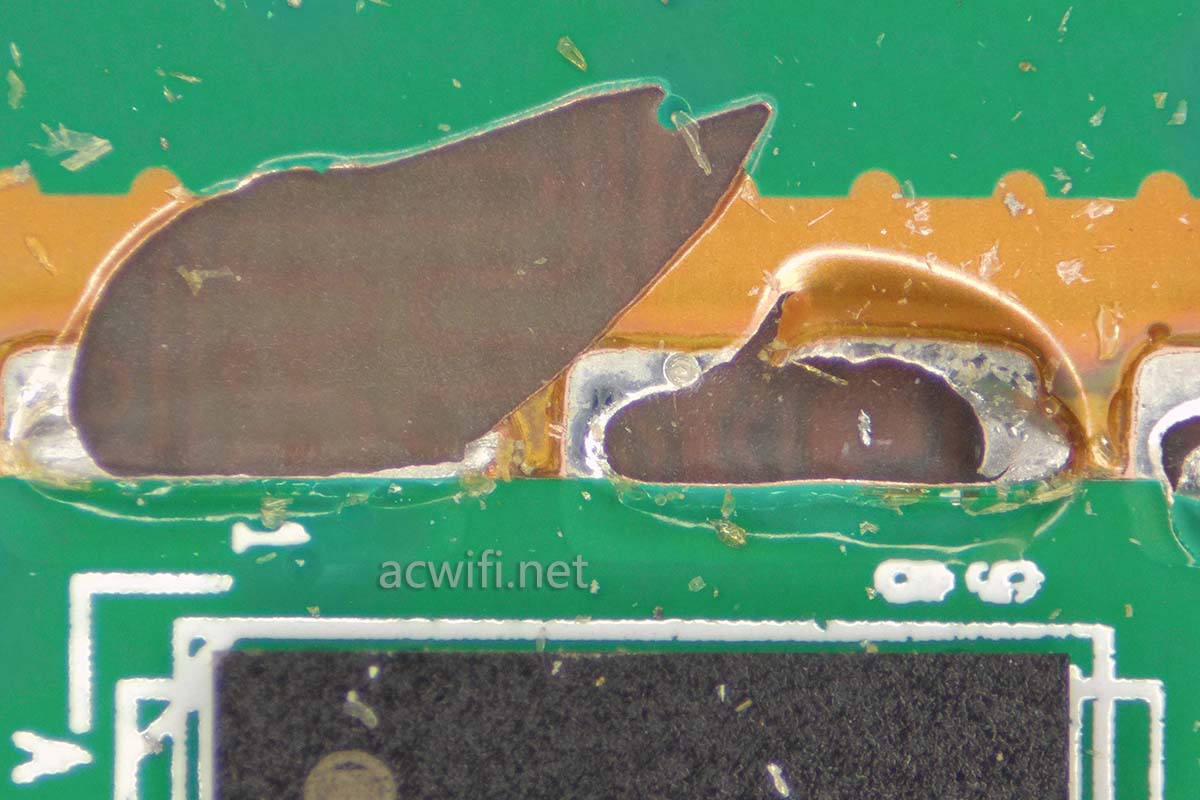

最后我想剪得平整一些,好让贴上DIY的EMI屏蔽层。但是,,坏了坏了:

华为HN8145x6折机

我故意的,是为了能让你们看清楚主板中间还有一层电路走线。

把DIY的粘上去,但我忘记了帮它接地呀。。。。。。而且散热能行不?

华为HN8145x6折机

开机后还能用,无线正常。看来没有影响!主板就一点皮外伤嘛。

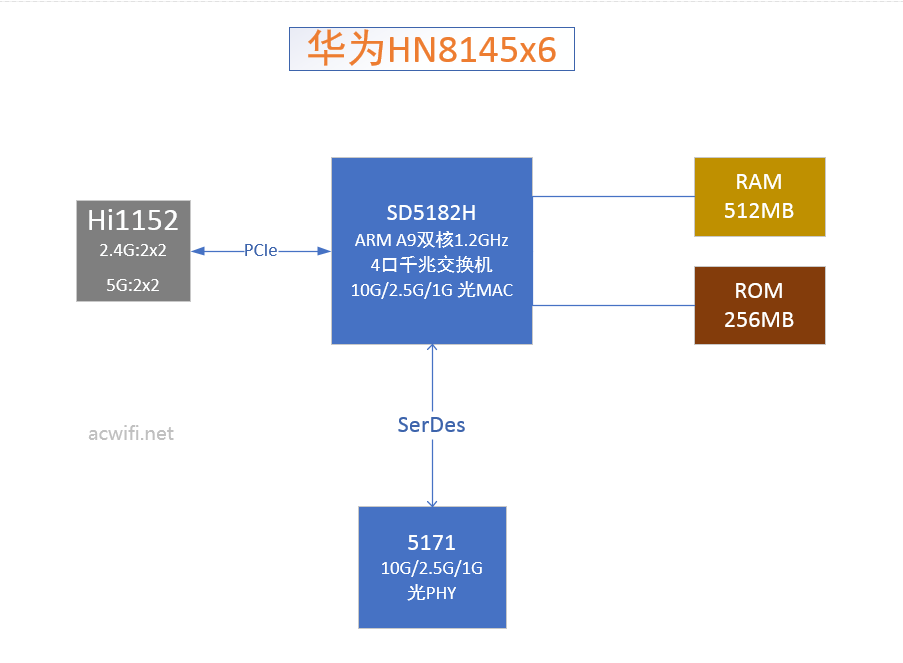

最后我画了张各芯片的结构无意图:

HN8145x6结构图



SD5182H支持的具体速率是:

下行:1.25/2.5/10G

上行:1.25/2.5G
