150元的双口万兆网卡,把X540-T2的散热换了

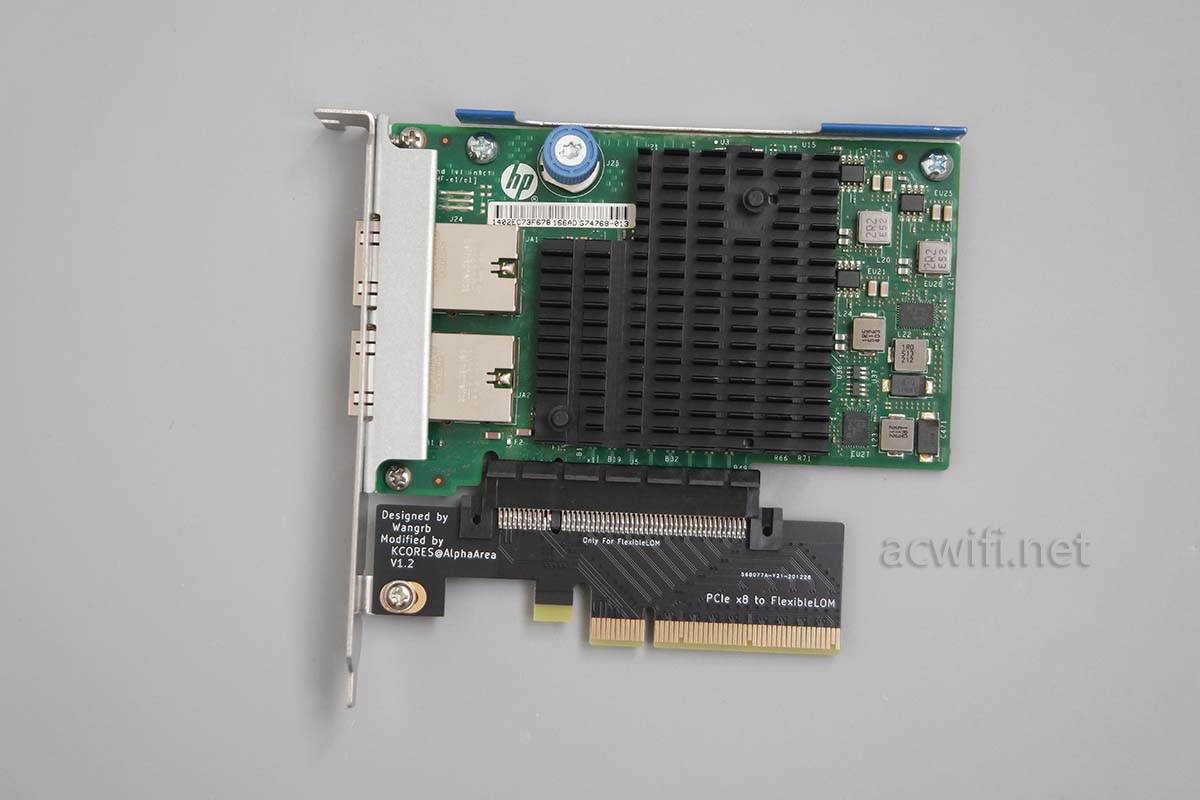

有一款很便宜的Intel X540-T2万兆电口网卡,HP服务器的洋垃圾,单卡的话有卖90元的,但不能直接用于台式电脑,因为PCIE插槽位置不对,然后有人通过转接然后150元卖。X540-T2

我在一年多前买过一张X540-T2,说是DELL服务器拆机,400元一张,带散热风扇,噪音不低,受不了。看见现时X540-T2都是没有风扇的一大片散热。于是淘宝搜索一下,果然有单卖X540-T2的散热片。15+6元运费一共21元到手。

X540-T2

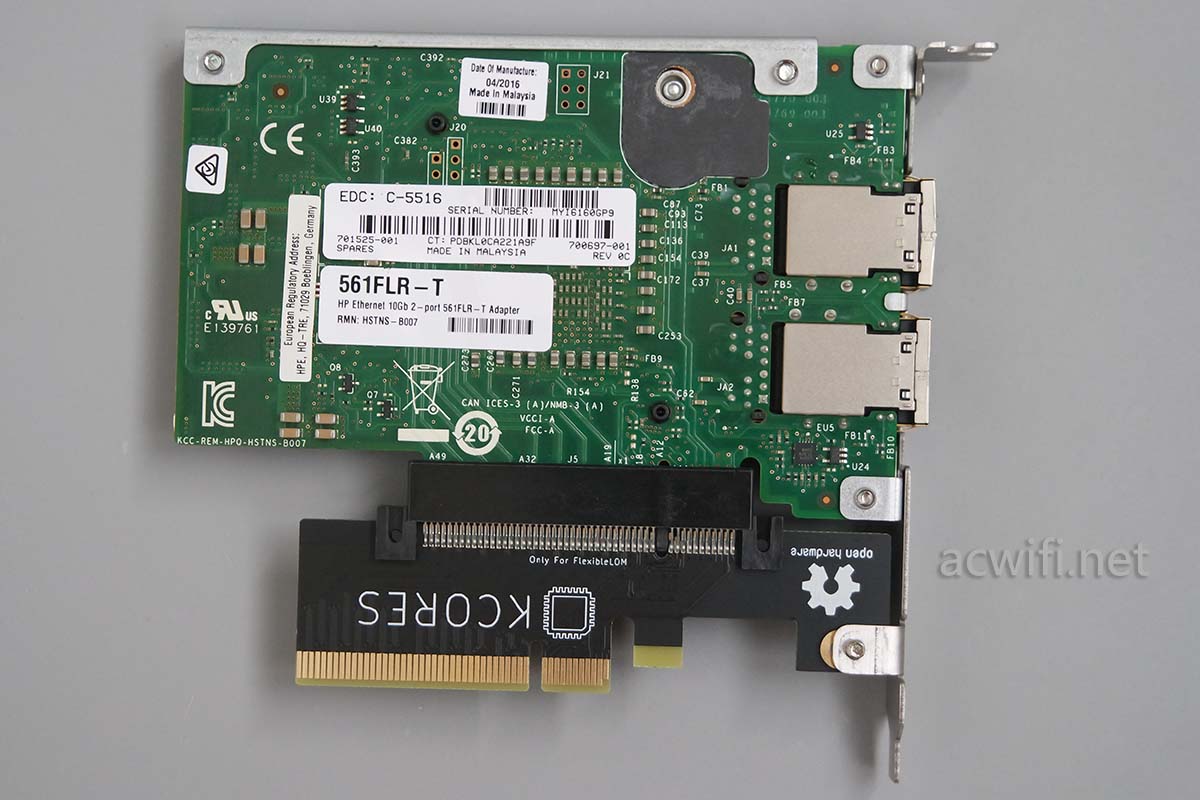

先说150元的X540-T2网卡。有个缺点,因为转接了,只能用全高的挡板,ITX的小机箱不适合了。背面:

X540-T2

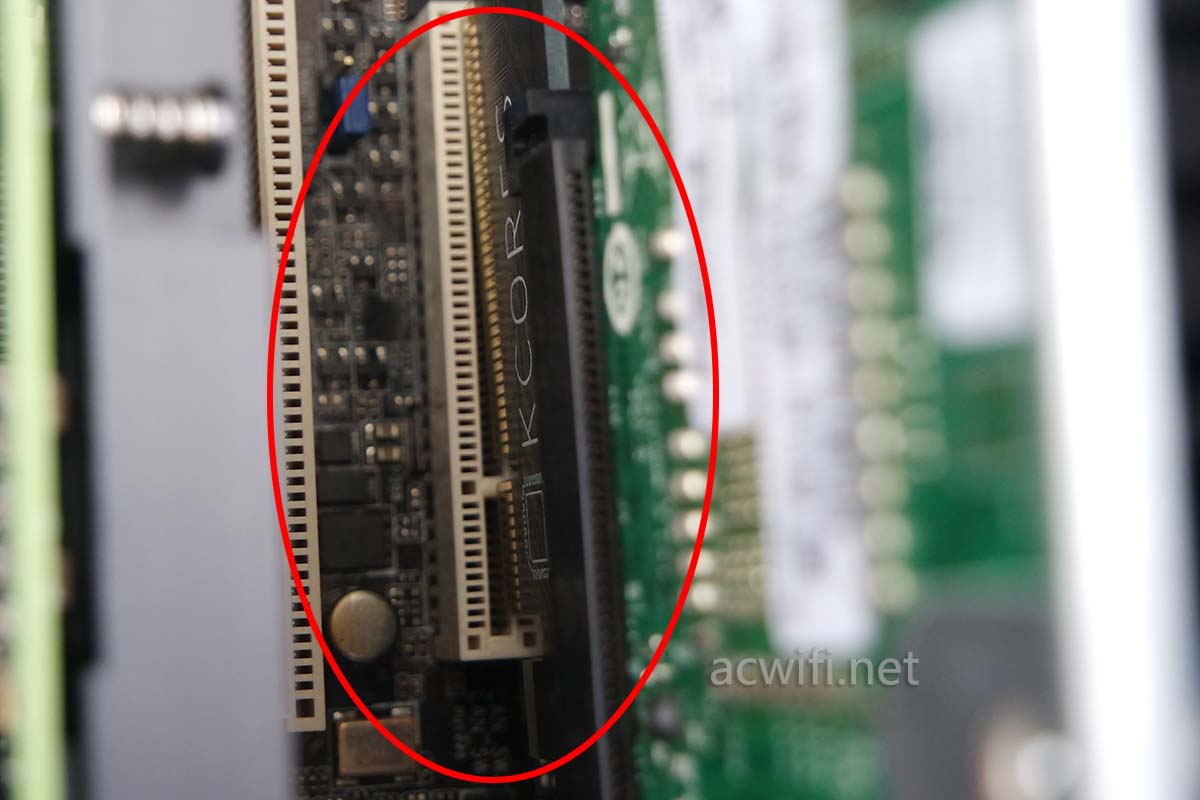

而且加接的全高挡板不是很精准,我插不进最后一条PCIE插槽:

X540-T2万兆网卡

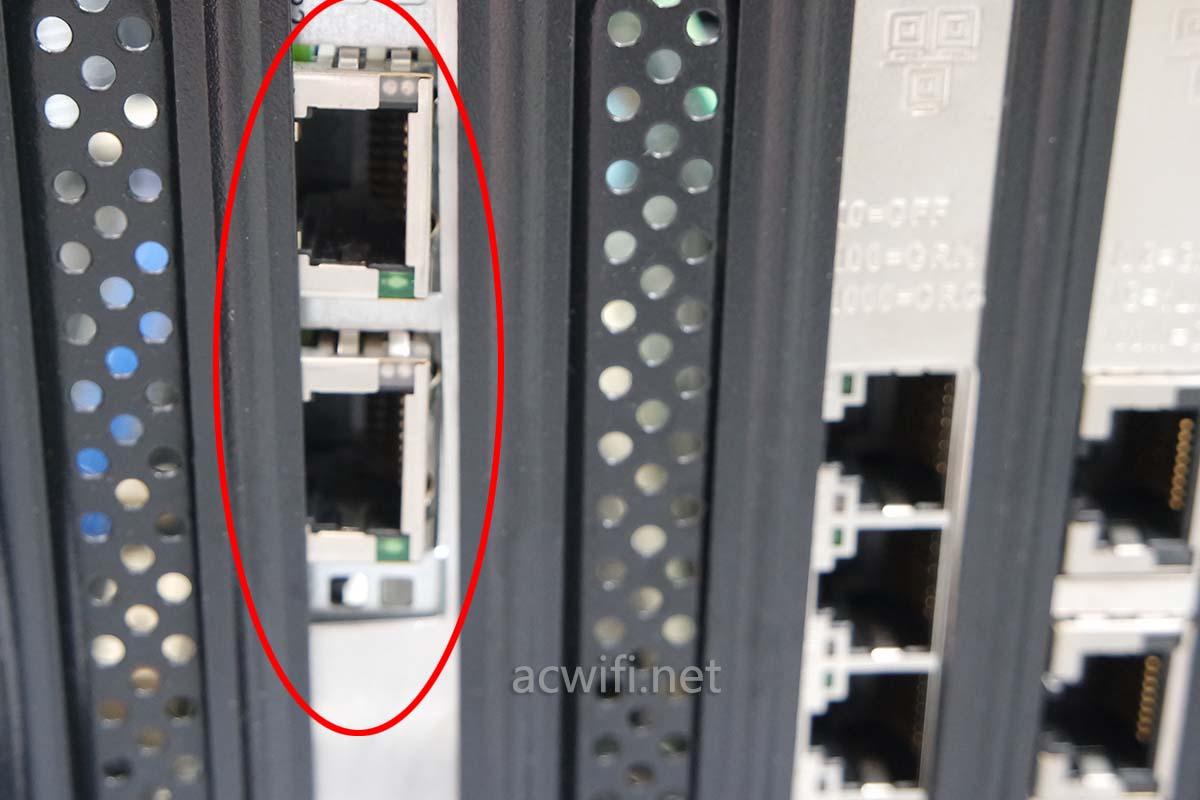

插第靠近CPU的可以勉强插进去:

X540-T2万兆网卡

造成的结果是,水晶头可以插进去,但是弹片没有空间展开来,所以水晶头与网口之间松动的,插不紧。放弃用在这台主机上了,不能因小而失大,这台刚好装不久的二手主机。虽然是二手,也是我人生中最贵的电脑主机了。

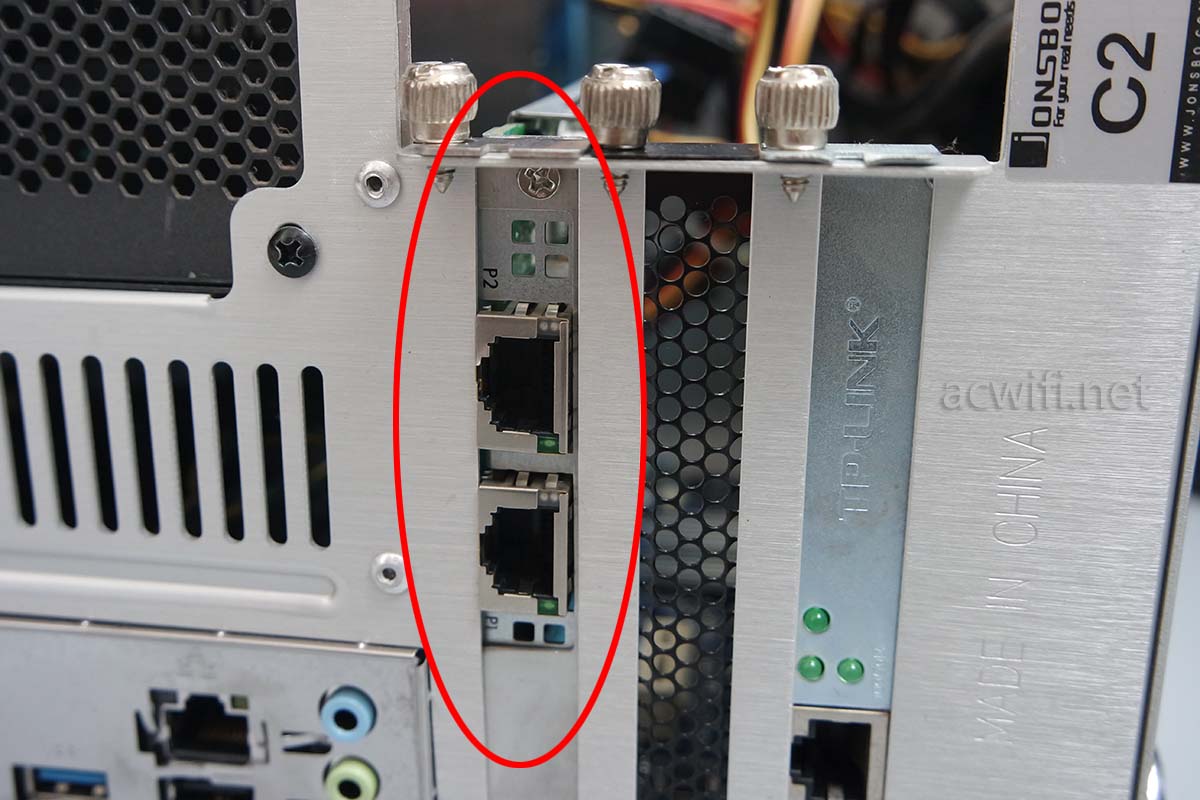

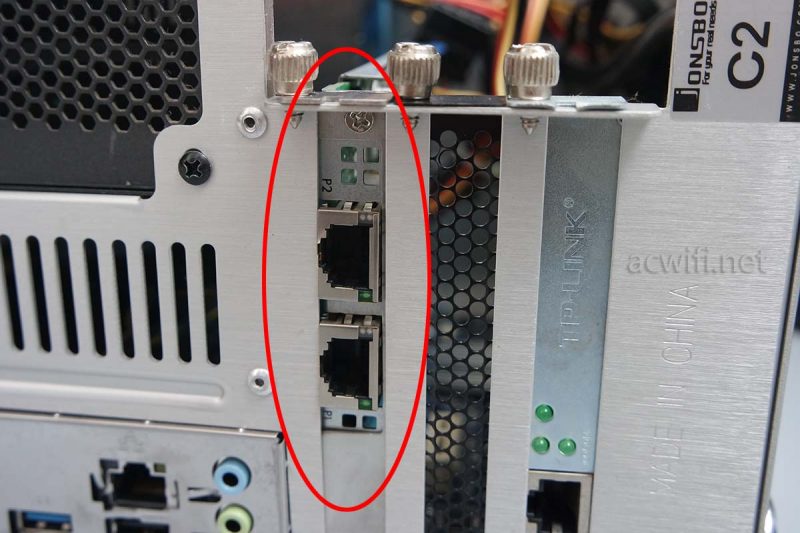

最后把它装在C2机箱里,这台是自建speedtest测速服务器备用机。铝质机箱比较软,网口把机箱框边顶起了一点点的弧度:

X540-T2万兆网卡

这款150元的X540-T2没有问题,在设备管理器里认出X540-T2,各项正常。不多说了!

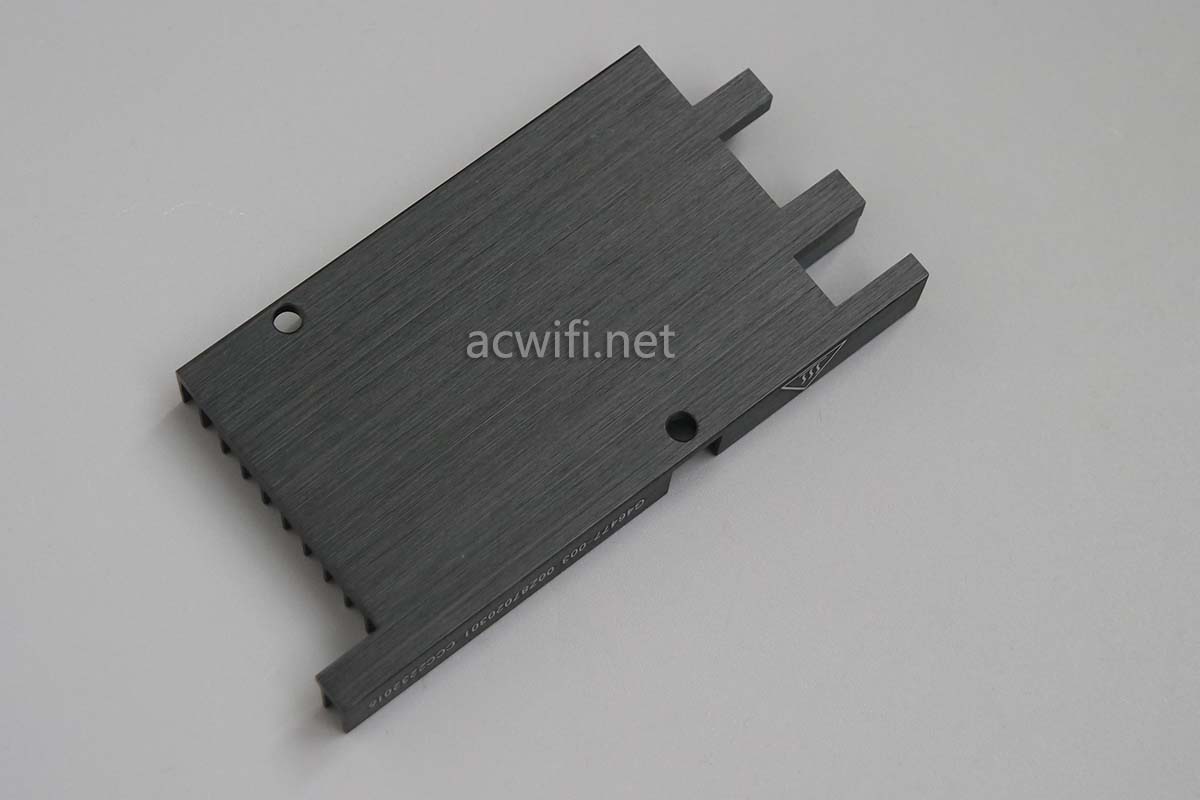

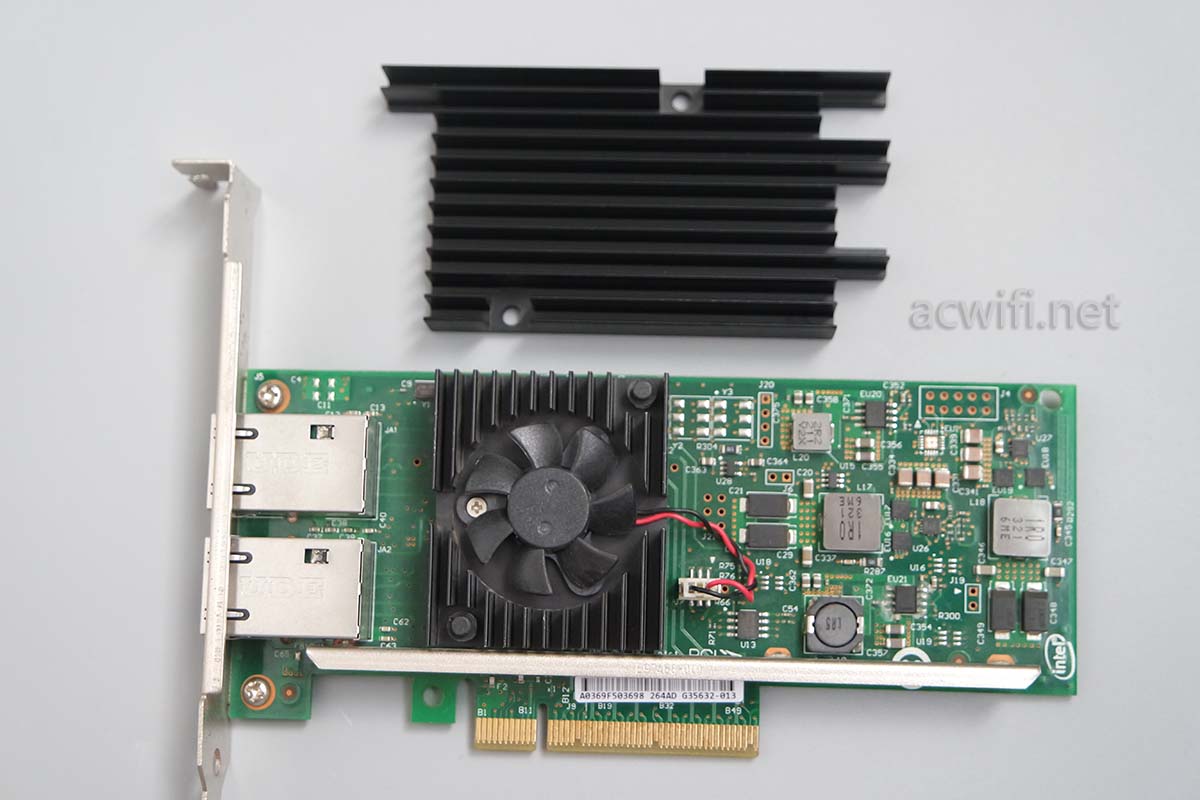

现在要把自己旧的X540-T2换上这个被动散热器:

X540-T2万兆网卡

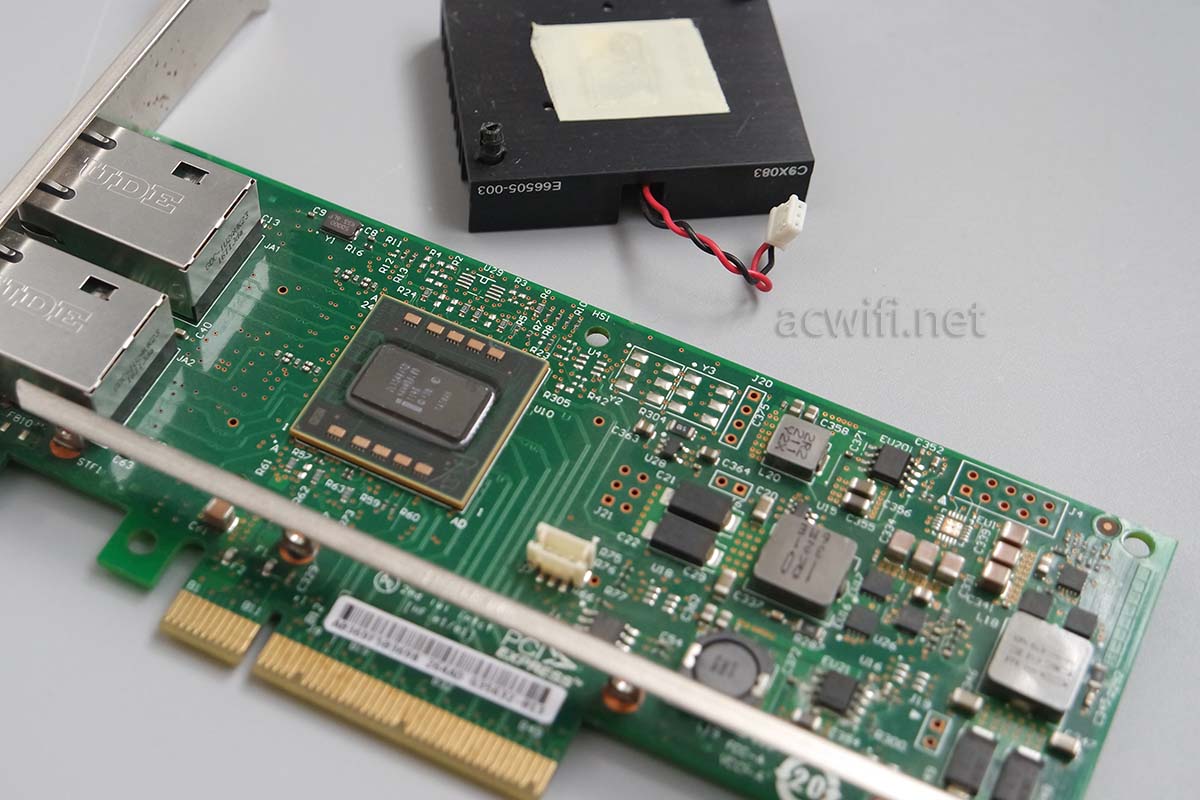

旧的拆下来了:

X540-T2万兆网卡

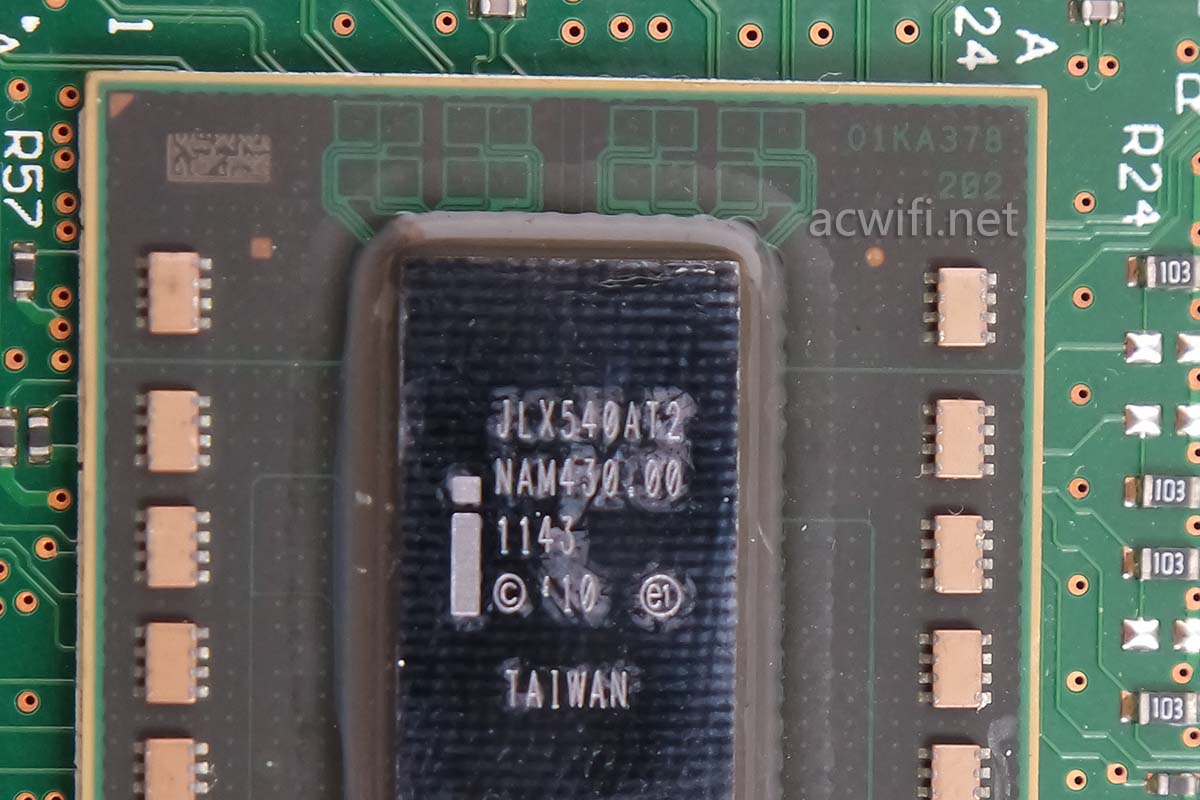

还没见过网卡的芯片,看看是什么型号:JLX540AT2。明显可见有两个网口的走线引出来。

JLX540AT2

X520是MAC和PHY芯片分开的,X540把MAT和PHY都放在一颗芯片上了,功耗和发热都明显比X520低,X550更低一些,所以看见现在X540和X550都不需要用风扇。

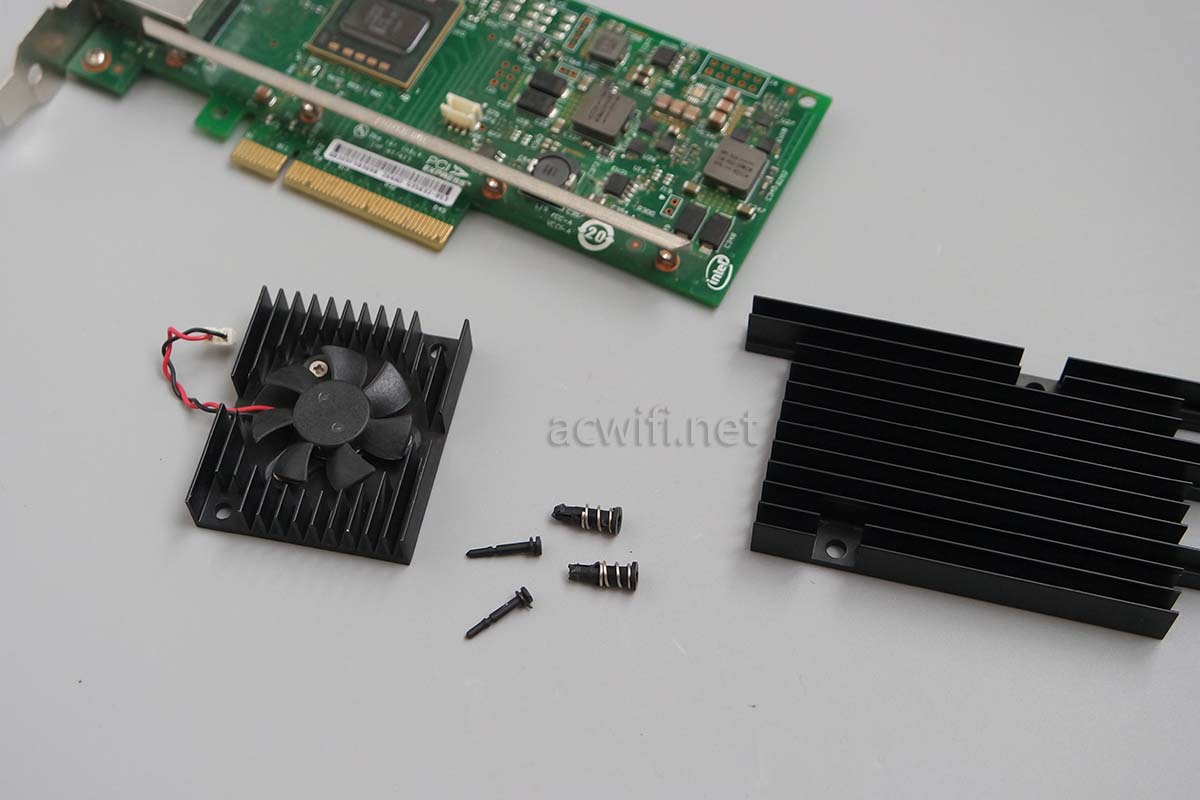

买的散热片就只有散热片,没有固定螺栓,把原有的取下来使用:

X540-T2万兆网卡

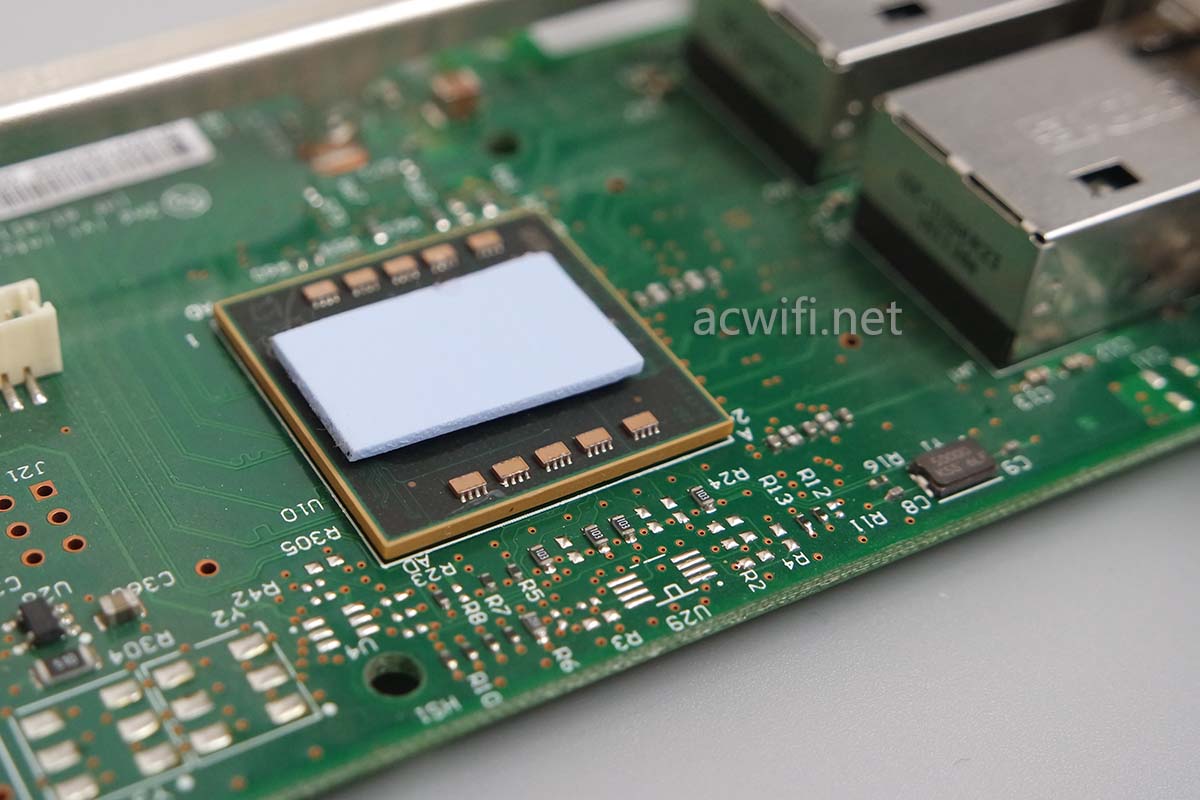

贴上1mm的导热硅胶垫:

X540-T2万兆网卡

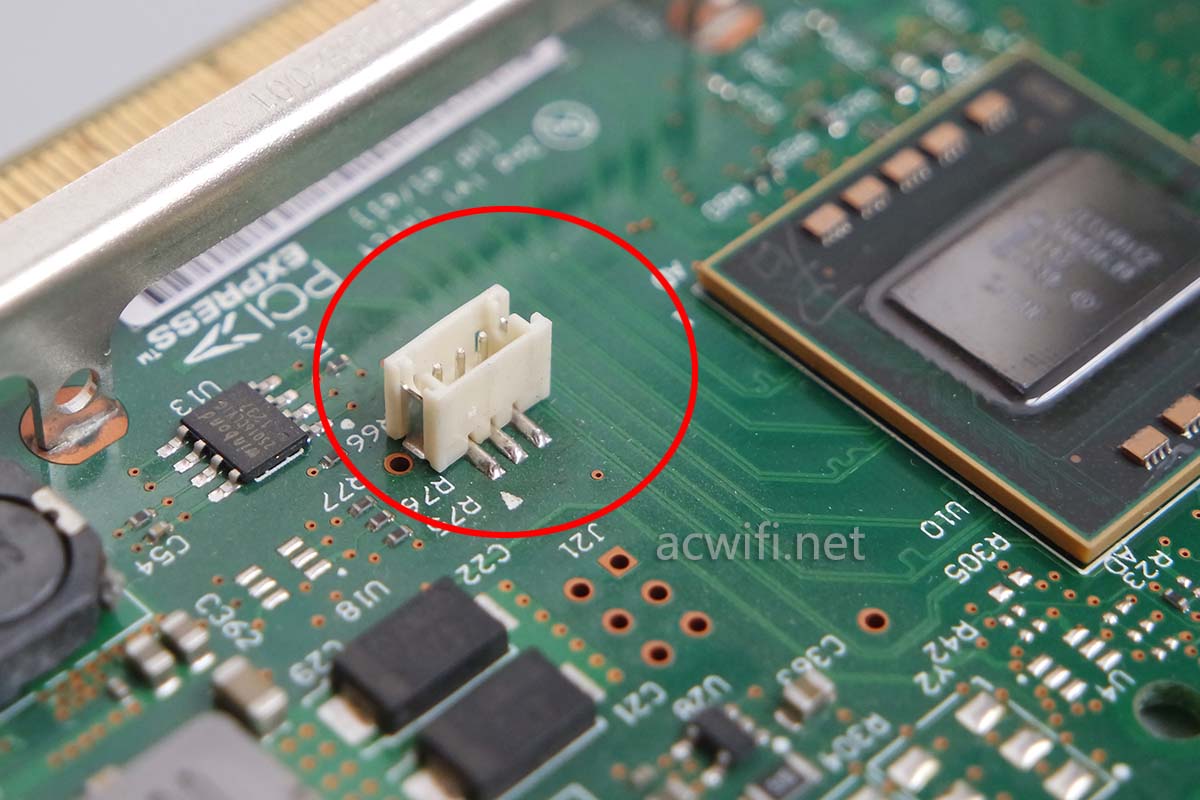

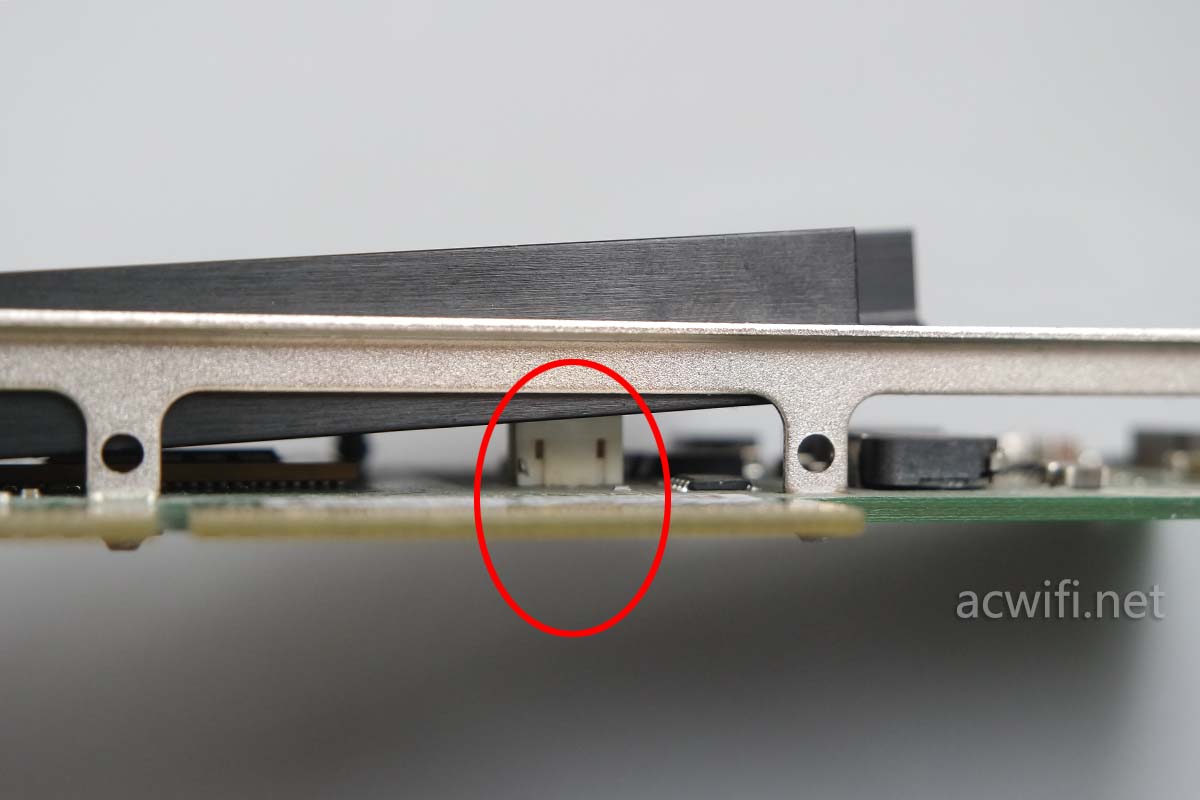

把新的散热装上去,但是,,,,原来的风扇电源插座顶住了。。X540-T2万兆网卡

X540-T2万兆网卡

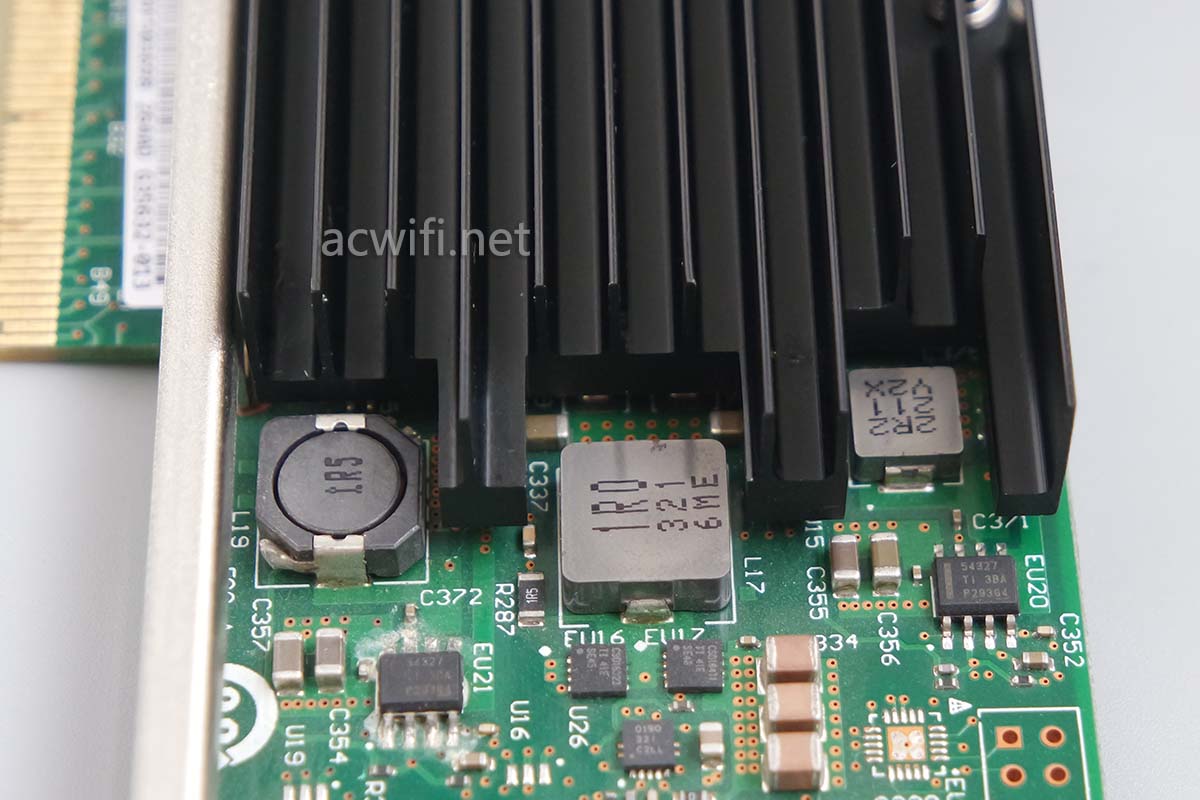

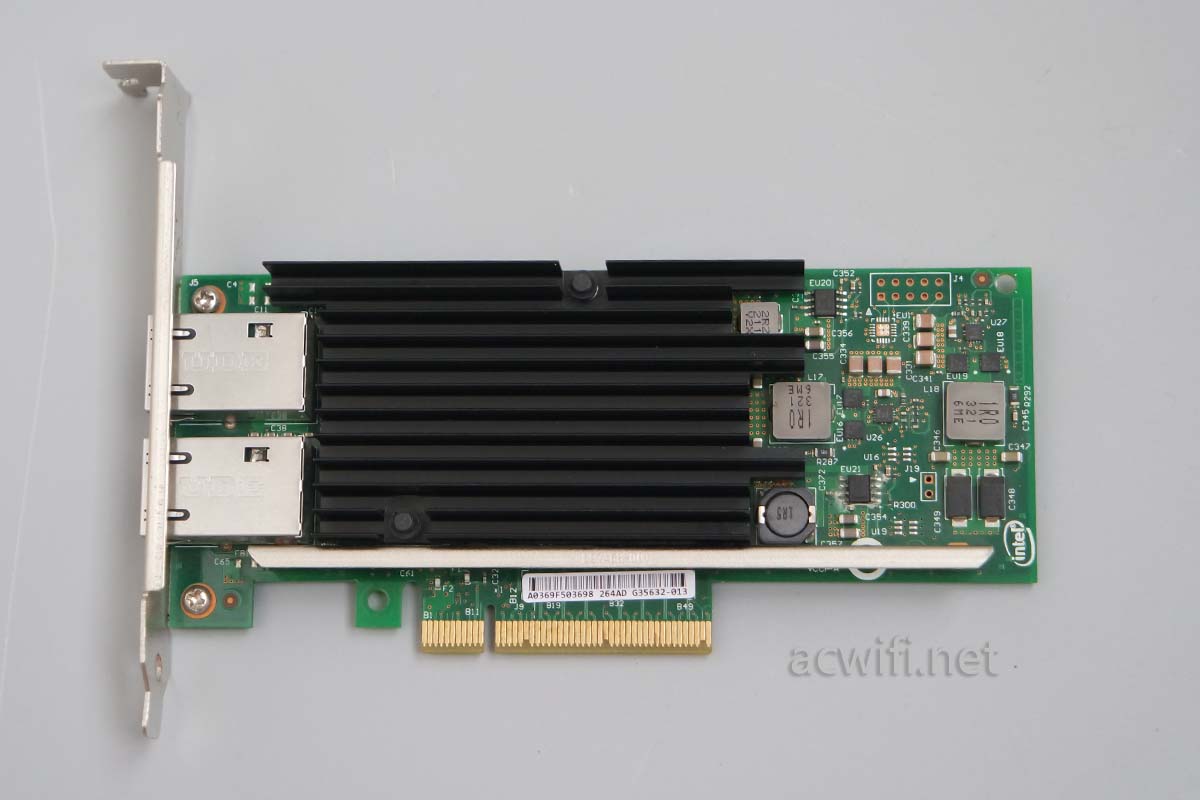

徒手把这小插座掰下来后,成功装上,完美:

X540-T2万兆网卡

不用担心安装孔位对不上,专用的散热片,尺寸是刚刚好。

X540-T2万兆网卡

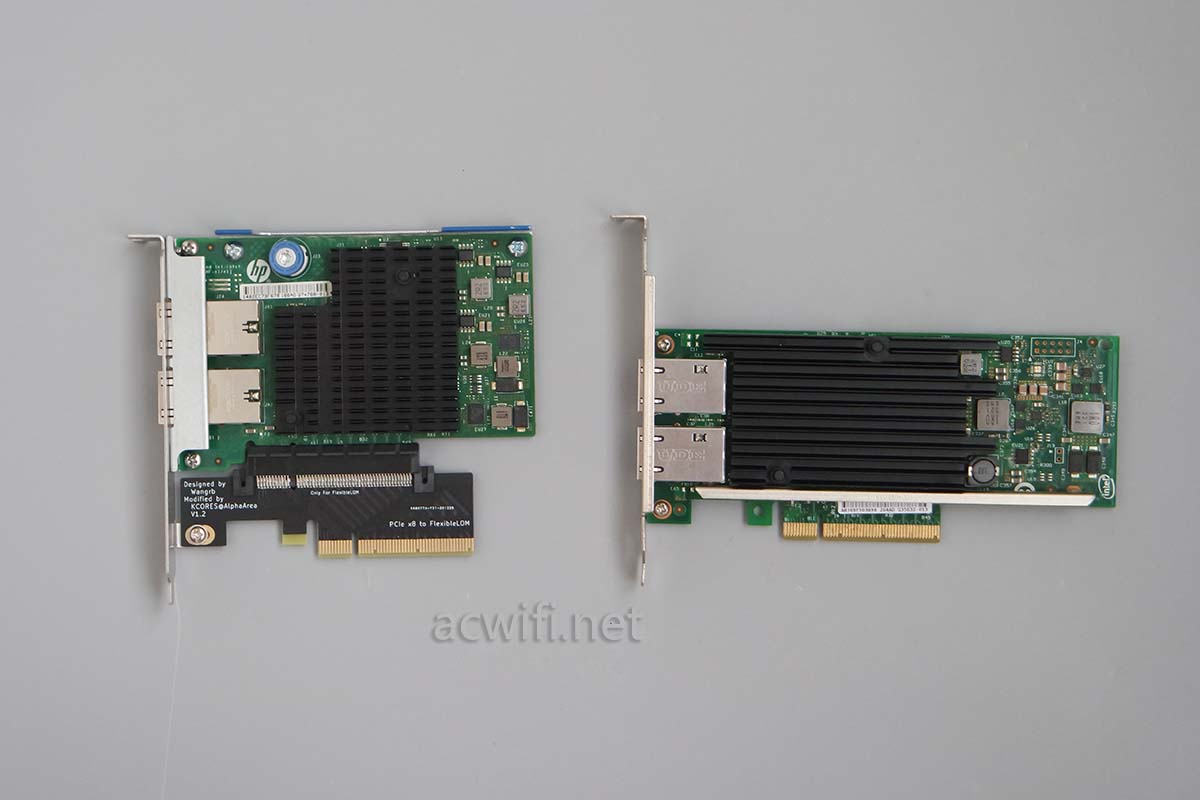

150元的和400+21元的放在一起:

X540-T2万兆网卡

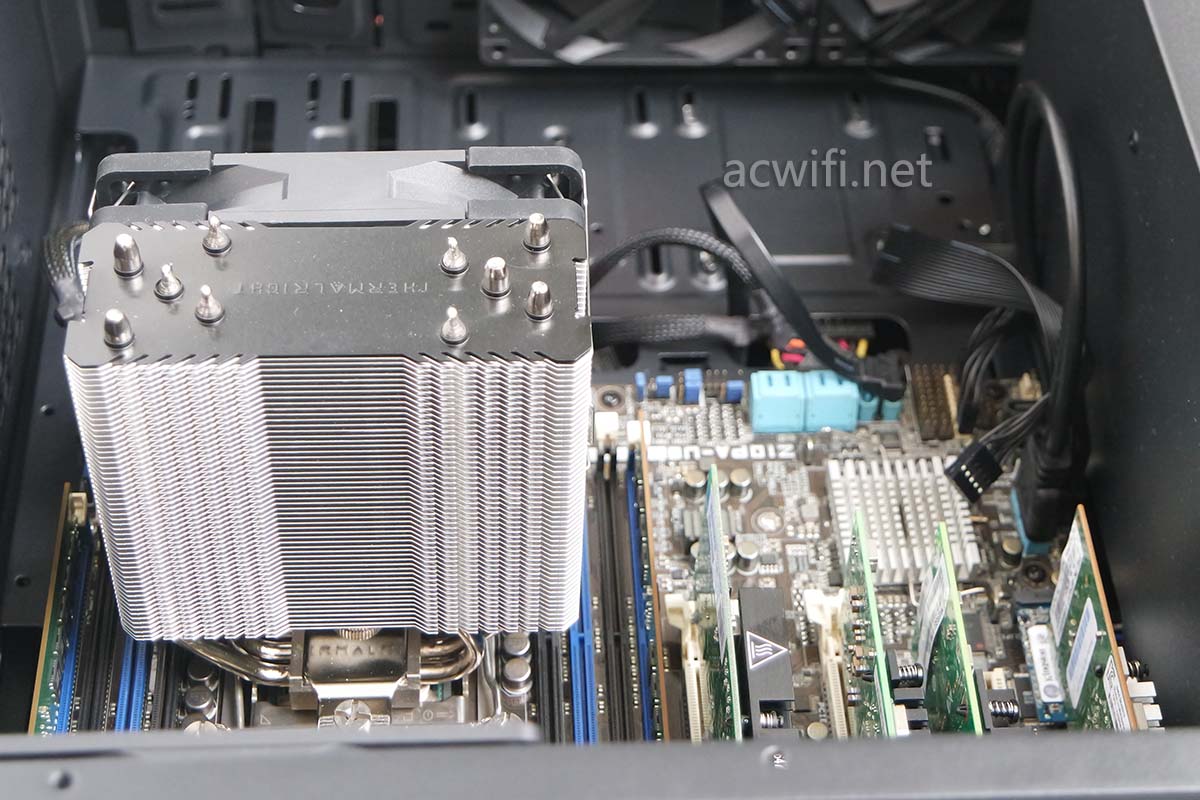

把X540-T2装回机箱,插在靠近CPU的位置,这里有风,帮助被动散热,一共插了四张网卡:

X540-T2万兆网卡

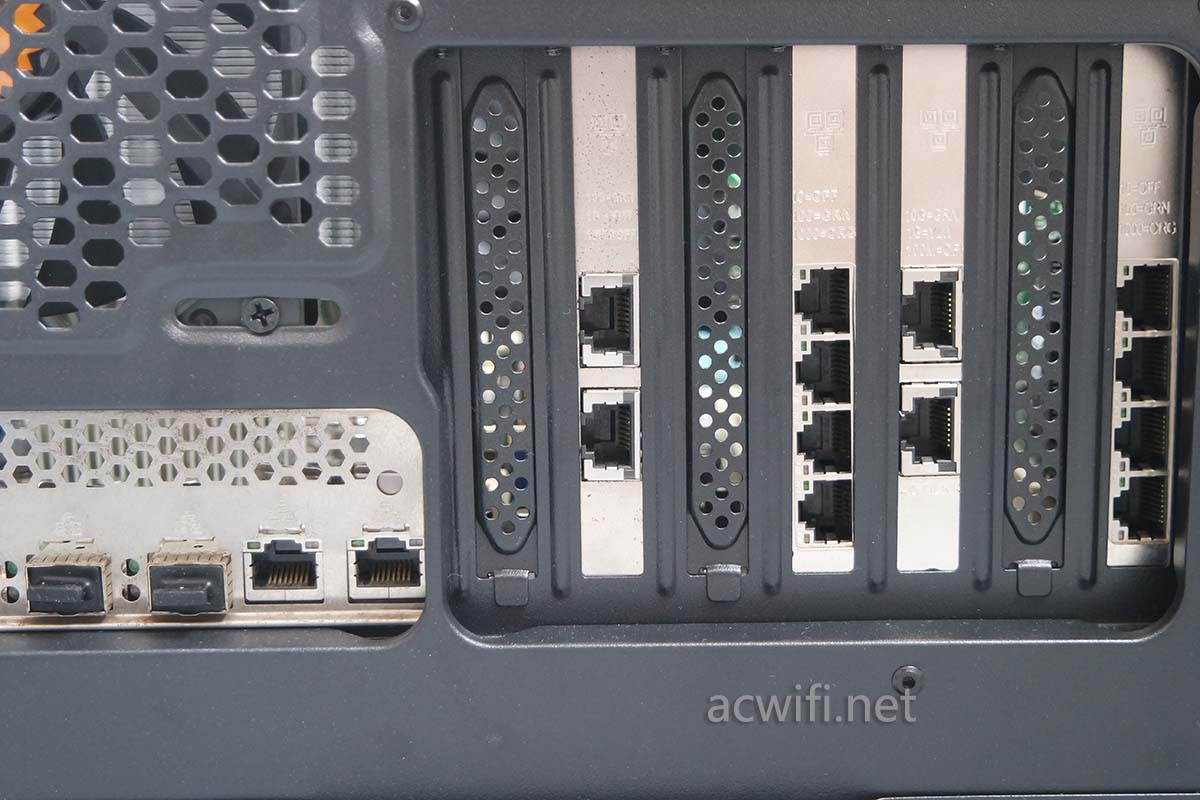

一共有16个网口。像不像一台网络测试仪?

X540-T2万兆网卡

主机配置:

E5-2682 v4    1000元

Z10PA-U8/10G-2S   1200元

内存2根16G RECC 2400   560元不包邮(16号),看现在的内存价格,心里在偷笑。

再买了X550-T2和I350-T4 960元

散热器 129元

机箱279元

电源航嘉白牌400W,已有旧的,硬盘也是已有这些不算价了。除去新买的网卡不计算,这主机一共3168元,人生最贵的电脑主机。

不排除有更换E5-2667V4的想法,到时这颗2682v4 900有人要不?

装这台主机是看了DPDK的资料。春节期间一直看资料。一言难尽!有头绪再说吧。不管电脑有多强,IxChariot和iperf在通用处理器下都测不了小包转发性能。
