故障机,120元收来,还包邮,很有份量的AP。故障是5G没能启动,但2.4G信号正常,就算2.4G不正常,百来块钱买个来拆机看看也挺值得的。这里的值,是通过前面的UBNT AP拆机对比而来的。卖家人也不错,叫帮忙刷胖AP固件也没推托,还打印了一张A4纸列明了一些简单的操作步骤和重要的信息说明。

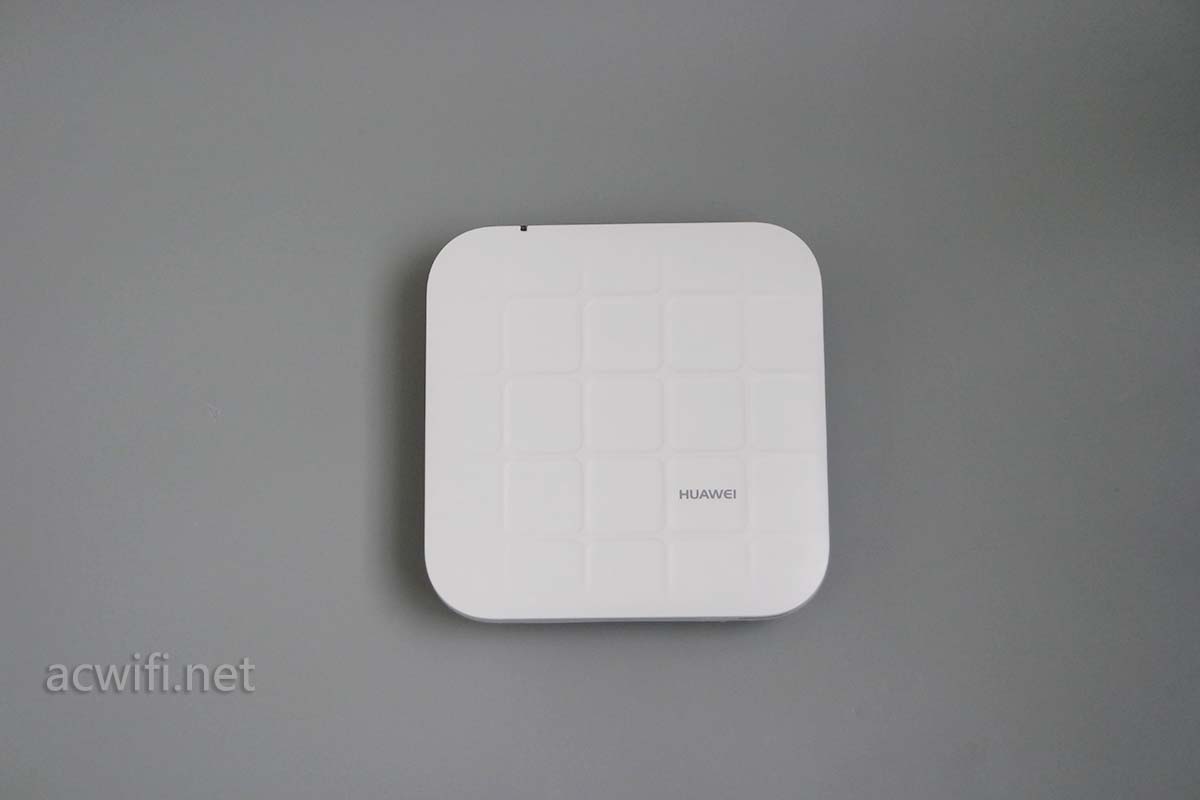

AP5030DN的外观如下:

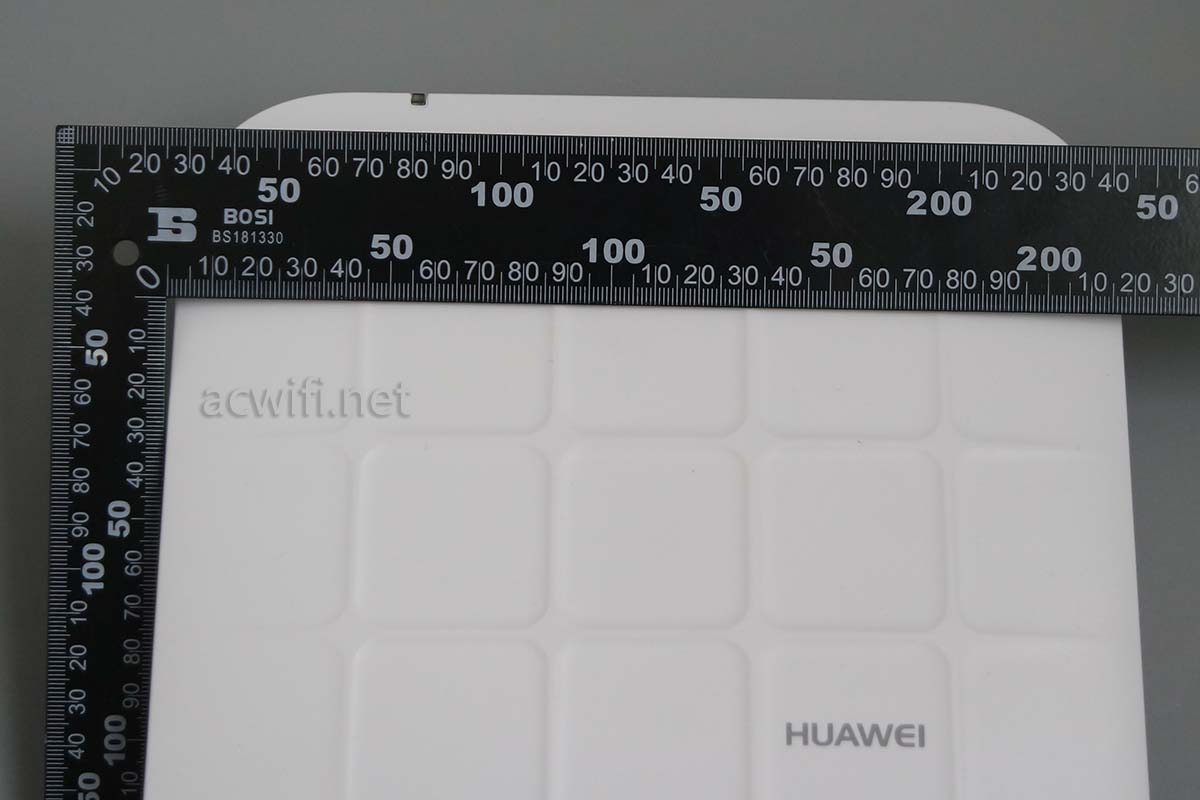

很大,边长21.5cm:

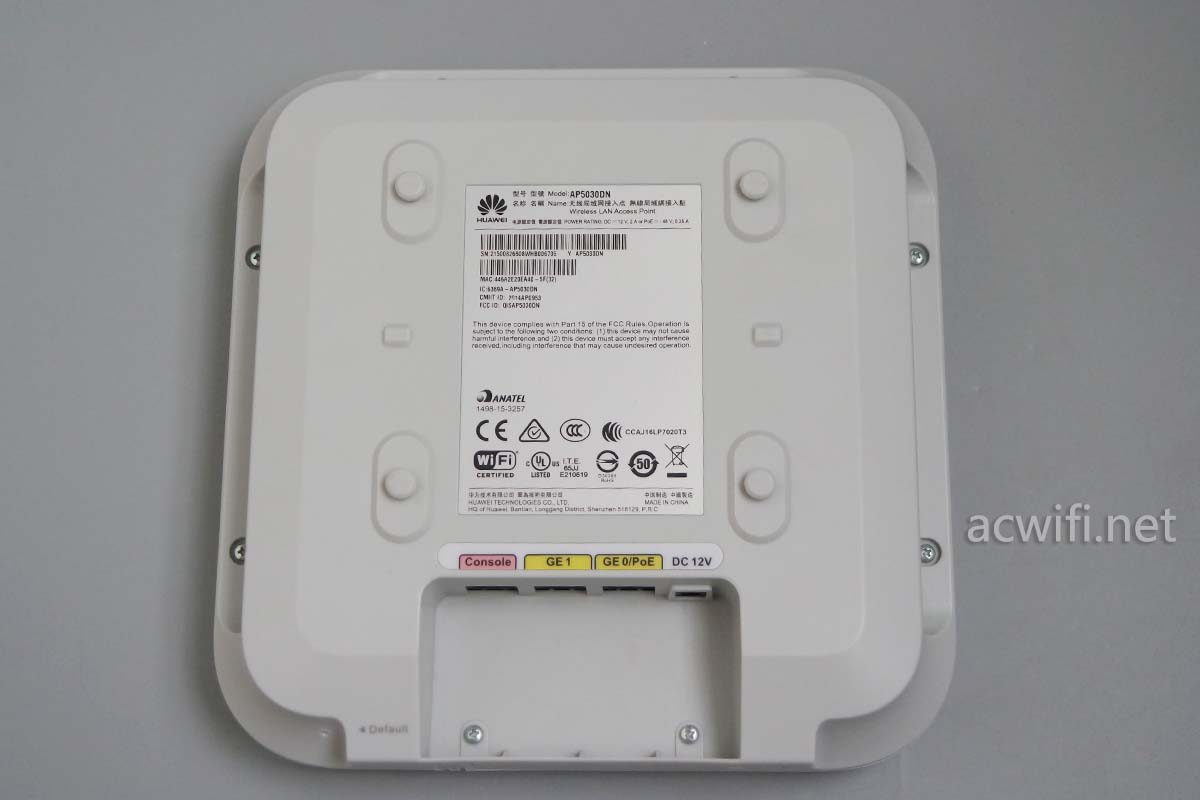

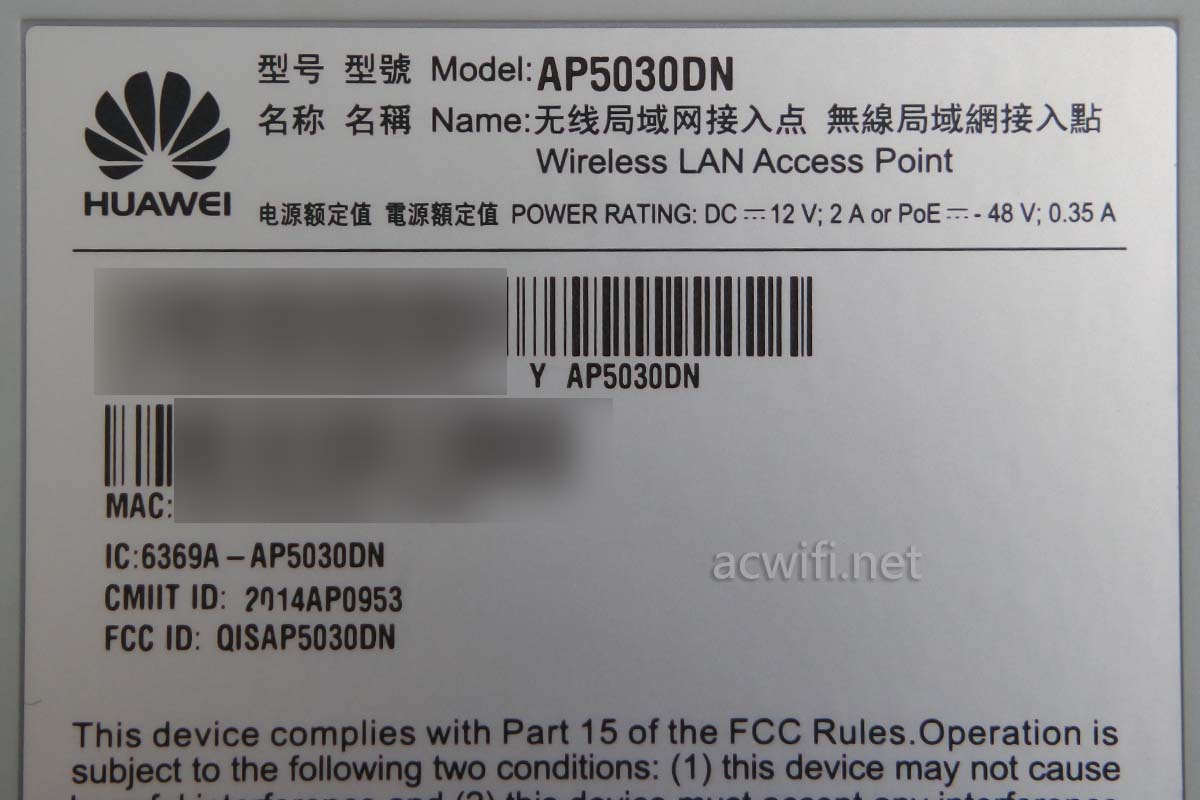

标签:

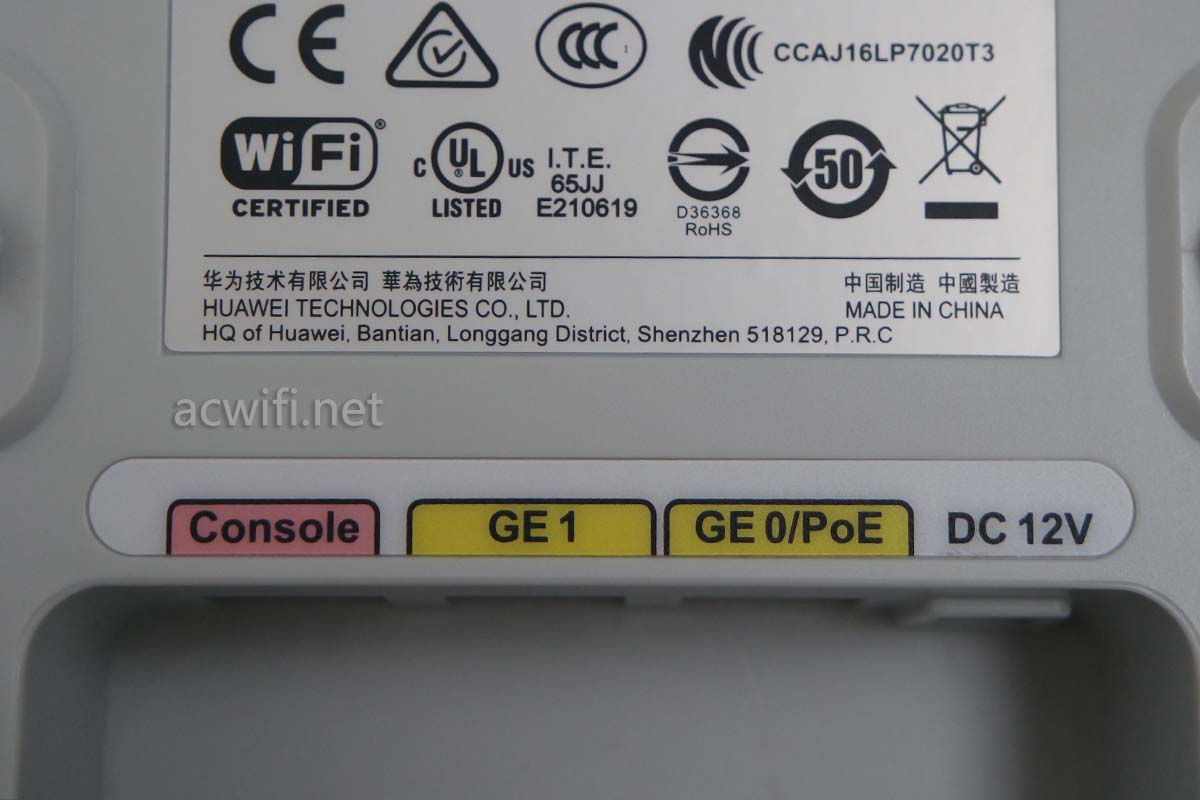

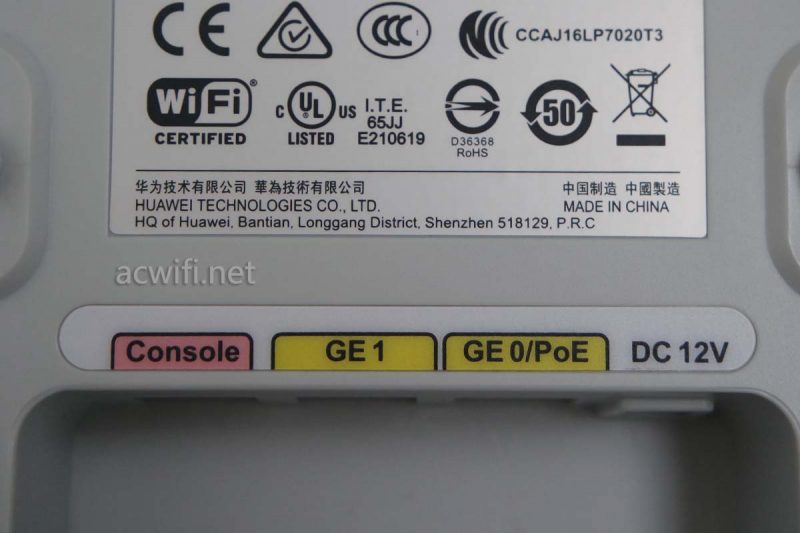

底部接口:
最左边是Console配置接口,GE1是普通千兆网口,GE0/PoE是带POE供电功能的千兆网口,如果没POE供电,你可以选择外接12V DC电源供电,卖家给了我12V 2A电源,真好。

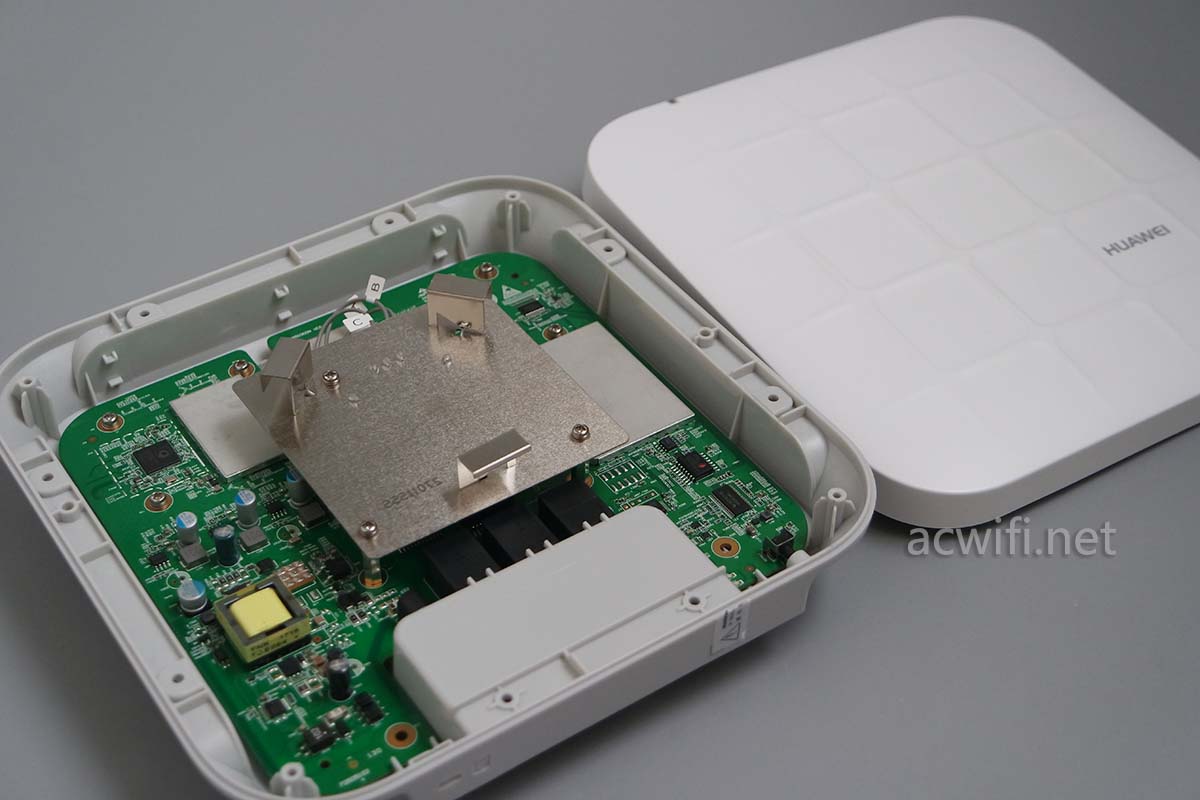

开拆,不需要用力,不需要撬开,拧下外壳上的所有螺丝即可:

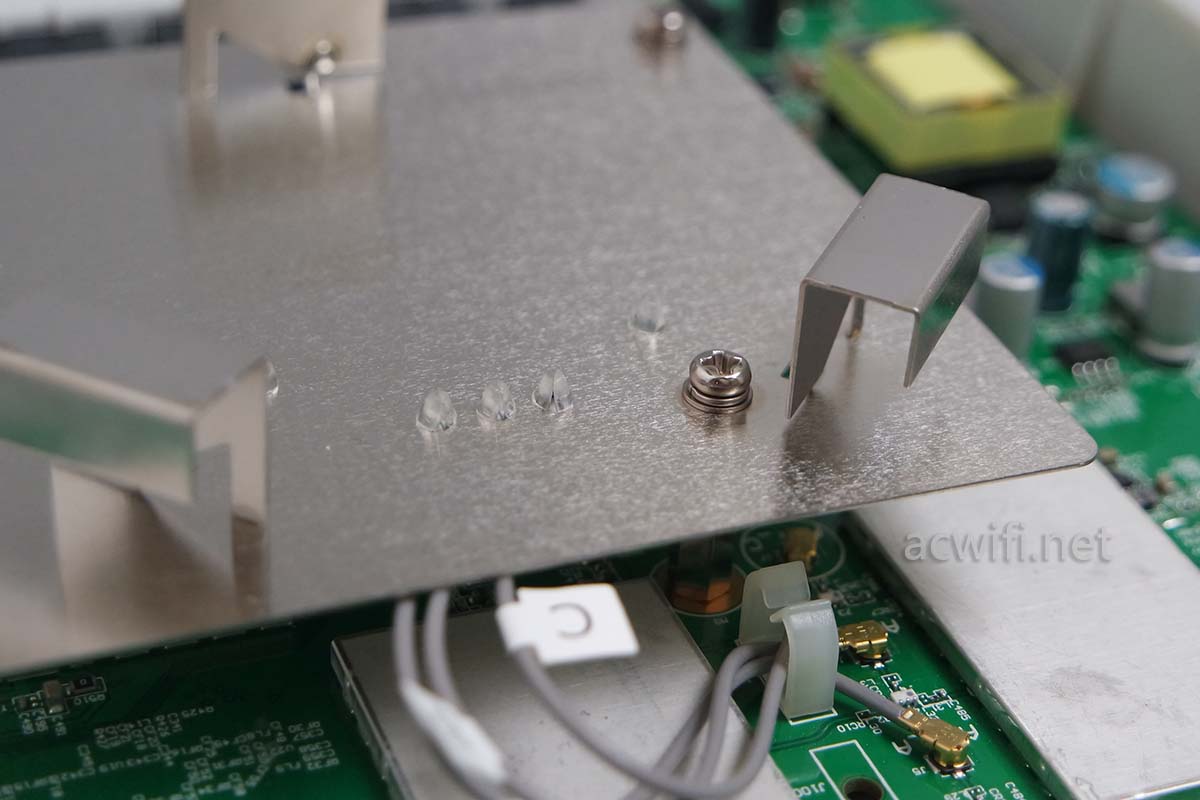

正中间位置有一组天线,看着有点古怪,看上去很像是整个金属一体的,叫做PIFA天线。

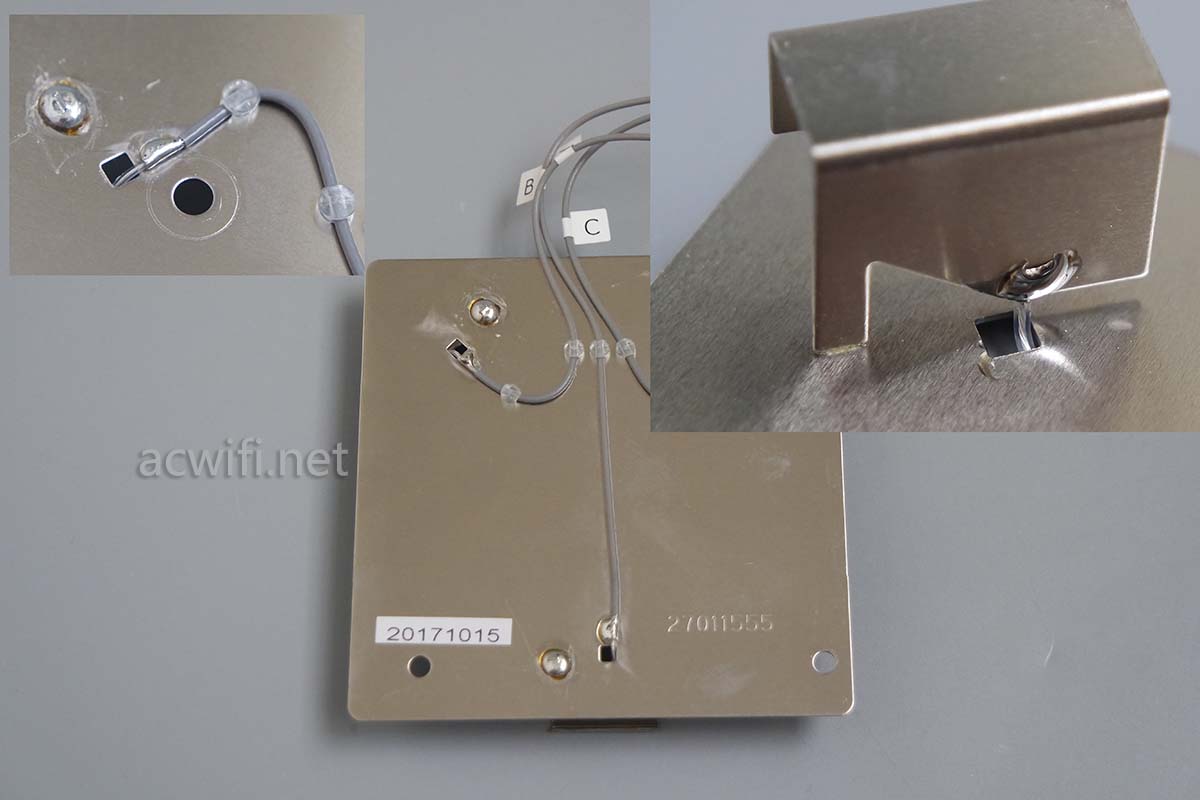

把天线拆下来看看:

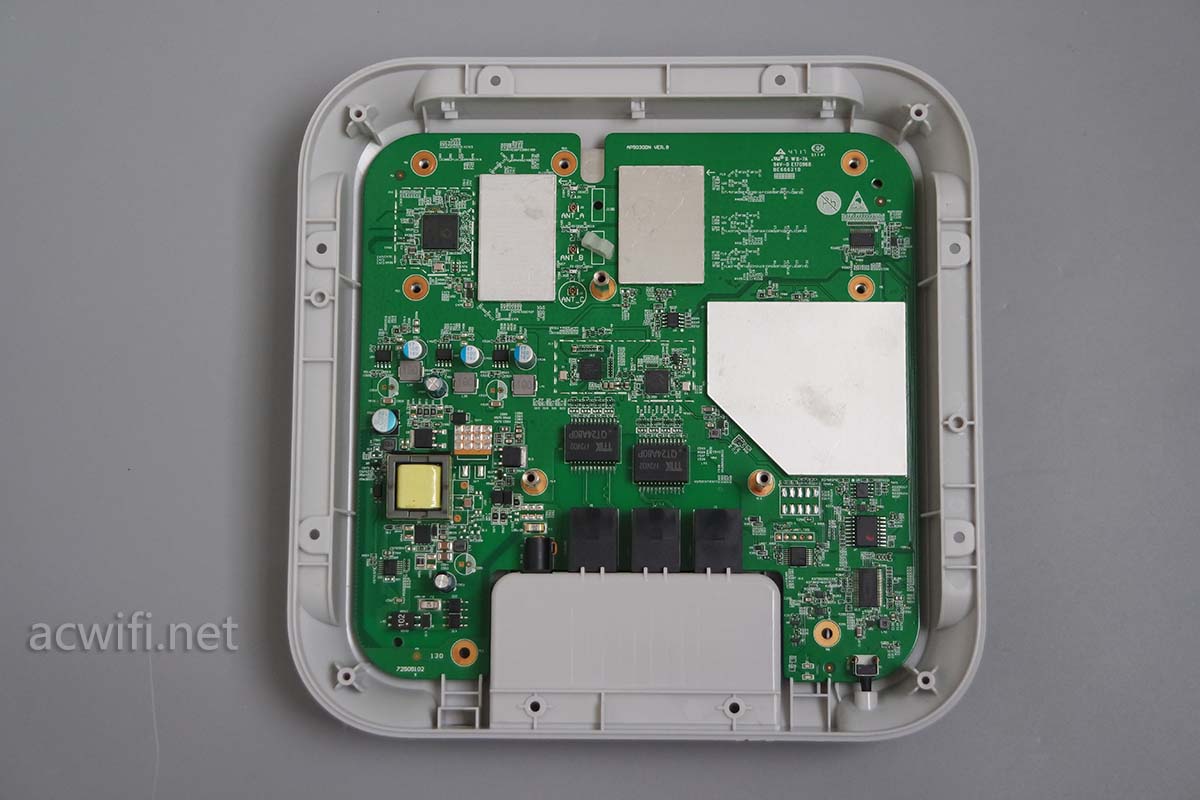

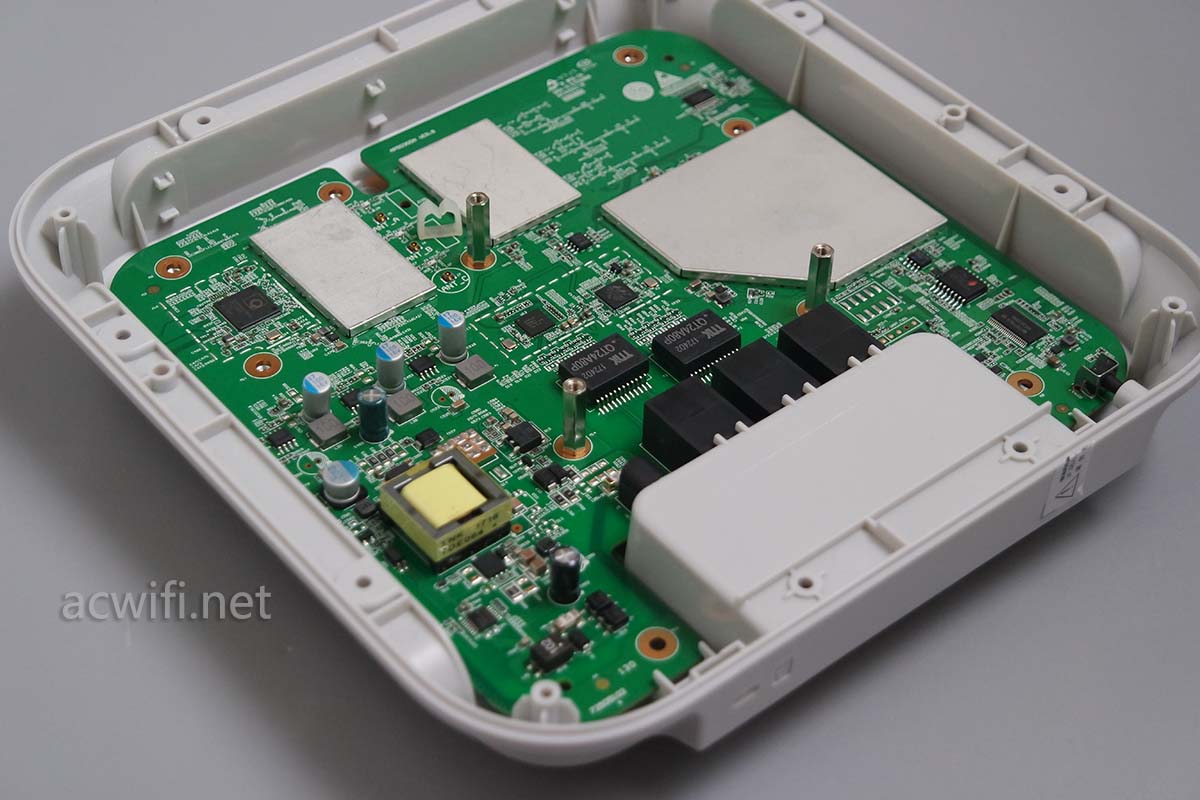

下图左下角是POE和12V供电电路,占了六分一的面积。

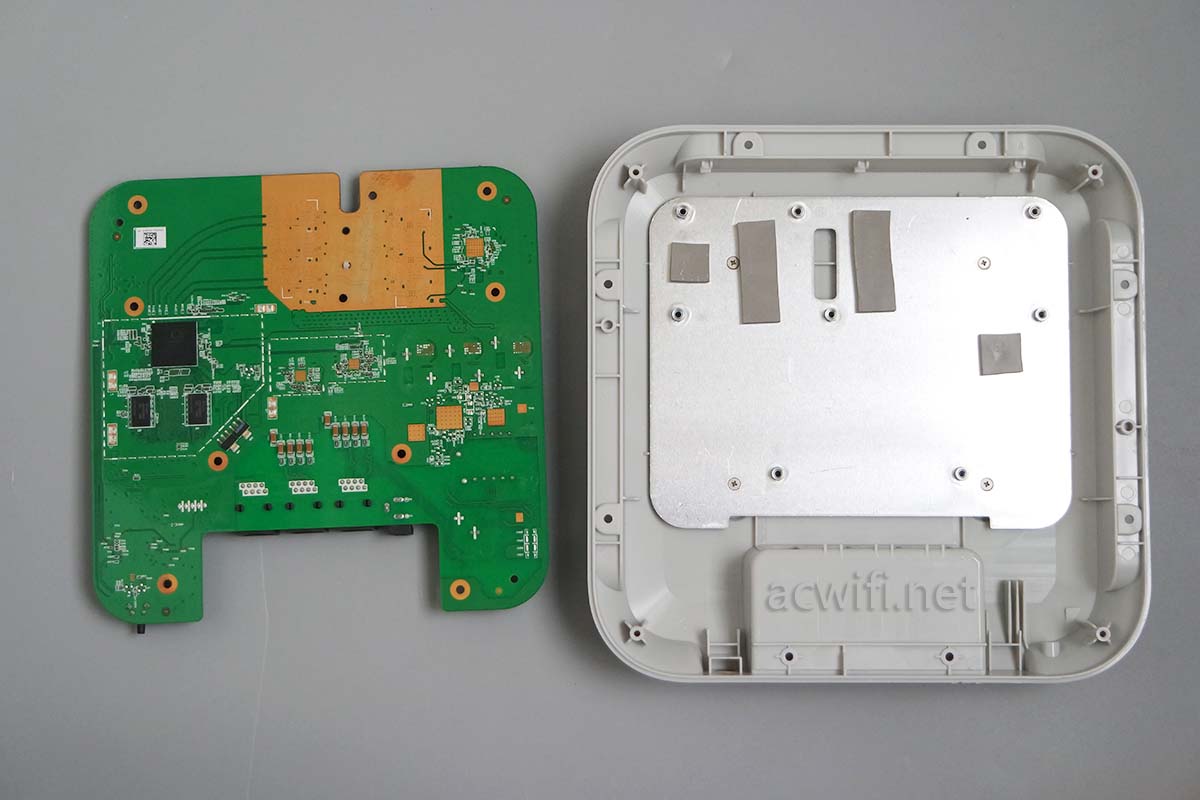

取出主板看背面:

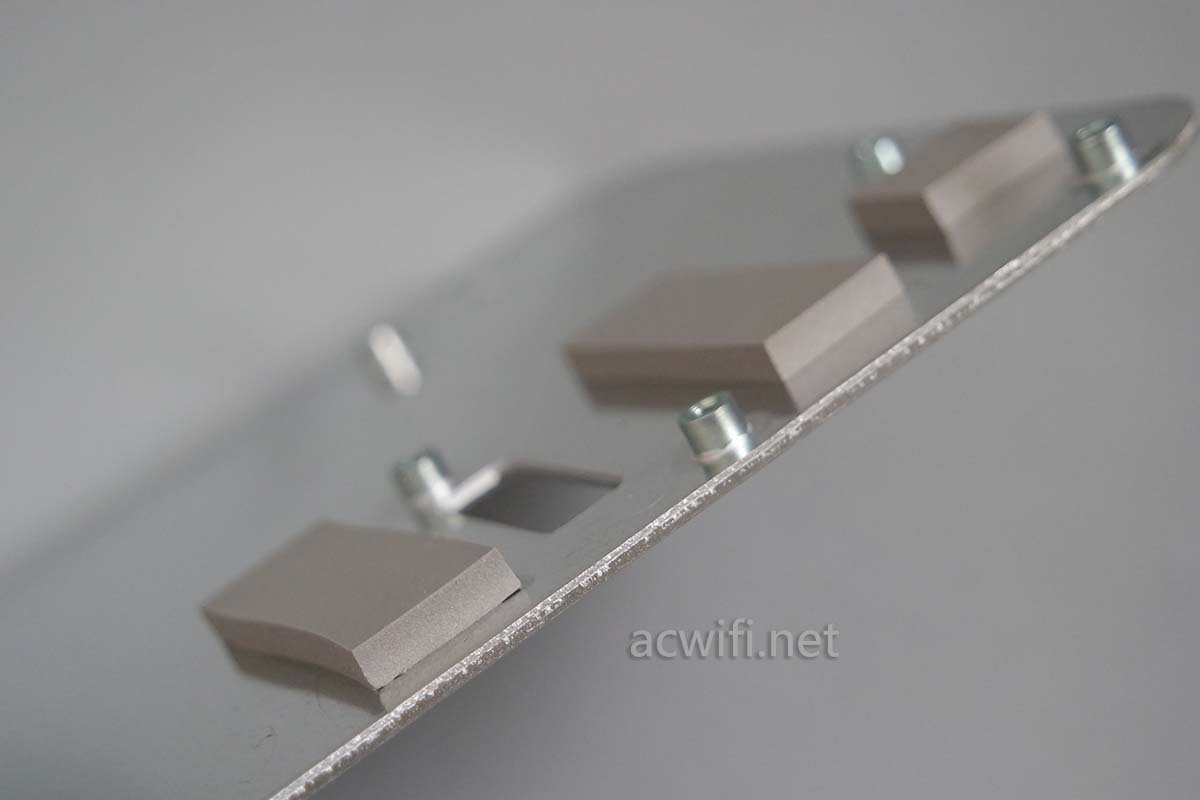

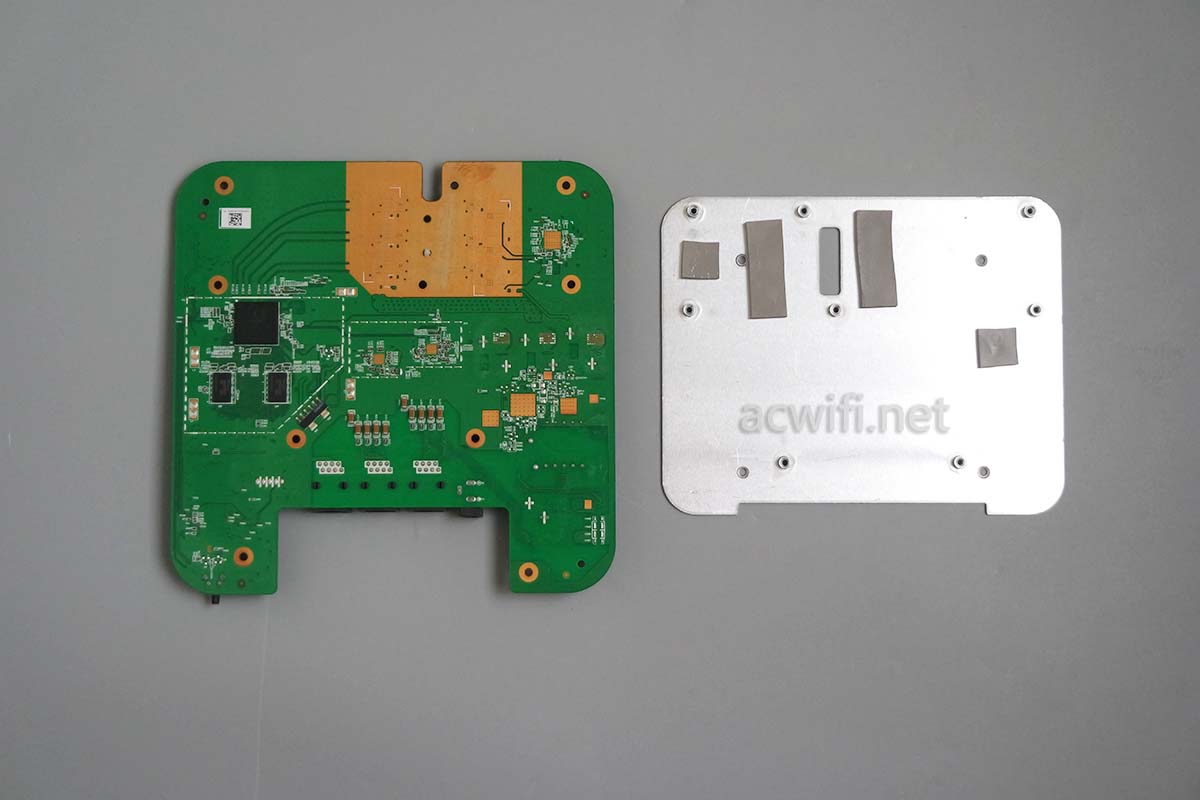

底部有一整片的铝板,拿出来看看:

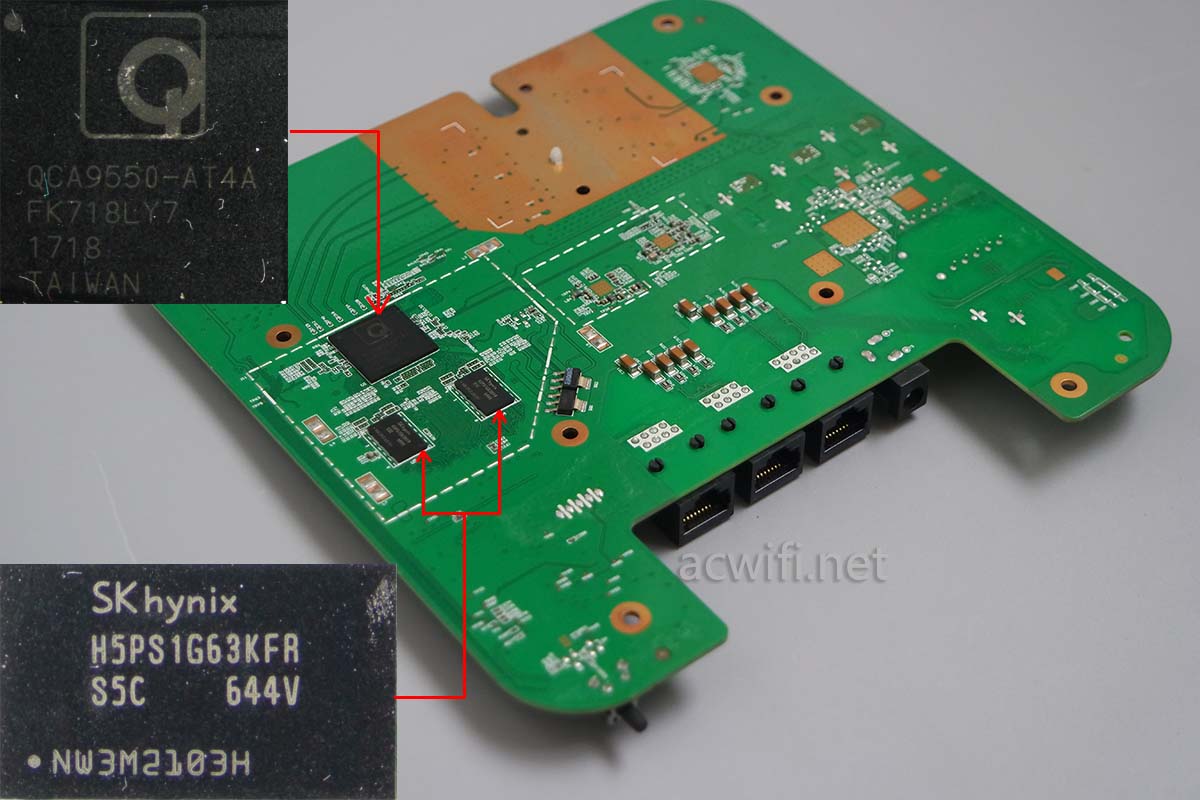

背面的这些芯片分别是CPU QCA9550-AT4B和内存芯片 H5PS1G63KFR-S5C,单颗容量128MB,两颗组成256MB容量。
QCA9550B CHIPSET 3×3 DB SoC, 700MHz CPU, NOR/NAND flash, DDR1/2, SGMII, RGMII, USB2.0 (x2), UART, GPIOs,I2S,SPDIF, enterprise OTP features (Hybrid) (Cu and I-TEMP)
CPU频率700MHz,集成了3x3mimo的2.4G Wi-Fi,最高速率450Mbps。

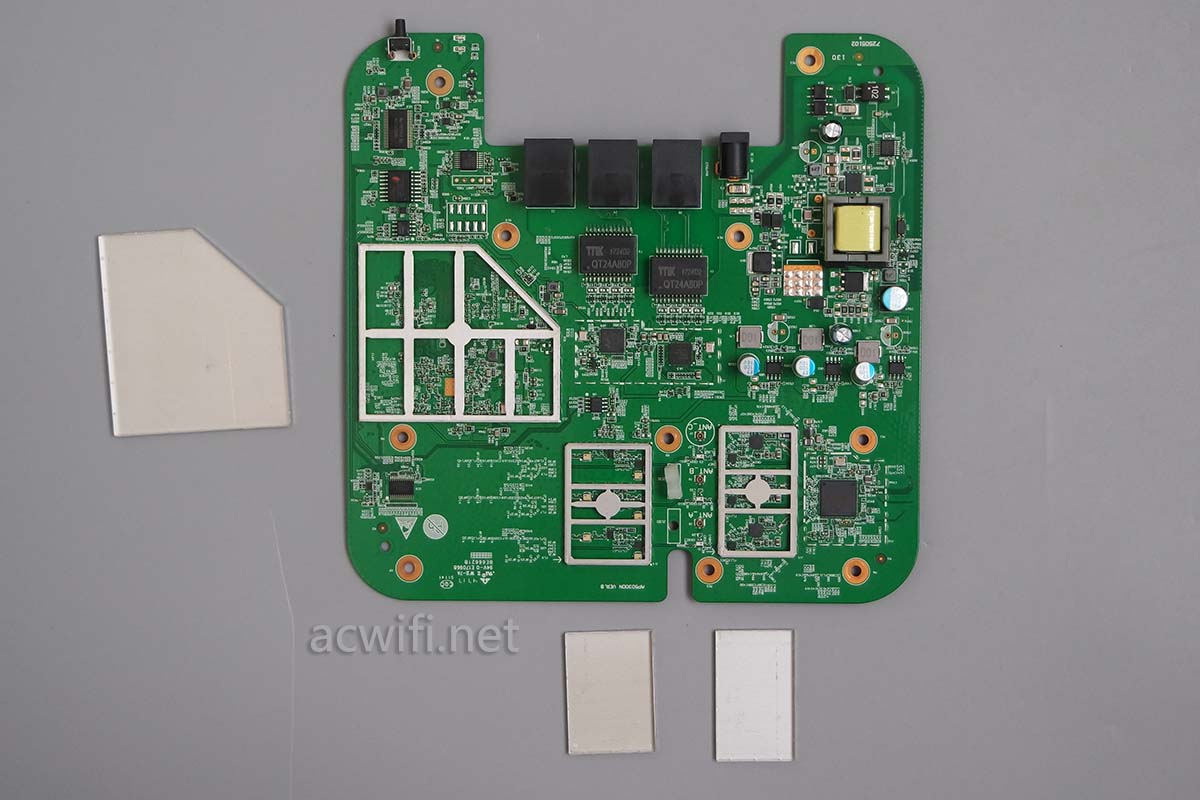

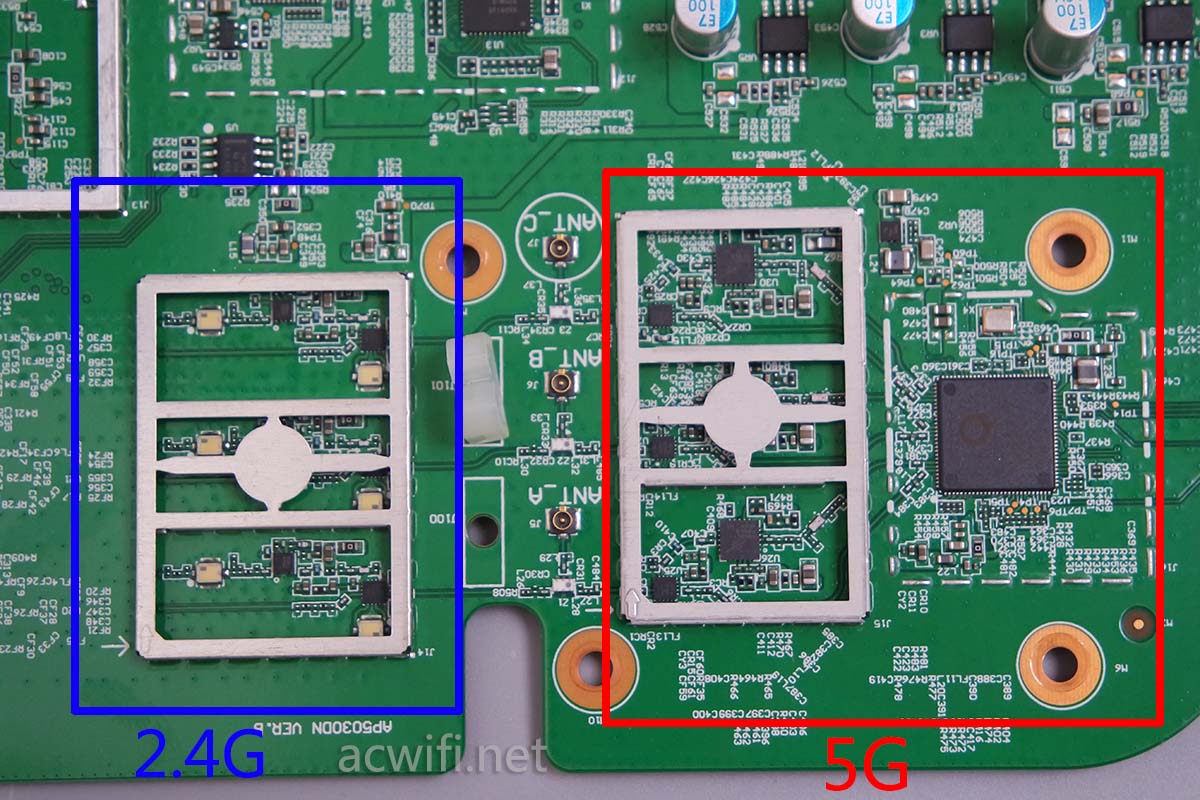

回到主板正面,取下三个金属屏蔽罩:

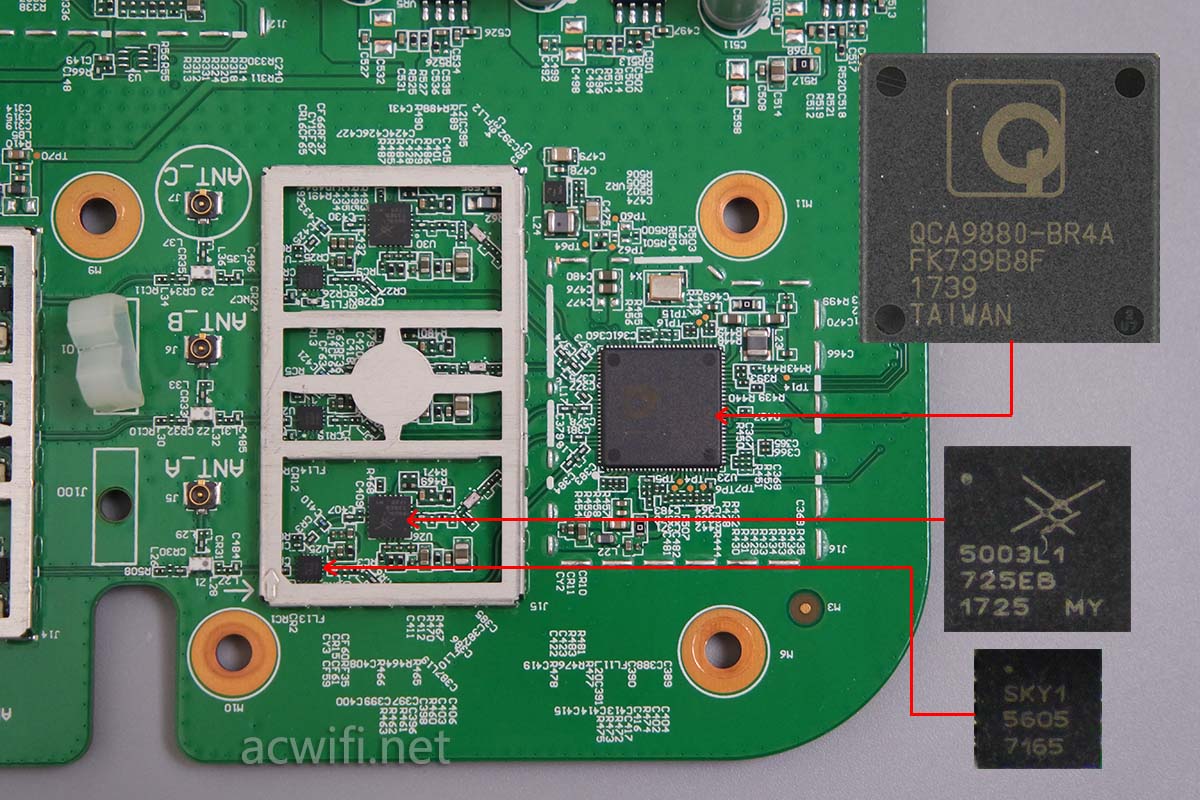

先找出5G无线芯片,在上图右下角就是5G射频电路,如下:
如上图。5G无线芯片的型号是QCA9880,支持3x3mimo,在256-QAM和80MHz频宽下最高速率1.3Gbps。
5G外置独立的PA和LNA。
The SE5003L is a 5GHz power amplifier offering high linear power for wireless LAN applications.
Skyworks SE5003L是一颗5G 功率放大器芯片(PA),在以往拆过的网件R6400、R7000和领势EA6700也是用它。
SE5003L的旁边有一颗型号是SKY85605-11的低噪声放大器芯片(LNA),集成了射频收、发切换开关(SPDT Switch)。

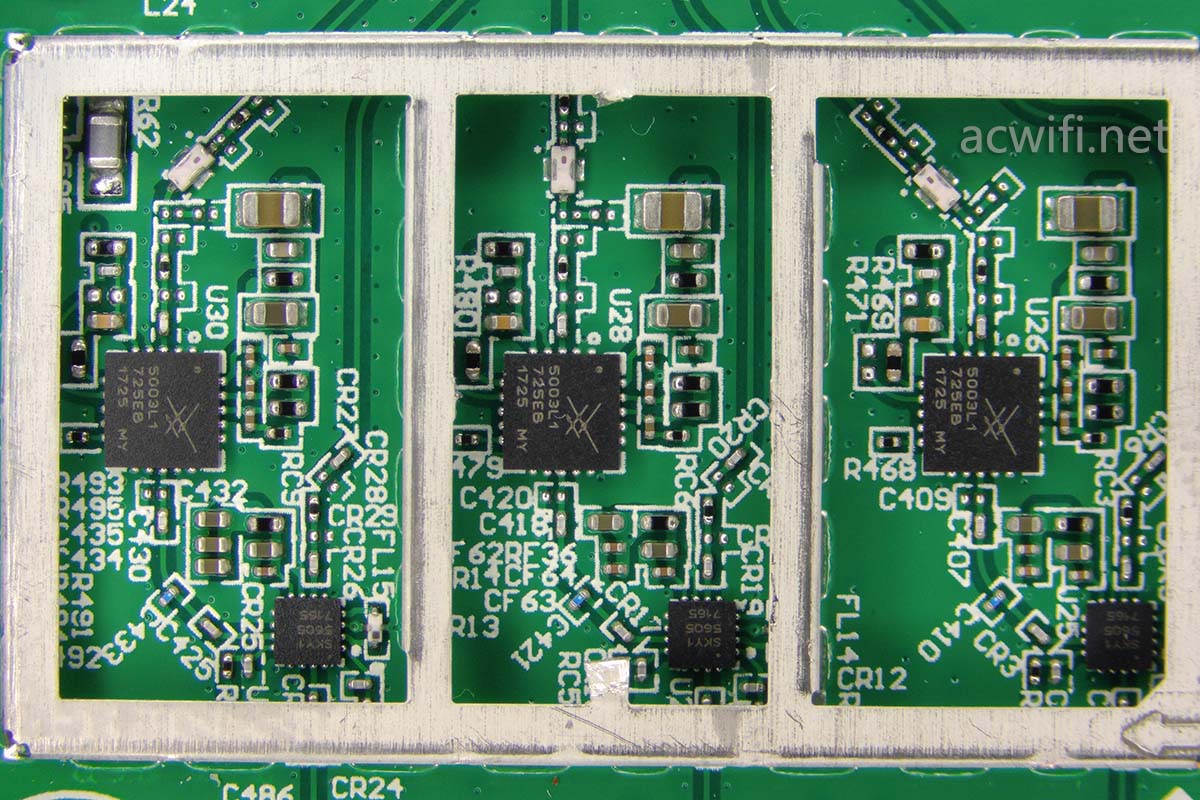

为了让你们看见完整的三路FEM芯片,我把中间的铁片剪掉了:

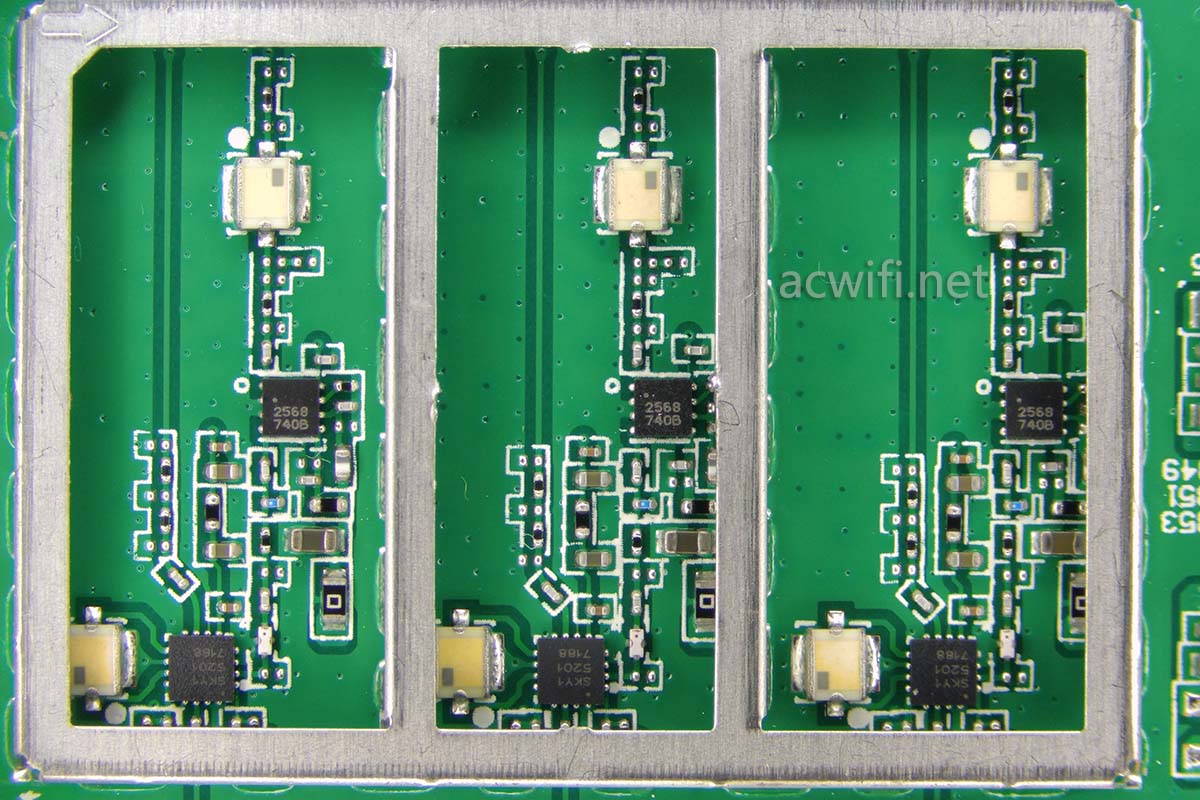

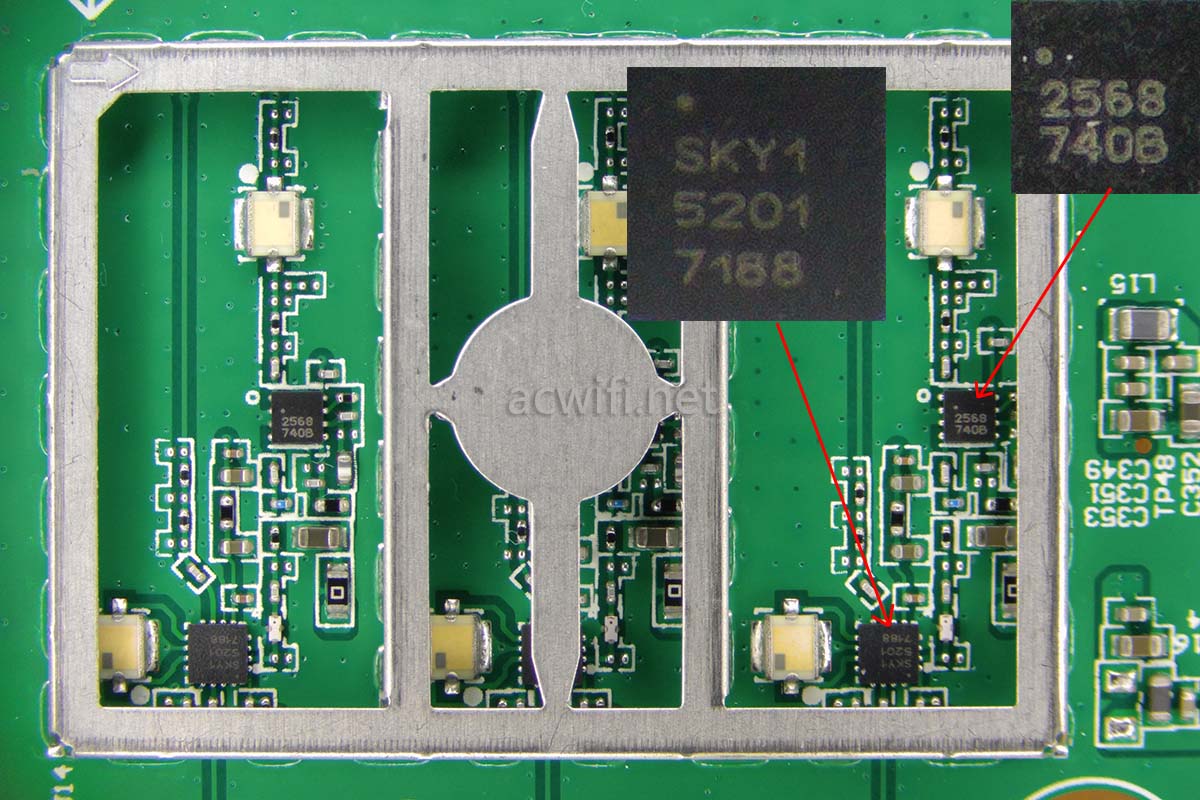

现在看2.4G射频电路,如下图:
丝印着“SKY15201”的芯片型号是SKY85201,集成了低噪放大器和收发切换开关。
SKY85201-11: 2.4 to 2.5 GHz SPDT Switch with Low-Noise Amplifier
参数:
Low noise figure: 1.8 dB
Frequency range: 2.4 to 2.5 GHz
High IIP3: +5.5 dBm
High gain: 13 dB
Bypass mode with -8 dB insertion loss
High transmit-to-receive isolation for high-power applications
Small QFN (16-pin, 2.3 x 2.3 mm) package (MSL1, 260 C per JEDEC J-STD-020)
丝印着“2568“的芯片型号是SE2568L,停产了。是一颗2.4G功率放大器。参数:
SE2568L的参数:
Dual Mode IEEE802.11b & IEEE802.11g
Integrated PA, digital bias control, 50Ω input and output match, 3.2GHz TX Filter.
Integrated harmonic filter.
Integrated load insensitive Power Detector, with <1dB error at 2:1 mismatch
20 dBm Output Power, 802.11b, 11 Mbps, ACPR <-30 dBc
18dBm @ 3.0 % EVM, 802.11g, 54 Mbps
2.3 V to 4.8 V direct to battery supply
Lead free, Halogen free, ROHS compliant ,2 x2x0.5 mm QFN package, MSL 1

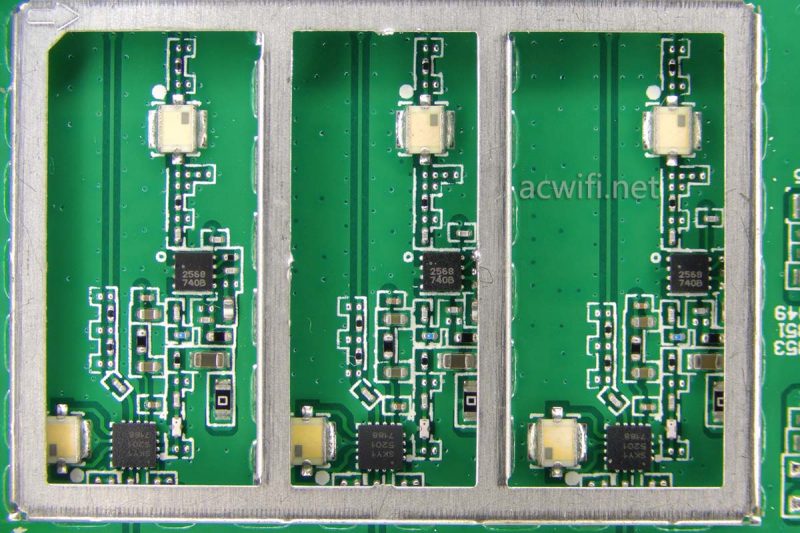

剪开中间的挡片,完整显示三路FEM:

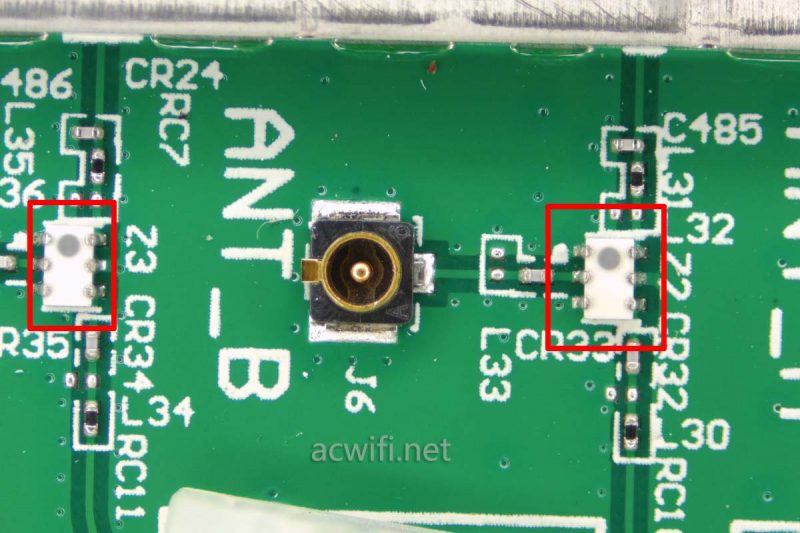

2.4G和5G通过下方的双工器合在一起共用一根天线:

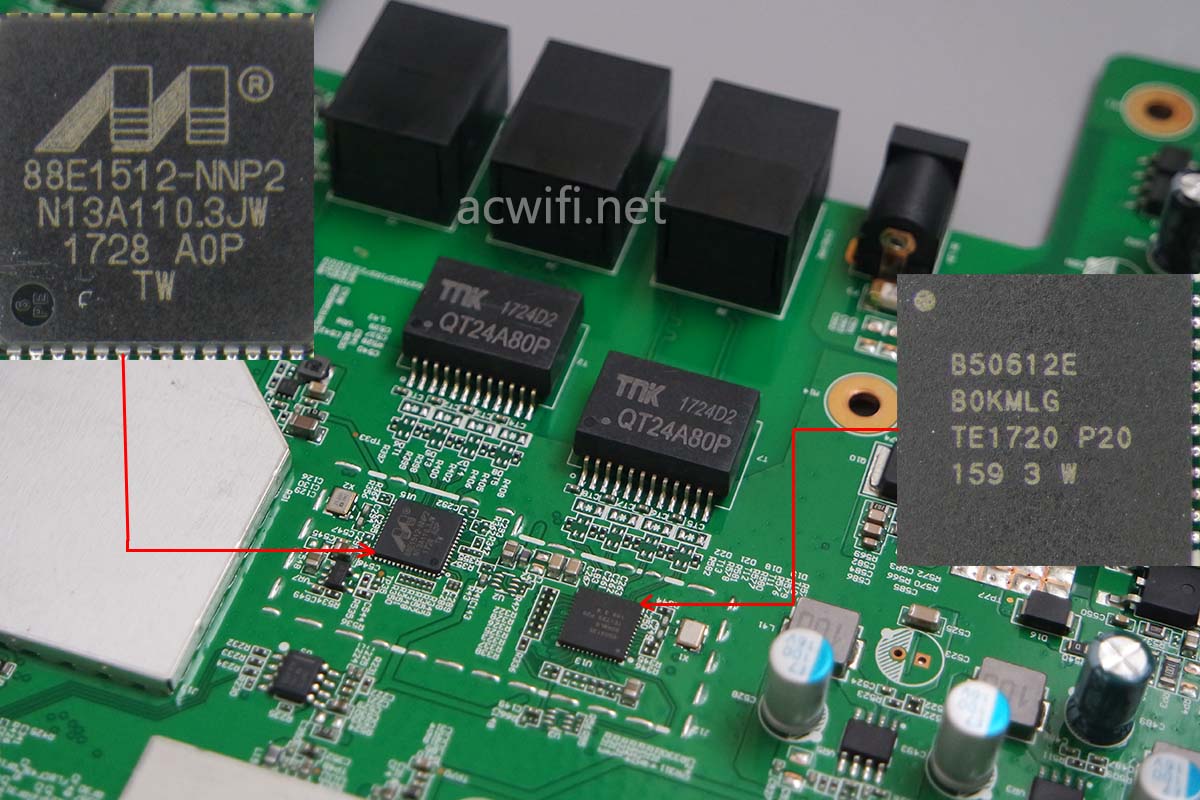

网口附近有两颗以太网芯片,如下图:
88E1512,Marvell公司的PHY芯片,支持千兆速率。
Marvell® Alaska® 88E1512 Gigabit Ethernet (GbE) transceiver is a physical layer device containing a single Gigabit Ethernet transceiver. The transceiver implements the Ethernet physical layer portion of the 1000BASE-T, 100BASE-TX,and 10BASE-T standards. The device supports RGMII (Reduced pin count GMII for direct connection) to Copper/Fiber/SGMII with Auto-Media Detect, RGMII to Copper, RGMII to SGMII/Fiber, and SGMII to Copper.
另一颗B5061E是Broadcom公司的PHY芯片,支持千兆速率。
The Broadcom® B50612E is a triple-speed1000BASE-T/100BASE-TX/10BASE-T Gigabit Ethernet(GbE) transceiver integrated into a single monolithic CMOS chip. The device performs all physical-layer functions for 1000BASE-T, 100BASE-TX, and 10BASE-T Ethernet on standard Category 5 UTP cable.

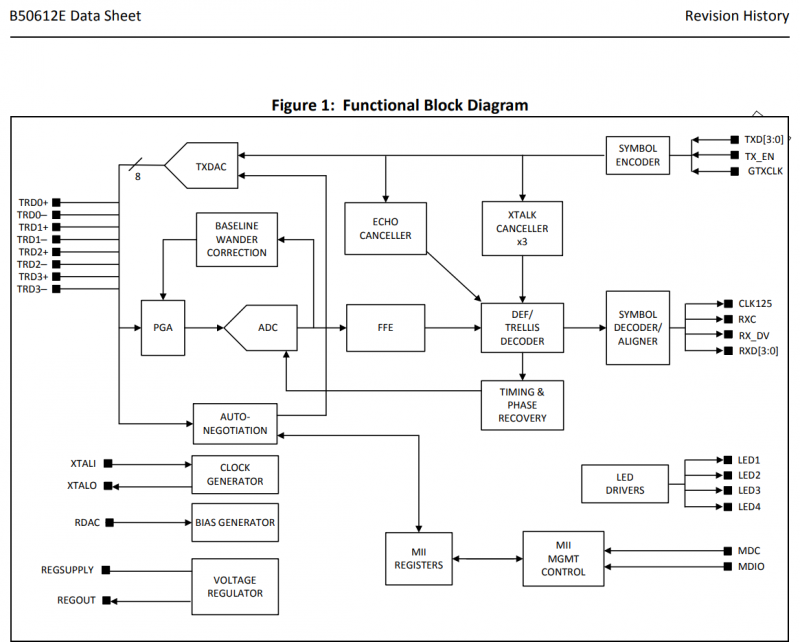

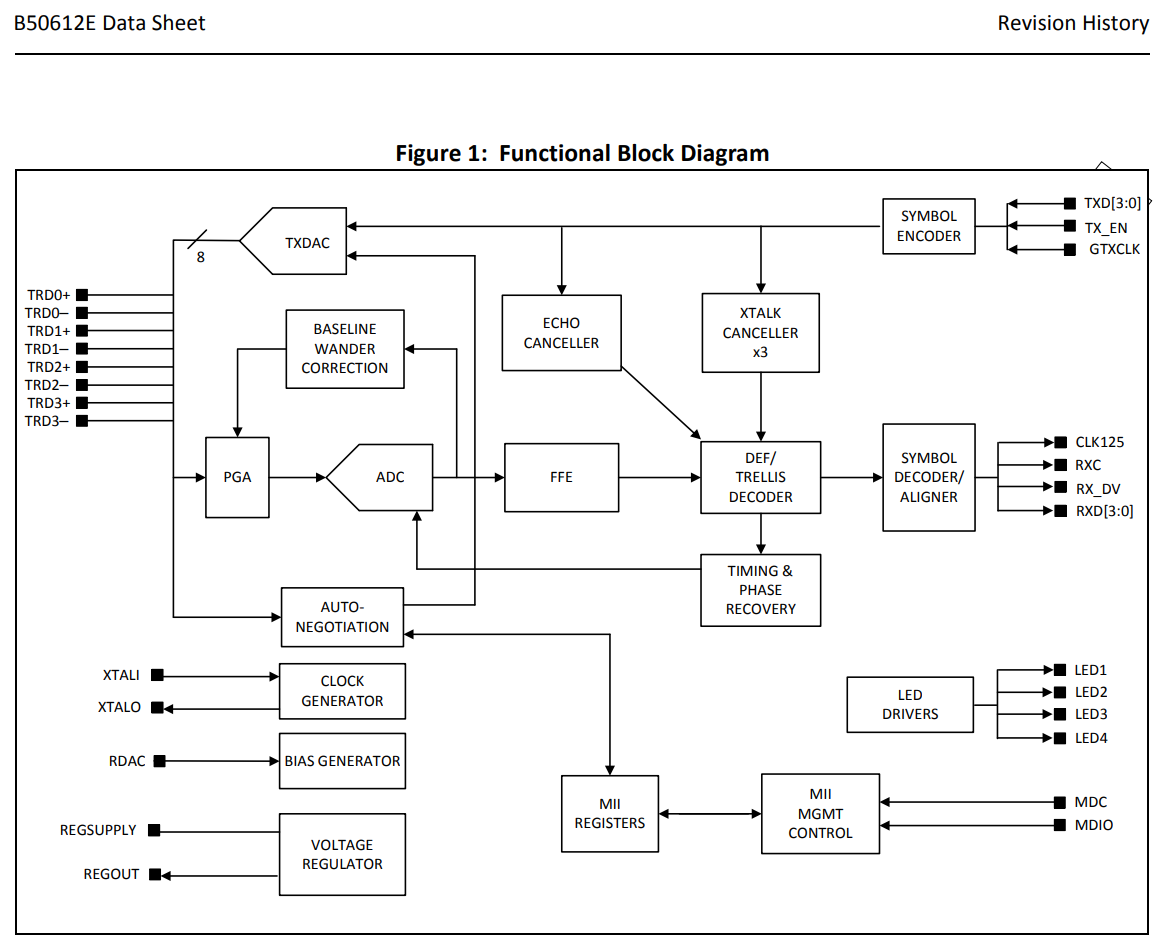

B50612E Data Sheet:
88E1512和B50612E都是单口以太网芯片,都是用RGMII总线接口与CPU的MAC相连。
B50612E是连接运动POE供电的网口,88E1512是接在普通的千兆网口。

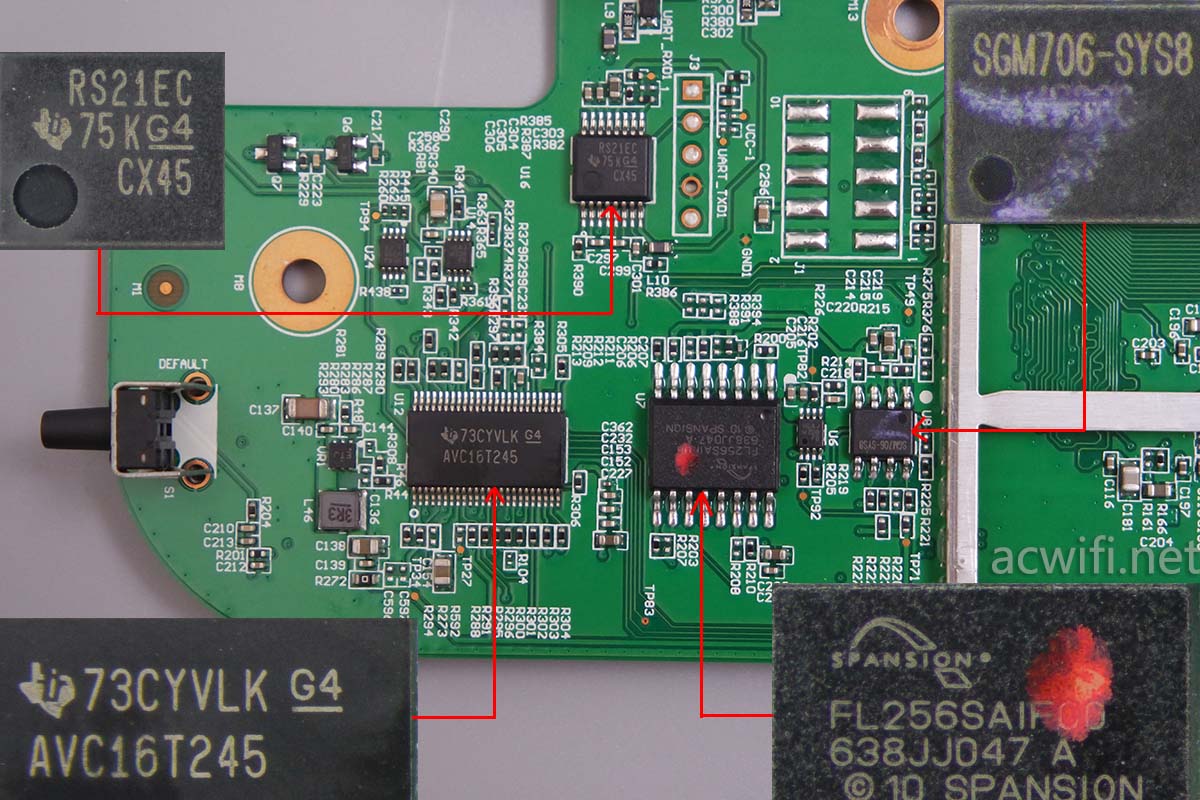

然后是网口左边一角的电路板,如下图:
从最大面积的芯片开始说吧。
FL256SAIF00是一颗闪存芯片,容量32MB;
它的左边芯片型号是SN74AVC16T245,48针脚,我数过了,数到眼都花了,简称”16位双向传输电平转换器“,大概可以变换出多种电压来吧。不懂,有懂的可以留言告之,谢谢!
闪存右边的芯片型号是SGM706:
圣邦微(SGMICRO)电子新推出的SGM706是具有代表性的多功能微处理器监控电路,性价比极高。除了看门狗功能外,另外还具有上电自动复位、手动复位以及低电压报警等功能,使用起来非常方便可靠,可替代MAX706。SGM706复位门限电压为:2.63V,2.93V,3.08V,4.00V,4.40V,4.65V。可确保在电源低至1.0V时,复位输出仍有效。复位脉冲宽度为200ms,可兼容TTL电平,CMOS电平。具有独立的看门狗电路,定时时间为1.6s,并具有电源电压监测,
最上面的RS21EC 75K不知是啥玩意了。

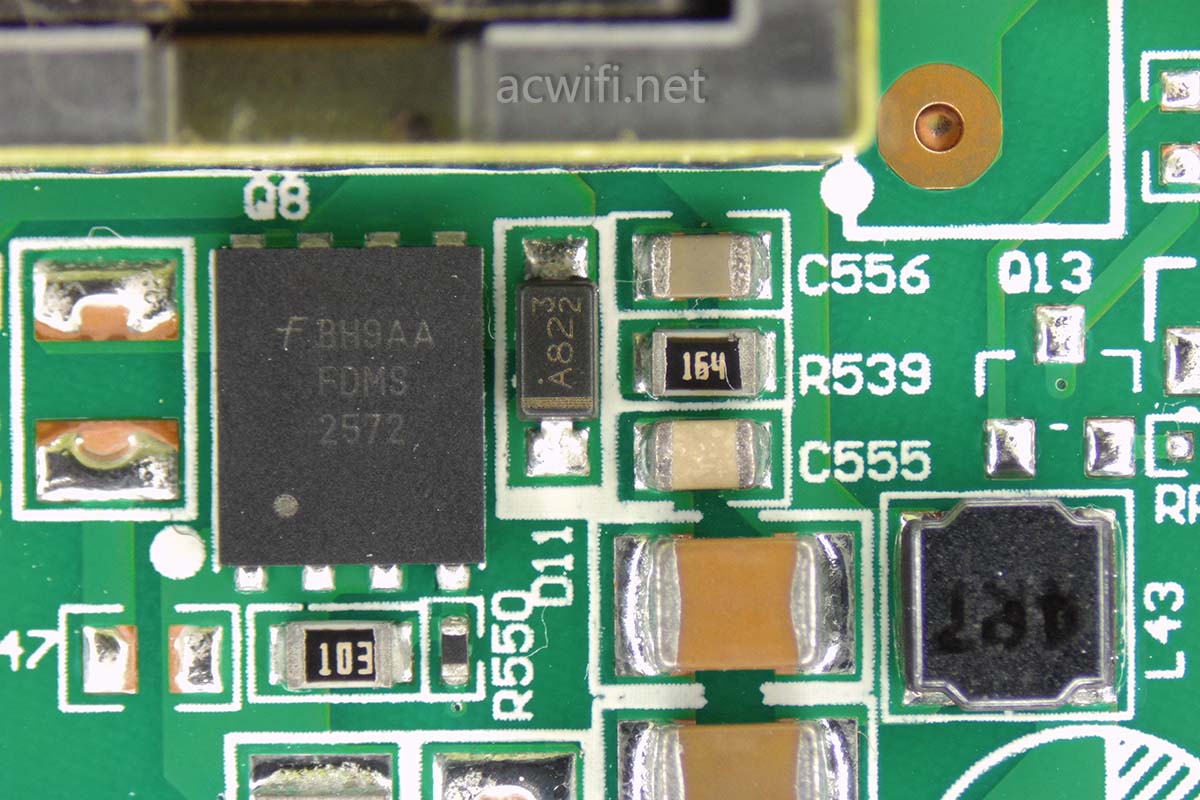

网口的右边有个变压器,旁边有粒芯片不认识丝印着F BH9AA FDMS 2572。

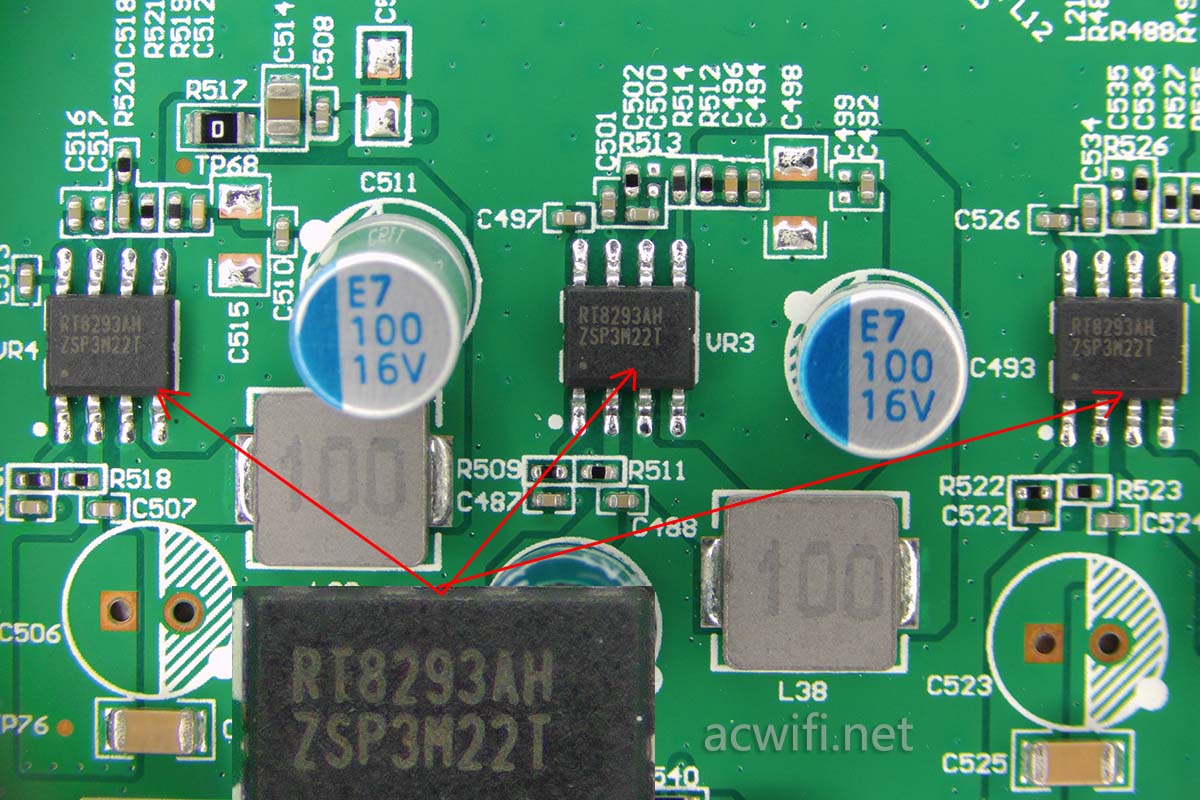

然后还有这些在电容旁边的小芯片,型号是RT8293AHZSP。输入电压4.5V-23V,输出电压范围0.8V-20V,默认输出3.3V,我猜是给无线芯片和FEM芯片供电的。3.3V嘛!

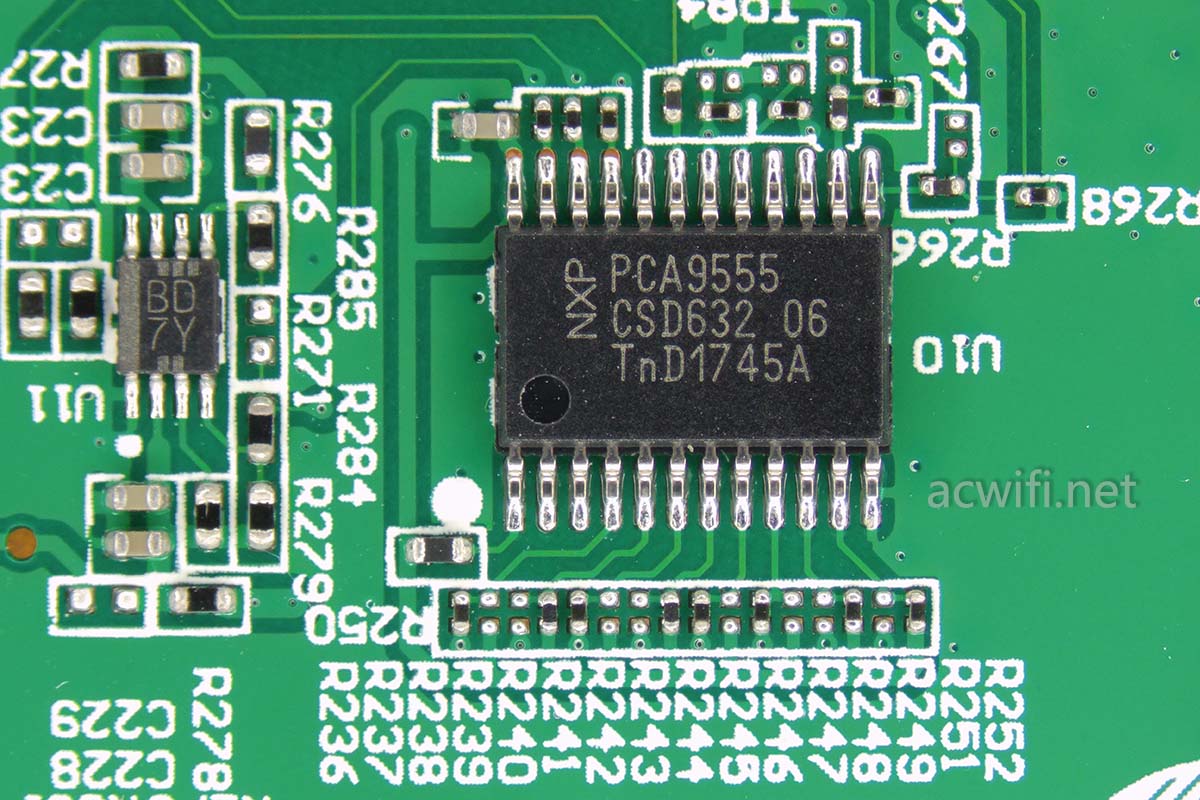

另一角还有一颗较大的芯片,NXP公司的PCA9555,NXP多数做一次总线拆分、端口拆分的芯片。
The PCA9555 is a 24-pin CMOS device that provides 16 bits of General Purpose parallel Input/Output (GPIO) expansion for I²C-bus/SMBus applications and was developed to enhance the NXP Semiconductors family of I2C-bus I/O expanders. The improvements include higher drive capability, 5 V I/O tolerance, lower supply current, individual I/O configuration, and smaller packaging. I/O expanders provide a simple solution when additional I/O is needed for ACPI power switches, sensors, push buttons, LEDs, fans, etc.
你当它是I/O集线器吧,这样容易明白些。
可能还有一些细小的我没拍照下来,但到这里,算是拆机完成了。
这个华为AP,与之前拆过的UBNT的AP,我的感觉是形成了好大的反差。售价差不多吧?
150元收了一个坏的UAP-AC-LR拆机看看,但居然是好的,哈哈!

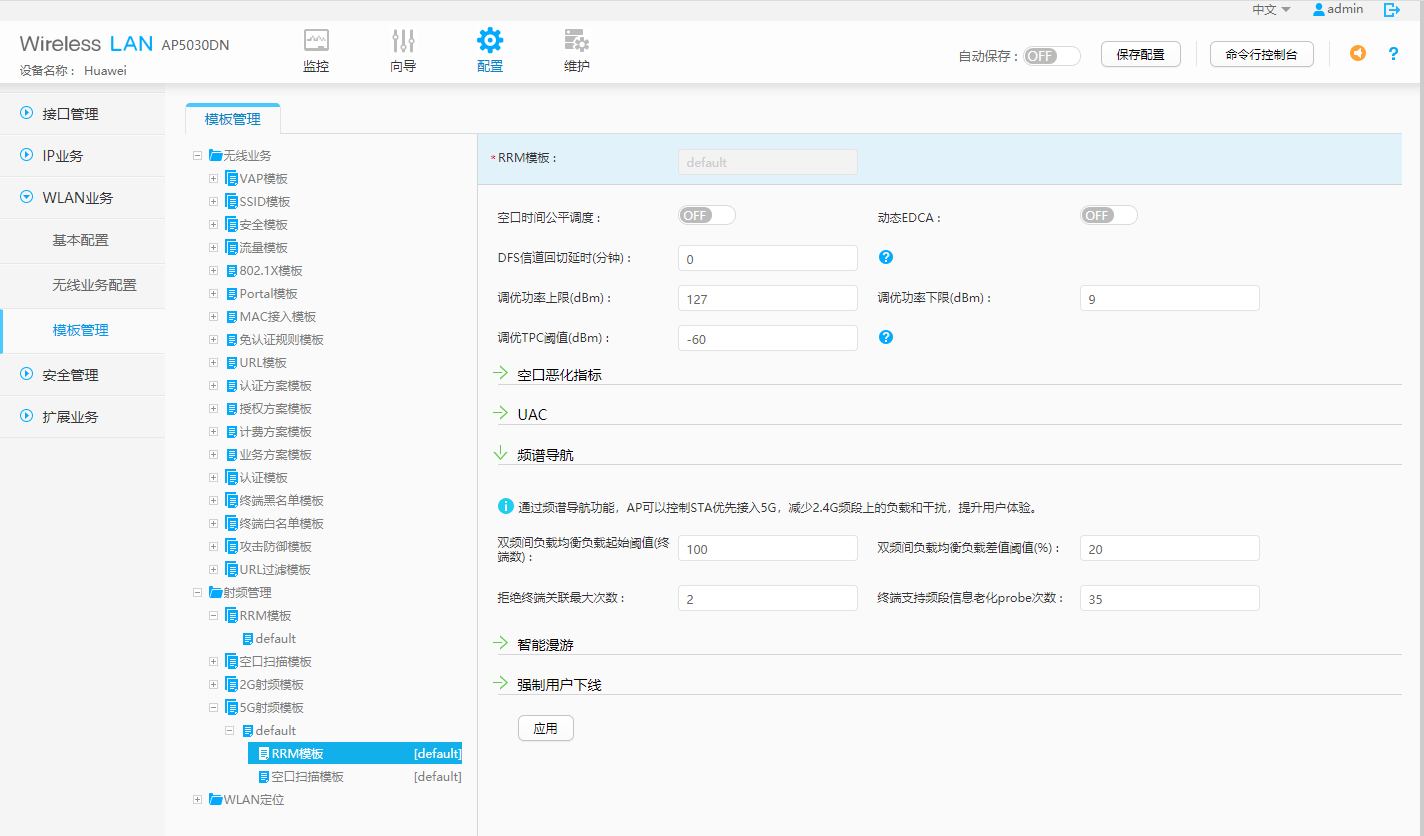

华为AP5030DN的界面如下:
”胖AP固件,工作模式是桥接模式,无线接入设备IP由上层设备分配。AP管理地址从上层设备查询AP的MAC地址对应的IP地址,未获取到IP时,默认为169.254.1.1
无线5G频段未开启,AP启动,业务就绪,时间约5分钟。“
简要操作:
修改无线SID,配置》WLAN业务》模板管理》无线业务》SSID模块》default》基础设置;
修改AP理地址,配置》接口管理》VLAN》VLANIF》Vlanif1》连接类型(注意:修改了AP管理地址后,可能网页连接会断开,需要修改PC的IP地址与AP的IP地址在同一网段,然后更新登录网页)”
这些是卖家打印在A4纸上的一些信息。我打出来了。
界面好多东西可以看,因为能进系统,能用2.4G,我留着自己慢慢研究系统了。而5G没有信号出来,我就不测试无线信号强度了。
芯片好多,不做汇总了,看见这么多芯片就头大。
